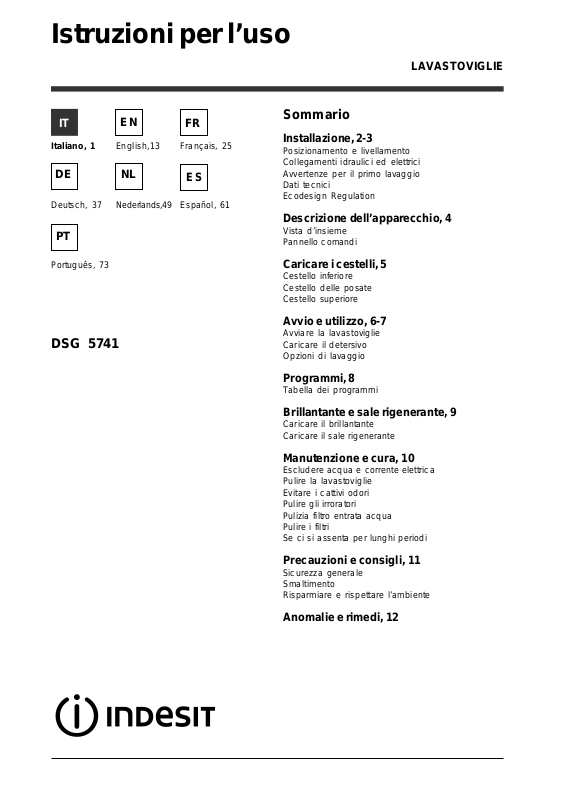

Istruzioni per l’uso

LAVASTOVIGLIE

Italiano, 1

Deutsch, 37

Português, 73

DSG 5741

Nederlands,49

Français, 25English,13

Español, 61

Sommario

Installazione, 2-3

Posizionamento e livellamento Collegamenti idraulici ed elettrici Avvertenze per il primo lavaggio Dati tecnici Ecodesign Regulation

Descrizione dell’apparecchio, 4

Vista d’insieme Pannello comandi

Caricare i cestelli, 5

Cestello inferiore Cestello delle posate Cestello superiore

Avvio e utilizzo, 6-7

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio

Programmi, 8

Tabella dei programmi

Brillantante e sale rigenerante, 9

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 10

Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulizia filtro entrata acqua Pulire i filtri Se ci si assenta per lunghi periodi

Precauzioni e consigli, 11

Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente

Anomalie e rimedi, 12

Installazione

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio.

Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Questo apparecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio:

- aree adibite a cucina per il personale in negozi, uffici ed altri ambienti di lavoro;

- case coloniche;

- utilizzo da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale;

- bed and breakfast.

Posizionamento e livellamento

1. Disimballare l’apparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

2. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro

* (

continuo

3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché l’apparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

4. Per regolare l’altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare l’altezza e in senso antiorario per diminuirla.

alla documentazione)

vedi foglio di Montaggio

(vedere foglio istruzioni incasso allegato

Collegamenti idraulici ed elettrici

L’adattamento degli impianti elettrici e idraulici per l’installazione deve essere eseguito solo da personale qualificato.

La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.

L’apparecchio deve essere collegato alla rete di distribuzione dell’acqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi.

I tubi di carico e di scarico dell’acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire una migliore installazione.

Collegamento del tubo di carico dell’acqua

• A una presa d’acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l’acqua finché non sia limpida affinché le eventuali impurità non intasino l’apparecchio.

• A una presa d’acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa d’acqua fredda.

Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (

La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (

Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

vedi Assistenza

vedi a lato

Collegamento del tubo di scarico dell’acqua

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm.

Il tubo di scarico deve essere ad un’altezza compresa tra 40 e 80 cm. dal pavimento o piano d’appoggio della lavastoviglie (A). Prima di collegare il tubo di scarico dell’acqua al sifone del lavandino, rimuovere il tappo di plastica (B).

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

- è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno. Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza l’antiallagamento anche in caso di rottura del tubo di alimentazione.

New Acqua Stop

*, che garantisce

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dell’acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

* Presente solo su alcuni modelli.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta

vedi capitolo Descrizione della lavastoviglie

(

);

• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (

vedi Assistenza

); non usare

prolunghe o prese multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.

Il cavo non deve subire piegature o compressioni.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza)

L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Striscia anticondensa*

Dopo aver incassato la lavastoviglie aprire la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dalla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo l’installazione, immediatamente prima del primo lavaggio, riempire completamente d’acqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (

capitolo Brillantante e sale rigenerante

): è normale che l’acqua trabocchi. Selezionare il grado di durezza dell’acqua (

sale rigenerante

MANCANZA SALE

vedi Tabella Durezza, capitolo Brillantante e

). Dopo il caricamento del sale la spia

* si spegne.

Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dell’acqua e dell’elemento riscaldante.

Dati Tecnici

Larghezza cm. 45

Dimensioni

Capacità 10 coperti standard Pressione acqua

alimentazione Tensione di

alimentazione Potenza totale

assorbita Fusibile vedi targhetta caratteristiche

Altezza cm. 85 Profondità cm. 60

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seg uenti Direttive Comunitarie:

-2006/95/EC (Bassa Tensione)

-2004/108/EC (Com patibilità Elettromagnetica)

-2005/32/EC (Comm. Reg. 1275/2008) (Ec odesign)

-97/17/EC (Etic hettatura)

-2002/96/EC (Smaltimento)

vedi

ECODESIGN REGULATION

Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell’etichetta energetica; questo ciclo è adatto a lavare stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e di acqua per questo tipo di stoviglie. Per consumare di meno usa la lavastoviglie a pieno carico. Consumi di stand-by: Consumo di left-on mode: W 3 - consumo di off mode: W 1,3

Tabella con consumi per i cicli principali

INTENSIVO NORMALE

Condizioni standard* Condizioni utente**

Consumo Energia (KWh/ciclo)

1,25 13 150 1,05 13 140 1,00 13 115 0,90 13 110

Consumo di acqua (l/ciclo)

Durata (min/ciclo)

Consumo Energia (KWh/ciclo)

Consumo di acqua (l/ciclo)

Durata (min/ciclo)

*I dati del programma sono valori di misura di laboratorio ricavati secondo la norma europea EN 50242. ** I dati sono ricavati effettuando delle misure in condizioni di utilizzo e di carico stoviglie utente.

Descrizione dell’apparecchio

Vista d’insieme

Pannello comandi

1. Cestello superiore

2. Irroratore superiore

3. Ribaltine

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

7. Cestello posate

8. Filtro lavaggio

9. Serbatoio sale

10. Vaschette detersivo e serbatoio brillantante

11. Targhetta caratteristiche

12. Pannello comandi

Tasto Selezione

Programma Tasto

On-Off/Reset

***

Display

Tasto e Spia Avvio/Pausa

Tasto Mezzo

Carico

Display

Spia Lavaggio

Spia

Mancanza Brillantante

Numero programma

Spia

Mancanza Sale

Spia Asciugatura

Indicatore luminoso tempo residuo

Spia Partenza ritardata

Spia

Pastiglie Multifunzione Spia Mezzo Carico

*** Solo sui modelli ad incasso totale * Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Tasto Partenza Ritardata

Tasto Pastiglie Multifunzione

Caricare i cestelli

Prima di caricare i cesti, eliminare dalle stoviglie i residui

di cibo e vuotare bicchieri e coppe dei liquidi rimasti. Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino. Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc..secondo gli Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto, facendo attenzione a non bloccare la rotazione dell’irroratore superiore.

Esempi di caricamento.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontale per sistemare pentole e insalatiere.

*, gli

Cestino delle posate

Il cestino delle posate può essere di tipo diverso a seconda dei modelli di lavastoviglie. Il cestino delle posate deve essere posizionato frontalmente sul cesto inferiore, facendolo scorrere tra gli inserti fissi, o sul cesto superiore, soluzione indicata quando si esegue un lavaggio a mezzo carico (sui mod. provvisti di tale opzione).

- E’ munito di ribaltine scorrevoli che consentono una sistemazione ottimale delle posate.

Inclinazione A Inclinazione B Inclinazione C

- Sollevare la ribaltina, farla scorrere leggermente e posizionarla nell’ inclinazione desiderata.

Regolare l’altezza del cesto superiore

Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.

E’ preferibile regolare l’altezza del cesto superiore a CESTO VUOTO. Non sollevare o abbassare MAI il cesto su un solo lato.

Aprire i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori e chiudere i fermi (

Se il cesto è dotato di maniglie Dual

Space

* (

vedi figura

superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovere verso l’alto o verso il basso; lasciare ricadere il cesto accompagnandolo.

vedi figura

), estrarre il cesto

Esempi di caricamento cesto superiore

I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

Esempi di posizionamento dei cestini posate

Cesto superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè e caffè, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli

• Tazze e tazzine, coltelli lunghi e acuminati, posate di servizio:

posizionarli sulle ribaltine

Ribaltine ad inclinazione variabile

- L’inclinazione consente di acquistare maggiore spazio nel cesto superiore, di posizionare calici con steli di lunghezza diversa e di migliorare le prestazioni di asciugatura.

Esempi di caricamento

**.

Esempi di caricamento cesto inferiore

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.

• Oggetti di alluminio, rame, ottone, peltro o stagno.

• Stoviglie di plastica non termoresistente.

• Porcellane antiche o dipinte a mano.

• Argenteria antica. L’argenteria non antica può invece essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli.

Si consiglia l’utilizzo di stoviglie idonee al lavaggio in

lavastoviglie.

* Presente solo in alcuni modelli. ** Variabili per numero e posizione.

Avvio e utilizzo

Avviare la lavastoviglie

1. Aprire il rubinetto dell’acqua.

2. Premere il tasto ON-OFF: tutte le spie presenti sul pannello comandi si illuminano per alcuni secondi.

3. Aprire la porta e dosare il detersivo (

4. Caricare i cestelli ( porta.

5. Selezionare il programma, in base alle stoviglie e al loro grado di sporco ( tasto P.

6. Selezionare le opzioni di lavaggio* (

7. Avviare premendo il tasto Avvio/Pausa (luce fissa): un lungo bip avvisa dell’inizio del programma, si illumina la spia del lavaggio e viene visualizzato sul display il numero del programma e il tempo residuo alla fine del ciclo.

8. Alla fine due bip brevi e uno lungo segnalano la fine del

programma, il tasto Avvio/Pausa si spegne e sul display compare la parola END. Spegnere l’apparecchio premendo il tasto

ON-OFF, chiudere il rubinetto dell’acqua e staccare la spina dalla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

vedi Caricare i cestelli

vedi tabella dei programmi

- Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo, la macchina si spegne automaticamente.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: a lavaggio avviato, per cambiare ciclo di lavaggio spegnere la macchina con una pressione prolungata del tasto ON/OFF/Reset, riaccenderla con lo stesso tasto e selezionare nuovamente programma e opzioni desiderati.

vedi sotto

) e chiudere la

) premendo il

vedi a lato

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l’ambiente.

Utilizzare solo detersivo per lavastoviglie. NON UTILIZZARE detergenti per lavaggio a

mano.

Un utilizzo eccessivo di detersivo può lasciare

residui di schiuma a fine ciclo.

L’utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l’opzione PASTIGLIE MULTIFUNZIONE.

Le migliori prestazioni di lavaggio ed

asciugatura, si ottengono solo con l’utilizzo di detersivo in polvere, brillantante liquido e sale.

vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la

Tabella dei programmi

• in polvere: vaschette A e B.

• pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2, mettere la seconda sul

fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

Aggiungere altre stoviglie

Premere il tasto Avvio/Pausa, (la luce del tasto pulsa) Aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Premere il tasto Avvio/Pausa (luce fissa): il ciclo riprende.

Premendo il tasto Avvio/Pausa per mettere in pausa la macchina, si interrompe sia il programma sia la Partenza Ritardata se impostata. In questa fase non si può cambiare il programma.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica un’interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

* Presente solo su alcuni modelli.

Opzioni di lavaggio

Le OPZIONI possono essere impostate, modificate o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa.

Possono essere selezionate solo le opzioni compatibili al tipo di programma scelto. Se un’opzione non è compatibile con il programma selezionato,

(vedi tabella programmi)

led relativo lampeggia velocemente 3 volte.

Se viene selezionata un’opzione incompatibile con un’opzione o un programma di lavaggio precedentemente impostati, l’opzione non compatibile lampeggia 3 volte e si spegne, mentre rimane accesa l’ultima impostazione scelta.

Per deselezionare un’opzione erroneamente

impostata, premere di nuovo sul tasto corrispondente.

Partenza ritardata

È possibile posticipare da 1 a 24 ore l’avvio del programma:

1. Dopo aver selezionato il programma di lavaggio desiderato ed altre eventuali opzioni, premere il tasto PARTENZA RITARDATA: la relativa spia si illumina. Con il medesimo tasto selezionare quando si desidera far iniziare il ciclo di lavaggio (da 1 a 24 ore).

2. Confermare la scelta con il tasto Avvio/Pausa ed avrà inizio il conto alla rovescia, il ritardo selezionato viene visualizzato ed il tasto Avvio/Pausa smette di pulsare (luce fissa).

3. A tempo scaduto si sente un bip lungo, la spia della PARTENZA RITARDATA si spegne, e il programma si avvia.

Per deselezionare la PARTENZA RITARDATA, premere il tasto PARTENZA RITARDATA fino alla visualizzazione di

F.F.

Non è possibile impostare la Partenza Ritardata a

ciclo avviato.

Mezzo carico

Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO: la spia si illumina.

Un’ulteriore pressione del tasto MEZZO CARICO deseleziona l’opzione.

Ricordarsi di dimezzare la quantità di detersivo. E’ preferibile utilizzare detersivo in polvere. Questa opzione non è disponibile con il programma:

Rapido.

Pastiglie Multifunzione (Tabs)

Con questa opzione viene ottimizzato il risultato di lavaggio ed asciugatura. Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIE MULTIFUNZIONE, la relativa spia si illumina.

L’opzione “Pastiglie Multifunzione”, comporta l’allungamento del programma.

L’ opzione PASTIGLIE MULTIFUNZIONE rimane

impostata alle successive accensioni della macchina se non deselezionata.

L’utilizzo delle pastiglie è consigliato solo dove è

presente l’opzione PASTIGLIE MULTIFUNZIONE.

Questa opzione è sconsigliata con i programmi che non prevedono l’uso delle pastiglie multifunzione (vedi tabella delle opzioni ).

PROGRAMMI AUTO*:questo modello di lavastoviglie

è dotato di un particolare sensore che può valutare il grado di sporco e impostare il lavaggio più efficiente ed economico. La durata dei programmi auto potrà variare per l’ntervento del sensore.

Tabella

Opzioni

1. Eco

2. Auto Normale

3. Quotidiano

4. Ammollo

5. Auto Intensivo

6. Rapido

7. Delicati

A B C

Partenza Ritardata

Si Si Si Si Si Si Si

Mezzo Carico

Si Si Si Si Si

Pastiglie

multifunzione

Si Si Si

* Presente solo su alcuni modelli.

Programmi

Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre

sensibilmente la dose del detersivo.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi

Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole.

Stoviglie e pentole normalmente sporche. Programma standard giornaliero.

Sporco quotidiano in quantità limitata. (4 coperti + 1 pentola + 1 padella).

Lavaggio preliminare in attesa di completare il carico al pasto successivo.

Stoviglie e pentole molto sporche (da non usare per pezzi delicati).

Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso. (2 piatti +2 bicchieri + 4 posate + 1 pentola + 1 padellino) 6. Rapido

Ciclo economico e veloce per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici cesto superiore + piatti delicati cesto inferiore). 7. Delicati

Programma

1. Eco

2. Auto Normale

3. Quotidiano 60’

4. Ammollo

5. Auto intensivo

Detersivo (A) = vaschetta A (B) = vaschetta B

polvere liquido pastiglie

25 g (A)

21 g (A)

4 g (B)

25 g (A)

21 g (A) 21 ml (A) 1 (A)

25 g (A) 25 ml (A) 1 (A)

25 ml (A)

21 ml (A)

4 ml (B)

25 ml (A)

1 (A)

Programmi

che

prevedono

l’asciugatura

Opzioni

A-B-C

A-B

A-B-C

A-C

A-B-C

Durata del

programma

(tolleranza

Hrs. Min.

±10%)

2:50’

1:50’

1:00’

0:08’

2:25’

0:25’

1:30’

Note:

le migliori prestazioni dei programmi “Quotidiano e Rapido”, si ottengono preferibilmente rispettando il numero di coperti specificati.

Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l’ambiente.

Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo: ASSISTENZA_EN_LVS@indesitcompany.com

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiaio da cucina = 15 gr. di polvere = 15 ml di liquido circa - 1 cucchiaino da cucina = 5 gr. di polvere = 5 ml di liquido circa

Brillantante e sale rigenerante

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire le indicazioni riportate sulla confezione.

Se si usa un prodotto multifunzione, non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se l’acqua è dura o molto dura. Seguire le indicazioni riportate sulla confezione.

Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE MANCANZA BRILLANTANTE

* rimangano accese.

* e

Caricare il brillantante

Il brillantante facilita l’asciugatura delle stoviglie facendo scivolare l’acqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:

• quando sul pannello/display si accende la spia MANCANZA

BRILLANTANTE

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dell’asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature, girare verso i numeri bassi

(1-3).

• se ci sono gocce d’acqua o macchie di calcare girare verso i

numeri alti (4-6).

Impostazione durezza dell’acqua

Ogni lavastoviglie è corredata di un dolcificatore dell’acqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

Questa lavastoviglie, consente una regolazione che riduce l’inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell’acqua. Il dato è reperibile presso l’Ente erogatore dell’acqua potabile.

- Accendere la macchina premendo il tasto ON/OFF.

- Premere il tasto P per alcuni secondi; si sentono due bip brevi, il display visualizza H2O e il numero di regolazione di durezza impostato lampeggia (Il decalcificatore è impostato di fabbrica sul n° 3). Premere il tasto P in successione fino al raggiungimento

della durezza desiderata (1-2-3-4-5*

fino ad un massimo di 5 livelli.

1. Aprire il serbatoio ruotando il tappo (G) in senso antiorario.

2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.

3. Riavvitare il tappo.

Non versare MAI il brillantante

direttamente all’interno della vasca.

Vedi tabella durezza acqua

- Per uscire dalla funzione attendere alcuni secondi o premere un tasto delle opzioni OFF.

Se si utilizzano le pastiglie multifunzione, riempire comunque il serbatoio del sale.

Tabella Durezze Acqua livello °dH

1 0 - 6 0 - 10 0 - 1 2 6 - 11 11 - 20 1,1 - 2 3 12 - 17 21 - 30 2,1 - 3 4 17 - 34 31 - 60 3,1 - 6

Da 0°f a 10°f si consiglia di non utilizzare sale.

con impostazione 5 la durata può prolungarsi.

con 1 lavaggio al giorno

(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi

- mmol/l = millimol/litro)

* o spegnere la macchina con il tasto ON/

Autonomia media

°fH mmol/l

34 - 50 61 - 90 6,1 - 9

contenitore sale

2/3 settimane

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall’acqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (

vedi Descrizione

• quando il galleggiante verde tappo del sale;

• quando sul pannello/display si accende la spia MANCANZA SALE

il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po’ d’acqua.

4. Togliere l’imbuto

sciacquare il tappo sotto l’acqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire l’acqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde

E’ consigliabile effettuare questa operazione ad ogni caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).

Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contenitore del sale.

) e va riempito:

* non è visibile osservando il

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.

2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.

3. Posizionare l’imbuto

* (

vedi figura

*, eliminare i residui di sale dall’imbocco;

* Presente solo su alcuni modelli.

mesi

7 mesi 5 mesi 3 mesi 2 mesi

) e riempire

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per eliminare il pericolo di perdite.

• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.

• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.

• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili.

Periodicamente, pulire il filtro entrata acqua posizionato

all’uscita del rubinetto.

- Chiudere il rubinetto dell’acqua.

- Svitare l’estremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente.

- Inserire nuovamente il filtro e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità. La lavastoviglie non deve essere usata senza filtri o

con filtro sganciato.

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:

1.1.

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

1.1. (fig. 1).

2.2.

2. Estrarre il bicchiere filtro B facendo una leggera

2.2. pressione sulle alette laterali (Fig. 2);

3.3.

3. Sfilare il piatto filtro inox A. (fig. 3).

3.3.

4.4.

4. Ispezionare il pozzetto ed eliminare eventuali residui di

4.4. cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero)

(fig.4).

Per smontare l’irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L’irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l’alto.

L’irroratore inferiore si smonta tirandolo verso l’alto.

Pulizia del filtro entrata acqua*

Se i tubi dell’acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l’allacciamento, far scorrere l’acqua fino a che diventi limpida e sia priva di impurità. Senza questa precauzione, c’è il rischio che il punto dove entra l’acqua si intasi, danneggiando la lavastoviglie.

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell’acqua.

• Lasciare socchiusa la porta.

• Al rientro, fare un lavaggio a vuoto.

* Presente solo su alcuni modelli.

Precauzioni e consigli

L’apparecchio è stato progettato e costruito in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo elettrodomestico non può venire usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsabile della loro sicurezza.

• È necessaria la supervisione di un adulto per evitare che i bambini giochino con l'elettrodomestico.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la lavastoviglie a piedi nudi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• È necessario chiudere il rubinetto dell’acqua e staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Non toccare mai la resistenza.

• Non appoggiarsi o sedersi sulla porta aperta: l’apparecchio potrebbe ribaltarsi.

• La porta non deve essere tenuta nella posizione aperta perchè può rappresentare il pericolo di inciampare.

• Tenere il detersivo e il brillantante fuori dalla portata dei bambini.

• Gli imballaggi non sono giocattoli per bambini.

Risparmiare e rispettare l’ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (

• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la

- per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

- se il carico è ridotto attivare l’opzione Mezzo carico* (

vedi Avvio e utilizzo

• Se il proprio contratto di erogazione dell’energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Avvio ritardato* ( i lavaggi in tal senso.

Detersivi senza fosfati, senza cloro e contenenti enzimi

• Si consiglia vivamente di usare i detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente.

• Gli enzimi sviluppano un’azione particolarmente efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.

• Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell’acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura.

vedi Programmi

vedi Avvio e utilizzo

Tabella dei programmi

) può aiutare a organizzare

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

* Presente solo su alcuni modelli.

Anomalie e rimedi

Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Qualora il problema persista chiamare il Servizio Assistenza Tecnico Autorizzato: Numero Unico Nazionale 199.199.199 (costo massimo al minuto per chiamate da rete fissa Euro 0,1426).

Anomalie: Possibili cause / Soluzione:

La lavastoviglie non parte o non risponde ai comandi

La porta non si chiude

La lavastoviglie no n scarica acqua.

La lavastoviglie fa ru more.

Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.

Su stoviglie e bicchieri ci sono striature o sfumature bluastre.

• Spegnere la macchina con il tasto ON/OFF, riacc endere dopo un minuto circa e reimpostare i l programma.

• La spina non è ben inserit a nella presa di corrente.

• La porta della lavast oviglie non è ben chius a.

• La serratura è scatt ata; spingere energicam ente la porta fi no a sentire il “clack”.

• Il programma non è ancora terminato.

• Il tubo di scarico dell’acqua è piegat o (vedi Installazione).

• Lo scarico del lavello è ostruito.

• Il filtro è intasato da residui di cibo.

• Le stoviglie sbattono t ra loro o contro gli ir roratori.

• Eccessiva presenza di schiuma: i l detersivo non è dosato adeguatamente o no n è idoneo al lavaggio in la vastoviglie . (vedi Avvio e utilizzo).

• Manca il sale rigenerante o la sua regolazione no n è adeguata alla

durezza dell’acqua (vedi Brillantante e sale).

• Il tappo del serbatoio del s ale non è chiuso bene.

• Il brillantante è esa urito o il dosaggio è insuf ficiente.

• Il dosaggio del brilla ntante è eccessi vo.

Le stoviglie sono poco asciutte.

Le stoviglie non sono pulite.

La lavastoviglie no n carica acqua – Allarme rubinetto chiuso.

(si sentono dei brevi bip) (il display visualizza A 6).

Allarme al tubo di carico dell’acqua/Filtrino entrata acqua intasato.

(il display visualizza A 7)

• È stato selezionato un programma senza asc iugatura.

• Il brillantante è esaurito o i l dosaggio è insufficiente (vedi B rillantante e

sale).

• La regolazione del bril lantante non è adeguata.

• Le stoviglie sono in m ateriale antiaderent e o in plastica.

• I cestelli sono troppo carichi (vedi Caricare i cestelli).

• Le stoviglie non son o sistemate bene.

• Gli irroratori non son o liberi di ruotare.

• Il programma di lavag gio è troppo blando (ve di Programmi ).

• Eccessiva presenza di schiuma: i l detersivo non è dosa to adeguatamente o no n è idoneo al lavaggio in la vastoviglie . (vedi Avvio e utilizzo).

• Il tappo del brillantante non è st ato chiuso correttament e.

• Il filtro è sporco o in tasato (vedi Manuten zione e cura).

• Manca il sale rigenerante (vedi Brillantante e sale).

• Manca l’acqua nella rete i drica.

• Il tubo di carico dell’acqua è piegato (vedi Installazione).

• Aprire il rubinetto e l’apparecchio si avvi a dopo pochi mi nuti.

• L’apparecchio si è bloc cato perché non si è inter venuti al suono dei b ip.

Spegnere la macc hina con il tasto ON/OFF, aprire il rubinetto e dopo alcuni secondi riac cendere premendo lo stes so tasto. Riprogr ammare la macchina e riavviare.

• Spegnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente.

Controllare che il filt ro entrata acqua n on sia intasato da im purità.

(vedere capitolo " Manutenzione e Cura" )

* Presente solo su alcuni modelli.

Operating instructions

DISHWASHER

English,13

DSG 5741

Contents

Installation, 14-15

Positioning and levelling Connecting the water and electricity supplies Advice regarding the first wash cycle Technical data Ecodesign Regulation

Description of the appliance, 16

Overall view Control panel

Loading the racks, 17

Lower rack Cutlery basket Upper rack

Start-up and use, 18-19

Starting the dishwasher Measuring out the detergent Wash options

Wash cycles, 20

Table of wash cycles

Rinse aid and refined salt, 21

Measuring out the rinse aid Measuring out the refined salt

Care and maintenance, 22

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the water inlet filter Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 23

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 24

Installation

Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

This appliance is intended to be used in household and similar applications such as:

- staff kitchen areas in shops, offices and other working environments;

- farm houses;

- by clients in hotels, motels and other residential type environments;

- bed and breakfast type environments.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

Connecting the water inlet hose

• To a suitable cold water connection point: before attaching the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

• To a suitable hot water connection point: your dishwasher may be supplied with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

If the inlet hose is not long enough, contact a specialist

store or an authorised technician (

The water pressure must be within the values indicated

in the Technical data table (

The hose should not be bent or compressed.

see adjacent information

see Assistance

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed

* (

under a single worktop

sheet

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position. If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

4. Adjust the height of the rear foot from the front of the appliance*

on the central lower part of the dishwasher, turning a hexagonal spanner (red color) with an opening of 8 mm in a clockwise direction to increase the height or in an anticlockwise direction to decrease the height.

see the Assembly instruction

Connecting the water and electricity supplies

Connection to the water and electricity supplies should

only be performed by a qualified technician.

The dishwasher should not stand on top of the water

hoses or the electricity supply cable.

The appliance must be connected to the water supply network using new hoses. Do not use old hoses.

The water inlet and outlet hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation.

The outlet hose must be at a height ranging from 40 to 80 cm from the floor / surface where the dishwasher rests (A). Before connecting the water outlet hose to the sink drain, remove the plastic plug (B).

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance. Some models are also equipped with the supplementary safety device flooding protection even in the event of a supply hose rupture.

New Acqua Stop

*, which guarantees anti-

WARNING: HAZARDOUS VOLTAGE!

Under no circumstance should the water inlet hose be cut as it contains live electrical parts.

* Only available in selected models.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

• The socket is earthed and complies with current regulations.

• The socket can withstand the maximum load of the appliance, which is indicated on the data plate located on the inside of the door (

Description of the appliance

see chapter entitled

• The power supply voltage falls within the values indicated on the data plate on the inside of the door.

• The socket is compatible with the plug of the appliance. If this is not the case, ask an authorised technician to replace the plug (

see Assistance

); do not use extension

cables or multiple sockets.

Once the appliance has been installed, the power supply cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

Anti-condensation strip*

After installing the dishwasher, open the door and stick the adhesive transparent strip under the wooden shelf in order to protect it from any condensation which may form.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add only then approximately 1 kg

see chapter entitled Rinse aid and refined salt

of salt ( water may overflow: this is normal and is not a cause for concern. Select the water hardness value (

entitled Rinse aid and refined salt

). - After the salt has been

poured into the machine, the LOW SALT indicator light* switches off.

If the salt container is not filled, the water softener and

the heating element may be damaged as a result.

Technical data

Dimensions

Capacity 10 standard place-settings Water supply

pressure Power supply

voltage Total absorbed

power Fuse See appliance data plate

width 45 cm height 85 cm depth 60 cm

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 psi – 145 psi

See appliance data plate

). The

see chapter

This dishwasher conforms to the following European Communi ty Directives:

-2006/95/EC (Low Voltage)

-2004/108/EC (Elec tromagnetic

ECODESIGN REGULATION

ECO wash cycle is the standard cycle to which the energy label data refers; this cycle can be used to wash crockery with a normal soil level and is the most efficient in terms of energy and water consumption for this type of crockery. To reduce consumption even further, only run the dishwasher when it is full. Standby consumption: Left-on mode consumption: 3 W – Off mode consumption: 1,3 W

Consumption data table for the main cycles

INTENSIVE NORMAL

Standard conditions* User conditions** Energy consumption

(kWh/cycle)

1,25 13 150 1,05 13 140 1,00 13 115 0,90 13 110

Water consumption (l/cycle)

Duration (min/cycle)

Energy consumption (kWh/cycle)

Compatibility)

-2005/32/EC (Comm. Reg. 1275/2008) (Ec odesign)

-97/17/EC (Labelling)

-2002/96/ CE Waste Electrical and Electronic Equipment (WEEE)

Water consumption (l/cycle)

Duration (min/cycle)

* Cycle data refers to the values recorded in a laboratory, in accordance with European standard EN 50242. ** Data is obtained by recording values when the appliance is operational and loaded with user crockery.

Description of the appliance

Overall view

Control panel

ON/OFF/RESET

button

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

12. Control Panel

Select wash

cycle button

***

Display

Start/Pause button and indicator light

Half load

button

Multi-functional

Display

Wash cycle number

light-up indicator

indicator light

Low Rinse aid indicator light

Low Salt

indicator light

Washing

Drying indicator light

Time remaining light-up display

Delayed start indicator light

Multi-functional tablets indicator light

Half load indicator light

Tablets button

***Only in completely built-in models. * Only available in selected models.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Delayed start button

Loading the racks

Before loading the racks, remove all food residues from the crockery and empty liquids from glasses and cups. Arrange the crockery so that it is held in place firmly and does not tip over. After loading the appliance, check that the sprayer arms can rotate freely.

Lower rack

The lower rack can hold pans, lids, plates, salad bowls, cutlery, etc. as seen in the Plates and large covers should be placed at the sides of the rack, ensuring that they do not block the rotation of the upper sprayer arm.

Loading examples.

Some dishwasher models are fitted with tip-up sections a vertical position when arranging plates or in a horizontal position when arranging pans and salad bowls.

*, which can be used in

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model: The cutlery basket should be positioned at the front of the lower rack, by sliding it between the fixed inserts, or on the upper rack when the half load option has been selected (in models featuring this option).

- It has a collapsible sliding system which means the cutlery can be arranged in the best possible way.

Tilt A Tilt B Tilt C

-Lift the tip-up compartment, slide it gently and position it in the desired tilt angle.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be moved to a higher or lower level.

The height of the upper rack should ideally be adjusted WHEN THE RACK IS EMPTY. Never lift or lower the rack on one side only.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front wheels are in place and close the stops (

If the rack is fitted with “Dual Space”

handles* (

rack until it reaches its stop point, grip the handles at the sides of the rack and move it upwards or downwards, then slowly let it fall back into place.

see figure

), pull out the upper

Loading examples for the upper rack

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tip-up compartments on the upper rack.

Cutlery basket positioning examples

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans which are not too soiled, using the

examples

• Mugs and cups, long sharp knives and serving utensils: place these on the tip-up compartments

as a guide.

**.

Tip-up compartments with adjustable tilt

- The tilt feature can be used to increase the space in the upper rack, to position wine glasses with different stem lengths safely and to improve drying performance.

Loading examples for the upper rack

Items which should not be washed in the dishwasher

• Wooden items, objects with wooden or horn handles or gluedon parts.

• Items made from aluminium, copper, brass, pewter or tin.

• Items made from plastic material which is not heat-resistant.

• Antique or hand-painted porcelain.

• Antique silver. Silver which is not antique may, however, be washed in the dishwasher using a delicate wash cycle, provided that it does not come into contact with other metals.

We recommend the use of crockery which is dishwasher

safe.

*Only available in selected models. ** The number and position may vary.

Start-up and use

Starting the dishwasher

1. Turn the water tap on.

2. Press the ON/OFF button: all the indicator lights on the control panel will light up for a few seconds.

3. Open the door and pour in a suitable amount of detergent (

4. Load the racks ( door.

5. Select the wash cycle in accordance with the type of crockery and its soil level ( pressing the P button.

6. Select the wash options* (

7. Start the cycle by pressing the Start/Pause button (fixed light). A long beep signals the start of the wash cycle; the wash cycle indicator light is illuminated and the time remaining until the end of the cycle is displayed.

8. Two short beeps and one long one indicate the end of the wash cycle; the Start/Pause button switches off and the word END appears on the display. Switch off the appliance by pressing the ON/OFF button, shut off the water valve and unplug the appliance from the electricity socket.

9. Wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

see below

- The machine will switch off automatically during certain periods of inactivity, in order to minimise electricity consumption.

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: once the wash cycle has started, switch off the machine by pressing and holding the ON/ OFF/Reset button. Switch it back on using the same button and select the desired wash cycle and options.

see Loading the racks

see Table of wash cycles

see adjacent information

) and shut the

) by

Measuring out the detergent

A good wash result also depends on the correct amount of detergent being used; exceeding the stated amount does not result in a more effective wash and increases environmental pollution.

Only use detergent which has been

specifically designed for dishwashers. DO NOT USE washing up liquid.

Using excessive detergent may result in foam

residue remaining in the machine after the cycle

has ended.

The use of tablets is only recommended for models which offer the MULTI-FUNCTIONAL TABLETS option.

To achieve the best results from each washing and drying cycle, powder detergent, rinse aid liquid and salt should be used.

Compartment A: Washing detergent Compartment B: Pre-wash detergent

place it in compartment A and close the cover; when it requires 2, place the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the

cycles

• For powder detergent use compartments A and B.

• For detergent in tablet form: when the cycle requires 1 tablet,

Table of wash

Adding extra crockery

Press the Start/Pause button (the corresponding indicator light will flash). Open the door, taking care to avoid the escaping steam, and place the crockery inside the appliance. Press the Start/Pause button (fixed light): the cycle starts from the point at which it was interrupted.

If the Start/Pause button is pressed so as to pause the machine, the wash cycle or the Delayed Start (if selected) is interrupted. At this stage it is not possible to change the wash cycle.

* function

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or once the electricity supply is restored.

* Only available in selected models.

Wash options

The OPTIONS may only be set, modified or reset after the wash cycle has been selected and before the Start/ Pause button has been pressed.

Only the options which are compatible with the type of wash cycle set may be selected. If an option is not compatible with the selected was cycle the corresponding LED flashes rapidly 3 times.

If an option is selected which is incompatible with another option or wash cycle selected previously, the incompatible option light will flash 3 times and switches off, while the most recently selected setting remains lit.

To deselect an option which has been set by mis-

take, press the corresponding button again.

(see Table of wash cycles)

Half load

If there are not many dishes to be washed, a half load cycle may be used in order to save water, electricity and detergent. Select the wash cycle and press the HALF LOAD button: the indicator light will illuminate.

Remember to halve the amount of detergent.

It is better to use powder detergent in this case. This option is incompatible with the following wash

cycle: Rapid wash.

Multi-functional tablets (Tabs)

This option optimises washing and drying results. When using multi-functional tablets, press the MULTIFUNCTIONAL TABLETS button. The corresponding indicator light will illuminate. The “Multi-functional tablets” option results in the lengthening of the wash cycle.

Delayed start

The start of the wash cycle may be delayed for a period of time between 1 and 24 hours.

1. After selecting the desired wash cycle and any other options, press the DELAYED START button: the corresponding indicator light will illuminate. Use the same button to select the time at which you wish the wash cycle to begin (after a period of 1 to 24 hours).

2. Confirm your selection using the Start/Pause button; the countdown will begin. The selected delay period indicator light is displayed and the Start/Pause button stops flashing (the light becomes fixed instead).

3. When the set time has elapsed, a long beep sounds, the DELAYED START indicator light switches off and the wash cycle begins.

To deselect the DELAYED START option, press the DELAYED START button repeatedly until the text OFF appears.

The Delayed Start function cannot be set once the

wash has been started.

The MULTI-FUNCTIONAL TABLETS option remains

set for subsequent wash cycles if it is not deselected.

The use of tablets is only recommended for models

which offer the MULTI-FUNCTIONAL TABLETS option.

This option is not recommended for use with wash cycles which do not specify the use of multi-functional tablets

see Table of options

(

This option is incompatible with the following wash cycle: Soak.

AUTO WASH CYCLES*: this model of dishwasher is

equipped with a special sensor which can be used to assess the level of soiling and automatically select the most efficient and economic wash cycle accordingly. The duration of the auto wash cycles may vary due to the operation of the sensor.

Table of options

1. Eco

2. Auto Normal

3. Daily

4. Soak

5. Auto Intensive

6. Rapid

7. Delicate

A B C

Delayed

Start

Yes Yes Yes Yes Yes Yes Yes

Half

Load

Yes Yes Yes Yes Yes

Yes

Tabs

Yes Yes Yes

No Yes Yes Yes

* Only available in selected models.

Wash cycles

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the

dishwasher, reduce the amount of detergent used accordingly.

The number and type of wash cycles and options may vary depending on the dishwasher model.

For available OPTIONS please refer to the Table of options on the Start-up and use page.

Wash cycle selection

instructions

Environmentally-friendly wash cycle with low energy consumption levels, suitable for pans and dishes.

Normally soiled pans and dishes. Standard daily wash cycle.

Limited quantity of daily soiling. (4 place settings + 1 saucepan +1 frying pan).

Pre-wash for dishes while awaiting completion of the load with the dishes from the next meal.

Wash cycle

1. Eco

2. Auto Normal

3. Daily

4. Soak

Detergent (A) = compartment A (B) = compartment B

Powder Liquid Tablets

25 g (A) 25 ml (A) 1 (A)

21 g (A)

4 g (B)

25 g (A) 25 ml (A) 1 (A)

21 ml (A)

4 ml (B)

1 (A)

Wash

cycles

which

include

drying

Yes

Options

A-B-C

A-B

Wash cycle

duration

(tolerance

±10%)

Hrs. Min.

2:50’

1:50’

1:00’

0:08’

Heavily soiled dishes and pans (not to be used for delicate items).

Economic and fast wash to be used for lightly soiled dishes. (Run cycle immediately after use) (2 plates + 2 glasses + 4 pieces of cutlery + 1 saucepan + 1 small frying pan). 6. Rapid

Economic and fast wash for delicate items which are sensitive to high temperatures. (Run cycle immediately after use) (glasses upper rack + delicate plates, lower rack).

5. Auto Intensive

7. Delicate

25 g (A) 25 ml (A) 1 (A)

21 g (A)

25 g (A) 25 g (A) 1 (A)

21 ml (A)

1 (A)

Yes A-B-C

Yes

A-C

A-B-C

2:25’

0:25’

1:30’

Notes:

Optimum performance levels when using the "Daily 60’ - Rapide wash" cycles can be achieved by observing the maximum amounts of crockery specified.

To make it easier to measure out the detergent, it is worth remembering that:

1 tablespoon = 15 gr. of powder = approximately 15 ml of liquid - 1 teaspoon = 5 gr. of powder = approximately 5 ml of liquid

* The Eco wash cycle adheres to the regulation EN-50242. Although it has a longer duration than other wash cycles it uses less energy

and is les harmful to the environment. Note for Test Laboratories: for information relating to comparative EN testing conditions, please send an email to the following address:

ASSISTENZA_EN_LVS@indesitcompany.com

Rinse aid and refined salt

Only use products which have been specifically designed for dishwashers. Do not use table salt or industrial salt, or washing up liquid. Follow the instructions given on the packaging.

If using a multi-functional product it is not necessary to add rinse aid; however, we recommend that you add salt, especially

if you live in an area where the water is hard or very hard.

Follow the instructions given on the packaging.

If you do not add salt or rinse aid, the LOW

* and LOW RINSE AID* indicator lights remain

SALT lit.

Measuring out the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:

• When the LOW RINSE AID panel/dislay is illuminated;

NEVER pour the rinse aid directly into the appliance tub.

Adjusting the amount of rinse aid

If you are not completely satisfied with the drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster (F) to one of the 6 pre-set positions (the default position is set to 4):

• If there are streaks on the crockery, set the adjustment

device to a lower number (1-3).

• If drops of water remain on the crockery or if there are

limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

Setting the water hardness

Every dishwasher is equipped with a water softener which, by using refined salt designed especially for this type of appliance, supplies water without limescale which is then used to wash the crockery.

This dishwasher offers a setting which helps to reduce pollution and optimises washing performance in accordance with the water hardness level in your area. This information can be obtained from your local water supplier.

- Switch on the appliance by pressing the ON/OFF button.

- Press the P button and hold for approximately 5 seconds; two short beeps will sound, the text H2O will appear on the display and the set hardness number will flash (the water softening system is set by default to number 3). Press the P button

* indicator light on the control

1. Open the dispenser by turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens, clean

the spill immediately with a dry

cloth.

3. Screw the lid back on.

repeatedly until the desired hardness level has been reached (1-2-3-4-5 levels.

- To exit the function, wait a few seconds or press one of the option buttons button. Even if using multi-functional tablets, the salt dispenser should still be filled.

Water Hardness Table

Level °dH

For values between 0°f and 10°f, we do not recommend the use of salt

duration of

(°dH = hardness measured in German degrees - °f = hardness measured in French degrees - mmol/l = millimoles per litre)

see Water hardness table

*, or switch off the machine using the ON/OFF

1 0 - 6 0 - 10 0 - 1 2 6 - 11 11 - 20 1,1 - 2 3 12 - 17 21 - 30 2,1 - 3 4 17 - 34 31 - 60 3,1 - 6

34 - 50 61 - 90 6,1 - 9

. *

°fH mmol/l

this setting may cause a slight increase in the

the cycles. ** for 1 wash cycle per day.

), up to a maximum of five

Average salt container capacity duration

3 months

months

7 months

5 months

2 months

2/3 weeks

Measuring out the refined salt

In order to achieve the best possible results using a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher (

see Description

• When the green float the cap of the salt dispenser.

• When the LOW SALT

is illuminated;

salt container right up to its edge (this should hold approximately 1 kg); it is not unusual for a little water to leak out.

4. Remove the funnel* and wipe any salt residue away from the

opening; rinse the cap under running water and then screw it on, the head facing downwards so as to let the water flow out of the four cracks which are arranged in a star shape on the lower part of the cap. (Salt cap with green float

It is advisable to perform this procedure every time you add salt to the container.

Make sure the cap is screwed on tightly, so that no detergent can get into the container during the wash cycle (this could damage the water softener beyond repair).

When necessary, measure out the salt before a wash cycle so that any saline solution which has leaked out of the salt dispenser is removed.

) and should be filled:

* cannot be seen by simply looking at

* indicator light on the control panel/display

1. Remove the lower rack and unscrew the container cap (anticlockwise).

2. The first time you do this: fill the water tank right up to its edge.

3. Position the funnel

* (

see figure)

and fill the

* Only available in selected models.

Care and maintenance

Shutting off the water and electricity supplies

• Turn off the water tap after every wash cycle to avoid leaks.

• Always unplug the appliance when cleaning it and when performing maintenance work.

Cleaning the dishwasher

• The external surfaces of the machine and the control panel may be cleaned using a non-abrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

• Any marks on the inside of the appliance may be removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

• Always keep the door of the appliance ajar in order to avoid moisture from forming and being trapped inside the machine.

• Clean the seals around the door and detergent dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause behind the formation of unpleasant odours.

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush. The two sprayer arms may both be removed.

To remove the upper sprayer arm, rotate the locking ring in an anti-clockwise direction. The upper sprayer arm should be replaced with the holes facing upwards.

Clean the water inlet filter at the tap outlet regularly.

- Turn off the water tap.

- Unscrew the end of the water inlet hose, remove the filter and clean it carefully under running water.

- Replace the filter and screw the water hose back into position.

Cleaning the filters

The filter assembly consists of three filters which remove food residues from the washing water and then recirculate the water. They should be cleaned if you wish to achieve the best results in every wash.

Clean the filters regularly. The dishwasher should not be used without filters, or if

the filter is loose.

• After several washes, check the filter assembly and if necessary clean it thoroughly under running water, using a non-metallic brush and following the instructions below:

1.1.

1. Turn the cylindrical filter C in an anti-clockwise direction

1.1. and pull it out (fig. 1).

2.2.

2. Remove the cup filter B by exerting a slight pressure on

2.2. the side flaps (fig. 2).

3.3.

3. Slide out the stainless steel plate filter A (fig. 3).

3.3.

Inspect the trap and remove any food residue. NEVER

(fig. 4)

REMOVE the wash cycle pump (black detail)

The lower sprayer arm can be removed by pulling it upwards.

Cleaning the water inlet filter*

If the water hoses are new or have not been used for an extended period of time, let the water run to make sure it is clear and free of impurities before performing the necessary connections. If this precaution is not taken, the water inlet could become blocked and damage the dishwasher.

* Only available in selected models.

After cleaning the filters, replace the filter assembly and fix it in position correctly; this is essential for maintaining the efficient operation of the dishwasher.

Leaving the machine unused for extended periods

• Disconnect the appliance from the electricity supply and shut off the water tap.

• Leave the door of the appliance ajar.

• When you return, run a wash cycle when the dishwasher is empty.

Precautions and advice

This appliance was designed and manufactured in compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

• This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

• Children should be supervised to ensure that they do not play

with the appliance.

• The appliance was designed for domestic use inside the home

and is not intended for commercial or industrial use.

• The appliance must be used by adults only, to wash domestic

crockery in accordance with the instructions in this manual.

• The appliance must not be installed outdoors, even in covered

areas. It is extremely dangerous to leave the machine exposed to rain and storms.

• Do not touch the appliance when barefoot.

• When unplugging the appliance always pull the plug from the

mains socket, do not pull on the cable.

• The water supply tap must be shut off and the plug should be

removed from the electrical socket before cleaning the appliance or carrying out any maintenance work.

• If the appliance breaks down, do not under any circumstances

touch the internal parts in an attempt to perform the repair work yourself.

• Never touch the heating element.

• Do not lean or sit on the open door of the appliance: this may

cause the appliance to overturn.

• The door should not be left open as it may create a dangerous

obstacle.

• Keep detergent and rinse aid out of reach of children.

• The packaging material should not be used as a toy.

Saving energy and respecting the environment

Saving water and energy

• Only begin a wash cycle when the dishwasher is full. While waiting for the dishwasher to be filled, prevent unpleasant odours using the Soak cycle (

• Select a wash cycle which is suited to the type of crockery and to the soil level of the crockery using the

cycles

- For dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- If the load is smaller than usual activate the Half load option (

see Start-up and use

• If your electricity supply contract gives details of electricity saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start

up and use

) helps you organise the wash cycles accordingly.

see Wash cycles

Phosphate-free and chlorine-free detergents containing enzymes

• We strongly recommend that you use detergents that do not contain phosphates or chlorine, as these products are harmful to the environment.

• Enzymes provide a particularly effective action at temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

• To avoid wasting detergent, use the product in appropriate quantities based on the manufacturer’s recommendations, the hardness of the water and the soil level and quantity of crockery to be washed. Even if they are biodegradable, detergents contain substances which may alter the balance of nature.

Table of wash

* button (

see Start-

Disposal

• Disposal of packaging materials: observe local legislation so that the packaging may be reused.

• The European Directive 2002/96/EC relating to Waste Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection.

For further information relating to the correct disposal of household appliances, owners may contact the relevant public authority or the local appliance dealer.

* Only available in selected models.

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance.

Problem:

The dishwasher does not start or cannot be controlled

The door won’t close • The lock was released. Strongly push the door until a “clacking” noise is heard.

No water drains out from the dishwasher.

The dishwasher makes excessive noise.

The dishes and glass es are covered in a white fi lm or limescale deposits.

The dishes and glass es are streaked or have a bluish tinge.

Possible causes / Solutions:

• Switch off the appliance by pressing the ON/OFF butt on, switch it back on after approximately one mi nute and reset the program.

• The appliance has not been plugged in properly.

• The dishwasher door has not been shut properly.

• The dishwasher cycle has not yet finished.

• The water inlet hose is bent (see Installation).

• The drain duct is blocked.

• The filter is clogged up with food residues.

• The dishes are rattling against each other or agai nst the sprayer arms.

• An excessive amount of foam has been produced: the detergent has not been measured out correctly or it is not suitable for use i n dishwashers (see Start-up and use).

• The level of the refined salt is low or the dosage setting is not suited to the hardness of the water (see Rinse aid and salt).

• The lid on the salt dispens er is not closed properly.

• The rinse aid has been used up or the dosage is too low.

• The rinse aid dosage is too high.

The crockery has not been dried properly.

The dishes are not clean. • The racks are overloaded (see Loading the racks).

The dishwasher does n o t take any water in - Tap shut-off alarm

(the display shows A 6).

Water inlet hose alarm / Water inlet filter blocked

(the display shows A 7).

• A wash cycle without a drying program has been selected.

• The rinse aid has been used up or the dosage is too low (see Rinse aid and salt).

• The rinse aid dispenser setting is not suitable.

• The crockery is made from non-stick material or plastic.

• The crockery has not been arranged well.

• The sprayer arms cannot move f reely.

• The wash cycle is too gentle ( see Wash cycles).

• An excessive amount of foam has been produced: the detergent has not been measured out correctly or it is not suitable for use i n dishwashers (see Start-up and use).

• The lid on the rinse aid compartment has not been shut correctly.

• The filter is dirty or blocked (see Care and maint enance).

• The refined salt level is low (see Rinse aid and salt).

• There is no water in the mains supply.

• The water inlet hose is bent (see Installation).

• Turn on the tap and the applia nce will start after a few minutes.

• The appliance lock has been activated because no action was taken when the beeps

sounded.

Switch off the appliance using the ON/OFF button, turn on the tap and switch the

appliance back on after 20 seconds by pressing the same button. Re-program the appliance and restart the wash cycle.

• Switch off the appliance by pressing the ON/OFF button. Shut off the wat er tap to eliminate the ri sk of flooding and remove the plug from the electrical socket.

Make sure the water i nlet filter has not become blocked by impurities (see “Care

and maintenance” chapter).

* Only available in selected models.

Mode d’emploi

LAVE-VAISSELLE

Français, 25

DSG 5741

Sommaire

Installation, 26-27

Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques Ecodesign Regulation

Description de l’appareil, 28

Vue d’ensemble Tableau de bord

Charger les paniers, 29

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation, 30-31

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 32

Tableau des programmes

Produit de rinçage et sel régénérant, 33

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 34

Coupure de l’arrivée d’eau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre d’entrée d’eau Nettoyer les filtres En cas d’absence pendant de longues périodes

Précautions et conseils, 35

Sécurité générale Mise au rebut Economies et respect de l’environnement

Anomalies et remèdes, 36

Installation

Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il accompagne bien l’appareil.

Lire attentivement les instructions: elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

En cas de déménagement, transporter l’appareil verticalement; si besoin est, l’incliner sur le dos.

Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que:

- lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail ;

- fermes;

- utilisation par les clients d'hôtels, de motels ou autres locaux de type résidentiel ;

- chambres d'hôtes.

Mise en place et mise à niveau

1. Déballer l’appareil et s’assurer qu’il n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le revendeur.

2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L’appareil

* (

peut être encastré sous un plan de travail continu

Montage

voir feuille de

Raccord du tuyau d’amenée de l’eau

• A une prise d’eau froide: bien visser le tuyau d’amenée à un robinet à embout fileté 3/4 gaz; avant de visser, faire couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.

• A une prise d’eau chaude: en cas d’installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C. Visser le tuyau au robinet en procédant comme pour la prise d’eau froide.

Si la longueur du tuyau d’amenée ne suffit pas, s’adresser à

un magasin spécialisé ou à un technicien agréé (

La pression de l’eau doit être comprise entre les valeurs

reportées dans le tableau des Caractéristiques techniques (

contre

Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

voir Assistance

voir ci-

Raccordement du tuyau d'évacuation de l'eau

Raccorder le tuyau d'évacuation, sans le plier, à une conduite d'évacuation ayant au moins 4 cm de diamètre.

3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu’à ce que l’horizontalité de l’appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l’appareil et supprime tout risque de vibrations, bruits et déplacements.

4. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l’aide d’une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice d’instructions encastré jointe à la documentation)

Raccordements eau et électricité

L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié.

Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique.

Utiliser des tuyaux neufs pour effectuer le raccordement de l’appareil au réseau de distribution de l’eau. Ne pas réutiliser les anciens tuyaux.

Les tuyaux d’amenée et d’évacuation de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation.

Le tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisselle (A). Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier, retirer le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d’inondation, le lave-vaisselle:

- est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.

Quelques modèles sont équipés d’un dispositif de sécurité supplémentaire d’inondation même en cas de rupture du tuyau d’amenée de l’eau.

ATTENTION: TENSION DANGEREUSE!

Il ne faut en aucun cas couper le tuyau d’amenée de l’eau car il contient des parties sous tension.

New Acqua Stop

* qui garantit contre tout risque

* Présent uniquement sur certains modèles.

+ 58 hidden pages
