INDESIT DSG263 NX, DSG263S, DSG 263 FR User Manual [fr]

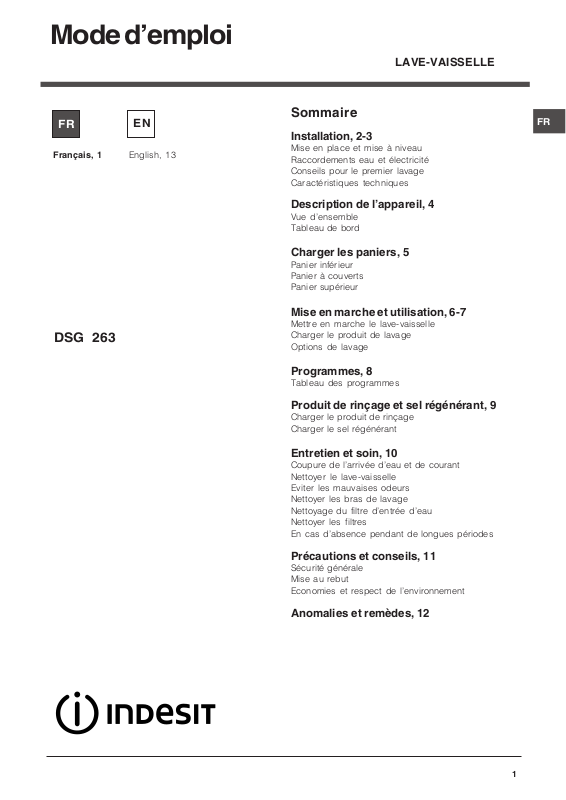

Mode demploi
LAVE-VAISSELLE
FR
Français, 1
DSG 263
EN
English, 13
Sommaire
.4
Installation, 2-3
Mise en place et mise à niveau
Raccordements eau et électricité
Conseils pour le premier lavage
Caractéristiques techniques
Description de lappareil, 4
Vue densemble
Tableau de bord
Charger les paniers, 5
Panier inférieur
Panier à couverts
Panier supérieur
Mise en marche et utilisation, 6-7
Mettre en marche le lave-vaisselle
Charger le produit de lavage
Options de lavage
Programmes, 8
Tableau des programmes
Produit de rinçage et sel régénérant, 9
Charger le produit de rinçage
Charger le sel régénérant
Entretien et soin, 10
Coupure de larrivée deau et de courant
Nettoyer le lave-vaisselle
Eviter les mauvaises odeurs
Nettoyer les bras de lavage
Nettoyage du filtre dentrée deau
Nettoyer les filtres
En cas dabsence pendant de longues périodes
Précautions et conseils, 11
Sécurité générale
Mise au rebut
Economies et respect de lenvironnement
Anomalies et remèdes, 12
1
Installation
.4
Conserver ce mode demploi pour pouvoir le consulter à
tout moment. En cas de vente, de cession ou de
déménagement, sassurer quil accompagne bien lappareil.
Lire attentivement les instructions : elles contiennent des
conseils importants sur linstallation, lutilisation
et la sécurité de lappareil.
En cas de déménagement, transporter lappareil
verticalement; si besoin est, lincliner sur le dos.
Mise en place et mise à niveau
1. Déballer lappareil et sassurer quil na pas été endommagé
pendant le transport.
Sil est abîmé, ne pas le raccorder et contacter le revendeur.
2. Installer le lave-vaisselle de manière à ce que les côtés et la
paroi arrière touchent aux meubles adjacents ou au mur.
Lappareil peut être encastré sous un plan de travail continu
(voir feuille de Montage).
3. Installer le lave-vaisselle sur un sol plat et rigide.
Compenser les irrégularités en vissant ou en dévissant les
pieds avant jusquà ce que lhorizontalité de lappareil soit
parfaite. Une bonne horizontalité garantit la stabilité de
lappareil et supprime tout risque de vibrations, bruits et
déplacements.
*. Pour régler la hauteur du pied arrière, agir sur la douille
4
rouge à six pans située dans la partie avant du lave-vaisselle,
en bas et au milieu, à laide dune clé mâle à six pans,
ouverture 8 mm. Tourner dans le sens des aiguilles dune
montre pour augmenter la hauteur et dans le sens inverse
pour la diminuer. (consulter la notice dinstructions encastré
jointe à la documentation)
*
Raccord du tuyau damenée de leau
A une prise deau froide: bien visser le tuyau damenée à un
robinet à embout fileté 3/4 gaz; avant de visser, faire couler
leau jusquà ce quelle devienne limpide et dépourvue
dimpuretés qui pourraient engorger lappareil.
A une prise deau chaude: en cas dinstallation de
chauffage centralisé (radiateurs), le lave-vaisselle peut être
alimenté avec de leau chaude de réseau ne dépassant
pas 60°C.
Visser le tuyau au robinet en procédant comme pour la
prise deau froide.
Si la longueur du tuyau damenée ne suffit pas, sadresser
à un magasin spécialisé ou à un technicien agréé (voir
Assistance).
La pression de leau doit être comprise entre les valeurs
reportées dans le tableau des Caractéristiques techniques (voir
ci-contre).
Faire attention à ce que le tuyau ne soit ni plié ni écrasé.
Raccordements eau et électricité
Ladaptation des installations électriques et les travaux de
plomberie de linstallation doivent être effectués par du
personnel qualifié.
Le lave-vaisselle ne doit pas écraser les tuyaux ou le
câble dalimentation électrique.
Utiliser des tuyaux neufs pour effectuer le raccordement
de lappareil au réseau de distribution de leau.
Ne pas réutiliser les anciens tuyaux.
Les tuyaux damenée (A) et dévacuation (B) de leau et le
câble dalimentation électrique peuvent être orientés vers la
droite ou vers la gauche pour simplifier linstallation (voir
figure).
Sécurité anti-fuite
Pour éviter tout risque dinondation, le lave-vaisselle :
- est équipé dun dispositif qui coupe larrivée de leau en cas
danomalie ou de fuite à lintérieur de lappareil.
Quelques modèles sont équipés dun dispositif de sécurité
supplémentaire New Acqua Stop
risque dinondation même en cas de rupture du tuyau
damenée de leau.
ATTENTION: TENSION DANGEREUSE!
Il ne faut en aucun cas couper le tuyau damenée de leau car il
contient des parties sous tension.
* qui garantit contre tout
* Présent uniquement sur certains modèles.
2
Raccord du tuyau dévacuation de leau
Raccorder le tuyau dévacuation, sans le plier, à une conduite
dévacuation ayant au moins 4 cm de diamètre. Ou bien
laccrocher au bord dun évier; lextrémité libre du tuyau de
vidange ne doit pas être plongée dans leau.
Un coude
A
facilite une installation optimale
: fixer solidement le coude au
mur pour éviter que le tuyau se
déplace et déverse leau hors
du conduit.
La portion de tuyau repérée
par la lettre A doit se trouver à
une distance du sol comprise
entre 40 et 100 cm (voir
figure).
Lutilisation de tuyaux de rallonge est déconseillée.
* plastique spécial
Raccordement électrique
Avant de brancher la fiche dans la prise de courant, sassurer
que :
Ruban anti-condensation*
Après avoir encastré le lave-vaisselle, ouvrir la porte et coller
le ruban adhésif transparent sous le plan en bois pour le
protéger contre la formation de condensation.
Conseils pour le premier lavage
Une fois linstallation terminée et tout de suite avant le premier
lavage, remplir complètement deau le réservoir à sel et ajouter
environ 1 kg de sel (voir Produit de rinçage et sel régénérant)
: il est tout à fait normal que de leau déborde. Sélectionner le
degré de dureté de leau (voir Produit de rinçage et sel
régénérant). - Après remplissage du réservoir à sel, le voyant
* s'éteint.
SEL
Le manque de remplissage du réservoir à sel, peut
endommager l'adoucisseur d'eau et l'élément chauffant.
Caractéristiques techniques
largeur 45 cm
Dimensions
hauteur 85 cm
profondeur 60 cm
.4
la prise dispose de mise à la terre et est conforme aux
normes;
la prise est bien apte à supporter la puissance maximale
de lappareil reportée sur la plaque signalétique fixée à la
contre-porte (voir paragraphe Description du lave-
vaisselle);
la tension dalimentation est bien comprise entre les valeurs
figurant sur la plaque signalétique de la contre-porte;
la prise est bien compatible avec la fiche de lappareil.
Autrement, faire remplacer la fiche par un technicien agréé
(voir Assistance); nutiliser ni rallonges ni prises multiples.
Après installation de lappareil, le câble dalimentation
électrique et la prise de courant doivent être facilement
accessibles.
Le câble ne doit être ni plié ni trop écrasé.
Afin déviter tout danger, faire changer le cordon dalimentation abîmé, par le fabricant ou par son service après-vente.
(Voir Assistance)
Nous déclinons toute responsabilité en cas de non-
respect des normes énumérées ci-dessus.
Capacité 10 couverts standard
Pression eau
d’alimentation
Tension
d’alimentation
Puissance totale
absorbée
Fusible
0,05 ÷ 1 MPa (0,5 ÷ 10 bar)
7,25 psi – 145 psi
Voir étiquette des
caractéristiques
Voir étiquette des
caractéristiques
Voir étiquette des
caractéristiques
Cet appareil est conforme aux
Directives Communautaires
suivantes :
- 2006/95/CEE du 16/01/2007
(Basse Tension) et
modifications suivantes
- 89/336/CEE du 03/05/89
(Compatibilité
Electromagnétique) et
modifications suivantes
-97/17/CE (étiquetage)
-20002/96/CE (DEEE)
* Présent uniquement sur certains modèles.
3
Description de lappareil
.4
Vue densemble
1. Panier supérieur
2. Bras de lavage supérieur
3. Clayettes rabattables
4. Réglage hauteur du panier
5. Panier inférieur
6. Bras de lavage inférieur
7. Panier à couverts
8. Filtre lavage
9. Réservoir à sel
10. Bacs produit de lavage et réservoir à
produit de rinçage
11. Plaque signalétique
12. Tableau de bord
***
Tableau de bord
Bouton Sélection
Touche
ON-OFF/RESET
Touche et voyant
Départ différé
programme
Voyant Lavage et
3h. Départ différé
Voyant Séchage
et 6h. Départ différé
Voyant Fin et 9h.
Touche et voyant
Demi-charge
Touche et voyant
Départ/Pause
Voyant
Manque de sel*
Voyant Manque de
produit de rinçage*
Départ différé
*** Uniquement pour modèles tout intégrables.
* Présent uniquement sur certains modèles.
Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.
4
Charger les paniers
Avant de charger les paniers, débarrasser la vaisselle
des déchets plus importants et vider les verres et les
coupes.
Ranger la vaisselle de manière à ce qu'elle ne bouge pas
pour éviter tout risque de renversement.
Après avoir chargé le lave-vaisselle, sassurer que les bras
de lavage tournent librement.
Panier du bas
Le panier du bas peut contenir des casseroles, des
couvercles, des assiettes, des saladiers, des couverts
etc.selon les Exemples de chargement.
Ranger de préférence sur les côtés du panier les plats de
service et les grands couvercles sans toutefois bloquer la
rotation du bras de lavage supérieur.
Certains modèles de lave-vaisselle
sont pourvus de secteurs
rabattables
la verticale pour ranger des assiettes
ou à lhorizontale pour ranger des
casseroles et des saladiers.
* qui peuvent être placés à
Panier à couverts
Le panier à couverts peut varier selon le modèle de lavevaisselle.
Le panier à couvert doit être placé à l'avant dans le panier du
bas où il peut coulisser parmi les accessoires fixes, ou sur le
panier du haut dans le cas d'un lavage à demi-charge (sur les
appareils dotés de cette fonction).
- Il est équipé de rabats
coulissants qui
permettent de mieux
ranger les couverts.
Régler la hauteur du panier supérieur
Pour optimiser le rangement de la vaisselle, possibilité de régler
le panier supérieur en position haute ou basse.
Régler de préférence la hauteur du panier quand ce
dernier est VIDE.
Ne jamais soulever ou abaisser le panier dun seul côté.
Ouvrir les butées des glissières du panier
à droite et à gauche et sortir le panier.
Positionner le panier en position haute ou
basse, le faire glisser le long des
glissières jusquà ce que les roues avant
entrent elles aussi et refermer les butées
(voir figure).
Si le panier est équipé de poignées
Espace double
panier du haut en fin de corse, saisir les
poignées sur les côtés du panier et
déplacer vers le haut ou vers le bas;
laisser retomber le panier sans le lâcher.
* (voir figure), sortir le
Exemples de chargement du panier supérieur
Exemples de chargement du panier inférieur
.4
Ranger les couteaux et les ustensiles de cuisine pointus et
coupants dans le panier à couverts, pointes tournées vers le
bas, ou, à plat, sur les clayettes rabattables du panier
supérieur.
Exemples de rangement de le panier à couverts
Panier du haut
Y ranger la vaisselle fragile et légère: verres, tasses à thé et à
café, soucoupes, saladiers bas, casseroles basses peu sales,
en suivant les Exemples de chargement.
Tasses et tasses à café, couteaux longs et pointus, couverts
de service: les placer sur les étagères rabattables
**.
Vaisselle nallant pas au lave-vaisselle
Objets en bois, avec des manches en bois ou en corne ou
ayant des parties collées.
Objets en aluminium, cuivre, laiton ou étain.
Vaisselle en plastique thermorésistant.
Porcelaines anciennes ou peintes à la main.
Argenterie ancienne. Les pièces dargenterie non ancienne
peuvent par contre être lavées avec un programme délicat
après sêtre assuré quelles ne touchent pas à dautres
métaux.
Nous conseillons dutiliser de la vaisselle lavable au lave-
vaisselle.
* Présent uniquement sur certains modèles.
** Leur nombre et leur position varient.
5
Mise en marche et
utilisation
.4
Mettre en marche le lave-vaisselle
1. Ouvrir larrivée deau.
2. Appuyer sur la touche ON-OFF: tous les voyants
du bandeau de commande sallument pendant
quelques secondes.
3. Ouvrir la porte et doser le produit de lavage (voir
plus bas).
4. Charger les paniers (voir Charger les paniers) et
fermer la porte.
5. Pour sélectionner le programme souhaité, tourner
le bouton de SÉLECTION PROGRAMME dans le sens
des aiguilles dune montre: amener le repère en face
du symbole ou du numéro du programme. Le voyant
de la touche DEPART/Pause flashe.
6. Sélectionner les options de lavage
contre).
7. Appuyer sur la touche DEPARTpour démarrer, le
voyant cesse de flasher (lumière fixe). Le voyant
correspondant au lavage sallume pour signaler le
démarrage du programme.
8. A la fin du programme, la touche FIN (END)
sallume (lumière fixe). Eteindre lappareil par
pression sur la touche ON-OFF, fermer le robinet de
leau et débrancher la fiche de la prise de courant.
9. Attendre quelques minutes avant de sortir la
vaisselle pour éviter de se brûler. Décharger les
paniers en commençant par celui du bas.
- Pour réduire sa consommation d'énergie, la
machine s'éteint automatiquement dans
certaines conditions de non-utilisation.
Modifier un programme en cours
En cas derreur de sélection dun programme, il est
possible de le modifier, à condition quil vienne tout
juste de démarrer: pour changer un cycle de lavage en
cours, éteindre puis rallumer lappareil par une
pression prolongée sur la touche ON/OFF,
sélectionner ensuite le nouveau programme et les
options désirées.
* (voir ci-
Charger le produit de lavage
Un bon résultat de lavage dépend aussi dun bon
dosage du produit de lavage. Un excès de produit
de lavage ne lave pas mieux et pollue
lenvironnement.
Nutiliser que du produit de lavage spécial
lave-vaisselle.
NE PAS UTILISER de produits pour laver la
vaisselle à la main.
Une utilisation excessive de produit de lavage
peut laisser des résidus de mousse en fin de
cycle.
L'utilisation de pastilles n'est conseillée que
pour les modèles qui prévoient l'option
PASTILLES MULTIFONCTION.
Pour obtenir des performances de lavage et
de séchage optimales, utiliser des produits de
lavage en poudre, du liquide de rinçage et du sel.
bac A: Produit de lavage
bac B: Produit de prélavage
1. Appuyer sur la touche D pour
ouvrir le couvercle C.
2. Pour doser le produit de lavage
se reporter au Tableau des
programmes:
en poudre: bacs A et B.
pastilles: si le programme en
prévoit 1, placer cette dernière
dans le bac A et fermer le
couvercle; sil en prévoit 2, mettre la deuxième dans le
fond de la cuve.
3. Eliminer les résidus de produit de lavage sur les bords
du bac et fermer le couvercle jusquau déclic.
Introduire de la vaisselle en cours de lavage
Appuyer sur la touche Départ/Pause, (la touche se met
à flasher). ouvrir la porte en faisant attention à la
vapeur chaude qui séchappe et introduire la vaisselle.
Appuyer sur la touche Départ/Pause (lumière fixe): le
cycle redémarre.
Appuyer sur la touche Départ/Pause pour mettre
lappareil en pause, le programme et le départ différé
éventuellement sélectionné sont stoppés.
Pendant cette phase, aucun changement de
programme nest possible.
Interruptions accidentelles
En cas douverture de la porte en cours de lavage ou
de coupure de courant, le programme sarrête. Il
redémarre du point où il a été interrompu dès que le
courant revient ou que la porte est refermée.
6
* Présent uniquement sur certains modèles.
Options de lavage*
La sélection, la modification ou lannulation des
OPTIONS nest possible quaprès avoir choisi le
programme de lavage et avant dappuyer sur la
touche Départ/Pause.
Seules les options compatibles avec le programme
choisi peuvent être sélectionnées. Si une option nest
pas compatible avec le programme sélectionné, (voir
tableau programmes) la led correspondante clignote
rapidement 3 fois.
En cas de sélection dune option incompatible avec une
option ou un programme de lavage précédemment
sélectionné, celle-ci clignote 3 fois de suite puis séteint,
tandis que la dernière sélection effectuée reste allumée.
Pour désactiver une option sélectionnée par erreur,
appuyer à nouveau sur la touche correspondante.
Demi-charge
.4
Le programme demi-charge permet de laver une petite
vaisselle et de faire des économies deau, délectricité
et de produit de lavage. Sélectionner le programme,
appuyer sur la touche DEMI-CHARGE: le voyant
sallume.
Penser à réduire de moitié la quantité de produit
de lavage.
Utiliser de préférence un produit de lavage en
poudre.
Cette option nest pas utilisable avec le
programme: Rapide.
Départ différé
Le démarrage du programme peut être différé de 3, 6 ou
9 heures:
1: après avoir sélectionné le programme de lavage et
toute autre option possible, appuyer sur la touche
DÉPART DIFFÉRÉ: le voyant sallume.
2: Sélectionner le départ voulu en appuyant plusieurs
fois de suite sur la touche Départ différé, les voyants
lavage (3 heures), séchage (6 heures) et fin (9 heures)
sallument les uns après les autres.
Pour désactiver loption Départ différé, appuyer une
nouvelle fois sur la touche correspondante, le voyant
séteint.
3. Une fois que la sélection a eu lieu, appuyer sur la
touche Départ/Pause pour faire partir le compte à
rebours, le délai dattente sélectionné se met à clignoter
et la touche Départ/Pause arrête de flasher (lumière en
fixe).
3. A lexpiration du délai dattente, le voyant de DÉPART
DIFFÉRÉ séteint et le programme démarre.
Aucune sélection de Départ différé nest plus
possible en cours de cycle.
Tableau Options
1. Intensif
2. Normal
3. Quotidien
4. Trempage
5. Eco
6. Rapide
A B
Départ
différé
Demi-
charge
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui Oui
Oui Non
* Présent uniquement sur certains modèles.
7
Programmes
.4
En cas de vaisselle peu sale ou précédemment rincée à leau, réduire considérablement la quantité
de produit de lavage.
Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.
Indications sur le choix
Vaisselle et casseroles très
sales (déconseillé pour la
vaisselle fragile)
Vaisselle et casseroles
normalement sales.
Programme standard
quotidien.
Vaisselle du jour en
quantité réduite.
(4 couverts + 1 casserole +
1 poêle).
Lavage préalable dans
l’attente de compléter le
chargement au repas
suivant
Lavage écologique à faible
consommation d’électricité
pour vaisselle et
casseroles.
Cycle économique et rapide
pour vaisselle peu sale, tout
de suite après l’usage. (2
assiettes +2 verres +4
couverts +1 casserole + 1
petite poêle)
des programmes
Programme
1. Intensif
2. Normal
3. Quotidien
4. Trempage
*
5. Eco
6. Rapide
Produit de lavage
(A) = bac A
(B) = bac B
Poudre Liquide Pastilles
25 g (A)
21 g (A)
4 g (B)
25 g (A)
Non
25 g (A)
21 g (A) 21 ml (A) 1 (A)
25 ml (A)
21 ml (A)
4 ml (B)
25 ml (A)
Non
25 ml (A)
1 (A)
1 (A)
1 (A)
Non
1 (A)
Program-
mes
prévoyant
le séchage
Oui
Oui
Non
Non
Oui
Non
Options
A-B
A-B
A-B
A-B
A-B
A
Durée du
programme
(tolérance
±10%
Hrs. Min
2:25’
1:50’
1:00’
0:08’
2:35’
0:35’
Remarques:
Pour obtenir des performances optimales avec les programmes "Quotidien et Rapide" il est conseillé de respecter le nombre de
couverts indiqué.
* Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes
mais cest aussi celui qui consomme le moins dénergie et qui respecte le plus lenvironnement.
Note pour les laboratoires d'essai: pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à:
ASSISTENZA_EN_LVS@indesitcompany.com
Pour simplifier le dosage du produit de lavage, prendre note que:
1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ
8
Loading...
