Istruzioni per luso

LAVASTOVIGLIE

I T

Italiano, 1

D E

Deutsch, 34

P L

Polski, 67

,1.  " ,1.  " ,1. ")

E N

English,12

E S

Espanol, 45

F R

Français, 23

P T

Portuges, 56

Sommario

Installazione, 2-3

Posizionamento e livellamento Collegamenti idraulici ed elettrici Dati tecnici

Descrizione dellapparecchio, 4

Vista dinsieme Pannello di controllo

Caricare i cestelli, 5

Cestello inferiore Cestello delle posate Cestello superiore

Avvio e utilizzo, 6

Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio

Programmi, 7

Tabella dei programmi

Brillantante e sale rigenerante, 8

Caricare il brillantante Caricare il sale rigenerante

Manutenzione e cura, 9

Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulizia filtro entrata acqua Pulire i filtri Se ci si assenta per lunghi periodi

Precauzioni e consigli, 10

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 11

Installazione

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio.

Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

In caso di trasloco tenere lapparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

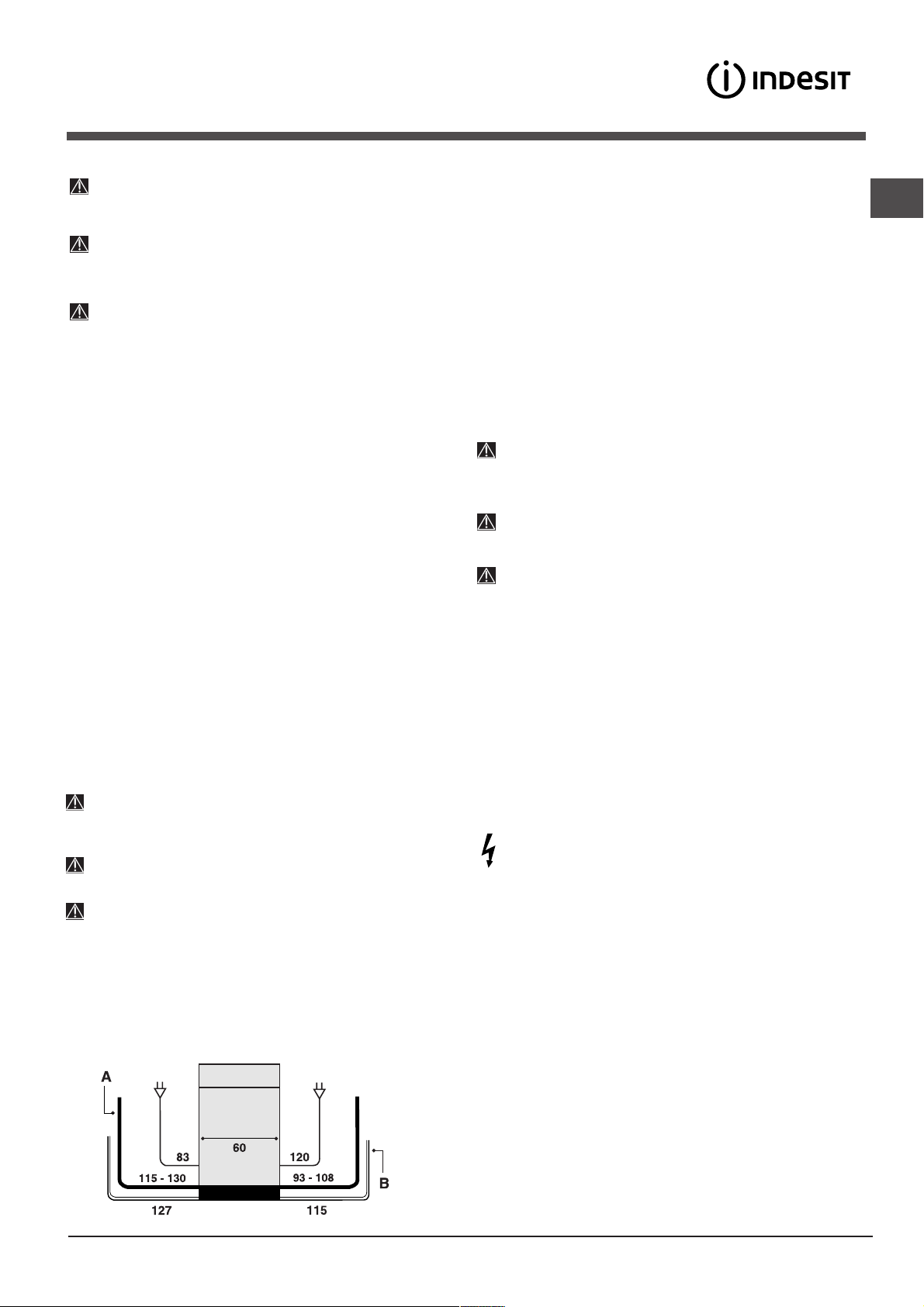

Posizionamento e livellamento

1. Disimballare lapparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

2. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. Lapparecchio può anche essere incassato sotto a un piano di lavoro continuo

3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché lapparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti.

* (vedi foglio di Montaggio).

Collegamento del tubo di carico dellacqua

 A una presa dacqua fredda: avvitare bene il tubo di

carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere lacqua finché non sia limpida affinché le eventuali impurità non intasino lapparecchio.

 A una presa dacqua calda: nel caso di impianto

centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa dacqua fredda.

Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (vedi Assistenza).

*. Per regolare laltezza del piedino posteriore, agire

sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare laltezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato

alla documentazione)

Collegamenti idraulici ed elettrici

Ladattamento degli impianti elettrici e idraulici per linstallazione deve essere eseguito solo da personale qualificato.

La lavastoviglie non deve appoggiare sui tubi

o sul cavo di alimentazione elettrica.

Lapparecchio deve essere collegato alla rete di distribuzione dellacqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi.

I tubi di carico (A) e di scarico (B) dellacqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione (vedi figura).

 La pressione dellacqua deve essere compresa nei

valori riportati dalla tabella Dati tecnici (vedi sotto).

Fare attenzione che nel tubo non ci siano né pieghe

né strozzature.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

- è dotata di un sistema che interrompe lingresso dellacqua nel caso di anomalie o di perdite dallinterno.

Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop garantisce lantiallagamento anche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dellacqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

*, che

* Presente solo su alcuni modelli.

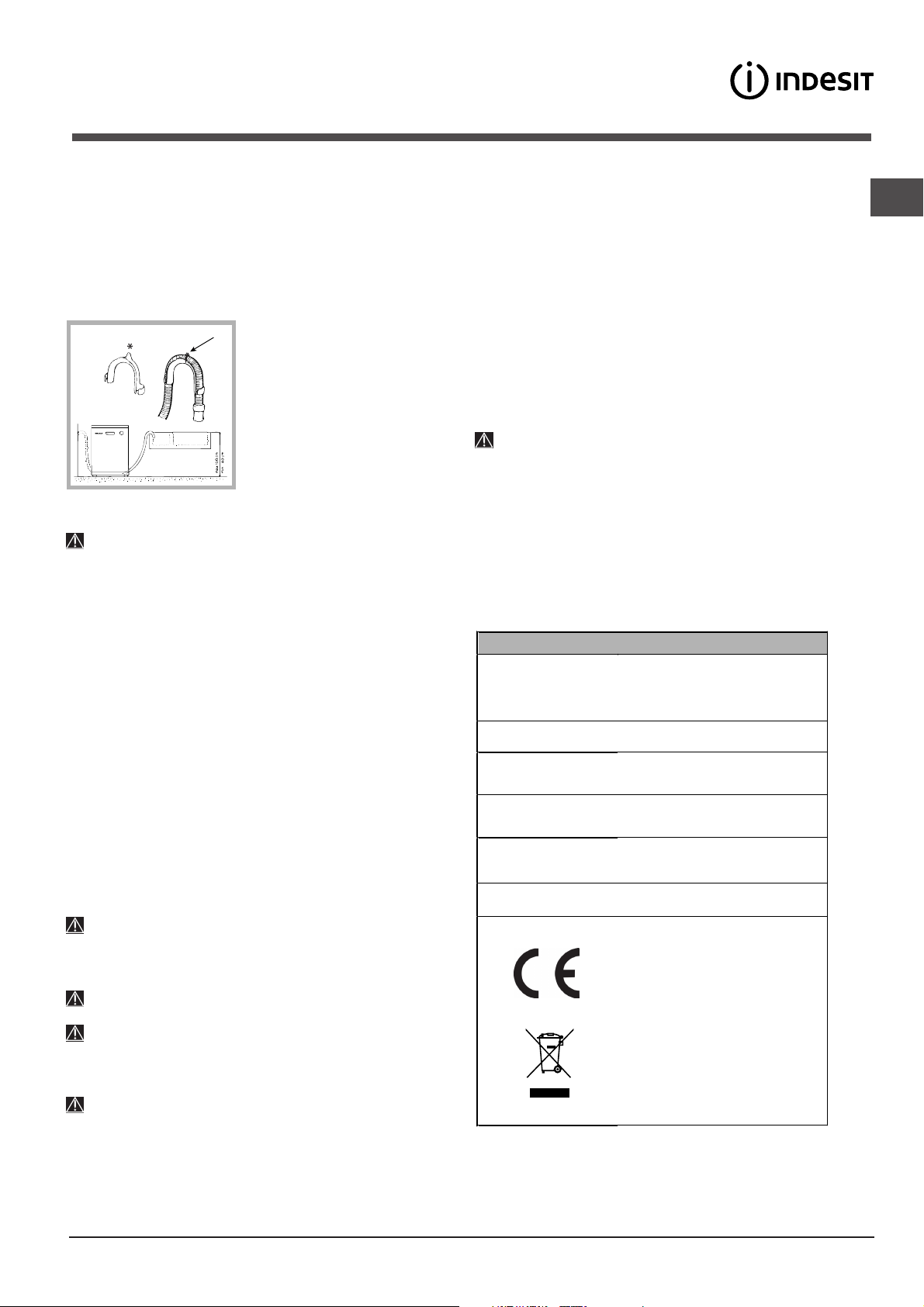

Collegamento del tubo di scarico dellacqua

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico con diametro minimo di 4 cm. Oppure appoggiarlo al bordo di un lavandino o di una vasca; lestremità libera del tubo di scarico non deve rimanere immersa nellacqua.

Lo speciale gomito

plastica agevola una sistemazione ottimale: fissare saldamente il gomito al muro per evitare che il tubo si muova e versi lacqua fuori dallo scarico. La parte del tubo contrassegnata con la

lettera A deve essere a unaltezza compresa tra 40 e 100 cm da terra (vedi figura).

È sconsigliato usare tubi di prolunga.

* in

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

Striscia anticondensa*

Dopo aver incassato la lavastoviglie aprire la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo dalla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo linstallazione, immediatamente prima del primo lavaggio, riempire completamente dacqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che lacqua trabocchi. Selezionare il grado di durezza dellacqua (vedi capitolo Brillantante e sale rigenerante). Dopo il caricamento del sale la spia MANCANZA SALE

Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dellacqua e dellelemento riscaldante.

Dati Tecnici

* si spegne.

 la presa abbia la messa a terra e sia a norma di

legge;

 la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche sulla controporta;

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe o prese multiple.

 Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.

Il cavo non deve subire piegature o compressioni.

Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza)

 LAzienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Dimensioni

Capacità

Pressione acqua alimentazione

Tensione di alimentazione

Potenza totale assorbita

Fusibile

Larghezza cm. 59,5 Altezza cm. 82 Profondità cm. 57

12 coperti standard

0,05 ÷ 1MPa (0.5 ÷ 10 bar) 4,3 psi – 145 psi

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

-73/23/EEC del 19/02/73 (Bassa Tensione) e successive modifiche

-89/336/EEC del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

-97/17/EC (Etichettatura)

-2002/96/CE

* Presente solo su alcuni modelli.

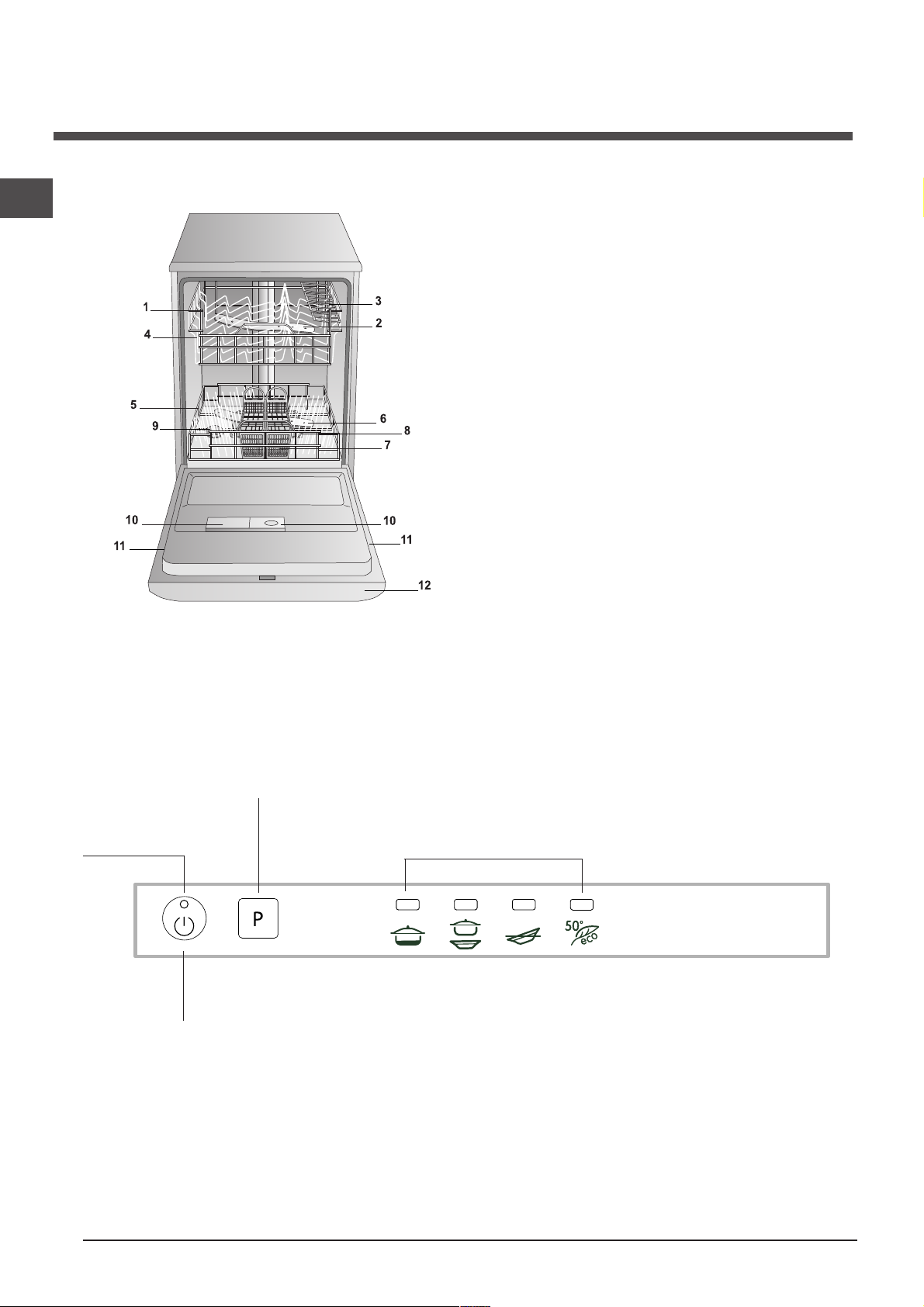

Descrizione

Vista dinsieme

1. Cestello superiore

2. Irroratore superiore

3. Ribaltine

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

7. Cestello posate

8. Filtro lavaggio

9. Serbatoio sale

10. Vaschette detersivo e serbatoio brillantante

11. Targhetta caratteristiche

12. Pannello comandi

***

Pannello comandi

Tasto

Selezione

Programma

Spia ON-OFF

Tasto ON-OFF/RESET

Spie Programmi

*** Solo sui modelli ad incasso totale * Presente solo su alcuni modelli.

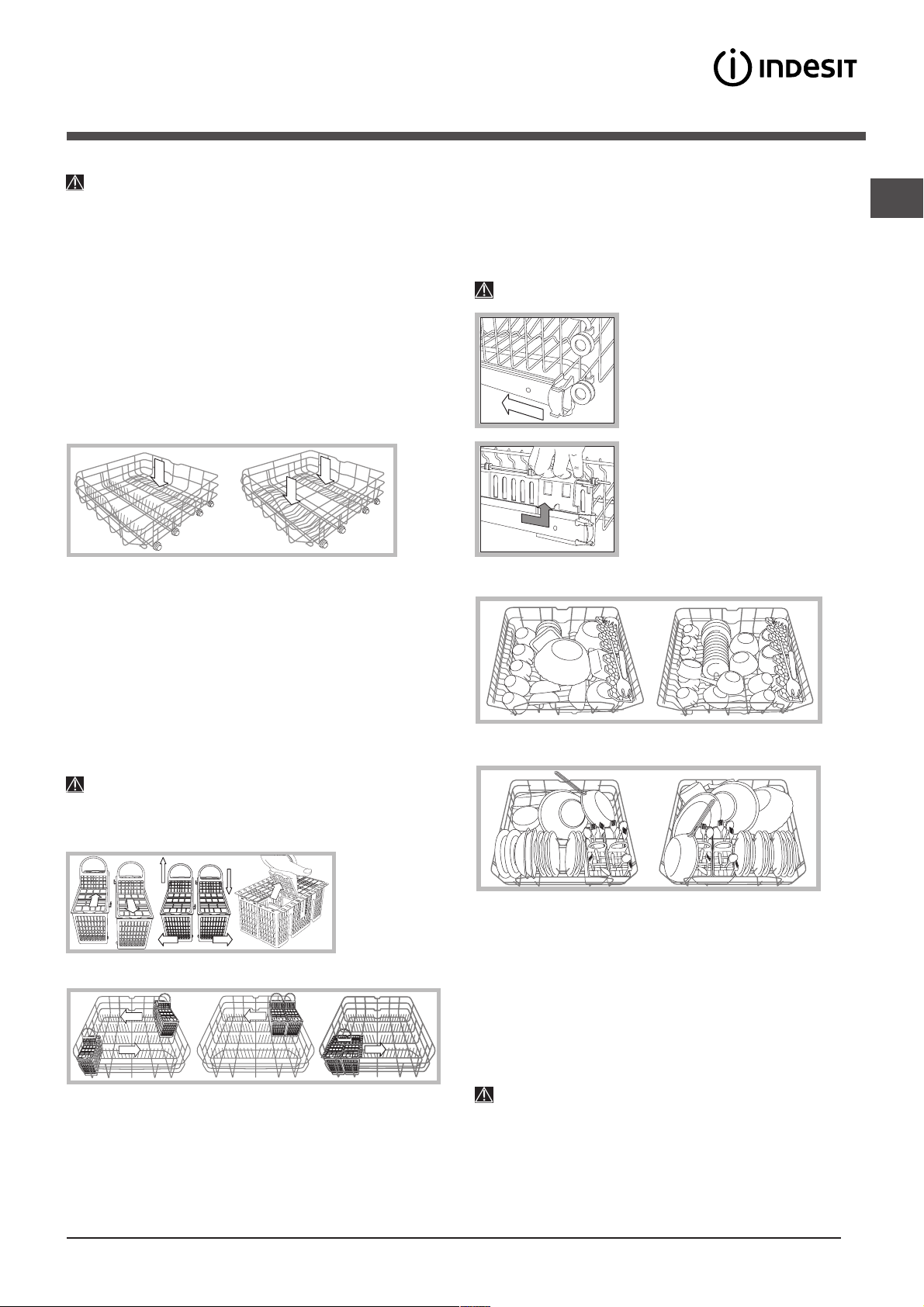

Caricare i cestelli

Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti.

Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc..secondo gli Esempi di caricamento. Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto, facendo attenzione a non bloccare la rotazione dellirroratore superiore. Alcuni modelli di lavastoviglie, dispongono di settori

reclinabili per la sistemazione dei piatti oppure in posizione orizzontale per sistemare pentole e insalatiere.

*, gli stessi si possono usare in posizione verticale

Cestino delle posate

Il cestino delle posate può essere di tipo diverso a seconda dei modelli di lavastoviglie: non scomponibile, scomponibile, scorrevole. Il cestino non scomponibile deve essere posizionato solonella parte anteriore del cesto inferiore. Il cestino scomponibile può essere separato in due parti, soluzione indicata quando si esegue un lavaggio a mezzo carico (sui mod. provvisti di tale opzione), può essere scorrevole, cioè posizionato in qualsiasi punto del cesto inferiore facendolo scorrere tra gli inserti fissi o reclinabili.

- Entrambi sono muniti di ribaltine scorrevoli che consentono una sistemazione migliore delle posate.

I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

Regolare laltezza del cesto superiore

Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.

E preferibile regolare laltezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Aprire i fermi delle guide del cestello a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie Dual

Space

* (vedi figura), estrarre il cesto

superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovere verso lalto o verso il basso; lasciare ricadere il cesto accompagnandolo.

Esempi di caricamento cesto superiore

Esempi di caricamento cesto inferiore

Esempi di posizionamento del cestino posate

Cesto superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè e caffè, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli Esempi di caricamento.  Tazze e tazzine: posizionarli sulle ribaltine  Coltelli lunghi e acuminati, posate di servizio: posizionarli

sulle ribaltine

**.

Stoviglie non adatte al lavaggio in lavastoviglie

 Oggetti di legno, con impugnatura in legno

o in corno o con parti incollate.  Oggetti di alluminio, rame, ottone, peltro o stagno.  Stoviglie di plastica non termoresistente.  Porcellane antiche o dipinte a mano.  Argenteria antica. Largenteria non antica può invece essere

lavata con un programma delicato e accertandosi che non

sia a contatto con altri metalli.

Si consiglia lutilizzo di stoviglie idonee al lavaggio in

lavastoviglie.

* Presente solo in alcuni modelli. ** Variabili per numero e posizione.

Avvio e utilizzo

Avviare la lavastoviglie

1. Aprire il rubinetto dellacqua.

2. Aprire la porta e premere il tasto ON-OFF: si sente un breve bip, la spia ON/OFF, e le spie programmi si illuminano per alcuni secondi.

3. Dosare il detersivo (vedi sotto).

4. Caricare i cestelli (vedi capitolo Caricare i cestelli).

5. Selezionare il programma in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) tasto SELEZIONE PROGRAMMI, si illuminerà la spia del programma selezionato .

7. Avviare chiudendo la porta: dopo alcuni secondi un lungo bip avvisa dellinizio del programma.

8. Alla fine due bip brevi e uno lungo segnalano la fine del programma e lampeggia lentamente la spia relativa al programma . Aprire la porta, spegnere lapparecchio premendo il tasto ON-OFF, chiudere il rubinetto dellacqua e staccare la spina dalla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

Lordine di visualizzazione dei programmi si aggiornerà

in base alla frequenza del loro utilizzo.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: aprire la porta facendo attenzione alla fuoriuscita di vapore, con una pressione prolungata premere il tasto ON/OFF, la macchina si spegne con un bip lungo. Riaccendere la macchina con il tasto ON/OFF e selezionare il nuovo programma con il tasto SELEZIONE PROGRAMMA; avviare chiudendo la porta.

Aggiungere altre stoviglie

Senza spegnere la macchina, aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Chiudere la porta: il ciclo riprende.

premendo il

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal

corretto dosaggio del detersivo, eccedendo non

si lava in modo più efficace e si inquina

lambiente.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detergenti per lavaggio a

mano.

Un utilizzo eccessivo di detersivo può lasciare

residui di schiuma a fine ciclo.

Lutilizzo delle pastiglie è consigliato solo nei modelli dove è presente lopzione PASTIGLIE MULTIFUNZIONE.

Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con lutilizzo di detersivo in polvere, brillantante liquido e sale.

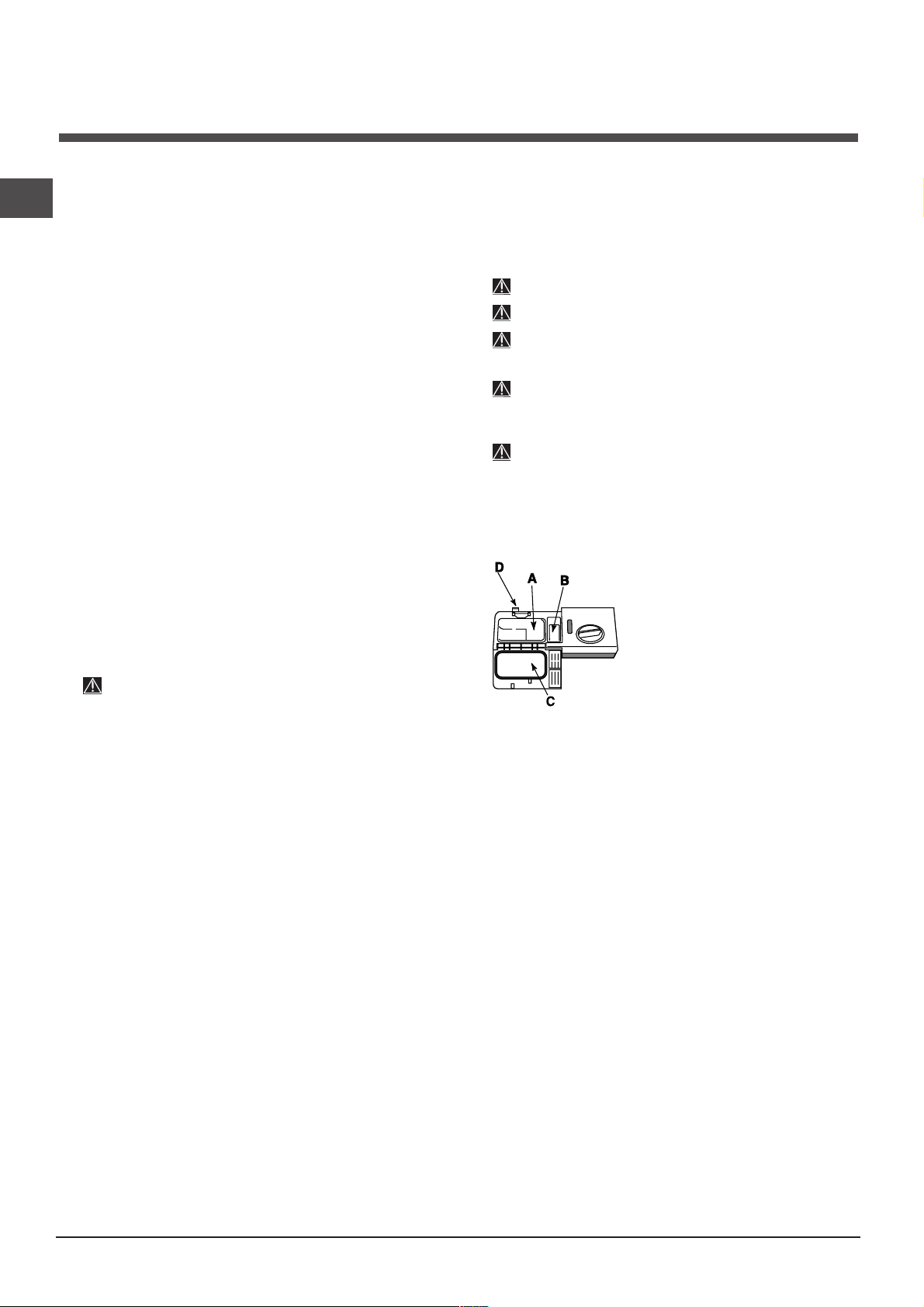

vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelavaggio

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la Tabella dei programmi:  in polvere: vaschette A e B.  pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2, mettere la seconda sul

fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica uninterruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

* Presente solo su alcuni modelli.

Programmi

Tabella dei programmi

Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto lacqua, ridurre

sensibilmente la dose del detersivo.

Il numero e il tipo di programmi ed opzioni, variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi

Stoviglie e pentole molto sporche (da non usare per pezzi delicati).

Stoviglie e pentole normalmente sporche. Programma standard giornaliero.

Programma

Intensivo

Normale

Detersivo

(A) = vaschetta A (B) = vaschetta B

In polvere liquido pastiglie

30 g (A)

25 g (A)

5 g (B)

30 ml (A)

25 ml (A)

5 ml (B)

1 (A)

Si 1:45’

Asciugatura

2:15’

Durata del

programma

(tolleranza

±10%)

Hrs. Min.

Lavaggio preliminare in attesa di completare il carico al pasto successivo.

Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole.

Note:

Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 gr.di polvere = 15 ml di liquido circa - 1 cucchiaino da cucina = 5 gr. di polvere = 5 ml di liquido circa

Ammollo

Eco

No No No No 0:08’

25 g (A)

5 g (B)

25 ml (A)

5 ml (B)

1 (A)

Si 2:20’

* Il programma Eco, rispetta la norma EN-50242, ha una durata più lunga rispetto ad altri programmi, tuttavia è quello

che presenta il minor consumo di energia ed in più è rispettoso con lambiente.

Per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta allindirizzo: ASSISTENZA_EN_LVS@indesitcompany.com

Brillantante e sale rigenerante

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire le indicazioni riportate sulla confezione.

Se si usa un prodotto multifunzione, non è necessario aggiungere brillantante, si consiglia invece di aggiungere sale, specie se lacqua è dura o molto dura. Seguire le indicazioni riportate sulla confezione.

Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE MANCANZA BRILLANTANTE

* rimangano accese.

* e

Caricare il brillantante

Il brillantante facilita lasciugatura delle stoviglie facendo scivolare lacqua dalla superficie, così che non rimangano striature o macchie. Il serbatoio del brillantante va riempito:  quando sul pannello si accende la spia MANCANZA

BRILLANTANTE

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dellasciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 posizioni (la regolazione di fabbrica è sul 4):  se sulle stoviglie ci sono striature, girare verso i numeri

bassi (1-3).

 se ci sono gocce dacqua o macchie di calcare girare

verso i numeri alti (4-6).

Impostazione durezza dellacqua

Ogni lavastoviglie è corredata di un dolcificatore dellacqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie. Questa lavastoviglie, consente una regolazione che riduce linquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dellacqua. Il dato è reperibile presso lEnte erogatore dellacqua potabile.

- Aprire la porta ed accendere la macchina premendo il tasto ON/OFF.

- Premere il tasto P per circa 5 secondi; si sentono due bip brevi e lampeggia lentamente la spia relativa al grado di durezza impostato (Il decalcificatore è impostato sul n° 3).

- Premere il tasto P in successione fino al raggiungimento della durezza desiderata (1-2-3-4-5 acqua). Es. durezza 1 (spia 1° progr. lampeggia) durezza 2 (spia 1° progr. accesa, spia 2° progr.

1. Aprire il serbatoio ruotando il

tappo (G) in senso antiorario.

2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.

3. Riavvitare il tappo.

Non versare MAI il

brillantante direttamente allinterno della vasca.

* Vedi tabella durezza

lampeggia) durezza 3 (spia 1° e 2° progr. accese, spia 3° progr. lampeggia ecc...ecc...), fino ad un massimo di 5

- Per uscire dalla funzione attendere 30 secondi circa o spegnere la macchina con il tasto ON/OFF.

Se si utilizzano le pastiglie multifunzione, riempire comunque il serbatoio del sale.

Tabella Durezze Acqua

°dH °fH mmol/l livello

0 11 0 20 1,1 2 1

12 17 21 30 2,1 3 2

17 34 31 60 3,1 6 3 34 50 61 90 6,1 9

Da 0°f a 10°f si consiglia di non utilizzare sale.

con questa impostazione la durata dei cicli

può lievemente prolungarsi.

(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro)

* livelli.

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensabile verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dallacqua, evitando che si depositi sulle stoviglie. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:  quando il galleggiante verde

tappo del sale;

 quando sul pannello si accende la spia MANCANZA

SALE

trabocchi un po dacqua.

4. Togliere limbuto*, eliminare i residui di sale dallimbocco; sciacquare il tappo sotto lacqua corrente prima di avvitarlo, disponendolo a testa in giù e facendo defluire lacqua dalle quattro fessure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde

E consigliabile effettuare questa operazione ad ogni caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).

Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione salina traboccata dal contenitore del sale.

* non è visibile osservando il

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.

2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.

3. Posizionare limbuto e riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che

* (vedi figura)

* Presente solo su alcuni modelli.

Manutenzione e cura

Escludere acqua e corrente elettrica

 Chiudere il rubinetto dellacqua dopo ogni lavaggio

per eliminare il pericolo di perdite.

 Staccare la spina dalla presa di corrente quando si

pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

 La superficie esterna e il pannello di controllo possono

essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.

 La vasca interna può essere pulita da eventuali

macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

 Lasciare sempre socchiusa la porta per evitare il

ristagno di umidità.

 Pulire regolarmente le guarnizioni perimetrali di tenuta

della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce lacqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili.

Per smontare lirroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica. Lirroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso lalto.

Periodicamente, pulire il filtro entrata acqua posizionato

alluscita del rubinetto.

- Chiudere il rubinetto dellacqua.

- Svitare lestremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente.

- Inserire nuovamente il filtro e avvitare il tubo.

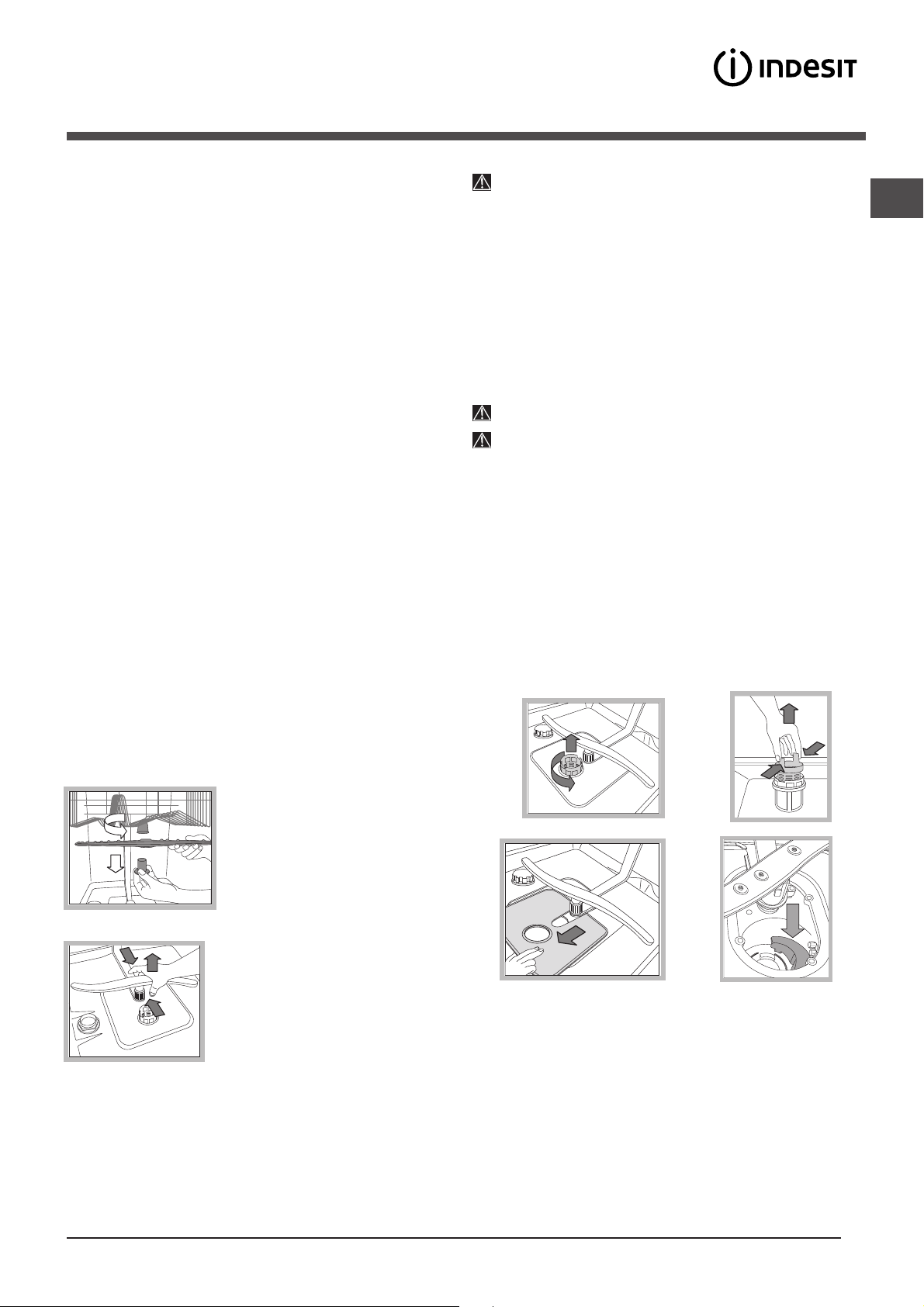

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono lacqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

La lavastoviglie non deve essere usata senza filtri o con

filtro sganciato.

 Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo (Fig.1);

2. estrarre il bicchiere filtro B facendo una leggera pressione sulle alette laterali (Fig. 2);

3. sfilare il piatto filtro inox A.(Fig. 3);

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).



)

Lirroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso lalto.

Pulizia del filtro entrata acqua

Se i tubi dellacqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare lallacciamento, far scorrere lacqua fino a che diventi limpida e sia priva di impurità. Senza questa precauzione, cè il rischio che il punto dove entra lacqua si intasi, danneggiando la lavastoviglie.

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

 Staccare i collegamenti elettrici e chiudere il rubinetto

dellacqua.

 Lasciare socchiusa la porta.

 Al rientro, fare un lavaggio a vuoto.

* Presente solo su alcuni modelli.

Precauzioni e consigli

Lapparecchio è stato progettato e costruito in

conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per il lavaggio delle

stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso

lasciarlo esposto a pioggia e temporali.  Non toccare la lavastoviglie a piedi nudi.  Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.  È necessario chiudere il rubinetto dellacqua e

staccare la spina dalla presa della corrente prima di

effettuare operazioni di pulizia e manutenzione.  In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.  Non toccare mai la resistenza.  Non appoggiarsi o sedersi sulla porta aperta:

lapparecchio potrebbe ribaltarsi.  La porta non deve essere tenuta nella posizione

aperta perchè può rappresentare il pericolo di

inciampare.  Tenere il detersivo e il brillantante fuori dalla portata

dei bambini.  Gli imballaggi non sono giocattoli per bambini.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere

riutilizzati.  La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE),

prevede che gli elettrodomestici non debbano essere

smaltiti nel normale flusso dei rifiuti solidi urbani. Gli

apparecchi dismessi devono essere raccolti

separatamente per ottimizzare il tasso di recupero e

riciclaggio dei materiali che li compongono e

impedire potenziali danni per la salute e lambiente. Il

simbolo del cestino barrato è riportato su tutti i

prodotti per ricordare gli obblighi di raccolta separata.

Risparmiare e rispettare lambiente

Risparmiare acqua ed energia

 Avviare la lavastoviglie solo a pieno carico. In attesa

che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (vedi Programmi).

 Selezionare un programma adatto al tipo di stoviglie e

al grado di sporco consultando la Tabella dei programmi:

- per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

- se il carico è ridotto attivare lopzione Mezzo carico (vedi Avvio e utilizzo).

 Se il proprio contratto di erogazione dellenergia

elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. Lopzione Avvio ritardato aiutare a organizzare i lavaggi in tal senso.

Detersivi senza fosfati, senza cloro e contenenti enzimi

 Si consiglia vivamente di usare i detersivi senza

fosfati e senza cloro che sono i più indicati per la tutela dellambiente.

 Gli enzimi sviluppano unazione particolarmente

efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C.

 Dosare bene il detersivo in base alle indicazioni del

produttore, alla durezza dellacqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura.

* (vedi Avvio e utilizzo) può

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi

al servizio pubblico preposto o ai rivenditori.

* Presente solo su alcuni modelli.

Anomalie e rimedi

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Qualora il problema persista chiamare il Servizio Assistenza Tecnico Autorizzato: Numero Unico Nazionale 199.199.199 (costo massimo al minuto per chiamate da rete fissa Euro 0,1426).

Anomalie: Possibili cause / Soluzione:

La lavastoviglie non parte.

La lavastoviglie non scarica acqua.

La lavastoviglie fa rum ore .

Su stoviglie e bicch ieri ci sono depositi calcarei o una patina biancastra.

Su stoviglie e bicch ieri ci sono striature o sfumature bluastre.

Le stoviglie sono p oc o asciutte.

Le stoviglie non sono pulite.

La lavastoviglie non carica acqua/Allarme rubinetto chiuso. (si sentono dei brevi bip)

(lampeggiano le spie PROGRAMMI 2° e 3° - Normale e Ammollo).

Allarme guasto elettrovalvola di carico dell’acqua

(lampeggia la spia PROGRAMMI 2° - Normale).

• La spina non è ben inserita nella presa di corrente oppure in casa non c’è corrente.

• La porta della lavastoviglie non è ben chiusa.

• Si è impostato un Avvio ritardato (vedi Avvio e utilizzo).

• Il programma non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (vedi Installazione).

• Lo scarico del lavello è ostruito.

• Il filtro è intasato da residui di cibo.

• Le stoviglie sbattono tra loro o contro gli irroratori.

• Eccessiva presenza di schiuma: il detersivo non è dosato

adeguatamente o non è idoneo al lavaggio in lavastoviglie.

(vedi Avvio e utilizzo).

• Manca il sale rigenerante o la sua regolazione non è adeguata

alla durezza dell’acqua (vedi Brillantante e sale).

• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufficiente.

• Le stoviglie sono in materiale antiaderente.

• Il dosaggio del brillantante è eccessivo.

• È stato selezionato un programma senza asciugatura.

• Il brillantante è esaurito o il dosaggio è insufficiente (vedi

Brillantante e sale).

• La regolazione del brillantante non è adeguata.

• I cestelli sono troppo carichi (vedi Caricare i cestelli).

• Le stoviglie non sono sistemate bene.

• Gli irroratori non sono liberi di ruotare.

• Il programma di lavaggio è troppo blando (vedi Programmi).

• Eccessiva presenza di schiuma: il detersivo non è dosato

adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).

• Il tappo del brillantante non è stato chiuso correttamente.

• Il filtro è sporco o intasato (vedi Manutenzione e cura).

• Manca il sale rigenerante (vedi Brillantante e sale).

• Manca l’acqua nella rete idrica.

• Il tubo di carico dell’acqua è piegato (vedi Installazione).

• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.

• L’ apparecchio si è bloccato perché non si è intervenuti al suono

dei bip. Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.

• Spegnere con il tasto ON/OFF e riaccendere dopo un minuto. Se l’ allarme permane chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente e chiamare l’ Assistenza.

Allarme al tubo di carico dell’acqua/Filtrino entrata acqua intasato.

(lampeggiano le spie programmi: Intensivo, Normale, Ammollo)

• Spegnere la macchina con il tasto ON/OFF. Chiudere il rubinetto dell’ acqua per evitare allagamenti, staccare la spina della corrente.

Controllare che il filtro entrata acqua non sia intasato da

impurità . (vedere capitolo "Manutenzione e Cura")

Operating instructions

DISHWASHER

English,12

DIF 04 DIF 14 DIF 14 A

Contents

Installation, 13-14

Positioning and levelling Connecting the water and electricity supplies Advice regarding the first wash cycle Technical data

Description of the appliance, 15

Overall view Control panel

Loading the racks, 16

Lower rack Cutlery basket Upper rack

Start-up and use, 17

Starting the dishwasher Measuring out the detergent Wash options

Wash cycles, 18

Table of wash cycles

Rinse aid and refined salt, 19

Measuring out the rinse aid Measuring out the refined salt

Care and maintenance, 20

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the water inlet filter Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 21

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 22

Installation

Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop sheet).

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position. If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

4. Adjust the height of the rear foot from the front of the appliance turning a hexagonal spanner (red color) with an opening of 8 mm in a clockwise direction to increase the height or in an anticlockwise direction to decrease the height.

* on the central lower part of the dishwasher,

* (see the Assembly instruction

Connecting the water and electricity supplies

Connecting the water inlet hose

 To a suitable cold water connection point: before

attaching the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

 To a suitable hot water connection point: your

dishwasher may be supplied with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

If the inlet hose is not long enough, contact a specialist store or an authorised technician (see Assistance).

The water pressure must be within the values indicated in the Technical data table (see adjacent information).

The hose should not be bent or compressed.

Anti-flooding protection

Connection to the water and electricity supplies

should only be performed by a qualified technician.

The dishwasher should not stand on top of the water

hoses or the electricity supply cable.

The appliance must be connected to the water supply network using new hoses. Do not use old hoses.

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (see figure).

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance.

Some models are also equipped with the supplementary safety device New Acqua Stop flooding protection even in the event of a supply hose rupture.

WARNING: HAZARDOUS VOLTAGE!

Under no circumstance should the water inlet hose be cut as it contains live electrical parts.

*, which guarantees anti-

* Only available in selected models.

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow

makes it easier to find the best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A should be between 40 and

100 cm above the ground (see figure).

We advise against the use of hose extensions.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

Anti-condensation strip*

After installing the dishwasher, open the door and stick the adhesive transparent strip under the wooden shelf in order to protect it from any condensation which may form.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add only then approximately 1 kg of salt (see chapter entitled Rinse aid and refined salt). The water may overflow: this is normal and is not a cause for concern. Select the water hardness value (see chapter entitled Rinse aid and refined salt). - After the salt has been poured into the machine, the LOW SALT indicator light

If the salt container is not filled, the water softener

and the heating element may be damaged as a result.

* switches off.

 The socket is earthed and complies with current

regulations.

 The socket can withstand the maximum load of the

appliance, which is indicated on the data plate located on the inside of the door (see chapter entitled Description of the appliance).

 The power supply voltage falls within the values

indicated on the data plate on the inside of the door.

 The socket is compatible with the plug of the

appliance. If this is not the case, ask an authorised technician to replace the plug (see Assistance); do not use extension cables or multiple sockets.

Once the appliance has been installed, the power supply cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

Technical data

Dimensions

Capacity

Water supply pressure

Power supply voltage

Total absorbed power

Fuse

width 59.5 cm height 82 cm depth 57 cm

12 standard place-settings

0,05 ÷ 1MPa (0.5 ÷ 10 bar)

4.3 psi – 145 psi

See appliance data plate

This dishwasher conforms to the following European Community Directives:

-73/23/EEC dated 19/02/73 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

-97/17/EC (Labelling)

-2002/96/ CE (

Waste Electrical and Electronic Equipment WEEE)

* Only available in selected models.

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

12. Control Panel

***

Control panel

ON/OFF indicator light

Select wash cycle button

Wash cycle indicator lights

ON/OFF/RESET button

***Only in completely built-in models. * Only available in selected models.

Loading the racks

Before loading the racks, remove all food residues from

the crockery and empty liquids from glasses and cups.

After loading the appliance, check that the sprayer arms can rotate freely.

Lower rack

The lower rack can hold pans, lids, plates, salad bowls, cutlery, etc. as seen in the Loading examples. Plates and large covers should be placed at the sides of the rack, ensuring that they do not block the rotation of the upper sprayer arm. Some dishwasher models are fitted with tip-up sections which can be used in a vertical position when arranging plates or in a horizontal position when arranging pans and salad bowls.

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model: it may be modular, non-modular or a sliding version. The non-modular basket must only be positioned at the front of the lower rack. The modular basket may be separated into two parts, a solution which is recommended when performing a half load wash (only in models offering this option), is available in a sliding version (positioned at any point on the lower rack by sliding it between the fixed or tip-up inserts.

- Both versions are fitted with a collapsible sliding system which means the cutlery can be arranged in the best possible way.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be moved to a higher or lower level.

The height of the upper rack should ideally be adjusted WHEN THE RACK IS EMPTY.

Never lift or lower the rack on one side only.

Open the left and right guide rail stops and pull out the rack; position it higher or

lower as required, slide it along the guide rails until the front wheels are in place and close the stops (see figure).

If the rack is fitted with Dual Space handles rack until it reaches its stop point, grip the handles at the sides of the rack and move it upwards or downwards, then slowly let it fall back into place.

* (see figure), pull out the upper

Loading examples for the upper rack

Loading examples for the lower rack

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tipup compartments on the upper rack.

Cutlery basket positioning examples

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans which are not too soiled, using the Loading examples as a guide.  Mugs and cups: place these on the tip-up compartments  Long sharp knives and serving utensils: place these on the tip-up compartments

**.

Items which should not be washed in the dishwasher

 Wooden items, objects with wooden or horn handles or

glued-on parts.  Items made from aluminium, copper, brass, pewter or tin.  Items made from plastic material which is not heat-resistant.  Antique or hand-painted porcelain.  Antique silver. Silver which is not antique may, however, be

washed in the dishwasher using a delicate wash cycle,

provided that it does not come into contact with other metals.

We recommend the use of crockery which is dishwasher

safe.

* Only available in selected models. ** The number and position may vary.

Start-up and use

Starting the dishwasher

1. Turn the water tap on.

2. Open the door and press the ON/OFF button: you will hear a short beep and the ON/OFF and wash cycle indicator lights switch on for a few seconds.

3. Measure out the detergent (see below).

4. Load the racks (see chapter entitled Loading the racks).

5. Select the wash cycle in accordance with the type of crockery and its soil level (see Table of wash cycles), by pressing the SELECT WASH CYCLE button; the indicator light corresponding to the selected wash cycle will switch on.

7. Start the wash cycle by shutting the door: after a few seconds have passed, a long beep signals the start of the wash cycle.

8. Two short beeps and one long one indicate the end of the wash cycle and the indicator light corresponding to the wash cycle flashes slowly. Open the door, switch off the appliance by pressing the ON/OFF button, shut off the water tap and unplug the appliance from the electricity socket.

9. Wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

The order in which the different wash programmes are displayed will change according to the frequency with which each cycle is used.

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: open the door, taking care to avoid the escaping steam, and press and hold the ON/OFF button; the machine will switch off with a long beep. Switch the machine back on using the ON/OFF button and select the new wash cycle using the SELECT WASH CYCLE button; start the cycle by closing the door.

Measuring out the detergent

A good wash result also depends on the correct amount of detergent being used; exceeding the stated amount does not result in a more effective wash and increases environmental pollution.

Only use detergent which has been

specifically designed for dishwashers.

DO NOT USE washing up liquid.

Using excessive detergent may result in foam residue remaining in the machine after the cycle has ended.

The use of tablets is only recommended for models which offer the MULTI-FUNCTIONAL TABLETS option.

To achieve the best results from each washing and drying cycle, powder detergent, rinse aid liquid and salt should be used.

Compartment A: Washing detergent Compartment B: Pre-wash detergent

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the Table of wash cycles:  For powder detergent use compartments A and B.  For detergent in tablet form:

when the cycle requires 1 tablet, place it in compartment A and close the cover; when it requires 2, place the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

Adding extra crockery

Without switching off the machine, open the door, taking care to avoid the escaping steam, and place the crockery inside the dishwasher. Close the door: the cycle starts from the point at which it was interrupted.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or the electricity supply is restored.

* Only available in selected models.

Wash cycles

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the

dishwasher, reduce the amount of detergent used accordingly.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Wash cycle selection

instructions

Extremely soiled dishes and pans (not to be used for delicate items).

Normally soiled pans and dishes. Standard daily wash cycle.

Preliminary wash cycle for dishes while the load is awaiting completion with the dishes from the next meal.

Environmentally-friendly wash cycle with low energy consumption levels, suitable for pans and dishes.

Wash cycle

Intensive

Normal

Soak

Eco

Powder Liquid Tablets

30 g (A)

25 g (A)

5 g (B)

No No No No 0:08’

25 g (A)

5 g (B)

Detergent (A) = compartment A (B) = compartment B

30 ml (A)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

Drying

1 (A)

Yes

Yes 1:45’

1 (A)

Yes 2:20’

1 (A)

Wash cycle

duration

(tolerance

±10%)

Hrs. Min.

2:15’

Notes:

To make it easier to measure out the detergent, it is worth remembering that: 1 tablespoon = 15 grams of powder = approximately 15 ml of liquid 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

* The Eco wash cycle adheres to the regulation EN-50242. Although it has a longer duration than other wash

cycles it uses less energy and is les harmful to the environment.

Note for Test Laboratories: for detailed information relating to comparative EN testing conditions, please send an email to the following address: ASSISTENZA_EN_LVS@indesitcompany.com

Rinse aid and refined salt

Only use products which have been specifically designed for dishwashers. Do not use table salt or industrial salt, or washing up liquid. Follow the instructions given on the packaging.

If using a multi-functional product it is not necessary to add rinse aid; however, we recommend that you add salt,

especially if you live in an area where the water is hard or very hard. Follow the instructions given on the

packaging.

If you do not add salt or rinse aid, the LOW

* and LOW RINSE AID* indicator lights

SALT remain lit.

Measuring out the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:  When the LOW RINSE AID panel is illuminated;

Adjusting the amount of rinse aid

If you are not completely satisfied with the drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster (F) to one of the 6 pre-set positions (the default position is set to 4):  If there are streaks on the crockery, set the adjustment

device to a lower number (1-3).

 If drops of water remain on the crockery or if there are

limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

Setting the water hardness

Every dishwasher is equipped with a water softener which, by using refined salt designed especially for this type of appliance, supplies water without limescale which is then used to wash the crockery.

This dishwasher offers a setting which helps to reduce pollution and optimises washing performance in accordance with the water hardness level in your area. This information can be obtained from the organisation which supplies your household with water.

- Open the door and switch on the machine by pressing the ON/OFF button.

- Press the P button and hold for approximately 5 seconds; two short beeps will sound and the indicator light corresponding to the set degree of hardness will flash slowly on the display (the water softening system is set to number

3).

* indicator light on the control

1. Open the dispenser by turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens, clean the

spill immediately with a dry cloth.

3. Screw the lid back on.

NEVER pour the rinse aid directly into the appliance tub.

- Press the P button repeatedly until the desired hardness level has been reached (1-2-3-4-5 table). E.g. hardness 1 (indicator light 1 flashing) hardness 2 (indicator light 1 illuminated, indicator light 2 flashing). hardness 3 (indicator lights 1 and 2 illuminated, indicator light 3 flashing and so on). up to a maximum 5

- To exit the function, wait approximately 30 seconds or switch off the machine using the ON/OFF button.

Even if using multi-functional tablets, the salt dispenser should still be filled.

Water Hardness Table

°dH °fH mmol/l level

0 11 0 20 1.1 2 1

12 17 21 30 2.1 3 2

17 34 31 60 3.1 6 3 34 50 61 90 6.1 9

For values between 0°f and 10°f, we do not recommend the use of salt. * this setting may cause a slight increase in the duration of the cycle.

(°dH = hardness measured in German degrees - °f = hardness measured in French degrees - mmol/l = millimoles per litre)

* see Water hardness

* levels.

Measuring out the refined salt

In order to achieve the best possible results using a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher (see Description) and should be filled:  When the green float

the cap of the salt dispenser.  When the LOW SALT illuminated;

1 kg); it is not unusual for a little water to leak out.

4. Remove the funnel the opening; rinse the cap under running water and then screw it on, the head facing downwards so as to let the water flow out of the four cracks which are arranged in a star shape on the lower part of the cap. (Salt cap with green float

It is advisable to perform this procedure every time you add salt to the container.

Make sure the cap is screwed on tightly, so that no detergent can get into the container during the wash cycle (this could damage the water softener beyond repair).

When necessary, measure out the salt before a wash cycle so that any saline solution which has leaked out of the salt dispenser is removed.

* cannot be seen by simply looking at

* indicator light on the control panel is

1. Remove the lower rack and unscrew the container cap (anticlockwise).

2. The first time you do this: fill the water tank right up to its edge.

3. Position the funnel fill the salt container right up to its edge (this should hold approximately

* (see figure) and

* and wipe any salt residue away from

* Only available in selected models.

Care and maintenance

Shutting off the water and electricity

supplies

 Turn off the water tap after every wash cycle to avoid

leaks.

 Always unplug the appliance when cleaning it and

when performing maintenance work.

Cleaning the dishwasher

 The external surfaces of the machine and the control

panel may be cleaned using a non-abrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

 Any marks on the inside of the appliance may be

removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

 Always keep the door of the appliance ajar in order to

avoid moisture from forming and being trapped inside the machine.

 Clean the seals around the door and detergent

dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause behind the formation of unpleasant odours.

Clean the water inlet filter at the tap outlet regularly.

- Turn off the water tap.

- Unscrew the end of the water inlet hose, remove the filter and clean it carefully under running water.

- Replace the filter and screw the water hose back into position.

Cleaning the filters

The filter assembly consists of three filters which remove food residues from the washing water and then recirculate the water. They should be cleaned if you wish to achieve the best results in every wash.

Clean the filters regularly.

The dishwasher should not be used without filters, or if the

filter is loose.

 After several washes, check the filter assembly and if necessary clean it thoroughly under running water, using a non-metallic brush and following the instructions below:

1. Turn the cylindrical filter C in an anti-clockwise direction and pull it out (fig. 1).

2. Remove the cup filter B by exerting a slight pressure on the side flaps (fig. 2).

3. Slide out the stainless steel plate filter A (fig. 3).

4. Inspect the trap and remove any food residue. NEVER REMOVE the wash cycle pump (black detail) (fig. 4).

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small non-metallic brush. The two sprayer arms may both be removed.

To remove the upper sprayer arm, rotate the locking ring in an anti-clockwise direction. The upper sprayer arm should be replaced with the holes facing upwards.

The lower sprayer arm can be removed by pressing on the side tabs and pulling it upwards.

Cleaning the water inlet filter*

If the water hoses are new or have not been used for an extended period of time, let the water run to make sure it is clear and free of impurities before performing the necessary connections. If this precaution is not taken, the water inlet could become blocked and damage the dishwasher.

After cleaning the filters, replace the filter assembly and fix it in position correctly; this is essential for maintaining the efficient operation of the dishwasher.

Leaving the machine unused for extended periods

 Disconnect the appliance from the electricity supply and

shut off the water tap.

 Leave the door of the appliance ajar.

 When you return, run a wash cycle when the dishwasher is

empty.

* Only available in selected models.

Precautions and advice

This appliance was designed and manufactured in

compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

 The appliance was designed for domestic use inside

the home and is not intended for commercial or industrial use.

 The appliance must be used by adults only, to wash

domestic crockery in accordance with the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the

machine exposed to rain and storms.  Do not touch the appliance when barefoot.  When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.  The water supply tap must be shut off and the plug

should be removed from the electrical socket before

cleaning the appliance or carrying out any

maintenance work.  If the appliance breaks down, do not under any

circumstances touch the internal parts in an attempt

to perform the repair work yourself.  Never touch the heating element.  Do not lean or sit on the open door of the appliance:

this may cause the appliance to overturn.  The door should not be left open as it may create a

dangerous obstacle.  Keep detergent and rinse aid out of reach of children.  The packaging material should not be used as a toy.

Disposal

 Disposal of packaging materials: observe local

legislation so that the packaging may be reused.  The European Directive 2002/96/EC relating to Waste

Electrical and Electronic Equipment (WEEE) states

that household appliances should not be disposed of

using the normal solid urban waste cycle. Exhausted

appliances should be collected separately in order to

optimise the cost of re-using and recycling the

materials inside the machine, while preventing

potential damage to the atmosphere and to public

health. The crossed-out dustbin is marked on all

products to remind the owner of their obligations

regarding separated waste collection.

Saving energy and respecting the environment

Saving water and energy

 Only begin a wash cycle when the dishwasher is full.

While waiting for the dishwasher to be filled, prevent unpleasant odours using the Soak cycle (see Wash cycles).

 Select a wash cycle which is suited to the type of

crockery and to the soil level of the crockery using the Table of wash cycles:

- For dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- If the load is smaller than usual activate the Half load

* (see Start-up and use).

option

 If your electricity supply contract gives details of

electricity saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start* button (see Start-up and use) helps you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

 We strongly recommend that you use detergents that

do not contain phosphates or chlorine, as these products are harmful to the environment.

 Enzymes provide a particularly effective action at

temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

 To avoid wasting detergent, use the product in

appropriate quantities based on the manufacturers recommendations, the hardness of the water and the soil level and quantity of crockery to be washed. Even if they are biodegradable, detergents contain substances which may alter the balance of nature.

For further information relating to the correct disposal

of household appliances, owners may contact the

relevant public authority or the local appliance dealer.

* Only available in selected models.

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for

Assistance.

Malfunction: Possible causes / Solutions:

The dishwasher does not start.

No water drains out from the dishwasher.

The dishwasher makes excessive noise.

The dishes and glasses are covered in a white film or limescale deposits.

The dishes and glasses are streaked or have a bluish tinge.

The crockery has not been dried properly.

The dishes are not clean.

No water enters the dishwasher/Shut off tap alarm.

(several short beeps are emitted)

(the 2 (Normal) and 3 (Soak) WASH CYCLES indicator lights flash).

Water loading solenoid valve malfunction alarm

(the 2 (Normal) WASH CYCLE indicator lights flash).

Water inlet hose alarm/Water inlet filter blocked.

(the 1 (Intensive), the 2 (Normal) and the 3 (Soak) WASH CYCLES indicator lights flash).

• The plug has not been inserted into the electrical socket properly, or there is no power in the house.

• The dishwasher door has not been shut properly.

• A delayed start has been programmed (

• The dishwasher cycle has not yet finished.

• The water outlet hose is bent (

• The drain duct is blocked.

• The filter is clogged up with food residues.

• The dishes are rattling against each other or against the sprayer

arms.

• An excessive amount of foam has been produced: the detergent has not been measured out correctly or it is not suitable for use in dishwashers (

• The level of the refined salt is low or the dosage setting is not suited to the hardness of the water (

• The lid on the salt dispenser is not closed properly.

• The rinse aid has been used up or the dosage is too low.

• The crockery is made from non-stick material.

• The rinse aid dosage is too high.

• The rinse aid has been used up or the dosage is too low (

aid and salt

• The rinse aid dispenser setting is not high enough.

• A wash cycle without a drying programme has been selected.

• The racks are overloaded (

• The crockery has not been arranged well.

• The sprayer arms cannot move freely.

• The wash cycle is too gentle (

• An excessive amount of foam has been produced: the detergent has

not been measured out correctly or it is not suitable for use in dishwashers (

• The lid on the rinse aid compartment has not been shut correctly.

• The filter is dirty or blocked (

• The refined salt level is low (

• There is no water in the mains supply.

• The water inlet hose is bent (

• Turn on the tap and the appliance will start after a few minutes.

• The appliance lock has been activated because no action was taken

when the beeps sounded. Switch off the machine, using the ON/OFF button, turn on the tap and switch the machine back on after 20 seconds by pressing the same button. Re-programme the machine and restart the wash cycle.

• Switch off the machine by pressing the ON/OFF button and switch it back on after a minute. If the alarm continues, turn off the water tap to reduce the risk of flooding, remove the plug from the electrical socket and call Assistance.

• Switch off the appliance by pressing the ON/OFF button. Shut off the water tap to eliminate the risk of flooding and remove the plug from the electrical socket. Make sure the water inlet filter has not become blocked by various impurities. (see “ Care and maintenance” chapter).

see Start-up and use

see Installation

see Rinse aid and salt

see Loading the racks

see Wash cycles

see Care and maintenance see Rinse aid and salt

see Installation

see Rinse

Mode demploi

LAVE-VAISSELLE

Français, 23

DIF 04 DIF 14 DIF 14 A

Sommaire

Installation, 24-25

Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques

Description de lappareil, 26

Vue densemble Tableau de bord

Charger les paniers, 27

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation,28

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 29

Tableau des programmes

Produit de rinçage et sel régénérant, 30

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 31

Coupure de larrivée deau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre dentrée deau Nettoyer les filtres En cas dabsence pendant de longues périodes

Précautions et conseils 32

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 33

Installation

Conserver ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, sassurer quil accompagne bien lappareil.

Lire attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de lappareil.

En cas de déménagement, transporter lappareil verticalement; si besoin est, lincliner sur le dos.

Mise en place et mise à niveau

1. Déballer lappareil et sassurer quil na pas été endommagé pendant le transport. Sil est abîmé, ne pas le raccorder et contacter le revendeur.

2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. Lappareil peut être encastré sous un plan de travail continu (voir feuille de Montage).

3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusquà ce que lhorizontalité de lappareil soit parfaite. Une bonne horizontalité garantit la stabilité de lappareil et supprime tout risque de vibrations, bruits et déplacements.

*. Pour régler la hauteur du pied arrière, agir sur la douille

4 rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à laide dune clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles dune montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice dinstructions encastré jointe à la documentation)

Raccord du tuyau damenée de leau

 A une prise deau froide: bien visser le tuyau damenée à un

robinet à embout fileté 3/4 gaz; avant de visser, faire couler leau jusquà ce quelle devienne limpide et dépourvue dimpuretés qui pourraient engorger lappareil.

 A une prise deau chaude: en cas dinstallation de

chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de leau chaude de réseau ne dépassant pas 60°C.

Visser le tuyau au robinet en procédant comme pour la

prise deau froide.

Si la longueur du tuyau damenée ne suffit pas, sadresser à un magasin spécialisé ou à un technicien agréé (voir Assistance).

La pression de leau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre).

Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

Raccordements eau et électricité

Ladaptation des installations électriques et les travaux de plomberie de linstallation doivent être effectués par du personnel qualifié.

Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble dalimentation électrique.

Utiliser des tuyaux neufs pour effectuer le raccordement de lappareil au réseau de distribution de leau. Ne pas réutiliser les anciens tuyaux.

Les tuyaux damenée (A) et dévacuation (B) de leau et le câble dalimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier linstallation (voir figure).

Sécurité anti-fuite

Pour éviter tout risque dinondation, le lave-vaisselle :

- est équipé dun dispositif qui coupe larrivée de leau en cas danomalie ou de fuite à lintérieur de lappareil.

Quelques modèles sont équipés dun dispositif de sécurité supplémentaire New Acqua Stop risque dinondation même en cas de rupture du tuyau damenée de leau.

ATTENTION : TENSION DANGEREUSE!

Il ne faut en aucun cas couper le tuyau damenée de leau car il contient des parties sous tension.

* qui garantit contre tout

* Présent uniquement sur certains modèles.

Raccord du tuyau dévacuation de leau

Raccorder le tuyau dévacuation, sans le plier, à une conduite dévacuation ayant au moins 4 cm de diamètre. Ou bien laccrocher au bord dun évier; lextrémité libre du tuyau de vidange ne doit pas être plongée dans leau.

Un coude

facilite une installation optimale : fixer solidement le coude au mur pour éviter que le tuyau se déplace et déverse leau hors du conduit. La portion de tuyau repérée par la lettre A doit se trouver à une distance du sol comprise entre 40 et 100 cm

(voir figure).

Lutilisation de tuyaux de rallonge est déconseillée.

* plastique spécial

Raccordement électrique

Ruban anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.

Conseils pour le premier lavage

Une fois linstallation terminée et tout de suite avant le premier lavage, remplir complètement deau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de leau déborde. Sélectionner le degré de dureté de leau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant SEL

Le manque de remplissage du réservoir à sel, peut

endommager l'adoucisseur d'eau et l'élément chauffant.

* s'éteint.

Avant de brancher la fiche dans la prise de courant, sassurer que :

 la prise dispose de mise à la terre et est conforme aux

normes;

 la prise est bien apte à supporter la puissance maximale

de lappareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lave- vaisselle);

 la tension dalimentation est bien comprise entre les valeurs

figurant sur la plaque signalétique de la contre-porte;

 la prise est bien compatible avec la fiche de lappareil.

Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance); nutiliser ni rallonges ni prises multiples.

Après installation de lappareil, le câble dalimentation électrique et la prise de courant doivent être facilement accessibles.

Le câble ne doit être ni plié ni trop écrasé.

Afin déviter tout danger, faire changer le cordon dalimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance)

Nous déclinons toute responsabilité en cas de non-

respect des normes énumérées ci-dessus.

Caractéristiques techniques

Dimensions

Capacité 12 couverts standard

Pression eau d’alimentation

Tension d’alimentation

Puissance totale absorbée

Fusible

largeur 59.5 cm hauteur 82 cm profondeur 57 cm

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 4,3 psi – 145 psi

Voir étiquette des caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes

- 97/17/CE (étiquetage)

- 2002/96/CE

* Présent uniquement sur certains modèles.

Description de lappareil

Vue densemble

1. Panier supérieur

2. Bras de lavage supérieur

3. Clayettes rabattables

4. Réglage hauteur du panier

5. Panier inférieur

6. Bras de lavage inférieur

7. Panier à couverts

8. Filtre lavage

9. Réservoir à sel

10. Bacs produit de lavage et réservoir à

produit de rinçage

11. Plaque signalétique

12. Tableau de bord

***

Tableau de bord

Voyant ON-OFF

Touche Sélection programme

Touche ON-OFF/RESET

Voyants Programmes

*** Uniquement pour modèles tout intégrables. * Présent uniquement sur certains modèles.

Charger les paniers

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et les coupes.

Après avoir chargé le lave-vaisselle, sassurer que les bras de lavage tournent librement.

Panier du bas

Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc.selon les Exemples de chargement. Ranger de préférence sur les côtés du panier les plats de service et les grands couvercles sans toutefois bloquer la rotation du bras de lavage supérieur. Certains modèles de lave-vaisselle sont pourvus de secteurs

rabattables des assiettes ou à lhorizontale pour ranger des casseroles et des saladiers.

* qui peuvent être placés à la verticale pour ranger

Panier à couverts

Le panier à couverts peut varier selon le modèle de lavevaisselle : séparable, non séparable, coulissant. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur. Le panier séparable se détache en deux parties, solution pratique en cas de lavage d'une demi-charge (si cette option est prévue pour le modèle de lave-vaisselle), il peut coulisser parmi les accessoires fixes ou rabattables pour aller se placer dans n'importe quel coin du panier du bas.

- Ils sont équipés tous deux de rabats coulissants qui permettent de mieux ranger les couverts.

Régler la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, possibilité de régler le panier supérieur en position haute ou basse :

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne jamais soulever ou abaisser le panier dun seul côté.

ouvrir les butées des glissières du panier à droite et à gauche et sortir le panier. Positionner le panier en position haute ou basse, le faire glisser le long des glissières jusquà ce que les roues avant entrent elles aussi et refermer les butées (voir figure).

Si le panier est équipé de poignées

Espace double

panier du haut en fin de corse, saisir les poignées sur les côtés du panier et déplacer vers le haut ou vers le bas; laisser retomber le panier sans le lâcher.

* (voir figure), sortir le

Exemples de chargement du panier supérieur

Exemples de chargement du panier inférieur

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Exemples de rangement dans le panier à couverts

Panier du haut

Y ranger la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les Exemples de chargement.  Tasses et tasses à café: les placer sur les étagères

rabattables

 Couteaux longs et pointus, couverts de service : les placer

sur les étagères rabattables

**.

Vaisselle nallant pas au lave-vaisselle

 Objets en bois, avec des manches en bois ou en corne ou

ayant des parties collées.  Objets en aluminium, cuivre, laiton ou étain.  Vaisselle en plastique thermorésistant.  Porcelaines anciennes ou peintes à la main.  Argenterie ancienne. Les pièces dargenterie non ancienne

peuvent par contre être lavées avec un programme délicat

après sêtre assuré quelles ne touchent pas à dautres métaux.

Nous conseillons dutiliser de la vaisselle lavable au lave-

vaisselle.

* Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

Mise en marche et utilisation

Mettre en marche le lave-vaisselle

1. Ouvrir le robinet de leau.

2. Ouvrir la porte et appuyer sur la touche ON/OFF : un bip court retentit, le voyant ON/OFF et les voyants programmes sallument pendant quelques secondes.

3. Doser le produit de lavage (voir plus bas).

4. Charger les paniers (voir Charger les paniers).

5. Sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes) appuyer sur la touche SELECTION PROGRAMME, le voyant du programme sélectionné sallume.

7. Fermer la porte pour faire démarrer le programme : au bout de quelques secondes, un bip prolongé annonce le démarrage du programme.

8. A la fin, deux bips courts et un bip prolongé annoncent la fin du programme et le voyant correspondant au programme se met à clignoter lentement. Ouvrir la porte, appuyer sur la touche ON/ OFF pour éteindre lappareil, fermer le robinet de leau et débrancher la fiche de la prise de courant.

9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

Lordre daffichage des programmes sactualise

selon leur fréquence dutilisation.

Modification dun programme en cours

En cas derreur de sélection dun programme, il est possible de le modifier, à condition quil vienne tout juste de démarrer : ouvrir la porte en faisant attention à la vapeur chaude qui séchappe, appuyer de façon prolongée sur la touche ON/OFF, un bip prolongé annonce que lappareil est éteint. Rallumer lappareil à laide de la touche ON/OFF et sélectionner le nouveau programme à laide de la touche SELECTION PROGRAMME; fermer la porte pour faire démarrer.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi dun bon

dosage du produit de lavage. Un excès de produit

de lavage ne lave pas mieux et pollue

lenvironnement.

Nutiliser que du produit de lavage spécial

lave-vaisselle.

NE PAS UTILISER de produits pour laver la

vaisselle à la main.

Une utilisation excessive de produit de lavage

peut laisser des résidus de mousse en fin de

cycle.

L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION.

Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.

>=?) : Produit de lavage >=?* : Produit de prélavage

couvercle; sil en prévoit 2, mettre la deuxième dans le fond de la cuve.

3. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusquau déclic.

1. Appuyer sur la touche D pour ouvrir le couvercle C.

2. Pour doser le produit de lavage se reporter au Tableau des programmes:  en poudre : bacs A et B.  pastilles : si le programme en prévoit 1, placer cette dernière dans le bac A et fermer le

Introduire de la vaisselle en cours de lavage

Sans éteindre lappareil, ouvrir la porte en faisant attention à la vapeur chaude qui séchappe et introduire la vaisselle. Fermer la porte: le cycle redémarre.

Interruptions accidentelles

En cas douverture de la porte en cours de lavage ou de coupure de courant, le programme sarrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée.

* Présent uniquement sur certains modèles.

Programmes

 En cas de vaisselle peu sale ou précédemment rincée à leau, réduire considérablement la quantité de

produit de lavage.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.

Durée du

programme

(tolérance

±10%)

Hrs. Min.

2 :15’

Indications sur le

choix des

programmes

Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile)

Vaisselle et casseroles normalement sales. Programme standard quotidien.

Lavage préalable dans l’attente de compléter le chargement au repas suivant.

Lavage écologique à faible consommation d’électricité pour vaisselle et casseroles.

Programme

Intensif

Normal

Trempage

Eco

Produit de lavage

(A) = bac A (B) = bac B

en poudre Liquide Pastilles

30 g (A)

25 g (A)

5 g (B)

Non Non Non Non 0 :08’

25 g (A)

5 g (B)

30 ml (A)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

Séchage

Oui

Oui 1:45’

Oui 2:20’

Notes:

Pour simplifier le dosage du produit de lavage, prendre note que : 1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ

* Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes

mais cest aussi celui qui consomme le moins dénergie et qui respecte le plus lenvironnement.

Note pour les laboratoires d'essai : pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à : ASSISTENZA_EN_LVS@indesitcompany.com

Produit de rinçage et sel régénérant

Nutiliser que des produits de lavage spéciaux lave-vaisselle. Ne pas utiliser de sel alimentaire ou industriel ni de produits pour lavage de la vaisselle à la main.

En cas dutilisation dun produit multifonction, pas besoin dajouter de produit de rinçage mais nous conseillons par

contre dajouter du sel, surtout en cas deau dure ou très dure. Se conformer aux instructions reportées sur lemballage.

Sil ny a pas de rajout de sel ni de produit de rinçage, il est normal que les voyants SEL produit DE RINÇAGE

* restent allumés.

* et

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser leau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage:  quand le voyant PRODUIT DE RINÇAGE

s'allume;

1. Ouvrir le réservoir en tournant le couvercle (G) dans le sens inverse des aiguilles dune montre.

2. Verser le produit de rinçage sans le faire déborder. Si cela se

produit, nettoyer aussitôt avec un

chiffon sec.

3. Revisser le couvercle.

Ne JAMAIS verser le liquide de rinçage directement à lintérieur de la cuve.

Régler la dose de produit de rinçage

Si le résultat du séchage nest pas satisfaisant, le dosage du produit de rinçage peut être réglé. A laide dun tournevis agir sur le dispositif de réglage (F) et lamener sur une des 6 positions au choix (il est réglé en usine sur 4) :  si la vaisselle présente des traces, lamener sur des chiffres

plus bas (1-3).

 sil y a des gouttes deau ou des taches de calcaire, le régler

sur des chiffres plus élevés (4-6).

Réglage dureté de leau

Chaque lave-vaisselle est équipé d'un adoucisseur d'eau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de l'eau de lavage sans calcaire.

Ce lave-vaisselle permet d'opérer un réglage pour réduire la pollution et optimiser les performances de lavage selon la dureté de l'eau. Se renseigner auprès de l'organisme distributeur de l'eau.

- Ouvrir la porte et appuyer sur la touche ON/OFF pour mettre lappareil sous tension.

- Appuyer 5 secondes de suite sur la touche P; deux bips courts retentissent et le voyant correspondant au degré de dureté sélectionné clignote lentement (ladoucisseur deau est réglé sur le n° 3).

- Appuyer sur la touche P à plusieurs reprises jusquà ce que le degré de dureté voulu soit atteint (1-2-3-4-5

* du bandeau

* Voir

tableau dureté de leau). Ex. dureté 1 (1 voyant clignotant) dureté 2 (voyant 1 allumé, voyant 2 clignotant) dureté 3 (voyants 1 et 2 allumés, voyant 3 clignotant et ainsi de suite), jusquà cinq

- Pour quitter cette fonction, attendre environ 30 secondes ou éteindre lappareil à laide de la touche ON/OFF.

En cas dutilisation de pastilles multifonction, remplir tout de même le réservoir à sel.

°dH °fH mmol/l niveau

0 11 0 20 1,1 2 1

12 17 21 30 2,1 3 2

17 34 31 60 3,1 6 3 34 50 61 90 6,1 9

De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. * ce type de sélection peut légèrement prolonger la durée des cycles.

(°dH = dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimol/litre)

* niveaux maximum.

Tableau de dureté de l’eau

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, sassurer que le réservoir à sel nest jamais vide. Le sel régénérant élimine le calcaire présent dans leau et évite ainsi quil ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la partie inférieure du lavevaisselle (voir Description) doit être rempli:  quand le flotteur vert

du sel;

 quand le voyant SEL

4. Enlever l'entonnoir filetage. Avant de revisser le couvercle, il faut le rincer à l'eau courante en le plaçant tête en bas et en faisant couler l'eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (Bouchon réservoir à sel avec flotteur vert)

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur).

En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussitôt la solution saline qui a débordé.

* nest plus visible à travers le couvercle

* du bandeau s'allume;

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.

2. Lors de la première mise en service : remplir le réservoir d'eau à ras bord.

3. Utiliser l'entonnoir remplir le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal

qu'il y ait un peu d'eau qui déborde.

* (voir figure) pour

*, éliminer les résidus de sel sur le

* Présent uniquement sur certains modèles.

!

Entretien et soin

Coupure de larrivée deau et de courant

 Fermer le robinet de leau après chaque lavage pour

éviter tout risque de fuites.

 Débrancher la fiche de la prise de courant lors du

nettoyage de lappareil et pendant tous travaux dentretien.

Nettoyer le lave-vaisselle

 Pour nettoyer lextérieur et le bandeau de commande,

utiliser un chiffon humide non abrasif. Nutiliser ni solvants ni abrasifs.

 Pour nettoyer la cuve intérieure et enlever toute tache,

utiliser un chiffon imbibé deau additionnée dun peu de vinaigre.

Eviter les mauvaises odeurs

 Laisser toujours la porte entrouverte pour éviter toute

stagnation dhumidité.

 Nettoyer régulièrement les joints détanchéité de la

porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets daliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de leau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique. Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser la bague de fixation en plastique (tourner dans le sens inverse des aiguilles dune montre). Il faut remonter le bras gicleur supérieur, orifices orientés vers

le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtés et tirer vers le haut.

Nettoyer, périodiquement le filtre dentrée de leau situé à

la sortie du robinet.

- Fermer le robinet de leau.

- Dévisser lextrémité du tuyau darrivée de leau, retirer le filtre et le laver soigneusement à leau courante.

- Remettre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent leau de lavage des résidus daliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement.

Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre

mal fixé.

 Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à leau courante avec une petite brosse non métallique en procédant comme suit :

1. tourner le filtre cylindrique C dans le sens inverse des aiguilles dune montre pour le sortir de son emplacement (fig.

1).

2. Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir (Fig. 2);

3. Dégager le filtre inox A. (fig. 3).

4. Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de lavage

(pièce noire) (fig.4).



)

Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

Nettoyage du filtre dentrée deau

Si les tuyaux de leau sont neufs ou sils sont restés longtemps inutilisés, avant deffectuer le raccordement, faire couler leau jusquà ce quelle devienne limpide et dépourvue dimpuretés. Faute de quoi, un engorgement pourrait se produire au point darrivée de leau et endommager le lave-vaisselle .

En cas dabsence pendant de longues périodes

 Débrancher les raccordements électriques et fermer le

robinet de leau.

 Laisser la porte entrouverte.

 Au retour, effectuer un lavage à vide.

* Présent uniquement sur certains modèles.

!

Précautions et conseils

Cet appareil a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

 Cet appareil est conçu pour un usage de type non

professionnel à lintérieur dune habitation.

 Cet appareil est destiné au lavage de vaisselle à

usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.

 Ne pas installer lappareil à lextérieur, même dans un

endroit protégé, car il est extrêmement dangereux de

lexposer à la pluie et aux orages.  Ne pas toucher au lave-vaisselle pieds nus.  Ne jamais tirer sur le câble pour débrancher la fiche

de la prise de courant.  Fermer le robinet de leau et débrancher la fiche de la

prise de courant avant deffectuer tous travaux de

nettoyage et dentretien.  En cas de panne, nessayer en aucun cas daccéder

aux mécanismes internes pour tenter de la réparer.  Ne jamais toucher à la résistance.  Ne pas sappuyer à la porte ouverte ou sy asseoir :

lappareil pourrait basculer.  Ne pas garder la porte ouverte pour éviter de buter

contre elle en risquant de se faire mal.  Garder les produits de lavage et de rinçage hors de la

portée des enfants.  Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

 Mise au rebut du matériel demballage: se conformer

aux réglementations locales, les emballages pourront

ainsi être recyclés.  La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE),

exige que les appareils ménagers usagés ne soient

pas jetés dans le flux normal des déchets municipaux

Les appareils usagés doivent être collectés

séparément afin doptimiser le taux de récupération et

le recyclage des matériaux qui les composent et

réduire limpact sur la santé humaine et

lenvironnement Le symbole de la poubelle barrée

est apposé sur tous les produits pour rappeler les

obligations de collecte séparée

Economies et respect de lenvironnement

Faire des économies deau et délectricité

 Ne faire fonctionner le lave-vaisselle que quand il est

rempli au maximum de sa capacité. Dans lattente de remplir la machine, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes).

 Sélectionner un programme adapté au type de

vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes :

- pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité deau et délectricité utilisée.

- pour une quantité réduite de vaisselle, choisir loption Demi-charge utilisation).

 Si le contrat de fourniture délectricité prévoit des

tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. Dans ce cas, lutilisation de loption Départ différé marche et utilisation) est une aide précieuse pour organiser les lavages.

Produits de lavage sans phosphates, sans chlore et aux enzymes

 Il est vivement conseillé dutiliser des produits de

lavage sans phosphates et sans chlore, plus indiqués pour la protection de lenvironnement.

 Les enzymes développent une action

particulièrement efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et dobtenir les mêmes résultats quà une température de 65°C.

 Pour bien doser le produit de lavage, il faut tenir

compte des indications du fabricant, de la dureté de leau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent léquilibre de la nature.

* (voir Mise en marche et

* (voir Mise en

Pour de plus amples renseignements sur la mise au

rebut des électroménagers, les possesseurs peuvent

sadresser au service public prévu à cet effet ou aux

commerçants.

* Présent uniquement sur certains modèles.

Anomalies et remèdes

Si lappareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service dassistance technique.

Anomalies Causes / Solutions possibles :

Le lave-vaisselle ne dé marre pas.

Le lave-vaisselle ne vidange pas.

Le lave-vaisselle est bruyant.

La vaisselle et les verres présentent des dép ô ts de calcaire ou une couche blanchâtre.

La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres.

La vaisselle n’ est pas bien sé ché e.

La vaisselle n’ est pas propre.

Il n’y a pas d’arrivée d’eau/Alarme robinet fermé.

(des bips brefs retentissent)

(clignotement des 2e et 3e voyants programmes: Normal et Trempage)

Alarme électrovanne d ’ arrivé e de l’eau en panne

(clignotement du 2 programme: Normal).

Alarme sur le tuyau d’arrivée de l’eau/Filtre arrivé e eau bouché.

(clignotement des 1 voyants programmes: Intensif, Normal et Trempage)

voyant

, 2e et 3e

• La fiche n’est pas bien branchée dans la prise ou il y a une coupure de courant.

• La porte du lave-vaisselle n’est pas bien fermé e.

• Un Dé part différé (voir Mise en marche et utilisation) a ét é sé lectionné .

• Le programme n’est pas encore terminé .

• Le tuyau de vidange est plié (voir Installation).

• L’évacuation de l’évier est bouchée.

• Le filtre est bouché par des déchets de nourriture.

• La vaisselle s’entrechoque ou butte contre les bras de lavage.

• Excédent de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marche et utilisation).

• Il manque du sel rég é né rant ou son réglage n’est pas adapté à la dureté de l’ eau (voir Produit de rinçage et sel).

• Le couvercle du ré servoir à sel n’est pas bien fermé.

• Il n’y a plus de produit de rinç age ou son dosage est

insuffisant.

• La vaisselle est en maté riau antiadhésif.

• Le dosage du produit de rinç age est excessif.

• Il n’y a plus de produit de rinç age ou son dosage est insuffisant

(voir Produit de rinçage et sel).

• Le ré glage du produit de rinç age n’ est pas approprié.

• Vous avez sélectionné un programme sans sé chage.

• Les paniers sont trop chargés (voir Charger les paniers).

• La vaisselle n’est pas bien rangée.

• Les bras de lavage ne tournent pas librement.

• Le programme de lavage n’est pas assez puissant (voir

Programmes).

• Excédent de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marche et utilisation).

• Le couvercle du ré servoir à produit de rinç age n'est pas bien fermé .

• Le filtre est sale ou bouché (voir Entretien et soin).

• Il manque du sel rég é né rant (voir Produit de rinçage et sel).

• Il y a une coupure d’ eau.

• Le tuyau d’ arrivé e de l’eau est plié (voir Installation).

• Ouvrez le robinet, l’appareil se mettra en marche au bout de

quelques minutes.

• L’appareil s’est bloqué car vous n’avez pas donné suite aux bips d’avertissement. Eteignez l’appareil à l’aide de la touche ON-OFF, ouvrez le robinet et au bout de 20 secondes rallumez en appuyant à nouveau sur la même touche. Reprogrammez l’appareil et remettez-le en marche.

• Eteignez l’appareil à l’ aide de la touche ON-OFF et rallumez au bout d’une minute. Si l’alarme continue, fermez le robinet de l’eau pour éviter tout risque d’ inondation, débranchez la fiche de la prise de courant et prenez contact avec le service d’ assistance technique.

• Appuyer sur la touche ON/OFF pour éteindre l’appareil. Fermer le robinet de l’eau pour é viter tout risque d’inondation, dé brancher la fiche de la prise de courant. S ’ assurer que le filtre d’ arrivé e de l’ eau n’ est pas bouché par des impuretés. (voir chapitre "Entretien et Soin")

Bedienungsanleitung

GESCHIRRSPÜLER

Deutsch, 34

DIF 04 DIF 14 DIF 14 A

Inhaltsverzeichnis

Installation, 35-36

Positionierung und Nivellierung Wasser- und Elektroanschlüsse Hinweise zur ersten Inbetriebnahme Technische Daten

Beschreibung Ihres Geschirrspülers, 37

Geräteansicht Bedienblende

Beschickung der Körbe, 38

Unterkorb Besteckkorb Oberkorb

Start und Inbetriebnahme, 39

Starten des Geschirrspülers Einfüllen des Spülmittels Spüloptionen

Spülprogramme, 40

Spülprogrammtabelle

Klarspüler und Regeneriersalz, 41

Einfüllen des Klarspülers Einfüllen des Regeneriersalzes

Reinigung und Pflege, 42

Abstellen der Wasser- und Stromversorgung Reinigung des Geschirrspülers Vermeidung von Geruchsbildung Reinigung der Sprüharme Reinigen des Wasserzufuhr-Filtersiebes Reinigung der Filtersiebe Was tun, bevor Sie für längere Zeit verreisen

Vorsichtsmaßregeln und Hinweise, 43

Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen

Störungen und Abhilfe, 44

Installation

Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet.

Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Im Falle eines Umzugs sollte das Gerät möglichst in vertikaler Position transportiert werden, falls erforderlich, neigen Sie das Gerät zur Rückseite hin.

Positionierung und Nivellierung

1. Nehmen Sie das Verpackungsmaterial ab und prüfen Sie Ihr Gerät auf eventuelle Transportschäden. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an, sondern fordern Sie den Kundendienst an.

2. Stellen Sie das Gerät so auf, dass es mit den Seitenteilen oder mit der Rückwand an den anliegenden Möbeln oder an der Wand anlehnt. Das Gerät kann auch unter einer durchlaufenden Arbeitsplatte eingebaut werden Montageanleitung).

3. Stellen Sie den Geschirrspüler auf einem ebenen und festen Boden auf. Gleichen Sie eventuelle Unregelmäßigkeiten durch Anziehen oder Losschrauben der vorderen Stellfüße aus, bis das Gerät eben ausgerichtet ist. Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden.

*. Regulieren Sie den hinteren Stellfuß durch Einwirken mittels

4 eines 8mm-Sechskantschlüssels auf die rote Sechskantbuchse (befindlich unter der Frontseitenmitte des Geschirrspülers). Durch Drehen nach rechts wird die Höhe erhöht, durch Drehen nach links wird sie herabgesetzt (siehe beigefügtes Einbaublatt).

* (siehe

Wasser- und Elektroanschlüsse

Die Anpassung der Elektro- und Wasseranlagen zur Installation des Gerätes darf nur von Fachpersonal durchgeführt werden..

Der Geschirrspüler darf nicht auf Rohrleitungen oder auf dem Netzkabel aufstützen.

Für den Anschluss des Gerätes an die Wasserversorgung müssen neue Schläuche verwendet werden. Die alten Schläuche sollten niemals erneut verwendet werden.

Der Wasserzulaufschlauch (A), der Wasserablaufschlauch (B) und das Netzkabel können sowohl nach rechts als auch nach links ausgerichtet werden, wodurch eine optimale Installation gewährleistet wird (siehe Abbildung).

Anschluss des Zulaufschlauchs

 An einen Kaltwasserhahn: Schrauben Sie den

Wasserzulaufschlauch fest an einen mit ¾Gewindeanschluss versehenen Hahn; bevor Sie ihn jedoch anschrauben, lassen Sie Wasser auslaufen, bis klares Wasser austritt, um das Gerät vor Verstopfen durch Unreinheiten zu bewahren.

 An einen Warmwasserhahn: Im Falle einer

Zentralheizungsanlage kann der Geschirrspüler auch durch heißes Leitungswasser gespeist werden, vorausgesetzt dass die Temperatur 60°C nicht übersteigt. Schrauben Sie den Schlauch an den Wasserhahn, so wie für den Anschluss an den Kaltwasserhahn beschrieben.

Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Techniker (siehe Kundendienst).

Der Wasserleitungsdruck muss innerhalb der in der Tabelle der technischen Daten (siehe seitlich ) angegebenen Werte liegen.

Der Schlauch darf nicht eingeklemmt oder abgeknickt werden.

Schutz vor Überschwemmungen

Um Überschwemmungen auszuschließen, wurde der Geschirrspüler:

- mit einem System versehen, dank dessen der Wasserzulauf bei Anomalien oder internem Wasserverlust unterbrochen wird.

Einige Modelle sind mit einem zusätzlichen New Acqua Stop* Sicherheitssystem ausgestattet, das auch bei Schlauchdefekten vor Überschwemmung schützt.

ACHTUNG: GEFÄHRLICHE SPANNUNG!

Der Versorgungsschlauch darf auf keinen Fall abgeschnitten werden: er enthält nämlich Strom führende Teile.

* Nur an einigen Modellen

Anschluss des Ablaufschlauchs

Schließen Sie den Ablaufschlauch, ohne ihn zu krümmen, an eine Ablaufleitung mit Mindestdurchmesser von 4 cm an. Oder hängen Sie ihn in ein Becken oder eine Wanne ein; das freie Ablaufschlauchende darf nicht unter Wasser bleiben.

Der spezielle Kunststoffbügel

erleichtert Ihnen eine optimale Anbringung. Befestigen Sie den Kunststoffbügel so an der Mauer, dass er nicht verrutscht und somit kein Wasser außerhalb des Ablaufs austritt. Der mit dem Buchstaben A versehene Schlauchteil muss auf einer Höhe von 40 - 100 cm vom Boden liegen (siehe

Abbildung).

Es sollten keine Verlängerungsschläuche verwendet

werden.

Stromanschluss

Kondensationsschutzstreifen*

Öffnen Sie nach dem Einbau des Geschirrspülers die Gerätetür und bringen Sie den transparenten Klebestreifen unter dem Holzbord an, um es vor eventuellem Kondenswasser zu schützen.

Hinweise zur ersten Inbetriebnahme

Füllen Sie nach der Installation des Gerätes und direkt vor dem ersten Spülgang den Salzbehälter ganz mit Wasser und fügen Sie ca. 1 kg Salz hinzu (siehe Klarspüler und Regeneriersalz): Es ist völlig normal, dass Wasser austritt. Stellen Sie den Härtegrad des Wassers ein (siehe Abschnitt Klarspüler und Regeneriersalz). - Nach dem Einfüllen des Salzes erlischt die SALZNACHFÜLLANZEIGE*.

Das Nichtfüllen des Salzbehälters kann eine Beschädigung

des Wasserenthärters und des Heizwiderstandes bewirken.

Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

 die Steckdose über eine normgerechte Erdung verfügt;  die Netzsteckdose die auf dem Typenschild (befindlich auf

der Innentür) angegebene max. Leistungsaufnahme des Gerätes trägt (siehe Abschnitt Beschreibung Ihres Geschirrspülers);

 die Versorgungsspannung den auf dem Typenschild (auf

der Innentür) vermerkten Werten entspricht;

 die Steckdose mit dem Netzstecker des Gerätes

kompatibel ist. Andernfalls muss der Netzstecker von einem autorisierten Techniker ausgetauscht werden (siehe Kundendienst), verwenden Sie bitte keine Verlängerungen oder Vielfachstecker.

Der Netzstecker, das Netzkabel und die Steckdose

sollten bei installiertem Gerät leicht zugänglich sein.

Das Netzkabel darf nicht gebogen bzw. eingeklemmt

werden.

Sollte das Speisekabel beschädigt sein, muss es vom Hersteller oder seiner technischen Kundendienststelle ausgetauscht werden, um Unfallrisiken vorzubeugen. (Siehe Kundendienst)

Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.

Technische Daten

Abmessungen

Fassungsvermögen

Wasserversorgungsdruck

Versorgungsspannung

Maximale Leistungsaufnahme

Schmelzsicherung

Breite 59.5 cm Höhe 82 cm Tiefe 57 cm

12 Maßgedecke

0,05 ÷ 1MPa (0,5 ÷10 bar)

4.3 psi – 145 psi

Siehe Typenschild

Dieses Gerät entspricht folgenden EG-Richtlinien:

- 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen;

- 89/336/EWG vom

03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.

- 97/17/EG (Etikettierung)

- 2002/96/EC

* Nur an einigen Modellen

Beschreibung Ihres Geschirrspülers

Geräteansicht

1. Oberkorb

2. Oberer Sprüharm

3. Hochklappbare Ablagen

4. Einstellung der Korbhöhe

5. Unterkorb

6. Unterer Sprüharm

7. Besteckkorb

8. Spülsiebe

9. Salzbehälter

10. Spülmittelkammern und Klaspülerbehälter

11. Typenschild

12. Bedienblende

***

Bedienblende

Kontrollleuchte EIN/AUS

Taste Programmauswahl

Kontrollleuchte SPÜLPROGRAMM

Taste EIN/AUS/RESET

***Nur bei den komplett integrierten Modellen. *Nur an einigen Modellen

Beschickung der Körbe

Bevor Sie das Geschirr in den Geschirrspüler einräumen, befreien Sie es von Speiserückständen und entleeren Sie Gläser und Schalen von Getränkeresten.

Stellen Sie nach Einräumen des Geschirrs sicher, dass sich die Sprüharme frei bewegen können.

Unterer Geschirrkorb

Der Unterkorb kann für Töpfe, Deckel, Teller, Saltschüsseln, Besteck usw. eingesetzt werden. Siehe Beschickungsbeispiele. Große Teller und große Deckel sollten am Korbrand einsortiert werden, und zwar so, dass der obere Sprüharm nicht behindert wird. Einige Geschirrspülermodelle verfügen über klappbare Bereiche in senkrechter Stellung zum Einsortieren von Tellern, oder in waagerechter Stellung zum Einsortieren von Töpfen und Salatschüsseln verwendet werden können.

Besteckkorb

Der Besteckkorb kann je nach Geschirrspülermodell unterschiedlich ausgeführt sein: nicht teilbar, teilbar oder verschiebbar. Der nicht teilbare Besteckkorb darf nur im vorderen Teil des unteren Korbes eingesetzt werden. Der teilbare Besteckkorb kann zweigeteilt werden - somit kann eine Korbhälfte entfernt werden, eine praktische Lösung, wenn bei nur halber Füllung gespült wird (bei den Modellen, die mit einer solchen Funktion ausgestattet sind) - und er kann versetzt werden, d. h. in jeden Bereich des Unterkorbs (feste oder klappbare Bereiche) verschoben werden.

- Beide sind mit verschiebbaren Klappen ausgerüstet, die eine optimale Anordnung des Bestecks ermöglichen.

Messer und andere Küchenutensilien mit scharfen Spitzen sind mit nach unten gerichteten Spitzen in den Besteckkorb einzuordnen, oder waagerecht auf die Ablagen des oberen Geschirrkorbs zu legen.

*, die

Höheneinstellung des Oberkorbes

Um das Einordnen des Geschirrs zu vereinfachen, kann der Oberkorb je nach Bedarf in Hoch- oder Niedrigstellung eingeschoben werden.

Es empfiehlt sich, die Höhe des Oberkorbes bei LEEREM KORB zu regulieren.

Heben oder senken Sie den Korb niemals nur an einer Seite.

Öffnen Sie den rechten und linken Arretierstift der Korbführungen und ziehen Sie den Korb heraus; schieben Sie ihn in Hoch- oder Niedrigstellung ein; lassen Sie ihn über die Führungen nach hinten gleiten und schieben Sie hierbei auch die Vorderräder ein; schließen Sie

die Arretierstifte (siehe Abbildung).

Ist der Korb mit Dual Space ausgestattet (siehe Abbildung), ziehen Sie den Oberkorb bis zum Anschlag heraus, fassen die an den Korbseiten befindlichen Griffe mit den Händen, ziehen diese nach oben bzw. drücken sie nach unten, und lassen Sie den Korb daraufhin herab

(hierbei begleiten).

*-Griffen

Beschickungsbeispiele für den Oberkorb

Beschickungsbeispiele für den Unterkorb

Beispiele zur Einordnung des Besteckkorbes

Oberer Geschirrkorb

In den oberen Geschirrkorb sortieren Sie empfindliches und leichtes Geschirr ein: Gläser, Tee- und Mokkatassen, Untertassen, flache Schüsseln, Pfannen, flache, nur leicht verschmutzte Töpfe gemäß den Beschickungsbeispielen.  Tassen und Mokkatassen: auf den hochklappbaren Ablagen  Lange und spitze Messer, Servierbesteck: auf den hochklappbaren Ablagen

**.

Nicht spülmaschinenfestes Geschirr

 Gegenstände aus Holz, mit Holzgriffen, aus Horn, oder mit

geleimten Teilen.  Gegenstände aus Aluminium, Kupfer, Messing, Zinn.  Nicht hitzefestes Geschirr aus Kunststoff.  Antikes, oder handbemaltes Porzellan.  Antike Silberwaren. Nicht antike Silberwaren dagegen

können im Geschirrspüler gespült werden. Stellen Sie ein

sanftes Programm ein, und vermeiden Sie den Kontakt mit

anderem Metall.

Es empfiehlt sich, spülmaschinenfestes Geschirr zu

verwenden.

* Nur an einigen Modellen. ** In unterschiedlicher Anzahl und Platzierung.

Start und Inbetriebnahme

Starten des Geschirrspülers

1. Öffnen Sie den Wasserhahn.

2. Öffnen Sie die Gerätetür und drücken Sie die EIN/ AUS-Taste. Sie vernehmen ein kurzes Tonsignal, und die Programm-Kontrollleuchten leuchten für ein paar Sekunden auf.

3. Dosieren Sie das Spülmittel (siehe unten).

4. Befüllen Sie die Geschirrkörbe (siehe Beschickungsbeispiele).

5. Wählen Sie das Spülprogramm je nach Geschirrart und Verschmutzungsgrad aus (siehe Programmtabelle).Drücken Sie hierzu die Taste P. Die Kontrollleuchte des gewählten Programms leuchtet auf.

7. Starten Sie das Programm, indem Sie die Tür schließen: der Programmstart wird durch Auftönen eines langen akustischen Signals angezeigt.

8. Zwei kurze und ein langes Tonsignal zeigen an, dass das Programm abgelaufen ist. Die dem Programm entsprechende Kontrollleuchte schaltet auf langsames Blinklicht. Öffnen Sie die Gerätetür, schalten Sie das Gerät über EIN/AUS-Taste aus, schließen Sie den Wasserhahn und ziehen Sie den Netzstecker aus der Steckdose.

9. Warten Sie einige Minuten, bevor Sie das Geschirr herausnehmen. Sie könnten sich daran verbrennen. Räumen Sie die Geschirrspülerkörbe aus, beginnen Sie dabei mit dem Unterkorb.

Die Reihenfolge, in der die Spülprogramme angezeigt werden, wird auf der Basis der Häufigkeit ihrer Verwendung aktualisiert.

Unbeabsichtigtes Unterbrechen des Spülprogramms

Wird während des Spülgangs die Gerätetür geöffnet, oder sollte ein Stromausfall stattfinden, wird der Spülgang unterbrochen. Wird die Gerätetür wieder geschlossen, oder kehrt der Strom zurück, läuft das Programm an der Stelle weiter, an der es unterbrochen wurde.

Einfüllen des Spülmittels

Ein gutes Spülergebnis hängt auch von einer korrekten Spülmitteldosierung ab. Eine zu hohe Dosierung ist nicht gleichzusetzen mit einem besseren Spülergebnis, man belastet dadurch nur die Umwelt.

Verwenden Sie bitte ausschließlich

Spülmittel für Geschirrspüler.

VERWENDEN SIE BITTE KEIN

HANDSPÜLMITTEL.

Bei übermäßiger Spülmittelverwendung

können Schaumreste am Ende des Spülgangs zurückbleiben.

Zum Einsatz von Tabs wird nur dann geraten, wenn das Modell die Zusatzfunktion MULTIFUNKTIONSTABS vorsieht.

Die besten Spül- und Trockenergebnisse erhalten Sie nur durch Einsatz von Spülmitteln in Pulverform, flüssigen Klarspülern und Salz.

Kammer A: Spülmittel für den Hauptspülgang Kammer B: Spülmittel für den Vorspülgang

Änderung eines laufenden Programms

Sollten Sie irrtümlich ein falsches Programm gewählt haben, kann es noch geändert werden, vorausgesetzt es wurde gerade erst in Gang gesetzt. Öffnen Sie die Gerätetür. (Seien Sie bitte vorsichtig, es könnte heißer Dampf austreten.) Halten Sie die EIN/AUS-Taste etwas länger gedrückt. Das Gerät schaltet sich aus. (Sie vernehmen ein langes Tonsignal). Schalten Sie das Gerät über die EIN/AUS-Taste wieder ein, und wählen Sie das neue Spülprogramm über die Taste P. Starten Sie das Spülprogramm durch Schließen der Gerätetür.

Hinzufügen von weiterem Geschirr

Öffnen Sie die Gerätetür vorsichtig, da heißer Dampf austreten könnte, ohne den Geschirrspüler auszuschalten, und räumen Sie das Geschirr ein. Schließen Sie die Gerätetür, das Spülprogramm startet daraufhin erneut.

1. Öffnen Sie den Deckel C und drücken Sie die Taste D.

2. Hinsichtlich der Dosierung verweisen wir auf die Programmtabelle:  Spülpulver: Kammern A und B.  Spültabs: Erfordert das Spülprogramm 1 Tab, geben Sie

diesen in Kammer A und schließen den Deckel. Erfordert es 2 Tabs, geben Sie den zweiten Tab auf den Geräteboden.

3. Entfernen Sie eventuelle Spülmittelrückstände von den Kanten der Kammern und schließen Sie den Deckel so, dass er einrastet.

* Nur an einigen Modellen

Spülprogramme

Für nur leicht verschmutztes Geschirr, oder für Geschirr, das vorher unter laufendem Wasser abgespült wurde,

kann die Spülmittelmenge erheblich reduziert werden.

Die Anzahl und die Art der Spülprogramme und -optionen ist abhängig vom jeweiligen Geschirrspülermodell.

Hinweise zur

Programmwahl

Stark verschmutztes Geschirr, Töpfe und Pfannen (nicht geeignet für empfindliches Geschirr). Intensiv

Normal verschmutztes Geschirr und Töpfe. Normaler täglicher Abwasch.

Abspülen des Geschirrs, das erst später, zusammen mit weiterem Geschirr, gespült werden soll. Einweichen

Öko-Programm mit niedrigem Energieverbrauch, geeignet für Geschirr und Töpfe.

Spülpro-

gramm

Normal

Eko

Spülmittel (A) = Dosierkammer A (B) = Dosierkammer B

pulverform

30 gr (A)

25 gr (A)

5 gr (B)

Nein

25 gr (A)

5 gr (B)

flüssig Tabs

30 ml (A)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

Nein

Program-

mdauer

Trocknen

(Toleranz

±10%)

Hrs. Min.

1 (A)

Nein

1 (A) Ja 2.20’

Nein

2:15’

1:45’

0:08’

Anmerkung:

Zur Vereinfachung der Spülmitteldosierung berücksichtigen Sie bitte Folgendes: 1 Esslöffel = ca. 15 gr Spülpulver = ca. 15 ml Flüssigspülmittel - 1 Teelöffel = ca. 5 gr Spülpulver = ca. 5 ml Flüssigspülmittel

* Das Sparprogramm Eco (Öko), das den Anforderungen der Norm EN 50242 entspricht, hat eine längere Dauer im Vergleich

zu den übrigen Programmen. Trotzdem handelt es sich um das Programm mit dem niedrigsten Energieverbrauch, das die Umwelt nicht belastet.

Hinweis für die Prüflabors: Detaillierte Informationen hinsichtlich der Bedingungen des EN-Vergleichstests sind an nachfolgender Adresse anzufordern: ASSISTENZA_EN_LVS@indesitcompany.com

Klarspüler und Regeneriersalz

Verwenden Sie bitte nur Spezialspülmittel für Geschirrspüler. Verwenden Sie bitte kein Koch- oder Industriesalz, und auch keine Handspülmittel. Bitte befolgen Sie die auf der jeweiligen Verpackung befindlichen Anweisungen.

Sollten Sie ein Multifunktionsprodukt verwenden, ist ein Hinzufügen von weiterem Klarspüler nicht erforderlich. Der

Zusatz von Regeneriersalz ist jedoch ratsam, besonders bei hartem oder sehr hartem Wasser. Bitte befolgen Sie die

auf der jeweiligen Verpackung befindlichen Anweisungen.

Da weder Salz noch Klarspüler eingefüllt wird, ist es ganz normal, dass die SALZNACHFÜLLANZEIGE KLARSPÜLERNACHFÜllANZEIGE

* und die

* bleiben

eingeschaltet.

Einfüllen des Klarspülers

Der Klarspüler fördert das Trocknen des Geschirrs, da das Wasser von der Geschirroberfläche abläuft; es verbleiben weder Streifen noch Flecken. Der Klarspülerbehälter muss aufgefüllt werden:  wenn auf der Bedienblende die

KLARSPÜLERNACHFÜLLANZEIGE

1. Behälter durch Drehen des Stöpsels (G) gegen den Uhrzeigersinn öffnen.

2. Klarspüler einfüllen, er darf nicht überlaufen. Andernfalls sofort mit

einem trockenen Tuch abwischen.

3. Stöpsel wieder aufschrauben.

Füllen Sie den Klarspüler NIEMALS direkt ins Innere des Geschirrspülers.

Klarspülerdosierung

Sollte das Trockenergebnis unzufrieden stellend sein, kann die Klarspülerdosierung neu eingestellt werden. Drehen Sie den Regler (F) mit Hilfe eines Schraubenziehers auf eine der 6 Einstellungen (werkseitig eingestellt auf 4):  wenn das Geschirr Streifen aufweist, drehen Sie den Regler

auf eine niedrige Einstellung (1-3).

 Befinden sich Wassertropfen oder Kalkflecken darauf,

drehen Sie den Regler auf höhere Einstellungen (4-6).

Einstellen der Wasserhärte

Jeder Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der durch Verwendung von speziell für Geschirrspüler vorgesehenem Regeneriersalz den Geschirrspüler mit kalkfreiem Wasser versorgt.

Dieser Geschirrspüler kann so eingestellt werden, dass die Umweltbelastung reduziert und die Spülleistungen entsprechend der Wasserhärte optimiert werden. Angaben zur Wasserhärte erhalten Sie bei Ihrem Wasserwerk.

- Öffnen Sie die Gerätetür und schalten Sie das Gerät über die EIN/AUS-Taste ein.

- Drücken Sie für einige Sekunden die Taste P. Sie vernehmen zwei kurze Signaltöne. Die dem eingestellten Wasserhärtegrad entsprechende Kontrollleuchte schaltet auf langsames Blinklicht. (Der Entkalker ist auf den Wert 3

* aufleuchtet;

eingestellt).

- Drücken Sie die Taste P mehrmals hintereinander, bis auf den Härtegrad, den Sie einstellen möchten (1-2-3-4-5

Siehe Tabelle Wasserhärte).

Bsp. Härte 1 (Anzeigeleuchte 1 blinkt) Härte 2 (Anzeigeleuchte 1 leuchtet, Anzeigeleuchte 2 blinkt) Härte 3 (Anzeigeleuchten 1 und 2 leuchten, Anzeigeleuchte 3 blinkt usw.), mit maximal fünf

- Warten Sie bitte ca. 30 Sekunden um diese Funktion zu verlassen, oder schalten Sie das Gerät über die EIN/AUS-Taste aus.

Wenn Multifunktionstabs verwendet werden, ist trotzdem der Salzbehälter zu füllen.

Tabelle zur Wasserhärte

°dH °fH mmol/l Stufe

0 11 0 20 1,1 2 1

12 17 21 30 2,1 3 2

17 34 31 60 3,1 6 3 34 50 61 90 6,1 9

Von 0°f bis 10°f wird empfohlen, kein Salz zu verwenden. * Bei dieser Einstellung kann sich die Dauer der Spülgänge geringfügig verlängern.

* Härtegraden.

(°dH = Grad deutsche Härte °fH = Grad französische Härte

- mmol/l = Millimol/ Liter)

Einfüllen des Regeneriersalzes

Um ein optimales Spülergebnis zu gewährleisten, sollte der Salzbehälter niemals leer sein. Durch das Regeneriersalz wird das Wasser entkalkt; demnach setzt sich kein Kalk auf Ihrem Geschirr ab. Der Salzbehälter befindet sich im Geschirrspülerboden (siehe Beschreibung) und muss aufgefüllt werden:  Wenn der grüne Schwimmer* durch den Salzstöpsel

hindurch nicht sichtbar ist;

 w enn auf der Bedienblende die

SALZNACHFÜLLANZEIGE

1. Ziehen Sie den Unterkorb heraus und schrauben Sie den Salzbehälterdeckel gegen den Uhrzeigersinn ab.

2. Nur für die erstmalige Inbetriebnahme: Füllen Sie den Behälter bis zum Rand mit Wasser.

3. Setzen Sie den mitgelieferten Trichter auf (siehe Abbildung) und füllen Sie den Behälter bis zum Rand mit Salz (ca. 1 kg); es ist ganz normal, wenn etwas Wasser austritt.

4. Nehmen Sie den Trichter* heraus und entfernen Sie die Salzreste vom Öffnungsrand; Spülen Sie den Deckel unter fließendem Wasser ab, bevor Sie ihn wieder aufschrauben. Halten Sie ihn hierzu kopfüber unter den Wasserstrahl und lassen Sie das Wasser aus den vier Schlitzen im unteren Bereich des Deckels abfließen. (Salzdeckel mit grünem Schwimmer

Es wird empfohlen, diesen Vorgang bei jedem Nachfüllen von Salz zu wiederholen.

Schrauben Sie den Deckel fest auf, damit während des Spülgangs keine Spüllauge eintreten kann. (Diese könnte den Enthärter dauerhaft beschädigen).

sofort vor der Durchführung eines Spülgangs erfolgen, damit die übergelaufene Salzlösung sofort entfernt wird.

Sollte das Nachfüllen von Salz erforderlich sein, sollte dies

* aufleuchtet.

* Nur an einigen Modellen

Reinigung und Pflege

Abstellen der Wasser- und

Stromversorgung

 Drehen Sie den Wasserhahn nach jedem Spülgang

zu, um Schäden durch eventuelles Austreten von Wasser auszuschließen.

 Ziehen Sie den Netzstecker aus der Steckdose, bevor

Sie Ihren Geschirrspüler reinigen oder Wartungsmaßnahmen getroffen werden.

Reinigung des Geschirrspülers

 Die Gehäuseteile und die Bedienblende können mit

einem mit Wasser angefeuchteten, weichen Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel.

 Zur Beseitigung von evtl. Flecken im Innenraum des

Gerätes verwenden Sie ein feuchtes Tuch, auf das Sie etwas weißen Essig träufeln.

Vermeidung von Geruchsbildung

 Lassen Sie die Gerätetür stets nur angelehnt; auf

diese Weise kann sich keine Feuchtigkeit ansammeln.

 Die Dichtungen der Tür und der Reinigerkammern

sollten regelmäßig mit einem feuchten Tuch gereinigt werden. Sie vermeiden so die Ansammlung von Speiseresten, hauptsächliche Ursache von Geruchsbildung im Geschirrspüler.

Reinigung der Sprüharme

An den Sprüharmen könnten Speiserückstände festkleben, und die Wasserdüsen verstopfen. Ab und zu sollten diese demnach kontrolliert und mit einem Bürstchen, das nicht aus Metall sein darf, gereinigt werden. Beide Sprüharme konnen abgenommen werden.

Zur Abnahme des oberen Sprüharmes drehen Sie den Kunststoffring gegen den Uhrzeigersinn ab. Der obere Sprüharm ist mit nach oben gerichteten Löchern wieder einzusetzen.

Um den unteren Sprüharm abzunehmen, drücken Sie die beiden seitlichen Zungen nach unten und ziehen dann den Arm nach oben hin ab.

Reinigen des Wasserzufuhr-Filtersiebes

Falls es sich um neue, oder für einen längeren Zeitraum nicht benutzte Wasserschläuche handeln sollte, ist sicherzustellen, dass das Wasser auch klar und frei von Verunreinigungen ist. Lassen Sie es hierzu einige Zeit lang fließen. Es kann nämlich ansonsten passieren, dass die Anschlussstelle verstopft wird und Ihr Geschirrspüler dadurch Schaden nimmt.

Reinigen Sie regelmäßig den Wasserzulauffilter am

Zufuhrhahn.

- Schließen Sie den Wasserhahn.

- Schrauben Sie den Wasserschlauch ab, nehmen Sie den Filter heraus und reinigen Sie ihn vorsichtig unter fließendem Wasser.

- Setzen Sie den Filter wieder ein und verschrauben Sie den Schlauch.

Reinigung der Filtersiebe

Die Siebgruppe setzt sich aus drei Filtern zusammen, die Spülwasser reinigen, von Speiseresten befreien und wieder in Umlauf bringen. Um optimale Spülergebnisse zu gewährleisten, müssen diese gereinigt werden.

Reinigen Sie die Filtersiebe regelmäßig.

Der Geschirrspüler darf nie ohne Filtersiebe oder mit

ausgehängten Filtern arbeiten.  Kontrollieren Sie nach einigen Spülgängen die

Filtersiebgruppe. Ggf. ist diese sorgfältig unter laufendem Wasser auszuspülen. Nehmen Sie hierzu ein kleines Bürstchen (das nicht aus Metall sein darf) zu Hilfe. Verfahren Sie wie folgt:

1. Drehen Sie das zylinderförmige Filtersieb C gegen den Uhrzeigersinn heraus (Abb. 1).

2. Ziehen Sie den Siebbecher B durch leichten Druck auf die seitlichen Flügel heraus (Abb. 2).

3. Nehmen Sie den Stahl-Siebteller A ab (Abb. 3).

4. Kontrollieren Sie den Hohlraum und befreien Sie diesen

von eventuellen Speiseresten. Das Spülpumpenschutzteil (schwarzes Teil) DARF NICHT ABGENOMMEN WERDEN. (Abb.4)



)

Setzen Sie die Siebgruppe nach der Reinigung der Filtersiebe wieder korrekt in ihren Sitz ein, dies ist äußerst wichtig, um eine ordnungsgemäße Betriebsweise des Geschirrspülers zu

gewährleisten.

"

Was tun, bevor Sie für längere Zeit verreisen

 Schalten Sie sämtliche Elektroanschlüsse ab und schließen

Sie den Wasserhahn.

 Lassen Sie die Gerätetür leicht aufstehen.

 Lassen Sie nach Ihrer Rückkehr einen Spülgang ohne

Geschirr durchlaufen.

* Nur an einigen Modellen

Vorsichtsmaßregeln und Hinweise

Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

 Dieses Gerät ist für den nicht professionellen Einsatz

im privaten Haushalt bestimmt.

 Das Gerät darf nur zum Spülen von Haushaltsgeschirr

verwendet werden, und nur durch Erwachsene und gemäß den Anleitungen dieses Handbuchs bedient werden.

 Das Gerät darf nicht im Freien installiert werden, auch

nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, wenn es Gewittern und Unwettern ausgesetzt wird.

 Berühren Sie den Geschirrspüler nicht, wenn Sie

barfuß sind.

 Ziehen Sie den Netzstecker nicht am Netzkabel aus

der Steckdose, sondern nur am Netzstecker selbst.

 Vor Reinigungs- und Wartungsmaßnahmen muss der

Wasserhahn zugedreht und der Netzstecker aus der Steckdose gezogen werden.

 Bei etwaigen Störungen versuchen Sie bitte nicht,

Innenteile selbst zu reparieren.  Berühren Sie bitte niemals den Heizwiderstand.  Stützen Sie sich und setzen Sie sich bitte nicht auf die

offen stehende Gerätetür, das Gerät könnte umkippen.  Die Gerätetür sollte nicht offen gelassen bleiben, da

man darüber stolpern könnte.  Bewahren Sie das Spülmittel und den Klarspüler

außerhalb der Reichweite von Kindern auf.  Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung

 Entsorgung des Verpackungsmaterials: Bitte befolgen

Sie die lokalen Richtlinien zur Entsorgung und

Wiederverwertung des Verpackungsmaterials.  Die europäische Richtlinie 2002/96/EG über Elektro-

und Elektronik-Altgeräte (WEEE) schreibt vor, dass

Hauhaltsgeräte nicht mit dem normalen Müll zu

entsorgen sind. Altgeräte sind zwecks Optimierung

der Rückgewinnungs- und Recyclingrate der

Gerätematerialien einer gesonderten Sammelstelle

zuzuführen, um Schäden für die Gesundheit und die

Umwelt zu verhüten. Das durchgestrichene

Abfalleimersymbol, das sich auf allen Produkten

befindet, weist darauf hin, dass eine getrennte

Entsorgung vorgeschrieben ist.

Energie sparen und Umwelt schonen

Wasser und Strom sparen

 Setzen Sie den Geschirrspüler nur bei voller Ladung

in Betrieb. Um in der Zwischenzeit, d.h. bis das Gerät ganz gefüllt ist, die Bildung unangenehmer Gerüche zu vermeiden, setzen Sie den Einweichzyklus in Gang (siehe Spülprogramme).

 Wählen Sie ein für das zu spülende Geschirr und den

Verschmutzungsgrad geeignetes Programm. Ziehen Sie hierzu die Programmtabelle zu Rate:

- Verwenden Sie für normal verschmutztes Geschirr das umweltfreundliche Sparprogramm Eco, das einen niedrigen Wasser- und Stromverbrauch gewährleistet.

- Bei nur geringfügiger Beschickung aktivieren Sie die Option Halbe Füllung Inbetriebnahme).

 Sieht Ihr Stromliefervertrag Billigstromzeiten vor,

empfiehlt es sich, das Gerät in diesen Niedrigtarifzeiten in Betrieb zu setzen. Die Option Startzeitvorwahl* (siehe Start und Inbetriebnahme) ist Ihnen in diesem Fall eine wertvolle Stütze.

Phosphat- und chlorfreie, enzymhaltige Reinigungsmittel

 Wir empfehlen dringend den Einsatz von phosphat-

und chlorfreien Spülmitteln, da diese die Umwelt nicht zu sehr belasten.

 Die optimale Wirkung der Enzyme ist bei einer

Temperatur von ca. 50°C gegeben, demnach können bei enzymhaltigen Spülmitteln Spülgänge bei Niedrigtemperaturen eingestellt und dennoch dieselben Ergebnisse erzielt werden, wie bei 65°CProgrammen.

 Dosieren Sie Spülmittel sparsam je nach Angabe des

Herstellers, Wasserhärte, Verschmutzungsgrad und Menge des Geschirrs, um Verschwendungen zu vermeiden. Obwohl sie biologisch abbaubar sind, beinhalten sie dennoch Stoffe, die die Umwelt belasten.

* (siehe Start und

Für weitere Informationen hinsichtlich der

ordnungsgemäßen Entsorgung von Haushaltsgeräten

wenden Sie sich bitte an Ihren Händler oder an die

zuständige kommunale Stelle.

* Nur an einigen Modellen.

Störungen und Abhilfe

Sollten Betriebsstörungen auftreten, kontrollieren Sie bitte folgende Punkte, bevor Sie sich an den

Kundendienst wenden.

Störungen: Mögliche Ursachen / Lösungen:

Der Geschirrspü ler startet nicht.

Der Geschirrspü ler pumpt das

Wasser nicht ab.

Der Geschirrspü ler ist zu laut.

Auf dem Geschirr und auf den

Gläsern befinden sich

Kalkablagerungen oder ein

weißer Belag. Das Geschirr und die Gläser weisen weiß e Streifen bzw. bläuliche Schattierungen auf.

Das Geschirr ist nicht ganz trocken.

Das Geschirr ist nicht sauber geworden.

Der Geschirrspü ler lädt kein Wasser/Alarm Wasserhahn geschlossen.

(Sie vernehmen kurze Signaltöne) (die 2. und 3. SPÜ LPROGRAMM – Anzeigeleuchte: Normal und Einweichen blinken )

Alarmanzeige aufgrund einer Störung des Magnetventils der Wasserversorgung

(die 2. SPÜ LPROGRAMM – Anzeigeleuchte: Normal blinkt)

Alarm am Wasser-Zulaufschlauch. Wasserzulauffilter verstopft.

(die 1-2-3. SPÜLPROGRAMM – Anzeigeleuchte: Intensiv - Normal – Einweichen blinkt)

• Der Netzstecker steckt nicht fest genug in der Steckdose, oder es besteht ein Stromausfall.

• Die Gerätetür ist nicht ganz geschlossen.

• Es wurde eine Startzeitvorwahl programmiert (siehe Start und

Inbetriebnahme).

• Das Spülprogramm ist noch nicht ganz abgelaufen.

• Der Ablaufschlauch ist geknickt (siehe Installation).

• Der Ablauf des Spü lbeckens ist verstopft.

• Im Filtersieb haben sich Speisereste angesammelt.

• Das Geschirr schlägt aneinander oder gegen die Sprüharme.

• Es hat sich zu viel Schaum gebildet: Das Spülmittel wurde unkorrekt

dosiert oder es ist ungeeignet für Geschirrspüler (siehe Start und Inbetriebnahme).

• Es fehlt Regeneriersalz bzw. die Dosierung entspricht nicht der Wasserhärte (siehe Klarspüler und Regeneriersalz).

• Der Deckel des Salzbehälters ist nicht ordnungsgemäß geschlossen.

• Es fehlt Klarspülmittel oder es wird unzureichend dosiert.

• Das Geschirr besteht aus Antihaftmaterial.

• Der Klarspü ler wurde zu hoch dosiert.

• Es fehlt Klarspülmittel oder es wird unzureichend dosiert (siehe Klarspü ler und Regeneriersalz).

• Die Klarspüler-Dosiereinstellung ist nicht angemessen.

• Es wurde ein Spülprogramm, das keinen Trockengang vorsieht,

eingestellt.

• Die Körbe wurden zu voll geladen (siehe Beschickung der Kö rbe).

• Das Geschirr wurde nicht korrekt eingeräumt.

• Die Sprüharme kö nnen sich nicht frei bewegen.

• Das Spülprogramm ist zu schwach (siehe Spü lprogramme).

• Es hat sich zu viel Schaum gebildet: Das Spülmittel wurde unkorrekt

dosiert oder es ist ungeeignet für Geschirrspüler (siehe Start und Inbetriebnahme).

• Der Stöpsel des Klarspülerbehä lters wurde nicht korrekt geschlossen.

• Das Filtersieb ist schmutzig oder verstopft (siehe Wartung und Pflege).

• Es fehlt Regeneriersalz (siehe Klarspüler und Regeneriersalz).

• Es besteht eine Unterbrechung der Wasserzufuhr.

• Der Zulaufschlauch ist geknickt (siehe Installation).

• Öffnen Sie den Wasserhahn; das Gerät setzt sich nach wenigen

Minuten in Gang.

• Das Gerä t hat auf Sperre geschaltet, weil nach Erklingen des kurzen Bip-Tons kein Eingriff erfolgte. Schalten Sie das Gerät ü ber die EIN/AUS-Taste aus, ö ffnen Sie den Wasserhahn und schalten Sie das Gerät nach 20 Sekunden ü ber dieselbe Taste wieder ein. Wiederholen Sie die Geräteeinstellungen und starten Sie das Gerät erneut.

• Schalten Sie das Gerät durch Drücken der EIN/AUS-Taste aus und schalten Sie es nach einer Minute wieder ein. Besteht der Alarm weiterhin, drehen Sie den Wasserhahn zu, um Ü berschwemmungen zu vermeiden, ziehen Sie den Netzstecker aus der Steckdose und fordern Sie den Kundendienst an.

• Schalten Sie das Gerät ü ber die ON/OFF-Taste aus. Drehen Sie den Wasserhahn zu, um Ü berschwemmungen zu vermeiden, ziehen Sie den Netzstecker aus der Steckdose. Prüfen Sie den Wasserzulauffilter (siehe Kapitel "Reinigung und Pflege").

Manual de Instrucciones

LAVAVAJILLAS

Español, 45

DIF 04 DIF 14 DIF 14 A

Sumario

Instalación, 46-47

Colocación y nivelación Conexiones hidráulicas y eléctricas Advertencias para el primer lavado Datos técnicos

Descripción del aparato, 48

Vista de conjunto Panel de control

Cargar los cestos, 49

Cesto inferior Cesto de los cubiertos Cesto superior

Puesta en funcionamiento y uso, 50

Poner en funcionamiento el lavavajillas Cargar el detergente Opciones de lavado

Programas, 51

Tabla de programas

-5

Abrillantador y sal regeneradora, 52

Cargar el abrillantador Cargar la sal regeneradora

Mantenimiento y cuidados, 53

Interrumpir el agua y la corriente eléctrica Limpiar el lavavajillas Evitar los malos olores Limpiar los rociadores Limpieza del filtro de entrada de agua Limpiar los filtros Si se ausenta durante largos períodos

Precauciones y consejos, 54

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 55

Instalación

-5

Es importante conservar este manual para poder

consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, controle que permanezca junto con el aparato.

Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

En caso de traslado mantenga el aparato en posición vertical; si fuera necesario inclinarlo, hágalo hacia la parte posterior.

Colocación y nivelación

1. Desembale el aparato y controle que no haya sufrido daños durante el transporte. Si estuviera dañado, no lo conecte y llame al revendedor.

2. Coloque el lavavajillas haciendo adherir los costados o la parte posterior a los muebles adyacentes o a la pared. El aparato también se puede empotrar debajo de una superficie de trabajo continua

3. Coloque el lavavajillas sobre un piso plano y rígido. Compense las irregularidades desenroscando o enroscando las patas delanteras hasta que el aparato esté en posición horizontal. Una cuidadosa nivelación brinda estabilidad y evita vibraciones, ruidos y desplazamientos.

*. Para regular la altura de la pata posterior, accione el

4 casquillo hexagonal rojo que se encuentra en la parte inferior frontal y central del lavavajillas, utilizando una llave de boca hexagonal con una apertura de 8 mm. girando en sentido horario para aumentar la altura y en sentido antihorario para disminuirla. (ver la hoja de instrucciones para empotramiento anexada a la documentación).

* (ver la hoja de Montaje).

Conexión del tubo de carga de agua

 A una toma de agua fría: enrosque bien el tubo de carga a

un grifo con boca roscada de ¾ gas; antes de enroscarlo, haga correr agua hasta que salga límpida para que las impurezas que pudiera contener no obstruyan el aparato.

 A una toma de agua caliente: en el caso de una instalación

centralizada de radiadores, el lavavajillas se puede alimentar con agua caliente de la red, mientras no supere una temperatura de 60ºC. Enrosque el tubo al grifo de la misma forma descrita para la toma de agua fría.

Si la longitud del tubo de carga no es la adecuada, diríjase a un negocio especializado o a un técnico autorizado (ver Asistencia Técnica).

La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos (ver al lado).

Controle que en el tubo no hayan pliegues ni estrangulaciones.

Dispositivo de seguridad contra inundación

Conexiones hidráulicas y eléctricas

La adaptación de las redes eléctricas e hidráulicas para la instalación debe ser realizada sólo por personal especializado.

El lavavajillas no se debe apoyar en los tubos ni en el cable de alimentación eléctrica.

El aparato debe conectarse a la red de distribución de agua empleando tubos nuevos. No reutilice los tubos viejos.

Los tubos de carga (A) y de descarga (B) de agua y el cable de alimentación eléctrica se pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación (ver la figura).

Para garantizar que no se produzcan inundaciones, el lavavajillas:

- posee un sistema que interrumpe la entrada de agua en el caso de anomalías o de pérdidas desde el interior.

Algunos modelos poseen un dispositivo adicional de seguridad New Acqua Stop*, que los protege contra inundaciones aún en el caso de rotura del tubo de alimentación.

ATENCIÓN: ¡VOLTAJE PELIGROSO!

En ningún caso se debe cortar el tubo de carga de agua porque contiene partes conectadas a una fuente eléctrica.

* Presente sólo en algunos modelos.

Conexión del tubo de descarga de agua

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga con un diámetro mínimo de 4 cm. También puede apoyarlo en el borde de un lavamanos o de una bañera; el extremo libre del tubo de descarga no debe permanecer sumergido en agua.

El codo

facilita una colocación óptima: fije firmemente el codo a la pared para evitar que el tubo se mueva y vierta agua fuera de la descarga. La parte del tubo marcada con la letra A debe estar a una altura comprendida entre 40 y 100 cm. del piso (ver la

figura).

No se aconseja utilizar tubos de prolongación.

* de plástico especial

Cinta anticondensación*

Después de haber empotrado el lavavajillas, abra la puerta y pegue la cinta adhesiva transparente debajo de la superficie de madera para protegerla de una posible condensación.

Advertencias para el primer lavado

Después de la instalación e inmediatamente antes del primer lavado, llene completamente de agua el depósito de sal y agregue aproximadamente 1 kg. de sal (ver el capítulo Abrillantador y sal regeneradora): es normal que el agua se derrame. Seleccione el grado de dureza del agua (ver el capítulo Abrillantador y sal regeneradora). carga de sal, la luz indicadora de FALTA DE SAL

Cuando no se llena el contenedor de sal, se puede dañar

el ablandador de agua y el elemento que produce calor.

- Después de la

* se apaga.

-5

Conexión eléctrica

Antes de introducir el enchufe en la toma de corriente, controle que:

 la toma posea conexión a tierra y que sea conforme con la

ley;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la placa de características ubicada en la contrapuerta (ver el capítulo Descripción del lavavajillas);

 la tensión de alimentación esté comprendida dentro de los

valores indicados en la placa de características ubicada en la contrapuerta;

 la toma sea compatible con el enchufe del aparato. Si no es

así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia Técnica); no utilice prolongaciones ni tomas múltiples.

Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles.

El cable no se debe plegar ni comprimir.

Si el cable de alimentación está dañado, deberá ser cambiado por el fabricante o por su servicio de asistencia técnica a fin de prevenir riesgos. (Ver Asistencia)

La Empresa declina toda responsabilidad cuando no se hayan respetado estas normas.

Datos técnicos

Dimensiones

Capacidad

Presión del agua de alimentación

Tensión de alimentación

Potencia total absorbida

Fusible

ancho: 59,5 cm altura: 82 cm profundidad: 57 cm

12 cubiertos estándar

0,05 ÷ 1MPa (0,5 ÷ 10 bar) 4,3 si – 145 psi

Ver la placa de características

Este aparato es conforme a las siguientes Directivas de la Comunidad:

-73/23/CEE del 19/02/73 (Bajo Voltaje) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones.

-97/17/CE (etiquetado)

-2002/96/CE

* Presente sólo en algunos modelos.

Descripción del aparato

-5

Vista de conjunto

1. Cesto superior

2. Rociador superior

3. Cestos adicionales

4. Regulador de la altura del cesto

5. Cesto inferior

6. Rociador inferior

7. Cesto para cubiertos

8. Filtro de lavado

9. Depósito de sal

10. Cubetas de detergente y depósito de

abrillantador

11. Placa de características

12. Panel de control

***

Panel de control

Piloto ON-OFF

Botón Selección de Programa

Piloto DE PROGRAMA

Botón ON-OFF/ Reset

***Sólo en los modelos con empotramiento total. * Presente sólo en algunos modelos.

Cargar los cestos

Antes de cargar los cestos, elimine de la vajilla los residuos de alimentos y vacíe los vasos y copas.

Después de haber realizado la carga, controle que los rociadores giren libremente.

Cesto inferior

El cesto inferior puede contener ollas, tapas, platos, ensaladeras, cubiertos, etc.según los Ejemplos de carga. Los platos y tapas grandes se deben colocar preferentemente a los costados del cesto, cuidando no bloquear la rotación del rociador superior. Algunos modelos de lavavajillas poseen sectores reclinables vertical para colocar platos o en posición horizontal para colocar ollas y ensaladeras.

*, los mismos se pueden utilizar en posición

Cesto de los cubiertos

El cesto de los cubiertos puede ser diferente según el modelo de lavavajillas: no descomponible, descomponible, deslizable. El cesto no descomponible se debe colocar sólo en la parte delantera del cesto inferior. El cesto descomponible se puede separar en dos partes, lo cual es aconsejable cuando se realiza un lavado con media carga (en los modelos que poseen esta opción) y es deslizable, o sea, se puede colocar en cualquier punto del cesto inferior entre las partes fijas o reclinables.

- Ambos poseen cestos adicionales deslizables que permiten una mejor colocación de los cubiertos.

Regular la altura del cesto superior

Para facilitar la colocación de la vajilla, se puede ubicar el cesto superior en posición alta o baja:

Es preferible regular la altura del cesto superior con el CESTO VACÍO.

No levante ni baje el cesto de un solo lado.

Abra los sujetadores de las guías del cesto, a la izquierda y a la derecha, y extráigalo; colóquelo arriba o abajo, hágalo deslizar a lo largo de las guías hasta hacer entrar también las ruedas delanteras y cierre los sujetadores (ver la figura).

Si el cesto posee manijas Dual Space (ver la figura), lleve el cesto superior hasta el final del recorrido, coja las manijas a los costados del cesto y muévalo hacia arriba o hacia abajo; deje caer el cesto acompañándolo.

Ejemplos de carga del cesto superior

Ejemplos de carga del cesto inferior

-5

Los cuchillos y utensilios con puntas cortantes deben colocarse en el cesto para cubiertos con las puntas hacia abajo o dispuestos en los cestos especiales adicionales del cesto superior en posición horizontal.

Ejemplos de colocación del cesto para cubiertos

Cesto superior

Cargue en este cesto la vajilla delicada y liviana: vasos, tazas de té y de café, platitos, ensaladeras bajas, sartenes, ollas bajas poco sucias, como se indica en los Ejemplos de carga.  Tazas y tacitas: colóquelas en los cestos adicionales  Cuchillos largos y puntiagudos, cubiertos para servir:

colóquelos en los cestos adicionales

**.

Vajilla no adecuada para el lavado en lavavajillas

 Objetos de madera, con empuñadura de madera o de

cuerno o con partes encoladas.  Objetos de aluminio, cobre, latón, peltre o estaño.  Vajilla de plástico que no sea termorresistente.  Porcelanas antiguas o pintadas a mano.  Vajilla de plata antigua. La vajilla de plata que no es antigua,

en cambio, se puede lavar con un programa delicado y

controlando que no esté en contacto con otros metales.

Se aconseja el uso de vajilla adecuada para el lavado en

lavavajillas.

* Presente sólo en algunos modelos. ** Cantidad y posición variables.

Puesta en funcionamiento y uso

-5

Poner en funcionamiento el lavavajillas

1. Abra el grifo de agua.

2. Abra la puerta y presione el botón ENCENDIDOAPAGADO: se escuchará un breve sonido, el piloto ENCENDIDO/APAGADO, y los pilotos de programas se iluminarán durante algunos segundos.

3. Dosifique el detergente (ver más adelante).

4. Cargue los cestos (ver el capítulo Cargar los cestos).

5. Seleccione el programa según la vajilla y su grado de suciedad (ver la tabla de programas) presionando el botón P. Se encenderá el piloto del programa seleccionado.

7. Póngalo en funcionamiento cerrando la puerta: después de algunos segundos un largo sonido indica el comienzo del programa.

8. Cuando finaliza el programa se producen dos sonidos breves y uno largo y centellea lentamente el piloto correspondiente al programa. Abra la puerta, apague el aparato presionando el botón ENCENDIDO-APAGADO, cierre el grifo de agua y desenchufe el aparato.

9. Espere algunos minutos antes de quitar la vajilla para evitar quemarse. Descargue los cestos comenzando por el inferior.

El orden de visualización de los programas se actualizará en base a la frecuencia de uso de los mismos.

Modificar un programa en curso

Si no se ha seleccionado el programa deseado, es posible modificarlo, siempre que haya comenzado recién: abra la puerta teniendo cuidado con el escape de vapor, presione en forma prolongada el botón ENCENDIDO/APAGADO y la máquina se apagará emitiendo un sonido largo. Vuelva a encender la máquina con el botón ENCENDIDO/ APAGADO y seleccione el nuevo programa con el botón P; póngala en funcionamiento cerrando la puerta.

Cargar el detergente

Los buenos resultados de un lavado dependen también de la correcta dosificación del detergente, si se excede, no se lava más eficazmente y se contamina el medio ambiente.

Utilice sólo detergente para lavavajillas.

NO UTILICE detergentes para lavado a mano.

Al finalizar el ciclo, un uso excesivo de

detergente puede dejar residuos de espuma.

El uso de las pastillas se aconseja sólo en

los modelos que poseen la opción PASTILLAS MULTIFUNCIÓN.

Las mejores prestaciones de lavado y secado

se obtienen sólo con el uso de detergente en polvo, abrillantador líquido y sal.

cubeta A: Detergente para lavado cubeta B: Detergente para prelavado

1. Abra la tapa C presionando el botón D.

2. Dosifique el detergente consultando la Tabla de programas:  en polvo: cubetas A y B.  en pastillas: si el programa necesita una, colóquela en la

cubeta A y cierre la tapa; si necesita dos, coloque la segunda en el fondo de la cuba.

3. Elimine los residuos de detergente de los bordes de la cubeta y cierre la tapa hasta el enganche.

Agregar vajilla

Sin apagar la máquina, abra la puerta teniendo cuidado con el escape de vapor e introduzca la vajilla. Cierre la puerta: el ciclo se reanudará.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanudará a partir del punto en el que se había interrumpido.

* Presente sólo en algunos modelos.

Programas

Si la vajilla está poco sucia o ha sido aclarada precedentemente bajo el agua, recuerde disminuir

la dosis de detergente.

La cantidad y el tipo de programas y opciones varían según el modelo de lavavajillas.

Duración del

programa

(tolerancia

±10%)

Hrs. Min.

Indicaciones para la

selección de

programas

Vajilla y ollas muy sucias (no usar para piezas delicadas).

Vajilla y ollas normalmente sucias. Programa estándar diario.

Lavado preliminar a la espera de completar la carga en la comida sucesiva.

Lavado ecológico de bajo consumo energético, adecuado para vajilla y ollas.

Programa

Intensivo

Normal

Remojo

Eco

Detergente (A) = cubeta A (B) = cubeta B

Secado

en polvo Líquido Pastillas

30 g (A)

25 g (A)

5 g (B)

No No No No 0:08’

25 g (A)

5 g (B)

30 ml (A)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

1 (A) Si 1:45’

1 (A) Si 2:20’

Si 2:15’

-5

Nota:

* El programa Eco respeta la norma EN-50242, tiene una duración mayor que la de otros programas pero es el que

produce el menor consumo de energía y además respeta el medio ambiente.

Nota para los Laboratorios de Pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, consulte la siguiente dirección: ASSISTENZA_EN_LVS@indesitcompany.com

Para facilitar la dosificación del detergente, es importante saber que: 1 cucharada = 15 gr. de polvo = 15 ml. de líquido aproximadamente - 1 cucharadita = 5 gr. de polvo = 5 ml. de líquido aproximadamente

Abrillantador y sal regeneradora

-5

Use solamente productos específicos para lavavajillas. No use sal de cocina o industrial ni detergente para lavar a mano. Respete las indicaciones contenidas en el envase.

Si utiliza un producto multifunción, no es necesario agregar abrillantador pero se aconseja agregar sal, especialmente si el agua es muy dura. Respete las indicaciones contenidas en el envase.

Si no se agrega ni sal ni abrillantador, es normal que los pilotos FALTA DE SAL DE ABRILLANTADOR

* continúan encendidos.

* y FALTA

Cargar el abrillantador

El abrillantador facilita el secado de la vajilla haciendo deslizar el agua por la superficie para que no se produzcan estrías o manchas. El depósito del abrillantador se debe llenar:  cuando en el panel de mandos se enciende el piloto

FALTA DE ABRILLANTADOR

el interior de la cuba.

Regular la dosis de abrillantador

Si no está satisfecho con el resultado del secado, puede regular la dosis de abrillantador. Con un destornillador gire el regulador (F) eligiendo entre 6 posiciones (la regulación de fábrica es en la posición 4):  si en la vajilla se producen estrías blancas, gire el

regulador hacia los números bajos (1-3).

 si hay gotas de agua o manchas de caliza, gire el

regulador hacia los números altos (4-6).

Fijación de la dureza del agua

Cada lavavajillas está acompañado por un ablandador de agua que, utilizando sal regeneradora específica para lavavajillas, suministra agua sin caliza para lavar la vajilla.

Este lavavajillas permite ser regulado para disminuir la contaminación y optimizar las prestaciones del lavado en función de la dureza del agua. El dato se puede encontrar en la Administración que suministra el agua potable.

- Abra la puerta y encienda la máquina presionando el botón ENCENDIDO/APAGADO.

- Presione el botón P durante 5 segundos aproximadamente; se escucharán dos sonidos breves y centelleará lentamente el piloto correspondiente al grado de dureza fijado (El ablandador está configurado en el nº 3).

- Presione el botón P varias veces hasta alcanzar la dureza deseada (1-2-3-4-5

* Ver la tabla de dureza de agua).

1. Abra el depósito girando el tapón (G) en sentido antihorario.

2. Vierta el abrillantador evitando que se derrame. Si esto sucede, limpie

rápidamente con un paño seco.

3. Vuelva a enroscar el tapón.

No vierta NUNCA el abrillantador directamente en

Ej.: dureza 1 (1 piloto centellea) dureza 2 (piloto 1 encendido, piloto 2 centellea) dureza 3 (pilotos 1 y 2 encendidos, piloto 3 centellea y así sucesivamente).hasta un mximo de cinco

- Para salir de la función espere 30 segundos aproximadamente o apague la máquina con el botón ENCENDIDO/APAGADO.

Aunque se utilicen las pastillas multifunción, llene el depósito de sal.

Tabla de Durezas del Agua

°dH °fH mmol/l nivel

0 11 0 20 1,1 2 1

12 17 21 30 2,1 3 2

17 34 31 60 3,1 6 3 34 50 61 90 6,1 9

De 0ºf a 10ºf se aconseja no utilizar sal. *con esta configuración, la duración de los ciclos puede prolongarse levemente.

(°dH = dureza en grados alemanes - °fH = dureza en grados franceses - mmol/l = milimol/litro)

* niveles.

Cargar la sal regeneradora

Para obtener buenos resultados en el lavado, es indispensable verificar que el depósito de sal no esté nunca vacío. La sal regeneradora elimina la caliza del agua evitando que se deposite sobre la vajilla. El depósito de sal está ubicado en la parte inferior del lavavajillas (ver Descripción) y se debe llenar:  cuando, observando el tapón de sal, no se ve el flotador

verde

 cuando en el panel de mandos se enciende el piloto FALTA

DE SAL

1. Extraiga el cesto inferior y desenrosque el tapón del depósito girando en sentido antihorario.

2. Sólo la primera vez que se utiliza: llene el depósito de agua hasta el borde.

3. Coloque el embudo

y llene el depósito de sal hasta el borde (aproximadamente 1 kg); es normal que se derrame un poco de agua.

4. Saque el embudo*, elimine los residuos de sal de la boca de entrada; enjuague el tapón bajo el agua corriente antes de enroscarlo, colóquelo cabeza abajo y haga fluir el agua por las cuatro ranuras dispuestas en forma de estrella en la parte inferior del tapón. (Tapón de sal con flotador verde

Es aconsejable realizar esta operación cada vez que se carga la sal.

Cierre bien con el tapón para evitar que en el depósito entre detergente durante el lavado (podría dañarse irremediablemente el suavizador).

Cuando sea necesario, cargue la sal antes de un ciclo de lavado para eliminar la solución salina derramada del recipiente de sal.

* (ver la figura)

* Presente sólo en algunos modelos.

Mantenimiento y cuidados

Interrumpir el agua y la corriente eléctrica

 Cierre el grifo de agua después de cada lavado para

eliminar el riesgo de pérdidas.

 Desenchufe el aparato antes de limpiarlo y durante

los trabajos de mantenimiento.

Limpiar el lavavajillas

 La superficie externa y el panel de control se pueden

limpiar con un paño no abrasivo empapado en agua. No utilice disolventes ni productos abrasivos.

 Se pueden eliminar las manchas de la cuba interna

con un paño empapado en agua y un poco de vinagre.

Evitar los malos olores

 Deje siempre semicerrada la puerta para evitar la

estancación de humedad.

 Limpie regularmente las juntas perimétricas de la

puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

Limpiar los rociadores

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico. Ambos rociadores son desmontables.

Periódicamente limpie el filtro de entrada de agua

colocado a la salida del grifo.

- Cierre el grifo de agua.

- Desenrosque el extremo del tubo de carga de agua, quite el filtro y límpielo delicadamente bajo un chorro de agua corriente.

- Introduzca nuevamente el filtro y enrosque el tubo.

Limpiar los filtros

El grupo filtrante está formado por tres filtros que eliminan del agua de lavado los residuos de alimentos y la vuelven a poner en circulación: para obtener buenos resultados en el lavado, es necesario limpiarlos.

Limpie los filtros regularmente.

El lavavajillas no se debe utilizar sin filtros o con el filtro

desenganchado.

 Después de algunos lavados, controle el grupo filtrante y si es necesario límpielo con cuidado bajo el agua corriente y con la ayuda de un cepillo no metálico, respetando las siguientes instrucciones:

1. gire en sentido antihorario el filtro cilíndrico C y extráigalo (fig. 1).

2. Extraiga el cartucho del filtro B ejerciendo una ligera presión sobre las aletas laterales (Fig. 2);

3. Extraiga el plato del filtro de acero inoxidable A. (fig. 3).

4. Inspeccione el sumidero y elimine los residuos de comida. NO QUITE NUNCA la protección de la bomba de lavado

(detalle de color negro) (fig. 4).

-5

Para desmontar el rociador superior, es necesario desenroscar el casquillo de plástico girando en sentido antihorario.

se vuelve a montar con los orificios dirigidos hacia arriba.

El rociador inferior se desmonta haciendo presión sobre las lengüetas ubicadas a los costados y tirándolo hacia arriba.

Limpieza del filtro de entrada de agua

Si los tubos de agua son nuevos o permanecieron inactivos durante mucho tiempo, antes de realizar la conexión, haga correr el agua para verificar que sea límpida y que no contenga impurezas. Sin esta precaución, existe el riesgo de que el lugar por donde entra el agua se obstruya, dañando el lavavajillas.

El rociador superior



)

Después de la limpieza de los filtros, vuelva a montar el grupo filtrante y a colocarlo correctamente en su lugar. Esto es fundamental para el buen funcionamiento del lavavajillas.

Si se ausenta durante largos períodos

 Desenchufe el aparato y cierre el grifo de agua.

 Deje la puerta semicerrada.

 Al regresar, haga un lavado con el lavavajillas vacío.

* Presente sólo en algunos modelos.

Precauciones y consejos

-5

El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

 El aparato ha sido fabricado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para el lavado de la

vajilla de uso doméstico, sólo por personas adultas y según las instrucciones contenidas en este manual.

 El aparato no se debe instalar al aire libre, ni siquiera

si el lugar está reparado porque es muy peligroso

dejarlo expuesto a la lluvia o a las tormentas.  No toque el lavavajillas si está descalzo.  No desenchufe el aparato tirando del cable sino

sujetando el enchufe.  Es necesario cerrar el grifo de agua y desenchufar el

aparato antes de realizar operaciones de limpieza y

mantenimiento.  En caso de avería, no acceda nunca a los

mecanismos internos para intentar su reparación.  No toque nunca la resistencia.  No se apoye ni se siente sobre la puerta abierta: el

aparato podría volcarse.  La puerta no debe dejarse abierta porque puede

significar un obstáculo con el que tropezar.  Conserve el detergente y el abrillantador fuera del

alcance de los niños.  Los embalajes no son juguetes para los niños.

Eliminación

 Eliminación del material de embalaje: respete las

normas locales para que los embalajes puedan ser

reutilizados.  La norma Europea 2002/96/CE sobre desechos de

equipos eléctricos y electrónicos (RAEE), prevé que

los electrodomésticos no se deben eliminar junto con

los residuos sólidos urbanos normales. Los aparatos

eliminados deben ser recogidos en forma separada

para optimizar la tasa de recuperación y reciclado de

materiales que los componen e impedir que

provoquen daños a la salud y el medio ambiente. El

símbolo del cesto tachado se encuentra en todos los

productos para recordar la obligación de recolección

separada.

Ahorrar y respetar el medio ambiente

Ahorre agua y energía

 Ponga en funcionamiento el lavavajillas sólo con

plena carga. A la espera de que la máquina esté llena, prevenga los malos olores con el ciclo Remojo (ver Programas).

 Seleccione un programa adecuado al tipo de vajilla y

al grado de suciedad consultando la Tabla de programas:

- para vajilla normalmente sucia utilice el programa Eco que garantiza un bajo consumo energético y de agua.

- si la carga es poca, active la opción Media carga (ver Puesta en funcionamiento y uso).

 Si el suministro de energía eléctrica prevé horarios de

ahorro energético, realice los lavados en los horarios con tarifa reducida. La opción Comienzo retrasado* (ver Puesta en funcionamiento y uso) puede ayudar a organizar los lavados en ese sentido.

Detergentes sin fosfatos, sin cloro y que contengan enzimas

 Se aconseja usar detergentes sin fosfatos y sin cloro

que son los más indicados para proteger el medio ambiente.

 Las enzimas desarrollan una acción particularmente

eficaz con temperaturas próximas a los 50ºC, por lo tanto, utilizando detergentes con enzimas se pueden elegir lavados a bajas temperaturas y obtener los mismos resultados que si se realizaran a 65ºC.

 Para evitar derroches, dosifique bien el detergente,

teniendo en cuenta las indicaciones del fabricante, la dureza del agua, el grado de suciedad y la cantidad de vajilla que debe lavar. Aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.

Para mayor información sobre la correcta eliminación

de los electrodomésticos, los poseedores de los

mismos podrán dirigirse al servicio público

encargado de la recolección o a los revendedores.

* Presente sólo en algunos modelos.

Anomalías y soluciones

Si el aparato presenta anomalías de funcionamiento, controle los siguientes puntos antes de llamar al Servicio de Asistencia Técnica.

Anomalías: Posibles causas / Solución:

El lavavajillas no arranca.

El lavavajillas no descarga agua.

El lavavajillas hace ruido.

En la vajilla y en los vasos quedan depósitos calcáreos o una pátina blanquecina.

En la vajilla y en los vasos

• El enchufe no está bien introducido en la toma de corriente o en la

casa no hay corriente.

• La puerta del lavavajillas no está bien cerrada.

• Se ha seleccionado un Comienzo retrasado (ver Puesta en

funcionamiento y uso).

• El programa no ha terminado aún.

• El tubo de descarga de agua está plegado (ver Instalación).

• La descarga del lavamanos está obstruida.

• El filtro está obstruido con residuos de comida.

• Los elementos de la vajilla se golpean entre sí o contra los

rociadores.

• Excesiva espuma: el detergente no está dosificado adecuadamente o no es adecuado para lavar en lavavajillas (ver Puesta en funcionamiento y uso).

• Falta la sal regeneradora o su regulación no es la adecuada para la dureza del agua (ver Abrillantador y sal).

• El tapón del depósito de sal no está bien cerrado.

• El abrillantador se ha terminado o la dosificación es insuficiente.

• La vajilla es de material antiadherente.

• La dosificación del abrillantador es excesiva.

quedan estrías o matices azulados. La vajilla no queda bien seca.

La vajilla no queda limpia.

El lavavajillas no carga agua/Alarma por grifo cerrado.

(se escuchan breves sonidos) (centellean el 2° y el 3° Piloto DE PROGRAMA: Normal y Remojo).

Alarma por avería en la electroválvula de carga de agua

(centellea el 2° Piloto DE

• El abrillantador se ha terminado o la dosificación es insuficiente

(ver Abrillantador y sal).

• La regulación del abrillantador no es la adecuada.

• Se ha seleccionado un programa sin secado.

• Los cestos está n demasiado cargados (ver Cargar los cestos).

• La vajilla no está bien distribuida.

• Los rociadores no giran libremente.

• El programa de lavado no es suficientemente enérgico (ver

Programas).

• Excesiva espuma: el detergente no está dosificado adecuadamente o no es adecuado para lavar en lavavajillas (ver Puesta en funcionamiento y uso).

• El tapón del abrillantador no se ha cerrado correctamente.

• El filtro está sucio u obstruido (ver Mantenimiento y cuidados).

• Falta sal regeneradora (ver Abrillantador y sal).

• Falta agua en la red hí drica.

• El tubo de carga de agua está plegado (ver Instalación).

• Abra el grifo y el aparato comenzará a funcionar en pocos minutos.

• El aparato se ha bloqueado porque no se ha intervenido al sonar la

alarma*. Apague la máquina con el botón ENCENDIDO/APAGADO, abra el grifo y después de 20 segundos vuelva a encenderla presionando el mismo botón. Vuelva a programar la máquina y pó ngala en funcionamiento.

• Apague la má quina presionando el botón ENCENDIDO/APAGADO y vuelva a encenderla después de un minuto. Si la alarma permanece, cierre el grifo de agua para evitar inundaciones, desenchufe el aparato y llame al Servicio de Asistencia Técnica.

PROGRAMA: Normal).

Alarma por el tubo de carga de agua / Filtro de entrada de agua obstruido

(centellean el 1°, el 2° y el 3° Piloto DE PROGRAMA: Intensivo, Normal y Remojo).

• Apague la má quina presionando el botón ENCENDIDO/APAGADO. Cierre el grifo de agua para evitar inundaciones y desenchufe el aparato. Controle que el filtro de entrada de agua no esté obstruido con impurezas. (ver el capítulo “Mantenimiento y Cuidados”)

-5

Instruções de uso

MÁQUINA DE LAVAR LOUÇA

Português, 56

DIF 04 DIF 14 DIF 14 A

Índice

Instalação, 57-58

Posicionamento e nivelamento Ligações hidráulicas e eléctricas Advertências para a primeira lavagem Dados técnicos

Descrição do aparelho, 59

Visão de conjunto Painel de controlo

Carregar os cestos, 60

Cesto inferior Cesto dos talheres Cesto superior

Início e utilização, 61

Ligar a máquina de lavar louça Carregar o detergente Opções de lavagem

Programas, 62

Tabela dos programas

Abrilhantador e sal regenerante, 63

Carregar o abrilhantador Carregar o sal regenerante

Manutenção e cuidados, 64

Excluir a água e a corrente eléctrica Limpar a máquina de lavar louça Evitar cheiros desagradáveis Limpar os braços aspersores Limpieza del filtro de entrada de agua Limpar os filtros Longos períodos de ausência

Precauções e conselhos, 65

Segurança geral Eliminação Economizar e respeitar o ambiente

Anomalias e soluções, 66

Instalação

É importante conservar este manual para poder consultálo em qualquer momento. Em caso de venda, cessão ou mudança, certifique-se que o mesmo fique junto ao aparelho.

Leia atentamente as instruções: há informações importantes sobre a instalação, o uso e a segurança.

No caso de mudança mantenha o aparelho em posição vertical; se for necessário, deite-o para trás.

Posicionamento e nivelamento

1. Desembale o aparelho e controle que não tenha sofrido danos durante o transporte. Se estiver danificado, não o acenda e contacte o revendedor.

2. Posicione a máquina de lavar louça fazendo aderir as laterais ou o fundo aos móveis adjacentes ou a uma parede. O aparelho pode ser encaixado embaixo de um plano de trabalho contínuo

3. Posicione a máquina de lavar louça sobre um pavimento plano e rígido. Compense as irregularidades desparafusando ou parafusando os pés anteriores até que o aparelho se encontre em posição horizontal. Um nivelamento cuidadoso dá estabilidade e evita vibrações, ruídos e deslocamentos.

*. Para regular a altura do pezinho traseiro, actue na

4 posterior, actue no casquilho hexagonal vermelho presente na parte inferior, dianteira, central da máquina de lavar louça, com uma chave hexagonal de 8 mm de abertura, girando no sentido horário para aumentar a altura e anti-horário para diminui-la (veja a folha de instruções para o encaixe, em anexo à documentação).

* (veja a folha de Montagem).

Ligações hidráulicas e eléctricas

A adaptação das instalações eléctricas e hidráulicas para a instalação deve ser efectuada somente por pessoal qualificado.

A máquina de lavar louça não deve ficar apoiada sobre tubos ou sobre o cabo de alimentação eléctrica.

O aparelho terá de ser conectado à rede de distribuição de água mediante tubos novos.

Não usar tubos já existentes.

Ligação do tubo de carregamento da água

 A uma entrada de água fria: parafusar bem o tubo de

carregamento a uma torneira com boca rosqueada de 3/4 gás; antes de parafusar, deixe correr a água até que esteja límpida para que as eventuais impurezas não obstruam o aparelho.

 A uma entrada de água quente: no caso de sistema

centralizado de esquentador, a máquina de lavar louça poderá ser alimentada com água quente da rede desde que não ultrapasse os 60ºC. Parafuse o tubo à torneira como descrito para a entrada de água fria.

Se o comprimento do tubo de carregamento não for suficiente, contacte uma loja especializada ou um técnico autorizado (veja Assistência).

A pressão da água deve estar incluída entre os valores indicados na tabela dos Dados técnicos (veja ao lado)..

Preste atenção para que o tubo não esteja dobrado ou amassado.

Segurança contra alagamentos

Para garantir que não se verifiquem alagamentos, a máquina de lavar louça:

- é equipada com um sistema que interrompe a entrada da água no caso de anomalias ou vazamentos no interior.

Alguns modelos dispõem de um dispositivo de segurança suplementar New Acqua Stop contra alagamentos mesmo em caso de quebra do tubo de alimentação.

ATENÇÃO: TENSÃO PERIGOSA!

O tubo de alimentação da água não deve ser cortado em nenhum caso: contém partes sob tensão.

*, que garante a protecção

Os tubos de carregamento (A) e de descarregamento (B) da água e o cabo de alimentação eléctrica podem ser virados para a direita ou para a esquerda para consentir uma melhor instalação (veja a figura).

* Presente somente em alguns modelos.

Ligação do tubo de descarregamento da água

Ligar o tubo de descarregamento, sem dobrá-lo, a um conduto de descarga com diâmetro mínimo de 4 cm. Em alternativa, apoie-o na borda de um lavabo ou de uma banheira; a extremidade livre do tubo de descarga não deve ficar imersa na água.

O especial cotovelo

matéria plástica facilita o posicionamento ideal: fixe firmemente o cotovelo ao muro para evitar que o tubo se mova e derrame a água fora da descarga A parte da mangueira marcada com a letra A deve ficar entre 40 e 100 cm. de altura (veja a figura)

É desaconselhado o uso de tubos de extensão.

* de

Fita contra a condensação*

Depois de ter encaixado a máquina de lavar louça, abra a porta e cole a fita adesiva transparente embaixo da prateleira de madeira para protegê-la contra eventual condensação.

Advertências para a primeira lavagem

Após a instalação, imediatamente antes da primeira lavagem, encha completamente de água o reservatório do sal e somente depois acrescente aproximadamente 1 kg de sal (veja o capítulo Abrilhantador e sal regenerante): é normal que a água saia do reservatório. Seleccione o grau de dureza da água (veja o capítulo Abrilhantador e sal regenerante).

- Depois de ter deitado o sal, o indicador luminoso FALTA

* irá desligar-se.

SAL

O não enchimento do recipiente do sal, pode danificar o

amaciador de água e do elemento aquecedor.

Ligação eléctrica

Antes de colocar a ficha eléctrica na tomada, certifique-se de que:

 a tomada tenha a ligação de terra e que esteja conforme às

normas de lei;

 a tomada possa suportar a carga máxima de potência da

máquina, indicada na placa das características colocada na contra porta (veja Descrição da máquina de lavar louça);

 a tensão de alimentação esteja incluída nos valores

indicados na placa das características colocada na contra porta;

 a tomada seja compatível com a ficha do aparelho. Caso

contrário, peça a substituição da ficha a um técnico autorizado (veja Assistência); não use extensões ou tomadas múltiplas.

Uma vez que a máquina estiver instalada, o cabo de alimentação eléctrica e a tomada deverão ser facilmente alcançáveis.

O cabo não deve ficar dobrado ou compresso.

Caso o cabo de alimentação resultar danificado, a sua substituição terá de ser efectuada pelo fabricante ou pelo Serviço de Assistência Técnica para evitar qualquer tipo de risco. (Veja a Assistência).

A Empresa declina qualquer responsabilidade no caso em que estas normas não sejam respeitadas.

Dados técnicos

Dimensões

Capacidade

Pressão da água na alimentação

Tensão de alimentação

Potência total absorvida

Fusível

largura 59,5 cm altura 82 cm. profundidade 57 cm

12 pessoas padrão

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 4,3 psi – 145 psi

Veja a placa das características

Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:

-73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações.

-89/336/CEE dl 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações.

-97/17/CE (Aplicação de rótulos)

-2002/96/CE (RAEE)

* Presente somente em alguns modelos.

Descrição do aparelho

Visão de conjunto

1. Cesto superior

2. Braço aspersor superior

3. Peças basculantes

4. Regulação da altura do cesto

5. Cesto inferior

6. Braço aspersor inferior

7. Cesto dos talheres

8. Filtro de lavagem

9. Reservatório do sal

10. Recipientes detergente e reservatório

abrilhantador

11. Placa das características

12. Painel de controlo

***

Painel de controlo

Indicador luminoso ON-OFF

Tecla ON-OFF/RESET

Tecla Selecção do Programa

Indicador luminoso PROGRAMA

***Somente nos modelos totalmente encaixáveis. * Presente somente em alguns modelos.

Carregar os cestos

Antes de carregar os cestos, elimine os resíduos de comida das louças e esvazie os copos e as taças dos resíduos de líquido.

Depois de ter carregado, controle se os aspersores rodam livremente.

Cesto inferior

O cesto inferior pode conter panelas, tampas, pratos, tigelas, talheres, etc.conforme os Exemplos de

carregamento.

Os pratos e as tampas grandes devem ser dispostos preferivelmente nos lados do cesto, prestando atenção para não impedir a rotação do aspersor superior. Alguns modelos de máquinas de lavar louça dispõem de sectores inclináveis vertical para posicionar os pratos ou em posição horizontal para posicionar panelas e tigelas.

* que podem ser usados em posição

Cesto dos talheres

O cesto dos talheres pode ser de tipo diferente, conforme o modelo de máquina de lavar louça: não decomponível, decomponível, corrediço. O cesto não decomponível deve ser posicionado somente na parte anterior do cesto inferior. O cesto decomponível pode ser dividido em duas partes, solução indicada quanto se efectua uma lavagem com meia carga (nos modelos que dispõem desta opção) e pode ser corrediço, ou seja, pode ser posicionado em qualquer ponto do cesto inferior, fazendo-o deslizar entre os divisores fixos ou inclináveis.

- Ambos possuem peças basculantes que consentem um posicionamento mais fácil dos talheres.

Regule a altura do cesto superior.

Para facilitar o posicionamento das louças, é possível colocar o cesto superior em posição alta ou baixa:

De preferência, regule a altura do cesto superior quando estiver VAZIO.

Nunca levante ou abaixe o cesto por um só lado.

Abra os trincos das guias do cesto à direita e à esquerda e retire o cesto; disponha-o no alto ou em baixo, faça-o deslizar ao longo das guias até entraram também as rodinhas anteriores e feche novamente os trincos (veja a figura).

Se o cesto for dotado de pegas Dual

Space

* (veja a figura), retire o cesto

superior no fim do curso, segure nas pegas aos lados do cesto e mova para cima ou para baixo; deixe cair o cesto, acompanhando-o com as mãos.

Exemplos de carregamento do cesto superior.

Exemplos de carregamento do cesto inferior.

As facas bem como os utensílios cortantes terão de ser alojados no cesto para os talheres de pontas para baixo ou posicionados nas pestanas do cesto superior em posição horizontal.

Exemplos de posicionamento do cesto dos talheres.

Cesto superior

Carregue as louças delicadas e leves: copos, chávenas de chá e de café, tigelas baixas, frigideiras, panelas baixas e pouco sujas, conforme os Exemplos de carregamento.  Chávenas e xícaras: posicione-as sobre as peças

basculantes

 Facas compridas e pontiagudas, talheres de cozinha:

posicione-as sobre as peças basculantes

* * .

Louças não adaptas à lavagem em máquina de lavar louça

 Objectos de madeira, com cabos de madeira ou osso ou

com partes coladas.  Objectos de alumínio, cobre, latão, peltre ou estanho  Louças de plástico não termorresistente.  Porcelanas antigas ou pintadas à mão.  Prataria antiga. A prataria não antiga pode ser lavada com

um programa delicado e controlando que não entre em

contacto com outros metais.

Aconselha-se o uso de louças idóneas à lavagem à

máquina de lavar louça.

* Presente somente em alguns modelos. ** Variáveis por número e posição.

Início e utilização

Ligar a máquina de lavar louça

1. Abra a torneira da água.

2. Abra a porta e carregue na tecla ON-OFF: ouve-se um breve bip, o indicador luminoso ON/OFF e os indicadores luminosos dos programasacendem-sepor alguns segundos.

3. Doseie o detergente (veja a seguir).

4. Carregue os cestos (veja o capítulo Carregar os cestos).

5. Seleccione o programa em função das louças e de quanto estiverem sujas (veja a tabela dos programas) carregando na tecla P, irá iluminar-se o indicador luminoso do programa seleccionado.

7. Para iniciar feche a porta: depois de alguns segundos um longo bip avisará que o programa começou.

8. No fim, dois bip breves e um longo avisam o fim do programa e irá piscar lentamente o indicador luminoso relativo ao programa. Abra a porta e, para desligar o aparelho, carregue na tecla ON-OFF, feche a torneira de água e retire a ficha da tomada eléctrica.

9. Aguarde alguns minutos antes de retirar as louças, para evitar queimaduras. Descarregue os cestos começando pelo inferior.

A ordem com que os programas são mostrados se

actualizará em função da frequência da sua utilização.

Modificação do programa em curso.

Se foi seleccionado um programa errado, é possível modificá-lo desde que tenha começado há pouco tempo: abra a porta prestando atenção com a saída do vapor, com uma pressão prolongada carregue na tecla ON/OFF, a máquina desliga-se com um bip longo. Ligue novamente a máquina com a tecla ON/OFF e seleccione o novo programa com a tecla P; iniciar fechando a porta.

Carregar o detergente

O bom resultado da lavagem depende também da

dosagem correcta do detergente, uma dose

excessiva não lava em modo mais eficaz e polui

o ambiente.

Utilize apenas detergente para a máquina de

levar louça.

NÃO UTILIZE detergentes para a lavagem à

mão.

Um uso excessivo de detergente pode deixar

resíduos de espuma no fim do ciclo.

O uso das pastilhas é aconselhado somente nos modelos que dispõem da opção PASTILHAS MULTIFUNÇÃO.

As melhores performances de lavagem e secagem são obtidas somente se empregar detergente em pó, abrilhantador líquido e sal.

recipiente A: Detergente para a lavagem recipiente B: Detergente para a pré-lavagem

1. Abra a tampa C carregando no botão D.

2. Dose o detergente consultando a Tabela dos programas:  em pó: recipientes A e B.  pastilhas: quando o programa pedir uma pastilha, colocá-la no recipiente A e fechar a tampa; quando pedir duas, colocar a

segunda no fundo do tambor.

3. Elimine os resíduos de detergente das beiradas do recipiente e feche a tampa até o clique.

Acrescentar mais louça

Sem desligar a máquina, abra a porta tomando cuidado com a saída de vapor, e colocar a louça dentro. Feche a porta: o ciclo recomeçará.

Interrupções acidentais

Se durante a lavagem for aberta a porta ou houver uma interrupção da corrente eléctrica, o programa irá interromper-se. Reiniciará do ponto em que foi interrompido quando a porta for fechada ou a electricidade voltar.

* Presente somente em alguns modelos.

Programas

de detergente.

Se a louça estiver pouco suja ou tiver antes sido enxaguada com água, diminuir bastante a dose

O número e o tipo de programas e as opções variam conforme o modelo de máquina de lavar louça.

Duração do

programa

(tolerância

±10%)

Hrs. Min.

Indicações para

escolha de programas

Louça e panelas muito sujas (não use com peças delicadas).

Louça e panelas normalmente sujas. Programa normal diário.

Lavagem preliminar a aguardar completar a carga na próxima refeição.

Programa

Intensivo

Normal

Molho

Detergente (A) = recipiente A (B) = recipiente B

em pó líquido pastilhas

30 gr (A)

25 gr (A)

5 gr (B)

Não Não Não Não 0:08’

30 ml (A)

25 ml (A)

5 ml (B)

1 (A)

1 (A) Sim 1:45’

Enxugar

Sim 2:15’

Lavagem ecológica com baixos consumos energéticos adapta para louças e panelas.

Eco

25 gr (A)

5 gr (B)

25 ml (A)

5 ml (B)

1 (A) Sim 2:20’

Observação:

* O programa Eco, respeita a norma EN-50242, tem uma duração mais longa respeito a outros programas, todavia

é aquele que apresenta o menor consumo de energia e é o que mais respeita o meio ambiente. Nota para os Laboratórios de Ensaio: para informações detalhadas sobre as condições do ensaio comparativo

EN, solicitar ao endereço: ASSISTENZA_EN_LVS@indesitcompany.com

Para facilitar a dosagem do detergente é bom saber que: uma colher de cozinha =15 gr. de pó=15 ml de líquido, aproximadamente - uma colher de cozinha =5 gr. de pó=5 ml de líquido, aproximadamente

Abrilhantador e sal regenerante

Use somente produtos específicos para máquinas de lavar louça. Não use sal de cozinha ou industrial nem detergentes para a lavagem à mão. Siga as indicações escritas na embalagem.

Se utilizar um produto multifunção, não será necessário acrescentar abrilhantador e aconselha-se a adição de sal, especialmente se a água for dura ou muito dura. Siga as indicações escritas na embalagem.

Se não forem adicionados o sal e o abrilhantador é normal que os indicadores luminosos FALTA SAL ABRILHANTADOR

* e FALTA

* ficam acesos.

Carregar o abrilhantador

O abrilhantador facilita a secagem das louças fazendo escorregar a água da superfícies, de modo que não se formem listras brancas ou manchas. O recipiente do abrilhantador deve ser enchido:  quando no painel acende-se o indicador luminoso FALTA

ABRILHANTADOR

máquina.

Regule a dose de abrilhantador.

Se não ficar satisfeito com o resultado da secagem, será possível regular a dose de abrilhantador. Com uma chave de fendas, gire o regulador (F) escolhendo entre 6 posições (a regulação de fábrica é 4):  se na louça lavada houver listras, girar o regulador para

números mais baixos (1-3).

 se houver gotas de água ou manchas de calcário, gire

em números mais altos (4-6).

Configuração da dureza da água

A máquina de lavar louça é dotada de um amaciador de água que, utilizando um sal regenerante específico para máquinas de lavar louça, fornece água sem calcário para a lavagem as louças.

Esta máquina de lavar louça consente uma regulação que reduz a poluição e optimiza o desempenho de lavagem em função da dureza da água. O dado pode ser informado pela Entidade fornecedora de água potável.

- Abra a porta e acenda a luz da máquina carregando na tecla ON/OFF.

- Carregue na tecla P por aproximadamente 5 segundos; ouvem-se dois bip breves e no display pisca lentamente o número de regulação da dureza configurado (o dispositivo para descalcificar está configurado no n.º 3).

- Carregue na tecla P várias vezes até alcançar a dureza

1. Abra o recipiente rodando a tampa (G) na direcção antihorária.

2. Deite o abrilhantador evitando que vaze. Se vazar, limpe logo com um pano seco.

3. Atarraxe novamente a tampa.

NUNCA deitar abrilhantador directamente dentro da

desejada (1-2-3-4-5 Por ex. Dureza 1 (1 indicador intermitente) dureza 2 (indicador 1 aceso, indicador 2 intermitente) dureza 3 (indicadores 1 e 2 acesos, indicador 3 intermitente, e assim por diante), até um máximo de cinco

- Para sair da função, aguarde 30 segundos ou carregue uma outra teclas das opções ou ainda desligue a máquina com a tecla ON/OFF.

Se utilizar as pastilhas multifunção, encha do mesmo jeito o recipiente do sal.

°dH °fH mmol p/

12 17 21 30 2,1 3 2

17 34 31 60 3,1 6 3 34 50 61 90 6,1 9

De 0°f a 10°f aconselha-se não utilizar o sal. * com esta configuração a duração dos ciclos pode ser ligeiramente superior.

(°dH = dureza em graus alemães - °fH = dureza em graus franceses - mmol/l = milimol p/litro)

* Veja a tabela da dureza da água ).

* níveis.

Tabela da dureza da água

0 11 0 20 1,1 2 1

nível

Carregar o sal regenerante

Para ter bons resultados de lavagem, é indispensável verificar que o recipiente do sal não fique nunca vazio. O sal regenerante elimina o calcário da água, evitando que se deposite sobre as louças. O recipiente do sal está colocado na parte inferior da máquina de lavar louças (veja Descrição) e deve ser enchido:  quando a bóia verde

tampa do sal;

 quando no painel acende-se o indicador luminoso FALTA

SAL

que saia um pouco de água.

4. Remova o funil*, elimine os resíduos de sal da boca do reservatório; enxagúe a tampa sob água corrente antes de parafusá-la, colocando-a de cabeça para baixo e deixando defluir a água através das quatro fendas disposta em estrela na parte inferior da tampa. (Tampa do recipiente de sal com bóia verde

Recomenda-se realizar esta operação a cada carregamento de sal.

Atarraxe bem a tampa, para que no reservatório não entre detergente durante a lavagem (o dispositivo para descalcificar poderia ser danificado irremediavelmente).

de lavagem de forma a eliminar a solução salina que vazou do recipiente do sal.

Quando necessário, carregue o sal antes de um ciclo

* não for visível observando a

1. Extraia o cesto inferior e desatarraxe a tampa do reservatório no sentido anti-horário.

2. Somente para a primeira utilização: encha o reservatório de água até a beira.

3. Posicione o funil encha o recipiente de sal até a beira (aproximadamente 1 kg); é normal

* (veja a figura) e

* Presente somente em alguns modelos.

Manutenção e cuidados

Excluir a água e a corrente eléctrica

 Feche a torneira da água após cada lavagem para

eliminar o risco de vazamentos.

 Desligue a ficha da tomada quando limpar a máquina

e durante os serviços de manutenção.

Limpar a máquina de lavar louça

 A superfície externa e o painel de comandos podem

ser limpos com um pano não abrasivo embebido de água. Não usar solventes nem abrasivos.

 O tambor interno pode ser limpo de eventuais

manchas com um pano embebido de água e um pouco de vinagre.

Evitar cheiros desagradáveis

 Deixe a porta sempre entreaberta para evitar

estagnações de humidade.

 Limpe regularmente as guarnições perimetrais de

vedação da porta e dos recipientes de detergente com uma esponja húmida. Deste modo, se evitarão estagnações de alimentos, principais responsáveis pelos cheiros desagradáveis.

Limpar os braços aspersores

Pode acontecer que restos de comida grudem-se nos braços aspersores e tampem os furos através dos quais a água deve passar: de vez em quando é bom controlá-los e limpá-los com uma escovinha não de metal. Ambos os aspersores são desmontáveis.

Periodicamente, limpe o filtro de entrada da água

posicionado na saída da torneira.

- Feche a torneira da água.

- Desparafuse a extremidade do tubo de alimentação da água, remova o filtro e limpe-o delicadamente sob um jacto de água corrente.

- Insira novamente o filtro e parafuse o tubo.

Limpar os filtros

O grupo filtrante é formado por três filtros que limpam a água de lavagem dos resíduos de comida e a colocam novamente em circulação: para ter bons resultados de lavagem é necessário limpá-los.

Limpar os filtros com regularidade.

A máquina de lavar louça não deve ser utilizada sem

filtros nem com o filtro desenganchado.

 Após algumas lavagens, controle o grupo filtrante e se necessário, limpe-o cuidadosamente com água corrente, com a ajuda de uma escovinha não de metal, seguindo as instruções abaixo:

1. gire no sentido anti-horário o filtro cilíndrico C e remova-o (fig.1).

2. Remova o copinho filtro B fazendo uma ligeira pressão nas abas laterais (Fig. 2).

3. Desfie o prato filtro inox A (Fig. 3).

4. Inspeccione o depósito e elimine os eventuais resíduos de

comida. NUNCA REMOVA a protecção da bomba de lavagem (detalhe de cor preta) (fig. 4)

Para desmontar o aspersor superior deve-se desapertar girando o aro de plástico na direcção anti-horária.

aspersor superior deve ser remontado com os furos para cima.

Para desmontar o aspersor inferior faça pressão sobre as abas situadas nos lados e puxe-o para cima.

Limpeza do filtro de entrada da água

Se os tubos de água forem novos, ou se tiverem permanecido muito tempo não utilizados, antes de realizar a ligação, deixe escorrer água para certificar-se que seja límpida e isenta de impurezas. Sem esta precaução, há riscos de que o ponto de entrada da água se entupa, causando danos à máquina de lavar louça.

O braço



)

Após a limpeza dos filtros, monte novamente o grupo filtrante e coloque-o correctamente na sua posição; isto é fundamental para o bom funcionamento da máquina de lavar louças.

Longos períodos de ausência

 Desligue as ligações eléctricas e a feche a torneira da

água.

 Deixe a porta entreaberta.

 Na volta, realize uma lavagem com a máquina vazia.

* Presente somente em alguns modelos.

Precauções e conselhos

O aparelho foi projectado e construído conforme as

normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

 O aparelho foi concebido para um uso de tipo não

profissional dentro do ambiente doméstico.

 O aparelho deve ser utilizado para a lavagem de

louças de utilização doméstica, exclusivamente por pessoas adultas e conforme as instruções escritas neste manual.

 Esta máquina de lavar louça não pode ser instalada

ao aberto, nem mesmo num lugar protegido por um telhado: é muito perigoso deixá-la exposta à chuva e

aos temporais.  Não toque a máquina com os pés descalços.  Não tire a ficha da tomada de corrente puxando o

cabo, mas segure a ficha.  É necessário fechar a torneira da água e tirar a ficha

da tomada da corrente eléctrica antes de efectuar

operações de limpeza e manutenção.  Em caso de avarias, jamais aceda aos mecanismos

internos para tentar consertar sozinho.  Não toque a resistência.  Não se apoie ou sente na porta aberta: o aparelho

poderia capotar.  A porta não pode ficar aberta ao fim de evitar o perigo

de tropeçar.  Guarde o detergente e o abrilhantador fora do

alcance das crianças.  As embalagens não são brinquedos para crianças.

Eliminação

 Eliminação do material de embalagem: respeite a

normas locais, assim as embalagens poderão ser

reaproveitadas.  A directiva Europeia 2002/96/CE relativa aos resíduos

de equipamentos eléctricos e electrónicos (REEE)

prevê que os electrodomésticos não devem ser

eliminados no normal fluxo dos resíduos sólidos

urbanos. Os aparelhos não mais utilizados devem ser

recolhidos separadamente para optimizar a taxa de

recuperação e reciclagem dos materiais que os

compõem e impedir potenciais danos à saúde e ao

meio ambiente. O símbolo da lixeira cancelada está

indicado em todos os produtos para lembrar o dever

de colecta selectiva.

Economizar e respeitar o ambiente

Economizar água e energia

 Use a máquina de lavar louça somente com carga

plena. Enquanto espera que a máquina fique cheia, previna os maus cheiros com o ciclo de Molho (veja Programas).

 Seleccione um programa adapto ao tipo de louças e

ao grau de sujeira consultando a Tabela dos programas:

- para louças normalmente sujas, utilize o programa Eco, que garante baixos consumos energéticos e de água.

- se a carga for reduzida, utilize a opção Meia carga (veja Início e utilização).

 Se o próprio contrato de fornecimento de energia

eléctrica previr faixas horárias de economia energética, efectue as lavagens nos horários com tarifa reduzida. A opção Início retar * (veja Início e utilização) pode ajudar a organizar as lavagens com base nos horários.

Detergentes sem fosfatos, sem cloro e com enzimas

 Aconselha-se vivamente utilizar os detergentes sem

fosfatos e sem cloro pois são os mais indicados para a tutela do meio ambiente.

 As enzimas desenvolvem uma acção particularmente

eficaz com temperaturas próximas aos 50ºC, portanto com os detergentes com enzimas podem-se programar lavagens com baixas temperaturas e obter os mesmos resultados que se obteriam com lavagens a 65ºC.

 Dose bem o detergente conforme as indicações do

produtor, a dureza da água, o grau de sujeira e a quantidade de louças para evitar desperdícios. Mesmo sendo biodegradáveis, os detergentes contém elementos que alteram o equilíbrio da natureza.

Para maiores informações sobre a correcta

eliminação dos electrodomésticos, os proprietários

poderão contactar o serviço de colecta público ou os

revendedores.

* Presente somente em alguns modelos.

Anomalias e soluções

No caso em que o aparelho apresente anomalias de funcionamento, controle os seguintes itens antes de

contactar a Assistência Técnica.

Anomalias: Possíveis causas / Soluções:

A máquina de lavar louça não começa a funcionar.

A máquina de lavar louça não descarrega a água.

A máquina de lavar louça faz ruído.

Nas louç as e nos copos permanecem depó sitos de calcário ou uma camada branca. Nas louç as e nos copos há listras brancas ou manchas azuis.

As louças estão pouco secas.

As louças não estão limpas.

A máquina de lavar louça não carrega a água/Alarme torneira fechada.

(ouvem-se “bips” breves)

(piscam o segundo e terceiro indicador luminoso dos PROGRAMAS: Normal e Molho).

Alarme por causa de defeito da válvula elé ctrica de carregamento d’água.

(pisca o 2° indicador luminoso dos PROGRAMAS: Normal).

Alarme no tubo de carregamento da água/Filtro de entrada da água entupido.

(piscam o 1°, 2° segundo e 3° terceiro indicador luminoso dos PROGRAMAS: Intensivo, Normal e Molho).

• A ficha não está bem inserida na tomada de corrente ou falta corrente

eléctrica em casa.

• A porta da máquina de lavar louç a nã o está bem fechada.

• Foi programado um Início posterior (veja Início e utilização).

• O programa ainda não terminou.

• O tubo de descarregamento da água está dobrado (veja Instalação).

• A descarga do lavabo está obstruída.

• O filtro está obstruí do por resí duos de comida (veja Manutenção e

cuidados).

• As louças chocam-se ente si ou contra os aspersores.

• Excessiva presenç a de espuma: o detergente nã o foi doseado

adequadamente ou não é adapto para má quinas de lavar louç a (veja

Início e utilização).

• Falta sal regenerante ou a sua regulação não é adequada à dureza da

água (veja Abrilhantador e sal).

• A tampa do recipiente de sal não está bem fechada.

• O abrilhantador acabou ou a dosagem é insuficiente.

• As louças são de material antiaderente.

• A dosagem do abrilhantador é excessiva (veja Abrilhantador e sal).

• O abrilhantador acabou ou a dosagem é insuficiente (veja Abrilhantador

e sal).

• A regulação do abrilhantador nã o é adequada.

• Foi seleccionado um programa sem secagem.

• Os cestos estã o demasiadamente carregados (veja Carregar os

cestos).

• As louças não foram bem posicionadas.

• Os aspersores nã o têm livre rotação.

• O programa de lavagem é delicado demais (veja Programas).

• Excessiva presenç a de espuma: o detergente nã o foi doseado

adequadamente ou não é adapto para má quinas de lavar louç a (veja

Início e utilização).

• A tampa do recipiente para o abrilhantador não foi fechada

correctamente.

• O filtro está sujo ou obstruí do (veja Manutenção e cuidados).

• Falta o sal regenerante (veja Abrilhantador e sal).

• Falta água na rede hí drica.

• O tubo de carregamento da água está dobrado (veja Instalação).

• Abra a torneira e o aparelho irá reiniciar depois de poucos minutos.

• O aparelho bloqueou-se porque nã o se interveio com o som dos sinais

acústicos (bip). Desligue a máquina com a tecla ON/OFF, abra a

torneira e, depois de 20 segundos, para ligar novamente a máquina,

carregue na mesma tecla. Programe novamente a má quina e reinicie.

• Para desligar a máquina carregue na tecla ON/OFF e, apó s um minuto,

ligue-a novamente. Se o alarme permanecer, feche a torneira da água

para evitar alagamentos e depois retire a ficha da tomada de corrente e

chame a assistê ncia técnica.

• Para desligar a máquina carregue na tecla ON/OFF. Feche a torneira

da água para evitar alagamentos e depois retire a ficha da tomada de

corrente.

Controle que o filtro de entrada da á gua não esteja entupido por

impurezas. (veja o capí tulo “Manutenção e Cuidados”).

Instrukcja obs³ugi

ZMYWARKA

Polski, 67

DIF 04 DIF 14 DIF 14 A

Spis treci

Instalacja, 68-69

Ustawianie i poziomowanie Pod³¹czenie do sieci wodnej i elektrycznej Ostrze¿enia dotycz¹ce pierwszego mycia Dane techniczne

Opis urz¹dzenia, 70

Widok ogólny Panel sterowania

Nape³nianie koszy, 71

Kosz dolny Kosz na sztuæce Kosz górny

Uruchomienie i u¿ytkowanie, 72

Uruchomienie zmywarki Dozowanie rodka myj¹cego Opcje mycia

Programy, 73

Tabela programów

Nab³yszczacz i sól regeneracyjna, 74

Dozowanie rodka nab³yszczaj¹cego Dozowanie soli regeneracyjnej

Konserwacja i utrzymanie, 75

Wy³¹czanie wody i pr¹du elektrycznego Czyszczenie zmywarki Unikanie powstawania brzydkich zapachów Czyszczenie spryskiwaczy Czyszczenie filtra dop³ywu wody Czyszczenie filtrów W przypadku d³u¿szej nieobecnoci

rodki ostro¿noci i zalecenia, 76

Ogólne zasady bezpieczeñstwa Usuwanie odpadów Oszczêdnoæ i ochrona rodowiska

Anomalie i rodki zaradcze, 77

Instalacja

Nale¿y zachowaæ niniejsz¹ ksi¹¿eczkê, aby móc z niej korzystaæ w ka¿dej chwili. W przypadku sprzeda¿y, odst¹pienia lub przeniesienia zmywarki, upewniæ siê, ¿e instrukcja obs³ugi pozosta³a razem z urz¹dzeniem.

Nale¿y uwa¿nie przeczytaæ instrukcjê: zawiera ona wa¿ne informacje dotycz¹ce instalacji, obs³ugi i bezpieczeñstwa.

W przypadku przenoszenia nale¿y trzymaæ urz¹dzenie w pozycji pionowej; w razie koniecznoci przechyliæ je do ty³u.

Ustawianie i poziomowanie

1. Rozpakowaæ urz¹dzenie i sprawdziæ czy nie uleg³o uszkodzeniu podczas transportu. W przypadku stwierdzenia uszkodzeñ nie pod³¹czaæ go i powiadomiæ sprzedawcê.

2. Ustawiæ zmywarkê tak, aby jej boki lub ty³ przylega³y do s¹siaduj¹cych z ni¹ mebli lub do ciany. Urz¹dzenie mo¿e te¿ zostaæ zabudowane pod jednolitym blatem kuchennym

3. Ustawiæ zmywarkê na równym i twardym pod³o¿u. Skompensowaæ nierównoci odkrêcaj¹c lub dokrêcaj¹c przednie nó¿ki a¿ urz¹dzenie znajdzie siê w pozycji poziomej. Dok³adne wypoziomowanie nadaje stabilnoæ i pozwala unikn¹æ wibracji, ha³asu oraz przesuwania siê zmywarki.

*. Aby wyregulowaæ wysokoæ tylnej nó¿ki, nale¿y

przekrêciæ szeciok¹tn¹ tulejê w kolorze czerwonym, znajduj¹c¹ siê w dolnej, przedniej, rodkowej czêci zmywarki za pomoc¹ klucza szeciok¹tnego 8 mm, obracaj¹c j¹ w kierunku zgodnym z ruchem wskazówek zegara, aby zwiêkszyæ wysokoæ i w kierunku przeciwnym do ruchu wskazówek zegara, aby j¹ zmniejszyæ (patrz karta instrukcji zabudowy za³¹czona do dokumentacji).

Pod³¹czenie do sieci wodnej i elektrycznej

Przystosowanie instalacji elektrycznej oraz hydraulicznej powinno byæ dokonywane wy³¹cznie przez wykwalifikowany personel.

Zmywarka nie powinna byæ ustawiona na przewodach rurowych ani na kablu zasilania elektrycznego.

Urz¹dzenie powinno byæ pod³¹czone do sieci wodoci¹gowej przy zastosowaniu nowych przewodów rurowych. Nie nale¿y ponownie wykorzystywaæ starych przewodów.

Przewody doprowadzaj¹ce (A) i odprowadzaj¹ce (B) wodê oraz przewód zasilania elektrycznego mog¹ byæ skierowane w prawo lub w lewo, aby umo¿liwiæ jak najlepsz¹ instalacjê (patrz rysunek).

* (patrz karta monta¿owa).

Pod³¹czenie przewodu doprowadzaj¹cego wodê

 Do króæca zimnej wody: dobrze przykrêciæ przewód

doprowadzaj¹cy do kurka z koñcówk¹ gwintowan¹ 3/4 gaz; przed dokrêceniem spuciæ wodê a¿ stanie siê przejrzysta, aby ewentualne zanieczyszczenia nie zatka³y urz¹dzenia.

 Do króæca ciep³ej wody: w przypadku instalacji

centralnego ogrzewania zmywarka mo¿e byæ zasilana ciep³¹ wod¹ z sieci, o ile jej temperatura nie przekracza 60°C. Przykrêciæ przewód do kurka zgodnie z opisem dla króæca zimnej wody.

Jeli d³ugoæ przewodu doprowadzaj¹cego jest niewystarczaj¹ca, nale¿y zwróciæ siê do specjalistycznego sklepu lub do autoryzowanego technika (patrz Serwis Techniczny).

Cinienie wody powinno mieciæ siê w zakresie wartoci podanych w tabeli danych technicznych (patrz obok).

Nale¿y zwróciæ uwagê, aby na przewodzie nie by³o

zgiêæ ani zwê¿eñ.

Zabezpieczenie przed zalaniem

Aby zagwarantowaæ, ¿e nie dojdzie do zalania, zmywarka:

- wyposa¿ona jest w system przerywaj¹cy dop³yw wody w przypadku pojawienia siê nieprawid³owoci w dzia³aniu lub wewnêtrznych wycieków.

Niektóre modele wyposa¿one s¹ w dodatkowe urz¹dzenie zabezpieczaj¹ce New Acqua Stop*, które gwarantuje ochronê przed zalaniem równie¿ w przypadku pêkniêcia przewodu doprowadzaj¹cego wodê.

UWAGA: NIEBEZPIECZNE NAPIÊCIE!

Przewód doprowadzaj¹cy wodê nie mo¿e byæ w ¿adnym wypadku ciêty, gdy¿ zawiera on elementy znajduj¹ce siê pod napiêciem.

* Tylko w niektórych modelach.

Pod³¹czenie przewodu odprowadzaj¹cego wodê

Pod³¹czyæ przewód odprowadzaj¹cy, nie zginaj¹c go, do przewodu kanalizacyjnego o rednicy minimum 4 cm. Ewentualnie oprzeæ go o krawêd umywalki lub wanny, wolny koniec przewodu odprowadzaj¹cego nie powinien byæ zanurzony w wodzie.

Specjalne plastikowe

kolanko u³o¿enie przewodu: dok³adnie przymocowaæ kolanko do ciany, aby unikn¹æ przesuwania siê przewodu i wylewania wody poza odp³yw kanalizacyjny. Czêæ rury oznaczona liter¹

A powinna znajdowaæ siê na wysokoci miêdzy 40 a 100 cm od ziemi (patrz rysunek).

Nie zaleca siê stosowania przewodów

przed³u¿aj¹cych.

* u³atwia optymalne

Pasek antykondensacyjny*

Po zabudowaniu zmywarki otworzyæ drzwi i przykleiæ przezroczysty pasek samoprzylepny pod drewnianym blatem, aby zabezpieczyæ go przed ewentualnymi skroplinami.

Ostrze¿enia dotycz¹ce pierwszego mycia

Po zainstalowaniu, tu¿ przed pierwszym zmywaniem, nape³niæ do koñca wod¹ pojemnik na sól, a nastêpnie dodaæ oko³o 1 kg soli (patrz rozdzia³ rodek nab³yszczaj¹cy i sól regeneracyjna): to normalne, ¿e woda przelewa siê. Wybraæ stopieñ twardoci wody (patrz rozdzia³ rodek nab³yszczaj¹cy i sól regeneracyjna). - Po wsypaniu lampka kontr. BRAK

* zganie.

SOLI

Nie nape³nienie pojemnika na sól mo¿e

spowodowaæ uszkodzenie zmiêkczacza wody i elementu grzewczego.

Pod³¹czenie do sieci elektrycznej

Przed w³o¿eniem wtyczki do gniazdka nale¿y siê upewniæ, czy:

 gniazdko ma odpowiednie uziemienie i odpowiada

obowi¹zuj¹cym przepisom;

 gniazdko jest w stanie wytrzymaæ maksymalne

obci¹¿enie mocy urz¹dzenia, wskazane na tabliczce znamionowej umieszczonej na wewnêtrznej obudowie drzwi (patrz rozdzia³ Opis zmywarki);

 napiêcie zasilania odpowiada wartociom podanym

na tabliczce znamionowej umieszczonej na wewnêtrznej obudowie drzwi;

 gniazdko jest kompatybilne z wtyczk¹ urz¹dzenia. W

przeciwnym wypadku nale¿y zleciæ wymianê wtyczki autoryzowanemu technikowi (patrz Serwis Techniczny); nie stosowaæ przed³u¿aczy ani rozga³êników.

Po zainstalowaniu urz¹dzenia przewód zasilana elektrycznego oraz gniazdko elektryczne powinny byæ ³atwo dostêpne.

Przewód nie powinien byæ powyginany ani zgnieciony.

Przewód powinien byæ okresowo sprawdzany i wymieniany wy³¹cznie przez autoryzowanych techników (patrz Serwis Techniczny).

Dane techniczne

Wymiary

Pojemność

Ciśnienie wody zasilania

Napięcie zasilaniae lektrycznego

Całkowita moc pochłaniana

Bezpiecznik topikowy

szerokość cm 59,5 wysokość cm 82 głębokość cm 57

12 nakryć standardowych

0,05 ÷ 1 MPa (0,5 ÷ bar) 4,3 psi – 145 psi

Patrz tabliczka danych technicznych

Niniejsze urządzenie zostało wyprodukowane zgodnie z następującymi dyrektywami unijnymi:

-73/23/CEE z dn. 19/02/73 (o Niskim Napięciu) wraz z późniejszymi zmianami

- 89/336/CEE z 03/05/89 (o Zgodności Elektromagnetycznej) wraz z późniejszymi zmianami.

- 97/17 CE (Nakładanie etykietek)

- 2002/96/ CE

Producent nie ponosi ¿adnej odpowiedzialnoci w przypadku nieprzestrzegania tych zasad.

* Tylko w niektórych modelach.

Opis urz¹dzenia

Widok ogólny

1. Kosz górny

2. Spryskiwacz górny

3. Pó³eczki

4. Regulacja wysokoci kosza

5. Kosz dolny

6. Spryskiwacz dolny

7. Kosz na sztuæce

8. Filtr zmywania

9. Pojemnik na sól

10. Pojemniki na rodek myj¹cy i

nab³yszczaj¹cy

11. Tabliczka znamionowa

12. Panel sterowania

***

Panel sterowania

Lampka kontrolna ON-OFF

Przycisk Wybór programu

Lampki kontrolne PROGRAMY

Przycisk ON-OFF/RESET

%

***Tylko dla modeli do ca³kowitej zabudowy. * Tylko w niektórych modelach.

Nape³nianie koszy

Przed nape³nieniem koszy usun¹æ z naczyñ resztki

¿ywnoci i opró¿niæ szklanki oraz kieliszki z pozosta³ych w nich p³ynów.

Po nape³nieniu koszy sprawdziæ czy spryskiwacze obracaj¹ siê swobodnie.

Kosz dolny

W dolnym koszu mo¿na umieszczaæ garnki, pokrywki, talerze, salaterki, sztuæce itp.wed³ug Przyk³adów nape³niania. Du¿e garnki oraz pokrywki najlepiej ustawiaæ po bokach kosza, uwa¿aj¹c, aby nie zablokowaæ obrotów górnego spryskiwacza. Niektóre modele zmywarek wyposa¿one s¹ w pochylne pó³ki

*, mo¿na je ustawiaæ w pozycji pionowej do wk³adania

talerzy lub w pozycji poziomej do wk³adania garnków i salaterek.

Kosz na sztuæce

Kosz na sztuæce mo¿e byæ ró¿nego rodzaju w zale¿noci od modelu zmywarki. Nie rozk³adany, sk³adany, przesuwny. Kosz nie rozk³adany mo¿e byæ ustawiony tylko w górnej czêci dolnego kosza. Mo¿na go podzieliæ na dwie czêci, rozwi¹zanie takie jest wskazane w przypadku mycia z po³ow¹ wsadu (w mod. posiadaj¹cych tak¹ opcjê), mo¿e te¿ on byæ przesuwny, to znaczy umieszczany w dowolnym miejscu dolnego kosza poprzez przesuwanie go w sta³ych lub pochylnych prowadnicach.

- Wyposa¿ony jest w przesuwne pó³eczki, które umo¿liwiaj¹ optymalne u³o¿enie sztuæców.

No¿e i ostro zakoñczone narzêdzia nale¿y uk³adaæ w koszu

na sztuæce tak, aby ich ostre koñce by³y skierowane w dó³, lub te¿ umieszczaæ je na wysuwanych pó³eczkach górnego kosza w pozycji poziomej.

Regulowanie wysokoci górnego kosza

Aby u³atwiæ uk³adanie naczyñ, mo¿na ustawiæ górny kosz wysoko albo nisko.

Lepiej wyregulowaæ wysokoæ górnego kosza gdy KOSZ JEST PUSTY.

Nigdy nie podnosiæ ani nie opuszczaæ kosza tylko z

jednej strony.

otworzyæ blokady prowadnic kosza po prawej i lewej stornie i wyj¹æ kosz; umieciæ go wy¿ej lub ni¿ej, przesun¹æ go po prowadnicach a¿ do zaskoczenia przednich kó³eczek i zamkn¹æ blokady (patrz rysunek).

Jeli kosz wyposa¿ony jest w uchwyty

Dual Space

górny kosz a¿ do ogranicznika, po czym przesun¹æ w górê lub w dó³ uchwyty znajduj¹ce siê po bokach kosza; podczas opuszczania kosza nale¿y go przytrzymaæ.

* (patrz rysunek), wysun¹æ

Przyk³ady nape³niania górnego kosza

Przyk³ady nape³niania dolnego kosza

Przyk³ady rozmieszczenia kosza na sztuæce

Kosz górny

Umieszczaæ w nim naczynia delikatne i lekkie: szklanki, fili¿anki do herbaty i kawy, talerzyki, p³askie salaterki, patelnie, niskie lekko zabrudzone garnki, wed³ug Przyk³adów nape³niania.  Fili¿anki i kubeczki: uk³adaæ je na pó³eczkach  D³ugie i ostre no¿e, sztuæce codzienne: uk³adaæ je na

pó³eczkach

**.

Sztuæce nieodpowiednie do mycia w zmywarce

 Przedmioty drewniane, z uchwytami drewnianymi lub

rogowymi albo z czêciami klejonymi.

 Przedmioty z aluminium, miedzi, mosi¹dzu, cyny lub stopów

cyny.

 Naczynia z tworzyw sztucznych nieodporne na dzia³anie

temperatury.  Porcelana antyczna lub rêcznie malowana.  Srebra antyczne. Natomiast srebra nieantyczne mo¿na myæ

przy pomocy programu delikatnego, upewniwszy siê

wczeniej, ¿e nie stykaj¹ siê one z innymi metalami.

Zaleca siê u¿ywanie naczyñ nadaj¹cych siê do mycia w

zmywarce.

* Tylko w niektórych modelach. ** Zmienne co do iloci i po³o¿enia.

%

Uruchomienie i u¿ytkowanie

Uruchomienie zmywarki

1. Otworzyæ zawór wody.

2. Otworzyæ drzwiczki i nacisn¹æ przycisk ON-OFF: s³ychaæ krótki sygna³ dwiêkowy, lampka kontrolna ON/OFF oraz lampki kontrolne programówzapalaj¹ siê na kilka sekund.

3. Dodaæ odpowiedni¹ iloæ rodka myj¹cego (patrz poni¿ej).

4. W³o¿yæ naczynia do koszy (patrz rozdzia³ Nape³nianie koszy).

5. Wybraæ program w zale¿noci od rodzaju naczyñ i od stopnia ich zabrudzenia (patrz tabela programów) naciskaj¹c przycisk P, zawieci siê wtedy lampka wybranego programu.

7. Uruchomiæ cykl zamykaj¹c drzwi: po kilku sekundach d³ugi sygna³ dwiêkowy poinformuje o rozpoczêciu programu.

8. Zakoñczenie programu sygnalizowane jest przez trzy sygna³y dwiêkowe, dwa krótkie i jeden d³ugi, oraz powolne pulsowanie lampki danego programu. Otworzyæ drzwi, wy³¹czyæ urz¹dzenie naciskaj¹c przycisk ON-OFF, zamkn¹æ zawór wody i wyj¹æ wtyczkê z gniazdka.

9. Przed wyjêciem naczyñ odczekaæ kilka minut, aby unikn¹æ oparzenia siê. Roz³adowaæ kosze, zaczynaj¹c od dolnego.

Kolejnoæ wywietlania programów bêdzie uaktualniana na podstawie czêstotliwoci ich stosowania.

Zmiana programu w trakcie jego trwania

Jeli wybrano niew³aciwy program, mo¿liwe jest dokonanie jego zmiany, pod warunkiem, ¿e zosta³ on uruchomiony przed chwil¹: otworzyæ drzwi, uwa¿aj¹c na parê wydobywaj¹c¹ siê ze zmywarki, i d³u¿ej nacisn¹æ przycisk ON/OFF, urz¹dzenie wy³¹cza siê, s³ychaæ przy tym d³ugi sygna³ dwiêkowy. Ponownie w³¹czyæ urz¹dzenie za pomoc¹ przycisku ON/OFF i wybraæ nowy program przyciskiem P; uruchomiæ go zamykaj¹c drzwi.

Dozowanie rodka myj¹cego

Dobry rezultat mycia zale¿y równie¿ od w³aciwego dozowania rodka myj¹cego, jego nadmierna iloæ nie zwiêksza skutecznoci mycia, powoduje natomiast zanieczyszczenie rodowiska.

Nale¿y u¿ywaæ wy³¹cznie rodka myj¹cego do

zmywarek.

NIE U¯YWAÆ rodków do mycia rêcznego.

Nadmiar rodka myj¹cego mo¿e byæ powodem

pozostania piany po zakoñczeniu cyklu.

U¿ywanie tabletek dozwolone jest tylko w tych maszynach gdzie jest opcja TABLETKI WIELOFUNKCYJNE.

Najlepsze efekty mycia i suszenia mo¿na osi¹gn¹æ u¿ywaj¹c rodków myj¹cych w proszku, rodków nab³yszczaj¹cych w p³ynie oraz soli.

pojemnik A: rodek do mycia pojemnik B: rodek do mycia wstêpnego

1. Otworzyæ pokrywê C, naciskaj¹c przycisk D.

2. Dodaæ odpowiedni¹ iloæ rodka myj¹cego podan¹ w Tabeli programów:  w proszku: pojemniki A i B.  tabletki: kiedy program wymaga 1 tabletki, umieciæ j¹ w pojemniku A i zamkn¹æ pokrywê;

kiedy wymaga 2, umieciæ drug¹ na dnie komory.

3. Usun¹æ pozosta³oci rodka myj¹cego z krawêdzi pojemnika i zamkn¹æ pokrywê tak, aby siê zatrzasnê³a.

Dodawanie naczyñ

Nie wy³¹czaj¹c urz¹dzenia otworzyæ drzwi uwa¿aj¹c na parê wydobywaj¹c¹ siê ze zmywarki i w³o¿yæ naczynia. Zamkn¹æ drzwi: cykl zostanie wznowiony.

Przypadkowe zatrzymanie

Jeli podczas zmywania drzwi zostan¹ otwarte lub wyst¹pi przerwa w dop³ywie pr¹du, program zostanie przerwany. Z chwil¹ zamkniêcia drzwi lub przywrócenia dop³ywu pr¹du program jest kontynuowany od momentu, w którym zosta³ przerwany.

* Tylko w niektórych modelach.

Programy

Jeli naczynia s¹ ma³o zabrudzone lub zosta³y uprzednio sp³ukane wod¹, nale¿y znacznie

zmniejszyæ iloæ rodka myj¹cego.

 Numery i rodzaje programów zmieniaj¹ siê w zale¿noœci od modelu zmywarki.

Wskazówki

ułatwiające wybór

programu

Bardzo brudne naczy nia i garnki (nie stoso wać do mycia naczy ń delikatnych).

Naczynia i garnki za brudzone w stopniu normalnym. Program standardowy codzie nny.

Mycie wstępne w ocz ekiwaniu na uzupełni enie wsadu zmywark i po następnym posił ku. Moczenie

Mycie ekologiczne pr zy niskim zużyciu en ergii, odpowiednie dl a naczyń i garnków.

Program

Intensywny

Zwykły

Eko

Proszek Płyn Tabletki

30 g (A)

25 g (A)

5 g (B)

25 g (A)

5 g (B)

Środek myjący

(A) = pojemnik A (B) = pojemnik B

30 ml (A)

25 ml (A)

5 ml (B)

NIE

25 ml (A)

5 ml (B)

NIE

1 (A)

NIE

1 (A)

Programy z suszeniem

Tak 2:15'

Tak

NIE

Tak

Czas trwania

programu (tolerancja

±10% )

Godz.

1:45'

0:08'

2:20'

Uwaga:

Aby u³atwiæ dozowanie rodka myj¹cego, warto wiedzieæ, ¿e: 1 ³y¿ka kuchenna = 15 gramów proszku = oko³o 15 ml p³ynu - 1 ³y¿eczka kuchenna = 5 gramów proszku = oko³o 5 ml p³ynu

* Program Eko, zgodny z norm¹ EN-50242, trwa d³u¿ej ni¿ inne programy, jednak to on zapewnia

najmniejsze zu¿ycie energii, a ponadto jest przyjazny dla rodowiska.

Uwaga dla Laboratoriów Testowych: ¯¹dania o szczegó³owe informacje dotycz¹c warunków testów komparacyjnych EN nale¿y kierowaæ na adres: ASSISTENZA_EN_LVS@indesitcompany.com

rodek nab³yszczaj¹cy i sól regeneracyjna

Stosowaæ wy³¹cznie produkty przeznaczone do zmywarek. Nie u¿ywaæ soli spo¿ywczej lub przemys³owej ani rodków do mycia rêcznego. Nale¿y przestrzegaæ wskazówek znajduj¹cych siê na opakowaniu.

W przypadku stosowania produktu wielofunkcyjnego nie jest konieczne dodawanie rodka nab³yszczaj¹cego, zaleca

siê natomiast dodaæ sól, zw³aszcza gdy woda jest twarda lub bardzo twarda. Nale¿y przestrzegaæ

wskazówek znajduj¹cych siê na opakowaniu.

Gdy nie dodaje siê ani soli, ani rodka nab³yszczaj¹cego jest rzecz¹ normaln¹, ¿e lampki kontrolne BRAK SOLI NAB£YSZCZAJACEGO

* bêd¹ nadal wieci³y siê.

* i BRAK SRODKA

Dozowanie rodka nab³yszczaj¹cego

rodek nab³yszczaj¹cy u³atwia suszenie naczyñ, usuwaj¹c wodê z ich powierzchni, dziêki czemu nie powstaj¹ na nich zacieki ani plamy. Zbiornik na rodek nab³yszczaj¹cy powinien byæ nape³niony:  gdy na panelu kontrolnym pulsuje lampka kontrolna BRAK

RODKA NAB£YSZCZAJ¥CEGO

3. Zakrêciæ korek.

Nie nale¿y NIGDY wlewaæ rodka nab³yszczaj¹cego bezporednio do wnêtrza komory zmywania.

Regulacja dozowania rodka nab³yszczaj¹cego

W przypadku niezadowalaj¹cych wyników zmywania lub suszenia mo¿na wyregulowaæ dozowanie rodka nab³yszczaj¹cego. Przy pomocy rubokrêta obracaæ regulatorem (F), wybieraj¹c jedno sporód 6 po³o¿eñ (regulacja fabryczna to 4):  jeli na naczyniach pozostaj¹ smugi, nale¿y ustawiæ

regulator na ni¿sz¹ wartoæ (1-3).

 jeli pozostaj¹ krople wody lub plamy wapiennego osadu,

nale¿y ustawiæ regulator na wy¿sz¹ wartoæ (4-6).

Ustawianie twardoci wody

Ka¿da zmywarka wyposa¿ona jest w zmiêkczacz wody, który przy wykorzystaniu soli regeneracyjnej, w³aciwej dla danego rodzaju zmywarki, zapewnia odwapnion¹ wodê do mycia naczyñ.

Ta zmywarka posiada regulacjê, która zmniejsza zanieczyszczenie i optymalizuje rezultaty mycia dla ró¿nych twardoci wody. Dane dotycz¹ce twardoci wody s¹ dostêpne w przedsiêbiorstwie dostarczaj¹cym wodê pitn¹.

- Otworzyæ drzwi i w³¹czyæ urz¹dzenie, naciskaj¹c przycisk ON/OFF.

1. Otworzyæ pojemnik obracaj¹c korek (G) w kierunku przeciwnym do ruchu wskazówek zegara.

2. Wlaæ rodek nab³yszczaj¹cy uwa¿aj¹c, aby siê nie przela³. Jeli jednak tak siê zdarzy, szybko wytrzeæ plamê such¹ szmatk¹.

- Przytrzymaæ naciniêty przycisk P przez oko³o 5 sekund; rozlegn¹ siê dwa krótkie sygna³y akustyczne i zacznie powoli pulsowaæ lampka kontrolna odpowiadaj¹ca ustawionemu stopniowi twardoci (odwapniacz ustawiony jest na nr 3).

- Naciskaæ kilkakrotnie przycisk P a¿ do uzyskania ¿¹danej twardoci (1-2-3-4-5 Np. twardoæ 1 (1 lampka kontr. miga) twardoæ 2 (lampka kontr. 1 wieci siê, lampka kontr. 2 miga) twardoæ 3 (lampka kontr. 1 i 2 wieci siê, lampka kontr. 3 miga i tak dalej). od poziomu jeden

- Aby wyjæ z funkcji, nale¿y odczekaæ oko³o 30 sekund lub wy³¹czyæ urz¹dzenie za pomoc¹ przycisku ON/OFF.

Jeli stosuje siê wielofunkcyjne tabletki nape³niæ tak¿e pojemnik sol¹.

* Patrz tabela twardoci wody).

* do poziomu piêæ.

Tabelka Twardości Wody °dH °fH mmol/l poziom

0 11 0 20 1,1 2 1

12 17 21 30 2,1 3 2

17 34 31 60 3,1 6 3 34 50 61 90 6,1 9 4*

Od 0°f do 10°f nie należy stosow ać soli.

* tym ustawieniem czas trwania cyklów może lekko przedłużyć się.

(°dH = twardoæ w stopniach niemieckich - °fH = twardoæ w stopniach francuskich - mmol/l = millimol/litr)

Dozowanie soli regeneracyjnej

W celu uzyskania dobrych wyników zmywania nale¿y dbaæ o to, aby pojemnik na sól nigdy nie by³ pusty. Sól regeneruj¹ca eliminuje wapñ z wody, nie dopuszczaj¹c do powstawania osadów na naczyniach. Pojemnik na sól znajduje siê w dolnej czêci zmywarki (patrz Opis) i powinien byæ nape³niany:  gdy zielony p³ywak

korka soli;  gdy na panelu kontrolnym pulsuje lampka kontrolna BRAK RODKA NAB£YSZCZAJ¥CEGO

4. Wyci¹gn¹æ lejek*, usun¹æ sól z zewnêtrznej czêci otworu zbiornika; przed zakrêceniem nale¿y korek wyp³ukaæ pod bie¿¹c¹ wod¹, ustawiæ g³ówk¹ w dó³ po to, aby wyciek³a woda z czterech szpar znajduj¹cych siê w formie gwiazdy pod korkiem.

Zaleca siê wykonania tej czynnoci po ka¿dorazowym

dosypywaniu soli. Zamkn¹æ dok³adnie korek tak, aby podczas mycia detergent nie dosta³ siê do zbiornika ( mog³oby to zniszczyæ nieodwracalnie odwapniacz).

W razie koniecznoci wsypaæ sól przed cyklem mycia, aby

usun¹æ roztwór soli, który wyp³yn¹³ z pojemnika.

* jest niewidoczny podczas obserwacji

1. Wyj¹æ dolny i odkrêciæ korek zbiornika w kierunku przeciwnym do ruchu wskazówek zegara.

2. Tylko za pierwszym razem: Nape³niæ do pe³na zbiornik wod¹.

3. Ustawiæ lejek nape³niæ zbiornik sol¹ po sam¹ krawêd (oko³o 1 kg); wyciek wody jest normalnym zjawiskiem.

* (patrz rysunek) i

* Tylko w niektórych modelach.

Konserwacja i utrzymanie

Wy³¹czanie wody i pr¹du elektrycznego

 Zakrêcaæ zawór wody po ka¿dym zmywaniu, aby

unikn¹æ niebezpieczeñstwa wycieków.

 Wyjmowaæ wtyczkê z kontaktu przed przyst¹pieniem

do czyszczenia urz¹dzenia oraz podczas czynnoci konserwacyjnych.

Czyszczenie zmywarki

 Obudowa zewnêtrzna i panel sterowania mog¹ byæ

czyszczone miêkk¹ ciereczk¹ zwil¿on¹ wod¹. Nie nale¿y stosowaæ rozpuszczalników ani rodków ciernych.

 Ewentualne plamy w komorze wewnêtrznej mo¿na

czyciæ przy pomocy szmatki zmoczonej w roztworze wody i niewielkiej iloci octu.

Unikanie powstawania brzydkich zapachów

 Pozostawiaæ drzwi zmywarki zawsze przymkniête, aby

unikn¹æ osadzania siê wilgoci.

 Regularnie czyciæ obwodowe uszczelki drzwi oraz

pojemniki na rodek myj¹cy przy pomocy wilgotnej g¹bki. Pozwoli to unikn¹æ osadzania siê resztek ¿ywnoci, które s¹ g³ówn¹ przyczyn¹ powstawania przykrych zapachów.

Czyszczenie spryskiwaczy

Mo¿e siê zdarzyæ, ¿e resztki ¿ywnoci pozostan¹ na spryskiwaczach, zatykaj¹c otwory, przez które wydostaje siê woda: od czasu do czasu dobrze jest je sprawdzaæ i czyciæ przy pomocy niemetalowej szczoteczki. Obydwa spryskiwacze s¹ demontowalne.

Aby zdemontowaæ górny spryskiwacz, nale¿y odkrêciæ plastikowy piercieñ, obracaj¹c go w kierunku przeciwnym do ruchu wskazówek zegara. Górny zraszacz nale¿y zamontowaæ z otworami skierowanymi do góry.

Dolny spryskiwacz demontuje siê naciskaj¹c na zatrzaski umieszczone po bokach i poci¹gaj¹c go w górê.

Czyszczenie filtra dop³ywu wody

Jeli rury sieci wodoci¹gowej s¹ nowe lub nie by³y u¿ywane przez d³u¿szy czas, przed pod³¹czeniem zmywarki nale¿y odkrêciæ wodê i odczekaæ, a¿ bêdzie ona przejrzysta i wolna od zanieczyszczeñ. Jeli rury sieci wodoci¹gowej s¹ nowe lub nie by³y u¿ywane przez d³u¿szy czas, przed pod³¹czeniem zmywarki nale¿y odkrêciæ wodê i odczekaæ, a¿ bêdzie ona przejrzysta i wolna od zanieczyszczeñ.

Od czasu do czasu czyciæ filtr dop³ywu wody znajduj¹cy siê

na wyjciu zaworu.

- Zamkn¹æ zawór wody.

- Po zamkniêciu zaworu nale¿y odkrêciæ koñcówkê przewodu doprowadzaj¹cego wodê do zmywarki, wyj¹æ filtr i delikatnie umyæ go pod bie¿¹c¹ wod¹.

- Nastêpnie ponownie w³o¿yæ filtr i zakrêciæ przewód.

Czyszczenie filtrów

Zespó³ filtruj¹cy sk³ada siê z trzech filtrów, które oczyszczaj¹ wodê wykorzystywan¹ do mycia z resztek ¿ywnoci i ponownie wprowadzaj¹ j¹ do obiegu: w celu zapewnienia dobrych rezultatów mycia konieczne jest ich czyszczenie .

Czyciæ filtry regularnie.

Nie nale¿y u¿ywaæ zmywarki bez filtrów lub z od³¹czonym

filtrem.

 Po kilku zmywaniach sprawdziæ zespó³ filtruj¹cy i, w razie koniecznoci, dok³adnie go wyczyciæ pod bie¿¹c¹ wod¹, wykorzystuj¹c w tym celu niemetalow¹ szczoteczkê, zgodnie z poni¿szymi instrukcjami:

1. obróciæ w kierunku przeciwnym do ruchu wskazówek zegara filtr cylindryczny C i wyj¹æ go (rys. 1).

2. Wyj¹æ obsadê filtra B lekko naciskaj¹c na boczne skrzyde³ka (Rys. 2);

3. Wysun¹æ p³ytê filtra ze stali nierdzewnej A. (rys. 3).

4. Skontrolowaæ studzienkê i usun¹æ ewentualne resztki

potraw. NIGDY NIE USUWAC ochrony pompy mycia (szczegó³ w kolorze czarnym) (rys.4).



)

Po wyczyszczeniu filtrów nale¿y ponownie zamontowaæ zespó³ filtruj¹cy i prawid³owo go umiejscowiæ; ma to zasadnicze znaczenie dla prawid³owego dzia³ania zmywarki.

W przypadku d³u¿szej nieobecnoci

 Od³¹czyæ po³¹czenia elektryczne i zamkn¹æ zawór wody.

 Pozostawiæ drzwi uchylone.

 Po powrocie wykonaæ jedno zmywanie bez wsadu.

* Tylko w niektórych modelach.

rodki ostro¿noci i zalecenia

Urz¹dzenie zosta³o zaprojektowane i wyprodukowane zgodnie z miêdzynarodowymi normami bezpieczeñstwa. Poni¿sze ostrze¿enia podane zosta³y ze wzglêdów bezpieczeñstwa i nale¿y je uwa¿nie przeczytaæ.

Ogólne zasady bezpieczeñstwa

 Urz¹dzenie zosta³o zaprojektowane do u¿ytku domowego o

charakterze nieprofesjonalnym.

 Urz¹dzenie powinno byæ u¿ywane do zmywania naczyñ w

warunkach domowych, tylko przez osoby doros³e i zgodnie z instrukcjami zawartymi w niniejszej ksi¹¿eczce.

 Nie nale¿y instalowaæ urz¹dzenia na otwartym powietrzu,

nawet jeli miejsce to pozostaje os³oniête, gdy¿ wystawianie zmywarki na dzia³anie deszczu i burz jest

bardzo niebezpieczne.  Nie dotykaæ zmywarki stoj¹c przy niej boso.  Nie wyjmowaæ wtyczki z gniazdka ci¹gn¹c za kabel, lecz

trzymaj¹c za wtyczkê.  Przed przyst¹pieniem do czyszczenia i czynnoci

konserwacyjnych konieczne jest zakrêcanie zaworu wody i

wyjêcie wtyczki z gniazdka elektrycznego.  W razie awarii nie nale¿y w ¿adnym wypadku próbowaæ

dostaæ siê do wewnêtrznych mechanizmów zmywarki,

usi³uj¹c samemu j¹ naprawiæ.  Nigdy nie dotykaæ oporników.  Nie opieraæ siê o otwarte drzwi ani nie siadaæ na nich:

urz¹dzenie mog³oby siê przewróciæ.  Nie nale¿y pozostawiaæ otwartych drzwi, poniewa¿ mo¿e

powstaæ niebezpieczeñstwo potkniêcia siê o nie.  Przechowywaæ rodki myj¹ce i nab³yszczaj¹ce poza

zasiêgiem dzieci.  Opakowania nie s¹ zabawkami dla dzieci.

Usuwanie odpadów

 Usuwanie materia³ów opakowania: stosowaæ siê do

lokalnych przepisów; w ten sposób opakowanie bêdzie

mog³o zostaæ ponownie wykorzystane.  Dyrektywa europejska 2002/96/WE w sprawie zu¿ytego

sprzêtu elektrycznego i elektronicznego (WEEE) przewiduje,

¿e elektryczne urz¹dzenia gospodarstwa domowego nie

mog¹ byæ usuwane w ramach zwyk³ego

zagospodarowywania sta³ych odpadów miejskich.

Z³omowane urz¹dzenia nale¿y sk³adowaæ oddzielnie, aby

zwiêkszyæ stopieñ odzysku i recyklingu materia³ów, z

których s¹ one skonstruowane, oraz aby zapobiec

potencjalnym zagro¿eniom dla zdrowia i dla rodowiska.

Symbol przekrelonego kosza, umieszczony na wszystkich

produktach, ma przypominaæ o obowi¹zku ich selektywnej

zbiórki.

Oszczêdnoæ i ochrona rodowiska

Oszczêdzanie wody i energii

 Uruchamiaæ zmywarkê tylko z pe³nym wsadem. W

oczekiwaniu na nape³nienie maszyny zapobiegaæ powstawaniu przykrych zapachów, wykorzystuj¹c cykl Moczenia (patrz Programy).

 Wybieraæ program odpowiedni dla danego rodzaju naczyñ

oraz dla stopnia ich zabrudzenia, pos³uguj¹c siê Tabel¹ programów:

- dla naczyñ normalnie zabrudzonych stosowaæ program Eko, który zapewnia niskie zu¿ycie energii i wody.

- jeli wsad jest niepe³ny, uruchamiaæ opcjê Po³owa wsadu (patrz Uruchamianie i u¿ytkowanie).

 Jeli zawarta umowa na dostawê energii elektrycznej

przewiduje strefy czasowe oszczêdnoci energetycznej, uruchamiaæ zmywarkê w godzinach obowi¹zywania ni¿szej taryfy. Opcja Start z opónieniem Uruchamianie i u¿ytkowanie) mo¿e pomóc w organizacji zmywania pod tym wzglêdem.

rodki myj¹ce bez fosforanów, bez chloru i zawieraj¹ce enzymy

 Zdecydowanie zaleca siê stosowanie rodków myj¹cych

niezawieraj¹cych fosforanów ani chloru, które s¹ najbardziej przyjazne dla rodowiska.

 Enzymy wykazuj¹ szczególn¹ skutecznoæ w

temperaturach zbli¿onych do 50°C, dlatego enzymatyczne rodki myj¹ce umo¿liwiaj¹ mycie w ni¿szych temperaturach i uzyskanie takich samych rezultatów, jakie bez ich zastosowania wymaga³yby temperatury 65°C.

 Nale¿y dobrze dozowaæ rodki myj¹ce w oparciu o

wskazówki producenta, twardoæ wody, stopieñ zabrudzenia oraz iloæ naczyñ, aby unikaæ niepotrzebnych strat. Choæ rodki myj¹ce s¹ biodegradalne, zawsze zawieraj¹ one sk³adniki zak³ócaj¹ce równowagê rodowiska.

* (patrz

W celu uzyskania bli¿szych informacji na temat

prawid³owego z³omowania urz¹dzeñ gospodarstwa

domowego ich w³aciciele mog¹ siê zwróciæ do

w³aciwych s³u¿b publicznych lub do sprzedawców tych

urz¹dzeñ.

* Tylko w niektórych modelach.

Anomalie i rodki zaradcze

Jeli w pracy urz¹dzenia pojawiaj¹ siê anomalie w pracy, nale¿y skontrolowaæ nastêpuj¹ce punkty przed zwróceniem siê do Obs³ugi technicznej (patrz Obs³uga techniczna). Niektóre z usterek s¹ sygnalizowane za pomoc¹ lampek zapalaj¹cych siê na panelu sterowania. Przed wezwaniem pomocy technicznej nale¿y zanotowaæ, które z lampek wiec¹.

Nieprawidłowości w działaniu: Możliwe przyczyny / Rozwiązania:

Zmywarka nie uruchamia się.

Zmywarka nie odprowadza wody.

Zmywarka pracuje gł o ś no.

Na naczyniach i szklankach pozostaje wapienny osad lub białawy nalot.

Na naczyniach i szklankach pozostają smugi lub niebieskawe zacieki.

Naczynia nie są dobrze osuszone.

Naczynia nie są czyste.

Zmywarka nie pobiera wody/Ala rm „zamknięty zawór”

(słychać krótkie sygnały dźwiękowe)

(pulsują lampki kontrolne PROGRAMÓ W, 2 i 3 - Zwykły - Moczenie)

Alarm „uszkodzony elektrozawó r pobierania wody”.

(miga lampka kontrolna PROGRAMÓW, 2 - Zwykły).

Alarm na przewodzie doprowad zającym wodę/Zatkany filtr dopływu wody.

(pulsują lampki kontrolne PROGRAMÓ W, 1, 2 i 3: Intensywny - Zwykły - Moczenie)

• Wtyczka jest niewłaś ciwie włożona do gniazdka elektrycznego lub w mie szkaniu nie ma prą du.

• Drzwiczki zmywarki nie są dokł adnie zamknięte.

• Ustawiono funkcję Start z opóźnieniem (patrz Uruchamianie i użytkowan ie).

• Program jeszcze się nie zakończył.

• Przewód odprowadzający wodę jest zgięty (patrz Instalacja).

• Odpływ zlewu jest zatkany.

• Filtr jest zatkany resztkami żywności (patrz Konserwacja i utrzymanie)

• Naczynia uderzają o siebie lub o spryskiwacze.

• Zbyt dużo piany: zastosowano niewłaściwą ilość ś rodka myjącego lub śr odek myjący nie jest odpowiedni do mycia w zmywarce

(patrz Uruchamianie i użytkowanie).

• Brak soli regeneracyjnej lub jej ilość nie jest odpowiednia dla stopnia tw ardości wody (patrz Środek nabłyszczający i sól).

• Korek pojemnika na sól nie jest dobrze zamknięty.

• Środek nabłyszczają cy skończył się lub jego ilość jest niewystarczająca.

• Naczynia wykonane są z tworzywa zapobiegają cego

przywieraniu.

• Zastosowano zbyt dużą ilość środka nabłyszczają cego (patrz Środek na błyszczający i sól)

• Środek nabłyszczają cy skończył się lub jego ilość jest niewystarczająca (patrz Środek nabł yszczający i sól).

• Ilość ś rodka nabłyszczającego nie jest odpowiednia.

• Wybrany został program bez suszenia.

• Kosze są przeł adowane (patrz Napeł nianie koszy).

• Naczynia nie są wła ś ciwie ułożone.

• Spryskiwacze nie mogą się swobodnie obracać .

• Program zmywania jest za sł aby (patrz Programy).

• Zbyt dużo piany: zastosowano niewłaściwą ilość ś rodka myjącego lub śr odek myjący nie jest odpowiedni do mycia w zmywarce

(patrz Uruchamianie i użytkowanie).

• Filtr jest brudny lub zatkany (patrz Konserwacja i utrzymanie).

• Brak soli regeneracyjnej (patrz Środek nabłyszczają cy i sól).

• Brak wody w sieci wodociągowej.

• Przewód doprowadzający wodę jest zgięty (patrz Instalacja).

• Należy otworzyć zawór: po kilku minutach urzą dzenie uruchomi się sam oczynnie.

• Urządzenie zostało zablokowane z powodu braku reakcji na sygnały dźw iękowe. Wyłączyć urządzenie za pomocą przycisku ON/OFF, otworzyć z awór i po 20 sekundach ponownie włączyć zmywarkę, naciskając ten sa m przycisk. Ponownie zaprogramować i uruchomić zmywarkę.

• Wyłączyć urządzenie naciskając przycisk ON/OFF i uruchomić je ponow nie po upływie jednej minuty. Jeśli alarm nadal jest aktywny, zakręcić z awór doprowadzający wodę, aby uniknąć zalania, wyjąć wtyczkę z gniaz dka i wezwać Serwis Techniczny.

• Wyłączyć urządzenie naciskając przycisk ON/OFF. Zamknąć zawór wod y, aby uniknąć zalania, wyjąć wtyczkę z gniazdka. Sprawdzić czy filtr dopływu wody nie jest zatkany przez zanieczyszczen ia. (patrz rozdział „Konserwacja i utrzymanie”)

11/2007 - Xerox Business Services

195063756.01

&

Indesit DIF 14 A User Manual [en, de, es, fr, it, pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
