Installazione
IT
È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio.
Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso
e sulla sicurezza.
In caso di trasloco tenere l’apparecchio in posizione
verticale; se fosse necessario, inclinarlo sul lato
posteriore.
Questo apparecchio è progettato per l'uso
domestico o per applicazioni simili, ad esempio:
- aree adibite a cucina per il personale in negozi, uffici
ed altri ambienti di lavoro;
- case coloniche;
- utilizzo da parte di clienti in hotel, motel ed altri
ambienti di tipo residenziale;
- bed and breakfast.
Posizionamento e livellamento
1. Disimballare l’apparecchio e controllare che
non abbia subìto danni durante il trasporto.
Se fosse danneggiato non collegarlo e contattare
il rivenditore.
2. Sistemare la lavastoviglie facendo aderire i fianchi o
lo schienale ai mobili adiacenti o alla parete.
L’apparecchio può anche essere incassato sotto a un
* (
piano di lavoro continuo
3. Posizionare la lavastoviglie su un pavimento piano e
rigido. Compensare le irregolarità svitando o avvitando i
piedini anteriori finché l’apparecchio non sia
orizzontale. Un accurato livellamento dà stabilità ed
evita vibrazioni, rumori e spostamenti.
4. Per regolare l’altezza del piedino posteriore, agire
sulla boccola esagonale di colore rosso presente nella
parte inferiore, frontale, centrale della lavastoviglie, con
una chiave a bocca esagonale apertura 8 mm., girando
in senso orario per aumentare l’altezza e in senso
antiorario per diminuirla.
incasso allegato alla documentazione)
vedi foglio di Montaggio
(vedere foglio istruzioni
).
Collegamento del tubo di carico dell’acqua
• A una presa d’acqua fredda: avvitare bene il tubo di
carico a un rubinetto con bocca filettata da 3/4 gas;
prima di avvitare, far scorrere l’acqua finché non sia
limpida affinché le eventuali impurità non intasino
l’apparecchio.
• A una presa d’acqua calda: nel caso di impianto
centralizzato di termosifoni, la lavastoviglie può
essere alimentata con acqua calda di rete purché
non superi la temperatura di 60°C.
Avvitare il tubo al rubinetto come descritto per la
presa d’acqua fredda.
Se la lunghezza del tubo di carico non è sufficiente,
rivolgersi a un negozio specializzato
o a un tecnico autorizzato (
La pressione dell’acqua deve essere compresa nei
valori riportati dalla tabella Dati tecnici (
Fare attenzione che nel tubo non ci siano né pieghe
né strozzature.
vedi Assistenza
vedi a lato
).
).
Collegamento del tubo di scarico dell’acqua
collegare il tubo di scarico, senza piegarlo, a una
conduttura di scarico con diametro minimo di 4 cm.
Il tubo di scarico deve essere ad un’altezza compresa
tra 40 e 80 cm. dal pavimento o piano d’appoggio della
lavastoviglie (A).
Prima di collegare il tubo di scarico dell’acqua al sifone
del lavandino, rimuovere il tappo di plastica (B).
Collegamenti idraulici ed elettrici
L’adattamento degli impianti elettrici e idraulici
per l’installazione deve essere eseguito solo
da personale qualificato.
La lavastoviglie non deve appoggiare sui tubi
o sul cavo di alimentazione elettrica.
L’apparecchio deve essere collegato alla rete di
distribuzione dell’acqua utilizzando tubi nuovi.
Non riutilizzare i vecchi tubi.
I tubi di carico e di scarico dell’acqua
e il cavo di alimentazione elettrica possono essere
orientati verso destra o sinistra per consentire
la migliore installazione.
2
* Presente solo su alcuni modelli.
Sicurezza antiallagamento
Per garantire che non si generino allagamenti,
la lavastoviglie:
- è dotata di un sistema che interrompe l’ingresso
dell’acqua nel caso di anomalie o di perdite dall’interno.
Alcuni modelli sono dotati di un dispositivo
supplementare di sicurezza
New Acqua Stop
*, che
garantisce l’antiallagamento anche in caso di rottura del
tubo di alimentazione.
ATTENZIONE: TENSIONE PERICOLOSA!
Il tubo di carico dell’acqua, non deve in nessun caso,
essere tagliato in quanto contiene parti sotto tensione.
Collegamento elettrico
Prima di inserire la spina nella presa della corrente,
accertarsi che:
• la presa abbia la messa a terra e sia a norma di
legge;
• la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche sulla controporta
vedi capitolo Descrizione della lavastoviglie
(
);
• la tensione di alimentazione sia compresa nei valori
indicati nella targhetta caratteristiche sulla
controporta;
• la presa sia compatibile con la spina
dell’apparecchio. In caso contrario richiedere la
sostituzione della spina a un tecnico autorizzato (
Assistenza
); non usare prolunghe o prese multiple.
vedi
Ad apparecchio installato, il cavo di alimentazione
elettrica e la presa della corrente devono essere
facilmente raggiungibili.
Il cavo non deve subire piegature o compressioni.
Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal costruttore o dal suo Servizio di
Assistenza Tecnica, in modo da prevenire ogni rischio.
(Vedi Assistenza)
L’Azienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
Striscia anticondensa*
Dopo aver incassato la lavastoviglie aprire la porta e
incollare la striscia adesiva trasparente sotto al ripiano in
legno per proteggerlo dalla eventuale condensa.
Avvertenze per il primo lavaggio
Dopo l’installazione, immediatamente prima del primo
lavaggio, riempire completamente d’acqua il serbatoio
del sale e solo dopo aggiungere circa 1 Kg di sale (
capitolo Brillantante e sale rigenerante
): è normale che
l’acqua trabocchi. Selezionare il grado di durezza
dell’acqua (
sale rigenerante
MANCANZA SALE
vedi Tabella Durezza, capitolo Brillantante e
). Dopo il caricamento del sale la spia
* si spegne.
Il mancato riempimento del contenitore del sale, può
provocare il danneggiamento del dolcificatore dell’acqua
e dell’elemento riscaldante.
Dati Tecnici
Larghezza cm. 59, 5
Dimensioni
Capacità 12 coperti standard
Pressione acqua
alimentazione
Tensione di
alimentazione
Potenza totale assorbi ta vedi targhetta caratteristiche
Fusibile vedi targhetta caratteristiche
Altezza cm. 82
Profondità cm. 57
0,05 ÷ 1MPa (0.5 ÷ 10 bar)
7,25 – 145 psi
vedi targhetta caratteristiche
Questa apparecchiatura è
conforme alle seguent i
Direttive Comunitarie:
-2006/95/CE (Bassa Tensione)
-2004/108/CE (Compat ibilità
Elettromagnetica)
2005/32/CE (Comm. Reg.
1275/2008) (Ec odesign)
-97/17/CE (Etichettatura)
-2002/96/CE RAEE (Rifiuti
Apparecchiature Elettriche
ed Elettroniche)
vedi
IT
ECODESIGN REGULATION
Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell’etichetta energetica; questo ciclo è adatto a lavare
stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e di acqua per questo tipo di
stoviglie. Per consumare di meno usa la lavastoviglie a pieno carico.
Consumi di stand-by: Consumo di left-on mode: 3 W - consumo di off mode: 1,3 W
Tabella con consumi per i cicli principali
INTENSIVO
NORMALE
Condizioni standard* Condizioni utente**
Consumo Energia
(KWh/ciclo)
1,60 16 150 1,40 15 135
1,30 16 120 1,10 15 110
Consumo di
acqua (l/ciclo)
Durata
(min/ciclo)
Consumo Energia
(KWh/ciclo)
Consumo di
acqua (l/ciclo)
Durata
(min/ciclo)
*I dati del programma sono valori di misura di laboratorio ricavati secondo la norma europea EN 50242.
** I dati sono ricavati effettuando delle misure in condizioni di utilizzo e di carico stoviglie utente.
3
Descrizione dell’apparecchio
IT
Vista d’insieme
1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtro lavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatoio brillantante
11. Targhetta caratteristiche
12. Pannello comandi
***
Pannello comandi
Tasto
Selezione Programma
Spia ON-OFF
Tasto
ON-OFF/RESET
Spie Programmi
*** Solo sui modelli ad incasso totale
* Presente solo su alcuni modelli.
Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.
4
Caricare i cestelli
Prima di caricare i cesti, eliminare dalle stoviglie i residui di
cibo e vuotare bicchieri e coppe dei liquidi rimasti.
Dopo aver caricato, controllare che gli irroratori ruotino
liberamente.
Cesto inferiore e cestino posate
Il cesto inferiore può contenere pentole, coperchi, piatti,
insalatiere, posate ecc..Piatti e coperchi grandi vanno sistemati
di preferenza ai lati del cesto.
Alcuni modelli di lavastoviglie, dispongono di settori
reclinabili
per la sistemazione dei piatti oppure in posizione orizzontale
per sistemare pentole, insalatiere e padelle.
Il cestino delle posate può essere di tipo diverso, scomponibile
o non scomponibile a seconda dei modelli di lavastoviglie. Il
cestino non scomponibile deve essere posizionato solo
parte anteriore del cesto inferiore.
sistemati nel cestino delle posate con le punte rivolte verso il
basso o sistemati sulle ribaltine del cesto superiore in
posizione orizzontale.
*, gli stessi si possono usare in posizione verticale
nella
Entrambi sono
muniti di griglie
superiori per una
migliore disposizione delle posate.
I coltelli e gli utensili con punte taglienti devono essere
Cesto superiore
Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini,
insalatiere basse.
Ribaltine a posizione variabile
Le ribaltine sono
posizionabili su due
altezze differenti per
ottimizzare la disposizione
delle stoviglie nello spazio
del cesto. I calici possono
essere posizionati
stabilmente alle ribaltine,
inserendo lo stelo del
bicchiere nelle apposite
asole.
Regolare l’altezza del cesto superiore
Per agevolare la sistemazione delle stoviglie, è possibile
sistemare il cesto superiore in posizione alta o bassa.
E’ preferibile regolare l’altezza del cesto superiore a
CESTO VUOTO.
Non sollevare o abbassare MAI il cesto su un solo lato.
Aprire i fermi delle guide del cesto a
destra e a sinistra ed estrarre il cesto;
sistemarlo in alto o in basso, farlo
scivolare lungo le guide fino a far entrare
anche le rotelle anteriori e chiudere i fermi
vedi figura
(
Se il cesto è dotato di maniglie Dual
Space
superiore a fine corsa, impugnare le
maniglie ai lati del cesto e muovere verso
l’alto o verso il basso; lasciare ricadere il
cesto accompagnandolo.
Stoviglie non adatte al lavaggio in lavastoviglie
• Oggetti di legno, con impugnatura in legno o in corno o con
parti incollate.
• Oggetti di alluminio, rame, ottone, peltro o stagno.
• Stoviglie di plastica non termoresistente.
• Porcellane antiche o dipinte a mano.
• Argenteria antica. L’argenteria non antica può invece essere
lavata con un programma delicato e accertandosi che non sia
a contatto con altri metalli.
).
* (
vedi figura
), estrarre il cesto
IT
* Presente solo in alcuni modelli. Variabili per numero e
posizione.
Si consiglia l’utilizzo di stoviglie idonee al lavaggio in
lavastoviglie.
5
Avvio e utilizzo
IT
Avviare la lavastoviglie
1. Aprire il rubinetto dell’acqua.
2. Aprire la porta e premere il tasto ON-OFF: si sente un
breve bip, la spia ON/OFF, e le spie programmi si
illuminano per alcuni secondi.
3. Dosare il detersivo (
4. Caricare i cestelli (
5. Selezionare il programma in base alle stoviglie e al loro
grado di sporco (
tasto SELEZIONE PROGRAMMI, si illuminerà la spia del
programma selezionato .
7. Avviare chiudendo la porta: dopo alcuni secondi un lungo
bip avvisa dell’inizio del programma.
8. Alla fine due bip brevi e uno lungo segnalano la fine del
programma e lampeggia lentamente la spia relativa al
programma . Aprire la porta, spegnere l’apparecchio
premendo il tasto ON-OFF, chiudere il rubinetto dell’acqua e
staccare la spina dalla presa di corrente.
9. Aspettare alcuni minuti prima di togliere le stoviglie, per
evitare di scottarsi. Scaricare i cestelli iniziando da quello
inferiore.
- Per ridurre il consumo di energia elettrica, in
alcune condizioni di NON utilizzo, la macchina si
spegne automaticamente.
Modificare un programma in corso
Se si è selezionato un programma sbagliato è possibile
modificarlo, purché appena iniziato: aprire la porta facendo
attenzione alla fuoriuscita di vapore, con una pressione
prolungata premere il tasto ON/OFF, la macchina si
spegne con un bip lungo. Riaccendere la macchina con il
tasto ON/OFF e selezionare il nuovo programma con il
tasto SELEZIONE PROGRAMMA; avviare chiudendo la
porta.
vedi sotto
vedi capitolo Caricare i cestelli
vedi tabella dei programmi
).
).
) premendo il
Caricare il detersivo
Il buon risultato del lavaggio dipende anche dal
corretto dosaggio del detersivo, eccedendo non
si lava in modo più efficace e si inquina
l’ambiente.
Utilizzare solo detersivo per lavastoviglie.
NON UTILIZZARE detergenti per lavaggio a
mano.
Un utilizzo eccessivo di detersivo può lasciare
residui di schiuma a fine ciclo.
L’utilizzo delle pastiglie è consigliato solo nei
modelli dove è presente l’opzione PASTIGLIE
MULTIFUNZIONE.
Le migliori prestazioni di lavaggio ed
asciugatura, si ottengono solo con l’utilizzo di
detersivo in polvere, brillantante liquido e sale.

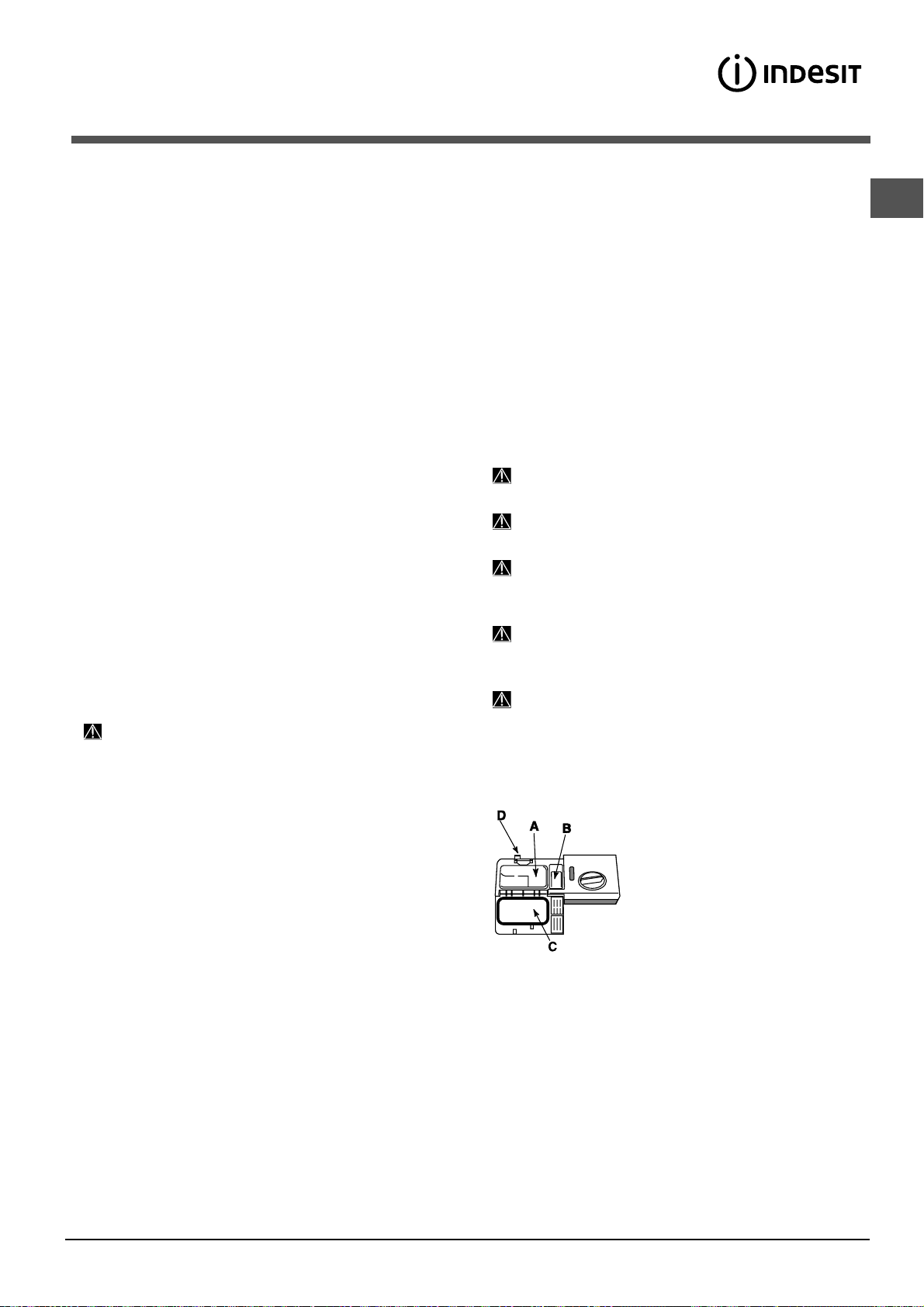

vaschetta A: Detersivo per lavaggio
vaschetta B: Detersivo per prelavaggio
1. Aprire il coperchio C premendo il
pulsante D.
2. Dosare il detersivo consultando la
Tabella dei programmi
• in polvere: vaschette A e B.
• pastiglie: quando il programma ne
richiede 1, metterla nella vaschetta A
e chiudere il coperchio; quando ne
richiede 2, mettere la seconda sul
fondo della vasca.
3. Eliminare i residui di detersivo dai bordi della vaschetta e
chiudere il coperchio fino allo scatto.
:
Aggiungere altre stoviglie
Senza spegnere la macchina, aprire la porta facendo
attenzione alla fuoriuscita di vapore e inserire le stoviglie.
Chiudere la porta: il ciclo riprende.
Interruzioni accidentali
Se durante il lavaggio si apre la porta o si verifica
un’interruzione di corrente, il programma si interrompe.
Riprende dal punto in cui si era interrotto quando si chiude
la porta o torna la luce.
6
* Presente solo su alcuni modelli.
Programmi
r
Tabella dei programmi
Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre
sensibilmente la dose del detersivo.
Il numero e il tipo di programmi ed opzioni, variano in base al modello di lavastoviglie.
Durata del
programma
(tolleranza
±10%)
Hrs. Min.
2:55’
1:50’
Indicazioni per la scelta
dei programmi
Lavaggio ecologico a
bassi consumi energetici,
adatto a stoviglie e
pentole.
Stoviglie e pentole
normalmente sporche.
Programma standard
giornaliero.
Lavaggio preliminare in
attesa di completare il
carico al pasto
successivo. Ammollo
Programma
*
Eco
Normale
In polvere liquido pastiglie
25 g (A)
5 g (B)
25 g (A)
5 g (B)
No No No No 0:08’
Detersivo
(A) = vaschetta A
(B) = vaschetta B
25 ml (A)
5 ml (B)
25 ml (A)
5 ml (B)
1 (A)
1 (A)
Asciugatura
Si
Si
IT
Stoviglie e pentole molto
sporche (da non usare pe
pezzi delicati).
Note:
Per facilitare il dosaggio del detersivo è bene sapere che:
1 cucchiaio da cucina = 15 gr.di polvere = 15 ml di liquido circa - 1 cucchiaino da cucina = 5 gr. di polvere = 5 ml di
liquido circa
Intensivo
30 g (A)
30 ml (A)
1 (A)
Si
2:25’
* Il programma Eco, rispetta la norma EN-50242, ha una durata più lunga rispetto ad altri programmi, tuttavia è quello
che presenta il minor consumo di energia ed in più è rispettoso con l’ambiente.
Per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo:
ASSISTENZA_EN_LVS@indesitcompany.com
7

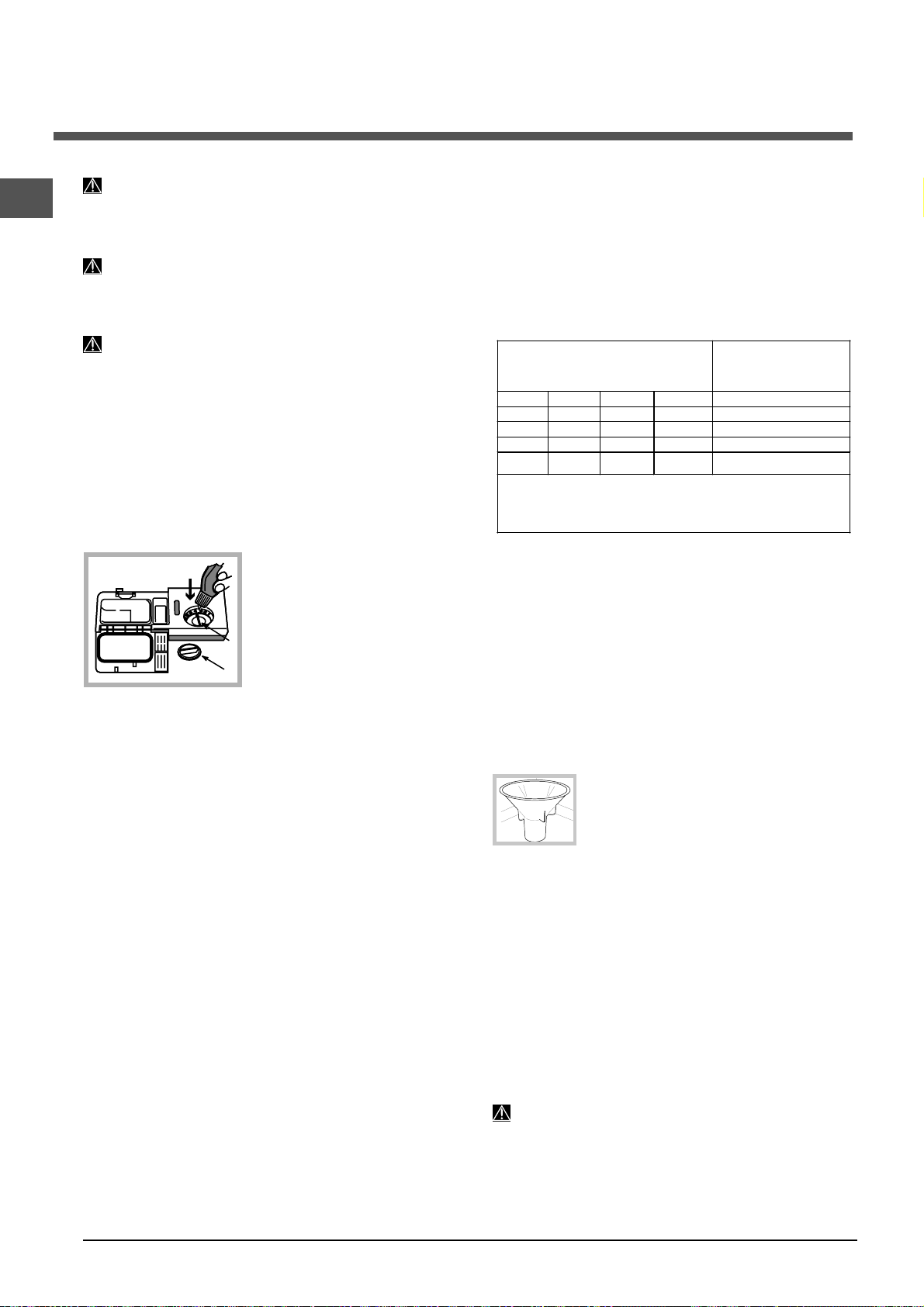

Brillantante e sale rigenerante
IT
Usare solo prodotti specifici per lavastoviglie.
Non usare sale alimentare o industriale nè
detersivi per il lavaggio a mano.
Seguire le indicazioni riportate sulla confezione.
Se si usa un prodotto multifunzione, non è necessario
aggiungere brillantante, si consiglia invece di aggiungere
sale, specie se l’acqua è dura o molto dura. Seguire le
indicazioni riportate sulla confezione.
Non aggiungendo né sale né brillantante è
normale che le spie MANCANZA SALE
MANCANZA BRILLANTANTE
* rimangano accese.
* e
Caricare il brillantante
Il brillantante facilita l’asciugatura delle stoviglie facendo
scivolare l’acqua dalla superficie, così che non rimangano
striature o macchie.
Il serbatoio del brillantante va riempito:
• quando sul pannello si accende la spia MANCANZA
BRILLANTANTE
Regolare la dose di brillantante
Se non si è soddisfatti del risultato dell’asciugatura, è
possibile regolare la dose di brillantante. Con un cacciavite
girare il regolatore (F) scegliendo tra 6 posizioni (la
regolazione di fabbrica è sul 4):
• se sulle stoviglie ci sono striature, girare verso i numeri
bassi (1-3).
• se ci sono gocce d’acqua o macchie di calcare girare
verso i numeri alti (4-6).
Impostazione durezza dell’acqua
Ogni lavastoviglie è corredata di un dolcificatore dell’acqua
che, utilizzando del sale rigenerante specifico per
lavastoviglie, fornisce acqua priva di calcare per il lavaggio
delle stoviglie.
Questa lavastoviglie, consente una regolazione che riduce
l’inquinamento ed ottimizza le prestazioni di lavaggio in
funzione della durezza dell’acqua. Il dato è reperibile presso
l’Ente erogatore dell’acqua potabile.
- Aprire la porta ed accendere la macchina premendo il
tasto ON/OFF.
- Premere il tasto P per circa 5 secondi; si sentono due bip
brevi e lampeggia lentamente la spia relativa al grado di
durezza impostato (Il decalcificatore è impostato sul n° 2).
- Premere il tasto P in successione fino al raggiungimento
della durezza desiderata (1-2-3-4-5
).
acqua
Es. durezza 1 (spia 1° progr. lampeggia)
durezza 2 (spia 1° progr. accesa, spia 2° progr.
*;
1. Aprire il serbatoio ruotando il
H
tappo (G) in senso antiorario.
2. Versare il brillantante
evitando che fuoriesca. Se
accade, pulire subito con un
panno asciutto.
F
3. Riavvitare il tappo.
Non versare MAI il
G
brillantante direttamente
all’interno della vasca.
*
Vedi tabella durezza
lampeggia)
durezza 3 (spia 1° e 2° progr. accese, spia 3° progr.
lampeggia ecc...ecc...), fino ad un massimo di 5
- Per uscire dalla funzione attendere alcuni secondi o premere
un tasto delle opzioni
ON/OFF.
Se si utilizzano le pastiglie multifunzione, riempire comunque
il serbatoio del sale.
Tabella Durezze Acqua
livello °dH
1 0 - 11 0 - 20 1,1 - 2
2 12 - 17 21 - 30 2,1 - 3
3 17 - 34 31 - 60 3,1 - 6
4*
Da 0°f a 10°f si consiglia di non utilizzare sale.
*
**
(°dH = durezza in gradi tedeschi - °fH = durezza in gradi
francesi - mmol/l = millimol/litro)
34 - 50 61 - 90 6,1 - 9
con questa impostazione la durata dei cicli può prolungarsi.
con 1 lavaggio al giorno
* o spengenere la macchina con il tasto
Autonomia media
°fH
mmol/l
contenitore sale
* livelli.
mesi
5 mesi
3 mesi
2 mesi
2/3 settimane
**
Caricare il sale rigenerante
Per avere buoni risultati di lavaggio è indispensabile
verificare che il serbatoio del sale non sia mai vuoto. Il sale
rigenerante elimina il calcare dall’acqua, evitando che si
depositi sulle stoviglie. Il serbatoio del sale è posto nella
parte inferiore della lavastoviglie (
riempito:
• quando il galleggiante verde
tappo del sale;
• quando sul pannello si accende la spia MANCANZA
SALE
*;
1. Estrarre il cesto inferiore e svitare il
tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzo: riempire il
serbatoio di acqua fino al bordo.
3. Posizionare l’imbuto
riempire il serbatoio di sale fino al bordo
(circa 1 kg); è normale che trabocchi un po’ d’acqua.
4. Togliere l’imbuto*, eliminare i residui di sale dall’imbocco;
sciacquare il tappo sotto l’acqua corrente prima di avvitarlo,
disponendolo a testa in giù e facendo defluire l’acqua dalle
quattro fessure disposte a stella nella parte inferiore del tappo.
(tappo con galleggiante verde
E’ consigliabile effettuare questa operazione ad ogni
caricamento del sale.
Chiudere bene il tappo, affinché nel serbatoio non entri
detersivo durante il lavaggio (potrebbe danneggiarsi
irrimediabilmente il dolcificatore).
Quando si rende necessario, caricare il sale prima di un
ciclo di lavaggio in modo da eliminare la soluzione salina
traboccata dal contenitore del sale.
vedi Descrizione
) e va
* non è visibile osservando il
* (
vedi figura
*)
) e
* Presente solo su alcuni modelli.
8
Manutenzione e cura
Escludere acqua e corrente elettrica
• Chiudere il rubinetto dell’acqua dopo ogni lavaggio
per eliminare il pericolo di perdite.
• Staccare la spina dalla presa di corrente quando si
pulisce la macchina e durante i lavori di
manutenzione.
Pulire la lavastoviglie
• La superficie esterna e il pannello di controllo possono
essere puliti con un panno inumidito con acqua non
abrasivo. Non usare solventi
o abrasivi.
• La vasca interna può essere pulita da eventuali
macchie con un panno imbevuto di acqua e poco
aceto.
Evitare i cattivi odori
• Lasciare sempre socchiusa la porta per evitare il
ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta
della porta e delle vaschette detersivo con una
spugnetta umida. Si eviteranno così ristagni di cibo,
principali responsabili del cattivo odore.
Pulire gli irroratori
Può succedere che residui di cibo si attacchino agli
irroratori e ostruiscano i fori da cui esce l’acqua: di tanto
in tanto è bene controllarli e pulirli con uno spazzolino
non metallico.
I due irroratori, sono entrambi smontabili.
Per smontare l’irroratore
superiore, occorre svitare
girando in senso antiorario la
ghiera di plastica.
L’irroratore superiore, va
rimontato con la parte con il
maggior numero di fori rivolta
verso l’alto.
L’irroratore inferiore si smonta
facendo pressione sulle
linguette poste ai lati e tirandolo
verso l’alto.
Periodicamente, pulire il filtro entrata acqua posizionato
all’uscita del rubinetto.
- Chiudere il rubinetto dellacqua.
- Svitare l’estremità del tubo di carico acqua, togliere il filtro e
pulirlo delicatamente sotto un getto di acqua corrente.
- Inserire nuovamente il filtro e avvitare il tubo.
Pulire i filtri
Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di
lavaggio dai residui di cibo e la rimettono in circolo: per avere
buoni risultati di lavaggio è necessario pulirli.
Pulire i filtri con regolarità.
La lavastoviglie non deve essere usata senza filtri o con
filtro sganciato.
• Dopo alcuni lavaggi, controllare il gruppo filtrante e se
necessario pulirlo accuratamente sotto acqua corrente,
aiutandosi con uno spazzolino non metallico, seguendo le
istruzioni sotto riportate:
1.1.
1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo
1.1.
(Fig.1);
2.2.
2. estrarre il bicchiere filtro B facendo una leggera
2.2.
pressione sulle alette laterali (Fig. 2);
3.3.
3. sfilare il piatto filtro inox A.(Fig. 3);
3.3.
4.4.
4. Ispezionare il pozzetto ed eliminare eventuali residui di
4.4.
cibo. NON RIMUOVERE MAI la protezione della pompa di
lavaggio (particolare di colore nero)
1
3
Dopo la pulizia dei filtri, rimontare il gruppo filtrante e
ricollocarlo correttamente nella sua sede; è fondamentale per
un buon funzionamento della lavastoviglie.
(fig.4).
B
C
2
4
IT
Pulizia del filtro entrata acqua
Se i tubi dell’acqua sono nuovi o sono rimasti per lungo
tempo inattivi, prima di fare l’allacciamento, far scorrere
l’acqua fino a che diventi limpida e sia priva di impurità.
Senza questa precauzione, c’è il rischio che il punto
dove entra l’acqua si intasi, danneggiando la
lavastoviglie.
*
Se ci si assenta per lunghi periodi
• Staccare i collegamenti elettrici e chiudere il rubinetto
dell’acqua.
• Lasciare socchiusa la porta.
• Al rientro, fare un lavaggio a vuoto.
* Presente solo su alcuni modelli.
9
Precauzioni e consigli
IT
L’apparecchio è stato progettato e costruito in
conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di sicurezza
e devono essere lette attentamente.
Sicurezza generale
• Questo elettrodomestico non può venire usato da
persone (bambini compresi) con ridotte capacità
fisiche, sensoriali o mentali, o mancanza di
esperienza e conoscenza, a meno che non venga
loro fornita supervisione o istruzioni riguardanti l'uso
da una persona responsabile della loro sicurezza.
• È necessaria la supervisione di un adulto per evitare
che i bambini giochino con l'elettrodomestico.
• L’apparecchio è stato concepito per un uso di tipo
non professionale all’interno dell’abitazione.
• L’apparecchio deve essere usato per il lavaggio delle
stoviglie a uso domestico, solo da persone adulte e
secondo le istruzioni riportate in questo libretto.
• L’apparecchio non va installato all’aperto, nemmeno
se lo spazio è riparato, perché è molto pericoloso
lasciarlo esposto a pioggia e temporali.
• Non toccare la lavastoviglie a piedi nudi.
• Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
• È necessario chiudere il rubinetto dell’acqua e
staccare la spina dalla presa della corrente prima di
effettuare operazioni di pulizia e manutenzione.
• In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
• Non toccare mai la resistenza.
• Non appoggiarsi o sedersi sulla porta aperta:
l’apparecchio potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione
aperta perchè può rappresentare il pericolo di
inciampare.
• Tenere il detersivo e il brillantante fuori dalla portata
dei bambini.
• Gli imballaggi non sono giocattoli per bambini.
Smaltimento
• Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno essere
riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono e
impedire potenziali danni per la salute e l’ambiente. Il
simbolo del cestino barrato è riportato su tutti i
prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi
al servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare l’ambiente
Risparmiare acqua ed energia
• Avviare la lavastoviglie solo a pieno carico. In attesa
che la macchina sia piena, prevenire i cattivi odori
con il ciclo Ammollo (
• Selezionare un programma adatto al tipo di stoviglie e
al grado di sporco consultando la
programmi
- per stoviglie normalmente sporche utilizzare il
programma Eco, che garantisce bassi consumi
energetici e di acqua.
- se il carico è ridotto attivare l’opzione Mezzo carico
(
vedi Avvio e utilizzo
• Se il proprio contratto di erogazione dell’energia
elettrica prevede fasce orarie di risparmio energetico,
effettuare i lavaggi negli orari a tariffa ridotta.
L’opzione Avvio ritardato* (
aiutare a organizzare i lavaggi in tal senso.
:
vedi Programmi
).
vedi Avvio e utilizzo
Detersivi senza fosfati, senza cloro
e contenenti enzimi
• Si consiglia vivamente di usare i detersivi senza
fosfati e senza cloro che sono i più indicati per la
tutela dell’ambiente.
• Gli enzimi sviluppano un’azione particolarmente
efficace con temperature prossime ai 50°C, per cui
con i detersivi con enzimi si possono impostare
lavaggi a basse temperature e ottenere gli stessi
risultati che si avrebbero a 65°C.
• Dosare bene il detersivo in base alle indicazioni del
produttore, alla durezza dell’acqua, al grado di
sporco e alla quantità di stoviglie per evitare sprechi.
Pur biodegradabili, i detersivi contengono elementi
che alterano l’equilibrio della natura.
).
Tabella dei
) può
*
10
* Presente solo su alcuni modelli.
Anomalie e rimedi
Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza controllare che non si tratti
di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Qualora il problema persista chiamare il Servizio Assistenza Tecnico Autorizzato: Numero Unico Nazionale 199.199.199
(costo massimo al minuto per chiamate da rete fissa Euro 0,1426).
Anomalie: Possibili cause / Soluzione:
La lavastoviglie non parte o non
risponde ai comandi
La porta non si chiude
La lavastoviglie no n scarica
acqua.
La lavastoviglie fa ru more.
Su stoviglie e bicchieri ci sono
depositi calcarei o una patina
biancastra.
Su stoviglie e bicchieri ci sono
striature o sfumature bluastre.
Le stoviglie sono poco
asciutte.
Le stoviglie non sono pulite.
La lavastoviglie no n carica
acqua – Allarme rubinetto
chiuso.
(si sentono dei brevi bip)
(lampeggiano le spie PROGRAMMI
2° e 3° - Normale e Ammollo).
Allarme al tubo di carico
dell’acqua/Filtrino entrata
acqua intasato.
(lampeggiano le spie programmi 1-2 - 3:
Eco, N ormale, Ammollo)
*
• Spegnere la macc hina con il tasto ON/OF F, riaccendere dopo un m inuto
circa e reimpostare i l programma.
• La spina non è ben inse rita nella presa di cor rente.
• La porta della lava stoviglie non è be n chiusa.
• La serratura è scat tata; spingere energi camente la porta f ino a sentire il
“clack”.
• Il programma non è ancora terminato.
• Il tubo di scarico d ell’acqua è piegat o (vedi Installazio ne).
• Lo scarico del lavell o è ostruito.
• Il filtro è intasat o da residui di ci bo.
• Le stoviglie sbatt ono tra loro o contro g li irroratori.
• Eccessiva presenza di schiuma: il detersivo non è dosat o
adeguatamente o no n è idoneo al lavaggio in la vastoviglie . (vedi Avvio e
utilizzo).
• Manca il sale rige nerante o la sua regola zione non è adeguat a alla
durezza dell’acqua (vedi Brillantante e sale).
• Il tappo del serbat oio del sale non è chius o bene.
• Il brillantante è esaurit o o il dosaggio è insuffic iente.
• Il dosaggio del bri llantante è ecce ssivo.
• È stato selezionat o un programm a senza asciugatura.
• Il brillantante è esaurit o o il dosaggio è insuffici ente (vedi Brillantante e
sale).
• La regolazione de l brillantante non è ade guata.
• Le stoviglie sono i n materiale antia derente o in plastica.
• I cestelli sono troppo carichi (vedi Caricare i cestelli).
• Le stoviglie non son o sistemate bene.
• Gli irroratori non so no liberi di ruota re.
• Il programma di lav aggio è troppo blando ( vedi Programmi ).
• Eccessiva presenz a di schiuma: i l detersivo non è dosa to
adeguatamente o no n è idoneo al lavaggio in la vastoviglie . (vedi Avvio e
utilizzo).
• Il tappo del brillantante n on è stato chiuso correttam ente.
• Il filtro è sporco o in tasato (vedi Manut enzione e cura).
• Manca il sale rigenerante (vedi Brillantante e sale).
• Manca l’acqua nel la rete idrica.
• Il tubo di carico dell’acqua è piegat o (vedi Installazione) .
• Aprire il rubinett o e l’apparecc hio si avvia dopo pochi minuti.
• L’apparecchio si è bloccato perché non si è intervenuti al suono dei bip
Spegnere la macc hina con il tasto ON/OFF, aprire il rubinetto e dopo
alcuni secondi riac cendere premendo lo s tesso tasto. Riprog rammare la
macchina e riavvi are.
• Spegnere la macc hina premendo il tasto ON/ OFF. Chiudere il rubinet to
dell’acqua per evitare allagamenti, staccare la spina della corrente.
Controllare che il f iltro entrata acqua n on sia intasato da i mpurità.
(vedere capitolo " Manutenzione e Cura" )
.
*
IT
* Presente solo su alcuni modelli.
11
Operating instructions
DISHWASHER
EN
English,12
DIF 04
DIF 14
Contents
Installation, 13-14
Positioning and levelling
Connecting the water and electricity supplies
Advice regarding the first wash cycle
Technical data
Ecodesign Regulation
Description of the appliance, 15
Overall view
Control panel
Loading the racks, 16
Lower rack
Cutlery basket
Upper rack
Start-up and use, 17
Starting the dishwasher
Measuring out the detergent
Wash options
Wash cycles, 18
Table of wash cycles
Rinse aid and refined salt, 19
Measuring out the rinse aid
Measuring out the refined salt
Care and maintenance, 20
Shutting off the water and electricity supplies
Cleaning the dishwasher
Preventing unpleasant odours
Cleaning the sprayer arms
Cleaning the water inlet filter
Cleaning the filters
Leaving the machine unused for extended
periods
Precautions and advice, 21
General safety
Disposal
Saving energy and respecting the environment
Troubleshooting, 22
Installation
Keep this instruction manual in a safe place for
future reference. If the appliance is sold, given away or
moved, please ensure the manual is kept with the
machine, so that the new owner may benefit from the
advice contained within it.
Please read this instruction manual carefully: it
contains important information regarding the safe
installation, use and maintenance of the appliance.
If the appliance must be moved at any time, keep it in
an upright position; if absolutely necessary, it may be
tilted onto its back.
This appliance is intended to be used in household and
similar applications such as:
- staff kitchen areas in shops, offices and other working
environments;
- farm houses;
- by clients in hotels, motels and other residential type
environments;
- bed and breakfast type environments.
Positioning and levelling
1. Remove the appliance from all packaging and check
that it has not been damaged during transportation.
If it has been damaged, contact the retailer and do not
proceed any further with the installation process.
2. Check the dishwasher by placing it so that its sides or
back panel are in contact with the adjacent cabinets or
even with the wall. This appliance can also be recessed
* (
under a single worktop
sheet
).
see the Assembly instruction
Connecting the water inlet hose
• To a suitable cold water connection point: before
attaching the hose, run the water until it is perfectly
clear so that any impurities that may be present in the
water do not clog the appliance; after performing this
operation, screw the inlet hose tightly onto a tap with
a ¾ gas threaded connection.
• To a suitable hot water connection point: your
dishwasher may be supplied with hot water from the
mains supply (if you have a central heating system
with radiators) provided that it does not exceed a
temperature of 60°C.
Screw the hose to the tap as described for connection
to a cold water supply.
If the inlet hose is not long enough, contact a
specialist store or an authorised technician (
Assistance
The water pressure must be within the values
indicated in the Technical data table (
information
The hose should not be bent or compressed.
).
see adja ce nt
).
see
Connecting the water outlet hose
Connect the outlet hose (without bending it) to a drain
duct with a minimum diameter of 4 cm.
EN
3. Position the dishwasher on a level and sturdy floor. If
the floor is uneven, the front feet of the appliance may be
adjusted until it reaches a horizontal position. If the
appliance is levelled correctly, it will be more stable and
much less likely to move or cause vibrations and noise
while it is operating.
4. Adjust the height of the rear foot from the front of the
appliance
a hexagonal spanner (red color) with an opening of 8 mm in a
clockwise direction to increase the height or in an
anticlockwise direction to decrease the height.
* on the central lower part of the dishwasher, turning
Connecting the water and electricity
supplies
Connection to the water and electricity supplies
should only be performed by a qualified technician.
The dishwasher should not stand on top of the water
hoses or the electricity supply cable.
The appliance must be connected to the water
supply network using new hoses.
Do not use old hoses.
The water inlet and outlet hoses and the electricity
supply cable may be positioned towards the right or the
left in order to achieve the best possible installation.
The outlet hose must be at a height ranging from 40 to
80 cm from the floor / surface where the dishwasher
rests (A).
Before connecting the water outlet hose to the sink
drain, remove the plastic plug (B).
* Only available in selected models.
13
Anti-flooding protection
EN
To ensure floods do not occur, the dishwasher:
- is provided with a special system which blocks the
water supply in the event of anomalies or leaks from
inside the appliance.
Some models are also equipped with the supplementary
safety device
New Acqua Stop
*, which guarantees anti-
flooding protection even in the event of a supply hose
rupture.
WARNING: HAZARDOUS VOLTAGE!
Under no circumstance should the water inlet hose be
cut as it contains live electrical parts.
Electrical connection
Before inserting the plug into the electrical socket, make
sure that:
• The socket is earthed and complies with current
regulations.
• The socket can withstand the maximum load of the
appliance, which is indicated on the data plate
located on the inside of the door (
Description of the appliance
see chapter entitled
).
• The power supply voltage falls within the values
indicated on the data plate on the inside of the door.
• The socket is compatible with the plug of the
appliance. If this is not the case, ask an authorised
technician to replace the plug (
see Assistance
not use extension cables or multiple sockets.
Once the appliance has been installed, the power
supply cable and the electrical socket should be easily
accessible.
The cable should not be bent or compressed.
If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance
Service in order to prevent all potential hazards. (See Assistance)
The Company shall not be held responsible for any
incidents that occur if these regulations are not observed.
); do
Anti-condensation strip*
After installing the dishwasher, open the door and stick
the adhesive transparent strip under the wooden shelf in
order to protect it from any condensation which may form.
Advice regarding the first wash cycle
After the appliance has been installed, immediately
before running the first wash cycle, completely fill the salt
dispenser with water and add only then approximately 1
kg of salt (
The water may overflow: this is normal and is not a cause
for concern. Select the water hardness value (
chapter entitled Rinse aid and refined salt
has been poured into the machine, the LOW SALT
indicator light* switches off.
the heating element may be damaged as a result.
see chapter entitled Rinse aid and refined salt
see
). - After the salt
If the salt container is not filled, the water softener and
Technical data
width 59.5 cm
Dimensions
Capacity 12 standard place-settings
Water supply
pressure
Power supply
voltage
Total absorbed
power
Fuse See appliance data plat e
height 82 cm
depth 57 cm
0,05 ÷ 1MPa (0.5 ÷ 10 bar)
7,25 – 145 psi
See appliance data plat e
See appliance data plat e
This dishwasher conforms to the
following European Community
Directives:
-2006/95/EC (Low Voltage)
-2004/108/EC (Electromagnetic
Compatibility)
2005/32/EC (Comm. Reg,
1275/2008) (Ecodes ign)
-97/17/EC (Labelling)
-2002/96/EC (Waste Electrical
and Electronic Equipment WEEE)
).
ECODESIGN REGULATION
ECO wash cycle is the standard cycle to which the energy label data refers; this cycle can be used to wash crockery with a normal
soil level and is the most efficient in terms of energy and water consumption for this type of crockery. To reduce consumption even
further, only run the dishwasher when it is full.
Standby consumption: Left-on mode consumption: 3 W – Off mode consumption: 1,3 W
Consumption data table for the main cycles
INTENSIVE
NORMAL
Standard conditions* User conditions**
Energy consumption
(kWh/cycle)
1,60 16 150 1,40 15 135
1,30 16 120 1,10 15 110
Water consumption
(l/cycle)
Duration
(min/cycle)
Energy consumption
(kWh/cycle)
Water consumption
(l/cycle)
Duration
(min/cycle)
* Cycle data refers to the values recorded in a laboratory, in accordance with European standard EN 50242.
** Data is obtained by recording values when the appliance is operational and loaded with user crockery.
14
Description of the
appliance
Overall view
1. Upper rack
2. Upper sprayer arm
3. Tip-up compartments
4. Rack height adjuster
5. Lower rack
6. Lower sprayer arm
7. Cutlery basket
8. Washing filter
9. Salt dispenser
10. Detergent and rinse aid dispensers
11. Data plate
12. Control Panel
***
EN
Control panel
Select wash
cycle button
ON/OFF
indicator light
Wash cycle indicator lights
ON/OFF/RESET
button
***Only in completely built-in models.
* Only available in selected models.
The number and type of wash cycles and options may vary depending on the dishwasher model.
15
Loading the racks
EN
Before loading the racks, remove all food residue from
crockery and empty liquids from glasses and cups.
After loading the appliance, make sure that the sprayer
arms can rotate freely.
Lower rack and cutlery basket
The lower rack can hold pans, lids, plates, salad bowls, cutlery, etc.
Large plates and lids should ideally be placed at the sides of the rack.
Several dishwasher models are fitted with tip-up sections
which can be used in a vertical position when arranging plates
or in a horizontal position when arranging saucepans, salad
bowls and frying pans.
The type of cutlery basket may vary (modular or non-modular)
according to the dishwasher model. The non-modular basket must
only
be positioned at the front of the lower rack.
Upper rack
Load this rack with delicate and lightweight crockery: glasses,
cups, saucers and shallow salad bowls.
Adjustable position tip-up compartments
The tip-up compartments
can be positioned at
different heights, to
optimise the arrangement
*,
corresponding slots.
Adjusting the height of the upper rack
In order to make it easier to arrange the crockery, the upper
rack may be moved to a higher or lower level.
The height of the upper rack should ideally be adjusted
WHEN THE RACK IS EMPTY.
NEVER raise or lower the rack on one side only.
Open the left and right guide rail stops
and pull out the rack; position it higher
or lower as required, slide it along the
guide rails until the front wheels are in
place and close the stops (
of crockery throughout
the rack. Wine glasses
can be placed safely in
the tip-up compartments,
by inserting the stem of
each glass into the
see figure
).
Both are fitted with
grilles over the top,
for improved
cutlery arrangement.
Knives and other utensils with sharp edges must be
placed in the cutlery basket with the points facing
downwards, or they must be positioned horizontally in the tipup compartments on the upper rack.
* Only available in selected models. The number and
position may vary.
16
If the rack is fitted with Dual Space
* (
handles
upper rack until it reaches its stop
point, grip the handles at the sides of
the rack and move it upwards or
downwards, then slowly let it fall back
into place.
see figure
), pull out the
Items that should not be washed in the
dishwasher
• Wooden items, objects with wooden or horn handles or
glued-on parts.
• Items made from aluminium, copper, brass, pewter or tin.
• Items made from plastic material which is not heat-resistant.
• Antique or hand-painted porcelain.
• Antique silver. Silver that is not antique may, however, be
washed in the dishwasher using a delicate wash cycle,
provided that it does not come into contact with other
metals.
We recommend the use of crockery which is dishwasher
safe.
Start-up and use
Starting the dishwasher
1. Turn the water tap on.
2. Open the door and press the ON/OFF button: you will
hear a short beep and the ON/OFF and wash cycle
indicator lights switch on for a few seconds.
3. Measure out the detergent (
4. Load the racks (
racks
).
5. Select the wash cycle in accordance with the type of
crockery and its soil level (
pressing the SELECT WASH CYCLE button; the indicator
light corresponding to the selected wash cycle will
switch on.
7. Start the wash cycle by shutting the door: after a few
seconds have passed, a long beep signals the start of
the wash cycle.
8. Two short beeps and one long one indicate the end of
the wash cycle and the indicator light corresponding to
the wash cycle flashes slowly. Open the door, switch off
the appliance by pressing the ON/OFF button, shut off
the water tap and unplug the appliance from the
electricity socket.
9. Wait for a few minutes before removing the crockery,
in order to avoid burns. Unload the racks, beginning with
the lower level.
see chapter entitled Loading the
- The machine will switch off automatically
during certain periods of inactivity, in order to
minimise electricity consumption.
Modifying a wash cycle in progress
If a mistake was made during the wash cycle selection
process it is possible to change the cycle, provided that it
has only just begun: open the door, taking care to avoid the
escaping steam, and press and hold the ON/OFF button;
the machine will switch off with a long beep. Switch the
machine back on using the ON/OFF button and select the
new wash cycle using the SELECT WASH CYCLE button;
start the cycle by closing the door.
see below
see Table of wash cycles
).
), by
Measuring out the detergent
A good wash result also depends on the correct
amount of detergent being used; exceeding the
stated amount does not result in a more effective
wash and increases environmental pollution.
Only use detergent which has been
specifically designed for dishwashers.
DO NOT USE washing up liquid.
Using excessive detergent may result in foam
residue remaining in the machine after the cycle
has ended.
The use of tablets is only recommended for
models which offer the MULTI-FUNCTIONAL
TABLETS option.
To achieve the best results from each
washing and drying cycle, powder detergent,
rinse aid liquid and salt should be used.
Compartment A: Washing detergent
Compartment B: Pre-wash detergent
1. Open cover C by pressing
button D.
2. Pour in the detergent after
consulting the
cycles
:
• For powder detergent use
compartments A and B.
• For detergent in tablet form:
when the cycle requires 1 tablet,
place it in compartment A and close the cover; when it
requires 2, place the second tablet at the bottom of the
appliance.
3. Remove detergent residues from the edges of the
compartment and close the cover until it clicks.
Table of wash
EN
Adding extra crockery
Without switching off the machine, open the door, taking
care to avoid the escaping steam, and place the
crockery inside the dishwasher. Close the door: the
cycle starts from the point at which it was interrupted.
Accidental interruptions
If the door is opened during the wash cycle, or if there is
a power cut, the cycle stops. It starts again from the point
at which it was interrupted once the door has been shut
or the electricity supply is restored.
* Only available in selected models.
17
Wash cycles
EN
If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the
dishwasher, reduce the amount of detergent used accordingly.
The number and type of wash cycles and options may vary depending on the dishwasher model.
Wash cycle selection
instructions
Environmentally-friendly
wash cycle with low
energy consumption
levels, suitable for pans
and dishes.
Normally soiled pans and
dishes. Standard daily
wash cycle.
Preliminary wash cycle for
dishes while the load is
awaiting completion with
the dishes from the next
meal.
Extremely soiled dishes
and pans (not to be used
for delicate items).
Wash cycle
*
Eco
Normal
Soak
Intensive
Powder Liquid Tablets
25 g (A)
5 g (B)
25 g (A)
5 g (B)
30 g (A)
Wash cycle
duration
(tolerance
±10%)
Hrs. Min.
2:55’
1:50’
2:25’
Detergent
(A) = compartment A
(B) = compartment B
25 ml (A)
5 ml (B)
25 ml (A)
5 ml (B)
No No No No 0:08’
30 ml (A)
1 (A)
1 (A)
1 (A)
Drying
Yes
Yes
Yes
Notes:
To make it easier to measure out the detergent, it is worth remembering that:
1 tablespoon = 15 grams of powder = approximately 15 ml of liquid
1 teaspoon = 5 grams of powder = approximately 5 ml of liquid
* The Eco wash cycle adheres to the regulation EN-50242. Although it has a longer duration than other wash
cycles it uses less energy and is les harmful to the environment.
Note for Test Laboratories
an email to the following address: ASSISTENZA_EN_LVS@indesitcompany.com
18
::
: for detailed information relating to comparative EN testing conditions, please send
::
Rinse aid and refined salt
Only use products which have been
specifically designed for dishwashers.
Do not use table salt or industrial salt, or
washing up liquid.
Follow the instructions given on the packaging.
If using a multi-functional product it is not necessary to
add rinse aid; however, we recommend that you add salt,
especially if you live in an area where the water is hard
or very hard. Follow the instructions given on the
packaging.
If you do not add salt or rinse aid, the LOW
* and LOW RINSE AID* indicator lights
SALT
remain lit.
Measuring out the rinse aid
Rinse aid makes it easier for the crockery to dry, as water
runs off surfaces more readily and therefore does not leave
streaks or marks.
The rinse aid dispenser should be filled:
• When the LOW RINSE AID
panel is illuminated;
Adjusting the amount of rinse aid
If you are not completely satisfied with the drying results, you
may adjust the quantity of rinse aid used. Use a screwdriver
to turn the dosage adjuster (F) to one of the 6 pre-set
positions (the default position is set to 4):
• If there are streaks on the crockery, set the adjustment
device to a lower number (1-3).
• If drops of water remain on the crockery or if there are
limescale marks present after the cycle has finished, set the
adjuster to a higher number (4-6).
Setting the water hardness
Every dishwasher is equipped with a water softener which, by
using refined salt designed especially for this type of
appliance, supplies water without limescale which is then used
to wash the crockery.
This dishwasher offers a setting which helps to reduce
pollution and optimises washing performance in accordance
with the water hardness level in your area. This information can
be obtained from the organisation which supplies your
household with water.
- Open the door and switch on the machine by pressing the
ON/OFF button.
- Press the P button and hold for approximately 5 seconds;
two short beeps will sound and the indicator light
corresponding to the set degree of hardness will flash slowly
on the display (the water softening system is set to number 2).
- Press the P button repeatedly until the desired hardness
* indicator light on the control
1. Open the dispenser by turning the
lid (G) in an anticlockwise direction.
2. Pour in the rinse aid, making sure it
does not overflow from the
dispenser. If this happens, clean the
F
spill immediately with a dry cloth.
3. Screw the lid back on.
G
NEVER pour the rinse aid directly
into the appliance tub.
level has been reached (1-2-3-4-5
).
table
E.g. hardness 1 (indicator light 1 flashing)
hardness 2 (indicator light 1 illuminated, indicator light 2
flashing).
hardness 3 (indicator lights 1 and 2 illuminated, indicator light
3 flashing and so on). up to a maximum 5
- To exit the function, wait a few seconds or press one of the
option buttons
button.
Even if using multi-functional tablets, the salt dispenser should
still be filled.
Water Hardness Table
level °dH °fH mmol/l months
1 0 - 11 0 - 20 1,1 - 2
2 12 - 17 21 - 30 2,1 - 3
3 17 - 34 31 - 60 3,1 - 6
4*
For values between 0°f and 10°f, we do not recommend the
use of salt.
this setting may cause a slight increase in the duration of
*
the cycles.
(°dH = hardness measured in German degrees - °f =
hardness measured in French degrees - mmol/l = millimoles
per litre)
*, or switch off the machine using the ON/OFF
34 - 50 61 - 90 6,1 - 9
for 1 wash cycle per day.
**
*
see Water hardness
* levels.
Average salt
container capacity
duration
**
5 months
3 months
2 months
2/3 weeks
Measuring out the refined salt
In order to achieve the best possible results using a wash
cycle, make sure that the dispenser is never empty. Refined
salt removes limescale from the water, thus avoiding the
formation of deposits on crockery.
The salt dispenser is located in the lower part of the
dishwasher (
• When the green float
the cap of the salt dispenser.
• When the LOW SALT
illuminated;
3. Position the funnel
right up to its edge (this should hold approximately 1 kg); it is
not unusual for a little water to leak out.
4. Remove the funnel
the opening; rinse the cap under running water and then
screw it on, the head facing downwards so as to let the water
flow out of the four cracks which are arranged in a star shape
on the lower part of the cap. (Salt cap with green float
It is advisable to perform this procedure every time you
add salt to the container.
Make sure the cap is screwed on tightly, so that no detergent
can get into the container during the wash cycle (this could
damage the water softener beyond repair).
When necessary, measure out the salt before a wash
cycle so that any saline solution which has leaked out of the
salt dispenser is removed.
see Description
) and should be filled:
* cannot be seen by simply looking at
* indicator light on the control panel is
1. Remove the lower rack and unscrew the
container cap (anticlockwise).
2. The first time you do this: fill the water tank
right up to its edge.
* (
see figure)
and fill the salt container
* and wipe any salt residue away from
*)
EN
* Only available in selected models.
19
Care and maintenance
Shutting off the water and electricity
EN
supplies
• Turn off the water tap after every wash cycle to avoid
leaks.
• Always unplug the appliance when cleaning it and
when performing maintenance work.
Cleaning the dishwasher
• The external surfaces of the machine and the control
panel may be cleaned using a non-abrasive cloth
which has been dampened with water. Do not use
solvents or abrasive products.
• Any marks on the inside of the appliance may be
removed using a cloth dampened with water and a
little vinegar.
Preventing unpleasant odours
• Always keep the door of the appliance ajar in order to
avoid moisture from forming and being trapped inside
the machine.
• Clean the seals around the door and detergent
dispensers regularly using a damp sponge. This will
avoid food becoming trapped in the seals, which is
the main cause behind the formation of unpleasant
odours.
Clean the water inlet filter at the tap outlet regularly.
- Turn off the water tap.
- Unscrew the end of the water inlet hose, remove the filter and
clean it carefully under running water.
- Replace the filter and screw the water hose back into
position.
Cleaning the filters
The filter assembly consists of three filters which remove food
residues from the washing water and then recirculate the
water. They should be cleaned if you wish to achieve the best
results in every wash.
Clean the filters regularly.
The dishwasher should not be used without filters, or if the
filter is loose.
• After several washes, check the filter assembly and if
necessary clean it thoroughly under running water, using a
non-metallic brush and following the instructions below:
1.1.
1. Turn the cylindrical filter C in an anti-clockwise direction
1.1.
and pull it out (fig. 1).
2.2.
2. Remove the cup filter B by exerting a slight pressure on the
2.2.
side flaps (fig. 2).
3.3.
3. Slide out the stainless steel plate filter A (fig. 3).
3.3.
4.
Inspect the trap and remove any food residue. NEVER
(fig. 4)
REMOVE the wash cycle pump (black detail)
.
Cleaning the sprayer arms
Food residue may become encrusted onto the sprayer
arms and block the holes used to spray the water. It is
therefore recommended that the arms are checked from
time to time and cleaned with a small non-metallic
brush.
The two sprayer arms may both be removed.
To remove the upper sprayer
arm, rotate the locking ring in
an anti-clockwise direction.
The upper sprayer arm should
be replaced with the holes
facing upwards.
The lower sprayer arm can be
removed by pressing on the
side tabs and pulling it
upwards.
Cleaning the water inlet filter*
If the water hoses are new or have not been used for an
extended period of time, let the water run to make sure it
is clear and free of impurities before performing the
necessary connections. If this precaution is not taken,
the water inlet could become blocked and damage the
dishwasher.
B
C
1
3
After cleaning the filters, replace the filter assembly and fix it in
position correctly; this is essential for maintaining the efficient
operation of the dishwasher.
2
4
Leaving the machine unused for extended
periods
• Disconnect the appliance from the electricity supply and
shut off the water tap.
• Leave the door of the appliance ajar.
• When you return, run a wash cycle when the dishwasher is
empty.
* Only available in selected models.
20
Precautions and advice
This appliance was designed and manufactured in
compliance with current international safety standards.
The following information has been provided for safety
reasons and should therefore be read carefully.
General safety
• This appliance is not intended for use by persons
(including children) with reduced physical, sensory or
mental capabilities, or lack of experience and
knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a
person responsible for their safety.
• Children should be supervised to ensure that they do
not play with the appliance.
• The appliance was designed for domestic use inside
the home and is not intended for commercial or
industrial use.
• The appliance must be used by adults only, to wash
domestic crockery in accordance with the
instructions in this manual.
• The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
machine exposed to rain and storms.
• Do not touch the appliance when barefoot.
• When unplugging the appliance always pull the plug
from the mains socket, do not pull on the cable.
• The water supply tap must be shut off and the plug
should be removed from the electrical socket before
cleaning the appliance or carrying out any
maintenance work.
• If the appliance breaks down, do not under any
circumstances touch the internal parts in an attempt
to perform the repair work yourself.
• Never touch the heating element.
• Do not lean or sit on the open door of the appliance:
this may cause the appliance to overturn.
• The door should not be left open as it may create a
dangerous obstacle.
• Keep detergent and rinse aid out of reach of children.
• The packaging material should not be used as a toy.
Disposal
• Disposal of packaging materials: observe local
legislation so that the packaging may be reused.
• The European Directive 2002/96/EC relating to Waste
Electrical and Electronic Equipment (WEEE) states
that household appliances should not be disposed of
using the normal solid urban waste cycle. Exhausted
appliances should be collected separately in order to
optimise the cost of re-using and recycling the
materials inside the machine, while preventing
potential damage to the atmosphere and to public
health. The crossed-out dustbin is marked on all
products to remind the owner of their obligations
regarding separated waste collection.
For further information relating to the correct disposal
of household appliances, owners may contact the
relevant public authority or the local appliance
dealer.
Saving energy and respecting the
environment
Saving water and energy
• Only begin a wash cycle when the dishwasher is full.
While waiting for the dishwasher to be filled, prevent
unpleasant odours using the Soak cycle (
cycles
).
• Select a wash cycle which is suited to the type of
crockery and to the soil level of the crockery using the
Table of wash cycles
- For dishes with a normal soil level, use the Eco wash
cycle, which guarantees low energy and water
consumption levels.
- If the load is smaller than usual activate the Half load
* (
option
• If your electricity supply contract gives details of
electricity saving time bands, run wash cycles during
the periods when a lower tariff is applied. The
Delayed start
you organise the wash cycles accordingly.
see Start-up and use
* button (
:
).
see Start-up and use
Phosphate-free and chlorine-free detergents
containing enzymes
• We strongly recommend that you use detergents that
do not contain phosphates or chlorine, as these
products are harmful to the environment.
• Enzymes provide a particularly effective action at
temperatures around 50°C, and as a result detergents
containing enzymes can be used in conjunction with
low-temperature wash cycles in order to achieve the
same results as a normal 65°C wash cycle.
• To avoid wasting detergent, use the product in
appropriate quantities based on the manufacturer’s
recommendations, the hardness of the water and the
soil level and quantity of crockery to be washed. Even
if they are biodegradable, detergents contain
substances which may alter the balance of nature.
see Wash
) helps
EN
* Only available in selected models.
21
Troubleshooting
Whenever the appliance fails to work, check for a solution from the following list before calling for
EN
Assistance.
Problem:
The dishwasher does not start or
cannot be controlled
The door won’t close • The lock was released. St rongly push the door until a “clacking” noise is heard.
No water drains out from t he
dishwasher.
The dishwasher makes excessive
noise.
The dishes and glasses are
covered in a white film or
limescale deposits.
The dishes and glasses are
streaked or have a bluish tinge.
The crockery has not been dried
properly.
Possible causes / Solutions:
• Switch off the appliance by pr essing the ON/OFF button, switch it back on after
approximately one minute and reset the pr ogram.
• The appliance has not been pl ugged in properly.
• The dishwasher door has not been shut properly.
• The dishwasher cycle has not yet finished.
• The water inlet hose is bent ( see Installation).
• The drain duct is block ed.
• The filter is clogged up with food residues.
• The dishes are rattling against each other or agai nst the sprayer arms.
• An excessive amount of foam has been produced: the det ergent has not been
measured out correctly or it is not s uitable for use in dishwashers (see Star t-up
and use).
• The level of the refined salt is low or the dosage setting is not suited to the
hardness of the water (see Rinse aid and sal t).
• The lid on the salt dispenser is not closed properly.
• The rinse aid has been used up or the dosage is too low.
• The rinse aid dosage is t oo high.
• A wash cycle without a drying program has been selected.
• The rinse aid has been used up or the dosage is too low ( see Rinse aid and
salt).
• The rinse aid dispenser setting is not suitable.
• The crockery is made from non-stick material or plastic.
The dishes are not clean. • The racks are overloaded (see Loading the racks).
The dishwasher does not take any
water in - Tap shut-off alarm
(several short beeps
(the 2 (Normal) and 3 ( S oak) WASH
CYCLES indicator lights flash).
Water inlet hose alarm / Water inlet
filter blocked
(the 1 ECO), the 2 (Normal) and the
3 (Soak) WASH CYCLES indicator
lights flash).
*
are emitted)
• The crockery has not been arranged well.
• The sprayer arms cannot move freely.
• The wash cycle is too gentle (see Wash cycles).
• An excessive amount of foam has been produced: the det ergent has not been
measured out correctly or it is not s uitable for use in dishwashers (see Star t-up
and use).
• The lid on the rinse aid compartment has not been shut correctly.
• The filter is dirty or blocked (see Care and maintenance).
• The refined salt level is low (see Rinse aid and salt ).
• There is no water in the mains suppl y.
• The water inlet hose is bent (see Installation).
• Turn on the tap and the appliance will start after a few minutes.
• The appliance lock has been activated because no action was taken when the
beeps
sounded.
*
Switch off the appliance using the ON/OFF button, tur n on the tap and switch
the appliance back on after 20 seconds by pressing the same button. Reprogram the applianc e and restart the wash cycle.
• Switch off the appliance by pressing the ON/OFF button. Shut off the water tap
to eliminate the r isk of flooding and remov e the plug from the electrical socket.
Make sure the water inlet fil ter has not become blocked by impurities (see “Care
and maintenance” chapter).
* Only available in selected models.
22
Mode d’emploi
LAVE-VAISSELLE
FR
Français, 23
DIF 04
Sommaire
FR
Installation, 24-25
Mise en place et mise à niveau
Raccordements eau et électricité
Conseils pour le premier lavage
Caractéristiques techniques
Ecodesign Regulation
Description de l’appareil, 26
Vue d’ensemble
Tableau de bord
Charger les paniers, 27
Panier inférieur
Panier à couverts
Panier supérieur
Mise en marche et utilisation,28
Mettre en marche le lave-vaisselle
Charger le produit de lavage
Options de lavage
Programmes, 29
Tableau des programmes
DIF 14
Produit de rinçage et sel régénérant, 30
Charger le produit de rinçage
Charger le sel régénérant
Entretien et soin, 31
Coupure de l’arrivée d’eau et de courant
Nettoyer le lave-vaisselle
Eviter les mauvaises odeurs
Nettoyer les bras de lavage
Nettoyage du filtre d’entrée d’eau
Nettoyer les filtres
En cas d’absence pendant de longues périodes
Précautions et conseils, 32
Sécurité générale
Mise au rebut
Economies et respect de l’environnement
Anomalies et remèdes, 33
23
Installation
FR
Conserver ce mode d’emploi pour pouvoir le consulter à
tout moment. En cas de vente, de cession ou de
déménagement, s’assurer qu’il accompagne bien l’appareil.
Lire attentivement les instructions : elles contiennent des
conseils importants sur l’installation, l’utilisation
et la sécurité de l’appareil.
En cas de déménagement, transporter l’appareil
verticalement; si besoin est, l’incliner sur le dos.
Cet appareil est conçu pour un usage domestique ou
autres applications similaires, telles que:
- lieux aménagés en espace cuisine pour le personnel de
magasins, bureaux et autres lieux de travail ;
- fermes;
- utilisation par les clients d'hôtels, de motels ou autres locaux
de type résidentiel ;
- chambres d'hôtes.
Mise en place et mise à niveau
1. Déballer l’appareil et s’assurer qu’il n’a pas été endommagé
pendant le transport.
S’il est abîmé, ne pas le raccorder et contacter le revendeur.
2. Installer le lave-vaisselle de manière à ce que les côtés et la
paroi arrière touchent aux meubles adjacents ou au mur.
L’appareil peut être encastré sous un plan de travail continu
(
voir feuille de Montage
3. Installer le lave-vaisselle sur un sol plat et rigide.
Compenser les irrégularités en vissant ou en dévissant les
pieds avant jusqu’à ce que l’horizontalité de l’appareil soit
parfaite. Une bonne horizontalité garantit la stabilité de
l’appareil et supprime tout risque de vibrations, bruits et
déplacements.
*. Pour régler la hauteur du pied arrière, agir sur la douille
4
rouge à six pans située dans la partie avant du lave-vaisselle,
en bas et au milieu, à l’aide d’une clé mâle à six pans,
ouverture 8 mm. Tourner dans le sens des aiguilles d’une
montre pour augmenter la hauteur et dans le sens inverse
pour la diminuer. (consulter la notice d’instructions encastré
jointe à la documentation)
).
*
Raccord du tuyau d’amenée de l’eau
• A une prise d’eau froide: bien visser le tuyau d’amenée à un
robinet à embout fileté 3/4 gaz; avant de visser, faire couler
l’eau jusqu’à ce quelle devienne limpide et dépourvue
d’impuretés qui pourraient engorger l’appareil.
• A une prise d’eau chaude: en cas d’installation de
chauffage centralisé (radiateurs), le lave-vaisselle peut être
alimenté avec de l’eau chaude de réseau ne dépassant
pas 60°C.
Visser le tuyau au robinet en procédant comme pour la
prise d’eau froide.
Si la longueur du tuyau d’amenée ne suffit pas,
s’adresser à un magasin spécialisé ou à un technicien agréé
voir Assistance
(
La pression de l’eau doit être comprise entre les valeurs
reportées dans le tableau des Caractéristiques techniques (
ci-contre
Faire attention à ce que le tuyau ne soit ni plié ni écrasé.
).
voir
).
Raccordement du tuyau d'évacuation de l'eau
raccorder le tuyau d'évacuation, sans le plier, à une
conduite d'évacuation ayant au moins 4 cm de
diamètre.
Le tuyau d'évacuation doit être placé entre 40 et 80 cm
au-dessus du sol ou du plan d'appui du lave-vaisselle
(A).
Avant de raccorder le tuyau d'évacuation de l'eau au
siphon de l'évier, retirer le bouchon en plastique (B).
Raccordements eau et électricité
L’adaptation des installations électriques et les travaux de
plomberie de l’installation doivent être effectués par du
personnel qualifié.
Le lave-vaisselle ne doit pas écraser les tuyaux ou le
câble d’alimentation électrique.
Utiliser des tuyaux neufs pour effectuer le raccordement
de l’appareil au réseau de distribution de l’eau.
Ne pas réutiliser les anciens tuyaux.
Les tuyaux d’amenée et d’évacuation de l’eau et le câble
d’alimentation électrique peuvent être orientés vers la droite ou
vers la gauche pour simplifier l’installation.
24
Sécurité anti-fuite
Pour éviter tout risque d’inondation, le lave-vaisselle :
- est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas
d’anomalie ou de fuite à l’intérieur de l’appareil.
Quelques modèles sont équipés d’un dispositif de sécurité
supplémentaire
risque d’inondation même en cas de rupture du tuyau
d’amenée de l’eau.
ATTENTION: TENSION DANGEREUSE!
Il ne faut en aucun cas couper le tuyau d’amenée de l’eau car il
contient des parties sous tension.
New Acqua Stop
* qui garantit contre tout
* Présent uniquement sur certains modèles.
Loading...
