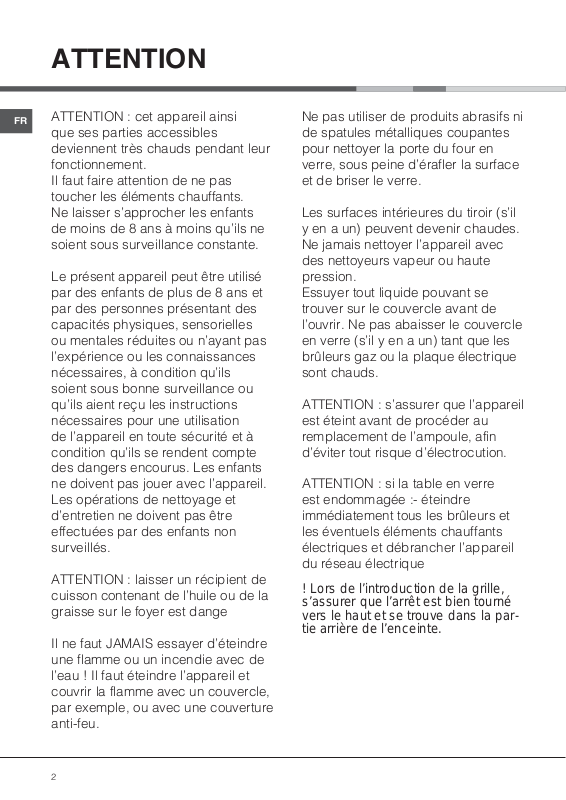

ATTENTION

FR

ATTENTION : cet appareil ainsi
que ses parties accessibles
deviennent très chauds pendant leur
fonctionnement.
Il faut faire attention de ne pas
toucher les éléments chauffants.
Ne laisser s’approcher les enfants
de moins de 8 ans à moins qu’ils ne
soient sous surveillance constante.

Le présent appareil peut être utilisé
par des enfants de plus de 8 ans et
par des personnes présentant des
capacités physiques, sensorielles
ou mentales réduites ou n’ayant pas
l’expérience ou les connaissances
nécessaires, à condition qu’ils
soient sous bonne surveillance ou
qu’ils aient reçu les instructions
nécessaires pour une utilisation
de l’appareil en toute sécurité et à
condition qu’ils se rendent compte
des dangers encourus. Les enfants
ne doivent pas jouer avec l’appareil.
Les opérations de nettoyage et
d’entretien ne doivent pas être
effectuées par des enfants non
surveillés.

ATTENTION : laisser un récipient de
cuisson contenant de l’huile ou de la
graisse sur le foyer est dange

Il ne faut JAMAIS essayer d’éteindre
une flamme ou un incendie avec de
l’eau ! Il faut éteindre l’appareil et
couvrir la flamme avec un couvercle,
par exemple, ou avec une couverture
anti-feu.

Ne pas utiliser de produits abrasifs ni
de spatules métalliques coupantes
pour nettoyer la porte du four en
verre, sous peine d’érafler la surface
et de briser le verre.

Les surfaces intérieures du tiroir (s’il
y en a un) peuvent devenir chaudes.
Ne jamais nettoyer l’appareil avec
des nettoyeurs vapeur ou haute
pression.
Essuyer tout liquide pouvant se
trouver sur le couvercle avant de
l’ouvrir. Ne pas abaisser le couvercle
en verre (s’il y en a un) tant que les
brûleurs gaz ou la plaque électrique
sont chauds.

ATTENTION : s’assurer que l’appareil
est éteint avant de procéder au
remplacement de l’ampoule, afin
d’éviter tout risque d’électrocution.

ATTENTION : si la table en verre
est endommagée :- éteindre
immédiatement tous les brûleurs et
les éventuels éléments chauffants
électriques et débrancher l’appareil
du réseau électrique

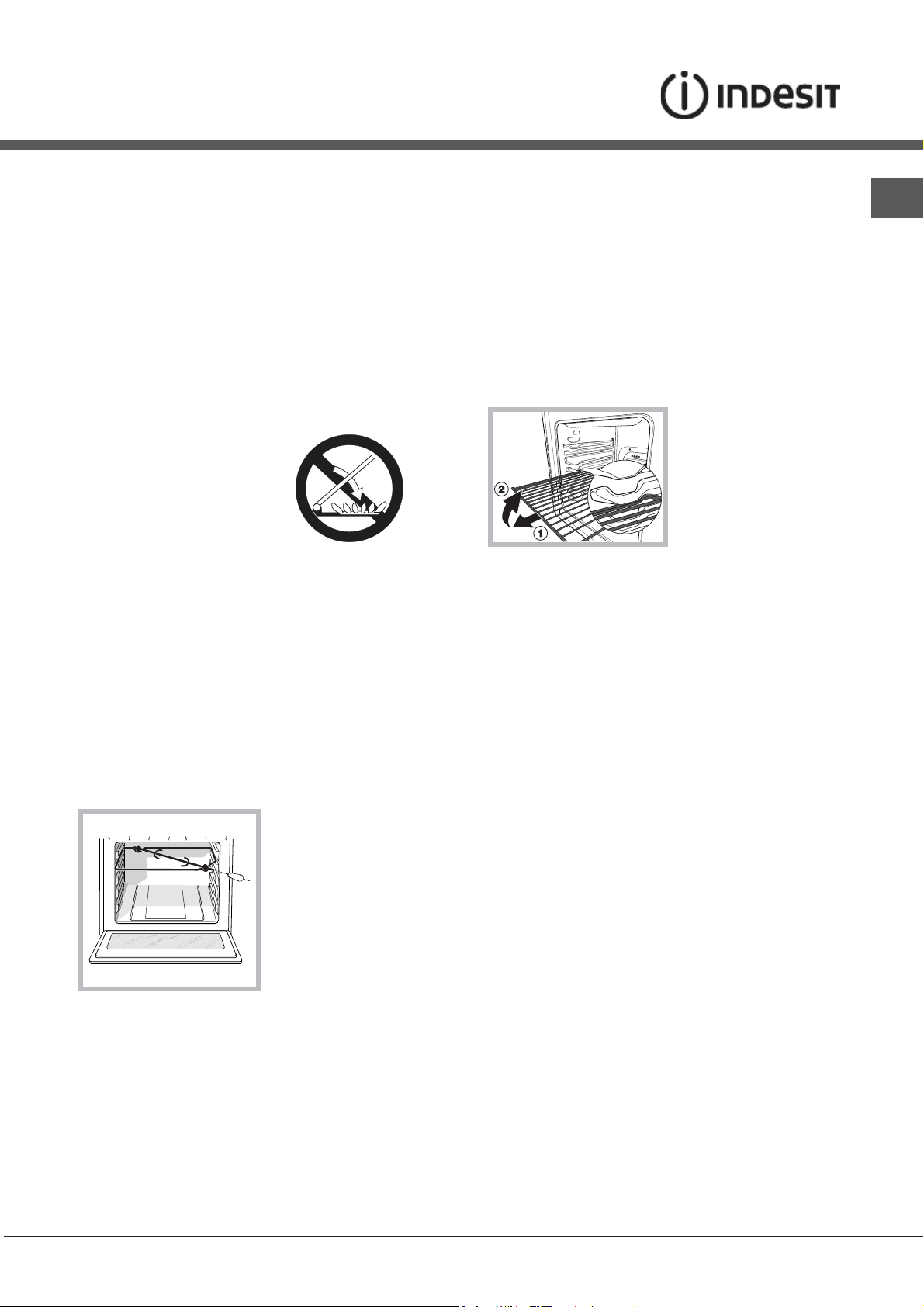

! Lors de l’introduction de la grille,
s’assurer que l’arrêt est bien tourné
vers le haut et se trouve dans la par­tie arrière de l’enceinte.

2

Installation

! Conservez ce mode d’emploi pour pouvoir le
consulter à tout moment. En cas de vente, de
cession ou de déménagement, veillez à ce qu’il suive
l’appareil.
! Lisez attentivement les instructions : elles contiennent
des conseils importants sur l’installation, l’utilisation et
la sécurité de votre appareil.
! L’installation de l’appareil doit être effectuée par
un professionnel du secteur conformément aux
instructions du fabricant.

! N’importe quelle opération de réglage, d’entretien,
etc., doit être effectuée après avoir débranché la prise
de la cuisinière.

Conditions réglementaires d’installation

Le raccordement gaz devra être fait par un
professionnel qualifié qui assurera la bonne
alimentation en gaz et le meilleur réglage de la
combustion des brûleurs. Ces opérations d’installation,
quoique simples, sont délicates et
primordiales pour que votre cuisinière vous rende
le meilleur service. L’installation doit être effectuée
conformément aux textes réglementaires et règles de
l’art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de
sécurité applicables aux installations de gaz
combustibles et d’hydro-carbures liquéfiés situées
à l’intérieur des bâtiments d’habitation et de leur
dépendances.

• Norme DTU P45-204. Installations de gaz
(anciennement DTU n° 61-1-installations de gaz ­Avril 1982 + additif n°1 Juillet 1984).

• Règlement sanitaire départemental.

Aération des locaux

L’appareil doit être installé dans des locaux qui sont
aérés en permanence, selon les prescriptions des
Normes en vigueur dans le pays d’installation. Il est
indispensable que la pièce où l’appareil est installé
dispose d’une quantité d’air égale à la quantité d’air
comburant nécessaire à une bonne combustion du
gaz (le flux d’air doit être d’au moins 3 m
puissance installée).
Les prises d’air, protégées par des grilles, doivent
disposer d’un conduit d’au moins 2 cm2 de section
utile et dans une position qui leur évite tout risque
d’être bouchées accidentellement, même partiellement
(voir figure A).
Ces ouvertures doivent être agrandies de 100%
(surface minimale 2 cm2) en cas d’appareils
dépourvus du dispositif de sécurité de flamme et
quand l’afflux de l’air provient de manière indirecte de
pièces voisines (voir figure B) – à condition qu’il ne
s’agisse pas de parties communes du bâtiment, de
chambres à coucher ou de locaux à risque d’incendie
– équipées d’un conduit d’aération avec l’extérieur
comme décrit plus haut.

3

/h par kW de

Local adjacent

A B

A

Ouverture de ventilation
pour l’air comburant

! Après une utilisation prolongée de l’appareil, il est
conseillé d’ouvrir une fenêtre ou d’augmenter la vitesse
de ventilateurs éventuels.

Evacuation des fumées de combustion

La pièce doit prévoir un système d’évacuation vers
l’extérieur des fumées de combustion réalisé au moyen
d’une hotte reliée à une cheminée à tirage naturel ou
par ventilateur électrique qui entre automatiquement
en fonction dès qu’on allume l’appareil (voir figures).

Evacuation

directement à

l’extérieur

! Les gaz de pétrole liquéfiés, plus lourds que l’air,
se déposent et stagnent dans le bas. Les locaux
qui contiennent des bouteilles de G.P.L doivent
donc prévoir des ouvertures vers l’extérieur afin de
permettre l’évacuation du gaz par le bas en cas de
fuites accidentelles. Ne pas installer ou entreposer de
bouteilles de GPL, vides ou partiellement pleines, dans
des locaux qui se trouvent en sous-sol (caves etc.). Ne
gardez dans la pièce que la bouteille que vous êtes en
train d’utiliser, loin de sources de chaleur (fours, feux de
bois, poêles etc.) qui pourraient amener sa température
à plus de 50°C.

Local à ventiler

Agrandissement de la
fissure entre la porte et
le sol

Evacuation par cheminée ou

conduit de fumée ramifié (réservé

aux appareils de cuisson)

Positionnement et nivellement

! L’appareil peut être installé à côté de meubles dont la
hauteur ne dépasse pas celle du plan de cuisson.

! Assurez-vous que le mur en contact avec la paroi
arrière de l’appareil est réalisée en matériel ignifuge
résistant à la chaleur (T 90°C).

Pour une installation correcte :

• installez cet appareil dans une cuisine, une salle
à manger ou un studio (jamais dans une salle de
bains);

• si le plan de cuisson de la cuisinière dépasse le
plan de travail des meubles, ces derniers doivent
être placés à au moins 200 mm de l’appareil;

FR

3

FR

HOOD

420

Min.

min.

650

mm. with hood

min.

700

mm. without hood

mm.

600

Min. mm.

420

Min. mm.

• si la cuisinière est
installée sous un
élément suspendu,
il faut que ce dernier
soit placé à au moins
420mm de distance du
plan. Il faut prévoir une
distance de 700mm si les
éléments suspendus sont
inflammables (voir  gure);

• ne placez pas de
rideaux derrière la cuisinière ou sur ses côtés à
moins de 200 mm de distance;

• pour l’installation de hottes, conformez-vous aux
instructions de leur notice d’emploi.

Nivellement

Pour mettre l’appareil bien
à plat, vissez les pieds
de réglage fournis aux
emplacements prévus aux
coins à la base de la cuisinière
(voir figure).

Montage des pieds* par
encastrement sous la base.

! Après installation de l’appareil, le câble électrique et
la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.
! Le câble doit être contrôlé périodiquement et ne peut

être remplacé que par un technicien agréé.

! Nous déclinons toute responsabilité en cas de non
respect des normes énumérées ci-dessus.

Raccordement gaz

Pour raccorder l’appareil au réseau de distribution
du gaz ou à la bouteille de gaz utilisez un tuyau
flexible en caoutchouc ou en acier, conformément
à la réglementation en vigueur. Assurez-vous
auparavant que l’appareil est bien réglé pour le
type de gaz d’alimentation utilisé (voir étiquette sur le
couvercle : autrement voir ci-dessous). Si l’alimentation
s’effectue avec du gaz liquide en bouteille, utilisez
des régulateurs de pression conformes à la
réglementation en vigueur dans le pays. Pour simplifier
le raccordement, l’alimentation du gaz est orientable
latéralement* : inversez l’about annelé avec le bouchon
de fermeture et remplacez le joint d’étanchéité (fourni
avec l’appareil).

! Pour un fonctionnement en toute sécurité, pour
un meilleur emploi de l’énergie et une plus longue
durée de vie de l’appareil, vérifiez que la pression
d’alimentation respecte bien les valeurs indiquées

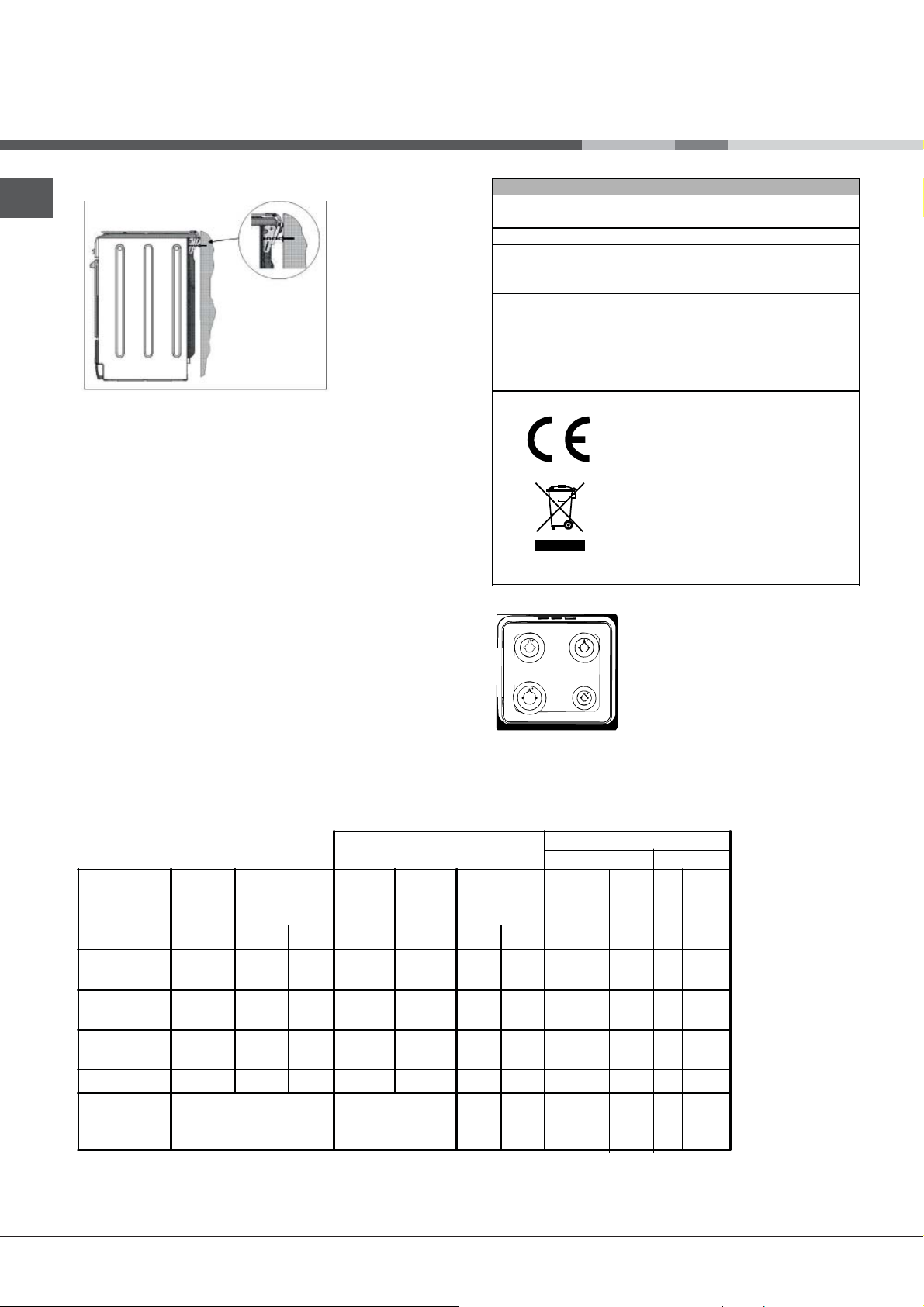

dans le tableau Caractéristiques des brûleurs et des
injecteurs (voir ci-dessous).

*N’existe que sur certains modèles

Raccordement électrique

Montez sur le câble une prise normalisée pour la
charge indiquée sur l’étiquette des caractéristiques
(voir tableau des caractéristiques techniques).
En cas de raccordement direct au réseau, il faut
intercaler entre l’appareil et le réseau un interrupteur
à coupure omnipolaire ayant au moins 3 mm
d’écartement entre les contacts, dimensionné à la
charge et conforme aux normes NFC 15-100 (le fil de
terre ne doit pas être interrompu par l’interrupteur). Le
câble d’alimentation ne doit atteindre, en aucun point,
des températures dépassant de 50°C la température
ambiante.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaquette
signalétique;

• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacez la prise
ou la fiche, n’utilisez ni rallonges ni prises multiples.

4

Raccordement gaz par tuyau flexible en caoutchouc

Assurez-vous que le tuyau est bien conforme aux
normes applicables dans le pays d’installation. Le
tuyau doit avoir un diamètre intérieur de : 8 mm en
cas d’alimentation au gaz liquide; 15 mm en cas
d’alimentation au gaz naturel.

Après avoir effectué le raccordement, assurez-vous
que le tuyau :

• ne touche en aucun point à des parties pouvant
atteindre plus de 50°C;

• ne soit pas soumis à traction ou torsion et ne
présente pas de pliures ou étranglements;

• ne risque pas d’entrer en contact avec des corps
tranchants, des arêtes vives, des parties mobiles et
ne soit pas écrasé;

• puisse être facilement contrôlable sur toute sa
longueur pour vérifier son état de conservation;

• ait moins de 1500mm de long;

• soit bien fixé à ses deux extrémités à l’aide de
bagues de serrage conformes à la réglementation
en vigueur dans le pays.

! Si une ou plusieurs de ces conditions ne peuvent
être remplies ou que la cuisinière est installée dans
des conditions de classe 2 – sous-classe 1 (appareil
encastré entre deux meubles), il faut utiliser un tuyau
flexible en acier (voir ci-dessous).

V

Point de

raccordement

Bouchon

d'isolation

Tuya u

Point de

raccordement

Tuya u

SURFACE CHAUDE

Bouchon

d'isolation

Raccordement gaz par tuyau flexible en acier inox,
à paroi continue avec raccords filetés

Assurez-vous que le tuyau et les joints sont bien
conformes aux normes applicables dans le pays
d’installation.
Pour installer le tuyau, enlevez l’about annelé équipant
l’appareil (le raccord d’entrée du gaz à l’appareil est
fileté 1/2 gaz mâle cylindrique).

! Procédez au raccordement de manière à ce que
la longueur du tuyau ne dépasse pas 2 mètres
d’extension maximale. Veillez à ce que le tuyau ne soit
pas écrasé et ne touche en aucun point à des parties
mobiles.

Vérification de l’étanchéité

Une fois l’installation terminée, vérifiez l’étanchéité de
tous les raccords en utilisant une solution savonneuse,
n’utilisez jamais de flamme.

Adaptation aux différents types de gaz

L’appareil peut être adapté à un type de gaz autre que
celui pour le quel il a été conçu (indiqué sur l’étiquette
de réglage sur le couvercle).

Adaptation du plan de cuisson

Remplacement des injecteurs des brûleurs du plan de
cuisson:

1. enlevez les grilles du plan de cuisson et sortez les
brûleurs de leur logement;

2. dévissez les injecteurs à
l’aide d’une clé à tube de 7mm
(voir figure), et remplacez-les
par les injecteurs adaptés au
nouveau type de gaz (voir
tableau Caractéristiques des
brûleurs et des injecteurs) ;

3. remontez les différentes parties en effectuant les
opérations dans le sens inverse.

3. vérifiez si, en tournant rapidement le robinet du
maximum au minimum, le brûleur ne s’éteint pas.
! Les brûleurs du plan de cuisson ne nécessitent pas
de réglage de l’air primaire.

Adaptation du four

Remplacement du brûleur du four:

1. ouvrez complètement la porte du four;

2. enlever la protection
coulissante
(voir  gure);

3. déposer le brûleur du four
après avoir enlevé la vis V (voir
 gure);

4. dévisser l’injecteur du brûleur
à l’aide de la clé à tube spéciale
pour injecteurs (voir  gure) ou
d’une clé à tube de 7 mm et
le remplacer par l’injecteur
adapté au nouveau type de gaz
(voir tableau Caractéristiques des
brûleurs et des injecteurs).

Réglage du minimum du brûleur du four à gaz :

1. allumer le brûleur (voir Mise en marche et Utilisation);

2. amener la manette sur la position minimum (MIN)
après l’avoir laissée pendant environ 10 minutes sur la
position maximum (MAX);

3. enlever le bouton;

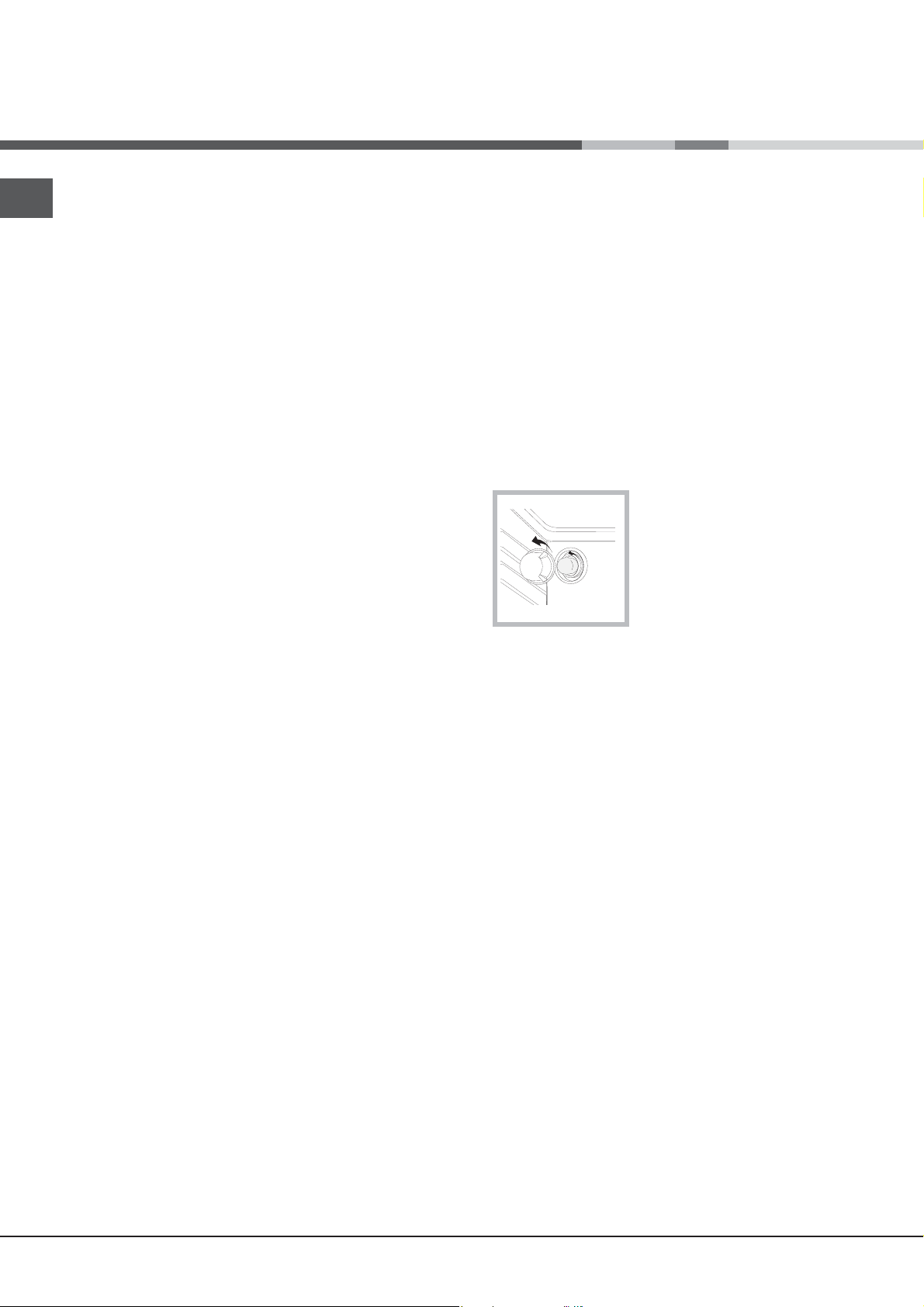

4. agir sur la vis de réglage positionnée à l’extérieur de
la tige du thermostat (voir  gure) jusqu’à obtenir une
petite flamme régulière.
! En cas de gaz naturel, il faut dévisser la vis de
réglage en tournant dans le sens inverse des aiguilles
d’une montre;

FR

Réglage des minima des brûleurs du plan de
cuisson :

1. placez le robinet sur la position minimum;

2. enlevez le bouton et tournez la vis de réglage
positionnée à l’intérieur ou sur le côté de la tige du
robinet jusqu’à obtenir une petite flamme régulière;

! En cas de gaz naturel, il faut dévisser la vis de
réglage en tournant dans le sens inverse des aiguilles
d’une montre;

vérifier si, en tournant rapidement le bouton de la

5.
position MAX à la position MIN, ou en ouvrant et
fermant rapidement la porte du four, le brûleur ne

s’éteint pas.

5
