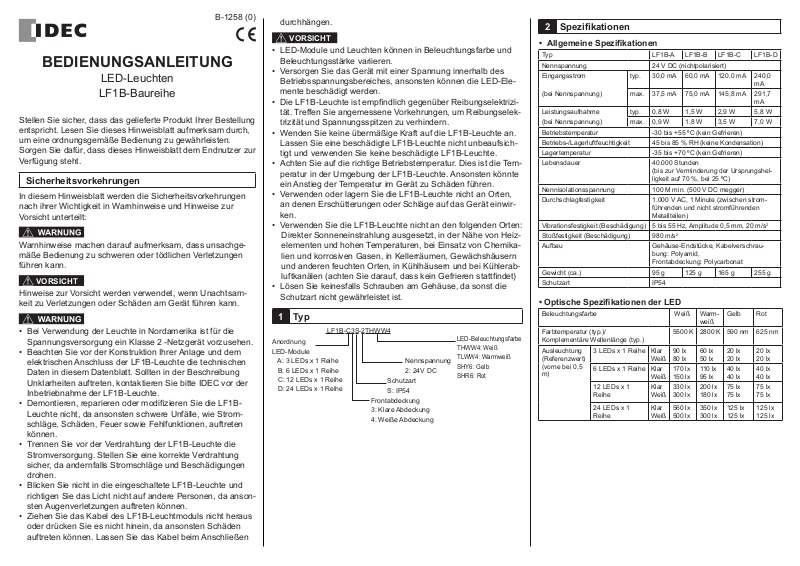

B-1258 (0)
BEDIENUNGSANLEITUNG
LED-Leuchten
LF1B-Baureihe
Stellen Sie sicher, dass das gelieferte Produkt Ihrer Bestellung entspricht. Lesen Sie dieses Hinweisblatt aufmerksam durch, um eine ordnungsgemäße Bedienung zu gewährleisten.
Sorgen Sie dafür, dass dieses Hinweisblatt dem Endnutzer zur Verfügung steht.
Sicherheitsvorkehrungen
In diesem Hinweisblatt werden die Sicherheitsvorkehrungen nach ihrer Wichtigkeit in Warnhinweise und Hinweise zur
Vorsicht unterteilt:
Warnhinweise machen darauf aufmerksam, dass unsachgemäße Bedienung zu schweren oder tödlichen Verletzungen führen kann.
VORSICHT
Hinweise zur Vorsicht werden verwendet, wenn Unachtsamkeit zu Verletzungen oder Schäden am Gerät führen kann.
•Bei Verwendung der Leuchte in Nordamerika ist für die Spannungsversorgung ein Klasse 2 -Netzgerät vorzusehen.
•Beachten Sie vor der Konstruktion Ihrer Anlage und dem elektrischen Anschluss der LF1B-Leuchte die technischen Daten in diesem Datenblatt. Sollten in der Beschreibung
UnkIarheiten auftreten, kontaktieren Sie bitte IDEC vor der
Inbetriebnahme der LF1B-Leuchte.
•Demontieren, reparieren oder modifizieren Sie die LF1B-
Leuchte nicht, da ansonsten schwere Unfälle, wie Stromschläge, Schäden, Feuer sowie Fehlfunktionen, auftreten können.
•Trennen Sie vor der Verdrahtung der LF1B-Leuchte die Stromversorgung. Stellen Sie eine korrekte Verdrahtung sicher, da andernfalls Stromschläge und Beschädigungen drohen.
•Blicken Sie nicht in die eingeschaltete LF1B-Leuchte und richtigen Sie das Licht nicht auf andere Personen, da ansonsten Augenverletzungen auftreten können.
•Ziehen Sie das Kabel des LF1B-Leuchtmoduls nicht heraus oder drücken Sie es nicht hinein, da ansonsten Schäden auftreten können. Lassen Sie das Kabel beim Anschließen
durchhängen.
VORSICHT
•LED-Module und Leuchten können in Beleuchtungsfarbe und Beleuchtungsstärke variieren.
•Versorgen Sie das Gerät mit einer Spannung innerhalb des Betriebsspannungsbereiches, ansonsten können die LED-Ele- mente beschädigt werden.
•Die LF1B-Leuchte ist empfindlich gegenüber Reibungselektrizität. Treffen Sie angemessene Vorkehrungen, um Reibungselektrizität und Spannungsspitzen zu verhindern.
•Wenden Sie keine übermäßige Kraft auf die LF1B-Leuchte an.
Lassen Sie eine beschädigte LF1B-Leuchte nicht unbeaufsichtigt und verwenden Sie keine beschädigte LF1B-Leuchte.
•Achten Sie auf die richtige Betriebstemperatur. Dies ist die Temperatur in der Umgebung der LF1B-Leuchte. Ansonsten könnte ein Anstieg der Temperatur im Gerät zu Schäden führen.
•Verwenden oder lagern Sie die LF1B-Leuchte nicht an Orten, an denen Erschütterungen oder Schläge auf das Gerät einwirken.
•Verwenden Sie die LF1B-Leuchte nicht an den folgenden Orten:
Direkter Sonneneinstrahlung ausgesetzt, in der Nähe von Heizelementen und hohen Temperaturen, bei Einsatz von Chemikalien und korrosiven Gasen, in Kellerräumen, Gewächshäusern und anderen feuchten Orten, in Kühlhäusern und bei Kühlerabluftkanälen (achten Sie darauf, dass kein Gefrieren stattfindet)
•Lösen Sie keinesfalls Schrauben am Gehäuse, da sonst die
Schutzart nicht gewährleistet ist.
1 Typ
|
LF1B-C3S-2THWW4 |
LED-Beleuchtungsfarbe |
||||||||||||
Anordnung |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
THWW4: Weiß |
||
LED-Module |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
TLWW4: Warmweiß |
||
A: 3 LEDs x 1 Reihe |
|
|
|
|
|
|
|
|
|
|
|
Nennspannung |
||
|
|
|
|
|
|
|
|
|
|
|
SHY6: Gelb |
|||
B: 6 LEDs x 1 Reihe |
|
|
|
|
|
|
|
|
|
|
|
2: 24V DC |
||
|
|
|
|
|
|
|
|
|
|
|
SHR6: Rot |
|||
C: 12 LEDs x 1 Reihe |
|
|
|
|
|
|
|
|
|
Schutzart |
||||
|
|
|
|
|
|
|
|
|
|
|||||
D: 24 LEDs x 1 Reihe |
|
|
|
|
|
|
|
|
|
S: IP54 |
|
Frontabdeckung
3:Klare Abdeckung
4:Weiße Abdeckung
2Spezifikationen
•Allgemeine Spezifikationen
Typ |
|
LF1B-A |
LF1B-B |
LF1B-C |
LF1B-D |
|
Nennspannung |
|
24 V DC (nichtpolarisiert) |
|
|||
Eingangsstrom |
|
typ. |
30,0 mA |
60,0 mA |
120,0 mA |
240,0 |
|
|
|
|
|
|
mA |
(bei Nennspannung) |
|
max. |
37,5 mA |
75,0 mA |
145,8 mA |
291,7 |
|
|
|
|
|
|
mA |
Leistungsaufnahme |
|
typ. |
0,8 W |
1,5 W |
2,9 W |
5,8 W |
(bei Nennspannung) |
|
max. |
0,9 W |
1,8 W |
3,5 W |
7,0 W |
Betriebstemperatur |
|
-30 bis +55 ºC (kein Gefrieren) |
|
|||
Betriebs-/Lagerluftfeuchtigkeit |
|
45 bis 85 % RH (keine Kondensation) |
||||
Lagertemperatur |
|
-35 bis +70 ºC (kein Gefrieren) |
|
|||
Lebensdauer |
|
40.000 Stunden |
|
|
||
|
|
|
(bis zur Verminderung der Ursprungshel- |
|||
|
|
|
ligkeit auf 70 %, bei 25 ºC) |
|
||
Nennisolationsspannung |
|
100 M min. (500 V DC megger) |
|
|||
Durchschlagfestigkeit |
|
1.000 V AC, 1 Minute (zwischen strom- |
||||
|
|
|
führenden und nicht stromführenden |
|||
|
|
|
Metallteilen) |
|
|
|
Vibrationsfestigkeit (Beschädigung) |
5 bis 55 Hz, Amplitude 0,5 mm, 20 m/s2 |
|||||
Stoßfestigkeit (Beschädigung) |
980 m/s2 |
|
|
|
||
Aufbau |
|
Gehäuse-Endstücke, Kabelverschrau- |
||||
|
|
|
bung: Polyamid, |
|
|
|
|
|
|
Frontabdeckung: Polycarbonat |
|
||
Gewicht (ca.) |
|
95 g |
125 g |
165 g |
255 g |
|
Schutzart |
|
IP54 |
|
|
|
• Optische Spezifikationen der LED
Beleuchtungsfarbe |
|
Weiß |
Warm- |
Gelb |
Rot |
||
|
|
|
|
weiß |
|
|
|
Farbtemperatur (typ.)/ |
|
5500 K |
2800 K |
590 nm |
625 nm |
||
Komplementäre Wellenlänge (typ.) |
|
|
|
|
|
||
Ausleuchtung |
3 LEDs x 1 Reihe |
Klar |
90 lx |
60 lx |
20 lx |
20 lx |
|
(Referenzwert) |
|
Weiß |
80 lx |
50 lx |
20 lx |
20 lx |
|
(vorne bei 0,5 |
6 LEDs x 1 Reihe |
Klar |
170 lx |
110 lx |
40 lx |
40 lx |
|
m) |
|||||||
|
Weiß |
150 lx |
95 lx |
40 lx |
40 lx |
||
|
|
||||||
|
12 LEDs x 1 |
Klar |
330 lx |
200 lx |
75 lx |
75 lx |
|
|
Reihe |
Weiß |
300 lx |
180 lx |
75 lx |
75 lx |
|
|
|
|
|
|
|
|
|
|
24 LEDs x 1 |
Klar |
560 lx |
350 lx |
125 lx |
125 lx |
|
|
Reihe |
Weiß |
500 lx |
300 lx |
125 lx |
125 lx |
