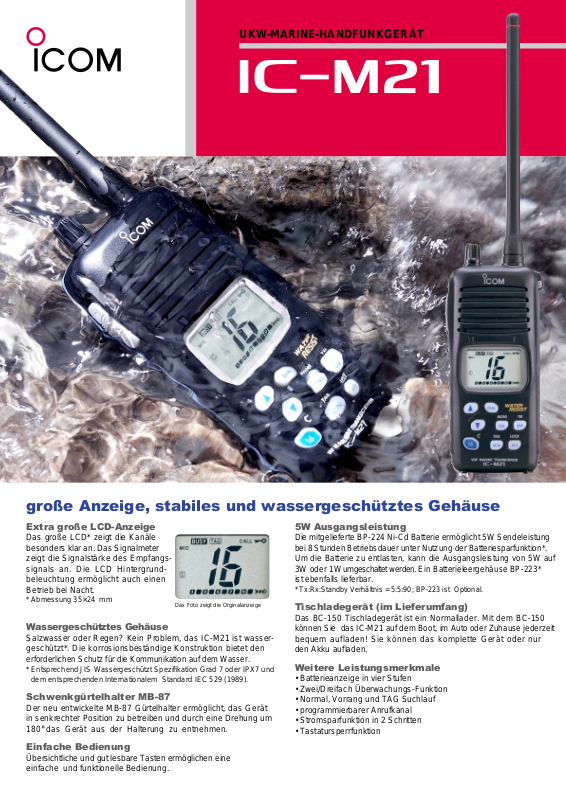

Icom IC-M21 User Manual [de]

UKW-MARINE-HANDFUNKGERÄT

Extra große LCD-Anzeige

Das große LCD* zeigt die Kanäle
besonders klar an. Das Signalmeter
zeigt die Signalstärke des Empfangs­signals an. Die LCD Hintergrund­beleuchtung ermöglicht auch einen
Betrieb bei Nacht.

* Abmessung 35×24 mm

Wassergeschütztes Gehäuse

Salzwasser oder Regen? Kein Problem, das IC-M21 ist wasser­geschützt*. Die korrosionsbeständige Konstruktion bietet den
erforderlichen Schutz für die Kommunikation auf dem Wasser.

* Entsprechend JIS Wassergeschützt Spezifikation Grad 7 oder IPX7 und

dem entsprechenden Internationalem Standard IEC 529 (1989).

Schwenkgürtelhalter MB-87

Der neu entwickelte MB-87 Gürtelhalter ermöglicht, das Gerät
in senkrechter Position zu betreiben und durch eine Drehung um
180° das Gerät aus der Halterung zu entnehmen.

Einfache Bedienung

Übersichtliche und gut lesbare Tasten ermöglichen eine
einfache und funktionelle Bedienung.

5W Ausgangsleistung

Die mitgelieferte BP-224 Ni-Cd Batterie ermöglicht 5W Sendeleistung
bei 8 Stunden Betriebsdauer unter Nutzung der Batteriesparfunktion*.
Um die Batterie zu entlasten, kann die Ausgangsleistung von 5W auf
3W oder 1W umgeschaltet werden. Ein Batterieleergehäuse BP-223*
ist ebenfalls lieferbar.

* Tx:Rx:Standby Verhältnis = 5:5:90; BP-223 ist Optional.

Tischladegerät (im Lieferumfang)

Das BC-150 Tischladegerät ist ein Normallader. Mit dem BC-150
können Sie das IC-M21 auf dem Boot, im Auto oder Zuhause jederzeit
bequem aufladen! Sie können das komplette Gerät oder nur
den Akku aufladen.

Weitere Leistungsmerkmale

• Batterieanzeige in vier Stufen

• Zwei/Dreifach Überwachungs-Funktion

• Normal, Vorrang und TAG Suchlauf

• programmierbarer Anrufkanal

• Stromsparfunktion in 2 Schritten

• Tastatursperrfunktion

große Anzeige, stabiles und wassergeschütztes Gehäuse

Das Foto zeigt die Orginalanzeige

Count on us!

Communication Equipment

Himmegeister Str. 100
D-40225 Düsseldorf
Tel. [phone] Fax [phone]

www.icomeurope.com E-Mail [e-mail]

Icom Europe GmbH

Gedruckt in D

Ihr Fachhändler:

Icom Inc. (Japan), ist nach ISO9001
zertifiziert.

005

Zertifizat Nummer Q14190

UKW MARINE HANDFUNKGERÄT

© 2002 Icom Europe

TECHNISCHE DATEN

•Frequenzbereich

(MHz) :

Senden : 156.000–161.450
Empfangen : 156.000–163.425

• Kanäle :
Alle internationalen oder ATIS Kanäle

• Betriebsart : 16K0G3E (FM)

• Stromverbrauch (bei 7.2V DC) :

Senden (bei 5W Ausgang) 1.5A typisch

(bei 1W Ausgang) 0.7A typisch

Empfangen (beiAudio max.) 200mA typisch

(bei Stand-by) 20mA typisch

• Betriebstemperatur : –15°C to +55°C

• Antennenanschluss : STUD

(50Ω)

• Abmessungen :

61(W)

×135(H)×41(D)

mm

(ohne Projektionen)

• Gewicht (ca. mit BP-224) : 360g

• Ausgangsleistung : 5W

(Hoch)

, 3W (Mittel)

1W

(Niedrig)

• Modulation : Variables Reaktanz­verfahren

• max. Frequenzhub : ± 5kHz

• Klirrfaktor

: weniger als 10% (bei 60% Mod.)

• Nebenaussendungen : weniger als 0.25µW

• Empfänger-Prinzip : Doppelsuperhet

• Empfindlichkeit

(bei 20dB SINAD) : –2dBµ emf typisch

• Squelch Empfindlichkeit : 0dBµ emf typisch

(Schaltschwelle)

• Trennschärfe : 70dB

• Nebenwellenunterdrückung : 70dB

• Intermodulationunterdrückung : 68dB

• Brumm/Rauschverhältnis : 40dB

• NF-Leistung : 0.2W

(mit 10% Klirr-

faktor an 8Ω)

Die Messsungen der technischen Daten des IC-M21 erfolgt nach
EN301-178. Alle technischen Daten unterliegen dem technischen
Fortschritt und können jederzeit geändert werden.

ALLGEMEINES SENDER

EMPFÄNGER

Mitgeliefertes Zubehör :

• Batteriepack, BP-224

• Ladegerät BC-150 • NetzadapterAC BC-147

• Gürtelhalter

MB-87

• Antenne FA-SC55V

• Handschlaufe

CP-17L ZIGARETTENANZÜNDERKABEL

mit FILTER

OPC-515L DC KABEL

Zum Einsatz mit Ladegerät, BC-150 oder BC-119N,
an Stelle von Netzgerät.

(12–16 V DC werden benötigt)

ZUBEHÖR

BATTERIEN und GEHÄUSE

BC-150 TISCHLADEGERÄT
+ BC-147 AC ADAPTER

Ladezeit für BP-224 ca. 8 Stunden

BP-223 BATTERIEGEHÄUSE

Batteriegehäuse für R6 (AA)×6 Alkali

BP-224 BATTERIE PACK

7.2V/750mAh Ni-Cd Batterie Pack. Es
ermöglicht ca. 8 St. Betriebszeit.

(Senden (Hi): Empfangen: Standby=5:5:90)

BC-119N TISCHLADEGERÄT + AD-103 LADEADAPTER (optional)

Für schnelles Laden der Akku´s. Ein Netzteil BC-145 wird mitgeliefert. Ladezeit ca. 1 bis 2 Stunden.

BC-121N MEHRFACHLADER + AD-103 LADEADAPTER + BC-124 NETZTEIL

Für schnelles Laden von bis zu 6 Akkus( 6 x AD-103 wird benötigt), BP-224. Ein Netzteil, BC-124, wird benötigt
Ladezeit ca. 1 bis 2 Stunden.

MB-68: Universal Gürtelhalter.
MB-74: Gürtelklammer. Zum Einsatz an verschiedenen Materialien

und Positionen.

MB-87: Gürtelhalter - ermöglicht senkrechten Betrieb. Entnehmen

des Gerätes durch eine Drehung um 180°.

▲BP-224

▲BP-223

GÜRTELHALTER

▲BC-121N+AD-103

(6 Stk.)

▼BC-124

▲BC-150

▲BC-147

▲BC-145

E/V/UK

▲BC-119N

AD-103▲

▲MB-68 ▲MB-74 ▲MB-87

▼CP-17L ▼OPC-515L
