Инструкция по эксплуатации
ВСЕДИАПАЗОННЫЙ ТРАНСИВЕР
IC-7000
Icom Inc.
ВАЖНО
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТУ
ИНСТРУКЦИЮ ПО ЭКСПЛУАТАЦИИ
того, как начинать пользоваться трансивером.
СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ ПО
ЭКСПЛУАТАЦИИ.
важные указания по обеспечению Вашей личной
безопасности и даны все необходимые инструкции
по пользованию IC-7000.
В инструкции содержаться
до
ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ
СЛОВО ПОЯСНЕНИЕ
Представляет опасность для
ВНИМАНИЕ
ПОМНИТЕ
ЗНАЙТЕ
Вашей жизни, возможен пожар
и/или поражение электрич. током.
Возможен выход аппарата из
строя.
Возможны только лёгкие
неприятности. Никакой угрозы
Вашему здоровью нет, пожар или
удар электрическим током
невозможны.
ВВЕДЕНИЕ
Мы отлично понимаем, что современный рынок
радиоэлектронных средств чрезвычайно
многообразен. Именно поэтому мы особо
благодарны Вам за то, что Вы остановили свой
выбор на нашем трансивере IC-7000, и надеемся,
что Вы согласны с девизом фирмы Icom – что
«Технология определяет всё». При разработке и
проектировании Вашего IC-7000 фирма не жалела
ни сил, ни времени
ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ
Цифровое формирование (DSP) вида АЧХ
по промежуточной частоте (IF)
Все возможные режимы работы с
частотным перекрытием 160–2 м и 70 см
(зависит от версии).
Компактная съёмная передняя панель
Высокая стабильность ± 0.5 * 10-6
Баудотовский демодулятор RTTY
Функция простого спектроанализатора
Устанавливаемая ширина полосы SSB
передачи (Своя для верхней и нижней
частотной полосы).
Стандартный синтезатор речи/цифровой
диктофон
Диапазон рабочих температур от
Нельзя длительное время держать трансивер на
приборной панели автомобиля, если температура
там превышает +80°С
В районе указанных ниже частот возможно появление помех.
Эти помехи обязаны своим происхождением схемотехнике
этого аппарата (это так называемые поражённые точки), они ни
в коем случае не являются признаком плохой работы или
неисправности изделия:
52.76497 МГц,
443.03535 МГц.
.
–
10°С до +60°С.
–
он может выйти из строя.
КОМПЛЕКТ ПОСТАВКИ
Трансивер поставляется со следующими
принадлежностями:
Кол-во
1 Коммуникатор (HM-151) 1
2 Силовой кабель (OPC-1457) 1
3
Двойной плавкий предохранитель
4
Двойной плавкий предохранитель
5 Кабель ACC 1
6 Штекер Ø 3.5 мм 1
7 Штекер электронного ключа Ø 6.5 мм 1
8 Держатель коммуникатора 1
Icom, Icom Inc и логотип являются зарегистрированными
торговыми марками Корпорации Icom (Япония) в Соединённых
Штатах, Объединённом Королевстве, Германии, Франции,
Испании, России и/или других странах.
(ATC 5 A)1 1
(ATC 30 A) 1
НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ
Передняя панель
Компания «Т-ХЕЛПЕР»
(095) 742-3444
Микрофон
2
Передняя панель
РЕГУЛЯТОР ГРОМКОСТИ [AF]
((11))
ручка)
РЕГУЛЯТОР УСИЛЕНИЯ ПО ВЧ/РЕГУЛЯТОР
((22))
ШУМОПОДАВИТЕЛЯ [RF/SQL]
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ [PWR]
((33))
ЗАЩЁЛКА ПЕРЕДНЕЙ ПАНЕЛИ
((44))
РЕГУЛЯТОРЫ ПОЛОСЫ ПРОПУСКАНИЯ/M-
((55))
ch/RIT [PBT/M-ch/RIT]
ИНДИКАТОР ДВОЙНОЙ PBT (M-ch/RIT)
((66))
КНОПКИ МЕНЮ/ГРУППЫ [MENU/GRP]
((77))
КНОПКА ТЮНЕР/ВЫЗОВ [TUNER/CALL]
((88))
МНОГОФУНКЦИОНАЛЬНЫЕ КНОПКИ
((99))
[F1]/[F2]/[F3]/[F4]
КНОПКА РУЧНОЙ NOTCH [MNF/ADJ]
((1100))
КНОПКА АВТО-NOTCH/ДИКТОФОН [ANF/
((1111))
REC]
КНОПКА SPCH/БЛОКИРОВКА [SPCH/LOCK]
((1122))
МИКРОФОННЫЙ РАЗЪЁМ
((1133))
КНОПКИ (ДИАПАЗОН) ВВЕРХ/ВНИЗ
((1144))
[S
(BAND)
]/[T
(BAND)
]
РЕГУЛЯТОР ЛЁГКОСТИ ВРАЩЕНИЯ РУЧКИ
((1155))
НАСТРОЙКИ
РАЗЪЁМ ДЛЯ ГОЛОВНЫХ ТЕЛЕФОНОВ
((1166))
[PHONES]
ПОВОРОТНАЯ РУЧКА НАСТРОЙКИ [DIAL]
((1177))
ИНДИКАТОРЫ ПРИЁМА/ПЕРЕДАЧИ
((1188))
[RX]/[TX]
КНОПКА ШАГА ПЕРЕСТРОЙКИ [TS]
((1199))
КНОПКА ПОДАВИТЕЛЯ ИМПУЛЬСНЫХ
((2200))
ПОМЕХ [NB/ADJ]
КНОПКА ШУМОПОНИЖЕНИЯ [NR/LEV]
((2211))
ФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
((2222))
КНОПКА ПРЕДУСИЛИТЕЛЯ/АТТЕНЮАТОРА
((2233))
[P.AMP/ATT]
КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ
((2244))
[MODE]
(внутренняя
(внешняя ручка)
Коммуникатор (HM-151)
КНОПКА РЕЧЬ/БЛОКИРОВКА [SPCH/LOCK]
((11))
КНОПКА ПЕРЕДАЧИ [PTT]
((22))
ПЕРЕКЛЮЧАТЕЛИ ВВЕРХ/ВНИЗ [S]/[T]
((33))
ИНДИКАТОР ПЕРЕДАЧИ
((44))
ЦИФРОВАЯ КЛАВИАТУРА
((55))
ВЫБОР ФИЛЬТРА [FIL]
((66))
КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ
((77))
[MODE]
ИНДИКАТОР ВКЛЮЧЕНИЯ
((88))
КОММУНИКАТОРА
ПРОГРАММИРУЕМЫЕ ФУНКЦИОНАЛЬНЫЕ
((99))
КНОПКИ [F-1]/[F-2]
КНОПКА ЗАПИСИ В ПАМЯТЬ [MW]
((1100))
КНОПКА ВЫБОРА VFO/ПАМЯТЬ [V/M]
((1111))
ПРОВЕРКА ЧАСТОТЫ ПЕРЕДАЧИ [XFC]
((1122))
КНОПКА ТЮНЕР/ВЫЗОВ [TUNER/CALL]
((1133))
Компания «Т-ХЕЛПЕР»
(095) 742-3444
3
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ ........................................................................................................................................................................................................0
КОМПЛЕКТ ПОСТАВКИ ................................................................................................................................................................................0
НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ ...................................................................................................................................................2
Передняя панель.......................................................................................................................................................................................3
Коммуникатор (HM-151).........................................................................................................................................................................3
ОГЛАВЛЕНИЕ ..................................................................................................................................................................................................4
1 ОРГАНЫ УПРАВЛЕНИЯ .....................................................................................................................................................................7
Передняя панель.......................................................................................................................................................................................7
Многофункциональные кнопки............................................................................................................................................................11
Функции Меню M-1..........................................................................................................................................................................11
Функции Меню M-2..........................................................................................................................................................................11

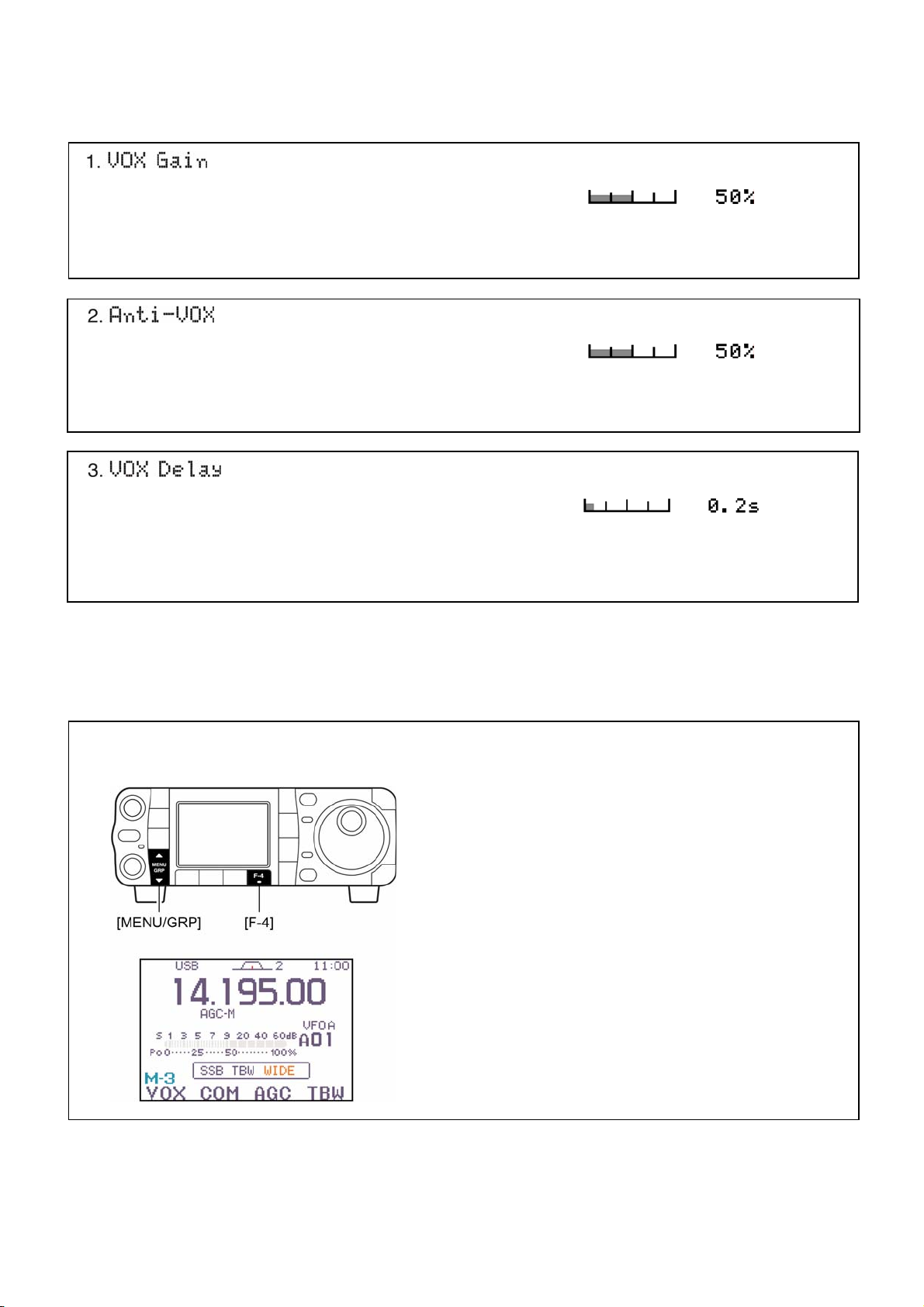

Функции Меню M-3..........................................................................................................................................................................11
Функции Меню S-1 ...........................................................................................................................................................................13
Функции Меню S-2 ...........................................................................................................................................................................13
Функции Меню S-3 ...........................................................................................................................................................................14

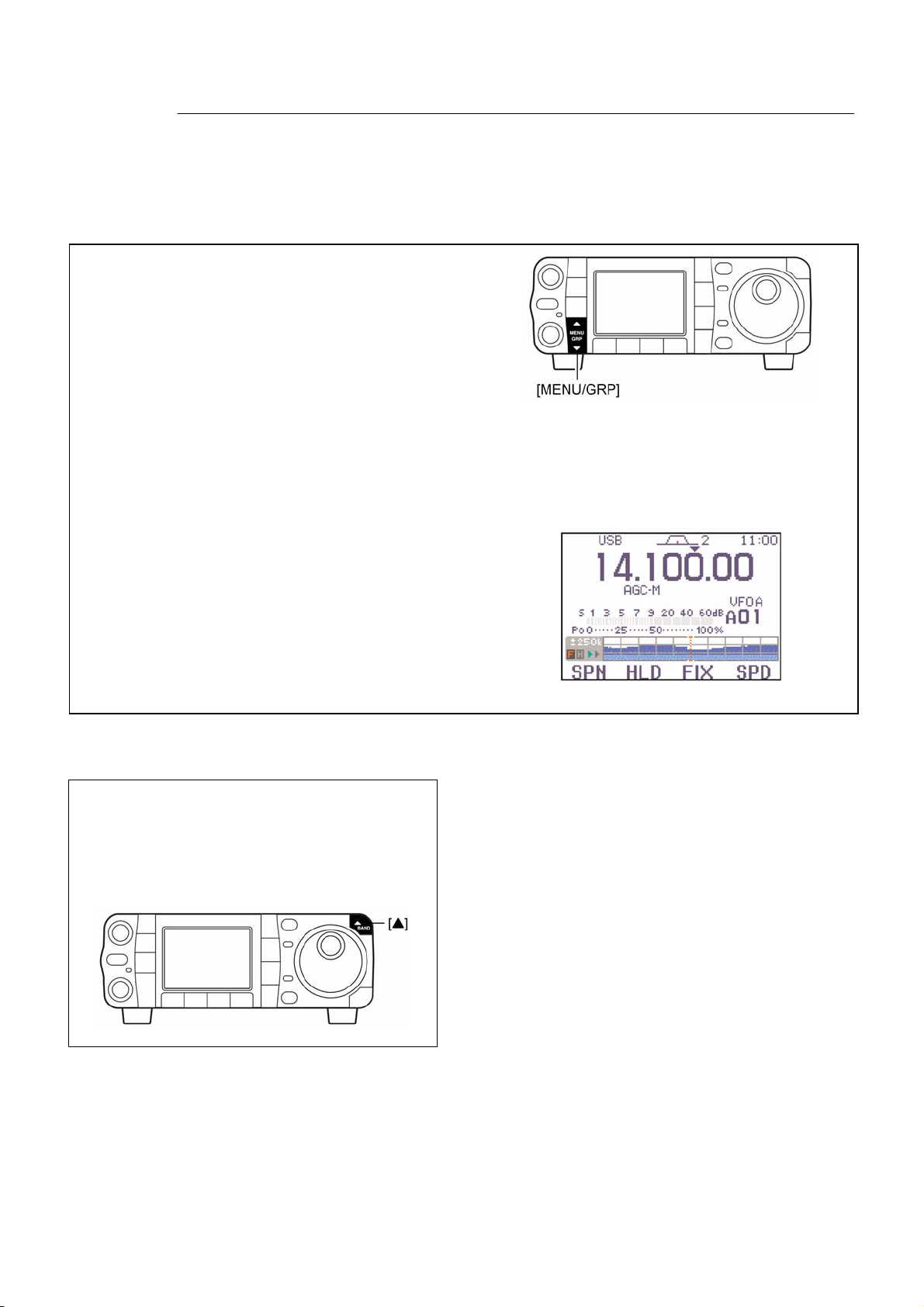

Функции Меню G-1 (Спектроскоп) ..............................................................................................................................
Коммуникатор (HM-151).......................................................................................................................................................................15
Микрофонный разъём.......................................................................................................................................................................16
Задняя панель .........................................................................................................................................................................................17
Разъём ДАННЫХ - DATA................................................................................................................................................................18
Функциональный дисплей .................................................................................................................................................................... 19
Распаковка .............................................................................................................................................................................................. 21
Куда поставить трансивер ..................................................................................................................................................................... 21
Заземление..............................................................................................................................................................................................21
Подключение к антенне ........................................................................................................................................................................21
Установка ...............................................................................................................................................................................................22
Подвешивание как единого целого..................................................................................................................................................22
Снятие передней панели...................................................................................................................................................................22
Крепление передней панели.............................................................................................................................................................22
Необходимые
Дополнительные соединения ................................................................................................................................................................24
Источник питания ..................................................................................................................................................................................25
Подключение к источнику питания ..................................................................................................................................................... 25
Подключение к аккумуляторной батарее ............................................................................................................................................ 25
Внешние антенные тюнеры .................................................................................................................................................................. 26
Подключение линейного усилителя.....................................................................................................................................................27
Соединения для CW...............................................................................................................................................................................28
Соединения для CW...............................................................................................................................................................................29
Соединения для RTTY (FSK) ...........................................................................................................................................................29
Соединения для RTTY (AFSK) ........................................................................................................................................................29
Соединения для пакетной связи, SSTV или PSK31 ............................................................................................................................30
При
При подключении к разъёму [ACC] ................................................................................................................................................30
При подключении к микрофонному разъёму [MIC] ......................................................................................................................30
Первое включение питания (сброс процессора (CPU)) ......................................................................................................................31
Сброс Меню (M-1) ............................................................................................................................................................................31
Начальное положение ручек регуляторов ...........................................................................................................................................31
Описание VFO........................................................................................................................................................................................32
Различия между режимами работы с VFO и с памятью ................................................................................................................32
Работа с VFO .......................................................................................................................................................................................... 33

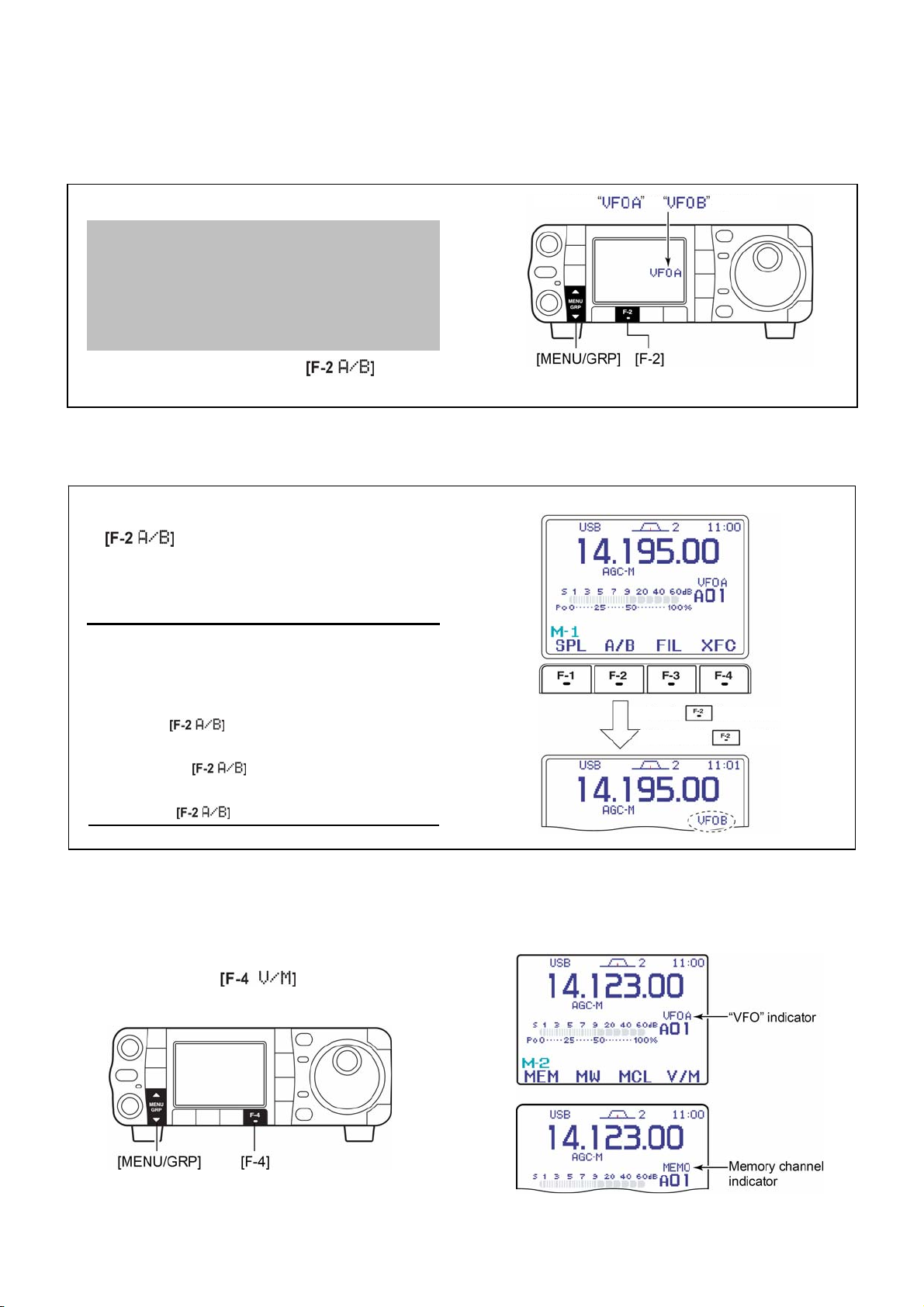

Выбор VFO A/VFO B........................................................................................................................................................................ 33
Уравнивание
Выбор режима VFO/памяти ..................................................................................................................................................................33
Выбор диапазона рабочих частот ......................................................................................................................................................... 34
Пользование диапазонными стековыми регистрами .....................................................................................................................34
Установка частоты .................................................................................................................................................................................35
Установка частоты ручкой настройки .............................................................................................................................................35

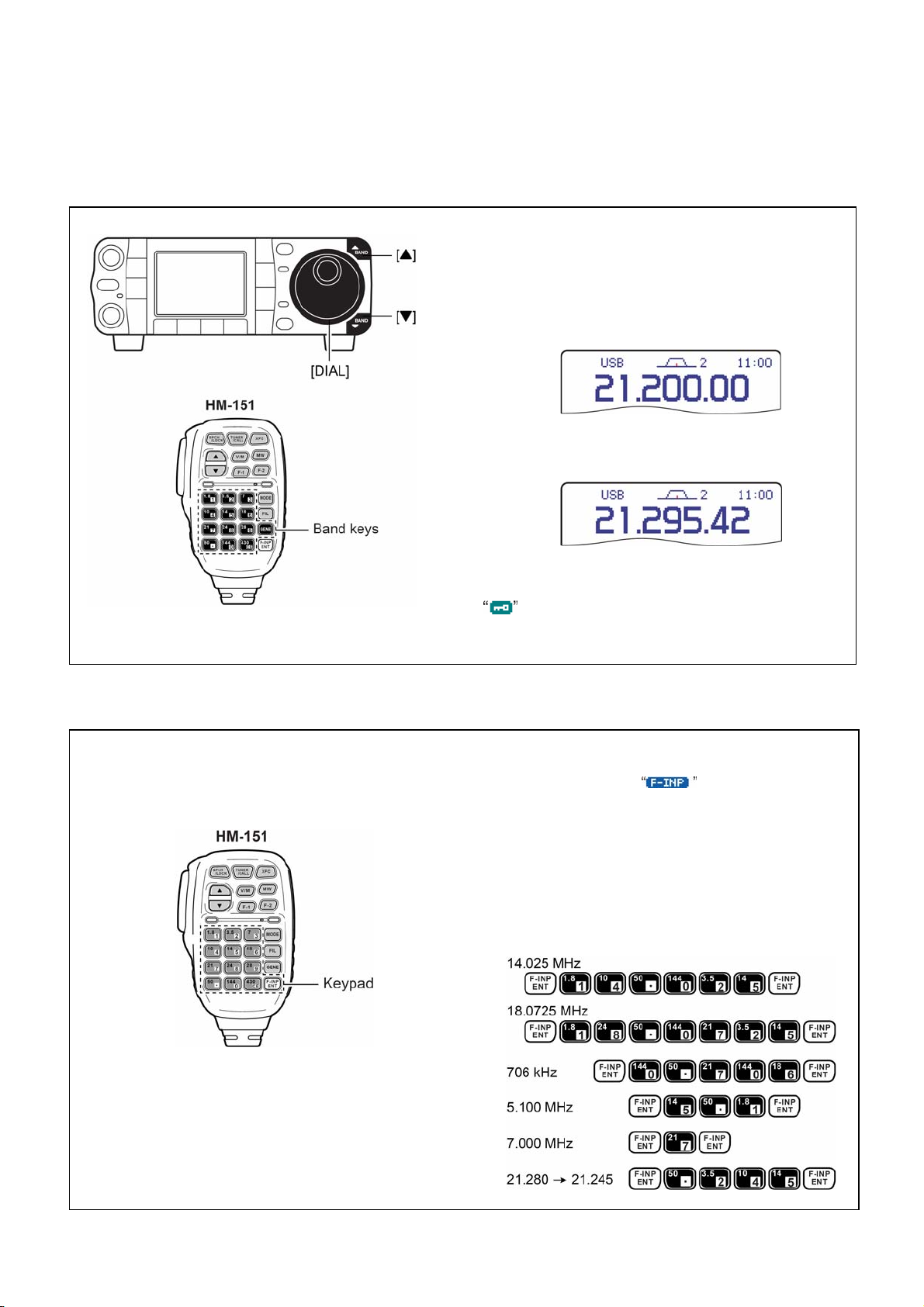

Непосредственный ввод частоты с клавиатуры коммуникатора ..................................................................................................35

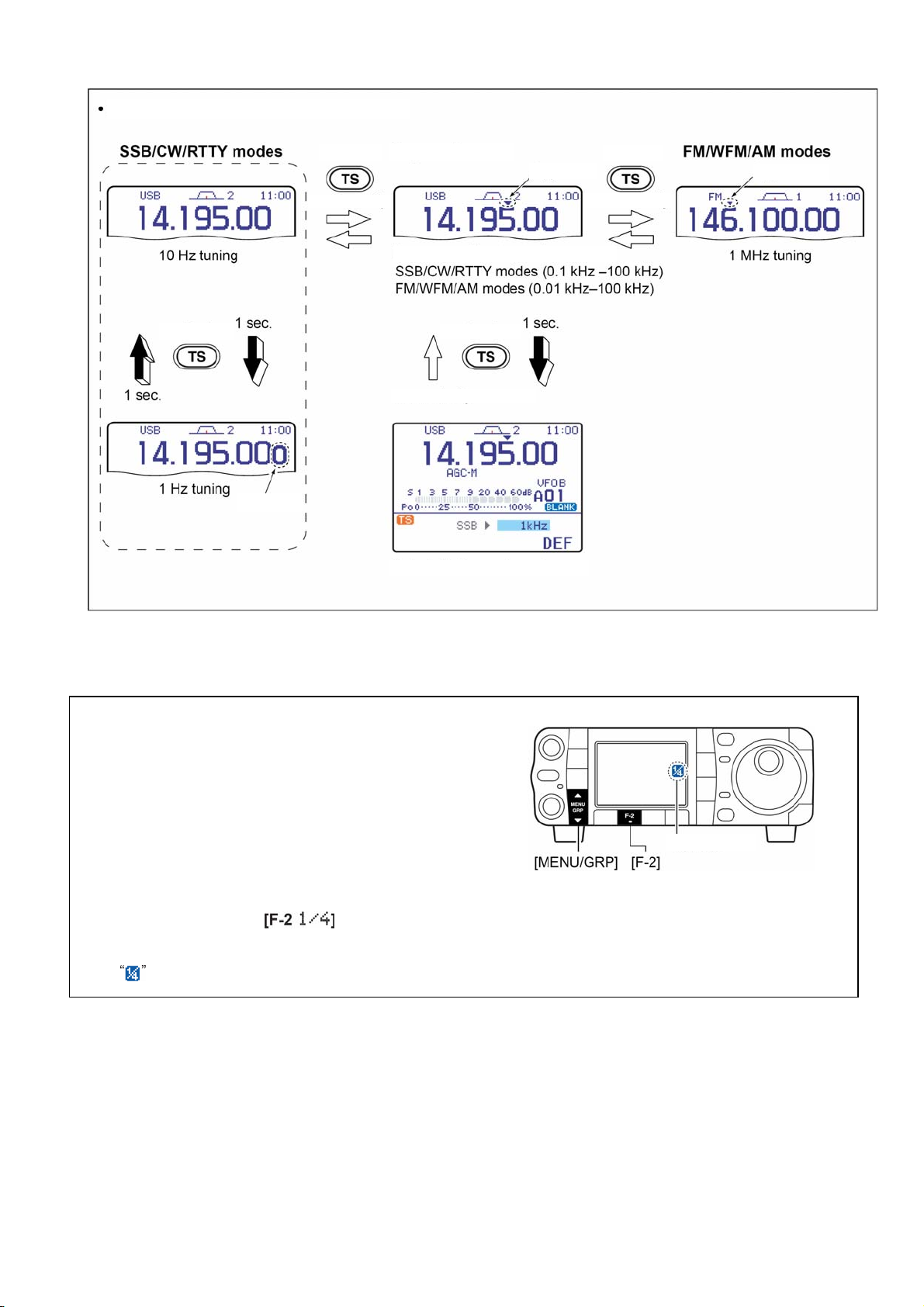

Программирование шага перестройки частоты..............................................................................................................................36
Выбор “кГц’овых” шагов перестройки ........................................................................................................................................... 36
Выбор шага перестройки 1 Гц
Выбор быстрой перестройки с шагом 1 МГц (только в FM/WFM/AM)....................................................................................... 37
Функция сверхточной настройки ¼ (только для CW/RTTY) ........................................................................................................ 38
Функция авто шага перестройки частоты ....................................................................................................................................... 39
Звуковой сигнал, сигнализирующий о достижении края рабочего диапазона ............................................................................39
Установка громкости звука...................................................................................................................................................................39

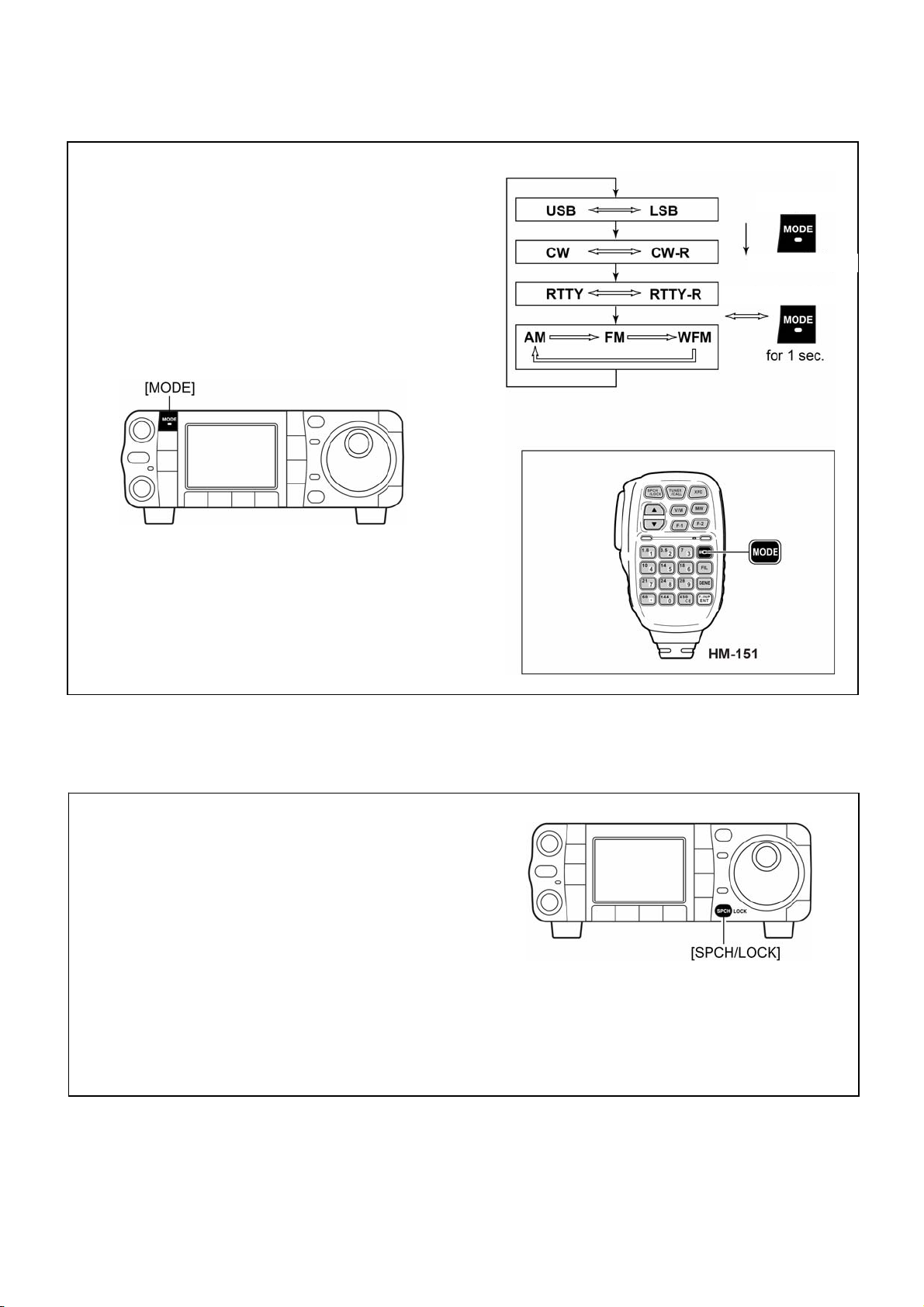

Выбор режима работы ........................................................................................................................................................................... 40
соединения ..................................................................................................................................................................... 23
подключении к разъёму [DATA] .............................................................................................................................................30
параметров двух VFO ................................................................................................................................................ 33
или 10 Гц (только для SSB/CW/RTTY) .......................................................................................37
...................14
Компания «Т-ХЕЛПЕР»
(095) 742-3444
4
Функция синтезатора речи .................................................................................................................................................................... 40

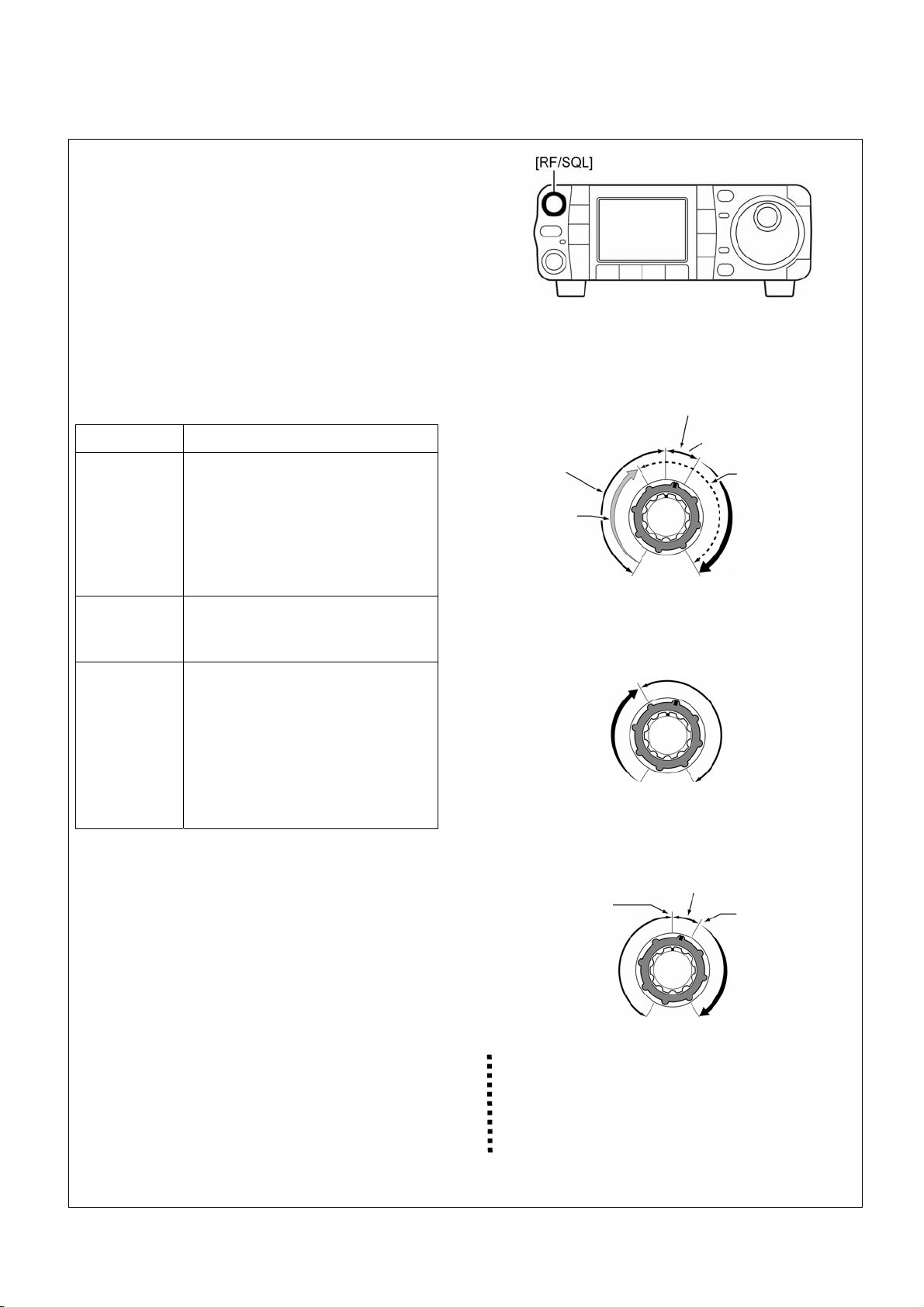

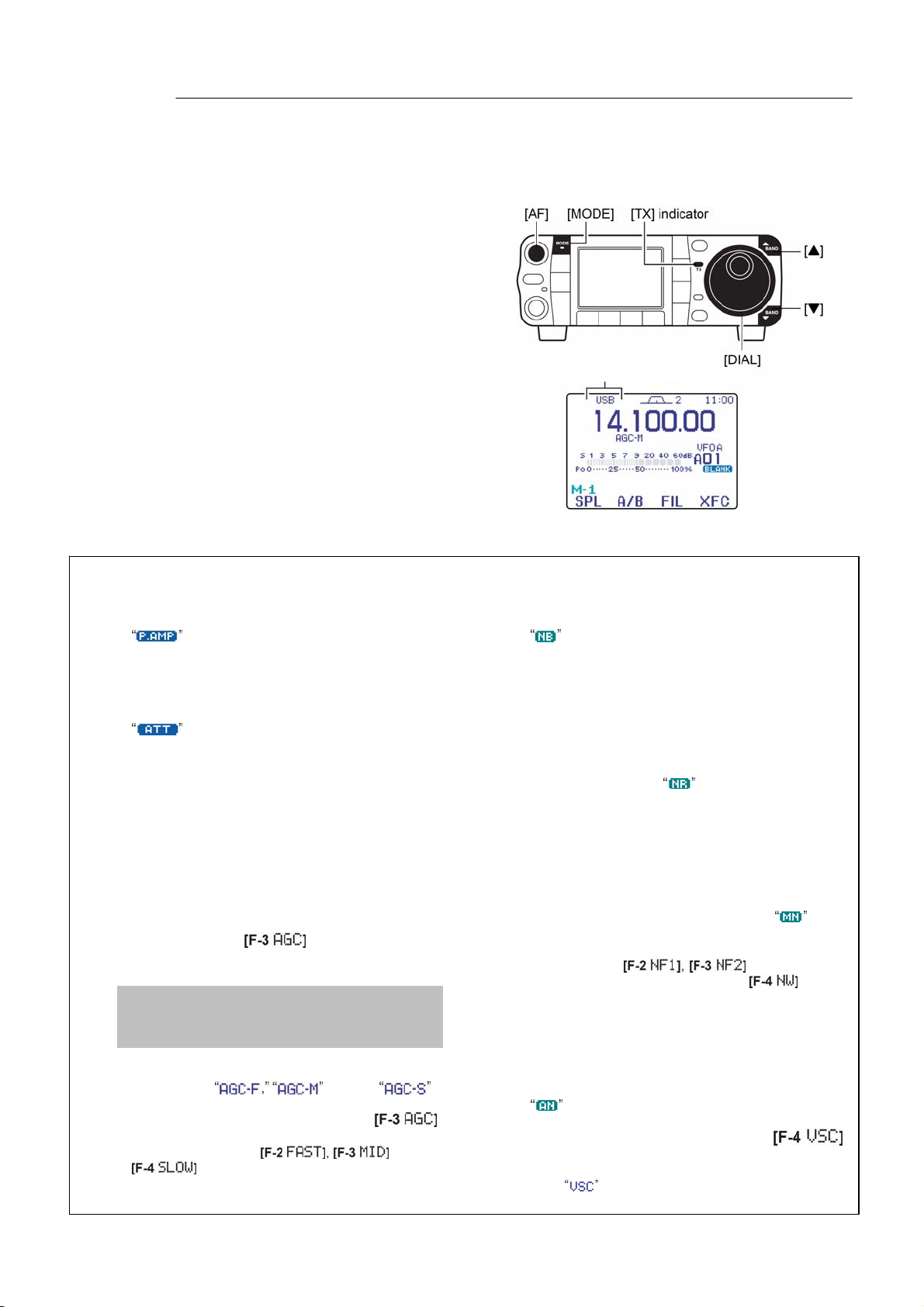

Шумоподавление и чувствительность приёмника ..............................................................................................................................41
Функции измерителя .............................................................................................................................................................................42
Многофункциональный измеритель................................................................................................................................................ 42
Функции блокировки.............................................................................................................................................................................43
Функция блокировки ручки настройки ...........................................................................................................................................43
Функция блокировки коммуникатора .............................................................................................................................................43
Основные действия при передаче......................................................................................................................................................... 43
Функция включения микрофона ...................................................................................................................................................... 43

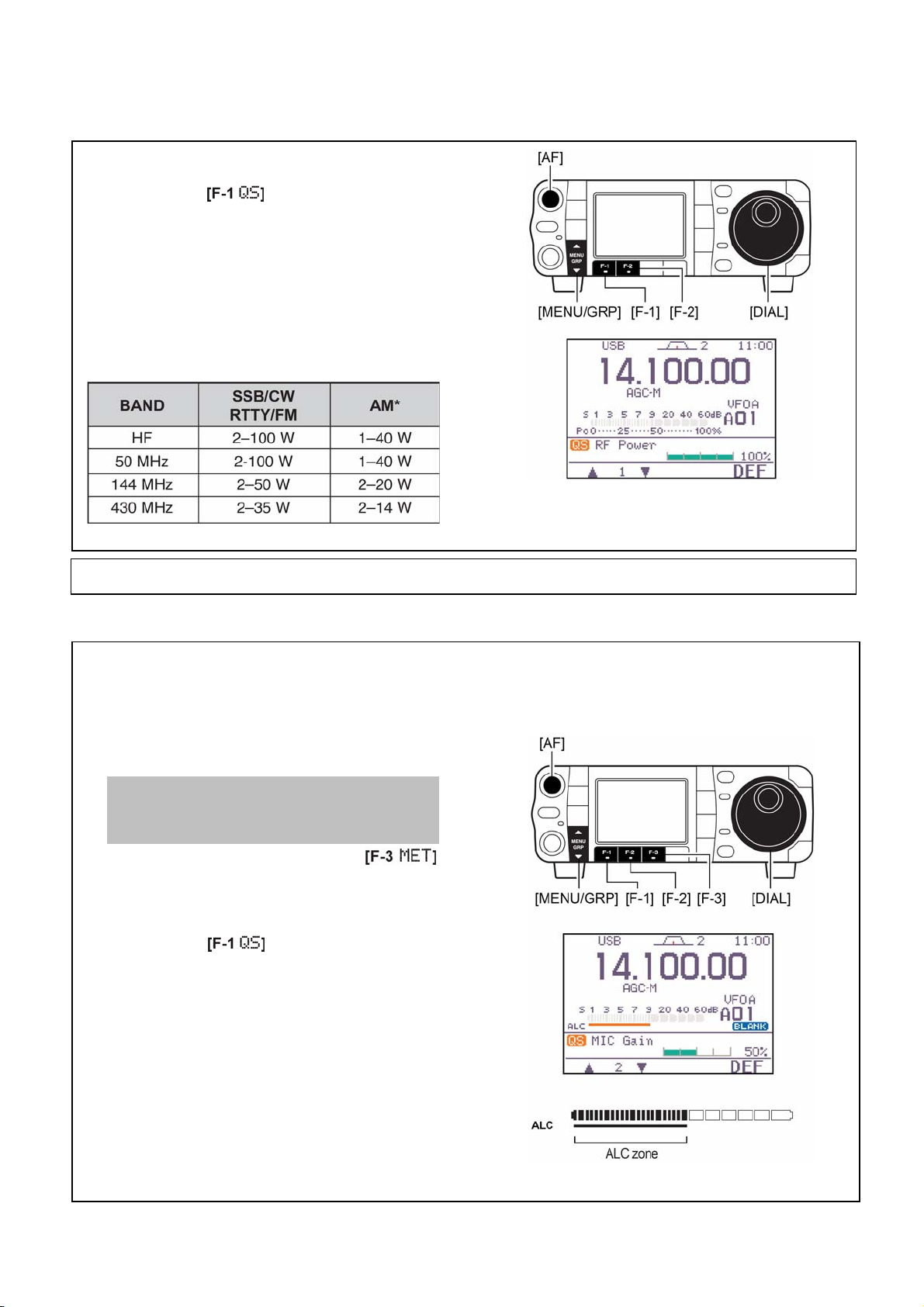

Установка выходной мощности передатчика ................................................................................................................................. 44
Установка микрофонного усиления ................................................................................................................................................44
Работа в режиме SSB .............................................................................................................................................................................45
Удобные функции при передаче ...................................................................................................................................................... 46
Работа в режиме CW.............................................................................................................................................................................. 47
Удобные функции при приёме.........................................................................................................................................................48
Режим реверсного CW......................................................................................................................................................................49
Функция CW бокового тона ............................................................................................................................................................. 49
Управление тональностью CW звука ..............................................................................................................................................50
Электронный CW ключ .........................................................................................................................................................................51
Меню посылки памяти ключа ..........................................................................................................................................................52
Режим установки номера содержимого...........................................................................................................................................54
Режим установки ключа
Работа в режиме RTTY (FSK)...............................................................................................................................................................57
Удобные функции при приёме.........................................................................................................................................................58
Режим реверсного RTTY..................................................................................................................................................................59

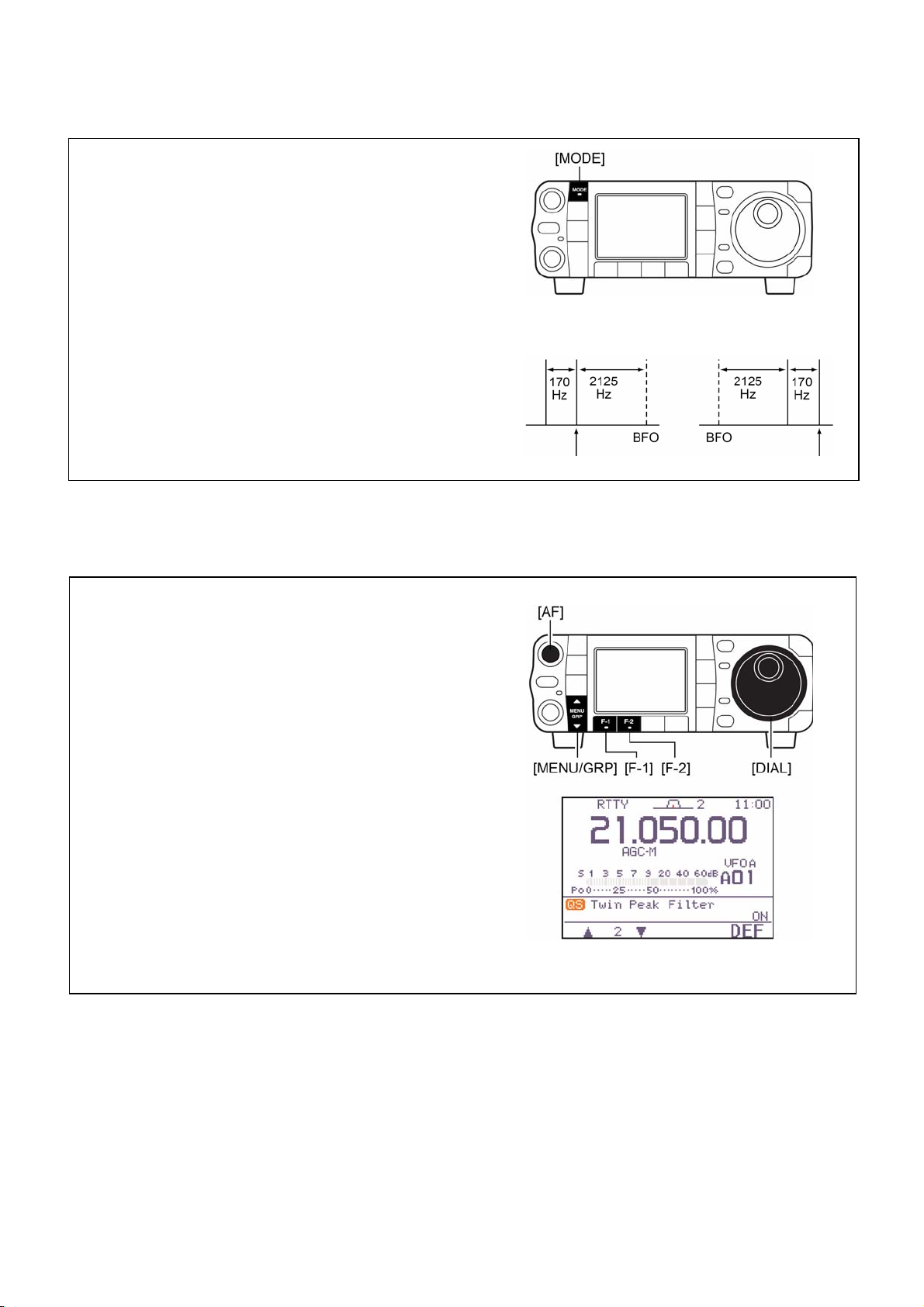

Фильтр с двугорбой АЧХ .................................................................................................................................................................59

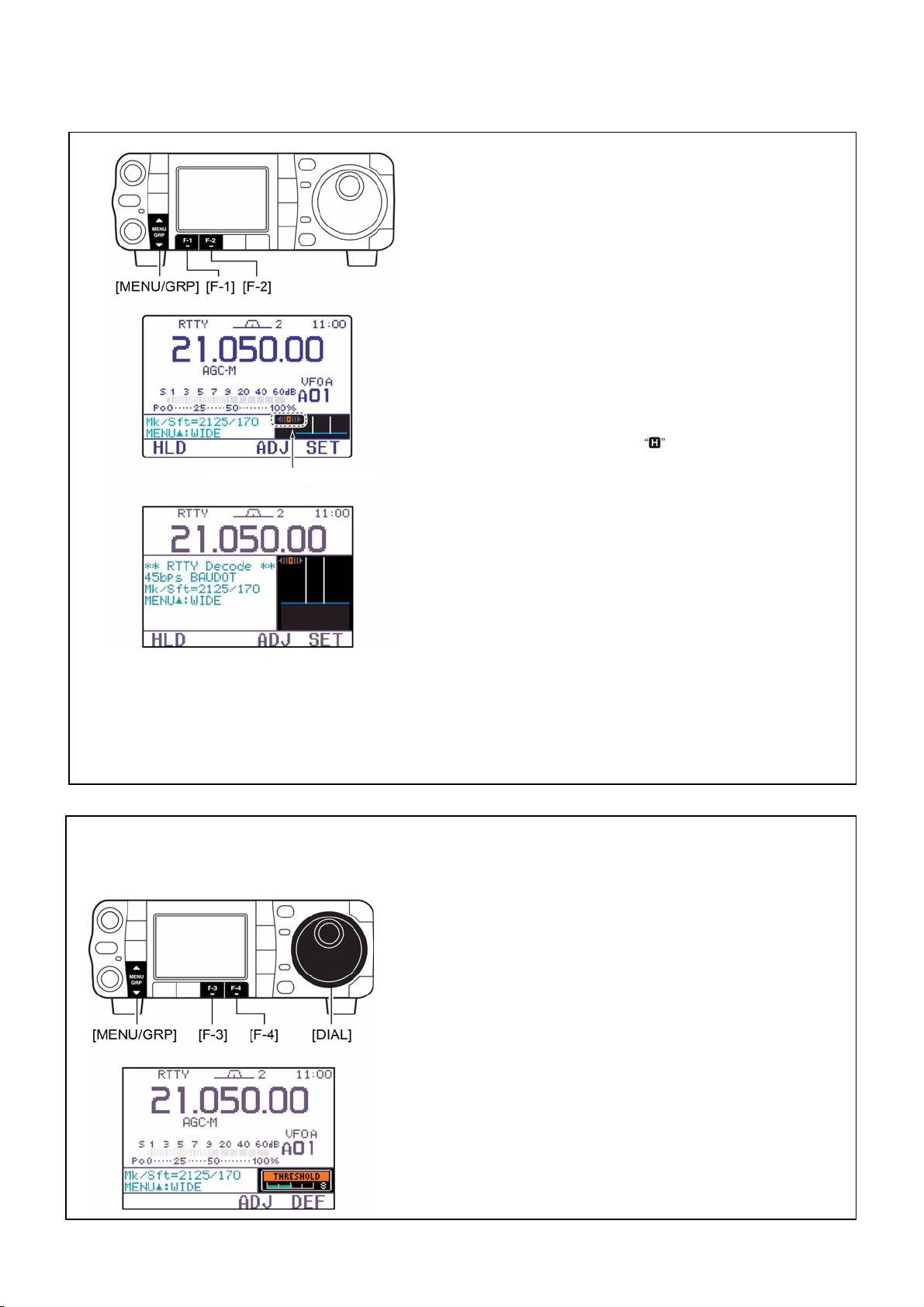

Функция индикации RTTY декодера ..............................................................................................................................................60
Режим установки RTTY декодирования ......................................................................................................................................... 61
Предустановки для пользования RTTY терминалом или TNC .....................................................................................................62
Работа в режиме AM.............................................................................................................................................................................. 63
Удобные функции при приёме.........................................................................................................................................................63
Удобные функции при передаче ...................................................................................................................................................... 64
Работа в режиме FM ..............................................................................................................................................................................65
Пользование суб-тональным шумоподавлением............................................................................................................................ 66
Работа с DTCS ...................................................................................................................................................................................67
Определение (сканирование) репитерного суб-тона......................................................................................................................68
Работа через ретранслятор ....................................................................................................................................................................69
Суб-тональная частота репитера......................................................................................................................................................70
Монитор проверки частоты передачи ............................................................................................................................................. 71
Запоминание параметров нестандартных ретрансляторов ............................................................................................................ 71
Запоминание параметров нестандартных ретрансляторов ............................................................................................................ 72
Частота доступа 1750 Гц .......................................................................................................................................................................73
Инкодер
Меню посылки DTMF ...........................................................................................................................................................................73
Программирование DTMF кодов .....................................................................................................................................................74
Скорость посылки DTMF ................................................................................................................................................................. 74
Простой спектроанализатор..................................................................................................................................................................75
Фиксированный режим.....................................................................................................................................................................76
Режим, когда центральная частота полосы обзора расположена в центре экрана ......................................................................77
Режим установок спектроскопа .......................................................................................................................................................77
Предусилитель и аттенюатор................................................................................................................................................................78
Функция RIT...........................................................................................................................................................................................79
Автоматическая регулировка усиления (АРУ).................................................................................................................................... 80
Выбор величины
Установка постоянной времени цепи АРУ .....................................................................................................................................80
Выбор фильтра по ПЧ ...........................................................................................................................................................................81
Выбор полосового фильтра по ПЧ................................................................................................................................................... 81
Установка полосового фильтра (только для SSB/CW/RTTY/AM)................................................................................................82
Операции с полосой пропускания - двойная PBT ...............................................................................................................................83
Подавитель импульсных помех ............................................................................................................................................................ 84
Цифровое шумопонижение...................................................................................................................................................................85
Режим установки цифрового шумопонижения ..............................................................................................................................85
Функция
Функция автоматической режекции – авто-notch...........................................................................................................................86
Функция ручной режекции – notch .................................................................................................................................................. 87
Режим установки ручного notch-фильтра ....................................................................................................................................... 87

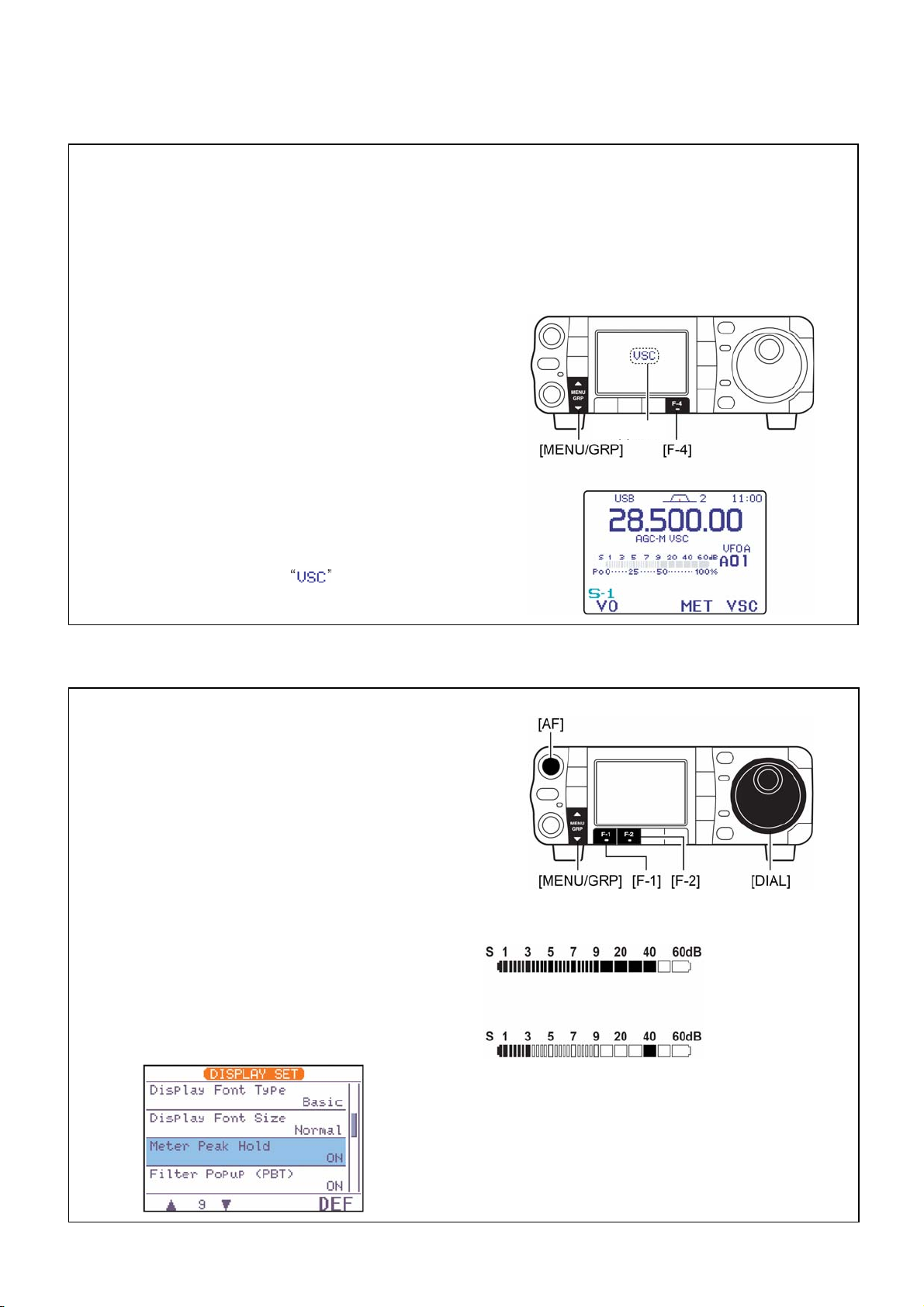

Функция шумоподавления по голосу - VSC........................................................................................................................................ 88
Функция удержания S-метром максимальных значений....................................................................................................................88
Функция VOX ........................................................................................................................................................................................89
Установка рабочих параметров функции VOX ..............................................................................................................................89
памяти DTMF..........................................................................................................................................................................73
режекции Notch......................................................................................................................................................................86
...................................................................................................................................................................55
постоянной времени цепи АРУ ..........................................................................................................................80
Компания «Т-ХЕЛПЕР»
(095) 742-3444
5
Режим VOX-установок ..................................................................................................................................................................... 90
Установка полосы передающего фильтра (только в SSB).................................................................................................................. 90

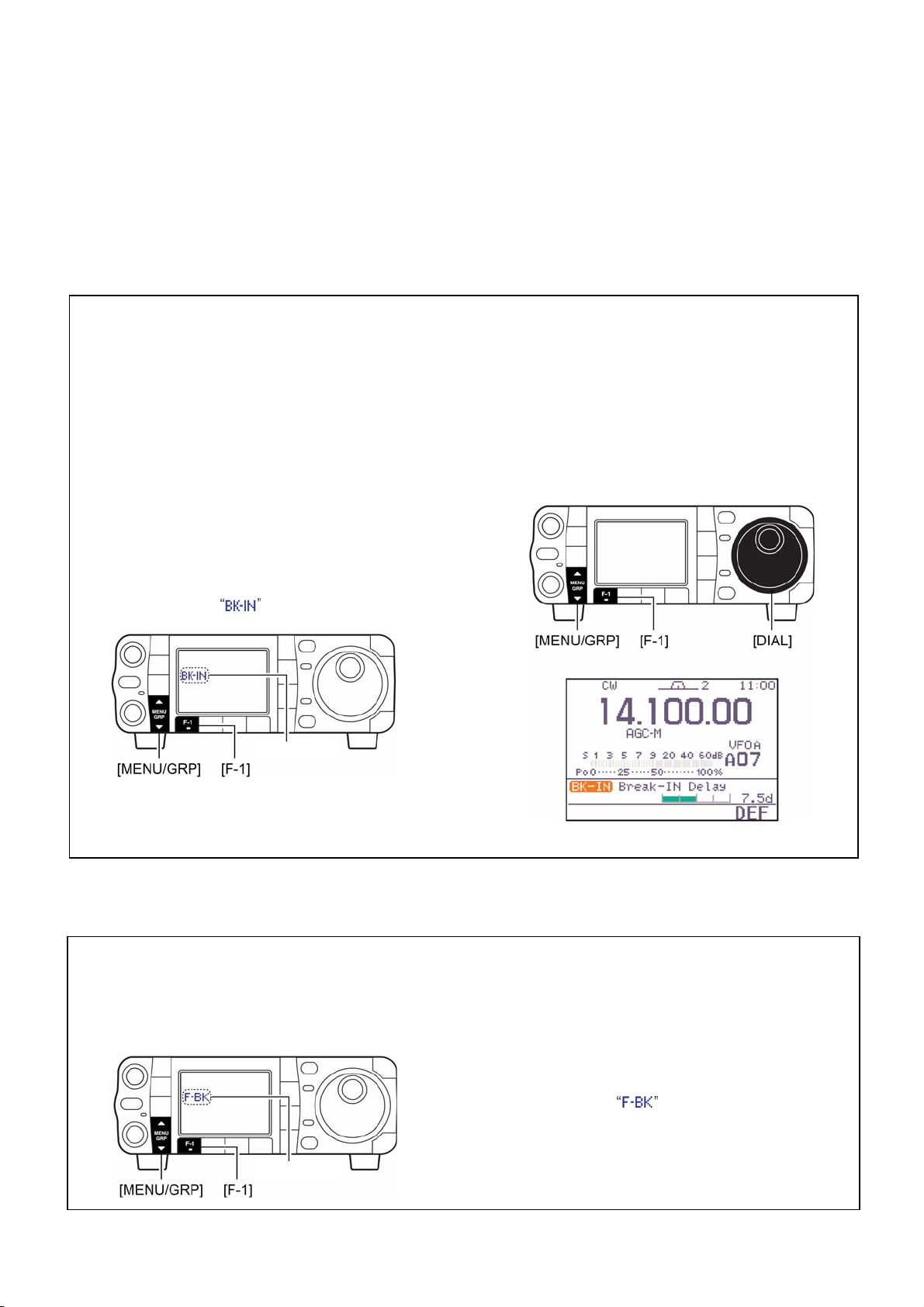

Функция break-in.................................................................................................................................................................................... 91
Операции с полу-break-in’ом............................................................................................................................................................ 91
Операции с полным break-in’ом.......................................................................................................................................................91
Функция ∆TX .........................................................................................................................................................................................92
Функция мониторинга (прослушивания).............................................................................................................................................93
Компрессор речи (компандер) ..............................................................................................................................................................93
Установки речевого компрессора .................................................................................................................................................... 94

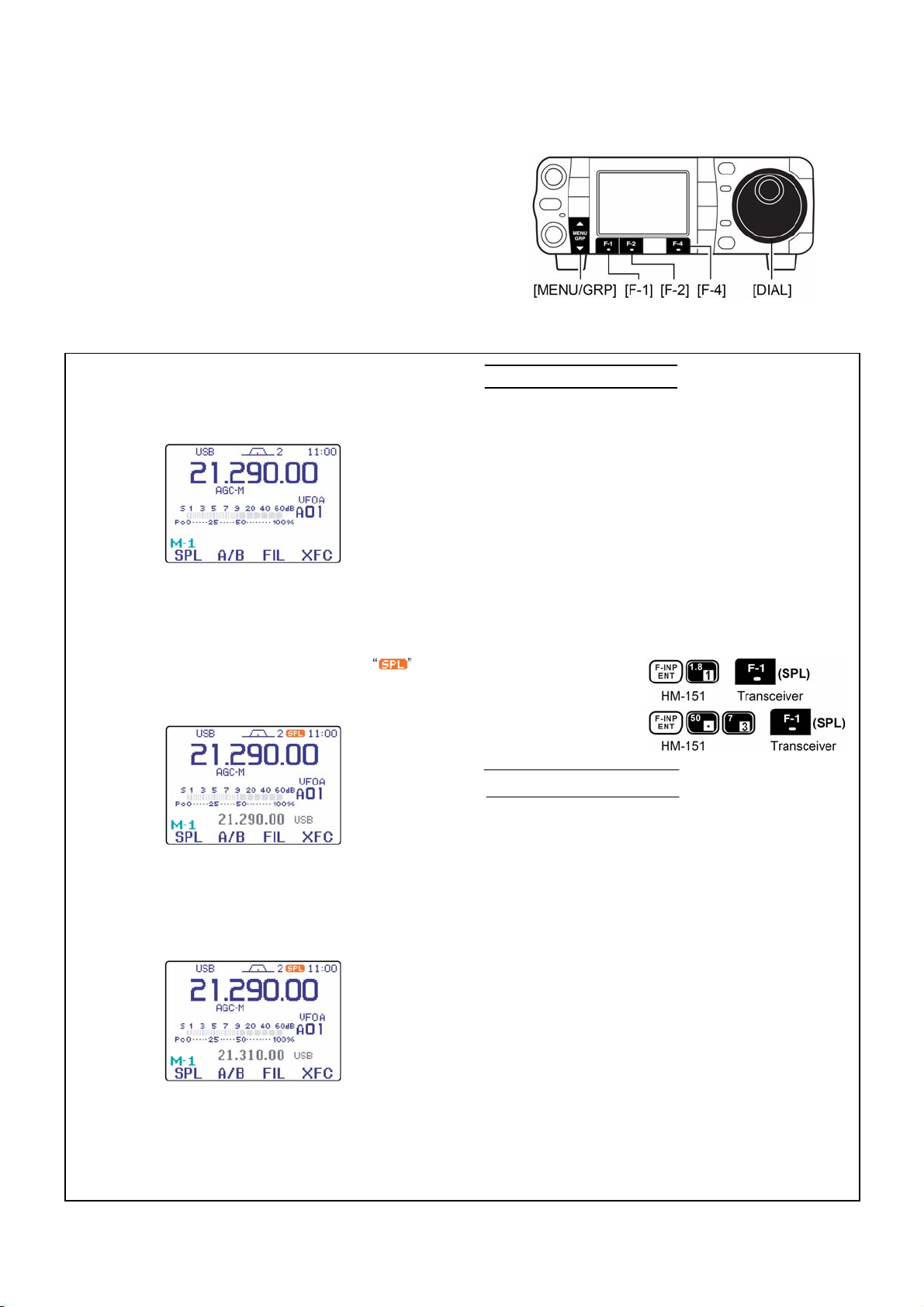

Работа с разносом частот ...................................................................................................................................................................... 95
Функция быстрого разноса
Установка частоты разноса ..............................................................................................................................................................97
Установка быстрого разноса частот ................................................................................................................................................ 97
Измерение КСВ - SWR ..........................................................................................................................................................................98
Линейчатый способ...........................................................................................................................................................................98
Гистограмма ......................................................................................................................................................................................98
частот .......................................................................................................................................................96
Компания «Т-ХЕЛПЕР»
(095) 742-3444
6
1
ОРГАНЫ УПРАВЛЕНИЯ
Передняя панель
РЕГУЛЯТОР ГРОМКОСТИ [AF
((11))
ручка)
Вращайте эту ручку для изменения уровня
¬
громкости динамика или головных телефонов.
(SET)] (внутренняя
Громче
•
Работа в качестве регулятора величины
порога срабатывания шумоподавителя
(Усиление по ВЧ зафиксировано на максимуме)
Тише
Кратковременно нажмите, чтобы войти в меню режима
установок.
Ещё раз нажмите, чтобы выйти из меню режима установок.
••
РЕГУЛЯТОР КОЭФФИЦИЕНТА УСИЛЕНИЯ по
((22))
ВЧ/ПОРОГА СРАБАТЫВАНИЯ
ШУМОПОДАВИТЕЛЯ [RF/SQL]
(внешняя ручка)
Служит для установки усиления по ВЧ и порога
срабатывания шумоподавителя.
Шумоподавитель, когда он закрыт, при отсутствии
полезного сигнала отключает звук из динамика или
головных телефонов, чтобы не было шипа.
Шумоподавитель особенно эффективен в режиме FM. Он
••
также работоспособен и в других режимах.
Рекомендуемое положение регулятора [RF/SQL] от 12-ти до
••
1 часу дня.
Регулятор можно установить в положение ‘Авто’ (управление
••
усилением по ВЧ в режимах SSB, CW и RTTY; управление
шумоподавителем в AM, FM и WFM) или только управление
шумоподавителем (усиление по
зафиксировано на максимуме) во всех смешанных (других)
режимах установки, как показано в таблице.
РЕЖИМ
SSB, CW
RTTY
AM, FM
•
WFM
Работа в качестве регулятора усиления по ВЧ
/регулятора порога шумоподавления
ВЫБРАННЫЙ РЕЖИМ УСТАНОВКИ
Авто SQL RF + SQL
RF GAIN SQL RF + SQL
SQL SQL RRF + SQL
ВЧ при этом будет
См. стр. 41.
См. стр. 41.
КНОПКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ [PWR]
((33))
¬
Если
трансивер выключен, нажмите на неё
для его включения.
Не забудьте до этого включить питание источника.
••
¬
Если
трансивер включён, то для его
выключения нажмите и подержите её 1 сек.
ЗАЩЁЛКА, ДЕРЖАЩАЯ ПЕРЕДНЮЮ
((44))
ПАНЕЛЬ
Для того, чтобы отстыковать переднюю панель
от корпуса трансивера, потяните защёлку на
себя (когда трансивер смотрит на Вас).
РЕГУЛЯТОРЫ ПОЛОСЫ ПРОПУСКАНИЯ/M-ch
((55))
/RIT [PBT/M-ch/RIT]
¬
Нажимайте
на внутреннюю ручку для
включения/выключения функции регулировки
полосы пропускания (PBT) или функции
канал памяти (M-ch)/RIT.
Если
¬
у Вас выбрана регулировка полосы, то:
Изменяйте полосу пропускания приёмника по
99
ВЧ с помощью цифрового фильтра DSP.
Полоса пропускания и частота сдвига будут
••
индицироваться на дисплее.
Заводской установкой является возможность
••
сужения полосы пропускания до половины её
ширины. Шаг сужения полосы составляет 25 Гц.
Для возврата к начальной установке нажмите и
99
1 сек. подержите нажатой внутреннюю ручку.
•
Работа в качестве регулятора усиления по ВЧ
(Шумоподавитель принудительно открыт только в
режимах SSB, CW и RTTY)
См. стр. 41.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
Срез высших частот Центр Срез низших частот
7
9
Что такое управление полосой по ПЧ
(PBT)
?
Электронное сужение ширины полосы
пропускания по ПЧ позволяет ослаблять вредное
воздействие помех. В данном трансивере эта
функция реализуется цифровым сигнальным
процессором (DSP).
¬
Находясь в режиме M-ch/RIT:
¾
Вращая внутреннюю ручку, выбирайте номер
канала памяти.
¾
Нажав и подержав нажатой 1 секунду,
включите режим RIT/∆TX.
• Чтобы выйти из режима RIT/∆TX, нажмите на
(MENU/GRP)
[T
¾
Когда функция RIT/∆TX отключена:
].
Вращая внешнюю ручку, выбирайте банк
памяти.
¾
Когда функция RIT/∆TX активизирована:
Вращая внешнюю ручку, сдвигайте частоту
приёма или передачи.
• Когда включена функция RIT или ∆TX, горит индикатор
или , соответственно.
• Диапазон сдвига частот составляет ± 9.999 кГц с шагом
1 Гц (или ± 9.99 кГц с шагом 10 Гц).
Меньший Больший Частота Частота
канал канал ниже выше
•
Когда функция RIT или ∆TX включена, нажмите и
1 секунду подержите нажатой [F-1 RIT] или [F-2
∆TX], чтобы добавить частотный сдвиг к
индицируемой частоте или вычесть его из неё.
9
Что такое функция RIT?
Функция RIT изменяет частоту приёма, не трогая
частоты передачи.
Это способствует точной настройке на
вызывающую Вас станцию с несколько
отличающейся частотой или тогда, когда Вы
предпочитаете слушать передачу со слегка
изменённым оттенком звука и т.п.
9
Что такое функция ∆TX?
Функция ∆TX изменяет частоту передачи, не
трогая частоты приёма. Это удобно для простого
разноса частот при работе в CW и т.п.
ИНДИКАТОР ДВОЙНОЙ PBT (M-ch/RIT)
((66))
¬
Показывает статус [PBT/M-ch/RIT] () при
управлении функцией двойной PBT или
канал памяти/RIT.
• При выборе Двойной PBT индикатор светится
зелёным.
• При выборе M-ch/RIT индикатор вообще не горит.
• При активизации функции RIT или ∆TX индикатор
светится оранжевым.
+КНОПКИ МЕНЮ/ГРУППА [MENU/GRP]
((77))
¬
Один или несколько раз нажмите на кнопку,
чтобы выбрать нужное меню из меню групп
(M, S или G (Графика)).
¬
Нажмите и 1 секунду подержите нажатой,
чтобы выбрать одну из трёх групп меню: от
M-1 до M-3, от S-1 до S-3 и от G-1
(Спектроскоп) до G-3 (КСВ’ометр).
КНОПКА ТЮНЕР/ВЫЗОВ [TUNER/CALL]
((88))
¬
При работе в диапазоне HF/50 МГц:
¾
Кратковременно нажмите для
включения/выключения функции
автоматической настройки антенного
тюнера.
• Должен быть подключён приобретаемый отдельно
антенный тюнер.
• Когда тюнер включён, горит индикатор
¾
Для перехода к ручной настройке
антенного тюнера нажмите и 2 секунды
подержите нажатой.
• Должен быть подключён приобретаемый отдельно
антенный тюнер.
• Когда тюнер включён, горит индикатор
¬
При работе в диапазоне 144/430 МГц:
Кратковременно нажмите для выбора
вызывного канала (или возврата с
выбранного вызывного канала на ранее
использовавшуюся частоту/канал).
• “C1” является вызывным каналом для диапазона 144
МГц, а “C2” – для диапазона 430 МГц.
МНОГОФУНКЦИОНАЛЬНЫЕ КНОПКИ [F-1]/
((99))
[F-2]/[F-3]/[F-4]
¬
Нажимайте для выбора функции,
индицируемой на дисплее над этими
кнопками.
• Функции меняются в зависимости от выбранного
меню.
Высвечиваются функции
.
.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
8
КНОПКА РУЧНОЙ NOTCH [MNF/ADJ]
((1100))
¬
Кратковременно нажимайте, чтобы
включить/выключить функцию ручной notch
в режимах SSB, CW и AM.
• Когда функция активизирована, на дисплее горит
.
¬
Нажмите и 1 секунду подержите нажатой,
чтобы войти в режим установки ручного
notch-фильтра.
9
Что такое функция notch?
Функция notch – это узкополосная DSP
режекторная фильтрация, которая убирает
мешающие свистящие тоны из CW или AM
сигналов, очищая их таким образом.
КНОПКА АВТО-NOTCH/ДИКТОФОН [ANF/
((1111))
REC]
¬
Кратковременно нажимайте, чтобы
включить/выключить функцию авто-notch
(ANF) в режимах SSB, CW и AM.
• Когда функция активизирована, на дисплее горит
.
¬
Нажмите и 1 секунду подержите нажатой,
чтобы записать принимаемый аудио-сигнал.
КНОПКА РЕЧЬ/БЛОКИРОВКА [SPCH/LOCK]
((1122))
¬
Кратковременно нажмите, чтобы аппарат
начал произносить частоту и т.п.
синтезированным человечьим голосом.
• Количество произносимых параметров задаётся в
меню режима разных (прочих) установок.
¬
Нажмите и 1 секунду подержите нажатой,
чтобы включить/выключить блокировку
ручки настройки.
• Ручка настройки блокируется электронным образом.
• При включённой блокировке на дисплее появляется
значок
.
МИКРОФОННЫЙ РАЗЪЁМ
((1133))
Модульный микрофонный разъём
предназначен для подключения
коммуникатора HM-151 из комплекта поставки.
• Если нужно, то через приобретаемый отдельно OPC589 можно подключить 8-ми контактный микрофон,
например, SM-20.
• На задней панели трансивера имеется второй
микрофонный разъём. НЕЛЬЗЯ одновременно
подключать сразу два микрофона.
КНОПКИ (ДИАПАЗОН) ВВЕРХ/ВНИЗ
((1144))
[S
(BAND)
]/[T
(BAND)
]
¬
Кратковременно нажимайте, чтобы выбрать
нужный диапазон частот.
¬
Нажмите и 1 секунду подержите [S
(BAND)
]
нажатой, чтобы включить/выключить
простой диапазонный спектроанализатор.
¬
Нажмите и 1 секунду подержите [T
(BAND)
]
нажатой, чтобы включить/выключить экран
многофункционального измерителя.
ЗАЩЁЛКА РУЧКИ НАСТРОЙКИ
((1155))
Выберите усилие, с которым будет вращаться
ручка настройки.
• Имеется три степени усилия при вращении. В верхнем
положении вращение ручки будет сопровождаться
пощёлкиванием.
РАЗЪЁМ ДЛЯ ПОДКЛЮЧЕНИЯ ГОЛОВНЫХ
((1166))
ТЕЛЕФОНОВ [PHONES]
Сюда можно подключать головные телефоны с
сопротивлением 8 – 16 Ом.
• При подключении головных телефонов встроенный
динамик отключается.
• Если переключатель PHONES/SPEAKER,
расположенный на задней стороне передней панели,
установить в положение [SPEAKER], то вместо
головных телефонов можно будет пользоваться
выносным динамиком. Это удобно при работе в
автомобиле или в полевых условиях.
Обратная сторона съёмной передней панели
РУЧКА НАСТРОЙКИ [DIAL]
((1177))
Предназначена для изменения индицируемой
частоты, выбора величины параметра из
списка режима установки и т.п.
ИНДИКАТОР ПРИЁМА/ПЕРЕДАЧИ [RX]/[TX]
((1188))
¬
[RX]: Горит зелёным в режиме приёма и
тогда, когда открыт шумоподавитель.
¬
[TX]: Горит красным при передаче.
КНОПКА ШАГА ПЕРЕСТРОЙКИ [TS]
((1199))
¬
В режимах SSB/CW/RTTY нажимайте
кратковременно для включения или выключения
режима программируемого шага перестройки. А
в режимах AM/FM/WFM кратковременно
нажимайте для переключения между режимами
программируемого шага перестройки и быстрой
перестройки с шагом 1 МГЦ.
• Когда горит индикатор программируемого шага
перестройки, частоту можно менять с
запрограммированным в кГц’ах шагом.
Индикатор программируемого шага перестройки
• Имеются следующие шаги перестройки: 0.01 (только
в режимах AM/FM/WFM), 0.1, 1, 5, 9, 10, 12.5, 20, 25 и
100 кГц.
• Быстрая перестройка с шагом 1 МГц имеется только
в режимах AM, FM и WFM.
¬
Когда режим программируемого шага
перестройки отключён, шаг перестройки 1 Гц
включается/выключается нажатием на 1 секунду.
• Шаги перестройки 1 и 10 Гц имеются только в
режимах SSB, CW и RTTY.
• Когда горит индикатор шага 1 Гц, частоту можно
менять с шагом 1 Гц.
¬
Когда режим программируемого шага
перестройки включён, то при нажатии на 1
секунду можно войти в режим ввода шага
((2200))
перестройки.
КНОПКА ПОДАВИТЕЛЯ ИМПУЛЬСНЫХ
ПОМЕХ [NB/ADJ]
¬
Кратковременно нажимайте для
включения/выключения подавителя импульсных
помех. Подавитель импульсных помех
уменьшает наводки импульсного типа,
генерируемые, например, автомобильной
системой зажигания. Эта функция не
справляется с помехами не-импульсного типа и
не работает в режиме WFM.
• При работающем подавителе импульсных помех
горит
¬
Нажмите и 1 секунду подержите нажатой, чтобы
войти в режим установки подавителя
((2211))
импульсных помех.
КНОПКА ШУМОПОНИЖЕНИЯ [NR/LEV]
¬
Кратковременно нажимайте для
включения/выключения устройства цифрового
(DSP) шумопонижения.
• При работающем устройстве цифрового
шумопонижения горит
¬
Нажмите и 1 секунду подержите нажатой, чтобы
войти в режим установки уровня цифрового
(DSP) шумопонижения.
.
.
ФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
((2222))
Показывает рабочую частоту, меню
функциональных клавиш, экран простого
диапазонного спектроанализатора, выбранный
канал памяти и т.п.
КНОПКА ПРЕДУСИЛИТЕЛЬ/АТТЕНЮАТОР
((2233))
[P.AMP/ATT]
¬
Нажимайте кратковременно, чтобы
включить или выключить предусилитель.
• При включённом предусилителе горит .
¬
Нажмите на 1 секунду, чтобы ввести в тракт
затухание 12 дБ; нажмите кратковременно,
чтобы отключить аттенюатор.
• При активизированном аттенюаторе горит .
9
Зачем нужен предусилитель?
Предусилитель – это усилитель, стоящий во
входных цепях приёмника, предназначенный для
поднятия его чувствительности. При приёме
слабых сигналов включайте предусилитель.
9
Зачем нужен аттенюатор?
Аттенюатор предназначен для предохранения
входных цепей приёмника от мешающих сигналов
на близких частотах или от близкорасположенных
мощных, например, радиовещательных станций,
могущих привести к искажениям полезного
сигнала.
КНОПКА РЕЖИМА РАБОТЫ [MODE]
((2244))
¬
Кратковременно нажимайте, чтобы
циклически перебирать режимы работы:
USB/LSB ¤ CW/CW-R ¤
RTTY/RTTY-R ¤ AM/FM/WFM
¬
Нажимайте на 1 секунду, чтобы
переключаться между следующими
режимами работы:
USB Q LSB
CW Q CW-R
RTTY Q RTTY-R
AM J FM J WFM J AM и т.д.
ВЫБОР РЕЖИМА РАБОТЫ
кратковременно
Компания «Т-ХЕЛПЕР»
(095) 742-3444
10
Многофункциональные кнопки
Функции Меню M-1
ОПЕРАЦИИ С РАЗНОСОМ ЧАСТОТ
¬
Подержите нажатой 1 секунду, чтобы включить
функцию быстрого разноса частот.
• Частоту сдвига нужно будет запрограммировать заранее в
• Частотой разноса является разница в показаниях
• Функцию быстрого разноса частот можно отключить в
ВЫБОР VFO A/B
¬
Нажмите кратковременно, чтобы
переключиться с VFO передачи на VFO приёма
в процессе работы с разносом частот.
¬
Нажмите кратковременно, чтобы переключить
частоты передачи и приёма (и режимы работы)
каналов памяти в процессе работы с разносом
частот.
¬
Нажмите на 1 секунду, чтобы сравнять частоты
и режимы работы двух VFO.
• Нижняя индицируемая частота и режим работы
ВЫБОР ФИЛЬТРА
¬
Нажмите на 1 секунду, чтобы войти в режим
установки фильтра.
ПРОВЕРКА ЧАСТОТЫ ПЕРЕДАЧИ
¬
Кратковременно нажимайте, чтобы
включить/отключить функцию разноса
частот.
• При включённой функции разноса частот
появляется
меню разных (прочих) установок.
дисплея.
меню разных (прочих) установок.
¬
Нажмите кратковременно, чтобы
и частота передачи.
обменяться содержимым VFO
передачи и VFO приёма.
сравниваются с верхним (индицируемым) значением VFO
и режимом работы.
¬
Нажимайте кратковременно, чтобы
выбрать один из трёх фильтров по
ПЧ.
¬
При нажатии и удержании позволяет
прослушать происходящее на частоте
передачи.
• При нажатии и удержании нажатой этой
кнопки частоту передачи можно изменять
ручкой настройки [DIAL].
Функции Меню M-2
МЕНЮ ПАМЯТИ
Кратковременно нажмите, чтобы
увидеть частоту канала памяти и
режим.
каналов памяти.
• Имеется возможность вывести на экран список
ЗАПИСЬ В ПАМЯТЬ
Нажмите и 1 секунду подержите
нажатой, чтобы записать выбранную
частоту и режим работы в
индицируемый канал памяти.
ОЧИСТКА ПАМЯТИ
Нажмите и 1 секунду подержите
нажатой, чтобы очистить содержимое
выбранного канала памяти
• Загорится слово (ПУСТО).
ВЫБОР VFO/ПАМЯТЬ
¬
Нажмите кратковременно, чтобы
переключить режимы VFO и канала
памяти.
¬
Нажмите и 1 секунду подержите
нажатой, чтобы переместить выбранный канал
памяти в индицируемый VFO.
Функции Меню M-3
В ПРОЦЕССЕ SSB ОПЕРАЦИЙ
В ПРОЦЕССЕ CW ОПЕРАЦИЙ
В ПРОЦЕССЕ RTTY ОПЕРАЦИЙ
В ПРОЦЕССЕ AM ОПЕРАЦИЙ
Компания «Т-ХЕЛПЕР»
(095) 742-3444
11
В ПРОЦЕССЕ FM/WFM ОПЕРАЦИЙ
ФУНКЦИЯ VOX
¬
Нажимайте кратковременно, чтобы
включить или выключить функцию
VOX.
аббревиатура
¬
Нажмите и подержите 1 секунду, чтобы войти в
• При активизации функции VOX загорается
.
режим установок VOX.
•
В режиме VOX-установок можно будет установить
усиление VOX, ANTI-VOX и задержку VOX.
9
Что такое функция VOX?
Функция VOX (передача, управляемая голосом)
включает передатчик, как только Вы начнёте
говорить в микрофон, и автоматически
возвращается к приёму, как только Вы замолчите.
РЕЧЕВОЙ КОМПРЕССОР
¬
Нажимайте кратковременно, чтобы
включить или выключить речевой
компандер.
аббревиатура
¬
Нажмите и подержите 1 секунду, чтобы войти в
• При включённом компандере загорается
.
режим установок компандера.
•
Речевой компрессор можно настроить в режиме
установки уровня сжатия.
АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА УСИЛЕНИЯ
¬
Нажимайте, чтобы изменить
постоянную времени цепи АРУ.
• Имеются: быстрая, средняя или медленная
соответственно.
¬
Нажмите и подержите 1 секунду, чтобы войти в
АРУ -
или ,
режим установки АРУ.
• Допускается отключение системы АРУ - .
ПОЛОСА ПЕРЕДАЮЩЕГО ФИЛЬТРА
¬
Нажмите кратковременно, чтобы
увидеть полосу передающего (TX)
фильтра.
• Появится соответствующий индикатор.
¬
Нажмите и подержите 1 секунду, чтобы
выбрать полосу передающего (TX) фильтра:
узкую, среднюю или широкую.
• В заводской установке имеются следующие фильтры.
Полосу каждого из фильтров можно задать в режиме
быстрых установок.
WIDE-ШИРОКИЙ : от 100 Гц до 2900 Гц
MID-СРЕДНИЙ : от 300 Гц до 2700 Гц
NAR-УЗКИЙ : от 500 Гц до 2500 Гц
ФУНКЦИЯ BREAK-IN
¬
Кратковременно нажимайте, чтобы
выбрать полу-break-in, полный
break-in (QSK) или break-in
• или появляются при выборе полу-break-in’а
и полного break-in’а, соответственно.
• Внешний переключатель, например, ножной должен быть
подключён к разъёму ACC (ножка 3, ножка 7 или RTTY
SEND), если break-in отключён.
¬
Нажмите на 1 секунду, чтобы войти в режим
выключен.
установки времени задержки break-in’а.
9
Что такое функция break-in
Полный break-in (QSK) активизирует приёмник
между передачей точек и тире. Это удобно при
работе в сетях или в процессе DX, когда
требуется «быстрый отклик».
ФУНКЦИЯ 1/4
Нажимайте для включения/выключения
функции ¼ скорости настройки в
режимах CW и RTTY.
• Когда функция ¼ активизирована, загорается
значок
, и становится возможной тонкая настройка.
ФУНКЦИЯ ДУПЛЕКСА
¬
Нажимайте, чтобы выбрать
направление дуплексного сдвига
при передаче или вообще
отключить эту функцию.
¬
Подержите нажатой 1 секунду, чтобы включить
или выключить функцию работы через
ретранслятор.
СУБ-ТОНАЛЬНЫЕ FM ОПЕРАЦИИ
¬
Нажимайте кратковременно, чтобы
установить нужный суб-тон для
репитера, функцию суб-тонального
шумоподавления, DTCS или вообще
отключить суб-тоны.
• Когда активизирована функция суб-тона для репитера,
горит слово
• Когда включено суб-тональное шумоподавление, горит
аббревиатура
• Когда активизирована функция DTCS шумоподавления,
горит аббревиатура
¬
Нажмите и 1 секунду подержите, чтобы войти в
.
.
.
режим установки суб-тональной частоты или
кода DTCS.
• Также доступна функция суб-тонального сканирования.
¬
Нажмите и не отпускайте, чтобы передать
тональный сигнал 1750 Гц при нажатии и
удержании клавиши передачи [PTT].
РЕЖИМ 9600
Нажимайте, чтобы включить или
выключить скорость обмена данными
9600 бод.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
12
Функции Меню S-1
В ПРОЦЕССЕ SSB/AM ОПЕРАЦИЙ
В ПРОЦЕССЕ CW ОПЕРАЦИЙ
DTMF ОПЕРАЦИИ
Нажмите, чтобы войти в режим памяти DTMF.
• Появится меню посылки DTMF или корневое меню DTMF – в
зависимости от установки “DTMF 1st Menu” в режиме разных
(прочих) установок.
Функции Меню S-2
РАБОТА В РЕЖИМЕ VFO
В ПРОЦЕССЕ RTTY ОПЕРАЦИЙ
В ПРОЦЕССЕ FM/WFM ОПЕРАЦИЙ
ДИКТОФОН
Нажмите, чтобы войти в режим диктофона.
• Появится голосовое TX/RX меню или корневое голосовое
меню – в зависимости от установки “VOICE 1st Menu” в
режиме разных (прочих) установок.
ВЫБОР ТИПА ИЗМЕРИТЕЛЯ
Нажимайте, чтобы выбрать тип измерителя (при
передаче), отображаемого на дисплее.
• Измеритель может показывать: Мощность, КСВ, ALC или
Степень сжатия голоса.
• В режиме приёма функционирует только S-метр.
РАБОТА В РЕЖИМЕ ПАМЯТИ
СКАНИРОВАНИЕ
¬
Нажимайте кратковременно, чтобы запустить
или остановить сканирование.
ПРИОРИТЕТНОЕ
СКАНИРОВАНИЕ
Нажмите, чтобы начать или прекратить
приоритетное сканирование.
ВЫБОР VFO/ПАМЯТЬ
¬
Нажимайте кратковременно, чтобы
переключаться между режимами VFO и памяти.
¬
Нажмите и 1 секунду подержите нажатой,
чтобы перенести частоту и режим работы из
выбранного канала памяти в индицируемый на
экране VFO.
ГОЛОСОВОЕ ШУМОПОДАВЛЕНИЕ
Нажимайте, чтобы включить/выключить функцию
управления голосовым шумоподавлением.
ОПЕРАЦИИ С КЛЮЧОМ
Нажмите, чтобы войти в режим памяти ключа.
• Появится меню посылки ключом или корневое меню ключа –
в зависимости от установки “KEYER 1st
разных (прочих) установок.
Menu” в режиме
ФУНКЦИЯ ДЕКОДИРОВАНИЯ RTTY
Нажимайте, чтобы включить/выключить
индикацию декодирования RTTY.
• Появится экран RTTY декодера.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
ГОЛОСОВОЕ ШУМОПОДАВЛЕНИЕ
Нажимайте, чтобы включить или выключить
управление голосовым шумоподавлением.
СЕЛЕКТИВНОЕ СКАНИРОВАНИЕ
¬
Нажимайте кратковременно, чтобы
включить/выключить выбранные установки
сканирования в выбранном канале памяти.
¬
Нажмите и 2 секунды подержите нажатой,
чтобы стереть все выбранные установки
сканирования.
¬
В процессе сканирования нажимайте, чтобы
запустить или остановить выборочное
сканирование памяти.
13
Функции Меню S-3
Функции Меню G-1 (Спектроскоп)
ЗАПИСЬ В ПАМЯТЬ
Нажмите и 1 секунду подержите нажатой, чтобы
записать индицируемую частоту VFO и режим
работы в выбранный канал памяти.
ЗАНЕСЕНИЕ В ЗАПИСНУЮ КНИЖКУ
Нажмите, чтобы записать индицируемую частоту
VFO и режим работы в электронную записную
книжку.
ЧТЕНИЕ ИЗ ЗАПИСНОЙ КНИЖКИ
Нажмите, чтобы вызвать электронную записную
книжку.
9
Что такое функция записной книжки?
Функция записной книжки хранит в памяти частоты
и режимы работы, откуда их легко извлекать.
Странички записной книжки отделены в памяти от
обычных каналов памяти. По заводской установке
в записной книжке 5 листков, но, если нужно, то их
количество можно увеличить до 10-ти в меню
разных (прочих)
установок.
ШАГИ ПЕРЕСТРОЙКИ ЧАСТОТЫ
¬
Нажимайте кратковременно, чтобы изменять
шаг перестройки частоты при свипировании.
• Имеются следующие шаги перестройки
спектроанализатора: ±10, 25, 50, 100 и 250 кГц.
¬
Нажмите и 1 секунду подержите нажатой,
чтобы вернуться к шагу перестройки ±10 кГц.
УДЕРЖАНИЕ ПИКОВОГО ЗНАЧЕНИЯ
¬
Нажмите, чтобы «заморозить» текущую
простую индикацию спектра на дисплее.
• Во время работы этой функции будет гореть значок .
¬
Нажмите и 1 секунду подержите нажатой,
чтобы стереть пиковые значения.
• Пиковые значения индицируются снизу от простого
спектроанализатора. Функцию запоминания пикового
значения можно отключить в режиме установок
спектроанализатора.
ВЫБОР ФИКСАЦИЯ/ЦЕНТРИРОВАНИЕ
¬
Нажимайте, чтобы переключаться между
фиксированным режимом простого
спектроанализатора и режимом центрирования.
• В фиксированном режиме:
При вращении ручки настройки маркер всегда остаётся в
центре экрана.
• В режиме центрирования:
При вращении ручки настройки смещаются граничные
частоты.
¬
В режиме фиксации нажмите и 1 секунду
подержите нажатой, чтобы индицируемая
частота совпала с маркерной.
СКОРОСТЬ ПРОКАЧКИ ЧАСТОТЫ
¬
Нажимайте кратковременно, чтобы
переключаться между Высокой и Низкой
скоростями развёртки спектра.
¬
Нажмите и 1 секунду подержите нажатой,
чтобы войти в режим анализа спектра.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
14
Коммуникатор (HM-151)
КНОПКА РЕЧЬ/БЛОКИРОВКА [SPCH/LOCK]
((11))
Кратковременно нажмите, чтобы аппарат
¬¬
начал произносить частоту и т.п.
синтезированным человечьим голосом.
• Количество произносимых параметров задаётся в
меню режима разных (прочих) установок.
Нажмите и 1 секунду подержите нажатой,
¬¬
чтобы включить/выключить блокировку
((22))
((33))
((44))
((55))
((66))
((77))
((88))
ручки настройки.
КЛАВИША ПЕРЕДАЧИ [PTT]
Для передачи нажмите и держите нажатой;
отпустите для перехода на приём.
КНОПКИ ВВЕРХ/ВНИЗ [S]/[T]
Служат для изменения рабочей частоты.
• Нажмите и не отпускайте для быстрого изменения
частоты.
• Если не горит индикатор TS, значит шаг перестройки
частоты составляет 50 Гц.
ИНДИКАТОР ПЕРЕДАЧИ
Горит при передаче.
ЦИФРОВАЯ КЛАВИАТУРА
Нажимайте, чтобы выбрать диапазон
¬¬
рабочих частот.
• [(GENE)] выбирает обычное перекрытие частот.
Нажатие на ту же самую кнопку 2 или 3 раза
¬¬
будет вызывать другие стековые частоты в
диапазоне.
• Icom’овский тройной диапазонный стековый регистр
позволяет запомнить 3 частоты в каждом диапазоне.
После нажатия на [(F-INP)ENT] наберите
¬¬
нужную частоту, после чего ещё раз
нажмите на [(F-INP)ENT].
• Например, для ввода 14.195 МГц, нужно набрать [(F-
INP)ENT] [1] [4] [] [1] [9] [5] [(F-INP)ENT].
ВЫБОР ФИЛЬТРА
Нажимайте кратковременно, чтобы выбрать
¬¬
один из трёх фильтров по ПЧ.
Нажмите на 1 секунду, чтобы войти в режим
¬¬
установки фильтра.
КПОПКА РЕЖИМА РАБОТЫ [MODE]
Нажимайте кратковременно, чтобы
¬¬
перебирать имеющиеся режимы работы:
USB/LSB ¤ CW/CW-R ¤
RTTY/RTTY-R ¤ AM/FM/WFM
¬
Нажимайте на 1 секунду, чтобы
переключаться между следующими
режимами работы:
USB Q LSB
CW Q CW-R
RTTY Q RTTY-R
AM J FM J WFM J AM и т.д.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ
Горит зелёным цветом, пока питание
трансивера включено.
См. изображение коммуникатора на странице 2
ПРОГРАММИРУЕМЫЕ ФУНКЦИОНАЛЬНЫЕ
((99))
КНОПКИ [F-1]/[F-2]
Служат для программирования и реализации
выбранных функций.
• Функции присваиваются кнопкам в режиме прочих
(других) установок. Заводской установкой кнопок [F-1] и
[F-2] являются “MPW” и “MPR”, соответственно.
Заводские установки:
[F-1] (MPW): Нажать для записи индицируемых
частоты и режима работы в записную книжку.
[F-2] (MPR): Нажать, чтобы вызвать записную
книжку.
ЗАПИСЬ В ПАМЯТЬ [MW]
((1100))
Нажмите на 1 секунду, чтобы записать
индицируемые частоту VFO и режим работы в
индицируемый канал памяти.
ВЫБОР VFO/ПАМЯТЬ [V/M]
((1111))
Нажимайте кратковременно для
¬¬
переключения между режимами VFO и
памяти.
Нажмите на 1 секунду, чтобы перенести
¬¬
содержимое выбранного канала памяти в
индицируемый VFO.
ПРОВЕРКА ЧАСТОТЫ ПЕРЕДАЧИ [XFC]
((1122))
Кнопка позволяет прослушать происходящее
на частоте передачи при нажатии и удержании.
• Когда Вы нажали и держите кнопку нажатой, частоту
передачи можно менять ручкой настройки [DIAL].
КНОПКА ТЮНЕР/ВЫЗОВ [TUNER/CALL]
((1133))
При работе в диапазонах HF/50 МГц:
¬¬
¾ Нажимайте кратковременно, чтобы включить
или выключить автоматический антенный
тюнер.
Должен быть подключён приобретаемый
отдельно антенный тюнер.
Когда тюнер включён, горит индикатор
¾
Для перехода к ручной настройке
.
антенного тюнера нажмите и 2 секунды
подержите нажатой.
Должен быть подключён приобретаемый
отдельно антенный тюнер.
Когда тюнер включён, горит индикатор
При работе в диапазоне 144/430 МГц:
¬¬
.
Кратковременно нажмите для выбора
вызывного канала (или возврата к ранее
выбранному вызывному каналу/частоте,
если вызывной канал уже выбран).
“C1” является вызывным каналом для диапазона 144
МГц, а “C2” – для диапазона 430 МГц.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
15
Микрофонный разъём
р
ВНИМАНИЕ:
ножку 1 на землю, т.к. это может вывести
из ст
оя 8-ми вольтовый стабилизатор.
НЕЛЬЗЯ закорачивать
НЕЛЬЗЯ подключать прилагаемый
коммуникатор HM-151 ни к каким другим
трансиверам. Это приведёт к выходу
трансивера из строя. HM-151 разработан для
работы ТОЛЬКО с IC-7000.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
16
Задняя панель
РАЗЪЁМ ЭЛЕКТРОННОГО КЛЮЧА [KEY]
((11))
Сюда подключается механический ключ,
активизирующий встроенный электронный.
Выбор между встроенным электронным и прямым
••
ключом делается в режиме установки ключа.
При подключении прямого
ключа.
При подключении
механического ключа.
Если Вы пользуетесь выносным электронным
ключом, проверьте, чтобы его выходное
напряжение не превышало 0.4 Вольта.
РАЗЪЁМ ДЛЯ ПРИНАДЛЕЖНОСТЕЙ [ACC]
((22))
Предназначен для подключения внешнего
оборудования, например, TNC для передачи
данных, линейного усилителя, автоматического
антенного селектора/тюнера и т.п.
Смотри следующую страницу, где приведена разводка
••
его контактов.
РАЗЪЁМ ДАННЫХ [DATA]
((33))
Это 6-ти контактный мини-DIN разъём для
подключения TNC и др. для пакетных операций.
Смотри следующую страницу, где приведена разводка
••
его контактов.
ВЫХОДНОЙ ВИДЕО РАЗЪЁМ [VOUT]
((44))
В этот разъём выводится выходной видео
сигнал.
РАЗЪЁМ CI-V ДИСТАНЦИОННОГО
((55))
УПРАВЛЕНИЯ [REMOTE]
Предназначен для подключения
¬¬
персонального компьютера для
дистанционного управления функциями
трансивера.
Предназначен для взаимодействия этого
¬¬
трансивера с другим Icom’овским CI-V
трансивером или приёмником.
РАЗЪЁМ УПРАВЛЕНИЯ ТЮНЕРОМ [TUNER]
((66))
Сюда подключается управляющий кабель от
приобретаемого отдельно автоматического
антенного тюнера AH-4
ANTENNA TUNER.
HF/50 МГц AUTOMATIC
РАЗЪЁМ RTTY [RTTY]
((77))
Сюда подключается внешний терминал для
RTTY (FSK) операций.
Полярность ключа, частоты маркера/сдвига и т.п. можно
••
установить в режиме быстрых установок.
РАЗЪЁМ ВЫНОСНОГО ДИНАМИКА [EXT SP]
((88))
Сюда можно подключить выносной динамик с
сопротивлением 4 – 8 Ом.
МИКРОФОННЫЙ РАЗЪЁМ [MIC]
((99))
Сюда подключается коммуникатор из
комплекта поставки (разъём запараллелен с
находящимся на передней панели).
См. стр. 3, где приведены замечания по микрофонам.
••
См. стр. 16, где дана разводка его контактов.
••
ЗАЗЕМЛЯЮЩИЙ ЭЛЕКТРОД [GND]
((1100))
Подключите этот электрод к корпусу станции
или автомобиля, чтобы исключить поражение
электрическим током, TVI, BCI и прочие
неприятности.
АНТЕННЫЕ РАЗЪЁМЫ [ANT1], [ANT2]
((1111))
Сюда подключается 50-ти Омная антенна с
разъёмом PL-259.
[ANT1] предназначен для подключения HF/50 МГц’овой
••
антенны.
[ANT2] предназначен для подключения 144/430 МГц’овой
••
антенны.
ANT1 используется ниже, а ANT2 – выше 60-ти МГц.
••
РАЗЪЁМ ПОДАЧИ ПИТАНИЯ [DC 13.8V]
((1122))
Сюда через прилагаемый силовой кабель
подаётся напряжение питания 13.8 Вольт
постоянного тока.
Вид со стороны задней панели
ВНИМАНИЕ: НЕЛЬЗЯ пользоваться сигаретным
прикуривателем для питания трансивера в автомобиле.
Такое подключение может привести к «проседаниям»
напряжения питания, кроме того помехи от системы
зажигания могут наложиться на передаваемый или
принимаемый сигнал.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
17
Разъём ДАННЫХ - DATA
Активизируемый диапазон можно изменить в режиме прочих (других) установок.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
18
При подключении ACC переходного кабеля
Подключите к разъёму ACC
Функциональный дисплей
ОБЛАСТЬ ИНДИКАЦИИ ЧАСТОТЫ
((11))
Показывает рабочую частоту.
ОБЛАСТЬ ИНДИКАЦИИ ИЗМЕРИТЕЛЕЙ
((22))
При приёме показывает силу приходящего
¬¬
сигнала.
При передаче показывает или выходную
¬¬
мощность (Po), КСВ-SWR, ALC, или степень
сжатия речи (COM).
ОБЛАСТЬ ИНДИКАЦИИ ПОДСКАЗОК К
((33))
МНОГОФУНКЦИОНАЛЬНЫМ КНОПКАМ
Показывает назначение многофункциональных
кнопок [F-1] – [F-4] в зависимости от
выбранного меню.
ОБЛАСТЬ ИНДИКАЦИИ РАЗНОСА ЧАСТОТ
((44))
Показывает частоту передачи при работе с
разносом частот.
ИНДИКАТОР ТОГО, ЧТО ПАМЯТЬ ЧИСТА
((55))
Появляется, когда индицируемый канал памяти
не запрограммирован (пустой канал).
Этот индикатор появляется в обоих режимах – и в VFO, и
••
в режиме памяти.
ИНДИКАЦИЯ КАНАЛА ПАМЯТИ
((66))
Показывает номер индицируемого канала
памяти или канала с частотным пределом
сканирования.
Индикатор банка памяти (A – E) появляется слева от
••
номера канала памяти.
Этот индикатор появляется в обоих режимах – и в VFO, и
••
в режиме памяти.
ИНДИКАЦИЯ VFO/ПАМЯТЬ
((77))
При работе с VFO зажигается или VFO A,
¬¬
или VFO B; при работе с памятью
появляется слово MEMO.
ИНДИКАТОР ЗАПИСИ НА ДИКТОФОН
((88))
Аббревиатура REC зажигается, когда
активизирована функция записи на цифровой
диктофон.
ИНДИКАТОР БЛОКИРОВКИ РУЧКИ
((99))
НАСТРОЙКИ
Значок ключика зажигается, когда ручка
настройки электронно заблокирована.
ИНДИКАТОР ПРЯМОГО ВВОДА ЧАСТОТЫ
((1100))
Появляется, когда трансивер готов к
непосредственному вводу частоты.
Этот индикатор зажигается после нажатия на кнопку
••
[(F-INP)ENT] коммуникатора HM-151.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
19
ИНДИКАТОР РАЗНОСА ЧАСТОТ
((1111))
Появляется при операциях с разносом частот.
ИНДИКАТОР ФИЛЬТРА по ПЧ
((1122))
Показывает номер выбранного фильтра по ПЧ.
ИНДИКАТОР ШИРИНЫ ПОЛОСЫ
((1133))
ПРОПУСКАНИЯ
Графически показывает полосу пропускания
при операциях с двойной PBT и центральную
частоту при смещении ПЧ.
ИНДИКАТОР РЕЖИМА РАБОТЫ
((1144))
Показывает выбранный режим работы.
Буковка “-R” зажигается при выборе реверсных режимов
••
CW-R и RTTY-R.
ИНДИКАТОРЫ ПРОГРАММИРУЕМОГО/1 МГц
((1155))
ШАГА ПЕРЕСТРОЙКИ
появляется при выборе быстрой
¬¬
перестройки частоты с шагом 1 МГц.
появляется, когда выбран
¬¬
программируемый шаг перестройки.
ОБЛАСТЬ ПОКАЗА ФУНКЦИОНАЛЬНЫХ
((1166))
ИНДИКАТОРОВ
¬¬
появляется при активизации функции
VOX.
¬¬
¬¬
появляется при выборе полного
break-in’а, а
– при полу-break-in’е.
загорается, когда включён речевой
компрессор.
¬¬
или
(отключена) показывает какую скорость
работы АРУ Вы выбрали: большую,
среднюю, медленную или, соответственно,
вообще отключили систему АРУ.
горит, когда активизирована функция
¬¬
Голосового Шумоподавления (VSC) в
телефонных режимах (SSB, AM, FM, WFM).
¬¬
сдвиге, а
загорается при отрицательном
– при положительном
сдвиге при работе с разносом частот.
¬¬
загорается, когда для пакетных
связей выбрана скорость обмена 9600 бод.
¬¬
появляется, когда включён
предусилитель.
¬¬
загорается, когда задействован
аттенюатор.
или появляются, когда
¬¬
активизирована функция RIT или ∆TX.
загорается, когда работает подавитель
¬¬
импульсных помех.
загорается, когда работает система
¬¬
цифрового шумопонижения (DSP).
горит, когда активизирована функция
¬¬
ручной notch (режекторная фильтрация).
горит, когда включена функция
¬¬
автоматической notch.
ОБЛАСТЬ ПОКАЗА
((1177))
МНОГОФУНКЦИОНАЛЬНОГО ЭКРАНА
Сюда выводятся «картинки»
многофункционального измерителя, простого
спектроанализатора, КСВ’ометра, канала
памяти, цифрового диктофона, памяти ключа,
памяти DTMF кодека, декодера RTTY, выбора
ПЧ фильтра, другая сопутствующая
информация и т.п.
ИНДИКАТОР ПРИОРИТЕТНОГО
((1188))
СКАНИРОВАНИЯ
Загорается при запуске приоритетного
сканирования.
ИНДИКАТОР ПОМЕЧЕННОГО КАНАЛА
((1199))
ПАМЯТИ
Зажигается при запуске селективного
сканирования памяти.
ИНДИКАТОР ТОЧНОЙ НАСТРОЙКИ ¼
((2200))
Появляется, когда в режимах CW и RTTY Вы
пользуетесь функцией сверхточной настройки.
ИНДИКАТОР ВНЕШНЕГО КЛЮЧА
((2211))
Показывает память ключа или номер
голосового канала памяти. Индикатор
появляется, когда в режиме разных (прочих)
установок выбрано состояние (ON - Включено)
у “External Keypad (VOICE)” или “External
Keypad (KEYER)”, и показывает, которое из них
активизировано.
<Пример>
••
••
появляется, когда идёт передача из памяти
ключа “M2”.
появляется, когда идёт передача из голосовой
памяти “T1”.
ИНДИКАЦИЯ ВРЕМЕНИ
((2222))
Здесь показывается текущее время.
Можно установить как UTC, так и местное время.
••
ИНДИКАТОР СУБ-ТОНОВ
((2233))
Появляется при FM суб-тональных операциях.
или появляются при
••
работе с суб-тоном репитера, при суб-тональном или
DTCS шумоподавлении, соответственно.
ИНДИКАТОР ТЮНЕРА
((2244))
Зажигается, когда используется
приобретаемый отдельно автоматический
антенный тюнер.
Этот индикатор моргает, пока тюнер настраивается на
••
антенну.
2
УСТАНОВКА И ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Распаковка
После распаковки немедленно сообщите о любых
повреждениях доставлявшей фирме или Вашему
дилеру. Сохраните всю упаковочную тару.
Названия и изображения входящих в комплект
поставки IC-7000 принадлежностей приведено на
стр. 1 данной инструкции.
Куда поставить трансивер
Найдите для трансивера такое место, где
обеспечивалась бы его хорошая вентиляция,
отсутствовали источники сильного тепла или
холода, где не было бы вибраций. Ставьте его
подальше от телевизионных приёмников,
комнатных теле антенн, радиоприёмников и
вообще любых радиоэлектронных устройств.
Заземление
Во избежание поражения электрическим током,
наводок на телевизоры (TVI), радиовещательные
приёмники (BCI) и прочих неприятностей
обязательно заземлите трансивер,
воспользовавшись для этого специальным
электродом [GND], который расположен на задней
стенке аппарата.
Для достижения наилучших результатов
соедините трансивер с длинным медным
заземляющим штырём, глубоко вбитым в землю,
толстым проводом или шиной. Постарайтесь
сделать так, чтобы
электродом трансивера [GND] и вбитым в почву
штырём, было минимальным.
ВНИМАНИЕ: НЕЛЬЗЯ
электрод [GND] с газовыми или
отопительными трубами, т.к. такое
«заземление» может привести к взрыву или
поражению Вас электрическим током.
расстояние между земляным
соединять
Подключение к антенне
В радиосвязи антенна является самым критичным
элементом, отвечающим при передаче за
излучаемую в эфир мощность и чувствительность
приёмника. Пользуйтесь только хорошо
согласованными 50-ти омными антеннами и
качественными подводящими фидерами.
Рекомендуется добиться КСВ (коэффициента
стоячей волны) передающего тракта 1.5 и ниже.
ВНИМАНИЕ:
повреждений молнией грозоразрядником.
КСВ АНТЕННЫ
Каждая антенна настраивается для работы
во вполне определённом диапазоне частот –
за пределами этого частотной полосы КСВ
начинает недопустимо возрастать. При
достижении КСВ величины приблизительно
2.0, выходная мощность передатчика
начинает принудительно снижаться, чтобы
предохранить от пробоя выходной
транзистор. В таких случаях Вам
понадобится антенный тюнер для более
тщательного согласования трансивера с
антенной.
передатчику отдавать в эфир полную
выходную мощность, даже если у Вас стоит
антенный тюнер. Ваш IC-7000 оснащён
КСВ’ометром, чтобы можно было в
реальном масштабе времени
контролировать антенный КСВ.
Защитите Ваш трансивер от
Низкий КСВ позволяет
Компания «Т-ХЕЛПЕР»
(095) 742-3444
21
Установка
Подвешивание как единого целого Установка на столе
ЗАПОМНИТЕ: винты не из комплекта поставки
(длиннее 8 мм) могут повредить трансивер.
Снятие передней панели
1 Потянув защёлку на себя, отстыкуйте
переднюю панель (fig. 1).
2 Подключите приобретаемый отдельно
соединительный кабель OPC-1443 к
основному блоку и прижмите его
прилагаемым винтом, как показано на fig. 2.
3 Подключите второй конец кабеля OPC-1443
к снятой передней панели, как показано на
fig.3.
Запомните:
присоединять переднюю панель, когда
трансивер находится во включённом
состоянии. Настоятельно рекомендуется
отключать силовой кабель от трансивера до
того, как начинать какие-либо манипуляции с
передней панелью.
НЕЛЬЗЯ отсоединять/
Крепление передней панели
1 Прикрепите MB-105 к плоской поверхности с
помощью четырёх прилагаемых винтов (fig.
1).
2 Закрепите снятую переднюю панель на MB-
105, как показано на fig. 2.
БУДЬТЕ ВНИМАТЕЛЬНЫ при установке
крепёжной планки MB-105 – следите за
тем, чтобы передняя панель встала
правильно, а не вверх ногами.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
22
Необходимые соединения
Компания «Т-ХЕЛПЕР»
(095) 742-3444
не менее 25 А
Красный Чёрный
23
Дополнительные соединения
Компания «Т-ХЕЛПЕР»
(095) 742-3444
24
Источник питания
Для питания трансивера понадобится источник
постоянного напряжения, способный отдать в
нагрузку ток не менее 25 Ампер. Смотри рисунок
ниже.
Подключение к источнику питания
ЗАПОМНИТЕ:
До того, как подключаться
к источнику питания, проследите за
следующими важными вещами:
Источник питания должен быть выключен.
••
Выходное напряжение источника питания
••
должно быть в пределах 12 – 15 Вольт.
Полярность подачи питания должна быть:
••
Красный : Положительный потенциал.
Чёрный : Отрицательный
потенциал.
Подключение к аккумуляторной батарее
•
•
ЗАПОМНИТЕ: НЕЛЬЗЯ
подключаться к аккумуляторной батарее без
входящих в комплект поставки плавких
предохранителей – в противном случае
возможно возгорание.
•
НЕЛЬЗЯ подключать трансивер напрямую к
24-х вольтовой батарее.
НЕ НАДО пользоваться автомобильным
сигаретным прикуривателем для питания
трансивера. Такое подключение может
привести к «проседанию» напряжения
питания, кроме того помехи от
автомобильной системы зажигания могут
наводиться на передаваемый или
принимаемый сигнал.
•
Пропуская питающие провода от батареи
через отверстие в корпусе автомобиля,
вставьте в него резиновое прокладочное
кольцо, чтобы провода не тёрлись о металл.
При установке трансивера в автомобиль,
обильно оборудованный разной электроникой,
на некоторых частотах возможен не очень
уверенный приём, т.к. автомобильная
электроника генерирует массу помех.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
ЗАПОМНИТЕ!
Имеется специальная инструкция по правилам
установки Icom’овской аппаратуры в
автомобили. Свяжитесь с Вашим дилером или
дистрибьютором.
25
Внешние антенные тюнеры
д
ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ
Антенна типа «длинный провод» или
приобретаемая отдельно AH-2b
•
При подключении AT-180 выключите питание
IC-7000, иначе микропроцессор (CPU) может
дать сбой и AT-180 станет функционировать
неправильно.
•
При совместном использовании AT-180 с
усилителем мощности диапазонов 2м/70см
пона
обится OPC-742.
•
Не подключайте [ANT2] к AT-180. Используя
двойную HF – 2м/70см или широкополосную
антенну, поставьте между AT-180 и
антенной диплексер, т.к. сигналы 2м/70см
не проходят через AT-180.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
26
Подключение линейного усилителя
ПОДКЛЮЧЕНИЕ
Кабель дистанционного управления
переходной кабель
Для подключения усилителя
мощности диапазона HF/50 МГц
пользуйтесь разъёмом [ANT1].
Трансивер
коаксиальный кабель
ПОДКЛЮЧЕНИЕ НЕ-ICOM’овского УСИЛИТЕЛЯ МОЩНОСТИ
•
ЗАПОМНИТЕ:
•
Установите указанные в инструкции по
эксплуатации на усилитель мощности
выходную мощность трансивера и выходной
уровень ALC этого линейного усилителя.
Проверьте, чтобы уровень управляющего
сигнала KEY линейного усилителя был бы
совместим с IC-7000 до того, как
подключаться к линии HSEND (кабель ACC).
•
Входной уровень ALC должен лежать в
пределах 0 В – -4 В, т.к. трансивер не
воспринимает положительного напряжения.
Несогласованные уровни ALC и выходной
мощности могут привести к возгоранию или
Линия SEND IC-7000 (ножка 3 разъёма ACC)
рассчитана на 16 В/200 мА постоянного тока.
Если эта мощность превышается,
понадобится установка мощного выносного
реле.
порче усилителя мощности.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
Реле
(Синий)
(Оранжевый)
27
(Серый)
кабель
Соединения для CW
Для операций с break-in’ом:
Подключите внешний ключ,
например, ножную педаль
или пользуйтесь RTTY
SEND контактами для всех
диапазонов частот (стр. 23).
Режим установки ключа (стр. 49)
Параметры в режиме установки ключа
Подробности подключения
смотри на странице 50.
Компания «Т-ХЕЛПЕР»
(095) 742-3444
28
Соединения для CW
ф
Соединения для RTTY (FSK)
(светло зелёный)
(чёрный)
(светло синий)
(красный)
Цвета соответствуют проводам
в поставляемом кабеле ACC.
Соединения для RTTY (AFSK)
Если нужно, подключите линию SQL.
оранжевый
иолетовый
(светло синий)
Компания «Т-ХЕЛПЕР»
(095) 742-3444
29
Loading...
