Innhold

Sikkerhetsinformasjon ........v
Litiumbatteri ..............v
Modemsikkerhet .............v
Laserutstyr...............vi
Om denne boken ..........vii
Hvordan boken er inndelt .........vii
Informasjonsressurser...........viii
Kapittel 1. Oversikt ..........1
Identifisere datamaskinen ..........1
Utstyr ................2
Spesifikasjoner..............4
Tilgjengelig tilleggsutstyr ..........6
Nødvendig verktøy ............6
Håndtere enheter som er følsomme for statisk
elektrisitet ...............6
Kapittel 2. Installere frittstående enheter 9
Finne kontaktene foran på maskinen ......9
Finne kontaktene bak på maskinen ......10
Skjermkort med høy ytelse ........11
Lydkort med høy ytelse .........11
ADSL-modem ............12
PNA-nettverkskort for hjemmebruk .....12
Skaffe styreprogrammer ..........13
Stasjonsspesifikasjoner..........21
Strøm- og signalkabler for interne stasjoner. . . 22 Installere interne stasjoner i brønn 1, 2 og 3 . . 24
Installere interne stasjoner i brønn 4, 5, 6 og 7 . . 25
Installere en U-bolt for sikkerhet .......28
Sette på plass dekselet og tilkoble kablene ....29
Kapittel 4. Oppdatere maskinens
konfigurasjon............31
Kontrollere at utstyr er riktig installert .....31
Konfigurere PCI-kort ...........32
Konfigurere oppstartings enheter .......32
Slette et passord som du har mistet eller glemt
(tømmeCMOS).............32
Tillegg A. Bytte batteri ........35
Tillegg B. Oppdatere
systemprogrammer .........37
Systemprogrammer............37
Gjenopprette etter en POST/BIOS-oppdateringsfeil 37
Tillegg C. Systemadressetabeller . . . 39
Systemminne tabell............39
I/U-adressetabell ............39
DMA-I/U-adressetabell ..........41
Kapittel 3. Installere tilleggsutstyr i
maskinen .............15
Fjerne dekselet .............15
Finne komponenter............16
Installere tilleggsutstyr på systembord .....16
Komme til på systembordet ........16
Finne delene på systembordet .......16
Installere minne ............17
Installere kort.............19
Installere interne stasjoner .........21
Tillegg D. Kanaltildelinger for avbruddsanmodning (IRQ) og direkte
minnetilgang (DMA) .........43
Tillegg E. Merknader og varemerker . . 45
Varemerker ..............45
Stikkordregister ...........47
© Copyright IBM Corp. 2000 iii
iv Brukerhåndbok

Sikkerhetsinformasjon

FARE
Strøm fra nettkabler, telefonledninger og kommunikasjonskabler er farlig.
Slik unngår du elektriske støt:
v Du må ikke tilkoble eller frakoble kabler eller utføre installering, vedlikehold
eller konfigurering under tordenvær.
v Du må koble alle kabler til jordede stikkontakter.
v Du må bruke riktige kabler til alt utstyr som kobles til maskinen.
v Om mulig bør du bare bruke en hånd når du frakobler signalkabler.
v Bruk aldri utstyret i nærheten av brann, oversvømmelse eller annen fare for
utstyret.
v Frakoble de tilkoblede nettkablene, telekommunikasjonssystemene,
nettverkene og modemene før du åpner dekselet på noen av enhetene, med mindre du blir bedt om noe annet i instruksjonene.
v Tilkoble og frakoble kabler slik det er beskrevet i tabellen nedenfor, når du
installerer, flytter eller åpner dekselet på maskinen eller tilkoblede enheter.

Litiumbatteri

Tilkoble:
1. Slå av strømmen.
2. Koble kablene til enhetene.
3. Sett signalkablene i kontaktene.
4. Koble nettkablene til vegguttaket.
5. Slå på strømmen.

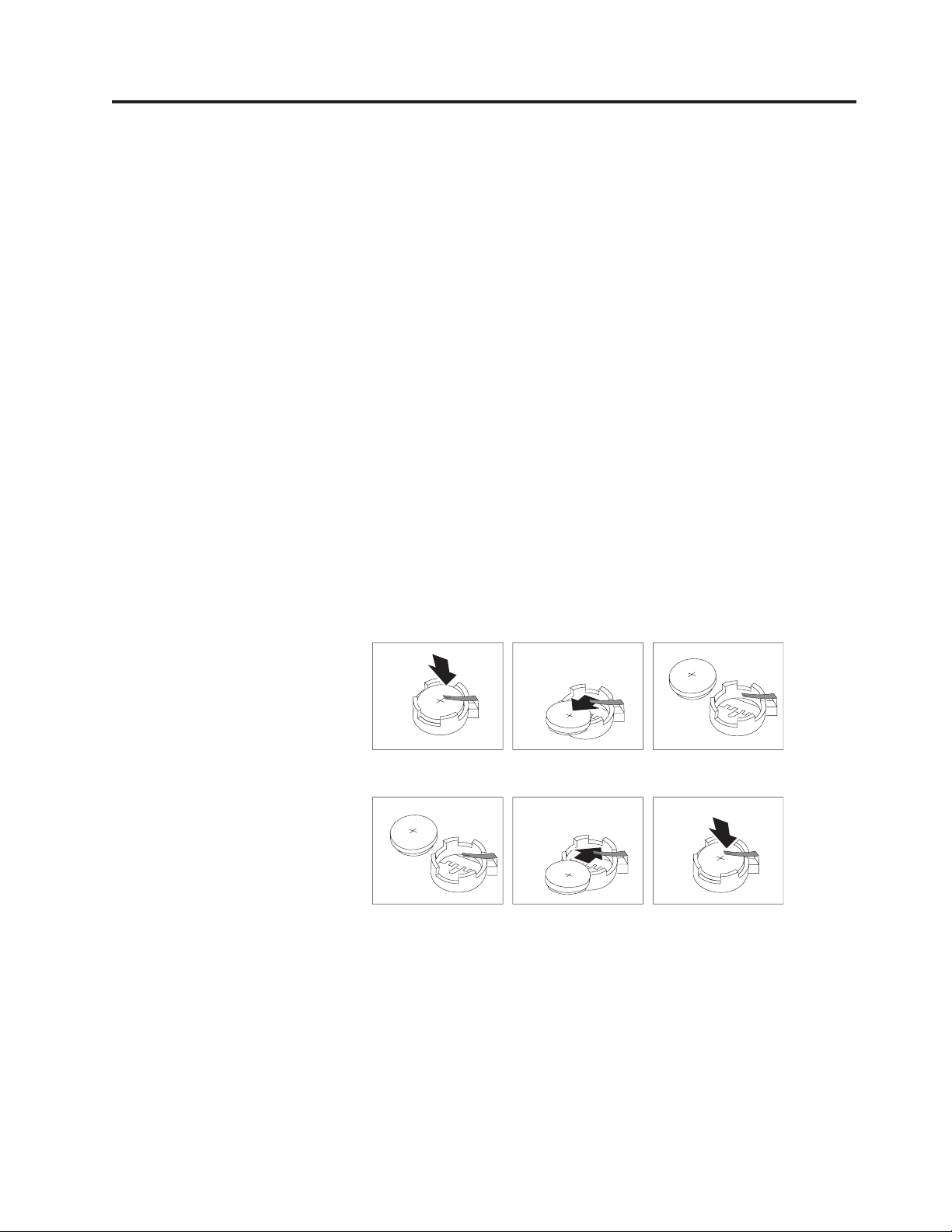

ADVARSEL: Litiumbatteriet kan eksplodere hvis det ikke settes inn riktig.
Batteriet må bare byttes ut med et batteri med delenummer 33F8354 eller med et tilsvarende batteri som anbefales av produsenten. Batteriet inneholder litium og kan eksplodere hvis det ikke behandles riktig.
Du må ikke
v kaste batteriet eller senke det i vann v varme det opp til mer enn 100°C v ta batteriet fra hverandre, lade det opp eller reparere det
Ikke kast batteriet som vanlig avfall. Lever det til forhandleren, på en miljøstasjon eller ved et mottak for spesialavfall.
Frakoble:
1. Slå av strømmen.
2. Ta nettkablene ut av stikkontaktene.
3. Ta signalkablene ut av kontaktene.
4. Fjern kablene fra enhetene.

Modemsikkerhet

For å redusere risikoen for brann, elektrisk støt og skade ved bruk av telefonutstyr må du alltid følge noen grunnleggende sikkerhetsregler, for eksempel:
v Du må aldri installere telefonkabler i tordenvær.
© Copyright IBM Corp. 2000 v

Laserutstyr

v Du må aldri installere telefonkontakter i våte lokaler med mindre kontaktene er
beregnet på slike steder.
v Du må aldri berøre uisolerte telefonkabler eller -terminaler med mindre
telefonlinjen er frakoblet ved nettverksgrensesnittet.
v Vær forsiktig når du installerer eller arbeider med telefonlinjer. v Unngå å bruke telefonen (annet enn trådløs type) i tordenvær. Du kan få støt
ved lynnedslag.
v Ikke bruk telefonen til å rapportere en gasslekkasje hvis telefonen befinner seg i
nærheten av lekkasjen.
Noen maskiner er utstyrt med en CD-ROM-stasjon eller DVD-ROM-stasjon fra fabrikken. CD-ROM-stasjoner og DVD-ROM-stasjoner selges også separat, som tilleggsutstyr. CD-ROM-stasjoner og DVD-ROM-stasjoner er laserprodukter. Disse stasjonene er sertifisert i henhold til kravene i IEC 825 og CENELEC EN 60 825 for laserprodukter i klasse 1.
Merk deg dette når det er installert en CD-ROM-stasjon eller DVD-ROM-stasjon:
ADVARSEL: Hvis du bruker styringsutstyr eller utfører justeringer som ikke er nevnt her, kan det føre til at du utsetter deg for farlig laserstråling.
Hvis du fjerner dekselet på CD-ROM-stasjonen eller DVD-ROM-stasjonen, kan det føre til farlig laserstråling. CD-ROM-stasjonen eller DVD-ROM-stasjonen inneholder ingen deler som må repareres. Ikke fjern stasjonsdekslene.
Noen CD-ROM-stasjoner og DVD-ROM-stasjoner kan inneholde en laserdiode i klasse 3A eller 3B. Merk deg dette:
FARE
Laserstråling når dekselet åpnes. Stirr ikke inn i strålen, stirr ikke direkte på strålen med optiske instrumenter og unngå eksponering for strålen.
vi Brukerhåndbok

Om denne boken

Denne boken inneholder opplysninger om hvordan du installerer utstyr i NetVista hvordan du finner kontaktene på maskinen, og hvordan du oppdaterer konfigurasjonsinnstillingene.
-maskinen. Den inneholder også en oversikt over maskinfunksjoner,

Hvordan boken er inndelt

Denne boken inneholder følgende kapitler og tillegg: v “Kapittel 1. Oversikt“ inneholder en oversikt over maskinspesifikasjonene og
tilleggsutstyret du kan anskaffe til maskinen.
v “Kapittel 2. Installere frittstående enheter“ inneholder opplysninger om hvor du
finner kontaktene på datamaskinen, og beskrivelser av hvordan du installerer frittstående enheter og tilleggsutstyr.
v “Kapittel 3. Installere tilleggsutstyr i maskinen“ inneholder beskrivelser av
hvordan du fjerner dekselet på maskinen og installerer platelagre, minne og kort i maskinen.
v “Kapittel 4. Oppdatere maskinens konfigurasjon“ inneholder beskrivelse av
hvordan du oppdaterer maskinkonfigurasjonen, installerer styreprogrammer og sletter et passord som er glemt eller mistet.
v “Tillegg A. Bytte batteri“ inneholder instruksjoner for hvordan du bytter batteriet
hvis det blir nødvendig.
v “Tillegg B. Oppdatere systemprogrammer“ inneholder instruksjoner om hvordan
du oppdaterer systemprogrammene.
v “Tillegg C. Systemadressetabeller“ inneholder opplysninger for programmerere
om tildeling av adresser på maskinen.
v “Tillegg D. Kanaltildelinger for avbruddsanmodning (IRQ) og direkte
minnetilgang (DMA)“ inneholder opplysninger om kanaltildelinger for avbruddsanmodning (IRQ) og direkte minnetilgang (DMA).
v “Tillegg E. Merknader og varemerker“ inneholder merknader og informasjon om
varemerker.
© Copyright IBM Corp. 2000 vii

Informasjonsressurser

Access IBM, som er installert på maskinen, gir deg tilgang til mer informasjon om maskinen.
Hvis du har Internett-tilgang, kan du få tak i oppdaterte håndbøker til maskinen på World Wide Web. Du får du tilgang til denne informasjonen ved å gå til:
http://www.ibm.com/pc/support
Oppgi maskintype og modellnummer i feltet Quick Path og klikk på Go.
viii Brukerhåndbok

Kapittel 1. Oversikt

Du kan på en enkel måte utvide bruksmulighetene til NetVista-maskinen ved å tilføye tilleggsutstyr. I denne boken finner du instruksjoner for hvordan du installerer eksternt og internt tilleggsutstyr. Når du skal installere tilleggsutstyr, følger du instruksjonene her og instruksjonene som følger med utstyret.
Dette kapittelet inneholder en oversikt over tilleggsutstyret du kan anskaffe til maskinen. Det inneholder også viktig informasjon om nødvendige verktøy, sikkerhet i forbindelse med elektrisitet og enheter som er følsomme overfor statisk elektrisitet.
Viktig
Før du installerer utstyr, må du lese “Sikkerhetsinformasjon” på side v. Disse forholdsreglene og retningslinjene forbedrer sikkerheten når du arbeider.
Se Access IBM hvis du trenger generelle opplysninger om hvordan du bruker og tar vare på maskinen. Access IBM inneholder også opplysninger som hjelper deg når du skal løse problemer, reparere maskinen eller trenger annen teknisk assistanse.

Identifisere datamaskinen

Når du skal installere tilleggsutstyr, må du vite hvilken maskinmodell du har. Den beste måten å identifisere maskinen på er å bruke maskintypen/modellnummeret. Maskintypen/modellnummeret viser hva slags utstyr maskinen har, for eksempel hvilken type mikroprosessor som blir brukt, og hvor mange stasjonsbrønner maskinen har. Du finner dette nummeret på den lille merkelappen på forsiden av maskinen. Et eksempel på maskintype/modellnummer er 6838-xxx.
© Copyright IBM Corp. 2000 1

Utstyr

Dette kapittelet inneholder en oversikt over maskinens deler, forhåndsinstallert programvare og spesifikasjoner.
Ikke alle modeller har alle funksjonene som er beskrevet her.
Mikroprosessor
®
Pentium™4 med 256 kB internt L2-hurtigbufferminne MMX™-teknologi
Intel
Minne
v Støtte for RIMM-moduler (Rambus In-line Memory Modules)
– 2,5 V, synkrone, 184-kontaktpunkters, ubufrede, 133 MHz ikke-paritets
RDRAM-moduler – 64 MB, 128 MB, 256 MB og 512 MB RIMM-moduler (når det er tilgjengelig) – Maksimalt 2 GB minne – RIMM-moduler med en høyde på 38,1 mm (1,5 tommer)
v 512 kB FLASH-minne for systemprogrammer
Interne stasjoner
v 3,5-tommers diskettstasjon på 1,44 MB v Internt platelager v EIDE CD- eller DVD-stasjon (noen modeller)
Skjermstyreenhet
v Dynamisk skjermminne v AGP-kort (Accelerated Graphics Port)
Lydsystem
16-biters integrert Sound Blaster Pro-kompatibelt lydsystem
Tilknytning
v 10/100 Mbps Ethernet-kort som støtter Wake on LAN
®
(noen modeller)
v Modem (noen modeller)
Systemadministrasjonsfunksjoner
v Fjernprogramstarter (RPL) og DHCP (Dynamic Host Configuration Protocol) v Wake on LAN (krever Wake on LAN-støttet nettverkskort) v Wake on Ring (i BIOS-konfigureringsprogrammet kalles denne funksjonen
Oppringingsoppdagelse for seriell portfor et eksternt modem ogOppringingsoppdagelse for modemfor et internt modem)
v Wake on Alarm (oppstarting ved alarm) v Fjernadministrasjon (mulighet til å oppdatere POST og BIOS over nettverket) v Automatisk oppstarting v System Management (SM) BIOS og SM-programvare v Mulighet for lagring av resultater av maskinvareselvtest
2 Brukerhåndbok
I/U-funksjoner
v 25-kontaktpunkters ECP/EPP (Extended Capabilities Port/Extended Parallel
Port)
v To serielle porter med 9 kontaktpunkter v Fire USB-kontakter med 4 kontaktpunkter v Musekontakt v Tastbordkontakt v Ethernet-kontakt v Skjermkontakt (på AGP-kort) v Tre lydkontakter (linje inn, linje ut og mikrofon)
Utvidelsesmuligheter
v Sju stasjonsbrønner v Fem PCI-utbyggingsspor v Ett AGP-utbyggingsspor
Strøm
v 340 W strømforsyning med manuell spenningsvelger v Automatisk 50/60 Hz innfrekvensskifting v Støtte for APM (avansert styring av strømtilførsel) v støtte for ACPI (grensesnitt for automatisk konfigurering og strømstyring)
Sikkerhetsfunksjoner
v Oppstartingspassord og passord for systemansvarlig v Mulighet for å installere en U-bolt og låsbar kabel v Konfigurerbar oppstartingssekvens v Oppstarting uten diskettstasjon, tastbord eller mus v Uovervåket oppstarting v I/U-styring av diskett og platelager v I/U-styring av seriell port og parallellport v Sikkerhetsprofil for hver enhet
Programvare forhåndsinstallert av IBM
Det er mulig at maskinen leveres med forhåndsinstallert programvare. I så fall er operativsystem, styreprogrammer som støtter innebygde funksjoner, og andre støtteprogrammer inkludert.
Operativsystemer (støttede)
v Microsoft
®
Windows®Millennium Edition (Me)
v Microsoft Windows 2000 Professional
Operativsystemer (testet for kompatibilitet)
1
v Microsoft Windows 95 v Microsoft Windows 98 Second Edition v Microsoft Windows NT®3.51 v Microsoft Windows NT Workstation 4.0 v DOS 2000
1. Operativsystemene på denne listen blir testet for kompatibilitet når denne publikasjonen går i trykken. Det er mulig at flere operativsystemer blir identifisert av IBM som kompatible med maskinen etter utgivelsen av denne boken. Denne listen kan derfor bli endret eller utvidet. Hvis du vil vite om et operativsystem er testet for kompatibilitet, kan du gå til nettstedet til produsenten av operativsystemet.
Kapittel 1. Oversikt
3

Spesifikasjoner

v DOS 7.0 v IBM OS/2®Warp Connect 3.0 v IBM OS/2 Warp 4.0 v IBM OS/2 LAN Server 3.0 og 4.0 v Linux: Red Hat, Caldera, SuSE og Turbo Linux
Dette avsnittet inneholder fysiske spesifikasjoner for NetVista-maskinen. Maskinen har fem 32-biters PCI-utbyggingsspor, ett AGP-spor og sju stasjonsbrønner.
Merk: Maskinen er en digital enhet i klasse A eller klasse B. Boken Hurtigreferanse
inneholder flere opplysninger om denne klassifiseringen.
4 Brukerhåndbok
Dimensjoner
Høyde: 165 mm Bredde: 445 mm Dybde: 499 mm
Vekt
Minimumskonfigurasjon som levert: 14,0 kg Maksimumskonfigurasjon: 17,3 kg
Omgivelser
Lufttemperatur:
System på: 10 °C til 35 °C System av: 10 °C til 43 °C
Maksimal høyde over havet: 2134 m Merk: Maksimal høyde over havet, 2134 m, er den maksimale høyden over havet der lufttemperaturene som er oppgitt, gjelder. Ved større høyder over havet er de maksimale lufttemperaturene lavere enn det som er oppgitt.
Luftfuktighet:
System på: 8 % til 80 % System av: 8 % til 80 %
Elektrisitet
Inngangsspenning:
115 V:
Minimum: 90 V vekselstrøm Maksimum: 137 V vekselstrøm Inngangsfrekvens: 57–63 Hz Spenningsvelgerinnstilling: 115 V vekselstrøm
230 V:
Minimum: 180 V vekselstrøm Maksimum: 265 V vekselstrøm Inngangsfrekvens: 47–53 Hz Spenningsvelgerinnstilling: 230 V vekselstrøm
Kilovoltampere inn (kVA) (omtrentlig):
Minimumskonfigurasjon som levert: 0,08 kVA Maksimumskonfigurasjon: 0,3 kVA
Varmeavgivelse (omtrentlig) i Btu (British thermal units) per time:
Minimumskonfigurasjon: 240 Btu/time (75 watt) Maksimumskonfigurasjon: 940 Btu/time (275 watt)
Luftstrøm
Maksimalt cirka 0,34 kubikkmeter per minutt
Akustiske støyverdier
Gjennomsnittlig lydtrykknivå:
For bruker:
Utenfor drift: 38 dBA I drift: 43 dBA
For tilhører 1 meter unna:
Utenfor drift: 33 dBA I drift: 37 dBA
Oppgitte lydeffektnivåer (øvre grense):
Utenfor drift: 4,8 bel I drift: 5,1 bel
Merk: Disse nivåene ble målt i kontrollerte akustiske omgivelser i samsvar med prosedyrer oppgitt av ANSI (American National Standards Institute) S12.10 og ISO 7779, og er rapportert å være i samsvar med ISO 9296. Det faktiske støynivået i et rom kan overskride de oppgitte gjennomsnittsverdiene på grunn av refleksjoner i rommet og andre støykilder i nærheten. De oppgitte lydeffektnivåene angir en øvre grense som de fleste datamaskiner ligger under når de er i drift.
Merk: Strømforbruk og varmeavgivelse varierer avhengig av mengden og typen av tilleggsutstyr som er installert, og hvilke strømsparingsfunksjoner som er i bruk.
Kapittel 1. Oversikt 5

Tilgjengelig tilleggsutstyr

Her er eksempler på tilgjengelig tilleggsutstyr: v Eksternt tilleggsutstyr
– Enheter som kobles til en parallellport, for eksempel skrivere og eksterne
stasjoner
– Enheter som kobles til en seriell port, for eksempel eksterne modemer og
digitale kameraer – Lydenheter, for eksempel eksterne høyttalere for lydsystemet – USB-enheter, for eksempel skrivere og skannere – U-bolt for sikkerhet – Skjerm
v Internt tilleggsutstyr
– System minne, kalt RIMM-moduler (Rambus In-line Memory Modules) – Kort
- PCI-kort (Peripheral Component Interconnect)
- AGP-kort (Accelerated Graphics Port)
– Internt stasjoner
- CD- eller DVD- stasjon
- Platelager
- Diskettstasjoner og andre stasjoner for utskiftbare medier
Du kan lese om det siste innen tilgjengelig utstyr på disse adressene på World Wide Web:
v http://www.ibm.com/pc/us/options/ v http://www.ibm.com/pc/support/
Du kan også få informasjon ved å ringe disse telefonnumrene: v I USA kan du ringe 1-800-IBM-2YOU (1-800-426-2968) eller til din
IBM-forhandler eller IBM-representant.
v I Canada kan du ringe 1-800-565-3344 eller 1-800-465-7999. v Hvis du befinner deg utenfor USA og Canada, tar du kontakt med din
IBM-forhandler eller IBM-representant.

Nødvendig verktøy

For å installere enkelte typer tilleggsutstyr trenger du en skrutrekker. For andre typer kan du trenge annet utstyr. Les instruksjonene som følger med utstyret.

Håndtere enheter som er følsomme for statisk elektrisitet

Selv om statisk elektrisitet er ufarlig for deg, kan det forårsake alvorlige skader på en datamaskin og det installerte utstyret.
Når du installerer tilleggsutstyr, må du ikke åpne den antistatiske pakningen med utstyret før du blir bedt om å gjøre det.
6 Brukerhåndbok
Når du håndterer utstyr og komponenter, må du ta disse forholdsreglene for å unngå at utstyret blir ødelagt av statisk elektrisitet:
v Beveg deg minst mulig. Bevegelse kan føre til at du bygger opp statisk
elektrisitet.
v Håndter komponentene forsiktig. Hold kort og minnemoduler i kanten. Ta aldri
på kretsene.
v Unngå at andre tar på komponenter. v Når du installerer nytt tilleggsutstyr, holder du den antistatiske pakningen som
inneholder utstyret, i berøring med metalldekselet på et utbyggingsspor eller en
annen umalt metalloverflate i minst to sekunder. Dette reduserer den statiske
elektrisiteten i pakningen og i kroppen din.
v Om mulig tar du utstyret ut av pakningen og setter det direkte inn i maskinen
uten å sette det ned. Hvis dette ikke er mulig, plasserer du den antistatiske
pakningen på en plan og ren flate og legger utstyret oppå den.
v Ikke plasser utstyret på maskindekselet eller en annen metallflate.
Kapittel 1. Oversikt 7
8 Brukerhåndbok

Kapittel 2. Installere frittstående enheter

Dette kapittelet viser plasseringen til forskjellige eksterne kontakter som du kobler frittstående enheter til, for eksempel eksterne høyttalere, en skriver eller en skanner. For enkelte typer utstyr må du installere programvare i tillegg for at den fysiske forbindelsen skal fungere. Når du installerer frittstående enheter, bruker du opplysningene i dette kapittelet til å finne riktig kontakt. Deretter leser du instruksjonene som følger med enheten, for å koble den til maskinen på riktig måte og installere nødvendig programvare og styreprogrammer.
Viktig
Før du installerer eller fjerner tilleggsutstyr, må du lese “Sikkerhetsinformasjon” på side v. Disse forholdsreglene og retningslinjene forbedrer sikkerheten når du arbeider.

Finne kontaktene foran på maskinen

Illustrasjonen nedenfor viser hvor du finner kontaktene foran på maskinen.
«1¬Hodetelefonuttak for CD-ROM-stasjonen «2¬Fremre USB-kontakt 1 «3¬Fremre USB-kontakt 2
© Copyright IBM Corp. 2000 9

Finne kontaktene bak på maskinen

Illustrasjonen nedenfor viser hvor du finner kontaktene bak på maskinen. Det er ikke sikkert at maskinen din har alle kontaktene som er vist her.
2
1
1
2
«1¬Strømkontakt «9¬ LED-lamper «2¬Musekontakt «10¬Ethernet-kontakt «3¬Tastbordkontakt «11¬Mikrofonkontakt «4¬USB-kontakt 3 «12¬Lydlinjeutgang «5¬USB-kontakt 4 «13¬Lydlinjeinngang «6¬Seriell port 1 «14¬AGP-spor «7¬Parallellport «15¬PCI-spor «8¬Seriell port 2
Merk: Kontaktene på baksiden av maskinen har fargekodede ikoner som hjelper
deg å finne ut hvor du skal koble kablene på maskinen.
10 Brukerhåndbok
Kontakt Beskrivelse
Musekontakt Til denne kobler du en mus, styrekule eller annen pekeenhet som bruker standard
museplugg. Tastbordkontakt Til denne kobler du et tastbord med standard tastbordplugg. USB-porter Til disse kan du koble en enhet som krever en USB-forbindelse, for eksempel en
USB-skanner eller USB-skriver. Hvis du har mer enn fire USB-enheter, kan du kjøpe
en USB-tilkoblingsenhet, som du kan koble flere USB-enheter til. Serielle kontakter Til disse kan du koble et eksternt modem, en seriell skriver eller en annen enhet som
bruker 9-punkters plugg. Parallellport Til denne kan du koble en parallellskriver eller en annen enhet som krever en
25-punkters parallellforbindelse. Ethernet-kontakt Brukes til å koble til en Ethernet-kabel.
Merk: For å tilfredsstille kravene om elektromagnetisk kompetibilitet må du bruke
skjermede og jordede kabler og kontaktutstyr. Mikrofonport Til denne kan du koble en mikrofon til maskinen når du vil gjøre lydopptak på
platelageret eller bruke programvare for talegjenkjenning. Lydlinjeutgang Med denne kan du sende lydsignaler fra maskinen til frittstående enheter, for
eksempel stereohøyttalere med innebygde forsterkere, hodetelefoner,
multimedietastbord eller lydlinjeinngangen på et stereoanlegg.
Merk: Den innebygde høyttaleren på maskinen er deaktivert når en frittstående
høyttaler er koblet til lydlinjeutgangen på maskinen. Lydlinjeinngang Med denne kan du motta lydsignaler fra en ekstern lydkilde, for eksempel et
stereoanlegg. Når du tilkobler en ekstern lydkilde, kobler du en kabel mellom
enhetens lydlinjeutgang og lydlinjeinngangen på maskinen.

Skjermkort med høy ytelse

Noen modeller leveres med et AGP-skjermkort med høy ytelse.
Kontakt Beskrivelse
«1¬ S-Video-kontakt Til denne kan du koble en TV med en S-Video-kontakt. S-Video-kabelen
(nødvendig for å koble TVen til kortet) kjøpes separat.
«2¬ DVI-kontakt (Digital Video Interface) Til denne kobler du en digital skjerm. Den har de signalene som er
nødvendig for å støtte DPMS-standarden (Display Power Management Signaling).
«3¬ Skjermomformer Brukes når du skal koble en analog SVGA-skjerm til AGP DVI-porten.

Lydkort med høy ytelse

Hvis dette kortet er installert, er MIDI-/styrespakporten, lydlinjeutgangen, lydlinjeinngangen og mikrofonportene på systembordet satt ut av funksjon.
Kapittel 2. Installere frittstående enheter 11
Deaktiveringsfunksjonen gjelder bare for dette lydkortet. Maskinens interne høyttaler er også deaktivert under normal drift. Du må bruke frittstående høyttalere eller hodetelefon for lyd.
Illustrasjonen nedenfor viser kontaktene på lydkortet med høy ytelse som leveres med noen modeller.
Kontakt Beskrivelse
«1¬ MIDI/styrespak-kontakt Til denne kan du koble en styrespak, spillkontroller eller MIDI-enhet, for eksempel
et MIDI-keyboard.
«2¬ Lydlinjeutgang Med denne kan du sende lydsignaler fra maskinen til frittstående enheter, for
eksempel stereohøyttalere med innebygde forsterkere, hodetelefoner, multimedietastbord eller lydlinjeinngangen på et stereoanlegg.
«3¬ Mikrofonkontakt Til denne kan du koble en mikrofon til maskinen når du vil gjøre lydopptak eller
bruke programvare for talegjenkjenning.
«4¬ Lydlinjeinngang Med denne kan du motta lydsignaler fra en ekstern lydkilde, for eksempel et
stereoanlegg. Når du tilkobler en ekstern lydkilde, kobler du en kabel mellom enhetens lydlinjeutgang og lydlinjeinngangen på maskinen.

ADSL-modem

På noen modeller er det et ADSL-modem (asymmetric digital subscriber line) med høy kommunikasjonshastighet. For å kunne bruke et ADSL-modem må du ha riktig type telefonforbindelse hjemme eller på kontoret, og du må være registrert hos en ADSL-leverandør.
Avhengig av koblingen hjemme eller på kontoret bruker ADSL-modemet ledning 2 og 5 eller ledning 3 og 4 i telefonkontakten på veggen. Les merkelappen på baksiden av ADSL-modemet og still inn bryteren slik at det stemmer med koblingsmodellen. Hvis du ikke vet hvilken koblingsmodell du skal bruke, tar du kontakt med ADSL-leverandøren.

PNA-nettverkskort for hjemmebruk

På noen modeller er det et PNA-nettverkskort (Phoneline Network Alliance) med et integrert V.90-modem. I tillegg til modemfunksjonen kan du med dette kortet bruke telefonkoblingen hjemme til nettverkskommunikasjon mellom likeverdige maskiner (peer-to-peer networking). For å kunne bruke et PNA-nettverkskort må du installere Intel AnyPoint-programvare fra CDen Programvarevalg. Hver maskin på PNA-nettverket må ha et PNA-nettverkskort og tilhørende programvare installert. Du finner opplysninger om bruk av PNA-nettverkskortet eller AnyPoint-programvaren i AnyPoint-dokumentasjonen (følger bare med modeller som leveres med PNA-nettverkskort).
Koble hver av maskinene på et PNA-nettverk direkte til telefonkontakten på veggen. Hvis du har flere datamaskiner enn telefonkontakter i et rom, kan du bruke en telefondeler.
12 Brukerhåndbok
Faktisk overføringshastighet i nettverket avhenger av mange faktorer, for eksempel kablingen, og den er ofte lavere enn maksimal overføringshastighet.
Noen Internett-leverandører tillater ikke deling på en konto, eller krever ekstra betaling for Internett-deling. Det er mulig at din Internett-avtale krever at du har flere enn en konto. Du finner flere opplysninger i avtalen med Internett-formidleren.

Skaffe styreprogrammer

Du kan hente styreprogrammer for operativsystemer som ikke er forhåndsinstallert, på adressen http://www.ibm.com/pc/support/ på World Wide Web. Du finner installeringsinstruksjoner i README-filer sammen med styreprogramfilene.
Kapittel 2. Installere frittstående enheter 13
14 Brukerhåndbok

Kapittel 3. Installere tilleggsutstyr i maskinen

Du kan utvide bruksmulighetene for maskinen ved å tilføye minne, stasjoner eller kort. Når du skal installere tilleggsutstyr, følger du instruksjonene her og instruksjonene som følger med utstyret.

Fjerne dekselet

Viktig:
Les “Sikkerhetsinformasjon” på side v og “Håndtere enheter som er følsomme for statisk elektrisitet” på side 6 før du fjerner dekselet.
Slik tar du av dekselet:
1. Avslutt operativsystemet, ta ut alle medier (disketter, CDer eller bånd) fra
stasjonene og slå av alle tilkoblede enheter og maskinen.
2. Trekk ut alle nettkabler fra stikkontaktene.
3. Frakoble alle kabler som er koblet til maskinen. Dette gjelder nettkabler,
signalkabler og alle andre typer kabler som måtte være tilkoblet.
4. Trekk ut låsmekanismen på dekselet og skyv dekselet mot baksiden av
maskinen.
© Copyright IBM Corp. 2000 15

Finne komponenter

Illustrasjonen nedenfor hjelper deg å finne forskjellige deler i maskinen.
«1¬ CD- eller DVD-stasjon «6¬ AGP-spor (Accelerated Graphics Port) «2¬ Diskettstasjon «7¬ PCI-spor «3¬ Nettbryter «8¬ Kjøleribbe «4¬ Nedre stasjonsbrønnhus «9¬ Kjølevifte «5¬ Systembord «10¬ Strømforsyningsenhet

Installere tilleggsutstyr på systembord

Her blir det forklart hvordan du installerer tilleggsutstyr, for eksempel minne eller kort, på systembordet.

Komme til på systembordet

For å komme til på systembordet må du ta av dekselet på maskinen. Du finner opplysninger om hvordan du fjerner dekselet, under “Fjerne dekselet” på side 15. Det er mulig at du må fjerne kort for å komme til enkelte komponenter på systembordet. Du finner opplysninger om kort under “Installere kort” på side 19. Når du frakobler kabler, må du legge merke til hvor de skal festes, slik at du setter dem tilbake på riktig plass etterpå.

Finne delene på systembordet

Systembordet, som også kalles hovedkortet, er det viktigste kortet i maskinen. Det sørger for grunnleggende funksjoner og støtter en rekke IBM-installerte enheter og enheter som du kan installere senere.
16 Brukerhåndbok
På illustrasjonen nedenfor ser du hvor de forskjellige delene på systembordet befinner seg.
Merk: Du finner også en illustrasjon av systembordet og tilleggsopplysninger på
en merkelapp på innsiden av maskinkabinettet.
«1¬ Viftekontakt «13¬ Batteri «2¬ Mikroprosessor «14¬ Clear CMOS/Recovery-krysskobling «3¬ RIMM 1 «15¬ Wake on LAN-kontakt «4¬ RIMM 2 «16¬ PCI-spor «5¬ RIMM 3 «17¬ PCI-spor «6¬ RIMM 4 «18¬ PCI-spor «7¬ Strømkontakter «19¬ PCI-spor «8¬ Diskettkontakt «20¬ Høyttalerkontakt «9¬ Kontakt for primær IDE-enhet «21¬ Lydkontakt for CD-ROM «10¬ Kontakt for sekundær IDE-enhet «22¬ PCI-spor «11¬ Fremre USB-port «23¬ AGP-spor «12¬ Frontpanelkontakt

Installere minne

Maskinen har fire kontakter for installering av RIMM-moduler (Rambus In-line Memory Modules) med opptil 2 GB systemminne.
RIMM-modulene som er installert i maskinen, er ECC (Error Checking and Correction, også kalt feilretting) RDRAM-moduler (Rambus Dynamic Random Access Memory).
Når du installerer eller bytter ut RIMM-moduler, må du ta hensyn til dette: v Rambus-minne er delt inn i to kanaler (kanal A og B). RIMM-kontakt 1 og 3 er
kanel A, og RIMM-kontakt 2 og 4 er kanal B.
Kapittel 3. Installere tilleggsutstyr i maskinen 17
v Hver kanal må inneholde like mye minne. v Hver RIMM-kontakt støtter opptil 512 MB minne. v En kontakt der det ikke er installert en RIMM-modul, må ha en
kontinuitets-RIMM (C-RIMM), som er en modul som ser ut som en RIMM-modul, men som ikke har noe minne. En C-RIMM brukes til å fortsette forbindelsen på en RIMM-kontakt der det ikke ikke er installert minne.
v Installer bare ECC-RIMM-moduler hvis du vil ha ECC. Hvis du bruker en
blanding av ECC- og ikke-ECC-minne, vil alt minne fungere som ikke-ECC.
v RIMM-kontakter støtter ikke DIMM-moduler (Dual Inline Memory Modules). v Bruk bare PC600 eller PC800 RIMM-moduler.
Merk: Hvis du bruker PC600 og PC800 RIMM-moduler sammen, vil alt minne
bruke hastigheten til den tregeste RIMM-modulen.
Fjerne en RIMM eller C-RIMM
Slik fjerner du en RIMM- eller C-RIMM-modul:
1. Hvis du lurer på hvor RIMM-kontaktene befinner seg i maskinen, kan du lese
“Finne delene på systembordet” på side 16.
2. I begge ender av RIMM-kontakten på systembordet skyver du festeklemmene
utover til RIMM-modulen løsner. Løft RIMM- eller C-RIMM-modulen ut av kontakten.
18 Brukerhåndbok
Merk: Vær forsiktig så du ikke skyver for hardt på festeklemmene, for RIMM-
eller C-RIMM-modulen kan plutselig bli skjøvet ut av kontakten.
3. Oppbevar RIMM- eller C-RIMM-modulen i en antistatisk pakning. Ikke kast
eller mist denne delen. Du kan trenge den senere hvis du skal endre minnekonfigurasjonen.
Installere en RIMM- eller C-RIMM-modul
Slik installerer du en RIMM- eller C-RIMM-modul:
1. La den antistatiske pakningen med RIMM- eller C-RIMM-modulen berøre en
umalt metallflate og ta ut modulen.
2. Hvis festeklemmene ikke allerede er åpne, åpner du dem.
3. Hold modulen over kontakten slik at de to hakkene på undersiden av modulen
passer med kontakten.
4. Skyv modulen rett inn i kontakten til festeklemmene spretter opp og griper tak
i endene på modulen.
Hakk
Neste trinn:
v Hvis du skal installere annet tilleggsutstyr, fortsetter du med
instruksjonene for det.
v Gå til “Sette på plass dekselet og tilkoble kablene” på side 29 for å fullføre
installeringen.

Installere kort

Her finner du opplysninger om hvordan du installerer og fjerner kort.
Kortspor
Maskinen har fem utbyggingsspor for PCI-kort (Peripheral Component Interconnect) og ett spor for et AGP-kort (Accelerated Graphics Port). Du kan installere et kort med en lengde på opptil 330 mm.
Installere kort
Slik installerer du et kort:
1. Fjern dekselet. Se “Fjerne dekselet” på side 15.
Kapittel 3. Installere tilleggsutstyr i maskinen 19
2. Fjern spordekselet med sperre for det aktuelle utbyggingssporet.
3. Ta kortet ut av den antistatiske pakningen.
4. Sett kortet i riktig spor på systembordet.
5. Sett på plass dekselsperren til kortsporet.
20 Brukerhåndbok
Merk: Hvis du installerer et nettverkskort som støtter Wake on LAN, kobler
du Wake on LAN-kabelen som fulgte med kortet, til Wake on LAN-kontakten på systembordet. Se under “Finne delene på systembordet” på side 16.
Neste trinn
v Hvis du skal installere annet tilleggsutstyr, fortsetter du med
instruksjonene for det.
v Gå til “Sette på plass dekselet og tilkoble kablene” på side 29 for å fullføre
installeringen.

Installere interne stasjoner

Her finner du opplysninger om hvordan du installerer og fjerner interne stasjoner.
Interne stasjoner er enheter som maskinen bruker for å lese og lagre data. Du kan tilføye stasjoner i maskinen for å øke lagringskapasiteten og for å kunne lese andre typer medier. Her er noen typer stasjoner du kan bruke for maskinen:
v Platelager medier v Magnetbåndstasjoner v CD-stasjoner eller DVD-stasjoner v Stasjoner for utskiftbare medier
Interne stasjoner installeres i brønner. I denne boken kalles brønnene brønn 1, brønn 2 og så videre.
Når du installerer en intern stasjon, er det viktig at du legger merke til hvilken type stasjon og hvilken størrelse du kan installere i hver enkelt brønn. Det er også viktig at du kobler kablene for de interne stasjonene riktig til den installerte stasjonen.

Stasjonsspesifikasjoner

Maskinen leveres med disse IBM-installerte stasjonene:
v En CD- eller DVD-stasjon i brønn 1 (noen modeller) v Et 3,5-tommers platelager i brønn 3 v En 3,5-tommers diskettstasjon i brønn 4
I modeller uten stasjoner i brønn 1 og 2 er det satt inn antistatisk beskyttelse og et brønndeksel.
Kapittel 3. Installere tilleggsutstyr i maskinen 21
Illustrasjonen nedenfor viser hvor stasjonsbrønnene befinner seg.
I tabellen nedenfor beskrives noen av stasjonene du kan installere i hver brønn, og deres høydekrav.
«1¬ Brønn1-Maksimal høyde: 41,3 mm CD-ROM-stasjon (standard i noen
modeller) 5,25-tommers platelager
«2¬ Brønn2-Maksimal høyde: 41,3 mm 5,25-tommers platelager
3,5-tommers platelager (krever festebrakett) CD-ROM-stasjon DVD-ROM-stasjon
«3¬ Brønn3-Maksimal høyde: 25,4 mm 3,5-tommers diskettstasjon
(forhåndsinstallert)
«4¬ Brønn4-Maksimal høyde: 25,4 mm Platelager
3,5-tommers utskiftbar stasjon
«5¬ Brønn5-Maksimal høyde: 25,4 mm Platelager «6¬ Brønn6-Maksimal høyde: 25,4 mm Platelager «7¬ Brønn7-Maksimal høyde: 25,4 mm Platelager
Merknader:
1. Du kan ikke installere stasjoner som er høyere enn 41,3 mm.
2. Installer stasjoner for utskiftbare medier (magnetbånd eller CDer) i de
tilgjengelige brønnene (brønn 1 eller 2).

Strøm- og signalkabler for interne stasjoner

Maskinen bruker kabler for å koble IDE-stasjoner til strømforsyningen og systembordet. Disse kablene følger med:
22 Brukerhåndbok
v Strømkabler med fire ledninger brukes til å koble de fleste stasjoner til
strømforsyningsenheten. I enden av disse kablene er det plastkontakter som kobles til forskjellige stasjoner. Disse kontaktene varierer i størrelse. Enkelte strømkabler kobles til systembordet.
v Flate signalkabler, også kalt flatkabler, for tilkobling av IDE- og diskettstasjoner til
systembordet. Det følger to typer flatkabler (signalkabler) med maskinen: – De brede signalkablene har to eller tre kontakter.
- Hvis kabelen har tre kontakter, kobles en av disse til stasjonen, en er til overs og den tredje kobles til den primære eller sekundære IDE-kontakten på systembordet.
- Hvis kabelen har to kontakter, kobles den ene til platelageret og den andre til den primære eller sekundære IDE-kontakten på systembordet.
Merk: Hvis du vil tilføye en enhet til og det ikke er forhåndsinstallert CD-
eller DVD-stasjon i maskinen, må du få tak i en kabel med tre kontakter. Du trenger en ATA 66-signalkabel med 100 kontaktpunkter hvis du skal bytte ut den eksisterende signalkabelen eller tilføye et nytt platelager. ATA 100-signalkabler er fargekodet. Det blå pluggen kobler du til systembordet, den svarte til primærenheten (også kalt masterenheten eller hovedenheten) og den grå til sekundærenheten (også kalt slaveenheten).
Hvis maskinen leveres med CD-eller DVD-stasjon, har den en ATA 100-signalkabel. Hvis du installerer et platelager, må du imidlertid endre bryter- eller krysskoblingsinnstilling på CD- eller DVD-stasjonen til sekundær og endre pluggen som brukes til CD-eller DVD-stasjonen, til den grå i midten.
– Den smale signalkabelen har to kontakter for tilkobling av diskettstasjonen til
diskettstasjonskontakten på systembordet.
Merk: Hvis du lurer på hvordan du finner kontaktene på systembordet, slår du
opp på “Finne delene på systembordet” på side 16. Her er noen viktige poenger du bør huske når du kobler strømkabler og signalkabler til interne stasjoner:
v Stasjonene som er forhåndsinstallert i maskinen, kommer med strøm- og
signalkabler ferdig tilkoblet. Hvis du bytter ut noen stasjoner, er det viktig å huske hvilken kabel som skal kobles til hvilken stasjon.
v Når du installerer en stasjon, må du passe på at stasjonskontakten i enden av
signalkabelen alltid er koblet til en stasjon. Du må også passe på at stasjonskontakten i den andre enden er koblet til systembordet. Dette reduserer elektronisk støy fra maskinen.
v Hvis to IDE-enheter brukes på samme kabel, må en av dem defineres som
hovedenhet, eller masterenhet, og den andre som sekundærenhet, eller slaveenhet. Ellers er det mulig at enkelte IDE-enheter ikke gjenkjennes av maskinen. Hoved- eller sekundærbetegnelsen avgjøres av bryter- eller krysskoblingsinnstillingene på hver IDE-enhet.
v Hvis to IDE-enheter bruker samme kabel og bare en av dem er et platelager, må
platelageret defineres som masterenhet.
v Hvis du bare har en enhet på en kabel, defineres den som master.
Hvis du trenger hjelp til valg av stasjoner, kabler og annet utstyr til maskinen, kan du slå opp på 6.
Kapittel 3. Installere tilleggsutstyr i maskinen 23

Installere interne stasjoner i brønn 1, 2 og 3

Slik installerer du en intern stasjon i brønn 1, 2 eller 3:
1. Ta av dekselet (se “Fjerne dekselet” på side 15).
Merk: Hvis maskinen har en CD- eller DVD-stasjon, er det mulig at du må
fjerne signal- og strømkablene fra stasjonen.
2. Fjern brønndekselet og sett en skrutrekker i et av sporene på den antistatiske
beskyttelsen i stasjonsbrønnen der du skal installere stasjonen. Fjern forsiktig den antistatiske beskyttelsen fra stasjonsbrønnen.
24 Brukerhåndbok
3. Sett stasjonen i brønnen. Juster skruehullene og sett inn de to skruene.
4. Hvis du har installert en stasjon for utskiftbart medium, setter du rammen til
dekselet over stasjonsbrønnen.
5. Koble strømkabelen og signalkabelen til stasjonen.
Neste trinn
v Hvis du skal installere annet tilleggsutstyr, fortsetter du med
instruksjonene for det.
v Gå til “Sette på plass dekselet og tilkoble kablene” på side 29 for å fullføre
installeringen.

Installere interne stasjoner i brønn 4, 5, 6 og 7

Slik installerer du en intern stasjon i brønn 4, 5, 6 eller 7:
1. Ta av dekselet (se “Fjerne dekselet” på side 15).
Merk: Hvis maskinen har en CD- eller DVD-stasjon, er det mulig at du må
fjerne signal- og strømkablene fra stasjonen.
Kapittel 3. Installere tilleggsutstyr i maskinen 25
2. Fjern støttestolpen ved å trekke den ut fra maskinen slik det er vist på
illustrasjonen.
3. Dra og vri det nedre stasjonsbrønnhuset utover fra maskinen.
26 Brukerhåndbok
4. Monter skinner på stasjonen du vil installere, og skyv stasjonen langs sporene
inn i den ledige brønnen.
5. Vri stasjonsbrønnhuset tilbake på plass.
Kapittel 3. Installere tilleggsutstyr i maskinen 27
6. Koble strømkabelen og signalkabelen til stasjonen.
Neste trinn
v Hvis du skal installere annet tilleggsutstyr, fortsetter du med
instruksjonene for det.
v Gå til “Sette på plass dekselet og tilkoble kablene” på side 29 for å fullføre
installeringen.

Installere en U-bolt for sikkerhet

For å beskytte mot tyveri av maskinvare kan du montere en U-bolt og kabel på maskinen. Når du har montert en sikkerhetskabel, må du kontrollere at det ikke er interferens mellom den og andre kabler som er koblet til PCen.
Slik installerer du en U-bolt:
1. Ta av dekselet (se “Fjerne dekselet” på side 15).
2. Bruk et verktøy, for eksempel en skrutrekker, til å fjerne de to metalldekslene.
3. Fest U-bolten gjennom bakpanelet. Deretter setter du inn mutterne og strammer
dem med en skiftenøkkel.
4. Sett dekselet på plass igjen. Du finner mer om dette under “Sette på plass
dekselet og tilkoble kablene” på side 29.
5. Tre kabelen gjennom U-bolten og rundt en gjenstand som ikke er en del av
eller er permanent festet til bygningsstrukturen eller fundamentet, og som den ikke kan fjernes fra. Deretter fester du kabelendene sammen med en lås.
28 Brukerhåndbok
«1¬U-bolt «2¬Hull for bolten «3¬Muttere
Neste trinn:
Hvis du skal installere annet tilleggsutstyr, fortsetter du med instruksjonene for det.

Sette på plass dekselet og tilkoble kablene

Når du er ferdig med å installere tilleggsutstyr, må du sette på plass eventuelle deler som du har fjernet, sette på plass dekselet og tilkoble kablene igjen, inkludert nettkabler og telefonledninger. Avhengig av hva slags utstyr du har installert, er det mulig at du også må oppdatere opplysningene i BIOS­konfigureringsprogrammet.
Slik setter du på plass dekselet og kobler kablene til maskinen:
1. Pass på at alle komponenter er satt sammen riktig, og at ingen verktøy eller
løse skruer er gjenglemt inne i maskinen.
2. Fjern alle kabler som kan hindre deg i å sette på plass dekselet.
Kapittel 3. Installere tilleggsutstyr i maskinen 29
3. Hold dekselet inntil kabinettet og skyv dekselet mot frontdekselet på maskinen.
Pass på at tappene på maskinen passer med dekselet.
4. Lukk deksellåsen for å sikre dekselet.
5. Koble kablene til maskinen igjen. Se under “Kapittel 2. Installere frittstående
enheter” på side 9 og i Hurtigreferanse.
6. Hvis du skal oppdatere konfigurasjonen, finner du opplysninger under
“Kapittel 4. Oppdatere maskinens konfigurasjon” på side 31.
30 Brukerhåndbok

Kapittel 4. Oppdatere maskinens konfigurasjon

Her blir det forklart hvordan du oppdaterer konfigurasjonsinnstillingene, installerer styreprogrammer (hvis det er nødvendig når du har installert nytt tilleggsutstyr) og sletter et passord du har mistet eller glemt. Du finner flere opplysninger om hvordan du bruker BIOS-konfigureringsprogrammet, i Access IBM.
Når du har tilføyd tilleggsutstyr, må du oppdatere konfigurasjonsinnstillingene. I de fleste tilfeller utføres denne konfigureringen automatisk.
I noen tilfeller får du et skjermbilde som det nedenfor når du starter maskinen etter å ha installert tilleggsutstyr.
Selvtestfeil ved oppstarting
Systemet oppdaget denne/disse feilen/-e da systemet ble startet:
162 Konfigurasjonen er endret
Velg en av disse linjene:
Fortsett Avslutt konfigureringen
Hvis du får denne meldingen, velger du Fortsett og trykker på Enter. BIOS-konfigureringsprogrammet starter automatisk. Gjør slik når du får frem hovedmenyen til BIOS-konfigureringsprogrammet:
1. Velg Avslutt og trykk på Enter.
2. Velg Avslutt og lagre endringene og trykk på Enter.
Maskinen starter på nytt.
Windows oppdager vanligvis det nye utstyret, oppdaterer konfigurasjonen og ber deg om nødvendig om å installere styreprogrammer. Før du installerer styreprogrammer, må du alltid lese dokumentasjonen som fulgte med utstyret, for å se om det er bestemte ting du må gjøre. Ikke alle styreprogrammer installeres på samme måte. Enkelte typer utstyr krever dessuten at du installerer annen programvare.

Kontrollere at utstyr er riktig installert

Slik kontrollerer du at nye kort og stasjoner er riktig installert og konfigurert:
1. Fra Windows-skrivebordet høyreklikker du med musen på ikonet Min
datamaskin og velger Egenskaper.
2. I vinduet Egenskaper for System klikker du på flippen Enhetsbehandling.
Merk: Hvis du kjører Windows 2000, går du til vinduet Egenskaper for System
og klikker først på flippen Maskinvare og deretter på flippen Enhetsbehandling.
3. Klikk på Vis enheter etter type.
4. Klikk på plusstegnet ved siden av enhetstypene for å utvide listen.
© Copyright IBM Corp. 2000 31
v Hvis det ikke står X eller utropstegn i sirkel over noen av ikonene, virker alle
enheter som de skal.
v En X over et ikon betyr at enheten er ute av funksjon. Et utropstegn i sirkel
over et ikon er et tegn på ressurskonflikt. Hvis det står en X eller et utropstegn i sirkel over et ikon, klikker du på Egenskaper for å finne ut mer om problemet.
v Hvis enheten ikke står på listen, er det mulig at den ikke er riktig fysisk
installert. Kontroller at utstyret er installert i samsvar med instruksjonene, at alle kabler og forbindelser er riktige, og at krysskoblings- og bryterinnstillinger er riktige.
v Hvis enheten står på listen under Andre enheter, er det mulig at et
nødvendig styreprogram mangler eller er feil installert, eller at operativsystemet ikke er startet på nytt etter at styreprogrammet ble installert. Start maskinen på nytt og kontroller enheten igjen. Hvis enheten fortsatt står oppført under Andre enheter, slår du opp i dokumentasjonen som fulgte med utstyret, og installerer styreprogrammet på nytt.
Merk: Hvis du trenger flere opplysninger, kan du slå opp i håndboken for

Konfigurere PCI-kort

Bruk dokumentasjonen som fulgte med maskinen, og opplysningene nedenfor når du skal konfigurere kort.
operativsystemet.
Du behøver vanligvis ikke å konfigurere PCI-kort. Maskinen og operativsystemet samarbeider om å endre ressursinnstillingene automatisk og tildele ressurser til nye enheter på en måte som gjør at ressurskonflikter unngås.

Konfigurere oppstartings enheter

Når du slår på maskinen, leter maskinen etter et operativsystem. Rekkefølgen av enheter der maskinen leter etter operativsystemet, kalles oppstartingssekvensen. Når du har tilføyd en ny enhet til systemet, er det mulig at du ønsker å endre oppstartingssekvensen. Du kan bruke BIOS-konfigureringsprogrammet til å konfigurere oppstartingsenheter. Du finner flere opplysninger om dette i Access IBM.

Slette et passord som du har mistet eller glemt (tømme CMOS)

Dette avsnittet gjelder passord som er mistet eller glemt. Hvis du vil vite mer om hva du gjør hvis du mister eller glemmer et passord, slår du opp i Access IBM.
Slik sletter du et glemt passord:
1. Slå av maskinen og alle tilkoblede enheter.
2. Trekk ut nettkabelen.
3. Fjern dekselet. Se “Fjerne dekselet” på side 15.
4. Hvis du lurer på hvor CMOS-krysskoblingen er, kan du se på merkelappen
for systembordet inne i maskinen.
5. Flytt krysskoblingen fra normalposisjonen (ben 1 og 2) til vedlikeholds- og
konfigurasjonsposisjonen (ben 2 og 3).
6. Sett på plass dekselet og sett inn nettkabelen. Se “Sette på plass dekselet og
tilkoble kablene” på side 29.
32 Brukerhåndbok
7. Når du starter maskinen, blir hovedmenyen til BIOS-
konfigureringsprogrammet vist.
8. På skjermbildet for vedlikehold kan du nullstille CMOS-innstillingene.
9. Trykk på Esc.
10. Velg Avslutt fra menyen.
11. Velg Avslutt og lagre endringene.
12. Følg instruksjonene på skjermen.
Merk: Du må ta av dekselet igjen for å sette krysskoblingen i normal posisjon.
Kapittel 4. Oppdatere maskinens konfigurasjon 33
34 Brukerhåndbok

Tillegg A. Bytte batteri

Maskinen har en spesiell type minne som holder den interne klokken og kalenderen oppdatert og lagrer informasjon om utstyret som er installert i maskinen, for eksempel innstillinger for parallellportene. Når du slår av maskinen, sørger et batteri for at informasjonen ikke forsvinner.
Batteriet kan ikke lades opp, og det krever ikke noe vedlikehold. Som alle batterier har det begrenset levetid. Når batteriet blir flatt, mister maskinen datoen, klokkeslettet og konfigurasjonsinformasjonen (inkludert passord). Du får en feilmelding når du slår på maskinen.
Du finner opplysninger om bytting og avhending av batteri under “Litiumbatteri”
på side v.
Slik bytter du batteri:
1. Slå av maskinen og alle tilkoblede enheter.
2. Trekk ut nettkabelen og ta av dekselet på maskinen. Se “Fjerne dekselet” på
side 15.
3. Finn batteriet. Se på merkelappen for systembordet inne i maskinen eller les
“Finne delene på systembordet” på side 16.
4. Om nødvendig fjerner du kort som hindrer at du kommer til batteriet. Du
finner flere opplysninger i “Installere kort” på side 19.
5. Ta ut det gamle batteriet.
6. Sett inn det nye batteriet.
7. Sett på plass eventuelle kort som du tok vekk for å komme til batteriet. I
“Installere kort” på side 19 finner du instruksjoner om hvordan du setter inn kort.
8. Sett på plass dekselet og sett inn nettkabelen. Se “Sette på plass dekselet og
tilkoble kablene” på side 29.
Merk: Første gang du slår på maskinen etter at du har byttet batteri, kan det
hende at du får en feilmelding. Det er normalt.
9. Slå på maskinen og alle tilkoblede enheter.
10. Bruk BOIS-konfigureringsprogrammet til å stille inn dato og klokkeslett og
eventuelle passord.
© Copyright IBM Corp. 2000 35
36 Brukerhåndbok

Tillegg B. Oppdatere systemprogrammer

Dette avsnittet inneholder opplysninger om oppdatering av systemprogrammer (POST/BIOS) og hvordan du gjenoppretter etter en POST/BIOS-oppdateringsfeil.

Systemprogrammer

Systemprogrammene er det grunnleggende laget av programvare i alle PCer. Selvtesten (POST), BIOS-rutinene og BIOS-konfigureringsprogrammet er eksempler på systemprogrammer. Selvtesten består av tester og prosedyrer som utføres hver gang du slår på PCen. BIOS er et lag av programvare som konverterer instruksjoner fra andre programvalg til elektriske signaler som maskinvaren kan forstå. Du kan bruke BIOS-konfigureringsprogrammet til å se på og endre konfigurasjonen til maskinen.
På systembordet finner du en modul kalt EEPROM (Electrically Erasable Programmable Read-Only Memory (EEPROM kalles også FLASH-minne). Du kan lett oppdatere POST, BIOS og BIOS-konfigureringsprogrammet ved å starte maskinen med en FLASH-oppdateringsdiskett.
IBM kan endre eller oppdatere systemprogrammene. Når oppdateringer blir frigitt, blir de tilgjengelige som nedlastbare filer på World Wide Web (se Hurtigreferanse). Bruksanvisning for systemprogramoppdateringene er tilgjengelig i en README-fil som følger med oppdateringsfilene.
Slik oppdaterer du systemprogrammene (EEPROM):
1. Sett en oppdateringsdiskett (FLASH) for systemprogrammer i diskettstasjonen
(stasjon A) på maskinen. Du finner oppdateringer av systemprogrammer på dette nettstedet: http://www.ibm.com/pc/support.
2. Slå på maskinen. Hvis den allerede er på, må du slå den av og på igjen.
Oppdateringen starter.

Gjenopprette etter en POST/BIOS-oppdateringsfeil

Hvis strømtilførselen til maskinen brytes under POST/BIOS-oppdateringen, er det ikke sikkert at maskinen starter på riktig måte igjen. Hvis dette skjer, gjenoppretter du slik:
1. Bruk en annen maskin og et tekstredigeringsprogram til å åpne filen
config.sys på BIOS FLASH-disketten.
2. Finn denne linjen:
shell = flash2.exe
3. Endre linjen til:
shell = flash2.exe /U
4. Lagre filen på disketten. Nå kan du bruker denne BIOS FLASH-disketten til å
oppdatere maskinen.
5. Slå av maskinen og alle tilkoblede enheter som skrivere, skjermer og
frittstående enheter.
6. Trekk ut alle nettkabler fra stikkontaktene og ta av dekselet. Se “Fjerne
dekselet” på side 15.
© Copyright IBM Corp. 2000 37
7. Finn Clear CMOS/Recovery-krysskoblingen på systembordet, og fjern
eventuelle kort som hindrer tilgangen til krysskoblingen. Se på merkelappen for systembordet, på innsiden av maskinen, hvis du lurer på hvor krysskoblingen befinner seg. Se også “Finne delene på systembordet” på side 16.
8. Fjern krysskoblingen fra systembordet.
9. Sett dekselet på plass igjen. Se “Sette på plass dekselet og tilkoble kablene” på
side 29.
10. Koble nettkablene for maskinen og skjermen til stikkontaktene.
11. Sett BIOS-oppdateringsdisketten (FLASH-disketten) i stasjon A og slå på
maskinen og skjermen.
12. Når oppdateringssesjonen er ferdig, tar du ut disketten og slår av maskinen
og skjermen.
13. Trekk ut alle nettkabler fra stikkontaktene.
14. Fjern dekselet. Se “Fjerne dekselet” på side 15.
15. Fjern eventuelle kort som hindrer deg i å komme til krysskoblingen for
BIOS-konfigurering.
16. Flytt Clear CMOS/Recovery-krysskoblingen til den opprinnelige posisjonen.
17. Sett på plass eventuelle kort som du tok vekk.
18. Sett på igjen dekselet og tilkoble eventuelle ledninger som ble frakoblet.
19. Slå på maskinen for å starte operativsystemet på nytt.
20. Endre filen config.sys på disketten tilbake til:
shell = flash2.exe
38 Brukerhåndbok

Tillegg C. Systemadressetabeller

Tabellene nedenfor viser hvordan ulik type informasjon lagres på platelageret. Adresseområder og størrelser i byte er omtrentlige verdier.

Systemminne tabell

Tildelingen av de første 640 kB med systembord-RAM starter på adressen heksadesimal 00000000. Et område på 256-byte byte og et område på 1 kB i dette RAM-minnet er reservert for BIOS-data. Minnetildelingen kan utføres annerledes hvis POST-selvtesten oppdager en feil.
Tabell 1. Systemminnetabell
Adresseområde (desimal)
0 kB – 512 kB 00000 – 7FFFF 512 kB Konvensjonelt 512 kB – 639 kB 80000 – 9FBFF 127 kB Utvidet konvensjonelt 639 kB – 640 kB 9FC00 – 9FFFF 1 kB Utvidede BIOS-data 640 kB – 767 kB A0000 – BFFFF 128 kB Visningsbuffer for dynamisk skjermminne 768 kB – 800 kB C0000 – C7FFF 32 kB Skjerm-ROM-BIOS (skygge) 800 kB – 896 kB C8000 – DFFFF 96 kB PCI-område, tilgjengelig for kort-ROM 896kB–1MB E0000 – FFFFF 128 kB System-ROM-BIOS (hovedminneskygge) 1 MB – 16 MB 1000000 – FFFFFF 15 MB PCI-område 16 MB – 4096 MB 10000000 – FFDFFFFF 4080 MB PCI-område (positiv dekode)
Adresseområde (heksadesimal)
FFFE0000 – FFFFFFFF 128 kB System-ROM-BIOS
Størrelse Beskrivelse

I/U-adressetabell

Tabellen nedenfor viser ressurstildelinger for I/U-adressetabellen. Alle adresser som ikke er vist, er reservert.
Tabell 2. I/U-adressetabell
Adresseområde (heksadesimal)
0000 – 000F 16 DMA 1 0010 – 001F 16 Generelle I/U-plasseringer, tilgjengelig for PCI-bussen 0020 – 0021 2 Avbruddsstyreenhet 1 0022 – 003F 30 Generelle I/U-plasseringer, tilgjengelig for PCI-bussen 0040 – 0043 4 Teller/tidtaker 1 0044 – 00FF 28 Generelle I/U-plasseringer, tilgjengelig for PCI-bussen 0060 1 Tastbordstyreenhetsbyte, IRQ-tilbakestilling 0061 1 Systemport B 0064 1 Tastbordstyreenhet, CMD/ATAT-byte 0070, bit 7 1 bit NMI-aktivering 0070, biter 6:0 6 biter Sanntidsklokke, adresse
© Copyright IBM Corp. 2000 39
Størrelse Beskrivelse
Tabell 2. I/U-adressetabell (fortsettelse)
Adresseområde (heksadesimal)
0071 1 Sanntidsklokke, data 0072 1 bit NMI-aktivering 0072, biter 6:0 6 biter RTC-adresse 0073 1 RTC-data 0080 1 POST-kontrollpunktregister kun under POST 008F 1 Refresh page register 0080 – 008F 16 DMA-sideregistrering 0090 – 0091 15 Generelle I/U-plasseringer, tilgjengelig for PCI-bussen 0092 1 Styreenhetregistrering for PS/2-tastbord 0093 – 009F 15 Generelle I/U-plasseringer 00A0 – 00A1 2 Avbruddsstyreenhet 2 00A2 – 00BF 30 APM-kontroll 00C0 – 00DF 31 DMA 2 00E0 – 00EF 16 Generelle I/U-plasseringer, tilgjengelig for PCI-bussen 00F0 1 Feilregistrering for koprosessor 00F1 – 016F 127 Generelle I/U-plasseringer, tilgjengelig for PCI-bussen 0170 – 0177 8 Sekundær IDE-kanal 01F0 – 01F7 8 Primær IDE-kanal 0200 – 0207 8 MIDI-/styrespakport 0220 – 0227 8 Seriell port 3 eller 4 0228 – 0277 80 Generelle I/U-plasseringer, tilgjengelig for PCI-bussen 0278 – 027F 8 LPT3 0280 – 02E7 102 Tilgjengelig 02E8 – 02EF 8 Seriell port 3 eller 4 02F8 – 02FF 8 COM2 0338 – 033F 8 Seriell port 3 eller 4 0340 – 036F 48 Tilgjengelig 0370 – 0371 2 IDE-kanal 1-kommando 0378 – 037F 8 LPT2 0380 – 03B3 52 Tilgjengelig 03B4 – 03B7 4 Skjerm 03BA 1 Skjerm 03BC – 03BE 16 LPT1 03C0 – 03CF 52 Skjerm 03D4 – 03D7 16 Skjerm 03DA 1 Skjerm 03D0 – 03DF 11 Tilgjengelig 03E0 – 03E7 8 Tilgjengelig 03E8 – 03EF 8 COM3 eller COM4
Størrelse Beskrivelse
40 Brukerhåndbok
Tabell 2. I/U-adressetabell (fortsettelse)
Adresseområde (heksadesimal)
03F0 – 03F5 6 Diskettkanal 1 03F6 1 Primær IDE-kanalkommandoport 03F7 (Write) 1 Diskettkanal 1-kommando 03F7, bit 7 1 bit Diskettbyttekanal 03F7, biter 6:0 7 biter Primær IDE-kanal, statusport 03F8 – 03FF 8 COM1 0400 – 047F 128 Tilgjengelig 0480 – 048F 16 DMA-kanal, høy sideregistrering 0490 – 0CF7 1912 Tilgjengelig 0CF8 – 0CFB 4 PCI-konfigurasjonsadresseregister 0CFC – 0CFF 4 PCI-konfigurasjonsdataregister LPTn + 400h 8 ECP-port, LPTn-startadresse + heksadesimal 400 OCF9 1 Turbo- og reset-kontrollregister 0D00 – FFFF 62207 Tilgjengelig
Størrelse Beskrivelse

DMA-I/U-adressetabell

Tabellen nedenfor viser ressurstildelinger for DMA-adressetabellen. Alle adresser som ikke er vist, er reservert.
Tabell 3. DMA-I/U-adressetabell
Adresse (heksa­desimal)
0000 Kanal 0, minneadresseregister 00 – 15 Ja 0001 Kanal 0, overføringstellingsregister 00 – 15 Ja 0002 Kanal 1, minneadresseregister 00 – 15 Ja 0003 Kanal 1, overføringstellingsregister 00 – 15 Ja 0004 Kanal 2, minneadresseregister 00 – 15 Ja 0005 Kanal 2, overføringstellingsregister 00 – 15 Ja 0006 Kanal 3, minneadresseregister 00 – 15 Ja 0007 Kanal 3, overføringstellingsregister 00 – 15 Ja 0008 Kanal 0–3, lesestatus/skrivekommandoregister 00 – 07 0009 Kanal 0–3, skriveforespørselsregister 00 – 02 000A Kanal 0–3, write single mas-registerbiter 00 – 02 000B Kanal 0–3, modusregister (skrive) 00 – 07 000C Kanal 0–3, clear byte pointer(skrive) A 000D Kanal 0–3, master clear(skrive)/temp(lese) 00 – 07 000E Kanal 0-3, clear mask register(skrive) 00 – 03 000F Kanal 0-3, write all mask register bits 00–03 0081 Kanal 2, sidetabelladresseregister 00 – 07 0082 Kanal 3, sidetabelladresseregister 00 – 07
Beskrivelse Biter Bytepeker
Tillegg C. Systemadressetabeller 41
Tabell 3. DMA-I/U-adressetabell (fortsettelse)
Adresse (heksa­desimal)
0083 Kanal 1, sidetabelladresseregister 00 – 07 0087 Kanal 0, sidetabelladresseregister 00 – 07 0089 Kanal 6, sidetabelladresseregister 00 – 07 008A Kanal 7, sidetabelladresseregister 00 – 07 008B Kanal 5, sidetabelladresseregister 00 – 07 008F Kanal 4, sidetabelladresse/refresh-register 00 – 07 00C0 Kanal 4, minneadresseregister 00 – 15 Ja 00C2 Kanal 4, overføringstellingsregister 00 – 15 Ja 00C4 Kanal 5, minneadresseregister 00 – 15 Ja 00C6 Kanal 5, overføringstellingsregister 00 – 15 Ja 00C8 Kanal 6, minneadresseregister 00 – 15 Ja 00CA Kanal 6, overføringstellingsregister 00 – 15 Ja 00CC Kanal 7, minneadresseregister 00 – 15 Ja 00CE Kanal 7, overføringstellingsregister 00 – 15 Ja 00D0 Kanal 4–7, lesestatus/skrivekommandoregister 00 – 07 00D2 Kanal 4–7, skriveforespørselsregister 00 – 02 00D4 Kanal 4–7, write single mask register bit 00–02 00D6 Kanal 4–7, modusregister (skrive) 00 – 07 00D8 Kanal 4–7, clear byte pointer(skrive) 00DA Kanal 4–7, master clear(skrive)/temp(lese) 00 – 07 00DC Kanal 4–7, clear mask register(skrive) 00 – 03 00DE Kanal 4–7, write all mask register bits 00–03 00DF Kanal 5–7, 8- eller 16-biters modusvalg 00 – 07
Beskrivelse Biter Bytepeker
42 Brukerhåndbok

Tillegg D. Kanaltildelinger for avbruddsanmodning (IRQ) og direkte minnetilgang (DMA)

Tabellene nedenfor viser IRQ- og DMA-kanaltildelinger.
Tabell 4. IRQ-kanaltildelinger
IRQ Systemressurs
NMI Kritisk systemfeil SMI Systemadministrasjonsavbrudd for strømstyring 0 Tidsbryter 1 Tastbord 2 Kaskadeavbrudd fra slave-PIC 3 COM2 (bare på enkelte modeller) 4 COM1 5 LPT2/lyd (hvis tilstede) 6 Styreenhet for diskettstasjon 7 LPT1 8 Sanntidsklokke (RTC) 9 Skjerm, ACPI 10 MIDI/styrespak (bare på enkelte modeller) 11 Tilgjengelig for bruker 12 Museport 13 Matematisk koprosessor 14 Primær IDE (hvis tilstede) 15 Sekundær IDE (hvis tilstede)
Merk: Standardinnstillingene for COM 1 (IRQ 4), COM 2 (IRQ 3) og LPT 1 (IRQ 7)
kan endres til en annen IRQ.
Tabell 5. DMA-kanaltildeling
DMA-kanal Databredde Systemressurs
0 8 biter Åpne 1 8 biter Åpne 2 8 biter Diskettstasjon 3 8 biter Parallellport (for ECP eller EPP) 4 Reservert (kaskadekanal) 5 16 biter Åpne 6 16 biter Åpne 7 16 biter Åpne
© Copyright IBM Corp. 2000 43
44 Brukerhåndbok

Tillegg E. Merknader og varemerker

Henvisninger i boken til IBMs produkter, programmer eller tjenester betyr ikke at IBM har til hensikt å gjøre dem tilgjengelige i alle land der IBM driver virksomhet. Du får opplysninger om hvilke produkter, tjenester og funksjoner som er tilgjengelige i Norge, ved å kontakte din IBM-forhandler eller IBM-representant. Henvisninger til IBMs produkter, programmer eller tjenester betyr heller ikke at det bare er de som kan benyttes. Andre produkter, programmer eller tjenester som har tilsvarende funksjoner, kan brukes i stedet, forutsatt at de ikke gjør inngrep i noen av IBMs patent- eller opphavsrettigheter eller andre lovbeskyttede rettigheter. Vurdering og verifisering ved bruk sammen med andre produkter, programmer eller tjenester enn de som uttrykkelig er angitt av IBM, er brukerens ansvar.
IBM kan ha patent på eller patentsøknader til behandling for de produktene som er omtalt i denne publikasjonen. At du har mottatt denne publikasjonen, innebærer ikke at du får lisensrettighet til disse produktene. Du kan sende forespørsler angående lisenser til
Director of Commercial Relations - Europe IBM Corporation Schönaicher Str. 220 D-7030 Böblingen Tyskland
INTERNATIONAL MACHINES CORPORATION LEVERER DENNE BOKEN I DEN STAND DEN BEFINNER SEG (“AS IS”) UTEN FORPLIKTELSER AV NOE SLAG.

Varemerker

Denne boken kan inneholde tekniske unøyaktigheter eller typografiske feil. Opplysninger i denne publikasjonen kan bli endret. Slike endringer blir tatt med i neste utgave eller kommer som tillegg. IBM kan uten varsel endre produktene og/eller programmene som er beskrevet i denne boken.
IBM kan bruke og distribuere opplysninger du kommer med, på den måten selskapet anser som hensiktsmessig, uten noen forpliktelser overfor deg. Eventuelle henvisninger til web-steder som ikke tilhører IBM, er bare til orientering og fungerer ikke på noen måte som støtte for disse web-stedene. Materialet på disse nettstedene er ikke del av materialet for dette IBM-produktet, og bruk av disse nettstedene skjer på eget ansvar.
Navnene nedenfor er varemerker for IBM Corporation.
IBM NetVista OS/2 Wake on LAN
Pentium, Intel, MMX og AnyPoint er varemerker for Intel Corporation.
Microsoft, Windows og Windows NT er varemerker for Microsoft Corporation.
© Copyright IBM Corp. 2000 45
Andre navn på selskaper, produkter og tjenester kan være varemerker for andre selskaper.
46 Brukerhåndbok
Stikkordregister A
adressetabell
DMA-inn/ut (I/U) 41 inn/ut (I/U) 39 systemminne 39
alternativer
eksternt 6, 9 internt 6, 15 tilgjengelig 6
avbruddsanmodning (IRQ),
kanaltildelinger 43
B
bytte batteri 35
C
C-RIMM
fjerne 18 installere 18
D
deksel
fjerne 15 sette på plass 29
delsystem
lyd 2
DMA-I/U-adressetabell 41
E
enhet
oppstart 32 styreprogrammer 13
F
finne komponenter 16 fjerne dekselet 15
G
gjenopprette etter en
POST/BIOS-oppdateringsfeil 37
I
inn/ut (I/U)
adressetabell 39, 41 DMA-adressetabell 41 funksjoner 2
installere
interne stasjoner 24 minne 17 RIMM-moduler 18 U-bolt for sikkerhet 28
installere kort 19 installere tilleggsutstyr
internt 15 systembord 16
K
kabler
strøm 22 strøm og signal 22 tilkoble 10
kanaltildelinger
IRQ 43 konfigurere oppstartingsenheter 32 kontakter
bak 10
Ethernet 11 lydlinjeinngang 11, 12 lydlinjeutgang 11, 12 MIDI/styrespak 12 mikrofon 11 mus 11 parallelle 11 serielle 11 tastbord 11
USB 11 DVI (Digital Video Interface) 11 Ethernet 11 foran 9
USB 11 lydlinjeinngang 11, 12 lydlinjeutgang 11, 12 MIDI/styrespak 12 mikrofon 11 mus 11 parallelle 11 S-Video 11 serielle 11 skjermomformer 11 tastbord 11 USB 11
kontinuitets-RIMM (C-RIMM) 18 kort
AGP (Accelerated Graphics Port) 6 installere 19 konfigurere 32 lyd 11 PCI (Peripheral Component
Interconnect) 6 skjerm 11 spor 19
L
lyd
delsystem 2 kort 11
M
medier
brønner 3, 21 CD- 6, 21 diskett 6 DVD 6, 21 installere 21, 24, 25 internt 2, 6, 21 magnetbånd 21 platelager 6, 21 spesifikasjoner 21 utskiftbare medier 6, 21
minne
installere 17 system 6, 17 tabell 39
modem
ADSL 12 PNA-nettverkskort for
hjemmebruk 12
O
omgivelser 5 oppdatere maskinens konfigurasjon 31 oppdatere systemprogrammer 37 oppstartingsenheter 32
P
passord
mistet eller glemt 32 slette 32
R
RIMM
fjerne 18 installere 18
S
sette på plass dekselet 29 sikkerhet
funksjoner 3 U-bolt 28
skjerm
kort 11 styreenhet 2
strøm
kabler 22 signal 22 støtte for ACPI (grensesnitt for
automatisk konfigurering og strømstyring) 3
Støtte for APM (avansert styring av
strømtilførsel) 3 støynivå 5 system
bord 16
© Copyright IBM Corp. 2000
47
system (fortsettelse)
identifisere deler 16
komme til 16 minne 6, 17 minnetabell 39
systemadressetabeller 39 systembord
identifisere deler 16 installere tilleggsutstyr 16 komme til 16
systemprogrammer, oppdatere 37
T
tilleggsutstyr
installere 31
48 Brukerhåndbok
IBM
Delenummer: 06P8776
Trykt i Norge
(1P) P/N: 06P8776
Loading...
