Användarhandbok Typ 2292, 6343, 6349, 6350 Typ 6790, 679 1, 6792, 6793, 6794, 6795 Typ 6823, 6825
򔻐򗗠򙳰
Användarhandbok Typ 2292, 6343, 6349, 6350 Typ 6790, 679 1, 6792, 6793, 6794, 6795 Typ 6823, 6825
Anmärkning
Innan du börjar använda den här informationen och den produkt den handlar om bör du läsa informationen i ”Säkerhetsanvisningar” på sidan v och ”Bilaga E. Anmärkningar och information om varumärken” på sidan 69.
© Copyright International Business Machines Corporation 2001. All rights reserved.

Innehåll

Säkerhetsanvisningar .........v
Batteri ................v
Säkerhetsanvisningar förmodem.......vi
Information om laserprodukt ........vi
Förord ...............vii
Handbokens uppläggning .........vii
Informationsresurser ...........viii
Kapitel 1. Översikt ..........1
Identifiera datorn.............1
Liten bordsmodell ...........2
Bordsmodell.............2
Kompakt golvmodell ..........2
Funktioner ...............3
Specifikationer..............5
Fysiska specifikationer liten bordsmodell . . . 5
Fysiska specifikationer – bordsmodell.....6
Fysiska specifikationer – kompakt golvmodell . . 7
Tillbehör................8
Nödvändigaverktyg............8
Hantera enheter som ärkänsliga för statisk elektrici-
tet..................9
Kapitel 2. Installera externa tillbehör . . 11
Kontakternas placering på framsidan av datorn . . 11 Kontakternas placering på baksidan av datorn. . . 13
Skaffa drivrutiner ............16
Kapitel 3. Installera interna tillbehör —
liten bordsmodell ..........17
Ta a v k åpan..............17
Komponenternas placering .........18

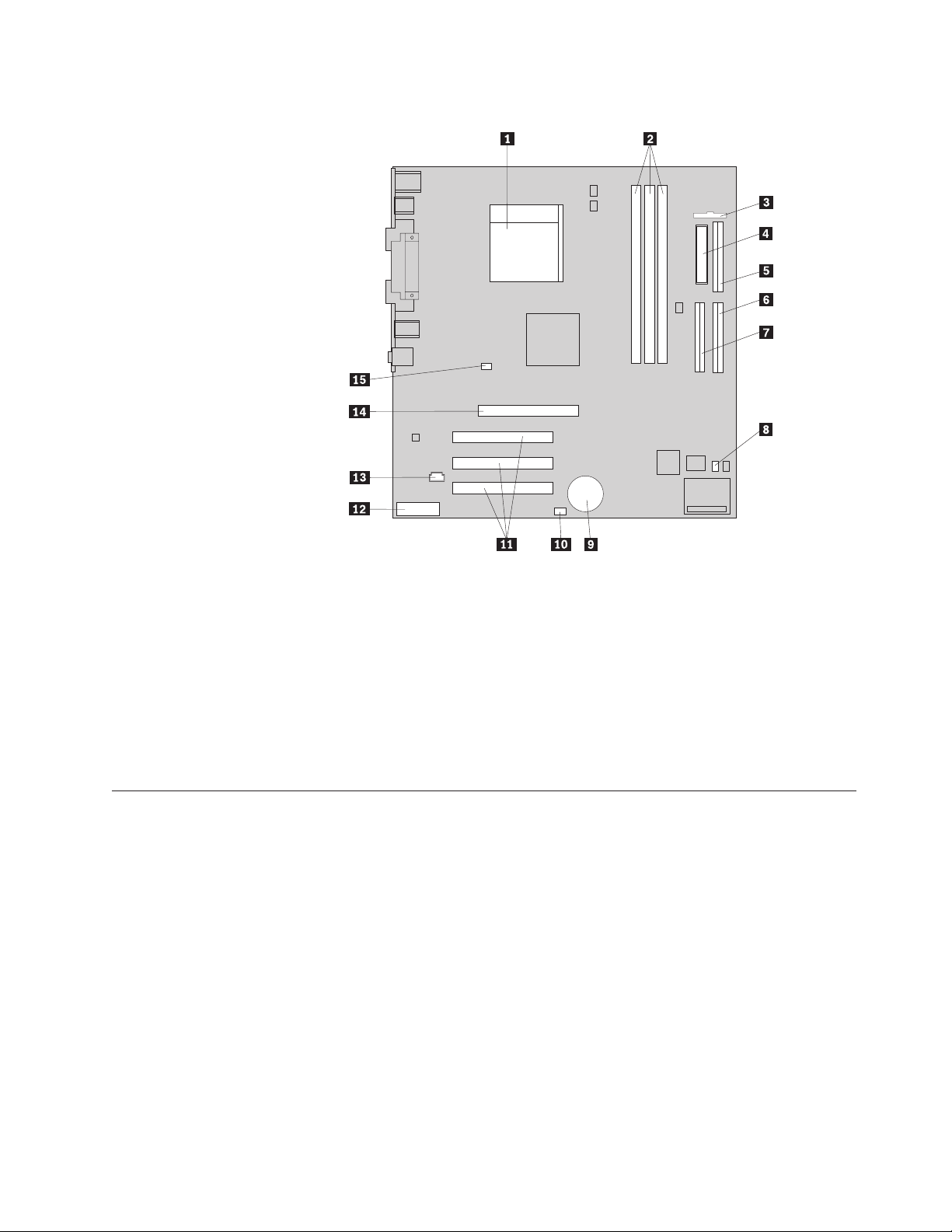

Identifiera delar på systemkortet .......18
Installera minne .............19
Installera DIMM-moduler ........19
Installera kort .............20
Installera interna enheter ..........22
Enhetsspecifikationer ..........22
Installera en enhet ...........23
Installera en säkerhetsbygel .........26
Sätta tillbaka kåpan och ansluta kablarna ....27
Kapitel 4. Installera interna tillbehör —
bordsmodell ............29
Ta a v k åpan..............29
Komponenternas placering .........30
Identifiera delar på systemkortet .......30
Installera minne .............31
Installera DIMM-moduler ........31
Installera kort .............32
Installera interna enheter ..........34
Specifikationer för enheter ........34
Installera en enhet ...........35
Installera en säkerhetsbygel .........38
Sätta tillbaka kåpan och ansluta kablarna ....39
Kapitel 5. Installera interna tillbehör —
kompakt golvmodell .........41
Ta a v k åpan..............41
Komponenternas placering .........42
Flytta nätaggregatet ...........42
Identifiera delar på systemkortet .......43
Installera minne .............44
Installera DIMM-moduler ........44
Installera kort .............45
Installera interna enheter ..........47
Specifikationer förenheter........47
Installera en enhet ...........49
Installera en säkerhetsbygel .........52
Sätta tillbaka kåpan och ansluta kablarna ....53
Kapitel 6. Använda konfigureringspro-
grammmet .............55
Startakonfigureringsprogrammet.......55
Kontrollera och ändra inställningar ......55
Avslutakonfigureringsprogrammet......55
Använda lösenord............56
Användarlösenord...........56
Administratörslösenord.........56
Ställa in, ändra och ta bort ett lösenord....56
Radera ett bortglömt lösenord (rensa CMOS) . . 56
Använda säkerhetsprofil förenheter......57
Andra inställningar i konfigureringsprogrammet . . 58
Startordning.............58
Ändrastartordning...........58
Bilaga A. Byta batteri ........59
Bilaga B. Uppdatera systemprogram . . 61
Systemprogram .............61
Fel när POST/BIOS uppdateras........61
Bilaga C. Systemadressmappning . . . 63
Systemminnemappning ..........63
In-/utadressmappning...........63
DMA in/utadressmappning .........65
Bilaga D. Tilldelning av IRQ-kanaler
och DMA-kanaler ..........67
Bilaga E. Anmärkningar och informa-
tion om varumärken .........69
Information om funktioner förTV.......70
Va ru märken..............70
Index ...............71
© Copyright IBM Corp 2001 iii
iv Användarhandbok

Säkerhetsanvisningar

FARA
Va r f örsiktig när du handskas med strömförande kablar.
Följ dessa anvisningar så minskar du risken förstötar:
v Undvik att ansluta och koppla ifrån kablar, installera maskinvaran och utföra
underhåll av datorn under åskväder.
v Anslut alla strömsladdar till ett riktigt installerat och jordat elektriskt uttag.
v Anslut all utrustning som ska anslutas till datorn till riktigt installerade uttag.
v Använd om möjligt bara en hand när du ansluter eller kopplar loss signalka-
blar.
v Slå aldrig på strömmen till utrustningen om det finns tecken på brand- eller
vattenskada eller annan skada.
v Koppla bort anslutna strömsladdar, telekommunikations- och nätverksutrust-
ning och modem innan du öppnar enhetens kåpa, såvida det inte uttryckligen står i anvisningarna att du ska göra på annat sätt.
v Anslut och koppla loss kablarna enligt anvisningarna nedan när du installerar
eller flyttar produkten eller anslutna enheter, samt närduöppnar kåporna.

Batteri

Ansluta:
1. Stäng av alla enheter.
2. Anslut först alla kablar till enheterna.
3. Anslut signalkablarna till uttagen.
4. Anslut strömsladdarna till eluttagen.
5. Sätt på enheten.
Koppla ur:
1. Stäng av alla enheter.
2. Dra först ut strömsladdarna från elut-
tagen.
3. Dra ut signalkablarna från kontakterna.
4. Koppla bort alla kablar från enheterna.
Varning – risk för personskada: Litiumbatteriet kan explodera om det hanteras på fel sätt.
När batteriet ska bytas ut måste det ersättas med ett batteri med IBM art.nr 33F8354 eller ett likvärdigt batteri som rekommenderas av tillverkaren. Batteriet innehåller litium och kan explodera om det används på fel sätt.
Viktigt om batteriet:
v Utsätt inte batteriet förväta. v Utsätt inte batteriet för temperaturer över 100°C. v Försök inte reparera eller ta isär det.
Följ kommunens anvisningar för miljöfarligt avfall när batteriet ska slängas.
© Copyright IBM Corp 2001 v

Säkerhetsanvisningar för modem

Du minskar risken för eldsvåda, elektriska stötar eller andra skador vid användan­det av telefonutrustning genom att vidta följande säkerhetsåtgärder:
v Installera aldrig telekablar under åskväder. v Installera aldrig telefonjack i lokaler där de kan utsättas förväta, såvida inte
jacken är avsedda att användas i våtutrymmen.
v Vidrör inte oisolerade telefonkablar eller kopplingsdosor om telefonkabeln inte
har kopplats bort från telenätet.
v Va r försiktig vid arbete med telefonkablar. v Vid åskväder: Undvik att använda telefon under åskväder (gäller inte trådlösa
telefoner). Det finns en liten risk att det kan orsaka elektriska stötar.
v Vid gasläcka: Använd inte en telefon i närheten av gasläckan för att rapportera
läckan.

Information om laserprodukt

Vissa modeller av IBMs persondatorer är utrustade med en CD- eller DVD-enhet när de levereras från fabriken. CD- och DVD- enheter säljs dessutom separat som tillbehör. CD- och DVD-enheter är laserprodukter. De är godkända i USA enligt kraven i Department of Health and Human Services 21 Code of Federal Regula­tions (DHHS 21 CFR) Subchapter J för laserprodukter i klass 1. I övriga länder är enheterna godkända enligt kraven i IEC 825 och CENELEC EN 60 825 för laserpro­dukter i klass 1.
Tänk på följande om du har en CD- eller DVD-enhet.
Varning – risk för personskada: Om du försöker göra några andra justeringar eller ändringar av produkten ände som beskrivs i dokumentationen riskerar du att utsättas för skadligt laserljus.
Öppna inte kåpan på CD- eller DVD-enheten, eftersom det kan leda till att du utsätts för skadligt laserljus. Det finns inga delar inuti CD- eller DVD-enheten som du själv kan ställa in eller rengöra. Ta aldrig bort kåpan från enheten.
Vissa CD- och DVD-enheter innehåller en inkapslad laserdiod i klass 3A eller 3B. Observera följande:
FARA
Om du öppnar kåpan på enheten kan du exponeras för laserstrålning. Du bör undvika att titta på ljusstrålen, vare sig direkt eller med optiska instrument, och att exponera kroppsdelar för ljuset.
vi Användarhandbok

Förord

Den här handboken innehåller installationsanvisningar för de flesta tillgängliga tillbehören till din dator. Handboken innehåller också en översikt över datorns funktioner och kontakternas placering, samt anvisningar för hur du uppdaterar konfigurationen.

Handbokens uppläggning

Den här handboken innehåller följande kapitel och bilagor:
v Kapitel 1. Översiktpresenterar de tillgängliga tillbehören till din dator. v Kapitel 2. Installera externa tillbehörinnehåller information om var de olika
kontakterna sitter på datorn och hur du installerar externa tillbehör och enheter.
v “Kapitel 3. Installera interna tillbehör liten bordsmodellinnehåller anvis-
ningar för hur du tar av datorns kåpa och installerar hårddiskar, minne och kort i datorn.
v “Kapitel 4. Installera interna tillbehör bordsmodellinnehåller anvisningar för
hur du tar av datorns kåpa och installerar hårddiskar, minne och kort i datorn.
v “Kapitel 5. Installera interna tillbehör kompakt golvmodellinnehåller anvis-
ningar för hur du tar av datorns kåpa och installerar hårddiskar, minne och kort i datorn.
v ”Kapitel 6. Använda konfigureringsprogrammmetinnehåller anvisningar för
hur du uppdaterar datorns konfiguration, använder lösenord och ändrar star­tordningen.
v Bilaga A. Byta batteriinnehåller anvisningar för hur du byter batteri. v Bilaga B. Uppdatera systemprograminnehåller anvisningar för hur du uppda-
terar dina systemprogram.
v “Bilaga C. Systemadressmappninginnehåller information för programmerare
om datorns adressmappningar.
v “Bilaga D. Tilldelning av IRQ-kanaler och DMA-kanalerinnehåller information
om tilldelning av IRQ-kanaler och DMA-kanaler.
v “Bilaga E. Anmärkningar och information om varumärkeninnehåller anmärk-
ningar och information om varumärken.
© Copyright IBM Corp 2001 vii

Informationsresurser

Den översikt som datorn levereras med ger information om hur du installerar datorn och startar operativsystemet. Den har även anvisningar om enkel felsök­ning, återställning av program, hur du kontaktar service och support samt garanti­information.
Via Access IBM har du tillgång till mer information om datorn. Klicka på Start Access IBM.
Om du är ansluten till Internet kan du lätt ta del av den senaste informationen om datorn på webben. Skriv den här adressen i webbläsaren:
http://www.pc.ibm.com/support
Skriv datorns maskintyp och modellnummer i fältet Quick Path och klicka på Go.
viii Användarhandbok

Kapitel 1. Översikt

Vi är glada att du valde en IBM®-dator. Den här datorn innehåller många av de senaste landvinningarna inom datortekniken. Den ärlätt att bygga ut och uppgra- dera om du behöver tillgång till mer datorkraft i framtiden.
Du kan enkelt öka din dators kapacitet genom att installera extra tillbehör. Anvis­ningar för hur du installerar externa och interna tillbehör finner du i den här hand­boken. När du installerar tillbehör använder du de här anvisningarna tillsammans med anvisningarna som följer med tillbehöret.
I det här kapitlet får du en kort introduktion till de olika tillbehören och funktio­nerna som finns för din dator. Kapitlet innehåller också viktig information om vilka verktyg som krävs, om elsäkerhet och om hantering av enheter som ärkäns- liga för statisk elektricitet.
Viktigt
Innan du installerar några tillbehörbörduläsa ”Säkerhetsanvisningar” på sidan v.Varningarna och anvisningarna hjälper dig att arbeta på ett säkert sätt.
Via Access IBM får du allmän information om användning och underhåll av datorn. Access IBM innehåller också information om problemlösning, service och teknisk hjälp.

Identifiera datorn

För att kunna installera tillbehörpå rätt sätt behöver du först känna till datorns maskintyp/modell. Numret finns på en liten etikett på datorns framsida. Det kan till exempel se ut så här: 6790xxx.
Informationen i den här boken gäller flera datortyper och -modeller. Följande illus­tration hjälper dig att identifiera din dator.
© Copyright IBM Corp 2001 1

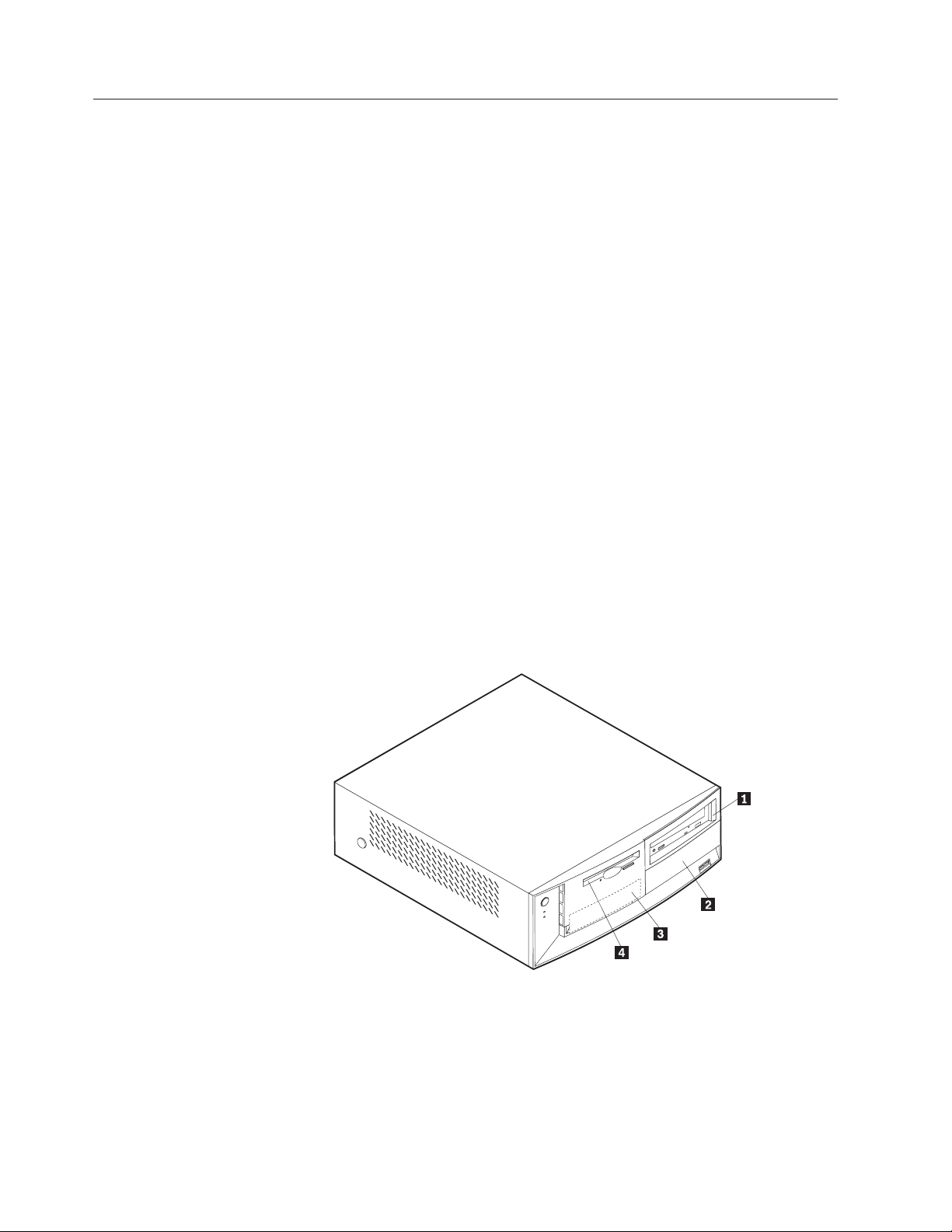

Liten bordsmodell

Bordsmodell

Kompakt golvmodell

2 Användarhandbok

Funktioner

I det här avsnittet finns en översikt över datorns funktioner och de förinstallerade programmen samt tekniska specifikationer.
Mikroprocessor
®
Pentium™4 med 256 KB internt L2-cachemine och Intel NetBurst™micro-
Intel architecture
Minne
v Stöder tre DIMM-moduler (dual in-line memory modules) (vissa modeller) v 512 kB flashminne för systemprogram
Interna enheter
v 3,5-tums, 1,44 MB diskettenhet v Intern hårddisk v EIDE CD-enhet eller DVD-enhet
Grafiksystem
AGP grafikkortplats på systemkortet
Ljudsystem
16-bitars integrerat ljudsystem kompatibelt med Sound Blaster Pro
Anslutningar
v 10/100 Mbps integrerad Intel ethernet-styrenhet som stöder funktionen Wake on
LAN
®
v 56k V.90 data-/fax-PCI-modem (vissa modeller)
Funktioner för systemadministration (beroende på modell)
v RPL (Remote Program Load) och DHCP (Dynamic Host Configuration Protocol) v Wake on LAN v Wake on Ring (i konfigureringsprogrammet kallas funktionen Ringsignal från
seriell port om du använder ett externt modem och Ringsignal från internt modem om datorn har ett internt modem).
v Fjärradministration v Autostart v BIOS och program för systemadministration v Lagring av resultat frånsjälvtest (POST) vid start
Funktioner för in- och utmatning
v 25-polig ECP- eller EPP-port v Två 9-poliga serieportar v Fyra 4-poliga USB-portar
®
v PS/2
-musport
v PS/2-tangentbordsport v RJ-45 Ethernet-port v Bildskärmskontakt v Tre ljudkontakter (linjeingång, linjeutgång samt mikrofonkontakt)
Kapitel 1. Översikt 3
v IEEE 1394-port (vissa modeller) v Kontakter fram för mikrofon och hörlurar (vissa modeller)
Fack och kortplatser för utbyggnad
v Enhetsfack
Liten bordsmodell: treBordsmodell: fyraKompakt golvmodell: fem
v 32-bitars PCI-kortplatser (Peripheral Component Interconnect)
Liten bordsmodell: tre (endast låga kort)Bordsmodell: treKompakt golvmodell: tre
v En AGP-kortplats (accelerated graphics port) (liten bordsmodell stöder låga kort)
Ström
v 160 W eller 185 W strömtillförsel med manuell spänningsomkopplare v Automatisk 50/60 Hz frekvensväxling v Förberedd för APM (Advanced Power Management) v Förberedd för ACPI (Advanced Configuration and Power Interface)
Säkerhetsfunktioner (beroende på modell)
v Lösenord för användare och administratör v Stöder säkerhetsbygel och låsbar kabel (varierar efter mekaniskt chassi) v Styrning av startordning v Maskinstart utan diskettenhet, tangentbord eller mus v Obevakad start v Kontroll av åtkomst av diskettenhet och hårddisk v Kontroll av åtkomst av seriella och parallella portar v Säkerhetsprofil för enheter
Förinstallerade program
Datorn kan innehålla förinstallerad programvara. Bland dessa program ingår bl.a. operativsystem, drivrutiner för inbyggda funktioner och olika hjälpprogram.
Operativsystem (som hanteras)
®
v Microsoft
Windows XP
v Microsoft Windows 2000
®
v Microsoft Windows NT
Workstation Version 4.0
v Microsoft Windows 98, andra utgåvan v OS/2
Operativsystem (kompatibilitetstestas)
®
1
v Linux v PC DOS
1. Operativsystemen håller på att kompatibilitetstestas vid tryckningen av denna handbok. IBM kan ge dig tips om ytterligare operativsystem som är kompatibla med datorn efter det att handboken har tryckts. Listan ändras kontinuerligt genom rättelser och tillägg. Om du vill veta om ett visst operativsystem har testats kan du kontrollera det på operativsystemförsäljarens webbsida.
4 Användarhandbok

Specifikationer

Fysiska specifikationer liten bordsmodell

Det här avsnittet innehåller fysiska specifikationer för datorn.
Mått
Höjd: 104 mm (4,1 tum) Bredd: 360 mm (14,2 tum) Djup: 412 mm (16,2 tum)
Vikt
Minsta konfiguration vid leverans: 8,1 kg Största konfiguration: 9,1 kg
Arbetsmiljö
Lufttemperatur:
Vid drift: 10° till 35° C Av st ängd: 10° till 43° C
Maximal höjd över havet: 2100 m Anm: Maxhöjden (2100 m) ärdenhögsta höjd där de angivna lufttemperaturerna gäller. På högre höjder är den maximala lufttemperaturen lägre än i specifikationerna.
Luftfuktighet:
När datorn ärpå: 8 till 80 % När datorn är avstängd: 8 till 80 %
Strömtillförsel
Ingående spänning:
Lågt intervall:
Min90Vväxelström Max137Vväxelström Frekvens in: 57–63 Hz Spänningsomkopplarens läge: 115 V växelström
Högt intervall:
Min180Vväxelström Max265Vväxelström Frekvens in: 47–53 Hz Spänningsomkopplarens läge: 230 V växel-
ström
Ungefärlig strömstyrka in (kVA):
Minsta konfiguration vid leverans: 0,08 kVA Största konfiguration: 0,30 kVA
Uppskattad värmeavgivning iwattpertimme:
Minsta konfiguration: 75 Watt Största konfiguration: 200 Watt
Luftcirkulation
Ungefär 0,45 kubikmeter var tredje minut (16 kubik­fot var tredje minut) maximalt
Akustisk ljudnivå
Genomsnittliga ljudnivåer:
På användarens plats:
Vilande: 38 dBA Vid användning: 43 dBA
Stående 1 meter från datorn:
Vilande: 33 dBA Vid användning: 37 dBA
Övre gräns för ljudnivå:
Vilande: 3,75 bel Vid användning: 4,99 bel
Anm: De härnivåerna är uppmätta i kontrollerade akustiska miljöer i enlighet med de anvisningar som anges i American National Standards Institute (ANSI) S12.10 och ISO 7779 och rapporteras i enlighet med ISO 9296. De verkliga ljudnivåerna där datorn ärpla­cerad kan variera jämfört med de uppmätta värdena beroende på rummets beskaffenhet och andra ljudkäl­lor. Nivåerna anger en övre gräns som många datorer inte uppnår. Anm: Den här datorn är en digital enhet av klass A eller klass B. I dokumentet Översikt hittar du mer information om den här klassificeringen.
Anm: Strömförbrukning och värmeavgivning beror på antalet installerade tillbehör och vilka inställningar du använder för strömreglering.
Kapitel 1. Översikt 5

Fysiska specifikationer – bordsmodell

Mått
Höjd: 140 mm Bredd: 425 mm Djup: 425 mm
Vikt
Minsta konfiguration vid leverans: 10,0 kg Största konfiguration: 11,4 kg
Arbetsmiljö
Lufttemperatur:
Vid drift: 10° till 35° C Av st ängd: 10° till 43° C
Maximal höjd över havet: 2100 m Anm: Maxhöjden (2100 m) ärdenhögsta höjd där de angivna lufttemperaturerna gäller. På högre höjder är den maximala lufttemperaturen lägre än i specifikationerna.
Luftfuktighet:
När datorn ärpå: 8 till 80 % När datorn är avstängd: 8 till 80 %
Strömtillförsel
Ingående spänning:
Lågt intervall:
Min90Vväxelström Max137Vväxelström Frekvens in: 57–63 Hz Spänningsomkopplarens läge: 115 V växelström
Högt intervall:
Min180Vväxelström Max265Vväxelström Frekvens in: 47–53 Hz Spänningsomkopplarens läge: 230 V växel-
ström
Ungefärlig strömstyrka in (kVA):
Minsta konfiguration vid leverans: 0,08 kVA Största konfiguration: 0,3 kVA
Uppskattad värmeavgivning iwattpertimme:
Minsta konfiguration: 75 Watt Största konfiguration: 230 Watt
Luftcirkulation
Ungefär 0,68 kubikmeter var tredje minut (24 kubik­fot var tredje minut) maximalt
Akustisk ljudnivå
Genomsnittliga ljudnivåer:
På användarens plats:
Vilande: 38 dBA Vid användning: 43 dBA
Stående 1 meter från datorn:
Vilande: 33 dBA Vid användning: 37 dBA
Övre gräns för ljudnivå:
Vilande: 4,8 bel Vid användning: 5,1 bel
Anm: De härnivåerna är uppmätta i kontrollerade akustiska miljöer i enlighet med de anvisningar som anges i American National Standards Institute (ANSI) S12.10 och ISO 7779 och rapporteras i enlighet med ISO 9296. De verkliga ljudnivåerna där datorn ärpla­cerad kan variera jämfört med de uppmätta värdena beroende på rummets beskaffenhet och andra ljudkäl­lor. Nivåerna anger en övre gräns som många datorer inte uppnår. Anm: Den här datorn är en digital enhet av klass A eller klass B. I dokumentet Översikt hittar du mer information om den här klassificeringen.
Anm: Strömförbrukning och värmeavgivning beror på antalet installerade tillbehör och vilka inställningar du använder för strömreglering.
6 Användarhandbok

Fysiska specifikationer – kompakt golvmodell

Mått
Höjd: 444,5 mm (17,5 tum) Bredd: 165,1 mm (6,5 tum) Djup: 497,8 mm (19,6 tum)
Vikt
Minsta konfiguration vid leverans: 9,1 kg Största konfiguration: 10,2 kg
Arbetsmiljö
Lufttemperatur:
Vid drift: 10° till 35° C Av st ängd: 10° till 43° C
Maximal höjd över havet: 2100 m Anm: Maxhöjden (2100 m) ärdenhögsta höjd där de angivna lufttemperaturerna gäller. På högre höjder är den maximala lufttemperaturen lägre än i specifikationerna.
Luftfuktighet:
När datorn ärpå: 8 till 80 % När datorn är avstängd: 8 till 80 %
Strömtillförsel
Ingående spänning:
Lågt intervall:
Min90Vväxelström Max137Vväxelström Frekvens in: 57–63 Hz Spänningsomkopplarens läge: 115 V växelström
Högt intervall:
Min180Vväxelström Max265Vväxelström Frekvens in: 47–53 Hz Spänningsomkopplarens läge: 230 V växel-
ström
Ungefärlig strömstyrka in (kVA):
Minsta konfiguration vid leverans: 0,08 kVA Största konfiguration: 0,3 kVA
Uppskattad värmeavgivning iwattpertimme:
Minsta konfiguration: 75 Watt Största konfiguration: 230 Watt
Luftcirkulation
Ungefär 0,79 kubikmeter var tredje minut (28 kubik­fot var tredje minut) maximalt
Akustisk ljudnivå
Genomsnittliga ljudnivåer:
På användarens plats:
Vilande: 38 dBA Vid användning: 43 dBA
Stående 1 meter från datorn:
Vilande: 33 dBA Vid användning: 37 dBA
Övre gräns för ljudnivå:
Vilande: 4,8 bel Vid användning: 5,1 bel
Anm: De härnivåerna är uppmätta i kontrollerade akustiska miljöer i enlighet med de anvisningar som anges i American National Standards Institute (ANSI) S12.10 och ISO 7779 och rapporteras i enlighet med ISO 9296. De verkliga ljudnivåerna där datorn ärpla­cerad kan variera jämfört med de uppmätta värdena beroende på rummets beskaffenhet och andra ljudkäl­lor. Nivåerna anger en övre gräns som många datorer inte uppnår. Anm: Den här datorn är en digital enhet av klass A eller klass B. I dokumentet Översikt hittar du mer information om den här klassificeringen.
Anm: Strömförbrukning och värmeavgivning beror på antalet installerade tillbehör och vilka inställningar du använder för strömreglering.
Kapitel 1. Översikt 7

Tillbehör

Exempel på tillbehör som du kan installera i datorn:
v Externa tillbehör
Parallella enheter, t.ex. skrivare och externa enheterSeriella enheter, t.ex. externa modem och digitalkamerorLjudenheter, t.ex. externa högtalare för ljudsystemetUSB-enheter, t.ex. skrivare, styrspakar och bildläsareSäkerhetsenheter, t.ex. säkerhetsbygelBildskärmarIEEE 1394-enheter (kräver ett IEEE 1394-kort)SCSI-enheter (kräver ett SCSI-kort)
v Interna tillbehör
Systemminne, kallat DIMM-minne (dual in-line memory modules)Kort
- PCI-kort
- AGP-kort (Accelerated Graphics Port)
- Liten bordsmodell stöder endast låga kort
– Interna enheter, t.ex.
- CD- eller DVD- enhet
- CD-enhet och DVD-enhet
-Hårddiskar
- Diskettenhet och andra enheter för utbytbara lagringsmedier
På följande webbsidor på Internet beskrivs de tillbehör som finns för datorn:
v http://www.ibm.com/pc/us/options/ v http://www.pc.ibm.com/support/
Du kan också få information per telefon: v I USA ringer du 1-800-IBM-2YOU (1-800-426-2968), återförsäljaren eller IBM-re-
presentanten.
v I Kanada ringer du 1-800-565-3344 eller 1-800-IBM-4YOU. v I resten av världen kontaktar du återförsäljaren där datorn ärköpt eller IBM-
representanten.

Nödvändiga verktyg

När du installerar tillbehör i datorn kan du ibland behöva en vanlig rak skruvmej­sel eller stjärnskruvmejsel. För vissa tillbehörkrävs en del andra verktyg. I anvis- ningarna som följer med tillbehören beskrivs verktygen som behövs.
8 Användarhandbok

Hantera enheter som ärkänsliga för statisk elektricitet

Statisk elektricitet är visserligen ofarlig för oss men den kan allvarligt skada dator­komponenter och tillbehör.
Vänta med att öppna tillbehörets antistatiska skyddsförpackning tills det ståri anvisningarna att du ska göra det.
När du hanterar tillbehör och andra datorkomponenter bör du vidta följande säkerhetsåtgärder för att undvika skador från statisk elektricitet.
v Rör dig inte mer ännödvändigt. Rörelser kan orsaka statisk elektricitet. v Hantera alltid komponenterna varsamt. Håll kort och minnesmoduler i kanterna.
Vidrör aldrig exponerade ledningar.
v Se till att ingen annan rör komponenterna. v När du installerar ett nytt tillbehörhåller du den antistatiska skyddsförpack-
ningen mot någon omålad metallyta på datorn (t.ex. luckan till en kortplats) i minst två sekunder. Det utjämnar skillnaden i den statiska elektriciteten mellan datorn, förpackningen och din kropp.
v Du ska helst ta ut tillbehöreturpåsen och installera det direkt i datorn utan att
däremellan ställa det ifrån dig. Om det inte ärmöjligt placerar du den antista- tiska förpackningen på en plan, slät yta och placerar sedan tillbehöret ovanpå förpackningen.
v Placera inte tillbehöret på datorn eller på någon annan yta av metall.
Kapitel 1. Översikt 9
10 Användarhandbok

Kapitel 2. Installera externa tillbehör

Det här kapitlet beskriver datorns olika externa kontakter, som du kan använda för att ansluta externa tillbehör, t.ex. högtalare, skrivare eller bildläsare. Vissa externa tillbehörkräver, förutom den fysiska anslutningen, att du installerar ny program- vara. När du ska ansluta ett externt tillbehör letar du reda på rätt kontakt med hjälp av informationen i det här kapitlet. Anslut sedan enheten och installera even­tuella program eller drivrutiner enligt anvisningarna som följde med tillbehöret.
Viktigt
Innan du installerar eller tar bort något tillbehörbörduläsaSäkerhetsanvisningarpå sidan v. Varningarna och anvisningarna hjälper dig att arbeta på ett säkert sätt.

Kontakternas placering på framsidan av datorn

Följande bild visar vilka kontakter som finns på framsidan av den lilla bordsmodellen.
1USB-port 2USB-port
© Copyright IBM Corp 2001 11
Följande bild visar vilka kontakter som finns på framsidan av bordsdatormodellen.
1USB-port 2USB-port
Följande bild visar vilka kontakter som finns på framsidan av den kompakta golv­datormodellen.
Anm: Alla datormodeller har inte följande kontakter.
12 Användarhandbok
1IEEE 1394-port 4USB-port 2Mikrofoningång 5USB-port 3Hörlurskontakt

Kontakternas placering på baksidan av datorn

Följande bild visar vilka kontakter som finns på baksidan av de små bordsdator­modellerna. Se sidan 16 för en beskrivning av kontakterna.
1Musport 8 Mikrofonkontakt 2Parallellport 9 Ethernet-port 3Ljudingång 10Serieport 4 Nätkontakt 11Serieport 5PCI-kortplatser 12USB-portar 6AGP-kortplats 13Tangentbordsport 7Ljudutgång
Anm: Vissa kontakter på baksidan ärfärgkodade för att hjälpa dig att hitta rätt
kontakt för de kablar du ska ansluta.
Kapitel 2. Installera externa tillbehör 13
Följande bild visar vilka kontakter som finns på baksidan av bordsdatormodellen. Se sidan 16 för en beskrivning av kontakterna.
1Strömkontakt 8 Mikrofonkontakt 2Musport 9 Ethernet-port 3Parallellport 10Serieport 4Ljudingång 11Serieport 5PCI-kortplatser 12USB-portar 6AGP-kortplats 13Tangentbordsport 7Ljudutgång
Anm: Vissa kontakter på baksidan ärfärgkodade för att hjälpa dig att hitta rätt
kontakt för de kablar du ska ansluta.
14 Användarhandbok
Följande bild visar vilka kontakter som finns på baksidan av den kompakta golv­datormodellen. Se sidan 16 för en beskrivning av kontakterna.
1Musport 8 Mikrofonkontakt 2 Tangentbordsport 9 Ljudutgång 3USB-portar 10Ljudingång 4Serieport 11AGP-kortplats 5Parallellport 12PCI-kortplatser 6Serieport 13Strömkontakt 7Ethernet-port
Anm: Vissa kontakter på baksidan ärfärgkodade för att hjälpa dig att hitta rätt
kontakt för de kablar du ska ansluta.
Kapitel 2. Installera externa tillbehör 15
Kontakt Beskrivning
Musport För mus, styrkula eller annat pekdon
Tangentbordsport För tangentbord av standardtyp.
USB-portar Används för att ansluta en enhet med USB-kontakt (Universal
Serial Bus), t.ex. en USB-bildläsare eller en USB-skrivare. Om du har fler än fyra USB-enheter kan du skaffa en USB-hubb, som du kan använda för att ansluta fler USB-enheter.
Seriella portar Används för att ansluta ett externt modem, en seriell skrivare
eller någon annan enhet med 9-polig seriell kontakt.
Parallellport Används för att ansluta en parallell skrivare eller bildläsare,
eller någon annan enhet med 25-polig parallellkontakt.
Ethernet-port Används för Ethernetkabel för lokalt nätverk (LAN)
Anm: Om du vill använda datorn inom ramen för FCC klass Bbehöver du en Ethernet-kabel, kategori 5.
Mikrofonkontakt Här kan du ansluta en mikrofon till datorn när du vill spela in
Ljudutgång Via den här kontakten sänds ljudsignaler från datorn till
Ljudingång Används för att ta emot ljudsignaler från en extern ljudenhet,

Skaffa drivrutiner

Du kan skaffa drivrutiner till operativsystem som inte ärförinstallerade på datorn via webbadressen http://www.pc.ibm.com/support/. Installationsanvisningar finns i README-filen till respektive drivrutin.
tal eller andra ljud på hårddisken för att t.ex. använda med program för taligenkänning.
externa enheter, t.ex. stereohögtalare med inbyggd förstärkare, hörlurar, multimedie-keyboard eller till ljudingången i en ljud­anläggning.
t.ex. en stereoanläggning. När du ska ansluta en extern ljudenhet kopplar du kabeln från enhetens ljudutgång till datorns ljudingång
16 Användarhandbok
+ 58 hidden pages
