Руководство по эксплуатации Instruction manual

Table of contents Before you start

Dear customer!

Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future.

Table of contents Before you start

Utilization of the product Important safeguards Installation

Wall mounting Stand installation

Connection

Outdoor antenna connection Other connections

Operation

Control elements

Front panel

Back panel Remote controller

Changing the battery

General operations

Teletext operations OSD operation

Channel setting Picture setting Sound setting Timer setting

Option setting

Screen setting

USB operation

General operatoins of file playback

General information

Troubleshooting

Causes of interference Accessories Specifications

2 3 3 3 4 4 4 5 5 5 5 6 6 6 6 7 7 8 8 8 9

9 10 10 10 10 11 11 12 12 12 13 13

2 3

Utilization of the product

If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling.

Please contact your local authorities for the correct method of disposal. By doing so, you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health.

Important safeguards

• Please unplug the power cord from the AC outlet and contact a service center for repair if following occurs: any obvious abnormality appears in the unit, such as smoky, peculiar smell or strange sound; liquid has been spilled or other objects have fallen into the unit; no picture or sound; cover or panel is broken; although you have operated the unit following the operating instructions, it still cannot work normally.

• This unit should only be connected to a wall socket having grounding.

• Always disconnect the power cord and antenna during a storm.

• Do not fix the power cord with a metal nail.

• Unplug the power cord from the AC outlet; also unplug the signal cables from the input ports when the unit is unused for long periods of time.

• When unplugging the plug, always hold the wide slot, do not touch the metal part, and do not destroy, refit, twist, pull or roast the power cord.

• Please contact the service center immediately if you found that the core is showed in the air or has been broken.

• Please replace the AC outlet if the metal bolt cannot be inserted into the power socket completely or it cannot be fastened even when it was pushed in, otherwise, any accidents of shocks and fires would happen.

• Never touch the antenna lie or power plug

if it stars to thunder.

• Do not touch the power plug with wet

hands.

• Do not use any non-rated power socket with numerous devices jointed on one power socket or cable device. The wire of nondesignated capacity may cause the fire due to the generation of heat.

• All instructions must be read and understood well before you operate the unit. Heed all warnings and follow all instructions.

• Please use the accessories provided by the manufacturer. Using inadequate accessories may result in accidents.

• Please adjust the product through the panel buttons or the remote controller, do not remove the cover or attempt to service the product by yourself. Do not disassemble back cover and do not make maintenance by yourself to avoid the electric shock.

• Over-press the panel may destroy the product.

• Do not place the product on an unstable cart, stand surface, tripod, bracket, or table. The product may fall, causing serious accidents as well as the damage to the product.

• Please place the product on a flat surface in a well-ventilated location. Keep it away from the burning-light, direct sunlight, vibration, high-temperature and humidity.

• Do not place any vase, potted plant, cup, medicine and any container with water on this

Before you start

product. If the liquid is spilt, it may cause the fire, electric shock or breakdown.

• Do not install it at the place on the strong magnetic field or current field. It may cause break down. This equipment may be observed deterioration of the picture by electromagnetic radiation in electromagnetic environment.

• Fasten the wheel of the product or shelf with wheels when installing this product. If it moves or is tipped over, it may be damaged.

• Do not place any fire source such as candlelight close to this product or place it on this product. If it is tipped over or fallen down, it may cause damage or fire.

• Do not place the unit into closed space of TV for better ventilation; it can reduce the product lifetime. Keep a space at least 10 cm at above, left and right of the TV.

• Please place all the signal cords behind of rear panel.

• Do not overexert or touch the panel when you convey the product. Do not transfer the LCD TV up or down display direction.

• Do not transport it with the power cord or the connection cable connected. If you move this product with the power cord or the connection cable connected, the damaged power cord, connection cable or connection terminal may cause the fire, the electric shock or breakdown.

• 2 persons or more shall transport the device, which is heavier than 18 kg. If you drop or tip over the device, it can be damaged.

• The temperature of the product’s body becomes a little higher after a long period use. This phenomenon indicates that heat exchange in normal working mode, thus please do not let children or anyone who is sensitive of temperature to touch.

All images provided herein are schematic

drawings and may differ from of real objects.

Installation

Wall mounting

For wall mounting the back panel of this unit is equipped with 4 screw holes (4 mm diameter, 100 mm horizontal spread distance x 100 mm vertical spread distance). A wall-mount bracket should be used for wall mounting (the bracket is not included and should be acquired separately). Manufacturer is not responsible for improper mounting resulting in damage of the unit.

Stand installation

Place the LED TV on a solid flat surface. Use soft material to place over the front screen to avoid any damage. Then put the slits of the stand onto the fixing elements in the lower part of the unit until a click and fix the two parts by four screws as shown below:

Connection

Antenna cable connector

75 Ohm co-axis cable

Outdoor Antenna Connection

Use 75Ω coaxial cable plug or 300-75Ω impedance converter to plug in antenna input terminal on the rear of the cabinet.

Other connections

• Connect a TV or CATV antenna to the

antenna jack.

• Connect a video source to the Composite

video input jack with RCA cable.

• Connect an audio source to the proper

Audio input jacks (left and right).

• Connect the power cord to the electric

supply outlet.

• Connect PC audio input to PC main unit

with related audio cable in PC mode.

• When using the unit as a computer screen, connect the PC to the PC jack of the unit by the relevant cable.

• If the video source has a HDMI output

TVRF antenna jack

jack, you can connect the signal to the unit by HDMI cable (not included).

• Component input is intended for receiving component video signal if connected to the component output of external signal source. To receive audio signal for component video, please use Left and Right audio inputs of this unit.

• Connect an external device (e.g., VCR-/ DVD-recorder) to the proper Audio/Video output jacks of this unit with AV RCA cable.

• Connect your headphones or earphones (not included) to the headphone socket of this unit. When headphones are connected, the sound output through the built-in speakers of this unit is mute.

• Coaxial output is intended for transmitting multi-channel sound to an external decoder (e.g. in 5.1-CH format). RCA cable should be used for connection.

Operation

Control elements

Front panel

1 2 3 4 5

Back panel

1. CH+/- buttons

2. VOL+/- buttons

3. MENU button

4. TV/AV button

5. POWER button

6. Power indicator

7. IR sensor

8. RF antenna jack

9. Left audio input RCA

10. Right audio input RCA

11. Composite video input

12. Component video input

13. Power switch

14. USB port

15. HDMI input

16. Power cord

17. PC (VGA) input

18. PC audio input

19. Video output

20. Right audio output

21. Left audio output

22. Headphone jack

23. Digital coaxial audio output

1413 15 16 17 18 19 20 21 22 23

Operation

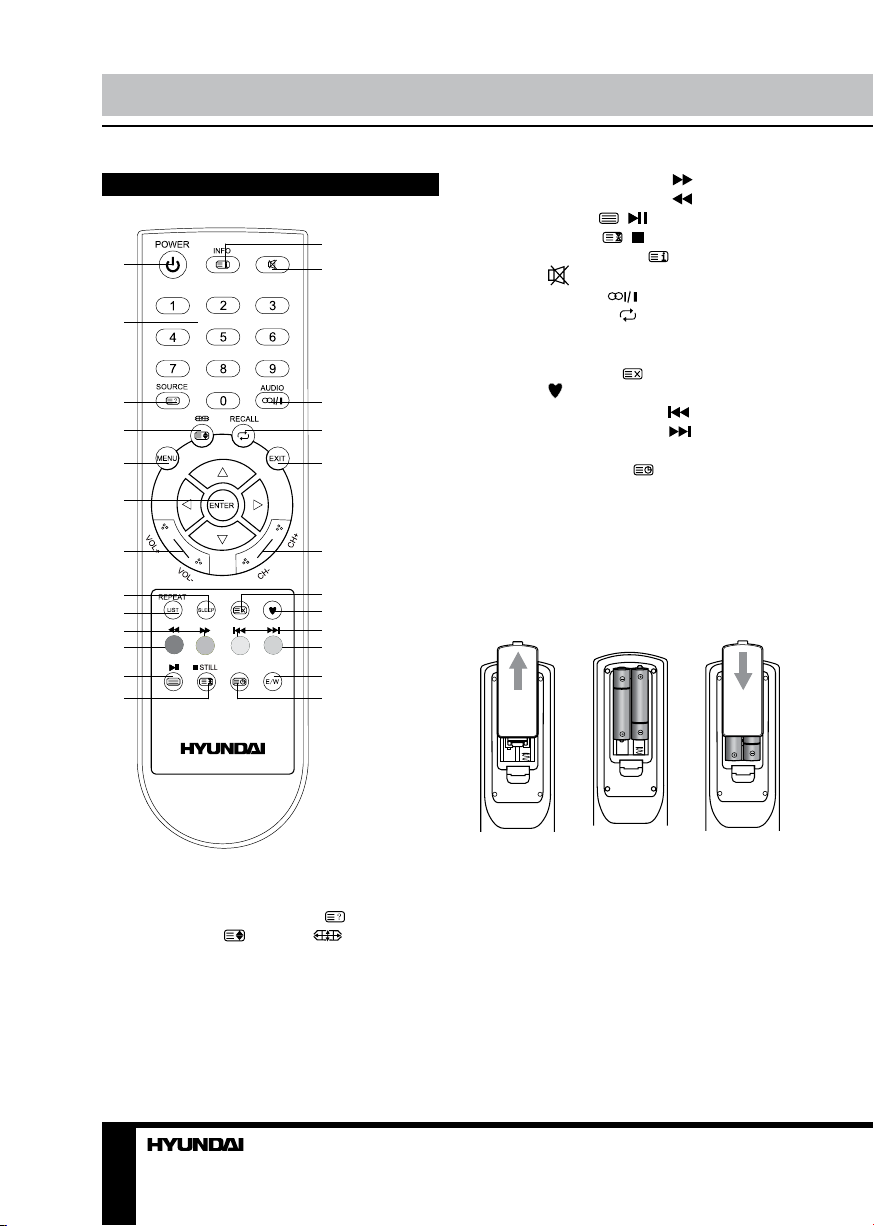

Remote controller (RC)

11. Red button/

button

12. TEXT ( )/ button

13. HOLD ( )/ STILL button

14. INFO/INDEX ( ) button

button

15.

16. AUDIO ( ) button

17. RECALL (

) button

18. EXIT button

19. CH+/CH- buttons

20. CANCEL (

) button

21. button

22. Yellow button/

23. Blue button/

24. E/W button

25. SUBPAGE ( ) button

button

Changing the battery

1. Remove the battery compartment cover on the back of the RC.

20 21 22 23

2. Insert the batteries into the battery compartment making sure that the correct polarity is observed.

3. Install the cover back.

1. POWER button

2. Number buttons

3. SOURCE/REVEAL (

4. SIZE (

)/ZOOM ( ) button

) button

5. MENU button

6. ENTER button/cursor buttons (LEFT/RIGHT/ UP/DOWN)

7. VOL+/VOL- buttons

8. SLEEP button

9. LIST/REPEAT button

10. Green button/

button

1 2 3

• Use two AAA batteries for the RC. The RC should be pointed at remote sensor within 8 meters and within 30 degrees at the left or the right side.

• Take the battery out of the RC if it is not used for a long time.

• Do not mix new and used batteries or different types of batteries. Weak batteries can leak and severely damage the RC.

• Do not expose the RC to shock, liquids, and do not place it in an area with high humidity.

Operation Operation

General operations

• Press POWER button on the unit or on the RC to switch on the power. Press POWER button again to switch the unit into standby mode. When the unit is on, the power indicator will be green.

• Press VOL- button repeatedly to decrease the volume; press VOL+ button repeatedly to increase the volume.

• Press again or increase volume to resume sound.

• Press SLEEP button repeatedly to set the sleep time (from 10 to 240 min or off). When sleep time is set, press this button to display the time remaining until the auto turn off.

• Press AUDIO ( ) button in TV mode repeatedly to switch between Nicam Stereo, Mono, Dual I and Dual II sound modes (can be unavailable for some channels).

• Press repeatedly TV/AV button on the unit or press SOURCE button on the RC, then press UP/DOWN cursor buttons to cycle through the available source list as follows: TV

- AV - YPbPr - HDMI - PC - Media.

• Select the TV function mode. Press CH-/CH+ buttons to select previous or next channels; or press number buttons to enter a channel number from 0 to 200 directly.

• Press RECALL ( ) button on the RC to select from the present channel and the previously displayed channel.

• Press channel list in TV mode (you should setup your favourite channels in Program Edit menu).

• Press INFO button to display the preset TV channel play information.

• Press ZOOM ( ) button repeatedly to select an aspect ratio: Auto/4:3/16:9/Zoom1/ Zoom2. The set of available aspects can vary depending on the current signal source.

to mute sound, press this button

button to display the Favourite

Teletext operations (option)

Select a TV channel in order to pick up the picture signal of Teletext. Teletext button functions are as follows:

TEXT ( TEXT mode. Press this button again to enter mixed mode. Press the button again to return to the channel you are watching.

HOLD ( move to the next page. Press this button again to cancel operation.

INDEX ( index page.

SIZE ( top part of the page. Press this button again to enlarge the bottom part of the page. Press this button third time to normal size text page view.

REVEAL ( cancelled information. Press this button again to cancel the information.

SUBPAGE ( sub-page. Input the number of sub-page and use numeric buttons in the format 0001 for sub page 1. The teletext will search for the sub page. Press SUBPAGE button again to exit the subpage mode.

CANCEL ( the teletext mode.

Red/Green/Yellow/Blue buttons: Press these 4 color buttons to access directly to corresponding color page displayed at the lower parts of teletext screen.

): Press this button to enter into

): Press this button to stop the

): Press this button to go to the

): Press this button to enlarge the

): Press this button to reveal the

): Press this button to select

): Press this button to exit from

OSD operation

1. Press MENU button to enter the setting

menu displayed on the screen.

2. Press LEFT/RIGHT cursor buttons on the RC or VOL+/- buttons on the panel to select setting page.

3. Press DOWN cursor button or ENTER button on the RC or CH+ button on the panel to go to the parameter list.

4. Press UP/DOWN cursor buttons on the RC or CH+/- buttons on the panel to select a parameter to adjust.

5. Press cursor buttons on the RC or VOL+/or CH+/- buttons on the panel to adjust the selected parameter.

8 9

6. Press MENU button to return to the previous menu page. Press EXIT button on the RC to quit the menu.

Some menu items may be in grey color, in this case they are not adjustable. Pictures of OSD menu are for reference only; they may differ from the real screens.

Channel setting (only for TV source)

select the next symbol. Press green button to confirm.

Move: Highlight the needed channel. Press yellow button; select the position to put the channel into. Press yellow button to confirm.

Skip: Highlight the needed channel. Press blue button; now this channel will be skipped when you select previous/next channels.

Favorite: Select the channel you want to edit. If this channel is your favorite channel, you can add the mark to the channel as your favorite channel by pressing button.

Auto tuning

CHANNEL

Move Menu Enter Exit

ATV Manual tuning Programme edit

• Auto tuning: press RIGHT button to start

automatic search of available channels. To stop the process press MENU button.

• ATV manual tuning: Press ENTER button

to enter into manual tuning menu:

Current Ch: select channel number. Color System: select corresponding color

system.

Sound System: select corresponding sound

system.

Fine-tune: perform fine adjustment of the

current frequency.

AFC: set On/Off automatic frequency

correction.

Search: press LEFT/RIGHT buttons; the unit will search for next available channel downward or upward and save it under the current number.

• Program Edit: this item allows you to sort

TV programs according to your preferences. Enter into program edit menu:

Delete: Select the channel you want to delete. Press red button to delete the channel.

Rename: Highlight the needed channel. Press green button; then press UP/DOWN buttons to select a symbol. Press LEFT/RIGHT buttons to

Picture setting

Picture mode Contrast Brightness


Move Menu Enter Exit

• Picture Mode: User/Standard/Dynamic/

Mild.

• Contrast

• Brightness

• Color

• Tint: adjust the tone of color when your

system is in NTSC.

• Sharpness

• Color Temperature: Normal/Warm/Cool.

• Noise Reduction: Digital noise reduction

effect for reducing the video noise level: Off/ Low/Middle/High.

Color Tint Sharpness Color temperature Noise reduction

Operation

Sound setting

Sound mode Treble

SOUND

Move Menu Enter Exit

Bass Balance Auto volume SPDIF mode

• Sound mode: Standard/Music/Movie/

Sports/User.

• Treble: adjust treble frequency.

• Bass: adjust bass frequency.

• Balance: adjust balance between left and

right speaker.

• Auto volume: set the auto volume

correction on/off.

• SPDIF mode: select PCM/Auto/Off.

Timer setting

TIME

Sleep timer Auto sleep OSD timer

Option setting

OSD language TT language Aspect ratio

OPTION

Move Menu Enter Exit

Blue screen Key lock Reset Software upgrade (USB)

• OSD Language: select the language of

the OSD menu.

• TT Language: select teletext language.

• Aspect ratio: Auto/4:3/16:9/Zoom1/

Zoom2. The set of available aspects can vary depending on the current signal source.

• Blue screen: set on or off blue screen

activation when no signal.

• Key lock: select ON to lock all buttons on

the panel. Set OFF to unlock the buttons.

• Reset: reset the parameters to initial

factory settings.

• Software upgrade: this option is intended

for using by qualified technicians only.

Screen setting (only for PC mode)

Move Menu Enter Exit

• Sleep timer: select the period until

automatic switch-off of the unit (0 - 240 min).

• Auto sleep: select the period of time after

which the unit will automatically switch off if no operation is done.

• OSD timer: select the period of time after

which the OSD will be hidden.

Auto adjust

SCREEN

Move Menu Enter Exit

Horizontal Pos. Vertical Pos. Clock Phase

• Auto adjust: automatical setting of the

parameters.

• Horizontal Position: adjust horizontal

position of the image.

• Vertical Position: adjust vertical position

of the image.

• Clock: adjust the image frequency

manually.

• Phase: adjust the phase manually.

Operation

USB operation

Insert a USB into the USB jack. Select Media source and press ENTER button. The screen will show a USB playback window, in which you can select Music, Photo, Movie and Text contents to play by pressing LEFT/RIGHT cursor buttons and ENTER button.

USB file systems supported: FAT, FAT32. 2.0 USB version is supported, maximum capacity is 320 Gb. For correct and satisfactory operation, licensed USB devices of famous brands should be used with this unit. Avoid using USB devices of unknown brands. Playback of some file formates cannot be supported.

General operations of file playback

• Press cursor buttons to select Return option and press ENTER button if you want to go back to the previous menu.

• In the content menu, press cursor buttons to select folder, press ENTER button to enter it, then press cursor buttons to select the file you want to watch or to listen to. When highlighting the file, the file information will appear on the right and picture will be previewed in the center (not available for music files). Press ENTER button or

• While playback, press INFO button; the bottom of the screen will show playback menu in which you can select an operation by LEFT/ RIGHT cursor buttons on perform this operation by pressing ENTER button.

• While playback, press button to pause or resume playback. Press button to stop playback.

• When you select a file to play, you can delete the selected file by pressing Red button on the RC.

• When playing photo, movie and music files, you can press REPEAT button to select the repeat play mode.

• When playing music files you can press / buttons to fast reverse or forward. You can press / buttons to select the desired files manually in normal condition.

button to play the selected file.

• When playing photo files, you can press / buttons to page up or page down the

file. Press LEFT/RIGHT cursor buttons to rotate the image.

• Press EXIT button to stop playback and

return to the previous menu screen.

General information General information

Troubleshooting

Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer.

Symptom Cause Solution

No picture, no sound, and no indicator light

Picture and sound with abnormity

Picture is spotted or with snow

Blue background No video signal or the signal cord is

No sound No audio signal or the signal cord is

The RC does not work

The power cord is not plugged in. Contrast, brightness, color and volume are all in the minimum value or TV is in mute mode.

Contrast and color are set improperly. Color system is set improperly. Sound system is set improperly.

Signal source is low-grade or the signal is in a lower quality.

improperly/not connected.

Batteries are improperly installed or exhausted.

Plug the power cord in. Alter the value of contrast, brightness, color and volume.

Set the value of Contrast and color properly. Set the sound system properly.

Use the qualified signal cord.

Connect the signal cord properly.

Connect the audio signal cord properly. Set the sound system properly.

Make sure the positive and the negative polarities are correct. Reattach the battery lid. Replace the batteries.

Causes of interference

Incorporated in your TV receiver are the most up-to-date devices to eliminate interference. Local radiation however, can create disturbances, which visibly affect your picture. Proper installations, a good aerial are your best safeguards against these disturbances.

• RF INTERFERENCE: Moving ripples across the screen are caused by nearby transmitting or

receiving short-wave radio equipment.

• DIATHERMY: Herringbone pattern and partial picture loss can result from the operation of

diathermy equipment from a nearby doctor’s surgery or hospital.

• SNOW: Weak TV signals from long distant stations result in an instead picture and give the

effect of falling snow. An antenna adjustment or antenna amplifier may be needed.

• GHOST: Multiple image, caused by TV signals reflected back from surrounding buildings,

hills, aircraft, etc. is minimized by correct aerial positioning.

• CAR IGNITION: Nearby cars and electrical motors can cause small streaks across the picture

or make the picture roll.

12 13

Accessories

1. LCD TV 1 pc

2. Remote controller 1 pc

3. Battery 2 pcs

4. Stand 1 pc

5. Screw 4 pcs

6. AV RCA cable 1 pc

7. Consumer information 1 pc

8. Warranty card 1 pc

9. Instruction manual 1 pc

Specifications

ize (diagonal) 21.5” (55 cm)

Response time 5 ms Resolution 1920 x 1080 Aspect ratio 16:9 Color system PAL, SECAM Sound system B/G, DK, I NICAM Stereo 2 x 2 W Component video input + AV RCA input + AV RCA output + USB port + VGA input + HDMI input + PC audio input + Coaxial output + Russian and English OSD + Progressive scan + Digital comb filter + Sleep timer + Quantity of channels 200 Teletext pages 1000 USB movie, photo and audio support + Power supply ~100-240 V, 50/60 Hz Power consumption 40 W Electric shock protection class II Unit dimensions (with stand) 536 x 185 x 385 mm Net/Gross weight 3.3 kg/4.2 kg

The LCD panel is a high technology product with many thin film transistors that can give you a fine picture details. Occasionally, a few non-active pixels may appear on the screen as a fixed point of blue, green, red, black or white, please note that this does not affect the performance of your LCD TV.

Warning: Specifications may be subject to change without notice for improvement.

Содержание

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться приобретенным устройством, рекомендуется тщательно изучить настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание Перед началом эксплуатации

Утилизация изделия Меры предосторожности Установка

Крепление на стену Установка на подставку

Подключение

Подключение внешней антенны Прочие подключения

Управление устройством

Элементы управления

Передняя панель

Задняя панель Пульт дистанционного управления

Установка батареек

Общие операции

Операции с телетекстом Экранное меню

Настройка каналов Настройка изображения Настройка звука Настройка таймера

Настройка параметров

Настройка экрана

Операции с USB

Операции воспроизведения файлов

Общая информация

Руководство по устранению неисправностей

Источники помех Комплект поставки Технические характеристики

14 15 15 15 17 17 17 18 18 18 18 19 19 19 19 20 20 21 21 22 22 22 23 23 23 24 24 24 25

25 25 26 27

Перед началом эксплуатации

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

• Пожалуйста, извлеките шнур питания из розетки и свяжитесь с сервисной службой в следующих случаях: если в устройстве имеются явные неисправности, например, из него идет дым, чувствуется специфический запах или слышен нехарактерный звук; если внутрь устройства попала жидкость или посторонние предметы; если нет изображения или звука; если поврежден корпус или панель; если Вы пользуетесь устройством согласно инструкции, но оно не работает должным образом.

• Устройство можно подключать только к розетке, имеющей заземление.

• Во избежание поражения электрическим током защищайте шнур питания от возможного нажатия на него или защемления, особенно рядом с разъемами.

• Не закрепляйте шнур питания метизами.

• Если Вы не пользуетесь устройством длительное время или в случае грозы обязательно отключайте шнур питания из розетки, а также отключайте все сигнальные кабели от входных разъемов.

• При отключении вилки из розетки всегда держитесь за утолщение на вилке, не касайтесь металлических частей, не тяните

за шнур и не ломайте и не перегибайте его, не ремонтируйте, не перекручивайте и не нагревайте.

• Немедленно свяжитесь с сервисным центром, в случае если имеются какие-либо неисправности шнура питания, в нем оголились жилы или он поврежден.

• Замените сетевую розетку, если в нее невозможно вставить вилку или вилка плохо закрепляется в розетке. Иначе могут возникнуть неисправности или произойти несчастные случаи или возгорания.

• Не прикасайтесь к проводам мокрыми руками.

• Запрещается использование розетки, в которую подключено несколько устройств. Перегрузка такой розетки может привести к пожару.

• Место подключения вилки шнура питания к сети 220 В должно оставаться легкодоступным.

• Перед работой с устройством необходимо полностью прочитать и понять все инструкции. Необходимо соблюдать все предупреждения и следовать всем инструкциям, приведенным в настоящем руководстве.

• Пожалуйста, используйте только рекомендованные производителем аксессуары. Использование других аксессуаров может привести к неисправностям.

Перед началом эксплуатации

• Пожалуйста, проводите все настройки и регулировки только с помощью кнопок на передней и боковой панелях или на пульте дистанционного управления. Ни в коем случае не снимайте заднюю панель и не пытайтесь самостоятельно проводить техническое обслуживание устройства, так как существует опасность поражения электрическим током, а также возможно возникновение неисправностей.

• Не устанавливайте устройство на непрочные или неровные поверхности, тележки, стойки, треноги, кронштейны или столы. Устройство может упасть, в результате чего могут возникнуть неисправности или произойти несчастные случаи. Используйте только те приспособления, которые рекомендованы производителем или продавцом.

• Пожалуйста, устанавливайте устройство на горизонтальной поверхности в местах с хорошей вентиляцией. Не допускайте воздействия на устройство вибрации, прямого солнечного света, высокой температуры, а также попадания пыли и влаги.

• Не ставьте на устройство вазы, сосуды с жидкостью. Попадание жидкости внутрь аппарата может привести к пожару или поломке устройства.

• Не устанавливайте устройство в зоне магнитных волн. Это может привести к поломке устройства. В зоне электромагнитного излучения может наблюдаться искажение изображения.

• Не устанавливайте вблизи устройства источники открытого огня, например, свечи. В случае их падения устройство может быть повреждено или может произойти возгорание.

• Установка телевизора в замкнутое пространство при эксплуатации может сократить срок службы устройства; поэтому необходимо обеспечить минимальную дистанцию между LCD-телевизором и внутренними границами приспособления под аппарат для нормальной вентиляции

(минимум по 10 см свободного пространства со всех сторон).

• Располагайте кабели позади устройства. Не закрепляйте их метизами, не перегибайте, не ремонтируйте и не нагревайте.

• При перемещении телевизора не нажимайте и не касайтесь панели. Не переносите телевизор в положении, при котором экран направлен вверх или вниз.

• Не перемещайте устройство при подключенном проводе питания или других подключенных проводах. Повреждение провода питания, подключенный провод или подключенные устройства могут стать причиной пожара, электрошока или поломки.

• Если устройство тяжелее 18 кг, его должны перемещать не менее 2 человек. При падении устройство может повредиться.

• Слишком сильное нажатие на панель может повредить устройство.

• При длительном использовании может немного повысится температура корпуса устройства. Это явление свидетельствует о теплоотдаче в нормальном рабочем режиме. Однако не позволяйте детям и людям с повышенной температурной чувствительностью касаться устройства.

Все иллюстрации, приведенные в настоящем руководстве, являются схематическими изображениями, которые могут отличаться от реальных объектов.

Установка

Крепление на стену

Для крепления на стену на задней панели телевизора имеются 4 отверстия под винты диаметром 4 мм, расстояние между которыми по вертикали и горизонтали составляет 100 мм. Для крепления телевизора следует использовать настенный кронштейн (кронштейн в комплект поставки не входит и приобретается отдельно). Производитель не несет ответственности за неправильно выполненный монтаж, повлекший повреждение телевизора.

Установка на подставку

Поместите телевизор на твердую плоскую поверхность. Прикройте экран мягкой тканью во избежание его повреждения. Наденьте прорези подставки на крепежные элементы выступающей части в задней нижней части корпуса телевизора до щелчка, затем прикрепите подставку с помощью четырех винтов, как показано на рисунке ниже.

Подключение Управление устройством

Подключение

Штекер антенного кабеля

Кабель 75 Ом

Подключение внешней антенны

Подсоедините антенну к соответствующему разъему. Используйте коаксиальный кабель 75 Ом при подключении внешней антенны.

Прочие подключения

• Подсоедините внешнюю телевизионную антенну или антенну кабельного телевидения к соответствующему разъему телевизора.

• Композитный видео вход телевизора подсоединяется к композитному выходу другого видео оборудования с помощью видеокабеля RCA.

• Подсоедините источник аудиосигнала к соответствующим аудиовходам (левый и правый).

• Подсоедините штекер кабеля питания к электророзетке.

• Подсоедините VGA-кабель к VGA порту ПК и к входу PC телевизора; затяните болты по часовой стрелке на обоих концах кабеля.

• Компьютерный аудиовход служит для

Разъем для антенны

получения телевизором аудиосигнала с персонального компьютера.

• Если источник видеосигнала имеет HDMI-выход, подключите его к HDMI-входу телевизора, используя специальный HDMIкабель (не входит в комплект поставки).

• Компонентный видеовход служит для получения компонентного видеосигнала от внешнего источника. Для получения аудиосигнала используйте левый и правый аудиовходы телевизора.

• Подсоедините внешнее устройство (напр., VCR-/DVD-рекордер) к соответствующим аудио-видеовыходам данного устройства с помощью аудио-видеокабеля RCA.

• Подсоедините наушники к разъему для наушников. При подсоединенных наушниках звук через динамики телевизора не воспроизводится.

• Коаксиальный выход предназначен для передачи многоканального звука на внешнее декодирующее устройство (например, в формате 5.1-канал). Для подсоединения используйте RCA-кабель.

18 19

Элементы управления

Передняя панель

1 2 3 4 5

Задняя панель

1413 15 16 17 18 19 20 21 22 23

1. Кнопки CH+/-

2. Кнопки VOL+/-

3. Кнопка MENU

4. Кнопка TV/AV

5. Кнопка POWER

6. Индикатор питания

7. ИК-датчик

8. Разъем для антенны

9. Левый аудиовход RCA

10. Правый аудиовход RCA

11. Композитный видеовход

12. Компонентный видеовход

13. Выключатель питания

14. USB-порт

15. HDMI-вход

16. Кабель питания

17. PC (VGA) вход

18. Компьютерный аудиовход

19. Видеовыход

20. Правый аудиовыход

21. Левый аудиовыход

22. Разъем для наушников

23. Цифровой коаксиальный аудиовыход

Управление устройством Управление устройством

Пульт дистанционного управления

20 21 22 23

10. Зеленая кнопка/Кнопка

11. Красная кнопка/Кнопка

12. Кнопка TEXT ( )/

13. Кнопка HOLD ( )/ STILL

14. Кнопка INFO/INDEX ( )

15. Кнопка

16. Кнопка AUDIO ( )

17. Кнопка RECALL ( )

18. Кнопка EXIT

19. Кнопки CH+/CH-

20. Кнопка CANCEL ( )

21. Кнопка

22. Желтая кнопка/Кнопка

23. Голубая кнопка/Кнопка

24. Кнопка E/W

25. Кнопка SUBPAGE ( )

Установка батареек

1. Снимите крышку отсека для батареек на

задней части ПДУ.

2. Поместите батарейки в отсек для батаре-

ек с правильным соблюдением полярности.

3. Установите крышку отсека на место.

1 2 3

1. Кнопка POWER

2. Кнопки с цифрами

3. Кнопка SOURCE/REVEAL (

4. Кнопка SIZE (

)/ZOOM ( )

)

5. Кнопка MENU

6. Кнопка ENTER/кнопки курсора (ВЛЕВО/ ВПРАВО/ВВЕРХ/ВНИЗ)

7. Кнопки VOL+/VOL-

• Вставьте две батарейки AAA/1.5V в отсек для батарей ПДУ. Мощность сигнала, необходимую для приемного датчика, обеспечивается на расстоянии до 8 метров и в пределах 30 градусов влево и вправо.

• Не используйте одновременно новые и использованные батарейки или батарейки разных типов.

8. Кнопка SLEEP

9. Кнопка LIST/REPEAT

20 21

Общие операции

• Нажмите кнопку POWER на панели телевизора или на ПДУ, чтобы включить питание. Нажмите кнопку POWER, чтобы установить устройство в режим ожидания. Когда телевизор включен, индикатор питания загорается зеленым цветом.

• Нажимайте кнопки VOL-/VOL+ для регулирования уровня громкости звука.

• Нажмите кнопку для отключения звука. Для включения звука нажмите эту кнопку повторно или увеличивайте громкость.

• Нажимайте кнопку SLEEP, чтобы выбрать период времени, по истечении которого устройство автоматически отключится (от 10 до 240 минут). При установленном времени отключения нажмите кнопку SLEEP; на экране отобразится время, оставшееся до времени автооключения.

• Нажимайте кнопку AUDIO ( ) в режиме TV для выбора режима звука Nicam Stereo, Mono, Dual I и Dual II (данная операция доступня не для всех ТВ-каналов).

• Нажмите кнопку SOURCE на ПДУ или кнопку TV/AV на устройстве, затем нажимайте кнопки курсора ВВЕРХ/ВНИЗ для переключения между следующими источниками сигнала: ТВ - AV - YPbPr - HDMI

- PC - Носитель.

• Выберите режим TV. Нажимайте кнопки CH-/CH+, чтобы выбрать предыдущий или следующий канал. С помощью кнопок с цифрами 0-9 можно непосредственно выбрать номер нужного канала от 0 до 200.

• Нажмите кнопку RECALL ( ) на ПДУ для переключения между текущим и предыдущим просматриваемым каналами.

• Нажмите кнопку для отображения списка любимых каналов (создание списка каналов описано ниже в параграфе «Настройка каналов»).

• Нажмите кнопку INFO для отображения информации о канале.

• Нажимайте кнопку ZOOM ( бора формата изображения: Авто/4:3/16:9/

) для вы-

Масштаб1/Масштаб2. Набор доступных форматов может различаться в зависимости от источника сигнала.

Операции с телетекстом (опция)

Выберите телеканал, поддерживающий телетекст. Кнопки телетекста на ПДУ имеют следующие функции:

Кнопка TEXT ( ): нажмите для входа в режим TEXT. Нажмите повторно для перехода к смешанному режиму. Нажмите кнопку еще раз для возврата к просмотру телеканала.

Кнопка HOLD ( ): Нажмите, чтобы остановить переход к следующей странице. Нажмите кнопку повторно, чтобы отменить эту операцию.

Кнопка INDEX ( ): нажмите для перехода к странице индексов.

Кнопка SIZE ( ): Нажмите для увеличения текста, отображаемого на верхней половине страницы. Нажмите повторно для увеличения нижней половины страницы. Нажмите кнопку еще раз для отображения текста в нормальном размере.

Кнопка REVEAL ( ): Нажмите эту кнопку для отображения скрытой информации. Нажмите эту кнопку повторно, чтобы скрыть информацию.

Кнопка SUBPAGE ( ): Нажмите эту кнопку для выбора подстраницы. Ввведите номер подстраницы в формате 0001. Нажмите кнопку SUBPAGE для выхода из режима подстраницы.

CANCEL ( ): Нажмите эту кнопку для выхода из режима телетекста.

Красная/Зеленая/Желтая/Голубая кнопки: Используйте четыре цветовых кнопки для непосредственного перехода на страницу, имеющую цветовой код, которая отображается в нижней части страницы телетекста.

Экранное меню

1. Нажмите кнопку MENU, чтобы вызвать

Управление устройством Управление устройством

экранное меню настройки.

2. Нажимайте кнопки курсора ВЛЕВО/ ВПРАВО на ПДУ или кнопки VOL+/- на панели для выбора нужной страницы меню.

3. Нажмите кнопку курсора ВНИЗ или кнопку ENTER на ПДУ или кнопку CH+ на панели, чтобы перейти к списку параметров.

4. Нажимайте кнопки курсора ВВЕРХ/ ВНИЗ на ПДУ или кнопки CH+/- на панели, чтобы выбрать параметр для настройки.

5. Нажимайте кнопки курсора на ПДУ или кнопки VOL+/- или CH+/- на панели, чтобы настроить выбранный параметр.

6. Нажмите кнопку MENU, чтобы вернуться к предыдущей странице меню. Нажмите кнопку EXIT на ПДУ, чтобы выйти из меню.

Пункты меню, написанные серым

шрифтом, не подлежат настройке.

Настройка каналов (только в

режиме ТВ)

Авто настройка

КАНАЛЫ

Перем. Меню Ввод Выход

• Автонастройка: нажмите кнопку курсора ВПРАВО для запуска автоматического поиска и сохранения всех доступных каналов. Для остановки поиска нажмите кнопку MENU.

• Ручная настройка: Нажмите кнопку ENTER, чтобы войти в меню ручной настройки, состоящее из следующих пунктов:

Текущий канал: выберите номер канала. Система цвета: выберите систему

цветности.

Система звука: выберите систему звука. Точная настройка: выполните точную под-

стройку текущей частоты.

АПЧ: включите или отключите автомати-

АТВ ручная настройка Редактор программ

ческую подстройку частоты.

Поиск: нажмите кнопку курсора ВЛЕВО или ВПРАВО для запуска поиска ближайшего доступного канала вниз или вверх по диапазону и сохранения его под выбранным номером.

• Редактор программ:

Удалить: Выберите канал, который Вы хотите удалить. Нажмите красную кнопку, чтобы удалить выбранный канал.

Переименовать: Выберите канал. Нажмите зеленую кнопку; затем с помощью кнопок курсора ВВЕРХ/ВНИЗ выберите символ. Нажимайте кнопки курсора ВЛЕВО/ВПРАВО для перехода к предыдущему или следующему символам. После введения всех символов имени канала нажмите зеленую кнопку, чтобы подтвердить переименовывание.

Переместить: Выберите канал. Нажмите желтую кнопку; с помощью кнопок курсора выберите позицию, на которую Вы хотите переместить выбраннный канал. Нажмите желтую кнопку для перемещения канала.

Пропустить: Выберите канал. Нажмите голубую кнопку; теперь этот канал будет пропускаться при выборе перелистывании каналов.

Любимые: Выберите канал, который хотите поместить в список любимых каналов. Нажмите кнопку , чтобы установить символ напротив выбранного канала. Теперь канал внесен в список любимых.

Настройка изображения

Режим изображения Контрастность Яркость

ИЗОБРАЖ

Перем. Меню Ввод Выход

• Режим изображения: Пользоват./

Стандартный/Динамичный/Мягкий.

Насыщенность Оттенок Резкость Цветовой тон Шумоподавление

22 23

• Контрастность, Яркость,

Насыщенность, Оттенок (настройка оттенка доступна только для системы NTSC), Резкость

• Цветовой тон: Холодный/Средний/

Теплый.

• Шумоподавление: Выберите режим

коррекции цветовых шумов в случае если сигнал плохой: Выкл./Низк./Средн./Выс.

Настройка звука

Режим звука Тембр ВЧ

ЗВУК

Перем. Меню Ввод Выход

Тембр НЧ Баланс АРУ звука Режим SPDIF

• Режим звука: Стандартный/Музыка/

Кино/Спорт/Польз. настр.

• Тембр ВЧ: отрегулируйте высокие

частоты.

• Тембр НЧ: отрегулируйте низкие

частоты.

• Баланс: отрегулируйте баланс между

правым и левым динамиками.

• АРУ звука: включите или отключите

автоматическую регулировку громкости.

• Режим SPDIF: PCM/Авто/Выкл.

Настройка таймера

ВРЕМЯ

Таймер отключения Автоотключение Таймер меню

времени, по истечении которого телевизор автоматически отключится (0 - 240 минут).

• Автоотключение: выберите период

времени, по истечении которого телевизор автоматически отключится при отсутствии каких-либо операций.

• Таймер меню: выберите время отобра-

жения экранного меню.

Настройка параметров

Настройка языков Язык телетекста Формат

ПАРАМЕТРЫ

Перем. Меню Ввод Выход

• Настройка языков: выберите язык

экранного меню.

• Язык телетекста: выберите язык теле-

текста.

• Формат: Авто/4:3/16:9/Масштаб1/Мас-

штаб2. Набор доступных форматов может различаться в зависимости от источника сигнала.

• Голубой экран: включите или отключи-

те активацию синего фона при отсутствии сигнала.

• Блокировка кнопок: установите ВКЛ,

чтобы заблокировать кнопки на панели телевизора от нажатий. Для снятия блокировки выберите ВЫКЛ.

• Восстановить стандартные на-

стройки: сброс выполненных настроек до заводских значений.

• Обновление ПО USB: данная операция

должна выполняться только квалицицированным специалистом.

Голубой экран Блокировка кнопок Восст. станд. настроек Обновление ПО USB

Перем. Меню Ввод Выход

• Таймер отключения: выберите период

Управление устройством Общая информация

Настройка экрана (в режиме PC)

Автоконфигурация

ЭКРАН

Перем. Меню Ввод Выход

• Автоконфигурация: автоматическая

установка параметров.

• Положение по гориз.: отрегулируйте

горизонтальную позицию изображения.

• Положение по вертикали: отрегули-

руйте вертикальную позицию изображения.

• Часы: отрегулируйте частоту смены

изображения.

• Фаза: отрегулируйте фазу.

Экранное меню Вашего телевизора может быть изменено без предварительного уведомления и, следовательно, отличаться от меню, представленного в настоящем Руководстве.

Положение по гориз. Положение по верт. Часы Фаза

Операции c USB

Вставьте USB-накопитель в USB-порт данного устройства. Выберите источник сигнала USB и нажмите кнопку ENTER. На дисплее отобразится интерфейс воспроизведения файлов с USB, в котором Вы можете выбрать с помощью кнопок курсора ВЛЕВО/ВПРАВО и кнопки ENTER воспроизведение музыки, фото, видео или текстов

Поддержка USB: версия USB 2.0, максимальный объем 320 Гб; файловые системы FAT, FAT32. Корректная работа устройства гарантирована только при использовании лицензионных USB-накопителей известных производителей. Воспроизведение некоторых форматов аудио, видео и изображений может не поддерживаться.

Воспроизведение файлов

• Для возврата на предыдущий уровень меню выберите «Возврат» и нажмите кнопку ENTER.

• В меню содержимого нажимайте кнопки курсора, чтобы выбрать папку или файл, затем нажмите кнопку ENTER , чтобы войти в выбранную папку. Тем же образом выберите файл, который хотите просмотреть или прослушать. При выделении файла информация об этом файле будет отображаться в правой части экрана, а миниатюра изображения будет показана в центре (недоступно для аудиофайлов). Нажмите кнопку ENTER или

для воспроизведения файла.

• Во время воспроизведения нажмите кнопку INFO; в нижней части экрана отобразится меню управления воспроизведением, в котором Вы можете выбирать операции с помощью кнопок курсора ВЛЕВО/ ВПРАВО и подтвердить выполнение этой операции кнопкой ENTER.

• Выбрав файл, Вы можете удалить его с носителя; для этого нажмите красную кнопку на ПДУ.

• Во время воспроизведения нажмите кнопку , чтобы установить воспроизведение на паузу или продолжить его. Нажмите кнопку для остановки воспроизведения.

• При воспроизведении файлов с изображениями, видео- и аудиофайлов нажимайте кнопку REPEAT для выбора режима повторного воспроизведения.

• При воспроизведении аудиофайлов нажимайте кнопки / для ускоренного воспроизведения назад или вперед. Для выбора предыдущего или следующего файла нажимайте кнопки / .

• При воспроизведении файлов с изображениями нажимайте кнопки кнопки / для выбора предыдущего или следующего файла. Нажимайте кнопки курсора ВЛЕВО/ ВПРАВО, чтобы вращать изображение.

• Нажмите кнопку EXIT, чтобы остановить воспроизведение и вернуться на предыдущий уровень меню.

24 25

Руководство по устранению

неисправностей

Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность Причина Решение

Изображение и звук отсутствуют, индикатор не горит

Изображение и звук низкого качества

Изображение «заснеженное»

Синий фон

Звук отсутствует

ПДУ не работает

Шнур питания не подсоединен. Контрастность, яркость, резкость, цвет и громкость установлены на минимальное значение или телевизор находится в беззвучном режиме.

Параметры изображения настроены неверно. Установлена неверная система цвета. Установлена неверная система звука.

Сигнал низкого качества.

Отсутствует видео сигнал или кабель плохо подсоединен/не подсоединен.

Отсутствует аудио сигнал или кабель плохо подсоединен/не подсоединен.

Батарейки установлены неправильно или устарели.

Подсоедините шнур питания.

Установите нужное значение контрастности, яркости, резкости, цвета и громкости.

Отрегулируйте параметры изображения. Установите правильную систему звука.

Используйте исправный и качественный кабель.

Подсоедините кабель должным образом.

Подсоедините кабель должным образом. Установите правильную сигнальную систему.

Убедитесь, что полярность соблюдена. Замените батарейки на новые.

Источники помех

В Вашем телевизоре приняты все самые современные меры для устранения возможных помех, тем не менее, изображение может искажаться под воздействием местных электромагнитных излучений. Лучше всего в подобных случаях попытаться перенести телевизор в другое место и подвести к нему лучшую антенну.

• РАДИОЧАСТОТНЫЕ ПОМЕХИ

Появление на изображении ряби может свидетельствовать о наличии вблизи телевизора коротковолнового радиопередатчика или радиоприемника.

• МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ

Общая информация Общая информация

Появление на экране «елочки» или частичное исчезновение изображения может быть свя-

зано с работой медицинского оборудования в близлежащей больнице или клинике.

• «СНЕГ» НА ЭКРАНЕ

В зоне приема слабых сигналов отдаленных телевизионных станций изображение становится нестабильным, а на экране появляются мерцающие белые пятна, так называемый эффект «падающего снега». В этом случае помогает более точная настройка антенны и применение антенного усилителя.

• ФАНТОМНЫЕ ИЗОБРАЖЕНИЯ

Появление на экране нескольких контуров изображения объясняется тем, что телевизионный сигнал отражается от окружающих построек, холмов, самолетов и других объектов. Свести такой эффект к минимуму можно, изменив направление антенны.

• АВТОМОБИЛЬНЫЕ ДВИГАТЕЛИ

Работающие неподалеку автомобильные двигатели и электромоторы могут создавать помехи в изображении в виде небольших полосок или дрожания изображения на экране.

Комплект поставки

1. Телевизор 1 шт

2. Пульт дистанционного управления 1 шт

3. Батарея 2 шт

4. Подставка 1 шт

5. Винт 4 шт

6. Аудио/видеокабель 1 шт

7. Информация для потребителя 1 шт

8. Гарантийный талон 1 шт

9. Руководство по эксплуатации 1 шт

26 27

Технические характеристики

Размер (диагональ) 21.5” (55 см) Время отклика 5 мс Разрешение 1920 x 1080 Формат экрана 16:9 Система цветности PAL, SECAM Система звука B/G, DK, I Стереозвук NICAM 2 x 2 Вт Компонентный видеовход + Аудио-видео RCA вход + Аудио-видео выход + USB-порт + VGA-вход + HDMI-вход + Компьютерный аудиовход + Коаксиальный выход + Экранное меню на русском и английском языках + Прогрессивная развертка + Цифровой гребенчатый фильтр + Таймер «сна» + Количество каналов 200 Телетекст 1000 страниц

Воспроизведение аудио-, фото- и видеофайлов через USB + Номинальное напряжение питания ~220 В, 50/60 Гц Рабочее напряжение 100 - 240 В Потребляемая мощность 40 Вт Класс защиты от поражения электрическим током II Размеры устройства (с подставкой) 536 x 185 x 385 мм Вес нетто/брутто 3,3 кг/4,2 кг

ЖК-панель является высокотехнологичным устройством, содержащим множество тонкопленочных транзисторов, которые дают четкие детали изображения. В некоторых случаях могут появляться неактивные точки на экране, которые имеют постоянный цвет (синий, зеленый, красный, черный или белый). Это не является дефектом и не влияет на характеристики Вашего телевизора.

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.

Hyundai H-LED22V6 Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
