L'illustration peut présenter des équipements disponibles en option.
22/25/30/32B-7AC 22/25/30BHA-7AC
CHARIOT ELEVATEURS A FOURCHES Respectueux de l’environnement
02 HYUNDAI CHARIOT ELEVATEUR A FOURCHES
L'illustration peut présenter des équipements disponibles en option.
Nouveaux atouts pour les chariots élévateurs à fourches
HYUNDAI CHARIOT ELEVATEUR A FOURCHES 03
La nouvelle série AC Contrôle B/BHA
Conçus avec un châssis durable et construits pour offrir une stabilité excellente et une conduite en douceur, les chariots de la série AC Contrôle B/BHA sont de véritables forces de la nature.
Contrôleur ZAPI haute technologie
Le contrôleur ZAPI 8 Khz (haute fréquence) efficace et presque silencieux assure un fonctionnement en douceur avec détection d’erreur et une protection contre les hautes tensions, les basses tensions et la surchauffe.
Caractéristiques
•
Régénération : changement de direction, décélération, freinage
•
L’efficacité du moteur CA est supérieure à celle du moteur CC (10%)
•
Meilleure efficacité
•
Mode H (High, élevé), Mode N (Normal, normal), Mode E (Economic, économique)
•
Mode Tortue
04 HYUNDAI CHARIOT ELEVATEUR A FOURCHES
L'illustration peut présenter des équipements disponibles en option.
Puissance supérieure et performances optimales.
Fonctionnement souple, design efficace et ergonomique, la série AC contrôle B est conçue
o
o
6
/10o8
pour répondre à vos besoins.
Caractéristiques de sécurité des fourches
Lorsque les fourches sont abaissées, une soupape de contrôle maintient la vitesse. Si un dommage soudain intervient sur la conduite hydraulique, la soupape de sécurité empêche les fourches de s’abaisser.
Vérin
d’inclinaison
Soupape
de contrôle
Pompe
Soupape
hydrau-
de
Vérin de levage
Soupape de contrôle bas
Servodirection
priorité
Filtre
lique
Angle d’inclinaison du mât plus élevé
L’utilisation de l’angle d’inclinaison du mât de 6 degrés en avant et de 8/10 degrés en arrière offre à l’utilisateur une plate-forme rapide et sûre pour les opérations de chargement et de déchargement.
Freins à disque humide
Les freins à disques multiples à bain d’huile nécessitent moins de maintenance et permettent donc de réaliser des économies au niveau des coûts de celle-ci.
Soupape de sécurité bas
Cylindre de
direction
Système hydraulique de pointe
Le nouveau système hydraulique grande capacité comprend une soupape de contrôle à faible bruit qui réduit le temps de réaction pendant l’utilisation et améliore son efficacité et sa durabilité.
Réservoir
Système d’entraînement double
Rayon de braquage extérieur réduit grâce au système d’entraînement double qui offre une meilleure efficacité dans les allées étroites.
Système anti-roulement en arrière, vitesse de déplace­ment rapide et capacité de gravissement de pente
Le système anti-roulement en arrière de ZAPI garantit un fonctionnement en pente sûr et d’exceptionnelles capacités de démarrage en pente. Le puissant moteur offre une plus grande accélération, une meilleure capacité de gravissement de pente et une plus grande vitesse de déplacement sur tout terrain ou pente.
Vitesse de déplacement (MAX.)
Modèle
22BHA-7
25BHA-7
30BHA-7
Capacité de gravissement de pente (MAX.)
Modèle
22BHA-7
25BHA-7
30BHA-7
km / h
19
19
19
%
29
26
25
Modèle
22B-7
25B-7
30B-7
32B-7
Modèle
22B-7
25B-7
30B-7
32B-7
km / h
18
18
18
18
%
31,0
27,8
24,1
23,0
Essieu de direction coulé
L’adoption d’un essieu de direction coulé permet de gagner en durabilité et fiabilité.
Verrouillage
de levage
Verrouillage
d’entraînement
Verrouillage d’inclinaison
Système OPSS
HYUNDAI CHARIOT ELEVATEUR A FOURCHES 05
Volant réglable
Le volant peut être réglé à l’aide d’un levier du côté droit afin d’obtenir la position la plus confortable possible pour l’opérateur.
Visibilité plus grande pour des opérations plus sûres
L’opérateur peut travailler avec une sécurité et une précision accrues grâce à un mât offrant une vue plus large.
Levier de direction à contrôle aisé
Le levier unique situé à gauche de la colonne de direction offre à l’opérateur un meilleur contrôle de la direction de l’équipement.
Interrupteur multifonction
Le levier de ce dernier permet à l’opérateur d’actionner les lampes et le klaxon facilement.
Avertisseur
sonore
Parfait
Le compartiment de l’opérateur ergonomique permet à l’opérateur de sélectionner la position de travail la plus confortable pour une meilleure productivité.
Position optimale de la pédale et tapis antidérapant
Dans le respect de l’ergonomie, les pédales de l’accélérateur et des freins sont positionnées de manière optimale pour la facilité de l’opérateur.
Réponse rapide des leviers de commande d’utilisation
Seul un effort minimum de l’opérateur est requis pour un contrôle précis, sûr et productif.
06 HYUNDAI CHARIOT ELEV
ATEUR A FOURCHES
Siège à suspension entièrement réglable
Un siège agréable et réglable, ergonomique, vous garantit confort, sécurité et durabilité.
Options : Ceinture de sécurité, accoudoirs, contention des hanches
Utilisation confortable
Un design conçu en fonction de l’ergonomie permet
de réduire la fatigue et d’améliorer l’efficacité de l’opérateur.
Caractéristiques du système de contrôle CA
• Excellente contrôlabilité
-3 modes de performances en fonction des conditions de travail
-Mode H (High, élevé), Mode N (Normal, normal), Mode E (Economic, économique)
-Mode Tortue
- Déplacement lent sur rampe & démarrage de rampe
• Meilleure efficacité du moteur et excellente régénération
• Coûts de maintenance réduits : Moins de pièces usées au centre du moteur CA
(pas de balais ou de commutateurs)
• Meilleure durabilité à l’aide d’un moteur CA étanche
Ecran LCD auto-diagnostic
L’écran LCD possède un système rétro-éclairé pour une image claire de l’état du système dans tous les environnements. L’écran fournit des informations sur les erreurs d’utilisation, des problèmes système, le niveau de la batterie, le compteur horaire, la vitesse, le mode sélec­tionné et d’autres fonctions. (Auto-diagnostic /
Mot de passe utilisateur / Unité vitesse)
Boutons du clavier
L’opérateur peut sélectionner les modes de performances facilement en fonction des conditions de travail.
L’illustration peut présenter des
équipements disponibles en option.
Console et porte-gobelets
Des espaces de stockage supplémentaires sont situés à l’intérieur de l’espace de l’opérateur pour la facilité de l’opérateur.
HYUNDAI CHARIOT ELEVATEUR A FOURCHES 07
Grande durabilité et design simple
Une disposition optimale des composants assure un accès aisé et une grande facilité de maintenance.
Châssis monobloc travaux lourds
Conçu sur base d’une analyse structurelle précise, le châssis monobloc pour travaux lourds garantit durabilité et sécurité.
L'illustration peut présenter des équipements disponibles en option.
Solide arceau protecteur
L’arceau protecteur de sécurité est conforme aux réglementations EEC et ANSI et protège l’opérateur pendant les travaux dangereux.
Dispositif de verrouillage de la batterie
Frein de stationnement
Le frein de stationnement à basculement demande moins d’effort à l’opérateur.
Joint torique TUYAU
ORFS (O-Ring Face Seal, joint torique mécanique)
Un tuyau de type ORFS empêche toute fuite d’huile hydraulique.
Grande marche et poignée
Une grande marche “ouverte” et une grande poignée permettent un accès aisé au siège de l’opérateur.
Lampe de sécurité arrière
Console de feux arrière avec clignotants, feux arrière et feux stop positionnés pour un niveau élevé de sécurité.
Moteurs CA de grande qualité
Les moteurs sous boîtier offrent une meilleure durabilité. Une moindre quantité de pièces soumises à l’usure dans le moteur CA permet de réduire les coûts de maintenance et d’améliorer la fiabilité.
08 HYUNDAI CHARIOT ELEVATEUR A FOURCHES

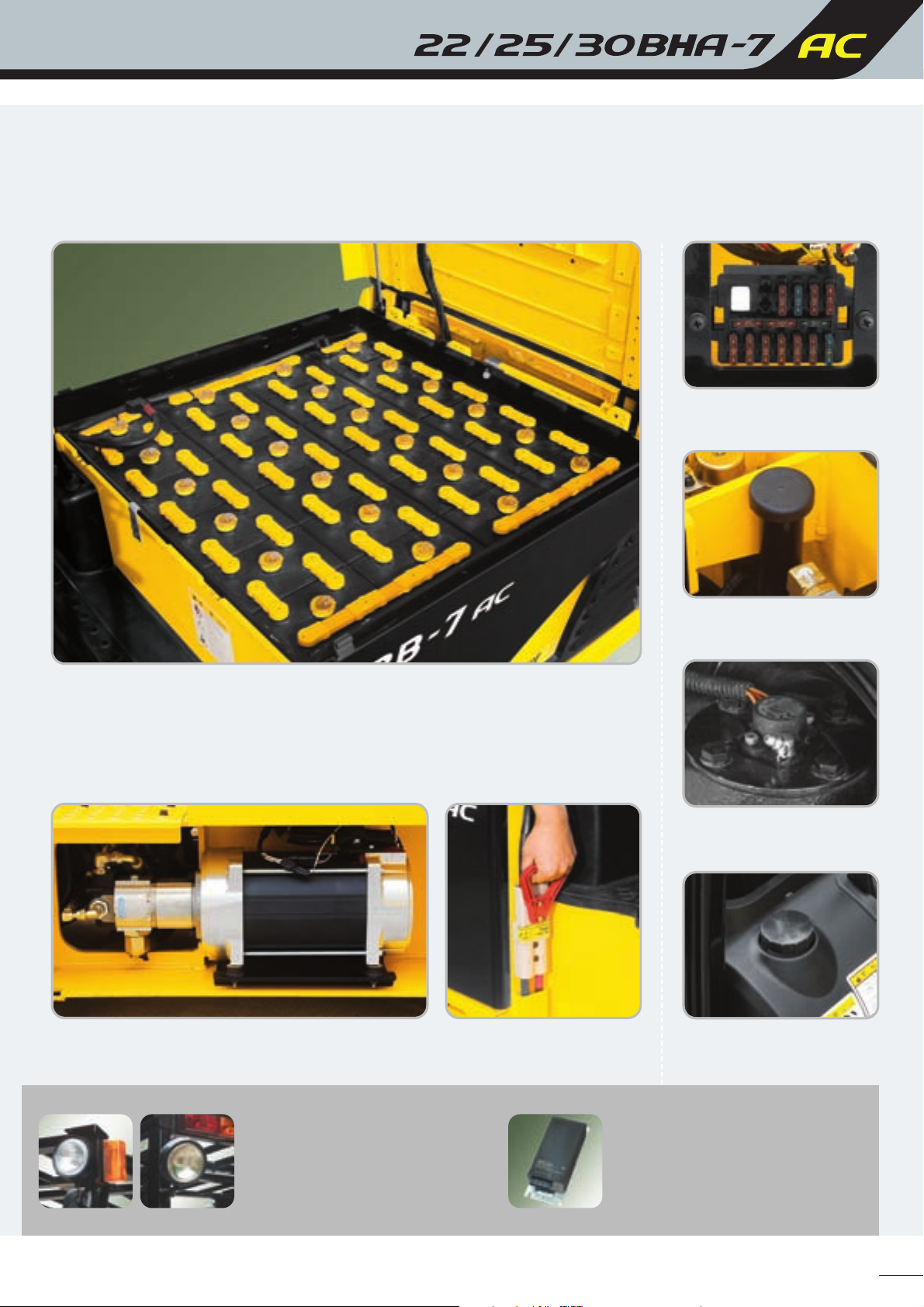

Maintenance aisée
Le changement de la batterie est aisé avec un compartiment basculant vers le haut et une protection
à rabats. L’ouverture et la fermeture du couvercle de la batterie sont facilitées par un vérin à gaz.
Boîte à fusibles centralisée pour une inspection aisée
Remplacement aisé de la batterie
Le changement de la batterie est aisé avec un compartiment basculant vers le haut et une protection à rabats.
Moteur hydraulique
Levier de déconnexion de la batterie
Port du réservoir d’huile
Capteur de direction
Contrôle aisé du niveau d’huile des freins
Phares et feux de travail arrières
Convertisseur CC-CC
Le convertisseur CC-CC, conformément à UL & CE, présente une protection contre les courts-circuits, la surcharge et la polarité inverse.
HYUNDAI CHARIOT ELEVATEUR A FOURCHES 09
22B-7
V300 V330 V350 V370 V400 V430 V450 V470
V500 TF370 TF400 TF430 TF450 TF470 TF500 TF550 TF600 TF650
3000 3300 3500 3700 4000 4300 4500 4700 5000 3700 4000 4300 4500 4700 5000 5500 6000 6500
2002 2152 2252 2402 2552 2702 2852 2952 3102 1802 1902 2002 2102 2152 2252 2452 2652 2852
115 115 115 115 115 115 115 115 115 622 722 822 922
972 1072 1272 1472 1672
115 115 115 115 115 115 115 115
115 1179 1279 1379 1479 1529 1629 1829 2029 2229
2200 2200 2200 2170 2120 2070 2040 2010 1970 2100 2065 2020 1990 1960 1920 1850 1790
980
2200 2200 2140 2110 2060 2010 1980 1950 1910 2100 2000 1960 1930 1900 1860 1790 1730
920
3921 3940 3957 3979 4001 4050 4080 4094 4116 4067 4087 4108 4129 4140 4165 4204 4241 4279
6 / 10 6 / 10 6 / 10 6 / 10 6 / 10
6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 3 / 3
*
22B-7 22B-7 22B-7 22B-7
22B-7
22B-7 22B-7
25B-7
V300 V330 V350 V370 V400 V430 V450 V470
V500 TF370 TF400 TF430 TF450 TF470 TF500 TF550 TF600 TF650
3000 3300 3500 3700 4000 4300 4500 4700 5000 3700 4000 4300 4500 4700 5000 5500 6000 6500
2002 2152 2252 2402 2552 2702 2852 2952 3102 1802 1902 2002 2102 2152 2252 2452 2652 2852
115 115 115 115 115 115 115 115 115 622 722 822 922
972 1072 1272 1472 1672
115 115 115 115 115 115 115 115
115 1179 1279 1379 1479 1529 1629 1829 2029 2229
6 / 10 6 / 10 6 / 10 6 / 10 6 / 10
6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 3 / 3
*
25B-7 25B-7 25B-7 25B-7
2500 2500 2500 2500 2500 2440 2400 2360 2310 2500 2440 2380 2350 2310 2260 2180 2110 1200
2500 2500 2500 2450 2420 2380 2340 2300 2250 2500 2380 2320 2290 2250 2200 2120 2050 1140
4271 4290 4307 4329 4351 4400 4430 4444 4466 4417 4437 4458 4479 4490 4515 4554 4591 4629
25B-7 25B-7 25B-7
Type de mât
Nouvelle Série 7
Spécifications des mâts (22B-7)
Hauteur maximale des fourches (mm)
Hauteur totale
abaissé (mm)
Avec protecteur
de charge
Levée libre (mm)
Sans protecteur
de charge
Angle d’inclinaison (degrés)
Avant / Arrière
Capacité de charge sans TDL
(500 mm LC) (kg)
Capacité de charge avec TDL
(500 mm LC) (kg)
Poids du chariot
(à vide) (kg)
Levée libre
limitée à 2 étages
Levée libre
à 3 étages
Type de mât
Hauteur maximale des fourches (mm)
Spécifications des mâts (25B-7)
Hauteur totale
abaissé (mm)
Levée libre (mm)
Avec protecteur
de charge
Sans protecteur
de charge
Angle d’inclinaison (degrés)
Avant / Arrière
Capacité de charge sans TDL
(500 mm LC) (kg)
Capacité de charge avec TDL
(500 mm LC) (kg)
* Standard
Poids du chariot
(à vide) (kg)
limitée à 2 étages
Levée libre
à 3 étages
Levée libre
•
Mâts
Levée libre à 3 étages (TF)
•
Fourches (mm)
2222//2255BB--77 900 mm; 1000 mm; 1050 mm (std); 1200 mm; 1350 mm; 1500 mm; 1650 mm; 1800 mm 3300//3322BB--77 900 mm; 1050 mm (std); 1150 mm; 1200 mm; 1350 mm; 1500 mm; 1650 mm; 1800 mm; 2120 mm
Options (22/25/30/32B-7)
•
Allongements des fourches (mm)
1499 mm; 1699 mm; 1798 mm
•
Pneus
Non-marquant, Pneumatique
•
Entreposage frigorifique
•
Double tension (36/48 Volt)
•
Commande du bout des doigts
* Standard
10 HYUNDAI CHARIOT ELEVATEUR A FOURCHES
V300 V330 V350 V370 V400 V430 V450 V470
V500 TF370 TF400 TF430 TF450 TF470 TF500 TF550 TF600 TF650
3000 3300 3500 3700 4000 4300 4500 4700 5000 3700 4000 4300 4500 4700 5000 5500 6000 6500
2002 2152 2252 2402 2552 2702 2852 2952 3102 1802 1902 2002 2102 2152 2252 2452 2652 2852
115 115 115 115 115 115 115 115 115 622 722 822 922
972 1072 1272 1472 1672
115 115 115 115 115 115 115 115
115 1107 1207 1307 1407 1457 1557 1757 1957 2157
3000 3000 3000 3000 3000 2980 2930 2890 2830 3000 2960 2900 2860 2830 2770 2670 2580 1480
3000 3000 2950 2900 2850 2830 2780 2740 2680 2850 2810 2750 2710 2680 2620 2520 2430 1330
4639 4660 4679 4702 4726 4776 4807 4823 4847 4803 4824 4868 4873 4885 4910 4953 4995 5051
6 / 10 6 / 10 6 / 10 6 / 10 6 / 10
6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 3 / 3
*
30B-7
32B-7 32B-7
V300 V330 V350 V370 V400 V430 V450 V470
V500 TF370 TF400 TF430 TF450 TF470 TF500 TF550 TF600 TF650
2900 3200 3400 3700 4000 4300 4500 4700 5000 3700 4000 4300 4500 4700 5000 5500 6000 6500
2002 2152 2252 2402 2552 2702 2852 2952 3102 1852 1952 2052 2152 2202 2302 2502 2702 2902
115 115 115 115 115 115 115 115 115 672 772 872
972 1022 1122 1322 1522 1722
115 115 115 115 115 115 115 115
115 1062 1162 1262 1362 1412 1512 1712 1912 2112
3200 3200 3200 3200 3200 3180 3130 3080 3020 3200 3150 3080 3040 3000 2940 2840 2740 1585
3200 3200 3150 3100 3050 3030 2980 2930 2870 3050 3000 2930 2890 2850 2790 2690 2590 1435
4835 4856 4875 4899 4922 4973 5005 5021 5045 5036 5058 5083 5107 5120 5146 5191 5234 5279
6 / 10 6 / 10 6 / 10 6 / 10 6 / 10
6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 3 / 3
*
32B-7 32B-7 32B-7 32B-7 32B-7 32B-7
30B-7 30B-7 30B-7 30B-7 30B-7 30B-7 30B-7
Type de mât
Hauteur maximale des fourches (mm)
Hauteur totale
abaissé (mm)
Spécifications des mâts (30B-7)
Levée libre (mm)
Avec protecteur
de charge
Sans protecteur
de charge
Angle d’inclinaison (degrés)
Avant / Arrière
Capacité de charge sans TDL
(500 mm LC) (kg)
Capacité de charge avec TDL
(500 mm LC) (kg)
Poids du chariot
(à vide) (kg)
Levée libre
limitée à 2 étages
Levée libre
à 3 étages
Type de mât
Spécifications des mâts (32B-7)
Hauteur maximale des fourches (mm)
Hauteur totale
abaissé (mm)
Levée libre (mm)
Avec protecteur
de charge
Sans protecteur
de charge
Angle d’inclinaison (degrés)
Avant / Arrière
Capacité de charge sans TDL
(500 mm LC) (kg)
Capacité de charge avec TDL
(500 mm LC) (kg)
* Standard
Poids du chariot
(à vide) (kg)
Levée libre
limitée à 2 étages
Levée libre
à 3 étages
* Standard
HYUNDAI CHARIOT ELEVATEUR A FOURCHES 11
22BHA-7
V300 V330 V350 V370 V400 V430 V450 V470
V500 TF370 TF400 TF430 TF450 TF470 TF500 TF550 TF600 TF650
2002 2152 2252 2402 2552 2702 2852 2952 3102 1802 1902 2002 2102 2152 2252 2452 2652 2852
3000 3300 3500 3700 4000 4300 4500 4700 5000 3700 4000 4300 4500 4700 5000 5500 6000 6500
115 115 115 115 115 115 115 115
115 1179 1279 1379 1479 1529 1629 1829 2029 2229
115 115 115 115 115 115 115 115 115 622 722 822 922
972 1072 1272 1472 1672
2200 2200 2200 2200 2200 2170 2140 2110 2060 2200 2160 2120 2080 2060 2010 1940 1870 1040
2200 2200 2200 2170 2120 2090 2060 2030 1980 2120 2080 2040 2000 1980 1930 1860 1790
960
4175 4194 4211 4233 4255 4304 4334 4348 4370 4321 4341 4362 4383 4394 4419 4458 4495 4533
6 / 8 6 / 8 6 / 8 6 / 8 6 / 8 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 3 / 3
*
22BHA-7 22BHA-7 22BHA-7 22BHA-7
25BHA-7
V300 V330 V350 V370 V400 V430 V450 V470
V500 TF370 TF400 TF430 TF450 TF470 TF500 TF550 TF600 TF650
2002 2152 2252 2402 2552 2702 2852 2952 3102 1802 1902 2002 2102 2152 2252 2452 2652 2852
3000 3300 3500 3700 4000 4300 4500 4700 5000 3700 4000 4300 4500 4700 5000 5500 6000 6500
115 115 115 115 115 115 115 115
115 1179 1279 1379 1479 1529 1629 1829 2029 2229
115 115 115 115 115 115 115 115 115 622 722 822 922
972 1072 1272 1472 1672
2500 2500 2500 2500 2500 2460 2420 2380 2330 2500 2440 2380 2350 2310 2260 2180 2110 1200
2500 2500 2500 2450 2420 2380 2340 2300 2250 2420 2360 2300 2270 2230 2180 2100 2030 1120
4415 4434 4451 4473 4495 4544 4574 4588 4610 4561 4581 4602 4623 4634 4659 4698 4735 4773
6 / 8 6 / 8 6 / 8 6 / 8 6 / 8 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 3 / 3
*
25BHA-7 25BHA-7 25BHA-7 25BHA-7 25BHA-7 25BHA-7 25BHA-7
22BHA-7 22BHA-7 22BHA-7
Type de mât
Levée libre
limitée à 2 étages
Levée libre
à 3 étages
Hauteur maximale des fourches (mm)
Hauteur totale
abaissé (mm)
Spécifications des mâts (22BHA-7)
Levée libre (mm)
Avec protecteur
de charge
Sans protecteur
de charge
Angle d’inclinaison (degrés)
Avant / Arrière
Capacité de charge sans TDL
(500 mm LC) (kg)
Capacité de charge avec TDL
(500 mm LC) (kg)
Poids du chariot
(à vide) (kg)
Type de mât
Levée libre
limitée à 2 étages
Levée libre
à 3 étages
Hauteur maximale des fourches (mm)
Hauteur totale
abaissé (mm)
Spécifications des mâts (25BHA-7)
Levée libre (mm)
Avec protecteur
de charge
Sans protecteur
de charge
Angle d’inclinaison (degrés)
Avant / Arrière
Capacité de charge sans TDL
(500 mm LC) (kg)
Capacité de charge avec TDL
(500 mm LC) (kg)
* Standard
Poids du chariot
(à vide) (kg)
12 HYUNDAI CHARIOT ELEVATEUR A FOURCHES
* Standard
30BHA-7
V300 V330 V350 V370 V400 V430 V450 V470
V500 TF370 TF400 TF430 TF450 TF470 TF500 TF550 TF600 TF650
2002 2152 2252 2402 2552 2702 2852 2952 3102 1802 1902 2002 2102 2152 2252 2452 2652 2852
3000 3300 3500 3700 4000 4300 4500 4700 5000 3700 4000 4300 4500 4700 5000 5500 6000 6500
115 115 115 115 115 115 115 115
115 1107 1207 1307 1407 1457 1557 1757 1957 2157
115 115 115 115 115 115 115 115 115 622 722 822 922
972 1072 1272 1472 1672
3000 3000 3000 3000 3000 2930 2890 2850 2790 3000 2920 2850 2810 2780 2720 2620 2540 1450
3000 3000 3000 2900 2850 2780 2740 2700 2640 2850 2770 2700 2660 2630 2570 2470 2390 1300
4874 4895 4914 4937 4961 5011 5042 5058 5082 5038 5059 5103 5108 5120 5145 5188 5230 5286
6 / 8 6 / 8 6 / 8 6 / 8 6 / 8 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 3 / 3
*
30BHA-7 30BHA-7 30BHA-7 30BHA-7 30BHA-7 30BHA-7 30BHA-7
Type de mât
Levée libre
limitée à 2 étages
Levée libre
à 3 étages
Hauteur maximale des fourche (mm)
Hauteur totale
abaissé (mm)
Spécifications des mâts (30BHA-7)
Levée libre (mm)
Avec protecteur
de charge
Sans protecteur
de charge
Angle d’inclinaison (degrés)
Avant / Arrière
Capacité de charge sans TDL
(500 mm LC) (kg)
Capacité de charge avec TDL
(500 mm LC) (kg)
Poids du chariot
(à vide) (kg)
•
Mâts
Levée libre à 3 étages (V) Levée libre à 3 étages (TF)
•
Fourches (mm)
22BHA/25BHA
900 mm; 1000 mm; 1200 mm; 1350 mm; 1500 mm; 1800 mm
30BHA
900 mm; 1150 mm; 1200 mm; 1350 mm; 1500 mm; 1650 mm; 1800 mm; 2120 mm
Options (22/25/30BHA-7)
•
Extenseurs de fourche (mm)
22BHA/25BHA
1300 mm; 1500 mm; 1700 mm; 1800 mm
30BHA
1500 mm; 1700 mm; 1800 mm
•
Deplacement lateral (TDL)
•
MCV (vanne de distribution principale)
4 bobines
•
Commande du bout des doigts
•
Entreposage frigorifique
•
Gyrophare
•
Lampe de travail arrière
•
Pneus
Non-marquant, Pneumatique
* Standard
HYUNDAI CHARIOT ELEVATEUR A FOURCHES 13
22B-7 25B-7 30B-7 32B-7
Charge (kg) Charge (kg)Charge (kg)Charge (kg)
2200
1800
1400
1000
Charge (kg) Charge (kg)Charge (kg)Charge (kg)
2000
1500
1000
500
MAT V 3,3 m MAT V 3,2 m MAT V 3,3 m MAT V 3,3 m
MAT V 4,5 m MAT V 4,4 m MAT V 4,5 m MAT V 4,5 m
MAT V 5,0 m
500 700 1300 1500900 1100
500 700 1300 1500900 1100
Centre de charge (mm) Centre de charge (mm)Centre de charge (mm)Centre de charge (mm)
MAT TF 4,3 m
MAT TF 4,7 m
MAT TF 6,0 m MAT TF 6,0 m
MAT TF 6,5 m MAT TF 6,5 m MAT TF 6,5 m MAT TF 6,5 m
Centre de charge (mm)
2500 2400
2000
1600
1200
2400 2200
1700
1200
700

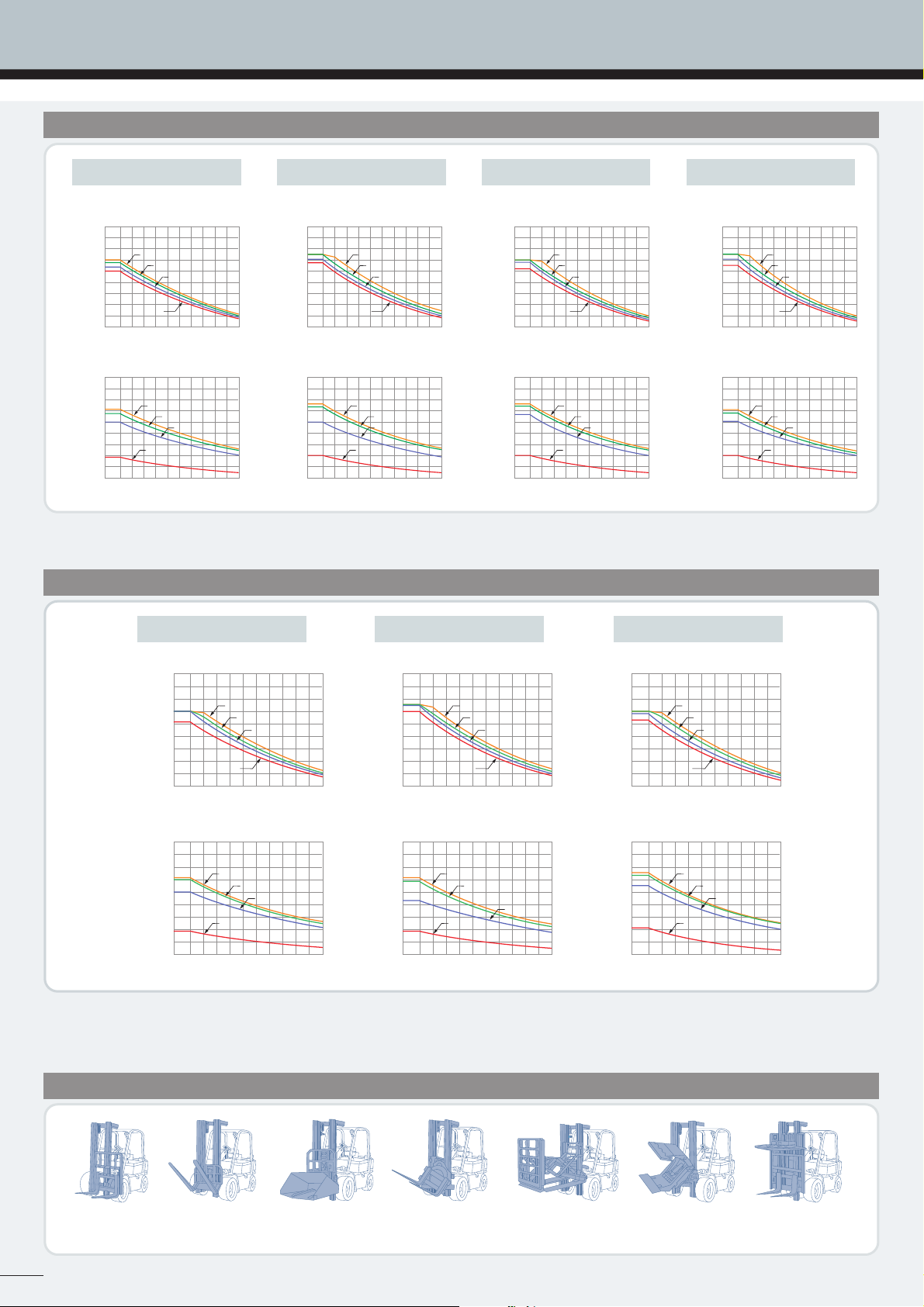

Capacité de charge (22/25/30/32B-7)
MAT V 4,0 m MAT V 4,0 m MAT V 3,9 m MAT V 4,0 m
MAT V 5,0 m
500 700 1300 1500900 1100
MAT TF 4,3 m MAT TF 4,3 m
MAT TF 6,0 m
500 700 1300 1500900 1100
3000
2500
2000
1500
500 700 1300 1500900 1100
2900 2700
2100
1500
900
500 700 1300 1500900 1100
MAT TF 4,7 m MAT TF 4,7 m
Centre de charge (mm)Centre de charge (mm)
3100 3100
2600
2100
MAT V 4,9 m MAT V 5,0 m
1600
500 700 1300 1500900 1100
3100
2400
1700
1000
500 700 1300 1500900 1100
MAT TF 4,3 m
MAT TF 4,7 m
MAT TF 6,0 m
Centre de charge (mm)
Capacité de charge (22/25/30/32B-7)
22BHA-7 25BHA-7 30BHA-7
Charge (kg) Charge (kg)Charge (kg)
2200
1900
1500
1100
Charge (kg) Charge (kg)Charge (kg)
2100
1600
1100
600
MAT V 3,3 m MAT V 3,3 m MAT V 3,3 m
MAT V 4,5 m MAT V 4,5 m MAT V 4,5 m
MAT V 5,0 m
500 700 1300 1500900 1100
500 700 1300 1500900 1100
Centre de charge (mm) Centre de charge (mm)Centre de charge (mm)
MAT TF 4,3 m
MAT TF 4,7 m
MAT TF 6,0 m
MAT TF 6,5 m
Centre de charge (mm) Centre de charge (mm)Centre de charge (mm)
2500 2400
2000
1600
1200
2400
1900
1300
700
MAT V 4,0 m MAT V 4,0 m MAT V 4,0 m
500 700 1300 1500900 1100
MAT TF 4,3 m
MAT TF 4,7 m
MAT TF 6,5 m
500 700 1300 1500900 1100
MAT TF 6,0 m
3000
2500
2000
MAT V 5,0 m MAT V 5,0 m
1500
500 700 1300 1500900 1100
2900 2700
2100
1500
900
500 700 1300 1500900 1100
MAT TF 4,3 m
MAT TF 4,7 m
MAT TF 6,5 m
MAT TF 6,0 m
TDL Fourches
14 HYUNDAI CHARIOT ELEV
articulées
ATEUR A FOURCHES
Divers accessoires
Godet articulé Fourches
rotatives
Traction-poussée Serrage à
rouleau rotatif
Stabilisateur
de charge
41.3(1,050) x 3.9(100) x 1.8(45)
22B-7
2200
500 470
1400
25B-7
2500
500 470
1400
30B-7
3000
500 473
1560
32B-7
3200
500 473
1560
1. 1
1. 2
1. 3
1. 4
1. 5
1. 6
1. 8
1. 9
5. 1
5. 2
5. 3
5. 5
5. 6
5. 7
5. 8
5. 9
5. 10
6. 1
6. 2
6. 4
6. 5
6. 6
7.8 x 2
-
18
-
660
-
1040
7.8 x 2
-
18
-
715
-
1100
7.8 x 2
-
18
-
740
-
1270
7.8 x 2
-
18
-
740
-
1270
2. 1
2. 2
2. 3
3940 5451 / 689 1727 / 2213
4290
5684 / 896
1662 / 2628
4660
6701 / 959
1830 / 2830
4856 7015 / 1041 1819 / 3037
3. 1
3. 2
3. 3
3. 5
3. 6
3. 7
23 x 9 - 10
18 x 7 - 8
2 x / 2
993 980
23 x 9 - 10
18 x 7 - 8
2 x / 2
993 980
23 x 9 - 10
18 x 7 - 8
2 x / 2
993 980
23 x 9 - 10 18 x 7 - 8
2 x / 2
993 980
4. 1
4. 2
4. 3
4. 4
4. 5
4. 7
4. 8
4. 12
4. 19
4. 20
4. 21
4. 22
4. 23
4. 24
4. 31
4. 32
4. 33
4. 34
4. 35
4. 36
6 / 10 2152
115
4485
3300
2220 1180
325 3320 2270 1200
1022
107
130 3560 3360 1865
-
6 / 10
2152
115
4485
3300
2220 1180
325 3375 2325 1200
1022
107
130 3595 3395 1900
-
6 / 10
2152
115
4485
3300
2230 1180
325 3592 2542 1200
1037
107
130 3800 3600 2120
-
6 / 10 2152
115
4385
3200
2230 1180
325 3612 2562 1200
1037
107
130 3820 3620 2120
-
17 / 18
-
410 / 610
-
500 / 450
-
18088 / 17774
-
38 / 23.4
-
17 / 18
-
410 / 610
-
500 / 450
-
18098 / 17677
-
34 / 21.3
-
17 / 18
-
340 / 500
-
500 / 450
-
17972 / 17664
-
29 / 22.2
-
17 / 18
-
330 / 500
-
500 / 450
-
17985 / 17615
-
28 / 22.2
-
0501 x 521 x 540501 x 001 x 54
735 / 099 / 6601735 / 697 / 6601
II / A II / A III / A III / A
HYUNDAI
Spécifications 22/25/30/32B-7Dimensions
Identification
Fabricant
Type
Entraînement : électrique (batterie ou secteur), diesel, essence, gaz combustible, manuel
Type de fonctionnement : manuel, piéton, debout, assis, poste de conduite élévable
Capacité de charge / charge nominal (standard)
Distance centre de charge
Distance de charge, centre de l'essieu d'entraînement à la fourche
Empattement
Poids
Poids en ordre de marche
Charge par essieu, chargé avant / arrière
Charge par essieu, déchargé avant / arrière
Roues, Châssis
Pneus : bandage plein (V), super-élastique (SE), pneumatique (P), polyuréthannne (PE)
Taille pneus, avant
Taille pneus, arrière
Roues, nombre avant / arrière (X = roues entraînées)
Largeur de voie, avant
Largeur de voie, arrière
Dimensions de base
Mât inclinaison avant / arrière
Hauteur mât abaissé (standard)
Levage libre
Hauteur de levage (standard)
Hauteur mât étendu (standard)
Hauteur arceau protecteur (cabine)
Hauteur de siège / hauteur debout
Hauteur de l'accouplement
Longueur hors tout
Longueur jusqu'à l'extrémité des fourches
Largeur hors tout
Dimensions des fourches (type a crochet)
Chariot porte-fourche ISO 2328, classe / type A,B
Largeur chariot porte fourche
Garde au sol, chargé, sous le mât
Garde au sol, centre de l'empattement
Largeur allée pour carrefours palettes 1000 x 1200 (L x l)
Largeur allée pour longueurs palettes 800 x 1200 (l x L)
Rayon de braquage
Distance au point de pivot le plus pétit
Données performance
Vitesse de deplacement, chargé / à vide (48V)
Vitesse de levage, chargé / à vide (48V)
Vitesse d'abaissement, chargé / à vide
Effort de traction, chargé / à vide S2 60 min
Effort de traction max., chargé / à vide S2 5 min
Performances en pente, chargé / à vide S2 30 min
Performances en pente max., chargé / à vide S2 5 min
Temps d'acceleration, chargé / à vide
Frein de service
E - Moteur
Indice moteur d’entraînement S2 60 min (48V)
Pompe moteur à S3 - 15 % (S2 10 min.) (48V)
Capacité nominale de la batterie K5 (48V)
Poids de la batterie (min)
Dimensions du compartiment de la batterie L / W / H
Type de contrôle d’entraînement
Various Attachments
(36V)
(36V)
(36V)
(36V)
(36V)
Q kg
c (mm)
x (mm)
y (mm)
kg
kg
kg
mm
mm
degrés
h1 (mm)
h2 (mm)
h3 (mm)
h4 (mm)
h5 (mm)
h7 (mm)
h10 (mm)
l1 (mm)
l2 (mm)
b1 (mm)
S x E x L mm
b3 (mm)
m1 (mm)
m2 (mm)
Ast (mm)
Ast (mm)
Wa (mm)
mm
km/h
mm/sec
mm/sec
N
N
%
%
kW
kW
Ah
kg
mm
Electrique Electrique Electrique Electrique
Assis Assis Assis Assis
SE, P SE, P SE, P SE, P
Hydraulique Hydraulique Hydraulique Hydraulique
CA CA CA CA
Pince à cartons Inversion
palette
Pince à fûts Pince à balles Extenseur de charge Positionneur
de fourche
HYUNDAI CHARIOT ELEVATEUR A FOURCHES 15
1. 1
1. 2
1. 3
1. 4
1. 5
1. 6
1. 8
1. 9
5. 1
5. 2
5. 3
5. 5
5. 6
5. 7
5. 8
5. 9
5. 10
6. 1
6. 2
6. 4
6. 5
6. 6
2. 1
2. 2
2. 3
3. 1
3. 2
3. 3
3. 5
3. 6
3. 7
4. 1
4. 2
4. 3
4. 4
4. 5
4. 7
4. 8
4. 12
4. 19
4. 20
4. 21
4. 22
4. 23
4. 24
4. 31
4. 32
4. 33
4. 34
4. 35
4. 36
22BHA-7
2200
500 470
1575
25BHA-7
2500
500 470
1575
30BHA-7
3000
500 473
1719
HYUNDAI
7.8 x 2 20
500
1470
1032 / 714 / 790
7.8 x 2 20
500
1470
7.8 x 2
1032 / 714 / 790
20
600
1780
1032 / 858 / 790
4194
5721 / 673
2166 / 2028
4434
6172 / 762
2133 / 2301
4895
7081 / 814
2383 / 2512
23 x 9 - 10
18 x 7 - 8
2 x /2
993 980
23 x 9 - 10
18 x 7 - 8
2 x /2
993 980
23 x 9 - 10
18 x 7 - 8
2 x /2
993 980
6 / 8 2152
115 3300 4485 2150 1086
400 3407 2357 1200
45 x 100 x 1050 45 x 100 x 1050
ll / A 1022
107
125 3650 3450 1970
-
6 / 8 2152
115 3300 4485 2150 1086
400 3472 2422 1200
ll / A 1022
107
125 3710 3510 2030
-
6 / 8 2152
115 3300 4485 2150 1086
400 3619 2569 1200
45 x 125 x 1050
llI / A
1037
107
125 3840 3640 2170
-
18 / 19 420 / 500 500 / 450
-
18159 / 17883
-
29 / 26
-
18 / 19 410 / 500 500 / 450
-
18157 / 17808
-
26 / 25
-
18 / 19 340 / 500 500 / 450
-
18157 / 17808
-
23 / 25
-
Dimensions
Spécifications 22/25/30BHA-7
Identification
Fabricant
Type
Entraînement : électrique (batterie ou secteur), diesel, essence, gaz combustible, manuel
Type de fonctionnement : manuel, piéton, debout, assis, poste de conduite élévable
Capacité de charge / charge nominal (standard)
Distance centre de charge
Distance de charge, centre de l'essieu d'entraînement à la fourche
Empattement
Poids
Poids en ordre de marche
Charge par essieu, chargé avant / arrière
Charge par essieu, déchargé avant / arrière
Roues, Châssis
Pneus : bandage plein (V), super-élastique (SE), pneumatique (P), polyuréthannne (PE)
Taille pneus, avant
Taille pneus, arrière
Roues, nombre avant / arrière (X = roues entraînées)
Largeur de voie, avant
Largeur de voie, arrière
Dimensions de base
Mât inclinaison avant / arrière
Hauteur mât abaissé (standard)
Levage libre
Hauteur de levage (standard)
Hauteur mât étendu (standard)
Hauteur arceau protecteur (cabine)
Hauteur de siège / hauteur debout
Hauteur de l'accouplement
Longueur hors tout
Longueur jusqu'à l'extrémité des fourches
Largeur hors tout
Dimensions des fourches (type a crochet)
Chariot porte-fourche ISO 2328, classe / type A, B
Largeur chariot porte fourche
Garde au sol, chargé, sous le mât
Garde au sol, centre de l'empattement
Largeur allée pour carrefours palettes 1000 x 1200 (L x l)
Largeur allée pour longueurs palettes 800 x 1200 (l x L)
Rayon de braquage
Distance au point de pivot le plus pétit
Données performance
Vitesse de deplacement, chargé / à vide (80V)
Vitesse de levage, chargé / à vide (80V)
Vitesse d'abaissement, chargé / à vide
Effort de traction, chargé / à vide S2 60 min
Effort de traction max., chargé / à vide S2 5 min
Performances en pente, chargé / à vide S2 30 min
Performances en pente max., chargé / à vide S2 5 min
Temps d'acceleration, chargé / à vide
Frein de service
E - Moteur
Indice moteur d’entraînement S2 60 min (80V)
Pompe moteur à S3 - 15 % (S2 10 min.) (80V)
Capacité nominale de la batterie K5 (80V)
Poids de la batterie (min)
Dimensions du compartiment de la batterie L / W / H
Type de contrôle d’entraînement
Q kg
c (mm)
x (mm)
y (mm)
kg
kg
kg
mm
mm
degrés
h1 (mm)
h2 (mm)
h3 (mm)
h4 (mm)
h5 (mm)
h7 (mm)
h10 (mm)
l1 (mm)
l2 (mm)
b1 (mm)
S x E x L mm
b3 (mm)
m1 (mm)
m2 (mm)
Ast (mm)
Ast (mm)
Wa (mm)
mm
km/h
mm/sec
mm/sec
N
N
%
%
kW
kW
Ah
kg
mm
Electrique Electrique Electrique
Assis Assis Assis
SE, P SE, P SE, P
Hydraulique Hydraulique Hydraulique
CA CA CA
L’équipement standard et optionnel peut varier. Consultez votre distributeur Hyundai pour de plus amples informations. L’engin illustré peut varier suivant les normes internationales. Toutes les mesures américaines arrondies à la livre ou au pouce le plus proche. Les matériaux et spécifications sont sujets à modification sans préavis.
VEUILLEZ CONTACTER
www.hyundai.eu FR - 2008. 03 Rev 0.
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
