CHARIOTS ELEVATEURS A FOURCHE GPL
I L’illustration peut présenter des équipements disponibles en option.
CHARIOT ELEVATEUR Excellent
CHARIOT ELEVATEUR Excellent
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 1
Page 2
CHARIOT ELEVATEUR Excellent
CHARIOT ELEVATEUR Excellent
Verrouillage
d’inclinaison
Verrouillage
de levage
Verrouillage
d’entraînement
Système de détection de présence
de l’opérateur (OPSS, Operator
Presence Sensing System)
Le contrôle d’inclinaison, de levage et d’abaissement du mât
n’est pas possible via le fonctionnement du contrôle approprié
lorsque l’opérateur ne se trouve pas en position normale.
(en option)
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 2
02
Page 3
I L’illustration peut présenter des
équipements disponibles en option.
Nouveaux critères
pour les chariots élévateurs
Hyundai présente avec sa série 7 une nouvelle gamme
de chariots élévateurs GPL. D’excellentes puissances
et performances améliorent votre rentabilité commerciale
.
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 3
03
Page 4
Système hydraulique de pointe
Le tout nouveau système hydraulique grande capacité qui comprend
une soupape de contrôle à faible bruit diminue le temps de réaction
durant l’utilisation et améliore efficacité et la durabilité.
Performances
rapides et stables
Grâce à sa capacité à pouvoir
rapidement soulever et abaisser
le tablier porte-fourche, de même
qu’à incliner le mât en avant et
en arrière, ce chariot élévateur
vous offre les meilleures
conditions d’utilisation possibles
pour les opérations de
déchargement. Lorsque le
chariot est entièrement chargé,
la vitesse d’abaissement du mât
est soigneusement contrôlée
pour garantir la sécurité via
la soupape de contrôle bas.
Puissance & performances élevées
Puissance
& performances élevées
Soupape
de contrôle
Régulateur
de débit
Vérin d’inclinaison
Soupape
de commande
Soupape
de priorité
Pompe
hydraulique
Vérin de
levage
Cylindre de direction
Filtre
Soupape de
sécurité bas
Frein
(en option)
Réservoir
Moteur HMC BETA
Moteur puissant
Moteur HMC BETA
Le moteur Beta de 37 kW HMC homologué par le
marché garantit des performances, une longévité et
une valeur ajoutée incomparables pour une machine
standard même quand elle est dotée d’un équipement
hydraulique supplémentaire (conforme aux directives
EPA/EU Tier-2)
37 kW / 2450 tpm
37 kW / 2450 tpm
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 4
04
Page 5
Angle d’inclinaison
du mât plus élevé
L’utilisation de l’angle d’inclinaison du mât
de 6 degrés en avant et de 10 degrés en
arrière offre à l’utilisateur une plate-forme
rapide et sûre pour les opérations de
chargement et de déchargement.
Système de frein
à disque humide
L’adoption de freins à disques humides
permet d’améliorer les performances et
d’allonger les intervalles d’entretien de
5 fois par rapport à des freins classiques.
Un effort de pédale de frein supérieur de
45 % sur une pente de 20 % améliore votre
sécurité pendant les opérations.
Direction assistée
entièrement hydrostatique
Une direction hydraulique garantit toujours
une direction souple et douce, évitant toute
retenue et tout retour du volant.
Vitesse de déplacement et capacité
de gravissement de pente plus élevées
Le puissant moteur offre une plus grande accélération, une meilleure capacité de
gravissement de pente et une plus grande vitesse de déplacement sur tout terrain ou pente
Capacité de gravissement de pente (chargé)
20L-7
25L-7
1155,,44°°
1133,,55°°
30L-7
1111,,00°°
20L-7
25L-7
1188,,11 kkmm//hh
1188,,11 kkmm//hh
30L-7
1199,,11 kkmm//hh
Vitesse de déplacement (à vide)
I L’illustration peut présenter des équipements disponibles en option.
Champion de la
capacité, le nouveau
maître du chantier !
Fonctionnement sans heurt, conception
efficace et ergonomique, la série
20L/25L/30L-7 est faite pour répondre
à vos besoins.
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 5
05
Page 6

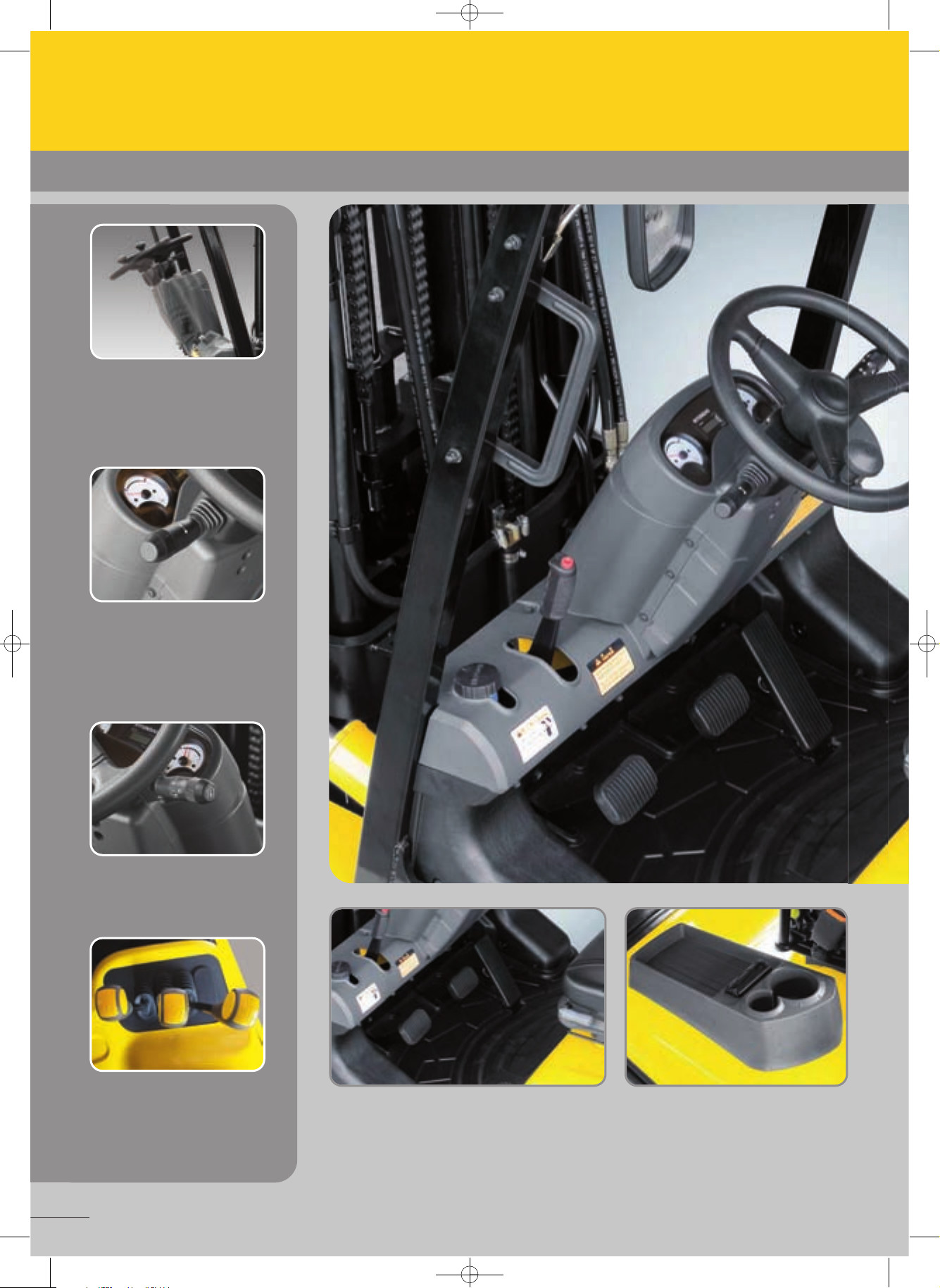

Volant réglable
avec bouton tournant
Le volant peut être réglé à l’aide d’un
levier situé à gauche afin d’améliorer
le confort de l’utilisateur.
Levier sélecteur facile et sûr
Le levier unique situé à gauche de la
colonne de direction offre à l’opérateur
un contrôle rapide et aisé de la direction
de déplacement. Le moteur ne peut être
démarré que si ce levier se trouve en
position neutre.
Levier de commutation
multi-fonctions
Un levier de commutations multi-fonctions
offre un accès aisé aux lampes et au klaxon.
Réponse rapide des leviers
de commande d’utilisation
Seul un effort minimum de l’opérateur
est requis pour un contrôle précis,
sûr et productif.
Pédales positionnées de manière
ergonomique
Dans le respect de l’ergonomie, l’accélérateur, le frein et les
pédales d’embrayage sont positionnés de manière optimale pour
la facilité de l’opérateur. Tapis de sol en caoutchouc lavable et
facile à enlever.
Porte-gobelet et console
Des espaces de stockage supplémentaires sont
situés à l’intérieur de l’espace d’utilisation.
Utilisation confortable
Utilisation confortable
I L’illustration peut présenter des équipements disponibles en option.
20L-25L-30L-7_new_fr 13-11-2009 15:26 Pagina 6
06
Page 7

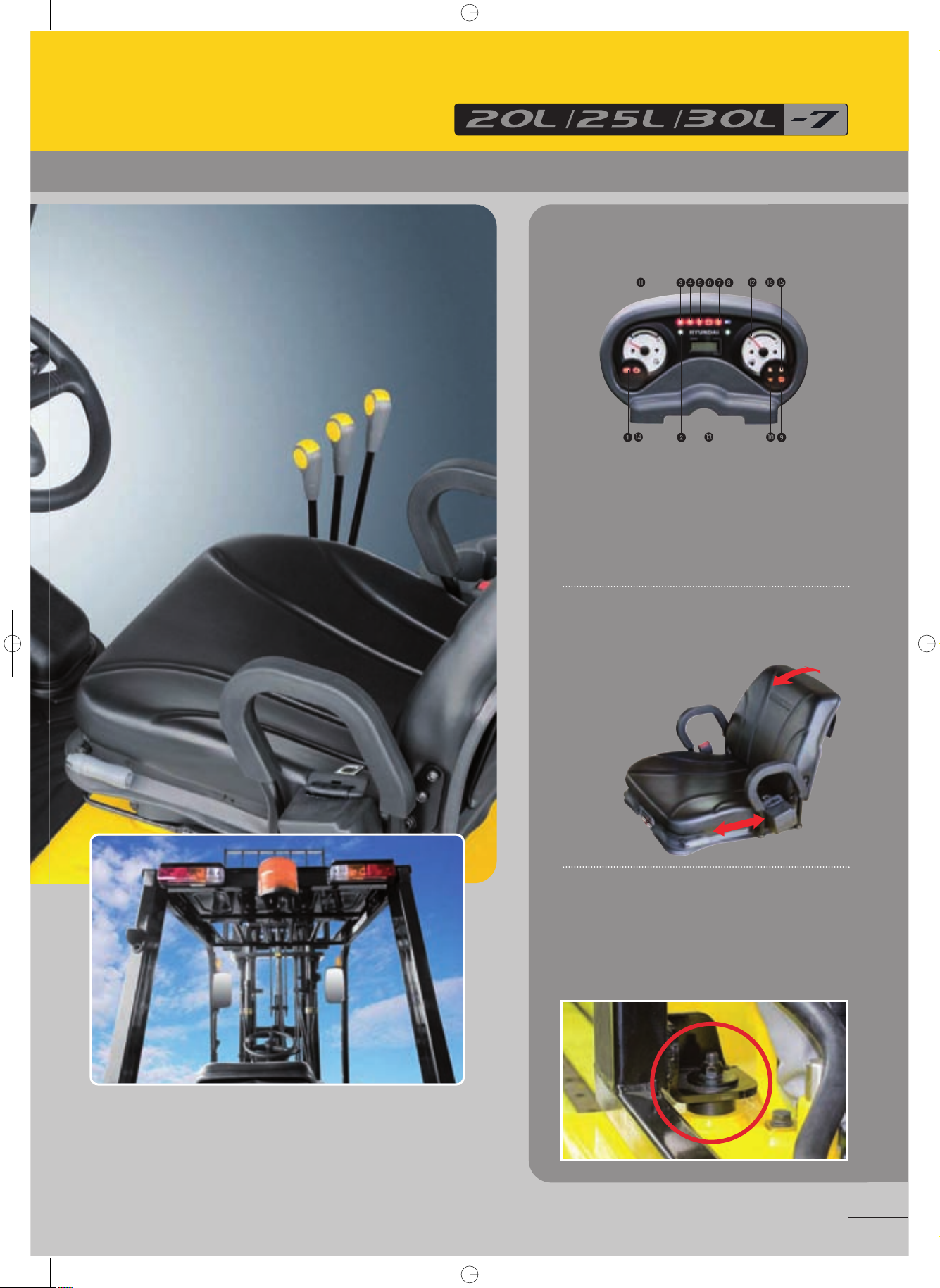

Nouvelle visibilité plus grande pour des opérations plus sûres
L’opérateur peut travailler avec une sécurité et une précision accrues grâce à un mât
offrant une vue plus large.
Jauges faciles à vérifier pour l’opérateur
et panneau de contrôle résistant à l’eau
Siège à suspension entièrement réglable
Un siège agréable, réglable et ergonomique avec accoudoirs,
vous garantit confort, sécurité et durabilité.
Nouveau système d’amortisseurs
anti-vibrations
Un système à suspension hydraulique de pointe, avec un isolateur en
caoutchouc hydraulique anti-vibrations, est installé entre la structure
de la cabine et le châssis afin de réduire les vibrations et le bruit
pendant la conduite. Cela permet de réduire la fatigue de l’opérateur
et d’augmenter la sécurité pendant l’utilisation.
쐅
쐈
쐉
씈
씉
씊
씋
Lampe de frein de stationnement
Clignotants
Témoin d’avertissement de carburant
Témoin d’avertissement d’huile moteur
Témoin d’avertissement de la température
d’huile de transmission
Témoin d’avertissement de charge
de la batterie
Témoin d’avertissement du filtre à air
Témoin de fonctionnement
Témoin du séparateur d’eau
Témoin de pré-chauffage
Jauge de température d’eau
Jauge de carburant
Compteur horaire
Témoin de contrôle moteur
Avertissement de ceinture de sécurité
Avertissement OPSS
Conception ergonomique
de l’espace !
Un design conçu en fonction de l’ergonomie
permet de réduire la fatigue et d’améliorer
l’efficacité de l’opérateur.
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 7
07
Page 8

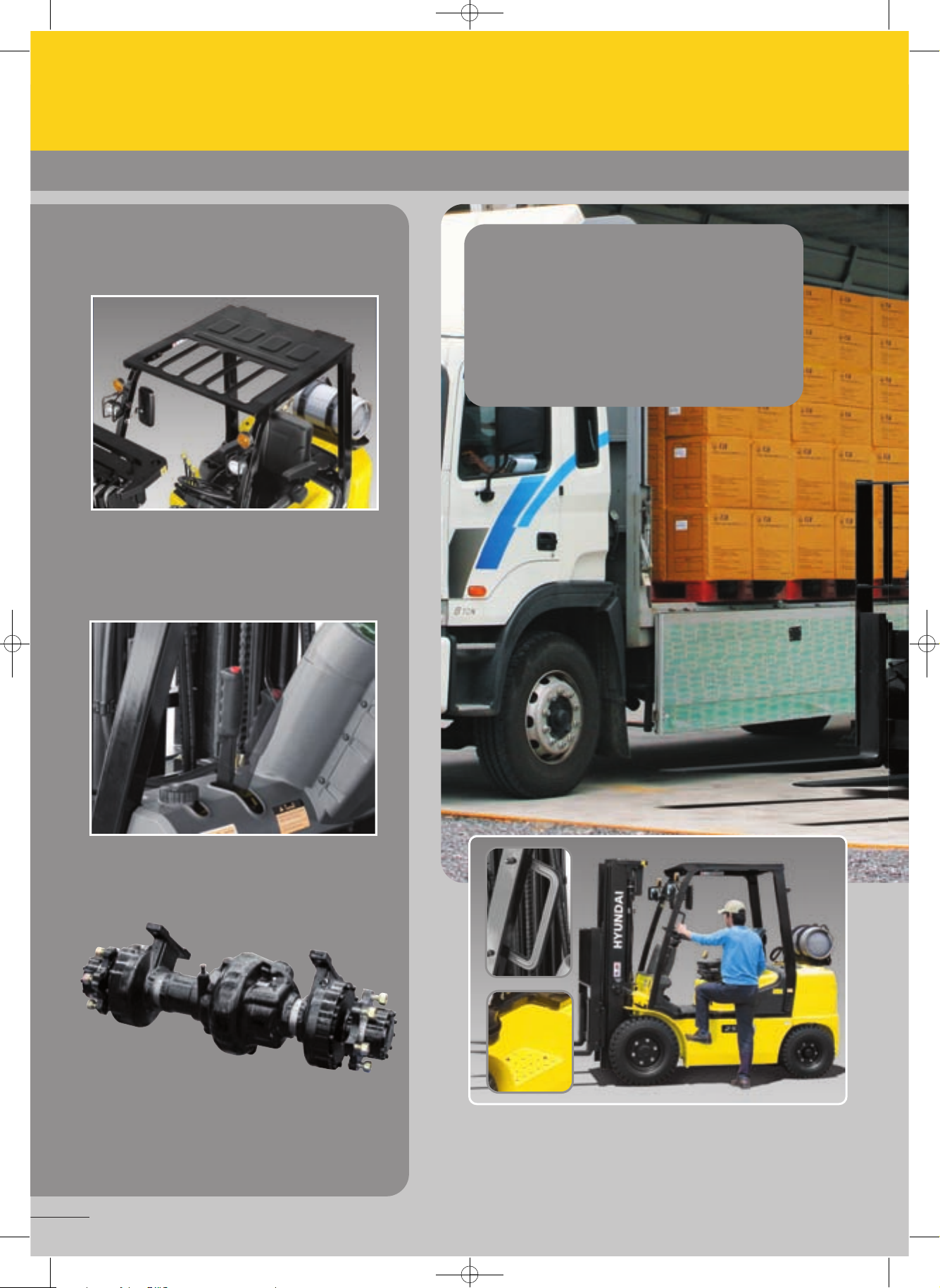

Solide arceau protecteur
L’arceau protecteur de sécurité est conforme aux réglementations
EEC et ANSI et protège l’opérateur pendant les travaux dangereux.
Frein de stationnement
Le frein de stationnement à basculement demande moins d’effort
à l’opérateur.
Transmission automatique électrique
hautement durable
La transmission automatique vous offre une vitesse de déplacement
rapide et tranquille dans toutes les conditions de charge.
Améliorant de la sorte votre efficacité.
Grande marche et poignée
Une grande marche “ouverte” assure facilité et sécurité pour entrer dans la machine
et en sortie.
Endurance & sécurité
Endurance
& sécurité
La sécurité et une
durabilité élevée !
Sécurité et durabilité ont été les maîtres
mots durant la phase de conception de
l’équipement.
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 8
08
Page 9

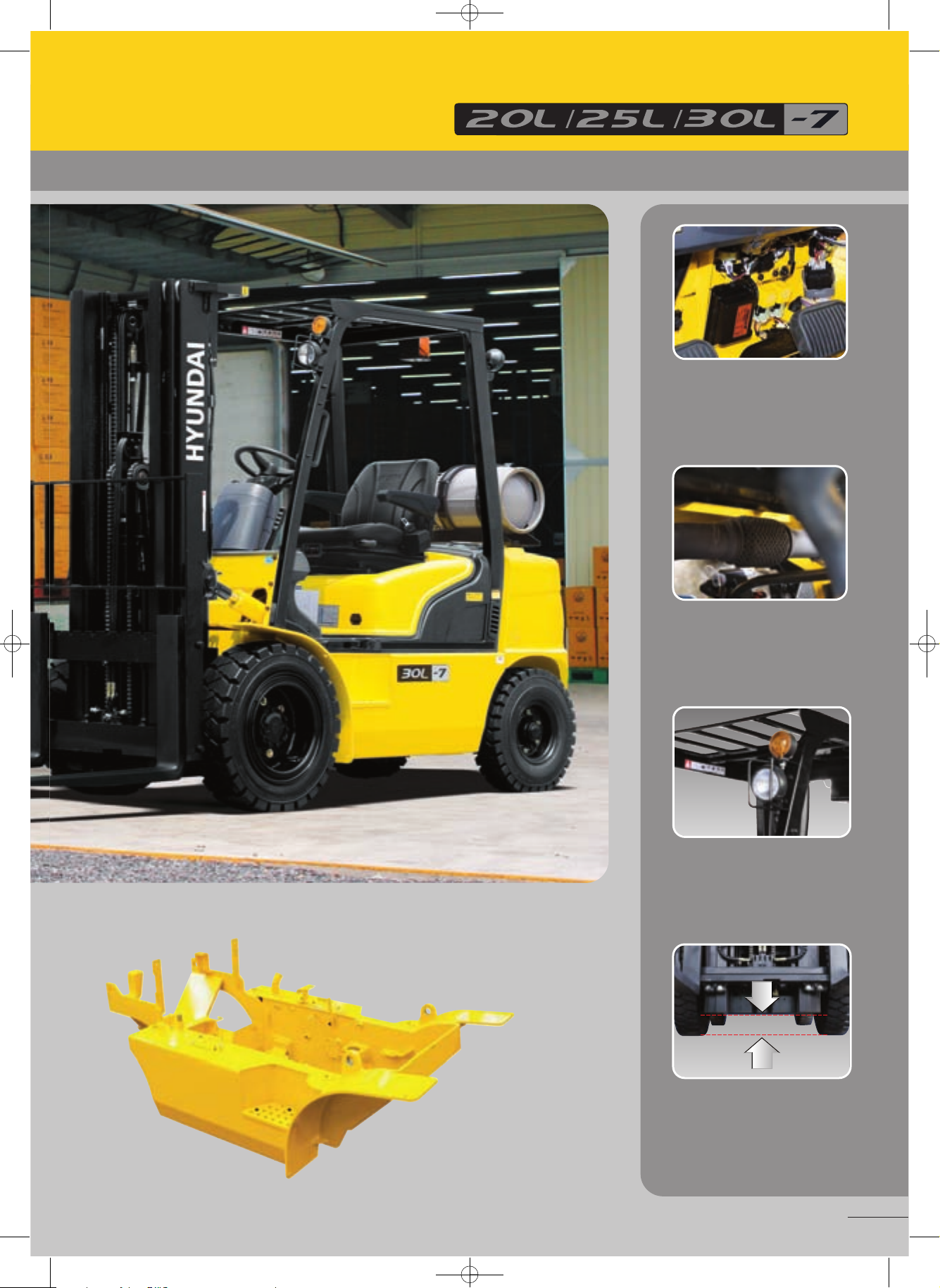

Châssis monobloc travaux lourds
Le châssis monobloc pour travaux lourds, conçu sur base d’une analyse structurelle
précise, garantit durabilité et sécurité.
Garde au sol
Le moteur et la transmission sont assemblés
horizontalement et positionnés haut dans le
châssis afin de protéger les composants de
hautes qualités lors de toute utilisation sur
des surfaces rugueuses.
Maintenance du
système électrique
Divers composants électriques sont
centralisés pour améliorer la
maintenance régulière.
Soufflets d’expansion
Les soufflets d’expansion absorbent les
vibrations et réduisent le bruit généré par
le système d’échappement des gaz et en
améliorent la durée de vie.
Phares protégés, lumineux
Phares lumineux protégés positionnés
pour une meilleure visibilité dans les
endroits sombres.
I L’illustration peut présenter des équipements disponibles en option.
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 9
118mm
09
Page 10

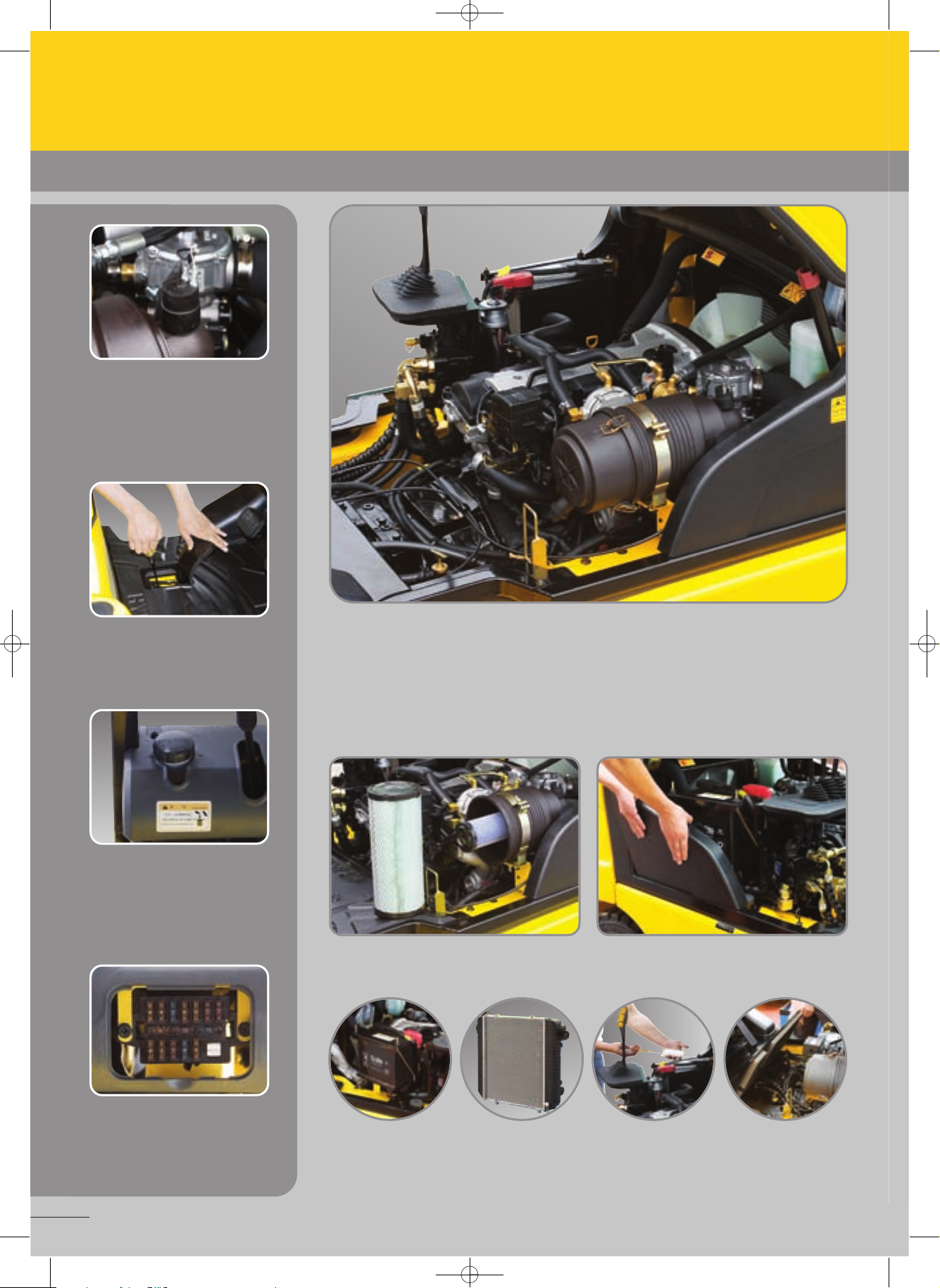

Filtre à air contrôlé
électriquement
Un capteur de filtre à air signale à l’opérateur
que le filtre à air est obstrué pour que l’on
procède à son remplacement afin d’éviter
tout dommage potentiel au moteur.
Contrôle du niveau
d’huile aisé
Le niveau d’huile T/M peut être contrôlé
facilement sans aucun démontage.
Conception centralisée pour une plus
grande facilité d’entretien !
Une disposition optimale des composants assure un accès aisé
pendant la maintenance.
Réservoir du liquide de frein
Un réservoir hautement visible et
accessible facilite grandement les
inspections quotidiennes.
Changement aisé du filtre à air
Le filtre à air est facilement accessible pour être nettoyé
ou remplacé.
Installation de la
batterie rotationnelle
Radiateur d’aluminum
avec superbe
protection contre
la chaleur
Vérification de l’état
de l’huile moteur
Plaque de sol facile à
enlever (sans outil)
Couvercle coulissant portable
Boîte à fusibles compacte
et accessible pour une
inspection aisée
I
L’illustration peut présenter des
équipements disponibles en option.
Durabilité & Maintenance aisée
Durabilité
& Maintenance aisée
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 10
10
Page 11

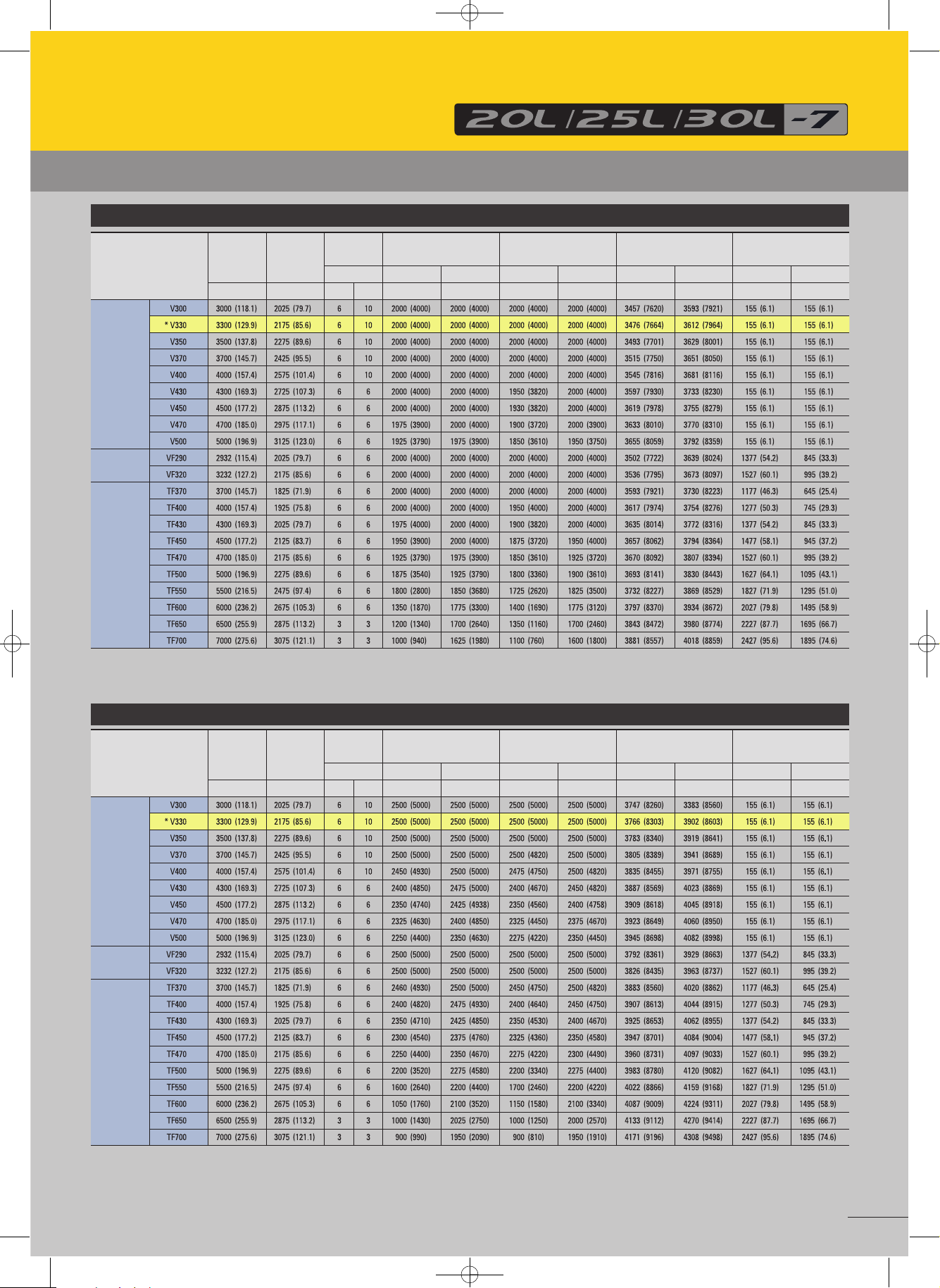

Spécifications du mât 20L
Spécifications du mât 25L
* Standard
* Standard
Type de mât
Levage libre
limité à
2 étages
Levage libre
à 2 étages
Levage libre
à 3 étages
Hauteur
maximale
de la fourche
mm (in)
Hauteur
totale
abaissé
mm (in)
Angle
d’inclinaison
degré
Avant Arrière
Capacité de charge sans
déplacement latéral
à 500 mm (24 in) LC
Pneu simple
kg (lb)
Pneu double
kg (lb)
Capacité de charge avec
déplacement latéral
à 500 mm (24 in) LC
Pneu simple
kg (lb)
Pneu double
kg (lb)
Poids du chariot à vide
Pneu simple
kg (lb)
Pneu double
kg (lb)
Levage libre
Sans dossier
mm (in)
Avec dossier
mm (in)
Type de mât
Levage libre
limité à
2 étages
Levage libre
à 2 étages
Levage libre
à 3 étages
Hauteur
maximale
de la fourche
mm (in)
Hauteur
totale
abaissé
mm (in)
Angle
d’inclinaison
degré
Avant Arrière
Capacité de charge sans
déplacement latéral
à 500 mm (24 in) LC
Pneu simple
kg (lb)
Pneu double
kg (lb)
Capacité de charge avec
déplacement latéral
à 500 mm (24 in) LC
Pneu simple
kg (lb)
Pneu double
kg (lb)
Poids du chariot à vide
Pneu simple
kg (lb)
Pneu double
kg (lb)
Levage libre
Sans dossier
mm (in)
Avec dossier
mm (in)
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 11
3,000
(6,000)
2,000
3,000
(6,000)
2,000
3,000
(6,000)
2,000
3,000
(6,000)
2,000
3,000
(6,000)
2,000
2,925
(5,840)
2,000
2,875
(5,730)
2,000
2,825
(5,510)
2,000
2,775
(4,740)
1,975
3,000
(6,000)
2,000
3,000
(6,000)
2,000
3,000
(6,000)
2,000
2,925
(5,840)
2,000
2,850
(5,730)
2,000
2,800
(5,660)
2,000
2,775
(5,400)
1,975
2,700
(4,630)
1,925
2,300
(3,040)
1,850
1,300
(2,020)
1,775
1,200
(1,720)
1,700
900
(1,050)
1,625
(118.1)
(129.9)
(137.8)
(145.7)
(157.4)
(169.3)
(177.2)
(185.0)
(196.9)
(115.4)
(127.2)
(145.7)
(157.4)
(169.3)
(177.2)
(185.0)
(196.9)
(216.5)
(236.2)
(255.9)
(275.6)
2,025
(79.7)
2,175
(85.6)
2,275
(89.6)
2,425
(95.5)
2,575
(101.4)
2,725
(107.3)
2,875
(113.2)
2,975
(117.1)
3,125
(123.0)
2,025
(79.7)
2,175
(85.6)
1,825
(71.9)
1,925
(75.8)
2,025
(79.7)
2,125
(83.7)
2,175
(85.6)
2,275
(89.6)
2,475
(97.4)
2,675
(105.3)
2,875
(113.2)
3,075
(121.1)
20/25/30L-7 20/25L-7 30L-7 20L-7 25L-7 30L-7 20L-7 25L-7 30L-7 20L-7 25L-7 30L-7 20L-7 25L-7 30L-7 20L-7 25L-7 30L-7 20L-7 25L-7 30L-7
V300
3,000
*V330
3,300
V350
3,500
V370
3,700
V400
4,000
V430
4,300
V450
4,500
V470
4,700
V500
5,000
VF290
2,932
VF320
3,232
TF370
3,700
TF400
4,000
TF430
4,300
TF450
4,500
TF470
4,700
TF500
5,000
TF550
5,500
TF600
6,000
TF650
6,500
TF700
7,000
2,040
2,190
2,290
2,440
2,590
2,740
2,890
2,990
3,140
2,040
2,190
1,840
1,940
2,040
2,140
2,190
2,290
2,490
2,690
2,890
3,090
(80.3)
(86.2)
(90.2)
(96.1)
(102.0)
(107.9)
(113.8)
(117.7)
(123.6)
(80.3)
(86.2)
(72.4)
(76.4)
(80.3)
(84.3)
(86.2)
(90.2)
(98.0)
(105.9)
(113.8)
(121.7)
6
10
6
10
6
10
6
10
6
10
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
3
3
3
3
2,000
(4,000)
2,000
(4,000)
2,000
(4,000)
2,000
(4,000)
2,000
(4,000)
2,000
(4,000)
2,000
(4,000)
1,975
(3,900)
1,925
(3,790)
2,000
(4,000)
2,000
(4,000)
2,000
(4,000)
2,000
(4,000)
1,975
(4,000)
1,950
(3,900)
1,925
(3,790)
1,875
(3,540)
1,800
(2,800)
1,350
(1,870)
1,200
(1,340)
1,000
(940)
2,500
2,500
2,500
2,500
2,450
2,400
2,350
2,325
2,250
2,500
2,500
2,460
2,400
2,350
2,300
2,250
2,200
1,600
1,050
1,000
900
(5,000)
(5,000)
(5,000)
(5,000)
(4,930)
(4,850)
(4,740)
(4,630)
(4,400)
(5,000)
(5,000)
(4,930)
(4,820)
(4,710)
(4,540)
(4,400)
(3,520)
(2,640)
(1,760)
(1,430)
(990)
(4,000)
(4,000)
(4,000)
(4,000)
(4,000)
(4,000)
(4,000)
(4,000)
(3,900)
(4,000)
(4,000)
(4,000)
(4,000)
(4,000)
(4,000)
(3,900)
(3,790)
(3,680)
(3,300)
(2,640)
(1,980)
2,500
(5,000)
2,500
(5,000)
2,500
(5,000)
2,500
(5,000)
2,500
(5,000)
2,475
(5,000)
2,425
(4,938)
2,400
(4,850)
2,350
(4,630)
2,500
(5,000)
2,500
(5,000)
2,500
(5,000)
2,475
(4,930)
2,425
(4,850)
2,375
(4,760)
2,350
(4,670)
2,275
(4,580)
2,200
(4,400)
2,100
(3,520)
2,025
(2,750)
1,950
(2,090)
3,000
3,000
3,000
3,000
3,000
3,000
2,950
2,925
2,850
3,000
3,000
3,000
3,000
2,925
2,875
2,825
2,775
2,675
2,575
2,475
2,400
(6,000)
2,000
(4,000)
(6,000)
2,000
(4,000)
(6,000)
2,000
(4,000)
(6,000)
2,000
(4,000)
(6,000)
2,000
(4,000)
(6,000)
1,950
(3,820)
(1,900)
1,930
(3,820)
(5,790)
1,900
(3,720)
(5,680)
1,850
(3,610)
(6,000)
2,000
(4,000)
(6,000)
2,000
(4,000)
(6,000)
2,000
(4,000)
(6,000)
1,950
(4,000)
(5,880)
1,900
(3,820)
(5,760)
1,875
(3,720)
(5,660)
1,850
(3,610)
(5,510)
1,800
(3,360)
(5,290)
1,725
(2,620)
(4,630)
1,400
(1,690)
(3,740)
1,350
(1,160)
(2,860)
1,100
(760)
2,500
(5,000)
3,000
(6,000)
2,500
(5,000)
3,000
(6,000)
2,500
2,500
2,475
2,400
2,350
2,325
2,275
2,500
2,500
2,450
2,400
2,350
2,325
2,275
2,200
1,700
1,150
1,000
(5,000)
3,000
(6,000)
(4,820)
3,000
(6,000)
(4,750)
2,950
(5,920)
(4,670)
2,875
(5,660)
(4,560)
2,825
(5,550)
(4,450)
2,750
(5,330)
(4,220)
2,700
(4,560)
(5,000)
3,000
(6,000)
(5,000)
3,000
(6,000)
(4,750)
2,900
(5,950)
(4,640)
2,850
(5,780)
(4,530)
2,775
(5,670)
(4,360)
2,725
(5,560)
(4,220)
2,675
(5,220)
(3,340)
2,600
(4,450)
(2,460)
2,525
(2,860)
(1,580)
1,750
(1,840)
(1,250)
1,700
(1,540)
900
(810)
1,450
(870)
2,000
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,950
2,000
2,000
2,000
2,000
2,000
1,950
1,925
1,900
1,825
1,775
1,700
1,600
(4,000)
2,500
(5,000)
(4,000)
2,500
(5,000)
(4,000)
2,500
(5,000)
(4,000)
2,500
(5,000)
(4,000)
2,500
(4,820)
(4,000)
2,450
(4,820)
(4,000)
2,400
(4,758)
(3,900)
2,375
(4,670)
(3,750)
2,350
(4,450)
(4,000)
2,500
(5,000)
(4,000)
2,500
(5,000)
(4,000)
2,500
(4,820)
(4,000)
2,450
(4,750)
(4,000)
2,400
(4,670)
(4,000)
2,350
(4,580)
(3,720)
2,300
(4,490)
(3,610)
2,275
(4,400)
(3,500)
2,200
(4,220)
(3,120)
2,100
(3,340)
(2,460)
2,000
(2,570)
(1,800)
1,950
(1,910)
3,000
3,000
3,000
3,000
2,975
2,925
2,875
2,825
2,775
3,000
3,000
2,950
2,900
2,825
2,775
2,725
2,675
2,575
2,475
2,375
2,275
(6,000)
(6,000)
(6,000)
(6,000)
(6,000)
(5,950)
(1,720)
(5,780)
(5,620)
(6,000)
(6,000)
(6,060)
(5,890)
(5,780)
(5,670)
(5,480)
(5,330)
(5,110)
(4,450)
(3,560)
(2,680)
3,457
(7,620)
3,476
(7,664)
3,493
(7,701)
3,515
(7,750)
3,545
(7,816)
3,597
(7,930)
3,619
(7,978)
3,633
(8,010)
3,655
(8,059)
3,502
(7,722)
3,536
(7,795)
3,593
(7,921)
3,617
(7,974)
3,635
(8,014)
3,657
(8,062)
3,670
(8,092)
3,693
(8,141)
3,732
(8,227)
3,797
(8,370)
3,843
(8,472)
3,881
(8,557)
3,747
(8,260)
3,766
(8,303)
3,783
(8,340)
3,805
(8,389)
3,835
(8,455)
3,887
(8,569)
3,909
(8,618)
3,923
(8,649)
3,945
(8,698)
3,792
(8,361)
3,826
(8,435)
3,883
(3,560)
3,907
(8,613)
3,925
(8,653)
3,947
(8,701)
3,960
(8,731)
3,983
(8,780)
4,022
(8,866)
4,087
(9,009)
4,133
(9,112)
4,171
(9,196)
4,247
4,268
4,285
4,308
4,339
4,392
4,414
4,430
4,452
4,288
4,323
4,397
4,422
4,444
4,469
4,483
4,506
4,550
4,620
4,670
4,714
(9,364)
3,593
(9,408)
3,612
(9,448)
3,629
(9,498)
3,651
(9,566)
3,681
(9,682)
3,733
(9,732)
3,755
(9,765)
3,770
(9,816)
3,792
(9,453)
3,639
(9,530)
3,673
(9,694)
3,730
(9,748)
3,754
(9,796)
3,772
(9,852)
3,794
(9,884)
3,807
(9,933)
3,830
(10,030)
3,869
(10,184)
3,934
(10,296)
3,980
(10,393)
4,018
(7,921)
3,883
(8,560)
(7,964)
3,902
(8,603)
(8,001)
3,919
(8,641)
(8,050)
3,941
(8,689)
(8,116)
3,971
(8,755)
(8,230)
4,023
(8,869)
(8,279)
4,045
(8,918)
(8,310)
4,060
(8,950)
(8,359)
4,082
(8,998)
(8,024)
3,929
(8,663)
(8,097)
3,963
(8,737)
(8,223)
4,020
(8,862)
(8,276)
4,044
(8,915)
(8,316)
4,062
(8,955)
(8,364)
4,084
(9,004)
(8,394)
4,097
(9,033)
(8,443)
4,120
(9,082)
(8,529)
4,159
(9,168)
(8,672)
4,224
(9,311)
(8,774)
4,270
(9,414)
(8,859)
4,308
(9,498)
4,334
4,354
4,372
4,395
4,426
4,478
4,501
4,516
4,539
4,374
4,409
4,483
4,508
4,530
4,555
4,569
4,592
4,636
4,706
4,756
4,800
(9,555)
(9,599)
(9,638)
(3,689)
(9,757)
(9,873)
(9,923)
(9,956)
(10,007)
(9,643)
(9,720)
(9,884)
(9,937)
(9,986)
(10,042)
(10,073)
(10,123)
(10,220)
(10,374)
(10,486)
(10,582)
2,000
1,750
1,500
1,250
1,000
20L-7 25L-7 30L-7
500 700 900 1,100 1,300 1,500
2,500
2,200
1,900
1,600
1,300
500 700 900 1,100 1,300 1,500
3,000
2,500
2,200
1,800
1,400
500 700 900 1,100 1,300 1,500
11
Page 12
Type de mât
Levage libre
limité à
2 étages
Levage libre
à 2 étages
Levage libre
à 3 étages
Hauteur
maximale
de la fourche
mm (in)
Hauteur
totale
abaissé
mm (in)
Angle
d’inclinaison
degré
Avant Arrière
Capacité de charge sans
déplacement latéral
à 500 mm (24 in) LC
Pneu simple
kg (lb)
Pneu double
kg (lb)
Capacité de charge avec
déplacement latéral
à 500 mm (24 in) LC
Pneu simple
kg (lb)
Pneu double
kg (lb)
Poids du chariot à vide
Pneu simple
kg (lb)
Pneu double
kg (lb)
Levage libre
Sans dossier
mm (in)
Avec dossier
mm (in)

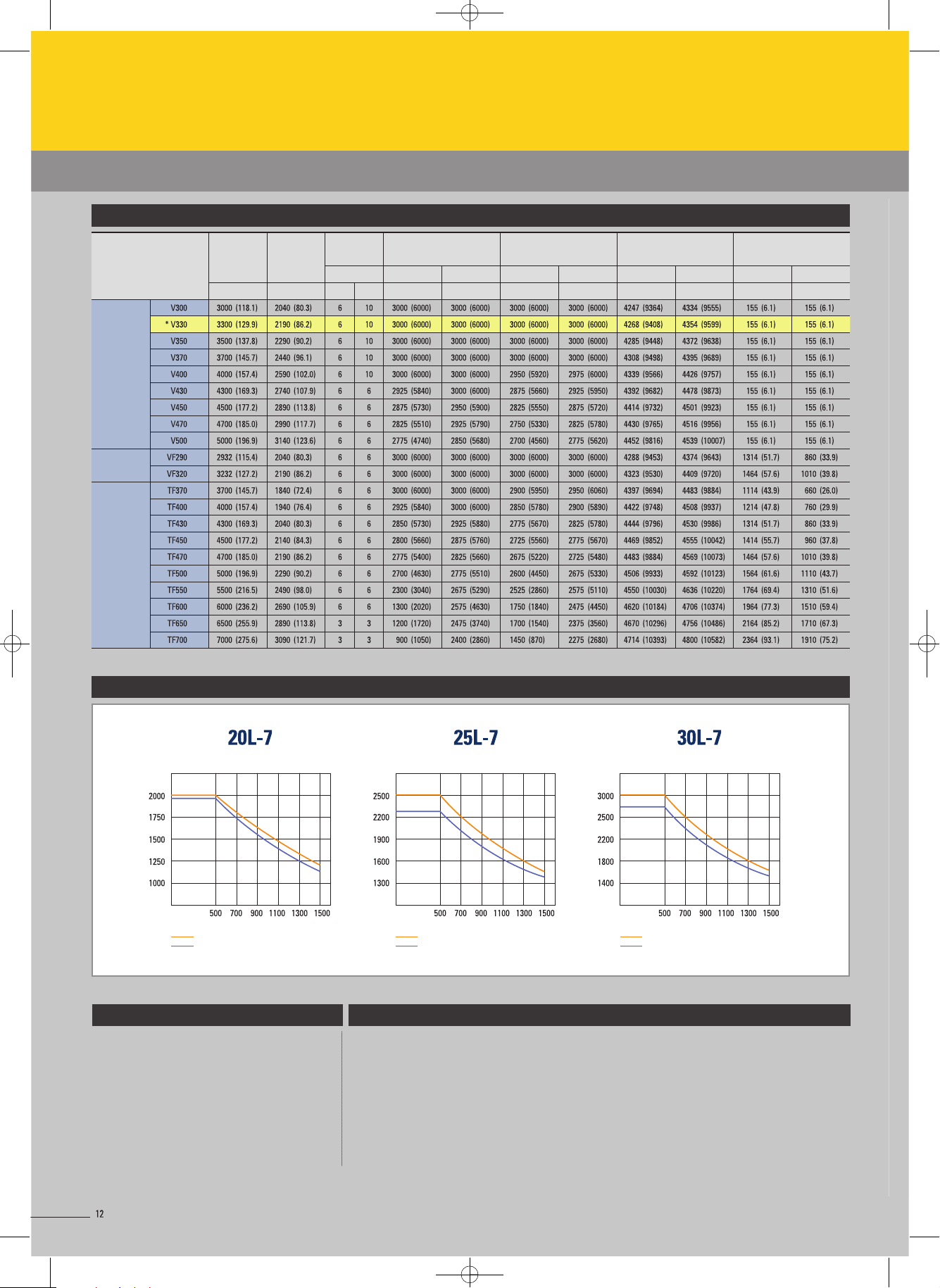

Spécifications du mât 30L
Capacité de charge
Articles en option Articles standard
Charge kg
Centre de charge (mm)
3.0 ~ 4.0 m MAT
4.3 ~ 5.0 m MAT
Charge kg
Centre de charge (mm)
3.0 ~ 4.0 m MAT
4.3 ~ 5.0 m MAT
Charge kg
Centre de charge (mm)
3.0 ~ 4.0 m MAT
4.3 ~ 5.0 m MAT
.
CONTACTEUR PRINCIPAL
.
TABLIER PORTE-FOURCHE
À DÉPLACEMENT LATÉRAL
.
PROJECTEUR DE TRAVAIL
.
SOUPAPE DE TUYAUTERIE
à 3 tiroirs
.
CABINE ET CHAUFFAGE
.
DEPLACEMENT LATERAL
INTEGRE
.
FOURCHE
900 mm ; 1000 mm ; 1200 mm ; 1350 mm ;
1500 mm ; 1650 mm ; 1800 mm
.
SUR PATIN
1300 mm ; 1500 mm ; 1700 mm ; 1800 mm
.
BASCULEMENT
6/6°; 3/3°
.
PNEUS
Sur coussin, pas de traces, doubles
.
SIEGE
Baquet, repose bras, repose hanche
.
BRIDE POUR GPL
Orientable vers l’extérieur, Orientable
vers le bas
.
M.C.V
4 tiroirs
.
FIXATION DE
LA TUYAUTERIE
Soupape de tuyauterie à 4 tiroirs
.
GIROPHARE
.
INTERRUPTEUR DE FEUX
DE DETRESSE
.
OPSS
Déplacement, Déplacement + mât
.
PEDALE DE FREIN
Booster hydraulique
(sans accumulateur)
* Standard
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 12
Page 13
Remarques
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 13
Page 14
Remarques
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 14
20L-7 25L-7 30L-7
2000
1750
1500
1250
1000
500 700 900 1100 1300 1500
2500
2200
1900
1600
1300
500 700 900 1100 1300 1500
3000
2500
2200
1800
1400
500 700 900 1100 1300 1500
14
Page 15
Remarques
20L-25L-30L-7_new_fr 24-04-2008 13:36 Pagina 15
15
Page 16
h4
h3
S
h1
h5
h7
h10
h2
m1
m2
c
Q
I
xy
I1
I2
I6
b12
100
b13
wa
Ast
100
b1
e
1.1
1.2
1.3
1.4
1.5
1.6
1.8
1.9
Hyundai
20L-7
2000 (4,000)
500 (24)
461 (18)
1650 (65)
3476 (7,663)
4763 / 713
1599 / 1877
7.00 - 12 - 12PR
6.00 - 9 - 10PR
2x / 2
965 (39)
980 (39)
6 / 10
2175 (86)
155 (6.1)
3300 (130)
4485 (177)
2160 (85)
1086 (42.8)
283 (11.1)
3577 (140.9)
2527 (99)
1160 (46)
1050 x 100 x 45 (41 x 4 x 1.8)
II / A
1060 (41.7)
114 (4.5)
171 (6.7)
3913 (154)
4133 (162)
2252 (89)
722 (30)
18,1 (11.2)
580 / 610
500 / 450
1867 (4,116)
35,8 / 24,3
N/A
HMC BETA
37
2450
4 / 1975
N/A
225 / 168
30
80
225 / 168
30
80
225 / 168
30
80
Hyundai
25L-7
2500 (5,000)
500 (24)
464 (18)
1650 (65)
3766 (8,303)
5095 / 771
1539 / 2227
7.00 - 12 - 12PR
6.00 - 9 - 10PR
2x / 2
965 (39)
980 (39)
6 / 10
2175 (86)
155 (6.1)
3300 (130)
4485 (177)
2160 (85)
1086 (42.8)
283 (11.1)
3632 (143)
2582 (102)
1160 (46)
1050 x 100 x 45 (41 x 4 x 1.8)
II / A
1060 (41.7)
108 (4.3)
171 (6.7)
3961 (156)
4161 (164)
2300 (91)
722 (30)
18,1 (11.2)
550 / 610
500 / 450
1880 (4,145)
31,1 / 21,5
N/A
HMC BETA
37
2450
4 / 1975
N/A
Hyundai
30L-7
3000 (6,000)
500 (24)
464 (18)
1700 (67)
4268 (9,409)
6357 / 911
1656 / 2612
28 x 9 - 15 - 14PR
6.50 - 10 - 12PR
2x / 2
1005 (40)
980 (39)
6 / 10
2190 (86)
155 (6.1)
3300 (130)
4485 (177)
2180 (86)
1106 (44)
299 (11.8)
3738 (147.1)
2688 (106)
1230 (48)
1050 x 125 x 45 (41 x 5 x 1.8)
III / A
1060 (41.7)
118 (4.6)
189 (7.4)
4057 (160)
4257 (168)
2393 (94)
722 (30)
19,1 (11.9)
500 / 610
500 / 450
1781 (3,926)
25,0 / 20,4
N/A
HMC BETA
37
2450
4 / 1975
N/A
2.1
2.2
2.3
3.1
3.2
3.3
3.5
3.6
3.7
4.1
4.2
4.3
4.4
4.5
4.7
4.8
4.12
4.19
4.20
4.21
4.22
4.23
4.24
4.31
4.32
4.33
4.34
4.35
4.36
5.1
5.2
5.3
5.5
5.7
5.9
5.10
6.1
6.2
6.3
6.4
6.5
8.2
8.3
8.4
8.1

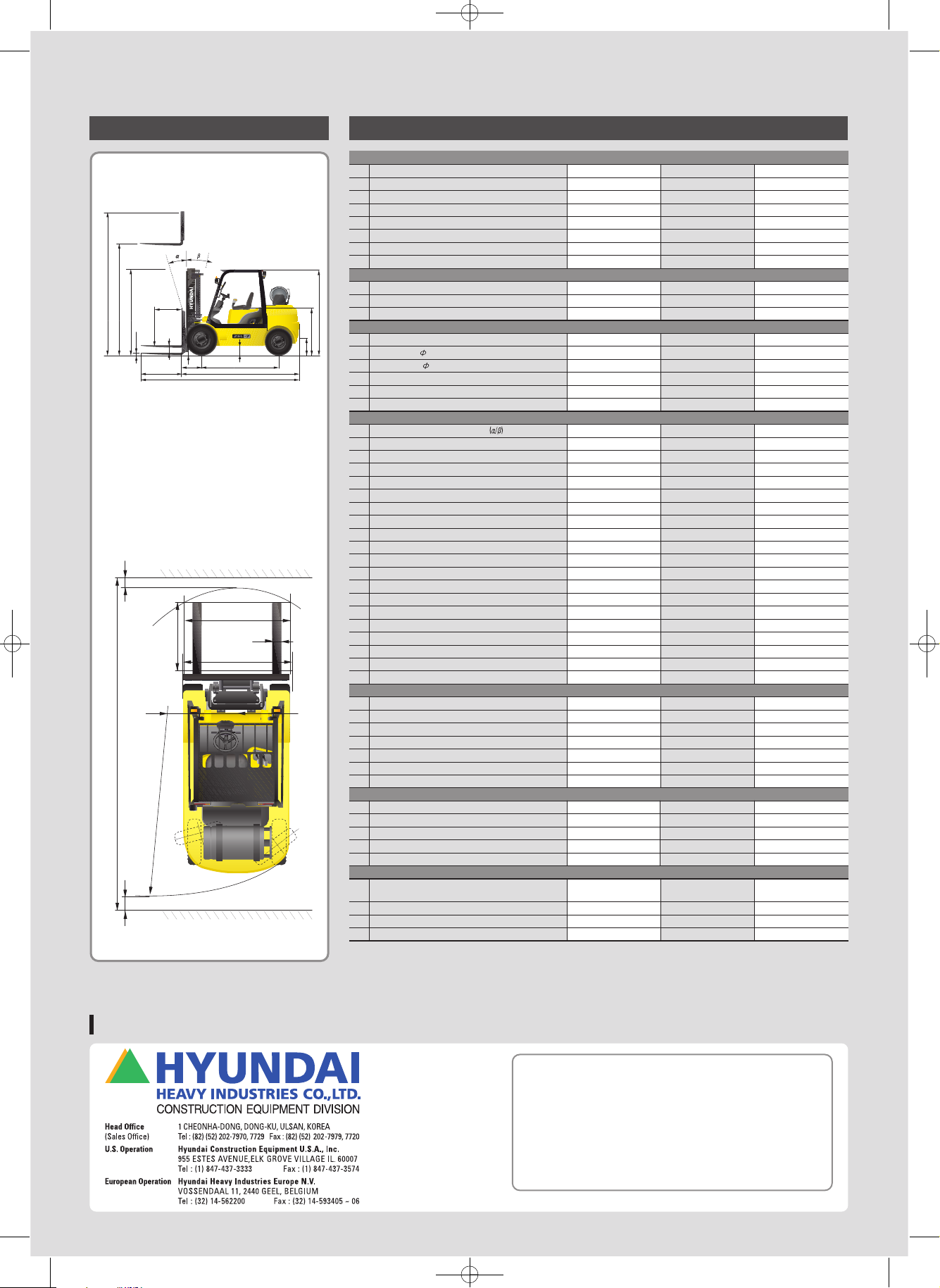

Dimensions Spécifications
Identification
Poids
Poids entretien
Charge par essieu, chargé avant / arrière
Charge par essieu, déchargé avant / arrière
Roues, Châssis
Pneus : bandage plein, super-élastique, pneumatique, polyuréthanne
Taille pneus, avant ( x largeur)
Taille pneus, arrière ( x largeur)
Roues, nombre avant / arrière (x = roues entraînées)
Largeur de voie, avant
Largeur de voie, arrière
Données performance
Vitesse de déplacement, à vide
Vitesse de levage, chargé / à vide
Vitesse d’abaissement, chargé / à vide
Effort de traction, chargé / à vide
Performances en pente, chargé / à vide
Temps d’accélération, chargé / à vide (10 m)
Frein de service
Moteur
Fabricant / type moteur
Puissance moteur selon ISO 1585
Vitesse nominale
Nombre de cylindres / capacité cubique
Consommation de carburant selon le cycle To VDI
Autres détails
Type de contrôle d’entraînement
Transmission automatique Transmission automatique Transmission automatique
Pression de fonctionnement pour les accessoires
Volume d’huile pour les accessoires
Niveau sonore à l’oreille de l’opérateur selon DIN 12 053
Dimensions de base
Mât / chariot porte-fourche inclinaison avant / arrière
Hauteur mât abaissé
Levée libre
Hauteur de levage
Hauteur mât étendu
Hauteur arceau protecteur (cabine)
Hauteur du siège / hauteur debout
Hauteur de raccordement
Longueur hors tout
Longueur jusqu’à l’extrémité des fourches
Largeur hors tout
Dimensions des fourches (type à crochet)
Chariot porte-fourche ISO 2328, classe / type A, B
Largeur chariot porte fourche
Garde au sol, chargé, sous le mât
Garde au sol, centre de l’empattement
Largeur allée pour carrefours palettes 1000 x 1200 (L x I)
Largeur allée pour longueurs palettes 800 x 1200 (I x L)
Rayon de giration
Distance au point de pivot le plus petit
GAZ COMBUSTIBLE GAZ COMBUSTIBLE GAZ COMBUSTIBLE
Assis Assis Assis
Pneumatique Pneumatique Pneumatique
Mécanique / Hydraulique Mécanique / Hydraulique Mécanique / Hydraulique
kg (lb)
kg
kg
mm (in)
mm (in)
km/h (mph)
mm/s
mm/s
kg (lb)
%
sec
kW
1/min
anz/cm
2
litre/h
bar
litre
db(A)
degrés
h1 mm (in)
h2 mm (in)
h3 mm (in)
h4 mm (in)
h5 mm (in)
h7 mm (in)
h10 mm (in)
l1 mm (in)
l2 mm (in)
b1 mm (in)
S x E x L mm (in)
b12 mm (in)
m1 mm (in)
m2 mm (in)
Ast mm (in)
Ast mm (in)
Wa mm (in)
b13 mm (in)
1) avec mât DZ +25 mm; avec translateur intégré x = 375 mm (avec mât DZ +25 mm); avec translateur à accrocher x = 410,5 mm (avec mât DZ +25 mm)
Niveau de vibration conforme à la directive 2002/44/EC : 0,38 m/s
2
Pour de plus amples informations sur les options, consultez votre distributeur Hyundai. La machine illustrée peut varier en fonction des normes internationales.
Toutes les mesures américaines sont arrondies à la livre ou au pouce le plus proche. Les spécifications peuvent faire l'objet de modifications sans préavis.
VEUILLEZ CONTACTER
www.hyundai.eu FR - 2007. 08 Rev 0
Fabricant
Type
Entraînement :
électrique (batterie ou secteur), diesel, essence, gaz combustible, manuel
Type de fonctionnement : manuel, piéton, debout, assis, poste de conduite élevable
Capacité de charge / charge nominale
Distance centre de charge
Distance de charge, centre de l’essieu d’entraînement à la fourche
Empattement
kg (lb)
c mm (in)
x mm (in)
y mm (in)
20L-25L-30L-7_new_fr 24-04-2008 13:37 Pagina 16
Loading...
