Parts Manual
•••••••
Hustler Turf Equipment
•••••
P.O. Box 7000
•••
Hesston, Kansas
67062-2097
t-2 113674 0711
General Information
Service Literature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Options Available From Your Dealer. . . . . . . . . . . . . . . . . . . . . . . . 1-1
Using this manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Hardware Description Codes & Abbreviations . . . . . . . . . . . . . . . . 1-2
Standard Torques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Section 2
Frame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Footrest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Engine Guard Kaw FX850V Only . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
Engine Guard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
Miscellaneous Decals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Section 3
Hydraulic System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Steering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

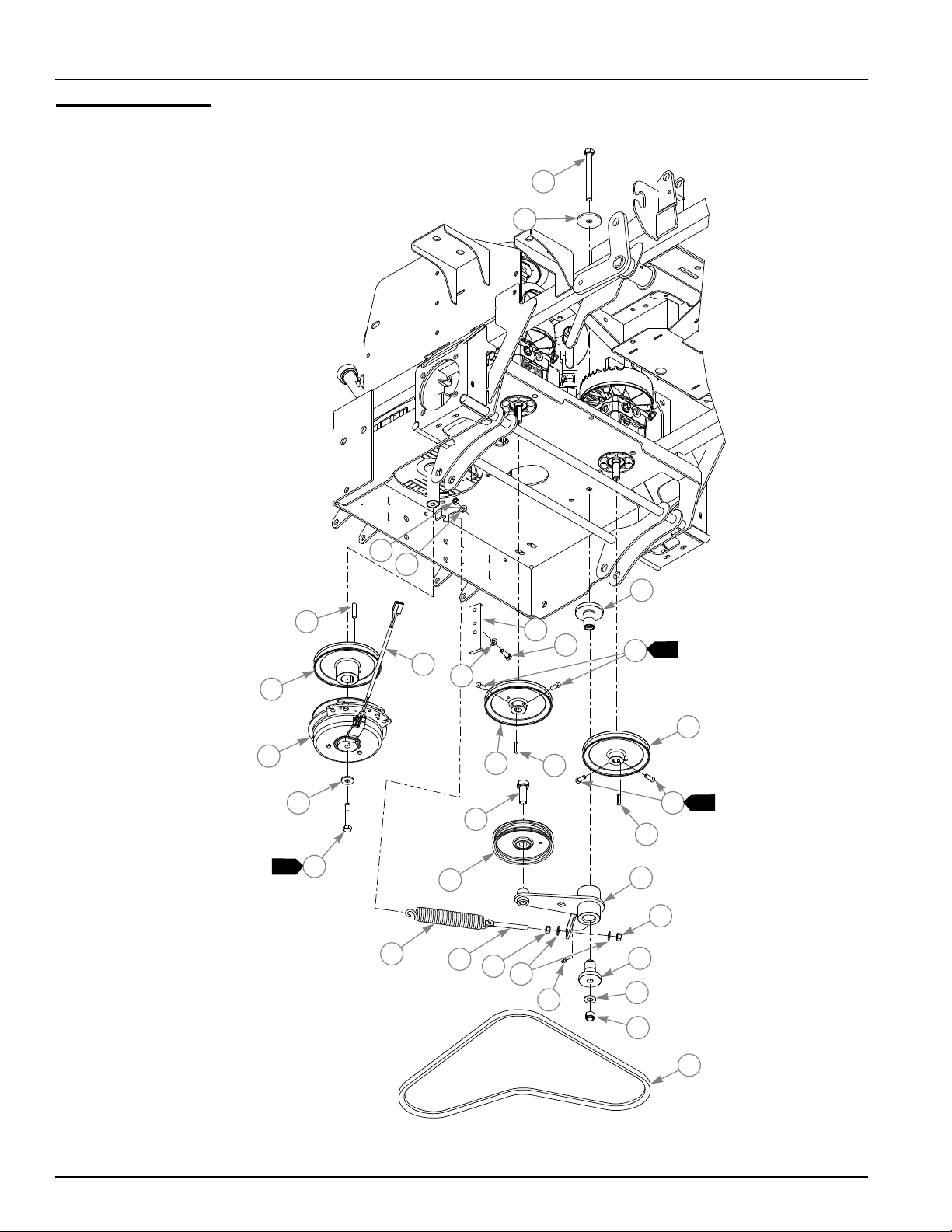

Pump Drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
Brake. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

Table of Contents

Section 4
Section 5
Section 6
Section 7

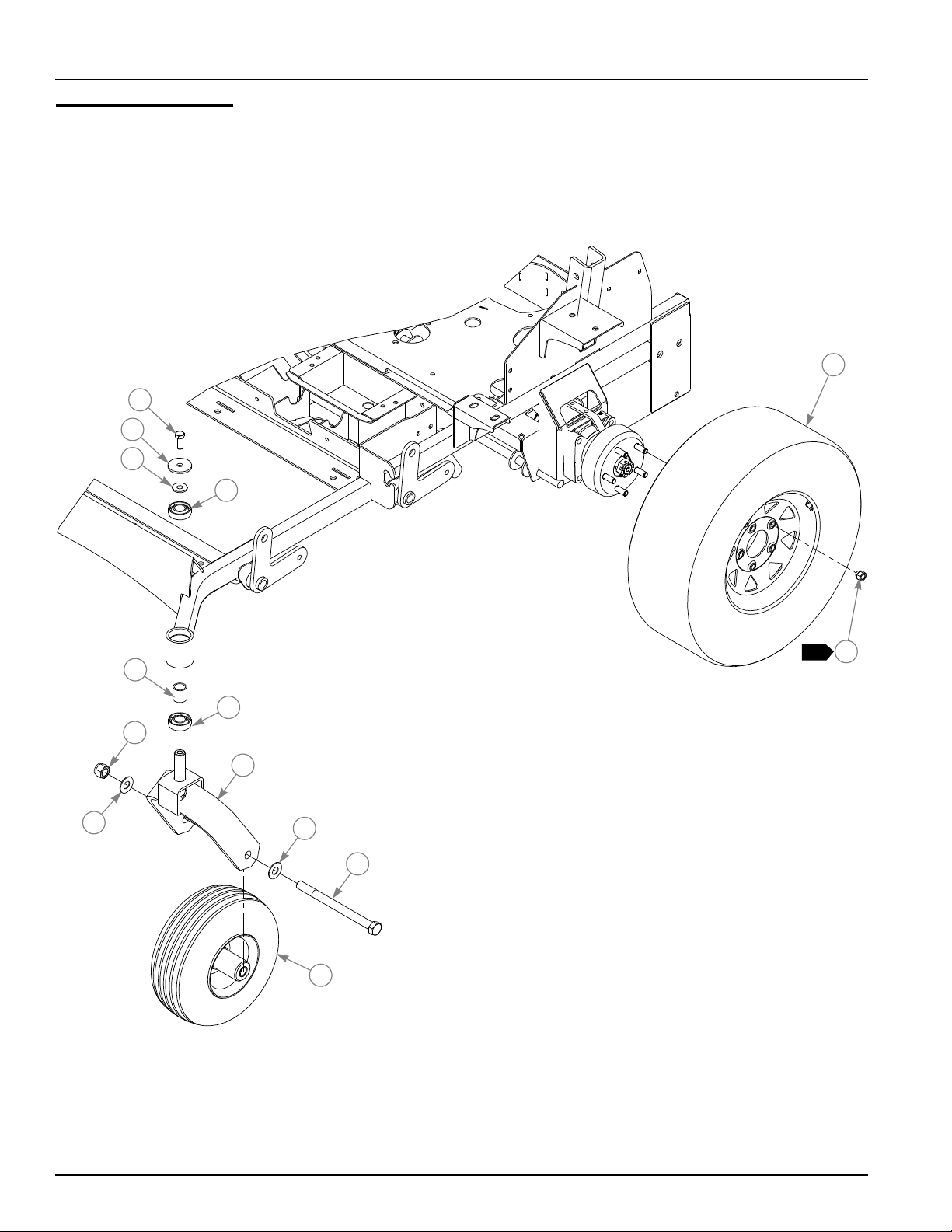

Wheel & Tire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Wheel & Tire Breakdown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
Kawasaki FX691V & FX730V Engine . . . . . . . . . . . . . . . . . . . . . . . 5-2
Kawasaki FX850V Engine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
Kawasaki Engine Service Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
Kohler CV730 & CV740 Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
Kohler ECV749 Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
Kohler Engine Service Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
Fuel System-Tanks & Fuel Lines (without Carbon Canister) . . . . . 5-14
Fuel & Evap Service Parts (without Carbon Canister) . . . . . . . . . . 5-16

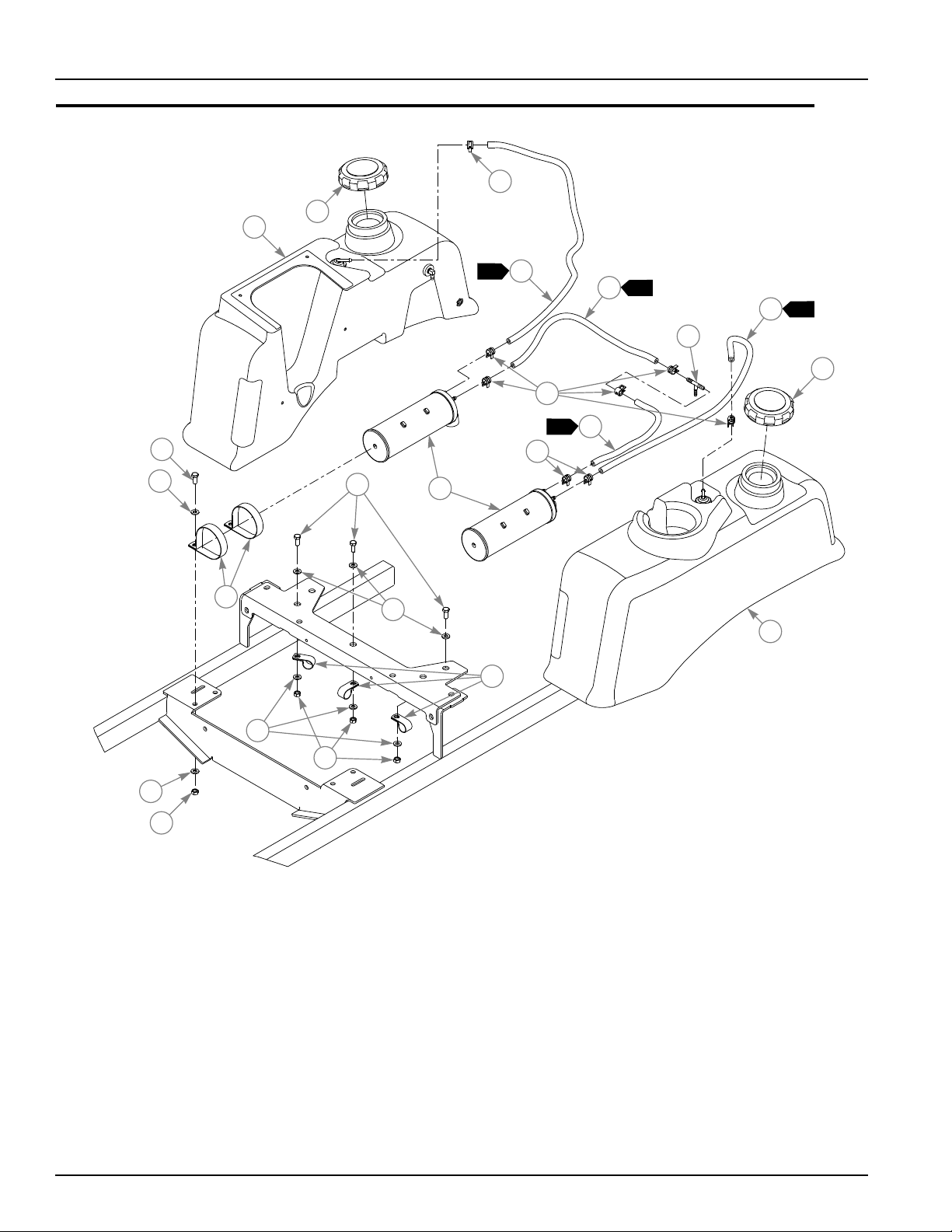

Fuel System-Tanks & Fuel Lines (with Carbon Canister) . . . . . . . . 5-18
Fuel & Evap Service Parts (with Carbon Canister) . . . . . . . . . . . . . 5-22
Battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

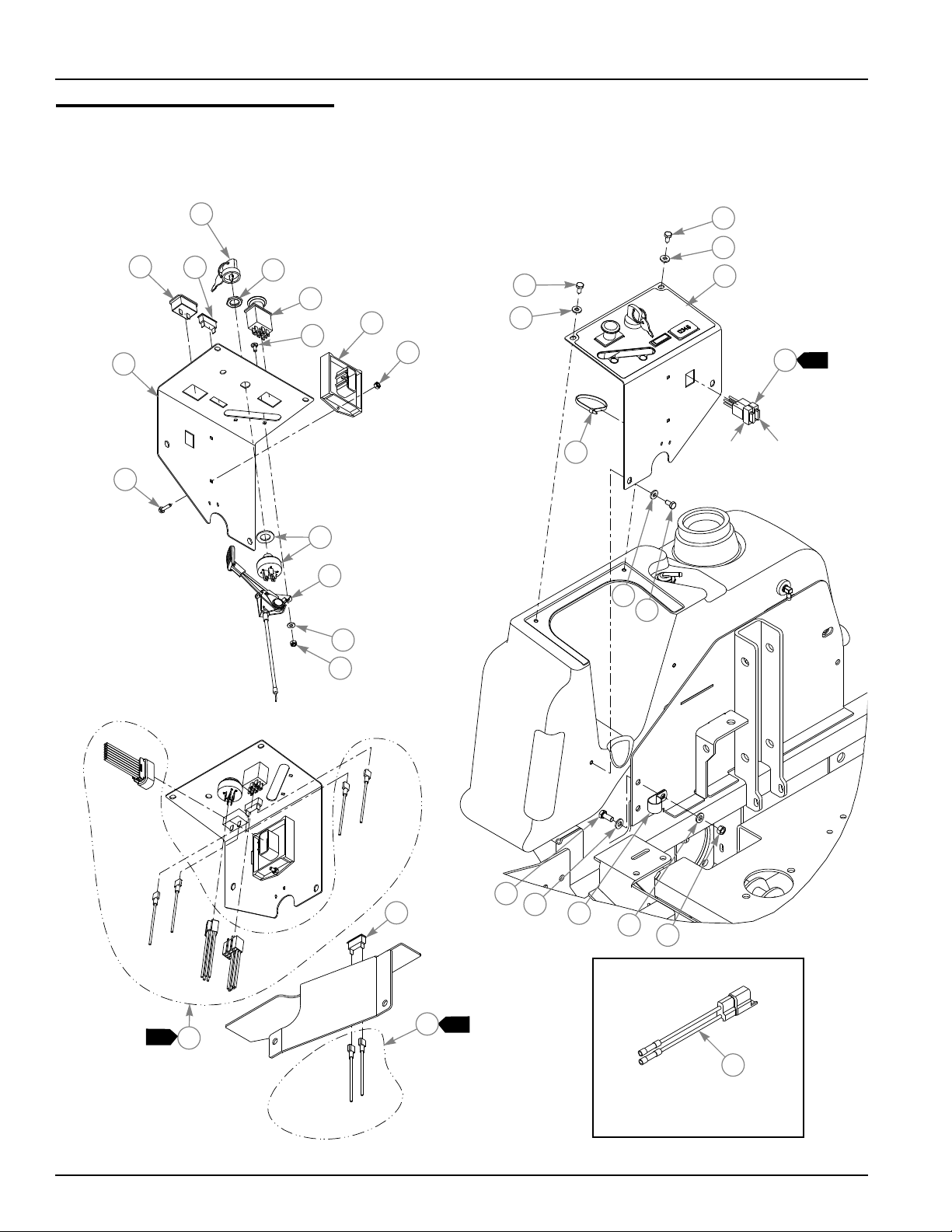

Instrument Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Instrument Panel EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
48" Service Deck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
48" Deck Pulleys & Spindles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
48" Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6

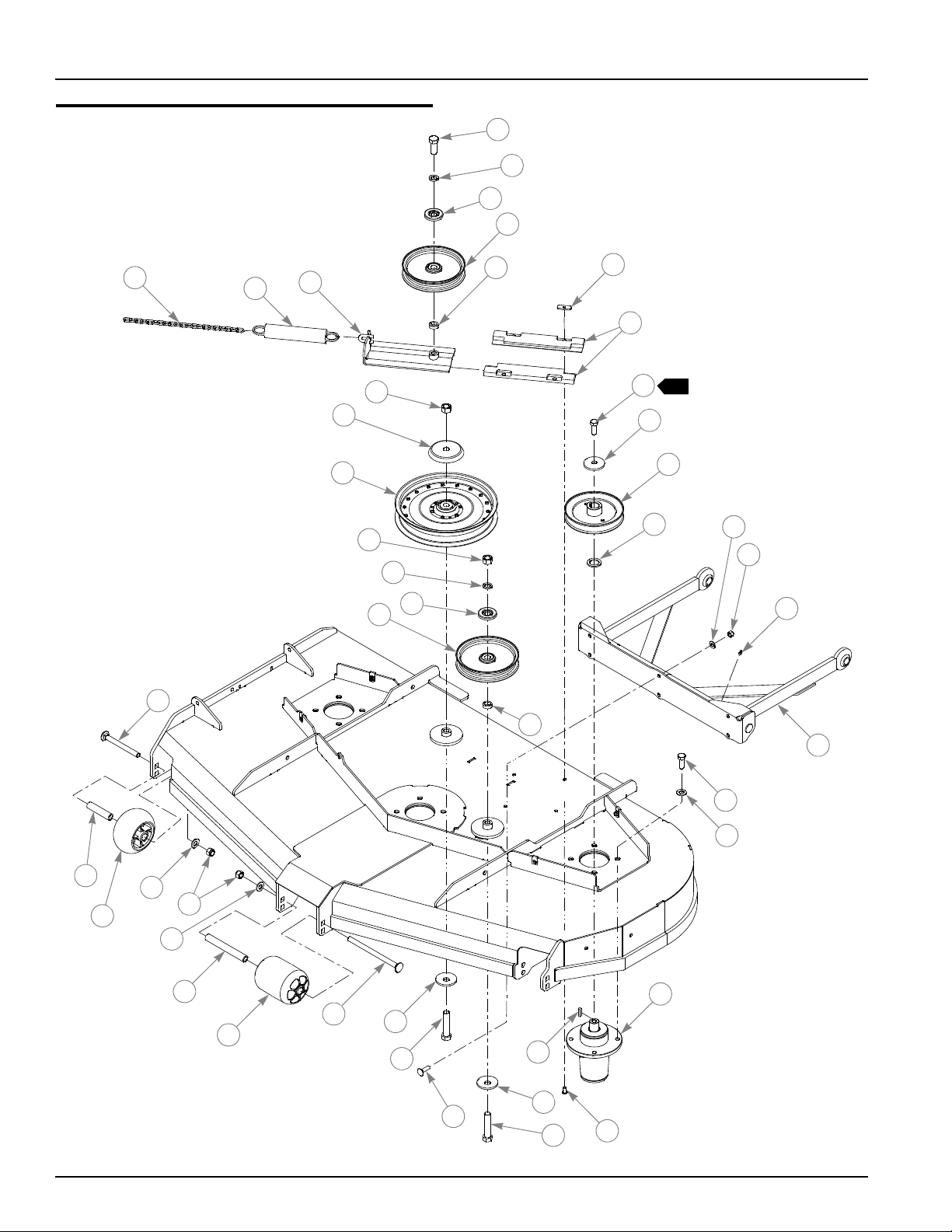

54" Service Deck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
54" Deck Pulleys and Spindles . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10
54" Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
60" Service Deck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-14
113674 0711 c-1
60" Deck Pulleys & Spindles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16
60" Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18
54" Rear Discharge Service Deck . . . . . . . . . . . . . . . . . . . . . . . . . 7-20
54" Rear Discharge Pulleys & Spindles . . . . . . . . . . . . . . . . . . . . . 7-22
54" Rear Discharge Deck Dust Shield . . . . . . . . . . . . . . . . . . . . . . 7-24
54" Rear Discharge Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-26

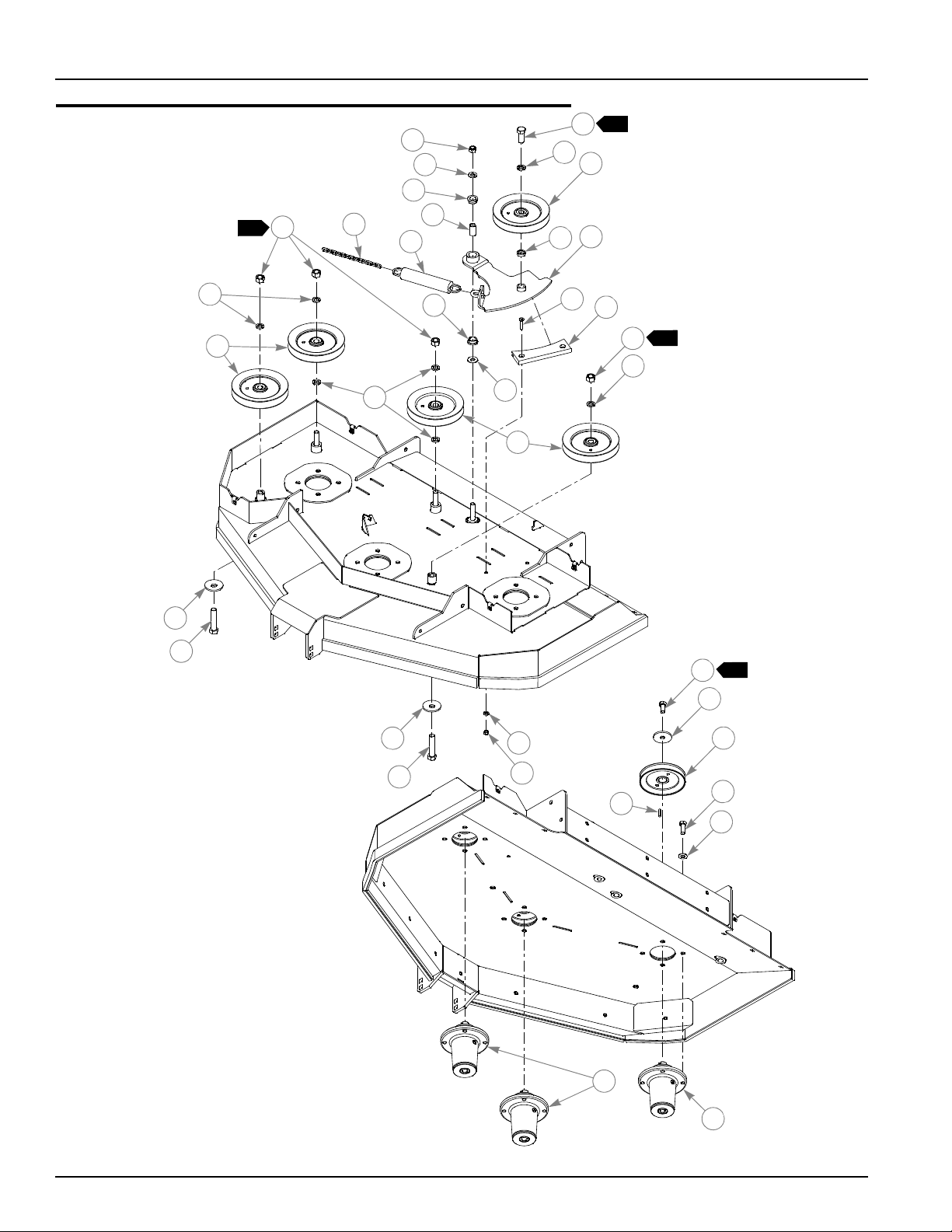

60" Rear Discharge Service Deck . . . . . . . . . . . . . . . . . . . . . . . . . 7-28
60" Rear Discharge Pulleys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-30
60" Rear Discharge Spindles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-32
60" Rear Discharge Dust Shield . . . . . . . . . . . . . . . . . . . . . . . . . . 7-34
60" Rear Discharge Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-36
Side Discharge Deck Lift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-40
Rear Discharge Deck Lift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-44
Section 8
Seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Seat Service Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4
ROPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
Index. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i-1
c-2 113674 0711

General Information

This Manual covers Hustler X-One models 930503, 930511, 930529, 930529US, 930537, 930537US,
930545, 930552, 930560, 930578, 930586, 930594, 931055, 931055US, 930503EX, 930511EX, 930529EX, 930537EX, 930545EX, 930552EX, 930560EX and 930594EX.

Service Literature

PART NO. DESCRIPTION
603029 OPERATOR’S MANUAL 602609 KAWASAKI FX691V, FX730V ENGINE MANUAL 601615 KAWASAKI FX850V ENGINE MANUAL 602608 KOHLER ENGINE MANUAL 113874 X-ONE SERVICE MANUAL 113856 WARRANTY STATEMENT

Options Available From Your Dealer

PART NO. DESCRIPTION PART NO. DESCRIPTION
603162 FLEX FORK 113911 DUAL REAR ANTI-SCALP 114324 HITCH KIT 113910 SINGLE REAR ANTI-SCALP 110153 LIGHT KIT 600197 SUSPENSION KIT 789537 SEMI-PNEUMATIC TIRE 353961 STEERING LEVER EXTENSION 113721 MULCH KIT, 54" DECK 113907 54" SAND KIT 113720 MULCH KIT, 48" DECK 113722 MULCH KIT, 60" DECK 113906 48" SAND KIT 113679 60" SAND KIT 930446 CATCHER 3-BAG 113901 CATCHER ADAPTER KIT (54) 113900 CATCHER ADAPTER KIT (48) 113902 CATCHER ADAPTER KIT (60)
Note: When ordering parts, you must use the part number as shown for each part, not the index number. Always give the model and serial number to your parts and service representative.
Note: Items sold in bulk such as seals and hoses are sold by the foot.

Using this manual

This manual is part of a service package for the Hustler mowers. Use of this manual in conjunction with other Hustler mower and component manuals will provide the information necessary to service and maintain Hustler mowers.
This Parts Manual provides a complete parts listing for the unit. Use this manual when ordering parts. Illustrations used were current at the time of printing, but subsequent production changes may cause your machine to vary slightly in detail. Excel Industries, Inc. reserves the right to redesign and change the machine as deemed necessary, without noti­fication. If a change has been made to your machine which is not reflected in this parts manual, see your Hustler dealer for current information and parts.
The Service Manual is a service guide for use by Service Technicians. It provides the necessary information needed to perform normal maintenance requirements on these units.
The Operator's Manual provides fundamental operational information and operational safety that is needed when oper­ating the mower.
The component manuals are furnished by the various manufacturers to be used for the troubleshooting and servicing of their products.
113674_0711 1-1

Hardware Description Codes & Abbreviations

The following codes are used throughout this parts manual. Refer to this list when ordering parts.
ABBREVIATION DESCRIPTION ABBREVIATION DESCRIPTION
CB CARRIAGE BOLT MB MACHINE BUSHING CE CLEVIS PIN MS MACHINE SCREW CN CLIP NUT NT NUT CP COTTER PIN SC SELF TAPPING CAP SCREW CS CAP SCREW SH SOCKET HEAD
CW CUP WASHER SB SHOULDER BOLT
FDRW FENDER WASHER SS SET SCREW
FW FLAT WASHER OD OUTSIDE DIAMETER
HX HEX HEAD ID INSIDE DIAMETER
LW LOCK WASHER

Standard Torques

The following chart lists the standard torque values for the threaded fasteners found in this manual. Torque all cap screws, nuts and set screws to these values unless a different torque is shown in the Notes section next to the fastener.
SIZE FT-LBS NM SIZE FT-LBS NM
.250 8.2 11.1 M3 1 1.3 .312 17 23 M4 2.2 3 .375 30 40 M5 4.5 6.1 .438 48 65 M6 7.7 10.4 .500 73 99 M8 18.5 25 .562 105 143 M10 37 50 .625 145 200 M12 64 87 .750 260 350 M14 80 108.5 .875 420 565 M16 160 215
1.00 625 850 M20 320 435 M24 555 750
1-2 113674_0711

Section 2

Frame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Footrest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Engine Guard Kaw FX850V Only . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
Engine Guard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
Miscellaneous Decals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
113674_0711 2-1

Frame

10
1
3
2
7
4
1
5
6
7
9
2
5
3
5
8
8
2-2 113674_0711
Frame
1. In the event the serial number tag becomes damaged or illegible, please
INDEX NO. PART NO. QTY. DESCRIPTION
1 550745 1 FRAME, 48" (WITH DECALS & HARDWARE)
550746 1 FRAME, 54" (WITH DECALS & HARDWARE)
550747 1 FRAME, 60" (WITH DECALS & HARDWARE)
550847 1 FRAME, 54" RD (WITH DECALS & HARDWARE)
550848 1 FRAME, 60" RD (WITH DECALS & HARDWARE)
2 781427 1 DECK HEIGHT INDICATOR DECAL
3 602323 1 STEP TREAD
4 808477 2 1/4-20 THREAD NUTSERT
5 N/A 3 TURF PRODUCTS NO. PLATE
6 601993 1 SAFE OPERATION DECAL
7 808493 4 3/8-16 THREAD NUTSERT
8 600961 4 1/2-13 THREAD RIVET NUT
9 602041 1 HOT DECAL
10 602407 1 HUSTLER ID DECAL
NOTES:
contact your dealer to order a replacement.
2. EPA compliance plate.
3. Patent numbers plate.
113674_0711 2-3

Footrest

1
2
3
3
3
2-4 113674_0711
Footrest
INDEX NO. PART NO. QTY DESCRIPTION
1 785493 2 LOWER STEP TREAD
2 550743 1 FLOOR PLATE (WITH STEP TREADS)
3 781880 5 BUMPER
NOTES:
113674_0711 2-5

Engine Guard Kaw FX850V Only

2
3
5
8
3
4
2
5
8
9
6
7
16
3
18
17
15
14
17
12
15
13
16
10
14
13
11
19
17
9
1
2-6 113674_0711
Engine Guard Kaw FX850V Only
INDEX NO. PART NO. QTY. DESCRIPTION
1 113858 1 DEFLECTOR
2 068239 2 CS .500-13 X 4.500 HX G5
3 767962 8 FW .531 X 1.063 X .090 SAE
4 781567 2 NT .500-13 HX G8 ZY NL
5 602345 2 ANTI-SCALP SPACER 3.22
6 602263 2 SIDE ANTI-SCALP WHEEL
7 113678 1 MUFFLER SHIELD
8 603076 4 MUFFLER SHIELD SPACER
9 601069 6 CN .312-18 X .200 MAX THK
10 113373 1 RS ENGINE GUARD
11 551168 1 ENGINE GUARD (WITH RIVET NUTS)
12 113374 1 LS ENGINE GUARD
13 036244 4 CS .375-16 X 1.00 HX G5
14 767954 4 FW .406 X .812 X .060 SAE
15 808493 4 RIVET NUT, 3/8-16 THREAD
16 079186 4 CS .312-18 X 1.250 HX G5
17 768523 6 FW .343 X .687 X .051/.080H
18 705954 4 CS .500-13 X 1.25 HX G5 ZN
19 064014 2 CS .312-18 X .875 HX G5 ZN
NOTES:
113674_0711 2-7

Engine Guard

2
21
22
23
2
3
3
4
6
5
5
9
8
7
8
15
14
20
15
10
14
13
19
17
11
13
16
17
3
18
16
17
9
1
12
2-8 113674_0711
Engine Guard
INDEX NO. PART NO. QTY. DESCRIPTION
1 113858 1 DEFLECTOR
2 068239 2 CS .500-13 X 4.500 HX G5
3 767962 8 FW .531 X 1.063 X .090 SAE
4 781567 2 NT .500-13 HX G8 ZY NL
5 602345 2 ANTI-SCALP SPACER 3.22
6 602263 2 SIDE ANTI-SCALP WHEEL
7 113704 1 MUFFLER SHIELD
8 603076 4 MUFFLER SHIELD SPACER
9 601069 6 CN .312-18 X .200 MAX THK
10 113371 1 RS ENGINE GUARD
11 551168 1 ENGINE GUARD (WITH RIVET NUTS)
12 113372 1 LS ENGINE GUARD
13 036244 4 CS .375-16 X 1.00 HX G5
14 767954 4 FW .406 X .812 X .060 SAE
15 808493 4 3/8-16 THREAD NUTSERT
16 079186 4 CS .312-18 X 1.250 HX G5
17 768523 6 FW .343 X .687 X .051/.080H
18 705954 4 CS .500-13 X 1.25 HX G5 ZN
19 064014 2 CS .312-18 X .875 HX G5 ZN
20 113964 1 CABLE SHIELD
21 601982 2 CN .250-20X .150 MAX THK
22 768515 2 FW .281 X .625 X .051/.080H
23 064329 2 CS .250-20 X .625 HX G5
NOTES:
113674_0711 2-9

Miscellaneous Decals

2
INDEX NO. PART NO. QTY. DESCRIPTION
1 601908 1 SPARK ARRESTOR DECAL
2 603363 1 ANSI COMPLIANCE DECAL
NOTES:
1
2-10 113674_0711

Section 3

Hydraulic System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Steering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Pump Drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
Brake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
113674_0711 3-1

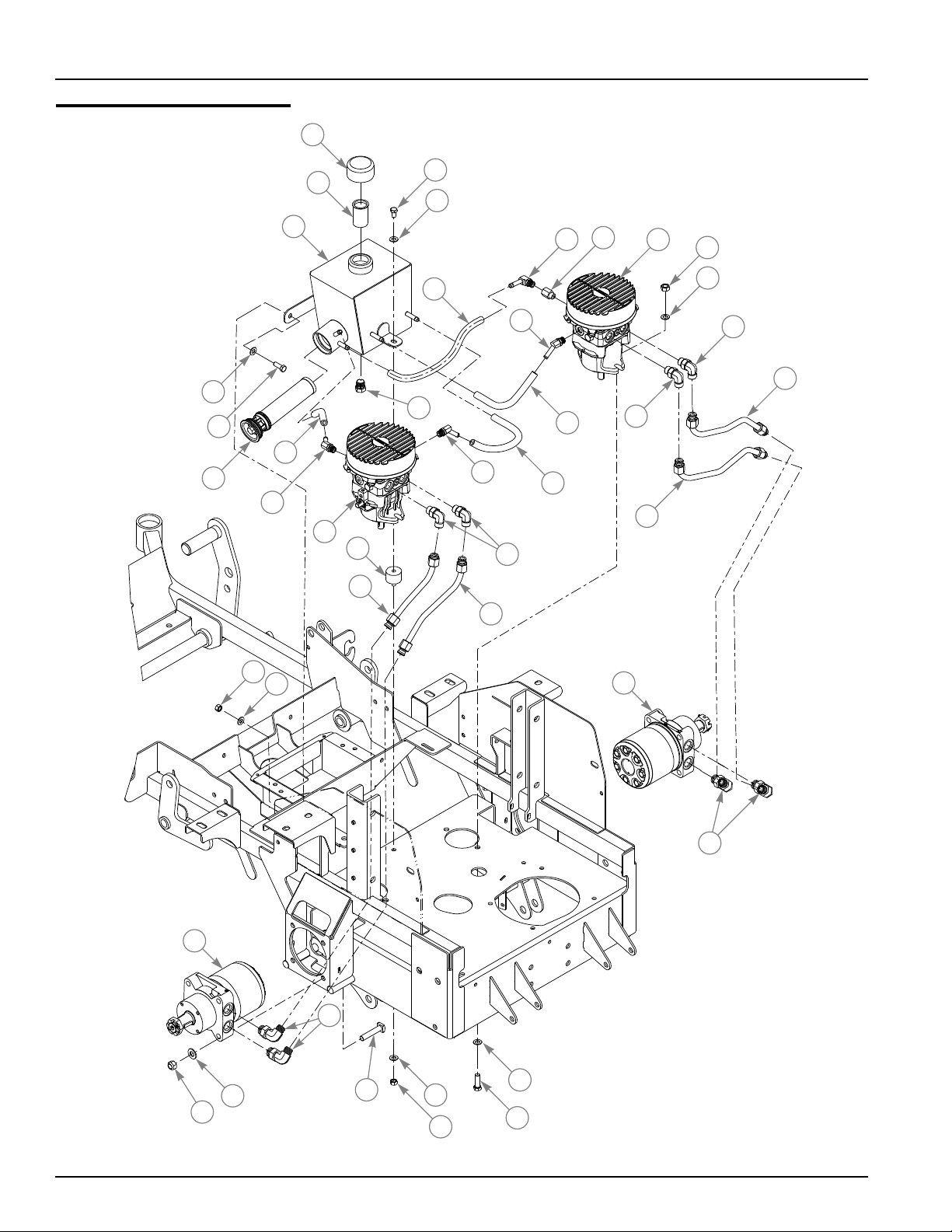

Hydraulic System

1
30
19
4
5
25
22
17
22
21
20
24
29
24
27
31
6
7
24
26
2
3
5
8
18
9
22
32
10
28
12
14
13
11
5
23
15
5
11
7
16
12
23
3-2 113674_0711
Hydraulic System
INDEX NO. PART NO. QTY. DESCRIPTION
1 032763 1 BREATHER CAP
2 032771 1 STRAINER
3 602896 1 HYDRO RESERVOIR
4 056069 1 CS .375-16 X .625 HX G5
5 767954 6 FW .406 X .812 X .060 SAE
6 041707 4 NT .437-14 HX G5 ZNYC
7 704742 8 FW .453 X .812 X .060 ZNYC
8 036244 2 CS .375-16 X 1.000 HX G5
9 601413 1 FILTER ELEMENT
10 601571 1 VIBRATION MOUNT
11 054502 3 NT .375-16 HX GRD 5 ZNY
12 602382 2 MOTOR
13 767962 8 FW .531 X 1.063 X .090 SAE
14 023317 8 NT .500-13 UNT LK G8 ZN
15 602256 8 CS .500-13 X 2.500 SQ G5
16 705186 4 CS .437-14 X 1.375 HX G5
17 787465 1 FTG, 90°-6MORB/-6BT
18 602992 1 LEFT PUMP SUCTION HOSE
19 602993 1 RIGHT PUMP SUCTION HOSE
20 602994 1 LEFT PUMP RETURN HOSE
21 602995 1 RIGHT PUMP RETURN HOSE
22 784108 3 FTG, 45°-6MORB/-6BT
23 781526 4 FTG, 90°-10MORB/-8MORFS
24 781542 4 FTG, 90°-8MORB/-8MORFS
25 600881 1 FTG, STR-6MORB/-6FORB
26 603013 1 TUBE, RP-BM RT LOOP
27 603014 1 TUBE, LP-TM RT LOOP
28 603015 1 TUBE, LP-TM LT LOOP
29 603016 1 TUBE, RP-BM LT LOOP
30 781658 1 FTG, STR-8MORB/HEX
31 601134 1 HYDRO PUMP 12CC W/FAN
32 601133 1 HYDRO PUMP 12CC W/FAN
780718
601877
601878
601879
748806
1
SEAL KIT, PUMP (NOT SHOWN)
1
PUMP FAN SHROUD (NOT SHOWN)
1
PUMP FAN KIT (NOT SHOWN)
1
PUMP SHROUD BRACKET (NOT SHOWN)
1
SEAL KIT, WHEEL MOTOR (NOT SHOWN)
NOTES:
113674_0711 3-3

Steering

1
2
3
4
5
5
6
11
3
12
10
Steering Sub­Assembly
10
8
9
13
14
16
18
5
6
7
5
19
17
14
15
4
3-4 113674_0711
Steering
INDEX NO. PART NO. QTY. DESCRIPTION
1 053199 2 NT .500-13 HX JAM ZNYC
2 603055 2 SS 1/2-13 X 2.50 SH ZNYC
3 550744 1 STEERING COVER (WITH DECALS)
4 055822 4 CS .375-16 X .750 HX G5
5 767954 24 FW .406 X .812 X .060 SAE
6 054502 4 NT .375-16 HX GRD 5 ZNY
7 036244 4 CS .375-16 X 1.000 HX G5
8 781260 2 STEERING BAR GRIP
9 109839 2 HANDLE (WITH STEERING BAR GRIP)
10 722199 1 WEAR TAPE
11 603106 1 X-ONE ID DECAL
12 727172 1 MADE IN USA DECAL
13 704163 2 CS .250-20 X 2.00 HX G5 Z
14 768515 4 FW .281 X .625 X .051/.080H
15 068551 2 NT .250-20 HXZY NL
16 023655 4 NT .312-24 HX NL ZN
17 768523 12 FW .343 X .687 X .051/.080H
18 113938 2 PUMP ARM
19 781286 2 PUMP ROD ADJUSTER
NOTES:
113674_0711 3-5
Steering Sub Assembly
20
5
30
34
27
27
24
35
29
31
21
27
34
22
5
23
28
36
5
19
17
22
27
32
32
37
16
25
17
26
17
33
17
38
3-6 113674_0711
Steering Sub Assembly
INDEX NO. PART NO. QTY. DESCRIPTION
20 113578 2 STEERING ARM
21 086660 6 NT .375-16 HXZY NL
22 705178 6 CS .375-16 X 1.750 HX G5
23 348862 4 STEERLEVER BUSHING
24 797738 2 SS .500-13 X 2.00 SH ZY
25 034272 2 NT .312-18 HX G5 ZNYC
26 603078 2 FW .750 X 1.500 X .156 ZN
27 781153 6 BUSHING
28 712927 2 FW .344 X 1.00 X.12 HRD Z
29 112898 1 STEERING BOX, RS
30 112899 1 STEERING BOX, LS
31 047456 2 GM .750 X .188 X 1.00 X .12
32 781922 4 BALL STUD
33 795351 2 DAMPER
34 784439 2 LOCK COLLAR, 0.757 ID
35 113365 1 STEER PIVOT TUBE
36 601087 2 SWITCH
37 029876 2 LW .312 INT-EXT TOOTH
38 016832 2 NT .312-18 HXFLK ZNYC
NOTES:
113674_0711 3-7

Pump Drive

1
2
3
4
16
7
10
18
21
4
17
22
8
9
11
1
12
20
13
23
5
6
15
24
14
25
26
19
15
22
2
13
2
14
27
28
3-8 113674_0711
Pump Drive
INDEX NO. PART NO. QTY. DESCRIPTION
1 051151 1 CS .500-13 X 5.000 HX G5
2 344267 1 FW .510 X 2.15 X .187 SPL
3 034272 2 NT .312-18 HX G5 ZNYC
4 768523 4 FW .343 X .687 X .051/.080H
5 113347 1 CLUTCH ANCHOR
6 036236 2 CS .312-18 X 1.000 HX G5
7 212076 1 KEY 1/4 SQ X 1.50 LG
8 602903 1 ENG PULLEY, 5.78 OP
9 601311K 1 CLUTCH KIT
10 791251 1 CLUTCH HARNESS PIGTAIL
11 602680 1 FW .453 X 1.12 X .119 HRD
12 785659 1 CS .437-20 X 2.50 HXG5 P85
13 602904 2 PUMP PULLEY, 5.78 OP
14 083196 4 SS .312-18 X .750 SQ-HD
15 768127 2 KEY 5MM X 30MM
16 602880 1 IDLER PIVOT BUSHING
17 025007 1 CS .625-11 X 1.750 HX G5
18 602304 1 5" FLAT IDLER PULLEY
19 113403 1 TENSIONER
20 601016 1 IDLER SPRING
21 601486 1 EB, .375-16 X 3.00 FULTHD
22 054502 2 NT .375-16 HX GRD 5 ZNY
23 767954 2 FW .406 X .812 X .060 SAE
24 015495 1 GREASE FITTING STRAIGHT
25 602879 1 IDLER PIVOT BUSHING
26 767962 1 FW .531 X 1.063 X .090 SAE
27 781567 1 NT .500-13 HX G8 ZY NL
28 602907 1 BELT, 61.5 A-SEC
NOTES:
1. Torque to 45-48 ft-lbs. If fastener is loosened or removed, do not re-use. Replace with new fastener. Use only hand tools to install this fastener.
2. Torque to 12–15 ft-lbs.
113674_0711 3-9

Brake

STEERING LEVER
1
2
4
6
3
5
4
15
87
2
9
10
14
12
13
5
3
17
3
5
19
5
2
1
2
11
9
2
16
2
18
3-10 113674_0711
Brake
INDEX NO. PART NO. QTY. DESCRIPTION
1 086660 2 NT .375-16 HXZY NL
2 767954 12 FW .406 X .812 X .060 SAE
3 765339 4 BUSHING
4 023655 4 NT .312-24 HX NL ZN
5 768523 20 FW .343 X .687 X .051/.080H
6 781583 2 BRAKE ROD
7 113215 1 RS BRAKE BELLCRANK
8 113216 1 LS BRAKE BELLCRANK
9 054502 4 NT .375-16 HX GRD 5 ZNY
10 080655 2 CS .375-16 X 1.500 HX G5
11 052514 2 CS .375-16 X 4.500 HX G5
12 350397 2 BRAKE LINK TURNBUCKLE
13 034272 4 NT .312-18 HX G5 ZNYC
14 602383 2 BRAKE ASSY
15 602384 2 HUB ASSY (WITH STUDS)
16 111309 2 BRAKE ARM
17 064014 8 CS .312-18 X .875 HX G5 ZN
18 005116 2 CS .375-16 X 1.375 HX G5
19 037887 4 CB .312-18 X 1.000 FULL ZN
20 601085 1 STUD, WHEEL LUG 1/2-20
1. Included with wheel motor.
2. Torque to 220-240 ft-lbs.
3. Torque to 17 ft-lbs.
NOTES:
113674_0711 3-11
3-12 113674_0711

Section 4

Wheel & Tire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Wheel & Tire Breakdown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
113674_0711 4-1

Wheel & Tire

1
2
3
11
4
1
12
5
4
6
8
7
7
9
10
4-2 113674_0711
Wheel & Tire
INDEX NO. PART NO. QTY. DESCRIPTION
1 705954 2 CS .500-13 X 1.250 HX G5 ZN
2 344267 2 FW .510 X 2.15 X .187 SPL
3 712976 2 FW .531 X 1.375 X .125 ZNY
4 784223 4 BEARING
5 784603 2 SPACER
6 061101 2 NT .750-10 HXZY NL
7 025296 4 FW .760 X 1.625 X .08 ZNYC
8 602870 2 FORK
9 041475 2 CS .750-10 X 9.50 HXZY
10 747782 2 TIRE/WHEEL ASSY 13 X 6.50
11 782078 2 TIRE/WHEEL ASSY 23 X 9.50 (USED WITH 48”/54” DECK)
12 061077 10 WHEEL NUT
1. Torque to 65-75 ft-lbs.
784058 2 TIRE/WHEEL ASSY 24 X 12 (USED WITH 60” DECK)
NOTES:
113674_0711 4-3

Wheel & Tire Breakdown

782078 / 784058
1
2
3
Front Wheel
4
3
5
6
7
8
4
4-4 113674_0711
Wheel & Tire Breakdown
INDEX NO. PART NO. QTY. DESCRIPTION
1 782284 1 TIRE 24 X 12-12 (USED WITH 48" & 54" DECKS)
781245 1 TIRE 24 X 12-12 (USED WITH 60" DECKS)
2 782086 1 WHEEL 12 X 8.50 (USED WITH 48" & 54" DECKS)
784066 1 WHEEL 12 X 8.50 (USED WITH 60" DECKS)
3 019521 2 TIRE VALVE
4 039677 2 BEARING CAPS
5 747741 1 TIRE, 13 X 6.50
6 015511 1 GREASE FITTING 45 DEG
7 747832 1 WHEEL, 6 X 4.5
8 782771 1 BEARING, 3/4" ROLLER
NOTES:
113674_0711 4-5
4-6 113674_0711

Section 5

Kawasaki FX691V & FX730V Engine . . . . . . . . . . . . . . . . . . . . . . . . 5-2
Kawasaki FX850V Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
Kawasaki Engine Service Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
Kohler CV730 & CV740 Engine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
Kohler ECV749 Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
Kohler Engine Service Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
Fuel System-Tanks & Fuel Lines (without Carbon Canister) . . . . . 5-14
Fuel & Evap Service Parts (without Carbon Canister). . . . . . . . . . . 5-16
Fuel System-Tanks & Fuel Lines (with Carbon Canister) . . . . . . . . 5-18
Fuel & Evap Service Parts (with Carbon Canister) . . . . . . . . . . . . . 5-22
113674_0711 5-1

Kawasaki FX691V & FX730V Engine

20
2
3
1
6-PIN
19
21
22
23
BLK
2
24
25
RED/PUR
1
2
2
2 3
20
4
5
8
9
10
5
1
11
12
25
13
14
1
6
7
13
15
TO FUEL VALVE
27
26
TO VAPOR TEE
16
10
18
5-2 113674_0711
17
4
Kawasaki FX691V & FX730V Engine
INDEX NO. PART NO. QTY. DESCRIPTION
1 N/A 1 KAW FX691V ENGINE
N/A 1 KAW FX730V ENGINE
2 788943 1 AIR FILTER INDICATOR
3 601216 1 ELBOW STREET FITTING
4 603326 17" 3/16" VAPOR LINE
5 603112 2 CLAMP, 3/16"
6 796524 1 OIL DRAIN VALVE
7 787713 3" HOSE, 0.50" LOW PRESSURE
8 602772 1 MUFFLER
9 029751 2 CS .375-16 X 1.000 HXFLK
10 705137 4 FW .391 X 1.250 X .060 ZNY
11 113970 1 CABLE GUIDE
12 000398 1 CLAMP
13 768523 2 FW .343 X .687 X .051/.080 HD
14 034272 1 NT .312-18 HX G5 ZNYC
15 034280 1 CS .312-18X .750 HX G5
16 767954 4 FW .406 X .812 X .060 SAE
17 602580 4 CS .375-16 X 1.25 HXG5 P85
18 016899 2 NT .375-16 HXFLK ZNYC
19 789131 1 FAN CAP
20 000331 3 WIRE TIE, SMALL/SHORT
21 786632 1 RED POSITIVE BATTERY CABLE
22 029876 1 LW .312 INT-EXT TOOTH Z
23 744284 1 NEGATIVE BATTERY CABLE
24 768523 1 FW .343 X .687 X .051/.080H
25 720516 3 CS M8 X 1.25 X 16 G10.9 HX
26 015818 12" 1/4" FUEL LINE
27 000323 2 HOSE CLAMP
NOTES:
1. Supplied with the engine.
2. Part of the mower’s main wire harness.
3. Contains a 40 amp fuse.
4. Torque the bolt to 30 ft-lbs. Replace (do not reuse) the capscrew if removed or loosened. Use only hand tools to install this fastener.
113674_0711 5-3

Kawasaki FX850V Engine

6-PIN
13
2
17
16
BLK
2
15 7
1
14
RED/ PUR
2
3
2
12
12
2
3
4
5
6
7
9
10
1
8
1
18
19
18
TO FUEL VALVE
11
4
11
20
TO VAPOR TEE
15
21
4
5-4 113674_0711
Kawasaki FX850V Engine
INDEX NO. PART NO. QTY. DESCRIPTION
1 N/A 1 KAW FX850V ENGINE
2 788943 1 AIR FILTER INDICATOR
3 601216 1 ELBOW STREET FITTING
4 603112 2 3/16" FUEL CLAMP
5 603326 22" 3/16" VAPOR LINE
6 113714 1 HEAT SHIELD
7 720516 3 CS M8 X 1.25 X 16 G10.9 HX
8 796524 1 OIL DRAIN VALVE
9 602774 1 MUFFLER
10 029751 2 CS .375-16 X 1.000 HXFLK
11 705137 4 FW .391 X 1.250 X .060 ZNY
12 000331 4 WIRE TIE SMALL/SHORT
13 789131 1 FAN CAP
14 786632 1 RED POSITIVE BATTERY CABLE
15 768523 5 FW .343 X .687 X .051/.080H
16 744284 1 NEGATIVE BATTERY CABLE
17 029876 1 LW .312 INT-EXT TOOTH Z
18 000323 2 HOSE CLAMP
19 015818 12" FUEL LINE, 1/4"
20 016899 2 NT .375-16 HXFLK ZNYC
21 602580 4 CS .375-16 X 1.00 HXG5 P85
NOTES:
1. Supplied with the engine.
2. Part of the mower’s main wire harness.
3. Contains a 40 amp fuse.
4. Torque the bolt to 30 ft-lbs. Replace (do not reuse) the capscrew if removed or loosened. Use only hand tools to install this fastener.
113674_0711 5-5

Kawasaki Engine Service Parts

1
2
3
INDEX NO. PART NO. QTY. DESCRIPTION
1 785261 1 AIR CLEANER ELEMENT
2 785279 1 SAFETY FILTER ELEMENT
3 602581 1 KAWASAKI ENGINE OIL FILTER (FX691V & FX730V ONLY)
603138 1 KAWASAKI ENGINE OIL FILTER (FX850V ONLY)
4 068478 1 FUEL FILTER
NOTES:
5-6 113674_0711
This page intentionally left blank.
113674_0711 5-7

Kohler CV730 & CV740 Engine

2
1
3
BLK
BLK 12
2
13
1
6-PIN
2
11 RED
6
7
2
3
RED
2
1
8
9
10
4
5
14
15
20
7
16
TO VAPOR TEE
17
B
21
16
18
15
19
18
7
25
22
4
15
TO FUEL VALVE
A
7
24
10
23
5-8 113674_0711
Kohler CV730 & CV740 Engine
INDEX NO. PART NO. QTY. DESCRIPTION
1 N/A 1 ENGINE, KOHLER CV730
N/A 1 ENGINE, KOHLER CV740
2 788943 1 AIR FILTER INDICATOR
3 601216 1 ELBOW STREET FITTING
4 796672 1 OIL DRAIN VALVE, 3/8-18
5 787713 3” HOSE, 0.50" LOW PRESSURE
6 058776 1 NT .312-18 HXZY NL
7 768523 4 FW .343 X .687 X .051/.080H
8 602776 1 MUFFLER
9 029751 2 CS .375-16 X 1.000 HXFLK
10 705137 4 FW .391 X 1.250 X .060 ZNY
11 786632 1 RED POSITIVE BATTERY CABLE
12 744284 1 NEGATIVE BATTERY CABLE
13 029876 1 LW .312 INT-EXT TOOTH Z
14 789131 1 FAN CAP
15 000331 4 WIRE TIE, SMALL/SHORT
16 603112 2 CLAMP, 3/16"
17 603326 36” FUEL LINE, 3/16"
18 000323 2 HOSE CLAMP
19 015818 29” FUEL LINE, 1/4"
20 034280 1 CS .312-18 X .750 HX G5
21 043570 1 CLAMP
22 034272 1 NT .312-18 HX G5 ZNYC
23 016899 2 NT .375-16 HXFLK ZNYC
24 050161 1 CS .312-18 X 1.750 HX G5
25 792788 3 SC.375-16 X 1.0HX FL STP
NOTES:
1. Supplied with the engine.
2. Part of the mower’s main wire harness.
3. Contains a 40 amp fuse.
4. Torque to 30 ft-lbs.
FUEL & VAPOR LINE LENGTHS
A B
29" VALVE TO ENGINE (FUEL)
36" TEE TO ENGINE (VAPOR)
113674_0711 5-9

Kohler ECV749 Engine

2
3
1
RED
5
2
4
1
12
5
1
6-PIN
2
14
16
2
3
1
6
17
15
13
5
7
8
7
11
2
BLK
9
18
7
8
19
10
4
20
17
5
21
22
B
23
24
22
5
A
5
25
24
5-10 113674_0711
Kohler ECV749 Engine
INDEX NO. PART NO. QTY. DESCRIPTION
1 602812 1 ENGINE, KOHLER ECV749
2 601216 1 ELBOW STREET FITTING
3 788943 1 AIR FILTER INDICATOR
4 789131 1 FAN CAP
5 000331 7 WIRE TIE, SMALL/SHORT
6 058776 1 NT .312-18 HXZY NL
7 768523 4 FW .343 X .687 X .051/.080H
8 034272 2 NT .312-18 HX G5 ZNYC
9 744284 1 NEGATIVE BATTERY CABLE
10 111894 1 GROUND STRAP
11 786632 1 RED POSITIVE BATTERY CABLE
12 796672 1 OIL DRAIN VALVE, 3/8-18
13 787713 3" HOSE, 0.50" LOW PRESSURE
14 114872 1 GUARD
15 602773 1 MUFFLER
16 029751 2 CS .375-16 X 1.000 HXFLK
17 705137 4 FW .391 X 1.250 X .060 ZNY
18 034280 1 CS .312-18 X .750 HX G5
19 043570 1 LOOP CLAMP
20 792788 4 SC. 375-16 X 1.0 HX FL STP
21 016899 2 NT .375-16 HXFLK ZNYC
22 603112 2 CLAMP, 3/16"
23 603326 47" 3/16" VAPOR LINE
24 000323 2 HOSE CLAMP
25 015818 29" 1/4" FUEL LINE
NOTES:
1. Supplied with the engine.
2. Part of the mower’s EFI wire harness.
3. Contains a 40 amp fuse.
4. Torque to 30 ft-lbs.
5. Torque to 50–60 in-lbs.
FUEL & VAPOR LINE LENGTHS
A B
113674_0711 5-11
29" VALVE TO ENGINE (FUEL)
47" TEE TO ENGINE (VAPOR)

Kohler Engine Service Parts

1
2
3
4
INDEX NO. PART NO. QTY. DESCRIPTION
1 602587 1 MAIN AIR FILTER ELEMENT
2 602586 1 AIR FILTER PRECLEANER
3 747303 1 KOHLER ENGINE OIL FILTER
4 068478 1 IN-LINE FUEL FILTER (CV730 & CV740 ONLY)
603108 1 IN-LINE FUEL FILTER (ECV749 ONLY)
NOTES:
5-12 113674_0711
This page intentionally left blank.
113674_0711 5-13

Fuel System-Tanks & Fuel Lines (without Carbon Canister)

A
5
4
B
3
1
5
D
5
7
E
5
6
4
8
4
6
9
10
1
11
9
10
1
12
C
5
4
13
12
3
14
9
1
10
2
9
1
10
5-14 113674_0711
Fuel System-Tanks & Fuel Lines (without Carbon Canister)
INDEX NO. PART NO. QTY. DESCRIPTION
1 602989 1 RS FUEL TANK
2 602990 1 LS FUEL TANK
3 602916 2 RATCHETING GAS CAP, 3.5"
4 000323 10 HOSE CLAMP
5 015818 101" 1/4" FUEL LINE
6 745059 1 FUEL VALVE 3-WAY
7 603025 1 PLASTIC TEE, 1/4"
8 603024 1 VACUUM BREAKER
9 712919 10 FW .406 X 1.00 X .12 HRD ZN
10 055822 10 CS .375-16 X .75 HX G5
11 036236 3 CS .312-18 X 1.000 HX G5
12 768523 6 FW .343 X .687 X .051/.080 HD
13 043570 3 HOSE CLAMP
14 034272 3 NT .312-18 HX G5
NOTES:
1. Torque to 20 ft-lbs.
FUEL LINE LENGTHS
A B C D E
28” RIGHT TANK TO TEE (VAPOR)
12” RIGHT TANK TO VALVE (FUEL)
31” LEFT TANK TO VALVE (FUEL)
22” LEFT TANK TO VACUUM BREAKER (VAPOR)
8” TEE TO VACUUM BREAKER (VAPOR)
113674_0711 5-15

Fuel & Evap Service Parts (without Carbon Canister)

15
18
16
17
INDEX NO. PART NO. QTY. DESCRIPTION
15 603158 1 ROLLOVER VALVE & GROMMET
16 785295 1 SUCTION HOSE GROMMET
17 601530 1 SUCTION HOSE ASSY 33.5”
18 603161 1 VACUUM BREAKER FILTER
NOTES:
5-16 113674_0711
This page intentionally left blank.
113674_0711 5-17

Fuel System-Tanks & Fuel Lines (with Carbon Canister)

1
9
10
4
A
5
6
4
B
5
1
2
6
7
1
8
4
7
8
11
7
1
8
10
12
3
5-18 113674_0711
Fuel System-Tanks & Fuel Lines (with Carbon Canister)
INDEX NO. PART NO. QTY. DESCRIPTION
1 602916 2 RATCHETING GAS CAP, 3.5"
2 602989 1 RS FUEL TANK
3 602990 1 LS FUEL TANK
4 000323 12 HOSE CLAMP
5 015818 131" 1/4" FUEL LINE
6 745059 1 FUEL VALVE 3-WAY
7 712919 10 FW .406 X 1.00 X.12 HRD Z
8 055822 10 CS .375-16 X .750 HX G5
9 034280 7 CS .312-18 X .750 HX G5
10 768523 14 FW .343 X .687 X .051/.080H
11 043570 3 LOOP CLAMP
12 034272 7 NT .312-18 HX G5 ZNYC
NOTES:
1. Torque to 20 ft-lbs
FUEL LINE LENGTHS
A B
11" RIGHT TANK TO VALVE (FUEL)
31" LEFT TANK TO VALVE (FUEL)
113674_0711 5-19
Fuel System-Tanks & Vapor Lines (with Carbon Canister)
4
1
2
C
5
D
5
E
5
13
4
F
5
9
4
1
10
10
12
15
10
12
9
10
14
3
11
5-20 113674_0711
Fuel System-Tanks & Vapor Lines (with Carbon Canister)
INDEX NO. PART NO. QTY. DESCRIPTION
13 603025 1 PLASTIC TEE, 1/4"
14 602982 2 CARBON CANISTER, 9 GAL.
15 602980 4 3.0" CUSHIONED CLAMP
NOTES:
FUEL LINE LENGTHS
C D E F
30" RIGHT TANK TO RIGHT CARBON CANISTER (VAPOR)
18" RIGHT CARBON CANISTER TO TEE (VAPOR)
30" LEFT TANK TO LEFT CARBON CANISTER (VAPOR)
11" LEFT CARBON CANISTER TO TEE (VAPOR)
113674_0711 5-21

Fuel & Evap Service Parts (with Carbon Canister)

1
2
3
5
INDEX NO. PART NO. QTY. DESCRIPTION
1 603158 1 ROLLOVER VALVE & GROMMET
2 785295 1 SUCTION HOSE GROMMET
3 601530 1 SUCTION HOSE ASSY 33.5"
4 603161 1 VACUUM BREAKER FILTER
5 602982 1 CARBON CANISTER, 9 GAL.
NOTES:
4
5-22 113674_0711

Section 6

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
Instrument Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Instrument Panel EFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
113674_0711 6-1

Battery

6
7
POSITIVE BATTERY CABLE
1
4
5
5
6
2
3
BATTERY
8
NEGATIVE BATTERY CABLE
5
4
8
6-2 113674_0711
Battery
INDEX NO. PART NO. QTY. DESCRIPTION
1 113147 1 BATTERY STRAP
2 075994 2 CS .250-20 X 3.250 ZNYC
3 768515 2 FW .281 X .625 X .051/.080H
4 024927 2 NT .250-20 HX GR.5 ZNYC
5 029868 4 LW .250 INT-EXT TOOTH Z
6 055939 2 CS .250-20 X .750 HX G5
7 771428 1 RED BATTERY CABLE BOOT
8 000331 2 WIRE TIE, SMALL/SHORT
NOTES:
113674_0711 6-3

Instrument Panel

2
1
2
25
15
14
18
15
14
16
17
10a
20a
FUSE SIZE
AND LOCATION
1
5
4
8
9
6
3
7
1
10
11
3
12
13
11
ORG
BLK
17
YEL/BLK
ORG
19
20
21
22
20
6-4 113674_0711
Instrument Panel
INDEX NO. PART NO. QTY. DESCRIPTION
1 603087 1 CHOKE CABLE
2 785808 1 KEY ASSEMBLY
3 045898 1 IGNITION SWITCH
4 769166 1 HOUR METER
5 712257 1 RED INDICATOR LIGHT
6 776476 1 PTO SWITCH
7 601098 2 CB 10-24 X .500 ZYNC
8 550856 1 INSTRUMENT PANEL (WITH DECAL)
9 063198 2 CS 10-24 X .750 HXFLK ZN
10 601554 1 IGNITION CONTROLLER
11 059832 4 NT #10-24 HX NL ZN
12 601675 1 THROTTLE CABLE
13 704932 2 FW .219 X .500 X .048 ZNYC
14 055947 4 CS .250-20 X .500 HX G5
15 768515 4 FW .281 X .625 X .051/.080H
16 603056 1 INSTRUMENT PANEL DECAL
17 603125 1 WIRE HARNESS
18 000430 1 WIRE TIE, SMALL/LONG
19 034280 1 CS .312-18 X .750 HX G5
20 768523 2 FW .343 X .687 X .051/.080H
21 043570 1 HOSE CLAMP
22 034272 1 NT .312-18 HX G5 ZNYC
23 000331 3 WIRE TIE, SMALL/SHORT (NOT SHOWN)
25 114052 1 CLUTCH CONNECTOR REPAIR KIT
786657 1 CHOKE CABLE
1. Part of wire harness.
2. Choke cable usage:
603087 USED ON MOWERS WITH KAWASAKI ENGINES
786657 USED ON MOWERS WITH KOHLER ENGINES
NOTES:
113674_0711 6-5

Instrument Panel EFI

9
10
1
4
3
2
5
7
6
8
2
11
12
13
14
16
14
13
13
14
15
1
17
10a
FUSE SIZE
AND LOCATION
20a
ORG
BLK
1
17
8
ORG
YEL/BLUE
YEL/BLK
3
ORG
22
18
19
20
2
19
21
25
6-6 113674_0711
Instrument Panel EFI
INDEX NO. PART NO. QTY. DESCRIPTION
1 785808 1 KEY ASSEMBLY
2 045898 1 IGNITION SWITCH
3 712257 2 RED INDICATOR LIGHT
4 769166 1 HOUR METER
5 776476 1 PTO SWITCH
6 601098 2 CB 10-24 X .500 ZYNC
7 601554 1 IGNITION CONTROLLER
8 059832 4 NT #10-24 HX NL ZN
9 550856 1 INSTRUMENT PANEL (WITH DECAL)
10 063198 2 CS 10-24 X .750 HXFLK ZN
11 601675 1 THROTTLE CABLE
12 704932 2 FW .219 X .500 X .048 ZNYC
13 055947 4 CS .250-20 X .500 HX G5
14 768515 4 FW .281 X .625 X .051/.080H
15 603165 1 INSTRUMENT PANEL DECAL
16 000430 1 WIRE TIE, SMALL/LONG
17 603125 1 MOWER WIRE HARNESS
18 034280 1 CS .312-18 X .750 HX G5
19 768523 2 FW .343 X .687 X .051/.080H
20 043570 1 LOOP CLAMP
21 034272 1 NT .312-18 HX G5 ZNYC
22 603144 1 EFI WIRE HARNESS
23 000331 5 WIRE TIE, SMALL/SHORT (NOT SHOWN)
24 603392 1 CLUTCH HANG TAG DECAL
25 114052 1 CLUTCH CONNECTOR REPAIR KIT
NOTES:
1. Part of mower wire harness.
2. Part of EFI wire harness.
113674_0711 6-7
6-8 113674_0711

Section 7

48" Service Deck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
48" Deck Pulleys & Spindles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
48" Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6
54" Service Deck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
54" Deck Pulleys and Spindles . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10
54" Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
60" Service Deck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-14
60" Deck Pulleys & Spindles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16
60" Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18
54" Rear Discharge Service Deck. . . . . . . . . . . . . . . . . . . . . . . . . . 7-20
54" Rear Discharge Pulleys & Spindles. . . . . . . . . . . . . . . . . . . . . . 7-22
54" Rear Discharge Deck Dust Shield. . . . . . . . . . . . . . . . . . . . . . . 7-24
54" Rear Discharge Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-26
60" Rear Discharge Service Deck. . . . . . . . . . . . . . . . . . . . . . . . . . 7-28
60" Rear Discharge Pulleys. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-30
60" Rear Discharge Spindles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-32
60" Rear Discharge Dust Shield . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-34
60" Rear Discharge Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-36
Side Discharge Deck Lift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-40
Rear Discharge Deck Lift. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-44
113674_0711 7-1

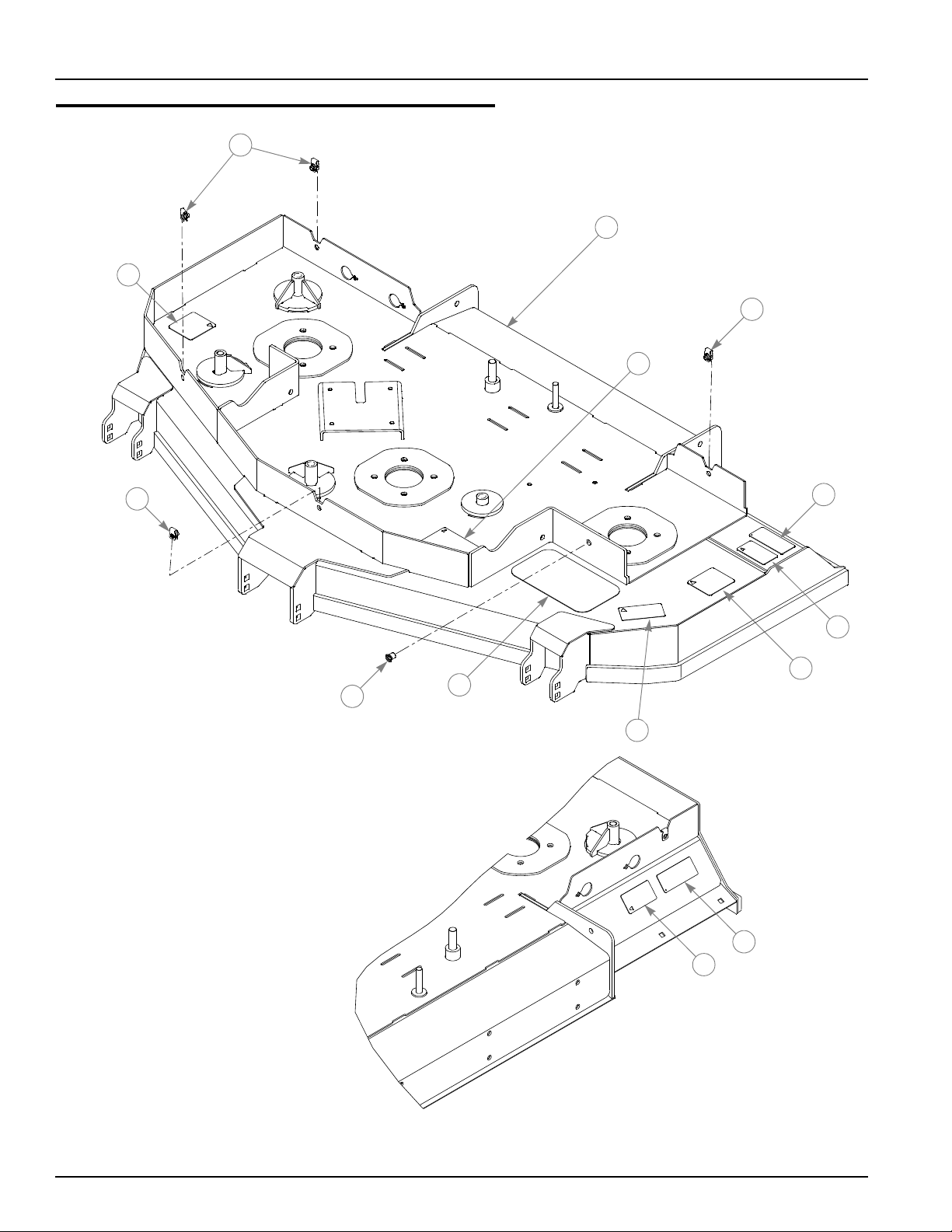

48" Service Deck

1
2
2
6
5
5
7
3
4
8
9
7-2 113674_0711
48" Service Deck
INDEX NO. PART NO. QTY DESCRIPTION
1 550737 1 DECK, 48" (WITH DECALS & HARDWARE) 2 601069 4 CN .312-18 X .200 MAX THK 3 781419 1 BELT ROUTING DECAL 4 601624 1 DISCHARGE CHUTE DECAL 5 601837 2 DECK DANGERS DECAL 6 601892 1 THROWN OBJECTS DECAL 7 794503 1 DECK STEP TREAD 8 793976 1 48" DECK ID DECAL 9 603092 1 VX4 TECHNOLOGY DECAL
NOTES:
113674_0711 7-3

48" Deck Pulleys & Spindles

1
1 2
3 4
5 6
78
9
10
11
2 3
12
2
14
14
16
15
13
17 18
19 20
17 21
34
33
32
31
30
29
28
27
26
25
22
24
23
21
21
5
7-4 113674_0711
48" Deck Pulleys & Spindles
INDEX NO. PART NO. QTY. DESCRIPTION
1 794446 1 CS .625-11 X 1.500 HX G5 2 028118 4 FW .625 X 1.00 X .134 ZNYC 3 603057 3 DUST SHIELD WITH OFFSET 4 781856 1 IDLER PULLEY, NHI 5.0" 5 600296 2 DECK IDLER SPACER 6 350884 1 DECK IDLER SLIDE 7 781302 1 TENSION SPRING 8 259812 1 CHAIN
9 603023 4 WN .312-18 ZN 10 602936 2 UHMW IDLER SLIDE 11 016972 2 NT .625-11 HX G5 ZNYC 12 781385 2 IDLER PULLEY, NHI 6.0" 13 113340 1 PUSHER 14 015495 2 GREASE FITTING STRAIGHT 15 767954 6 FW .406 X .812 X .060 SAE 16 086660 6 NT .375-16 HXZY NL 17 705954 15 CS .500-13 X 1.250 HX G5 ZN 18 752386 3 CW .515 X 2.25 X .204 BLK 19 602842 3 DRIVE PULLEY, 5.187 OP 20 045765 3 FW 1.030 X 1.500 X .134 ZN 21 767962 15 FW .531 X 1.063 X .090 SAE 22 212472 3 KEY 1/4 SQ X 1.00 23 601630 3 BLADE SPINDLE 24 603022 4 CS .312-18 X .625 BH ZN 25 782474 2 CW .631 X 2.250 X .187 PNT 26 783738 2 CS .625-11 X 3.00 FULL HX 27 603113 6 CB .375-13 X 1.250 G5 ZN 28 602338 1 CB .50-13 X 7.50 STD ZN 29 602344 1 ANTI-SCALP SPACER 5.73 30 602341 1 ANTI-SCALP WHEEL 31 781567 3 NT .500-13 HX G8 ZY NL 32 602263 2 SIDE ANTI-SCALP WHEEL 33 602345 2 ANTI-SCALP SPACER 3.22 34 603049 2 CB .500-13 X 5.00 ZNYC
NOTES:
1. Torque to 67–75 ft-lbs.
113674_0711 7-5

48" Deck

1
2
2
6
5
4
3
8
9
10
11
7
12
13
14
17
18
4
4
18
16
15
17
2
1
3
7-6 113674_0711
48" Deck
INDEX NO. PART NO. QTY. DESCRIPTION
1 113241 2 PULLEY COVER
2 792002 4 KNOB, 5/16-28 X 3/4" MALE
3 602429 1 DISCHARGE CHUTE
4 086660 5 NT .375-16 HXZY NL
5 602435 1 TORSION SPRING
6 602432 1 CHUTE PIN
7 786483 1 BELT B SEC 148.56" EL
8 602817 1 RUBBER BUMPER
9 079210 2 FW .344 X 1.00 X .06 ZNYC 10 064014 2 CS .312-18 X .875 HX G5 11 113563 1 BACKING PLATE W/A 12 795757 3 BLADE, F16.50"-H-F-CW 13 782474 3 CW .631 X 2.250 X .187 PNT 14 601983 3 CS .625-11 X 2.25 HX G5 ZY 15 113266 1 INNER WALL, ADJ LH 48" 16 113267 1 INNER WALL, ADJ RH 48" 17 025395 4 CB .375-16 X 1.000 STD CD 18 767954 4 FW .406 X .812 X .060 SAE
NOTES:
1. Do not torque nut; the discharge chute must pivot freely.
2. Torque to 118 ft-lbs.
3. Torque to 10 ft-lbs.
113674_0711 7-7

54" Service Deck

4
3
1
8
7
5
2
5
2
6
9
7-8 113674_0711
54" Service Deck
INDEX NO. PART NO. QTY. DESCRIPTION
1 550738 1 DECK, 54" (WITH DECALS & HARDWARE)
2 601069 4 CN .312-18 X .200 MAX THK
3 781419 1 BELT ROUTING DECAL
4 601624 1 DISCHARGE CHUTE DECAL
5 601837 2 DECK DANGERS DECAL
6 601892 1 THROWN OBJECTS DECAL
7 359547 1 DECK STEP TREAD
8 799171 1 54" IN DECK ID DECAL
9 603092 1 VX4 TECHNOLOGY DECAL
NOTES:
113674_0711 7-9

54" Deck Pulleys and Spindles

1
1
9
11
2
10
6
16
15
14
26
13
17
18
19
20
17
12
22
21
23
28
27
29
30
32
31
33
8
7
2
3
4
5
3
4
5
2
25
24
12
12
7-10 113674_0711
54" Deck Pulleys and Spindles
INDEX NO. PART NO. QTY. DESCRIPTION
1 794446 1 CS .625-11 X 1.500 HX G5
2 028118 4 FW .625 X 1.00 X .134 ZNYC
3 603057 3 DUST SHIELD WITH OFFSET
4 781385 3 IDLER PULLEY, NHI 6.0"
5 600296 2 DECK IDLER SPACER
6 350884 1 DECK IDLER SLIDE
7 781302 1 TENSION SPRING
8 259812 1 CHAIN
9 603023 4 WN .312-18 ZN 10 602936 2 UHMW IDLER SLIDE 11 016972 2 NT .625-11 HX G5 ZNYC 12 767962 15 FW .531 X 1.063 X .090 SAE 13 113340 1 PUSHER 14 015495 2 GREASE FITTING STRAIGHT 15 767954 6 FW .406 X .812 X .060 SAE 16 086660 6 NT .375-16 HXZY NL 17 705954 15 CS .500-13 X 1.250 HX G5 ZN 18 752386 3 CW .515 X 2.25 X .204 BLK 19 798967 3 DECK DRIVE PULLEY 20 045765 3 FW 1.030 X 1.500 X .134 ZN 21 212472 3 KEY 1/4 SQ X 1.00 22 601630 3 BLADE SPINDLE ASSEMBLY 23 603022 4 CS .312-18 X .625 BH ZN 24 782474 2 CW .631 X 2.250 X .187 PNT 25 783738 2 CS .625-11 X 3.00 FULL HX 26 603113 6 CB .375-16 X 1.25 G5 ZN 27 602338 1 CB .50-13 X 7.50 STD ZN 28 602341 1 ANTI-SCALP WHEEL 29 602344 1 ANTI-SCALP SPACER 5.73 30 781567 3 NT .500-13 HX G8 ZY NL 31 602263 2 SIDE ANTI-SCALP WHEEL 32 602345 2 ANTI-SCALP SPACER 3.22 33 603049 2 CB .50-13 X 4.75 STD ZN
NOTES:
1. Torque to 67–75 ft-lbs.
113674_0711 7-11

54" Deck

1
1
8
2
7
5
3
6
4
7
10
15
14
13
11
12
9
17
6
16
18
19
2
17
6
18
3
7-12 113674_0711
54" Deck
INDEX NO. PART NO. QTY. DESCRIPTION
1 113241 1 PULLEY COVER RS 54"
2 113240 1 PULLEY COVER LS 54"
3 602429 1 DISCHARGE CHUTE
4 602435 1 TORSION SPRING
5 602432 1 CHUTE PIN
6 086660 5 NT .375-16 HXZY NL
7 792002 4 KNOB 5/16-18 X 3/4"
8 797928 1 BELT, B 160.2" EL
9 602817 1 RUBBER BUMPER 10 113563 1 BACKING PLATE 11 079210 2 FW .344 X 1.00 X .06 ZNYC 12 064014 2 CS .312-18 X .875 HX G5 13 797696 3 BLADE, F18.50"-H-F-CW 14 782474 3 CW .631 X 2.250 X .187 PNT 15 601983 3 CS .625-11 X 2.25 HXG5ZY 16 113210 1 ADJ. INNER WALL LS 54" 17 767954 4 FW .406 X .812 X .060 SAE 18 025395 4 CB .375-16 X 1.00 STD CD 19 113211 1 ADJ. INNER WALL RS 54"
NOTES:
1. Do not torque nut; the discharge chute must pivot freely.
2. Torque to 118 ft-lbs.
3. Torque to 10 ft-lbs.
113674_0711 7-13

60" Service Deck

8
1
2
5
2
4
3
5
7
6
9
7-14 113674_0711
60" Service Deck
INDEX NO. PART NO. QTY. DESCRIPTION
1 550739 1 DECK, 60" (WITH DECALS & HARDWARE)
2 601069 4 CN .312-18 X .200 MAX THK
3 781419 1 BELT ROUTING DECAL
4 601624 1 DISCHARGE CHUTE DECAL
5 601837 2 DECK DANGERS DECAL
6 601892 1 THROWN OBJECTS DECAL
7 359547 1 STEP TREAD 5.00 X 9.00
8 786277 1 60" DECK DECAL
9 603092 1 VX4 TECHNOLOGY DECAL
NOTES:
113674_0711 7-15

60" Deck Pulleys & Spindles

1
1
2
3
18
19
20
21
28
32
33
34
11
4
5
9
11 22
22
24
23
27
26
25
5
26
29
25
30
31
35
17
4
15
7
8
6
10
12
13
14
16
3
2
15
22
7-16 113674_0711
60" Deck Pulleys & Spindles
INDEX NO. PART NO. QTY. DESCRIPTION
1 794446 1 CS .625-11 X 1.500 HX G5
2 028118 2 FW .625 X 1.00 X .134 ZNYC
3 603057 2 DUST SHIELD WITH OFFSET
4 781385 2 IDLER PULLEY, NHI 6.0"
5 600296 2 DECK IDLER SPACER
6 373191 1 CHAIN
7 781302 1 TENSION SPRING
8 350884 1 DECK IDLER SLIDE
9 603023 4 WN .312-18 ZN 10 602936 2 UHMW IDLER SLIDE 11 705954 15 CS .500-13 X 1.250 HX G5 ZN 12 752386 3 CW .515 X 2.25 X .204 BLK 13 770842 3 DECK DRIVE PULLEY 14 045765 3 FW 1.030 X 1.500 X .134 ZN 15 016972 2 NT .625-11 HX G5 ZNYC 16 602963 1 IDLER DUST SHIELD LG 17 602743 1 IDLER, 10.0" RIVETED 18 767954 6 FW .406 X .812 X .060 SAE 19 086660 6 NT .375-16 HXZY NL 20 015495 2 GREASE FITTING STRAIGHT 21 113340 1 PUSHER 22 767962 15 FW .531 X 1.063 X .090 SAE 23 601630 3 BLADE SPINDLE 24 212472 3 KEY 1/4 SQ X 1.00 25 782474 2 CW .631 X 2.250 X .187 PNT 26 783738 2 CS .625-11 X 3.00 FULL HX 27 603022 4 CS .312-18 X .625 BH ZN 28 603113 6 CB .375-13 X 1.250 G5 ZN 29 602338 1 CB .50-13 X 7.50 STD ZN 30 602341 1 ANTI-SCALP WHEEL 31 602344 1 ANTI-SCALP SPACER 5.73 32 781567 3 NT .500-13 HX G8 ZY NL 33 602263 2 SIDE ANTI-SCALP WHEEL 34 602345 2 ANTI-SCALP SPACER 3.22 35 603049 2 CB .500-13 X 5.00 ZNYC
NOTES:
1. Torque to 67-75 ft-lbs.
113674_0711 7-17

60" Deck

1
12
3
11
10
9
19
13
15
8
6
7
5
2
3
2
4
14
13
8
16
8
17
18
15
3
1
3
7-18 113674_0711
60" Deck
INDEX NO. PART NO. QTY. DESCRIPTION
1 112933 1 PULLEY COVER RS 60"
2 112934 1 PULLEY COVER LS 60"
3 792002 4 KNOB 5/16-18 X 3/4"
4 602988 1 BELT, B-SEC 171.25 EL
5 602891 1 DISCHARGE CHUTE LG
6 602435 1 TORSION SPRING
7 602432 1 CHUTE PIN
8 086660 7 NT .375-16 HXZY NL
9 113563 1 BACKING PLATE 10 602817 1 RUBBER BUMPER 11 079210 2 FW .344 X 1.00 X.06 Z 12 064014 2 CS .312-18 X 0.875 HX G5 13 767954 6 FW .406 X .812 X .060 SAE 14 113180 1 INNER WALL ADJ RS 60" 15 025395 6 CB .375-16 X 1.00 STD CD 16 113179 1 INNER WALL ADJ LS 60" 17 794685 3 BLADE, F20.50"-H-F-CW 18 782474 3 CW .631 X 2.250 X .187 PNT 19 601983 3 CS .625-11 X 2.25 HXG5ZY
NOTES:
1. Do not torque nut; the discharge chute must pivot freely.
2. Torque to 118 ft-lbs.
3. Torque to 10 ft-lbs.
113674_0711 7-19
54" Rear Discharge Service Deck
6
1
2
2
5
6
4
3
7
8
3
4
7-20 113674_0711
54" Rear Discharge Service Deck
INDEX NO. PART NO. QTY. DESCRIPTION
1 550934 1 54" RD DECK (WITH DECALS & HARDWARE)
2 601069 4 CN .312-18 X .200 MAX THK
3 601892 2 THROWN OBJECTS DECAL
4 603391 2 RUBBER FLAP DECAL
5 796953 1 RD DECK ROUTING DECAL
6 601837 2 DECK DANGERS DECAL
7 799171 1 54" DECK ID DECAL
8 794503 1 DECK STEP TREAD
NOTES:
113674_0711 7-21
54" Rear Discharge Pulleys & Spindles
1
17
15
3
14
5
4
1
2
6
9
7
8
10
11
8
12
2
3
2
3
13
12
2
1
1
16
17
16
18
19
1
20
24
7
23
22
21
26
25
7-22 113674_0711
54" Rear Discharge Pulleys & Spindles
INDEX NO. PART NO. QTY. DESCRIPTION
1 794446 1 CS .625-11 X 1.500 HX G5 2 028118 7 FW .625 X 1.00 X .134 ZNYC 3 796714 5 6" HB IDLER PULLEY 4 600296 1 DECK IDLER SPACER 5 109948 1 IDLER ARM 6 781567 1 NT .500-13 HX G8 ZY NL 7 767962 13 FW .531 X 1.063 X .090 SAE 8 770867 2 BUSHING
9 109549 1 BUSHING 10 781302 1 TENSION SPRING 11 259812 1 CHAIN 12 016972 4 NT .625-11 HX G5 ZNYC 13 704759 1 FW .500 X 1.250 X .075 ZNY 14 797910 2 CS .312-18 X 1.50 FLT SH ZY 15 601779 1 IDLER GUIDE 16 782474 2 CW .631 X 2.250 X .187 PNT 17 783738 2 CS .625-11 X 3.00 FULL HX 18 768523 1 FW .343 X .687 X .051/.080H 19 058776 1 NT .312-18 HXZY NL 20 016527 3 CS .500-13 X 1.00 HX G5 ZN 21 752386 3 CW .515 X 2.25 X .204 BLK 22 798967 3 B-SEC 5.44 EOD PULLEY 23 212472 3 KEY 1/4 SQ X 1.00 24 705954 12 CS .500-13 X 1.250 HX G5 ZN 25 601630 2 BLADE SPINDLE CW 26 601819 1 BLADE SPINDLE CCW
NOTES:
1. Torque to 118 ft-lbs.
113674_0711 7-23
54" Rear Discharge Deck Dust Shield
2
4
3
5
10
1 2
6
1
7
13
9
8
1
11
12
13
2
18
19
20
18
21
14
5
15
16
17
7-24 113674_0711
54" Rear Discharge Deck Dust Shield
INDEX NO. PART NO. QTY. DESCRIPTION
1 058776 10 NT .312-18 HXZY NL 2 768523 10 FW .343 X .687 X .051/.080H 3 015495 2 GREASE FITTING STRAIGHT 4 036244 6 CS .375-16 X 1.000 HX G5 5 767954 12 FW .406 X .812 X .060 SAE 6 113340 1 PUSHER 7 778399 2 FW .781 X 1.375 X .250 ZNY 8 109482 1 RS CHUTE BRACKET
9 109483 1 LS CHUTE BRACKET 10 109487 1 RS CLAMP ANGLE 11 113980 1 DISCHARGE SHIELD 12 109486 1 LS CLAMP ANGLE 13 601483 2 RUBBER SIDE FLAP 14 086660 6 NT .375-16 HXZY NL 15 107972 2 RD DISCHARGE FLAP ANGLE 16 601017 2 RD RUBBER DISCHARGE CHUTE 17 107973 2 DECK STIFFENER ANGLE 18 037887 6 CB .312-18 X 1.000 FULL ZN 19 016253 4 CB .312-18 X .750 FUL ZN 20 114522 1 REAR DECK STOP 21 710194 6 CB .375-16 X 1.50 STD G5
NOTES:
113674_0711 7-25
54" Rear Discharge Deck
1
7
5
6
9
12
10
4
11
18
2
3
4
8
12
13
1
14
17
16
15
19
1
7-26 113674_0711
54" Rear Discharge Deck
INDEX NO. PART NO. QTY. DESCRIPTION
1 550914 1 RS PULLEY COVER (WITH DECALS)
2 110448 1 LS PULLEY COVER
3 601837 1 DECK DANGERS DECAL
4 792002 4 KNOB 5/16-18 X 3/4"
5 601015 1 BELT, BB 204.5" EL
6 781567 1 NT .500-13 HX G8 ZY NL
7 767962 1 FW .531 X 1.063 X .090 SAE
8 602341 1 ANTI-SCALP WHEEL
9 602344 1 ANTI-SCALP SPACER 5.73 10 602338 1 CB .50-13 X 7.50 STD ZN 11 601013 1 BLADE, F18.50-L-F-CCW 12 782474 3 CW .631 X 2.250 X .187 PNT 13 601999 1 CS .625-11 X 2.25 LH H5Y 14 114013 1 RS ADJUSTABLE BAFFLE 15 114014 1 LS ADJUSTABLE BAFFLE 16 055822 6 CS .375-16 X .750 HX G5 17 767954 6 FW .406 X .812 X .060 SAE 18 601012 2 BLADE, F18.50"-L-F-CW 19 601983 2 CS .625-11 X 2.25 HX G5 ZY
1. Torque to 118 ft-lbs.
NOTES:
113674_0711 7-27
60" Rear Discharge Service Deck
4
1
2
2
3
4
6
5
8
7
5
6
9
2
7-28 113674_0711
60" Rear Discharge Service Deck
INDEX NO. PART NO. QTY. DESCRIPTION
1 550935 1 60" RD DECK (WITH DECALS & HARDWARE)
2 601069 4 CN .312-18 X .200 MAX THK
3 603349 1 2 BELT ROUTING DECAL
4 601837 2 DECK DANGERS DECAL
5 601892 2 THROWN OBJECTS DECAL
6 603391 2 RUBBER FLAP DECAL
7 786277 1 60" DECK DECAL
8 359547 1 STEP TREAD 5.00 X 9.00
9 792887 1 RIVET NUT, HX 5/16-18 TH
NOTES:
113674_0711 7-29
60" Rear Discharge Pulleys
12
1
13
2
2
31
2
3
4
5
6
2
7
8
9
16
19
14
13
18
17
16
15
11
2
26
18
24
20
21
22
23
25
11
27
2
11
2
12
2
29
28
21
2
5
6
2
29
28
30
26
10
7-30 113674_0711
60" Rear Discharge Pulleys
INDEX NO. PART NO. QTY. DESCRIPTION
1 025015 1 CS .625-11 X 2.500 HX G5
2 028118 12 FW .625 X 1.00 X .134 ZNYC
3 113088 1 BELT GUIDE
4 603256 1 DECK IDLER SPACER 1/2"LG
5 602935 2 IDLER DUST SHIELD SM
6 602821 2 IDLER, 6.0" RIVETED
7 114133 1 RD DECK IDLER ARM
8 797910 2 CS .312-18 X 1.50 FLT SH ZY
9 601779 1 IDLER GUIDE 10 794446 1 CS .625-11 X 1.500 HX G5 11 603057 4 DUST SHIELD WITH OFFSET 12 602672 2 PULLEY, V-IDLER HBB 5.0" 13 373191 2 CHAIN 14 781567 1 NT .500-13 HX G8 ZY NL 15 767962 13 FW .531 X 1.063 X .090 SAE 16 770867 2 BUSHING 17 109549 1 BUSHING 18 781302 2 TENSION SPRING 19 704759 1 FW .500 X 1.250 X .075 ZNY 20 784199 4 CS .312-18 X 1.250 FLT SH 21 016972 2 NT .625-11 HX G5 ZNYC 22 602963 1 IDLER DUST SHIELD LG 23 602838 1 IDLER, 8.0" RIVETED 24 114105 1 IDLER SLIDE 25 601619 2 IDLER SLIDE UHMW RT & LT 26 016642 3 CS .625-11 X 2.00 HX G5 Z 27 796714 2 6" HB IDLER PULLEY 28 768523 6 FW .343 X .687 X .051/.080H 29 058776 6 NT .312-18 HXZY NL 30 782474 1 CW .631 X 2.250 X .187 PNT 31 783738 1 CS .625-11 X 3.00 FULL HX
NOTES:
113674_0711 7-31
60" Rear Discharge Spindles
34
42
38
41
32
1
1
37
36
35
35
40
39
15
33
7-32 113674_0711
60" Rear Discharge Spindles
INDEX NO. PART NO. QTY. DESCRIPTION
32 705954 1 CS .500-13 X 1.250 HX G5 ZN 33 017616 2 CS .500-13 X 1.750 HX G5 34 752386 3 CW .515 X 2.25 X .204 BLK 35 770842 2 DECK DRIVE PULLEY 36 524785 1 PULLEY 37 212472 3 KEY 1/4 SQ X 1.00 38 045765 2 FW 1.030 X 1.500 X .134 ZN 39 016527 12 CS .500-13 X 1.00 HX G5 ZN 40 114108 1 SPACER 41 601819 1 BLADE SPINDLE 42 601630 2 BLADE SPINDLE
1. Torque to 65-75 ft-lbs.
NOTES:
113674_0711 7-33
60" Rear Discharge Dust Shield
6
7
9
11
2
1
11
13
15
4
1
2
5
16
12
14
14
10
1
2
8
3
21
17
8
18
19
20
7-34 113674_0711
60" Rear Discharge Dust Shield
INDEX NO. PART NO. QTY. DESCRIPTION
1 058776 10 NT .312-18 HXZY NL
2 768523 10 FW .343 X .687 X .051/.080H
3 778399 2 FW .781 X 1.375 X .250 ZNY
4 109483 1 LS CHUTE BRACKET
5 109482 1 RS CHUTE BRACKET
6 015495 2 GREASE FITTING STRAIGHT
7 036244 6 CS .375-16 X 1.000 HX G5
8 767954 12 FW .406 X .812 X .060 SAE
9 113340 1 PUSHER 10 109487 1 RS CLAMP ANGLE 11 601483 2 RUBBER SIDE FLAP 12 114439 1 DUST SHIELD 60" RD 13 109486 1 LS CLAMP ANGLE 14 037887 6 CB .312-18 X 1.000 FULL ZN 15 016253 4 CB .312-18 X .750 FUL ZN 16 114522 1 REAR DECK STOP 17 086660 6 NT .375-16 HXZY NL 18 106716 2 DISCHARGE CHUTE ANGLE 19 600254 2 RD REAR FLAP 20 351676 2 DECK STIFFENER ANGLE 21 710194 6 CB .375-16 X 1.50 STD G5
NOTES:
113674_0711 7-35
60" Rear Discharge Deck
1
11
6
8
2
8
9
3
10
12
12
11
15
14
13
10
9
4
5
3
7
7-36 113674_0711
Loading...
