Husqvarna Z 254 User Manual

Operator Manual / Manual del operador

Zero Turn Mower / Z 254

967045201-00

Please read the operator manual carefully and make sure

you understand the instructions before using the machine.

En / SP

Gasoline containing up to 10% ethanol (E10) is acceptable for use

de comprender las instrucciones antes de utilizar la máquina.

La gasolina que contiene hasta 10 % de etanol (E10) se puede

in this machine. The use of gasoline with more than
10% ethanol (E10) will void the product warranty.

Lea el manual de instrucciones detenidamente y asegúrese

usar en esta máquina. El uso de gasolina que tenga más

de 10 % de etanol (E10) anulará la garantía del producto.

CONFORMITY CERTIFICATES

USA requirements

Labels are placed on the engine and/or in the engine compartment stating that the machine

will fulll the requirements. This is also applicable to special requirements for any of the states,
(California emission rules etc.). Do not remove these labels. Certicates can also be supplied

with the machine at delivery or written in the Engine manual. Take care of them as they are
valuable documents.

WARNING! Failure to follow cautious

operating practices can result in dangerous
injury to the operator or other persons. The
owner must understand these instructions,
and must let only approved persons who
understand these instructions to operate the
mower.

Each person operating the mower must be of
sound mind and body and must not be under

the inuence of mind altering substances.

WARNING! Engine exhaust, some of its

constituents, and certain vehicle components
contain or emit chemicals known to the State of
California to cause cancer and birth defects or
other reproductive harm.

WARNING! Battery posts, terminals

and related accessories contain lead and lead
compounds, chemicals known to the State of
California to cause cancer and birth defects
or other reproductive harm. Clean your hands
after handling.

WARNING! Engine exhaust and certain

vehicle components contain or emit chemicals
considered to cause cancer, birth defects,
or other reproductive system damage. The
engine exhaust contains carbon monoxide,
which is an odorless, colorless, poisonous gas.
Do not use the machine in enclosed spaces.

When this product is worn out and no longer
used, return it to the reseller or other party for
recycling.

To implement improvements, specications

and designs can be altered without prior

notication.

Note that no legal demands can be placed
based on the information contained in these
instructions.

Use only original parts for repairs. The use of
other parts voids the warranty.

Do not modify or install non-standard
equipment to the unit without consent from the

manufacturer. Modications to the unit may

cause unsafe operations or damage the unit.

©2015 All rights reserved.

Orangeburg, SC Printed in U.S.A.

CONTENTS

INTRODUCTION .......................................................4

Driving and Transport on Public Roads ...............4

Towing .................................................................. 4

Operating ............................................................. 4

SYMBOLS AND DECALS .......................................... 6

SAFETY ..................................................................... 7

Protecting Children ..............................................7

Personal Safety Equipment .................................8

Slope Operation ................................................... 8

Safe Handling of Gasoline ................................... 9

Transport ............................................................ 10

Towing ................................................................ 11

Spark Arrestor .................................................... 11

CONTROLS ............................................................. 12

Steering Control Levers ..................................... 13

Park Brake ......................................................... 13

Ignition Switch .................................................... 13

Throttle Control .................................................. 14

Choke control ..................................................... 14

Service Meter ..................................................... 14

Blade Switch ...................................................... 14

Fuse ................................................................... 15

Seat Adjustment Lever ....................................... 15

Fuel Shut Off Valve ............................................ 15

Cutting Height Lever .......................................... 15

Bypass Linkages ................................................ 15

Fuel Tank............................................................16

Tracking .............................................................16

OPERATION ............................................................17

Training ..............................................................17

Operating on Hills ..............................................19

Moving Machine By Hand .................................. 20

MAINTENANCE ....................................................... 21

Battery ................................................................23

Safety System .................................................... 24

Park Brake ......................................................... 24

Tire Pressures .................................................... 24

Caster Wheels ...................................................25

Anti-scalp Rollers ............................................... 25

V-belts ................................................................25

Adjusting the Mower Deck ................................. 26

Cutting Blades ....................................................27

Cleaning ............................................................. 27

LUBRICATION .........................................................28

Transmission ...................................................... 28

Wheel and Deck Zerks .......................................28

Engine Oil ..........................................................29

TROUBLESHOOTING ............................................. 30

STORAGE................................................................31

SCHEMATIC ............................................................32

TECHNICAL DATA ...................................................33

SERVICE JOURNAL ................................................35

INTRODUCCIÓN ..................................................... 40

Conducción y transporte en vías públicas ......... 40

Remolque ...........................................................40

Funcionamiento .................................................40

SÍMBOLOS Y RÓTULOS .........................................42

SEGURIDAD ............................................................43

Seguridad infantil ............................................... 43

Equipo de seguridad personal ........................... 44

Funcionamiento en pendientes .......................... 44

Manipulación segura de la gasolina ...................45

Transporte .......................................................... 47

Remolque ...........................................................47

Parachispas ....................................................... 47

CONTROLES ...........................................................48

Palancas de control de la dirección ................... 49

Freno de estacionamiento .................................49

Interruptor de encendido .................................... 50

Interruptor de cuchilla ........................................50

Medidor de servicio ............................................ 50

Control del acelerador ........................................50

Estrangulador .....................................................50

Fusible ...............................................................51

Palanca de ajuste del asiento ............................ 51

Válvula de corte de combustible ........................ 51

Palanca de altura de corte ................................. 51

Varillajes de derivación ......................................51

Depósito de combustible ....................................52

Desplazamiento ................................................. 52

OPERACIÓN ...........................................................53

Capacitación ...................................................... 53

Trabajo en pendientes .......................................56

Mover la máquina manualmente ........................57

MANTENIMIENTO ................................................... 58

Batería ...............................................................60

Sistema de seguridad ........................................ 61

Freno de estacionamiento .................................61

Presión de los neumáticos ................................. 62

Ruedecillas ........................................................62

Ruedas de apoyo ............................................... 62

Correas en V ...................................................... 63

Ajuste del equipo de corte .................................63

Discos de corte .................................................. 64

Limpieza .............................................................65

LUBRICACIÓN ........................................................66

Transmisión ........................................................ 66

Engrasadores de rueda y equipo ....................... 66

Cambio de aceite del motor ............................... 67

SOLUCIÓN DE PROBLEMAS ................................. 68

ALMACENAMIENTO ...............................................69

ESQUEMA ...............................................................70

DATOS TÉCNICOS .................................................71

REGISTRO DE SERVICIO ...................................... 73

INTRODUCTION

Congratulations

Thank you for purchasing a Husqvarna ride­on mower. This machine is built for superior

efciency to rapidly mow primarily large areas.

A control panel easily accessible to the operator
and a hydrostatic transmission regulated by
steering controls both contribute to the machine’s
performance.

This manual is a valuable document. Read the
contents carefully before using or servicing the
machine. The following of instructions (use,
service, maintenance) by all who operate this
machine is important for the safety of the operator
and others. It can also considerably increase the
life span of the machine and increase its resale
value.

If you sell your machine, be sure to give the
operator manual to the new owner.

The nal chapter of this operator manual provides

a Service Journal. Make sure that service and
repair work are documented. A correctly kept
service journal reduces service costs for the
maintenance and affects the machine’s resale
value. Please contact your dealer for more
information. Take the operator manual along
when the machine is taken to your dealer for
service.

General

In this operator manual, left and right, backward
and forward are used in relation to the machine’s
usual driving direction.

Continuous dedication to improve our products

require that specications and design are subject

to change without notice.

Driving and Transport on Public Roads

Check applicable road trafc regulations before

transporting on public roads. If the machine is
transported, you must always use approved
fastening equipment and make sure that the
machine is correctly attached. DO NOT operate
this machine on public roadways.

Towing

If machine is equipped with a tow hitch, use much
more caution when towing. Do not let children or
others in or on the towed equipment. Make wide

turns to avoid jack-kning. Travel slowly and leave

more distance to stop.
Do not tow on sloped ground. The weight of the

towed equipment may cause loss of traction and
loss of control.

Follow the manufacturer's recommendation for
weight limits for towed equipment. Do not tow
near ditches, canals, and other hazards.

Operating

This machine is constructed only for mowing
grass on lawns and even ground without
obstacles such as stones, tree stumps, etc. The
machine can also be used for other tasks when
equipped with special accessories provided by
the manufacturer. Operating instructions for the
accessories are provided with delivery. All other
types of uses are incorrect. The manufacturer’s
directions concerning operation, maintenance,
and repairs must be carefully followed.

Lawn mowers and all power equipment, can
be potentially dangerous if used improperly.
Safety requires good judgement, careful use in
accordance with these instructions and common
sense.

The machine must only be operated, maintained,
and repaired by persons familiar with the
machine’s special characteristics and who are
also knowledgeable about the safety instructions.
Use only approved repair parts to maintain this
machine.

Accident prevention regulations, other general
safety regulations, occupational safety rules, and

trafc regulations must be followed without fail.

Unauthorized modications to the design of the

machine may absolve the manufacturer from
liability for resulting personal injury or property
damage.

4

INTRODUCTION

Good Service

Husqvarna's products are sold throughout the
world and only in specialized retail stores with
complete service. This ensures that you as a
customer receive only the best support and
service. Before the product is delivered, the
machine has, for example, been inspected and

adjusted by your retailer. See the certicate in the

Service Journal in this operator manual.
When you need spare parts or support in service

questions, warranty issues, etc., please consult
the following professional:

This manual belongs to the machine with the
manufacturing number:

Manufacturing Number

The machine’s manufacturing number can be

found on the printed plate afxed to the engine

compartment.

Stated on the plate, from the top are:

• The machine’s type designation (I.D.).

• The manufacturer’s type number (Model).

• The machine’s serial number (Serial no.)

Please have the type designation and serial
number available when ordering spare parts.

Engine Transmission

The engine’s manufacturing number is stamped
on one of the valve covers.

The plate states:

• The engine’s model.

• The engine’s type.

• Code

Please have these available when ordering spare
parts.

The wheel motors and hydrostatic pumps have a

barcode decal afxed at the rear.

5

SYMBOLS AND DECALS

These symbols are found on the machine and in
the operator manual.

Study them carefully so that you know what they
mean.

WARNING! Xxxx xxxxxx xxxxx xxxx

xxxxxxxxx xxxxxx xxxxxxxxx.

Used in this publication to tell the reader of a
risk of personal injury or death, particularly if the

reader neglects to follow the instructions in the
manual.

IMPORTANT INFORMATION Xxxx xxxxxx
xxxxx xxxx xxxxxxxxx xxxxxx xxxxxxxxx.

Used in this publication to tell the reader of a
risk of material damage, particularly if the reader
neglects to follow the instructions in the manual.
Used also when there is a possibility for misuse or
misassembly.

R N

Reverse Neutral Fast Slow Cold Weather

Start

Fuel Park Brake

Danger Cut Height

Low

Warning!

Battery acid is

corrosive, explosive

and ammable

Read Operator

Manual

Full body

exposure to

thrown objects

6

Cut Height

High

Warning!

Do not touch parts

Shut off engine,

remove key before

maintenance

or repair

Severing of ngers

and toes

Use protective

glasses

Keep away from the

Keep a safe

distance from

the machine

Do not open or

remove safety

shields wIth engine

running

Use protective

gloves

Warning!

discharge deck

Use on slopes no

greater than 10° No passengers

Careful backing up,

Wear hearing

protection

Do not use without

or grass catcher

watch for

other persons

Do not

stand here

Warning!

deector

Careful going

forward, watch for

other persons

SAFETY

Safety Instructions

These instructions are for your safety. Read them
carefully.

WARNING! THIS CUTTING MACHINE

IS CAPABLE OF AMPUTATING HANDS
AND FEET AND THROWING OBJECTS.
FAILURE TO OBEY THE FOLLOWING
SAFETY INSTRUCTIONS COULD RESULT IN
DANGEROUS INJURY OR DEATH.

WARNING! CHILDREN CAN BE

SERIOUSLY INJURED OR KILLED BY THIS
EQUIPMENT. Carefully read and follow all the
safety instruction that follow.

IMPORTANT INFORMATION The American
Academy of Pediatrics recommends that
children be a minimum of 16 years of age
before operating a riding lawn mower.

Protecting Children

Tragic accidents can occur if the operator is
not alert to the presence of children. Children
are frequently attracted to the machine and the
mowing activity. Do not assume that children will
stay where you last saw them.

• Keep children out
of the mowing area
and in the watchful
care of a responsible
adult other than the
operator.

• Be alert and turn
machine off if a child
enters the area.

• Before and while backing, look behind and
down for small children.

• Do not carry children, even with the blades
shut off. They may fall off and be seriously
injured or interfere with safe machine operation.
Children who have
been given rides
in the past may
suddenly come into
the mowing area for
another ride and be
run over or backed
over by the machine.

• Do not let children to operate the machine.

• Use extreme care when going near blind

corners, shrubs, trees, or other objects that may
block your view of a child.

General Operation

• Read, understand,
and follow all
instructions on the
machine and in
the manual before
starting.

• It is recommended
that someone be
aware that you are mowing and can provide
help in case of injury or accident.

• Anyone who operates, maintains, and/or
services this machine must rst read and

understand this Operator Manual. Local laws
may regulate the age of the user. The owner
is responsible for training the users of this
equipment.

• The owner and operator of this equipment
can prevent accidents and is responsible for
accidents or injuries occurring to themselves,
other people and/or property.

• Do not put hands or feet near rotating parts or
under the machine. Keep clear of the discharge
opening at all times.

• Only let responsible adults, who are familiar
with the instructions, to operate the machine.

• Clear the area of objects such as rocks, toys,
wire, etc., which
could be picked up
and thrown by the
blades.

• Be sure the area is
clear of bystanders
before operating.
Stop machine if
anyone enters the area.

• Do not mow in reverse unless fully necessary.
Always look down and behind before and while
backing.

• Do not direct discharged material toward
anyone. Avoid discharging material against a
wall or obstruction. Material may ricochet back
toward the operator. Stop the blades when
crossing gravel surfaces.

• Do not operate machine without the full grass
catcher, discharge guard, or other safety
devices in place and working.

• Slow down before turning.

7

SAFETY

• Always turn off blades, move the steering
control lever out to the park brake position, stop
engine and remove keys before dismounting.

• Do not carry passengers. The machine is only
intended for use by one person.

• Disengage blades when not mowing. Shut
off engine and wait for all parts to come to a
complete stop before cleaning the machine,
removing the grass catcher or unclogging the
discharge guard.

• Operate the machine only in daylight or good
articial light.

• Do not operate the machine while under the
inuence of alcohol or drugs.

• Watch for trafc when operating near or

crossing roadways.

• Use extra care when loading or unloading the
machine into a trailer or truck.

• Always wear eye protection when operating
machine.

WARNING! When using the machine,

approved personal protective equipment must
be used. Personal protective equipment cannot
eliminate the risk of injury but it will reduce the
degree of injury if an accident does happen.
Ask your retailer for help in choosing the right
equipment.

• Wear proper Personal Protective Equipment
(PPE) while operating this machine, including
(at a minimum) sturdy footwear, eye protection,
and hearing protection. Do not mow in shorts
and/or footwear with open toes.

• Data indicates that operators age 60 years and
above are involved in a large percentage of
riding mower-related injuries. These operators
must evaluate if they can safely operate the

riding mower sufciently to protect themselves

and others from serious injury.

• Follow the manufacturer’s recommendation for
wheel weights or counterweights.

• Keep machine free of grass, leaves or other
debris buildup which can touch hot exhaust or
engine parts and burn. Do not let the mower
deck plow leaves or other debris that can cause
a buildup to occur. Clean oil or fuel spillage
before operating or storing the machine.

• Let machine cool before storage.

8

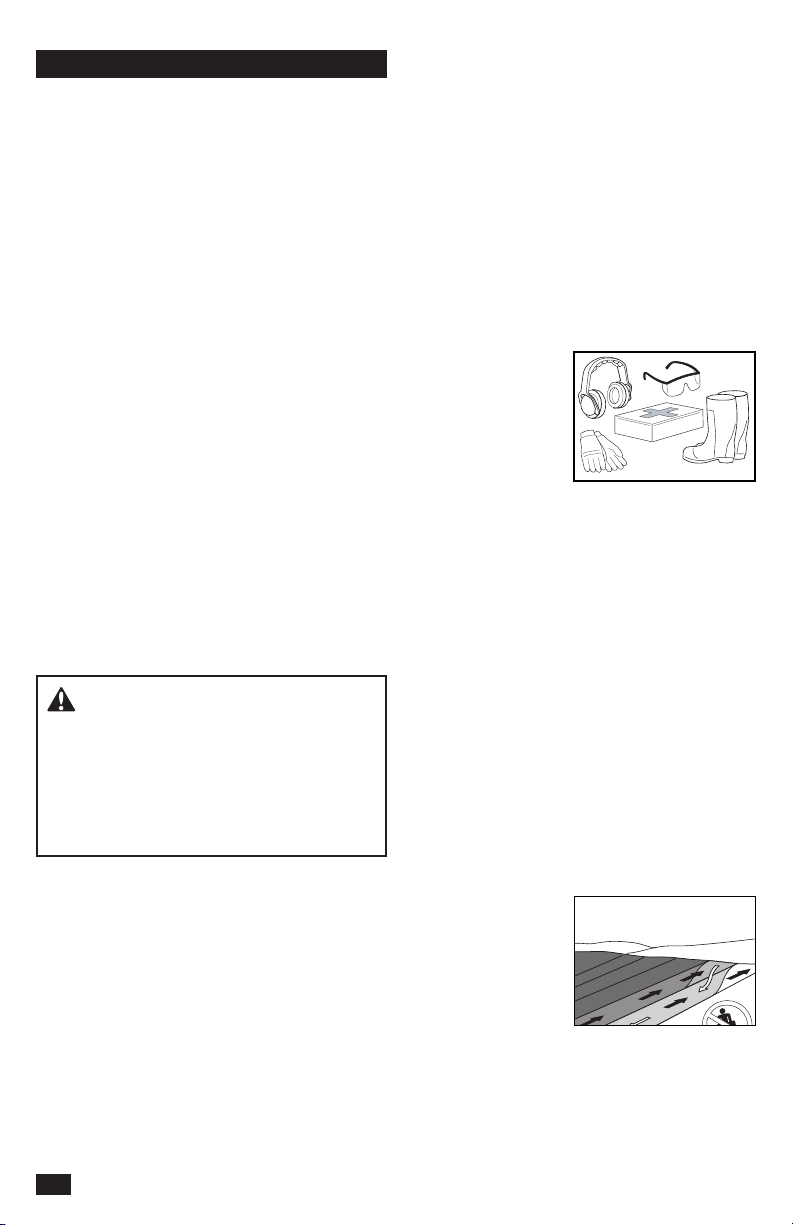

Personal Safety Equipment

• Make sure that rst

aid equipment is
close at hand when
using the machine.

• Do not use the
machine when
barefoot.

• Always wear
protective shoes or boots, preferably with steel
toe caps.

• Always wear approved protective glasses or a
full visor when assembling or driving.

• Always wear gloves when handling the blades.

• Do not wear loose clothing that can get caught

in moving parts.

• Use ear protectors to avoid damage to hearing.

Slope Operation

Slopes are a major factor related to loss of control
and tip-over accidents, which can result in severe
injury or death. Operation on slopes requires
much more caution. If you cannot back up the
slope or if you feel uneasy on it, do not mow it.

• Mow up and down slopes (10 degrees
maximum), not across.

• Watch for holes, ruts,
bumps, rocks, or
other hidden objects.
Uneven terrain
could overturn the
machine. Tall grass
can hide obstacles.

• Choose a low
ground speed so that you will not have to stop
while on the slope.

• Do not mow on wet grass. Tires may lose
traction.

• Avoid starting, stopping, or turning on a slope. If
the tires lose traction, disengage the blades and
proceed slowly straight down the slope.

• Keep movement on the slopes slow and
gradual. Do not
make sudden
changes in speed
or direction, which
could cause
machine to roll over.

• Use extra care while
operating machine
with grass catchers or other attachments; the
stability of the machine can be effected.

• Do not use on steep slopes.

• Do not try to stabilize the machine by putting a

foot on the ground.

SAFETY

• Do not mow near drop-offs, ditches, or
embankments. The machine could suddenly
roll over if a wheel is over the edge or the edge
caves in.

WARNING! Do not drive up or down hills

with slopes greater than 10 degrees. Do not
drive across slopes.

Safe Handling of Gasoline

WARNING! The engine and the exhaust

system become very hot during operation.
There is a risk for burns if touched. Let engine
and exhaust system to cool before refueling.

To avoid personal injury or property damage, use
much more care in handling gasoline. Gasoline is

very ammable and the vapors are explosive.

• Extinguish all cigarettes, cigars, pipes, and

other sources of ignition.

• Use only approved gasoline containers.

• Do not remove gas cap or add fuel with

the engine running. Let engine cool before
refueling.

• Do not fuel the machine indoors.

• Do not store the machine or fuel container
where there is an open ame, spark or pilot light

such as on a water heater or other appliance.

• Before you begin refueling, minimize the risk
of static electricity
by touching a metal
surface.

• Do not ll containers

inside a vehicle or
on a truck or trailer
bed with plastic
liner. Always place
containers on the ground away from the vehicle

when lling.

• Do not overll fuel tank. Replace gas cap and

tighten securely.

• Remove gas-powered equipment from the truck
or trailer and refuel it on the ground. If this is not
possible, refuel such equipment with a portable
container, rather than from a gasoline dispenser
nozzle.

• Keep the nozzle in contact with the rim of the
fuel tank or container opening at all times until
fueling is complete. Do not use a nozzle lock­open device.

• If fuel is spilled on clothing, change clothing
immediately.

• Do not start the engine near spilled fuel.

• Do not use gasoline as a cleaning agent.

• If leaks arise in fuel system, the engine must

not be started until problem has been resolved.

• Check the fuel level before each use and leave
space for the fuel to expand, as the heat from
the engine and the sun may otherwise cause

the fuel to expand and overow.

General Maintenance

• Do not use the
machine indoors or
in spaces lacking
proper ventilation.
The exhaust
fumes contain
carbon monoxide,
an odorless and
poisonous lethal
gas.

CAUTION! Use protective glasses
for maintenance work.

• Make sure that the equipment is in good
condition and that all nuts and bolts, especially
those fastening the blade attachments, are
properly tightened and torqued.

• Maintain or replace safety and instruction labels
as necessary.

• Do not interfere with the intended function of a
safety device or reduce the protection provided
by a safety device. Check their proper operation
regularly. NEVER operate a machine with a
safety device that does not function properly.

WARNING! The engine must not

be started when the driver’s oor plate or

protective plates for the mower deck’s drive
belt is removed.

• Check grass catcher components and the
discharge guard frequently and replace with
manufacturer’s recommended parts when
necessary.

• Do not change the settings of governors and
avoid running the engine with overly high
engine speeds. If you run the engine too fast,
machine components could be damaged.

• To reduce the risk of re, keep machine free of

grass, leaves or other debris buildup. Clean oil
or fuel spills and remove fuel-soaked debris. Let
machine cool before storing.

9

SAFETY

• Stop to inspect the equipment if you run over or
into anything. If necessary, make repairs before
starting.

• Do not make adjustments or repairs with the
engine running.

• The blades are sharp and can cause cuts and
gashes. Wrap blades or use protective gloves
when handling them.

• Check the park brake’s functionality regularly.
Adjust and service as necessary.

• Do not work with the starter circuit if there is
spilled fuel.

• Ensure that the fuel ller cap is mounted tightly
and no ammable substances are stored in an

open vessel.

• Sparking can occur when working with the
battery and the heavy cables of the starter

circuit. This can cause battery explosion, re

or eye injury. Sparking will not occur after the
grounding cable (normally negative, black) is
removed from the battery.

• Disconnect the grounding cable from the battery
rst and reconnect it last.

• Do not make a bridge short circuit across the

starter relay to run the starter.

• Be very careful when handling battery acid.
Acid on skin can cause serious corrosive burns.
If you spill battery acid on your skin, rinse
immediately with
water.

• Acid in the eyes can
cause blindness,
contact a doctor
immediately.

• Be careful when
servicing the battery.
Explosive gases
form in the battery. Do not perform maintenance
on the battery when smoking or near open

ames or sparks. The battery can explode and

cause serious injury or damage.

• The machine is tested and approved only
with the equipment originally provided or
recommended by the manufacturer. Only use
approved repair parts for the machine.

• The mulch blades must only be used in familiar
areas when higher quality mowing is desired.

• Regularly clean deck and underside of
deck, avoid spraying engine and electrical
components with water.

Transport

• The machine is
heavy and can
cause serious
crushing injuries.
Be extra cautious
when it is loaded on
or unloaded from a
vehicle or trailer.

• Use full width ramps for loading machine into a
trailer or truck.

• Use an approved trailer to transport the
machine. Operate the park brake by securing
the steering controls in the outboard position
with elastic or ratcheting straps. Turn off the
fuel supply. Fasten the machine down with
approved devices such as bands, chains or
straps.

• Both front and rear tie down straps must be
used and directed down and out from the
machine.

WARNING! Use much more caution

when loading the machine into a truck or
trailer using ramps. There is the possibility of
dangerous injury or death if the machine falls
off the ramps.

IMPORTANT INFORMATION The park brake

is not sufcient to lock the machine in position

during transport. Make sure that the machine
is correctly fastened to the transport vehicle.
Always reverse the machine onto the transport
vehicle to avoid tipping it over.

• Do not operate this machine on public
roadways.

• Check and abide by local trafc regulations

before transporting the machine on roads.

• Do not tow this machine, it may cause damage
to the drive system.

• Do not tow trailers, etc. with this mower. They
may jackknife or overturn, causing damage to
the mower and possible serious injury to the
operator.

• Load the unit onto truck or trailer by driving up
ramps of suitable strength using a slow speed.
Do not lift! The machine is not intended to be
lifted by hand.

• When loading or unloading this machine, do
not use more than the maximum recommended
operation angle of 10O.

10

SAFETY

Towing

If machine is equipped with a tow hitch, use much
more caution when towing. Do not let children or
others in or on towed equipment.

Make wide turns to avoid jack-kning. Travel

slowly and leave more distance to stop. Do not
tow on sloped ground. The weight of the towed
equipment may cause loss of traction and loss of
control.

Follow the manufacturer’s recommendation for
weight limits for towed equipment. Do not tow
near ditches, canals, and other hazards.

Spark Arrestor

This mower is equipped with an internal
combustion engine and must not be used on
or near unimproved forested, bush covered
or grassy lands unless the engine’s system is
equipped with a spark arrestor meeting applicable
local or state laws.

Federal laws apply on federal lands.
If a spark arrestor is used, it must be maintained

in effective working order by the operator.

A spark arrestor for the mufer is available

through your authorized Husqvarna dealer.

11

CONTROLS

This operator manual describes the Husqvarna

Zero Turn Rider. The rider is tted with a four-

stroke overhead valve engine.

6

7

8

Transmission from the engine is made via
belt-driven hydraulic pumps. Using the left and

right steering controls, the ow is regulated and

thereby the direction and speed.

5

4

9

10

11

12

1. Steering / park brake controls

2. Tracking bolt, left

3. Deck lift

4. Fuses

12

1

5. Bypass Linkages

6. Fuel shut off valve

7. Fuel tank

8. Choke control

3

2

9. Throttle control

10. Service meter

11. Ignition switch

12. Blade switch

CONTROLS

Steering Control Levers

The machine’s speed and direction are
continuously variable using the two steering
controls. The steering controls can be moved
forward or backward about a neutral position.
There is a neutral position, which is locked if the
steering controls are moved out.

When both controls are in the neutral position (N),
the machine stands still.

By equally moving both controls forward or
backward, the machine moves in a straight line
forward or backward.

For example, to turn right while moving forward,
move the right control towards the neutral
position. The rotation of the right wheel is reduced
and the machine turns to the right.

Zero turn can be achieved by moving one control
backward (behind the neutral position) and
carefully moving the other steering control forward
from its neutral position. The rotation direction
when zero turning is determined by which
steering control is moved backward behind the
neutral position. If the left steering control is pulled
backward, the machine turns to the left. Use more
care when using this maneuver.

If the steering controls are in uneven positions

when standing still or do not t in the slots for

moving the controls out, they can be adjusted.

WARNING! The machine can turn very

rapidly if one steering control is moved much
further forward than the other.

Park Brake

The park brake is integrated with the steering
control levers. Move both levers out from the
neutral position to engage the park brake.

To release the park brake, pull both steering
control levers inwards to the neutral position at
the same time. Do not try to operate the unit
without both levers being inwards out of the
engaged position or machine components could
be damaged.

IMPORTANT INFORMATION Failure to bring

the steering / park brake controls inward at the
same time will cause the unit's safety system to
shut the unit down.

Ignition Switch

Forward

Neutral

Reverse

The ignition switch is placed on the control panel
and is used to start and stop the engine.

Park

Brake

13

CONTROLS

Throttle Control

The throttle control regulates the engine speed
and thereby the rate of rotation of the blades,
assuming the blade switch is pulled out.

To increase or decrease the engine speed, the
control is moved forward or back respectively.

Avoid idling the engine for long periods, as there
is a risk of fouling the spark plugs. USE FULL
THROTTLE WHEN MOWING, for best mower
performance and battery charging.

Choke control

Service Meter

The service meter displays the total operating
time with the blade activated.

At 50 hour intervals of operation, an oil can icon
shows and stays on for two hours before an
automatic reset occurs. To manually reset the

the meter, turn the key off and on ve times at

one second intervals. To service the engine and
mower, see the Service Journal of this manual.

Blade Switch

The choke control is used for cold starts to
provide the engine with a richer fuel mixture.

For cold starts the control should be pulled up.

14

To engage the mower deck, pull the knob out;
mower blades are disengaged when the knob is
pressed down.

CONTROLS

Fuse

The 20 amp primary fuse is located on the left
hand side of the machine. It is accessed by tilting

the seat forward. The fuse is a at pin type used

in automobiles.

Seat Adjustment Lever

Cutting Height Lever

To set the deck cutting height, pull the cutting
height lever inwards and move it to the desired
height notch.

IMPORTANT INFORMATION Always raise the
deck to the highest position for transport.

IMPORTANT INFORMATION To obtain an
even cutting height, it is important that the air
pressure in all tires is 15 psi / 103 kPa / 1 bar.

Bypass Linkages

The seat can be adjusted lengthways. When
making adjustments, the lever below the right side
of the seat is pulled up, after which the seat can
be moved backward or forward.

Fuel Shut Off Valve

The fuel shut off valve is located at the right rear
of the seat. The valve is off when the handle tab is
turned perpendicular to the fuel line.

Transaxle bypass linkages must be engaged
when pushing or pulling the mower. The release
levers are located on each side of the rear of the
unit below the rear engine guard. See Moving
Machine By Hand in the Operation section.

WARNING! Bypass linkages are

located close to the mufer. To prevent burns,

the engine should be shut off and allowed
to cool before the bypass linkage levers are
handled.

15

CONTROLS

Fuel Tank

IMPORTANT INFORMATION Experience

indicates that alcohol blended fuels (called
gasohol, ethanol or methanol) can attract
moisture which leads to separation and
formation of acids during storage. Acidic gas
can damage the fuel system of an engine while
in storage. To avoid engine problems, the fuel
system should be emptied before storage of
30 days or longer. Drain the gas tank, start the
engine and let it operate until the fuel lines and
carburetor are empty. Use fresh fuel the next
season. See Storage for additional information.
Do not use engine or carburetor cleaners in the
fuel tank or permanent damage may occur.

Read the safety instructions before refueling. The
capacity for each tank is 5-1/2 gallons.

Regularly check the gas cap gasket for damage
and keep the cap correctly tightened.

The engine will operate on a minimum of
87-octane unleaded gasoline (no oil mix).
Environmentally adapted alkylate gasoline can
be used. See Technical Data concerning ethanol
fuel. Methanol fuel is not allowed. Do not use E85
alcohol based fuel. Damage to the engine and
components may occur.

When operating in temperatures below 32° F, use
fresh, clean winter grade gasoline to help insure
good cold weather starting.

WARNING! The engine and the exhaust

system, become very hot during operation.
There is a risk for burns if touched. Let engine
and exhaust system to cool before refueling.

WARNING! Fill to bottom of ller neck.

Do not overll. Clean off spilled oil or fuel. Do

not store, spill or use gasoline near an open

ame.

Tracking

If the mower is not tracking straight, check the
air pressure in both rear tires. Recommended air
pressure for the rear tires is 15 psi (1 bar).

1. Tracking adjustments are made using the

tracking bolts. The tracking bolts limit the
motion control levers when in the full-forward
position.

2. For preliminary tracking adjustment, move

unit to an open, unobstructed area such as an

empty parking lot or open eld.

3. Using a 1/2" wrench, back the tracking bolts

out until ush with nut.

4. Test operate unit by driving it at full throttle

and the full forward position on both motion
control levers. Gradually turn in the tracking
bolt on the right hand side until the unit
noticeably starts drifting right.

5. Drive forward at full throttle with both motion

control levers in the full forward position.
Gradually turn in the left tracking bolt until unit
tracks straight.

16

OPERATION

Read the Safety section and following pages, if
you are unfamiliar with the machine.

Training

Due to unique steering capabilities, zero turn
mowers are far more maneuverable than typical
riding mowers.

Review this section fully prior to trying to move the

mower under its own power. When rst operating

the mower or until becoming comfortable with
controls, use a reduced throttle speed and
reduced ground speed. DO NOT move control
levers to the furthest forward or reverse positions
during initial operation.

First time users must become familiar with the
mower’s movement on a hard surface, such as
concrete or blacktop PRIOR to trying to operate
on turf. Until the operator becomes comfortable
with the mower controls and zero turning
capability, overly aggressive maneuvers may
damage turf.

Steering

To move forward and backward

The direction and speed of the mower’s
movements are effected by the movement of the
control lever(s) on each side of mower. The left
control lever controls the left wheel. The right
control lever controls the right wheel.

First time users must push the mower (see
Moving Machine By Hand in the Operation

section) to an open, at area without other

persons, vehicles or obstacles nearby. To move
the unit under its own power, the operator must
sit in the seat and start the engine (see Before
Starting in the Operation section). Adjust the
engine speed to idle, disengage the park brake
but do not engage the blades at this time. Pull
control levers inward. As long as the control levers
have not been moved forward or backwards, the
mower will not move.

Slowly move both control levers forward slightly.
This will let the mower start moving forward in a
straight line. Pull the control levers back to the
neutral position and stop the mower from moving.

Pull back slightly on control levers, allowing the
mower to move backwards. Push the control
levers forward to the neutral position to stop the
mower from moving.

To turn to the right

While moving in a forward direction, pull the right
lever back towards the neutral position while
maintaining the position of the left lever, this will
slow the rotation of the right wheel and cause the
machine to turn in that direction.

To turn to the left

While moving in a forward direction pull the left
lever back towards the neutral position while
maintaining the position of the right lever, this will
slow the rotation of the left wheel and cause the
machine to turn in that direction.

To zero turn

While moving in a forward direction, rst pull both

control levers back until the mower stops or slows
dramatically.

Then by alternating one lever slightly to the
forward position and the other in the reverse
position, complete the turn.

Before Starting

1. Read the sections on Safety and Controls

before starting the machine.

2. Do the daily maintenance before starting (see

Maintenance Schedule in the Maintenance
section).

3. Check that there is sufcient fuel in the fuel

tank.

4. Adjust the seat to the desired position.

5. Set pin at desired cutting height. (Height

selection pin is removed by rotating 180O.)
Make sure that the pin is inserted fully through
the both sides of the height panels.

WARNING! The engine exhaust contains

carbon monoxide, which is a odorless,
colorless, poisonous gas. Do not use the
machine in enclosed spaces.

Starting the Engine

1. Sit on the seat.

2. Raise the mower deck to the highest position.

17

OPERATION

3. Disengage the mower blades by pressing the
blade switch downwards.

4. Move the steering / park brake controls rmly
out to the locked position.

5. Move the throttle lever to the middle throttle
position. If the engine is cold, the choke
control should be pulled up.

Running

1. Release the park brake by pulling the steering
/ park brake controls inwards to the neutral
position at the same time.

NOTE: The mower is equipped with an
operator presence system. If the operator
tries to leave the seat with the engine running,

without rst setting the park brake, the engine

will shut off.

2. Lower the mower deck to the desired cutting
height.

3. Move throttle control to full throttle (rabbit
symbol).

4. Engage the mower deck by pulling the blade
switch up.

WARNING! Make sure that no one is

near mower when engaging blade switch.
Make sure the work area is free from objects

that could be thrown by the rotating blades.

6. Push in and turn the ignition key to the start
position.

IMPORTANT INFORMATION Do not

operate the starter for more than ve seconds

each time. If the engine does not start, wait
approximately ten seconds before retrying.

7. When the engine starts, immediately release
the ignition key back to the run position.

8. Set the engine speed with the throttle. Let
the engine to operate at a moderate speed,
approximately mid throttle, for a short time
before use.

9. USE FULL THROTTLE WHEN MOWING.

18

5. Pull control levers inward and slowly move
both control levers slightly forward to move
forward in a straight line.

OPERATION

IMPORTANT INFORMATION When stopping

and leaving the machine, both steering / park
brake controls must be moved out to the locked
position at the same time.

Stopping the Engine

1. Move the throttle to the minimum position
(tortoise symbol).

2. Move the steering controls at the same time
out to the park brake position.

3. Disengage the mower deck by pressing the
blade switch down.

4. Raise the mower deck to the highest position.
If the engine has been worked hard, let it idle
at least 60 seconds to attain a usual operating
temperature before stopping. To prevent
fouling the spark plugs, avoid idling the engine
for longer periods.

5. Turn the ignition key to the stop position.
Remove key. Always remove key when
leaving the mower to prevent unauthorized
use.

IMPORTANT INFORMATION Leaving the
ignition switch in a position than OFF will cause
the battery to be discharged.

CAUTION! Lead-acid batteries generate

explosive gases. Keep sparks, ame and

smoking materials away from batteries. Always
wear eye protection when around batteries.

Weak Battery

If the battery is too weak to start the engine,
it must be recharged. (See Battery in the
Maintenance section.)

If jumper cables are used for emergency starting:

Jumper Cable Use

1. Connect each end of the RED cable to the
POSITIVE (+) terminal on each battery, taking
care not to short against chassis.

2. Connect one end of the BLACK cable to the
NEGATIVE (-) terminal of the fully charged
battery.

3. Connect the other end of the BLACK cable
to a good CHASSIS GROUND on the mower
with the discharged battery, away from the
fuel tank and battery.

Operating on Hills

Read the Safety Instructions Driving on Slopes
in the Safety section.

• Use the slowest speed possible before starting
up or down hills.

• Avoid stopping or changing speed on hills.

• If stopping is fully necessary, pull steering / park

brake controls into the neutral position and push
outward to engage the park brake.

• Pull the steering / park brake controls back to
the center of the mower and push forward to
regain forward movement.

• Make all turns slowly.

WARNING! Do not drive the rider on

terrain that slopes more than 10 degrees.
Mow slopes up and down, never side to side.
Avoid sudden directional changes. Do not drive
across slopes.

To remove cables, reverse order

1. Remove BLACK cable rst from chassis and
then from the fully charged battery.

2. Remove RED cable last from both batteries.

IMPORTANT INFORMATION The mower is
equipped with a 12-volt negative grounded
system. The other vehicle must also be a
12-volt negative grounded system. Do not use
your mower to start other vehicles.

19

OPERATION

Mowing Tips

• Observe and ag rocks and other xed objects

to avoid collisions.

• Begin with a high cutting height and reduce it
until the desired mowing result is attained. The
average lawn must be cut to 2-1/2" during the
cool season and over 3" during the hot months.
For healthier and better looking lawns, mow
often after moderate growth.

• For best cutting performance, grass over 6" in
height must be mowed twice. Make the rst cut

relatively high; the second to the desired height.

• The mowing result will be best with a high
engine speed (the blades rotate rapidly) and
low speed (the rider moves slowly). If the grass
is not too long and dense, the driving speed can
be increased without negatively affecting the
mowing result.

• The nest lawns are obtained by mowing

often. The lawn becomes more even and the
grass clippings more equally distributed over
the mown area. The total time taken is not
increased as a higher operating speed can be
used without poor mowing results.

• When mowing large areas, start by turning to
the right so that clippings will discharge away
from shrubs, fences, driveways, etc. After one
or two rounds, mow in the opposite direction

making left hand turns until nished.

Moving Machine By Hand

When pushing or pulling the mower, engage the
EZT bypass linkages. The EZT bypass linkages
are located on the rear of the frame, below the
rear engine guard.

1. Raise the deck into the highest cutting
position.

2. Move the steering / park brake controls
inwards to the neutral position.

3. Pull the EZT bypass linkages up and out of
the keyhole slots. Release the levers with the
head outside the frame and held in the bypass
position.

4. To reengage the EZT’s to drive, reverse the
above procedure.

Load the machine into truck or trailer by driving
slowly up the ramps. DO NOT LIFT! The machine
is not intended to be lifted by hand.

• Avoid mowing wet lawns. The mowing result
is poorer because the wheels sink into the soft
lawn, clumps build, and grass clippings fasten
under the cowling.

• Hose the mower deck underside with water
after each use. When cleaning, the mower deck
shall be raised into the transport position. Make
sure the mower is cooled and the engine is off.

• Use compressed air to clean top surface of
the deck. Avoid ooding water on top surface,

engine and electrical components.

• When the mulching kit is used, it is important
that the mowing interval is frequent.

20

IMPORTANT INFORMATION To manually

push the mower, engage the hydro bypass
levers on both sides, pull both steering / park
brake controls inwards and push machine.

WARNING! Bypass linkages are located

close to the mufer. To prevent burns, the

engine should be shut off and allowed to cool
before the bypass linkage levers are handled.

WARNING! Make no adjustments without:

• the engine stopped,

• the ignition key removed,

• the park brake activated

WARNING! Use more caution when

loading the machine into a truck or trailer using
ramps. There is the possibility of dangerous
injury or death if the machine falls off the
ramps.

MAINTENANCE

Maintenance Schedule

Following is a list of maintenance procedures
that must be performed on the machine. For
those points not described in this manual, visit an
authorized service workshop. An annual service
carried out by an authorized service workshop is

recommended to maintain your machine in the
best possible condition and to make sure of safe
operation.

Read General Maintenance in the Safety
section.

MAINTENANCE

CHECK

Park brake for adjustment
Engine’s oil level (each refueling)
Safety system
For fuel and oil leakages
For damage
For loose hardware (screws, nuts)
For mower deck damage
Tire pressures
Battery connections

CLEAN

Engine’s cooling air intake
Below the mower deck
Around the engine
Around belts, belt pulleys
Engine’s cooling air intake

Air cleaner foam pre-lter

Air cleaner paper lter cartridge

ALSO

Inspect mufer/spark arrestor

Start the engine & blades,
listen for unusual sounds

Sharpen3)/ Replace mower blades

2)

2)

DAILY

BEFORE AFTER 25 50 100 300

AT LEAST

ONCE
EACH
YEAR

MAINTENANCE INTERVAL

IN HOURS

●

■

●
♦

♦
♦
♦

● ● ● ●

● ● ● ● ●

■ ■

●
♦
♦ ♦ ♦ ♦

■ ■

■ ■

2)

■ ■

♦ ♦ ♦ ♦

♦

● ●

● = Described in this manual

♦ = Not described in this manual

■ = Refer to the engine manufacturer’s manual

1)

First change after 8-10 hours. When

operating with a heavy load or at high ambient
temperatures, replace at 50 hour intervals.

2)

In dusty conditions, cleaning and replacement

are required more frequently.

3)

Performed by authorized service workshop.

21

MAINTENANCE

MAINTENANCE

CHECK

Throttle cable for adjustment
Mower deck for adjustment
Condition of belts, belt pulleys
Caster wheels (at 200 hour intervals)
Engine valve clearance

CHANGE

Spark plugs
Engine oil
Engine oil lter

Fuel lter

Paper air lter

Air cleaner foam pre-lter

Air cleaner paper lter cartridge

ALSO

Do the 300-hour service

1)

2)

3)

2) 4)

3)

BEFORE AFTER 25 50 100 300

2) 4)

● = Described in this manual

♦ = Not described in this manual

■ = Refer to the engine manufacturer’s manual

DAILY

AT LEAST

ONCE

EACH
YEAR

MAINTENANCE INTERVAL

IN HOURS

● ●

● ●

● ●
♦ ♦

■ ■

■ ■

■ ■

■ ■

■ ■

■

■

♦ ♦

1)

First change after 8-10 hours. When

operating with a heavy load or at high ambient
temperatures, replace at 50 hour intervals.

2)

In dusty conditions, cleaning and replacement

are required more frequently.

3)

Performed by authorized service workshop.

4)

If equipped.

■

WARNING! Before performing service or

adjustment:

• Engage the park brake.

• Disengage the blade switch.

• Turn the ignition switch to OFF position and

remove the key.

• Make sure the blades and all moving parts
have completely stopped.

22

WARNING! Escaping hydraulic oil under

pressure can have sufcient force to penetrate

the skin, causing dangerous injury. If injured

by escaping uid, see a doctor immediately.

Dangerous infection or reaction can develop if
proper medical treatment is not administered.

MAINTENANCE

Battery

Your mower is equipped with a maintenance
free battery. Servicing is not necessary. Periodic
charging of the battery with an automotive type
battery charger will extend its life.

• Keep battery and terminals clean.

• Keep battery bolts tight.

• See chart for charging times.

Cleaning battery and terminals

Corrosion and dirt on the battery and terminals
can cause the battery to lose power.

1. Disconnect BLACK battery cable rst, then
the RED battery cable and remove the battery
from the machine.

2. Flush the battery with plain water and dry.

3. Clean terminals and battery cable ends with
wire brush until shiny.

4. Coat terminals with grease or petroleum jelly.

5. Reinstall battery.

Replacing battery

1. Lift seat and push forward.

2. Using two 1/2" wrenches disconnect BLACK
battery cable then RED battery cable.

3. Position deck to lowest setting.

4. Front underside of frame, remove the nuts
securing the battery hold-down.

STD

STAT E

BATTERY

12.6V 100%

12.4V 75% 20 min. 35 min. 48 min. 90 min.

12.2V 50% 45 min. 75 min. 95 min. 180 min.

12.0V 25% 65 min. 115 min. 145 min. 280 min.

11.8V 0% 85 min. 150 min. 195 min. 370 min.

OF

CHARGE

APPROXIMATE CHARGING TIME*

TO FULL CHARGE AT 80O F

Maximum Rate at:

50 Amps 30 Amps 20 Amps 10 Amps

- FULL CHARGE -

WARNING! Do not short battery

terminals by allowing a wrench or other objects
to contact both terminals at the same time.
Before connecting battery, remove metal
bracelets, wristwatch bands, rings, etc.

Positive terminal must be connected rst to

prevent sparks from accidental grounding.

IMPORTANT INFORMATION Do not try to
open or remove caps or covers. Adding or
checking level of electrolyte is not necessary.

Always use two wrenches for the terminal
screws.

CAUTION! Always wear eye
protection when around batteries.

5. Carefully remove the battery from the mower.

6. Install new battery with cable terminals routed
to the center of the battery.

7. Reinstall battery hold-down and attach with
nuts removed in Step 4.

8. Reconnect RED battery cable to positive (+)
battery terminal with bolt and hex nut.

9. Connect BLACK grounding cable to negative
(-) battery terminal with remaining hex bolt
and hex nut

10. Replace terminal boot cover.

11. Lower seat

23

MAINTENANCE

Safety System

The machine is equipped with a safety system
that prevents starting or driving under the
following conditions.

The engine can only be started when:

• the mower deck is disengaged.

• the steering / park brake controls are in the

outer, locked neutral position, making sure
of full parking brake engagement for a safe
startup.

NOTE: If the steering / park brake controls are
not holding in the full outboard position, the
tension can be adjusted by tightening the nut on

the backside of the pivot. (See Park Brake in this

section).

Make daily inspections to make sure that the
safety system works by trying to start the engine
when one of the conditions is not met. Change
the conditions and try again.

If the machine starts when one of these
conditions is not met, turn the machine off and
repair the safety system before using the machine
again.

Make sure the engine stops when the park brake
is not engaged and the operator leaves the
seated position.

Check that the engine stops if the mower blades
are engaged and the driver temporarily moves off
the drivers seat.

Park Brake

Visually check that no damage is found on the
steering control levers, links or switches belonging
to the park brake. Do a standstill test and check

that there is sufcient braking action.

To adjust the park brake tension, move the boot
covering the steering control base. Tighten the
1/2" pivot nut until the braking action is correct.
Replace the steering boot, making sure the boot
top sits between the two adjustment bolts on the
steering control.

For any further adjust to the park brake, contact
the Husqvarna service workshop.

IMPORTANT INFORMATION The machine
must be standing still when applying the park
brake.

WARNING! Faulty adjustment will result

in reduced braking ability and can cause an
accident.

Tire Pressures

All tires must be at 15 psi / 103 kPa / 1 bar.

IMPORTANT INFORMATION To be able to
drive, the driver must sit in the seat and the
steering / park brake controls must be moved
into the engaged (outer) position. Otherwise
the engine will stop.

24

IMPORTANT INFORMATION DO NOT add

a tire liner or foam ll material to the tires.
Excessive loads created by foam lled tires will

cause premature failures.

Only use O.E.M. specied tires.

MAINTENANCE

Caster Wheels

Check at 200 hour intervals. Check that wheels
turn freely. If wheels do not turn freely take the
unit to your dealer for service.

Foam lled tires or solid tires will void the

warranty.

Removal and installation

Remove nut and caster bolt. Pull the wheel out of
the yoke and take care of the spacers. Install in
reverse order. Tighten caster bolt.

Anti-scalp Rollers

Anti-scalp rollers are correctly adjusted when
they are slightly off of the ground when the deck
is at the desired cutting height in the operating
position. Anti-scalp rollers keep the deck in the
proper position to help prevent scalping in most
terrain conditions.

The anti-scalp rollers can be set in three
positions:

• Upper position 1-1/2" to 2-1/2" grass

• Middle position 2-1/2" to 4" grass

• Lower position 4" to 6" grass.

The rollers must be approximately 1/4" from the
ground.

V-belts

Check at 100 hour intervals of operation. Check
for severe cracking and large nicks.

NOTE: The belt will show some small cracks in

usual operation.

The belts are not adjustable. Replace belts if they
begin to slip from wear.

Deck Belt Removal

1. Park on a level surface. Apply parking brake.

2. Lower the deck into the lowest cutting
position.

3. Remove bolts from belt shields and remove
shields.

4. Remove any dirt or grass that may have
accumulated around the cutter housings and
entire deck surface.

5. Remove tension on the belt by moving the
idler arm.

6. Carefully slip belt up over the top of the cutter
housing pulleys and remove belt. Rolling belt
over the pulleys may damage the belt.

Deck Belt Installation

NOTE: For ease in installing the deck belt, refer to
the routing decal on the top of the deck.

1. Wind the deck belt around the electric clutch
pulley that is located on the engine shaft.

2. Route the belt forward and up onto the deck.

3. Position the belt around spring loaded idler
pulley.

4. Wind the belt around the stationary idler pulley
and around the mandrel housings.

5. Push inward on the idler arm and carefully put
the belt over the stationary idler pulley. When
the belt is correctly routed, slowly release the
idler arm to tension the belt.

6. Double check the belt routing to make sure it
matches the routing decal, and the belt does
not have any twist. Correct as necessary.

7. Replace belt shields on both mandrel
housings and attach with fasteners.

25

MAINTENANCE

Adjusting the Mower Deck

Leveling deck

Adjust the deck while the mower is on a level

surface. Make sure the tires are inated to

the correct pressure. See Technical Data /

Transmission. If tires are under or over inated,

the deck cannot be correctly adjusted. Raise the
deck to the highest (transport) position.

The deck must be adjusted slightly higher in the
rear.

NOTE: To insure the precision of the leveling

procedure, the mower deck drive belt must be
installed before leveling the deck.

1. Wear heavy gloves. Turn each outer blade tip
to align front to rear with the deck side-to-side.

4. Turn any blade to align with the deck front-to­rear. If the front blade tip does not measure
1/8" to 1/2" higher in the rear—with a 5/8"or
adjustable wrench, turn the nuts on the front
suspension linkage. Clockwise raises the front
of the mower, counter clockwise will lower the
front. Adjust nuts until rear of mower deck is
positioned level to 1/8" higher in the rear than
the side-to-side measurement.

NOTE: For illustration, the front foot rest has been
removed. The adjustment can be made without
removal.

NOTE: This will position the mower deck in a

standard measurement position. Depending on
the type of grass being mowed or environmental
conditions, additional adjustments may be
required to get the desired cut.

2. Measure from the oor surface up to the
bottom of the blade tip on the discharge side
of the mower deck. Record the measurement.

3. Move to the opposite side, check that
measurement is the same. If adjustment is
required—with a 3/4" or adjustable wrench,
turn the lift link adjustment nuts on either
side counter clockwise to lower or clockwise
to raise. Adjust until both measurements are
equal.

26

MAINTENANCE

Cutting Blades

For the best mowing results, it is important that
blades are correctly sharpened and not damaged.

Replace blades that have been bent or cracked
when hitting obstacles.

Let the service workshop decide if a blade with
large nicks can be repaired/ground or must be
replaced. Balance the blades after sharpening.

Check the blade mounts.

Blade replacement

1. Remove blade bolt by turning counter
clockwise.

2. Install new or resharpened blade with
stamped GRASS SIDE facing towards
ground/grass (down) or THIS SIDE UP facing
deck and cutter housing.

3. Seat the blade's opening rmly onto the cutter
housing.

4. Tighten blade bolt securely.

5. Torque blade bolt to 45-60 ft/lbs (60-81 Nm).

CAUTION! Blades are sharp.
Protect your hands with gloves
and/or wind heavy cloth around the
blades before handling.

The sharpening of blades must
be carried out by an authorized
service workshop.

IMPORTANT INFORMATION Special blade
bolt is heat treated. Replace with a Husqvarna
bolt if required. Do not use lower grade

hardware than specied.

Cleaning

Regular cleaning, especially below the mower
deck, will increase the machine’s life-span. Make
it a habit to clean the machine directly after use
(after it is cooled), before the debris sticks.

Do not spray water on the top of the mower
deck. Use compressed air to clean the top side
of mower deck. Regularly clean the underside of
the deck with normal water pressure. Do not use
a high pressure washer or steam cleaner. Avoid
spraying engine and electrical components with
water.

For models tted with a cleanout port, attach the
quick connect (from the accessory packet) to any
garden hose. After mowing, snap the hose to the
cleanout port and turn on water supply.

Restart the mower and engage the blades to use
the spinning action to clean away debris. Make
sure the hose is away from the mower blades.

Do not ush hot surfaces with cold water. Let unit

cool before washing.

CAUTION! Use protective glasses

when cleaning and washing.

Hardware

Check daily. Inspect the entire machine for loose
or missing hardware.

27

LUBRICATION

Wheel and Deck Zerks

Use only good quality bearing grease.
Grease from well-known brand names

(petrochemical companies, etc.) usually maintains
a good quality.

Front Wheel Mount

Lubricate 3-4 strokes with a grease gun on each
set of wheel bearings.

Front Wheel Bearings

Lubricate 3-4 strokes with a grease gun on each
set of wheel bearings.

Deck Spindles

12/12 Each year

1/52 Each Week Filter change

1/365 Each day Oil change

Lubricate with
grease gun

Level check

General

Remove the ignition key to prevent unintentional
movements during lubrication.

When lubricating with an oil can, it must be lled

with engine oil.
When lubricating with grease, unless otherwise

stated, use a high grade molybdenum disulphide
grease.

For daily use, the machine must be lubricated
twice weekly.

Clean away unwanted grease after lubrication.
It is important to avoid getting lubricant on the

belts or the drive surfaces of the belt pulleys.
If this happens, try to clean them with spirits. If
the belt continues to slip after cleaning, the belt
must be replaced. Gasoline or other petroleum
products must not be used to clean belts.

Lower the cutting deck completely. Lubricate with
a grease gun, 2-3 strokes per spindle through the
openings in the belt shields.

If a grease gun without rubber hose is used, the
foot plate must be removed to access the center
spindle.

IMPORTANT INFORMATION Use minimal
lubrication and remove excess lubricant so that
is does not come into contact with belts or belt
pulley drive surfaces.

Transmission

The transmission is maintenance free. It is not
necessary to do level checks or oil changes. If
a leak occurs, replace the unit or contact your
Husqvarna dealer.

28

LUBRICATION

Engine Oil

NOTE: Change the engine oil when the engine
is warm. Refer to the engine owner’s manual

for the correct replacement oil and lter change

recommendations.

WARNING! The engine drain plug is

located close to the mufer. To prevent burns,

the engine should be shut off and allowed to
cool slightly so the engine is still warm but the
surrounding surfaces and oil are not.

1. Park on a level surface. Apply park brake.

2. Clean the dirt and debris from the area around

the oil ll cap.

3. Remove the cap/dipstick.

4. Locate the drain hose at the left rear of the
engine near the bypass linkage. Place an
adequately sized container under the end of
the drain hose and remove the oil drain plug.

5. Allow the oil to fully drain from the engine.

6. Replace the drain hose plug and tighten
securely.

7. Fill the engine with new oil to the bottom of

the ll tube threads. Check the level with the

dipstick.

8. Replace the oil ll cap securely when the oil
level is FULL.

9. Refer to the Service Journal for oil checking
and changing intervals and change
recommendations.

29

TROUBLESHOOTING

Problem / Cause

Engine will not start

Blade switch is engaged
Steering controls are not locked in the outer

position
Dead battery

Contamination in the carburetor or fuel line

Fuel supply shutoff valve is closed or in the
wrong position

Clogged fuel lter or fuel line

Ignition system faulty

Starter does not turn the engine over

Dead battery
Battery terminal cable contacts are defective
Blown fuse
Fault in the starter safety circuit. See Safety

System in the Maintenance Section

Engine runs rough

Faulty carburetor

Clogged fuel lter or jet

Throttle lever in the Cold Weather starting
position

Clogged ventilation valve on the fuel cap
Fuel tank almost empty
Fouled spark plugs
Rich fuel mixture or fuel-air mixture
Wrong fuel type
Water in fuel

Clogged air lter

Engine seems weak

Clogged air lter

Fouled spark plugs
Carburetor incorrectly adjusted
Air trapped in the hydraulic system

Machine vibrates

Blades are loose
Blades are incorrectly balanced
Engine is loose

Engine overheats

Clogged air intake or cooling ns

Engine overloaded
Inadequate ventilation around engine
Defective engine speed regulator
Too little or no oil in the engine
Contamination in the fuel line
Fouled spark plugs

Battery not charging

Battery terminal cable contacts are defective
Charging lead is disconnected
Fault in engine charging system

Machine moves slowly, unevenly, or
not at all

Park brake is activated
Bypass linkages are engaged
Transmission drive belt is slack or off
Air trapped in the hydraulic system

Mower deck not engaging

Drive belt for the mower deck is loose
Electromagnetic coupling contact is loose
Blade switch is faulty or loose from cable

contact
Blown fuse

Transaxle leaks oil

Damaged seals, housing or gaskets
Air trapped in the hydraulic system

Uneven mowing results

Unequal air pressures in the tires
Bent blades
Suspension for the mower deck is uneven

Blades are dull

Driving speed is too high
Grass is too long
Grass collected below the mower deck

30

STORAGE

Winter Storage

The machine should be readied for storage at the
end of the mowing season or if it will not be in use
for more than 30 days. Fuel allowed to stand for
long periods of time (30 days or more) can leave
sticky residues that can clog the carburetor and
disrupt engine function.

Fuel stabilizers are an acceptable option to
prevent the sticky residues that can occur during
storage.

Add stabilizer to the fuel in the tank or in the
storage container. Always use the mixing ratios

specied by the manufacturer of the stabilizer.

Operate the engine for at least ten minutes
after adding the stabilizer so that it reaches the
carburetor. Do not empty the fuel tank and the
carburetor if stabilizer has been added.

WARNING! Do not store an engine with

fuel in the tank indoors or in poorly ventilated
spaces where fuel vapor can come in contact

with open ames, sparks, or a pilot light

such as in a boiler, hot water tank, clothes
dryer, etc. Handle the fuel with care. It is very

ammable and can cause dangerous personal

injury and property damage. Drain the fuel
into an approved container outdoors and

store far away from open ame or sources of

ignition. Do not use gasoline for cleaning. Use
a degreaser and warm water.

To ready the machine for storage:

1. Thoroughly clean the machine, especially
below the mower deck. Touch up damage
to the paint and spray a thin layer of oil on
the underside of the mower deck to avoid
corrosion.

2. Inspect the machine for worn or damaged
parts and tighten any nuts or screws that may
have become loose.

3. Change the engine oil; dispose correctly.

4. Empty the fuel tanks or add a fuel stabilizer.
Start the engine and let it operate until the
carburetor is drained of fuel or the stabilizer
has reached the carburetor.

5. Remove the spark plug and put about a
tablespoon of engine oil into the cylinder.
Turn over the engine so that the oil is evenly

distributed and then ret the spark plug.

6. Lubricate all grease zerks, joints and axles.

7. Remove the battery. Clean, charge and store
the battery in a cool area and protected from
direct cold.

8. Store the machine in a clean, dry area and
cover it for more protection.

Service

When ordering spare parts, please specify the
purchase year, model, type, and serial number.

Always use genuine Husqvarna spare parts.
An annual check-up at an authorized service

workshop is a good way to make sure that your
machine performs its best the following season.

31

SCHEMATIC

32

TECHNICAL DATA

ENGINE

Manufacturer Kawasaki
Type FR651-730
Power
Lubrication Pressure with oil lter
Fuel Min 87 octane unleaded (Max ethanol 10%, Max MTBE 15%)
Fuel tank capacity 3-1/2 gallons
Cooling Air cooled
Air lter Standard
Alternator 12v
Starter Electric

TRANSMISSION

Transmission Hydrostatic transaxles
Steering control Dual levers, foam gripped
Speed forward 0-6.5 mph
Speed reverse 0-3.5 mph
Brakes Mechanical park brake
Front caster tires 11 x 6-5
Rear tires, turf pneumatic 18 x 9.5-8
Tire pressure 15 PSI / 103 kPa / 1 bar

FRAME

Cutting Width 54"
Cutting Height 1-1/2 - 4"
Uncut Circle 0
Number of Blades 3
Blade Length 18-1/4
Anti-scalp roller 4 adjustable
Sprung Seat Standard
Hinged Arm Rests Optional
Service Meter Digital
Blade Engagement Ogura Clutch
Deck Construction Stamped
Productivity 2.8 acres/h

DIMENSIONS

Weight 640 lbs
Base Machine Length 75"
Base Machine Height 40"
Base Machine Width 43-3/4"
Overall Width, Chute Up 57"
Overall Width, Chute Down 67-1/2"

21.5 hp

1)

1)

The power rating as declared
by the engine manufacturer
is the average gross power

output at the specied

RPM of a typical production
engine for the engine
model measured using
SAE Standards for engine
gross power. Refer to the
engine manufacturer engine

specications.

33

TECHNICAL DATA

Torque Specications

Engine crankshaft bolt 50 ft/lb
Deck pulley bolts 150 ft/lb
Lug nuts 75 ft/lb
Blade bolt 90 ft/lb

HEX HEAD CAP SCREWS

The torque values shown should be used as a general guideline

U.S. Standard Hardware

Grade SAE Grade 5 SAE Grade 8 Flangelock Screw

Size ft./lbs Nm ft./lbs Nm ft./lbs Nm

1/4 9 12 13 18

5/16 18 24 28 38 24 33

3/8 31 42 46 62 40 54

7/16 50 68 75 102

1/2 75 102 115 156

9/16 110 149 165 224

5/8 150 203 225 305
3/4 250 339 370 502
7/8 378 512 591 801

Shank Size (Diameter in inches,

ne or coarse thread)

1-1/8 782 1060 1410 1912

** Grade 5 - Minimum commercial quality (lower quality not recommended)

when specic torque values are not given.

Standard 1/4" fasteners 9 ft/lb
Standard 5/16" fasteners 18 ft/lb
Standard 3/8" fasteners 33 ft/lb
Standard 7/16" fasteners 52 ft/lb
Standard 1/2" fasteners 80 ft/lb

w/Flangelock Nut

Metric Standard Hardware

Grade Grade 8.8 Grade 10.9 Grade 12.9

Size ft./lbs Nm ft./lbs Nm ft./lbs Nm

M4 1.5 2 2.2 3 2.7 3.7
M5 3 4 4.5 6 5.2 7
M6 5.2 7 7.5 10 8.2 11
M7 8.2 11 12 16 15 20

M8 13.5 18 18.8 25 21.8 30
M10 24 33 35.2 48 43.5 59
M12 43.5 59 62.2 84 75 102
M14 70.5 96 100 136 119 161
M16 108 146 147 199 176 239
M18 142 193 202 274 242 328
M20 195 264 275 373 330 447
M22 276 374 390 529 471 639
M24 353 478 498 675 596 808

Shank Size (Diameter in inches,

ne or coarse thread)

M27 530 719 735 996 904 1226

34

SERVICE JOURNAL

DELIVERY SERVICE

Action Date, mtr reading, stamp, sign

Charge and connect the battery

Adjust the tire pressure of all wheels to 15 PSI (1 bar)

Connect the contact box to the cable for the seat’s safety switch

Check that the right quantity of oil is in the engine

Adjust the position of the steering controls

Fill with fuel and open the fuel shut off valve

Start the engine

Check:

Drive to both wheels

Mower deck pitch and adjustment

Safety switch for the park brake

Safety switch for the mower deck

Safety switch in the seat

Safety switch in the steering controls

Park brake functionality and adjustment

Driving forward

Driving backward

Engaging the blades

Idle speed

Engine high idle speed

Inform the customer about:

Need and advantages of following the service schedule

Need and advantages of leaving the machine for service
Effects of service and maintaining a service journal on the

machine’s resale value
Application areas for mulching

Fill in the sales papers, etc.

r
r
r
r
r
r
r

r
r
r
r
r
r
r
r
r
r
r
r

r
r

r
r

Delivery service has

been carried out

No remaining notes

Certied:

35

SERVICE JOURNAL

AFTER 10 HOURS

Action Date, mtr reading, stamp, sign

Change the engine oil

DAILY SERVICE

Action Date, mtr reading, stamp, sign

Clean debris from mower

Check engine oil level

Check the tire pressures

Check underside of deck

Check safety system

Check fuel system for leaks

Inspect safety guards and shields

Check brake adjustment

25-HOUR SERVICE

Action Date, mtr reading, stamp, sign

Check the fuel pump’s air lter

Sharpen/Replace mower blades if required

Check the tire pressures

Check battery cables

Lubricate according to lubrication chart

Check/clean the engine’s cooling air intake

Clean the air cleaner’s foam pre-lter

r

r
r
r
r
r
r
r
r

r
r
r
r
r
r
r

50-HOUR SERVICE

Action Date, mtr reading, stamp, sign

Do the 25-hour service
Clean / replace the air cleaner’s paper lter cartridge

(shorter intervals for dusty operating conditions)
Change engine oil

Lubricate according to lubrication chart

36

r
r
r

r

SERVICE JOURNAL

100-HOUR SERVICE

Action Date, mtr reading, stamp, sign

Do the 25-hour service

Do the 50-hour service

Change the engine oil lter

Clean/replace the spark plugs

Replace the fuel lter

Check V-belts

Check / tighten caster wheel axle bolts (at 200 hour intervals)

Change the air lter’s paper cartridge

300-HOUR SERVICE

Action Date, mtr reading, stamp, sign

Do the 25-hour service

Do the 50-hour service

Do the 100-hour service

Check / adjust the mower deck

Clean the combustion chamber and grind the valve seats

Check the engine valve clearance

Replace the air cleaner’s foam pre-lter

r
r
r

r
r
r
r
r

r
r
r

r
r
r
r

AT LEAST ONCE EACH YEAR

Action Date, mtr reading, stamp, sign

Clean the engine’s cooling air intake (at 25 hour intervals)

Replace the air cleaner’s foam pre-lter (at 50 hour intervals)

Replace the air lter’s paper cartridge

Change the engine oil (50 hours)

Replace the engine oil lter (100 hours)

Check / adjust the cutting height

Check / adjust the park brake (50 hours)

Clean / change the spark plugs (100 hours)

Change the fuel lter (100 hours)

Check the engine valve clearance

r
r
r

r
r
r
r
r
r
r

37

38

CERTIFICADOS DE CONFORMIDAD

Requisitos para EE.UU.

En el motor y/o en el compartimiento del motor hay etiquetas que indican que la máquina
cumple con los requisitos. Esto también es aplicable a requisitos especiales para cualquiera
de los estados, (normas de emisiones de California, etc.). No retire ninguna de estas etiquetas.

También es posible que se incluyan certicados con la máquina en el momento de su entrega o

que estén escritos en el manual del motor. Cuídelos porque son documentos valiosos.

ADVERTENCIA: No seguir las prácticas

de operación con cautela puede provocar
lesiones graves al operador o a otras
personas. El propietario debe comprender
estas instrucciones, y debe permitir que solo
personas con la debida capacitación y que
comprendan estas instrucciones utilicen el
cortacésped.

Cada persona que maneje el cortacésped
debe estar en buenas condiciones físicas y

mentales y no debe estar bajo la inuencia de

ninguna sustancia que altere la mente.

ADVERTENCIA: Los gases de escape

del motor, algunos de sus componentes y
algunos componentes del vehículo contienen
o emiten químicos que según el Estado de
California provocan cáncer y malformaciones

congénitas u otros daños reproductivos.

ADVERTENCIA: La batería contiene

plomo y compuestos de plomo, productos
químicos que se consideran causantes de
cáncer, malformaciones congénitas u otros

daños en el sistema reproductor. Lávese las

manos después de manipular la batería.

ADVERTENCIA: El motor y el sistema

de escape se calientan mucho durante el
funcionamiento. Existe riesgo de quemaduras
si se tocan. Deje que el motor y el sistema de
escape se enfríen antes de llenar el depósito
de combustible.

ADVERTENCIA: Los gases de escape

del motor y ciertos componentes del vehículo
contienen o emiten productos químicos
que se consideran causantes de cáncer,

malformaciones congénitas u otros daños en

el sistema reproductor. Los gases de escape
del motor contienen monóxido de carbono, un
gas venenoso, inodoro e incoloro. No utilice la
máquina en espacios cerrados.

ADVERTENCIA: Los postes de batería,

terminales y accesorios relacionados contienen
plomo y compuestos de plomo, químicos que
según el Estado de California provocan cáncer

y malformaciones congénitas u otros daños

reproductivos. Lávese las manos luego de su
uso.

Cuando este producto esté desgastado y ya no
se use, debe devolverse al distribuidor o a un
tercero para su reciclaje.

Para implementar mejoras, las

especicaciones y diseños pueden modicarse

sin previo aviso.
Tenga en cuenta que no es posible presentar

demandas legales en función de la información
contenida en estas instrucciones.

Utilice únicamente piezas originales para las
reparaciones. El uso de otras piezas anula la
garantía.

No modique ni instale equipo no estándar en

la unidad sin el consentimiento del fabricante.

Las modicaciones a la unidad pueden
provocar operaciones inseguras o daños en la

unidad.

INTRODUCCIÓN

Felicitaciones

Gracias por adquirir un cortacésped Husqvarna.
Esta máquina se ha fabricado para lograr una

eciencia superior al cortar con rapidez áreas

grandes. Un panel de control fácilmente accesible
para el operador y una transmisión hidrostática
regulada por controles de la dirección contribuyen
al rendimiento de la máquina.

Este manual es un documento valioso. Lea
el contenido con atención antes de utilizar la
máquina o de realizar tareas de mantenimiento.
Es importante que todas las personas que operen
esta máquina cumplan estas instrucciones
(uso, servicio, mantenimiento) para proteger la
seguridad del operador y de las demás personas.
Asimismo, este cumplimiento puede aumentar
considerablemente la vida útil de la máquina y su
valor de reventa.

Si vende la máquina, asegúrese de proporcionar
el manual del operador al nuevo propietario.

El último capítulo de este manual del operador
proporciona un registro de servicio. Asegúrese de
documentar las labores de servicio y reparación
realizadas. Un registro de servicio bien mantenido
reduce costos de servicio para el mantenimiento
y mejora el valor de reventa de la máquina.
Póngase en contacto con su concesionario
para obtener más información. Cuando lleve la
máquina a mantenimiento en el concesionario,
lleve con ella el manual del operador.

Información general

En este manual del operador, hacia la izquierda
y hacia la derecha, hacia atrás y hacia adelante
se utilizan en relación con la dirección de
conducción normal de la máquina. La dedicación
continua a mejorar nuestros productos requiere

que las especicaciones y el diseño estén sujetos

a cambios sin previo aviso.

Conducción y transporte en vías públicas

Consulte las normas de circulación vigentes
antes del transporte en vías públicas. Si va a
transportar la máquina, siempre debe utilizar
anclajes homologados y asegurarse de que
la máquina esté bien sujeta. NO utilice esta
máquina en vías públicas.

Remolque

Si la máquina está equipada con un sistema de
remolque, extreme las precauciones al remolcar.

No lleve a niños ni otras personas dentro del

equipo remolcado o sobre él. Realice giros
amplios para evitar el efecto tijera. Desplácese
lentamente y guarde más distancia para
detenerse.

No remolque en una supercie en pendiente. En

las pendientes, el peso del equipo remolcado
puede provocar pérdida de tracción y pérdida
de control. Obedezca las recomendaciones
del fabricante sobre los límites de peso para el
equipo remolcado. No remolque cerca de zanjas,
canales y otras zonas de riesgo.

Funcionamiento

Esta máquina está diseñada solo para cortar

pasto en céspedes y tierra nivelada sin
obstáculos tales como piedras, tocones de
árboles, etc. La máquina también puede utilizarse
para otras tareas cuando está equipada con
accesorios especiales proporcionados por el
fabricante. Las instrucciones de operación de
los accesorios se suministran con la entrega.
Cualquier otra clase de uso es incorrecta.
Las instrucciones del fabricante sobre el
funcionamiento, mantenimiento y reparación
deberán seguirse atentamente.

Los cortacésped y todos equipos electrónicos
pueden ser peligrosos si no se usan
correctamente. Para mantener la seguridad, se
requiere tener buen juicio, utilizar la máquina de
acuerdo con estas instrucciones y con sentido
común.

Solo personas que conozcan las características
especiales de la máquina y que además
conozcan las instrucciones de seguridad pueden
utilizar, mantener o reparar la máquina. Utilice
exclusivamente piezas de repuesto aprobadas
para mantener esta máquina.

Las normas de prevención de accidentes,
otras reglas de seguridad generales, reglas de
seguridad laboral y las leyes de tránsito deben
seguirse sin excepción.

Las modicaciones no autorizadas en el diseño

de la máquina absuelven al fabricante de

cualquier tipo de responsabilidad por daños
personales o daños a la propiedad resultantes.

40

INTRODUCTION

Buen servicio

Los productos Husqvarna se venden en
todo el mundo y solo en tiendas minoristas
especializadas con servicio completo. Esto
asegura que como cliente, usted reciba solo el
mejor nivel de asistencia y servicio. Antes de la
entrega del producto, el distribuidor ha sometido
la máquina, por ejemplo, a inspecciones y

ajustes. Consulte el certicado en el Registro de

servicio de este manual del operador.
Cuando necesite piezas de repuesto o ayuda

con respecto a preguntas de servicio, asuntos
de garantía, etc., consulte a los siguientes
profesionales:

Este manual pertenece a la máquina con el
número de fabricación:

Número de fabricación

El número de fabricación de la máquina se puede
encontrar en la placa impresa colocada en el
compartimiento del motor.

En la placa se indican los siguientes detalles,
desde la parte superior:

• La designación del tipo de máquina (I. D.).

• El número de tipo del fabricante (Modelo).

• El número de serie de la máquina (Número de

serie)

Tenga a mano la designación del tipo y el número
de serie cuando haga pedidos de piezas de
repuesto.

Motor Transmisión

El número de fabricación del motor se encuentra
estampado en una de las tapas de las válvulas.

La placa indica:

• El modelo del motor.

• El tipo de motor.

• Código

Tenga esta información disponible cuando haga
pedidos de piezas de repuesto.

Los motores de las ruedas y las bombas
hidrostáticas tienen un código de barras adherido
en la parte trasera.

41

SÍMBOLOS Y RÓTULOS

Estos símbolos se encuentran en la máquina y en
el manual del operador.

Estúdielos atentamente para que sepa qué

signican.

WARNING! Xxxx xxxxxx xxxxx xxxx

xxxxxxxxx xxxxxx xxxxxxxxx.

Se usan en esta publicación para noticar al
lector de un riesgo de daños personales o que

puede causar la muerte, especialmente si el

lector no sigue las instrucciones proporcionadas
en el manual.

IMPORTANT INFORMATION Xxxx xxxxxx
xxxxx xxxx xxxxxxxxx xxxxxx xxxxxxxxx.

Se usan en esta publicación para noticar al
lector de un riesgo de daños en el material,

sobre todo si el lector no sigue las instrucciones
proporcionadas en el manual. Se usan también
cuando hay un riesgo potencial de uso indebido o
montaje incorrecto.

R N

Reversa Neutro Rápido Lento Arranque

en clima frío

Combustible Freno de

estacionamiento

Advertencia Altura de

Advertencia!

El ácido de la batería es

corrosivo, explosivo e

Lea el manual

del operador

Exposición del

cuerpo entero a

objetos arrojados

corte baja

inamable

Apague el motor y
retire la llave antes

de realizar tareas

de mantenimiento o

Corte de dedos de

42

Altura de
corte alta

Advertencia!

No toque las piezas

reparación

manos y pies

Use gafas de

protección

Advertencia!

Mantenga una

distancia segura

de la máquina

Mantenga una

distancia segura

de la máquina

No abra ni retire

las protecciones de

seguridad con el
motor en marcha

Use guantes

protectores

Uso en pendientes

no superiores a 10°

Tenga cuidado al
dar marcha atrás,

observe si hay
otras personas

Use
protectores
auriculares

Advertencia! No opere

sin el colector o sin la

coraza del deector

No se pare

aquí

No se permite llevar

pasajeros

Tenga cuidado al
avanzar, observe si
hay otras personas

SEGURIDAD

Instrucciones de seguridad

Estas instrucciones son para su propia seguridad.
Léalas atentamente.

ADVERTENCIA: ESTA MÁQUINA

CORTADORA PUEDE AMPUTAR MANOS Y
PIES Y ARROJAR OBJETOS. SI NO SIGUE
LAS INSTRUCCIONES DE SEGURIDAD
PUEDE CAUSAR DAÑOS GRAVES O LA
MUERTE.

ADVERTENCIA ESTE EQUIPO ES

PELIGROSO PARA LOS NIÑOS, PUEDE
CAUSAR LESIONES GRAVES O LA
MUERTE. Lea y siga atentamente todas las
instrucciones de seguridad que se indican a
continuación.

INFORMACIÓN IMPORTANTE La Academia
Norteamericana de Pediatría recomienda que

solo niños mayores de 16 años operen o se

suban a un cortacésped.

Seguridad infantil

Pueden ocurrir trágicos accidentes si el operador

no está atento a la presencia de niños. A los
niños suelen atraerles las máquinas y el corte
del césped. No dé por un hecho que los niños

permanecerán donde usted los vio por última vez.

• Mantenga a los niños alejados del área de corte

y bajo la supervisión
de un adulto
responsable además
del operador.

• Esté alerta y apague
la máquina si un

niño entra en el

área.

• Antes y mientras avance en reversa, mire hacia
atrás y hacia abajo por si hay niños presentes.

• No lleve niños arriba de la máquina, incluso

cuando las cuchillas estén desactivadas.
Pueden caerse y lesionarse gravemente
o interferir con la operación segura de la

máquina. Los niños

a quienes se les
da una vuelta en la
máquina pueden
aparecer de repente
en el área de corte
para otra vuelta y
ser atropellados o
golpeados con la máquina.

• No permita que los niños operen la máquina.

• Tenga cuidado extremo al acercarse a curvas

sin visibilidad, arbustos, árboles u otros objetos
que puedan bloquear su visión e impedir que

vea a un niño.

Uso general

• Lea, entienda y
siga todas las
instrucciones sobre
la máquina en el
manual antes de
comenzar.

• Se recomienda que
alguien esté al tanto
de que está usando la máquina y pueda prestar
ayuda en caso de lesión o accidente.

• Cualquier persona que opere, realice
mantenimiento y/o servicio en esta máquina
primero debe leer y comprender este manual
del operador. Las leyes locales pueden
controlar la edad del usuario. El propietario es
responsable de capacitar a los usuarios de este
equipo.

• Tanto el propietario como el operador de
este equipo pueden evitar que se produzcan
accidentes y son responsables de accidentes
o lesiones que sufran ellos mismos u otras

personas y/o de daños a la propiedad.

• No coloque las manos ni los pies cerca de

las partes giratorias ni debajo de la máquina.
Manténgase alejado de la abertura de descarga
en todo momento.

• Sólo permita
que los adultos
responsables,
que estén
familiarizados con
las instrucciones,
operen la máquina.

• Quite de la zona
los objetos como rocas, juguetes, cables, etc.
que podrían engancharse en la cuchilla y ser
arrojados.

• Asegúrese de que el área esté libre de curiosos
antes de operar la máquina. Detenga la
máquina si alguien entra en el área.

• No corte en reversa, a menos que sea
absolutamente necesario. Siempre mire hacia
abajo y hacia atrás antes y cuando vaya en
reversa.

• No dirija el material que se descarga hacia
nadie. Evite descargar el material contra una
pared u otra obstrucción. El material puede
rebotar hacia el operador. Detenga las cuchillas

cuando atraviese supercies de grava.

43

SEGURIDAD

• No maneje la máquina si no tiene el recogedor
de césped completo, la protección de descarga
u otros dispositivos de seguridad en su lugar y
en funcionamiento.

• Desacelere antes de dar la vuelta.

• No deje la máquina en funcionamiento sin

vigilar. Siempre detenga las cuchillas, active el
freno de estacionamiento, detenga el motor y
retire la llave antes de descender.

• No transporte pasajeros La máquina se ha
diseñado solamente para que la use una sola

persona.

• Desenganche las hojas cuando no esté
cortando césped. Apague el motor y espere
hasta que todas las partes se detengan por
completo antes de limpiar la máquina, retirar el
recogedor de césped o destapar la protección
de descarga.

• Opere la máquina únicamente durante el día o
con buena luz articial.

• No opere la máquina mientras esté bajo la
inuencia de alcohol o drogas.

• Esté pendiente del tráco cuando opere la

máquina cerca de caminos o al cruzarlos.

• Tenga cuidado extremo cuando cargue o
descargue la máquina de un trailer o camión.

• Use siempre protección ocular cuando opere la
máquina.

ADVERTENCIA: Cuando utilice la

máquina, debe utilizar un equipo de protección
personal homologado. El equipo de protección
personal no puede eliminar el riesgo de
lesiones pero reducirá el grado de lesiones en
caso de que se produzca un accidente. Pida
ayuda a su distribuidor para elegir los equipos
de protección adecuados.

• Use equipo de protección personal (PPE,
Personal Protective Equipment) mientras
usa esta máquina, incluido (como mínimo)
un calzado resistente, protección ocular y
protectores auriculares. No corte en pantalones
cortos ni con calzado que deje los dedos
descubiertos.

• Los datos indican que los operadores de 60
años o más son víctimas de un gran porcentaje

de lesiones relacionadas con la conducción
de un cortacésped. Estos operadores deben
evaluar su habilidad para operar la cortadora de

césped en forma sucientemente segura como

para protegerse a sí mismos y a los demás de
una lesión grave.

44

• Siga las recomendaciones del fabricante para
los pesos de las ruedas o los contrapesos.

• Mantenga la máquina libre de cualquier
acumulación de césped, hojas u otra basura,
pues podrían entrar en contacto con el escape
caliente y/o las partes del motor y quemarse.
No permita que la plataforma de la cortadora
de césped levante hojas u otra basura que
pueda causar acumulaciones. Limpie cualquier
derrame de aceite o combustible antes de
operar o almacenar la máquina.

• Permita que la máquina se enfríe antes de
almacenarla.

Equipo de seguridad personal

• Asegúrese de tener
a mano el equipo
de primeros auxilios
durante la utilización
de la máquina.

• No utilice la máquina
si está descalzo.

• Es imperativo usar
zapatos o botas de protección, preferiblemente
con puntera de acero.

• Siempre use gafas protectoras homologadas
o un visor completo al realizar el montaje o
durante la conducción.

• Siempre use guantes al manipular las cuchillas.

• No lleve ropa ancha que pueda quedar

atrapada en las piezas móviles.

• Utilice protectores auriculares para evitar daños

en los oídos.

Funcionamiento en pendientes

Las pendientes son un factor importante
relacionado con la pérdida de control y
accidentes donde se vuelca, que pueden causar

daños graves o la muerte. El uso en todas las

pendientes requiere tener especial precaución. Si
usted no puede retroceder de una pendiente o si
se siente incómodo en la pendiente, no la pode.

• Corte las pendientes
hacia arriba y hacia
abajo, no de un lado
a otro.

• Tenga cuidado con
los hoyos, surcos,
protuberancias,
piedras y otros
objetos ocultos. El terreno disparejo podría
volcar la máquina. El césped alto puede ocultar
obstáculos.

• Elija una velocidad absoluta baja, así no tiene
que detenerse mientras está en la pendiente.

SEGURIDAD

• No corte el césped húmedo. Los neumáticos
podrían perder tracción.

• Evite arrancar, parar o girar en una pendiente.
Si los neumáticos
pierden tracción,
desacople las
cuchillas y avance
lentamente y en
línea recta bajando
la pendiente.

• Mantenga el
desplazamiento lento y gradual en las
pendientes. No haga cambios repentinos de
velocidad o dirección, pues podría causar que
la máquina se vuelque.

• Ponga especial atención mientras usa la
máquina con recogedores de césped u
otros accesorios, ya que pueden afectar la
estabilidad de la máquina.

• No use la máquina en pendientes
pronunciadas.

• No intente estabilizar la máquina poniendo el
pie en el suelo.

• No corte cerca de declives, zanjas o
terraplenes. La máquina podría volcarse de
repente si una rueda pasa sobre la orilla o si la
orilla termina en un hoyo.

ADVERTENCIA: No conduzca en lomas

con pendientes superiores a 10 grados. Y no
conduzca a través de pendientes.

Manipulación segura de la gasolina

ADVERTENCIA: El motor y el sistema

de escape se calientan mucho durante el
funcionamiento. Existe riesgo de quemaduras
si se tocan. Deje que el motor y el sistema de
escape se enfríen antes de llenar el depósito
de combustible.

Para evitar una lesión personal o un daño en la

propiedad, tenga cuidado extremo al manejar
la gasolina. La gasolina es extremadamente

inamable y los vapores son explosivos.

• Apague los cigarrillos, habanos, pipas y otras

fuentes de ignición.

• Use solo recipientes de gasolina aprobados.

• No retire el tapón de la gasolina ni agregue

combustible con el motor en funcionamiento.
Permita que el motor se enfríe antes de volver
a llenar el tanque de combustible.

• No llene la máquina
de combustible en
interiores.

• No almacene
la máquina o
el recipiente de
combustible donde

haya una ama

abierta, chispa o una luz de piloto como la de
un calentador de agua u otros aparatos.

• Antes de comenzar el reabastecimiento de
combustible, reducir al mínimo el riesgo de

electricidad estática tocando una supercie de

metal.

• No llene los recipientes adentro de un vehículo
o en un camión o trailer con forro de plástico.
Coloque siempre los recipientes en el suelo y
lejos del vehículo durante el llenado.

• No llene de más el tanque de combustible.
Vuelva a colocar la tapa de la gasolina y
asegúrela apretándola.

• Retire el equipo que funciona con gasolina
del camión o trailer y rellénelo en el suelo.
Si esto no es posible, rellene el equipo con
un recipiente portátil, en lugar de hacerlo
directamente con la boquilla del dispensador de
gasolina.

• Mantenga la boquilla en contacto con el
borde del tanque o recipiente de combustible
abriéndolo en todo momento hasta que el
llenado de combustible esté completo. No use
un dispositivo que mantenga abierta la boquilla.

• Si el combustible se derrama sobre la ropa,
cámbiesela de inmediato.

• No arranque el motor cerca de combustible
derramado.

• No utilice gasolina como producto de limpieza.

• Si surgen fugas en el sistema de combustible,

no se debe arrancar el motor hasta que el
problema se haya resuelto.

• Compruebe el nivel de combustible antes de
cada uso y deje espacio para que se expanda
el combustible, ya que el calor del motor y el sol
pueden hacer que el combustible se expanda y
se desborde.

Mantenimiento general

• No utilice la
máquina en un
espacio interior
o en espacios
sin ventilación
adecuada. Los
gases de escape
contienen monóxido
de carbono, un gas inodoro, venenoso y letal.

45

SEGURIDAD

• Cuide el estado de las etiquetas de seguridad
e instructivas, o sustitúyalas, según sea
necesario.

• No interera con la función propia de los

dispositivos de seguridad ni reduzca la
protección provista por un dispositivo de
seguridad. Revise con regularidad que operen
bien. NO haga funcionar una máquina con
un dispositivo de seguridad que no funcione
correctamente.

ADVERTENCIA: El motor no debe

arrancarse si se he retirado la placa del piso
del conductor o cualquier placa protectora de
la correa de transmisión del equipo de corte.

• Revise frecuentemente los componentes
del recogedor de césped y la protección de
descarga y realice los reemplazos necesarios
con piezas recomendadas por el fabricante.

• No cambie los ajustes de los reguladores y
evite usar la máquina con un régimen del motor
demasiado alto. Si hace funcionar el motor
demasiado rápido, los componentes de la

máquina podrían dañarse.

• Para reducir el riesgo de incendio, mantenga la

máquina limpia y sin acumulación de césped,
hojas u otra basura. Limpie las salpicaduras de
aceite o combustible y quite los restos mojados
con combustible. Permita que la máquina se
enfríe antes de almacenarla.

• Deténgase para inspeccionar el equipo si
pasa por encima de algo o topa algo. Si es
necesario, haga reparaciones antes de arrancar
la máquina.

• No haga ajustes o reparaciones con el motor en
funcionamiento.

• No trabaje con el circuito del motor de arranque
si hay combustible derramado.

• Asegúrese de que el equipo esté en buen
estado y que todas las tuercas y los pernos,
sobre todo los que aseguran los accesorios de
la cuchilla, estén correctamente apretados con
el par de apriete adecuado.

• Asegúrese de que el
tapón del depósito
de combustible
esté cerrado

rmemente y no

haya sustancias

inamables

almacenadas en un
recipiente abierto.

• Pueden producirse chispas cuando se trabaja
con la batería y los cables pesados del circuito
del motor de arranque. Esto puede causar una

explosión de la batería, incendio o daños en

los ojos. No se producirán chispas una vez que
el cable de conexión a tierra (por lo general
negativo, negro) se extraiga de la batería.

• Desconecte el cable de conexión a tierra de la
batería primero y vuelva a conectarlo en último
lugar.

• No haga un cortocircuito de puente en el relé
del motor de arranque para activar el motor de
arranque.

• Tenga mucho cuidado al manipular el ácido
de la batería. El ácido puede causar graves
quemaduras corrosivas en la piel. Si se
derrama ácido de la batería sobre la piel,
enjuague inmediatamente con agua. El ácido
en los ojos puede causar ceguera, póngase en
contacto con un médico de inmediato.

• Tenga cuidado
cuando efectúe
trabajos en la
batería. En ella
se forman gases
explosivos. No
lleve a cabo el
mantenimiento de
la batería mientras
esté fumando o si se encuentra cerca de llamas
abiertas o chispas. La batería puede explotar y

causar daños graves o lesiones.

• La máquina ha sido probada y aprobada solo

con el equipo proporcionado originalmente o
recomendado por el fabricante. Utilice solo
piezas de repuesto aprobadas para la máquina.

• Las cuchillas están aladas y pueden causar

cortes y heridas profundas. Envuelva las
cuchillas o use guantes protectores durante su
manipulación.

• Compruebe el funcionamiento del freno de
estacionamiento con regularidad. Hágale los
ajustes y el servicio necesarios.

• Las cuchillas para mantillo solo deben usarse
en áreas conocidas donde se desee un corte
de mayor calidad.

• Limpie regularmente la plataforma y la parte
inferior de la plataforma, evite salpicar con agua
el motor y los componentes eléctricos.

AVISO: Utilice gafas de protección
para trabajos de mantenimiento.

46

SEGURIDAD

Transporte

• La máquina es pesada y puede causar

daños graves por aplastamiento. Extreme las

precauciones cuando se cargue o descargue
de un vehículo o un remolque.

• Utilice un remolque aprobado para transportar
la máquina. Active el freno de estacionamiento,
apague el suministro de combustible y sujete
la máquina con anclajes homologados,
como bandas, cadenas o correas durante el
transporte.

ADVERTENCIA: Tenga mucho cuidado

cuando cargue la máquina en un camión
o remolque usando las rampas. Existe la

posibilidad de daños graves o peligro de

muerte si la máquina se cae de las rampas.

INFORMACIÓN IMPORTANTE El freno

de estacionamiento no es suciente para

bloquear la máquina en su lugar durante
el transporte. Asegúrese de que la máquina

esté bien sujetada al vehículo de transporte.
Siempre ingrese la máquina marcha atrás
al vehículo de transporte para evitar el
volcamiento.

• No utilice esta máquina en vías públicas.

• Consulte y respete las normas de tráco locales

antes de transportar la máquina en cualquier
camino.

• No remolque esta máquina, ya que podrían
producirse daños en el sistema de transmisión.

• No remolque ningún elemento con este

cortacésped, a menos que esté equipado con
un gancho de remolque. Puede producirse un

efecto tijera o volcarse y dañar el cortacésped y
posiblemente causar daños graves al operador.

• Cargue la unidad en un camión o remolque

utilizando rampas de una resistencia correcta
y a baja velocidad. ¡No levante la máquina! La

máquina no está diseñada para ser levantada

manualmente.

• Al cargar o descargar la máquina, no exceda
el ángulo de operación máximo recomendado
de 10°.

Remolque

Si la máquina está equipada con un sistema de
remolque, extreme las precauciones al remolcar.

No lleve a niños ni otras personas dentro del

equipo remolcado o sobre éste.
Realice giros amplios para evitar el efecto tijera.

Desplácese lentamente y guarde más distancia

para detenerse. No remolque en una supercie

en pendiente. En las pendientes, el peso del
equipo remolcado puede provocar pérdida de
tracción y pérdida de control.

Obedezca las recomendaciones del fabricante
sobre los límites de peso para el equipo
remolcado. No remolque cerca de zanjas,
canales y otros peligros.

Parachispas

Este cortacésped está equipado con un motor
de combustión interna y no se debe usar sobre
ninguna porción de tierra sin mejorar, cubierta por
arbustos o malezas a menos que el sistema del
motor cuente con un dispositivo apagachispas
que cumpla con las leyes locales o estatales
pertinentes (si las hay). Las leyes federales se
aplican a las tierras federales.

Si se usa un dispositivo apagachispas,
el operador debe mantenerlo en buenas
condiciones de trabajo.

Se puede obtener un apagachispas para
el silenciador a través de un distribuidor de
Husqvarna autorizado.

47

CONTROLES

Este manual del operador corresponde al
cortacésped Zero Turn de Husqvarna. El
cortacésped está equipado con un motor de
válvula superior de cuatro tiempos.

6

7

8

La transmisión del motor se hace mediante
bombas hidráulicas accionadas por correa.
Utilizando los controles de la dirección izquierdo
y derecho, el caudal regula el sentido de marcha
y la velocidad.

5

4

9

10

11

12

1. Palancas de dirección/freno

2. Ajuste de la alineación

3. Elevación del equipo

4. Fusibles

1

5. Varillajes de derivación

6. Válvula de corte de combustible

7. Depósito de combustible

8. Estrangulador

3

2

9. Control del acelerador

10. Medidor de servicio

11. Interruptor de encendido

12. Interruptor de cuchilla

48

CONTROLES

Palancas de control de la dirección

Hacia

adelante

La velocidad y la dirección de la máquina son de
tipo variable continua con los dos controles de la
dirección. Los controles de la dirección se pueden
mover hacia adelante o hacia atrás sobre una
posición neutra. Además, hay una posición neutra
que se bloquea si los controles de la dirección se
mueven hacia afuera.

Cuando ambos controles están en la posición

neutra (N), la máquina permanece ja.

Al mover los dos controles la misma cantidad
hacia adelante o hacia atrás, la máquina se
mueve en línea recta hacia adelante o hacia atrás
respectivamente.

Por ejemplo, para girar hacia la derecha mientras
se desplaza hacia adelante, mueva el control de
la derecha hacia la posición neutra. La rotación
de la rueda derecha se reduce y la máquina gira
a la derecha.

El giro cero se puede lograr moviendo un control
hacia atrás (detrás de la posición neutra) y
desplazando con cuidado el otro control de
la dirección hacia adelante desde su posición
neutra. El sentido de rotación durante el giro cero
se determina según el control de la dirección que
se mueva hacia atrás por detrás de la posición
neutra. Si el control de la dirección izquierda se
mueve hacia atrás, la máquina gira a la izquierda.
Tenga mucho cuidado al llevar a cabo esta
maniobra.

Si los controles de la dirección están en
posiciones irregulares cuando está detenido o no
encajan en las ranuras para mover los controles
hacia afuera, pueden ajustarse.

Neutro

Reversa

ADVERTENCIA: La máquina puede girar

muy rápidamente si mueve un control de la
dirección mucho más que el otro.

Freno de

estacionamiento

Freno de estacionamiento

El freno de estacionamiento está integrado con
las palancas de control de la dirección. Mueva las
palancas hacia afuera de la posición neutra para
acoplar el freno de estacionamiento.

Para soltar el freno de estacionamiento, gire
ambas palancas de control de dirección hacia
dentro hasta la posición neutra. No intente operar
la unidad sin que ambas palancas estén hacia
dentro, fuera de la posición de acoplamiento, o

los componentes de la máquina se pueden dañar.

INFORMACIÓN IMPORTANTE Si no trae las
palancas de control de dirección hacia adentro
simultáneamente hará que el sistema de
seguridad de la unidad apague el aparato.

INFORMACIÓN IMPORTANTE La máquina
debe estar absolutamente detenida cuando
se aplica el freno de estacionamiento. Ponga
siempre el freno de estacionamiento antes
de descender de la máquina. Suelte el
freno de estacionamiento antes de mover el
cortacésped.

49

CONTROLES

Interruptor de encendido

El interruptor de encendido se encuentra en
el panel de control y se utiliza para arrancar y
detener el motor.

Interruptor de cuchilla

Para acoplar el equipo de corte, tire de la perilla
hacia afuera; las cuchillas de corte se desacoplan
cuando la perilla se presiona hacia abajo.

Medidor de servicio

manualmente el medidor, gire la llave a la
posición de apagado cinco veces con intervalos
de un segundo. Para obtener información sobre
el mantenimiento del motor y el cortacésped,
consulte el Registro de servicio de este manual.

Tenga en cuenta: El indicador de servicio

funciona (horas de reloj) solo cuando el motor

está en marcha. Asegúrese de poner la llave en
posición de apagado cuando la unidad no esté
en uso, para evitar la acumulación de horas del
medidor.

Control del acelerador

El acelerador regula el régimen del motor y la
velocidad de rotación de las cuchillas, asumiendo
que el interruptor de cuchilla se haya accionado.
Consulte Interruptor de cuchilla.

Para aumentar o disminuir el régimen del motor,
el control se mueve hacia adelante o hacia atrás
respectivamente.

Evite el funcionamiento del motor en ralentí
durante períodos prolongados, ya que existe
el riesgo de contaminar las bujías. USE
ACELERACIÓN MÁXIMA AL CORTAR, para un
mejor rendimiento del cortacésped y carga de la
batería.

Estrangulador

El medidor de servicio muestra la cantidad total
de horas que el motor ha estado funcionando e
indica cuando el motor y el cortacésped necesitan
reparación.

Cada 50 horas de funcionamiento, aparecerá
un icono de lata de aceite que permanecerá
encendido durante dos horas, antes de que se
produzca un reinicio automático. Para restablecer

50

El estrangulador se utiliza para los arranques en
frío para proporcionar al motor una mejor mezcla
de combustible.

Para los arranques en frío el control se debe tirar
hacia arriba.

CONTROLES

Fusible

El fusible principal de 20 amperios está ubicado
en el lado izquierdo de la máquina. Acceda a él
inclinando el asiento hacia adelante. El fusible es
del tipo plano que se usa en los automóviles.

Palanca de ajuste del asiento

Palanca de altura de corte

Para ajustar la altura de corte del equipo, tire
de la palanca de altura de corte hacia dentro y
muévala a la muesca de la altura deseada.

INFORMACIÓN IMPORTANTE Eleve siempre
la plataforma a la posición más alta para el
transporte.

INFORMACIÓN IMPORTANTE Para obtener
una altura de corte uniforme, es importante
que la presión de aire de los neumáticos sea
de 15 psi / 103 kPa / 1 bar.

Varillajes de derivación

El asiento se puede ajustar longitudinalmente.
Al realizar los ajustes, la palanca situada bajo el
lado derecho del asiento se levanta, tras lo cual
el asiento se puede mover hacia delante o hacia
atrás.

Válvula de corte de combustible

La válvula de corte de combustible está ubicada en
la parte trasera derecha del asiento. La válvula está
desconectada cuando el manillar está en posición
perpendicular a la tubería de combustible.

Los varillajes de derivación del transeje deben
acoplarse cuando empuje o tire del cortacésped.
Las palancas de liberación están ubicadas
en cada lado de la parte trasera de la unidad
por debajo de la protección trasera del motor.
Consulte Mover la máquina manualmente en la
sección Operación.

ADVERTENCIA: Los varillajes de

derivación están situados cerca del silenciador.
Para prevenir quemaduras, el motor debe
estar apagado y debe dejarse enfriar antes de
manipular las palancas del varillaje derivación.

51

CONTROLES

Depósito de combustible

Lea las instrucciones de seguridad antes de
cargar combustible. La máquina tiene un solo
depósito de combustible, justo detrás de la
consola. La capacidad del depósito es de 13,25
litros.

Revise con regularidad la junta del tapón de la

gasolina para ver si hay daños y mantenga la

tapa debidamente apretada.
El motor se pondrá en funcionamiento en un

mínimo de 85 octanos gasolina sin plomo (no
mezcla de aceite). Se puede utilizar gasolina
de alquilatos adaptada para el medio ambiente.
Consulte también la sección Datos técnicos
relacionada con el combustible etanol. No se
admite el uso de combustible metanol. No utilice
combustible E85 a base de alcohol. Pueden

producirse daños en el motor y sus componentes.

Cuando use la máquina en temperaturas
inferiores a 0° C, use gasolina de invierno limpia y
nueva para asegurar un buen arranque en climas
fríos.

INFORMACIÓN IMPORTANTE La experiencia
indica que los combustibles mezclados con
alcohol (llamados gasohol, etanol o metanol)
pueden atraer la humedad, lo que lleva a la
separación y la formación de ácidos durante el

almacenamiento. El gas ácido puede dañar el

sistema de combustible de un motor mientras
está almacenado. Para evitar problemas en
el motor, el sistema de combustible se debe
vaciar antes de ser almacenado por 30 días o
más. Drene el tanque de gasolina, encienda
el motor y déjelo en marcha hasta que los
tubos de combustible y el carburador estén
vacíos. Use combustible nuevo la temporada
siguiente. Consulte la sección Almacenamiento
para obtener más información. No use
productos de limpieza para motor o carburador
en el depósito de combustible porque puede

ocurrir un daño permanente.

52

Desplazamiento

Si el cortacésped no se mueve en línea recta,
revise la presión de aire de los dos neumáticos
traseros. La presión de aire recomendada para
los neumáticos traseros es de 15 psi (1 bar).

1. Los ajustes de la rodadura se realizan
mediante pernos de alineación. Los pernos
de alineación actúan como dispositivos
limitadores para las palancas de control
de movimiento cuando la máquina está en
posición completamente hacia delante.

2. Para realizar un ajuste preliminar de la
alineación, traslade la unidad a un área
abierta y sin obstrucciones, como un
estacionamiento vacío o campo abierto.

3. Con una llave de 1/2", gire los pernos de
alineación hacia fuera hasta que queden a ras
con la tuerca.

4. Pruebe la unidad conduciéndola a aceleración
máxima y con ambas palancas de control de
movimiento en la posición completamente
hacia delante. Gire gradualmente el perno
de alineación del lado derecho hasta que la
unidad comience a desviarse notablemente
hacia la derecha.

5. Conduzca hacia delante a aceleración
máxima con ambas palancas de control de
movimiento en la posición completamente
hacia adelante. Gire gradualmente el perno
de alineación izquierdo hasta que la unidad
se desplace en línea recta.

ADVERTENCIA: La gasolina es altamente

inamable. Respete las precauciones y llene el

depósito de combustible al aire libre (consulte
las instrucciones de seguridad).

ADVERTENCIA: Llene hasta la parte

inferior del tubo de llenado. No lo llene de
más. Limpie las salpicaduras de aceite o
combustible. No almacene, derrame ni use

gasolina cerca de una ama abierta.

OPERACIÓN

Lea la sección Seguridad y las páginas siguientes
si no está familiarizado con la máquina.

Capacitación

Debido a su exclusiva capacidad de dirección,
los cortacésped de giro cero son mucho más
maniobrables que los cortacésped típicos.

Esta sección se debe analizar en su totalidad
antes de intentar mover el cortacésped con su
propia potencia. Antes de utilizar por primera vez
el cortacésped o hasta que se sienta cómodo
con los controles, utilice una menor velocidad de
aceleración y una velocidad de desplazamiento
reducida. NO mueva las palancas de control a la
posición más adelantada ni a las posiciones de
marcha atrás durante el funcionamiento inicial.

Los usuarios primerizos deben familiarizarse con

el movimiento del cortacésped en una supercie

dura, como el hormigón o el asfalto ANTES
de intentar conducir en césped. Hasta que el
operador se sienta cómodo con los controles
del cortacésped y la capacidad de giro cero, las

maniobras excesivamente bruscas pueden dañar

el césped.

Dirección

Para mover la máquina hacia adelante y hacia
atrás

El sentido de marcha y la velocidad de los
movimientos del cortacésped se ven afectados
por el movimiento de las palancas de control a
cada lado del cortacésped. La palanca de control
izquierda controla la rueda izquierda. La palanca
de control derecha controla la rueda derecha.

Los usuarios primerizos deben empujar el
cortacésped (consulte Mover la máquina
manualmente en la sección Operación) hasta
un lugar abierto y plano, sin otras personas,
vehículos u obstáculos cerca. Para mover la
máquina con su propia potencia, el operador
debe sentarse en el asiento y arrancar el motor
(consulte Antes de arrancar en la sección
Operación). Ajuste el régimen del motor en ralentí
y quite el freno de estacionamiento moviendo las
palancas de control de la dirección hacia adentro.
No conecte las cuchillas. Mientras las palancas
de control no se muevan hacia delante o hacia
atrás, el cortacésped no se moverá.

Mueva lentamente ambas palancas de control
un poco hacia delante. Esto permitirá que el
cortacésped se mueva hacia delante en línea
recta. Tire las palancas de control hacia atrás
a la posición neutra y el cortacésped dejará de
moverse.

Tire ligeramente hacia atrás las palancas de
control para que el cortacésped se mueva hacia
atrás. Empuje las palancas de control hacia
delante, hasta la posición neutra y el cortacésped
dejará de moverse.

Para girar a la derecha

Mientras se mueve en la dirección de avance,
tire de la palanca derecha hacia atrás hacia la
posición neutral y mantenga a la vez la posición
de la palanca izquierda, esto reducirá la velocidad
de rotación de la rueda derecha y hará que la
máquina gire en esa dirección.

Para girar a la izquierda

Mientras se mueve en la dirección de avance,
tire de la palanca izquierda hacia atrás hacia la
posición neutral y mantenga a la vez la posición
de la palanca derecha, esto reducirá la velocidad
de rotación de la rueda izquierda y hará que la
máquina gire en esa dirección.

Para realizar el giro cero

Mientras se mueve en el sentido de avance,
primero tire de ambas palancas de control hacia
atrás hasta que el cortacésped se detenga o
reduzca drásticamente su velocidad.

A continuación, alternando una palanca
ligeramente hacia la posición de avance y la otra
en la posición de retroceso, realice el giro.

Antes de arrancar

1. Lea las secciones sobre Seguridad y
Controles antes de arrancar la máquina.

2. Realice el mantenimiento diario antes
de arrancar (consulte el Programa de
mantenimiento en la sección Mantenimiento).

3. Compruebe que haya suciente combustible
en el depósito de combustible.

4. Ajuste el asiento en la posición deseada.

Las condiciones siguientes deben cumplirse
antes de que se pueda arrancar el motor:

• El interruptor de cuchilla se debe presionar

hacia abajo a la posición desacoplada.

• Ambos controles de dirección/freno de

estacionamiento deben estar en la posición
neutra bloqueada (exterior).

ADVERTENCIA!

del motor contienen monóxido de carbono, que
es un gas venenoso inodoro e incoloro. No
utilice la máquina en espacios cerrados.

Los gases de escape

53

OPERACIÓN

Arranque del motor

1. Siéntese en el asiento.

2. Levante el equipo de corte hasta la posición
más alta.

3. Desacople las cuchillas de corte presionando
el interruptor de cuchilla hacia abajo.

6. Presione y gire la llave de encendido a la
posición de arranque.

INFORMACIÓN IMPORTANTE No haga
funcionar el motor de arranque durante más
de cinco segundos cada vez. Si el motor no
arranca, espere unos diez segundos antes de
volver a intentarlo.

7. Cuando el motor arranque, suelte
inmediatamente la llave de encendido para
volver a la posición de funcionamiento.

8. Ajuste el régimen del motor con el acelerador.
Deje que el motor funcione a una velocidad
moderada, aproximadamente a media
aceleración, durante un breve instante antes
de su uso.

9. USE LA ACELERACIÓN MÁXIMA AL

CORTAR.

Operación

1. Suelte el freno de estacionamiento moviendo
los controles de la dirección/freno de
estacionamiento hacia dentro, hasta la
posición neutra.

TENGA EN CUENTA: El cortacésped está
equipado con un sistema de detección de
presencia del operador. Cuando el motor
esté en funcionamiento, cualquier intento
del operador de dejar el asiento sin primero
activar el freno de estacionamiento apagará
el motor.

2. Baje el equipo de corte hasta la altura de
corte deseada.

4. Mueva los controles de la dirección/freno de

estacionamiento rmemente hacia afuera,

hasta la posición de bloqueo.

5. Mueva el acelerador hasta la posición
intermedia. Si el motor está frío, el
estrangulador se debe tirar hacia arriba.

54

3. Mueva el acelerador hasta la posición de
aceleración máxima (con el símbolo de
conejo).

4. Conecte el equipo de corte tirando el
interruptor de cuchilla hacia arriba.

5. Gire las palancas de control hacia adentro y
mueva despacio ambas palancas de control
ligeramente hacia adelante para avanzar en
una línea recta.

OPERACIÓN

Detención del motor

1. Mueva el acelerador a la posición mínima
(con el símbolo en forma de tortuga).

2. Mueva los controles de la dirección/freno de
estacionamiento fuera de la posición neutra.

3. Desacople el equipo de corte presionando el
interruptor de cuchilla hacia abajo.

ADVERTENCIA! Asegúrese de que no

haya nadie cerca del cortacésped al activar el
interruptor de cuchilla.

Asegúrese de que el área de trabajo esté libre
de objetos que puedan ser lanzados por las
cuchillas giratorias.

4. Levante el equipo de corte hasta la posición
más alta. Si el motor ha trabajado duro, déjelo
funcionar en ralentí durante al menos 60
segundos para que alcance una temperatura
normal de operación antes de detenerlo. Para
no ensuciar las bujías de encendido, evite
dejar el motor en ralentí durante períodos
más largos.

5. Coloque la llave de encendido en la posición
de parada. Retire la llave. Siempre retire la
llave cuando termine de usar el cortacésped
para evitar el uso no autorizado.

no está demasiado largo y denso, la velocidad
de conducción puede aumentarse sin afectar
negativamente el resultado de corte.

• Las mejores jardines se obtienen cortando el
césped con frecuencia. El césped se vuelve
más uniforme y los recortes de pasto se
distribuyen de manera más homogénea en el
área de corte. El tiempo total que se tarda no
aumenta ya que se puede usar una velocidad
mayor sin que ello perjudique los resultados del
corte.

• Use una manguera para limpiar el equipo de
corte por debajo después de cada uso. Durante
la operación de limpieza, el equipo de corte
debe levantarse a la posición de transporte.
Asegúrese de que el cortacésped se haya
enfriado y el motor esté apagado.

• Cuando corte áreas grandes, comience girando
hacia la derecha, de modo que los recortes
se descarguen lejos de los arbustos, bardas,
caminos, etc. Después de una o dos vueltas,
corte en la dirección opuesta, dando vueltas
hacia la izquierda hasta que termine.

INFORMACIÓN IMPORTANTE Cuando se
detenga y salga de la máquina, tanto el freno
de dirección como el de estacionamiento
deben moverse a la posición de bloqueo al
mismo tiempo.

Consejos para cortar el césped

• Observe e identique rocas y otros objetos jos

para evitar colisiones.

• Comience con una altura de corte elevada y
redúzcala hasta lograr el resultado de corte
deseado. El césped promedio se debe cortar
aproximadamente a 6,35 cm durante la
temporada fría y a más de 7,62 durante los
meses de calor. Para que el césped crezca
más sano y tenga mejor aspecto, córtelo
con frecuencia después de un crecimiento
moderado. Para un mejor rendimiento del
corte, el césped de más de 15,20 cm de altura
debe cortar dos veces. Haga el primer corte
relativamente alto; el segundo a la altura
deseada.

• El resultado del corte será mejor con un
régimen del motor alto (cuando las cuchillas
giran rápidamente) y a baja velocidad (el
cortacésped se mueve lentamente). Si el pasto

• Evite cortar césped húmedo. El resultado

del corte es deciente porque las ruedas se

hunden en el césped blando, se acumulan
huellas y los recortes de pasto se atoran bajo el
carenado.

• Use una manguera para limpiar el equipo de
corte por debajo después de cada uso. Durante
la operación de limpieza, el equipo de corte
debe levantarse a la posición de transporte.
Asegúrese de que el cortacésped se haya
enfriado y el motor esté apagado.

• Utilice aire comprimido para limpiar la supercie

superior del equipo. Evite que se acumule

agua en la supercie superior, en el motor y los

componentes eléctricos.

• Cuando se utiliza el kit para triturar, es
importante que el intervalo de corte sea
frecuente.

55

OPERACIÓN

Trabajo en pendientes

Lea las instrucciones de seguridad de

Conducción en pendientes en la sección
Seguridad.

• Se debe usar la velocidad más lenta posible
antes de comenzar a bajar o subir colinas.

• Evite detenerse o cambiar de velocidad en las
colinas.

• Si es absolutamente necesario detenerse,
mueva los controles de la dirección a la
posición neutra, empújelos hacia fuera de la
unidad y acople el freno de estacionamiento.

• Para volver a iniciar el movimiento, mueva
los controles de la dirección nuevamente a la
posición neutra.

• Presione hacia delante para recobrar el
movimiento de avance.

• Dé todas las vueltas despacio.

ADVERTENCIA: No conduzca en lomas

con pendientes superiores a 10 grados. No
conduzca a través de pendientes.

No conduzca el cortacésped en terrenos con
pendientes de más de 10 grados. Realice el
corte en las pendientes hacia arriba y hacia
abajo, nunca de lado a lado. Evite cambios
repentinos en el sentido de marcha.

AVISO: Las baterías de plomo y

ácido generan gases explosivos. Mantenga
las baterías alejadas de chispas, llamas y
tabaquería. Use siempre protección ocular
cuando esté cerca de las baterías.

Batería baja

Si la batería está demasiado baja como para
arrancar el motor, se debe recargar. (Consulte
Batería en la sección Mantenimiento).

Si utiliza los cables de puente para realizar
un arranque de emergencia, siga este
procedimiento:

Uso del cable puente

1. Conecte cada extremo del cable rojo a la
terminal POSITIVA (+) de cada batería,
teniendo cuidado de no hacer cortocircuito
contra el chasis.

2. Conecte un extremo del cable NEGRO
a la terminal NEGATIVA (-) de la batería
totalmente cargada.

3. Conecte el otro extremo del cable NEGRO
a una CONEXIÓN A TIERRA DEL CHASIS
en buenas condiciones del cortacésped con
la batería descargada, lejos del depósito de
combustible y la batería.

Para quitar los cables, invierta el orden

1. Quite el cable NEGRO primero del chasis y
luego de la batería completamente cargada.

2. Quite el cable ROJO de las dos baterías en
último lugar.

INFORMACIÓN IMPORTANTE El
cortacésped está equipado con un sistema
de conexión a tierra negativo de 12 voltios. El
otro vehículo también debe tener un sistema
de conexión a tierra negativo de 12 voltios. No
utilice el cortacésped con sistema para hacer
arrancar otros vehículos.

56

INFORMACIÓN IMPORTANTE Dejar el
interruptor de encendido en cualquier posición
que no sea la de apagado hace que la batería
se descargue.

OPERACIÓN

Mover la máquina manualmente

Cuando empuje o tira del cortacésped, acople
los varillajes de derivación EZT. Los varillajes de
derivación EZT se encuentran en la parte trasera
del bastidor, debajo de la protección trasera del
motor.

1. Levante el equipo a la posición de corte más
alta.

2. Mueva los controles de la dirección/freno
de estacionamiento simultáneamente hacia
dentro, hasta la posición neutra.

3. Tire de los varillajes de derivación EZT hacia
arriba y retírelos de las ranuras de la chaveta.
Suelte las palancas con la cabeza fuera
del bastidor y manténgala en la posición de
derivación.

INFORMACIÓN IMPORTANTE Para
empujar manualmente la cortacésped,
acople las palancas de desvió hidráulicas en
ambos lados, tire el freno de dirección y de
estacionamiento hacia dentro y empuje la
máquina.

ADVERTENCIA: Los varillajes de

derivación están situados cerca del silenciador.
Para prevenir quemaduras, el motor debe
estar apagado y debe dejarse enfriar antes de
manipular las palancas del varillaje derivación.

ADVERTENCIA: No realice ningún

ajuste sin:

• el motor detenido,

• la llave de contacto retirada,

• el freno de estacionamiento activado

ADVERTENCIA: Tenga mucho cuidado

cuando cargue la máquina en un camión o
remolque usando rampas. Existe la posibilidad

de daños graves o peligro de muerte si la

máquina se cae de las rampas.

4. Para volver a acoplar el EZT a la marcha,

realice el procedimiento anterior a la inversa.

Cargue la máquina en un camión o remolque
conduciendo lentamente por rampas. ¡NO
LEVANTE LA MÁQUINA! La máquina no está

diseñada para ser levantada manualmente.

57

MANTENIMIENTO

Programa de mantenimiento

La siguiente es una lista de procedimientos
de mantenimiento que se deben realizar en la
máquina. Para los puntos que no se describen
en este manual, visite un taller de servicio
autorizado. Se recomienda enviar la máquina a

revisión una vez al año en un taller de servicio

autorizado para mantenerla en las mejores
condiciones posibles y para garantizar un
funcionamiento seguro. Lea Mantenimiento
general en la sección Seguridad.

MANTENIMIENTO

COMPROBAR

El freno de estacionamiento
El nivel de aceite del motor

(cada reabastecimiento)
El sistema de seguridad
Que no haya fugas de combustible ni

aceite

Si hay daños

Si hay tornillería oja

El equipo de corte
La presión de los neumáticos
Las conexiones de la batería

LIMPIAR
Engine’s cooling air intake
Debajo del equipo de corte
A fondo la zona alrededor del motor

La zona que rodea correas, poleas de
correas

La toma de aire de refrigeración del motor

El preltro del puricador de aire de

2)

espuma

El cartucho del ltro del puricador de aire

de papel

Inspeccionar el silenciador/parachispas

Arrancar el motor y las cuchillas, revisar si
hay ruidos inusuales

Alar

2)

TAMBIÉN

3)

/ reemplazar las cuchillas de corte

DIARIO

ANTES DESPUÉS 25 50 100 300

AL

MENOS

UNA VEZ

AL AÑO

INTERVALO DE

MANTENIMIENTO EN HORAS

●

■

●
♦

♦
♦
♦

● ● ● ●

● ● ● ● ●

■ ■

●
♦

♦ ♦ ♦ ♦

2)

■ ■

■ ■

■ ■

♦ ♦ ♦ ♦

♦

● ●

● = Descrito en este manual

♦ = No se describe en este manual

■ = Consulte el manual del fabricante del motor

58

1)

Primer cambio, después de 8 a 10 horas.

Cuando se trabaja con una carga pesada o a
temperaturas ambiente elevadas, el reemplazo
se debe realizar cada 50 horas.

2)

En condiciones de mucho polvo, se debe

aumentar la frecuencia de la limpieza y el
reemplazo.

3)

Realizado por un taller de servicio autorizado.

MANTENIMIENTO

MANTENIMIENTO

CHECK
Ajustar el cable del acelerador
Ajustar el equipo de corte
El estado de las correas, poleas de

correa
Las ruedecillas (cada 200 horas)
El reglaje de la válvula del motor
CHANGE
Las bujías
El aceite del motor

El ltro de aceite del motor

El ltro de combustible
El ltro de aire de papel

El preltro de espuma del puricador

2) 4)

de aire
El ltro de aire de papel
ALSO
Realizar el mantenimiento después

de 300 horas

3)

2)

2) 4)

3)

DIARIO

ANTES DESPUÉS 25 50 100 300

● = Descrito en este manual

♦ = No se describe en este manual

■ = Consulte el manual del fabricante del motor

AL MENOS

UNA VEZ AL

AÑO

INTERVALO DE

MANTENIMIENTO EN HORAS

■

● ●

● ●

● ●
♦ ♦

■ ■

■ ■

■ ■

■ ■

■ ■

■

■

♦ ♦

1)

Primer cambio, después de 8 a 10 horas.

Cuando se trabaja con una carga pesada o a
temperaturas ambiente elevadas, el reemplazo
se debe realizar cada 50 horas

2)

En condiciones de mucho polvo, se debe

aumentar la frecuencia de la limpieza y el
reemplazo.

3)

Realizado por un taller de servicio autorizado.

4)

Si está provisto

ADVERTENCIA: Lista de comprobación

para antes de realizar cualquier operación de
mantenimiento o ajuste

• Aplique el freno de estacionamiento.

• Coloque el interruptor de cuchilla en la

posición desacoplada.

• Gire la llave de contacto a la posición de
apagado y saque la llave.

• Asegúrese de que la cuchilla y todas las
partes móviles se hayan detenido por
completo.

ADVERTENCIA: Las fugas de aceite

hidráulico a presión pueden tener fuerza

suciente para penetrar en la piel y causar
daños graves. Si sufre alguna lesión por un
escape de uido, consulte a un médico de

inmediato. Pueden desarrollarse infecciones o
reacciones graves si no se recibe tratamiento
médico inmediatamente.

59

MANTENIMIENTO

Batería

El cortacésped está equipado con una batería
que no requiere mantenimiento. Sin embargo,
cargar periódicamente la batería con un cargador
de batería automotriz prolongará su vida útil.

• Mantenga la batería y las terminales limpias.

• Mantenga los pernos de la batería apretados.

• Consulte la tabla para conocer los tiempos de

carga.

Limpieza de la batería y las terminales

La corrosión y la suciedad de la batería y las
terminales pueden hacer que la batería pierda
potencia.

1. Desconecte el cable NEGRO de la batería
en primer lugar, después el cable ROJO y
extraiga la batería de la máquina.

2. Enjuague la batería con agua pura y séquela.

3. Limpie las terminales y los extremos del cable
de la batería con un cepillo de alambre hasta
que brillen.

4. Cubra las terminales con grasa o vaselina.

5. Vuelva a colocar la batería.

Cambio de la batería

1. Levante el asiento y gírelo hacia delante.

2. Con dos llaves de 1/2", desconecte el cable
de la batería NEGRO y después el cable de la
batería ROJO.

3. Coloque el equipo en el ajuste más bajo.

4. Desde el lado inferior del bastidor, retire las

tuercas que jan el soporte de la batería.

5. Retire con cuidado la batería del cortacésped.

6. Instale la nueva batería con las terminales
de los cables tendidas hacia el centro de la
batería.

7. Vuelva a instalar el soporte de la batería y
fíjelo con las tuercas que quitó en el paso 4.

8. Vuelva a conectar el cable ROJO de la
batería a la terminal positiva (+) de la batería
con el perno y la tuerca hexagonal.

60

9. Conecte el cable de conexión a tierra NEGRO
a la terminal negativa (-) de la batería con los
pernos y tuercas hexagonales restantes.

10. Vuelva a poner la cubierta de las terminales.

11. Baje el asiento

BATERÍA

ESTÁNDAR

ESTADO

DE CARGA

12,6 V 100% - CARGA COMPLETA -

12,4V 75% 20 min. 35 min. 48 min. 90 min.
12,2V 50% 45 min. 75 min. 95 min. 180 min.
12,0V 25% 65 min. 115 min. 145 min. 280 min.
11,8V 0% 85 min. 150 min. 195 min. 370 min.

*El tiempo de carga depende de la capacidad,

el estado y la antigüedad de la batería, la

temperatura y la ecacia de cargador

TIEMPO DE CARGA APROXIMADO DE LA

BATERÍA* PARA LA CARGA

COMPLETA A 27OC

Régimen máximo en:

50

30

amperios

amperios

20

amperios

amperios

10

AVISO: Use siempre protección
ocular cuando esté cerca de las
baterías.

ADVERTENCIA: No produzca un corto

en las terminales de la batería al permitir
que una llave o cualquier otro objeto entre
en contacto con ambas terminales al mismo
tiempo. Antes de conectar la batería, quítese
pulseras metálicas, relojes, anillos, etc.

La terminal positiva debe conectarse primero
para evitar que se produzcan chispas por
conexiones a tierra accidentales.

INFORMACIÓN IMPORTANTE No intente
abrir o quitar las tapas o cubiertas. No es
necesario agregar ni revisar el nivel del
electrolito.

Use siempre dos llaves para los tornillos de las
terminales.

MANTENIMIENTO

Sistema de seguridad

La máquina está equipada con un sistema de
seguridad que impide el arranque o la conducción
en las condiciones siguientes.

El motor solo puede arrancarse cuando:

• el equipo de corte está desacoplado.

• los controles de la dirección/freno de

estacionamiento están en la posición neutra
externa y bloqueada, lo que asegura que
haya una activación completa del freno de
estacionamiento para un arranque seguro.

NOTA: Si los controles de la dirección no se mantienen

en la posición exterior completa, la tensión se puede

ajustar apretando la tuerca en la parte trasera del

pivote. (Consulte Freno de Estacionamiento en esta

sección).

Freno de estacionamiento

Compruebe visualmente que no haya daños

en las palancas de control de la dirección,
las conexiones o los interruptores del freno
de estacionamiento. Realice una prueba de

detención y compruebe que haya suciente

acción de frenado.
Para ajustar el freno de estacionamiento,

póngase en contacto con el taller de servicio de
Husqvarna.

Para ajustar la tensión del freno de
estacionamiento, mueva la cubierta que cubre la
base de control de la dirección. Apriete la tuerca
del pivote de 1/2" hasta que la acción de frenado
sea la adecuada. Reemplace la cubierta de la
dirección y asegúrese de que la parte superior de
la cubierta se posicione entre los dos pernos de
ajuste del control de la dirección.

Para realizar cualquier otro ajuste en el freno de
estacionamiento, póngase en contacto con el
taller de servicio de Husqvarna.

Realice inspecciones diarias para asegurarse de
que el sistema de seguridad funcione intentando
arrancar el motor sin cumplir una de las
condiciones anteriores. Cambie las condiciones y
vuelva a intentarlo.

Si la máquina arranca cuando una de estas
condiciones no se cumple, apáguela y repare el
sistema de seguridad antes de volver a usarla.

Asegúrese de que el motor se detenga cuando
el freno de estacionamiento no está activado y el
operador abandone el asiento.

Compruebe que el motor se detenga si las
cuchillas de corte están acopladas y el conductor
abandona temporalmente el asiento.

INFORMACIÓN IMPORTANTE Para poder
conducir, el operador debe sentarse en el
asiento y los controles de la dirección/freno de
estacionamiento deben ponerse en la posición
de acoplado (exterior). En caso contrario, el
motor se detendrá.

INFORMACIÓN IMPORTANTE La máquina
debe estar absolutamente detenida cuando se
aplica el freno de estacionamiento.

ADVERTENCIA: Un ajuste defectuoso

reducirá la capacidad de frenado y puede
provocar un accidente.

61

MANTENIMIENTO

Presión de los neumáticos

Todos los neumáticos deben tener una presión
de 15 psi / 103 kPa / 1 bar.

INFORMACIÓN IMPORTANTE NO agregue
ningún tipo de camisa de neumático ni material
de relleno de espuma a los neumáticos. Las
cargas excesivas creadas por neumáticos
rellenos de espuma causan fallas prematuras.

Utilice solo neumáticos especicados por el

fabricante original.

Ruedecillas

Revíselas cada 200 horas. Compruebe que las
ruedas giren libremente. Si las ruedas no giran
libremente, lleve la unidad al distribuidor para el
servicio.

Los neumáticos rellenos con espuma o
neumáticos macizos anulan la garantía.

Desmontaje y montaje

Quite la tuerca y el perno de la rueda. Tire de la
rueda hacia fuera de la horquilla y tenga cuidado
con los separadores. Para su instalación, siga el
proceso inverso. Apriete el perno de la rueda.

Ruedas de apoyo

Las ruedas de apoyo están correctamente
ajustadas cuando están ligeramente separadas
del suelo cuando el equipo está a la altura de
corte deseada en la posición de funcionamiento.
De esta forma, las ruedas de apoyo mantienen
el equipo en la posición correcta para ayudar
a evitar el corte al ras en la mayoría de las
condiciones del terreno.

Las ruedas de apoyo se pueden ajustar en tres
posiciones:

• Posición superior, hierba 38 mm to 63 mm

• Posición media, hierba 63 mm a 102 mm

• Posición inferior, hierba de 102 mm a 152 mm

Las ruedas deben estar aproximadamente a 6,5
mm del suelo.

INFORMACIÓN IMPORTANTE Ajuste las
ruedas de apoyo con el cortacésped en una

supercie plana y nivelada.

Para evitar dañar el equipo, las ruedas de

apoyo no se deben ajustar para sostener el
equipo.

62

MANTENIMIENTO

Correas en V

Revíselas cada 100 horas de funcionamiento.
Revise si hay grietas profundas y mellas grandes.

TENGA EN CUENTA: La correa mostrará algunas
pequeñas grietas en la operación normal.

Las correas no son ajustables. Reemplace las
correas si empiezan a deslizarse por desgaste.

Extracción de la correa del equipo

1. Estacione la máquina en una supercie
nivelada. Aplique el freno de estacionamiento.

2. Baje el equipo a la posición de corte más
baja.

3. Quite los pernos de las protecciones de la
correa y quite las protecciones.

4. Retire cualquier resto de suciedad o hierba
que se pueda haber acumulado alrededor
de los alojamientos de la cortadora y toda

supercie del equipo.

correctamente instalada, suelte lentamente
del brazo guía para tensar la correa.

6. Vuelva a revisar la ruta de la cinta para
asegurarse de que coincida con la etiqueta
sobre la ruta, y que la cinta no esté torcida.
Haga correcciones según sea necesario.

7. Vuelva a colocar las protecciones de la
correa en ambas carcasas de los mandriles y
asegúrelas con los broches.

Ajuste del equipo de corte

Nivelación del equipo

Ajuste el equipo mientras el cortacésped esté en

una supercie nivelada. Asegúrese de que los
neumáticos estén inados a la presión correcta.

Consulte Datos técnicos / Transmisión. Si los
neumáticos tienen aire de menos o de más,
el equipo no puede ajustarse correctamente.
Levante el equipo hasta la posición más alta (de
transporte).

El equipo se debe ajustar en un punto
ligeramente más alto en la parte trasera.

TENGA EN CUENTA: Para garantizar la precisión
del procedimiento de nivelación, la correa de
transmisión del equipo de corte debe instalarse
antes de nivelar el equipo.

1. Use guantes resistentes. Gire cada punta
exterior de la cuchilla para alinearla la parte
delantera con la trasera con el equipo de lado
a lado.

2. Mida desde la supercie del suelo hasta la

5. Suelte la tensión de la correa moviendo el
brazo guía.

6. Levante con cuidado la correa hacia la parte
superior de las poleas de la carcasa de la
cortadora y quite la correa.

Instalación de la correa del equipo

TENGA EN CUENTA: Para facilitar la
instalación de la cinta de la plataforma,
consulte la etiqueta sobre la ruta que está
en la parte superior del equipo.

1. Envuelva la correa del equipo alrededor de
la polea del embrague eléctrico que está
ubicada en el eje del motor.

2. Pase la correa hacia adelante y hacia arriba
en el equipo.

3. Coloque la correa alrededor de la polea
tensora de resorte.

4. Enrolle la correa alrededor de la polea tensora

ja y de los alojamientos del mandril.

5. Empuje hacia dentro el brazo guía y dirija
cuidadosamente la correa sobre la polea

tensora ja. Una vez que correa está

parte inferior de la punta de la cuchilla en
el lado de descarga del equipo de corte.
Registre esta medida.

3. Vaya al lado opuesto y compruebe que la
medida sea la misma. Si es necesario hacer
ajustes, con una llave de 3/4" o una llave
inglesa, gire las tuercas de ajuste de la
articulación de elevación en cada lado hacia
la izquierda para bajar o hacia la derecha
para subir. Ajuste hasta que ambas medidas
sean iguales.

4. Gire una cuchilla para alinearla con el equipo

63

MANTENIMIENTO

desde la parte delantera a la trasera. Si la
punta de la cuchilla delantera no se encuentra

1

/8" a más arriba en la parte trasera, use una
llave de 5/8 o una llave inglesa para girar
las tuercas en el varillaje de la suspensión
delantera. Girar en el sentido de las agujas
del reloj hará que se levante la parte
delantera del cortacésped; y contra el sentido
de las agujas del reloj, que se baje la parte
delantera. Ajuste las tuercas hasta que la
parte trasera del equipo de corte esté en un
nivel 1/8" más alto en la parte trasera que en la
medida de lado a lado.

TENGA EN CUENTA: Para nes ilustrativos,

se quitó el reposapiés en la parte delantera. El

ajuste puede hacerse sin extracción.

TENGA EN CUENTA: Esto colocará el equipo de

Discos de corte

Para conseguir el mejor resultado de corte, es

importante que las cuchillas estén bien aladas y
sin daños.

Reemplace las cuchillas que estén dobladas o
agrietadas después de golpear obstáculos.

Deje que el taller de servicio decida si una
cuchilla con mellas grandes se puede reparar o
si hay que reemplazarla. Equilibre las cuchillas

después del alado.

Revise los montajes de las cuchillas.

AVISO: Las cuchillas son aladas.

Reemplazo de las cuchillas

1. Quite el perno de la cuchilla girándolo en
contra del sentido de las agujas del reloj.

2. Instale cuchillas nuevas o realadas con
el lado que lleva estampadas las palabras
GRASS SIDE (lado del pasto) orientado hacia
el suelo/hierba (hacia abajo) o THIS SIDE
UP (este lado hacia arriba) orientado hacia el
equipo y la carcasa de la cortadora.

3. Asiente la apertura de la cuchilla rmemente
en la carcasa de la cortadora.

4. Apriete el perno de la cuchilla con rmeza.

5. Apriete el perno de la cuchilla a un par de 45­55 lb-pie (60-81 Nm).

Protéjase las manos con guantes
y/o envuelva las cuchillas con un

paño grueso cuando las manipule.

El alado de las cuchillas debe

realizarlo un taller de servicio
autorizado.

corte en una posición de medida estándar. En
función del tipo de pasto que éste cortando o las
condiciones ambientales, es posible que deba
realizar ajustes adicionales para lograr el corte
deseado.

64

INFORMACIÓN IMPORTANTE El perno de
la cuchilla especial está tratado con calor.
Reemplácelo por un perno Husqvarna si es
necesario. No utilice tornillería de grado inferior

al especicado.

MANTENIMIENTO

Limpieza

La limpieza regular, especialmente por debajo
del equipo de corte, aumenta la vida útil de la
máquina. Hágase el hábito de limpiar la máquina
directamente después de cada uso (una vez que
se haya enfriado), antes de que la suciedad se
adhiera.

No rocíe con agua la parte superior del equipo
de corte. Utilice aire comprimido para limpiar la

supercie superior del equipo de corte. Limpie

regularmente la parte inferior del equipo con
presión de agua normal. No utilice lavadoras de
alta presión ni equipos de limpieza al vapor. Evite
rociar el motor y los componentes eléctricos con
agua.

Para los modelos equipados con oricio de

limpieza, conecte el conector rápido (del paquete
de accesorios) en cualquier manguera de jardín.
Después de cortar, coloque la manguera en el

oricio de limpieza y abra el suministro de agua.

Vuelva a arrancar el cortacésped y conecte las
cuchillas para utilizar la acción giratoria para
eliminar los residuos. Asegúrese de que la
manguera quede alejada de las cuchilla de corte.

No lave las supercies calientes con agua fría.

Deje que la unidad se enfríe antes de lavarla.

AVISO: Utilice gafas de protección

para realizar las tareas de limpieza y lavado.

Tornillería

Revísela diariamente. Inspeccione toda la
máquina para ver si faltan tornillos o si hay
tornillos sueltos.

65

LUBRICACIÓN

12/12 Cada año

1/52

1/365

Información general

Retire la llave de contacto para evitar
movimientos involuntarios durante las tareas de
lubricación.

Si realiza la lubricación con una lata de aceite,
debe contener aceite de motor.

Si lubrica con grasa, a menos que se indique lo
contrario, use grasa de bisulfuro de molibdeno de
grado alto.

Para el uso diario, la máquina debe lubricarse
dos veces por semana.

Limpie el exceso de grasa después de la
lubricación.

Es importante evitar que quede lubricante en las

correas o las supercies de avance de las poleas

de correa. Si esto ocurre, intente limpiarlas
con alcohol. Si la correa continúa deslizándose
después de la limpieza, se debe reemplazar.
No se debe usar gasolina ni otros productos
derivados del petróleo para limpiar las correas.

Cada
semana

Todos los
días

Lubricar con
pistola de engrase

Cambiar ltro

Cambiar aceite

Comprobar el
nivel

Transmisión

La transmisión no necesita mantenimiento ni
comprobaciones de nivel o cambios de aceite.
Si se produce una fuga, reemplace la unidad
o póngase en contacto con su distribuidor
Husqvarna.

Engrasadores de rueda y equipo

Utilice únicamente grasa para cojinetes de buena
calidad.

La grasa de marcas reconocidas (empresas
petroquímicas, etc.) generalmente mantiene una
buena calidad.

Montaje de la rueda delantera

Lubrique las carreras 3-4 con una pistola de
engrase en cada juego de cojinetes de las
ruedas.

Cojinetes de las ruedas delanteras

Lubrique las carreras 3-4 con una pistola de
engrase en cada juego de cojinetes de las
ruedas.

Ejes del equipo

Baje el equipo de corte completamente. Lubrique
con una pistola de engrase, 2-3 recorridos por
el eje a través las aberturas que hay en las
protecciones de la correa.

Si usa una pistola de engrase sin manguera de
goma, debe retirar la placa de pie para acceder al
eje central.

INFORMACIÓN IMPORTANTE Utilice
lubricación mínima y quite el exceso de
lubricante para que no entre en contacto con

las correas o las supercies de avance de la

polea de correa.

66

LUBRICACIÓN

Cambio de aceite del motor

NOTA: Cambie el aceite del motor cuando
el motor esté caliente. Consulte el manual
del propietario del motor para ver las
recomendaciones para realizar un cambio de

aceite y de ltro adecuado.

ADVERTENCIA! Para prevenir

quemaduras, se debe apagar el motor y dejar
que se enfríe un poco para que aún esté
caliente, pero para que las áreas que rodean el
motor no lo estén.

1. Estacione la máquina en una

supercie nivelada. Aplique el freno de

estacionamiento.

2. Limpie la suciedad y los desechos del área
alrededor de la tapa del tanque de llenado
de aceite.

3. Quité la tapa/varilla de nivel.

4. Ubique la manguera de drenado que se
encuentra al lado trasero izquierdo del

motor. Ponga un contenedor de un tamaño

adecuado bajo el extremo de la manguera
de drenado y quite el tapón de vaciado de
aceite.

5. Permita que el aceite se drene
completamente del motor.

6. Vuelva a poner el tapón de la manguera de

drenado y apriétela rmemente.

7. Llene el motor con un aceite nuevo hasta
la parte de abajo de las marcas del tubo de
llenado. Compruebe el nivel con la varilla
de nivel.

8. Vuelva a poner la tapa del tanque de llenado

de aceite rmemente cuando el nivel de

aceite indique FULL.

9. Consulte el historial de mantenimiento para

ver los intervalos de cambio y de vericación

del aceite.

67

SOLUCIÓN DE PROBLEMAS

Problema / Causa

El motor no arranca

El interruptor de la cuchilla está activado
Los controles de dirección no están bloqueados

en la posición externa
La batería está agotada
Hay contaminación en el carburador o la tubería

de combustible
La válvula de corte del suministro de

combustible está cerrada
Filtro de combustible obstruido o la tubería de

combustible

Sistema de encendido defectuoso

El arranque no hace girar el motor

La batería está agotada
Mal contacto de las conexiones de cable de la

terminal de la batería
Fusible fundido
Falla en el circuito de seguridad del arranque.

Consulte Sistema de seguridad en la sección

Mantenimiento

El motor funciona con dicultad

Carburador defectuoso

Obstrucción en el ltro o suministro de

combustible
El estrangulador se tira hacia fuera con el motor

caliente
Válvula de ventilación obstruida en el tapón de

combustible
Depósito de combustible prácticamente vacío

Bujías sucias
Mezcla de combustible enriquecida o mezcla de

combustible-aire.
Tipo de combustible incorrecto
Agua en el combustible
Filtro de aire obstruido

El motor parece débil

Filtro de aire obstruido
Bujías sucias
Ajuste incorrecto del carburador
Aire atrapado en el sistema hidráulico

La máquina vibra

Las cuchillas están sueltas
Las cuchillas están mal equilibradas
El motor está suelto

68

El motor se sobrecalienta

Obstrucción en la entrada de aire o las aletas
de refrigeración

Sobrecarga del motor

Ventilación deciente alrededor del motor

Regulador del régimen del motor defectuoso
Escasez o ausencia de aceite en el motor
Hay contaminación en el carburador o la tubería

de combustible
Bujías sucias

La batería no se carga

Mal contacto de las conexiones de cable de la
terminal de la batería

El cable de carga está desconectado

La máquina se mueve lentamente,
de forma irregular, o no se mueve en
absoluto

El freno de estacionamiento está activado
Varillaje de desviación de la bomba hidráulica

conectado
La correa de transmisión está suelta o se salió
Aire atrapado en el sistema hidráulico

El equipo de corte no está acoplado

La correa de transmisión del equipo de corte
se soltó

El contacto del acoplamiento electromagnético
se soltó

El interruptor de la cuchilla está defectuoso o se
soltó de contacto del cable

Fusible fundido

El transeje tiene fugas de aceite

Daño en los sellos, el alojamiento o las juntas

Aire atrapado en el sistema hidráulico

Resultados de corte desiguales

Diferente presión de aire en los neumáticos en
los lados izquierdo y derecho.

Cuchillas dobladas
La suspensión del equipo de corte es desigual

Las cuchillas están desaladas

La velocidad de conducción es demasiado alta
La hierba es demasiado larga
Hay hierba acumulada debajo del equipo de

corte

ALMACENAMIENTO

Almacenamiento durante el invierno

La máquina debe prepararse para el

almacenamiento al nal de la temporada de corte

o si se no se va a utilizar durante más de 30 días.
El combustible que se deja en el depósito durante
largos períodos de tiempo (30 días o más) puede
dejar residuos pegajosos que pueden obstruir el
carburador y alterar la función del motor.

Los estabilizadores de combustible son una
opción aceptable para evitar la acumulación de
residuos pegajosos que se producen durante el
almacenamiento.

Agregue estabilizador al combustible del depósito
o al contenedor de almacenamiento. Utilice
siempre la proporción de mezcla indicada por
el fabricante del estabilizador. Haga funcionar
el motor durante al menos 10 minutos después
de agregar el estabilizador para que llegue al
combustible. No vacíe el depósito de combustible
ni el carburador si ha agregado estabilizador.

ADVERTENCIA: No almacene el motor

con combustible en el depósito en interiores
o espacios con poca ventilación donde los
vapores del combustible puedan entrar en
contacto con llamas abiertas, chispas o una
llama piloto como la de una caldera, depósito
de agua caliente, secadora de ropa, etc.
Manipule el combustible con cuidado. Es muy

inamable y puede provocar daños personales
graves y daños a la propiedad. Drene el

combustible en un recipiente aprobado al aire
libre y almacénelo lejos de llamas abiertas o
fuentes de ignición. No utilice gasolina para la
limpieza. Utilice un desengrasador y agua tibia.

Para preparar la máquina para el
almacenamiento:

1. Limpie la máquina completamente, en
especial debajo del equipo de corte. Retoque

los daños en la pintura y rocíe una capa

delgada de aceite en la parte inferior del
equipo de corte para evitar la corrosión.

2. Inspeccione la máquina para ver si hay piezas

dañadas o desgastadas y apriete las tuercas
y los tornillos que se hayan aojado.

3. Cambie el aceite del motor y deséchelo de
forma adecuada.

4. Vacíe los depósitos de combustible o agregue
un estabilizador de combustible. Arranque
el motor y déjelo funcionar hasta que el
carburador se quede sin combustible o el
estabilizador haya llegado al carburador.

5. Extraiga la bujía de encendido y vierta
aproximadamente una cucharada de
aceite de motor en el cilindro. Arranque
el motor para que el aceite se distribuya
uniformemente y a continuación, vuelva a
colocar la bujía.

6. Lubrique todos los engrasadores, juntas y
ejes.

7. Extraiga la batería. Limpie, cargue y guarde la
batería en un lugar fresco, pero protegida del
frío directo.

8. Guarde la máquina en un lugar limpio y seco
y cúbrala para protegerla mejor.

Servicio

Cuando solicite piezas de repuesto, indique el

año de compra, modelo, tipo y número de serie.

Utilice siempre piezas de repuesto Husqvarna
originales.

Una comprobación anual en un taller de servicio
autorizado es una buena forma de garantizar
que la máquina funcione de manera óptima en la
temporada siguiente.

69

ESQUEMA

70

DATOS TÉCNICOS

ENGINE

Fabricante Kawasaki
Tipo FR651-730
Electricidad
Lubricación Pressure with oil lter
Combustible Min 87 octane unleaded (Max ethanol 10%, Max MTBE 15%)

Capacidad del depósito de
combustible

13,25 litros

Refrigeración Refrigerado por aire
Filtro de aire Estándar
Alternador 12v
Motor de partida Eléctrico

TRANSMISIÓN

Transmisión Transejes hidrostáticos
Control de la dirección Palancas dobles, sujeción de espuma
Velocidad de avance 0-10,5 km/h
Velocidad de retroceso 0-5,6 km/h
Frenos Freno de estacionamiento mecánico
Neumáticos de la ruedecilla

delantera
Neumáticos traseros, neumático
ara césped

Presión de los neumáticos 15 PSI / 103 kPa / 1 bar

BASTIDOR

Ancho de corte 137 cm
Altura de corte 3,8 - 10,2 cm
Círculo sin cortar 0
Número de cuchillas 3
Longitud de la cuchilla 48 cm
Ruedas de apoyo 4 ajustables
Asiento neumático Estándar
Reposabrazos con bisagras Opcional
Medidor de horas Digital
Acoplamiento de la cuchilla Ogura Clutch
Construcción del equipo Grabado
Productividad 11311 m2/h

DIMENSIONS

Peso 290 kg
Longitud base de la máquina 191 cm
Altura base de la máquina 102 cm
Ancho base de la máquina 112 cm
Ancho total, tolva arriba 145 cm
Ancho total, tolva abajo 171 cm

21.5 hp

11 x 6-5

18 x 9.5-8

1)

1)

La clasicación de potencia

declarada por el fabricante
del motor es la potencia
bruta de salida promedio

en la RPM especicada de

un motor de producción
típico para el modelo de
motor que se mide con las
normas SAE para potencia
bruta del motor. Consulte las

especicaciones del motor

del fabricante.

DATOS TÉCNICOS

Especicaciones de par

Perno del cigüeñal del motor 75 pies/lb (102 Nm)

Tornillos de polea de corte 75 pies/lb (102 Nm)
Tuercas del asa 75 pies/lb (102 Nm)
Tornillo de la cuchilla 60 pies/lb (81 Nm)

TORNILLOS HEXÁGONOS

Los valores de par indicados se deben utilizar como pauta

general cuando no se tenga información de los valores de par especícos.

Tornillería estándar de EE. UU.

Grade SAE Grade 5 SAE Grade 8 Flangelock Screw

Size ft./lbs Nm ft./lbs Nm ft./lbs Nm

1/4 9 12 13 18

5/16 18 24 28 38 24 33

3/8 31 42 46 62 40 54

7/16 50 68 75 102

1/2 75 102 115 156

9/16 110 149 165 224

5/8 150 203 225 305
3/4 250 339 370 502
7/8 378 512 591 801

Tamaño de culata (diámetro en

pulgadas, rosca na o gruesa)

1-1/8 782 1060 1410 1912

** Grado 5 - Calidad comercial mínima (no se recomienda una menor calidad)

Sujetadores estándar 1/4" 9 pies/lb (12 Nm)
Sujetadores estándar 5/16" 18 pies/lb (25 Nm)
Sujetadores estándar 3/8" 33 pies/lb (44 Nm)
Sujetadores estándar 7/16" 52 pies/lb (70 Nm)
Sujetadores estándar 1/2" 80 pies/lb (110 Nm)

w/Flangelock Nut

Tornillería estándar en sistema métrico

Grade Grade 8.8 Grade 10.9 Grade 12.9

Size ft./lbs Nm ft./lbs Nm ft./lbs Nm

M4 1.5 2 2.2 3 2.7 3.7
M5 3 4 4.5 6 5.2 7
M6 5.2 7 7.5 10 8.2 11
M7 8.2 11 12 16 15 20

M8 13.5 18 18.8 25 21.8 30
M10 24 33 35.2 48 43.5 59
M12 43.5 59 62.2 84 75 102
M14 70.5 96 100 136 119 161
M16 108 146 147 199 176 239
M18 142 193 202 274 242 328
M20 195 264 275 373 330 447
M22 276 374 390 529 471 639
M24 353 478 498 675 596 808

Shank Size (Diameter in inches, ne or

coarse thread)

M27 530 719 735 996 904 1226

REGISTRO DE SERVICIO

SERVICIO DE ENTREGA

Acción

Cargar y conecte la batería

Ajustar la presión de los neumáticos de todas las ruedas a 15
psi (1 bar)

Conectar la caja de contacto al cable para el interruptor
de seguridad del asiento

Vericar que el motor tenga la cantidad correcta de aceite

Ajustar la posición de los controles de la dirección

Llenar con combustible y abrir la válvula de corte de combustible

Arrancar el motor

Comprobar:

Que haya impulso en ambas ruedas

El ajuste del equipo de corte

Interruptor de seguridad del freno de estacionamiento

Interruptor de seguridad del equipo de corte

Interruptor de seguridad en el asiento

Interruptor de seguridad en los controles de la dirección

Funcionalidad del freno de estacionamiento

Avance hacia delante

Marcha atrás

Acoplamiento de las cuchillas

Velocidad de ralentí

Revisar el régimen de ralentí alto del motor

Informar al cliente acerca de:

Necesidad y ventajas de seguir el programa de
mantenimiento

Necesidad y ventajas de dejar la máquina para el servicio

Efectos del servicio y de mantener un registro de servicio
en el valor de reventa de la máquina

Áreas de aplicación para triturar

Llenar los documentos de venta, etc.

Fecha, Lectura De Medidor,

Sello, Firma

r
r

r
r

r
r
r

r
r
r
r
r
r
r
r
r
r
r
r

r
r

r
r

73

REGISTRO DE SERVICIO

DESPUÉS DE 10 HORAS

Acción

Cambiar el aceite del motor

MANTENIMIENTO DIARIO

Acción

Limpiar los residuos del cortacésped

Revisar el nivel del aceite del motor

Comprobar la presión de los neumáticos

Revisar la parte inferior del equipo

Comprobar el sistema de seguridad

Comprobar si hay fugas en el sistema de combustible

Inspeccionar las protecciones y blindajes de seguridad

Revisar el ajuste del freno

SERVICIO DE 25 HORAS

Acción

Comprobar el ltro de aire de la bomba de combustible

Alar/reemplazar las cuchillas de corte si es necesario

Comprobar la presión de los neumáticos

Revisar las los cables de la batería

Lubricar de acuerdo con la tabla de lubricación

Comprobar/limpiar las tomas de aire de refrigeración del motor

Limpiar el preltro de espuma del puricador de aire

Fecha, Lectura De Medidor,

Sello, Firma

r

Fecha, Lectura De Medidor,

Sello, Firma

r
r
r
r
r
r
r
r

Fecha, Lectura De Medidor,

Sello, Firma

r
r
r
r
r
r
r

SERVICIO DE 50 HORAS

Acción

Realizar el mantenimiento después de 25 horas

Limpiar/reemplazar el cartucho de ltro de papel del puricador de aire

(intervalos más cortos para condiciones de funcionamiento con mucho
polvo)

Cambiar el aceite del motor

Lubricar de acuerdo con la tabla de lubricación

74

Fecha, Lectura De Medidor,

Sello, Firma

r

r

r
r

REGISTRO DE SERVICIO

SERVICIO DE 100 HORAS

Acción

Realizar el mantenimiento después de 25 horas

Realizar el mantenimiento después de 50 horas

Change the engine oil lter

Clean/replace the spark plugs

Reemplazar el ltro de combustible

Revisar las correas en V
Comprobar/apretar los pernos de los ejes de las ruedecillas

(cada 200 horas

Cambiar el cartucho de papel del ltro de aire

SERVICIO DE 300 HORAS

Acción

Realizar el mantenimiento después de 25 horas

Realizar el mantenimiento después de 50 horas

Realizar el mantenimiento después de 100 horas

Revisar/ajustar el equipo de corte

Limpiar la cámara de combustión y recticar los asientos
de las válvulas

Comprobar el reglaje de la válvula del motor

Reemplazar el preltro de espuma del puricador de aire

Fecha, Lectura De Medidor,

Sello, Firma

r
r
r
r
r
r

r
r

Fecha, Lectura De Medidor,

Sello, Firma

r
r
r
r

r
r

r

AL MENOS UNA VEZ AL AÑO

Acción

Limpiar la toma de aire de refrigeración del motor (25 horas)

Reemplazar el preltro de espuma del puricador de aire (300

horas)

Reemplazar el cartucho de papel del ltro de aire

Cambiar el aceite del motor (50 horas)

Reemplazar el ltro de aceite del motor (100 horas)

Comprobar/ajustar la altura de corte

Comprobar/ajustar el freno de estacionamiento (50 horas)

Limpiar/cambiar las bujías (100 horas)

Cambiar el ltro de combustible (100 horas)

Comprobar el reglaje de la válvula del motor

Fecha, Lectura De Medidor,

Sello, Firma

r
r
r

r
r
r
r
r
r
r

75

115 77 58-27 Rev A

2015-08-01
