Husqvarna YTH24K48 Owner's Manual

Gasoline containing up to 10% ethanol (E10) is accept­able for use in this machine. The use of any gasoline ex­ceeding 10% ethanol (E10) will void the product warranty.

Esta máquina puede utilizar gasolina con un contenido
de hasta el 10% de etanol (E10). El uso de una gasolina
que supere el 10% de etanol (E10) anulará la garantía
del producto. the product warranty.

581 93 82-26

Operator’s Manual

Manual de Operario

YTH24K48

Please read the operator's manual carefully and make sure

you understand the instructions before using the machine.

Por favor lea cuidadosamente y comprenda

estas intrucciones antes de usar esta maquina.

English/Spanish

SAFETY RULES

Safe Operation Practices for Ride-On Mowers

DANGER: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROW ING OBJECTS. FAILURE
TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

WARNING: In order to prevent ac ci den tal
starting when setting up, trans port ing,
ad just ing or making repairs, al ways dis con­ nect spark plug wire and place wire where
it can not contact spark plug.

WARNING: Do not coast down a hill in neut­ral, you may lose control of the tractor.

WARNING: Tow only the attachments that
are rec om mend ed by and comply with
spec i fi ca tions of the man u fac tur er of your
tractor. Use common sense when towing.
Operate only at the low est possible speed
when on a slope. Too heavy of a load, while
on a slope, is dan ger ous. Tires can lose
trac tion with the ground and cause you to
lose control of your tractor.

WARNING

Engine exhaust, some of its con stit u ents, and cer tain
vehicle com po nents contain or emit chem i cals
known to the State of Cal i for nia to cause can cer
and birth de fects or oth er re pro duc tive harm.

WARNING

Battery posts, terminals and related ac ces so ries
contain lead and lead compounds, chem i cals known
to the State of Cal i for nia to cause can cer and birth
defects or oth er re pro duc tive harm. Wash hands
after handling.

I. GENERAL OPERATION

• Read, understand, and follow all instructions on the ma­chine and in the manual before starting.

• Do not put hands or feet near rotating parts or under the
machine. Keep clear of the discharge opening at all times.

• Only allow responsible adults, who are familiar with the
in struc tions, to operate the machine.

• Clear the area of objects such as rocks, toys, wire, etc.,
which could be picked up and thrown by the blades.

• Ensure the area is clear of bystanders before operating.
Stop machine if anyone enters the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary.
Always look down and behind before and while back ing.

• Never direct discharged material toward anyone. Avoid
discharging material against a wall or obstruction. Material
may ricochet back toward the operator. Stop the blades
when crossing gravel surfaces.

• Do not operate machine without the entire grass catcher, dis­charge chute, or other safety devices in place and working.

• Slow down before turning.

• Never leave a running machine unattended. Always turn
off blades, set parking brake, stop engine, and remove
keys before dismounting.

• Disengage blades when not mowing. Shut off engine
and wait for all parts to come to a complete stop before
cleaning the machine, removing the grass catcher, or
unclogging the discharge chute.

• Operate machine only in daylight or good artificial light.

• Do not operate the machine while under the influence of
alcohol or drugs.

• Watch for traffic when operating near or crossing road ways.

• Use extra care when loading or unloading the machine
into a trailer or truck.

• Always wear eye protection when operating machine.

• Data indicates that operators, age 60 years and above,
are involved in a large percentage of riding mower-related
injuries. These operators should evaluate their ability to
operate the riding mower safely enough to protect them­ selves and others from serious injury.

• Follow the manufacturer's recommendation for wheel
weights or counterweights.

• Keep machine free of grass, leaves or other debris
build-up which can touch hot exhaust / engine parts
and burn. Do not allow the mower deck to plow leaves
or other debris which can cause build-up to occur. Clean
any oil or fuel spillage before operating or storing the
machine. Allow machine to cool before storage.

II. SLOPE OPERATION

Slopes are a major factor related to loss of control and tip­over accidents, which can result in severe injury or death.
Operation on all slopes requires extra caution. If you cannot
back up the slope or if you feel uneasy on it, do not mow it.

• Mow up and down slopes, not across.

• Watch for holes, ruts, bumps, rocks, or other hidden ob­jects. Uneven terrain could overturn the machine. Tall
grass can hide obstacles.

• Choose a low ground speed so that you will not have to
stop or shift while on the slope.

• Do not mow on wet grass. Tires may lose traction.

Always keep the machine in gear when going down slopes.

Do not shift to neutral and coast downhill.

• Avoid starting, stopping, or turning on a slope. If the tires
lose traction, disengage the blades and proceed slowly
straight down the slope.

• Keep all movement on the slopes slow and gradual. Do
not make sudden changes in speed or direction, which
could cause the

• Use extra care while operating machine with grass catch­ers or other at tach ments; they can affect the stability of
the machine. Do no use on steep slopes.

• Do not try to stabilize the machine by putting your foot
on the ground.

• Do not m

machine could suddenly roll over if a wheel is over the edge
or if the edge caves in.

ow near drop-offs, ditches, or embankments. The

machine to roll over.

2

SAFETY RULES

Safe Operation Practices for Ride-On Mowers

III. CHILDREN

WARNING. CHILDREN CAN BE INJURED BY
THIS EQUIPMENT. The American Academy
of Pediatrics recommends that children be a
minimum of 12 year of age before operating
a pedestrian controlled lawn mower and a
minimum of 16 years of age before operating
a riding lawn mower.

Tragic accidents can occur if the operator is not alert to the
presence of children. Children are often attracted to the ma­chine and the mowing activity. Never assume that children
will remain where you last saw them.

• Keep children out of the mowing area and in the watchful
care of a responsible adult other than the operator.

• Be alert and turn machine off if a child enters the area.

• Before and while backing, look behind and down for small
children.

• Never carry children, even with the blades shut off. They
may fall off and be seriously injured or interfere with safe
machine operation. Children who have been given rides
in the past may suddenly appear in the mowing area for
another ride and be run over or backed over by the machine.

• Never allow children to operate the machine.

• Use extra care when approaching blind corners, shrubs,
trees, or other objects that may block your view of a child.

• If fuel is spilled on clothing, change clothing immediately.

• Never overfill fuel tank. Replace gas cap and tighten
securely.

GENERAL SERVICE

• Never operate machine in a closed area.

• Keep all nuts and bolts tight to ensure the equipment is
in safe working condition.

• Never tamper with safety devices. Check their proper
operation regularly.

• Keep machine free of grass, leaves, or other debris build­up. Clean oil or fuel spillage and remove any fuel-soaked
debris. Allow machine to cool before storing.

• If you strike a foreign object, stop and inspect the machine.
Repair, if necessary, before restarting.

• Never make any adjustments or repairs with the engine
run ning.

• Check grass catcher components and the discharge chute
frequently and replace with manufacturer's recommended
parts, when necessary.

• Mower blades are sharp. Wrap the blade or wear gloves,
and use extra caution when servicing them.

• Check brake operation frequently. Adjust and service as
required.

• Maintain or replace safety and instruction labels, as nec­essary.

IV. TOWING

• Tow only with a machine that has a hitch designed for
towing. Do not attach towed equipment except at the hitch
point.

• Follow the manufacturer's recommendation for weight
limits for towed equipment and towing on slopes.

• Never allow children or others in or on towed equipment.

• On slopes, the weight of the towed equipment may cause
loss of traction and loss of control.

• Travel slowly and allow extra distance to stop.

V. SERVICE

SAFE HANDLING OF GASOLINE

To avoid personal injury or property damage, use extreme
care in handling gasoline. Gasoline is extremely flammable
and the vapors are explosive.

• Extinguish all cigarettes, cigars, pipes, and other sources
of ignition.

• Use only approved gasoline container.

• Never remove gas cap or add fuel with the engine running.
Allow engine to cool before refueling.

• Never fuel the machine indoors.

• Never store the machine or fuel container where there
is an open flame, spark, or pilot light such as on a water
heater or other appliances.

• Never fill containers inside a vehicle or on a truck or
trailer bed with plastic liner. Always place containers on
the ground away from your vehicle when filling.

• Remove gas-powered equipment from the truck or trailer
and refuel it on the ground. If this is not possible, then
refuel such equipment with a portable container, rather
than from a gasoline dispenser nozzle.

• Keep the nozzle in contact with the rim of the fuel tank or
container opening at all times until fueling is complete.
Do not use a nozzle lock-open device.

• Ensure the area is clear of bystanders before operating.
Stop machine if anyone enters the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary.
Al ways look down and behind before and while backing.

• Never carry children, even with the blades shut off. They
may fall off and be seriously injured or interfere with safe
machine operation. Children who have been given rides
in the past may suddenly appear in the mowing area
for another ride and be run over or backed over by the
machine.

• Keep children out of the mowing area and in the watchful
care of a responsible adult other than the operator.

• Be alert and turn machine off if a child enters the area.

• Before and while backing, look behind and down for small
children.

• Mow up and down slopes (15° Max), not across.

• Choose a low ground speed so that you will not have to
stop or shift while on the slope.

• Avoid starting, stopping, or turning on a slope. If the tires
lose traction, disengage the blades and proceed slowly
straight down the slope.

• If machine stops while going uphill, disengage blades,
shift into reverse and back down slowly.

• Do not turn on slopes unless necessary, and then, turn
slowly and gradually downhill, if possible.

• When loading or unloading this machine, do not exceed
the maximum recommended operation angle of 15°.

3

PRODUCT SPECIFICATIONS

Gasoline Capacity 3 Gallons/11,35 L
and type: Unleaded Regular

Oil Type (API-SG-SL): SAE 10W30 (above 32°F/0°C)
SAE 5W-30 (below 32°F/0°C)

Oil Capacity: 64 oz/1,96 L
Spark Plug: Champion RC12YC

(Gap: .030"/.76 mm)
Charging System: 15 AMPS @ 3600 RPM
Battery: AMP/HR: 28

MIN. CCA: 230
Case Size: U1R

Blade Bolt Torque: 45-55 FT. LBS./60-75 Nm

CONGRATULATIONS on your purchase of a new tractor.
It has been designed, engineered and manu fac tured to
give you the best possible dependability and performance.

Should you experience any problem you cannot easily
remedy, please contact your nearest authorized service
center/department. We have competent, well-trained tech ni­ cians and the proper tools to service or repair this tractor.

Please read and retain this manual. The instructions will
enable you to assemble and maintain your tractor prop erly.
Always observe the “SAFETY RULES”.

CUSTOMER RESPONSIBILITIES

• Read and observe the safety rules.

• Follow a regular schedule in maintaining, caring for
and using your tractor.

• Follow the instructions under “Maintenance” and “Stor­ age” sec tions of this manual.

• Wear proper Personal Protective Equipment (PPE)
while operating this machine, including (at a minimum)
sturdy footwear, eye protection, and hearing protection.
Do not mow in short and/or, open toed footwear.

• Always let someone know you are outside mowing.

WARNING: This tractor is equipped with an internal com­ bus tion engine and should not be used on or near any un­ im proved forest-covered, brush-covered or grass-cov ered
land unless the engine’s exhaust system is equipped with
a spark arrester meeting applicable local or state laws (if
any). If a spark arrester is used, it should be maintained
in effective working order by the operator.

A spark arrester for the muffler is available through your
nearest authorized service center/department.

In the state of California the above is required by law
(Section 4442 of the California Public Resources Code).
Other states may have similar laws. Federal laws apply
on federal lands.

TABLE OF CONTENTS

SAFETY RULES .........................................................2-3

PRODUCT SPECIFICATIONS ....................................... 4

CUSTOMER RESPONSIBILITIES ................................. 4

ASSEMBLY ................................................................. 5-6

OPERATION .............................................................7-13

MAINTENANCE SCHEDULE ...................................... 14

MAINTENANCE ..................................................... 14-18

SERVICE AND AD JUST MENTS ............................ 19-25

STORAGE .................................................................... 26

TROU BLE SHOOT ING ............................................ 27-28

WARRANTY ............................................................30-33

ESPAÑOL ....................................................................34

4

Keys

UNASSEMBLED PARTS

Slope Sheet

(1) Oil Drain Tube

Key(s)

(1) Quick

Connect

ASSEMBLY

Your new tractor has been assembled at the factory with exception of those parts left unassembled for shipping purposes.

TOOLS REQUIRED FOR ASSEMBLY

A socket wrench set will make assembly easier. Stan dard
wrench sizes are listed.

(1) 1/2" wrench Tire pressure gauge
(2) 7/16" wrenches Utility knife Pliers

When right or left hand is mentioned in this man ual, it means
when you are in the operating po si tion (seated be hind the
steer ing wheel).

TO REMOVE TRACTOR FROM CARTON

UNPACK CARTON

• Remove all accessible loose parts and parts cartons
from carton .

• Cut along dotted lines on all four panels of carton.
Remove end panels and lay side panels flat.

• Check for any additional loose parts or cartons and
remove.

BEFORE REMOVING TRACTOR FROM
SKID

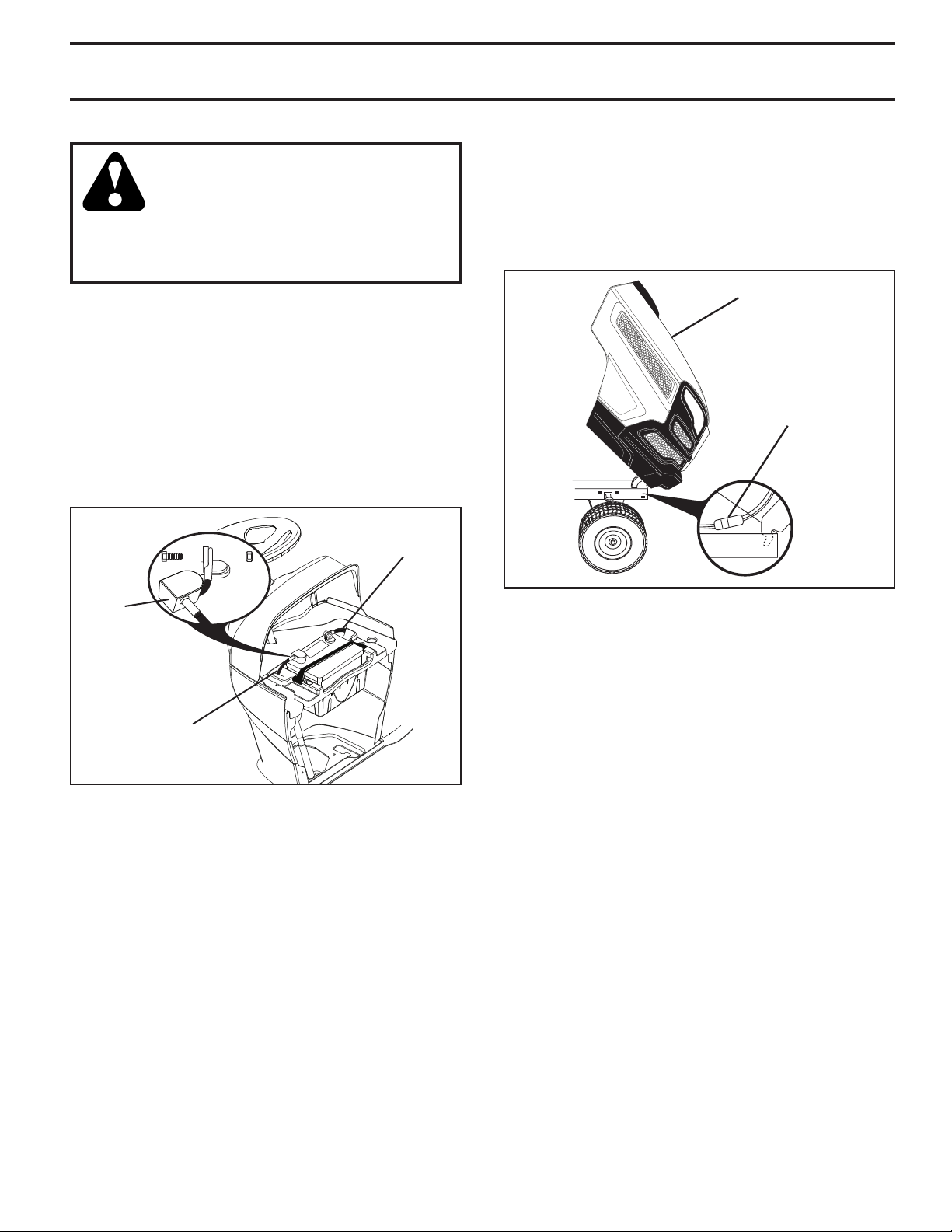

TO CHECK BATTERY (See Fig. 1)

• Lift hood to raised position.

NOTE: If this battery is put into service after month and
year indicated on label (label is located between terminals)
charge battery for minimum of one hour at 6-10 amps.
(See "BATTERY" in Maintenance section of this manual
for charging instructions).

• For battery and battery cable installation see "RE­PLACING BATTERY" in the "Service and Adjustments"
section in this manual.

LABEL

ADJUST SEAT (See Fig. 2)

• Sit in seat.

• Lift up adjustment lever (A) and slide seat until a com­fortable position is reached which allows you to press
clutch/brake pedal all the way down.

• Release lever to lock seat in position.

A

Fig. 2

NOTE: You may now roll your tractor off the skid. Follow

the ap pro pri ate instruction below to remove the tractor
from the skid.

WARNING: Before start ing, read, un der stand and fol low
all in struc tions in the Op er a tion section of this man u al. Be
sure tractor is in a well-ventilated area. Be sure the area in
front of tractor is clear of other peo ple and objects.

TO ROLL TRACTOR OFF SKID (See Op er a tion
section for location and function of con trols)

• Raise attachment lift lever to its highest po si tion.

• Release parking brake by de press ing brake ped al.

• Place freewheel control in dis en gaged po si tion to dis-

en gage trans mis sion (See “TO TRANS PORT” in the
Op er a tion section of this manual).

• Roll tractor forward off skid.
Continue with the in struc tions that follow.

Fig. 1

5

ASSEMBLY

CHECK TIRE PRESSURE

The tires on your tractor were overinflated at the factory
for shipping purposes. Correct tire pressure is important
for best cutting performance.

• Reduce tire pressure to PSI shown on tires.

CHECK DECK LEVELNESS

For best cutting results, mower housing should be prop­erly leveled. See “TO LEVEL MOWER HOUSING” in the
Service and Adjustments section of this manual.

CHECK FOR PROPER POSITION OF ALL
BELTS

See the figures that are shown for replacing motion and
mower blade drive belts in the Service and Adjustments
sec tion of this manual. Verify that the belts are routed
cor rect ly.

CHECK BRAKE SYSTEM

After you learn how to operate your tractor, check to see that
the brake is operating properly. See “TO CHECK BRAKE”
in the Service and Adjustments section of this manual.

✓CHECKLIST

BEFORE YOU OPERATE YOUR NEW TRAC TOR, WE
WISH TO ASSURE THAT YOU RECEIVE THE BEST
PERFORMANCE AND SATISFACTION FROM THIS
QUALITY PRODUCT.

PLEASE REVIEW THE FOLLOWING CHECKLIST:

✓ All assembly instructions have been com plet ed.
✓ No remaining loose parts in carton.

✓ Battery is properly prepared and charged.
✓ Seat is adjusted comfortably and tightened securely.
✓ All tires are properly inflated. (For shipping purposes,

the tires were overinflated at the factory).

✓ Be sure mower deck is properly leveled side-to-side/

front-to-rear for best cutting results. (Tires must be
properly inflated for leveling).

✓ Check mower and drive belts. Be sure they are routed

properly around pulleys and inside all belt keepers.

✓ Check wiring. See that all connections are still secure

and wires are properly clamped.

✓ Before driving tractor, be sure free wheel control is in

“transmission engaged” position (see “TO TRANS­ PORT” in the Operation section of this man u al).

WHILE LEARNING HOW TO USE YOUR TRACTOR, PAY
EXTRA ATTENTION TO THE FOLLOWING IMPORTANT
ITEMS:

✓ Engine oil is at proper level.
✓ Fuel tank is filled with fresh, clean, regular unleaded

gasoline.

✓ Become familiar with all controls, their location and

function. Operate them before you start the engine.

✓ Be sure brake system is in safe operating condition.
✓ Be sure Operator Presence System and Reverse Op-

eration System (ROS) are working properly (See the
Operation and Maintenance sections in this manual).

✓ It is important to purge the transmission before op er at-

ing your tractor for the first time. Follow proper start­ing and transmission purging instructions (See “TO
START EN GINE” and “PURGE TRANSMISSION” in
the Op er a tion section of this manual).

6

OPERATION

DANGER, KEEP HANDS

AND FEET AWAY

FREE WHEEL

(Automatic Models only)

KEEP AREA CLEAR

SLOPE HAZARDS

15

15

(SEE SAFETY RULES SECTION)

BATTERY

REVERSE

FORWARD

FAST

SLOW

ENGINE ON

ENGINE OFF

FUEL

CHOKE

MOWER HEIGHT

REVERSE

NEUTRAL

HIGH

LOW

ATTACHMENT

CLUTCH ENGAGED

PARKING BRAKE

IGNITION SWITCH

ATTACHMENT

CLUTCH DISENGAGED

ENGINE START

MOWER LIFT

Failure to follow instructions
could result in serious injury or
death. The safety alert symbol
is used to identify safety inform­ation about hazards which can
result in death, serious injury
and/or property damage.

DANGER indicates a hazard which, if not avoided,
will result in death or serious injury.

WARNING indicates a hazard which, if not avoided,
could result in death or serious injury.

CAUTION indicates a hazard which, if not avoided,
might result in minor or moderate injury.

CAUTION when used without the alert symbol,
indicates a situation that could result in damage
to the tractor and/or engine.

FIRE indicates a hazard which, if not avoided,
could result in death, serious injury and/or
property damage.

HOT SURFACES indicates a hazard which,
if not avoided, could result in death, serious injury
and/or property damage.

REVERSE

OPERATION

SYSTEM (ROS)

LIGHTS ON

CLUTCH/BRAKE

PEDAL

CRUISE CONTROL

These symbols may appear on your tractor or in literature supplied with the product. Learn and understand their meaning.

7

OPERATION

KNOW YOUR TRACTOR

READ THIS MANUAL AND SAFETY RULES BEFORE OPERATING YOUR TRACTOR

Compare the illustrations with your tractor to familiarize yourself with the locations of various controls and ad just ments.
Save this manual for future reference.

H

D

P

E

N

B

F

G

A

C

M

Our tractors conform to the applicable safety standards of the American National Standards Institute.

(A) ATTACHMENT LIFT LEVER – Used to raise and lower the
mower or other attachments mounted to your trac tor.
(B) BRAKE PEDAL – Used for brak ing the tractor and start ing
the engine.
(C) PARKING BRAKE – Locks clutch/brake pedal into the brake
position.
(D) THROTTLE CONTROL - Used for starting and controlling
engine speed.
(E) ATTACHMENT CLUTCH SWITCH – Used to engage the
mow er blades, or other at tach ments mounted to your tractor.
(F) IGNITION SWITCH – Used for starting and stopping the
engine.
(G) REVERSE OPERATION SYSTEM (ROS) "ON" POSITION
– Allows operation of mower or other powered attachment while
in reverse.

K

J

L

Fig. 3

(H) LIGHT SWITCH – Turns the headlights on and off.
(J) CRUISE CONTROL LEVER – Used to set forward movement

of tractor at desired speed without holding the forward drive
pedal.
(K) FORWARD DRIVE PEDAL – Used for forward movement
of tractor.
(L) REVERSE DRIVE PEDAL – Used for reverse movement
of tractor.
(M) FREEWHEEL CONTROL – Disengages transmission for
pushing or slowly tow ing the trac tor with the engine off.

(N) CHOKE CONTROL – Used when starting a cold engine.
(P) SERVICE REMINDER / HOUR METER – Indicates when

service is required for the engine and mower.

8

OPERATION

The operation of any tractor can result in foreign objects thrown into the eyes, which can result
in severe eye dam age. Always wear safety glass es or eye shields while operating your tractor
or per form ing any ad just ments or repairs. We rec om mend standard safety glasses or a wide
vision safety mask worn over spectacles.

HOW TO USE YOUR TRAC TOR

TO SET PARKING BRAKE (See Fig. 4)

Your tractor is equipped with an operator presence sens­ ing switch. When engine is running, any attempt by the
op er a tor to leave the seat without first setting the parking
brake will shut off the engine.

• Depress brake pedal (B) all the way down and hold.

• Pull parking brake lever (C) up and hold, re lease pres­ sure from brake pedal (B), then release parking brake
lever. Pedal should re main in brake position. Make
sure parking brake will hold tractor secure.

C

B

Fig. 4

STOPPING (See Fig. 5)

MOWER BLADES -

• To stop mower blades, place attachment clutch control
in the “DIS EN GAGED” position ( ).

NOTE: Failure to move throttle control between half and full
speed (fast) position, before stop ping may cause engine
to “backfire”.

• Turn ignition key (F) to “STOP” position and remove key.
Always remove key when leaving tractor to prevent
un author ized use.

• Never use the choke to stop the engine.

IMPORTANT: LEAVING THE IGNITION SWITCH IN ANY
POSITION OTHER THAN "STOP" WILL CAUSE THE BATTERY
TO BE DIS CHARGED, (DEAD).

NOTE: Under certain conditions when tractor is standing
idle with the engine running, hot en gine exhaust gases may
cause “browning” of grass. To eliminate this possibility, al­ ways stop engine when stopping tractor on grass areas.

CAUTION: Always stop tractor com­ plete ly, as described above, and set
parking brake before leav ing the op er a­ tor's position.

TO USE THROTTLE CONTROL (D) (See Fig. 6)

Always operate engine at full speed (fast).

• Operating engine at less than full speed (fast) reduces
the engine's operating efficiency.

• Full speed (fast) of fers the best mower per for mance.

D

( ) ATTACHMENT

CLUTCH SWITCH
“DIS EN GAGED”

GROUND DRIVE -

• To stop ground drive, depress brake pedal into full
“BRAKE” position.

IMPORTANT: FORWARD AND REVERSE DRIVE PEDALS
RETURN TO NEUTRAL POSITION WHEN NOT DEPRESSED.

ENGINE -

• Move throttle control (D) between half and full speed
(fast) position.

( ) ATTACHMENT

CLUTCH SWITCH
“ENGAGED”

Fig. 5

N

F

Fig. 6

TO USE CHOKE CONTROL (N) (See Fig. 6)

Use choke control whenever you are starting a cold engine.
Do not use to start a warm engine.

• To engage choke control (N), pull knob out. Slowly
push knob in to disengage.

TO MOVE FORWARD AND BACKWARD
(See Fig. 7)

The direction and speed of movement is controlled by the
forward and reverse drive pedals.

• Start tractor and release parking brake.

• Slowly depress forward (K) or reverse (L) drive pedal to
begin movement. Ground speed increases the further
down the pedal is depressed.

9

OPERATION

TO USE CRUISE CONTROL (J) (See Fig. 7)

The cruise control feature can be used for forward travel only.

K

J

L

Fig. 7

SYSTEM CHARACTERISTICS
The cruise control should only be used while mowing or

transporting on relatively smooth, straight surfaces. Other
con di tions such as trimming at slow speeds may cause the
cruise control to dis en gage. Do not use the cruise control
on slopes, rough terrian or while trimmimg or turning.

• With forward drive pedal depressed to desired speed,
pull cruise control lever (J) up and hold while lifting
your foot off the pedal, then release the lever.

To disengage the cruise control, depress the brake pedal
or tap on forward drive pedal.

TO ADJUST GAUGE WHEELS (See Fig. 9)

Gauge wheels are prop er ly ad just ed when they are slight ly
off the ground when mower is at the desired cutting height
in operating position. Gauge wheels then keep the deck
in proper position to help prevent scalping in most terrain
conditions.

NOTE: Adjust gauge wheels with tractor on a flat level
surface.

• Adjust mower to desired cutting height (See “TO AD­ JUST MOWER CUT TING HEIGHT” in this sec tion of
manual).

• With mower in desired height of cut po si tion, gauge
wheels should be assembled so they are slightly off
the ground. In stall gauge wheel in ap pro pri ate hole.
Tighten se cure ly.

• Repeat for all, installing gauge wheel in same adjust­ment hole.

9/16”

3/4”

TO ADJUST MOWER CUT TING HEIGHT
(See Fig. 8)

The po si tion of the at tach ment lift le ver (A) de ter mines the
cut ting height.

A

Fig. 8

• Put attachment lift lever in desired cutting height slot.
The cutting height range is ap prox i mate ly 1" to 4". The

heights are measured from the ground to the blade tip with
the engine not running. These heights are approximate
and may vary depending upon soil conditions, height of
grass and types of grass being mowed.

• The average lawn should be cut to approximately
2-1/2 " during the cool season and to over 3"during hot
months. For healthier and better looking lawns, mow
often and after moderate growth.

• For best cutting performance, grass over 6" in height
should be mowed twice. Make the first cut relatively
high; the second to de sired height.

Fig. 9

TO OPERATE MOWER

Your tractor is equipped with an operator presence sensing
switch. Any attempt by the operator to leave the seat with
the engine running and the attachment clutch engaged will
shut off the engine. You must remain fully and centrally
positioned in the seat to prevent the engine from hesitat­ing or cutting off when operating your equipment on rough,
rolling terrain or hills.

1. Select desired height of cut with attachment lift lever.

2. Start mower blades by engaging at tach ment clutch
control.

TO STOP MOWER BLADES ­Disengage at tach ment clutch con trol.

CAUTION: Do not operate the mower
without either the en tire grass catcher,
on mowers so equipped, or the deflector
shield (S) in place. (See Fig. 10)

S

10

Fig. 10

OPERATION

REVERSE OPERATION SYSTEM (ROS)

Your tractor is equipped with a Reverse Operation System
(ROS). Any attempt by the operator to travel in the reverse
direction with the attachment clutch engaged will shut off
the engine unless ignition key is placed in the ROS "ON"
position.

WARNING: Backing up with the attachment clutch en­gaged while mowing is strongly discouraged. Turning the
ROS "ON", to allow reverse operation with the attachment
clutch engaged, should only be done when the operator
decides it is necessary to reposition the machine with the
attachment engaged. Do not mow in reverse unless
absolutely necessary.

USING THE REVERSE OPERATION SYSTEM ­Only use if you are certain no children or other bystanders

will enter the mowing area.

• Depress brake pedal all the way down.

• With engine running, turn ignition key counterclockwise

to ROS "ON" position.

• Look down and behind before and while backing.

• Slowly depress reverse drive pedal to start movement.

• When use of the ROS is no longer needed, turn the

ignition key clockwise to engine "ON" position.

ROS "ON" POSITION ENGINE "ON" POSITION

(NORMAL OPERATING)

TO TRANSPORT (See Figs. 3 and 11)

When pushing or towing your tractor, be sure to disengage
transmission by placing freewheel control in free wheel ing
po si tion. Free wheel control is located at the rear drawbar
of tractor.

• Raise attachment lift to highest position with at tach ment
lift control.

• Pull freewheel control out and down into the slot and
release so it is held in the disengaged position.

• Do not push or tow tractor at more than two (2)
MPH.

• To reengage transmission, reverse above procedure.

NOTE: To protect hood from damage when transporting
your tractor on a truck or a trailer, be sure hood is closed
and secured to tractor. Use an appropriate means of tying
hood to tractor (rope, cord, etc.).

Transmission Engaged

8

2

8

2

0

TO OPERATE ON HILLS

CAUTION: Do not drive up or down
hills with slopes greater than 15° and
do not drive across any slope.

• Choose the slowest speed before starting up or down
hills.

• Avoid stopping or changing speed on hills.

• If stopping is absolutely necessary, push brake pedal
quickly to brake position and engage parking brake.

• To restart movement, slowly release parking brake and
brake pedal.

• Slowly depress appropriate drive pedal to slowest set­ ting.

• Make all turns slowly.

Transmission Disengaged

Fig. 11

SERVICE REMINDER/HOUR METER

Service reminder shows the total number of hours the
engine has run and indicates when the engine or mower
needs servicing. After every 50 hours of operation the oil
can icon will stay on for 2 hours or until a manual reset oc­curs. To reset the display manually turn the ignition switch
to the on position, then the off position five times (1 second
on, 1 second off). To service engine and mower, see the
Maintenance section of this manual.

Note: Service reminder runs when the ignition key is in
any position but “STOP”. For accurate reading, be sure key
remains in the “STOP” position when engine is not running.

TOWING CARTS AND OTHER AT TACH MENTS

Tow only the attachments that are recommended by and
comply with specifications of the manufacturer of your trac­tor. Use common sense when towing. Too heavy of a load,
while on a slope, is dangerous. Tires can lose traction with
the ground and cause you to lose control of your tractor.

11

OPERATION

BEFORE STARTING THE ENGINE

CHECK ENGINE OIL LEVEL

The engine in your tractor has been shipped, from the
factory, already filled with sum mer weight oil.

• Check engine oil with tractor on level ground.

• Pull up and remove oil fill cap/dipstick; wipe oil off.
Reinsert the dipstick into the tube and push down firmly
into place. Remove and read oil level. If necessary,
add oil until “FULL” mark on dipstick is reached. Do
not overfill.

• For cold weather operation you should change oil for
easier starting (See “OIL VISCOSITY CHART” in the
Maintenance sec tion of this manual).

• To change engine oil, see the Maintenance section in
this manual.

ADD GASOLINE

• Fill fuel tank to bottom of filler neck. Do not overfill. Use
fresh, clean, regular un lead ed gasoline with a minimum
of 87 octane. (Use of leaded gasoline will increase
carbon and lead oxide deposits and reduce valve life).
Do not mix oil with gasoline. Purchase fuel in quan ti ties
that can be used within 30 days to assure fuel freshness.

CAUTION: Wipe off any spilled oil or
fuel. Do not store, spill or use gasoline
near an open flame.

IMPORTANT: WHEN OPERATING IN TEMPERATURES BELOW

32°F (0°C), USE FRESH, CLEAN WINTER GRADE GAS O LINE
TO HELP ENSURE GOOD COLD WEATHER START ING.

CAUTION: Alcohol blended fuels (called gas o hol
or using ethanol or methanol) can attract mois­ture which leads to sep a ra tion and for ma tion of
acids during storage. Acidic gas can damage
the fuel system of an engine while in storage. To
avoid engine problems, the fuel system should
be emptied before stor age of 30 days or longer.
Drain the gas tank, start the engine and let it run
until the fuel lines and carburetor are empty. Use
fresh fuel next sea son. See Storage In struc tions
for additional information. Never use engine or
carburetor cleaner products in the fuel tank or
permanent damage may occur.

TO START ENGINE (See Fig. 3)

When starting the engine for the first time or if the engine
has run out of fuel, it will take extra cranking time to move
fuel from the tank to the engine.

• Be sure freewheel control is in the transmission en gaged
position.

• Sit on seat in operating position, depress brake pedal
and set parking brake.

• Move attachment clutch to “DISENGAGED” position.

• Move throttle control to fast position

• Pull choke control out for a cold engine start attempt.
For a warm engine start attempt the choke control may
not be needed.

NOTE: Before starting, read the warm and cold starting
procedures below.

• Insert key into ignition and turn key clockwise to
“START” position and release key as soon as engine
starts. Do not run starter continuously for more than
fifteen sec onds per minute. If the engine does not start
after several attempts, push choke control in, wait a
few minutes and try again. If engine still does not start,
pull the choke control out and retry.

WARM WEATHER STARTING (50°F/10°C and above)

• When engine starts, slowly push choke control in until
the engine begins to run smoothly. If the engine starts to
run roughly, pull the choke control out slightly for a few
seconds and then continue to push the control in slowly.

• The attachments and ground drive can now be used. If
the engine does not accept the load, restart the engine
and allow it to warm up for one minute using the choke
as described above.

COLD WEATHER STARTING (50°F/10°C and below)

• When engine starts, slowly push choke control in until
the engine begins to run smoothly. Continue to push
the choke control in small steps allowing the engine to
accept small changes in speed and load, until the choke
control is fully in. If the engine starts to run roughly, pull
the choke control out slightly for a few seconds and
then continue to push the control in slowly. This may
require an engine warm-up period from several sec onds
to several minutes, depending on the temperature.

AUTOMATIC TRANSMISSION WARM UP

• Before driving the unit in cold weather, the trans mis sion
should be warmed up as follows:

• Be sure the tractor is on level ground.

• Release the parking brake and let the brake slowly
return to operating po si tion.

• Allow one minute for transmission to warm up. This
can be done during the engine warm up period.

• The attachments can be used during the engine warm­up period after the transmission has been warmed up
and may require the choke con trol be pulled out slight ly.

NOTE: If at a high altitude (above 3000 feet) or in cold
temperatures (below 32° F /0°C) the carburetor fuel mixture

may need to be adjusted for best engine performance. See
“TO ADJUST CARBURETOR” in the Service and Ad just­ ments section of this manual.

12

OPERATION

PURGE TRANSMISSION

CAUTION: Never engage or disengage
freewheel lever while the engine is run ning.

To ensure proper operation and performance, it is rec om­ mend ed that the transmission be purged before operating
tractor for the first time. This procedure will remove any
trapped air inside the transmission which may have de vel­ oped during shipping of your tractor.

IMPORTANT: SHOULD YOUR TRANSMISSION RE QUIRE
REMOVAL FOR SERVICE OR REPLACEMENT, IT SHOULD
BE PURGED AFTER REINSTALLATION BEFORE OPERATING
THE TRACTOR.

1. Place tractor safely on a level surface - that is clear
and open - with engine off and parking brake set.

2. Disengage transmission by placing freewheel control
in disengaged position (See “TO TRANSPORT” in this
section of manual).

3. Sitting in the tractor seat, start engine. After the en­gine is running, move throttle control to slow position.
Dis en gage parking brake

CAUTION: At any time, during step 4, there
may be movement of the drive wheels.

MOWING TIPS

• Tire chains cannot be used when the mower hous ing
is attached to tractor.

• Mower should be properly leveled for best mowing
performance. See “TO LEVEL MOWER HOUSING”
in the Service and Adjustments section of this manual.

• The left hand side of mower should be used for trim ming.

• Drive so that clippings are discharged onto the area
that has been cut. Have the cut area to the right of
the tractor. This will result in a more even dis tri bu tion
of clippings and more uniform cutting.

• When mowing large areas, start by turning to the right
so that clippings will discharge away from shrubs,
fences, driveways, etc. After one or two rounds, mow
in the opposite direction making left hand turns until
finished (See Fig. 12).

4. Depress forward drive pedal to full forward position,
hold for five (5) seconds and release pedal. Depress
reverse drive pedal to full reverse position, hold for five
(5) seconds and release pedal. Repeat this procedure
three (3) times.

5. Shut- off engine and set parking brake.

6. Engage transmission by placing freewheel control in
engaged position (See “TO TRANSPORT” in this sec­ tion of manual).

7. Sitting in the tractor seat, start engine. After the engine
is running, move throttle control to half (1/2) speed.
Disengage parking brake.

8. Drive tractor forward for approximately five feet then
backwards for five feet. Repeat this driving procedure
three times.

Your transmission is now purged and now ready for normal
op er a tion.

Fig. 12

• If grass is extremely tall, it should be mowed twice to
reduce load and possible fire hazard from dried clip­ pings. Make first cut relatively high; the second to the
desired height.

• Do not mow grass when it is wet. Wet grass will plug
mower and leave undesirable clumps. Allow grass to
dry before mowing.

• Always operate engine at full throttle when mow-
ing to assure better mowing performance and proper
dis charge of material. Regulate ground speed by
se lect ing a low enough gear to give the mower cut ting
per for mance as well as the quality of cut desired.

• When operating attachments, select a ground speed
that will suit the terrain and give best performance of
the at tach ment being used.

13

MAINTENANCE

T
R
A
C

T

0
R

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions.

E
N
G

I
N
E

3

2

2

2

2

3 - Replace blades more often when mowing in sandy soil.

4 - Not required if equipped with maintenance-free battery.

5 - See Cleaning in Maintenance Section.

1

,

1,2

2

4

5

1,2

BEFORE

EACH

USE

EVERY

8

HOURS

EVERY

25

HOURS

EVERY

50

HOURS

EVERY

100

HOURS

EVERY

SEASON

BEFORE

STORAGE

Inspect Muffler/Spark Arrester

Clean Air Filter

Change Engine Oil (with oil filter)

Replace Air Filter Paper Cartridge

Replace Spark Plug

Check Engine Oil Level

Clean Engine Cooling Fins

Clean Air Screen

Replace Oil Filter (If equipped)

Replace Fuel Filter

Change Engine Oil (without oil filter)

Lubrication Chart

Check Brake Operation

Check Battery Level

Check Tire Pressure

Clean Battery and Terminals

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

Check/Replace Mower Blades

Che

Clean Debris Off Steering Plate

ck Transaxle Cooling

Che

Check Operator Presence & ROS Systems

ck V-Belts

Check Mower Levelness

GENERAL RECOMMENDATIONS

The warranty on this tractor does not cover items that have
been subjected to operator abuse or negligence. To receive
full value from the warranty, operator must main tain tractor
as instructed in this manual.

Some adjustments will need to be made periodically to
properly maintain your tractor.

At least once a season, check to see if you should make
any of the adjustments described in the Service and
Adjustments section of this manual.

• At least once a year you should replace the spark
plug, clean or replace air filter, and check blades and
belts for wear. A new spark plug and clean air filter
assure proper air-fuel mixture and help your engine
run better and last longer.

BEFORE EACH USE

• Check engine oil level.

• Check brake operation.

• Check tire pressure.

• Check operator presence and

ROS systems for proper operation.

• Check for loose fasteners.

➀ SPINDLE ZERK

➀ FRONT

WHEEL
BEARING
ZERK

➀ STEERING

SECTOR GEAR
TETH

➀ General Purpose Grease

➁ Refer to Maintenance “ENGINE” Section

IMPORTANT: DO NOT OIL OR GREASE THE PIVOT POINTS
WHICH HAVE SPECIAL NYLON BEARINGS. VISCOUS
LU BRI CANTS WILL ATTRACT DUST AND DIRT THAT WILL
SHORT EN THE LIFE OF THE SELF-LU BRI CAT ING BEARINGS.
IF YOU FEEL THEY MUST BE LU BRI CAT ED, USE ONLY A DRY,
POW DERED GRAPHITE TYPE LU BRI CANT SPARINGLY.

14

LUBRICATION CHART

➀ SPINDLE ZERK

02956

➀ FRONT

WHEEL
BEARING
ZERK

➁ ENGINE

➀ MANDREL

ZERKS

MAINTENANCE

TRACTOR

Always observe safety rules when per form ing any main­ te nance.

BRAKE OPERATION

If tractor requires more than five (5) feet to stop at highest
speed in high est gear on a level, dry concrete or paved sur­face, then brake must be serviced. (See “TO CHECK BRAKE”
in the Ser vice and Ad just ments section of this manual).

TIRES

• Maintain proper air pressure in all tires (See PSI on

tires).

• Keep tires free of gasoline, oil, or insect control chemi-

cals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp objects and

other hazards that may cause tire damage.

NOTE: To seal tire punctures and pre vent flat tires due
to slow leaks, tire sealant may be purchased from your
local parts dealer. Tire sealant also pre vents tire dry rot
and corrosion.

OPERATOR PRESENCE SYS TEM AND REVERSE OP­ERATION SYSTEM (ROS)

Be sure operator presence and reverse operation sys tems
are work ing properly. If your tractor does not function as
described, repair the problem immediately.

• The engine should not start unless the brake pedal is

fully de pressed, and the attachment clutch con trol is
in the dis en gaged position.

CHECK OPERATOR PRESENCE SYSTEM

• When the engine is running, any attempt by the op er a tor

to leave the seat without first setting the parking brake
should shut off the engine.

• When the engine is running and the at tach ment clutch

is engaged, any attempt by the operator to leave the
seat should shut off the engine.

• The attachment clutch should never operate unless

the operator is in the seat.

ROS "ON" Position

CHECK REVERSE OPERATION (ROS) SYSTEM

• When the engine is running with the ignition switch in

the engine "ON" position and the at tach ment clutch
engaged, any attempt by the operator to shift into
reverse should shut off the engine.

• When the engine is running with the ignition switch in

the ROS "ON" position and the at tach ment clutch en­gaged, any attempt by the operator to shift into reverse
should NOT shut off the engine.

BLADE CARE

For best results mower blades must be sharp. Re place
worn, bent or damaged blades.

Engine "ON" Position
(Normal Operating)

8

2

8

2

0

CAUTION:

Use only a replacement
blade approved by the manufacturer of
your tractor. Using a blade not approved
by the manufacturer of your tractor is
hazardous, could damage your tractor
and void your warranty.

BLADE REMOVAL (See Fig. 13)

• Raise mower to highest position to allow access to
blades.

NOTE: Protect your hands with gloves and/or wrap blade
with heavy cloth.

• Remove blade bolt by turning coun ter clock wise.

• Install new blade with stamped "GRASS SIDE" facing
the ground.

IMPORTANT: To ensure proper as sem bly, center hole in
blade must align with star on mandrel assembly.

• Install and tighten blade bolt securely (45-55 Ft. Lbs.
torque).

IMPORTANT: Special blade bolt is heat treated.

MANDREL ASSEMBLY

BLADE

BLADE BOLT
(SPECIAL)

CENTER HOLE

Fig. 13

BATTERY

Your tractor has a battery charging system which is suf fi cient
for normal use. However, periodic charging of the battery
with an automotive charger will extend its life.

• Keep battery and terminals clean.

• Keep battery bolts tight.

• Keep small vent holes open.

• Recharge at 6-10 amperes for 1 hour.
NOTE: The original equipment battery on your tractor is

maintenance free. Do not attempt to open or remove caps
or covers. Adding or checking level of electrolyte is not
necessary.

TO CLEAN BATTERY AND TERMINALS
Corrosion and dirt on the battery and terminals can cause

the battery to “leak” power.

• Remove terminal guard.

• Disconnect BLACK battery cable first then RED bat­ tery cable and remove battery from tractor.

• Rinse the battery with plain water and dry.

• Clean terminals and battery cable ends with wire brush
until bright.

• Coat terminals with grease or petroleum jelly.

• Reinstall battery (See “REPLACING BATTERY" in
the SERVICE AND ADJUSTMENTS section of this

15

man u al).

STAR

MAINTENANCE

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE VISCOSITY GRADES

-20 0 30 40

80

100

-30

-20 0

20 30 40

F
C

32

-10

10

60

5W-30

10W30

TRANSAXLE COOLING

The transmission fan and cooling fins should be kept clean
to assure proper cooling.

Do not attempt to clean fan or transmission while engine
is running or while the transmission is hot. To prevent pos­ si ble damage to seals, do not use high pressure water or
steam to clean transaxle.

• Inspect cooling fan to be sure fan blades are intact and
clean.

• Inspect cooling fins for dirt, grass clippings and other
materials. To prevent damage to seals, do not use
compressed air or high pressure sprayer to clean
cooling fins.

TRANSAXLE PUMP FLUID

The transaxle was sealed at the factory and fluid main te­ nance is not required for the life of the transaxle. Should
the transaxle ever leak or require servicing, contact your
near est au tho rized ser vice center/department.

V-BELTS

Check V-belts for deterioration and wear after 100 hours
of operation and replace if necessary. The belts are not
ad just able. Re place belts if they begin to slip from wear.

ENGINE

TO CHANGE ENGINE OIL (See Fig. 14 & 15)

Determine temperature range expected before oil change.
All oil must meet API service classification SG-SL.

• Be sure tractor is on level surface.

• Oil will drain more freely when warm.

• Catch oil in a suitable container.

LOWER DASH COVER REMOVAL

• Raise hood.

• Remove fastener from lower dash cover.
CAUTION: Remove lower dash cover carefully to ensure

cover tabs are not broken.

• Slide lower dash cover up to release cover tabs from
tapered slots in lower dash and remove.

LOWER
DASH
COVER

FASTENER

TABS

SLOTS

LUBRICATION

Only use high quality detergent oil rated with API service
classification SG-SL. Select the oil’s SAE viscosity grade
according to your expected operating temperature.

Change the oil after every 50 hours of operation or at least
once a year if the tractor is not used for 50 hours in one year.

Check the crankcase oil level before starting the engine
and after each eight (8) hours of operation.

Fig. 14

• Remove oil fill cap/dipstick. Be careful not to allow dirt
to enter the engine when changing oil.

• Remove yellow cap from end of drain valve and install
the drain tube onto the fitting.

• Unlock drain valve by pushing inward and turning
coun ter clock wise.

• To open, pull out on the drain valve.

OIL DRAIN VALVE

CLOSED
AND
LOCKED
POSITION

YEL LOW CAP

02463

DRAIN
TUBE

Fig. 15

• After oil has drained completely, close and lock the
drain valve by pushing inward and turning clockwise
until the pin is in the locked position as shown.

• Remove the drain tube and replace the cap onto to the
bottom fitting of the drain valve.

• Refill engine with oil through oil fill dipstick tube. Pour
slowly. Do not overfill. For approximate capacity see
“PRODUCT SPECIFICATIONS” section of this man u al.

• Use gauge on oil fill cap/dipstick for checking level.
Insert dipstick into the tube and rest the oil fill cap on
the tube. Do not thread the cap onto the tube when
taking reading. Keep oil at “FULL” line on dipstick.
Tighten cap onto the tube securely when finished.

16

MAINTENANCE

ENGINE OIL FILTER

Replace the engine oil filter every season or every other oil
change if the tractor is used more than 100 hours in one year.

NOTE: If needed, remove lower dash covers using steps
from "Lower dash cover removal" section of this manual.

AIR FILTER

Your engine will not run properly using a dirty air filter.
Service air cleaner more often under dusty conditions.
See engine manual.

CLEAN AIR SCREEN

Air screen must be kept free of dirt and chaff to prevent
engine dam age from overheating. Clean with a wire brush
or compressed air to re move dirt and stubborn dried gum
fibers.

MUFFLER

Inspect and replace corroded muffler and spark arrester (if
equipped) as it could create a fire hazard and/or damage.

SPARK PLUGS

Replace spark plugs at the beginning of each mowing
season or after every 100 hours of operation, whichever
occurs first. Spark plug type and gap setting are shown
in “PROD UCT SPECIFICATIONS” section of this manual.

ENGINE COOLING SYSTEM

To insure proper cooling, make sure the grass screen,
cooling fins, and other external surfaces of the engine are
kept clean at all times.

Every 100 hours of operation (more often under extremely
dusty, dirty conditions), remove the blower housing and
other cooling shrouds. Clean the cooling fins and external
surfaces as necessary. Make sure the cooling shrouds
are reinstalled.

NOTE: Operating the engine with a blocked grass screen,
dirty or plugged cooling fins, and/or cooling shrouds re moved
will cause engine damage due to overheating.

IN-LINE FUEL FILTER (See Fig. 16)

The fuel filter should be replaced once each season. If fuel
filter becomes clogged, ob struct ing fuel flow to car bu re tor,
re place ment is re quired.

• With engine cool, remove filter and plug fuel line sec­ tions.

• Place new fuel filter in position in fuel line with arrow
pointing towards carburetor.

• Be sure there are no fuel line leaks and clamps are
properly positioned.

• Immediately wipe up any spilled gasoline.

CLAMP

DECK WASHOUT PORT (See Fig. 17)

Your tractor’s deck is equipped with a washout port on
its surface as part of its deck wash system. It should be
utilized after each use.

1. Drive the tractor to a level, clear spot on your lawn, near
enough to a water spigot for your garden hose to reach.

IMPORTANT: Make certain the tractor’s discharge chute is
directed AWAY from your house, garage, parked cars, etc.
Remove bagger chute or mulch cover if attached.

2. Make sure the attachment clutch control is in the
“DIS EN GAGED” position, set the parking brake, and
stop the engine.

3. Thread the nozzle adapter (packaged with your tractor’s
Operator’s Manual) onto the end of your garden hose.

4. Pull back the lock collar of the nozzle adapter and push
the adapter onto the deck washout port at the left end
of the mower deck. Release the lock collar to lock the
adapter on the nozzle.

HOSE

NOZZLE ADAPTER

WASHOUT
PORT

Fig. 17

IMPORTANT: Tug hose ensuring connection is secure.

5. Turn the water on.

6. While sitting in the operator’s position on the tractor,
re-start the engine and place the throttle lever in the
Fast " " position.

IMPORTANT: Recheck the area making certain the area
is clear.

7. Move the tractor’s attachment clutch control to the “EN­GAGED” position. Remain in the operator’s position with
the cutting deck engaged until the deck is cleaned.

8. Move the tractor’s attachment clutch control to the
“DIS EN GAGED” position. Turn the ignition key to the
STOP position to turn the tractor’s engine off. Turn the
water off.

9. Pull back the lock collar of the nozzle adapter to discon­nect the adapter from the nozzle washout port.

10. Move the tractor to a dry area, preferably a concrete or
paved area. Place the attachment clutch control in the
“ENGAGED” position to remove excess water and to
help dry before putting the tractor away.

FUEL FILTER

Fig. 16

WARNING: A broken or missing washout

fitting could expose you or others to
thrown objects from contact with the blade.

• Replace broken or missing washout fitting

immediately, prior to using mower again.

• Plug any holes in mower with bolts and locknuts.

17

MAINTENANCE

CLEANING

• Clean engine, battery, seat, finish, etc. of all foreign
matter.

• Clean debris from steering plate. Debris can restrict
clutch/brake pedal shaft movement, causing belt slip
and loss of drive.

CAUTION: Avoid all pinch points and

movable parts (See

CLUTCH/BRAKE PEDAL

CLEAN TOP SIDE

STEERING
PLATE

Fig. 18

• Keep finished surfaces and wheels free of all gasoline,
oil, etc.

• Protect painted surfaces with automotive type wax.

We do not recommend using a garden hose or pressure
washer to clean your tractor unless the engine and trans­mission are covered to keep water out. Water in engine or
transmission will shorten the useful life of your tractor. Use
compressed air or a leaf blower to remove grass, leaves
and trash from tractor and mower.

Fig. 18)

STEERING SYSTEM,
DASH, FENDER AND
MOWER NOT SHOWN

CAUTION:
PINCH
POINTS

18

SERVICE AND ADJUSTMENTS

WARNING: TO AVOID SERIOUS INJURY, BEFORE PERFORMING ANY SER VICE OR AD JUST MENTS:

• Depress brake pedal fully and set parking brake.

• Place attachment clutch in “DISENGAGED” position.

• Turn ignition key to “STOP” and remove key.

• Make sure the blades and all moving parts have completely stopped.

• Disconnect spark plug wire from spark plug and place wire where it cannot come in contact

with plug.

TO REMOVE MOWER (See Fig. 19)

• Place attachment clutch in “DIS EN GAGED” position.

• Lower attachment lift lever to its lowest position.

• Disengage belt tension rod (K) from lock bracket (L).

CAUTION: Belt tension rod is spring
loaded. Have a tight grip on rod and
release slowly.

• Remove mower belt from electric clutch pulley (M).

• Disconnect front link (E) from mower - remove retainer
spring and washer.

• Go to either side of mower and disconnect mower suspen­sion arm (A) from chassis and rear lift link (C) from rear
mower bracket (D) - remove retainer springs and washers.

• Go to other side of mower and disconnect the suspen­sion arm and rear lift link.

CAUTION: After rear lift links are discon­nected, the attachment lift lever will be
spring loaded. Have a tight grip on lift le­ver when changing position of the lever.

• From right side of mower, disconnect anti-sway bar (S)
from right rear mower bracket (D) - remove retainer
spring and washer and pull mower toward you until the
bar falls from the hole in bracket.

• Turn tractor steering wheel to the left as far as it will go.

• Slide mower out from under right side of tractor.

TO INSTALL MOWER (See Figs. 19 - 31)

1. SET PARKING BRAKE LEVER AND LOWER AT­TACHMENT LIFT LEVER (See Fig. 20 and 21)

• Depress clutch/brake pedal all the way down and hold.

• Pull parking brake lever up and hold, re lease pres sure
from clutch/brake pedal, then release parking brake
lever. Pedal should re main in brake position. Ensure
parking brake will hold tractor secure.

PARKING
BRAKE
LEVER

Fig. 20

CAUTION: Lift lever is spring loaded. Have a
tight grip on lift lever, lower it slowly and en­gage in lowest position. Lift lever is located
on left side of fender.

LIFT
LEVER

Fig. 21

B

L

M

A

K

C

I

C

S

D

Fig. 19

F

A. MOWER SIDE SUSPENSION

ARMS

W

E

H

B. RETAINER SPRING
C. REAR LIFT LINK(S)
D. RIGHT SIDE REAR MOWER

BRACKET
E. FRONT LIFT LINK ASSEMBLY
F. FRONT SUSPENSION BRACKET
H. FRONT MOWER BRACKET
I. LEFT SIDE REAR MOWER

BRACKET
K. BELT TENSION ROD
L. LOCKING BRACKET
M. ENGINE CLUTCH PULLEY
Q. DEFLECTOR SHIELD
S. ANTI-SWAY BAR
W. FRONT GAUGE WHEEL

Q

19

SERVICE AND ADJUSTMENTS

PLACE 90° END INTO HOLE

2. ASSEMBLE FRONT GAUGE WHEEL (W) TO FRONT
OF MOWER (See Fig. 22)

W

H

X

Y

Z

H. FRONT MOWER

BRACKET

W. FRONT GAUGE

WHEEL

X. SHOULDER

BOLT

Y. 1-1/4 O.D.

WASHER

Z. 3/8-16 LOCKNUT

Fig. 22

3. TURN STEERING WHEEL LEFT AND POSITION

MOWER (See Fig. 23)

• Turn steering wheel to the left as far as it will go and

position mower on right side of tractor with deflector
shield (Q) to the right.

FRONT

Q

ENGINE

TRANSAXLE

02965

BACK

Q. DEFLECTOR

SHIELD

5. INSTALL ANTI-SWAY BAR (S) (IF EQUIPPED)
(See Fig. 25- 27)

ANTI-SWAY BAR (S)

TOWARDS TOWARDS
TRANSAXLE MOWER DECK

90° END INTEGRATED WASHER END

Fig. 25

• From right side of mower, first insert 90° end of anti-sway
bar (S) into hole in transaxle bracket (T), located near
left rear tire in front of transaxle.

NOTE: Flashlight may be helpful.

ANTI-SWAY BAR

(S) LOCATION

PLACE 90° END INTO HOLE

TRANSAXLE

BRACKET (T)

LOCATED

BETWEEN REAR

TIRES

Fig. 23

4. SLIDE MOWER UNDER TRACTOR (See Fig. 24)

• Bring belt forward and check belt for proper routing in
all mower pulley grooves.

NOTE: Be sure mower side suspension arms (A) are point­ing forward before sliding mower under tractor.

• Slide mower under tractor until it is centered under
tractor.

Q

A. MOWER SIDE

A

02965

SUSPENSION
ARMS

Q. DEFLECTOR

SHIELD

Fig. 24

S

T

S. ANTI-SWAY BAR
T. TRANSAXLE BRACKET

Fig. 26

NOTE: Depending on model, bracket (T) may be differ-

ent than shown but hole for anti-sway bar will be in same
position/location.

• Pivot the integrated washer end of anti-sway bar (S)
towards mower deck bracket on right side of mower.
Insert integrated washer end of bar into hole in rear
mower bracket (D). Move mower as needed to insert
integrated washer end of bar into rear mower bracket (D).

• Secure with small washer and small retainer spring as
shown.

D. RIGHT SIDE

REAR MOWER

S

T

D

BRACKET
S. ANTI-SWAY BAR
T. TRANSAXLE

BRACKET

20

Fig. 27

SERVICE AND ADJUSTMENTS

6. ATTACH MOWER SIDE SUSPENSION ARMS (A) TO
CHASSIS (See Fig. 28)

• Position front hole in side suspension arm (A) over
pin on outside of tractor chassis and secure with large
washer and large retainer spring (B).

• Repeat on opposite side of tractor.

A

D

A. MOWER SIDE SUSPENSION ARMS
B. RETAINER SPRING
D. RIGHT SIDE REAR MOWER BRACKET

B

Fig. 28

7. ATTACH REAR LIFT LINKS (C) (See Fig. 29)

• Insert rod end of rear lift link (C) into hole (U) in tractor
lift shaft suspension arm and pivot link down to mower.

• Lift rear corner of mower and position slot in link as­sembly over pin on rear mower bracket (D) and secure
with large washer and large retainer spring.

• Repeat on opposite side of tractor.

U

• Insert other end of link (E) into hole in front mower
bracket (H) and secure with washer and small retainer
spring (J).

NOTE: Requires deck lifting.

FRONT LINK

LOCATION

M

H

F

G

E

J

E. FRONT LIFT LINK ASSEMBLY
F. FRONT SUSPENSION BRACKET
G. LARGE RETAINER SPRING
H. FRONT MOWER BRACKET
J. SMALL RETAINER SPRING
M. ENGINE CLUTCH PULLEY

Fig. 30

9 INSTALL BELT ON ENGINE CLUTCH PULLEY (M)

(See Fig. 19 & 31)

• Disengage belt tension rod (K) from locking bracket (L).

• Install belt onto engine clutch pulley (M).

C

D

C. REAR LIFT LINK(S)
D. RIGHT SIDE REAR MOWER BRACKET
U. HOLE

Fig. 29

8 ATTACH FRONT LINK (E) (See Fig.30)

• Turn steering wheel to position wheels straight forward.

• From front of tractor, insert rod end of front link (E)
through front hole in tractor front suspension bracket (F).

• Move to left side of mower and and insert large retainer
spring (G) through hole in front link (E) behind front
suspension bracket (F).

M

M. ENGINE

CLUTCH PULLEY

Fig. 31

IMPORTANT: Check belt for proper routing in all mower

pulley grooves and under mandrel covers.

• Engage belt tension rod (K) on locking bracket (L).

CAUTION: Belt tension rod is spring loaded.
Have a tight grip on rod and engage slowly.

• Raise attachment lift lever to highest position.

• If necessary, adjust gauge wheels before op er at ing
mower as shown in the Operation section of this manual.

21

SERVICE AND ADJUSTMENTS

02548

TO LEVEL MOWER

Make sure tires are properly inflated to the PSI shown on
tires. If tires are over or under inflated, it may affect the
appearance of your lawn and lead you to think the mower
is not adjusted properly.

VISUAL SIDE-TO-SIDE ADJUSTMENT (See

• With all tires properly inflated and if your lawn appears un­evenly cut, determine which side of mower is cutting lower.

NOTE: As desired, you can raise the low side of mower
or lower the high side.

• Go to side of mower you wish to adjust.

• With a 3/4" or adjustable wrench, turn lift link adjust­ment nut (A) to the left to lower the mower, or, to the
right to raise the mower.

A

Fig. 32)

• If adjustment is necessary, see steps in Visual Adjust­ment instructions above.

• Recheck measurements, adjust if necessary until both
sides are equal.

FRONT-TO-BACK ADJUSTMENT (See Figs. 34 and 35)
IMPORTANT: Deck must be level side-to-side.
To obtain the best cutting re sults, the mower blades should

be adjusted so the front tip is 1/8" to 1/2" lower than the
rear tip when the mower is in its highest position.

CAUTION: Blades are sharp. Protect
your hands with gloves and/or wrap
blade with heavy cloth.

• Raise mower to highest position.

• Position any blade so the tip is pointing straight forward.
Measure distance (B) to the ground at front and rear tip
of the blade.

• If front tip of blade is not 1/8" to 1/2" lower than the rear
tip, go to the front of tractor.

• With an 11/16" or adjustable wrench, loosen jam nut A
several turns to clear adjustment nut B.

• With a 3/4" or adjustable wrench, turn front link adjust­ment nut (B) clockwise (ltighten) to raise the front of
mower, or, counterclockwise (loosen) to lower the front
mower.

Turn nut right
to raise mower

Turn nut left
to lower mower

Fig. 32

NOTE: Each full turn of adjustment nut will change mower

height about 3/16".

• Test your adjustment by mowing some uncut grass
and visually checking the appearance. Readjust, if
necessary, until you are satisfied with the results.

PRECISION SIDE-TO-SIDE ADJUSTMENT (See

Fig. 33)

• With all tires properly inflated, park tractor on level
ground or driveway.

CAUTION: Blades are sharp. Protect
your hands with gloves and/or wrap
blade with heavy cloth.

• Raise mower to its highest position.

• At both sides of mower, position blade at side and
measure the distance (A) from bottom edge of blade
to the ground. The distance should be the same on
both sides.

02966

A A

Fig. 33

B

B

Fig. 34

B

A

Tighten adjust
nut B to raise
mower

Loosen jam nut A first

02950

Loosen adjust
nut B to lower
mower

Fig. 35

NOTE: Each full turn of the adjustment nut will change

mower height about 1/8".

• Recheck measurements, adjust if necessary until front
tip of blade is 1/8" to 1/2" lower than the rear tip.

• Hold adjustment nut in position with wrench and tighten
jam nut securely against adjustment nut.

22

SERVICE AND ADJUSTMENTS

TO REPLACE MOWER BLADE DRIVE BELT
(See Fig. 36)

MOWER DRIVE BELT REMOVAL

• Park tractor on a level surface. En gage parking brake.

• Lower attachment lift to its lowest position.

• Disengage belt tension rod (K) from lock bracket (L).

CAUTION: Belt tension rod is spring
loaded. Have a firm grip on rod and
release slowly.

• Remove screws (P) from mandrel covers (Q) and
remove covers.

• Remove any dirt or grass clippings which may have accu­mulated around mandrels and entire upper deck surface.

• Remove belt from electric clutch pulley (M), both man­drel pulleys (R) and all idler pulleys (V).

MOWER DRIVE BELT INSTALLATION

• Install belt around all mandrel pulleys (R) and around
idler pulleys (V) as shown.

• Install belt onto electric clutch pulley (M).

IMPORTANT: Check belt for proper routing in all mower
pulley grooves.

• Reassemble mandrel covers (Q). Securely tighten all
screws.

• Engage belt tension rod (K) on locking bracket (L).

TO REPLACE MOTION DRIVE BELT
(See Fig. 37)

Park the tractor on level surface. En gage parking brake.
For as sis tance, there is a belt installation guide decal on
bottom side of left footrest.

BELT REMOVAL -

• Remove mower (See “TO RE MOVE MOWER” in this
section of manual).

NOTE: Observe entire motion drive belt and position of all
belt guides and keepers.

• Disconnect clutch wire harness (A).

• Remove anti-rotation link (B) on right side of tractor.

• Remove belt from stationary idler (C) and clutching
idler (D).

• Remove belt from centerspan idler (E).

• Pull belt slack toward rear of trac tor. Carefully remove
belt up wards from trans mis sion input pulley and over
cooling fan blades (F).

• Remove belt downward from engine pulley and around
electric clutch (G).

• Slide belt toward rear of tractor, off the steering plate
(H) and remove from tractor.

CAUTION: Belt tension rod is spring
loaded. Have a tight grip on rod and
engage slowly.

• Raise attachment lift to highest position.

P

L

K

R

Q

P

M

R

V

R

Fig. 36

G

H

Q

B

A

C

J

D

E

F

02953
electric

23

Fig. 37

SERVICE AND ADJUSTMENTS

BELT INSTALLATION -

• Install new belt from tractor rear to front, over the steer­ing plate (H) and above clutch brake pedal shaft (J).

• Pull belt toward front of tractor and roll belt around
electric clutch and onto engine pulley (G).

• Pull belt toward rear of tractor. Carefully work belt down
around transmission cooling fan and onto the input
pulley (F). Be sure belt is inside the belt keeper.

• Install belt on centerspan idler (E).

• Install belt through stationary idler (C) and clutch ing
idler (D).

• Reinstall anti-rotation link (B) on right side of tractor.
Tighten securely.

• Reconnect clutch harness (A).

• Make sure belt is in all pulley grooves and in side all
belt guides and keep ers.

• Install mower (See “TO IN STALL MOWER” in this sec­ tion of manual).

TO CHECK BRAKE

If tractor requires more than five (5) feet to stop at highest
speed in high est gear on a level, dry concrete or paved
surface, then brake must be serviced.

You may also check brake by:

• Park tractor on a level, dry concrete or paved surface,
depress brake pedal all the way down and engage
parking brake.

• Disengage transmission by placing freewheel control
in “transmission disengaged” position. Pull freewheel
control out and into the slot and release so it is held in
the disengaged position.

The rear wheels must lock and skid when you try to manu­ally push the tractor forward. If the rear wheels rotate,
then the brake needs to be serviced. Contact a qualified
service center.

FRONT WHEEL TOE-IN/CAM BER

Your new tractor front wheel toe-in and camber is set at the
factory and is normal. The front wheel toe-in and camber
are not adjustable. If damage has occurred to affect the
factory set front wheel toe-in or camber, contact a qualified
service center.

TO REMOVE WHEEL FOR REPAIRS
(See Fig. 38)

• Block up axle securely.

• Remove axle cover, retaining ring and washers to allow
wheel removal (rear wheel contains a square key - Do
not lose).

• Repair tire and reassemble.

• On rear wheels only: align grooves in rear wheel hub
and axle. Insert square key.

• Replace washers and snap retaining ring securely in
axle groove.

• Replace axle cover.

NOTE: To seal tire punctures and prevent flat tires due to
slow leaks, tire sealant may be purchased from your local
parts dealer. Tire sealant also prevents tire dry rot and
corrosion.

WASH ERS

RE TAIN ING
RING

AXLE COVER

SQUARE KEY (REAR
WHEEL ONLY)

Fig. 38

TO START ENGINE WITH A WEAK BATTERY
(See Fig. 39)

WARNING: Lead-acid batteries gen­ er ate ex plo sive gases. Keep sparks,
flame and smoking ma te ri als away from
bat ter ies. Always wear eye pro tec tion
when around batteries.

If your battery is too weak to start the engine, it should be
recharged. (See "BATTERY" in the MAINTENANCE sec­ tion of this man u al).

If “jumper ca bles” are used for emer gen cy starting, follow
this pro ce dure:

IMPORTANT: YOUR TRACTOR IS EQUIPPED WITH A 12
VOLT SYSTEM. THE OTHER VEHICLE MUST ALSO BE A 12
VOLT SYSTEM. DO NOT USE YOUR TRACTOR BATTERY TO
START OTHER VEHICLES.

TO ATTACH JUMPER CABLES -

• Connect one end of the RED cable to the POSITIVE
(+) terminal of each battery(A-B), taking care not to
short against tractor chassis.

• Connect one end of the BLACK ca ble to the NEGA TIVE
(-) terminal (C) of fully charged battery.

• Connect the other end of the BLACK cable (D) to good
chassis ground, away from fuel tank and bat tery.

TO REMOVE CABLES, REVERSE ORDER -

• BLACK cable first from chassis and then from the fully
charged battery.

• RED cable last from both batteries.

WEAK OR DEAD
BATTERY

FULLY CHARGED
BATTERY

Fig. 39

24

SERVICE AND ADJUSTMENTS

REPLACING BATTERY (See Fig. 40)

WARNING: Do not short battery ter mi­ nals by allowing a wrench or any other
object to contact both terminals at the
same time. Before connecting battery,
remove metal bracelets, wristwatch
bands, rings, etc. Positive terminal
must be connected first to prevent
sparking from ac ci den tal grounding.

• Lift hood to raised position.

• Remove terminal cover.

• Disconnect BLACK battery cable then RED battery
cable and carefully remove battery from tractor.

• Install new battery with terminals in same position as
old battery.

• Reinstall terminal cover.

• First connect RED battery cable to positive (+) battery
terminal with bolt and nut as shown. Tighten securely.

• Connect BL ACK grounding cable to negative (-) bat tery
terminal with remaining bolt and nut. Tighten securely

• Close hood.

NEGATIVE

(BLACK)

CABLE

TO REMOVE HOOD AND GRILL ASSEMBLY
(See Fig. 41)

• Raise hood.

• Unsnap headlight wire connector.

• Stand in front of tractor. Grasp hood at sides, tilt toward
engine and lift off of tractor.

• To replace, reverse above procedure.

HOOD

HEADLIGHT
WIRE
CONNECTOR

07002

TERMINAL
COVER

POSITIVE
(RED)
CABLE

Fig. 40

TO REPLACE HEADLIGHT BULB

• Raise hood.

• Pull bulb holder out of the hole in the backside of the
grill.

• Replace bulb in holder and push bulb holder securely
back into the hole in the backside of the grill.

• Close hood.

INTERLOCKS AND RELAYS

Loose or damaged wiring may cause your tractor to run
poorly, stop running, or prevent it from starting.

• Check wiring.

TO REPLACE FUSE

Replace with 20 amp automotive-type plug-in fuse. The
fuse holder is located behind the dash.

Fig. 41

TRANSMISSION
REMOVAL/RE PLACE MENT

Should your transmission require removal for service or
re place ment, it should be purged after reinstallation and
before operating the tractor. See “PURGE TRANS MIS SION”
in the Operation section of this manual.

ENGINE

TO AD JUST THROTTLE CON TROL CABLE

The throttle control has been preset at the factory and
ad just ment should not be necessary. If adjustment is
nec es sary, see engine manual.

TO AD JUST CHOKE CON TROL

The choke control has been preset at the factory and ad just­ ment should not be necessary. If adjustment is necessary,
see engine manual.

TO ADJUST CARBURETOR

Your carburetor is not adjustable. If your engine does not
operate properly due to suspected carburetor problems,
take your tractor to an authorized service center for repair
and/or adjustment.

25

STORAGE

Immediately prepare your tractor for storage at the end
of the season or if the tractor will not be used for 30 days
or more.

WARNING: Never store the trac tor with
gas o line in the tank inside a building
where fumes may reach an open flame
or spark. Allow the engine to cool before
storing in any en clo sure.

TRACTOR

Remove mower from tractor for winter storage. When mower
is to be stored for a period of time, clean it thor oughly, re­move all dirt, grease, leaves, etc. Store in a clean, dry area.

• Clean entire tractor (See “CLEANING” in the Mainte­nance section of this manual).

• Inspect and replace belts, if necessary (See belt re­ place ment instructions in the Service and Adjustments
section of this manual).

• Lubricate as shown in the Maintenance sec tion of this
man ual.

• Be sure that all nuts, bolts and screws are securely
fastened. Inspect moving parts for damage, breakage
and wear. Replace if necessary.

• Touch up all rusted or chipped paint surfaces; sand
lightly before painting.

BATTERY

• Fully charge the battery for storage.

• After a period of time in storage, battery may require
re charg ing.

• To help prevent corrosion and power leakage during
long periods of storage, battery cables should be dis­ con nect ed and battery cleaned thoroughly (see “TO
CLEAN BATTERY AND TERMINALS” in the Mainte­nance section of this manual).

• After cleaning, leave cables disconnected and place
cables where they cannot come in contact with battery
terminals.

• If battery is removed from tractor for storage, do not
store battery directly on concrete or damp surfaces.

ENGINE

FUEL SYSTEM

IMPORTANT: IT IS IMPORTANT TO PREVENT GUM DEPOSITS

FROM FORMING IN ES SEN TIAL FUEL SYSTEM PARTS SUCH
AS CARBURETOR, FUEL FIL TER, FUEL HOSE, OR TANK
DURING STORAGE. ALSO, EXPERIENCE INDICATES THAT
ALCOHOL BLENDED FUELS (CALLED GASOHOL OR USING
ETHANOL OR METHANOL) CAN ATTRACT MOIS TURE WHICH
LEADS TO SEPARATION AND FOR MA TION OF ACIDS DURING
STOR AGE. ACIDIC GAS CAN DAMAGE THE FUEL SYSTEM
OF AN ENGINE WHILE IN STORAGE.

• Empty the fuel tank by starting the engine and let it run
until the fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner products in
the fuel tank or permanent damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable alternative in mini­mizing the formation of fuel gum deposits during stor age.
Add stabilizer to gasoline in fuel tank or storage container.
Always follow the mix ratio found on stabilizer container.
Run engine at least 10 minutes after adding stabilizer to
allow the stabilizer to reach the carburetor. Do not empty
the gas tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace with clean engine
oil. (See “ENGINE” in the Maintenance section of this
man ual).

CYLINDER(S)

• Remove spark plug(s).

• Pour one ounce of oil through spark plug hole(s) into
cylinder(s).

• Turn ignition key to “START” position for a few seconds
to distribute oil.

• Replace with new spark plug(s).

OTHER

• Do not store gasoline from one season to another.

• Replace your gasoline can if your can starts to rust.
Rust and/or dirt in your gasoline will cause problems.

• If possible, store your tractor indoors and cover it to
give protection from dust and dirt.

• Cover your tractor with a suitable protective cover that
does not retain moisture. Do not use plastic. Plastic
cannot breathe which allows condensation to form and
will cause your tractor to rust.

IMPORTANT: NEVER COVER TRACTOR WHILE EN GINE
AND EXHAUST AREAS ARE STILL WARM.

26

TROUBLESHOOTING POINTS

PROBLEM CAUSE CORRECTION
Will not start

1. Out of fuel. 1. Fill fuel tank.

2. Engine not “CHOKED” properly. 2. See “TO START ENGINE” in Operation section.

3. Engine flooded. 3. Wait several minutes before attempting to start.

4. Bad spark plug. 4. Replace spark plug.

5. Dirty air filter. 5. Clean/replace air filter.

6. Dirty fuel filter. 6. Replace fuel filter.

7. Water in fuel. 7. Empty fuel tank and carburetor, refill tank with fresh
gasoline and replace fuel filter.

8. Loose or damaged wiring. 8. Check all wiring.

9. Carburetor out of adjustment. 9. See “To Adjust Carburetor” in Service Adjustments
section.

10. Engine valves out of adjustment. 10. Contact an authorized service center/department.

Hard to start

Engine will not
turn over

Engine clicks but
will not start

Loss of power

1. Dirty air filter. 1. Clean/replace air filter.

2. Bad spark plug. 2. Replace spark plug.

3. Weak or dead battery. 3. Recharge or replace battery.

4. Dirty fuel filter. 4. Replace fuel filter.

5. Stale or dirty fuel. 5. Empty fuel tank and refill tank with fresh, clean gas.

6. Loose or damaged wiring. 6. Check all wiring.

7. Carburetor out of adjustment. 7. See “To Adjust Carburetor” in Service Adjustments
section.

8. Engine valves out of adjustment. 8. Contact an authorized service center/department.

1. Brake pedal not depressed. 1. Depress brake pedal.

2. Attachment clutch is engaged. 2. Disengage attachment clutch.

3. Weak or dead battery. 3. Recharge or replace battery.

4. Blown fuse. 4. Replace fuse.

5. Corroded battery terminals. 5. Clean battery terminals.

6. Loose or damaged wiring. 6. Check all wiring.

7. Faulty ignition switch. 7. Check/replace ignition switch.

8. Faulty solenoid or starter. 8. Check/replace solenoid or starter.

9. Faulty operator presence switch(es). 9. Contact an authorized service center/department.

1. Weak or dead battery. 1. Recharge or replace battery.

2. Corroded battery terminals. 2. Clean battery terminals.

3. Loose or damaged wiring. 3. Check all wiring.

4. Faulty solenoid or starter. 4. Check/replace solenoid or starter.

1. Cutting too much grass/too fast. 1. Raise cutting height/reduce speed.

2. Throttle in “CHOKE” position. 2. Adjust throttle control.

3. Build-up of grass, leaves, trash under mower. 3. Clean underside of mower housing.

4. Dirty air filter. 4. Clean/replace air filter.

5. Low oil level/dirty oil. 5. Check oil level/change oil.

6. Faulty spark plug. 6. Clean and regap or change spark plug.

7. Dirty fuel filter. 7. Replace fuel filter.

8. Stale or dirty fuel. 8. Empty fuel tank and refill tank with fresh, clean gas.

9. Water in fuel. 9. Empty fuel tank and carburetor, refill tank with fresh
gasoline and replace fuel filter.

10. Spark plug wire loose. 10. Connect and tighten spark plug wire.

11. Dirty engine air screen/fins. 11. Clean engine air screen/fins.

12. Dirty/clogged muffler. 12. Clean/replace muffler.

13. Loose or damaged wiring. 13. Check all wiring.

14. Carburetor out of adjustment. 14. See “To Adjust Carburetor” in Service Adjustments

15. Engine valves out of adjustment. 15. Contact an authorized service center/department.

Excessive
vibration

1. Worn, bent or loose blade. 1. Replace blade. Tighten blade bolt.

2. Bent blade mandrel. 2. Replace blade mandrel.

3. Loose/damaged part(s). 3. Tighten loose part(s). Replace damaged parts.

27

TROUBLESHOOTING POINTS

PROBLEM CAUSE CORRECTION
Engine continues

to run when oper­ator leaves seat
with attachment
clutch engaged

1. Faulty operator-safety presence control
system.

1. Check wiring, switches and connections. If not
corrected, contact an authorized service center/
department.

Poor cut - uneven

Mower blades will
not rotate

Poor grass
discharge

Headlight(s) not
working
(if so equipped)

1. Worn, bent or loose blade. 1. Replace blade. Tighten blade bolt.

2. Mower deck not level. 2. Level mower deck.

3. Buildup of grass, leaves, trash under mower. 3. Clean underside of mower housing.

4. Bent blade mandrel. 4. Replace blade mandrel.

5. Clogged mower deck vent holes from
buildup of grass, leaves, and trash around
mandrels.

1. Obstruction in clutch mechanism. 1. Remove obstruction.

2. Worn/damaged mower drive belt. 2. Replace mower drive belt.

3. Frozen idler pulley. 3. Replace idler pulley.

4. Frozen blade mandrel. 4. Replace blade mandrel.

1. Engine speed too slow. 1. Place throttle control in “FAST” position.

2. Travel speed too fast. 2. Shift to slower speed.

3. Wet grass. 3. Allow grass to dry before mowing.

4. Mower deck not level. 4. Level mower deck.

5. Low/uneven tire air pressure. 5. Check tires for proper air pressure.

6. Worn, bent or loose blade. 6. Replace blade. Tighten blade bolt.

7. Buildup of grass, leaves, trash under mower. 7. Clean underside of mower housing.

8. Mower drive belt worn. 8. Replace mower drive belt.

9. Blades improperly installed. 9. Reinstall blades sharp edge down.

10. Improper blades used. 10. Replace with blades listed in parts manual.

11. Clogged mower deck vent holes from buildup
of grass, leaves, trash around mandrels.

1. Switch is “OFF”. 1. Turn switch “ON”.

2. Bulb(s) or lamp(s) burned out. 2. Replace bulb(s) or lamp(s).

3. Faulty light switch. 3. Check/replace light switch.

4. Loose or damaged wiring. 4. Check wiring and connections.

5. Blown fuse. 5. Replace fuse.

5. Clean around mandrels to open vent holes.

11. Clean around mandrels to open vent holes.

Battery will not
charge

Loss of drive

Engine "back­fires” when turn­ing engine “OFF”

Engine dies when
tractor is shifted
into reverse

1. Bad battery cell(s). 1. Replace battery.

2. Poor cable connections. 2. Check/clean all connections.

3. Faulty regulator (if so equipped). 3. Replace regulator.

4. Faulty alternator. 4. Replace alternator.

1. Freewheel control in “disengaged” position. 1. Place freewheel control in “engaged” position.

2. Debris on steering plate (if equipped). 2. See "CLEANING" in the maintenance section.

3. Motion drive belt worn, damaged, or broken. 3. Replace motion drive belt.

4. Air trapped in transmission during
shipment or servicing.

5. Axle key missing. 5. Install axle key at rear wheel. See "TO REMOVE

1. Engine throttle control not set between
half and full speed (fast) position before
stopping engine.

1. Reverse operation system (ROS) is not "ON"
while mower or other attachment is engaged.

4. Purge transmission.

WHEEL" in the Service and Adjustments section.

1. Move throttle control between half and full speed
(fast) position before stopping engine.

1. Turn ignition key to ROS "ON" position. See
Operation section.

28

15 DEGREES MAX.

FOLD ALONG DOTTED LINE

THIS IS A 15 DEGREE SLOPE

ONLY RIDE UP AND DOWN HILL,

NOT ACROSS HILL

SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION

WARNING: To avoid serious injury, operate your tractor up and

down the face of slopes, never across the face. Do not mow

slopes greater than 15 degrees. Make turns gradually to prevent

tipping or loss of control. Exercise extreme caution when

changing direction on slopes.

1. Fold

this page along dotted line indicated above.

2. Hold page before you so that its left edge is vertically parallel to a tree

trunk or other upright structure.

3. Sight across the fold in the direction of hill slope you want to measure.

4. Compare the angle

of the fold with the slope of the hill.

29

Consumer Wheeled Products - Limited Warranty

Husqvarna warrants to the original retail purchaser that this product is free from defects in material or workmanship under normal use
and maintenance from the date of retail purchase for the applicable Warranty Period shown on Exhibit A. This Limited Warranty may not be transferred
to any subsequent purchaser of this product. Certain components (e.g., engines and transmissions) are excluded from coverage, and other
limitations apply, as described in this document. Husqvarna will repair or replace at its discretion, any defective product or part covered by the Limited
Warranty, free of charge at any authorized Husqvarna Servicing Dealer/Center using original OEM Husqvarna replacement parts, subject to the
limitations and exclusions described below. Husqvarna does not offer an over-the-counter exchange program.

DISCLAIMERS, LIMITATIONS AND EXCLUSIONS

1. WARRANTY DISCLAIMER. THIS LIMITED WARRANTY IS THE SOLE EXPRESS WARRANTY PROVIDED BY HUSQVARNA AND THERE ARE NO
WARRANTIES WHICH EXTEND BEYOND THE DESCRIPTION ON THE FACE HEREOF, EXCEPT AS MAY BE PROVIDED BY LAW. THIS WARRANTY IS
GIVEN ONLY BY HUSQVARNA, AND MAY BE MODIFIED ONLY BY HUSQVARNA. THIS LIMITED WARRANTY IS THE FINAL EXPRESSION OF OUR
AGREEMENT, AND IS A COMPLETE AND EXCLUSIVE STATEMENT OF THE TERMS OF THAT AGREEMENT. THIS LIMITED WARRANTY GIVES YOU
SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY BASED ON LOCALITY

2. LIMITED DURATION. ANY WARRANTY THAT MAY BE IMPLIED BY LAW (INCLUDING ANY IMPLIED WARRANTY OF FITNESS FOR A
PARTICULAR PURPOSE OR USE AND IMPLIED WARRANTY OF MERCHANTABILITY) IS LIMITED TO THE DURATION OF THE APPLICABLE
WARRANTY PERIOD UNDER THIS LIMITED WARRANTY. SOME LOCALITIES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED
WARRANTY LASTS, SO THE ABOVE LIMITATIONS MAY NOT APPLY TO YOU.

3. EXCLUSIVE REMEDIES. SOME LOCALITIES, INCLUDING THE PROVINCE OF QUEBEC, DO NOT ALLOW THE EXCLUSION OR LIMITATION OF
LIABILITY FOR INJURY TO PERSON OR FOR DAMAGES RESULTING FROM THE FAULT OF THE MANUFACTURER AND/OR THE EXCLUSION OR
LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES. AS SUCH, SOME OF THE FOLLOWING LIMITATIONS MAY NOT APPLY TO YOU. THE
ABOVE REMEDIES ARE THE EXCLUSIVE REMEDIES FOR ANY BREACH OF THIS LIMITED WARRANTY. NO OTHER REMEDY, INCLUDING, BUT NOT
LIMITED TO ANY SPECIAL, INCIDENTAL, INDIRECT OR CONSEQUENTIAL DAMAGES, FOR LOST PROFITS, LOST SALES, INJURY TO PERSON OR
PROPERTY, OR ANY OTHER INCIDENTAL OR CONSEQUENTIAL LOSS SHALL BE AVAILABLE, AND ALL SUCH DAMAGES ARE HEREBY
DISCLAIMED.

4. Engines, Transmissions and certain other components are NOT covered. This Limited Warranty does not cover any of the following:
(a) Engines and Attachments.Except where otherwise indicated on Exhibit A, all Engines and Attachments are not covered by this Limited Warranty. In most cases, these

items are NOT manufactured by Husqvarna in which case they may be covered separately by their respective manufacturer's warranties if one is provided and included with
the product at the time of purchase. All such claims must be submitted and sent to the appropriate manufacturer or as otherwise directed in those separate warranties.
Husqvarna is not authorized to handle warranty adjustments or repairs on engines manufactured by Briggs & Stratton, Honda, Kawasaki, or Kohler (with the exception of
models equipped with LCT engines). Husqvarna does not assume any warranty obligation of the other manufacturers' engines under this Limited Warranty.

(b) Transmissions. Except where otherwise indicated on ExhibitA, Transmission / Transaxle (including Drive Systems) are not covered by this Limited Warranty. In most
cases, these items are NOT manufactured by Husqvarna in which case they may be covered separately by their respective manufacturer's warranties if one is provided and
included with the product at the time of purchase. The following transmission / transaxle manufacturers, Dana, Hydro-Gear, Tuff-Torq provide a warranty for the
transmission / transaxle to the ultimate purchaser or to Husqvarna. Husqvarna will assign the transmission / transaxle manufacturer's warranty or any rights thereof to the
original purchaser of the unit. To obtain transmission / transaxle warranty service, first contact the retailer who you purchased the unit from. Should you require assistance
or have any questions concerning transmission / transaxle warranty coverage, contact Husqvarna directly at our website www.husqvarna.com or call 800-487-5951 (US) or
800-805-5523 (Canada) for an authorized Husqvarna service provider. All such claims must be submitted and sent to the appropriate manufacturer or as otherwise directed
in those separate warranties. Husqvarna is not authorized to handle warranty adjustments or repairs on transmissions or transaxles. Husqvarna does not assume any
obligations under this Limited Warranty for the above listed manufacturers (for exceptions - see Exhibit A).

(c) Expendable Parts. This Limited Warranty does not cover general maintenance parts and items ("Expendable Parts"), including without limitation spark plugs, bulbs,
filters, lubricants, starter cords, belts, blades, and blade adapters.

(d) Emissions Control Components. This Limited Warranty does not cover Emissions control equipment and components to the extent regulated by the U.S. Environmental
Protection Agency or similar state, provincial or federal agencies. Such equipment and components are covered by a separate emission control warranty statement supplied
with your new product. Please consult this separate warranty statement for details.

5. Any COMMERCIAL, INSTITUTIONAL, AGRICULTURAL, INDUSTRIAL, INCOME PRODUCING, or RENTAL use will result in either
No Warranty or a Shortened Warranty Period. Depending on the product, there is either NO WARRANTY (whether statutory, contractual or

otherwise) or a reduced warranty if the product is used for commercial, institutional, agricultural, industrial, income producing, or rental purposes and, in
such circumstances, this Limited Warranty is offered instead of and replaces any warranty regime provided for by law. Please refer to Exhibit A.

6. Reconditioned or Refurbished Products have a 30 Day Limited Warranty. Under this Limited Warranty, Certified Factory Reconditioned or
Refurbished products have a 30 Day Limited Warranty for parts and labor for Non-Commercial Use. Products are only reconditioned at the Husqvarna
Factory.

7. Owner's (Your) Responsibilities. To preserve your rights under this Limited Warranty, you must exercise reasonable care and use of the product,
including, following the preventative maintenance, storage, fuel and oil usages as prescribed in the enclosed operator's manual. For example, the
following items are the Owner's responsibility and are not covered by this Limited Warranty:

a. Set-up and pre-delivery service, and engine tune-ups;

b. Adjustments after the first (30) thirty days of purchase and beyond, such as throttle cable, belt guides adjustments; and

c. Preventative maintenance as outlined in the operator's manual.

In addition, you must cease using the product immediately upon any failure or damage. The product should be taken to an authorized Husqvarna
servicing dealer prior to any further use.

8. Damages resulting from normal aging, wear and tear or neglect are NOT covered. The Limited Warranty does not cover damage other than
that resulting from defects in material or workmanship. The following are NOT considered defects in material or workmanship, and therefore are NOT
covered.

30

(a)Ab

rasionto mower decks;

(b) Tires damaged by external punctures;
(c) Natural discoloration of materials due to ultraviolet light;

(d) Damage to cutting equipment by way of contact with, rocks, or other non-approved materials and/or structures;

In addition, this Limited Warranty does not cover damages, malfunctions or failures resulting from abuse or neglect of the product related to or including
any of the following:

(e) Failure to provide or perform required maintenance services as prescribed in the operator's manual;

(f) Abuse, misuse, neglect, modifications, alterations, normal wear, improper servicing, use of unauthorized attachments, Lack of lubrication or

engine failure, due to the use of oils that do not meet Engine manufacturer's specifications;

(g) Use of gasohol, containing methanol (wood alcohol). Gasohol which contains a maximum 10% ethanol (grain alcohol) or 15% MTBE

(methyl/tertiary/butyl/ether) is approved;

(h) Use of ether or any starting fluids;

(i) Pressure cleaning or steam cleaning the product;

(j) Use of spark plugs other than those meeting emission performance requirements listed in the operator's manual;

(k) Tampering with engine speed governor or emission components, or running engines above specified and recommended engine speeds as

listed in your operator's manual;

(l) Operation of the unit with improperly installed/removed or modified cutting shields, guards, or safety devices;

(m) Any removed/damaged air filter, excessive dirt, abrasives, salt water, moisture, corrosion, rust, varnish, stale fuel, or any adverse reaction due

to incorrect storage procedures;

(n) Failures due to improper set up, pre-delivery service or repair service by anyone other than an authorized Husqvarna servicing dealer during

the warranty period;

(o) Dirt contaminated grease or oil, use of incorrect type of greases or oils, failure to comply with recommended greasing intervals, water or

moisture damage, and/or improper storage;

(p) Sprayers pumping or spraying caustic or flammable materials, lack of or broken strainers; or

(q) Continued use of product, after initial operational problem or failure occurs.

9. Reinforced Stamped (Armor Protected) 10 Year Limited & Fabricated Limited Lifetime, Deck Warranties. These Limited Warranties are for
the deck shell only
wheels
workmanship. The following are NOT considered defects in material or workmanship, and therefore are NOT covered:

(a) Abrasion to mower decks, including sand wear;

(b) Damage to cutting equipment by way of contact with, rocks, or other non-approved materials and/or structures;

(c) Rust and corrosion; and

(d) Natural discoloration of paint or other materials due to ultraviolet light.

10. Authorized Husqvarna Servicing Dealer/Center. In order to obtain warranty coverage it is your responsibility (at your expense) to deliver or ship
your Husqvarna unit to an authorized Husqvarna Servicing Dealer/Center and arrange for pick-up or return of your unit after the repairs have been made.
If you do not know the location of your nearest authorized Husqvarna Servicing Dealer, call Husqvarna, at 1-800-487-5951 during the hours of 8:00 AM
to 8:00 PM Eastern Standard Time, or visit www.husqvarna.com. Should you require assistance or have questions concerning this Limited Warranty, you
may contact us at 800-487-5951 (US) or 800-805-5523 (Canada) during the hours of 8:00 AM to 8:00 PM Eastern Standard Time or contact us through
the web at www.husqvarna.com.

11. Documentation Required. You must maintain and present Proof of purchase (including date, product model and, if applicable, engine serial
number) to an authorized Husqvarna Servicing Dealer for warranty service under this Limited Warranty. Proof of purchase rests solely with you.
Husqvarna encourages you to register your product online at www.usa.husqvarna.com (US & Canada) to help ensure, among other things, that you can
be notified of important product information. However, registering your product is not a condition of warranty service.

mechanical components/parts such as belts, pulleys, spindle housings, bearings, blades, rods, height adjusters, caster/anti scalp

are NOT covered. The Limited Lifetime Warranty does not cover damage other than that resulting from defects in material or

HOW TO OBTAIN SERVICE

Husqvarna Professional Products, NA, Inc.

9335 Harris Corners Parkway, Suite 500, Charlotte, NC28269

575 49 43-01 W 2012 IR

31

Consumer Wheeled Limited Warranty Chart 2012 Exhibit A

)

y

y

y

y

y

y

y

y

y

y

y

y

y

y

y

y

y

y

y

p

Consumer (personal,

household use only)

Product/Com

Riding Lawn Tractors:

Frame, Chassis, Front Axle 5 Years No Warranty No Warranty
Engine*
Transmission (if made by Husqvarna/Peerless)
Transmission (if third party)** ** ** **
XLS Models only - stamped deck shell. Armor
Protected Limited Warranty
Fabricated Deck shell. Limited Lifetime Warranty
Battery
Other Non-Expendable Components 3 Years No Warranty No Warranty

Residential Zero Turn Mowers ( RZ Only )

Engine*
Transmission ** ** No Warranty No Warranty

RZ4623 (967009801 & 967009802)
RZ5426 (967003601 & 967003602) - stamped deck
shell. Armor Protected Limited Warranty
Fabricated Deck shell. Limited Lifetime Warranty
Battery

Other Non-Expendable Components 3 Years No Warranty No Warranty

Residential Zero Turn Mowers ( MZ & EZ )

Engine*
Transmission ** ** ** **

MZ5424S & MZ5425S (967003901 & 25021) ­stamped deck shell. Armor Protected Limited
Warranty

onent

* * *

3 Years No Warrant

10 Years No Warranty No Warranty

*** No Warrant

1 Year Pro-rated No Warrant

* * *

10 Years No Warranty No Warranty

*** No Warrant

1 Year Pro-rated No Warrant

* * *

10 Years No Warranty No Warranty

Commercial (any commercial,

professional, institutional, agricultural, or

income producing use, other than

Rental Use

Rental (any

rental usage)

No Warrant

No Warrant
No Warrant

No Warrant
No Warrant

Fabricated Deck shell. Limited Lifetime Warranty
Battery
Other Non-Expendable Components 3 Years 1 Year No Warranty

LE475 Edger, Tillers, Snow Throwers

Engine*
Other Non-Expendable Components 2 Years 90 days 90 days
Tiller Tines

Walk Behind Mowers, High Wheel Trimmer

Engine*
Battery

Other Non-Expendable Components 3 Years No Warranty No Warranty

Hovering Trimmers

Engine*
Other Non-Expendable Components 2 Years 1 Year 90 days

Front Mounted Deck Riders

Engine*
Transmission 2 Years No Warranty No Warranty
Other Non-Expendable Components 2 Years No Warranty No Warranty

Cultivators

Battery 1 Year Pro-rated No Warranty No Warranty
Other Non-Expendable Components 2 Years No Warranty No Warranty

Pressure Washers

Model 5525PW:
Engine*
Pump 2 Years No Warranty No Warranty
Other Non-Expendable Components 2 Years No Warranty No Warranty

All other Pressure Washers (6027PW, 9032PW, 1340PW)

Engine*
Pump 2 Years 2 Years No Warranty
Other Non-Expendable Components 2 Years 2 Years No Warranty

*** No Warrant

1 Year Pro-rated No Warrant

* * *

***

* * *

1 Year Pro-rated No Warrant

* * *

* * *

* * *

* * *

No Warrant

No Warrant
No Warrant

No Warrant

No Warrant

Generators

Engine*

Other Non-Expendable Components*

Spreaders

*2 Years (2nd Year Parts

* * *

Only) *2 Years-1365GN (2nd Year Parts Only)

32

No Warrant

Consumer Wheeled Limited Warranty Chart 2012 Exhibit A

)

p

Consumer (personal,

household use only)

Spreader 1 Year 1 Year 1 Year

Product/Com

Robotic Mowers

Robotic Mower 2 Years 90 days 90 days
Battery 1 Year 1 Year 1 Year

Parts & Accessories (if purchased)

Accessories (e.g., grass catcher, bumper guard
accessories, etc.

Parts (e.g., belts, blades, etc.) 30 days No Warranty No Warranty

Parts & Accessories (if replaced in Warranty Service)

Replacement parts and/or accessories provided
under this Limited Warranty are warranted only for
the BALANCE of the warranty period applicable to
the part or accessory that was replaced.

* See Separate Engine Manufacturer's or Manufacturer's warranty. LCT Engines on specific Snow Throwers & Tillers, warranty through
Husqvarna.

** See reference 1 (b) of the warranty statement.
RZ - Two (2) Year Consumer warranty, parts & labor, with Hydro-Gear Distributor network.

EZ - One (1) Year Commercial warranty, parts & labor, with Husqvarna.

Two (2) Year Consumer warranty, parts & labor, with Hydro-Gear Distributor network.
MZ - Two (2) Year Commercial warranty, parts & labor, with Hydro-Gear Distributor network.

*** "Limited Lifetime Warranty" on Tiller tines and Fabricated Deck shell is for the life of the product or 7 (seven) years after the last date of the
complete unit's final production, whichever comes first. Deck Shell replacement will be limited to a maximum of two (2) decks within the Limited
Lifetime Warranty.

onent

1 Year No Warranty No Warranty

See to left See to left See to left

Consumer Commercial Rental

Commercial (any commercial,

professional, institutional, agricultural, or

income producing use, other than

Rental Use

Rental (any

rental usage)

Armor Protected Stamped Deck Shell Example Below Fabricated Deck Shell Example Below

Armor Protected

Stamped Deck Shell

Reinforced area

Stamped Deck Shell below, NOT reinforced

No reinforced area

33

REGLAS DE SEGURIDAD

Prácticas de Operación Seguras para las Segadoras Conducibles

PELIGRO: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE
OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.

ADVERTENCIA: Siempre desconecte el
alam bre de la bujía y póngalo donde no
pueda entrar en contacto con la bujía, para
evitar el arranque por accidente, durante la
pre pa ra ción, el transporte, el ajuste o cuan do
se hacen reparaciones.

ADVERTENCIA: No avance cuesta abajo a
punto muerto ya que podría perder el control
del tractor.

ADVERTENCIA: Remolque solamente los
accesorios recomendados y conformes a las
características indicadas por el fabricante
de su tractor. Tenga cuidado y prudencia al
utilizar el tractor. Cuando se encuentre en
un declive, oper utilizando exclusivamente la
velocidad más baja. En caso de un declive una
carga excesiva podría resultar peligrosa. Los
neumáticos pueden perder la tracción con el
suelo y hacerle perder el control de su tractor.

ADVERTENCIA

El tubo de escape del motor, algunos de sus constituy­entes y algunos componentes del vehículo contienen o
desprenden productos químicos conocidos en el Estado de
California como causa de cáncer y defectos al nacimiento
u otros daños reproductivos.

• Nunca dejar una máquina encendida sin vigilancia.
Apagar siempre las cuchillas, poner el freno de estaciona­miento, parar el motor, y quitar las llaves antes de bajar.

• Desenganche las hojas cuando no esté cortando césped.
Apague el motor y espere hasta que todas las partes se
detengan por completo antes de limpiar la máquina, retirar
la trampa para césped o destapar la canaleta de descarga.

• Hacer funcionar la máquina sólo con la luz del día o luz
artificial buena.

• No hacer funcionar la máquina estando bajo los efectos de
alcohol o droga.

• Poner atención al tráfico cuando se opera cerca de calles o
se cruzan.

• Poner la máxima atención al cargar o descargar la máquina
en una caravana o camión.

• Llevar siempre gafas de protección cuando se hace funcionar
la máquina.

• Los datos indican que los operadores a partir de los 60
años están afectados por un gran porcentaje de heridas
relativas a la conducción del cortacésped. Estos opera­dores tendrían que evaluar su habilidad de hacer funcionar
el cortacésped de modo lo bastante seguro para prote­ger a sí mismos y a otras personas de heridas graves.

• Seguir las recomendaciones del fabricante para los pesos
y contrapesos de las ruedas.

• Mantener la máquina libre de hierba, hojas u otros es­combros que pueden tocar el tubo de escape / partes del
motor calientes y quemarse. No permitir que el puente
del cortacésped cargue hojas u otros residuos que pu­eden causar acumulaciones. Limpiar toda salpicadura de
aceite o carburante antes de hacer operaciones sobre la
máquina o guardarla. Dejarla enfriar antes de guardarla.

ADVERTENCIA

Los bornes, terminales y accesorios relativos de la bat­ería contienen plomo o compuestos de plomo, productos
químicos conocidos en el Estado de California como
causa de cáncer y defectos al nacimiento u otros daños
reproductivos. Lavar las manos después de manipularlos.

I. FUNCIONAMIENTO GENERAL

• Leer, entender y seguir todas las instrucciones sobre la
máquina y en el manual antes de empezar.

• No poner las manos o los pies cerca de partes giratorias o
debajo de la máquina. Mantener siempre limpia la abertura
de descarga.

• Permitir el funcionamiento de la máquina sólo a adultos que
tengan familiaridad con las instrucciones.

• Limpiar el área de objetos como piedras, juguetes, cables,
etc. que pueden ser recogidos y disparados con las cuchillas.

• Asegurarse de que el área esté libre de otras personas antes
de ponerla en marcha. Parar la máquina si alguien entra en
el área.

• Nunca llevar pasajeros.

• No cortar marcha atrás al no ser absolutamente necesario.
Mirar siempre abajo y delante mientras se procede atrás.

• Nunca dirigir el material descargado hacia nadie. Evitar des­cargar material contra paredes u obstrucciones. El material
podría rebotar hacia el operador. Parar las cuchillas cuando
se pasan superficies de grava.

• No maneje la máquina si no tiene la trampa para césped
completa, la canaleta de descarga u otros dispositivos de
seguridad en su lugar y en funcionamiento.

• Ralentizar antes de girar.

II. FUNCIONAMIENTO EN PENDIENTES

Las pendientes son el mayor factor de accidentes relativos a la
pérdida de control y vuelco, que pueden causar severas heridas
o muerte. El funcionamiento en pendientes requiere una atención
extra. Si no es posible hacer marcha atrás en una pendiente o si
te sientes incomodo, no la cortes.

• Cortar hacia arriba y abajo de una pendiente, no de modo
horizontal.

• Poner atenciones a los hoyos, las raíces, los bultos, las piedras
u otros objetos escondidos. El terreno irregular puede volcar
la máquina. La hierba alta puede esconder obstáculos.

• Escoger una velocidad de marcha baja de modo que no sea
necesario pararse o cambiar estando en una pendiente.

• No cortar la hierba mojada. Las ruedas pueden perder
tracción. Poner siempre una marcha cuando se está en
pendientes. No poner en punto muerto e ir cuesta abajo.

• Evitar arrancar, pararse o girar en una pendiente. Si las rue­das pierden tracción, desconectar las cuchillas y proceder
despacio cuesta abajo en la pendiente.

• Mantener todo los movimientos en las pendientes lentos
y gradual. No hacer cambios repentinos de velocidad o
dirección, ya que pueden causar el escape de la máquina.

• Poner la máxima atención cuando la máquina funciona con
captadores de hierba u otros dispositivos enganchados;
pueden afectar la estabilidad de la máquina. No usar en
pendientes empinados.

• No intentar estabilizar la máquina poniendo el pie en el ter­reno.

• No cortar cerca de bajadas, cunetas y orillas. Las máquina
puede volcarse improvisamente si una rueda está en el borde
o se hunde.

34

REGLAS DE SEGURIDAD

Prácticas de Operación Seguras para las Segadoras Conducibles

III. NIÑOS

ADVERTENCIA: LOS NIÑOS PUEDEN SUFRIR DA­ÑOS CON EL USO DE ESTE EQUIPO. La Academia
Estadounidense de Pediatría (American Academy
of Pediatrics) recomienda que sólo se permita a
niños con una edad mínima de 12 años manejar
máquinas cortacésped manuales, y al menos
de 16 años para manejar tractores cortacésped.

Si el operador no pone atención a la presencia de los niños pueden
ocurrir accidentes trágicos. Los niños a menudo están atraídos
por la máquina y las actividad de cortar. No dar por hecho de que
los niños se queden adonde estaban la última vez que los vistes.

• Mantener los niños fuera del área de corte y vigilados por
un adulto responsable que no sea el operador.

• Estar alerta y apagar la máquina si un niños entra en el área.

• Antes y durante la marcha atrás, mirar adelante y abajo para
ver si hay niños pequeños.

• Nunca llevar niños, incluso si hay las cuchillas apagadas.
Podrían caer y herirse seriamente o interferir con el funciona­miento seguro de la máquina. los niños que se han llevado prec­edentemente pueden aparecer de pronto en el área de corte
por otro paseo y ser atropellados o tumbados por la máquina.

• Nunca dejar que los niños manipulen la máquina.

• Tener el máximo cuidado cuando se acerca a cantos ciegos,
arbustos, árboles u otros objetos que pueden impedir la vista
de niños.

IV. REMOLQUE

• Remolcar sólo con una máquina que tenga un gancho dis­eñado para remolcar. Enganchar el equipo o remolcar sólo
en el punto dispuesto al efecto.

• Seguir las recomendaciones del productor con respecto a los
límites del equipo por remolcar y el remolque en pendientes.

• Nunca permitir que niños u otras personas estén dentro del
equipo por remolcar.

• En pendientes, el peso del equipo remolcado puede causar
la pérdida de tracción y la pérdida de control.

• Viajar despacio y dejar más distancia para frenar.

• Si se vierte carburante sobre la ropa, cambiarse la ropa
inmediatamente.

• Nunca llenar el depósito más de lo debido. Volver a colocar
el tapón del gas y cerrar de modo firme.

OPERACIONES DE SERVICIO GENERALES

• Nunca hacer funcionar la máquina en un área cerrada.

• Mantener todas las tuercas y pernos apretados para asegu­rarse de que trabaja en condiciones seguras.

• Nunca modificar los dispositivos de seguridad. Controlar su
correcto funcionamiento regularmente.

• Mantener la máquina libre de hierba, hojas u otros re­siduos acumulados. Limpiar las salpicaduras de aceite
o carburante y quitar cualquier cosa mojada con carbu­rante. Dejar que la máquina se enfríe antes de guardarla.

• Si se golpea un objeto ajeno, hay que pararse e inspeccionar
la máquina. Reparar, si es necesario, antes de volver a poner
en marcha.

• Nunca hacer ningún ajuste o reparación con el motor en
función.

• Verifique los componentes de la trampa para césped y la
canaleta de descarga con frecuencia y sustituya con repues­tos recomendados por el fabricante cuando sea necesario.

• Las cuchillas del cortacésped son afiladas. Envolv­er la cuchilla, ponerse guantes y poner la máxima
atención cuando se hacen operaciones en ellas.

• Controlar el funcionamiento del freno frecuentemente. Ajustar
y hacer las operaciones de mantenimiento cuando eso sea
necesario.

• Mantener y sustituir las etiquetas de seguridad e instrucción,
cuando sea necesario.

• Asegurarse de que el área esté libre de otras personas antes
de ponerla en marcha. para la máquina si alguien entra en
el área.

• Nunca llevar pasajeros.

V. SERVICIO

MANIPULACIÓN SEGURA DE LA GASOLINA

Para evitar heridas personales o daños a las cosas, poner el
máximo cuidado a la hora de manipular la gasolina. La gasolina
es extremamente inflamable y los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y otras fuentes
de ignición.

• Usar sólo contenedores para gasolina aprobados.

• Nunca quitar el tapón de la gasolina o añadir carburante
con el motor en marcha. dejar enfriar el motor antes del
abastecimiento de la gasolina.

• Nunca abastecer la máquina al interior de un local.

• Nunca guardar la máquina o el contenedor del carbu­rante donde haya una llama abierta, chispas o una luz
piloto como un calentador de agua u otros dispositivos.

• Nunca llenar los contenedores al interior de un vehículo o en
una caravana o camión recubiertos con un forro de plástico.
Colocar siempre los contenedores en el terreno lejos del
vehículo cuando se está llenando.

• Quitar el equipo de gas del camión o caravana y abastecerlo
en el terreno. Si no es posible, abastecer dicho equipo con un
contenedor portátil, más bien que de un surtidor de gasolina.

• Mantener la boquilla a contacto del borde del depósito de
carburante o la abertura del contenedor durante toda la
operación de abastecimiento. No utilizar un dispositivo con
boquilla cerrada-abierta.

• No cortar marcha atrás al no ser absolutamente necesario.
Mirar siempre abajo y delante mientras se procede atrás.

• Nunca llevar niños, incluso si hay las cuchillas apagadas.
Podrían caer y herirse seriamente o interferir con el funcio­namiento seguro de la máquina. los niños que se han llevado
precedentemente pueden aparecer de pronto en el área de
corte por otro paseo y ser atropellados o tumbados por la
máquina.

• Mantener los niños fuera del área de corte y vigilados por
un adulto responsable que no sea el operador.

• Estar alerta y apagar la máquina si un niños entra en el área.

• Antes y durante la marcha atrás, mirar adelante y abajo para
ver si hay niños pequeños.

• Cortar hacia arriba y abajo de una pendiente (15° Máx), no
de modo horizontal.

• Escoger una velocidad de marcha baja de modo que no sea
necesario pararse o cambiar estando en una pendiente.

• Evitar arrancar, pararse o girar en una pendiente. Si las rue­das pierden tracción, desconectar las cuchillas y proceder
despacio cuesta abajo en la pendiente.

• Si la máquina se para mientras va cuesta arriba, desconectar
las cuchillas, poner la marcha atrás y ir hacia atrás despacio.

• No girar estando en pendientes si no es necesario, y luego
girar despacio y gradualmente cuesta abajo, si es posible.

• Al cargar o descargar la máquina, no sobrepase el ángulo
máximo recomendado de 15°.

35

ESPECIFICACIONES DEL PRODUCTO

Capacidad y
Tipo de Gasolina:

Tipo de Aceite
(API: SG-SL):

Capacidad de Aceite: 64 Oz./1,96 L

Bujía Champion RC12YC

Sistema de Carga: 15 Amps @ 3600 RPM
Batería: Amp/Hr: 28

Torsión del Perno
de la Cuchilla:

3 Galones/11,35 L
Regular Sin Plomo

SAE 10W30 (sobre 32°F/0°C)
SAE 5W30 (deabajo 32°F/0°C)

(Abertura: .030"/0.76 mm)

Min. CCA: 230
Modelo Tamaño: U1R

45-55 Ft. Lbs./62-75 Nm

FELICITACIONES por la compra de su tractor. Ha sido diseñado,
planificado y fabricado para darle la mejor confiabilidad y el mejor
rendimiento posible.

En el caso de que se encuentre con cualquier problema que no
pueda solucionar fácilmente, haga el favor de ponerse en con­tacto con un centro de servicio o con un otro centro de servicio
cualificado. Cuenta con técnicos bien capacitados y com pe ten­tes y con las herramientas adecuadas para darle servicio o para
reparar este tractor.

Haga el favor de leer y de guardar este man u al. Estas instrucciones
le permitirán montar y mantener su unidad en forma ade cua da.
Siempre observe las “REGLAS DE SEGURIDAD.”

RESPONSABILIDADES DEL CLIENTE

• Lea y observe las reglas de seguridad.

• Siga un programa regular de mantenimiento, cuidado y uso
de su tractor.

• Siga las instrucciones descritas en las secciones “Manten­imiento” y “Almacenamiento” de este manual.

• Utilice prendas de seguridad adecuadas al manejar la
máquina, incluidos (como mínimo) calzado de seguridad,
gafas protectoras y protección auditiva. No utilice calzado
bajo y/o abierto cuando corte la hierba.

• Informe siempre a alguien de que se dispone a cortar la
hierba en el exterior.

ADVERTENCIA: Este tractor viene equipado con un motor
de combustión interna y no se debe usar sobre, o cerca, de un
terreno no desarrollado cubierto de bosques, de arbustos o de
césped, o menos que el sistema de escape del motor venga
equipado con un amor ti gua dor de chispas que cumpla con las
leyes locales o estatales (si existen). Si se usa un amortiguador
de chispas, el operador debe mantenerlo en condiciones de
trabajo eficientes.

En el estado de California, la ley exige lo an te ri or (Sección 4442
del “California Public Re sourc es Code”). Otros estados pueden
contar con otras leyes parecidas. Las leyes federales se aplican
en la tierras federales.

Su centro de Servicio más cer ca no tiene disponible amor ti gua­do res de chispas para el si len cia dor.

TABLA DE MATERIAS

REGLAS DE SEGURIDAD ..................................... 34-35

ESPECIFICACIONES DEL PRODUCTO ....................36

RESPONSABILIDADES DEL CLIENTE .....................36

MONTAJE/PRE OPERACIÓN ................................ 37-38

OPERACIÓN ...........................................................39-45

TABLA DEL MANTENIMIENTO ................................. 46

MANTENIMIENTO .................................................. 46-50

SERVICIO Y AJUSTES ..........................................51-57

ALMACENAMIENTO ................................................... 58

IDENTIFICACIÓN DE PROBLEMAS .....................59-60

GARANTÍA...............................................................62-65

36

PEDAZOS PARA LA MONTAJE

Llaves

Llaves

(1) Tubo de desagüe

(1) Accesorio del conexión

Hoja de pendiente

MONTAJE

Su tractor nuevo ha sido montado en la fábrica con la excepción de aquellas partes que no se han montado por razones de envío.

HERRAMIENTAS NECESARIAS PARA EL
MONTAJE

Un juego de llaves de tubo facilitará el montaje. A continuación
se enumeran los tamaños de las llaves estándar.

(2) Llaves de 7/16" Cuchillo para todo uso
(1) Llaves de 1/2" Medidor de presión de las llantas
Pinzas
Cuando en este manual se mencionan los términos “mano de re cha”

o “mano izquierda” se refiere a cuando usted se encuentra en la
posición de operación (sentado/a detrás del volante de dirección).

PARA REMOVER EL TRACTOR DE LA
CAJA DE CARTÓN

AJUSTE EL ASIENTO (Vea Fig. 2)

1. Siéntese sobre el asiento.

2. Levante la palanca del ajuste (A) hacia arriba y mueva el
asiento hasta que alcance una posición cómoda que le
permita presionar completamente sobre el pedal del freno.

3. Desconecte la palanca para trabar el asiento en la posición.

A

DESEMPAQUE LA CAJA DE CARTÓN

• Remueva todas las partes sueltas que estén accesibles, y
las cajas de partes, de la caja de cartón grande.

• Cortar a lo largo de las líneas de puntos en todos los cuatro
paneles de cartón. Remover los paneles de cierre y aplanar
los paneles laterales.

• Revise si hay partes sueltas adicionales o cartón y re mué­va las.

ANTES DE REMOVER EL TRACTOR DE
LA CORREDERA

VERIFIQUE LA BATERÍA (Vea Fig. 1)

• Levante del capota a la posición levantada.

AVISO: Si esta batería esta utilizada después del mes y año
indicado sobre la etiqueta (la etiqueta que se encuentra entre
los terminales), cargue la batería por un mínimo de una hora a
6-10 amps. (Vea “BATERÍA” en la sección de Mantenimento de
este manual).

• Para instale la batería, y cable de la batería, realice el pro­cedimiento descrito en “REEMPLAZAR LA BATERÍA” del
capítulo de Servicio y Ajustes de este manual.

ETIQUETA

Fig. 2

AVISO: Ahora puede rodar su tractor fuera de la corredera. Siga

las siguientes instrucciones para remover el tractor de la corredera.

ADVERTENCIA: Antes de empezar, leer, entender y seguir
todas las instrucciones presentes en la sección Operaciones
de este manual. Asegurarse que el tractor esté en un área bien
ventilada. Asegurarse que la zona delante del tractor esté libre
de otras personas y objetos.

PARA HACER RODAR EL TRACTOR FUERA DE
LA CORREDERA (VEA LA SECCIÓN DE LA OP­ERACIÓN PARA LA LOCALIDAD Y LA FUNCIÓN
DE LOS CONTROLES)

• Levante la palanca de levantamiento del accesorio a su

posición más alta.

• Suelte el freno de estacionamiento presionando el pedal del

embrague/freno.

• Ponga el control de la rueda libre en la posición de giro libre

para desenganchar la transmisión. (Vea “PARA TRANS­POR TAR” en la sección de Operación de este ma nual).

• Haga rodar el tractor hacia delante fuera de la corredera.

• Remueva las bandas que sujetan la protección contra la

descarga en contra del tractor.

Fig. 1

37

MONTAJE

REVISIÓN DE LA PRESIÓN DE LAS LLANTAS

Las llantas en su unidad fueron infladas demasiado en la fábrica
por razones de envío. La presión de las llantas correctas es im­portante para obtener el mejor rendimiento en el corte.

• Reduzca la presión de los neumáticos a la PSI que se indica
en estos.

REVISIÓN DE LA NIVELACIÓN DEL CONJUNTO

Para obtener los mejores resultados en el corte, la caja de la
segadora tiene que estar nivelada en la forma adecuada. Vea
“PARA NIVELAR LA CAJA” en la sección de Servicio y Ajustes
de este manual.

REVISIÓN DE LA POSICIÓN ADECUADA DE TO­DAS LAS CORREAS

Vea las figuras que aparecen para cambiar las correas de impul­sión de la cuchilla de la segadora y de movimiento en la sección
de Servicio y Ajustes de este manual. Verifique que las correas
sigan su paso correcto.

REVISIÓN DEL SISTEMA DE FRENOS

Una vez que usted haya aprendido a manejar su tractor, verifique
que el freno funcione correctamente. Ver “PARA VERIFICAR SI
FUNCIONA BIEN EL FRENO” en el capítulo de servicio y ajustes
de este manual.

✓LISTA DE REVISIÓN

ANTES DE OPERAR Y DE DISFRUTAR DE SU TRACTOR
NUEVO, LE DESEAMOS QUE RECIBA EL MEJOR
RENDIMIENTO Y LA MAYOR SATISFACCION DE ESTE
PRODUCTO DE CALIDAD.

HAGA EL FAVOR DE REVISAR LA LISTA A CONTINUACION:

✓ Se han completado todas las instrucciones de montaje.
✓ No quedan partes sueltas en la caja de cartón.
✓ La batería está preparada y cargada en for ma adecuada.
✓ El asiento ha sido ajustado en forma cómoda y apretado en

forma segura.

✓ Todas las llantas han sido infladas en forma adecuada.

(Para fines de envío, las llantas se inflaron demasiado en
la fábrica.)

✓ Asegúrese que el conjunto segador esté nivelado en forma

adecuada, de lado a lado y desde adelante hacia atrás, para
obtener los mejores resultados en el corte. (Las llantas tienen
que estar infladas en forma adecuada para la nivelación.)

✓ Revise las correas de impulsión y de la segadora. Asegúrese

que recorran el paso adecuado alrededor de las poleas y
dentro de todos los fijadores de las correas.

✓ Revise el alambrado. Fíjese que todas las conexiones todavía

estén seguras y que los alambres estén sujetos en forma
adecuada.

✓ Antes de conducir el tractor, asegúrese que el control de

rueda libre este en la posición de “transmisión enganchada”
(Vea “PARA TRANSPORTAR” en la sección de la Operación
de este manual).

AL MISMO TIEMPO QUE APRENDE A COMO USAR SU
TRACTOR, PRESTE ATENCIÓN EXTRA A LOS PUNTOS DE
IMPORTANCIA QUE SE PRESENTAN A CONTINUACIÓN:

✓ El aceite del motor tiene que llegar al nivel adecuado.
✓ El estanque de combustible tiene que estar lleno con gasolina

sin plomo regular, nueva y limpia.

✓ Familiarícese con todos los controles – su ubicación y su

función. Opérelos antes de hacer arrancar el motor.

✓ Asegúrese que el sistema de frenos esté en una condición

de operación segura.

✓ Asegurarse de que el Sistema de Presencia del Operador

y el Sistema de Funcionamiento Atrás (ROS) funcionan de
modo adecuado (Ver las Secciones de Funcionamiento y
Mantenimiento en este manual).

✓ Es importante purgar la transmisión antes de operar su tractor

por la primera vez. Siga las instrucciones adecuadas para el
empiezo y para purgar (Vea “PARA EMPEZAR EL MOTOR”
y “PARA PURGAR LA TRANSMISIÓN” en la sección de la
Operación de este manual).

38

OPERACIÓN

Estos símbolos pueden aparecer sobre su tractor o en la literatura proporcionada con el producto. Aprenda y comprenda sus significados.

MARCHA ATRÁS

MOTOR

APAGADO

ENSENDIDAS

ACCESORIO DEL

EMBRAGUE

ENGANCHADO

(Solamente para los
modelos automatico)

FUNCIONAMIENTO

LUCES

RUEDA LIBRE

NEUTRO

SISTEMA

ATRÁS (ROS)

COMBUSTIBLE

ACCESORIO DEL

EMBRAGUE

DESENGANCHADO

ALTO

MOTOR

ENCENDIDO

BATERÍA

BAJO

MOTOR

EN MARCHA

MARCHA

PEDAL DE FRENO /

DE EMBRAGUE

ATRÁS

ESTRANGU-

LACIÓN

ESTACIONAMIENTO

HACIA ADELANTE

PELIGRO indica un peligro que, si no se evita,
provoca muerte o lesiones graves.

ADVERTENCIA indica un peligro que, si no se evita,
puede provocar muerte o lesiones graves.

PRECAUCIÓN indica un peligro que, si no se evita,
puede provocar lesiones ligeras o moderadas.

RÁPIDO

P

FRENO DE

MARCHA

MANTENGA EL

MANTENGA EL

AREA DESPEJADA

AREA DESPEJADA

(Vea la sección de las reglas de seguridad)

LENTO

FRENO DE

ESTACIONAMIENTO

CERRADO

ALTURA DE LA

SEGADORA

IGNICIÓN

ABIERTA

LEVANTAMIENTO

DE LA SEGADORA

15

PELIGROS DE

PENDIENTES

15

PELIGRO, GUARDE LAS

MANOS Y LOS PIES LEJOS

No seguir las siguientes instrucciones
puede provocar heridas o muerte. Los
símbolos de aviso de seguridadse utilizan
para identificar informaciones de seguridad
relativas a peligros que puedenprovocar la
muerte, heridas graves y/o daños a la
máquina.

PRECAUCIÓN cuando se utiliza sin el símbolo de aviso,
indica una situación que puede provocar daños al

tractor y/o al motor.

SUPERFICIES CALIENTES indica un peligro que,
si no se evita, puede provocar la muerte, lesiones
graves y/o danos a la máquina.

FUEGO indica un peligro que, si no se evita, puede
provocar la muerte, lesiones graves y/o danos
a la máquina.

39

OPERACIÓN

FAMILIARICESE CON SU TRACTOR

LEA ESTE MANUAL DEL DUEÑO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU TRACTOR

Compare las ilustraciones con su tractor para familiarizarse con las ubicaciones de los diversos controles y ajustes. Guarde este
manual para referencia en el futuro.

H

D

P

E

N

B

F

A

G

C

M

Nuestros tractores cumplen con los estándares de seguridad del

American National Standard Institute.

(A) PALANCA DEL LEVANTAMIENTO DEL ACCESORIO – Se
usa para levantar, bajar y ajustar el conjunto segador o los demás
ac ce so rios montados en su tractor.

(B) PEDAL DEL EMBRAGUE/FRENO – Se usa para desem­bragar y frenar el tractor y para hacer arrancar el motor.

(C) PALANCA DEL FRENO DE ESTACIONAMIENTO – Ase gu ra
el pedal del embrague/freno en la posición del freno.

(D) CONTROL DE ACELERACIÓN – Se usa para controlar la
ve lo ci dad del motor.

(E) INTERRUPTOR DEL EMBRAGUE DEL ACCESORIO – Se
usa para enganchar las cuchillas segadoras, o los demás ac ce­so rios montados en su tractor.

(F) INTERRUPTOR DE IGNICIÓN – Se usa para hacer arrancar
o hacer parar el motor.

(G) SISTEMA DE FUNCIONAMIENTO HACIA ATRÁS (ROS) EN
POSICIÓN “ON” – Permite la operación del conjunto segador o

otro accesorio accionado mientras que en revés.

K

J

L

Fig. 3

(H) INTERRUPTOR DE LA LUZ – Enciende y apaga las luces

de lan te ras.
(J) PALANCA DE MANDO CRUCERO – Se utiliza para fijar el

movimiento hacia adelante del tractor a la velocidad deseada sin
apretar el pedal de marcha atrás.

(K) PEDAL DE MARCHA ADELANTE – Se utiliza para el mov­imiento del tractor hacia adelante.

(L) PEDAL DE MARCHA ATRÁS – Se utiliza para el movimiento
del tractor hacia atrás.

(M) CONTROL DE RUEDA LIBRE – Desengancha la trans­misión para empujar o arrastrar.

(N) CONTROL DE ESTRANGULACIÓN – Se usa cuando se
hace arrancar un motor frío.

(P) DISPOSITIVO DE AVISO DE SERVICIO / CRONÓMETRO

– Indica cuándo hay que hacerles el servicio al motor y a la
cortadora.

40

OPERACIÓN

La operación de cualquier tractor puede hacer que salten objetos extraños dentro de sus ojos, lo
que puede producir daños graves en éstos. Siempre use anteojos de seguridad o pro tec cio nes
para los ojos mientras opere su tractor o cuando haga ajustes o reparaciones. Recomendamos
gafas de seguridad o una máscara de visión amplia de seguridad usada sobre las gafas.

COMO USAR SU TRACTOR

PARA AJUSTAR EL FRENO DE
ES TA CIO NA MIEN TO (Vea Fig. 4)

Su tractor viene equipado con un interruptor sen sor que exige la
presencia del operador. Cuando el motor está funcionando, si el
operador trata de bajarse del asiento sin primero aplicar el freno
de estacionamiento, se apagará el motor.

• Presione el pedal (C) del freno/embrague completamente y
sostengalo.

• Jale hacia arriba la palanca del freno de mano (C) y man­téngala en esa posición; suelte gradualmente el pedal del
embrague/freno (B), y luego suelte la palanca del freno de
mano. El pedal tiene que quedar en la posición de freno.
Asegúrese que el freno de estacionamiento va a sujetar el
tractor en forma segura.

C

B

Fig. 4

PARADA (Vea Fig. 5)

CUCHILLAS DE LA SEGADORA -

• Mueva el control del embrague del accesorio a la posición
"DESENGANCHADO" (

).

AVISO: Si no se mueve el control de la aceleración a la posición
de lento y se permite que el motor ande en vacío antes de pararlo
puede producir la contraexplosión del motor.

• Gire la llave de ignición (F) a la posición de apagado “STOP”
y remueva la llave al abandonar el tractor para evitar el uso
no autorizado.

• Nunca use la estrangulación para parar el motor.

IMPORTANTE: DEJANDO EL INTERRUPTOR DE LA IGNICIÓN EN
CUALQUIER POSICIÓN OTRA QUE “STOP” CAUSAR I QUE LA BATERÍA

SE DESCARGUE (MUERTA).

AVISO: Bajo ciertas condiciones, cuando el trac tor está parado
con el motor andando en vacío, los gases de escape del mo­tor caliente pueden hacer que el césped se ponga “café.” Para
eliminar esta posibilidad, siempre pare el motor cuando pare el
tractor en áreas con césped.

PRECAUCIÓN: Siempre pare el tractor
completamente, según se ha descrito ante­riormente, antes de abandonar la posición
del operador.

PARA USAR EL CONTROL DE LA ACELERACIÓN
(D) (Vea Fig. 6)

Siempre opere el motor a una aceleración completa.

• Si el motor funciona a una velocidad inferior a la máxima
(rápida), su rendimiento disminuye.

• El rendimiento óptimo se obtiene a la velocidad máxima
(rápida).

D

( ) INTERRUPTOR

EMBRAGUE DEL
ACCESORIO

“DESENGANCHADO”

IMPULSIÓN DE RECORRIDO -

• Para parar el mecanismo impulsor, presione el pedal del
freno/embrague completamente.

IMPORTANTE: LOS PEDALES DE MARCHA ADELANTE Y
ATRÁS VUELVEN A LA POSICIÓN NEUTRA CUANDO NO
ESTÁN APRETADOS.

MOTOR -

• Mueva el control de la aceleración (D) a la posición de lento.

( ) INTERRUPTOR

EMBRAGUE DEL
ACCESORIO
“ENGANCHAR”

Fig. 5

N

F

Fig. 6

PARA USAR EL CONTROL DE ESTRANGUL ACIÓN
(N) (Vea Fig. 6)

Use el control de estrangulación cuando esté haciendo arrancar
un motor frío. No lo use para hacer arrancar un motor caliente.

• Para enganchar el control de estrangulación (N), tire la manilla
hacia afuera. Lentamente, empuje la manilla hacia adentro
para desengancharlo.

MOVERSE HACIA ADELANTE Y HACIA ATRÁS
(Vea Fig. 7)

La dirección y la velocidad de movimientos están controlados
por los pedales de marcha adelante y atrás.

• Poner en marcha el tractor y quitar el freno de mano.

• Apretar lentamente el pedal marcha adelante (K) y atrás

(L) para iniciar el movimiento. Más se aprieta el pedal y
mayor es la velocidad.

41

OPERACIÓN

UTILIZAR EL MANDO CRUCERO (J) (Vea Fig. 7)

El mando crucero se puede utilizar sólo durante la marcha hacia
adelante.

K

J

L

Fig. 7

CARACTERÍSTICAS TÉCNICAS
El control de velocidad crucero sólo debe usarse mientras el trac-

tor esté en labores de siega o transportación, moviéndose sobre
superficies que estén relativamente planas y rectas.

Otras condiciones de trabajo, como la poda, que requiere velocid­ades bajas, podrían desengranar el control de velocidad crucero.
No emplee el control de velocidad crucero mientras el tractor se
desplaza por elevaciones, terrenos escarpados o mientras el
tractor esté en labores de poda o virando.

• Con el pedal (K) de marcha adelante apretado a la veloci­dad deseada, mover la palanca de mando de crucero hacia
adelante hasta la posición “SET” y mantenerla mientras se
levanta el pie del pedal, luego soltar la palanca (J) de mando
de crucero.

Para desconectar el mando de crucero, epujar la palanca hacia atrás
en la posición “OFF”, o apretar completamente el pedal del freno.

PARA AJUSTAR LA ALTURA DE CORTE DE LA
SEGADORA

La posición de la palanca elevadora (A) determina a qué altura
se cortará el césped.

(Vea Fig. 8)

A

PARA AJUSTAR LAS RUEDAS CALIBRADORAS
(Vea Fig. 9)

Las ruedas calibradoras están bien ajustadas cuando se en­cuentran un poco a distancia del terreno al mismo tiempo que
la segadora esté a la altura de corte deseada. Entonces las
ruedas calibradoras mantienen el conjunto segador en posición
para prevenir el corte raspeo en casi todos los terrenos.

AVISO: Ajuste las ruedas calibradoras con el trac tor en una
superficie ni ve la da plana.

• Ajuste la segadora a la altura de corte deseada con la manilla
de ajuste de altura (Vea “PARA AJUSTAR LA ALTURA DE
CORTE DE LA SEGADORA” en la sección de Operación de
este manual).

• Con la segadora a la altura deseada para la posición de corte,
se tienen que montar las ruedas calibradoras de modo que
queden un poco sobre el suelo. Instale las ruedas calibra­doras en el agujero adecuado. Apriete con seguridad.

• Repita el procedimiento para el lado opuesto instalando la
rueda calibradora en el mismo agujero de ajuste.

9/16”

3/4”

Fig. 9

PARA OPERAR LA SEGADORA

Su tractor viene equipada con un interruptor sen sor que exige
la presencia del operador. Si el motor está funcionando y el em­bra gue del accesorio está enganchado y el operador trata de
bajarse del asiento, se apagará el motor. Tiene que mantenerse
sentado completa y centralmente en el asiento para impedir que
el motor vacile o se apague cuando se opere su equipo en terreno
disparejo, áspero o en cerros.

• Elija a qué altura cortará el césped (Vea " PARA AJUS-TAR

LA ALTURA DE CORTE DE LA SEGADORA".

• Haga arrancar las cuchillas de la segadora enganchando el

control del embrague del accesorio.

PARA PARAR LAS CUCHILLAS DE LA
SEGADORA -

• Desenganche el control del embrague del accesorio.

Fig. 8

• Coloque la palanca elevadora en la ranura de la altura deseada.
La gama de la altura de corte es de aproximadamente 1 a 4

pulgadas. Las alturas se miden desde el suelo a la punta de la
cuchilla cuando el motor no está funcionando. Estas alturas son
aproximadas y pueden variar dependiendo de las con di cio nes
del suelo, de la altura del césped y del tipo del césped que se
está segando.

• El césped promedio debe cortarse aproximadamente a 2-1/2
pulgadas du rante la temporada fría y sobre 3 pulgadas durante
los meses calurosos. Para obtener un césped más saludable
y de mejor apariencia, siegue a menudo y después de un
crecimiento moderado.

• Para obtener el mejor rendimiento de corte, el césped que
tiene más de 6 pulgadas de altura debe segarse dos veces.
Haga el prim er corte relativamente alto; el segundo a la altura
deseada.

PRECAUCIÓN: No opere la segadora sin, ya
sea, el recogedor de césped completo en las
segadoras así equipadas o con la pro tec ción
contra la descarga (S) en su lugar. (Vea Fig. 10)

S

Fig. 10

42

OPERACIÓN

FUNCIONAMIENTO ATRÁS

Tu tractor está equipado con el Sistema de Funcionamiento Atrás
(ROS). Cualquier tentativa del operador de viajar marcha atrás
con el embrague puesto apagará el motor a menos que la llave
de ignición se ponga en la posición de “ON” del ROS.

ATENCIÓN: Ir marcha atrás con el embrague puesto para cortar,
no es recomendable. Poniendo el ROS en posición “ON”, para
permitir el funcionamiento atrás con el embrague puesto, se
tiene que hacer sólo cuando el operador lo considera necesario
para reposicionar la máquina con el dispositivo embragado. No

siegue en revés a menos que sea absolutamente necesario.

USAR EL SISTEMA DE FUNCIONAMIENTO ATRÁS -

• Presionar el pedal freno hasta el fondo.

• Con el motor en marcha, girar la llave del interruptor de la

ignición en el sentido inverso al de las agujas del reloj hasta
la posición “ON”.

• Mirar abajo y detrás antes de ir hacia atrás.

• Presione lentamente el pedal reverso de la impulsión para

comenzar el movimiento.

• Cuando el uso del ROS es más necesario, dé vuelta a la llave

de ignición en el sentido de las agujas del reloj hasta la posición
“ON”.

Posición ROS “ON”

Motor en posición “ON”

PARA TRANSPORTAR (Vea Fig. 3 y 11)

Cuando empuje o arrastre su tractor asegúrese de desenganchar
la transmisión poniendo el control de la rueda libre en la posición
de marcha de rueda libre. El control de marcha de rueda libre
esta situado en la barra de tracción trasera del tractor.

• Levante la palanca de levantamiento del accesorio a la
posición más alta con el con trol de levantamiento del ac ce­so rio.

• Tire del mando de la rueda libre hacia afuera y hacia abajo
hasta que se coloque en la guía y suéltalo de manera que se
mantenga en la posición de desenganchada.

• No empuje o arrastre el tractor a más de dos (2) MPH.

• Para volver a accionar la transmisión, invierta este pro ce di-

mien to.

AVISO: Para proteger el capó contra el daño cuando transporte
su tractor en un camión o remolcador, asegúrese que el capó
esté cerrado y asegurado al tractor. Use los medios apro pia dos
para amarrar el capó al tractor (cuerdas, cor de les, etc.).

Transmisión Enganchada

8

2

8

2

0

PARA OPERAR EN CERROS

ADVERTENCIA: No maneje hacia arriba
o hacia abajo en cerros con pendientes
su pe rio res a 15° y no maneje atravesando
nin gu na pendiente. Utilice la guía de la pen­diente proporcionada en la parte posteriora
de este manual.

• Escoja la velocidad más lenta antes de arrancar hacia arriba
o hacia abajo en cerros.

• Evite parar o cambiar la velocidad en cerros.

• Si es absolutamente necesario el parar, empuje el pedal de
freno rápidamente a la posición de freno y en gan che el freno
de estacionamiento.

• Para volver a empezar con el movimiento, suelte len ta men te,
el freno de estacionamiento y el pedal de freno.

• Apretar despacio el pedal apropiado hasta la posición más
lenta.

• Gire siempre lentamente.

Transmisión Desenganchada

Fig. 11

MECANISMO DE AVISO DE SERVICIO / CRONÓ­METRO

El recordatorio de servicio muestra el número total de horas de
funcionamiento del motor e indica el momento en que el motor o
la cortadora de césped necesita mantenimiento. Después de cada
50 horas de funcionamiento, el icono de lata de aceite permanece
encendido durante 2 horas o hasta que se realiza el restableci­miento manual. Para restablecer la pantalla manualmente, gire
el interruptor de arranque a la posición de encendido y después
a la de apagado cinco veces (1 segundo encendido, 1 segundo
apagado). Para el mantenimiento del motor y de la cortadora
de césped, consulte la sección Mantenimiento de este manual.

NOTA: El recordatorio de servicio se activa cuando la llave de
contacto está en cualquier posición que no sea “STOP”. Para
una lectura precisa, la llave debe permanecer en la posición
“STOP” cuando el motor no está en marcha.

REMOLQUE DE CARRETILLAS O OTROS
ACCESORIOS

Remolque solamente los accesorios recomendados y especifica­dos por el fabricante del tractor. Use sentido común cuado este
remolcando. Las cargas pesadas, cuando este yendo sobre una
pendiente, son peligrosas, las llantas pueden perder su tracción
con el terreno y pueden ocasionar que pierda el control de su tractor.

43

OPERACIÓN

ANTES DE HACER ARRANCAR EL MOTOR

REVISE EL NIVEL DE ACEITE DEL MOTOR

El motor en su tractor ha sido enviado desde la fábrica lleno con
aceite de calidad para verano.

• Revise el aceite del motor con el tractor en terreno nivelado.

• Levante y quite la varilla indicadora de nivel de relleno del
aceite; limpie el aceite. Reinserte la varilla en el tubo y
empújela hacia abajo firmemente en su lugar. Remueva y
lea el nivel del aceite. Si es necesario, agregue aceite hasta
se llegue a la marca de lleno (FULL) en la varilla indicadora
de nivel. No lo llene demasiado.

• Para la operación en clima frío, debe cambiar el aceite para
poder arrancar más fácilmente (Vea “Tabla de Viscosidad Del
Aceite” en la sección de Mantenimento de este manual).

• Para cambiar el aceite del motor, vea la sección de Manten­imiento en este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible. Llene hasta la parte in­ferior del cuello de relleno del estanque de gasolina. No lo
llene demasiado. Use gasolina regular, sin plomo, nueva y
limpia con el mínimo de 87 octanos. (El uso de gasolina con
plomo aumentará los depósitos de óxido de plomo y carbono
y se reducirá la duración de la válvula). No mezcle el aceite
con la gasolina. Para asegurar que la gasolina utilizada sea
fresca compre estanques los cuales puedan ser utilizados
durante los primeros 30 días.

PRECAUCIÓN: Limpie el aceite o el com­bustible derramado. No al ma ce ne, derrame
o use gasolina cerca de una llama expuesta.

IMPORTANTE: CUANDO SE OPERE EN TEMPERATURAS

POR DEBAJO DE 32°F (0°C) USE GASOLINA DE INVIERNO
LIMPIA Y NUEVA PARA AUEDAR A ASEGURAR UN BUEN
ARRANQUE EN CLIMA FRÍO.

PRECAUCIÓN: Com bus ti bles mezclados con alco­hol (conocidos como gasohol, o el uso de etanol o
metanol) pueden atraer la humedad, la que con duce
a la separación y formación de ácidos durante el
almacenamiento. La gasolina acídica puede dañar
el sistema del com bus ti ble de un motor durante el
almacenamiento. Para evitar los problemas con el
motor, se debe vaciar el sistema de combustible
antes de guardarlo por un período de 30 días o más.
Vacíe el estanque de combustible, haga arrancar
el motor y hágalo funcionar hasta que las líneas
del com bus ti ble y el carburador queden vacíos. La
próxima temporada use com bus ti ble nuevo. Vea
las Ins truc cio nes para el Almacenamiento para más
información. Nunca use productos de limpieza para
el motor o para el carburador en el estanque del com­ bus ti ble pues se pueden producir daños per ma nen tes.

PARA HACER ARRANCAR EL MOTOR (Vea Fig. 3)

Al hacer arrancar el mo tor por la primera vez o si se ha acabado
el com bus ti ble del mo tor, se necesitará tiempo para el arranque
ex tra para mov er el com bus ti ble desde el estanque hasta el mo tor.

• Asegúrese que el con trol de rueda libre este en la posición
enganchada.

• Siéntase en el sillón en la posición de operación, suelte el
ped al del freno y ponga el freno de estacionamiento.

• Mueva el embrague del accesorio a la posición desen­ganchado.

• Mueva el con trol de la aceleración a la posición de rápido.

• Tire el con trol de estrangulación a la posición de estrangulación
para el arranque de un mo tor frío. Para el arrancar un mo tor
caliente el uso del con trol de la estrangulación puede que
no sea necesario.

AVISO: An tes de arrancar, lea las instrucciones siguientes para
el arran que en clima frío y templado.

• Inserte la llave en la ignición y gire la llave en el sentido que
giran las manillas del reloj a la posición de arranque start, y
suelte la llave tan pronto como arranque el motor. No haga
funcionar el arrancador continuamente por más de quince
segundos por minuto. Si el motor no arranca después de
varios intentarlos, mueva el control de la estrangulación
hacia adentro, espere unos cuantos minutos y trate de
nuevo. Si el mo tor sigue sin funcionar, estire del control de
la estrangulación y trate de nuevo.

ARRANQUE CON TIEMPO TEMPLADO (50° F/10°C y más)

• Cuando arranque el motor, empuje el control de la es tran gu­la ción hasta que el motor empiece a funcionar más sua ve­men te. Si el motor empieza a funcionar mal, estire del con trol
de la estrangulación un poco por unos cuantos segundos y
entonces continué a empujar lentamente el control.

• Los accesorios y el embrague de suelo ahora puede ser
utilizados. Si el motor no acepta esta carga, vuelva a arrancar
el mo tor para permitirle que se caliente por un minuto,
utilizando el estrangulador como describido arriba.

ARRANQUE CON TIEMPO FRÍO (50° F/10°C y menos)

• Cuando arranque el motor, empuje lentamente el control
de la estrangulación hacia adentro hasta que el motor
empiece a funcionar suavemente. Siga empujándolo poco
a poco permitiendo que el motor acepte pequeños cambios
de velocidad y carga, hasta que este completamente hacia
adentro. Si el motor empieza a funcionar mal, estire del control
de la estrangulación un poco por unos cuantos segundos
y continúe a empujar el control hacia adentro. Esto puede
requerir que el motor se caliente por unos cuantos minutos,
depende de la temperatura.

CALENTAMIENTO PARA LA TRANSMISION AUTOMATICA
Antes de conducir la unidad en un tiempo frío, la transmisión debe

ser calentada como las instrucciones siguientes:

• Asegúrese que el tractor este situado en una superficie
nivelada.

• Alivie el freno de estacionamiento y deje que el freno
vuelva a la posición de operación.

• Permita que la transmisión se caliente du rante un minuto.
Esto puede ser echo du rante el tiempo de calentamiento
del motor.

• Los accesorios pueden ser utilizados du rante el periodo del
recalentamiento del mo tor después que la transmisión halla
sido calentada y puede requerir que el control de la es tran­gu la ción sea estirado un poco.

AVISO: Si se encuentra a mucha altura (sobre 3000 pies) o en
clima frío (por debajo de 32°F [0°C]), la mezcla del combustible
del carburador debe ser ajustada para el mejor rendimiento del
motor. (Vea “PARA AJUSTAR EL CARBURADOR” en la sección
de Servicio y Ajustes de este manual).

44

OPERACIÓN

PURGAR LA TRANSMISIÓN

PRECAUCIÓN: Nunca enganche o desen­ganche la palanca del control de rue da libre
cuando el motor esta fun cio nan do.

Para asegurar la operación y ejecución adecuada, es re co men­da do que la transmisión sea purgada antes de operar el tractor
para la primera vez. Este proceso removerá cualquier aire adentro
de la transmisión que se halla formado durante el trans por te de
su tractor.

IMPORTANTE: SI POR ACASO SU TRANSMISIÓN DEBE SER
REMOVIDA PARA SERVICIO O REEMPLAZO, DEBE SER
PURGADA DESPUÉS DE LA REINSTALACIÓN Y ANTES DE
OPERAR EL TRACTOR.

1. Para mayor seguridad, ubique el tractor en una superficie
nivelada, despejada de cualquier objeto y abierta, con el
motor apagado y el freno de mano puesto.

2. Desenganche la transmisión poniendo el con trol de rueda
libre en la posición de desenganchado (Vea “PARA EL
TRANS POR TE” en esta sección de este manual).

3. Sentado en el asiento del tractor, empiece el motor. Des pués
que este corriendo el motor, mueva el control de es tran gu­la ción a la posición de lento. Quitar el freno de mano.

PRECAUCIÓN: En el transcurso del paso 4,
puede que de pronto se pongan en movimiento
las ruedas.

CONSEJOS PARA SEGAR

• No se pueden usar las cadenas para las llantas cuando la
caja de la segadora está adjunta al tractor.

• La segadora debe estar nivelada en forma adecuada para
obtener el mejor rendimiento al segar. Vea “PARA NIVELAR
LA CAJA DE LA SEGADORA” en la sección de Servicio y
Ajustes de este manual.

• El lado izquierdo de la segadora se debe usar para recorte.

• Maneje de modo que los recortes se descarguen en el
área que ya ha sido cortada. Mantenga el área de corte
a la derecha del tractor. Esto producirá una distribución
más pareja de los recortes y un corte más uniforme.

• Al segar las área grandes, empiece girando a la derecha
de modo que los recortes se descarguen, alejándose de los
arbustos, cercos, entradas de automóviles, etc. Después de
una o dos vueltas, siegue en la dirección opuesta, haciendo
virajes a la izquierda, hasta que termine (Vea Fig 12).

4. Apretar el pedal de marcha adelante hasta el fondo, mantener
por cinco (5) segundos y soltar el pedal. Apretar el pedal de
marcha atrás hasta el fondo, mantener por cinco (5) segundos
y soltar el pedal. Repetir el procedimiento tres (3) veces.

5. Apague el motor y embrague el freno de estacionamiento.

6. Enganche la transmisión poniendo el control de rueda libre
en la posición de conducir (Vea “PARA TRANSPORTAR” en
esta sección del manual).

7. Sentado en el asiento del tractor, empiece el motor. Des pués
que este corriendo el motor, mueva el control de es tran gu­la ción media (1/2) velocidad. Quitar el freno de mano

8. Conduzca su tractor hacia adelante durante aproximadamente
cinco pies y entonces hacia marcha atrás cinco pies (150
cm). Repita este proceso tres (3) veces.

Su transmisión esta ahora purgado y dispuesto para la operación
nor mal.

Fig. 12

• Si el césped está demasiado alto, se debe segar dos
veces para reducir la carga y los posibles peligros de
incendio debido a los recortes secos. Haga el primer
corte re la ti va men te alto; el segundo a la altura deseada.

• No siegue el césped cuando está mojado. El césped
mojado taponará la segadora y dejará montones indese­ables. Per mi ta que se seque el césped antes de segarlo.

• Siempre opere el motor con una aceleración completa cuan do
siegue para asegurarse de conseguir un mejor ren di mien­to y una descarga apropiada de los materiales. Regule la
velocidad de recorrido seleccionando un cambio lo su fi cien­te men te bajo para obtener un rendimiento de corte de parte
de su segadora y también la calidad del corte deseada.

• Cuando opere con accesorios, seleccione una velocidad de
recorrido que se acomode al terreno y le permita obtener el
mejor rendimiento del accesorio que se está usando.

45

MANTENIMENTO

ANTES DE
CADA USO

Revisar la operación del freno

Revisar la presión de las llantas

T

Vérifiéz la commande de présence
d'opérateur et le sistema d ROS

R

Revisar si hay sujetadores sueltos

A

Afilar/cambiar las cuchillas de la segadora

C

Tabla de lubricación

T

0

Revisar el nivel

R

Limpiar la batería y los terminales

Revisar el enfriamiento del transeje

Limpie los residuos de la placa de dirección.

Compruebe La Nivelación Del Cortacéspedes

Inspeccione las correas trapezoidales

Revisar el nivel del aceite del motor

Cambiar el aceite del motor (con filtro)

Cambiar el aceite del motor (sin filtro)

Limpiar el filtro de aire

Limpiar la rejilla de aire

Inspeccionar el silenciador/
amortiguador de chispas

Cambiar el filtro de aceite (si equipado)

Limpiar las aletas de enfriamiento

Cambiar la bujía

Cambiar el cartucho de papel del filtro de aire

Cambiar el filtro de combustible

1- Cambiar más a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas
2- Dar servicio más a menudo cuando se opere en condiciones sucias o polvorosas.

CADA

8

HORAS

CADA

25

HORAS

4

5

3- Cambiar las cuchillas más a menudo cuando se siegue en suelo arenoso.
4- No requerido si equipado con una batería libre de mantenimiento.
5- Vea “LIMPIEZA” en la sección de Mantenimento de este manual.

CADA

50

HORAS

3

1,2

2

2

CADA

100

HORAS

1,2

1

,

2

2

2

CADA

TEMPORADA

ALMACENAMIENTO

RECOMENDACIONES GENERALES

La garantía de este tractor no cubre los artículos que han estado
sujetos al abuso o a la negligencia del operador. Para recibir todo
el valor de la garantía, el operador tiene que mantener la se ga do ra
según las instrucciones descritas en este manual.

Hay algunos ajustes que se tienen que hacer en forma
periódica para poder mantener su trac tor adecuadamente.

Al menos una vez cada estación comprobar si es necesario
efectuar los adjustes descritos en las secciones de Servicio y
Ajustes de este manual.

• Una vez al año, cambie la bujía, limpie o cambie el fil­tro de aire y revise si las cuchillas y las correas están
desgastadas. Una bujía nueva y un filtro de aire limpio
aseguran una mezcla de aire-combustible adecuada y le
ayudan a que su motor funcione mejor y que dure más.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise la operación de los frenos.

• Revise la presión de las llantas.

• Verifique que el sistema de presencia del operado y ROS
funcionen adecuatamente.

• Revise si hay sujetadores sueltos.

TABLA DE LUBRICACIÓN

ACCESORIO

➀

DE GRASA DEL
ARBOL

ACCESORIO

➀

DE GRASA DEL
RODAMIENTO
DE LA RUEDA
DELANTERA

PLANCHA

➀

DEL
ENGRANAJE
DE SECTOR
DE
DIRECCIÓN

02501

Grasa de proposito general

➀

Refiérase a la sección del “MOTOR” en Mantenimiento

➁

IMPORTANTE: NO ACEITE O ENGRASE LOS PUNTOS PIVOTES,
LOS QUE TIENEN RODAMIENTOS DE NILÓN ESPECIALES. LOS
LUBRICANTES VISCOSOS ATRAERÁN POLVO Y MUGRE, LO QUE
ACORTARA LA DURACIÓN DE LOS RODAMIENTS. SI CREE QUE
LUBRICARSE, USE SOLAMENTE UN LUBRICANTE TIPO GRAFITO
DE POLVO SECO EN FORMA MODERADA.

ACCESORIO

➀

DE GRASA DEL
ARBOL

ACCESORIO

➀

DE GRASA DEL
RODAMIENTO
DE LA RUEDA
DELANTERA

MOTOR

➁

ACCESORIO

➁

DE GRASA
DEL MANDRIL

46

MANTENIMENTO

TRACTOR

Siempre observe las reglas de seguridad cuando dé mante ni­mien to.

OPERACIÓN DEL FRENO

Si el tractor necesita más de cinco (5) pies para detenerse
a la máxima velocidad al cambio más alto en una superficie
nivelada, de hormigón o pavimentada, hay que hacerle
el servicio al freno. Vea “CONTROLAR Y AJUSTAR EL
FRENO” en el capítulo de Servicio y ajustes de este manual.

LLANTAS

• Mantenga todos los neumáticos con la presión de aire
adecuada (Vea la PSI que se indica en estos).

• Mantenga las llantas sin gasolina, aceite o substancias
químicas para control de insectos que pueden dañar la goma.

• Evite los tocones, las piedras, las grietas profundas, los
objetos afilados y otros peligros que pueden dañar a las
llantas.

AVISO: Para arreglar las llantas perforadas y péra prevenir
que tenga llantas pinchadas a causa de pequeñas fugas, puede
comprar el sello para llantas de su comerciante de partes de
repuesto más cercano. Elsello previene que las llantas se sequen
y también la corrosión.

SISTEMA PRESENCIA OPERADOR Y SISTEMA FUN­CIONAMIENTO ATRÁS (ROS)

Asegurarse de que el sistema de presencia del operador, el
sistema de trabajo y el sistema funcionamiento atrás funcionen
bien. Si tu tractor no función como descrito, reparar el problema
inmediatamente.

• El motor no arrancará si el pedal de embrague/freno está
completamente presionado y el mando del embrague del
accesorio está desconectado.

VÉRIFIÉZ SISTEMA PRESENCIA OPERADOR

• Cuando el motor está en marcha, cualquier tentativa del
operador de abandonar el asiento sin haber puesto el freno
de estacionamiento primero, apagará el motor.

• Cuando el motor está en marcha y el embrague del
accesorio está conectado, cualquier tentativa del operador
de abandonar el asiento, apagará el motor.

• El embrague del accesorio no tendría que funcionar nunca
si el operador no está en su asiento.

VÉRIFIÉZ SISTEMA FUNCIONAMIENTO ATRÁS (ROS)

• Cuando el motor está en marcha con el interruptor de llave
en posición de motor “ON” y el embrague del accesorio
conectado, cualquier tentativa del operador de viajar marcha
atrás, apagará el motor.

• Cuando el motor está en marcha con el interruptor de llave del
sistema de funcionamiento atrás (ROS) en la posición “ON”
y el embrague del accesorio conectado, cualquier tentativa
del operador de viajar marcha atrás, NO apagará el motor.

8

2

8

2

POSICIÓN
ROS “ON”

MOTOR EN POSICIÓN “ON”
(OPERACIÓN NORMAL)

0

CUIDADO DE LA CUCHILLA

Para obtener resultados óptimos, las cuchillas de la cortadora
deben estar afiladas. Reemplace las cuchillas que estén gastadas,
dobladas o dañadas.

PRECAUCIÓN: Usar solamente la hojas de
repuesto aprobada por el fabricante de su
cortacésped. Usar una hoja no aprobada
por el fabricante de su cortacésped es
peligroso, puede dañar su cortacésped y
anular su garantía.

REMOCIÓN DE LA CUCHILLA (Vea Fig. 13)

• Levante la segadora a su posición más alta para permitir el
acceso a las cuchillas.

AVISO: Proteja sus manos con guantes y/o envuelva la cuchilla
con una tela gruesa.

• Remueva el perno de la cuchilla dandole vueltas en el sentido
inverso al de las agujas del reloj.

• Instale la nueva cuchilla o cuchilla afilada con el estampado
“THIS SIDE UP” en la direccion de la segadora y del conjunto
del mandril.

IMPORTANTE: PARA ASEGURAR LA INSTALACION APRO­PIADA, POSICIONE EL AGUJERO CENTRAL DE LA CUCHILL A
CON LA ESTRELLA DEL CONJUNTO DEL MANDRIL.

• Instale y apriete el perno de la cuchilla firmemente (62-75 Nm).

IMPORTANTE: EL PERNO DE LA CUCHILLA ES TRATADO
A CALO.

Cuchilla

Agujero
Central

Estrella

Perno de la Cuchilla

Conjunto del
Mandril

Fig. 13

BATERÍA

Su tractor cuenta con un sistema de carga de la batería que es
suficiente para el uso normal. Sin embargo, si se carga la batería,
periódicamente, con un cargador de automóviles se prolongará
su duración.

• Mantenga la batería y los terminales limpios.

• Mantenga los pernos de la batería apretados.

• Mantenga los agujeros de ventilación pequeños abiertos.

• Vuelva a cargar a 6-10 amperes por 1 hora.

AVISO: La bateria del equipo original de su trac tor no becesita
servicio. No intente abrir o remover las tapas o cubiertas. No
esnecesario añadir o verificar el nivel del electrólito.

PARA LIMPIAR LA BATERÍA Y LOS TERMINALES –
La corrosión y la mugre de la batería y de los terminales pueden

producir “escapes” de potencia en la batería.

• Desconecte el cable de la batería NEGRO primero y luego
el cable de la batería ROJO y remueva la batería del tractor.

• Enjuague la batería con agua corriente y séquela.

• Limpie los terminales y los extremos del ca ble de la batería
con un cepillo de alambre hasta que queden brillantes.

• Cubra los terminales con grasa o parafina.

• Reinstale la batería (Vea “REEMPLAZAR LA BATERIA” en
la sección de Servicio y Ajustes de este manual).

47

MANTENIMENTO

02463

ENFRIAMIENTO DEL TRANSEJE

Las aletas de enfriamiento y el ventilador de la transmisión tienen
que mantenerse limpios para asegurar el enfriamiento adecuado.

No trate de limpiar el ventilador o la transmisión cuando el motor
esté funcionando o mientras la transmisión esté caliente.Para
impedir daños a las juntas, no use un rociador de aire compresado
o de alta presión para limpiar la transmisión.

• Inspeccione el ventilador de enfriamiento para asegurarse
que las aspas del ventilador estén intactas y limpias.

• Inspeccione las aletas de enfriamiento para verificar si hay
mugre, recortes de césped u otros materiales. Para impedir
daños a las juntas, no use un rociador de aire compresado
o de alta presión para limpiar las aletas de enfriamiento.

NIVEL DEL FLUIDO DEL TRANSEJE

El transeje ha sido sellado en la fábrica y el mantenimiento del
fluido no es necesario para la vida del transeje. En el caso de
que el transeje se filtrase o necesitase servicio, haga el favor de
ponerse en contacto con un otro centro de servicio cualificado.

CORREAS V

Revise las correas V para verificar si existe deterioro y desgaste
después de 100 horas de operación y cámbielas si es necesario.
Las correas no son ajustables. Cambie las correas si empiezan
a deslizarse debido al desgaste.

MOTOR

LUBRICACIÓN

Use solamente aceite de detergente de alta calidad clasificado
con la clasificación SG-SL de servicio API. Seleccione la calidad
de viscosidad del aceite SAE según su temperatura de operación
esperada.

Cambie el aceite después de 50 horas de operación o por lo me­nos una vez al año si el trac tor se utiliza menos 50 horas el año.

Revise el nivel del aceite del cárter antes de arrancar el motor y
después de cada ocho (8) horas de uso continuado.

PARA CAMBIAR EL ACEITE DEL MOTOR
(Vea Fig. 14 y 15)

Determine la gama de la temperatura esperada antes de cam­biar el aceite. Todo el aceite debe cumplir con la clasificación de
servicio API SG-SL.

• Asegúrese que el tractor esté en una superficie nivelada.

• El aceite se drenará más fácilmente cuando esté caliente.

• Recoja el aceite en un envase adecuado.

EXTRACCIÓN DE LA CUBIERTA DEL TABLERO INFERIOR

• Levantar la capota.

• Retirar el sujetador de la cubierta del tablero inferior.

PRECAUCIÓN: Retirar la cubierta del tablero inferior con cuidado
para que no se rompan las lengüetas de la cubierta.

• Deslizar la cubierta del tablero inferior hacia arriba para
liberar las lengüetas de la cubierta de las ranuras cónicas
del tablero inferior y retirarla.

CUBIERTA DEL
TABLERO
INFERIOR

SUJETADOR

RANURAS

CÓNICAS

LENGÜETAS

Fig. 14

• Remueva la tapa/varilla indicadora de nivel para relleno del
aceite. Tenga cuidado de no permitir que la mugre entre en
el motor cuando cambie el aceite.

• Quite el casquillo de la guarnición inferior de la válvula de
desagüe e instale el tubo de desagüe sobre la guarnición.

• Abra la válvula de desagüe empujando hacia dentro y dando
vuelta a la izquierda.

• Para abrirse, tire hacia fuera la válvula de desagüe.

VÁLVULA DE DESAGÜE DEL ACEITE

POSICIÓN
CERRADA Y
BLOQUEADA

CASQUILLO

Fig. 15

• Después de que el aceite haya drenado total-mente, cerrar
y bloquee la válvula de desagüe empujando hacia dentro y
dando vuelta en sentido de las agujas de un reloj hasta que
la clavija está en la posición bloqueada según lo mostrado.

• Remueva el tubo de desagüe y substituya el casquillo sobre
la guarnición inferior de la válvula de desagüe.

• Vuelva a llenar el motor con aceite a través del tubo de la
varilla indicadora de nivel para relleno del aceite. Vacíelo
lentamente. No lo llene demasiado. Para la capacidad aproxi­ma da vea las “Especificaciones del Producto” sección de
este manual.

Use un medidor en la tapa/varilla indicadora del nivel para

•
relleno del aceite para revisar el nivel. Inserte la varilla
indicadora de nivel en el tubo, y haga descansar la tapa
del depósito para relleno del aceite en el tubo al leer las
medidas. No enrosque el tapón cuando este tomando una
lectura. Man ten ga el nivel del aceite en la marca de lleno
(FULL) en la varilla indicadora de nivel. Aprie te la tapa en
el tubo en forma segura cuando termine.

TUBO DE
DESAGÜE

FILTRO DE ACEITE DEL MOTOR

Cambie el filtro de aceite del motor cada temporada o vez por
medio que cambie el aceite, si el tractor se usa más de 100 horas
en un año.

NOTA: Si es necesario, retire las cubiertas de panel inferiores
utilizando los pasos de la sección "Extracción de la cubierta del
tablero inferior" de este manual.

48

MANTENIMENTO

FILTRO DEL AIRE

Su motor puede sufrir averías y funcionar de manera incorrecta
con un filtro del aire sucio. Déle servicio al filtro de aire más a
menudo si se usa en condiciones polvorosas. Vea la manual de
la motor.

LIMPIEZA DE LA REJILLA DE AIRE

La rejilla de aire debe mantenerse sin mugre y paja para evitar
el daño al motor debido al sobrecalentamiento. Límpiela con un
cepillo de alambre o con aire comprimido para re mov er la mugre
y las fibras de goma secas, pegadas.

SILENCIADOR

Inspeccione y cambie el silenciador corroído y el amortiguador de
chispas (si viene equipado) pues pueden crear un peligro de incendio
y/o daños.

BUJÍA(S)

Cambie las bujía(s) al comienzo de cada temporada de siega o
después de cada 100 horas de operación, lo que suceda pri me ro.
El tipo de bujía y el ajuste de la abertura aparecen en “ES PE CI­FI CA CIO NES DEL PRODUCTO” sección de este manual.

LIMPIEZA DE LA ENTRADA DE AIRE/AR EAS DE
ENFRIAMENTO

Para asegurar un enfriamiento adecuado, asegúrese que la rejilla
del césped, las aletas de enfriamiento, y otras superficies ex ter­nas del motor se mantengan limpias en todo momento.

Cada 100 horas de operación (más a menudo bajo condiciones
extremadamente polvorosas o sucias), remueva la caja del
ven ti la dor y otras tapas de enfriamiento. Limpie las aletas de
en fria mien to y las superficies externas, según sea necesario.
Ase gú re se que se vuelvan a instalar las tapas de enfriamiento.

AVISO: Si se opera la máquina con una rejilla del césped blo­queada, sucia, o con las aletas de enfriamiento taponadas, y/o
las tapas de enfriamiento removidas se producirá daño en el
motor debido al calentamiento excesivo.

FILTRO DE COMBUSTIBLE (Vea Fig. 16)

El filtro de combustible debe cambiarse una vez cada temporada.
Si el filtro de combustible se tapona, obstruyendo el flujo del
combustible hacia el carburador, es necesario cambiarlo.

• Con el motor frío, remueva el filtro y tapone las secciones
de la línea de combustible.

• Ponga el filtro de combustible nuevo en su posición en la
línea de combustible con la flecha señalando hacia el car­bu ra dor.

• Asegúrese de que no hayan fugas en la línea del combus­tible y que las grapas estén colocadas en forma adecuada.

• Inmediatamente limpie toda la gasolina derramada.

ABRAZADERA

FILTRO DE
COM BUS TI BLE

Fig. 16

00

6

67

ABRAZADERA

PUERTO DE LAVADO DE LA CUBIERTA
(Vea Fig. 17)

La cubierta de su tractor está equipada con un puerto de lavado
sobre la superficie que forma parte del sistema de lavado de la
cubierta. Se debería utilizar cada vez que se haya usado el tractor.

1. Lleve el tractor a un lugar horizontal y despejado de su
césped, lo bastante cerca de una boca de riego como para
que llegue la manguera del jardín.

IMPORTANTE: Asegúrese de que la boca de descarga del tractor
está orientada LEJOS de su casa, garaje, coches aparcados, etc.
Quite la boca de ensacado o cubierta de mantillo si está acoplada.

2. Mueva el control del embrague del accesorio a la posición
“DESENGANCHADO”, ponga el freno de estacionamiento
y apague el motor.

3. Enrosque el adaptador de la boquilla (empaquetado con el
manual del operador del tractor) en el extremo de la manguera
del jardín.

4. Eche hacia atrás la abrazadera de cierre del adaptador de la
boquilla y empuje éste en el puerto de lavado de la cubierta
en el extremo izquierdo de la cubierta de la segadora. Suelte
la abrazadera de cierre para fijar el adaptador en la boquilla.

MANGUERA

ADAPTADOR DE
BOQUILLA

Fig. 17

IMPORTANTE: Tire de la manguera para asegurarse de que la

conexión está bien fija.

5. Abra la llave del agua.

6. Desde la posición del operador del tractor, vuelva a arrancar
el motor y ponga la palanca de aceleración en la posición
rápido (“

IMPORTANTE: Vuelva a comprobar la zona para asegurarse de
que está despejada.

7. Mueva el control del embrague del accesorio a la posición
“ENGANCHAR”. Manténgase en la posición del operador con
la cubierta de corte acoplada hasta que la cubierta esté limpia.

8. Mueva el control del embrague del accesorio a la posición
“DESENGANCHADO”. Gire la llave de encendido a la posición
STOP para apagar el motor del tractor. Cierre la llave del agua.

9. Tire hacia atrás la abrazadera de cierre del adaptador de la
boquilla para desconectar el adaptador del puerto de lavado
de la cubierta.

10. Lleve el tractor a una zona seca, preferentemente de cemento
o pavimentada. Mueva el control del embrague del accesorio
a la posición “ENGANCHAR” para quitar el exceso de agua
y ayudar a que se seque antes de guardar el tractor.

” ).

PUERTO DE

LAVADO

ADVERTENCIA: Si el accesorio de lavado está
roto o no está, Ud. y otras personas estarán ex­puestos a que la hoja les lance aquellos objetos

• Sustituya inmediatamente el accesorio de lavado

• Tape todos los orificios de la segadora con pernos

con los que entre en contacto.

roto o que falta antes de volver a usar la segadora.

y tuercas de seguridad.

49

MANTENIMENTO

LIMPIEZA

• Limpie todo material extraño del motor, la batería, el asiento,
el pulido, etc.

• Limpie los desechos de la placa guía. Los desechos pueden
limitar el movimiento del eje del pedal del freno/embrague,
lo que hará que patine la correa y que se pierda la tracción.

PRECAUCIÓN: Evite todos los puntos de
enganche y las piezas móviles. (Vea Fig. 18)

PEDAL DEL
EMBRAGUE/FRENO

LIMPIAR PARTE
SUPERIOR

PLACA DE
DIRECCIÓN

PRECAUCIÓN:
PUNTOS DE
ENGANCHE

SISTEMA DE DIRECCIÓN,
SALPICADERO, GUARD­ABARROS Y SEGADORA
NO MOSTRADOS

Fig. 18

• Mantenga las superficies pulidas y las ruedas sin de rra mes
de gasolina, aceite, etc.

• Proteja las superficies pintadas con cera tipo automotriz.

No recomendamos que se utilice una manguera de jardín o
agua a presión para limpiar el tractor a no ser que el motor
y la transmisión estén cubiertos para protegerlos del agua.
El agua en el motor y la transmisión acortan la vida útil del trac­tor. Utilizar aire comprimido o un soplador de hojas para remover
hierba, hojas y basura del tractor y cortacéspedes.

50

SERVICIO Y AJUSTES

ADVERTENCIA:PARA EVITAR LESIÓNES SERIAS, ANTES DE DAR CUALQUIER SERVICIO O DE HACER AJUSTES

1. Presione el pedal de freno completamente y aplique el freno de estacionamiento.

2. Ponga el embrague del accesorio en la posición desenganchado (DISENGAGED).

3. Ponga la llave de ignición en la posición de apagado (STOP) y remuévala.

4. Asegúrese que las cuchillas y que todas las partes movibles se hayan detenido completamente.

5. Desconecte el alambre de la bujía y póngalo en donde no pueda entrar en contacto con ésta.

PARA DESMONTAR LA CORTADORA DE CÉSPED
(Vea Fig. 19)

• Suelte el embrague poniéndolo en la posición “DESEN­GANCHADO”.

• Haga segadora descender a su posición más baja.

• Retire la barra de tensión de la correa (K) de la barra de sujeción (L).

CUIDADO: La barra de tensión de la correa fun­ciona a resorte. Sujétela con fuerza y suéltela
despacio.

• Retire la correa de la cortadora de la polea del embrague
eléctrico (M).

• Desconecte la pieza de unión anterior (E) de la cortadora –
retire el resorte de contención y la arandela.

• Por uno de los lados de la cortadora, desconecte el brazo
de suspensión de la cortadora (A) del chasis y la pieza
de unión posterior (C) de la barra posterior de la corta­dora (D) – retire los resortes de contención y las arandelas.

• Por el otro lado de la cortadora, desconecte el brazo de
suspensión y la pieza de unión posterior.

CUIDADO: Una vez que se desconecten las
piezas de unión posteriores, la palanca eleva­dora funcionará a resorte. Sujete con fuerza
la palanca elevadora al cambiarla de posición.

• Por el lado derecho de la cortadora, desconecte la barra anti­balanceo (S) de la barra posterior derecha de la cortadora
(D) – retire el resorte de contención y la arandela, y jale la
cortadora hacia usted hasta que la barra se salga del orificio
de la barra.

• Haga girar el volante del tractor todo lo posible a la izquierda.

• Deslice la cortadora por debajo del lado derecho del tractor.

INSTALE LA SEGADORA (Vea Fig. 19 - 31)

1. ACCIONE LA PALANCA DEL FRENO DE ESTACIONA­MIENTO Y LA PALANCA DE LEVANTAMIENTO DEL AC­CESORIO INFERIOR (Vea Fig. 20 et 21)

• Presione el pedal de embrague/freno completamente hasta
abajo y manténgalo apretado.

• Tire y mantenga la palanca del freno de estacionamiento hacia
arriba, libere la presión del pedal de embrague/freno y, luego,
suelte la palanca del freno de estacionamiento. El pedal debe
permanecer en posición de frenado. Asegúrese de que el
freno de estacionamiento mantendrá asegurado el tractor.

PALANCA

DEL FRENO DE

ESTACIONAMIENTO

Fig. 20

PRECAUCIÓN: La palanca de levantamiento está
accionada por resorte. Sosténgala firmemente
apretada, bájela lentamente y engánchela en la
posición más baja. La palanca de levantamiento
se encuentra en el lado izquierdo de la defensa.

PALANCA DE
LEVANTAMIENTO

Fig. 21

B

L

M

A

K

F

W

E

C

I

C

S

D

Fig. 19

Q

A. BRAZOS DE SUSPENSIÓN LATERAL

DE LA CORTADORA DE CÉSPED
B. RESORTE DE RETENCIÓN
C. ESLABONES DE LEVANTAMIENTO

TRASEROS
D. ESCUADRA TRASERA DERECHA

DE LA CORTADORA DE CÉSPED
E. CONJUNTO DE ESLABONES DE

LEVANTAMIENTO DELANTEROS
F. ESCUADRA DE SUSPENSIÓN

DELANTERA
H. ESCUADRA DE LA CORTADORA

H

DE CÉSPED DELANTERA
I. ESCUADRA TRASERA IZQUIERDA

DE LA CORTADORA DE CÉSPED
K. VARILLA TENSORA DE LA CORREA
L. ESCUADRA DE BLOQUEO
M. POLEA DEL EMBRAGUE DEL MOTOR
Q. BLINDAJE DEFLECTOR
S. BARRA ANTIBALANCEO
W. RUEDA CALIBRADORA

DELANTERA

51

SERVICIO Y AJUSTES

COLOQUE EL EXTREMO EN 90° DENTRO

DEL AGUJERO

2. ARME LA RUEDA CALIBRADORA DELANTERA (W) EN
LA PARTE DELANTERA DE LA CORTADORA DE CÉSPED
(Vea Fig. 22)

W

H

X

Y

Z

H. ESCUADRA DE LA

CORTADORA DE
CÉSPED DELANTERA

W. RUEDA CALIBRADORA

DELANTERA
X. PERNO CON RESALTO
Y. ARANDELA DE 1-1/4
Z. TUERCA DE

SEGURIDAD DE 3/8-16

Fig. 22

3. GIRE EL VOLANTE HACIA LA IZQUIERDA Y UBIQUE LA
CORTADORA DE CÉSPED EN SU LUGAR (Vea Fig. 23)

• Gire el volante completamente hacia la izquierda y ubique
la cortadora de césped en el lado derecho del tractor con el
blindaje deflector (Q) a la derecha.

PARTE DELANTERA

Q

MOTOR

TRANSEJE

02965

PARTE TRASERA

Q. BLINDAJE

DEFLECTOR

Fig. 23

4. DESLICE LA CORTADORA DE CÉSPED DEBAJO DEL
TRACTOR (Vea Fig. 24)

• Lleve la correa hacia adelante y verifique que su trayectoria
sea correcta en todos los surcos de la polea de la cortadora
de césped.

NOTA: asegúrese de que los brazos de suspensión lateral de la
cortadora de césped (A) estén orientados hacia adelante antes
de deslizar la cortadora de césped debajo del tractor.

• Deslice la cortadora de césped debajo del tractor hasta que
se encuentre centrada debajo del tractor.

Q

5. SI LA TIENE, INSTALE LA BARRA ANTIBALANCEO (S)
(Vea Fig. 25 - 27)

BARRA ANTIBALANCEO (S)

HACIA EL HACIA LA PLATAFORMA DE
TRANSEJE LA CORTADORA DE CÉSPED

EXTREMO EN 90° EXTREMO CON ARANDELA INTEGRADA

Fig. 25

• Desde el lado derecho de la cortadora de césped, inserte
primero el extremo en 90° de la barra antibalanceo (S) dentro
del agujero de la escuadra de transeje (T), ubicado cerca de
la rueda trasera izquierda adelante del transeje.

NOTA: Puede resultar útil usar una linterna.

UBICACIÓN

DE LA BARRA

ANTIBALANCEO (S)

COLOQUE EL EXTREMO EN 90° DENTRO

DEL AGUJERO

S

T

S. BARRA ANTIBALANCEO
T. ESCUADRA TRANSEJE

Fig. 26

NOTA: Dependiendo del modelo, la escuadra (T) puede ser

diferente de la que se ilustra, pero el agujero para la barra anti­balanceo estará en la misma posición/ubicación.

• Haga oscilar el extremo con la arandela integrada de la barra
antibalanceo (S) hacia la escuadra de la plataforma de la
cortadora de césped en el lado derecho de la cortadora.
Inserte el extremo con la arandela integrada de la barra en
el agujero de la escuadra trasera de la cortadora de césped
(D). Mueva la cortadora de césped según sea necesario para
insertar el extremo con la arandela integrada de la barra en
la escuadra trasera de la cortadora de césped (D).

• Asegure con una arandela pequeña y un resorte de retención
pequeño, como se ilustra.

ESCUADRA DE

TRANSEJE (T)

UBICADA ENTRE

LAS RUEDAS

02965

A

A. BRAZOS DE SUSPENSIÓN

LATERAL DE LA
CORTADORA DE CÉSPED

Q. BLINDAJE DEFLECTOR

Fig. 24

52

S

T

D

D. ESCUADRA TRASERA DERECHA

DE LA CORTADORA DE CÉSPED
S. BARRA ANTIBALANCEO
T. ESCUADRA TRANSEJE

Fig. 27

SERVICIO Y AJUSTES

6. INSTALE LOS BRAZOS DE SUSPENSIÓN LATERAL DE
LA CORTADORA DE CÉSPED (A) EN EL CHASIS
(Vea Fig. 28)

• Ubique el agujero delantero del brazo de suspensión lateral
(A) sobre la chaveta en la parte exterior del chasis del tractor
y asegure con una arandela grande y un resorte de retención
grande (B).

• Repita en el lado opuesto del tractor.

A

D

A. BRAZOS DE SUSPENSIÓN LATERAL DE LA CORTADORA

DE CÉSPED
B. RESORTE DE RETENCIÓN
D. ESCUADRA TRAS-ERA DERECHA DE LA CORTADORA DE

CÉSPED

B

Fig. 28

7. INSTALE LOS ESLABONES DE LEVANTAMIENTO TRA­SEROS (C) (Vea Fig. 29)

• Inserte el extremo de varilla del eslabón de levantamiento
trasero (C) dentro del agujero (U) en el brazo de suspensión
del eje de levantamiento del tractor y haga oscilar el eslabón
hacia abajo hacia la cortadora de césped.

• Levante la esquina trasera de la cortadora de césped y ubique
la ranura en el conjunto de eslabones sobre la chaveta en
la escuadra trasera de la cortadora (D); asegure con una
arandela grande y un resorte de retención grande.

• Repita en el lado opuesto del tractor.

U

• Inserte el otro extremo del eslabón (E) en el agujero de la
escuadra derecha de la cortadora de césped (H) y asegure
con una arandela y un resorte de retención pequeño (J).

NOTA: Requiere levantar la plataforma.

UBICACIÓN

DEL ESLABÓN

DELANTERO

M

H

F

G

E

J

E. CONJUNTO DE ESLABONES DE LEVANTAMIENTO DELANTEROS
F. ESCUADRA DE SUSPENSIÓN DELANTERA
G. RESORTE DE RETENCIÓN GRANDE
H. ESCUADRA DE LA CORTADORA DE CÉSPED DELANTERA
J. RESORTE DE RETENCIÓN PEQUEÑO
M. POLEA DEL EMBRAGUE DEL MOTOR

Fig. 30

9. INSTALE LA CORREA EN LA POLEA DEL EMBRAGUE
DEL MOTOR (M) (Vea Fig. 19 & 31)

• Desenganche la varilla tensora de la correa (K) de la escuadra
de bloqueo (L).

• Instale la correa en la polea del embrague del motor (M)

C

D

C. ESLABONES DE LEVANTAMIENTO TRASEROS
D. ESCUADRA TRASERA DERECHA DE LA CORTADORA DE

CÉSPED

U. AGUJERO

Fig. 29

8. INSTALE EL ESLABÓN DELANTERO (E) (Vea Fig. 30)

• Gire el volante hasta ubicar las ruedas derechas en posición
de avance.

• Desde la parte delantera del tractor, inserte el extremo de
varilla del eslabón delantero (E) a través del agujero delantero
de la escuadra de suspensión delantera del tractor (F).

• Muévase hasta el lado izquierdo de la cortadora e inserte
un resorte de retención grande (G) a través del agujero del
eslabón delantero (E) detrás de la escuadra de suspensión
delantera (F).

M

M. POLEA DEL

EMBRAGUE
DEL MOTOR

Fig. 31

IMPORTANTE: Verifique que la trayectoria de la correa sea cor-

recta en todos los surcos de la polea de la cortadora de césped
y debajo de las cubiertas de mandril.

• Enganche la varilla tensora de la correa (K) en la escuadra
de bloqueo (L).

PRECAUCIÓN: la varilla tensora de la correa está
accionada por resorte. Sostenga la varilla firme­mente apretada y engánchela lentamente.

• Haga segadora ascender a su posición más superior.

• Si es necesario, ajuste las rueditas del calibre antes de poner
en funcionamiento la cortadora, como se ilustra en el capítulo
de Manejo de este manual.

53

SERVICIO Y AJUSTES

02548

PARA NIVELAR LA SEGADORA

Asegúrese de que los neumáticos estén inflados a la PSI
que se indica en estos. Si están demasiado inflados o poco
inflados, el césped no le quedará bien cortado, lo cual podrá
llevarlo a pensar que la SEGADORA no está bien regulada.

REGULACIÓN VISUAL DE LADO A LADO (Vea Fig. 32)

• Si todos los neumáticos están correctamente inflados y el
césped parece haber quedado cortado desparejo, determine
qué lado de la cortadora está cortando más al ras.

NOTA: Según lo desee, puede subir el lado más bajo o bajar el
lado más alto de la segadora.

• Aborde el lado de la cortadora que quiera regular.

• Con una llave inglesa de 3/4” o de calibre regulable, haga girar
hacia la izquierda la tuerca de ajuste de la pieza de unión (A)
para bajar la cortadora, o bien hágala girar hacia la derecha
para subirla.

A

• Vuelva a verificar las medidas y ajuste nuevamente, en caso
necesario, hasta que ambos lados queden iguales.

AJUSTE DE DELANTE A ATRÁS (Vea Fig. 34 y 35)
IMPORTANTE: El piso debe quedar bien nivelado de lado a lado.

Para que el césped le quede perfectamente cortado, las
cuchillas de la cortadora deben ajustarse de tal manera que la
punta anterior quede 1/8” a 1/2” más abajo que la punta poste­rior cuando la cortadora se encuentre en su posición más alta.

CUIDADO: Las cuchillas son afiladas. Protéjase
las manos con guantes o envuelva las cuchillas
con tela gruesa, o bien haga ambas cosas.

• Suba la SEGADORA a la posición más alta.

• Ubique cualquiera de las hojas de la cuchilla de tal
manera que la punta quede apuntando directamente
hacia adelante. Mida la distancia (B) que hay entre la
punta anterior y el suelo y entre la punta posterior y el suelo.

• Si la punta anterior de la hoja de la cuchilla no está 1/8” a
1/2” más abajo que la punta posterior, diríjase a la parte de
adelante del tractor.

• Con una llave inglesa de 11/16” o de calibre regulable, afloje
la tuerca A, dándole varias vueltas para despejar la tuerca
de ajuste B.

• Con una llave inglesa de 3/4” o de calibre regulable, haga
girar la tuerca de ajuste de la pieza de unión anterior (B) en
sentido horario (ajustar) para elevar la parte de adelante de la
cortadora, o bien en sentido antihorario (aflojar) para bajarla.

Haga girar la
tuerca hacia la
derecha para
subir la segadora

Haga girar la
tuerca hacia la
izquierda para
bajar la segadora

Fig. 32

NOTA: Cada vuelta completa de la tuerca de ajuste hará variar

la altura de la cortadora aproximadamente 3/16”.

• Pruebe la regulación realizada cortando césped que aún no
haya cortado y observando cómo queda. Vuelva a ajustar,
en caso necesario, hasta obtener resultados satisfactorios.

REGULACIÓN DE LA PRECISIÓN DE LADO A LADO
(Vea Fig. 33)

• Con todos los neumáticos correctamente inflados, esta­cione el tractor a nivel del suelo o en la entrada a la casa.

CUIDADO: Las cuchillas son afiladas. Protéjase
las manos con guantes o envuelva las cuchillas
con tela gruesa, o bien haga ambas cosas.

• Suba la SEGADORA a la posición más alta.

• A ambos lados de la cortadora, ubique la cuchilla hacia un
lado y mida la distancia (A) que hay entre el borde inferior
de la cuchilla y el suelo. Dicha distancia debe ser la misma a
ambos lados.

• En caso que sea necesario realizar un ajuste, lea los pasos
2 y 3 de las instrucciones de Regulación visual que aparecen
más arriba.

02966

A A

Fig. 33

B

B

Fig. 34

B

A

Ajuste La Tuerca
De Regulación
De Altura B Para
Levantar La
Segadora

02950

Afloje la tuerca
de regulación de
altura B para bajar
la segadora

Afloje la tuerca A primero

Fig. 35

NOTA: Cada vuelta completa de la tuerca de ajuste hará variar

la altura de la cortadora 1/8”.

• Vuelva a verificar las medidas y ajuste nuevamente, en
caso necesario, hasta que la punta anterior de la hoja de la
cuchilla quede 1/8” a 1/2” más abajo que la punta posterior.

• Mantenga en la posición la tuerca de ajuste por medio de una
llave inglesa, y apriete bien la tuerca contra dicha tuerca de
ajuste.

54

SERVICIO Y AJUSTES

PARA REEMPLAZAR LA CORREA DE LA
CUCHILLA DE LA SEGADORA (Vea Fig. 36)

DESMONTAJE DE LA CORREA DE TRANSMISIÓN DE LA
SEGADORA

• Estacione el tractor en una superficie nivelada. Ponga el freno
de mano.

• Baje la palanca elevadora a la posición de más abajo.

• Retire la barra de tensión de la correa (K) de la barra de
sujeción (L).

CUIDADO: La barra de tensión funciona
a resorte. Sujétela con fuerza y suéltela
despacio.

• Quite los tornillos (P) de las cubiertas derecha e izquierda y
retírelas (Q).

• Quite toda suciedad y restos de hierbas que pueda haberse
acumulado alrededor de los dispositivos de recolección y de
toda la superficie superior.

• Retire la correa de la polea del embrague eléctrico (M), las
dos poleas de los dispositivos de recolección (R) y las poleas
de los piñones (V).

MONTAJE DE LA CORREA DE TRANSMISIÓN DE LA SEGA­DORA

• Instale la correa pasándola alrededor de las poleas (R) y
alrededor de las poleas (V), como se muestra en la figura.

• Pase la correa por encima de la polea del embrague eléctrico
(M).

IMPORTANTE: Verifique que la correa calce bien en todas las
ranuras de las poleas de la cortadora.

• Vuelva a colocar las cubiertas derecha e izquierda (Q). Ajuste
bien todos los tornillos.

• Coloque la barra de tensión de la correa (K) en la barra de
sujeción (L).

CUIDADO: La barra de tensión funciona
a resorte. Sujétela con fuerza y póngala
despacio.

• Suba la palanca elevadora a la posición de más arriba.

P

L

K

Q

P

M

R

Q

PARA CAMBIAR LA CORREA DE IMPULSIÓN
DE MOVIMIENTO (Vea Fig. 37)

Estacione el tractor en una superficie nivelada. Ponga el freno
de mano. Si necesita asistencia, del lado de abajo del apoyapiés
izquierdo hay una guía práctica para el montaje de la correa

DESMONTAJE DE LA CORREA

1. Desmonte la SEGADORA (Ver “PARA DESMONTAR LA
SEGADORA en este capítulo del manual).

NOTE: Observe toda la correa de impulsión de movimiento y la
posición de todas las guías y guardacorreas.

2. Desconecte el arnés del cable del embrague (A).

3. Quite la pieza de unión anti-rotación (B) que está del lado
derecho del tractor.

4. Retire la correa del piñón estacionario (C) y del piñón del
embrague (D).

5. Retire la correa del piñón central (E).

6. Jale el cable de la correa hacia la parte de atrás del tractor.
Con mucho cuidado, retire la correa jalando hacia arriba
desde la polea de entrada de la transmisión y por encima de
las paletas del ventilador (F).

7. Retire la correa jalando hacia abajo desde la polea del motor
y alrededor del embrague eléctrico (G).

8. Deslice la correa hacia la parte de atrás del tractor, retírela
de la placa de dirección (H) y sáquela del tractor.

G

H

B

A

C

J

D

E

V

R

R

Fig. 36

F

02953
electric

Fig. 37

55

SERVICIO Y AJUSTES

MONTAJE DE LA CORREA

1. Instale la correa nueva pasándola de la parte de atrás a la
parte de adelante del tractor, por encima de la placa de direc­ción (H) y del vástago del pedal del embrague / freno (J).

2. Jale la correa hacia la parte de adelante del tractor y pásela
alrededor del embrague y por sobre la polea del motor (G).

3. Jale la correa hacia la parte de atrás del tractor. Con mucho
cuidado, pase la correa de arriba a abajo alrededor del ven­tilador de transmisión y por sobre la polea de entrada (F).
Asegúrese de que la correa esté dentro del guardacorrea.

4. Monte la correa en el piñón central (E).

5. Pásela a través del piñón estacionario (C) y del piñón del
embrague (D).

6. Vuelva a instalar la pieza de unión anti-rotación (B) del lado
derecho del tractor. Ajústela bien.

7. Vuelva a conectar el arnés del embrague (A).

8. Asegúrese de que la correa calce en todas las ranuras de las
poleas y dentro de todas las guías y guardacorreas.

9. Monte la SEGADORA (Ver “PARA MONTAR LA SEGADORA”
en este capítulo del manual).

CONTROLAR Y AJUSTAR EL FRENO

Si el tractor exige más de cinco (5) pies para pararse a una velo­cidad más alta en el cambio más alto en una superficie nivelada
de hormigón seco o pavimentada, entonces se debe controlar
y ajustar el freno.

CONTROL DEL FRENO

• Aparcar el tractor en una superficie nivelada de hormigón seco
o pavimentada, presionar el pedal del freno hasta el fondo y
accionar el freno de estacionamiento.

• Desembragar la transmisión colocando el mando de la rueda
libre en la posición “transmisión desembragada”. Tirar el
mando de la rueda libre fuera y dentro la ranura y soltar así
se coloca en la posición desembragada.

Las ruedas traseras tiene que bloquearse y patinar cuando se in­tenta empujar hacia adelante el tractor manualmente. Sustituir las
zapatas del freno o contactar otro centro de servicio cualificado.

IMPRESIÓN / INCLINACIÓN DE LAS RUEDAS
DELANTERAS

La impresión e inclinación de las ruedas delanteras de su nuevo
tractor vienen así de fábrica y son normales. La impresión y
la inclinación de las ruedas delanteras no son regulables. En
caso que se produzca algún daño que afecte la impresión o la
inclinación de las ruedas delanteras tal como vinieron de fábrica,
póngase en contacto con un centro de servicios centro de ser­vicios autorizado.

PARA REMOVER LAS RUEDAS PARA HACER
REPARACIONES (Vea Fig. 38)

• Bloquee el eje en forma segura.

• Remueva la cubierta del eje, el anillo de retención y las
arandelas para permitir la remoción de las ruedas (la rueda
trasera contiene una llave cuadrada - no la pierda).

• Repare la llanta y vuélvala a montar.

AVISO: En las ruedas traseras solamente: alinee las ranuras en
el cubo de la rueda trasera en el eje. Inserte la llave cuadrada.

• Vuelva a colocar las arandelas e inserte el anillo de retención
en forma segura en la ranura del eje.

• Vuelva a colocar la cubierta del eje.

AVISO: Para arreglar las llantas perforadas y péra prevenir que
tenga llantas pinchadas a causa de pequeñas fugas, comprar de
su commerciante y utilizar el sello para llantas. Elsello previene
que las llantas se sequen y también la corrosión.

ANILLO DE
RETENCIÓN

CUBIERTA
DEL EJE

LLAVE CUADRADA
(RUEDA TRASERA SOLAMENTE)

ARANDELAS

Fig. 38

PARA HACER ARRANCAR EL MOTOR CON UNA
BATERÍA BAJA (Vea Fig. 39)

ADVERTENCIA: Las baterías de ácido-plo­mo generan gases explosivos. Mantenga
las chispas, las llamas y los materiales para
fumar alejados de las baterías. Siempre use
una protección para los ojos alrededor de
las baterías.

Si su batería está demasiado baja como para hacer arrancar el
motor tiene que volverse a cargar. (Vea “BATERÍA” en la sección
de Mantenimiento de este manual).
Si se usan “cables de em pal me” para un arranque de emergen­cia, siga este procedimiento:

IMPORTANTE: SU TRACTOR ESTA EQUIPADO CON UN SISTE­MA DE 12 VOLTS. EL OTRO VEHÍCULO TAMBIÉN TIENE QUE
TENER UN SISTEMA DE 12 VOLTS. NO USE LA BATERÍA DE SU
TRACTOR PARA HACER ARRANCAR A OTROS VEHÍCULOS.

PARA ADJUNTAR LOS CABLES DE EMPALME –

• Conecte cada extremo del cable ROJO con el terminal (A-B)
POSITIVO (+) de cada batería, preocupándose de no hacer
cortocircuito en el chasis.

• Conecte un extremo del cable NEGRO con el terminal (C)
NEGATIVO (-) de una batería completamente cargada.

• Conecte el otro extremo del cable (D) NEGRO con un buena
CONEXIÓN A TIERRA DEL CHASIS, alejado del estanque
de combustible y de la batería.

PARA REMOVER LOS CABLES, INVIERTA EL ORDEN

• El cable NEGRO primero del chasis y luego de la batería

completamente cargada.

• El cable ROJO al último de ambas baterías.

02614

BATERÍA DÉBIL
O DESCARGADA

BATERÍA COMPLETAMENTE
CARGADA

56

Fig. 39

SERVICIO Y AJUSTES

REEMPLAZAR LA BATERIA (Vea Fig. 40)

ADVERTENCIA: No haga cortocircuito con los
terminales de la batería al permitir que una
llave de tuerca o cualquier otro objeto entre
en contacto con ambos terminales a la misma
vez. Antes de ins ta lar la batería remueva las
pulseras de metal, los relojes de pulsera de
metal, los anillos, etc. El terminal positivo tiene
que conectarse primero para evitar las chispas
debido a la conexión a tierra por accidente.

• Levantamos la capota a la posición levantada.

• Desconecte el cable de la batería NEGRO primero y luego
el cable de la batería ROJO y remueva la batería del tractor.

• Instale la nueva batería con los términos en misma posición
como la batería vieja.

• Reemplazamos cubierta terminal.

• Primero, conecte el cable de la batería ROJO con el terminal
positivo (+) con el perno hexagonal y la tuerca según se
muestra. Apriételos en forma segura.

• Conecte el cable de conexión a tierra NEGRO al terminal
negativo (-) con el perno hexagonal y la tuerca que queden.
Apriételos en forma segura.

• Cerramos la capota.

CABLE NEGRO

(NEGATIVO)

PARA REMOVER EL CONJUNTO DEL CAPÓ Y
DEL ENREJADO (Vea Fig. 41)

• Levante el capó.

• Desabroche el conector del alambre de las luces delanter­as.

• Párese delante del tractor. Agarre el capó en los lados,
inclínelo un poco hacia el motor y sáquelo del tractor.

• Para volver a instalar el capó, asegúrese de volver a co­nectar el conector del alambre de las luces.

CAPOTA

CONECTOR
DEL ALAMBRE
DE LAS LUCES

DELANTERAS

07002

CUBIERTA
TERMINAL

CABLE
ROJO
(POSITIVO)

Fig. 40

PARA CAMBIAR LA BOMBILLA DE LA LUZ
DELANTERA

• Levante el capó.

• Tire el sujetador de la bombilla fuera del agujero en la parte
trasera del enrejado.

• Cambie la bombilla en el sujetador y empuje el sujetador de
la bombilla, en forma segura, hacia atrás en el agujero en la
parte trasera del enrejado.

• Cierre el capó.

ENTRECIERRE Y RELÉS

El alambrado suelto o dañado puede producir el mal fun cio­na mien to de su tractor, o que deje de funcionar, o le impida el
arrancar.

• Revise el alambrado.

PARA CAMBIAR EL FUSIBLE

Cámbielo por un fusible tipo enchufable de 30 amps, tipo au to­mo triz. El sujetador del fusible está ubicado detrás del tablero.

Fig. 41

TRANSMISIÓN

REMOCIÓN/REEMPLAZO DE LA TRANSMISIÓN

Si por acaso su transmisión debe ser removida para servicio o
reemplazo, debe ser purgada después de la reinstalación y antes
de operar el tractor. Vea “PUR GAR LA TRANSMISIÓN” en la
sección de la Operación de este manual.

MOTOR

PARA AJUSTAR EL CABLE DE CONTROL
DE LA ACELERACIÓN

El control de la aceleración ha sido preajustado en la fábrica y no
debería necesitar ajustes. Revise los ajustes que se describen a
continuación, antes de soltar el cable. Si el ajuste es necesario,
vea de manual de motor.

PARA AJUSTAR EL CONTROL DE
ESTRANGULA CIÓN

El control de la estrangulación ha sido preajustado en la fábrica
y no debería necesitar ajustes.

PARA AJUSTAR EL CARBURADOR

El carburador ha sido preajustado en la fábrica y no debería
necesitar ajustes. Sin embargo, se pueden necesitar ajustes
de menor importancia para compensar por las diferencias en el
combustible, temperatura, altura o carga. Si el carburador ne ce­si ta ajustes, vea de manual de motor.

57

ALMACENAMIENTO

Inmediatamente prepare su tractor para el almacenamiento al final
de la temporada o si el tractor no se va a usar por 30 días o más.

Advertencia: Nunca almacene el tractor con
gasolina en el estanque dentro de un edificio
en donde los gases pueden al can zar una
llama expuesta o una chispa. Per mi ta que
el motor se enfríe antes de almacenarlo en
cualquier recinto privado.

TRACTOR

Remueva la segadora del tractor para el almacenamiento por el
invierno. Cuando la segadora se va a almacenar por cierto período
de tiempo, límpiela cuidadosamente, quite toda la mugre, la grasa,
las hojas, etc. Guárdela en una área limpia y seca.

• Limpie todo el tractor (vea “LIMPIEZA” en la sección de
Mantenimiento en este manual).

• Inspeccione y cambie las correas, si es necesario (vea las
instrucciones para el cambio de las correas en la sección
de Servicio y Ajustes de este manual).

• Lubríquelo, según se muestra en la sección de Mantenimiento
de este manual.

• Asegúrese que todas las tuercas, los pernos y los tornillos
estén sujetados en for ma segura. Inspeccione las partes
movibles para verificar si hay daño, rotura o desgaste.
Cámbielas si es necesario.

• Retoque todas superficies pintadas oxidadas o picadas;
aplique lija antes de pintar.

BATERÍA

• Cargue la batería completamente antes de guardarla.

• Después de cierto período de tiempo en almacenamiento,
la batería puede necesitar volver a cargarse.

• Para ayudar a evitar la corrosión y las fugas de potencia
durante largos períodos de almacenamiento, se deben
des co nec tar los cables de la batería y se debe limpiar cui­da do sa men te (vea “PARA LIMPIAR LA BATERÍA Y LOS
TER MI NA LES” en la sección de Mantenimientode este
manual).

• Después de limpiarla, deje los cables desconectados y
póngalos en donde no puedan entrar en contacto con los
terminales de la batería.

• Si se remueve la batería del tractor para el almacen-amiento,
no la guarde directamente sobre concreto o sobre su per fi cies
húmedas.

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es important evitar que se forman depositos

de goma en partes fundamentales del sistema de combus-tible
tales como el carburador, el filtro del com bus ti ble, la manguera
del combustibles mezclados con alcohol (conocido como gas o hol
o que tienen etanol o metanol) pueden atraer humedad, lo que
con duce a la separación y a la formación de acudos du rante
elalmacenamiento. La gasolina acidica puede dañar el sistema de
combustible de un motor du rante el periodo de almacenamiento.

• Vaciar el depósito del carburante poniendo en marcha el
motor y dejándolo funcionar hasta que el carburante termine
el carburador esté vacío.

• Nunca use los productos para limpieza del carburador o
del motor en el estanque de com bus ti ble pues se pueden
pro du cir daños permanentes.

• Use combustible nuevo la próxima temporada.

AVISO: El estabilizador de combustible es una alternativa acep ta­ble para reducir a un mínimo la formación de depósitos de goma
en el com bus ti ble durante el período de almacenamiento. Agre gue
estabilizador a la gasolina en el estanque de combustible o en el
envase para el almacenamiento. Siempre siga la proporción de
mezcla que se encuentra en el envase del estabilizador. Haga
funcionar el motor por lo menos 10 minutos después de agregar
el estabilizador, para permitir que éste llegue al carburador. No
vaciar la gasolina del estanque de gasolina y el carburador si se
está usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cámbielo con aceite de
motor limpio. (Vea “MO TOR” en la sección de "MANTENIMIENTO”
de este man u al.)

CILINDRO(S)

• Remueva la(s) bujía(s).

• Vacíe una onza de aceite a través del agujero(s) de la bujía
en el cilindro(s).

• Gire la llave de ignición a la posición de “ARRANQUE”
(START), por unos cuantos segundos para distribuir el acei te.

• Cambie por bujía(s) nueva(s).

OTROS

• No guarde la gasolina de una temporada a la otra.

• Cambie el envase de la gasolina si se empieza a oxidar. La
oxidación y/o la mugre en su gasolina producirán problemas.

• Si es posible, guarde su unidad en un recinto cerrado y
cúbrala para protegerla con tra el polvo y la mugre.

• Cubra su unidad con un forro protector adecuado que no
retenga la humedad. No use plástico. El plástico no puede
respirar, lo que permite la formación de condensación, lo
que producirá la oxidación de su unidad.

IMPORTANTE: NUNCA CUBRA EL TRACTOR MIENTRAS
EL MOTOR Y LAS ÁREAS DE ESCAPE TODAVÍA ESTÁN
CALIENTES.

58

IDENTIFICACIÓN DE PROBLEMAS

PROBLEMA CAUSA CORRECCIÓN
No arranca

Difícil de arrancar

1. Sin combustible. 1. Llene el estanque de combustible.

2. Motor sin la “ESTRANGULACIÓN” (CHOKE)
adecuada.

3. Motor ahogado. 3. Espere varios minutos antes detratar de arrancar.

4. Bujía mala. 4. Cambie la bujía.

5. Filtro de aire sucio. 5. Limpie/cambie el filtro de aire.

6. Filtro de combustible sucio. 6. Cambie el filtro de combustible.

7. Agua en el combustible. 7. Vaciar el estanque de combustible y el carburador, vuelva

8. Alambrado suelto o dañado. 8. Revise todo el alambrado.

9. Carburador desajustado. 9.

10. Válvulas del motor desajustadas. 10. Pongase en contacto con un centro de servicio cuali-

1. Filtro de aire sucio. 1. Limpie/cambie el filtro de aire.

2. Bujía mala. 2. Cambie la bujía.

3. Batería baja o descargada. 3.

4. Filtro de combustible sucio. 4. Cambie el filtro de combustible.

5. Combustible rancio o sucio. 5. Vaciar el estanque de combustible y vuelva a llenarlo con

6. Alambrado suelto o dañado. 6. Revise todo el alambrado.

7. Carburador desajustado. 7. Vea “PARA AJUSTAR EL CARBURADOR”

8.

Válvulas del

motor desajustadas. 8. Pongase en contacto con un centro de servicio cualificado.

2. Vea “PARA HACER ARRANCAR EL MOTOR” en la sec­ción de operación.

a llenar el estanque con gasolina nueva cambie el filtro de
combustible.

Vea “PARA AJUSTAR
Servicio y Ajustes.

ficado.

Vuelva a cargar o cambie la batería.

gasolina nueva.

de Servicio y

EL CARBURADOR”

Ajustes.

en la sección de

en la sección

El motor no la
vuelta

El motor suena
pero no arranca

Pérdida de fuerza

1. Pedal del freno no presionado. 1. Presione el pedal del freno.

2. El embrague del accesorio está enganchado. 2. Desenganche el embrague del accesorio.

3. Batería baja o descargada. 3.

4. Fusible quemado. 4. Cambie el fusible.

5.

Terminales de la batería corroídos.

6. Alambrado suelto o dañado. 6. Revise todo el alambrado.

7. Interruptor de la ignición fallado. 7. Revise/cambie el interruptor de la ignición.

8. Solenoide o arrancador fallados. 8. Revise/cambie el solenoide o arrancador.

9. Interruptor(es) que exige(n) la presencia del
operador fallado.

1. Batería baja o descargada 1.

2.

Terminales de la batería corroídos.

3. Alambrado suelto o dañado. 3. Revise todo el alambrado.

4. Solenoide o arrancador fallados. 4. Revise/cambie el solenoide o arrancador.

1.

Corta mucho césped, muy rápido.

2. Aceleración en la posición de
LACIÓN” (CHOKE).

3. Acumulación de césped, hojas y basura debajo
de la segadora.

4. Filtro de aire sucio. 4. Limpie/cambie el filtro de aire.

5. Nivel de aceite bajo/aceite sucio. 5. Revise el nivel de aceite/cambie el aceite.

6. Bujía fallada. 6. Limpie y vuelva a ajustar la abertura o cambie la bujía.

7. Filtro de combustible sucio. 7. Cambie el filtro de combustible.

8. Combustible rancio o sucio. 8. Vaciar el estanque de combustible y vuelva a llenarlo con

9. Agua en el combustible. 9. Vaciar el estanque de combustible y el carburador, vuelva

10. Alambrado de la bujía suelto. 10. Conecte y apriete el alambre de la bujía.

11. Rejilla/aletas de aire del motor sucias. 11. Limpie las rejilla/aletas de aire del motor.

12. Silenciador sucio/taponado. 12. Limpie/cambie el silenciador.

13. Alambrado suelto o dañado. 13. Revise todo el alambrado.

14. Carburador desajustado. 14. Vea “PARA AJUSTAR EL CARBURADOR”

15. Válvulas del motor desajustadas. 15. Pongase en contacto con un centro de servicio cuali-

“ESTRANGU-

Vuelva a cargar o cambie la batería.

5. Limpie los terminales de la batería.

9. Póngase en contacto con un centro de servicio cuali­ficado.

Vuelva a cargar o cambie la bate

2.

Limpie los terminales de la batería.

1. Eleve la altura de corte/reduzca la velocidád

2. Ajuste el control de la aceleración.

3. Limpie la parte inferior de la cajade la segadora.

gasolina nueva.

a llenar el estanque con gasolina nueva y cambie el filtro
de combustible.

de Servicio y Ajustes.

ficado.

ría.

en la sección

59

IDENTIFICACIÓN DE PROBLEMAS

PROBLEMA CAUSA CORRECCIÓN
Vibración

excesiva

1. Cuchilla desgastada, doblada o suelta. 1. Cambie la cuchilla. Apriete el perno de la cuchilla.

2. Mandril de la cuchilla doblado. 2. Cambie la mandril de la cuchilla.

3. Parte(s) suelta(s)/dañada(s). 3. Apriete la(s) parte(s). Cambie las partes dañadas.

El motor continúa
funcionando cuando
el operador se baja
del asiento con el em­brague del accesorio
enganchado

El corte disparejo

Las cuchillas
segadoras no
rotan

Mala descarga del
césped

Las luz (ces) de
lantera(s) no
funcionando

La batería no carga

Pérdida de
impulsión

El motor tiene “con­traexplosiones”
cuando se “APAGA”

El tractor se ponen
marcha atrás

1. Sistema de control que exige la presencia del
operador –seguridad fallado.

1. Cuchilla desgastada, doblada o suelta. 1. Cambie la cuchilla. Apriete el perno de la cuchilla.

2. El conjunto segador no estánivelado. 2. Nivele el conjunto segador.

3. Acumulación de césped, hojas y basura debajo
de la segadora.

4. Mandril de la cuchilla doblado. 4. Cambie la mandril de la cuchilla.

5. Los agujeros de ventilación del conjunto sega­dor taponadosdebido a la acumulación de
sped, hojas y basura

1. Obstrucción en el mecanismo del embrague. 1. Remueva la obstrucción.

2. La correa de impulsión de la segadora está
desgastada/dañada.

3. Polea de guía atascada. 3. Cambie la polea de guía.

4. Mandril de la cuchilla atascado. 4. Cambie la mandril de la cuchilla.

1. Velocidad del motor muy lenta. 1. Ponga el control de la aceleración en la posición de

2. Velocidad de recorrido demasiado rápida. 2. Cambie a una velocidad más lenta.

3. Césped mojado. 3. Permita que se seque el céspedantes de segar.

4. El conjunto segador no estánivelado. 4. Nivele el conjunto segador.

5. Presión de aire de las llantas baja o dispareja. 5. Revise las llantas para verificarque tienen la presión de aire.

6. Cuchilla desgastada, doblada o suelta. 6. Cambie/afile la cuchilla. Apriete el perno de la cuchilla.

7. Acumulación de césped, hojas y basura debajo
de la segadora.

8. La correa de impulsión de la segadora está des­gastada o desajustada.

9. Las cuchillas están mal coninstaladas. 9.

10. Cuchillas inadecuadas en uso. 10. Cambie por las cuchillas enumeradas en este manual.

11. Los agujeros de ventilación del conjunto agujeros
segador taponados debido a la acumulación de
césped, hojas y basura alrededor de los mandriles.

1. El interruptor está “APAGADO”(OFF). 1. “ENCIENDA” (ON) el interruptor.

2. Bombilla(s) o lámpara(s) quemada(s). 2.

3. Interruptor de la luz fallado. 3. Revise/cambie el interruptor de la luz.

4. Alambrado suelto o dañado. 4.

5. Fusible quemado. 5. Cambie el fusible.

1.

Elemento(s) de la batería malo(s).
Malas conexiones de cables.

2.

3. Regulador fallado (si equipado). 3. Cambie el regulador.

4. Alternador fallado. 4. Cambie el alternador.

1. El control de rueda libre está enla posición
“DESENGANCHADO” (dis en gaged).

2. Residuos es en de la placa de dirección. (Si los
tiene)

3. La correa de impulsión de impulsión de movimiento. 3. Reemplace la correa de movimien-to esta gastada, dañada

4. Aire atrapado en la transporte o el servicio. 4. Purgue la transmisión.

5. Llave cuadrada de eje es ausente. 5. Vea “PARA REMOVER LAS RUEDAS” en la sección de

1. El control de la aceleración del motor no fue
ajustado en la posición de velocidad media y
máxima (rápida) antes de para el motor.

1. El sistema de funcionamiento atrás (ROS) no está
"ON", cuando enganche la segadora o otro accesorio.

alrededorde los mandriles.

1. Revise el alambrado, los interruptores y la conexiones.Si
no están correctas, pongase en contacto con un centro
de servicio cualificado.

3. Limpie la parte inferior de la cajade la segadora.

5. Limpie alrededor de los mandriles para abrir los de

cé-

ventilación.

2. Cambie la correa de impulsión de la segadora.

“RÁPIDO” (fast).

7. Limpie la parte inferior de la cajade la segadora.

8. Cambie/ajuste la correa de impulsión de la segadora.

Vuelva a instalar las cuchillas elborde afilado hacia abajo.

11. Limpie alrededor de los mandriles para abrir los de
ventilación.

Cambie la bombilla(s) o lámpara(s).

Revise el alambrado y las conexiones.

1. Cambie la batería.

2. Revise/limpie todas las cables.

1. Ponga el control de rueda libre enla posición
“ENGANCHADO”(disengaged).

2. Vea “LIMPIEZA” en la sección de Mantenimento de este
manual.

o rota.

Servicio y Ajustes de este manual.

1. Mueva el control de la aceleración a la posición de veloci­dad media y máxima (rápida) antes de para el motor.

1. Girar el ROS en la posición "ON".Vea la sección de
operación.

60

15 GRADOS MAX.

PLEGAR A LO LARGO DE LA LÍNEA PUNTEADA

ESTA ES UNA PENDIENTE DE 15 GRADOS

SOLAMENTE ANDE CUESTA ARRIBA O

CUESTA ABAJO Y NO ATRAVIESE EL CERRO

GUÍA SUGERIDA PARA MEDIR LAS PENDIENTES CON LA VISTA PARA UNA

OPERACIÓN SEGURA

ADVERTENCIA: Para evitar daños graves, haga funcionar su tractor arriba

y abajo de las pendientes, nunca transversalmente con respecto a las

pendientes. No cortar pendientes mayores de 15 grados. Haga los

virajes gradualmente para evitar volcarse o la pérdida de control.

Tenga

mucho cuidado cuando cambie de dirección en las pendientes.

1. Plegar esta página a lo largo de la línea punteada arriba indicada.

2. Tener la página ante de sí mismos de modo que su borde izquierdo sea vertical

paralelo al tronco del árbol u otra estructura vertical.

3. Mirar a través del pliegue en direcció

n de la pendiente que se quiere medir.

4. Comparar el ángulo del pliegue con la pendiente del terreno.

61

Husqvarna garantiza al comprador minorista original que este producto Husqvarna® carece de defectos materiales o de fabricación con un uso y mantenimiento
normales desde el día de la compra, dentro del periodo de garantía aplicable indicado en el Anexo A. Esta Garantía limitada on se podrá transferir a ningún comprador
posterior de este producto Husqvarna®. Ciertos componentes (por ejemplo, los motores y las transmisiones) quedan excluidos de la cobertura y se aplican otras
limitaciones, según se describe en este documento. Husqvarna reparará o sustituirá, a su propio criterio, cualquier producto o pieza defectuoso cubierto por la garantía
limitada, sin cargo, en cualquier concesionario/centro de servicio Husqvarna autorizado utilizando repuestos originales de OEM Husqvarna, de conformidad con las
limitaciones y exclusiones que se describen a continuación. Husqvarna no ofrece programa de cambio directo.

1. CLAUSULAS DE RESTRICCIÓN DE GARANTÍA. ESTA GARANTÍA LIMITIDA ES LA ÚNICA GARANTÍA EXPLÍCITA PROPORCIONADA POR
HUSQVARNA, Y NO HAY GARANTÍAS QUE SE AMPLÍEN MÁS ALLÁ DE LA DESCRIPCIÓN DE ESTA PÁGINA, A EXCEPCIÓN DE LAS ESTABLECIDAS
POR LEY. ESTA GARANTÍA SOLO ES PROPORCIONADA POR HUSQVARNA, Y SOLO HUSQVARNA LA PUEDE MODIFICAR. ESTA GARANTÍA
LIMITADA ES LA DECLARACIÓN FINAL DE NUESTRO ACUERDO, Y ES UNA DECLARACIÓN COMPLETA Y EXCLUSIVA DE LOS TÉRMINOS DE
ESTE ACUERDO. ESTA GARANTÍA LIMITADA LE OTORGA DERECHOS LEGALES ESPECÍFICOS, Y UD. TAMBIÉN PUEDE TENER OTROS DERECHOS
DEPENDIENDO DE LA UBICACIÓN.

2. DURACIÓN LIMITADA. CUALQUIER GARANTÍA QUE PUEDA SER IMPLÍCITA DE ACUERDO CON LAS LEYES (INCLUIDA CUALQUIER GARANTÍA
IMPLÍCITA DE ADECUACIÓN A UN PROPÓSITO O USO PARTICULAR Y GARANTÍA IMPLÍCITA DE COMERCIABILIDAD) SE LIMITA A LA DURACIÓN
DEL PERÍODO DE GARANTÍA APLICABLE BAJO ESTA GARANTÍA LIMITADA. EN ALGUNOS SITIOS NO SE PERMITEN LAS LIMITACIONES DE LA
DURACIÓN DE UNA GARANTÍA IMPLÍCITA, DE MODO QUE LAS LIMITACIONES ANTERIORES PUEDEN NO APLICARSE EN SU CASO.

3. RECURSOS EXCLUSIVOS. EN ALGUNAS ZONAS, EDNÓICATIMILONÓISULCXEALETIMREPESON,CEBEUQEDAICNIVORPALADIULCNI
RESPONSABILIDADES POR DAÑOS PERSONALES O FÍSICOS DERIVADOS DE FALLAS DEL FABRICANTE Y/O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS
ACCIDENTALES O DERIVADOS. POR LO TANTO, ES POSIBLE QUE NO LE AFECTEN ALGUNAS DE LAS SIGUIENTES LIMITACIONES. LAS PREVISIONES
ANTERIORES SON EXCLUSIVAS PARA CUALQUIER VIOLACIÓN DE ESTA GARANTÍA LIMITADA. NO SE DISPONE DE NINGÚN OTRO RECURSO,
ENTRE OTROS, DAÑOS ESPECIALES, ACCIDENTALES O DERIVADOS, PÉRDIDA DE BENEFICIOS, PÉRDIDA DE VENTAS, DAÑOS PERSONALES O
MATERIALES, NI NINGUNA OTRA PÉRDIDA ACCIDENTAL O DERIVADA, Y SE DECLINA CUALQUIER RESPONSABILIDAD ANTE ESOS DAÑOS.

4. Los motores, las transmisiones y otros componentes determinados NO están cubiertos. Esta Garantía limitada no cubre lo siguiente:

(a) Motores y accesorios.

limitada. En la mayoría de los casos, estos elementos NO han sido fabricados por Husqvarna, en cuyo caso pueden estar cubiertos por separado por la garantía de
sus respectivos fabricantes, si tal garantía se proporciona e incluye con el producto en el momento de la compra. Todos los reclamos de este tipo deben presentarse y
enviarse al fabricante correspondiente o según se indique en esas garantías separadas. Husqvarna no tiene autorización para realizar ajustes o reparaciones contemplados
por la garantía en motores fabricados por Briggs & Stratton, Honda, Kawasaki o Kohler (excepto modelos equipados con motores LCT). Husqvarna no asume ninguna
obligación de garantía, derivada de esta garantía limitada, relativa a los motores de otros fabricantes.

(b) Transmisiones. Excepto en los casos en que se indica otra cosa en el Anexo A, las transmisiones/transejes (incluidos los sistemas de transmisión) no están cubiertos
por esta garantía limitada. En la mayoría de los casos, estos elementos NO han sido fabricados por Husqvarna, en cuyo caso pueden estar cubiertos por separado por la
garantía de sus respectivos fabricantes, si tal garantía se proporciona e incluye con el producto en el momento de la compra. Los fabricantes de transmisiones/transejes
Dana, Hydro-Gear y Tuff-Torq proporcionan una garantía para la transmisión/transeje al comprador fi nal o a Husqvarna. Husqvarna asignará la garantía del fabricante
de la transmisión/transeje o cualquier derecho sobre dicho elemento al comprador original de la unidad. Para obtener servicios para transmisiones/transejes cubiertos
por la garantía, contacte primero al minorista al que compró la unidad. Si necesita servicio o tiene dudas relativas al alcance de la garantía de la transmisión/transeje,
contacte directamente con Husqvarna a través de nuestro sitio web www.husqvarna.com, o llame al 800-487-5951 (EE.UU.) o 800-805-5523 (Cánada) para contactar
con un proveedor de servicios autorizado de Husqvarna. Todos los reclamos de este tipo deben presentarse y enviarse al fabricante correspondiente o según se indique
en esas garantías separadas. Husqvarna no tiene autorización para realizar ajustes o reparaciones contemplados por la garantía de transmisiones o transejes. Husqvarna
no asume ninguna obligación derivada de esta garantía limitada para los fabricantes antes enumerados (para ver las excepciones, consulte el Anexo A).

(c) Piezas no renovables. Esta garantía limitada no cubre piezas y elementos de mantenimiento general (“Piezas no renovables”), incluyendo entre otros bujías,
bombillas, fi ltros, lubricantes, cuerdas de arranque, correas, cuchillas y adaptadores de cuchillas.

(d) Componentes para control de emisiones. Esta garantía limitada no cubre equipo y componentes de control de emisiones en la medida regulada por la agencia de
protección ambiental de EE. UU o agencias estatales, provinciales o federales similares. Esos equipos y componentes están cubiertos por una declaración de garantía
de control de emisiones separada que se suministra con su nuevo producto. Consulte esta declaración de garantía separada para ver los detalles.

A excepción de los casos en que se indica otra cosa en el Anexo A, todos los motores y accesorios no están cubiertos por esta garantía

CLAUSULAS DE RESTRICCIÓN, LIMITACIONES Y EXCLUSIONES

5. Cualquier uso COMERCIAL, INSTITUCIONAL, AGRÍCOLA, INDUSTRIAL, QUE PRODUZCA INGRESOS o DE ALQUILER
tendrá como resultado la pérdida de garantía o un período de garantía menor. Dependiendo del producto, o bien NO HAY GARANTÍA (sea

establecida por ley, contractual o de otro tipo) o tiene una garantía reducida si el producto se utiliza para propósitos comerciales, institucionales,
agrícolas, industriales, de producción de benefi cios o de alquiler y, en tales circunstancias, se ofrece esta garantía limitada en su lugar, reemplazando
cualquier régimen de garantías proporcionado por ley. Consulte el Anexo A.

6. Los productos reparados o readaptados tienen una garantía limitada de 30 días. osodarapersotcudorpsol,adatimilaítnaragatseojaB
readaptados en fábrica certifi cada tienen una garantía limitada de 30 días para las piezas y mano de obra de uso no comercial. Los productos solo
se reacondician en la fábrica Husqvarna.

7. Responsabilidades del propietario. Si desea conservar sus derechos bajo esta Garantía limitada, debe realizar un cuidado y uso razonables del
producto; lo que incluye cumplir con el mantenimiento preventivo, el almacenamiento, y el uso de combustible y aceite indicados en el manual del
operador proporcionado. Por ejemplo, los siguientes elementos son responsabilidad del propietario y no están cubiertos por esta Garantía limitada:

Productos con ruedas para consumidor – Garantía limitada

a. Servicio previo a la entrega y de confi guración, así como ajustes del motor.
b. Los ajustes después de los primeros treinta (30) días posteriores a la compra y en adelante, como ajustes del cable del acelerador o de las

guías de las correas; y

c. El mantenimiento preventivo según se describe en el manual del operador.
Además, usted debe dejar de utilizar el producto de inmediato si se produce cualquier falla o daño. El producto debe llevarse a un concesionario de
servicio Husqvarna autorizado antes de seguir utilizándolo.

62

8. Los daños que resultan del envejecimiento y desgaste normales o los daños por negligencia NO están cubiertos. La Garantía limitada no
cubre otros daños fuera de los que resultan de defectos en el material o la mano de obra. Los siguientes NO se consideran defectos en el material o
en la mano de obra y, por lo tanto, NO están cubiertos.

(a) Abrasión en plataformas de cortadoras de césped.
(b) Neumáticos dañados por pinchaduras externas.
(c) Cambio de color natural del material debido a la luz ultravioleta.
(d) Daños en los equipos de corte por contacto con rocas u otros materiales y/o estructuras no aprobadas.

Además, la Garantía limitada no cubre daños, averías o fallas que resulten de abuso o uso negligente del producto que incluya o esté asociado con
cualquiera de los siguientes:

(e) Incumplimiento del suministro o de los servicios de mantenimiento requeridos según se indican en el manual del operador.
(f) Abuso, uso indebido, negligencia, modifi caciones, alteraciones, desgaste normal, servicios incorrectos, uso de accesorios no

autorizados, falta de lubricación o falla del motor por el uso de aceites que no cumplen con las especifi caciones del fabricante del motor.

(g) Uso de gasohol, que contiene metanol (alcohol de la madera). El gasohol que contiene un máximo de 10% de etanol (alcohol de cereal)

o 15% de MTBE (metil/terciario/butil/éter) está aprobado.
(h) Uso de éter o cualquier fl uido para arranque.
(i) Limpieza del producto con presión o vapor.
(j) Uso de bujías que no cumplen los requisitos de rendimiento con respecto a las emisiones enumerados en el manual del operador.
(k) Manipulación no autorizada del regulador de velocidad o los componentes de control de emisiones del motor, así como el

funcionamiento del motor por encima de las revoluciones de motor especifi cadas y recomendadas que se indican en el manual del

operador.
(l) Funcionamiento de la unidad con escudos de corte, protecciones o dispositivos de seguridad instalados incorrectamente, retirados o

modifi cados.
(m) Cualquier fi ltro de aire retirado o dañado, suciedad excesiva, abrasivos, agua salobre, humedad, corrosión, óxido, barniz, combustible

caduco o cualquier reacción adversa debida a procedimientos de almacenamiento incorrectos.
(n) Fallas debidas a confi guración incorrecta, servicio antes de la entrega o servicio de reparación realizado por alguien que no sea un

concesionario de servicio Husqvarna autorizado durante el período de garantía.
(o) Grasa o aceite contaminado con suciedad, uso de tipos incorrectos de grasa o aceite, incumplimiento de los intervalos de engrase

recomendados, daño por agua o humedad y/o almacenamiento incorrecto.
(p) Bombeo de rociadores o rociado de materiales cáusticos o infl amables, coladores ausentes o rotos, o
(q) Uso continuado del producto después de la aparición inicial de un problema o falla.

9. Garantía limitada a 10 años de plataforma moldeada reforzada (blindada) y limitada de por vida para plataforma soldada. Estas
garantías limitadas solo cubren la carcasa de la plataforma; NO cubren las piezas o componentes mecánicos como correas, poleas, alojamientos de
eje, cojinetes, cuchillas, varillas, reguladores de altura o ruedecillas/ruedas antidesbroce. La Garantía limitada de por vida no cubre otros daños fuera
de los que resultan de defectos en el material o la mano de obra. Los siguientes problemas NO se consideran defectos del material o mano de obra
y, por lo tanto, NO están cubiertos:

(a) Abrasión de las plataformas de cortacésped, incluyendo desgaste por arena.
(b) Daños en los equipos de corte por contacto con piedras u otros materiales y/o estructuras no aprobadas.
(c) Óxidación y corrosión.
(d) Cambio natural del color de la pintura u otros materiales debido a la luz ultravioleta.

CÓMO OBTENER SERVICIO

10. Centro/concesionario de servicio Husqvarna autorizado. Para obtener cobertura de garantía, es su responsabilidad (a su costo y cargo)

entregar o enviar su unidad Husqvarna a un centro/concesionario de servicio Husqvarna autorizado y organizar la recogida o la devolución de su
unidad después de que se hayan realizado las reparaciones. Si desconoce la ubicación del concesionario de servicio Husqvarna autorizado más
cercano, llame a Husqvarna al 1-800-487-5951 de 8:00 a.m. a 8:00 p.m., Hora Estándar del Este, o visite
asistencia o si tiene preguntas con respecto a esta Garantía limitada, puede comunicarse con nosotros a través del 800-487-5951 (EE. UU.) u 800-805­5523 (Cánada) de 8:00 a.m. a 8:00 p.m., Hora Estándar del Este, o a través de Internet en www.husqvarna.com.

11. Documentación requerida. Debe conservar y presentar este Comprobante de compra (que incluya la fecha, el modelo del producto y, si
corresponde, el número de serie del motor) a un concesionario de servicio Husqvarna autorizado para obtener el servicio de garantía bajo esta
Garantía limitada. El comprobante de compra es de su exclusiva responsabilidad. Husqvarna le recomienda que registre su producto on-line en

www.usa.husqvarna.com (EE. UU. y Cánada) para asegurarse, entre otras cosas, de recibir información importante sobre el producto. Sin embargo,

registrar el producto no es una condición del servicio de garantía.

Husqvarna Professional Products, NA, Inc.

9335 Harris Corners Parkway, Suite 500, Charlotte, NC28269

www.husqvarna.com. En caso de requerir

575 49 43-01 W 2012 IR

63

p

)

p

Tabla de garantía limitada de 2012 para productos de consumo con ruedas

ppjg

s

Consumidor

(personal, solo para

Tractores cortacésped:

Producto/Componente

Motor* ***

nravqsuHropadacirbafseis(nóisimsnarT

Solo modelos XLS - carcasa de plataforma moldeada. Garantía limitada del blindaje 10 años Sin garantía Sin garantía

uso doméstico)

a3)sselreeP/a

Comercial (cualquier uso comercial,

profesional, institucional, agrícola o

que genere ingresos, que no sea

ara alquiler

Anexo A

Alquiler

(cualquier uso

para alquiler)

aítnaragniSaítnaragniSsoña5oretnaledeje,sisahc,roditsaB

aítnaragniSaítnaragniSsoñ

********)sorecretedseis(nóisimsnarT

Batería 1 año, prorrateado Sin garantía Sin garantía

rtO

Tractores cortacésped residenciales de giro cero ( Solo RZ )

Motor* ***
Transmisión ** aítnaragniSaítnaragniS**

RZ4623 (967009801 & 967009802)
RZ5426 (967003601 & 967003602) - carcasa de plataforma moldeada. Garantía limitada
del blindaje 10 años Sin garantía Sin garantía

Batería 1 año, prorrateado Sin garantía Sin garantía

Tractores cortacésped residenciales de giro cero ( MZ y EZ )

Motor* ***
Transmisión ** ******

MZ5424S & MZ5425S (967003901 & 25021) - carcasa de plataforma moldeada.

Batería 1 año, prorrateado Sin garantía Sin garantía

Cortabordes LE475, arados, quitanieves

Motor* ***

Dientes de arado aítnaragniSaítnaragniS***

Cortacés

Motor* ***
Batería 1 año, prorrateado Sin garantía Sin garantía

Cortadoras con colchón de aire

Motor* ***

Carritos para plataforma de montaje frontal

Motor* ***
Transmisión 2 años Sin garantía Sin garantía

Cultivadoras

Batería 1 año, prorrateado Sin garantía Sin garantía

Hidrolavadora

Modelo 5525PW:
Motor* ***
Bomba 2 años Sin garantía Sin garantía

Todas las otras hidrolavadoras (6027PW, 9032PW, 1340PW)

Motor* ***
Bomba aítnaragniSsoña2soña2

alpedasacraC

pedasacraC

ocsortO

ed de empuje, segadora de rueda alta

csortO

psetnenopm

decerepsetnenopmocsortO

ropedadatimilaítnaraG.adadlosamrofatalpedasacraC

Ssoña01ejadnilbledadatimilaítnaraG

a2soña2soredecerepsetnenopmocsortO

aítnaragniSaítnaragniS***adiv

aítnaragniSaítnaragniSsoña3soredecerepsetnenopmocso

aítnaragniSaítnaragniS***adivropedadatimilaítnaraG.adadlosamrofat

aítnaragniSaítnaragniSsoña3soredecerepsetnenopmocsortO

aítnaragniSaítnaragni

aítnaragniSaítnaragniS***adivropedadatimilaítnaraG.adadlosamrofatal

aítnaragniSoña1soña3soredecerepsetnenopmocsortO

saíd09saíd09soña2soredecere

aítnaragniSaítnaragniSsoña3soredecerepsetnenopmocsortO

saíd09oña1soña2soredecerepsetnenopmo

aítnaragniSaítnaragniSsoña2soredecerepsetnenopmocsortO

aítnaragniSaítnaragniSsoña2sore

aítnaragniSaítnaragniSsoña2soredecerepsetnenopmocsortO

aítnaragniSsoñ

64

p

)

Tabla de garantía limitada de 2012 para productos de consumo con ruedas

s

r

l

A

r

Consumidor

(personal, solo para

Generadore

Motor* ***

Otros componentes perecederos*

Esparcidoras

Esparcidora oña1oña1oña1

Cortadoras de césped robóticas

Batería oña1oña1oña1

Piezas y accesorios (si se compran)

Accesorios (por ejemplo, trampa para césped, accesorios de protección para
parachoques, etc.). aítnaragniSaítnarag

Piezas y accesorios (si se cambian en el Servicio de garantía)

Los repuestos y/o accesorios proporcionados bajo esta Garantía limitada se garantizan
únicamente por el SALDO del período de garantía limitada aplicable a la pieza o al

* Consulte la garantía separada del fabricante o del fabricante del motor. Motores LCT en quitanieves y arados específicos, garantía a través de Husqvarna.
** Consulte la referencia 1 (b) de la declaración de garantía.
RZ – Dos (2) años de garantía al consumidor, piezas y mano de obra, con red de distribuidores Hydro-Gear.

EZ – Un (1) año de garantía comercial, piezas y mano de obra, con Husqvarna.

Dos (2) años de garantía al consumidor, piezas y mano de obra, con red de distribuidores Hydro-Gear.
MZ – Dos (2) años de garantía comercial, piezas y mano de obra, con red de distribuidores Hydro-Gear.

*** La "Garantía limitada de por vida" de los dientes de arado y el equipo de corte soldado es para toda la vida del producto o 7 (siete) años después de la última fecha de
producción final de la unidad completa, lo que ocurra primero. La sustitución de la carcasa de corte está limitada a un máximo de dos (2) equipos de corte dentro de la
Garantía limitada de por vida.

Producto/Componente

uso doméstico)

*2 años (solo piezas en

el 2º año)

Consumido

Comercial (cualquier uso comercial,

profesional, institucional, agrícola o

que genere ingresos, que no sea

ara alquiler

*2 años - 1365GN (solo piezas en el

2º año) Sin garantía

niSoña1

ialareVadreiuqzialareV.óibmaceseuqoirosecca

Comercia

Anexo A

Alquiler

(cualquier uso

para alquiler)

lquile

saíd09saíd09soña2acitóbordepsécedarodatroC

aítnaragniSaítnaragniSsaíd03).cte,sallihcuc,saerrocolpmejerop(sazeiP

adreiuqzialareVadreiuqz

Carcasa de plataforma

moldeada blindada

Zona reforzada

adadlosamrofatalpedasacracedolpmeje,nóicaunitnocAadadnilbadaedlomamrofatalpedasacracedolpmeje,nóicaunitnocA

A continuación, carcasa de plataforma moldeada, NO reforzada

Sin zona reforzada

65

SERVICE NOTES / AVISO

66

SERVICE NOTES / AVISO

67

11/09/2012 CL
