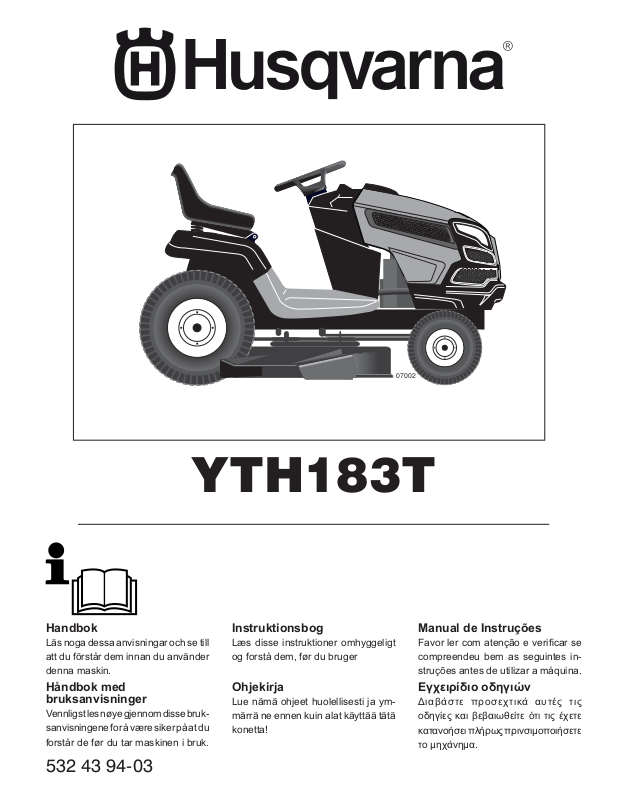

07002

YTH183T

Handbok

Läs noga dessa anvisningar och se till att du förstår dem innan du använder denna maskin.

Håndbok med bruksanvisninger

Vennligst les nøye gjennom disse bruksanvisningene for å være siker på at du forstår de før du tar maskinen i bruk.

532 43 94-03

Instruktionsbog

Læs disse instruktioner omhyggeligt og forstå dem, før du bruger

Ohjekirja

Lue nämä ohjeet huolellisesti ja ymmärrä ne ennen kuin alat käyttää tätä konetta!

Manual de Instruções

Favor ler com atenção e veriﬁ car se compreendeu bem as seguintes instruções antes de utilizar a máquina.

ǼȖȤİȚȡȓįȚȠ ȠįȘȖȚȫȞ

ǻȚĮȕȐıĲİ ʌȡȠıİȤĲȚțȐ ĮȣĲȑȢ ĲȚȢ ȠįȘȖȓİȢ țĮȚ ȕİȕĮȚȦșİȓĲİ ȩĲȚ ĲȚȢ ȑȤİĲİ țĮĲĮȞȠȒıİȚʌȜȒȡȦȢʌȡȚȞıȚȝȠʌȠȚȒıİĲİ ĲȠ ȝȘȤȐȞȘȝĮ.

Page 2

Säkerhetsföreskrifter. Turvallisuussäännöt. Sikkerhetsforanstaltninger. Especiﬁ cações de segurança

Sikkerhedsregler. ȀĮȞȩȞİȢ ĮıĳȐȜİȚĮȢ.

Montering. Kokoaminen. Montering. Montagem

Montering. ȈȣȞĮȡȝȠȜȩȖȘıȘ.

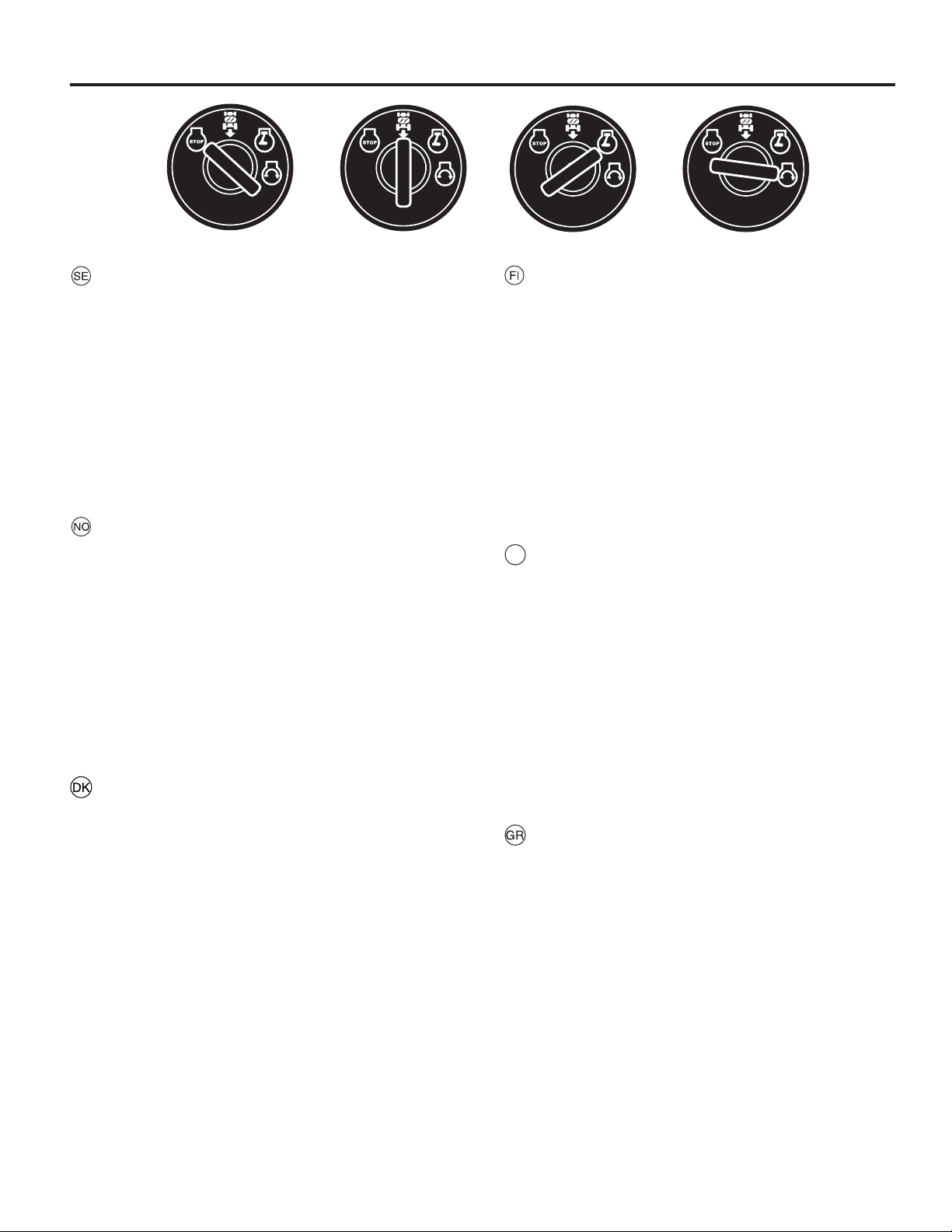

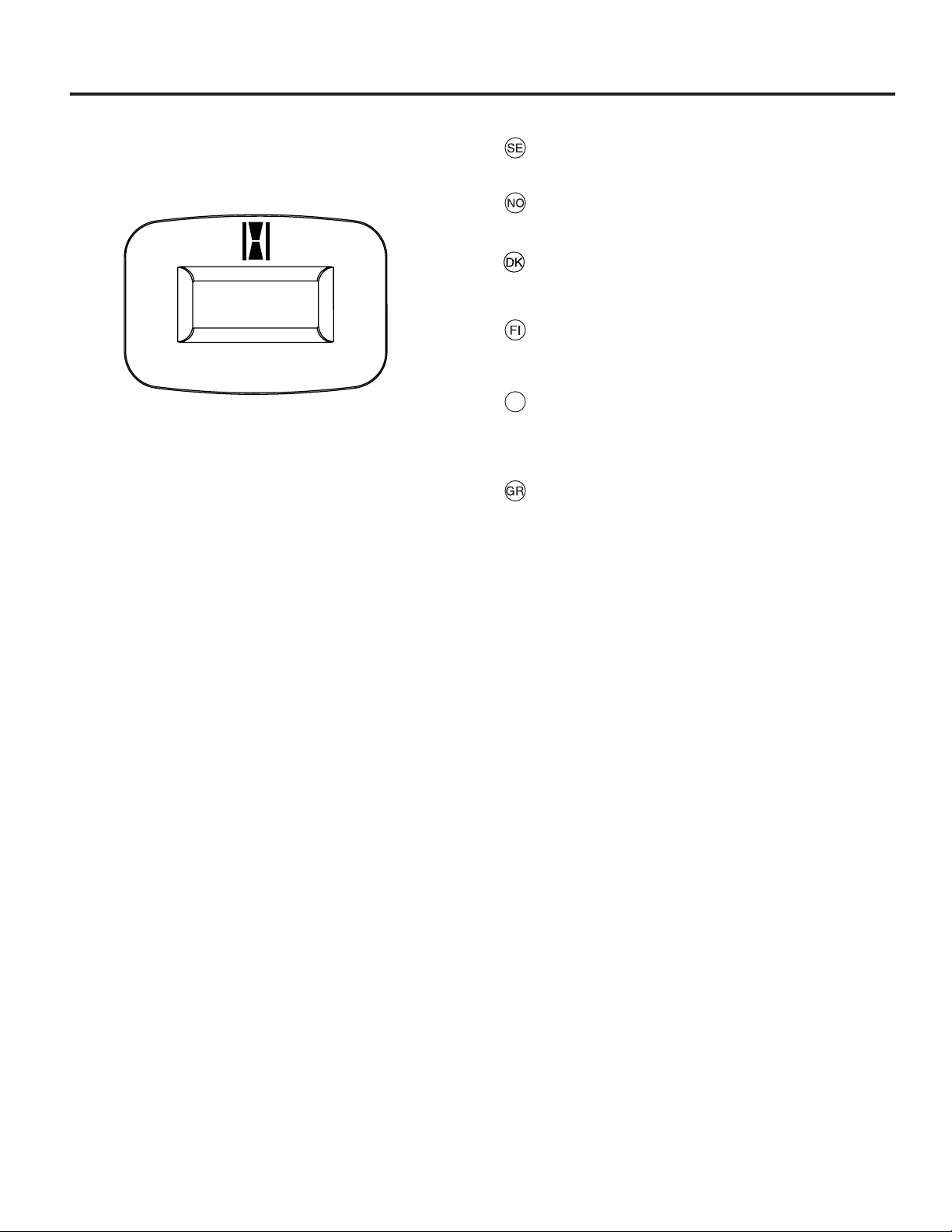

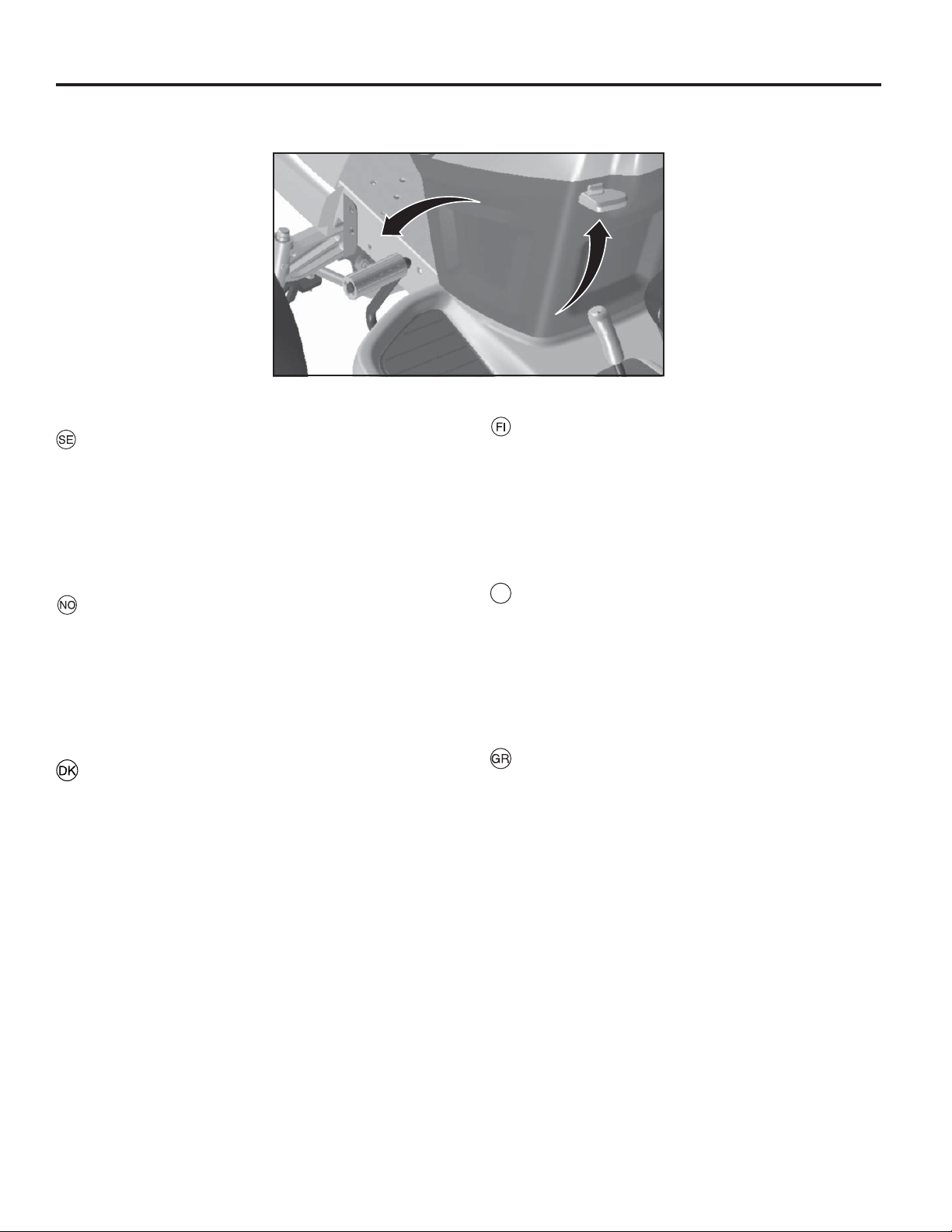

Funktionsbeskrivning. Toiminnan selostus. Funksjonsbeskrivelse. Descrição funcional

Funktionsbeskrivelse. ȆİȡȚȖȡĮĳȒ ȜİȚĲȠȣȡȖȚȫȞ.

Åtgärder före start. Toimenpiteet ennen käynnistystä. Startforberedelser. Antes de dar partida

Forholdsregler før starten. ȆȡȚȞ Įʌȩ ĲȘȞ İțțȓȞȘıȘ.

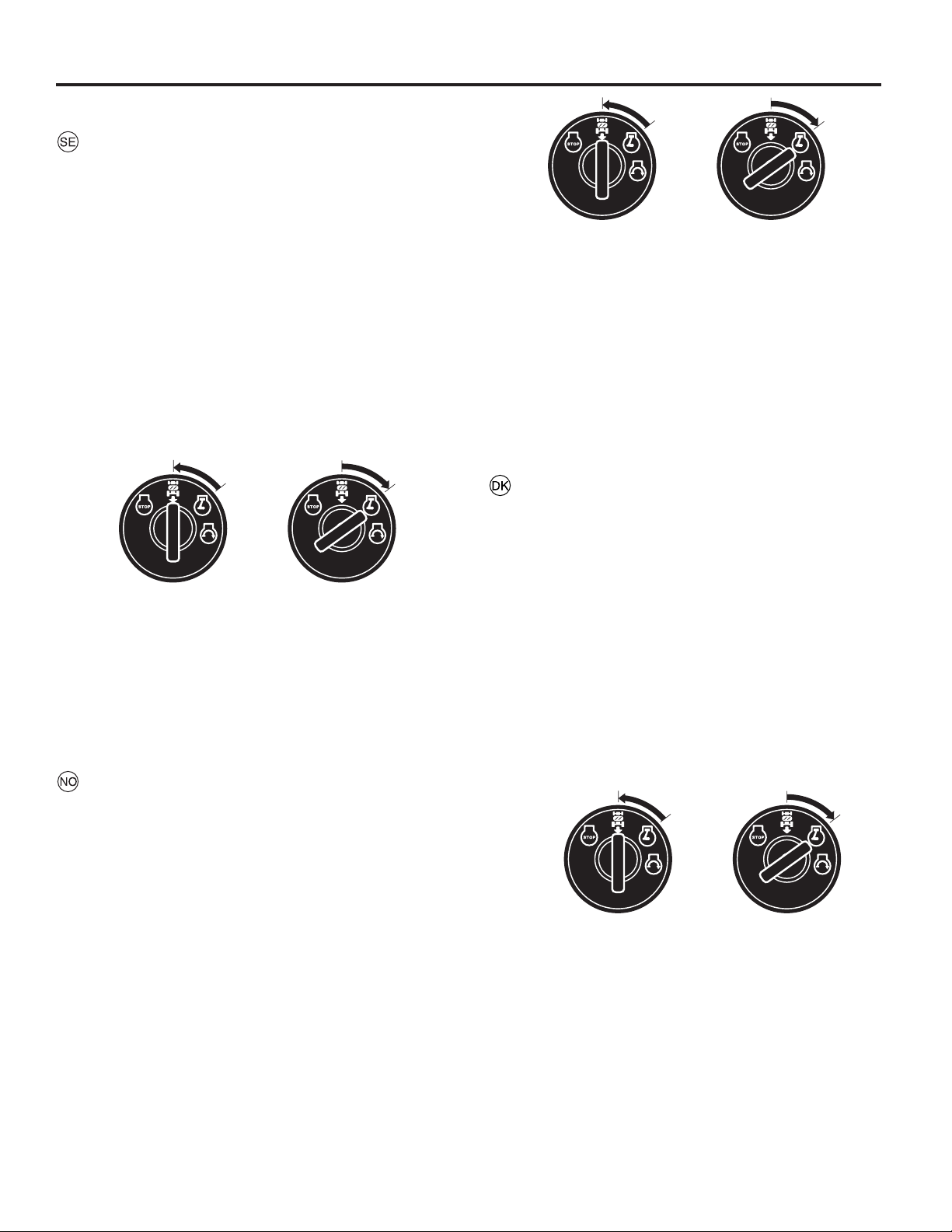

Körning. Ajo. Kjøring. Direção

Drift. ȅįȒȖȘıȘ.

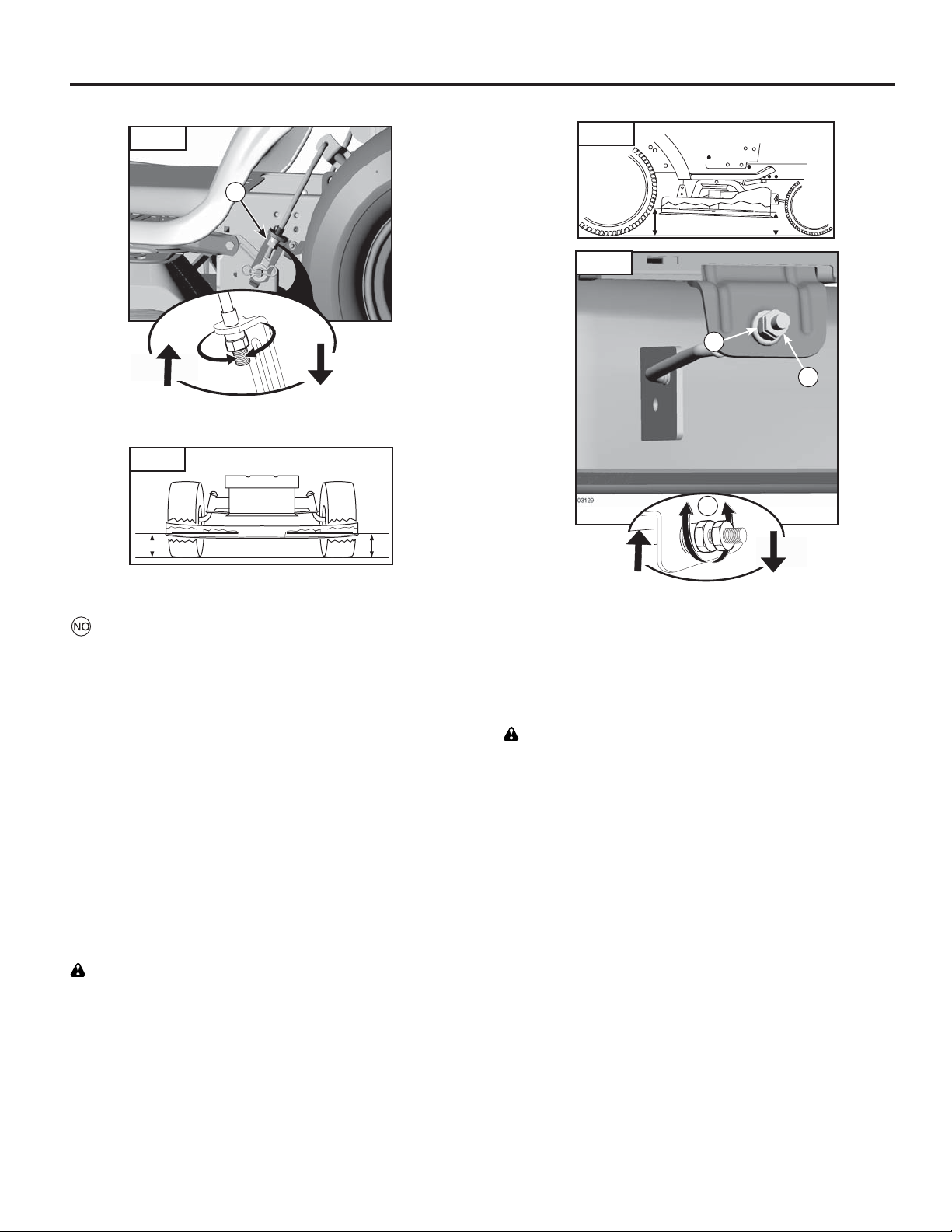

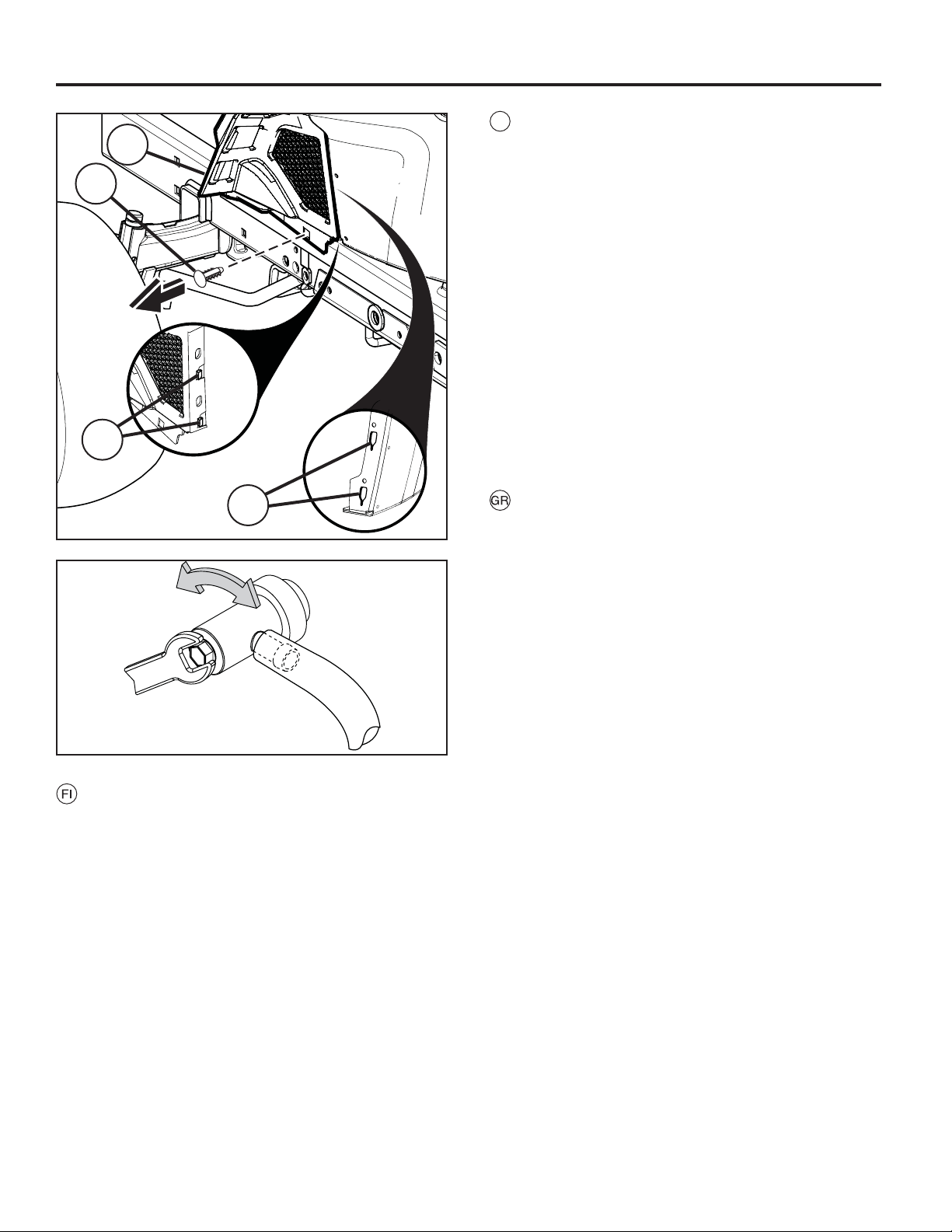

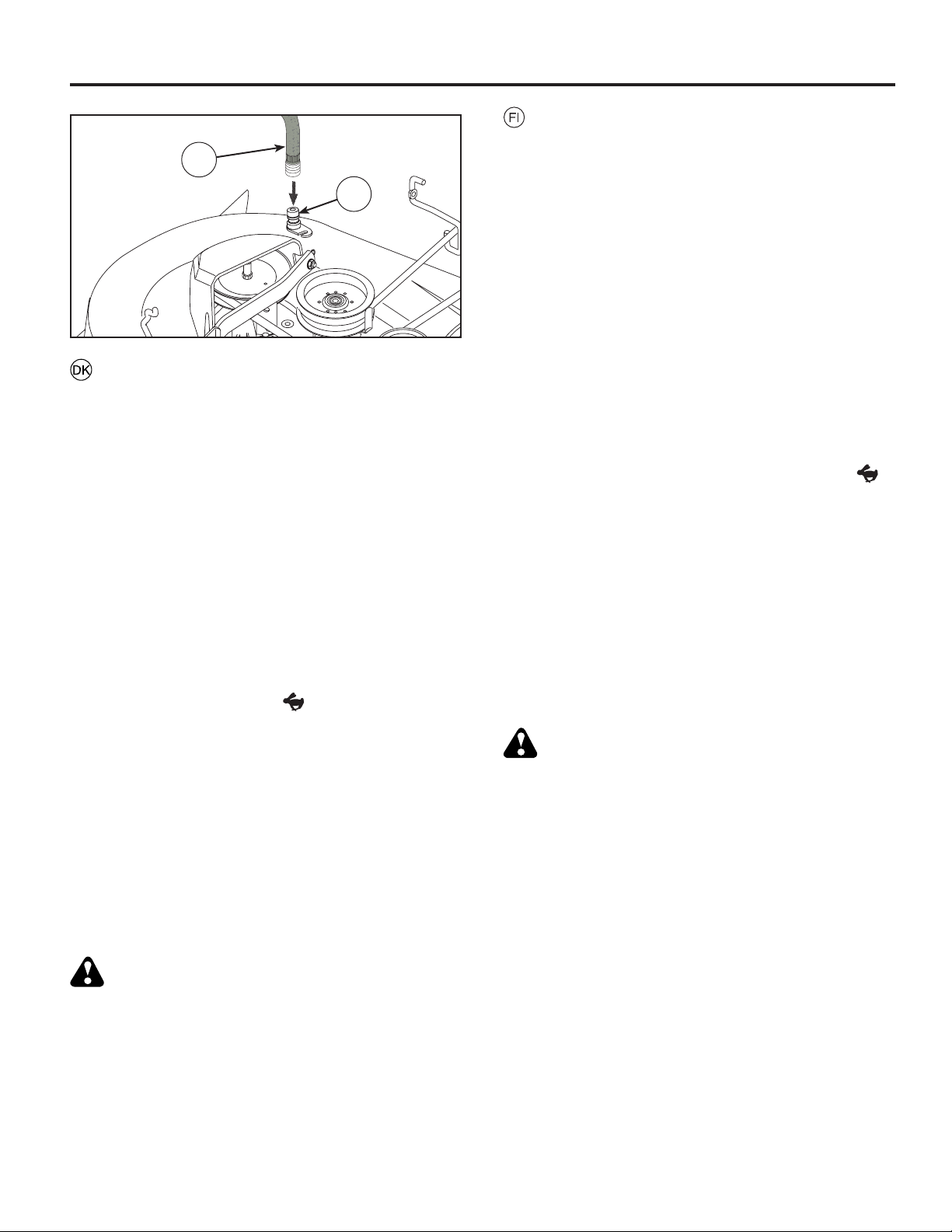

Underhåll, justering. Kunnossapito, säätö. Vedlikehold, justering. Manutenção e regulagem

Vedligeholdelse, justering. ȈȣȞĲȒȡȘıȘ, ȡȪșȝȚıȘ.

Felsökning. Vianhaku. Feilsøking. Solução de problemas

Fejlsøgning. ǹȞĲȚȝİĲȫʌȚıȘ ʌȡȠȕȜȘȝȐĲȦȞ.

Förvaring. Säilytys. Oppbevaring. Guarda

Opbevaring. ǹʌȠșȒțİȣıȘ

Vi förbenhåller oss rätten till ändringar utan föregående meddelande.

Forbehold for ændringer uden forudgående meddelelse.

Rett til ændringer uden yderligere meddelelse forbeholdes.

Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta.

Reservamo-nos o direito de fazer alterações sem aviso prévio.

ǻȚĮĲȘȡȠȪȝİ ĲȠ įȚțĮȓȦȝĮ ȞĮ ʌȡȠȕȠȪȝİ ıİ ĲȡȠʌȠʌȠȚȒıİȚȢ ȤȦȡȓȢ ʌȡȠȘȖȠȪȝİȞȘ İȚįȠʌȠȓȘıȘ

Original Instructions in English, all others are translations.

Page 3

1. Säkerhetsföreskrifter

Säker användning av traktorklippare

VIKTIGT: DENNA KLIPPARE KAN KLIPPA AV HÄNDER OCH FÖTTER SAMT SLUNGA IVÄG FÖREMÅL. UNDERLÅTENHET ATT

FÖLJA SÄKERHETSANVISNINGARNA KAN RESULTERA I ALLVARLIGA SKADOR ELLER DÖDSFALL.

I. ÖVNING

• Läs noga igenom anvisningarna. Se till att du har bekantat dig med alla reglage och hur utrustningen ska användas.

• Tillåt aldrig barn eller personer som inte är införstådda med anvisningarna att använda gräsklipparen. Lokala föreskrifter kan reglera förarens ålder.

• Använd aldrig klippare om personer, speciellt barn, eller husdjur uppehåller sig i närheten.

• Kom ihåg att föraren är ansvarig för olyckor eller olyckstillbud som påverkar andra personer eller deras ägor och ägodelar.

• Passagerare får inte medtagas.

• Alla förare ska uppsöka och erhålla professionell och praktisk utbildning. Denna undervisning ska innefatta och starkt betona:

- behovet av försiktighet och koncentration vid arbete

med traktorer;

- att man inte kan återfå kontrollen över en maskin som

glider i en sluttning genom att bromsa.

Huvudsakliga skäl till förlust av kontrollen över maskinen är:

a) otillräckligt fäste för hjulen; b) fordonet har framförts vid allt för hög hastighet; c) otillräckliga bromsar; d) maskinen var olämplig för uppgiften; e) underlåtenhet att uppmärksamma markens

beskaffenhet, speciellt sluttningar;

f) oriktig koppling av tillbehör och viktdistribution.

II. FÖRBEREDELSER

• För att minska brandrisken – före användning, vid påfyllning av bränsle och efter varje gräsklippningstillfälle – kontrollera och ta bort all ansamling av skräp/gräsavfall från traktorn, gräsklipparen och bakom alla skyddsanordningar.

• Bär alltid kraftiga skor och långbyxor under användning av klipparen. Var aldrig barfota eller bär sandaler när du använder utrustningen.

• Undersök noga omgivningen där utrustningen ska användas och avlägsna alla föremål som kan komma att slungas iväg av maskinen.

• VARNING - Bensin är ytterst lättantändligt.

- Förvara alltid bränsle i behållare som är avsedda för

detta ändamål.

- Fyll alltid på bränsle utomhus och rök inte under

tiden.

- Fyll på bränsle innan motorn startas. Avlägsna aldrig

locket till bensintanken eller fyll på bensin medan motorn är igång eller medan den fortfarande är varm.

- Om du skulle spilla bensin ska du inte starta motorn utan

rulla undan maskinen från området med den utspillda bensinen samt undvika alla former av gnistbildning tills dess att bensinen har dunstat.

- Sätt alltid tillbaka locket till bensintanken och andra

behållare.

• Ersätt trasiga ljuddämpare.

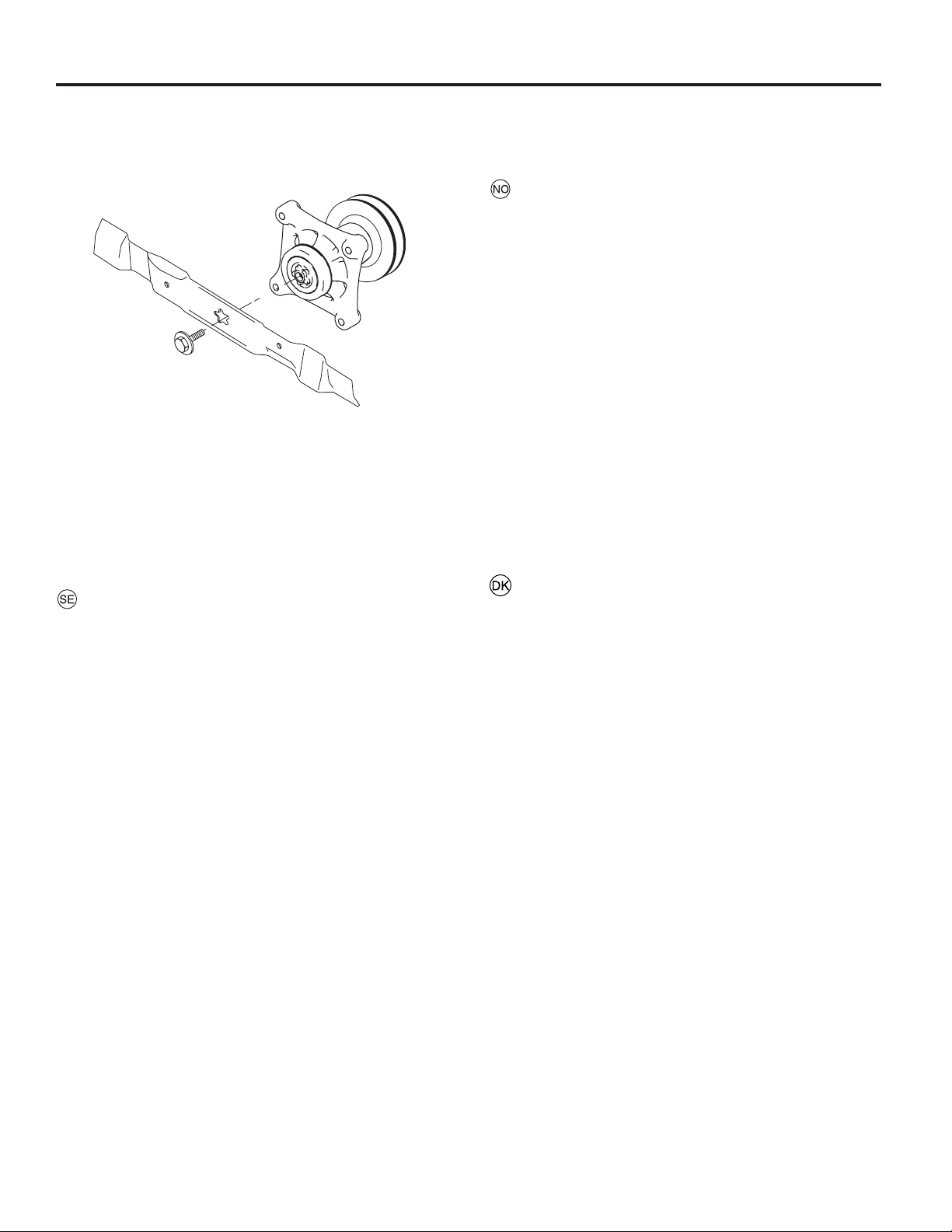

• Utför alltid en visuell inspektion för att kontrollera att knivbladen, bultarna och klipparen inte är slitna eller skadade före starten. Ersätt hela satsen av knivblad och bultar för att bibehålla balansen.

• Var försiktig när du roterar ett knivblad på en maskin med ﬂ era blad eftersom detta kan förorsaka att även de andra bladen roterar.

III. ANVÄNDNING

• Kör inte motorn i ett slutet rum där farliga mängder av koloxid kan samlas.

• Klipp endast i dagsljus eller under fullgott artiﬁ ciellt ljus.

• Koppla från alla tillbehörskopplingar och lägg in växeln i neutralläge innan du startar motorn.

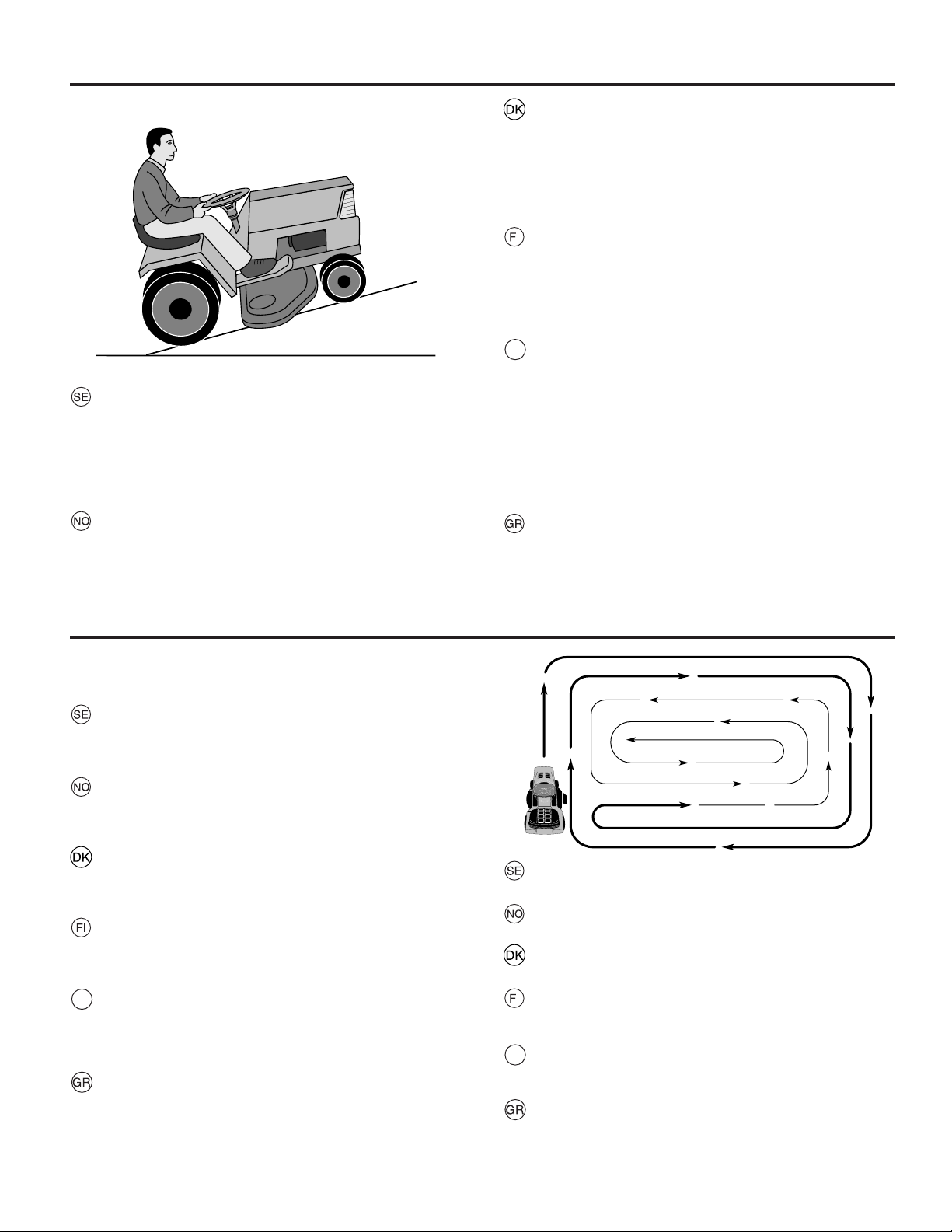

• Kör inte på mark som sluttar mer än 15°.

• Kom ihåg att det inte ﬁ nns några “säkra” sluttningar. Körning över grässluttningar kräver speciell försiktighet. Skydda dig emot att traktorn välter genom att:

- inte starta eller stanna plötsligt medan du kör uppför

eller nedför

- koppla in kopplingen långsamt, låt alltid en växel ligga

i, speciellt vid körning i nedförsbacke;

- köra långsamt i sluttningar och i tvära svängar;

- var uppmärksam på förhöjningar och fördjupningar i

marken samt andra dolda faror;

- kör aldrig tvärs över en sluttning.

• Var försiktig när du bogserar tungt lass eller använder tung utrustning.

- Använd endast godkända dragstångskrokar.

- Begränsa lasten till det du kan klara av på ett säkert

sätt.

- Gör inga tvära svängar. Var försiktig när du backar.

- Använd motvikter eller hjulvikter när detta anges i

handboken.

• Se upp för traﬁ ken när du korsar vägar eller uppehåller dig i närheten av en väg.

• Stanna knivbladen när du kör över annat underlag än gräs.

• När du använder tillbehör ska du se till att material inte slungas emot åskådare samt tillse att ingen beﬁ nner sig i närheten av maskinen medan den är i gång.

• Kör aldrig maskinen om någon av säkerhetsskydden inte ﬁ nns på plats eller är skadade.

• Ändra inte strypklackens inställning eller kör motorn på allt för hög hastighet. Om motorn körs med för hög hastighet kan detta öka riskerna för olyckor och personskador.

• Innan du lämnar förarplatsen ska du:

- koppla bort kraftuttaget och sänka ner tillbehör;

- lägga in växeln i neutralläget och dra åt handbro-

msen;

- stanna motorn och ta ur tändningsnyckeln.

• Koppla bort driften av tillbehör, stanna motorn och avlägsna ledningarna till tändstiften eller ta ur tändningsnyckeln

- innan du rensar utkastet från material som fastnat;

- innan du kontrollera, rengör eller reparerar gräsklip-

paren;

- efter det att du har kört in i ett främmande föremål.

Undersök gräsklipparen för att se om den har skadats och utför reparationer innan du åter startar och kör maskinen;

- om maskinen börjar att vibrerat onormalt mycket

(kontrollera omedelbart).

• Koppla bort driften av tillbehör under transport eller när maskinen inte används.

• Stanna motorn och koppla bort driften till maskinen

- innan du fyller på bränsle;

- innan du avlägsnar gräsuppsamlaren;

- innan du justerar höjden såvida detta inte kan utföras

från förarplatsen.

• Minska gasreglagets inställning medan motorn stannar och om motorn är försedd med en avstängningsventil ska du stänga av bränsletillförseln efter avslutad klippning.

Page 4

IV. UNDERHÅLL OCH FÖRVARING

• Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att vara säker på att utrustningen är säker att använda.

• Se till att det inte ﬁ nns bensin i tanken om du förvarar utrustningen i en byggnad där ångorna kan nå öppen eld eller gnistor.

• Låt motorn svalna innan du förvarar den i ett stängt utrymme.

• Undvik brandrisk genom att se till att motorn,ljuddämparen, batterihållaren och bensinförvaringsutry- mmet är fritt från gräs, löv och överﬂ ödig smörjmedel.

• Kontrollera ofta att gräsuppsamlare inte är sliten eller trasig.

• Av säkerhetskäl skall slitna eller skadade delar omedelbart bytas ut.

• Om du måste tömma bensintanken ska detta göras utomhus.

• Var försiktig när du roterar ett knivblad på en maskin med ﬂ era blad eftersom detta kan förorsaka att även de andra bladen roterar.

• När maskinen parkeras, förvaras eller lämnas obevakad ska knivbladen sänkas såvida inte ett positivt, mekaniskt lås används.

VARNING: Koppla alltid bort ledningarna till tändstiften och placera dessa så att de inte kommer i kontakt med tändstiften, så att inte motorn startas av misstag under inställning, trans port, justering eller reparation.
