YTH160

Handbok

Läs noga dessa anvisningar och se till att du förstår dem innan du använder denna maskin.

Håndbok med bruksanvisninger

Vennligst les nøye gjennom disse bruksanvisningene for å være siker på at du forstår de før du tar maskinen i bruk.

Instruktionsbog

Læs disse instruktioner omhyggeligt og forstå dem, før du bruger denne maskine.

Ohjekirja

Lue nämä ohjeet huolellisesti ja varmista, että ymmärrät ne ennen kuin käytät tätä konetta.

1 2 3 4 5

Säkerhetsbestämmelser. Sikkerhedsbestemmelser. Sikkerhetsbestmmelser. Turvallisuusmääräykset.

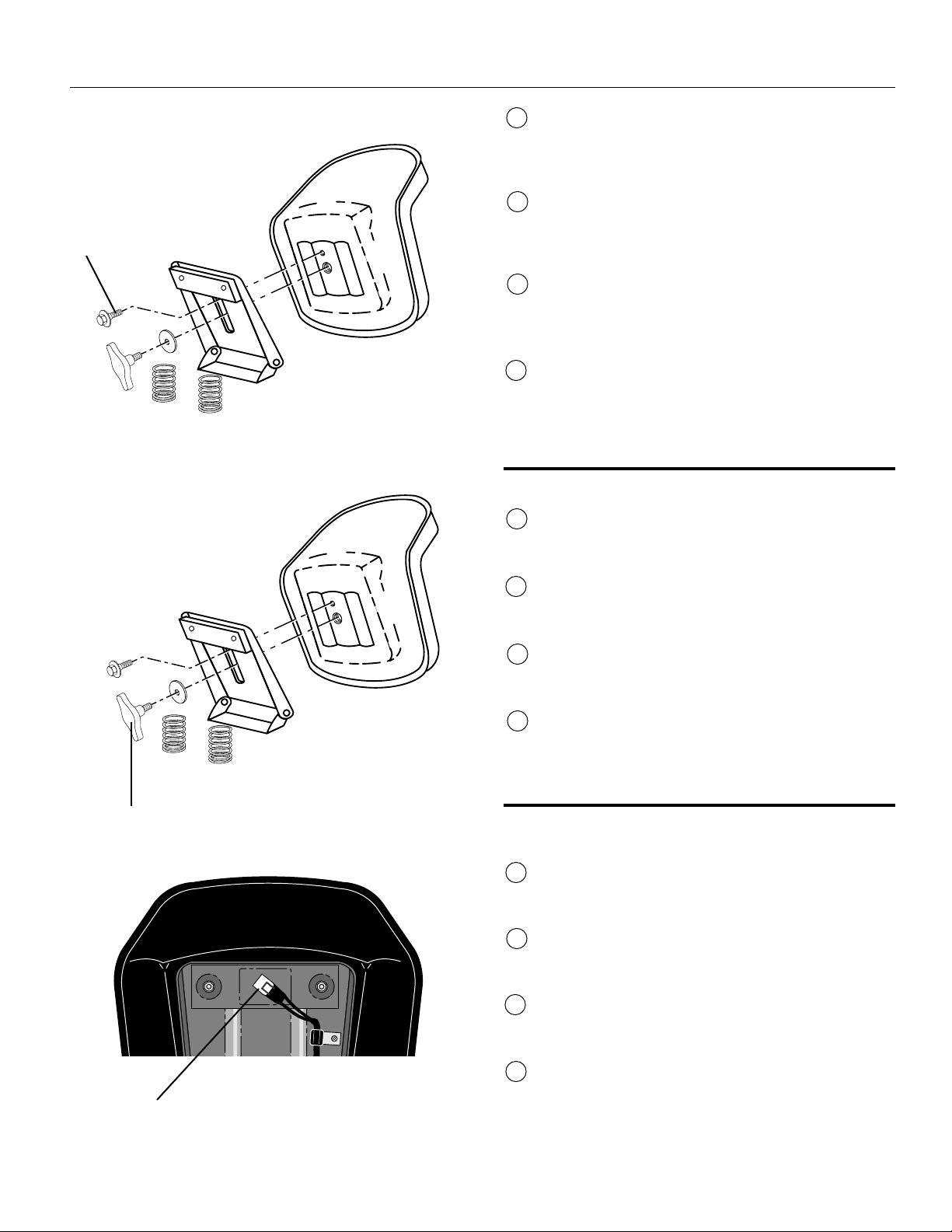

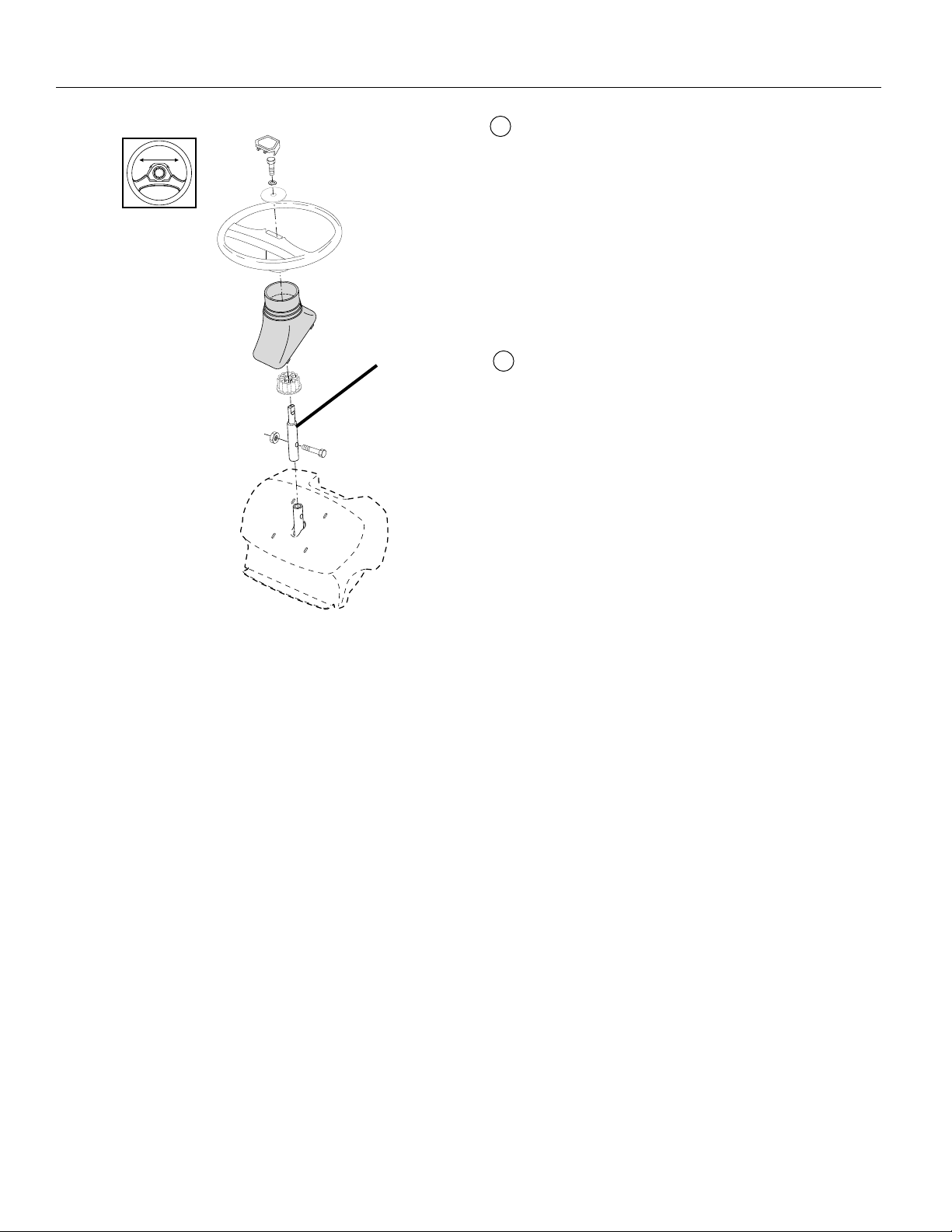

Montering. Montering. Montering. Kokoaminen.

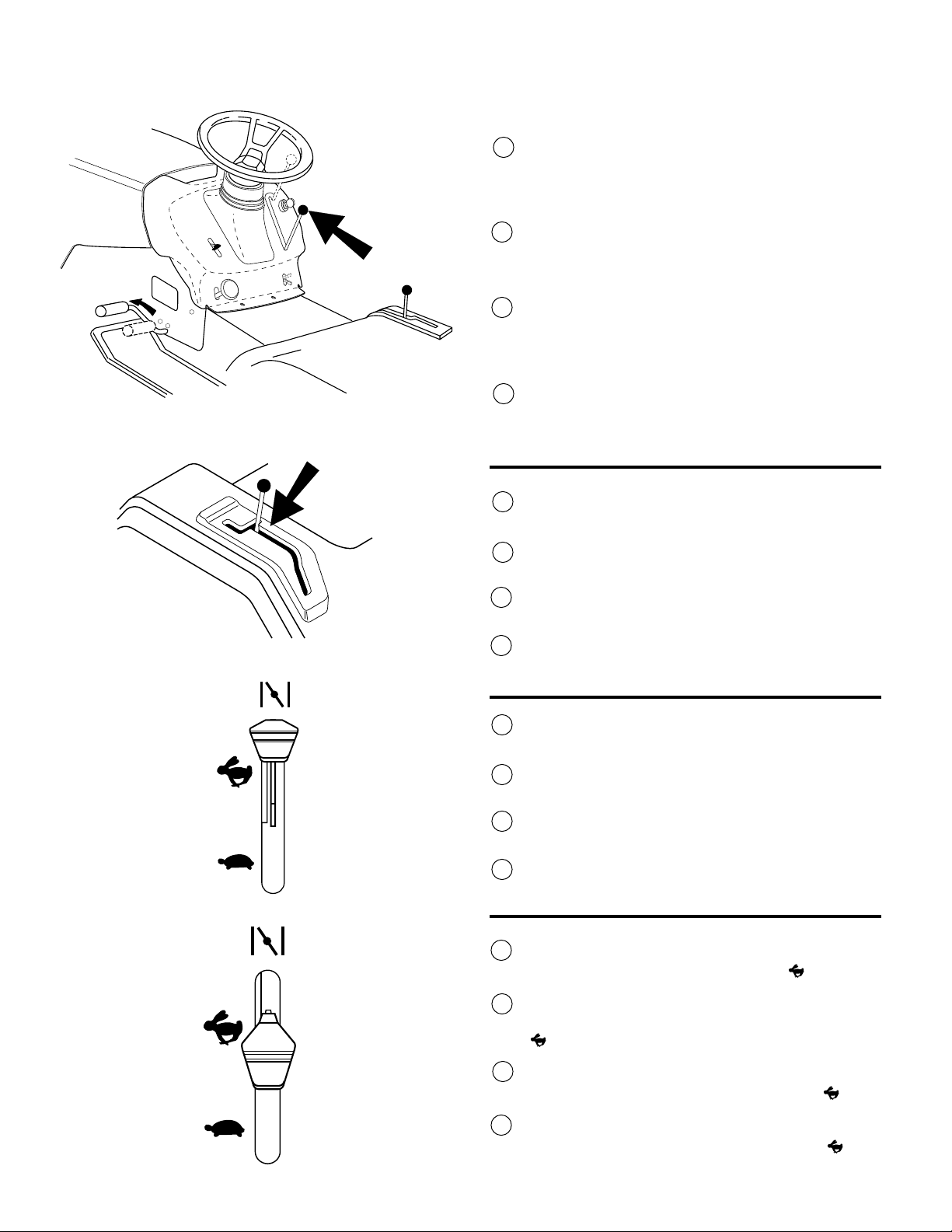

Funktionsbeskrivning. Funktionsbeskrivelse. Funksjonsbeskrivelse. Toiminnan selostus.

Åtgärder före start. Forholdsregler før starten. Startforberedelser. Toimenpiteet ennen käyttöä.

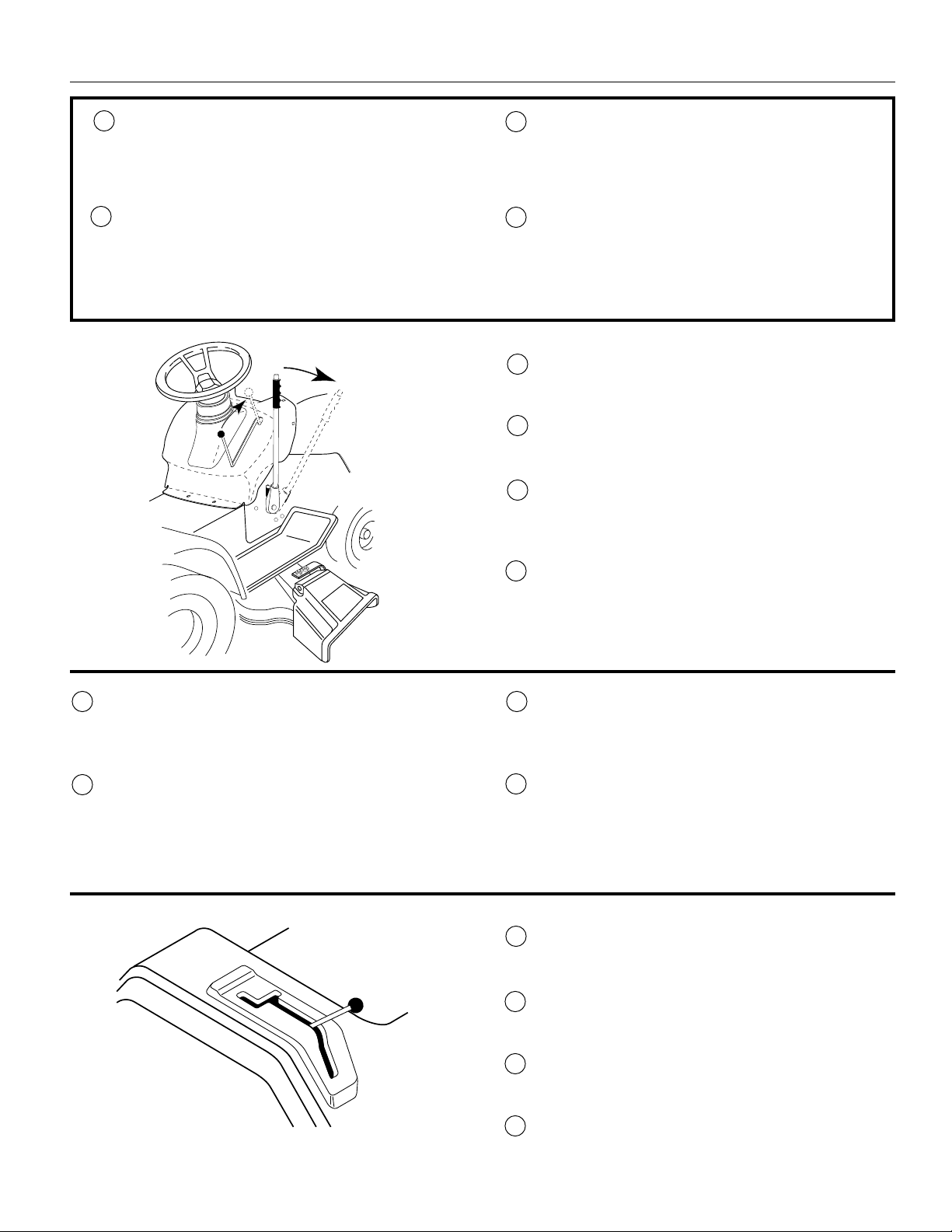

Körning. Drift. Kjøring. Ajo.

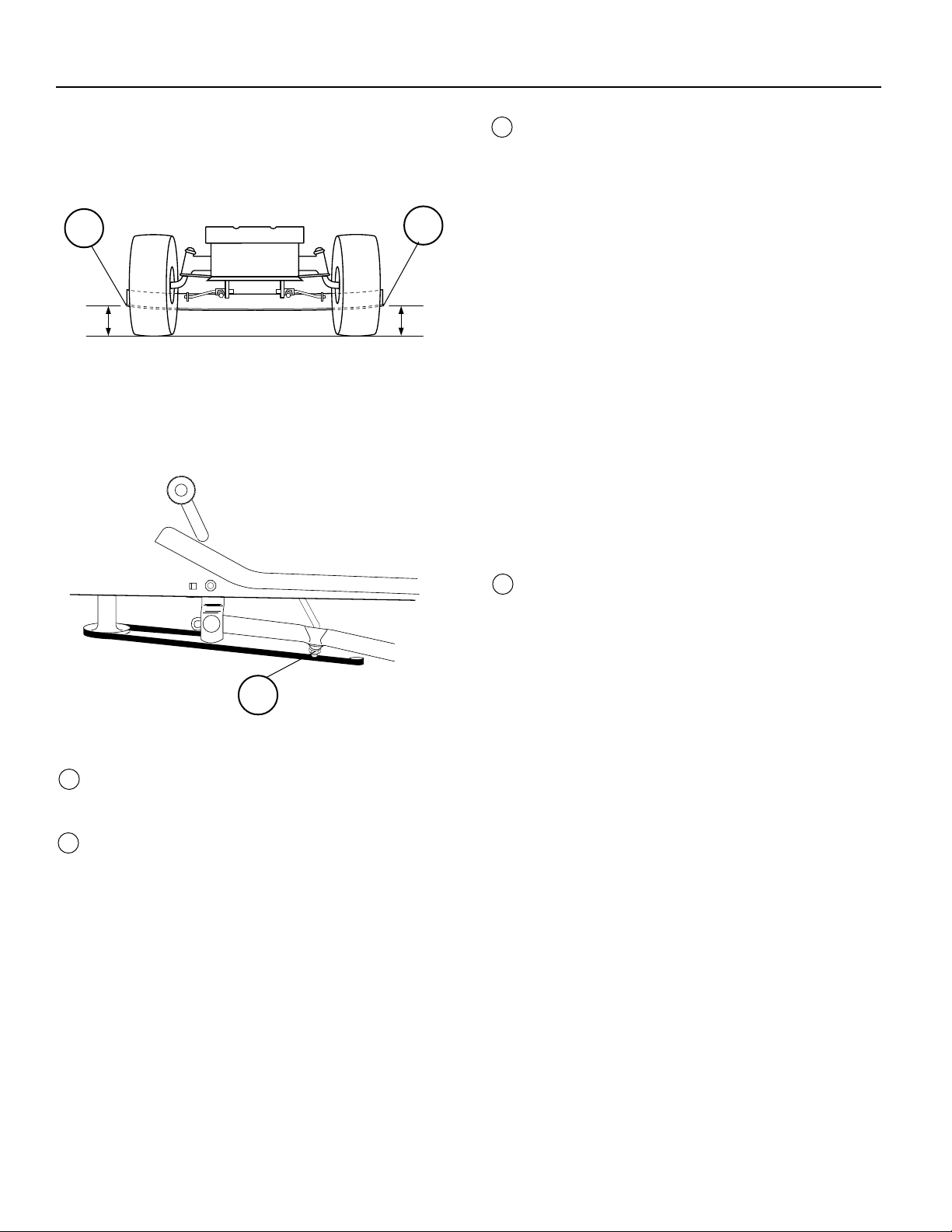

Underhåll, justering. Vedligeholdelse, justering. Vedlikehold, justering. Kunnossapito, säätö.

7 8

Felsökning. Fejlsøgning. Feilsøking. Vianhaku.

Förvaring. Opbevaring. Oppbevaring. Säilytys.

Vi förbenhåller oss rätten till ändringar utan föregående meddelande.

Forbehold for ændringer uden forudgående meddelelse.

Rett til endringer uten forvardel forbeholdes.

Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta.

1. SÄKERHETSFÖRESKRIFTER

Säker användning av traktorklippare

VIKTIGT: DENNA KLIPPARE KAN KLIPPA AV HÄNDER OCH FÖTTER SAMT SLUNGA IVÄG FÖREMÅL. UNDERLÅTENHET ATT FÖLJA SÄKERHETSANVISNINGARNA KAN RESULTERA I ALLVARLIGA SKADOR ELLER DÖDSFALL.

S

I. ÖVNING

• Läs noga igenom anvisningarna. Se till att du har bekantat dig med alla reglage och hur utrustningen ska användas.

• Tillåt aldrig barn eller personer som inte är införstådda med anvisningarna att använda gräsklipparen. Lokala föreskrifter kan reglera vid förarens ålder.

• Använd aldrig klippare om personer, speciellt barn, eller husdjur uppehåller sig i närheten.

• Kom ihåg att föraren är ansvarig för olyckor eller olyckstillbud som påverkar andra personer eller deras ägor och ägodelar.

• Alla förare ska uppsöka och erhålla professionell och praktisk utbildning. Denna undervisning ska innefatta och starkt betona:

- behovet av försiktighet och koncentration vid arbete

med traktorer;

- att man inte kan återfå kontrollen över en maskin som

glider i en sluttning genom att bromsa. Huvudsakliga skäl till förlust av kontrollen över

maskinen är: a) otillräckligt fäste för hjulen; b) fordonet har framförts vid allt för hög hastighet; c) otillräckliga bromsar; d) maskinen var olämplig för uppgiften; e) underlåtenhet att uppmärksamma markens

beskaffenhet, speciellt sluttningar; f) oriktig koppling av tillbehör och viktdistribution.

II. FÖRBEREDELSER

• Bär alltid kraftiga skor och långbyxor under användning av klipparen. Var aldrig barfota eller bär sandaler när du använder utrustningen.

• Undersök noga omgivningen där utrustningen ska användas och avlägsna alla föremål som kan komma att slungas iväg av maskinen.

• VARNING - Bensin är ytterst lättantändligt.

- Förvara alltid bränsle i behållare som är avsedda för

detta ändamål.

- Fyll alltid på bränsle utomhus och rök inte under

tiden.

- Fyll på bränsle innan motorn startas. Avlägsna aldrig

locket till bensintanken eller fyll på bensin medan motorn är igång eller medan den fortfarande är varm.

- Om du skulle spilla bensin ska du inte starta motorn

utan rulla undan maskinen från området med den utspillda bensinen samt undvika alla former av gnistbildning tills dess att bensinen har dunstat.

- Sätt alltid tillbaka locket till bensintanken och andra

behållare.

• Ersätt trasiga ljuddämpare.

• Utför alltid en visuell inspektion för att kontrollera att knivbladen, bultarna och klipparen inte är slitna eller skadade före starten. Ersätt hela satsen av knivblad och bultar för att bibehålla balansen.

• Var försiktig när du roterar ett knivblad på en maskin med flera blad eftersom detta kan förorsaka att även de andra bladen roterar.

III. ANVÄNDNING

• Kör inte motorn i ett slutet rum där farliga mängder av koloxid kan samlas.

• Klipp endast i dagsljus eller under fullgott artificiellt ljus.

• Koppla från alla tillbehörskopplingar och lägg in växeln i neutralläge innan du startar motorn.

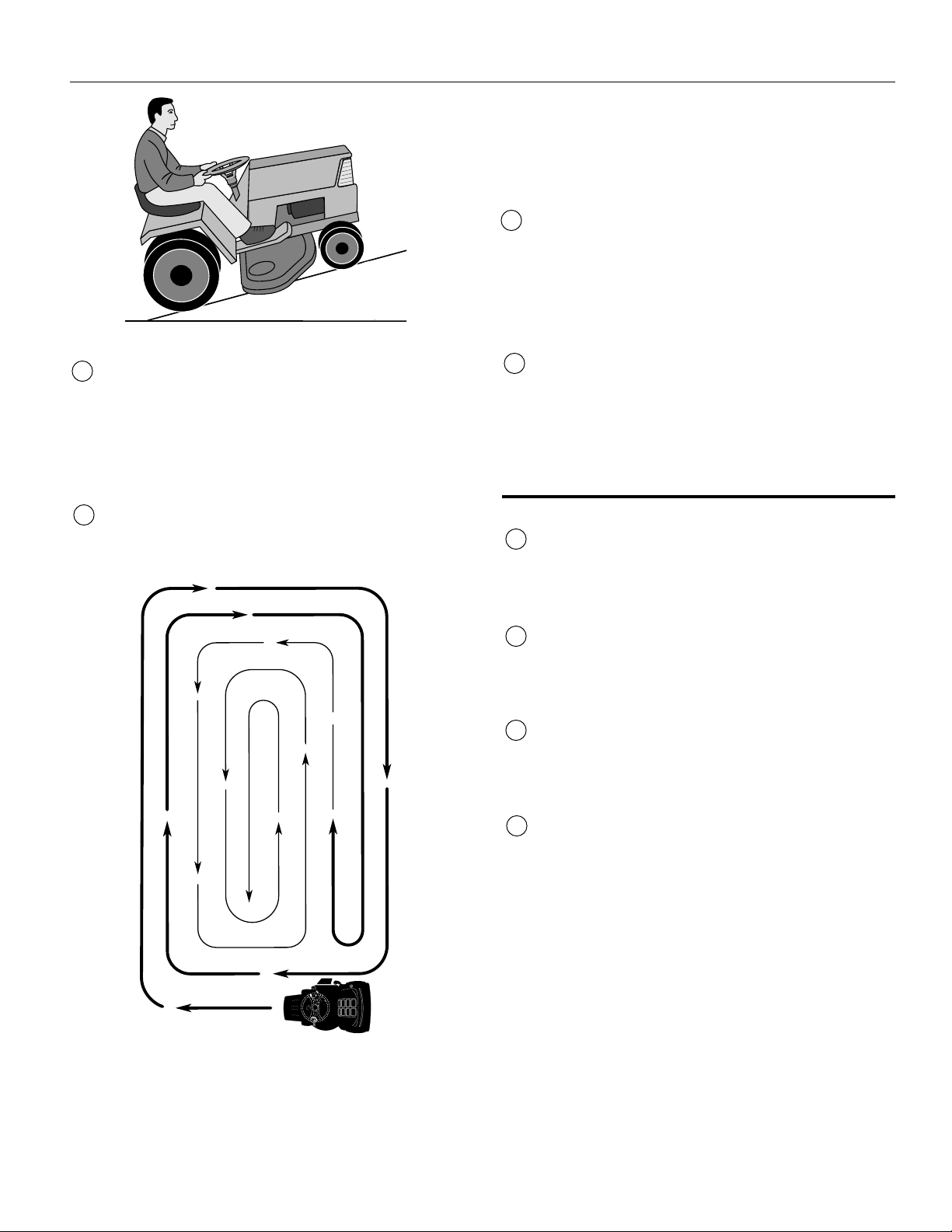

• Kör inte på mark som sluttar mer än 14°.

• Kom ihåg att det inte finns några “säkra” sluttningar. Körning över grässluttningar kräver speciell försiktighet. Skydda dig emot att traktorn välter genom att:

- inte starta eller stanna plötsligt medan du kör uppför eller nedför

- koppla in kopplingen långsamt, låt alltid en växel ligga i, speciellt vid körning i nedförsbacke;

- köra långsamt i sluttningar och i tvära svängar;

- var uppmärksam på förhöjningar och fördjupningar i marken samt andra dolda faror;

- kör aldrig tvärs över en sluttning såvida inte gräsklipparen är avsedd för detta.

• Var försiktig när du bogserar tungs lass eller använder tung utrustning.

- Använd endast godkända dragstångskrokar.

- Begränsa lassen till det som du kan klara av på ett säker

sätt.

- Gör inga tvära svängar. Var försiktig när du backar.

- Använd motvikter eller hjulvikter när detta anges i handboken.

• Se upp för trafiken när du korsar vägar eller uppehåller dig i närheten av en väg.

• Stanna knivbladen när du kör över annat underlag än gräs.

• När du använder tillbehör ska du se till att material inte slungas emot åskådare samt tillse att ingen befinner sig i närheten av maskinen medan den är i gång.

• Kör aldrig maskinen om någon av säkerhetsskydden inte finns på plats eller är skadade.

• Ändra inte strypklackens inställning eller kör motorn på allt för hög hastighet. Om motorn körs med för hög hastighet kan detta öka riskerna för olyckor och personskador.

• Innan du lämnar förarplatsen ska du:

- koppla bort kraftuttaget och sänka ner tillbehör;

- lägga in växeln i neutralläget och dra åt handbromsen;

- stanna motorn och ta ur tändningsnyckeln.

• Koppla bort driften av tillbehör, stanna motorn och avlägsna ledningarna till tändstiften eller ta ur tändningsnyckeln

- innan du rensar utkastet från material som fastnat;

- innan du kontrollera, rengör eller reparerar gräsklipparen;

- efter det att du har kört in i ett främmande föremål. Undersök

gräsklipparen för att se om den har skadats och utför reparationer innan du åter startar och kör maskinen;

- om maskinen börjar att vibrerat onormalt mycket (kontrollera omedelbart).

• Koppla bort driften av tillbehör under transport eller när maskinen inte används.

• Stanna motorn och koppla bort driften till maskinen

- innan du fyller på bränsle;

- innan du avlägsnar gräsuppfångaren;

- innan du justerar höjden såvida detta inte kan utföras från

förarplatsen.

• Minska gasreglagets inställning medan motorn stannar och om motorn är försedd med en avstängningsventil ska du stänga av bränsletillförseln efter avslutad klippning.

IV. UNDERHÅLL OCH FÖRVARING

• Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att vara säker på att utrustningen är säker att använda.

• Se till att det inte finns bensin i tanken om du förvarar utrustningen i en byggnad där ångorna kan nå öppen eld eller gnistor.

• Låt motorn svalna innan du förvarar den i ett stängt utrymme.

• Undvik brandrisk genom att se till att motorn, ljuddämparen, batterihållaren och bensinförvaringsutrymmet är fritt från gräs, löv och överflödig smörjmedel.

• Kontrollera ofta att gräsuppfångaren inte är sliten eller trasig.

• Av säkerhetskäl bör slitna eller skadade delar omedelbart bytas ut.

• Om du måste tömma bensintanken ska detta göras utomhus.

• Var försiktig när du roterar ett knivblad på en maskin med flera blad eftersom detta kan förorsaka att även de andra bladen roterar.

• När maskinen parkeras, förvaras eller lämnas obevakad ska knivbladen sänkas såvida inte ett positivt, mekaniskt lås används.

VIKTIGT: Koppla alltid bort ledningarna till tändstiften och placera dessa så att de inte kommer i kontakt med tändstiften, så att inte motorn startas av misstag under inställning, transport, justering eller reparation.

1. Sikkerhetsforanstaltninger

Sikkerhetsregeler for drift av førerstyrte gressklippere

VIKTIG: DENNE KLIPPEREN ER I STAND TIL Å KUTTE AV HENDER OG FØTTER SAMT KASTE TING RUNDT OMKRING. HVIS DU UNNLATER Å OVERHOLDE DE FØLGENDE SIKKERHETSFORANSTALTNINGER KAN DETTE RESULTERE I ALVORLIG SKADE ELLER DØDSFALL.

N

I. OPPLÆRING

• Bruksanvisningene må leses nøye. Pass godt på at du gjør deg kjent med betjeningsutstyret og lærer hvordan det skal brukes.

• La aldri barn eller uvedkommende personer som ikke er kjente med bruksanvisningene bruke gressklipperen/ traktoren. Lokale retningslinjer kan eventuelt begrense operatørens aldersgrense.

• Bruk aldri gressklipperen mens folk, spesielt barn eller dyr, befinner seg i nærheten.

• Husk alltid på at operatøren eller brukeren har ansvaret for de ulykker eller farer som eventuelt forekommer på andre mennesker eller deres eiendommer.

• Alle førere bør oppsøke og anskaffe seg både profesjonell og praktisk opplæring. Denne type opplæring bør legge vekt på det følgende:

- Behov for omtanke og konsentrasjon mens drift av

førerstyrte maskiner finner sted;

- kontroll av en førerstyrt gressklipper i nedoverbakke

vil ikke bli gjenvunnet kun ved bruk av bremsen. Hovedårsaken til tap av denne type kontroll er det

følgende: a) utilstrekkelig grep i rattet; b) for fort kjøring; c) utilstrekkelig bruk av bremsen; d) maskintypen egner seg ikke til denne oppgaven; e) mangel på forståelse av virkningene fra

bakkeforhold, spesielt i nedoverbakke;

f) feil feste- og belastningsfordeling.

II. FORBEREDELSE

• Når gressklipperen/traktoren er i bruk, er det viktig at føreren alltid bruker kraftige sko og lange bukser. Kjøretøyet må ikke drives barbent eller med åpne sandaler.

• Kontroller hele området hvor utstyret skal brukes og fjern eventuelle ting som lett kan bli slengt omkring av maskinen.

• ADVARSEL - Bensin er meget brannfarlig.

- Oppbevar brensel i spesielle beholdere laget til dette formål.

- Fyll kun på bensin utendørs. Det er viktig å huske på at røyking mens man fyller på bensin er meget farlig.

- Bensinen må tilsettes før maskinen startes. Ta aldri lokket av bensintanken eller tilsett bensin mens motoren er i gang eller mens den er varm.

- Hvis du tilfeldigvis søler med bensin, må du ikke prøve å starte motoren. Flytt maskinen bort fra det området hvor du sølte, og la vær å start motoren igjen helt til bensinlukten har forsvunnet.

- Sett alle lokkene på brenselstankene og beholderne godt fast igjen.

• Fjern alle defekte lyddempere.

• Før du tar maskinen i bruk, må du alltid sjekke kjøretøyet visuelt for å være sikker på at bladene, bladskruene og hele skjæremonteringen ikke har blitt slitt eller skadet. Eventuelle slitte eller skadede blader og skruer erstattes i satser slik at balansen opprettholdes til alle tider.

• På maskiner med flere blader, vær forsiktig da rotering av ett blad, kan forårsake at andre blader også begynner å rotere.

III. DRIFT

• Denne maskinen må ikke brukes innenfor et begrenset området

hvor farlig karbonmonoksid kan oppsamles.

• Bruk gressklipperen/traktoren kun om dagen eller med godt

kunstig lys.

• Før du prøver å starte motoren, må alle bladfastgjørings-

kløtsjer og gear settes i fri.

• Bruk ikke traktoren på skråninger på mer enn 14 grader.

• Husk at det finnes ikke noen “trygg” nedoverbakke. Kjøring på

skråninger med gress krever spesiell forsiktighet. Det følgende bør overholdes som beskyttelse mot kantring:

- ikke stopp eller start plutselig mens du kjører opp eller nedover en bakke;

- sett kløtsjen i gang forsiktig, og hold alltid maskinen i gear, spesielt når du kjører nedover en bakke;

- kjør alltid meget langsomt nedover en bakke, og i løpet av skarpe svinger;

- pass godt på å unngå humper og hull i bakken og andre usynlige farer;

- kjør aldri gressklipperen/traktoren på tvers over en bakke, med mindre gressklipperen er spesiallaget til dette formål.

• Vær forsiktig når du har tung last eller annet tungt utstyr.

- Må kun brukes på godkjente trekkbare festepunkter.

- Begrens lasten til en vekt som du er sikker på at du kan

greie.

- Ta ikke for skarpe svinger. Vær forsiktig når du kjører i

revers.

- Bruk mot- eller hjulvekt hvis dette forslaget er inkludert i

bruksanvisningene.

• Pass på trafikken når du kjører på tvers av eller i nærheten av gater.

• Pass på at bladene ikke roterer når du kjører over andre overflater enn gress.

• Når du bruker tilleggsutstyret, må du alltid passe godt på at gress avløpet eller annet material ikke rettes mot uvedkommende personer, og at ingen kommer i nærheten av maskinen mens den er i drift.

• Bruk aldri gressklipperen/traktoren med mangelfulle beskyttelsesplater, skjermer eller uten at beskyttelsesutstyret er på plass.

• Motorens regulatorinnstillinger må ikke endres, og motoren må ikke kjøres for fort. Drift av motoren med ekstra sterk hastighet kan forårsake personskader.

• Før du forlater førersetet, må du gjøre det følgende:

- slå av “power-starten” og senk tilleggsutstyret;

- sett maskinen i fri og sett på parkeringsbremsen;

- slå av motoren og ta ut nøkkelen.

• Slå av drivet til tilleggsutstyret; slå av motoren; slå av tennpluggkablene, og fjern tenningsnøkkelen

- før du skal rengjøre blokkeringer eller forhindre tilstopping

av gress-sjakten;

- før du kontrollerer, rengjør eller arbeider på gressklipperen;

- hvis du har kommet bort i en fremmed gjenstand, må du

kontrollere gressklipperen nøye for å se om eventuell skade og reparasjoner må utføres før du kan ta utstyret i bruk igjen;

- hvis maskinen begynner med unormale vibrasjoner (dette

må undersøkes øyeblikkelig).

• Slå av drivet til tilleggsutstyret mens gressklipperen transporteres eller ikke er i bruk.

• Slå av motoren og slå av drivet til tilleggsutstyret

- før du fyller opp med ny bensin;

- før du fjerner gressfangeren;

- før du utfører høydejusteringer med mindre dette kan

gjøres fra førersetet.

• Slå ned strupeinnstillingen hvis motoren løper ut, og hvis motoren er utstyrt med en avstengningsventil, slå av bensinen når du er ferdig med å klippe gresset.

lV. VEDLIKEHOLD OG OPPBEVARING

• Pass på at alle skruer og bolter sitter godt fast for å kunne forsikre deg om at utstyrets driftsforhold er gode og trygge.

• Maskinen må aldri oppbevares med bensin i tanken innendørs hvor dunstene kan nå åpen flamme eller gnister.

• La motoren avkjøles før gressklipperen settes til oppbevaring hvor som helst.

• For å kunne redusere fare for brann, må motoren, lyddemperen, batteriseksjonen og bensinbeholderen holdes borte fra gressområder, løv, eller områder som er omgitt av meget olje.

• Sjekk gressfangeren ofte for å unngå slitasje eller skade.

• Slitte eller ødelagte deler må sjekkes ofte av sikkerhetsmessige årsaker.

• Hvis bensintanken må tømmes, må dette gjøres utendørs.

• På en maskin med flere blader, er det viktig å være forsiktig mens et blad roteres, da dette kan forårsake at andre blader også begynner å rotere.

• Når traktoren skal parkeres; settes til oppbevaring, eller ikke er i bruk, bør skjæremidlene senkes, med mindre en positiv mekanisk lås er i bruk.

FORSIKTIG: Tennpluggkablen må alltid slås av, og kablen må plasseres der hvor det ikke er mulig å ta kontakt med tennplugger for å unngå tilfeldig oppstart i løpet av igangsetting, transport, justering eller reparasjon.

1. Sikkerhedsregler

Vejledning i sikker brug af selvkørende plæneklippere

VIGTIGT: DENNE PLÆNEKLIPPER KAN, I VÆRSTE FALD, AMPUTERE HÆNDER OGFØDDER OG SLYNGE

GENSTANDE LANGT VÆK. SÅFREMT DU IKKE FØLGER DE FØLGENDE SIKKERHEDSINSTRUKTIONER, KAN DET MEDFØRE ALVORLIGE KVÆSTELSER ELLER DØD.

I. UDDANNELSE

DK

• Læs instruktionerne omhyggeligt. Du bør have kendskab til betjeningsgrebene og korrekt brug af udstyret.

• Lad ikke børn eller personer der ikke har kendskab til instruktionerne benytte plæneklipperen. Loven kan angive en aldersgrænse for personer der benytter plæneklipperen.

• Benyt ikke plæneklipperen, mens mennesker, specielt børn, eller kæledyr opholder sig i nærheden.

• Husk, at føreren eller brugeren er ansvarlig for ulykker eller evt. faresituationer der forekommer overfor andre mennesker eller deres ejendom.

• Føreren bør få fyldestgørende instruktioner i brugen af plæneklipperen. Disse instruktioner bør lægge vægt på:

- behovet for at være omhyggelig og koncentreret ved

arbejde med selvkørende maskiner;

- at man ikke opnår kontrol over en selvkørende

maskiner, der glider på en skråning, ved at træde på bremsen.

De vigtigste årsager til at miste kontrollen er: a) utilstrækkeligt hjulgreb b) for hurtig kørsel c) manglende bremsekraft d) denne maskintype er uegnet til arbejdsopgaven; e) manglende viden om terrænforholdene, specielt

skråninger;

f) ukorrekt bugsering og lastfordeling.

II. FORBEREDELSE

• Når du slår græs, skal du altid benytte solidt fodtøj og langebukser. Du må ikke benytte udstyret, når du er barfodet eller går med åbne sandaler.

• Efterse det område grundigt, hvor plæneklipperen skal benyttes og fjern alle genstande, som kan slynges væk af maskinen.

• ADVARSEL - Benzin er yderst brandfarligt.

- Opbevar brændstof i dunke der er godkendt til

formålet.

- Påfyld kun brændstof udendørs. Rygning er forbudt

ved påfyldning af brændstof.

- Påfyld brændstof, før motoren startes. Tag aldrig

dækslet af brændstoftanken eller påfyld benzin, mens motoren er i gang eller er varm.

- Ved spild af brændstof, må du ikke forsøge at starte

motoren, men skal flytte maskinen fra stedet, hvor brændstoffet blev spildt, for at undgå at antænde brændstoffet.

• Udskift defekte lydpotter.

• Forud for brug, bør du altid efterse følgende grundigt for slid eller skader: Knive, knivbolte, skærehoveder.

Udskift slidte eller beskadigede knive og bolte i sæt, for at bevare balancen.

• På maskiner med flere knive, bør du være forsigtig, da de andre knive kan dreje med, når du drejer én kniv.

III. BETJENING

• Lad ikke motoren gå i lukkede rum, hvor der kan udvikles farlig kulilte.

• Benyt kun plæneklipperen i dagslys eller i god kunstig belysning.

• Slå alle tilbehørskoblinger der betjener knive fra og sæt plæneklipperen i frigear, før du forsøger at starte motoren.

• Kør ikke på skråninger på over 14°.

• Husk, der findes ingen forsigtig ved kørsel på græsbeklædte skråninger. Gør følgende, for at undgå at vælte:

- stands eller start ikke pludseligt ved kørsel op ad eller ned

ad bakke;

- koblingen tilkobles langsomt, maskinen holdes altid i gear,

specielt ved kørsel ned ad bakke;

- kør langsomt med maskinen på skråninger og i skarpe

sving;

- hold udkig efter knolde og huller, og andre skjulte farer;

- kør aldrig tværs over en skråning med plæneklipperen, med

mindre den er beregnet til dette formål.

• Vær forsigtig, når du bugserer læs eller benytter tungt udstyr.

- Benyt kun den godkendte trækboms tilkoblinger.

- Læsset må ikke være så stort, at du mister kontrollen over

det.

- Undgå skarpe sving. Vær forsigtig ved baglænskørsel.

- Benyt kontravægt(e) og hjulvægte, når det foreslås i

instruktionsbogen.

• Hold øje med trafikken, når du krydser eller arbejder nær veje.

• Stands knivenes rotation, før du kører på andre overflader end græs.

• Når du benytter tilbehør, må du aldrig rette det udkastede materiale mod de tilstedeværende eller lade personer komme nær maskinen, mens den er i arbejde.

• Benyt aldrig plæneklipperen med defekte skærme eller uden at beskyttelsesudstyret er monteret.

• Du må ikke ændre motorens regulatorindstilling eller overskride motorens tilladte hastighed. Hvis motoren kører med for stor hastighed, kan det forøge risikoen for personskader.

• Før du forlader førersædet, skal du:

- frakoble kraftoverføringen og sænke tilbehøret;

- sætte maskinen i frigear og trække parkeringsbremsen;

- standse motoren og fjerne nøglen.

• Kraftoverføringen til tilbehøret frakobles, motoren standses og tændrørsledning(er) afbrydes eller tændingsnøglen fjernes

- før blokeringer eller tilstopninger i græsudkasterrøret fjernes:

- forud for kontrol, rengøring eller arbejde på plæneklipperen;

- efter at have ramt et fremmedlegeme. Efterse

plæneklipperen for skader og foretag reparationer, før du starter maskinen og benytter den igen;

sikre” skråninger. Vær særdeles

“

- hvis maskinen begynder at vibrere unormalt (kontrollér den omgående).

• Kraftoverføringen til tilbehøret skal frakobles ved transport eller når den ikke er i brug.

• Motoren standses og kraftoverføringen til tilbehøret frakobles

- forud for påfyldning af brændstof;

- før græsfanget tages af;

- før der foretages højdejustering, med mindre justeringen

kan foretages fra førersædet.

• Reducér hastigheden, mens motoren standses. Hvis motoren er udstyret med en afspærringsventil, lukkes for brændstoffet, når du er færdig med at slå græs.

IV. VEDLIGEHOLDELSE OG OPLAGRING

• Sørg for, at alle møtrikker, bolte og skruer er spændt sikkert, for at sikre at udstyret er i forsvarlig driftsmæssig stand.

• Udstyret må aldrig oplagres med benzin i tanken i en bygning, hvor dampene kan komme i forbindelse med åben ild eller gnister.

• Lad motoren køle af, før plæneklipperen oplagres i en lukket bygning.

• Brandfaren reduceres, ved at rengøre motoren, lydpottten, batterirummet og brændstofområdet for græs, blade og overskydende smørefedt.

• Efterse græsfanget hyppigt for slid eller beskadigelse.

• Udskift slidte eller beskadigede dele af sikkerhedsgrunde.

• Hvis brændstoftanken skal tømmes, skal det gøres udendørs.

• På maskiner med flere knive, bør du være forsigtig, da andre knive kan dreje, når du drejer én kniv.

• Når maskinen skal parkeres, oplagres eller efterlades uden tilsyn, sænkes græsklipperen, med mindre der benyttes en mekanisk lås.

FORSIGTIG: Fjern altid tændrørsledningen og anbring ledningen, så den ikke kan berøre tændrøret, for at forhindre utilsigtet start, når plæneklipperen klargøres, transporteres, justeres eller der foretages reparationer.

1. Turvallisuussäännöt

Ajettavien ruohonleikkureiden turvallinen käyttö

TÄRKEÄÄ: TÄMÄ LEIKKURI VOI AMPUTOIDA KÄSIÄ JA JALKOJA JA SE VOI HEITTÄÄ ESINEITÄ. ALLA OLEVIN

TURVALLISUUSSÄÄNTÖJEN LAIMINLYÖMINEN VOI JOHTAA VAKAVAAN VAMMAAN TAI KUOLEMAAN.

SF

I. KOULUTUS

• Lue ohjeet huolellisesti. Tutustu säätimiin ja opettele välineiden oikea käyttö.

• Älä koskaan anna lasten tai ihmisten, jotka eivät ole

tutustuneet käyttöohjeisiin, käyttää ruohonleikkuria. Paikalliset säännöt voivat rajoittaa ajajan ikää.

• Älä koskaan leikkaa ruohoa, kun ihmisiä, varsinkin lapsia on lähellä.

• Muista, että ajaja tai käyttäjä on vastuussa alueella toisille ihmisille sattuvista onnettomuuksista tai vaaroista.

• Kaikkien ajajien on saatava ammataitoista ja käytännöllistä opetusta. Sen tulee korostaa:

- huollellisuuden ja keskittymisen tarvetta ajettavien

ruohonleikkureiden käytössä.

- ajettavan ruohonleikkurikoneen hallintaa ei voi

palauttaa jarrun avulla, jos se alkaa liukua rinteellä.

Hallinnan menetyksen pääsyyt ovat: a) riittämätön pyörien tartunta; b) liian nopea ajo; c) riittämätön jarrutus; d) konetyyppi on sopimaton sen suorittamaan

tehtävään;

e)maaolosuhteiden, erityisesti rinteiden

huomioonotto ajettaessa;

f) väärä kytkentä ja kuormituksen jakautuminen.

II. VALMISTELU

• Ruohoa leikattaessa on aina käytettävä vahvoja jalkineita ja pitkiä housuja. Älä käytä välinettä paljain jaloin tai avoimin sandaalein.

• Tarkasta huolellisesti alue, jolta ruoho leikataan ja poista kaikki esineet, joita kone voi heitellä ympäri.

• VAROITUS! Bensiini on hyvin tulenarkaa.

- Säilytä polttoaine tähän tarkoitukseen erityisesti

suunnitelluissa astioissa.

- Lisää polttoainetta ainoastaan ulkona; älä tupakoi

polttoainetäytön aikana.

- Lisää polttoainetta ennen kuin aloitat moottorin.

Älä koskaan poista tulppaa polttoainesäiliöstä tai lisää bensiiniä moottorin ollessa käynnissä tai kuuman.

- Jos bensiiniä läikkyy, älä yritä käynnistää moottoria,

vaan siirrä kone pois läikkymäalueelta ja vältä luomasta mitään sytytyslähdettä ennen kuin bensiinihöyryt ovat hävinneet.

- Pane kaikki polttoainesäiliöiden ja astioiden kannet

huolellisesti paikoilleen.

• Vaihda vialliset äänenvaimentimet.

• Ennen käyttöä tarkista aina visuaalisesti, että terät, terien pultit ja leikkuriasennelma eivät ole kuluneita tai vaurioituneita. Vaihda kuluneet tai vahingoittuneet terät ja pultit sarjoittain tasapainon säilyttämiseksi.

• Moniteräisissä koneissa on oltava varovainen, yhden terän pyörittäminen voi aiheuttaa toisten terien pyörimisen.

III. KÄYTTÖ

• Älä käytä moottoria suljetussa tilassa, johon voi keräytyä vaarallisia hiilimonoksidihöyryjä.

• Leikkaa ruoho vainpäivänvalossa tai hyvässä valaistuksessa.

• Ennen moottorin käynnistämistä, kytke irti kaikki teränkiinnityskytkimet ja vaihda vapaavaihteelle.

• Älä käytä 14° jyrkemmilla rinteillä.

• Muista, ettei ole olemassa mitään “turvallista” rinnettä. Ruohoisilla rinteillä liikkuminen vaatii erityistä huolellisuutta. Koneen kaatumisen estämiseksi:

- älä pysähdy tai käynnistä äkkinäisesti ylä- tai alamäessä;

- kytke hitaasti, pidä aina kone kytkettynä, varsinkin

alamäessä;

- koneen nopeus on pidettävä alhaisena rinteillä ja ahtaissa

käännöksissä;

- varo kumpuja ja kuoppia ja muita piileviä vaaroja;

- älä koskaan leikkaa ruohoa rinteellä, ellei ruohonleikkuri

ole tarkoitettu tähän tarkoitukseen.

• Ole varovainen vetäessäsi kuormaa ja käyttäessäsi raskaita laitteita.

- Käytä ainoastaan hyväksyttyä vetotangon kiinnityspisteitä.

- Rajoita kuormat sellaisiksi, joita pystyt turvallisesti

hallitsemaan.

- Älä tee jyrkkiä käännöksiä. Ole varovainen peruutuksessa.

- Käytä vastapainoa/vastapainoja tai pyöräpainoja, jos

ohjekirja sitä ehdottaa.

• Varo liikennettä tietä ylitettäessä tai kuljetusväylillä.

• Pysäytä terien pyöriminen ennen kuin ylität muita pintoja kuin ruohoa.

• Jos käytät mitään lisälaitteita, älä koskaan osoita materiaalin poistoa ohikulkijoita vasten äläkä salli ketään koneen lähellä sen ollessa käynnissä.

• Älä käytä ruohonleikkuria viallisten suojusten, suojien kanssa tai ilman, että turvasuojuslaitteet ovat paikoillaan.

• Älä muuta moottorin säätöjä tai aja moottoria liian suurilla nopeuksilla. Jos moottoria ajetaan ylinopeuksilla voi henkilövamman vaara lisääntyä.

• Ennen ajajan paikan jättämistä:

- kytke tehon otto pois päältä ja alenna lisälaitteet;

- muuta vapaalle ja aseta pysäköintijarru;

- sammuta moottori ja poista avain.

• Kytke irti lisälaitteiden käyttölaite, pysäytä moottori ja kytke irti sytytystulpan johdin/johtimet tai poista virta-avain

- ennen kuin puhdistat tukoksia tai poistat esteen

poistokourusta;

- ennen kuin tarkistat, puhdistat tai työskentelet

ruohonleikkurilla;

- jos osut vieraaseen esineeseen. Tarkista ruohonleikkuriin

kohdistunut vahinko ja korjaa ennen kuin aloitat ja käytät sitä uudelleen;

-jos kone alkaa täristä epänormaalisti (tarkista heti).

• Kytke irti lisälaitteiden käyttölaite kuljetettaessa tai kun se ei ole käytössä.

• Pysäytä moottori ja kytke irti lisälaitteiden käyttölaite

-ennen polttoainetäyttöä;

-ennen ruohonkerääjän poistoa;

-ennen korkeuden säätöä, jollei säätöä voida suorittaa

ajajan asennosta.

• Vähennä kuristusläpän asetusta moottorin hidastamiseksi; jos moottorissa on sulkuventtiili, käännä polttoaine pois ruohonleikkauksen päätyttyä.

IV. HUOLTO JA SÄILYTYS

• Pidä kaikki mutterit, pultit ja ruuvit tiukalla varmistaaksesi, että välineistö on hyvässä toimintakunnossa.

• Älä koskaan säilytä välineitä bensiinin ollessa säiliössä rakennuksessa, jossa höyryt voivat joutua kosketuksiin avoimen liekin tai kipinän kanssa.

• Anna moottorin jäähtyä ennen kuin säilytät sitä missään suljetussa tilassa.

• Palovaaran vähentämiseksi, pidä moottori, vaimennin, akkuosasto ja bensiinin sälitytysalue vapaana ruohosta, lehdistä tai liiallisesta rasvasta.

• Tarkista usein, ettei ruohonkerääjä ole kulunut ja muuten huonossa kunnossa.

• Vaihda kuluneet tai vahingoittuneet osat turvallisuuden vuoksi.

• Mikäli polttoainesäiliö on valutettava, on se suoritettava ulkona.

• Moniteräisissä koneissa on oltava varovainen, yhden terän pyörittäminen voi aiheuttaa toisten terien pyörimisen.

• Jos kone pysäköidään, varastoidaan tai se jätetään ilman valvontaa, alenna leikkuriosat, jollei käytetä positiivistämekaanista lukitusta.

VARO! Kytke aina irti sytytystulpan johdin ja pane johdin paikkaan, jossa se ei voi saada kosketusta sytytystulppaan, jotta voidaan estää tahaton käynnistys asetettaessa, kuljetettaessa, säädettäessä tai korjattaessa.

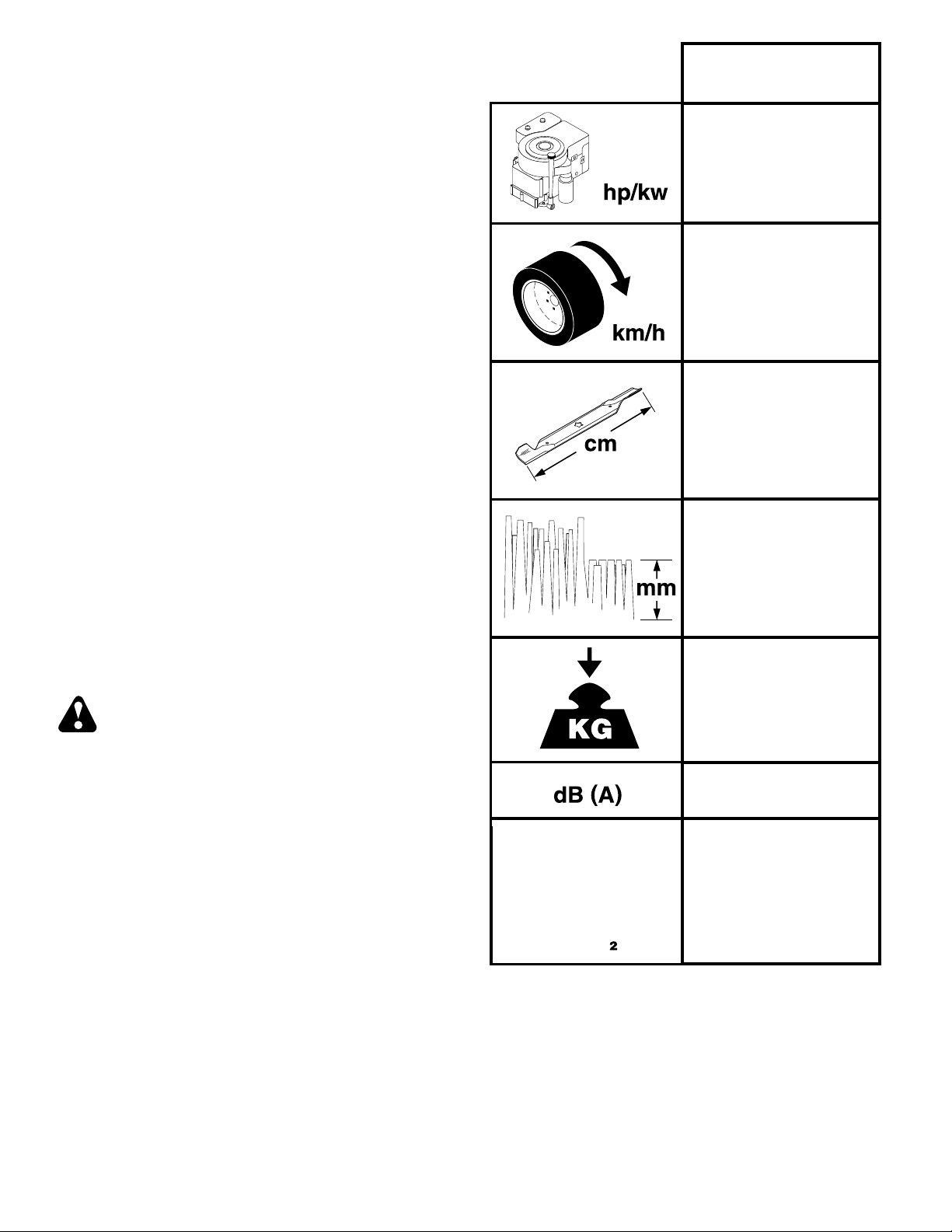

YTH160

16/11,9

0-7

107

38-101

275

100

Vibration Lärmpegel  Vibration Vibratie Vibración Vibrazioni Vibrering Vibration Vibrasjon Tärinä 

m/s

4-8

S

Dessa symboler kan förekomma på enheten eller i den dokumentation som levererats tillsammans med produkten. Lär känna dem och deras innebörd.

Disse symbolene har eventuelt blitt inkludert på din enhet eller i bruksanvisningene som leveres med produktet. Symbolene bør

N

læres slik at du kan forstå hva de betyr. Disse symboler kan findes på din plæneklipper eller i de instruktioner der leveres med den. Det er vigtigt at lære og forstå deres

DK

betydning.

SF

Nämä symbolit voivat esiintyä laitteessasi tai tuotteen mukana seuraavassa kirjallisuudessa. Opi ymmärtämään niiden merkitys.

14°

FÅR EJ ANVÄNDAS OM

MARKEN SLUTTAR MER ÄN 14°

KJØR IKKE I SKRÅNINGER PÅ

BENYT IKKE PLÆNEKLIPPEREN

PÅ SJRÅNINGER DER FER OVER 14°

MER ENN 14°

EI SAA KÄYTTÄÄ 14° 

JYRKEMMILLÄ RINTEILLÄ

HÖJ KLIPPARE

KLIPPELØFTER

INDSTILLING AF KLIPPEHØJDE

LEIKKURIN NOSTO

SE TILL ATT ÅSKÅDARE

BEFINNER SIG PÅ BEHÖRIGT

UVEDKOMMENDE PERSONER

AVSTÅND

BØR HOLDES BORTE

HOLD TILSTEDEVÆRENDE

PÅ AFSTAND

PIDÄ OHIKULKIJAT POIS

LÄHETTYVILTÄ



FARA, HÅLL UNDAN

HÄNDER OCH FÖTTER

FARE, HOLD HENDER OG

FARE! HOLD HÆNDER OG

VAARAM OUDÄ KÄDET

LÄS ANVÄNDARHANDBOKEN

LES BRUKSANVISNINGENE

LÆS BETJENINGSVEJLEDNINGEN

LUE OMISTAJAN OHJEKIRJA

FØTTER BORTE

FØDDER VÆK

JA JALAT POIS

EUROPEISK STANDARD FÖR MASKINSÄKERHET

EUROPEISKE

MASKINSIKKERHETSREGLER

EU'S MASKINDIREKTIV

FOR SIKKERHED

EUROOPPALAINEN

KONETURVADIREKTIIVI

FRIHJUL

FRITT HJUL

FRILØB

TTINEN 

JOUTOKÄYNTIPYÖRÄ

VARNING ADVARSEL ADVARSEL

VAROITUS

SHIELD EYES.

EXPLOSIVE GASES

CAN CAUSE BLINDNESS OR INJURY.

PROTÉGER LES YEUX. GAZ EXPLOSIFS, PEUVENT RENDRE AVEUGLE OU PROVOQUER DES LÉSIONS.

•SPARKS

•FLAMES

•SMOKING

ÉLOIGNER

•ÉTINCELLES

•FLAMMES

•CIGARETTES

SULFURIC ACID

CAN CAUSE BLINDNESS OR SEVERE BURNS.

ACIDE SULFURIQUE PEUT RENDRE AVEUGLE OU PROVOQUER DES BRÛLURES GRAVES.

FLUSH EYES IMMEDIATELY WITH WATER. GET MEDICAL HELP FAST.

RINCER IMMÉDIATEMENT LES YEUX À GRANDE EAU. CONTACTER RAPIDEMENT UN MEMBRE DE LA PROFESSION MÉDICALE.

3-3908

RETURN

LEAD

RECYCLE

Mfg. by/Fabriqué par:

EPM Products

Baltimore, MD 21226

MADE IN U.S.A.

FABRIQUÉ AUX É.-U.

S

FARA SKYDDA ÖGONEN EXPLOSIVA GASER

KAN FÖRORSAKA BLINDHET ELLER SKADA

N

FARE BESKYTT ØYNENE EKSPLOSIVE GASSER

KAN FORÅRSAKE BLINDHET OG SKADER.

FARE!

DK

BESKYT ØJNENE EKSPLOSIVE GASSER

KAN MEDFØRE BLINDHED ELLER KVÆSTELSER.

SF

VAARA! SUOJAA SILMÄT RÄJÄHTÄVIÄ KAASUJA

VOI AIHEUTTAA SOKEUTTA TAI VAMMAN.

•INGA GNISTOR

•INGEN ÖPPEN ELD

•RÖK EJ

UNNGÅ

•GNISTER

•FLAMMER

•RØYKING

UNDGÅ

•GNISTER

•LD

•RYGNING

•KIPINÖITÄ

•LIEKKEJÄ

•TUPAKOINTIA

SVAVELSYRA

KAN FÖRORSKA BLINDHET ELLER ALLVARLIGA BRÄNNSKADOR

SVOVELSYRE

KAN FORÅRSAKE BLINDHET OG ALVORLIGE BRANNSKADER.

SVOVLSYRE

KAN MEDFØRE BLINDHED ELLER ALVORLIGE ÆTSNINGER.

RIKKIHAPPO

VOI AIHEUTTAA SOKEUTTA TAI VAKAVIA PALOVAMMOJA.

SPOLA OMEDELBART ÖGONEN MED VATTEN OCH SÖK SNABBT UPP LÄKARE.

SKYLL ØYNENE ØYEBLIKKELIG MED VANN. KONTAKT LEGE ØYEBLIKKELIG.

SKYL OMGÅENDE ØJNENE MED VAND. SØG OMGÅENDE LÆGEHJÆLP.

HUUHTELE SILMÄT HETI VEDELLÄ. MENE HETI LÄÄKÄRILLE.

2. Montering. 2. Montering. 2. Montering. 2. Kokoaminen.

Innan traktorn kan användas måste vissa delar monteras

S

som av transportskäl ligger bipackade i emballaget. Av bilden framgår vilka delar som måste monteras.

Før traktoren kan anvendes, skal visse dele monteres,

DK

som på grund af transporten er vedlagt i emballagen som løsdele. Illustrationen viser, hvilke dele der skal monteres.

Før traktoren kan brukes må visse deler som av trans-

N

porthensyn ligger vedlagt i emballasjen monteres. Hvilke deler som må monteres fremgår av bildet.

Ennen ruohonleikkurin käyttöä pitää asentaa tietyt osat,

SF

jotka kuljetussyistä on pakattu laatikkoon irrotettuna. Kuvasta selviää, mitkä osat pitää asentaa.

S

Styret

• Montér den akselforlængelse (1) i de ønskede huller og installér sekskantbolten og låsemøtrikken. Spænd dem godt.

• Placera rattnavet på rattaxeln. Kontrollera att framhjulen är riktade rakt framåt och placera ratten på navet.

• Kontrollér, at forhjulene er peger fremad. Sæt mellemstykket på akselforlængelsen og anbring styret på mellemsstykket.

• Montera de stora, platta brickan, låsbrickan och 3/8butten med sexkantigt huvud. Dra åt ordentligt.

• Tryk indsatsen på plads midt i styret.

1. Akselforlængelse

Ohjauspyörä

DK

• Aseta säädettävä jatkoakseli (1) sopiviin reikiin ja kiinnitä kuusikantapultti ja kiristysmutteri. Kiristä lujasti.

• Ratnavet anbringes på ratstammen. Kontrollér at forhjulene er rettet nøjagtig ligeud og anbring rattet på navet.

• Tarkista, että etupyörät osoittavat eteen päin. Työnnä sovitin jatkoakselin päälle ja aseta ohjauspyörä sovittimeen.

• Montér 3/8"-bolten med bred sp'ndeskive og lsekive på, og sp'nd den godt.

• Napsauta suojalevy ohjauspyörän keskiöön.

1. Säädettävä jatkoakseli

N

Styret

• Monter den justerbare akselforlengelsen (1) i de ønskede hullene, og installer sekskantbolten og mutteren. Trekk godt til.

• Plasser rattnavet på rattakselen. Kontroller at forhjulene står rett fremover. Plasser rattet på navet.

• Pass på at forhjulene peker rett fremover. Skyv forbindelsesleddet inn på akselforlengelsen og sett styret på forbindelsesleddet.

• Moter stor flat skive, låseskive og 3/8 - sekskantbolt. Stram godt til.

• Smekk midtstykket på plass i sentrum av styret.

1. Akselforlengelse

Ratt

SF

• Montera på den förlängningsaxeln (1) i de hål som du

vill använda och skruva sedan på sexkantsbulten och låsmuttern. Dra åt ordentligt.

• Aseta ohjauspyörän napa ohjausakselille. Tarkista, että etupyörät on käännetty suoraan eteenpäin ja aseta ohjauspyörä naven päälle.

• Kontrollera att framhjulsinställningen är rakt framåt.

För på mellanstycket på axelförlängningen och placera ratten på mellanstycket.

• Kokoonpane iso, litteä välilevy ja 3/8 kuusiopultti.

Kirista kunnolla.

• Knäpp fast insatsen mitt på ratten.

1. Forlangningsaxel

Säte

S

Sätet är justerbart för individuell inställning i förhållande till kopplings- resp. bromspedal. Vik upp hållaren för sätet och montera ansatsskruven (1).

Sæde

DK

Sædet kan indstilles individuelt i forhold til koblings- og

bremsepedalerne. Sædeholderen klappes op og ansatsskruen monteres (1).

Sete

N

Setet er regulerbart for individuell innstilling i forhold til clutch- og bremsepedal. Vik opp holderen for setet og monter ansatsskruen (1).

Istuin

SF

Istuimen voi säätää yksilöllisesti sopivalle etäisyydelle kytkin-/jarru-polkimesta. Käännä istuimen pidin ylös ja asenna vasteruuvi (1).

Ställ in sätet till rätt sittposition genom att skjuta det

S

framåt eller bakåt. Dra åt justerskruven (2).

Indstil sædet i rette siddeposition ved at skyde det frem

DK

eller tilbage. Stram justeringsskruen (2).

Still inn settet til ratt sitteposisjon ved å skyve det

N

fremover eller bakover. Dra til justeringsskruen (2).

Säädä istuin oikeaan istuma-asentoon työntämällä se

SF

eteentai taaksepäin. Kiristä säätöruuvi (2).

OBSERVERA!

S

Kontrollera att sladden är korrekt ansluten till säkerhetsbrytaren (3) på sätets hållare.

NB!

DK

Kontrollér at ledningen er tilsluttet sikkerhedsafbryderen (3) på sædeholderen.

N

OBS!

Kontroller at ledningen er korrekt tilsluttet til sikkerhetsbryteren (3) på holderen til setet.

SF

HUOM!

Tarkista, että istuimen pitimessä olevaan turvakatkaisi-

jaan (3) menevä johto on kunnolla kytketty.

1. Sitsplatta

S N

2. Lucka till batterilåda

3. Kabel

4. Kabel

A. Traktorns framsida

5. Stänkskydd

6. Batterianslutning

7. Batteri

1. Setepanne

DK

2. Batterideksel

3. Kabel

4. Kabel

A. Front av traktor

5. Skjerm

6. Batteri-terminal

7. Batteri

1. Sædeplade

2. Batteridæksel

3. Kabel

4. Kabel

A. Front på traktoren

5. Bagskærm

6. Batteripol

7. Batteri

1. Istuinpelti

SF

2. Akkukotelon luukku

3. Kaapeli

4. Kaapeli

A. Traktorin etuosa

5. Lokasuoja

6. Akunnapa

7. Akku

S

Batterimontering

OBS: Om du använder detta batteri efter det datum

(månad och år) som anges på etiketten ska det laddas under minst en timme vid 6-10 ampere.

VARNING: Före installationen bör alla metallarmband, klockarmband, ringar etc tas av. Om sådana föremål kommer i kontakt med batteriet kan brännsår uppkomma.

• Lyft sitsplattan och öppna luckan till batterilådan.

N

Montering av batteri

BEMERK: Hvis dette batteriet brukes etter utløpsfristen er

slutt som vist på etiketten med måned og år, lad opp batteriet i minimum en time ved 6-10 ampere.

ADVARSEL: fjern armringer, klokkeremmer, ringer osv. av metall. Slike gjenstander kan forårsake brannskader om de komme i berøring med batteriet.

• Løft setepanne og åpn batterikassen.

Montering af batteriet

DK

BEMÆRK: Batteriet skal oplades i mindst én time med 610 A, hvis det tages i brug efter den dato der er påstemplet mærkaten.

ADVARSEL! Inden du begynder at montere batteriet skal du tage metalarmbånd, armbåndsur, ringe osv. af. Hvis sådanne ting komme i beröring med batteriet, kan det give forbrændinger.

• Løft sædepladen og åben batteridækslet,

SF

Akun asennus

HUOM! Jos tämä akku on käytössä yhden vuoden ja

yhden kuukauden kuluttua etiketin osoittamasta päivästä, lataa akkua vähintään tunnin 6-10 amp.

VAARA: Ennen kuin alat asentaa akkua, riisu metallirannekkeet, rannekello, sormukset yms. Jos ne osuvat akkuun, seurauksena voi olla palovammoja.

• Nosta istuinpelti ja avaa akkukotelon luukku.

DK

S

N

VARNING: Pluspolen måste anslutas först för undvikande av gnistor vid ofrivillig jordning.

Ta bort polskyddshylsorna och kasta bort dem. Anslut först den röda kabeln till + och därefter den svarta jordningskablen till –. Skruva fast kablarna. Smörj in batteripolerna med vattenfritt fett (vaselin) för att förhindra korrosion. Stäng luckan till batterilådan.

ADVARSEL! Den positive pol skal tilsluttes først for at undgå gnister ved utilsigtet jordforbindelse.

Fjern polklemmernes beskyttelseshætter. Forst tilsluttes det røde kabel til +, derefter det sorte stelkabel til –.

Batteripolerne indsmøres med vandfrit fedstof (vaseline) for at modvirke korrosion. Luk batteridækslet

ADVARSEL: Positiv terminal må koples til først for å unngå gnister fra tilfeldig jording.

SF

Fjern uttakets beskyttende kapsel, og kast den. Tilslutt først den røde kabelen til +, og deretter den svarte jordingskabelen til –. Skru fast kablene. Smør batteripolene inn med vannfri fett (vaselin) for å forhindre korrosjon.Lukk batteridekslet.

VAARA: Positiivinen napa on kytkettävä ensin, jotta tahaton maadoitus ei aiheuta kipinöintiä.

Poista päätteen suojakannet ja heitä ne pois.Kytke ensin punainen kaapeli (+)-napaan ja sen jälkeen musta maakaapeli (–)-napaan. Kiinnitä kaapelit ruuveilla Voitele akun navat vedettömällä rasvalla (vaseliinilla) syöpymisen ehkäisemiseksi. Sulje akkukotelon luukku.

S

MONTERA HOP STÖDHJUL

Kontrollera att önskad klipphöjd erhålls.

SAMLEANVISNING TIL GRÆSHØJDEHJULENE

DK

Kontrollér at den ønskede klippehøjde er indstillet.

MONTERING AV BEREGNINGSHJULENE

N

Kontroller at ønsket klipphøyde oppnås.

SÄÄTÖPYÖRIEN ASENNUS

SF

Tarlosta, että leikkuukorkeus on sopiva.

S

MONTERA FRÅMRE VALS

NESERULLE MA MONTERES

N

FORRESTE RULLE MONTERES

DK

KOKOONPANE NOKKARULLA

SF

3. Funktionsbeskrivning. 3. Funktionsbeskrivelse.

3. Funksjonsbeskrivelse. 3. Toiminnan selostus.

S

Reglagens placering

1.Strömbrytare för belysning.

2. Gas- och chokereglage.

3. Broms- och kopplingspedal.

4. Ratt för inställning av klipphöjd.

5. Växelspak.

6. Spak för in/urkoppling av klippaggregatet.

7. Spak för snabb höjning/sänkning av klippaggregatet.

8. Parkeringsbroms.

9. In-/urkoppling av frihjul.

10. Ratt för inställning av klipphöjd.

11. Amperemätare.

Placering af betjeningsenhederne

DK

1. Lyskontakt.

2. Gas- og chokerhåndtag.

3. Bremse- og koblingspedal.

4. Håndhjul til indstilling af klippehøjde.

5. Gearstang.

6. Omskifterstang for ind/udkobling af klipperen.

7. Reguleringsstang for hurtig løft/sænk af klipperen.

8. Parkeringsbremse.

9. Til- og frakobling af frihjul.

10. Håndhjul til indstilling af klippehøjde.

11. Amperemeter.

N

Plassering av instrumentene

1. Strømbryter for belysning.

2. Gass- og chokeregulering.

3. Brems- og clutchpedal.

4. Ratt for innstilling av klippehøyde.

5. Gearspak.

6. Spak for inn/utkobling av klippaggregatet.

7. Spak for rask heving/senking av klippaggregatet.

8. Parkeringsbrems.

9. Inn-/utkobling av frihjul.

10.Ratt for innstilling av klippehøyde.

11. Ampermeter.

Hallintalaitteiden sijainti

SF

1. Valokytkin.

2. Kaasu-/rikastinvipu.

3. Jarru-/kytkinpoljin.

4. Leikkuukorkeuden säätöpyörä.

5. Vaihdevipu.

6. Vipu leikkuuterien päälle-/poiskytkentään.

7. Vipu leikkuuterien nopeaan nostoon/laskuun.

8. Seisontajarru.

9. Pyörien vapautus/lukitus.

10. Leikkuukorkeuden säätöpyörä.

11. Ampeerimittari.

1. Belysningsströmbrytare

S

1. Lyskontakt tænd/sluk

DK

1. Belysningsstrømbryter

N

SF

1. Valokytkin

S

2. Gas- och chokereglage

Med gasreglaget regleras motorns varvtal och därmed även knivarnas rotationshastighet. Är spaken framförd i främsta läget är chokefunktionen inkopplad. Är spaken i bakersta läget går motorn på tomgång. Mellan dessa båda ytterpositioner ligger fullgasläget.

DK

2. Gas- og chokerhåndtag

Med gashåndtaget reguleres motorens omdrejningstal, d.v.s. også knivenes rotationshastighed. Står håndtaget i forreste position, er chokerfunktionen indkoblet. Står håndtaget i bageste position, går motoren i tomgang. Mellem disse to yderpositioner ligger fuldgasindstillingen.

N

2. Gass- og chokeregulering

Med gassreguleringen reguleres motorens turtall og dermed også rotasjonshastigheten på knivene. Chokefunksjonen er innkoblet når spaken står i første stilling. Når spaken står i bakerste stilling, går motoren på tomgang. Mellom disse to ytterpunktene ligger ”full gass”-stillingen.

SF

2. Kaasu-/rikastinvipu

Kaasulla säädetään moottorin ja samalla leikkuuterien pyörimisnopeutta. Kun vipu työnnetään etumaiseen asentoon, kytkeytyy rikastin päälle. Kun vipu on takim maisessa asennossa, moottori käy joutokäyntiä. Näiden ääriasentojen välillä on täyskaasuasento.

3. Broms- och kopplingspedal

När pedalen trycks nedåt bromsas fordonet. Samtidigt

S

frikopplas motorn och drivningen upphör.

3. Bremse- og koblingspedal

Når pedalen trykkes ned, bremses køretøjet. Samtidigt frikobles motoren og fremdriften ophører.

DK

3. Brems- og clutchpedal

Når pedalen trykkes ned, bremser traktoren. Samtidig frikobles motoren, og fremdriften opphører.

N

3. Jarru-/kytkinpoljin

Konetta jarrutetaan painamalla poljinta. Moottori kytkeytyy samalla vapaalle ja veto lakkaa.

SF

DK

4. Gearstang

Gearkassen har fremadgående gear, frigear samt bakgear. Gearskifte kan ske fra frigear til højeste gear uden stop på hvert mellemliggende gear. Motoren sættes i frigear ved hvert gear! Start kan ske uafhængigt af gearstangens position.

ADVARSEL!

Maskinen skal standses før gearskifte fra bak til fremad eller omvendt. Skifte fra et fremadgear til et andet må ikke ske mens maskinen er i bevægelse. Der må aldrig bruges vold for at skifte gear.

4. Växelspak

S

Växellådan har lägen framåt, friläge samt back. Växling kan ske från friläge till högsta växel utan uppehåll vid varje växelläge. Frikoppla motorn vid varje växelläge! Start kan ske oberoende av växelspakens läge.

OBSERVERA!

Stanna maskinen före växling från backväxel till framåt växel eller tvärtom. Växling mellan framåtväxlarna får inte ske då maskinen är i rörelse. Använd aldrig våld för att lägga i en växel.

4. Gearspak

N

Gearkassen har stillinger forover, fristilling samt rygging. Veksling kan skje fra fristilling til høyeste gear uten opphold i hver gearstilling. Sett motoren i fri ved hver omgearing! Start kan foregå uavhengig av gearspakens stilling.

OBS!

Stans maskinen før veksling fra rygging til foroverkjøring og omvendt. Veksling mellom forovergearene må ikke skje mens maskinen er i bevegelse. Bruk aldri makt for å geare.

4. Vaihdevipu

SF

Vaihteistossa on kuusi eteenajovaihdetta, vapaa-asento ja peruutusvaihde. Vaihtamisen voi suorittaa vapaa-asennosta suoraan suurimmalle vaihteelle tarvitsematta pysähtyä jokaisella vaihteella. Kytke aina veto pois päältä vaihtaessasi! Moottorin voi käynnistää vaihdevivun kaikissa asennoissa.

HUOM!

Pysäytä laite aina ennen vaihtamista perutuusvaihteelta eteenpäin ajoon ja päinvastoin. Vaihtamista eteenajo vaihteiden välillä ei saa suorittaa koneen liikkuessa. Älä koskaan käytä tarpeettomasti voimaa vaihtaessasi.

5. In/urkoppling av klippaggregatet

S

För spaken framåt för att koppla in drivningen av klippaggregatet. Därvid sträcks drivremmen och knivarna börjar rotera. Förs spaken bakåt kopplas drivningen ur samtidigt som knivarnas rotation bromsas upp av bromsklotsar som går emot remhjulen.

5. Ind/udkobling af klipperen

DK

Bevæges stangen fremad, indkobles klipperen. Drivremmen strammes og knivene begynder at rotere. Bevæges stangen bagud, udkobles klipperen, idet knivenes rotation stoppes af bremseklodser, der går på remhjulene.

N

5. Inn/utkobling av klippaggregatet

Før spaken fremover for å koble inn klippaggregatet. Dermed strekkes drivremmen, og knivene tar til å rotere. Når spaken føres tilbake, kobles drevet på knivene ut samtidig som knivrotasjonen bremses opp av bremseklosser som går imot remhjulene.

SF

5. Teräyksikön päälle-/poiskytkentä

Teräyksikön veto kytketään päälle työntämällä vipu eteenpäin. Vetohihna kiristyy, ja leikkuuterät alkavat pyöriä. Vetämällä vipu taaksepäin veto kytkeytyy pois päältä, ja hihnapyörää vasten painuvat jarrupalat jarruttavat samalla terien liikkeen.

6. Hurtigt løft/sænk af klipperen

DK

Stangen trækkes bagud for hurtigt løft af klipperen. Funktionen anvendes, når der skal køres hen over ujævnheder i græsplænen o.lign. Under transport skal klipperen stå i højeste position. Stangen trækkes bagud, indtil den låses. Sænkning af klipperen: Stangen trækkes bagud (1). Knap (2) trykkes ind og før derefter stangen fremad (3).

N

6. Rask heving/senking av klippaggregatet

Dra spaken bakover for å heve klippaggregatet raskt ved passering over ujevnheter i gressmatten etc. Ved transport skal klippaggregatet stå i høyeste stilling. Dra spaken bakover til den låses. For å senke aggregatet: Dra spaken bakover (1). Trykk inn knappen (2) og før deretter spaken fremover (3).

S

6. Snabb höjning/sänkning av klippaggregatet

Drag spaken bakåt för att snabbt höja klippaggregatet vid passage över ojämnheter i gräsmattan etc. Vid transport skall klippaggregatet vara i högsta läget. Drag spaken bakåt tills den låses. För att sänka aggregatet: Drag spaken bakåt (1). Tryck in knappen (2) och för därefter spaken framåt (3).

OFF ON START

6. Teräyksikön nopea nosto/lasku

SF

Teräyksikön voi nostaa nopeasti vetämällä vipua taaksepäin ajettaessa nurmikon epätasaisuuksien, yms. yli. Siirtoajossa pitää teräyksikön olla ylimmässä asennossa. Vedä vipu niin taakse, että se lukittuu. Teräyksikön laskeminen: Vedä vipua taaksepäin (1). Paina nappia (2) ja työnnä sen jälkeen vipua eteenpäin (3).

7. Tændingslås

DK

Tændingsnøglen kan stå i tre forskellige positioner: OFF Det elektriske system er koblet fra ON Startstrømmen er koblet til START Startmotoren er koblet til

ADVARSEL!

Nøglen må aldrig efterlades i tændingslåsen, når maskinen står uden opsyn.

N

7. Tenningslås

Tenningsnøkkelen kan stå i tre ulike stillinger: OFF All elektrisk strøm er brutt ON Elstrømmen er innkoblet START Startmotoren er innkoblet

S

7. Tändninglås

Tändningsnyckeln kan vara i tre olika positioner: OFF All elektrisk ström bruten ON Elströmmen inkopplad START Startmotorn inkopplad

VARNING!

Låt aldrig nyckeln sitta kvar i tändningslåset då maskinen lämnas utan uppsikt.

ADVARSEL!

La aldri nøkkelen stå i tenningslåsen når maskinen forlates uten tilsyn.

7. Virtalukko

SF

Virta-avaimella on kolme asentoa: OFF Virta pois päältä ON Virta päällä START Käynnistin kytketty

VAROITUS!

Alä koskaan jätä virta-avainta lukkoon, kun kone jää ilman valvontaa.

S

8. Parkeringsbroms

Koppla in parkeringsbromsen på följande sätt:

1. Tryck ner bromspedalen i bottenläge.

2. För parkeringsbromsspaken uppåt och håll den kvar i

detta läge.

3. Släpp bromspedalen.

För att frigöra parkeringsbromsen krävs bara att bromspedalen trycks ner.

N

8. Parkeringsbremse

Parkeringsbremsen aktiveres på følgende måde:

1. Bremsepedalen trykkes ned i bundposition.

2. Parkeringsbremse-håndtaget bevæges opad og

holdes i denne position.

3. Bremsepedalen slippes.

Parkeringsbremsen frigøres igen ved at træde på bremsepedalen.

8. Parkeringsbrems

DK

Parkeringsbremsen kobles inn på folgende måte:

1. Trykk bremsepedalen ned i bunnstilling.

2. Før parkeringsbrems-spaken oppover og hold den i

denne stillingen.

3. Slipp bremsepedalen.

For å frigjøre parkeringsbremsen trykkes bremsepe dalen ned.

8. Seisontajarru

SF

Seisontajarru kytketään päälle seuraavasti:

1. Paina jarrupoljin pohjaan.

2. Vedä seisontajarrun vipu ylös ja pidä se tässä asen-

nossa.

3. Vapauta jarrupoljin.

Seisontajarrun vapauttamiseksi tarvitsee vain painaa jarrupoljinta.

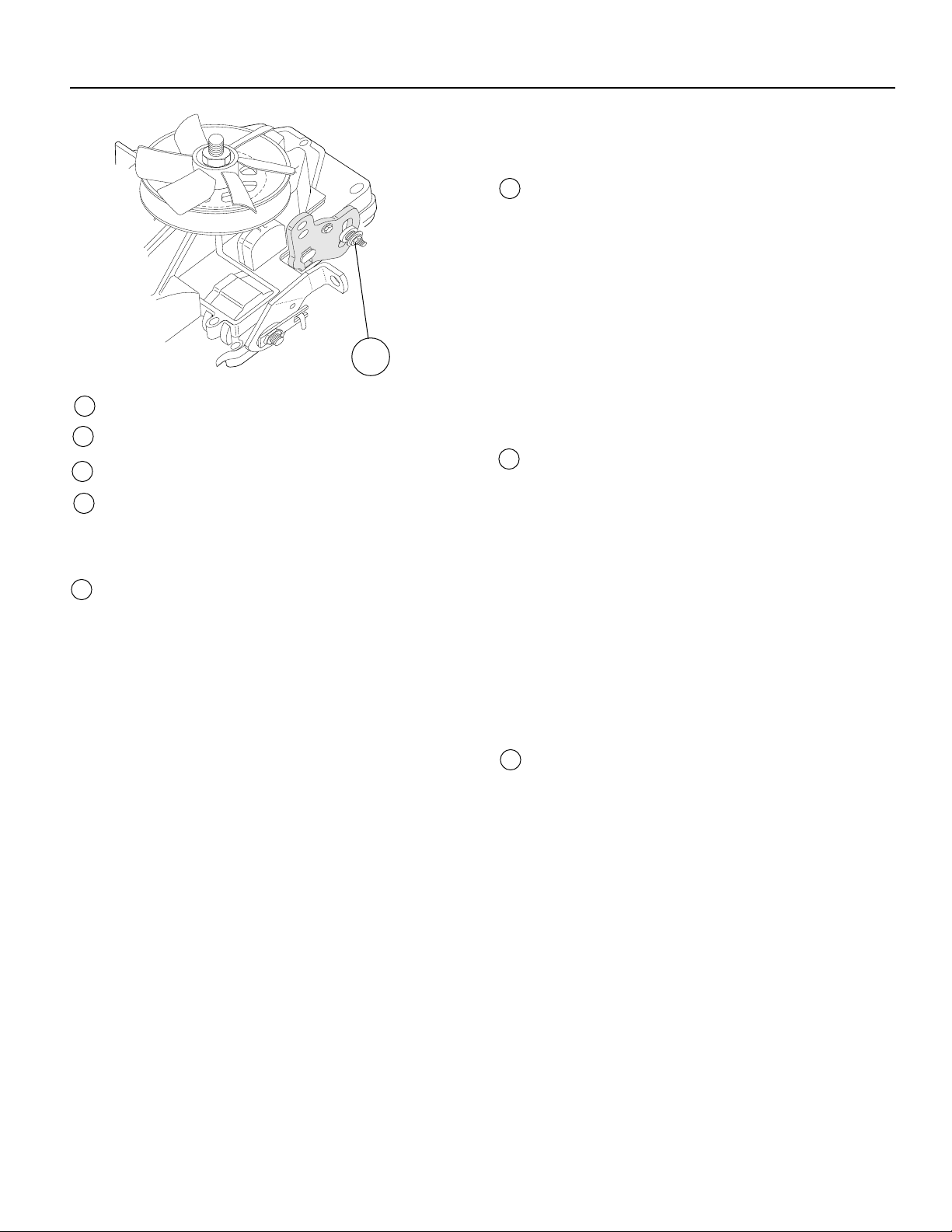

9. Reglage för frihjulsdrift

S

Om traktorn ska bogseras eller flyttas utan hjälp av motorn måste frihjulsreglaget dras ut och låsas i läge med sprinten.

9. Frihjulskontrol

DK

Når du vil trække eller flytte slåmaskinen uden at slå motoren til, skal frihjulshåndtaget trækkes ud og fastlåses i frihjulsstillingen med hårnålsfjederen.

9. Betjeningsmekanisme for fristyring

N

For å kunne taue eller flytte traktoren uten å bruke motoren, må betjeningsmekanismen for fristyring trekkes ut og låses på plass med fjærlåsepinnen.

9. Vapaakytkimen ohjain

SF

Kun traktoria hinataan tai siirretään ilman moottorin apua, vapaakytkimen ohjainnupin täytyy olla vedettynä ulos ja lukittuna lukkojousella.

S

10. Inställning av klipphöjd

Med hjälp av ratten ställs den önskade klipphöjden in. Vrids den medurs ökas klipphöjden. Ratten kan vridas lättare om spaken för snabb höjning/sänkning av klippaggregatet samtidigt dras bakåt.

N

10. Indstilling af klippehøjde

Med håndhjulet indstilles den ønskede klippehøjde. Drejning med uret betyder større klippehøjde. Håndhjulet drejes lettere, hvis omskiftestangen for hurtig loft/sænk af klipperen samtidigt trækkes bagud.

DK

10. Innstilling av klipphøyde

Ved hjelp av rattene innstiller man ønsket klipphøyde. Klipphøyden øker når rattet vris med klokken. Rattene kan vris lettere hvis spaken for raskt heving/senking av klippaggregatet samtidig dras bakover.

10. Leikkuukorkeuden säätö

SF

Haluttu leikkuukorkeus asetetaan pyörällä. Kun pyörää käännetään myötäpäivään, leikkuukorkeus kasvaa. Pyörää on kevyempi kääntää, jos teräyksikön nopean noston/laskun vipua samalla vedetään taaksepäin.

11. Amperemätare

S

Kontrollera amperemätaren vid varje körning. Nålen skall röra sig mot + som en indikation på att batteriet laddas. Inkoppling av strålkastarna ger inte utslag på mätaren eftersom de har egen strömförsörjning (ej kopplat till batteriet).

11. Amperemeter

DK

Amperemeteret kontrolleres under hver kørsel. Nålen skal bevæge sig mod + som tegn på, at batteriet bliver opladet. Tændes lygterne, har dette ingen indflydelse på målerudslaget, da lygterne har deres egen strømforsyning (ikke koblet til batteriet).

11. Amperemåler

Kontroller amperemåleren ved hver kjøring. Nålen skal

N

bevege seg mot + som en indikasjon på at batteriet lades. Innkobling av lyskasterne gir ikke utslag på måleren ettersom lyset har egen strømforsyning (ikke koblet till batteriet).

11. Ampeerimittari

Tarkista ampeerimittari jokaisen leikkuun yhteydessä.

SF

Osoittimen pitää liikua plussaa (+) kohti merkkinä akun latautumisesta. Valonheittimien kytkeminen ei vaikuta mittarin näyttämään, koska niillä on oma virransyöttö (niitä ei ole kytketty akkuun).

4. Åtgärder före start. 4. Forholdsregler før starten.

4. Startforberedelser. 4. Toimenpiteet ennen käynnistystä.

DK

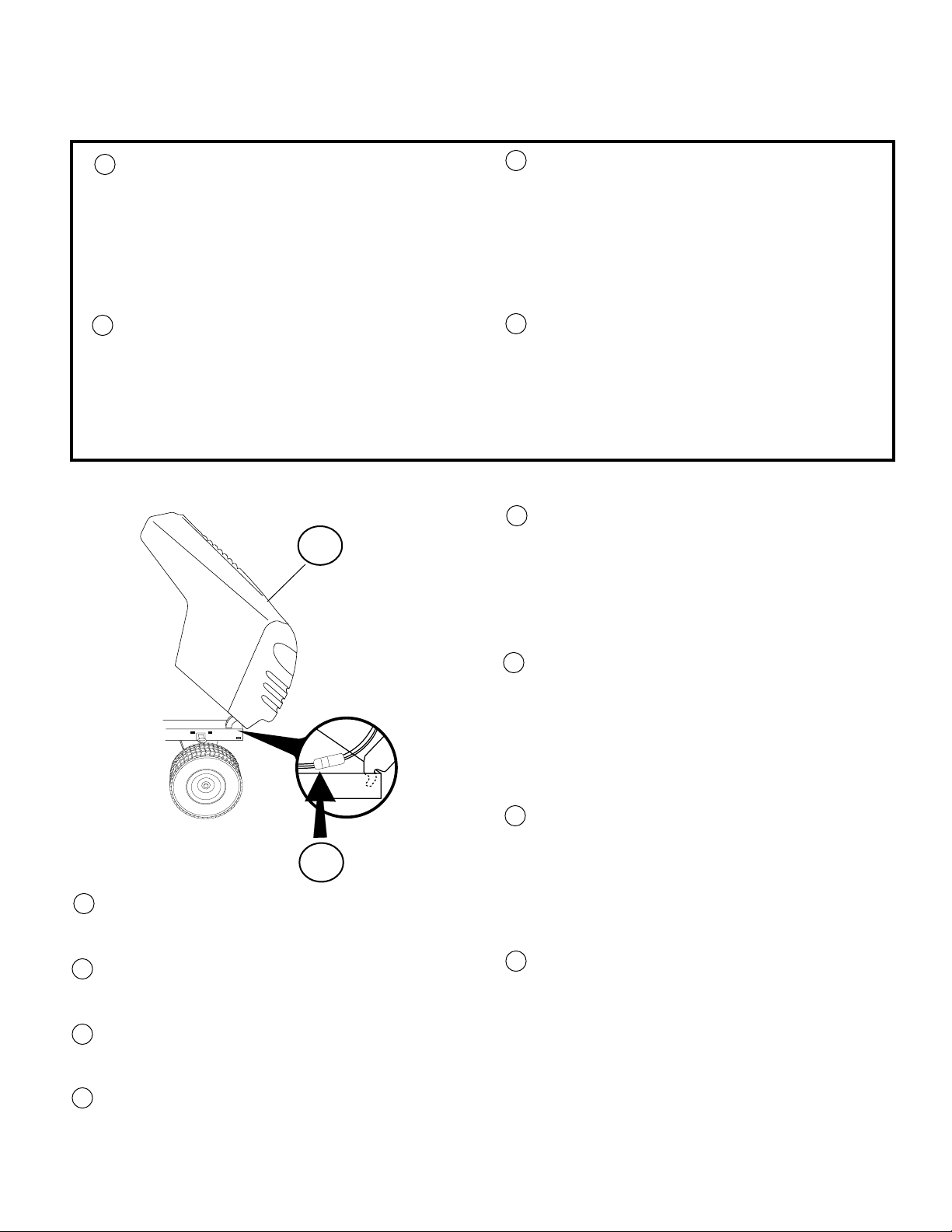

Brændstofpåfyldning

Dækslet til benzintanken bliver tilgængeligt, når motorhjelmen vippes fremad. Motoren skal køre på ren 95 oktan benzin (ikke olieblandet), blyet eller blyfrit.

ADVARSEL!

Benzin er meget brandfarlig. Pas på under påfyldning og tank kun under fri himmel. Der må ikke ryges under tankningen og benzin må ikke påfyldes, når motoren er varm. Tanken må ikke overfyldes, da benzin kan udvide sig og derved flyde over. Tankdækslet skal skrues godt fast efter brændstofpåfyldning. Benzinen opbevares et køligt sted i beholdere, der er godkendt til opbevaring af motorbrændstof. Benzintank og brændstofledningerne kontrolleres jævnligt.

S

Tankning

Locket till bensintanken blir åtkomligt efter att motorhuven fällts framåt. Motorn skall köras på ren, 95-oktanig bensin (ej oljeblandad) blyad eller blyfri.

VARNING!

Bensinen är mycket brandfarlig. Iaktta försiktighet och tanka utomhus. Rök inte vid tankning och fyll inte bensin när motorn är varm. Överfyll inte tanken eftersom bensinen kan expandera och flöda över. Se till att tanklocket är ordentligt åtdraget efter tankning. Förvara bränslet på en sval plats i behållare som är avsedd för motorbränsle. Kontrollera bensintank och ledningar.

Tanking

N

Lokket på bensintanken blir tilgjengelig når motordekslet felles fremover. Motoren skal kjøres på ren 95-oktan bensin (ikke oljeblandet), blyfri eller blyholdig.

ADVARSEL!

Bensin er svært brannfarlig. Iaktta forsiktighet, og fyll opp tanken utendors. Røyk ikke ved tanking og fyll ikke på bensin mens motoren er varm. Overfyll ikke tanken. Bensinen kan ekspandere og flomme over. Påse at tanklokket er skikkelig tilskrudd etter tanking. Oppbevar drivstoffet på et svalt sted i beholdere som er godkjent for motordrivstoff. Kontroller bensintank og ledninger.

Tankkaus

SF

Bensiinisäiliön korkkiin päästään käsiksi kääntämällä moottorin suojus eteen. Moottorissa pitää käyttää pelkkää (ei öljysekoitteista) 95oktaanista bensiiniä, lyijyllistä tai lyijytöntä.

VAROITUS!

Bensiini on erittäin herkästi syttyvää. Noudata varovaisuutta ja tankkaa ulkona. Älä tupakoi tankkauksen aikana, äläkä lisää bensiiniä kun moottori on lämmin. Älä täytä säiliötä liian täyteen, koska bensiini voi laajeta ja vuotaa yli. Varmista, että säiliön korkki tulee kunnolla kiinni tankkauksen jälkeen. Säilytä polttoainetta viileässä paikassa ja säiliössä, joka on tarkoitettu bensiinille. Tarkista bensiinisäiliö ja polttoainejohdot.

Oljenivå



S

Det kombinerade oljepåfyllningslocket och mätstickan blir åtkomligt efter att motorhuven fällts framåt. Oljenivån i motorn skall kontrolleras före varje körning. Se till att klipparen står horisontellt. Skruva bort oljemätstickan och torka den ren. Montera mätstickan åter. Skruva fast. Ta bort den igen och avläs oljenivån.

DK

Olieniveau

Den kombinerede oliepåfyldningsstuds og målepind bliver tilgængelig, når motorhjelmen vippes fremad. Olieniveauet i motoren kontrolleres før hver motorstart. Maskinen skal stå vandret. Oliemålepinden skrues ud og tørres af. Målepinden føres ned igen og skrues fast. Herefter tages den op igen og olieniveauet aflæses.

N

Oljenivå

Kombinert oljepåfyllingslokk og målepinne er tilgjengelig når motordekslet felles fremover. Oljenivået i motoren skal kontrolleres får hver kjøring. Påse at klipperen står horisontalt. Skru av oljemålepinnen og tork den ren. Monter målepinnen igjen. Skru fast. Ta den av igjen og avles oljenivået.

SF

Öljymäärä

Yhdistettyyn öljyntäyttöaukon korkkiin ja mittatikkuun päästään käsiksi kääntämällä moottorin suojus eteen. Moottorin öljymäärä pitää tarkistaa ennen jokaista käyttöä. Varmista, että kone on vaakasuorassa. Ruuvaa mittatikku irti ja pyyhi se kuivaksi. Asenna mittatikku takaisin. Ota se uudelleen irti ja tarkista öljyn pinnankorkeus.

Oljenivån skall ligga mellan de båda markeringarna på

S

stickan. Om så inte är fallet skall motorolja SAE 30 eller SAE 10W-30 fyllas till ”FULL”-markeringen. Vintertid (under fryspunkten) skall motorolja SAE 5W-30 användas.

ADD FULL

CAUTION - DO

Olieniveauet skal ligge mellem de to markeringer på

DK

pinden. Er det ikke tilfældet, skal der efterfyldes motorolie SAE 30 eller SAE 10W-30 indtil ”FULL”-mærket. Om vinteren (temperatur under frysepunktet) skal der bruges motorolie SAE 5W-30.

Oljenivået skal ligge mellom de to markeringene på

N

pinnen. Hvis ikke skal motorolje SAE 30 eller SAE 10W-30 påfylles til ”FULL”-merket. Vinterstid (under frysepunktet) skal motorolje SAE 5W-30 anvendes.

Öljynpinnan pitää olla tikun merkkiviivojen välissä. Ellei,

SF

lisää moottoriöljyä SAE 30 tao SAE 10W-30 FULLmerkkiin saakka. Talviaikaan (lämpötilan ollessa alle nollan) pitää käyttää moottoriöljyä SAE 5W-30.

S

Däckens lufttryck

Kontrollera lufttrycket i däcken regelbundet. Trycket i framdäcken skall vara 1 bar och i bakdäcken 0,8 bar.

DK

Dæktryk

Dækkenes lufttryk kontrolleres regelmæssigt. Trykket i forhjulenes dæk skal være 1 bar, i baghjulenes dæk 0,8 bar.

N

Lufttrykket i dekkene

Kontroller lufttrykket i dekkene regelmessig. Trykket i fordekkene skal være 1 bar og i bakdekkene 0,8 bar.

SF

Renkaiden ilmanpaine

Tarkista renkaiden ilmanpaine säännöllisesti. Eturenkai den ilmanpaineen pitää olla 1 bar ja takarenkaiden 0,8 bar.

5. Körning. 5. Drift. 5. Kjøring. 5. Ajo.

S

Start av motor

Se till att klippaggregatet är i transportläge (det övre läget) samt att spaken för in/urkoppling av klippaggregatet är i ”urkopplingsläge”.

Start af motoren

DK

Klipperen skal stå i transportstilling (øverste position) og stangen for ind/udkobling af klipperen i ”udkoblingsposition”.

N

Start av motoren

Påse at klippaggregatet er i transportstilling (øverste stilling) samt at spaken for inn/utkobling av klippaggregatet er i ”utkoblingsstilling”.

Moottorin käynnistys

SF

Varmista, että teräyksikkö on siirtoajoasennossa (ylhäällä) ja että teräyksikön päälle-/poiskytkentävipu on pois-asennossa.

S

Tryck ner broms-/kopplingspedalen helt. Se till att spaken för in-/urkoppling av drivningen är i neutralläge.

Bremse-/koblingspedalen trykkes ned. Sørg for at stangen

DK

for ind-/udkobling af fremdriften står i neutral. Trykk bremse-/koblingspedalen helt ned. Påse at spaken

N

for inn-/udkobling av motorfremdrift står i nøytralstilling. Paina kytkin-/jarrupoljin pohjaan. Varmista, että vedon

SF

päälle-/poiskytkentävipu on vapaa-asennossa.

Vid kall motor:

S

Skjut gasreglaget uppåt till ändläget ”CHOKE”.

Ved kold motor:

DK

Gashåndtaget skydes opad til slutpositionen ”CHOKE”.

N

Ved kald motor:

Skyv gasshåndtaket oppover til endestillingen ”CHOKE”.

SF

Moottorin ollessa kylmä:

Työnnä kaasuvipu yläasentoon CHOKE.

S

Vid varm motor:

Skjut gasreglaget halvvägs mot fullgasläget ” ”.

Ved varm motor:

DK

Gashåndtaget skydes halvvejs mod fuldgas-positionen

”.

”

N

Ved varm motor:

Skyv gasshåndtaket halvveis mot full-gass-stilling ” ”.

SF

Moottorin ollessa lämmin:

Työnnä kaasuvipu puoliväliin täyskaasuasennosta “ ”.

S

Vrid tändningsnyckeln till ”START-läge”.

OBSERVERA!

Kör inte startmotorn längre än ca 5 sekunder i taget. Om inte motorn startar så vänta ca 10 sekunder innan nästa startförsök görs.

Tændnøglen drejes til ”START”-position.

DK

NB!

Startmotoren må ikke køre i mere end ca. 5 sekunder ad gangen. Starter motoren ikke, ventes ca. 10 sekunder inden nyt startforsøg.

Vri tenningsnøkkelen til ”START”-stilling.

N

OBS!

Kjør ikke startmotoren i mer enn ca. 5 sekunder om gangen. Dersom motoren ikke starter, vent i 10 sekunder før neste startforsøk.

Kierrä virta-avain START-asentoon.

SF

HUOM!

Älä käytä käynnistintä yli 5 sekuntia kerrallaan. Jos moottori ei käynnisty, odota 10 sekuntia ennen seuraavaa yritystä.

S

VIKTIGT! KALLSTART AV HYDROSTATISK FÖR TEMPERATURER UNDER 40°F (4°C). LÅT

VÄXELLÅDAN VÄRMAS UPP UNDER 1 MINUT GENOM ATT LÄGGA IN NOLLANS VÄXEL OCH SLÄPPA UPP BROMSPEDALEN OCH KOPPLINGEN EFTER DET ATT MOTORN STARTATS/FÖRE KÖRNING.

Efter att motorn startat, låt tändningsnyckeln gå tillbaks

S

till ”ON”-läget. Skjut gasreglaget till önskat motorvarvtal. Vid klippning: fullgas.

Når motoren er startet, skal tændingsnøglen gå tilbage i

DK

”ON”-positionen. Gashåndtaget bevæges indtil det ønskede motoromdrejningstal er nået. Ved klipning: fuldgas.

Når motoren har startet, la tenningsnøkkelen gå tilbake

N

til ”ON”-stilling. Skyv gasshåndtaket til ønsket motorturtall. Ved klipping: Full gass.

Kun moottori on käynnistynyt, päästä virta-avain palaa-

SF

maan ON-asentoon. Valitse kaasuvivulla haluttu käyntinopeus. Leikattaessa: täyskaasu.

N

VIKTIG! KOLDSTART FOR HYDROSTATISK FOR TEMPERATURER UNDER 40°F (4°C). ETTER AT

MOTOREN HAR BLITT SATT I GANG OG FØR DU BEGYNNER Å KJØRE, MÅ DU LA GIRKASSEN VARME OPP I ETT (1) MINUTT VED Å PLASSERE GIRSPAKEN I FRI OG SÅ SLIPPE BREMSEN/KLØTSJEN.

VIGTIGT! KOLD START MED HYDROSTATISK TRANS

DK

MISSION BEREGNET TIL TEMPERATURER UNDER 40°F (4°C).

EFTER DU HAR STARTET MOTOREN, OG FØR DU KØRER, SKAL DU LADE TRANSMISSIONEN VARME OP I ÉT (1) MINUT VED AT ANBRINGE GEARSKIFTET I FRIGEAR OG UDLØSE BREMSE/KOBLINGSPEDALEN.

SF

TÄRKEÄÄ! HYDROSTAATTISEN VAIHTEISTON KYLMÄKÄYNNISTYS

LÄMPÖTILOILLE ALLE 40°F (4°C). KUN MOOTTORI ON KÄYNNISTETTY JA ENNEN AJOA TÄYTYY VAIHTEISTON ANTAA LÄMMETÄ YHDEN (1) MINUUTIN AJAN ASETTAMALLA VAIHDE VAPAALLE JA VAPAUTTAMALLA JARRU/KYTKINPOLJIN.

LUFTA VÄXELLÅDAN

S

Vi rekommenderar att växellådan luftas innan du använder traktorn för första gången för att vara säker på att den fungerar klanderfritt. Detta förfarande avlägsnar eventuell luft som kan ha samlats i växellådan under transporten av traktorn. VIKTIGT: OM VÄXELLÅDAN VID NÅGOT TILLFÄLLE BEHÖVER AVLÄGSNAS FÖR REPARATION ELLER UTBYTE SKA DEN LUFTAS EFTER MONTERINGEN OCH FÖRE DET ATT TRAKTORN ANVÄNDS.

• Parkera traktorn på en plan yta, så att den inte kan rulla i någon riktining. Handbromsen ska inte vara åtdragen när nedanståend procedur utförs.

• Koppla ur växellådan genom att placera frihjulet i frihjulsläge.

• Starta motorn och flytta fartreglaget till den lägre hastigheten. Kontrollera att handbromsen inte är åtdragen.

• Flytta reglaget till det allra främsta läget och håll kvar det där i fem (5) sekunder. Flytta reglaget till backläget och håll kvar det där i fem (5) sekunder. Upprepa denna procedur tre (3) gånger.

• Flytta reglaget till neutralläget (N).

• Stäng av traktorn genom att vrida tändningsnyckeln till läget “OFF” (AV).

• Koppla in växellådan genom att placera frihjulet i drivposition.

• Starta motorn och flytta fartreglaget till den lägre hastigheten.

• Kör traktorn framåt cirka 1,5 meter och sedan bakåt 1,5 meter. Upprepa denna körning tre (3) gånger.

• Traktorn är nu klar för normal användning.

TRANSMISSIONSUDRENSNING

DK

For at være sikker på at traktoren fungerer rigtigt og yder det bedst mulige arbejde, anbefaler vi, at du renser

transmissionen ud før den første gang, du kører traktoren. Denne procedure fjerner luft, som eventuelt er sluppet ind i transmissionen under transport af traktoren. VIGTIGT: HVIS DET BLIVER NØDVENDIGT AT AFMONTERE TRANSMISSIONEN FOR AT REPARERE ELLER UDSKIFTE DEN, SKAL TRANSMISSIONEN ATTER RENSES EFTER INSTALLATIONEN, FØR DU KAN BETJENE TRAKTOREN IGEN.

• Parker traktoren forsvarligt på jævn grund, så den ikke kan rulle hverken i den ene eller den anden retning. Parkeringsbremsen skal være slået fra, mens du udfører den følgende procedure.

• Slå transmissionen fra ved at sætte frihjulsgearet i frihjulsstilling.

• Start motoren og flyt chokeren ned på lav. Kontroller for at være sikker på, at parkeringsbremsen er slået fra.

• Sæt gearskiftet på fuld fart fremad og hold det der i fem (5) sekunder. Skift gearet om på fuld fart baglæns, hold det der i fem (5) sekunder. Gentag disse trin i alt tre (3) gange.

• Skift gearet til frigear (N).

• Stop traktoren ved at dreje om for nøglen (OFF-stilling).

• Slå transmissionen til ved at sætte frihjulsgearet i kørselsstilling.

• Start motoren og sæt chokeren på lav.

• Kør traktoren fremad ca. 1,50 m, dernæst bak op ca. 1,50 m. Gentag denne procedure tre (3) gange.

• Nu er traktoren parat til normal betjening.

UTLUFTING AV GIRKASSEN

N

For å sikre tilfredsstillende drift og ytelse, anbefales det at girkassen blir utluftet før traktoren tas i bruk for første gang.

Denne prosedyren vil fjerne eventuell luft i girkassen som kan ha utviklet seg under transport av traktoren. VIKTIG: HVIS GIRKASSEN MÅ TAS UT P.G.A. REPARASJONER ELLER UTSKIFTNING, BØR DEN LUFTES UT ETTER GJENINSTALLASJONEN FØR TRAKTOREN TAS I BRUK IGJEN.

• Parker traktoren på et plant underlag på en forsvarlig måte, slik at den ikke kan trille verken forover eller bakover.Håndbrekket må ikke være satt på når følgende arbeid skal utføres.

• Kople ut giret ved å sette frihjulskontrollen i frihjulsstilling.

• Start motoren og skyv gasspaken til sakte-stilling. Kontroller at håndbrekket ikke er satt på.

• Skyv spaken til full revers-stilling, og hold den der i ca. fem (5) sekunder. Gjenta denne prosedyren tre (3) ganger.

• Sett drivkontrollspaken i fri (N).

• Stopp traktoren ved å vri tenningsnøkkelsen til “OFF”stilling.

• Kople inn giret ved å sette frihjulskontrollen i kjøre-stilling.

• Start motoren og skyv gasspaken til sakte-stilling.

• Kjør traktoren forover ca. 1,50 m og deretter bakover 1,50 m. Gjenta denne kjøreprosedyren tre ganger.

• Traktoren er nå klar til normal drift.

SF

VAIHTEISTON HUUHTELU

Hyvän toiminnan ja tehon varmistamiseksi on suositeltavaa huuhdella vaihteisto ennen traktorin ensimmäistä käyttöä. Tämä toimenpide poistaa vaihteistoon traktorin kuljetuksen aikana mahdollisesti kehittyneet ilmakuplat. TÄRKEÄTÄ: JOS VAIHTEISTO TÄYTYY POISTAA HUOLTOA TAI VAIHTOA VARTEN, SE TÄYTYY HUUHDELLA UUDELLEEN ASENNUKSEN JÄLKEEN ENNEN TRAKTORIN KÄYTTÖÄ.

• Pysäköi traktori tasaiseen kohtaan ettei se rullaisi mihinkään suuntaan. Pysäköintijarru ei saa olla kytkettynä seuraavaa vaihetta varten.

• Kytke vaihteisto irti asettamalla vapaakytkimen vipu vapaa-asentoon.

• Käynnistä moottori ja siirrä kaasuvipu hitaaseen asentoon. Varmista, että pysäköintijarru ei ole kytkettynä.

• Siirrä liikkeenohjausvipu täysin eteen ja pidä sitä siinä viiden (5) sekunnin ajan. Siirrä vipu täyteen peruutusasentoon ja pidä sitä siinä viiden (5) sekunnin ajan. Toista nämä toimenpiteet kolme (3) kertaa.

• Siirrä liikkeenohjausvipu neutraaliin (N) asentoon.

• Pysäytä traktori kääntämällä virtakytkin asentoon “OFF.”

• Kytke vaihteisto asettamalla vapaakytkimen vipu ajoasentoon.

• Käynnistä moottori ja siirrä kaasuvipu hitaaseen asentoon.

• Aja traktoria eteenpäin noin 1,5 m ja taaksepäin sama matka. Toista tämä ajosarja kolme kertaa.

• Traktori on nyt valmis normaaliin toimintaan.

S

OBSERVERA!

Maskinen är utrustad med säkerhetsströmbrytare som omedelbart bryter strömmen till motorn om föraren lämnar sätet med motorn igång och med in/urkopplingsspaken i läget ”inkoppling”.

DK

NB!

Maskinen er udstyret med en nødstrømafbryder, der afbryder for strømmen til motoren, hvis føreren forlader sædet med motoren kørende og omskifterstangen til ind/udkobling i ”indkobling”positionen.

OBS!

N

Maskinen er utstyrt med en sikkerhetsstrømbryter som umiddelbart bryter strømmen til motoren dersom føreren forlater setet med motoren igang og med inn/utkoblingsspaken i ”innkoblings-stilling”.

HUOM!

SF

Kone on varustettu turvakatkaisijalla, joka katkaisee moottorilta välittömästi virran, jos ajaja nousee istuimelta moottorin käydessä ja leikkuuterien ollessa päällekytkettynä.

För in/urkopplingsspaken framåt.

S

För höjdinställningsspaken för klippaggregatet framåt. Kontrollera att önskad klipphöjd erhålls.

DK

Ind/udkoblingsstangen skydes frem. Højdeindstillingen for klipperen skydes frem. Kontrollér at den ønskede klippehøjde er indstillet.

Før inn/utkoblingsspaken fremover.

N

Før høydeinnnstillingsspaken for klippaggregatet fremover. Kontroller at ønsket klipphøyde oppnås.

S

OBSERVERA!

Drivremmarnas livslängd ökas om motorn går med lågt varvtal då knivarna kopplas in. Ge därför gas först när klippaggregatet sänkts ner i klippläge.

NB!

DK

Drivremmenes levetid forlænges, hvis motoren kører i lave omdrejninger, mens knivene kobles til. Giv derfor først gas, når klipperen sænkes ned i klippeposition.

Työnnä teräyksikön kytkentävipu eteen.

SF

Työnnä teräyksikön korkeudensäätövipu eteen. Tarkista, että leikkuukorkeus on sopiva.

N

OBS!

Drivremmenes levetid øker dersom motoren går på lavt turtall når knivene kobles inn. Gi derfor først gass når klippaggregatet er senket ned i klippstilling.

SF

HUOM!

Vetohihnojen kestoikä pitenee, jos moottori käy pienellä nopeudella kun teräyksikkö kytketään päälle. Lisää kaasua vasta sitten, kun teräyksikkö on laskettu leikkuuasentoon.

För gasreglaget till fullgasläge (F).

S

Välj en körhastighet som passar terräng och önskat klippresultat.

Gashåndtaget sættes i fuldgas-position (F).

DK

Vælg den kørselshastighed, der passer til terrænet og det ønskede klipperesultat.

Før gassregulatoren til fullgass-stilling (F).

N

Velg en kjørehastighet som passer terrenget og ønsket klippresultat.

Siirrä kaasuvipu täyskaasuasentoon (F).

SF

Valitse maastoon ja haluttuun leikkuutulokseen sopiva ajonopeus.

S

Klippningstips

● Rensa gräsmattan från stenar och andra föremål som kan slungas iväg av knivarna.

● Lokalisera och markera stenar och andra fasta föremål för att undvika påkörning.

● Börja med hög klipphöjd och minska tills önskat klippresultat erhålls.

● Klippresultatet blir bäst med högt motorvarvtal (knivarna roterar snabbt) och låg växel (maskinen rör sig långsamt). Är gräset inte alltför långt och tättväxande, kan körhastigheten ökas genom att välja en högre växel alternativt motorvarvtalet sänkas utan att klippresultatet märkbart försämras.

● Finaste gräsmattan erhålls om den klipps ofta. Klippningen blir jämnare och det avklippta gräset blir jämnare fördelat över ytan. Den totala tidsåtgången blir inte större, eftersom högre körhastighet kan väljas utan att klippresultatet blir sämre.

● Undvik att klippa en våt gräsmatta. Klippresultatet blir sämre eftersom hjulen sjunker ner i den mjuka mattan.

● Spola rent klippaggregatet med vatten undertill efter varje användning.

Klippetips

DK

● Plænen renses for sten og andre genstande, der kan slynges væk af knivene.

● Større sten og andre faste genstande lokaliseres og afmærkes for at undgå påkørsel.

● Start med stor klippehøjde og gå trinvis ned indtil det ønskede resultat er nået.

● Klipperesultatet bliver bedst med høje motoromdrejninger (knivene roterer hurtigt) og lavt gear (maskinen kører langsomt). Er græsset ikke alt for langt og tætvoksende, kan kørehastigheden øges ved at vælge et højere gear eller motoromdrejningstallet nedsættes, uden at klipperesultatet bliver synligt dårligere.

● Græsplænen bliver pænest, hvis den klippes ofte. Klipningen bliver mere jævn og græsafklippet fordeles mere jævnt over hele arealet. Det totale tidsforbrug bliver ikke større, da der kan vælges større kørehastighed uden at resultatet bliver dårligere.

● Undgå klipning af vådt græs. Resultatet bliver dårligere, da hjulene synker ned i den våde undergrund.

● Klipperen spules ren med vand på undersiden efter hver anvendelse.

Tips for klippingen

N

● Rens gressmatten for stener og andre ting som kan slynges avsted av knivene.

● Lokaliser og marker steiner og andre faste gjenstander for å unngå påkjøring.

● Begynn med høy klipphøyde, og minsk etter hvert til ønsket klippresultat er oppnådd.

● Klippresultatet blir best ved høyt turtall (knivene roterer raskt) og lavt gear (maskinen går langsomt fremover). Dersom gresset ikke er alt for langt og tettvoksende kan kjørehastigheten økes ved å velge et høyere gear, eller motorturtallet kan senkes uten at resultatet blir dårligere.

● Gressplenen blir penest om den klippes ofte. Klippingen blir jevnere og det avklipte greset blir jevnere fordelt. Det totale tidsforbruket blir ikke større, ettersom man kan velge en høyere kjørehastighet uten at klippresultatet blir dårligere.

● Unngå å klippe en våt gressplen. Klippresultatet blir dårligere ettersom hjulene synker ned i den myke gressmatten.

● Skyll klippaggregatet rent med vann nedenfra etter bruk.

Leikkuuvihjeitä

SF

● Poista nurmikolta kivet ja muut esineet, jotka voivat lennellä terien heittämänä.

● Etsi ja merkitse maakivet ja muut kiinteät esteet, jotta et aja niiden päältä.

● Aloita suurella leikkuukorkeudella ja pienennä sitä sitten, kunnes leikkuujälki on haluttu.

● Paras leikkuujälki saavutetaan moottorin suurella pyörimisnopeudella (terät pyörivät nopeasti) ja pienellä vaihteella (kone liikkuu hitaasti). Jos ruoho ei ole kovin pitkää ja tiheää, voidaan ajonopeutta lisätä valitsemalla suurempi vaihde tai pienentää moottorin pyörimisnopeutta leikkuutuloksen huononematta merkittävästi.

● Paras nurmikko saadaan leikkaamalla sitä usein. Leikkuujälki on tasaisempi ja leikattu ruoho jakautuu tasaisemmin nurmikolle. Aikaa ei mene sen enempää, sillä ajonopeus voi olla suurempi jäljen kärsimättä.

● Vältä märän nurmikon leikkaamista. Leikkuujälki on huonompi, koska pyörät uppoavat pehmeään ruohomattoon.

● Huuhtele teräyksikkö vedellä altapäin jokaisen käytön jälkeen.

15° MAX.

VARNING!

S

● Kör inte i terräng som lutar mer än max 14°. Risken för överslag bakåt är mycket stor.

● Kör inte på skrå över lutande terräng eftersom

vältningsrisken då är stor.

● Undvik att stoppa eller starta i lutande terräng.

● Växla endast då maskinen står helt stilla för att

undvika skador i växellådan.

ADVARSEL!

DK

● Kør ikke i terræn med mere end maks. 14° hældning. Traktoren kan vælte bagover!

● Kør ikke på langs hen ad skråninger. Traktoren kan vælte om på siden!

● Stop og start på ikke vandret terræn bør udgås.

● Skift kun gear, når maskinen står helt stille. Derved

undgås skader på gearkassen.

N

ADVARSEL!

● Kjør ikke i terreng som heller mer enn maks. 14°. Risikoen for overslag bakover er da meget stor.

● Kjør ikke på skrå over hellende terreng, ettersom velterisikoen da er stor.

● Unngå å stoppe eller starte i hellende terreng.

● For å unngå skader på gearkassen må maskinen stå

helt stille når man skifter gear.

SF

VAROITUS!

● Älä aja rinteillä, joiden kaltevuus on yli 14°: kaatumis- vaara taaksepäin.

● Älä aja rinteissä vinosti: kaatumisvaara sivulle.

● Vältä pysäyttämistä ja liikkeellelähtöä rinteissä.

● Vaihda vain koneen seisoessa paikallaan, niin vältät

vauriot vaihteistossa.

Kör i högervarv så gräsklippet slungas bort från rabatter,

S

gångar etc. Vid större gräsmattor bör körriktningen efter 2–3 varv ändras så gräsklippet slungas ut mot den yta som redan klippts som illustrationen visar.

Kør i omgange mod højre, så græsafklippet slynges væk

DK

fra rabatter, gange osv. Ved større plænearealer bør køreretningen ændres efter 2-3 omgange, så græsafklippet slynges mod det areal, der allerede er blevet klippet, se illustrationen.

Kjør i høyrerunder slik at avklippet slynges bort fra

N

rabatter, ganger etc. Ved større gressmatter bør kjøreretningen endres etter 2 - 3 runder slik at avklippet slynges ut mot den flaten som allerede er klippet, slik illustrasjonen viser.

Aja oikealle kaartaen, niin ruohosilppu lentää poispäin

SF

kukkapenkeistä, käytäviltä, jne. Suurehkoilla nurmikoilla pitää ajosuuntaa vaihtaa 2 - 3 kierroksen välein, jotta ruohosilppu lentäisi jo leikatulle nurmikolle kuvan osoittamalla tavalla.

THROTTLE

Använd maskinens vänstra sida för att kunna klippa nära

S

träd, buskar, gångar etc. Kniven klipper ca 15 mm innanför kåpans kant.

DK

Brug maskinens venstre side for at klippe tæt ind til træer, buske, gange m.v. Kniven klipper ca. 15 mm inden for afdækningens kant.

Bruk maskinens venstre side for å kunne klippe nær

N

trær, busker, gangveier etc. Kniven klipper ca. 15 mm innenfor kåpens kant.

Käytä koneen vasenta puolta leikatessasi läheltä puita,

SF

pensaita, käytäviä, jne. Terät leikkaavat n. 15 mm päässä suojuksen reunasta.

Stopp av motor

S

För gasreglaget nedåt till ” ”. Koppla ur klippaggregatet genom att föra in/urkopplingsspaken nedåt. Höj upp klippaggregatet och vrid tändningsnyckeln till ”OFF”-läget. Låt motorn gå 1–2 minuter på tomgång för att svalna innan den stängs av efter ett hårt arbetspass.

S

VARNING!

Låt aldrig tändningsnyckeln sitta kvar då maskinen lämnas utan uppsikt för att hindra barn och obehöriga personer att starta motorn.

DK

Stop af motor

Gashåndtaget skydes ned til ” ”. Klipperen kobles fra ved at skyde ind/udkoblingsstangen nedad. Klipperen løftes og tændnøglen drejes til ”OFF”. Lad motoren gå i 1-2 minutter på tomgang for at afkøle den inden den slukkes efter en omgang hårdt arbejde.

N

Stopp av motoren

Før gasshåndtaket nedover til ” ”. Kobl ut klippaggregatet ved å føre inn/utkoblingsspaken nedover. Heis opp klippaggregatet og vri tenningsnøkkelen til ”OFF”-stilling. La motoren gå 1 - 2 minutter på tomgang for å avkjøle før den stoppes etter en hard arbeidsøkt.

SF

Moottorin pysäyttäminen

Siirrä kaasuvipu alas asentoon “ ”. Kytke teräyksikkö irti siirtämällä päälle-/poiskytkentävipu alas. Nosta teräyksikkö ylös ja kierrä virta-avain OFF-asentoon. Anna moottorin käydä 1 - 2 minuuttia joutokäynnillä, jotta se jäähtyisi ennen pysäyttämistä raskaan käytön jälkeen.

N

ADVARSEL!

La aldri tenningsnøkkelen stå i når maskinen forlates uten tilsyn. Dette for å hindre barn og uvedkommede personer i å starte motoren.

DK

ADVARSEL!

Tændnøglen må aldrig efterlades, når maskinen forlades uden opsyn. Kun derved sikres, at børn og uvedkommende personer kan starte motoren.

SF

VAROITUS!

Älä jätä koskaan virta-avainta paikalleen, kun kone jää ilman valvontaa, jotta lapset ja asiattomat henkilöt eivät voisi käynnistää moottoria.

6. Underhåll, justering. 6. Vedligeholdelse, justering.

6. Vedlikehold, justering. 6. Kunnossapito, säätö.

S

VARNING!

Innan serviceåtgärder vidtas på motor eller klippaggregat skall följande göras:

● Stäng av motorn.

● Placera växelspaken i neutralläge

● F ör in /urko pplin gsspa ken till urkoppl at läge.

● Tryck ner kopplings/bromspedalen och koppla in

parkeringsbromsspaken.

● Tag bort tändkabeln från tändstiftet.

ADVARSEL!

DK

Før service på motor eller klipper skal følgende gøres:

● Sluk motoren

● Placer gearstangen i frigear.

● Ind/udkob lingsstangen sættes i udkob ling

● Koblings/bremsepedalen trykkes ned og parkerings-

bremsen aktiveres.

● Tændkablet fjernes fra tændrøret.

N

ADVARSEL!

Før noen form for service foretas på motoren eller klippaggregatet må man gjøre følgende:

● Stopp motoren

● Pl asse r g ea rspa ken i fr is till ing

● Set t in n/ ut ko bl in gs sp ak en i utk ob le t st il li ng

● Trykk ned clutch/bremsepedalen og kobl inn parke-

ringsbremsen

● Ta tenningskabelen av fra tennpluggen.

SF

VAROITUS!

Ennen moottorin tai teräyksikön huoltoa:

● Pysäytä moottori.

● Siirrä vaihdevipu vapaa-asentoon.

● Siirrä päälle-/poiskytkentävipu pois-asentoon.

● Paina kytkin-/jarrupoljin pohjaan ja kytke seisontajarru

päälle.

● Ir rota sy tyty sjo hdin sy tyty stu lpas ta

S

Motorhuv

• Öppna huven.

• Lossa strålkastarkontakten.

• Stå framför traktorn och ta tag i huvens sidor, tippa den framåt och lyft den av traktorn.

• Sätt tillbaka den genom att passa in tapparna i deras hål i ramen.

•Anslut strålkastarkontakten och stäng huven.

(1)Huv

S

(2)Kontakt till strålkarna

(1)Hjelm

DK

(2)Kabelmuffe til forlygter

(1)Deksel

N

(2)Tilkopling for frontlys

(1) Konepeitto

SF

(2) Ajovalojen johdon liitin

DK

SF

Motorhjelm

•Løft hjelmen.

• Ledningen til forlygterne kobles fra ved kabelmuffen.

• Stå foran traktoren. Grib fat om hjelmens sider, vip den forover og løft den af traktoren.

• Hjelmen monteres igen ved at skubbe hjelmens hængselsbøjler ind i hullerne på rammen.

• Kabelmuffen til forlygterne kobles sammen igen. Luk hjelmen.

N

Motordeksel

•Løft dekselet.

•Kopl fra ledningen til frontlysene.

• Stå foran traktoren. Ta tak i sidene på dekselet, vipp det f ramover og løft det av traktoren.

• Dekselet monteres igjen ved å skyve hengslene inn i sporene i rammen.

•Kopl frontlysene til igjen, og lukk dekselet.

Konepeitto

•Nosta konepeitto ylös.

•Irrota ajovalojen johto.

•Asetu traktorin eteen. Tartu konepeittoon sivuilta, kallista sitä eteenpäin ja nosta irti traktorista.

•Kun asetat konepeiton paikalleen, ohjaa korvakkeet rungossa oleviin loviin.

•Kiinnitä ajovalojen johto ja laske konepeitto alas.

S

Underhåll

ANMÄRKNING: Underhåll bör utföras regelbundet för att traktorn skall hållas i gott skick.

VARNING: Lossa tändstiftskabeln för att undvika oavsiktlig start för all reparation, inspektion eller underhåll.

Före varje användning:

• Kontrollera oljenivån och smöj rörliga delar efter behov.

• Kontrollera att alla bultar, muttrar och saxsprintar finns på plats och är väl säkrade.

• Kontrollera polerna och ventileran på batteriet.

• Ladda långsamt upp med 6 A om detta behövs.

• Rensa luftgallret

• Håll traktorn fri från smuts och skräp för att undvika motorskador eller överhettning.

• Kontrollera bromsarnas funktion.

N

Vedligeholdelse

OBS! Traktoren bör gås igennem med jævne mellemrum, så er du altid sikker på, at den er i orden.

ADVARSEL! Træk tændkablet af inden du begynder på reparations-, kontrol- eller vedligeholdelsesarbejde for at undgå utilsigtet start.

Inden hver start:

• Check olie, smör drejepunkter hvis det er påkrævet.

• Check bolte, mötrikker og splitpinde.

• Sjekk batteriets poler og åpninger.

• Genoplad langsomt på 6 ampere hvis det er nödvendigt.

• Rengör luftgitteret.

• Hold traktoren ren for snavs og græsklip for at undgå skader på motoren og overhedning.

• Check bremsernes funktion.

DK SF

Vedlikehold

MERK: Vedlikehold bør utføres regelmessig for å holde traktoren i forsvarsmessig stand.

ADVARSEL: Ved reparasjoner, inspeksjoner og vedlikeholdsarbeid, kople ut tennkabelen for å forhindre tilfeldig starting av motoren.

Hver gang maskinen skal tas i bruk:

• Sjekk oljen, smør lenkene om nødvendig.

• Sjekk at alle skruer, muttre og låsesplinter er på plass og sikret.

• Kontrollér batteriets polklemmer og udluftningshuller.

• Lad sakte opp batteriet ved 6 a om nødvendig.

• Rengjør luftnettet.

• Hold traktoren ren for skitt og gress for å hindre motorskade eller overoppheting.

• Sjekk bremsene.

Kunnosapito

HUOM: Huoltotyöt tulee suorittaa säännöllisesti, jolloin traktori säilyy jatkuvasti toimintakunoisena.

VAARA: Irrota aina sytytystulpan johto ennen kuin teet mitään tarkastuksia, huolto- tai korjaustöitä.

Aina ennen käyttöä:

• Tarkista öljyt ja voitele nivelet tarpeen mukaan.

• Varmista, että pultit, mutterit ja sokat ovat lujasti paikoillaan.

• Tarkista akun päätteet ja ilma-aukot.

• Lataa akku tarpeen vaatiessa hitaasti 6 ampeerin virralla.

• Puhdista ilmanottosuodin.

• Pidä traktori puhtaana liasta ja roskista moottorivaurioiden ja ylikuumenemisen välttämiseksi.

• Tarkista akun toiminta.

S

Servicebok

Fyll i datum för regelbunden service

Utföres Efter 8 Efter 25 Efter 50 Efter 100 Efter 200 vid behov driftstimmar driftstimmar driftstimmar driftstimmar driftstimmar

Byt motorolja

Smörj svängtappar •

Kontrollera bromsfunktionen •

Rensa luftgallret •

Rengör luftfiltret och förfiltret •

Byt pappersinsats i luftfiltret •

Rensa motorns kylflänsar •

Byt tändstift •

Kontrollera ringtrycket •

Byt bränslefilter •

Rengör batteri och anslutningar •

Kontrollera ljuddämparen •

Smörj kulleder •

Justera toe-in •

Ställ in förgasaren •

N

Vedlikeholdsliste

Fyll inn datoene etterhvert som De utfører jevnlig vedlikehold

•

Etterhvert Etter 8 Etter 25 Etter 50 Etter 100 Etter 200 som det timers drift timers drift timers drift timers drift timers drift trengs

Skift motorolje

Smør stifter •

Sjekk bremser •

Rengjør luftnett •

Rengjørluftfilteretog forhåndsrenser

Skift papirinnsatsen i luftfilteret •

Rengjør kjøleribbene i motoren •

Skift tennplugg •

Sjekk lufttrykket i hjulene •

Skift ut drivstoffilteret •

Rengjør batteri og terminaler •

Sjekk lydpotten •

Smør kuleddene •

Justering av spissingen •

Justering av forgasseren •

•

DK

Vedligeholdelsesskema

Notér dato for udfört arbejde

Efter Hver 8. Hver 25. Hver 50. Hver 100. Hver 200. behov time time time time time

Skift af motorolie

Smöring af drejepunkter •

Kontrol af bremser •

Rengöring af luftgitter •

Rengöring af luftfilter og forfilter •

Udskiftning af papirluftfilter •

Rengöring af motorens köleribber •

Udskiftning af tændrör •

Kontrol af dæktryk •

Udskiftning af oliefilter •

Rengöring af batteri og poler •

Kontrol af lyddæmper •

Smöring af kugleled •

Justering af forhjulsspidsning •

Indstilling af karburator •

SF

Huoltokirja

Merkitse huoltotöiden päivämäärät huoltokirjaan:

•

Tarpeen 8 tunnin 25 tunnin 50 tunnin 100 tunnin 200 tunnin vaatiessa välein välein välein välein välein

Öljynvaihto

Nivelten voitelu •

Jarrujen tarkistus •

Ilmanottosuotimen puhdistus •

Ilmansuotimen ja esi-suotimen •

puhdistus

Ilmanpuhdistimen •

suodinpanoksen vaihto

Moottorin jäähdytysripojen •

puhdistus Sytytystulpan vaihto

Akkunesteen pinta • •

Polttoainesuotimen tarkistus •

Akun ja napojen puhdistus •

Äänenvaimentimen tarkistus •

Pallonivelten voitelu •

Aurauskulman säätö •

Kaasuttimen säätö •

•

S Knivar

Knivarna skall vara skarpa för att få bästa klippresultat. Skärpningen kan göras med fil eller slipskiva.

OBSERVERA!

Det är mycket viktigt att båda ändar av kniven slipas lika mycket för att förhindra obalans.

DK Knive

Knivene skal være skarpe for at sikre det bedste klipperesultat. Slibningen kan gøres med fil eller slibeskive.

NB!

Det er meget vigtigt at begge knivender slibes lige meget for at forhindre ubalance.

N Kniver

For å få best mulig klippresultat må knivene være sk arpe. Sli pingen ka n gjøres med fil el ler slipe ski ve.

OBS!

For å forhindre ubalanse er det svært viktig at begge endene på kniven slipes like mye.

SF Terät

Terien pitää olla terävät parhaan leikkuujäljen aikaansaamiseksi. Teroitus voidaan tehdä viilalla tai hiomalaik al l a.

HUOM!

On erittäin tärkeää, että terän molempia päitä hiotaan yh tä paljon ta sa pai no n säilyt tä mis eksi.

S VARNING!

Drag fast knivarna ordentligt (4-5 kpm) efter service för att undvika olycksfall. Använd handskar vid fastdragningen för att skydda händerna.

DK ADVARSEL!

Knivene skal spændes godt fast (4-5 kpm) efter service for at sikre mod uheld. Brug handsker ved fastspændingen for at beskytte hænderne.

N ADVARSEL!

Dra knivene ordentlig fast (4-5 kpm) etter service for å unngå ulykker. Bruk hansker ved tilskruingen for å beskytte hendene.

SF VAROITUS!

Kiinnitä terät kunnolla (kiristysmomentti 4 - 5 kpm) huollon jälkeen onnettomuuksien välttämiseksi. Käytä käsineitä kiristäessäsi.

Broms

S

Bromsen sitter innanför högra bakhjulet. Hjulet bör demonteras för bästa åtkomlighet.

1. Pressa ner kopplings/bromspedalen och koppla in parkeringsbromsen.

DK

Bremse

Bremsen sidder inden for højre baghjul. Hjulet bør demonteres, for at nå bedst muligt ind til bremsen.

1. Koblings/bremsepedalen trykkes ned og

parkeringsbremsen indkobles.

Brems

N

Bremsen sitter innenfor det høyre bakhjulet. Hjulet bør demonteres for å lette tilgangen.

1. Press clutch/bremsepedalen ned og kobl inn parke-

ringsbremsen.

Jarru

SF

Jarru on asennettu oikeanpuoleisen takapyörän sisäpuolelle. Pyörä pitää irrottaa, jotta jarruun päästään kunnolla k äsiks i.

1.Paina kytkin-/jarrupoljin pohjaan ja kytke seisontajarru päälle.

S

40mm

1-3/4"

VARNING!

Glöm inte att dra åt låsmuttern efter gjord justering.

1. Mät avståndet mellan bromshävarmen och juster-

S

muttern.

2. Avståndet skall vara 40 mm.

3. Justera avståndet om så behövs genom att först lossa

låsmuttern (2) och därefter justera med muttern (1).

DK

1. Mål afstanden mellem bremseløftarmen og

justeringsmøtrikken.

2. Afstanden skal være på 40 mm.

3. Afstanden justeres om nødvendigt ved først at løsne

låsemøtrik (2) og derefter justere med møtrik (1).

1. Mål avstanden mellom bremsehevarmen og juste-

N

ringsmutteren.

2. Avstanden skal være 40 mm.

3. Juster avstanden om det trengs ved først å løsne

låsmutter (2) og deretter justere med mutter (1).

SF

1. Mittaa jarruvivun etäisyys säätömutterista.

2. Etäisyyden pitää olla 40 mm.

3. Säädä etäisyys tarvittaessa löysäämällä ensin lukkomutteri (2) ja säätämällä sen jälkeen mutterilla (1).

ADVARSEL!

N

Glen ikke å stramme låsmutteren etter justering.

DK

ADVARSEL!

Glen ikke at stramme låsermøtrikken efter udført justering.

VAROITUS!

SF

Muista kiristää lukkomutteri säädön suorittamisen jälkeen.

DK

Demontering af klipper

Der arbejdes fra maskinens højre side.

1. Derefter tages remmen af motorens remhjul (1).

2. Hårnålsfjeder (2) demonteres og løftestangen tages af.

3. De to bageste hårnålsfjedre (3) tages af og akseltappene bort med en hammer.

4. Hårnålsfjedrene (4) og (5) og (6) samt tilhørende aksler fjernes.

5. Stangen for løft/sænk af klipper trækkes bagud.

6. Klipperen trækkes ud af maskinen.

Demontering av klippaggregat

N

Arbeid fra den høyre siden av maskinen.

1. Ta deretter remmen bort fra motorens remhjul (1).

2. Hårnålsfjeder (2) demonteres og løftestangen tages af.

3. Ta bort de to bakre hårnålsfjærene (3) og slå bort akseltappene med en hammer.

4. Ta bort hårnålsfjærene (4) og (5) og (6) respektive aksler.

5. Dra spaken for heving/senking av klippaggregatet bakover.

6. Dra klippaggregatet ut av maskinen.

S

Demontering av klippaggregat

Arbeta från höger sida av maskinen.

1. Tag därefter bort remmen från motoms remhjul (1).

2. Demontera hårnålsfjädern (2) och tag bort hävstången.

3. Tag bort de två bakre hårnålsfjädrarna (3) och slå med en hammare bort axeltapparna.

4. Tag bort hårnålsfjädrarna (4), (5), (6) och resp. axlar.

5. Drag spaken för höjning/sänkning av klippaggregatet bakåt.

6. Drag ut klippaggregatet från maskinen.

SF

Teräyksikön irrotus

Irrota vetohihna teräyksiköstä edellä selostetulla tavalla koneen oikealta puolelta.

1. Ota hihna sen jälkeen moottorin hihnapyörältä (1).

2. Irrota hiusneulajousi (2) ja ota vipu pois.

3. Irrota kaksi taaempaa hiusneulajousta (3) ja iske akselitapit irti vasaralla.

4. Irrota hiusneulajouset (4) (5) (6) ja vastaavat akselit.

5. Vedä teräyksikön nosto-/laskuvipu taakse.

6. Irrota teräyksikkö koneesta.

S

Montering av klippaggregat

Monteringen sker i omvänd ordningsföljd mot demonteringen.

● Skjut in klippaggregatet under maskinen. Utkastaröppningen skall vara åt höger.

DK

Montering af klipper

Monteringen foretages i omvendt rækkefølge i forhold til demonteringen.

● Klipperen skydes ind under maskinen. Udkastningsåbningen skal vende mod højre.

Montering av klippaggregat

N

Monteringen skjer i omvendt rekkefølge av demonteringen.

● Skyv klippaggregatet inn under maskinen. Utkasteråpningen skal vende mot høyre.

Teräyksikön asennusus

SF

Asentaminen tapahtuu päinvastaisessa järjestyksessä.

● Työnnä teräyksikkö koneen alle. Poistoaukon pitää osoittaa oikealle.

Byte av drivrem för klippaggregat

S

1. Demontera Klippaggregatet från traktom.

2. Kräng av remmen från aggregatets vänstra remhjul och därefter från de övriga hjulen.

3. Drag därefter bort remmen från klippaggregatet.

4. Den nya remmen monteras i omvänd ordningsföljd. Kontrollera att remmen ligger innanför samtliga remstyrare.

Udskiftning af drivem til klipper

DK

1. Klipperen afmonteres af traktoren.

2. Remmen krænges af klipperens venstre remhjul og derefter af de øvrige hjul.

3. Derefter trækkes remmen af klipperen.

4. Den nye rem monteres i omvendt rækkefølge. Kontrollér at remmen ligger inden for samtlige remstyr.

Skifte av drivrem for klippaggregat

N

1. Demonter klippaggregatet fra traktoren.

2. Vri remmen av fra aggregatets venstre remhjul, og deretter fra de øvrige hjulene.

3. Dra deretter remmen bort fra klippaggregatet.

4. Den nye remmen monteres i omvendt rekkefølge. Kontroller at emmen ligger innenfor samtlige remstyrere.

SF

Teräyksikön vetohihnan vaihto

1. Vetohihnan vaihto.

2. Kampea hihna yksikön vasemmalta hihnapyörältä ja sen jälkeen muilta pyöriltä.

3. Vedä pois teräyksiköstä.

4. Uusi hihna asennetaan päinvastaisessa järjestyksessä. Varmista, että hihna on kaikkien ohjaimien sisäpuolella.

S

Inställning av klippaggregat

A. I ÅKRIKTNINGEN

1. Kontrollera att lufttrycket är det rätta i alla fyra däcken.

2. Se till att maskinen står på ett plant underlag.

3. Lyft upp klippaggregatet till sitt högsta läge.

4. Mät avstånden A och B.

DK

Indstilling af klipperen

A. I KØRSELSRETNINGEN

1. Kontrollér at lufttrykket er korrekt i alle 4 dæk.

2. Maskinen skal stå på et plant underlag.

3. Klipperen løftes til højeste position.

4. Afstand A og B måles.

N

Innstilling av klippaggregat

A. I KJØRERETNINGEN

1. Kontroller at lufttrykket er korrekt i alle fire dekk.

2. Påse at maskinen står på et plant underlag.

3. Løft klippaggregatet opp til høyeste stilling.

4. Mål avstanden A og B

Teräyksikön säätö

SF

A. AJOSUUNNASSA

1. Tarkista, että kaikkien renkaiden ilmanpaine on oikea.

2. Varmista, että kone seisoo tasaisella alustalla.

3. Nosta teräyksikkö korkeimpaan asentoonsa.

4. Mittaa etäisyydet A ja B.

S

För att få bästa klippresultat skall klippaggregatets framkant (B) vara ca 10 mm lägre än bakkanten (A). Justera på följande sätt för att höja bakkanten:

1. Lossa muttern (1) på både vänster och höger hävarm.

2. Skruva muttern (2) lika många varv på båda hävarmarna.

3. När rätt avstånd (A) erhållits låses inställningen med muttern (1).

DK

Det bedste klipperesultat sikres ved at klipperens forkant (B) ligger ca. 10 mm lavere end bagkanten (A). Der justeres på følgende måde for at løfte bagkanten:

1. Møtrik (1) på venstre og højre løftearm løsnes.

2. Møtrik (2) på begge løftearme drejes lige mange gange.

3. Når det korrekte afstand (A) er nået, fastlåses indstillingen med møtrik (1).

For å få best mulig klippresultat skal fremkanten på klip-

N

paggregatet (B) være ca. 10 mm lavere enn bakkanten (A). Juster på følgende måte for å heve bakkanten:

1. Løsn mutterene (1) på både venstre og høyre hevarm.

2. Skru mutterene (2) like mange omdreininger på begge havarmene.

3. Når man har oppnådd korrekt avstand (A) låses innstillingen med mutterene (1).

SF

Parhaan leikkujäljen aikaansaamiseksi pitää teräyksikön etureunan (B) olla n. 10 mm alempana kuin takareuna (A). Takareunaa nostetaan seuraavasti:

1. Löysää oikean- ja vasemmanpuoleisen vivun mutteri (1).

2. Kierrä mutteria (2) yhtä monta kierrosta molemmissa vivuissa.

3. Kun oikea etäisyys (A) on saavutetettu, säätö lukitaan mutterilla (1).

“A”

JUSTERING I SIDLED

S

• Lyft gräsklipparen till dess högsta läge.

• I mittpunkten, på gräsklipparens båda sidor, ska du mäta

“A”

höjden från gräsklipparens underkant till marken. Avståndet “A” ska vara samma på båda sidorna, eller avvika högst 6 mm (1/4 tum) mellan sidorna.

• Om justering krävs ska du endast utföra justering på gräsklipparens ena sida.

• Du lyfter upp gräsklipparens ena sida genom att dra åt lyftlänkarmens justeringsmutter på den sidan.

• Du sänker ner gräsklipparens ena sida genom att lossa lyftlänkarmens justeringsmutter på den sidan.

OBS: Tre hela varv på justeringsmuttern motsvarar en ändring av gräsklipparens höjd på cirka 3 mm (1/8 tum).

• Kontrollera mätvärdena på nytt, efter att justeringen utförts.

DK

SIDEJUSTERING

• Hæv slåmaskinen til højeste position.

• Mål højden fra slåmaskinens underkant til jorden på midterpunktet af begge slåmaskinens sider. De to

S

1. Gräsklipparens underkant

2. Lyftlänkarmens justeringsmutter

1. Slåmaskinens underkant

2. Løftemekanismens justeringsmøtrik

afstande “A” skal være ens eller må ikke afvige med mere end 6 mm (1/4 tomme).

• Foretag kun justering på én side af slåmaskinen, såfremt der er behov for justering.

• Hæv den ene side af slåmaskinen, ved at spænde løftemekanismens justeringsmøtrik på denne side.

• Sænk den ene side af slåmaskinen, ved at spænde løftemekanismens justeringsmøtrik på denne side.

BEMÆRK: Tre hele omdrejninger på justeringsmøtrikken, ændrer slåmaskinens højde med omtrent 3 mm (1/8 tomme).

• Kontrollér målene igen efter justeringen.

“A”

N

USTERING FRA SIDE TIL SIDE

• Hev slåmaskinen til høyeste stilling.

• Mål høyden fra nedre kant av slåmaskinen og ned til bakken midt mellom hver av sidene. Avstanden “A” bør være den samme eller innenfor et avviksområde på 6 mm (1/4 tomme) i forhold til hverandre.

• Foreta justeringen bare på den ene siden av slåmaskinen hvis en justering er nødvendig.

• Skru til justeringsmutteren på hevemekanismen på én av sidene for å heve slåmaskinen på den siden.

• Løsne justeringsmutteren på hevemekanismen på én av sidene for å senke slåmaskinen på den siden.

MERK: Tre hele omdreininger av justeringsmutteren vil endre høyden på slåmaskinen med ca. 3 mm (1/8 tomme).

SF

N

1. Nedre kant på slåmaskinen

2. Justeringsmutteren på hevemekanismen

1. Leikkurin alareuna

2. Nostolenkin säätömutteri

• Kontroller målene om igjen etter justeringen.

SIVUSUUNTAINEN SÄÄTÖ

SF

• Nosta leikkuri korkeimpaan asentoon.

• Mittaa etäisyys leikkurin alareunasta maahan leikkurin kummankin puolen keskikohdasta. Etäisyyden “A” tulee olla kummallakin puolella sama 6 mm (1/4") tarkkuudella.

• Jos säätö on tarpeen, suorita se vain leikkurin toiselle puolelle.

• Nosta leikkurin toista puolta kiristämällä senpuolisen nostolenkin säätömutteria.

• Alenna leikkurin toista puolta löysentämällä senpuolisen nostolenkin säätömutteria.

HUOMAA: Kolme täyttä säätömutterin kierrosta muuttaa leikkurin korkeutta noin 3 mm (1/8").

• Tarkista mittaus säädön jälkeen.

S

Byte av drivrem

Demontera klippaggregatet från traktorn. Koppla in parkeringsbromsen och kräng av remmen uppåt

från löphjulet (1), kopplingsremhjulet (2) och motorns drivhjul (3). För upp remmen mellan två fläktblad och rotera fläkten moturs tills remmen kommer fri.

DK

Udskiftning af drivrem

Klipperen afmonteres af traktoren. Parkeringsbremsen aktiveres og remmen krænges opad fra

medløbshjulet (1), koblingsremhjulet (2) og motorens drivhjul

(3). Remmen føres opad mellem to ventilatorvinger og ventilatoren drejes mod uret, indtil remmen er fri.

N

Bytte av drivem

Demonter klippaggregatet fra traktoren. Kobl inn parkeringsbremsen og vri remmen av oppover fra

løpehjulet (1), koblingsremhjulet (2) og motorens drivhjul (3). Før remmen opp mellom to vifteblad og roter viften mot urviseren til remmen kommer fri.

SF

Vetohihnan vaihto

Irrota teräyksikkö koneesta. Kytke seisontajarru päälle ja kampea hihna ylöspäin

taittopyörältä (1), kytkinhihnapyörältä (2) ja moottorin vetopyörältä (3). Nosta hihna ylös kahden tuulettimen siiven välistä ja pyöritä tuuletinta vastapäivään, kunnes hihna on vapaa.

Montering sker i omvänd ordningsföljd mot demontering.

S

Kontrollera att remmen ligger innanför samtliga remstyrare. Använd enbart originalrem vid byte!

Montering foretages i omvendt rækkefølge i forhold til

DK

demontering. Kontrollér at remmen ligger inden for samtlige remstyr. Brug kun original rem ved udskiftning!

Monteringen skjjer i omvendt rekkefølge av demonteringen.

N

Kontroller at remmen ligger innenfor samtlige remstyrere. Bruk bare original rem ved bytte.

Asennus tapahtuu päinvastaisessa järjestyksessä. Varmista,

SF

että hihna on kaikkien ohjainten sisäpuolella. Käytä vaihtaessasi vain alkuperäisiä hihnoja!

1. JUSTERINGSMUTTER

S

DK

N

SF

S

1. JUSTERINGSMØTRIK

1. JUSTERINGSMUTTER

1. SÄÄTÖMUTTERI

JUSTERA FARTREGLAGET

Fartreglaget har ställts in på fabriken och bör inte behöva justeras. Om fartreglaget av någon anledning inte behåller sin position under den inställda farten kan det justeras vid friktionspackningen på växellådans högra sida.

• Parkera traktorn på en plan yta. Stäng av traktorn genom att vrida tändningsnyckeln till läget “OFF” (AV) och dra åt handbromsen.

• Justera fartreglaget genom att dra åt låsmuttern ett halvt (1/2) varv.

OBS: Om det av någon anledning blir för trögt att flytta fartreglaget kan du lossa låsmuttern 1/4 till 1/2 varv. Provkör traktorn efter justering och upprepa vid behov proceduren.

SÅDAN JUSTERER MAN GEARSKIFTET

DK

Gearskiftet er indstillet fra fabrikken, og det skulle ikke være nødvendigt at justere det. Hvis gearskiftet af én eller anden grund ikke bliver i den stilling, der svarer til den valgte hastighed, kan det justeres på friktionspakningen, som sidder til højre for transmissionen.

• Parker traktoren på jævn grund. Stop traktoren ved at dreje om for nøglen (OFF), og sæt parkeringsbremsen.

• Juster gearskiftet ved at stramme justeringsmøtrikken en halv (1/2) omgang.

BEMÆRK: Hvis du af én eller anden grund skal bruge for mange kræfter til at skifte gear, skal du udføre det modsatte af den ovenfor beskrevne procedure, det gøres ved at løsne justeringsmøtrikken 1/4 til 1/2 omgang. Prøvekør traktoren efter justeringen, gentag proceduren hvis det er nødvendigt.

N

JUSTERING AV DRIVKONTROLLSPAKEN

Drivkontrollspaken er forhåndsinnstilt fra fabrikken, slik at det ikke skulle være nødvendig å foreta justeringer. Hvis drivkontrollspaken av én eller annen grunn ikke blir stående i stilling når den er satt til ønsket hastighet, er det mulig det må foretas justeringer i friksjonsenheten som er plassert på høyre side av giret.

• Parker traktoren på et plant underlag. Stopp traktoren ved

` håndbrekket.

SF

å vri tenningsnøkkelsen til “OFF”-stilling, og sett på

• Juster drivkontrollspaken ved å stramme justeringsmutteren en halv (1/2) omdreining.

MERK: Hvis drivkontrollspaken av én eller annen grunn skulle være treg å håndtere, følg ovennevnte prosedyre i omvendt rekkefølge ved å løsne mutteren 1/4 til 1/2 omdreining. Prøvekjør traktoren på veien etter justeringen, og gjenta prosedyren om nødvendig.

LIIK KEENOHJAUSVIVUN SÄÄTÖ

Liikkeenohjausvipu on säädetty tehtaalla, eikä sen pitäisi tarvita säätöä. Jos liikkeenohjausvipu jostain syystä ei pysy oikeassa kohdassa valittua nopeutta vastaavasti, vipua voidaan säätää vaihteiston oikealla puolella sijaitsevasta kitkansäätökohdasta.

• Pysäköi traktori tasaiseen kohtaan. Pysäytä moottori kääntämällä virta-avain asentoon “OFF” ja kiinnitä pysäköintijarru.

• Säädä liikkeenohjausvipua kiristämällä säädön lukkomutteria puoli (1/2) kierrosta.

HUOMAA: Jos jostakin syystä liikkeenohjausvivun siirtäminen käy liian kankeaksi, suorita edelliset toimenpiteet päinvastaisessa järjestyksessä ja irrota lukkomutteria 1/4 ja 1/2 kierrosta. Tarkista traktorin toiminta ajamalla sitä säädön jälkeen ja toista toimenpiteet tarvittaessa.

S N

VÄXELÅDANS KYLSYSTEM

Fläkten och kylflänsarna växellådan ska hållas rena för att avkylningen ska fungera tillfredsställande.

AVKJØLING AV KARDANGAKSELEN

Viften og radiatoren på transmisjonen bør holdes rent for å sikre tilfredsstillende kjøling.

Rengör aldrig fläkten eller växellådan medan motorn är igång eller medan växellådan fortfarande är het.

• Inspektera kylfläkten och kontrollera att fläktbladen är intakta och rena.

• Inspektera kylflänsarna och kontrollera att det inte finns smuts, gräs eller annat material på dem.

VÄXELÅDANS PUMPVÄTSKA

Växellådan förseglades på fabriken och kräver inget underhåll. Kontakta närmaste auktoriserade serviceverkstad om läckor uppstår eller om växellådan behöver service.

DK SF

TRANSMISSIONSAKSEL-KØLESYSTEM

Transmissionens vifte og kølelameller skal holdes rene for at sikre passende afkøling.

Du skal ikke forsøge at rense viften eller transmissionen, mens motoren går, eller mens transmissionen er varm.

• Kontroller køleviften, se efter at bladene er ubeskadigede og rene.

• Kontroller at kølelamellerne er fri for jord, græs og andet materiale.

TRANSMISSIONSAKSEL-PUMPEVÆSKE

Transmissionsakslen er hermetisk tillukket fra fabrikken, og det er ikke nødvendigt at kontrollere væskemængden. Hvis transmissionsakslen på noget tidspunkt bliver utæt eller får brug for service, skal du kontakte det nærmeste autoriserede servicecenter.

Prøv ikke å rengjøre viften eller transmisjonen mens motoren er i gang eller mens transmisjonen er varm.

• Kontroller kjøleviften for å være sikker på at viftebladene er intakte og rene.

• Kontroller radiatoren for skitt, gressavklipp og annet rusk.

SMØRING AV KARDANGEN

Kardangen ble forseglet på fabrikken, og oljeettersyn er ikke nødvendig. Skulle det oppstå lekkasje eller behov for service på kardangen, kontakt nærmeste autoriserte service verksted/avdeling.

VAIHTEISTON JÄÄHDYTYS

Tuuletin ja vaihteiston jäähdytysrivat täytyy pitää puhtaina, jotta jäähdytys toimisi. Älä yritä puhdistaa tuuletinta tai vaihteistoa moottorin käydessä tai vaihteiston ollessa kuuma.

• Tarkista tuuletin varmistaaksesi, että tuulettimen lavat ovat ehjät ja puhtaat.

• Tarkista onko jäähdytysrivoissa likaa, ruohon leikkausjätettä tai muuta materiaalia.

VAIHTEISTON PUMPUN NESTE

Vaihteisto on suljettu tehtaalla eikä nestettä tarvitse lisätä. Jos vaihteisto joskus vuotaa tai tarvitsee huoltoa, ota yhteys lähimpään valtuutettuun huoltopisteeseen tai osastoon.

S

Motorn startar inte

1. Bränsle saknas i bränsletanken.

2. Tänd stiftet f elaktigt .

3. Tändstiftsanslutningen felaktig.

4. Smuts i förgasare eller bränsleledning.

7. Felsökning. 7. Fejlsøgning.

Motoren starter ikke

DK

1. For lidt eller intet brændstof i tanken

2. Forkert tændrør.

3. Tændrørstilslutningen forkert.

4. Snavs i karburator eller brændstofledning.

Startmotorn drar ej runt motorn

1. Batteriet urladdat.

2. Dålig kontakt mellan kabel och batteripol.

3. In/urkopplingsspaken i fel läge.

4. Huvudsäkringen trasig.

5. Tändningslåset trasigt.

6. Säkerhetskontakt för kopplings/bromspedal trasig.

7. Kopplings/bromspedal ej nedtryckt.

Motorn går ojämnt

1. För hög växel ilagd. 2 . T ä nd s t if t et f e l a kt i g t. 3 . F örg a sa r en fe l i n st ä ll d . 4 . L uft fi ltr et i ge ns at t. 5 . B r ä ns l e t a n k e n s v e n t i l a t io n i ge n s a t t . 6 . T ä n d ni n g s in s t ä ll n i n g en f e l ak t i g .

7. Smuts i bränsleledningen.

Motorn känns svag

1. Luftfiltret igensatt.

2. Tändstiftet felaktigt.

3. Smuts i förgasare eller bränsleledning.

4. Förgasaren fel inställd.

Motorn blir överhettad

1. Motorn överbelastad.

2. Luftintag eller kylflänsar igensatta.

3. Fläkten skadad.

4. För litet eller ingen olja i motorn.

5. Förtändningen felaktig.

6. Tändstiftet felaktigt.

Batteriet laddas inte

1. Säkringen trasig.

2. En eller flera celler trasiga.

3. Dålig kontakt mellan batteripoler och kablar.

Belysningen fungerar inte

1. Glödlamporna trasiga.

2. Strömbrytaren trasig.

3. Kortslutning i ledning.

Maskinen vibrerar

1. Knivarna sitter lösa.

2. Motor sitter lös.

3. Obalans hos ena eller båda knivarna orsakat av skada eller dålig balansering efter slipning.

Ojämnt klippresultat

1. Knivarna slöa.

2. Klippaggregatet snett inställt.

3. Långt eller vått gräs.

4. Gräsanhopning under kåpan.

5. Olika lufttryck i däcken på vänster och höger sida.

6. För hög växel ilagd. 7 . D r iv r e m m e n s l ir a r .

Startmotoren drejer ikke motoren rundt

1. Batteriet fladt.

2. Dårlig kontakt mellem kabel og batteripol.

3. Ind/udkoblingsstangen i forkert position.

4. Hovedsikringen i stykker.

5. Tændlåsen i stykker.

6. Sikkerhedsafbryder for koblings/bremsepedal i stykker.

7. K ob li ng s/ br em se pe da l i kk e ned tr yk ke t.

Motoren går ujævnt

1. Sat i for højt gear.

2. Tændrør med fejl.

3. Karburatoren forkert indstillet.

4. L uftfilt eret tilstoppet.

5. Brændstoftankens udluftning tilstoppet.

6. Forkert tændingsindstilling.

7. Snavs i brændstofledningen.

Motoren føles svag

1. Luftfilteret tilstoppet.

2. Forkert tændrør.

3. Snavs i karburator eller brændstofledning.

4. Karburator forkert indstillet.

Motoren bliver overopvarmet

1. Motoren overbelastet.

2. Luftspjæld eller kølevinge tilstoppet.

3. Ventilator beskadiget.

4. For lidt eller ingen olie i motoren.

5. Fortændingen forkert.

6. Forkert tændrør.

Batteriet oplades ikke

1. Sikringen i stykker.

2. En eller flere celler i stykker.

3. Dårlig kontakt mellem batteripoler og kabler.

Lyset fungerer ikke

1. Pærerne i stykker.

2. Stromafbryderen i stykker.

3. Kortslutning i ledningen.

Maskinen vibrerer

1. Knivene har løsnet sig.

2. Motoren har løsnet sig.

3. Ubalance på den ene eller begge knivene på grund af skade eller dårlig afbalancering efter slibning.

Ujævnt klipperesultat

1. Knivene er sløve.

2. Klipperen er indstillet skævt.

3. Langt eller vådt græs.

4. Græsophobning under afdækningen.

5. Forskellige dæktryk på venstre og højre side.

6. Sat i for højt gear.

7. Drivremmen slår.

N

Motoren vil ikke starte

1. Det mangler drivstoff i bensintanken.

2. Feil på tennpluggen.

3. Feil på tennpluggtilkoblingen.

4. Det er smuss i forgasseren eller drivstoffslangen.

7. Feilsøking. 7. Vianhaku.

Moottori ei käynnisty

SF

1. Säiliössä ei ole polttoainetta.

2. Sytytystulppa viallinen.

3. Tulpanjohto viallinen.

4. Likaa kaasuttimessa tai polttoainejohdoissa.

Startmotoren drar ikke motoren rundt

1. Batteriet er utladet.

2. Dårlig kontakt mellom kabel og batteripol.

3. Inn/utkoblingsspaken står i feil stilling.

4. Hovedsikringen har gått.

5. Tenningslåsen er i stykker.

6. Sikkerhetskontakten for clutch/bremsepedal er i stykker.

7. Cl ut ch/ br emsep ed alen er ik ke nedt ry kket.

Motoren går ujevnt

1. For høyt gear innkoblet.

2. Feil på tennpluggen.

3. Forgasseren er feil innstilt.

4. Luftfilteret er tett.

5. Ventilasjonen i drivstofftanken er tett.

6. Tenningsinnstillingen er feil.

7. Smuss i drivstoffslangen.

Motoren virker svak

1. Luftfilteret er tett.

2. Feil på tennpluggen.

3. Smuss i forgasser eller drivstoffslange.

4. Forgaseren er feil innstilt.

Motoren blir overopphetet

1. Motoren er overbelastet.

2. Luftinntaket eller kjøleribbene er tette.

3. Viften er skadet.

4. For lite eller ingen olje i motoren.

5. Feilaktig fortenning.

6. Feil på tennpluggen.

Batteriet lader ikke

1. Sikringen er i ustand.

2. En eller flere celler er defekte.

3. Dårlig kontakt mellom batteripoler og kabel.

Belysningen fungerer ikke

1. Lampen er i ustand.

2. Strømbryteren er i ustand.

3. Kortslutning på ledningen.

Maskinen vibererer

1. Knivene sitter løst.

2. Motoren sitter løst.

3. Ubalanse på den ene eller begge knivene forårsaket av skade eller dårlig balansering etter sliping.

Käynnistin ei pyöritä moottoria

1. Akku tyhjä.

2. Huono kosketus kaapelin ja akun navan välillä.

3. Päälle-/poiskytkentävipu väärässä asennossa.

4. Pääsulake viallinen

5. Virt aluk ko vi all inen .

6. Kyt ki n- /j arru po lk im en tu rv ak ytkin via ll in en.

7. Kyt kin- /jar rupolj inta ei ol e p aine ttu p ohjaan .

Moottori käy epätasaisesti

1. Liian suuri vaihde.

2. Sytytystulppa viallinen.

3. Kaasutin väärin säädetty. 4 . Il man suod atin t uko ssa.

5. Po lt toa ine sä ili ön t uu le tus t uk os sa.

6. Sytytyksen säätö väärä. 7 . L i ka a p o lt t oa i ne j oh d os s a.

Moottori tuntuu tehottomalta

1. Ilmansuodatin tukossa.

2. Sytytystulppa viallinen.

3. Likaa kaasuttimessa tai polttoainejohdossa.

4. Kaasutin väärin säädetty.

Moottori kuumenee liikaa

1. Moottori ylikuormittunut.

2. Ilmanotto tai jäähdytysrivat tukossa.

3. Tuuletin viallinen.

4. Moottorissa liian vähän tai ei ollenkaan öljyä.

5. Väärä sytytysennakko. 6 . S y t y t y st u l p p a v i a l l in e n .

Akku ei lataudu

1. Sulake viallinen

2. Yksi tai useampi kenno viallinen.

3. Huono kosketus akun napojen ja kaapelien välillä.

Valot eivät toimi

1. Hehkuamput rikki.

2. Kytkin rikki.

3. Oikosulku johdossa.

Kone tärisee

1. Terät löysällä.

2. Moottorin kiinnitykset löysällä.

3. Toinen tai molemmat terät epätasapainossa vaurion tai teroituksen jälkeisen huonon tasapainotuksen johdosta.

Ujevnt klippresultat

1. Knivene er sløve.

2. Klippaggregatet er dårlig innstilt.

2. Langt eller vått gress.

3. Opphopning av gress under kåpen.

5. Ulike lufttrykk i dekkene på venstre og høyre side.

6. For høyt gear er brukt.

7. Drivremmen slurrer.

Epätasainen leikkuujälki

1. Terät tylsyneet.

2. Teräyksikkö asennettu vinoon.

3. Pitkä tai märkä ruoho.

4. Ruohoa kerääntynyt suojuksen alle.

5. Erisuuruinen ilmanpaine vasemman ja oikean puolen renkaissa.

6. Liian suuri vaihde.

7. Vetoh ihna luista a.

8. Förvaring. 8. Opbevaring. 8. Oppbevaring. 8. Säilytys

Efter avslutad klippsäsong bör följande åtgärder vidtas:

● Rengör hela maskinen, särskilt under klippaggregatskåpan. Bättra lackskador för att undvika rostangrepp.

● Byt olja i motorn.

● Töm bensintanken. Starta motorn och låt den gå tills

även förgasaren är tom på bensin.

● Ta bort tändstiftet och häll ca en matsked motorolja i cylindern. Dra runt motorn så oljan fördelas och skruva åter f ast t ändsti ftet.

● Ta bort batteriet. Ladda det och förvara det på en sval plats. Skydda batteriet från låga temperaturer. (Under fryspunk ten).

● Förvara maskinen på torr plats inomhus.

Etter avsluttet klippesesong bør følgende tiltak foretas.

NS

● Rengjør hele maskinen, spesielt under klippeaggre gatdekslet. Forbedre lakkskader for å unnvike rustan gre p.

● Bytt olje i motoren.

● Tømm bensintanken. Start motoren og la den gå helt

til fo rgasse ren er tom for bensin.

● Ta bort tennpluggen og hell i ca. en matskjed motorolje i sylinderen. Dra motoren rundt slik at oljen fordeles og skru tennpluggen fast igjen.

● Ta bort batteriet. Ladd opp dette og oppbevar det på et svalt sted. Beskytt det mot sterk kulde.

● Oppbevar maskinen på tørt sted innendørs.

VARNING!

Använd aldrig bensin vid rengöring. Använd i stället avfettnin gsmede l och va rmvatt en.

Service

Vid beställning av reservdelar skall klipparens inköpsår samt modell-, typ- och serienummer anges. Kontakta närmaste auktoriserade återförsäljare för garantiservice och reparation. Original reservdelar skall alltid användas.

Efter afslut tet klippesæson bør følge nde punkte r gås

DK

ig ennem:

● Hele maskinen gøres ren, specielt under klippeaggregatets skærme. Lakskader udbedres for at undgå r ustangrep.

● Mo to ro li en u ds ki ft es .

● Benzintanken tømmes. Start motoren og lad den gå

in dti l ka rbu rat oren også er tom .

● Fjern tændrøret og hæld ca. en spiseskefuld motorolie i cylinderen. Træk motoren rundt, således at olien fordeles og skru derefter tændrøret igen.

● Fjern batteriet. Oplad det og opbevar det på et køligt sted. Husk at det skal beskyttes mod stærk kulde.

● Opbevar maskinen på et tørt sted indendørs.

ADVARSEL!

Bruk aldri bensin ved rengjøring. Den inneholder bly og bensin. Bruk et velegnet rengjøringsmiddel i stedet for.

Service

Ved bestilling av reservedeler skal klipperens navn og kjøpsår samt modell-, type og serienummer oppgis. Kontakt nærmeste autoriserte detaljist for garantiservice og reparasjoner. Originale reservedeler skal alltid brukes.

SF

Päättyneen leikkuukauden jälkeen pitää noudattaa seu raa vi a toi men pi tei tä :

● Puh di sta kok o la it e, e ri ty is est i le ik ku ut erä ko te lon alt a. Kor jaa maa liv ah in got nii n väl ty t ruo st eva ur ioi lt a.

● Va ihda öl jy moottorii n.

● Tyhjennä bensiinisäiliö. Käynnistä moottori ja anna

sen käydä, kunnes kaasutinkin on tyhjentynyt bensiin i s t ä .

● Ot a syt ytystulppa po is ja laita n . yks i ruokalu sikallinen öljyä sylinteriin. Pyöräytä moottoria, jotta öljy leviää ja kieerä sytytystylppa tiukasti kiinni.

● Poista akku. Lataa se ja säilytä viileässä paikassa. Suojaa kylmältä.

● Säilytä laitetta kuivassa paikassa sisällä.

ADVARSEL!

Brug aldrig benzin til rengøringen. Den indeholder bly og benzen. I stedet skal man bruge et andet egnet rengøringsmidde l.

Service

Ved bestilling af reservdele skal klipperens navn og indkøbsår samt model-, type- og serienummer angives. Ved garantiservice og reparationer skal De henvende Dem til den nærmeste autoriserede forhandler. Der skal altid bruges originale reservedele.

VAROITUS!

Älä käytä koskaan bensiiniä puhdistukseen. Se sisältää lyijyä ja benseeniä. Käytä sensijaan muuta sopivaa puhdis tu sa in e t ta .

Huolto

Varaosien tiluaksen yhteydessä pitää ilmoittaa leikkurin nimi ja ostovuosi sekä malli, tyyppi ja sarjanumero. Takuuhuollossa ja korjauksissa ota yhteyttä lähimpään valtuutettuun jälleemyyjään. Käytä aina alkuperäisiä v a r a o s i a .

532166525 9.23.98 TR Printed in U.S.A.

Husqvarna YTH 160 User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
