Husqvarna YTH130 User Manual

YTH130

Instruction manual

Please read these instructions carefully
and make sure you understand them
before using this machine.

Anleitungshandbuch

Bitte lesen Sie diese Anleitungen
sorgfältig durch und vergewissern Sie
sich, daß Sie diese verstehen, bevor
Sie die Maschine in Betrieb nehmen.

Manuel d’instructions

Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avior tout compris avant d'utiliser ce
tracteur.

Manual de las instrucciones

Por favor lea cuidadosamente y
comprenda estas intrucciones antes
de usar esta maquina.

Manuale di istruzioni

Prima di utilizzare la macchina
leggete queste istruzioni con
attenzione ed accertatevi di averle
comprese bene.

Instructieboekje

Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.

1
2

3

4

5

6

Safety rules. Reglas de seguridad.
Sicherheitsvorschriften. Norme antinfortunistiche.

Règles de sécurité. Veiligheidsregels.

Assembly. Montaje.
Zusammenbau. Montaggio.

Montage. Montering.

Functional description. Descripción del funcionamiento.
Funktionsbeschreibung. Funzionamento.
Description du fonctionnement. Beschrijving van functies.

Before starting. Antes del arranque.
Maßnahmen vor dem Anlassen. Prima dell’avviamento.
Avant de démarrer. Maatregelen vóór het starten.

Driving. Conducción.
Betrieb. Guida.
Conduite. Rijden.

Maintenance, adjustment. Mantenimiento, ajuste.
Wartung (Instandhaltung), Einstellung. Manutenzione.
Entretien, réglages. Onderhound, afstelling.

3

18

27

37

39

49

Troubleshooting. Búsqueda de averías.

7
8

Wij houden ons het recht voor om veranderingen aan te brengen zonder voorafgaande mededeling.

Störungssuche. Ricerca guasti.
Recherche des pannes. Het localiseren van fouten.

Storage. Conservación.
Aufbewahrung. Rismessaggio.
Rangement. Stallen.

We reserve the right to make changes without prior notice.

Ånderungen ohne vorherige Mitteilung sind vorbehalten.

Nous nous réservons le droit d'apporter des modifications sans avis préalable.

Nos reservamos el derecho a introducir modificaciones sin previo aviso.

Ci riserviamo il diritto di modifiche o cambiamenti senza preavviso.

68

71

2

1. Safety Rules

Safe Operation Practices for Ride-On Mowers

IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS.

FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

I. Training

Eng

• Read the instructions carefully. Be familiar with the
controls and the proper use of the equipment.

• Never allow children or people unfamiliar with the instruc­tions to use the lawnmower. Local regulations may restrict
the age of the operator.

• Never mow while people, especially children, or pets are
nearby.

• Keep in mind that the operator or user is responsible for
accidents or hazards occurring to other people or their
property.

• All drivers should seek and obtain professional and prac­tical instruction. Such instruction should emphasize:

- the need for care and concentration when working
with ride-on machines;

- control of a ride-on machine sliding on a slope will
not be regained by the application of the brake.

The main reasons for loss of control are:

a) insufficient wheel grip;
b) being driven too fast;
c) inadequate braking;
d) the type of machine is unsuitable for its task;
e) lack of awareness of the effect of ground

conditions,especially slopes;

f) incorrect hitching and load distribution.

II. Preparation

• While mowing, always wear substantial footwear and long
trousers. Do not operate the equipment when barefoot or
wearing open sandals.

• Thoroughly inspect the area where the equipment is to be
used and remove all objects which may be thrown by the
machine.

• WARNING - Petrol is highly flammable.

- Store fuel in containers specifically designed for this
purpose.

- Refuel outdoors only and do not smoke while refuel­ing.

- Add fuel before starting the engine. Never remove
the cap of the fuel tank or add petrol while the engine
is running or when the engine is hot.

- If petrol is spilled, do not attempt to start the engine but
move the machine away from the area of spillage and
avoid creating any source of ignition until petrol
vapors have dissipated.

- Replace all fuel tanks and container caps securely.

• Replace faulty silencers.

• Before using, always visually inspect to see that the
blades, blade bolts and cutter assembly are not worn or
damaged. Replace worn or damaged blades and bolts in
sets to preserve balance.

• On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.

III. Operation

• Do not operate the engine in a confined space where
dangerous carbon monoxide fumes can collect.

• Mow only in daylight or in good artificial light.

• Before attempting to start the engine, disengage all blade
attachment clutches and shift into neutral.

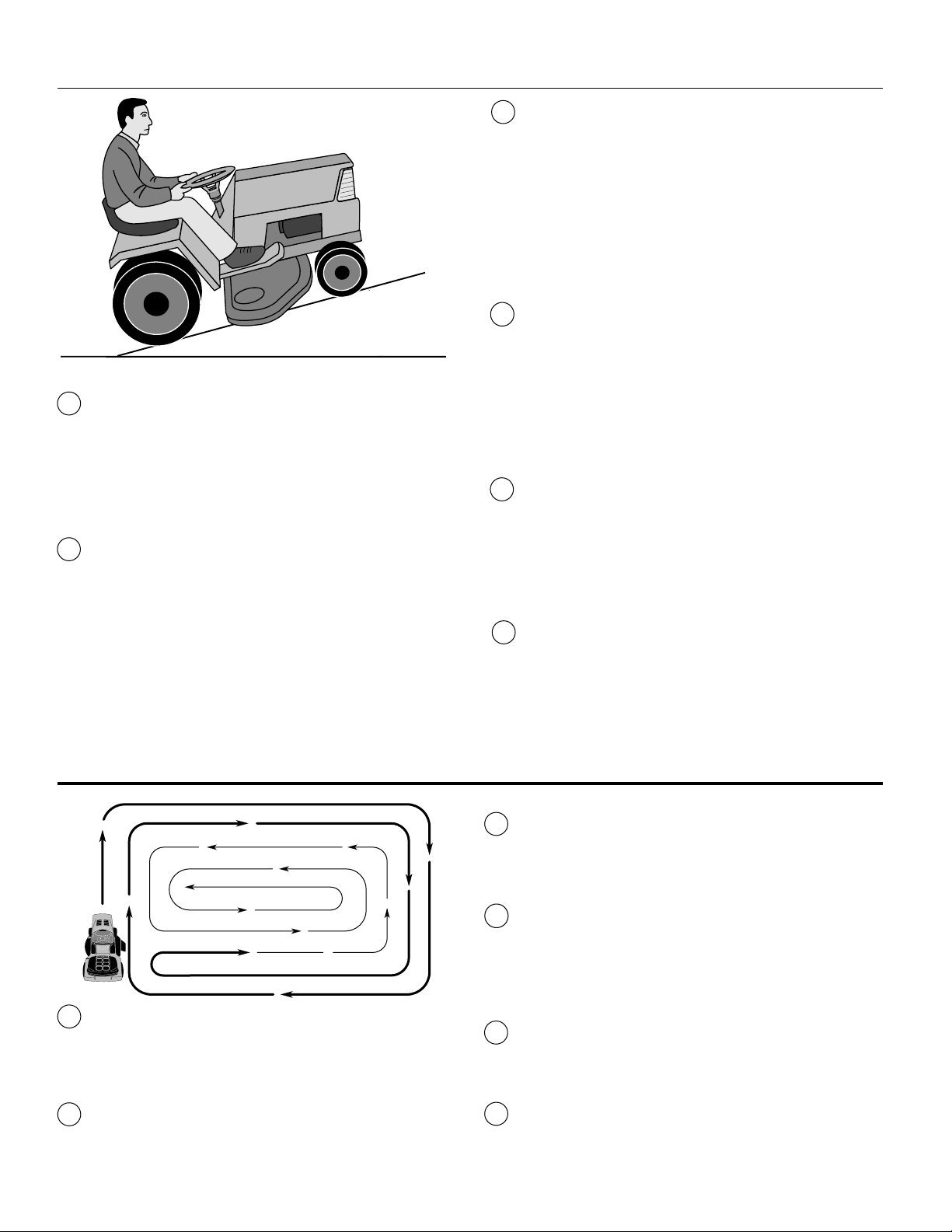

• Do not use on slopes of more than 10°.

• Remember there is no such thing as a “safe” slope. Travel
on grass slopes requires particular care. To guard
against overturning;

- do not stop or start suddenly when going up or
downhill;

- engage clutch slowly, always keep machine in gear,
especially when traveling downhill;

- machine speeds should be kept low on slopes and
during tight turns;

- stay alert for humps and hollows and other hidden
hazards;

- never mow across the face of the slope, unless the
lawnmower is designed for this purpose.

• Use care when pulling loads or using heavy equipment.

- Use only approved drawbar hitch points.

- Limit loads to those you can safely control.

- Do not turn sharply. Use care when reversing.

- Use counterweight(s) or wheel weights when sug­gested in the instruction handbook.

• Watch out for traffic when crossing or near roadways.

• Stop the blades from rotating before crossing surfaces
other than grass.

• When using any attachments, never direct discharge of
material toward bystanders nor allow anyone near the
machine while in operation.

• Never operate the lawnmower with defective guards,
shields or without safety protective devices in place.

• Do not change the engine governor settings or overspeed
the engine. Operating the engine at excessive speed
may increase the hazard of personal injury.

• Before leaving the operator’s position:

- disengage the power take-off and lower the attach­ments;

- change into neutral and set the parking brake;

- stop the engine and remove the key.

• Disengage drive to attachments, stop the engine, and
disconnect the spark plug wire(s) or remove the ignition
key

- before cleaning blockages or unclogging chute;

- before checking, cleaning or working on the
lawnmower;

- after striking a foreign object. Inspect the lawnmower
for damage and make repairs before restarting and
operating the equipment;

- if the machine starts to vibrate abnormally (check
immediately).

• Disengage drive to attachments when transporting or not
in use.

• Stop the engine and disengage drive to attachment

- before refueling;

- before removing the grass catcher;

- before making height adjustment unless adjust­ment can be made from the operator’s position.

• Reduce the throttle setting during engine run-out and, if
the engine is provided with a shut-off valve, turn the fuel
off at the conclusion of mowing.

3

IV. Maintenance and Storage

• Keep all nuts, bolts and screws tight to be sure the
equipment is in safe working condition.

• Never store the equipment with petrol in the tank inside
a building where fumes may reach an open flame or
spark.

• Allow the engine to cool before storing in any enclo­sure.

• To reduce the fire hazard, keep the engine, silencer,
battery compartment and petrol storage area free of
grass, leaves, or excessive grease.

• Check the grass catcher frequently for wear or deterio­ration.

• Replace worn or damaged parts for safety.

• If the fuel tank has to be drained, this should be done

outdoors.

• On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.

• When machine is to be parked, stored or left unat­tended, lower the cutting means unless a positive
mechanical lock is used.

CAUTION: Always disconnect spark plug wire and
place wire where it cannot contact spark plug in
order to prevent accidental starting when setting
up, transporting, adjusting or making repairs.

4

1. Sicherheitsvorschriften

Regeln für die sichere Bedienung von Rasentraktoren

WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER
GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE
SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN.

I. Schulung

D

• Die Anleitungen sorgfältig durchlesen. Mit den
Bedienungselementen und der vorschriftsmäßigen
Bedienung der Maschine vertraut machen.

• Auf keinen Fall Kindern oder Erwachsenen, die mit der
Bedienungsanleitung des Mähers nicht vertraut sind,
den Betrieb der Maschine gestatten.Das Mindestalter
von Fahrern ist womöglich gesetzlich geregelt.

• Auf keinen Fall mähen, solange sich andere, besonders
Kinder oder Haustiere, im Arbeitsbereich befinden.

• Bitte denken Sie daran, daß der Fahrer oder Benutzer für
jegliche Unfälle oder Gefahren, denen andere oder
deren Eigentum ausgesetzt werden, verantwortlich ist.

• Alle Fahrer sollten von einem Fachmann in Theorie und
Praxis unterrichtet werden. Dieser Unterricht sollte
folgende Punkte behandeln:

- die Notwendigkeit von Vorsicht und Konzentration
bei der Arbeit mit Rasentraktoren;

-daß es nicht möglich ist, die Beherrschung eines
Rasentraktors, der auf einem Abhang herabrutscht,
durch Betätigen der Bremse wieder zu erlangen.

Die Hauptgründe für den Verlust der Beherrschung über
dasFahrzeug sind:

a) ungenügende Bodenhaftung;
b) zu schnelles Fahren;
c) unzureichendes Abbremsen;
d) die Maschine ist nicht für die Aufgabe geeignet;
e) unzureichendes Bewußtsein über die Auswirkungen

von Bodenverhältnissen, besonders auf Abhängen;

f) verkehrtes Abschleppen und verkehrte

Lastverteilung.

II. Vorbereitung

• Während dem Mähen immer festes Schuhwerk und
lange Hosen tragen. Die Maschine nicht barfuß oder mit
offenen Sandalen in Betrieb nehmen.

• Das Arbeitsgelände sorgfältig untersuchen und alle
Gegenstände, die von der Maschine aufgeschleudert
werden könnten, entfernen.

• WARNUNG - Benzin ist äußerst leicht entzündlich.

- Kraftstoff in speziell dafür ausgelegten Behältern
lagern.

- Nur im Freien tanken und währenddessen nicht
rauchen.

- Kraftstoff nachfüllen, bevor der Motor angelassen
wird. Auf keinen Fall den Tankdeckel entfernen
oder Benzin nachfüllen, solange der Motor läuft
oder heiß ist.

- Falls Kraftstoff verschüttet wurde, nicht versuchen,
den Motor anzulassen, sondern die Maschine vom
verschütteten Benzin wegschieben und das
Verursachen jeglicher Zündquellen vermeiden, bis
die Benzindämpfe sich verflüchtigt haben.

- Alle Deckel wieder fest auf Kraftstofftanks und
Kraftstoffbehältern anbringen.

• Schadhafte Schalldämpfer ersetzen.

• Vor dem Gebrauch immer mit einer Sichtprüfung

sicherstellen, daß Mähmesser, Messerschrauben und
die Mäheinheit nicht abgenutzt oder beschädigt sind.
Abgenutzte oder beschädigte Messer und Schrauben
ersetzen, um Auswuchtung zu gewährleisten.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten, da beim Drehen eines Mähmessers die anderen
Mähmesser sich womöglich mit drehen.

III. Betrieb

• Maschine nicht in einem geschlossenen Bereich betreiben,
in dem die gefährlichen Kohlenmoxydgase sich sammeln
können.

• Nur bei Tageslicht oder guter künstlicher Beleuchtung
mähen.

• Alle Messerbetätigungskupplungen auskuppeln und in
den Leerlauf schalten, bevor versucht wird, den Motor
anzulassen.

• Auf keinen Abhängen mit einer Steigung von mehr als 10_
mähen.

• Bitte daran denken, daß es keinen “sicheren” Abhang gibt.
Beim Fahren auf grasbewachsenen Abhängen ist
besondere Vorsicht geboten. Um das Umschlagen zu
vermeiden:

- Beim Bergauf- oder Bergabfahren auf keinen Fall
plötzlich anfahren oder anhalten;

- Kupplung langsam einlegen, immer einen Gang
eingelegt lassen, besonders beim Bergabfahren;

- Die Fahrgeschwindigkeit sollte auf Abhängen und in
engen Kurven niedrig gehalten werden.

- Auf Bodenwellen, Löcher und andere Gefahren
achten;

- Niemals quer zum Abhang mähen, es sei denn, der
Rasenmäher ist speziell dafür ausgelegt.

• Beim Abschleppen von Lasten oder der Verwendung von
schwerem Gerät ist Vorsicht geboten.

- Nur zugelassene Zugstangen-Anhängepunkte
verwenden.

- Lasten klein genug halten, so daß sie sicher
beherrscht werden können.

- Kein scharfen Kurven fahren. Beim Rückwärtsfahren
vorsichtig sein.

- Gegengewichte oder Radgewichte verwenden, falls
diese in der Betriebsanleitung empfohlen werden.

• Beim Überqueren von Straßen oder dem Arbeiten in
deren Nähe, auf den Verkehr achten.

• Vor dem Überqueren von Oberflächen den
Mähmesserantrieb ausschalten, es sei denn, es handelt
sich um Gras.

• Bei der Verwendung von Anbaugeräten, den
Materialauswurf auf keinen Fall auf Personen richten, und
niemanden während des Betriebs in der Nähe der
Maschine dulden.

• Den Rasenmäher auf keinen Fall mit schadhaften
Schutzvorrichtungen, Schildern oder ohne
Sicherheitsausrüstung in Betrieb nehmen.

• Die Einstellung des Drehzahlreglers nicht ändern, und
die Drehzahl des Motors nicht über die
Werkspezifikationen heraufsetzen. Der Betrieb des Mo­tors bei zu hohen Drehzahlen kann die Gefahr von
Körperverletzungen vergrößern.

• Vor dem Verlassen der Bedienungsstation:

- Die Zapfwelle abstellen und alle Anbaugeräte
absenken.

- In Leerlauf schalten und die Feststellbremse einlegen.

- Den Motor abstellen und den Zündschlüssel

5

abziehen.

• Alle Anbaugeräte-Antriebe ausschalten, den Motor
abstellen und das (die) Zündkerzenkabel abziehen
bzw. den Zündschlüssel abziehen:

- vor dem Entfernen von Verstopfungen aus dem
Mähwerk oder dem Auswurf;

- vor dem Prüfen, Reinigen oder Reparieren des
Rasenmähers;

- nachdem auf ein Fremdkörper gestoßen wurde.
Den Rasenmäher auf Schäden untersuchen und
die Reparaturen durchführen, bevor die Maschine
wieder angelassen und in Betrieb genommen wird;

- falls die Maschine anfangen sollte, ungewöhnlich
zu vibrieren (sofort prüfen).

• Alle Anbaugeräte-Antriebe ausschalten, wenn die
Maschine transportiert oder nicht gebraucht wird.

• Den Motor abstellen und den Anbaugerät-Antrieb
ausstellen:

- vor dem Tanken;

- vor dem Entfernen der Grasfangvorrichtung;

- vor der Einstellung der Schnitthöhe, es sei denn
diese Einstellung kann von der Bedienungsstation
aus vorgenommen werden.

• Die Drosselklappe während des Auslaufens des Mo­tors schließen und, falls der Motor mit einem
Absperrventil ausgestattet ist, dieses bei Beendigung
der Mäharbeiten schließen.

IV. Wartung Und Lagerung

• Darauf achten, daß alle Muttern, Bolzen und Schrauben
fest angezogen sind, um zu gewährleisten, daß die
Maschine für den Betrieb sicher ist.

• Die Maschine auf keinen Fall mit Benzin im Tank in
einem Gebäude lagern, in dem die Benzindämpfe ein
offenes Feuer oder einen Funken erreichen könnten.

• Den Motor abkühlen lassen, bevor er in einem
geschlossenen Raum gelagert wird.

• Um die Feuergefahr herabzusetzen, den Motor, den
Schalldämpfer, den Batteriekasten und das
Kraftstofflager von Gras, Laub und übermäßigem
Schmierfett freihalten.

• Den Grasfänger häufig auf Abnutzung oder Verschleiß
prüfen.

• Abgenutzte oder beschädigte Teile zur Sicherheit immer
sofort ersetzen.

• Falls der Kraftstofftank entleert werden muß, sollte dies
im Freien getan werden.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten, da beim Drehen eines Mähmessers die
anderen Mähmesser sich womöglich mit drehen.

• Falls die Maschine geparkt, gelagert oder
unbeaufsichtigt zurückgelassen werden soll, das
Mähwerk absenken, es sei denn, es wird eine verläßliche,
mechanische Verriegelung verwendet.

VORSICHT: Bei der Vorbereitung, dem Transport,
der Einstellung und der Vornahme von Reparaturen
immer das Zündkerzenkabel abziehen und so
anbringen, daß es nicht mit der Zündkerze in Kontakt
kommen kann, um das unbeabsichtigte Anspringen
des Motors zu verhindern.

6

1. Règles de Sécurité

Conseils pour l’utilisation en toute sécurité des tondeuses autoportées

IMPORTANT: CETTE TONDEUSE EST CAPABLE D’AMPUTER LES MAINS, LES PIEDS ET DE PROJETER DES OBJETS.

L’INOBSERVATION DES RÈGLES DE SÉCURITÉ SUIVANTES PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES ET
ÉVENTUELLEMENT MORTELLES.

F

I. Précautions D'Utilisation

• Lisez toutes les instructions soigneusement. Familiarisez-

vous avec les commandes pour appprendre à utiliser
efficacement cette machine.

• N'autorisez jamais les enfants ou les personnes qui ne

connaissent pas le manuel d'instructions à utiliser cette
tondeuse. La règlementation locale peut de plus interdire
l'utilisation de la tondeuse à partir d'un certain âge.

• Ne tondez jamais à proximité de personnes, enfants ou

animaux.

• N'oubliez pas que tout utilisateur est responsable des

accidents ou dommages causés à une autre personne ou
aux objets de sa propriété.

• Tous les utilisateurs doivent rechercher et obtenir une

formation personnelle sérieuse et pratique qui devra
insister sur:

- la nécessité absolue d'être attentif et concentré
lorsqu'on utilise une autoportée,

- le fait qu'une autoportée glissant sur une pente ne
s'arrête pas lorsqu'on appuie sur la pédale de frein.

Les raison sprincipals d'une perte de contrôle sont:

a) l'adhérence insuffisante des pneus,
b) une conduite trop rapide,
c) un freinage insuffisant,
d) une tondeuse non adaptée aux conditions

d'utilisation,

e) une mauvaise appréciation des contraintes résultant

du type de terrain à entretenir et, tout particuliérement
de la présence de pentes sur ce terrain,

f) l'accrochage incorrect d'une remorque et la mauvaise

répartition du poids.

II. Préparation

• Pendant que vous tondez, portez uniquement des
chaussures solides et des pantalons longs. Ne tondez
jamais pieds nus ou en sandales.

• Contrôlez systématiquement et soigneusement l'état de
la surface à tondre et enlevez tous les objets susceptibles
de devenir des projectiles lors du passage de la machine.

• ATTENTION - L’essence est très inflammable.

- Utilisez exclusivement les récipients approuvés.

- Remplissez toujours le réservoir à essence à l'air
libre et ne fumez pas pendant que vous le remplissez.

- Remplissez le réservoir d'essence avant de démarrer
le moteur. N'enlevez jamais le bouchon du réservoir
d'essence et ne rajoutez jamais d'essence quand le
moteur est en marche ou pendant qu'il est chaud.

- Si vous avez renversé de l'essence, poussez la
tondeuse hors du lieu oú l'essence a été renversée
avant de démarrer le moteur. Ne démarrez aucun
outil là où l'essence a été renversée avant qu'elle ne
n'évapore.

• Remplacez les pots d'échappement défectueux.

• Avant d'utiliser votre autoportée, vérifiez toujours que les

lames, les boulons de lame et l'unité de coupe ne soient
pas usés ou endommagés. Toujours remplacer les deux
lames ensemble de façon à éviter tout probléme
d'équilibrage.

• Avant d'intervenir sur le carter de coupe, vérifiez toujours
que les lames sont toutes à l'arrêt.

III. Utilisation

• Ne démarrez jamais le moteur à l'intérieur d'un bâtiment
où des vapeurs dangereuses de monoxyde de carbone
pourraient s'être accumulées.

• Tondez uniquement à la lumiére du jour ou avec une
bonne lumière artificielle.

• Avant de démarrer le moteur, assurez-vous que toutes les
commandes du tracteur sont bien au point mort, notamment
l'embrayage des lames et le levier de boîte de vitesses.

• N'utilisez pas votre tracteur sur des pentes de plus de 10
degrés.

• Rappelez-vous qu’il n’existe pas de pente "sûre". Il faut
faire très attention quand vous conduisez votre tracteur
sur des pentes herbeuses. Pour éviter tout risque de
retournement du tracteur, suivez avec soin les consignes
suivantes:

- ne vous arrêtez pas ou ne démarrez pas brutalement
dans une pente,

- embrayez doucement et n'arrêtez jamais votre tracteur
dans une pente, spécialement quand vous la
descendez,

- conduisez toujours lentement dans les pentes, tout
comme dans les virages étroits,

- faites attention aux irrégularités du terrain,

- ne tondez jamais en travers d'une pente, à moins que
la tondeuse n'ait été spécialement conçue à cet effet.

• Faites attention quand vous tirez des charges ou lorsque
vous utilisez un équipement lourd.

- N'utilisez que les points de charnière de la barre
d'attelage approuvés.

- Limitez-vous aux charges que vous pouvez contrôler
avec sécurité.

- Ne tournez pas trop brutalement. Soyez très prudent
quand vous conduisez en marche arrière.

- N'utilisez que les masses de roues ou contrepoids
qui vous sont conseillés dans le manuel d'instructions.

• Faitez attention à la circulation quand vous devez utiliser
le tracteur près d'une route ou quand vous devez traverser
une route.

• Arrêtez toujours les lames quand vous devez traverser
une surface autre que du gazon.

• Quand vous montez des accessoires, ne les utilisez et
déposez jamais à proximité de quelqu'un.

• N'utilisez jamais le tracteur avec un bac, déflecteur ou
insert broyeur défectueux ou encore sans bac ou déflecteur.
Pour tondre, même en fonction broyage, il faut
impérativement pour votre sécurité que, soit le bac, soit le
déflecteur (option),soient positionnés à l'arrière du tracteur.

• Ne modifiez pas la vitesse de rotation du moteur et ne le
faites pas fonctionner au dessus de son régime normal car
celà peut être dangereux.

• Avant de quitter le siége :

-débrayez les lames et abaissez le carter de coupe,

- mettez le levier de vitesse au point mort et enclenchez
le frein de parking,

- arrêtez le moteur et enlevez les clés,

7

• D´ebrayez les lames, arrêtez le moteur, et débranchez
le (s) fil (s) de la bougie d'allumage ou enlevez la clef
de contact:

- avant de retirer l'insert broyeur ou avant de retirer
la goulotte d'éjection pour la nettoyer.

- avant de contrôler, nettoyer ou travailler sur l'unité
de coupe,

- avant de retirer un objet coincé dans la tondeuse.
Dans ce cas inspectez aussitôt la machine pour
vous assurer qu'elle n'est pas endommagée et, si
nécessaire, faites ou faites faire impérativement
les réparations avant de la remettre en marche et
de la faire fonctionner.

- si la machine commence à vibrer anormalement.
Dans ce cas vérifiez immédiatement l'unitéde
coupe.

• Débrayez systématiquement les lames quand le tracteur
n'est pas utilisé ou quand vous devez le transporter.

• Débrayez les lames puis arrêtez le moteur:

- avant de faire le plein d'essence,

- avant d'enlever le collecteur,

- avant de régler la hauteur de coupe à moins que
ce réglage ne puisse s'effectuer du poste de
conduite.

• Une fois le démarrage effectué, réduisez les gaz grâce
à la commande correspondante et positionnez cette

commande dans l'encoche correspondant à la position
de tonte. Quand vous avez fini de tondre, abaisser la
commande de gaz au minimum avant de couper le
moteur.

Si le moteur est fourni avec une vanne d'arrêt, fermez
l'arrivée d'essence quand vous avez fini de tondre.

IV. Entretien Et Entreposage

• Assurez-vous que tous les écrous, boulons et vis sont
bien serrés pour être certain que l'équipement est prêt

à refonctionner dans de bonnes conditions.

• N'entreposez jamais le tracteur avec de l'essence dans

le réservoir, dans un bâtiment où les vapeurs pourraient
s'enflammer au contact d'une flamme ou d'une étincelle
d'allumage.

• Attendez le refroidissement du moteur avant
d'entreposer le tracteur dans un espace clos.

• Pour supprimer les risques d'incendie assurez-vous
que le moteur, le pot d'échappement, le logement de la
batterie et du réservoir d'essence ne sont pas encrassés
par l'herbe, les feuilles ou la graisse.

• Vérifiez souvent le collecteur pour vous assurer qu'il est
propre et qu'il n'est pas détérioré.

• Pour votre sécurité, remplacez systématiquement les
pièces usées ou détériorées.

• Si le réservoir d'essence doit être vidangé, procédez à
cette opération à l'extérieur.

• Sur les tondeuses multi-lames, n'oubliez pas que la
rotation d'une lame peut entraîner celle des autres.

• Quand le tracteur est garé, entreposé ou tout simplement
non utilisé, réglez la hauteur de coupe dans la position
la plus basse.

ATTENTION: Débranchez toujours le fil de bougie
d’allumage et pour prévenir les démarrages
accidentels, posez-le de telle sorte qu'il ne puisse
en aucun cas entrer en contact avec la bougie
d'allumage lors du montage, du transport, des
réglages et des réparations.

8

1. Reglas De Seguridad

Prácticas de Operación Seguras para las Segadoras Conducibles

IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI
NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA
MUERTE.

Esp

I. Instrucción

• Lea todas las instrucciones cuidadosamente.
Familiarícese completamente con los controles y con el
uso adecuado el equipo

• Nunca permita que los niños o las personas sin los
conocimientos adecuados operen la segadora. Leyes
locales pueden restriñir la edad del operador.

• Asegúrese que el área esté despejada de personas antes
de segar, especialmente de niños o animales domésticos.

• Todos los conductores deben tratar de obtener
instrucciones profesionales y practicas. Estas
instrucciones deberán acentuar:

- la necesidad de tener cuidado y de concentrase
cuando este operando las segadoras conduciables;

- el control de una maquina conducible cuando este
deslizando sobre una pendiente no será recobrado
con la aplicación del freno.

Las razones principales de la pérdida de control son:

a) apretón insuficiente del volante;
b) conducimiento demasiado rápido;
c) frenazo inadecuado;
d) este tipo de maquina es inadecuado para el trabajo;
e) falta de conciencia de las condiciones del terreno,

especialmente de las pendientes;

f) distribución incorrecta del enganchado y de la carga.

II. Preparación

• Cuando este segando, siempre use zapatos adecuados
y pantalones largos. No opere el equipo sin zapatos o
usando sandalias.

• Inspeccione cuidadosamente el área en donde se va a
utilizar el equipo y remueva los obstáculos que puedan
ser lanzados por la maquina.

• ATENCIÓN - los combustibles son muy inflamables.

- Almacene el combustible en envases especialmente
diseñados para este propósito.

- Agregue combustible a la máquina afuera y no fume
cuando este agregando combustible.

- Agregue el combustible antes de arrancar el motor.
Nunca remueva la tapa del depósito de gasolina o
agregue combustible con el motor fusionando o
cuando el motor este caliente.

- Si derrama combustible, no intente arrancar el motor
pero mueva la maquina lejos del área de derrame y
no arranque el motor hasta que los vapores se hallan
evaporado.

- Vuelva a poner todas las tapas de los tanques y de
los envases con seguridad.

• Reemplace los silenciadores defectuosos.

• Antes de usarlo, siempre inspeccione visualmente para

ver que las cuchillas, los pernos de las cuchillas y el
conjunto cortador no estén gastados o dañados.
Reemplace las cuchillas y los pernos gastados o dañados
de dos en dos para mantener el equilibro.

• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.

III. Operación

• Nunca haga funcionar la máquina dentro de un área
cerrada donde gases peligrosos de óxido de carbono
pueden acumularse.

• Siegue solamente con luz de día o con una buena luz
artificial.

• Antes de tratar de empezar el motor, desenganche todos
los embragues de accesorio de la cuchilla y mueva el
embrague en la posición de neutro.

• Nunca utilice en pendientes de más de 10°.

• Acuérdese que no hay pendiente segura. Hay que tener

mucho cuidado cuando se quiere desplazar sobre
pendientes de césped. Para protejerse contra vuelco;

- evite arrancar o parar cuando vaya cuesta arriba o
cuesta abajo;

- enganche el embrague lentamente, siempre guarde
la maquina en engranaje, especialmente cuanto se
este desplazando cuesta abajo;

- las velocidades de la maquina deben ser mantenidas
bajas cuando este sobre las pendientes o cuando
haga vueltas estrechas.

-fíjese si hay agujeros, surcos o otros peligros
escondidos;

- nunca siegue al través de la cara de la pendiente, a
menos que la segadora este diseñada para este
propósito.

• Tenga mucho cuidado cuando este tirando cargas o
cuando este usando un equipo pesado.

- Use solamente puntos de enganche de la barra de
tracción.

- Limite carga a esos que pueda controlar con
seguridad.

- No haga vuelta rápidas. Tenga cuidado cuando
vaya marcha atrás.

- Use contrapesos o pesos de rueda cuando este
sugerido en su libro de instrucciones.

• Tenga un cuidado extra cuando atraviese o se acerque
de carreteras .

• Pare la rotación de las cuchillas cuando ataviase super­ficies otras que césped.

• Cuando use cualquier accesorio, nunca directa la
descarga de materiales hacia personas que estén cerca
y no permita que nadie cerca de la maquina cuando esta
funcionando.

• Nunca use la maquina sin la protección contra la descarga
en su sitio

• Nunca cambie los ajustes del regulador o no haga que
el motor tenga una velocidad excesiva.

• Antes de dejar la posición del operador:

- desenganche la fuerza motriz y baje los accesorios;

- cambie a neutro y enganche el freno de
estacionamiento;

- pare el motor y remueva la llave.

9

• Desenganche la transmisión a los accesorios, pare el
motor, y desconecte el (los) cable (s) de la bujía o
remueva la llave de ignición

- antes de limpiar bloqueos o desatrancar del
conducto;

- antes de inspeccionar, limpiar o trabajar sobre la
segadora;

- después de golpear un objeto extraño. Inspeccione
la segadora cuidadosamente, para verificar si hay
daños y haga reparaciones antes de volver a
arrancar y a operar el equipo;

- si la maquina empieza a vibrar anormalmente
(verifíquela inmediatamente).

• Desenganche la transmisión a los accesorios cuando
haga el transporte o cuando no este en uso.

• Pare el motor y desenganche la transmisión a los
accesorios

- antes de agregar combustible;

- antes de quitar el recogedor del césped;

- antes de haces ajustes de altura a menos que los
ajustes pueden ser hechos de la posición del
operador.

• Reduzca los ajustes de la aceleración durante el tiempo
que el motor se apague, si el motor viene diseñado con
una válvula de apagado, sierre el combustible cuando
halla terminado de segar.

IV. MANTENIMIENTO Y ALMACENAMIENTO

• Guarde todos las tuercas, los pernos y los tornillos
apretados para asegurarse que el equipo esta en
condiciones de buena operación.

• Nunca guarde la máquina con combustible en el
estanque de combustible dentro de un edificio en
donde hay fuentes de ignición presente.

• Permita que ese enfríe el motor antes de guardarlo en
algún lugar cerrado.

• Para reducir el riesgo de encendido, guarde el motor,
el silenciador, el comportamiento de la batería limpios
de césped, hojas, y de demasiado grasa.

• Verifique frecuentemente el recogedor del césped para
ver si hay uso o deterioración.

• Para la seguridad reemplace las partes que estén
usadas o dañadas.

• Si el tanque del combustible debe ser vaciado hágalo
afuera.

• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.

• Cuando la maquina debe ser estacionada, almacenada
o cuando debe ser dejada desatendida, baje el conjunto
cortador a menos que una serradora mecánica es
usada.

PRECAUCIÓN: Siempre desconecte el alambre de
la bujía y póngalo donde no pueda entrar en contacto
con la bujía, para evitar el arranque por accidente,
durante la preparación, el transporte, el ajuste o
cuando se hacen reparaciones.

10

1. Norme Antinfortunistiche

Regole di sicurezza per trattorini da prato

IMPORTANTE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A
SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE
CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA.

I

I. Addestramento All 'Uso

• Studiare attentamente le istruzioni. Acquisire
dimestichezza con i comandi e conoscere a fondo l’uso
corretto dell’equipaggiamento.

• Non consentire mai l’uso dei trattorini tosaerba ai bambini
né agli adulti che non abbiano dimestichezza con le
istruzioni sull’uso. Le normative locali possono stabilire
l’età minima per operare i trattorini tosaerba.

• Non operare mai con i tosaerba in caso vi siano persone,
specialmente bambini, o animaletti domestici nella zona
di lavoro.

• Tenere presente che in caso di incidenti, rischi o pericoli
provocati a persone o a beni, la responsabilità dell’operato
ricade sull’operatore, od utilizzatore.

• Ogni singolo conducente ha il dovere di procurarsi le
istruzioni pratiche della professione e del settore. Tali
istruzioni devono mettere in evidenza quanto segue:

- la necessità di prestare la massima attenzione e di
prendere le necessarie cautele durante l’uso dei
trattorini tosaerba;

- che se il trattorino scivola su un pendio, non se ne può
riottenere il controllo premendo i freni.

Cause principali della perdita del controllo:

a) insufficiente presa delle ruote;
b) velocità di guida troppo elevata;
c) freni inadeguati;
d) macchinario di tipo non idoneo al compito;
e) mancata comprensione degli effetti delle condizioni

del terreno, specialmente dei pendii;

f) traino o distribuzione del carico impropri

II. Preparazione

• Indossare sempre scarpe robuste da lavoro e pantaloni
lunghi. Non usare i tosaerba a piedi nudi o indossando
soltanto sandali.

• Controllare scrupolosamente l’area in cui verrà utilizzato
l’equipaggiamento e togliere tutti gli oggetti che potrebbero
venire scagliati dal macchinario.

• ATTENZIONE - La benzina è infiammabilissima.

- Conservare il carburante in contenitori appositi.

- Fare rifornimento soltanto all’aperto. E’ vietato fumare
durante il rifornimento.

- Fare rifornimento prima di avviare il motore. Non
svitare mai il tappo del serbatoio, né fare rifornimento
con il motore acceso o caldo.

- In caso di fuoriuscita di benzina, non mettere in moto
il motore. Spostare l’equipaggiamento dall’aerea in
cui si è verificata la fuoriuscita del carburante ed
evitare di provocare qualsiasi tipo di accensione fino
a quando i vapori non si siano dissipati.

- Reinserire e serrare bene il tappo del serbatoio e del
contenitore.

• Sostituire le marmitte che non funzionino bene.

• Prima di iniziare il lavoro ispezionare visualmente le lame,

i bulloni delle lame e il gruppo falciante per verificare che
non vi siano tracce di usura o danneggiamenti. In caso di
lame e bulloni danneggiati od usurati, installate un nuovo
set completo in modo che il macchinario rimanga bilanciato.

• In caso di trattorini tosaerba a lame multiple prestare la
massima attenzione in quanto ruotando una lama si può
provocare la rotazione delle altre.

11

III. Funzionamento

• Non accendere il motore in spazi ristretti dove vi si possa
accumulare ossido di carbonio, un gas inodore ma letale.

• Usare i tosaerba soltanto con la luce del giorno oppure in
presenza di buona luce artificiale.

• Prima di avviare il motore disinnestare la frizione degli
accessori da taglio e portare la leva del cambio sulla
posizione di folle.

• Non impiegare questo macchinario su terreni con una
pendenza di oltre 10

• Tenere presente che non esistono pendii “sicuri”. Prestare
particolare attenzione sui pendii erbosi. Suggerimenti per
evitare il ribaltamento del macchinario:

- evitare di fermarsi o mettersi in marcia
improvvisamente in salita o in discesa;

- innestare la frizione lentamente; tenere sempre le
marce innestate, specialmente in discesa;

- procedere a bassa velocità sui pendii e nelle curve
strette;

- fare attenzione a dossi, buche o ad altri pericoli
nascosti;

- non tagliare l’erba in diagonale sui pendii a meno
che non si disponga di un trattorino tosaerba
realizzato appositamente allo scopo.

• Prestare particolare attenzione quando si trainano oggetti
pesanti o quando si utilizza dell’equipaggiamento
pesante.

- Usare soltanto i punti approvati di traino nelle barre
di trazione.

- Limitarsi ai carichi che si è in grado di controllare con
sicurezza.

- Non sterzare bruscamente. Prestare particolare
attenzione durante la retromarcia.

- Impiegare contrappesi o pesi per ruote ogniqualvolta
siano raccomandati nel manuale d’uso.

• Fare attenzione al traffico quando si lavora in prossimità
di strade e quando le si deve attraversare.

• Attivare il dispositivo di bloccaggio delle lame per
interromperne la rotazione prima di attraversare superfici
non erbose.

• Durante l’uso di qualsiasi accessorio non dirigere mai lo
scarico dei materiali verso i passanti e non consentire a
nessuno di avvicinarsi al macchinario in funzione.

• Non usare mai i trattorini tosaerba con protezioni o schermi
difettosi oppure non installati.

• Non modificare le impostazioni del regolatore del motore
né far operare il motore a velocità eccessive. Le velocità
eccessive possono aumentare il pericolo di infortuni.

• Prima di lasciare il posto di guida, o dell’operatore:

- disinnestare la leva di comando della presa di forza
ed abbassare gli accessori;

- portare la leva sulla posizione di folle ed innestare il
freno di parcheggio;

- spegnere il motore e togliere le chiavi.

o

.

• Disinnestare la trasmissione del moto agli accessori,
spegnere il motore e scollegare i fili delle candele
oppure togliere la chiavetta di accensione:

- prima di pulire eventuali intasamenti e prima di
stasare lo scivolo;

- prima di interventi o controlli sul tosaerba e prima
delle operazioni di pulizia;

- dopo aver colpito un oggetto estraneo. Controllare
che il tosaerba non sia stato danneggiato ed
effettuare le riparazioni del caso prima di riavviare
e mettere in funzione l’equipaggiamento;

- se il tosaerba, o trattorino, vibra in modo anomalo
(in qual caso eseguire immediatamente dei
controlli).

• Disinnestare la trasmissione del moto agli accessori
durante il trasporto del macchinario oppure quando
non è in uso.

• Spegnere il motore e disinnestare la motorizzazione
degli accessori nei seguenti casi:

- prima di fare rifornimento;

- prima di smontare il contenitore dell’erba tagliata;

- prima di regolare l’altezza, a meno che le regolazioni
non possano essere eseguite dal posto
dell’operatore.

• Ridurre la velocità, con la leva dell’acceleratore, per
rallentare il motore prima dello spegnimento. Se il
motore è provvisto di valvola di arresto, chiudere
l’alimentazione del carburante alla fine del lavoro.

IV. Manutenzione E Periodi Di Inattivita'

• Verificare che tutti i dadi, i bulloni e le viti siano sempre
ben stretti per assicurare che l’equipaggiamento sia in
buone condizioni operative.

• Non lasciare mai l’equipaggiamento, con benzina nel
serbatoio, in locali chiusi dove i vapori possano
raggiungere fiamme libere o scintille.

• Lasciare raffreddare il motore prima di riporre i tosaerba,
o trattorini, in qualsiasi spazio stretto e chiuso.

• Per ridurre i pericoli d’incendio assicurarsi che il motore,
la marmitta, il vano batteria e la zona di stoccaggio
benzina siano liberi da erba, foglie o quantità eccessive
di grasso.

• Controllare spesso il raccoglitore dell’erba tagliata per
individuare eventuali segni di usura o di
danneggiamento.

• Per maggiore sicurezza, sostituire le parti usurate o
danneggiate.

• Il serbatoio del carburante va vuotato all’aperto, qualora
necessario.

• In caso di macchinario a lame multiple prestare la
massima attenzione quando si ruota una lama in quanto
ciò può provocare la rotazione delle altre.

• Prima di parcheggiare, mettere in magazzino o lasciare
incustoditi i tosaerba, o i trattorini, abbassare l’apparato
falciante a meno che si utilizzi un dispositivo meccanico
per il bloccaggio in posizione della campana tosaerba.

ATTENZIONE: scollegare sempre i fili delle candele,
e collocarli dove non possano venire in contatto con
le candele per non provocare accensioni inavvertite,
durante l’allestimento, il trasporto, la regolazione o
la riparazione dei tosaerba o dei trattorini.

12

1. Veiligheidsregels

Veilige bedieningsmethoden voor zittrekkers

BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET
NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN.

NL

I. Training

• Lees de instructies aandachtig. Zorg dat u vertrouwd bent
met de bedieningselementen en het juiste gebruik van de
machine.

• Laat kinderen of mensen die niet bekend zijn met de
instructies, de maaimachine niet gebruiken. Het is mogelijk
dat plaatselijke voorschriften een beperking stellen aan de
leeftijd van de bestuurder.

• Maai nooit terwijl mensen, vooral kinderen, of huisdieren
in de buurt zijn.

• Bedenk dat de bestuurder of gebruiker verantwoordelijk is
voor ongelukken of risico’s die andere mensen of hun
eigendommen kunnen overkomen.

• Alle bestuurders dienen vakkundige instructies te
ontvangen. Bij dergelijke instructies dient de nadruk te
worden gelegd op:

- de noodzaak voor aandacht en concentratie bij het
werken met zittrekkers;

- een zittrekker die op een helling wegglijdt, kan niet
onder controle worden gehouden door te remmen.

De hoofdredenen voor besturingsverlies zijn:

a) onvoldoende houvast;
b) te snel rijden;
c) ontoereikend remmen;
d) het soort machine is niet geschikt voor de taak;
e) gebrek aan kennis van het effect van bodemcondities,

vooral hellingen;

f) verkeerd vastkoppelen en verkeerde verdeling van de

lading.

II. Voorbereiding

• Draag tijdens het maaien altijd stevige schoenen en een
lange broek. Gebruik de machine niet blootsvoets of terwijl
u open sandalen draagt.

• Inspecteer de plek waar de machine zal worden gebruikt,
grondig en verwijder alle voorwerpen die door de machine
kunnen worden weggeslingerd.

• WAARSCHUWING - Benzine is licht ontvlambaar.

- Bewaar brandstof in blikken die speciaal voor dat doel
zijn bestemd.

- Tank alleen buiten en rook niet tijdens het tanken.

- Tank voordat u de motor start. Draai de dop nooit van
de benzinetank af of tank nooit terwijl de motor draait
of heet is.

- Als benzine is gemorst, probeer de motor dan niet te
starten maar haal de machine van de plaats vandaan
waar u benzine heeft gemorst en zorg dat u geen
ontstekingsbron teweeg brengt totdat de
benzinedampen zijn verdreven.

- Draai de dop van alle brandstoftanks en -blikken weer
goed vast.

• Vervang defecte geluiddempers.

• Inspecteer vóór het gebruik altijd of de messen, mesbouten

en maai-inrichting niet versleten of beschadigd zijn.
Vervang versleten of beschadigde messen en bouten in
sets om het evenwicht in stand te houden.

• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen kan
doen draaien.

III. Bediening

• Laat de motor niet draaien in een besloten ruimte waar
gevaarlijke koolmonoxydedampen zich kunnen
verzamelen.

• Maai alleen bij daglicht of goed kunstlicht.

• Voordat u de motor gaat starten, moet u alle

meshulpstukkoppelingen uitschakelen en naar de vrijloop
schakelen.

• Gebruik de trekker niet op hellingen van meer dan 10°.

• Denk eraan dat er geen “veilige” hellingen bestaan. Bij het

rijden op hellingen met gras dient men extra voorzichtig
te zijn. Zo zorgt u ervoor dat de trekker niet omslaat:

- stop en start niet plotseling bij het op- of afrijden van
een helling.

- schakel de koppeling langzaam in, houd de machine
altijd in de versnelling, vooral bij het afrijden van een
heuvel;

- de snelheid van de machine dient op hellingen en in
scherpe bochten laag te worden gehouden;

- kijk uit voor bulten en kuilen en andere verborgen
gevaren;

- maai nooit dwars op de helling tenzij de maaier voor
dit doel is ontworpen.

• Wees voorzichtig bij het trekken van ladingen of het
gebruik van zwaar materieel.

- Gebruik alleen goedgekeurde aanhaakpunten voor
een trekstang.

- Beperk de lading tot hetgeen u veilig kunt hanteren.

- Maak geen scherpe bochten. Wees voorzichtig bij
achteruit rijden.

- Gebruik contragewicht(en) of wielgewichten wanneer
dat in de handleiding wordt aangeraden.

• Kijk uit voor het verkeer wanneer u de weg oversteekt of
zich nabij een weg bevindt.

• Stop de messen voordat u andere oppervlakken dan gras
oversteekt.

• Voer bij het gebruik van hulpstukken het materiaal nooit
af in de richting van omstanders en laat niemand in de
buurt van de machine komen terwijl deze in bedrijf is.

• Gebruik de maaimachine nooit met defecte
beschermkappen en schermen of zonder
beveiligingsinrichtingen op hun plaats.

• Verander de instelling van de motorregelaar niet en laat
de motor niet met te hoge toeren draaien. Als de motor met
te hoog toerental draait, kan het risico van lichamelijk
letsel groter worden.

• Voordat u de bestuurdersstoel verlaat:

- de aftakas uitschakelen en de hulpstukken neerlaten;

- naar de vrijloop schakelen en de parkeerrem
inschakelen;

- de motor stoppen en de sleutel verwijderen.

13

• Schakel de aandrijving naar de hulpstukken uit, stop de
motor en maak de bougiekabel(s) los of verwijder het
contactsleuteltje,

- voordat u opgehoopt materiaal weghaalt of een
verstopte afvoer leeg maakt;

- voordat u de maaimachine controleert,
schoonmaakt of eraan werkt;

- nadat u een ongewenst voorwerp heeft geraakt.
Inspecteer de maaimachine op schade en voer
reparaties uit voordat u de machine weer start en
gebruikt;

- als de machine abnormaal begint te trillen
(onmiddellijk controleren).

- vor dem Entfernen von Verstopfungen aus dem
Mähwerk oder dem Auswurf;

• Schakel de aandrijving naar de hulpstukken uit tijdens
transport of als ze niet worden gebruikt.

• Stop de motor en schakel de aandrijving naar het
hulpstuk uit,

- voordat u tankt;

- voordat u de opvangzak verwijdert;

- voordat u de hoogte verstelt tenzij de hoogte vanuit
de bestuurdersplaats kan worden ingesteld.

• Minder gas tijdens het uitlopen van de motor, en als de
motor met een afsluitklep is uitgerust, moet u de
brandstoftoevoer aan het einde van het maaien afsluiten.

IV. Onderhoud En Opslag

• Houd alle moeren, bouten en schroeven goed
vastgedraaid zodat u er zeker van kunt zijn dat de
machine in een veilige bedrijfsstaat verkeert.

• Sla de machine nooit in een gebouw op, waar dampen
een open vlam of vonk kunnen bereiken, terwijl zich
benzine in de tank bevindt.

• Laat de motor afkoelen voordat u hem in een besloten
ruimte opbergt.

• Beperk brandgevaar: houd de motor, geluiddemper,
accuruimte en benzine-opslagruimte vrij van gras,
bladeren of een overmaat aan smeervet.

• Controleer de opvangzak vaak op slijtage of verwering.

• Vervang versleten of beschadigde onderdelen om

veiligheidsredenen.

• Als de brandstoftank afgetapt moet worden, moet dit
buiten worden gedaan.

• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen
kan doen draaien.

• Wanneer de machine moet worden geparkeerd,
opgeslagen of alleen moet worden gelaten, moet de
maai-inrichting neergelaten worden tenzij een
mechanische vergrendeling wordt gebruikt.

OPGELET: Maak de bougiekabel altijd los, plaats
hem waar hij de bougie niet kan raken teneinde
onverhoeds starten te voorkomen tijdens het
opstellen, vervoeren, afstellen of uitvoeren van
reparaties.

Vibration Lärmpegel
Vibration Vibratie
Vibración Vibrazioni
Vibrering Vibration
Vibrasjon Tärinä

m/s

YTH130

13/9,7

0-7,3

107

38-102

275

100

4-8

14

These symbols may appear on your tractor or in the literature supplied with the product. Learn and understand their meaning.

Eng

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie

D

sich mit deren Bedeutung vertraut.

Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification

F

de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus

Esp

significados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il

I

significato.

NL

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

REVERSE

RÜCKWÄRTSGANG

MARCHE ARRIÈRE

ACHTERUIT

REVÉS

RETROMARCIA

ENGINE ON

MOTOR LÄUFT

MOTEUR EN MARCHE

MOTOR AAN

MOTOR ENCENDIDO

MOTORE ACCESO

CLUTCH

KUPPLUNG

EMBRAYAGE

KOPPELING

EMBRAGUE

FRIZIONE

STARTKLAPPE

STARTER

ESTRANGULACIÓN

STARTER

NEUTRAL

LEERLAUF

POINT MORT

VRIJLOOP

NEUTRO

FOLLE

ENGINE OFF
MOTOR AUS

MOTEUR ARRÊTÉ

MOTOR UIT
MOTOR APAGADO
MOTORE SPENTO

CHOKE

CHOKE

HIGH
HOCH
HAUT
HOOG

ALTO

AUMENTARE

FESTSTELLBREMSE VERRIEGELT

FRENO DI PARCHEGGIO INNESTATO

FUEL

KRAFTSTOFF

ESSENCE

BRANDSTOF

COMBUSTIBLE

CARBURANTE

LOW

NIEDRIG

BAS
LAAG
BAJO

DIMINUIRE

PARKING BRAKE LOCKED

FREIN DE STATIONNEMENT

VERROUILLÉ
PARKEERREM GEBLOKKEERD
FRENO DE ESTACIONAMIENTO

CERRADO

OIL PRESSURE

ÖLDRUCK

PRESSION D'HUILE

OLIEDRUK

PRESIÓN DEL ACEITE

PRESSIONE DELL'OLIO

SCHNELL

FAST

RAPIDE

SNEL

RÁPIDO

VELOCE

DEVERROUILLÉ

GEDEBLOKKEERD

DIFFERENTIAL LOCK

DIFFERENTIALSPERRE

BLOCAGE DE DIFFERENTIEL

DIFFERENTIEELBLOKKERING

CERRADURA DEL DIFERENCIAL

BLOCCAGGIO DIFFERENZIALE

SLOW

LANGSAM

LENTE

LANGZAAM

LENTO
LENTO

UNLOCKED

ENTRIEGELT

ABIERTO

DISINNESTATO

FRENO DE ESTACIONAMIENTO

LIGHTS ON

LICHT AN

PHARES ALLUMÉS

LICHTEN AAN

LUCES ENCENDIDAS

LUCI ACCESE

P

PARKING BRAKE

FESTSTELLBREMSE

FREIN DE STATIONNEMENT

PARKEERREM

FRENO DI PARCHEGGIO

REVERSE

RÜCKWÄRTSGANG

MARCHE ARRIÈRE

ACHTERUIT

MARCHA AL REVÉS

RETROMARCIA

LIGHTS OFF

LICHT AUS

PHARES COUPÉS

LICHTEN UIT

LUCES APAGADAS

LUCI SPENTE

BATTERY
BATTERIE
BATTERIE

ACCU

BATERÍA

BATTERIA

FORWARD

VORWÄRTSGANG

MARCHE EN AVANT

VOORUIT

MARCHA HACIA

DELANTE

MARCIA

IGNITION

ZÜNDUNG

ALLUMAGE

ONTSTEKING

IGNICIÓN

AVVIAMENTO

ATTACHMENT

CLUTCH ENGAGED

ANBAUGERÄTE-KUPPLUNG

EINGEKUPPELT

EMBRAYAGE

D'ACCESSOIRE EMBRAYÉ

KOPPELING HULPSTUK

INGESCHAKELD

EMBRAGUE DEL ACCESORIO

ENGANCHADO

FRIZIONE ACCESSORIE

INNESTATA

ATTACHMENT

CLUTCH DISENGAGED

ANBAUGERÄTE-KUPPLUNG

AUSGEKUPPELT

EMBRAYAGE

D'ACCESSOIRE DEBRAYÉ

KOPPELING HULPSTUK

UITGESCHAKELD

EMBRAGUE DEL ACCESORIO

DESENGANCHDO

FRIZIONE ACCESSORI

DISINNESTATA

15

CAUTION

VORSICHT

ATTENTION

OPGELET

PRECAUCIÓN

ATTENZIONE

MOWER HEIGHT

MÄHWERKHÖHE

HAUTEUR DE TONDEUSE

MAAIHOOGTE

ALTURA DE LA SEGADORA

ALTEZZA APPARATO

FALCIANTE

BEWARE OF

THROWN OBJECTS

VORSICHT, HOCHGESCHLEUDERT

GEGENSTÄNDE

FAITES ATTENTION AUX

OBJETS LANCÉS

LET OP WEGGESLINGERDE

VOORWERPEN
CUIDADO CON

OBJETOS LANZADOS

ATTENZIONE AGLI OGGETTI

SCAGLIATI

These symbols may appear on your tractor or in the literature supplied with the product. Learn and understand their meaning.

Eng

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie

D

sich mit deren Bedeutung vertraut.

Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification

F

de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus

Esp

significados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene

I

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de

NL

betekenis.

10

NO OPERATION

ON SLOPES MORE THAN 10

NICHT AUF ABHÄNGEN MIT

MEHR ALS 10 STEIGUNG BETREIBEN

N'UTILISEZ JAMAIS SUR DES

PENTES DE PLUS DE 10

NIET OP HELLINGEN VAN MEER DAN

10 GEBRUIKEN

NO OPERE SOBRE PENDIENTES

DE MÁS DE 10

NON USARE SU PENDII CON

UN'INCLINAZIONE DI OLTRE 10

MOWER LIFT

MÄHWERKHUB

LEVAGE DE TONDEUSE

MAAIHOOGTEREGELING

LEVANTAMIENTO DE LA SEGADORA

SOLLEVAMENTO APPARATO FALCIANTE

KEEP BYSTANDERS AWAY
ZUSCHAUER FERNHALTEN

GARDEZ LES SPECTATEURS

LOIN DE VOUS

OMSTANDERS UIT DE

BUURT HOUDEN

GUÁRDESE LEJOS DE GENTE

TENERE LONTANI I PASSANTI

DANGER, KEEP HANDS AND FEET AWAY

GEFAHR, HÄNDE UND FÜSSE FERNHALTEN

DANGER, GARDEZ LES MAINS ET PIEDS LOIN

GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN

PELIGRO, MANTENGA LAS MANOS Y LOS PIES LEJOS

PERICOLO. TENERE LONTANI MANI PIEDI

READ OWNERS MANUAL

BETRIEBSANLEITUNG LESEN

LISEZ LE MANUEL DU

PROPRIÉTAIRE

GEBRUIKERSHANDLEIDING

LEZEN

LEA EL MANUAL DE

INSTRUCCIONES

LEGGERE IL MANUALE

DELL'OPERATORE

EUROPEAN MACHINERY

DIRECTIVE FOR SAFETY
EUROPÄISCHE VERORDNUNG
FÜR MASCHINEN-SICHERHEIT

DIRECTIVE POUR LA SÉCURITÉ

DE MACHINE EUROPEEN

VEILIGHEIDSRICHTLIJN VOOR

EUROPESE MACHINES

DIRECTIVO DE MAQUINARIA

EUROPEO PARA LA SEGURIDAD

NORMATIVE ANTINFORTUNISTICHE

EUROPEE PER MACCHINARI

FREE WHEEL

FREILAUF
ROUE LIBRE
FREEWHEEL

RUEDA LIBRE

COMANDO DISINNESTO

WARNING

WARNUNG
AVERTISSEMENT
WAARSCHUWING

ATENCIÓN

AVVERTENZA

16

SHIELD
EYES.

EXPLOSIVE GASES

CAN CAUSE BLINDNESS
OR INJURY.

PROT GER LES YEUX.
GAZ EXPLOSIFS, PEUVENT
RENDRE AVEUGLE OU
PROVOQUER DES L SIONS.

NO

•SPARKS

•FLAMES

•SMOKING

ÉLOIGNER

•ÉTINCELLES

•FLAMMES

•CIGARETTES

SULFURIC ACID

CAN CAUSE
BLINDNESS OR
SEVERE BURNS.

ACIDE SULFURIQUE
PEUT RENDRE AVEUGLE
OU PROVOQUER DES
BRÛLURES GRAVES.

FLUSH EYES
IMMEDIATELY WITH
WATER. GET MEDICAL
HELP FAST.

RINCER
IMMÉDIATEMENT
LES YEUX À GRANDE EAU.
CONTACTER RAPIDEMENT
UN MEMBRE DE LA
PROFESSION MÉDICALE.

3-3908

RETURN

LEAD

RECYCLE

Mfg. by/Fabriqué par:

EPM Products

Baltimore, MD 21226

MADE IN U.S.A.

FABRIQUÉ AUX É.-U.

D

GEFAHR
AUGEN SCHÜTZEN
EXPLOSIVE GASE

KÖNNEN ERBLINDUNG UND
KÖRPERVERLETZUNGEN
VERURSAC-HEN.

NL

GEVAAR
OGEN BESCHERMEN
EXPLOSIEVE GASSEN

KUNNEN BLINDHEID OF
LETSEL VEROORZAKEN.

Esp

PELIGRO
PROTEJE SUS OJOS
GASES EXPLOSIVOS

PUEDEN CAUSAR CEGUE­DAD O LESIONES.

I

PERICOLO
RIPARARE GLI OCCHI

VAPORI ESPLOSIVI

PUO’ PROVOCARE CECITA’
O LESIONI

ZU VERMEIDEN:

• FUNKEN

• FEUER

• RAUCHEN

GEEN

•VONKEN

•VUUR

•ROKEN

NO

• CHISPAS

• LLAMAS

• FUMAR

DIVIETO

. SCINTILLE
. FIAMME
. SIGARETTE

SCHWEFELSÄURE

KANN ERBLINDUNG ODER
SCHWERE VERÄTZUNGEN
VERURSACHEN.

ZWAVELZUUR

KAN BLINDHEID OF ERN­STIGE BRANDWONDEN
VER-OORZAKEN.

ÁCIDO SULFÚRICO

PUEDEN CAUSAR CEGUE­DAD O QUEMADURAS MUY
GRAVES.

ACIDO SOLFORICO

PUO’ PROVOCARE LA
CECITA’ OD USTIONI GRAVI.

AUGEN UNVERZÜGLICH
MIT WASSER
AUSSPÜLEN. SOFORT
ÄRZTLICHE HILFE
AUFSUCHEN.

OGEN ONMIDDELLIJK
MET WATER SPOELEN.
SNEL MEDISCHE HULP
INROE-PEN.

LÍMPIESE LOS OJOS
CON UN CHORRO DE
AGUA. OBTENGA
AYUDA MÉDICA
RÁPIDAMENTE.

LAVARE
IMMEDIATAMENTE GLI
OCCHI CON ACQUA.
SOTTOPORRE AL PIU’
PRESTO ALLE CURE
DEL MEDICO.

17

2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje

2. Montaggio. 2. Montering.

Before the tractor can be used certain parts must be as-

Eng

sembled, which for transportation reasons are enclosed in
the packing. The picture shows which parts must be as­sembled.

Vor der Anwendung des Aufsitzmähers müssen gewisse

D

Teile eingebaut werden, die aus Transportgründen in der
Verpack-ung lose beigefügt sind. Aus dem Bild geht hervor,
welche Teile einzubauen sind.

Avant d’utiliser le tracteur, certaines piéces livrées dans

F

l’emballage doivent être montées. L’illustration ci-contre
vous indique de quelles pièces il s’agit.

Antes de poder utilizar el tractor, hay que montar algunas

Esp

piezas que, por razones de transporte, van empaquetadas
en el embalaje. De la figura se desprende cuales son estas
piezas.

Prima di usare il trattore, montare alcune parti che per

I

ragioni di trasporto sono confezionate a parte. In figura sono
indicati i dettagli da montare.

2

Voordat de traktor gebruikt kan worden, moeten sommige

NL

onderdelen worden gemonteerd, die vanwege het trans­port apart verpakt zijn in de emballage. Uit de afbeelding
blijkt welke onderdelen dit zijn.

Eng

1

D

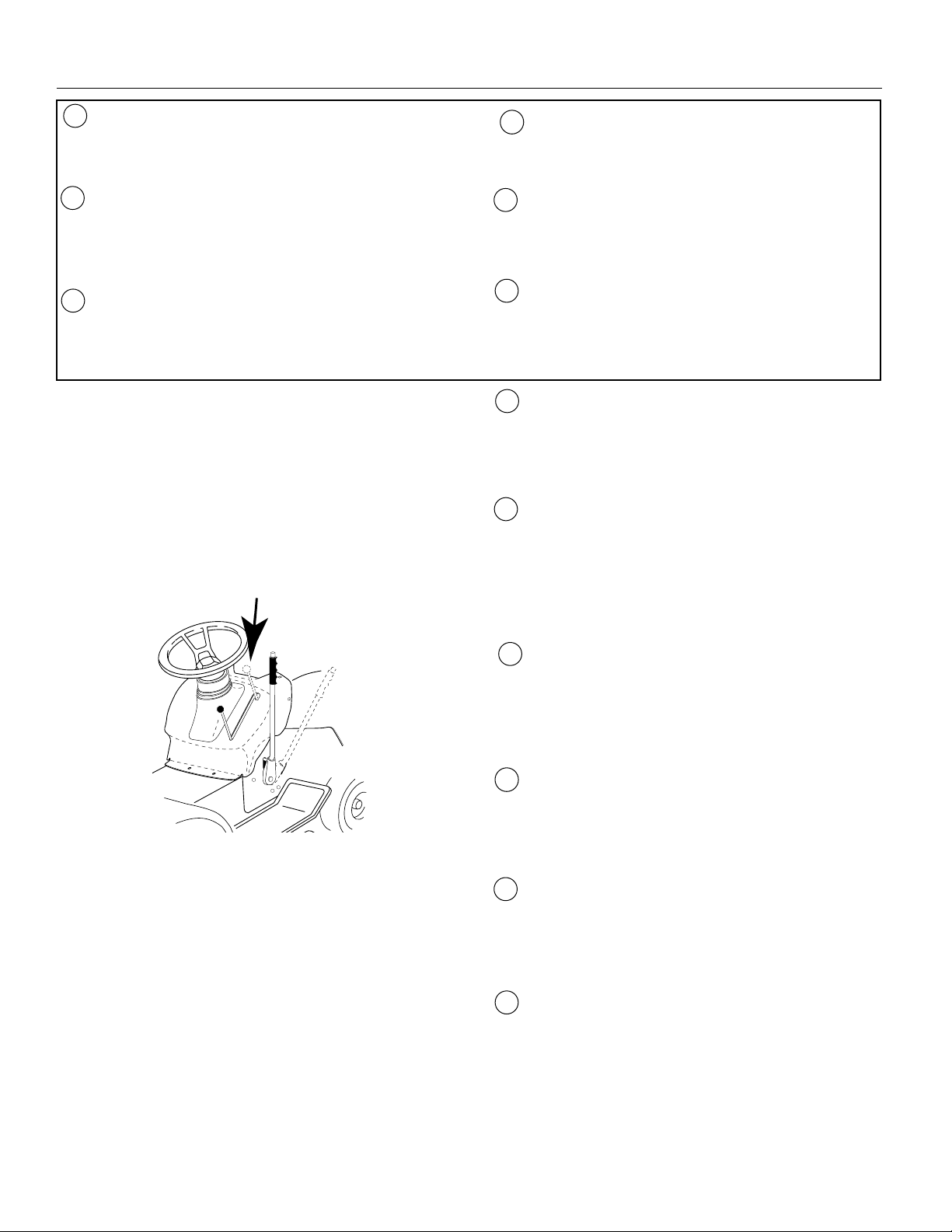

STEERING WHEEL

• Mount extension shaft (1). Tighten securely.

• Mount the main shaft cover. Make sure that the guide tabs

in the cover fit the cover in respective holes.

• Remove steering wheel adapter from steering wheel and
slide adapter onto steering shaft . Check that the front
wheels are aligned forward and place the wheel on the
hub.

• Assemble large flat washer, lockwasher and 3/8 hex bolt.
Tighten securely.

• Snap insert into center of steering wheel.

1. EXTENSION SHAFT

LENKRAD

• DieVerlängerungswelle (1). Gut festziehen.

• Lenkwellengehäuse einbauen. Dafür sorgen, daß die

Führungsbolzen in die jeweils dafür vorgesehenen
Bohrungen ein- greifen.

• Nehmen Sie den Lenkradadapter vom Lenkrad ab und
schieben Sie diesen auf die Lenksäulenverlängerung
auf. Prüfen, daß die Vorderräder gerade stehen, und das
Lenkrad auf der Nabe anbringen.

• Die große Unterlegscheibe, den Federing und die 3/8 Zoll
Sechskantschraube montieren. Sicher festziehen.

• Den Einsatz in die Mitte des Lenkrades eindrücken

18

1. VERLÄNGERUNGSWELLE

2

Esp

1

VOLANTE DE DIRECCIÓN

• Introduzca el eje de extensión (1). Apriete en forma
segura.

• Montar la cubierta del eje del volant. Assegurarse de que
las espigas de guía de la cubierta encajan en los orificios
respectivos.

• Remueva el adaptador del volante y deslice el adaptador
sobre la extensión del eje de dirección. Controlar que las
ruedas delanteras están dirigidas hacia adelante y poner
el volante en el cubo.

• Monte una arandela plana grande, arandela de seguridad
de 3/8, una perno hexagonal 3/8 y apriete en forma
segura

• Presione la pieza inserta adentro del centro del volante
de dirección.

1. EJE DE EXTENCIÓN

I

VOLANTE

• Montare l’albero di estensione (1). Stringere saldamente.

• Montare il coperchio del piantone. Controllare che tutti i

pemi di guida entrino nei rispettivi alloggi.

• Rimuovere l’adattatore del volante dal volante e scorrerlo
sull’estensione dell’albero dello sterzo. Controllare che
le ruote anteriori siano ben dritte montare il volante sul
mozzo.

• Assembiare la rondella piatta grande, la rondella di
sicurezza e il bullone esagoonale 3/8. Tringere in maniera
salda.

• Scattare l’inserto al centro del volante.

F

VOLANT DE DIRECTION

• Monter la rallonge d’arbre de direction sur les orifices
souhaités puis installer la vis hexagonale et l’écrou frein,
bien serrer le tout,

• Positionner le cache sur la colonne de direction. S’assurer
que les ergots du cache colonne de direction sont bien
clipsés dans les quatre orifices du tableau de bord,

• Enlevez le manchon de direction du volant de direction
et glissez le manchon sur l’arbre de rallonge. Vérifier que
les roues avant sont bien alignées droit vers l’avant et
positionner le volant sur le moyeu.

• Positionner la grande rondelle plate, la rondelle frein et
le boulon hexagonal 3/8ème. Visser fortement,

• Encliqueter le cache volant dans le volant de direction.

1. ARBRE D’EXTENSION

1. ALBERO DI ESTENSIONE

NL

HET STUUR

• Monteer de verlengas (1) en deze stevig vast

• Monteer de stuuraskap. Let erop dat de stuurtaps in de

kap in de respectievelijke gaten vallen.

• Haal de stuuradapter van het stuur af en schuif de
adapter op het verlengstuk van de stuuras. Controleer
of de voorwielen recht naar voren staan gericht en plaats
het stuur op de naaf.

• Bevestig de grote platte sluitring, de borgring en de 3/8
zeskantbout. Zet ze stevig vast.

• Klik het inzetstuk in het midden van het stuur.

1. VERLENGAS

19

2

F

Siège

1

2

Enlevez le bouton de réglage et la rondelle plate qui fixent
le siège à l’emballage de carton et mettez-les de côté pour
l’assemblage du siège au tracteur.

Pivotez le siège vers le haut et enlevez-le de l’emballage de
carton. Débarrassez-vous de l’emballage de carton.

Placez la siège sur sa cuvette pour positionner le boulon à
épaulement sur le gros orifice fendu placé dans la cuvette.

Poussez sur la siège pour accrocher le boulon à épaulement
dans le trou oblong et tirez la siège vers l’arrière du tracteur.

Le siège peut être ajusté individuellement par rapport à la
pédale de frein et d'embrayage. Ajuster le siège pour avoir
une position assise correcte en le déplaçant vers l'avant ou
vers l'arrière. Serrer à fond la vis de réglage (2).

Esp

Asiento

Remueva la manilla de ajuste y la arandela plana que
aseguran el asiento al empaque de cartón y póngalos de
lado para poder utilizarlos durante la instalación del asiento
sobre el tractor.

Gire el asiento hacia arriba y remuevalo del embalaje de
cartón . Remueva y desechese del embalaje de cartón.

Colocar el asiento y en el asiento del recipiente de manera
que la cabeza del bulón de la espalda esté posicionada en
el agujero ancho ranurado en el recipiente.

Empujar en el asiento para enganchar el bulón de la espalda
en la ranura y empujar el asiento hacia la parte trasera del
tractor.

El asiento es ajustable individualmente en relación a los
pedales del embrague y de freno. Ajustar el asiento en la
posición correcta desplazándolo hacia adelante o atrás.
Apretar el tornillo de ajuste (2).

Eng

Seat

Remove the hardware securing seat to the cardboard pack­ing and set the hardware aside for assembly of seat to tractor.

Pivot seat upward and remove from cardboard packing.
Remove the cardboard packing and discard.

Place seat on seat pan so head of shoulder bolt is positioned
over large slotted hole in pan (1).

Push down on seat to engage shoulder bolt in slot and pull
seat towards rear of tractor.

The seat is adjustable for individual setting in relation to the
clutch and brake pedal. Set the seat to the correct position by
moving it forwards or backwards. Tighten the adjustment bolt
securely (2).

Sitz

D

Entnehmen Sie die Teile, mit denen der Sitz an der Kartonage
befestigt ist. Bewahren Sie diese Teile auf, da sie für die
Montage des Sitzes am Traktor noch benötigt werden.

Kippen Sie den Sitz nun nach oben, und nehmen Sie ihn aus
der Kartonage. Entfernen Sie die restlichen Verpackungsteile
und entsorgen Sie diese.

Der Sitz wird so auf die Sitzplatte plaziert, dass sich der
Hauptbolzen über dem Schlitz in der Platte befindet (1).

Sitz herunterdrücken, so dass der Bolzen in den Schlitz
einrastet und dann den Sitz nach hinten ziehen.

Der Sitz ist persönlich im Verhältnis zum Kupplungs- bzw.
Bremspedal einstellbar. Den Sitz vor- oder zurückschieben,
bis die richtige Sitz-stellung erhalten wird. Die
Einstellschraube anziehen (2).

Sedile

I

Rimuovere i dispositivi di fissaggio che fissano il sedile
sull’imballaggio di cartone e mettere da parte i dispositivi di
fissaggio per assemblare il sedile sul trattore.

Muovere il sedile verso l’alto e rimuoverlo dall’imballaggio
di cartone. Rimuovere ed eliminare l’imballaggio di cartone.

Posizionare il sedile sulla relativa scocca in modo tale che
il bullone nella parte superiore dello spallamento si posizioni
sopra il foro grande posto sul fondo. (1).

Premere sul sedile per inserire il bullone dello spallamento
nella fessura e tirare il sedile verso il retro del trattore.

Il sedile è regolabile. Regolare il sedile fino ad assumere la
posizione più comoda, spostandolo avanti o indietro.
Stringere la vite di regolanzione (2).

NL

Zitting

Verwijder de bevestigingselementen waarmee de zitting
aan de kartonnen verpakking bevestigd is en zet deze
bevestigingselementen opzij voor het monteren van de
zitting op de trekker.

Draai de zitting omhoog en haal hem uit de kartonnen
verpakking. Verwijder de kartonnen verpakking en werp die
weg.

Plaats de stoel op de zitpan zodat de kop van de borstbout
zich over het grote sleufgat in de pan bevindt (1).

Druk op de stoel totdat de borstbout in de sleuf past en trek
de stoel vervolgens naar de achterzijde van de tractor.

De zitting is verstelbaar voor de individuele instelling in
verhouding tot de koppelings- resp. rempedaal. Stel de
zizting in de juiste zitpositie door deze naar voor en naar
achter te schuiven. Haal de stelschroef aan.

20

2

Eng

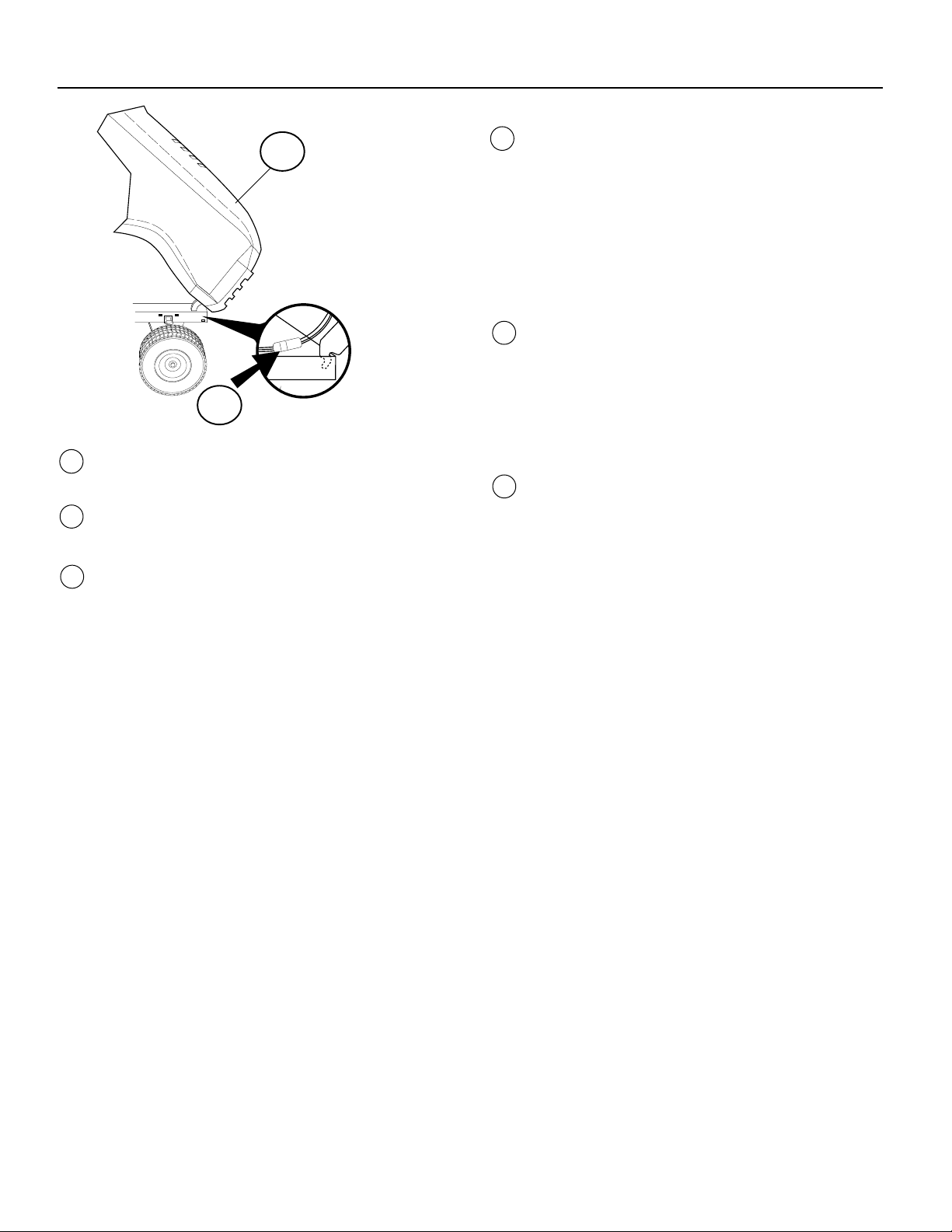

NOTE!

Check that the flex is correctly connected to the safety switch
(3) on the seat holder.

HINWEIS!

D

Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3)
auf dem Halter des Sitzes angeschlossen ist.

ATTENTION!

F

Vérifier que le cordon est correctement branché à
l’interrupteur e sécurité (3) sur le support du siège.

NOTA!

Esp

3

Controlar que el cable está correctamente acoplado al
interruptor de seguridad (3) en el soporte del asiento.

OSSERVARE

I

Controllare che il cavo sia ben collegato all’interruttore
disicurezza (3) sul supporto del sedile.

LET OP!

NL

Controleer of de snoer correct is aangesloten op
deveiligheidsschakelaar (3), op de houder van de zitting.

21

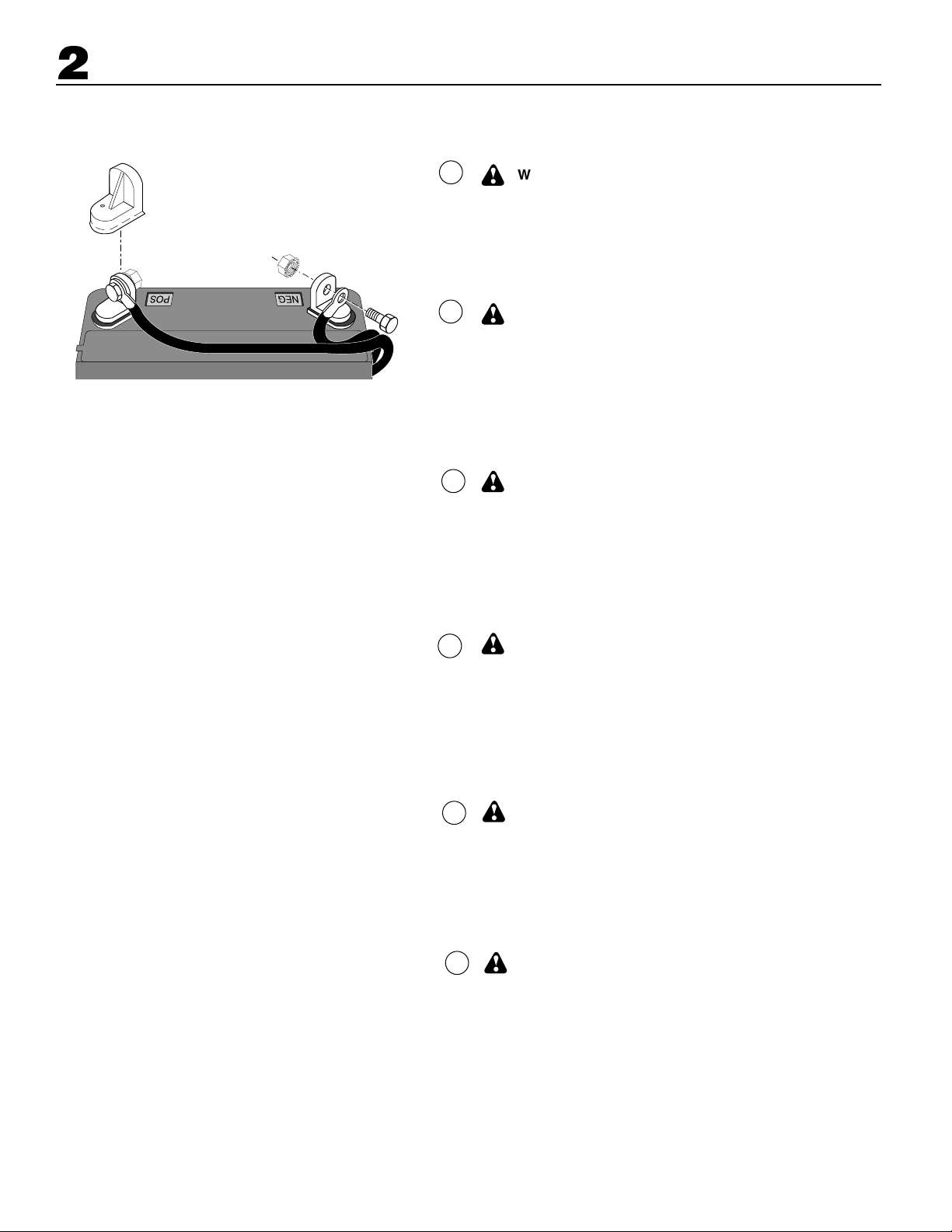

2

Eng

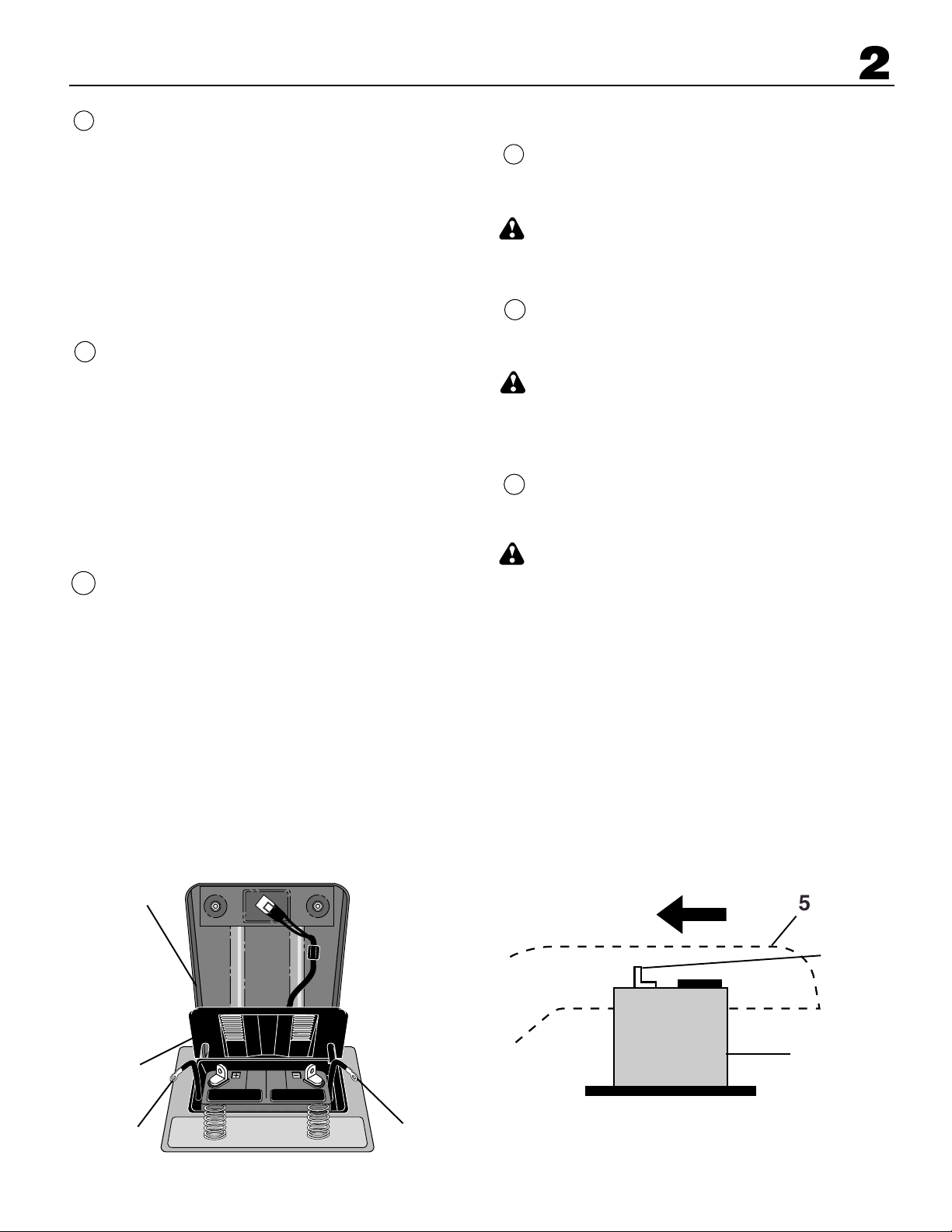

1. Seat pan

2. Battery box door

3. Cable

4. Cable

A. Front of tractor

5. Fender

6. Battery terminal

7. Battery

D

1. Sitzwanne

2. Batteriekastenöffnung

3. Kabel

4. Kabel

A. Vorderseite des Rasenmähers

5. Schutzblech

6. Batteriepol

7. Batterie

F

1. Plaque de fixation du siège

2. Porte de la boîte de batterie

3. Câble

4. Câble

Eng

Install battery

NOTE: If battery is put into service after month and year

indicated on label, charge battery for minimum of one hour
at 6-10 amps.

WARNING: Before installing battery remove metal brace­lets, wrist watch bands, rings, etc. from your person. Touching
these items to battery could result in burns.

• Lift seat pan, and open battery box.

D

Einbau der Batterie

HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber

angegebenen Datum (Monat und Jahr) in Betrieb genommen
wird, die Batterie mindestens eine Stunde lang mit 6 bis 10
Ampere aufladen.

WARNUNG! Vor dem Einbau der Batterie Metallarmbänder,
Uhrarmbänder, Ringe und dgl. ablegen. Wenn diese
Gegenstände mit der Batterie in Berührung kommen, könnte
dies Brandverletzungen verursachen.

• Sitzwanne abnehmen und Batteriekasten öffnen.

F

Mise en place de la batterie

REMARQUE: Si la batterie est mise en service après le mois

et l’année indiquée sur l’étiquette, charger la batterie durant
une heure au moins à 6-10 amps.

DANGER: Avant d'installer la batterie, prenez la précaution
d'enlever gourmette, montre-bracelet, bague, etc. Leur
contact avec la batterie pourrait causer des brûlures.

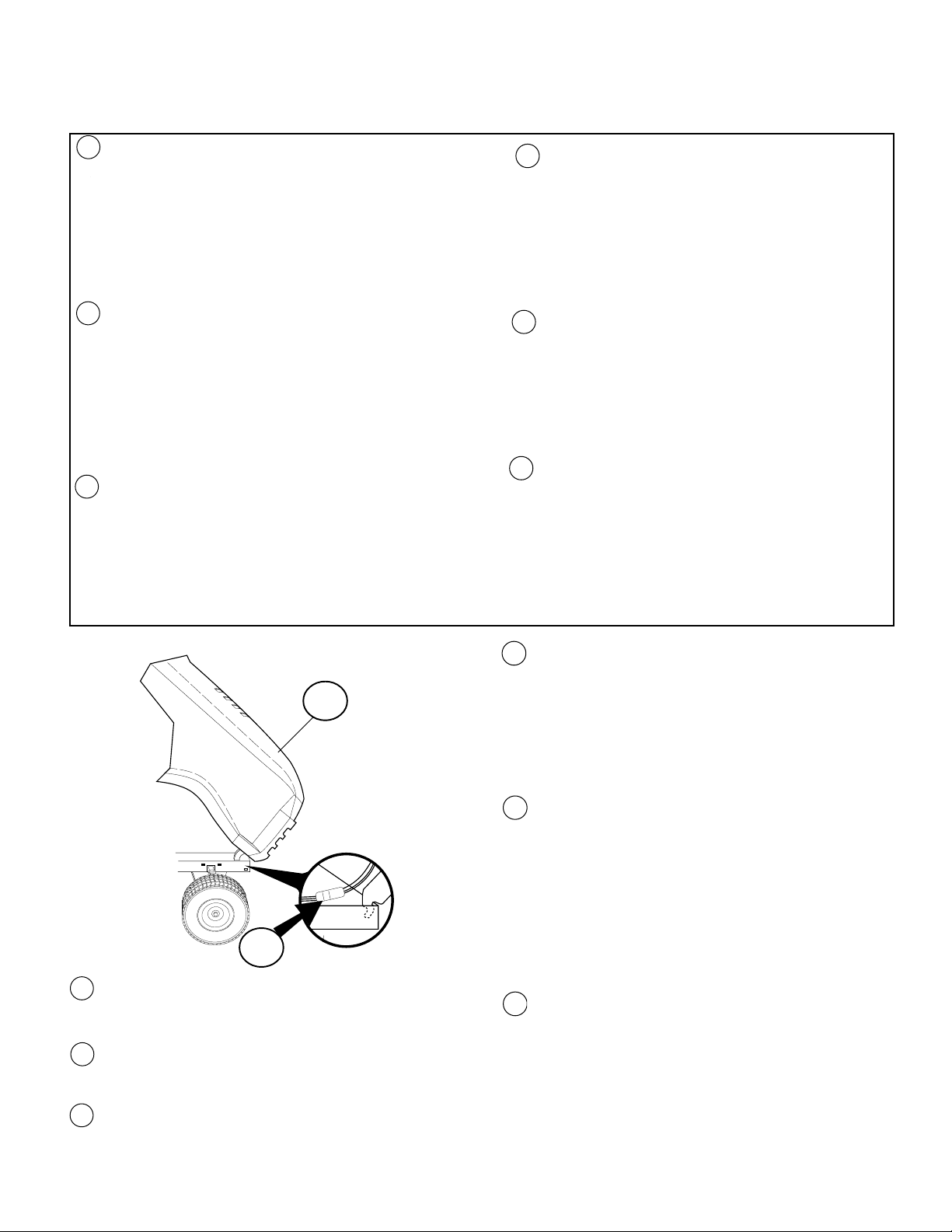

• Lever la plaque de fixation du siège puis ouvrir la boîte
de batterie.

A. Avant du véhicule

5. Carrosserie

6. Plots de batterie

7. Batterie

1

2

3

A

5

6

7

4

22
