Page 1

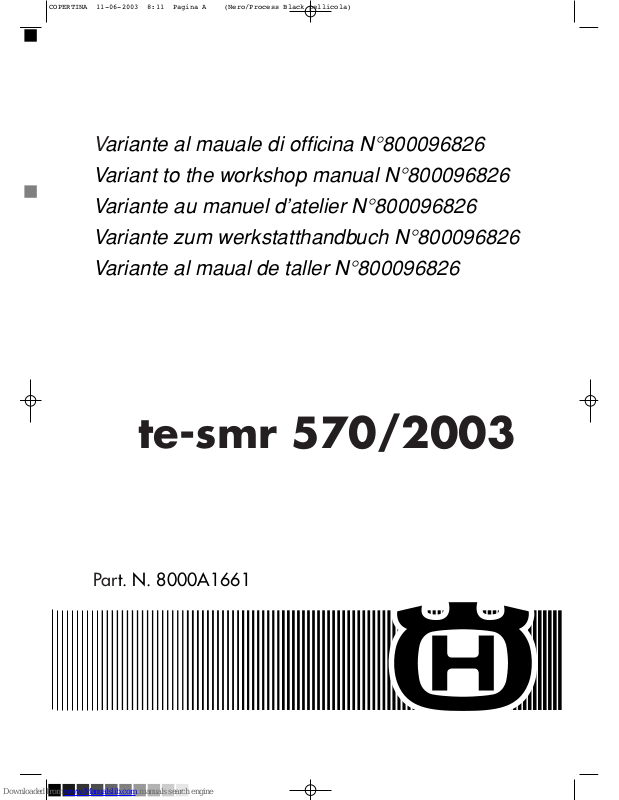

Variante al mauale di officina N°800096826
Variant to the workshop manual N°800096826 Variante au manuel d’atelier N°800096826 Variante zum werkstatthandbuch N°800096826 Variante al maual de taller N°800096826
te-smr 570/2003
Part. N. 8000A1661
Page 2
La MV Agusta Motorcycles S.P.A. - Varese declina qualsiasi responsabilità per eventuali
errori in cui può essere incorsa nella compilazione del presente manuale e si riserva il diritto di apportare qualsiasi modifica richiesta dallo sviluppo evoluto dei propri prodotti. Le illustrazioni riportate sono indicative e potrebbero non corrispondere esatamente al particolare trattato. É vietata la riproduzione anche parziale della presente pubblicazione senza autorizzazione scritta.
I motocicli partecipanti a competizioni di qualunque genere sono esclusi da ogni
garanzia, in tutte le le loro parti.
To the best knowledge of MV Agusta Motorcycles S.p.A. - Varese, Inc. the material
contained herein is accurate as of the date this pubblication was approved for printing. Cagiva Motor S.p.a. - Varese, Inc. reserves the right to change specifications, equipment, or designs at any time without notice and without incurring obligation. Illustrations in this manual are merely for demonstration purposes and could not exactly match the detail described.No part of this manual can de reproduced without permission in writing of the copyright holder. All the
motorcycles and their detailed parts taking part in copetitions of any type are excluded from the guarantee.
MV Agusta Motorcycles S.p.A. - Varese décline toute résponsabilité pour erreurs évuntuelles
commises pendant la rédaction du manuel et question et se réserve le droit d’apporter tous les perfectionnements nécessaires sans avis préalable. Les illustrations gravées dans ce manuel ne sont qu’à titre idicatif et pourraient ne pas correspondre au détail traité. Le copiage partiel ou totale de ce manuel sans autorisation écrite est strictement interdit. Les motocycles et leur
détails participant à des compétitions sont exclu de toute garantie.
Die MV Agusta Motorcycles S.p.A. - Varese lehnt jegliche Verantwortung für eventuelle
Fehler ab, welche bei der Zusammenstellung dieses Handbuches entstanden sein können und behält sich ferner das Recht vor, alles, was sich an Änderungen durch die Weiterentwicklung ihrer Produkte ergeben sollte, in diesem Hendbuch anzuführen. Die wiedergegebenen Darstellungen sind indikativ und Könnten nicht genau dem betreffenden Teil entsprechen. Die Reproduktion, auch teilweise, der vorliegenden Harausgabe ohne vorheriger schriftlicher Genehmigung ist untersagt. Die an den Wettrennen jeder Art teilnehmenden Motorräder
sind in allen deren Teilen von jeglicher Garantie ausgeschlossen.
MV Agusta Motorcycles S.p.A. - Varese no se responsabiliza por los errores debidos a la
compilación del presente manual y se reserva el derecho de aportar toda modificación necesaria para el desarrollo evolutivo de sus productos. Las ilustraciones presentadas son indicativas y pueden no corresponderse exactamente con la pieza tratada. Se prohibe la reproducción, también parciel, de la presente publicación sin autorización por escrito. Las
motocicletas que participan en competiciones de cualquier clase están excluidas de cualquier garantia, en todas sus partes.
Page 3
Variante al mauale di officina N°800096826
Variant to the workshop manual N°800096826 Variante au manuel d’atelier N°800096826 Variante zum werkstatthandbuch N°800096826 Variante al maual de taller N°800096826
te-smr 570/2003
Part. N. 8000A1661
Page 4
N° 8000A1661 (03-03)

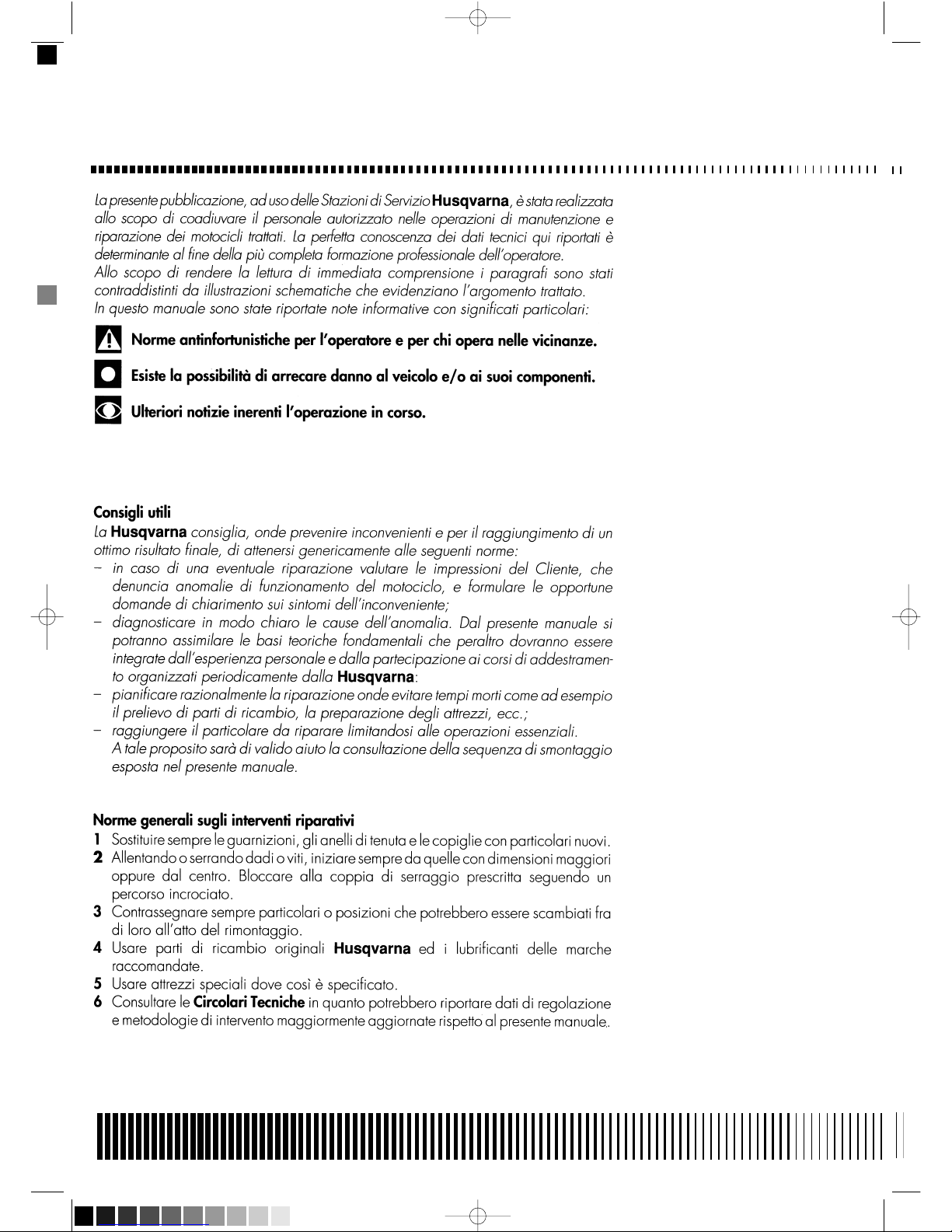

IMPORTANTE: Tutte le moto partecipanti a gare o competizioni di
qualunque genere, sono escluse da ogni garanzia in tutte le loro parti.
● Le indicazioni di destra e sinistra si riferiscono ai due lati del motociclo
rispetto al senso di marcia.
●
Z: n° denti
●
A: Austria
AUS: Australia B: Belgio BR: Brasile CDN: Canada CH: Svizzera D: Germania E: Spagna F: Francia FIN: Finlandia GB: Gran Bretagna I: Italia J: Giappone, USA: Stati Uniti d’America
●
Dove non diversamente specificato, i dati e le prescrizioni si
riferiscono a tutte le Nazioni.
IMPORTANT: All the motorcycles (and their parts) entering
competitions of any kind are excluded from the guarantee.
● References to the “left” or “right” of the motorcycle are in the sense of a
person facing forwards.
●
Z: number of teeth
●
A: Austria
AUS: Australia B: Belgium BR: Brazil CDN: Canada CH: Switzerland D: Germany E: Spain F: France FIN: Finland GB: Great Britain I: Italy J: Japan USA: United States of America
●
Where not specified, alla the data and the instructions are referred to
any and all countries.
IMPORTANT: La garantie tombe pour les motos participant à
compétitions de tout genre. Il en est de même pour leur parties.
●
Les indications “droite” et “gauche” se refèrent aux deux côtés du
motocycle par rapport au sens de marche.
●
Z: numéro dents
●
A: Autriche
AUS: Australie B: Belgique, BR: Brasile CDN: Canada, CH: Suisse D: Allemagne E: Espagne F: France FIN: Finlande GB: Grand Bretagne I: Italie J: Japon USA: Etas Units d’Amerique
●
Si non différemment spécifié, les données et les instructions sont
valables pour tous les pays.
WICHTIG: Alle an Sportrennen jeder Art teilnehmenden Motorräder
sind von jeder Garantie für alle Teile ausgeschlossen.
●
Die Angaben, rechts und links, beziehen sich auf die beiden
Motorradseiten in Bezug auf die Fahrtrichtung.
●
Z: Zähne nummer
●
A: Österreich
AUS: Australien B: Belgien BR: Brasilien CDN: Kanada CH: Schweize D: Deutschland E: Spanien F: Frankreich FIN: Finnland GB: Groos Britan I: Itelien J: Japan USA: Vereinigte Staten von Amerika,
●
Wenn nicht anders angegeben, beziehen sich die Daten und
Vorschriften auf alle Länder.
IMPORTANTE: Todas las motocicletas que participan a carreras o
bien a competiciones de cualquier tipo, son excludidas de todas garantias en todas cuantas sus partes.
●
Las indicaciones de la derecha y la izquierda hacen referencia a los dos
lados de la moto con respecto al sentido de marcha..
●
Z: nùmero dientes
●
A: Austria
AUS: Australia B: Bélgica BR: Brasil CDN: Canadà CH: Suiza D: Alemania E: España F: Francia FIN: Finlandia GB: Gran Bretaña I: Italia J: Japòn USA: Estados Unidos
●
A falta de indicaciones específicas, los datos y las instrucciones se
refieren a todos los Países.
Page 5
N° 8000A1661 (03-03)
1
Variante al mauale di officina N°800096826
Variant to the workshop manual N°800096826 Variante au manuel d’atelier N°800096826 Variante zum werkstatthandbuch N°800096826 Variante al maual de taller N°800096826
te-smr 570/2003
Copyright by
MV Agusta Motorcycles S.p.A.
Servizio Assistenza Tecnica
Via Nino Bixio, 8 21024 Cassinetta di Biandronno (VA) - Italy Telefono ++39-0332-254111 Telefax ++39-0332-756509 www.husqvarna.it
USA MODEL
Cagiva U.S.A.
2300 MARYLAND ROAD
WILLOW GROVE, PA 19090-4193
215-830-3300
1° Edizione - 1st Edition - 1ère édition - 1. Auflage - 1° Edición Stampato in Italia - Printed in Italy - Imprimé en Italie - In Italien gedruckt - Impreso en Italia Stampato N°- Print No. - Imprimé N. - Druckschriff Nr. - Impreso N. 8000A1661
VALIDITÀ (dalla matricola) - VALIDITY (from vehicle identification number) - VALIDITE (du matricule) - GÜLTIGKEIT
(von der Kennummer) - VALIDEZ (desde la matrícula)
te 570: ZCGH601AA3V006900
smr 570: ZCGH601AB3V001400
Page 6
2
N° 8000A1661 (03-03)
Page 7
N° 8000A1661 (03-03)
7

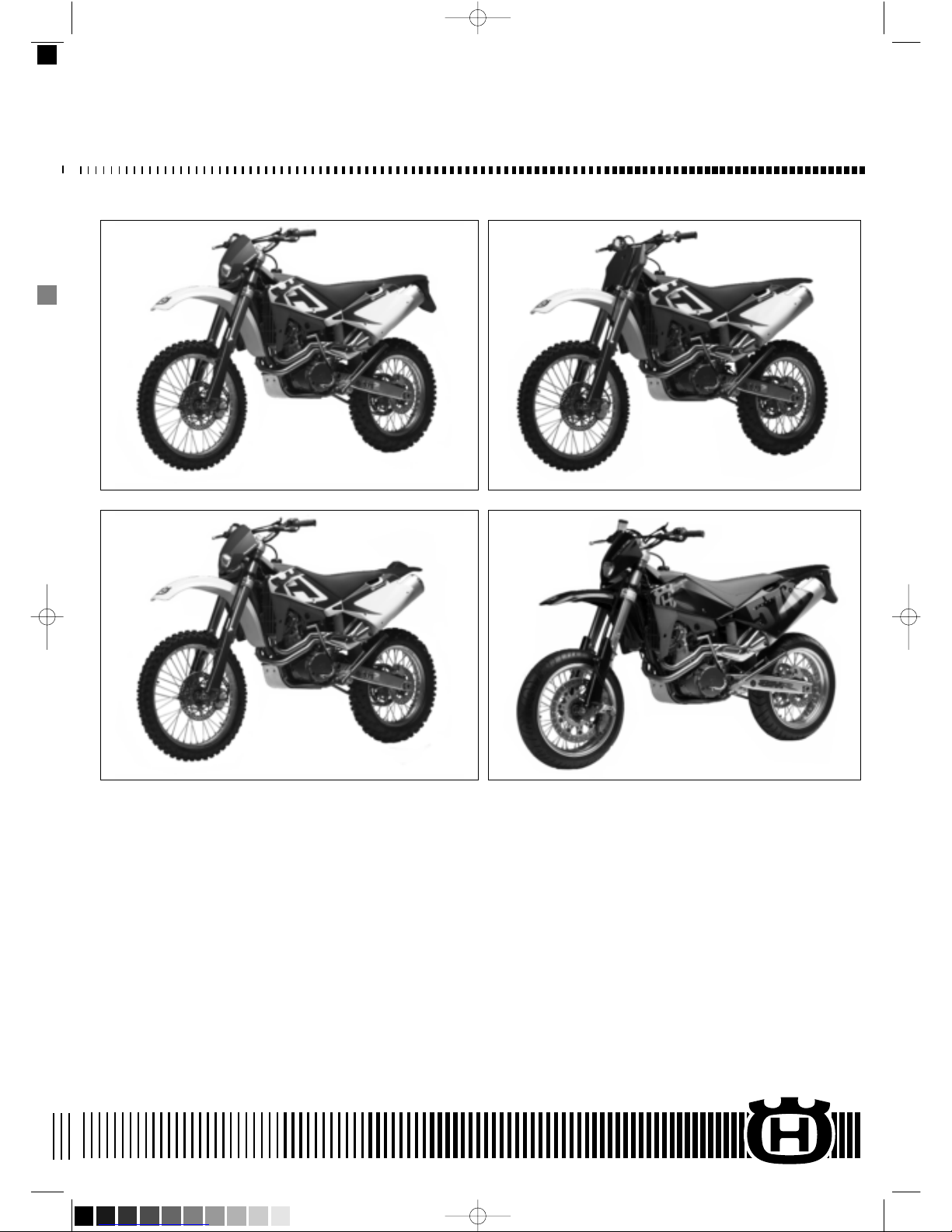

TE 570 TE 570 - USA
TE 570 ENDURO USA SMR 570 R
Ove non diversamente specificato i dati e le prescrizioni si intendono validi per tutti i modelli. Unless otherwise specified, data and figures refer to all models. Si rien n'est spécifié, les données et les prescriptions se réfèrent à tous les modèles. Falls nicht anders angegeben sind die technischen Daten und Anweisungen für sämtliche Modelle gültig. Si no se especifica de otra manera, los datos y las prescripciones son válidos para todos los modelos.
Page 8
8
N° 8000A1661 (03-03)
Sommario
Sezione
Generalità ............................................................A
Manutenzione ......................................................B
Inconvenienti e rimedi............................................C
Registrazioni e regolazioni ....................................D
Operazioni generali ..............................................E
Scomposizione motore ..........................................F
Revisione motore ..................................................G
Ricomposizione motore..........................................H
Telaio, sospensioni e ruote ......................................I
Freni ....................................................................L
Impianto elettrico ..................................................M
Raffreddamento motore ........................................N
Attrezzatura specifica ..........................................W
Coppie di serraggio ..............................................X
Note per modelli USA............................................Z
Summary
Section
General................................................................A
Maintenance ........................................................B
Troubles and remedies ..........................................C
Adjustments ..........................................................D
General operations ................................................E
Engine disassembly................................................F
Engine overhaul....................................................G
Engine reassembly ................................................H
Frame, suspensions and wheels................................I
Brakes ..................................................................L
Electric system ......................................................M
Engine cooling system ..........................................N
Specific tools........................................................W
Torque wrench settings ..........................................X
Notes for USA models............................................Z
Index
Section
Notes générales ....................................................A
Entretien................................................................B
Inconvénients et remèdes........................................C
Réglages et calages ..............................................D
Opérations générales ............................................E
Décomposition moteur............................................F
Révision moteur ....................................................G
Récomposition moteur............................................H
Chassis, suspensions et roues ..................................I
Freins ....................................................................L
Installation électrique ............................................M
Refroidissement moteur..........................................N
Outillage spécial..................................................W
Couples de serrage................................................X
Note pour les modèles USA....................................Z
Indice
Sección
Generalidades ......................................................A
Mantenimiento ......................................................B
Inconvenientes y remedios......................................C
Ajustes y regulaciones ..........................................D
Operaciones generales ..........................................E
Descomposicion del motor ......................................F
Revision motor......................................................G
Para volver a montar el motor ................................H
Inhaltsverzeichnis
Sektion
Allgemeines..........................................................A
Wartung ..............................................................B
Störungen und Behebung ......................................C
Einstellung und Einregulierungen ............................D
Allgemeine arbeiten ..............................................E
Motorausbau ........................................................F
Motorueberholung ................................................G
Wiederzusammenbau des motors ..........................H
Rahmen, Aufhängungen und räder ..........................I
Bremsen ................................................................L
Elektrische anlage ................................................M
Motorkühlung ......................................................N
Spezifische Ausrustung ........................................W
Anziehmoment ......................................................X
Anmerkung für Modell USA....................................Z
Bastidor, suspensiones y ruedas ..............................I
Frenos ..................................................................L
Sistema eléctrico ..................................................M
Sistema de refrigeración del motor ........................N
Herramental especifico ........................................W
Pares de torsion ....................................................X
Note por los modelos USA ....................................Z
Page 9
N° 8000A1661 (03-03)
A.3
GENERALITÄ
GENERAL
NOTES GENERALES
ALLEGEMEINES
GENERALIDADES
Moteur ........................................................................A.6
Distribution ..................................................................A.6
Alimentation ................................................................A.6
Lubrification..................................................................A.6
Refroidissement ............................................................A.6
Allumage ....................................................................A.6
Demarrage ................................................................A.11
Transmission ..............................................................A.11
Freins ........................................................................A.11
Cadre ........................................................................A.16
Suspensions................................................................A.16
Roues ........................................................................A.16
Pneus ........................................................................A.16
Installation electrique ..................................................A.19
Poids..........................................................................A.21
Dimensions ................................................................A.21
Table de ravitaillements ..............................................A.23
Motor ..........................................................................A.8
Distribucion ..................................................................A.8
Alimentacion ................................................................A.8
Lubricacion ..................................................................A.8
Enfriamiento ................................................................A.8
Encendido ....................................................................A.8
Puesta en marcha........................................................A.13
Transmision ................................................................A.13
Frenos........................................................................A.13
Bastidor......................................................................A.18
Suspensiones ..............................................................A.18
Ruedas ......................................................................A.18
Neumaticos ................................................................A.18

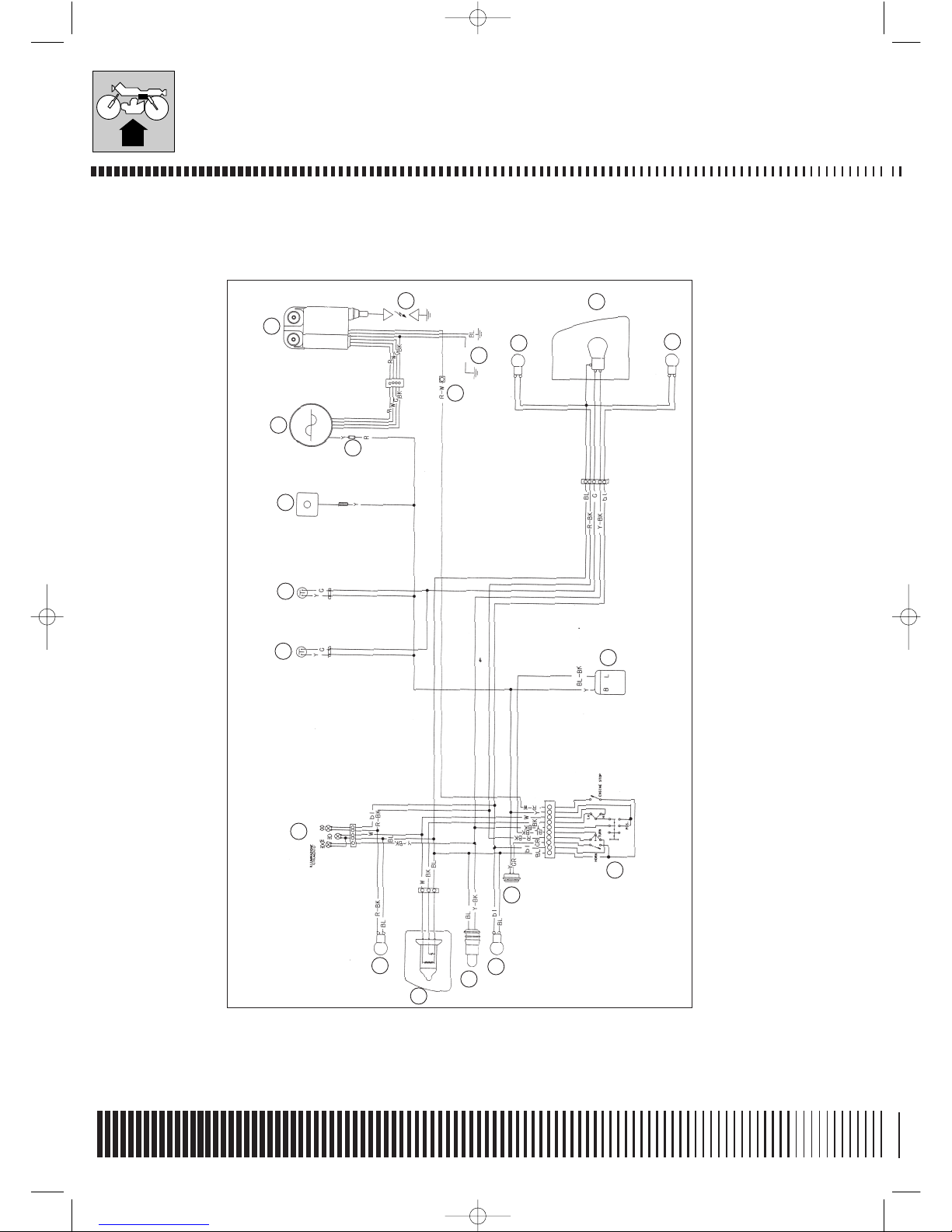

Instalacion electrica ....................................................A.20
Pesos ........................................................................A.21

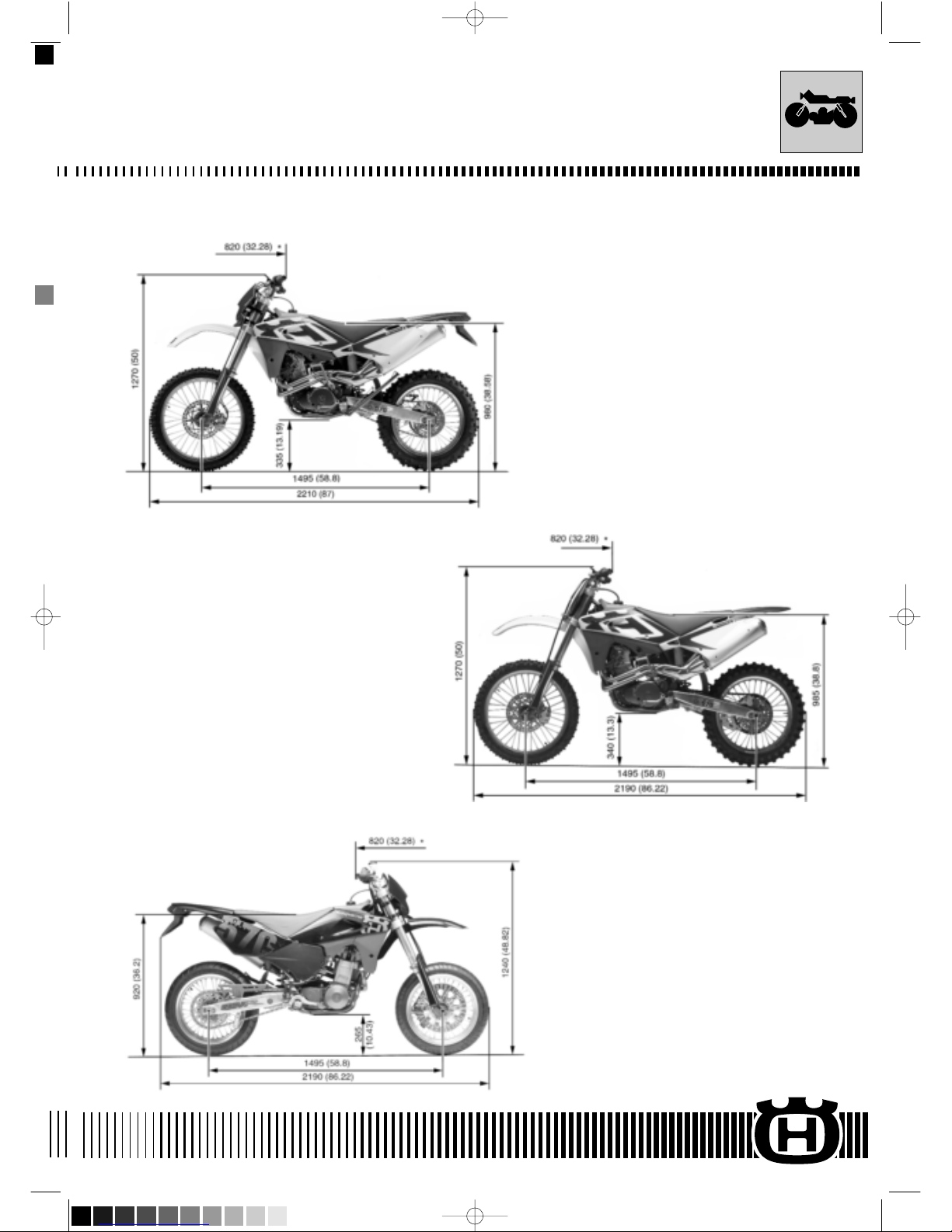

Dimensiones ..............................................................A.21
Capacidades ..............................................................A.24
Motor ..........................................................................A.7
Ventilsteueren ..............................................................A.7
Kraftstoffzufuhr ............................................................A.7
Schmierung ..................................................................A.7
Külung ........................................................................A.7
Zündung ......................................................................A.7
Anlasser ....................................................................A.12
Antrieb ......................................................................A.12
Bremsen ....................................................................A.12
Fahrgestell..................................................................A.17
Radfederung ..............................................................A.17
Rader ........................................................................A.17
Reifen ........................................................................A.17
Elektrische anlage ......................................................A.20
Gewichte....................................................................A.21
Dimensiones ..............................................................A.21
Nachfuellungen ..........................................................A.23
Page 10
A.4
N° 8000A1661 (03-03)
GENERALITA’
DISTRIBUZIONE
Monoalbero a camme in testa comandato da catena; 4 valvole.
Inclinazione valvole rispetto all'asse del cilindro: ASPIRAZIONE: 20° SCARICO: 20° Diagramma di distribuzione con gioco valvole di 0,1 mm a motore freddo: ASPIRAZIONE: apertura prima del P.M.S.: 50° chiusura dopo il P.M.I.: 77° SCARICO: apertura prima del P.M.I.: 89° chiusura dopo il P.M.S.: 40° Gioco di funzionamento delle punterie a motore freddo: ASPIRAZIONE: 0,10 mm SCARICO: 0,15 mm
ALIMENTAZIONE
Per gravità
Depurazione dell'aria mediante filtro a secco. Carburatore: Mikuni TMR 41
LUBRIFICAZIONE
Sistema lamellare "R.A.L." (Reed Activated Lubrication) con pompa olio.
RAFFREDDAMENTO
A liquido con doppio radiatore.
ACCENSIONE
Elettronica a scarica capacitiva, con anticipo variabile a controllo digitale.

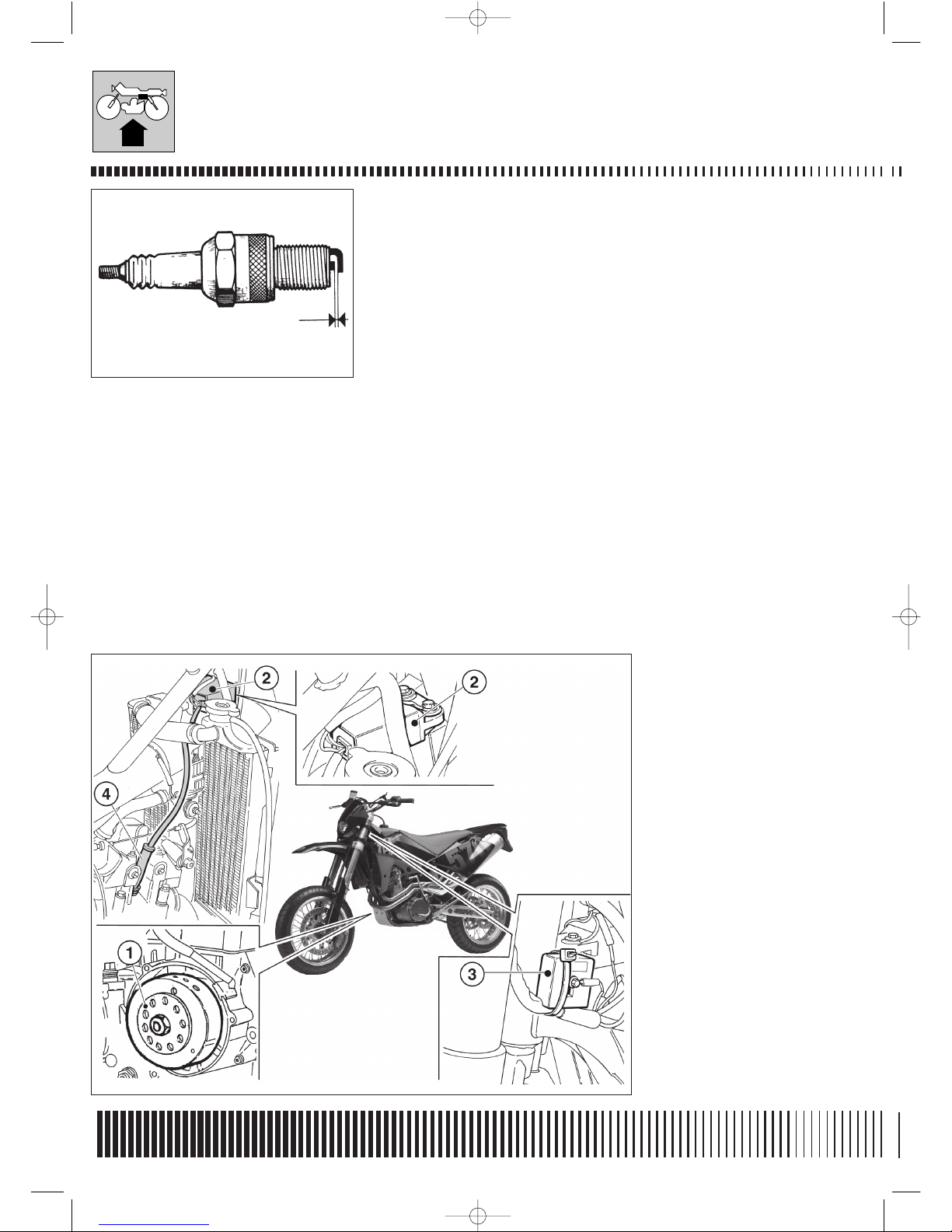

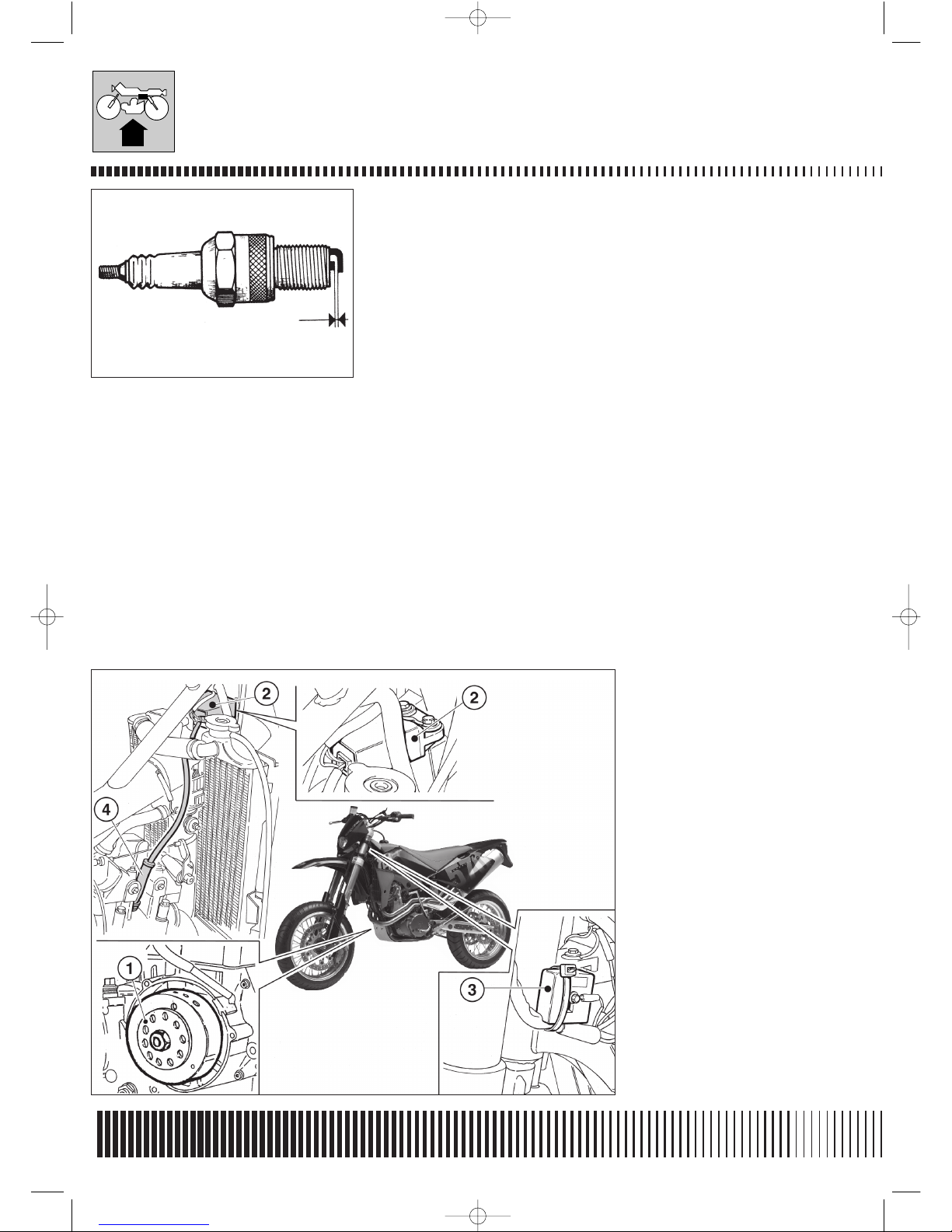

Candela: NGK CR7EB oppure CHAMPION G59C (per impiego agonistico NGK C8E). Distanza elettrodi candela 0,6÷0,7 mm
Monocilindrico a 4 tempi.
Alesaggio (mm)................................... 98
Corsa (mm) ........................................ 76,4
Cilindrata (cm
3
) .................................. 576,28
Rapporto di compressione .................... 10:1
MOTORE
Page 11
N° 8000A1661 (03-03)
A.5
GENERAL
VALVE GEAR
Single overhead camshaft, chain driven; 4 valves.
Valve angle in relation to cylinder: INLET: 20° EXHAUST: 20° Valve timing with valve play of 0.004 in. with cold engine: INLET: opens before T.D.C.: 50° closes after B.D.C.: 77° EXHAUST: opens at b.B.D.C.89° closes at a.T.D.C.: 40° Gap with engine cold: INLET: 0.004 in. EXHAUST: 0.006 in.
FUEL FEED
Gravity.
Dry type air filter. Carburettors: Mikuni TMR 41
LUBRICATION
Reed system "R.A.L." (Reed Activated Lubrication) with oil pump.
COOLING
By fluid with double cooler.
IGNITION
Electronics with capacitive discharge and with variable spark advance by digital
control. Spark plugs: NGK CR7EB or CHAMPION G59C (for sporting activity NGK C8E). Plug gap: 0.023÷0.027 in.
4-stroke single cylinder.
Bore (in.) ........................................... 3.85
Stroke (in.) ......................................... 3.01
Capacity (cu.in.) ................................. 35.15
Compression ratio ............................... 10:1
ENGINE
Page 12
A.6
N° 8000A1661 (03-03)
NOTES GENERALES
DISTRIBUTION
Arbre à cames en ête commandé par chaîne; 4 soupapes.
Inclinaison des soupapes par rapport à l'axe du cylindre: ADMISSION: 20° ECHAPPEMENT: 20° Diagrame de distribution avec jeu des soupapes de 0,1 mm à moteur froid: ADMISSION: ouverture avant P.M.H.: 50° fermeture après P.M.B.: 77° ECHAPPEMENT: ouverture avant P.M.B.: 89° fermeture après P.M.H.: 40° Jeu de fonctionnement des soupapes à moteur froid: ADMISSION: 0,10 mm ECHAPPEMENT: 0,15 mm
ALIMENTATION
Par gravité.
Dépuration de l'air par filtre à sec. Carburateur: Mikuni TMR 41
LUBRIFICATION
Système lamellaire "R.A.L." (Reed Activated Lubrication) par pumpe à huile.
REFROIDISSEMENT
Refroidissement par liquide avec double radiateur
ALLUMAGE
Electronique à décharge capacitive, avec avance à l’allumage variable par
contrôle digital. Bougie: NGK CR7EB ou CHAMPION G59C (pour l'activité sportive NGK C8E). Distance électrodes bougie : 0,6÷0,7 mm.
Un cylindre à 4 temps.
Alésage (mm) ..................................... 98
Course (mm)....................................... 76,4
Cylindrée (cm
3
)................................... 576,28
Rapport volumétrique ........................... 10:1
MOTEUR
Page 13
N° 8000A1661 (03-03)
A.7
ALLEGEMEINES
VENTILSTEUERUNG
Kettengesteuerte Nockenwelle; 4 Ventile.
Ventilneigung in Bezug auf die Zylinderachse: ANSAUGSEITE: 20° AUSPUFFSEITE: 20° Verntilsteuerungsdiagramm mit Ventilspiel von 0,1 mm bei kaltem motor: ANSAUGSEITE: Öffnen v. OT.: 50° Schliessen n. UT.: 77° USPUFFSEITE: Öffnen v. OT.: 89° Schliessen n. UT.: 40° Betriebsspiel der Ventilstössel bei kaltem Motor: ANSAUGSEITE: 0,10 mm AUSPUFFSEITE: 0,15 mm
KRAFTSTOFFZUFUHR
Schwerkraftversorgung.
Luftreinigung über Trockenfilter. Vergaser: Mikuni TMR 41
SCHMIERUNG
Lamellensystem "R.A.L." (Reed Activated Lubrication) mit Ölpumpe.
KÜHLUNG
Flüssigkeitskühlung mit Doppelkühler.
ZÜNDUNG
Elektronisch mit kapazitiver Entladung, variabler Vorverstellung mit Digitalkontrolle.
Zündkerze: NGK CR7EB oder CHAMPION G59C (Fuer wettkämpferischen Gebrauch NGK C8E). Elektrodenabstand: 0,6÷0,7 mm.
Einzylinder-Viertakter
Bohrung (mm) .................................... 98
Hub (mm)........................................... 76,4
Hubraum (cm
3
) ................................... 576,28
Verdichtungsverhältnis........................... 10:1
MOTOR
Page 14
A.8
N° 8000A1661 (03-03)
GENERALIDADES
DISTRIBUCION
Monoeje de levas en culata mandado por cadena; 4 válvulas.
Inclinación de las válvulas respecto al eje del cilindro: ASPIRACION: 20° ESCAPE: 20° Diagrama de distribución con juego de válvulas de 0,1 mm con motor frío: ASPIRACION: apertura antes del P.M.S.: 50° cierre después del P.M.I.: 77° ESCAPE: apertura antes del P.M.I.: 89° cierre después del P.M.S.: 40° Juego de funcionamiento de los empujadores con motor frío: ASPIRACION: 0,10 mm ESCAPE: 0,15 mm
ALIMENTACION
Por gravedad.
Depuración del aire mediante filtro de capa seca Carburador Mikuni TMR 41
LUBRICACION
Sistema laminar "R.A.L." (Reed Activated Lubrication) con bomba de aceite.
ENFRIAMIENTO
Por líquido con doble radiador.
ENCENDIDO
Electrónica de descarga capacitiva con anticipo variable de control digital.
Bujía: NGK CR7EB o bien CHAMPION G59C (de competición NGK C8E) Distancia electrodos de la bujía: 0,6÷0,7 mm.
Monocilíndrico de 4 tiempos
Diámetro interior (mm) ......................... 98
Carrera (mm)...................................... 76,4
Cilindrada (cm
3
) ................................. 576,28
Relación de compresión ....................... 10:1
MOTOR
Page 15
N° 8000A1661 (03-03)
A.9
GENERALITA’
AVVIAMENTO
A pedale.
Dispositivo di decompressione automatico.
TRASMISSIONE
Frizione multidisco in bagno d'olio
Cambio: a 6 rapporti Trasmissione fra motore e albero primario del cambio ad ingranaggi con dentatura diritta, sempre in presa.
Trasmissione primaria
Rapporto: ...........................................................................2,344 (68/29)
Trasmissione secondaria
Trasmissione fra il cambio e la ruota posteriore mediante catena da 5/8" x 1/4"
(con OR per modelli TE, SMR) Pignone uscita cambio
FRENI
Anteriore
A disco forato ∅ 260 mm con pinza flottante (TE); a disco forato ∅ 320 mm con
pinza fissa (SMR)
Area pastiglie .................................................33,4 cm
2
(TE); 41,8 cm2 (SMR) Circuito idraulico indipendente e pompa con comando sul lato destro del manubrio.
Posteriore
A disco forato ∅ 220 mm con pinza flottante
Area pastiglie ..............................................................................29,5 cm
2
Circuito idraulico indipendente, comando con pedale e pompa sul lato destro del veicolo.
1ª .............................................. 2,615 (34/13)
2ª .............................................. 1,812 (29/16)
3ª .............................................. 1,368 (26/19)
4ª .............................................. 1,043 (24/23)
5ª .............................................. 0,880 (22/25)
6ª .............................................. 0,740 (20/27)
Rapporti cambio
z 17 (USA: z 14)
TE, SMR 570 (*)
Corona sulla ruota....................... z 48
Rapporto di trasmissione............... 2,823
(USA: 3,428)
TE, SMR 570
1ª ........................................... 17,316 21,026
2ª ........................................... 12,000 14,571
3ª ........................................... 9,060 11,001
4ª ........................................... 6,908 8,389
5ª ........................................... 5,826 7,075
6ª ........................................... 4,904 5,955
TE, SMR 570
TE 570 USA
Rapporti totali di trasmissione
SMR
(*)
In dotazione Z15
TE, SMR 570
Page 16
A.10
N° 8000A1661 (03-03)
GENERAL
STARTER
Kick starter
Automatic decompression device.
TRANSMISSION
Multi-plate clutch in oil bath.
6-speed gearbox Drive between engine and gearbox main shaft by straight toothed constant mesh gears.
Primary reduction
Ratio:................................................................................ 2,344 (68/29)
Final drive
Drive between gearbox and rear wheel by 5/8" x 1/4" chain (with OR for TE,
SMR models). Gearbox pinion
BRAKES
Front
Drilled disc ∅ 10.24 in. with floating caliper (TE); drilled disc ∅ 12.6 in. with
fixed cal iper
Pads area ..............................................5.18 sq. in. (TE); 6.48 sq. in. (SMR)
Independent hydraulic circuit and pump with control on the handlebar right side
Rear
Drilled disc ∅ 8.66 in. with floating caliper
Pads area ...............................................................................4.57 sq. in.
Independent hydraulic circuit; controlled by pedal and pump on the motorcycle right side.
1st ............................................. 2,615 (34/13)
2nd............................................ 1,812 (29/16)
3rd............................................. 1,368 (26/19)
4th ............................................. 1,043 (24/23)
5th ............................................. 0,880 (22/25)
6th ............................................. 0,740 (20/27)
Gearbox ratios TE-SMR 570
z 17 (USA: z 14)
TE, SMR 570 (*)
Rear sprocket.............................. z 48
Drive ratio.................................. 2,823
(USA: 3,428)
TE, SMR 570
1st ........................................... 17,316 21,026
2nd ......................................... 12,000 14,571
3rd........................................... 9,060 11,001
4th ........................................... 6,908 8,389
5th .......................................... 5,826 7,075
6th ........................................... 4,904 5,955
Total drive ratios
TE, SMR 570 TE570 USA
SMR
(*)
Outfit Z15
Page 17
N° 8000A1661 (03-03)
A.11
NOTES GENERALES
DEMARRAGE
A pédale.
Dispositif de décompression automatique.
TRANSMISSION
Embrayage multidisque en bain d'huile.
Boîte de vitesse à 6 rapports Transmission entre moteur et arbre primaire à engrenages à dents droites, toujours en prise.
Transmission primaire
Rapport: ........................................................................... 2,344 (68/29)
Transmission secondaire
Transmission entre la boîte de vitesse et la roue arrière par l'intemédiaire d'une
chaîne de 5/8" x 1/4" (avec bagues d'étanchéité pour modèles TE, SMR). Pignon sortie changement de vitesse
FREINS
Avant
A disque percé ∅ 260 mm. avec étrier flottant (TE); a disque percé ∅ 320 mm
avec étrier fixe (SMR)
Surface pastilles..............................................33,4 cm
2
(TE); 41,8 cm2 (SMR) Circuit hydraulique indépendant et pompe avec commande sur le côté droit du guidon.
Arrière
A disque percé ∅ 220 mm. avec étrier flottant
Surface pastilles...........................................................................29,5 cm
2
Circuit hydraulique indépendant commandé par la pédale et la pompe sur le côté droit de la moto.
1ère ........................................... 2,615 (34/13)
2ème.......................................... 1,812 (29/16)
3ème.......................................... 1,368 (26/19)
4ème.......................................... 1,043 (24/23)
5ème.......................................... 0,880 (22/25)
6ème.......................................... 0,740 (20/27)
Rapport de la boîte
TE-SMR 570
z 17 (USA: z 14)
TE, SMR 570 (*)
Couronne sur la roue ................... z 48
Rapport de transmission................ 2,823
(USA: 3,428)
TE, SMR 570
1ère ......................................... 17,316 21,026
2ème........................................ 2,000 14,571
3ème........................................ 9,060 11,001
4ème........................................ 6,908 8,389
5ème ....................................... 5,826 7,075
6ème........................................ 4,904 5,955
Rapport total de transmission
TE, SMR 570
TE 570 USA
SMR
(*)
En dotation Z15
Page 18
A.12
N° 8000A1661 (03-03)
ALLEGEMEINES
ANLASSER
Kickstarter.
Automatische (Kickstarter) Dekompressionsvorrichtung.
ANTRIEB
Mehrscheiben-Ölbadkupplung.
6-Gang-Getriebe Kraftübertragung vom Motor auf die Getriebehauptwelle über geradverzahnte Zahnräder in ständigem Eingriff.
Antrieb
Drehzahlverhältnis:.............................................................. 2,344 (68/29)
Vorgelege
Kraftübertragung vom Getriebe auf das Hinterrad durch Antriebskette von 5/8" x
1/4" (mit O-Ringen für TE, SMR-Modelle) Antriebsritzel
BREMSEN

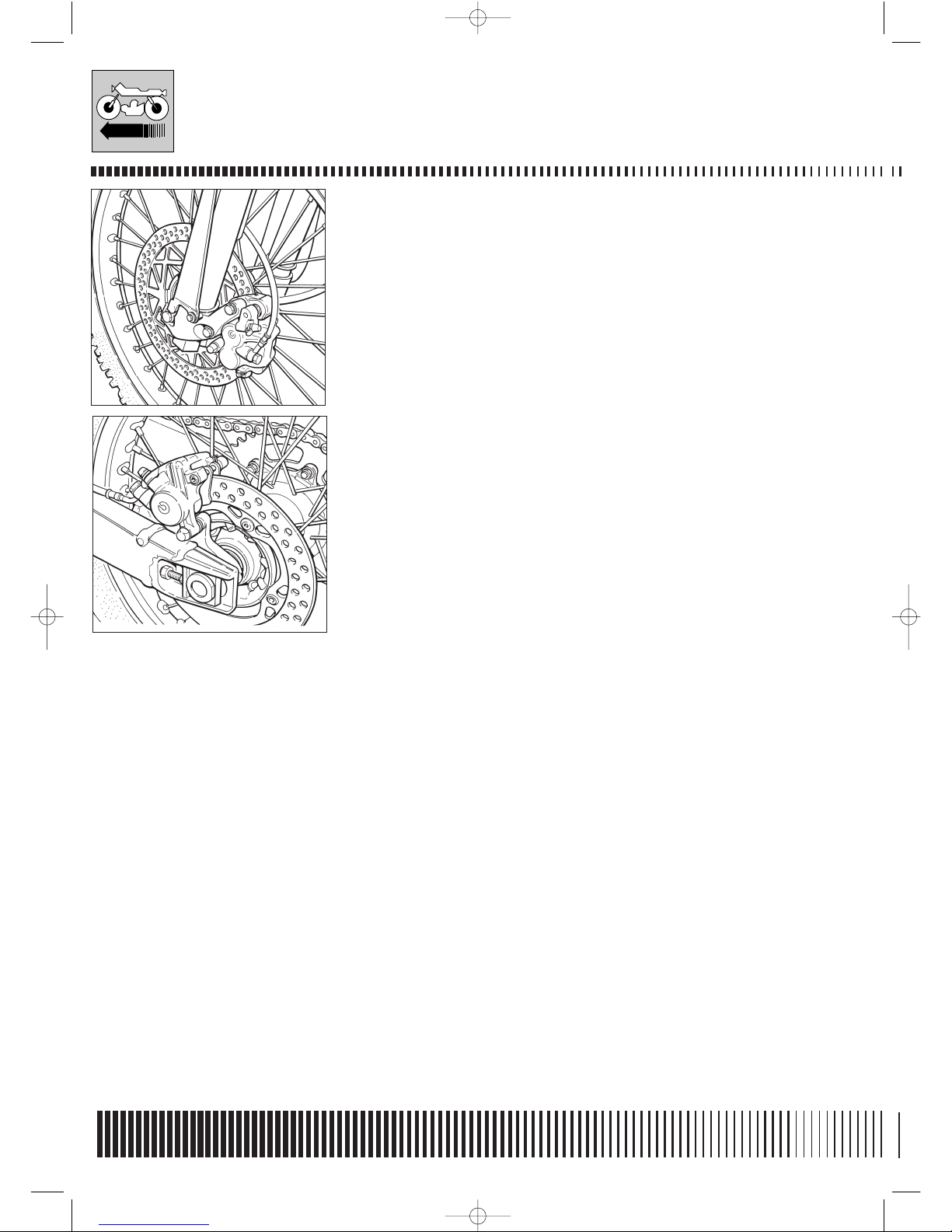

Vorderradbremse
Mit gelochter Bremsscheibe ∅ 260 mm, mit schwimmender Zange (TE); mit
gelochter Bremsscheibe
∅ 320 mm, mit Festzange (SMR).
Bremsbelag ...................................................33,4 cm
2
(TE); 41,8 cm2(SMR) Mit unabhängigem Hydraulikkreislauf und Pumpe mit Steuerung auf der rechten Seite der Lenkstange.
Hinterradbremse
Mit gelochter Bremsscheibe ∅ 220 mm mit schwimmender Zange.
Bremsbelag ................................................................................29,5 cm
2
Mit unabhängigem Hydraulikkreislauf, pedalsteuerung und Pumpe auf der rechten Seite des Motorrads.
1ª .............................................. 2,615 (34/13)
2ª .............................................. 1,812 (29/16)
3ª .............................................. 1,368 (26/19)
4ª .............................................. 1,043 (24/23)
5ª .............................................. 0,880 (22/25)
6ª .............................................. 0,740 (20/27)
Drehzahlverhältnisse TE, SMR 570
z 17 (USA: z 14)
TE-SMR 570(*)
Zahnkranz ................................. z 48
Übersetzungsverhältnis ................. 2,823
(USA: 3,428)
TE, SMR 570
1a............................................ 17,316 21,026
2
a
........................................... 12,000 14,571
3
a
............................................ 9,060 11,001
4
a
............................................ 6,908 8,389
5
a
........................................... 5,826 7,075
6
a
............................................ 4,904 5,955
Gesamtübersetzungsverhältnisse
TE, SMR 570 TE 570 USA
SMR
(*) Mitgeliefert Z15
Page 19
N° 8000A1661 (03-03)
A.13
GENERALIDADES
PUESTA EN MARCHA
A pedal.
Dispositivo de descompresión automático.
TRASMISION
Ebrague multidisco en baño de aceite
Cambio: de 6 relaciones Transmisión entre motor y eje principal del cambio de engranajes con dientes rectos, de toma constante.
Transmisión primaria
Relación: ...........................................................................2,344 (68/29)
Transmisión secundaria
Transmisión entre el cambio y la rueda trasera mediante cadena de 5/8" x 1/4"
(con OR para modelos TE, SMR) Piñón salida cambio
FRENOS
Delantero
De disco hueco ∅ 260 mm con pinza flotante (TE); de disco hueco ∅ 320 mm
con pinza fija (SMR)
Area pastillas .................................................33,4 cm
2
(TE); 41,8 cm2 (SMR) Circuito hidráulico independiente y bomba con mando en la parte derecha del manillar.
Trasero
De disco hueco ∅ 220 mm con pinza flotante
Area pastillas ..............................................................................29,5 cm
2
Circuito hidráulico independiente, mando con pedal y bomba en la parte derecha del vehículo.
1° .............................................. 2,615 (34/13)
2° .............................................. 1,812 (29/16)
3° .............................................. 1,368 (26/19)
4° .............................................. 1,043 (24/23)
5° .............................................. 0,880 (22/25)
6° .............................................. 0,740 (20/27)
Transmisión primaria TE, SMR 570
z 17 (USA: z 14)
TE-SMR 570 (*)
Corona en la rueda..................... z 48
Relacón de transmisión................. 2,823
(USA: 3,428)
TE, SMR 570
1a............................................ 17,316 21,026
2
a
........................................... 12,000 14,571
3
a
............................................ 9,060 11,001
4
a
............................................ 6,908 8,389
5
a
........................................... 5,826 7,075
6
a
............................................ 4,904 5,955
Relaciones totales de transmisión
TE, SMR 570
TE 570 USA
SMR
(*)
En dotacion Z15
Page 20
A.14
N° 8000A1661 (03-03)
GENERALITA'
TELAIO
Monotrave sdoppiantesi circa all’altezza dello scarico, in tubi in acciaio a sezione
circolare; telaietto posteriore in lega leggera
Angolo di sterzata ....................................................................26° per lato
Angolo asse di sterzo ...........................................................................25°
Avancorsa (mm)..............................................................107 (TE); 70 (SMR)
SOSPENSIONI
Anteriore
Forcella teleidraulica a steli rovesciati e perno avanzato; steli di diametro 45 mm.;
regolazione del freno idraulico in compressione ed estensione. Marca "MARZOCCHI" tipo USD.
Corsa sull’asse scorrevoli (mm) ........................................300 (TE); 250 (SMR)
Posteriore
Forcellone oscillante in lega leggera con sospensione progressiva e mono-
ammortizzatore idraulico con molla elicoidale. Regolazione del precarico della molla e del freno idraulico in compressione (DOPPIA) ed in estensione. Monoammortizzatore marca "SACHS".
Corsa ruota (mm)......................................................... 320 (TE); 290 (SMR)
RUOTE
Cerchio anteriore TAKASAGO Excel in lega leggera (TE) - BEHR in lega
leggera
(smr)
Dimensioni: 1,6"x21" (TE) - 3,5”x 17” (SMR)
Cerchio
posteriore TAKASAGO Excel in lega leggera (TE) - BEHR in lega
leggera
(smr)
Dimensioni: 2,15"x18" (TE); 4,25”x17” (SMR)
PNEUMATICI
Anteriore TE
Marca, tipo e dimensioni: MICHELIN Enduro Competition 3 oppure PIRELLI MT 83
SCORPION 90/90x21"
SMR
Marca, tipo e dimensioni: PIRELLI MT R01 Dragon; 120/70x17”
Posteriore
TE
Marca, tipo e dimensioni. MICHELIN Enduro Competition 3 oppure PIRELLI MT 83
SCORPION; 140/80x18"
SMR
Marca, tipo e dimensioni: PIRELLI MT R01 Dragon; 150/60x17”
Pressione pneumatici
Misurazione da effettuare a freddo.
Pressione di gonfiaggio:
Anteriore: 0,9÷1,0 Kg/cm2 (TE) - 1,8 Kg/cm2 (SMR) Posteriore: 0,8÷0,9 Kg/cm2 (TE) - 2,0 Kg/cm2 (SMR)
Page 21
GENERAL
FRAME
Single-beam splitting in steel tubes of circular section approx, on line with the
exhaust; light alloy rear frame.
Steering angle.......................................................................26° each side
Steering axis angle ..............................................................................25°
Forward travel (in.) .....................................................4.21 (TE); 2.75 (SMR)
SUSPENSIONS
Front
Overturned forkrod telehydraulic fork with advanced pin; forkrods 1.77 in.
diameter; stanchions hydraulic brake adjustment both in compression and extension. “MARZOCCHI” make type USD
Axle travel (in.) .........................................................11.8 (TE, ); 9.84 (SMR)

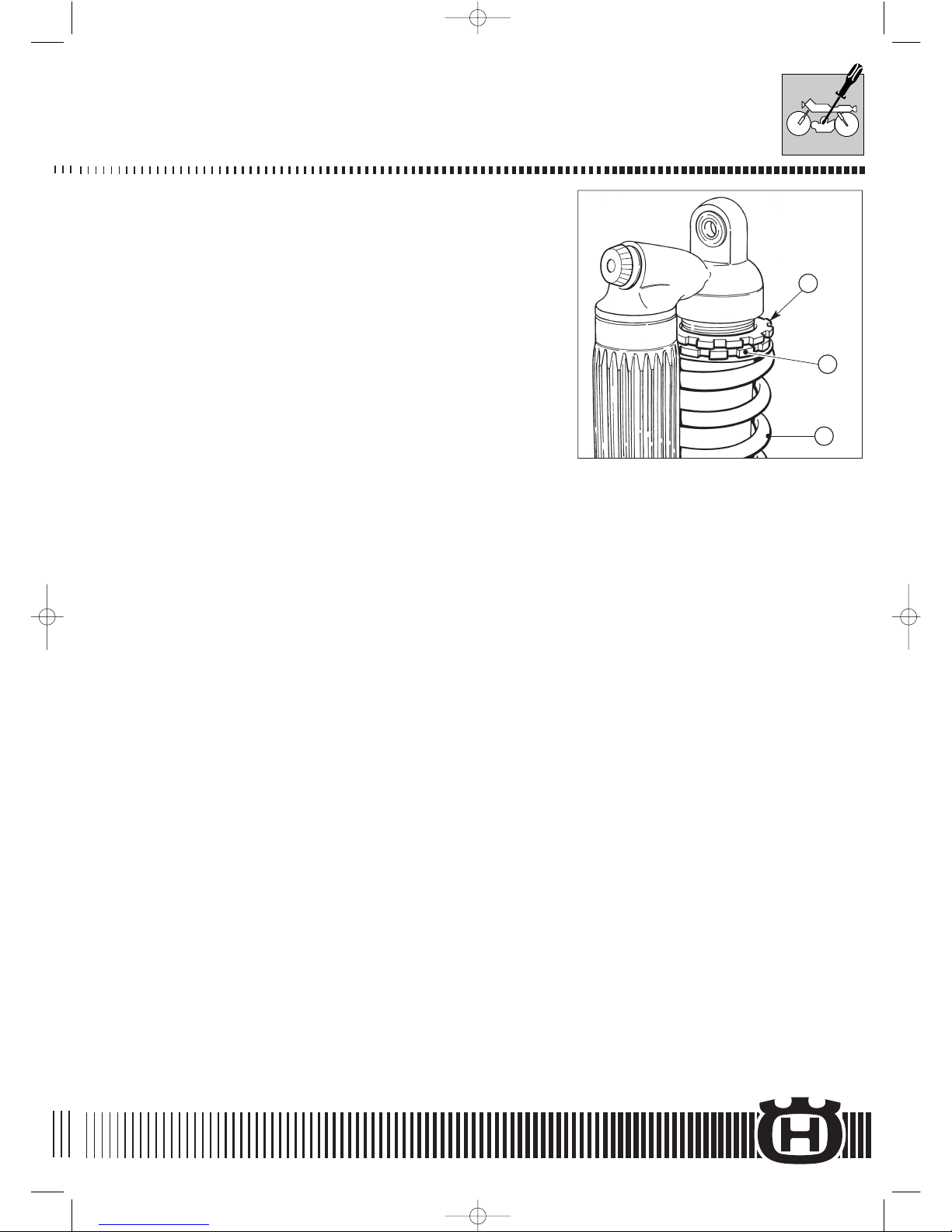

Rear
Swinging arm in light alloy with progressive damping, hydraulic mono-shock
absorber with helical spring. Hydraulic brake and spring preloading adjustment both in compression (DOUBLE) and in extension. "SACHS" mono-shock absorber.
Wheel travel (in.).......................................................12.6 (TE); 11.4 (SMR)
WHEELS
Front TAKASAGO Excel rim in light alloy (TE) - BEHR in light alloy (SMR)
Size: 1.6"x21" (TE) - 3,5”x 17” (SMR)
Rear TAKASAGO Excel rim in light alloy (TE) - BEHR in light alloy (SMR)
Size: 2.15"x18" (TE); 4,25”x17” (SMR)
TYRES
Front TE
Make, type and size: MICHELIN Enduro Competition 3 or PIRELLI MT 83
SCORPION; 90/90x21"
SMR
Make, type and size: PIRELLI MT R01 Dragon; 120/70x17”
Rear
TE
Make, type and size: MICHELIN Enduro Competition 3 or MT 83 SCORPION;
140/80x18"
SMR
Make, type and size: PIRELLI MT R01 Dragon; 150/60x17”
Tyre pressures
To be measured when tyres are cold.
Pressure:
Front: 12.8÷14.2 psi (TE) - 25.6 psi (SMR) Rear: 11,4÷12,8 psi (TE) - 28.4 psi (SMR)
N° 8000A1661 (03-03)
A.15
Page 22
A.16
N° 8000A1661 (03-03)
NOTES GENERALES
CADRE
Poutre simple se dédoublant en tubes d’acier à section circulaire, environ à la
hauteur de l’échappement; cadre arrière en alliage leger.
Angle de braquage........................................................26° de chaque côté
Angle axe de braquage........................................................................25°
Avant-course (mm)...........................................................107 (TE); 70 (SMR)
SUSPENSIONS
Avant
Fourche téléhydraulique à tiges renversées et gouion avancé; tiges de 45 mm
diamètre; réglage du frein hydraulique en compression et en extension. Marque "MARZOCCHI" type USD.
Course sur l’axe coutissant (mm) ......................................300 (TE); 250 (SMR)
Arrière
Fourche oscillante en alliage léger avec suspension actionnée par système de
bielles à action progressive et mono-ammortisseur hydraulique avec ressort hélicoïdal. Réglage du prébandage du ressort et du frein hydraulique en compression (DOUBLE) et en extension . Mono-amortisseur marque "SACHS".
Course roue (mm) ........................................................320 (TE); 290 (SMR)
ROUES
Jante avant TAKASAGO Excel en alliage léger (TE) - BEHR en alliage léger (SMR)
Dimensions: 1,6"x21 (TE) - 3,5”x 17” (SMR)
Jante
arrière TAKASAGO Excel en alliage léger (TE) - BEHR en alliage léger
(SMR)
Dimensions: 2,15"x18" (TE) 4,25”x17” (SMR)
PNEUS
Avant TE
Marque, type et dimensions: MICHELIN Enduro Competition 3 ou PIRELLIMT 83
SCORPION; 90/90x21"
SMR
Marque, type et dimensions: PIRELLI MT R01 Dragon; 120/70x17”
Arrière
TE
Marque, type et dimensions: MICHELIN Enduro Competition 3 ou PIRELLI MT 83
SCORPION; 140/80x18"
SMR
Marque, type et dimensions: PIRELLI MT R01 Dragon; 150/60x17”
Pression des pneus
Contrôle à effectuer à froid.
Pression de gonflage:
Avant: 0,9÷1,0 Kg/cm2 (TE) - 1,8 Kg/cm2 (SMR) Arrière: 0,8÷0,9 Kg/cm2 (TE) - 2,0 Kg/cm2 (SMR)
Page 23
ALLEGEMEINES
FAHRGESTELL
Einträger, der sich in Stahlröhre mit kreisförmigem Querschnitt auf der Höhe des
Auspuffes verzweigt; Hinterer Rahmen aus Leichtmetall.
Anschlagwinkel ........................................................................26° je Seite
Lenkachsenwinkel ................................................................................25°
Vorderhub (mm)..............................................................107 (TE); 70 (SMR)
RADFEDERUNG
Vorderrad
Telehydraulische Gabel mit umgekehrten Schäfte und vorgeschobenem Bolzen;
Schäfte 45 mm Durchmesser; Einstellung der hydraulischen Bremse sowohl in Kompression als auch in Ausfederung. Marke "MARZOCCHI" Typ USD.
Hub on der Läuterachse (mm)..........................................300 (TE); 250 (SMR)
Hinterrad
Schwinge aus Leichtmetall mit stufenloser Hebelsystemaufhängung und
hydraulischer Stossdämpfer mit Schraubenfeder. Einstellung der Federvorspannung und der Hydraulikbremse in eingefederten Zustand (DOPPELT) und in ausgefedertem. Einzel-Stossdämpfer Hersteller "SACHS".
Radhub (mm) ..............................................................320 (TE); 290 (SMR)
RÄDER
Vordefelge TAKASAGO Excel aus Leichtmetall (TE) - BEHR aus Leichtmetall (SMR)
Abmessungen: 1,6"x21" (TE) - 3,5”x 17” (SMR)
Hinterfelge TAKASAGO Excel aus Leichtmetall (TE) - BEHR aus Leichtmetall (SMR)
Abmessungen: 2.5"x18" (TE); 4,25”x17” (SMR)
REIFEN
Vorderadreifen TE
Hersteller, Modell und Abmessungen: MICHELIN Enduro Competition 3 oder
PIRELLI MT 83 SCORPION; 90/90x21"
SMR
Marque, type et dimensions: PIRELLI MT R01 Dragon; 120/70x17”
Hinterradreifen
TE
Hersteller, Modell und Abmessungen: MICHELIN Enduro Competition 3 oder
PIRELLI MT 83 SCORPION; 140/80x18"
SMR
Marque, type et dimensions: PIRELLI MT R01 Dragon; 150/60x17”
Reifendruck
Der Druck muss bei kaltem Reifen gemessen werden.
Luftdruck:
Vorderradreifen: 0,9÷1,0 Kg/cm2 (TE) - 1,8 Kg/cm2 (SMR) Hinterradreifen: 0,8÷0,9 Kg/cm2 (TE) - 2,0 Kg/cm2 (SMR)
N° 8000A1661 (03-03)
A.17
Page 24
A.18
N° 8000A1661 (03-03)
GENERALIDADES
BASTIDOR
De una sola viga que se divide en tubos de acero de sección circular más o
menos a la altura del escape; bastidor trasero de aleación ligera.
Angulo de viraje .....................................................................26° por lado
Angulo eje de dirección........................................................................25°
Carrera delantera (mm)....................................................107 (TE); 70 (SMR)
SUSPENSIONES
Delantera
Horquilla telehidráulica de vástagos vueltos al revés y perno adelantado; vastagos
de 45 mm de diámetro; ajuste del freno hidráulico en compresión y extensión. Marca "MARZOCCHI" tipo USD.
Carrera en el eje correderas (mm)....................................300 (TE); 250 (SMR)
Trasera
Horquilla oscilante de aleación ligera con sistema de palancas progresivas y
mono-amortiguador hidráulico de resorte helicoidal. Regulación de la precarga del resorte y del freno hidráulico en compresión (DOBLE) y en extensión. Mono-amortiguador marca "SACHS".
Carrera rueda (mm)......................................................320 (TE); 290 (SMR)
RUEDAS
Llanta delantera TAKASAGO Excel de aleación ligera (TE) - BEHR de aleación
ligera
(SMR)
Dimensiones: 1,6"x21" (TE) - 3,5”x 17” (SMR)
Llante
trasera TAKASAGO Excel de aleación ligera (TE) - BEHR de aleación
ligera
(SMR)
Dimensiones: 2,15"x18" (TE); 4,25”x17” (SMR)
NEUMATICOS
Delantero TE
Marca, tipo y dimensiones: MICHELIN Enduro Competition 3 o bien PIRELLI MT 83
SCORPION; 90/90x21"
SMR
Marca, tipo y dimensiones: PIRELLI MT R01 Dragon; 120/70x17”
Trasero
TE
Marca, tipo y dimensiones: MICHELIN Enduro Competition 3 o bien PIRELLI MT 83
SCORPION; 140/80x18"
SMR
Marca, tipo y dimensiones: PIRELLI MT R01 Dragon; 150/60x17”
Presión neumáticos
Medidas a efectuar en frío.
Presión de inflado:
Delantero: 0,9÷1,0 Kg/cm2 (TE) - 1,8 Kg/cm2 (SMR) Trasero: 0,8÷0,9 Kg/cm
2
(TE) - 2,0 Kg/cm2 (SMR)
Page 25
GENERALITA'
GENERAL
NOTES GENERALES

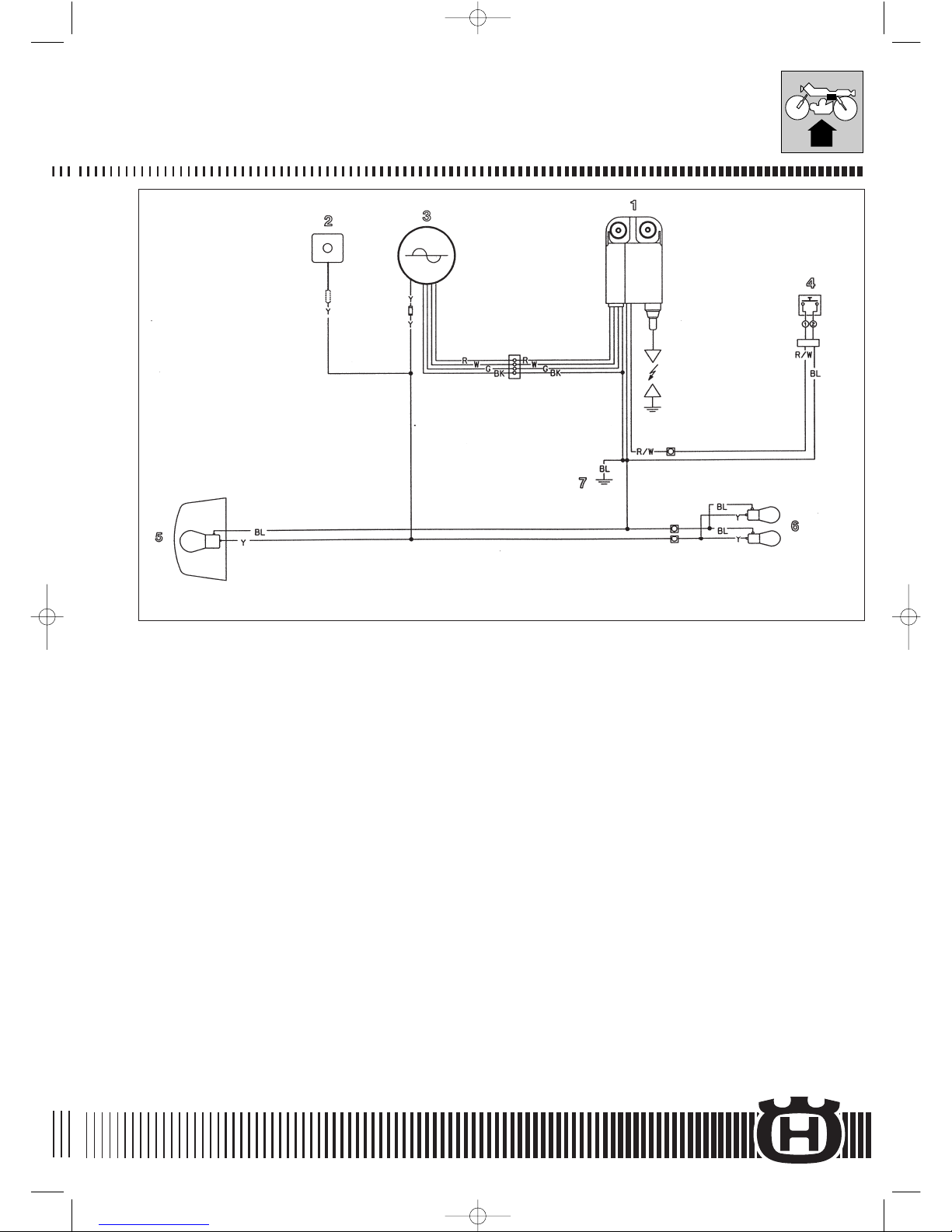

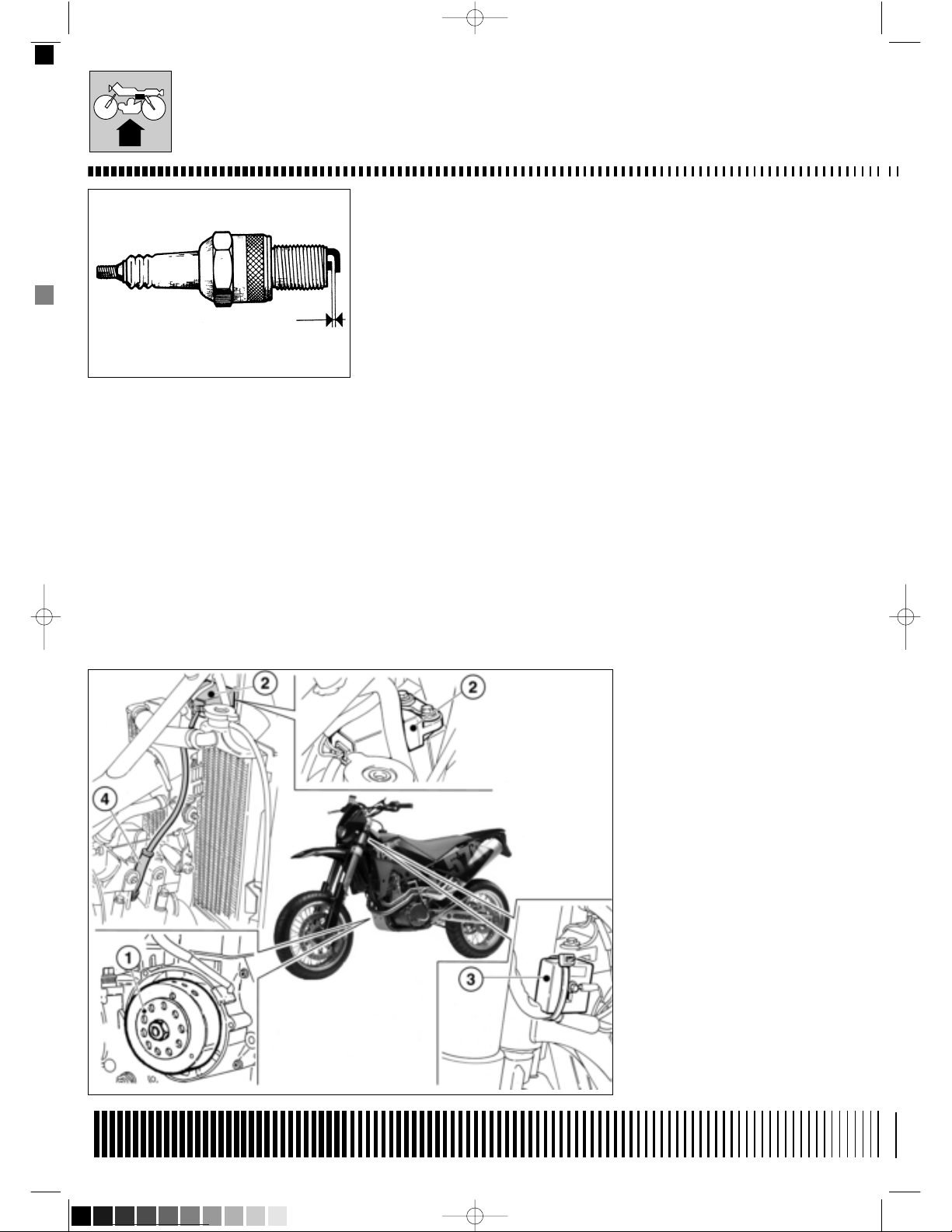

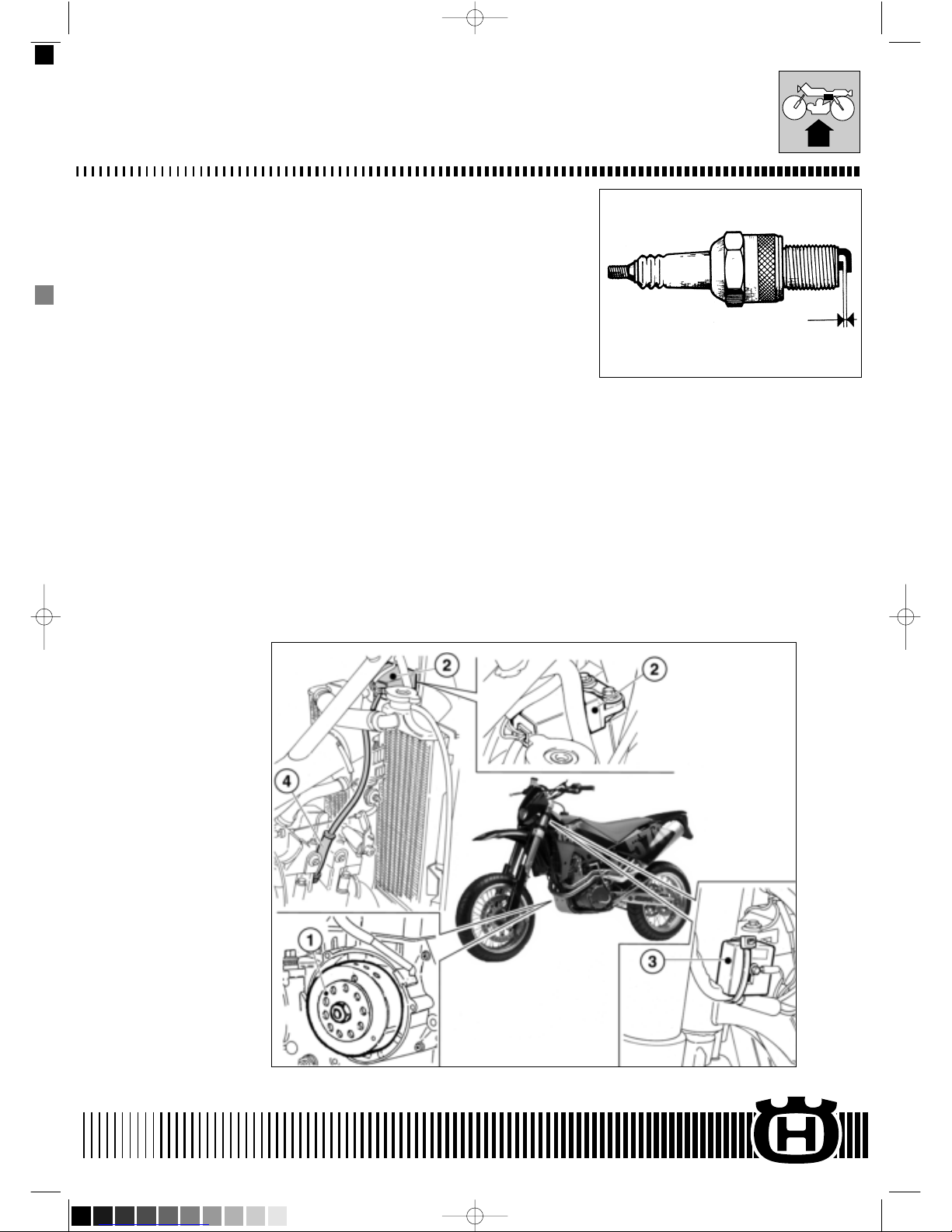

IMPIANTO ELETTRICO
Impianto di accensione composto da:
- Generatore da 12V-120W
- Trasduttore digitale
- Regolatore di tensione
- Candela d’accensione Impianto elettrico composto da:
- Proiettore con lampada alogena biluce 12V-35/35W e lampada luce di
posizione 12V-3W
- Contachilometri con lampade strumento 12V-2W e spie 12V-1,2W
- Indicatori di direzione con lampada 12V-10W
- Fanale posteriore con lampada segnalazione arresto
12V-21W e lampada luce di posizione 12V-5W.
ELECTRICAL EQUIPMENT
Ignition system consisting of:
- 12V-120W generator
- Digital E.C.U.
- Voltage regulator
- Spark plug Electrical system consisting of:
- Headlight with halogen two-filament lamp 12V-35/35W and parking
light 12V-3W
- Odometer with bulbs for the instrument 12V-2W and telltales 12V-1.2W
- Direction indicators: 12V-10W
- Tail light: stop light lamp12V-21W and parking light lamp: 12V-5W. Electrical system consisting of (TE Enduro USA):
- Headlight with two lamps 35V-35W and parking light 12V-3W.
- Rear parking light lamp 12V-3W.
INSTALLATION ELECTRIQUE
Système d'allumage constitué par:
-Générateur de 12V-120W
- Transducteur digital
-Régulateur de tension
- Bougie d’allumage Circuit électrique constitué:
- Phare avec lampe halogène à deux feux de 12V-35/35W et ampoule feux de
positin de 12V-3W
- Compteur kilométrique avec ampoules pour l'instrument 12V-2W et voyants 12V-
1,2W
- Clignotants avec ampoule 12V-10W
- Feu arrière avec ampoule de stop 12V-21W et ampoule feu de position 12V-
5W.
N° 8000A1661 (03-03)
A.19
Page 26
A.20
N° 8000A1661 (03-03)
ALLEGEMEINES
GENERALIDADES
ELEKTRISCHE ANLAGE
Die Zündung besteht aus folgenden Baugruppen:
- Lichtmaschine 12V-120W
- Digitaler Meßwertgeber
- Spannungsregler
- Zündkerze Die Elektroanlage besteht aus folgenden Teilen:
- Scheinwerfer mit Bilux-Halogenlampe12V-35/35 W und Standlichtlampe 12 V-3W
- Kilometerzähler mit Instrumentenlampe 12V-2W und Kontrolleuchten 12V-1,2W
- Fahrtrichtungsanzeiger mit Lampe 12V-10W
- Bremslicht 12V-21W und Schlusslicht 12V-5W
INSTALACION ELECTRICA
Instalación de encendido compuesta por:
- Generador de 12V-120W
- Transductor digital
- Regulador de tensión
- Buja del encendido
Instalación eléctrica compuesta por:
- Faro con làmpara halógena biluz 12V-35/35W y làmpara de luz de situación
12V-3W
- Velocímetro con lámpara instrumento 12V-2W y testigos 12V-1,2W
- Indicadores de dirección con lámpara 12V-10W
- Faro trasero con lámpara señalización parada 12V-21W y lámpara luces de
situación 12V-5W.
Page 27
GENERALITA'
GENERAL
NOTES GENERALES
ALLEGEMEINES
GENERALIDADES

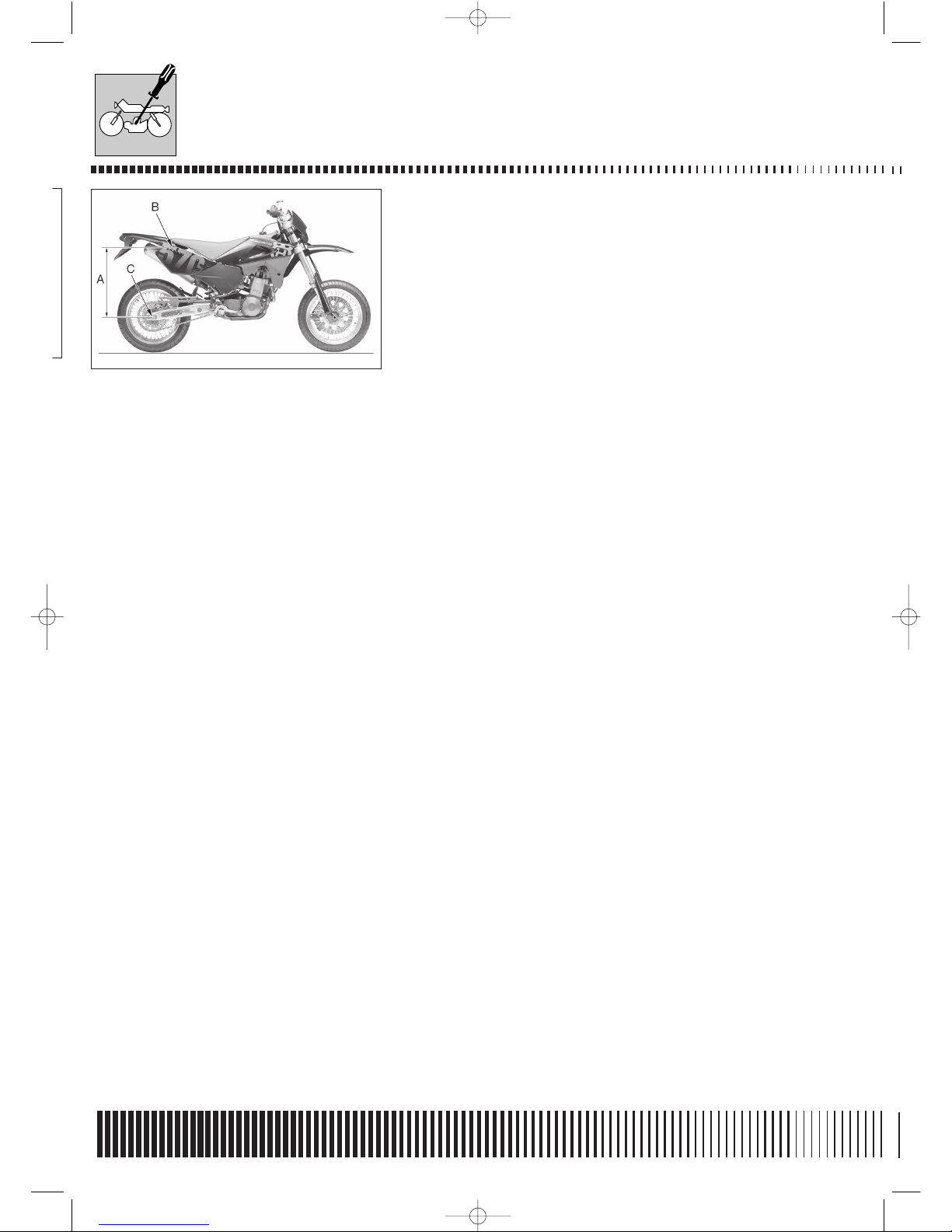

INGOMBRI mm (in.) PESI/ DIMENSIONS mm (in.) WEIGHTS/ DIMENSIONS mm (in.) POIDS DIMENSIONEN ABMESSUNGEN mm (in.) GEWICHT/ DIMENSIONES mm (in.) PESOS
TE 570 Kg. 118,9 lb. 262.12
TE 570-USA Kg. 115,9 lb. 255.51
SMR 570 Kg. 125,3 lb. 276,24
N° 8000A1661 (03-03)
A.21
Page 28
A.22
N° 8000A1661 (03-03)
GENERALITA'
GENERAL
Serbatoio carburante Benzina senza piombo a 98 ottani 9
Riserva carburante 2,1
Olio per lubrificazione cambio e motore (*) AGIP RACING 4T (SAE 5W40) 1,6
Olio per forcella anteriore
AGIP FORK 7,5 (SAE 7,5; SAE 5 per climi particolarmente rigidi) 80 mm (livello olio)
Olio per ammortizzatore posteriore AGIP FORK 2,5 (SAE 2,5)
Fluido per impianto di raffeddamento AGIP COOL 1,1÷1,3
Fluido freno anteriore AGIP BRAKE 4 (DOT 4)
Fluido freno posteriore AGIP BRAKE 4 (DOT 4)
Lubrificazione catena di trasmissione AGIP CHAIN LUBE -
Lubrificazione a grasso AGIP BIKE GREASE -
Protettivo contatti elettrici AGIP ROCOL MOISTURE GUARD -
Turafalle per radiatori AREXONS liquido -
RIFORNIMENTI TIPO QUANTITA'
(litri)
IMPORTANTE - Non è ammesso l'uso dei additivi nel carburante o nei lubrificanti
Fuel tank Unleaded gasoline 98 NO (min) 1.98 Imp. Gall
Fuel reserve 1.85 Imp. Qt.
Change gear and main transmission oil (*) AGIP RACING 4T (SAE 5W40) 1,4 Imp. Qt.
Front fork oil
AGIP FORK 7,5 (SAE 7,5; SAE 5 for hard climatic conditions) 3.15 in. (oil level)
Oil for rear shock - absorber AGIP FORK 2,5 (SAE 2,5)
Fluid for cooling system AGIP COOL 2,0÷2,4 Imp. Pints
Front brake fluid AGIP BRAKE 4 (DOT 4)
Rear brake fluid AGIP BRAKE 4 (DOT 4)
Drive chain lubrication AGIP CHAIN LUBE -
Grease lubrication AGIP BIKE GREASE -
Electric contact protection AGIP ROCOL MOISTURE GUARD -
Fillers for radiator AREXONS liquido -
SUPPLY TYPE QUANTITY
WARNING! - Use of additives in fuel or lubricants is not allowed.
SMR: (*) In caso di impiego agonistico, la quantità di olio da utilizzare è di 1,25 l. anziché 1,6l.; inoltre gli sfiati del carburatore,
dell’impianto di raffreddamento e di quello di lubrificazione devono essere convogliati in un apposito recipiente, come disposto dalla F.M.I.
SMR: (*) In the case of sporting activities, the quantity of oil to use is 1.25 litres, instead of 1.6 litres; furthermore, the carburettor, cooling plant and lubricating system breather pipes must be conveyed in a special basin as indicated by F.M.I.
Page 29
NOTES GENERALES
ALLEGEMEINES
Réservoir à essence Essence sans plomb 98 NO (min) 9
Réserve de carburant 2,1
Huile boîte de vitesse et lubrification moteur (*) AGIP RACING 4T (SAE 5W40) 1,6
Huile fourche avant
AGIP FORK 7,5 (SAE 7,5; SAE 5 por les climats rigoreux) 80 mm (nivel huile)
Huile pour amortisseur arrière AGIP FORK 2,5 (SAE 2,5)
Fluide pour système de refroidissement AGIP COOL 1,1÷1,3
Fluide pour frein avant AGIP BRAKE 4 (DOT 4)
Fluide pour frein arrière AGIP BRAKE 4 (DOT 4)
Lubrification chaîne de transmission AGIP CHAIN LUBE -
Lubrification par graisse AGIP BIKE GREASE -
Protection contacts électriques AGIP ROCOL MOISTURE GUARD -
Bouche-trous pour radiateurs AREXONS liquido -
RAVITAILLEMENTS TYPE QUANTITA'
(litres)
IMPORTANT - L'emploi d'additifs pour l'essence et les lubrifiants est à proscrire.
Kraftstofftank Bleifreies Benzin 98 NO (min) 9
Kraftstoffreserve 2,1
Öl für Getriebe und Motorschmierung (*) AGIP RACING 4T (SAE 5W40) 1,6
Öl für Vorderradgabel
AGIP FORK 7,5 (SAE 7,5; SAE 5 bei besonders kaltem Klimai) Öelstand mit Schäften 80 mm
Öl für hinteren Stossdämpfer AGIP FORK 2,5 (SAE 2,5)
Flüssigkeit für Kühlungsanlage AGIP COOL 1,1÷1,3
Flüssigkeit für Vorderradbremse AGIP BRAKE 4 (DOT 4)
Flüssigkeit für Hinterradbremse AGIP BRAKE 4 (DOT 4)
Schmieren der Treibkette AGIP CHAIN LUBE -
Fettschmierung AGIP BIKE GREASE -
Elektrokontak-Schutz AGIP ROCOL MOISTURE GUARD -
Küler-Leckabdichtung AREXONS liquido -
KRAFTSOFF TYP FÜLLMENGE
(Liter)
WICHTIG - Der Einsatz von Kraftstoff - und Schmiermittel-Zusätzen ist nicht zulässig.
SMR: (*) Au cas d’un emploi pour activités sportives, la quantité d’huile a utiliser est de 1,25 litres au lieu de 1,6 litres. Les évents du carburateur, du système de refroidissement et de lubrification doivent être convoyées dans une cuve spéciale, d’après les règles données par F.M.I.
SMR: (*) Bei Wettrennen ist die anzuwendende Ölmenge 1,25 Liter anstatt 1,6 Liter; auBerdem müssen die Vergaserentlüftungen der Kühlungs-und der Schmieranlage in einen dazu vorgesehenen Behälter, wie von der F.M.I. vorgesehen, geleitet werden.
N° 8000A1661 (03-03)
A.23
Page 30
A.24
N° 8000A1661 (03-03)
GENERALIDADES
Depósito carburante Gasolina sin plomo 98 NO (min) 9,1
Reserva carburante 2,1
Aceite cambio y lubricación motor (*) AGIP RACING 4T (SAE 5W40) 1,6
Aceite para horquilla delantera
AGIP FORK 7,5 (SAE 7,5; SAE 5 para climas muy rigidoos) 80 mm (nivel aceite)
Aceite para amortiguador trasero AGIP FORK 2,5 (SAE 2,5)
Fluido para instalación de enfriamiento AGIP COOL 1,1÷1,3
Fluido freno delantero AGIP BRAKE 4 (DOT 4)
Fluido freno trasero AGIP BRAKE 4 (DOT 4)
Lubricación cadena de transmisión AGIP CHAIN LUBE -
Lubricación por grasa AGIP BIKE GREASE -
Proteccion contactos eléctricos AGIP ROCOL MOISTURE GUARD -
Tapavias para radiatores AREXONS liquido -
ABSTECIMIENTOS TIPO CANTIDAD
(Litri)
ATENCION - No se admite el uso de aditivos en el carburante ni en los lubricantes.
SMR: (*) En caso de uso en carreras, la cantidad de aceite a utilizar es de 1,25 litros en lugar de 1,6 litros; además, los alivios del
carburador, de la instalación de refrigeracion y de la de lubrificación deben estar encauzados en un recipiente al efecto tal y como impuesto por la F.M.I.
Page 31
N° 8000A1661 (03-03)
D.9
REGISTRAZIONI E REGOLAZIONI
ADJUSTMENTS
REGLAGES ET CALAGES

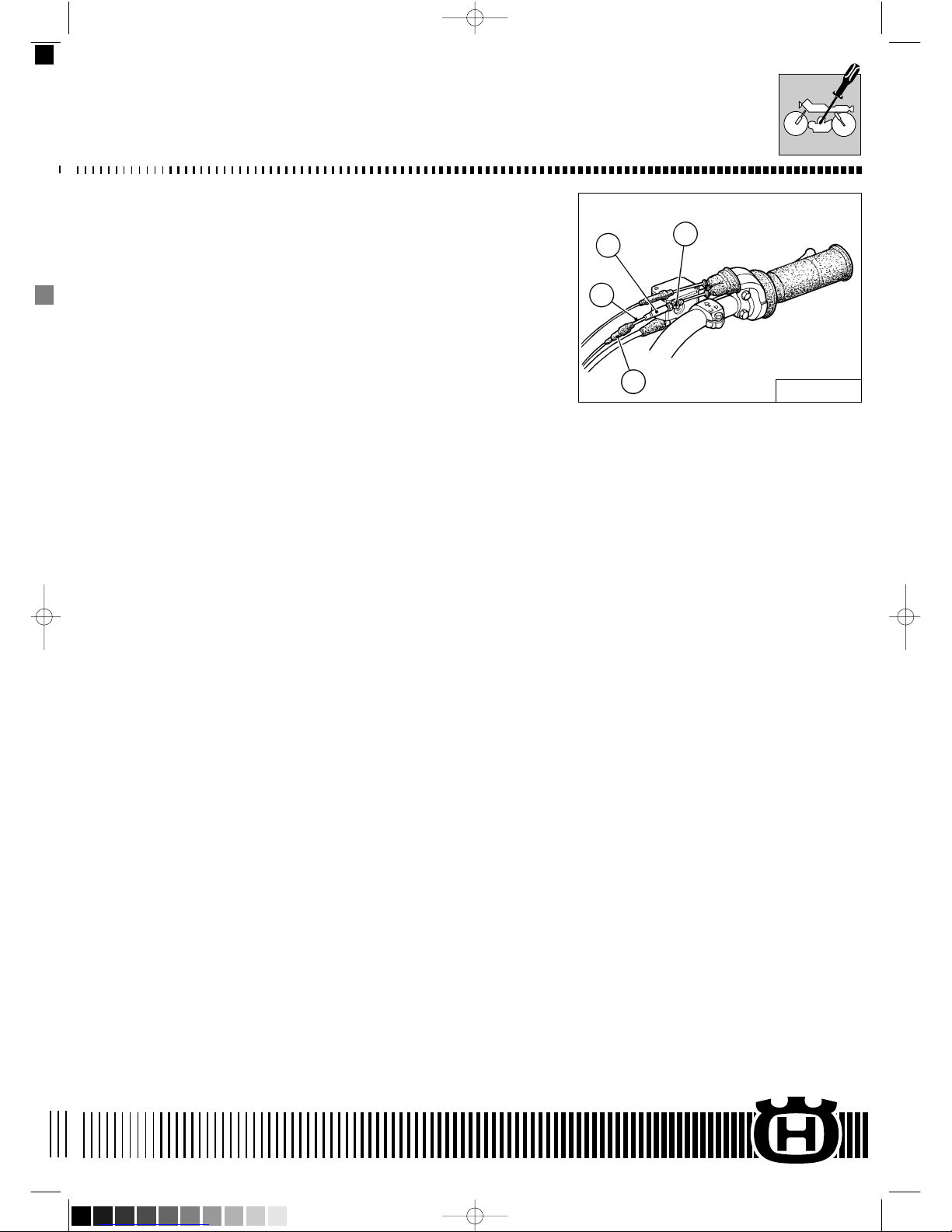

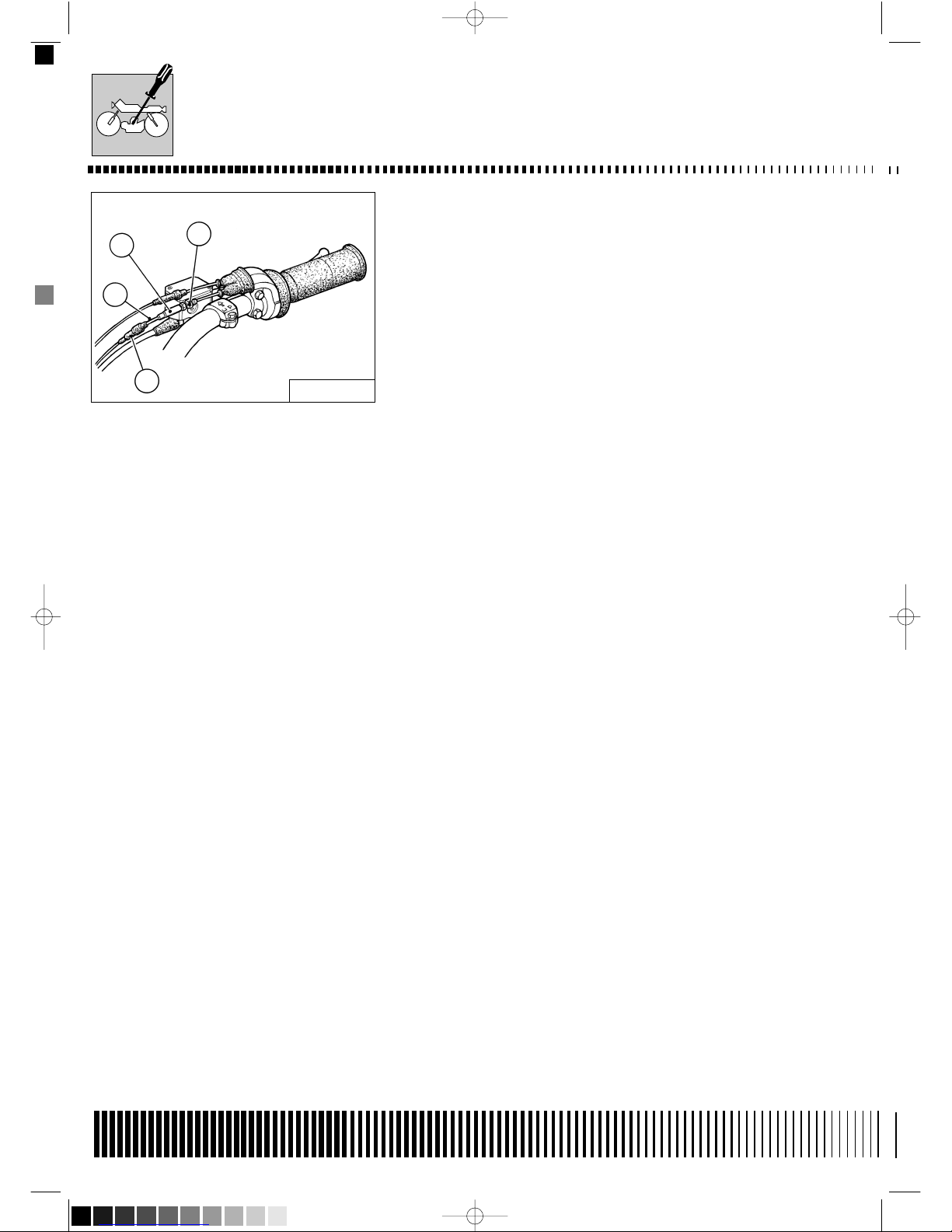

Regolazione cavo comando gas (MIKUNI)
Per verificare la corretta registrazione della trasmissione di comando gas operare
nel modo seguente:
- rimuovere il cappuccio superiore in gomma (1);
- verificare, spostando avanti e indietro la trasmissione (2), che vi sia un gioco di 2 mm circa;
- qualora ciò non avvenisse sbloccare la controghiera (3) e ruotare opportunamente la vite di registro (4) (svitandola si diminuisce il gioco, avvitandola lo si aumenta);
- bloccare nuovamente la controghiera (3).
Throttle cable adjustment (MIKUNI)
THROTTLE CABLE ADJUSTMENT
To check the correct adjustment of the throttle operate as follows:
- remove the upper rubber cap (1);
- by moving cable (2) back and forth check for 2 mm. clearance;
- should the clearance be incorrect, unblock the counter ring-nut (3) and turn the adjusting screw (4) (by unscrewing it, the clearance is reduced, while by screwing screw (4) it is increased);
- tighten the counter ring-nut again (3);
Reglage du cable de commande des gaz (MIKUNI)
Pour vèrifier le réglage du câble de la poigné des gaz, opérer comme suit:
- enlever le capuchon supérieur en gomme (1);
- déplacer en avant et en arrière la poignée (2) et contrôler qu’il y a un jeu de 2 mm. environ;
- si le jeu n’est pas exact, débloquer le contre-collier (3) et tourner la vis de réglage (4); en la desserrant, le jeu décroisse, en la serrant, le jeu augmente;
- serrer à nouveau le contre- collier (3).
- en présence d’un jeu supérieur, débloquer la contre-bague (1) et desserrer la
vis de réglage (2). Agir inversement si le jeu est inférieur.
4
3
2
1
MIKUNI
Page 32
D.10
N° 8000A1661 (03-03)
EINSTELLUNG UND EINREGULIERUNGEN
AJUSTES Y REGULACIONES
Einstellung des Gasseilzugs (MIKUNI)
Um den Drehgasgriff auf korrekte Einstellung zu prüfen, ist folgenderweise
vorzugehen:
- Obere Gummikappe (1) entfernen;
- Beim Vorwärts- und Rückwärtsziehen der Welle (2) ist darauf zu achten, dass es ein Spiel von etwa 2 mm gibt;
- Ist das nicht der Fall, Nutmutter (3) lösen und Einstellschraube (4) drehen (zieht man die Schraube an, dann nimmt das Spiel zu; im umgekehrten Fall wird es geringer);
- Nutmutter (3) neu festklemmen.
Regulacion cable mando mariposa (MIKUNI)
Para comprobar que el ajuste de la transmisión del mando
de la mariposa sea correcto, haga lo siguiente:
- remueva el casquete superior de goma (1);
- compruebe, desplazando adelante y atrás la transmisión (2) que haya un juego
de 2 mm aproximadamente;
- si esto no se produce, desbloquee la contravirola (3) y gire el tornillo de ajuste (4) (destornillándolo disminuye el juego, atornillándolo aumenta);
- vuelva a bloquear la contravirola (3).
4
3
2
1
MIKUNI
Page 33
N° 8000A1661 (03-03)
D.11
REGISTRAZIONI E REGOLAZIONI
ADJUSTMENTS
REGLAGES ET CALAGES
EINSTELLUNG UND EINREGULIERUNGEN
AJUSTES Y REGULACIONES

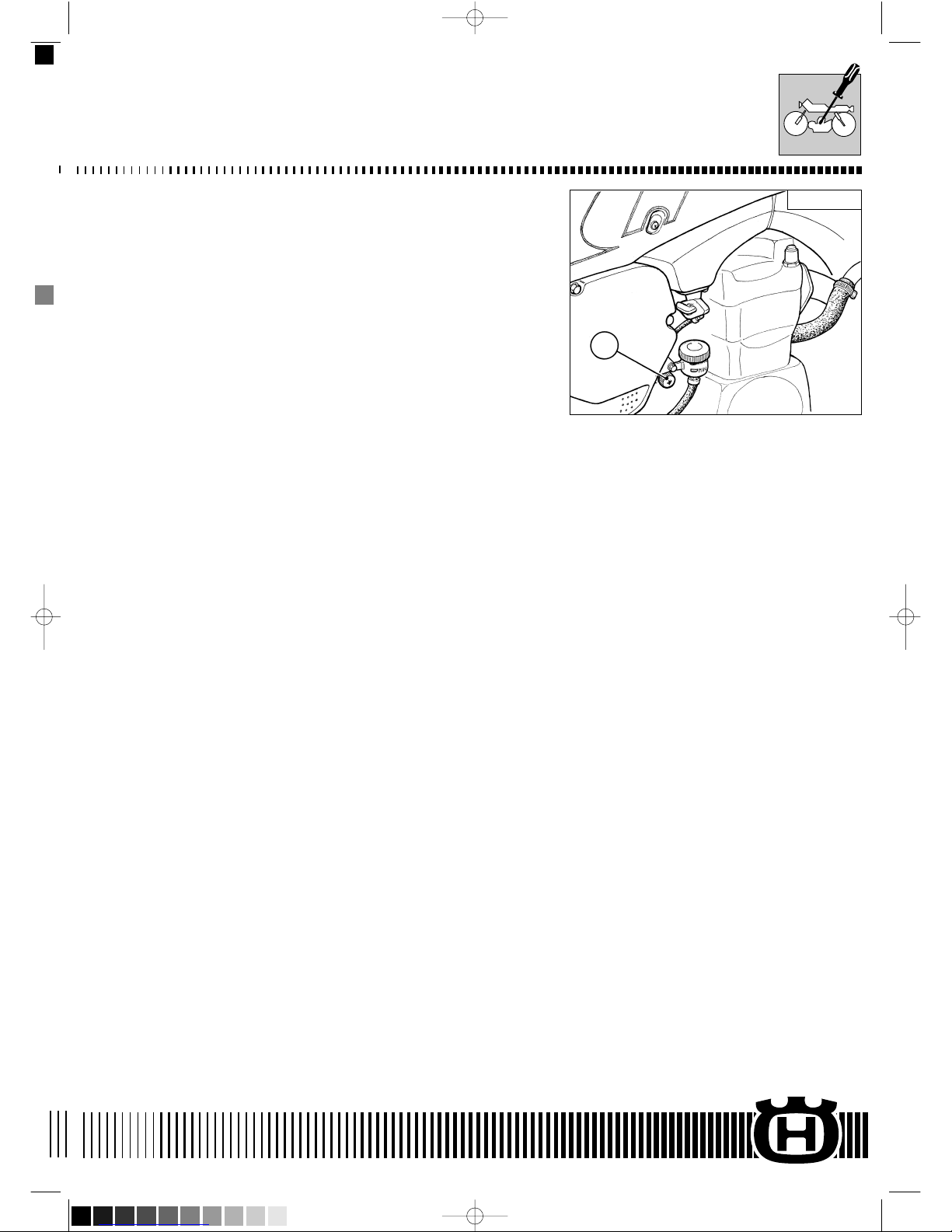

Registrazione minimo (MIKUNI)
La registrazione deve essere effettuata solo a motore caldo e con il comando gas
in posizione chiusa agendo nel modo seguente:
- girare la vite di registro minimo (1) posta sulla destra del veicolo, in prossimità del rubinetto carburante, sino ad ottenere il minimo più appropriato, (girare in senso orario per aumentare il regime, in senso antiorario per diminuirlo).
Adjusting the idle
Adjust the carburettor with warm engine and with the throttle in closed
position. Work as follows:
- Turn slow running adjusting screw (1) on the right side of the bike, near the
fuel cock (turn the screw clockwise to increase the rpm, and anticlockwise to descrease the rpm).
Carry our this operation with warm engine and with closed throttle.
Reglage du ralenti
Effectuer le réglage du carburateur avec moteur chaud et avec la poignée des
gaz dans la position fermée. Opérer comme suit:
- tourner la vis de réglage du ralenti (1) placé a droite du vehicule, à proximité
du robinet carburant, jusqu’à obtenir le ralenti désiré, (tourner la vis en sens horaire pour augmenter le régime, et en sens antihoraire pour le réduire).
Leerlauf-Einstellung
Die Einstéllung darf nur bei warmem Motor und mit der Gasschaltung in
geschlossener Position in der folgenden Weise durchgeführt werden :
- Die Leerlauf-Einstellschraube (1) auf der recliten Seite des Treibstoffhalins, in
der Nöhe des Freibstoffhalins, bis der geeigneteste Leerlauf erreicht wird. Drehzahl des Motors drehen (zur Erhöhung der Drehzahl im Uhrzeigersinn drehen, zur Verminderung derselben entgegen den Uhrzeigersinn).
Ajuste del ralentì
El ajuste debe ser efectuado sólo con el motor caliente y con el mando del gas
en la posición cerrada, efectuando las operaciones siguientes:
- girar el tornillo de ajuste del ralentí (1) situado a la derecha del vehículo,
cerca del grifo del carburante hasta obtener el ralentí más apropiado (girar en sentido horario para aumentar el régimen, en sentido antihorario para reducirlo).
1
MIKUNI
Page 34
D.12
N° 8000A1661 (03-03)
REGISTRAZIONI E REGOLAZIONI
ADJUSTMENTS
REGLAGES ET CALAGES

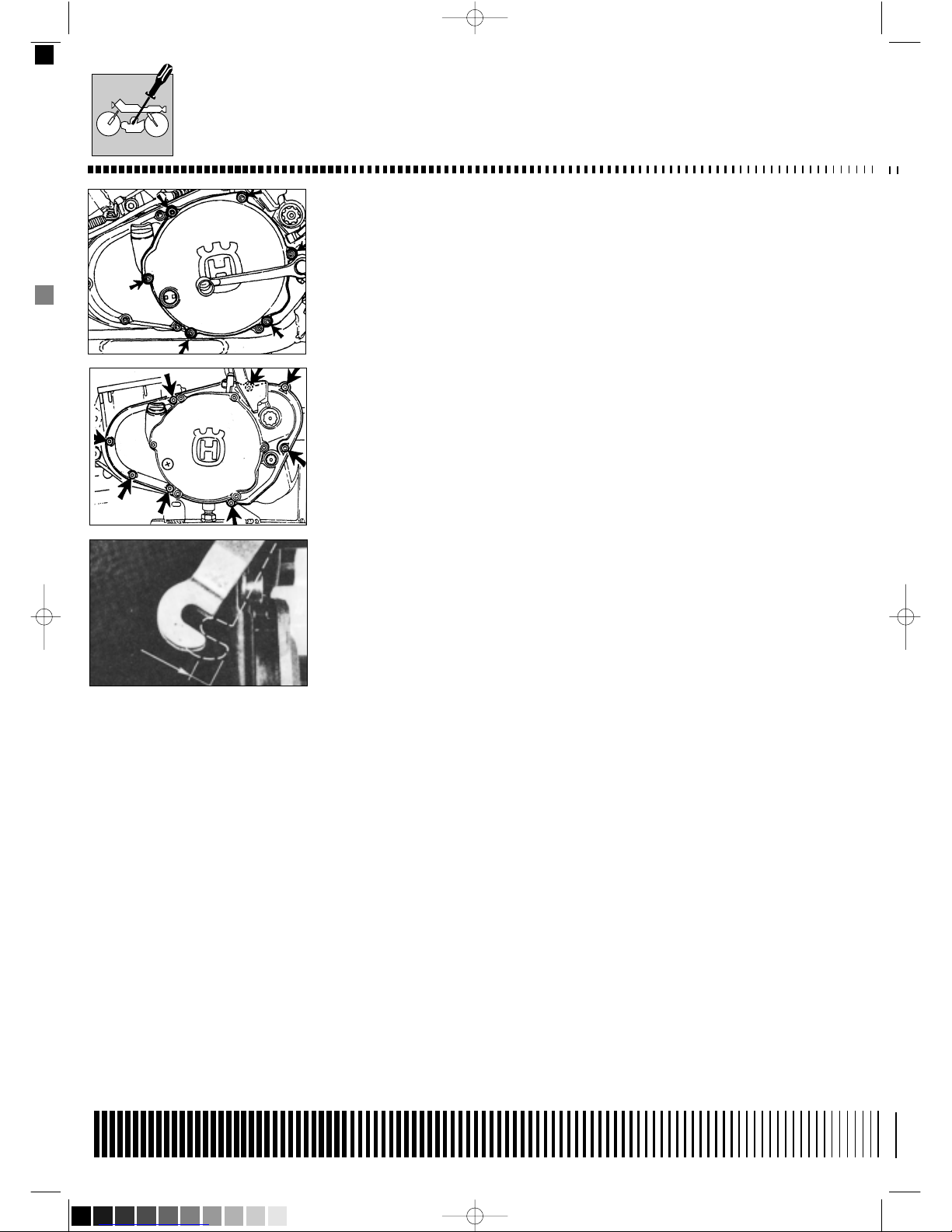

SMONTAGGIO DISCHI FRIZIONE
L’operazione può essere effettuata scaricando l’olio, come indicato a pag. D.18,
oppure coricando il motociclo sul lato destro senza eliminare l’olio. Togliere le sei viti di fissaggio e rimuovere il coperchio frizione. Utilizzando una chiave esagonale da 5 mm, svitare le sei viti (1) di tenuta delle molle frizione. Rimuovere le rosette, le molle, gli scodellini, il piatto spingidischi con cuscinetto ed il pacco dei dischi. Nel caso fossero stati sostituiti i dischi, dovrà essere ristabilita la corsa a vuoto di 3-5 mm della leva posta sul motore. Per effettuare l’operazione, procedere nel modo seguente:
- togliere il cavo frizione dalla leva;
- allentare il controdado (2) ed agire sulla vite di registro (3) sino a ripristinare il gioco sopracitato;
- serrare nuovamente il controdado. Rimontare il coperchio frizione con una nuova guarnizione.
Regolare il gioco sulla leva posta sul manubrio mediante il registro (1). Il gioco deve essere 1-3 mm.
DISASSEMBLING THE CLUTCH DISKS
This operation can be carried out either by draining the oil, as shown on page
D.18, or by laying the motorcycle on the left side without draining the oil. Remove the six screws and the clutch cover.
....
When the disks have been replaced, the 3-5 mm idle stroke of the lever set on the engine must be restored. Carry out this operation as follows:
- match the niches set on the pressure plate and on the washer;
- insert the blade of a screwdriver, loosen the lock nut, and turn the adjusting
screw to restore the play, then tighten the lock nut again.
Reassemble the clutch cover with a new gasket. Turn adjusting screw (1) to adjust the play of the lever set on the handlebar; the play must be 1-3 mm.
DEMONTAGE DES DISQUES D’EMBRAYAGE
Effectuer cette opération en laissant écouler l’huile, comme indiqué à la page
D.18, ou en couchant la moto du côté droit sans éliminer l’huile.
....
Oter les rondelles, les ressorts, le plateau de pression et les disques. Au cas d’un remplacement des disques, rétablir la course à vide de 3-5 mm du levier placé sur le moteur. Effectuer cette opération comme suit:
- faire coïncider les niches se trouvant sur le plateau de pression et sur le
godet;
- insérer la lame d’un tournevis et desserrer le contre-écrou; tourner ensuite la
vis de réglage jusqu’à ce que le jeu susdit est rétabli. Serrer le contre-écrou.
Remonter le couvercle d’embrayage en utilisant un nouveau joint. Régler le jeu sur le levier du guidon par la vis de réglage (1). Ce jeu doit être de 1-3 mm.
Page 35
N° 8000A1661 (03-03)
D.27
EINSTELLUNG UND EINREGULIERUNGEN
AJUSTES Y REGULACIONES

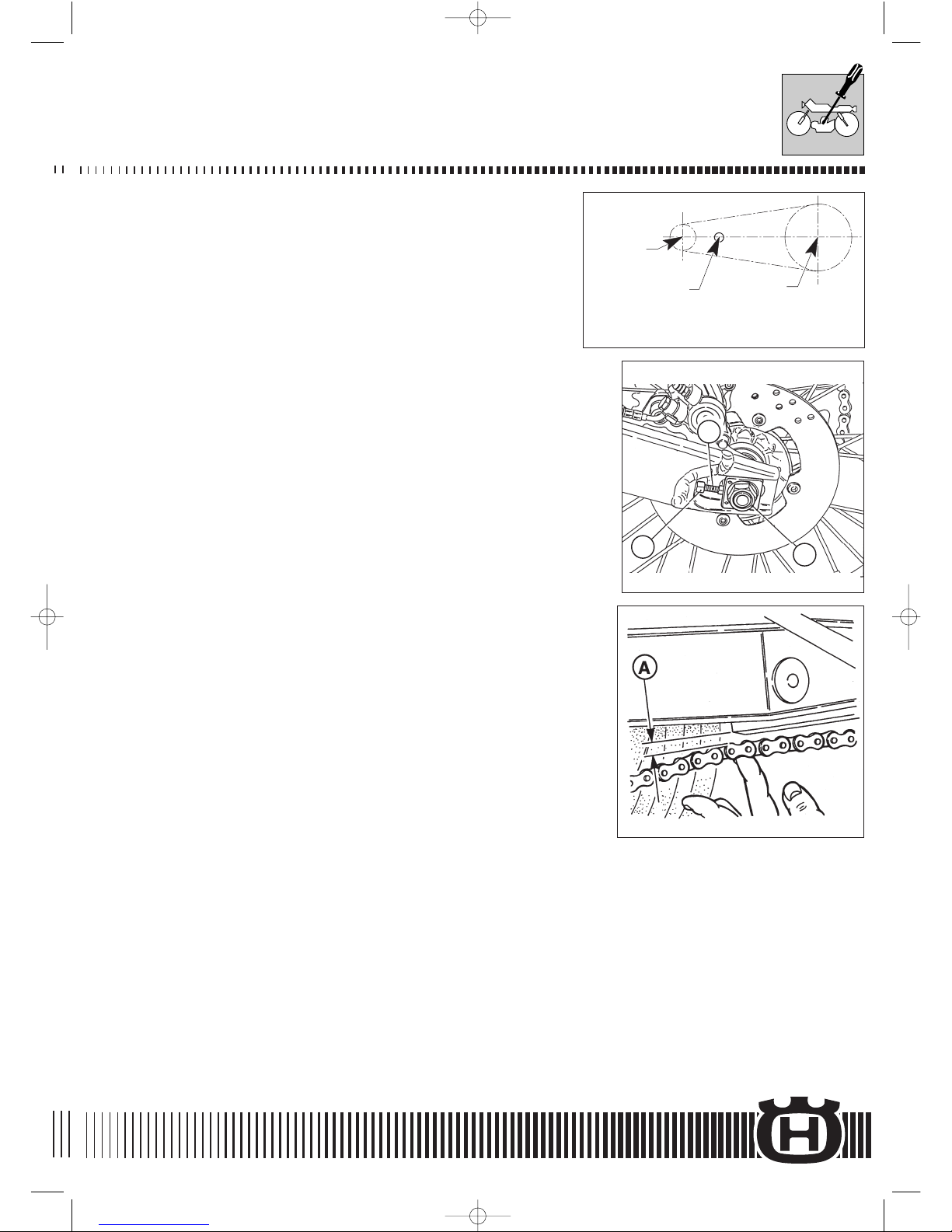

Ketteneinstellung Sekundärübersetzung
Die Kette muss in Übereinstimmung mit der “Wartungstabelle” kontrolliert, eingestellt und geschmiert werden; das aus Sicherheitsgründen und zur Verhütung eines übermässigen Verschleisses. Wenn die Kette übermässig verschleisst oder sich als schlecht eingestellt erweist, das heisst, wenn sie locker ist oder übermässig straff, kann sie von dem Kranz abspringen oder zerreissen. Zur Einregulierung der Kettenspannung der Hinterteil des Fahrzeugs senken bis eine perfekte Fluchtung der Ritzelachse, der Gabelschwingachse und der hinteren Radachse laut Abb. Erreicht wird, dann das Hinterrad auf 3 Drehungen rotieren lassen. In diesem Zustand darf die Kette nicht gespannt sein auch wenn es kein Pfeil gibt. (Bild A).
Schnelleinstellung (Bild B).
Die Kette gegen die Endteile Gleitbacke schieben und prüfen, daß der Abstand "A" von der letzteren zwischen 0 und 2 mm liegt. Andernfalls, geht man wie folgt vor:
- Die Mutter für die Befestigung des Radbolzens (1) auf der rechten Seite lockern;
- Die Gegenmutter (2) auf beiden Kettenspannern lockern und die Schrauben (3) einstellen, um den korrekten Spannwert zu erhalten;
- Die Gegenmutter festspannen.
In diesem Zustand darf die Kette nicht gespannt sein auch wenn es kein Pfeil gibt.
Regulación cadena trasmisión secundaria
La cadena debe ser controlada, regulada y lubrificada según la “Tabla de manutención”, por razones de seguridad y para prevenir un desgaste excesivo. Si la cadena se desgasta excesivamente o resulta mal regulada, es decir se ha aflojado o se halla excesivamente tensada, puede salir de la corona o romperse. Para regular la tensión de la cadena hay que bajar la parte trasera de la moto a fin de obtener la alineación del eje piñón, eje de rotación horquilla y eje rueda trasera como se indica en la figura, luego hay que girar tres vueltas la rueda trasera. En dicha condición la cadena no tiene que quedar tensa aún sin flexión.(Fig. A)
Ajuste rápido (Fig. B).
Empuje la cadena hacia la parte terminal del patín y controle que la distancia de este último sea entre 0 y 2 mm. Si no se obtiene esto, haga lo siguiente:
- afloje la tuerca de fijación del perno de la rueda (1) en la parte derecha;
- afloje las contratuercas (2) en ambos tensores de cadena y actúe en los tornillos (3) para obtener el valor de tensión correcto;
- apriete las contratuercas.
Después de la regulación controle siempre la alineación de la rueda y apriete a fondo el perno de la misma.
1
2
3
Page 36
D.28
N° 8000A1661 (03-03)
REGISTRAZIONI E REGOLAZIONI
ADJUSTMENTS
REGLAGES ET CALAGES
EINSTELLUNG UND EINREGULIERUNGEN
AJUSTES Y REGULACIONES
Registrazione ammortizzatore
L'ammortizzatore posteriore deve essere registrato in funzione del peso del pilota e delle condizioni del terreno. Per effettuare l'operazione procedere nel modo seguente:
1. Con il motociclo sul cavalletto misurare la distanza (A).
2. Sedetevi sulla moto con tutto l'equipaggiamento e nella normale posizione di guida.
3. Con l'aiuto di una seconda persona rilevare la nuova distanza (A).
4. La differenza tra queste due misurazioni costituisce l'ABBASSAMENTO della parte posteriore del motociclo. L'abbassamento consigliato è di 100 mm con ammortizzatore freddo e di 95 mm con ammortizzatore caldo.
5. Per ottenere il corretto abbassamento in relazione al vostro peso, regolare il precarico della molla dell'ammortizzatore.
Adjusting the shock absorber
The rear shock absorber must be adjusted according to the rider weight and track conditions. Proceed as follows:
1. With motorcycle on the stand, measure distance (A).
2. Take the normal riding position on the motorcycle with all your riding apparel.
3. With somebody’s help, take the new distance (A).
4. The difference between these two measurements constitutes the “SAG” of the motorcycle’s rear end. Suggested SAG: 4 in. with cold shock absorber. 3.7 in. with warmed up shock absorber.
5. To get the right SAG according to your weight, adjust the shock absorber spring preload.
Réglage de l’amortisseur
Régler l’amortisseur arrière selon le poids du conducteur et suivant les condition du sol. Agir comme suit:
1. Placer la moto sur la béquille et mesurer la distance (A).
2. S’asseoir sur la moto dans la position normale de conduite et avec tout l’équipement.
3. A l’aide d’une autre personne, relever la nouvelle distance (A).
4. La différence entre ces deux mesurages représente l’”ABAISSEMENT” de la partie arrière de la moto. L’abaissement conseillé est de 100 mm. avec amortisseur froid. De 95 mm. avec amortisseur chaud.
5. Pour obtenir l’abaissement correct en fonction de votre poids, régler la précharge du ressort de l’amortisseur.
Einstellung Stossdämpfer
Der hintere Stossdaempfer muss in Abhaengigkeit vom Fahrergewicht und von den Bodeneigenschaften eingestellt werden. Zur Durchfuehrung der Operation, wie folgt vorgehen:
1. Mit dem Motorrad auf dem Bock die Entfernung (A) messen.
2. Setzen Sie sich mit der gesamten Ausruestung und in der normalen Fahrstellung auf das Motorrad.
3. Mit Hilfe einer zweiten Person die neue Entfernung (A) ermitteln.
4. Der Unterschied zwischen beiden Messungen entspricht der "SENKUNG" des hinteren Teils des Motorrads. Bei kaltem Stossdaempfer empfiehlt sich eine Senkung von 100 mm und mit warmen Stossdaempfer von 95 mm.
5. Um die korrekte Senkung in Abhaengigkeit von ihrem Gewicht zu erreichten, die Vorspannung der Stossdaempferfeder einstellen.
Regulacion amortiguador
El amortiguador trasero tiene que ser regulado en función del peso del piloto y de las condiciones del terreno. Para efectuar la operación proceda de la siguiente manera:
1. Con la moto sobre el caballete, mida las distancias (A);
2. Siéntese en la moto con todo el equipo y la posición normal de conducción;
3. Con la ayuda de otra persona registre la nueva distancia (A).
4. La diferencia entre estas dos medidas constituye la DISMINUCION DE ALTURA de la parte trasera de la moto. La disminución di altura aconsejada es de 100 mm. con amortiguador frío y de 95 mm con amortiguador caliente.
5. Para obtener una correcta disminución de la altura en relación a su peso, regule la precarga del resorte del amortiguador.
B: asse vite fissaggio pannello B: axis of the panel screw B: axe de la vis de fixation panneau B: Paneel-Befestigungsschrauben-Achse B: eje tornillo sujection panel
C: asse perno ruota posteriore C: axis of rear wheel pin C: axe du pivot roue arrière C: Hintere Radzapfen-Achse C: eje perno rueda delantera
Page 37
N° 8000A1661 (03-03)
D.29
REGISTRAZIONI E REGOLAZIONI
ADJUSTMENTS
REGLAGES ET CALAGES
EINSTELLUNG UND EINREGULIERUNGEN
AJUSTES Y REGULACIONES
Registrazione precarico molla ammortizzatore
Per effettuare l'operazione procedere nel modo seguente:
1. Pulire la controghiera (1) e la ghiera di registro (2) della molla (3).
2. Allentare la controghiera per mezzo di una chiave a gancio o con un punzone
in alluminio.
3. Ruotare la ghiera di registro sino alla posizione desiderata.
4. Effettuata la registrazione in funzione del vostro peso o dello stile di guida,
bloccare fermamente la controghiera (coppia di serraggio 49 Nm; 5 Kgm).
La lunghezza standard della molla precaricata é la seguente:
- TE: 248,5
÷
251,5 mm (9.78÷9.90 in.)
- TC: 246,5
÷
249,5 mm (9.70÷9.82 in.)
- SMR: 238,5
÷
241,5 mm (9.39÷9.51 in.)
Adjusting the shock absorber spring preload
Proceed as follows:
1. Clean ringnut (1) and adjusting nut (2) of the spring (3).
2. Either with a hook wrench or an aluminium punch, loosen the ringnut .
3. Turn the adjusting nut as required.
4. When the adjusting operation is over (according to your weight and riding
style), tighten the ringnut. (Torque for both ringnuts: 36,2 lb/ft).
Standard pre-loaded lenght of spring:
- TE: 248,5
÷
251,5 mm (9.78÷9.90 in.)
- TC: 246,5
÷
249,5 mm (9.70÷9.82 in.)
- SMR: 238,5
÷
241,5 mm (9.39÷9.51 in.)
Réglage de la precharge du ressort amortisseur
Agir comme suit:
1. Nettoyer le contre-collier (1) et le collier de réglage (2) du ressort (3).
2. Desserrer le contre-collier à l’aide d’une clé à crochet, ou d’un poinçon en
aluminium.
3. Tourner le collier de réglage jusqu’à la position désirée.
4. Une fois ce réglage effectué (en fonction de votre poids et style de conduite),
bloquer le contre-collier. (Couple de serrage: 49 Nm; 5 Kgm).
Longueur standard du ressort préchargé:
- TE: 248,5
÷
251,5 mm (9.78÷9.90 in.)
- TC: 246,5
÷
249,5 mm (9.70÷9.82 in.)
- SMR: 238,5
÷
241,5 mm (9.39÷9.51 in.)
Einstellung vorspannung stossdaempferfeder
Zur Durchfuehrung des Operation, wie folgt vorgehen:
1. Die Gegennutmutter (1) und die Einstellunutmutter (2) reinigen die Spingfeder
(3).
2. Die Gegennutmutter mittels eines Hakenschluessels oder eines
Aluminiumstempels lockern.
3. Die Einstellnutmutter bis in die gewuenschte Stellung drehen.
4. Nachdem die Einstellung in Abhaengigkeit von Ihrem Gewicht oder von dem
Fahrstil durchgefuehrt worden ist, die Gegennutmutter fest blockieren (Drehmoment fuer beide Nutmuttern: 49 N/m; 5 kgm).
Die Standard vorgespannte Länge ist die folgende:
- TE: 248,5
÷
251,5 mm (9.78÷9.90 in.)
- TC: 246,5
÷
249,5 mm (9.70÷9.82 in.)
- SMR: 238,5
÷
241,5 mm (9.39÷9.51 in.)
Regulación precarga resorte amortiguador
Para efectuar la operación proceda de las siguiente manera:
1. Limpie la contravirola (1) y la virola de regulación (2) de resorte (3).
2. Afloje la contravirola por medio de una llave de gancho o bien con un punzón
de aluminio.
3. Gire la virola de regulación hasta la posición deseada.
4. Efectuada la regulación en función de su peso y del estilo de conducción,
bloquee firmemente la contravirola. (par de torsión para ambas virolas: 49 N/m; 5 Kgm).
La longitud standard del muelle precargada es la siguiente:
- TE: 248,5
÷
251,5 mm (9.78÷9.90 in.)
- TC: 246,5
÷
249,5 mm (9.70÷9.82 in.)
- SMR: 238,5
÷
241,5 mm (9.39÷9.51 in.)
1
2
3
Page 38
D.30
N° 8000A1661 (03-03)
REGISTRAZIONI E REGOLAZIONI
ADJUSTMENTS
REGLAGES ET CALAGES
EINSTELLUNG UND EINREGULIERUNGEN
AJUSTES Y REGULACIONES

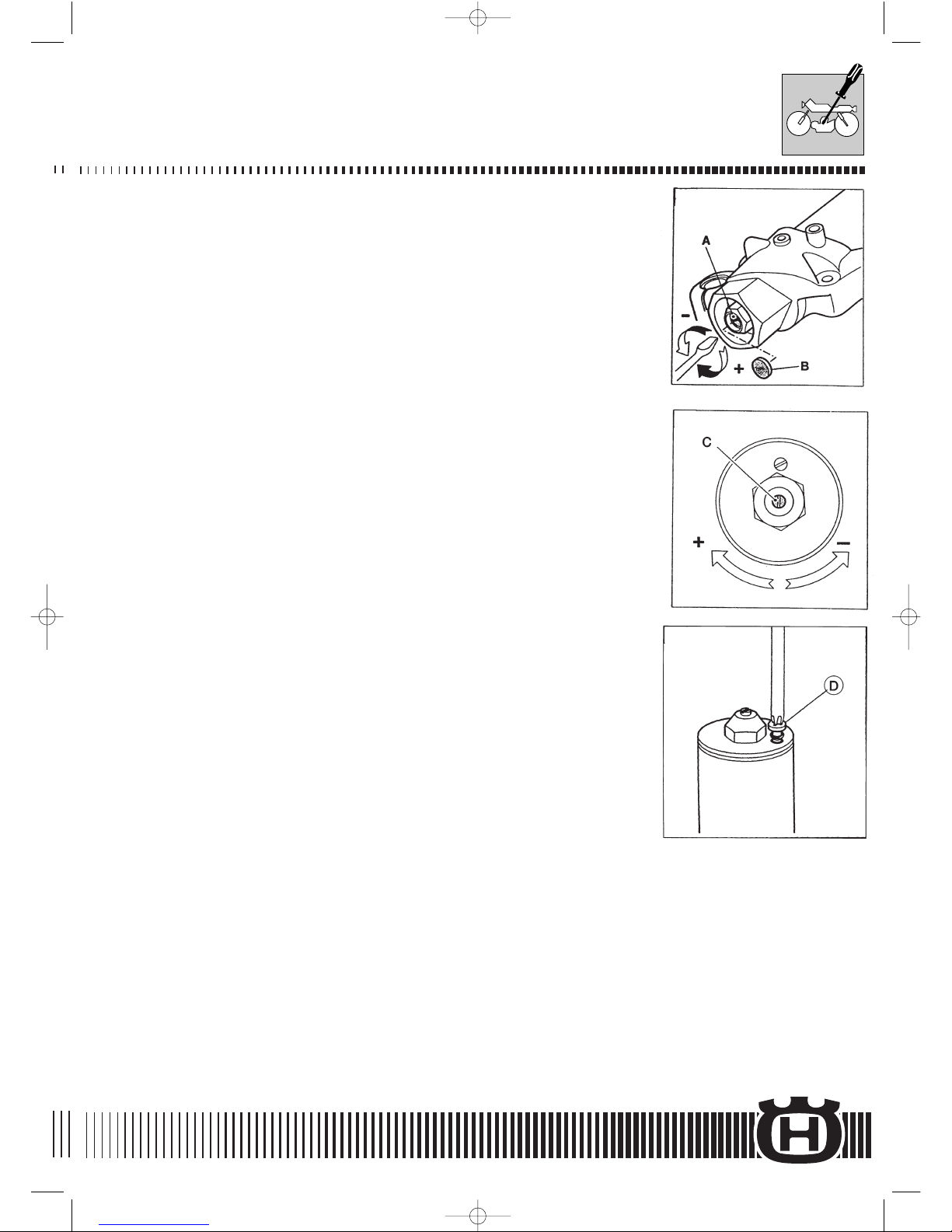

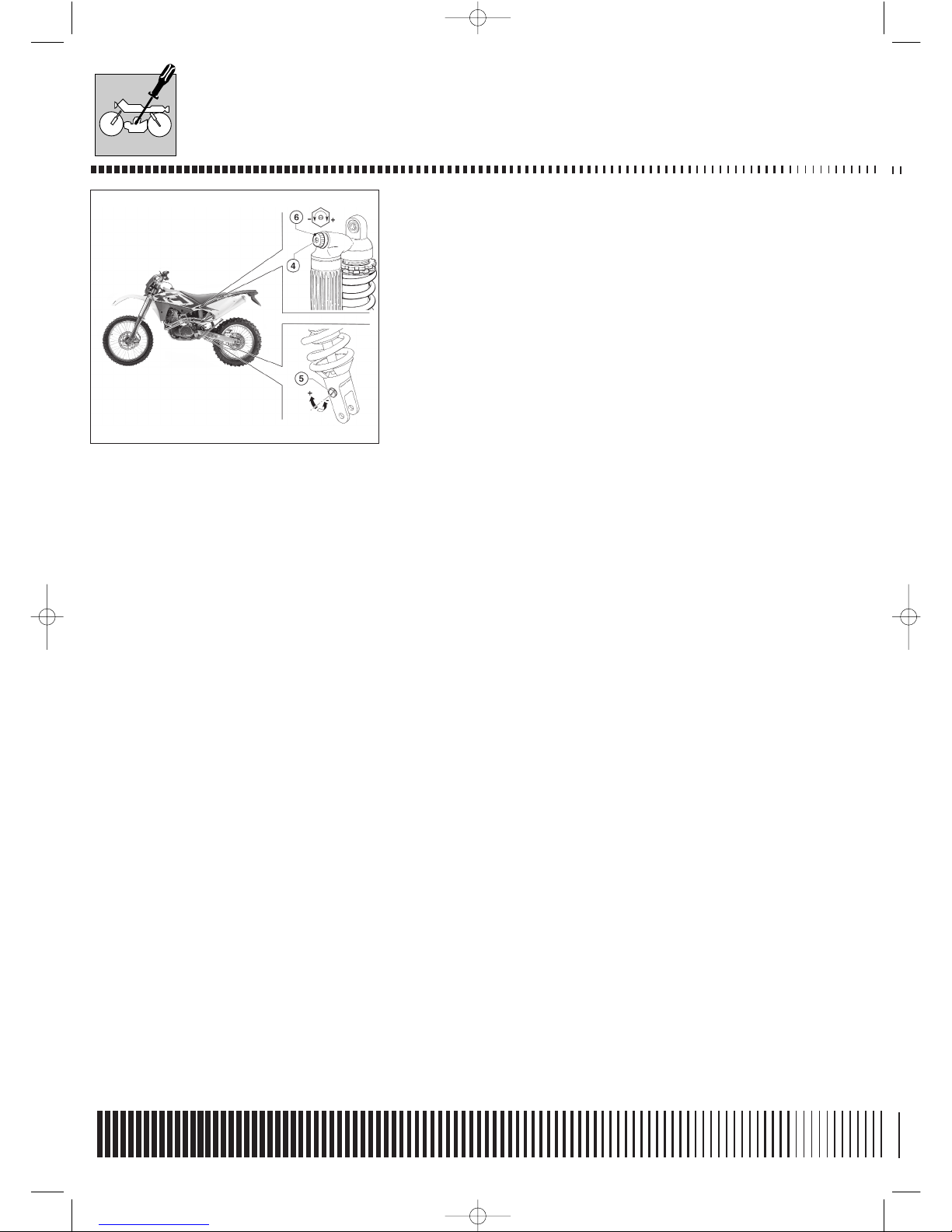

Registrazione freno idraulico ammortizzatore
L'ammortizzatore è registrabile separatamente per la corsa di comprensione e quella di estensione. A) COMPRESSIONE - Taratura standard:
1) bassa velocità di ammortizzazione: -15 scatti (registro 4)
2) alta velocità di ammortizzazione: tutto aperto (registro 6)
Qualora si dovesse ripristinare la taratura standard, ruotare i registri superiori (4) e (6) in senso orario sino alle posizione di tutto chiuso, quindi tornare indietro degli scatti sopracitati. Per ottenere una frenatura più dolce, ruotare i registri in senso antiorario; agire inversamente per ottenere una frenatura più dura. B) ESTENSIONE - Taratura standard: -15 scatti (TE-SMR); -20 scatti (TC) Qualora si dovesse ripristinare la taratura standard, ruotare il registro inferiore (5) in senso orario sino alla posizione di tutto chiuso, quindi tornare indietro degli scatti sopracitati. Per ottenere una frenatura più dolce, ruotare il registro in senso antiorario; agire inversamente per ottenere una frenatura più dura.
Shock absorber damping adjustment
Adjustment of the compression stroke is independent from the rebound stroke. A) COMPRESSION - Standard calibration:
1) Low damping speed: - 15
steps (register 4)
2) Hight damping speed: maximum open
(register 6) To reset the standard calibration, turn upper registers (4) and (6) clockwise until reaching fully closed position, then return back of the mentioned clicks. In order to obtain a smooth braking action, turn the registers anticlockwise. Reverse the operation in order to obtain a harder braking action. B) EXTENSION - Standard calibration: - 15 clicks (TE-SMR); -20 clicks (TC) To reset the standard calibration, turn lower register (5) clockwise until reaching fully closed position. Return then back of the mentioned clicks. In order to obtain a smooth braking action, turn the register anticlockwise. Reverse the operation in order to obtain a harder braking action.
Réglage amortisseur hydraulique
La course de compression peut être réglée séparément de celle d’extension. A) REGLAGE FOURCHE - Tarage standard:
1) Petite vitesse d’amortissement: -15 déclics (registre 4)
2) Grande vitesse d’amortissement: tout ouvert
(registre 6)
Pour ré-établir le tarage standard, tourner en sens horaire les vis de réglage supérieures (4) et (6) jusqu’à la position de tout fermé est atteinte. Retourner ensuite à la position précédente.
Pour avoir une action freinante plus souple, tourner les registres en sens antihoraire. Renverser les opérations pour avoir une action freinante plus raide. B) EXTENSION - Tarage standard: -15 clicks (TE-SMR); -20 clicks (TC) Pour rétablir le tarage standard, tourner le registre inférieur (5) en sens horaire jusqu’à ce que la position de tout fermé est atteinte. Retourner ensuite à la position précédente. Pour avoir une action freinante plus souple, tourner le registre en sens antihoraire. Renverser les opérations pour avoir une action freinante plus rapide.
Einstellung hydralukikbremse Stossdaempfer
Der Stossdaempfer ist separat fuer die Kompressionsbewegung und die Dehnungsbewegung einstellbar. A) EINFEDERUNG - Standardjustierung:
1) Niedrige Dampfungeschwindigkeit: - 15 Klicken (Eintellschraube 4)
2) Hohe Dampfungeschwindigkeit:
völlig Geöften
Falls die Standard-Eichung wiederhergestellt werden muß, sind die oberen Register (4) und (6) im Uhrzeigersinn bis zur Position “alles geschlossen” zu drehen, dann wieder zu den obengenannten Auslösungen zurückkehren.
Um eine weichere Bremsung zu erlangen, die Einstellschraubes gegen den Uhrzeigersinn drehen; um eine haertere Bremsung zu haben, in ungekehrter Richtung drehen. B) AUSFEDERUNG - Standardjustierung: - 15 Klicks (TE-SMR); -20 Klicks (TC) Falls es notwendig ist, die Standardjustierung wiederherzustellen, die untere Einstellschraube (5) im Uhrzeigersinn bis zur komplett geschlossenen Stellung drehen;
dann wieder zu den obengenannten Auslösungen zurückkehren. Um eine weichere Bremsung zu erlangen, die Einstellschraube
gegen den Uhrzeigersinn drehen; um eine haertere Bremsung zu haben, in ungekehrter Richtung drehen.
Regulacion freno hidraulico amortiguador
El amortiguadir se puede regular por separado para la carrera de compresión y la de extensión. A) COMPRESION - Calibrado estándar:
1) baja velicidad de amortiguación: -15 saltos
(ajuste 4)
2) alta velicidad de amortiguación:
totalmente abierto
(ajuste 6)
Cuando fuese necesario restablecer el ajuste standard, es preciso girar los registros superiores (4) y (6) en sentido horario hasta la posición de todo cerrado; seguidamente volver para atrás los pasos antedichos.
Para obtener una frenado más suave, gire los ajustos en el sentido contrario a las manecillas del reloj; actúe inversamente para obtener un frenado más duro. B)EXTENSION - Calibrado estándar: -15 clicks (TE-SMR); -20 clicks (TC) En el caso de que se tuviese que restablecer el calibrado estándar, gire el ajuste inferior (5) en el sentido de las manecillas del reloj hasta la posición completamente cerrada, seguidamente volver para atrás los pasos antedichos. Para obtener un frenado más suave, gire el ajuste en el sentito contrario a las manecillas del reloj; actúe inversamente para obtener un frenado más duro.
Page 39
N° 8000A1661 (03-03)
D.33
EINSTELLUNG UND EINREGULIERUNGEN
AJUSTES Y REGULACIONES
EINSTELLUNG GABEL
a) EINFEDERUNG (UNTERES STELLGLIED) Standardjustierung: -23 Klicks. Will man die Standardjustierung wiederherstellen, den Stopfen (B) entfernen und das Stellglied (A) in Uhrzeigersinn bis zum Anschlag drehen, danach un Klicks zur
ückdrehen.
Für eine weichere Bremsung, das Stellglied gegen den Uhrzeigersinn drehen; für eine härtere Bremsung in umgekehrter Weise vorgehen. b)AUSFEDERUNG (OBERES STELLGLIED) Standardjustierung: - 10 Klicks Falls es notwendig ist, die Standardjustierung wieder herzustellen, das Stellglied (C) in den Uhrzeigersinn bis zum Anschlag drehen, danach um 10 Klicks zurückdrehen. Für eine weichere Bremsung, das Stellglied gegen den Uhrzeigersinn drehen; für eine härtere Bremsung in umgekehrter Weise vorgehen. c) LUFTABLASS Das Ventil (D) öffnen, das Motorrad auf einen mittigen Bock stellen und die Gabel vollständig ausstrecken (nach jedem Rennen oder monatlich). Das Ventil nach ausgeführtem Vorgang schliessen.
GABELFEDER
Außer der Serienfeder mit einem Federweichheitswert von K = 4,5 N/mm (Modelle TE), K = 4,8 N/mm (Modell TC),
K=5,0 N/mm (
Modell
SMR)
steht auf Anfrage der folgende “ Feder-
Satz + Vorlade-Abstandsstück “ zur Verfügung:
Kit K=3,8 N/mm Cod. 800091607 Kit K=4,0 N/mm Cod. 800091608 Kit K=4,2 N/mm Cod. 800091609 Kit K=4,5 N/mm Cod. 800091610 Kit K=4,8 N/mm Cod. 800091611 Kit K=5,0 N/mm Cod. 800095263
REGULACION HORQUILLA
(a) COMPRESION (AJUSTE INFERIOR). Calibrado estándar: -23 clicks. En el caso que se tuviese que restablecer el calibrado estándar, remueva el tapón (B) y gire el ajuste (A) en el sentido horario hasta la posición completamente cerrada, luego vuelva atras de sovracitados clicks. Para obtener un frenado más blando, gire el ajuste en el sentido contrario a las agujas del reloj; actúe inversamente para obtener un frenado más duro. (b) EXTENSION (AJUSTE SUPERIOR). Calibrado estándar: 10 clicks. En el caso que se tuviese que restablecer el calibrado estándar, gire el ajuste (C) en el sentido de las agujas del reloj hasta la posición completamente cerrada, luego vuelva atrás de sovracitatos clicks. Para obtener un frenado más blando, gire el ajuste en el sentido contrario a las agujas del reloj; actúe inversamente para obtener un frenado más duro. (c) PURGA DEL AIRE (a efectuar después de cada carrera en caso de uso competitivo o mensualmente). Ponga el vehículo en un caballete central y extienda completamente la horquilla y afloje la válvula (D), Cerrar la válvula una vea terminada la operación.
MUELLES HORQUILLA
Además del muelle de serie, con índice de flexibilidad K = 4,5 N/mm (modelos TE) o K = 4,8 N/mm (modelo TC),
K=5,0 N/mm (
modelos
SMR)
hay disponibles, bajo demanda, los
siguientes “Juego muelle + distanciador de precarga”:
Kit K=3,8 N/mm Cod. 800091607 Kit K=4,0 N/mm Cod. 800091608 Kit K=4,2 N/mm Cod. 800091609 Kit K=4,5 N/mm Cod. 800091610 Kit K=4,8 N/mm Cod. 800091611 Kit K=5,0 N/mm Cod. 800095263
HINWEIS Stellschraube nicht jenseits der maximalen Öffnug bzw. Schliessung drehen.
NOTA: No forzar los tornillos de ajuste más allá de las posiciones máxima de apertura y cierre.
Page 40
D.34
N° 8000A1661 (03-03)
REGISTRAZIONI E REGOLAZIONI
ADJUSTMENTS
REGLAGES ET CALAGES

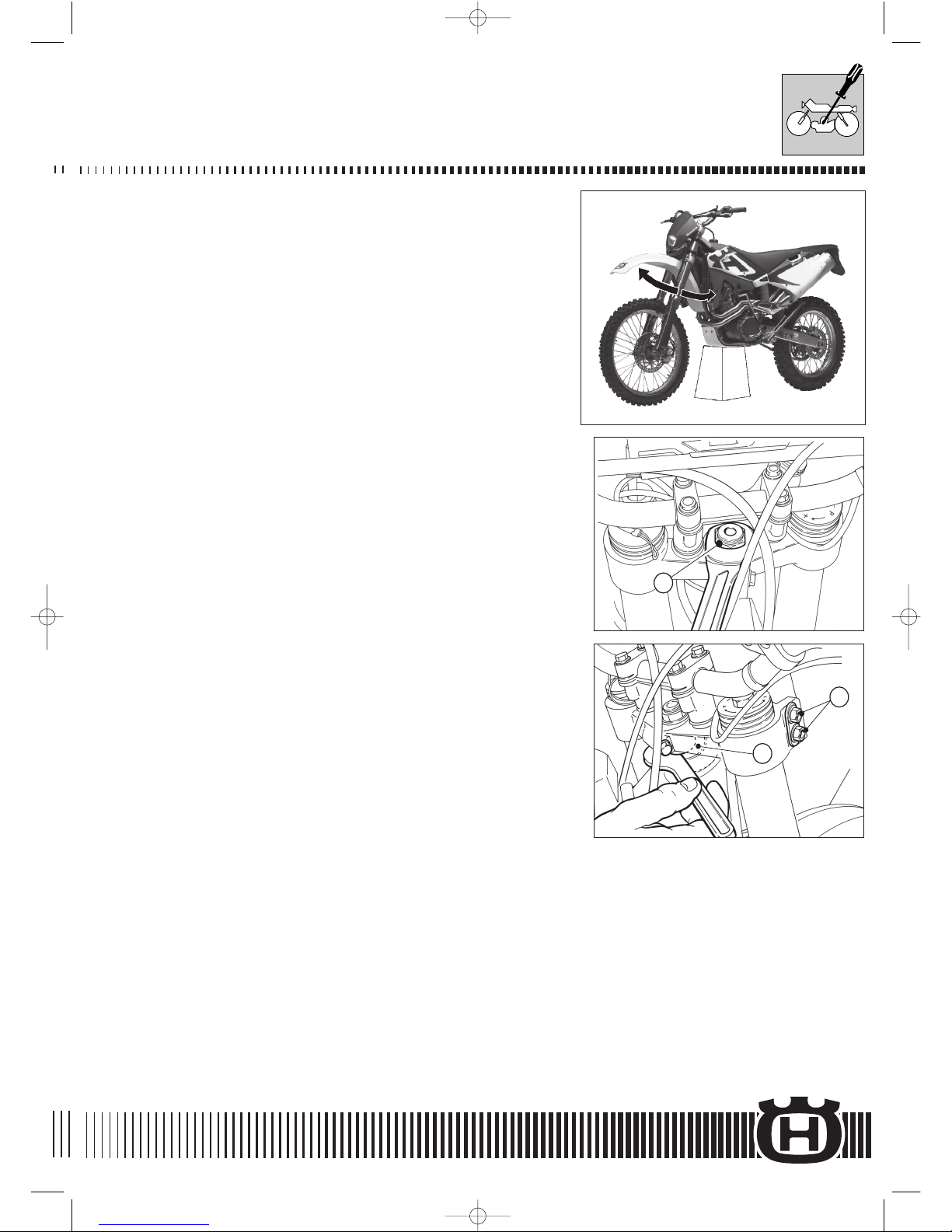

Regolazione gioco dei cuscinetti dello sterzo
Per motivi di sicurezza lo sterzo dovrebbe essere sempre mantenuto registrato in modo tale che il manubrio di guida ruoti liberamente senza gioco. Per controllare la registrazione dello sterzo, posizionare sotto al motore un cavalletto o un blocco in modo che la ruota anteriore sia sollevata dal terreno. Premere leggermente sulle estremità del manubrio per mettere in rotazione l'articolazione di sterzo; il manubrio dovrà ruotare senza sforzo. Mettetevi di fronte al motociclo, afferrate le estremità inferiori dei portasteli della forcella e tirate e spingete avanti e indietro; se si avverte gioco occorre eseguire la regolazione operando come segue:
- allentare il dado (1) del cannotto di sterzo.
- allentare le quattro viti (3) di fissaggio della testa di sterzo alle canne portanti;
- ruotare in senso orario la ghiera (2) di registro del cannotto di sterzo con l’apposita chiave speciale fino ad ottenere una corretta registrazione (il manubrio deve ruotare liberamente ma senza gioco);
- serrare il dado (1);
- serrare le viti di bloccaggio degli steli alla testa di sterzo alla coppia prescritta.
Controllare di nuovo lo sterzo e regolare ulteriormente se necessario.

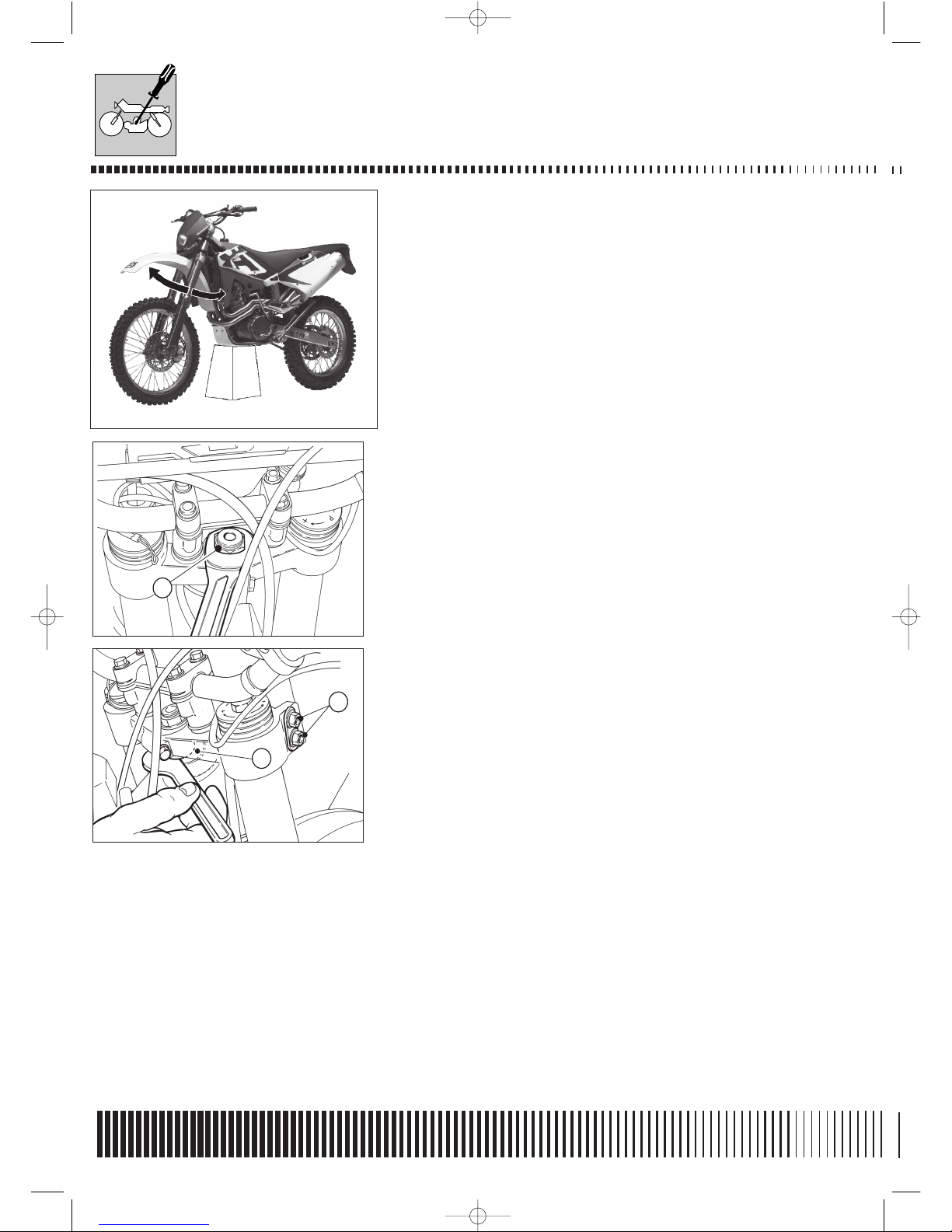

Adjusting the steering bearings
For safety purposes, always keep the steering adjusted; the handlebar must turn freely, but without play. Set a stand or a block under the engine and see that the front wheel is lifted from the ground to check the correct adjustment of the steering. Lightly press on the tips of the handlebar to turn the steering joint; the handlebar must turn freely. Grasp the lower tips of the forkrods facing the motorcycle and pull or push to and fro. If some play is found, adjust by working as follows:
- Loosen nut (1) of the steering sleeve;
- Loosen the four screws (3) which fasten the steering head to the structure;
- Turn ring nut (2) clockwise (using the special wrench supplied) to
correctly adjust the steering sleeve (see that the handlebar turns freely, but without play).
- Tighten nut (1).
- Tighten the rod screws to the steering head using the required torque.
Check the steering once again and make a further adjustment if necessary.
Réglage du jeu des paliers de la direction
Pour des raisons de sécurité, garder la direction toujours réglée, de façon à avoir un mouvement sans contrainte du guidon, mais sans jeu aussi. Pour contrôler le réglage de la direction, placer une béquille ou un block dessous le moteur, de façon à avoir la roue avant soulevée du sol. Presser doucement sur les extrémitès du guidon pour tourner sa charnière. Le guidon doit tourner sans effort. Se placer devant la moto en saisissant les extrémités inférieures des tiges fourche, et an poussant et en tirant d’avant en arrière. S’il y a du jeu, effectuer un réglage en opérant comme suit:
- Desserrer l’écrou (1) de la tige de direction;
- Desserrer les quatre vis (3) fixant la tête de direction à la structure;
- Tourner en sens horaire le collier (2) de réglage tige de direction en utilisant
la clé spéciale, jusqu’à obtenir un réglage correct (le guidon doit tourner sans effort, mais sans jeu aussi).
- Serrer l’écrou (1).
- Serrer les vis de blocage des tiges de la tête de direction à la couple établie.
Contrôler de nouveau le guidon et le régler si nécessaire.
1
3
2
Page 41
N° 8000A1661 (03-03)
D.35
EINSTELLUNG UND EINREGULIERUNGEN
AJUSTES Y REGULACIONES
Einstellung des Spiels der Lenkungslager
Aus Sicherheitsgründen muß die Lenkung immer derart eingestellt gehalten werden, daß der Lenker frei ohne Spiel dreht. Zur Überprüfung der Lenkungseinstellung einen Bock oder Block in der Weise unter den Motor stellen, daß das Vorderrad vom Boden abgehoben ist. Zur Drehung des Lenkungsgelenkes leicht auf die Lenkerenden drücken. Der Lenker soll leicht drehbar sein. Stellen Sie sich vor das Motorrad, ergreifen Sie die unteren Schafthalterenden der Gabel und schieben Sie vor und zurück. Falls Spiel festgestellt wird, muß die Einstellung in der folgenden Weise durchgeführt werden :
- die Mutter (1) der Lenkbüchse lockern ;
- die vier Schrauben (3), die den Lenkungskopf an den Tragrohren befestigen, lösen ;
- die Einstellungs-Nutmutter (2) des Lenkrohrs mit dem dazu vorgesehenen Spezialschlüssel im Uhrzeigersinn drehen, bis eine richtige Einstellung erhalten wird (der Lenker muß frei ohne Spiel drehen) ;
- die Muttern anziehen (1)
- die Schrauben, die die Schäfte am Lenkungskopf befestigen, mit dem vorgeschriebenem Drehmoment anziehen. Erneut die Lenkung überprüfen und falls erforderlich, nochmals einstellen.
Ajuste del juego de los cojinetes de la dirección
Por motivos de seguridad es preciso mantener siempre registrada la dirección de manera tal que el manillar gire libremente pero sin juego. Para comprobar el registro de la dirección colocar debajo del motor un caballete o un bloque de manera que la rueda delantera quede levantada del suelo. Empujar ligeramente los extremos del manillar para hacer girar la articulación de dirección, el manillar deberá girar sin esfuerzo. Poneros enfrente de la moto, agarrar los extremos inferiores de los portavástagos de la horquilla y tirar y empujar hacia adelante y atrás, si se nota juego es preciso efectuar el ajuste con las operaciones siguientes:
- aflojar la tuerca (1) del manguito de dirección;
- aflojar los cuatro tornillos (3) de fijación de la cabeza de dirección en las cañas portantes;
- girar en sentido horario la virola (2) de registro del manguito de dirección usando la llave especial correspondiente hasta conseguir un registro correcto (el manillar debe girar libremente pero sin juego);
- apretar la tuerca (1);
- apretar los tornillos bloqueadores de los vástagos en la cabeza de dirección con el par de apriete prescrito. Comprobar de nuevo la dirección y a ser necesario efectuar un ulterior ajuste.
1
3
2
Page 42
REGISTRAZIONI E REGOLAZIONI
ADJUSTMENTS
REGLAGES ET CALAGES
EINSTELLUNG UND EINREGULIERUNGEN
AJUSTES Y REGULACIONES
D.36
N° 8000A1661 (03-03)
Page 43
OPERAZIONI GENERALI
GENERAL OPERATIONS
OPERATIONS GENERALES
ALLGEMEINE OPERATIONEN
OPERACIONES GENERALES

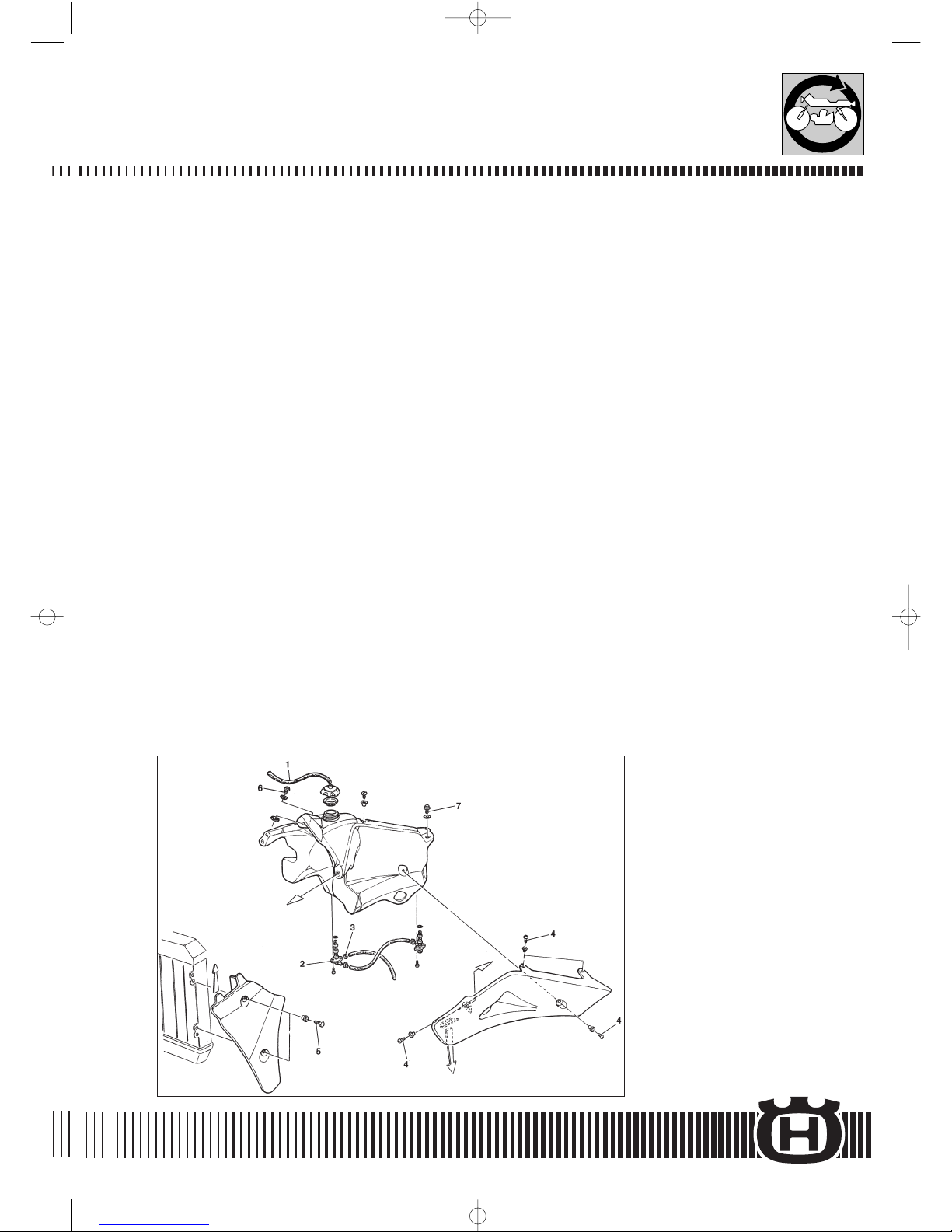

Stacco serbatoio e convogliatori
Rimuovere il tubetto di sfiato (1) dal traversino sul manubrio. Posizionare il rubinetto carburante (2) sulla posizione OFF ed allentare la fascetta (3) sulla tubazione di collegamento al carburatore; sfilare detta tubazione dal rubinetto. Togliere le viti (4) che fissano i convogliatori al serbatoio e recuperare le rispettive bussole; rimuovere i convogliatori, le viti (5) che fissano gli spoiler ai radiatori recuperando anche in questo caso le rispettive bussole. Togliere gli spoiler, le viti (6), (7) ed il serbatoio.
Removal of tank and conveyors
Remove vent pipe (1) from handlebar. Set the fuel cock on OFF position and loosen clamp (3) on the carburettor connecting pipe. Remove the pipe from the cock. Loosen the screws (4) which fix conveyors to radiators (recover the bushes under the screws), remove conveyors, screws (5) which fix spoilers to radiators (recover the bushes under the screws). Remove spoilers, screws (6), (7) and fuel tank.
Démontage réservoir et convoyeurs
Oter le tuyau (1) d'évent du guidon. Placer le robinet carburant sur la position OFF et desserer le collier (1) sur la tuyauterie du carburateur. Oter la tuyauterie du robinet. Oter les vis (4) fixant les convoyeurs aux radiateurs (recouvrer les douilles situées au-dessous des vis), oter les convoyeurs, les vis (5) fixant les spoilers aux radiateurs (recouvrer les douilles situées au-dessous des vis). Oter les spoilers, les vis (6), (7) et le réservoir.
Ausbau der Kraftstoffbehälter und Leitblechen
Das Entlüftungsrohr (1) vom Steg auf dem Lenker abnehmen. Den Treibstoffhahn (2) auf die Position OFF stellen und die Schelle (3) auf der Verbindungsleitung zum Vergaser lockern; den Hahn von der Verbindungsleitung abziehen. Die Schrauben (4), welche die Förderer am Tank befestigen, ausschrauben und die entsprechenden Buchsen sicherstellen; die Förderer und die Schrauben (5), welche die Spoiler an den Kühlern befestigen, abnehmen, auch in diesem Falle die entsprechenden Buchsen sicherstellen. Die Spoiler, die Schrauben (6), (7) und den Tank entnehmen.
Remoción del deposito y los conductores
Remueva el tubito de purga (1) del travesaño en el manillar. Colocar el grifo del carburante en la posicion OFF y aflojar la abrazadera (1) en la tuberia de enlace al carburador; desensarter dicha tuberia del grifo. Saque los tornillos (4) que fijan los conductores al depósito (recuperar los casquillos ubicados bajo los tornillos), retirar los conductores, los tornillos (5) que fijan los spoilers a los radiatores (recuperar los casquillos ubicados bajo los tornillos). Retirar los spoilers, los tornillos (6), (7) y el depósito.
N° 8000A1661 (03-03)
E.7
Page 44
OPERAZIONI GENERALI
GENERAL OPERATIONS
OPERATIONS GENERALES
ALLGEMEINE OPERATIONEN
OPERACIONES GENERALES
Stacco trasduttore digitale, regolatore di tensione, cavo frizione
Rimuovere le quattro connessioni del trasduttore ed il cappuccio (4) dalla candela. Svitare le due viti e togliere il trasduttore (2) dal telaio. Rimuovere la connessione del regolatore dall'impianto cavi, la vite ed il regolatore (3) dal telaio. Allentare il registro (5) sul manubrio. Rimuovere la parte terminale del cavo frizione dalla leva sul lato destro del basamento.
Removal of digital E.C.U., voltage regulator and clutch cable
Remove four connections of digital E.C.U. and spark plug cap (4). Loosen the two screws and the digital power unit (2) from the frame. Remove the regulator connection from the wiring harness, the screw (4) and the regulator (3) from the frame. Loosen register (5) on handlebar. Remove clutch cable terminal from lever set on the right side of base.
Démontage du distributeur digital, regulateur de tension et câble d'embrayage
Oter les quatre connexions du distributeur digital et le capuchon (4) de la bougie. Desserrer les deux vis et ôter le distributeur digital (2) du cadre. Démonter la connexion du régulateur du câblage, la vis et le régulateur (3) du câblage aussi. Desserrer la vanne (5) sur le guidon. Oter le terminal du câble d'embrayage du levier sur le côté droit du carter.
Digitale Einheit abnehmen, des Reglers Spannung des Seilzugs für Kupplung
Die vier Verbindungen des Digitale Einheit und den Stecker (4) von der Kerze wegnehmen. Die beiden Schrauben ausschrauben und die digitale Einheit (2) vom Rahmen abnehmen. Die Verbindung des Reglers von den Seilzügen, die Schraube und den Regler (3) von dem Fahrgestell abnehmen. Die Einstellung (5) auf dem Lenker lockern. Den Endteil des Seilzugs für Kupplung vom Hebel auf der rechten Seite des Kurbelgehäuses entfernen.
Remoción de la centralita digital, regulador tensión cable embrague
Remueva las cuatro conexiones de la centralita digital y el capuchón (4) de la bujía. Desenroscar los dos tornillos (3) y retirar la centralita digital (2) del bastidor. Remueva la conexión del regulador de la instalación de los cables, el tornillo y el regulador (3) del bastidor. Afloje el ajuste (5) en el manillar. Quite la parte terminal del cable del embrague de la palanca en la parte derecha de la bancada.
E.8
N° 8000A1661 (03-03)

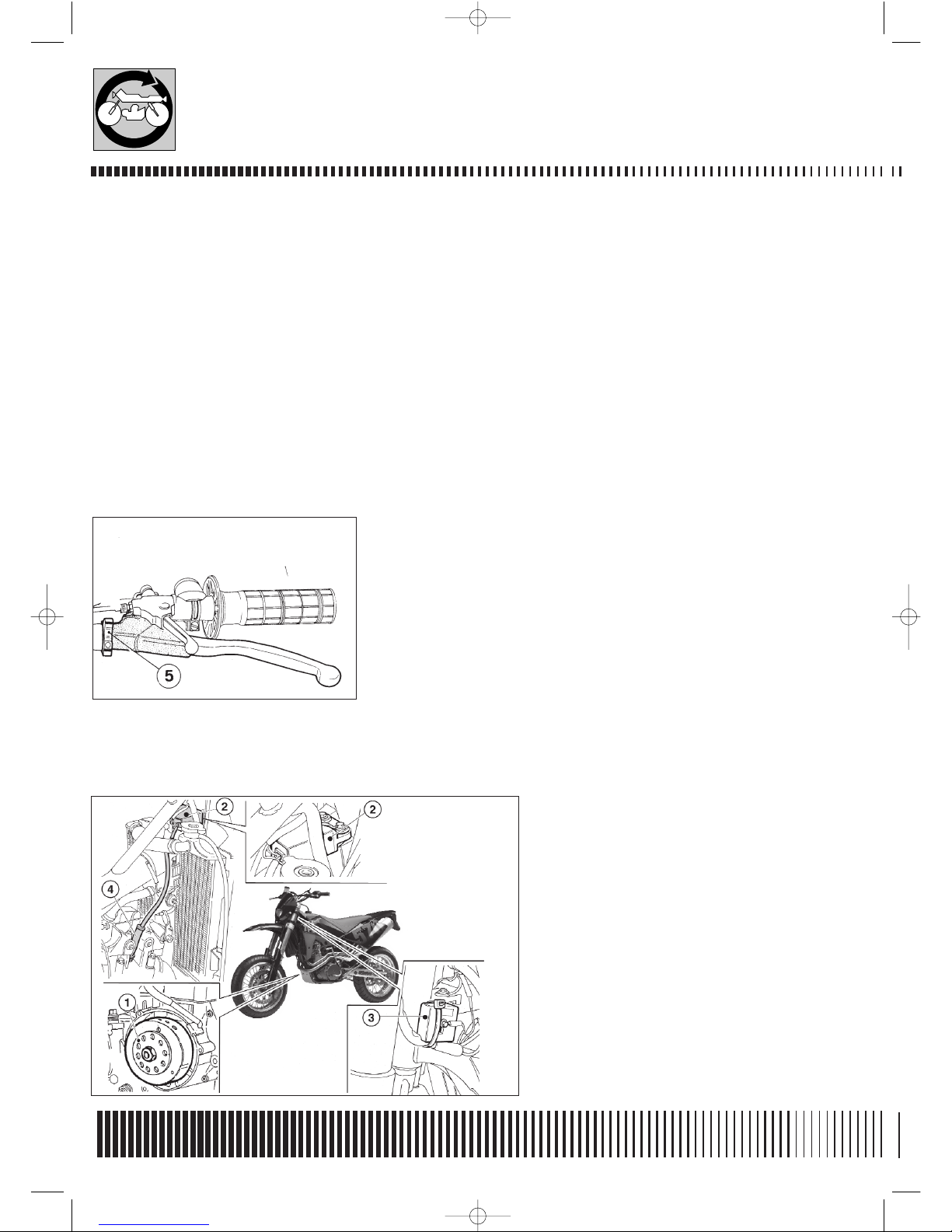

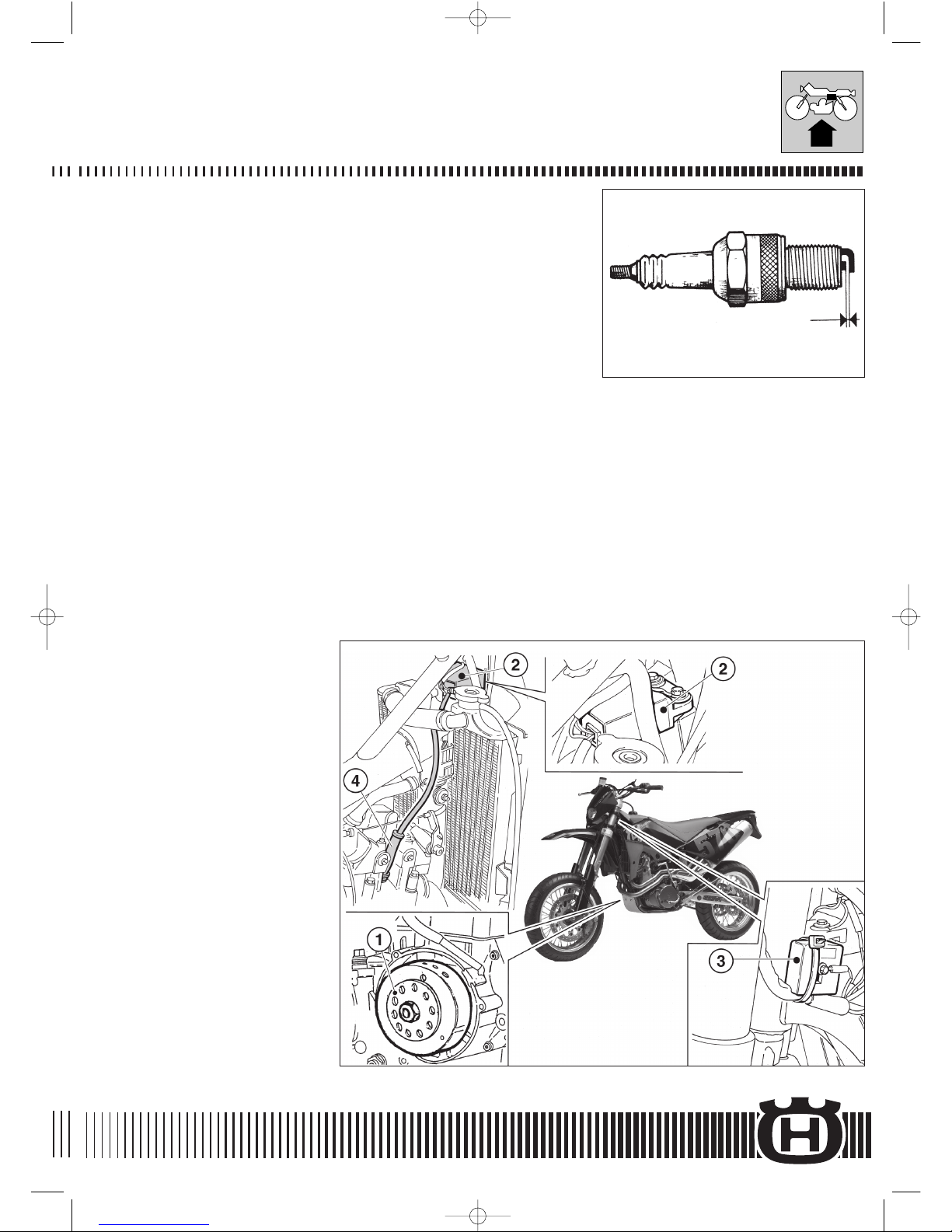

1. Alternatore
2. Trasduttore digitale
3. Regolatore di tensione
4. Cappuccio candela
1. Generator
2. Digital E.C.U.
3. Voltage regulator
4. Spark plug cap
1. Genérateur
2. Distributeur digital
3. Regulateur de tension
4. Capouchon de la bougie
1. Generator
2. Digitale Einheit
3. Spannungs-Regler
4. Stecker van der Kerze
1. Generador
2. Centralita digital
3. Regulador de tensión
4. Capuchón de la buja
5. Registro frizione
5.Clutch adjuster
5. Vis de réglage embrayage
5. Stellschraube für Kupplung
5. Gruppo regulacion embrague
Page 45
N° 8000A1661 (03-03)
I.5
TELAIO, SOSPENSIONI E RUOTE
FRAME, SUSPENSIONS AND WHEELS
CHASSIS, SUSPENSIONS ET ROUES
RAHMEN, AUFHAENGUNG UND RAEDER
BASTIDOR, SUSPENSIONES Y RUEDAS
Telaio
Il telaio è del tipo monotrave in tubi in acciaio a sezione circolare, sdoppiantesi all’altezza dello scarico. Telaietto posteriore in lega
leggera. Per un controllo sommario, consultare la figura. Le dimensioni riportate consentono di stabilire se il telaio richiede un riallineamento o la sostituzione.
IMPORTANTE - I telai molto danneggiati devono essere sostituiti.
Frame
The frame is of the round section single beam type, and splits on a level with the exhaust. Light alloy rear frame. For a rough check,
please see the picture. The size indicated enable to see if the frame should be realigned or replaced.
IMPORTANT - The frames seriously damaged should be replaced.
Chassis
Le cadre est du type monopoutre en tubes d’acier de section circulaire, se doublant à la hauteur de l’échappement.
Cadre arrière en alliage leger. Pour un contrôle sommaire consulter la figure. Les dimensions indiquées permettent d’établir si le cadre
exige un réalignement ou le remplacement.
IMPORTANT - Les cadres très endommagés doivent être remplacés.
Rahmen
Das Gestell ist des Einträgertyps aus Rundschnitt-Stahlrohren, und entdoppelt sich in Höhe des Auspuffs. Hinterer Rahmen aus
Leichtmetall. Zur Einheitskontrolle siehe Abbildung. Die angegeben Maße erlauben ein Festlegen, ob der Rahmen eine erneute Fluchtung benötigt oder ob er ganz ausgewechselt werden muß.
WICHTIG - Sehr beschädigte Rahmen müssen ausgetasucht werden.
Bastidor
El bastidor es del tipo univiga en tubos de acero de sección circular, que se dividen a la altura del escape. Bastidor trasero de
aleación ligera. Para un control general, consultar la figura. Las dimensiones especificadas permiten establecer si el bastidor require una nueva alineación o el remplazo.
IMPORTANTE - Los bastidores muy perjudicados deben ser reemplazados.
Page 46
I.6
N° 8000A1661 (03-03)
TELAIO, SOSPENSIONI E RUOTE
FRAME, SUSPENSIONS AND WHEELS
CHASSIS, SUSPENSIONS ET ROUES
RAHMEN, AUFHAENGUNG UND RAEDER
BASTIDOR, SUSPENSIONES Y RUEDAS

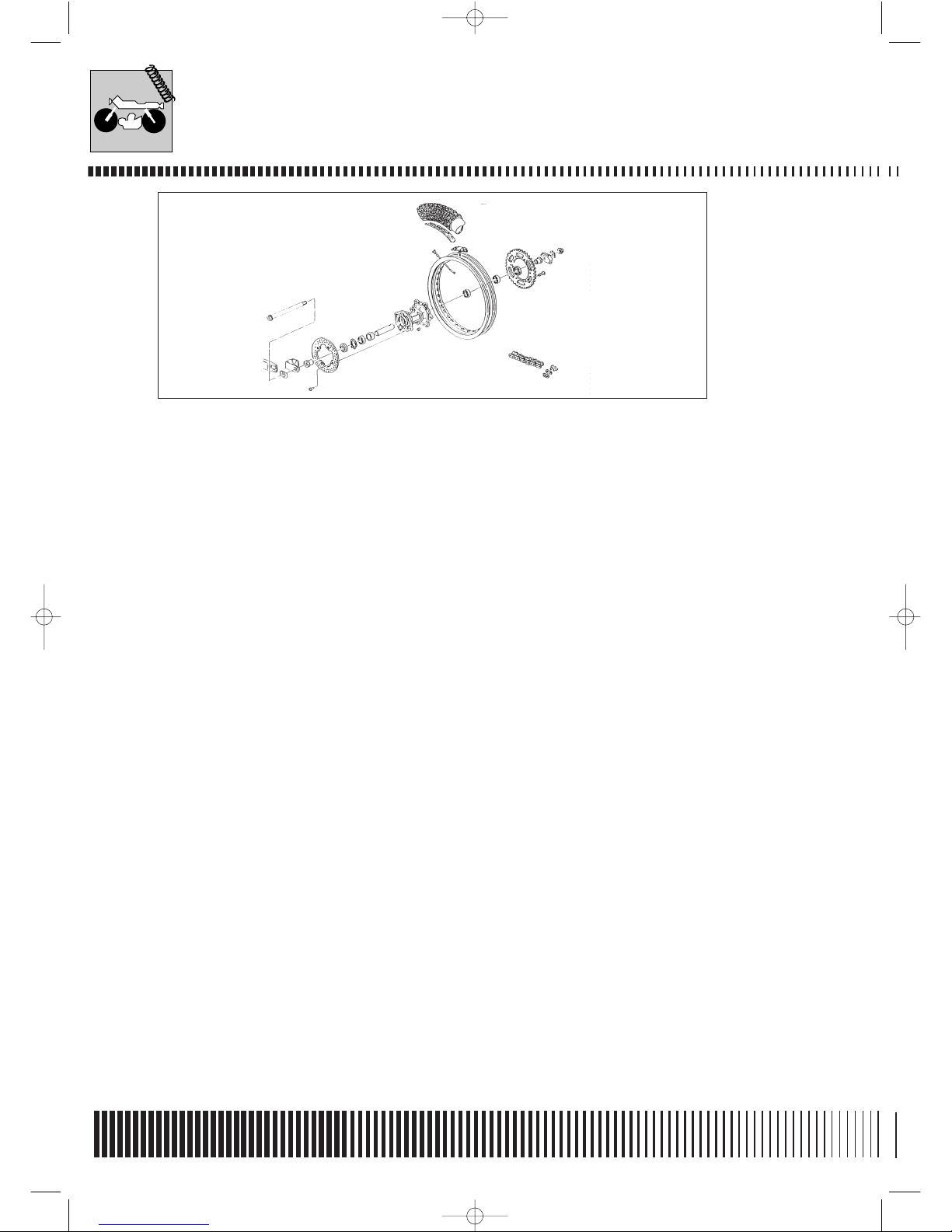

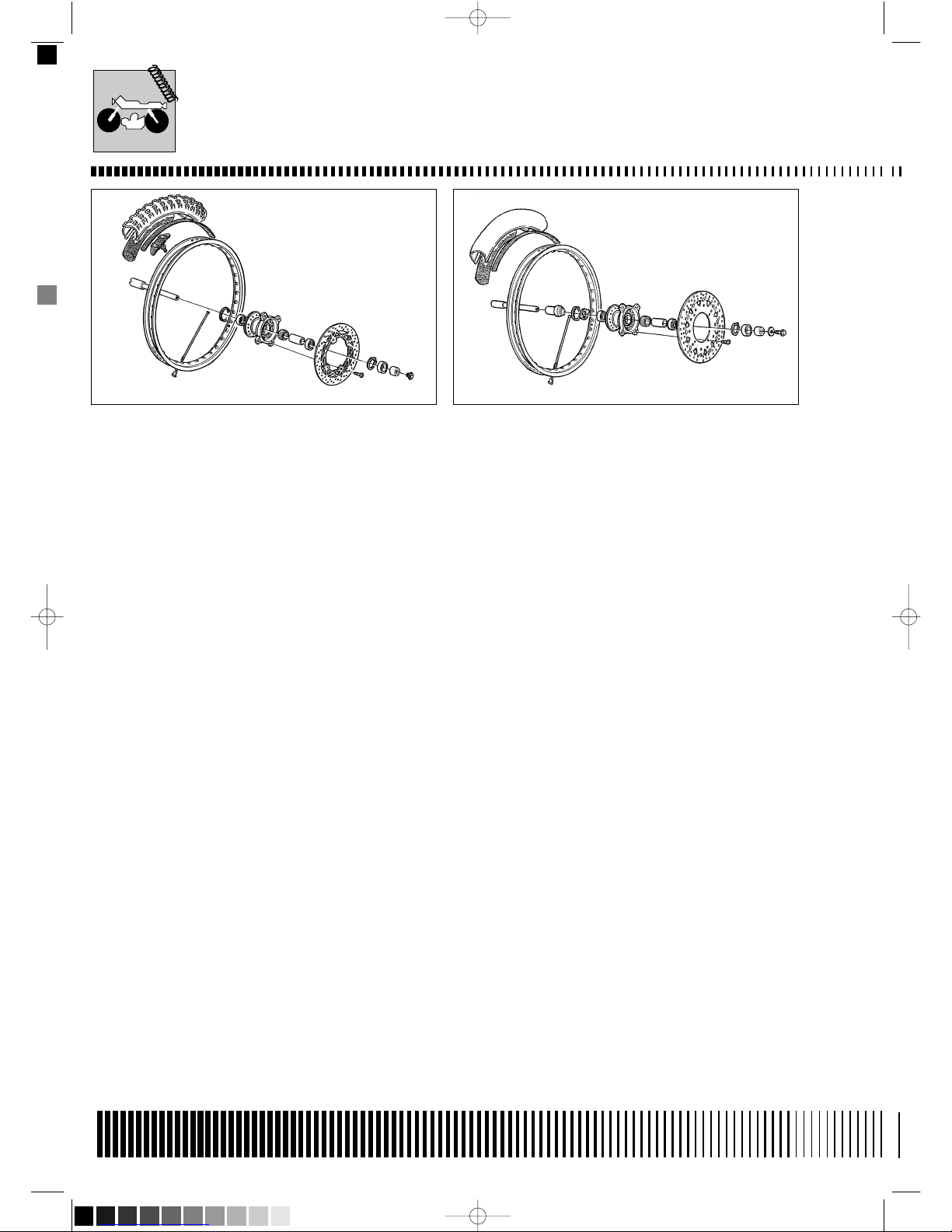

Ruota anteriore
Mozzo e cerchio in lega leggera con raggi in acciaio ad alta
resistenza.
Cerchio marca .......................... TAKASAGO (TE); BEHR (SMR)
Dimensioni .............................. 1,6"x21"(TE); 3,5”x17” (SMR)
Pneumatico marca ..........MICHELIN o PIRELLI (TE); PIRELLI (SMR)
Tipo................... ENDURO Comp. 3 o MT 83 SCORPION (TE);
MTR 01 Dragon (SMR)
Dimensioni .................................................. 90/90x21" (TE)
120/70x17” (SMR)
Pressione pneumatico ............................ 0,9÷1,0 kg/cm
2
(TE);
1,8 Kg/cm
2
(SMR)
Front wheel
Hub and rim in light alloy with tensile steel spokes.
Rim make.................................. TAKASAGO (TE); BEHR (SMR)
Size ...................................... 1,6"x21" (TE); 3,5”x17” (SMR)
Tyre make ....................MICHELIN or PIRELLI (TE); PIRELLI (SMR)
Type ................. ENDURO Comp. 3 or MT 83 SCORPION (TE);
MTR 01 Dragon (SMR)
Size ........................................................... 90/90x21" (TE)
120/70x17” (SMR)
Pressures ................................................ 12,8÷14,2 psi (TE);
25.6 psi (SMR)
Roue avant
Moyeu et jante en alliage léger avec rayons en acier à
résistance élevée.
Jante marque............................. TAKASAGO (TE); BEHR (SMR)
Dimensions ............................ 1,6"x21" (TE); 3,5”x17” (SMR)
Pneu marque ................MICHELIN ou PIRELLI (TE); PIRELLI (SMR)
Type..................ENDURO Comp. 3 ou MT 83 SCORPION (TE);
MTR 01 Dragon (SMR)
Dimensions ................................................. 90/90x21" (TE)
120/70x17” (SMR)
Pression pneu ....................................... 0,9÷1,0 kg/cm
2
(TE);
1,8 Kg/cm
2
(SMR)
Vorderrad
Nabe und Felge aus Leichtmetall mit Speichen aus
hochwertigem Stahl.
Felge Marke.............................. TAKASAGO (TE); BEHR (SMR)
Abmessungen ......................... 1,6"x21" (TE); 3,5”x17” (SMR)
Reifenmarke ............. MICHELIN oder PIRELLI (TE); PIRELLI (SMR)
Typ ............... ENDURO Comp. 3 oder MT 83 SCORPION (TE);
MTR 01 Dragon (SMR)
Abmessungen .............................................. 90/90x21" (TE)
120/70x17” (SMR)
Reifendruck .......................................... 0,9÷1,0 kg/cm
2
(TE);
1,8 Kg/cm
2
(SMR)
Rueda delantera
Cubo y llanta de aleación ligera con radios de acero de alta
resistencia.
Llanta marca ............................. TAKASAGO (TE); BEHR (SMR)
Dimensiones .......................... 1,6"x21" (TE); 3,5”x17” (SMR)
Neumático marca .......MICHELIN o bien PIRELLI (TE); PIRELLI (SMR)
Tipo............ ENDURO Comp. 3 o bien MT 83 SCORPION (TE);
MTR 01 Dragon (SMR)
Dimensiones ............................................... 90/90x21" (TE);
120/70x17” (SMR)
Presión neumático ................................. 0,9÷1,0 kg/cm
2
(TE);
1,8 Kg/cm
2
(SMR)
TE SMR

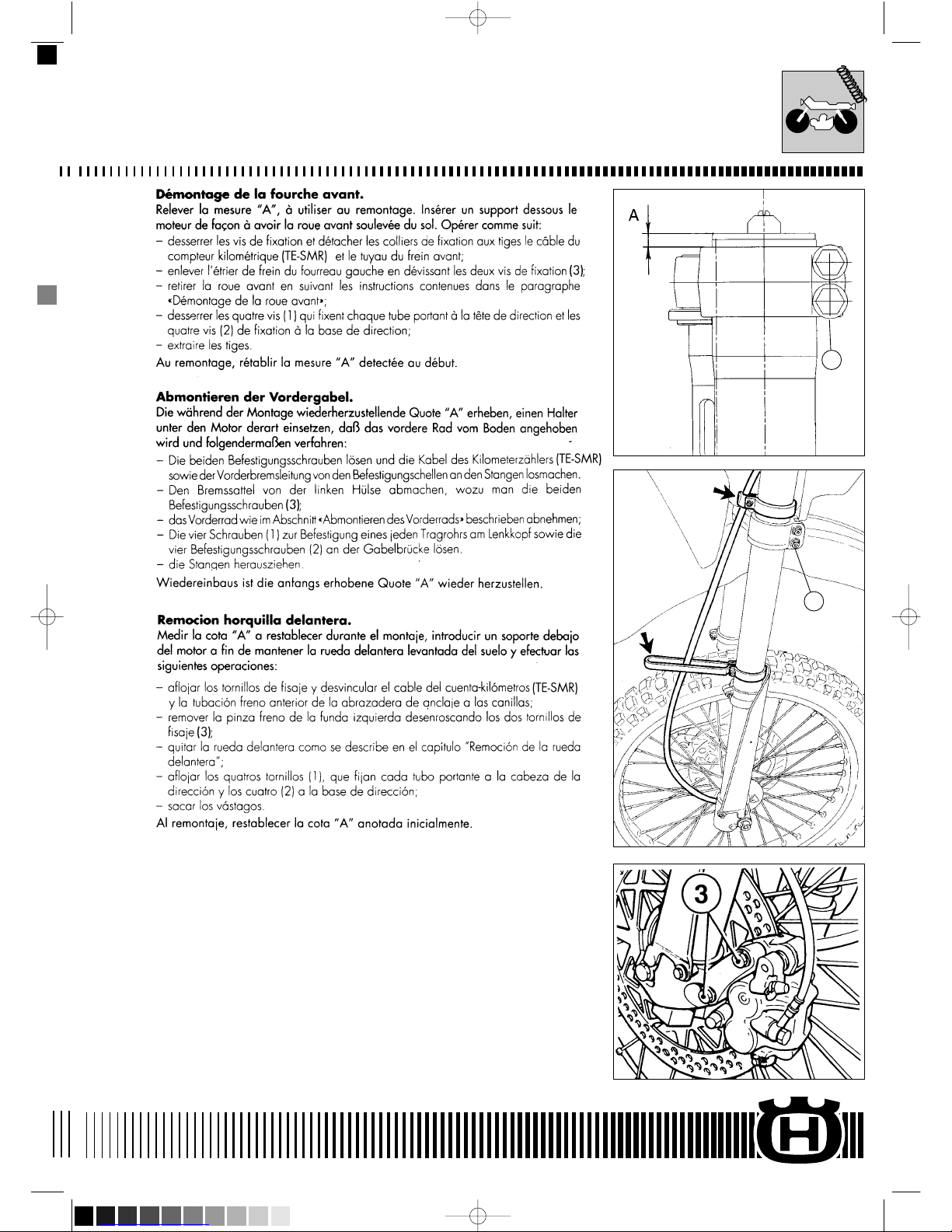

Page 47
N° 8000A1661 (03-03)
I.9
TELAIO, SOSPENSIONI E RUOTE
FRAME, SUSPENSIONS AND WHEELS
CHASSIS, SUSPENSIONS ET ROUES
RAHMEN, AUFHAENGUNG UND RAEDER
BASTIDOR, SUSPENSIONES Y RUEDAS
1
2
Page 48
I.10
N° 8000A1661 (03-03)
TELAIO, SOSPENSIONI E RUOTE
FRAME, SUSPENSIONS AND WHEELS
CHASSIS, SUSPENSIONS ET ROUES
RAHMEN, AUFHAENGUNG UND RAEDER
BASTIDOR, SUSPENSIONES Y RUEDAS
Sospensione anteriore
La sospensione anteriore è una MARZOCCHI “U.S.D.” teleidraulica a steli rovesciati e perno avanzato; steli di 45 mm di diametro.
L'escursione della ruota sull'asse delle gambe è di 260 mm (SMR) o 300 mm (TE).
Front suspension
The front suspension unit is a MARZOCCHI “MAGNUM” telescopic hydraulic fork with advanced axle with 1.77 in. diameter
stanchions. Wheel travel along the legs is 10.24 in. (SMR) or 11.81 (TE).
Suspension avant
La suspension avant est une MARZOCCHI “MAGNUM” téléhydraulique avec axe avancé à montants de 45 mm de diamètre.
L'excursion de la roue sur l'axe des branches est de 260 mm (SMR) ou 300 mm (TE).
Vorderradfederung
Bei der Vorderradaufhängung handelt es sich um eine MARZOCCHI “MAGNUM” telehydraulischer Gabel mit verlängertem Zapfen
und Schäfte von 45 mm Durchmesser. Die Radfederung entlang der Beinachse beträgt 260 mm (SMR)) oder 300 mm (TE).
Suspensión delantera
La suspensión delantera es una MARZOCCHI “MAGNUM” telehidráulica de perno avanzado con vástagos de 45 mm de diámetro.
La carrera de la rueda sobre el eje de las patas es de 260 mm (SMR) o bien 300 mm (TE).

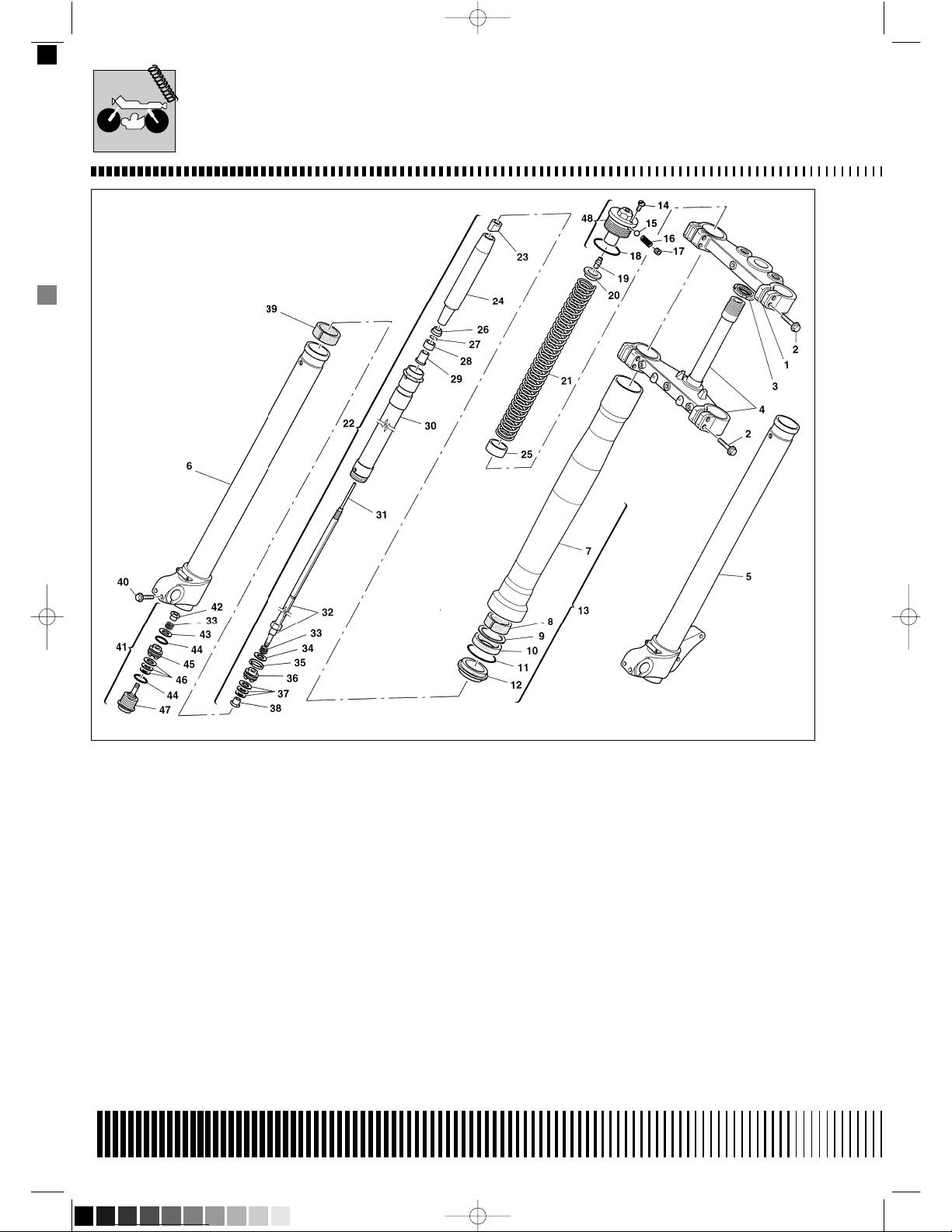

ESPLOSO FORCELLA
FORK EXPLODED VIEW SCHEMA ECLATE FOURCHE DETAILZECHNUNG DER GABEL DIBUJO DE DESPIECE DE LA HORQUILLA
Page 49
N° 8000A1661 (03-03)
I.65
TELAIO, SOSPENSIONI E RUOTE
FRAME, SUSPENSIONS AND WHEELS
CHASSIS, SUSPENSIONS ET ROUES
RAHMEN, AUFHAENGUNG UND RAEDER
BASTIDOR, SUSPENSIONES Y RUEDAS

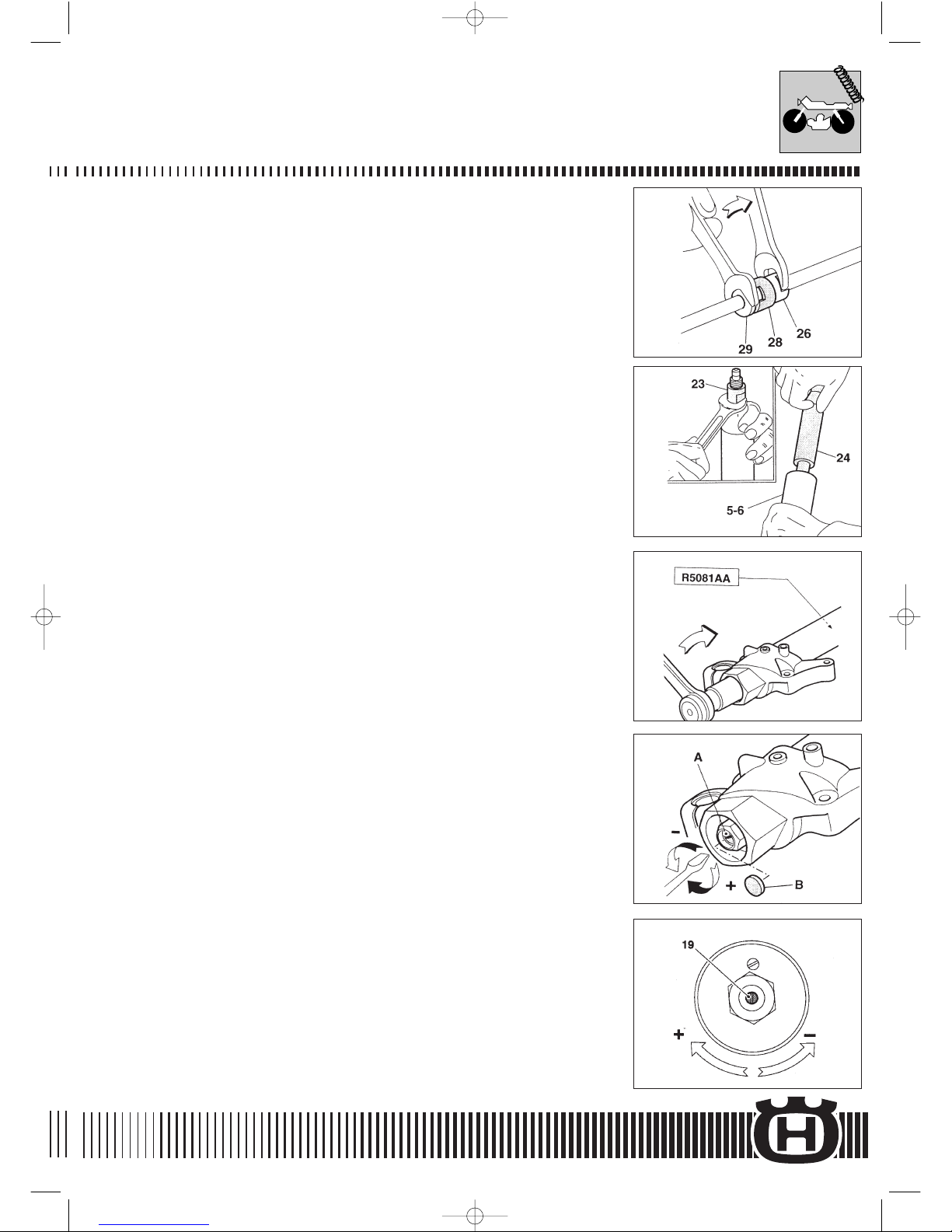

AJUSTE
Ajuste STANDARD en compresión: desde la posición de todo cerrado, desenroscar 23 “click”. Ajuste STANDARD en extensión: desde la posición de todo cerrado, desenroscar 10 “click”.
FIG. 37 El ajuste del freno en COMPRESIÓN es posible maniobrando, con un destornillador plano, el registro de tornillo (A), situado en el fondo de cada vástago. Para acceder al registro es preciso quitar el tapón protector (B). Para modificar la posición del registro es preciso partir SIEMPRE de la posición de todo cerrado. Esta posición se consigue girando el registro hasta el tope en sentido horario. Seguidamente desenroscar el registro en sentido antihorario hasta alcanzar la posición deseada. Cada posición de registro queda indicada por un “click”. IMPORTANTE: no forzar el registro más allá de las posiciones máximas de apertura y cierre.
FIG. 38 El ajuste del freno en EXTENSIÓN es posible maniobrando, con un pequeño destornillador plano, el tornillo de registro (19) situado encima de cada vástago. Para modificar la posición del registro es preciso partir SIEMPRE de la posición de todo cerrado. Esta posición se consigue girando el tornillo de registro hasta el tope en sentido horario. Seguidamente desenroscar el registro en sentido antihorario hasta alcanzar la posición deseada. Cada posición de registro queda indicada por un “click”. IMPORTANTE: no forzar el registro más allá de las posiciones máximas de apertura y cierre.
FIG. 34
FIG. 35
FIG. 36
FIG. 37
FIG. 38
Page 50
I.66
N° 8000A1661 (03-03)
TELAIO, SOSPENSIONI E RUOTE
FRAME, SUSPENSIONS AND WHEELS
CHASSIS, SUSPENSIONS ET ROUES
RAHMEN, AUFHAENGUNG UND RAEDER
BASTIDOR, SUSPENSIONES Y RUEDAS
Ruota posteriore
Mozzo e cerchio in lega leggera con raggi in acciaio ad alta resistenza.
Cerchio marca ...............................................TAKASAGO (TE) BEHR (SMR)
Dimensioni.....................................EXCEL 2,15"x18" (TE); 4,25”x17”(SMR)
Pneumatico marca .......................... PIRELLI (SMR); MICHELIN e PIRELLI (TE);
Tipo .............................ENDURO Comp. 3 oppure MT 83 SCORPION (TE);
MT R01 Dragon (SMR)
Dimensioni.........................................140/80x18"(TE); 150/60-17” (SMR)
Pressione pneumatico ...................0,8 ÷ 0,9 Kg/cm
2
(TE); 2,0 Kg/cm2 (SMR)
Rear wheel
Hub and rim in light alloy with high tensile steel spokes.
Rim make ......................................................TAKASAGO (TE) BEHR (SMR)
Size ..............................................EXCEL 2,15"x18" (TE); 4,25”x17”(SMR)
Type make....................................PIRELLI (SMR); MICHELIN and PIRELLI (TE);
Type ....................ENDURO Comp. 3 or MT 83 SCORPION (TE); NHS (62);
MT R01 Dragon (SMR)
Size .................................................140/80x18" (TE); 150/60-17” (SMR)
Pressure ......................................0,8 ÷ 0,9 Kg/cm
2
(TE); 2,0 Kg/cm2 (SMR)
Roue arrière
Moyeu et jante en alliage léger, avec rayons en acier à résistance élevée.
Jante marque .................................................TAKASAGO (TE) BEHR (SMR)
Dimensions ....................................EXCEL 2,15"x18" (TE); 4,25”x17”(SMR)
Pneu marque ...................................PIRELLI (SMR); MICHELIN et PIRELLI (TE);
Type ...................................ENDURO Comp. 3 ou MT 83 SCORPION (TE);
.............................................................................MT R01 Dragon (SMR)
Dimensions .......................................140/80x18" (TE); 150/60-17” (SMR)
Pression pneu ..............................0,8 ÷ 0,9 Kg/cm
2
(TE); 2,0 Kg/cm2 (SMR)
Hinterrad
Nabe und Felge aus Leichtmetall mit Speichen aus hochwertigem Stahl.
Felge Marke ..................................................TAKASAGO (TE) BEHR (SMR)
Abmessungen.....................................EXCEL 2,15"x18" (TE); 4,25”x17”(SMR)
Reifenmarke..................................PIRELLI (SMR); MICHELIN und PIRELLI (TE);
Typ ..................................ENDURO Comp. 3 oder MT 83 SCORPION (TE);
MT R01 Dragon (SMR)
Abmessungen....................................140/80x18" (TE); 150/60-17” (SMR)
Reifendruck .................................0,8 ÷ 0,9 Kg/cm
2
(TE); 2,0 Kg/cm2 (SMR)
Rueda trasera
Cubo y llanta de aleacación ligera con radios de acero de alta resistencia.
Llanta marca ..................................................TAKASAGO (TE) BEHR (SMR)
Dimensiones.....................................EXCEL 2,15"x18" (TE); 4,25”x17”(SMR)
Neumático marca .............................PIRELLI (SMR); MICHELIN y PIRELLI (TE);
Tipo...............................ENDURO Comp. 3 o bien MT 83 SCORPION (TE);
MT R01 Dragon (SMR)
Dimensiones......................................140/80x18" (TE); 150/60-17” (SMR)
Presión neumático ....................... 0,8 ÷ 0,9 Kg/cm
2
(TE); 2,0 Kg/cm2 (SMR)
Page 51
FRENI
BRAKES
FREINS
BREMSEN
FRENOS
Impianto frenante
L'impianto frenante è suddiviso in due circuiti totalmente indipendenti. Ciascun impianto, è dotato di una pinza collegata a una pompa a comando idraulico con serbatoio per il contenimento del liquido (incorporato sulla pompa stessa per il freno anteriore e separato per il freno posteriore). Entrambe le pinze, con pastiglie flottanti, lavorano su dischi di acciaio fissati al mozzo ruota.
Braking system
The braking systems is divided into two completely independent circuits.Each system is provided with a caliper connected to a hydraulic control pump with tank for the fluid (incorporated on the pump for the rear brake and separated for the rear one). Both calipers, with floating pads, work on steel discs fastened to the wheel hub.
Installation freinante
L'installation freinante est divisée en deux circuits entièrement indépendants l'un de l'autre.Chaque installation est douée d'un étrier connecté à une pompe à commande hydraulique, avec un réservoir pour le liquide (encastré sur la même pompe pour le frein avant et separé pour le frein arrière). Le deux étriers, avec pastilles flottantes, agissent sur des disques en acier fixés au moyeau roue.
Bremsanlage
Die Bremsanlage ist in zwei ganz unabhängigen Kreisen eingeteilt. Jede Anlage ist mit einem Sattel ausgestattet, welcher mit einer hydraulisch gesteuerten Pumpe angeschlossen ist, die mit einem Tank (eingebaut auf derselben Pumpe für die vordere Bremse, und getrennt für die hintere Bremse) fü r die Sammlung der Flü ssigkeit ausgestattet ist. Beide Sättel, mit schwimmenden Beläge, arbeiten auf zu der Radnabe befestigten Stahlscheiben.
Instalación frenante
La instalación frenante está dividida en dos circuitos totalmente independientes. Cada instalación está dotada de una pinza conectada a una bomba de mando hidráulico con depósito para contener el líquido (incorporado en dicha bomba para el freno delantero y separado para el freno trasero). Ambas pinzas, con pastillas flotantes, trabajan sobre discos de acero fijados en el cubo de la rueda.
N° 8000A1661 (03-03)
L.3

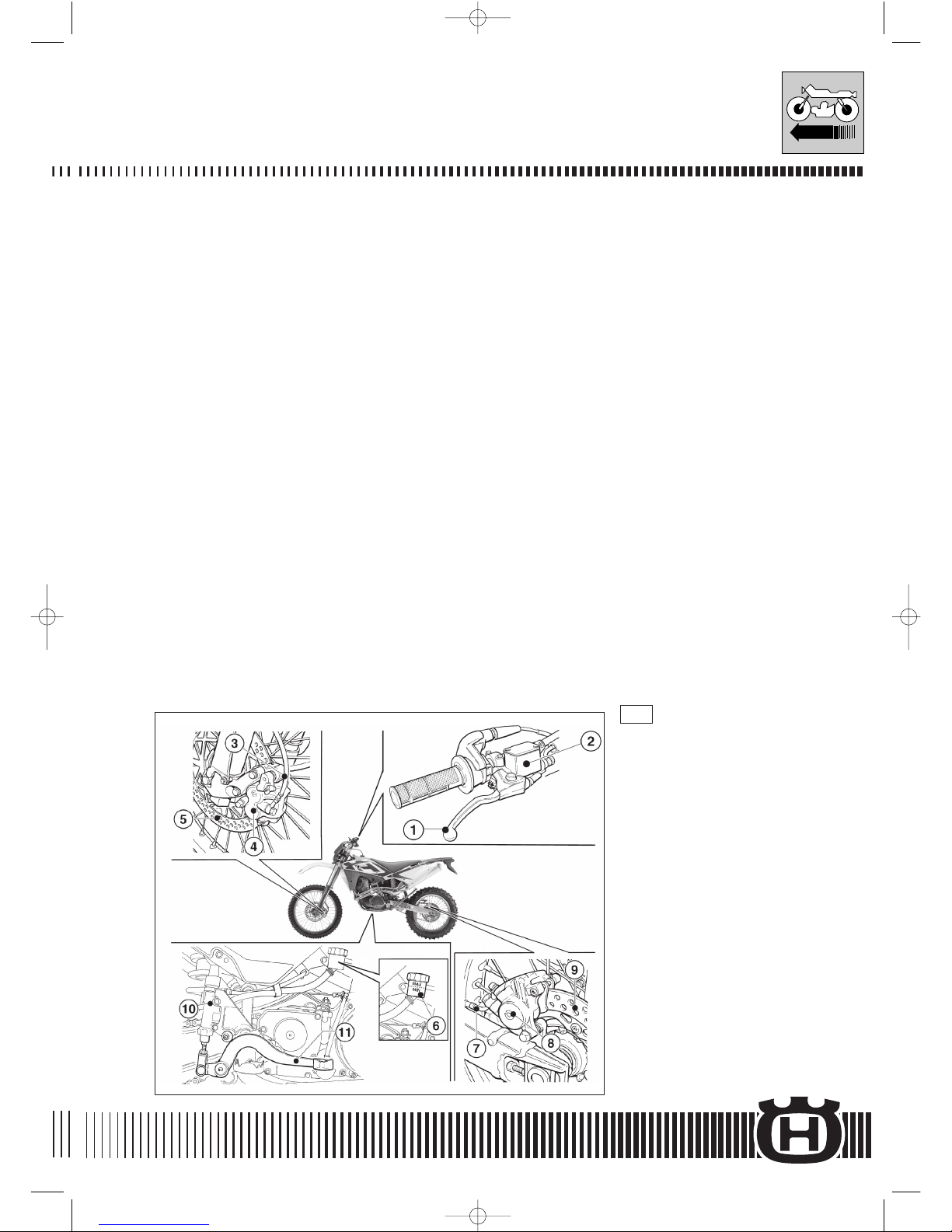

TE
1- Leva comando freno anteriore 2- Pompa freno anteriore con
serbatoio olio 3- Tubazione anteriore 4- Pinza anteriore 5- Disco freno anteriore 6- Serbatoio olio freno posteriore 7- Tubazione posteriore 8- Pinza posteriore 9- Disco freno posteriore 10- Pompa freno posteriore 11- Pedale comando freno posteriore
1. Front brake control lever
2. Front brake pump with oil tank
3. Front pipes
4. Front caliper
5. Front brake disk
6. Rear brake oil tank
7. Rear pipe
8. Rear caliper
9. Rear brake disk
10. Rear brake pump
11. Rear brake control pedal
1. Levier de commande frein avant
2. Pompe frein avant avec réservoir d’huile
3. Tuyauterie avant
4. Étrier avant
5. Disque frein avant
6. Réservoir huile du frein arrière
7. Tuyauterie arrière
8. Étrier arrière
9. Disque frein arrière
10. Pompe frein arrière
11. Pédale de commande frein arrière
1. Schalthebel der vorderen Bremse
2. Pumpe der vorderen Bremse mit Öltank
3. Vordere Leitung
4. Vordere Zange
5. Vordere Bremsscheibe
6. Öltank der hinteren Bremse
7. Hintere Leitung
8. Hintere Zange
9. Hintere Bremsscheibe
10. Hintere Bremsenpumpe
11. Schaltpedal der
hinteren Bremse
1 - Palanca mando freno
delantero
2 - Bomba freno delantero
con depósito aceite 3 - Tubería delantera 4 - Pinza delantera 5 - Disco freno delantero 6 - Depósito aceite freno
delantero 7 - Tubería trasera 8 - Pinza trasera 9 - Disco freno trasero 10 - Bomba freno trasero 11 - Pedal mando freno
trasero
Page 52
FRENI
BRAKES
FREINS
BREMSEN
FRENOS
Disco freno
Il controllo del disco è importante; esso deve essere perfettamente pulito, cioè senza ruggine, olio, grasso od altra sporcizia e non deve presentare profonde rigature. Diametro disco freno anteriore: mm 260 (TE, TC); mm 320 (SMR) Spessore del disco anteriore (a nuovo): mm 3,0 (TE, TC); mm 4,0 (SMR) Spessore del disco al limite di usura: mm 2,5 (TE, TC); mm 3,5 (SMR) Diametro disco freno posteriore: mm 220 Spessore del disco posteriore (a nuovo): mm 4,0 Spessore del disco al limite di usura: mm 3,5 La distorsione dei dischi non deve superare i 0,15 mm (misura da rilevare con un comparartore e con disco montato sul serchio). Per rimuovere il disco dal cerchio ruota è necessario svitare le sei viti di fissaggio. Quando si procede al rimontaggio pulire perfettamente le superfici di appoggio e avvitare le viti alla coppia di serraggio prescritta.
Disc brake
A regular check of brake disc condition is most important; the disc should be absolutely clean without any traces of rust, oil, grease or dirt and should not be excessively scored. Front brake disc diameter: 10.24 in. (TE, TC); 12.6 in. (SMR) Front brake disc thickness (when new): 0.118 in. (TE, TC); 0.157 in. (SMR) Brake disc thickness at wear limit: 0.098 in. (TE, TC); 0.138 in. (SMR) Rear brake disc diameter: 8.66 in. Rear brake disc thickness (when new): 0.157 in. Brake disc thickness at wear limit: 0.138 in. The disc distortion must not exceed 0.15 mm/0.006 in. (this measure is to be taken with a comparator and with the disc mounted on the rim). Loosen the six fixing screws to remove the disque from the rim. When reassembling, accurately clean the supporting surfaces and tighten the screws to the torque required.
Disque frein
Il est important de contrôler le disque qui doit être parfaitement propre, c'est-à-dire sans rouille, graisse ou autre saleté; sa surface ne doit présenter aucune striure. Diamètre disque frein avant: mm 260 (TE, TC); mm 320 (SMR) Epaisseur du disque frein avant (disque neuf): mm 3,0 (TE, TC); mm 4,0 (SMR) Epaisseur du disque (limite d'usure): mm 2,5 (TE, TC); mm 3,5 (SMR) Diamètre disque frein arrière: mm 220 Epaisseur du disque frein arrière (disque neuf): mm 4,0 Epaisseur du disque (limite d'usure): mm 3,5 Le voilure des disques ne doit pas dépasser 0,15 mm (vérifier cette mesure avec un comparateur quand le disque est monté sur la jante).
L.4
N° 8000A1661 (03-03)
Desserrer les six vis de fixation pour ôter le disque de la jante. Avant le remontage, nettoyer soigneusement les surfaces d’appui et serrer les vis à la couple de serrage requise.
Bremsscheibe
Besonders wichtig ist die Kontrolle der Bremsscheiben die völlig sauber bleiben muss, d.h. ohne Rost, Öl-, Fettrück stände oder Schmutz und keine tiefen Rillen aufweisen darf. Durchmesser der vord. Bremsscheibe: mm 260 (TE, TC); mm 320 (SMR) Dicke der vord. Bremsscheibe (nue Scheibe): mm 3,0 (TE, TC); mm 4,0 (SMR) Dicke der Bremsscheibe (zulässige Verschleissgrenze): mm 2,5 (TE, TC); mm 3,5 (SMR) Durchmesser der hint. Bremsscheibe: mm 220 Dicke der hint. Bremsscheibe (nue Scheibe): mm 4,0 Dicke der Bremsscheibe (zulässige Verschleissgrenze): mm 3,5 Der Verzug der Scheiben darf 0,15 mm nicht überschreiten (das Maß muß mit Hilfe eines Komparators kontrolliert werden, wobei die Bremsscheibe an der Felge angebracht sein muß). Zur Abnahme der Scheibe vom Radfelgen ist es erforderlich, die sechs Befestigungsschrauben auszuschrauben. Beim Wiedereinbau die Auflageflächen sorgfältig reinigen und die Schrauben mit dem vorgeschriebenen Drehmoment anziehen.
Disco freno
El control del disco es importante; el disco tiene que estar perfectamente limpio, o sea sin óxido, ni aceite ni grasa ni demás suciedad y no debe presentar rayaduras profundas. Diámetro disco freno delantero: 260 mm (TE, TC); mm 320 (SMR) Espesor del disco delantero (nuevo): 3,0 mm (TE, TC); mm 4,0 (SMR) Espesor del disco al límite del desgaste: 2,5 mm (TE, TC); mm 3,5 (SMR) Diámetro disco freno trasero: 220 mm Espesor del disco trasero (nuevo): 4,0 mm Espesor del disco al límite del desgaste: 3,5 mm La distorción de los discos no debe superar los 0,15 mm (medida de relevarse con un comparador y con disco montado sobre el aro). Para remover el disco de la llanta rueda, proveer a destornillar los seis tornillos de fijación. Antes de volver a remontar, limpiar perfectamente las superficies de apojo y después cerrar los tornillos con el par de torsión establecido.
Page 53
N° 8000A1661 (03-03)
M.3
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACION ELECTRICA
Légende schéma électrique (TE - SMR).................... M. 5
Légende couleur câbles (TE - SMR)........................ M. 6
Légende schéma électrique (TC, TE USA)............... M. 7
Légende couleur câbles (TC, TE USA).................... M. 8
Générateur ........................................................ M.12
Transducteur électronique .................................... M.12
Régulateur de tension .......................................... M.12
Bougie d'allumage ............................................. M.12
Reglage avance allumage ................................... M.15
Diagramme d’avance ...........................................M.17
Contrôle du stator/alternateur................................M.18
Phare avant ....................................................... M.19
Referencias esquema eléctrico (TE - SMR) ............... M. 5
Referencias colores de los cables (TE - SMR) ........... M. 6
Referencias esquema eléctrico (TC, TE USA) ........... M. 7
Referencias colores de los cables (TC, TE USA) ....... M. 8
Generador ........................................................ M.14
Transductor electrónico ........................................ M.14
Regulador de tensión .......................................... M.14
Bujía de encendido ............................................ M.14
Regulacion anticipo accionamiento ...................... M.16
Diagrama de anticipo...........................................M.17
Verificación del estator del alternador.....................M.18
Faro delantero ................................................... M.20
Schaltplan (TE - SMR)...........................................M. 5
Kabelfarben (TE - SMR) ........................................ M.6
Schaltplan (TC, TE USA)....................................... M.7
Kabelfarben (TC, TE USA) .................................... M. 8
Generator ......................................................... M.13
Elektronischer Meßwertgeber ............................... M.13
Spannungsregler ................................................. M.13
Zündkerze ......................................................... M.13
Einstellung Zündungsvoreilung ............................. M.16
Diagramm der Vorverstellung.................................M.17
Überprüfung des Alternator-Stators .........................M.18
Vorderscheinwerfer ............................................. M.20
Page 54
M.4
N° 8000A1661 (03-03)
IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACION ELECTRICA
TE, SMR - Escluso USA / USA excluded / Exclu USA / Nuhr USA / USA excludido
10
9
8
11
12
13
7
6
5
4 3
2
1
17
16
15
14
SCHEMA ELETTRICO
WIRING DIAGRAM
SCHÉMA ÉLECTRIQUE
SCHALTPLAN
ESQUEMA ELÉCTRICO
18
19
20
Page 55
IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACION ELECTRICA
Legenda schema elettrico (TE-SMR escluso USA)
1. Trasduttore elettronico
2. Alternatore
3. Regolatore di tensione
4. Interruttore stop posteriore
5. Interruttore stop anteriore
6. Illuminazione strumento
7. Indicatore di direzione anteriore Dx.
8. Proiettore anteriore
9. Luci di posizione
10. Indicatore di direzione anteriore Sx.
11. Avvisatore acustico
12. Commutatore sinistro
13. Intermittenza indicatori di direzione
14. Fanalino posteriore
15. Massa telaio
16. Segnale stop motore
17. Uscita generatore
18. Candela
19. Indicatore di direzione posteriore Dx.
20. Indicatore di direzione anteriore Sx.
Caption of the electric diagram (TE-SMR USA excluded)
1. Electronic transducer
2. Alternator
3. Voltage regulator
4. Rear stop switch
5. Front stop switch
6. Instrument lighting
7. Right front turn indicator
8. Headlamp
9. Parking lights
10. Left front turn indicator
11. Horn
12. Left commutator
13. Turn indicator intermittence
14. Rear light
15. Frame earth
16. Engine stop signal
17. Generator output
18. Spark plug
19. Right rear turn indicator
20. Left rear turn indicator
Légende du schéma électrique (TE-SMR exclu USA)
1. Transducteur électronique
2. Alternateur
3. Régulateur de tension
4. Interrupteur de stop arrière
5. Interrupteur de stop avant
6. Illumination instrument
7. Indicateur de direction avant droit
8. Phare
9. Feux de stationnement
10. Indicateur de direction avant gauche
11. Avertisseur acoustique
12. Commutateur gauche
13. Intermittance indicateurs de direction
14. Feu arrière
15. Terre cadre
16. Signal d’arrêt moteur
17. Sortie générateur
18. Bougie
19. Indicateur de direction arrière droit
20. Indicateur de direction arrière gauche
N° 8000A1661 (03-03)
M.5
Beschriftung des elektrischen Planes (TE-SMR Nuhr USA)
1. Elektronischer Meßwertgeber
2. Alternator
3. Spannungsregler
4. Hinterer Stop-Schalter
5. Vorderer Stop-Schalter
6. Schlüsselschalter
7. Vorderer Rechts-Richtungsanzeiger
8. Vorderer Scheinwerfer
9. Parklicht
10. Vorderer Links-Richtungsanzeiger
11. Hupe
12. Linker Umschalter
13. Intermittenz-Richtungsanzeiger
14. Hinteres Licht
15. Gestell-Masse
16. Motor-Stop-Signal
17. Generator-Ausgang
18. Zündkerze
19. Hinteres rechter Blinker
20. Hinteres linker Blinker
Leyenda del esquema eléctrico (TE-SMRUSA excludido)
1. Transductor electrónico
2. Alternador
3. Regulador de tensión
4. Interruptor stop trasero
5. Interruptor stop delantero
6. illuminación instrumento
7. Indicador de dirección delantero derecho
8. Faro delantero
9. Luces de posición
10. Indicador de dirección delantero izquierdo
11. Claxon
12. Conmutador izquierdo
13. Intermitencia indicadores de dirección
14. Faro trasero
15. Masa bastidor
16. Señal stop motor
17. Salida generador
18. Bujía
19. Indicador de dirección trasero derecho
20. Indicador de dirección trasero izquierdo
TE, SMR - Escluso USA / USA excluded / Exclu USA / Nuhr USA / USA excludido
Page 56
M.6
N° 8000A1661 (03-03)
IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACION ELECTRICA
Legenda colore cavi (TE-SMR escluso USA) / Cable colour coding (TE-SMR USA excluded)
Legende couleur câbles (TE-SMR exclu USA) / Kabelfarben (TE-SMR Nuhr USA)
Referencias colores de los cables (TE-SMR USA excludido)
R
W
G
BK
Y
BL
GR
R-W
R-BK
Bl
Y-BK
BL-BK
Pos. Colore Pos. Colore Pos. Colour Pos. Colour
Rosso Red
Bianco White
Verde Green
Nero Black
Giallo Yellow
Blu Blue
Grigio Grey
Rosso-Bianco Red-White
Rosso-Nero Red-Black
Azzurro Light Blue
Giallo-Nero Yellow-Black
Blu-Nero Blue-Black
R
W
G
BK
Y
BL
GR
R-W
R-BK
Bl
Y-BK
BL-BK
Pos. Couleur Pos. Couleur Pos. Farbe Pos. Farbe Pos. Color Pos. Color
Rouge Rot Rojo
Blanc Weiss Blanco
Vert Grün Verde
Noir Schwarz Negro
Jaune Gelb Amarillo
Bleu Blau Azul
Gris Grau Gris
Rouge-Blanc Rot-Weiss Rojo-Blanco
Rouge-Noir Rot-Schwarz Rojo-Negro
Azur Hellblau Celeste
Jaune-Noir Gelb-Schwarz Amarillo-Negro
Bleu-Noir Blau-Schwarz Azul-Negro
Page 57
N° 8000A1661 (03-03)
M.9
IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACION ELECTRICA
1 - Spark coil/Electronic module 2 - Voltage regulator 3 - Alternator 4 - Engine stop button 5 - Head lamp (12V-20/20W) 6 - Tail light (12V-3W) 7 - Ground 8 - Spark plug
BK - Black BL - Blue G - Green Y - Yellow R - Red R/W- Red/White W - White

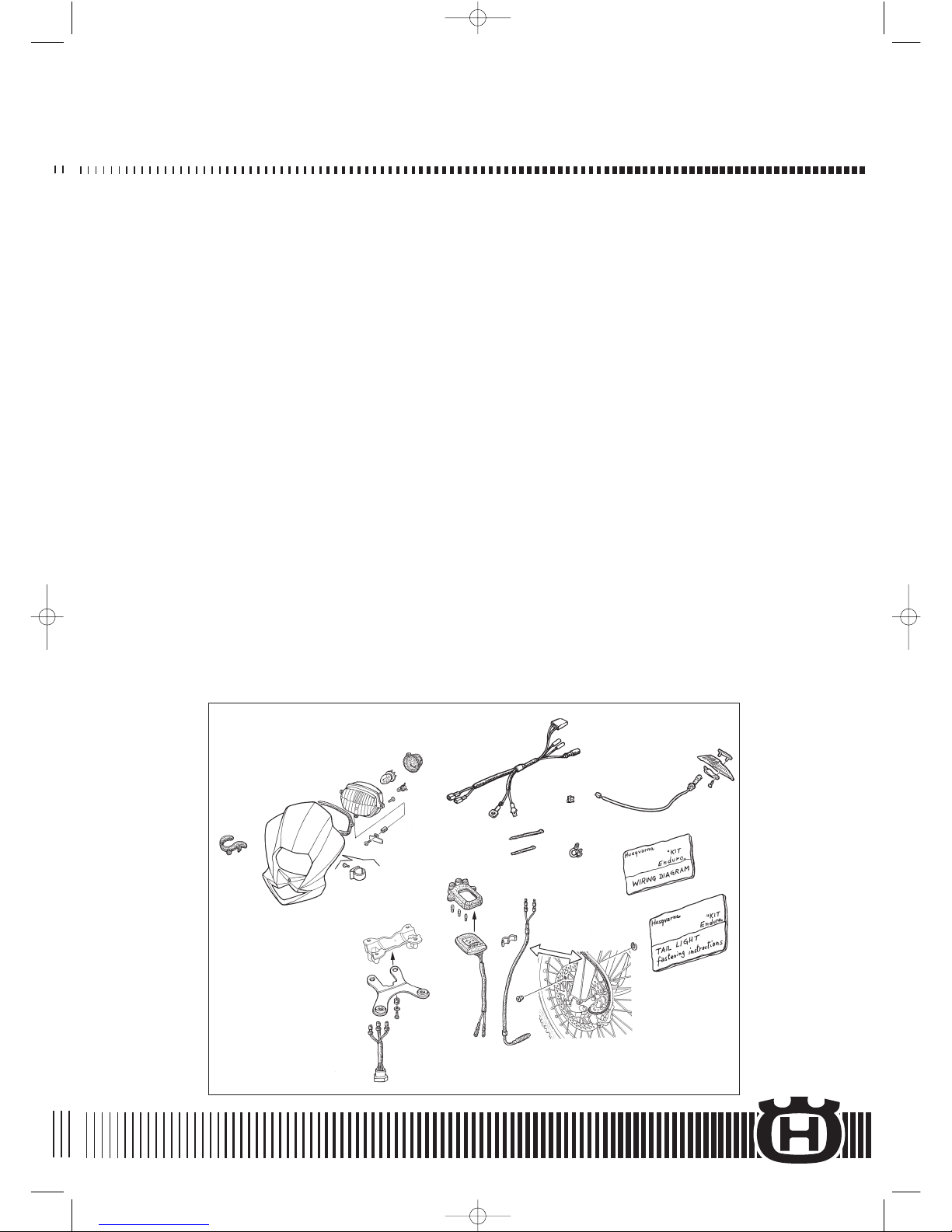

TE - “KIT ENDURO” USA
8
Page 58
M.10
N° 8000A1661 (03-03)
IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACION ELECTRICA
Generatore (1)
E' costituito da un alternatore a 12V - 120W, situato nel coperchio laterale destro del motore.
Trasduttore elettronico (2)
Il dispositivo é fissato nella zona anteriore del motociclo, in prossimità del proiettore (TE) o del portanumero (TC).
Regolatore di tensione (3) (TE)
Il regolatore di tensione è fissato su una piastrina posta nella parte inferiore del cannotto di sterzo.
Candela di accensione (4)
La candela è NGK C7E o CHAMPION G59C (per impiego agonistico NGK C8E); la distanza fra gli elettrodi deve essere: 0,6÷0,7 mm. Pulire lo sporco intorno alla base della candela prima di rimuoverla. E' utile esaminare lo stato della candela, subito dopo averla tolta dalla sua sede, poichè i depositi e la colorazione dell'isolante forniscono utili indicazioni sul grado termico della candela, sulla carburazione, sull'accensione e sullo stato generale del motore. Prima di procedere al rimontaggio della candela, eseguire una accurata pulizia degli elettrodi e dell'isolante usando uno spazzolino metallico. Apllicare grasso grafitato sul filetto della candela e avvitarla a mano fino in fondo, quindi con una chiave appropriata serrarla alla coppia di serraggio prescritta. La candela che presenti screpolature sull'isolante o che abbia gli elettrodi corrosi, deve essere sostituita.
Page 59
N° 8000A1661 (03-03)
M.11
IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACION ELECTRICA
Generator (1)
It is consisting in a 12V - 120W alternator placed into the R.H. side cover of the engine.
Digital E.C.U. (2)
This device is set on the front of the motorcycle near the headlamp(TE), or near the number holder (TC).
Voltage regulator (3) (TE)
The voltage regulator is placed on a small plate located on the lower side of the steering sleeve.
Spark plug (4)
Use NGK C7E or CHAMPION G59C (for competitions use NGK C8E) spark plugs; the spark plug gap is 0.023÷0.027 in. Clean the dirt away from the base of the spark plug before removing it from the cylinder. It is very useful to examine the state of the spark plug just after it has been removed from the engine since che deposits on the plug and the colour of the insulator provide useful indications concerning the heat rating of the plug, carburation, ignition and general engine condition. Before refitting the plug, thoroughly clean the electrodes and the insulator using a brass-metal brush. Apply a little graphite grease to the plug thread; fit and screw the plug home by hand and then tighten to the correct torque using a plug spanner. Plugs which have cracked insulators or corroded electrodes should be replaced.
Page 60
M.12
N° 8000A1661 (03-03)
IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACION ELECTRICA
Générateur (1)
Il est formé par un altérnateur a 12V - 120W, situé dans le couvercle latéral droit du moteur.
Transducteur électronique (2)
Ce dispositif est fixé devant la moto, près du phare (TE), ou du porte-numéro (TC).
Régulateur de tension (3) (TE)
Le régulateur de tension est fixé sur une plaque placée en la partie inférieure du manchon de direction.
Bougie d'allumage (4)
Bougie de type NGK C7E ou CHAMPION G59C (pour les compétitions NGK C8E); la distance entre les électrodes doit être de 0,6÷0,7 mm. Nettoyer la saleté autour du siège de la bougie avant de la retirer. Il est conseillé d'examiner la bougie juste après son démontage puisque les dépôts et la coloration de l'isolant fournissent des renseignements utiles sur le degré thermique de la bougie, sur la carburation, sur l'allumage et sur l'état général du moteur. Avant de remonter la bougie, nettoyer soigneusement les électrodes et l'isolant en utilisant une brosse métallique. Appliquer de la graisse graphitée sur le filet de la bougie et la visser à fond à la main; ensuite, la serrer avec le couple de serrage prescrit en utilisant une clé spéciale. Les bougies avec l'isolant fendillé ou les électrodes corrodées doivent être remplacées.
Page 61
N° 800096826 (12-00)
M.13
IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACION ELECTRICA
+-
Generator (1)
Bestehend aus einer Drehstromlichtmaschine 12V - 120W. Unter dem rechten
Seitendeckel des Motors angeordnet.
Elektronischer Meßwertgeber (2)
Die Vorrichtung ist im vorderen Bereich in der Nähe des Scheinwerfers (TE)
oder des Nummernschildhalters befestigt (TC).
Spannungsregler (3) (TE)
Der Spannungsregler befindet sich auf einem Plättchen unten an der
Steuerbüchse.0
Zündkerze (4)
Folgende Kerze kommt zum Einsatz NGK C7E oder CHAMPION G59C (für
wettkämpferische Aktivität NGK C8E); der Elektrodenabstand beträgt 0,6÷0,7 mm. Den Kerzenboden reinigen bevor diese abgenommen wird. Es empfiehlt sich die Kerze sofort nach der Entnahme zu überprüfen, da die Ablagerungen und die Färbung der Isolierung Rü ckschlüsse auf den Wärmewert der Kerze, auf die Vergasung, die Zündung und auf den allgemeinen Zustand des Motors ermöglichen. Vor dem Wiedereinsetzen der Kerze die Elektroden und die Isolierung sorgfältig mit Hilfe einer Metalbürste reinigen. Das Kerzengewinde mit Graphitfett schmieren und die Kerze ganz einschrauben und schliesslich mit Hilfe eines Schlüssels mit dem vorgeschriebenen Anzugsmoment anschrauben. Bei Rissen an der Isolierung bzw. bei Korrosion der Elektroden ist die Kerze zu wechseln.
Page 62
IMPIANTO ELETTRICO
ELECTRIC SYSTEM
INSTALLATION ELECTRIQUE
ELEKTRISCHE ANLAGE
INSTALACION ELECTRICA
Generador (1)
Está constituido por un alternador de 12V - 120W situado en la tapa lateral
derecha del motor.
Transductor electrónico (2)
El dispositivo está fijado en la zona delantera de la moto, cerca del faro (TE) o
del portanúmero (TC).
Regulador de tensión (3) (TE)
El regulador de tensión está fijado en una placa colocada en la parte inferior
del tubo de dirección.
Bujía de encendido (4)
La bujía es NGK C7E o bien CHAMPION G59C (para empleo en competición
NGK C8E); la distancia entre los electrodos tiene que ser 0,6÷0,7 mm. Limpie la suciedad alrededor de la base de la bujía antes de removerla. Es útil examinar el estado de la bujía inmediatamente después de quitarla de su asiento dado que los depósitos y la coloración del aislante suministran indicaciones útiles sobre el grado térmico de la bujía, sobre la carburación y el encendido y sobre el estado general del motor. Antes de volver a montar la bujía ejecute una minuciosa limpieza de los electrodos y del aislante usando un cepillo metálico. Aplique grasa grafitada en la rosca de la bujía y atorníllela a mano a fondo, luego con una llave adecuada apriétela al par de torsión precripto. La bujía que presente rajaduras en el aislante o que tenga los electrodos corroídos debe ser substituida.
+-
M.14
N° 800096826 (12-00)
Page 63
N° 8000A1661 (03-03)
X.1
COPPIE DI SERRAGGIO
TORQUE WRENCH SETTINGS
COUPLES DE SERRAGE
ANZIEHMOMENT
PARES DE TORSION
Sezione Section Section Sektion
Sección X
Serrare tutti i dadi e le viti alla corretta coppia di serraggio facendo uso di una chiave dinamometrica. Una vite o un dado, se insufficientemente serrati, possono danneggiarsi o allentarsi completamente con conseguente danno per il motociclo e ferite per il motociclista. Una vite o un dado serrato oltre il valore di coppia max. consentito, può danneggiarsi, spanarsi o rompersi e quindi allentarsi completamente. La tabella elenca le coppie di serraggio delle principali viti e dadi, in relazione al diametro delle filettature, al passo ed allo specifico impiego. Tutti questi valori sono per impiego con filettature pulite con solvente.
Tighten all nuts and bolts with a torque wrench at the correct setting. Insufficient tightening of nuts or bolts can cause them to become damaged or loose leading to vehicle damage or injury to the rider. Overtightening a nut or bolt can strip its thread or cause breakage. The table shows the torque settings for the main nuts and bolts in relation to thread diameter, pitch and use. The above torque settings refer to threads which have been cleaned with solvent.
Serrer tous les écrous et les vis avec un clé dynamométrique en veillant à respecter les couples de serrage relatifs. Une vis ou un écrou insuffisamment serré peut s'endommager ou se desserrer complétement en risquant de causer des dommages à la moto ou de provoquer des accidents. Une vis ou un écrou serré plus fort que le couple maximum, peut s'endommager, se fausser ou se casser et donc s'abîmer complétement. Le tableau reporte les couples de serrages des principales vis et des principaux écrous en fonction du diamètre des filets, du pas et de l'emploi spécifique. Toutes ces valeurs se réfèrent à un filet préalablement nettoyé avec un solvant.
Sämtliche Muttern und Schrauben Hilfe eines Drehmomentschlüssels auf das korrekte Anzugsmoment festziehen. Eine ungenügend angezogene Schraube oder Mutter könnte sich völlig lösen und somit zur Beschädigung des Motorrads bzw. zur Gefährdung des Fahrers führen. Eine über das zulässige Anzugsmoment festgeszogene Schraube oder Mutter kann brechen, das Gewinde abwürgen um sich dann völlig zu lösen. In der Tabelle sind die Anzugsmomente der wichtigsten Schrauben und Muttern mit dem entsprechenden Gewindedurchmesser, der Steigung und der speziellen Anwendung angeführt. Sämtliche angegebenen Werte beziehen sich auf mit Lösemittel gereinigte Gewinde.
Apriete todas la s tuercas según el correcto par de torsión utilizando la llave dinamométrica. Un tornillo o una tuerca apretados insuficientemente, pueden dañarse o aflojarse completamente con el consiguiente daño para la moto y heridas para el motociclista, un tornillo o una tuerca apretados mucho más del valor de par máx. permitido, puede dañarse, ensancharse o romperse y por tanto aflojarse completamente. La tabla lista los pares de torsión de los principales tornillos y tuercas, en relación al diámetro de las roscas, al paso y al empleo específico. Todos estos valores son para empleos con roscas limpiadas con solvente.
Page 64
X.2
N° 8000A1661 (03-03)
COPPIE DI SERRAGGIO
TORQUE WRENCH SETTINGS
COUPLES DE SERRAGE
COPPIE DI SERRAGGIO / TIGHTENING TORQUES / COUPLES DE SERRAGE
Applicazione
Filettatura
Application Threading
Application Filetate Nm Kgm Lb/ft
Dado fiss. testa cilindro
Cylinder head fastening nut M8x1,25 23,73÷26,28 2,42÷2,68 19,38÷19,38 Ecrou de fixation culasse Dado fiss. testa e cilindro
Cylinder head and clylinder fastening nut M10x1,5 (❏) 35,40÷38,34 3,61÷3,91 26,11÷28,28 Ecrou de fixation culasse et cylindre +90° +90° +90° Vite fiss. cilindro e testa Cylinder and clylinder fastening nut M6x1 10,39÷11,57 1,06÷1,18 7,66÷8,53 Vis de fixation cylindre et culasse Vite fiss. tappo perno bilanciere Rocker arm plug fastening screw M6x1 3,24÷3,63 0,33÷0,37 2,39÷2,68 Vis de fixation bouchon pivot culbuteur Vite fiss. coperchio regolazione valvole Valve adjuster cover fastening screw M6x1 6,67÷7,45 0,68÷0,76 4,92÷5,50 Vis de fixation couvercle de réglage valves Dado fiss. registro valvole Valve adjuster fastening nut M6x0,75 7,45÷8,24 0,76÷0,84 5,50÷6,07 Ecrou de fixation réglage valve
Grano filettato per albero motore
Main shaft pinion threaded dowel
M8x1,25 (*) 10,39÷11,57 1,06÷1,18 7,66÷8,53
Goujon taraudé du pignon arbre moteur
Dado fiss. pignone albero motore Crankshaft pinion fastening nut M14x1,25 85,32÷95,13 8,7÷9,7 62,93÷70,16
Ecrou de fixation pignon arbre moteur
(❏)
: “MOLIKOTE RAME”
(*): “LOCTITE 242”
Applicazione
Filettatura
Application Threading
Application Filetate Nm Kgm Lb/ft
Vite fiss. ingranaggio condotto distribuzione
Valvetiming driven gear fastening screw M8x1,25 (*) 23,73÷26,28 2,42÷2,68 17,5÷19,38 Vis de fixation engranage conduit distribution Dado fiss. girante pompa acqua Water pump impeller fastening nut M5x0,8 (*) 4,8÷5,2 0,49÷0,53 3,54÷3,83 Ecrou de fixation couronne mobile pompe à eau Vite fiss. tendicatena distribuzione Valve timing chain tensioner fastening screw M6x1 4,31÷4,71 0,44÷0,48 3,18÷3,47 Vis de fixation tendeur de chaine distribution Vite fiss. piattino tendicatena distribuzione Valve timing chain slider fastening screw M8x1,25 11,47÷12,65 1,17÷1,29 8,46÷9,33 Vis de fixation patin tendeur de chain distribution Tappo fiss. molla tenditore Chain tensioner spring fastening plug M8x1 4,71÷5,1 0,48÷0,52 3,47÷3,76 Bouchon de fixation ressort tendeur Vite fermo folle Neutral stop screw M14x1,5 23,73÷26,28 2,42÷2,68 17,5÷19,38 Vis d’arret poin-mort Tappo conico rampa olio Oil incline conical plug M14x1,5 23,73÷26,28 2,42÷2,68 17,5÷19,38 Bouchon conique pour huile Vite fiss. flangia ingr. intermedio avviamento Starting gear falnge fastening screw M6x1 8,53÷9,51 0,87÷0,97 6,29÷7,02 Vis de fixation bride engrenage démarreur Vite fiss. lamella valvola olio Oil reed valve fastening screw M4x0,7 2,84÷3,04 0,29÷0,31 2,1÷2,24
Vis de fixation lamelle valve à huile
Vite fiss. piastrina paraolio albero motore Crankshaft seal ring plate fastening screw M6x1 (*) 7,65÷8,43 0,78÷0,86 5,64÷6,22 Vis de fixation plaquette pare-huile arbre moteur Vite fiss. fermo molla avviamento Starting spring stop pin fastening screw M6x1 (*) 11,47÷12,65 1,17÷1,29 8,46÷9,33 Vis de fixation arret ressort starter Vite fiss. fermo leva avviamento Starting pedal plate stop screw M5x0,8 2,84÷3,04 0,29÷0,31 2,1÷2,24 Vis de fixation arret levier starter Vite fiss. supporto leva avviamento Starting pedal hub fastening screw M5x0,8 (*) 4,80÷5,20 0,49÷0,53 3,54÷3,83 Vis de fixation support leveir starter Vite fiss. coperchio frizione
Clutch cover
fastening screw M6x1 6,67÷7,45 0,68÷0,76 4,92÷5,50
Vis de fixation couvercle embrayage Vite fiss. coperchio destro Ring crankcase cover fastening screw M6x1 4,31÷4,71 0,44÷0,48 3,18÷3,47 Vis de fixation couvercle droit
(*): “LOCTITE 242”
Page 65
N° 8000A1661 (03-03)
X.3
ANZIEHMOMENT
PARES DE TORSION
Anwendung Gewinde Nm Kgm Lb/ft Aplicacion Fileteado
Befestigungsmutter Zylinderkopf
M8x1,25 23,73÷26,28 2,42÷2,68 19,38÷19,38
Tuerca fijación culata del cindro
Befestigungsmutter Kopf und Zylinder
M10x1,5 (❏) 35,40÷38,34 3,61÷3,91 26,11÷28,28
Tuerca fijación culata y cindro +90° +90° +90°
Befestigungsschraube Zylinder und Kopf
M6x1 10,39÷11,57 1,06÷1,18 7,66÷8,53
Tuerca fijación cilindro y culata
Befestigungsschraube federkernstöpsel
M6x1 3,24÷3,63 0,33÷0,37 2,39÷2,68
Tornillo fijación eje brazo oscilante
BefestigungsschraubeVentileinstelldeckel
M6x1 6,67÷7,45 0,68÷0,76 4,92÷5,50
Tornillo fijación tapa ajusta valvula
Befestigungsmutter Ventileinstellglied
M6x0,75 7,45÷8,24 0,76÷0,84 5,50÷6,07
Tornillo fijación registro valvula
Geschnittener Zapfen Motorwellenritzel
M8x1,25 (*) 10,39÷11,57 1,06÷1,18 7,66÷8,53
Prisionero roscado piñón eje motor
Befestigungsmutter Antriebswellenritzel
M14x1,25 85,32÷95,13 8,7÷9,7 62,93÷70,16
Tornillo fijación piñon eje de mando
(❏)
: “MOLIKOTE RAME”
(*): “LOCTITE 242”
Anwendung Gewinde Nm Kgm Lb/ft Aplicacion Fileteado
Befestigungsschraube angetriebenes Ventilsteuerung
M8x1,25 (*) 23,73÷26,28 2,42÷2,68 17,5÷19,38
Tornillo fijación angranaje conducido distribucion
Befestigungsmutter Wasserpumpenrad
M5x0,8 (*) 4,8÷5,2 0,49÷0,53 3,54÷3,83
Tuerca fijación rotor bomba de agua
Befestigungsschraube Kettenspanner Ventilsteuerung
M6x1 4,31÷4,71 0,44÷0,48 3,18÷3,47
Tornillo fijación tensor para cadena distribucion
Befestigungsschraube Kettenspannergleitbock Ventilsteuerung
M8x1,25 11,47÷12,65 1,17÷1,29 8,46÷9,33
Tornillo fijación cursor del tensor para cadena distribucion
Befestigungsstöpsel Kettenspannerfeder
M8x1 4,71÷5,1 0,48÷0,52 3,47÷3,76
Tornillo fijación resor del tensor
Halteschraube Leerlauf
M14x1,5 23,73÷26,28 2,42÷2,68 17,5÷19,38
Tornillo de parada marcha en vacio
Kegelstöpsel Ölrampe
M14x1,5 23,73÷26,28 2,42÷2,68 17,5÷19,38
Tapon conico diffusor aceite
Befestigungsschraube Flansch Anlaufzwischenzahnrad
M6x1 8,53÷9,51 0,87÷0,97 6,29÷7,02
Tornillo fijación arandela engr. inter medio de arranque
Befestigungsschraube Ölventillamelle
M4x0,7 2,84÷3,04 0,29÷0,31 2,1÷2,24
Tornillo fijación lamina valvula aceite
Befestigungsschraube Ölabdichtungsplättchen Antriebswelle
M6x1 (*) 7,65÷8,43 0,78÷0,86 5,64÷6,22
Tornillo fijación placa obturador del lubricante eje de mando
Befestigungsschraube Anlauffedersicherung
M6x1 (*) 11,47÷12,65 1,17÷1,29 8,46÷9,33
Tornillo fijación parada resorte de arranque
Befestigungsschraube Anlaufhebelsicherung
M5x0,8 2,84÷3,04 0,29÷0,31 2,1÷2,24
Tornillo fijación parada palanca de arranque
Befestigungsschraube Anlaufhebelstütze
M5x0,8 (*) 4,80÷5,20 0,49÷0,53 3,54÷3,83
Tornillo fijación soporte palanca de arranque
BefestigungsschraubeKupplungsdeckel
M6x1 6,67÷7,45 0,68÷0,76 4,92÷5,50
Tornillo fijación tapa embrague
Befestigungsschraube rechter Deckel
M6x1 4,31÷4,71 0,44÷0,48 3,18÷3,47
Tornillo fijación tapa derecha
(*): “LOCTITE 242”
Page 66
X.4
N° 8000A1661 (03-03)
COPPIE DI SERRAGGIO
TORQUE WRENCH SETTINGS
COUPLES DE SERRAGE
COPPIE DI SERRAGGIO / TIGHTENING TORQUES / COUPLES DE SERRAGE
Applicazione
Filettatura
Application Threading
Application Filetate Nm Kgm Lb/ft
Vite fiss. coperchio pignone uscita cambio
Drive sprocket cover
fastening screw
M6x1 7,45÷8,24 0,76÷0,84 5,50÷6,07
Vis de fixation couvercle pignon sortie boite des vitesses Tappo scarico olio
Oil drain plug
M22x1,5 56,9÷62,8 5,8÷6,4 41,9÷46,3
Bouchon de vidange huile
Vite forata lubrificazione biella Connecting rod driller screw M10x1,25 (*) 18,63÷20,59 1,9÷2,1 13,74÷15,19 Vis percée de graissage bielle
Vite forata per raccordo lubrificazione
Holed screw for lubrication union
M10x1 18,63÷20,59 1,9÷2,1 13,74÷15,19
Vis percée pour raccor lubricacion
Vite fiss. raccordo carburatore
Carburetor manifold
fastening screw
M8x1,25 11,47÷12,65 1,17÷1,29 8,46÷9,33
Vis de fixation raccord carburateur
Vite fiss. levetta starter
Starting lever
fastening screw
M5x0,8 5,59÷6,18 0,57÷0,63 4,12÷4,56
Vis de fixation levier starter
Vite fiss. scatola filtro
Air filter box
fastening screw
M6x1 3,73÷4,12 0,38÷0,42 2,75÷3,04
Vis de fixation boite filtre
Vite fiss. coperchio scatola filtro
Air filter box cover
fastening screw
M6x1 3,24÷3,63 0,33÷0,37 2,39÷2,68
Vis de fixation couvercle boite filtre
Dado fiss. rotore volano
Flywheel rotor
fastening nut
M14x1,25 85,32÷95,13 8,7÷9,7 62,93÷70,16
Ecrou de fixation rotor volant
Vite fiss. statore
Stator plate
fastening screw
M5x0,8 (*) 5,7÷6,3 0,58÷0,64 4,2÷4,6
Vis de fixation stator
Candela accensione Spark plug M10x1(❑) 11,47÷12,65 1,17÷1,29 8,46÷9,33 Bougie d’allumage
Vite fiss. bobina
H.t. coil
fastening screw
M6x1 4,8÷5,2 0,49÷0,53 3,54÷3,83
Vis de fixation bobine
Dado fiss. mozzo e campana frizione
Clutch housing and hub
fastening screw
M18x1 58,84÷64,73 6,0÷6,6 43,4÷47,74
Ecrou de fixation moyeu et cloche d’embrayage
Vite fiss. mozzo e disco premifrizione
Clutch pressure plate and hub
fastening screw
M6x1 9,51÷10,49 0,97÷1,07 7,02÷7,74
Vis de fixation moyeu et disque d’embrayage
(❏)
: “MOLIKOTE RAME”
(*): “LOCTITE 242”
Page 67
N° 8000A1661 (03-03)
X.5
ANZIEHMOMENT
PARES DE TORSION
VERSCHRAUBUNGSMOMENTE / PATAS DE TORSION
Anwendung Gewinde Nm Kgm Lb/ft Aplicacion Fileteado
Befestigungsschraube Ritzeldeckel am Getriebeausgang
M6x1 7,45÷8,24 0,76÷0,84 5,50÷6,07
Tornillo fijación piñon salida caja del cambio
Ölablaßstopfen
M22x1,5 56,9÷62,8 5,8÷6,4 41,9÷46,3
Tap ón vaciado aceite
Gelochte Schraube für Pleuelschmierung
M10x1,25 (*) 18,63÷20,59 1,9÷2,1 13,74÷15,19
Tornillo agujereado para lubrificacion biela
Gelochte Schraube für Schmierungsanschluß
M10x1 18,63÷20,59 1,9÷2,1 13,74÷15,19
Tornillo perforado para empalme lubricación
Befestigungsschraube Vergaserverbindung
M8x1,25 11,47÷12,65 1,17÷1,29 8,46÷9,33
Tornillo fijación empalme carburador
Befestigungsschraube Starterhebel
M5x0,8 5,59÷6,18 0,57÷0,63 4,12÷4,56
Tornillo fijación palanca motor de arranque
Befestigungsschraube Filtergehäuse
M6x1 3,73÷4,12 0,38÷0,42 2,75÷3,04
Tornillo fijación caja filtro
Befestigungsschraube Filtergehausedeckel
M6x1 3,24÷3,63 0,33÷0,37 2,39÷2,68
Tornillo fijación tapa caja filtro
Befestigungsmutter Schwungradrotor
M14x1,25 85,32÷95,13 8,7÷9,7 62,93÷70,16
Tornillo fijación rotor volante
Befestigungsschraube Stator
M5x0,8 (*) 5,7÷6,3 0,58÷0,64 4,2÷4,6
Tornillo fijación estator
Zünderke
M10x1(❑) 11,47÷12,65 1,17÷1,29 8,46÷9,33
Bujia de encendido
Befestigungsschraube Spule
M6x1 4,8÷5,2 0,49÷0,53 3,54÷3,83
Tornillo fijación bobina
Befestigungsmutter Nabe und Kupplungsglocke
M18x1 58,84÷64,73 6,0÷6,6 43,4÷47,74
Tuerca fijación cubo y cono embrague
Befestigungsschraube Nabe und Kupplungsdruckscheibe
M6x1 9,51÷10,49 0,97÷1,07 7,02÷7,74
Tornillo fijación cubo y disco de embrague
(❏)
: “MOLIKOTE RAME”
(*): “LOCTITE 242”
Page 68
X.6
N° 8000A1661 (03-03)
COPPIE DI SERRAGGIO
TORQUE WRENCH SETTINGS
COUPLES DE SERRAGE
COPPIE DI SERRAGGIO / TIGHTENING TORQUES / COUPLES DE SERRAGE
Applicazione
Filettatura
Application Threading
Application Filetate Nm Kgm Lb/ft
Vite registro frizione
Clutch adjusting screw M6x1 2,84÷3,04 0,29÷0,31 2,1÷2,24 Vis de réglage embrayage
Dado fiss. leva comando frizione
Clutch control lever
fastening nut
M8x1,25 7,6÷8,4 0,78÷0,86 5,6÷6,2
Ecrou de fixation levier embrayage
Vite fiss. saltarello comando cambio
Gear shifter pawl
fastening screw
M6x1 (*) 8,5÷8,5 0,87÷0,97 6,3÷7
Vis de fixation cliquet embrayage
Vite fiss. leva avviamento
Starting lever
fastening screw
M6x1 11,47÷12,65 1,17÷1,29 8,46÷9,33
Vis de fixation levier starter
Vite ferma rullini albero comando cambio Gear shifter rollers stop screw M6x1 10,39÷11,57 1,06÷1,18 7,66÷8,53 Vis d’arret rouleaux arbre boite des vitesses
Raccordo su corpo pompa acqua Water pump union M6x1 3,73÷4,12 0,38÷0,42 2,75÷3,04 Raccord corps pompe à eau
Vite fiss. radiatori
Radiators
fastening screw
M6x1 6,67÷7,45 0,68÷0,76 4,92÷5,50
Vis de fixation radiateurs
Vite fiss. piastra motore al telaio Engine plate fastening screw M8x1,25 33,3÷37,3 3,4÷3,8 24,5÷27,5 Vis de fixationplaque moteur
Vite fiss. superiore telaio posteriore
Rear frame upper
fastening screw
M8x1,25 24,5÷26,5 2,5÷2,7 18,1÷19,5
Vis de fixation en haut cadre arrière
Vite fiss. inferiore telaio posteriore
Rear frame lower
fastening screw
M8x1,25 24,5÷26,5 2,5÷2,7 18,1÷19,5
Vis de fixationen bas cadre arrière
Vite fiss. rullo catena
Chain roller
fastening screw
M8x1,25 25,5÷28,5 2,6÷2,9 18,8÷21
Vis de fixation rouleau chaine
Vite fiss. cavallotto freno anteriore
Front brake caliper
fastening screw
M6x1 4,7÷5,1 0,48÷0,52 3,5÷3,8
Vis de fixation crampillon frein avant
(*): “LOCTITE 242”
Page 69
N° 8000A1661 (03-03)
X.7
ANZIEHMOMENT
PARES DE TORSION
VERSCHRAUBUNGSMOMENTE / PATAS DE TORSION
Anwendung Gewinde Nm Kgm Lb/ft Aplicacion Fileteado
Einstellschraube Kupplung
M6x1 2,84÷3,04 0,29÷0,31 2,1÷2,24
Tornillo ajuste embrague
Befestigungsmutter Kupplungshebel
M8x1,25 7,6÷8,4 0,78÷0,86 5,6÷6,2
Tuerca fijación palanca de mando embrague
Befestigungsschraube Schaltgetriebespermocken
M6x1 (*) 8,5÷8,5 0,87÷0,97 6,3÷7
Tornillo fijación retén de mando caja del cambio
Befestigungsschraube Anlaufhebel
M6x1 11,47÷12,65 1,17÷1,29 8,46÷9,33
Tornillo fijación palanca de arranque
Halteschraube Röllchen Schalgetriebeantriebswelle
M6x1 10,39÷11,57 1,06÷1,18 7,66÷8,53
Tornillo fparada rodillos eje de mando caja del cambio
Verbindung auf Wasserpumpenkorper
M6x1 3,73÷4,12 0,38÷0,42 2,75÷3,04
Empalme sobre el cuerpo bomba de agua
Befestigungsschraube Kühler
M6x1 6,67÷7,45 0,68÷0,76 4,92÷5,50
Tornillo fijación radiatores
Befestigungsschraube Motorenplatte
M8x1,25 33,3÷37,3 3,4÷3,8 24,5÷27,5
Tornillo fijación placa motor
Obere Befestigungsschraube Hinterrahmen
M8x1,25 24,5÷26,5 2,5÷2,7 18,1÷19,5
Tuerca fijación superior el bastidor trasero
Untere Befestigungsschraube Hinterrahmen
M8x1,25 24,5÷26,5 2,5÷2,7 18,1÷19,5
Tornillo fijación inferior del bastidor trasero
Befestigungsschraube Kettenrolle
M8x1,25 25,5÷28,5 2,6÷2,9 18,8÷21
Tornillo fijación rodeta cadena
Befestigungsschraube Bügelbolzen Vorderradbremse
M6x1 4,7÷5,1 0,48÷0,52 3,5÷3,8
Tornillo fijación conexion freno delantero
(*): “LOCTITE 242”
Page 70
X.8
N° 8000A1661 (03-03)
COPPIE DI SERRAGGIO
TORQUE WRENCH SETTINGS
COUPLES DE SERRAGE
COPPIE DI SERRAGGIO / TIGHTENING TORQUES / COUPLES DE SERRAGE
Applicazione
Filettatura
Application Threading
Application Filetate Nm Kgm Lb/ft
Vite fiss. tubazioni freni
Brake hoses
fastening screw
M10x1
Vis de fixation tujanteries freins Vite fiss. cavallotto frizione
Clutch clamp
fastening screw
M6x1 4,7÷5,1 0,48÷0,52 3,5÷3,8
Vis de fixation crampillon embrayage
Vite fiss. pedale freno posteriore
Rear brake pedal
fastening screw
M10x1,25 (**) 39÷44 4,0÷4,5 29÷32,5
Vis de fixation pédale frein arrière
Vite fiss. pompa freno posteriore
Rear brake pump
fastening screw
M6x1 9,8÷10,8 1,0÷1,1 7,2÷7,9
Vis de fixation pompe frein arrière
Vite fiss. serbatoio fluido freno
Brake fluid reservoir
fastening screw
M6x1 2,3÷2,5 0,24÷0,26 1,7÷1,9
Vis de fixation réservoir fluide freins
Interruttore stop posteriore (TE, SMR) Rear stop switch (TE, SMR) M10x1,5 21,6÷24,5 2,2÷2,5 15,9÷18,1 Interrupteur feux de stop (TE, SMR)
Vite fiss. steli forcella
Ernt fork legs
fastening screw
M8x1,25 23,5÷25,5 2,4÷2,6 17,3÷18,8
Vis de fixation tiges fourche
Ghiera reg. cuscinetti sterzo (1° avvitamento) Steering bearings adjusting (1st screwing) M25x1 3,2÷3,6 0,33÷0,37 2,4÷2,7 Collier de réglage paliers guidon (1er vissage)
Dado perno di sterzo
Steering pivot
fastening nut
M24x1 78,4÷88,3 8÷9 57,9÷65,1
Ecrou pivot guidon
Vite fiss. supporto manubrio (inferiore)
Handlebar holder
fastening screw (inférieur)
M10x1,5 19,6÷21,6 2,0÷2,2 14,5÷15,9
Vis de fixation supports guidon supérior)
Vite fiss. morsetto manubrio (superiore)
Handlebar clamp
fastening screw (upper)
M8x1,25 27÷30 2,75÷3,05 20÷22
Vis de fixation étau guidon (supérieur) Vite protezione steli forcella Front fork legs guard fastening screw M5x0,8 7,4÷8,2 0,76÷0,84 5,5÷6,1 Vis de fixation tiges fourche Vite fiss. cavalletto laterale
Side stand
fastening screw
M8x1,25 (*) 11,18÷12,36 1,14÷1,26 8,2÷9,1
Vis de fixation caballet latéral
(**): “LOCTITE 270” (*): “LOCTITE 243”
18,1÷20,1
13,4÷14,8
1,85÷2,05
Applicazione
Filettatura
Application Threading
Application Filetate Nm Kgm Lb/ft
Vite fiss. anello protezione steli
Front fork legs guard ring
fastening screw
M5x0,8 2,3÷2,6 0,24÷0,26 1,7÷1,9
Vis de fixation bague de protection tiges Perno forcellone
Rear swing arm pivot M16x1,5 117,7÷127,5 12÷13 86,8÷94 Pivot fourche
Ingrassatore Greaser M6x1 3,0÷3,04 0,29÷0,31 2,1÷2,2 Graisseur
Vite fiss. tirante sosp. post. al telaio
Frame rear suspension link
fastening screw
M12x1,25 76,5÷84,3 7,8÷8,6 56,4÷62,2
Vis de fixation tirant suspension arrière cadre Vite fiss. tirante sosp. post. al bilanciere
Horizontal link-vertical link
fastening screw
M12x1,25 76,5÷84,3 7,8÷8,6 56,4÷62,2
Vis de fixation tirant arrière balancier Vite fiss. bilanciere sosp. post. al forcellone
Swing arm vertical link
fastening screw
M12x1,25 76,5÷84,3 7,8÷8,6 56,4÷62,2
Vis de fixation balancier suspension arrière Vite fiss. ammortizzatore al bilanciere
Shock absorber- vertical link
fastening screw
M10x1,25 49÷54 5÷5,5 36,2÷39,8
Vis de fixation amortisseur au balancier Vite fiss. ammortizzatore al telaio
Frame shock absorber
fastening screw
M10x1,25 49÷54 5÷5,5 36,2÷39,8
Vis de fixation amortisseur au cadre
Vite fiss. inferiore guidacatena (TE, SMR)
Chain guide rear
fastening screw (TE, SMR)
M6x1 (*) 2 0,2 1,4
Vis de fixation arrière guide-chaine (TE, SMR) Vite fiss. superiore guidacatena (TE, SMR)
Chain guide upper
fastening screw (TE, SMR)
M8x1,25 9,8÷10,8 1,0 ÷1,1 7,2÷7,9
Vis de fixation en haut guide-chaine (TE, SMR)
(*): “LOCTITE 243”
Page 71
N° 8000A1661 (03-03)
X.9
ANZIEHMOMENT
PARES DE TORSION
VERSCHRAUBUNGSMOMENTE / PATAS DE TORSION
Anwendung Gewinde Nm Kgm Lb/ft Aplicacion Fileteado
Befestigungsschraube Leitung Bremse
M10x1
Tornillos fijación tuberias frenos
Befestigungsschraube Kupplungsbügelbolzen
M6x1 4,7÷5,1 0,48÷0,52 3,5÷3,8
Tornillo fijación conexion embrague
Befestigungsschraube Hinterradbremsenpedal
M10x1,25 (**) 39÷44 4,0÷4,5 29÷32,5
Tornillo fijación pedal freno trasero
Befestigungsschraube Hinterradbremsenpumpe
M6x1 9,8÷10,8 1,0÷1,1 7,2÷7,9
Tornillo fijación bomba freno trasero
Befestigungsschraube Bremsflüssigkeitsbehäler
M6x1 2,3÷2,5 0,24÷0,26 1,7÷1,95
Tornillo fijación déposito fluido freno
Schalter Hinterradbremslicht
(TE, SMR)
M10x1,5 21,6÷24,5 2,2÷2,5 15,9÷18,1
Interruptor stop trasero (TE, SMR)
Befestigungsschraube Gabelshafte
M8x1,25 23,5÷25,5 2,4÷2,6 17,3÷18,8
Tornillo fijación varillas horquilla
Einstellzwinge Lenkungslager (1. Verschraubung)
M25x1 3,2÷3,6 0,33÷0,37 2,4÷2,7
Virola ajuste cojinetes guia (1° roscados)
Mutter Lenkugszapfen
M24x1 78,4÷88,3 8÷9 57,9÷65,1
Tuerca eje de la guia
Befestigungsschraube Lenkerstützen
M10x1,5 19,6÷21,6 2,0÷2,2 14,5÷15,9
Tornillo fijación soporte manillar (inferior)
Befestigungsschraube Lenkerklemme
M8x1,25 27÷30 2,75÷3,05 20÷22
Tornillo fijación abrazadera del manillar (superior)
Schraube Gabelschäfteschutz
M5x0,8 7,4÷8,2 0,76÷0,84 5,5÷6,1
Tornillo proteccion varillas horquilla
Befestigungsschraube Sidestand
M8x1,25 (*) 11,18÷12,36 1,14÷1,26 8,2÷9,1
Tornillo fijación caballete lateral
(**): “LOCTITE 270” (*): “LOCTITE 243”
18,1÷20,1
13,4÷14,8
1,85÷2,05
Anwendung Gewinde Nm Kgm Lb/ft Aplicacion Fileteado
Befestigungsschraube Schäfteschutzring
M5x0,8 2,3÷2,6 0,24÷0,26 1,7÷1,9
Tornillo fijación anillo proteccion varillas
Zapfen der grossen Gabel
M16x1,5 117,7÷127,5 12÷13 86,8÷94
Eje horquilla
Fettbüchse
M6x1 3,0÷3,04 0,29÷0,31 2,1÷2,2
Lubricador
Befestigungsschraube Hinterraufhängungszungstange am Rahmen
M12x1,25 76,5÷84,3 7,8÷8,6 56,4÷62,2
Tornillo fijación tirante susp. trasera al bastidor
Befestigungsschraube Hinterraufhängungszungstange am Kipphebel
M12x1,25 76,5÷84,3 7,8÷8,6 56,4÷62,2
Tornillo fijación tirante sup. trasera al brazo oscilante
Befestigungsschraube Hinterraufhängungskipphebel an grosser Gabel
M12x1,25 76,5÷84,3 7,8÷8,6 56,4÷62,2
Tornillo fijación brazo oscilante susp. trasera a la horquilla
Befestigungsschraube Stossdämpfer am Kipphebel
M10x1,25 49÷54 5÷5,5 36,2÷39,8
Tornillo fijación amortiguador al brazo oscilante
Befestigungsschraube Stossdämpfer am Rahmen
M10x1,25 49÷54 5÷5,5 36,2÷39,8
Tornillo fijación amortiguador al bastidor
Hintere Befestigungsschraube Kettenführung (TE, SMR)
M6x1 (*) 2 0,2 1,4
Tornillo fijación trasera guia-cadena (TE, SMR)
Obere Befestigungsschraube Kettenführung (TE, SMR)
M8x1,25 9,8÷10,8 1,0 ÷1,1 7,2÷7,9
Tornillo fijación superior guia-cadena (TE, SMR)
(*): “LOCTITE 243”
Page 72
N° 8000A1661 (03-03)
X.10
COPPIE DI SERRAGGIO
TORQUE WRENCH SETTINGS
COUPLES DE SERRAGE
COPPIE DI SERRAGGIO / TIGHTENING TORQUES / COUPLES DE SERRAGE
(*): “LOCTITE 242”
Applicazione
Filettatura
Application Threading
Application Filetate Nm Kgm Lb/ft
Vite fiss. commutatore (TE, SMR)
Handlebar switch
fastening screw (TE, SMR)
M5x0,8 4,7÷5,1 0,48÷0,52 3,5÷3,8
Vis de fixation commutateur (TE, SMR)
Vite fiss. parafango anteriore
Front fender
fastening screw
M6x1 10,3÷11,13 1,05÷1,15 7,6÷8,3
Vis de fixation pare-boue avant
Vite fiss. parafango post. Rear fender fastening screw M6x1 10,3÷11,3 1,05÷1,15 7,6÷8,3 Vis de fixation pare-boue arrière
Vite fiss. protezione ammortizzatore
Rear shock absorber guard fastening screw
M6x1 5,9 0,6 4,3
Vis de fixation protection amortisseur
Vite fiss. pannello laterale destro
R.H. side panel
fastening screw
M6x1 3,2÷3,6 0,33÷0,37 2,4÷2,7
Vis de fixation porte-numéro droit
Vite fiss. pannello laterale sinistro
L.H. side panel
fastening screw
M6x1 3,2÷3,6 0,33÷0,37 2,4÷2,7
Vis de fixation porte-numéro gauche
Vite fiss. distanziale sella
Seat spacer fastening screw
M6x1
(*): “LOCTITE 243”
5,9
0,6
4,3
Applicazione
Filettatura
Application Threading
Application Filetate Nm Kgm Lb/ft
Vite fiss. rubinetto carburante
Fuel cock fixing screw
φ
5,5 2,3÷2,5 0,24÷0,26 1,7÷1,9
Vis de fixation robinet carburant
Vite fiss. anteriore serbatoio
Fuel tank
fastening screw
M6x1 9,3÷10,3 0,95÷1,05 0,95÷1,05
Vis de fixation avant réservoir
Vite fiss. disco freno anteriore
Front disc brake
fastening screw
M6x1 (*) 13,7÷15,7 1,4÷1,6 10,1÷11,6
Vis de fixation disque frein avant
Vite fiss. perno ruota anteriore
Front wheel axle
fastening screw
M10x1,5 49÷54 5,0÷5,5 36,2÷39,8
Vis de fixation pivot roue avant
Vite fiss. pinza freno anteriore
Front brake caliper
fastening screw
M8x1,25 23,3÷26,5 2,45÷2,75 17,3÷19,5
Vis de fixation étrier frein avant
Nipplo fiss. raggio ruota
Wheel spoke
fastening nipple
M4x0,75 4,2÷4,6 0,43÷0,47 3,1÷3,4
Nipple de fixation rayons roue
Vite fiss. disco freno posteriore
Rear brake disc
fastening screw
M6x1 (*) 13,7÷15,7 1,4÷1,6 10,1÷11,6
Vis de fixation disque frein arrière
Dado fiss. corona posteriore Rear sprocket fastening nut M8x1,25 (*) 32,4÷36,3 3,3÷3,7 23,9÷26,8 Ecrou de fixation couronne arrière
Perno ruota posteriore Rear wheel axle M20x1,5 135,3÷149 13,8÷15,2 100÷110 Pivot roue arrière
Vite fiss. silenziatore di scarico
Exhaust silencer
fastening screw
M6x1 10,3÷11,3 1,05÷1,15 7,6÷8,3
Vis de fixation silencieux d’échappement
NOTA: Dove non diversamente indicato, coppie di serraggio standard per le seguenti filettature M5x0,8 5,6÷6,2 0,57÷0,63 4,1÷4,5
If not otherwise specified, standard tightening torques for the following thread M6x1 8,8÷9,8 0,9÷1 6,5÷7,2
Sinon autrement indiqué, les couples de serrage standard pour les taraudages sont les suivantes M8x1,25 21,6÷23,3 2,2÷2,4 16÷17,3
(*): “LOCTITE 243”
Page 73
N° 8000A1661 (03-03)
X.11
ANZIEHMOMENT
PARES DE TORSION
VERSCHRAUBUNGSMOMENTE / PATAS DE TORSION
(*): “LOCTITE 242”
Anwendung Gewinde Nm Kgm Lb/ft Aplicacion Fileteado
Befestigungsschraube Umschalter
(TE, SMR)
M5x0,8 4,7÷5,1 0,48÷0,52 3,5÷3,8
Tornillo fijación commutador (TE, SMR)
Befestigungsschraube Vorderkotflügel
M6x1 10,3÷11,13 1,05÷1,15 7,6÷8,3
Tornillo fijación guardabarror delantero
Befestigungsschraube Hinterkotflügel
M6x1 10,3÷11,3 1,05÷1,15 7,6÷8,3
Tornillo fijación guardabarros trasero
Befestigungsschraube Stossdämpferschutz
M6x1 5,9 0,6 4,3
Tornillo fijación proteccion amortiguador
Befestigungsschraube rechter Nummerträge
M6x1 3,2÷3,6 0,33÷0,37 2,4÷2,7
Tornillo fijación portanumero derecho
Befestigungsschraube linker Nummerträge
M6x1 3,2÷3,6 0,33÷0,37 2,4÷2,7
Tornillo fijación portanumero izquierdo
Befestigungsschraube Satteldistanzstück
M6x1
Tornillo fijación espaciador sillin
(*): “LOCTITE 243”
5,9
0,6
4,3
Anwendung Gewinde Nm Kgm Lb/ft Aplicacion Fileteado
Befestigungsschraube Treibstoffhahn
φ
5,5 2,3÷2,5 0,24÷0,26 1,7÷1,9
Tornillo sujeción grifo carburante
Vordere Befestigungsschraube Behälter
M6x1 9,3÷10,3 0,95÷1,05 0,95÷1,05
Tornillo fijación delantera del deposito
Befestigungsschraube Vorderradbremsscheibe
M6x1 (*) 13,7÷15,7 1,4÷1,6 10,1÷11,6
Tornillo fijación disco freno delantero
Befestigungsschraube Vorderradzapfen
M10x1,5 49÷54 5,0÷5,5 36,2÷39,8
Tornillo fijación eje rueda delantera
Befestigungsschraube Vorderradbremssattel
M8x1,25 23,3÷26,5 2,45÷2,75 17,3÷19,5
Tornillo fijación zapata freno delantero
Befestigungsnippel Radspeiche
M4x0,75 4,2÷4,6 0,43÷0,47 3,1÷3,4
Baquilla roscada fij. rayo de la rueda
Befestigungsschraube Hinterradbremsscheibe
M6x1 (*) 13,7÷15,7 1,4÷1,6 10,1÷11,6
Tornillo fijación disco freno trasero
Befestigungsmutter Hinterkranz
M8x1,25 (*) 32,4÷36,3 3,3÷3,7 23,9÷26,8
Tuerca fijación rueda catalina trasera
Hinterradzapfen
M20x1,5 135,3÷149 13,8÷15,2 100÷110
Eje rueda trasera
Befestigungsschraube Abgasschalldämpfer
M6x1 10,3÷11,3 1,05÷1,15 7,6÷8,3
Tornillo fijación silenciador de escape
NOTA: Wenn nichts anders angegeben, Standarddanzugsmomente für folgende Gewinde M5x0,8 5,6÷6,2 0,57÷0,63 4,1÷4,5
M6x1 8,8÷9,8 0,9÷1 6,5÷7,2
Si no contrariamente especificado, pares de apreite estandard para los fileteados siguientes M8x1,25 21,6÷23,3 2,2÷2,4 16÷17,3
(*): “LOCTITE 243”
Page 74
X.12
N° 8000A1661 (03-03)
COPPIE DI SERRAGGIO
TORQUE WRENCH SETTINGS
COUPLES DE SERRAGE
ANZIEHMOMENT
FUERZAS DE TORSION
Page 75
N° 8000A1661 (03-03)
Z.1
NOTE PER MODELLI U.S.A.
NOTES FOR U.S.A. MODELS
NOTES POUR MODELES U.S.A.
ANMERKUNG FÜR U.S.A. MODELL
NOTE POR MODELOS U.S.A.
Sezione Section Section Sektion
Sección Z
Page 76
Z.2
N° 8000A1661 (03-03)
NOTE PER MODELLI U.S.A.
NOTES FOR U.S.A. MODELS
NOTES POUR MODELES U.S.A.
ANMERKUNG FÜR U.S.A. MODELL
NOTE POR MODELOS U.S.A.
NOTES FOR USA MODEL
DISCLAIMER OF WARRANTY
IN ACCEPTING DELIVERY OF THIS MOTORCYCLE THE BUYER OR TRANSFEREE ACKNOWLEDGES THAT HE HAS THOROUGHLY INSPECTED THE MOTORCYCLE, AND FURTHER AGREES TO ACCEPT THE MOTORCYCLE AS IS WITH ALL DEFECTS OR FAULTS, CONCEALED OR OBVIOUS. HE FURTHER AGREES THAT NO WARRANTIES AT­TACH, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR ANY PARTI­CULAR PURPOSE. THE BUYER OR TRANSFEREE INDEMNIFIES AND HOLDS HARMLESS CAGIVA U.S.A., MV Agusta Motorcycles S.p.A., THEIR AGENTS AND EMPLOYEES. FOR ANY FAILURE OF PERFORMANCE, COST OF SERVICE, OR REPAIR. THE BUYER FURTHER ACKNOWLEDGES THAT THIS MOTORCYCLE IS NOT INTENDED FOR USE ON PUBLIC STREETS, ROADS, HIGHWAYS, OR TRAILS UNDER PUBLIC JURISDICTION AND THAT USE ON SUCH MAY VIOLATE STATE AND FEDERAL LAW.
Page 77
N° 8000A1661 (03-03)
Z.3
NOTE PER MODELLI U.S.A.
NOTES FOR U.S.A. MODELS
NOTES POUR MODELES U.S.A.
ANMERKUNG FÜR U.S.A. MODELL
NOTE POR MODELOS U.S.A.
Noise emission warranty
Cagiva Motor S.p.A. warrants that this exhaust system, at the time of sale, meets all applicable U.S. EPA Federal noi­se standards. This warranty extends to the first person who buys this exhaust system for purposes other than resale, and to all subsequent buyers. Warranty claims should be addressed to Cagiva U.S.A. 2003 MARYLAND ROAD.
WILLOW GROVE, PA 19090-4193
215-830-3300
Tampering warning
Tampering with Noise Control System Prohibited. Federal law prohibits the following acts or causing thereof: (1) The removal or rendering inoperative by any person other than for purposes of maintenance, repair, or replace-
ment, of any device or element of design incorporated into any new vehicle for the purpose of noise control prior to its sale or delivery to the ultimate purchaser or while it is in use, or
(2) the use of the vehicle after such device or element of design has been removed or rendered inoperative by any
person.
Among those acts presumed to constitute tampering are the acts listed below.
1) Removal of, or puncturing the muffler, baffles, header pipes or any other component which conducts exhaust ga­ses.
2) Removal or puncturing of any part of the intake system.
3) Lack of proper maintenance.
4) Replacing any moving part of the vehicle, or parts of the exhaust or intake system, with parts other than those
specified by the manufacturer.
Warning statement
This product should be checked for repair or replacement if the motorcycle noise has increased significantly through use. Otherwise, the owner may become subject to penalties under state and local ordinances.
“ENDURO” KIT (Part. Nr. 8000A0436)
Page 78
NOTE PER MODELLI U.S.A.
NOTES FOR U.S.A. MODELS
NOTES POUR MODELES U.S.A.
ANMERKUNG FÜR U.S.A. MODELL
NOTE POR MODELOS U.S.A.
Z.4
