Remonta

rokasgrāmata

Husqvarna®: Automower

GARDENA®: SILENO city, smart SILENO city,

SILENO life, smart SILENO life

McCULLOCH®: ROB S400, ROB S500,

Flymo®: EasiLife 200, EasiLife 350, EasiLife 500

115H

ROB S600

Page 2

Saturs

1 Ievads

1.1 Dokumenta apraksts.............................................. 3

1.2 Apkopes rīki............................................................3

2 Drošība

2.1 Drošības definīcijas................................................ 4

2.2 Vispārīgi norādījumi par drošību.............................4

2.3 Specifiski norādījumi par drošību........................... 4

3 Izstrādājums un tā uzstādīšana

3.1 Galvenās uzstādāmās sastāvdaļas........................5

3.2 Loka sistēmas vadības signāli................................5

3.3 Uzlādes stacijas LED indikators.............................5

3.4 Perimetra loks........................................................ 5

3.5 Virzošā vada loks................................................... 5

3.6 Uzlādes stacija....................................................... 6

3.7 Sensori................................................................... 6

3.8 Uzstādīšanas testa veikšana..................................6

3.9 SensorControl/Lawn shield/LawnSense................ 7

3.10 Droša darbība slīpumā......................................... 7

3.11 Jauns loka signāls................................................7

4 Speciālās izvēlnes

4.1 Rīku izvēlnes pārskats........................................... 8

4.2 Īsās informācijas izvēlņu pārskats..........................8

4.3 Rīku izvēlne (eksperta režīms)............................... 8

4.4 Īsa informācija (Atsevišķu rīku izvēlne)................ 11

5 Apkopes rīks Autocheck

5.1 Instalācija un pieteikšanās................................... 13

5.2 Izstrādājuma pievienošana.................................. 13

5.3 Kā lietot Autocheck 3........................................... 13

5.4 Shēmas plašu programmēšana........................... 14

6 Norādījumi par remontdarbiem

6.1 Korpusa sistēma.................................................. 16

6.2 Augšējā šasija...................................................... 16

6.3 Apakšējā šasija.................................................... 17

6.4 Pļaušanas sistēma............................................... 17

6.5 Skrūvju uzstādīšana............................................. 17

6.6 Korpusa sistēmas izjaukšana...............................17

6.7 Augšējās šasijas demontāža................................19

6.8 Shēmas plates..................................................... 20

6.9 Akumulatoru sistēma............................................25

6.10 Ventilācijas filtra tīrīšana un nomaiņa.................26

6.11 Tastatūras maiņa............................................... 26

6.12 Korpusa turētāju maiņa...................................... 27

6.13 Pļaušanas moduļa maiņa...................................27

6.14 Riteņa motors.....................................................28

6.15 Augšējās šasijas un korpusa sistēmas

montāža..................................................................... 29

6.16 Uzlādes stacija................................................... 30

6.17 Skrūvju uzstādīšana plastmasā..........................30

6.18 Vītņu ieliktņa uzstādīšana...................................31

7 Apkope

7.1 Apkopes grafiks....................................................32

7.2 Skrūvju stiprinājumi.............................................. 33

8 Problēmu novēršana

8.1 Ziņojumi................................................................34

8.2 Pazīmes............................................................... 42

8.3 Loka signāls......................................................... 45

8.4 Pārrāvuma meklēšana perimetra lokā................. 46

8.5 Akumulatora pārbaude.........................................46

9 Pārvadāšana, glabāšana un utilizēšana

9.1 Transportēšana.................................................... 48

9.2 Tīrīšana................................................................ 48

9.3 Glabāšana ziemā................................................. 48

9.4 Informācija par vidi............................................... 48

9.5 Akumulatora izņemšana utilizācijai...................... 48

10 Tehniskie dati

10.1 Tehniskie dati..................................................... 49

2 1413 - 003 - 17.01.2022

Page 3

1.1 Dokumenta apraksts

Darbnīcas rokasgrāmata paredzēta izplatītājiem un apkopes darbiniekiem; tā ir pielikums lietošanas rokasgrāmatai. Lai darbnīcas rokasgrāmatu būtu vienkārši lietot, izmantota šāda sistēma:

•

Slīprakstā

Autocheck apkopes programmas izvēlnēs.

• Treknrakstā ir teksts, kas atbilst kādai no izstrādājuma tastatūras pogām vai Autocheck apkopes programmas pogai.

ir teksts, kas redzams displejā vai

1.2 Apkopes rīki

Izmantojiet tikai oriģinālos rīkus, ko iesaka ražotājs.

1 Ievads

1413 - 003 - 17.01.2022 Ievads - 3

Page 4

2 Drošība

2.1 Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

2.2 Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem. Kad motors darbojas, netuviniet plaukstas un pēdas ierīcei, nesniedzieties zem tās.

BRĪDINĀJUMS: Ja uz izstrādājuma nav brīdinājuma simbola vai tas ir bojāts, izmantojiet jaunu brīdinājuma uzlīmi.

BRĪDINĀJUMS: Izstrādājuma oriģinālo dizainu nedrīkst mainīt, ja ražotājs nav devis atļauju to darīt.

Neatļautu izmaiņu veikšana un/vai daļu maiņa var radīt nopietnus traucējumus un savainojumu risku.

IEVĒROJIET: Nekādā gadījumā izstrādājuma tīrīšanai neizmantojiet augstspiediena mazgātāju. Tīrīšanai nedrīkst izmantot šķīdinātājus.

2.3.2 Pērkona laikā

Tuvojoties pērkona negaisam, jāatvieno visi uzlādes iekārtas savienojumi. Tādējādi var novērst bojājumus uzlādes stacijas shēmas platē.

2.3.3 Akumulatora drošība

BRĪDINĀJUMS: Litija jonu akumulatori var eksplodēt vai izraisīt ugunsgrēku, ja tie tiek izjaukti, noticis īsslēgums vai arī tie tiek pakļauti ūdenim, ugunij vai augstām temperatūrām. Uzmanīgi rīkojieties ar akumulatoru, nedemontējiet, neatveriet to un neizraisiet nekāda veida elektriskus/mehāniskus bojājumus. Neuzglabājiet tiešas saules staru iedarbības zonā.

Papildinformāciju par akumulatoru skatiet lietotāja rokasgrāmatas sadaļā Tehniskie dati.

Vienmēr izmantojiet tikai oriģinālās detaļas.

2.3 Specifiski norādījumi par drošību

2.3.1 Apkope

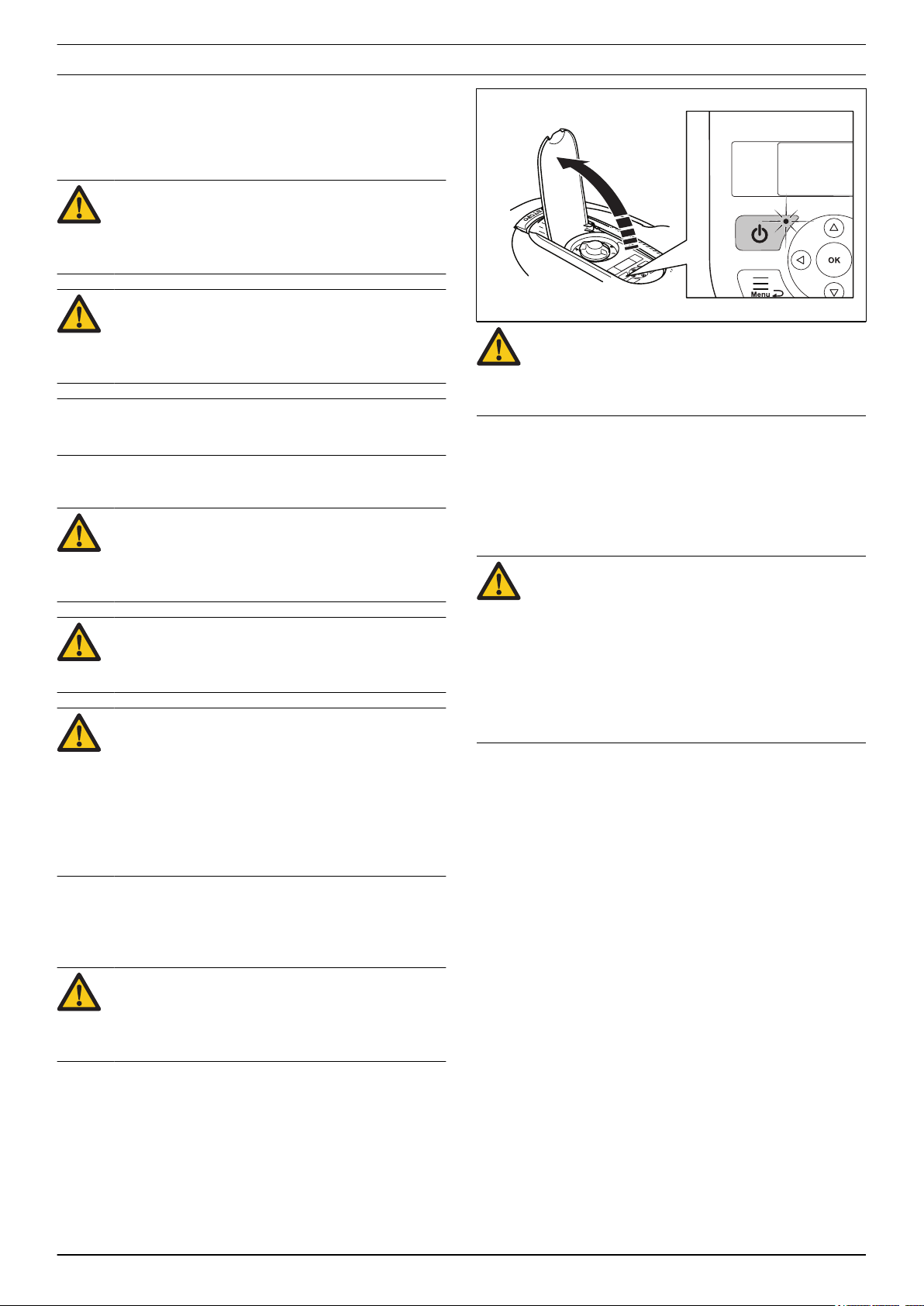

BRĪDINĀJUMS: Pirms izstrādājuma apkopes veikšanas tas ir jāizslēdz. Izstrādājums ir atspējots, ja gaismas indikators uz tastatūras vairs nedeg.

4 - Drošība 1413 - 003 - 17.01.2022

Page 5

3 Izstrādājums un tā uzstādīšana

15 m/49 ft.

160 100

3.1 Galvenās uzstādāmās sastāvdaļas

Robotizēto sistēmu veido 4 galvenās komponentes:

• Robotizētais zāles pļāvējs

• Uzlādes stacija

• Barošanas bloks

• Loka vads

Dodieties uz ražotāja tīmekļa vietni vai izlasiet lietotāja rokasgrāmatu, lai uzzinātu vairāk par izstrādājumu un tā uzstādīšanu.

3.2 Loka sistēmas vadības signāli

Loka sistēmu veido ierobežojošais vads un virzošais vads, kas ir savienoti ar uzlādes iekārtu. Dažiem modeļiem ir vairāki virzošie vadi. Loka sistēmu veido tālāk minētie signāli.

ir negatīva un tā stiprums samazinās straujāk. Lai izstrādājums darbotos apmierinoši, signāla kvalitātei vienmēr būtu jābūt 100%.

Signāla stiprumu var ietekmēt darba vietas izmēri, saliņas, zemes izciļņi, ejas un stūri. Signālu var ietekmēt arī magnētiski objekti zemē vai tuvējās sienās un būvēs. Magnētiski objekti var būt dzelzs žogi, dzelzs sijas un armatūras stieņi. Tāpēc zāles zonās uz betona jumtiem var pienākt vājāks signāls.

Dažādiem izstrādājumiem signāla A uztveršana un pastiprināšana var atšķirties par +/- 10%. Tas nozīmē, ka vienā un tajā pašā uzstādīšanas punktā viens izstrādājums var uzrādīt A = 90, bet cits — A = 100. Arī uzlādes stacijas shēmas plate un izstrādājuma loka sensors dažādiem izstrādājumiem var radīt noteiktas signāla atšķirības.

• Signāls A nosaka darba vietas robežu.

• Signālu F ģenerē uzlādes iekārtas loks, lai signalizētu izstrādājumam, ka tas atrodas uzlādes stacijas tuvumā.

• Virzošā vada signāls vada izstrādājumu uz uzlādes staciju, bet to var arī izmantot izstrādājuma virzīšanai no uzlādes stacijas uz attālu zonu.

Informāciju par signāla A, F un virzošā vada signāla pārbaudi skatiet šeit:

Loka signāls lpp. 45

3.3 Uzlādes stacijas LED indikators

Loka sistēmas statusu var ļoti viegli pārbaudīt, izmantojot uzlādes stacijas LED indikatoru. Skatiet šeit:

Loka signāls lpp. 45

3.4 Perimetra loks

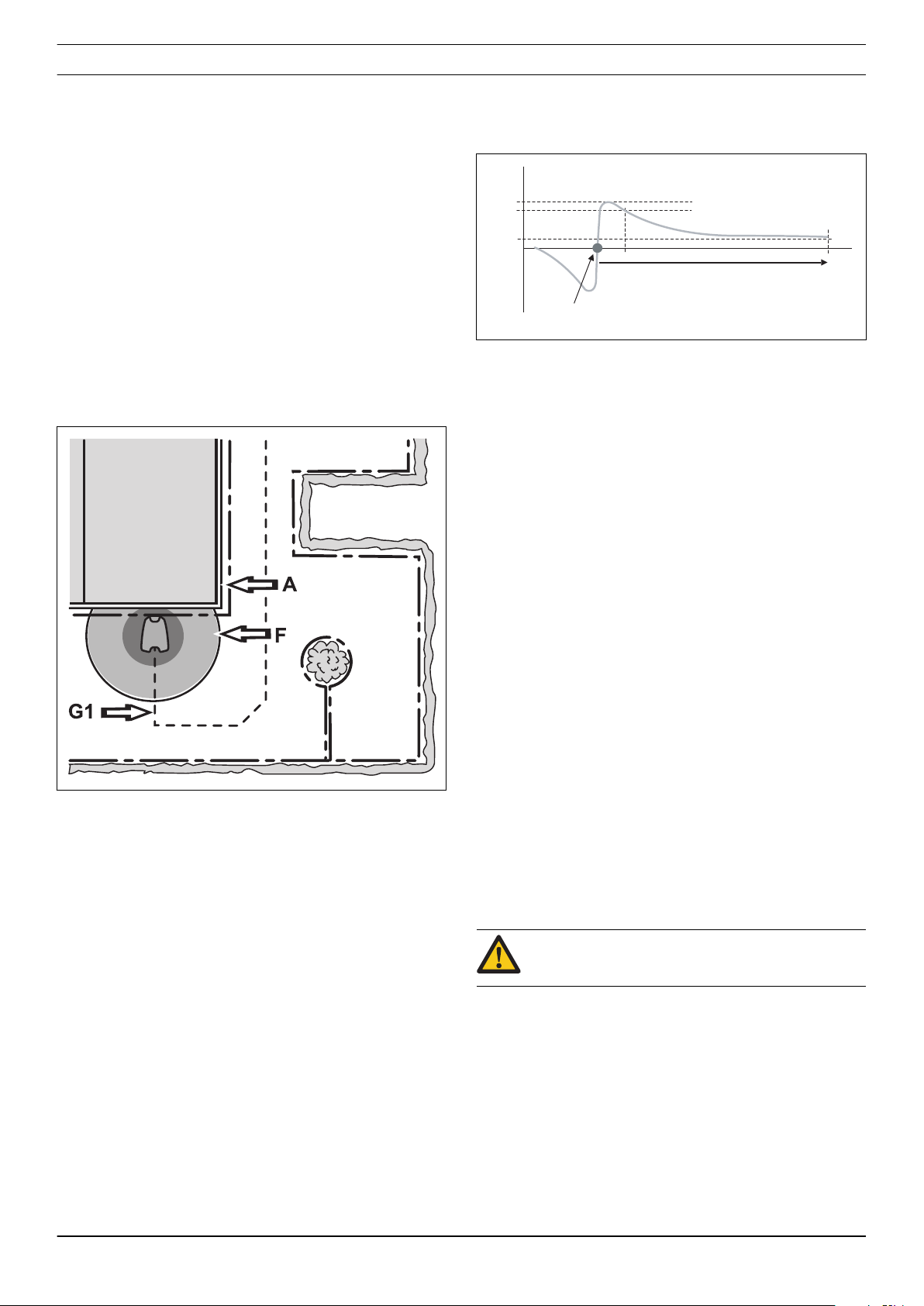

Signāla A stiprums mainās atkarībā no attāluma. Vada tuvumā signāls ir stiprs. Tālāk no vada stiprums attiecīgi samazinās. Ārpus darba vietas signāla vērtība

3.4.1 Perimetra loka pārbaude

Ja tiek mēģināts sākt darbu, kamēr uzstādīšana vēl nav pabeigta, izstrādājuma displejā tiek parādīts ziņojums

Nav loka signāla

Tomēr, veicot vienu no tālāk norādītajām darbībām, ir iespējams pārbaudīt izstrādājuma darbību, pirms uzstādīšana ir pabeigta:

• Izveidojiet īsu, pagaidu loku ap izstrādājumu.

• Īslaicīgi deaktivizējiet izstrādājuma loka uztveršanu. Skatiet šeit:

Rīki – Speciālie iestatījumi lpp. 11

3.4.2 Šķēršļi

Lai norobežotu šķērsli, var uzlikt ierobežojošo vadu no darba zonas malas līdz šķērslim, ap to un pēc tam atpakaļ.

IEVĒROJIET: Robežvads nedrīkst krustoties pa

ceļam uz salu un no tās.

3.5 Virzošā vada loks

Virzošā vada loku veido virzošais vads un tā perimetra loka daļa, pa kuru izstrādājums atgriežas uzlādes stacijā. Strāva virzošā vada lokā vienmēr plūst no virzošā vada pa kreisi virzošā vada un perimetra loka savienojumā.

Virzošā vada signāla stiprums tāpat kā signālam A mainās atkarībā no attāluma līdz virzošā vada lokam. Virzošā vada loka iekšpusē signāls ir pozitīvs, un tā

1413 - 003 - 17.01.2022 Izstrādājums un tā

uzstādīšana - 5

Page 6

stiprums samazinās tālāk no vada. Atrodoties ārpus

135º

90º

virzošā vada loka, signāls ir negatīvs un signāla stiprums samazinās ātrāk.

Piezīme: Izstrādājums vienmēr seko virzošajam vadam tā kreisajā pusē, virzienā uz uzlādes staciju, t.i., izstrādājums seko virzošā vada signāla negatīvajām vērtībām.

IEVĒROJIET: Neizvietojiet virzošo vadu 90° vai šaurākā leņķī. Izvietojiet vadu divos 135° platos leņķos.

3.6 Uzlādes stacija

Lai izstrādājums tiktu uzstādīts un darbotos pareizi, ir jāizvēlas piemērota uzlādes stacijas vieta. Skatiet lietošanas rokasgrāmatas sadaļu

uzlādes stacija

Piezīme: Akumulatora darbmūžs ir ilgāks, ja to uzlādē iespējami zemākā apkārtējās vides temperatūrā. Tāpēc uzlādes staciju ieteicams novietot ēnā, it īpaši dienas laikā, kad temperatūra ir visaugstākā.

Kad akumulatora uzlādes līmenis ir nokrities līdz 600 mAh vai akumulatora spriegums ir nokrities līdz

17.5 V, izstrādājuma pļaušanas motors tiek izslēgts, un izstrādājums meklē uzlādes staciju.

Uzstādīšana —

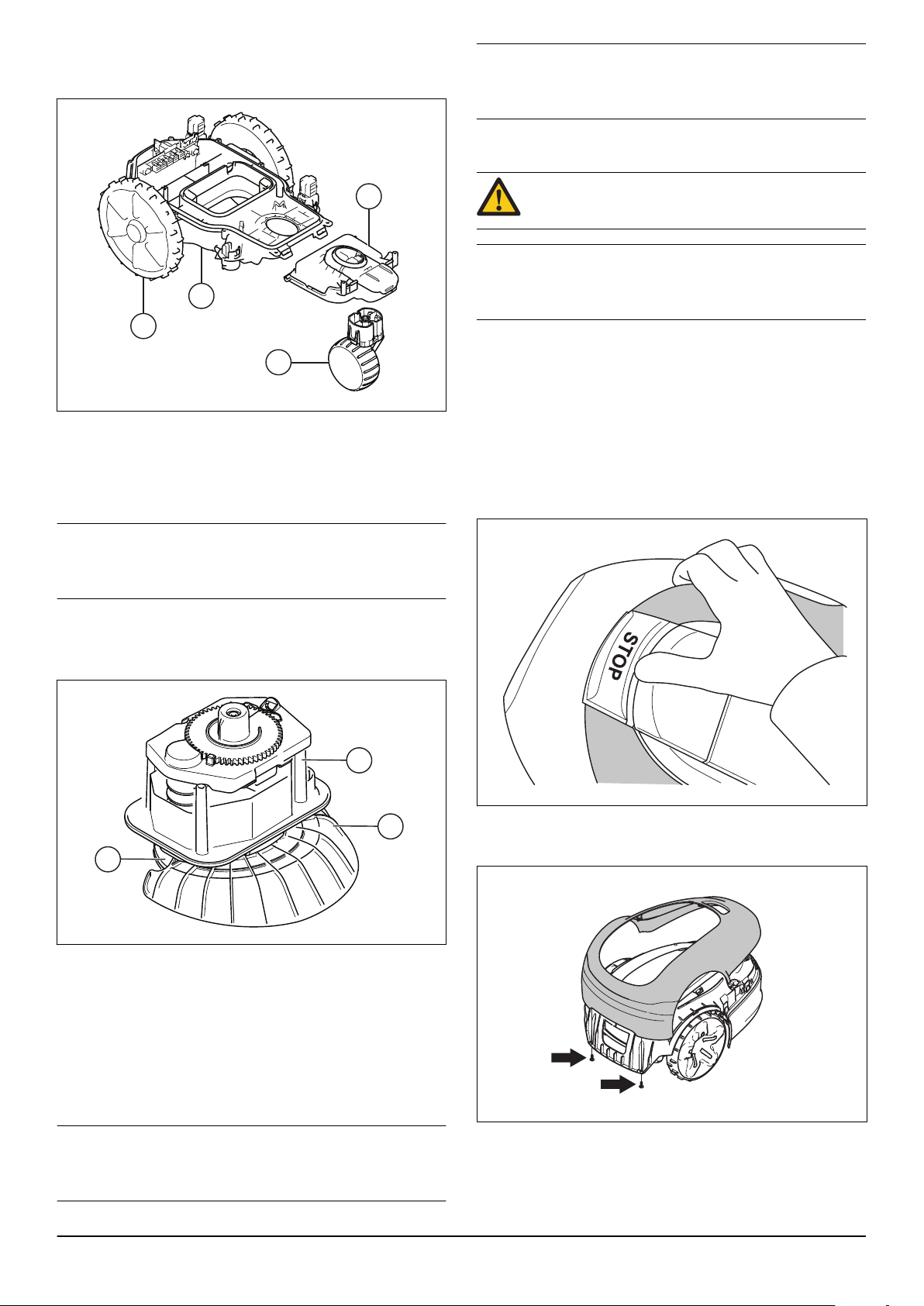

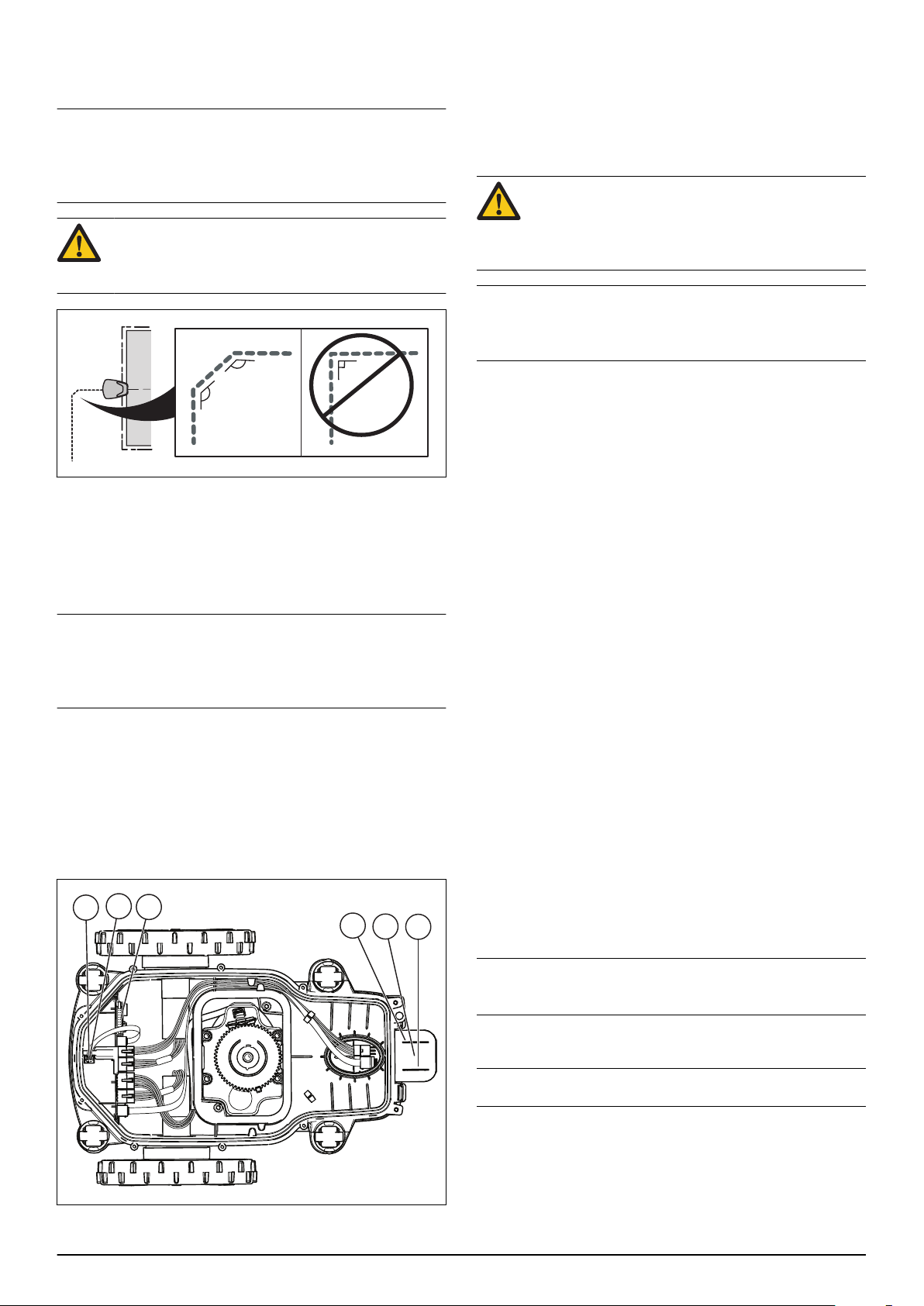

3.7 Sensori

Izstrādājumam ir vairāku veidu sensori.

1. Priekšējais pacelšanas sensors

2. Priekšējā loka sensors

3. Slīpuma sensors

4. Aizmugurējais pacelšanas sensors

5. Aizmugurējā loka sensors

6. Sensors STOP

IEVĒROJIET: Daži sensori sastāv no Holla sensora un magnēta. Tā kā magnētiem ir dienvidu un ziemeļu pols, ir svarīgi ievietot magnētu pareizi.

Piezīme: Izstrādājumam nav sadursmju sensoru. Sadursmes tiek reģistrētas pēc riteņa motoru jaudas izmaiņām.

3.7.1 Slīpuma sensors

Slīpuma sensors ir sensors, kas atrodas galvenajā platē un uztver izstrādājuma slīpumu attiecībā pret horizontālo plakni. X leņķis norāda sasvērumu no priekšas uz aizmuguri, bet Y leņķis — no kreisās uz labo pusi. Slīpuma sensora vērtība tiek izmantota, lai, cita starpā, mainītu dzenošo riteņu ātrumu, pļaujot stāvā slīpumā.

3.7.2 Pacelšanas sensori

Pacelšanas sensori nosaka, vai izstrādājums tiek pacelts no zemes. Tas tiek darīts ar mehānisku darbību un magnētu palīdzību. Ja tiek uztverts pacelšanas signāls, asmeņu disks nekavējoties apstājas. Izstrādājums veic atbrīvošanās manevrus, virzoties atpakaļ un pagriežoties vairākas reizes.

3.7.3 Loka sensori

Loka sensori mēra signālus, ko uzlādes stacija raida caur perimetra loku (signāls A), virzošā vada loku (virzošā vada signāls) un pamatnes plāksni (signāls F). Signāli tiek izmantoti, lai vadītu izstrādājumu un neļautu tam atstāt darba vietu. Izstrādājums var uztvert signālus tikai tad, ja tas ir savienots pārī ar uzlādes staciju. Skatiet

Loka signāls lpp. 45

3.7.4 Sensors STOP

Sensors STOP nosaka, vai ir nospiesta poga STOP. Ja tiek uztverts STOP signāls, pļāvējs un asmeņu disks nekavējoties apstājas.

Piezīme: Pogā STOP ir magnēts un Holla sensors; tas nozīmē, ka vāciņš un poga STOP nav savienoti.

3.8 Uzstādīšanas testa veikšana

Piezīme: Izslēdziet

Zālāja pārklājums

uzstādīšanas iestatījumus.

Ekorežīms

pārbaudi varat pārbaudīt atlasītos

, pirms veicat pārbaudes.

6 - Izstrādājums un tā uzstādīšana 1413 - 003 - 17.01.2022

Page 7

3.8.1 Tests: zālāja pārklājums

Piezīme: kad izstrādājums ir kalibrējis virzošos vadus. Proti, izstrādājumam ir nepieciešams atstāt uzlādes staciju vismaz vienu reizi secīgo palaišanu.

Tests Zālāja pārklājums

vai izstrādājums var sekot virzošajiem vadiem vai perimetra lokam izvēlētajā gaiteņa platumā virzienā no uzlādes stacijas.

Testu Zālāja pārklājums

automātiskajā

tiek izmantots, lai pārbaudītu,

režīmā vai saistībā ar

var veikt tikai tad,

3.11 Jauns loka signāls

Retos gadījumos var rasties nepieciešamība mainīt loka signālu. Piemēram, ja divām tuvu esošām iekārtām ir vienādi loka signāli, tās viena otrai var traucēt.

1. Displeja izvēlnē atlasiet jaunu loka signālu.

Piezīme: Jauns loka signāls ir jāģenerē tad, ja izstrādājums ir atgriezies savā parastajā uzlādes stacijā, piemēram, ja pēc apkopes tiek izmantota cita, nevis klienta uzlādes stacija. Skatiet šeit:

Darbības lpp. 14

Testu Zālāja pārklājums

attālumu no uzlādes stacijas līdz attālai zonai. Kad tiks nospiesta poga STOP, izstrādājuma displejā tiks parādīts attālums metros. Lietotāja rokasgrāmatā ir aprakstīts, kā veikt testu.

var arī izmantot, lai izmērītu

3.9 SensorControl/Lawn shield/LawnSense

Piezīme: SensorControl modelim GARDENA® SILENO life un smart SILENO life, LawnSense modelim Flymo un Lawn sheild modelim McCULLOCH® ir viena un tā pati funkcija. Šī funkcija pašlaik nav pieejama modelim Husqvarna®.

Ja tiek aktivizēta funkcija SensorControl/Lawn shield/ LawnSense, izstrādājums automātiski pielāgo pļaušanas laiku atbilstoši zāles augšanas ātrumam. Tas tiek noteikts, regulāri mērot nažu diska pretestību un salīdzinot to ar vidējo vērtību. Ja pretestība pārsniedz vidējo vērtību, izstrādājumam tiek ļauts darboties ilgāk, un pretēji. Lai varētu aprēķināt vidējo vērtību, ir jāpļauj veselu dienu, un šajā laikā funkcija neietekmē pļaušanas laiku.

Piezīme: Vidējā vērtība tiek atiestatīta, ja izstrādājums ir bijis izslēgts ilgāk nekā 50 stundas vai arī ir atiestatīti iestatījumi.

Izmantojot funkcijuSensorControl/Lawn shield/ LawnSense, izstrādājums darbojas īsāku laiku, nekā ir norādīts taimera iestatījumos. Izstrādājums vienmēr veic vismaz vienu pļaušanas ciklu dienā. Tikai pēc tam funkcija SensorControl/Lawn shield/LawnSense var saīsināt pļaušanas laiku.

3.10 Droša darbība slīpumā

Izstrādājums automātiski pielāgo savu darbību, ņemot vērā tādus faktorus kā slīpuma leņķis un pārvietošanās virziens.

Ja nogāze ir pārāk stāva, izstrādājums virzās atpakaļgaitā un griežas, lai atrastu lēzenāku nogāzi. Ja pēc diviem mēģinājumiem izstrādājums nav atradis lēzenāku nogāzi, tas apstājas un parāda displejā, ka apturēšanu izraisījusi stāva nogāze.

Nogāzes, kas pārsniedz norādīto maksimālo slīpumu, parasti var sasniegt tikai ļoti labvēlīgos apstākļos. Darbība lielākā slīpumā par norādīto netiek garantēta.

1413 - 003 - 17.01.2022 Izstrādājums un tā

uzstādīšana - 7

Page 8

4.1 Rīku izvēlnes pārskats

Darbarīki

Informācija

Vēsture, kopā

Vēsture,

brauciens

Testēt Īpašie iestatījumi Kalibrēt

Motori Lietotāja

interfeiss

Virzošā vada

kalibrēšana

Slīpuma sensora

kalibrēšana

Riteņu

motors

Nažu

motors

Galvenie

dati

Galvenie

dati

Loka

uztveršanas

ignorēšana

Demons-

trācijas režīms

Uzstādīšanas

bloķēšana

Meklēšanas

laiks

Pļaušanas

laiks

Akumulatora

kapacitāte

Nobraukuma

vienību

dzēšana

Īslaicīgi atspējot uzlādes

aizsardzību

Vispā-

rīgi

Akumu-

lators

Loks Sensori Motors

Tasta-

tūra

Displejs

Īsa informācija

Informācija Vēsture Papildu opcijas

Ziņojumi

KalibrēšanaMeklēšanas

laiks

Vispārīga

informācija

Akumu-

lators

Loks Sensori

4 Speciālās izvēlnes

4.2 Īsās informācijas izvēlņu pārskats

4.3 Rīku izvēlne (eksperta režīms)

4.3.1 Rīki – Informācija

Izvēlne papildinformācija un speciālie iestatījumi.

Tools

(Rīki) ir eksperta skats, kurā pieejama

Kad tiek parādīta galvenā izvēlne:

1. Uz divām sekundēm nospiediet kreiso un labo bulttaustiņu, lai piekļūtu izvēlnei

Papildinformāciju par izstrādājuma displeja izvēlnēm

Tools

(Rīki).

skatiet lietošanas rokasgrāmatas sadaļā par izvēļņu struktūru.

BRĪDINĀJUMS: Nedodiet klientam izstrādājumu, ja izvēlne Vienmēr izslēdziet izstrādājumu ar pogu

8 - Speciālās izvēlnes 1413 - 003 - 17.01.2022

Tools

(Rīki) ir iespējota.

Izvēlnē apakšsistēmu statuss.

4.3.1.1 Rīki – Informācija – Vispārīgi Izvēlnē

Vispārīgi) ir 2 sadaļas: SW (Programmatūra) un

Prod

Izvēlnē Programmatūra) tiek rādīta tālāk minētā informācija.

• Programmatūras pakotnes

•

ON/OFF (Ieslēgts/izslēgts), lai galvenā izvēlne tiktu atiestatīta parastas darbības režīmā.

Informācija

Tools – Info – General

tiek rādīts izstrādājuma

(Rīki – Informācija –

(Izstrādājums).

Info – General – SW

Main

(Galvenā versija): MSW (Main Software)

(Informācija – Vispārīgi –

izstrādājuma numurs

versija (ko sauc arī par galveno programmu).

HMI

: HMI (Human Machine Interface) programmas

versija.

Page 9

•

SUB

: SSW (Subdevice Software) programmas

versija.

•

COM

: komunikācijas plates programmas versija.

•

RADIO

Izvēlnē Izstrādājums) tiek rādīta tālāk minētā informācija.

•

Total running

stundu skaits, cik ilgi izstrādājums ir izmantojis riteņu motorus (pļaujot un meklējot).

•

Mower s/n

numurs. Šim numuram ir jāatbilst sērijas numuram vāciņa iekšpusē.

•

Prod. Date

ražošanas datums.

•

MCB s/n

galvenās shēmas plates sērijas numurs. Tas nav saistīts ar izstrādājuma sērijas numuru.

•

MCB prod

galvenās shēmas plates ražošanas datums.

•

COM s/n

sērijas numurs. Tas nav saistīts ar izstrādājuma sērijas numuru.

4.3.1.2 Rīki – Informācija – Akumulators

Izvēlnē Akumulators) tiek rādīta tālāk minētā informācija.

•

Voltage

līmenis. Aptuveni 20,5 V vērtība norāda, ka akumulators ir pilnībā uzlādēts, un aptuveni 17 V vērtība norāda, ka akumulators ir izlādējies.

•

Charges

izgatavošanas datuma vai skaitītāja atiestatīšanas.

•

Charge level

uzlādes stāvokli. Pilnīgi uzlādēta akumulatora uzlādes līmenis ir apmēram 1700 mAh. Kad uzlādes līmenis ir pazeminājies apmēram līdz 1000 mAh, izstrādājums atgriežas uzlādes stacijā.

•

Current

strāvu uz akumulatoru un no tā. Pozitīva vērtība norāda, ka akumulators tiek lādēts, un negatīva vērtība norāda, ka izstrādājums izmanto strāvu no akumulatora.

•

Temp

temperatūru.

•

Capacity

kapacitāti.

4.3.1.3 Rīki – Informācija – Loks

Izvēlnē i

: radio moduļa programmas versija.

Info – General – Prod

(Kopējais darbības laiks): kopējais

(Pļāvēja sērijas nr.): izstrādājuma sērijas

(Ražošanas datums): izstrādājuma

(Galvenās shēmas plates sērijas nr.):

(Galvenās shēmas plates izgatavošana):

(COM sērijas nr.): komunikāciju plates

Tools – Info – Battery

(Spriegums): akumulatora sprieguma

(Uzlādes): uzlādes ciklu kopskaits kopš

(Uzlādes līmenis): rāda akumulatora

(Strāva): rāda nominālo regulēto uzlādes

(Temperatūra): rāda akumulatora pašreizējo

(Kapacitāte): rāda akumulatora maksimālo

Rīki – Informācija – Loks

(Informācija – Vispārīgi –

(Rīki – Informācija –

ir 3 sadaļas:

•

G/F

rāda virzošā vada loka signālus un F lauku. Lai nodrošinātu labu darbību, virzošā vada signālam ir jābūt (-) 70-120 pie katra virzošā vada.

•

Kvalitāte

signālus var pareizi interpretēt tikai gadījumā, ja vērtība ir 100%. Ja vērtība ir mazāka, loka sistēma nedarbojas pareizi, un tādējādi neviena parādītā signālu vērtība nav pareiza.

4.3.1.4 Rīki – Informācija – Sensori Izvēlnē

Sensori) ir 2 sadaļas:

•

Statuss

•

Temperatūra

Izvēlnē Statuss) tiek rādīta tālāk minētā informācija.

•

Lifted

pacelšanas sensors un izstrādājuma displejā tiek parādīts

•

Tilted

horizontāli, maks. vērtībai ir jābūt ± 3. Sasvēršana augšup un pa kreisi tiek parādīta kā negatīvas vērtības.

•

Normal position

(Jā) norāda, ka pļāvējs atrodas parastas darbības stāvoklī; No (Nē) norāda, ka izstrādājums ir apvērsts.

Izvēlnē Sensori – Temperatūra) tiek parādīta zemāk minētā informācija.

•

Product temperature

mēra temperatūras sensors galvenajā shēmas platē.

•

LCD temperature

temperatūras sensors galvenajā HMI shēmas platē.

4.3.1.5 Rīki – Informācija – Motori Izvēlnē

Motori) ir 2 sadaļas:

•

Wheel motor (Riteņa motors)

•

Cutting motor (Pļaušanas motors)

Izvēlnē Motori – Riteņa motors) tiek rādīta tālāk minētā informācija.

•

Speed

•

Current (mA)

riteņa motoram.

•

Power (%)

rāda loka sistēmas signāla kvalitāti. Loka

Tools – Info – Sensors

Info – Sensors – Status

(Pacelts): kad korpuss ir pacelts, ieslēdzas

Yes

(Jā).

(Sasvērts): kad izstrādājums atrodas

(Parastas darbības stāvoklis):

Info – Sensors – Temperature

(LCD temperatūra): to mēra

Tools – Info – Motors

Info – Motors – Wheel motor

(Ātrums) labā/kreisā riteņa motoram.

(Strāvas stiprums (mA)) labā/kreisā

(Jauda %) labā/kreisā riteņa motoram.

(Rīki – Informācija –

(Informācija – Sensori –

(Informācija –

(Izstrādājuma temperatūra): to

(Rīki – Informācija –

(Informācija –

Jā

•

A loks

rāda perimetra loka signālu, ko mēra izstrādājuma loka sensori. Lai nodrošinātu labu darbību, vērtībai ir jābūt robežās no aptuveni 40 līdz

320. Jo tuvāk lokam atrodas izstrādājums, jo lielāka ir vērtība. Kad izstrādājums atrodas tieši virs loka, vērtība ir 0; kad izstrādājums atrodas ārpus loka, vērtība ir negatīva.

1413 - 003 - 17.01.2022 Speciālās izvēlnes - 9

Izvēlnē Motori – Griešanas motors) tiek rādīta tālāk minētā informācija.

•

Info – Motors – Cutting motor

Speed

(Ātrums): griešanas motora ātrums.

Current (mA)

motora strāvas stiprums (mA).

(Strāvas stiprums (mA)): griešanas

(Informācija –

Page 10

•

Average current (mA)

(mA)): griešanas motora vidējais strāvas stiprums (mA).

(Vidējais strāvas stiprums

4.3.2 Rīki – Vēsture, kopējā

4.3.2.1 Rīki – Vēsture, kopējā – Pamatdati Izvēlnē

Vēsture, kopējā – Pamatdati) tiek parādīta zemāk minētā informācija.

•

4.3.2.2 Rīki – Vēsture, kopējā – Meklēšanas laiks Izvēlnē

•

4.3.2.3 Rīki – Vēsture, kopējā – Pļaušanas laiks Izvēlnē

Pļaušanas laiks) ir 2 sadaļas:

Piezīme: Pļaušanas laiks ir pļaušanas motora darbības laiks.

Tools – History, total – Key data

Total running

riteņa motoru darbības laiks stundās.

Piezīme: ir ietverts arī laiks, kad izstrādājums ir darbojies, bet nav pļāvis.

Total mowing

asmens motora darbības laiks stundās.

Total search time

kopējais laiks stundās, kad izstrādājums ir darbojies meklēšanas režīmā. Tas ir laiks no brīža, kad izstrādājums sāk meklēt uzlādes staciju, līdz brīdim, kad izstrādājums ir uzlādes stacijā. Atkarībā no uzstādīšanas un darba vietas meklēšanas laiks parasti ir 10–20% no kopējā darbības laika.

Total charge time

izstrādājuma uzlādes laiks stundās.

Complete chargings

pilnas uzlādes ciklu skaits. Pilna uzlāde ir uzlāde, kas ilgst vairāk nekā 20 minūtes un tiek pārtraukta, ja uzlādes strāva ir vājāka par 300 mA.

Efficiency

darbības laika izstrādājums ir pļāvis zālāju.

Efficiency

ar uzlāžu laiku + darbības laiks.

Run time/Fault

cik ilgi izstrādājums ir darbojies ar katru parādīto kļūdas ziņojumu. kļūme) ir kopējais darbības laiks, kas dalīts ar kļūdu skaitu.

(Kopējais darbības laiks): kopējais

Total running

(Kopējais pļaušanas laiks): kopējais

(Efektivitāte): cik daudz no kopējā

(Efektivitāte) ir pļaušanas laiks, kas dalīts

(Darbības laiks/kļūme): vidējais laiks,

(Kopējais darbības laiks): šeit

(Kopējais meklēšanas laiks):

(Kopējais uzlādes laiks): kopējais

(Pilnās uzlādes): kopējais

Run time/fault

Vēsture, kopējā – Meklēšanas laiks

Pārskats

maksimālo un minimālo meklēšanas ilgumu.

Meklēšanas laiks

reizes.

: rāda pēdējo 12 meklēšanas reižu vidējo,

: rāda pēdējās 12 meklēšanas

History, total – Mow times

(Rīki –

(Darbības laiks/

ir 2 sadaļas:

(Vēsture, kopējā –

•

Mow times

12 pļaušanas reizes.

4.3.2.4 Rīki – Vēsture, kopējā – Akumulatora kapacitāte Izvēlnē

4 sadaļas: 1., 2., 3. un 4. tests. Četri jaunākie akumulatora testi tiek saglabāti sadaļā

Vēsture, kopējā – Akumulatora kapacitāte

kapacitāte

informācija.

•

Datums

•

Laiks

•

Uzlādes cikli

•

Kapacitāte

kapacitāte (mAh).

(Pļaušanas laiki): parāda pēdējās

Akumulatora

. Par katru testu tiek rādīta turpmāk minētā

: testa datums

: testa laiks

: pilnu uzlādes ciklu skaits testa laikā.

: testa laikā izmērītā akumulatora

4.3.3 Rīki – Vēsture, nobraukums

Izvēlnē tāda pati informācija kā izvēlnē

Pamatdati Nobraukuma vērtību atiestatīšana

vērtības tāpat kā automašīnas nobraukuma skaitītājam.

Vēsture, nobraukums – Pamatdati

Vēsture, kopējā –

. Taču izvēlnē

Vēsture, nobraukums –

var atiestatīt visas

tiek rādīta

4.3.4 Rīki – Tests

Piezīme: Testējot riteņu un pļaušanas motoru, akumulatora spriegumam ir jābūt vismaz 18 V

4.3.4.1 Rīki – Tests – Motori

Izvēlnē 2 sadaļas: (Asmens motors).

•

Tools – Test – Motors

Wheel motor

1. paceliet izstrādājumu tā, lai dzenošie riteņi neatrastos uz zemes.

2. Palieliniet (augšupvērstais bulttaustiņš) jaudu līdz 80% un nobloķējiet katru dzenošo riteni citā stāvoklī. Pārbaudiet, vai pēc atbloķēšanas motors darbojas.

3. Palieliniet jaudu līdz 100% un pārbaudiet, vai katra riteņa ātrums ir vismaz 50 cm/sekundē (20 collas/sekundē).

4. Nobloķējiet katru riteni un pārbaudiet, vai motora pārnesumkārbas neslīd. Bloķēšanas laikā ātrumam ir jābūt 0 cm/sekundē. Pārbaudiet, vai pārnesumkārba nerada neraksturīgas skaņas.

5. Samaziniet (lejupvērstais bulttaustiņš) jaudu līdz 0%.

6. Lai pārtrauktu pārbaudi, nospiediet pogu Back (Atpakaļ).

Piezīme: Ja riteņa motoru nevar iedarbināt un to ir ļoti grūti pagriezt ar roku, kļūme, visticamāk, ir galvenajā shēmas platē vai riteņa motorā.

(Riteņa motors):

(Rīki – Tests – Motori) ir

(Riteņa motors) un

Blade motor

•

Overview

reižu vidējo, maksimālo un minimālo pļaušanas ilgumu. Izvēlnē tiek parādītas pēdējās 12 pļaušanas reizes.

10 - Speciālās izvēlnes 1413 - 003 - 17.01.2022

(Pārskats): parāda pēdējo 12 pļaušanas

Piezīme: Ja riteņa motora iedarbināšanai ir nepieciešama tā iegriešana ar roku un riteņa motors

Page 11

pārtrauc darboties, tiklīdz tiek bloķēts ritenis, kļūme ir galvenajā shēmas platē nevis riteņa motorā.

•

Nažu motors:

BRĪDINĀJUMS: pļaušanas motora pārbaudes laikā naži griežas. Rokām un kājām jāatrodas drošā attālumā.

BRĪDINĀJUMS: Neuzstādiet nažus, ja pļāvējs tiek demonstrēts, piemēram, veikalos un izstādēs.

•

Installation lock

ir aktivizēta uzstādīšanas iestatījumu bloķēšana, izvēlnes nevar mainīt.

Installation

(Uzstādīšanas bloķēšana): ja

(Uzstādīšana) iestatījumus

1. Lai sāktu pļaušanas motora pārbaudi, nospiediet OK (Labi).

2. Pārbaudiet parametra

Current

parasti ir 2500 apgriezieni/minūtē. Strāvas stiprums parasti ir 350 mA +/- 100 mA.

3. Lai pārtrauktu pārbaudi, nospiediet pogu Back (Atpakaļ).

4.3.4.2 Rīki – Tests – Lietotāja interfeiss Izvēlnē

Lietotāja interfeiss) tiek rādīta tālāk minētā informācija.

•

Tools – Test – User interface

Keypad

1. Lai sāktu tastatūras testu, nospiediet pogu OK (Labi).

2. Nospiediet jebkuru pogu. Displejs parāda, kura poga ir nospiesta.

3. Lai izietu no testa izvēlnes, nospiediet pogu Back (Atpakaļ).

Display

1. Lai sāktu displeja testu, nospiediet pogu OK (Labi). Displejs mirgo.

2. Lai izietu no testa izvēlnes, nospiediet pogu Back (Atpakaļ).

(Strāvas stiprums) vērtības. Ātrums

(Tastatūra):

(Displejs):

Speed

(Ātrums) un

(Rīki – Tests –

Piezīme: Lai galvenajā izvēlnē varētu mainīt uzstādīšanas iestatījumus, uzstādīšanas iestatījumu bloķēšana ir jāizslēdz.

•

Īslaicīgi atspējojiet uzlādes aizsardzību:

apsvērumu dēļ izstrādājums ir iestatīts neveikt uzlādi, ja uzlādes strāva ir pārāk vāja. Izmantojiet šo funkciju, lai īslaicīgi noņemtu aizsardzību. Izstrādājums tiek uzlādēts ar vājāku strāvu, nekā izstrādājumam paredzēts.

drošības

4.3.6 Rīki – Kalibrēšana

Izvēlnē tālāk minētā informācija.

•

Tools – Calibrate

Guide calibration

virzošais vads tiek kalibrēts automātiski pirmās secīgās palaišanas laikā. Tomēr manuāla kalibrēšana var būt nepieciešama, ja, piemēram, uzlādes stacijas atrašanās vieta ir mainīta. Novietojiet izstrādājumu uzlādes stacijā un sāciet testu.

Tilt sensor calibration

kalibrēšana): ja nogāzēs izstrādājums nedarbojas kā paredzēts, to varētu novērst slīpuma sensora kalibrēšana. Novietojiet izstrādājumu uz līdzenas virsmas un sāciet kalibrēšanu.

(Rīki – Kalibrēšana) tiek rādīta

(Virzošā vada kalibrēšana):

(Slīpuma sensora

4.3.5 Rīki – Speciālie iestatījumi

Piezīme: Izvēlnē Speciālie iestatījumi) tiek rādīti iestatījumi, kas ir pieejami tikai apkopes personālam.

Izvēlnē iestatījumi) tiek rādīta tālāk minētā informācija.

•

Tools – Special settings

Override loop detection

ignorēšana): iestatījums īslaicīgi izslēdz izstrādājuma loka uztveršanu, lai izstrādājums darbotos bez uzlādes stacijas un perimetra loka. Funkcija tiek automātiski atiestatīta, izslēdzot izstrādājuma pogu ON/OFF (Ieslēgts/izslēgts).

Demo

(Demonstrācijas režīms): demonstrācijas režīms tiek izmantots izstrādājuma demonstrēšanai veikalos vai izstādēs. Nažu disks negriežas un izstrādājums pārmaiņus īsu brīdi darbojas, tad novietojas uzlādes stacijā uzlādei. Demonstrācijas režīmu var iespējot un atspējot, izmantojot Autocheck vai izvēlnē Tools (Rīki).

Tools – Special settings

(Rīki – Speciālie

(Loka uztveršanas

(Rīki –

4.4 Īsa informācija (Atsevišķu rīku izvēlne)

Izvēlnē rīki no izvēlnes

Kad tiek parādīta galvenās izvēlnes sākuma lapa:

1. Uz divām sekundēm nospiediet pogu Menu

4.4.1 Īsa informācija – Informācija

Izvēlnē ir tādas pašas apakšizvēlnes kā izvēlnē izņemot apakšizvēlni

izvēlne (eksperta režīms) lpp. 8

4.4.2 Īsa informācija – Vēsture

Izvēlnē un

Izvēlnē informācija.

•

Quick info

(Izvēlne), lai piekļūtu izvēlnei informācija).

Quick info - Info

(Īsa informācija) tiek rādīti atsevišķi

Tools

(Rīki).

(Īsa informācija – Informācija)

Motors

(Motori). Skatiet šeit:

Īsa informācija – Vēsture

Meklēšanas laiks

Vēsture – Ziņojumi

Kļūdu ziņojumi Informācijas ziņojumi

ziņojumi.

tiek rādīta tālāk minētā

: pēdēji 50 kļūdu ziņojumi

: pēdēji 50 informācijas

Quick info

Tools

ir 2 sadaļas:

(Īsa

(Rīki),

Ziņojumi

Rīku

1413 - 003 - 17.01.2022 Speciālās izvēlnes - 11

Page 12

Izvēlnē apakšizvēlnes kā izvēlnē

Meklēšanas laiks lpp. 10

Vēsture – Meklēšanas laiks

Rīki – Vēsture, kopējā –

. Skatiet šeit:

Rīki – Vēsture, kopējā

ir tādas pašas

4.4.3 Īsa informācija – Papildinformācija

Izvēlnē Papildinformācija) tiek rādīta izvēlne. Tajā ir tādas pašas apakšizvēlnes kā izvēlnē

Tools – Calibrate Kalibrēšana lpp. 11

Quick info – Advanced

Calibrate

(Rīki – Kalibrēšana) Skatiet šeit:

(Īsa informācija –

(Kalibrēšanas)

Rīki –

12 - Speciālās izvēlnes 1413 - 003 - 17.01.2022

Page 13

5 Apkopes rīks Autocheck

Autocheck 3 ir datora rīks, kas izstrādāts Husqvarna Group ražoto robotizēto zāles pļāvēju apkopei. Tas ir problēmu novēršanas rīks, kā arī pārdoto izstrādājumu un apkopes vēstures datubāze. Autocheck ietver arī tehnisko dokumentāciju un servisa biļetenus. Autocheck 3 atbalsta visus G3 (3. paaudzes) un G4 (4. paaudzes) izstrādājumus. G2 (2. paaudzes) izstrādājumiem joprojām tiek izmantota programma Autocheck EXP.

Izstrādājumu savieno ar datoru, izmantojot USB kabeli.

5.1 Instalācija un pieteikšanās

Autocheck 3 atbalsta Windows OS 7 un jaunākas versijas. Saderība ar citām operētājsistēmām nav garantēta.

5.1.1 Pieteikšanās datu saņemšana

Pieteikšanās dati nosaka rīkā Autocheck 3 pieejamo iespēju kopumu.

Lai saņemtu Autocheck pieteikšanās datus, sazinieties ar vietējo pārdošanas atbalsta kontaktpersonu vai pasūtiet programmu Autocheck, izmantojot dīleru portālu (nepieciešama piekļuve).

Piezīme: Izplatītāji var pieprasīt piekļuvi programmai Autocheck, izmantojot Husqvarna IT pakalpojumu portālu. Piekļuvi Husqvarna IT pakalpojumu portālam var pieprasīt, sazinoties ar Husqvarna tirdzniecības pārstāvi.

5.1.2 Programmas Autocheck 3 instalēšana

Programma Autocheck 3 lejupielādei ir pieejama ražotāja atbalsta vietnē.

1. Atlasiet (PĒCPĀRDOŠANA – Autocheck 3) un sekojiet saitei

SW installation

2. Lejupielādējiet programmu Autocheck 3 saskaņā ar norādījumiem atbalsta vietnē.

AFTER SALES – Autocheck 3

(Programmatūras instalēšana).

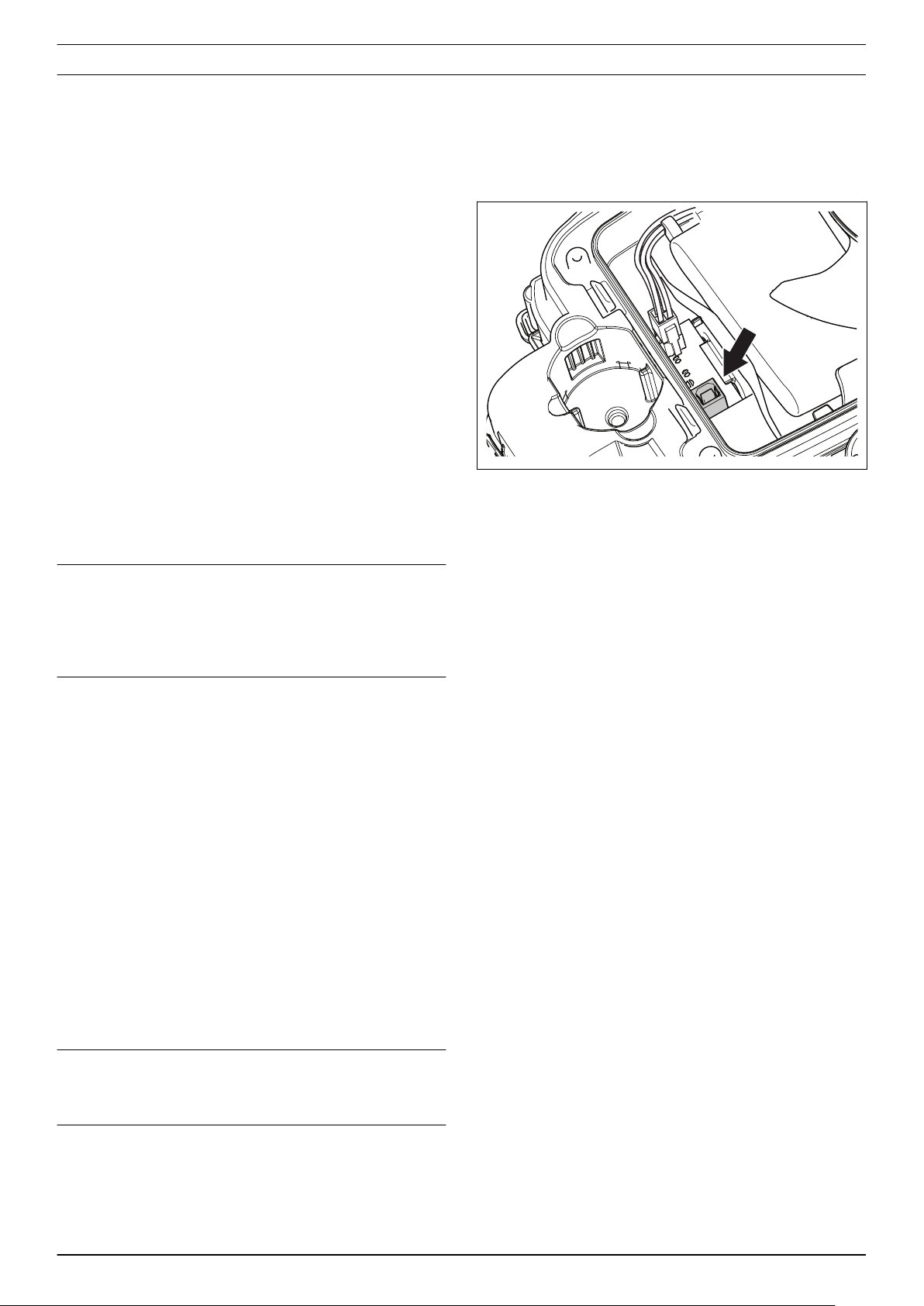

5.2 Izstrādājuma pievienošana

1. Noņemiet akumulatora pārsegu. Skatiet šeit:

Akumulatora maiņa lpp. 25

2. Savienojiet datoru un izstrādājumu ar apkopes kabeli.

3. Datorā palaidiet programmu Autocheck.

4. Ieslēdziet izstrādājumu, nospiežot pogu ON/OFF (Ieslēgts/izslēgts).

5. Pēc darba pabeigšanas programmā Autocheck atvienojiet kabeli.

6. Uzlieciet un nostipriniet akumulatora pārsegu. Skatiet šeit:

Parasti savienojums starp Autocheck un izstrādājumu tiek izveidots automātiski; tas tiek apstiprināts, izmantojot izstrādājuma unikālo identifikācijas numuru.

Ja programmā Autocheck tiek parādīts teksts

statuss: Not connected

pievienots), ar izstrādājumu nav izveidots savienojums.

• Pārbaudiet, vai kabelis ir pareizi pievienots gan datoram, gan izstrādājumam.

• Pārliecinieties, vai ir ieslēgta poga ON/OFF (Ieslēgts/izslēgts).

Akumulatora maiņa lpp. 25

(Pļāvēja statuss: nav

Pļāvēja

3. Palaidiet instalācijas failu.

5.1.3 Pieteikšanās programmā Autocheck 3

1. Palaidiet programmu Autocheck.

2. Ievadiet lietotājvārdu un paroli; skatiet šeit:

Pieteikšanās datu saņemšana lpp. 13

3. Izvēlieties valsti un atlasiet

Piezīme: Pirmajā pieteikšanās reizē pēc Autocheck instalēšanas ir nepieciešama piekļuve internetam, lai pārbaudītu lietotāja datus un paroli.

1413 - 003 - 17.01.2022 Apkopes rīks Autocheck - 13

(Labi).

5.3 Kā lietot Autocheck 3

Programmas galvenās funkcijas ir sagrupētas vairākās izvēlnēs.

•

Sākums

•

Automātiskais tests

•

Manuālais tests

•

Aparātprogrammatūra

•

Darbības

•

Žurnāls

•

Dokumenti

•

Klienti

•

Palīdzība

•

Iestatījumi

Page 14

5.3.1 Sākums

Pievienojot izstrādājumu programmai Autocheck, izvēlnē

Sākums

arī ieteicamās darbības, piemēram, ieteicamie aparātprogrammatūras atjauninājumi.

tiek parādīts pārskats. Tiek parādītas

5.3.2 Automātiskais tests

Automātiskais tests

vispārējā stāvokļa pārbaudei. Izvēlnē

tests

varat atlasīt un atmest testus. Nospiežot

automātisko testu

laikā tiek rādītas darbības, kas jums ir jāveic. Pēc

Automātiskā testa

sarakstā. Noklikšķinot uz testa, displejā tiek rādīta papildinformācija. Atskaiti par testa rezultātu var arī izdrukāt.

ir piemērots ātrai izstrādājuma

Automātiskais

Sākt

, visi testi notiek pēc kārtas. Testu

veikšanas rezultāti tiek rādīti

5.3.3 Manuālā pārbaude

Izmantojot funkciju sākat un pārtraucat dažādus testus. Rezultāts uzreiz tiek rādīts ekrānā, testa atskaites nav pieejamas.

Manuāla pārbaude

pārbaudīšanai, ļaujot tiem darboties noteiktu laika periodu.

Manuālā pārbaude

ir piemērota atsevišķu komponentu

, jūs pats atlasāt,

5.3.4 Aparātprogrammatūra

Izvēlnē atjaunina izstrādājuma aparātprogrammatūru, ja tas nepieciešams.

Aparātprogrammatūra

IEVĒROJIET: Vienmēr ļaujiet programmai Autocheck pabeigt iesākto programmēšanas procesu. Pārtraukta programmēšanas darbība var bloķēt galveno shēmas plati vai HMI shēmas plati.

programma Autocheck

5.3.5 Darbības

Izvēlnē informācija.

•

Actions

Reset

piemēram, ciklu skaitītāja atiestatīšana) un

time

(Laika perioda atiestatīšana). Darbība

charge cycles counter

atiestatīšana) ir jāveic, ja izstrādājumam ir jauns akumulators. Darbība perioda atiestatīšana) ir jāveic pirms izstrādājuma atdošanas klientam (ja ir nepieciešams izveidot jaunu loka signālu starp izstrādājumu un uzlādes staciju).

Unit replacement

paredzēta izstrādājuma sērijas numura iestatīšanai, ja tiek nomainīta lietojumprogrammas shēmas plate.

Advanced mower settings

papildiestatījumi): ietver tādas papildfunkcijas kā

Demo mode loop detection

var skatīt arī izstrādājuma kodu (Drošības kods).

(Darbības) tiek rādīta tālāk minētā

(Atiestatīšana): ietver atiestatīšanas funkcijas,

Reset charge cycles counter

(Uzlādes

Reset period

Reset

(Uzlādes ciklu skaitītāja

Reset period time

(Vienības nomaiņa): funkcija

(Zāles pļāvēja

(Demonstrācijas režīms) un

(Loka uztveršanas ignorēšana). Šeit

(Laika

Override

Security code

5.3.6 Žurnāls

Izvēlnē

memory

izstrādājuma kļūdu kodus.

Log book

(Kļūdu reģistrs), kur, piemēram, var skatīt

(Žurnāls) ir ietverta funkcija

Fault

5.3.7 Dokumenti

Izveidojot izstrādājuma savienojumu ar programmu Autocheck, tiek rādītā tikai ar attiecīgo modeli saistītā tehniskā dokumentācija. Taču programmā Autocheck varat arī izņemt atzīmi lodziņā pie pievienotā izstrādājuma un meklēt visus tur pieejamos dokumentus, piemēram, rezerves daļu sarakstus, pakalpojuma biļetenus, remonta rokasgrāmatas un lietotāja rokasgrāmatas.

5.3.8 Klienti

Klientu izvēlnē ir pieejams visu klientu un iegādāto izstrādājumu saraksts. Saraksts tiek saglabāts tikai lokāli. Ir iespējams importēt, eksportēt un sapludināt klientu sarakstus. Šo funkciju var lietot, ja jūsu organizācijā ir vairāki datori.

5.3.9 Palīdzība

Šeit varat iegūt papildinformāciju par to, kā lietot Autocheck. Šajā sadaļā ir pieejami arī bieži uzdotie jautājumi, video pamācības un piezīmes par laidienu.

5.3.10 Iestatījumi

Šajā sadaļā var ievadīt informāciju par izplatītāju, mainīt valodu, iestatīt datuma un mērvienību formātu. Lai lietotu jaunu valodu vai laika formātu, Autocheck ir jārestartē.

5.4 Shēmas plašu programmēšana

Programmēšanas produkta neveiksmīga norise vai pārtraukšana var bloķēt izstrādājuma shēmas plati vai HMI shēmas plati. Ja HMI shēmas plate nevar ne sazināties, ne tikt programmēta ierastajā veidā, to var iestatīt tā dēvētajā sāknēšanas režīmā. To vajadzētu darīt tikai tad, ja nav iespējams veikt parasto programmēšanas procedūru.

5.4.1 Bloķētas HMI shēmas plates programmēšana

1. Izslēdziet izstrādājumu, nospiežot pogu ON/OFF (Ieslēgts/izslēgts).

2. Savienojiet izstrādājumu un datoru ar USB kabeli.

3. Palaidiet programmu Autocheck.

4. Nospiediet lejupvērsto bulttaustiņu un turiet to nospiestu, līdz tiek pabeigts programmēšanas process.

5. Ieslēdziet izstrādājumu ar pogu ON/OFF (Ieslēgts/ izslēgts) (vienlaikus turot nospiestu lejupvērsto bulttaustiņu).

6. Izpildiet programmas Autocheck norādījumus par aparātprogrammatūru (turiet nospiestu lejupvērsto bulttaustiņu).

14 - Apkopes rīks Autocheck 1413 - 003 - 17.01.2022

Page 15

7. Kad programmēšanas process ir beidzies, atlaidiet lejupvērsto bulttaustiņu.

5.4.2 Bloķētas galvenās shēmas plates

programmēšana

1. Izslēdziet izstrādājumu, nospiežot pogu ON/OFF (Ieslēgts/izslēgts).

2. Savienojiet izstrādājumu un datoru ar USB kabeli.

3. Palaidiet programmu Autocheck.

4. Paceliet un turiet izstrādājumu aiz tā priekšējās malas tā, lai tiktu aktivizēts pacelšanas sensors.

5. Ieslēdziet izstrādājumu ar pogu ON/OFF (Ieslēgts/ izslēgts) (vienlaikus turot izstrādājumu paceltu aiz priekšējās malas).

6. 10 sekunžu laikā sāciet programmēšanu.

5.4.3 Jaunas galvenās shēmas plates

programmēšana

Ja ir nomainīta galvenā shēmas plate, jaunā shēmas plate ir jāprogrammē. Galvenā shēmas plate ietver informāciju par izstrādājuma sērijas numuru.

5.4.4 PIN koda izgūšana

Ja vairs neatceraties PIN kodu, to var izgūt, izmantojot programmu Autocheck, kā arī sazinoties ar vietējo atbalsta dienestu.

1. Lai mākonī augšupielādētu drošības kodu, programmā Autocheck atlasiet

Actions > Advanced mower settings > Get security code (Darbības > Zāles pļāvēja papildiestatījumi > Iegūt drošības kodu).

2. Sazinieties ar vietējo atbalsta dienestu un nosauciet sērijas numuru. Dienesta pārstāvji varēs noteikt pareizo PIN kodu.

Piezīme: Drošības apsvērumu dēļ jaunajai galvenajai shēmas platei var piešķirt tikai vienu sērijas numuru, kas nav maināms. Tādējādi ir ļoti svarīgi, lai jaunajai galvenajai platei tiek ieprogrammēts pareizs sērijas numurs.

Jaunu galveno shēmas plati var programmēt kādā no 3 tālāk norādītajiem veidiem.

• Izstrādājuma atlasīšana žurnālā Atlasiet izstrādājumu žurnālā, sērijas numurs un

darbības dati automātiski tiek nosūtīti uz jauno galveno shēmas plati. Pirms šīs darbības veikšanas izstrādājumam ir jābūt pievienotam programmai Autocheck.

• Manuāla sērijas numura ievadīšana Ja izstrādājums nav bijis pievienots programmai

Autocheck, sērijas numurs ir jāievada manuāli izvēlnē sērijas numuru ir ļoti svarīgi.

• Apkopes režīma izmantošana Ja problēmu novēršanas laikā ir nomainīta galvenā

shēmas plate un neesat pārliecināts, vai galvenā shēmas plate arī turpmāk atradīsies izstrādājumā, varat uz laiku ievadīt sērijas numuru un izmantot galveno shēmas plati tā dēvētajā režīmā

režīms Apkopes režīms režīms

Darbības –Vienības nomaiņa

. Ievadīt pareizu

Apkopes

. Kamēr izstrādājums darbojas režīmā

, displejā mirgo teksts

Apkopes

BRĪDINĀJUMS: Neatdodiet klientam izstrādājumu, kad tas ir režīmā

režīms

1413 - 003 - 17.01.2022 Apkopes rīks Autocheck - 15

Apkopes

Page 16

6 Norādījumi par remontdarbiem

Šajā nodaļā ir aprakstīts, kā remontēt un mainīt rezerves daļas. Skatiet ilustrēto daļu sarakstu (IPL) ražotāja atbalsta tīmekļa vietnē.

6.1 Korpusa sistēma

Korpusa sistēma dažādiem modeļiem atšķiras gan dizaina, gan iekļauto daļu ziņā. Korpusa sistēmas mehāniskās daļas:

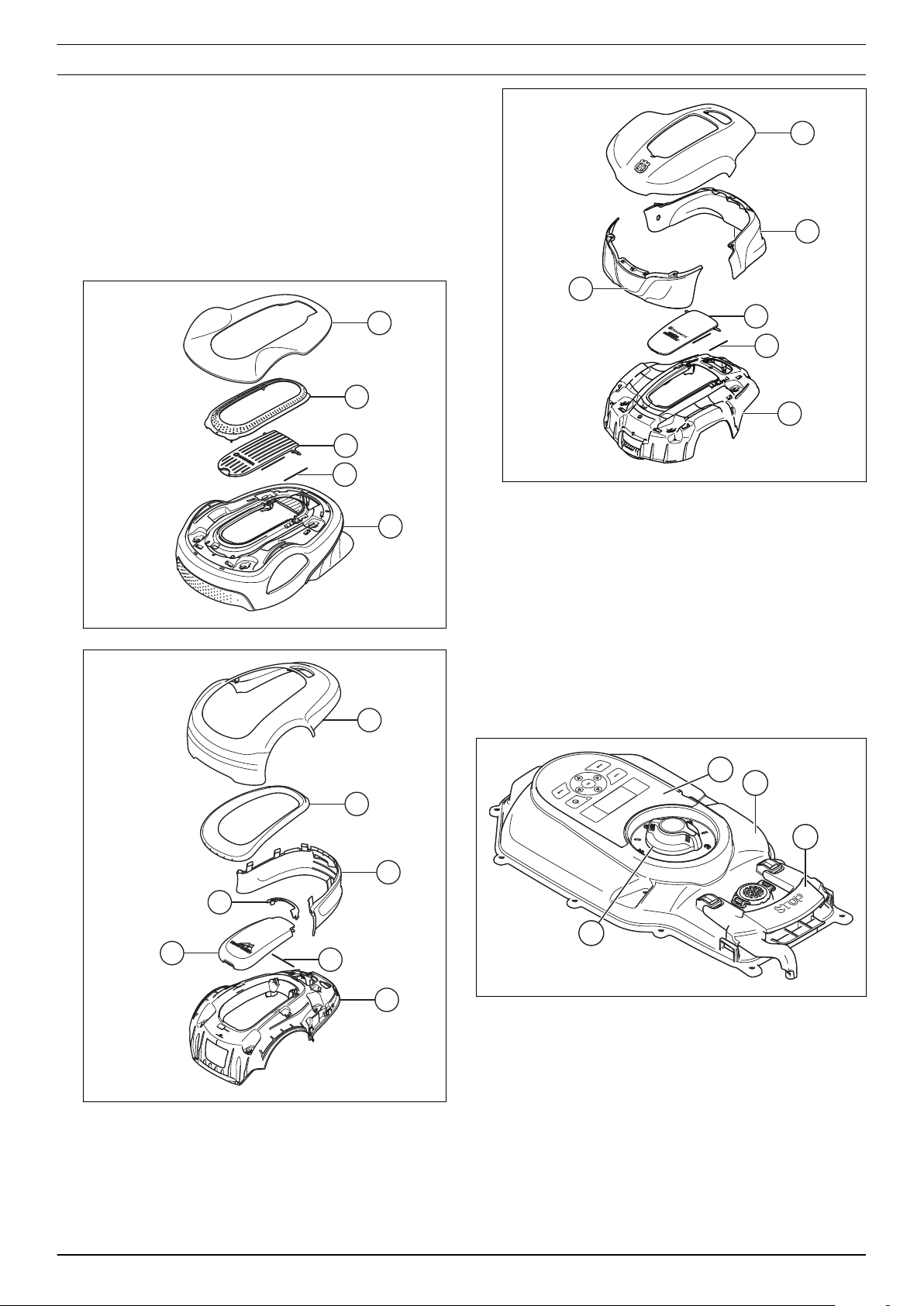

• Korpusa sistēma — GARDENA® un Flymo

• Korpusa sistēma — McCULLOCH

1. Vāciņš

2. Korpuss

3. Augšējais pārsegs

4. Korpuss

5. Buferis (aizmugurējais)

6. Buferis (priekšējais)

7. Atsperes/atspere ar aizsarguzmavu

8. Uzgalis

• Korpusa sistēma — Husqvarna

6.2 Augšējā šasija

Augšējās šasijas mehāniskās daļas:

1. Tastatūra

2. Augšējā šasija

3. Poga STOP

4. Augstuma regulēšanas rokturis

16 - Norādījumi par remontdarbiem 1413 - 003 - 17.01.2022

Page 17

6.3 Apakšējā šasija

Apakšējās šasijas mehāniskās daļas:

Piezīme: Skrūvju uzstādīšanai vienmēr izmantojiet ieteikto griezes momentu. Skatiet šeit:

stiprinājumi lpp. 33

Skrūvju

6.6 Korpusa sistēmas izjaukšana

IEVĒROJIET: Pirms izstrādājuma demontāžas notīriet zāli un netīrumus no tā.

Piezīme: Šajā sadaļā ir aprakstīts, kā demontēt visas korpusa daļas. Lai veiktu apkopi vai rezerves daļu maiņu, var nebūt nepieciešamas visas darbības.

1. Izslēdziet izstrādājumu, nospiežot pogu ON/OFF (Ieslēgts/izslēgts). Izstrādājums ir atspējots, ja nedeg indikators.

1. Apakšējā šasija

2. Aizmugurējais korpusa modulis

3. Aizmugurējais ritenis/aizmugurējie riteņi (tikai modelim Flymo® un Husqvarna®)

4. Priekšējie riteņi

Piezīme: Starp augšējo un apakšējo šasiju ir 2 blīvējošās joslas. Vienmēr nomainiet blīvējošās joslas, kad izstrādājums ir atvērts.

6.4 Pļaušanas sistēma

Pļaušanas sistēmas mehāniskās daļas:

2. a) Modelim GARDENA®, Flymo® un Husqvarna

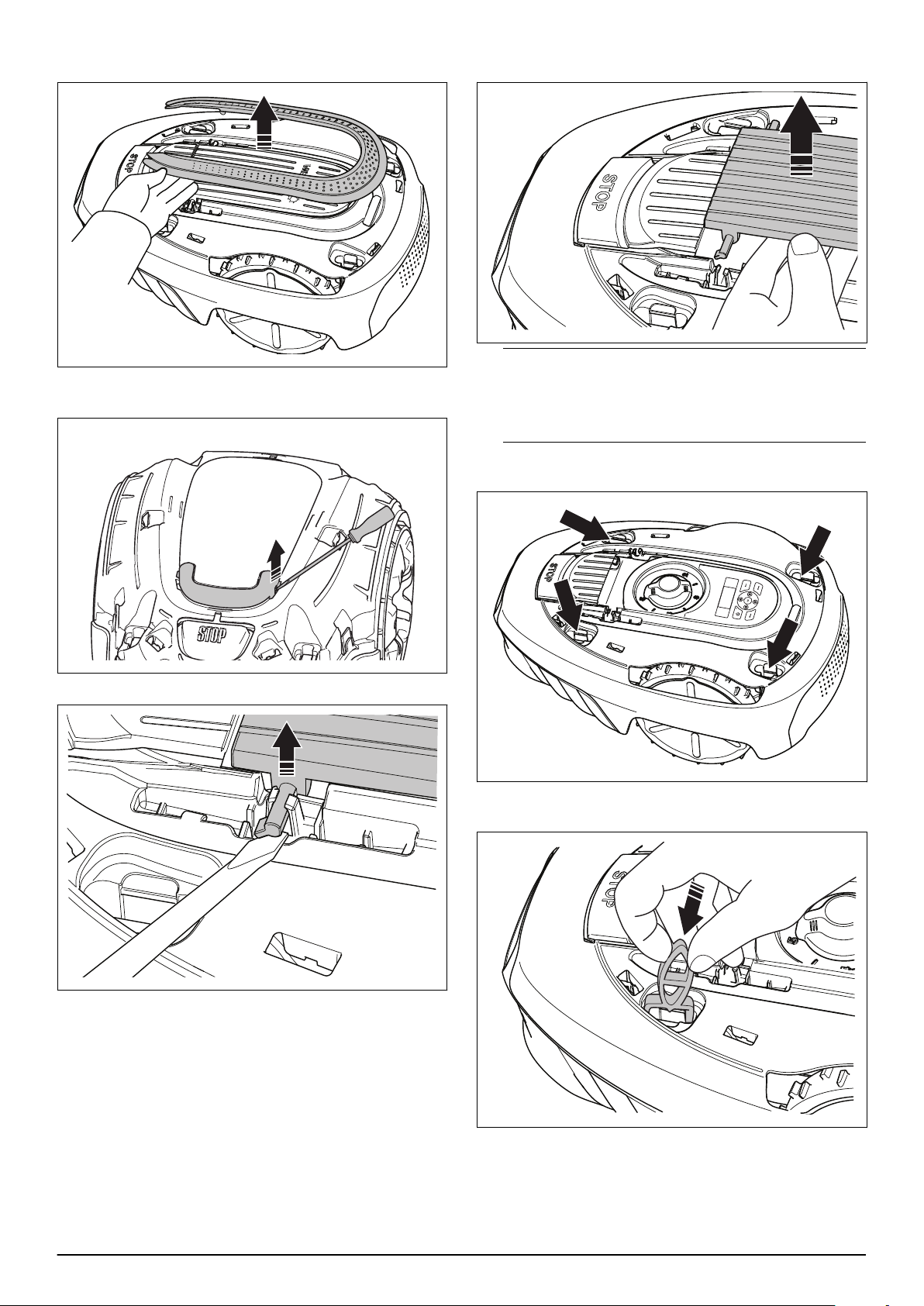

augšējais pārsegs ir piestiprināts korpusam ar piespiedējiem. Ar roku pavirziet augšējo pārsegu pulksteņrādītāju kustības virzienā un noņemiet to.

b) Modelim McCULLOCH® augšējais pārsegs ir

iestiprināts korpusā ar 2 skrūvēm. Atskrūvējiet abas skrūves (Torx 20) un noņemiet tās.

1. Pļaušanas modulis

2. Aizsargs

3. Nažu disks

6.5 Skrūvju uzstādīšana

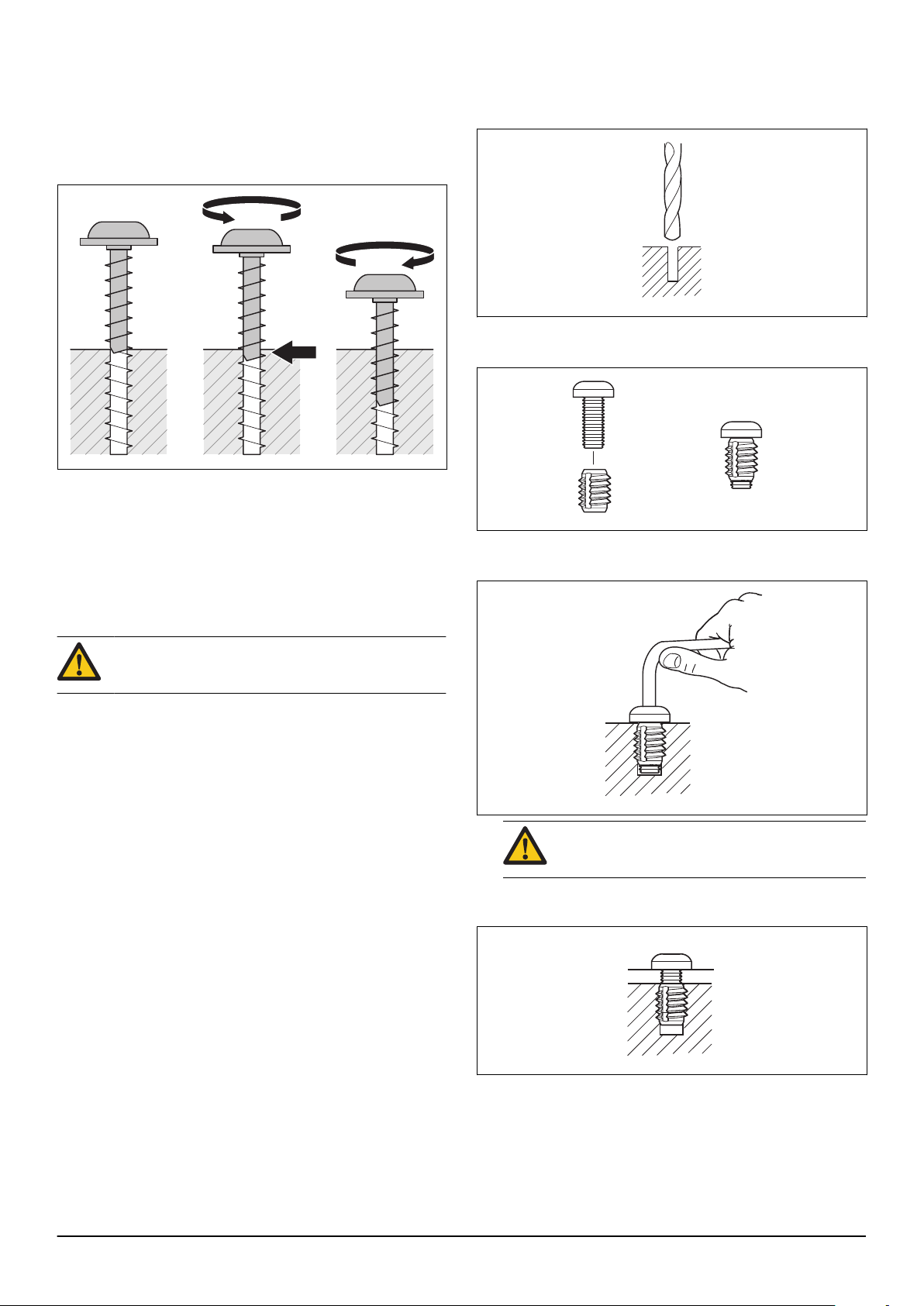

Ir svarīgi uzstādīt skrūves pareizi. Nepareizi uzstādītas skrūves var izraisīt izstrādājuma bojājumus. Ja nav norādīta cita informācija, skrūvju izmērs ir Torx 20.

Piezīme: Pirms apkopes darbu veikšanas izlasiet sadaļu par skrūvju uzstādīšanu plastmasā. Skatiet šeit:

uzstādīšana plastmasā lpp. 30

1413 - 003 - 17.01.2022 Norādījumi par remontdarbiem

Skrūvju

- 17

Page 18

3. Tikai modelim GARDENA®, Flymo® un McCULLOCH®: paceliet korpusu.

6. Atbrīvojiet to vienā pusē un pēc tam noņemiet ar rokām.

4. Tikai modelim McCULLOCH®: noņemiet uzgali, ar skrūvgriezi uzspiežot uz piespiedējiem.

5. Noņemiet vāciņu, izmantojot plakano skrūvgriezi.

Piezīme: Vāciņa atsperes dažādiem modeļiem ir atšķirīgas. Modelim GARDENA®, Flymo

un Husqvarna® ir divas atsperes. Modelim McCULLOCH® ir viena atspere ar aizsarguzmavu.

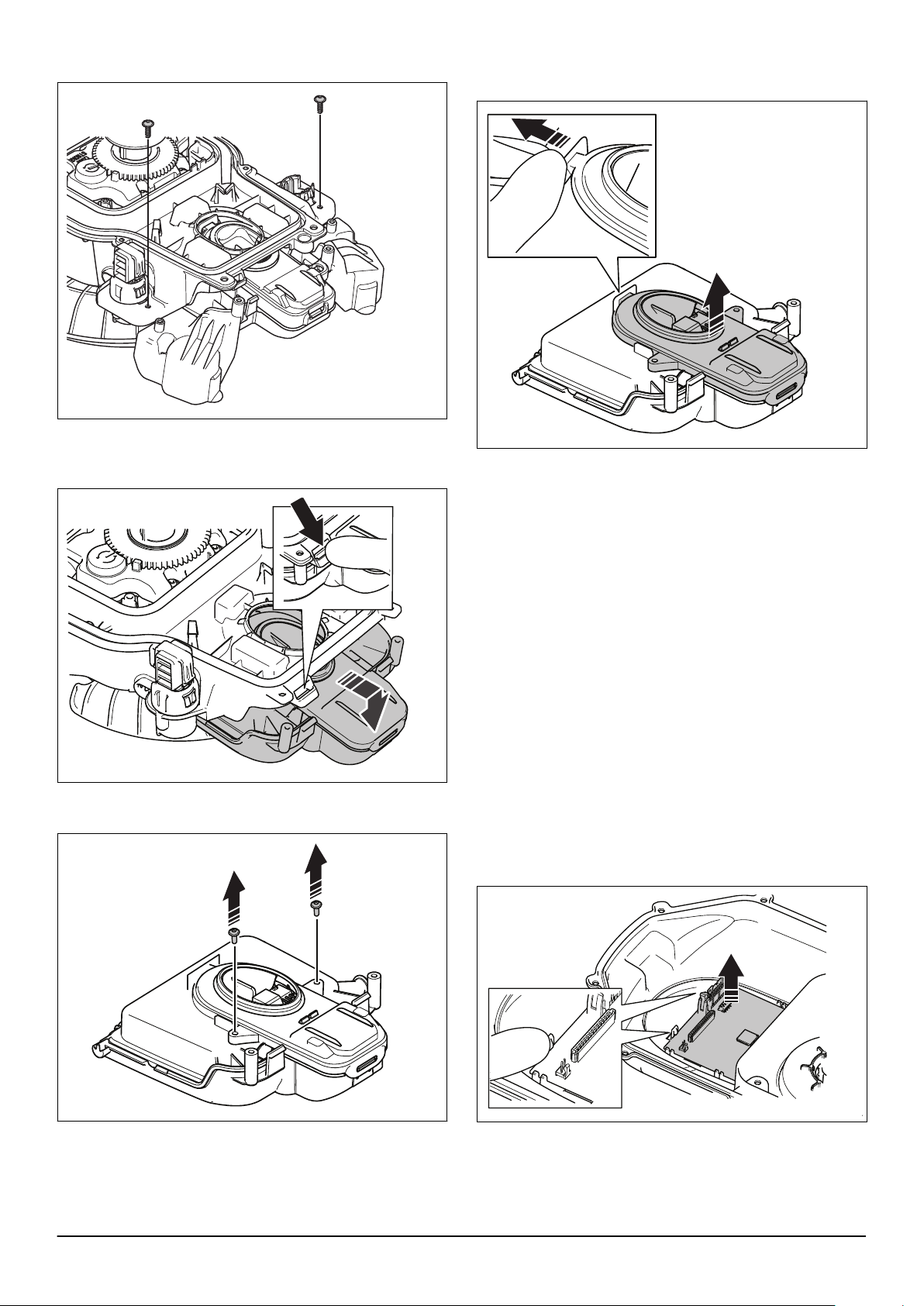

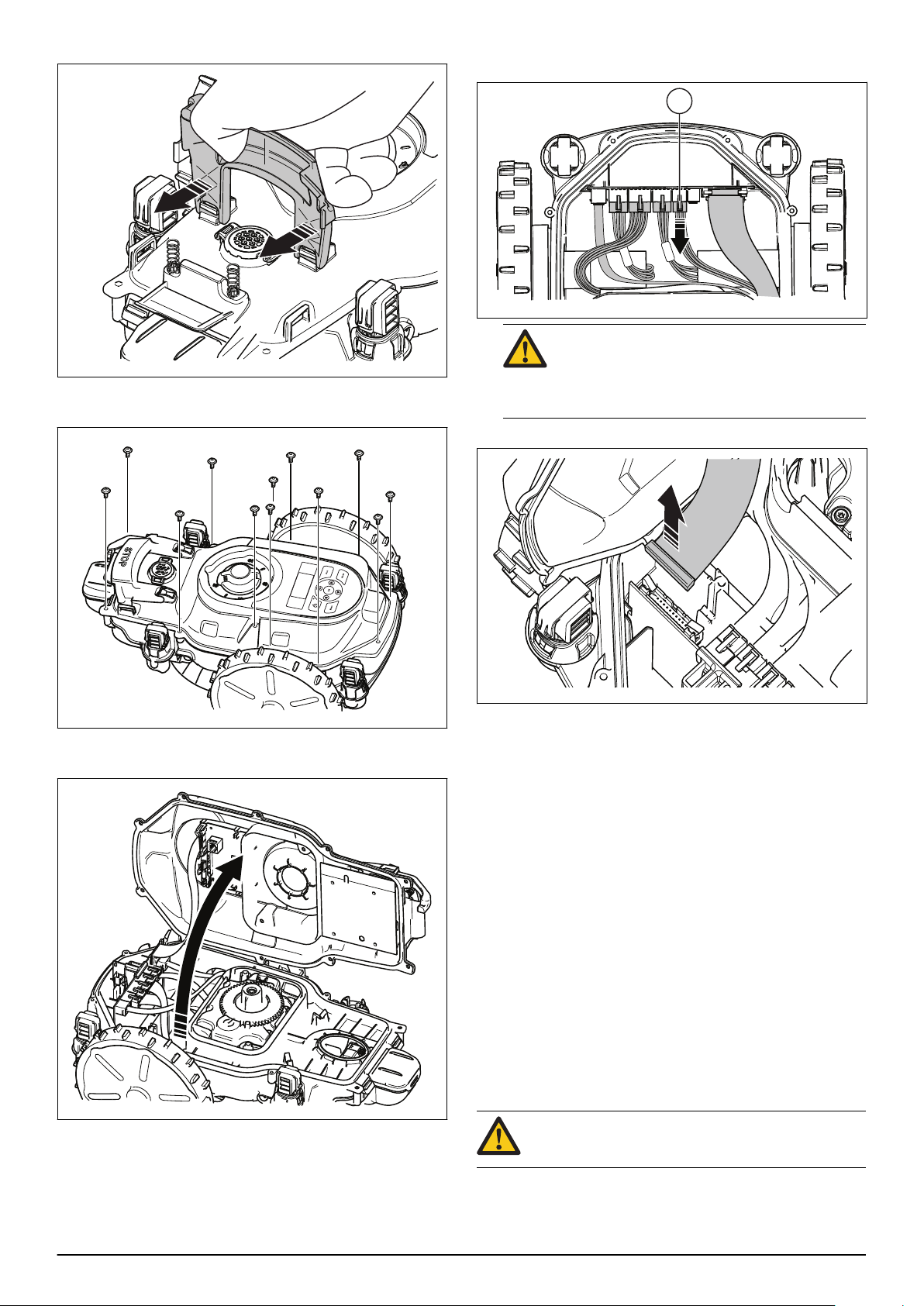

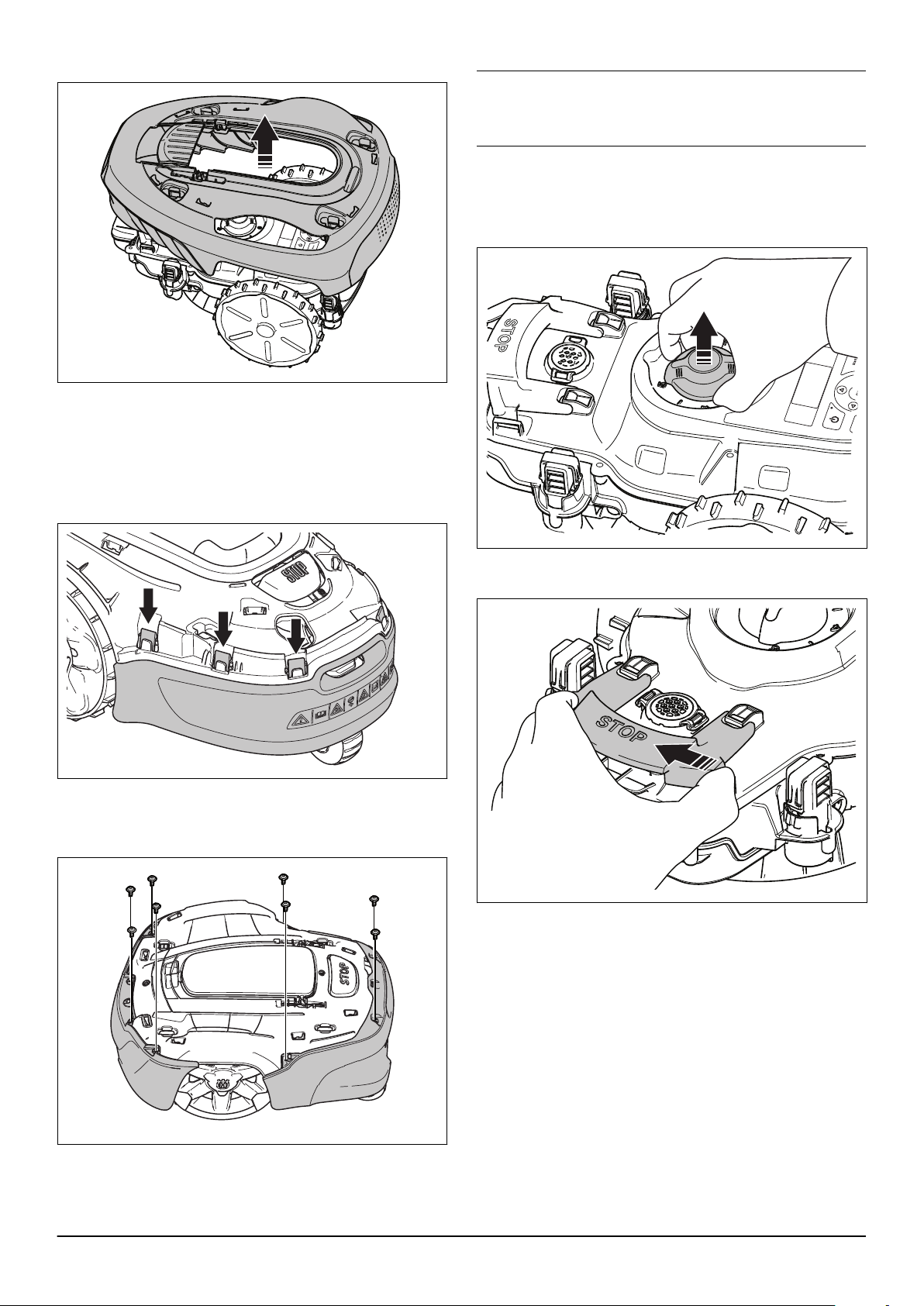

7. Atrodiet 4 vietas, kur korpusa sistēma ir piestiprināta.

8. Iespiediet speciālo instrumentu vienā no šīm 4 vietām un paceliet korpusu uz augšu.

18 - Norādījumi par remontdarbiem 1413 - 003 - 17.01.2022

Page 19

9. Veiciet to pašu pārējās stiprinājumu vietās, vienlaikus turot korpusu paceltu.

6.7 Augšējās šasijas demontāža

Piezīme: Šajā sadaļā ir aprakstīts, kā demontēt visas augšējās šasijas daļas. Lai veiktu apkopi vai rezerves daļu maiņu, iespējams, nebūs jāveic visas darbības.

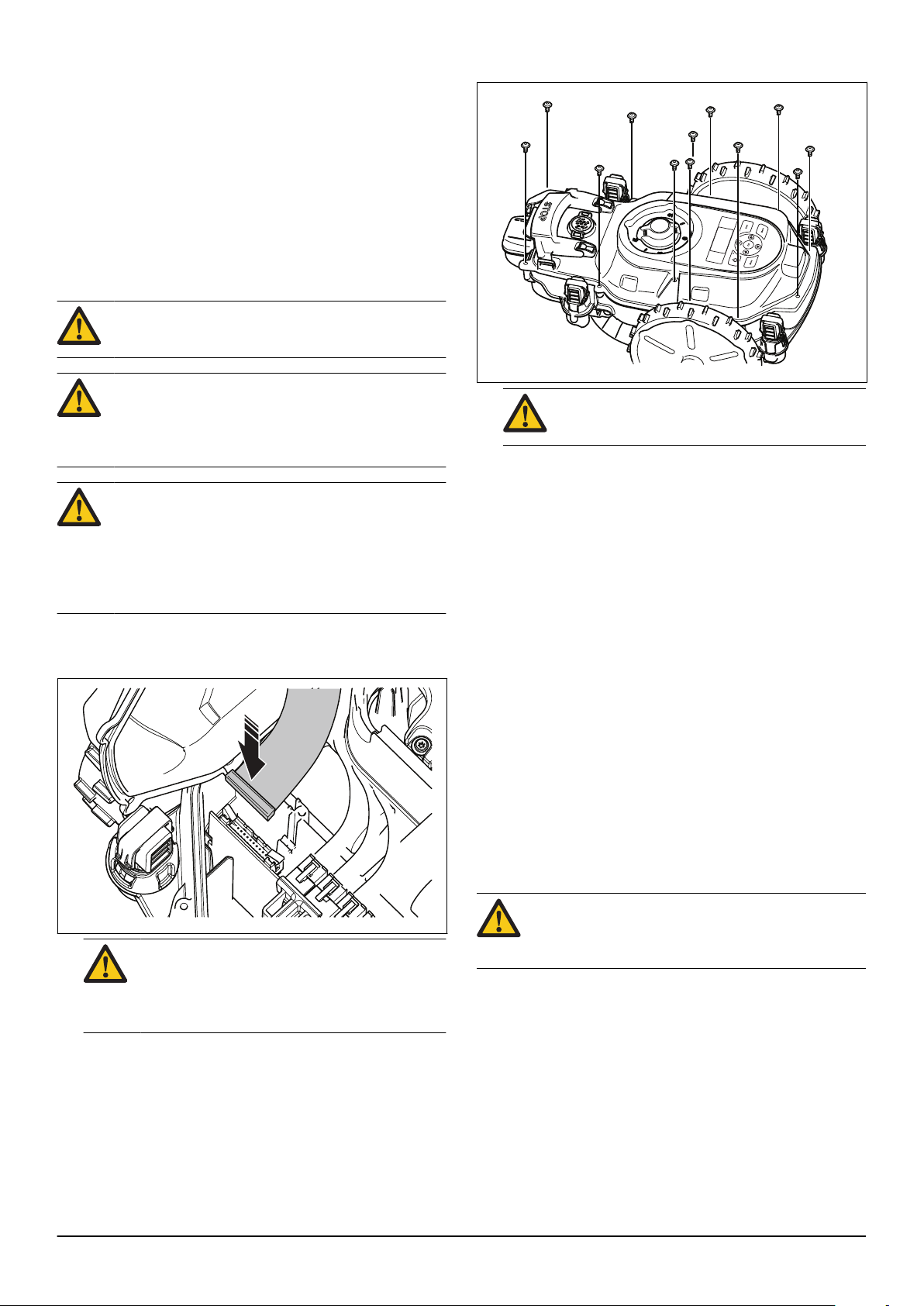

10. Paceliet un noņemiet korpusu.

11. a) Tikai McCULLOCH®. Aizmugurējais buferis ir

piestiprināts korpusam ar piespiedējiem. Ar skrūvgriezi uzspiediet uz piespiedējiem un atbrīvojiet to no visām pusēm.

1. Demontējiet korpusa sistēmu. Skatiet šeit:

sistēmas izjaukšana lpp. 17

2. Pavelciet uz augšu pļaušanas augstuma regulēšanas pogu.

3. Lai noņemtu pogu STOP, iespiediet piespiedējus uz iekšu.

Korpusa

b) Tikai Husqvarna®. Aizmugurējais un priekšējais

buferis ir piestiprināts korpusam, izmantojot skrūves. Atskrūvējiet visas 8 skrūves (Torx 20) un noņemiet buferus.

4. Paceliet uz augšu pogu STOP.

1413 - 003 - 17.01.2022 Norādījumi par remontdarbiem

- 19

Page 20

5. Pavelciet pogu STOP atpakaļ.

6. Atskrūvējiet visas 12 skrūves (Torx 20) un noņemiet tās.

8. Atvienojiet strāvas kabeli (A) no galvenās shēmas plates.

IEVĒROJIET: Vienmēr atvienojiet strāvas kabeli vispirms, lai izvairītos no strāvas kāpumiem, kas var bojāt shēmas plates vai akumulatoru.

9. Atvienojiet HMI kabeli un noņemiet augšējo šasiju.

7. Paceliet augšējo šasiju uz augšu un novietojiet to vertikāli uz izstrādājuma.

6.8 Shēmas plates

Izstrādājumā ir zemāk minētās shēmas plates.

• Galvenā shēmas plate

• HMI shēmas plate

• COM shēmas plate (tikai GARDENA® smart system modeļiem)

• Priekšējā sensora shēmas plate

• Aizmugurējā sensora shēmas plate

Shēmas plates ietver elektronikas mezgli un programmatūra, kas nepieciešama, lai vadītu izstrādājuma funkcijas.

Galvenajai shēmas platei, HMI shēmas platei un COM shēmas platei ir atsevišķa programmatūra. Ja kāda no šīm platēm tiek aizstāta, tās jāprogrammē, izmantojot programmu Autocheck.

Citām shēmas platēm nav programmatūras, un tās pēc nomaiņas nav jāprogrammē.

IEVĒROJIET: Velciet aiz savienotāja, nevis kabeļa.

20 - Norādījumi par remontdarbiem 1413 - 003 - 17.01.2022

Page 21

IEVĒROJIET: Pirms darba sākšanas pie elektriskajiem komponentiem vienmēr aizsargājiet izstrādājumu pret elektrostatisko izlādi (ESD).

IEVĒROJIET: Nepieskarieties shēmas plates komponentiem vai kontaktu spailēm.

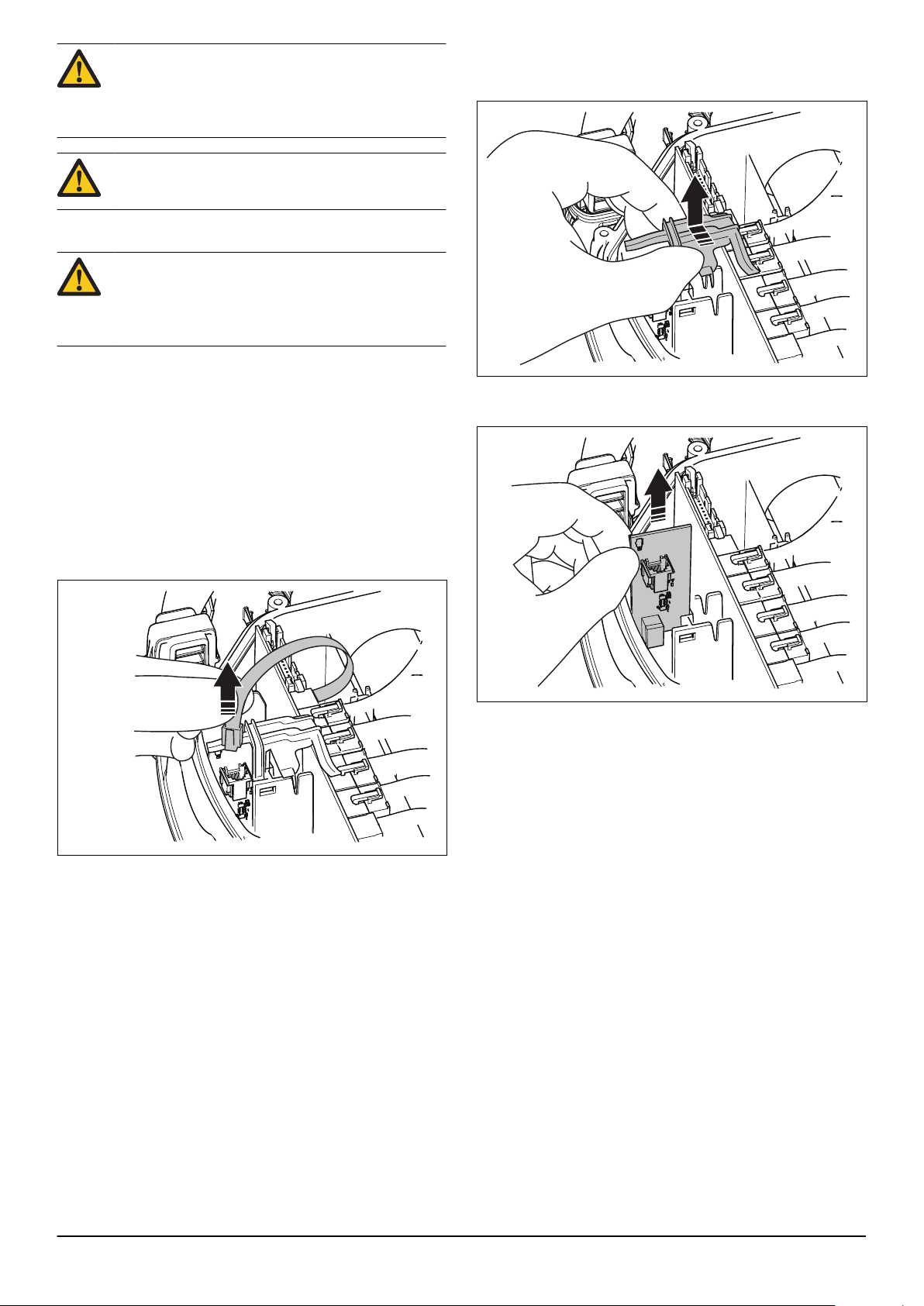

6.8.1 Priekšējās sensora shēmas plates nomaiņa

IEVĒROJIET: Daži sensori sastāv no Holla sensora un magnēta. Tā kā magnētam ir dienvidu un ziemeļu pols, ir svarīgi novietot magnētu pareizi.

Priekšējā sensora shēmas platē ir priekšējā loka sensors un priekšējais pacelšanas sensors. Sensorus nevar nomainīt atsevišķi. Priekšējā sensora shēmas plate ir jānomaina kā viens veselums.

4. Priekšējā sensora shēmas plati un galveno shēmas plates ir piestiprinātas ar plastmasas piespiedēju. Lai to noņemtu, nospiediet abus piespiedējus.

5. Pavelciet priekšējā sensora shēmas plati un izņemiet to.

1. Demontējiet korpusa sistēmu. Skatiet šeit:

sistēmas izjaukšana lpp. 17

2. Demontējiet augšējo šasiju. Skatiet šeit:

šasijas demontāža lpp. 19

3. Atvienojiet kabeli no priekšējā sensora shēmas plates.

Korpusa

Augšējās

6. Uzstādiet jauno priekšējā sensora shēmas plati.

7. Uzlieciet atpakaļ plastmasas piespiedēju.

8. Pievienojiet atpakaļ kabeli.

9. Novietojiet atpakaļ augšējo šasiju un korpusa sistēmu. Skatiet šeit:

sistēmas montāža lpp. 29

Augšējās šasijas un korpusa

6.8.2 Galvenās shēmas plates nomaiņa

Galvenajā shēmas platē tiek saglabāta informācija par izstrādājuma darbību. Apkopes programma Autocheck saglabā šo informāciju žurnālā un pēc galvenās shēmas plates maiņas to atkal nosūta izstrādājumam.

1. Pirms galvenās shēmas plates nomainīšanas, izveidojiet savienojumu starp izstrādājumu un Autocheck. Pēc tam darbības dati tiek saglabāti automātiski.

2. Demontējiet korpusa sistēmu. Skatiet šeit:

sistēmas izjaukšana lpp. 17

3. Demontējiet augšējo šasiju. Skatiet šeit:

šasijas demontāža lpp. 19

1413 - 003 - 17.01.2022 Norādījumi par remontdarbiem

Korpusa

Augšējās

- 21

Page 22

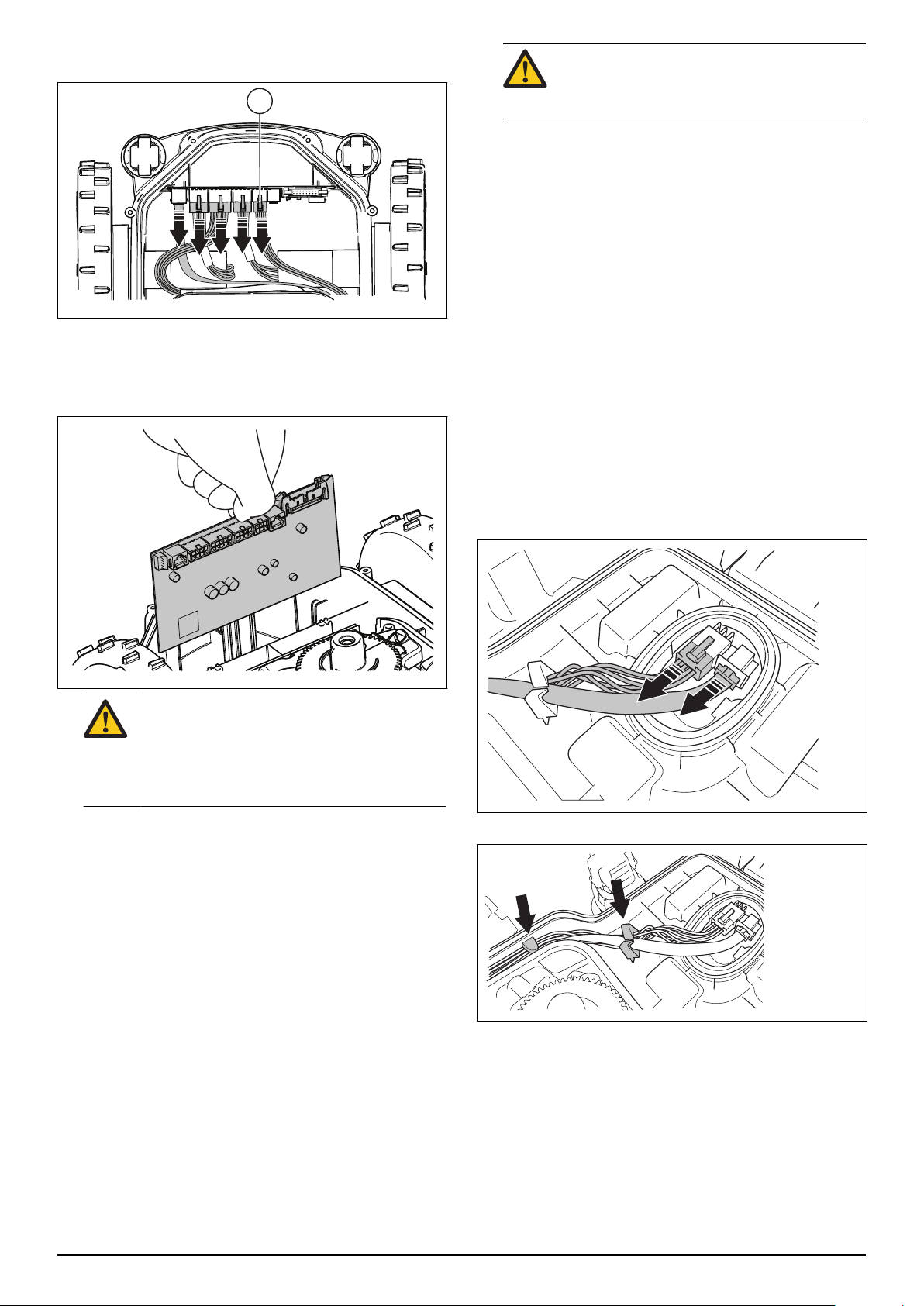

4. Atvienojiet strāvas kabeli (A) un visus pārējos

kabeļus no galvenās shēmas plates.

5. Noņemiet plastmasas piespiedēju. Skatiet šeit:

Priekšējās sensora shēmas plates nomaiņa lpp. 21

4. darbība.

6. Pavelciet uz augšu galveno plati un izņemiet to.

IEVĒROJIET: Pārbaudiet, vai ir ievadīts pareizais sērijas numurs. To var ievadīt tikai vienu reizi.

13. Ja problēmu novēršanas laikā ir nomainīta galvenā shēmas plate un neesat pārliecināts, vai galvenā shēmas plate arī turpmāk atradīsies izstrādājumā, varat uz laiku ieprogrammēt galveno shēmas plati, lai tā darbotos tā dēvētajā apkopes režīmā. Skatiet šeit:

programmēšana lpp. 15

Jaunas galvenās shēmas plates

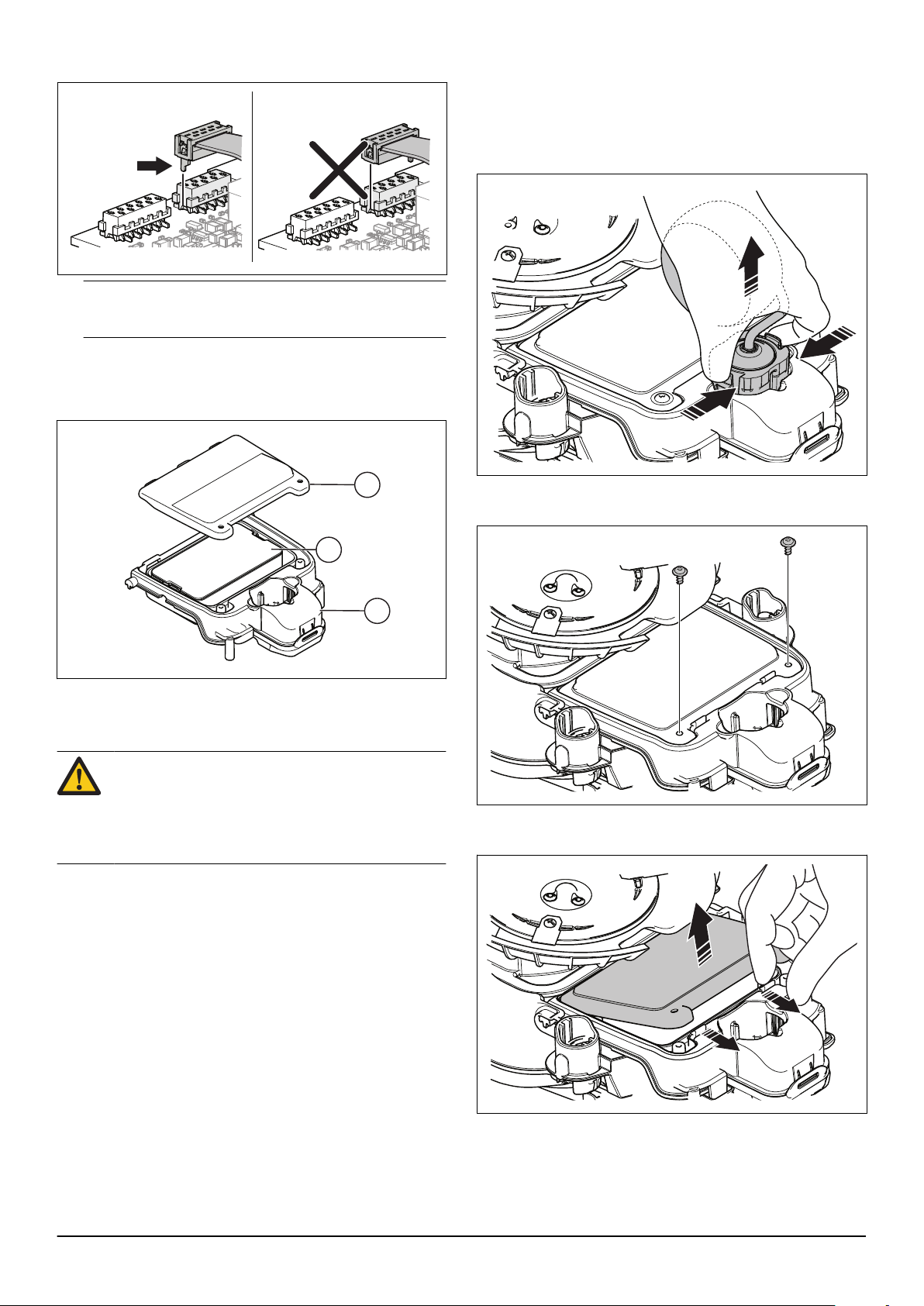

6.8.3 Aizmugurējā sensora moduļa maiņa

Aizmugurējā sensora moduļa shēmas platē ir aizmugurējā loka sensors, aizmugurējais pacelšanas sensors un STOP sensors. Sensorus nevar nomainīt

atsevišķi. Aizmugurējā sensora modulis ir jānomaina kā viens veselums.

1. Demontējiet korpusa sistēmu. Skatiet šeit:

sistēmas izjaukšana lpp. 17

Korpusa

IEVĒROJIET: Ja plate ir jāpārbauda, lai noskaidrotu informāciju par garantiju, ievietojiet to maisiņā ar aizsardzību pret elektrostatisko izlādi (electrostatic discharge — ESD).

7. Uzstādiet jauno galveno shēmas plati.

8. Uzlieciet atpakaļ plastmasas piespiedēju.

9. Savienojiet visus kabeļus ar galveno shēmas plati. Pārbaudiet, vai kabeļi ir pievienoti pareizā vietā.

2. Demontējiet augšējo šasiju. Skatiet šeit:

šasijas demontāža lpp. 19

3. Atvienojiet strāvas kabeli un signāla kabeli no aizmugurējā sensora moduļa.

4. Noņemiet 2 skavas, kas satur kabeļus.

Augšējās

10. Novietojiet atpakaļ augšējo šasiju un korpusa sistēmu. Skatiet šeit:

sistēmas montāža lpp. 29

11. Izveidojiet savienojumu starp izstrādājumu un programmu Autocheck. Žurnālā atlasiet pareizo sērijas numuru. Programma Autocheck automātiski nosūta žurnālā saglabāto darbības informāciju.

12. Ja izstrādājums, ar kuru ir izveidots savienojums, kāda iemesla dēļ nav programmas Autocheck žurnālā, sērijas numurs ir jāievada manuāli. Sērijas numurs ir iespiests uz datu plāksnītes vāciņa iekšpusē.

22 - Norādījumi par remontdarbiem 1413 - 003 - 17.01.2022

Augšējās šasijas un korpusa

Page 23

5. Tikai modelim Husqvarna®: atbrīvojiet abas skrūves apakšējā šasijā.

6. Nospiediet uz leju piespiedējus, kas notur aizmugurējo korpusa moduli. Pavelciet aizmugurējo korpusa moduli uz aizmuguri un lejup.

8. Nospiediet un atbrīvojiet priekšējo piespiedēju un pēc tam viegli pavelciet aizmugurējo sensora moduli atpakaļ.

9. Atvienojiet kabeli no aizmugurējā sensora moduļa.

10. Pievienojiet kabeli jaunajam aizmugurējam sensora modulim un iestipriniet to aizmugurējā korpusa modulī.

7. Atbrīvojiet 2 skrūves, kas notur aizmugurējo sensora moduli pie aizmugurējā korpusa moduļa.

11. Novietojiet aizmugurējo korpusa moduli atpakaļ apakšējā šasijā.

12. Novietojiet atpakaļ augšējo šasiju un korpusa sistēmu. Skatiet šeit:

sistēmas montāža lpp. 29

Augšējās šasijas un korpusa

6.8.4 HMI shēmas plates maiņa

1. Demontējiet korpusa sistēmu. Skatiet šeit:

sistēmas izjaukšana lpp. 17

2. Demontējiet augšējo šasiju. Skatiet šeit:

šasijas demontāža lpp. 19

3. Atvienojiet HMI shēmas plates kabeli.

4. HMI shēmas plate ir piestiprināta augšējai šasijai ar diviem piespiedējiem. Nospiediet piespiedējus un paceliet uz augšu HMI shēmas plati.

Korpusa

Augšējās

5. Uzlieciet jaunu HMI shēmas plati tai paredzētajā vietā.

1413 - 003 - 17.01.2022 Norādījumi par remontdarbiem

- 23

Page 24

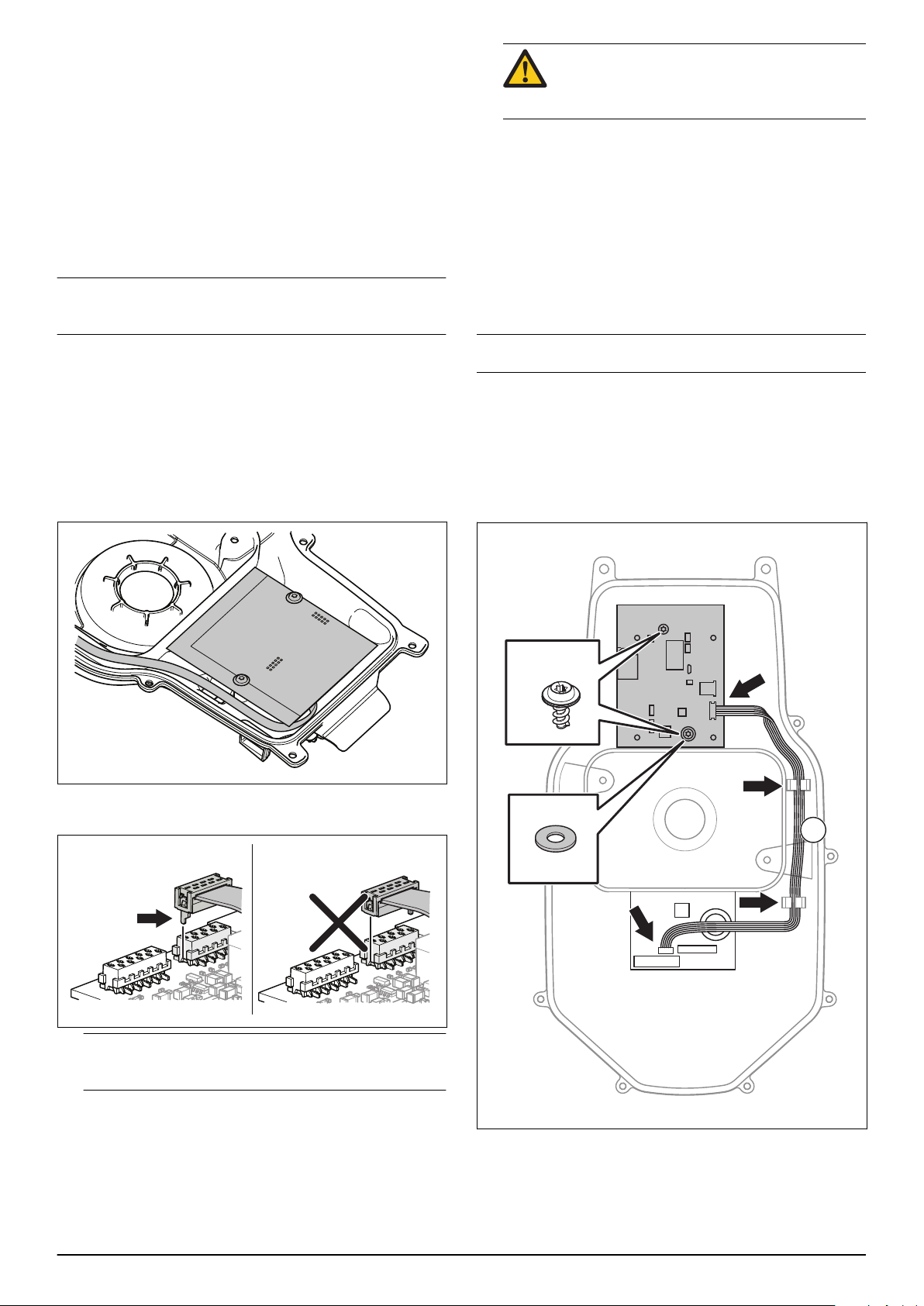

6. Pievienojiet atpakaļ kabeļus HMI shēmas platei.

1 Nm

7. Novietojiet atpakaļ augšējo šasiju un korpusa sistēmu. Skatiet šeit:

sistēmas montāža lpp. 29

8. Lai programmētu HMI shēmas plati, izveidojiet savienojumu starp izstrādājumu un programmu Autocheck. Skatiet šeit:

Augšējās šasijas un korpusa

Apkopes rīks Autocheck lpp.

6.8.5 Sakaru shēmas plates nomaiņa GARDENA

izstrādājumiem

Piezīme: Tikai izstrādājumiem, ietverot GARDENA smart system.

IEVĒROJIET: Plate ir jānovieto pareizi. Komponentiem un kabeļu savienotājiem ir jābūt vērstiem uz augšējo šasiju.

6. Novietojiet atpakaļ augšējo šasiju un korpusa sistēmu. Skatiet šeit:

sistēmas montāža lpp. 29

7. Lai programmētu sakaru shēmas plati, izveidojiet

savienojumu starp izstrādājumu un programmu Autocheck. Skatiet šeit:

Augšējās šasijas un korpusa

Apkopes rīks Autocheck lpp.

6.8.6 Sakaru shēmas plates uzstādīšana un

nomaiņa Husqvarna® produktiem

1. Demontējiet korpusa sistēmu. Skatiet šeit:

sistēmas izjaukšana lpp. 17

2. Demontējiet augšējo šasiju. Skatiet šeit:

šasijas demontāža lpp. 19

3. Sakaru shēmas plate ir piestiprināta ar 2 skrūvēm vai 2 piespiedējiem (atkarībā no modeļa). Atbrīvojiet abas skrūves (Torx 20) vai nospiediet abus piespiedējus un noņemiet shēmas plati.

Korpusa

Augšējās

Piezīme: Tikai kā piederums Husqvarna® produktiem.

1. Demontējiet korpusa sistēmu. Skatiet šeit:

sistēmas izjaukšana lpp. 17

2. Demontējiet augšējo šasiju. Skatiet šeit:

šasijas demontāža lpp. 19

3. Piestipriniet sakaru shēmas plati ar 2 skrūvēm un paplāksni.

Korpusa

Augšējās

4. Atvienojiet kabeli no shēmas plates un pievienojiet to jaunajai platei.

Piezīme: HMI kabelim jābūt pievienotam pareizā virzienā.

5. Piestipriniet jauno plati, izmantojot abas skrūves vai abus piespiedējus.

24 - Norādījumi par remontdarbiem 1413 - 003 - 17.01.2022

Page 25

4. Savienojiet kabeli ar sakaru shēmas plati un HMI

shēmas plati.

Piezīme: HMI kabelim jābūt pievienotam pareizā virzienā.

5. Ievietojiet kabeļus kabeļu turētājos augšējā šasijā.

6.9 Akumulatoru sistēma

6.9.1 Akumulatora maiņa

1. Iestatiet pļaušanas augstumu viszemākajā līmenī. Skatiet Lietotāja rokasgrāmatas sadaļu

Griešanas augstuma regulēšana

2. Nospiediet 2 piespiedējus un pavelciet uz augšu aizmugurējo riteni/aizmugurējos riteņus.

3. Pieturiet akumulatora vāku un palaidiet vaļīgāk 2 skrūves (Torx 20).

Darbība –

1. Akumulatora pārsegs

2. Akumulators

3. Aizmugurējais korpusa modulis

BRĪDINĀJUMS: Izmantojiet tikai ražotāja oriģinālos akumulatorus. Lietojot neoriģinālus akumulatorus, izstrādājuma drošību nevar garantēt. Nelietojiet vienreiz lietojamās baterijas.

Akumulators ir pilnībā uzlādēts, kad tas ir sasniedzis 80% no kopējā uzlādes līmeņa. Akumulatora uzlādēšana līdz 100% ir pārāk ilga, jo uzlādes strāva ir zema. Tāpēc racionālākais veids, kā izmantot litija jonu akumulatorus, ir pārtraukt uzlādi jau pie 80%. Maksimālā izmantotā kapacitāte attiecīgi ir 80% no akumulatora kopējās kapacitātes.

Akumulatoram nav nepieciešama apkope, taču tam ir ierobežots kalpošanas laiks. Akumulators ir paredzēts 3000–4000 uzlādes cikliem. Parastais uzlādes strāvas stiprums ir 1.3 A.

4. Nospiediet abus piespiedējus, kas notur akumulatora vāku, un noņemiet to.

5. Atvienojiet kabeli no aizmugurējā sensora shēmas plates.

1413 - 003 - 17.01.2022 Norādījumi par remontdarbiem

- 25

Page 26

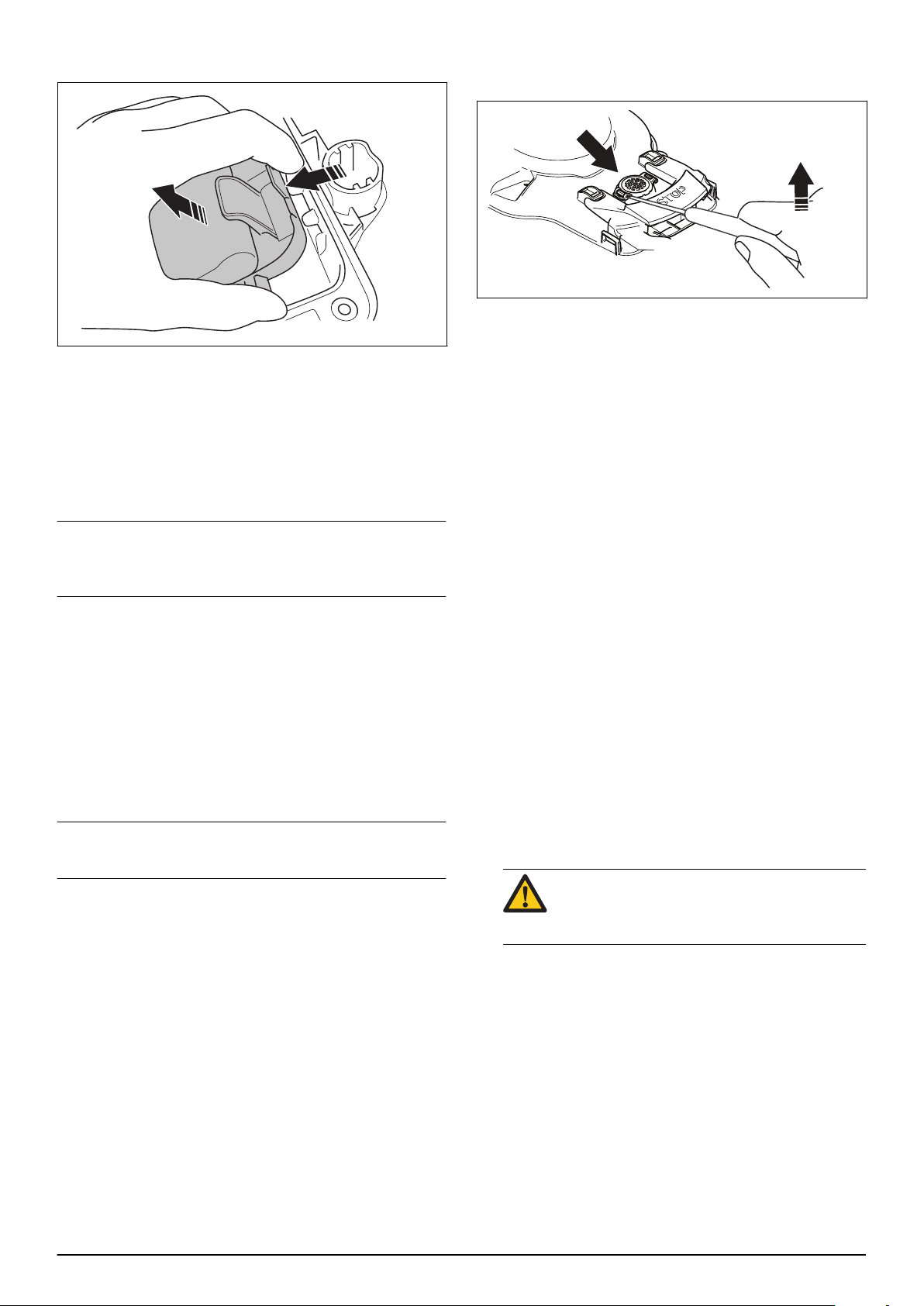

6. Nospiediet abus piespiedējus un pavelciet augšup, lai noņemtu akumulatoru.

3. Demontējiet filtra vāku, izmantojot nelielu skrūvgriezi, un uzmanīgi paspiediet vāka malu uz ārpusi.

4. Ja filtrs nav bojāts. Uzmanīgi notīriet filtru ar tīru un mīkstu suku un turpiniet ar 8. darbību.

7. Pievienojiet jauno oriģinālo akumulatoru aizmugurējā sensora modulim un iestipriniet jauno akumulatoru.

8. Uzlieciet akumulatora vāku vietā un nostipriniet ar abām skrūvēm (Torx 20).

9. Atkārtoti iestipriniet aizmugurējo riteni/aizmugurējos riteņus.

Piezīme: Nomainot akumulatoru, nepieciešama uzlādes ciklu skaitītāja atiestatīšana. To dara, izmantojot programmu Autocheck.

6.9.2 Izstrādājuma uzlādes plākšņu maiņa

Ja izstrādājuma akumulatoru nevar uzlādēt, tas var būt saistīts ar tā uzlādes plākšņu nolietošanos vai bojājumu.

Uzlādes plāksnes atrodas aizmugurējā sensora modulī. Skatiet šeit:

Pārbaudiet arī uzlādes stacijas kontaktplāksnes. Skatiet šeit:

Uzlādes torņa nomaiņa lpp. 30

Aizmugurējā sensora moduļa maiņa lpp. 22

6.10 Ventilācijas filtra tīrīšana un nomaiņa

5. Noņemiet bojāto filtru.

6. Rūpīgi notīriet virsmu ap filtru.

7. Ielieciet jauno filtru un pārliecinieties, vai stiprinājuma virsmas ir pareizi piestiprinātas pie šasijas.

8. Uzlieciet atpakaļ filtra vāku.

9. Tikai modelim Husqvarna® un McCULLOCH®: piestipriniet pogu STOP.

10. Novietojiet atpakaļ korpusa sistēmu. Skatiet šeit:

Augšējās šasijas un korpusa sistēmas montāža lpp. 29

6.11 Tastatūras maiņa

1. Demontējiet korpusa sistēmu. Skatiet šeit:

sistēmas izjaukšana lpp. 17

2. Demontējiet augšējo šasiju. Skatiet šeit:

šasijas demontāža lpp. 19

3. Noņemiet tastatūru no šasijas.

4. Notīriet no šasijas līmes atlikumus.

Korpusa

Augšējās

Piezīme: Ventilācijas filtrs ir regulāri jātīra un bojājuma gadījumā jānomaina.

1. Demontējiet korpusu. Skatiet šeit:

izjaukšana lpp. 17

2. Tikai Husqvarna® un McCULLOCH®. Noņemiet pogu STOP, kā norādīts 3–5 darbībā šeit:

šasijas demontāža lpp. 19

26 - Norādījumi par remontdarbiem 1413 - 003 - 17.01.2022

Korpusa sistēmas

Augšējās

5. Noņemiet jaunās tastatūras aizsargplēvīti un iespiediet tastatūru tai paredzētajā vietā.

IEVĒROJIET: Nedrīkst būt vaļīgi stūri vai gaisa burbuļi, jo citādi zem tastatūras var iekļūt netīrumi un mitrums.

6. Pievienojiet jauno tastatūru HMI shēmas platei.

7. Novietojiet atpakaļ augšējo šasiju un korpusa sistēmu. Skatiet šeit:

sistēmas montāža lpp. 29

Augšējās šasijas un korpusa

Page 27

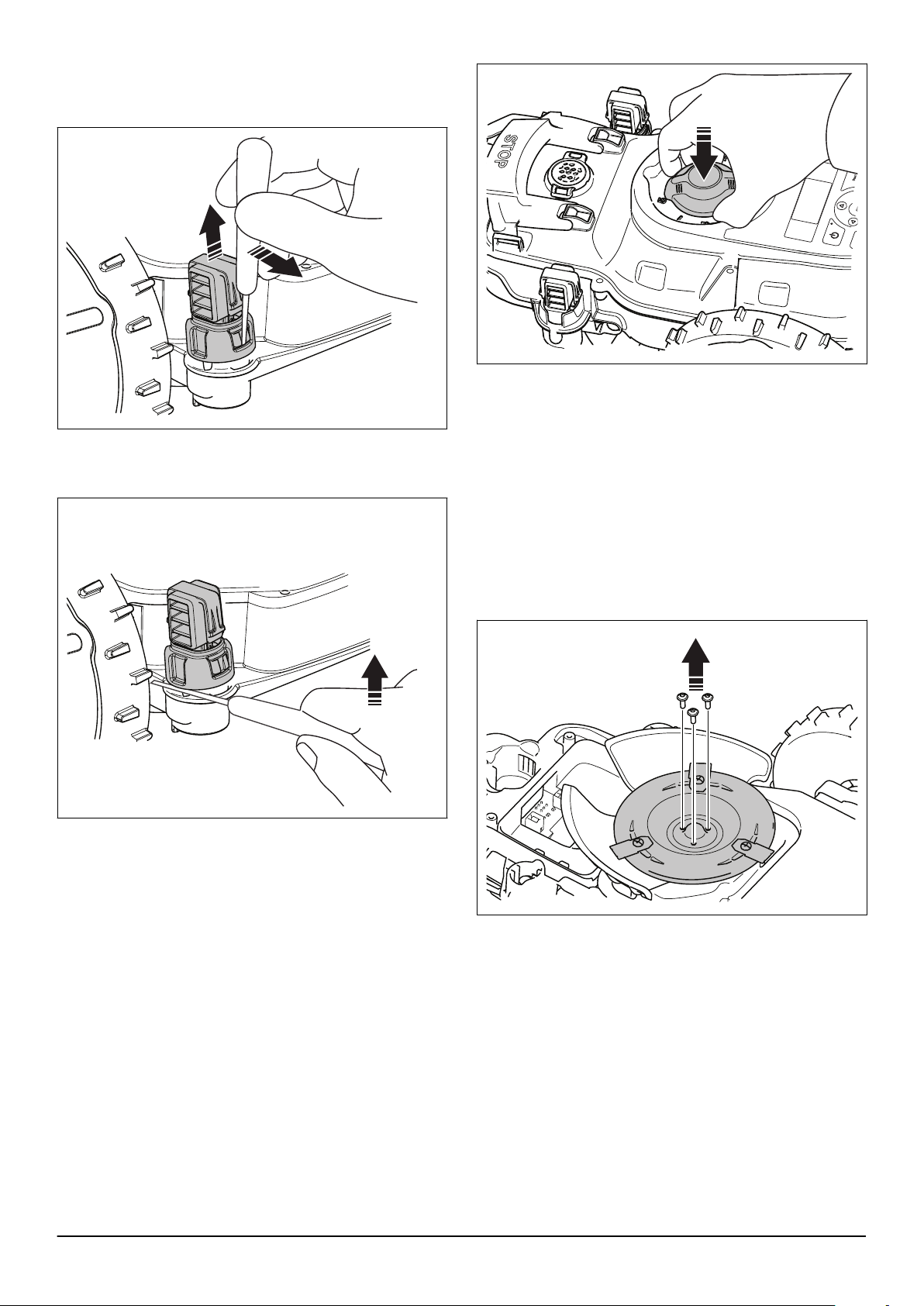

6.12 Korpusa turētāju maiņa

1. Izmantojot nelielu, plakanu skrūvgriezi, paceliet uz augšu korpusa turētājus. Viegli paspiediet skrūvgriezi atpakaļ.

2. Novietojiet skrūvgriezi starp turētāju sistēmu un apakšējo šasiju. Paspiediet skrūvgriezi uz augšu un noņemiet turētāju.

4. Iespiediet korpusa turētāju apakšējās šasijas atverē.

6.13 Pļaušanas moduļa maiņa

1. Iestatiet pļaušanas augstuma regulēšanas vērtību MAX. Skatiet lietošanas rokasgrāmatas sadaļu

Darbība – Pļaušanas augstuma regulēšana

2. Demontējiet korpusa sistēmu. Skatiet šeit:

sistēmas izjaukšana lpp. 17

Korpusa

3. Lai samontētu korpusa turētājus, ievietojiet tapu atverē un ievietojiet gredzenu pareizajā pozīcijā.

3. Demontējiet augšējo šasiju. Skatiet šeit:

šasijas demontāža lpp. 19

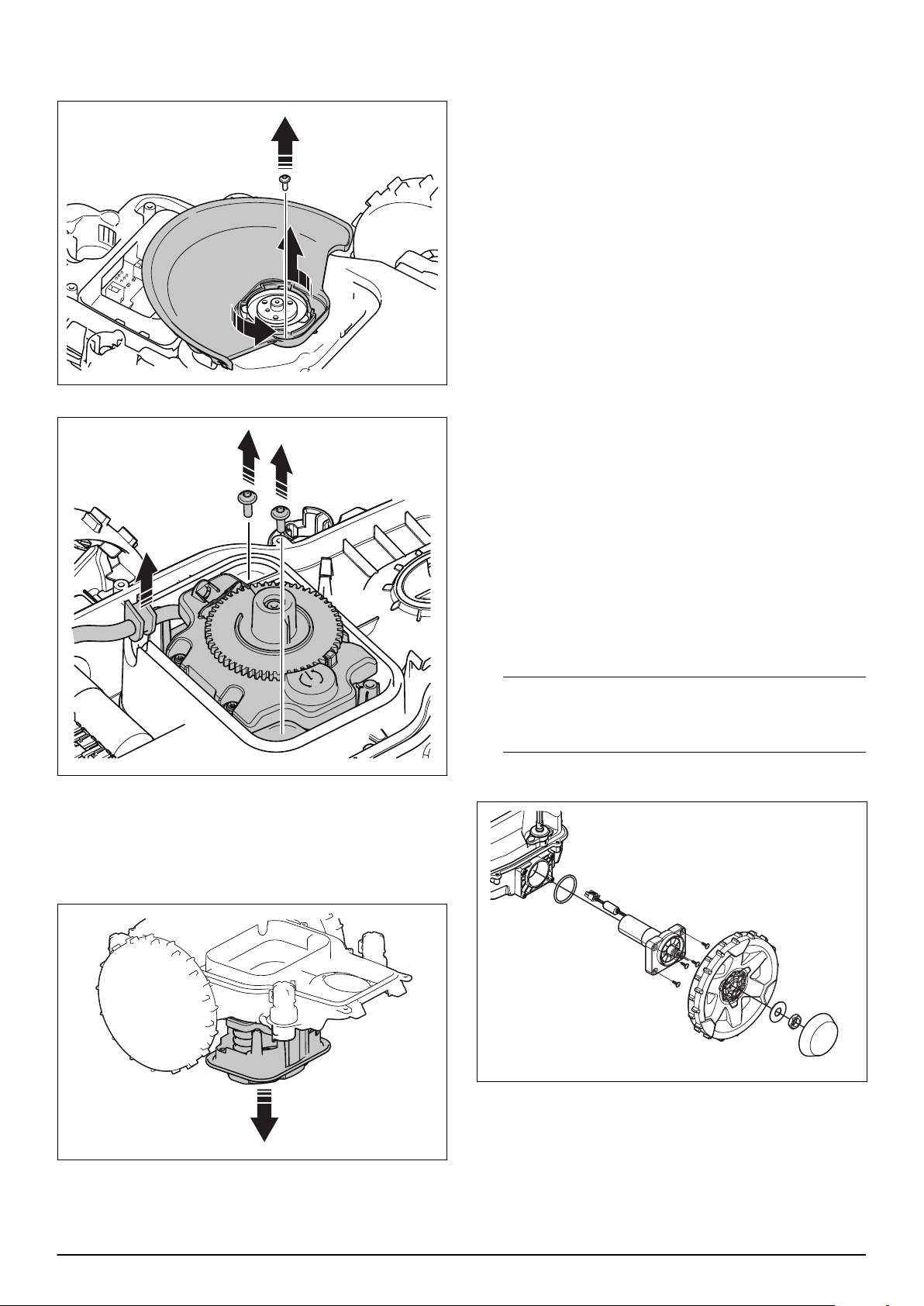

4. Atlaidiet visas 3 skrūves (Torx 20) un pavelciet augšup nažu disku.

Augšējās

1413 - 003 - 17.01.2022 Norādījumi par remontdarbiem

- 27

Page 28

5. Lai noņemtu pļāvēja aizsargu, atlaidiet vienu skrūvi, ar ko tas piestiprināts, un pagrieziet aizsargu pretēji pulksteņrādītāju kustības virzienam.

6. Noņemiet blīvējošo sloksni un kabeļa blīvslēgu.

10. Piestipriniet jauno pļaušanas moduli un savienojiet motora kabeli ar galveno shēmas plati.

11. Ievietojiet kabeļa blīvslēgu apakšējā šasijā un piestipriniet jauno blīvējošo sloksni. Skatiet šeit:

Blīvējošo joslu nomaiņa lpp. 29

12. Novietojiet atpakaļ pļaušanas aizsargu un ieskrūvējiet skrūvi.

13. Novietojiet atpakaļ nažu disku un pieskrūvējiet ar 3 skrūvēm.

14. Novietojiet atpakaļ augšējo šasiju un korpusa sistēmu. Skatiet šeit:

Augšējās šasijas un korpusa

sistēmas montāža lpp. 29

6.14 Riteņa motors

Abi riteņa motori ir bezsuku līdzstrāvas motori. Motori tiek piegādāti komplektā ar pārnesumkārbu, riteņa motora gala vāku, blīvi, rumbu un kabeli.

Labais un kreisais riteņa motors ir identiski (tiem ir tāds pats izstrādājuma numurs kā rezerves daļām). Ja motori ir bojāti, tie ir jānomaina

7. Atlaidiet 2 skrūves, ar kurām piestiprināts pļaušanas modulis.

8. Atvienojiet pļaušanas motora kabeli no galvenās shēmas plates.

9. Noņemiet pļaušanas moduli.

6.14.1 Riteņa motora maiņa

1. Demontējiet korpusa sistēmu. Skatiet šeit:

sistēmas izjaukšana lpp. 17

2. Demontējiet augšējo šasiju. Skatiet šeit:

šasijas demontāža lpp. 19

3. Atvienojiet riteņa motora kabeli no galvenās plates.

4. Noņemiet rumbas vāciņu ar plakano skrūvgriezi. Piezīme: Rumbas vāciņš dažādiem modeļiem ir

atšķirīgs. Modelim McCULLOCH® piespiedējus var aizsniegt no riteņa aizmugurējās malas.

5. Noņemiet uzgriezni un paplāksni, kas nostiprina riteni, un noņemiet riteni.

Korpusa

Augšējās

6. Noņemiet riteņa motoru, atbrīvojot 4 skrūves (Torx 20) riteņa motora skavā.

7. Uzlieciet jauno riteņa motoru un nostipriniet skrūves (Torx 20) līdz ieteicamajam spriedzes momentam.

28 - Norādījumi par remontdarbiem 1413 - 003 - 17.01.2022

Page 29

8. Uzlieciet riteni, paplāksni un uzgriezni. Nostipriniet uzgriezni, izmantojot ieteicamo spriedzes momentu.

9. Atkal uzlieciet rumbas vāciņu.

10. Pievienojiet asmens motora kabeli galvenajai shēmas platei.

11. Novietojiet atpakaļ augšējo šasiju un korpusa sistēmu. Skatiet šeit:

sistēmas montāža lpp. 29

Augšējās šasijas un korpusa

6.15 Augšējās šasijas un korpusa sistēmas

montāža

IEVĒROJIET: Pārliecinieties, vai detaļas ir tīras un kabeļi netiek iespiesti.

4. Novietojiet augšējo šasiju uz apakšējās šasijas un pieskrūvējiet ar 12 skrūvēm (Torx 20).

IEVĒROJIET: Pirms izstrādājuma daļu salikšanas, vienmēr izmantojiet jaunas blīvējošās joslas. Lietotas blīvējošās joslas nenodrošina pietiekamu blīvējumu.

IEVĒROJIET: Skatiet informāciju par skrūvju iestiprināšanu plastmasā. Pirms izstrādājuma montāžas skatiet sadaļu

plastmasā lpp. 30

vienmēr izmantojiet ieteikto spriedzes momentu. Skatiet šeit:

1. Uzlieciet 2 jaunas blīvējošās joslas.

2. Pievienojiet HMI kabeli galvenās shēmas platei.

. Skrūvju uzstādīšanai

Skrūvju stiprinājumi lpp. 33

Skrūvju uzstādīšana

IEVĒROJIET: Skrūvējiet skrūves šķērseniski.

5. Pievienojiet griešanas augstuma regulēšanas kloķi.

6. Uzlieciet atpakaļ pogu STOP piespiedējos. Skatiet šeit:

Augšējās šasijas demontāža lpp. 19

7. Novietojiet atpakaļ korpusu četrās pozīcijās apakšējā šasijā. Skatiet šeit:

izjaukšana lpp. 17

8. Uzlieciet atpakaļ vāciņu piespiedējos. Ievietojiet korpusu pozīcijā (neattiecas uz modeli Husqvarna®).

9. a) Modelim GARDENA®, Flymo® un Husqvarna®:

iespiediet augšējo pārsegu pozīcijā.

b) Modelim McCULLOCH®: ieskrūvējiet augšējo

pārsegu korpusā ar 2 skrūvēm.

Korpusa sistēmas

6.15.1 Blīvējošo joslu nomaiņa

Starp izstrādājuma augšējo un apakšējo šasiju ir 2 blīvējošās joslas. Viena starp centrālo konsoli un augšējo šasiju un otra starp apakšējo un augšējo šasiju. Abas blīvējošās joslas ir jānomaina, veicot vienas un tās pašas darbības.

IEVĒROJIET: Ir jāizmanto 5 mm plata blīvējošā josla. Ja izmantosit nepiemērotu blīvējošo joslu,

IEVĒROJIET: Vienmēr pievienojiet HMI kabeli pirms strāvas kabeļa, lai izvairītos no strāvas kāpumiem, kas var bojāt shēmas plates vai akumulatoru.

3. Pievienojiet strāvas kabeli galvenās shēmas platei.

1413 - 003 - 17.01.2022 Norādījumi par remontdarbiem

1. Vispirms novietojiet vienu blīvējošās joslas galu

2. Pēc tam blīvējošo joslu novietojiet pulksteņrādītāju

blīvēšana nebūs pietiekama.

atbilstoši marķējumam uz šasijas.

kustības virzienā ap apakšējo šasiju.

- 29

Page 30

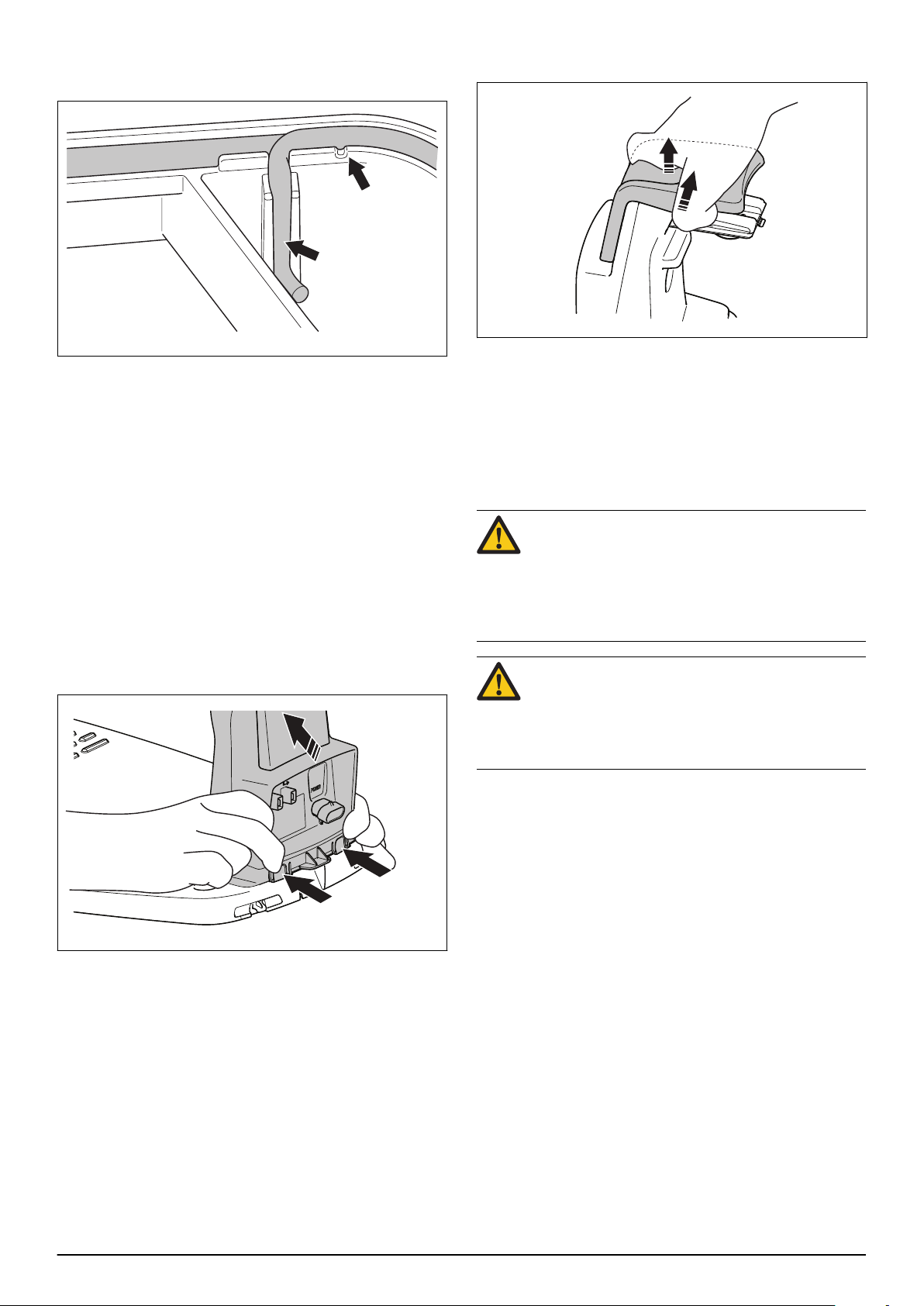

3. Novietojiet otru blīvējošās joslas galu virs pirmā gala un pēc tam izvadiet no kanāla. Piestipriniet blīvējošo joslu ar turētāju.

4. Vāciņš ir piestiprināts ar vienu turētāju. Noņemiet to, viegli paceļot aiz vienas vāciņa malas.

5. Uzlieciet vāciņu uz jaunā uzlādes torņa.

6.16 Uzlādes stacija

6.16.1 Uzlādes torņa nomaiņa

Uzlādes torni veido kontaktplāksnes un uzlādes stacijas shēmas plate. Šīs daļas nevar nomainīt atsevišķi. Viss uzlādes tornis ir jānomaina kā viens veselums.

Ja izstrādājuma akumulatoru nevar uzlādēt vai tam nav kontakta ar uzlādes staciju, tas var būt saistīts ar uzlādes stacijas kontaktplākšņu nolietošanos. Pārbaudiet arī izstrādājuma uzlādes plāksnes.

1. Atvienojiet barošanu.

2. Atvienojiet visus kabeļus no uzlādes stacijas.

3. Noņemiet uzlādes torni, nospiežot abus turētājus un pavelkot to uz augšu.

6. Uzlieciet uzlādes torni uz pamatnes plāksnes.

7. Pievienojiet visus kabeļus uzlādes stacijai.

8. Pieslēdziet barošanu.

6.17 Skrūvju uzstādīšana plastmasā

IEVĒROJIET: Ja skrūves tiek uzstādītas nepareizi, var sabojāt plastmasas vītnes un tādējādi saīsināt plastmasas daļas kalpošanas laiku. Ja vītnes tiek sabojātas, detaļa ir jānomaina vai ir jāievieto vītņu ieliktņi. Skatiet:

Vītņu ieliktņa uzstādīšana lpp. 31

IEVĒROJIET: Montējot plastmasas daļas, vienmēr piegrieziet skrūves krusteniski. Tādējādi var izvairīties no plastmasas nospriegojuma, kas izraisa darbības problēmas vai nenodrošina pietiekamu blīvējumu.

30 - Norādījumi par remontdarbiem 1413 - 003 - 17.01.2022

Page 31

Lai nodrošinātu, ka vītnes plastmasas daļas netiek

sabojātas, rīkojieties, kā aprakstīts tālāk.

Lai uzstādītu vītņu ieliktni nodilušā plastmasas vītnē, veiciet tālāk minētās darbības.

1. Uzmanīgi grieziet skrūvi pretēji pulksteņrādītāju kustības virzienam, līdz tā savienojas ar esošajām plastmasas vītnēm. Kad vītnes ir atrastas pareizi, skrūve nedaudz iekrīt attiecībā pret esošajām plastmasas vītnēm.

2. Pievelciet skrūvi līdz pareizajam griezes momentam, kā noteikts sadaļā

Skrūvju stiprinājumi lpp. 33

1. Paplašiniet atveri, izmantojot 6,6 mm urbi, līdz dziļums atbilst ieliktnim.

2. Uzstādiet vītņu ieliktni, izmantojot remontkomplektā iekļauto skrūvi un skrūvgriezi.

6.18 Vītņu ieliktņa uzstādīšana

Ja plastmasas daļu vītnes ir nodilušas, var ievietot vītņu ieliktņus. Remontkomplektu, kurā ir vītņu ieliktņi un atbilstošas metāla skrūves, var pasūtīt.

IEVĒROJIET: Skrūvējiet vītņu ieliktni uzmanīgi, lai nesabojātu skrūves ievietošanas vietu.

3. Ieliktnim ir jābūt pilnīgi ieskrūvētam, un blīvējumam ir jābūt labam.

IEVĒROJIET: Lai nesabojātu plastmasu, pievelciet skrūvi ar roku.

4. Plastmasas daļas nostipriniet ar komplektā esošo skrūvi, nevis veco plastmasas skrūvi.

1413 - 003 - 17.01.2022 Norādījumi par remontdarbiem

- 31

Page 32

7 Apkope

7.1 Apkopes grafiks

Zemāk tabulā ir funkciju un darbību kontrolsaraksts, kas jāizmanto izstrādājuma apkopes laikā.

Darbība Skaidrojums Aparātprogrammatūras atjaunināšana Ja aparātprogrammatūra ir pieejama Autocheck, atjauniniet izstrādājumu ar jau-

nāko aparātprogrammatūru. Automātiska pārbaude Visu izstrādājuma funkciju diagnostikas pārbaude.

Apkopes ziņojumi Pārbaudiet ieteicamo jauninājumu apkopes ziņojumus. Tīrīšana Noņemiet produkta korpusu. Notīriet korpusu, šasiju un riteņus. Ventilācijas filtrs Pārbaudiet ventilācijas filtru un uzmanīgi notīriet to ar mīkstu suku. Ventilācijas

filtrs ir jāmaina ik pēc trim gadiem. Vāks Notīriet vietu ap displeja pārsega eņģi. Gultņi Pārbaudiet aizmugurējo riteņu gultņus. Bojājumu gadījumā nomainiet. Riteņi

Skatiet šeit:

ra lpp. 14

Veiciet automātisko pārbaudi Autocheck. Skatiet šeit:

skais tests lpp. 14

Atjauninātos apkopes biļetenus var atrast šeit: Autocheck.

Skatiet šeit:

jaukšana lpp. 17

Skatiet šeit:

šana un nomaiņa lpp. 26

Skatiet šeit:

lpp. 28

Aparātprogrammatū-

Automāti-

Korpusa sistēmas iz-

Ventilācijas filtra tīrī-

Riteņa motora maiņa

Pārbaudiet priekšējos un aizmugurējos riteņus. Bojājumu gadījumā nomainiet. Korpusa piekares daļas Pārbaudiet un notīriet korpusa piekares daļas. Šasijas skrūves Pārbaudiet šasijas skrūvju pievilkšanas griezes momentu. Naži Nomainiet nažus un nažu skrūves. Blīvējošās sloksnes Ik pēc trim gadiem, atveriet šasiju un nomainiet visas blīvējošās sloksnes. Tīrīšana Notīriet uzlādes staciju, izmantojot mitru suku un/vai mitru drānu. Uzlādes plāksnes Pārbaudiet un nopulējiet izstrādājuma uzlādes plāksnes un uzlādes stacijas

plāksnes. Novietošana uzlādes stacijā Pārbaudiet, vai novietošana uzlādes stacijā un uzlāde notiek pareizi.

Uzlāde Pilnībā uzlādējiet akumulatoru.

Skatiet šeit:

ņa lpp. 27

Skatiet šeit:

lpp. 33

Skatiet lietošanas rokasgrāmatas sadaļu

Skatiet šeit:

maiņa lpp. 29

Nospodriniet izstrādājuma un uzlādes stacijas kontaktvirsmas ar smalku pulēšanas drānu.

Skatiet šeit:

nas laikā lpp. 44 lādes laikā lpp. 44

Pirms ziemas uzglabāšanas vienmēr pilnībā uzlādējiet akumulatoru. Pretējā gadījumā akumulators var tikt sabojāts, spriegumam pārmērīgi pazeminoties.

Korpusa turētāju mai-

Skrūvju stiprinājumi

Apkope — nažu maiņa

Blīvējošo joslu no-

Pazīmes novietoša-

Pazīmes uz-

32 - Apkope 1413 - 003 - 17.01.2022

Page 33

7.2 Skrūvju stiprinājumi

Visas skrūves ir izgatavotas no nerūsējoša materiāla vai nodrošinātas pret rūsēšanu ar cinkotu pārklājumu. Izstrādājumu numurus var skatīt daļu sarakstā (IPL).

Ir jānodrošina vajadzīgais griezes moments, pretējā gadījumā netiek nodrošināta aizsardzība pret mitrumu, u.tml.

Stiprinājums Detaļa Instruments Griezes mo-

ments (Nm) Vāks, pļaušanas modulis Skrūve, 5×16 mm Torx 20 1,5 Augšējā šasija pie apakšējās šasijas Skrūve, 5×16 mm Torx 20 1,8 Riteņa motora bloks Skrūve, 5×16 mm Torx 20 1,8 Akumulatora pārsegs Skrūve, 5×16 mm Torx 20 1,8 Pļaušanas modulis pie apakšējās šasijas Skrūve, 5×16 mm Torx 20 1,8 Augšējā šasija pie pļaušanas moduļa Skrūve, 5×16 mm Torx 20 1,8 Augšējā šasija pie aizmugurējā moduļa Skrūve, 5×16 mm Torx 20 1,8 Pļāvēja aizsargs Skrūve, 5×16 mm Torx 20 1,8 Aizmugurējā sensora modulis Skrūve, 5×16 mm Torx 20 1,8 Zobrats, pļaušanas sistēma Skrūve, 5×16 mm Torx 20 1,8 Nažu disks Skrūve, M4x8 mm Torx 20 1,8 Asmeņi Skrūve, M4×10 mm Plakanais/krustiņa skrūv-

griezis Riteņa uzgrieznis Uzgrieznis M16 24 mm sešstūris 1,8 Riteņu slotiņu turētājs* Skrūve, 5×16 mm Torx 20 1,5 Sakaru shēmas plate** Skrūve, 5×16 mm Torx 20 2.0 Augšējais pārsegs pie korpusa Skrūve, 5×16 mm Torx 20 1,8 Buferis, aizmugurējais un priekšējais**** Skrūve, 5×16 mm Torx 20 1,8 Aizmugurējā korpusa modulis pie apakš-

Skrūve, 5x16 mm Torx 20 1,8

ējās šasijas****

* Piederums ** Tikai modelim smart SILENO city, smart SILENO life *** Tikai modelim McCULLOCH **** Tikai modelim Husqvarna

1,8

1413 - 003 - 17.01.2022 Apkope - 33

Page 34

8 Problēmu novēršana

8.1 Ziņojumi

Tālāk tabulā ir norādīti kļūmju un informācijas ziņojumi, kuri var tikt parādīti izstrādājuma displejā. Norādītas atsauces uz izstrādājuma izvēlnēm, bet daudzos gadījumos var izmantot arī Autocheck.

Piezīme: Papildinformāciju par kļūdu novēršanu skatiet lietošanas rokasgrāmatā.

Ziņojumi Numurs Ziņojums Cēlonis Darbība 0 Nav ziņojuma Norāda, ka nav saglabāts neviens ziņo-

jums.

1 Ārpus darba zonas Robežvada savienojumi ar uzlādes sta-

ciju nav veikti pareizi.

Darba vieta pie robežvada ir pārāk slīpa.

Robežvads ap salu nav uzstādīts pareizi. Robežvadi krustojas.

Izstrādājums nespēj atšķirt pareizu loka signālu, jo cits tuvumā esošs izstrādājums rada darbības traucējumus.

Metāla priekšmetu, piemēram, žogu, armatūras tērauda vai ieraktu kabeļu radīti traucējumi.

Pārbaudiet, vai robežvada kreisās un labās daļas ir pareizi pievienotas uzlādes stacijas kreisajam un labajam savienojumam.

Pārbaudiet, vai robežvads ir uzstādīts atbilstoši norādījumiem.

Pārbaudiet, vai robežvads ap salu ir uzstādīts saskaņā ar norādījumiem. Salieciet tuvu kopā divas robežvada daļas, kas ved uz salu un no tās.

Novietojiet izstrādājumu uzlādes stacijā un izveidojiet jaunu loka signālu.

Pārvietojiet robežvadu un/vai izveidojiet salas darba zonā, lai palielinātu signāla stiprumu.

34 - Problēmu novēršana 1413 - 003 - 17.01.2022

Page 35

Ziņojumi Numurs Ziņojums Cēlonis Darbība 2 Nav loka signāla Robežvads ir bojāts vai nav uzstādīts

pareizi.

Uzlādes stacijā nav barošanas. Uzlādes stacijā nedeg indikators.

Ierīce neatrod loka signālu no uzlādes stacijas.

Metāla priekšmetu, piemēram, žogu, armatūras tērauda vai ieraktu kabeļu radīti traucējumi.

Izstrādājumu ieslēdzot darba zonā, EKO režīms tiek iespējots un loka signāls atspējots.

Pārbaudiet, vai robežvads ir pareizi savienots ar uzlādes staciju. Pārbaudiet visus robežvada savienojumus. Pārbaudiet, vai robežvads nav pārrauts un salabojiet, ja nepieciešams.

Pārbaudiet, vai nav bojāts barošanas bloks vai zemsprieguma kabelis un vai tas ir pareizi pievienots uzlādes stacijas barošanas kontaktligzdai. Pārbaudiet, vai nav radies energoapgādes pārtraukums un vai ir iespējota atlikušās strāvas ierīce.

Novietojiet izstrādājumu uzlādes stacijā un izveidojiet jaunu loka signālu.

Pārvietojiet robežvadu un/vai izveidojiet salas darba zonā, lai palielinātu signāla stiprumu.

Ievietojiet izstrādājumu uzlādes stacijā un ieslēdziet izstrādājumu. Lai manuāli iedarbinātu ierīci darba zonā, pirms ierīces izņemšanas no uzlādes stacijas nospiediet pogu Apturēt.

Ierīce atrodas pārāk tālu no robežvada. Atkārtoti uzstādiet robežvadu tā, lai vi-

4 Loka sensora kļūme,

priekšpusē

8 Nepareizs PIN kods Ievadīts nepareizs PIN kods. Ir atļauti

9 Iestrēdzis Ierīce ir iestrēgusi šaurā vietā aiz vairā-

10 Apgāzts Izstrādājums ir apgriezts otrādi vai pā-

Priekšējā sensora shēmas plate ir bojāta vai nav uzstādīta pareizi.

Izstrādājuma elektronikas vai ar aparātprogrammatūru saistīta kļūme.

pieci mēģinājumi, un pēc tam ierīce tiek bloķēta noteiktu laika periodu.

kiem šķēršļiem.

rāk sasveras.

sas darba zonas daļas atrastos ne vairāk kā 15 m/50 pēdas no robežvada.

Pārbaudiet priekšējā sensora shēmas plati un tās kabeļus. Ja nepieciešams, nomainiet.

Pārbaudiet signāla A līmeni. Skatiet šeit:

Rīki – Informācija – Loks lpp. 9

Ievadiet pareizo PIN kodu. Ja PIN kods ir aizmirsts, skatiet sadaļu

PIN koda iz-

gūšana lpp. 15

Pārbaudiet un noņemiet šķēršļus, kas ierīcei traucē aizbraukt no šīs vietas.

Pagrieziet ierīci pareizā stāvoklī.

1413 - 003 - 17.01.2022 Problēmu novēršana - 35

Page 36

Ziņojumi Numurs Ziņojums Cēlonis Darbība 11 Zems akumulatora uz-

lādes līmenis

Ierīce nevar atrast uzlādes staciju. Mainiet virzošā vada novietojumu. Lai

izvēlētos virzošā vada atrašanās vietu, skatiet sadaļu lietošanas rokasgrāmatā.

Pārbaudiet instalācijas iestatījumus uzlādes stacijas atrašanai. Lai sameklētu uzlādes staciju, skatiet sadaļu lietošanas rokasgrāmatā.

Akumulators ir tuvu dzīves cikla beigām.

Izstrādājums nevar iekļūt uzlādes stacijā, jo bojāta uzlādes stacijas pamatplāksnes antena.

Izstrādājums ir uzlādes stacijā, taču akumulatora uzlāde nenotiek.

Izstrādājums nevar atrast uzlādes staciju, jo virzošais vads ir bojāts.

Veiciet akumulatora pārbaudi. Skatiet šeit:

Automātiskais tests lpp. 14

pieciešams, nomainiet akumulatoru. Nomainiet uzlādes stacijas pamat-

plāksni.

Pārbaudiet, vai izstrādājuma uzlādes plāksnes un uzlādes stacijas kontaktplāksnes saskaras. Notīriet kontaktplāksnes un uzlādes plāksnes.

Ja uzlādes stacijas indikators mirgo dzeltenā krāsā, virzošais vads ir bojāts. Pārbaudiet, vai virzošā vada savienojumi ar uzlādes staciju un robežvadu ir pareizi. Pārbaudiet, vai virzošais vads nav pārrauts un salabojiet, ja nepieciešams.

. Ja ne-

12 Tukšs akumulators Skatiet iepriekš numuru 11. Pārbaudiet instalācijas iestatījumus uz-

lādes stacijas atrašanai. Skatiet iepriekš numuru 11.

13 Nav piedziņas Izstrādājums ir atdūries pret šķērsli un

apstājies, vai arī riteņi nevar pārvietoties pa slapjo zāli.

Darba zona ietver stāvu nogāzi. Pārbaudiet maksimālo slīpumu. Stāvā-

Virzošais vads nav ieklāts slīpi uz nogāzes.

15 Pacelts Ir iespējots pacelšanas sensors, jo iz-

strādājums ir pacelts.

Priekšējā sensora shēmas plate ir bojāta vai nav uzstādīta pareizi.

Atbrīvojiet ierīci un novērsiet iemeslu, kas traucē piedziņu. Ja iemesls ir slapja zāle, pirms ierīces izmantošanas nogaidiet, līdz zāle nožūst.

kas nogāzes vajadzētu izolēt. Novietojiet virzošo vadu slīpi pāri nogā-

zei. Pārliecinieties, vai ierīces korpuss var

brīvi kustēties uz savas šasijas. Noņemiet objektus, kas var izraisīt korpusa pacelšanu, vai izveidojiet ap tiem salu. Ja kļūme netiek novērsta, sazinieties ar pilnvaroto apkopes dienestu.

Pārbaudiet priekšējā sensora shēmas plati un tās kabeļus. Pārbaudiet, vai netrūkst pacelšanas sensora magnētu un vai tie nav uzstādīti pretējā virzienā. Ja nepieciešams, nomainiet. Skatiet šeit:

Priekšējās sensora shēmas plates nomaiņa lpp. 21

36 - Problēmu novēršana 1413 - 003 - 17.01.2022

Page 37

Ziņojumi Numurs Ziņojums Cēlonis Darbība 16 Iestrēdzis uzlādes sta-

cijā

17 Uzlādes stacija bloķēta Izstrādājums nevar iekļūt uzlādes staci-

18/19 Sadursmes problēma

priekšā/aizmugurē

20/21 Riteņa motors bloķēts,

labais/kreisais

Izstrādājums nevar atstāt uzlādes staciju, jo ir bloķēts vai slīd pa uzlādes stacijas pamatplāksni.

jā, jo tā ir nosprostota, vai arī ir sasvērta vai saliekta uzlādes stacijas pamatplāksne.

Savienojums starp produkta uzlādes plāksnēm un uzlādes stacijas kontaktplāksnēm nav labs. Izstrādājums ir veicis vairākus uzlādes mēģinājumus.

Bloķēti izstrādājuma piedziņas riteņi. Atbrīvojiet izstrādājumu un novērsiet

Kāds no riteņu motoriem ir bojāts vai nav uzstādīts pareizi.

Galvenā shēmas plate ir bojāta vai nav uzstādīta pareizi.

Piedziņas riteni nosprostojusi zāle vai citi objekti.

Pārbaudiet, kāpēc izstrādājums nevar atstāt uzlādes staciju. Noņemiet visus šķēršļus un notīriet uzlādes stacijas pamatplāksni.

Pārbaudiet, kāpēc izstrādājums nevar iekļūt uzlādes stacijā. Noņemiet visus šķēršļus un pārliecinieties, ka uzlādes stacijas pamatplāksne ir līmeniska.

Novietojiet izstrādājumu uzlādes stacijā un pārbaudiet, vai uzlādes plāksnes un kontaktplāksnes ir savienotas. Notīriet uzlādes stacijas kontaktplāksnes un produkta uzlādes plāksnes.

problēmas cēloni. Pārbaudiet riteņu motorus un to kabe-

ļus. Pārbaudiet shēmas plati un tās kabe-

ļus. Ja nepieciešams, nomainiet. Pārbaudiet piedziņas riteni un noņe-

miet no tā zāli vai citus objektus.

22/23 Labās/kreisās puses ri-

teņu piedziņas problēma

25 Pļaušanas sistēma

bloķēta

Piedziņas riteni nosprostojusi zāle vai citi objekti.

Riteņa motors vai riteņa motora kabeļi ir bojāti.

Bojāta galvenā shēmas plate. Pārbaudiet galveno shēmas plati un

Pļaušanas motoru nosprostojusi zāle vai citi objekti.

Pļaušanas motors vai tā kabeļi ir bojāti vai nepareizi uzstādīti.

Galvenā shēmas plate vai tās kabeļi ir bojāti vai nav uzstādīti pareizi.

Pārbaudiet piedziņas riteni labajā pusē un noņemiet no tā zāli vai citus objektus.

Pārbaudiet, vai riteņa motors labajā pusē darbojas, kad pļāvējs darbojas tukšgaitā. Ja nepieciešams, nomainiet. Skatiet šeit:

nomainiet, ja nepieciešams. Skatiet šeit:

Galvenās shēmas plates nomaiņa

lpp. 21

Pārbaudiet pļaušanas motoru, kā arī noņemiet zāli un citus svešķermeņus.

Pārbaudiet pļaušanas motoru un tā kabeļus. Ja nepieciešams, nomainiet. Skatiet šeit:

Pārbaudiet galveno shēmas plati un tās kabeļus. Ja nepieciešams, nomainiet. Skatiet šeit:

nomaiņa lpp. 21

Riteņa motora maiņa lpp.

Rīki – Tests – Motori lpp.

Galvenās shēmas plates

26 Nederīga apakšierīces

kombinācija.

1413 - 003 - 17.01.2022 Problēmu novēršana - 37

Nezināma aparātprogrammatūras versiju kombinācija.

Izstrādājumā ir nepareiza shēmas plašu kombinācija.

Atjauniniet izstrādājumu ar jaunāko aparātprogrammatūru. Skatiet šeit:

Aparātprogrammatūra lpp. 14

Nomainiet shēmas plates ar pareizu shēmas plašu kombināciju.

Page 38

Ziņojumi Numurs Ziņojums Cēlonis Darbība 27 Iestatījumi atjaunoti Kad atjaunojat lietotāja iestatījumus,

piemēram, pēc shēmas plates maiņas, lietotāja iestatījumus nav iespējams saglabāt, un izstrādājumā tiek atiestatīti rūpnīcas iestatījumi.

Apstiprinājums, ka ir veikta visu lietotāja iestatījumu atiestate.

28 Elektronikas problēma Lai atiestatītu iestatījumus, kas netika

izmantoti atmiņas datu kļūdas dēļ.

29 Slīpums pārāk stāvs Ierīce ir pārtraukusi pārvietoties, jo slī-

pums ir pārāk stāvs.

Ja kļūme rodas atkārtoti, programmējiet izstrādājumu, izmantojot jaunāko pamata programmu. Skatiet šeit:

Gal-

venās shēmas plates nomaiņa lpp. 21

Ja kļūme netiek novērsta, nomainiet galveno shēmas plati. Skatiet šeit:

Gal-

venās shēmas plates nomaiņa lpp. 21

Tas ir atbilstīgi. Nav nepieciešama nekāda darbība.

Atjauniniet izstrādājumu ar jaunāko aparātprogrammatūru. Skatiet šeit:

Aparātprogrammatūra lpp. 14

Pārbaudiet galveno shēmas plati un nomainiet, ja nepieciešams. Skatiet šeit:

Galvenās shēmas plates nomaiņa

lpp. 21

Novietojiet izstrādājumu uz līmeniskas virsmas un kalibrējiet sasveres sensoru. Skatiet šeit:

Mainiet robežvada izvietojumu, lai neiekļautu šo stāvo vietu darba zonā. Lai izvēlētos robežvada atrašanās vietu, skatiet lietošanas rokasgrāmatas sadaļu .

Rīki – Kalibrēšana lpp.

30 Uzlādes sistēmas kļū-meBarošanas bloks vai zemsprieguma ka-

belis ir bojāts vai nav pievienots pareizi.

Uzlādes stacija ir bojāta vai nav uzstādīta pareizi.

Akumulators ir bojāts vai nav uzstādīts pareizi.

Galvenā shēmas plate vai tās kabeļi ir bojāti vai nav uzstādīti pareizi.

Aizmugurējā sensora modulis ir bojāts vai nav uzstādīts pareizi.

32 Sasveres sensora kļū-meSasveres sensora vērtības ir neparei-

zas.

Pārliecinieties, ka izstrādājumam izmantojat pareizu barošanas bloku. Maksimālais zemsprieguma kabeļa garums ir 20 metri. Pārbaudiet barošanas bloku, zemsprieguma kabeli un tā savienotājus. Ja nepieciešams, nomainiet.

Pārbaudiet uzlādes stacijas shēmas plati, kontaktplāksnes un visus uzlādes stacijas kabeļus un savienotājus. Ja nepieciešams, nomainiet.

Pārbaudiet akumulatoru, tā kabeļus un savienotājus, un, ja nepieciešams, nomainiet.

Pārbaudiet galveno shēmas plati, tās kabeļus un savienotājus. Ja nepieciešams, nomainiet.

Pārbaudiet aizmugurējā sensora moduli un nomainiet, ja nepieciešams.

Novietojiet izstrādājumu uz līmeniskas virsmas un kalibrējiet sasveres sensoru. Skatiet šeit:

Rīki – Kalibrēšana lpp.

Pārbaudiet galveno shēmas plati un tās kabeļus. Ja nepieciešams, nomainiet. Skatiet šeit:

nomaiņa lpp. 21

38 - Problēmu novēršana 1413 - 003 - 17.01.2022

Galvenās shēmas plates

Page 39

Ziņojumi Numurs Ziņojums Cēlonis Darbība 33 Zāles pļāvējs sasvē-

ries

35/36 Riteņa motora pārslo-

dze, labais/kreisais

37 Pārāk augsta uzlādes

strāva

38 Īslaicīga problēma Pļaušanas sistēmas sakaru kļūme. Iedarbiniet ierīci no jauna.

Ierīce ir sasvērta vairāk par maksimāli pieļaujamo leņķi.

Sasveres sensora vērtības ir nepareizas.

Piedziņas riteni nosprostojusi zāle vai citi objekti.

Akumulators tiek uzlādēts ar pārāk stipru strāvu. Barošanas bloks nav pareizs vai ir bojāts.

Pārvietojiet ierīci uz līdzenu vietu.

Novietojiet izstrādājumu uz līmeniskas virsmas un kalibrējiet sasveres sensoru.

Pārbaudiet piedziņas riteni un noņemiet no tā zāli vai citus objektus.

Pārbaudiet, vai barošanas bloks un uzlādes stacija nav bojāti. Pārbaudiet, vai izmantojat pareizu barošanas bloku un uzlādes staciju. Iedarbiniet ierīci no jauna. Ja problēma netiek atrisināta, sazinieties ar pilnvarotā apkopes centra tehniķi.

Nomainiet galveno shēmas plati. Skatiet:

Galvenās shēmas plates nomaiņa

lpp. 21

Atjauniniet izstrādājumu ar jaunāko aparātprogrammatūru. Skatiet šeit:

Aparātprogrammatūra lpp. 14

50 1. virzošais vads nav

atrasts

56 Virzošā vada kalibrē-

šana pabeigta

57 Virzošā vada kalibrē-

šana neveiksmīga

58 Īslaicīga akumulatora

problēma

60 Īslaicīga akumulatora

problēma

62 Akumulatora tempera-

tūra ārpus ierobežojumiem

Vairs nevar atrast iepriekš izvietoto virzošo vadu.

Izstrādājums ir veiksmīgi kalibrējis virzošo vadu.

Izstrādājums nevarēja kalibrēt virzošo vadu.

Nepareizs akumulatora veids. Izmantojiet tikai ražotāja oriģinālos aku-

Bojāts akumulatora temperatūras sensors.

Nepareizs akumulatora veids. Izmantojiet tikai ražotāja oriģinālos aku-

Akumulatora temperatūra ir pārāk augsta vai pārāk zema, lai izstrādājums darbotos, kā paredzēts.

Pārbaudiet, vai virzošais vads ir pareizi pievienots uzlādes stacijai vai robežvadam. Pārbaudiet, vai virzošais vads nav pārrauts. Lai uzstādītu robežvadu, skatiet lietošanas rokasgrāmatas sadaļu .

Nav jāveic nekādas darbības.

Pārbaudiet, vai virzošais vads ir uzstādīts atbilstoši norādījumiem. Nākamajā reizē, kad izstrādājums atstāj uzlādes stacijas, tiek veikta jauna virzošā vada kalibrēšana. Skatiet šeit:

šana lpp. 11

mulatorus. Nomainiet akumulatoru. Skatiet šeit:

Akumulatora maiņa lpp. 25

mulatorus. Izstrādājums turpinās darboties parastā

darba režīmā, kad temperatūra akumulatorā sasniegs iestatītās temperatūras robežvērtības. Pārliecinieties, vai uzlādes stacija atrodas vietā, kas ir pasargāta no tiešiem saules stariem.

Rīki – Kalibrē-

1413 - 003 - 17.01.2022 Problēmu novēršana - 39

Page 40

Ziņojumi Numurs Ziņojums Cēlonis Darbība 66 Akumulatora problēma Akumulators ir bojāts vai nav uzstādīts

pareizi.

Nepareizs akumulatora veids. Izmantojiet tikai ražotāja oriģinālos aku-

Galvenā shēmas plate vai tās kabeļi ir bojāti vai nav uzstādīti pareizi.

69 Trauksme! Zāles pļā-

vējs izslēgts

70 Trauksme! Zāles pļā-

vējs apturēts

71 Trauksme! Zāles pļā-

vējs pacelts

72 Trauksme! Zāles pļā-

vējs sasvēries 75 Mainījies savienojums Loka signāls sekmīgi aizstāts. Nav jāveic nekādas darbības. 76 Savienojums NAV mai-

nīts

Trauksmes signāls tika ieslēgts, jo izstrādājums izslēdzās.

Trauksmes signāls tika aktivizēts, jo produkts ir apturēts.

Trauksmes signāls tika ieslēgts, jo izstrādājums tika pacelts.

Trauksmes signāls tika ieslēgts, jo izstrādājums sasvērās.

Loka signālu neizdevās nomainīt. Vairākas reizes mēģiniet izveidot jaunu

Pārbaudiet akumulatoru un tā kabeļus un, ja nepieciešams, nomainiet. Skatiet šeit:

Akumulatora maiņa lpp. 25

mulatorus. Pārbaudiet galveno shēmas plati un tās

kabeļus. Ja nepieciešams, nomainiet. Ievadiet PIN kodu, lai izslēgtu trauks-

mes signālu.

loka signālu. Ja problēma netiek novērsta, nomainiet galveno shēmas plati. Lai izveidotu jaunu loka signālu, skatiet lietošanas rokasgrāmatas sadaļu un

Galvenās shēmas plates nomaiņa

lpp. 21

77 Savienojuma problēma Ir radusies izstrādājuma sakaru shē-

mas plates kļūme.

Iedarbiniet ierīci no jauna. Tā var būt īslaicīga kļūme; mēģiniet ieslēgt atkārtoti pēc 30 minūtēm. Ja kļūmi neizdodas novērst, pārbaudiet sakaru shēmas plati un nomainiet, ja nepieciešams. Skatiet šeit:

Sakaru shēmas plates nomaiņa GARDENA® izstrādājumiem lpp. 24

78 Izslīde Izstrādājums ir atdūries pret šķērsli un

apstājies, vai arī riteņi nevar pārvietoties pa slapjo zāli.

Darba zona ietver stāvu nogāzi. Pārbaudiet maksimālo slīpumu. Stāvā-

Virzošais vads nav ieklāts slīpi uz nogāzes.

81 Drošības funkcijas kļū-meBojāts tastatūras gaismas indikators. Iedarbiniet ierīci no jauna. Pārbaudiet

Atbrīvojiet ierīci un novērsiet iemeslu, kas traucē piedziņu. Ja iemesls ir slapja zāle, pirms ierīces izmantošanas nogaidiet, līdz zāle nožūst.

kas nogāzes vajadzētu izolēt. Novietojiet virzošo vadu slīpi pāri nogā-

zei.

tastatūru, galveno shēmas plati un tās kabeļus. Ja nepieciešams, nomainiet. Skatiet šeit:

Tastatūras maiņa lpp. 26 Galvenās shēmas plates nomaiņa lpp. 21

40 - Problēmu novēršana 1413 - 003 - 17.01.2022

Page 41

Ziņojumi Numurs Ziņojums Cēlonis Darbība 119 Zonu ģeneratora pro-

blēma ZoneProtect kļūme

Ziņojumi Numurs Ziņojums Cēlonis Darbība 501 Elektronikas kļūme Sakaru kļūmes starp HMI shēmas plati

Piederuma ZoneProtect akumulatora līmenis ir zems. ZoneProtect piederums nedarbojas, ja akumulators ir izlādējies. Izstrādājums var sākt pļaut lieguma zonā, ja iedarbināsit pirms ZoneProtect piederuma uzlādes.

Temperatūra piederumā ZoneProtect ir pārsniegusi augstāko robežu, un piederums ir izslēgts.

un galveno shēmas plati.

Novietojiet produktu un uzlādējiet ZoneProtect piederumu pirms ierīces iedarbināšanas.

Novietojiet ierīci vietā, kas ir aizsargāta pret tiešiem saules stariem. Ļaujiet temperatūrai piederumā ZoneProtect samazināties, un tikai pēc tam iedarbiniet ierīci.

Pārstartējiet izstrādājumu, izslēdzot pogu ON/OFF (Ieslēgts/izslēgts) un pēc 10 sekundēm atkal ieslēdzot pogu ON/OFF (Ieslēgts/izslēgts).

Pārliecinieties, vai HMI shēmas plate un galvenā shēmas plate ir pareizi savienota ar kabeli. Pārbaudiet arī to, vai kabelis nav bojāts vai iespiests un vai savienotājs nav bojāts.

Nomainiet HMI shēmas plati. Skatiet šeit:

HMI shēmas plates maiņa lpp. 23

Nomainiet galveno shēmas plati. Skatiet šeit:

maiņa lpp. 21

502 Elektronikas kļūme HMI shēmas plates atmiņas kļūme. Nomainiet HMI shēmas plati. 503 Elektronikas kļūme Tastatūras kļūme. Pārliecinieties, vai HMI shēmas plate

un tastatūra ir pareizi savienota ar kabeli.

Nomainiet tastatūru. Skatiet šeit:

tūras maiņa lpp. 26

Nomainiet HMI shēmas plati.

504 Elektronikas kļūme Displeja kļūme. Nomainiet HMI shēmas plati. 505 Elektronikas kļūme Izstrādājuma veida parametrs HMI shē-

mas platē un galvenajā shēmas platē atšķiras.

Parametru var ievadīt tikai galvenās shēmas plates sākotnējās programmēšanas laikā. Pēc tam to nevar mainīt. Nomainiet galveno shēmas plati un pārliecinieties, vai ir atlasīts pareizais izstrādājuma modelis.

Lietotu HMI shēmas plati var izmantot tikai tad, ja tā iepriekš bijusi uzstādīta tāda paša veida izstrādājumam. Cita modeļa HMI shēmas plati izmantot nevar.

Galvenās shēmas plates no-

Tasta-

702 Savienojums atjaunots Kļūdas dēļ ir atjaunoti bezvadu savie-

nojuma iestatījumi.

1413 - 003 - 17.01.2022 Problēmu novēršana - 41

Ja nepieciešams, pārbaudiet un pārskatiet iestatījumus.

Page 42

Ziņojumi Numurs Ziņojums Cēlonis Darbība 706 Vājš signāls Vājš Automower® Connect moduļa

GPRS signāls.

Pārbaudiet, vai izstrādājums nav apgāzies. Ja problēma joprojām pastāv, skatiet

Sakaru shēmas plates nomaiņa

GARDENA® izstrādājumiem lpp. 24

717 Nevar nosūtīt īsziņu Slikts GSM pārklājums.

Sasniegts maksimālais īsziņu skaits. Mēneša laikā uz izstrādājumu var nosūtīt ne vairāk kā 10 īsziņas.

SIM kartē vairs nav līdzekļu.

724 Jāatjaunina ComBoardSWJauna sakaru shēmas plate vai bojāta

sakaru shēmas plate.

N/P Nepieciešama manuā-

lā uzlāde

Nākamā startēšana hh:mm

Produkts darbojas režīmā.

Taimera iestatījums neļauj izstrādājumam darboties.

Izstrādājuma pulkstenis ir nepareizs. Izstrādājuma pulkstenis ir nepareizs.

sekundārās zonas

Atjauniniet aparātprogrammatūru, izmantojot Autocheck.

Novietojiet ierīci uzlādes stacijā. Tas ir normāli, un nav jāveic nekādas papildu darbības.

Nomainiet taimera iestatījumus.

8.2 Pazīmes

Tālāk ir aprakstītas biežāk sastopamās pazīmes. Visas pazīmes ir sagrupētas pēc iespējamām situācijām, kad tās rodas visbiežāk.

1. Pļaušana

2. Meklēšana

3. Sekošana virzošajam vadam

4. Novietošana

Piezīme: Papildinformāciju par kļūdu novēršanu skatiet lietotāja rokasgrāmatā.

5. Uzlāde

6. Dažādi

42 - Problēmu novēršana 1413 - 003 - 17.01.2022

Page 43

8.2.1 Pazīmes pļaušanas laikā

Pazīme Cēlonis Veicamās darbības Nevienmērīga pļaušana Izstrādājums darbojas pārāk maz stundu

dienā. Pārāk liela darba zona. Mēģiniet samazināt darba vietu vai paga-

Neasi asmeņi. Nomainiet visus asmeņus un skrūves, lai

Gara zāle attiecībā pret iestatīto pļaušanas augstumu.

Nepareizi zālāja pārklājuma iestatījumi. Pārbaudiet zālāja pārklājuma iestatīju-

Neseko virzošajam vadam uz norādītajām zonām.

Uz asmeņu diska vai ap motora vārpstu ir uzkrājusies zāle.

SensorControl/Lawn shield/LawnSense pārāk samazina pļaušanas laiku.

Izstrādājums darbojas nepareizā laikā

Nepareizs pļaušanas sākuma un beigu laiks.

Palieliniet darba stundas.

rināt darba laiku.

rotējošās daļas būtu līdzsvarā. Palieliniet un pēc tam pakāpeniski sama-

ziniet griešanas augstumu.

mus un optimizējiet tos atbilstoši uzstādījumam.

Pārbaudiet virzošā vada signālu. Skatiet šeit:

Rīki – Informācija lpp. 8

Pārbaudiet, vai asmens disks griežas brīvi un viegli. Ja tā nav, noņemiet asmeņu disku, zāli un svešķermeņus.

Pārbaudiet un mainiet iestatījumus. Skatiet lietotāja rokasgrāmatu.

Noregulējiet pļaušanas sākuma un beigu laika iestatījumus.

SensorControl/Lawn shield/LawnSense samazina pļaušanas laiku.

Izstrādājums vibrē Nepareizs asmeņu skaits izjauc līdzsva-

ru.

Izstrādājums pļauj īsāku laiku nekā parasti starp uzlādes laikiem.

Pļaušanas un uzlādes laiki ir īsāki nekā parasti.

Izstrādājums virzās pa nelielu apli vai kāds no riteņiem, veicot pagriezienus, nobloķējas nevis rotē.

Zāle vai citi priekšmeti bloķē asmeņu disku vai riteņus. Cēlonis var būt arī zemāka akumulatora kapacitāte.

Pazeminājusies akumulatora kapacitāte. Veiciet akumulatora pārbaudi, lai noteik-

Riteņu motora pārnesumkārba slīd. Pārbaudiet riteņu motoru darbību tukšgai-

Pārbaudiet un mainiet iestatījumus. Skatiet lietotāja rokasgrāmatu.

Pārliecinieties, vai netrūkst kāda asmens un vai uz vienas skrūves nav uzstādīts vairāk nekā viens asmens.

Noņemiet un notīriet asmeņu disku. Veiciet akumulatora testu, lai noteiktu akumulatora kapacitāti. Skatiet šeit:

latora pārbaude lpp. 46

tu tā kapacitāti. Skatiet šeit:

pārbaude lpp. 46

tā. Akumulatora spriegums šajā testā ir lielāks par 18 V. Pārliecinieties, vai abi riteņu motori tiek palaisti ar 50% jaudu. Pēc tam palieliniet jaudu līdz 100%. Sasniedzot 100%, abu riteņu ātrumam ir jābūt vismaz 35 cm/s. Pārbaudiet, vai motoru pārnesumkārbas neslīd, bloķējot katru riteni. Ātrumam bloķēšanas gadījumā ir jābūt 0 cm/s. Kļūmes gadījumā nomainiet riteņa motoru.

Akumu-

Akumulatora

Nospiežot pogu STOP, izstrādājums nereaģē.

1413 - 003 - 17.01.2022 Problēmu novēršana - 43

Zem pogas STOP ir kāds priekšmets vai netīrumi.

Noņemiet priekšmetu vai veiciet tīrīšanu zem pogas STOP.

Page 44

8.2.2 Pazīmes meklēšanas laikā

Pazīme Cēlonis Veicamās darbības Izstrādājums kustas, bet

asmeņu disks negriežas.

Izstrādājums, meklējot uzlādes staciju, neatrod virzošo vadu.

Izstrādājums meklē uzlādes staciju. Asmeņu disks negriežas, kad izstrādājums meklē uzlādes staciju.

Virzošā vada loks ir pārrauts. Pārbaudiet virzošā vada signālu, kā arī

Šī darbība ir parasta, un nav nepieciešams veikt citas darbības.

virzošā vada sekošanas iestatījumus. Skatiet šeit:

Rīki – Informācija lpp. 8

8.2.3 Pazīmes novietošanas laikā

Pazīme Cēlonis Veicamās darbības Izstrādājums uztver signālu F,

bet nevar novietoties

Izstrādājums virzās tieši uzlādes stacijā.

Netīrumi/lapas/zāle uzlādes stacijā traucē izstrādājuma uzlādes kontaktplāksnītei izveidot kontaktu ar uzlādes stacijas uzlādes kontaktplāksnīti.

Uzlādes stacijas shēmas plates vai F vada darbības traucējumi.

Izstrādājums nevar uztvert F lauku un tāpēc neapgriežas uzlādes stacijas priekšpusē.

Iztīriet uzlādes staciju.

Nomainiet uzlādes torni (ietver jaunu shēmas plati). Skatiet šeit:

nomaiņa lpp. 30

Pārbaudiet uzlādes stacijas gaismas diodi un skatiet norādījumus par loka signāla problēmu novēršanu. Skatiet šeit:

signāls lpp. 45

8.2.4 Pazīmes uzlādes laikā

Uzlādes torņa

Loka

Pazīme Pļaušanas un uzlādes laiki ir

īsāki nekā parasti.

Izstrādājums nedodas prom no uzlādes stacijas

Cēlonis Rīcība Akumulatora uzlādes līmenis ir zems. Lai noteiktu akumulatora uzlādes līmeni,

veiciet

mātiskais tests lpp. 14

Aktivizēts novietošanas režīms. Restartējiet izstrādājumu galvenajā zonā

vai otrreizējā zonā.

Taimera iestatījumi neļauj izstrādājumam doties prom no uzlādes stacijas.

Izstrādājums netiek pilnībā uzlādēts. Pārliecinieties, vai notiek izstrādājuma

Pārbaudiet taimera iestatījumus. Turklāt pārbaudiet, vai pulkstenis rāda pašreizējo laiku.

uzlāde. Pārliecinieties, vai strāvas vērtība atbilst vadlīnijās noteiktajām vērtībām. Ja uzlādes plāksnes izskatās apsvilušas vai netīras, notīriet tās ar smalku smilšpapīru. Pārbaudiet, vai aizmugurējā sensora modulis un uzlādes tornis ir pareizi pievienots un nav bojāts.

Ja problēma joprojām pastāv, veiciet tālāk norādītās darbības.

• Nomainiet uzlādes torni.

• Nomainiet aizmugurējā sensora mo-

akumulatora testu

duli.

. Skatiet:

Auto-

Barošanas bloks ir bojāts.

44 - Problēmu novēršana 1413 - 003 - 17.01.2022

Pārliecinieties, vai notiek izstrādājuma uzlāde. Pārliecinieties, vai strāvas vērtība atbilst vadlīnijās noteiktajām vērtībām, skatīt sadaļu

Akumulatoru sistēma lpp.

Page 45

8.2.5 Dažādas pazīmes

Pazīme Cēlonis Veicamās darbības Displeja apgaismojums deg,

bet tastatūra nereaģē

Displejā tiek parādīts teksts Notiek programmas lejupielāde

Displejs mirgo vai rāda nepareizu informāciju

Bojāta galvenā shēmas plate. Pārprogrammējiet galveno shēmas plati,

Bojāta tastatūra. Nomainiet tastatūru. Skatiet šeit:

HMI shēmas plate ir bloķēta. Programmējiet izstrādājumu, izmantojot

8.3 Loka signāls

Piezīme: Papildinformāciju par kļūdu novēršanu skatiet lietotāja rokasgrāmatā.

Mērot loka signāla stiprumu, izstrādājums ir jānovieto uzlādes stacijā. Izmantojiet izvēlnes funkciju

Informācija – Loks

ir paredzēto vērtību robežās. Tests nodrošina ātru risinājumu, ja uzlādes stacija ģenerē visus signālus un izstrādājums var uztvert šos signālus. Skatiet šeit:

Informācija – Loks lpp. 9

, lai pārbaudītu, vai signāla stiprums

8.3.1 Loka signāla problēmu novēršana

Vienmēr vispirms pārbaudiet gaismas diodi uzlādes stacijā. Tas parasti ir noderīgi, lai konstatētu, kur jāsāk problēmu novēršana.

Rīki –

izmantojot programmu Autocheck. Skatiet šeit:

tes programmēšana lpp. 15

Bloķētas galvenās shēmas pla-

Tastatū-

ras maiņa lpp. 26

Autocheck.

10. tabula. Uzlādes stacijas gaismas diožu krāsas Krāsa Statuss Nemainīgi degoša zaļa Visi signāli darbojas Mirgojoša zaļā gaisma EKO režīms Mirgojoša zilā gaisma Kļūdaina perimetra loka

Mirgojoša dzeltenā gaisma Virzošā vada darbības

Mirgojoša sarkana Uzlādes stacijas signāla

Pastāvīgi degoša sarkanā gaisma

Uzlādes stacijas kļūmju gadījumā ievērojiet lietotāja rokasgrāmatā un tālāk sniegtās norādes.

darbība

traucējumi

kļūda Bojājums shēmas platē vai

nepiemērota barošana uzlādes stacijā.

8.3.1.1 Nemainīgi degoša zaļa Gaismas diode uzlādes stacijā nepārtraukti deg zaļā

krāsā, taču ne priekšējais, nedz arī aizmugurējais loka sensors neuztver loka signālu.

1. Ģenerējiet jaunu loka signālu. Pārbaudiet izstrādājuma darbību un veiciet 2. darbību, ja izstrādājums joprojām nevar atrast loka signālu.

2. Nomainiet uzlādes torni. Skatiet šeit:

nomaiņa lpp. 30

8.3.1.2 Mirgojoša zaļā gaisma

Izstrādājumam ir aktivizēts EKO režīms, un tāpēc loka vados netiek pārsūtīti loka signāli. Ja izstrādājums ir manuāli noņemts no uzlādes iekārtas, iepriekš nenospiežot pogu STOP, EKO režīms joprojām var būt iespējots (mirgo zaļā gaisma), lai loka sistēma nepārraidītu signālus. Lai manuāli iedarbinātu loka sistēmu, veiciet tālāk norādītās darbības.

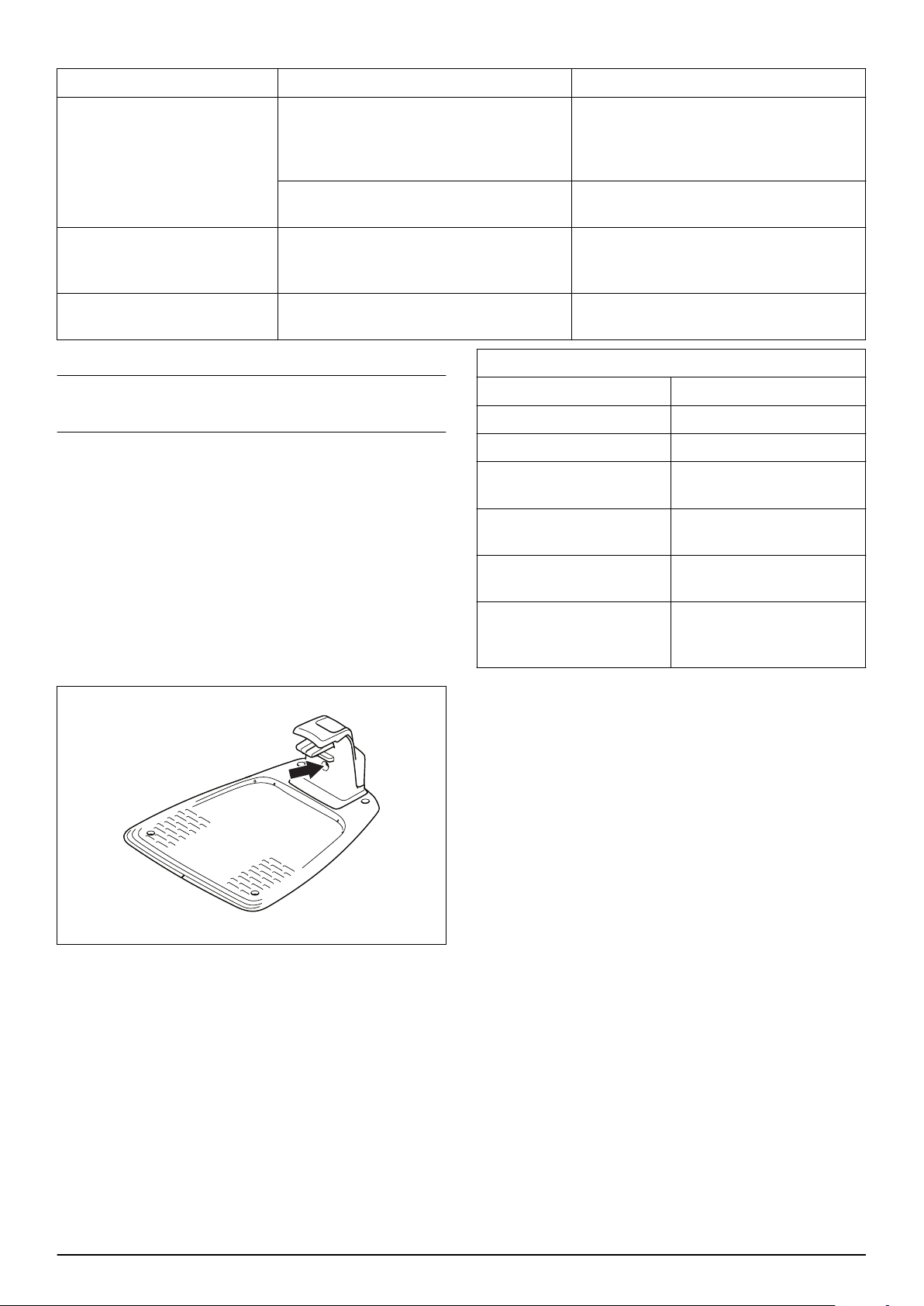

1. Ievietojiet izstrādājumu uzlādes iekārtā un nospiediet pogu STOP.

Uzlādes torņa

1413 - 003 - 17.01.2022 Problēmu novēršana - 45

Page 46

8.3.1.3 Mirgojoša zilā gaisma Zila mirgojoša gaisma visdrīzāk norāda uz pārrāvumu

perimetra lokā.

1. Pārbaudiet lādēšanas stacijas savienojumu.

2. Atvienojiet visus kabeļus no uzlādes stacijas.

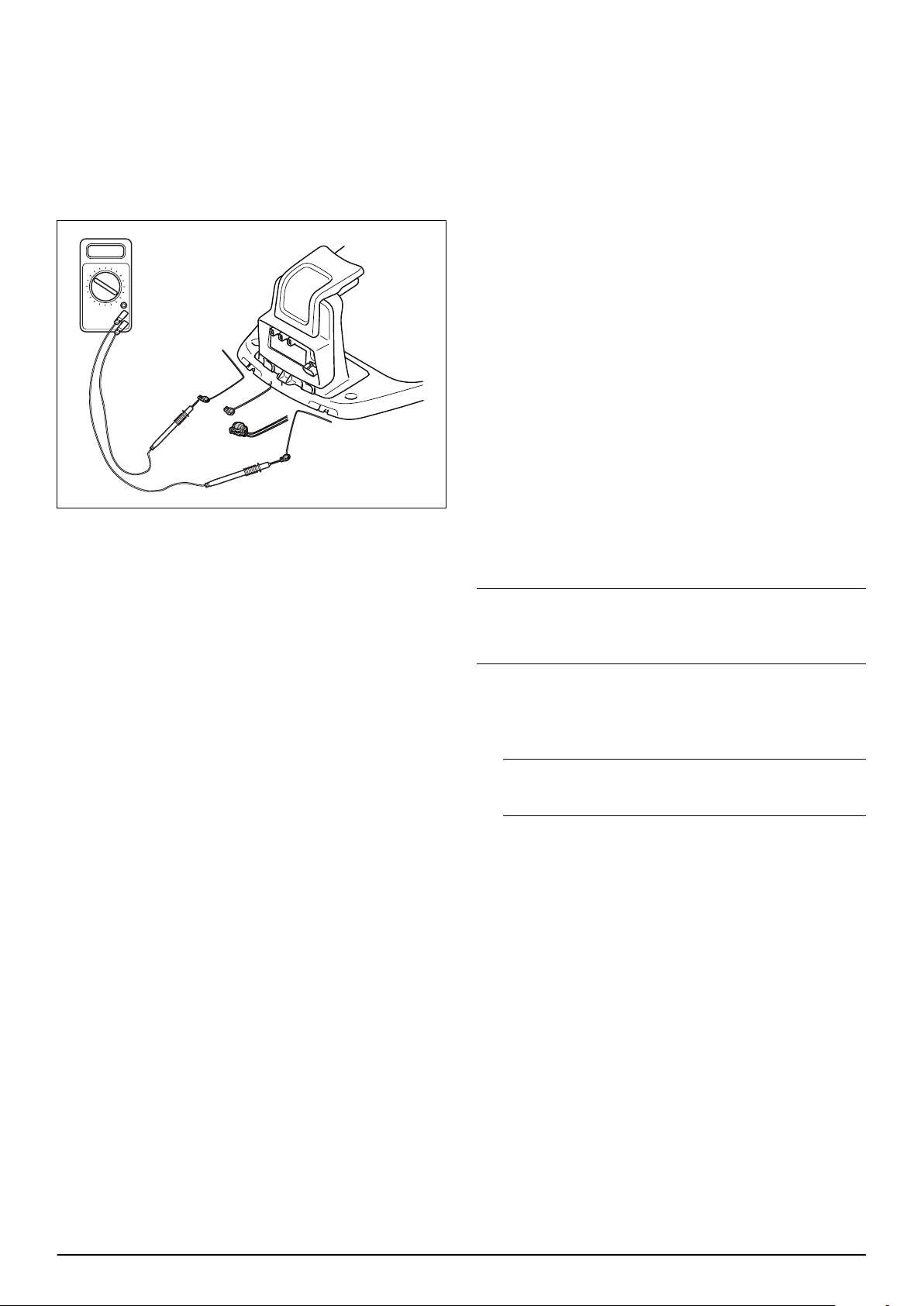

3. Izmēriet pretestību ierobežojošajā vadā, izmantojot multimetru. Pretestības vērtība ierobežojošajam vadam, kas nav bojāts, ir 0-20 omi.

• Vērtība > 20 omi: norāda uz pārrāvumu perimetra lokā. Atrodiet un salabojiet pārrāvumu. Skatiet šeit:

Perimetra loks lpp. 5

• Vērtība < 20 omi: norāda, ka perimetra loks nav bojāts. Nomainiet uzlādes stacijas savienotājus. Ja kļūme saglabājas, nomainiet uzlādes stacijas shēmas plati. Skatiet šeit:

lpp. 30

Uzlādes torņa nomaiņa

8.4 Pārrāvuma meklēšana perimetra lokā

Pārrāvums loka vadā parasti ir saistīts ar fizisku vada bojājumu, kas radīts, piemēram, strādājot dārzā ar lāpstu. Valstīs, kur augsne sasalst, vadu var sabojāt pat asi akmeņi, kas atrodas zemē. Pārrāvumus var izraisīt arī pārāk augsts vada spriegojums uzstādīšanas laikā.

Arī ļoti īsa zāles pļaušana uzreiz pēc uzstādīšanas var sabojāt vada izolāciju. Noteikti izolācijas bojājumi var izraisīt pārrāvumus tikai vairākas nedēļas vai vairākus mēnešus vēlāk. Lai no tā izvairītos, izvēlieties maksimālo griešanas augstumu pirmajā nedēļā pēc uzstādīšanas un pēc tam samaziniet augstumu par vienu līdz divām iedaļām katru nedēļu, līdz sasniegts vēlamais griešanas augstums.

Vada pārrāvumu var atrast, izmantojot ražotāja pārrāvumu uztveršanas rīku vai manuālo metodi, kas ir aprakstīta lietotāja rokasgrāmatā.

Šī procesa laikā loka atstatums, kurā var būt pārrāvums, tiek pakāpeniski divreiz samazināts, līdz ir palikusi pavisam īsa vada daļa.

8.5 Akumulatora pārbaude

Ja izstrādājuma akumulatoram pasliktinās veiktspēja, tas pļauj īsāku laika periodu. Izstrādājums var arī pārtraukt darboties, parādot ziņojumu

akumulatora līmenis

Piezīme: Akumulatora testu var veikt ar programmu Autocheck uz darbgalda, taču visprecīzākie testa rezultāti tiek iegūti, pārbaudot uzstādītu izstrādājumu.

Zems

8.3.1.4 Mirgojoša dzeltenā gaisma

Mirgojoša dzeltenā gaisma norāda uz virzošā vada darbības traucējumiem.

1. Pārbaudiet, vai virzošais vads ir pareizi savienots ar uzlādes staciju.

2. Nomainiet virzošā vada savienotāju.

3. Pārrāvums virzošajā vadā: atrodiet pārrāvumu. Nomainiet virzošā vada bojāto posmu un sadaliet tā galus, izmantojot oriģinālo spraudsavienotāju.

8.3.1.5 Mirgojoša sarkana

Mirgojoša sarkana gaisma visticamāk norāda par uzlādes stacijas antenas F vada darbības pārtraukumu.

1. Nomainiet uzlādes torni. Skatiet šeit:

nomaiņa lpp. 30

8.3.1.6 Pastāvīgi degoša sarkanā gaisma

Pastāvīgi degoša sarkanā gaisma, iespējams, norāda par shēmas plates bojājumu vai nepareizu strāvas padevi uzlādes stacijā.

1. Pārbaudiet strāvas padevi.

2. Nomainiet uzlādes torni. Skatiet šeit:

nomaiņa lpp. 30

Uzlādes torņa

8.5.1 Akumulatora testa veikšana

1. Uzlādējiet akumulatoru pilnībā.

2. Iestatiet pļaušanas augstumu uz maksimālo. Piezīme: Akumulatora testa laikā izstrādājuma

pļaušanas pretestības līmenim ir jābūt zemam.

3. Ļaujiet izstrādājumam pļaut manuālajā darba režīmā, līdz akumulators ir pilnīgi izlādēts.

4. Kad akumulators ir izlādējies, ierīce apstājas. Akumulatora tests tiek automātiski saglabāts, un to var atrast programmā Autocheck vai izvēlnē

(Rīku izvēlne).

Tools

8.5.2 Akumulatora testa rezultātu novērtējums

Jauna akumulatora kopējā kapacitāte ir aptuveni 2100 mAh, bet tas ir jāuzlādē ne vairāk kā līdz 1700 mAh. Ja akumulators ir jauns, akumulatora testa standarta rezultāti ir no 1600 līdz 1700 mAh.

Kad akumulators noveco, tā kapacitāte samazinās. Ja akumulatora kapacitāte ir aptuveni 1000 mAh vai zemāka, akumulators, iespējams, ir nederīgs un jānomaina. Novērtējums ir jābalsta uz pēdējo veikto testu, jo pirmais tests var uzrādīt nepareizu vērtību.

46 - Problēmu novēršana 1413 - 003 - 17.01.2022

Page 47

Tāpēc akumulatora testu veikt ir praktiskāk izstrādājuma parastas darbības laikā vai drīz pēc tā lietošanas.

Piezīme: Vērtības ir aptuvenas un atšķiras dažādiem izstrādājumiem un akumulatoriem.

Piezīme: Ja izstrādājums nav lietots ilgāk par diviem mēnešiem, ir jāveic vismaz divi (ieteicams trīs) akumulatora testi.

1413 - 003 - 17.01.2022 Problēmu novēršana - 47

Page 48

9 Pārvadāšana, glabāšana un utilizēšana

9.1 Transportēšana

Komplektācijā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvo aktu prasībām.

• Ievērojiet visus spēkā esošos nacionālos likumus.

• Ievērojiet īpašās prasības, kas sniegtas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā arī trešo pušu un sūtīšanas aģentu prasības.

9.2 Tīrīšana

IEVĒROJIET: Nekādā gadījumā robotizētā zāles pļāvēja tīrīšanai neizmantojiet augstspiediena mazgātāju. Tīrīšanai nedrīkst izmantot šķīdinātājus.

BRĪDINĀJUMS: Pogai ON/OFF (Ieslēgts/ izslēgts) ir jābūt izslēgtai. Tīrot korpusa lejasdaļu, lietojiet aizsargcimdus.

1. Lai rūpīgāk notīrītu korpusu, displeja pārsegu un šasiju, demontējiet korpusu.

2. Lai varētu iztīrīt pēc iespējas rūpīgāk, noņemiet nažu disku.

Piezīme: Ir svarīgi, lai visa zāle un netīrumi starp šasiju un nažu disku, kā arī starp nažu disku un nažiem tiktu iztīrīta.

Ja akumulators nav pilnībā uzlādēts, tas var sabojāties vai pat kļūt nederīgs

• Glabājiet produktu sausā vietā, kurā temperatūra nepazeminās zem 0°C.

• Glabājiet izstrādājumu tā, lai tā riteņi atrastos uz zemes, vai arī izmantojiet oriģinālo sienas stendu.

• Ja uzlādes stacija tiek glabāta iekštelpās, atvienojiet un noņemiet no uzlādes stacijas barošanas bloku un visus savienotājus. Katra savienotāja vada galu ielieciet ar smērvielu pildītā tvertnē.

• Ja uzlādes stacija tiek glabāta ārpus telpām, neatvienojiet barošanas bloku un savienotājus.

9.4 Informācija par vidi

Šo ierīci nedrīkst izmest sadzīves atkritumos. Ievērojiet vietējās pārstrādes prasības un piemērojamos noteikumus. Pirms izstrādājuma nodošanas atkritumos izņemiet tā akumulatoru.

9.5 Akumulatora izņemšana utilizācijai

Informāciju par akumulatora izņemšanu utilizācijai skatiet lietotāja rokasgrāmatā.

3. Veiciet pļaušanas motora pārbaudi. Pļaušanas motora darbības laikā klausieties, vai nav dzirdamas neparastas skaņas.

4. Darbinot pļaušanas motoru, pārbaudiet dažādus pļaušanas augstumus.

9.3 Glabāšana ziemā

Pirms izstrādājuma novietošanas glabāšanai ziemas sezonas laikā veiciet tālāk norādītās darbības.

1. Izslēdziet izstrādājumu, nospiežot pogu ON/OFF (Ieslēgts/izslēgts).

2. Notīriet izstrādājumu.

3. Noņemiet asmeņu disku un notīriet asmeņus un motora vārpstu.

4. Demontējiet dzenošos riteņus un noņemiet no motora vārpstām zāli un citus svešķermeņus. Iztīriet riteņu protektoru. Uzstādiet riteņus.

5. Uzlādējiet produktu pilnībā.

IEVĒROJIET: Pirms akumulatoru novietot ziemas uzglabāšanai, tas pilnībā jāuzlādē.

48 - Pārvadāšana, glabāšana un utilizēšana

1413 - 003 - 17.01.2022

Page 49

10 Tehniskie dati

10.1 Tehniskie dati

Tehniskos datus skatiet lietotāja rokasgrāmatā un ražotāja tīmekļa vietnē.

1413 - 003 - 17.01.2022 Tehniskie dati - 49

Page 50

50 - Tehniskie dati 1413 - 003 - 17.01.2022

Page 51

1413 - 003 - 17.01.2022 Tehniskie dati - 51

Page 52

ORIĢINĀLIE NORADĪJUMI

Mēs paturam tiesības veikt izmaiņas bez iepriekšējas informēšanas.

114 27 58- 64

2022-02-02

www.husqvarna.com

www.gardena.com

www.mcculloch.com

www.ymo.com/uk
