Page 1

1676 - 001 - 26.11.2021

Verkstadshandbok

R 214T, R 214TC

Svenska

Page 2

Innehåll

1 Introduktion

1.1 Allmänt................................................................... 3

1.2 Dokumentbeskrivning.............................................3

1.3 Målgrupp................................................................ 3

1.4 Ändringar................................................................3

1.5 Säkerhet.................................................................3

1.6 Serviceverktyg........................................................3

2 Säkerhet

2.1 Allmänna säkerhetsanvisningar............................. 4

2.2 Säkerhetsdefinitioner............................................. 4

2.3 Särskilda säkerhetsinstruktioner............................ 4

2.4 Risk för gnistbildning.............................................. 4

2.5 Symboler på produkten.......................................... 4

2.6 Transportsäkerhet ................................................. 5

2.7 Säkra produkten inför transport..............................5

2.8 Placera stöd under produkten................................ 6

3 Förbereda och utföra service på produkten

3.1 Inspektion före leverans......................................... 8

9 Reparationsanvisningar

9.1 Chassi.................................................................. 18

9.2 Framdrivningssystem........................................... 24

9.3 Elsystem...............................................................29

9.4 Bränslesystem......................................................32

9.5 Hydraulsystem..................................................... 32

9.6 Klippsystem..........................................................39

9.7 Redskapsram....................................................... 42

9.8 Styrning................................................................ 43

9.9 Remmar............................................................... 44

10 Felsökning

10.1 Felsökningsschema........................................... 48

11 Tekniska data

11.1 Tekniska data.....................................................50

11.2 Kontrollpunkter och spel.....................................52

11.3 Åtdragningsmoment........................................... 52

4 Montering

4.1 Batteri.....................................................................9

4.2 Montera ratten........................................................9

4.3 Justera höjden på ratten........................................ 9

4.4 Installera sätet........................................................9

4.5 Montera dragkroken............................................... 9

4.6 Hjul......................................................................... 9

4.7 Ta bort och montera klippaggregatet..................... 9

4.8 Kontrollera klippaggregatets parallellitet.............. 10

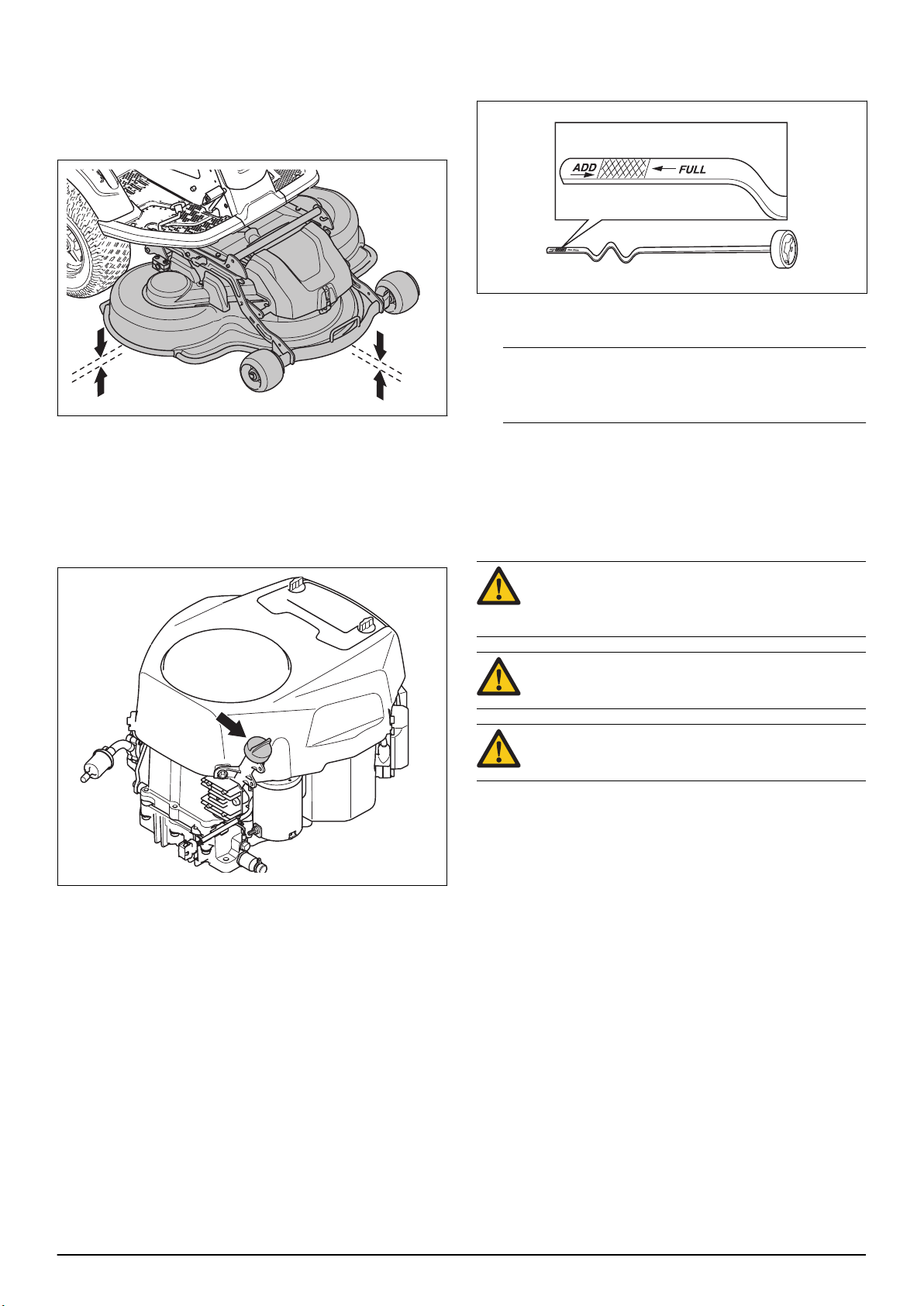

4.9 Kontrollera motorns oljenivå.................................11

4.10 Fylla på bränsle..................................................11

5 Funktionstest

5.1 Driftsförhållanden................................................. 12

6 Underhållsschema för serviceverkstad

7 Serviceverktyg

7.1 Serviceverktyg......................................................15

8 Funktionsöversikt

8.1 Produktöversikt.................................................... 16

8.2 Serienummer på produkten..................................16

8.3 Motor.................................................................... 16

8.4 Transmission........................................................16

8.5 Styrning................................................................ 17

8.6 Klippaggregat....................................................... 17

2 1676 - 001 - 26.11.2021

Page 3

1 Introduktion

1.1 Allmänt

Det här dokumentet gäller Husqvarna-åkgräsklippare R 214T, R214TC av årsmodell 2021. Det finns verkstadshandböcker för modeller som inte längre säljs.

1.2 Dokumentbeskrivning

Den här handboken ger en fullständig beskrivning av hur man underhåller och reparerar den här produkten. Den ger också säkerhetsinstruktioner som personalen måste iaktta.

1.3 Målgrupp

Handboken är avsedd för personal med allmänna kunskaper om reparations- och servicearbete. All personal som reparerar eller utför service på produkten måste läsa och förstå handboken.

1.4 Ändringar

Ändringar av produkten kan leda till ändringar vad gäller underhållsarbete och reservdelar. Separat information skickas ut för varje ändring.

Läs handboken tillsammans med all information som erhållits om ändringar för underhåll och reservdelar för produkten.

1.5 Säkerhet

VARNING: All personal som reparerar eller utför service på produkten måste läsa och förstå säkerhetsinstruktionerna i den här verkstadshandboken.

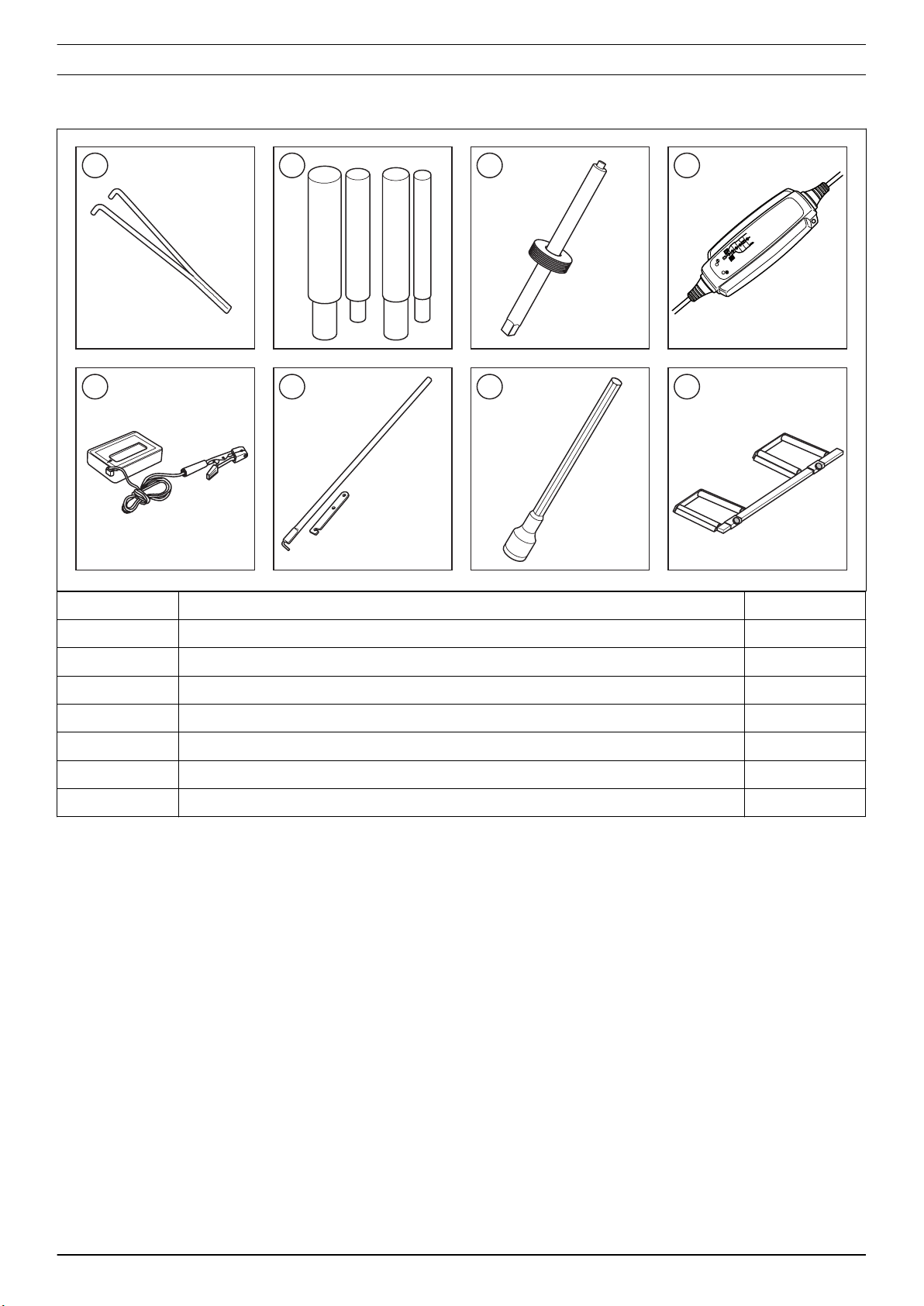

1.6 Serviceverktyg

I handboken finns information om serviceverktyg som behövs. Använd alltid originalverktyg från Husqvarna.

1676 - 001 - 26.11.2021 Introduktion - 3

Page 4

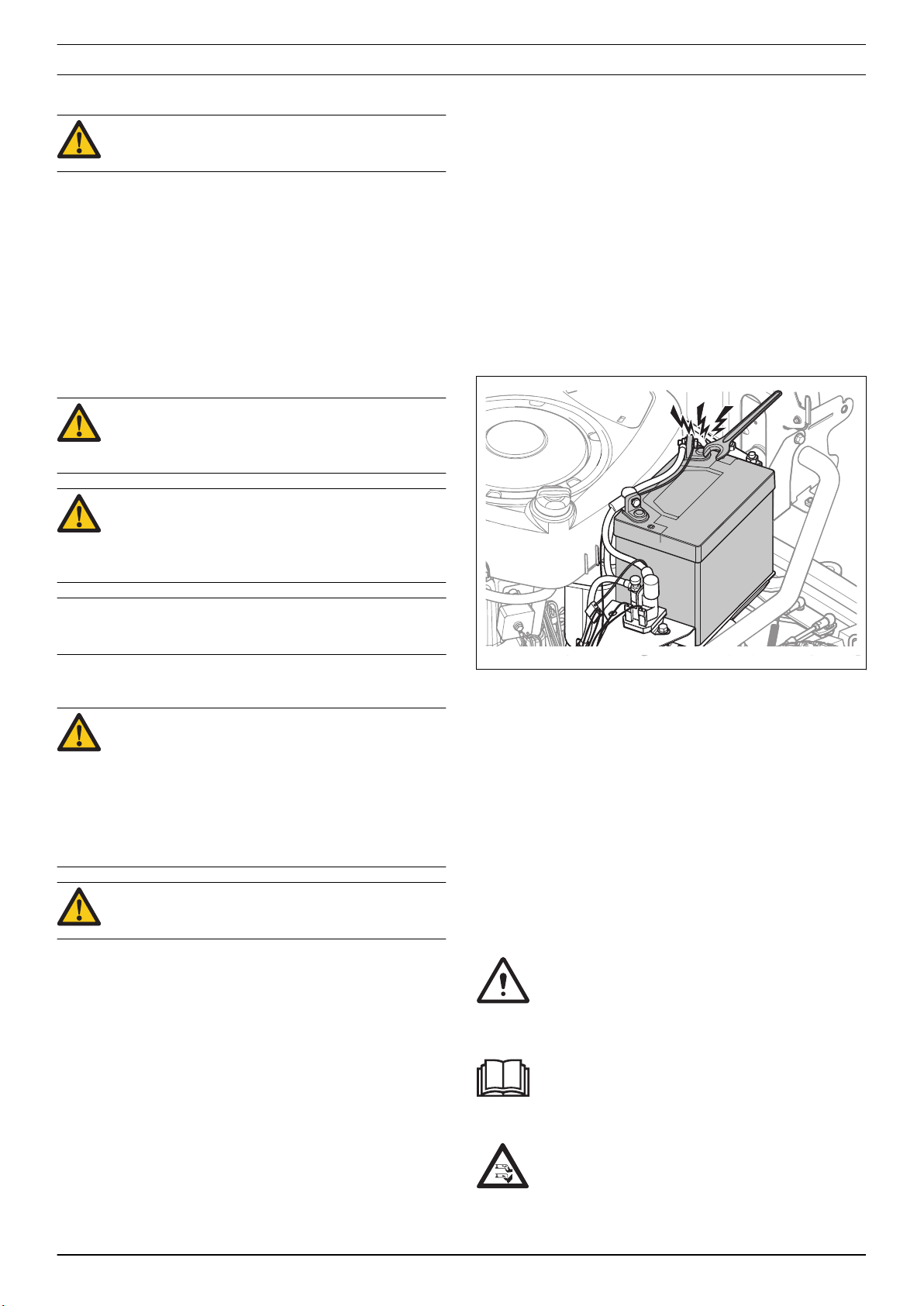

2 Säkerhet

2.1 Allmänna säkerhetsanvisningar

VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Det servicecenter som reparerar produkten måste ha säkerhetsanordningar som uppfyller lokala bestämmelser. Varningar och försiktighetsanvisningar används för att markera särskilt viktiga delar i verkstadshandboken.

2.2 Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

• Använd ögonskydd när du arbetar på batteriet med borttagna skydd. Om du får batterisyra i ögonen eller på huden ska du omedelbart rengöra med rikligt med vatten och se till att uppsöka vård.

• Explosiva gaser kan komma från batteriet. Rök inte i närheten av batteriet. Håll batteriet borta från öppna lågor och gnistor.

2.4 Risk för gnistbildning

Vid arbete med batteriet och de grova kablarna kan gnistbildning uppstå. Detta kan förorsaka batteriexplosion, brand eller ögonskador. Gnistbildning i kretsen kan inte uppstå efter att batteriets jordkabel kopplats bort.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

2.3 Särskilda säkerhetsinstruktioner

VARNING: Bränslet till produkten har farliga egenskaper:

• Bränslet och dess ångor är giftiga.

• Bränslet kan orsaka skador på ögon och hud.

• Bränslet kan orsaka andningssvårigheter.

• Bränslet är mycket brandfarligt.

VARNING: Läs varningsinstruktionerna nedan innan du utför arbete på produkten.

• Rikta inte luftflödet mot kroppen när du använder tryckluft. Luft kan tränga in i blodomloppet och leda till döden.

• Använd ögonskydd när du arbetar med fjädrar under spänning.

• Använd hörselskydd när motorn är på.

• Använd skyddshandskar när du arbetar på eller i närheten av knivarna. Knivbladen är vassa och kan ge skärskador.

• Använd ögonskydd när du arbetar på klippaggregatet. Remspänningens fjäder kan gå sönder och orsaka skador.

Iaktta följande för att förhindra gnistbildning.

• Använd skyddsglasögon.

• Se till att tanklocket är monterat på rätt sätt.

• Förvara inte brandfarliga vätskor i öppna kärl.

• Arbeta inte med startmotorkretsen nära bränslespill.

• Koppla bort jordkabeln från batteriet först, och anslut den sist.

• Var försiktig med verktyg så att inte kortslutning uppstår.

• Kortslut inte startreläets anslutningar för att köra startmotorn.

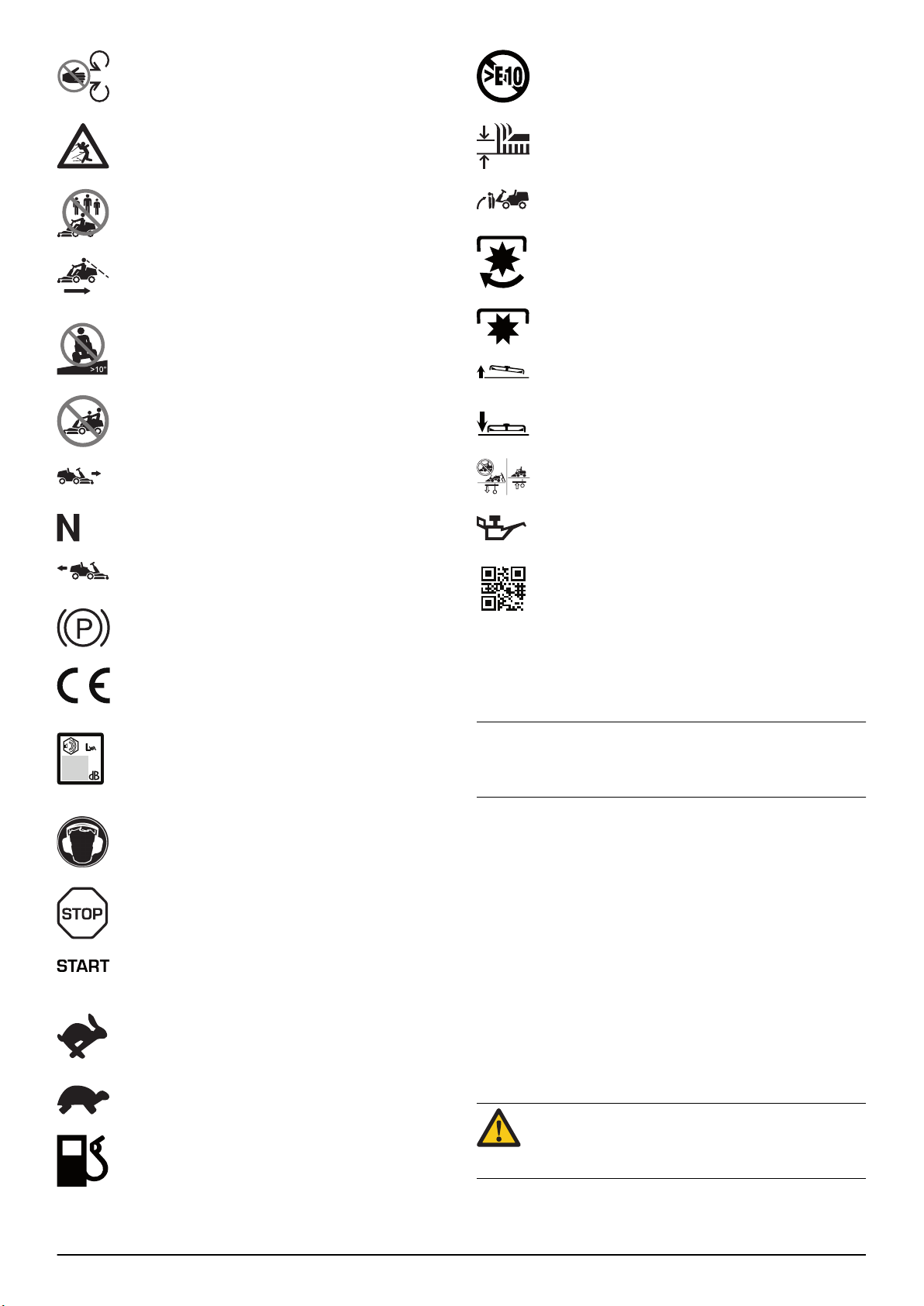

2.5 Symboler på produkten

VARNING: Slarvigt eller felaktigt användande kan resultera i allvarliga skador eller dödsfall för operatören eller andra.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

Roterande knivar. Håll alla kroppsdelar borta.

4 - Säkerhet 1676 - 001 - 26.11.2021

Page 5

Varning för roterande delar. Håll alla kroppsdelar borta.

Akta dig för utslungade föremål och rikoschetter.

Max. etanol 10 %.

Klipphöjd.

Använd aldrig produkten om personer, speciellt barn, eller djur finns i närheten.

Titta bakåt innan och medan du backar med produkten.

Klipp aldrig gräset tvärs över en sluttning. Klipp inte mark som lutar mer än 10°.

Ta aldrig med passagerare på produkten eller redskapet.

Kör framåt.

Friläge.

Kör bakåt.

Parkeringsbroms.

Denna produkt överensstämmer med gällande EG-direktiv.

Serviceläge för klipphöjdsspaken.

Knivarna är inkopplade.

Knivarna är frikopplade.

Transportläge för klippaggregatet.

Arbetsläge för klippaggregatet.

Aktivera och avaktivera drivsystemet.

Oljenivå.

Kod som kan skannas

yyyywwxxxx Typskylten visar serienum-

ret. yyyy är produktionsåret och ww är produktionsveckan.

Emission av buller till omgivningen enligt EU:s direktiv. Produktens emission anges i avsnittet Tekniska data och på etiketten.

Använd alltid godkända hörselskydd.

Stanna motorn.

Starta motorn.

Motorns varvtal – snabbt.

Motorns varvtal – långsamt.

Bränsle.

Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på vissa kommersiella marknader.

2.6 Transportsäkerhet

• Använd ett godkänt transportfordon när du transporterar produkten.

• Nationella eller lokala regler för en viss marknad kan begränsa transporten av produkten.

• Användaren av transportfordonet ansvarar för att produkten är ordentligt säkrad under transport. Se

Säkra produkten inför transport på sida 5

2.7 Säkra produkten inför transport

Innan du säkrar produkten måste du läsa igenom och förstå kapitlet om säkerhet. Se

sida 5

VARNING: Parkeringsbromsen räcker inte för att låsa fast produkten vid transport. Sätt fast produkten ordentligt på lastutrymmet.

Transportsäkerhet på

1676 - 001 - 26.11.2021 Säkerhet - 5

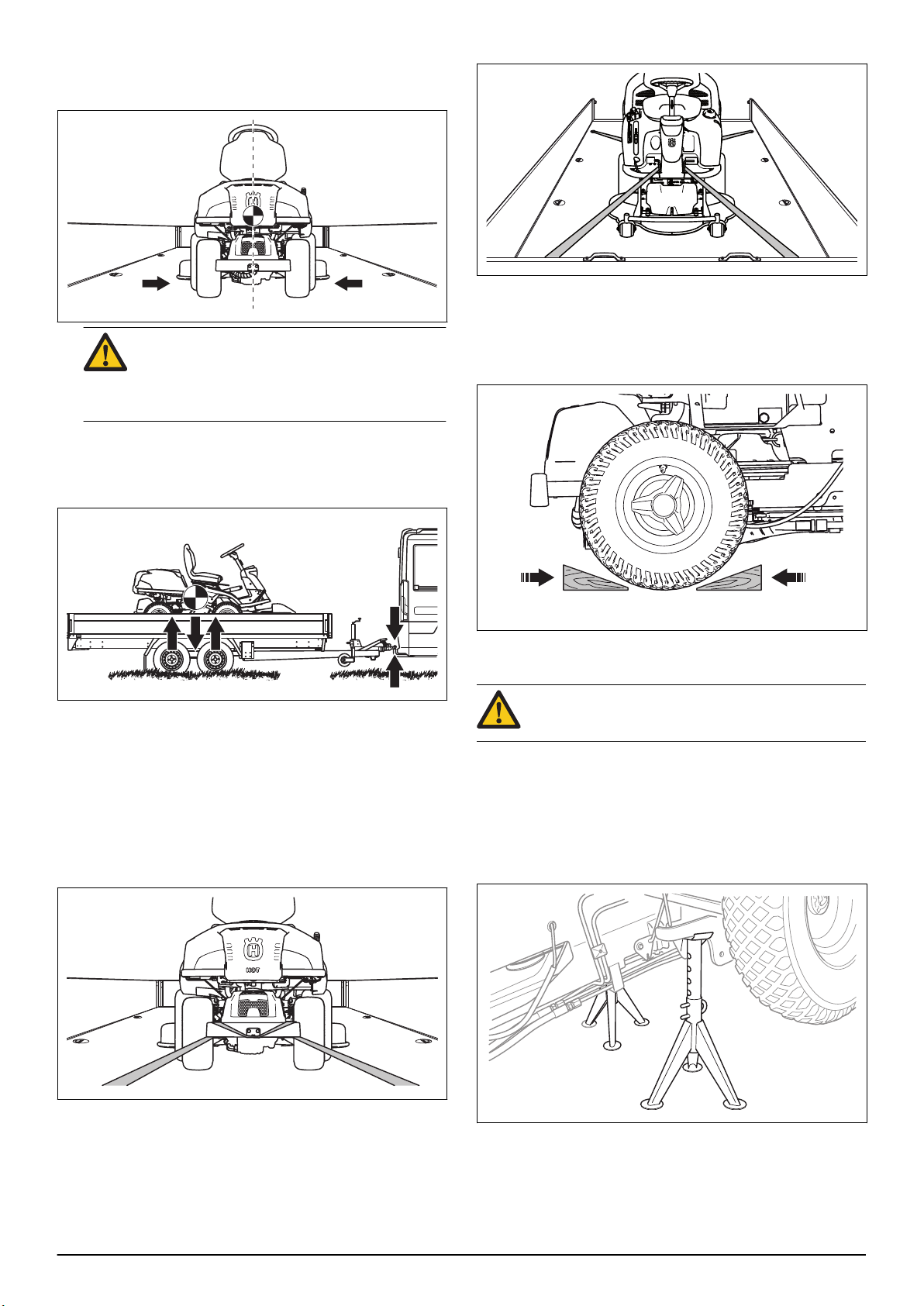

Page 6

Utrustning: Två godkända remmar och fyra kilformade hjulklossar.

1. Placera produkten i mitten av lastutrymmet.

OBSERVERA: För transport i transportfordon med ett överdrag. Se till att låta produkten svalna innan du placerar produkten under överdraget.

2. Se till att tyngdpunkten för produkten är över hjulaxeln på transportfordonet. Om en släpvagn används för transport, se till att dragstångens nedkraft är korrekt.

9. Sätt den andra remmen runt ramtunneln.

10. Fäst remmen vid lastutrymmet.

11. Dra åt remmen i riktning mot lastutrymmets framsida för att säkra produkten vid lastutrymmet.

12. Placera hjulklossarna framför och bakom bakhjulen.

3. Aktivera parkeringsbromsen.

4. Om produkten har kan du låsa den med Husqvarna Connect.

5. Sänk ner klippaggregatet till klippläget.

6. Avlägsna alla lösa föremål.

7. Montera först remmen genom den bakre transmissionsramen. Se bilden.

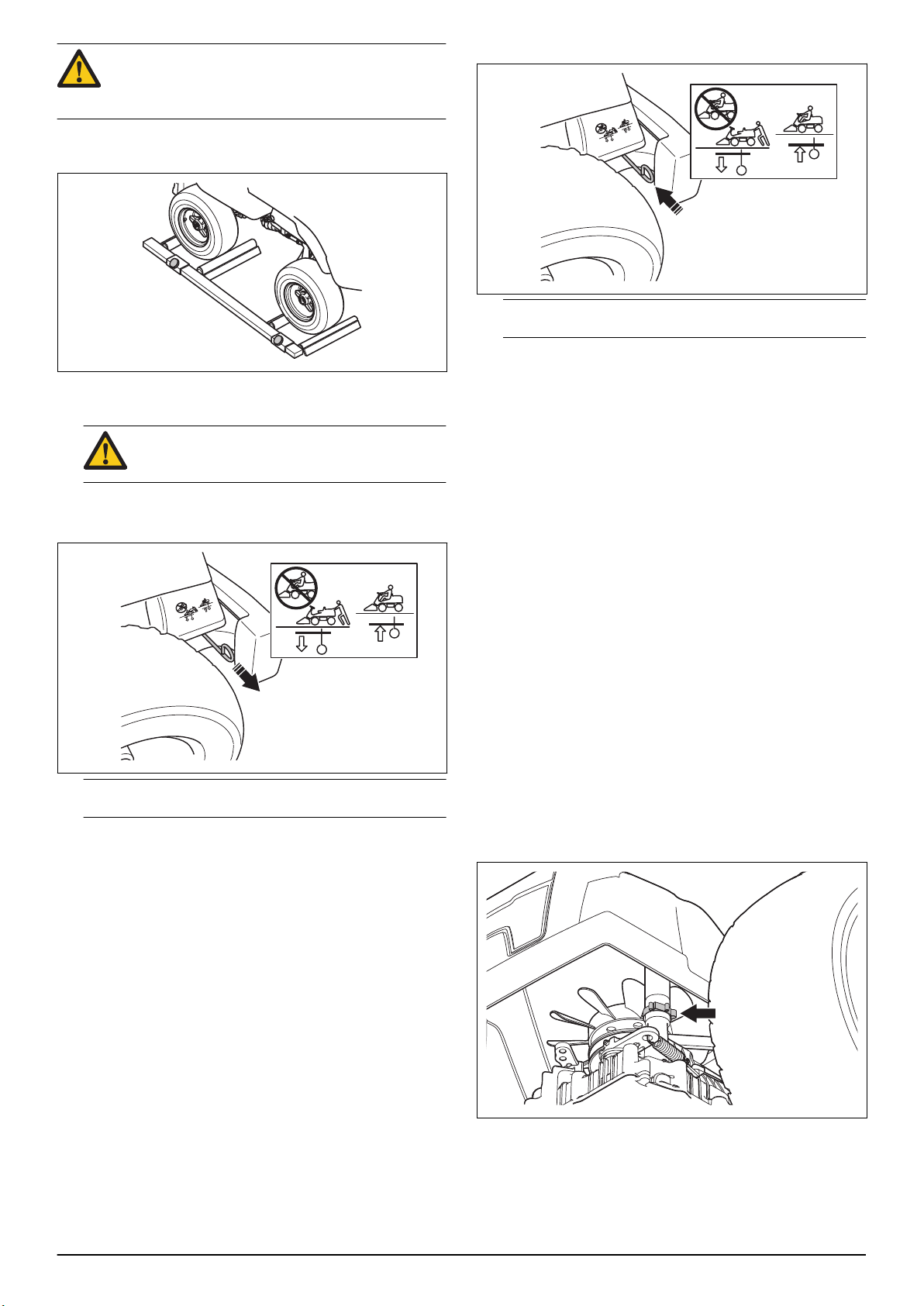

2.8 Placera stöd under produkten

VARNING: Stabilisera alltid produkten genom att placera stöd under dess båda sidor.

1. Parkera produkten på hård och plan mark.

2. Ta bort klippaggregatet. Se

klippaggregatet på sida 9

3. Lyft produkten med en domkraft.

4. Placera de främre stöden bakom framhjulen.

Ta bort och montera

8. Dra åt remmen bakåt för att säkra produkten vid lastutrymmet.

6 - Säkerhet 1676 - 001 - 26.11.2021

Page 7

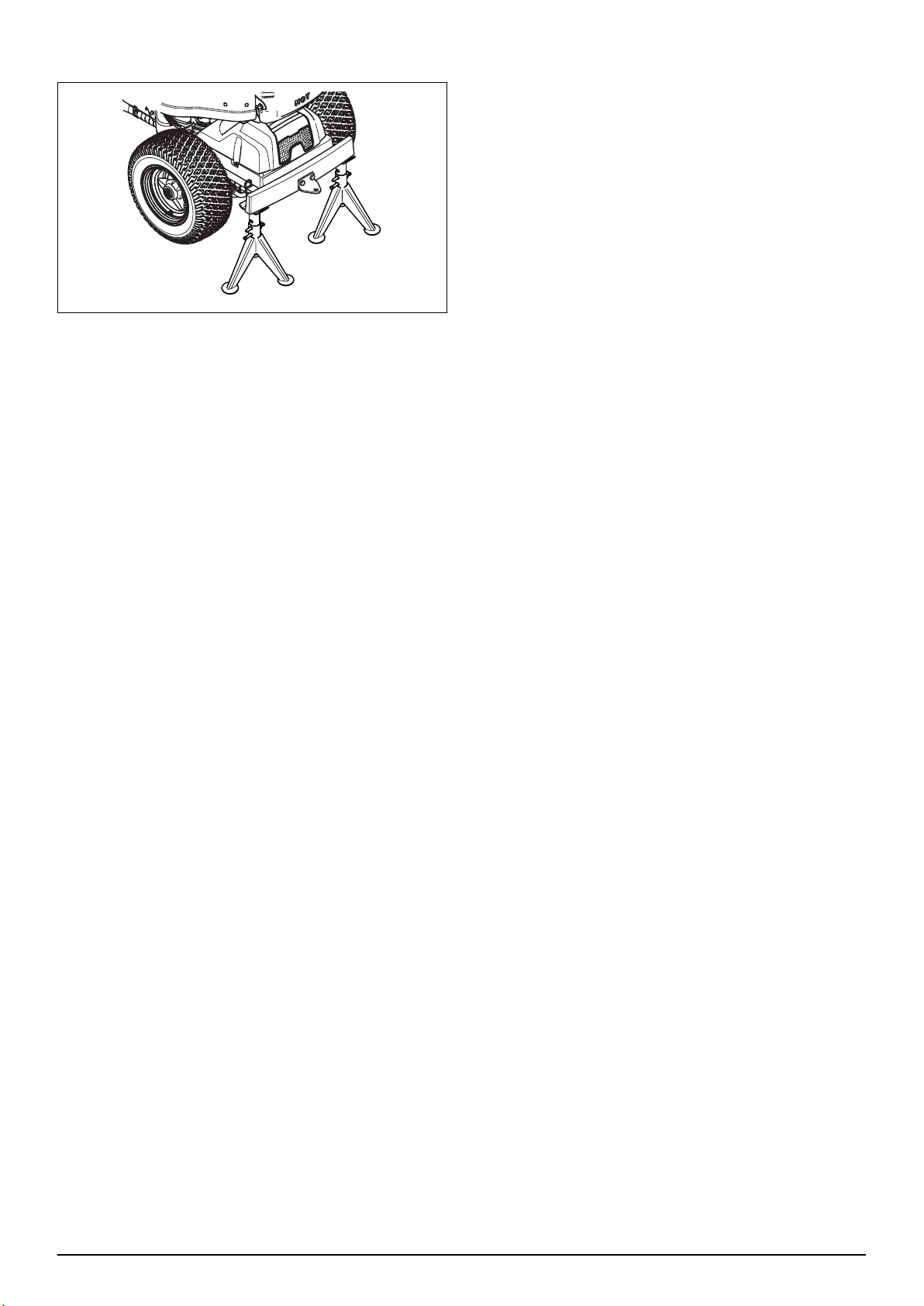

5. Placera de bakre stöden under den bakre transmissionsramen.

1676 - 001 - 26.11.2021 Säkerhet - 7

Page 8

3 Förbereda och utföra service på produkten

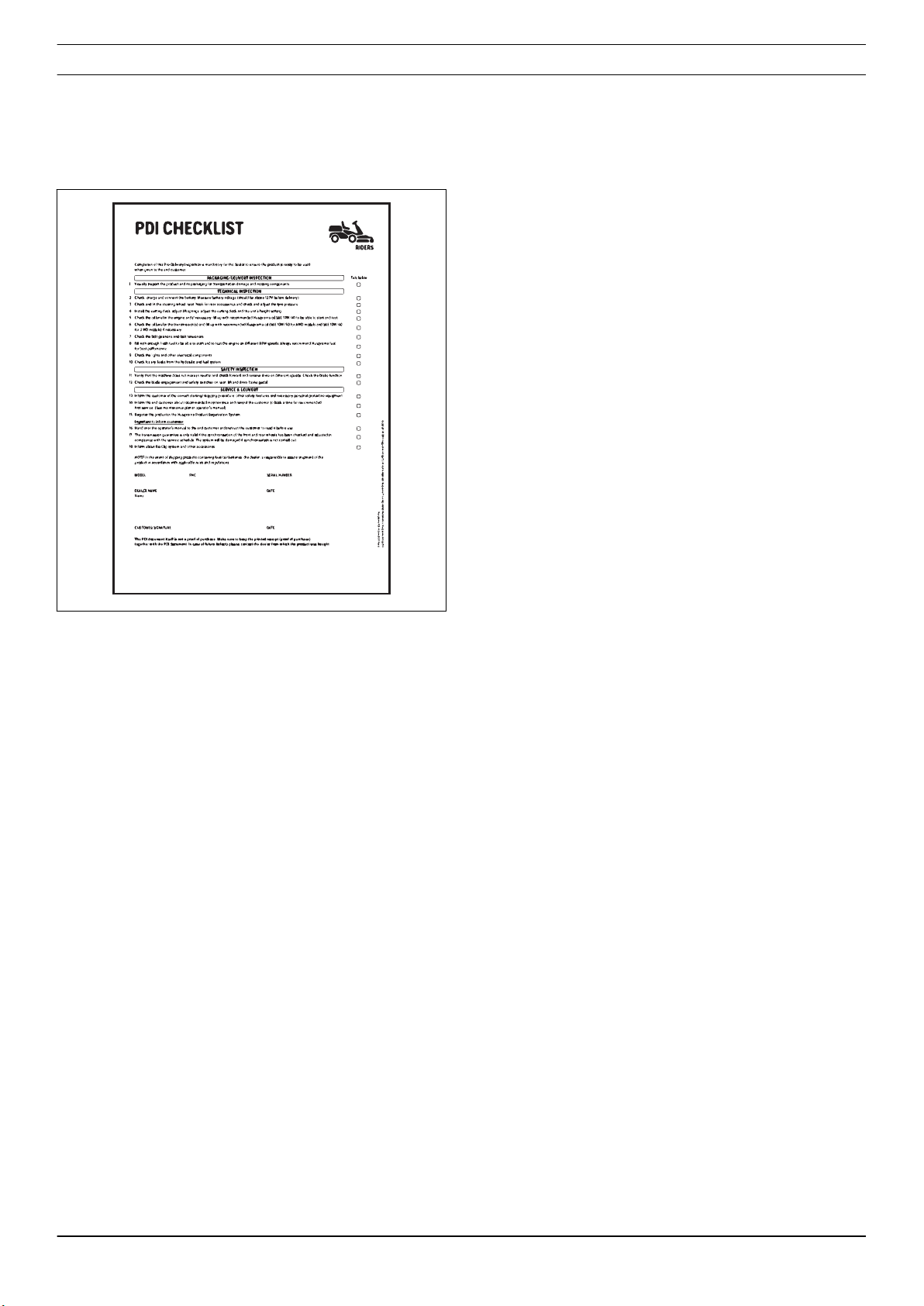

3.1 Inspektion före leverans

Fyll i försäljningsbevis och kundregister. Skriv serienumret i bruksanvisningen och bekräfta

leveransservicen i serviceboken.

8 - Förbereda och utföra service på produkten

1676 - 001 - 26.11.2021

Page 9

4 Montering

4.1 Batteri

Ladda batteriet med 12 V, max 3 A, i fyra timmar. Använd en Husqvarna-batteriladdare. Se

på sida 15

Serviceverktyg

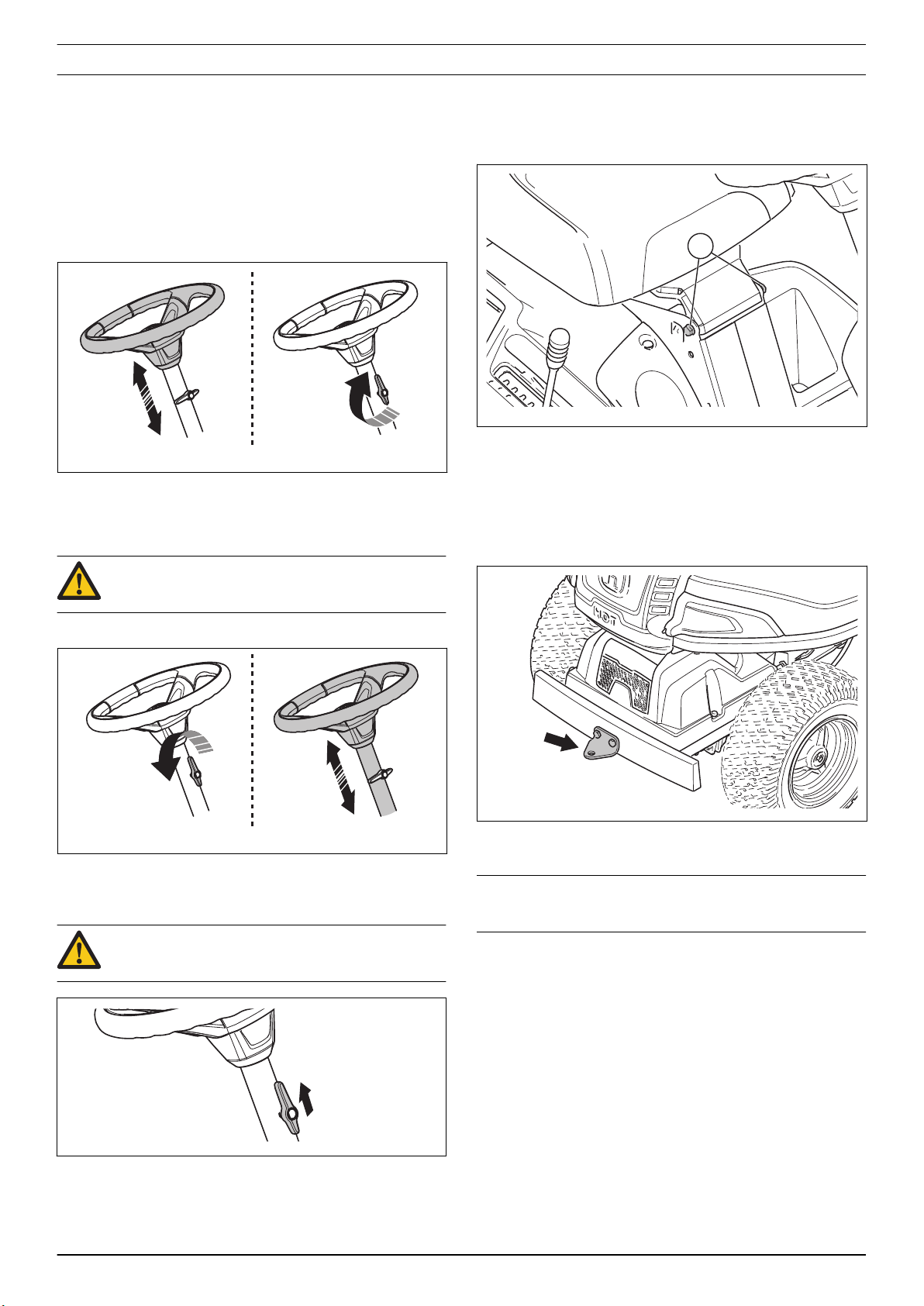

4.2 Montera ratten

1. Montera ratten med rattröret på rattstången. Välj lämplig höjd.

2. Vrid vredet medurs för att dra åt.

4.3 Justera höjden på ratten

VARNING: Justera inte höjden på ratten när produkten används.

4.4 Installera sätet

1. Placera sätet i ramen.

2. Sätt dit de två skruvarna (A).

4.5 Montera dragkroken

För att underlätta transport av produkten är dragkroken inte korrekt monterad från början.

• Innan du använder produkten ska du ta bort dragkroken och fästa den i andra riktningen.

1. Vrid vredet moturs för att lossa ratten.

2. Justera höjden på ratten.

3. Vrid vredet medurs för att dra åt.

OBSERVERA: Se till att den långa änden av vredet pekar uppåt.

4.6 Hjul

Notera: Olika lufttryck i framdäcken gör att knivarna klipper gräset olika högt.

Det rekommenderade däcktrycket är 0,6 bar/8,5 PSI för alla hjul.

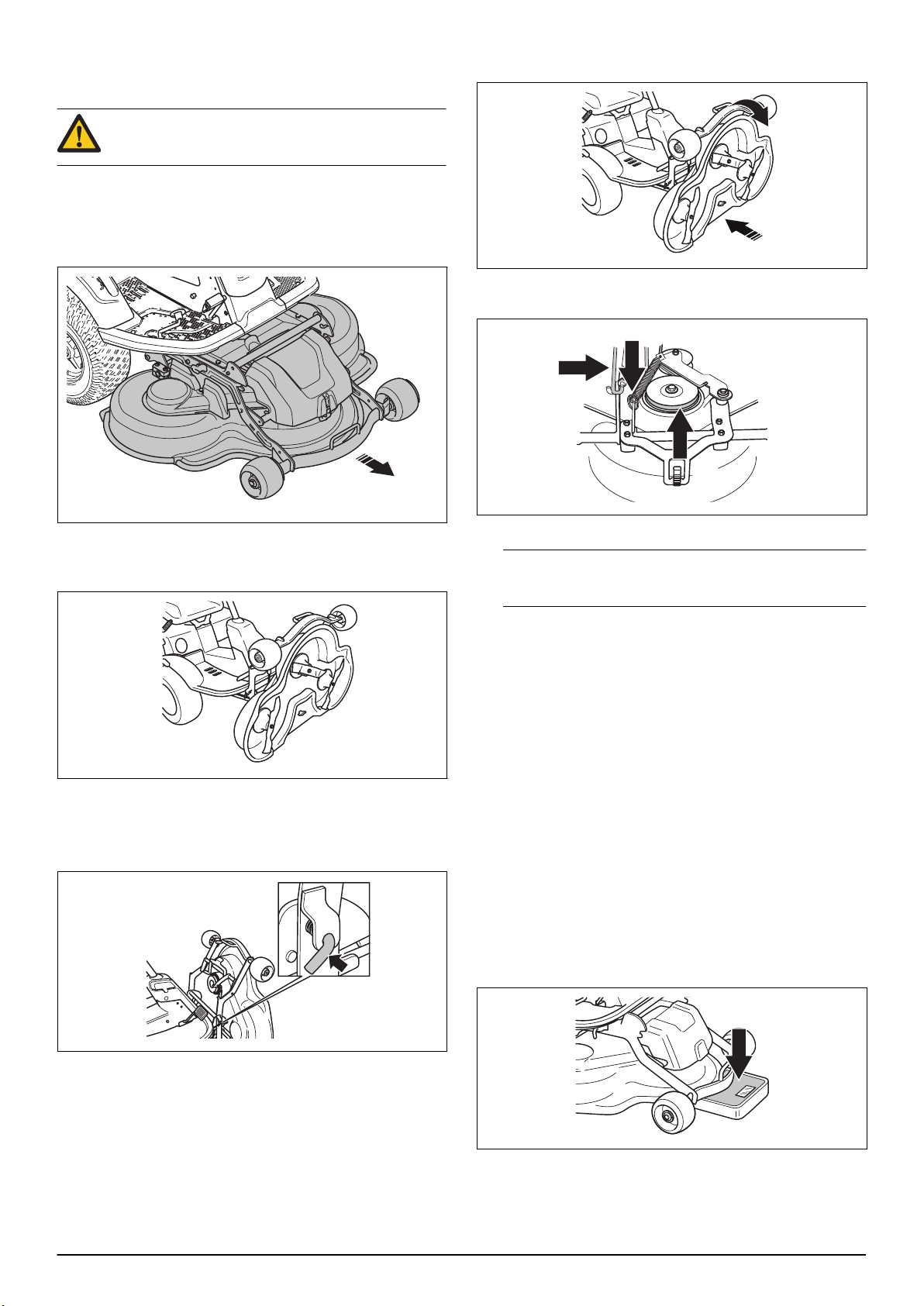

4.7 Ta bort och montera klippaggregatet

1. Parkera produkten på plan mark.

2. Aktivera parkeringsbromsen.

3. Sätt klipphöjdspaken i serviceläge.

1676 - 001 - 26.11.2021 Montering - 9

Page 10

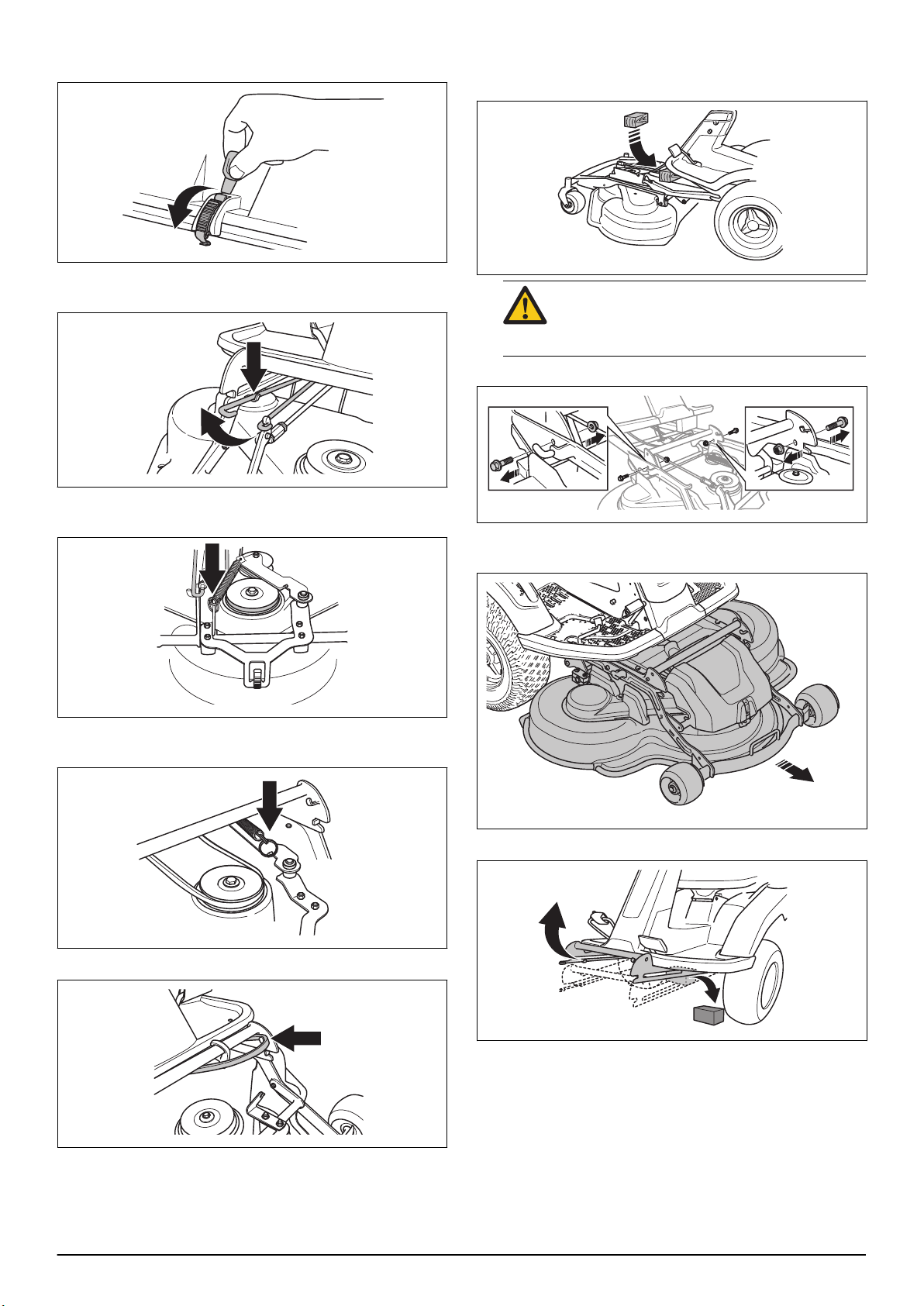

4. Lossa klämman på frontkåpan med verktyget som är fäst vid tändningsnyckeln och ta bort kåpan.

9. Placera en träkloss mellan utrustningsramen och chassit. Detta säkerställer att klippaggregatet inte fjädrar tillbaka när den har tagits bort.

5. Lyft klipphöjdsstaget och placera det i hållaren för klipphöjdsstaget.

6. Dra ut fjäderöglan för att lossa fjädern i remspänningen.

VARNING: Var försiktig. Risk för personskada om handen fastnar mellan utrustningsramen och chassit.

10. Ta bort utrustningsramens två skruvar.

11. Håll i klippaggregats framkant med båda händerna och dra ut det.

7. Placera fjäderöglan i hållaren på drivremmens spännararm.

8. Ta bort drivremmen och placera den i remhållaren.

12. Ta bort träklossen.

13. Montera klippaggregatet i omvänd ordning.

4.8 Kontrollera klippaggregatets parallellitet

1. Se till att ha rätt lufttryck i däcken. Se

2. Parkera produkten på en plan yta.

Hjul på sida 9

10 - Montering 1676 - 001 - 26.11.2021

Page 11

3. Sänk ned klippaggregatet till klippläge.

4. Sätt klipphöjdsspaken i mellanläget.

5. Mät avståndet mellan underlaget och klippaggregatets kanter, framtill och baktill. Se till att den bakre kanten är 2–4 mm högre än framkanten.

7. Oljenivån ska ligga mellan markeringarna på mätstickan. Om nivån är nära ADD-markering ska du fylla på olja till FULL-markeringen.

8. Fyll på olja i samma hål som mätstickan sitter i. Fyll på olja långsamt.

4.9 Kontrollera motorns oljenivå

1. Parkera produkten på plan mark och stäng av motorn.

2. Öppna motorkåpan

3. Lossa mätstickan och dra upp den.

Notera: I information om vilka typer av motorolja vi rekommenderar. Blanda inte olika oljetyper.

9. Dra åt mätstickan ordentligt innan motorn startas. Starta och låt motorn gå på tomgång ca 30 sekunder. Stanna motorn. Vänta 30 sekunder och kontrollera oljenivån igen.

Tekniska data på sida 50

finns

4.10 Fylla på bränsle

VARNING: Bensin är mycket brandfarligt. Var försiktig, och fyll på bränsle utomhus, se

Särskilda säkerhetsinstruktioner på sida 4

VARNING: Använd inte bränsletanken som avlastningsyta.

OBSERVERA: Motorn kan skadas om du fyller på med fel typ av bränsle.

Motorn ska köras på blyfri bensin med ett oktantal på minst 91 RON (87 AKI) (ej oljeblandad). Vi rekommenderar biologiskt nedbrytbar alkylatbensin. Använd inte bensin som innehåller mer än 10 % etanol.

• Kontrollera bränslenivån före varje användning och

4. Torka av oljan från mätstickan.

5. För in mätstickan igen och dra åt den.

6. Lossa och dra ut mätstickan och läs av oljenivån.

1676 - 001 - 26.11.2021 Montering - 11

fyll på vid behov.

• Fyll inte bränsletanken helt. Lämna minst 2,5 cm.

Page 12

5 Funktionstest

5.1 Driftsförhållanden

Dessa förhållanden är nödvändiga för att starta motorn:

• Parkeringsbromsen är aktiverad.

• Klippaggregatet är lyft. Motorn måste stanna i följande situationer:

• Parkeringsbromsen är inte ilagd och föraren reser sig upp från sätet.

• Klippaggregatet är nedfällt och föraren reser sig upp från sätet.

• Klippaggregatet är nedfällt, parkeringsbromsen är inte ilagd och föraren reser sig upp från sätet.

Försök starta motorn utan att ett av villkoren är uppfyllt. Byt förutsättning och försök igen. Gör denna kontroll dagligen.

12 - Funktionstest 1676 - 001 - 26.11.2021

Page 13

6 Underhållsschema för serviceverkstad

1. FÖRBERED PRODUKTEN Första service

50 100 200 Kontrollera batteriet. O Kontrollera knivarna. O Kontrollera remmarna och spännhjulen. O O Kontrollera styrvajern på insidan av ramtunneln. O Inspektera, smörj och justera alla vajrar. O Se till att alla skruvar och muttrar är åtdragna med rätt åtdragningsmoment. O Smörj sätet. O Smörj hjul och klipplager på klippaggregatet. O O Ta bort drivhjulen och smörj axlarna med fett. O Smörj pedalerna på insidan av ramtunneln. O Smörj remspännaren. O

2. MOTOR Första

service

50 100 200

Skötselintervall i timmar

Kontrollera bränsleslangen. Byt ut vid behov. O Byt bränslefilter. Se Byt förfiltret och pappersfiltret i luftfilterenheten. Se

på sida 28

Rengör motorn och den hydrostatiska transmissionen. O Kontrollera den hydrostatiska transmissionens kylflänsar. O Kontrollera ljuddämparen och värmedeflektorn. O O Byt motorolja. Se Byt ut motorns oljefilter. Se Byt ut tändstiften. Se Kontrollera batteriet och ladda vid behov. O O

3. TRANSMISSION, KONTROLLER OCH DRIVSYSTEM Första

Kontrollera oljenivån i transmissionen och fyll på vid behov. Se

smissionens oljenivå på sida 27

Se till att däcktrycket är korrekt. Se

Byta bränslefilter på sida 32

. O

Ta bort och installera luftfiltret

Byta motorolja och oljefilter på sida 26

Inspektera och byta tändstift på sida 28

Hjul på sida 9

. O O

Rengör O

. O O

. O

Skötselintervall i tim-

service

50 100 200

mar

Kontrollera tran-

Kontrollera och justera parkeringsbromsen. O O Byt olja i transmissionen. Se

1676 - 001 - 26.11.2021 Underhållsschema för

Kontrollera transmissionens oljenivå på sida 27

. O O

serviceverkstad - 13

Page 14

4. SKÄRUTRUSTNING Första

service

50 100 200 Rengör yttre och inre ytor på klippaggregatet och dess kåpor. O O Kontrollera och justera klipphöjden. O O

Skötselintervall i timmar

Kontrollera och justera klippaggregatets parallellitet. Se

tets parallellitet på sida 10

Undersök klingorna. Slipa och balansera dem om det behövs. Se

lansera knivarna på sida 42

5. SLUTKONTROLL OCH DOKUMENTATION Första

Kontrollera och justera motorvarvtalet, varv/min. Se

. Kontrollera att produkten inte rör sig i neutralläge. O O Kontrollera drivningen framåt och bakåt i olika hastigheter. O O Kontrollera knivaktiveringen, sätet, lyften och framåtgående drivning/broms. Se

Driftsförhållanden på sida 12

Kontrollera klippaggrega-

Slipa och ba-

Justera gasvajern på sida

O O

Skötselintervall i tim-

service

50 100 200

O O

mar

14 - Underhållsschema för serviceverkstad

1676 - 001 - 26.11.2021

Page 15

7.1 Serviceverktyg

1 2 3 4

5 6 7 8

7 Serviceverktyg

1 Mothåll – remhjul 506 89 92-01 2 Dornkit 535 41 32-01 3 Avdragare – remhjul 506 66 48-01 4 Batteriladdare (EU) 580 35 52-01 5 Tachometer 502 71 14-01 6 Verktyg för midjefjäder 506 89 93-01 7 Insexnyckel 506 79 06-01 8 Justeringsverktyg för hjulhastighet 578 92 62-01

1676 - 001 - 26.11.2021 Serviceverktyg - 15

Page 16

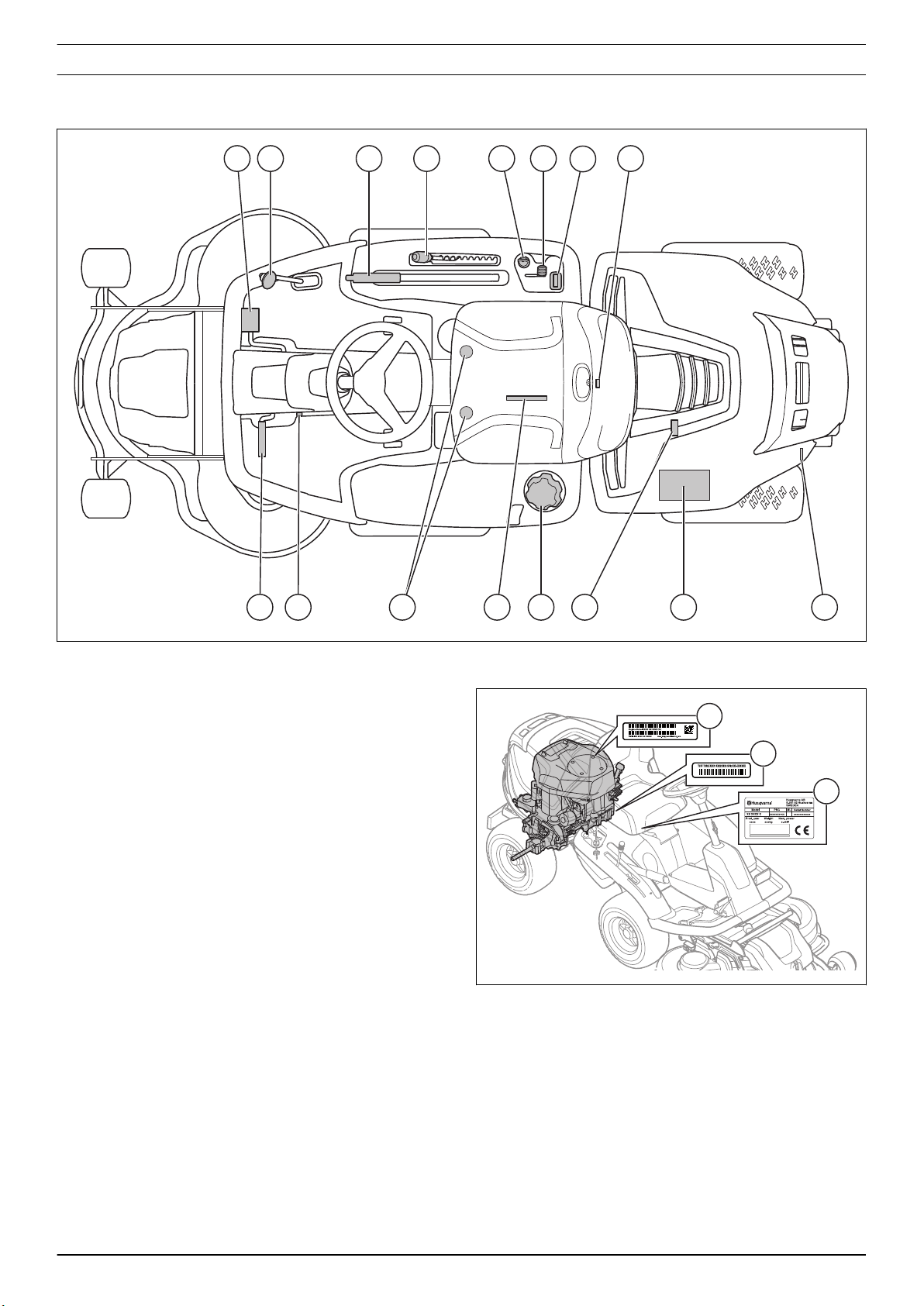

8.1 Produktöversikt

9 10 11 13 15 16

12 14

1 2 3 4 5 6 8

8 Funktionsöversikt

1. Framåtpedal

2. Bakåtpedal

3. Lyftspak för klippaggregat

4. Klipphöjdsspak

5. Tändningslås

6. Gasreglage

7. Timräknare

8. Motorkåpans lås

9. Parkeringsbromspedal

10. Spärrknapp för parkeringsbroms

11. Inställning av säte

12. Typskylt med koder som kan skannas

13. Bränsletankslock

14. Avtappningsplugg

15. Batteri

16. Spak för att aktivera eller avaktivera drivningen

8.2 Serienummer på produkten

Motorns serienummer (A) finns på motorns vänstra sida. Transmissionens serienummer (B) finns bakom hjulen

på vänster sida av produkten. Produktens serienummer (C) finns på den tryckta

typskylten under sätet fram. På typskylten står, i inbördes ordning, beteckning, typnummer från tillverkaren och serienumret (s/n) för produkten.

Typbeteckningen och serienumret krävs vid beställning av reservdelar.

8.3 Motor

Produkten har en luftkyld Husqvarna-motor. Information om motorreparationer finns inte i den här verkstadshandboken. Se motorhandboken som tillhandahålls av Husqvarna.

8.4 Transmission

Produkten är utrustad med hydrostatisk transmission. Framåt- och backpedalerna justerar hastigheten.

16 - Funktionsöversikt 1676 - 001 - 26.11.2021

Page 17

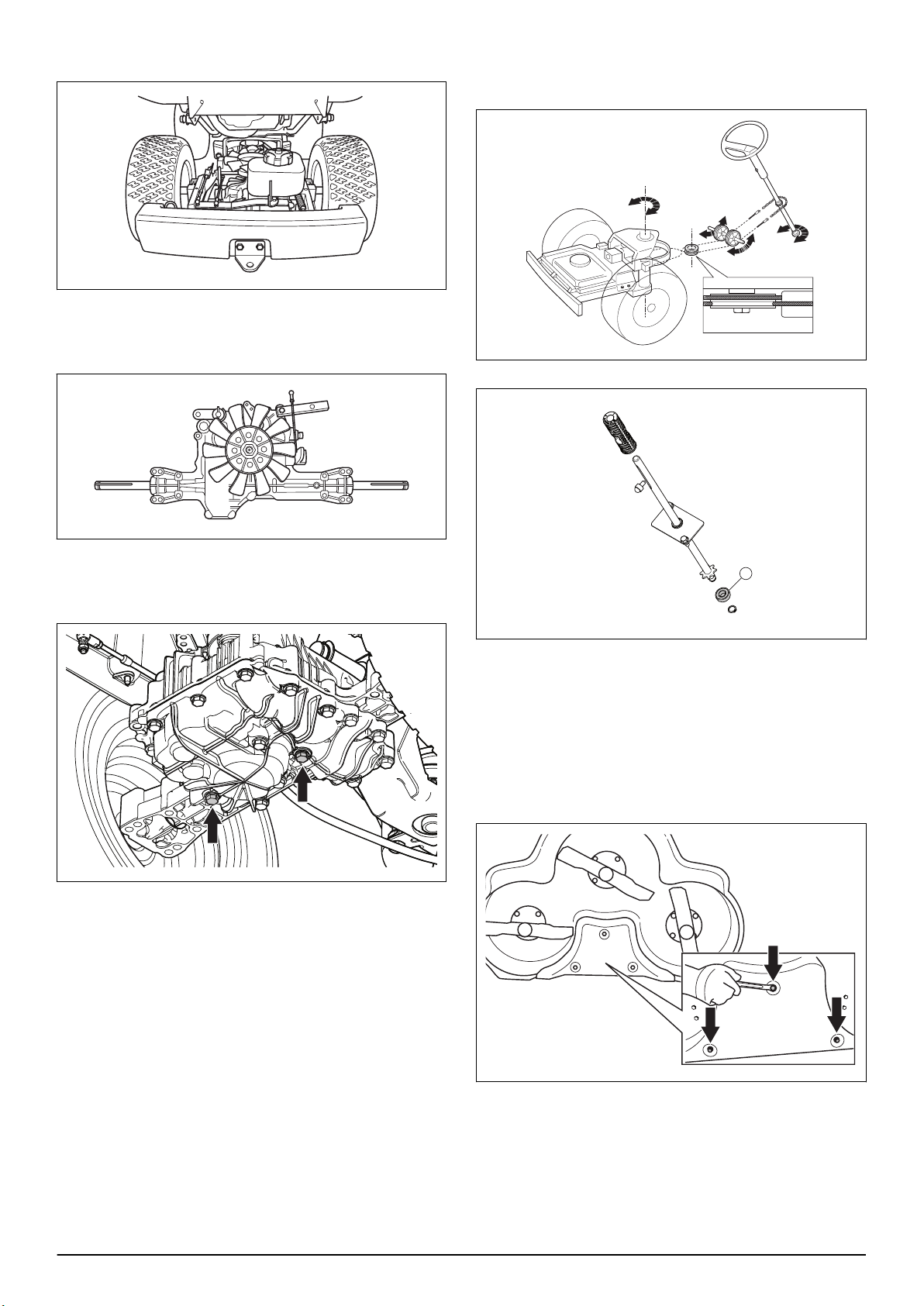

Hydraulpumpen sitter i bakaxeln. Kablar från framåt- och

backpedalerna driver hydraulpumpen.

Bilden visar bakaxeln ovanifrån. För att flytta produkten utan att bakaxelns funktion är inkopplad finns det en hydraulisk bypassventil. Bypassventilen manövreras med ett reglage bakom vänster hjul.

Vändradien med midjestyrning är väldigt liten. Vid fullt rattutslag blir den oklippta gräscirkeln bara 20–30 cm, beroende på modell.

Diagram över midjestyrningens funktion.

Hydrauloljan töms via två pluggar på undersidan av transmissionen. Den ena pluggen tömmer hydraulmotorn och den andra pluggen tömmer differentialen.

8.5 Styrning

Produkten har midjestyrning. Styrkraften från ratten överförs till bakaxeln via kedjor och vajrar.

Rattstolpens kullager (A).

8.6 Klippaggregat

Produkten klipper med gott resultat i små utrymmen tack vare det frontmonterade klippaggregatet.

Combi-aggregatet fungerar med BioClip eller bakutkast. När BioClip-pluggen tas bort kastar klippaggregatet ut gräset bakåt.

1676 - 001 - 26.11.2021 Funktionsöversikt - 17

Page 18

9 Reparationsanvisningar

9.1 Chassi

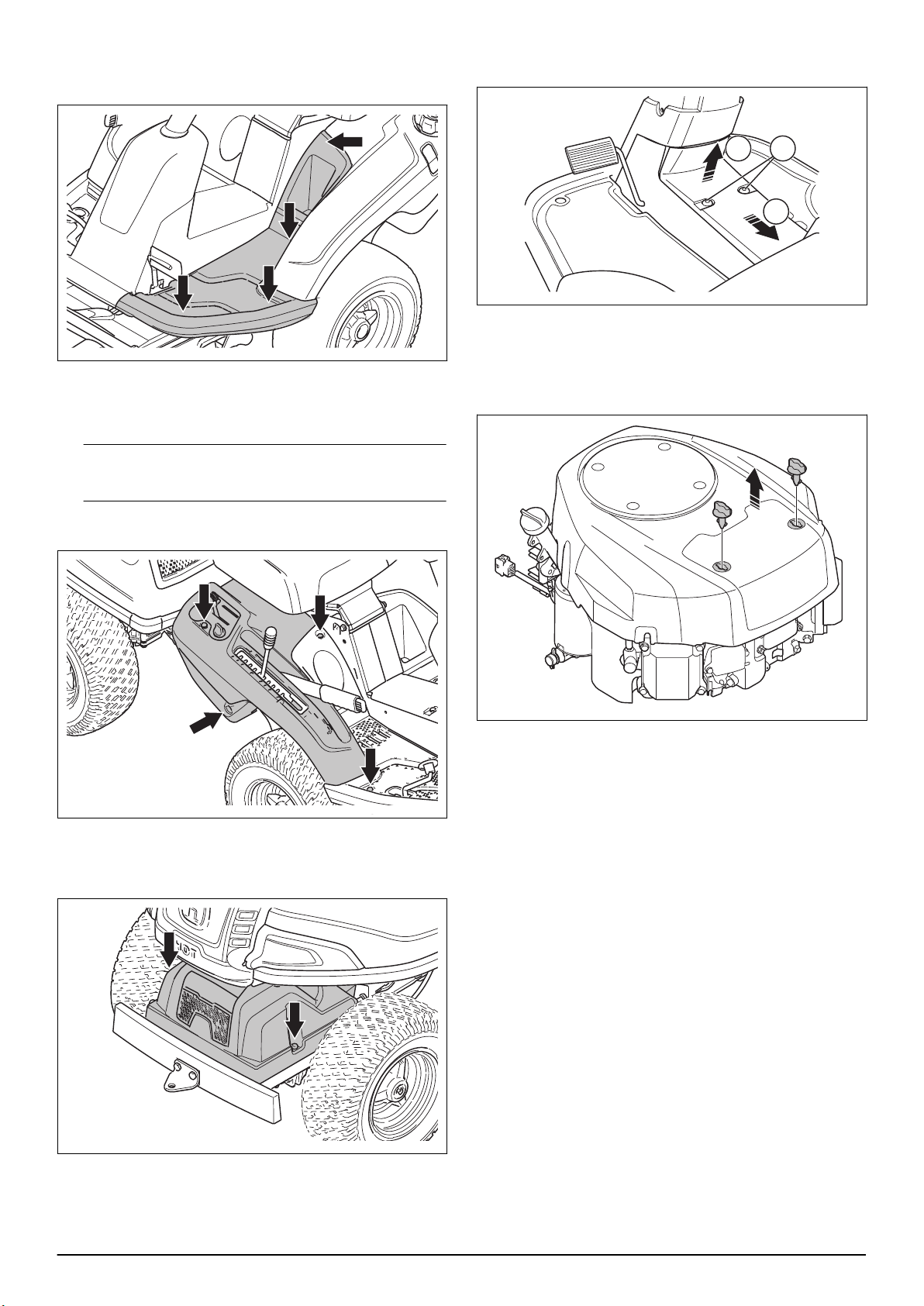

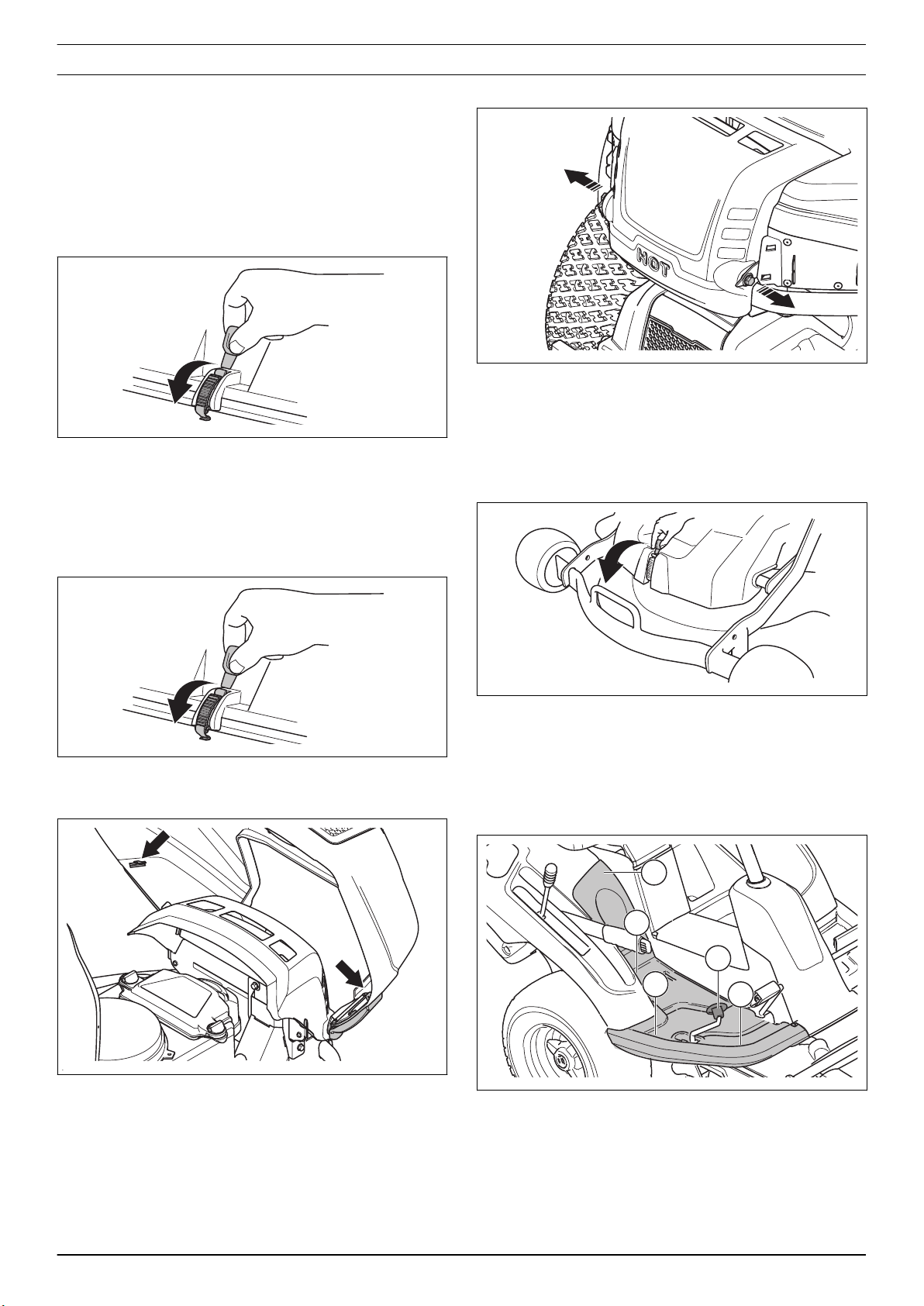

9.1.1 Ta bort kåporna

9.1.1.1 Öppna motorkåpan

1. Vik sätet framåt.

2. Lossa klämman på motorkåpan med verktyget som är fäst vid tändningsnyckeln.

3. Fäll motorkåpan bakåt.

9.1.1.2 Ta bort motorkåpan

1. Vik sätet framåt.

5. Ta bort skruvarna från gångjärnen.

6. Lyft motorkåpan.

7. Montera i omvänd ordningsföljd.

9.1.1.3 Ta bort frontkåpan

1. Lossa klämman på frontkåpan med verktyget som är fäst vid tändningsnyckeln.

2. Lossa klämman på motorkåpan med verktyget som är fäst vid tändningsnyckeln.

3. Fäll motorkåpan bakåt.

4. Tryck in snäpplåset genom motorkåpan.

2. Lyft av frontkåpan.

9.1.1.4 Ta bort den högra fotstödsplattan

1. Vrid vredet på bakåtpedalen (A) för att ta bort den.

2. Ta bort de fyra skruvarna (B) och lyft bort fotstödsplattan.

18 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 19

9.1.1.5 Ta bort den vänstra fotstödsplattan

• Ta bort de fyra skruvarna och lyft bort fotstödsplattan.

9.1.1.8 Ta bort ramtunnelns kåpa

1. Ta bort de två skruvarna (A).

2. Tryck ramtunnelns kåpa bakåt (B) och lyft den främre änden av ramtunnelns kåpa (C).

9.1.1.6 Ta bort höger sidokåpa

1. Ta bort den högra fotstödsplattan. Se

högra fotstödsplattan på sida 18

Notera: Två av skruvarna på fotstödsplattan håller även fast den högra kåpan.

2. Ta bort de två skruvarna och lyft bort den högra kåpan.

Ta bort den

9.1.1.9 Ta bort och installera luftfilterkåpan

1. Vrid de två vreden ett kvarts varv moturs.

2. Demontera luftfilterkåpa.

3. Installera i omvänd ordningsföljd.

9.1.2 Gasvajer

9.1.1.7 Ta bort transmissionskåpan

• Ta bort de två skruvarna och lyft bort transmissionskåpan.

9.1.2.1 Kontrollera gasvajern Se till att motorns varvtal ändras när gasreglaget

ändras. Kontrollera att motorn får rätt varvtal vid fullgas.

Justera gasvajern på sida 20

1676 - 001 - 26.11.2021 Reparationsanvisningar - 19

Page 20

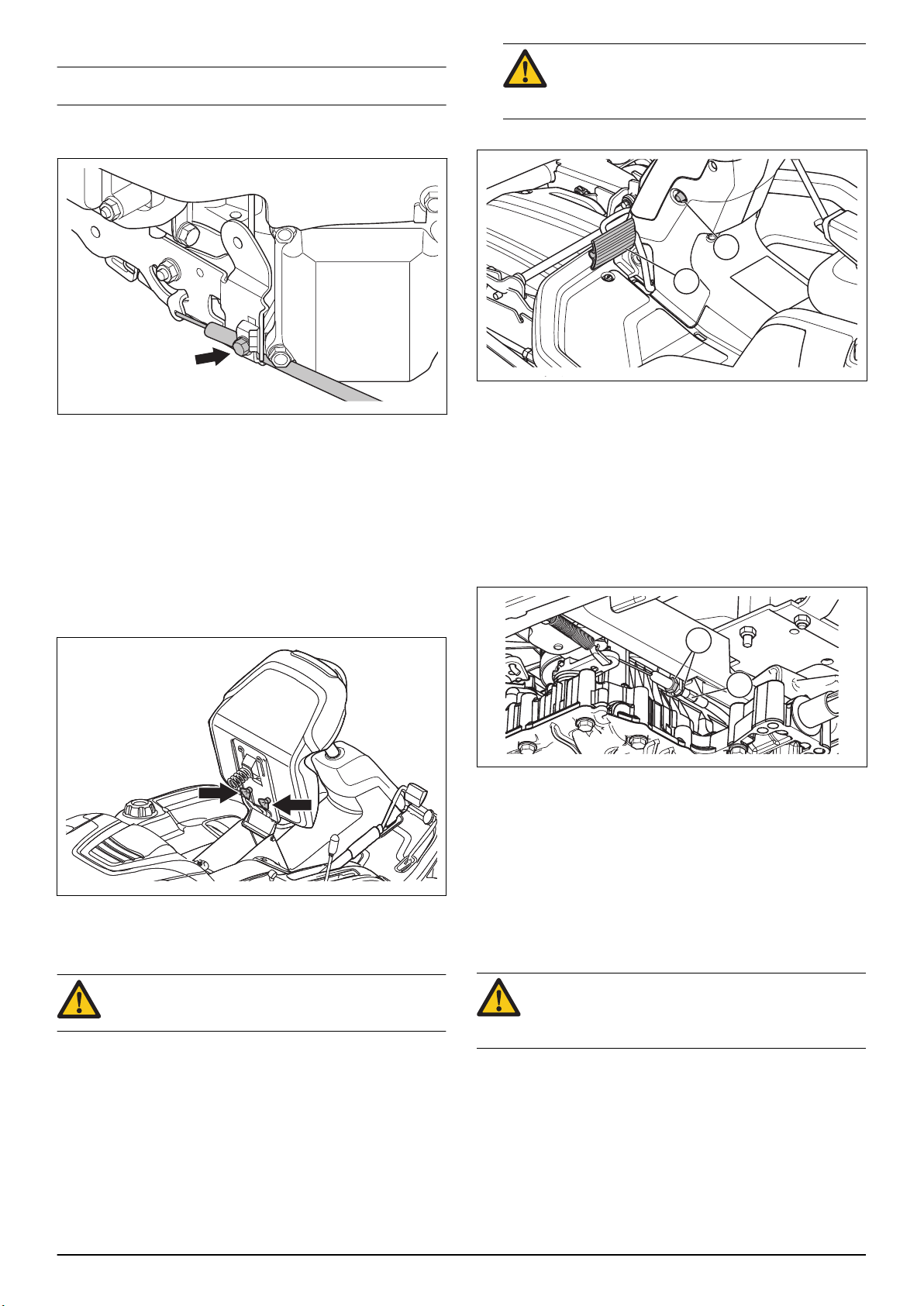

9.1.2.2 Justera gasvajern

Notera: Gasvajern ser olika ut på olika motormodeller.

VARNING: Parkera inte produkten på en sluttning med gräs när du kontrollerar parkeringsbromsen.

1. Lossa klämskruven på gasvajerns hölje och skjut gasreglaget till fullgasläget.

2. Se till att gasvajern är monterad i rätt hål.

3. Dra ut gasvajerns hölje från hålet och dra åt klämskruven.

9.1.3 Säte

9.1.3.1 Justera sätet

Sätet kan lutas framåt. Det kan även justeras framåt eller bakåt. Lossa rattarna under sätet för att justera det framåt eller bakåt.

2. Tryck ned parkeringsbromspedalen (A).

3. Tryck in och håll kvar spärrknappen (B).

4. Släpp upp parkeringsbromspedalen medan du trycker på låsknappen (B).

5. Om produkten rör sig ska du justera parkeringsbromsen.

9.1.4.2 Justera parkeringsbromsen

1. Lossa parkeringsbromsens låsmuttrar (A) på justeringsskruven (B).

9.1.4 Parkeringsbroms

9.1.4.1 Kontrollera parkeringsbromsen VARNING: Parkeringsbromsens effekt kan

försämras om den inte är korrekt justerad.

1. Placera produkten på en sluttning med hård yta.

2. Håll i justeringsskruven (B) och vrid låsmuttrarna (A) tills kabeln är spänd.

3. Dra åt parkeringsbromsens låsmuttrar (A).

4. Inspektera parkeringsbromsen efter justeringen. Se

Kontrollera parkeringsbromsen på sida 20

9.1.5 Hjulnav

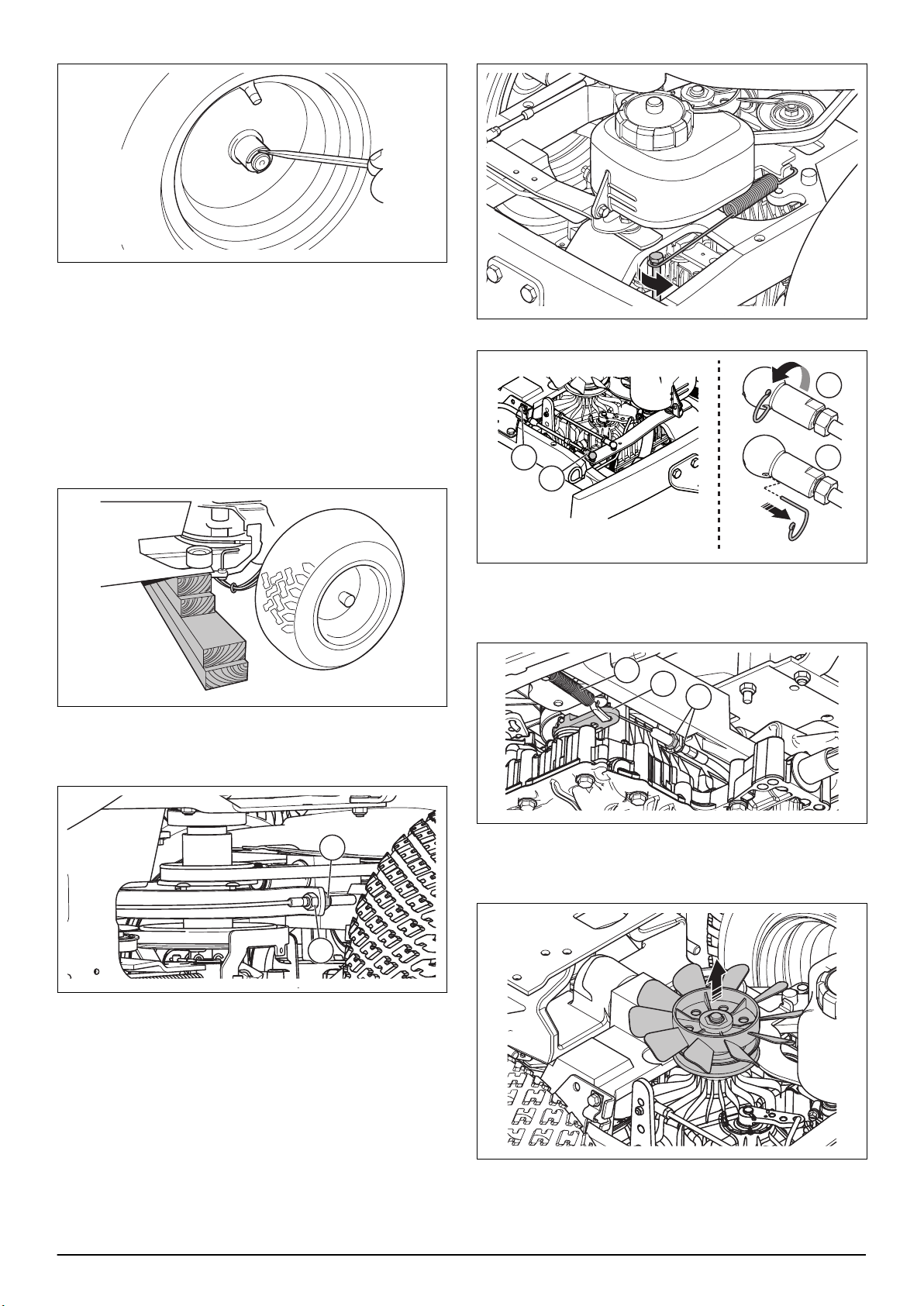

9.1.5.1 Ta bort och installera hjulen

OBSERVERA: Distansernas mått och antalet brickor kan variera mellan olika hjul. Blanda inte ihop delarna från olika hjul.

1. Placera stöd under produkten. Se

under produkten på sida 6

2. Ta bort skyddshuven.

Placera stöd

20 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 21

3. Ta bort fästringen.

4. Dra av hjulet från axeln.

5. Ta loss distanshylsor och brickor från axeln och spara dem.

6. Installera i omvänd ordningsföljd.

9.1.6 Bakaxel

9.1.6.1 Montera den svängande bakaxeln

1. Placera stöd under produkten framför midjestyrningen.

5. Ta bort spännrullens fjäder.

6. Ta bort kullänken för varvtalsreglering (A).

2. Tag bort bakhjulen. Se

på sida 20

3. Lossa låsmuttrarna (A) på styrvajrarna.

4. Håll i vajern med en skiftnyckel och ta bort justermuttrarna (B).

Ta bort och installera hjulen

7. Ta bort klämman på varvtalsregleringskabeln (B) från bakramen.

8. Lossa låsmuttrarna (A) och fjädern (B).

9. Ta bort vajern från parkeringsbromsspaken (C)

10. Ta bort fästringen och lyft den hydrostatiska transmissionsfläkten.

1676 - 001 - 26.11.2021 Reparationsanvisningar - 21

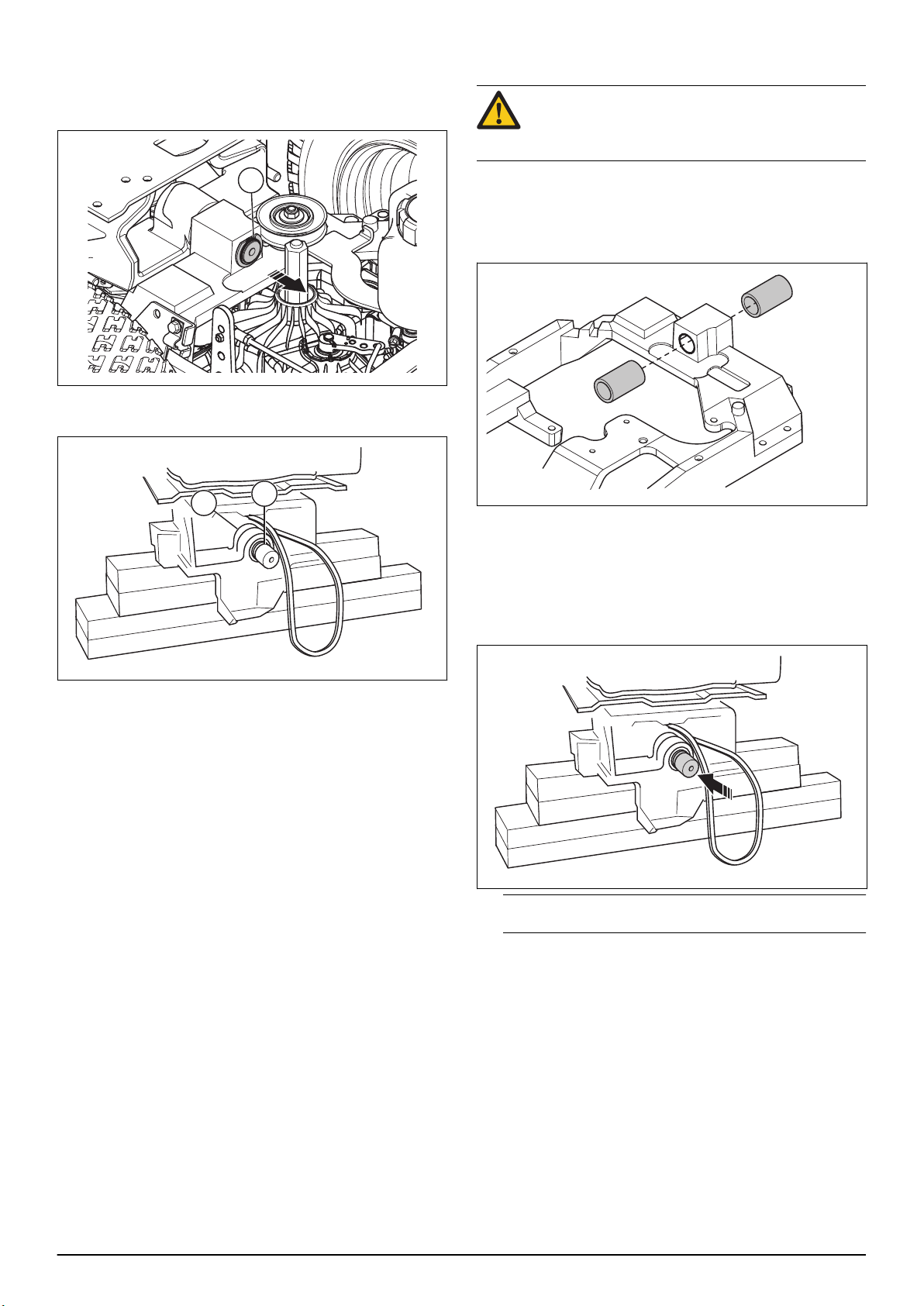

Page 22

11. Ta bort den bakre remmen från det fasta spännhjulet

och ta bort spännhjulet.

9.1.6.2 Byta ut bussningarna på den svängande

bakaxeln

12. Ta bort fästringen (A) och brickan från den svängande bakaxeln och dra av bakramen.

13. Ta bort fästringen och brickan från det inre spåret på den svängande bakaxeln (B).

OBSERVERA: När den svängande bakaxeln är borttagen ska bussningarna i bakramen bytas ut.

1. Ta bort bussningarna med en dorn. Se

Serviceverktyg på sida 15

2. Fäst de nya bussningarna med en dorn. Kontrollera att spåren i bussningarna löper horisontellt.

3. Rikta in de yttre kanterna på bussningarna med hålets ytterkant.

14. Dra ut den svängande bakaxeln bakifrån. Använd en glidhammare eller avdragare vid behov.

15. Byt ut smutsskyddet (A) om det är skadat.

4. Smörj bussningarna med litiumbaserat fett.

9.1.6.3 Montera den svängande bakaxeln

1. Sätt in axeln i bussningarna.

Notera: Se till att hålet på axeln pekar bakåt.

2. Installera brickan och fästringen på den främre änden av den svängande bakaxeln.

3. Montera smutsskyddet ca ⅔ in på axeln.

4. Smörj axeln på båda sidorna av smutsskyddet.

5. Flytta fram bakramen och tryck in den på den svängande bakaxeln.

22 - Reparationsanvisningar 1676 - 001 - 26.11.2021

6. Installera brickan och fästringen på den svängande bakaxeln.

7. Installera den bakre remmen.

8. Installera den hydrostatiska transmissionens fläkt.

Page 23

9. Installera den hydrostatiska transmissionens vajer.

Se till att den hydrostatiska transmissionen är korrekt justerad. Se

transmissionens vajer på sida 38

10. Installera bromsvajern på 2WD-produkter.

11. Installera spännrullens fjäder.

12. Installera bakhjulen.

13. Sänk ned produkten.

14. Anslut hydraulslangarna till kopplingarna under produkten.

Justera den hydrostatiska

4. Ta bort den inre fästringen (A) från den undre lagringen.

15. Fyll och lufta det hydrostatiska transmissionssystemet. Se

transmissionen på sida 38

16. Installera transmissionskåpan.

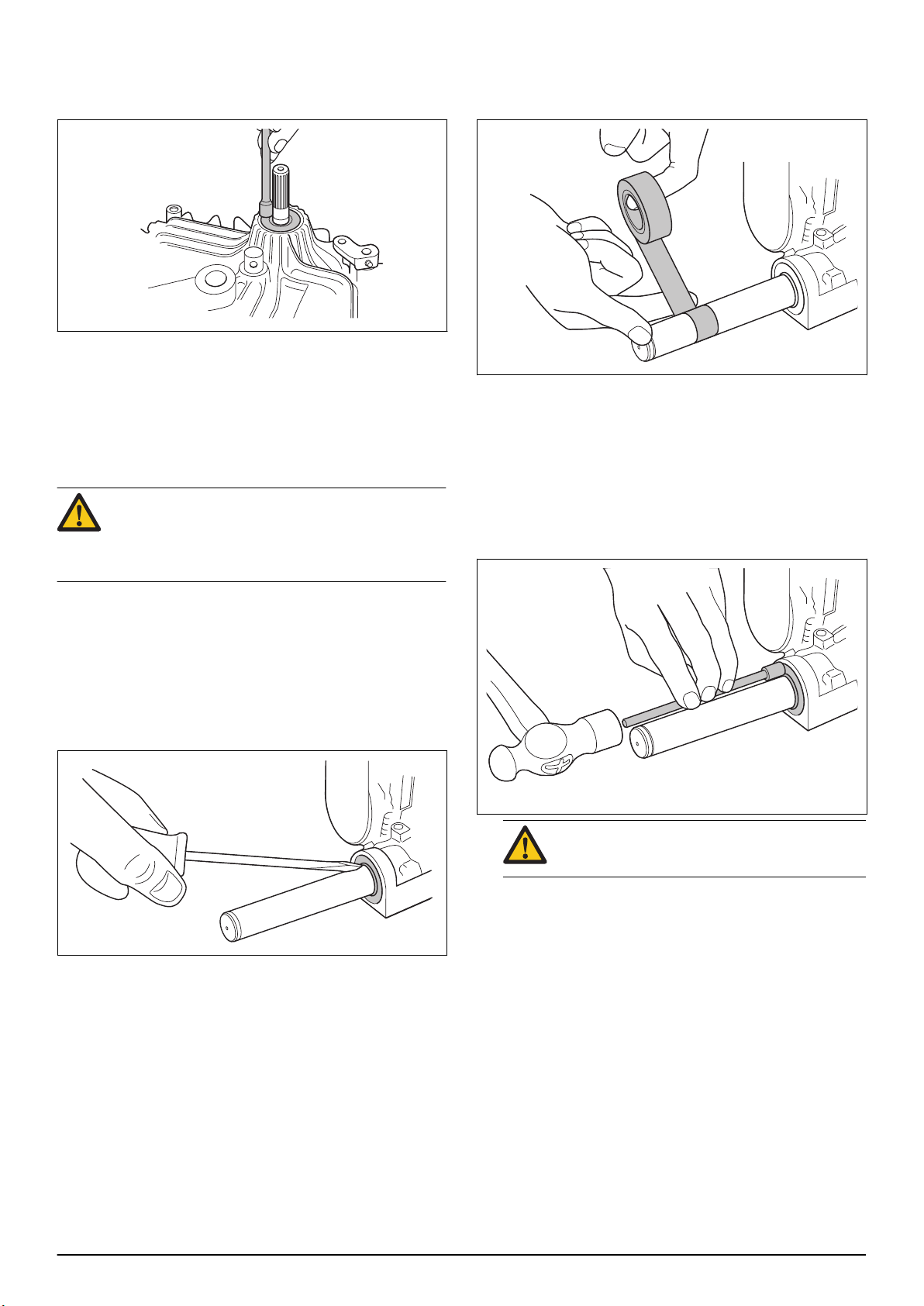

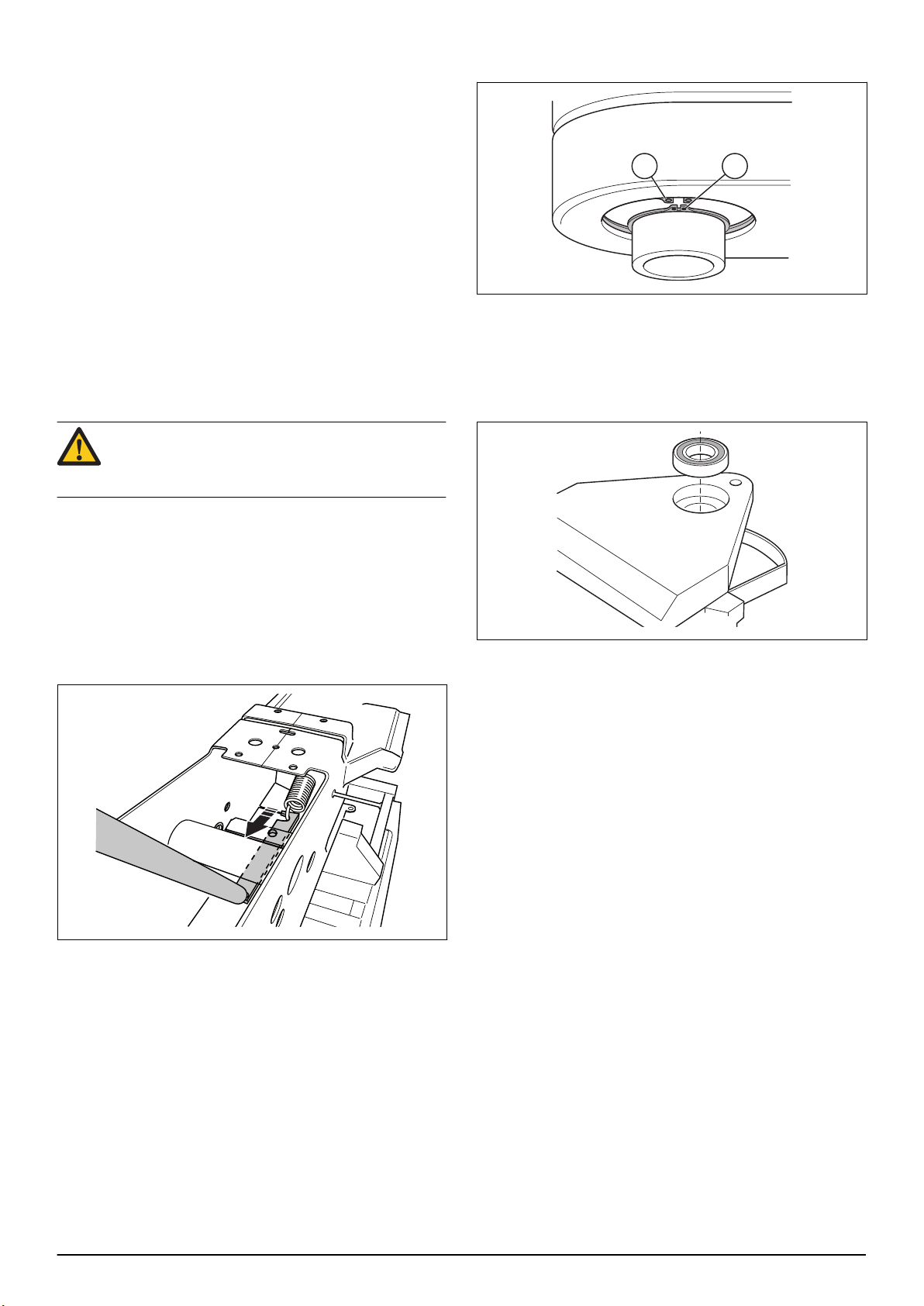

9.1.6.4 Byta ut midjestyrningens lagring

VARNING: Använd skyddsglasögon och skyddshandskar när du tar bort och fäster midjefjädern.

1. Utför steg 1–11 i

sida 24

2. Demontera den svängande bakaxeln. Se

Ta bort och installera motorn på

den svängande bakaxeln på sida 21

3. Om produkten har en midjefjäder ska du ta bort den. Spänningen i midjefjädern är väldigt hög. Använd specialverktyget till midjefjädern för att lossa midjefjädern. Se

Serviceverktyg på sida 3

Byta olja i

Montera

5. Ta bort spindeln.

6. Ta bort den yttre fästringen (B) och lyft ut den undre lagringen.

7. Lyft upp den övre lagringen ovanifrån. Om det behövs kan du knacka på lagringen underifrån.

8. Montera de nya lagringarna.

9. Montera i omvänd ordningsföljd.

10. Kontrollera styrvajerns spänning. Se

justera styrvajrarna på sida 43

Inspektera och

11. Kontrollera att hastighetsreglage och vajrar är rätt justerade. Se

sida 36

12. Lufta hydraulsystemet och fyll på olja i transmissionens oljetank. Se

transmissionen på sida 38

13. Funktionstesta produkten.

Hydrostatisk transmissionskabel på

Byta olja i

1676 - 001 - 26.11.2021 Reparationsanvisningar - 23

Page 24

9.2 Framdrivningssystem

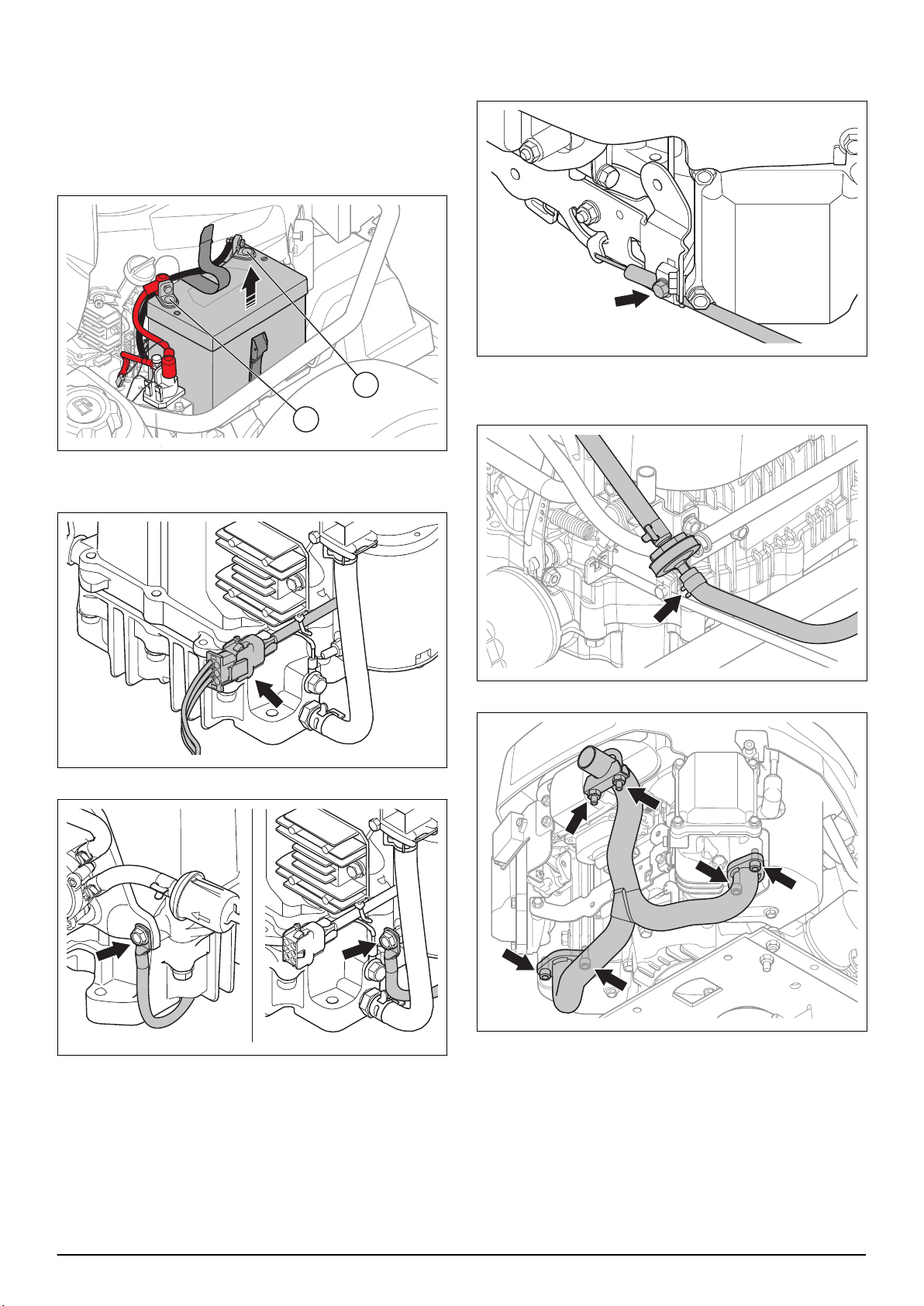

9.2.1 Ta bort och installera motorn

1. Ta bort motorkåpan. Se

2. Koppla från jordpunkten (A) och därefter pluspolen (B). Se

3. Lyft upp batteriet.

4. Koppla bort motorns stiftkontakt.

Risk för gnistbildning på sida 4

Ta bort motorkåpan på sida

6. Lossa klämmorna som håller fast gasvajern och, om denna är monterad, chokevajern. Koppla bort vajrarna från förgasarens hölje.

7. Ta bort slangklämmorna intill bränslefiltret och dra ned bränsleslangen. En mindre mängd bränsle kan läcka ut.

5. Koppla bort jordkabeln och startmotorns kabel.

8. Ta bort ljuddämparen och avgasröret.

24 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 25

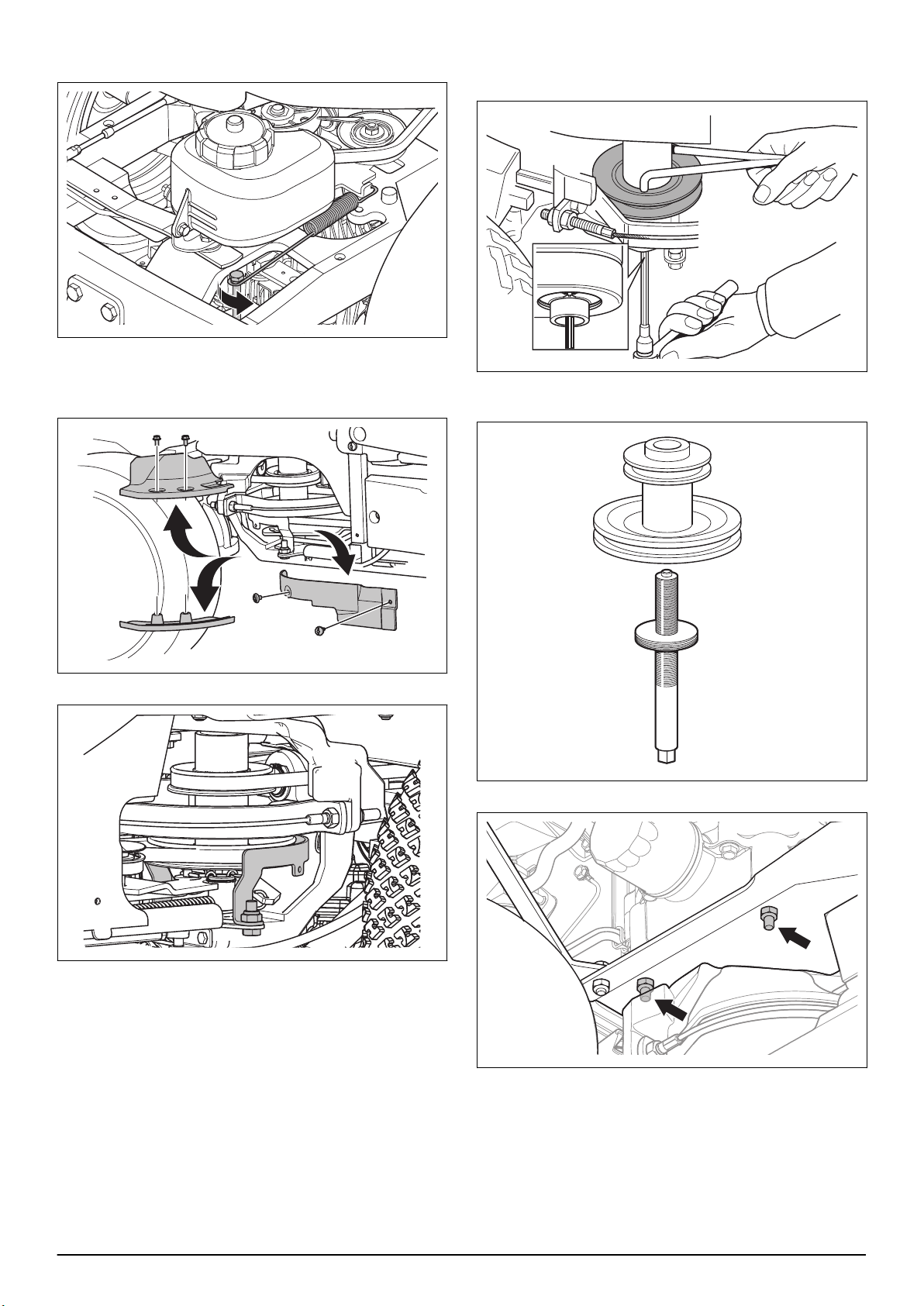

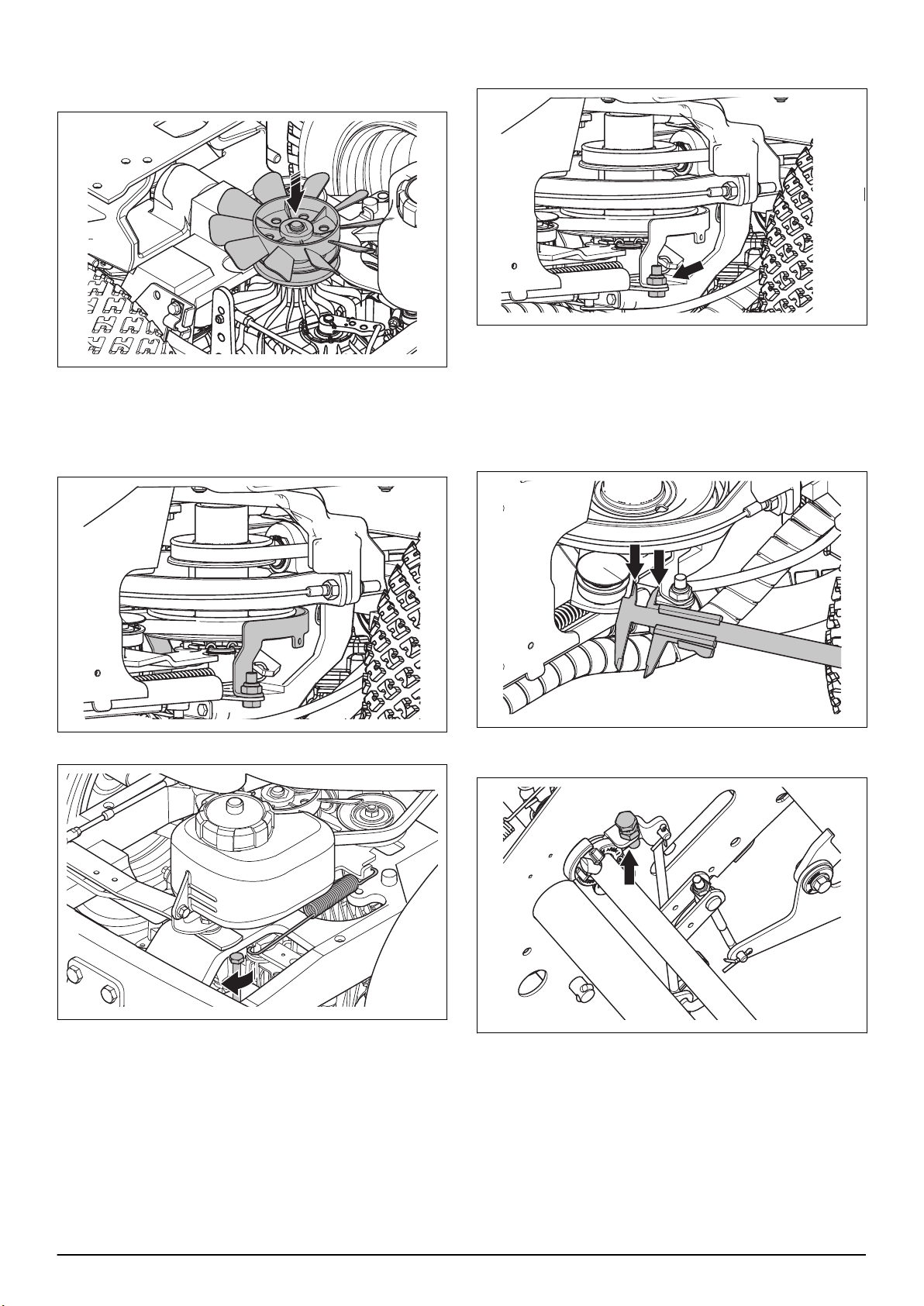

9. Ta bort transmissionsremmens fjäder från remspännaren.

10. Lyft transmissionsremmen från spännhjulet.

13. Håll i remskivan med ett mothåll och ta bort insexskruven som håller ihop remskivan och motorn. Se

Serviceverktyg på sida 15

11. Ta bort motorns remskivekåpor på vänster och höger sida av produkten. Blanda inte skruvarna.

12. Tag bort remstyraren för motorremskivan.

14. Lossa remskivan från motoraxeln. Använd en avdragare vid behov. Se

15. Ta bort motorns fyra infästningar.

Serviceverktyg på sida 15

16. Lyft motorn för att ta bort den.

17. Installera motorn i omvänd ordningsföljd.

1676 - 001 - 26.11.2021 Reparationsanvisningar - 25

Page 26

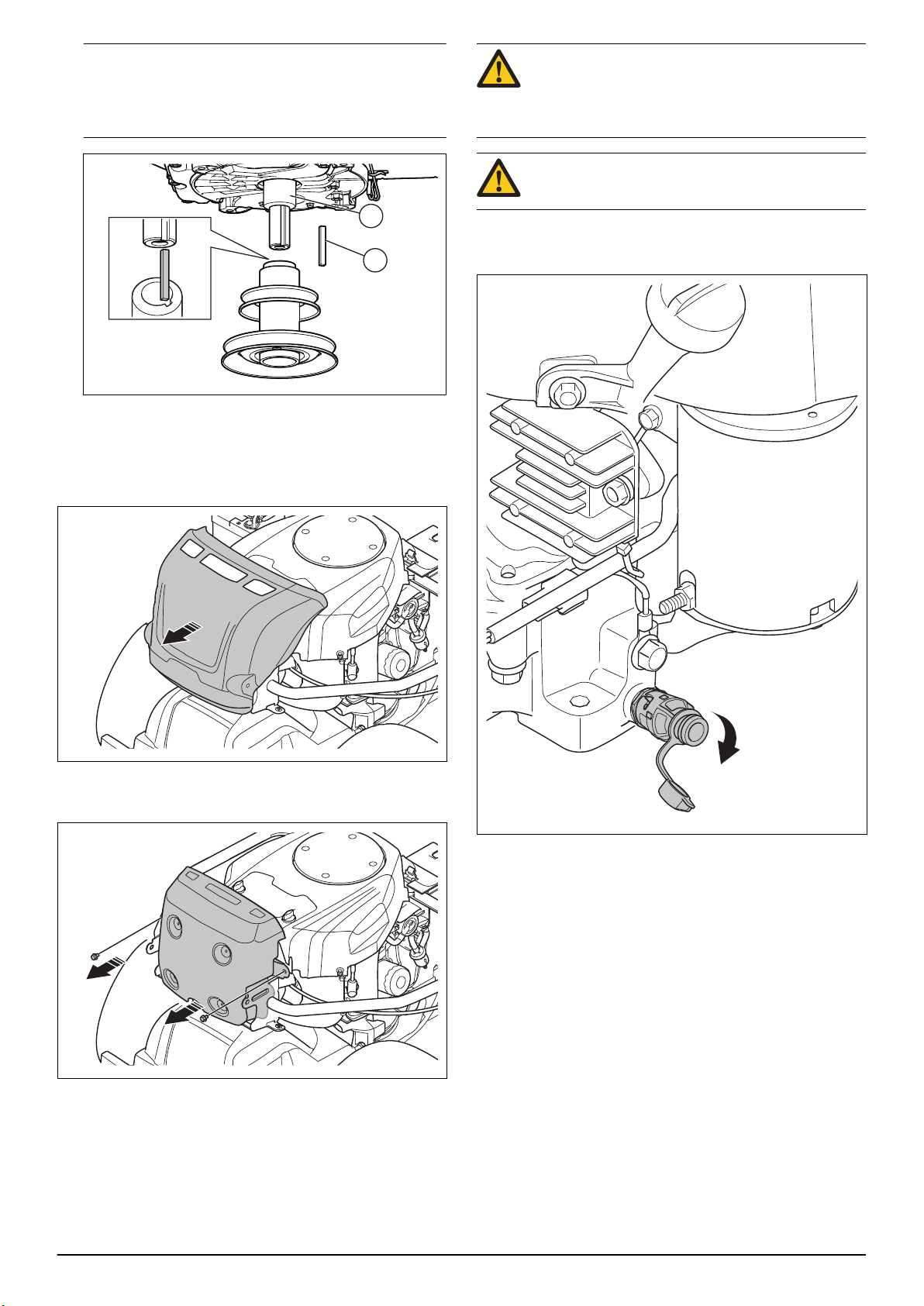

Notera: Remskivans spår måste vara i linje med den

utgående axelns kil. Se till att distansröret (A) och axelkilen (B) sitter på motoraxeln. Stryk på fett på motoraxeln när du sätter fast motorremskivan.

9.2.2 Ta bort och installera ljuddämparen

1. Ta bort motorkåpan. Se

2. Ta bort värmeskölden.

Öppna motorkåpan på sida

VARNING: Kör inte motorn i mer än 1-2 minuter innan du tappa ur motoroljan. Motoroljan blir mycket varm och kan orsaka brännskador. Låt motorn svalna innan du tappar ur motoroljan.

VARNING: Om du spiller olja på huden rengör du med tvål och vatten.

1. Placera ett kärl under avtappningspluggen.

2. Öppna plastlocken i änden på avtappningspluggen.

3. Ta bort klämman på avgasröret.

4. Ta bort de två skruvarna och ljuddämparen.

5. Installera i omvänd ordningsföljd.

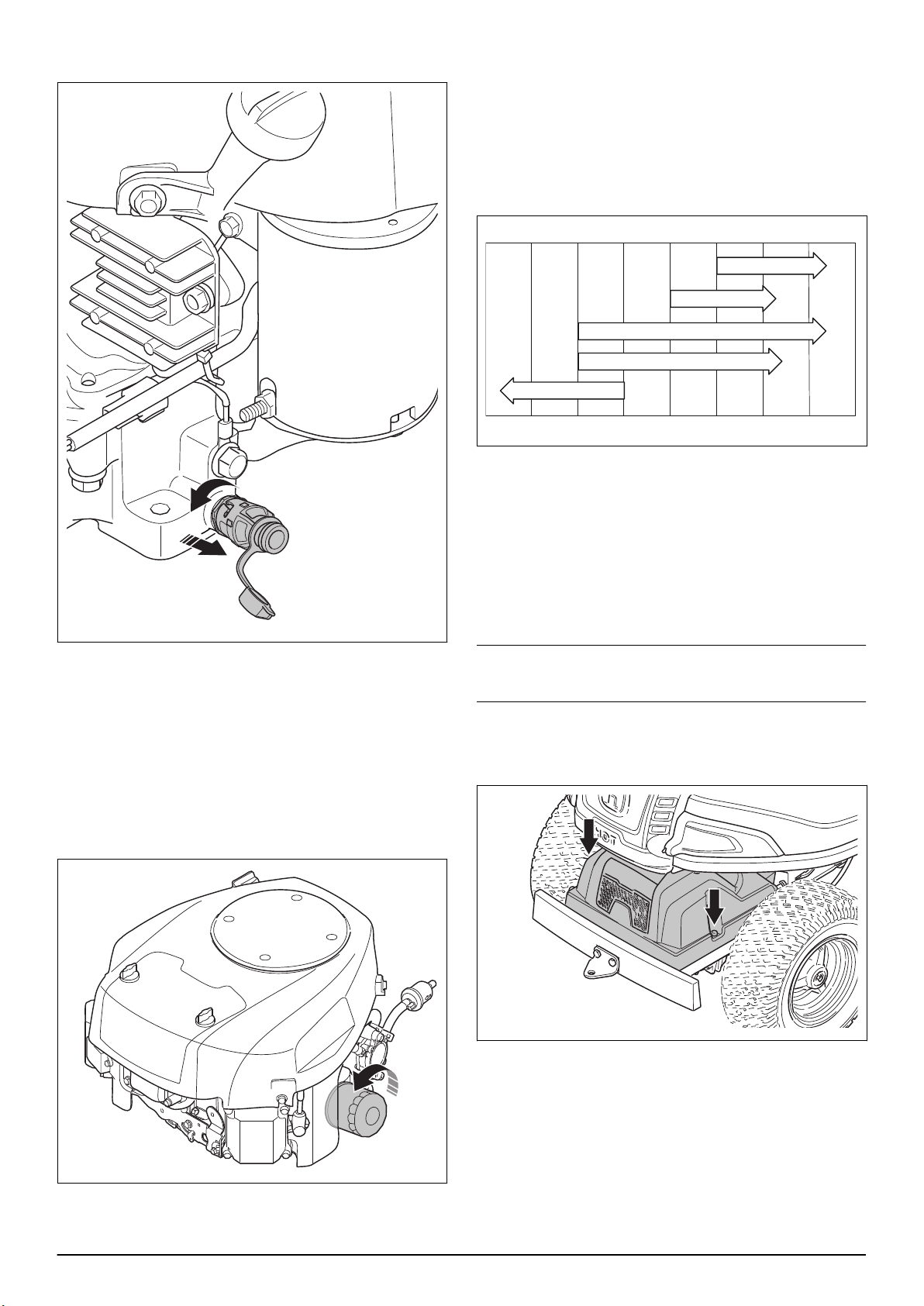

9.2.3 Byta motorolja och oljefilter

Om motorn är kall låter du motorn vara igång i 1–2 minuter innan du tappar ur motoroljan. Det gör att motoroljan är varm och lättare att tömma ur.

3. Anslut en plastslang till avtappningspluggens ände för att förhindra spill.

26 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 27

4. Vrid avtappningspluggen motsols och dra ut för att

-20°C -10°C 20°C10°C 30°C 40°C0°C

-4°F -14°F 68°F50°F 86°F 104°F32°F

SAE40

SAE30

SAE10W-40

SAE10W-30

SAE5W-20

öppna den.

11. Smörj lätt på det nya oljefiltrets gummitätning med ny olja.

12. Vrid oljefiltret medurs för hand tills gummipackningen är på plats, dra sedan åt oljefiltret ett halvt varv till.

13. Häll långsamt oljan i hålet för mätstickan. Använd en olja med viskositet enligt temperaturområdena på bilden. Se

Tekniska data på sida 50

14. Starta motorn och låt den gå på tomgångsvarvtal i tre minuter.

5. Ta bort mätstickan.

6. Låt oljan rinna ut i kärlet.

7. Sätt fast avtappningspluggen.

8. Tryck in avtappningspluggen och vrid den medurs för att stänga den.

9. Ta bort plastslangen och sätt på locket på avtappningspluggen.

10. Vrid oljefiltret moturs för att ta bort det.

15. Stanna motorn och se till att inget läckage förekommer.

16. Fyll på olja för att kompensera för den olja som ryms i det nya oljefiltret.

9.2.4 Kontrollera transmissionens oljenivå

Notera: Kontrollera transmissionsoljan när transmissionen har svalnat.

1. Ställ produkten på en plan yta.

2. Ta bort skruvarna, en på varje sida, och lyft bort transmissionskåpan.

1676 - 001 - 26.11.2021 Reparationsanvisningar - 27

Page 28

3. Se till att oljenivån i transmissionens oljetank är mellan de två horisontella linjerna på tanken.

4. Fyll på motorolja om oljenivån ligger under den nedre linjen, men fyll inte över den översta linjen. Se

Tekniska data på sida 50

för rekommenderad olja.

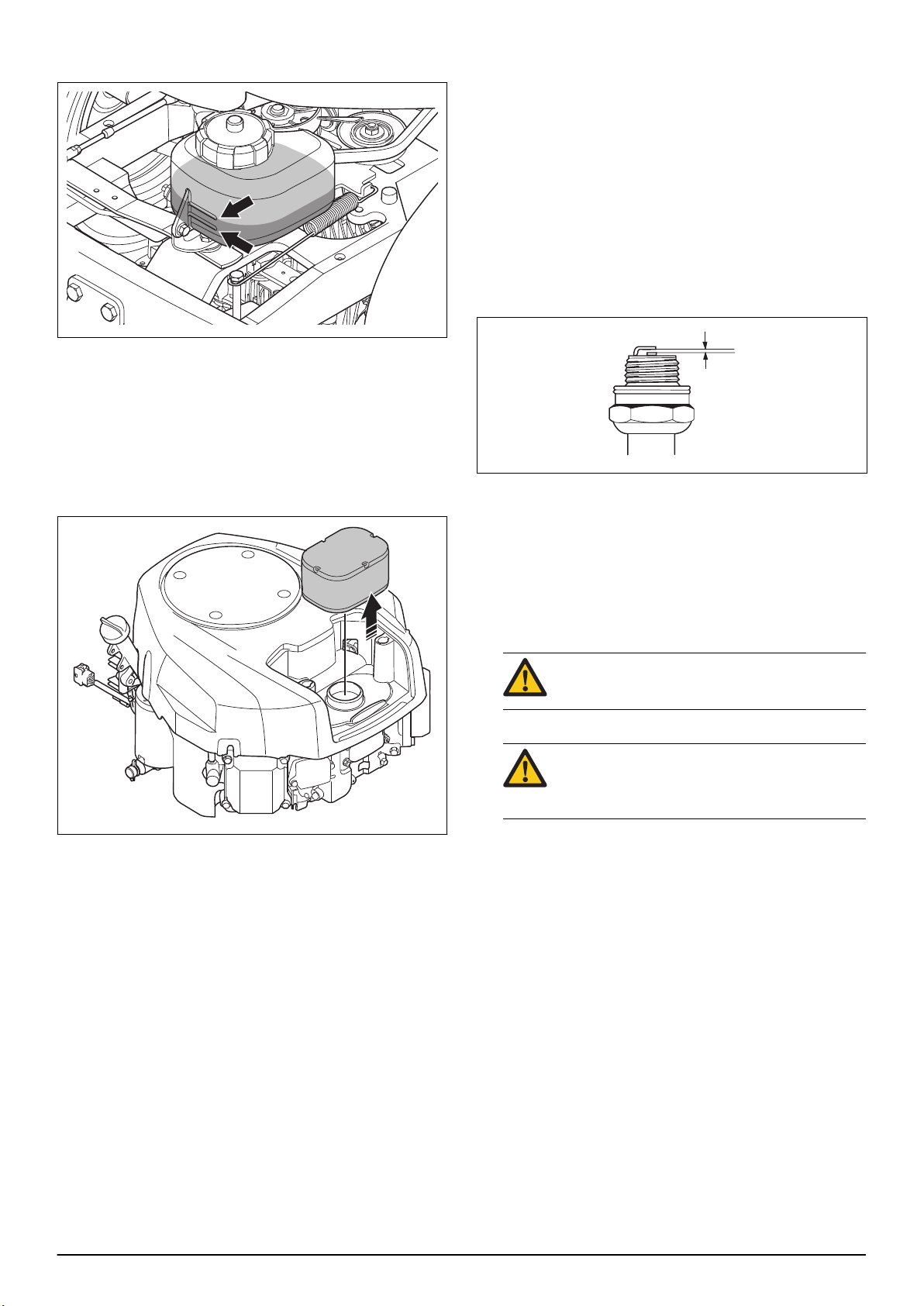

9.2.5 Ta bort och installera luftfiltret

1. Demontera luftfilterkåpa. Se

luftfilterkåpan på sida 19

2. Ta försiktigt bort luftfiltret.

Ta bort och installera

4. Installera i omvänd ordningsföljd.

9.2.6 Inspektera och byta tändstift

1. Öppna motorkåpan

2. Ta av tändhatten och gör rent runt tändstiftet.

3. Ta bort tändstiftet med en tändstiftshylsa.

4. Undersök tändstiftet. Byt ut det om elektroderna är rundbrända eller om isolatorn är sprucken eller skadad. Om tändstiftet inte är skadat ska du rengöra det med en stålborste.

5. Mät elektrodavståndet och se till att det är korrekt.

Tekniska data på sida 50

6. Böj sidelektroden för att justera elektrodavståndet.

7. Sätt tillbaka tändstiftet och vrid det för hand tills den ligger an mot tändstiftssätet.

3. Rengör och undersök luftfiltret.

8. Dra åt tändstiftet med tändstiftshylsan tills brickan sammanpressas.

9. Dra åt ett använt tändstift ⅛ varv mer, och ett nytt tändstift ¼ varv mer.

OBSERVERA: Tändstift som inte är korrekt åtdragna kan orsaka motorskada.

10. Sätt tillbaka tändkabelskon.

OBSERVERA: Försök inte att starta motorn med borttaget tändstift eller lossad tändkabel.

28 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 29

9.3 Elsystem

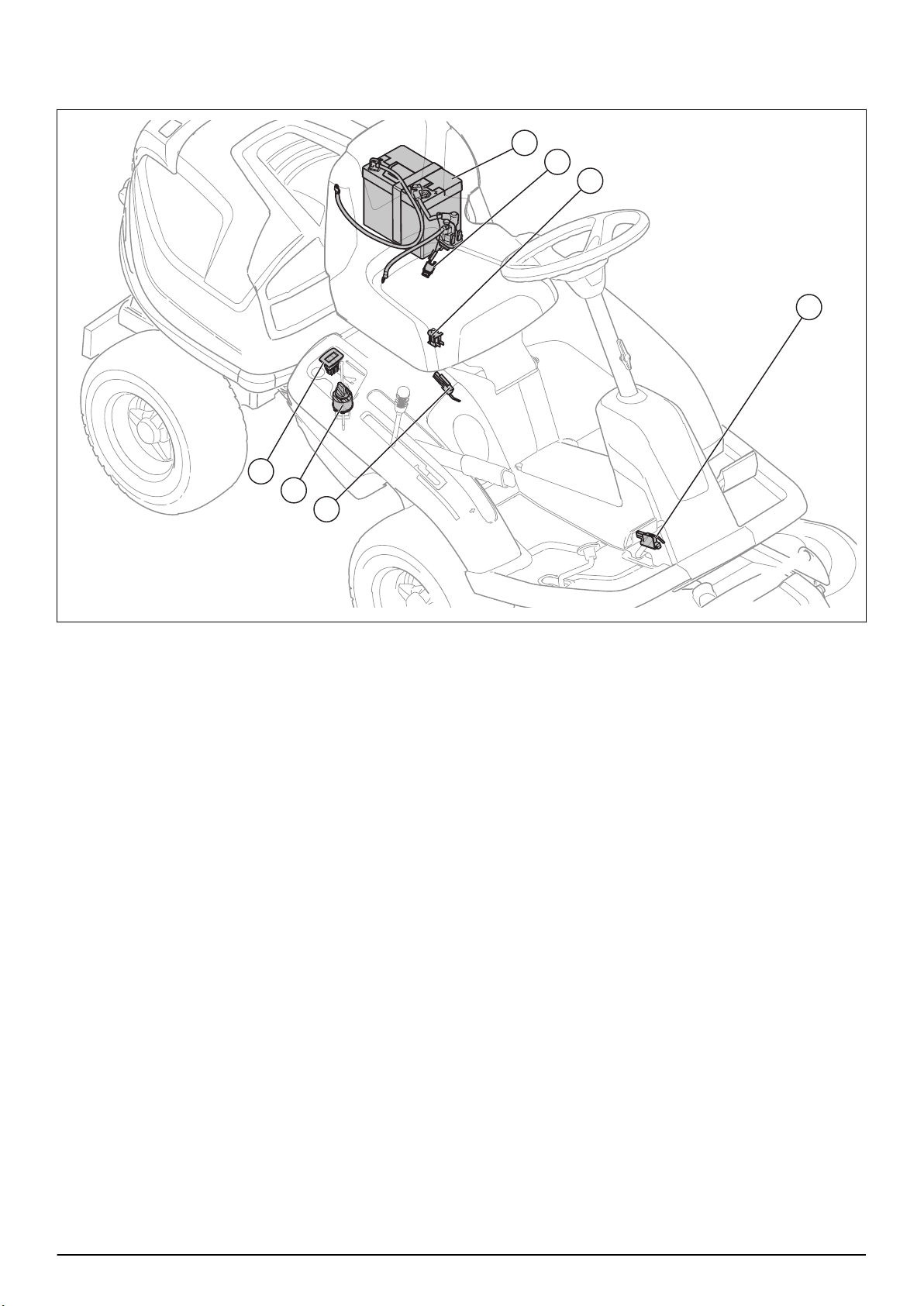

9.3.1 Elsystem – översikt

1. Batteri

2. Huvudsäkring

3. Användarsensor (OPC)

4. Mikrobrytare, parkeringsbroms

5. Säkerhetsbrytare för lyftspak

6. Tändningslås

7. Timräknare

1676 - 001 - 26.11.2021 Reparationsanvisningar - 29

Page 30

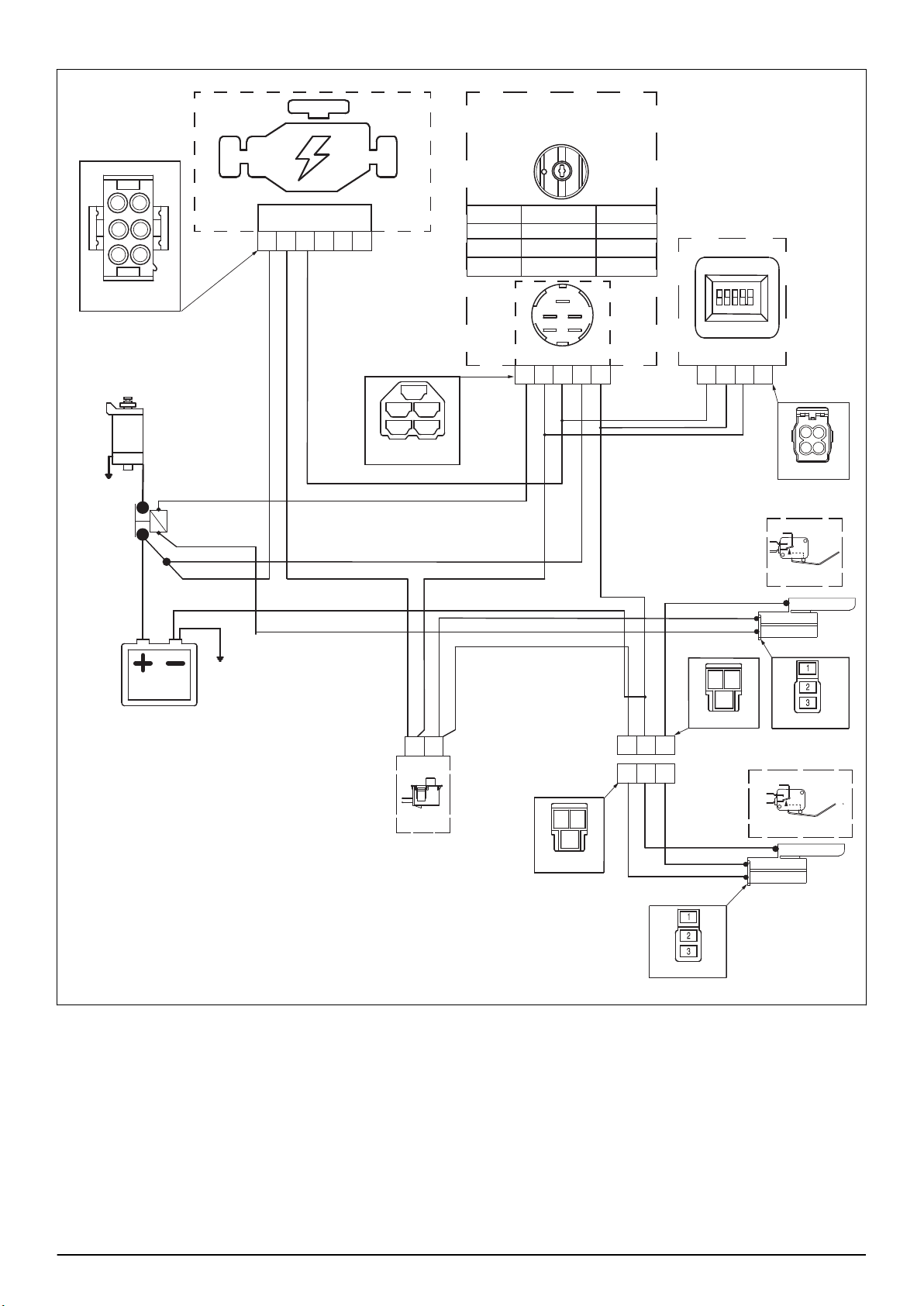

9.3.2 Elschema

Black

Start

motor

OPC

Start key switch

Red

Power relay

Yellow Green

Blue

P-Brake switch

Yellow

Black

Brown

Red

Engine

Battery

Red

123 4

SMB L

Blue

Yellow

Black

Green

White

123 4

Cable side

Red

1 2

Green

Brown

Yellow

Lift switch

Green

S MGB L

Black

Yellow

Red

White

Blue

1 2

Cable side

Red

Green

Blue

Yellow

Blue

Black

Yellow

FunctionPosition Contact

Hours

1 2

OFF G+M

Key position

Cable side

4 1

Cable side

1 2

Cable side

M B

RUN START

L+B

L+B+S

30 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 31

9.3.3 Byta huvudsäkringen

Utlöst säkring indikeras med att bygeln är avbränd.

1. Öppna motorkåpan. Huvudsäkringen är i en hållare framför batteriet.

2. Dra säkringen ur hållaren.

3. Byt ut den utlösta säkringen mot en ny säkring av samma typ. Se

4. Sätt fast kåporna.

Om huvudsäkringen går igen en kort stund efter att du bytt ut den beror det på kortslutning. Reparera kortslutningen innan du använder produkten igen.

Tekniska data på sida 50

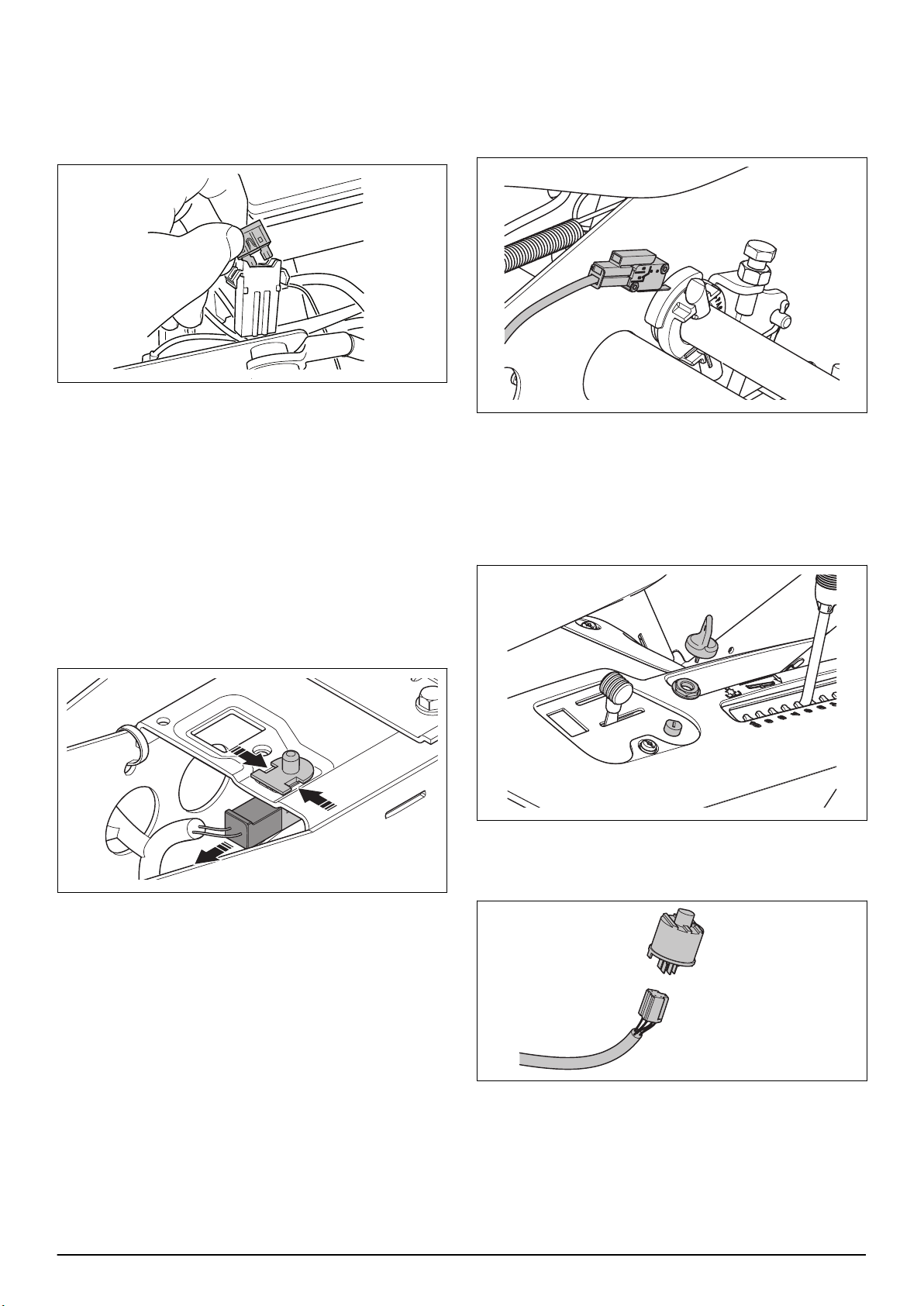

9.3.5 Ta bort och installera mikrobrytaren till lyftspaken

1. Ta bort höger fotstödsplatta och höger stänkskärm.

Ta bort kåporna på sida 18

2. Koppla loss kontaktdonet från mikrobrytaren.

3. Tag bort mikrobrytaren.

4. Installera i omvänd ordningsföljd.

9.3.6 Demontera och montera tändningsreglaget

1. Ta bort sidokåpan på reglagepanelen.

9.3.4 Ta bort och montera säkerhetsgreppet

1. Lyft upp sätet.

2. Ta bort skruven som håller fast fjädern och fjäderbrickan.

3. Koppla loss kabelkontakten från användarsensorn.

4. Tryck in hakarna och ta bort säkerhetsgreppet från hållaren.

5. Installera i omvänd ordningsföljd.

2. Ta bort tändningsnyckeln.

3. Ta bort plastmuttern och dra tändningslåset nedåt.

4. Dra i kontaktdonet för att koppla bort det från stoppkontakten.

5. Montera i omvänd ordningsföljd. Se till att kontaktdonet kommer i rätt läge.

1676 - 001 - 26.11.2021 Reparationsanvisningar - 31

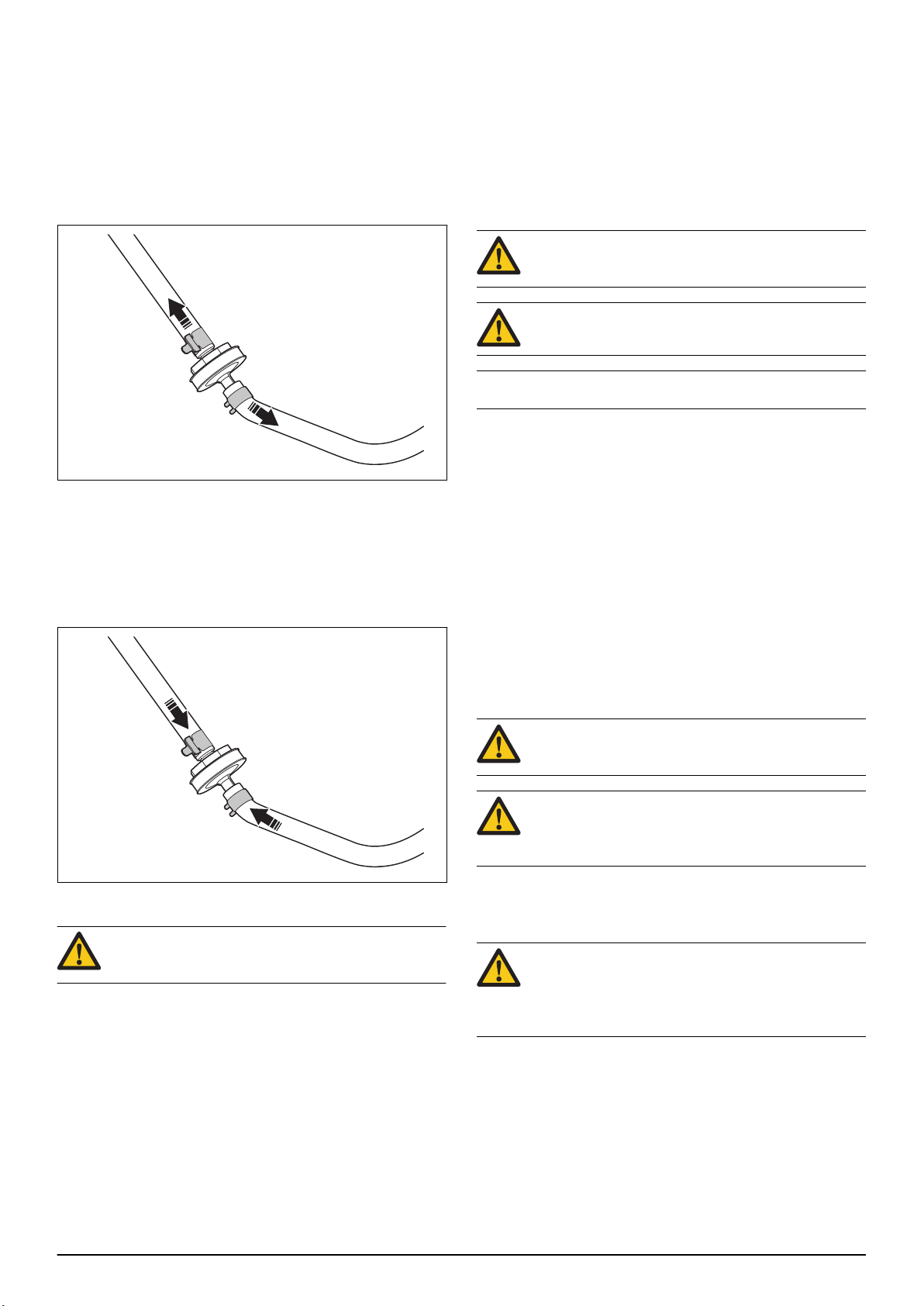

Page 32

9.4 Bränslesystem

9.4.1 Byta bränslefilter

1. Öppna motorkåpan för att komma åt bränslefiltret.

2. Tryck ihop bränsletankens slang för att förhindra läckage.

3. Flytta bort slangklämmorna från bränslefiltret med en plattång.

4. Dra loss bränslefiltret från slangändarna. En mindre mängd bränsle kan läcka ut.

5. Tryck in det nya bränslefiltret i slangändarna. Applicera flytande rengöringsmedel på bränslefiltrets ändar för att göra anslutningen enklare.

4. Koppla från bränsletankens slang från bränslefiltrets nedre anslutning.

5. Dra ut slangen genom ramen.

6. Placera änden av slangen i behållaren och töm bränsletanken.

7. Ta bort kabeln och lyft bort bränsletanken.

9.4.3 Installera bränsletanken

VARNING: Bensin är väldigt brandfarlig och miljöfarlig. Se till att förhindra bränder och spill.

OBSERVERA: Se till att slangen inte är skadad.

Notera: Töm tanken före montering för att underlätta.

1. Tryck in bränsleslangen genom hållaren och sätt tillbaka tanken i hållaren.

2. Anslut kabeln runt tanken.

3. Tryck in bränsleslangen genom ramen.

4. Montera bränsleslangen på bränslefiltret.

5. Fyll tanken med bensin och kontrollera att inget läckage förekommer.

6. Tryck slangklämmorna mot bränslefiltret.

9.4.2 Fylla på bränsletanken

VARNING: Bensin är väldigt brandfarlig och miljöfarlig. Se till att förhindra brand och spill.

1. Ta bort stänkskärmen ovanför bränsletanken. Se

bort kåporna på sida 18

2. Ställ en behållare under bränsletanken att samla upp bensinen i. För information om bränsletankvolymen, se

Tekniska data på sida 50

6. Fäst stänkskärmen.

9.5 Hydraulsystem

9.5.1 Oljeläckage

VARNING: Olja är farlig för miljön och läckage kan orsaka skador på gräsmattan.

OBSERVERA: Oljeläckage kan orsaka skada på transmissionen och göra att den slits ut snabbare.

Åtgärda oljeläckage omedelbart.

9.5.2 Lufta drivsystemet

OBSERVERA: Luft kan komma in i systemet. Kör inte transmissionens oljetank tom när du luftar drivsystemet. Fyll på transmissionens oljetank helt när den fylls på.

3. Tryck ihop bränsletankens slang för att förhindra läckage.

32 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 33

OBSERVERA: Använd inte hastighetspedalerna när reglagen för kopplingsventilerna är avaktiverade.

1. Ställ produkten på justeringsverktyget för hjulvarvtal. Se

Serviceverktyg på sida 15

2. Anslut en avgasslang om du utför den här proceduren inomhus.

VARNING: Motorns avgaser innehåller giftig kolmonoxid.

3. Tag bort transmissionskåpan.

4. Öppna kopplingsventilen.

11. Stäng kopplingsventilen.

Notera: AWD-produkter har två ventiler.

12. Tryck ner framåt- och bakåtpedalerna 4–5 gånger per pedal. Se till att hjulen börjar snurra omedelbart.

13. Fyll på transmissionens oljetank vid behov.

14. Öka motorvarvtalet till varvtal vid normaldrift.

15. Tryck ner framåt- och bakåtpedalerna och se till att hjulen börjar snurra omedelbart.

16. Sänk motorns varvtal till tomgångsvarvtal.

17. Fyll på transmissionens oljetank vid behov.

Notera: AWD-produkter har två ventiler.

5. Fyll på olja i transmissionens oljetank. Vänta i några minuter och fyll på transmissionens oljetank igen.

6. Starta motorn och låt den gå på tomgångsvarvtal.

7. Fyll på transmissionens oljetank tills oljan når maxnivå.

8. Ställ parkeringsbromsen i lossat läge.

9. Tryck ner framåt- och bakåtpedalerna 4–5 gånger per pedal.

18. Installera transmissionskåpan.

9.5.3 Drivaxlar

9.5.3.1 Ta bort transmissionen

1. Placera stöd under produkten. Se

under produkten på sida 6

2. Tag bort bakhjulen. Se

på sida 20

3. Tappa ur oljan från transmissionen. Se

transmissionen på sida 38

4. Lossa slangen från transmissionens oljetank. Öppna klämman på sugröret under tanken och ta bort hydraultanken.

Ta bort och installera hjulen

Placera stöd

Byta olja i

10. Fyll på transmissionens oljetank vid behov.

5. Lossa vajern och varvtalsregleringsstången från spaken.

1676 - 001 - 26.11.2021 Reparationsanvisningar - 33

Page 34

6. Ta bort transmissionsremmen. Se

transmissionsremmen på sida 45

Ta bort

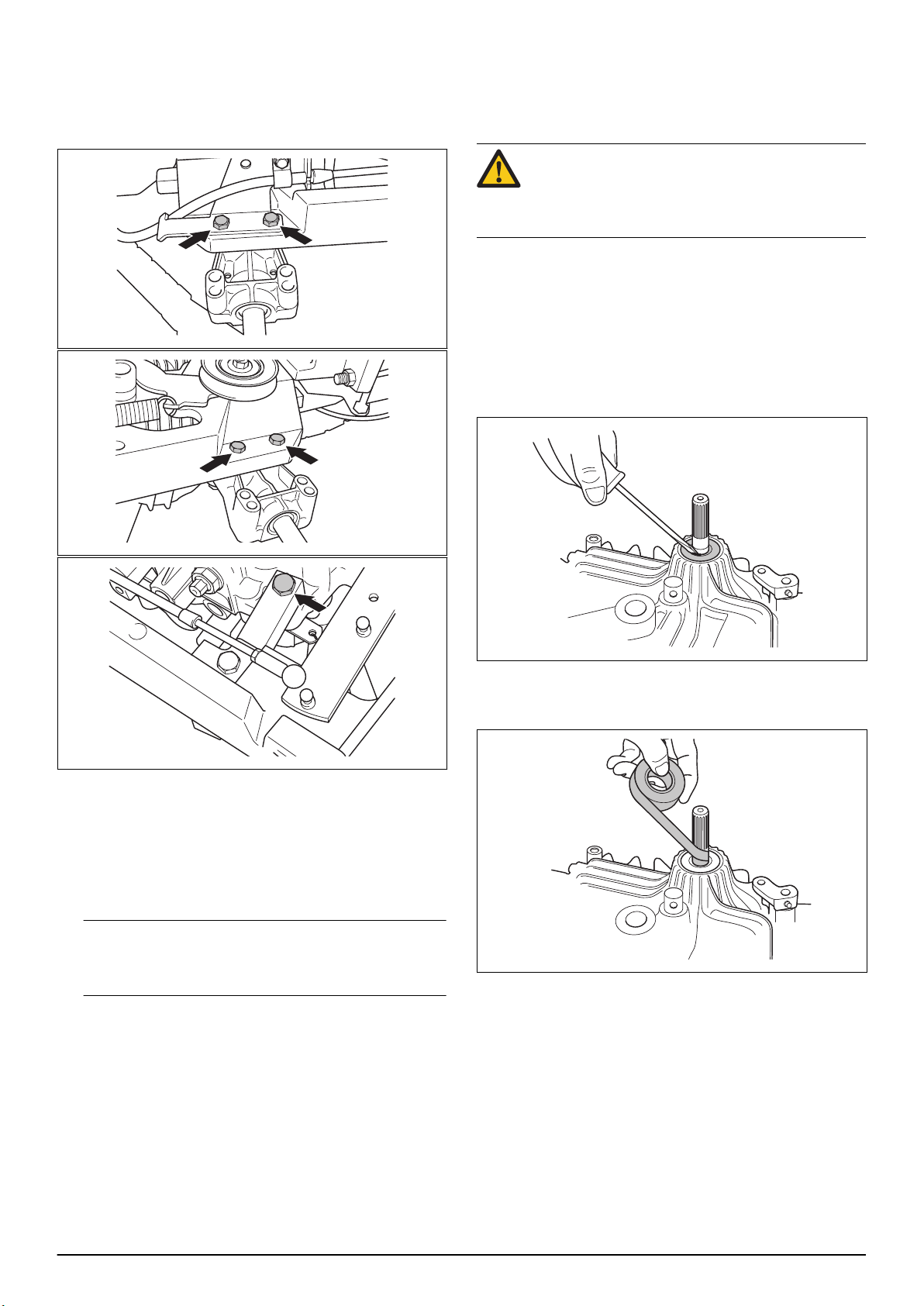

9.5.4 Byta axeltätningarna i den hydrostatiska

transmissionen

7. Ta bort de fem skruvarna som håller den bakre transmissionen på plats och sänk ner den bakre transmissionen.

9.5.4.1 Byta tätningarna på den ingående axeln i den hydrostatiska transmissionen

OBSERVERA: Området runt tätningen måste vara rent. Smuts i transmissionsoljan kan minska livslängden på den hydrostatiska transmissionen.

1. Ta bort kylfläktens låsring och sedan kylfläkten.

2. Lyft upp remskivan från den ingående axeln och ta bort låsringen under remskivan.

3. Rengör ingående axel och området runt tätningen från all smuts och rost.

4. För in en skruvmejsel mellan tätningen och axeln och ta loss tätningen ur axelhuset.

9.5.3.2 Installera transmissionen

1. Montera den bakre transmissionen i omvänd ordningsföljd mot demonteringen. Se

transmissionen på sida 33

2. Smörj axlarna med korrosionsskydd innan hjulen monteras.

Notera: Distanshylsorna på hjulens insida har olika längd. Vänster: 36,3 mm + bricka. Höger: 45,5 mm, ingen bricka.

3. Fyll med olja och lufta hydraulsystemet. Se

drivsystemet på sida 32

Ta bort

Lufta

5. Vira isoleringstejp runt den ingående axeln för att undvika skador på den nya tätningen från räfflor och spår. Vira nedifrån och fortsätt till slutet av axeln.

6. Smörj axeln och på insidan av den nya tätningen för att tätningen ska röra sig lätt.

7. Sätt tätningen på axeln med den släta sidan uppåt och tryck den försiktigt nedåt.

34 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 35

8. Använd den tjocka änden av en ¼-tums förlängare för att försiktigt knacka ner tätningen. Flytta förlängningen runt tätningen tills tätningen ligger i nivå med axelhusets övre kant.

9. Ta bort isoleringstejpen från axeln och montera den undre låsringen och remskivan med det sexkantiga navet uppåt.

10. Sätt dit fläkten samt brickan och den övre låsringen.

9.5.4.2 Byta utgående axeltätningar i den hydrostatiska

transmissionen

OBSERVERA: Området runt tätningen måste vara rent. Smuts i transmissionsoljan kan minska livslängden på den hydrostatiska transmissionen.

4. Vira isoleringstejp runt den ingående axeln för att undvika skador på den nya tätningen från kilspår och spår. Vira från kilspårets insida och fortsätt till slutet av axeln.

5. Smörj axeln och på insidan av den nya tätningen för att tätningen ska röra sig lätt.

6. Sätt tätningen på axeln med metallfjädern mot transmissionen och tryck in den försiktigt.

7. Använd den tjocka änden av en ¼-tums förlängare för att försiktigt knacka ner tätningen. Flytta förlängningen runt tätningen tills tätningen ligger i nivå med axelhusets övre kant.

1. Ta bort hjulet på axeln med skadad tätning. Se

bort och installera hjulen på sida 20

2. Rengör ingående axel och området runt tätningen från all smuts och rost.

3. För in en skruvmejsel mellan tätningen och axeln och ta loss tätningen ur axelhuset. En mindre mängd olja kan läcka ut.

OBSERVERA: Knacka endast på tätningens stålhölje.

8. Dra bort isoleringstejpen från axeln.

9. Montera hjulet. Se

sida 20

Ta bort och installera hjulen på

1676 - 001 - 26.11.2021 Reparationsanvisningar - 35

Page 36

10. Fyll på transmissionens oljetank tills oljan är vid den

Max

Min

A B

högsta nivån. Produkten måste stå plant och oljan måste ha en temperatur på ca 20 °C.

6. Ta bort låsfjädern och kullänken på den bakre hydrostatiska transmissionens vajer från armen. Ta bort den bakre klämman.

11. Lufta hydraulsystemet. Se

på sida 38

12. Starta produkten och undersök om det läcker olja från de nya axeltätningarna.

13. Kontrollera oljenivån och fyll vid behov på transmissionens oljetank efter testkörningen.

Byta olja i transmissionen

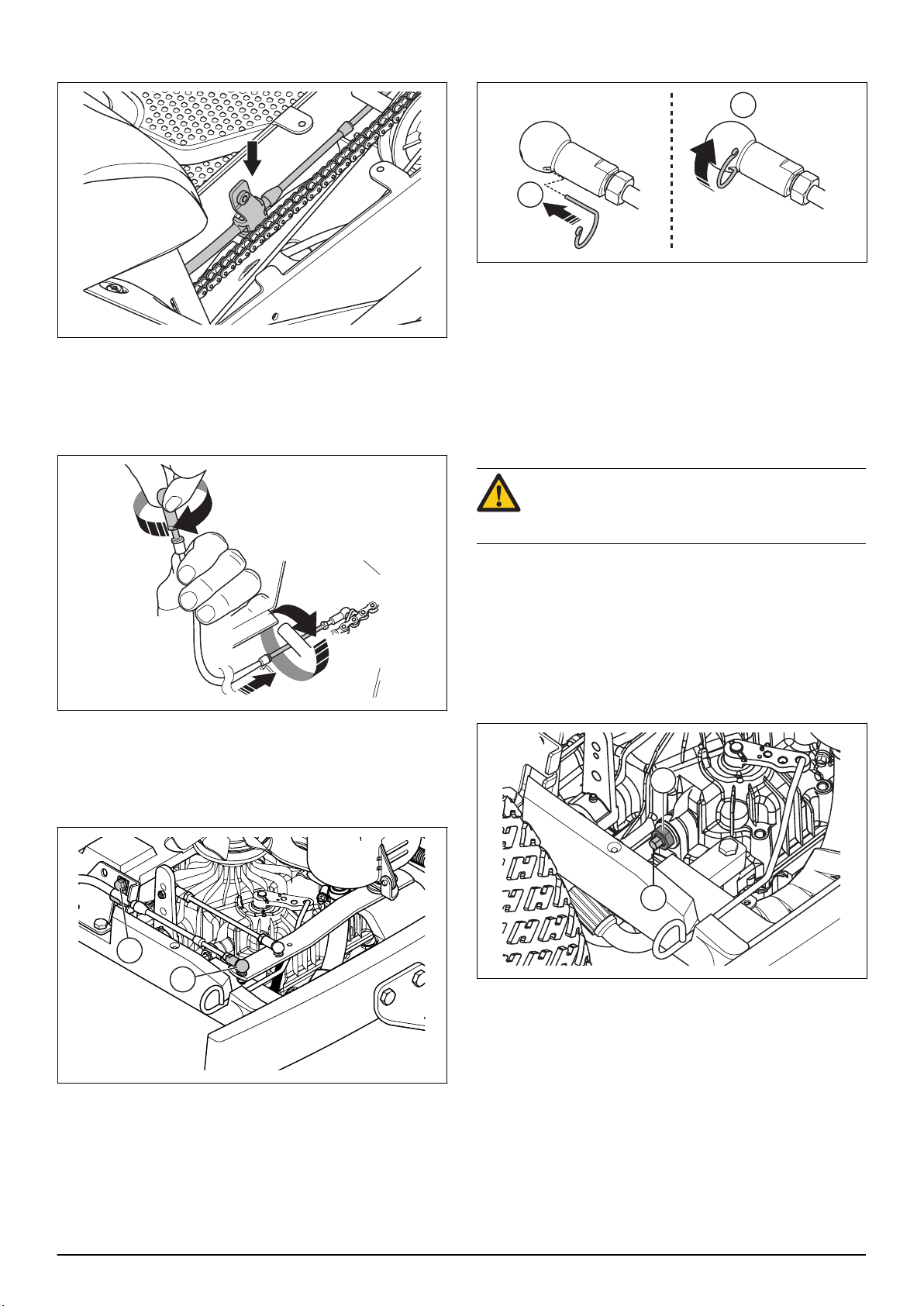

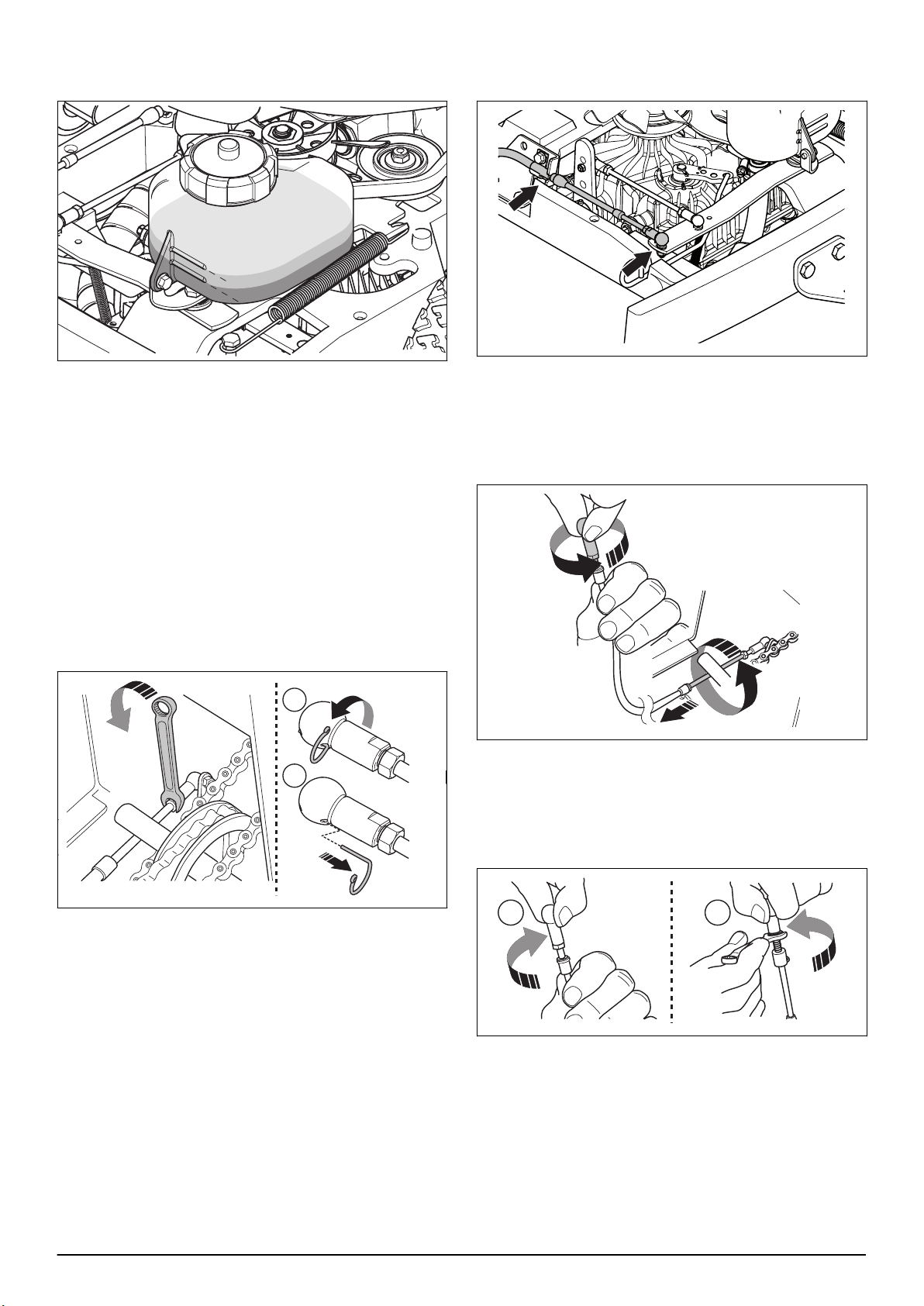

9.5.5 Hydrostatisk transmissionskabel

9.5.5.1 Ta bort den hydrostatiska transmissionens vajer

1. Ta bort ramtunnelns kåpa. Se

sida 18

2. Lossa kabelns låsmutter för den främre hydrostatiska transmissionen ett kvarts varv.

Ta bort kåporna på

7. Lyft den främre kullänken och dra ut vajern.

8. Lyft ur den hydrostatiska transmissionens vajer och kullänken.

9. Lossa de två kullänkarna från den hydrostatiska transmissionens vajer.

10. Dra ut den hydrostatiska transmissionens vajer.

9.5.5.2 Montera den hydrostatiska transmissionens vajer

1. Sätt fast den främre länkleden på den hydrostatiska transmissionens nya vajer (A) och dra åt låsmuttern (B).

3. Lossa låsfjädern (A) och ta bort den (B).

4. Ta bort kabelklämman på den hydrostatiska transmissionen. Kabelklämman fästs under ramtunnelns kåpa.

5. Ta bort transmissionskåpan. Se

sida 18

Ta bort kåporna på

2. Skjut in den nya vajern genom ramen enligt samma dragning som den använda vajern.

3. Tryck in vajerhöljet i den främre hållaren under ramtunnelns kåpa.

36 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 37

4. Sätt fast den främre kabelklämman på den

(10–12 x)

hydrostatiska transmissionen.

11. Tryck in låsfjädern i hålet (A) och tryck den runt kullänkens axel (B).

12. Dra åt låsmuttern på den bakre kullänken.

5. Tryck in kullänken i dess hållare och sätt dit låsfjädern.

6. Skruva fast kullänken på den bakre delen av den hydrostatiska transmissionens vajer. Vrid kullänken 10–12 varv tills kullänken får rätt längd.

7. Dra den hydrostatiska transmissionens vajer längs med det andra kablaget.

13. Sätt dit ramtunnelns kåpa. Se

sida 18

14. Kör produkten framåt och bakåt för att se till att transmissionen fungerar korrekt.

Ta bort kåporna på

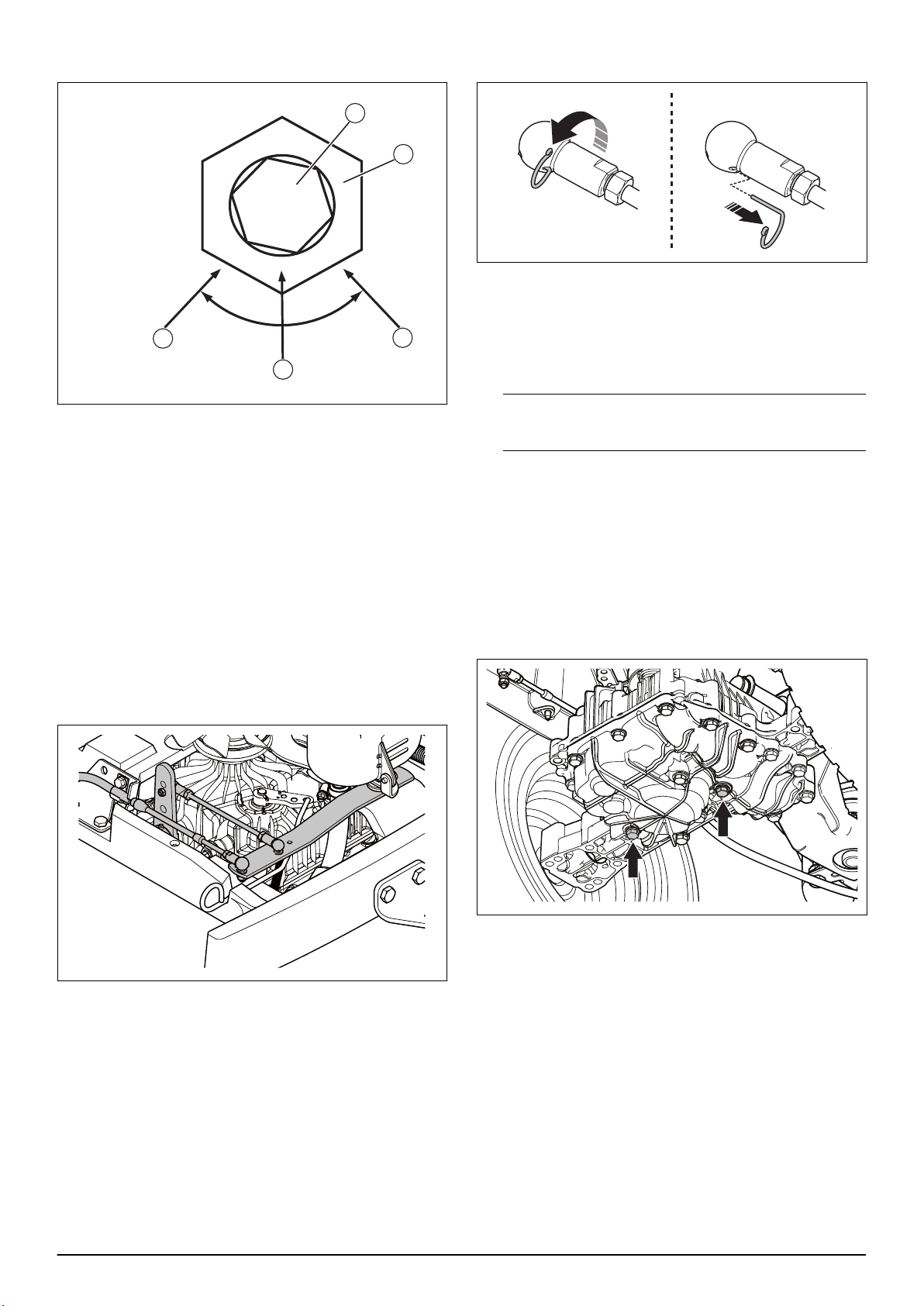

9.5.6 Skötsel av transmissionen

9.5.6.1 Justera transmissionens neutralläge

VARNING: Motoravgaser innehåller giftig kolmonoxid. Sätt fast en avgasslang innan du startar motorn inomhus.

1. Lufta hydraulsystemet. Se

sida 32

2. Ställ produkten på justeringsverktyget för hjulvarvtal. Se

3. Starta motorn och ge fullgas.

4. Lossa låsmuttern (A) på transmissionens justeringsaxel.

Serviceverktyg på sida 15

Lufta drivsystemet på

8. Lägg den hydrostatiska transmissionens vajer i höljets bakre hållare och sätt dit den bakre klämman (B).

9. Justera den hydrostatiska transmissionens vajer. Se

Justera den hydrostatiska transmissionens vajer på sida 38

10. Anslut den bakre kullänken (A).

5. Dra justeringsaxeln (B) medurs tills hjulen börjar snurra bakåt.

1676 - 001 - 26.11.2021 Reparationsanvisningar - 37

Page 38

6. Gör en markering i det läge där hjulen börjar snurra

(C)

7. Vrid justeringsaxeln (B) moturs tills hjulen börjar snurra framåt.

3. Koppla bort kullänken från den hydrostatiska transmissionens vajer genom att ta bort låsfjädern.

4. Se till att framåtpedalen är helt nedtryckt.

5. Böj armen helt och kontrollera att kula och kulskål i kullänken är i linje med varandra.

6. Justera kulskålen på vajern tills den passar precis över kulan på hävarmen.

Notera: Se till att låsfjädern går igenom de två hålen i kulskålen.

8. Gör en markering i det läge där hjulen börjar snurra (D).

9. Vrid justeringsaxeln (B) medurs till det mellersta läget mellan markeringarna (E).

10. Håll i justeringsaxeln (B) och dra åt låsmuttern (A).

9.5.6.2 Justera den hydrostatiska transmissionens vajer

1. Ta bort transmissionskåpan. Se

sida 18

Ta bort kåporna på

2. Se till att den främre kullänken på stången är monterad i det andra hålet uppifrån på den bakre transmissionens spak.

7. Vrid kulskålen ytterligare två gånger.

8. Montera kullänken och låsfjädern på kullänken.

9. Dra åt låsmuttern till kulskålen på vajern.

10. Sätt fast transmissionskåpan.

9.5.6.3 Byta olja i transmissionen

1. Placera ett kärl under avtappningspluggarna.

2. Öppna de två pluggarna och töm ur transmissionen.

3. Sätt dit avtappningspluggarna.

4. Fyll på olja i transmissionens oljetank.

5. Lufta transmissionen. Se

Lufta drivsystemet på sida

6. Testa produkten och fyll på med olja till rätt nivå i

38 - Reparationsanvisningar 1676 - 001 - 26.11.2021

transmissionens oljetank.

Page 39

9.6 Klippsystem

9.6.1 Sätta klippaggregatet i serviceläge

VARNING: Spännfjädern till drivremmen kan gå av och orsaka skador. Använd skyddsglasögon.

3. Fäll ned klippaggregatet och skjut in det tills det tar stopp.

1. Utför steg 1–9 i

på sida 9

2. Håll i klippaggregats framkant med båda händerna och dra ut det tills det stannar.

3. Lyft upp klippaggregatet till vertikalt läge tills ett klick hörs. Klippaggregatet låses automatiskt i vertikalt läge.

Ta bort och montera klippaggregatet

4. Lyft klipphöjdsstaget (A) från hållaren och sätt det i hålet.

5. Sätt drivremmen (B) på rätt plats. Notera: Information om placeringen av drivremmen

finns på insidan av klippaggregatskåpan.

6. Sätt tillbaka spännfjädern (C) på rätt plats för att spänna drivremmen.

9.6.2 Sätta klippaggregatet i klippläge

1. Håll i klippaggregats framkant med vänster hand.

2. Lossa låset med höger hand.

7. Sätt fast frontkåpan.

8. Flytta klipphöjdspaken från serviceläget till något av lägena med en siffra.

9.6.3 Inspektera och justera marktrycket från

klippaggregatet

Ett korrekt marktryck gör att klippaggregatet rör sig längs ytan, men inte trycker för hårt mot den.

1. Se till att lufttrycket i däcken är 60 kPa (0,6 bar/ 9,0 PSI).

2. Parkera produkten på en plan yta.

3. Sänk ned klippaggregatet till klippläge.

4. Placera en badrumsvåg under klippaggregatets framkant.

1676 - 001 - 26.11.2021 Reparationsanvisningar - 39

Page 40

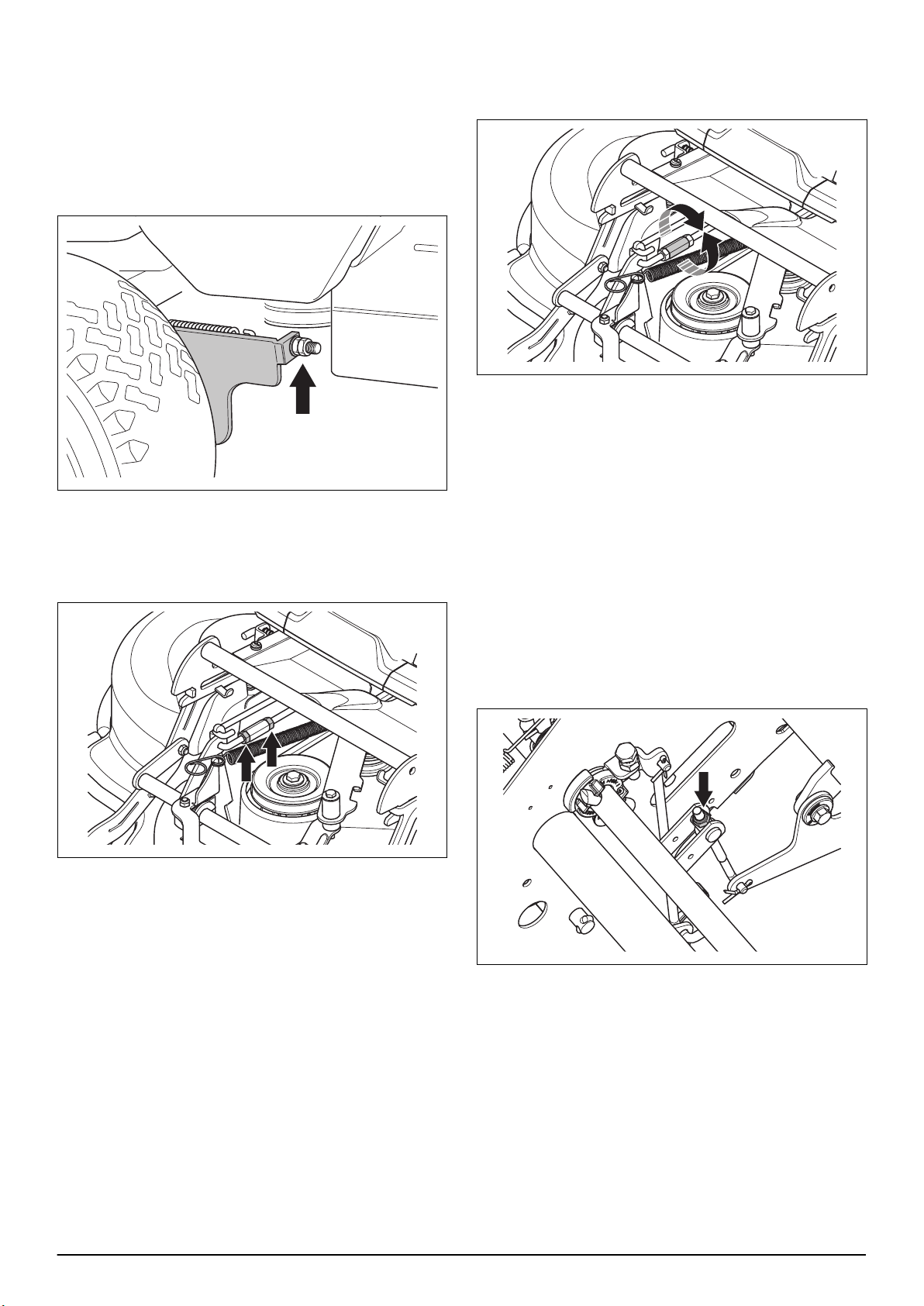

5. För att se till att det inte är någon belastning på stödhjulen ska du placera en träkloss mellan ramen och badrumsvågen.

6. För att justera marktrycket ska du vrida justerskruvarna som sitter bakom framhjulen på höger och vänster sida.

7. Vrid skruvarna åt höger eller vänster tills marktrycket är mellan 12 och 15 kg (26,5–33 lb).

3. Vrid justermuttern för att förlänga lyftstången eller göra den kortare. Förläng lyftstången för att lyfta kåpans bakkant. Gör lyftstången kortare för att sänka kåpans bakkant.

4. Dra åt låsmuttrarna på lyftstången när justeringen är klar.

9.6.4 Justera klippaggregatets parallellitet

1. Ta bort den främre kåpan. Se

sida 18

2. Lossa låsmuttrarna på lyftstången.

Ta bort frontkåpan på

5. Kontrollera parallelliteten. Se

klippaggregatets parallellitet på sida 10

6. Montera den främre kåpan.

Kontrollera

9.6.5 Justera klipphöjden

1. Se till att klipphöjdsstaget är anslutet till klippaggregatet.

2. Ställ in klipphöjdspaken på lägsta klipphöjd.

3. Ta bort höger fotstödsplatta och höger sidokåpa. Se

Ta bort kåporna på sida 18

4. Vrid justermuttern tills det inte finns något spel mellan klippaggregatet och klipphöjdsstaget.

5. Kontrollera klippaggregatets parallellitet. Se

Kontrollera klippaggregatets parallellitet på sida 10

Justera parallelliteten om det är nödvändigt. Se

Justera klippaggregatets parallellitet på sida 40

6. Kontrollera klippaggregatets marktryck. Se

Inspektera och justera marktrycket från klippaggregatet på sida 39

40 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 41

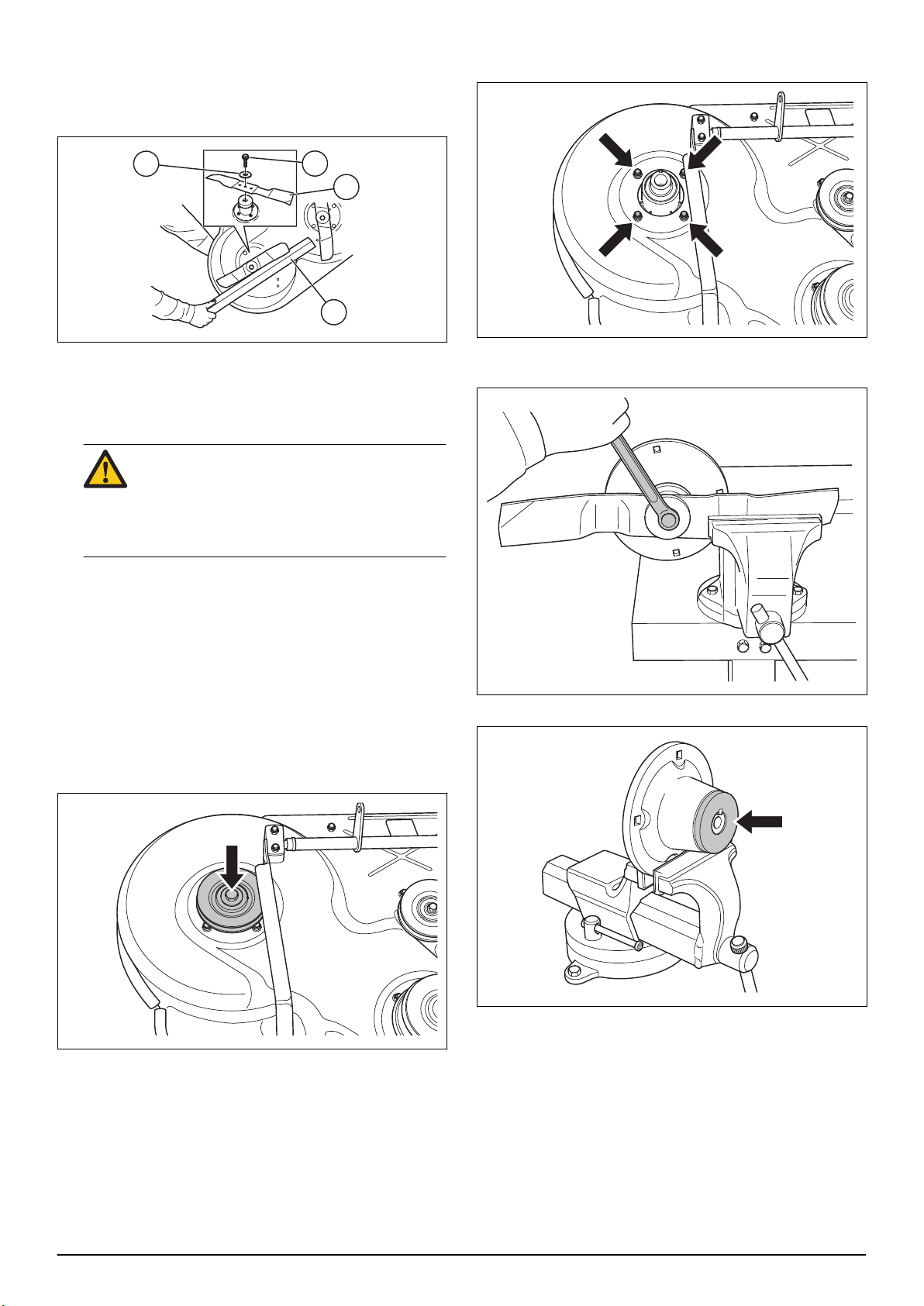

9.6.6 Byta knivar

1. Ta bort klippaggregatet. Se

klippaggregatet på sida 9

2. Lås kniven med en träkloss (A).

Ta bort och montera

5. Lossa de fyra skruvarna som håller fast knivlagret och ta bort lagerenheten från klippaggregatet.

3. Lossa och ta bort knivbulten (B), brickorna (C) och kniven (D).

4. Montera den nya kniven med de böjda ändarna i klippaggregatets riktning.

VARNING: Felaktig knivtyp kan göra att föremål matas ut från klippaggregatet och orsaka allvarliga skador. Använd endast de knivar som anges i

5. Fäst kniven, brickan och bulten. Dra åt bulten med rätt åtdragningsmoment. Se

sida 52

Tekniska data på sida

Åtdragningsmoment på

9.6.7 Demontera knivlagren

1. Ta bort kåporna på klippaggregatet.

2. Ta bort remmarna.

3. Ta bort skruvarna som håller linhjulet på plats. Lås kniven med en träklots.

4. Ta bort linhjulet. Använd en avdragare vid behov.

6. Placera lagerhuset i ett skruvstycke och ta bort kniven med brickor.

7. Ta bort skyddsbrickan.

1676 - 001 - 26.11.2021 Reparationsanvisningar - 41

Page 42

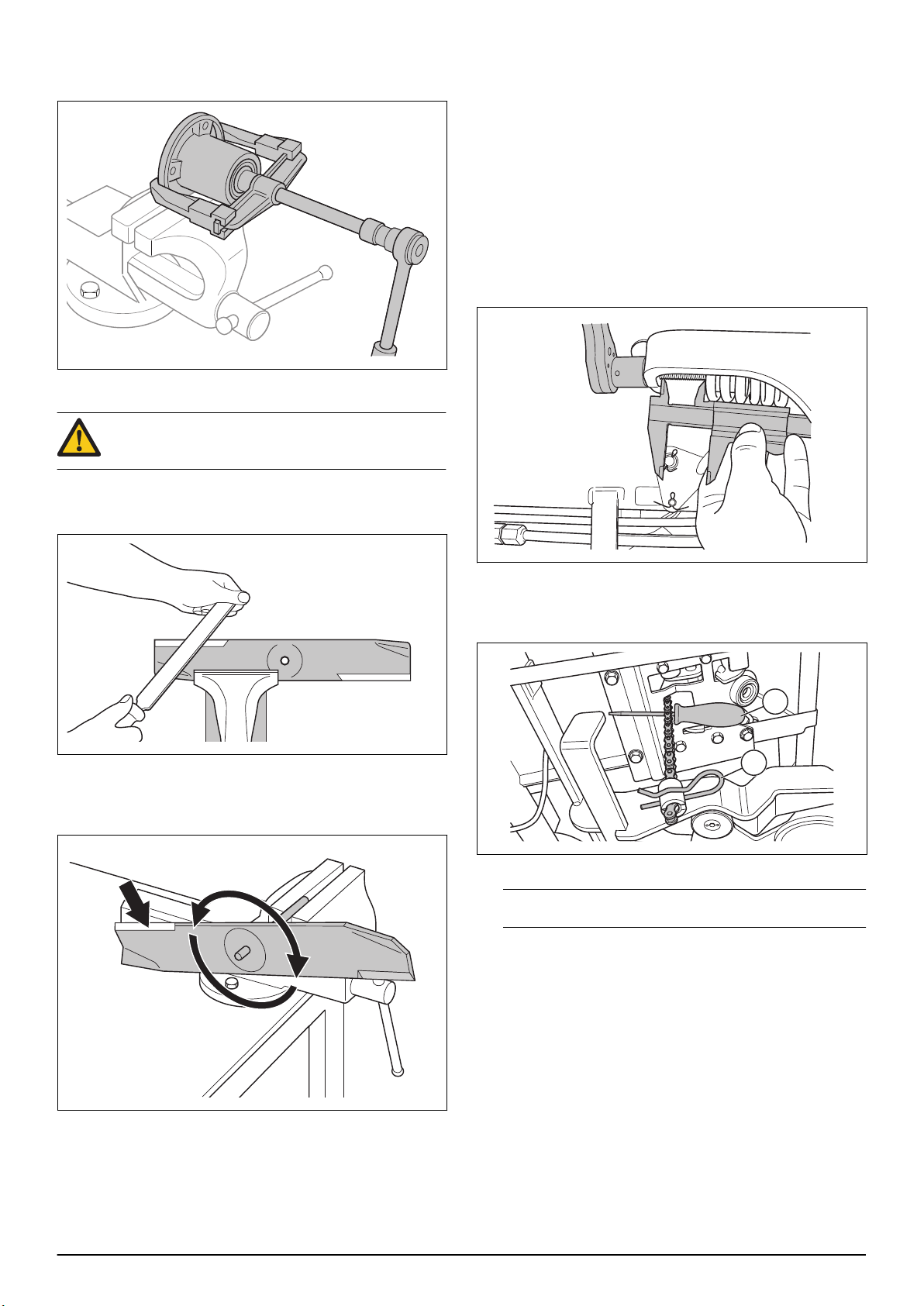

8. Gör ett märke på ena änden av axeln. Tryck ut axeln

med en avdragare. Knacka ut lagren och ta bort mellanlägget.

9.6.8 Slipa och balansera knivarna

VARNING: Använd skyddshandskar för att förhindra skador.

6. Om kniven roterar ska du ta bort material med filen i den ände av kniven som pekar nedåt. Gör detta tills kniven är korrekt balanserad.

7. Sätt fast knivarna.

9.7 Redskapsram

9.7.1 Ta bort redskapsramen

1. Ta bort klippaggregatet. Se

klippaggregatet på sida 9

2. Mät justerskruvarnas lägen. Anteckna värdena och använd dessa som utgångsvärde vid montering.

Ta bort och montera

1. Ta bort knivarna. Se

2. Sätt knivarna i ett skruvstycke.

3. Slipa knivarna med en fil.

4. Sätt fast en stång horisontellt i ett skruvstycke för att balansera knivarna.

Byta knivar på sida 41

3. Ta bort justerskruvarna för att lossa fjädrarna.

4. Sätt en liten skruvmejsel (A) genom kedjan för att förhindra att kedjan går in i ramen.

5. Lossa kedjan från redskapsramen. Notera: Gör en notering om stiftets (B) läge.

6. Ta bort de bakre ledskruvarna på redskapsramen bakom framhjulen.

9.7.2 Installera redskapsramen

1. Placera redskapsramen på rätt plats.

2. Montera redskapsramen i motsatt ordningsföljd mot borttagningen.

5. Placera knivens centrumhål på änden av stången.

3. Justera marktrycket. Se

marktrycket från klippaggregatet på sida 39

Inspektera och justera

42 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 43

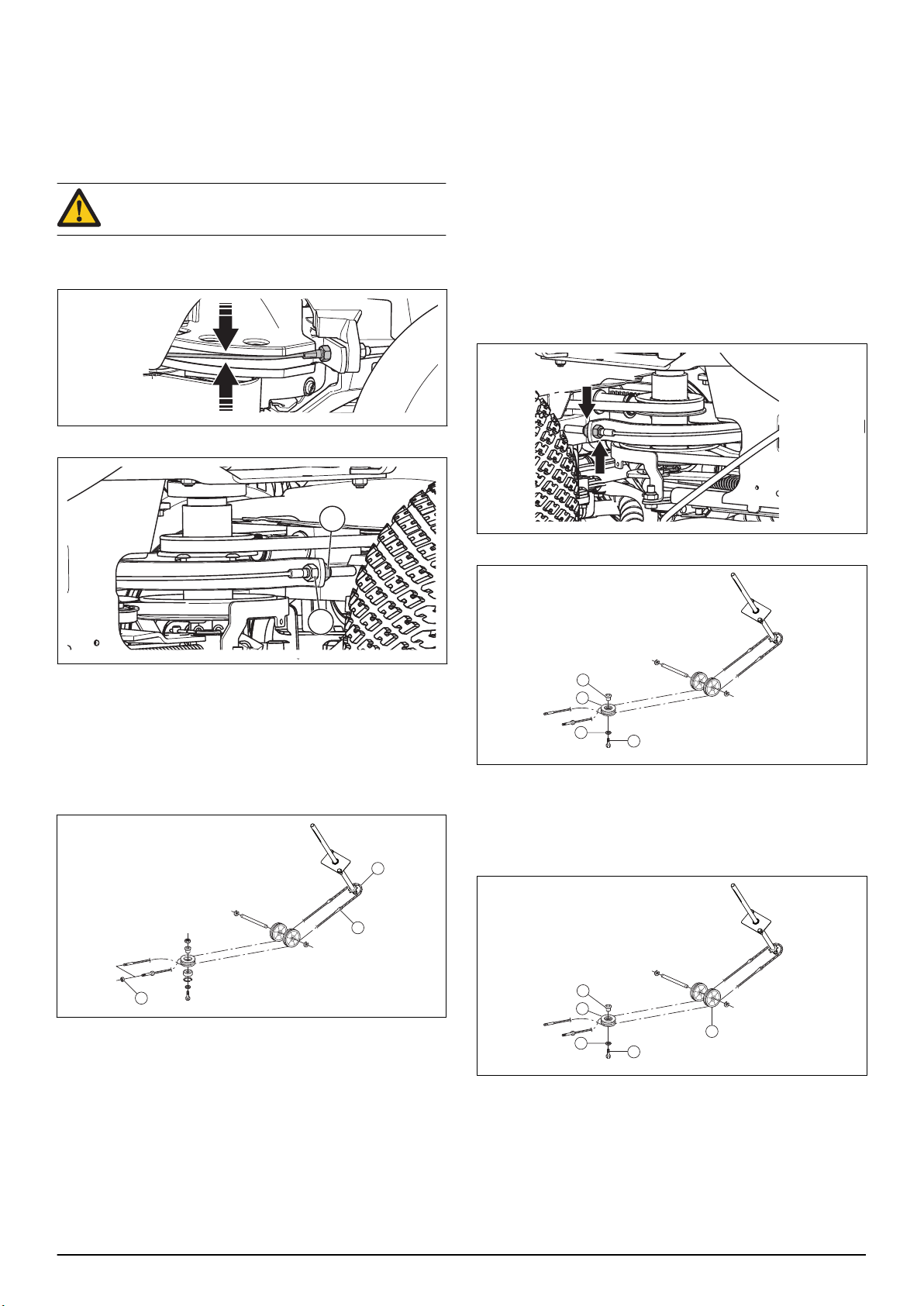

9.8 Styrning

9.8.1 Inspektera och justera styrvajrarna

Styrvajrarnas spänning kan minska efter en tid. Det leder till att rattinställningen ändras.

Inspektera och justera styrvajrarna på följande sätt:

OBSERVERA: Dra inte åt vajrarna för hårt.

1. Kontrollera att styrvajrarna kan flyttas manuellt 5 mm upp eller ner på styrkransen.

2. Lossa låsmuttrarna (A) om styrvajrarna är för lösa.

4. Anslut den nya vajern till den använda vajern om de använda vajrarna inte har kapats.

5. Dra ut de använda vajrarna från ramen för att sätta de nya vajrarna i ramen.

6. Se till att ratten är i mittläge när bakhjulen står i mittläge. Annars ska du återställa kedjan på styrningens drev på rattstolpen eller justera styrvajern.

9.8.3 Ta bort styrvajerhjulet

1. Ta bort ramtunnelns kåpa. Se

Ta bort kåporna på

sida 18

2. Ta bort muttrarna på den bakre änden av styrvajrarna.

3. Håll i vajern med en skiftnyckel och dra åt justermuttrarna (B).

4. Undersök vajerspänningen.

5. Dra åt låsmuttrarna när vajern är korrekt spänd.

9.8.2 Byta ut styrvajern

3. Ta bort skruven (A) och brickan (B).

4. Ta bort styrvajerhjulet (C) och bussningen (D).

9.8.4 Sätta fast styrvajerhjulet

1. För skruven (A) genom brickan (B), styrvajerhjulet (C) och bussningen (D).

1. Koppla loss justermuttrarna från styrvajrarna (A). Se

Byta ut styrvajern på sida 43

. Håll i vajrarna med en skiftnyckel när vajrarna ansluts för att se till att de inte tvinnas.

2. Ta bort tunnelkåpan. Se

3. Koppla loss styrvajrarnas främre anslutning (B) vid styrkedjan (C).

1676 - 001 - 26.11.2021 Reparationsanvisningar - 43

Ta bort kåporna på sida 18

2. Sätt fast skruven (A) på det bakre hålet i ramen.

3. Sätt tillbaka vajrarna under styrvajerrullarna (E) under tunnelkåpan.

4. Spänn och justera styrvajrarna. Se

justera styrvajrarna på sida 43

Inspektera och

Page 44

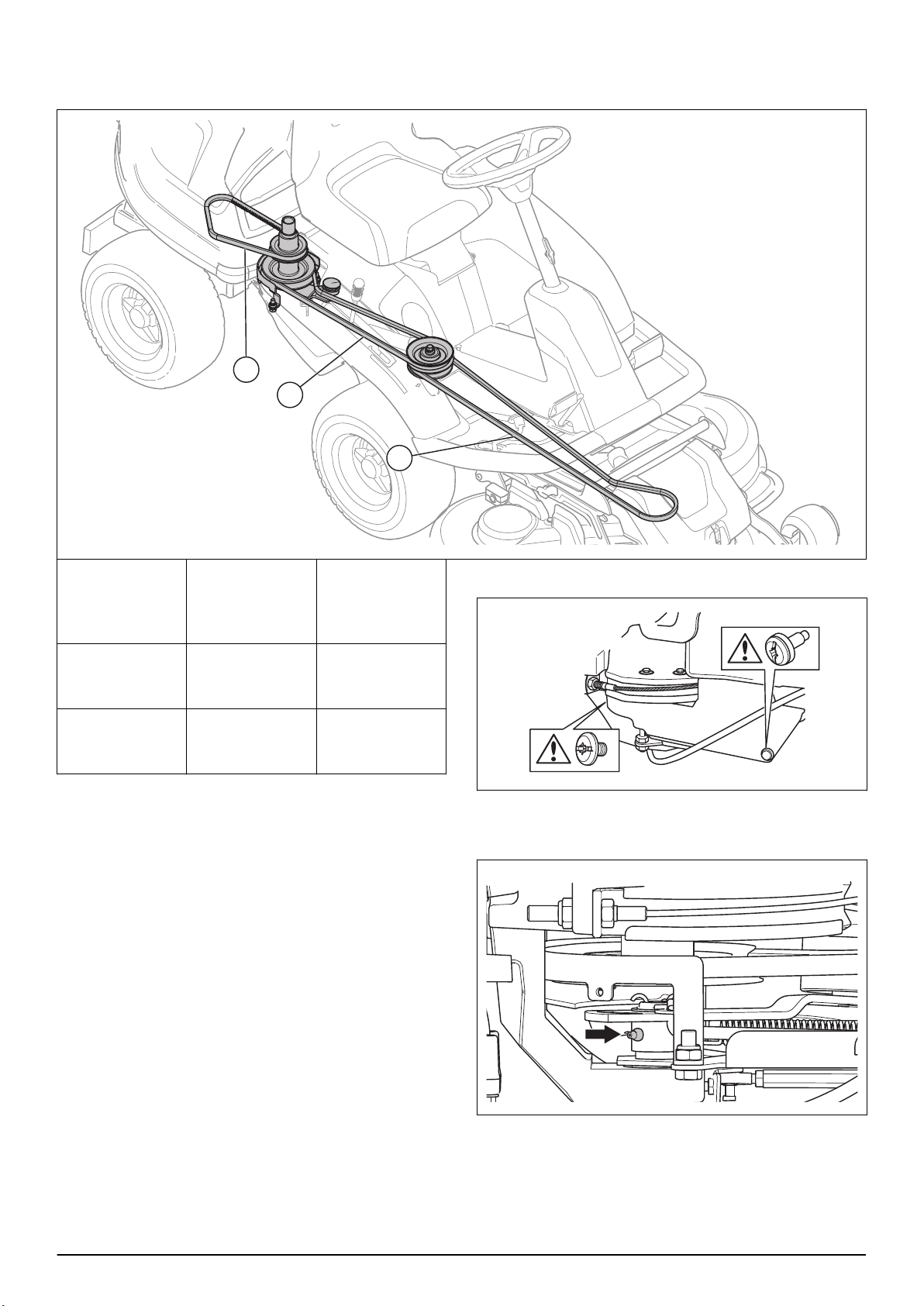

9.9 Remmar

9.9.1 Remmar – översikt

Motorns spänn-

Rem 1

Rem 2 Huvudrem

Rem 3 Utrustningsrem

Transmissionsrem

rulle till transmissionens spännrulle

Motorns spännrulle till mellanliggande spännrulle

Mellanliggande spännrulle till klippaggregat

9.9.2 Smörja remsträckaren

Remsträckaren måste smörjas regelbundet med molybdendisulfidfett av god kvalitet.

1. Ta bort de två skruvarna som håller remkåpan på plats, och ta bort kåpan.

2. Smörj med fettspruta via smörjnippeln på höger sida, under det nedre remhjulet. Smörj tills fett kommer ut på baksidan av smörjnippeln.

3. Montera remkåpan och dra åt de två skruvarna.

44 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 45

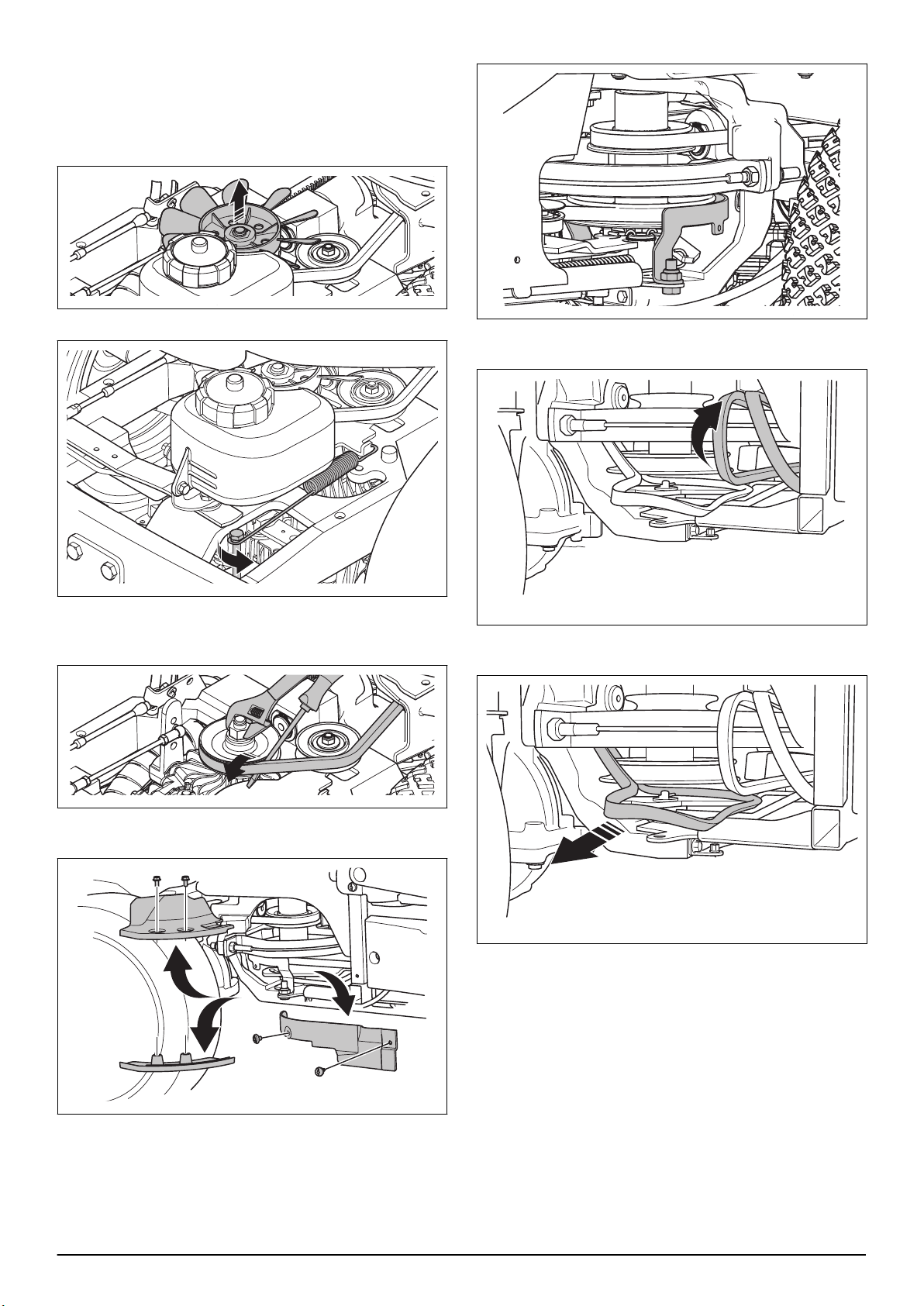

9.9.3 Ta bort transmissionsremmen

1. Lyft upp klippaggregatet.

7. Ta bort remstyraren på huvudremmen.

2. Tag bort transmissionskåpan. Se

transmissionskåpan på sida 19

3. Ta bort fästringen och ta bort kylfläkten.

4. Haka ur fjädern på remspännaren.

Ta bort

8. Dra ut huvudremmen från motorns remskiva och lägg den åt sidan.

5. Ta bort transmissionsremmen från den hydrostatiska transmissionens remskiva med en skruvmejsel och en skiftnyckel.

6. Ta bort motorns remskivekåpor på vänster och höger sida av produkten.

9. Dra loss transmissionsremmen från motorns remskiva och för den under motorremskivan.

10. Dra ut transmissionsremmen genom öppningen under pivålagringen och mot den hydrostatiska transmissionens remskiva.

9.9.4 Installera transmissionsremmen

1. Dra transmissionsremmen genom öppningen under pivålagringen mot den hydrostatiska transmissionens remskiva.

2. Dra transmissionsremmen under motorremskivan och sätt den på motorremskivan.

1676 - 001 - 26.11.2021 Reparationsanvisningar - 45

Page 46

3. Sätt transmissionsremmen på den hydrostatiska transmissionens remskiva och på remspännaren.

4. Sätt dit kylfläkten och fästringen för kylfläkten.

9.9.5 Ta bort och montera huvudremmen

1. Ta bort den bakre remstyraren på huvudremmen.

2. Ta bort huvudremmen och sätt dit en ny.

5. Kontrollera att huvudremmen är korrekt monterad på den främre remskivan.

6. Fäst huvudremmen på motorns remskiva.

7. Sätt remstyraren på huvudremmen.

8. Sätt fast fjädern.

3. Montera och justera in remstyraren mot nedre remmen i motorremskivan.

4. Mät avståndet mellan remsträckaren och remstyraren. Rätt avstånd är 17 +/– 5 mm. Kontrollera och justera remsträckaren.

5. Justera remsträckaren med justerskruven om avståndet inte är 17 +/– 5 mm.

46 - Reparationsanvisningar 1676 - 001 - 26.11.2021

Page 47

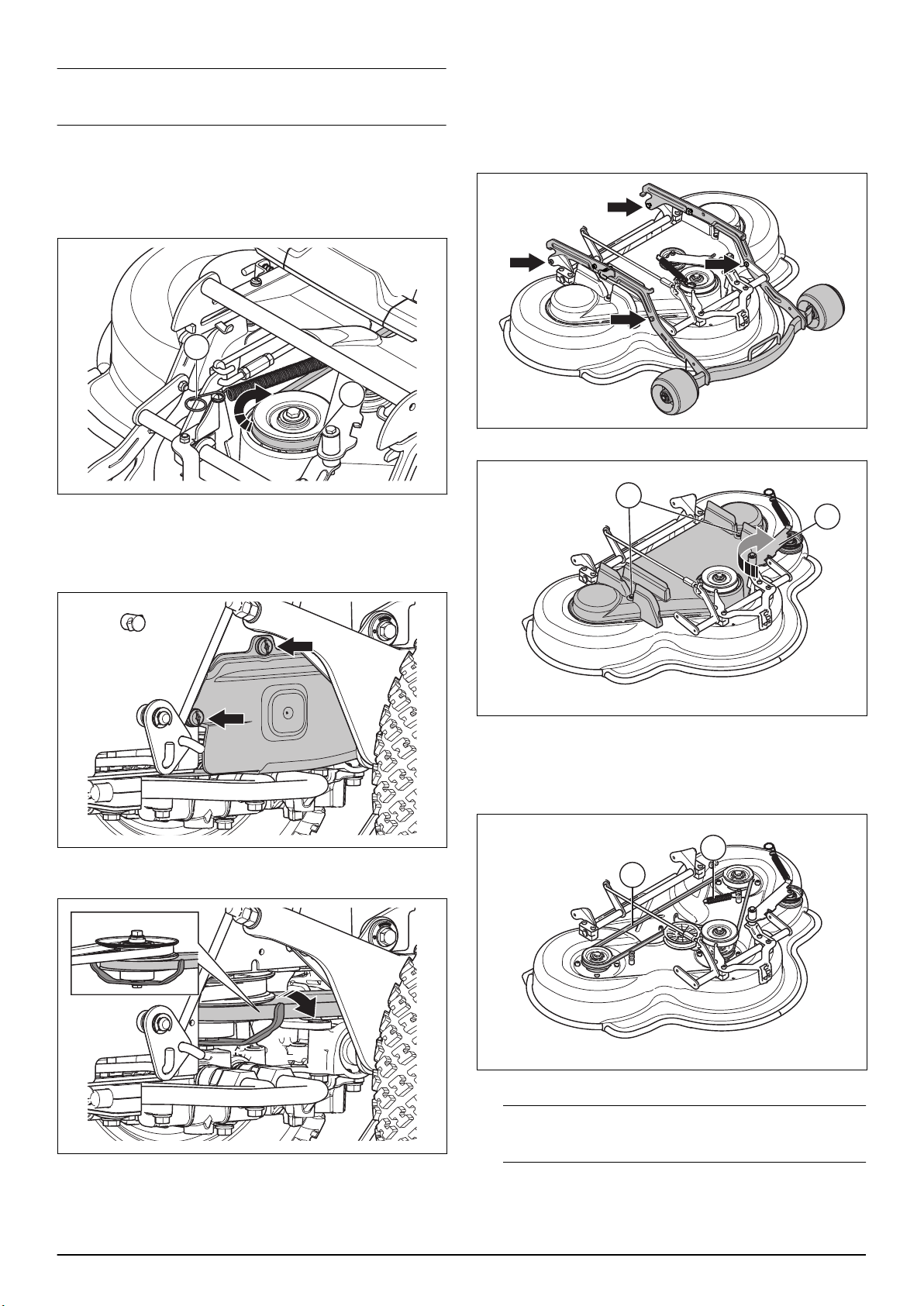

9.9.6 Byta ut utrustningsremmen

8. Installera i omvänd ordningsföljd.

Notera: Ta bort utrustningsremmen när du ansluter ett snöblad på produkten.

1. Sänk ner klippaggregat.

2. Ta bort den främre kåpan. Se

sida 18

3. Lossa på remspännaren (A).

4. Ta bort utrustningsremmen (B) från klippaggregatet.

Ta bort frontkåpan på

9.9.7 Byta ut remmen på klippaggregatet

1. Ta bort klippaggregatet. Se

klippaggregatet på sida 9

2. Ta bort de fyra skruvarna och lyft ramen.

3. Vrid spännhjulet (A) åt sidan.

Ta bort och montera

5. Ta bort de två skruvarna på den mellanliggande linhjulskåpan och ta bort den mellanliggande linhjulskåpan.

6. Ta bort utrustningsremmen från mellanliggande linhjul.

4. Ta bort de två skruvarna (B) på klippaggregatkåpan och ta bort klippaggregatkåpan.

5. Lossa remspänningsfjädern (A) och ta bort remmen (B).

7. Dra bort utrustningsremmen från produkten.

6. Montera den nya remmen i omvänd ordningsföljd. Notera: En dekal på insidan av klippaggregatet visar

hur remmen monteras.

1676 - 001 - 26.11.2021 Reparationsanvisningar - 47

Page 48

10 Felsökning

10.1 Felsökningsschema

Fel Möjlig orsak Steg Felsökning Förfarande Startmotorn

startar inte när tändningen vrids till START.

Klippaggregatet har sänkts.

Parkeringsbromsen inte ilagd.

Låg batterispänning.

Defekt startrelä. 6 Kontrollera den tunna bruna kabeln mellan stoppkon-

1 Se till att lyftspaken är i det övre läget. Flytta lyftspaken

2 Kontrollera parkeringsbromsen. Lägg i parker-

3 Se till att 15 A-säkringen inte är skadad. Byt ut säkringen. 4 Mät batterispänningen, >12,0 V. Ladda batteriet. 5 Mät spänningen i den röda kabeln ansluten till stopp-

kontakten. Spänningen måste vara densamma som batterispänningen.

takten och startreläet.

7 Kontrollera den svarta kabeln mellan startreläet och

batteriets minuspol (–).

8 Mät spänningen i den tunna bruna kabeln till startre-

läet. När nyckelbrytaren vrids till läget START måste det vara samma spänning i kabeln och batteriet.

9 Mät resistansen i reläet. Den måste vara 3,7–4,2 Ω. Byt ut startre-

till det översta läget om det behövs.

ingsbromsen.

Reparera kabeln eller byt ut kablaget.

Byt ut stoppkontakten.

läet.

Startmotorn fungerar men produkten startar inte.

Parkeringsbromens mikrobrytare är defekt.

Defekt mikrobrytare för lyftspak.

Fel ledningsdragning.

10 Kontrollera parkeringsbromsens mikrobrytare. Byt ut mikrobry-

taren.

11 Kontrollera att mikrobrytaren ändrar läge när lyftspa-

ken lyfts upp.

12 Mät resistansen mellan den tunna svarta kabeln till

startreläet och batteriets minuspol. Om parkeringsbromsen är ilagd och lyftspaken är i det övre läget måste resistansen vara låg.

13 Mät resistansen mellan den svarta kabeln till startre-

läet och kontakten till kablaget till pedalplattans stift

1. Resistansen måste vara låg.

14 Mät resistansen mellan kablaget till pedalplattans

stift 5 och den negativa batteripolen. Resistansen måste vara låg.

15 Mät resistansen mellan kablaget till pedalplattans

stift 2 och den negativa batteripolen. Om lyftspaken är i det övre läget måste resistansen vara låg.

16 Kontrollera att jordpunkten på motorn är ordentligt åt-

dragen.

1 Kontrollera att den gula kabeln till motorn får spän-

ning från batteriet när nyckelbrytaren är i läget tändning.

2 Kontrollera att jordpunkten på motorn är ordentligt åt-

dragen.

Byt ut mikrobrytaren.

Gå till nästa steg.

Reparera kabeln eller byt ut kablaget.

Dra åt jordkabeln.

Reparera kabeln eller byt ut kablaget.

Dra åt jordkabeln.

48 - Felsökning 1676 - 001 - 26.11.2021

Page 49

Fel Möjlig orsak Steg Felsökning Förfarande Produkten stan-

nar när parkeringsbromsen är lossad.

Produkten stannar när föraren reser sig upp från sätet med parkeringsbromsen ilagd.

Produkten stannar inte när föraren reser sig upp sätet utan att lossa parkeringsbromsen.

Defekt säkerhetsgrepp.

Lyftspaken i sänkt läge.

Parkeringsbromens mikrobrytare är defekt.

Defekt säkerhetsgrepp.

1 Mät resistansen mellan den svarta kabeln till motorn

och jorden. Utan förare i sätet måste resistansen vara låg. Resistansen måste vara hög när det finns en förare i sätet.

1 Kontrollera att mikrobrytaren ändrar läge när lyftspa-

ken lyfts upp.

2 Kontrollera parkeringsbromsens mikrobrytare. Byt ut mikrobry-

1 Kontrollera parkeringsbromsens mikrobrytare. Byt ut mikrobry-

2 Mät resistansen mellan den svarta kabeln till motorn

och jorden. Utan förare i sätet måste resistansen vara låg. Resistansen måste vara hög när det finns en förare i sätet.

Kontrollera säkerhetsgreppet och kontakten, och byt vid behov

Byt ut mikrobrytaren.

taren.

Kontrollera säkerhetsgrepp och kontakter, och byt vid behov.

1676 - 001 - 26.11.2021 Felsökning - 49

Page 50

11 Tekniska data

11.1 Tekniska data

R 214T R 214TC Mått Längd utan klippaggregat, mm 1 942 1 942 Bredd utan klippaggregat, mm 883 883 Längd med klippaggregat 1, mm 2 227 2 227 Bredd med klippaggregat 1, mm 994 994 Höjd, mm 1 131 1 131 Vikt utan klippaggregat, med tom tank, kg 207 207 Vikt med klippaggregat 1, med tom tank, kg 243 243 Hjulbas, mm 887 887 Spårvidd fram, mm 711 711 Spårvidd bak, mm 627 627 Däckdimensioner 170/60-8 170/60-8 Lufttryck, bak – fram, kPa / bar / PSI 60 / 0,6 / 8,5 60 / 0,6 / 8,5 Max. lutning, grader ° 10 10 Motor Fabrikat/Modell Husqvarna/HV586AE Husqvarna HV586AE Nominell motoreffekt, kW Slagvolym, cm

11,3 11,3

586 586 Max. motorvarvtal, varv/min 2900 ± 100 2900 ± 100 Max. hastighet framåt, km/h 9 9 Max. hastighet bakåt, km/h 6 6 Bränsle, minsta oktantal 91 91 Tankvolym, liter 12 12 Olja Klass SF, SG, SH eller SJ

SAE40, SAE30, SAE10W-30,

SAE10W-40 eller SAE5W-20

Klass SF, SG, SH eller SJ SAE40, SAE30, SAE10W-30,

SAE10W-40 eller SAE5W-20 Oljevolym inkl. filter, liter 1,6 1,6 Oljevolym exkl. filter, liter 1,4 1,4 Startmotor Elstart 12V Elstart 12V Transmission Varumärke Tuff Torq Tuff Torq Modell K46H K46H Olja, klass SF-CC SAE 10W/30 SAE 10W/30

Uppmätt med klippaggregat Combi 94

Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.

50 - Tekniska data 1676 - 001 - 26.11.2021

Page 51

R 214T R 214TC Elsystem Typ 12 V, minusjordat 12 V, minusjordat Batteri 12 V, 24 Ah 12 V, 24 Ah Tändningsstift Husqvarna HQT-7 Husqvarna HQT-7 Elektrodavstånd, mm / inch 0,75 / 0,030 0,75 / 0,030 Klippaggregat Typ Combi 94 Combi 94

Combi 103

Emission av buller

R 214T R 214TC Ljudeffektnivå, uppmätt dB(A) Combi 94 97 97 Combi 103 98 – Ljudeffektnivå, garanterad dB(A) Combi 94 98 98 Combi 103 99 –

Ljudnivåer

R 214T R 214TC Ljudtrycksnivå vid användarens öra, dB(A) Combi 94 85 85 Combi 103 86 –

Vibrationsnivåer Vibrationsnivå i ratten, m/s Vibrationsnivå i sätet, m/s

R 214T R 214TC

1,9 1,9

0,29 0,29

Klippaggregat Combi 94 Combi 103 Klippbredd, mm 940 1 030 Klipphöjd, 10 lägen, mm 25–75 25–75 Vikt, kg 36 43 Klinga Knivlängd, mm 358 388 Artikelnummer 579 65 25-10 504 18 82-10

VARNING: Att använda ett klippaggregat som inte är godkänt för produkten kan leda till att föremål matas ut med hög hastighet och kan orsaka allvarliga skador. Använd inte andra typer av klippaggregat än de som anges i den här manualen.

Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG.

Ljudtrycksnivå enligt SS-EN ISO 5395. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardavvikelse) på 1,2 dB(A).

Vibrationsnivå enligt SS-EN ISO 5395. Redovisade data för vibrationsnivå har ett typiskt statistiskt spridningsmått (standardavvikelse) på 0,2 m/s2 (ratt) samt 0,8 m/s2 (säte).

1676 - 001 - 26.11.2021 Tekniska data - 51

Page 52

11.2 Kontrollpunkter och spel

Kontrollpunkter Parallellitet klippaggregat med klipphöjd i läge 1 ± 2 mm/± 0,079 tum Kontroll av klipphöjden i läge 1 25 ± 2 mm/0,98 ± 0,079 tum Avstånd mellan stödplåt och drivrem 3–6 mm/1/8–1/4 tum Avstånd remspännarens hävarm och remstyraren, frikop-

plat aggregat

Spel Bromsvajer 1 mm/0,040 tum Kabel för den hydrostatiska transmissionens pedaler 0 mm/0 tum

17 ± 5 mm/7/16 tum ± 3/16 tum

11.3 Åtdragningsmoment

Åtdragningsmoment Medbringare styrning 5–10 Nm/3,5–7 lbft Linskiva styrvajer 20–30 Nm / 14-21 lbft Remskiva 45-50 Nm / 32-36 lbft Knivar M10 bult 45-50 Nm / 32-36 lbft Knivlagring 20–25 Nm / 14-18 lbft Remsträckare 15–25 Nm/10–18 lbft Fästskruvar motor 20–25 Nm / 14-18 lbft Fästskruvar växellåda 20–25 Nm / 14-18 lbft Motorremskiva 70–80 Nm / 50-56 lbft

52 - Tekniska data 1676 - 001 - 26.11.2021

Page 53

1676 - 001 - 26.11.2021 Tekniska data - 53

Page 54

54 - Tekniska data 1676 - 001 - 26.11.2021

Page 55

1676 - 001 - 26.11.2021 Tekniska data - 55

Page 56

114 27 79-01

2021-12-02
