Bruksanvisning
S
N
Käyttöohjeet
Brugsanvisning
FLÄKT • LIESITUULETIN • EMHÆTTE
F
DK
821 27 57-04
QC 521, QC 621, QC 721
SERVICE
50 dBA
Fläkten är tillverkad i moduler, vilket underlättar vid service.
S
Ventilatoren er bygget opp av moduler slik at det kun er nødvendig å bytte små detaljer ved eventuelt behov for service.
N
Emhætten er fremstillet i moduler, så de enkelte dele kan udskiftes ved hætter evt. service.
DK
Liesituuletin on moduulirakenteinen siten, että huollon yhteydessä pitää vaihtaa vain pieniä osia.
FI
Fläkten kan förses med ett TVÄTTBART högeffektivt kolfilter.
S
Ventilatoren kan utstyre s med et meget effektivt, VASKBART kullfilter.
N
Emhætten kan monteres med VASKBART højeffektivt kulfilter.
DK
Liesituulettimessa voidaan käyttää PESTÄVÄÄ korkeatehoista hiilisuodatinta.
FI
Ytbehandlingen har skett med lösningsme de l sfri pul verlackering.
S
Ventilatoren er overflatebehandlet med pulverlakk uten løsningsmidler.
N
Lakeringen er foretaget med pulverlak som er fri for opløsningsmiddel.
DK
Pintakäsitelty liuotinvapaalla jauhemaalilla (polttomaalaus).
FI
Fläkten är 2 till 3 gånger tystare än all a and r a k ök s flä k tar.
S
Ventilatoren er 2 til 3 ganger mer stillegående enn andre ventilatorer.
N
Emhætten lyder 2-3 gange svagere end alle andre emhætter.
DK
Liesituuletin on 2-3 kertaa hiljaisempi kuin muut liesituulettimet.
FI
75 W 11 W
Fläkten har lågenergilysrör på 11 W. Detta motsvarar en normal glödlampa på 75 W.
S
V entilatoren har lavenergi lysrør på 11 W. Lysmessig tilsvarer dette en vanlig glødelampe på 75 W.
N
Emhætten har lavenergilysstofrør på 11 W. Dette svarer til en alm. glødetrådspære på 75 W.
DK
Liesituulettimessa on 11 W energiansäästölamppu, joka vastaa 75 W normaalia hehkulamppua.
FI
Fabriken källsorterar: Plåt, wellpapp, trä, papper och cellplast.
S
Fabrikken kildesorterer sitt avfa ll. Stål, tre, papir, papp og plast.
N
Fabrikken sorterer affald: Metal, pap, træ, papir og plas t.
DK
Tehdas kierrättää: Pellit, pakkausmateriaalin, puun, paperin ja muovin.
FI
2
S
Innehållsförteckning
Säkerhetsinformation...................................................................4
Beskrivning av köksfläkten .........................................................5
Så här använder du din fläkt....... ........ ......................................6
Skötsel och rengöring...................................................................6
Om fläkten inte fungerar............................................................8
Tekniska data.................................................................................9
Installation....................................................................................10
N
Innholdsfortegnelse
Sikkerhetsforskrifter...................................................................13
Beskrivelse av ventilatoren.......................................................14
Bruk av ventilatoren ..................................................................15
Vedlikehold og Rengjøring.........................................................15
Dersom ventilatoren ikke fungerer........................................17
Tekniske data..............................................................................18
Installasjon....................................................................................19
DK
Indholdsfortegnelse
Sikkerhedsinformation...............................................................22
Beskrivelse af emhætten............................... ........ ........ ...........23
Sådan benyttes emhætten.......................................................24
Vedligeholdelse og rengøring...................................................24
Hvis emhætten ikke fungerer.............................................. ....26
Tekniske data..............................................................................27
Installation....................................................................................28
FI
Sisällysluettelo
Turvallisuustietoa........................................................................31
Liesituulettimen kuvaus............................................................32
Liesituulettimen käyttö..............................................................33
Hoito ja puhdistus................................... ........ ...........................33
Jos liesituuletin ei toimi .............................................................35
Tekniset tiedot.......................................................... ...................36
Asennus.........................................................................................37
3
Sikkerhetsforskrifter
Ventilatoren må bare brukes i privathusholdninger og til normal husholdningsbruk. Den oppfyller internasjonale
sikkerhetsf or skrifter og kvalit et sstandarder. Al le si kkerhetstilt ak k an likevel ikke fjerne absolutt all f are for ulykker.
Les derfor nøye gjennom anvisninger, råd og advarsler før du installerer og begynner å bruke ventilatoren.
Vær spesielt oppmerksom på tekster med en varseltrekant, for å unngå skader på personer eller eiendom. Husk
å ta vare på instruksjonsboken, som må følge med dersom ventilatoren selges eller overlates til en annen person.
Ved bruk
• La aldri frityrkoking, smelting av fett, parafin
eller annet lettantenn elig materiale stå uten
tilsyn. Ved en eventuell brann: Slå umiddelbart
av kjøkkenventilato ren og komfyr en. OBS! Kvel
ilden med et lokk. Bruk aldri vann.
• Flambering bør ikke skje under ventilatoren.
Dette kan forårsake brann. Tenk også på at
stekefett kan ta fyr ders om det blir overopph etet.
La aldri en stekepanne stå på uten tilsyn.
• Ventilatorens fettfilter skal rengjøres regelmessig for å unngå at det kan dryppe fett ned på
kokesonen og forårsake brann. Se videre under
overskriften “Vedlikehold og rengjøring” i
instruksjonsboken.
Ved skroting
• Hindre at det skjer ulykker med den kasserte
ventilatoren. Ta ut støpselet og kapp deretter
kabelen der den kommer ut fra ventilatoren.
Kontakt eventuelt din k ommune om hvor d u kan
kaste ventilatoren.
Ved installasjon og service
• Elektriske installasjoner/tilkoblinger skal
utføres av autorisert personell. Montering skal
gjøres av kyndig person. Ar beid utført av person
uten tilstrekkelig kunnskap kan forringe produktet eller føre til skade på person og/eller
eiendom.
• Minste tillatte avstand fra ventilatorens underside til elektrisk komfyr eller ovn er 40 cm,
og til gasskomfyr eller ovn 65 cm.
• Påse at tilførselskabelen ikke kommer i klem
ved installasjonen.
• Ventilatoren er elektrisk frakoblet kun når
pluggen eller sikringene er tatt ut.
• De lover og regler som gjelder for hvordan
utblåsningsluften skal ledes bort, må overholdes. Utblåsningsluften må f.eks. ikke ledes
inn i en røykkanal som brukes til avledning av
røykgasser fra enheter med andre energikilder
enn elektrisk str øm, som f.eks. oljefyrt kjel eller
vedovn.
Hvordan bruke anvisningene
Følgende symboler vil bli br ukt i tekst en for å led e deg
gjennom bruksanvisningen:
Sikkerhetsforskrifter
Miljøinformasjon
13
Beskrivelse av ventilatoren
Ventilatoren
1
2
4
5
1. Utblåsning
2. Motorhus
3. Fettfilter
4. Belysning
5. Kontrollpanel
Tilbehør
Dette følg er med ventilatoren:
•Monteringsmal: Mal for montering på vegg og
under overskap (T rykt på emballasjen).
• Monteringssett: 4 st. 4x60 mm skruer, 4 st.
M5x30 mm skruer, 4 st. 5,3x15 mm skiver, 4 st.
5,3x10 mm skiver, 4 st. M5 mm mutrer, 4 st.
distansestykke, 4 st. dekkplugger, 2 st. festekonsoller, 2 st. kaldras spjeld.
• Kaldras spjeld.
• Bruksanvisning.
3
Funksjoner
To system er mulige:
• For utblåsing via kanalsett (ekstrautstyr) og
kanal.
• Resirkulasjon av luften gjennom kullfilter
(ekstrautstyr).
Advarsel! Utblåsingsluften må ikke lede inn i
en kanal som benyttes for røykgasser fra ovn
eller fyranlegg som benytter annen energiform
en elektrisitet som feks. ved eller parafin.
Følgende bestilles gjennom forhandleren:
• Kanalsett: Siden ventilatoren tilsluttes til venti-
lajonskanal, brukes det ved monteringen et
kanalsett som kjøpes som ekstra utstyr.
PNC 391 414 201.
• LONG LIFE kullfilter: Kullfilter skal brukes når
viften er koplet til et system for resirkulering.
For nyinstallasjon: PNC 391 834 201 (50 cm),
391 834 200 (60/70 cm).
For utskifting (etter ca. 3 år): PNC 391 837 001
(50 cm), 391 837 000 (60/70 cm).
• Ventilasjonsrist: Ventilasjonsrist for bruk ved
kullfiltedrift. PNC 391 433 101.
14
Bruk kullfilter. Ved bruk av kullfilter renses
luften i viften, og den oppvarmede luften forbli r
i huset. Et godt råd er å bruke kullfilter om
vinteren og vanlig avtrekk om sommeren.
Bruk av ventilatoren
Ventiler riktig
For at ventilatoren skal fungere helt riktig, må det
dannes et undertrykk på kjøkkenet. Hold derfor
kjøkkenvinduene lukket mens ventilatoren går. Åpne
gjerne vinduet i et rom ved siden av når ventilatoren
brukes.
Viktig å vite
Dersom ventilatoren br ukes sa mti dig med e n peis eller
ovn som tar sin luft inne i rommet, kan det oppstå
undertrykk slik ut røyk trekkes inn i rommet. Sørg da
for å åpne et vindu e.l. slik at peisen/ovnen får
tilstrekkelig med luft. Gje lder ikke dersom ventilatoren
benyttes med kullfilter.
Kjør ikke viften på for høy hastighet. De lave
hastighetene er effektive ved vanl ig matlagning.
De høye hastighetene bør kun brukes dersom
maten blir svidd eller ved kraftig matos.
Kontrollpanelen
Hastighetsreguleringen er plassert foran på
ventilatoren (se skisse).
For å oppnå de beste resultater, vil vi anbefale lav
hastighet ved normal bruk og høy hastighet ved større
konsentrasjoner av os og damp.
Knapp for Start og Stopp.
Knapp for hastighetsregulering.
Knapp for intensivhastighet.
Intensivinnstillingen går i 5 minutter. Tiden for
intensivhastigheten kan variere noe, og kan ikke
endres. Hvis du vil a vbryte in tensivi nnstill ingen før
tiden har gått ut, trykker du på intensivknappen en
gang til. Hvis ventilatoren var slått på da
intensivinnstillingen ble startet, vil den gå tilbake
til den tidliger e valgte has tighete n når tiden har gått
ut, eller hvis i ntensivinnstillingen blir avbrutt. Hvis
ventilatoren var s lått av f ør intensi vinnstilli ngen ble
startet, vil den bli slått av igjen automatisk når tiden
har gått ut. Bruk gjerne Intensiv som ettergange
etter at matlagingen er avsluttet.
Knapp for lys.
Start ventilatoren noen minutter før matlagingen skal
begynne, slik at det dannes et undertryk k på kjøkkenet.
Når matlagingen er ferdig, bør ventilatoren gå i
ytterligere 15 minutter, eller til os og damp er borte.
Vedlikehold og Rengjøring
Steng alltid av strømmen til ventilatoren ved å
trekke ut kontakten eller ta ut sikringen før
rengjøring.
Utvendig rengjøring
Ventilatorens yttersi de rengjøres med en fuktig klut og
mildt rengjøringsmiddel. Bruk ikke etsende, ripende
eller brannfarlige midler ved rengjøringen. Påse at
rester fra vaskefillen eller lignende ikke blir sittende
igjen i viften.
Rengjør filteret ofte. Fettbelegget i filteret og
kanalen ut gjør brannfare dersom man f.eks.
skulle glemme å slå av en kokeplate (eller ved
annen overoppheting).
Rengjør filtret ofte. Dette minsker
motorbelastningen, og øker dermed viftens
sugeeffekt.
15
Rengjøring/bytte av kullfilter
LONG LIFE kullfilteret kan til forskjell fra andre
kullfiltre rengjøres og brukes på nytt. Ved normal bruk
skal filteret rengjøres hver annen måned. Den beste
måten å vaske filteret på er i oppvaskmaskinen på
høyeste temperatur og med vanlig maskinoppvaskmiddel. Filteret bør vaskes separat for at
matrester ikke skal feste seg til filteret og senere
forårsake dårlig lukt. For å aktivere kullet igjen skal
filteret tørkes i ovn. Velg over-/undervarme med
temperatur max. 100 °C og la filteret tørke i 10
minutter. Se også instruksjonen som følger med
filteret.

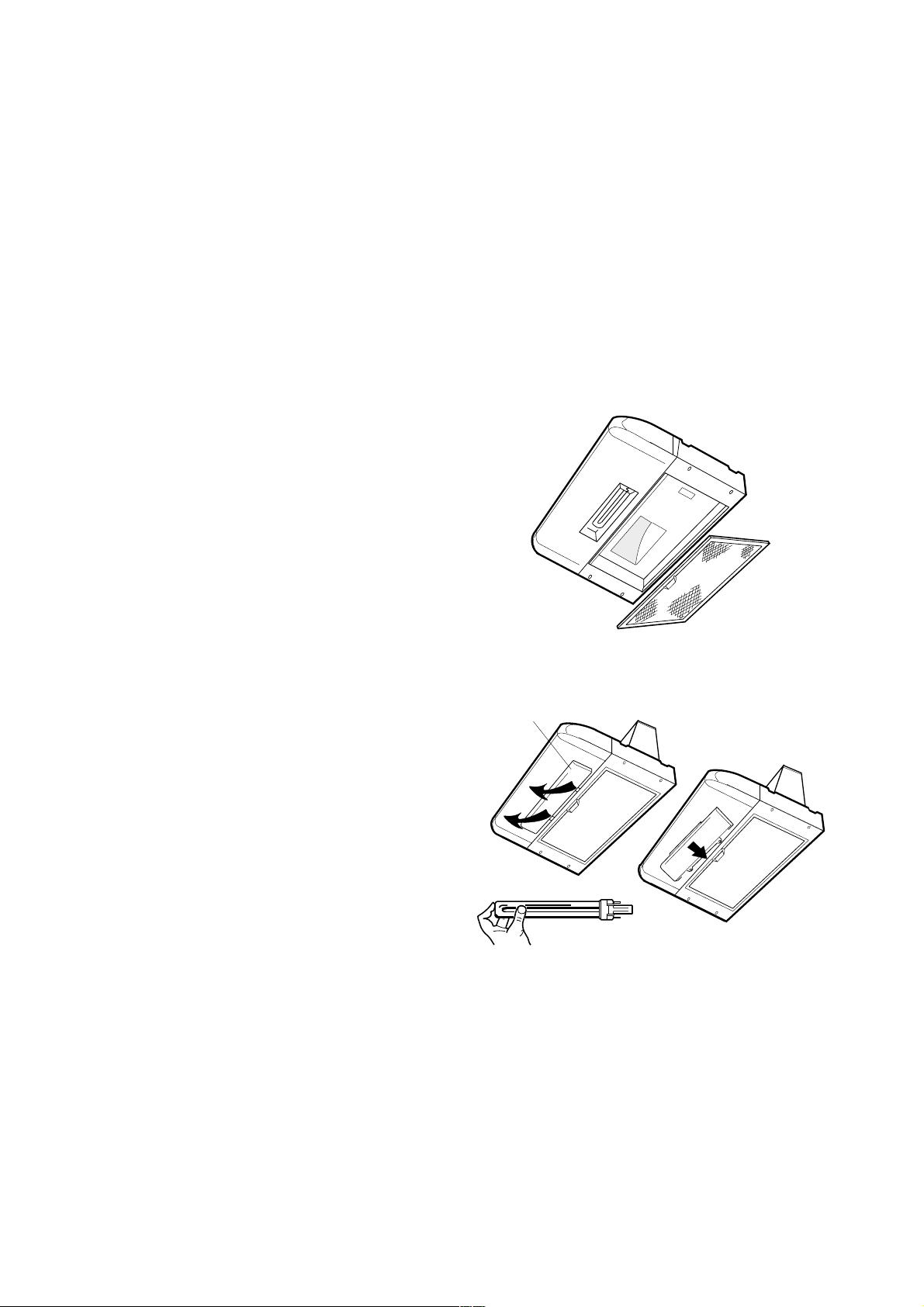

Rengjøring av fettfilter
Rengjøring bør skje hver eller annenhver måned
avhengig av bruken. Jo ren ere filteret er , desto bedre ta r
det opp fett. Slik tar du ut fettfilteret (se skisse):
1. Ta tak i håndtaket og skyv filteret bakover.
2. Vipp filteret ned i fremkant og ta det ut.
Fettfilteret består av aluminiumstråder som fanger opp
fettpartiklene. Filteret rengjøres i varmt vann med
fettløsende oppvask middel eller i oppvaskmas kinen. La
filteret tørke før du setter det på plass igjen. OBS!
Vasking i oppvaskmaskinen kan gi fargeendringer på
filteret.
Skifte a v lysrør
Ved bytte av lampe skal ventilatoren være slått av.
1. Ta av lampeglasset ved å trykke de to låsehakene
fremover (se skisse).
2. Skift ut det utgåtte lysrøret med ett av samme
type.
For å unngå skader på lys røret ved demont ering, se tt en
finger på enden og dra forsiktig.
A
1
2
16
Dersom ventilatoren ikke fungerer
Kontroller disse punktene før du tilkaller
service:
• Er sikringene gått? Sjekk begge to eventuelt
ved å bytte de ut.
• Er støpselet skikkelig i?
• Er slangen montert korrekt?
• Er fettfilteret skikkelig rengjort?
• Er pærene hele eller skrudd skikkelig i?
Dersom feilen er der fortsatt, må du kontakte din
elektrohandler , vår se ntrale servic eavdeling eller en av
våre servicekontakter rundt om i landet. Bruk kun
reservedeler som forhandles av disse.
Gjør ingen inngrep i ventilatoren som kan føre til
skade på person og/eller eiendom.
Leveringsbetingelser
I Norge gjelder “NEL’s leveringsbetingelser” ved salg
av elektriske husholdningsa ppa rat er.
Bytte av tilførselskabel
Dersom ledningen skades, skal den kun byttes ut av
produsenten, et reparasjonsverksted godkjent av
produsenten eller en person med tilsvarende
kvalifikasjoner. Dette for å unngå fare.
Service og reservedeler
Husk alltid å oppgi produktnummer og modellbetegnelse ved bestilling av service og reservedeler.
Spireaveien 14
Postboks 215, Økern
0510 Oslo
Reservedeler: Tlf. 22 72 58 00
17
Tekniske data
Modell QC 521 QC 621 QC 721
Yttermål Høyde 429 mm 429 mm 429 mm
Bredde 499 mm 599 mm 699 mm
Dybde 464 mm 464 mm 464 mm
Belysning Max 11 W PL Max 11 W PL Max 11 W PL
Fettfilter 1 stk. 1 stk. 1 stk.
Spenning 230 V 230 V 230 V
Sikkerhetsklasse Klasse 1 Klasse 1 Klasse 1
Totaleffekt 106 W 106 W 106 W
x) Gjelder da ventilatoren er utrustet med kullfilter.
45 mm
464 mm
180 mm
145 mm
20 mm
6 mm
430 mm
Ø120 mm
420 mm
41 mm
499 / 599 / 699 mm
18
Installasjon
Utpakking
OBS! Kontroller at ventilatoren ikke er skadet.
Eventuelle transportskader skal umiddelbart meldes til
den som har ansvaret for transporten. Skader, feil og
eventuelt savnede deler skal umiddelbart meldes til
selgeren. Fjern emballasjen slik at små barn ikke kan
leke med den.
Plassering
Ventilatoren kan monteres fritthengende på vegg,
mellom eller i et overskap. Legg merk e ti l at deler som
stikker ut fra veggen ikke må trykke mot baksiden av
ventilatoren. Dette påvirk er ventilat ormotorens still ing,
noe som kan medføre ulyder. Avstanden mellom en
koketopp og undersiden av fettfilteret skal være
minimum 40cm. Til en topp med gassbrennere skal
minimumsavstanden være 65cm (se skisse).
Elektrisk tilkobling
Min
cm
Min
65
40
cm
Eluttaket bør plasseres i skapet over ventilatoren.
Ventilatoren er utstyrt med ledning og jordet plugg for
tilkobling til 230V.
Montering av ventilatoren i ov erskap
1. Sag ut av bunnen i overskabet. Benytt malen som
er trykt på emballasjen.
2. Hold ventilatoren på plass og monter skruene (A)
med distansestykkene (B) påtredd (se skisse).
3. Monter dekkpluggene (C).
B
A
C
19
Montering av ventilatoren mellom overskap
1. Monter festekonsollene (A) (se skisse).
2. Merk av hvor hullene i sideveggene skal bores.
3. Monter ventilatoren med fire skruer (B), skiver
(C) og mutr er (D).
Montering av kaldras spjeld
Gjelder ikke ved resirkulering. Ventilatoren kan
utstyres med et kaldras spjeld. Kaldras spjeldet består
av to klaffer og monteres i utblåsingshullet på
ventilatoren. Dersom ventilatoren er den eneste
ventilasjoenn fra kjøkkenet, bør den ytterste delen av
klaffene klippes av. Monter inn klaffene ved å bøye de
sli at styretappene passer inn utløpshullet. Pass på at
det ekeformede mønsteret på klaffene vender opp.
Trykk med en penn e.l. på skjøten mellom klaffene
for å være sikker på at de fungerer korrekt. De skal nå
lett felles opp. Om de ikke fungerer må du kontrollere
om de sitter oppned eller om de er plassert utenfor
innfestingshullet.
A
C
B
D
Montering av kullfilter
Gjelder kun ved resirkulering. Kullfilteret
(tilleggsutstyr) til denne viften er ett LONG LIFE
kullfilter og monteres i stedet for fettfilteret. LONG
LIFE kullfilteret fungerer både som fettfilter og
kullfilter og reduserer matos.
Åpningen må enten være på opp- eller på framsiden
av vifteskapet (min. 100 cm²), slik at den rensede
luften kan passere fritt tilbake til kjøkkenet.
Bruk returluftsrist PNC 391 433 101 (ekstra tilbehør)
20
Montering av kanalsett (se skisse)
Strekk ut tilkoblingsslangen. En lang, bøyd
tilboblingsslange kan halvere viftens
virkningsgrad. Kapp av slangen om den er for
lang, og unngå unødige bøyer.
Komplett kanalsett finnes som ekstrautstyr. Slangen
(A) trees over stussen (B) på ventilatoren og festes
godt med festetapen. Det er viktig at slangen går helt
rett ut fra stussen slik at kaldra s- spjeldet ikke blokkr es.
Slangen tilkobles ventilasjonskanalen (Eller vegggjennomføringen) ved hjelp av veggstussen (C) som
følger med kanalsettet.
21
S
Husqvarna Hushållsprodukter
email: info.domestic@husqvarna.se (www.husqvarna.se)
N
Husqvarna Hvitevarer
email: husqvarna@ehn.no
FI
Oy Electrolux Kotitalouskoneet Ab-Husqvarna
email: carelux.fsh@electrolux.fi
DK
Husqvarna Husholdningsapparater A/S
email: ordrekontor.dkm@notes.electrolux.dk
From the Electrolux Group. The world’s No.1 choise.
The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group
products (such as refrigerators, cookers, washing machines, vaccum cleaners, chain saws and lawn mowers) are sold each year to a value of approx.
USD 14 billion in more than 150 countries around the world.
LI156A Ed. 06/03
2B tecknare ab Tryckt på miljövänligt papper/Trykt på miljøvennlig papir/Painettu ympäristöystävälliselle peperille
© ABS-PCH 2002-12-06
Loading...
