Page 1

Bruksanvisning

Brugsanvisning

Käyttöohjeet

User manual

FLÄKT • KJØKKENVENTILATOR

• LIESITUULETIN • EMHÆTTE • COOKER HOOD

821 27 45-05

QC 520, QC 620, QC 720

Page 2

SERVICE

Fläkten är tillverkad i moduler, vilket underlättar vid service.

Ventilatoren er bygget opp av moduler slik at det kun er nødvendig å bytte små detaljer ved

eventuelt behov for service.

Emhætten er fremstillet i moduler, så de enkelte dele kan udskiftes ved hætter evt. service.

Liesituuletin on moduulirakenteinen siten, että huollon yhteydessä pitää vaihtaa vain pieniä osia.

Built in modules so that only small parts need replacing at service.

Fläkten kan förses med ett TVÄTTBART högeffektivt kolfilter.

Ventilatoren kan utstyres med et meget effektivt, VASKBART kullfilter.

Emhætten kan monteres med VASKBART høj effektivt kulfilter.

Liesituulettimessa voidaan käyttää PESTÄVÄÄ korkeatehoista hiilisuodatinta.

A highly-effective, WASHA BLE carbon filter can be fitted to the hood.

Ytbehandlingen har skett med lösningsmedelsfri pulverlackering.

Ventilatoren er overflatebehandlet med pulverlakk uten løsningsmidler.

Lakeringen er foretaget med pulverlak som er fri for opløsningsmiddel.

Pintakäsitelty liuotinvapaalla jauhemaalilla (polttomaalaus).

The hood has been finished with a non-solvent paint.

75 W 11 W

Fläkten har lågenergilysrör på 11 W. Detta motsvarar en normal glödlampa på 75 W.

Ventilatoren har lavenergi lysrør på 11 W. Lysmessig tilsvarer dette en vanlig glødelampe på 75 W.

Emhætten har lavenergilysstofrør på 11 W. Dette svarer til en alm. glødetrådspære på 75 W.

Liesituulettimessa on 11 W energiansäästölamppu, joka vastaa 75 W normaalia hehkulamppua.

The hood's 11 W low-en ergy fluoresc ent strip light pr ovid es the same l ight as a n ordi nary 75 W

bulb.

Fabriken källsorterar: Plåt, wellpapp, trä, papper och cellplast.

Fabrikken kildesorterer sitt avfall. Stål, tre, papir, papp og plast.

Fabrikken sorterer affald: Metal, pap, træ, papir og plast.

Tehdas kierrättää: Pellit, pakkausmateriaalin, puun, paperin ja muovin.

Metal, cardboard, wood, paper and cellular plastic are sorted for recycling at the factory.

Page 3

Innehållsförteckning

Säkerhetsinformation...................................................................4

Beskrivning av köksfläkten .........................................................5

Så här använder du din fläkt....... ........ ......................................6

Skötsel och rengöring...................................................................6

Om fläkten inte fungerar............................................................8

Tekniska data........................................... ........ ........ ......................8

Installation.......................................................................................9

Innholdsfortegnelse

Sikkerhetsforskrifter...................................................................11

Beskrivelse av ventilatoren.......................................................12

Bruk av ventilatoren ..................................................................13

Vedlikehold og Rengjøring.........................................................13

Dersom ventilatoren ikke fungerer........................................15

Tekniske data..............................................................................15

Installasjon....................................................................................16

Indholdsfortegnelse

Sikkerhedsinformation...............................................................18

Beskrivelse af emhætten............................... ........ ........ ...........19

Sådan benyttes emhætten.......................................................20

Vedligeholdelse og rengøring...................................................20

Hvis emhætten ikke fungerer.............................................. ....22

Tekniske data..............................................................................23

Installation....................................................................................24

Sisällysluettelo

Turvallisuustietoa........................................................................26

Liesituulettimen kuvaus............................................................27

Liesituulettimen käyttö..............................................................28

Hoito ja puhdistus................................... ........ ...........................28

Jos liesituuletin ei toimi .............................................................30

Teknise t tiedot.............................................................................30

Asennus.........................................................................................31

Contents

Safety instructions......................................................................33

Description of the cooker hood..............................................34

Using the cooker hood................................... ........ ........ ...........35

Maintenance and cleaning......................................................35

If the hood does not function..................................................37

Technical data.............................................................................37

Installation....................................................................................38

Page 4

Sikkerhedsinformation

Emhætten er beregnet til husholdningsbrug i en normal husholdning i Danmark. Den opfylder internationale sikkerhedsforskrifter og kvalitetsnormer. Samtlige sikkerhedsforskrifter kan dog ikke fuldstændig eliminere samtlige risici for ulykker.

Læs derfor anvisninger, råd og advarselstekster grundigt igennem inden De installerer og anvender emhætten. Vær specielt opmærksom på tekster, som er mærket med advarselstrekant. Dette er advarselstekster for at undgå skader på personer og ting. Gem brugsanvisningen, den skal følge emhætten ved overdragelse til ny ejer.

Ved anvendelse

• Lad aldrig komfuret være uden opsyn ved friturekogning, smeltning af fedtstof, paraffin eller andet letantændeligt. Ved eventuel brand: Sluk straks for emhætten og komfuret. OBS! Kvæl ilden med et låg. Anvend aldrig vand.

• Flambering må ikke fore gå under emhætten. Det kan forårsage brand. Vær også opmærksom på at stegefedt kan bryde i brand. Forlad ikke en stegepande på en tændt kogezone.

• Emhættens fedtfilter skal rengøres regelmæssigt, for at undgå at fedt ophobes og drypper ned på en tændt kogezone og bryder i brand. Se desuden under afsnittet “Vedligeholdelse og rengøring”.

Ved skrotning

• Undgå ulykker, når emhætten skal skrottes. Træk stikket ud af stikkontakten og klip ledningen af helt inde ved emhætten. Kontakt Deres kommune for oplysning om, hvor De kan komme af med emhætten.

Ved installering og service

• El-installation må kun udføres af en autoriseret el-installatør eller en af producenten autoriseret person. Arbejde udført af ukyndig kan forringe produktet eller forårsage ulykke på person og/ eller ejendom.

• Afstanden fra emhætt ens undersi de og ned ti l en elektrisk kogezone skal mindst være 50 cm og til gasblus 65 cm.

• Pas på at ledningen ikke kommer i klemme under installationen.

• Emhætten er kun elektrisk frakoblet, når stikket er taget ud af stikkontakten, eller hvis sikringen er taget ud af sikringskassen.

• Love og bestemmelser, der foreskriver, hvordan udsugningsluften skal ledes bort, skal overholdes.Udsugningsluften må for eksempel ikke ledes ind i en skorsten, der anvendes til udledning af røggasser fra forbrugsgenstande, som får energi fra andre kilder end elektricitet, f.eks. oliefyr eller brændekomfurer.

Sådan læser De brugsanvisningen

De finder følgende symboler i teksten. Symbolerne er lavet for at De nemmere kan finde vej igennem instruktionerne:

Sikkerhedsinformation Miljø information

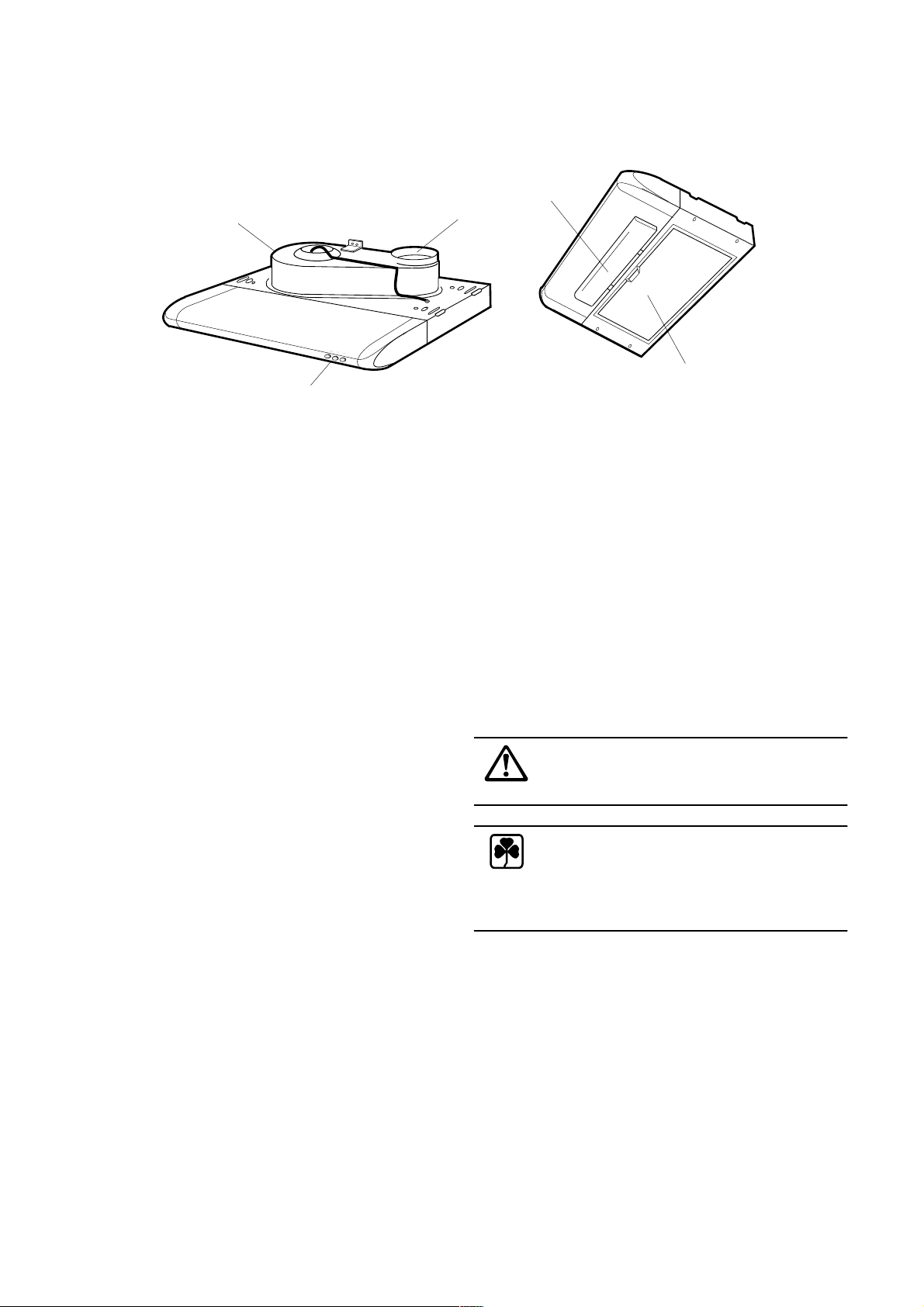

Page 5

Beskrivelse af emhætten

Emhætten

1. Udblæsning

2. Motorhus

3. Fedtfilter

4. Belysning

5. Betjeningspanel

Tilbehør

Følgende leveres med emhætten:

• Monteringsmål: Mål for montering under over-

skab (er trykt på emballagen).

• Monteringssæt: 4 stk 5x60 mm skruer, 4 stk.

5x30 mm skruer, 4 stk M5x30 mm skruer, 4 stk 5,3x15 mm spændskiver, 4 stk 5,3x10 mm spændskiver, 4 stk M5 mm møtrikker, 4 stk afstandstykker, 4 stk 10 mm propper, 4 stk dækpropper, 2 stk ophængningskonsoller.

• Luftspjæld.

• Brugsanvisning.

Følgende skal betilles ved forhandleren:

• Tilslutningssæt: For tils lutning til af trækskanal

er det nødvendigt med et tilslutningssæt, bestående af tilslut nings slange , 2 spændbån d og en plade for tilslutning til aftrækskanal. PNC 391 414 201.

• LONG LIFE kulfilter: Kulfilter skal bruges, når

emhætten tilsluttes til recirkulation. For nyinstallation: PNC 391 834 201 (50 cm), 391 834 200 (60/70 cm).

Funktioner

Der er mulighed for at anvende to systemer:

• Udsugning via aftrækssl ange (ekstra tilbehør) til aftrækskanal ud til det fri.

• Recirkulation gennem kulfilter (ekstra tilbehør).

Tilslutningsslangen må ikke tilsluttes, til en skorsten, som anvendes til udledning af røggasser fra oliefyr, brændefyr eller lign.

Anvend kulfilter. Når De anvender kulfilter opsamles lugten i filteret, og den opvarmede luft blæses tilbage i køkkenet. Tips: De kan anvende kulfilter om vinteren og aftræk til det fri om sommeren.

• Ventilationsrist: Ventilationsrist til brug ved

recirkulation. PNC 391 433 101.

Page 6

Sådan benyttes emhætten

Ventilér korrekt

Emhætten fungerer b edst, når de r ska bes et under tryk i køkkenet. Køkkenets vinduer skal derfor være lukkede, når emhætten kører. Derimod er det en for del at åbne et vindue i et tilstødende lokale.

Vigtigt at vide

Anvendes emhætten samtidig me d et åbent il dsted som pejs, brændeovn eller lign., som også tager luften fra rummet, kan dette forårsage tilbagesug og røg i køkkenet. Hvis begge dele skal anvendes samtidig, er det nødvendigt at åbne et vindue i et tilstødende rum, for at sikre tilstrækkeligt med luft. Dette ha r ingen betydning, når emhætten er monteret med kulfilter.

Anvend ikke for høj hastighed. De lave hastigheder er effektive ved normal kogning og viderest egning. De høje hastigheder anvendes ved bruning og fraf t ig d ampud vi kl ing .

Betjeningspanel

Foran på emhætten sidder hastig hedsre guleri ngen. For at opnå det bedste resultat anbefaler vi anvendelse af lav hastighed under normale forhold og høj hastighed ved kraftig udvikling af os og damp.

Knap for start og stop. Betjeningsknap til hastighedsregulering. Knap for belysning.

Start emhætten nogle minutter inden de begynder at lave mad, så der dannes et und ertryk i køkkene t. Afslut altid madlavningen med efterventilering i 15 min.

Vedligeholdelse og rengøring

Ved enhver form for vedligeholdelse eller rengøring skal emhætten gøres strømløs, enten ved at trække stikket ud af stikkontakten, eller ved at fjerne sikringen i eltavlen.

Rengøring af emhættens yderside

Rengør emhættens ydersid e med e n fugtig klud og lidt håndopvaskemiddel. Benyt ikke ætsende, slibende, ridsende eller brandfarlige rengøringsmidler / redskaber. Vær opmærksom på rester fra rengøringsklude og rengøringsmidler ikke bliver siddene i emhætten efter rengøring.

Rengør filteret ofte. Fedtbelægningen i filter e t og i aftrækskanalen udgør en brandrisiko, hvis De glemmer at slukke for en kogezone og/eller hvis noget mad overophedes og derved bryder i brand.

Rengør filteret ofte. Dette mindsker belastningen af motoren, således at emhætten suger mere effektivt.

Rengøring/ud s k iftn i ng af k ul f il ter

LONG LIFE kulfilteret kan til forskel fra andre kulfiltre rengør es og reaktive res. Ved normal brug skal filtret rengøres hver anden måned. Filteret rengøres bedst i opvaskemaskinen ved højeste varme med normalt maskinopvaskemiddel. Filtret bør vaskes separat for at undgå, at madrester sætter sig fast på filteret og senere resulterer i dårlig lugt. Kulfilteret skal tørres i ovnen, for at kullene igen bliver aktive. Tør kulfilteret ve d over - un dervarme, max 100° C, i 10 min. Se også instruktionen, som medfølger kulfilteret.

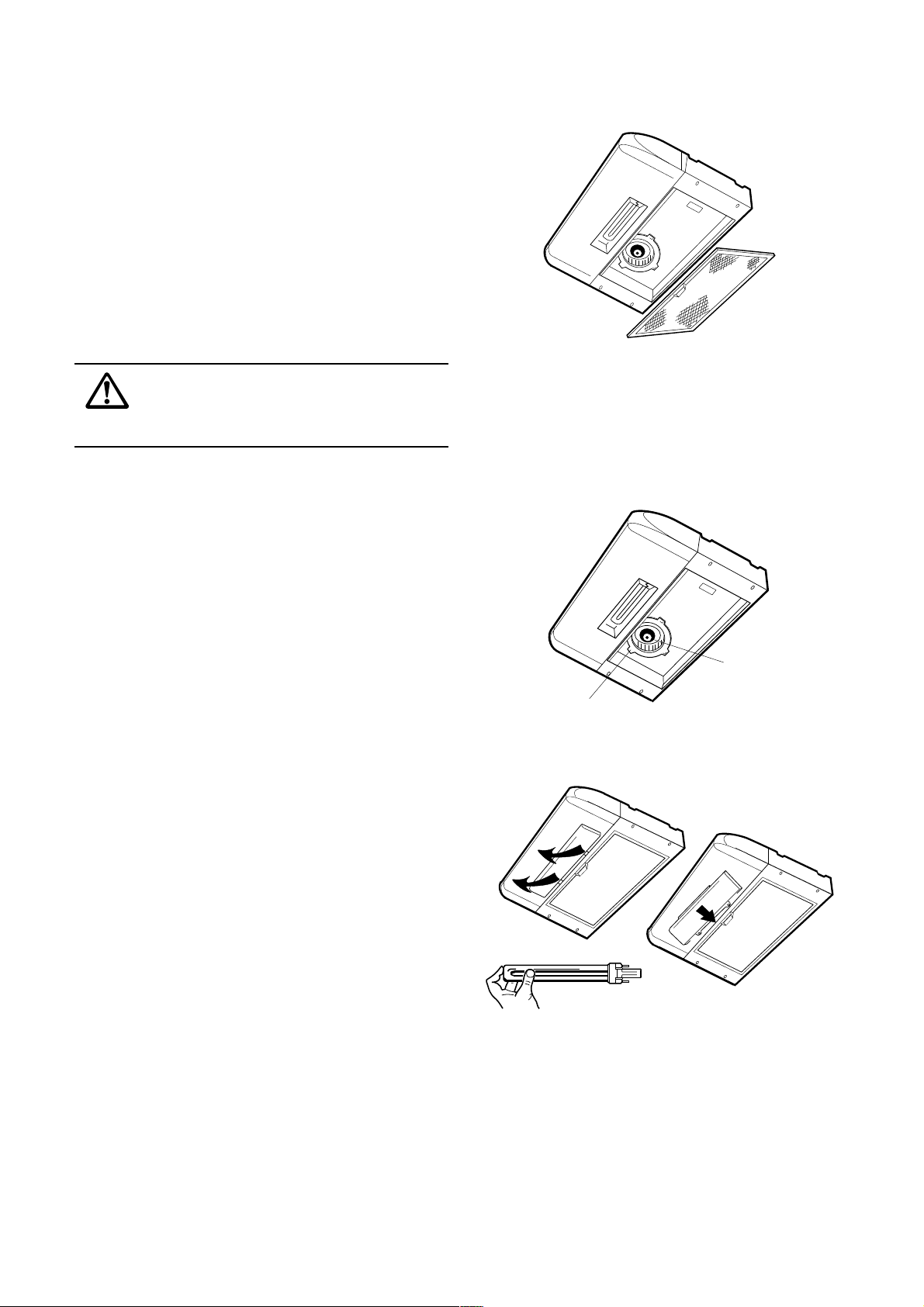

Page 7

Rengøring af fedtfilteret

Rengøring bør foretages hver eller hveranden måned. Jo renere filteret er, des bedre kan det optage fedtet. Aftag filteret på følgende måde (se billedet):

1. Tag fat om håndtaget og tryk filteret bagud.

2. Træk filteret ned i bagkant og træk det fremad.

Fedtfilteret består af aluminumstråde, hvor fedtet opfanges. Filteret rengøres i varmt sæbevand eller i opvaskemaskine. Lad filteret tørre inden det sættes på plads igen. OBS! I opvaskemaskine kan filteret få en vis misfarvning.

Ved enhver form for vedli g eholdelse eller rengøring skal emhætten gøres strømløs, enten ved at trække stikket ud af stikkontakten, eller ved at fjerne sikringen i eltavlen.

Rengøring af motorhus

Efter behov kan motorhuset også rengøres (se billedet):

1. Fjern fedtfiltret.

2. Afmontér indløbsringen (A) ve d at dreje den mod

uret.

3. Afmontér ventilatorh julet ved at løsne sk rue n (B).

Ved afmontering af ventilatorhjulet anbefales det at bruge handsker. Rengør alle plast- og metaldele med varmt vand og håndopvaskemiddel . Monté r alle delene i modsat rækkefølge.

Udskiftning af lysstofrør

Ved udskiftning af lysstof røret skal der være s lukket for strømtilførselen.

1. Fjern lampeglasset ved at trykke de to snaplåse fremad (se billedet).

2. Udskift lysstofrøret med et tilsvarende.

For at undgå skader på lysrøret ved demontering, anbefales det at sætte en fi nger for enden samt idig med at der trækkes forsigtig.

Page 8

Hvis emhætten ikke fungerer

Inden der tilkaldes service

Kontroller nedenstående punkter inden der tilkaldes service.

• Er stikket sat i stikkontakten?

• Er der tændt for kontakten?

• Er sikringen sprunget?

• Er aftræksslangen korrekt monteret?

• Er fedtfilteret rent?

Kan problemet ikke afhjælpes ved hjælp af ovenstående, kontaktes Electrolux Hvidevare-Service. Forsøg ikke selv at reparere emhætten da ukorrekt reparation kan være til fare for person og/eller ejendom.

Udskiftning af ledni n g

Hvis ledningen beskadig es skal den af sikkerhe dsmæssige grunde udskiftes af producenten eller et autoriseret serviceværkst ed, som er godkendt a f producent en, eller af en anden person med lignende kvalifikationer for at undgå fare.

GARANTI

1 år fra den dokumenterede købsdag (gem købs notaen) Garantien dækker fabrikations- og materialefejl, der måtte opstå ved normal brug i en privat husholdning i Danmark. Garantien omfatter materialer, nødvendige transportomkostni nger og ar bejdsløn. For Grønla nd og Færøerne gælder særlige regler. Forbehold: Garantien omfatter ikke fejl og skader, som skyldes andre årsager end f abrikati ons- og mate rialef ejl. Det er en forudsætning for garantien, at reparation ikke er forsøgt foretaget af andre end Electrolux HvidevareService, der er vor autoriserede serviceorgan. Garantien dækker ikke uberettiget tilkald af service.

PRODUKTANSVAR:

Vort produktansvar er gældende i følge “Lov om produktansvar”. Denne lov gælder for skader på personer eller ting, som skyldes fejl på selve det installerede produkt. Dette ansvar er gældende 10 år efter, at apparatet er købt som fabriksnyt.

Forbehold:

Vort produktansvar gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forhold:

• At produktets installation ikke er udført i overensstemmelse med installationsvejledni ngen.

• At produktet har været anvendt til andet formål end beskrevet i brugsanvisningen.

• At de i denne brugs- og installationsvejledning nævnte sikkerhedsregler ikke er blevet fulgt.

• At en reparation er udført af andre end vor autoriserede serviceorgan.

• At der er brugt uoriginale res ervedele.

• At skaden er en transpor ts kade, som måtte være opstået på et senere tidspunkt, f.eks. ved flytning eller videre salg.

• At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.

Service og evt. repara tione r skal ud føres af vor aut oris erede serviceorgan, se nedenfor. Der må kun benyttes reservedele, som er godkendt af førnævnte.

ELECTROLUX HVIDEVARER - SERVICE:

Hos Electrolux Hvidevare-Service kan De bestille service, samt købe reservedele. Benyt venligst nedennævnte telefonnummer: 70 11 74 00

Når dette nummer benyttes, stilles der automatisk om til nærmeste center.

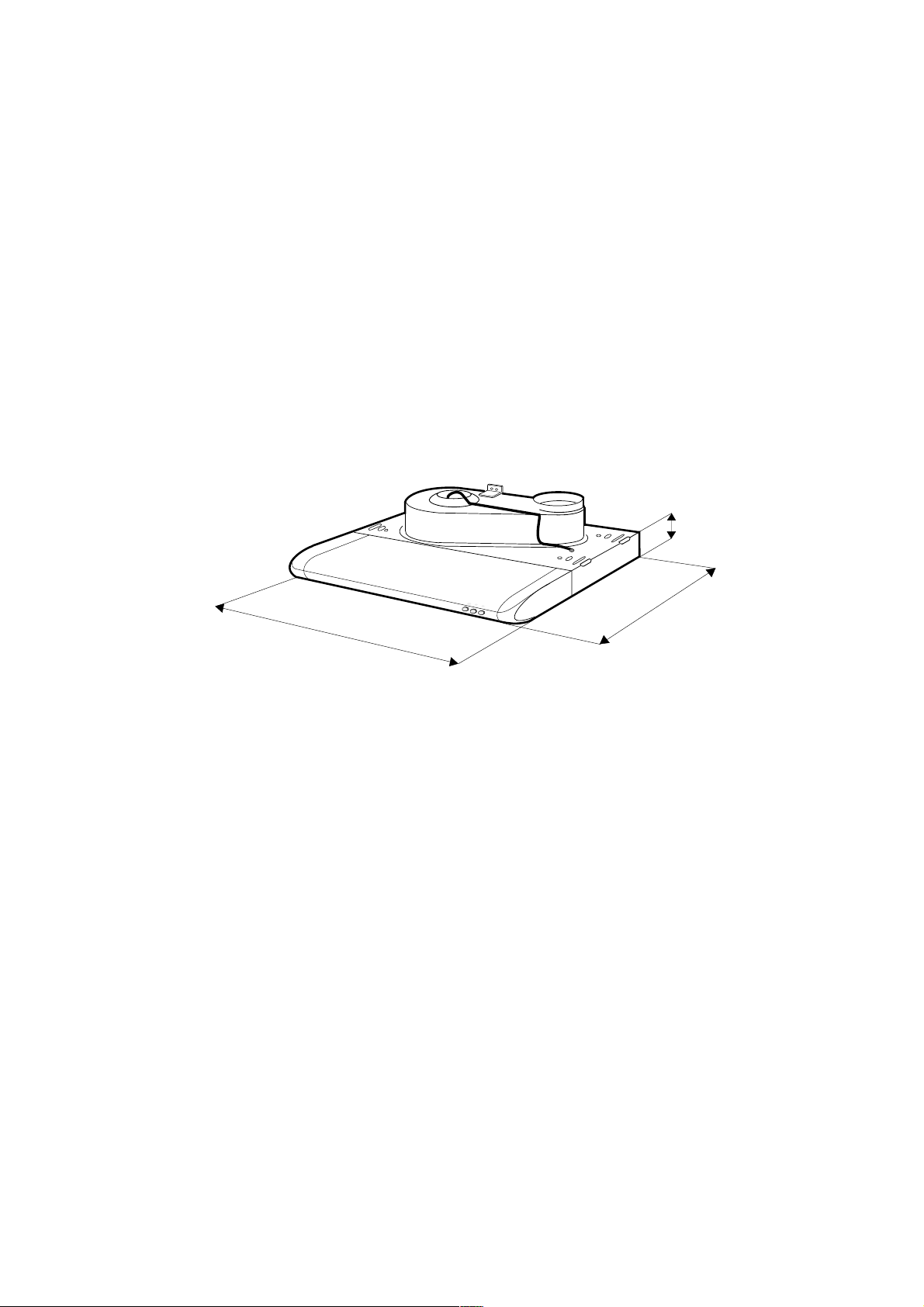

Page 9

Tekniske data

Modell QC 520 QC 620 QC 720

Ydermål Højde 45 mm 45 mm 45 mm

Bredde 498 mm 598 mm 698 mm

Dybde 465 mm 465 mm 465 mm Belysning Max 11 W PL Max 11 W PL Max 11 W PL Fedtfilter 1 stk. 1 stk. 1 stk. Spænding 230 V 230 V 230 V Total indkoblet effekt 111 W 111 W 111 W

498 / 598 / 698

465

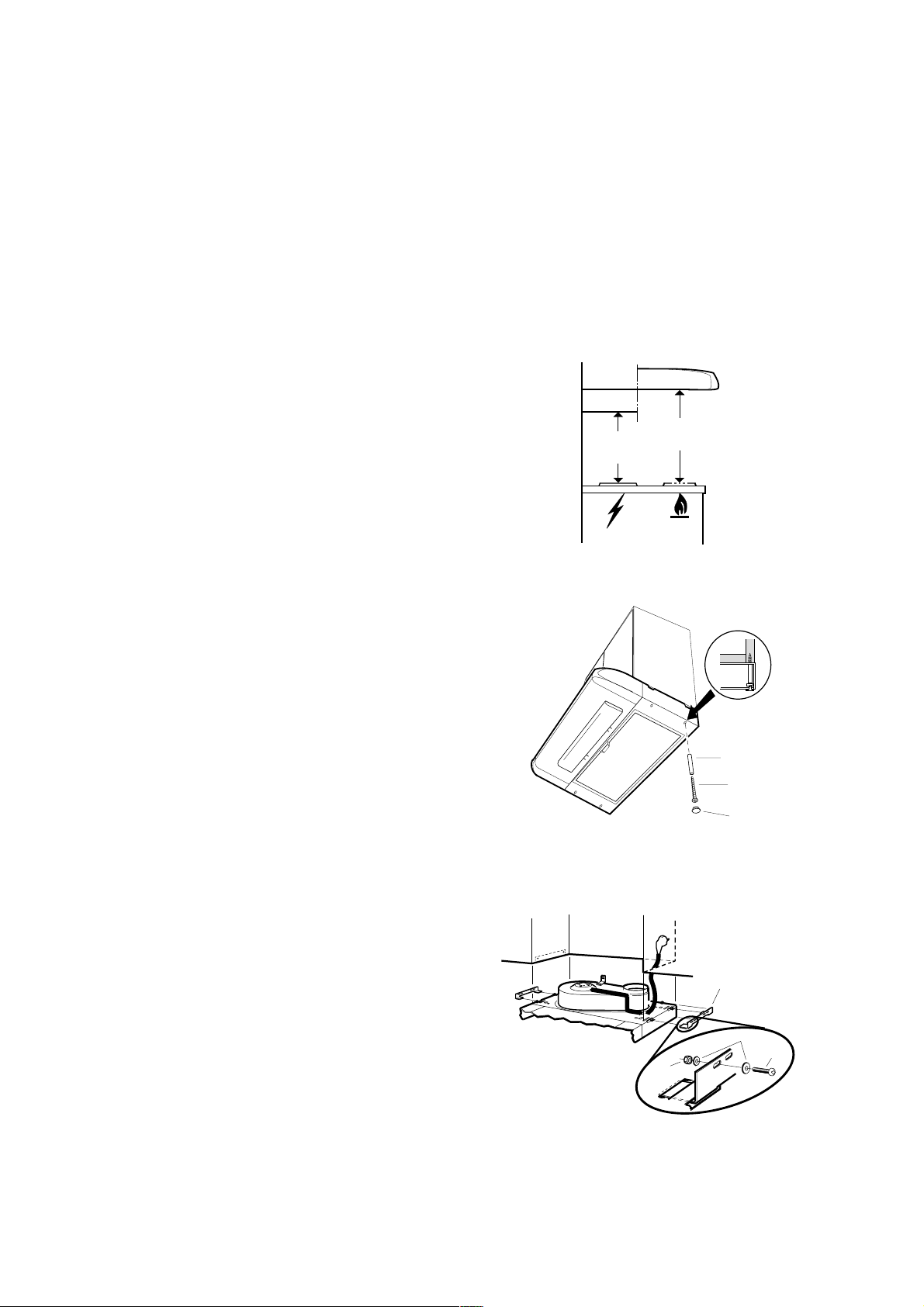

Page 10

Installation

Udpakning

Obs! Kontrollér at emhætten er ubeskadiget. Eventuelle transportskader fra en transport, som De ikke selv har foretaget, skal inden 1 uge anmeldes til forhandleren. Kassér emballagen på forsvarlig vis, da den kan være til fare for børn. Afmontér transportbeslag (se “Montering af emhætten på væg”).

Placering

Emhætten kan placeres frithængende på væg, mellem eller i et overskab. Afstanden fra emhættens underside og ned til en elektrisk kogezone skal mindst være 50 cm och til gasblus 65 cm (se billedet).

El-tilslutning

Eltilslutningen skal placeres over emhætten i et overskab. Emhætten er udstyret med ledning og et jordet stik, for tilslutn ing til 230 V.

Min

50 cm

Montering af emhætten i overskab

1. Skær et hul i skabets bund. Anvend målene, som

er trykt på emballagen.

2. Hold emhætten på plads og montér skruerne (A) med afstandsstykkerne (B) påmonteret (se billedet).

3. Montér dækpropperne (C).

Montering af emhætten mellem ov erskabe

1. Montér ophængningskonsollerne (A)

(se billedet).

2. Mål ud, hvor hullerne i skabens sider skal være og bor fire huller.

3. Skru emhætten fast med fire bolte (B), spændskiver (C) og møtrikker (D).

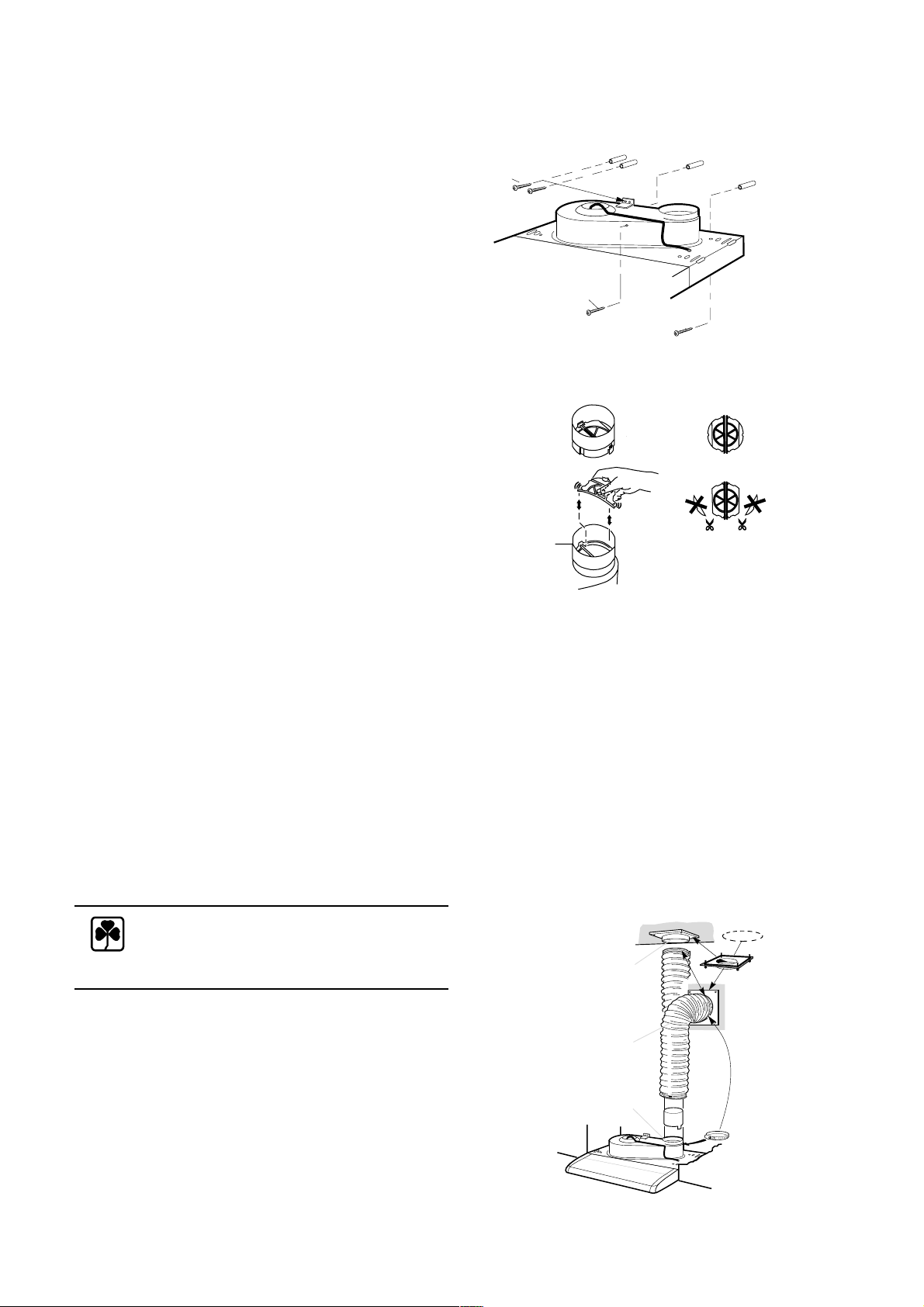

Page 11

Montering af emhætten på væg

1. Markér hvor de 4 huller i væggen skal bores, bor

med et 8 mm bor og placér rawplugs i hullerne. Anvend målene, som er tryckt på emballagen.

2. Montér skruerne (A) i hullerne (se billedet). Sørg for at der er en afstand på ca. 5 mm imelle m skruens hoved og væggen.

3. Hæng emhætten op på skruerne (A).

4. Aftag fedfilteret og skru skruerne (B) fast i de to

nederste huller . Fedt filteret afmonter es ved at trykke det bagud og trække det nedad.

5. Skru fast sk ruerne (A).

6. Sæt fedtfilteret tilbage.

Montering af luftspjæld

Gælder ikke ved recirkulation. Luftspjældet består af spjældsæde og to klapper, som monteres på emhættens aftræksstuds (se bil ledet). I kø kkener , hvor emhætten er den eneste form for ventilation, bør den yderste del af klapperne klippes af. Tryk med en kuglepen eller lignende på skærven imellem klapperne, disse skal let kunne rejse sig.

Montering af kulfilter

Gælder kun for recirkulation. Kultilteret (ekstra tilbehør) til denne emhætte er af typen LONG LIFE, og skal monteres i stedet for fedtfilteret. LONG LIFE kulfilteret fungerer som både fedtfilter og kulfilter for nedsættelse af røgudvikling.

Åbningen skal være anbragt foroven og foran på skabet (mindst 100 cm²), hvor emhætten er monteret, så den rensede luft kan returnere uhindret til køkkenet.

Anvend returluftspjæld PNC 391 433 101 (ekstra tilbehør)

Montering af tilslutningssæt (se billedet)

Træk aftræksslangen. En lang aftræksslange med mange bøjninger k an halvere emhættens effektivitet. Skær af slangen, hvis den er for lang, og undgå unødvendige bøjninger.

Komplet tilslutningssæt kan købes som ekstratilbehør. Placér aftræksslangen (A) over aftræksstudsen (B), og spænd den fast med et spændebånd. Vær opmærksom på at slangen skal være så lige som muligt, og ikke forhindrer klappern es bevægelse. Slangen skal tilsluttes emhætten v.h.a. aftræksstudsen (C), som indgår i tilslutningssætet.

Page 12

Husqvarna Hushållsprodukter

email: [email protected] (www.husqvarna.se)

Husqvarna Hvitevarer

email: [email protected]

Oy Electrolux Kotitalouskoneet Ab-Husqvarna

email: [email protected]

Husqvarna Husholdningsapparater A/S

email: [email protected]

LI15IA Ed. 06/03

From the Electrolux Group. The world’s No.1 choise.

The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vaccum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.

2B tecknare ab Tryckt på miljövänligt papper/Trykt på miljøvennlig papir/Painettu ympäristöystävälliselle peperille
