Page 1

UUUUSSSS CCCCAAAA EEEESS

PG280 PG400

Oper ator’s manual

Manuel d’utilisation

Manual de instrucciones

Please r ead the operator’s manual carefully and make sure you understand the instructions before using the machine.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina

Page 2

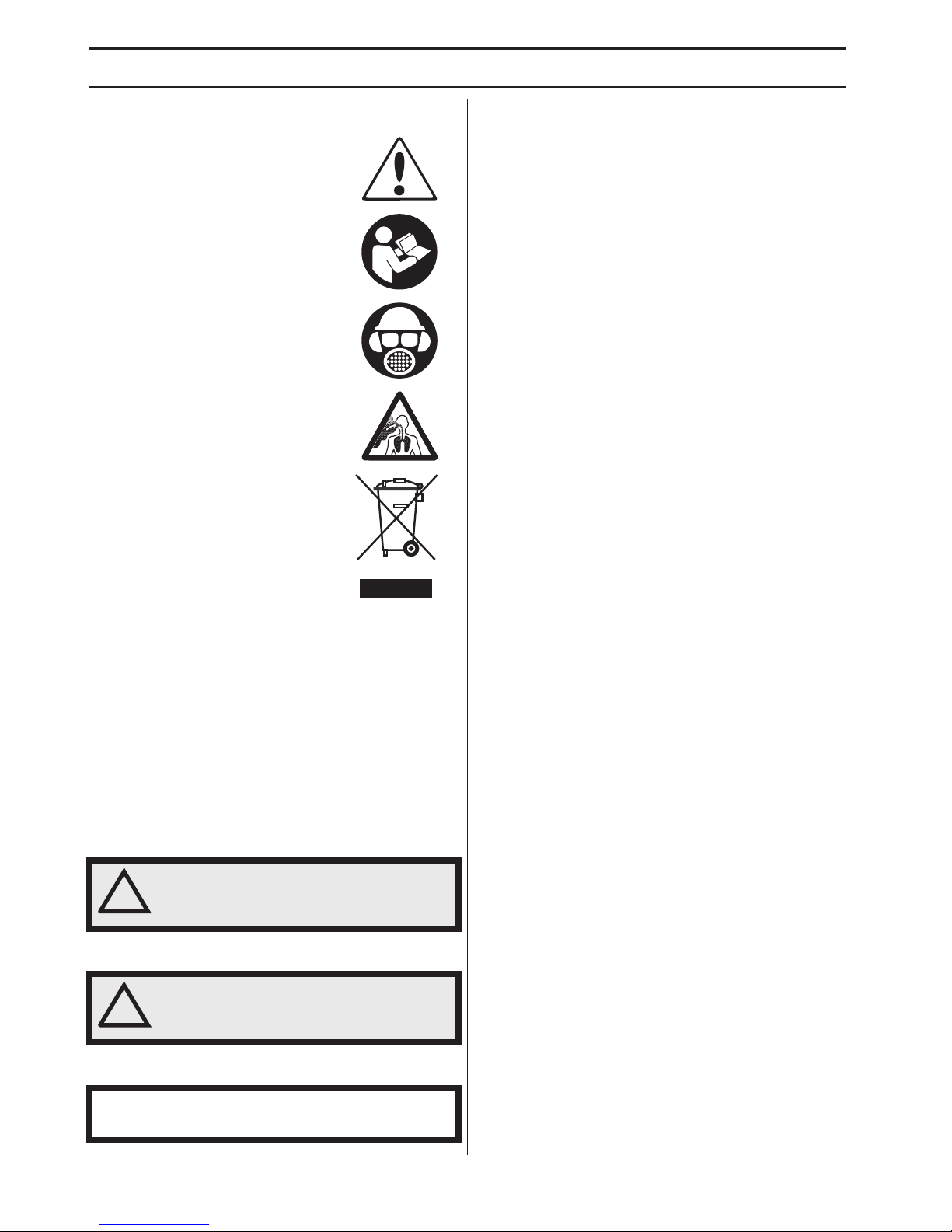

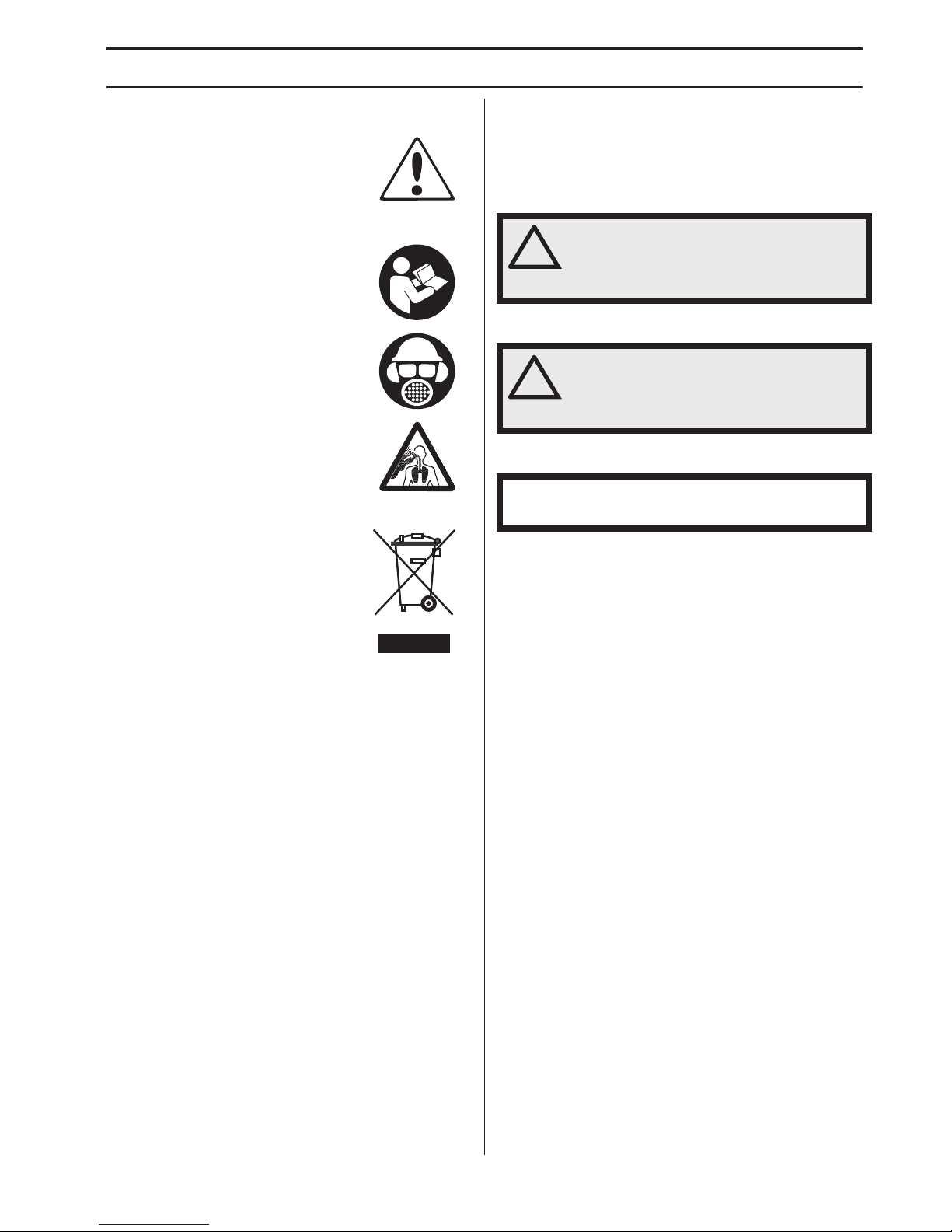

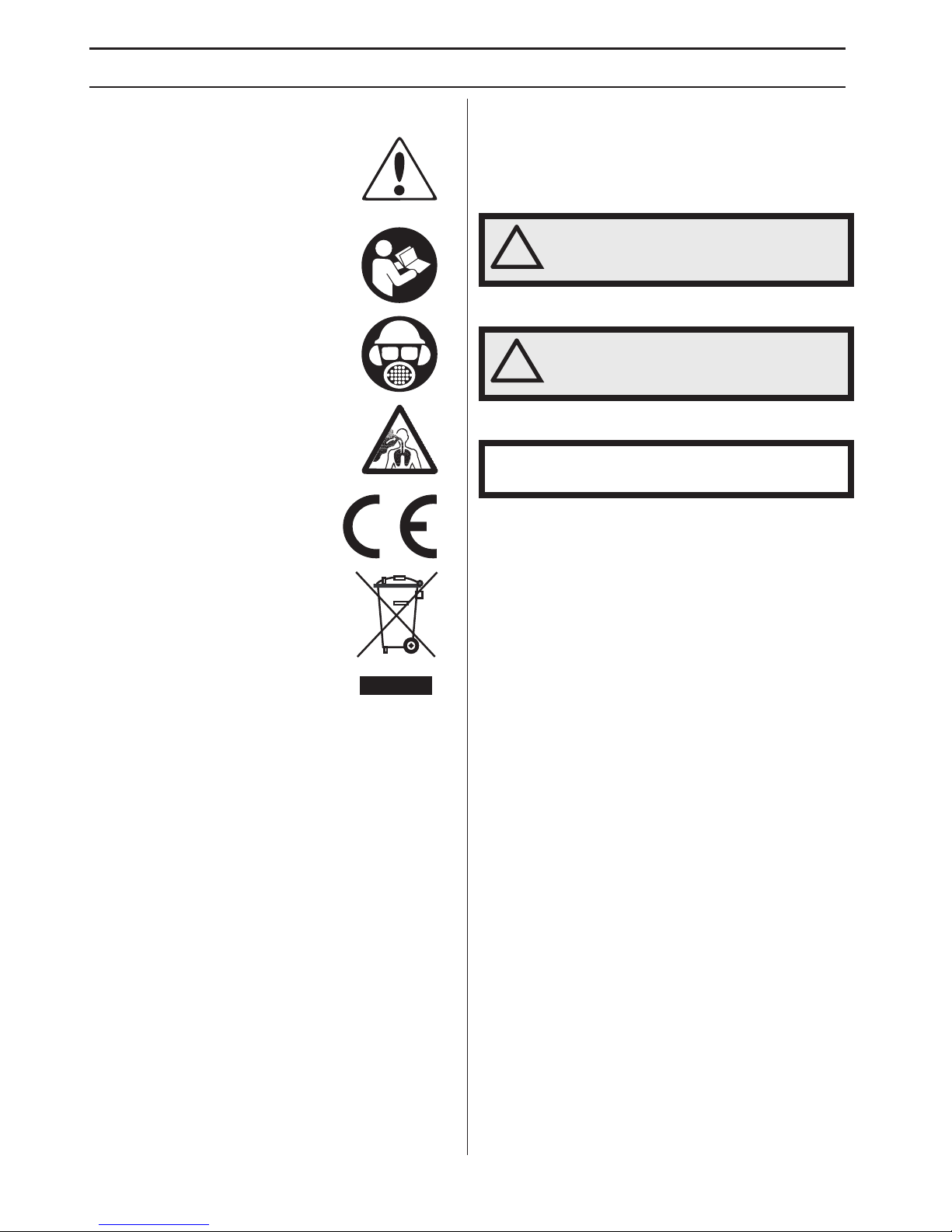

KEY T O SYMBOLS

– English

Symbols on the mac hine:

ARNING! The machine can be a dangerous tool if used incorrectly or carelessly, which can cause serious or fatal injury to the operator or others.

Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Wear personal protective equipment. See instructions under the heading ”Personal protective equipment”.

WARNING! Dust forms when grinding, which can cause injuries if inhaled. Use an approved breathing mask. Always provide for good ventilation.

vironmental marking. Symbols on

the product or its packaging indicate that this product cannot be handled as domestic waste.

By ensuring that this product is taken care of correctly, you can help to counteract the potential negative impact on the environment and people that can otherwise result through the incorrect waste management of this product.

For more detailed information about recycling this product, contact your municipality, your domestic waste service or the shop from where you purchased the product.

Other symbols/decals on the mac hine refer to special certiﬁcation requirements for certain markets.

Explanation of warning le vels

The w arnings are graded in three levels.

ARNING!

CAUTION!

NOTICE!

ARNING! Indicates a hazardous situation which, if not avoided, will result in death or serious injury.

UTION! Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

TICE! Is used to address practices not related to

personal injury.

Page 3

CONTENTS

English

–

Contents

Note the f ollowing before starting:

KEY TO SYMBOLS

Symbols on the machine: ..................................... 2

Explanation of warning levels ............................... 2

CONTENTS

Contents ............................................................... 3

Note the following before starting: ........................ 3

PRESENT ATION

Dear customer! ..................................................... 4

Design and features ............................................. 4

PG280 .................................................................. 4

PG400 .................................................................. 4

WHA T IS WHAT?

What is what on the g rinder? ................................ 5

CHINE´S SAFETY EQUIPMENT

Gener al ................................................................. 6

Stop/run switch ..................................................... 6

Emergency stop ................................................... 6

OPERA TING

Gener al safety precautions ................................... 7

Personal safety ..................................................... 8

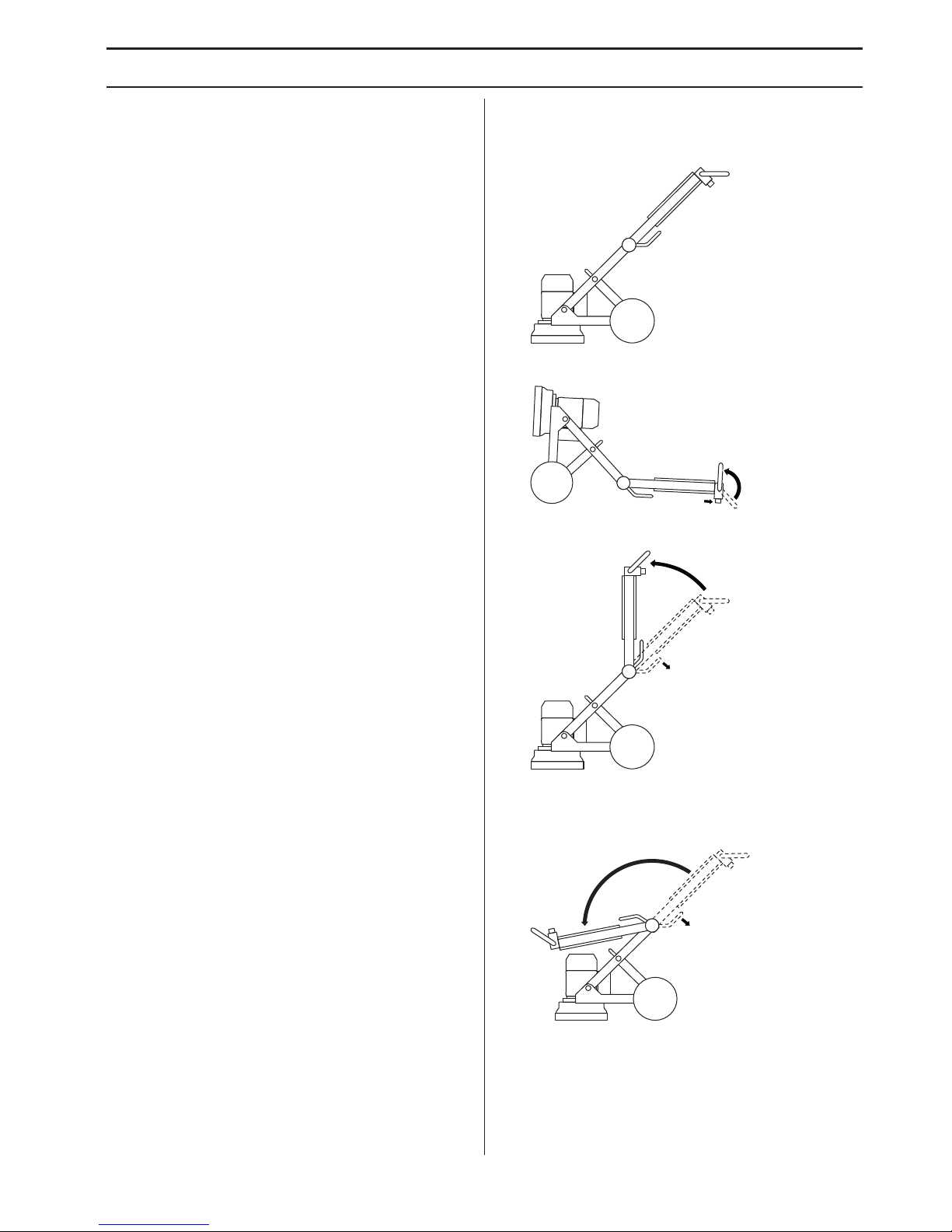

Various machine modes ....................................... 9

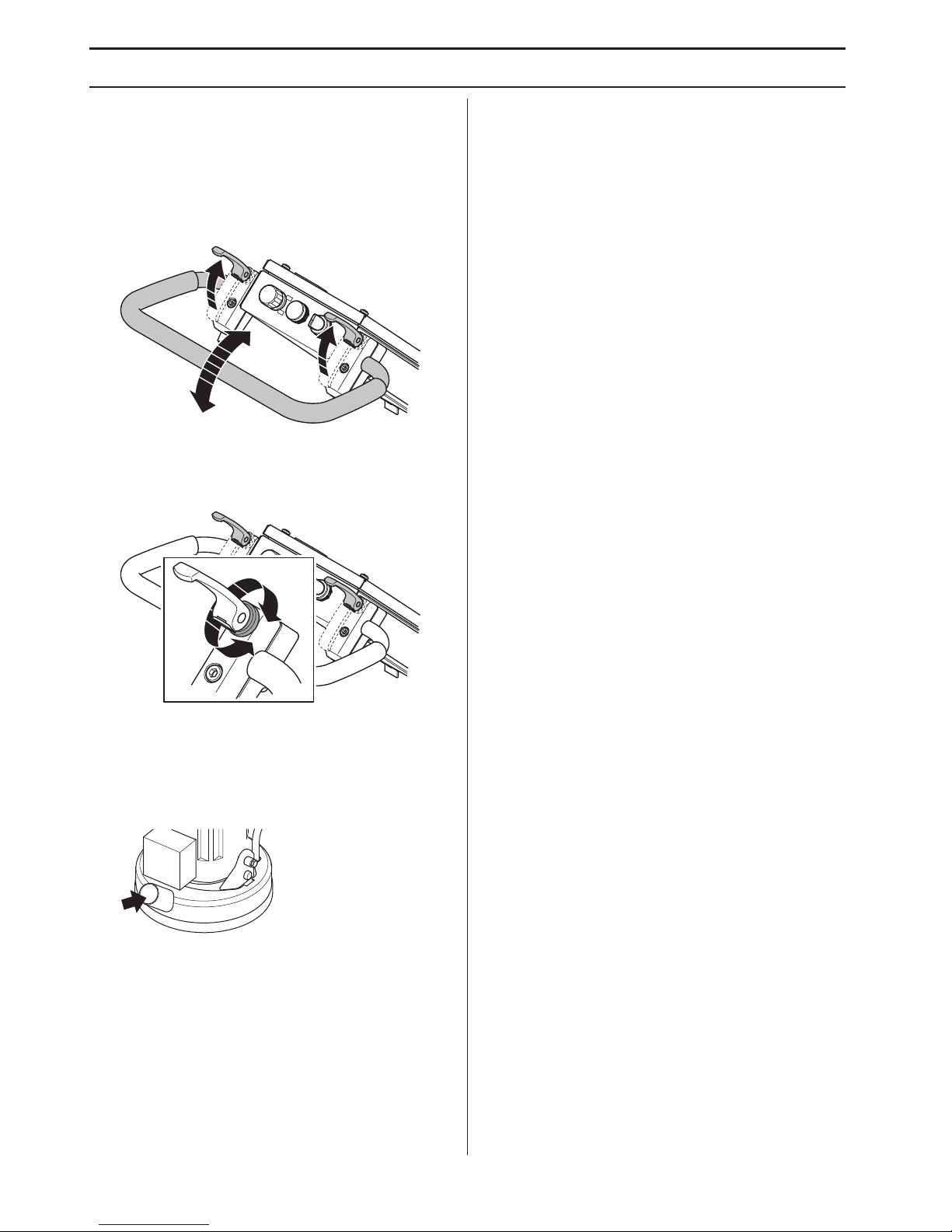

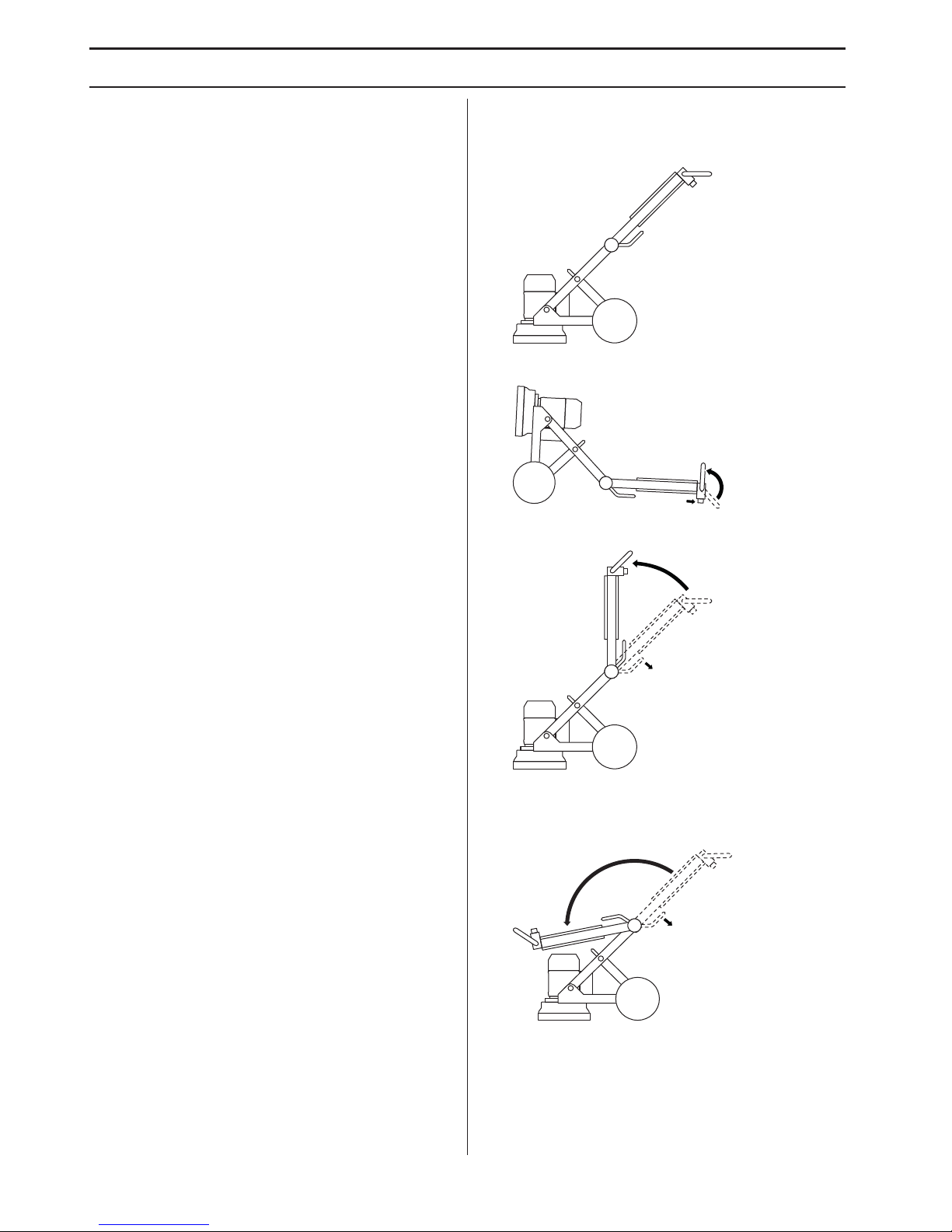

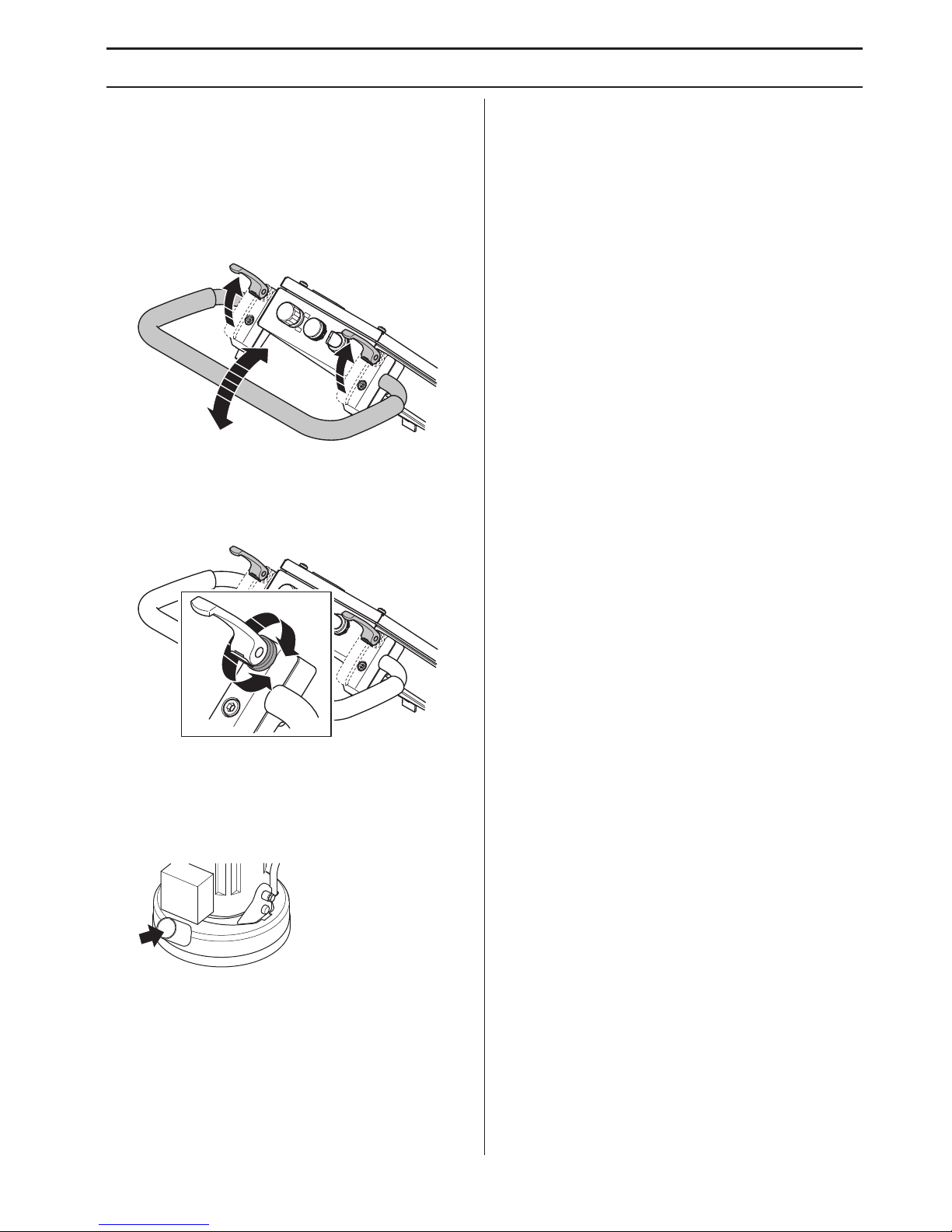

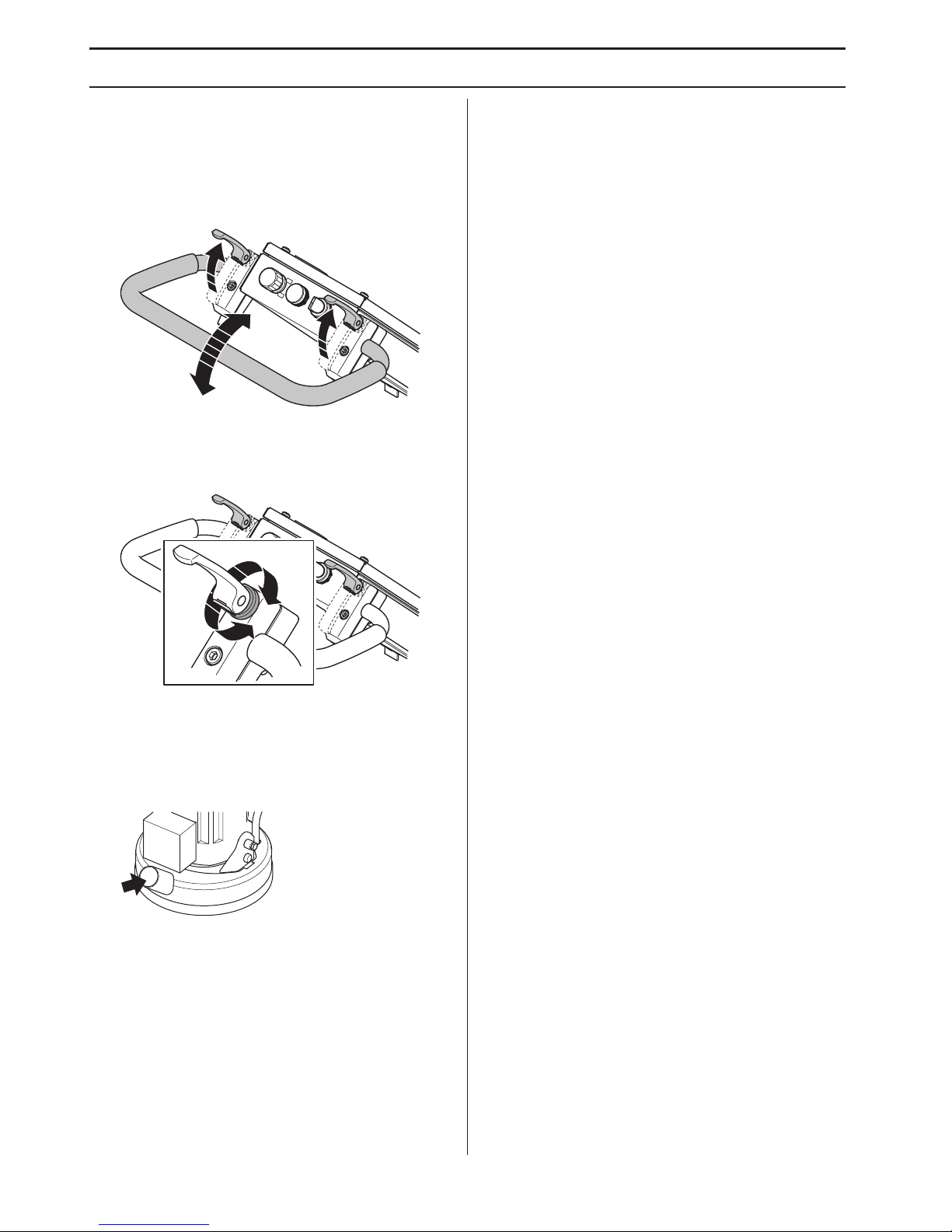

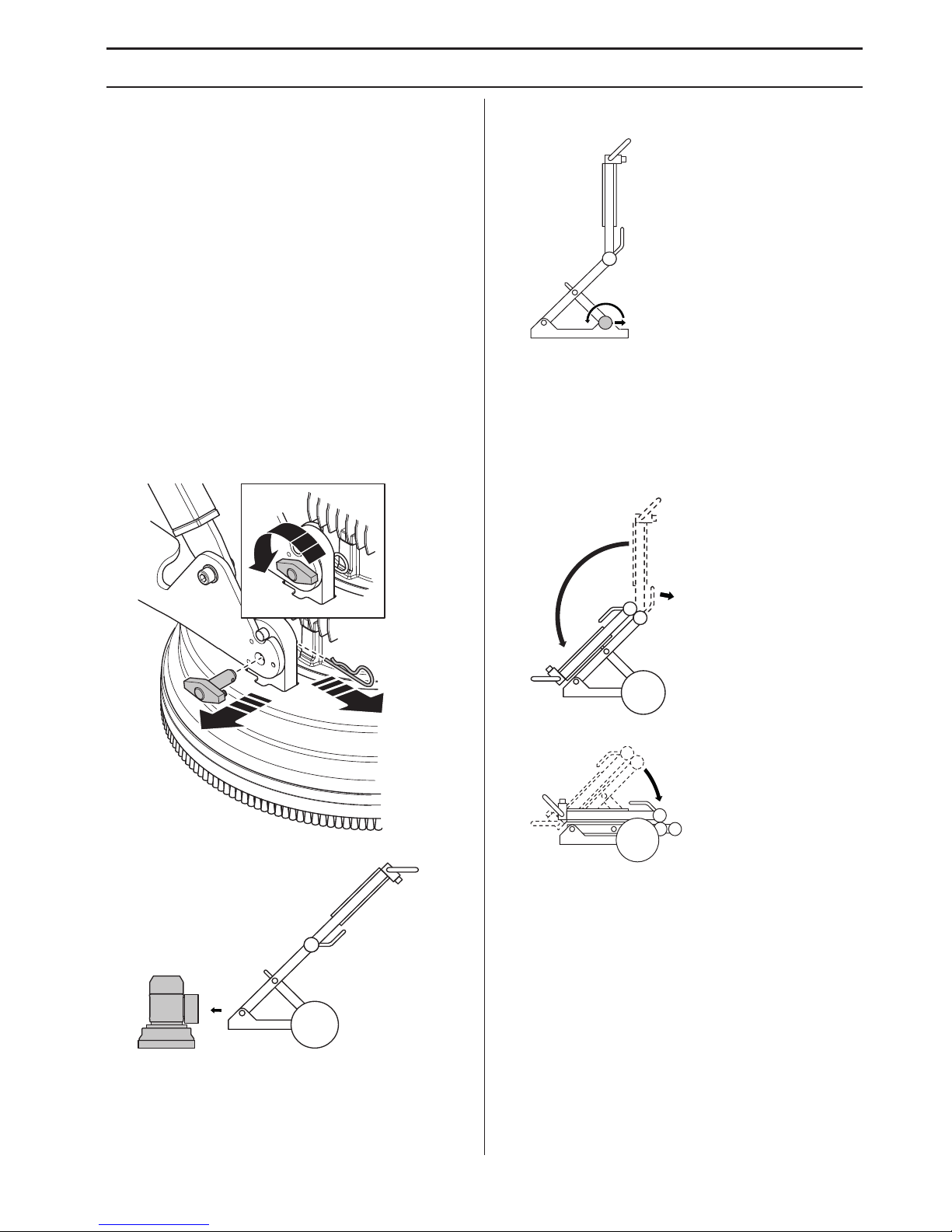

Handlebar adjustment .......................................... 10

Connect the vacuum cleaner ................................ 10

Grinding guide Diamonds...................................... 10

Determining the hardness of concrete ................. 11

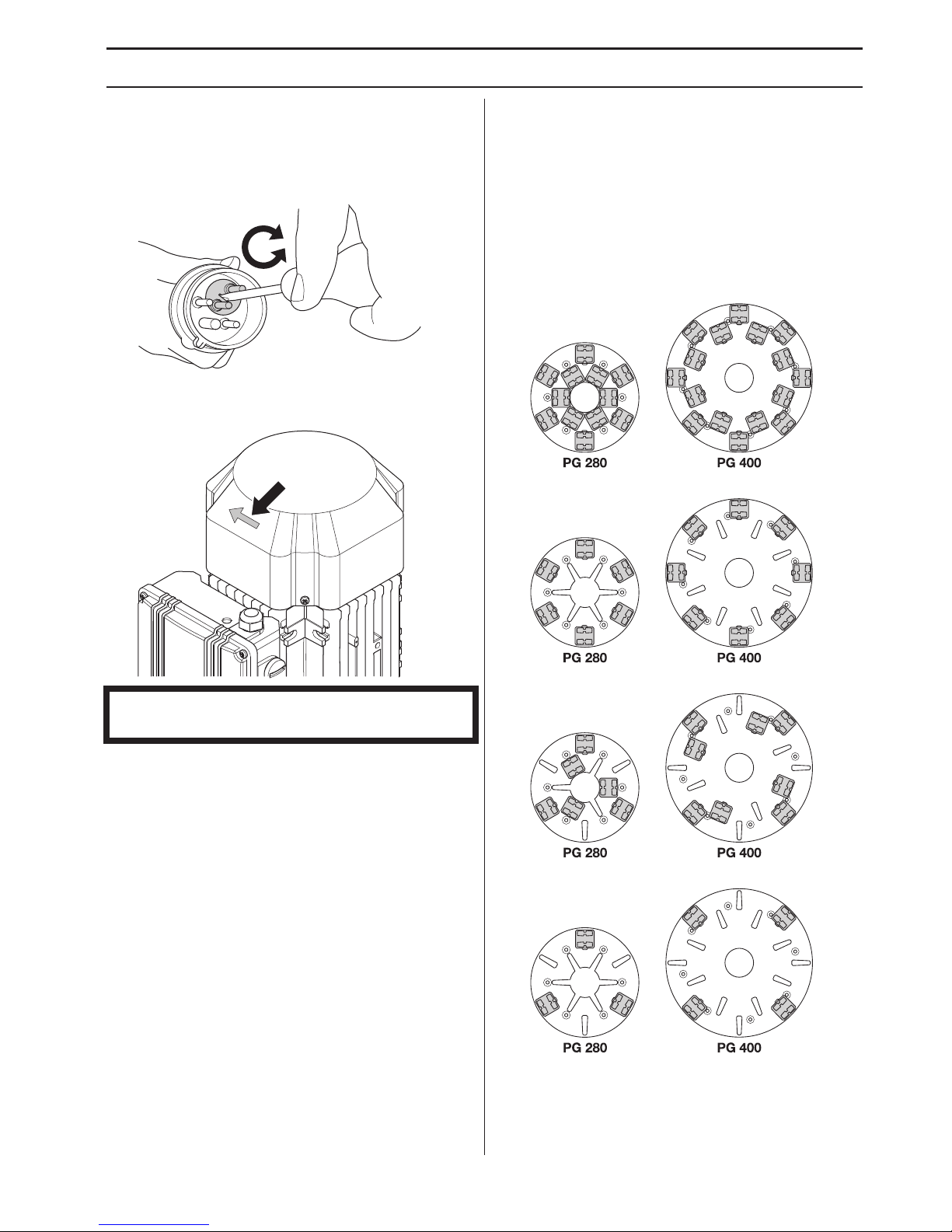

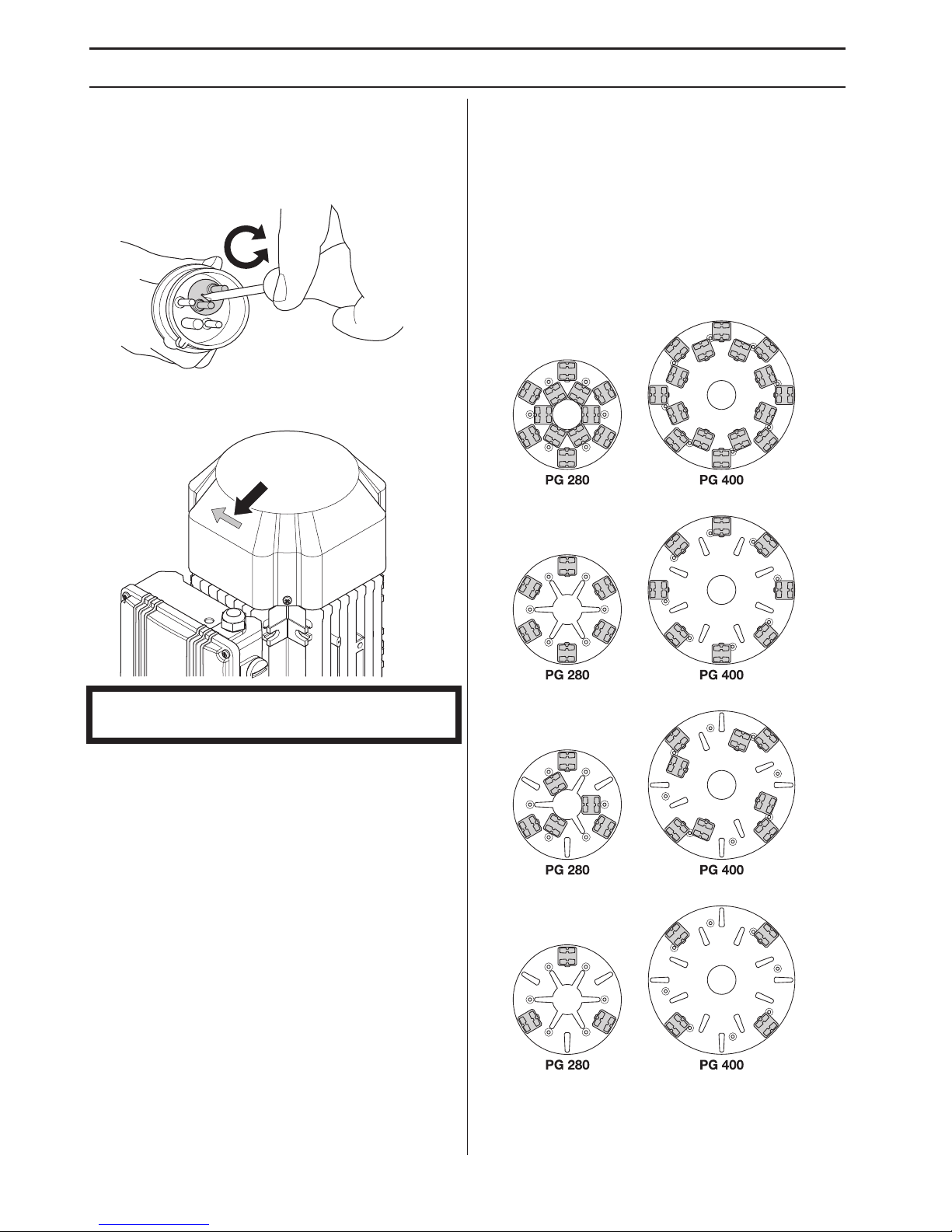

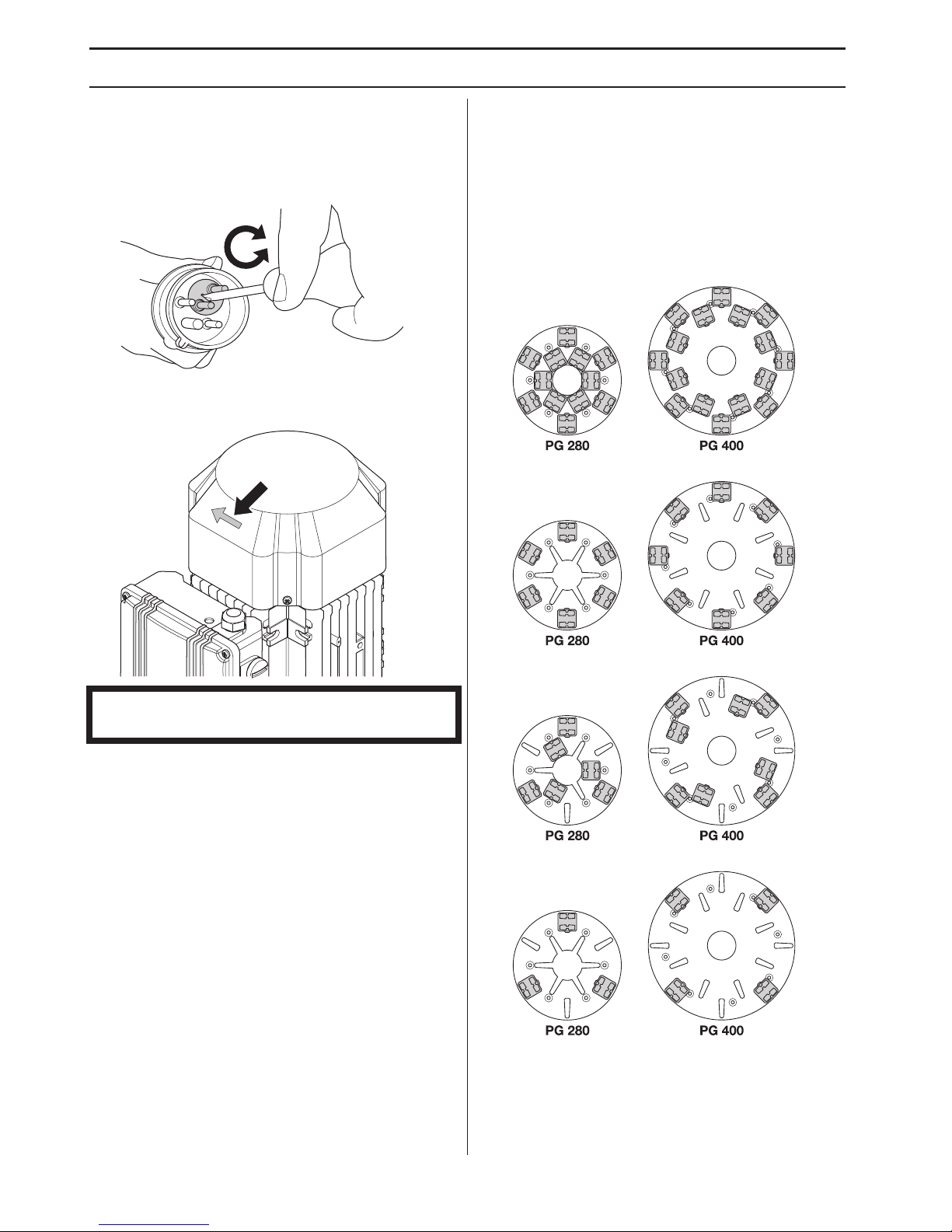

The motor’s direction of rotation ........................... 12

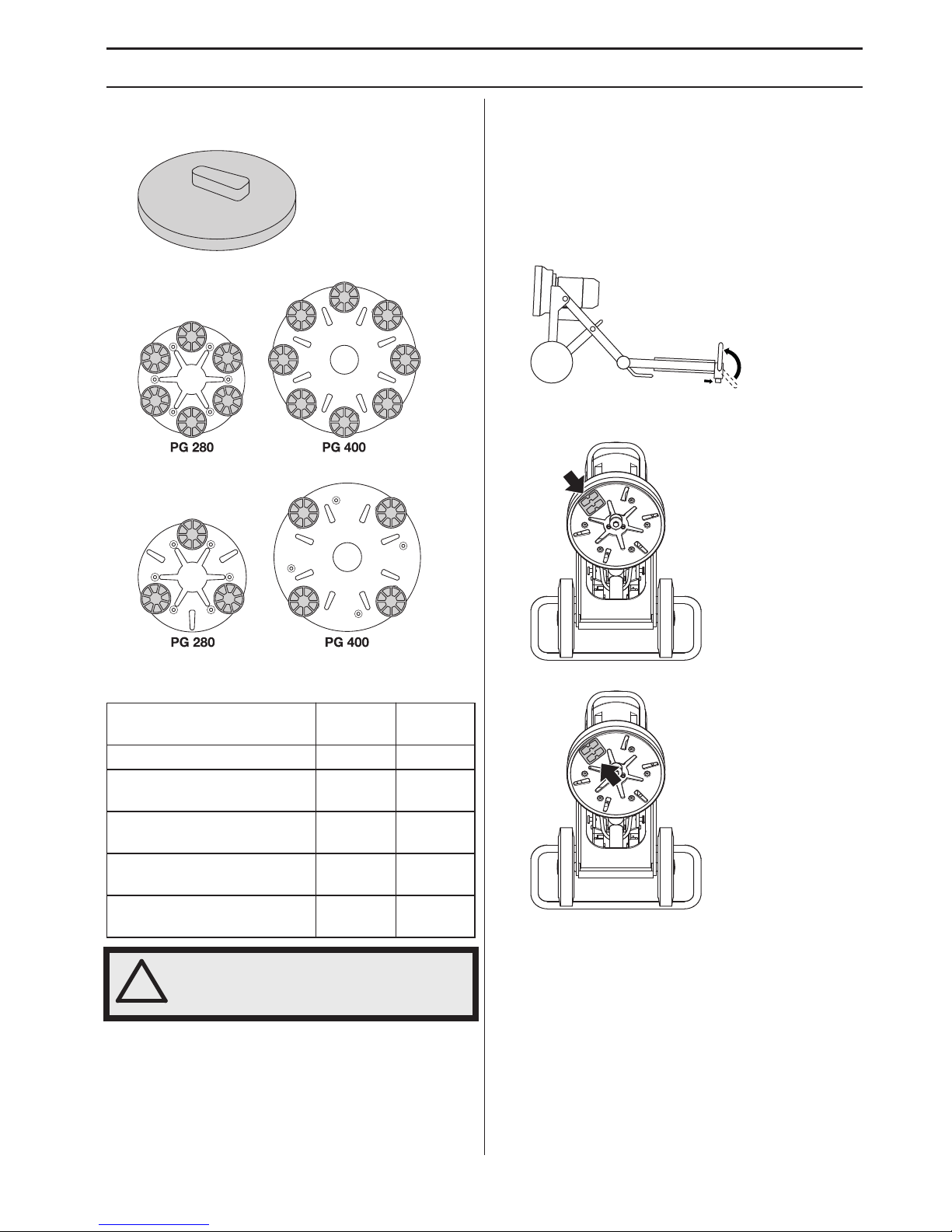

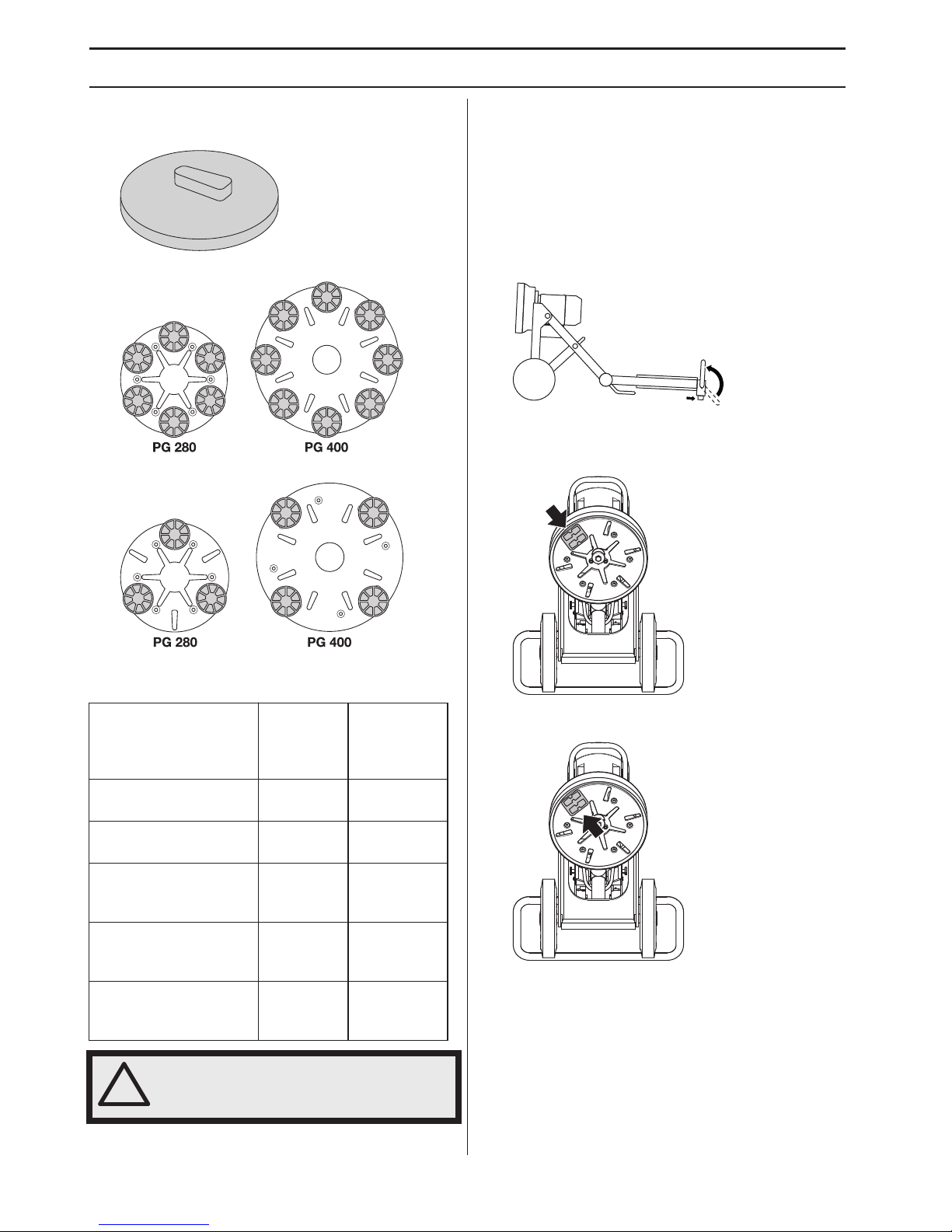

Diamond selection ................................................ 12

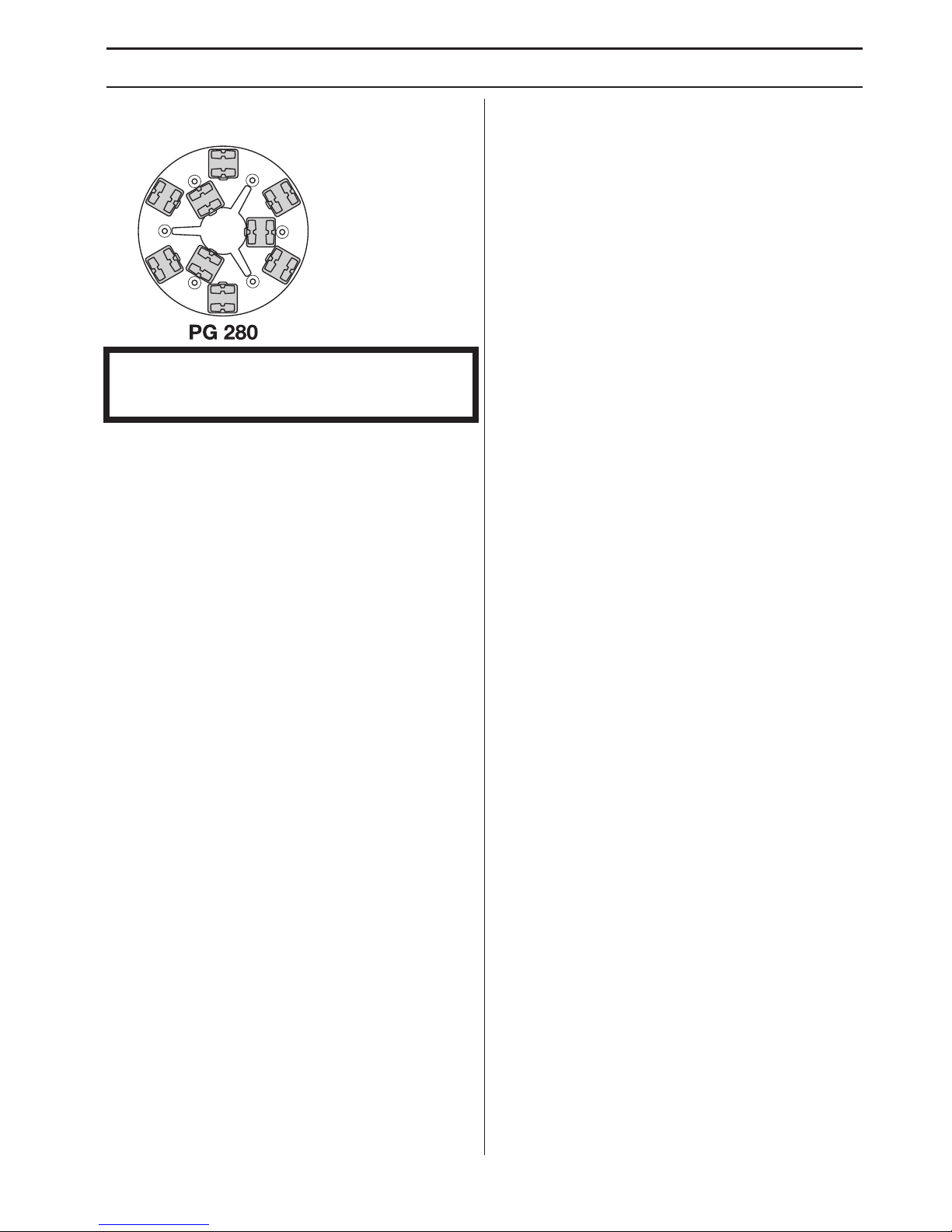

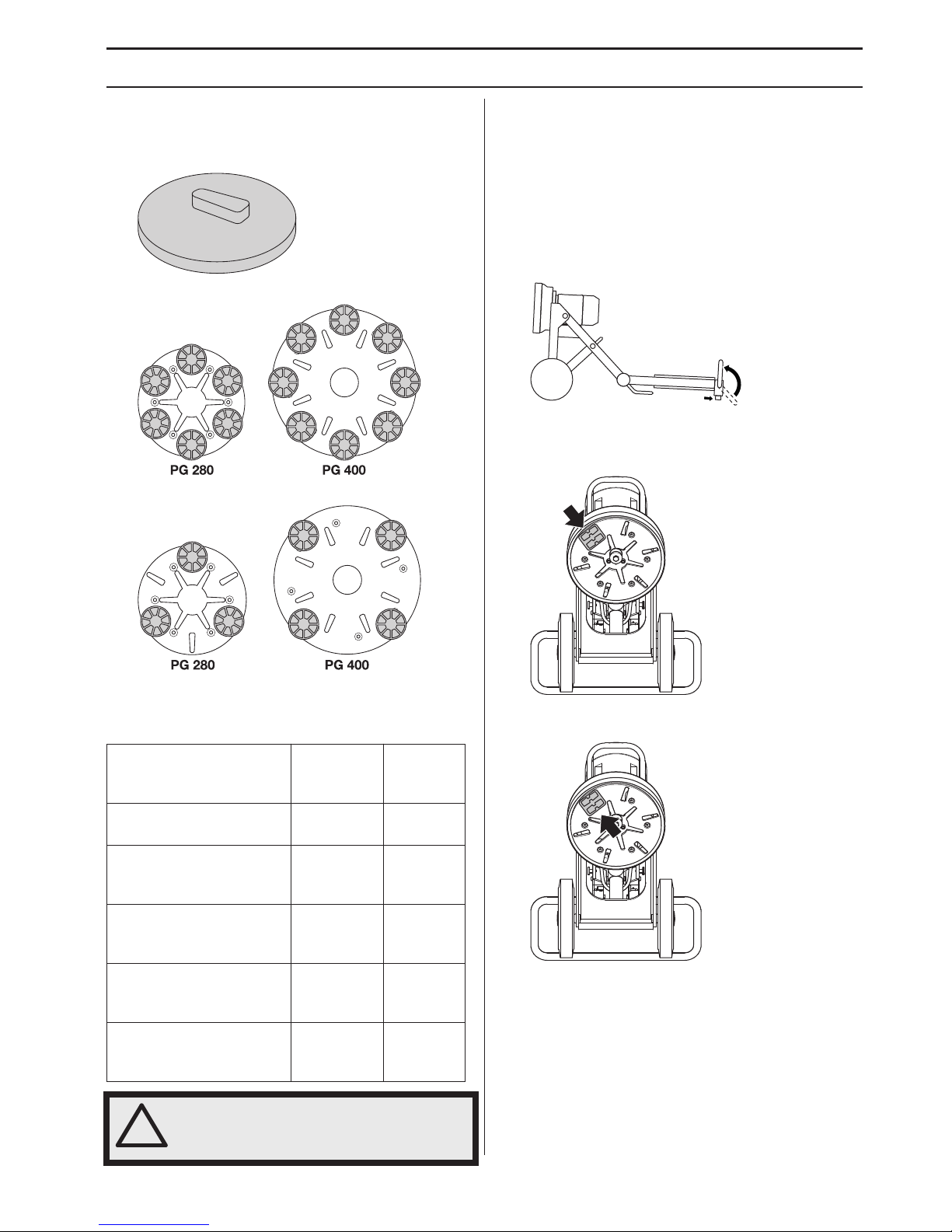

Changing the diamonds ....................................... 15

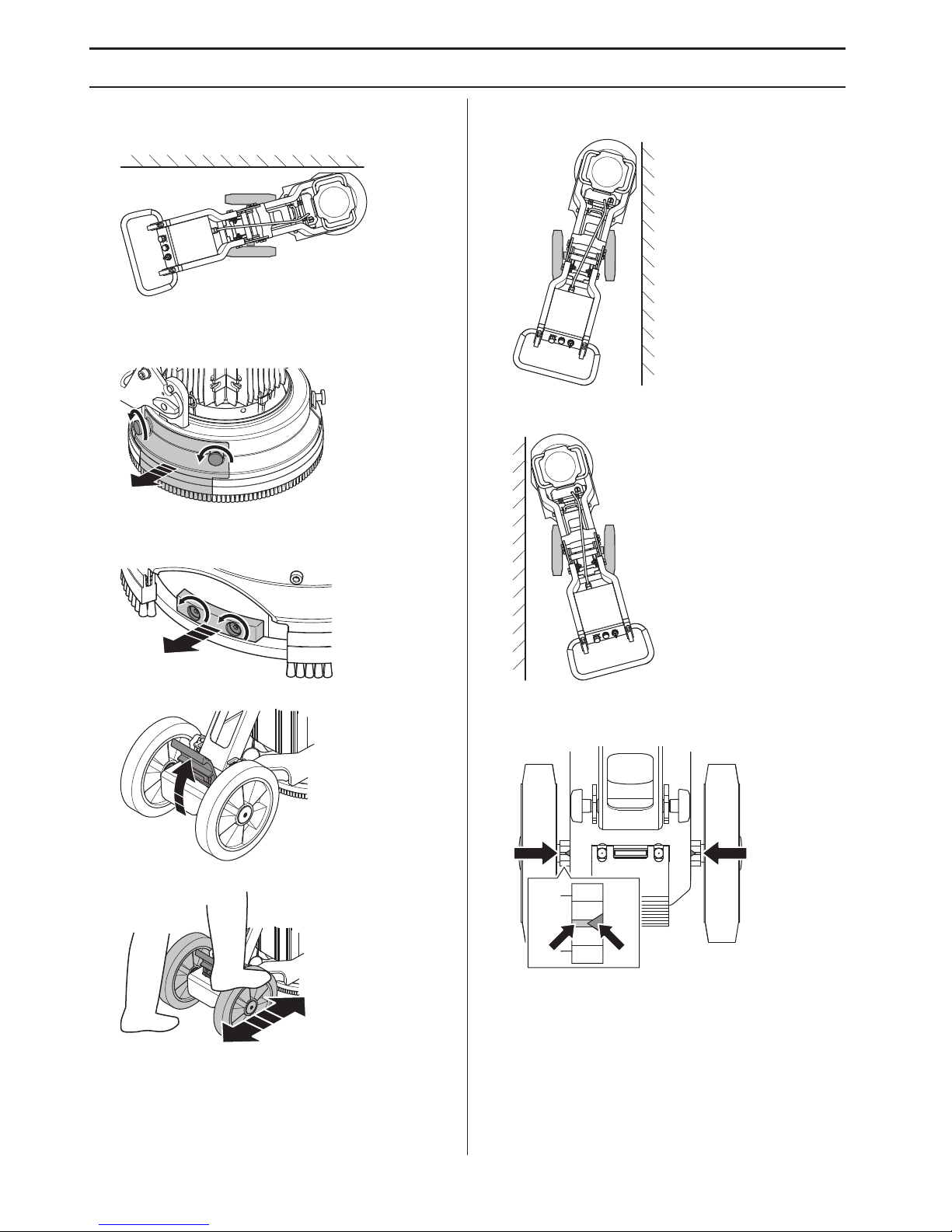

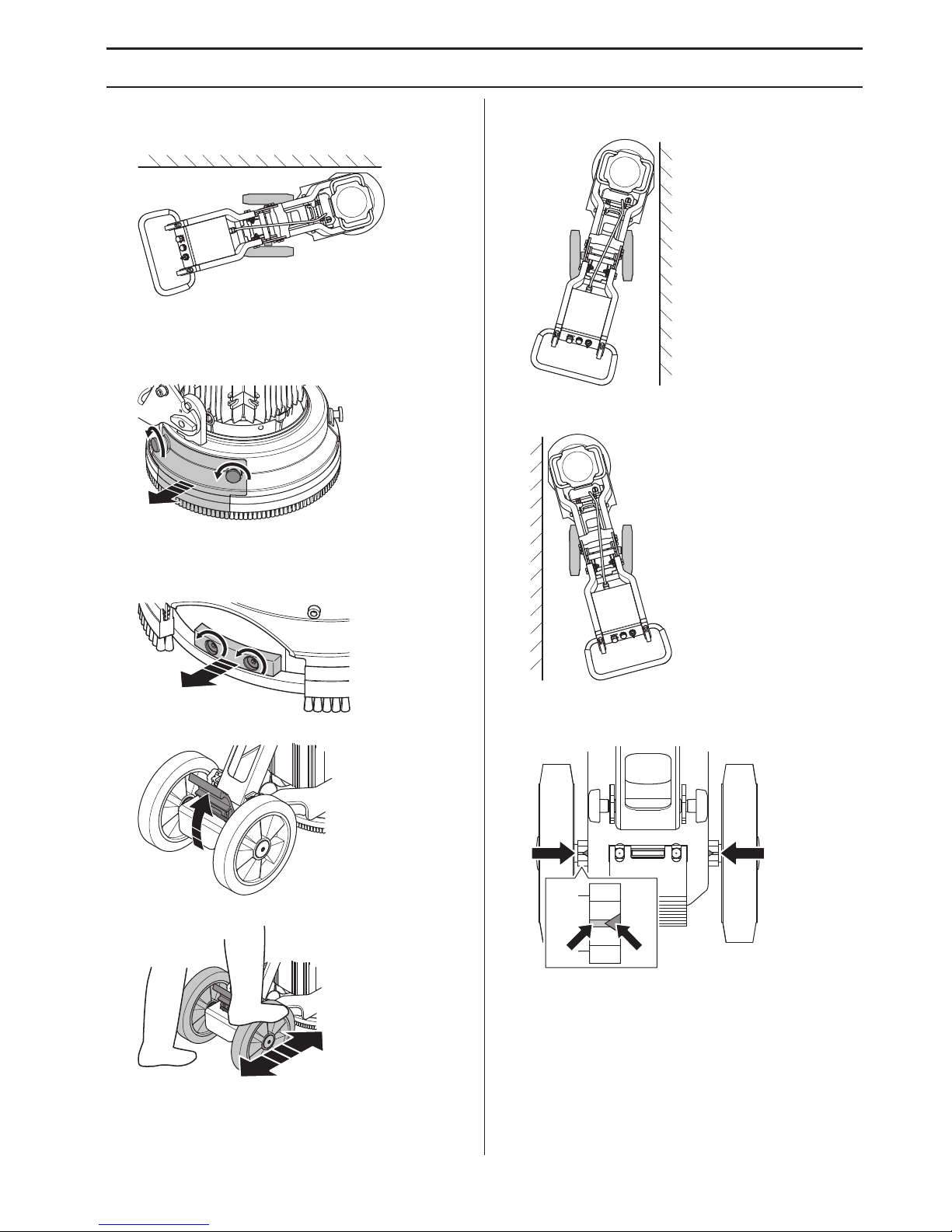

Edge grinding- PG280 .......................................... 16

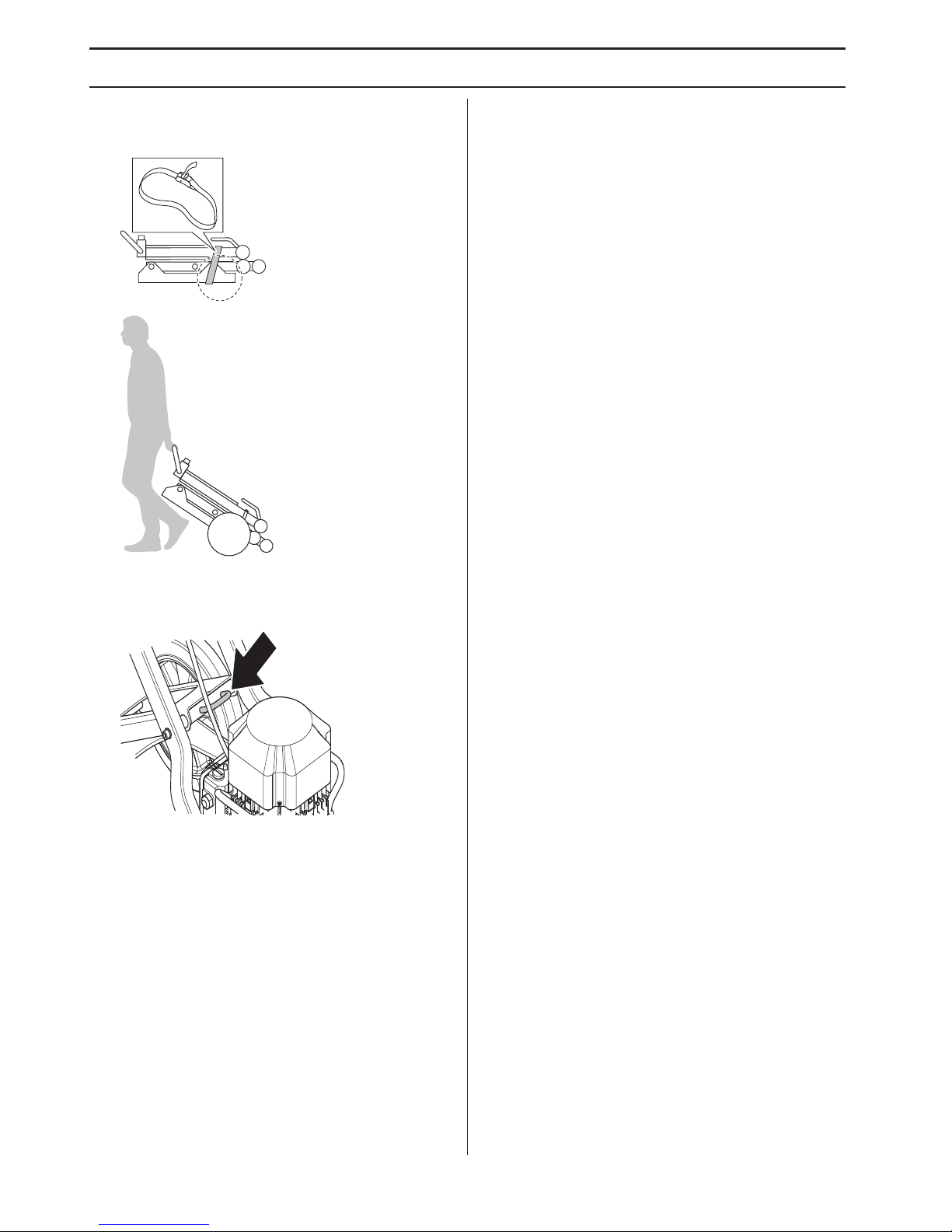

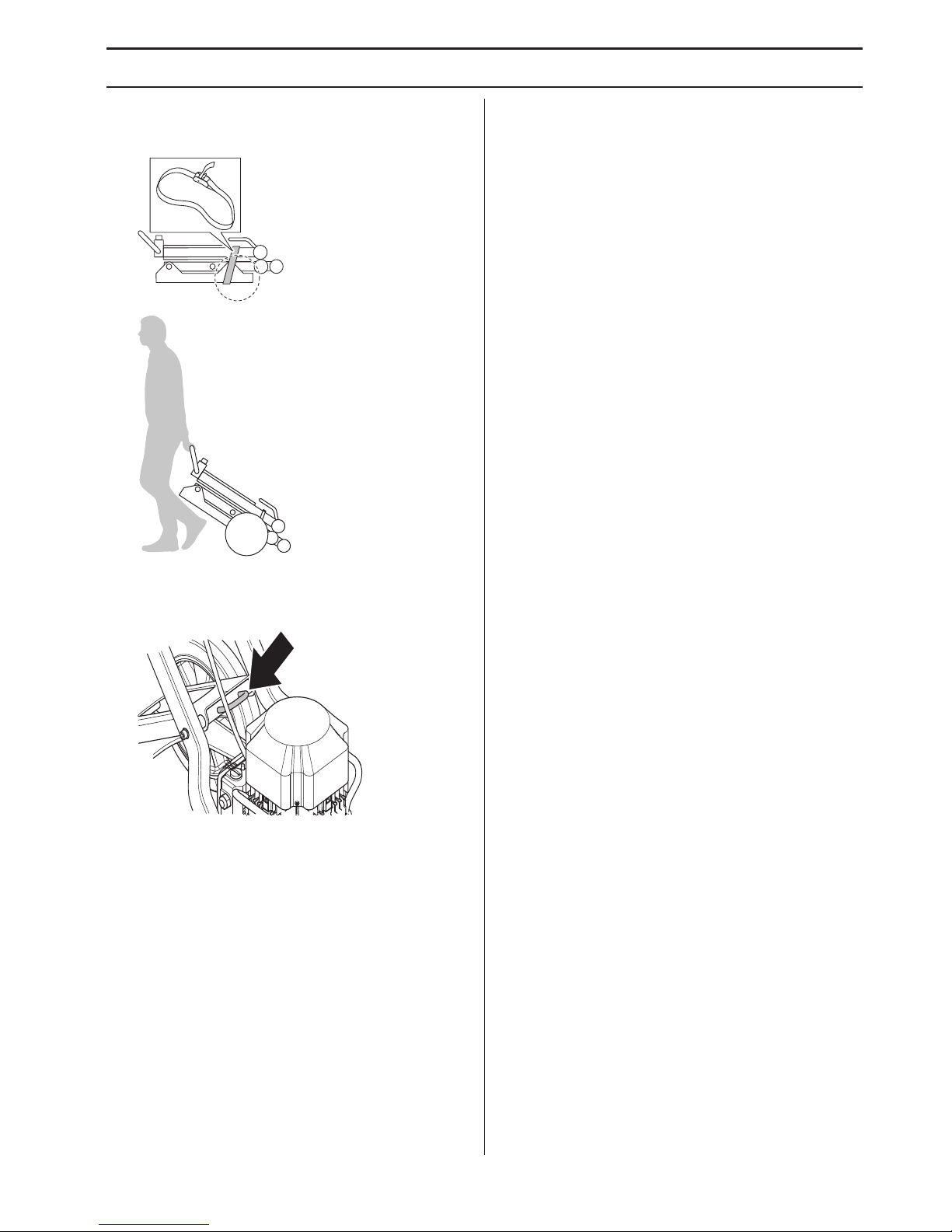

Transport and storage .......................................... 17

ARTING AND STOPPING

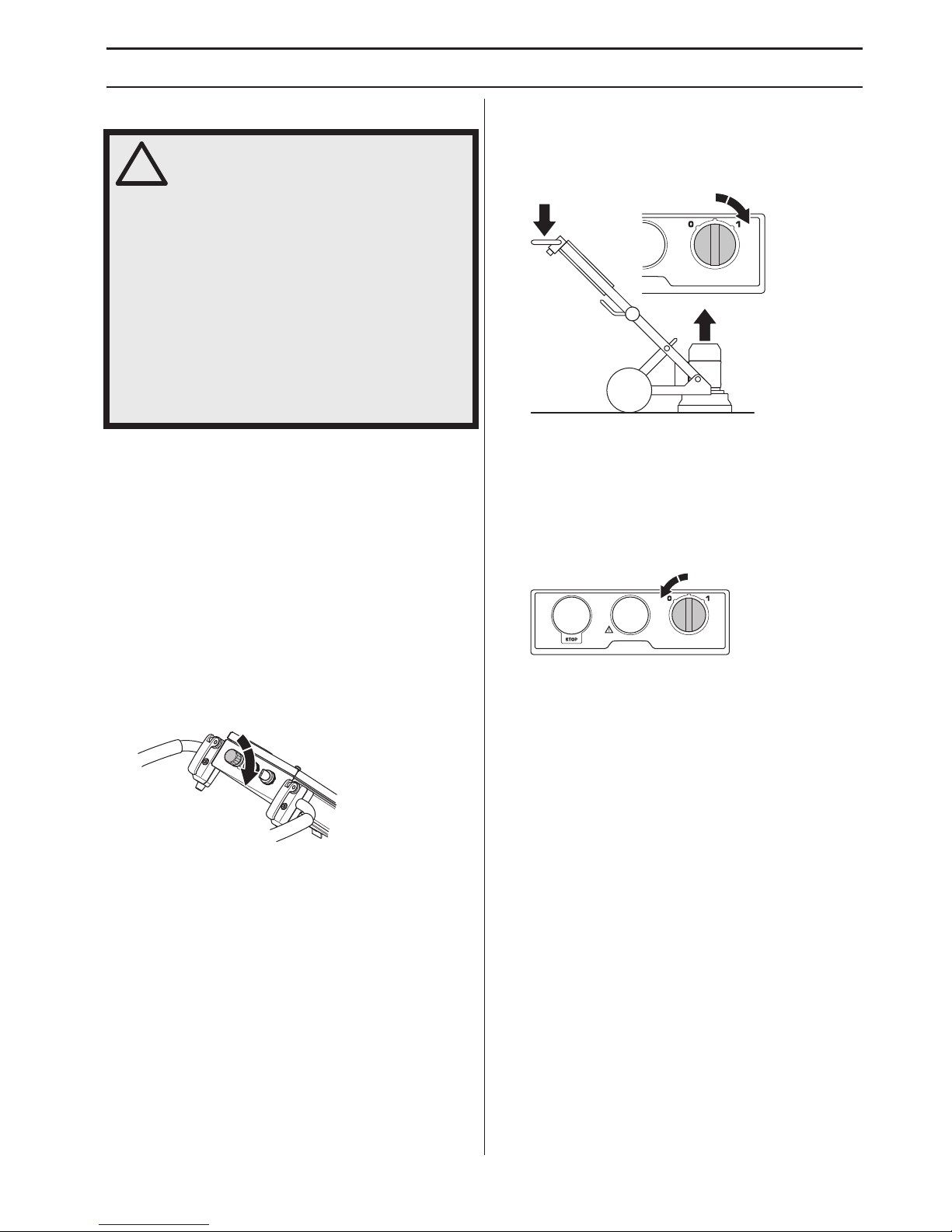

Bef ore starting ...................................................... 19

Starting ................................................................. 19

Stopping ............................................................... 19

MAINTENANCE

aults and trouble shooting .................................. 20

Maintenance ......................................................... 20

Service ................................................................. 20

TECHNICAL D ATA

PG280 .................................................................. 21

PG400 .................................................................. 21

US WARRANTY STATEMENT

ARRANTY POLICY ........................................... 22

EQUIPMENT ........................................................ 22

ARNING! Cutting, especially when DRY cutting, generates dust that comes from the material being cut, which frequently contains silica. Silica is a basic component of sand, quartz, brick clay, granite and numerous other minerals and rocks. Exposure to excessive amount of such dust can cause:

Respiratory disease (affecting your ability to breath), including chronic bronchitis, silicosis and pulmonary ﬁbrosis from exposure to silica. These diseases may be fatal;

Skin irritation and rash.

Cancer according to NTP* and IARC* */ National Toxicology Program, International Agency for Research on Cancer

Take precautionary steps:

Avoid inhalation of and skin contact with dust, mist and fumes.

Wear and ensure that all bystanders wear appropriate respiratory protection such as dust masks designed to ﬁlter out microscopic particles. (See OSHA 29 CFR Part 1910.1200)

Wet cut when feasible, to minimize dust.

Page 4

PRESENT A TION

– English

Dear customer!

Thank y ou for choosing a Husqvarna product! It is our wish that you will be satisﬁed with your product

and that it will be your companion for a long time. A purchase of one of our products gives you access to professional help with repairs and services. If the retailer who sells your machine is not one of our authorised dealers, ask him for the address of your nearest service workshop.

This operator’s manual is a valuable document. Make sure it is always at hand at the work place. By following its content (using, service, maintenance etc.) the life span and the second-hand value of the machine can be extended. If you ever lend or sell this machine, make sure that the borrower or buyer gets the operator

′

s manual, so

they will also know how to properly maintain and use it.

More than 300 y ears of innovation

Husqv arna AB is a Swedish company based on a tradition that dates back to 1689, when the Swedish King Charles XI ordered the construction of a factory for production of muskets. At that time, the foundation was already laid for the engineering skills behind the development of some of the world's leading products in areas such as hunting weapons, bicycles, motorcycles, domestic appliances, sewing machines and outdoor products.

Husqvarna is the global leader in outdoor power products for forestry, park maintenance and lawn and garden care, as well as cutting equipment and diamond tools for the construction and stone industries.

Owner responsibility

It is the o wner’s/employer’s responsibility that the operator has sufﬁcient knowledge about how to use the machine safely. Supervisors and operators must have read and understood the Operator’s Manual. They must be aware of:

• The machine’s safety instructions.

• The machine’s range of applications and limitations.

• How the machine is to be used and maintained. Local regulations could restict the use of this machine.

Find out what regulations are applicable where you work before you start using the machine.

The man ufacturer’s reservation

Subsequent to pub lishing this manual Husqvarna may issue additional information for safe operation of this product. It is the owner’s obligation to keep up with the safest methods of operation.

Husqvarna AB has a policy of continuous product development and therefore reserves the right to modify the design and appearance of products without prior notice.

For customer information and assistance, contact us at our website: www.husqvarna.com

Design and f eatures

alues such as high performance, reliability, innovative technology, advanced technical solutions and environmental considerations distinguish Husqvarna's products. Safe operation of this product requires the operator to read this manual carefully. Ask your dealer or Husqvarna should you need more information.

Some of the unique features of your product are described below.

PG280

•

The machine is intended for grinding concrete surfaces with varying hardness.

• PG280 is robust and easy to use

• The machine can be folded and is collapsible for

simpler transport.

• The machine is equipped with a ﬂoating cover.

• The machine is an edge grinder.

• Single-phase 3 phase

• 280 mm grinding surface

PG400

•

The machine is intended for grinding concrete surfaces with varying hardness.

• PG400 is robust and easy to use

• The machine can be folded and is collapsible for

simpler transport.

• The machine is equipped with a ﬂoating cover.

• Single-phase 3 phase

• 400 mm grinding surface

Page 5

English – 5

WHA T IS WHA T?

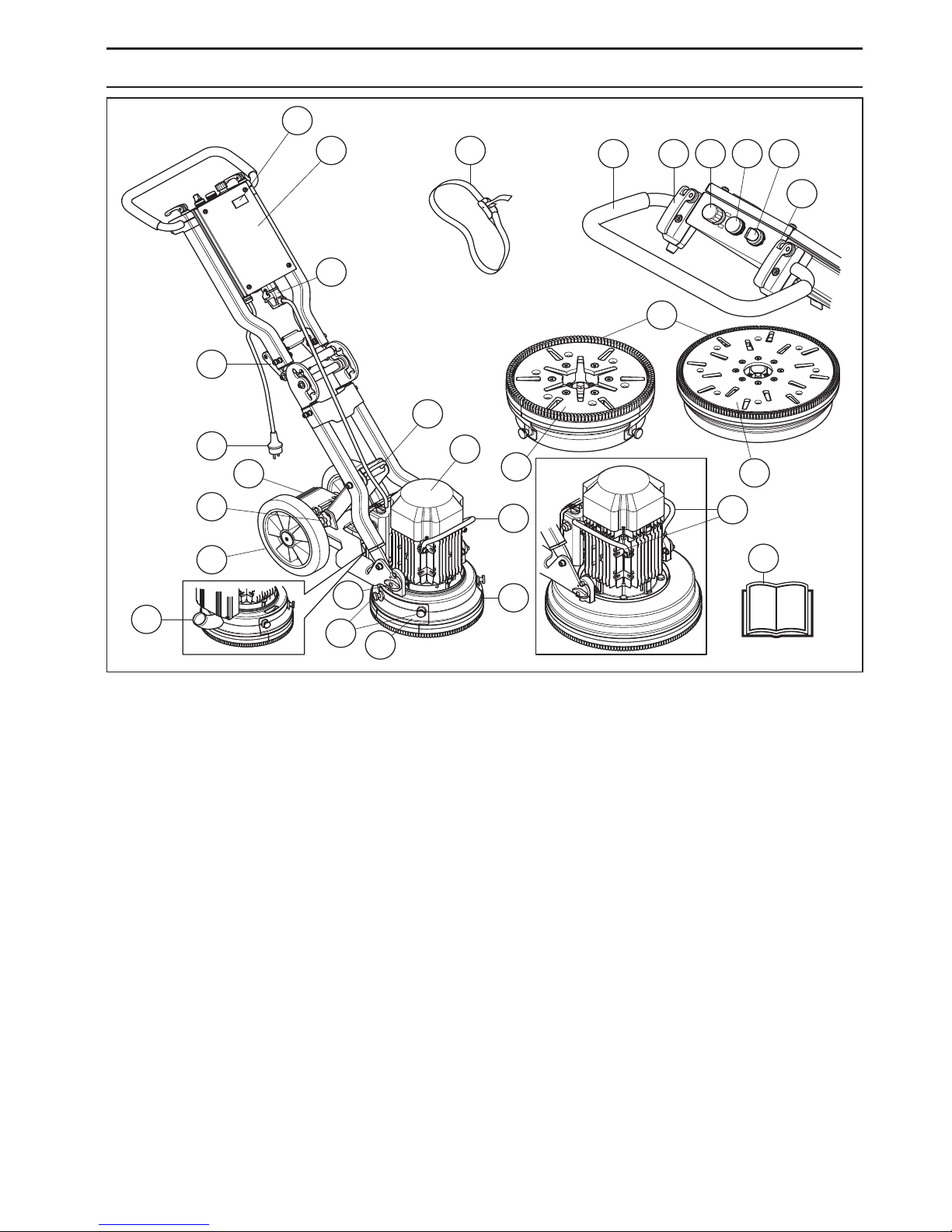

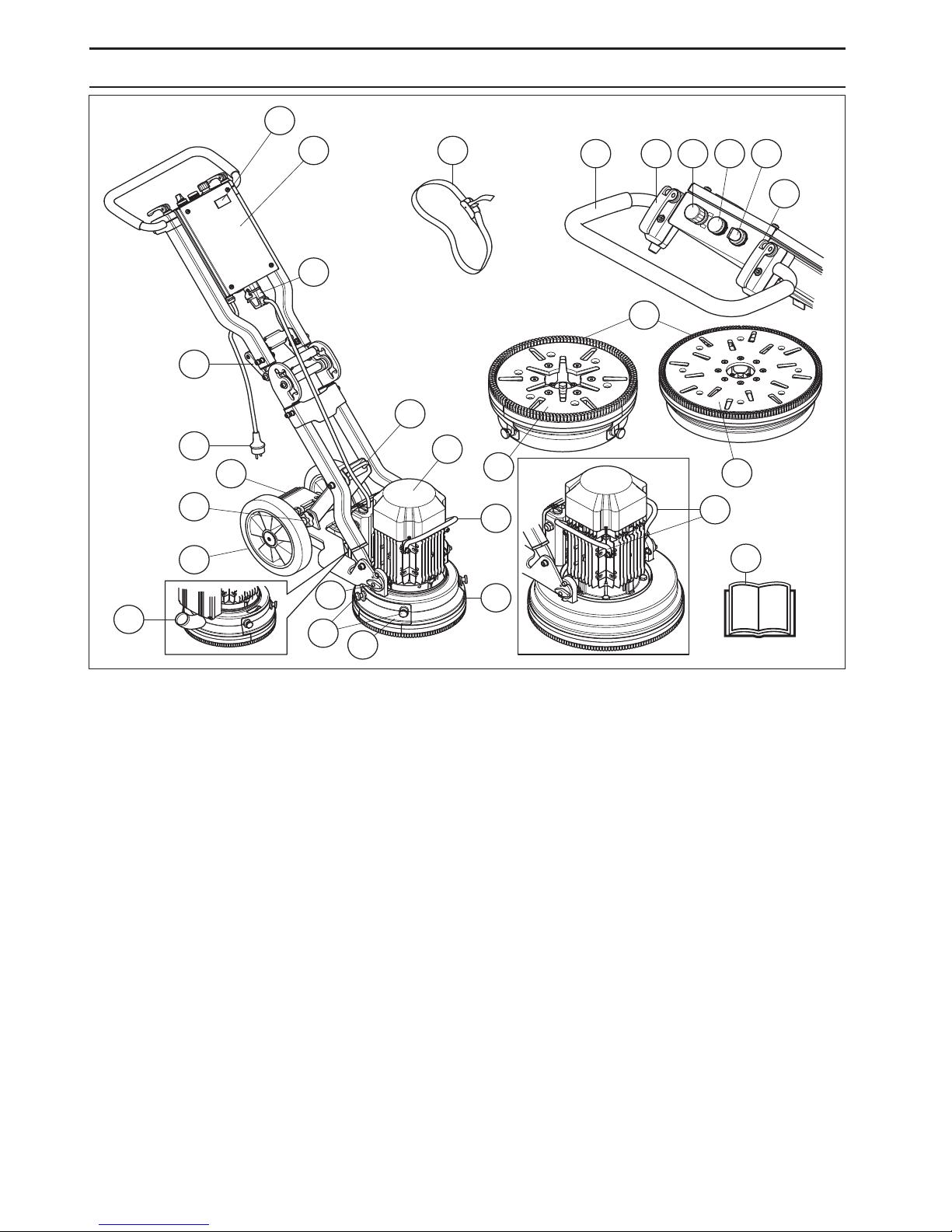

What is what on the grinder?

5 6 7 8

Counter 2 Electrical cabinet 3 Tensioning straps 4 Handle / handlebar 5 Locking lever for handlebar adjustment 6 Emergency stop 7 Overload lamp 8 Stop/run switch 9 Connection, quick connection for motor cable 10 Handle for angle joint 11 Plug 12 Foot pedal -PG280 13 Locking knob 14 Rubber wheels

15 Connection, vacuum hose 16 Attachment for motor/grinding head 17 Screws for edge grinding hatch - PG280 18 Hatch, edge grinding - PG280 19 Lifting eye 20 Electric motor 21 Lift handle, motor - PG280 22 Floating cover 23 Tool plate - PG280 24 Brush list 25 Tool plate - PG400 26 Lift handle, motor - PG400 27 Operator’s manual

Page 6

MA CHINE´S SAFETY EQ UIPMENT

– English

General

This section descr ibes the machine ′ s safety equipment, its purpose, and how checks and maintenance should be carried out to ensure that it operates correctly.

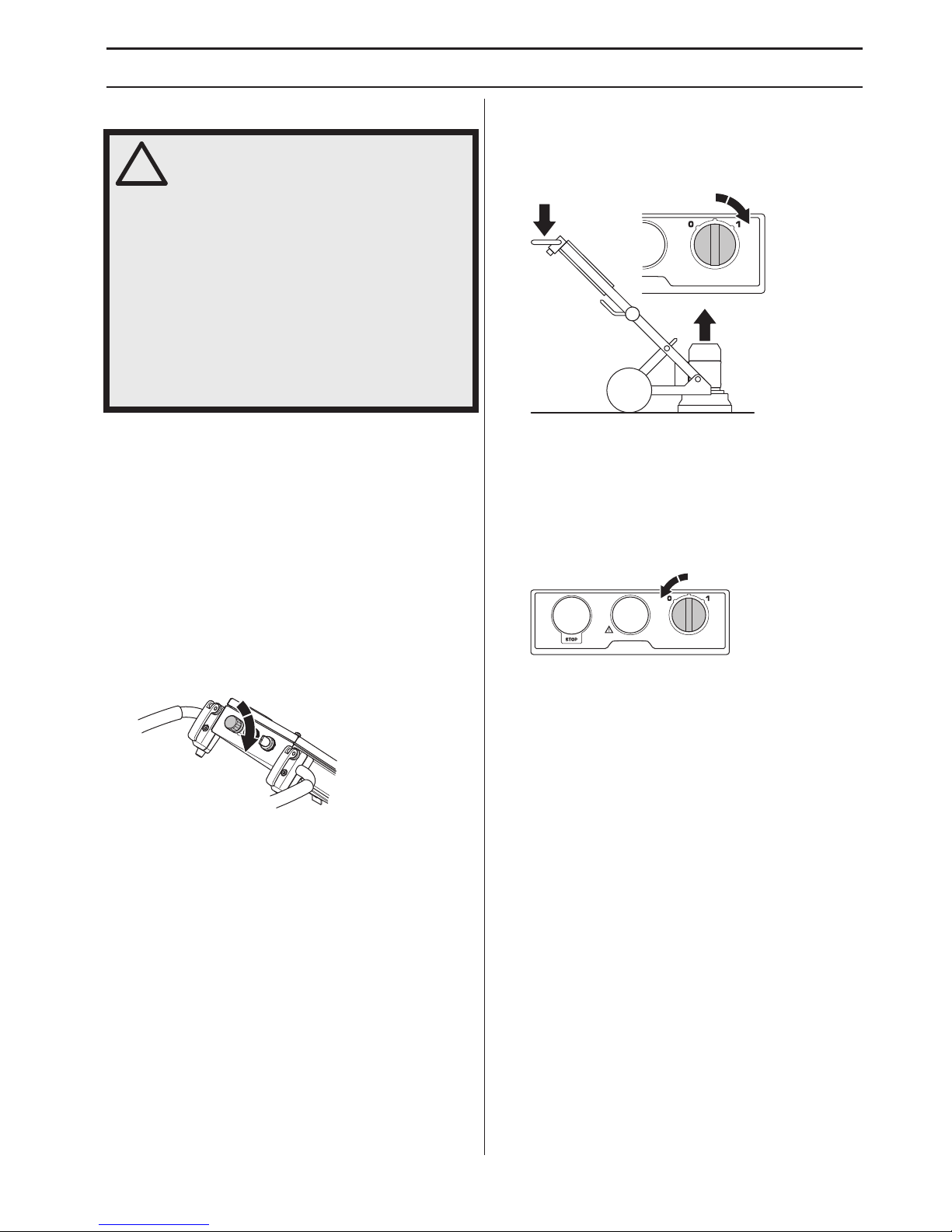

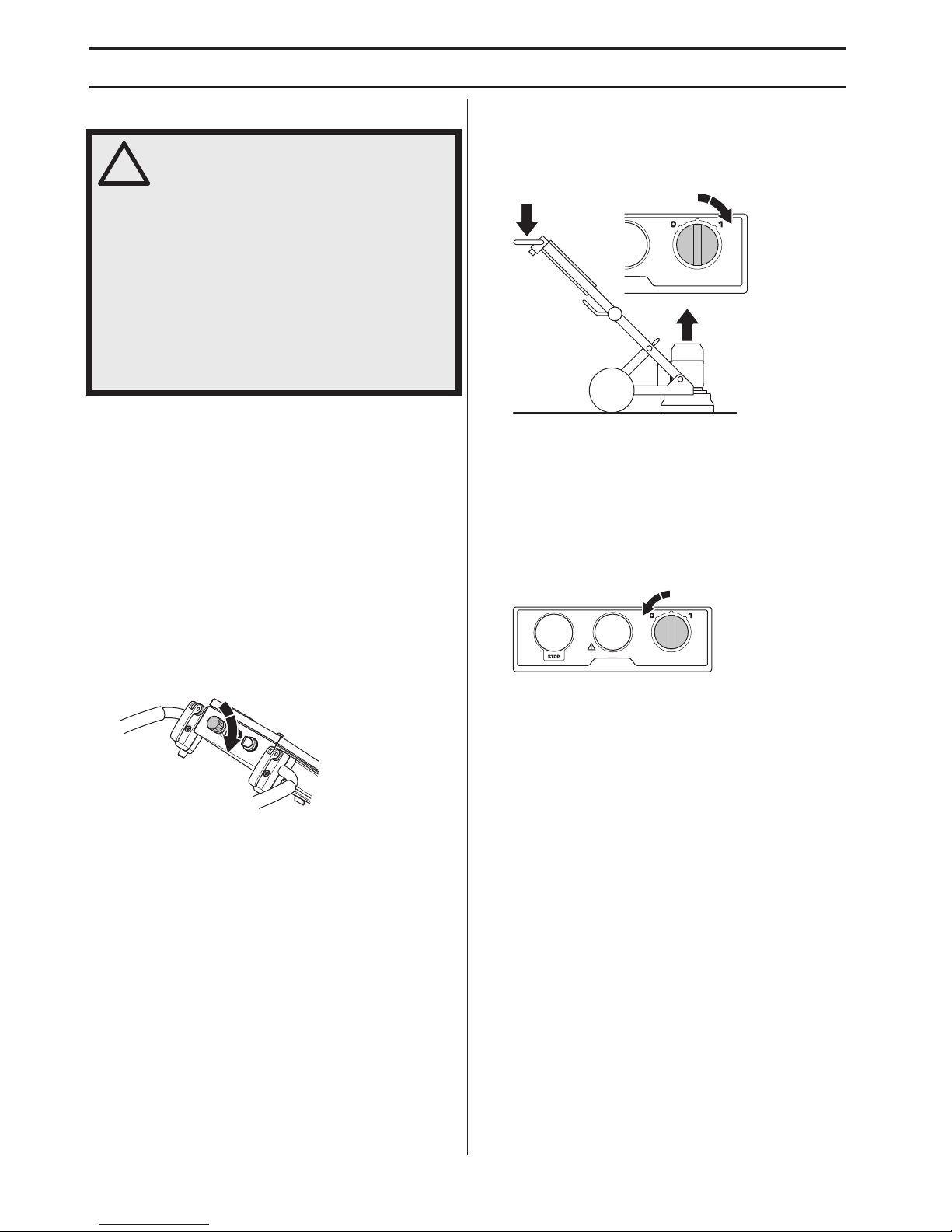

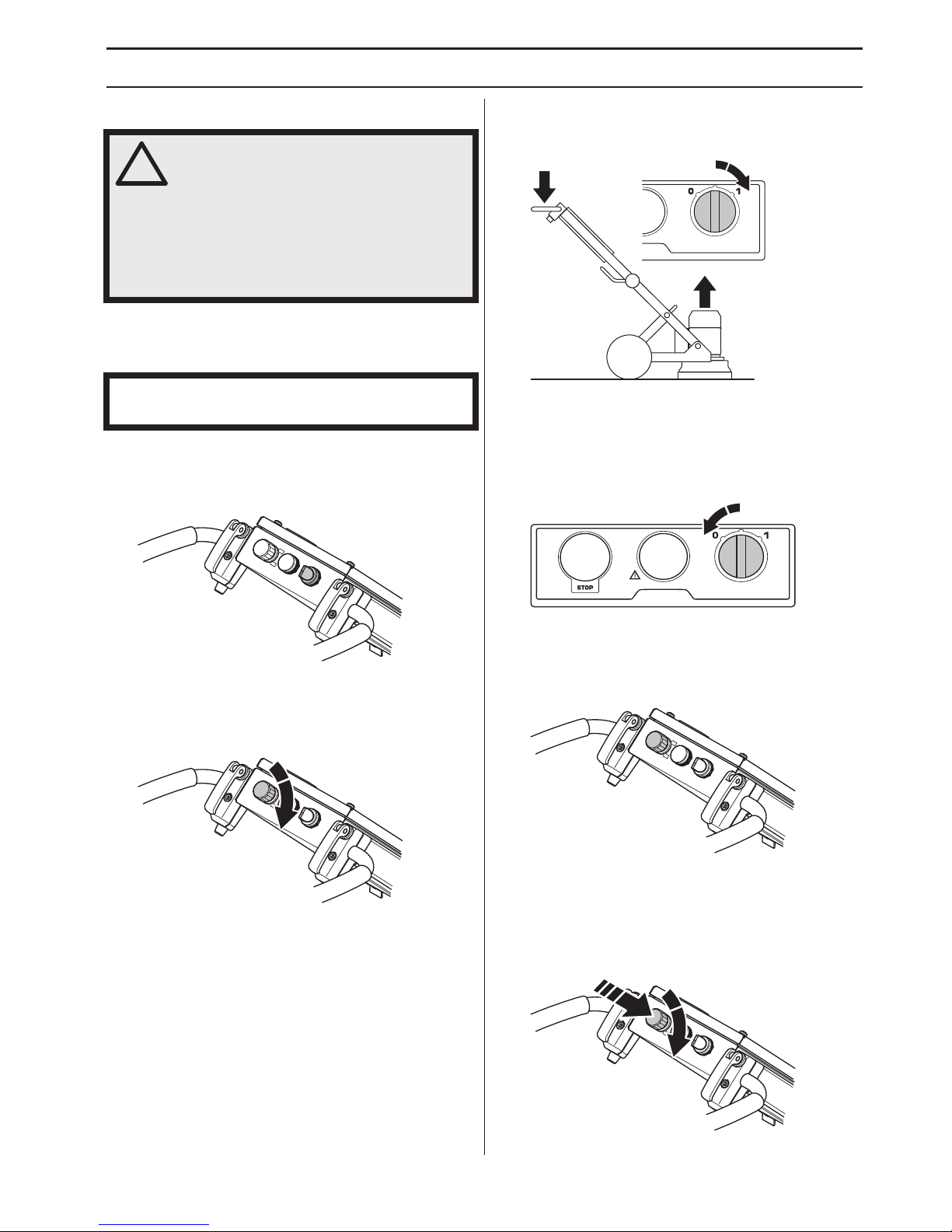

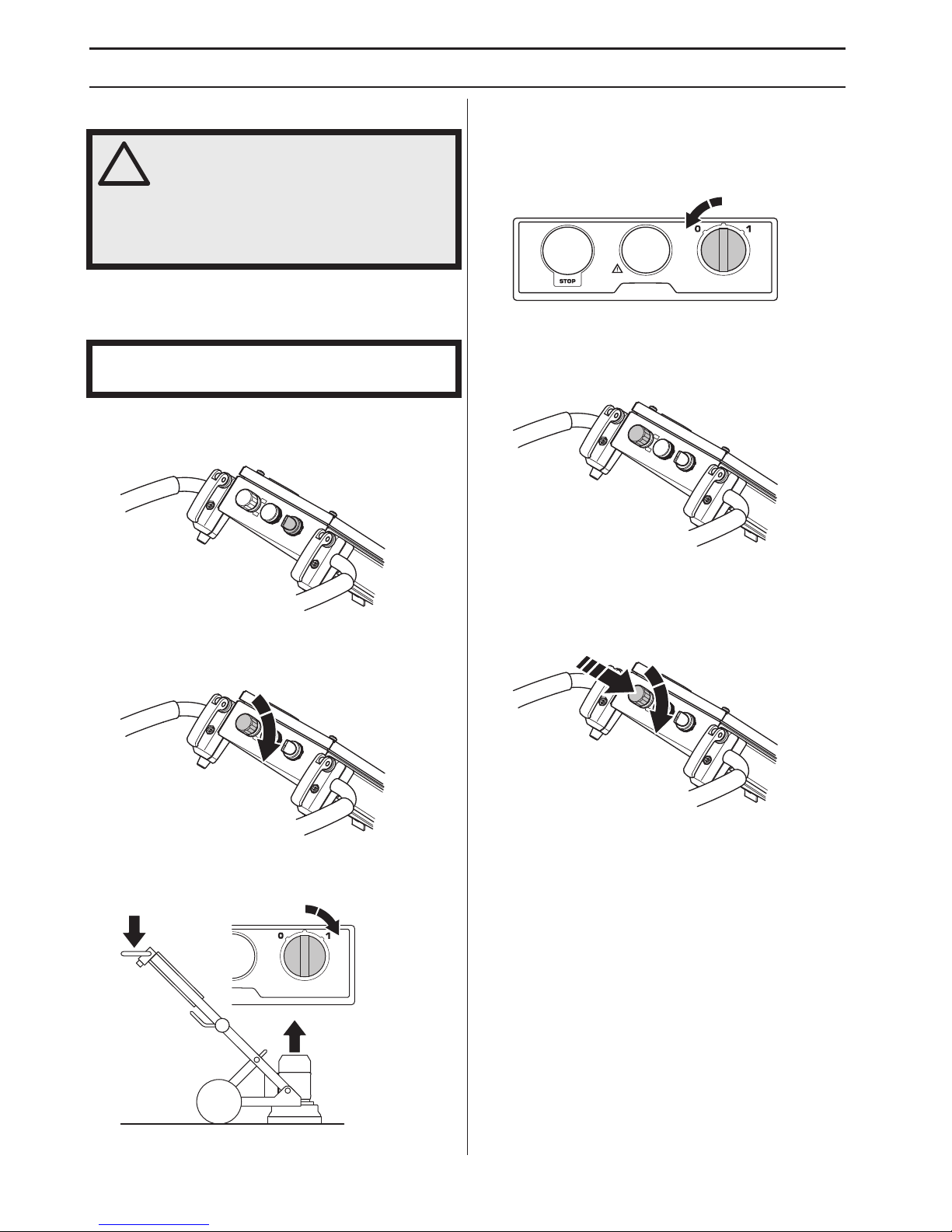

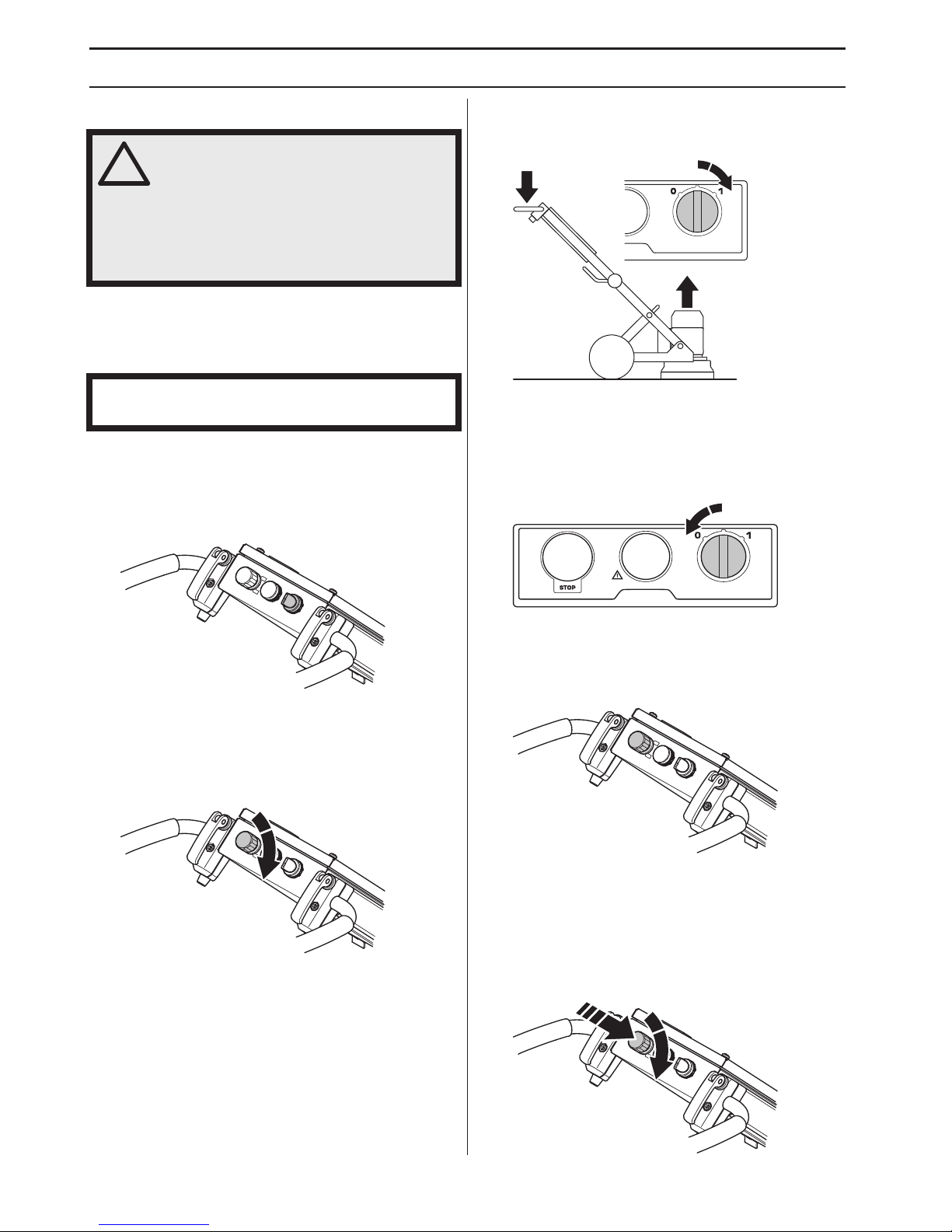

Stop/run s witch

The star t/stop knob is used to start and stop the machine.

Chec king the stop/run switch

Chec k that the emergency stop or machine stop button are not pressed by turning them clockwise.

• Reduce the pressure between grinding disc and ﬂoor by pushing down the handle without lifting the grinding unit from the ﬂoor when starting.

• Start the machine by turning the 0/1 knob to position 1 (drive). The machine will then start smoothly and accelerate to the set speed within 5 seconds.

• Turn the start/stop knob to ”0” (stop) to stop the machine.

Emer gency stop

The emergency stop is used to quic kly switch off the engine. The emergency stop at the machine breaks the mains power supply.

esting the emergency stop

•

Press the emergency stop. Check that the engine stops.

• Disengage Emergency Stop button (twist clockwise).

ARNING! Never use a machine with faulty safety equipment. The machine’s safety equipment must be checked and maintained as described in this section. If your machine fails any of these checks contact your service agent to get it repaired.

UTION! Connect the motor cable to the electrical box

before connecting the plug.

~1 mm

Page 7

OPERA TING

English

–

General saf ety precautions

•

Do not use the machine without ﬁrst reading and understanding the contents of this Operator’s Manual.

Save all warnings and instructions for future reference.

ork area safety

• Keep work area clean and well lit. Cluttered or dark areas invite accidents.

• The machine should not be used in areas where potential for ﬁre or explosions exist.

Electrical safety

• Check that the mains voltage corresponds with that stated on the rating plate on the machine.

• Inspection and/or maintenance should be carried out with the motor switched off and the plug disconnected.

• Always shut down the machine before disconnecting the power plug.

• Never drag the machine by means of the cord and never pull out the plug by pulling the cord. Hold the plug to disconnect the power cord.

• Never use the machine if any cable or plug is damaged, but hand it in to an authorized service workshop for repair.

• The machine must never be driven to such a depth in water that it reaches up to the machine’s equipment. The equipment can be damaged and the machine can be live, resulting in personal injuries.

• Always have the power cable disconnected when connecting and disconnecting the contact between the motor and the electrical box.

Grounding instructions

• The machine is equipped with a grounded cord and plug and should always be connected to a grounded outlet. This reduces the risk of electric shock in the event of malfunction.

• The use of adaptors is not allowed with the machine.

Extension cords and cables

• The marking on the extension cable must be the same or higher than the value stated on the machine’s rating plate.

• Use grounded extension cables.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric shock. A cord marked with the letter ”W” is suitable for outdoor use.

• Keep the connection to the extension cord dry and off the ground.

• Keep cable away from heat, oil, charp edges or moving parts. Damaged or entangled cable increase the risk of electric shock.

• Check that the cables are intact and in good condition. Never use the machine if any cable is damaged, but hand it in to an authorized service workshop for repair.

• To avoid overheating do not use the extension cord while it is rolled up.

• Ensure the cord is behind you when you start to use the machine so that the cord will not be damaged.

• When using an extension cable, use only certiﬁed extension cables with sufﬁcient reach.

WARNING! This section describes basic safety directions for using the machine. This information is never a substitute for professional skills and experience. If you get into a situation where you feel unsafe, stop and seek expert advice. Contact your dealer, service agent or an experienced user. Do not attempt any task that you feel unsure of!

WARNING! There is always a risk of shocks from electrically powered machines. Avoid unfavourable weather conditions and body contact with lightning conductors and metal objects. Always follow the instructions in the Operator’s manual to avoid damage.

Never connect the machine to a outlet if plug or cord is damaged.

WARNING! Improper connection can result in the risk of electric shock. Contact a qualiﬁed electrician if in doubt as to whether the appliance is properly grounded.

Do not modify the plug. If it will not ﬁt the outlet have a proper outlet installed by a qualiﬁed electrician. Make sure local regulations and ordinances are followed.

If the grounding instructions are not fully understood contact a qualiﬁed electrician.

Page 8

OPERATING

8 – English

Personal safety

• Wear personal protective equipment. See instructions under the heading ”Personal protective equipment”.

• Never use the machine if you are tired, if you have drunk alcohol, or if you are taking medication that could affect your vision, your judgement or your coordination.

• Never allow anyone else to use the machine without ﬁrst ensuring that they have read and understood the contents of the operator’s manual.

• All operators shall be trained in the use of the machine. The owner is responsible for ensuring that the operators receive training.

• People and animals can distract you causing you to lose control of the machine. For this reason, always remain concentrated and focused on the task. Never allow children to use or be in the vicinity of the machine.

• Be careful as clothing, long hair, and jewellery can get caught in moving parts.

• There is always a risk of crush injuries when working with products containing moving parts. Keep your distance!

• Never leave the machine unsupervised with the motor running.

• Make sure that there is always another person close at hand when you use the machines, so that you can call for help if an accident should occur.

• Always ensure you have a safe and stable working position.

Personal protective equipment

• Hearing protection

• Protective goggles or a visor

• Breathing mask

• Heavy-duty, ﬁrm grip gloves.

• Tight-ﬁtting, heavy-duty and comfortable clothing that permits full freedom of movement.

• Boots with steel toe-caps and non-slip sole

• Always have a ﬁrst aid kit nearby.

Use and care

• Only use the machine for the purpose it was intended for.

• Keep all parts in good working order and ensure that all ﬁxtures are properly tightened.

• Never use a machine that is faulty. Carry out the safety checks, maintenance and service instructions described in this manual. Some maintenance and service measures must be carried out by trained and qualiﬁed specialists. See instructions under the heading Maintenance.

• Do not modify safety equipment. Check regularly that they function as they should. The machine must not be run with defective or disassembled safety equipment.

• Never use a machine that has been modiﬁed in any way from its original speciﬁcation.

• Always use genuine accessories. Contact your dealer for more information.

• Machinery should only be started when grinding heads are resting on the ground unless carrying out a testing procedure as outlined in this manual.

• The machine should not be started without the brush list attached. It is essential a good seal between machine and ﬂoor be established for safety, especially when operating in dry grinding applications.

• During grinding, the machine must be connected to a vacuum cleaner for the removal of the dust.

• Make sure the machine is without power when changing diamond tools by pressing in the emergency stop and disconnecting from the power outlet.

• Always dismantle the diamond tool after each grinding operation.

WARNING! Overexposure to vibration can lead to circulatory damage or nerve damage in people who have impaired circulation. Contact your doctor if you experience symptoms of overexposure to vibration. Such symptoms include numbness, loss of feeling, tingling, pricking, pain, loss of strength, changes in skin colour or condition. These symptoms normally appear in the ﬁngers, hands or wrists. These symptoms may be increased in cold temperatures.

WARNING! You must use approved personal protective equipment whenever you use the machine. Personal protective equipment cannot eliminate the risk of injury but it will reduce the degree of injury if an accident does happen. Ask your dealer for help in choosing the right equipment.

Page 9

OPERATING

English – 9

• Make sure that the brush list is intact and clean and that it seals tightly against the ﬂoor. Damaged brush list should always be replaced.

• The tool plate continues to rotate for a while after the motor has been switched off. Maintain grinding action until the fan has come to a complete stop. Ensure the tool plate has stopped rotating before lifting up the machine.

• When grinding adhesive, asphalt, paint or the like, lift the front of the machine slightly after use to prevent it sticking to the ﬂoor from the heat. Ensure the tool plate has stopped rotating before lifting up the machine.

• Diamond tools may be very hot after use. Leave machine to cool off before removing the diamond segments. Use protective gloves.

• Always use the machine mounted lifting eye when lifting.

• Always carry the machine by the carrying handle and the handle.

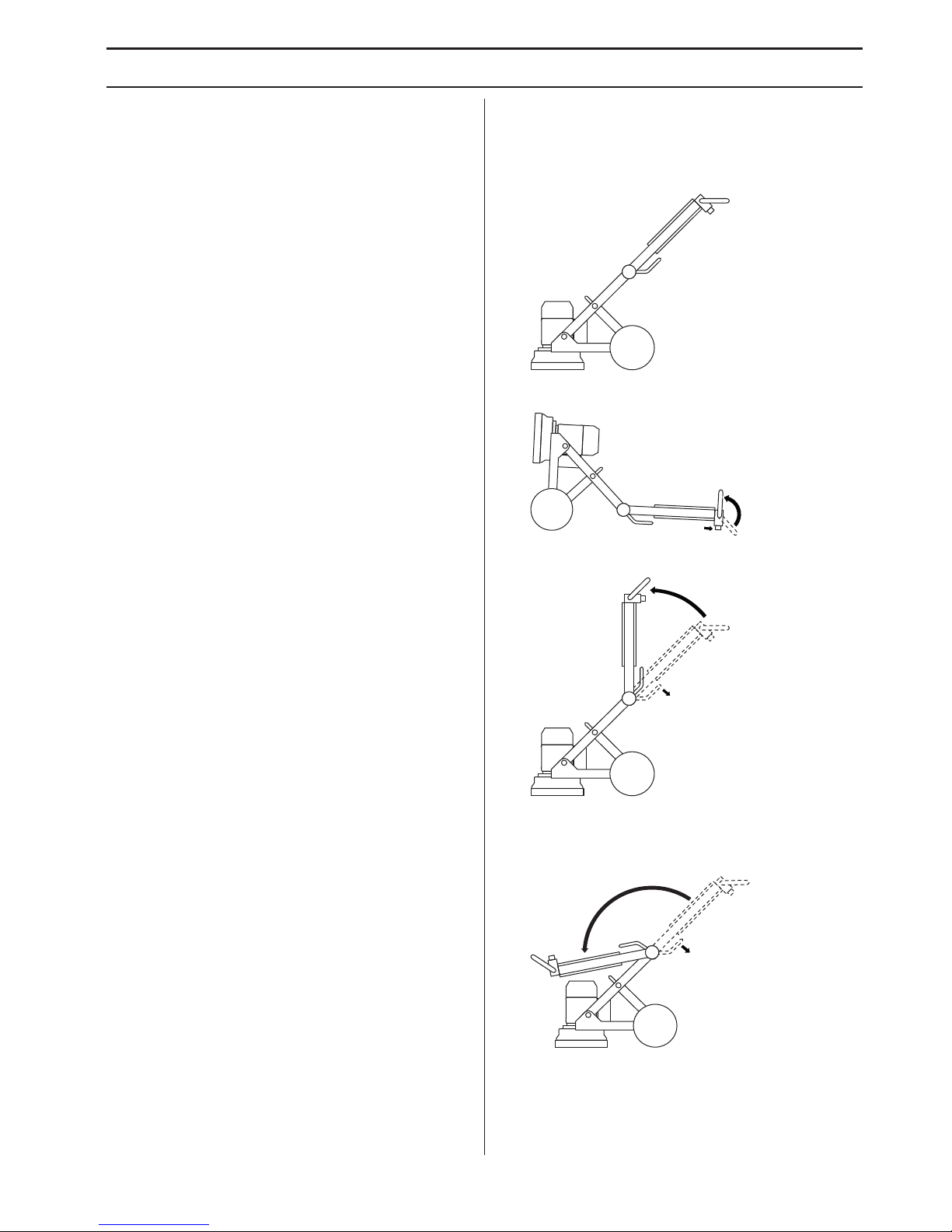

Various machine modes

Operating position

Service position

Tilting transportation position

Lifting transportation position

Put padding between the motor and the electrical cabinet to prevent damage to the machine.

Page 10

OPERATING

10 – English

Handlebar adjustment

The handle can be inﬁnitely adjusted. The handle lock knob has two positions, one locked and one open position.

• Folding up the lock knob to open position will release the clamp holding the handle and it can be adjusted to the desired position.

• Fold back the lock knob to locked position.

• How hard the lock knob clamps in locked position is easily adjustable by turning the bushings under the lock knob.

Connect the vacuum cleaner

Use a Husqvarna dust extraction system for complete dust control.

• Connect the vacuum cleaner to the machine. Use a 50 mm (2 inch) hose.

Make sure that the ﬁlters in the vacuum cleaner are intact and clean. Pay attention to dust during operation.

Grinding guide Diamonds

Background

The diamond segment comprises usually of two components:

• Diamonds (also called diamond crystals or corn). Changing the size of the diamonds or corn will change the coarseness or ﬁneness of the scratches after the grinding process.

• A bonding agent (metal or plastic). Powder is mixed and suspended in a metal or plastic bonding agent. If metal is used as a bonding agent, the ﬁnished product is called metal-bonded or sintered diamond segment. If plastic is used as a bonding agent, the ﬁnished product is called plastic-bonded diamonds or polishing disc. By changing the hardness of the bonding agent, you can change how quickly or slowly the diamond abrasive is worn down.

General Principles

General rules for using diamond tools when grinding follow below. As with all rules, there are exceptions or occasions when they do not apply.

Diamond grit size

Changing the size of the diamond grit to a smaller particle/grit size will effect the performance of the diamond tool in the following ways:

• Create a ﬁner scratch pattern.

• Increased service life of diamond tools.

The opposite will occur when changing to a larger particle/grit size.

Binding agent

Increasing hardness of bond will:

• Create a ﬁner scratch pattern.

• Increased service life of diamond tools.

• Decrease production rate.

The opposite will occur when making the metal or resin bond softer.

Page 11

OPERATING

English – 11

Number of diamond tools under the machine

An increased number of tools under the machine leads to:

• Reduce pressure on each individual diamond segment - reduce wear rate on diamond segments.

• Reduce load on the machine and cause the grinder to draw less current.

• Create a smoother scratch pattern (particularly on soft ﬂoors).

The reverse happens if you reduce the number of tools under the machine.

Summary of diamond principles

The diamond tools must be worn in order to give a high grinding efﬁciency. The wear on diamond tools can be affected by the following factors:

• Pressure.

• Hardness of bond.

• Diamond grit size.

• Number of segments under the machine.

• Adding an additional abrasive (e.g. sand, silicone carbide) on the ﬂoor will increase wear.

Generally, the faster a diamond segment wears, the faster the productivity will be. By varying the above factors, changes can also be made to effect the following:

• Scratch pattern.

• Current draw of machine.

• Flatness of ﬂoor (see next section).

• Ease of operation.

Determining the hardness of concrete

All concretes are measured by their compressive strength and depending on which part of the world you are from, different compressive strength indices (e.g. PSi & MPa) are used. Generally, the higher the compressive strength rating, the harder the concrete and therefore, the harder it will be to grind.

But there are also factors other than compression strength that determine how hard a ﬂoor is and which therefore affect the choice of diamond tool. As it is most often only the top layer (5 mm) that we are talking about from a grinding point of view, the surface treatment of the concrete and the condition of the concrete surface have many times a greater impact on the choice of diamond segment than the compression strength.

Surface factors to consider when making a diamond selection

Generally, if a concrete surface is very smooth (i.e. Most likely it has been heavily trowelled/helicoptered), the concrete will behave as if it has a high compressive strength and therefore, require a soft bond segment.

Accordingly, if a concrete surface is coarse/aggressive (e.g. rain-damaged, shot blasted, scariﬁed, exposed aggregate e.t.c.), the concrete will behave as if it has a low compressive strength and therefore, require a hard bond segment.

Surface coatings/contaminants (e.g. Epoxy coatings, ceramic tile adhesives, levelling compounds/screeds) will often have a larger bearing on what diamond to select, than will the compressive strength of the concrete.

As a general rule, when grinding a concrete slab for the ﬁrst time and you are unsure about its hardness, always begin with harder bond diamonds under the machine. This will ensure the least amount of wear on the diamond segments. If a hard diamond segment is not suited to the application, all it has cost is a little amount of time without wearing out the diamonds.

If performed the other way around (i.e. a soft segment is used to begin with) and the concrete is soft or possesses an abrasive surface or surface contaminant, it is quite possible to wear-out a considerable amount of diamond in very short period of time.

Page 12

OPERATING

12 – English

The motor’s direction of rotation

3 phase

The motor´s direction can be changed by reversing the poles in the power plug.

Single-phase

The arrow shows the direction of rotation of the motor.

Diamond selection

They way diamond segments are set-up on the grinding unit will greatly inﬂuence the performance of the machine, the productivity levels and also the ﬁnished ﬂoor quality.

There are a number of different diamond conﬁgurations that can be achieved on both the PG 400 and PG 280.

Metal bond diamonds

Full set - inner and outer row

Full set - outer row

Half set - inner and outer row

Half set - outer row

NOTICE! The Piranha/PCD tools are designed to run in only one direction.

Page 13

OPERATING

English – 13

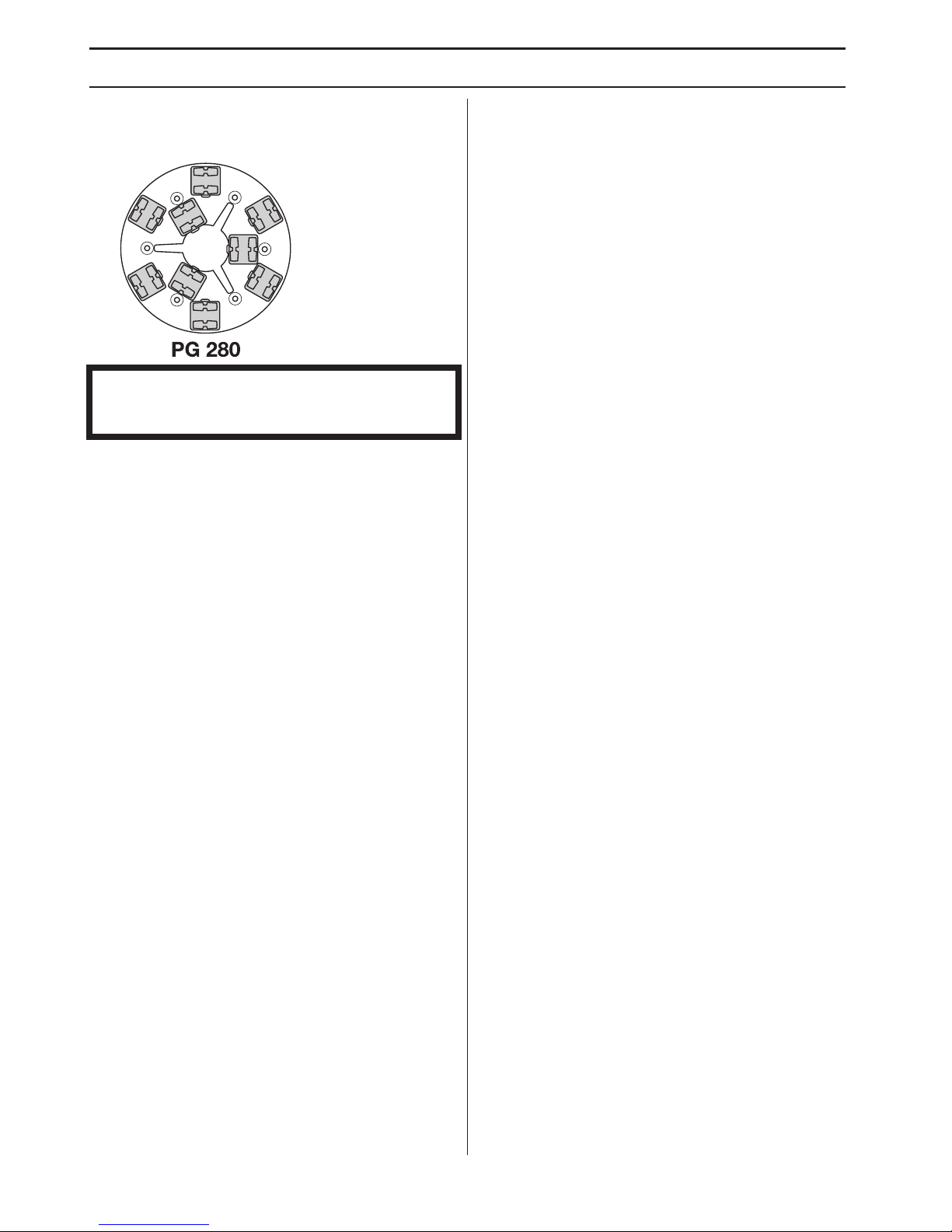

For edge grinding PG280 Half set - inner row Full set - outer row

NOTICE! Husqvarna’s recommendation regarding edge grinding is two segments on each tool plate.

Page 14

14 – English

OPERATING

Select the correct metal bond diamonds for your application

The following suggestion cover the basic conﬁgurations for metal bonded diamond tools.

Applications

Metal bond

Grit size

Full set - inner and outer row

Full set outer row

Half set - inner and outer row

Half set outer row

Flatten ﬂoor - Hard concrete Soft 16 or 30 X Flatten ﬂoor - Medium

concrete

Medium 16 or 30 X

Flatten ﬂoor - Soft concrete Hard 16 or 30 X

Ceramic tile adhesive removal Medium

PIRANHA™ or 16-30

Vinyl or Carpet glue removal Hard concrete

Soft

PIRANHA™ or 16-30

X X

Vinyl or Carpet glue removal Medium concrete

Medium

PIRANHA™ or 16-30

X X

Vinyl or Carpet glue removal Soft concrete

Hard

PIRANHA™ or 16-30

X X

Epoxy paint removal - Hard concrete

Soft

PIRANHA™ or 16-30

X X

Epoxy paint removal - Medium concrete

Medium

PIRANHA™ or 16-30

Epoxy paint removal - Soft concrete

Hard

PIRANHA™ or 16-30

Rain damaged concrete Hard 16-30 X X Smoothen exposed aggregate Hard 16-30 X X Lippage removal in terrazzo/

stone tiles

Soft 30 or 60 X

Surface polishing of concrete ﬂoors - Hard concrete

Soft 60 X X

Surface polishing of concrete ﬂoors - Medium concrete

Medium 60 X X

Surface polishing of concrete ﬂoors - Soft concrete

Hard 60 X X

Grinding to exposed aggregate in concrete - Hard concrete

Soft 16-30 X X X

Grinding to exposed aggregate in concrete Medium concrete

Medium 16-30 X X X

Grinding to exposed aggregate in concrete - Soft concrete

Hard 16-30 X X

Flatten undulation in concrete ﬂoors - Hard concrete

Soft 16 or 30 X X X

Flatten undulation in concrete ﬂoors - Medium concrete

Medium 16 or 30 X X

Flatten undulation in concrete ﬂoors - Soft concrete

Hard 16 or 30 X X

Page 15

OPERATING

English – 15

Resin bond diamonds

Redi Lock resin attachment adaptor

Full set - outer row

Half set - outer row

Selecting the correct resin bond diamond conﬁguration for your application

Changing the diamonds

Shut down the machine and disconnect the power plug. Have a set of gloves ready, as diamond tools can get very

hot.

• Put the machine into service position.

• Pull back on handle to lift grinding head off the ground.

• Lay machine back on the ground.

• Put on gloves.

• Use a hammer to remove the diamond segments.

• Afﬁx new diamond segments on the grinding disc.

• Once new diamond segments have been attached, reverse procedure to lower machine to ground.

Applications

Full set outer row

Half set outer row

Polishing terrazzo/stone tiles X Resurfacing terrazzo/stone

tiles

Surface polishing of concrete ﬂoors - Hard concrete

Surface polishing of concrete ﬂoors - Medium concrete

Surface polishing of concrete ﬂoors - Soft concrete

WARNING! CP1200 and P1100 must not under any circumstances be used with a Redi lock adapter.

Page 16

OPERATING

16 – English

Edge grinding - PG280

This machine has edge grinding capabilities.

For edge grinding close to walls, the hatch on the right or left side of the dust cover must be removed.

• Remove the screws (2) and the hatch.

• Under the hatch there is a removable guard to protect the wall when grinding. The guard can be removed for grinding closer next to the wall, 2 screws.

• Raise the foot pedal.

• Use your foot to give the wheels the right angle.

• For edge grinding on the right side, the wheels must be directed left.

• For edge grinding on the left side, the wheels must be directed right.

• When the red marking on the wheel axle (A) is in line with the red marking on the frame (B), the direction is again straight.

Page 17

OPERATING

English – 17

Transport and storage

• Secure the equipment during transportation in order to avoid transport damage and accidents.

• The machine should be transported under cover where possible, limiting the exposed to natural elements – in particular rain and snow.

• Store the equipment in a lockable area so that it is out of reach of children and unauthorized persons.

• The machine should always be stored in a dry place when not in use.

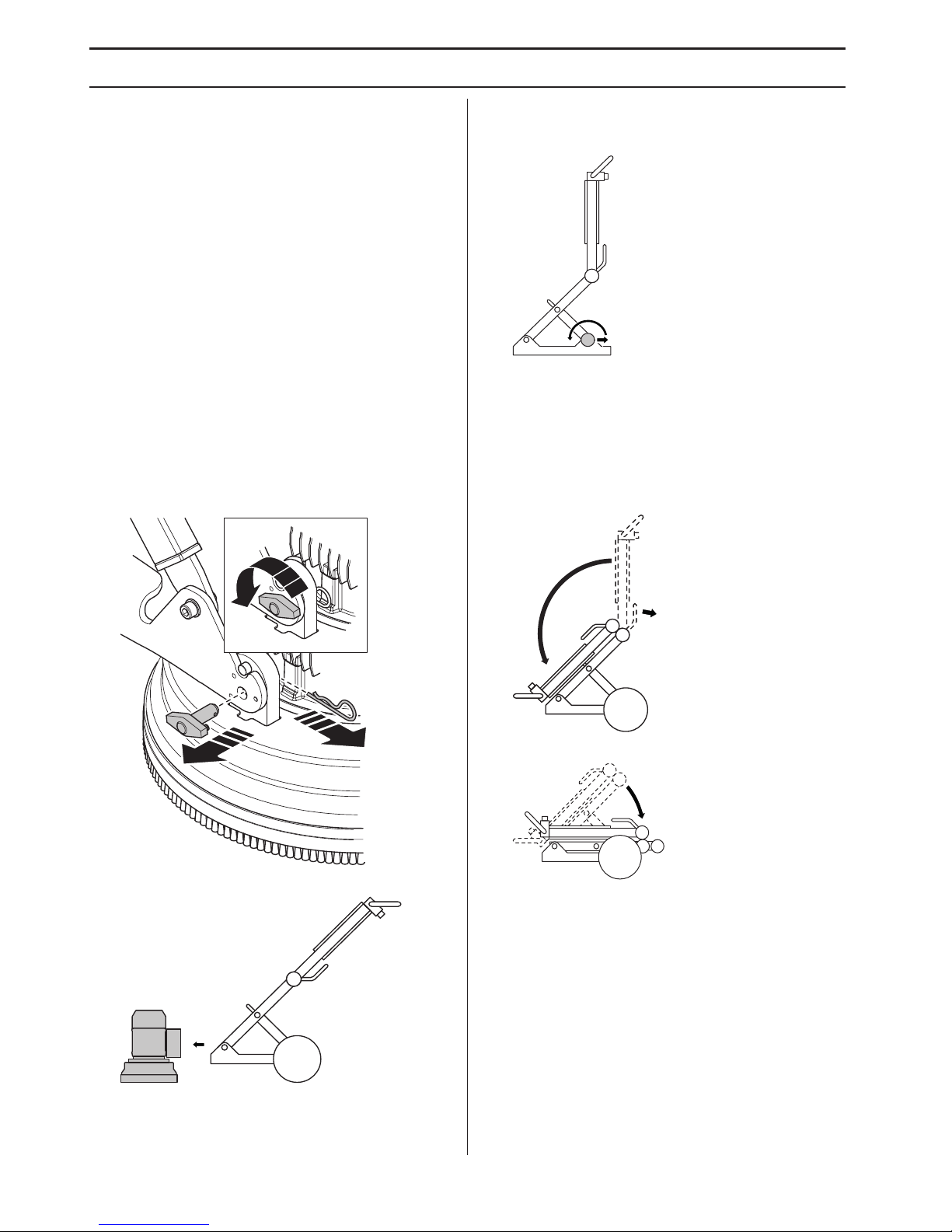

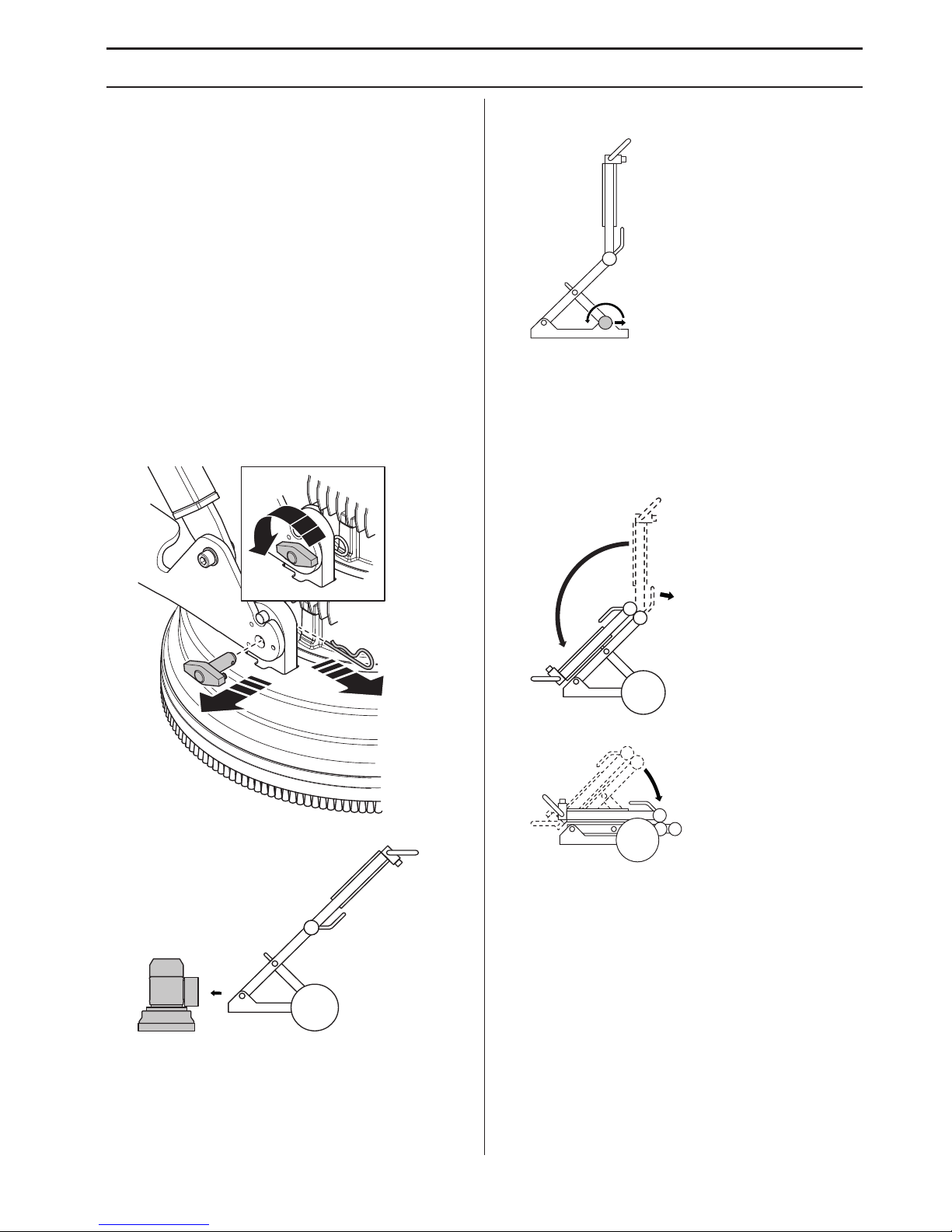

Transport

The machine can be taken apart and folded to give a smaller size when transporting.

• Disconnect the motor cable from the electrical box.

• Loosen the nuts a few turns to release any pressure, pull out the locking pins and remove the bolts on each side.

• Loosen the grinding head from the wheel chassis.

• Put the machine in inclined transport position. Loosen the locking knobs on the support foot.

PG280

• Fold forward the support foot.

PG400

• Fold back the support foot.

• Hold down the handle on the angle joint while simultaneously angling the upper part of the frame carefully forward.

• Fold up the machine carefully.

Page 18

OPERATING

18 – English

• Secure the machine with an approved tensioning strap. Make sure no machine parts are clamped or damaged by the tensioning strap.

Lifting eye

• Always use the machine mounted lifting eye when lifting.

Page 19

STARTING AND STOPPING

English – 19

Before starting

• Perform daily maintenance.

• Position grinder on the working area.

• Make sure there are diamonds beneath the machine and that they are ﬁrmly attached.

• Connect the vacuum cleaner to the machine.

• Use locking knobs for handlebar adjustment to set most comfortable working height.

• Make sure the motor cable is connected to the electrical box before the machine is plugged into an electric socket.

• Plug the machine into an electric socket.

• Check that the emergency stop button is not pressed by turning it clockwise.

• Check the motor’s direction of rotation

Starting

• Reduce the pressure between grinding disc and ﬂoor by pushing down the handle without lifting the grinding unit from the ﬂoor when starting.

• To start the machine. Start the machine by turning the 0/1 knob to position 1 (drive). The machine will then start smoothly and accelerate to the set speed within 5 seconds.

Stopping

• Turn off the machine with the start/stop knob, turn it to ”0” (stop).

• Keep grinding segments in contact with the ﬂoor when stopping. This will help bring the machine to a complete stop quickly. Do not lift the grinding head off the ﬂoor when stopping as this can create a signiﬁcant amount of dust in the air.

• Pull out the plug.

WARNING! Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Wear personal protective equipment. See instructions under the heading ”Personal protective equipment”.

Make sure no unauthorised persons are in the working area, otherwise there is a risk of serious personal injury.

Check that the machine is assembled correctly and do not show any signs of damage.

~1 mm

Page 20

MAINTENANCE

20 – English

Faults and trouble shooting

The machine does not run

• Check the power supply and the power cables to make sure they are not damaged.

• Check that the emergency stop button is not pressed by turning it clockwise.

• Check the overload lamp. If the overload lamp is on, allow the motor to cool down for a few minutes until the machine is automatically reset.

Machine is hard to hold onto

• Too few diamonds under the machine or the wrong type of tool for the application (stiff adhesive or soft ﬂoor coverings result in high stress to the machine and the user if there are too few diamonds under the machine). Usually also accompanied by high current draw by motor.

Use the number of diamonds recommended by Husqvarna to reduce the stress on the grinder and the user.

Machine is jumping around

• Diamonds may not be ﬁtted correctly or have different heights. Check to ensure all diamonds are ﬁtted correctly and are the same height.

The machine stops after just a while

• The machine is overloaded and the overload protection has been released. Reduce load. The machine will reboot after about a minute when the engine has cooled off.

• Ensure any extension cables are not under dimensioned.

The machine stops during start-up

• The electric motor has overloaded and the overload lamp is on. Give the machine one or two minutes to reset and try again. When this does not help, contact an authorised service workshop.

• Ensure any extension cables are not under dimensioned.

Maintenance

Used correctly, the machine is an extremely lowmaintenance and reliable product.

Daily maintenance

• Cleaning

• Electrical Feed

• Brush list

Cleaning

Always pull out the plug from the outlet socket before cleaning, maintenance or assembly.

Always clean all the equipment at the end of the working day. Do not use a high pressure washer to clean the machine.

In order for the machine to always be cooled sufﬁciently the cooling air openings must be kept clear and clean.

Electrical Feed

Check that the cord and extension cord are intact and in good condition.

Never use the machine if the cord is damaged, hand it in to an authorized service workshop for repair.

Brush list

Make sure the brush strip is whole and reaches down to the ﬂoor.

Service

NOTICE! Good motor performance depends on proper voltage. Extension cables that are too long and/or which have a gage that is too small, reduce power to the motor under load.

IMPORTANT! Inspection and/or maintenance should be carried out with the motor switched off and the plug disconnected.

WARNING! Never use damaged cables. They can cause serious, even fatal, personal injuries.

IMPORTANT! All types of repairs may only be carried out by authorised repairmen. This is so that the operators are not exposed to great risks.

Page 21

English – 21

TECHNICAL DATA

PG280

PG400

PG280 (3 phase,

380-480V)

PG280 (Single-phase,

220-240V)

PG280 (Single-phase,

100-120V)

50 Hz 50 Hz 60 Hz 50 Hz 60 Hz Motor Power, hp/kW 4,0/3,0 3,0/2,2 3,0/2,2 2,0/1,5 1,5/2,0 Rated current, A 6 13 13 20 19 Rated voltage, V 380-480 220-240 220-240 100-120 100-120 Weight, lbs/kg 154/70 154/70 154/70 154/70 154/70 Grinding width, inch/mm 11/280 11/280 11/280 11/280 11/280 Grinding pressure, lbs/kg 90,4/41 90,4/41 90,4/41 90,4/41 90,4/41 Rotation speed - grinding disc, rpm 2915 1410 1730 940 1150

PG400 (3-phase,

200-240V)

PG400 (3-phase,

400-480V)

PG400 (Single-phase,

220-240V)

50 Hz 60 Hz 50 Hz 60 Hz 60 Hz Motor Power, hp/kW 5,4/4,0 6,5/4,8 5,4/4,0 6,5/4,8 4,0/3,0 Rated current, A 15 15 9 9 18 Rated voltage, V 220-240 220-240 400-480 400-480 220-240 Weight, lbs/kg 254/115 254/115 254/115 254/115 254/115 Grinding width, inch/mm 16/400 16/400 16/400 16/400 16/400 Grinding pressure, lbs/kg 161/73 161/73 161/73 161/73 165,3/75 Rotation speed - grinding disc, rpm 1445 1730 1445 1730 1140

Page 22

22 – English

US WARRANTY STATEMENT

WARRANTY POLICY

All warranty claims will be determined after inspection at a designated facility. A Returned Goods Authorization is required for all warranty claims. Contact Husqvarna Customer Service Department at 800-845-1312 for an RGA. The customer must prepay the freight and absorb any labor expense required to return or replace a product submitted for warranty consideration. Husqvarna will pay return shipping expenses for repaired or approved replacement products.

EQUIPMENT

Equipment manufactured by Husqvarna is warranted to be free from manufacturing defects in normal service for a period of two (2) years from date of purchase by the original consumer purchaser.

Component manufacturers offer separate

warranty periods. Call Technical Services at 800-288-5040 for complete information.

Our obilgation under this warranty is expressly limited to the replacement or repair at Husqvarna Construction Products North America, Olathe, Kansas 66061, or at a service facility designated by us, of such part or parts as inspection shall disclose to have been defective.

This warranty does not apply to defects caused by damage, unreasonable use, faulty repairs made by others than an approved Husqvarna servicing dealer, or defects cacused by failure to provide reasonable maintenence, while in the possession of the consumer. Further, the warranty is void if the product, or any of its components, are altered or modiﬁed by the consumer purchaser, or if the product is used in an inappropriate manner or with tools not recommended by the manufacturer.

Exceptions: Drill motors - 3 months, Wall saws - 1 year, Power cutters - 3 months, DM230 - 1 year, DM225 - 3 months, Gyro systems - 1 year, CD40 system - 1 year, DS160 C - 1 year, Smart box - 1 year, CS2515 - 1 year, PP455 E - 1 year, PP345 E - 1 year, HP40 - 1 year.

Wear items: Filters, spark plugs, bearings*, belts, wheels** and wear pads. *Except IntelliSeal™ system. **Except delalmination.

Page 23

EXPLICATION DES SYMBOLES

French – 23

Symboles sur la machine:

AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à l’utilisateur et aux autres personnes présentes.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

AVERTISSEMENT! La poussière générée par le meulage peut occasionner des lésions si elle est inhalée. Il convient d'utiliser un masque ﬁltrant homologué. Veiller à toujours disposer d'une bonne ventilation.

Marquage environnemental. Ce symbole ﬁgurant sur le produit ou sur son emballage indique que ce produit ne peut pas être traité comme déchet ménager.

En veillant à ce que ce produit soit correctement éliminé, vous pouvez contribuer à prévenir les conséquences négatives potentielles sur l’environnement et les hommes, qui pourraient sinon être le résultat d’un traitement incorrect des déchets de ce produit.

Pour des informations plus détaillées sur le recyclage de ce produit, contactez votre commune ou le magasin où vous avez acheté le produit.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certiﬁcation spéciﬁques à certains marchés.

Explication des niveaux d'avertissement

Il existe trois niveaux d'avertissement.

AVERTISSEMENT!

REMARQUE !

ATTENTION !

AVERTISSEMENT! Désigne une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des blessures graves, voire mortelles.

REMARQUE ! Désigne une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des blessures mineures ou modérées.

ATTENTION ! Sert à désigner des pratiques sans risque de blessures corporelles.

Page 24

SOMMAIRE

24 – French

Sommaire Contrôler les points suivants

avant la mise en marche:

EXPLICATION DES SYMBOLES

Symboles sur la machine: ..................................... 23

Explication des niveaux d'avertissement .............. 23

SOMMAIRE

Sommaire ............................................................. 24

Contrôler les points suivants avant la mise en

marche: .................................................................

PRÉSENTATION

Cher client, ............................................................ 25

Conception et propriétés ....................................... 25

PG280 ................................................................... 25

PG400 ................................................................... 25

QUELS SONT LES COMPOSANTS?

Composants de la meule ...................................... 26

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

Généralités ........................................................... 27

Bouton stop/run .................................................... 27

Arrêt d’urgence ..................................................... 27

COMMANDE

Instructions générales de sécurité ........................ 28

Sécurité du personnel ........................................... 29

Divers modes de la machine ................................ 30

Poignée réglable ................................................... 31

Brancher l'aspirateur. ............................................ 31

Guide de meulage ................................................ 31

Déterminer la dureté du ciment ............................ 32

Sens de rotation du moteur .................................. 33

Sélection des diamants ......................................... 33

Remplacement des diamants ............................... 36

Meulage de bords - PG280 ................................... 37

Transport et rangement ......................................... 38

DÉMARRAGE ET ARRÊT

Avant de démarrer la machine .............................. 40

Démarrage ............................................................ 40

Arrêt ...................................................................... 40

ENTRETIEN

Recherche de pannes et d’erreurs ....................... 41

Entretien ............................................................... 41

Service .................................................................. 41

CARACTÉRISTIQUES TECHNIQUES

PG280 ................................................................... 42

PG400 ................................................................... 42

DECLARATION DE GARANTIE ETATS-UNIS

POLITIQUE DE GARANTIE ................................. 43

EQUIPEMENT ...................................................... 43

AVERTISSEMENT! La découpe, particulièrement la découpe à SEC soulève la poussière générée par le matériau coupé qui contient souvent de la silice. La silice est composée de sable, de quarts d’argile, de granit et de nombreuses autres substances minérales et rocheuses. L’exposition à une quantité excessive d’une telle poussière peut causer:

Des maladies respiratoires (altérant les facultés respiratoires), y compris bronchites chroniques, silicose et ﬁbrose pulmonaire dues à une exposition à la silice. Ces maladies peuvent être fatales;

Irritation cutanée et démangeaisons.

Des cancers selon NTP* et IARC* */ National Toxicology Program, International Agency for Research on Cancer

Prendre des mesures préventives:

Éviter l’inhalation et le contact avec la peau de la poussière, des vapeurs et des fumées.

L’utilisateur et les personnes présentes sur le site doivent porter des protections respiratoires appropriées telles que des masques spécialement prévus pour ﬁltrer les particules microscopiques. (Voir OSHA 29 CFR Partie 1910.1200)

Couper si possible en utilisant le jet d'eau aﬁn de réduire la poussière dispersée.

Page 25

PRÉSENTATION

French – 25

Cher client,

Nous vous remercions d'avoir choisi un produit Husqvarna ! Nous espérons que cette machine vous donnera toute

satisfaction et qu’elle vous accompagnera pendant de longues années. L’achat de l’un des nos produits garantit une assistance professionnelle pour l’entretien et les réparations. Si la machine n’a pas été achetée chez l’un de nos revendeurs autorisés, demandez l’adresse de l’atelier d’entretien le plus proche.

Ce mode d’emploi est précieux. Veillez à ce qu'il soit toujours à portée de main sur le lieu de travail. En suivant les instructions qu’il contient (utilisation, révision, entretien etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire.

Plus de 300 ans d'innovation

Husqvarna AB est une entreprise suédoise qui a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets. À l'époque, les compétences en ingénierie à la base du développement de certains des produits leaders du marché mondial dans des domaines tels que les armes de chasse, les vélos, les motocycles, l'électroménager, les machines à coudre et les produits d'extérieur, étaient déjà solides.

Husqvarna est le premier fournisseur mondial de produits motorisés pour utilisation en extérieur dans la foresterie, l'entretien de parcs, de pelouses et de jardins, ainsi que d'équipements de coupe et d'outils diamant destinés aux industries de la construction et de la pierre.

Responsabilité du propriétaire

Il est de la responsabilité du propriétaire/de l’employeur de s’assurer que l’utilisateur possède les connaissances nécessaires pour manipuler la machine en toute sécurité. Les responsables et les utilisateurs doivent avoir lu et compris le Manuel d’utilisation. Ils doivent avoir conscience :

• Des instructions de sécurité de la machine.

• Des diverses applications de la machine et de ses limites.

• De la façon dont la machine doit être utilisée et entretenue.

Les législations locales peuvent limiter l’utilisation de cette machine. Recherchez les législations applicables pour le lieu où vous travaillez avant d’utiliser la machine.

Droit de réserve du fabricant

Husqvarna peut éditer des informations complémentaires concernant l’utilisation de ce produit en toute sécurité après la publication du présent manuel. Il incombe au propriétaire de se tenir informé des méthodes d’utilisation les plus sûres.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d’en modiﬁer, entre autres, la conception et l’aspect sans préavis.

Pour obtenir des informations et une assistance client, contactez-nous via notre site Web

: www.husqvarna.com

Conception et propriétés

Les produits Husqvarna se distinguent par des valeurs telles que la haute performance, la ﬁabilité, la technologie innovante, les solutions techniques de pointe et les considérations environnementales. Pour utiliser ce produit en toute sécurité, l’utilisateur doit lire le manuel avec attention. Contactez votre revendeur Husqvarna pour obtenir de plus amples informations.

Certaines des caractéristiques uniques de votre produit sont décrites ci-dessous.

PG280

• La machine est conçue pour meuler les surfaces en béton avec différents niveaux de dureté.

• PG280 est robuste et facile à utiliser.

• La machine peut être repliée pour faciliter le transport.

• La machine est équipée d’un couvercle ﬂottant.

• La machine est une meuleuse de bords.

• Monophasé 3 phases

• surface de meulage de 280 mm

PG400

• La machine est conçue pour meuler les surfaces en béton avec différents niveaux de dureté.

• PG400 est robuste et facile à utiliser.

• La machine peut être repliée pour faciliter le transport.

• La machine est équipée d’un couvercle ﬂottant.

• Monophasé 3 phases

• surface de meulage de 400 mm

Page 26

26 – French

QUELS SONT LES COMPOSANTS?

Composants de la meule

5 6 7 8

1 Compteur horaire 2 Armoire électrique 3 Tendeurs 4 Poignée / guidon 5 Levier de verrouillage pour le réglage du guidon 6 Arrêt d’urgence 7 Témoin de surcharge 8 Bouton stop/run 9 Raccordement, raccordement rapide pour le câble du

moteur 10 Poignée pour joint à angle 11 Prise 12 Pédale - PG280 13 Manette de verrouillage

14 Roues en caoutchouc 15 Raccordement, tuyau d’aspiration 16 Fixation de moteur/tête de meulage 17 Vis du capot pour meulage de bords - PG280 18 Capot, meulage de bords - PG280 19 Œillet de levage 20 Moteur électrique 21 Poignée de levage, moteur - PG280 22 Couvercle ﬂottant 23 Plaque de l’outil - PG280 24 Ensemble de brosses 25 Plaque de l’outil - PG400 26 Poignée de levage, moteur - PG400 27 Manuel d’utilisation

Page 27

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

French – 27

Généralités

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état.

Bouton stop/run

Le bouton marche/arrêt est utilisé pour démarrer et arrêter la machine.

Vériﬁcation du bouton stop/run

Veillez à ne pas appuyer sur le bouton d’arrêt d’urgence ou le bouton d’arrêt de la machine en les tournant dans le sens des aiguilles d’une montre.

• Réduisez la pression entre le disque de meulage et le sol en appuyant sur la poignée sans que l’unité de meulage ne quitte le sol au démarrage.

• Démarrez la machine en tournant le bouton 0/1 aﬁn qu’il soit sur la position

1 (entraînement). La machine démarre alors sans à-coups et accélère jusqu’à atteindre la vitesse réglée dans les 5

secondes.

• Tournez le bouton marche/arrêt sur « 0 » (arrêt) pour arrêter la machine.

Arrêt d’urgence

L'arrêt d'urgence est utilisé pour arrêter rapidement le moteur. L'arrêt d'urgence de la machine coupe l'alimentation électrique principale.

Test de l'arrêt d'urgence

• Appuyez sur le bouton d’arrêt d’urgence. Vériﬁez que le moteur s'arrête.

• Libérez le bouton d’arrêt d’urgence (tournez dans le sens des aiguilles d’une montre).

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, conﬁer la machine à un atelier spécialisé.

REMARQUE ! Raccordez le câble du moteur au boîtier électrique avant de brancher la prise.

~1 mm

Page 28

COMMANDE

28 – French

Instructions générales de sécurité

• Ne pas utiliser la machine sans avoir lu et compris préalablement le présent manuel d’utilisation.

Conserver toutes ces consignes et instructions pour toute consultation ultérieure.

Sécurité dans l’espace de travail

• Maintenir un espace de travail propre et bien éclairé.

Les espaces encombrés ou sombres

exposent à des accidents.

• La machine ne doit pas être utilisée dans des zones à risque d’incendie ou d’explosion.

Sécurité électrique

• Contrôler que la tension secteur est conforme aux indications sur la plaque de la machine.

• Les contrôles et/ou les entretiens doivent être effectués avec le moteur à l’arrêt et la prise électrique débranchée.

• Éteignez toujours la machine avant de débrancher la ﬁche d'alimentation.

• Ne tirez jamais la machine par le câble d’alimentation et ne la débranchez jamais en tirant sur le câble. Tenez la ﬁche pour débrancher le câble d'alimentation.

• Ne jamais utiliser la machine si tout câble ou bouchon est endommagé. Il convient dès lors de la conﬁer à un atelier d'entretien agréé.

• La machine ne doit jamais être utilisée dans un niveau tel qu’il puisse atteindre la partie supérieure de l’équipement. Il est possible que l’équipement soit endommagé et que la machine soit sous tension, ce qui peut causer des blessures.

• Débranchez systématiquement le câble d’alimentation lorsque vous mettez ou coupez le contact entre le moteur et le boîtier électrique.

Instructions de mise à la terre

• La machine est équipée d'un câble et d'une ﬁche mis à la terre et doit toujours être branchée à une prise mise à la terre. Ceci réduit le risque de choc électrique en cas de dysfonctionnement.

• L'utilisation d'adaptateurs n'est pas autorisée avec la machine.

Câbles de rallonge

• Le marquage sur le câble de rallonge doit être identique ou supérieur à la valeur indiquée sur la plaque signalétique de la machine.

• Utilisez des câbles de rallonge mis à la terre.

• Lorsqu’une machine à usiner est utilisée à

l’extérieur, installer une rallonge adaptée à un usage extérieur.

L’utilisation d’un cordon adapté à un usage extérieur réduit le risque d’électrocution. Un câble marqué « W » convient à un usage extérieur.

• Maintenez le branchement au câble de rallonge sec et au-dessus du sol.

• Tenir le cordon éloigné de toute source de chaleur, de l’huile, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent le risque d’électrocution.

• Contrôlez que les câbles sont intacts et en bon état. Ne pas utiliser la machine si le câble est endommagé. Il convient dès lors de la conﬁer à un atelier de réparation agréé.

• N’utilisez pas la rallonge lorsqu’elle est enroulée aﬁn d’éviter toute surchauffe.

• Veiller à avoir le câble derrière soi lors de l’utilisation de la machine pour ne pas risquer de l’abîmer.

• Lorsque vous devez utiliser une rallonge, n’utilisez que des câbles agréés d’une portée sufﬁsante.

AVERTISSEMENT! Le présent chapitre décrit les consignes de sécurité de base relatives à l'utilisation de la machine. Aucune de ces informations ne peut remplacer l'expérience et le savoir-faire d'un professionnel. Si vous êtes confronté à une situation où vous pensez ne pas être en sécurité, arrêtez immédiatement et consultez un spécialiste. Veillez contacter votre revendeur, votre atelier de réparation ou un utilisateur expérimenté. Il convient d'éviter tous les travaux pour lesquels vous ne vous sentez pas sufﬁsamment qualiﬁé !

AVERTISSEMENT! Il existe toujours un risque de choc avec les machines électriques. Évitez de travailler par mauvais temps ainsi que tout contact du corps avec du métal/un parafoudre. Suivez toujours les instructions du manuel d’utilisation pour éviter tout dommage.

Ne branchez jamais la machine à une prise si la ﬁche ou le câble est endommagé.

AVERTISSEMENT! Un mauvais branchement risque de provoquer un choc électrique. Contactez un électricien diplômé si vous n'êtes pas sûr que l'équipement soit correctement mis à la terre.

Ne modiﬁez pas la ﬁche. Si elle n'est pas compatible avec la prise, demandez à un électricien diplômé d'installer une prise qui convienne. Assurez-vous de respecter les réglementations et ordonnances en vigueur.

Si vous ne comprenez pas parfaitement les instructions de mise à la terre, contactez un électricien diplômé.

Page 29

COMMANDE

French – 29

Sécurité du personnel

• Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

• Éviter d’utiliser la machine en cas de fatigue, d’absorption d’alcool ou de prise de médicaments susceptibles d’affecter l’acuité visuelle, le jugement ou la maîtrise du corps.

• Ne jamais laisser d’autres personnes utiliser la machine sans s’être assuré au préalable que ces personnes ont bien compris le contenu du mode d’emploi.

• Tous les opérateurs doivent recevoir une formation sur l’utilisation de la machine. Il incombe au propriétaire de garantir que les opérateurs reçoivent une formation.

• Des personnes ou des animaux peuvent détourner l’attention de l’opérateur et l’amener à perdre le contrôle de la machine. C’est pourquoi l’opérateur doit toujours être attentif et concentré sur son travail. Ne jamais laisser des enfants utiliser la machine ou se tenir à proximité.

• Attention! Les habits, les cheveux longs et les bijoux peuvent se coincer dans les parties en mouvement.

• Le risque de coincement est toujours présent lors de travail avec des produits comportant des éléments mobiles. Restez à distance !

• Ne laissez jamais la machine sans surveillance avec le moteur en marche.

• Lors de l’utilisation des machines, prévoyez toujours une personne à proximité aﬁn de pouvoir obtenir de l’aide en cas d’accident.

• Toujours adopter une position de travail sûre et stable.

Équipement de protection personnelle

• Protecteur d’oreilles

• Lunettes protectrices ou visière

• Masque respiratoire

• Gants solides permettant une prise sûre.

• Vêtements confortables, robustes et serrés qui permettent une liberté totale de mouvement.

• Bottes avec coquille en acier et semelle antidérapante

• Une trousse de premiers secours doit toujours être disponible.

Utilisation et entretien

• Utiliser la machine uniquement pour les travaux auxquels elle est destinée.

• Assurez-vous que toutes les pièces sont en état de fonctionnement et que tous les éléments de ﬁxation sont correctement serrés.

• Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Appliquer les instructions de maintenance et d’entretien ainsi que les contrôles de sécurité indiqués dans ce manuel d’utilisation. Certaines mesures de maintenance et d’entretien doivent être conﬁées à un spécialiste dûment formé et qualiﬁé. Voir les instructions à la section Maintenance.

• Ne modiﬁez jamais les dispositifs de sécurité. Contrôlez régulièrement qu’ils fonctionnent correctement. La machine ne doit pas être utilisée si les dispositifs de sécurité sont défectueux ou ne sont pas montés.

• Ne jamais utiliser une machine qui a été modiﬁée au point de ne plus être conforme au modèle original.

• N’utiliser que des accessoires et des pièces d’origine. Contactez votre revendeur pour de plus amples informations.

• La machine ne doit être démarrée que lorsque les têtes de meulage reposent sur le sol sauf pour effectuer certains tests indiqués dans ce manuel.

• La machine ne doit pas être mise en marche sans que l’ensemble de brosses ne soit monté. Pour des raisons de sécurité, il est essentiel d’avoir une bonne adhérence entre la machine et le sol, notamment dans des applications de meulage à sec.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modiﬁcation épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid.

AVERTISSEMENT! Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire aﬁn de choisir un équipement adéquat.

Page 30

COMMANDE

30 – French

• Pendant le meulage, il convient de raccorder la machine à un aspirateur pour l'évacuation de la poussière.

• Assurez-vous que la machine est hors tension lorsque vous remplacez des outils diamantés en appuyant sur le bouton d’arrêt d’urgence et en débranchant la prise électrique.

• Démontez systématiquement l’outil diamanté après chaque meulage.

• Assurez-vous que l’ensemble de brosses est intacte et propre, et qu’elle est posée correctement sur le sol. Remplacez tout ensemble de brosses endommagé.

• La plaque de l’outil continue de tourner pendant un moment après l’arrêt du moteur. Maintenez l'action de meulage tant que le ventilateur n'est pas complètement arrêté. Assurez-vous que la plaque de l’outil a cessé de tourner avant de soulever la machine.

• Lorsque vous meulez une surface adhésive, asphaltée, peinte ou similaire, soulevez légèrement l’avant de la machine après utilisation pour éviter qu’elle n’adhère au sol avec la chaleur. Assurez-vous que la plaque de l’outil a cessé de tourner avant de soulever la machine.

• Après utilisation, les éléments diamant peuvent être très chauds. Laisser la machine refroidir avant d'ôter les éléments diamant. Utiliser des gants de protection.

• Pour soulever la machine, toujours utiliser l'œilleton de levage dont elle est munie.

• Toujours porter la machine par les poignées.

Divers modes de la machine

Position d’utilisation

Position d’entretien

Position de transport inclinée

Position de transport relevée

Placez un rembourrage entre le moteur et l’armoire électrique pour éviter d’endommager la machine.

Page 31

COMMANDE

French – 31

Poignée réglable

La poignée est réglable en continu. Le levier de verrouillage de la poignée a deux positions

: une position

verrouillée et une position ouverte.

• Relever le levier de verrouillage en position ouverte permet de desserrer le mécanisme de blocage de la poignée, qui peut alors être réglée dans la position souhaitée.

• Repliez le levier de verrouillage en position verrouillée.

• Il est possible de régler facilement le niveau de blocage du levier en position verrouillée en tournant les bagues situées sous le levier de verrouillage.

Brancher l'aspirateur.

Pour une maîtrise complète des poussières, utilisez un système d'extraction Husqvarna.

• Raccorder l'aspirateur à la machine. Utilisez une buse de 50 mm.

Veiller à ce que les ﬁltres de l'aspirateur soient en bon état et propres. Faire attention à la poussière au cours de l'opération.

Guide de meulage Diamants

Historique

Le segment en diamant est généralement composé des deux éléments suivants

• Des diamants (également appelés cristaux ou grains de diamant). Modiﬁer la taille des diamants ou grains permet de changer l’aspérité ou la ﬁnesse des rayures après le processus de meulage.

• Un liant (métallique ou en plastique). De la poudre est mélangée et contenue dans un liant métallique ou en plastique. Si du métal est utilisé comme liant, le produit ﬁni est un segment en diamant ou à liant métallique. Si du plastique est utilisé comme liant, le produit ﬁni est un diamant à liant plastique ou un disque de polissage. En modiﬁant la dureté du liant, vous pouvez modiﬁer la vitesse à laquelle la surface abrasive de l’outil diamanté s’use.

Principes généraux

Lorsque vous procédez à un meulage au moyen d’outils diamantés, suivez les règles générales ci-dessous. Comme pour toutes les règles, il existe des exceptions ou des cas dans lesquelles elles ne s’appliquent pas.

Taille des grains de diamant

Réduire la taille des grains affecte les performances de l’outil des manières suivantes:

• Création d’un agencement de rayures ﬁnes.

• Durée de vie accrue des outils diamantés.

Le contraire se produit si vous passez à des particules/ grains plus gros.

Agent de liage

Une augmentation de la dureté de l’alliage va:

• Création d’un agencement de rayures ﬁnes.

• Durée de vie accrue des outils diamantés.

• Réduire le taux de production.

Le contraire se produit quand l’alliage en métal ou en résine est plus mou.

Page 32

COMMANDE

32 – French

Nombre d’outils diamantés sous la machine

Une augmentation du nombre d’outils sous la machine entraîne :

• Réduire la pression sur chaque segment diamanté. – Réduire le taux d’usure des segments diamantés.

• Réduire la charge sur la machine qui meule utilise moins de courant.

• Créer un agencement plus régulier des rayures (particulièrement sur les sols doux).

L’inverse se produit si vous réduisez le nombre d’outils sous la machine.

Résumé des principes des diamants

Les outils diamantés doivent être usés pour permettre une efﬁcacité de meulage élevée. L’usure présente sur les outils diamantés peut être affectée par les facteurs suivants :

• Pression.

• Dureté de l’alliage.

• Taille des grains de diamant.

• Nombre de segments sous la machine.

• L’addition d’un agent abrasif sur le sol (par ex. du sable ou du carbure de silicone) augmentera l’usure.

De manière générale, plus un segmenté diamanté s’use rapidement et plus la productivité est élevée. En variant les facteurs ci-dessus, des modiﬁ cations peuvent aussi être effectuées affectant les points suivants:

• Agencement des rayures.

• Consommation de courant de la machine.

• Planéité du sol (voir la section suivante).

• Facilité d’utilisation.

Déterminer la dureté du ciment

Tous les ciments sont mesurés par leur résistance à la compression et les unités d’évaluation de cette résistance sont différentes en fonction de la partie du monde dans laquelle vous vivez (ex. PSi & MPa). De manière générale, plus la résistance à la compression est élevée, plus le ciment est dur et plus il sera dur à meuler.

Mais il y a également d’autres facteurs autres que la force de compression qui déterminent la dureté d’un sol et qui, par conséquent, ont une incidence sur le choix des outils diamantés. Comme il est le plus souvent question de la couche supérieure (5

mm) uniquement, du point de vue du meulage, le traitement de surface du béton et l’état de la surface de béton ont souvent une plus grande incidence sur le choix du segment en diamant que la force de compression.

Facteurs de la surface à considérer lors de la sélection du diamant

Généralement, si une surface en ciment est très lisse (c.à-d. qu’elle a probablement été ﬁnie à la truelle), le ciment se comporte comme s’il était d’une résistance élevée à la compression nécessitant donc un segment à alliage doux.

Ainsi, si une surface en ciment est grossière/agressive (c.-à-d. abîmée par la pluie, décapée au sable, scariﬁée, etc.), le ciment se comporte comme si sa résistance à la compression était faible et il nécessite donc un segment en alliage dur.

Les revêtements de surface (tels que les revêtements epoxy, les colles pour dalles en céramique, les enduits de lissage/chappes) sont souvent plus importants que la résistance à la compression du ciment pour le choix du diamant approprié.

Généralement, quand vous polissez un bloc de ciment pour la première fois sans bien connaître son degré de dureté, commencez toujours avec des diamants d’un alliage dur. Ceci limite au minimum l’usure des segments diamantés. Si un segment diamanté dur ne convient pas à l’application, vous avez certes perdu un peu de temps mais vous n’avez pas usé les diamants.

Si vous aviez, au contraire, commencé par utiliser un segment doux sur un ciment doux ou recouvert d’une surface abrasive, il est quasiment certain que vous auriez usé une quantité considérable de diamant en très peu de temps.

Page 33

COMMANDE

French – 33

Sens de rotation du moteur

3 phases

Le sens du moteur peut être modiﬁé en inversant les pôles de la ﬁche d'alimentation électrique.

Monophasé

La ﬂèche indique le sens de rotation du moteur.

Sélection des diamants

La façon dont les segments à diamant sont placés sur l'unité de meulage inﬂuencera considérablement les performances de la machine, les niveaux de productivité ainsi que la qualité du sol ﬁni.

Il existe plusieurs conﬁgurations différentes que l’on peut utiliser à la fois pour la PG 400 et la PG 280.

Diamants à liant métallique

Insertion complète - rangée interieure et extérieure

Insertion complète - rangée extérieure

Insertion à moitié - rangée intérieure et extérieure

Insertion à moitié - rangée extérieure

ATTENTION ! Les outils Piranha/PCD sont conçus pour ne fonctionner que dans un sens.

Page 34

COMMANDE

34 – French

Pour meulage de bords PG280 Insertion à moitié - rangée intérieure Insertion

complète - rangée extérieure

ATTENTION ! En matière de meulage de bords, Husqvarna recommande l’utilisation de deux segments sur chaque plaque de l’outil.

Page 35

French – 35

COMMANDE

Sélectionnez les diamants à liant métallique adéquats pour votre application.

La suggestion suivante couvre les conﬁgurations de base pour des outils diamant à liant métallique.

Domaines d’utilisation

Alliage métallique

Taille des grains

Insertion complète - rangée interieure et extérieure

Insertion complète rangée extérieure

Insertion à moitié - rangée intérieure et extérieure

Insertion à moitié rangée extérieure

Sol aplani – Ciment dur Doux 16 ou 30 X Sol aplani – Ciment moyen Moyen 16 ou 30 X Sol aplani – Ciment doux Dur 16 ou 30 X Élimination des restes de

colle sur les dalles en céramique

Moyen

PIRANHA™ ou 16-30

Vinyl ou retrait de colle sur un tapis – Ciment dur

Doux

PIRANHA™ ou 16-30

X X

Vinyl ou retrait de colle sur un tapis – Ciment moyen

Moyen

PIRANHA™ ou 16-30

X X

Vinyl ou retrait de colle sur un tapis – Ciment doux

Dur

PIRANHA™ ou 16-30

X X

Retrait de peinture epoxy – Ciment dur

Doux

PIRANHA™ ou 16-30

X X

Retrait de peinture epoxy – Ciment moyen

Moyen

PIRANHA™ ou 16-30

Retrait de peinture epoxy – Ciment doux

Dur

PIRANHA™ ou 16-30

Ciment endommagé par la pluie

Dur 16-30 X X

Lissage de béton exposé Dur 16-30 X X Polissage des irrégularités

des dalles en terrazzo / pierre

Doux 30 ou 60 X

Polissage de la surface des sols en ciment – Ciment dur

Doux 60 X X

Polissage de la surface des sols en ciment – Ciment moyen

Moyen 60 X X

Polissage de la surface des sols en ciment – Ciment doux

Dur 60 X X

Surfaçage pour exposer le béton dans le ciment – Ciment dur

Doux 16-30 X X X

Surfaçage pour exposer le béton dans le ciment – Ciment moyen

Moyen 16-30 X X X

Surfaçage pour exposer le béton dans le ciment – Ciment doux

Dur 16-30 X X

Aplanissement des sinuosités des sols en ciment – Ciment dur

Doux 16 ou 30 X X X

Aplanissement des sinuosités des sols en ciment – Ciment moyen

Moyen 16 ou 30 X X

Aplanissement des sinuosités des sols en ciment – Ciment doux

Dur 16 ou 30 X X

Page 36

COMMANDE

36 – French

Diamants à liant résinoïde

Adaptateur liant résinoïde Redi Lock

Insertion complète - rangée extérieure

Insertion à moitié - rangée extérieure

Sélectionnez la conﬁguration diamants à liant résinoïde adéquate pour votre application.

Remplacement des diamants

Éteindre la machine et débrancher la prise d'alimentation. Veiller à avoir une paire de gants à disposition. Les

éléments diamant peuvent en effet être très chauds.

• Mettez la machine en position d’entretien.

• Tirez la poignée pour lever la tête de surfaçage aﬁn

qu’elle ne repose plus sur sol.

• Rabaissez la machine sur le sol.

• Mettez les gants.

• Utilisez un marteau pour retirer les segments en

diamant.

• Fixer de nouveaux segments diamant sur le disque de

meulage.

• Une fois les nouveaux diamants en place, procédez

inversement pour abaisser la machine sur le sol.

Domaines d’utilisation

Insertion complète rangée extérieure

Insertion à moitié rangée extérieure

Polissage terrazzos/ tuiles en pierre

Rectiﬁcation terrazzos/ tuiles en pierre

Polissage de la surface des sols en ciment – Ciment dur

Polissage de la surface des sols en ciment – Ciment moyen

Polissage de la surface des sols en ciment – Ciment doux

AVERTISSEMENT! CP1200 et P1100 ne doivent en aucun cas être utilisés avec un adaptateur Redi

lock.

Page 37

COMMANDE

French – 37

Meulage de bords - PG280

Cette machine peut être utilisée pour meuler des bords.

Pour le meulage de bords à proximité de murs, le capot situé sur le côté droit ou gauche du capuchon parepoussière doit être retiré.

• Retirez les vis (2) et le capot.

• Sous le capot, il y a une protection amovible pour protéger le mur lors du meulage. La protection peut être retirée pour meuler de plus près, à proximité du mur (2

vis).

• Relevez la pédale.

• Réglez l’angle des roues avec votre pied.

• Pour le meulage de bords du côté droit, les roues doivent être orientées vers la gauche.

• Pour le meulage de bords du côté gauche, les roues doivent être orientées vers la droite.

• Lorsque le marquage rouge sur l’arbre de roue (A) est aligné avec le marquage rouge sur le châssis (B), le sens de marche est à nouveau en ligne droite.

Page 38

COMMANDE

38 – French

Transport et rangement

• Sécurisez l'équipement lors du transport aﬁn d'éviter tout dommage ou accident.

• Il convient de transporter la machine sous capot dans la mesure du possible aﬁn de limiter l'exposition aux éléments naturels, en particulier à la pluie et à la neige.

• Stockez l’équipement dans un endroit verrouillé aﬁn de le maintenir hors de portée des enfants et de toute personne incompétente.

• La machine doit toujours être remisée dans un endroit sec quand elle n’est pas utilisée.

Transport

La machine peut être démontée et repliée pour réduire son encombrement lors du transport.

• Débranchez le câble du moteur du boîtier électrique.

• Desserrez les écrous en les tournant de quelques tours pour évacuer toute pression, tirez sur les goupilles de blocage et retirez les boulons de chaque côté.

• Desserrez la tête de meulage du châssis de roue.

• Placez la machine en position de transport inclinée. Desserrez les boutons de verrouillage du pied d’appui.

PG280

• Pliez le pied d’appui vers l’avant.

PG400

• Repliez le pied d’appui.

• Appuyez sur la poignée au niveau du joint à angle, tout en inclinant avec précaution vers l’avant la partie supérieure du châssis.

• Repliez la machine avec précaution.

Page 39

COMMANDE

French – 39

• Sécurisez la machine avec un tendeur agréé. Assurez-vous qu’aucune pièce de la machine n’est pincée ou endommagée par le tendeur.

Œillet de levage

• Pour soulever la machine, toujours utiliser l'œilleton de levage dont elle est munie.

Page 40

DÉMARRAGE ET ARRÊT

40 – French

Avant de démarrer la machine

• Effectuez un entretien quotidien.

• Positionnez la machine sur la surface de travail.

• S'assurer qu'il y a des diamants sous la machine et qu'ils sont ﬁxés solidement.

• Raccorder l'aspirateur à la machine.

• Utilisez les boutons de verrouillage pour régler le guidon à une hauteur de travail plus confortable.

• Assurez-vous que le câble du moteur est raccordé au boîtier électrique avant de brancher la machine sur une prise électrique.

• Branchez la machine sur une prise électrique.

• Veiller à ne pas appuyer sur le bouton d'arrêt d'urgence en le tournant dans le sens des aiguilles d'une montre.

• Vériﬁer le sens de rotation du moteur.

Démarrage

• Réduisez la pression entre le disque de meulage et le sol en appuyant sur la poignée sans que l’unité de meulage ne quitte le sol au démarrage.

• Démarrer la machine. Démarrez la machine en tournant le bouton

0/1 aﬁn qu’il soit sur la position 1 (entraînement). La machine démarre alors sans àcoups et accélère jusqu’à atteindre la vitesse réglée dans les 5

secondes.

Arrêt

• Éteignez la machine en mettant le bouton marche/ arrêt sur «

0 » (arrêt).

• Laissez les segments de meulage en contact avec le sol lors de l'arrêt de la machine. Cela aidera la machine à s'arrêter complètement rapidement. Ne levez pas la tête de meulage du sol lors de l'arrêt de la machine. Cela pourrait générer une grande quantité de poussières dans l'air.

• Débranchez la ﬁche.

AVERTISSEMENT! Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves.

Vériﬁez que la machine est correctement montée et ne présente aucun dommage.

~1 mm

Page 41

ENTRETIEN

French – 41

Recherche de pannes et d’erreurs

La machine ne tourne pas

• Vériﬁez l’alimentation électrique et les câbles aﬁn de vous assurer qu’ils ne sont pas endommagés.

• Veiller à ne pas appuyer sur le bouton d'arrêt d'urgence en le tournant dans le sens des aiguilles d'une montre.

• Vériﬁez le témoin de surcharge. Si le témoin de surcharge est allumé, laissez refroidir le moteur pendant quelques minutes, jusqu’à ce que la machine soit automatiquement réinitialisée.

La machine est difﬁcile à tenir

• S’il n’y a pas assez de diamants sous la machine ou si le type d’outil utilisé pour l’application (revêtement de sol rigide et adhésif ou meuble), cela risque d’engendrer une contrainte élevée sur la meuleuse et l’utilisateur. L'appareil est généralement équipé d'un moteur haute tension.

Utilisez le nombre de diamants recommandés par Husqvarna pour réduire la contrainte sur la meuleuse et l’utilisateur.

La machine sursaute

• Il se peut que les diamants ne soient pas placés correctement ou qu'ils aient des hauteurs différentes. Vériﬁez que tous les diamants sont installés correctement et qu’ils sont de la même hauteur.

La machine s’arrête après un court instant

• La machine est surchargée et la protection contre les surchages s'est enclenchée. Réduire la charge. La machine redémarrera après une minute environ, dès que le moteur aura refroidi.

• Assurez-vous que les rallonges ont la bonne longueur.

La machine s’arrête au démarrage

• Le moteur électrique a subi une surcharge et le témoin de surcharge est allumé. Laissez une ou deux minutes à la machine pour se réinitialiser, puis réessayez. Si le problème demeure, contacter un atelier de réparation autorisé.

• Assurez-vous que les rallonges ont la bonne longueur.

Entretien

Utilisée correctement, la machine est d’une grande ﬁabilité et ne nécessite que très peu de maintenance.

Entretien quotidien

• Nettoyage

• Alimentation électrique

• Ensemble de brosses

Nettoyage

Toujours débrancher la prise avant le nettoyage, l’entretien et le montage.

Toujours nettoyer l’équipement complet à la ﬁn de la journée de travail. Ne pas utiliser de nettoyeur haute pression pour le nettoyage de la machine.

Pour que le refroidissement de la machine fonctionne correctement, les ouvertures de l’air de refroidissement doivent être propres et ne pas être bouchées.

Alimentation électrique

Contrôler que le câble et la rallonge sont entiers et en bon état.

Ne pas utiliser la machine si le câble est endommagé, la conﬁer à un atelier d’entretien agréé pour réparation.

Ensemble de brosses

Assurez-vous que la brosse est entière et qu’elle touche le sol.

Service

ATTENTION ! Pour que le moteur offre de bonnes performances, la tension doit être appropriée. Des rallonges trop longues et/ou dotées d’un calibre trop petit réduisent la puissance du moteur en charge.

IMPORTANT! Les contrôles et/ou les entretiens doivent être effectués avec le moteur à l’arrêt et la prise électrique débranchée.

AVERTISSEMENT! N’utilisez jamais de câbles endommagés car ils peuvent entraîner des blessures graves, voire mortelles.

IMPORTANT! Toutes les réparations doivent être effectuées par des réparateurs agréés. Ceci permet d’éviter que les opérateurs ne soient exposés à des risques importants.

Page 42

42 – French

CARACTÉRISTIQUES TECHNIQUES

PG280

PG400

PG280 (3 phases,

380-480V)

PG280 (Monophasé,

220-240V)

PG280 (Monophasé,

100-120V)

50 Hz 50 Hz 60 Hz 50 Hz 60 Hz Puissance du moteur, hp/kW 4,0/3,0 3,0/2,2 3,0/2,2 2,0/1,5 1,5/2,0 Courant nominal, A 6 13 13 20 19 Tension nominale, V 380-480 220-240 220-240 100-120 100-120 Poids, lbs/kg 154/70 154/70 154/70 154/70 154/70 Largeur de surfaçage, pouces/mm 11/280 11/280 11/280 11/280 11/280 Pression de surfaçage, lbs/kg 90,4/41 90,4/41 90,4/41 90,4/41 90,4/41 Vitesse de rotation - disque à meuler, tr/min 2915 1410 1730 940 1150

PG400 (3 phases,

200-240V)

PG400 (3 phases,

400-480V)

PG400 (Monophasé,

220-240V

)

50 Hz 60 Hz 50 Hz 60 Hz 60 Hz Puissance du moteur, hp/kW 5,4/4,0 6,5/4,8 5,4/4,0 6,5/4,8 4,0/3,0 Courant nominal, A 15 15 9 9 18 Tension nominale, V 220-240 220-240 400-480 400-480 220-240 Poids, lbs/kg 254/115 254/115 254/115 254/115 254/115 Largeur de surfaçage, pouces/mm 16/400 16/400 16/400 16/400 16/400 Pression de surfaçage, lbs/kg 161/73 161/73 161/73 161/73 165,3/75 Vitesse de rotation - disque à meuler, tr/min 1445 1730 1445 1730 1140

Page 43

French – 43

DECLARATION DE GARANTIE ETATS-UNIS

POLITIQUE DE GARANTIE

Toute réclamation au titre de la garantie sera résolue après inspection dans un établissement désigné. Une autorisation de retour de marchandise est nécessaire en cas de réclamation au titre de la garantie. Pour obtenir cette autorisation, veuillez contacter le département du Service Clients d’Husqvarna au 800-845-1312. Le client doit prépayer le transport et prendre en charge tous les frais de main d’oeuvre nécessaires au retour ou au remplacement d’un produit soumis à des ﬁns de garantie. Husqvarna remboursera les frais de transport encourus pour les produits réparés ou les produits de remplacement homologués.

EQUIPEMENT

L’équipement fabriqué par Husqvarna est garanti pour être exempt de tout défaut de fabrication en fonctionnement normal pour une période de deux (2) ans à partir de la date de l’achat par l’acquéreur et utilisateur initial.

Les fabricants des pièces proposent des délais de garantie individuels. Pour davantage d’informations, veuillez contacter les Services techniques au 800-288-5040.

Sous cette garantie, notre obligation est expressément limitée au remplacement ou à la réparation chez Husqvarna Construction Products North America, Olathe, Kansas 66061, ou à un atelier de réparation désigné par nos soins, de pièces que l’inspection aura déterminées comme défectueuses.

Cette garantie ne s’applique pas en cas de défauts occasionnés par des détériorations, une utilisation abusive, des réparations inadéquates opérées par des personnes autres qu’un réparateur Husqvarna homologué, ni en cas de défauts engendrés par un manque d’entretien minimum, une fois l’appareil en possession de l’utilisateur. Par ailleurs, la garantie est nulle si le produit, ou l’un de ses composants, est modiﬁé par l’acheteur lui-même ou si le produit est utilisé d’une façon inappropriée ou avec des outils qui ne sont pas recommandés par le fabricant.

Exceptions : Moteurs de forage - 3 mois, Scies murales - 1 an, Découpeuses - 3 mois, DM 230 - 1 an, DM 225 - 3 mois, Système Gyro - 1 an, Système CD 40 - 1 an, DS 160 C - 1 an, Smart box - 1 an, CS 2515 - 1 an, PP 455 E - 1 an, PP 345 E - 1 an, HP 40 - 1 an.

Articles d’usure : Filtres, bougies d’allumage, roulements*, courroies, roues** et plaques d’usure. *Système Except IntelliSeal™. **Sauf délaminage.

Page 44

ACLARACION DE LOS SIMBOLOS

44 – Spanish

Símbolos en la máquina:

¡ATENCION! La máquina, si se utiliza de forma errónea o descuidada, puede ser una herramienta peligrosa que puede causar daños graves e incluso la muerte al usuario y a otras personas.

Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.

Utilice el equipo de protección personal. Vea las instrucciones bajo el título ”Equipo de protección personal”.

¡ATENCION! Al amolar se genera polvo que puede causar daños por inhalación. Utilice una máscara respiratoria homologada. Procure que haya buena ventilación.

Este producto cumple con la directiva CE vigente.

Etiquetado ecológico. El símbolo en el producto o en su envase indica que no se puede tratar este producto como desperdicio doméstico.

Haciendo que este producto sea manipulado adecuadamente, se ayuda a evitar consecuencias negativas potenciales para el medio ambiente y las personas, lo que puede ocurrir con la manipulación inadecuada como residuos del producto.

Para obtener información más detallada sobre el reciclado de este producto, contacte con la oﬁcina municipal local, con el servicio de eliminación de desperdicios domésticos o con la tienda donde compró el producto.

Los demás símbolos/etiquetas que aparecen en la máquina corresponden a requisitos de homologación especíﬁcos en determinados mercados.

Explicación de los niveles de advertencia

Las advertencias se clasiﬁcan en tres niveles.

¡ATENCION!

¡NOTA!

AVISO

¡ATENCION! Indica una situación peligrosa que, si no se evita, provocará daños graves o la muerte.

¡NOTA! Indica una situación peligrosa que, si no se evita, podría provocar daños leves o moderados.

AVISO Se utiliza para referirse a prácticas no relacionadas con daños personales.

Page 45

INDICE

Spanish – 45

Índice Antes de arrancar, observe lo

ACLARACION DE LOS SIMBOLOS

Símbolos en la máquina: ...................................... 44

Explicación de los niveles de advertencia ............ 44

INDICE

Índice .................................................................... 45

Antes de arrancar, observe lo siguiente: .............. 45

PRESENTACIÓN

Apreciado cliente: ................................................. 46

Diseño y funciones ............................................... 46

PG280 .................................................................. 46

PG400 .................................................................. 46

¿QUE ES QUE?

Elementos de la amoladora .................................. 47

EQUIPO DE SEGURIDAD DE LA MÁQUINA

Generalidades ...................................................... 48

Interruptor de parada/funcionamiento .................. 48

Parada de emergencia ......................................... 48

FUNCIONAMIENTO

Instrucciones generales de seguridad .................. 49

Seguridad personal .............................................. 50

Diferentes modos de funcionamiento ................... 51

Ajuste del manillar ................................................ 52

Conexión de la aspiradora .................................... 52

Guía para el amolado ........................................... 52

Determinación de la dureza del hormigón ........... 53

Sentido de rotación del motor .............................. 54

Selección de diamantes ....................................... 54

Cambio de los diamantes ..................................... 57

Rebordeadora PG280 .......................................... 58

Transporte y almacenamiento .............................. 59

ARRANQUE Y PARADA

Antes de arrancar ................................................. 61

Arranque ............................................................... 61

Parada .................................................................. 61

MANTENIMIENTO

Fallos y localización de fallos ............................... 62

Mantenimiento ...................................................... 62

Servicio ................................................................. 62

DATOS TECNICOS

PG280 .................................................................. 63

PG400 .................................................................. 63

DECLARACIÓN DE GARANTÍA PARA EE. UU.

POLÍTICA DE GARANTÍA .................................... 64

EQUIPO ............................................................... 64

¡ATENCION! El material que se corta a menudo contiene sílice y, al cortarlo en SECO particularmente, desprende polvo. La sílice es un componente básico de la arena, la arcilla para ladrillos, del cuarzo, del granito, y de varios otros minerales y rocas. La exposición a una cantidad excesiva de polvo de sílice puede causar:

Enfermedades respiratorias (que afectan su habilidad para respirar) como bronquitis crónicas, silicosis y ﬁbrosis pulmonares por exposición a la sílice. Estas enfermedades pueden ser mortales.

Irritación y erupción de la piel.

Cáncer, según el Programa Nacional de Toxicología (NTP) y el Centro Internacional de Investigaciones sobre el Cáncer (IARC).

Tome medidas de precaución:

Evite el contacto de la piel con el polvo, vapor y humo, y su inhalación.

Use, y asegúrese de que quienes lo rodean usen, indumentaria de protección del aparato respiratorio como las mascarillas antipolvo diseñadas para ﬁltrar partículas microscópicas. (Consulte las normas de la OSHA: 29 CFR Parte 1910.1200.)

Corte en húmedo, en la medida de lo posible, para minimizar la cantidad de polvo.

Page 46

PRESENTACIÓN

46 – Spanish

Apreciado cliente:

Gracias por elegir un producto Husqvarna. Esperamos que su máquina le proporcione plena

satisfacción y le sirva de ayuda por mucho tiempo en adelante. La adquisición de alguno de nuestros productos da acceso a asistencia profesional con reparaciones y servicio. Si la máquina no fue adquirida en un distribuidor oﬁcial, preguntar en la tienda de compra la dirección del taller de servicio más cercano.

Este manual de instrucciones es un documento importante. Procure tenerlo siempre a mano en el lugar de trabajo. Siguiendo sus instrucciones (de uso, servicio, mantenimiento etcétera) puede alargar considerablemente la vida útil de la máquina e incrementar su valor de reventa. Si vende su máquina, entregue el manual de instrucciones al nuevo propietario.

Más de 300 años de innovación

La fundación de la empresa sueca Husqvarna AB data del año 1689, cuando el Rey Karl XI encargó la construcción de una fábrica para la fabricación de mosquetes. En ese momento se establecieron los cimientos de la experiencia tecnológica en la que se basan muchos de los productos punteros en el mundo en el sector de las armas de caza, bicicletas, motocicletas, electrodomésticos, máquinas de coser y productos para exteriores.

Husqvarna es líder internacional en productos motorizados para exteriores destinados a la silvicultura, el mantenimiento de parques y el cuidado del césped y del jardín, así como equipos de corte y herramientas de diamante para el sector de la construcción y la piedra.

Responsabilidad del propietario

El propietario / empresario es el responsable de asegurarse de que el usuario tiene los conocimientos necesarios para utilizar la máquina con seguridad. Los supervisores y los usuarios deben haber leído y entendido el manual de instrucciones. Deben tener conocimiento de lo siguiente:

• Las instrucciones de seguridad de la máquina.

• Las aplicaciones y las limitaciones de la máquina.

• El modo de uso y de mantenimiento de la máquina. La utilización de esta máquina podría estar restringida

por regulaciones locales. Infórmese sobre las regulaciones vigentes en el lugar donde trabaja antes de empezar a utilizar la máquina.

Los derechos que se reserva el fabricante.

Tras la publicación de este manual, Husqvarna podría publicar información adicional para el funcionamiento seguro de este producto. Es responsabilidad del propietario mantenerse informado de los métodos de funcionamiento más seguros.

Husqvarna AB trabaja constantemente para perfeccionar sus productos y se reserva, por lo tanto, el derecho a introducir modiﬁcaciones en la construcción y el diseño sin previo aviso.

Para recibir información y atención como cliente, póngase en contacto con nosotros a través de nuestro sitio web: www.husqvarna.com

Diseño y funciones

El alto rendimiento, la ﬁabilidad, la tecnología innovadora, las soluciones técnicas avanzadas y el respeto medioambiental son los valores que caracterizan a los productos de Husqvarna. El usuario debe leer este manual detenidamente para garantizar un funcionamiento seguro del producto. Póngase en contacto con su concesionario o con Husqvarna si necesita más información.

A continuación se describen algunas de las características únicas de su producto.

PG280

• La máquina se ha diseñado para amolar superﬁcies de hormigón con diferentes tipos de dureza.

• PG280 es robusta y fácil de usar.

• La máquina puede plegarse para facilitar su transporte.

• La máquina está equipada con una tapa ﬂotante.

• La máquina es una amoladora rebordeadora.

• Monofásico Trifásica

• Superﬁcie de amolado de 280 mm

PG400

• La máquina se ha diseñado para amolar superﬁcies de hormigón con diferentes tipos de dureza.

• PG400 es robusta y fácil de usar.

• La máquina puede plegarse para facilitar su transporte.

• La máquina está equipada con una tapa ﬂotante.

• Monofásico Trifásica

• Superﬁcie de amolado de 400 mm

Page 47

Spanish – 47

¿QUE ES QUE?

Elementos de la amoladora

5 6 7 8

1 Cuentahoras 2 Armario eléctrico 3 Correas de tensado 4 Empuñadura / manillar 5 Palanca de cierre para el ajuste del manillar 6 Parada de emergencia 7 Testigo de sobrecarga 8 Interruptor de parada/funcionamiento 9 Conexión, conexión rápida para el cable del motor 10 Mango para junta angular 11 Enchufe 12 Tubo del pedal PG280 13 Manija de ﬁjación 14 Ruedas de goma

15 Conexión de la manguera de vacío 16 Fijación para el cabezal de amolado/motor 17 Tornillos de la tapa de la rebordeadora PG280 18 Tapa de la rebordeadora PG280 19 Cáncamo de elevación 20 Motor eléctrico 21 Asa de levantar el motor PG280 22 Tapa ﬂotante 23 Disco de amolar PG280 24 Banda de cepillado 25 Disco de amolar PG400 26 Asa de levantar el motor PG400 27 Manual de instrucciones

Page 48

EQUIPO DE SEGURIDAD DE LA MÁQUINA

48 – Spanish

Generalidades

En este capítulo se describen los componentes de seguridad de la máquina, su función y el modo de efectuar el control y el mantenimiento para garantizar un funcionamiento óptimo.

Interruptor de parada/ funcionamiento

El interruptor de arranque / parada se usa para arrancar y parar la máquina.

Comprobación del interruptor de parada/ funcionamiento

Compruebe que el botón de parada de emergencia o de parada de la máquina no están presionados girándolos en el sentido de las agujas del reloj.

• Reduzca la presión entre el disco de amolado y el suelo empujando hacia abajo el manillar sin levantar la unidad de amolado del suelo.

• Arranque la máquina girando el interruptor 0/1 a la posición 1 (arrancar). La máquina arrancará de manera suave y acelerará hasta alcanzar la velocidad establecida en 5 segundos.

• Gire el interruptor de arranque / parada a la posición '0' para detener la máquina.

Parada de emergencia

El botón de emergencia se utiliza para apagar rápidamente el motor. La parada de emergencia de la máquina corta el suministro eléctrico.

Comprobación de la parada de emergencia

• Pulse el botón de parada de emergencia. Cerciórese de que el motor se detiene.

• Desacople el botón de parada de emergencia (gire a la derecha).

¡ATENCION! Nunca utilice una máquina que tenga un equipo de seguridad defectuoso. Efectúe el control y mantenimiento del equipo de seguridad de la máquina como se describió en este capítulo. Si su máquina no pasa todos los controles, entréguela a un taller de servicio para su reparación.

¡NOTA! Conecte el cable del motor a la toma antes de conectar el enchufe a la red eléctrica.

~1 mm

Page 49

FUNCIONAMIENTO

Spanish – 49

Instrucciones generales de seguridad

• No utilice la máquina sin haber leído y comprendido el contenido de este manual de instrucciones.

Conserve todas las advertencias e instrucciones para su consulta.

Seguridad en el área de trabajo

• Mantenga el área de trabajo limpia y bien iluminada.

Las zonas abarrotadas de cosas u

oscuras favorecen los accidentes.

• La máquina no se usará en áreas donde haya posibilidad de incendios o explosiones.

Seguridad eléctrica

• Compruebe que la tensión de red concuerda con la que se indica en la placa de características de la máquina.

• El control y/o mantenimiento de la máquina debe hacerse con el motor parado y el enchufe desenchufado.

• Apague siempre la máquina antes de desenchufarla.

• No arrastre la máquina nunca por el cordón y no quite nunca el enchufe tirando del cordón. Sujete el enchufe al desconectar el cable.

• Si se daña un cable, no utilice la máquina. Llévela a reparar a un taller de servicio oﬁcial.

• La máquina no debe conducirse a profundidades cuyo nivel de agua alcance el equipamiento de la máquina. El equipamiento podría dañarse y la máquina puede tener corriente, lo que provocará lesiones personales.

• Desenchufe siempre el cable de alimentación antes de conectar y desconectar el contacto entre el motor y la red eléctrica.

Instrucciones de conexión a tierra

• El aparato viene de serie con un cable y un enchufe de conexión a tierra y siempre debe conectarse a tierra. De este modo, en caso de anomalías de funcionamiento, se reduce el riesgo de sacudida eléctrica.

• No está permitido el uso de conectores.

Cables alargadores y empalmes

• La marca del cable alargador debe ser igual o superior al valor que se indica en la placa de características de la máquina.

• Utilice cables alargadores de conexión a tierra.

• Cuando trabaje con una herramienta eléctrica en

exteriores, utilice un alargador indicado para este uso.

Utilizar un cable adecuado para su uso en exteriores reduce el riesgo de descarga eléctrica. Un cable con la marca «W» indica que se puede utilizar en exterior.

• La conexión con el cable alargador debe estar seca y separada del suelo.

• Manténgalo alejado de fuentes de calor, aceite, aristas vivas o piezas móviles. Los cables dañados o enredados incrementan el riesgo de descarga eléctrica.

• Compruebe que los cables están intactos y en buen estado. Si se daña un cable, no utilice la máquina. Llévela a reparar a un taller de servicio oﬁcial.

• Un cable de alargue no debe usarse enrollado porque hay riesgo de sobrecalentamiento.

• Al emplear la máquina, hágalo con el cable detrás suyo para evitar dañarlo.

• Utilice siempre un cable alargador homologado con alcance suﬁciente.

¡ATENCION! Este apartado trata las normas de seguridad básicas para trabajar con el dispositivo. Esta información no sustituye en ningún caso los conocimientos y la experiencia de un profesional. Si se encuentra en alguna situación que le haga sentirse inseguro, deténgase y consulte con un experto. Consulte a su distribuidor, al taller de servicio técnico o a un usuario experimentado. No emplee la máquina en aplicaciones para las que no se considere plenamente cualiﬁcado.

¡ATENCION! Existe siempre riesgo de sacudidas eléctricas al usar máquinas eléctricas. No usar la máquina en condiciones climáticas desfavorables y evitar el contacto del cuerpo con pararrayos y objetos metálicos. Seguir siempre las instrucciones del manual para evitar daños.

Nunca conecte la máquina a una toma de corriente si el enchufe o el cable están dañados.

¡ATENCION! Si la conexión no es correcta, existe el riesgo de sacudida eléctrica. Póngase en contacto con un electricista cualiﬁcado para comprobar que la conexión a tierra es correcta.

No modiﬁque el enchufe. Si no se ajusta a la toma de corriente, solicite a un electricista cualiﬁcado que instale una toma adecuada. Compruebe que cumple la normativa local.

Si tiene dudas sobre las instrucciones de conexión a tierra, póngase en contacto con un electricista.

Page 50

FUNCIONAMIENTO

50 – Spanish

Seguridad personal

• Utilice el equipo de protección personal. Vea las instrucciones bajo el título ”Equipo de protección personal”.

• Nunca utilice la máquina si está cansado, si ha ingerido alcohol o si toma medicamentos que puedan afectarle la vista, su capacidad de discernimiento o el control del cuerpo.

• Nunca deje que terceros utilicen la máquina sin asegurarse primero de que hayan entendido el contenido de este manual de instrucciones.

• Todos los operadores deben ser formados en el empleo de la máquina. El propietario es responsable de la formación de los operadores.

• Las personas y los animales pueden distraer y hacer perder el control de la máquina. Por consiguiente, el operador debe estar siempre concentrado en su trabajo. No permita nunca que los niños utilicen la máquina ni permanezcan cerca de ella.

• Tener en cuenta que las ropas, el pelo largo y las joyas pueden atascarse en piezas móviles.

• Existe siempre riesgo de accidentes por apriete al trabajar con aparatos con piezas móviles. Respete las distancias de seguridad.

• Mantenga bajo vigilancia la máquina siempre que el motor esté en marcha.

• Al trabajar con las máquinas, procure siempre que haya alguien cerca, que pueda prestar ayuda en caso de accidente.

• Cerciórese siempre de tener una posición de trabajo segura y ﬁrme.

Equipo de protección personal

• Protectores auriculares

• Gafas protectoras o visor

• Máscara respiratoria

• Guantes resistentes de agarre seguro.

• Prendas de vestir ceñidas, resistentes y cómodas que permitan una libertad de movimientos total.

• Botas con puntera de acero y suela antideslizante.

• Tenga siempre a mano el equipo de primeros auxilios.

Uso y cuidado

• Utilice la máquina solamente para el uso al que está destinada.

• Mantener todas las piezas en perfecto estado y comprobar que todos los elementos de ﬁjación estén bien apretados.

• No utilice nunca una máquina defectuosa. Lleve a cabo las comprobaciones de seguridad y siga las instrucciones de mantenimiento y servicio de este manual. Algunas medidas de mantenimiento y servicio deben ser efectuadas por especialistas formados y cualiﬁcados. Consulte las instrucciones del apartado Mantenimiento.

• No modiﬁcar nunca los dispositivos de seguridad. Comprobar regularmente que funcionan como es debido. La máquina no se debe operar con dispositivos de seguridad defectuosos o ausentes.

• No utilice nunca una máquina que haya sido modiﬁcada de modo que ya no coincida con la conﬁguración original.

• Utilizar siempre recambios originales. Póngase en contacto con su distribuidor para obtener más información.

• La máquina sólo se deberá arrancar cuando los cabezales desbastadores estén descansando en el suelo, a no ser que se esté efectuando un procedimiento de prueba tal y como se indica en este manual.

• No se debe arrancar la máquina sin ﬁjar antes la banda de cepillado. Es muy importante que la máquina funcione siempre pegada al suelo por motivos de seguridad, especialmente en aplicaciones de amolado en seco.

• Durante el amolado, la máquina debe estar conectada a una aspiradora que succione el polvo.

¡ATENCION! La sobreexposición a las vibraciones puede provocar problemas circulatorios y dolencias de carácter nervioso, especialmente en personas con patologías circulatorias. Acuda a un médico si nota síntomas corporales que puedan relacionarse con la sobreexposición a las vibraciones. Son ejemplos de tales síntomas la pérdida de sensibilidad, el 'cosquilleo', las 'punzadas', el dolor, la pérdida o reducción de la fuerza normal o los cambios en el color y la superﬁcie de la piel. Estos síntomas se presentan normalmente en dedos, manos y muñecas. Los síntomas pueden aumentar en temperaturas frías.

¡ATENCION! Para trabajar con la máquina debe utilizarse un equipo de protección personal homologado. El equipo de protección personal no elimina el riesgo de lesiones, pero reduce su efecto en caso de accidente. Pida a su distribuidor que le asesore en la elección del equipo.

Page 51

FUNCIONAMIENTO

Spanish – 51

• Asegúrese de que la máquina está apagada antes de cambiar los discos de diamante, pulsando el botón de parada de emergencia y desconectado la máquina de la toma de corriente.

• Retire el disco de diamante después de cada operación de amolado.

• Asegúrese de que la banda de cepillado está intacta y limpia, y que queda colocada herméticamente contra el suelo. Si la tira de cepillado está dañada, sustitúyala inmediatamente.

• El disco de amolar sigue girando durante un tiempo después de apagar el motor. Continúe el amolado hasta que el ventilador se detenga por completo. Asegúrese de que el disco de amolar se ha detenido completamente antes de levantar la máquina.

• Al amolar residuos de adhesivos, asfalto, pinturas y similares, eleve ligeramente la parte delantera de la máquina después de su uso para evitar que se pegue al suelo debido al calor. Asegúrese de que el disco de amolar se ha detenido completamente antes de levantar la máquina.

• Los útiles de diamante pueden estar calientes después de utilizar la máquina. Deje que la máquina se enfríe antes de extraer los segmentos de diamante. Utilice guantes protectores.

• Utilice siempre la argolla de izada montada en la máquina para levantarla.

• Transporte siempre la máquina usando el mango de transporte y el manillar.

Diferentes modos de funcionamiento

Posición de funcionamiento

Posición de servicio

Posición de transporte inclinada

Posición de transporte plegada

Coloque un relleno entre el motor y el armario eléctrico para evitar dañar la máquina.

Page 52

FUNCIONAMIENTO

52 – Spanish

Ajuste del manillar

El manillar puede ajustarse en continuo. La rueda de bloqueo del manillar dispone de dos posiciones, una cerrada y otra abierta.

• En posición abierta, se libera el anclaje que sujeta el manillar y lo podrá ajustar en la posición deseada.

• Vuelva a colocar la rueda en posición de cierre.

• La fuerza con la que la rueda sujeta el manillar en la posición cerrada se puede ajustar girando los bujes de la parte inferior.

Conexión de la aspiradora

Utilice un sistema de extracción de polvo de Husqvarna para eliminar todo el polvo.

• Conecte la aspiradora a la máquina. Utilice una manguera de 50 mm (2 pulgadas).

Asegúrese de que los ﬁltros de la aspiradora están intactos y limpios. Tenga cuidado con el polvo durante la utilización de la máquina.

Guía para el amolado Diamantes

Antecedentes

El segmento de diamante consiste normalmente en dos componentes:

• Diamantes (también conocidos como cristales de diamante o granos). Si se cambia el tamaño de los diamantes o granos, se cambiará también el tamaño de las rayas tras el proceso de amolado.

• Un aglomerante orgánico (metal o plástico). El polvo se mezcla y suspende en un aglomerante orgánico metal o plástico. Si se usa metal como aglomerante orgánico, el producto ﬁnal se denomina segmento de diamante sinterizado o con liga de metal. Si se usa plástico como aglomerante orgánico, el producto ﬁnal se denomina disco de pulido o diamantado con liga de plástico. Al cambiar la dureza del aglomerante orgánico, también podrá elegir la velocidad de funcionamiento del proceso abrasivo de los diamantes.

Principios generales

A continuación se indican las normas de uso generales de los discos de diamante en el proceso de amolado. Como en todas las normas, hay excepciones y casos en los que no se aplican.

Tamaño del polvo de diamante

El cambio de tamaño del polvo de diamante a una partícula/tamaño de polvo más pequeño afectará a las prestaciones de la herramienta de diamantes de las siguientes formas:

• Creará una pauta de rasguños más ﬁna.

• Aumento de la vida útil de los discos de diamante.

Ocurrirá lo contrario si se cambia a una partícula/tamaño de polvo más grande.

Aglutinante

Al aumentar la dureza del ligamento:

• Creará una pauta de rasguños más ﬁna.

• Aumento de la vida útil de los discos de diamante.

• Decrecerá la tasa de producción.

Ocurrirá lo contrario cuando se haga un ligamento metálico o de resina más suave).

Page 53

FUNCIONAMIENTO

Spanish – 53

Cantidad de discos de diamante bajo la máquina

Un aumento en la cantidad de discos bajo la máquina provoca:

• Se reducirá la presión en cada segmento de diamantes individual. – Se reducirá el ritmo de desgaste en los segmentos de diamantes.

• Se reducirá la carga sobre la máquina y provocará que la desbastadora absorba menos corriente.

• Creará una pauta de rasguños más suave (sobre todo en suelos blandos).

Si se reduce la cantidad de los discos bajo la máquina, sucede lo contrario.

Resumen de principios del diamante

Los discos diamante deben estar gastados para ofrecer un amolado eﬁciente. El desgaste de los discos de diamante puede verse afectado por los siguientes factores:

• Presión.

• Dureza del ligamento.

• Tamaño del polvo de diamante.

• Número de segmentos debajo de la máquina.

• Si se añade un abrasivo adicional (p.ej. arena, carburo de silicona) en el suelo se aumentará el desgaste.

En general, cuanto más deprisa se desgaste un segmento de diamantes, mayor será la productividad. Al variar los citados factores, también se podrán hacer cambios para inﬂ uir sobre lo siguiente:

• Pauta de rasguños.

• Absorción de corriente de la máquina.

• Grado de allanado del suelo (véase sección siguiente).

• Facilidad de manejo.

Determinación de la dureza del hormigón

Todo hormigón se mide por su resistencia a la compresión y, dependiendo de qué zona del mundo sea cada uno, se medirá por diferentes índices de resistencia a la compresión (p.ej. PSi y MPa). En general, cuanto mayor sea el grado de resistencia a la compresión, más duro será el hormigón y, por lo tanto, más difícil será de desbastar.

Sin embargo, existen otros factores además de la fuerza de compresión que determinan la dureza de un suelo y que por lo tanto, afectan a la elección de los discos de diamante. Desde el punto de vista del amolado los factores como la capa superior (5 mm), el tratamiento y el estado de la superﬁcie del hormigón normalmente tienen un mayor impacto en la elección del segmento de diamante que la fuerza de compresión.

Factores de la superﬁcie a considerar al seleccionar un diamante

En general, si una superﬁcie de hormigón es muy suave (es decir, probablemente se haya allanado/pulido enormemente), el hormigón se comportará como si tuviera una elevada resistencia a la compresión y, por tanto, necesita un segmento de ligamento blando.

Conforme a ello, si una superﬁcie es basta/agresiva (p.ej. dañada por la lluvia, rota por disparos, escariﬁ - cada, conglomerado expuesto, etc.), el hormigón se comportará como si tuviera una baja resistencia a la compresión y, por tanto, necesita un segmento de ligamento duro.

Los revestimientos/contaminantes de la superﬁcie (p.ej. revestimientos epoxi, adhesivos de baldosas de cerámica, nivelación de compuestos/capas de mortero) tendrán a menudo un mayor peso en la selección del diamante que la resistencia a la compresión del hormigón.

Por regla general, cuando se desbaste un bloque de hormigón por primera vez y no esté seguro de su dureza, empiece siempre con diamantes de ligamento más duro debajo de la máquina. Esto garantizará la menor cantidad de desgaste de los segmentos de diamantes. Si un segmento de diamantes duros no es adecuado para la aplicación, todo lo que habrá supuesto habrá sido un poco de tiempo, sin desgastar los diamantes.

Si se hace de la forma contraria (es decir, se usa un segmento blando para empezar) y el hormigón es blando o posee una superﬁcie abrasiva o un contaminante de superﬁcie, es muy posible que desgaste una cantidad considerable de diamante en un período muy corto de tiempo.

Page 54

FUNCIONAMIENTO

54 – Spanish

Sentido de rotación del motor

Trifásica

Podrá modiﬁcarse el sentido de rotación del motor invirtiendo los polos del enchufe.

Monofásico

La ﬂecha indica el sentido de rotación del motor.

Selección de diamantes

La forma en la que los segmentos de diamante están conﬁgurados en la unidad de amolado inﬂuirá enormemente en el rendimiento de la máquina y los niveles de productividad, así como en la calidad del acabado del suelo.

Existen diferentes conﬁguraciones de diamante posibles con los modelos PG 400 y PG 280.

Discos diamantados con ligante de metal

Juego completo: ﬁla interior y exterior

Juego completo: ﬁla exterior

Medio juego: ﬁla interior y exterior

Medio juego: ﬁla exterior

AVISO Las herramientas Piranha / PCD están diseñadas para funcionar en una única dirección.

Page 55

FUNCIONAMIENTO

Spanish – 55

Para la rebordeadora PG280 Medio juego: ﬁla interior Juego completo: ﬁla exterior

AVISO Las recomendaciones de Husqvarna acerca de la rebordeadora es utilizar dos segmentos en cada disco de amolar.

Page 56

56 – Spanish

FUNCIONAMIENTO

Seleccione los discos diamantados con ligante de metal adecuados para la aplicación concreta.

A continuación, le ofrecemos algunas sugerencias para las conﬁguraciones básicas de los discos diamantados con ligante de metal.

Campo de aplicación

Ligamento metálico

Tamaño de polvo

Juego completo: ﬁla interior y exterior

Juego completo: ﬁla exterior

Medio juego: ﬁla interior y exterior

Medio juego: ﬁla exterior

Allanamiento suelo – Hormigón duro

Blando 16 o 30 X

Allanamiento suelo – Hormigón medio

Medio 16 o 30 X

Allanamiento suelo – Hormigón blando

Duro 16 o 30 X

Extracción de adhesivo de baldosa de cerámica

Medio

PIRANHA ™ o 16-30

Extracción de pegamento de moqueta o vinilo – Hormigón duro

Blando

PIRANHA ™ o 16-30

X X

Extracción de pegamento de moqueta o vinilo – Hormigón medio

Medio

PIRANHA ™ o 16-30

X X

Extracción de pegamento de moqueta o vinilo – Hormigón blando

Duro

PIRANHA ™ o 16-30

X X

Extracción de pintura epoxi – Hormigón duro

Blando

PIRANHA ™ o 16-30

X X

Extracción de pintura epoxi – Hormigón medio

Medio

PIRANHA ™ o 16-30

Extracción de pintura epoxi – Hormigón blando

Duro

PIRANHA ™ o 16-30

Hormigón dañado por la lluvia Duro 16-30 X X Alisado conglomerado expuesto Duro 16-30 X X Extracción de irregularidades en

baldosas de terrazo / piedra

Blando 30 o 60 X

Pulido de superﬁcie de suelos de hormigón – Hormigón duro

Blando 60 X X

Pulido de superﬁcie de suelos de hormigón – Hormigón medio

Medio 60 X X

Pulido de superﬁcie de suelos de hormigón – Hormigón blando

Duro 60 X X

Desbastado de conglomerado expuesto en hormigón – Hormigón duro

Blando 16-30 X X X

Desbastado de conglomerado expuesto en hormigón – Hormigón medio

Medio 16-30 X X X

Desbastado de conglomerado expuesto en hormigón – Hormigón blando

Duro 16-30 X X

Allanamiento de ondulación en suelos de hormigón – Hormigón duro

Blando 16 o 30 X X X

Allanamiento de ondulación en suelos de hormigón – Hormigón medio

Medio 16 o 30 X X

Allanamiento de ondulación en suelos de hormigón – Hormigón blando

Duro 16 o 30 X X

Page 57

FUNCIONAMIENTO

Spanish – 57

Discos diamantados con ligante de resina

Adaptador para la adherencia con resina Redi Lock

Juego completo: ﬁla exterior

Medio juego: ﬁla exterior

Seleccione la conﬁguración de disco diamantado con ligante de resina adecuada para la aplicación concreta.

Cambio de los diamantes

Apague la máquina y desconecte el enchufe. Póngase unos guantes protectores, ya que los útiles de

diamante pueden estar muy calientes.

• Ponga la máquina en la posición de servicio.

• Tire hacia atrás de la empuñadura para levantar el cabezal desbastador del suelo.

• Vuelva a poner la máquina en el suelo.

• Póngase los guantes.

• Utilice un martillo para retirar los segmentos de diamante.

• Fije los nuevos segmentos de diamante al disco amoladora.

• Una vez que se hayan ﬁjado los nuevos diamantes, lleve a cabo el procedimiento inverso para bajar la máquina al suelo.

Campo de aplicación

Juego completo: ﬁla exterior

Medio juego: ﬁla exterior

Pulimentación de baldosas de terrazo / piedra

Repavimentación de baldosas de terrazo / piedra

Pulido de superﬁcie de suelos de hormigón – Hormigón duro

Pulido de superﬁcie de suelos de hormigón – Hormigón medio

Pulido de superﬁcie de suelos de hormigón – Hormigón blando

¡ATENCION! Bajo ningún concepto se debe utilizar CP1200 y P1100 con el adaptador Redi Lock.

Page 58

FUNCIONAMIENTO

58 – Spanish

Rebordeadora PG280

Esta máquina dispone de rebordeadora.

Para el rebordeado cerca de las paredes, se debe extraer la tapa del lateral derecho o izquierdo de la tapa de polvo.

• Retire los tornillos (2) y la tapa.

• Debajo de la tapa hay una protección extraíble que protege la pared durante el rebordeado. Esta protección se puede retirar para rebordear más cerca de la pared. Hay que extraer los 2 tornillos.

• Levante el pedal.

• Use el pie para poner las ruedas en el ángulo correcto.

• Para rebordear por el lado derecho, las ruedas deben dirigirse a la izquierda.

• Para rebordear por el lado izquierdo, las ruedas deben dirigirse a la derecha.

• Cuando la marca roja del eje de la rueda (A) está en línea con la marca roja del bastidor (B), la dirección vuelve a estar recta.

Page 59

FUNCIONAMIENTO

Spanish – 59

Transporte y almacenamiento

• Sujete bien el equipo durante el transporte para evitar daños y accidentes.

• Transporte la máquina cubierta siempre que sea posible para reducir la exposición a la intemperie, especialmente a la lluvia y la nieve.

• Almacene la cortadora en lugar seguro fuera del alcance de los niños y personas no caliﬁcadas para su uso.

• La máquina deberá guardarse en un lugar seco, cuando no esté en uso.

Transporte

Se puede desmontar y plegar para tener un tamaño menor a la hora del transporte.

• Desconecte el cable del motor de la red eléctrica.

• Aﬂoje las tuercas con unos cuantos giros para liberar la presión, extraiga los pasadores de bloqueo y retire los pernos de cada lado.

• Aﬂoje el cabezal de amolado del chasis de las ruedas.

• Ponga la máquina en una posición de transporte inclinada. Aﬂoje las ruedas de cierre del pie de apoyo.

PG280

• Empuje hacia delante el pie de apoyo para plegarlo.

PG400

• Empuje hacia detrás el pie de apoyo para plegarlo.

• Baje el manillar en la junta angular mientras inclina simultáneamente y con cuidado la parte superior del bastidor hacia delante.

• Pliegue la máquina con cuidado.

Page 60

FUNCIONAMIENTO

60 – Spanish

• Asegure la máquina con correas de tensado homologadas. Asegúrese de que la cinta de tensado no ancle o dañe ninguna de las pieza de la máquina.

Cáncamo de elevación

• Utilice siempre la argolla de izada montada en la máquina para levantarla.

Page 61

ARRANQUE Y PARADA

Spanish – 61

Antes de arrancar

• Realice el mantenimiento diario.

• Coloque la desbastadora en la zona de trabajo.

• Asegúrese de que hay diamantes en la parte inferior de la máquina y de que están ﬁrmemente ajustados.

• Conecte la aspiradora a la máquina.

• Utilice manijas de cierre para el ajuste del manillar haciendo así más cómoda la altura de trabajo.

• Asegúrese de que el cable del motor está conectado a la toma antes de enchufar la máquina a la red eléctrica.

• Enchufe la máquina a la red eléctrica.

• Compruebe que el botón de parada de emergencia no está pulsado girándolo en el sentido de las agujas del reloj.

• Compruebe el sentido de rotación del motor.

Arranque

• Reduzca la presión entre el disco de amolado y el suelo empujando hacia abajo el manillar sin levantar la unidad de amolado del suelo.

• Arranque la máquina. Arranque la máquina girando el interruptor 0/1 a la posición 1 (arrancar). La máquina arrancará de manera suave y acelerará hasta alcanzar la velocidad establecida en 5 segundos.

Parada

• Apague la máquina colocando el interruptor de arranque

/ parada en la posición '0' (parar).

• Mantenga los segmentos de amolado en contacto con el suelo al parar la máquina. Ello ayudará a que la máquina se pare completamente de forma rápida. No levante el cabezal de amolado del suelo al parar la máquina, ya que puede crear una cantidad considerable de polvo en el aire.

• Desenchufe el cargador.

¡ATENCION! Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.

Utilice el equipo de protección personal. Vea las instrucciones bajo el título ”Equipo de protección personal”.

Asegúrese de que no haya personas desautorizadas en la zona de trabajo, de lo contrario, se corre el riesgo de ocasionar graves daños personales.

Controle que la máquina esté correctamente montada y que no esté dañada.

~1 mm

Page 62

MANTENIMIENTO

62 – Spanish

Fallos y localización de fallos

La máquina no funciona

• Compruebe el suministro eléctrico y los cables de alimentación para asegurarse de que no están dañados.

• Compruebe que el botón de parada de emergencia no está pulsado girándolo en el sentido de las agujas del reloj.

• Compruebe el testigo de sobrecarga. Si el testigo de sobrecarga está encendido, deje que el motor se enfríe durante unos minutos hasta que la máquina se restablezca automáticamente.

Es difícil sujetar la máquina

• Si hay pocos diamantes bajo de la máquina o se usa el tipo incorrecto de disco para la aplicación, (si hay pocos diamantes bajo la máquina, las coberturas de adhesivos rígidos o suelos blandos causan mucho estrés a la máquina y al usuario). Esto suele ir acompañado de un alto consumo de corriente por parte del motor.

Utilice la cantidad de diamantes recomendados por Husqvarna para reducir el estrés en la amoladora y el usuario.

La máquina está dando saltos

• Los diamantes pueden estar instalados incorrectamente o a diferentes alturas. Compruebe y asegúrese de que todos los diamantes están ajustados correctamente y son de la misma altura.

La máquina se detiene después de funcionar brevemente

• La máquina está sobrecargada y se ha activado la protección contra sobrecarga. Reduzca la carga. La máquina se reactivará después de aproximadamente un minuto cuando el motor se haya enfriado.

• Asegúrese de que los cables alargadores no sean demasiado cortos.

La máquina se detiene al arrancar

• El motor eléctrico se ha sobrecargado y el testigo de sobrecarga está encendido. Deje que la máquina se restablezca durante uno o dos minutos e inténtelo de nuevo. Si esto no ayuda, acuda a un taller de servicio oﬁcial.

• Asegúrese de que los cables alargadores no sean demasiado cortos.

Mantenimiento

Usada correctamente, la máquina tiene un mantenimiento extremadamente bajo y gran ﬁabilidad.

Mantenimiento diario

• Limpieza

• Suministro eléctrico

• Banda de cepillado

Limpieza

Desenchufe siempre el enchufe antes de efectuar trabajos de limpieza, mantenimiento o montaje de la máquina.

Limpiar siempre todo el equipo después de cada turno de trabajo. No utilice un equipo de limpieza a alta presión para limpiar la máquina.

Para que la máquina tenga siempre una buena refrigeración, las aberturas de paso del aire refrigerante deben mantenerse libres y limpias.

Suministro eléctrico

Compruebe que el cable y el cable de empalme está intacto.

Si se daña el cable, no utilice la máquina. Llévela a un taller de servicio oﬁcial para reparar.

Banda de cepillado

Asegúrese de que la banda de cepillado está entera y llega hasta el suelo.

Servicio

AVISO Un buen funcionamiento del motor depende de la tensión adecuada. Si la alargadera es demasiado larga o poco gruesa, se reducirá la potencia cuando el motor esté cargado.

¡IMPORTANTE! El control y/o mantenimiento de la máquina debe hacerse con el motor parado y el enchufe desenchufado.

¡ATENCION! No usar nunca cables dañados, puesto que pueden causar daños personales graves e incluso mortales.

¡IMPORTANTE! Las reparaciones de todo tipo deben ser efectuadas por técnicos autorizados, únicamente. De este modo se evita someter a los operadores a grandes riesgos.

Page 63

Spanish – 63

DATOS TECNICOS

PG280

PG400

PG280 (Trifásica,

380-480V)

PG280 (Monofásico,

220-240V)

PG280 (Monofásico,

100-120V)

50 Hz 50 Hz 60 Hz 50 Hz 60 Hz Potencia del motor, CV/kW 4,0/3,0 3,0/2,2 3,0/2,2 2,0/1,5 1,5/2,0 Amperaje nominal, A 6 13 13 20 19 Tensión nominal, V 380-480 220-240 220-240 100-120 100-120 Peso, lbs/kg 154/70 154/70 154/70 154/70 154/70 Anchura de desbastado, pulgadas/mm 11/280 11/280 11/280 11/280 11/280 Presión de desbastado, lbs/kg 90,4/41 90,4/41 90,4/41 90,4/41 90,4/41 Velocidad de rotación del disco amoladora, rpm 2915 1410 1730 940 1150

PG400 (Trifásica,

200-240V)

PG400 (Trifásica,

400-480V)

PG400 (Monofásico,

220-240V)

50 Hz 60 Hz 50 Hz 60 Hz 60 Hz Potencia del motor, CV/kW 5,4/4,0 6,5/4,8 5,4/4,0 6,5/4,8 4,0/3,0 Amperaje nominal, A 15 15 9 9 18 Tensión nominal, V 220-240 220-240 400-480 400-480 220-240 Peso, lbs/kg 254/115 254/115 254/115 254/115 254/115 Anchura de desbastado, pulgadas/mm 16/400 16/400 16/400 16/400 16/400 Presión de desbastado, lbs/kg 161/73 161/73 161/73 161/73 165,3/75 Velocidad de rotación del disco amoladora, rpm 1445 1730 1445 1730 1140

Page 64

64 – Spanish

DECLARACIÓN DE GARANTÍA PARA EE. UU.

POLÍTICA DE GARANTÍA

Todas las solicitudes de garantía se determinarán tras una inspección de las instalaciones correspondientes. Para toda reclamación de garantía se requerirá una autorización de devolución de productos (RGA). Póngase en contacto con el Departamento de servicio al cliente de Husqvarna llamando al 800-845-1312 para solicitar dicha autorización. El cliente deberá pagar los portes previamente y asumir cualquier gasto de mano de obra necesario para devolver o sustituir un producto para el que se ha solicitado una evaluación de garantía. Husqvarna pagará los gastos de envío de los productos reparados o nuevos aprobados.

EQUIPO

El equipo fabricado por Husqvarna está garantizado frente a defectos de fabricación para el uso normal durante un periodo de dos (2) años desde la fecha de compra por parte del cliente original.

Los fabricantes de componentes ofrecen periodos de garantía especíﬁcos. Llame al servicio técnico (800-288-5040) para obtener más información.

Nuestras obligaciones en virtud de la presente garantía quedan expresamente limitadas a la sustitución o reparación, en Husqvarna Construction Products North America (Olathe, Kansas 66061) o en el servicio técnico que designemos, de las piezas que se consideren defectuosas tras su inspección.

Esta garantía no es aplicable a los defectos causados por daños, uso no razonable o reparaciones defectuosas no realizadas por el personal del servicio técnico autorizado por Husqvarna, o defectos causados por no haber realizado un mantenimiento razonable cuando el equipo estaba en posesión del cliente. Además, la garantía quedará anulada si el producto o cualquiera de sus componentes ha sido alterado o modiﬁcado por el cliente, así como si ha sido usado de manera inadecuada o con herramientas que no hayan sido recomendadas por el fabricante.

Excepciones: Perforadoras: 3 meses. Sierras de pared: 1 año. Cortadoras: 3 meses. DM 230: 1 año. DM 225: 3 meses. Sistemas Gyro: 1 año. Sistema CD 40: 1 año. DS 160 C: 1 año. Smart box: 1 año. CS 2515: 1 año. pp 455 E: 1 año. PP 345 E: 1 año. HP 40: 1 año.

Materiales fungibles: Filtros, bujías, cojinetes*, correas, ruedas** y almohadillas de desgaste. *Excepto en el sistema IntelliSeal™. **Excepto en el deslaminado.

Page 65

Page 66

Page 67

Page 68

1156682-49

´®z+Xd8¶9g¨

2014-05-23 Rev.2

US - Original instructions, CA - Instructions d’origine, ES - Instrucciones originales
