Husqvarna LC 146S, LC 146SPE, LC 146SP, LC 351V Operator's Manual

Page 1

LC 146S LC 146SP LC 146SPE LC 351V

GB Operator’s manual 62-76

SE Bruksanvisning 2-16 DK Brugsanvisning 17-31 FI Käyttöohje 32-46 NO Bruksanvisning 47-61

FR Manuel d’utilisation 77-91 NL Gebruiksaanwijzing 92-106 IT Istruzioni per l’uso 107-121 ES Manual de instrucciones 122-136 DE Bedienungsanweisung 137-151

PT Instruções para o uso 152-166

эксплуатации 167-181

HU Használati utasítás 182-196 PL Instrukcja obs∏ugi 197-211 EE Käsitsemisõpetus 212-226 LT Naudojimosi instrukcijos 227-241 SK Návod na obsluhu 242-256

SI Navodila za uporabo 257-271 CZ Návod k pouÏití 272-386

GR √‰ËÁ›Â˜ ¯Ú‹ÛÂˆ˜ 387-301

Page 2

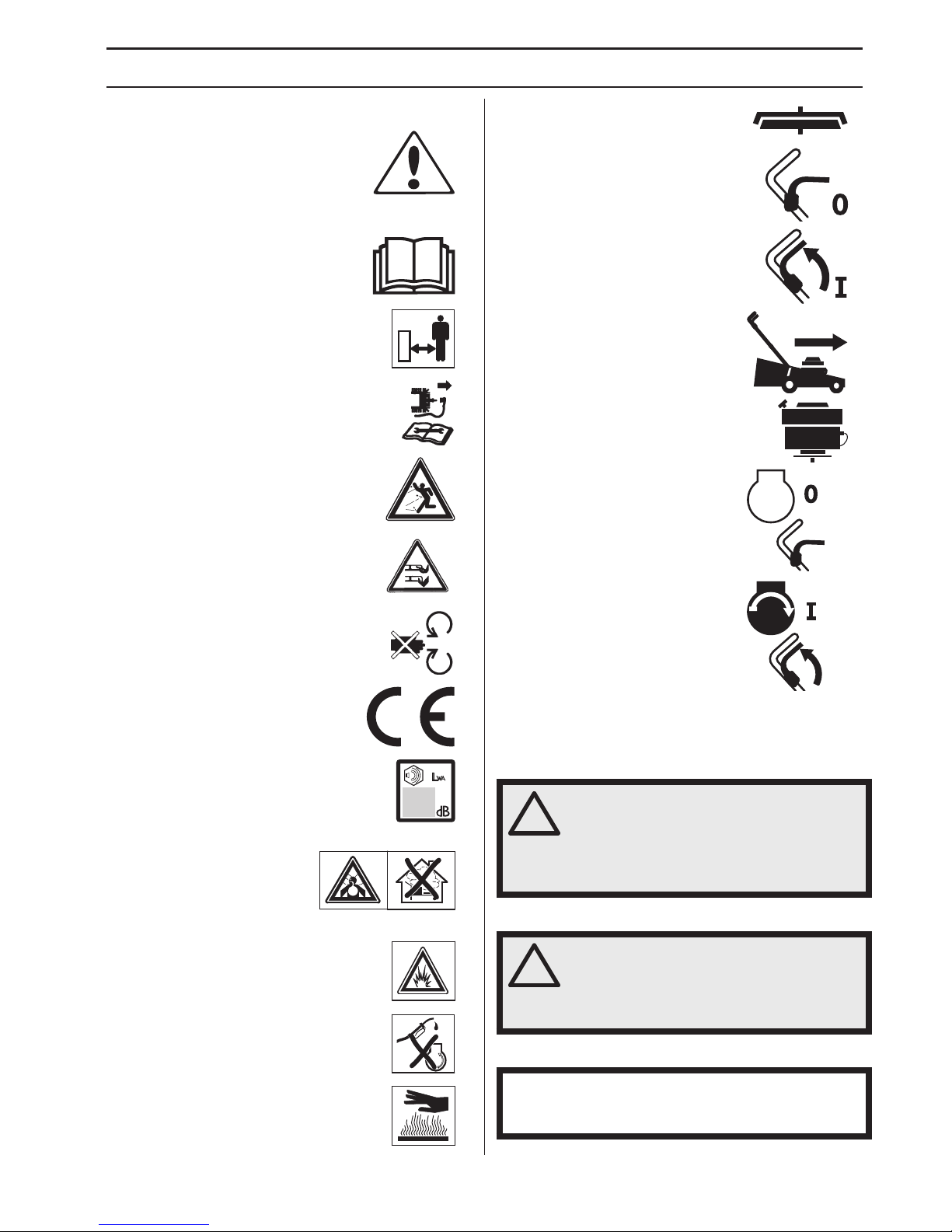

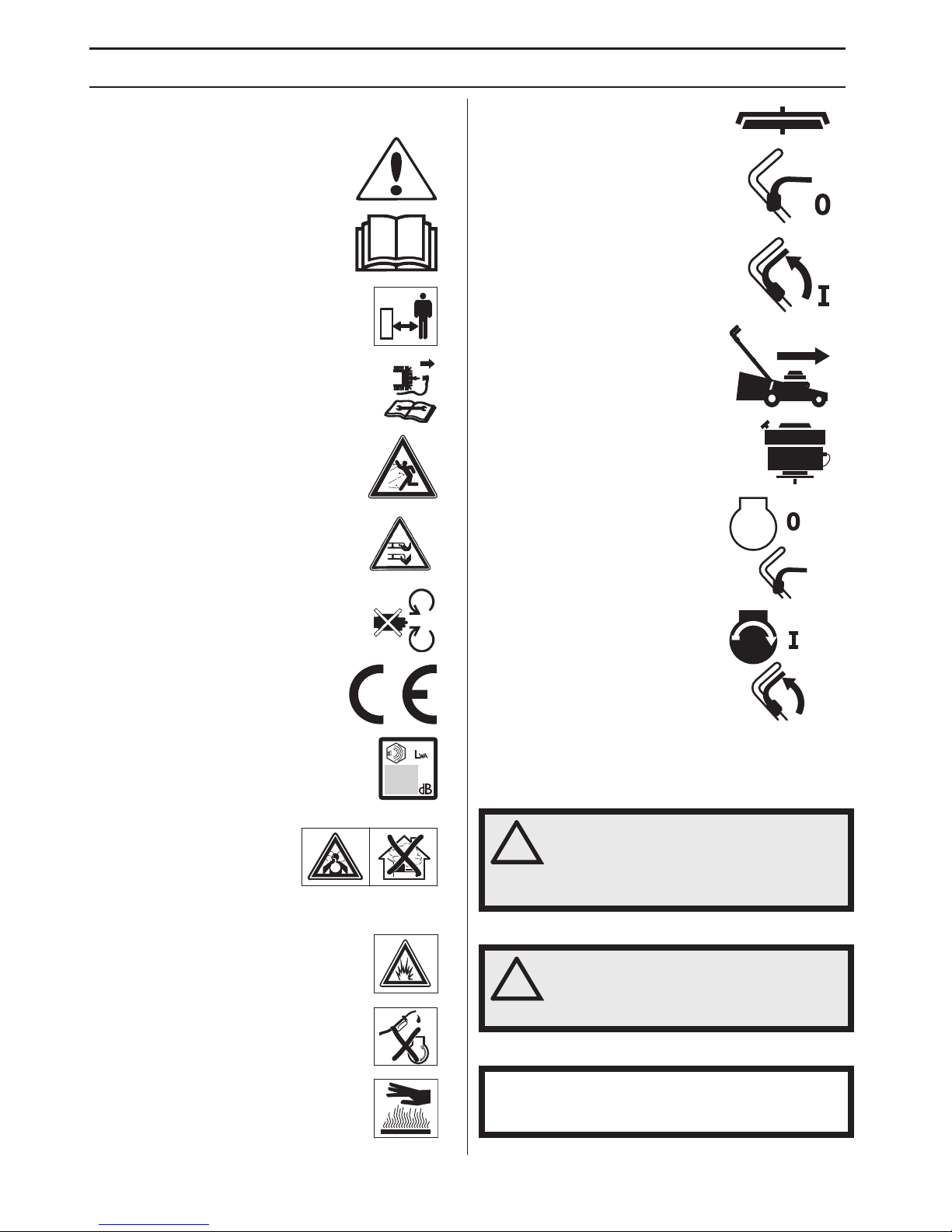

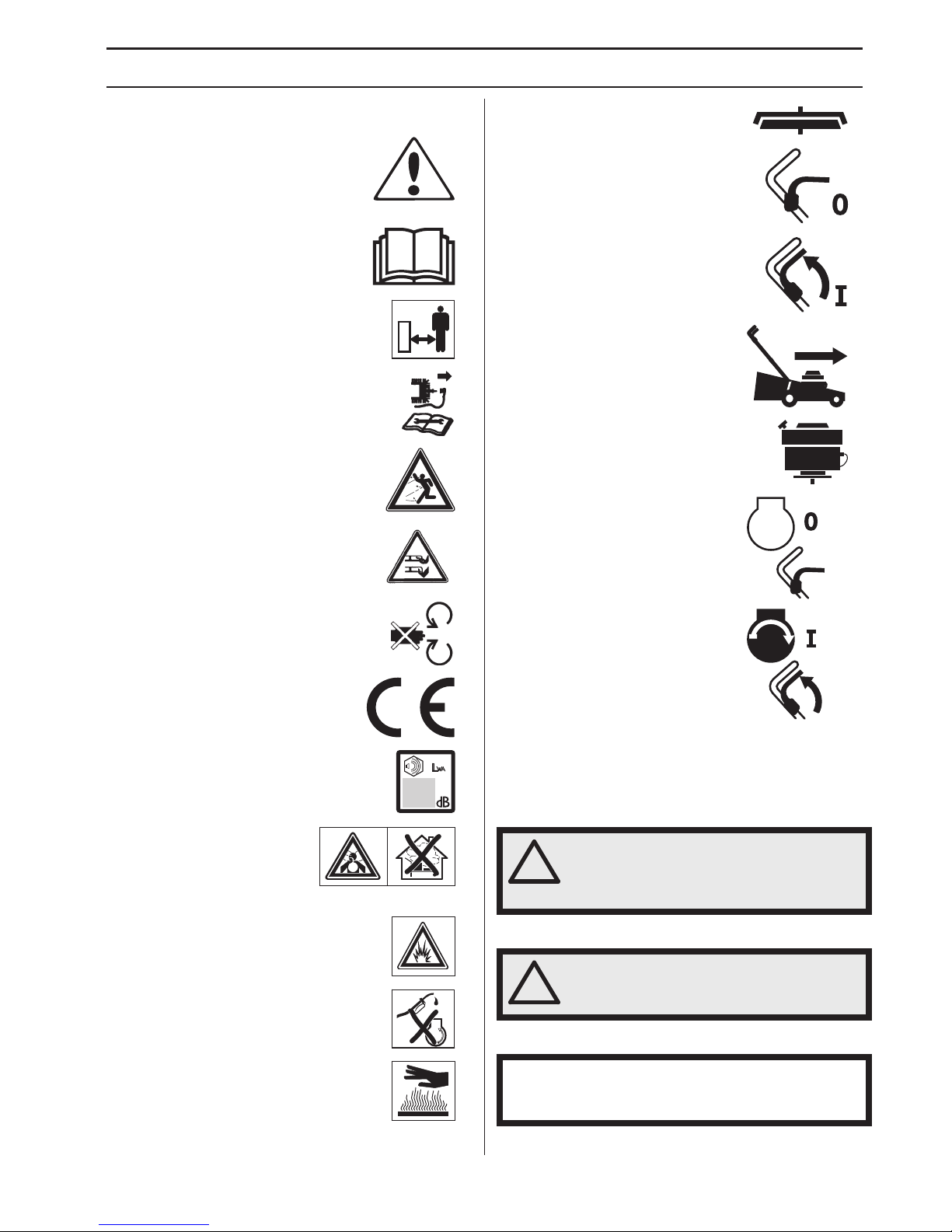

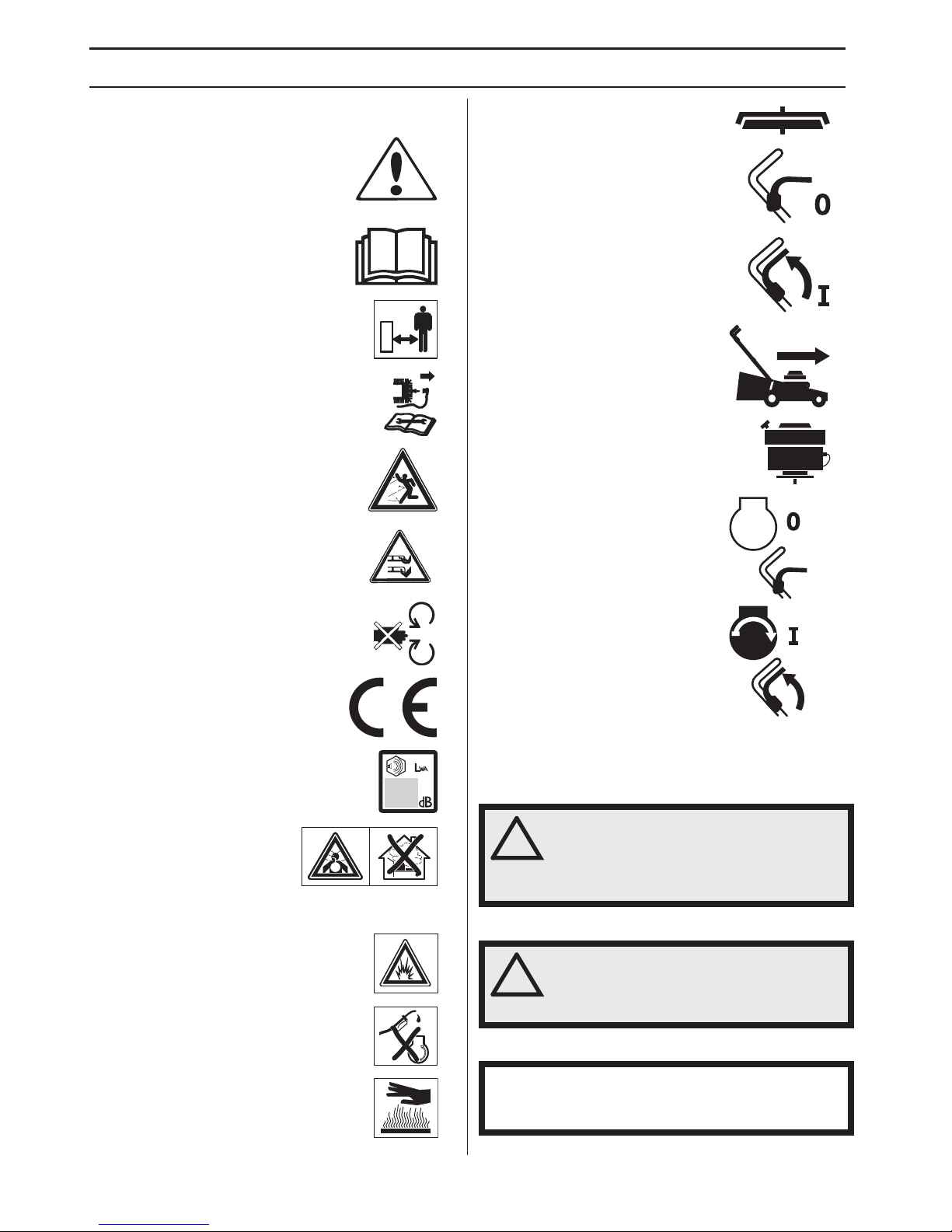

SYMBOLFÖRKLARING

– Sv enska

Symbolförklaring

ARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Se till att inga obehöriga ﬁnns inom arbetsområdet.

Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Varning för utslungade föremål och rikoschetter.

Varning för roterande kniv. Akta händer och fötter.

Varning för roterande delar. Akta händer och fötter.

Denna produkt överensstämmer med gällande EG-direktiv.

Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal.

Använd aldrig maskinen inomhus eller i utrymmen som saknar ventilation. Avgaserna innehåller kolmonoxid, en luktlös, giftig och livsfarlig gas.

Explosionsrisk

Tanka aldrig med motorn i drift.

Mycket het yta.

Koppling

Framdrivningsreglage - urkopplad

Framdrivningsreglage - inkopplad

Framdrivning

Motor

Motorbromsbygel - urkopplad

Motorbromsbygel - inkopplad

Förklaring av varningsnivåer

arningarna är graderade i tre nivåer.

ARNING!

VIKTIGT!

OBS!

ARNING! Används om risk för allvarlig personskada eller dödsfall föreligger för operatör eller omgivning om man inte följer givna instruktioner.

VIKTIGT! An vänds om risk för personskada föreligger för operatör eller omgivning om man inte följer givna instruktioner.

OBS! An vänds om risk för material- eller maskinskada föreligger om man inte följer givna instruktioner.

Page 3

PRESENT A TION

enska

–

Innehåll

Bäste kund!

atulerar till Ditt val att köpa en Husqvarna-produkt! Husqvarna har anor som går tillbaka till 1689 då kung Karl XI lät uppföra en fabrik på stranden av Huskvarnaån för tillverkning av musköter. Placeringen vid Huskvarnaån var logisk, eftersom ån användes för att alstra vattenkraft och på så sätt utgjorde ett vattenkraftverk. Under de mer än 300 år som Husqvarna-fabriken funnits har otaliga produkter tillverkats, allt från vedspisar till moderna köksmaskiner, symaskiner, cyklar, motorcyklar mm. 1956 lanserades den första motorgräsklipparen som följdes av motorsågen 1959 och det är inom detta område Husqvarna idag verkar.

Husqvarna är idag en av världens ledande tillverkare av skogs- och trädgårdsprodukter med kvalitet och prestanda som högsta prioritet. Affärsidén är att utveckla, tillverka och marknadsföra motordrivna produkter för skogs- och trädgårdsbruk samt bygg- och anläggningsindustrin. Husqvarnas mål är också att vara i framkant vad gäller ergonomi, användarvänlighet, säkerhet och miljötänkande, varför en mängd olika ﬁnesser tagits fram för att förbättra produkterna inom dessa områden.

Vi är övertygade om att Ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet och prestanda under en lång tid framöver. Ett köp av någon av våra produkter ger Dig tillgång till professionell hjälp med reparationer och service om något ändå skulle hända. Om inköpsstället för maskinen inte var någon av våra auktoriserade återförsäljare, fråga dem efter närmaste serviceverkstad.

Vi hoppas att Du kommer att vara nöjd med Din maskin och att den ska få vara Din följeslagare under en lång tid framöver. Tänk på att denna bruksanvisning är en värdehandling. Genom att följa dess innehåll (användning, service, underhåll etc) kan Du väsentligt höja maskinens livslängd och även dess andrahandsvärde. Om Du säljer Din maskin, se till att överlåta bruksanvisningen till den nya ägaren.

Tack för att du använder en Husqvarna-produkt! Husqvarna AB arbetar ständigt med att vidareutveckla

sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande.

SYMBOLFÖRKLARING

Symbolför klaring .................................................. 2

Förklaring av varningsnivåer ................................ 2

PRESENT ATION

Innehåll ................................................................. 3

Bäste kund! .......................................................... 3

PRESENT ATION

ad är vad på gräsklipparen? ............................... 4

MASKINENS SÄKERHETSUTR USTNING

Allmänt ................................................................. 5

MONTERING OCH INSTÄLLNINGAR

Allmänt ................................................................. 6

Handtag ................................................................ 6

Klipphöjd ............................................................... 6

Uppsamlare .......................................................... 7

Mulcherplugg ........................................................ 7

Påfyllning av olja .................................................. 7

BRÄNSLEHANTERING

Allmänt ................................................................. 8

Drivmedel ............................................................. 8

Tankning ............................................................... 8

Transport och förvaring ........................................ 8

ATTERIHANTERING

Batter i ................................................................... 9

Transport och förvaring ........................................ 9

Kassering av batteri, batteriladdare och Produkt . 9

HANDHA VANDE

ersonlig skyddsutrustning ................................... 10

Allmänna säkerhetsinstruktioner .......................... 10

Grundläggande arbetsteknik ................................ 11

Transport och förvaring ........................................ 11

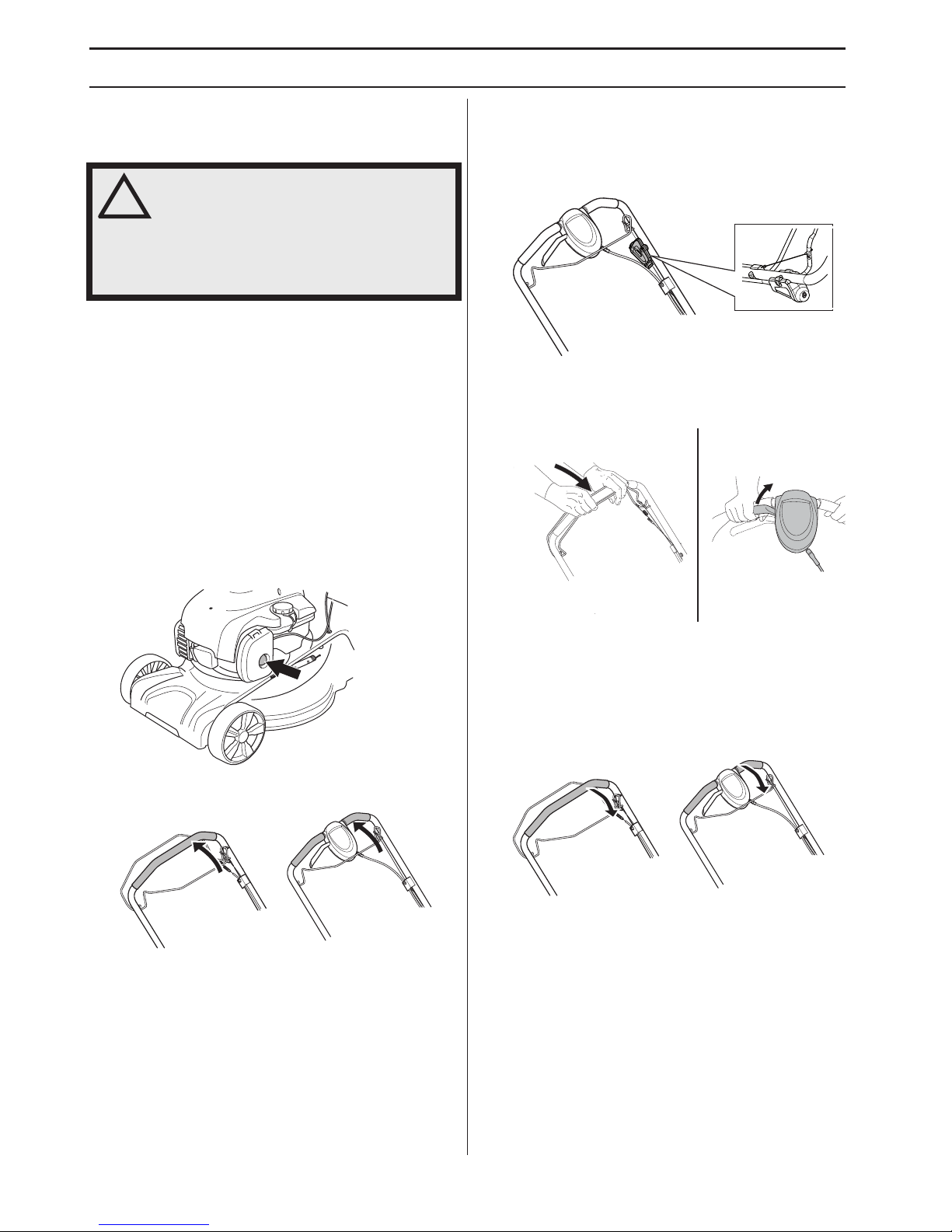

Start och stopp ..................................................... 12

UNDERHÅLL

Allmänt ................................................................. 13

Underhållsschema ................................................ 13

Allmän översyn ..................................................... 13

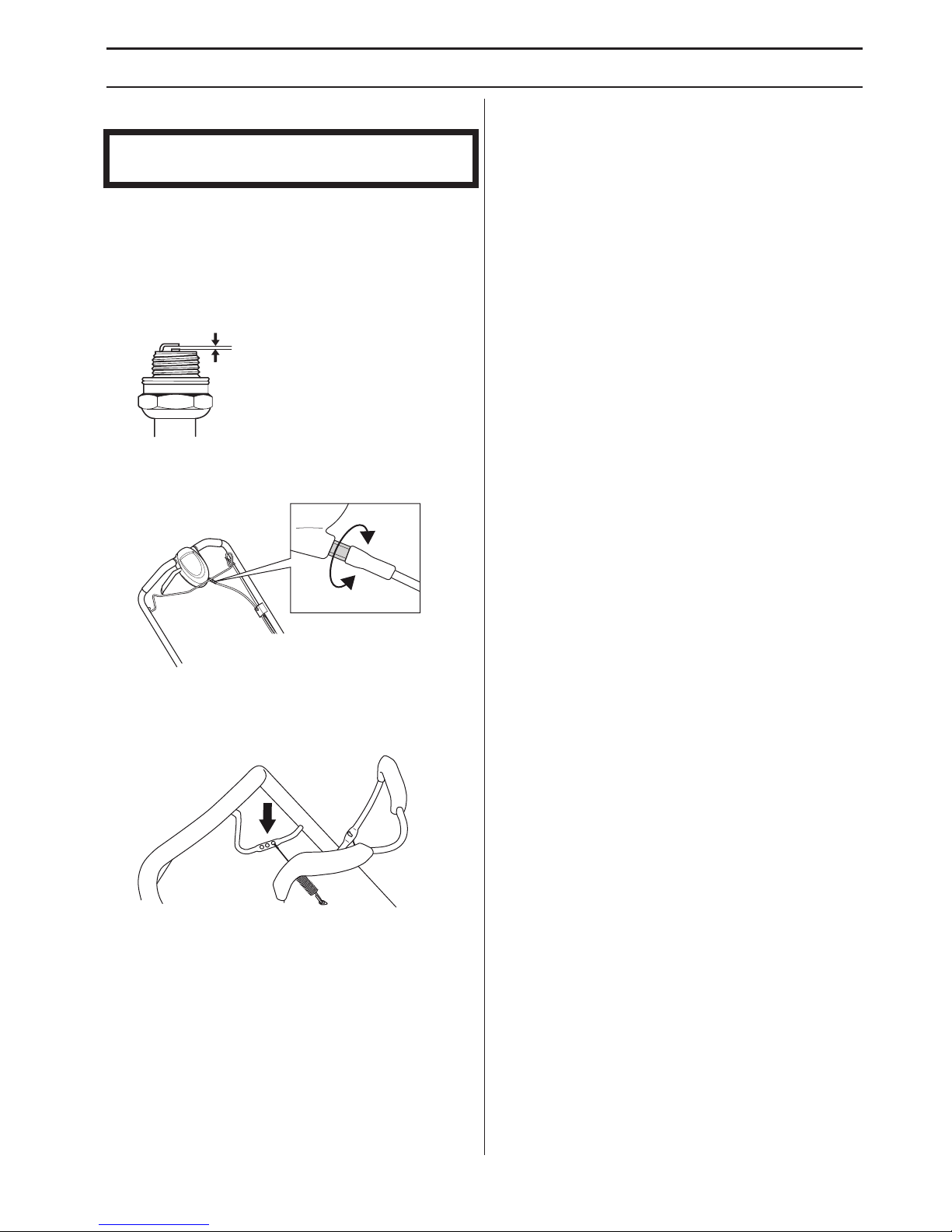

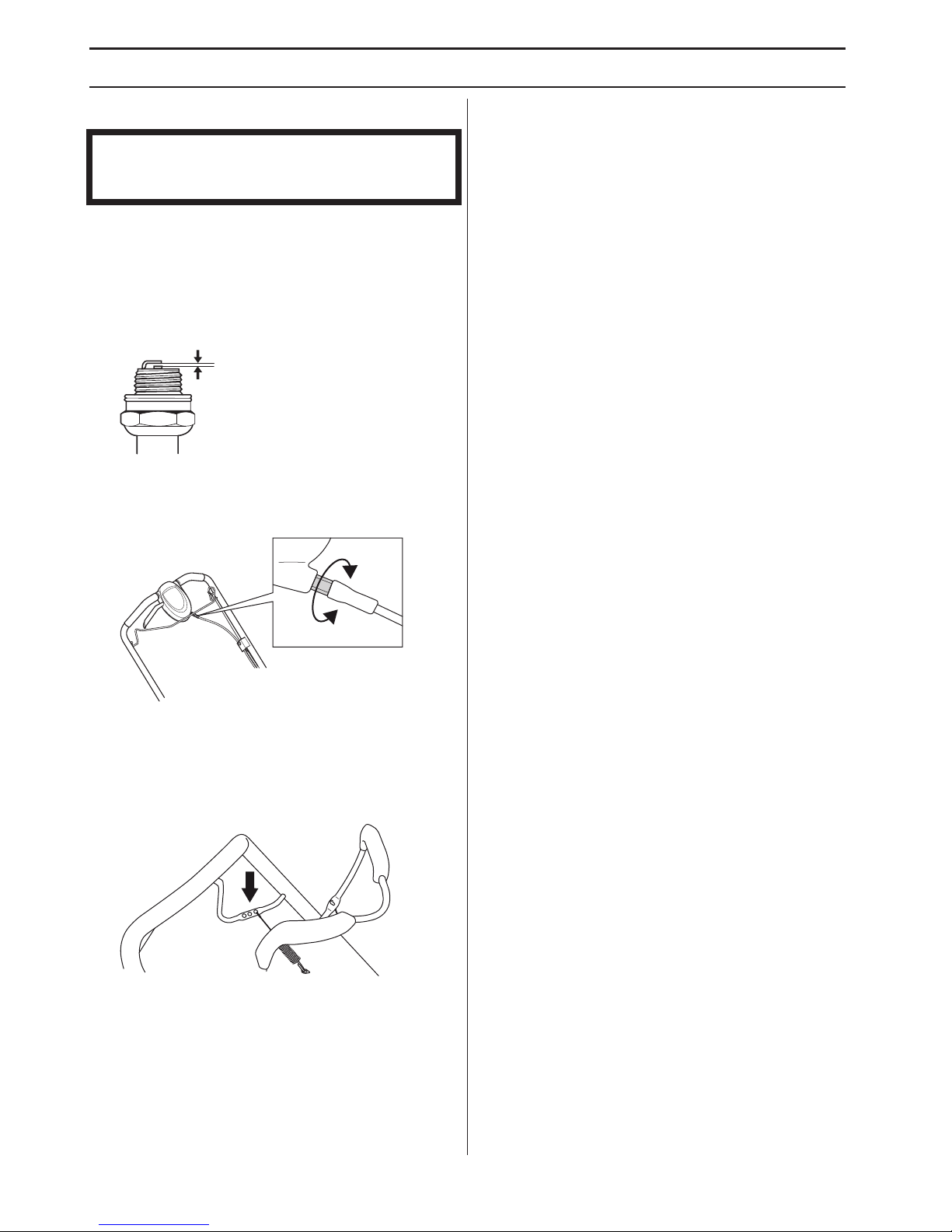

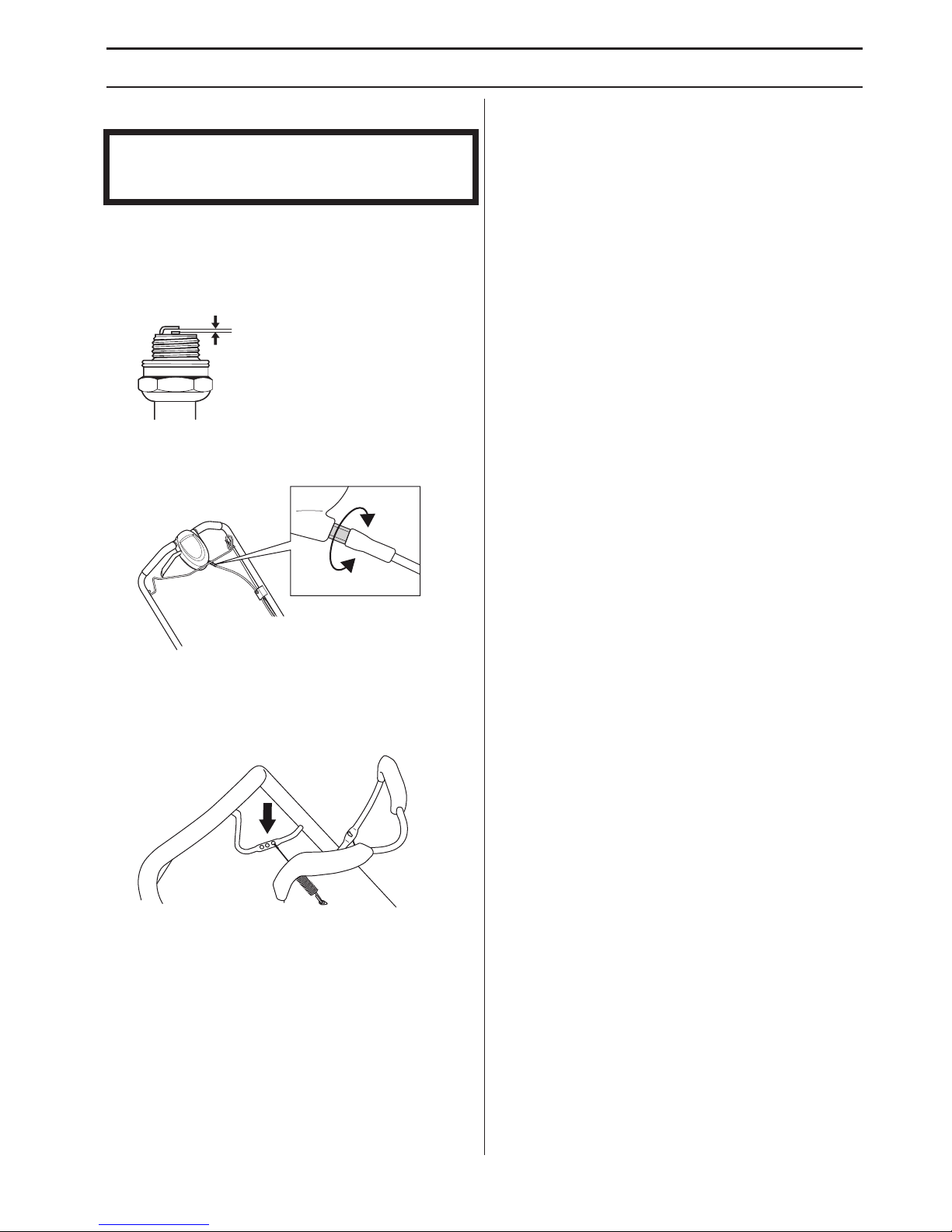

Tändstift ................................................................ 15

Justering av kopplingsvajer .................................. 15

Luftﬁlter ................................................................. 15

Oljebyte ................................................................ 15

Bränslesystem ...................................................... 15

TEKNISKA D ATA

ekniska data ....................................................... 16

Page 4

– Sv enska

PRESENT A TION

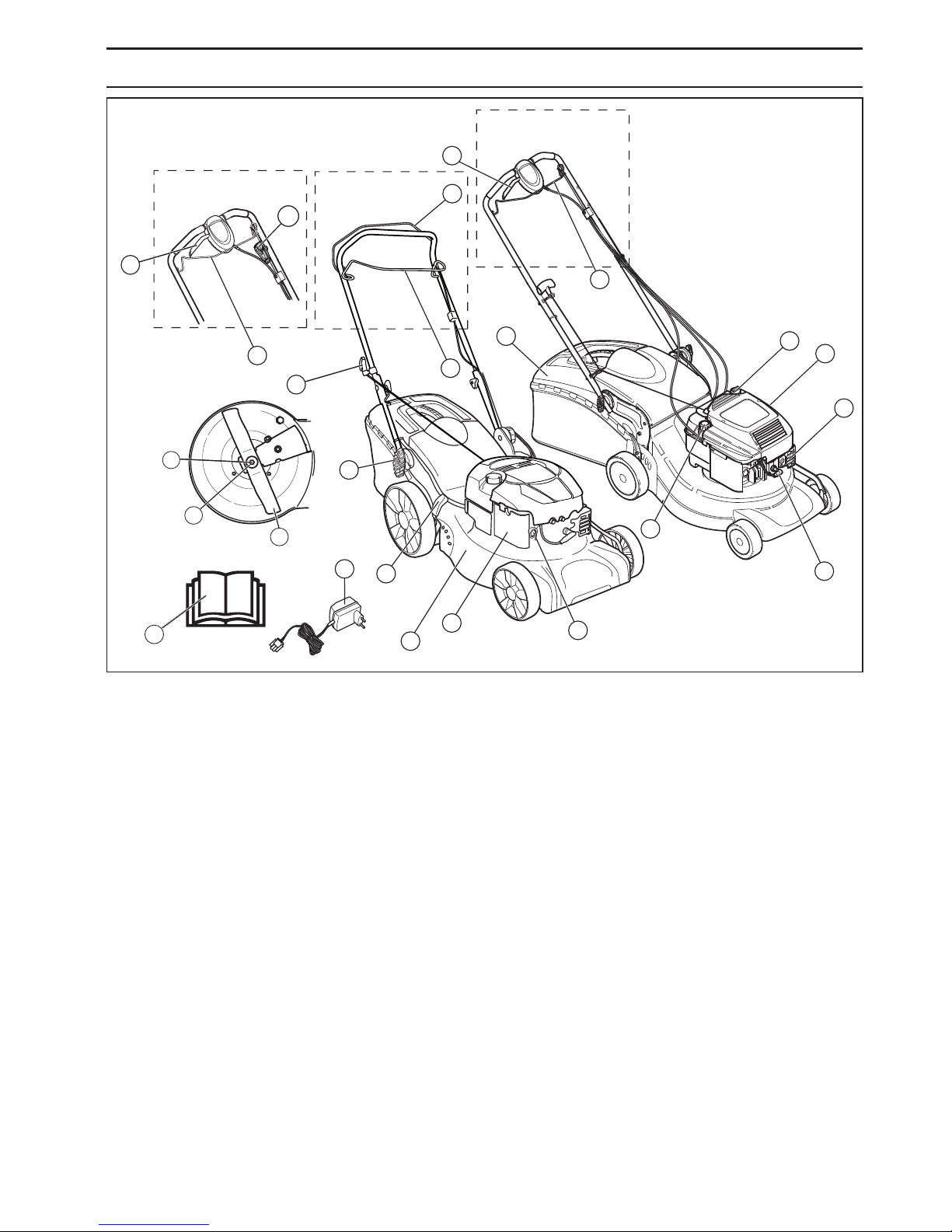

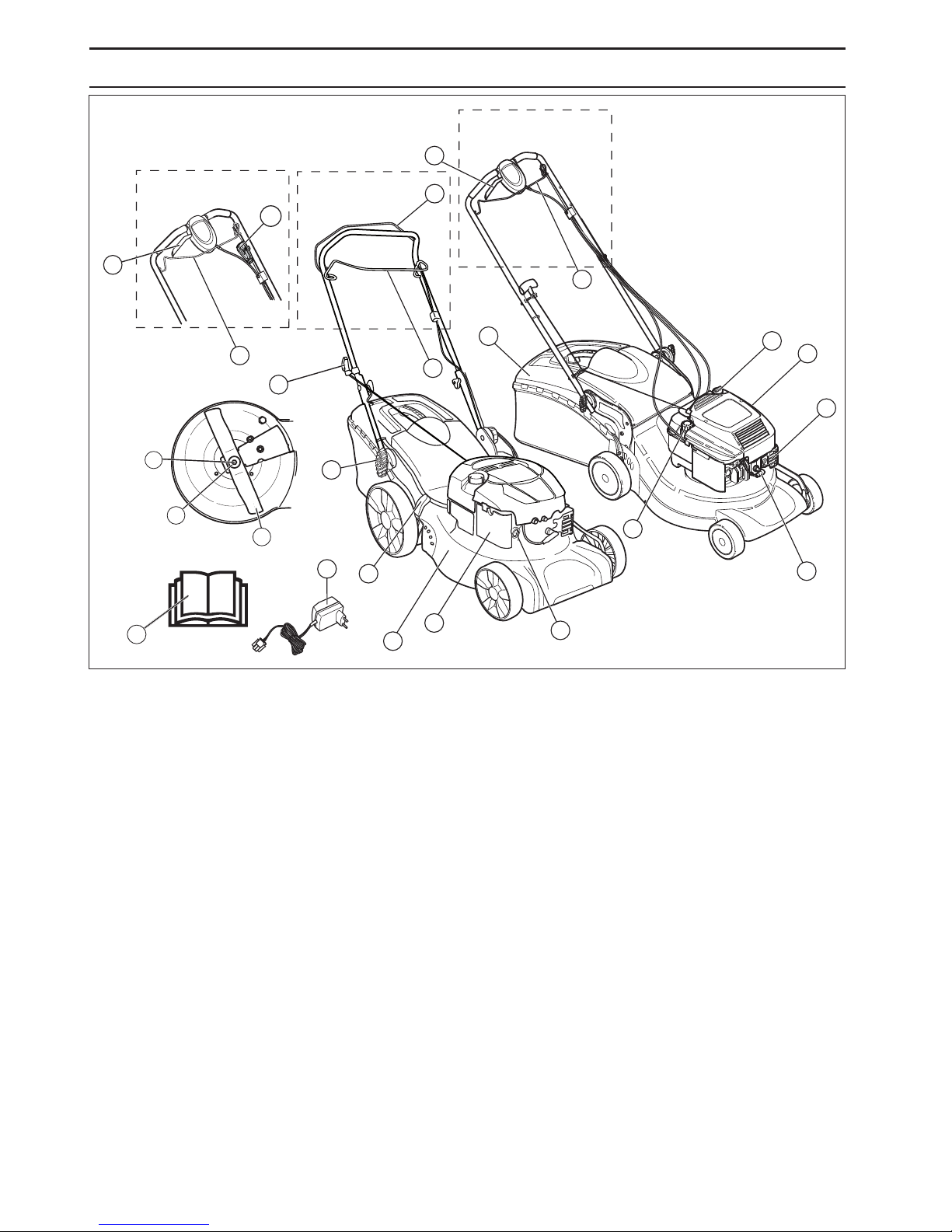

ad är vad på gräsklipparen?

LC 146SPE

LC 146S LC 146SP

LC 351V

Motorbromsbygel 2 Framdrivningsreglage 3 Starthandtag 4 Uppsamlare 5 Handtag, handtagshöjd 6 Klipphöjdsreglage 7 Oljesticka/oljepåfyllning 8 Ljuddämpare 9 Tändstift 10 Luftﬁlter

11 Klippkåpa 12 Vattenanslutning 13 Bränslepåfyllning 14 Kniv 15 Fjäderbricka 16 Knivbult 17 Primer-blåsa (LC 146SP) 18 Startnyckel (LC 146SPE) 19 Batteriladdare (LC 146SPE) 20 Bruksanvisning

Page 5

MASKINENS SÄKERHETSUTR USTNING

enska

–

Allmänt

I detta a vsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion.

Klippkåpa

•

Klippkåpan är konstruerad för att reducera vibrationer och för att minska risken för skärskador.

ontroll av klippkåpa

•

Kontrollera att klippkåpan är hel och utan synbara defekter, t ex materialsprickor.

Motorbr omsbygel

•

Motorbromsen är konstruerad för att stanna motorn. När greppet om motorbromsbygeln släpps ska motorn stanna.

ontroll av motorbromsbygel

Ge fullgas och släpp sedan bromsb ygeln. Motorbromsen ska alltid vara justerad så att motorn stannar inom 3 sekunder.

Ljud dämpare

•

Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren.

ontroll av ljuddämpare

•

Kontrollera regelbundet att ljuddämparen är hel och att den sitter ordentligt fast.

ARNING! Använd aldrig en maskin med defekta säkerhetsdetaljer. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

Modiﬁera aldrig denna maskin så att den ej längre överensstämmer med originalutförandet, och använd den inte om den verkar ha blivit modiﬁerad av andra. Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

ARNING! Använd aldrig en maskin utan eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivån och brandrisken avsevärt. Ha verktyg för brandsläckning tillgängliga.

Ljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/ eller gaser.

Page 6

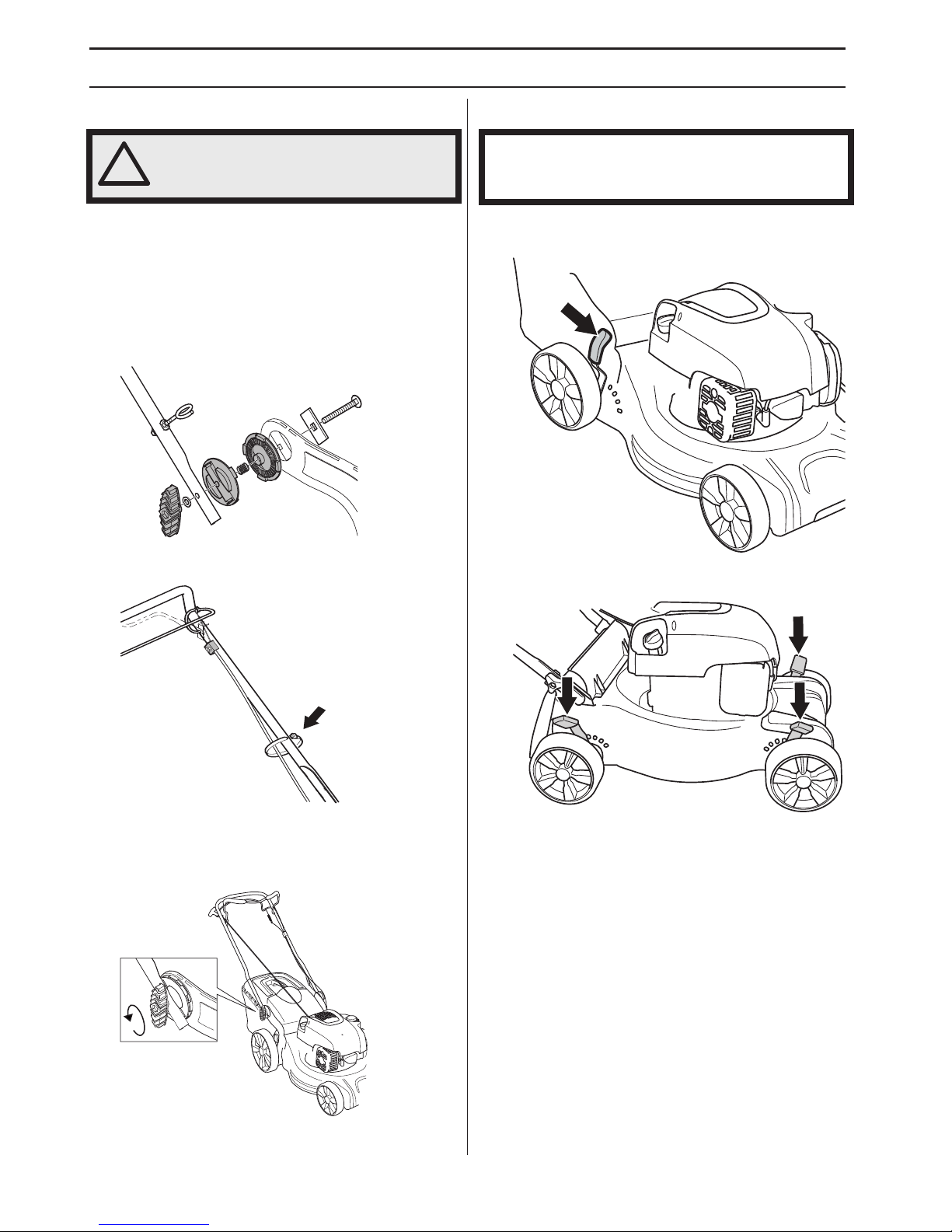

MONTERING OCH INSTÄLLNINGAR

– Sv enska

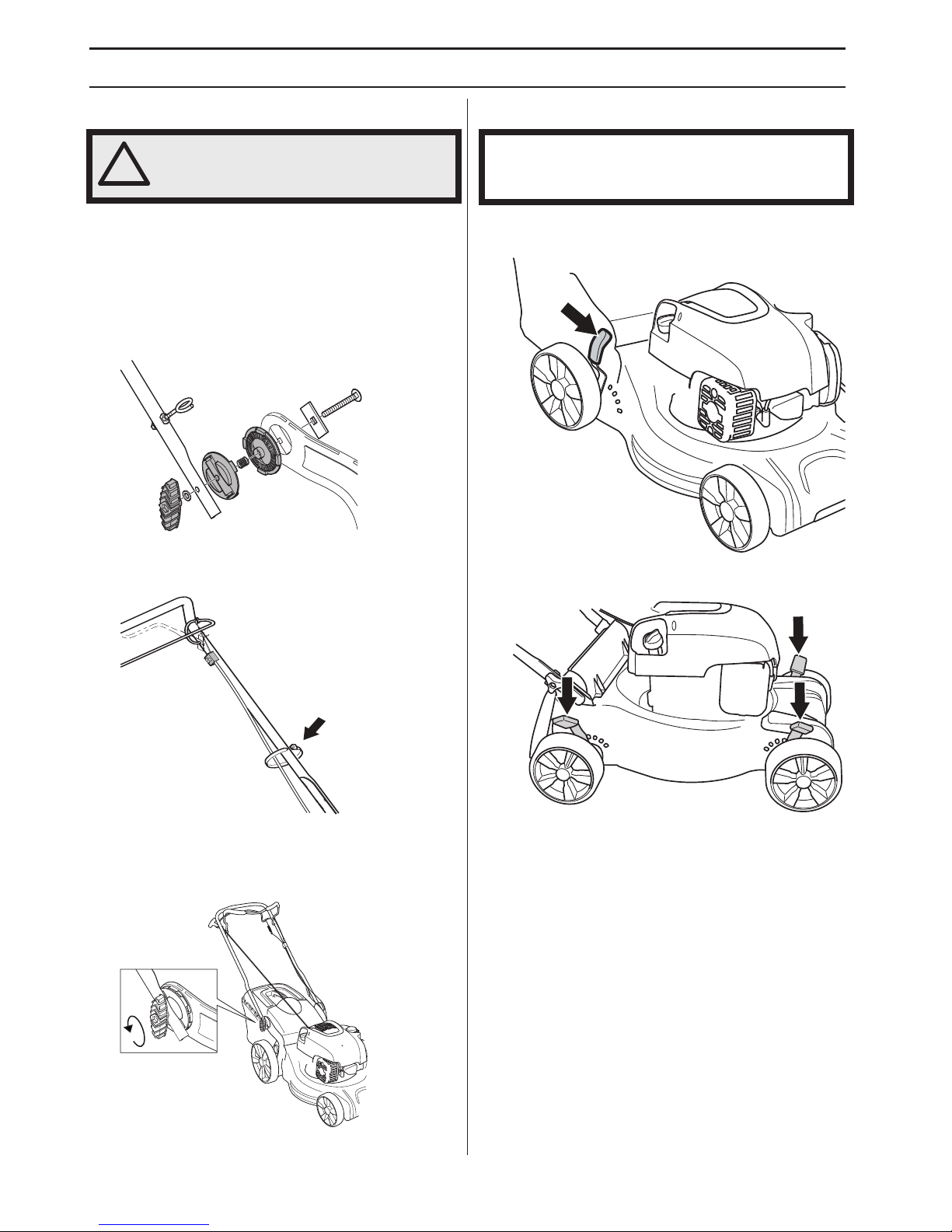

Allmänt

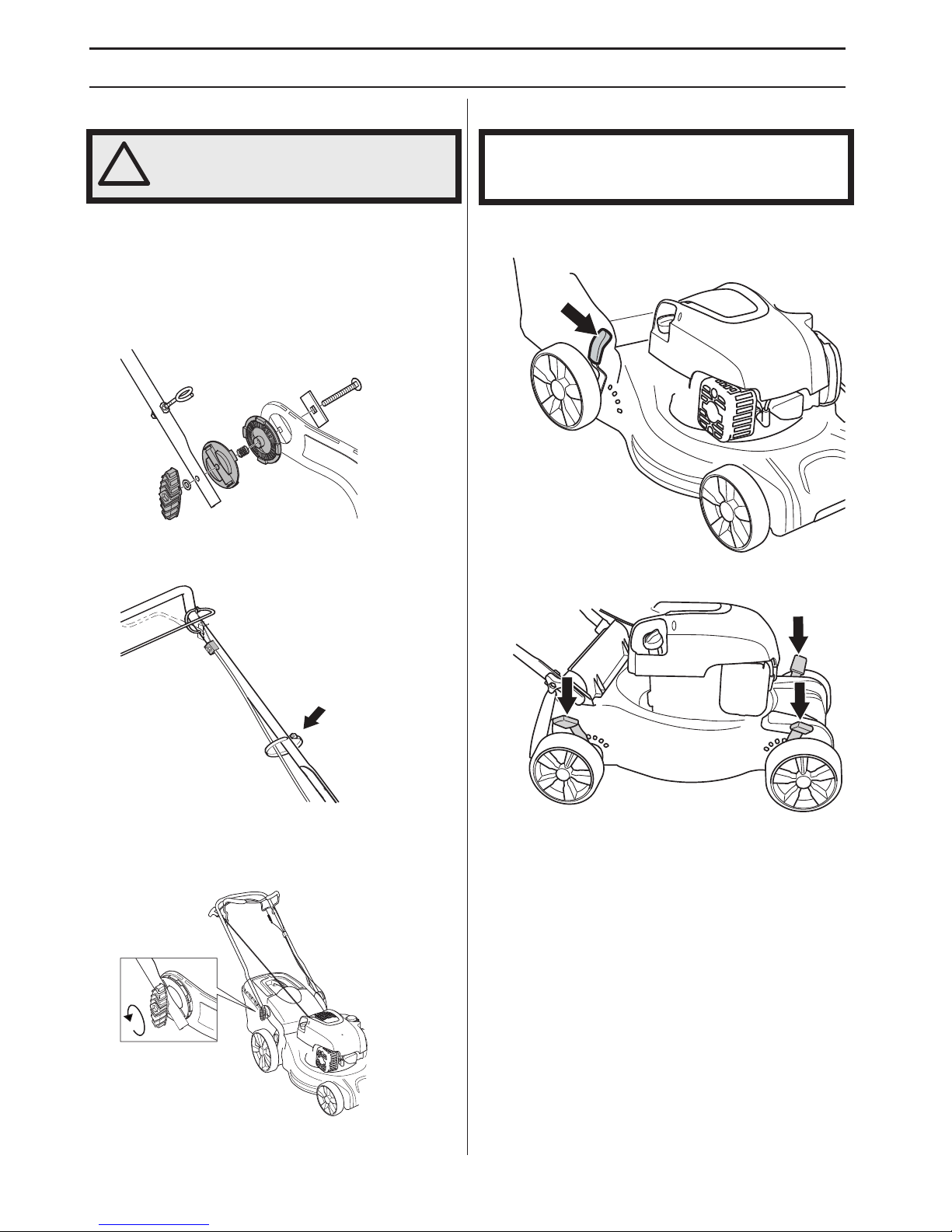

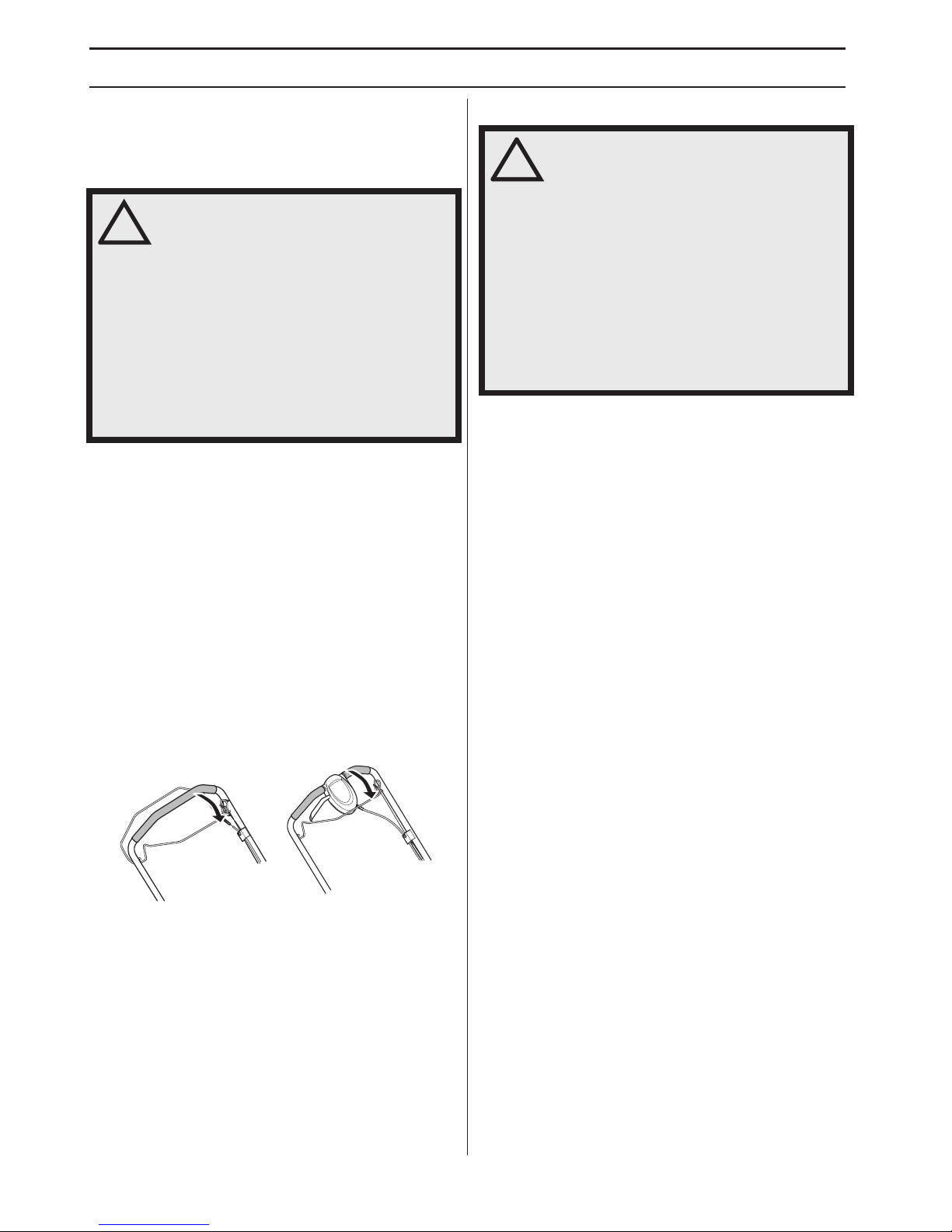

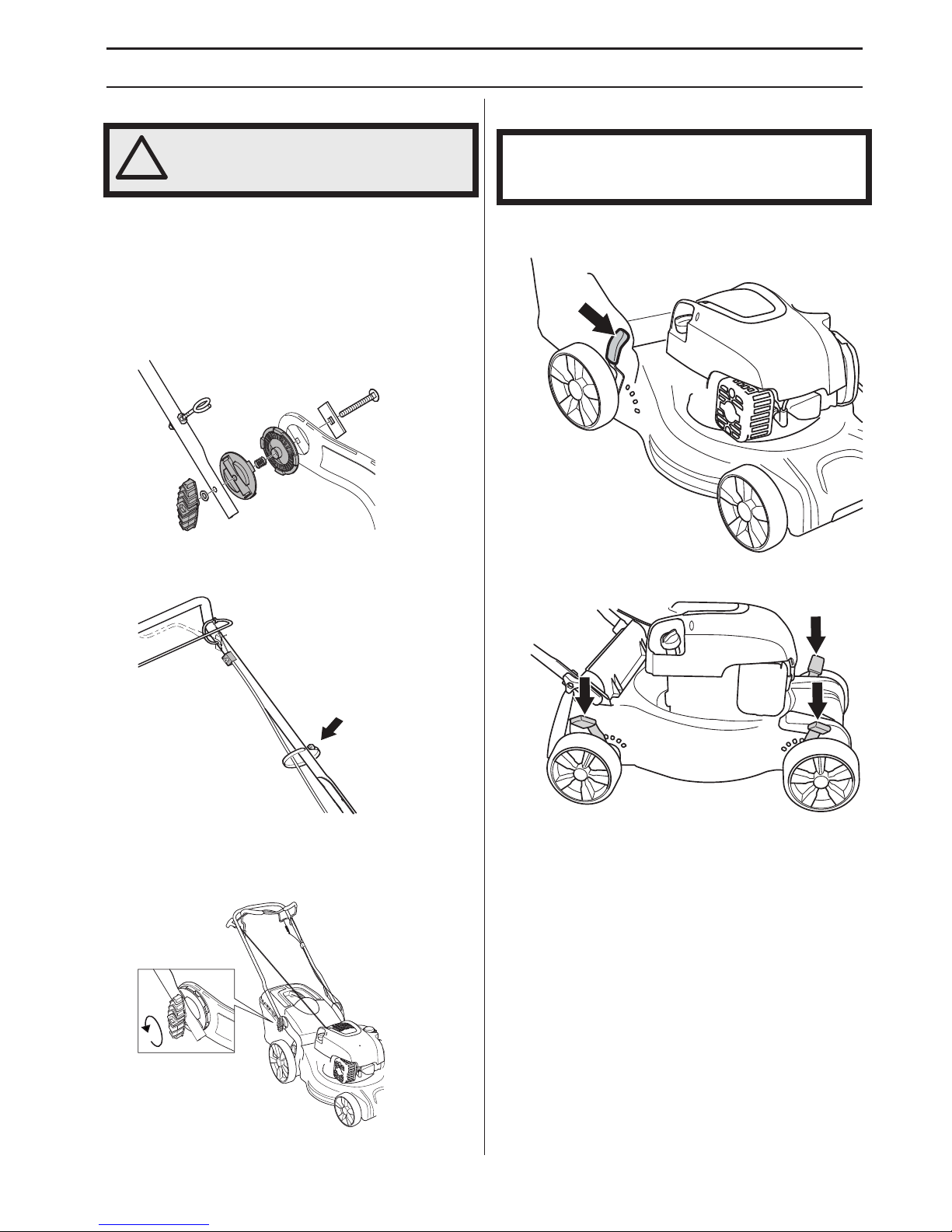

Handta g

Montering

Övre handta g

Placer a styrets övre rörkonstruktion mitt för styrets undre del. Skruva åt vreden ordentligt.

Använd medföljande buntband för att säkra vajrar och kablage längst styret. Var noga med att inte sträcka upp kablage och vajrar för hårt vid montering.

Inställningar

Handta gshöjd

•

Lossa de undre vreden.

• Ställ in lämplig höjd. Skruva åt vreden ordentligt.

Klipphöjd

För spak en bakåt för högre klipphöjd och framåt för lägre klipphöjd.

LC 146SP har 3 reglage. Ställ in samma höjd på alla tre inställningspunkterna.

VIKTIGT! Förhindra ofrivillig star t genom att avlägsna tändkabeln från tändstiftet.

OBS! Ställ inte klipphöjden för lågt då det ﬁ nns risk för att knivarna tar i marken vid ojämnheter.

Page 7

MONTERING OCH INSTÄLLNINGAR

enska

–

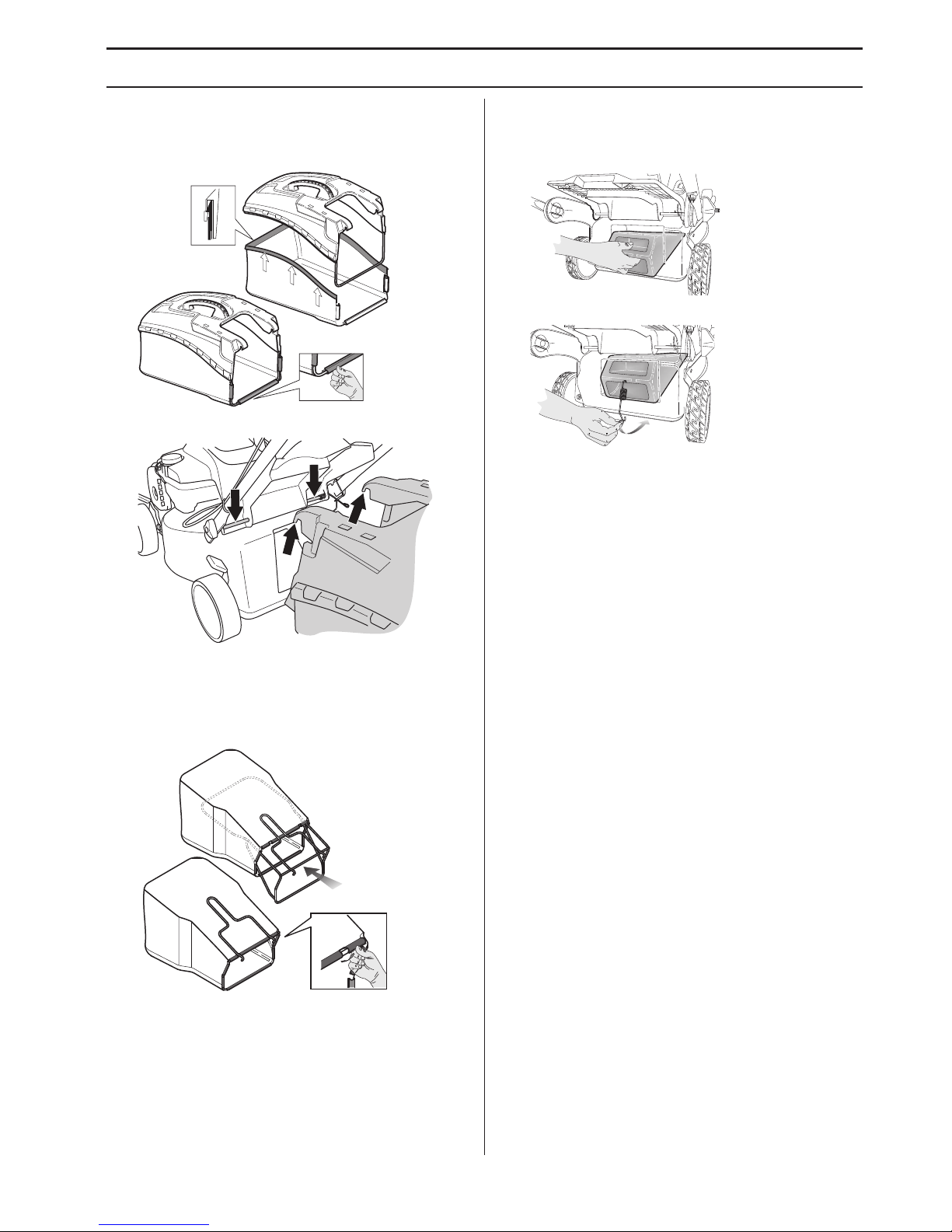

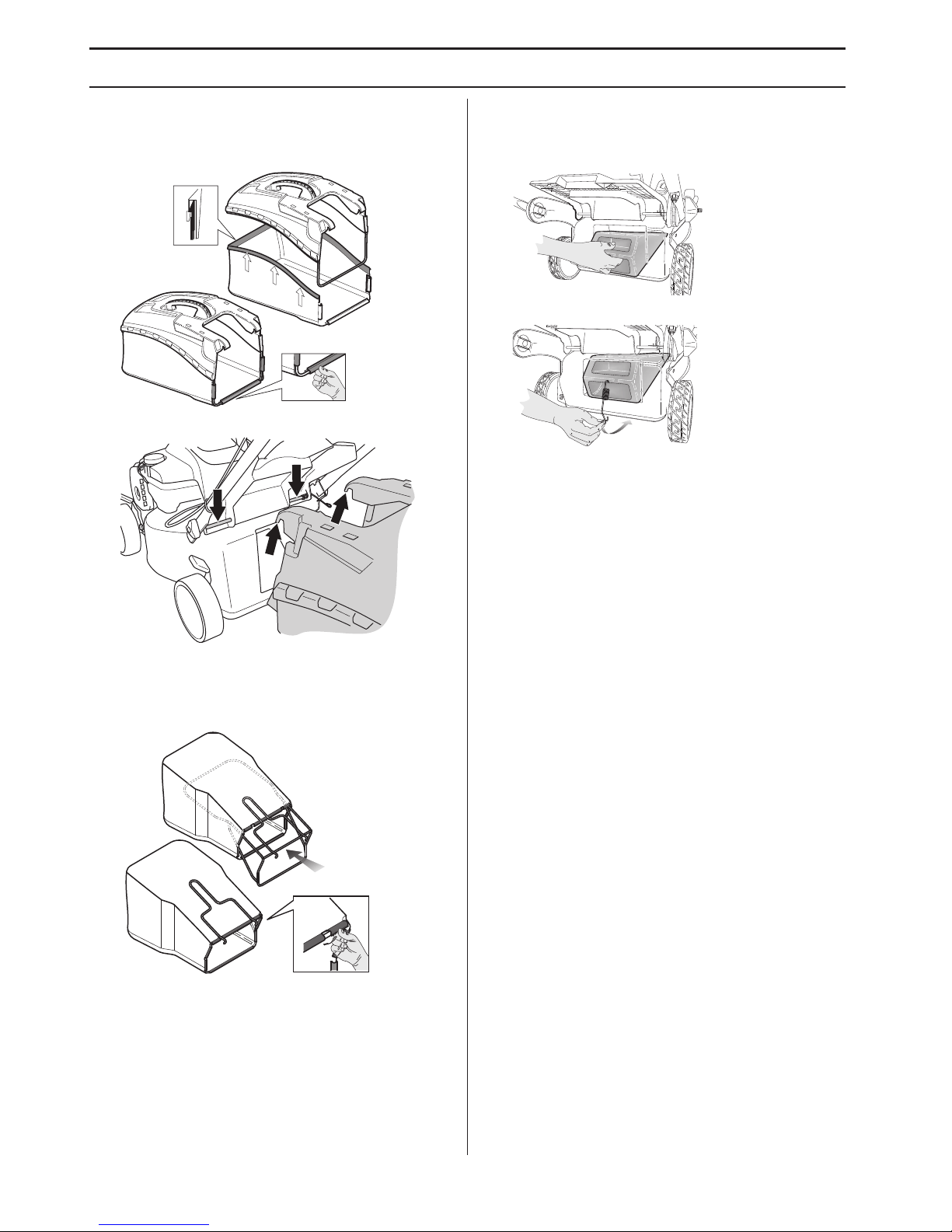

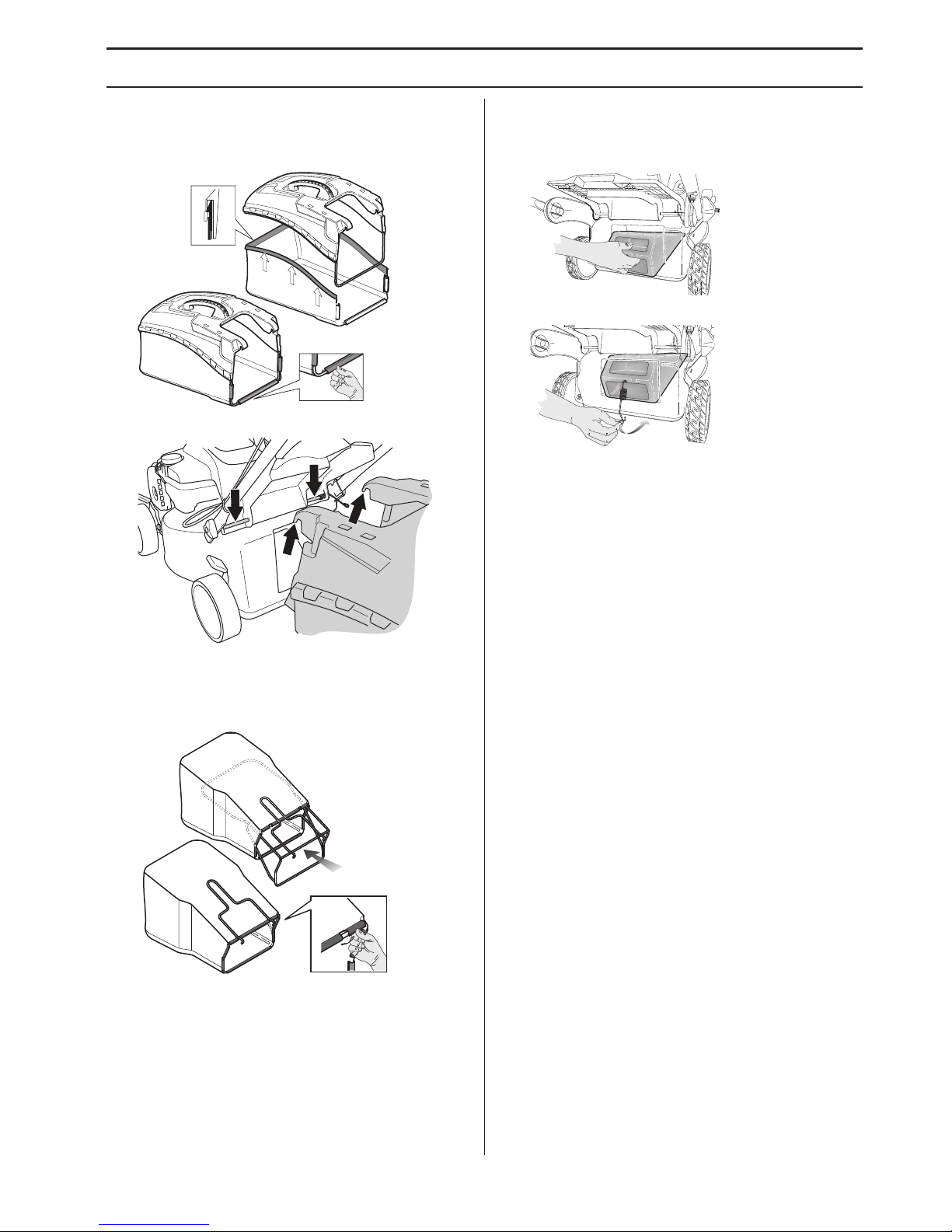

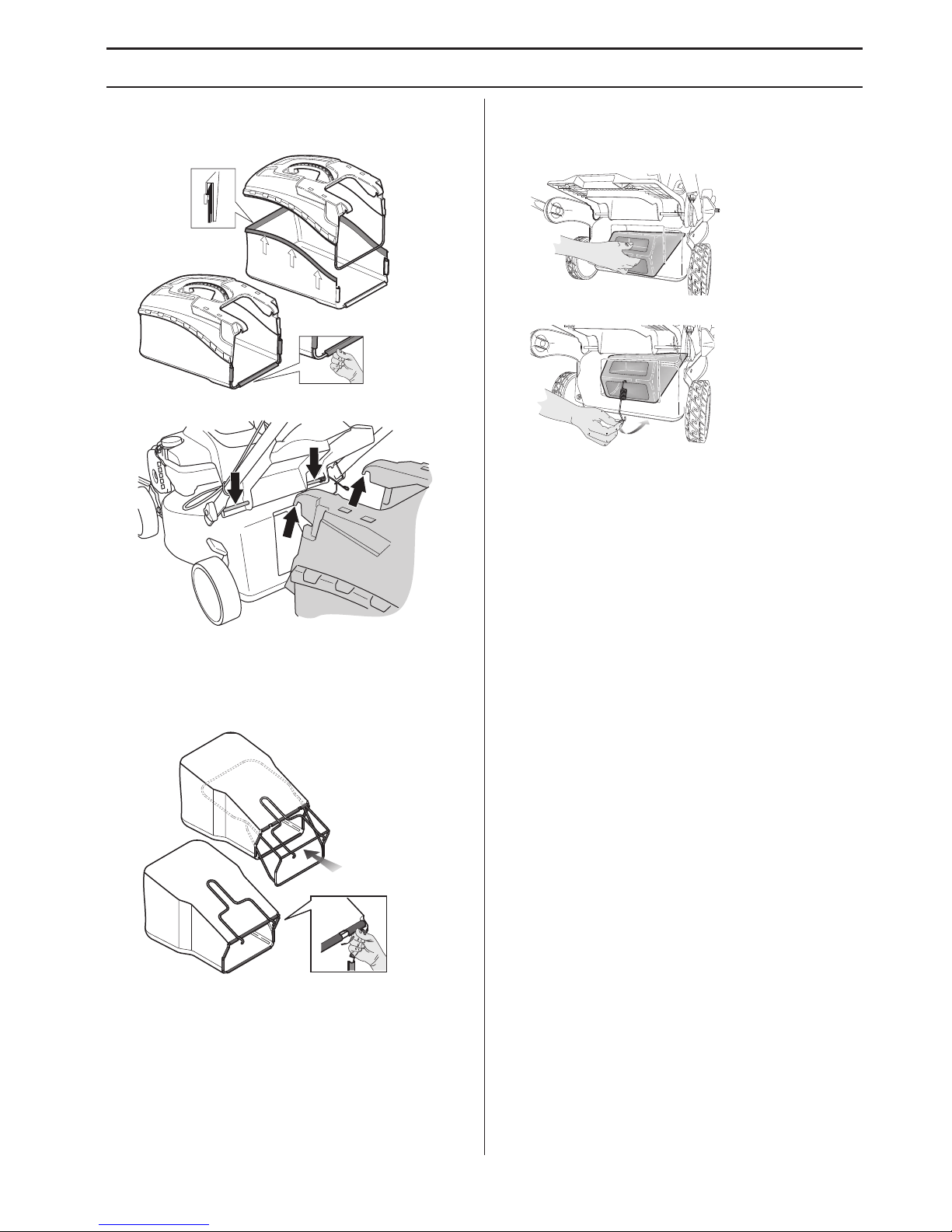

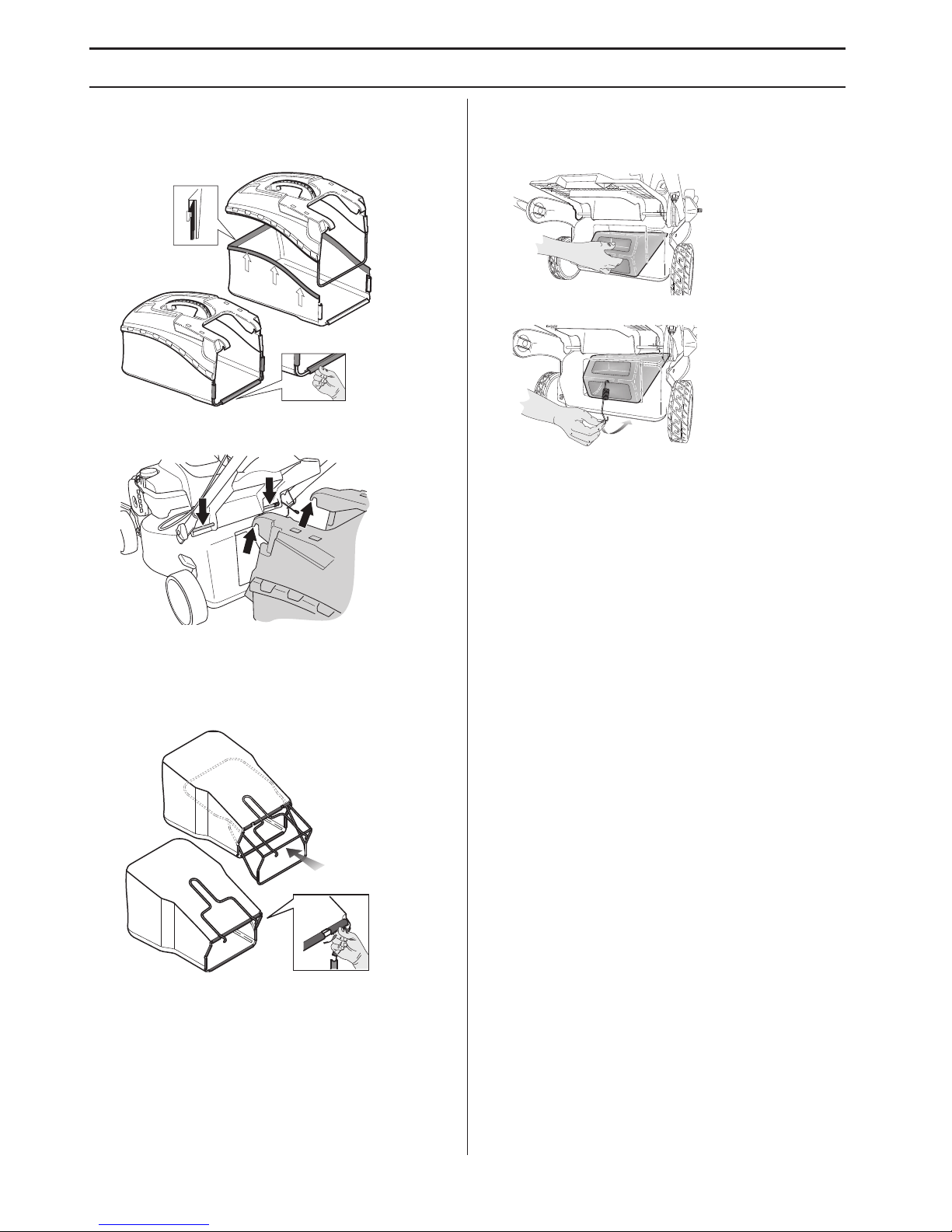

Uppsamlare

•

Montera uppsamlaren och fäst ramen med snäpplåsen.

• Fäst krokarna i chassits ovankant.

• Passa in uppsamlarbotten i utkasthålet.

LC 146S

Till LC 146S medföljer en te xtiluppsamlare.

• Placera ramen i textiluppsamlaren.

• Uppsamlarens handtag som sitter på ramen ska placeras över uppsamlarpåsen.

• Fäst ramen med snäpplåsen.

• Fäst krokarna i chassits ovankant. Passa in uppsamlarbotten i utkasthålet.

Mulc herplugg

•

Öppna luckan för att montera/demontera mulcherpluggen.

Häkta fast fjädern i ramen.

Påfyllning a v olja

•

Oljetanken är tom vid leverans. Fyll på olja långsamt. Se anvisningar under rubrik Underhåll. Motoroljan ska bytas första gången efter 5 timmars körtid.

Page 8

BRÄNSLEHANTERING

– Sv enska

Allmänt

Drivmedel

Bensin

•

Använd blyfri eller blyad kvalitetsbensin.

• Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.

• Där miljöanpassad bensin, s.k. alkylatbensin ﬁnns tillgänglig ska sådan användas.

Motorolja

• Motoroljan ska bytas första gången efter 5 timmars körtid. Se tekniska data för rekommendation av typ. Använd aldrig olja avsedd för tvåtaktsmotorer.

Tankning

Starta aldrig maskinen:

• Om du spillt bränsle eller motorolja på maskinen. Torka av allt spill och låt bensinresterna avdunsta.

• Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.

• Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar.

Transport och förvaring

• Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.

• Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.

Långtidsförvaring

• Vid längre tids förvaring av maskin ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott.

VARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.

Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering.

Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material!

Rök inte och placera heller inte något varmt föremål i närheten av bränsle.

OBS! Maskinen är försedd med en fyrtaktsmotor. Se till att det alltid ﬁnns tillräckligt med olja i oljetanken.

OBS! Kontrollera oljenivån innan gräsklipparen startas. En för låg oljenivå kan orsaka allvarliga motorskador. Se anvisningar i avsnitt ”Underhåll”.

VARNING! Stanna motorn och låt den svalna några minuter före tankning.

Använd alltid bensindunk utrustad för att förhindra spill.

Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner.

Torka rent runt tanklocket.

Drag åt tanklocket noga efter tankning. Oaktsamhet kan leda till brand.

Flytta maskinen minst 3 m från tankningsstället innan du startar.

Page 9

BATTERIHANTERING

Svenska – 9

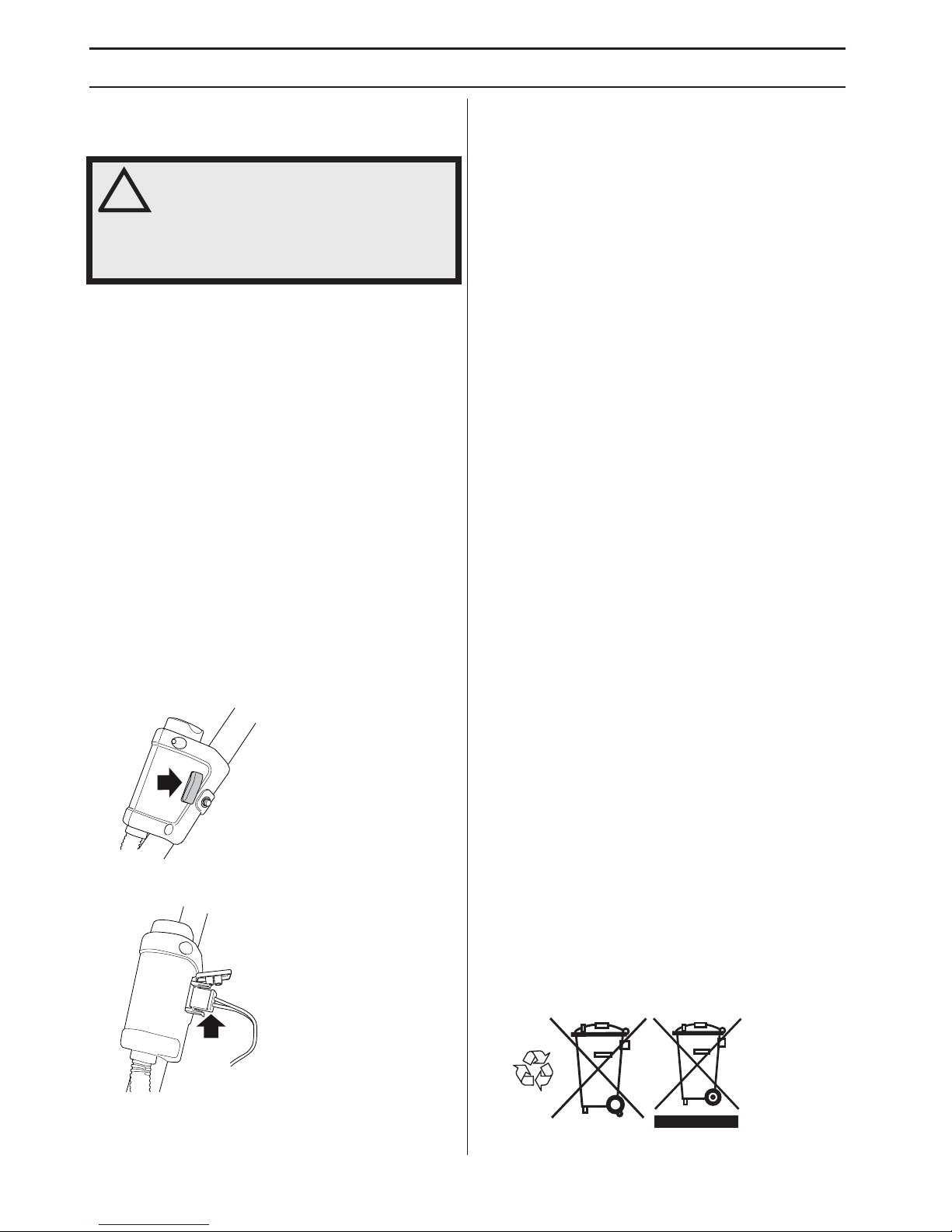

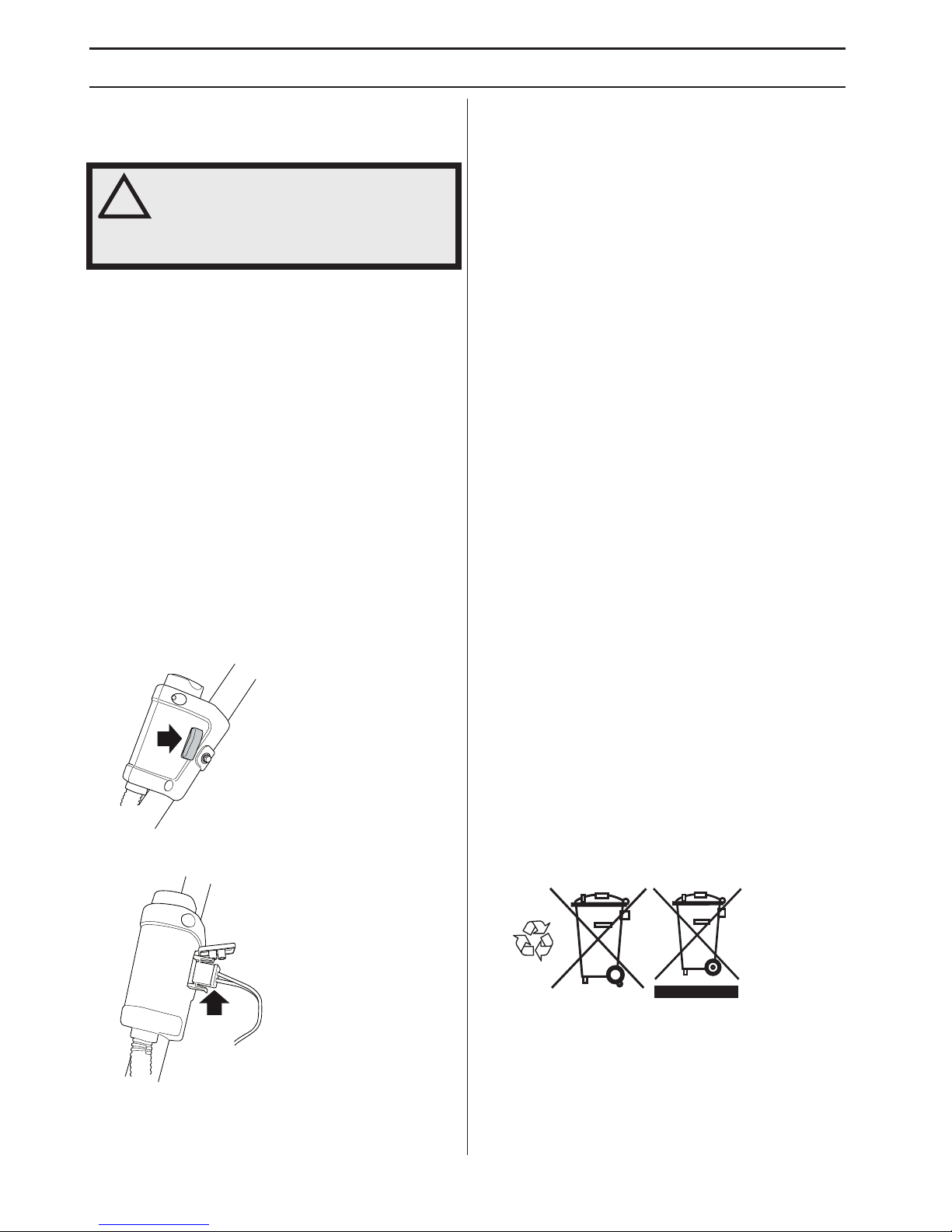

Batteri (LC 146SPE)

Allmänt

Innan batteriet används för första gången måste det laddas. Kontrollera regelbundet att batteriladdaren och batteriet är hela.

Tänk på att:

• Ladda batteriet med den medskickade batteriladdaren.

• Laddaren ska anslutas till ett jordat uttag.

• Ladda batteriet max 24 timmar.

• Ladda inte i direkt solljus.

• Ladda inte vid temperaturer under +5°C.

• Laddningen av maskinen ska ske i torrt ventilerat utrymme, i skydd från vatten, fukt, olja eller fett.

• Ladda aldrig maskinen i närheten av antändbara substanser eller gaser.

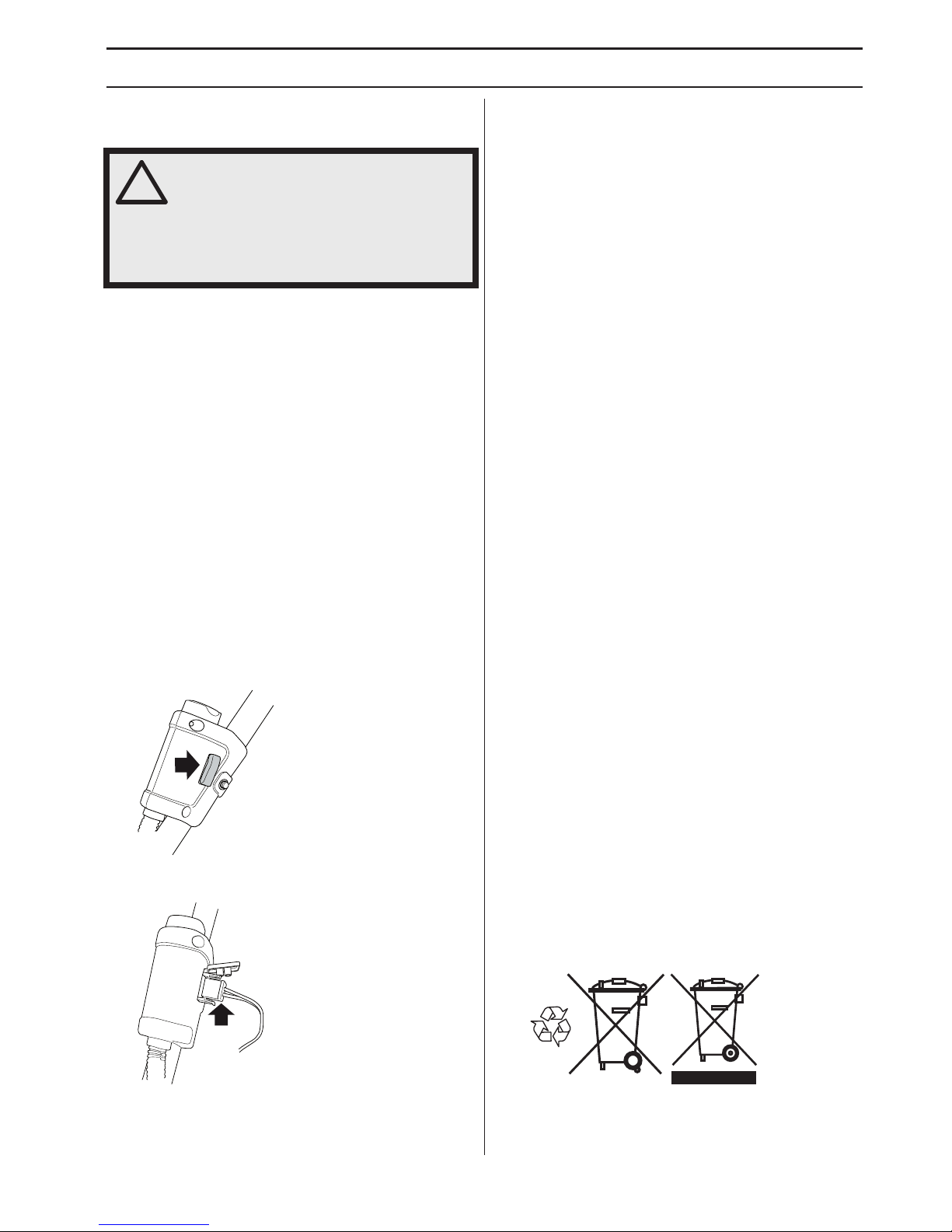

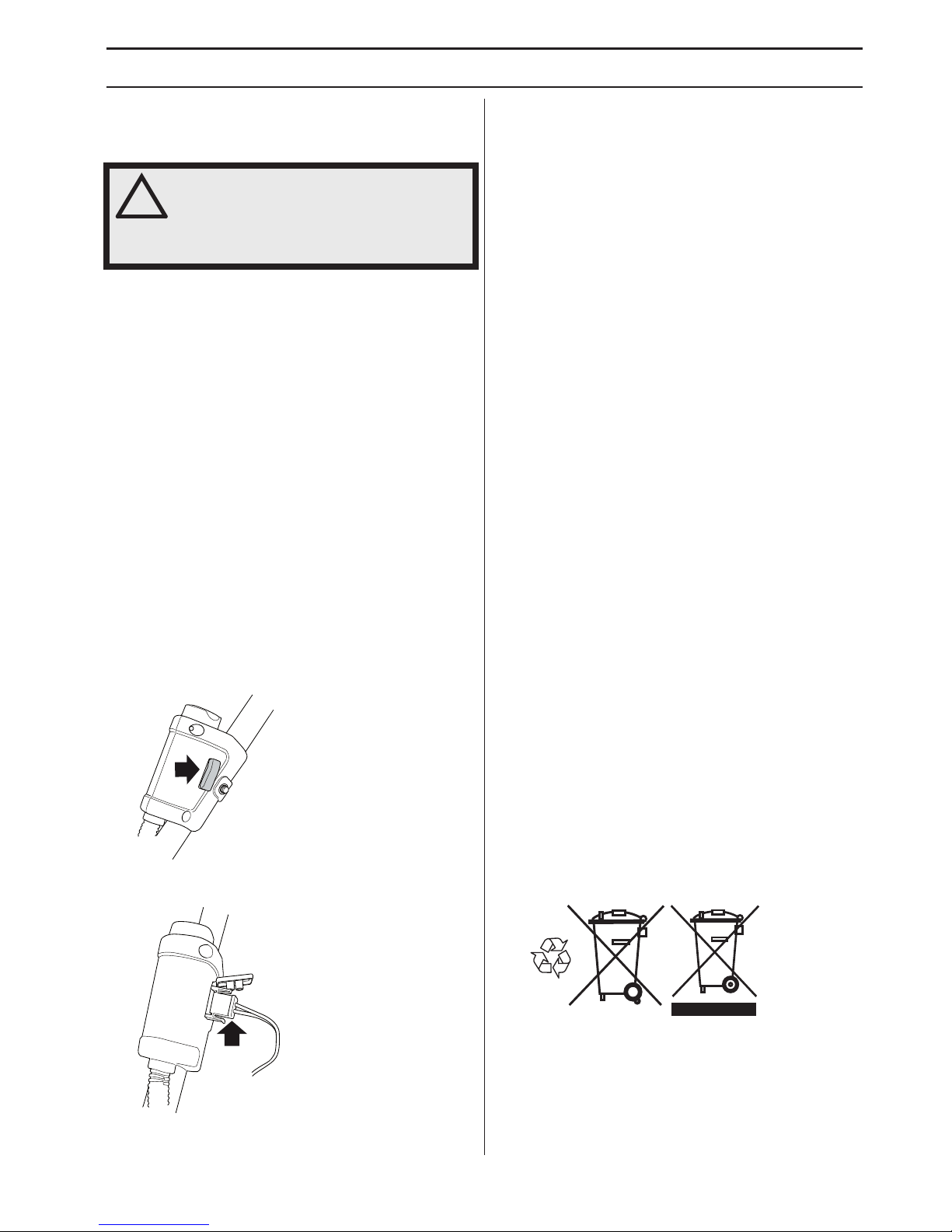

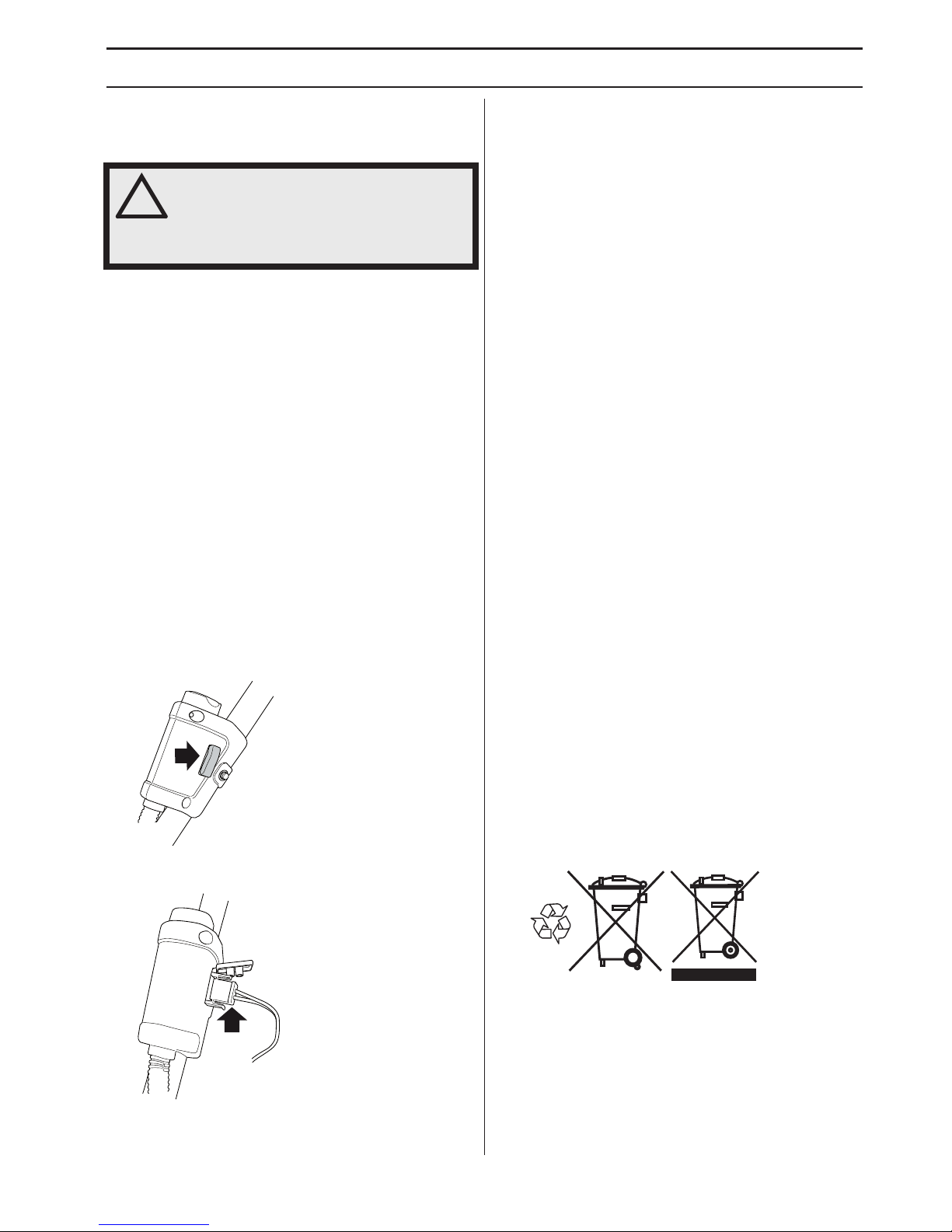

Ladda batteriet

• Anslut laddaren till den spänning och frekvens som anges på typplåten.

• Sätt i strömkabeln i ett jordat vägguttag.

• Öppna locket på elstartreglaget

• Anslut batteriladdaren och ladda batteriet max 24 timmar.

• Dra ut stickkontakten. Dra aldrig i sladden.

Transport och förvaring

• Särskilda krav på paketering och märkning måste följas för kommersiella transporter med till exempel tredje parter eller speditörer.

• En expert inom farligt gods måste tillfrågas inför förberedelse av föremålet som ska fraktas. Uppmärksamma också eventuellt mer detaljerade nationella föreskrifter.

• Tejpa eller täck öppna kontakter och förpacka batteriet på ett sådant sätt att det inte kan röra sig i förpackningen.

• Säkra maskinen under transport.

• Avlägsna alltid batteriet vid förvaring eller transporter.

• Förvara batteri och batteriladdare i ett torrt, fukt- och frostfritt utrymme.

• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara aldrig batteriet i en metallåda.

• Förvara batteriet och batteriladdaren där temperaturen är mellan 5

°C och 45 °C och aldrig i

direkt solljus.

• Förvara laddaren endast i slutna och torra utrymmen. Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.

• Se till att maskinen är väl rengjord och att fullständig service är utförd innan långtidsförvaring.

Kassering av batteri, batteriladdare och Produkt

Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hanteras som hushållsavfall. Den skall istället överlämnas till passande återvinningsstation för återvinning av elektrisk och elektronisk utrustning.

Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten.

VARNING! Risk för elektrisk stöt och kortslutning. Använd godkända och hela vägguttag. Se till att sladden är hel. Byt ut sladden om den ser ut att vara bruten eller trasig någonstans.

Page 10

HANDHAVANDE

10 – Svenska

Personlig skyddsutrustning

Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning.

Använd alltid:

• Hörselkåpor om ljudnivån överstiger 85 db

• Halkfria och stadiga stövlar eller skor.

• Kraftiga långbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota.

• Handskar ska användas när det behövs, t ex vid montering, inspektion eller rengöring av skärutrustning.

Allmänna säkerhetsinstruktioner

Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med maskinen. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet.

• Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

• Tänk på att användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom.

• Maskinen ska hållas ren. Skyltar och dekaler ska vara fullt läsbara.

Använd alltid sunt förnuft

Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. När du råkar ut för en situation som gör dig osäker angående fortsatt användning skall du rådfråga en expert. Vänd dig till din återförsäljare, din serviceverkstad eller en erfaren användare. Undvik all användning du anser dig otillräckligt kvaliﬁcerad för!

VARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

VARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.

Låt aldrig barn eller andra personer som inte utbildats i handhavande av maskinen, använda eller underhålla den.

Personer med nedsatt fysisk eller mental förmåga eller som av andra hälsoskäl inte är lämpade att använda maskinen får inte använda maskinen utan tillsyn av en person som ansvarar för deras säkerhet.

Låt aldrig någon annan använda maskinen utan att försäkra dig om att de har läst och förstått innehållet i bruksanvisningen.

Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll.

VARNING! Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för användaren eller andra. Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren.

Modiﬁera aldrig denna maskin så att den ej längre överensstämmer med originalutförandet, och använd den inte om den verkar ha blivit modiﬁerad av andra.

Använd aldrig en maskin som är felaktig. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvaliﬁcerade specialister.

Använd alltid originaltillbehör.

Page 11

HANDHAVANDE

Svenska – 11

Säkerhet i arbetsområdet

• Innan klippning påbörjas ska grenar, kvistar, stenar etc. avlägsnas från gräsmattan.

• Föremål som träffar skärutustningen kan kastas iväg och orsaka skador på människor och föremål. Se till att inga människor eller djur beﬁnner sig i närheten.

• Använd aldrig maskinen vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, i regn, fuktiga eller våta platser, hård vind, stark kyla, risk för åska, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.

• Iaktta omgivningen för att säkerställa att ingen/inget kan påverka din kontroll över maskinen.

• Se upp för rötter, stenar, grenar, gropar, diken, osv. Högt gräs kan dölja hinder.

• Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter. Gräsklipparen bör inte användas vid större lutning än 15 grader.

• Vid sluttande terräng bör gångstråken läggas vinkelrätt mot lutningen. Det är mycket lättare att gå på tvären i en lutning än upp och ner.

• Var uppmärksam när du närmar dig dolda hörn och föremål som kan skymma ditt synfält.

Säkerhet vid arbete

• En gräsklippare är endast konstruerad för klippning av gräsmattor. All annan användning är otillåten.

• Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”.

• Starta inte gräsklipparen utan att kniv och samtliga kåpor är monterade. Kniven kan annars lossna och orsaka personskador.

• Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medför stor risk för att kniven lossnar.

• Bromsbygeln får aldrig vara permanent förankrad i handtaget när maskinen är igång.

• Placera gräsklipparen på ett stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat föremål.

• Stå alltid bakom maskinen. Alla hjul ska vara på marken och händerna på styret vid klippning. Håll händer och fötter borta från den roterande kniven.

• Luta inte maskinen när motorn startas.

• Var extra uppmärksam när du drar maskinen mot dig under arbete.

• Lyft aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du måste lyfta gräsklipparen, stanna först motorn och ta bort tändkabeln från tändstiftet.

• Klipp aldrig gräset när du går baklänges.

• Motorn ska stängas av vid förﬂyttning över terräng som inte ska klippas. Exempelvis grusgång, sten, singel, asfalt etc.

• Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen.

• Stäng av motorn innan klipphöjden ändras. Gör aldrig justeringar med motorn igång.

• Lämna aldrig maskinen utan uppsikt med motorn igång. Stäng av motorn. Se till att skärutrustningen slutat rotera.

• Om något främmande föremål träffas eller om vibrationer uppstår ska du stanna maskinen. Ta bort tändkabeln från tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.

Grundläggande arbetsteknik

• Klipp alltid med en skarp kniv för optimalt resultat. En slö kniv ger ett ojämnt snitt och gräset blir gult i snittytan.

• Klipp aldrig mer än 1/3 av gräsets längd. Detta gäller särskilt under torrperioder. Klipp först med stor klipphöjd. Kontrollera sedan resultatet och sänk till lämplig höjd. Om gräset är extra långt, kör sakta och klipp eventuellt två gånger.

• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.

Transport och förvaring

• Säkra utrustningen vid transport för att undvika transportskador och olycksfall.

• Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.

• Förvara maskinen och dess utrustning torrt och frostfritt.

• För transport och förvaring av bränsle, se avsnitt ”Bränslehantering”.

Page 12

HANDHAVANDE

12 – Svenska

Start och stopp

Före start

• Se till att inga obehöriga ﬁnns inom arbetsområdet.

• Utför daglig tillsyn. Se anvisningar i avsnitt ”Underhåll”.

• Se till att tändkabeln sitter ordentligt på tändstiftet.

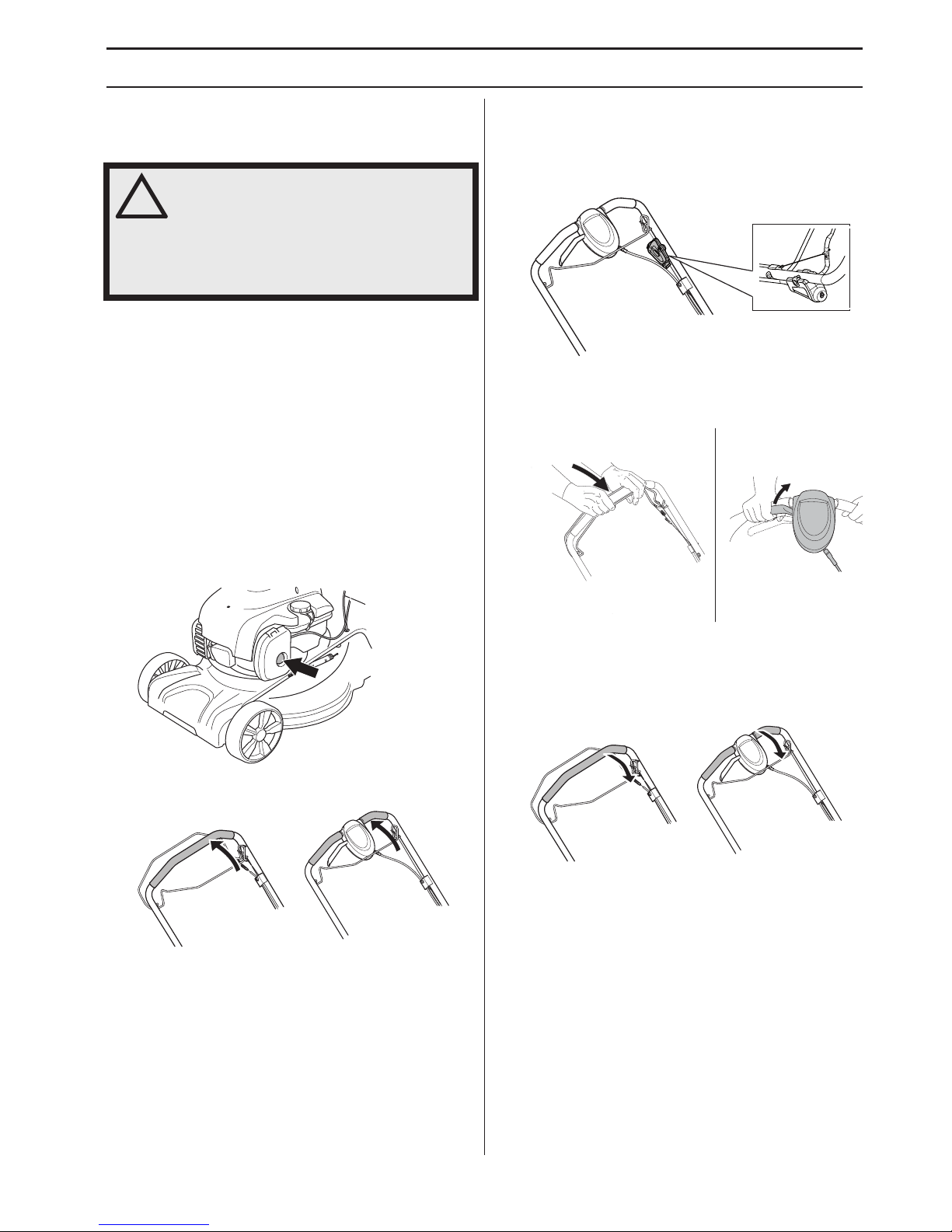

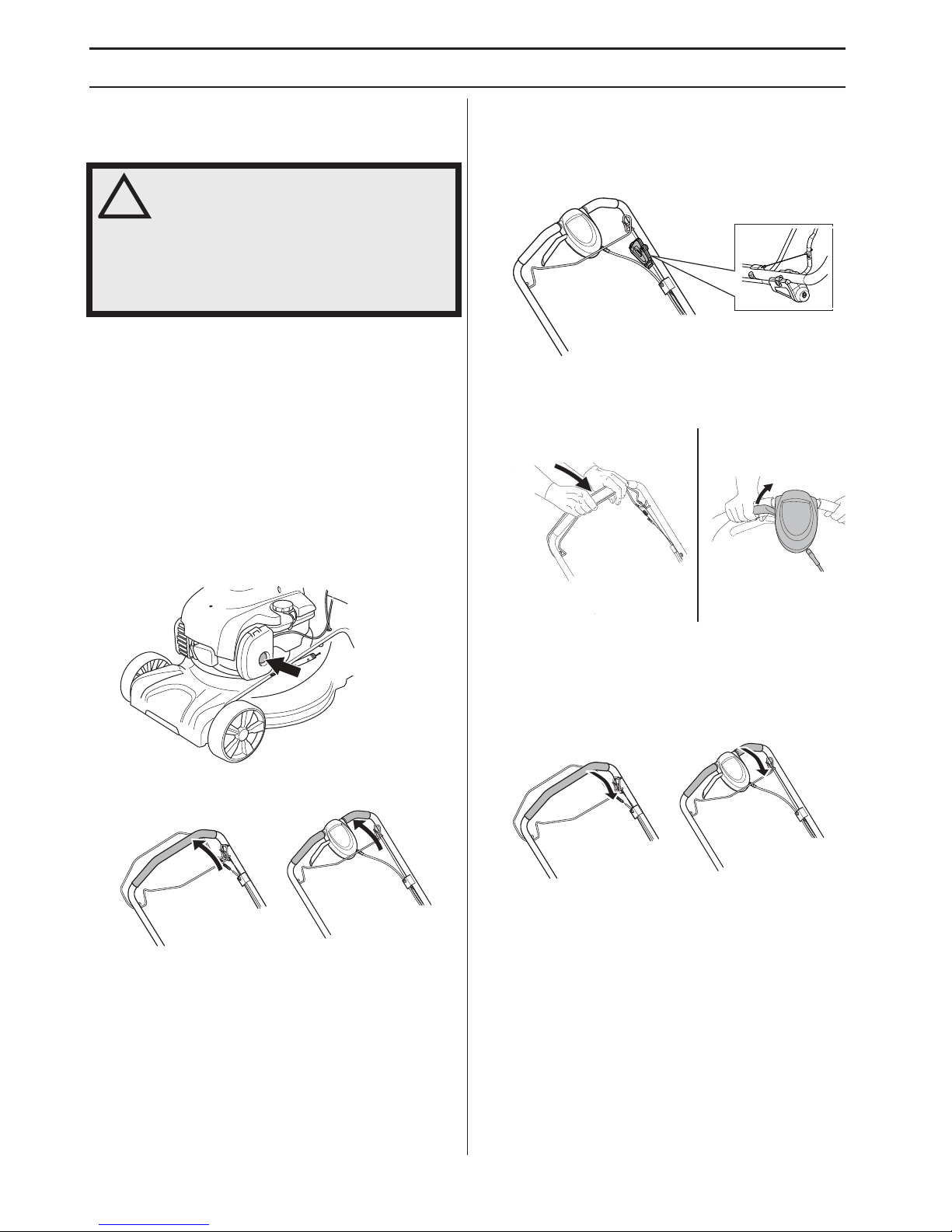

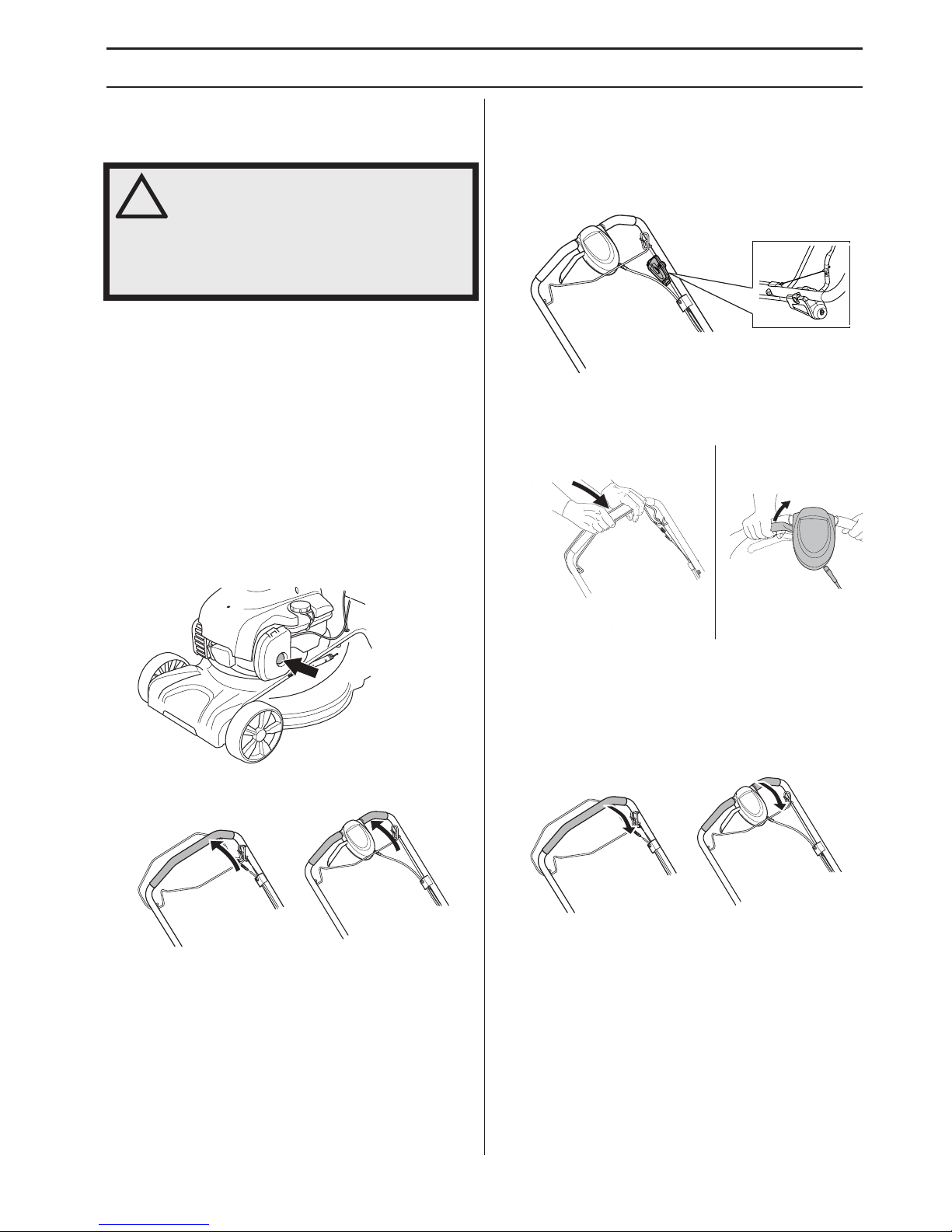

Start

Manuell start (LC 146S, LC 146SP, LC 351V)

Modellen LC 146SP har manuell choke (primer-blåsa). Startas gräsklipparen för första gången tryck på bränslepumpen fem gånger. Därefter ska man trycka tre gånger på bränslepumpen vid start av kall motor.

• Motorbromsbygeln måste hållas mot handtaget när motorn startas.

• Ställ dig bakom maskinen.

• Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in). Drag med ett kraftigt drag för att starta motorn. Vira aldrig startlinan runt handen.

Elektrisk start (LC 146SPE) LC 146SPE är utrustad med elektrisk start. Tryck på

elstarten och håll den intryckt tills motorn startar. Motorbromsbygeln måste hållas mot handtaget när motorn startas.

Drivning

• Tryck framdrivningsreglaget mot handtaget för att starta drivningen.

• Innan maskinen dras bakåt, måste den först skjutas ca 10 cm framåt med drivningen urkopplad.

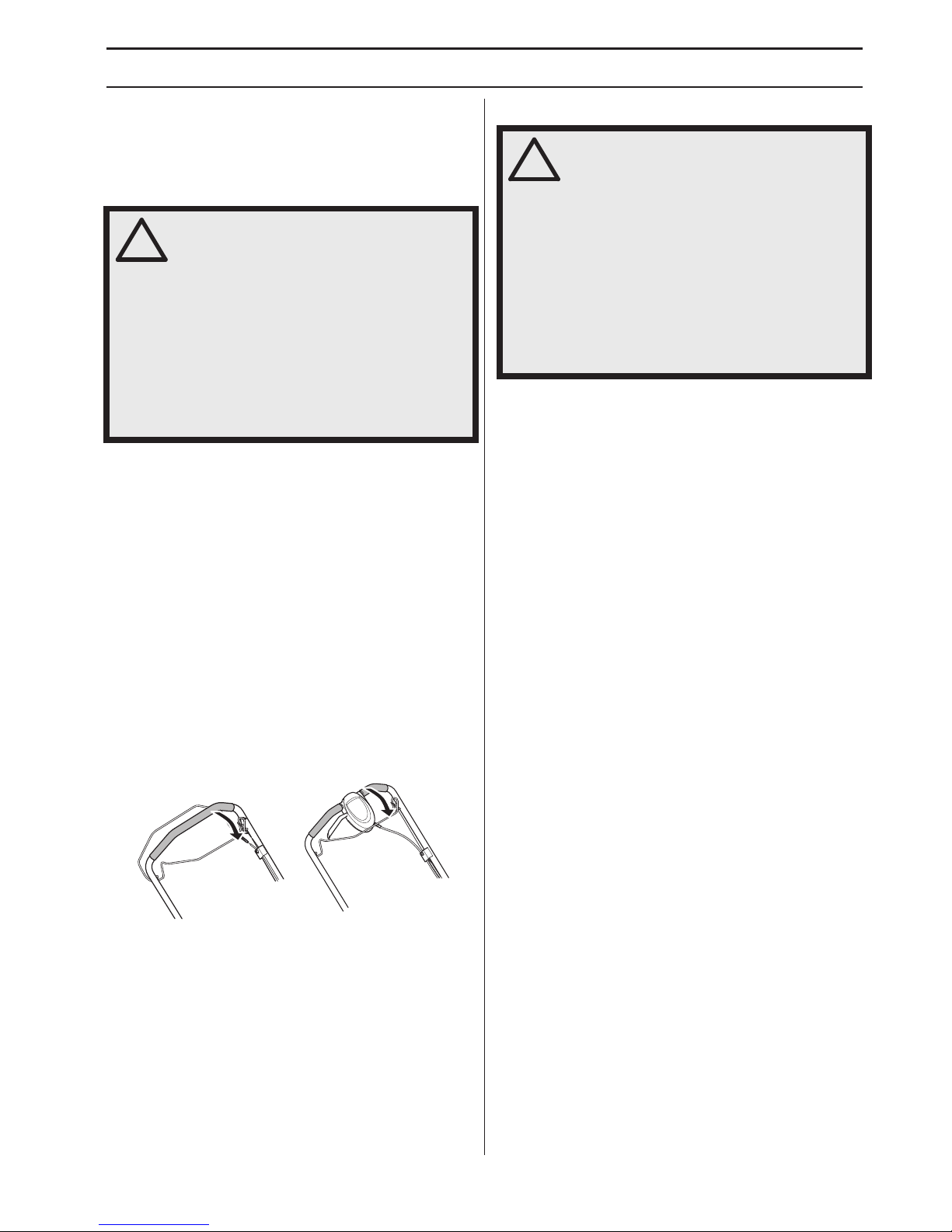

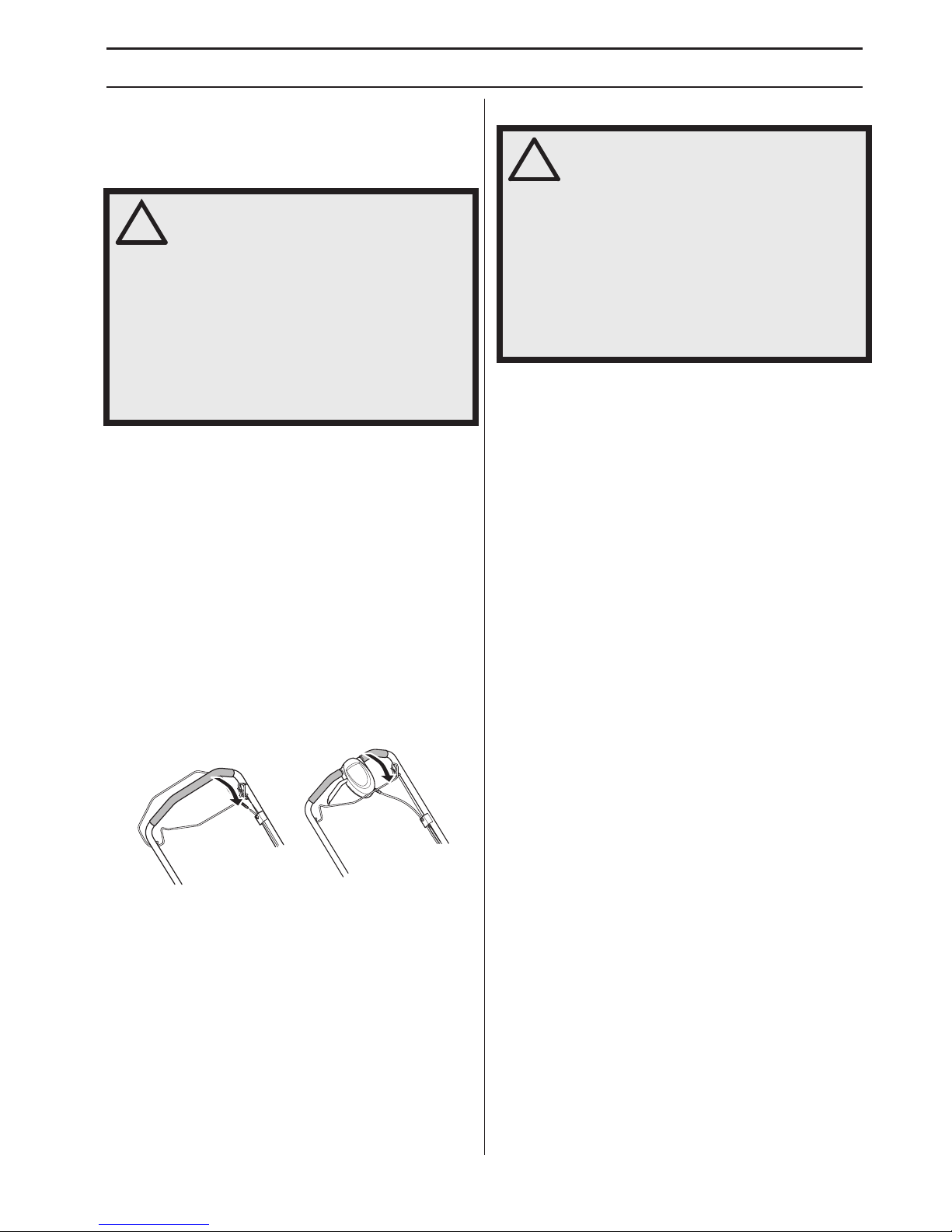

Stopp

• Motorn stannas genom att släppa motorbromsbygeln.

VARNING! Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”.

Page 13

UNDERHÅLL

Svenska – 13

Allmänt

• Använd alltid originaltillbehör.

Underhållsschema

I underhållsschemat kan du se vilka delar av din maskin som kräver underhåll och med vilka intervaller det ska ske. Intervallen är beräknade för daglig användning av maskinen och kan variera beroende på nyttjandegraden.

*Se anvisningar i avsnitt ”Maskinens säkerhetsutrustning”.

Allmän översyn

• Kontrollera att skruvar och muttrar är åtdragna.

Utvändig rengöring

• Borsta rent gräsklipparen från löv, gräs och dylikt.

• Använd inte högtryckstvätt vid rengöring av maskinen.

• Spola aldrig vatten direkt på motorn.

• Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.

• Vid rengöring under klippkåpan, vänd maskinen med tändstiftet uppåt. Töm bensintanken.

Oljenivå

När du kontrollerar oljenivån ska gräsklipparen stå på ett plant underlag. Kontrollera oljenivån med mätstickan på oljepåfyllningslocket.

• Tag av oljepåfyllnadslocket och torka av oljestickan.

• Stick ner oljestickan.

• Är oljenivån låg, fyll på med motorolja upp till den övre nivån på oljestickan.

VARNING! Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en serviceverkstad.

Kontroll och/eller underhåll skall utföras med motorn frånslagen. Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad.

OBS! När maskinen lutas, se till att luftﬁltret alltid har den högsta punkten.

Före start Veckotillsyn Månadstillsyn

Allmän översyn Tändstift Luftﬁlter Utvändig rengöring Ljuddämpare* Bränslesystem Oljenivå Skärutrustning Klippkåpa* Justering av

kopplingsvajer Motorbromsbygel*

Page 14

UNDERHÅLL

14 – Svenska

Skärutrustning

• Kontrollera skärutrustningen med avseende på skador och sprickbildning. En skadad skärutrustning ska alltid bytas ut.

• Var noga med att alltid ha en välslipad och korrekt balanserad kniv.

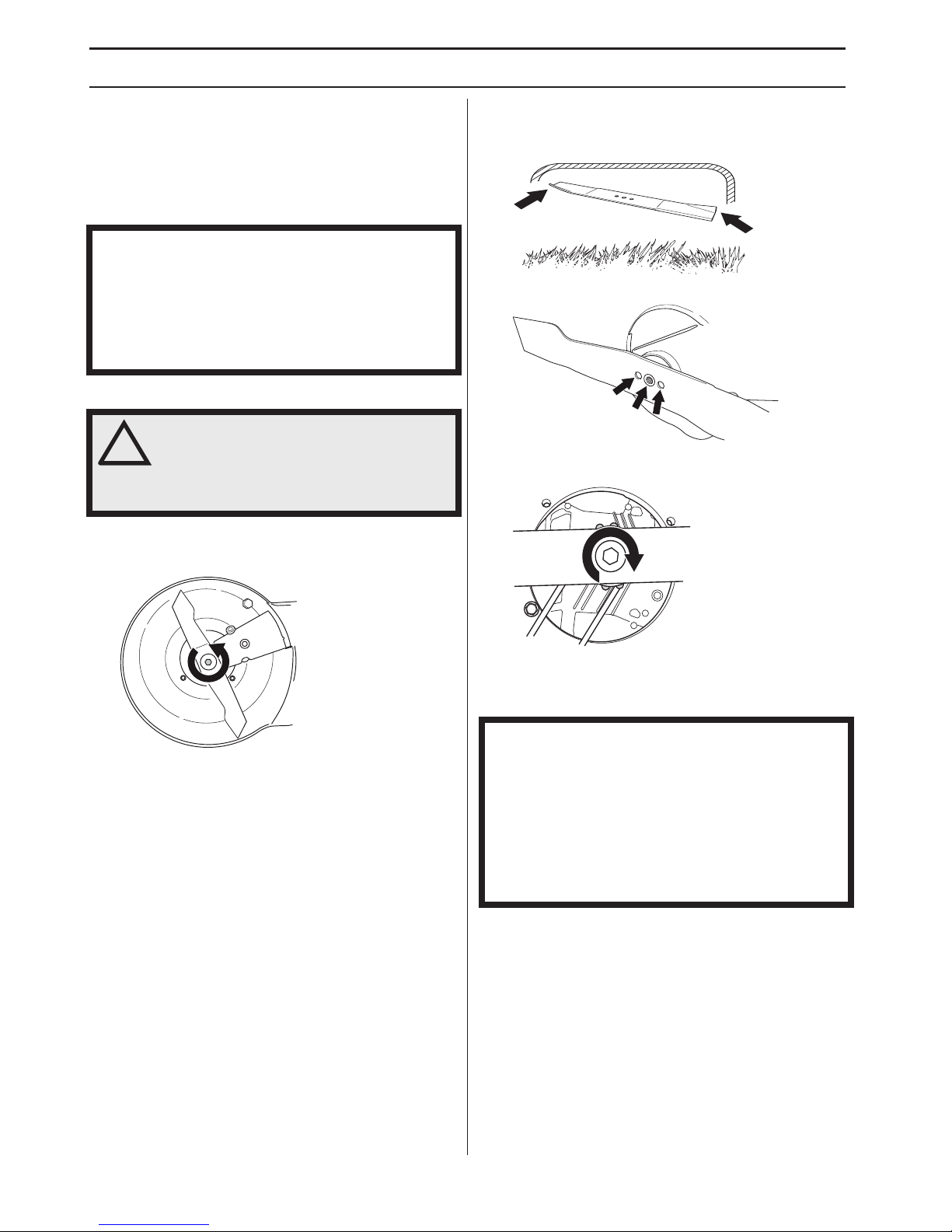

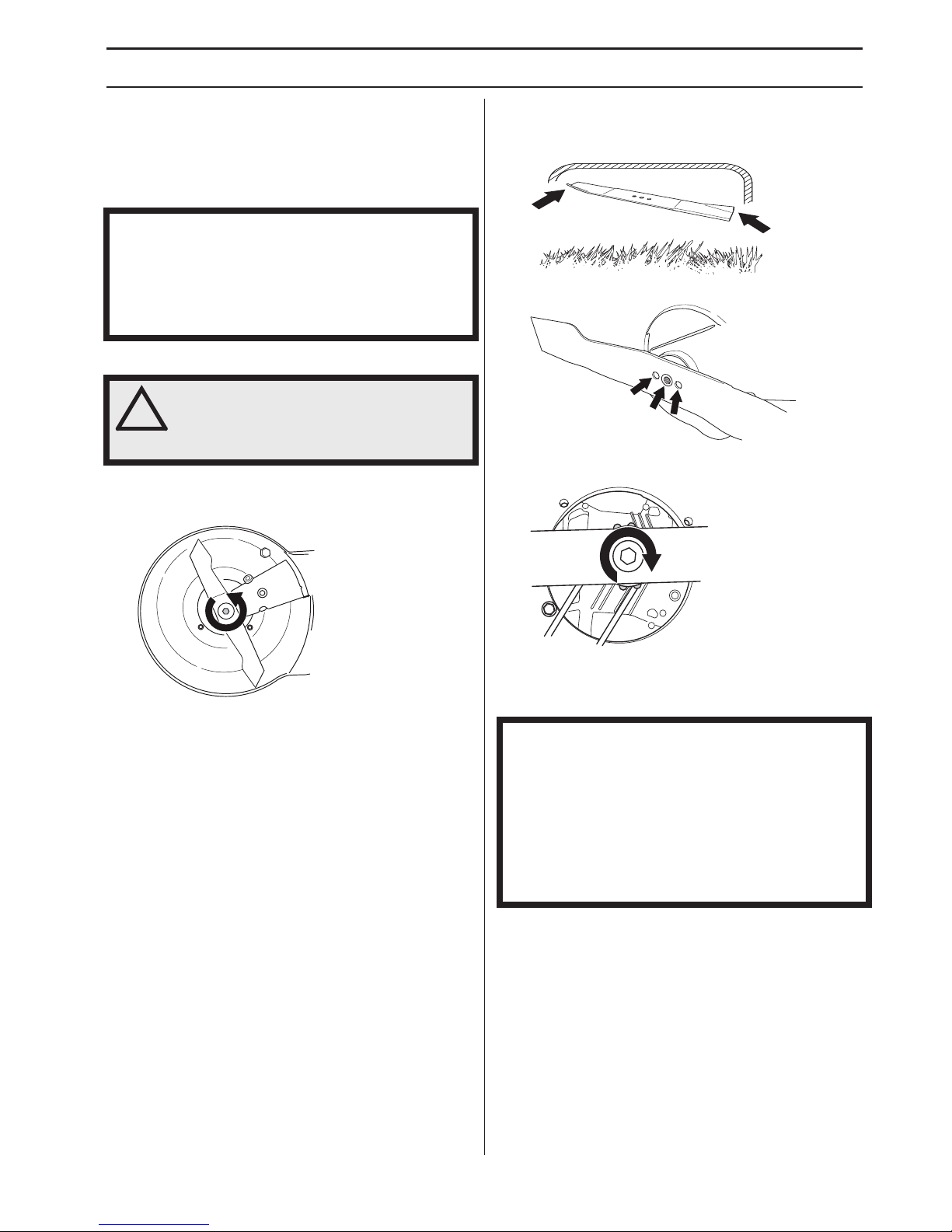

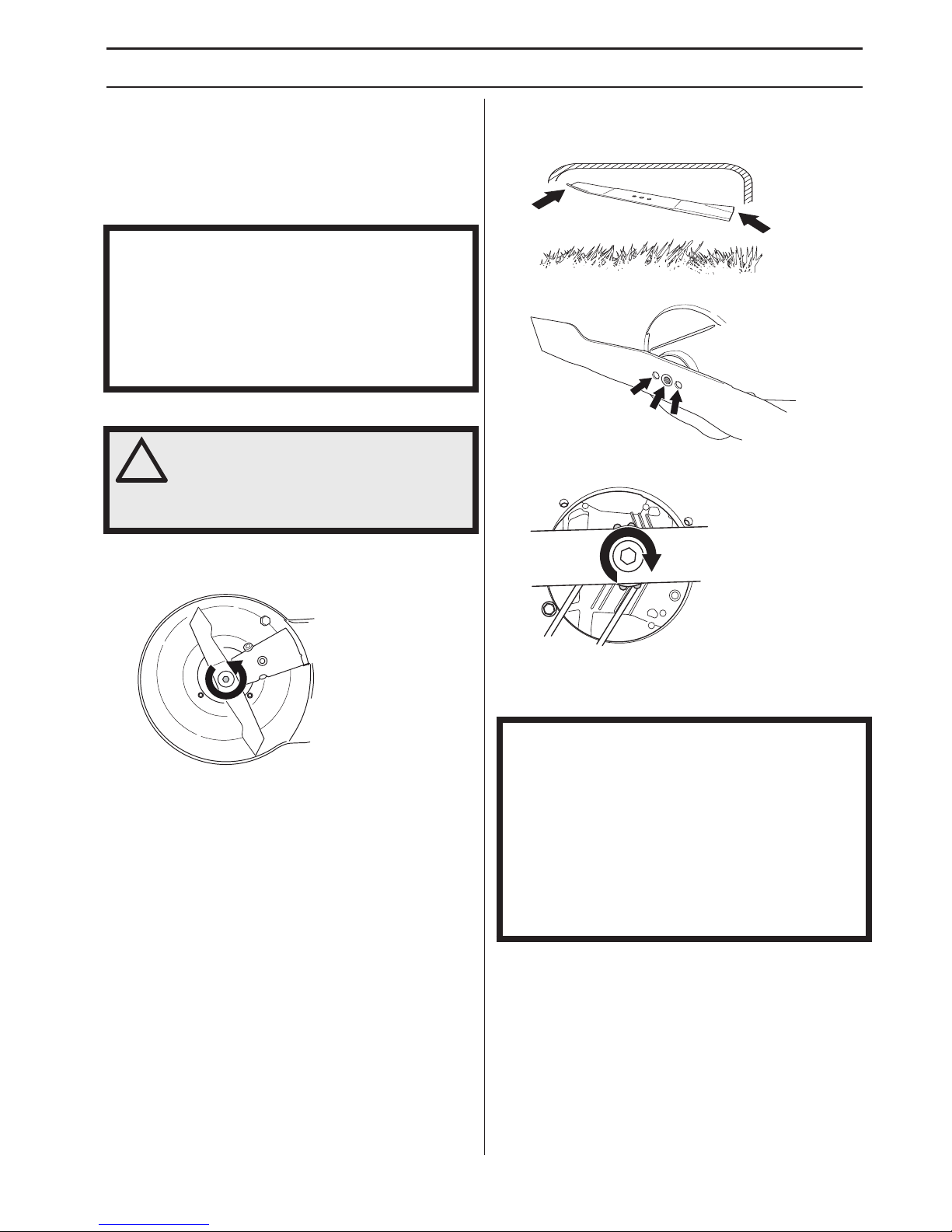

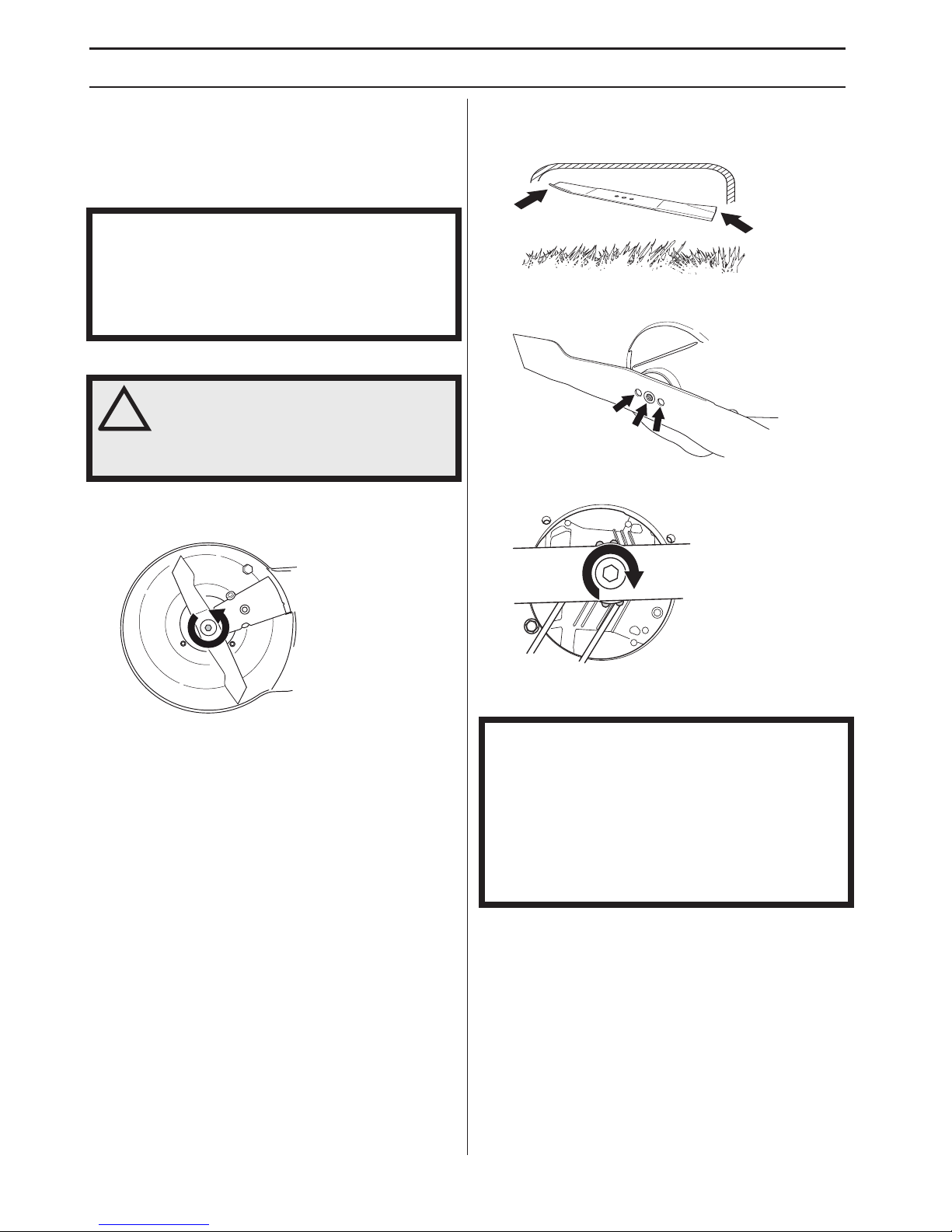

Byte av knivar

Demontering

• Skruva bort bulten som håller kniven.

• Ta av den gamla kniven. Kontrollera att knivfästet är fritt från skador. Kontrollera även att knivbulten är hel och att motoraxeln inte är krokig.

Montering

• Kniven ska monteras med de vinklade knivändarna riktade upp mot kåpan.

• Se till att kniven centrerar rätt på axeln.

• Montera brickan och skruva fast bulten ordentligt. Bulten ska dras med ett moment av 45-60 Nm.

• Dra runt kniven för hand och se att den löper fritt.

• Provkör maskinen.

OBS! Efter slipning av knivar bör dessa balanseras. Balansering, byte eller slipning av knivarna bör utföras av en serviceverkstad.

Vid påkörning av hinder som förorsakar haveri bör skadade knivar bytas. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas.

VARNING! Använd alltid kraftiga handskar vid service och underhåll av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå.

VIKTIGT! Var alltid försiktig och använd sunt förnuft. Undvik

situationer som du anser dig otillräckligt kvaliﬁcerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångsätt, skall du rådfråga en expert innan du fortsätter. Kontakta en auktoriserad serviceverkstad.

Originalreservdelar skall alltid användas. För mer information, se avsnitt ”Tekniska data”.

Page 15

UNDERHÅLL

Svenska – 15

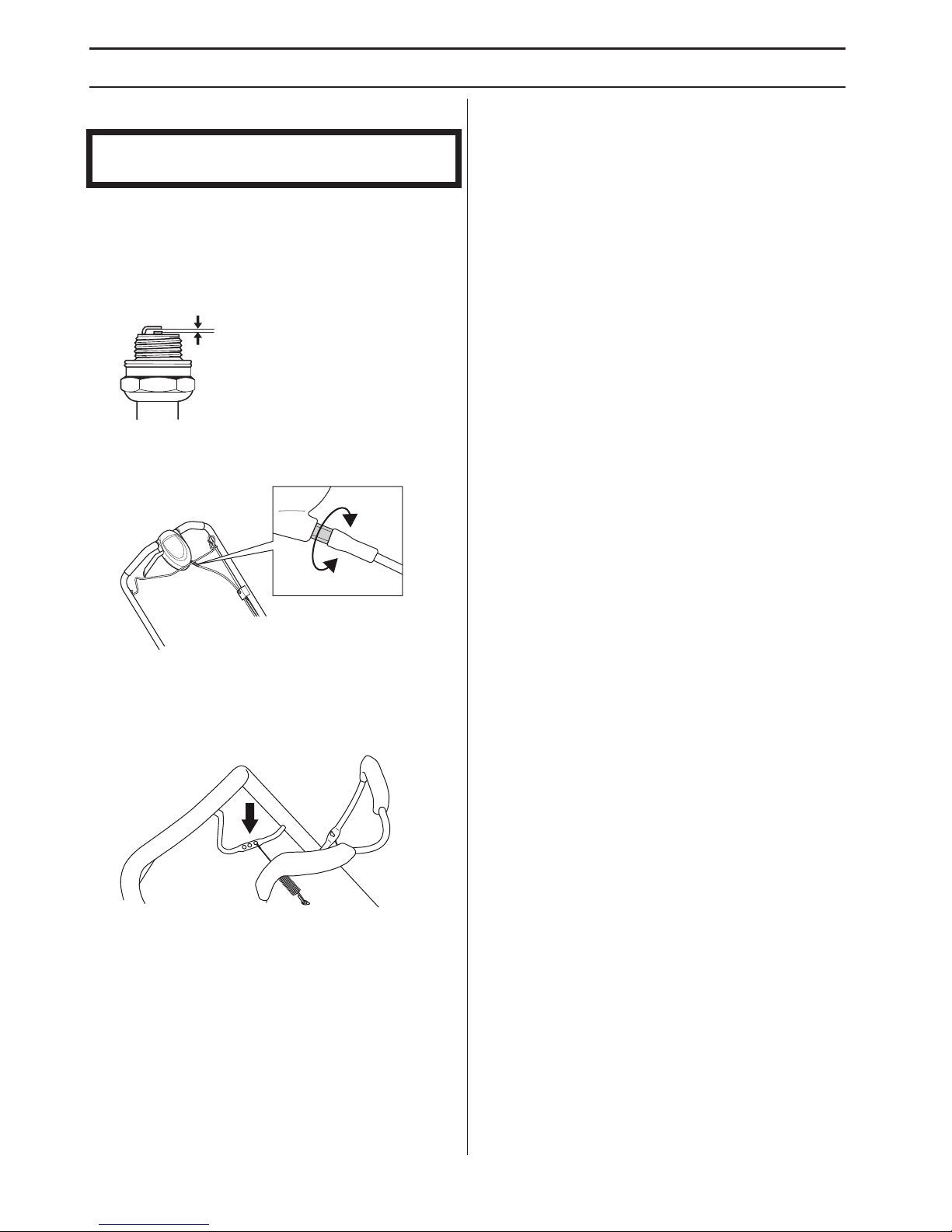

Tändstift

• Om maskinens effekt är låg, om den är svår att starta eller om tomgången är ojämn: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages.

• Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,5 mm. Byt vid behov.

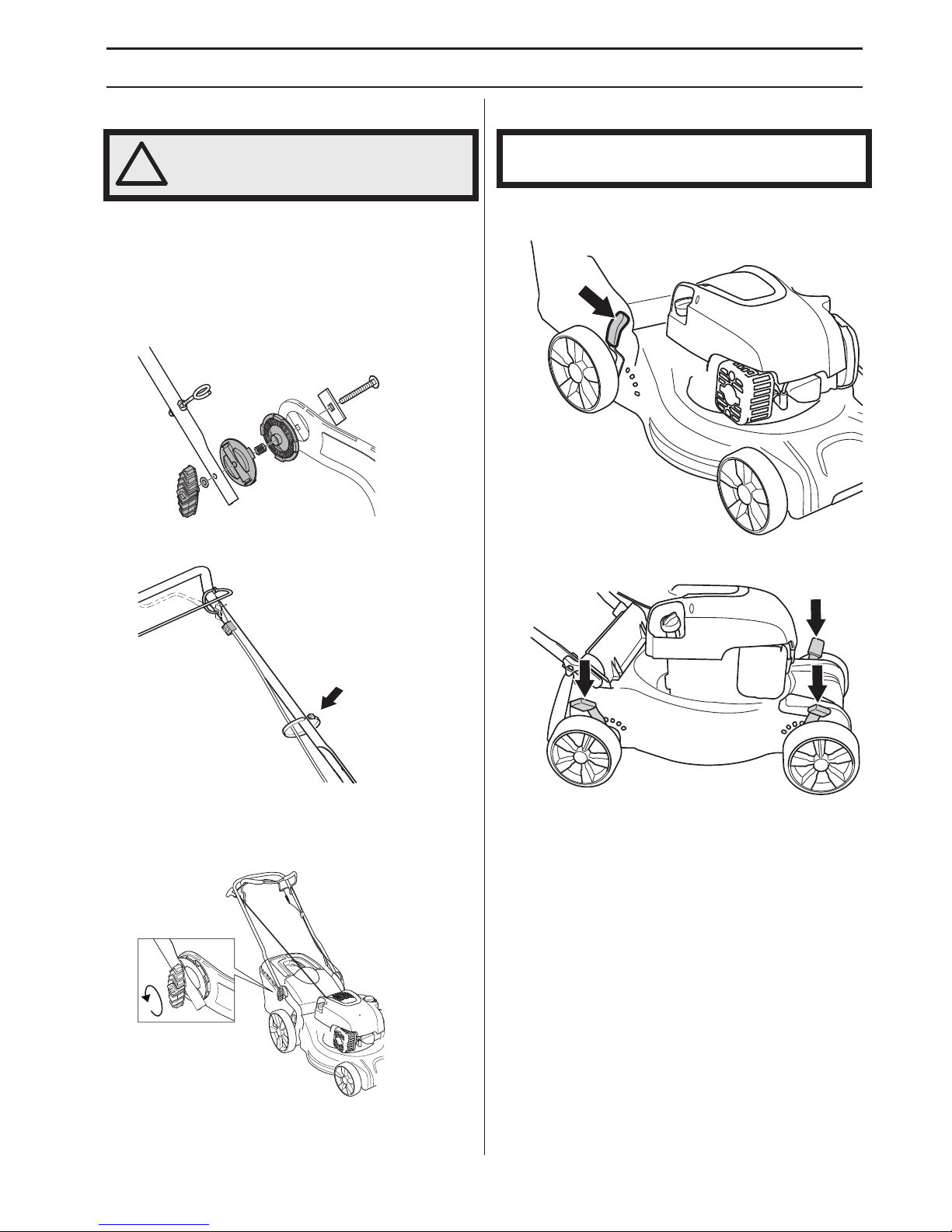

Justering av kopplingsvajer

• Finjustera vajern med justerskruven.

• Kopplingsvajern kan grovjusteras när inte ﬁnjusteringen räcker till.

• Grovjustera vajern genom att fästa den i kopplingsbygelns olika fästen. Vajern måste sedan ﬁnjusteras.

Luftﬁlter

• Demontera luftﬁlterkåpan och tag ut ﬁltret.

• Ett länge använt luftﬁlter kan aldrig bli fullständigt rent. Därför måste ﬁltret med jämna mellanrum ersättas med ett nytt.

Ett skadat luftﬁlter måste alltid bytas

ut.

• Se till att luftﬁltret sluter helt tätt mot ﬁlterhållaren vid montering.

Rengöring av pappersﬁlter

• Rengör ﬁltret genom att knacka ﬁltret mot ett plant underlag. Använd aldrig lösningsmedel med petroleum t.ex. fotogen, eller tryckluft för att rengöra ﬁltret.

Rengöring av skumplastﬁlter

• Avlägsna skumplastﬁltret. Tvätta ﬁltret noggrant i ljummen tvålvattenlösning. Efter rengöring, skölj ﬁltret noggrant i rent vatten. Krama ur och låt ﬁltret torka. OBS! Tryckluft under för högt tryck kan skada skumgummit. Efter rengöring ska ﬁltret oljas in med motorolja. Torka bort överﬂödig olja genom att trycka en ren trasa mot ﬁltret.

Oljebyte

• Töm bränsletanken.

• Skruva bort oljepåfyllningslocket.

• Placera ett lämpligt kärl att samla upp oljan i.

• Tappa ur oljan genom att luta motorn så att oljan rinner ur genom påfyllningsröret. När maskinen lutas, se till att luftﬁltret alltid har den högsta punkten. Hör med närmaste bensinstation var du kan göra dig av med motoroljeöverskottet.

• Fyll på med ny motorolja av bra kvalitet. Se anvisningar i avsnitt ”Tekniska data”.

Bränslesystem

• Kontrollera att tanklocket och dess tätning är oskadd.

• Kontrollera bränsleslangen. Byt om det behövs.

OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder.

Page 16

16 – Svenska

TEKNISKA DATA

Tekniska data

Anm. 1: Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det speciﬁcerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.

Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Anm. 3: Ljudtrycksnivå enligt ISO 5395. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått

(standardavvikelse) på 1,2 dB(A). Anm. 4: Vibrationsnivå enligt ISO 5395. Redovisade data för vibrationsnivå har ett typiskt spridningsmått

(standardavvikelse) på 0,2 m/s

*Använd motorolja med klassiﬁcering SF, SG, SH, SJ eller högre. Se viskositetstabellen i motorleverantörens manual och välj bästa viskositet utifrån förväntad utetemperatur.

LC 146S LC 146SP LC 146SPE LC 351V

Motor

Motortillverkare

Briggs & Stratton

Cylindervolym, cm

140 190 190 161 Varvtal, rpm 2900 2900 2900 2900 Nominell motoreffekt, kW (se anm. 1) 2,1 2,5 2,6 2,6

Tändsystem

Tändstift NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK - BPR6ES Elektrodgap, mm 0,5 0,5 0,5 0,5

Bränsle-/smörjsystem

Volym bensintank, liter 0,8 0,9 0,9 1,0

*Motorolja

SAE 30/SAE

10W-30

SAE 30/SAE 10W-30

Vikt

Maskin med tomma tankar, kg 31,5 30,0 35,4 41,7

Bulleremissioner (se anm. 2)

Ljudeffektnivå, uppmätt dB(A) 94 95 95 96 Ljudeffektnivå, garanterad LWA dB(A) 95 95 95 98

Ljudnivåer (se anm. 3)

Ljudtrycksnivå vid användarens öra, dB(A) 80 80 80 82

Vibrationsnivåer, a

hveq

(se anm. 4)

Handtag, m/s

5,0 5,0 5,0 5,0

Klippsystem

Klipphöjd, mm 30-90 30-90 30-90 28-75 Klippbredd, cm 46 46 46 51 Kniv Combi Combi Combi Combi Artikelnummer 5811889-10 5811889-10 5811889-10 5041133-10 Volym uppsamlare, liter 55 50 50 60

Page 17

SYMBOLFORKLARING

Danish – 17

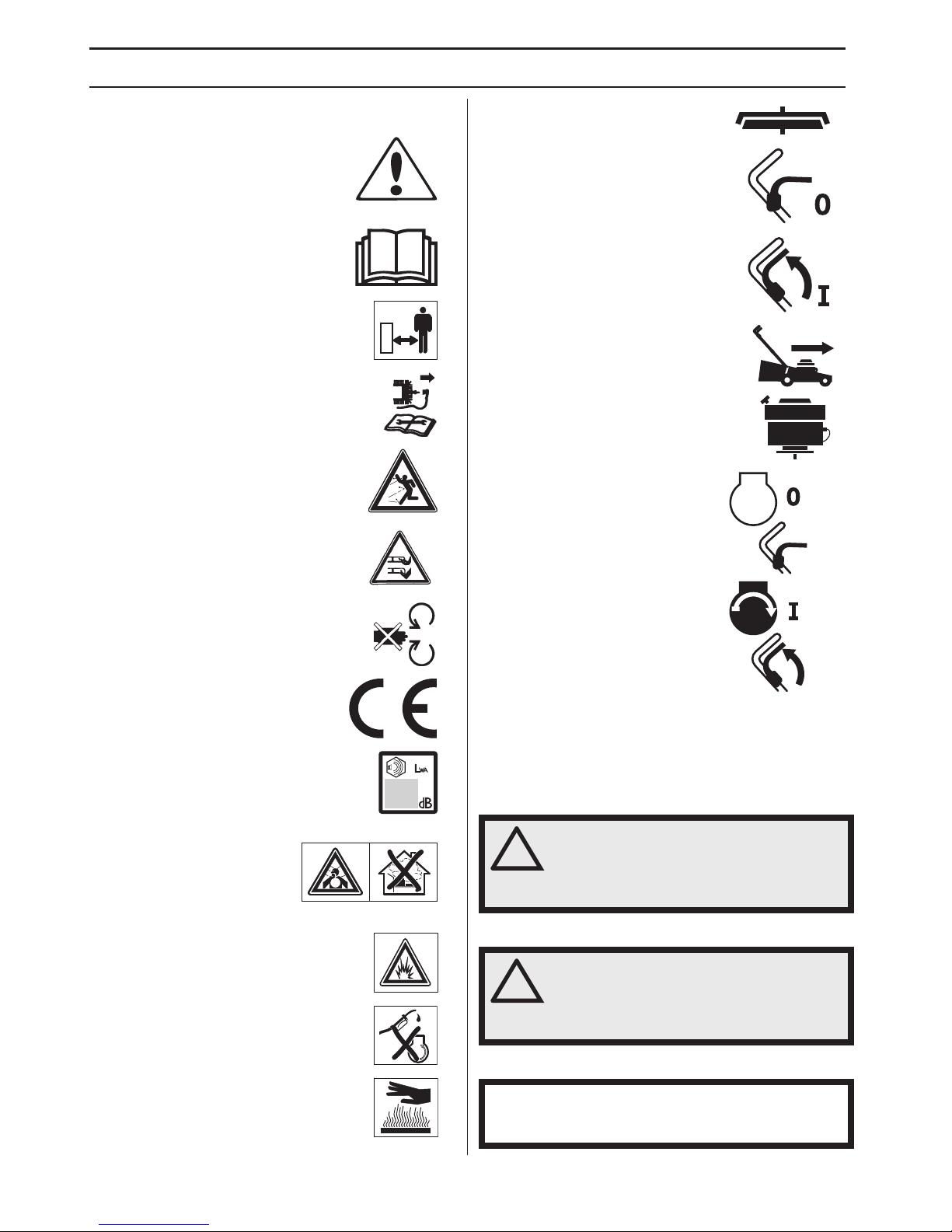

Symbolforklaring

ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.

Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

Pas på udslyngede genstande og rikochettering.

Pas på den roterende kniv. Pas på hænder og fødder.

Advarsel: Roterende dele. Hold hænder og fødder på sikker afstand.

Dette produkt er i overensstemmelse med gældende CE-direktiv.

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Brug aldrig maskinen indendørs eller i lokaler uden ventilation. Udstødningsgasserne indeholder kulilte, som er en lugtfri, giftig og livsfarlig gas.

Eksplosionsfare

Tank aldrig med motoren i gang.

Meget varm overﬂade.

Kobling

Fremdriftsstang - frakoblet

Fremdriftsstang - indkoblet

Drive

Motor

Motorbremsebøjle - frakoblet

Motorbremsebøjle - indkoblet

Forklaring til advarselsniveauer

Advarslerne er inddelt i tre niveauer.

ADVARSEL!

VIGTIGT!

BEMÆRK!

ADVARSEL! Bruges, hvis operatøren udsætter sig for risiko for alvorlig personskade eller dødsfald, og der er stor risiko for skader på omgivelserne ved tilsidesættelse af instruktionerne i manualen.

VIGTIGT! Bruges, hvis operatøren udsætter sig for risiko for personskade, eller der er risiko for skader på omgivelserne ved tilsidesættelse af instruktionerne i manualen.

BEMÆRK! Bruges, hvis der er risiko for skader på materialer eller maskinen ved tilsidesættelse af instruktionerne i manualen.

Page 18

PRÆSENTATION

18 – Danish

Indhold Til vore kunder!

Til lykke med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-åen til fremstilling af musketter. Placeringen ved Huskvarna-åen var logisk, da åens vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her – lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende.

Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad gælder ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige ﬁnesser for at forbedre produkterne på disse områder.

Vi er overbeviste om, at du vil komme til at sætte pris på vores produkts kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted.

Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda forøge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer.

Tak, fordi du har valgt at bruge et produkt fra Husqvarna! Husqvarna AB forsøger hele tiden at videreudvikle sine

produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

SYMBOLFORKLARING

Symbolforklaring ................................................... 17

Forklaring til advarselsniveauer ............................ 17

PRÆSENTATION

Indhold .................................................................. 18

Til vore kunder! ..................................................... 18

PRÆSENTATION

Hvad er hvad på plæneklipperen? ........................ 19

MASKINENS SIKKERHEDSUDSTYR

Generelt ................................................................ 20

SAMLING OG JUSTERINGER

Generelt ................................................................ 21

Håndtag ................................................................ 21

Klippehøjde ........................................................... 21

Opsamler .............................................................. 22

BioClip(r)-indsats .................................................. 22

Påfyldning af olie .................................................. 22

BRÆNDSTOFHÅNDTERING

Generelt ................................................................ 23

Drivmiddel ............................................................. 23

Tankning ............................................................... 23

Transport og opbevaring ....................................... 23

HÅNDTERING AF BATTERI

Batteri ................................................................... 24

Transport og opbevaring ....................................... 24

Bortskaffelse af batteriet, batteriladeren og

maskinen ..............................................................

BETJENING

Personligt beskyttelsesudstyr ............................... 25

Generelle sikkerhedsinstruktioner ........................ 25

Grundlæggende arbejdsteknik .............................. 26

Transport og opbevaring ....................................... 26

Start og stop ......................................................... 27

VEDLIGEHOLDELSE

Generelt ................................................................ 28

Vedligeholdelsesskema ........................................ 28

Generelt eftersyn .................................................. 28

Tændrør ................................................................ 30

Indstilling af koblingswire ...................................... 30

Luftﬁlter ................................................................. 30

Olieskift ................................................................. 30

Brændstofsystem .................................................. 30

TEKNISKE DATA

Tekniske data ........................................................ 31

Page 19

Danish – 19

PRÆSENTATION

Hvad er hvad på plæneklipperen?

LC 146SPE

LC 146S LC 146SP

LC 351V

1 Motorbremsebøjle 2 Fremdriftsstang 3 Starthåndtag 4 Opsamler 5 Styr, styrets højde 6 Klippehøjdeindstilling 7 Oliepind/oliepåfyldning 8 Lyddæmper 9 Tændrør 10 Luftﬁlter

11 Klippeskjold 12 Vandtilslutning 13 Påfyldning af brændstof 14 Kniv 15 Fjederskive 16 Knivbolt 17 Spædemembran (LC 146SP) 18 Tændingsnøgle (LC 146SPE) 19 Batteriladere (LC 146SPE) 20 Brugsanvisning

Page 20

MASKINENS SIKKERHEDSUDSTYR

20 – Danish

Generelt

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer.

Klippeskjold

• Klippeskjoldet er konstrueret til at reducere vibrationerne og til at mindske risikoen for skæreskader.

Kontrol af klippeskjold

• Kontrollér, at klippeskjoldet er helt og uden synlige defekter, f.eks. materialerevner.

Motorbremsebøjle

• Motorbremsen er konstrueret til at standse motoren. Når grebet om motorbremsebøjlen slippes, skal motoren standse.

Kontrol af motorbremsehåndtaget

Giv fuld gas, og slip derefter bremsebøjlen. Motorbremsen skal altid være justeret, så motoren standser inden for 3 sekunder.

Lyddæmper

• Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren.

Kontrol af lyddæmper

• Kontrollér jævnligt, at lyddæmperen er hel, og at den sidder godt fast.

ADVARSEL! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Foretag aldrig ændringer på maskinen, så den ikke længere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at være blevet ændret af andre. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

ADVARSEL! Brug aldrig en maskine uden lyddæmper eller med en defekt lyddæmper. En defekt lyddæmper kan forøge lydniveauet og brandrisikoen markant. Hav altid brandslukningsudstyr inden for rækkevidde.

Lyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser.

Page 21

SAMLING OG JUSTERINGER

Danish – 21

Generelt

Håndtag

Montering

Tophåndtag

Placer styregrebets rørkonstruktion modsat styrets nederste del. Tilspænd skruehåndtagene korrekt.

Brug de medfølgende stropper til at fastgøre kablerne på håndtaget. Undlad at strække kablerne for meget i forbindelse med montering.

Indstillinger

Styrets højde

• Løsn de nederste skruehåndtag.

• Juster højden. Tilspænd skruehåndtagene korrekt.

Klippehøjde

Flyt håndtaget bagud for at opnå større klippehøjde og fremad for at opnå lavere klippehøjde.

LC 146SP har 3 betjeningsgreb. Indstil samme højde i alle tre indstillingspunkter.

VIGTIGT! Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

BEMÆRK! Indstil ikke klippehøjden for lavt, da der så er risiko for, at knivene går i jorden ved ujævnheder.

Page 22

SAMLING OG JUSTERINGER

22 – Danish

Opsamler

• Saml opsamler og montere rammen ved hjælp af hurtiglukkende clips.

• Fastgør krogene i chassisets overkant.

• Sæt bunden af opsamleren i udkaståbningen.

LC 146S

Der følger en opsamler med LC 146S.

• Sæt rammen ind i opsamleren.

• Opsamlerens håndtag på rammen skal placeres over opsamlingspose.

• Fastgør rammen ved hjælp af hurtiglukkende clips.

• Fastgør krogene i chassisets overkant. Sæt bunden af opsamleren i udkaståbningen.

BioClip(r)-indsats

• Hæv afskærmningen til udkastet for at montere / afmontere proppen til bioklipperen.

Sæt fjederen fast i rammen.

Påfyldning af olie

• Olietanken er tom ved leveringen. Påfyld langsomt olie. Se anvisningerne i afsnittet Vedligeholdelse. Motorolien skal skiftes første gang efter 5 timers drift.

Page 23

BRÆNDSTOFHÅNDTERING

Danish – 23

Generelt

Drivmiddel

Benzin

• Brug blyfri eller blyholdig kvalitetsbenzin.

• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.

• Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes.

Motorolie

• Motorolien skal skiftes første gang efter 5 timers drift. Den anbefalede olietype fremgår af de tekniske data. Brug aldrig olie, der er beregnet til totaktsmotorer.

Tankning

Start aldrig maskinen:

• Hvis du har spildt brændstof eller motorolie på maskinen. Aftør al spildt væske, og lad benzinresterne fordampe.

• Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe.

• Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger.

Transport og opbevaring

• Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr.

• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.

Langtidsopbevaring

• Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof.

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.

Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

BEMÆRK! Maskinen er udstyret med en ﬁretaktsmotor. Sørg for, at der er tilstrækkeligt med olie i olietanken.

BEMÆRK! Kontrollér olieniveauet, før plæneklipperen startes. Et for lavt olieniveau kan forårsage alvorlige motorskader. Se anvisningerne under afsnittet "Vedligeholdelse".

ADVARSEL! Stands motoren, og lad den afkøle nogle minutter før tankning.

Benyt altid en brændstofbeholder for at undgå spild.

Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.

Tør rent rundt om tankdækslet.

Spænd tankdækslet omhyggeligt efter tankning. Forsømmelighed medfører brandfare.

Flyt maskinen mindst 3 m væk fra tankningsstedet, inden du starter.

Page 24

HÅNDTERING AF BATTERI

24 – Danish

Batteri (LC 146SPE)

Generelt

Batteriet skal lades op, inden det tages i brug første gang. Kontrollér regelmæssigt, at batteriladeren og batteriet er intakt.

Husk, at:

• Oplad batteriet ved hjælp af den medfølgende batterilader.

• Opladeren skal tilsluttes et stik med jordforbindelse.

• Oplad batteriet i maks. 24 timer.

• Batteriet må ikke oplades i direkte sollys.

• Oplad ikke batteriet ved temperaturer på under +5° C.

• Maskinen må kun oplades i et tørt og godt ventileret område, hvor den er beskyttet mod vand, damp, olie og fedt.

• Oplad aldrig maskinen i nærheden af brændbare væsker eller gasser.

Opladning af batteriet

• Slut batteriladeren til en strømkilde med den spænding og frekvens, der fremgår af typeskiltet.

• Sæt stikket i stikkontakten i væggen.

• Åbn dækslet på den elektriske starter

• Tilslut batteriladeren, og oplad batteriet i maks. 24 timer.

• Træk stikket ud af stikkontakten. Der må ikke trækkes hårdt i forsyningsledningen for at afbryde den fra stikkontakten.

Transport og opbevaring

• For kommerciel transport, håndteret af f.eks. tredjeparter eller speditører, skal særlige krav vedrørende emballering og mærkning overholdes.

• Som forberedelse til, at artiklen afsendes, er det nødvendigt at konsultere en ekspert i farlige stoffer. Sørg også for at overholde nationale bestemmelser, der kan være mere detaljerede.

• Afdæk åbne kontakter, og pak batteriet på en sådan måde, at det ikke kan bevæge sig rundt i emballagen.

• Fastgør maskinen under transport.

• Udtag altid batteriet ved opbevaring eller transport.

• Opbevar batteriet og batteriladeren på et tørt sted, hvor de ikke udsættes for fugt eller frost.

• Batteriet må ikke opbevares på steder, hvor statisk elektricitet kan forekomme. Batteriet må aldrig opbevares i en metalkasse.

• Opbevar batteriet og batteriladeren ved temperaturer på 5

°C til 45 °C og aldrig i direkte sollys.

• Batteriladeren må kun opbevares på et tørt sted indendørs. Opbevar udstyret i et aﬂåseligt område, så den ikke er tilgængelig for børn og uvedkommende.

• Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring.

Bortskaffelse af batteriet, batteriladeren og maskinen

Symbolet på produktet eller emballagen angiver, at dette produkt ikke må behandles som almindeligt husholdningsaffald. Produktet skal i stedet aﬂeveres på en genbrugsstation, hvor de elektriske og elektroniske dele kan genvindes.

Ved at sørge for at dette produkt håndteres på en korrekt måde, kan du være med til at forhindre potentielt negative påvirkninger af miljø og mennesker, som ellers kan forekomme ved ukorrekt bortskaffelse af produktet. Du kan få yderligere oplysninger om genbrug af dette produkt ved at kontakte de lokale myndigheder, dit renoveringsselskab eller den butik, hvor produktet er købt.

ADVARSEL! Risiko for elektrisk stød og kortslutning. Brug godkendte og intakte stikkontakter. Kontrollér, at ledningen ikke er beskadiget. Udskift ledningen, hvis den ser ud til at være beskadiget på nogen måde.

Page 25

BETJENING

Danish – 25

Personligt beskyttelsesudstyr

Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

Brug altid:

• Benyt høreværn, hvis støjniveauet overstiger 85 dB.

• Skridsikre og stabile støvler eller sko.

• Kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet.

• Handsker skal anvendes, når det behøves, f.eks. ved montering, inspektion eller rengøring af skæreudstyret.

Generelle sikkerhedsinstruktioner

Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med maskinen. Den givne information kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og praktisk erfaring.

• Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

• Vær opmærksom på, at føreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for.

• Maskinen skal holdes ren. Skilte og mærkater skal være fuldstændigt læsbare.

Brug altid din sunde fornuft

Det er umuligt at dække alle tænkelige situationer, du kan komme ud for. Vær altid forsigtig og brug din sunde fornuft. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Henvend dig til en forhandler, til dit serviceværksted eller til en, der har erfaring med brugen af maskinen. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvaliﬁceret til!

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre.

Lad aldrig børn eller personer, som ikke er instrueret i håndtering af maskinen, bruge eller vedligeholde den.

Maskinen bør ikke benyttes af personer med nedsat fysisk eller mental formåen eller af personer, som af helbredsrelaterede årsager ikke er i stand til at betjene maskinen, medmindre de overvåges af en person, som er ansvarlig for deres sikkerhed.

Lad aldrig andre bruge maskinen, uden at du har sikret dig, at vedkommende har forstået indholdet i brugsanvisningen.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

ADVARSEL! Ikke-autoriserede ændringer og/eller ikke-autoriseret tilbehør kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke.

Foretag aldrig ændringer på maskinen, så den ikke længere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at være blevet ændret af andre.

Brug aldrig en maskine, som er behæftet med fejl. Følg vedligeholdelses-, kontrolog serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelsesog serviceforanstaltninger må kun udføres af erfarne og kvaliﬁcerede specialister.

Brug altid originaltilbehør.

Page 26

BETJENING

26 – Danish

Sikkerhed i arbejdsområdet

• Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen.

• Genstande, som kommer i kontakt med skæreudstyret, kan blive kastet ud og forårsage skader på personer eller andre genstande. Hold personer og dyr på sikker afstand.

• Maskinen må aldrig anvendes i dårligt vejr, f.eks. tåge, regn, fugtigt vejr eller steder, hvor der er vådt, hård vind, kraftig kulde, risiko for lynnedslag osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. glat underlag.

• Iagttag omgivelserne for at sikre, at der ikke er noget, der kan komme til at påvirke din kontrol over maskinen.

• Pas på rødder, sten, kviste, huller, grøfter osv. Højt græs kan skjule forhindringer.

• Græsslåning på skråninger kan være farligt. Anvend ikke plæneklipperen på meget stejle skråninger. Plæneklipperen bør ikke anvendes på hældninger over 15 grader.

• Ved skrånende terræn bør gåstrækningen lægges vinkelret på skråningen. Det er meget lettere at gå på tværs af en skråning end op og ned.

• Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, der kan blokere for udsynet.

Arbejdssikkerhed

• En plæneklipper er udelukkende konstrueret til græsslåning. Al anden anvendelse er forbudt.

• Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”.

• Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret. Kniven kan i modsat fald løsne sig og forårsage personskader.

• Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet. En bøjet aksel giver ubalance og kraftige vibrationer, hvilket medfører en stor risiko for, at kniven løsner sig.

• Bremsebøjlen må aldrig være permanent fastgjort til håndtaget, når maskinen er i gang.

• Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kan komme i kontakt med jorden eller eventuelle genstande.

• Placer dig altid bag maskinen. Lad alle hjulene blive på jorden, og hold begge hænder på håndtaget under slåarbejdet. Hold hænder og fødder på sikker afstand af de roterende klinger.

• Tip ikke maskinen, mens motoren er i gang.

• Vær særlig opmærksom, når du trækker maskinen mod dig under arbejdet.

• Løft eller bær aldrig rundt med plæneklipperen, når motoren er startet. Hvis du bliver nødt til at løfte plæneklipperen, skal du først standse motoren og fjerne tændkablet fra tændrøret.

• Gå aldrig baglæns under græsklipningen.

• Motoren skal blokeres ved transport over et område, der ikke skal klippes; f.eks. havegang, sten, grus, asfalt o.l.

• Løb aldrig med maskinen, når den er i gang. Man skal altid gå med plæneklipperen.

• Afbryd motoren, inden klippehøjden ændres. Foretag aldrig justeringer, mens motoren kører.

• Lad aldrig maskinen være uden opsyn, når motoren er i gang. Sluk motoren. Sørg for, at skæreudstyret står helt stille.

• Hvis et fremmedlegeme rammes, eller der opstår vibrationer, skal du standse maskinen. Fjern tændrørskablet fra tændrøret. Kontrollér, at maskinen ikke er beskadiget. Reparer eventuelle skader.

Grundlæggende arbejdsteknik

• Slå altid med en skarp klinge for at sikre optimale resultater. En sløv klinge giver et uensartet klipperesultat, og græsset bliver gult i snitﬂaden.

• Klip aldrig mere end 1/3 af græssets længde. Dette gælder især i tørre perioder. Klip først med stor klippehøjde. Kontrollér derefter resultatet, og gå ned til den passende højde Hvis græsset er meget højt, skal du køre langsomt og eventuelt slå plænen to gange.

• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.

Transport og opbevaring

• Fastgør udstyret under transport for at undgå transportskader og -ulykker.

• Opbevar udstyret i et aﬂåseligt område, så den ikke er tilgængelig for børn og uvedkommende.

• Opbevar maskinen og det tilhørende udstyr på et tørt og frostsikkert sted.

• Transport og opbevaring af brændstof er beskrevet i afsnittet "Håndtering af brændstof".

Page 27

BETJENING

Danish – 27

Start og stop

Før start

• Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.

• Gennemfør daglig vedligeholdelse. Se anvisningerne under afsnittet "Vedligeholdelse".

• Sørg for, at tændkablet sidder ordentligt på tændrøret.

Start

Manuel start (LC 146S, LC 146SP, LC 351V)

Model LC 146SP har manuel choker (spædemembran). Tryk fem gange på benzinpumpen, når du starter plæneklipperen første gang. Derefter skal man ved start af kold motor trykke tre gange på benzinpumpen.

• Motorbremsebøjlen skal holdes imod håndtaget, når motoren startes.

• Placer dig bag maskinen.

• Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat). Træk kraftigt, indtil motoren starter. Vikl aldrig startsnoren rundt om hånden.

Elektrisk start (LC 146SPE) LC 146SPE er udstyret med elektrisk start. Tryk på

elstarteren, og hold den nede, indtil motoren starter. Motorbremsebøjlen skal holdes imod håndtaget, når motoren startes.

Drev

• Tryk fremdriftsstangen ind imod styret for at starte drevet.

• Inden du trækker maskinen mod dig, skal du deaktivere motoren og skubbe maskinen ca. 10 cm fremad.

Stop

• Motoren standses ved at slippe motorbremsebøjlen.

ADVARSEL! Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”.

Page 28

VEDLIGEHOLDELSE

28 – Danish

Generelt

• Brug altid originaltilbehør.

Vedligeholdelsesskema

I vedligeholdelsesskemaet kan du se, hvilke dele af din maskine der skal vedligeholdes, og med hvilke intervaller det skal ﬁnde sted. Intervallerne er fastlagt med udgangspunkt i daglig anvendelse af maskinen og kan variere i henhold til brugsmønsteret.

*Se anvisningerne under afsnittet "Maskinens sikkerhedsudstyr".

Generelt eftersyn

• Kontrollér, at skruer og møtrikker er spændte.

Udvendig rengøring

• Børst plæneklipperen ren for løv, græs og lignende.

• Brug ikke en højtryksrenser til at rengøre maskinen.

• Sprøjt aldrig vand direkte på motoren.

• Rens startaggregaternes luftindtag. Kontrollér startaggregaterne og startsnoren.

• Ved rengøring under klippeskjoldet skal maskinen vendes, så tændrøret vender opad. Benzintanken tømmes.

Olieniveau

Når du kontrollerer olieniveauet, skal plæneklipperen stå på et plant underlag. Kontrollér olieniveauet med målepinden på oliepåfyldningslåget.

• Fjern oliehætten, og aftør oliepinden.

• Sæt oliepinden tilbage igen.

• Hvis olieniveauet er lavt, skal du efterfylde med motorolie op til det øverste niveau på oliepinden.

ADVARSEL! Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et serviceværksted.

Kontrol og/eller vedligeholdelse skal udføres med slukket motor. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

BEMÆRK! Hvis du vipper maskinen, skal du altid sørge for, at luftﬁlteret er placeret så højt som muligt.

Før start

Ugentligt eftersyn

Månedligt eftersyn

Generelt eftersyn Tændrør Luftﬁlter Udvendig

rengøring

Lyddæmper*

Brændstofsyste

m Olieniveau Skæreudstyr Klippeskjold* Indstilling af

koblingswire Motorbremsebøjle*

Page 29

VEDLIGEHOLDELSE

Danish – 29

Skæreudstyr

• Kontrollér skæreudstyret med hensyn til skader og revnedannelse. Et beskadiget skæreudstyr skal altid udskiftes.

• Sørg for, at kniven altid er velslebet og korrekt afbalanceret.

Udskiftning af klingerne

Demontering

• Skru bolten af, som holder kniven.

• Fjern den gamle klinge. Kontrollér, at klingebeslaget er ubeskadiget. Kontrollér også, at knivbolten er hel, og at motorakslen ikke er bøjet.

Montering

• Klingerne skal monteres, så de vinklede ender vender mod dækslet.

• Sørg for, at kniven centreres korrekt på akslen.

• Monter skiven, og spænd bolten godt fast. Bolten skal spændes med et moment på 45-60 Nm.

• Træk klingen rundt pr. håndkraft, og kontrollér, at den roterer frit.

• Prøvekør maskinen.

BEMÆRK! Efter slibning af knivene bør disse afbalanceres. Afbalancering, udskiftning eller slibning af rotorbladene skal udføres af et serviceværksted.

Ved påkørsel af forhindringer, som forårsager havari, bør beskadigede knive udskiftes. Lad serviceværkstedet bedømme, om kniven kan slibes eller skal udskiftes.

ADVARSEL! Brug altid kraftige handsker ved service og vedligeholdelse af skæreudstyret. Knivene er meget skarpe og kan let give anledning til skæreskader.

VIGTIGT! Vær altid forsigtig og brug din sunde fornuft. Undgå

situationer, som du ikke mener, du er tilstrækkeligt kvaliﬁceret til. Hvis du efter at have læst disse instruktioner stadig føler dig usikker hvad angår fremgangsmåde, skal du rådføre dig med en ekspert, før du fortsætter. Kontakt et autoriseret serviceværksted.

Brug altid originale reservedele. Flere oplysninger ﬁndes i afsnittet "Tekniske data".

Page 30

VEDLIGEHOLDELSE

30 – Danish

Tændrør

• Hvis maskinens effekt er lav, hvis den er vanskelig at starte, eller hvis tomgangsskruen er ujævn: Kontrollér altid først tændrøret, før du foretager yderligere afhjælpning.

• Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Udskift om nødvendigt.

Indstilling af koblingswire

• Finjuster kablet vha. justeringsskruen.

• Hvis ﬁnjustering af koblingskablet ikke er tilstrækkeligt, skal du i stedet foretage en kraftigere justering af kablet.

• Udfør kraftig justering af koblingskablet ved at fastgøre det til de forskellige beslag på koblingsstangen. Finjuster derefter kablet.

Luftﬁlter

• Afmonter luftﬁlterdækslet, og fjern ﬁlteret.

• Et længe brugt luftﬁlter kan aldrig blive helt rent. Derfor skal ﬁlteret regelmæssigt udskiftes med et nyt.

Et beskadiget luftﬁlter skal altid udskiftes.

• Sørg for, at luftﬁltret slutter helt tæt til ﬁlterholderen, når du monterer det.

Rengør papirﬁlteret.

• Rengør ﬁltret ved at slå det imod et plant underlag. Brug aldrig opløsningsmidler med petroleum eller trykluft til at rense ﬁltret.

Rengøring af skumplastﬁlter

• Fjern skumplastﬁlteret. Vask ﬁlteret omhyggeligt i lunkent sæbevand. Skyl ﬁlteret grundigt i rent vand efter rengøringen. Pres vandet ud, og lad ﬁlteret tørre. Bemærk! Trykluft med for højt tryk kan skade skumplasten. Efter rengøring skal ﬁltret vædes i motorolie. Aftør overskydende olie ved at trykke en ren klud imod ﬁlteret.

Olieskift

• Tøm benzintanken.

• Skru oliepåfyldningslåget af.

• Anbring en egnet beholder til opsamling af olien.

• Aftap olien ved at hælde motoren, så olien løber ud gennem påfyldningsrøret. Hvis du vipper maskinen, skal du altid sørge for, at luftﬁlteret er placeret så højt som muligt. Forhør dig på den nærmeste benzintank om, hvor du kan komme af med den overskydende motorolie.

• Påfyld ny motorolie af god kvalitet. Se anvisningerne under afsnittet "Tekniske data".

Brændstofsystem

• Kontrollér, at tankdækslet og tætningen er intakt.

• Kontrollér brændstofslangen.

BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder.

Page 31

Danish – 31

TEKNISKE DATA

Tekniske data

Anm. 1: Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk produktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra denne værdi. Den faktiske effekt på motoren, som monteres i den færdige maskine, vil afhænge af driftshastigheden, miljøhensyn og andre værdier.

Anm. 2: Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til Rådets direktiv 2000/14/EF. Anm. 3: Lydtryksniveau iht. ISO 5395. Rapporterede data for lydtryksniveau har en typisk statistisk spredning

(standardafvigelse) på 1,2 dB (A). Anm. 4: Vibrationsniveau iht. ISO 5395. Rapporterede data for vibrationsniveau har en typisk statistisk spredning

(standardafvigelse) på 0,2 m/s

*Brug motorolie af kvaliteten SF, SG, SH, SJ eller bedre. Se tabellen over viskositet i motorproducentens manual, og vælg en olie med optimal viskositet i forhold til den forventede udendørstemperatur.

LC 146S LC 146SP LC 146SPE LC 351V

Motor

Motorproducent

Briggs & Stratton

Cylindervolumen, cm

140 190 190 161 Omdrejningstal, rpm 2900 2900 2900 2900 Nominel motoreffekt, kW (se anm. 1) 2,1 2,5 2,6 2,6

Tændingssystem

Tændrør NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK - BPR6ES Elektrodeafstand, mm 0,5 0,5 0,5 0,5

Brændstof-/smøresystem

Volumen benzintank, liter 0,8 0,9 0,9 1,0

*Motorolie

SAE 30/SAE

10W-30

SAE 30/SAE 10W-30

Vægt

Maskine med tomme tanke, kg 31,5 30,0 35,4 41,7

Støjemissioner (se anm. 2)

Lydeffektniveau, målt dB(A) 94 95 95 96 Lydeffektniveau, garanteret LWA dB(A) 95 95 95 98

Lydniveauer (se anm. 3)

Lydtrykniveau ved brugerens øre, dB(A) 80 80 80 82

Vibrationsniveauer, a

hveq

(se anm. 4)

Håndtag, m/s

5,0 5,0 5,0 5,0

Klippesystem

Klippehøjde, mm 30-90 30-90 30-90 28-75 Klippebredde, cm 46 46 46 51 Kniv Combi Combi Combi Combi Reservedelsnummer 5811889-10 5811889-10 5811889-10 5041133-10 Opsamlerkapacitet, liter 55 50 50 60

Page 32

MERKKIEN SELITYKSET

32 – Finnish

Merkkien selitykset

VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

Varmista, ettei työalueella ole asiaankuulumattomia.

Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Varo sinkoutuvia esineitä ja kimmokkeita.

Varoitus pyörivistä teristä. Varo käsiä ja jalkoja.

Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä.

Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.

Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Älä koskaan käytä konetta sisätiloissa tai tiloissa, joissa ei ole ilmanvaihtoa. Pakokaasut sisältävät hiilimonoksidia, hajutonta, myrkyllistä ja hengenvaarallista kaasua.

Räjähdysvaara

Älä koskaan tankkaa moottorin käydessä.

Erittäin kuuma ulkopinta.

Kytkin

Käyttövipu - vapautettu

Käyttövipu - kytketty

Ajaminen

Moottori

Moottorijarrusanka - vapautettu

Moottorijarrusanka - kytketty

Selvitys vaaratasoista

Varoitukset on jaettu kolmeen luokkaan.

VAROITUS!

TÄRKEÄÄ!

HUOM!

VAROITUS! Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän vakava vamma tai kuolema tai ympäristön vahingoittuminen.

TÄRKEÄÄ! Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän loukkaantuminen tai ympäristön vahingoittuminen.

HUOM! Tätä käytetään, jos käyttöohjeiden noudattamatta jättämisestä voi seurata materiaalin tai koneen vaurioituminen.

Page 33

ESITTELY

Finnish – 33

Sisältö Hyvä asiakas!

Onnittelemme Husqvarna-tuotteen valinnan johdosta! Husqvarnan perinteet ulottuvat vuoteen 1689 saakka, jolloin kuningas Kaarle XI antoi pystyttää Huskvarna-joen rannalle tehtaan muskettien valmistukseen. Sijoitus Huskvarna-joen rannalle oli looginen, koska jokea käytettiin vesivoiman tuottamiseen ja se toimi siten vesivoimalana. Näiden yli 300 vuoden ajan, joina Husqvarnan tehdas on ollut toiminnassa, siellä on valmistettu lukemattomia tuotteita, aina puuliesistä moderneihin keittiökoneisiin, ompelukoneisiin, polkupyöriin, moottoripyöriin jne. 1956 lanseerattiin ensimmäinen moottoriruohonleikkuri, jota seurasi vuonna 1959 moottorisaha, ja sillä alalla Husqvarna nykyisin toimii.

Husqvarna tänä päivänä yksi maailman johtavista metsäja puutarhatuotteiden valmistajista, jonka tärkeimpänä kriteerinä on laatu ja suorituskyky. Liikeideana on kehittää, valmistaa ja markkinoida moottorikäyttöisiä tuotteita metsän- ja puutarhanhoitoon sekä rakennus- ja laitosteollisuudelle. Husqvarnan tavoitteena on myös olla eturivissä ergonomiassa, käyttäjäystävällisyydessä, turvallisuudessa ja ympäristöajattelussa, minkä vuoksi olemme kehittäneet lukuisia onnistuneita yksityiskohtia tuotteiden parantamiseksi näillä alueilla.

Olemme vakuuttuneita, että tulette tyytyväisenä arvostamaan tuotteemme laatua ja suorituskykyä vielä pitkälle tulevaisuudessa. Ostaessasi jonkin tuotteistamme saat ammattitaitoista korjaus- ja huoltoapua, jos jotakin kaikesta huolimatta tapahtuu. Jos ostat koneen muualta kuin valtuutetulta jälleenmyyjältämme, pyydä myyjää neuvomaan lähin huoltoliike.

Toivomme, että olet tyytyväinen koneeseesi, ja että se saa olla seuralaisenasi pitkän aikaa eteenpäin. Muista, että tämä käyttöohje on arvokas asiakirja. Noudattamalla sen käyttö-, huolto- ja kunnossapito- ja muita ohjeita voit huomattavasti pidentää koneen elinikää ja lisätä myös sen jälleenmyyntiarvoa. Jos myyt koneesi, muista luovuttaa käyttöohje uudelle omistajalle.

Kiitämme Husqvarna-tuotteen valitsemisesta! Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää

siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.

MERKKIEN SELITYKSET

Merkkien selitykset ............................................... 32

Selvitys vaaratasoista ........................................... 32

ESITTELY

Sisältö ................................................................... 33

Hyvä asiakas! ....................................................... 33

ESITTELY

Ruohonleikkurin osat? .......................................... 34

KONEEN TURVALAITTEET

Yleistä ................................................................... 35

ASENNUS JA SÄÄDÖT

Yleistä ................................................................... 36

Kahvan ................................................................. 36

Leikkuukorkeus .................................................... 36

Kerääjä ................................................................. 37

Silppurilisälaite ..................................................... 37

Öljyn täyttö ........................................................... 37

POLTTOAINEEN KÄSITTELY

Yleistä ................................................................... 38

Polttoaine .............................................................. 38

Tankkaus .............................................................. 38

Kuljetus ja säilytys ................................................ 38

AKUN KÄSITTELY

Akku ..................................................................... 39

Kuljetus ja säilytys ................................................ 39

Akun, akkulaturin ja koneen hävittäminen ............ 39

KÄYTTÖ

Henkilökohtainen suojavarustus ........................... 40

Yleiset turvaohjeet ................................................ 40

Trimmauksen perustekniikka ................................ 41

Kuljetus ja säilytys ................................................ 41

Käynnistys ja pysäytys ......................................... 42

KUNNOSSAPITO

Yleistä ................................................................... 43

Huoltokaavio ......................................................... 43

Yleinen tarkastus .................................................. 43

Sytytystulppa ........................................................ 45

Kytkentävaijerin säätäminen ................................. 45

Ilmansuodatin ....................................................... 45

Öljynvaihto ............................................................ 45

Polttoainejärjestelmä ............................................ 45

TEKNISET TIEDOT

Tekniset tiedot ...................................................... 46

Page 34

34 – Finnish

ESITTELY

Ruohonleikkurin osat?

LC 146SPE

LC 146S LC 146SP

LC 351V

1 Moottorijarrusanka 2 Käyttövipu 3 Käynnistyskahva 4 Kerääjä 5 Kahva, kahvan korkeus 6 Leikkuukorkeuden säädin 7 Mittatikku / öljy lisääminen 8 Äänenvaimennin 9 Sytytystulppa 10 Ilmansuodatin

11 Leikkuukotelo 12 Vesiliitäntä 13 Polttonesteen täyttö 14 Terä 15 Jousialuslevy 16 Teräpultti 17 Kaasuttimen kalvo (LC 146SP) 18 Virta-avain (LC 146SPE) 19 Akkulaturilla (LC 146SPE) 20 Käyttöohje

Page 35

KONEEN TURVALAITTEET

Finnish – 35

Yleistä

Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus.

Leikkuukotelo

• Leikkuukotelo on suunniteltu vähentämään tärinöitä ja pienentämään viiltovammojen riskejä.

Leikkuusuojuksen tarkastus

• Tarkasta, että leikkuukotelo on ehjä eikä siinä ole näkyviä vaurioita, esim. halkeamia materiaalissa.

Moottorijarrusanka

• Moottorijarrun tehtävänä on pysäyttää moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtyä.

Moottorin jarrukahvan tarkastus

Anna täyskaasu ja päästä sitten jarrusanka. Moottorijarrun tulee olla siten säädetty, että moottori pysähtyy 3 sekunnin kuluessa.

Äänenvaimennin

• Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.

Äänenvaimentimen tarkastus

• Tarkasta säännöllisesti, että äänenvaimennin on ehjä ja kunnolla kiinnitetty.

VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

Älä tee tähän koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäistä rakennetta, äläkä käytä sitä, mikäli epäilet jonkun muun muuttaneen konetta. Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

VAROITUS! Älä koskaan käytä konetta ilman äänenvaimenninta tai äänenvaimentimen ollessa rikki. Rikkoutunut äänenvaimennin voi nostaa äänitasoa ja palonvaaraa merkittävästi. Pidä palonsammutuskalusto saatavilla.

Äänenvaimennin kuumentuu erittäin voimakkaasti sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Ota palonvaara huomioon, erityisesti palonarkojen aineiden ja/tai kaasujen läheisyydessä.

Page 36

ASENNUS JA SÄÄDÖT

36 – Finnish

Yleistä

Kahvan

Asennus

Yläkahva

Aseta kahvaston putkirunko kahvaston alaosaa vastapäätä. Kiristä nupit huolellisesti.

Kiinnitä johdot kahvaan mukana toimitettavien hihnojen avulla. Varo venyttämästä johtoja liikaa asennuksen yhteydessä.

Asetukset

Kahvan korkeus

• Irrota alemmat nupit.

• Säädä korkeus. Kiristä nupit huolellisesti.

Leikkuukorkeus

Käännä vipua taakse suurentaaksesi leikkuukorkeutta ja eteen pienentääksesi sitä.

LC 146SP-mallissa on 3 ohjainta. Aseta sama korkeus kaikkiin kolmeen asetuspisteeseen.

TÄRKEÄÄ! Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

HUOMAUTUS! Älä säädä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epätasaisissa kohdissa.

Page 37

ASENNUS JA SÄÄDÖT

Finnish – 37

Kerääjä

• Kokoa keräyslaite ja kiinnitä runko pikakiinnikkeillä.

• Kiinnitä koukut rungon yläreunaan.

• Kiinnitä kerääjän alaosa tyhjennysaukkoon.

LC 146S

Mallin LC 146S varustukseen kuuluu kankainen ruohonkerääjä.

• Aseta runko kankaiseen ruohonkerääjään.

• Rungossa oleva ruohonkerääjän kahva on asetettava keräyspussin yläpuolelle.

• Kiinnitä runko pikakiinnikkeillä.

• Kiinnitä koukut rungon yläreunaan. Kiinnitä kerääjän alaosa tyhjennysaukkoon.

Silppurilisälaite

• Nosta ruohonheittosuojusta keräysjärjestelmän tulpan asennuksen tai irrotuksen yhteydessä.

Kiinnitä jousi runkoon.

Öljyn täyttö

• Öljysäiliö on tyhjä toimitushetkellä. Lisää öljy hitaasti. Katso otsikon Kunnossapito alla annetut ohjeet. Moottoriöljy on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen.

Page 38

POLTTOAINEEN KÄSITTELY

38 – Finnish

Yleistä

Polttoaine

Bensiini

• Käytä lyijytöntä tai lyijyllistä laatubensiiniä.

• Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata moottorivaurioita.

• Ympäristöä säästävää bensiiniä, nk. alkylaattibensiiniä, on käytettävä siellä, missä sitä on saatavana.

Moottoriöljy

• Moottoriöljy on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen. Katso käytettävän öljyn suositus teknisistä tiedoista. Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljyä.

Tankkaus

Älä koskaan käynnistä konetta:

• Jos koneelle on roiskunut polttoainetta tai moottoriöljyä. Pyyhi kaikki roiskeet pois ja anna bensiinin jäännösten haihtua.

• Jos olet läikyttänyt polttoainetta itsesi päälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippua ja vettä.

• Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda.

Kuljetus ja säilytys

• Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.

• Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.

Pitkäaikaissäilytys

• Ennen koneen siirtämistä pitempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä bensiiniasemalta, mihin voit toimittaa ylimääräisen polttoaineen.

VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.

Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan hyvästä ilmanvaihdosta.

Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!

Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.

HUOMAUTUS! Koneessa on nelitahtimoottori. Varmista, että öljysäiliössä on aina tarpeeksi öljyä.

HUOMAUTUS! Tarkasta öljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen öljymäärä voi aiheuttaa vakavia moottorivahinkoja. Katso ohjeet jaksosta "Kunnossapito".

VAROITUS! Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta.

Vältä bensiinin roiskumista käyttämällä aina bensiinikannua.

Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.

Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen. Jos et tee sitä, seurauksena voi olla tulipalo.

Siirrä kone vähintään 3 metrin päähän tankkauspaikalta ennen käynnistämistä.

Page 39

AKUN KÄSITTELY

Finnish – 39

Akku (LC 146SPE)

Yleistä

Akku on ladattava ennen ensimmäistä käyttökertaa. Tarkasta säännöllisesti, että akkulaturi ja akku ovat ehjiä.

Muista, että

• Lataa akku käyttämällä mukana toimitettua laturia.

• Laturi on liitettävä maadoitettuun pistorasiaan.

• Lataa akkua korkeintaan 24 tuntia.

• Älä lataa akkuja suorassa auringonpaisteessa.

• Älä lataa alle +5 °C:n lämpötilassa.

• Koneen akku on ladattava kuivassa ja hyvin ilmastoidussa tilassa vedeltä, kosteudelta, öljyltä ja rasvalta suojattuna.

• Älä koskaan lataa koneen akkua helposti syttyvien aineiden tai kaasujen läheisyydessä.

Akun lataaminen

• Kytke akkulaturi tyyppikilven mukaiseen verkkovirtaan ja taajuuteen.

• Työnnä pistoke pistorasiaan.

• Avaa sähkökäynnistimen suojus

• Kytke akkulaturi ja lataa akkua enintään 24 tunnin ajan.

• Irrota pistoke pistorasiasta. Älä koskaan irrota pistoketta pistorasiasta vetämällä virtajohdosta.

Kuljetus ja säilytys

• Esimerkiksi kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa on noudatettava pakkausta ja merkintöjä koskevia erityismääräyksiä.

• Tuotteen kuljetuksen valmisteluun on kysyttävä neuvoa vaarallisten aineiden asiantuntijalta. Myös maakohtaisia määräyksiä on noudatettava.

• Teippaa tai peitä paljaat liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessaan.

• Varmista koneen kiinnitys kuljetuksen aikana.

• Irrota akku aina varastoinnin tai kuljetuksen ajaksi.

• Säilytä akkua ja akkulaturia kuivassa paikassa, johon kosteus tai pakkanen eivät pääse.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä koskaan säilytä akkua metallilaatikossa.

• Säilytä akkua ja akkulaturia 5–45 °C:ssa, äläkä koskaan säilytä niitä suorassa auringonvalossa.

• Säilytä akkulaturia ainoastaan suljetussa ja kuivassa paikassa. Säilytä varustusta lukittavassa tilassa, jotta lapset ja asiattomat henkilöt eivät pääse siihen käsiksi.

• Varmista, että kone on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä.

Akun, akkulaturin ja koneen hävittäminen

Tuotteeseen tai sen pakkaukseen kiinnitetty merkki osoittaa, että tätä tuotetta ei voi käsitellä kotitalousjätteenä. Se on toimitettava sopivaan kierrätyskeskukseen sähkö- ja elektroniikkalaiteiden uusiokäyttöä varten.

Kun huolehdit tuotteen oikeasta talteenotosta, olet mukana estämässä mahdollisten negatiivisten vaikutusten kohdistumista ympäristöön ja ihmisiin, joita muutoin voisi seurata tämän tuotteen epäasiallisesta jätekäsittelystä. Lisätietoja tämän tuotteen kierrätyksestä saat kunnalta, talousjätehuollosta tai liikkeestä, josta ostit tuotteen.

VAROITUS! Sähköiskun ja oikosulun vaara. Käytä hyväksyttyjä ja ehjiä seinäpistorasioita. Varmista, ettei kaapeli ole vaurioitunut. Vaihda kaapeli uuteen, jos siinä on mitään vaurioita.

Page 40

KÄYTTÖ

40 – Finnish

Henkilökohtainen suojavarustus

Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa.

Käytä aina:

• Jos äänitaso ylittää 85 db, käytä kuulonsuojaimia.

• Luistamattomat ja tukevat saappaat tai kengät.

• Lujia pitkiä housuja. Älä käytä lyhyitä housuja tai sandaaleja, äläkä kulje paljasjaloin.

• Käsineitä on käytettävä tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä.

Yleiset turvaohjeet

Tässä osassa käsitellään koneen käyttöön liittyviä yleisiä turvamääräyksiä. Annetut tiedot eivät voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutuksessa ja käytännön työssä.

• Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitä uhkaavista vaaroista

• Kone on pidettävä puhtaana. Kylttien ja tarrojen on oltava täysin luettavissa.

Käytä aina tervettä järkeä

On mahdotonta käsitellä kaikki tilanteet, joihin voit joutua. Ole aina varovainen ja käytä tervettä järkeä. Jos joudut tilanteeseen, jossa tunnet itsesi epävarmaksi, sinun on lopetettava työskentely ja kysyttävä neuvoa asiantuntijalta. Käänny myyjäliikkeen, huoltoliikkeen tai kokeneen käyttäjän puoleen. Älä ryhdy mihinkään tehtävään, jonka suhteen tunnet itsesi epävarmaksi!

VAROITUS! Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Älä koskaan anna lasten tai sellaisten henkilöiden, joille ei ole annettu koneen käyttökoulutusta, käyttää tai huoltaa sitä.

Konetta ei pidä antaa käyttöön henkilöille, joiden fyysiset tai psyykkiset taidot ovat heikentyneet, eikä henkilöille, jotka eivät terveyssyistä sovi koneen käyttäjiksi, ilman heidän turvallisuudestaan vastaavan henkilön valvontaa.

Älä koskaan anna kenenkään käyttää konetta varmistamatta ensin, että käyttäjä on ymmärtänyt käyttöohjeen sisällön.

Älä koskaan käytä konetta, jos olet väsynyt tai nauttinut alkoholia, tai käytät lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

VAROITUS! Hyväksymättömien muutosten ja/tai tarvikkeiden käyttö voi aiheuttaa käyttäjän tai muiden vakavan loukkaantumisen tai kuoleman. Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa.

Älä tee tähän koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäistä rakennetta, äläkä käytä sitä, mikäli epäilet jonkun muun muuttaneen konetta.

Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huoltoohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi.

Käytä aina alkuperäisiä varaosia.

Page 41

KÄYTTÖ

Finnish – 41

Työalueen turvallisuus

• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.

• Terälaitteeseen osuvat esineet voivat lentää sivuun ja aiheuttaa vahinkoa ihmisille ja esineille. Pidä ihmiset ja eläimet riittävän kaukana.

• Älä koskaan käytä konetta huonolla säällä esimerkiksi sumussa, sateessa, kosteissa tai märissä olosuhteissa, kovassa tuulessa, ankarassa pakkasessa, ukkosella jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan.

• Tarkkaile ympäristöäsi varmistaaksesi, ettei mikään pääse vaikuttamaan koneen hallintaan.

• Varo juuria, kiviä, oksia, kuoppia, ojia jne. Korkea ruoho voi peittää alleen esteitä.

• Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä. Ruohonleikkuria ei saa käyttää alueella, jonka kaltevuus on suurempi kuin 15 astetta.

• Kaltevassa maastossa on kulku-urat tehtävä kohtisuoraan rinteeseen nähden. Rinnettä on paljon helpompi raivata poikkisuuntaan kuin ylhäältä alas.

• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka voivat peittää näkökenttäsi.

Työturvallisuus

• Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Kaikki muu käyttö on kiellettyä.

• Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

• Älä käynnistä ruohonleikkuria, elleivät terä ja kaikki kotelot ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja.

• Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen. Käyrä akseli aiheuttaa epätasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, että terä irtoaa.

• Jarrukahva ei saa koskaan olla pysyvästi kiinnitettynä kahvaan, kun kone on käynnissä.

• Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin.

• Ole itse aina koneen takana. Pidä kaikki renkaat maassa ja molemmat kätesi kahvalla ruohoa leikatessasi. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

• Älä kallista konetta moottorin käydessä.

• Ole erityisen varovainen vetäessäsi konetta itseäsi kohti työn aikana.

• Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Älä leikkaa ruohoa takaperin kävellen.

• Moottori tulee sammuttaa, kun se siirretään sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakäytävät, kivetys, sora, asfaltti jne.

• Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä.

• Sammuta moottori, ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.

• Älä koskaan jätä konetta ilman valvontaa moottorin käydessä. Sammuta moottori. Varmista, että terälaite on lakannut pyörimästä.

• Jos terälaite osuu johonkin vieraaseen esineeseen, tai jos kone alkaa täristä, pysäytä kone. Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot.

Trimmauksen perustekniikka

• Leikkaa optimaalisten tulosten saamiseksi aina terävällä terällä. Tylsä terä leikkaa epätasaisesti, ja ruohosta tulee keltaista leikatun pinnan kohdalta.

• Älä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruoho on hyvin pitkää, aja hitaasti ja leikkaa tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tulisi raitoja.

Kuljetus ja säilytys

• Kiinnitä laite kuljetuksen ajaksi välttääksesi kuljetusvauriot ja tapaturmat.

• Säilytä varustusta lukittavassa tilassa, jotta lapset ja asiattomat henkilöt eivät pääse siihen käsiksi.

• Säilytä konetta ja siihen kuuluvia välineitä kuivassa ja pakkasta kestävässä paikassa.

• Katso ohjeet polttoaineen kuljetukseen ja säilytykseen kohdasta "Polttoaineen käsittely".

Page 42

KÄYTTÖ

42 – Finnish

Käynnistys ja pysäytys

Ennen käynnistystä

• Varmista, ettei työalueella ole asiaankuulumattomia.

• Suorita päivittäiset toimenpiteet. Katso ohjeet jaksosta "Kunnossapito".

• Varmista, että sytytyskaapeli on hyvin kiinni sytytystulpassa.

Käynnistys

Manuaalinen käynnistys (LC 146S, LC 146SP, LC 351V)

Mallissa LC 146SP on manuaalinen rikastin (kaasuttimen kalvo). Kun ruohonleikkuri käynnistetään ensimmäisen kerran, paina polttoainepumppua viisi kertaa. Sen jälkeen polttoainepumppua tulee painaa kolme kertaa kylmän koneen käynnistyksessä.

• Moottorijarrusanka on painettava kahvaa vasten, kun moottori käynnistetään.

• Ole itse koneen takana.

• Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat). Käynnistä moottori vetämällä voimakkaasti. Älä koskaan kiedo käynnistysnarua kätesi ympärille.

Sähkökäynnistys (LC 146SPE) LC 146SPE-mallissa on sähkökäynnistys. Paina

sähkökäynnistyspainiketta, kunnes moottori käynnistyy. Moottorijarrusanka on painettava kahvaa vasten, kun moottori käynnistetään.

Veto

• Käynnistä veto painamalla käyttövipua sisään kahvaa kohti.

• Ennen kuin vedät konetta itseäsi kohti, vapauta koneen veto ja työnnä konetta eteenpäin noin 10 senttimetriä.

Pysäytys

• Moottori pysähtyy, kun moottorijarrusanka vapautetaan.

VAROITUS! Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

Page 43

KUNNOSSAPITO

Finnish – 43

Yleistä

• Käytä aina alkuperäisiä varaosia.

Huoltokaavio

Huoltokaaviosta näet, mitkä koneen osat vaativat huoltoa ja millaisin välein huolto on tehtävä. Välit lasketaan koneen päivittäisen käytön perusteella, ja ne voivat vaihdella käyttötiheyden mukaan.

*Katso ohjeet kohdasta "Koneen turvalaitteet".

Yleinen tarkastus

• Tarkasta, että ruuvit ja mutterit ovat kireällä.

Ulkoinen puhdistus

• Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.

• Älä käytä koneen puhdistamiseen painepesuria.

• Älä koskaan suihkuta vettä suoraan koneen päälle.

• Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynnistysnaru.

• Kun puhdistat konetta leikkuukuomun alta, käännä kone siten, että sytytystulppa osoittaa ylöspäin. Tyhjennä polttoainesäiliö.

Öljymäärä

Kun tarkastat öljymäärää, on ruohonleikkurin seisottava tasaisella alustalla. Tarkasta öljymäärä öljyntäyttökorkin mittatikulla.

• Poista öljysäiliön korkki ja pyyhi mittatikku puhtaaksi.

• Työnnä mittatikku takaisin säiliöön.

• Jos öljymäärä on vähäinen, täytä moottoriöljyä öljytikun ylätasoon asti.

VAROITUS! Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Laajemmat toimet on jätettävä valtuutetun huoltoliikkeen tehtäväksi.

Tarkastus- ja/tai huoltotöiden aikana moottorin on oltava sammutettuna. Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon.

HUOM! Varmista konetta kallistettaessa, että ilmansuodatin on aina korkeimmassa kohdassa.

Ennen käynnistystä

Viikoittaiset toimenpiteet

Kuukausittaise t toimenpiteet

Yleinen tarkastus Sytytystulppa Ilmansuodatin

Ulkoinen puhdistus

Äänenvaimenn in*

Polttoainejärjest

elmä Öljymäärä Terälaite Leikkuukotelo* Kytkentävaijerin

säätäminen Moottorijarrusanka

Page 44

KUNNOSSAPITO

44 – Finnish

Terälaite

• Tarkasta terälaite vaurioiden ja halkeamien varalta. Vaurioitunut terälaite on aina vaihdettava.

• Huolehdi, että terä ovat aina hyvin hiottu ja oikein tasapainotettu.

Terien vaihtaminen

Irrotus

• Irrota terän kiinnityspultti.

• Irrota vanha terä. Varmista, ettei terän kannatin ole vaurioitunut. Tarkasta myös, että teräpultti on ehjä ja että moottorin akseli ei ole käyrä.

Asennus

• Terä on kiinnitettävä siten, että taitetut päät osoittavat ylös suojusta kohti.

• Varmista, että leikkuri asettuu oikein runkoputken keskelle.

• Asenna aluslevy ja kiristä pultti huolellisesti. Pultti tulee kiristää momentilla 45-60 Nm.

• Pyöritä terää käsin ja varmista, että se pyörii vapaasti.

• Koekäytä konetta.

HUOM! Terät on tasapainotettava teroittamisen jälkeen. Terien tasapainotus, vaihto tai teroitus on jätettävä huoltoliikkeen tehtäväksi.

Jos terät vaurioituvat ajettaessa jonkin esineen päälle, terät on vaihdettava. Anna huoltoliikkeen päättää, voiko teriä teroittaa vai pitääkö ne vaihtaa.

VAROITUS! Käytä aina tukevia käsineitä leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terät ovat hyvin teräviä ja viiltovammoja voi syntyä hyvin helposti.

TÄRKEÄÄ! Ole aina varovainen ja käytä tervettä järkeä. Vältä

tilanteita, joihin et pidä itseäsi riittävän pätevänä. Jos näiden ohjeiden lukemisen jälkeen tunnet itsesi edelleen epävarmaksi menettelytavan suhteen, kysy asiantuntijan neuvoa ennen kuin jatkat. Ota yhteys valtuutettuun huoltoliikkeeseen.

Ajoleikkurissa on aina käytettävä alkuperäisiä varaosia. Katso lisätietoja kohdasta Tekniset tiedot.

Page 45

KUNNOSSAPITO

Finnish – 45

Sytytystulppa

• Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta sytytystulppa ennen muihin toimenpiteisiin ryhtymistä.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,5 mm. Vaihda tarvittaessa.

Kytkentävaijerin säätäminen

• Säädä hieman johtoa säätöruuvin avulla.

• Jos hienosäätö ei riitä, säädä kytkinjohtoa enemmän.

• Säädä kytkinjohtoa enemmän kiinnittämällä se kytkintankoon eri kiinnittimillä. Säädä sitten hieman johtoa.

Ilmansuodatin

• Irrota ilmansuodattimen kotelo ja poista suodatin.

• Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin.

Vaurioitunut

ilmansuodatin on aina vaihdettava.

• Varmista asennuksessa, että ilmansuodatin kiinnittyy tiiviisti suodattimen pitimeen.

Puhdista paperisuodatin.

• Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältää petrolia, esim. fotogeeniä, tai paineilmaa suodattimen puhdistukseen.

Vaahtomuovisuodattimen puhdistus

• Poista vaahtomuovisuodatin. Pese suodatin huolellisesti haaleassa saippuavesiliuoksessa. Huuhtele suodatin puhdistuksen jälkeen huolellisesti puhtaassa vedessä. Purista ja anna suodattimen kuivua. HUOM! Liian korkeapaineinen paineilma voi vahingoittaa vaahtomuovia. Puhdistuksen jälkeen on suodatin öljyttävä moottoriöljyllä. Pyyhi ylimääräinen öljy pois painamalla puhdasta liinaa suodatinta vasten.

Öljynvaihto

• Tyhjennä polttoainesäiliö.

• Kierrä öljyntäyttökorkki irti.

• Aseta koneen alle sopiva astia öljyn keräämiseksi talteen.

• Poista öljy kallistamalla moottoria niin, että öljy valuu pois täyttöputken kautta. Varmista konetta kallistettaessa, että ilmansuodatin on aina korkeimmassa kohdassa. Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen moottoriöljyn voi toimittaa.

• Lisää uutta, hyvälaatuista öljyä. Katso ohjeita kappaleesta "Tekniset tiedot".

Polttoainejärjestelmä

• Tarkasta, että säiliön korkki ja sen tiiviste ovat ehjät.

• Tarkista polttoaineletku.

HUOMAUTUS! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin.

Page 46

46 – Finnish

TEKNISET TIEDOT

Tekniset tiedot

Huom. 1: Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Lopulliseen koneeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista.

Huom. 2: Melupäästö ympäristöön äänentehona (LWA) EY-direktiivin 2000/14/EG mukaisesti mitattuna. Huom. 3: Äänenpainetaso standardin ISO 5395 mukaan. Ilmoitetuilla tiedoilla äänenpainetasosta tyypillinen tilastollinen

hajonta (vakiopoikkeama) on 1,2 dB (A). Huom. 4: Tärinätaso standardin ISO 5395 mukaan. Ilmoitetuilla tiedoilla tärinätasosta tyypillinen tilastollinen hajonta

(vakiopoikkeama) on 0,2 m/s

*Käytä vähintään laatuluokituksen SF, SG, SH tai SJ moottoriöljyä. Tarkista viskositeetti moottorin valmistajan käyttöoppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpötilan perusteella.

LC 146S LC 146SP LC 146SPE LC 351V

Moottori

Moottorivalmistaja

Briggs & Stratton

Sylinteritilavuus, cm

140 190 190 161 Kierrrosluku, rpm 2900 2900 2900 2900 Moottorin nimellisteho, kW (ks. huom. 1) 2,1 2,5 2,6 2,6

Sytytysjärjestelmä

Sytytystulppa NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK - BPR6ES Kärkiväli, mm 0,5 0,5 0,5 0,5

Polttoaine-/voitelujärjestelmä

Polttoainesäiliön tilavuus, litraa 0,8 0,9 0,9 1,0

*Moottoriöljy

SAE 30/SAE

10W-30

SAE 30/SAE 10W-30

Paino

Kone tankit tyhjinä, kg 31,5 30,0 35,4 41,7

Melupäästöt (ks. huom. 2)

Äänentehotaso, mitattu dB(A) 94 95 95 96 Äänentehotaso, taattu LWA dB(A) 95 95 95 98

Äänitasot (ks. huom. 3)

Äänenpainetaso käyttäjän korvan tasalla, dB(A)

80 80 80 82

Tärinätasot, a

hveq

(ks. huom. 4)

Kahva, m/s

5,0 5,0 5,0 5,0

Leikkuujärjestelmä

Leikkuukorkeus, mm 30-90 30-90 30-90 28-75 Leikkuuleveys, cm 46 46 46 51 Terä Combi Combi Combi Combi Osanumero 5811889-10 5811889-10 5811889-10 5041133-10 Kerääjän tilavuus, litraa 55 50 50 60

Page 47

SYMBOLFORKLARING

Norwegian – 47

Symbolforklaring

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.

Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Se opp for gjenstander som slynges ut og rikosjetterer.

Advarsel om roterende kniv. Pass på hender og føtter.

Advarsel: Roterende deler. Hold hender og føtter unna.

Dette produktet er i overensstemmelse med gjeldende CE-direktiv.

Støyutslipp til omgivelsene ifølge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.

Bruk aldri maskinen innendørs eller i rom uten ventilasjon. Avgassene inneholder karbonmonoksid, en giftig og livsfarlig gass uten lukt.

Eksplosjonsfare

Fyll aldri brennstoff med motoren i gang.

Svært varm overﬂate.

Kopling

Kjørehåndtak - deaktivert

Kjørehåndtak - aktivert

Drive fremover

Motor

Motorbremsebøyle - deaktivert

Motorbremsebøyle - aktivert

Forklaring av advarselsmerker

Advarslene er delt inn i tre nivåer.

ADVARSEL!

VIGTIG!

OBS!

ADVARSEL! Brukes hvis det er fare for alvorlig skade eller dødsfall for brukeren eller skade på omgivelsene hvis instruksjonene i håndboken ikke følges.

VIGTIG! Brukes hvis det er fare for skade på brukeren eller omgivelsene hvis instruksjonene i håndboken ikke følges.

OBS! Brukes hvis det er fare for skade på gjenstander eller maskinen hvis instruksjonene i håndboken ikke følges.

Page 48

PRESENTASJON

48 – Norwegian

Innhold Kjære kunde

Gratulerer med ditt valg om å kjøpe et Husqvarnaprodukt! Husqvarna har aner som går tilbake til 1689, da kong Karl XI ﬁkk oppført en fabrikk ved kanten av Huskvarnaelven for produksjon av musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benyttet til å produsere vannkraft og på den måten utgjorde et vannkraftverk. I de mer enn 300 år Husqvarna-fabrikken har eksistert er det blitt produsert utallige produkter, alt fra vedovner til moderne kjøkkenmaskiner, symaskiner, sykler, motorsykler m.m. I 1956 ble den første motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er på dette området Husqvarna arbeider i dag.

Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som høyeste prioritet. Forretningsidéen er å utvikle, produsere og markedsføre produkter til skogs- og hagebruk samt bygg- og anleggsindustrien. Husqvarnas mål er også å være i forkant når det gjelder ergonomi, brukervennlighet, sikkerhet og miljøtenkning, og det er derfor det er utviklet en rekke ﬁnesser for å forbedre produktene på disse områdene.

Vi er overbevist om at du vil sette pris på vårt produkts kvalitet og yteevne i lang tid fremover. Et kjøp av et av våre produkter gir deg tilgang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjøpt hos en av våre autoriserte forhandlere, så spør dem etter nærmeste serviceverksted.

Vi håper du vil bli fornøyd med maskinen din og at den vil være din følgesvenn i lang tid fremover. Husk at denne bruksanvisningen er et verdipapir. Ved å følge dens innhold (bruk, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og også øke dens bruktverdi. Sørg for å overlate bruksanvisningen til den nye eieren hvis du selger maskinen din.

Takk for at du bruker et Husqvarna-produkt! Husqvarna AB arbeider løpende med å videreutvikle sine

produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

SYMBOLFORKLARING

Symbolforklaring ................................................... 47

Forklaring av advarselsmerker .............................. 47

PRESENTASJON

Innhold .................................................................. 48

Kjære kunde ......................................................... 48

PRESENTASJON

Hva er hva på gressklipperen? ............................. 49

MASKINENS SIKKERHETSUTSTYR

Generelt ................................................................ 50

MONTERING OG JUSTERINGER

Generelt ................................................................ 51

Håndtak ............................................................... 51

Klippehøyde .......................................................... 51

Oppsamler ............................................................ 52

Finhakkesett ......................................................... 52

Påfylling av olje ..................................................... 52

BRENNSTOFFHÅNDTERING

Generelt ................................................................ 53

Brennstoff ............................................................. 53

Fylling av brennstoff .............................................. 53

Transport og oppbevaring ..................................... 53

BATTERIHÅNDTERING

Batteri ................................................................... 54

Transport og oppbevaring ..................................... 54

Kassering av batteri, batterilader og maskin ........ 54

BETJENING

Personlig verneutstyr ............................................ 55

Generelle sikkerhetsinstruksjoner ......................... 55

Grunnleggende arbeidsteknikk ............................. 56

Transport og oppbevaring ..................................... 56

Start og stopp ....................................................... 57

VEDLIKEHOLD

Generelt ................................................................ 58

Vedlikeholdsskjema .............................................. 58

Generell inspeksjon .............................................. 58

Tennplugg ............................................................. 60

Justering av koplingsvaier. .................................... 60

Luftﬁlter ................................................................. 60

Oljeskift ................................................................. 60

Drivstoffsystem ..................................................... 60

TEKNISKE DATA

Tekniske data ........................................................ 61

Page 49

Norwegian – 49

PRESENTASJON

Hva er hva på gressklipperen?

LC 146SPE

LC 146S LC 146SP

LC 351V

1 Motorbremsebøyle 2 Kjørehåndtak 3 Starthåndtak 4 Oppsamler 5 Håndtak, håndtakets høyde 6 Klippehøydehendel 7 Peilepinne/oljepåfylling 8 Lyddemper 9 Tennplugg 10 Luftﬁlter

11 Klippedeksel 12 Vanntilkopling 13 Brenselpåfylling 14 Kniv 15 Fjærskive 16 Knivbolt 17 Primermembran (LC 146SP) 18 Tenningsnøkkel (LC 146SPE) 19 Batteriladere (LC 146SPE) 20 Bruksanvisning

Page 50

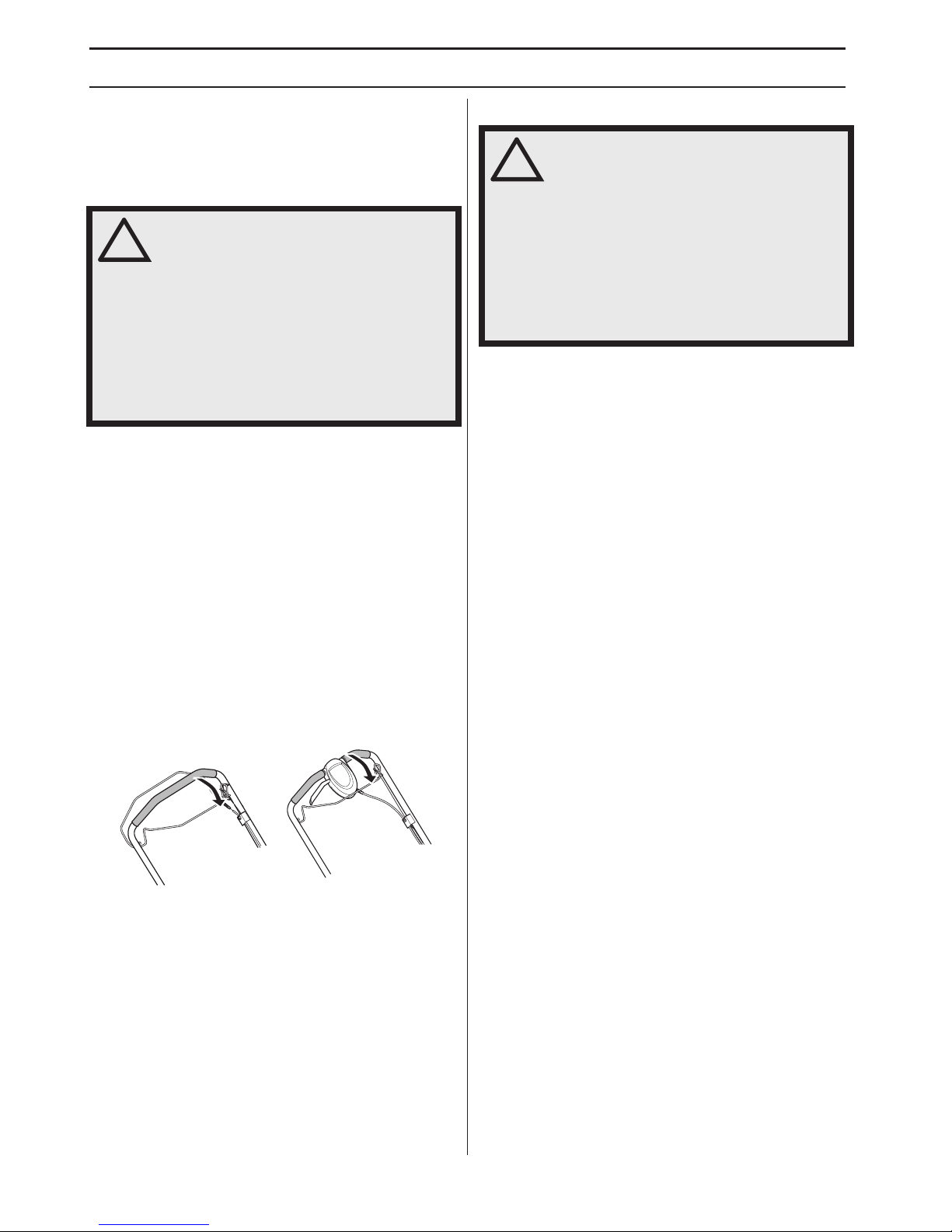

MASKINENS SIKKERHETSUTSTYR

50 – Norwegian

Generelt

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer.

Klippedeksel

• Klippedekselet er konstruert for å redusere vibrasjoner og for å reusere risikoen for kuttskader.

Kontroll av klippedeksel

• Kontroller at klippedekselet er helt og uten synlige defekter, f.eks. materialsprekker.

Motorbremsebøyle

• Motorbremsen er konstruert for å stanse motoren. Når grepet om motorbremsebøylen slippes, skal motoren stanse.

Kontrollere motorbremsehåndtaket

Gi full gass og slipp deretter bremsebøylen. Motorbremsen skal alltid være justert slik at motoren stanser innen 3 sekunder.

Lyddemper

• Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren.

Kontroll av lyddemper

• Kontroller regelmessig at lyddemperen er hel og at den sitter ordentlig fast.

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

Modiﬁser aldri denne maskinen slik at den ikke lenger stemmer overens med originalutførelsen, og bruk den ikke hvis den synes å ha blitt modiﬁsert av andre. Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

ADVARSEL! Bruk aldri en maskin uten lyddemper eller med defekt lyddemper. En defekt lyddemper kan øke lydnivået og brannfaren betraktelig. Ha verktøy for brannslokking tilgjengelig.

Lyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering nær brannfarlige stoffer og/ eller gasser.

Page 51

MONTERING OG JUSTERINGER

Norwegian – 51

Generelt

Håndtak

Montering

Topphåndtak

Plasser håndtakets rørformede konstruksjon direkte ovenfor den nedre delen på håndtaket. Trekk til knottene.

Bruk de medfølgende remmene til å feste kablene til håndtaket. Ikke strekk kablene for langt når du monterer.

Inställningar

Håndtakets høyde

• Løsne de nedre knottene.

• Juster høyden. Trekk til knottene.

Klippehøyde

Flytt spaken bakover for høy klippehøyde, og forover for lavere klippehøyde.

LC 146SP har 3 kontroller. Still inn alle tre innstillingspunkter i samme høyde.

VIGTIG! Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

MERKNAD! Ikke still klippehøyden for lavt, da det er risiko for at knivene tar i bakken ved ujevnheter.

Page 52

MONTERING OG JUSTERINGER

52 – Norwegian

Oppsamler

• Monter oppsamleren, og sikre rammen ved å bruke hurtigklips.

• Fest krokene i de øvre krokene i chassiset.

• Monter bunnen av oppsamleren i utkaståpningen.

LC 146S

En stoffoppsamler er inkludert i LC 146S.

• Sett rammen inn i stoffoppsamleren.

• Oppsamlerens håndtak på rammen må plasseres over oppsamlingsposen.

• Fest rammen ved hjelp av hurtigklemmer.

• Fest krokene i de øvre krokene i chassiset. Monter bunnen av oppsamleren i utkaståpningen.

Finhakkesett

• Hev utkastvernet for å montere/demontere ﬁnfordelingspluggen.

Hekt fjæren i rammen.

Påfylling av olje

• Oljetanken er tom ved levering. Fyll på olje sakte. Se anvisninger under overskriften Vedlikehold. Motoroljen skal skiftes første gang etter 5 timers kjøretid.

Page 53

BRENNSTOFFHÅNDTERING

Norwegian – 53

Generelt

Brennstoff

Bensin

• Bruk blyfri eller blyholdig kvalitetsbensin.

• Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppstå såkalt banking. Dette medfører økt motortemperatur, som kan resultere i alvorlige motorhavarier.

• Der miljøtilpasset bensin, såkalt alkylatbensin, er tilgjengelig, skal slik brukes.

Motorolje

• Motoroljen skal skiftes første gang etter 5 timers kjøretid. Anbefalte oljetyper er angitt under Tekniske data. Bruk aldri olje ment for totaktsmotorer.

Fylling av brennstoff

Start aldri maskinen:

• Hvis du har sølt brennstoff eller motorolje på maskinen. Tørk opp alt søl og la bensinrestene fordampe.

• Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.

• Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstofﬂedninger.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strømbrytere, eller varmekjeler.

• Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet.

Langtids oppbevaring

• Ved lengre tids oppbevaring av maskinen skal brennstofftanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overﬂødig brennstoff.

ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning.

Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innånding og hudkontakt. Vær derfor forsiktig ved håndtering av bensin og sørg for god ventilasjon ved bensinhåndtering.

Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!

Det må ikke røykes og heller ikke plasseres varme gjenstander i nærheten av brennstoffet.

MERKNAD! Maskinen er utstyrt med en ﬁretaktsmotor. Påse at det alltid er tilstrekkelig med olje i oljetanken.

MERKNAD! Kontroller oljenivået før gressklipperen startes. For lavt oljenivå kan forårsake akvorlige motorskader. Se anvisningene i delen "Vedlikehold".

ADVARSEL! Stans motoren og la den avkjöles noen minutter för brennstoff fylles på.

Bruk alltid en bensinkanne for å unngå søl.

Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.

Tørk rent rundt tanklokket.

Trekk tanklokket godt til etter bruk. Uaktsomhet kan føre til brann.

Flytt maskinen minst 3 m fra tankingsstedet før du starter den.

Page 54

BATTERIHÅNDTERING

54 – Norwegian

Batteri (LC 146SPE)

Generelt

Batteriet må lades før første gangs bruk. Kontroller regelmessig at batteriladeren og batteriet er intakt.

Husk at:

• Lad batteriet med den medfølgende laderen.

• Laderen må være tilkoblet en jordet stikkontakt.

• La batteriet lades i maks. 24 timer.

• Batteriet må ikke lades i direkte sollys.

• Batteriet må ikke lades ved temperaturer under +5 °C.

• Maskinen må lades på et tørt og godt ventilert sted der den er beskyttet mot vann, fuktighet, olje og fett.

• Maskinen må aldri lades i nærheten av brannfarlige stoffer eller gasser.

Lade batteriet

• Koble batteriladeren til den spenningen og frekvensen som er angitt på spesiﬁkasjonsplaten.

• Sett støpselet i stikkontakten.

• Åpne dekselet på den elektriske starteren

• Koble til batteriladeren og la batteriet lades i maks. 24 timer.

• Trekk ut støpselet. Rykk aldri i strømkabelen for å koble den fra stikkontakten.

Transport og oppbevaring

• Spesiﬁkke krav for innpakking og merking må overholdes for kommersiell transport av f.eks. tredjeparter, fraktleverandører.

• Ved klargjøring av produktet som skal sendes, må man rådføre seg med en ekspert på farlige materialer. Man må også overholde nasjonale forskrifter, som kan være mer detaljerte.

• Sett på vanlig teip eller maskeringsteip over åpne kontakter, og pakk inn batteriene slik at de ikke forﬂyttes rundt i pakken.

• Sikre maskinen under transport.

• Fjern alltid batteriet ved lagring og transport.

• Lagre batteriet og laderen på et tørt, fuktfritt og frostfritt sted.

• Batteriet må ikke lagres på steder der det kan forekomme statisk elektrisitet. Lagre aldri batteriet i en metallkasse.

• Lagre batteriet og batteriladeren i en temperatur mellom 5

°C og 45 °C, og aldri i direkte sollys.

• Lagre batteriladeren bare på et innelukket og tørt sted. Oppbevar utstyret i et låsbart rom slik at det er utilgjengelig for barn og uvedkommende.

• Påse at maskinen er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.

Kassering av batteri, batterilader og maskin

Symbolet på produktet eller dets emballasje indikerer at dette produktet ikke kan håndteres som husholdningsavfall. Det skal i stedet leveres til egnet gjenvinningsstasjon for gjenvinning av elektrisk og elektronisk utstyr.

Ved å sørge for at dette produktet tas hånd om på ordentlig måte, kan du hjelpe til å motvirke eventuelle negative konsekvenser for miljø og mennesker, som ellers kan forårsakes ved feilaktig avfallshåndtering av dette produktet. For mer detaljert informasjon om gjenvinning av dette produktet, kontakt din kommune, renovasjonsservice eller butikken der du kjøpte produktet.

ADVARSEL! Fare for elektrisk støt og kortslutning. Bruk en godkjent og intakt stikkontakt. Kontroller at kabelen er uskadet. Skift kabelen hvis den ser ut til å være skadet på noen måte.

Page 55

BETJENING

Norwegian – 55

Personlig verneutstyr

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.

Bruk alltid:

• Bruk øreklokker hvis støynivået overskrider 85 dB.

• Sklisikre og solide støvler eller skor.

• Kraftige langbukser. Ikke bruk kortbukser eller sandaler, og gå ikke barbent.

• Hansker skal brukes ved behov, f.eks. ved montering, inspeksjon eller rengjøring av skjæreutstyr.

Generelle sikkerhetsinstruksjoner

Dette avsnittet beskriver grunnleggende sikkerhetsanvisninger for bruk av maskinen. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og praktisk erfaring.

• Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

• Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom.

• Maskinen må holdes ren. Skilter og merker må være fullt lesbare.

Bruk alltid sunn fornuft

Det er umulig å dekke alle tenkelige situasjoner som kan forekomme. Vær alltid forsiktig og bruk sunn fornuft. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Kontakt forhandleren, serviceverkstedet eller en erfaren bruker. Unngå all bruk som du ikke føler deg tilstrekkelig kvaliﬁsert til!

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.

La aldri barn eller andre personer som ikke har opplæring i bruk av maskinen bruke eller vedlikeholde den.

Maskinen må ikke brukes av personer med nedsatt fysisk eller mental kapasitet, eller personer som av helseårsaker ikke er i stand til å betjene maskinen, uten tilsyn av en person som er ansvarlig for sikkerheten.

La aldri noen annen bruke maskinen før du har forsikret deg om at de har forstått innholdet i bruksanvisningen.

Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

ADVARSEL! Uautoriserte endringer og/ eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse.

Modiﬁser aldri denne maskinen slik at den ikke lenger stemmer overens med originalutførelsen, og bruk den ikke hvis den synes å ha blitt modiﬁsert av andre.

Bruk aldri en maskin som det er noe galt med. Følg vedlikeholds-, kontroll- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholdsog servicetiltak må utføres av erfarne og kvaliﬁserte spesialister.

Bruk alltid originalt tilleggsutstyr.

Page 56

BETJENING

56 – Norwegian

Sikkerhet i arbeidsområdet

• Før klipping påbegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen.

• Gjenstander som slår mot klippeutstyret kan bli kastet ut og forårsake skade på personer eller gjenstander. Hold god avstand til personer og dyr.

• Bruk aldri maskinen i dårlig vær, for eksempel i tåke, regn, fuktig eller vått miljø, sterk vind, sterk kulde, ved fare for lyn osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.

• Hold øye med omgivelsene for å sikre at ingenting kan påvirke kontrollen over maskinen.

• Vær oppmerksom på røtter, stein, kvister, fordypninger, grøfter osv. Høyt gress kan skjule hindringer.

• Det kan være farlig å klippe gress i skråninger. Ikke bruk gressklipperen i svært bratte skråninger. Gressklipperen bør ikke brukes i større helling enn 15 grader.

• I skrånende terreng bør man gå vinkelrett på hellingen. Det er mye lettere å gå på tvers i en skråning enn opp og ned.

• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

• En gressklipper er bare konstruert for klipping av gressplener. Ingen annen bruk er tillatt.

• Bruk personlig verneutstyr. Se anvisninger under overskriften ”Personlig verneutstyr”.

• Ikke start gressklipperen uten at kniv og samtlige deksler er montert. Ellers kan kniven løsne og forårsake personskade.

• Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd. En bøyd aksel gir ubalanse og kraftige vibrasjoner, hvilket medfører stor risiko for at kniven løsner.

• Bremsebøylen må aldri være permanent forankret i håndtaket når maskinen er i gang.

• Plasser gressklipperen på et stabilt, plant underlag og start den. Påse at kniven ikke kan komme i kontakt med bakken eller andre gjenstander.

• Plasser deg alltid bak maskinen. La alle hjulene berøre bakken og hold begge hender på håndtaket mens du klipper. Hold hender og føtter borte fra de roterende knivene.

• Unngå å vippe maskinen opp mens motoren er i gang.

• Vær spesielt oppmerksom når du trekker maskinen mot deg mens du arbeider.

• Løft aldri opp gressklipperen eller bør den når motoren er startet. Hvis du må løfte gressklipperen,

stans først motoren og fjern tenningskabelen fra tennpluggen.

• Unngå å gå bakover mens du klipper plenen.

• Motoren skal slås av ved forﬂytting over terreng som ikke skal klippes. For eksempel grusgang, stein, singel, asfalt osv.

• Løp aldri med maskinen når den er i gang. Man skal alltid gå med gressklipperen.

• Slå av motoren før klippehøyden endres. Foreta aldri justeringer mens motoren er i gang.

• Forlat aldri maskinen uten tilsyn med motoren i gang. Stans motoren. Forsikre deg om at klippeutstyret har sluttet å rotere.

• Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, må maskinen stanses øyeblikkelig. Kople tennpluggkabelen fra tennpluggen. Kontroller at maskinen ikke er skadet. Reparer eventuelle skader.

Grunnleggende arbeidsteknikk

• Klipp alltid med godt slipte kniver for best mulig resultat. En sløv kniv gir ujevnt klipperesultat, og gresset blir gult i kuttﬂaten.

• Klipp aldri mer enn 1/3 av gressets lengde. Dette gjelder spesielt i tørkeperioder. Klipp først med stor klippehøyde. Kontroller deretter resultatet og senk til egnet høyde. Hvis gresset er ekstra langt, kjører man sakte og klipper eventuelt to ganger.

• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.

Transport og oppbevaring

• Sikre utstyret under transport for å unngå transportskade og ulykker.

• Oppbevar utstyret i et låsbart rom slik at det er utilgjengelig for barn og uvedkommende.

• Oppbevar maskinen og det tilhørende utstyret på et tørt og frostfritt sted.

• For transport og lagring av drivstoff, se delen "Håndtering av drivstoff".

Page 57

BETJENING

Norwegian – 57

Start og stopp

Før start

• Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.

• Utfør daglig vedlikehold. Se anvisningene i delen "Vedlikehold".

• Påse at tenningskabelen sitter ordentlig på tennpluggen.

Start

Manuell start (LC 146S, LC 146SP, LC 351V)

Modellen LC 146SP har manuell choke (primerblære). Trykk fem ganger på bensinpumpen dersom gressklipperen startes for første gang. Deretter skal man trykke tre ganger på bensinpumpen ved start av kald motor.

• Motorbremsebøylen må holdet mot håndtaket når motoren startes.

• Plasser deg bak maskinen.

• Ta tak i starthåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn). Trekk kraftig for å starte motoren. Surr aldri startlinen rundt hånden.

Elektrisk start (LC 146SPE) LC 146SPE har elektrisk start. Trykk på og hold nede den

elektroniske starteren til motoren starter. Motorbremsebøylen må holdet mot håndtaket når motoren startes.

Drift

• Skyv kjørehåndtaket inn mot håndtaket for å starte kjøringen.

• Før du trekker maskinen mot deg, løser du ut drivverket og skyver maskinen cirka 10

cm fremover.

Stopp

• Motoren stanses ved å slippe motorbremsebøylen.

ADVARSEL! Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Bruk personlig verneutstyr. Se anvisninger under overskriften ”Personlig verneutstyr”.

Page 58

VEDLIKEHOLD

58 – Norwegian

Generelt

• Bruk alltid originalt tilleggsutstyr.

Vedlikeholdsskjema

I vedlikeholdsskjemaet kan du se hvilke deler av maskinen som krever vedlikehold, og hvor ofte dette skal ﬁnne sted. Intervallene er beregnet ut fra daglig bruk av maskinen, og kan variere avhengig av bruksmengden.

*Se anvisninger i delen "Maskinens sikkerhetsutstyr".

Generell inspeksjon

• Kontroller at skruer og mutre er trukket til.

Utvendig rengjøring

• Børst gressklipperen ren for løv, gress og liknende.

• Maskinen må ikke rengjøres med høytrykksspyler.

• Spyl aldri vann direkte mot motoren.

• Rengjør startmotorens luftinntak. Kontroller startmotor og startsnor.

• Ved rengjøring under klippedekselet, snur du maskinen slik at tennpluggen vender opp. Tøm bensintanken.

Oljenivå

Når du kontrollerer oljenivået skal gressklipperen stå på et plant underlag. Kontroller oljenivået med peilepinnen på oljepåfyllingslokket.

• Fjern oljelokket og tørk av peilepinnen.

• Sett peilepinnen tilbake.

• Hvis oljenivået er lavt, må du fylle på motorolje opp til det øvre nivået på peilepinnen.

ADVARSEL! Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et serviceverksted.

Kontroll og/eller vedlikehold skal utføres med avslått motor. Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger.

OBS! Når maskinen er vippet, må du påse at luftﬁlteret alltid er plassert i høyeste stilling.

Før start

Ukentlig ettersyn

Månedlig ettersyn

Generell inspeksjon

Tennplugg Luftﬁlter

Utvendig rengjøring

Lyddemper* Drivstoffsystem

Oljenivå Skjæreutstyr Klippedeksel* Justering av

koplingsvaier. Motorbremsebøyle

Page 59

VEDLIKEHOLD

Norwegian – 59

Skjæreutstyr

• Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Skadet skjæreutstyr må alltid skiftes.

• Vær nøye med alltid å ha en godt slipt og korrekt balansert kniv.

Skifte knivene

Demontering

• Skru ut bolten som holder kniven.

• Fjern den gamle kniven. Kontroller at knivbraketten er uskadet. Kontroller også at knivbolten er hel og at motorakselen ikke er bøyd.

Montering

• Bladet må være montert med de vinklede endene vendt opp mot dekselet.

• Kontroller at klipperen sentreres riktig på akselen.

• Monter skiven og skru bolten ordentlig fast. Bolten skal trekkes til med et moment på 45-60 Nm.

• Trekk kniven rundt for hånd for å kontrollere at den roterer fritt.

• Prøvekjør maskinen.

OBS! Etter sliping av kniver bør disse balanseres. Balansering, skifting eller ﬁling av bladene må alltid utføres på et serviceverksted.

Ved påkjørsel mot hindringer som forårsaker havari bør skadde kniver byttes. La serviceverkstedet avgjøre om klippekniven kan slipes eller må skiftes ut.

ADVARSEL! Bruk alltid kraftige hansker ved service og vedlikehold av skjæreutstyret. Knivene er svært skarpe, og det kan svært lett oppstå kuttskader.

VIGTIG! Vær alltid forsiktig og bruk sunn fornuft. Unngå

situasjoner du ikke synes du er tilstrekkelig kvaliﬁsert for. Hvis du fremdeles føler deg usikker på fremgangsmåten etter at du har lest disse instruksjonene, må du rådføre deg med en ekspert før du fortsetter. Kontakt et autorisert serviceverksted.

Bruk alltid originale reservedeler. Du ﬁnner mer informasjon i delen "Tekniske data".

Page 60

VEDLIKEHOLD

60 – Norwegian

Tennplugg

• Hvis maskinens effekt er for lav, hvis den er vanskelig å starte eller hvis tomgangen er ujevn: kontroller alltid tennpluggen først før andre tiltak iverksettes.

• Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,5 mm. Skift om nødvendig.

Justering av koplingsvaier.

• Finjuster vaieren med justeringsskruen.

• Grovjuster clutchvaieren hvis ﬁnjusteringen ikke strekker til.

• Grovjuster clutchvaieren ved å feste den til de forskjellige beslagene på clutchstangen. Finjuster deretter vaieren.

Luftﬁlter

• Demonter luftﬁlterdekselet og ta ut ﬁlteret.

• Et ﬁlter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom.

skadet luftﬁlter må alltid skiftes.

• Påse ved montering at luftﬁlteret lukker helt tett mot ﬁlterholderen.

Rengjør papirﬁlteret

• Rengjør ﬁlteret ved å banke det mot et plant underlag. Bruk aldri løsemiddel med petroleum, f.eks. paraﬁn, eller trykkluft for å rengjøre ﬁlteret.

Rengjøring av skumplastﬁlter

• Fjern skumplastﬁlteret. Vask ﬁlteret grundig i lunkent såpevann. Etter rengjøring skylles ﬁlteret grundig i rent vann. Klem ut og la ﬁlteret tørke. OBS! Trykkluft under for høyt trykk kan skade skumplasten. Etter rengjøring skal ﬁlteret oljes inn med motorolje. Tørk av overﬂødig olje ved å presse en ren klut mot ﬁlteret.

Oljeskift

• Tøm bensintanken.

• Skru av oljepåfyllingslokket.

• Bruk en egnet beholder til å samle opp oljen.

• Tapp ut oljen ved å helle motoren slik at oljen renner ut av påfyllingsrøret. Når maskinen er vippet, må du påse at luftﬁlteret alltid er plassert i høyeste stilling. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overﬂødig motorolje.

• Fyll på ny motorolje av god kvalitet. Se instruksjonene under "Tekniske data".

Drivstoffsystem

• Kontroller at tanklokket og dets tetning er uskadd.

• Kontroller drivstoffslangen. Skift om nødvendig.

MERKNAD! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder.

Page 61

Norwegian – 61

TEKNISKE DATA

Tekniske data

Merknad 1: Motorens angitte effekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for motormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien. Faktisk effekt for motor montert på den ferdige maskinen vil avhenge av driftshastighet, miljøbetingelser og andre verdier.

Merknad 2: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) ifølge EF-direktiv 2000/14/EC. Merknad 3: Lydtrykksnivå i henhold til ISO 5395. Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk

statistisk spredning (standard avvik) på 1,2 dB (A). Merknad 4: Vibrasjonsnivå i henhold til ISO 5395. Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk

spredning (standard avvik) på 1 m/s

*Bruk motorolje av kvaliteten SF, SG, SH, SJ eller høyere. Se viskositetstabellen i motorprodusentens håndbok, og velg viskositeten som er best egnet, basert på forventet utendørstemperatur.

LC 146S LC 146SP LC 146SPE LC 351V

Motor

Motorprodusent

Briggs & Stratton

Sylindervolum, cm

140 190 190 161 Turtall, rpm 2900 2900 2900 2900 Nominell motoreffekt kW (se merknad 1) 2,1 2,5 2,6 2,6

Tenningssystem

Tennplugg NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK - BPR6ES Elektrodeavstand, mm 0,5 0,5 0,5 0,5

Brennstoff-/smøresystem

Volum bensintank, liter 0,8 0,9 0,9 1,0

*Motorolje

SAE 30/SAE

10W-30

SAE 30/SAE 10W-30

Vekt

Maskin med tomme tanker, kg 31,5 30,0 35,4 41,7

Støyutslipp (se anm. 2)

Lydeffektnivå, mål dB(A) 94 95 95 96 Lydeffektnivå, garantert LWA dB(A) 95 95 95 98

Ljudnivåer (se anm. 3)

Lydtrykknivå ved brukerens øre, dB(A) 80 80 80 82

Vibrasjonsnivåer, a

hveq

(se anm. 4)

Håndtak, m/s

5,0 5,0 5,0 5,0

Klippesystem

Klippehøyde, mm 30-90 30-90 30-90 28-75 Klippebredde, cm 46 46 46 51 Kniv Combi Combi Combi Combi Delnummer 5811889-10 5811889-10 5811889-10 5041133-10 Oppsamlerkapasitet, liter 55 50 50 60

Page 62

KEY TO SYMBOLS

62 – English

Key to symbols

WARNING! The machine can be a dangerous tool if used incorrectly or carelessly, which can cause serious or fatal injury to the operator or others.

Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Keep people and animals well away from the working area.

Prevent unintentional starting by removing the ignition cable from the spark plug.

Watch out for thrown objects and ricochets.

Warning: rotating cutter. Keep hands and feet clear.

Warning: rotating parts. Keep hands and feet clear.

This product is in accordance with applicable EC directives.

Noise emission to the environment according to the European Community’s Directive. The machine’s emission is speciﬁed in the Technical data chapter and on the label.

Never use the machine indoors or in spaces lacking proper ventilation. Exhaust fumes contain carbon monoxide, an odourless, poisonous and highly dangerous gas.

Risk of explosion

Always shut off the engine before refuelling.

Hot surface.

Clutch

Propulsion bar - disengaged

Propulsion bar - engaged

Propel

Engine

Engine brake handle - disengaged

Engine brake handle - engaged

Explanation of warning levels

The warnings are graded in three levels.

WARNING!

IMPORTANT!

CAUTION!

WARNING! Used if there is a risk of serious injury or death for the operator or damage to the surroundings if the instructions in the manual are not followed.

IMPORTANT! Used if there is a risk of injury to the operator or damage to the surroundings if the instructions in the manual are not followed.

CAUTION! Used if there is a risk of damage to materials or the machine if the instructions in the manual are not followed.

Page 63

PRESENTATION

English – 63

Contents Dear Customer,

Congratulations on your choice to buy a Husqvarna product! Husqvarna is based on a tradition that dates back to 1689, when the Swedish King Karl XI ordered the construction of a factory on the banks of the Husqvarna River, for production of muskets. The location was logical, since water power was harnessed from the Huskvarna River to create the water-powered plant. During the more than 300 years in existence, the Husqvarna factory has produced a lot of different products, from wood stoves to modern kitchen appliances, sewing machines, bicycles, motorcycles etc. In 1956, the ﬁrst motor driven lawn mowers appeared, followed by chain saws in 1959, and it is within this area Husqvarna is working today.

Today Husqvarna is one of the leading manufacturers in the world of forest and garden products, with quality as our highest priority. The business concept is to develop, manufacture and market motor-driven products for forestry and gardening, as well as for the building and construction industry. Husqvarna

′s aim is also to be at the front edge for ergonomics, usability, security and environmental protection. That is the reason why we have developed many different features to add to our products within these areas.

We are convinced that you will appreciate with great satisfaction the quality and performance of our product for a very long time to come. The purchase of one of our products gives you access to professional help with repairs and service whenever this may be necessary. If the retailer who sells your machine is not one of our authorised dealers, ask for the address of your nearest service workshop.

It is our wish that you will be satisﬁed with your product and that it will be your companion for a long time. Think of this operator

′s manual as a valuable document. By following its content (usage, service, maintenance, etc), the life span and the second-hand value of the machine can be extended. If you sell this machine, make sure that the operator

′s manual is passed on to the buyer. Thank you for using a Husqvarna product. Husqvarna AB has a policy of continuous product

development and therefore reserves the right to modify the design and appearance of products without prior notice.

KEY TO SYMBOLS

Key to symbols ..................................................... 62

Explanation of warning levels ............................... 62

PRESENTATION

Contents ............................................................... 63

Dear Customer, .................................................... 63

PRESENTATION

What is what on the lawn mower? ........................ 64

MACHINE´S SAFETY EQUIPMENT

General ................................................................. 65

ASSEMBLING AND ADJUSTMENTS

General ................................................................. 66

Handle ................................................................. 66

Cutting height ....................................................... 66

Catcher ................................................................. 67

Mulcher insert ....................................................... 67

Filling with oil ........................................................ 67

FUEL HANDLING

General ................................................................. 68

Fuel ...................................................................... 68

Fueling .................................................................. 68

Transport and storage .......................................... 68

BATTERY HANDLING

Battery .................................................................. 69

Transport and storage .......................................... 69

Disposal of the battery, battery charger and

machine ................................................................

OPERATING

Personal protective equipment ............................. 70

General safety precautions ................................... 70

Basic working techniques ..................................... 71

Transport and storage .......................................... 71

Starting and stopping ........................................... 72

MAINTENANCE

General ................................................................. 73

Maintenance schedule ......................................... 73

General inspection ............................................... 73

Spark plug ............................................................ 75

Adjusting the clutch wire ...................................... 75

Air ﬁlter ................................................................. 75

Oil change ............................................................ 75

Fuel system .......................................................... 75

TECHNICAL DATA

Technical data ...................................................... 76

Page 64

64 – English

PRESENTATION

What is what on the lawn mower?

LC 146SPE

LC 146S LC 146SP

LC 351V

1 Engine brake handle 2 Propulsion bar 3 Starter handle 4 Catcher 5 Handle, handle height 6 Cutting height control 7 Dipstick/oil ﬁller 8 Mufﬂer 9 Spark plug 10 Air ﬁlter

11 Cutting cover 12 Water connector 13 Refuelling 14 Cutter 15 Spring washer 16 Cutter bolt 17 Primer diaphragm (LC 146SP) 18 Ignition key (LC 146SPE) 19 Battery charger (LC 146SPE) 20 Operator′s manual

Page 65

MACHINE´S SAFETY EQUIPMENT

English – 65

General

This section describes the machine´s safety equipment, its purpose, and how checks and maintenance should be carried out to ensure that it operates correctly.

Cutting cover

• The cutting cover is designed to reduce vibration and to reduce the risk of cuts.

Checking the cutting cover

• Make sure the cutting cover is not damaged and that there are no visible defects such as cracks.

Engine brake handle

• The engine brake is designed to stop the engine. When the grip on the engine brake handle is released the engine should stop.

Checking the engine brake handle

Apply full throttle and then release the brake handle. The engine brake should always be adjusted so that the engine stops within 3 seconds.

Mufﬂer

• The mufﬂer is designed to keep noise levels to a minimum and to direct exhaust fumes away from the user.

Inspecting the mufﬂer

• Check regularly that the mufﬂer is complete and secured correctly.

WARNING! Never use a machine that has faulty safety equipment! If your machine fails any checks contact your service agent to get it repaired.

Do not modify this product or use it if it appears to have been modiﬁed by others. Prevent unintentional starting by removing the ignition cable from the spark plug.

WARNING! Never use a machine without a mufﬂer, or with a faulty mufﬂer. A damaged mufﬂer may substantially increase the noise level and the ﬁre hazard. Keep ﬁre ﬁghting equipment handy.

The mufﬂer gets very hot during and after use. This also applies during idling. Be aware of the ﬁre hazard, especially when working near ﬂammable substances and/or vapours.

Page 66

ASSEMBLING AND ADJUSTMENTS

66 – English

General

Handle

Assembly

Top handle

Place the handlebar’s tubular construction in direct opposite to the lower part of the handlebar. Tighten the knobs properly.

Use enclosed straps to secure cables to the handle. Do not overstretch cables when mounting.

Settings

Handle height

• Loosen the lower knobs.

• Adjust the height. Tighten the knobs properly.

Cutting height

Move the lever to the back for higher cutting height and to the front for lower cutting height.

LC 146SP has 3 controls. Set the same height on all three control points.

IMPORTANT! Prevent unintentional starting by removing the ignition cable from the spark plug.

NOTICE! Do not set the cutting height too low as there is a risk that the cutters might hit ground with unevenness.

Page 67

ASSEMBLING AND ADJUSTMENTS

English – 67

Catcher

• Assemble the catcher and secure the frame by using the quick-action clips.

• Attach the hooks in the upper edge of the chassis.

• Fit the bagger bottom in the discharge hole.

LC 146S

A fabric collector is included with the LC 146S.

• Place the frame into the fabric collector.

• The collector’s handle situated on the frame must be placed over the collector bag.

• Secure the frame by using the quick-action clips.

• Attach the hooks in the upper edge of the chassis. Fit the bagger bottom in the discharge hole.

Mulcher insert

• Raise the discharge guard to mount / dismount the mulch plug.

Hook the spring in the frame.

Filling with oil

• The oil tank is empty at delivery. Fill the oil slowly. See instructions under the heading Maintenance. The engine oil should be changed the ﬁrst time after 5 hours running time.

Page 68

FUEL HANDLING

68 – English

General

Fuel

Petrol

• Use good quality unleaded or leaded petrol.

• The lowest octane recommended is 90 (RON). If you run the engine on a lower octane grade than 90 socalled knocking can occur. This gives rise to a high engine temperature, which can result in serious engine damage.

• Use low-emission petrol, also known as alkylate petrol, if it is available.

Engine oil

• The engine oil should be changed the ﬁrst time after 5 hours running time. Refer to Technical Data for recommendations on which oil type to use. Never use oil intended for two-stroke engines.

Fueling

Never start the machine:

• If you have spilled fuel or engine oil on the machine. Wipe off the spill and allow the remaining fuel to evaporate.

• If you have spilled fuel on yourself or your clothes, change your clothes. Wash any part of your body that has come in contact with fuel. Use soap and water.

• If the machine is leaking fuel. Check regularly for leaks from the fuel cap and fuel lines.

Transport and storage

• Store and transport the machine and fuel so that there is no risk of any leakage or fumes coming into contact with sparks or open ﬂames, for example, from electrical machinery, electric motors, electrical relays/ switches or boilers.

• When storing and transporting fuel always use approved containers intended for this purpose.

Long-term storage

• When storing the machine for long periods the fuel tank must be emptied. Contact your local petrol station to ﬁnd out where to dispose of excess fuel.

WARNING! Running an engine in a conﬁned or badly ventilated area can result in death due to asphyxiation or carbon monoxide poisoning.

Fuel and fuel fumes are highly inﬂammable and can cause serious injury when inhaled or allowed to come in contact with the skin. For this reason observe caution when handling fuel and make sure there is adequate ventilation.

The exhaust fumes from the engine are hot and may contain sparks which can start a ﬁre. Never start the machine indoors or near combustible material!

Do not smoke and do not place any hot objects in the vicinity of fuel.

NOTICE! The machine is equipped with a four-stroke engine. Make sure that there is always sufﬁcient oil in the oil tank.

NOTICE! Check the oil level before starting the lawn mower. A too low oil level can cause serious damage to the engine. See instructions in the section "Maintenance".

WARNING! Always stop the engine and let it cool for a few minutes before refuelling.

Use a petrol can at all times to avoid spillage.

When refuelling, open the fuel cap slowly so that any excess pressure is released gently.

Clean the area around the fuel cap.

Tighten the fuel cap carefully after refuelling. Negligence may lead to the start of a ﬁre.

Move the machine at least 3 m from the refuelling point before starting it.

Page 69

BATTERY HANDLING

English – 69

Battery (LC 146SPE)

General

The battery must be charged before using it the ﬁrst time. Regularly check that the battery charger and the battery are intact.

Bear in mind that:

• Charge the battery using the battery charger supplied.

• The charger must be connected to a grounded outlet socket.

• Charge the battery for max. 24 hours.

• Do not charge the battery in direct sunlight.

• Do not charge at temperatures below +5° C.

• The machine must be charged in a dry and wellventilated area, protected from water, damp, oil and grease.

• Never charge the machine in the vicinity of ﬂammable substances or gases.

Charging the battery

• Connect the battery charger to the voltage and frequency speciﬁed on the rating plate.

• Put the electric plug in a earthed socket-outlet.

• Open the cover on the electric starter

• Connect the battery charger and charge the battery for max. 24 hours.

• Pull out the plug. Never jerk the power supply cable to disconnect it from the wall socket.

Transport and storage

• For commercial transports e.g. by third parties, forwarding agents, special requirement on packing and labeling must be observed.

• For preparation of the item being shipped, consulting an expert for hazardous material is required. Please also observe possibly more detailed national regulations.

• Tape or mask off open contacts and pack up the batteriy in such a manner that it cannot move around in the packing.

• Secure the machine during transport.

• Always remove the battery for storage or transport.

• Store the battery and the battery charger in a dry, moisture-free and frost-free space.

• Do not store the battery in places where static electricity can occur. Never store the battery in a metal box.

• Store the battery and the battery charger where the temperature is between 5

°C and 45 °C and never in

direct sunlight.

• Store the battery charger only in an enclosed and dry space. Store the equipment in a lockable area so that it is out of reach of children and unauthorized persons.

• Ensure the machine is cleaned and that a complete service is carried out before long-term storage.

Disposal of the battery, battery charger and machine

Symbols on the product or its packaging indicate that this product cannot be handled as domestic waste. It must instead be submitted to an appropriate recycling station for the recovery of electrical and electronic equipment.

By ensuring that this product is taken care of correctly, you can help to counteract the potential negative impact on the environment and people that can otherwise result through the incorrect waste management of this product. For more detailed information about recycling this product, contact your municipality, your domestic waste service or the shop from where you purchased the product.

WARNING! Risk of electric shock and short circuiting. Use approved and intact wall sockets. Make sure that the cable is not damaged. Replace cable if it appears to be damaged in any way.

Page 70

OPERATING

70 – English

Personal protective equipment

You must use approved personal protective equipment whenever you use the machine. Personal protective equipment cannot eliminate the risk of injury but it will reduce the degree of injury if an accident does happen. Ask your dealer for help in choosing the right equipment.

Always wear:

• Use ear muffs if the noise level exceeds 85 db.

• Sturdy, non-slip boots or shoes.

• Heavy, long pants. Do not wear shorts, sandals or go barefoot.

• Gloves must be worn when required, for example when ﬁtting, inspecting or cleaning cutting attachments.

General safety precautions

This section describes basic safety directions for using the machine. This information is never a substitute for professional skills and experience.

• Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

• Keep in mind that the operator is responsible for accidents or hazards occuring to other people or their property.

• The machine must be kept clean. Signs and stickers must be fully legible.

Always use common sense

It is not possible to cover every conceivable situation you can face. Always exercise care and use your common sense. If you get into a situation where you feel unsafe, stop and seek expert advice. Contact your dealer, service agent or an experienced user. Do not attempt any task that you feel unsure of!

WARNING! This machine produces an electromagnetic ﬁeld during operation. This ﬁeld may under some circumstances interfere with active or passive medical implants. To reduce the risk of serious or fatal injury, we recommend persons with medical implants to consult their physician and the medical implant manufacturer before operating this machine.

WARNING! The machine can be a dangerous tool if used incorrectly or carelessly, which can cause serious or fatal injury to the operator or others.

Never allow children or other persons not trained in the use of the machine to use or service it.

The machine should not be used by people with reduced physical or mental capacities or people who are unsuitable for health reasons to operate the machine, without supervision of a person responsible for their safety.

Never allow anyone else to use the machine without ﬁrst ensuring that they have read and understood the contents of the operator’s manual.

Never use the machine if you are fatigued, while under the inﬂuence of alcohol or drugs, medication or anything that could affect your vision, alertness, coordination or judgement.

WARNING! Unauthorized modiﬁcations and/or accessories may lead to serious injury or death to the user or others. Under no circumstances may the design of the machine be modiﬁed without the permission of the manufacturer.

Do not modify this product or use it if it appears to have been modiﬁed by others.

Never use a machine that is faulty. Carry out the checks, maintenance and service instructions described in this manual. Some maintenance and service measures must be carried out by trained and qualiﬁed specialists.

Always use genuine accessories.

Page 71

OPERATING

English – 71

Work area safety

• Branches, twigs, stones, etc. should be removed from the lawn before you start to mow.

• Objects hitting against the cutting attachment could be thrown and cause damage to people and objects. Keep people and animals well away.

• Never use the machine in bad weather, for instance in fog, in rain, damp or in wet locations,strong winds, intense cold, risk of lightning, etc. Working in bad weather is tiring and can lead to dangerous conditions, e.g. slippery surfaces.

• Observe your surroundings to ensure that nothing can affect your control of the machine.

• Beware of roots, stones, twigs, pits, ditches etc. Tall grass can hide obstacles.

• Mowing slopes can be dangerous. Do not use the lawn mower on very steep slopes. The lawn mower should not be used on inclines greater than 15 degrees.

• On sloping ground you should work along the slope. It is much easier to work along a slope than it is to work up and down it.

• Be careful when you are approaching hidden corners and objects that could block your view.

Work safety

• A lawn mower is only designed to mow lawns. All other use is forbidden.

• Wear personal protective equipment. See instructions under the ”Personal protective equipment” heading.

• Do not start a lawn mower unless the cutter and all covers are ﬁtted correctly. Otherwise the cutter could come loose and cause personal injuries.

• Make sure the cutter does not hit foreign objects such as stones, roots or the like. This can make the cutter dull and bend the engine shaft. A bent axle gives imbalance and heavy vibration, which results in a great risk of the cutter becoming loose.

• The brake handle must never be permanently anchored in handle when the machine is running.

• Place the lawn mower on ﬁrm, ﬂat surface and start it. Make sure that the cutter cannot come into contact with the ground or other objects.

• Always place yourself behind the machine. Allow all the wheels to remain on the ground and keep both hands on the handle when mowing. Keep your hands and feet away from the rotating blades.

• Do not tilt the machine when the engine is running.

• Pay particular attention when pulling the machine towards you during work.

• Never lift up the lawn mower or carry it around when the engine is running. If you must lift the lawn mower, ﬁrst switch off the engine and disconnect the ignition lead from the spark plug.

• Do not mow the lawn while walking backwards.

• The engine should be switched off when moving over ground that is not to be mowed. For example, gravel paths, stone, shingle, asphalt, etc.

• Never run with the machine when it is running. You should always walk with the lawn mower.

• Shut down the engine before changing the cutting height. Never make adjustments with the engine running.

• Never leave the machine unsupervised with the motor running. Turn off the motor. Ensure the cutting attachment has stopped rotating.

• If any foreign object is hit or if vibrations occur stop the machine immediately. Disconnect the HT lead from the spark plug. Check that the machine is not damaged. Repair any damage.

Basic working techniques

• Always cut with a sharp blade for optimal results. A dull blade gives an uneven cut and the grass becomes yellow on the surface of the cut.

• Never mow more than 1/3 of the length of the grass. This especially applies during dry periods. Mow ﬁrst with the cutting height set high. Then check the result and lower to an appropriate height. If the grass is really long, drive slowly and mow twice if necessary.

• Cut in different directions each time in order to avoid stripes in the lawn.

Transport and storage

• Secure the equipment during transportation in order to avoid transport damage and accidents.

• Store the equipment in a lockable area so that it is out of reach of children and unauthorized persons.

• Store the machine and its equipment in a dry and frost proof place.

• For transport and storage of fuel, see the section "Fuel handling".

Page 72

OPERATING

72 – English

Starting and stopping

Before starting

• Keep people and animals well away from the working area.

• Perform daily maintenance. See instructions in the section "Maintenance".

• Ensure the ignition lead sits correctly on the spark plug.

Starting

Manual Start (LC 146S, LC 146SP, LC 351V)

Model LC 146SP has manual choke (primer diaphragm). If the lawn mower is being started for the ﬁrst time press on the fuel pump ﬁve times. After that you should press on the fuel pump three times when starting a cold engine.

• The engine brake handle must be held against the handlebar when the engine is started.

• Position yourself behind the machine.

• Grip the starter handle, slowly pull out the cord with your right hand until you feel some resistance (the starter pawls grip). Pull with force to start the engine. Never twist the starter cord around your hand.

Electric Start (LC 146SPE) LC 146SPE is equipped with electric start. Press and hold

down the electronic start until the engine starts. The engine brake handle must be held against the handlebar when the engine is started.

Drive

• Push the propulsion bar in towards the handle in order to start the drive.

• Before pulling the machine towards you, disengage the drive and push the machine forward approx. 10 cm.

Stopping

• Stop the engine by releasing the engine brake handle.

WARNING! Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Wear personal protective equipment. See instructions under the ”Personal protective equipment” heading.

Page 73

MAINTENANCE

English – 73

General

• Always use genuine accessories.

Maintenance schedule

In the maintenance schedule you can see which parts of your machine that require maintenance, and with which intervals it should take place. The intervals are calculated based on daily use of the machine, and may differ depending on the rate of usage.

*See instructions in the section "Machine’s safety equipment".

General inspection

• Check that nuts and screws are tight.

External cleaning

• Brush leaves, grass and the like off of the lawn mower.

• Do not use a high pressure washer to clean the machine.

• Never ﬂush water directly on the engine.

• Clean the air intake on the starter. Check the starter and starter cord.

• When cleaning under the cutting deck, turn the machine with the spark plug upwards. Empty the fuel tank.

Oil level

The lawn mower should stand on ﬂat ground when you check the oil level. Check the oil level with the dipstick on the oil ﬁller cap.

• Remove the oil cap and wipe the dipstick clean.

• Put the dipstick back in.

• If the oil level is low, ﬁll using engine oil up to the upper level on the dipstick.

WARNING! The user must only carry out the maintenance and service work described in this Operator’s Manual. More extensive work must be carried out by a service workshop.

Switch off the engine before carrying out any checks or maintenance. Prevent unintentional starting by removing the ignition cable from the spark plug.

The life span of the machine can be reduced and the risk of accidents can increase if machine maintenance is not carried out correctly and if service and/or repairs are not carried out professionally. If you need further information please contact your nearest service workshop.

CAUTION! When the machine is tilted, make sure the air ﬁlter always is placed in the highest position.

Before starting

Weekly maintenance

Monthly maintenance

General inspection Spark plug Air ﬁlter External cleaning Mufﬂer* Fuel system Oil level Cutting equipment Cutting cover* Adjusting the

clutch wire Engine brake

handle*

Page 74

MAINTENANCE

74 – English

Cutting equipment

• Check the cutting attachment for damage or cracks. A damaged cutting attachment should always be replaced.

• Always ensure the cutter is well ground and balanced correctly.

Replacing the blades

Dismantling

• Unscrew the bolt holding the cutter.

• Remove the old blade. Make sure the blade bracket is free of damage. Also check that the cutter bolt is undamaged and that the engine shaft is not bent.

Assembly

• The blade must be mounted with the angled ends pointing up towards the cover.

• Make sure the cutter centres correctly on the shaft.

• Fit the washer and tighten the bolt correctly. The bolt should be tightened with a torque of 45-60 Nm.

• Pull the blade around by hand and make sure it rotates freely.

• Test run the machine.

CAUTION! The blades should be balanced after sharpening. Balancing, replacing or sharpening the blades should be conducted by a service workshop.

Damaged blades should be replaced when hitting obstacles that result in a breakdown. Let the service centre assess whether the blade can be sharpened or must be replaced.

WARNING! Always wear heavy-duty gloves when servicing and maintaining the cutting equipment. The cutters are very sharp and cuts can occur very easily.

IMPORTANT! Always exercise care and use your common sense.

Avoid all situations which you consider to be beyond your capability. If you still feel uncertain about operating procedures after reading these instructions, you should consult an expert before continuing. Contact an authorised service workshop.

Always use genuine parts. For more information, see the ”Technical data” section.

Page 75

MAINTENANCE

English – 75

Spark plug

• If the machine is low on power, difﬁcult to start or runs poorly at idle speed: always check the spark plug ﬁrst before taking other steps.

• If the spark plug is dirty, clean it and check that the electrode gap is 0.5 mm. Replace if necessary.

Adjusting the clutch wire

• Finely adjust the wire using the adjuster screw.

• Roughly adjust the cluch wire when the ﬁne adjustment is not enough.

• Roughly adjust the cluch wire by attaching it to the different brackets on the clutch bar. Then adjust the wire ﬁnely.

Air ﬁlter

• Remove the air ﬁlter cover and take out the ﬁlter.

• An air ﬁlter that has been in use for a long time cannot be cleaned completely. The ﬁlter must therefore be replaced with a new one at regular intervals.

damaged air ﬁlter must always be replaced.

• When reassembling, make sure that the ﬁlter completely seals against the ﬁlter holder.

Clean the paper ﬁlter

• Clean the ﬁlter by knocking the ﬁlter against a ﬂat surface. Never use solvent with petroleum, for example, kerosene, or compressed air to clean the ﬁlter.

Cleaning the foam plastic ﬁlter

• Remove the foam plastic ﬁlter. Wash the ﬁlter well in tepid soapy water. After cleaning, rinse the ﬁlter well in clean water. Squeeze out and allow the ﬁlter to dry. NOTE! High pressure compressed air can damage the foam. After cleaning the ﬁlter should be oiled using engine oil. Wipe away excess oil by pressing a clean cloth against the ﬁlter.

Oil change

• Empty the fuel tank.

• Unscrew the oil ﬁller cap.

• Place a suitable vessel to collect the oil in.

• Drain the oil by tipping the engine so that the oil runs out through the ﬁller pipe. When the machine is tilted, make sure the air ﬁlter always is placed in the highest position. Ask where you can dispose of surplus engine oil at your local petrol station.

• Fill with new engine oil of a good quality. See instructions in the section "Technical data".

Fuel system

• Check that the fuel cap and its seal are not damaged.

• Check the fuel hose. Replace if necessary.

NOTICE! Always use the recommended spark plug type! Use of the wrong spark plug can damage the piston/cylinder.

Page 76

76 – English

TECHNICAL DATA

Technical data

Note 1: The power rating of the engine indicated is the average net output (at speciﬁed rpm) of a typical production engine for the engine model measured to SAE standard J1349/ISO1585. Mass production engines may differ from this value. Actual power output for the engine installed on the ﬁnal machine will depend on the operating speed, environmental conditions and other values.

Note 2: Noise emissions in the environment measured as sound power (LWA) in conformity with EC directive 2000/14/ EC.

Note 3: Noise pressure level according to ISO 5395. Reported data for noise pressure level has a typical statistical dispersion (standard deviation) of 1.2 dB(A).

Note 4: Vibration level according to ISO 5395. Reported data for vibration level has a typical statistical dispersion (standard deviation) of 0.2 m/s

*Use engine oil of quality SF, SG, SH, SJ or higher. See the viscosity chart in the engine manufacturer’s manual and select the best viscosity based on the expected outside temperature.

LC 146S LC 146SP LC 146SPE LC 351V

Engine

Engine manufacturer

Briggs & Stratton

Cylinder displacement, cm

140 190 190 161 Speed, rpm 2900 2900 2900 2900 Nominal engine output, kW (see note 1) 2,1 2,5 2,6 2,6

Ignition system

Spark plug NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK - BPR6ES Electrode gap, mm 0,5 0,5 0,5 0,5

Fuel and lubrication system

Fuel tank capacity, litre 0.8 0,9 0,9 1,0

*Engine oil

SAE 30/SAE

10W-30

SAE 30/SAE 10W-30

Weight

Machine with empty tanks, kg 31,5 30,0 35,4 41,7

Noise emissions (see note 2)

Sound power level, measured dB (A) 94 95 95 96 Sound power level, guaranteed LWA dB (A) 95 95 95 98

Sound levels (see note 3)

Sound pressure level at the operators ear, dB(A)

80 80 80 82

Vibration levels, a

hveq

(see note 4)

Handle, m/s

5,0 5,0 5,0 5,0

Cutting system

Cutting height, mm 30-90 30-90 30-90 28-75 Cutting width, cm 46 46 46 51 Cutter Combi Combi Combi Combi Article number 5811889-10 5811889-10 5811889-10 5041133-10 Bagger capacity, litre 55 50 50 60

Page 77

EXPLICATION DES SYMBOLES

French – 77

Explication des symboles

AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à l’utilisateur et aux autres personnes présentes.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone la travail.

Évitez un démarrage accidentel en retirant le câble d'allumage de la bougie.

Attention: projections et ricochets.

Attention au couteau en rotation. Attention aux pieds et aux mains.

Avertissement : pièces en rotation. Gardez les mains et les pieds éloignés.

Ce produit est conforme aux directives CE en vigueur.

Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Ne jamais utiliser la machine à l’intérieur ou dans des locaux sans aération. Les gaz d’échappement contiennent du monoxyde de carbone, un gaz inodore, toxique et mortel.

Risque d'explosion

Ne jamais faire le plein, moteur en marche.

Surface chaude.

Embrayage

Barre de propulsion - position désengagée

Barre de propulsion - engagé

Propulsion

Moteur

Étrier du frein moteur - position désengagée

Étrier du frein moteur - engagé

Explication des niveaux d'avertissement

Il existe trois niveaux d'avertissement.

AVERTISSEMENT!

IMPORTANT!

REMARQUE!

AVERTISSEMENT! Symbole utilisé en cas de risque de blessures très graves ou de mort pour l'utilisateur ou de dommages pour les environs si les instructions du manuel ne sont pas suivies.

IMPORTANT! Symbole utilisé en cas de risque de blessures pour l'utilisateur ou de dommages pour les environs si les instructions du manuel ne sont pas suivies.

REMARQUE! Symbole utilisé en cas de risque de dommages pour les matériaux ou la machine si les instructions du manuel ne sont pas suivies.

Page 78

PRÉSENTATION

78 – French

Sommaire Cher client,

Félicitations pour ce choix d’un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l’emplacement était logique puisque la rivière Huskvarna servait à produire de l’énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d’existence, l’usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu’aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C’est dans ce secteur que Husqvarna est actif aujourd’hui.

Husqvarna est aujourd’hui un des plus grands fabricants du monde de produits destinés à l’entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d’affaires est de développer, fabriquer et commercialiser des produits à moteur pour l’entretien des forêts et des jardins et pour les entreprises de construction et d’aménagement des sols. L’objectif d’Husqvarna est aussi d’être à la pointe du progrès en matière d’ergonomie, de facilité d’utilisation, de sécurité et de protection de l’environnement; un grand nombre d’innovations ont été développées pour améliorer les produits dans ces domaines.

Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L’achat d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l’adresse de l’atelier d’entretien le plus proche.

Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire.

Nous vous remercions d'utiliser un produit Husqvarna ! Husqvarna AB travaille continuellement au

développement de ses produits et se réserve le droit d’en modiﬁer, entre autres, la conception et l’aspect sans préavis.

EXPLICATION DES SYMBOLES

Explication des symboles ..................................... 77

Explication des niveaux d'avertissement .............. 77

PRÉSENTATION

Sommaire ............................................................. 78

Cher client, ............................................................ 78

PRÉSENTATION

Quels sont les composants de la tondeuse ? ....... 79

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

Généralités ........................................................... 80

MONTAGE ET RÉGLAGES

Généralités ........................................................... 81

Poignée ................................................................. 81

Hauteur de coupe ................................................. 81

Collecteur .............................................................. 82

Pièce de broyage .................................................. 82

Remplissage d’huile .............................................. 82

MANIPULATION DU CARBURANT

Généralités ........................................................... 83

Carburant .............................................................. 83

Remplissage de carburant .................................... 83

Transport et rangement ......................................... 83

MANIPULATION DE LA BATTERIE

Batterie ................................................................. 84

Transport et rangement ......................................... 84

Mettez au rebut la batterie, le chargeur de batterie

et la machine lorsqu’ils sont usagés .....................

COMMANDE

Équipement de protection personnelle ................. 85

Instructions générales de sécurité ........................ 85

Techniques de travail de base .............................. 86

Transport et rangement ......................................... 86

Démarrage et arrêt ............................................... 87

ENTRETIEN

Généralités ........................................................... 88

Schéma d’entretien ............................................... 88

Inspection générale .............................................. 88

Bougie ................................................................... 90

Réglage du câble d’embrayage ........................... 90

Filtre à air .............................................................. 90

Changement d'huile .............................................. 90

Système de carburant ........................................... 90

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques ................................. 91

Page 79

French – 79

PRÉSENTATION

Quels sont les composants de la tondeuse ?

LC 146SPE

LC 146S LC 146SP

LC 351V

1 Étrier du frein moteur 2 Barre de propulsion 3 Poignée de lanceur 4 Collecteur 5 Poignée, hauteur de la poignée 6 Commande de la hauteur de coupe 7 Jauge/remplissage d'huile 8 Silencieux 9 Bougie 10 Filtre à air

11 Carter de coupe 12 Raccord de l’eau 13 Remplissage d’essence 14 Couteau 15 Rondelle élastique 16 Boulon de couteau 17 Membrane de pompe à carburant (LC 146SP) 18 Clé de contact (LC 146SPE) 19 Chargeur de batterie (LC 146SPE) 20 Manuel d’utilisation

Page 80

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

80 – French

Généralités

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état.

Carter de coupe

• Le carter de coupe est conçu pour réduire les vibrations et minimiser le risque de coupures.

Contrôle du carter de coupe

• Contrôler que le carter de coupe est intact et sans défaut visible (ﬁssure ou autre).

Étrier du frein moteur

• L'étrier du frein moteur est conçu pour arrêter le moteur. Lorsque l'étrier du frein moteur est relâché, le moteur doit s'arrêter.

Vériﬁcation de la poignée de freinage du moteur

Passer au plein régime puis relâcher l'étrier du frein moteur. Le frein moteur doit toujours être réglé de manière à ce que le moteur s’arrête dans les 3 secondes.

Silencieux

• Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l’utilisateur.

Contrôle du silencieux

• Contrôler régulièrement que le silencieux est entier et qu’il est attaché correctement.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Si les contrôles ne donnent pas de résultat positif, conﬁer la machine à un atelier spécialisé.

Ne modiﬁez jamais cette machine de façon à ce qu’elle ne soit plus conforme au modèle d’origine et n’utilisez jamais une machine qui semble avoir été modiﬁée. Évitez un démarrage accidentel en retirant le câble d'allumage de la bougie.

AVERTISSEMENT! N'utilisez jamais une machine sans silencieux ou avec un silencieux défectueux. Si le silencieux est défectueux, le niveau sonore et le risque d’incendie augmentent considérablement. Veillez à disposer des outils nécessaires à l’extinction d’un feu.

Un silencieux devient très chaud en cours d’utilisation et le reste après l’arrêt. Cela est également vrai pour le régime au ralenti. Soyez très attentif aux risques d’incendie, surtout quand vous manipulez des gaz et/ou des substances inﬂammables.

Page 81

MONTAGE ET RÉGLAGES

French – 81

Généralités

Poignée

Montage

Poignée supérieure

Placez la structure tubulaire du guidon à l’opposé de la partie inférieure du guidon. Serrez correctement les boutons.

Utilisez les sangles fournies pour ﬁxer les câbles à la poignée, comme indiqué dans E1. N’étirez pas les câbles lors du montage.

Paramètres

Hauteur de la poignée

• Desserrez les boutons inférieurs.

• Réglez la hauteur. Serrez correctement les boutons.

Hauteur de coupe

Déplacez le levier vers l'arrière pour augmenter la hauteur de coupe et vers l'avant pour la diminuer.

Le modèle LC 146SP est doté de 3 commandes. Réglez l'ensemble des trois points de réglage à la même hauteur.

IMPORTANT! Évitez un démarrage accidentel en retirant le câble d'allumage de la bougie.

ATTENTION ! Ne pas régler la hauteur de coupe trop bas aﬁn que la machine ne se cogne contre le sol en cas d'irrégularités de terrain.

Page 82

MONTAGE ET RÉGLAGES

82 – French

Collecteur

• Assemblez le collecteur et ﬁxez le châssis à l’aide d’attaches rapides.

• Attachez les crochets sur le bord supérieur du châssis.

• Placez le bas de l'ensacheur dans la porte de vidange.

LC 146S

Un collecteur en tissu est fourni avec le modèle LC 146S.

• Placez le châssis dans le collecteur en tissu.

• La poignée du collecteur située sur le châssis doit être placée au-dessus du sac de ramassage.

• Fixez le châssis à l’aide d’attaches rapides.

• Attachez les crochets sur le bord supérieur du châssis. Placez le bas de l'ensacheur dans la porte de vidange.

Pièce de broyage

• Relevez la protection de l’éjecteur pour monter/ démonter la bougie du broyeur.

Accrochez le ressort au châssis.

Remplissage d’huile

• Le réservoir d'huile est vide lors de la livraison. Remplir d’huile lentement. Voir au chapitre Entretien. L’huile moteur doit être remplacée pour la première fois après 5 heures d’utilisation.

Page 83

MANIPULATION DU CARBURANT

French – 83

Généralités

Carburant

Essence

• Utiliser une essence de qualité, avec ou sans plomb.

• Le taux d’octane minimum recommandé est de 90 (RON). Si l’on fait tourner le moteur avec une essence d’un taux d’octane inférieur à 90, un cognement risque de se produire, résultant en une augmentation de la température du moteur pouvant causer de graves avaries du moteur.

• Choisissez de l’essence écologique (alkylat) si vous pouvez vous en procurer.

Huile moteur

• L’huile moteur doit être remplacée pour la première fois après 5 heures d’utilisation. Consulter les caractéristiques techniques pour obtenir des recommandations sur le type d’huile qu’il convient d’utiliser. Ne jamais utiliser d’huile pour moteurs à deux temps.

Remplissage de carburant

Ne jamais démarrer la machine:

• Si du carburant ou de l'huile moteur ont été répandus sur la machine. Essuyer soigneusement toutes les éclaboussures et laisser les restes d'essence s'évaporer.

• Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l’eau et du savon.

• S’il y a fuite de carburant. Vériﬁer régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.

Transport et rangement

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une ﬂamme vive ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.

• Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.

Remisage prolongé

• Lors des remisages de la machine, vider le réservoir de carburant. S’informer auprès d’une station-service comment se débarrasser du carburant résiduel.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

Le carburant et les vapeurs de carburant sont très inﬂammables et peuvent causer des blessures graves en cas d’inhalation ou de contact avec la peau. Il convient donc d’observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d’une bonne aération.

Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inﬂammables!

Ne fumez jamais ni ne placez d’objet chaud à proximité du carburant.

ATTENTION ! La machine est équipée d’un moteur à quatre temps. Veiller à ce que le réservoir d'huile contienne toujours sufﬁsamment d'huile.

ATTENTION ! Contrôler le niveau d'huile avec de démarrer la tondeuse. Un niveau d'huile trop bas risque de causer de graves avaries du moteur. Voir les instructions au chapitre «

Entretien ».

AVERTISSEMENT! Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.

Toujours utiliser un bidon d'essence pour éviter tout déversement accidentel.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Nettoyez le pourtour du bouchon de réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage. Toute négligence peut entraîner le départ d'un incendie.

Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l’endroit où a été fait le plein.

Page 84

MANIPULATION DE LA BATTERIE

84 – French

Batterie (LC 146SPE)

Généralités

La batterie doit être chargée avant sa première utilisation. Vériﬁez régulièrement que la batterie et son chargeur sont en parfait état.

N’oubliez pas que:

• Chargez la batterie à l'aide du chargeur fourni.

• Le chargeur doit être branché sur une prise de terre.

• Chargez la batterie pendant 24 heures au maximum.

• Ne chargez pas la batterie en plein soleil.

• Ne chargez pas à des températures inférieures à +5°C.

• La machine doit être chargée dans un endroit sec et bien aéré, protégé de l’eau, de l’humidité, de l’huile et de la graisse.

• Ne chargez jamais la machine à proximité de substances ou de gaz inﬂammables.

Charger la batterie

• Branchez le chargeur de batterie sur une prise électrique dont les caractéristiques de tension et de fréquence correspondent aux spéciﬁcations mentionnées sur la plaque signalétique.

• Branchez la ﬁche électrique dans la prise de courant.

• Déposez le couvercle du démarreur électrique

• Branchez le chargeur de la batterie et laissez charger pendant 24 heures max.

• Débranchez la ﬁche. Ne tirez jamais sur le câble d'alimentation pour le débrancher de la prise de courant.

Transport et rangement

• Lors du transport commercial (par exemple par un transporteur tiers), des exigences spéciales doivent être respectées sur les emballages et étiquettes.

• Il est nécessaire de consulter un expert en matière dangereuse pour préparer l’élément à expédier. Veuillez également respecter les autres réglementations nationales éventuellement applicables.

• Bouchez ou masquez les contacts ouverts à l’aide de ruban adhésif et emballez la batterie de façon à ce qu’elle ne puisse pas bouger dans l’emballage.

• Sécurisez la machine pendant le transport.

• Retirez toujours la batterie lorsque vous rangez ou déplacez la machine.

• Rangez la batterie et le chargeur de batterie dans un endroit sec, à l'abri du gel et de l'humidité.

• Ne remisez pas la batterie dans des endroits présentant un risque d'électricité statique. Ne remisez jamais la batterie dans une boîte métallique.

• Rangez la batterie et le chargeur de batterie à un endroit où la température reste comprise entre 5

°C et

°C et ne les exposez jamais en plein soleil.

• Rangez le chargeur de batterie uniquement dans un endroit sec et fermé. Stockez l'équipement dans un endroit verrouillé aﬁn de le maintenir hors de portée des enfants et de toute personne incompétente.

• Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.

Mettez au rebut la batterie, le chargeur de batterie et la machine lorsqu’ils sont usagés

Ce symbole ﬁgurant sur le produit ou sur son emballage indique que ce produit ne peut pas être traité comme déchet ménager. Il doit être collecté et amené à une installation de récupération appropriée de déchets d’équipements électriques et électroniques.

En veillant à ce que ce produit soit correctement éliminé, vous pouvez contribuer à prévenir les conséquences négatives potentielles sur l’environnement et les hommes, qui pourraient sinon être le résultat d’un traitement incorrect des déchets de ce produit. Pour des informations plus détaillées sur le recyclage de ce produit, contactez votre commune ou le magasin où vous avez acheté le produit.

AVERTISSEMENT! Risque de choc électrique et de court-circuit. Utilisez des prises de courant agréées et intactes. Assurez-vous que le câble n'est pas endommagé. Remplacez le câble s'il s'avère être endommagé d'une quelconque manière.

Page 85

COMMANDE

French – 85

Équipement de protection personnelle

Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire aﬁn de choisir un équipement adéquat.

Toujours utiliser:

• Utiliser des protecteurs d’oreilles si le niveau sonore dépasse 85 dB.

• Bottes ou chaussures anti-dérapantes et stables.

• Des pantalons longs et robustes. Ne pas porter de shorts ou de sandales et ne pas marcher pieds nus.

• Au besoin, utiliser des gants, par ex. lors du montage, de l’inspection ou du nettoyage de l’équipement de coupe.

Instructions générales de sécurité

Le présent chapitre décrit les consignes de sécurité de base relatives à l’utilisation de la machine. Aucune de ces informations ne peut remplacer l’expérience et le savoirfaire d’un professionnel.

• Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

• N’oubliez pas que l’opérateur est responsable des accidents ou dangers aux tiers et à leurs biens.

• La machine doit rester propre. Les signes et autocollants doivent être parfaitement lisibles.

Utilisez toujours votre bon sens

Il est impossible de mentionner toutes les situations auxquelles vous pouvez être confronté. Soyez toujours vigilant et utilisez l’appareil avec bon sens. Si vous êtes confronté à une situation où vous pensez ne pas être en sécurité, arrêtez immédiatement et consultez un spécialiste. Veillez contacter votre revendeur, votre atelier de réparation ou un utilisateur expérimenté. Il convient d’éviter tous les travaux pour lesquels vous ne vous sentez pas sufﬁsamment qualiﬁé !

AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d’implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d’utiliser cette machine.

Ne jamais permettre à des enfants ou à des personnes ne possédant pas la formation nécessaire d’utiliser ou d’entretenir la machine.

La machine ne doit pas être utilisée par des personnes aux facultés physiques et mentales réduites ou par des personnes incapables de manipuler la machine pour des raisons de santé, sans la surveillance d'une personne responsable de leur sécurité.

Ne jamais laisser d’autres personnes utiliser la machine sans s’être assuré au préalable que ces personnes ont bien compris le contenu du mode d’emploi.

N’utilisez jamais la machine si vous êtes fatigué, avez bu de l’alcool ou pris des médicaments susceptibles d’affecter votre vue, votre jugement ou la maîtrise de votre corps.

AVERTISSEMENT! Toute modiﬁcation non autorisée et/ou tout emploi d’accessoires non homologués peuvent provoquer des accidents graves voire mortels pour l’utilisateur et les autres. Ne jamais modiﬁer sous aucun prétexte la machine sans l’autorisation du fabricant.

Ne modiﬁez jamais cette machine de façon à ce qu’elle ne soit plus conforme au modèle d’origine et n’utilisez jamais une machine qui semble avoir été modiﬁée.

Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être conﬁées à un spécialiste dûment formé et qualiﬁé.

N’utiliser que des accessoires et des pièces d’origine.

Page 86

COMMANDE

86 – French

Sécurité dans l'espace de travail

• Avant de commencer le travail, éliminer du gazon les branches, cailloux, etc..

• Des objets venant frapper l'équipement de coupe risquent d'être projetés et de causer des blessures physiques et des dégâts matériels. Veillez à maintenir les personnes et les animaux bien à distance.

• N'utilisez jamais la machine par mauvais temps, par exemple en cas de brouillard, de pluie, d'humidité, de vent violent, de froid intense, de risque d'éclair, etc. Travailler par mauvais temps est fatiguant et peut créer des conditions de travail dangereuses telles que le verglas.

• Observez la zone environnante et assurez-vous qu'aucun facteur ne risque d'affecter votre contrôle de la machine.

• Faites attention aux racines, pierres, brindilles, fosses, fossés, etc. L’herbe haute peut dissimuler des obstacles.

• La tonte de pentes peut être dangereuse. Ne pas utiliser la tondeuse dans des pentes très accentuées. Ne pas utiliser la tondeuse dans une pente supérieure à 15 degrés.

• Si le terrain est en pente, déterminer le parcours de manière qu’il soit perpendiculaire à la pente. Il est beaucoup moins fatiguant de marcher en travers d’une pente, plutôt que de la descendre et de la remonter constamment.

• Soyez prudent lorsque vous vous approchez de coins cachés et d'objets qui pourraient vous boucher la vue.

Sécurité du travail

• Une tondeuse est uniquement destinée à la coupe du gazon. Toute autre utilisation est interdite.

• Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

• Ne pas démarrer la tondeuse si le couteau et tous les carters ne sont pas montés. Sinon, le couteau risque de se détacher et de provoquer des blessures personnelles.

• Éviter de cogner le couteau contre des objets étrangers (cailloux, racines, etc.). Ceci risque d'émousser le couteau et de tordre l'arbre du moteur. Un arbre tordu entraîne un déséquilibre et de fortes vibrations, ce qui à son tour risque d'entraîner le détachement du couteau.

• L'étrier de frein ne doit jamais être ﬁxé de façon permanente dans la poignée lorsque la machine est en marche.

• Placer la tondeuse sur une surface solide et la démarrer. Vériﬁer que le couteau ne peut pas entrer en contact avec le sol ou un objet quelconque.

• Placez-vous toujours derrière la machine. Laissez toutes les roues en contact avec le sol et gardez les deux mains sur la poignée de commande lors de la tonte. Maintenez les mains et les pieds à distance des lames en rotation.

• N'inclinez pas la machine lorsque le moteur tourne.

• Il convient d'être particulièrement attentif lorsque l'on tire la machine vers soi au cours de la tonte.

• Ne jamais soulever la tondeuse ou la porter lorsque le moteur est en marche. Avant de soulever la tondeuse, arrêter le moteur et débrancher le câble d'allumage de la bougie.

• Ne tondez pas la pelouse en marche arrière.

• Arrêter le moteur lors du déplacement sur du terrain ne devant pas être tondu. Par exemple gravier, cailloux, galets, asphalte, etc.

• Ne jamais courir avec la machine lorsqu'elle est en marche. Toujours accompagner la tondeuse.

• Arrêter le moteur avant de modiﬁer la hauteur de coupe. Ne jamais effectuer de réglages avec le moteur en marche.

• Ne laissez jamais la machine sans surveillance avec le moteur en marche. Arrêter le moteur. Assurez-vous que l'équipement de coupe a cessé de tourner.

• Arrêter immédiatement la machine si elle bute sur un objet ou si des vibrations se produisent. Débrancher le câble de la bougie. Vériﬁer que la machine n’a subi aucun dommage. Réparer tout éventuel dommage.

Techniques de travail de base

• Utilisez toujours une lame acérée pour obtenir des résultats de qualité optimale. Une lame non-acérée donnera une coupe inégale et l'herbe jaunira à la surface de la coupe.

• Ne jamais couper plus d’1/3 de la longueur de l’herbe. Cela vaut tout particulièrement pendant les périodes sèches. Commencer par tondre avec une hauteur de coupe élevée. Contrôler ensuite le résultat et abaisser à une hauteur appropriée. Si l’herbe est particulièrement haute, conduire lentement et, si nécessaire, tondre deux fois.

• Tondez toujours dans différentes directions aﬁn d'éviter de faire des lignes dans la pelouse.

Transport et rangement

• Sécurisez l'équipement lors du transport aﬁn d'éviter tout dommage ou accident.

• Stockez l'équipement dans un endroit verrouillé aﬁn de le maintenir hors de portée des enfants et de toute personne incompétente.

• Rangez la machine et ses équipements dans un endroit sec et à l'abri du gel.

• Pour le transport et le remisage du carburant, voir la rubrique «

Manipulation du carburant ».

Page 87

COMMANDE

French – 87

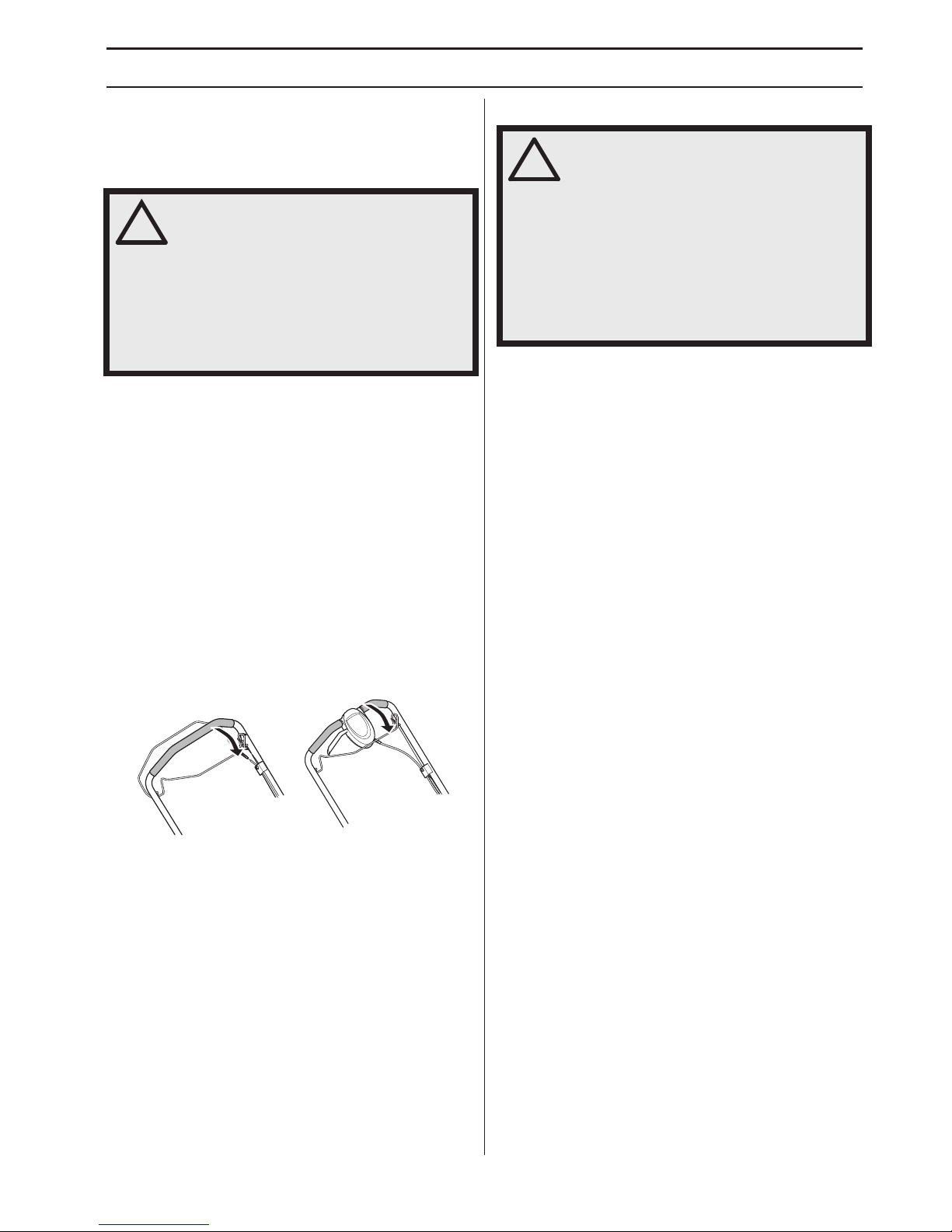

Démarrage et arrêt

Avant le démarrage

• Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone la travail.

• Effectuez un entretien quotidien. Voir les instructions au chapitre «

Entretien ».

• S’assurer que le câble d’allumage est correctement branché à la bougie.

Démarrage

Démarrage manuel (LC 146S, LC 146SP, LC 351V)

Le modèle LC 146SP est doté d’un starter manuel (membrane de pompe à carburant). Lors du tout premier démarrage de la tondeuse, appuyer cinq fois sur la pompe à carburant. Par la suite, appuyer trois fois sur la pompe à carburant pour le démarrage à fois.

• L'étrier du frein moteur doit être maintenu contre la poignée lors du démarrage du moteur.

• Positionnez-vous derrière la machine.

• Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu’à ce qu’une résistance se fasse sentir (les cliquets d’entraînement grippent). Tirez avec force pour démarrer le moteur. Ne jamais enrouler la corde du lanceur autour de la main.

Démarrage électrique (LC 146SPE)

Le modèle LC 146SPE est équipé d’un démarreur électrique. Appuyez sur le démarreur électronique et maintenez-le enfoncé jusqu’à ce que le moteur démarre. L'étrier du frein moteur doit être maintenu contre la poignée lors du démarrage du moteur.

Entraînement

• Poussez la barre de propulsion vers la poignée aﬁn de démarrer l'entraînement.

• Avant de tirer la machine vers vous, désengagez l’entraînement et poussez la machine d’environ 10

vers l’avant.

Arrêt

• Relâcher l’étrier du frein moteur pour arrêter le moteur.

AVERTISSEMENT! Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”.

Page 88

ENTRETIEN

88 – French

Généralités

• N’utiliser que des accessoires et des pièces d’origine.

Schéma d’entretien

Le calendrier de maintenance vous indique quelles pièces de la machine nécessitent un entretien et à quelle fréquence cet entretien doit avoir lieu. La fréquence est calculée en fonction de l'utilisation quotidienne de la machine, et peut varier en fonction du degré d'utilisation.

*Voir instructions à la rubrique « Équipement de sécurité de la machine

».

Inspection générale

• S’assurer que toutes les vis et tous les écrous sont bien serrés.

Nettoyage extérieur

• Brosser la tondeuse pour retirer feuilles, herbe, etc.

• Ne pas utiliser de nettoyeur haute pression pour le nettoyage de la machine.

• Ne jamais arroser le moteur d'eau.

• Nettoyer la prise d’air du lanceur. Contrôler le lanceur et sa corde.

• Lors du nettoyage sous le carter de coupe, placer la machine avec la bougie tournée vers le haut. Vidanger le réservoir d’essence.

Niveau d’huile

Lors du contrôle du niveau d’huile, la tondeuse doit être placée sur une surface plane. Contrôler le niveau d’huile à l’aide de la jauge située sur le couvercle de remplissage d’huile.

• Retirez le couvercle du réservoir d'huile et nettoyez la jauge.

• Réinsérez la jauge.

• Si le niveau d'huile est bas, remplir d'huile moteur jusqu'au niveau supérieur de la jauge d'huile.

AVERTISSEMENT! L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d’entretien.

Tout contrôle et/ou entretien doit être effectué avec le moteur à l’arrêt. Évitez un démarrage accidentel en retirant le câble d'allumage de la bougie.

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

REMARQUE! Lorsque la machine est inclinée, assurezvous que le ﬁltre à air est toujours placé dans la position la plus haute.

Avant le démarrage

Entretien hebdomadaire

Entretien mensuel

Inspection générale

Bougie Filtre à air

Nettoyage extérieur

Silencieux*

Système de

carburant Niveau d'huile Équipement de

coupe Carter de coupe* Réglage du câble

d’embrayage Étrier du frein

moteur*

Page 89

ENTRETIEN

French – 89

Équipement de coupe

• Inspecter l’équipement de coupe aﬁn de détecter d’éventuels dommages ou ﬁssures. Toujours remplacer un équipement de coupe endommagé.

• Veiller à ce que le couteau soit toujours bien affûté et correctement équilibré.

Remplacement des lames

Démontage

• Retirer le boulon qui maintient le couteau.

• Retirez l'ancienne lame. Vériﬁez que le support de lame n'est pas endommagé. Contrôler également que le boulon de couteau est intact et que l'arbre du moteur n'est pas tordu.

Montage

• La lame doit être montée en orientant les extrémités en biseau vers le capot.

• Veiller à ce que le couteau soit bien centré sur l'axe.

• Monter la rondelle et visser correctement le boulon. Serrer le boulon au couple de 45-60 Nm.

• Déplacez la lame à la main et vériﬁez qu'elle tourne librement.

• Testez la machine.

REMARQUE! Après tout aiguisage, il faudra vériﬁer l’équilibrage des couteaux. L’équilibrage, le remplacement et l’affûtage des lames doivent être effectués dans un atelier d’entretien.

Si vous passez sur un obstacle, changez les couteaux en cas d’avarie. Demandez au centre d'entretien d'évaluer si la lame peut être affûtée ou si elle doit être remplacée.

AVERTISSEMENT! Toujours utiliser des gants épais lors des travaux de service et d'entretien de l'équipement de coupe. Les couteaux sont très tranchants et il est très facile de se couper.

IMPORTANT! Soyez toujours vigilant et utilisez l’appareil avec bon

sens. Évitez toutes les situations pour lesquelles vous ne vous estimez pas sufﬁsamment qualiﬁé. Si, après avoir lu ces instructions, vous ne vous sentez toujours pas à l’aise quant à la manière de procéder, il convient de consulter un expert avant de poursuivre. Contactez un atelier d'entretien agréé.

Utiliser toujours des pièces de rechange d’origine. Pour de plus amples informations, consultez la rubrique « Caractéristiques techniques ».

Page 90

ENTRETIEN

90 – French

Bougie

• Si la puissance de la machine est faible, si la machine est difﬁcile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures.

• Si la bougie est encrassée, la nettoyer et vériﬁer que l’écartement des électrodes est de 0,5 mm. Remplacez-les si nécessaire.

Réglage du câble d’embrayage

• Réglez avec précision le câble à l’aide de la vis de réglage.

• Si le réglage ﬁn n’est pas sufﬁsant, réglez grossièrement le câble d’embrayage.

• Pour régler grossièrement le câble d’embrayage, attachez-le aux différents supports situés sur le guide-chaîne de l’embrayage. Réglez ensuite le câble avec précision.

Filtre à air

• Déposer le capot de ﬁltre et retirer le ﬁltre.

• Un ﬁltre ayant servi longtemps ne peut plus être complètement nettoyé. Le ﬁltre à air doit donc être remplacé à intervalles réguliers.

Tout ﬁltre

endommagé doit être remplacé immédiatement.

• Lors du montage, veiller à ce que le ﬁltre à air assure une bonne étanchéité au niveau du support de ﬁltre.

Nettoyez le ﬁltre en papier.

• Nettoyer le ﬁltre en le frappant contre une surface plane. Ne jamais utiliser d’agent solvant contenant du pétrole, par exemple du kérosène, ou de l’air comprimé pour nettoyer le ﬁltre.

Nettoyage du ﬁltre en mousse plastique

• Retirer le ﬁltre en mousse plastique. Nettoyer soigneusement le ﬁltre dans de l'eau savonneuse tiède. Après le nettoyage, rincer soigneusement le ﬁltre dans de l'eau propre. Essorer le ﬁltre et le laisser sécher. REMARQUE ! Un air comprimé présentant une pression trop élevée risque d'endommager le caoutchouc mousse. Une fois nettoyé, le ﬁltre doit être huilé avec de l'huile moteur. Essuyez l'excès d'huile en tapotant un chiffon propre sur le ﬁltre.

Changement d'huile

• Vider le réservoir de carburant.

• Dévisser le couvercle de remplissage d'huile.

• Placer un réservoir approprié pour récolter l'huile.

• Vidanger l'huile en inclinant le moteur aﬁn que l'huile s'écoule par le tube de remplissage. Lorsque la machine est inclinée, assurez-vous que le ﬁltre à air est toujours placé dans la position la plus haute. S’informer auprès d’une station-service comment se débarrasser de l'huile moteur résiduelle.

• Remplir d'huile moteur neuve de bonne qualité. Voir les instructions au chapitre « Caractéristiques techniques ».

Système de carburant

• Contrôler que le bouchon du réservoir et son joint sont intacts.

• Vériﬁer le tuyau à carburant. Le remplacer si nécessaire.

ATTENTION ! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre.

Page 91

French – 91

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

Remarque 1: La puissance nominale du moteur indiquée est la puissance nette moyenne (à un régime en tr/min spéciﬁé) d'un moteur de production typique pour le modèle de moteur mesuré selon la norme SAE J1349/ISO1585. Cette valeur peut différer pour les moteurs de production de masse. La puissance effective du moteur installé sur la machine ﬁnale dépendra de la vitesse de fonctionnement, des conditions environnementales et d'autres valeurs.

Remarque 2: Émission sonore dans l’environnement mesurée comme puissance acoustique (LWA) selon la directive UE 2000/14/CE.

Remarque 3: Niveau de pression sonore conformément à ISO 5395. Les données reportées pour le niveau de pression sonore montrent une dispersion statistique typique (déviation standard) de 1,2 dB (A).

Remarque 4: Niveau de vibrations conformément à ISO 5395. Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation standard) de 0,2 m/s

*Utilisez de l’huile moteur de qualité SF, SG, SH, SJ ou supérieure. Reportez-vous au tableau de viscosité du manuel du fabricant du moteur pour sélectionner la viscosité la mieux adaptée en fonction de la température extérieure anticipée.

LC 146S LC 146SP LC 146SPE LC 351V

Moteur

Fabricant du moteur

Briggs & Stratton

Cylindrée, cm

140 190 190 161 Régime, rpm 2900 2900 2900 2900 Puissance nominale moteur, en kW (voir

remarque 1)

2,1 2,5 2,6 2,6

Système d’allumage

Bougie NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK - BPR6ES Écartement des électrodes, mm 0,5 0,5 0,5 0,5

Système de graissage/de carburant

Contenance du réservoir de carburant, litres 0,8 0,9 0,9 1,0

*Huile moteur

SAE 30/SAE

10W-30

SAE 30/SAE 10W-30

Poids

Machine avec réservoirs vides, en kg 31,5 30,0 35,4 41,7

Émissions sonores (voir remarque 2)

Niveau de puissance sonore mesuré dB(A) 94 95 95 96 Niveau de puissance sonore garanti

dB(A)

95 95 95 98

Niveaux sonores (voir remarque 3)

Niveau de pression acoustique au niveau des oreilles de l’utilisateur, dB(A)

80 80 80 82

Niveaux de vibrations, a

hveq

(voir remarque 4)

Poignée, m/s

5,0 5,0 5,0 5,0

Système de coupe

Hauteur de coupe, mm 30-90 30-90 30-90 28-75 Largeur de coupe, cm 46 46 46 51 Couteau Combi Combi Combi Combi Numéro d’article 5811889-10 5811889-10 5811889-10 5041133-10 Contenance de l'ensacheur, en litres 55 50 50 60

Page 92

VERKLARING VAN DE SYMBOLEN

92 – Dutch

Verklaring van de symbolen

WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een gevaarlijk gereedschap zijn, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

Hou onbevoegden uit het werkgebied.

Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen.

Waarschuwing voor weggeslingerde en afgeketste voorwerpen.

Waarschuwing voor draaiende messen. Let op uw handen en voeten.

Waarschuwing: draaiende delen. Houd de handen en voeten vrij.

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissie naar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op plaatjes.

Gebruik de machine nooit binnenshuis of in ruimtes die ventilatie missen. De uitlaatgassen bevatten koolmonoxide, een geurloos, giftig en levensgevaarlijk gas.

Explosiegevaar

Tank nooit terwijl de motor draait.

Warm oppervlak.

Koppeling

Voortdrijvingsstang - ontkoppeld

Voortdrijvingsstang - ingeschakeld

Aandrijving

Motor

Motorrembeugel - ontkoppeld

Motorrembeugel - ingeschakeld

Toelichting op de waarschuwingsniveaus

De waarschuwingen zijn onderverdeeld in drie niveaus.

WAARSCHUWING!

BELANGRIJK!

N.B.!

WAARSCHUWING! Wordt gebruikt indien er een risico bestaat op ernstig of fataal letsel voor de gebruiker of schade aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

BELANGRIJK! Wordt gebruikt indien er een risico bestaat op letsel voor de gebruiker of schade aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

N.B.! Wordt gebruikt indien er een risico bestaat op schade aan materialen of de machine wanneer de instructies in de handleiding niet worden gevolgd.

Page 93

PRESENTATIE

Dutch – 93

Inhoud Beste klant!

Gefeliciteerd met de aankoop van een Husqvarnaproduct! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werd gebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300 jaar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geproduceerd, van houtfornuizen tot moderne keukenmachines, naaimachines, ﬁetsen, motorﬁetsen enz. In 1956 werd de eerste motormaaier geïntroduceerd, die in 1959 werd gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna tegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubewustzijn. Daarom is een grote hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een lange periode naar volle tevredenheid zult waarderen. Door de aankoop van één van onze producten krijgt u de beschikking over professionele hulp bij reparaties en service mocht er toch iets gebeuren. Wanneer u de machine niet heeft gekocht bij een van onze erkende dealers, kunt u hen vragen naar de dichtstbijzijnde servicewerkplaats.

Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine én de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de nieuwe eigenaar over te dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

VERKLARING VAN DE SYMBOLEN

Verklaring van de symbolen ................................. 92

Toelichting op de waarschuwingsniveaus ............. 92

PRESENTATIE

Inhoud .................................................................. 93

Beste klant! ........................................................... 93

PRESENTATIE

Wat is wat op de grasmaaier? .............................. 94

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen ............................................................. 95

MONTAGE EN AFSTELLINGEN

Algemeen ............................................................. 96

Handvat ............................................................... 96

Maaihoogte ........................................................... 96

Opvangbak ........................................................... 97

Mulcher-inzetstuk ................................................. 97

Olie bijvullen ......................................................... 97

BRANDSTOFHANTERING

Algemeen ............................................................. 98

Brandstof .............................................................. 98

Tanken .................................................................. 98

Transport en opbergen ......................................... 98

DE ACCU GEBRUIKEN

Accu ..................................................................... 99

Transport en opbergen ......................................... 99

De accu, acculader en machine afvoeren ............ 99

BEDIENING

Persoonlijke veiligheidsuitrusting .......................... 100

Algemene veiligheidsinstructies ........................... 100

Basistechniek ....................................................... 101

Transport en opbergen ......................................... 101

Starten en stoppen ............................................... 102

ONDERHOUD

Algemeen ............................................................. 103

Onderhoudsschema ............................................. 103

Algemene inspectie .............................................. 103

Bougie .................................................................. 105

De koppelingskabel afstellen ............................... 105

Luchtﬁlter .............................................................. 105

Olie vervangen ..................................................... 105

Brandstofsysteem ................................................. 105

TECHNISCHE GEGEVENS

Technische gegevens ........................................... 106

Page 94

94 – Dutch

PRESENTATIE

Wat is wat op de grasmaaier?

LC 146SPE

LC 146S LC 146SP

LC 351V

1 Motorrembeugel 2 Voortdrijvingsstang 3 Starthendel 4 Opvangbak 5 Hendel, hoogte handgreep 6 Maaihoogtehendel 7 Peilstok/olie bijvullen 8 Geluiddemper 9 Bougie 10 Luchtﬁlter

11 Maaikap 12 Wateraansluiting 13 Brandstof bijvullen 14 Mes 15 Veerring 16 Mesbout 17 Primerbalg (LC 146SP) 18 Contactsleutel (LC 146SPE) 19 Batterijlader (LC 146SPE) 20 Gebruiksaanwijzing

Page 95

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Dutch – 95

Algemeen

In dit hoofdstuk wordt verklaard wat de veiligheidsonderdelen van de machine zijn, welke functie ze hebben en hoe de controle en het onderhoud moeten uitgevoerd worden om hun goede werking veilig te stellen.

Maaikap

• De maaikap is geconstrueerd om trillingen te reduceren en het risico van snijwonden te verminderen.

Controle van maaikap

• Controleer of de maaikap heel en zonder zichbare defecten, bijv. scheuren in het materiaal, is.

Motorrembeugel

• De motorrem is ontworpen om de motor te stoppen. Wanneer u de handgreep van de motorrembeugel loslaat, moet de motor stoppen.

De motorremhendel controleren

Geef volgas en laat vervolgens de rembeugel los. De motorrem moet altijd zo afgesteld zijn dat de motor binnen 3 seconden start.

Geluiddemper

• De geluiddemper werd ontworpen om het geluidsniveau zo laag mogelijk te houden, en om de uitlaatgassen weg te richten van de gebruiker.

Controle van geluiddemper

• Controleer regelmatig of de geluiddemper heel is en of deze goed vast zit.

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot zijn. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie.

Wijzig deze machine nooit zo dat hij niet langer overeenstemt met de originele uitvoering, en gebruik de machine niet als u denkt dat anderen hem hebben gewijzigd. Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen.

WAARSCHUWING! Gebruik de machine nooit zonder geluiddemper of met een defecte geluiddemper. Door een kapotte geluiddemper kunnen het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand.

De geluiddemper wordt zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

Page 96

MONTAGE EN AFSTELLINGEN

96 – Dutch

Algemeen

Handvat

Monteren

Tophandgreep

Plaats de buisconstructie van het handvat direct tegenover het onderste deel van het handvat. Draai de knoppen goed vast.

Gebruik de meegeleverde bandjes om de kabels aan de hendel te bevestigen. Overbelast de kabels niet tijdens montage.

Instellingen

Hoogte handgreep

• Draai de onderste knoppen los.

• Stel de hoogte af. Draai de knoppen goed vast.

Maaihoogte

Zet de hendel naar achteren voor een hogere maaihoogte en naar voren voor een lagere maaihoogte.

De LC 146SP heeft 3 bedieningselementen. Stel dezelfde hoogte in bij alle drie de afstelpunten.

BELANGRIJK! Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen.

LET OP! Stel de maaihoogte niet te laag af, omdat dan het risico bestaat dat de messen bij onregelmatigheden in de aarde lopen.

Page 97

MONTAGE EN AFSTELLINGEN

Dutch – 97

Opvangbak

• Monteer de graszak en bevestig deze aan het frame met de klemmen.

• Bevestig de haken in de bovenrand van het chassis.

• Steek de onderkant van de opvangzak in de uitwerpopening.

LC 146S

De LC 146S wordt geleverd met een stoffen grasopvang.

• Plaats het frame in de stoffen grasopvang.

• De hendel van de grasopvang op het frame moet over de opvangzak worden geplaatst.

• Bevestig het frame met de snelklemmen.

• Bevestig de haken in de bovenrand van het chassis. Steek de onderkant van de opvangzak in de uitwerpopening.

Mulcher-inzetstuk

• Zet de afvoerbescherming omhoog om de mulchplug te monteren/demonteren.

Plaats de veer in het frame.

Olie bijvullen

• De olietank is bij levering leeg. Vul langzaam de olie bij. Zie de instructies in het hoofdstuk Onderhoud. De motorolie moet de eerste keer vervangen worden na 5 uur bedrijfstijd.

Page 98

BRANDSTOFHANTERING

98 – Dutch

Algemeen

Brandstof

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.

• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor laat lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.

• Waar milieuvriendelijke benzine, de zog. alkylaatbenzine, verkrijgbaar is, moet deze gebruikt worden.

Motorolie

• De motorolie moet de eerste keer vervangen worden na 5 uur bedrijfstijd. Zie Technische gegevens voor informatie over het aanbevolen type olie. Gebruik nooit olie bedoeld voor tweetaktmotoren.

Tanken

Start de machine nooit:

• Indien u brandstof of motorolie op de machine hebt gemorst. Droog alles af en laat de benzineresten verdampen.

• Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact zijn geweest met brandstof. Gebruik water en zeep.

• Als de machine brandstof lekt. Controleer de tankdop en de brandstoﬂeidingen regelmatig op lekkage.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkage en dampen niet in contact kunnen komen met vonken of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.

• Bij opslag en vervoer van brandstof moeten altijd speciaal voor dat doel bestemde en goedgekeurde tanks worden gebruikt.

Opslag voor lange tijd

• Als de machine gedurende lange tijd niet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan.

WAARSCHUWING! Een motor laten lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftiging.

Brandstof en brandstofdampen zijn zeer brandgevaarlijk en kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees daarom voorzichtig wanneer u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.

De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken. Start de machine daarom nooit binnenshuis of in de buurt van licht ontvlambaar materiaal!

Rook niet en plaats ook geen warm voorwerp in de buurt van de brandstof.

LET OP! De machine heeft een viertaktmotor. Zorg ervoor dat er altijd voldoende olie in de olietank zit.

LET OP! Controleer het oliepeil voordat de grasmaaier wordt gestart. Een te laag oliepeil kan ernstige beschadigingen aan de motor veroorzaken. Zie de instructies in het hoofdstuk "Onderhoud".

WAARSCHUWING! Stop de motor en laat hem voor het tanken enkele minuten afkoelen.

Gebruik altijd een benzinekan om morsen te voorkomen.

Open de dop van de tank voorzichtig wanneer u wilt tanken zodat eventuele overdruk langzaam verdwijnt.

Maak de omgeving rond de tankdop schoon.

Draai de dop van de tank goed vast na het tanken. Door nalatigheid kan er brand ontstaan.

Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start.

Page 99

DE ACCU GEBRUIKEN

Dutch – 99

Accu (LC 146SPE)

Algemeen

De accu moet voor het eerste gebruik worden geladen. Controleer regelmatig of de acculader en de accu in een goede staat verkeren.

Denk erom dat:

• Laad de accu met de meegeleverde acculader.

• De lader moet worden aangesloten op een geaard stopcontact.

• Laad de accu max. 24 uur op.

• Laad de accu niet in direct zonlicht.

• Niet laden bij een temperatuur lager dan +5 °C.

• De machine moet worden opgeladen in een droge en goed geventileerde ruimte, beschermd tegen water, vocht, olie en vet.

• Laad de machine nooit op in de buurt van ontvlambare stoffen of gassen.

De accu laden

• Sluit de acculader alleen aan als de spanning en frequentie overeenkomen met de speciﬁcaties op het productplaatje.

• Steek de stekker in een stopcontact.

• Open de kap op de elektronische starter.

• Sluit de acculader aan en laad de accu maximaal 24 uur.

• Haal de stekker uit het stopcontact. Trek nooit aan de voedingskabel om deze los te koppelen van het stopcontact.

Transport en opbergen

• Voor commercieel transport door derden of expediteurs moeten de bijzondere voorschriften voor de verpakking en etiketten worden opgevolgd.

• Voor de voorbereiding van het te verzenden item moet een expert op het gebied van gevaarlijke stoffen worden geraadpleegd. Neem tevens de mogelijk meer gedetailleerde nationale regelgeving in acht.

• Bescherm of plak open contactoppervlakken af en verpak de accu zodanig dat deze niet kan bewegen in de verpakking.

• Zet de machine vast tijdens transport.

• Verwijder de accu altijd wanneer de machine wordt opgeborgen of vervoerd.

• Bewaar de accu en de acculader op een droge, vochtvrije en vorstvrije plaats.

• Bewaar de accu niet op plaatsen waar statische elektriciteit kan optreden. Bewaar de accu nooit in een metalen box.

• Bewaar de accu en de acculader bij een temperatuur tussen 5 en 45

°C en stel ze niet bloot aan direct

zonlicht.

• Bewaar de acculader uitsluitend in een afgesloten en droge ruimte. Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde personen.

• Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een lange periode van stalling.

De accu, acculader en machine afvoeren

Dit symbool op het product of de verpakking geeft aan dat het product niet mag worden behandeld als huishoudelijk afval. Het moet in plaats daarvan ingeleverd worden bij een geschikt recylcestation voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product goed wordt verwerkt, kunt u meehelpen aan het voorkomen van potentiële negatieve effecten voor milieu en mensen, die anders veroorzaakt kunnen worden door een niet juiste afvalverwerking van dit product. Voor meer gedetailleerde informatie over recycling van dit product kunt u contact opnemen met uw gemeente, uw vuilophaalcentrale of de winkel waar u het product hebt gekocht.

WAARSCHUWING! Gevaar voor elektrische schokken en kortsluiting. Gebruik goedgekeurde en onbeschadigde stopcontacten. Verzeker u ervan dat de kabel niet beschadigd is. Vervang de kabel als deze beschadigingen vertoont.

Page 100

BEDIENING

100 – Dutch

Persoonlijke veiligheidsuitrusting

Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico’s niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt.

Draag altijd:

• Gebruik een gehoorkap als het geluidsniveau meer dan 85 dB bedraagt.

• Slipvaste en stevige laarzen of schoenen.

• Een stevige lange broek. Draag geen korte broek of sandalen en loop niet op blote voeten.

• Draag handschoenen indien nodig, b.v. wanneer u de snijuitrusting monteert, inspecteert of schoonmaakt.

Algemene veiligheidsinstructies

In dit hoofdstuk worden de basisveiligheidsregels voor het gebruik van de machine behandeld. De gegeven informatie kan nooit de kennis vervangen die een vakman via opleidingen en praktische ervaring heeft verworven.

• Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

• Denk erom dat de operator verantwoordelijk is voor ongelukken of beschadigingen van andere mensen of hun eigendommen.

• Houd de machine schoon. Aanduidingen en stickers moeten volledig leesbaar zijn.

Gebruik altijd uw gezond verstand

Het is niet mogelijk om elke mogelijk situatie te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Als u in een situatie belandt waarin u zich niet veilig voelt, dient u een expert te raadplegen. Wend u tot uw dealer, uw servicewerkplaats of een ervaren gebruiker. Onderneem geen werkzaamheden waarvoor u zich onvoldoende gekwaliﬁceerd acht!

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een gevaarlijk gereedschap zijn, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Laat kinderen of andere personen die niet zijn opgeleid om met de machine om te gaan, deze nooit gebruiken of onderhouden.

De machine mag niet worden gebruikt door personen met lichamelijke of geestelijke beperkingen of door personen die om gezondheidsredenen niet geschikt zijn om de machine te bedienen, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid.

Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen kunnen beïnvloeden.

WAARSCHUWING! Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstige verwondingen of het overlijden van zowel gebruiker of anderen leiden. De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant.

Wijzig deze machine nooit zo dat hij niet langer overeenstemt met de originele uitvoering, en gebruik de machine niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen moeten uitgevoerd worden door opgeleide en gekwaliﬁceerde specialisten.

Men moet altijd originele onderdelen gebruiken.
