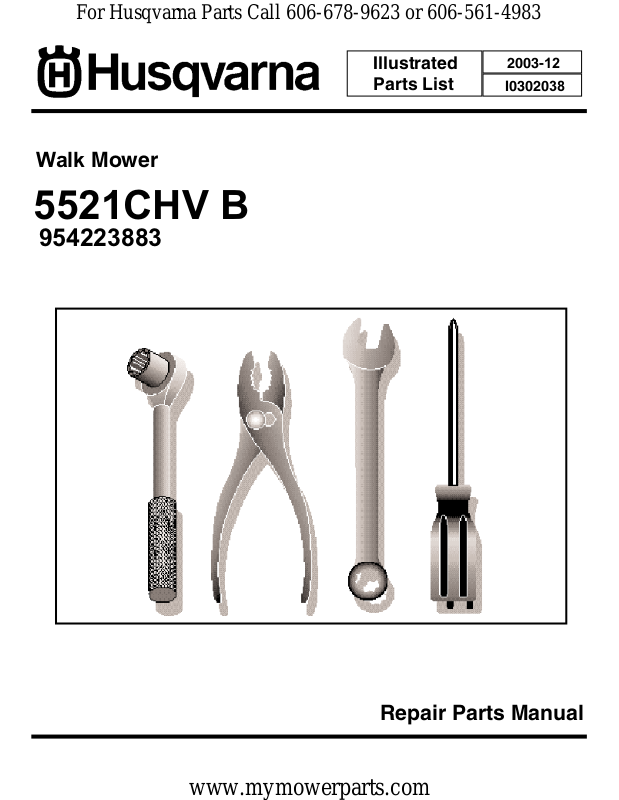

Husqvarna I0302038 Parts Manuals

Page 1
Walk Mower
5521CHV B
954223883
Illustrated Parts List
2003-12
I0302038
Repair Parts Manual
www.mymowerparts.com
Page 2

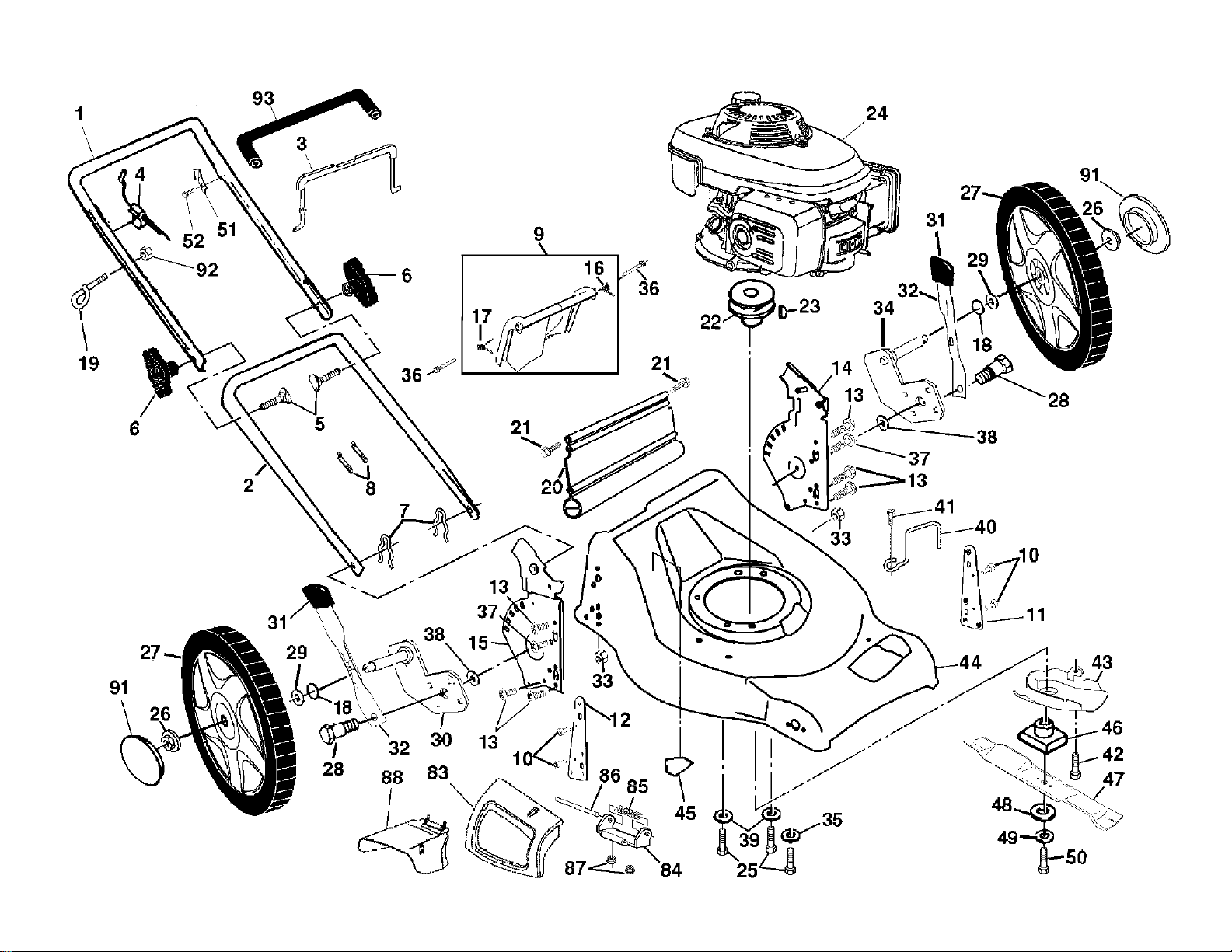

ROTARY LAWN MOWER - - MODEL NUMBER 5521CHV (5521CHVB) - PRODUCT NUMBER 954 22 38-83
www.mymowerparts.com
16
Page 3
ROTARY LAWN MOWER - - MODEL NUMBER 5521CHV (5521CHVB) - PRODUCT NUMBER 954 22 38-83
KEY PART NO. NO. DESCRIPTION
1 532 18 60-24 Upper Handle (Includes Foam Grip) 2 532 15 34-18 Lower Handle
www.mymowerparts.com
17
3 532 18 60-11 Control Bar 4 532 18 27-55 Engine Zone Control Cable 5 532 13 19-59 Handle Bolt 6 532 18 55-77 Handle Knob 7 532 05 17-93 Hairpin Cotter 8 532 06 64-26 Wire Tie 9 532 18 04-79 Rear Door Kit (Includes Key #16 and 17) 10 532 12 84-15 Pop Rivet 11 532 18 25-38 Support Bracket, LH 12 532 18 25-39 Support Bracket, RH 13 817 06 04-10 Screw 1/4-20 x 5/8 14 532 18 25-43 Handle Bracket Assembly (Left) 15 532 18 25-45 Handle Bracket Assembly (Right) 16 532 18 00-71 Spring, LH 17 532 18 00-72 Spring, RH 18 532 18 81-52 O-Ring 19 532 17 95-85 Rope Guide 20 532 18 90-05 Rear Skirt 21 532 08 86-52 Hinge Screw 1/4-20 x 1-1/4 22 532 18 50-05 Engine Pulley 23 532 18 77-23 Hi-Pro Key 24 - - - Engine, Honda, Model Number GCV160 (For engine service and replacement parts, call Honda at 1-800-426-7701) 25 532 15 04-06 Hex Head Thread Rolling Screw 3/8-16 x 1-1/8 26 532 08 39-23 Hex Flange Nut 27 532 18 55-72 Wheel 28 532 16 08-28 Shoulder Bolt 5/16-18 x .33 29 532 08 83-48 Washer, Flat 3/8 30 532 18 25-41 Axle Arm Assembly RR 31 532 18 55-75 Selector Knob 32 532 18 25-37 Selector Spring
KEY PART NO. NO. DESCRIPTION
33 873 80 05-00 Locknut 34 532 18 25-42 Axle Arm Assembly, LR 35 532 12 50-78 Washer 36 532 18 41-93 Bolt 37 532 15 00-78 Thread Cutting Screw w/Sems 5/16-18 x 3/4 38 532 18 39-01 Washer 39 532 85 10-74 Washer 40 532 18 81-02 Keeper, Belt 41 532 17 37-15 Screw 42 532 18 80-40 Screw, Belt Cover 43 532 18 70-38 Belt Cover, Bottom 44 532 18 55-83 Lawn Mower Housing (Includes Key Numbers 10, 11, 12 and 45) 45 532 10 73-39 Danger Decal 46 532 18 45-90 Blade Adapter 47 532 18 90-28 Blade 21" 48 532 18 60-39 Hardened Washer 49 532 85 02-63 Helical Washer 3/8-24 x 1-3/8 Grade 8 50 532 85 10-84 Hex Head Machine Screw 3/8-24 x 1-3/8 Grade 8 51 532 12 51-62 Bracket, Upstop 52 532 75 06-34 Screw 83 532 18 55-76 Mulch Door 84 532 17 57-35 Hinge Bracket Assembly 85 532 17 52-85 Spring 86 532 17 56-50 Rod, Hinge 87 873 80 04-00 Locknut 88 532 18 55-82 Clipping Defl ector 91 532 18 55-73 Hubcap 92 532 13 20-04 Nut, Hex 93 532 18 63-62 Grip, Foam
- - 532 16 23-00 Warning Decal (Not Shown)
- - 532 19 05-58 Owner’s Manual, English / French
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm
Page 4

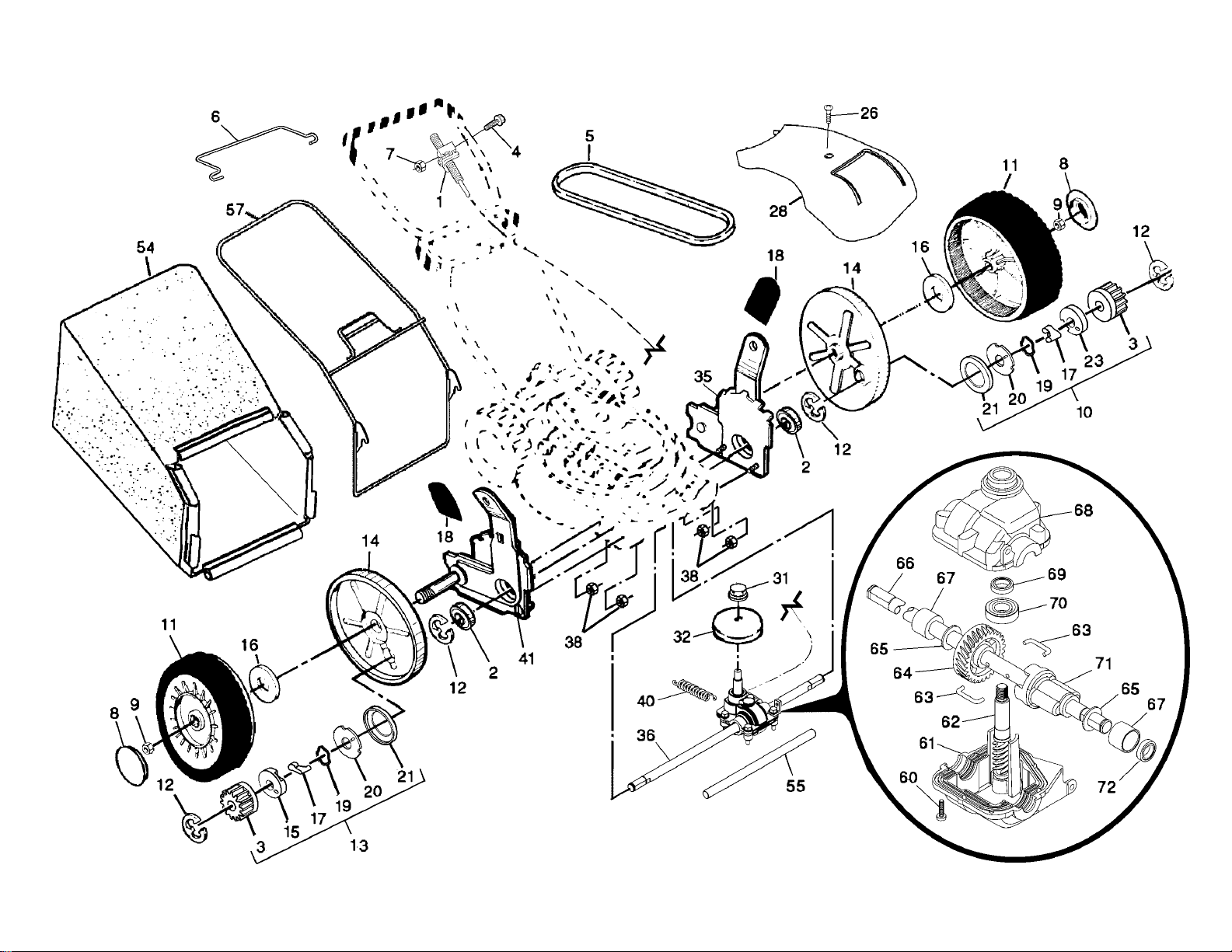

ROTARY LAWN MOWER - - MODEL NUMBER 5521CHV (5521CHVB) - PRODUCT NUMBER 954 22 38-83
www.mymowerparts.com
18
Page 5
ROTARY LAWN MOWER - - MODEL NUMBER 5521CHV (5521CHVB) - PRODUCT NUMBER 954 22 38-83
KEY PART NO. NO. DESCRIPTION
www.mymowerparts.com
19
1 532 18 91-82 Vari-Speed Drive Control Assembly 2 532 16 99-11 Bearing, Wheel Adjuster 3 532 17 51-03 Gear, Pinion 4 532 18 56-81 Screw 5 532 16 97-78 V-Belt 6 532 18 89-76 Bar, Control, Drive 7 532 75 11-52 Nut, Hex 8 532 18 06-26 Hubcap 9 532 14 52-12 Locknut 10 532 18 83-31 Pinion Assembly, LH 11 532 18 07-67 Wheel & Tire Assembly 12 812 00 00-58 E-Ring 13 532 18 83-30 Pinion Assembly, RH 14 532 18 94-03 Dust Cover 15 532 17 51-02 Retainer, Drive. RH 16 532 06 77-25 Washer 1/2 x 1-1/2 x .134 17 532 17 50-98 Pawl 18 532 18 55-74 Selector Knob 19 532 18 82-91 Spring, Torsion 20 532 17 51-04 Disc, Drive 21 532 18 41-72 Seal, Pinion 23 532 17 51-05 Retainer, Drive, LH 26 532 17 52-62 Pan Head Tapping Screw #10-24 x 2-3/4 28 532 18 55-79 Drive Cover 31 532 13 20-10 Hex Flange Nut 32 532 18 94-06 Drive Pulley
KEY PART NO. NO. DESCRIPTION
35 532 18 09-15 Kit, Wheel Adjuster, LH (Includes Knob and Bearing) 36 532 18 72-12 Gear Case Assembly, Complete 38 873 80 04-00 Locknut 1/4-20 40 532 18 22-26 Spring 41 532 18 09-14 Kit, Wheel Adjuster, RH (Includes Knob and Bearing) 54 532 18 97-65 Grassbag Assembly 55 532 17 57-39 Driveshaft Cover 57 532 18 88-15 Frame 60 532 18 35-13 Screw 61 532 18 75-25 * Case, Lower 62 532 18 75-27 Shaft, Input 63 532 18 35-05 Wire, Formed 64 532 18 34-99 Gear, 27 Teeth 65 532 18 35-09 Washer 66 532 18 75-29 Shaft, Output 67 532 18 35-11 Bushing 68 532 18 75-26 * Case, Upper 69 532 18 35-14 Seal, Input Shaft 70 532 18 35-06 Bearing, Ball 71 532 18 75-28 Spacer 72 532 18 35-08 Seal, Output Shaft
* Use Dow Corning #709 to reseal Gear Case Halves.
NOTE: All component dimensions given in U.S. inches.
1 inch = 25.4 mm
