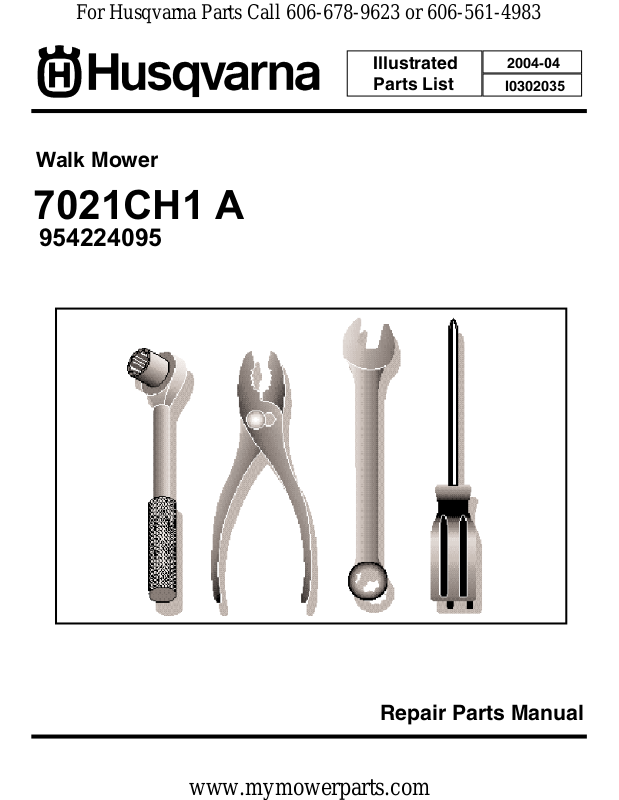

Husqvarna I0302035 Parts Manuals

Page 1
Walk Mower
7021CH1 A
954224095
Illustrated Parts List
2004-04
I0302035
Repair Parts Manual
www.mymowerparts.com
Page 2
www.mymowerparts.com
Page 3

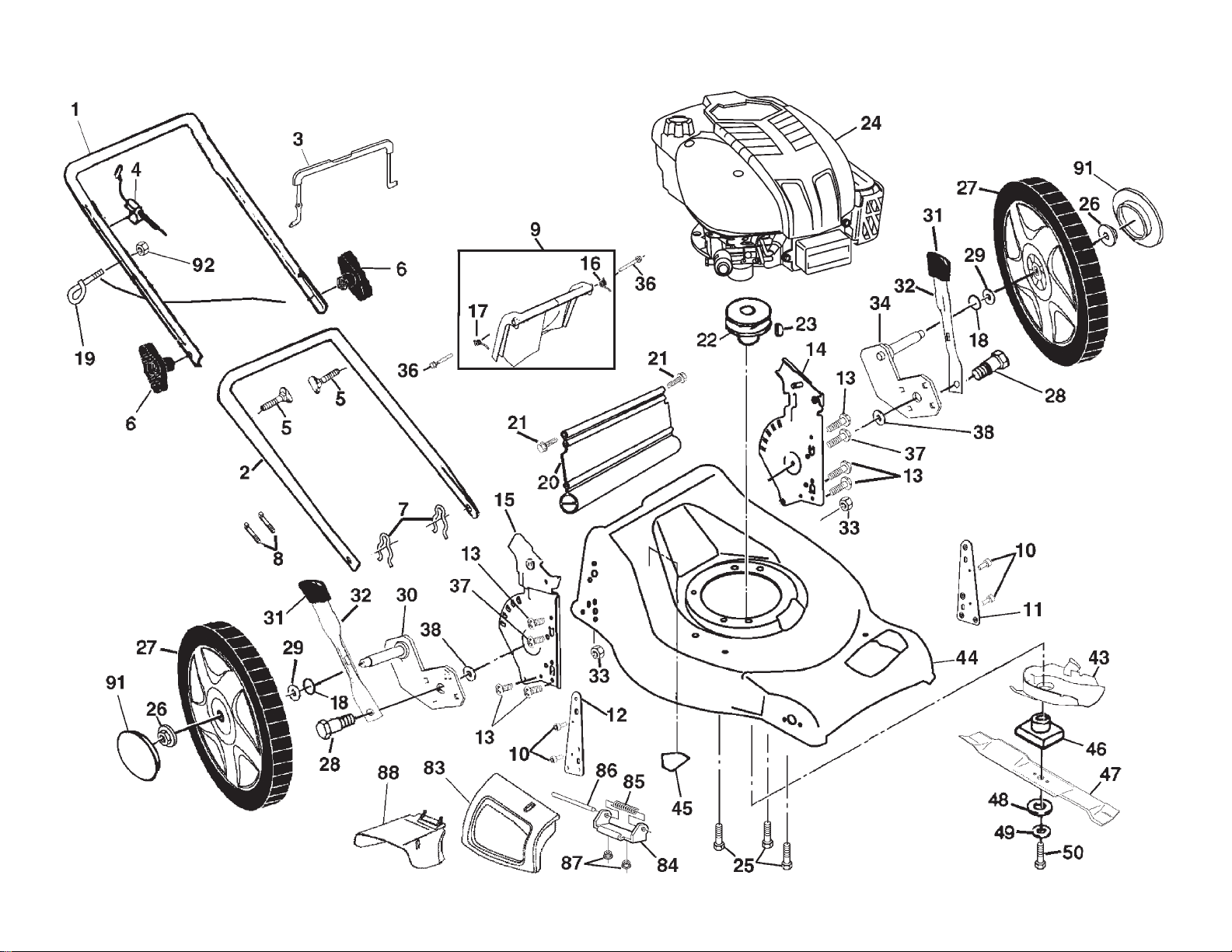

ROTARY LAWN MOWER - - MODEL NUMBER 7021CH1 (7021CH1A) - PRODUCT NUMBER 954 22 40-95
www.mymowerparts.com
16
Page 4
ROTARY LAWN MOWER - - MODEL NUMBER 7021CH1 (7021CH1A) - PRODUCT NUMBER 954 22 40-95
KEY PART NO. NO. DESCRIPTION
www.mymowerparts.com
17
1 532 19 25-18 Upper Handle 2 532 15 34-18 Lower Handle 3 532 18 55-78 Control Bar 4 532 18 27-55 Engine Zone Control Cable 5 532 13 19-59 Handle Bolt 6 532 18 55-77 Handle Knob 7 532 05 17-93 Hairpin Cotter 8 532 06 64-26 Wire Tie 9 532 18 04-79 Rear Door Kit (Includes Key #16 and 17) 10 532 12 84-15 Pop Rivet 11 532 18 25-38 Support Bracket, LH 12 532 18 25-39 Support Bracket, RH 13 817 06 04-10 Screw 1/4-20 x 5/8 14 532 18 25-43 Handle Bracket Assembly, LH 15 532 18 25-45 Handle Bracket Assembly, RH 16 532 18 00-71 Spring, LH 17 532 18 00-72 Spring, RH 18 532 18 81-52 O-Ring 19 532 17 95-85 Rope Guide 20 532 18 90-05 Rear Skirt 21 532 08 86-52 Hinge Screw 1/4-20 x 1-1/4 22 532 18 49-41 Engine Pulley 23 532 18 77-23 Hi-Pro Key 24 - - - Engine, Briggs & Stratton, Model Number 12H602 (Order parts from engine manufacturer) 25 532 15 04-06 Screw, Hex Head, Threaded, Rolled 3/8-16 x 1-1/8 26 532 08 39-23 Hex Flange Nut 27 532 18 55-72 Wheel 28 532 16 08-28 Shoulder Bolt 5/16-18 x .33 29 532 08 83-48 Washer, Flat 3/8
KEY PART NO. NO. DESCRIPTION
30 532 18 25-41 Axle Arm Assembly RR 31 532 18 55-75 Selector Knob 32 532 18 25-37 Selector Spring 33 873 80 05-00 Locknut 34 532 18 25-42 Axle Arm Assembly, LR 36 532 18 41-93 Bolt 37 532 15 00-78 Thread Cutting Screw w/Sems 5/16-18 x 3/4 38 532 18 39-01 Washer 43 532 17 50-83 Bottom Belt Cover 44 532 18 55-83 Lawn Mower Housing (Includes Key Numbers 10, 11, 12 and 45) 45 532 10 73-39 Danger Decal 46 532 18 45-90 Blade Adapter 47 532 17 50-64 Blade 21" 48 532 85 10-74 Hardened Washer 49 532 85 02-63 Helical Washer 3/8-24 x 1-3/8 Grade 8 50 532 85 10-84 Hex Head Machine Screw 3/8-24 x 1-3/8 Grade 8 83 532 18 55-76 Mulch Door 84 532 17 57-35 Hinge Bracket Assembly 85 532 17 52-85 Spring 86 532 17 56-50 Rod, Hinge 87 873 80 04-00 Locknut 88 532 18 55-82 Clipping Defl ector 91 532 18 55-73 Hubcap 92 532 13 20-04 Nut, Hex
- - 532 16 23-00 Warning Decal (Not Shown)
- - 532 18 99-71 Owner’s Manual, English/French
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm
Page 5

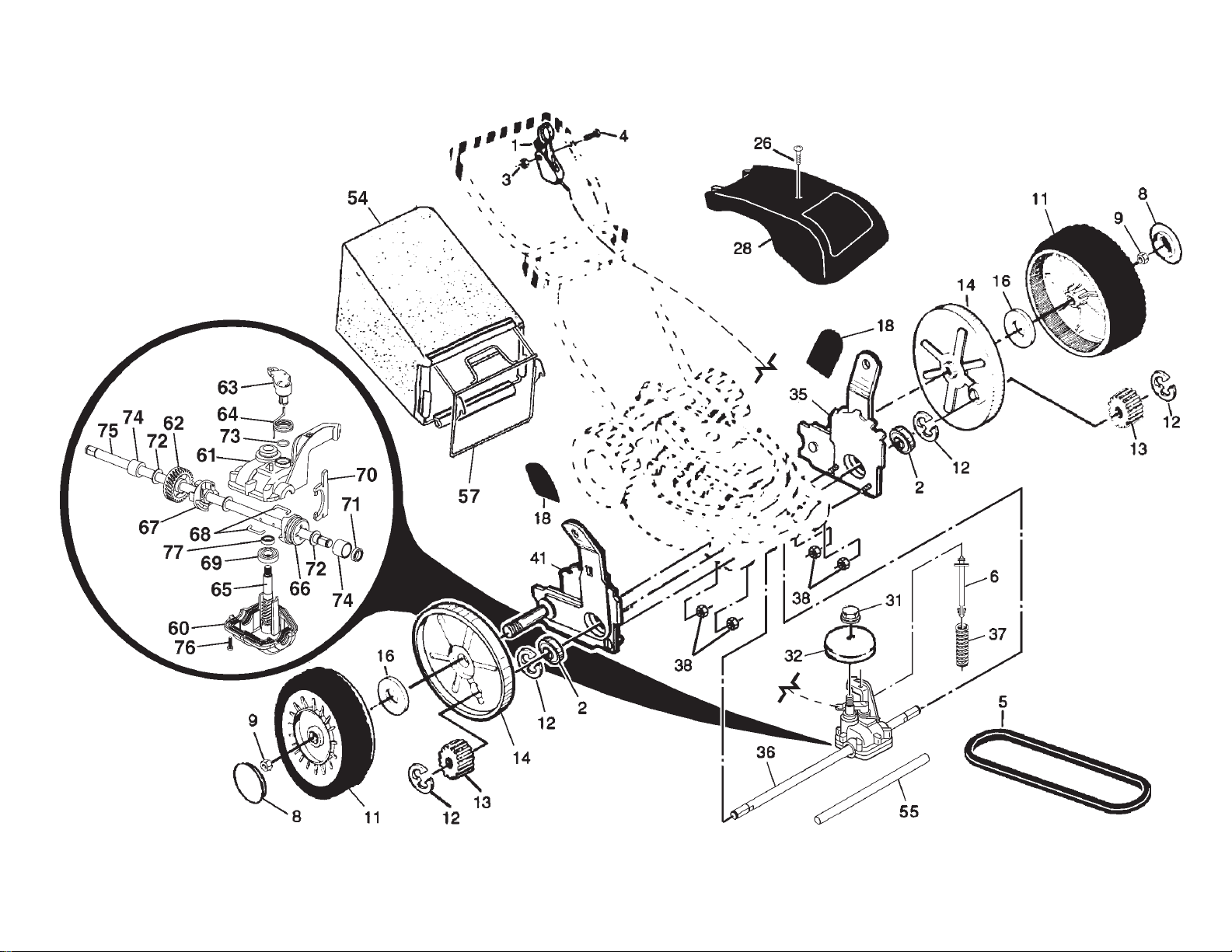

ROTARY LAWN MOWER - - MODEL NUMBER 7021CH1 (7021CH1A) - PRODUCT NUMBER 954 22 40-95
www.mymowerparts.com
18
Page 6
ROTARY LAWN MOWER - - MODEL NUMBER 7021CH1 (7021CH1A) - PRODUCT NUMBER 954 22 40-95
KEY PART NO. NO. DESCRIPTION
www.mymowerparts.com
19
1 532 18 45-88 Drive Control Assembly 2 532 16 99-11 Bearing, Wheel Adjuster 3 532 19 17-30 Nut, Hex, Flanged 1/4-20 4 532 15 87-55 Screw 5 532 17 54-36 V-Belt 6 532 15 04-95 Retainer, Spring 8 532 18 06-26 Hubcap 9 532 14 52-12 Locknut 11 532 18 07-67 Wheel & Tire Assembly 12 812 00 00-58 E-Ring 13 532 13 70-54 Pinion 14 532 18 05-04 Dust Cover 16 532 06 77-25 Washer 1/2 x 1-1/2 x .134 18 532 18 55-74 Selector Knob 26 532 17 52-62 Pan Head Tapping Screw #10-24 x 2-3/4 28 532 18 55-79 Drive Cover 31 532 13 20-10 Hex Flange Nut 32 532 18 94-07 Pulley, Drive 35 532 15 15-21 Kit, Wheel Adjuster, LH (Includes Knob and Bearing) 36 532 18 01-84 Gear Case Assembly, Complete 37 532 13 70-90 Spring, Tension 38 873 80 04-00 Locknut 1/4-20 41 532 15 15-20 Kit, Wheel Adjuster, RH (Includes Knob and Bearing)
KEY PART NO. NO. DESCRIPTION
54 532 18 97-65 Grassbag Assembly 55 532 17 57-39 Driveshaft Cover 57 532 18 88-15 Frame, Grassbag 60 532 18 34-97 * Case, Lower 61 532 18 34-98 * Case, Upper 62 532 18 34-99 Gear, 27 Teeth 63 532 18 35-00 Lever, Clutch 64 532 18 35-01 Spring, Return 65 532 18 35-02 Shaft, Input 66 532 18 35-03 Dog, Movable 67 532 18 35-04 Dog, Fixed 68 532 18 35-05 Wire, Formed 69 532 18 35-06 Bearing, Ball 70 532 18 35-07 Fork, Shift 71 532 18 35-08 Seal, Output Shaft 72 532 18 35-09 Washer 73 532 18 35-10 Seal, Case 74 532 18 35-11 Bushing 75 532 18 35-12 Shaft, Output 76 532 18 35-13 Screw 77 532 18 35-14 Seal, Input Shaft
* Use Dow Corning #709 to reseal Gear Case Halves.
NOTE: All component dimensions given in U.S. inches.
1 inch = 25.4 mm
