Pressure Washer

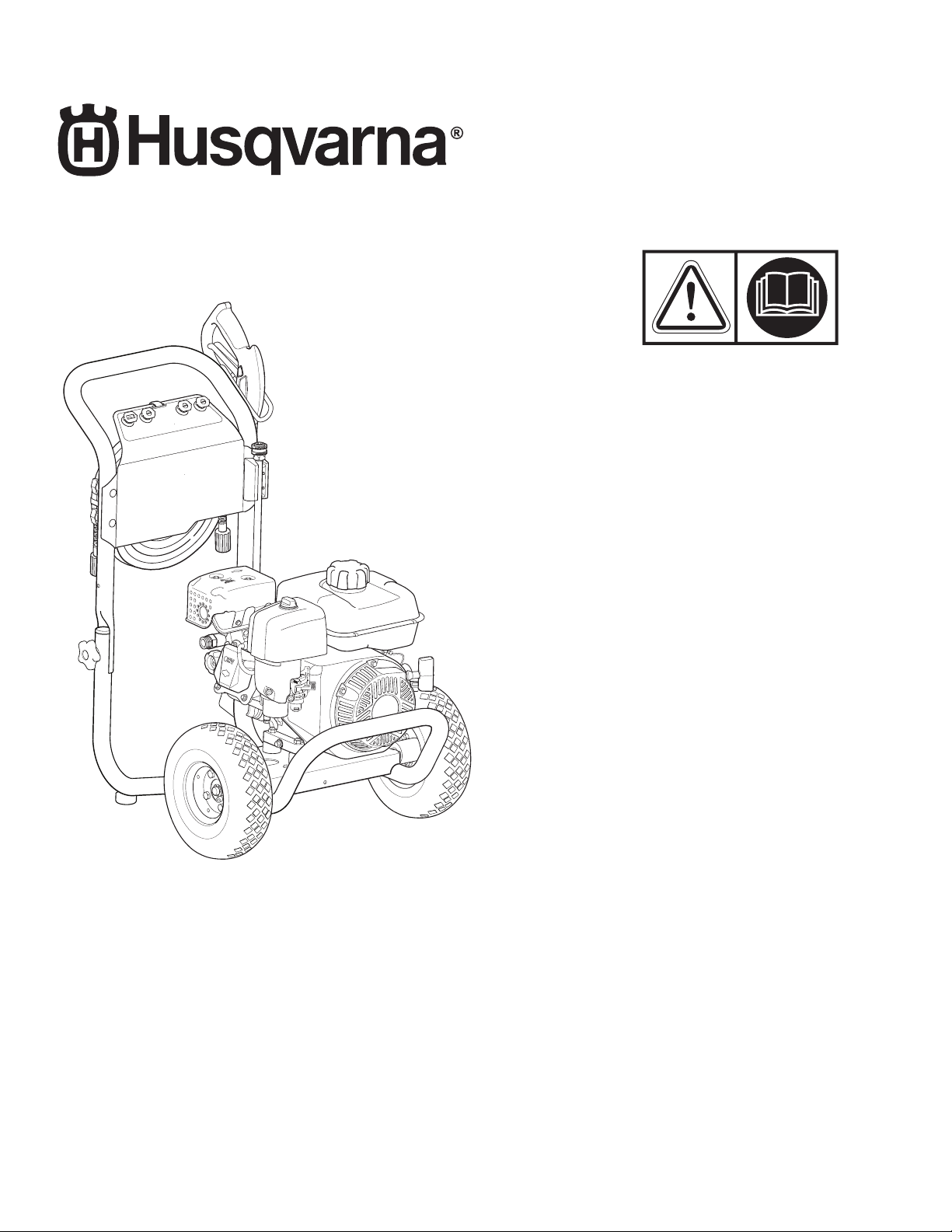

Operator’s Manual

Model Number _____________________________

Revision __________________________________

Serial Number ______________________________

Date Purchased ____________________________

Manual No. 80080859 Rev B

Page 2

Table of Contents

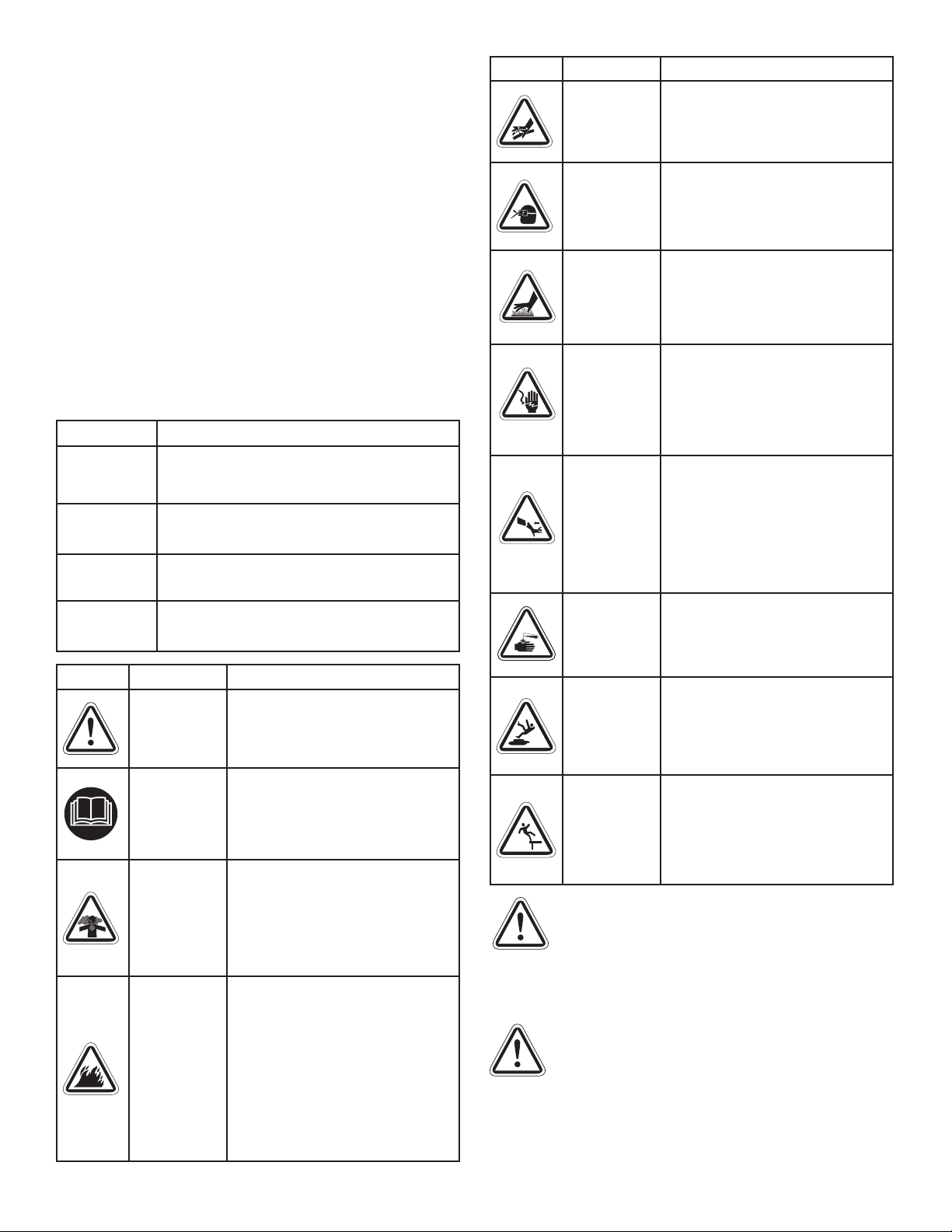

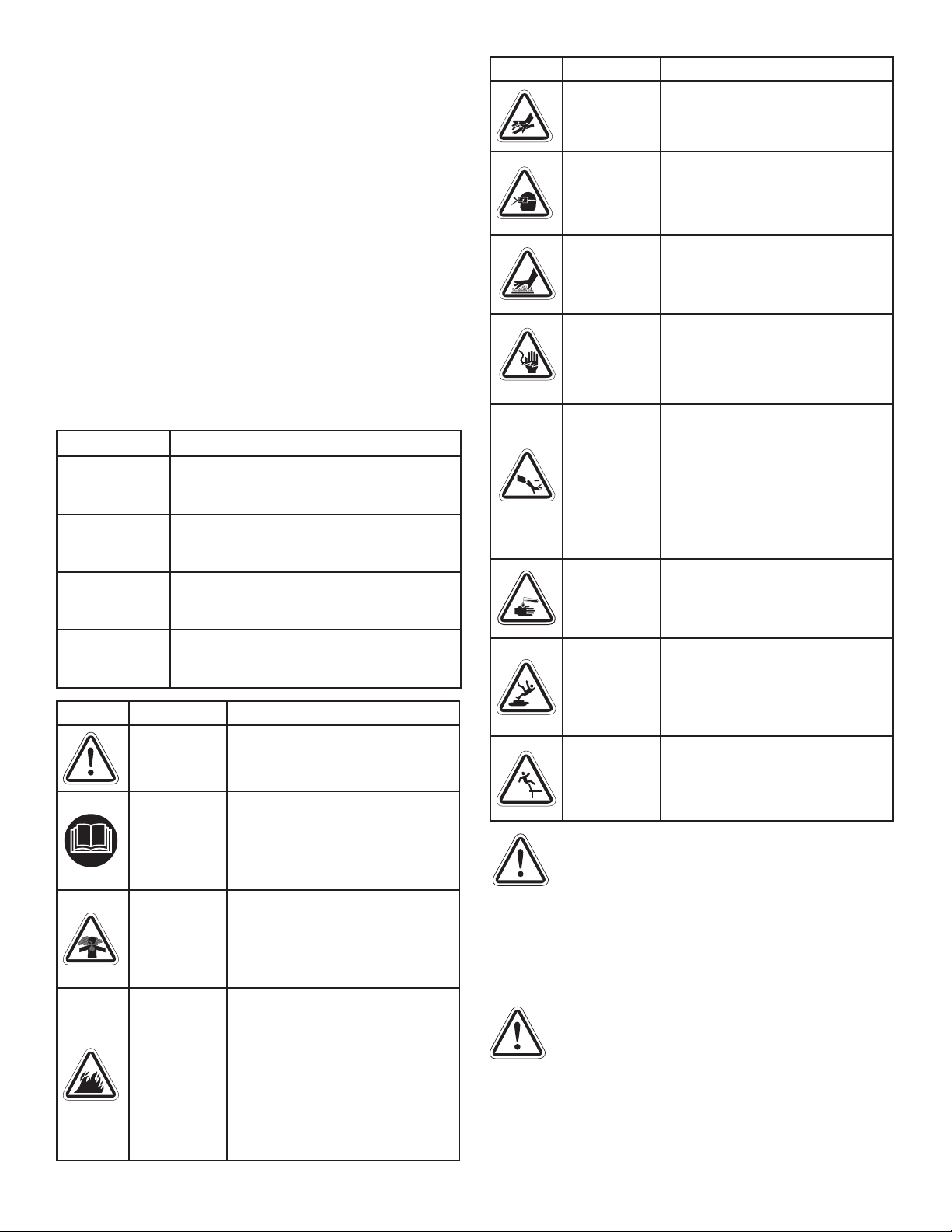

Symbol Name Explanation

Symbols and Meanings ...........................2

Equipment Description............................3

Features and Controls ............................4

Operation.......................................6

Maintenance ...................................12

Storage .......................................15

Troubleshooting ................................16

Warranty ......................................18

To ensure prompt and complete warranty coverage, register your product online at www.onlineproductregistration.com.

Symbols and Meanings

Signal Meaning

DANGER

WARNING

CAUTION

Indicates a hazard which, if not avoided, will result in death or serious injury.

Indicates a hazard which, if not avoided, could result in death or serious injury.

Indicates a hazard which, if not avoided, could result in minor or moderate injury.

Fluid Injection

Spray, Flying Objects

Hot Surface

Electric Shock

Kickback

High-pressure water could cut through skin resulting in serious injury and possible amputation.

Risk of eye injury. Spray could splash back or propel objects resulting in serious injury.

Contact with muer area could

cause burns resulting in serious injury.

Contact with power source could cause electrical shock resulting in death or serious injury.

Recoil starter kickback will pull hand and arm toward engine faster than you can let go which could cause broken bones, sprains or bruises resulting in serious injury.

NOTICE

Symbol Name Explanation

Indicates information considered important, but not hazard-related.

Safety Alert Symbol

Read Operator’s Manual

Toxic Fumes

Fire

Indicates a potential personal injury hazard.

Failure to follow warnings, instructions and operator’s manual could result in death or serious injury.

Engine exhaust contains carbon monoxide, a poisonous gas that could kill you in minutes. You cannot smell it or see it.

Fuel and its vapors are

extremely ammable which could cause burns or re

resulting in death or serious injury. Engine exhaust could cause

re resulting in death or serious

injury.

Chemical Burn

Slippery Surface/Fall

Fall

WARNING! This product can expose you to chemicals including gasoline engine exhaust,

which is known to the State of California to cause cancer, and carbon monoxide, which is known to the State of California to cause birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.

WARNING! This product contains lead and lead compounds, known to the state of California to

cause birth defects or other reproductive harm. Wash your hands after handling this product. Cancer and Reproductive Harm - www.P65Warnings.ca.gov.

Chemicals could cause burns resulting in death or serious injury.

Slippery wet surfaces could cause you to fall resulting in death or serious injury.

Kickback from spray gun could cause you to fall resulting in death or serious injury.

2 www.husqvarna.com/us

Page 3

Equipment Description

Read this manual carefully and become familiar with your product. Know its applications, its limitations, and any hazards involved. Save these

original instructions for future reference.

To aid in outdoor cleaning projects, this engine-driven, high-pressure cleaning machine uses a variety of spray tips and detergent.

Know how to stop the product and reduce pressure quickly. Keep operating area clear and do not allow children to operate pressure washer.

Stay alert—watch what you are doing. Do not operate

pressure washer when fatigued or under the inuence of

alcohol or drugs.

Every eort has been made to ensure that information in

this manual is accurate and current. However, we reserve the right to change, alter, or otherwise improve the product and this document at any time without prior notice.

NOTICE If you have questions about intended use, contact an authorized service dealer. This equipment is designed to be used with Briggs & Stratton® authorized parts only.

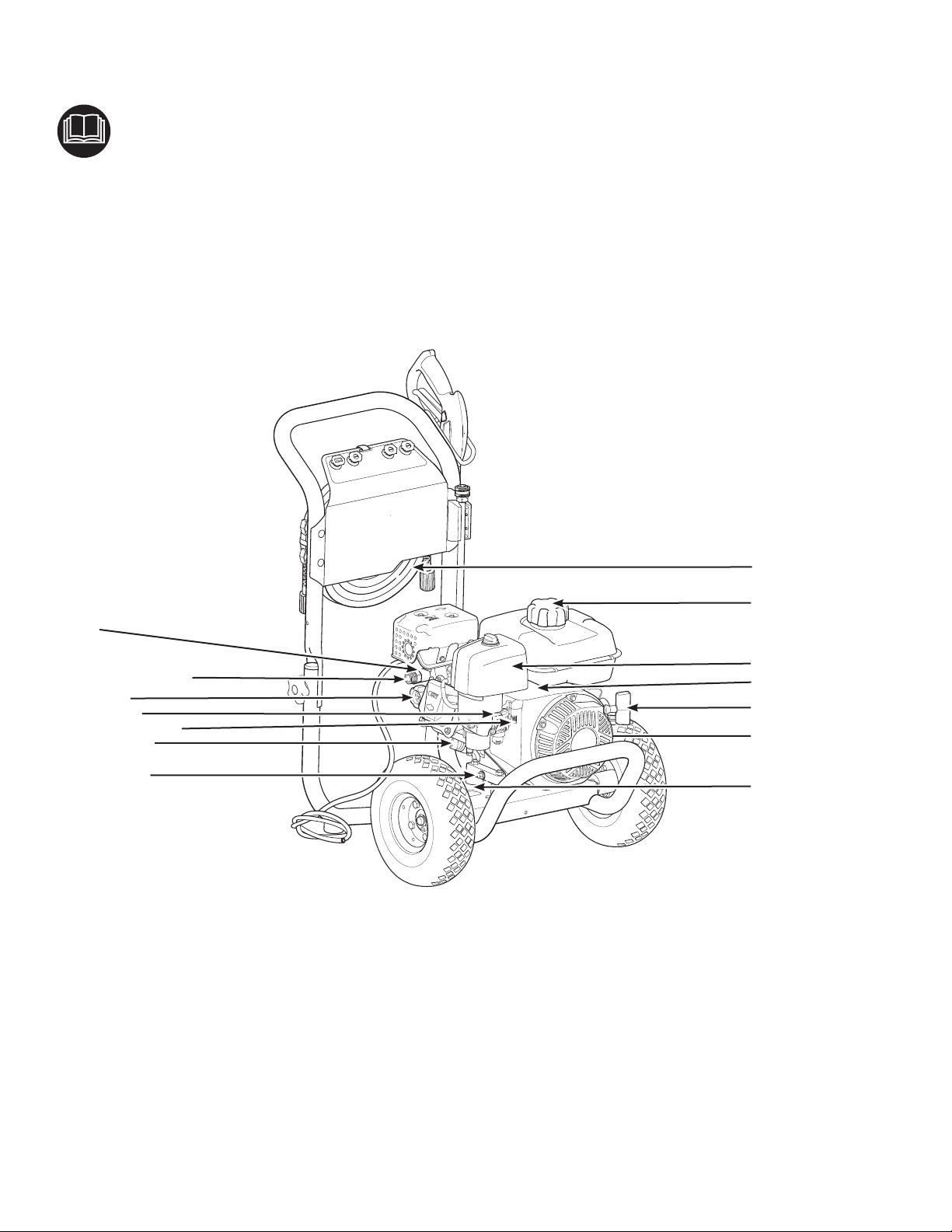

Pump

High Pressure Outlet Water Inlet

Choke Lever

Fuel Shut-o Lever

Oil Fill/Dipstick

Oil Drain Plug

Air Filter — Filters engine intake air. Choke Lever — Prepares a cold engine for starting.

Engine Identication — Provides model, type and code of engine.

Fuel Cap — Add unleaded fuel here. Fuel Shut-o Lever— Used to turn fuel supply on and o to

engine. High Pressure Hose — Connect one end to water pump

and the other end to spray gun. High Pressure Outlet — Connection for high pressure

hose.

High Pressure Hose

Fuel Cap

Air Filter Throttle Lever

Recoil Starter

Engine Identication

Identication Label

Identication Label — Provides model and serial number of

pressure washer. Oil Drain Plug — Drain engine oil here.

Oil Fill/Dipstick — Check and ll oil here. Pump — Stainless steel piston, axial cam pump that

develops high pressure. Recoil Starter — Used to start the engine.

Throttle Lever — Sets engine in starting mode for recoil starter.

Water Inlet — Connection for garden hose.

Page 4

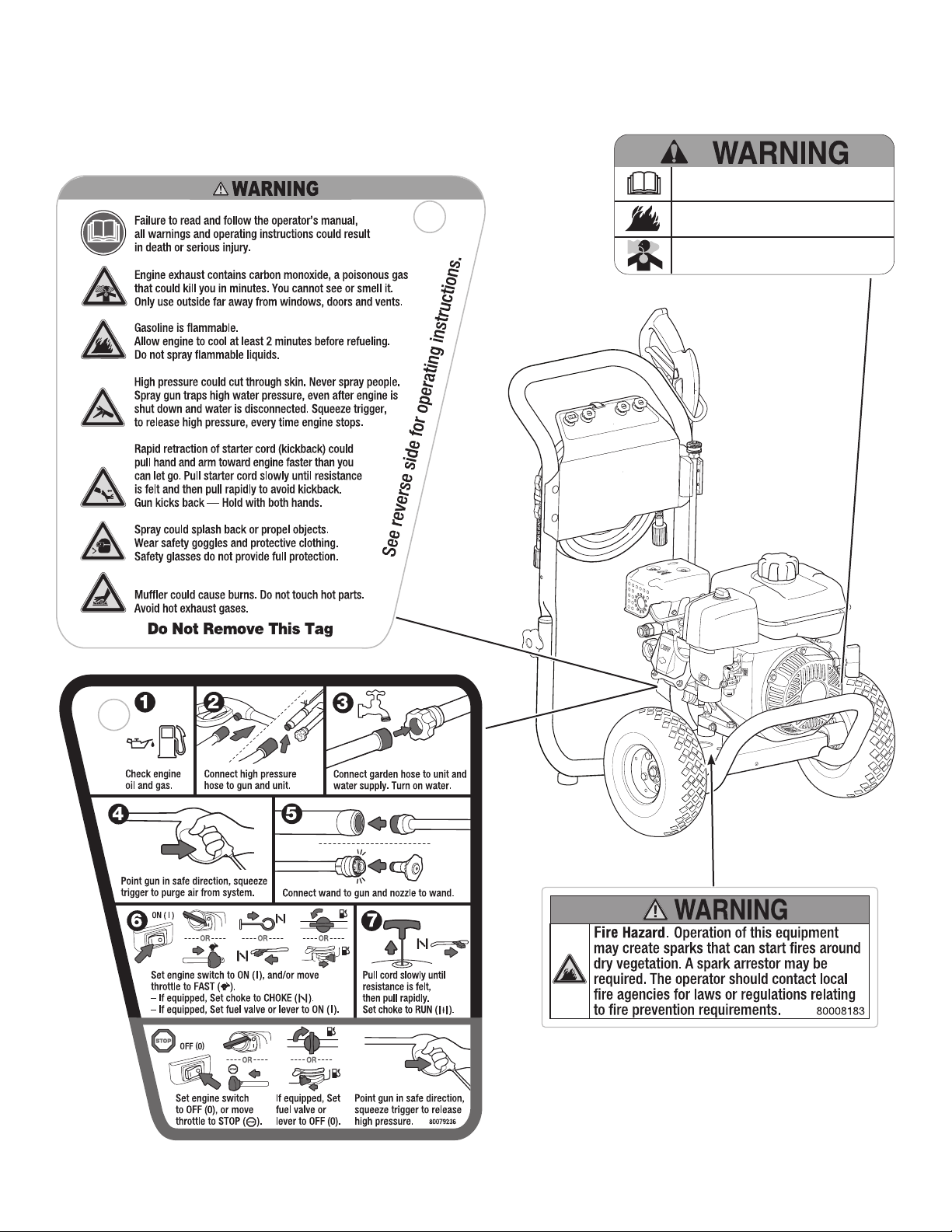

Features and Controls

DO NOT run in enclosed area.

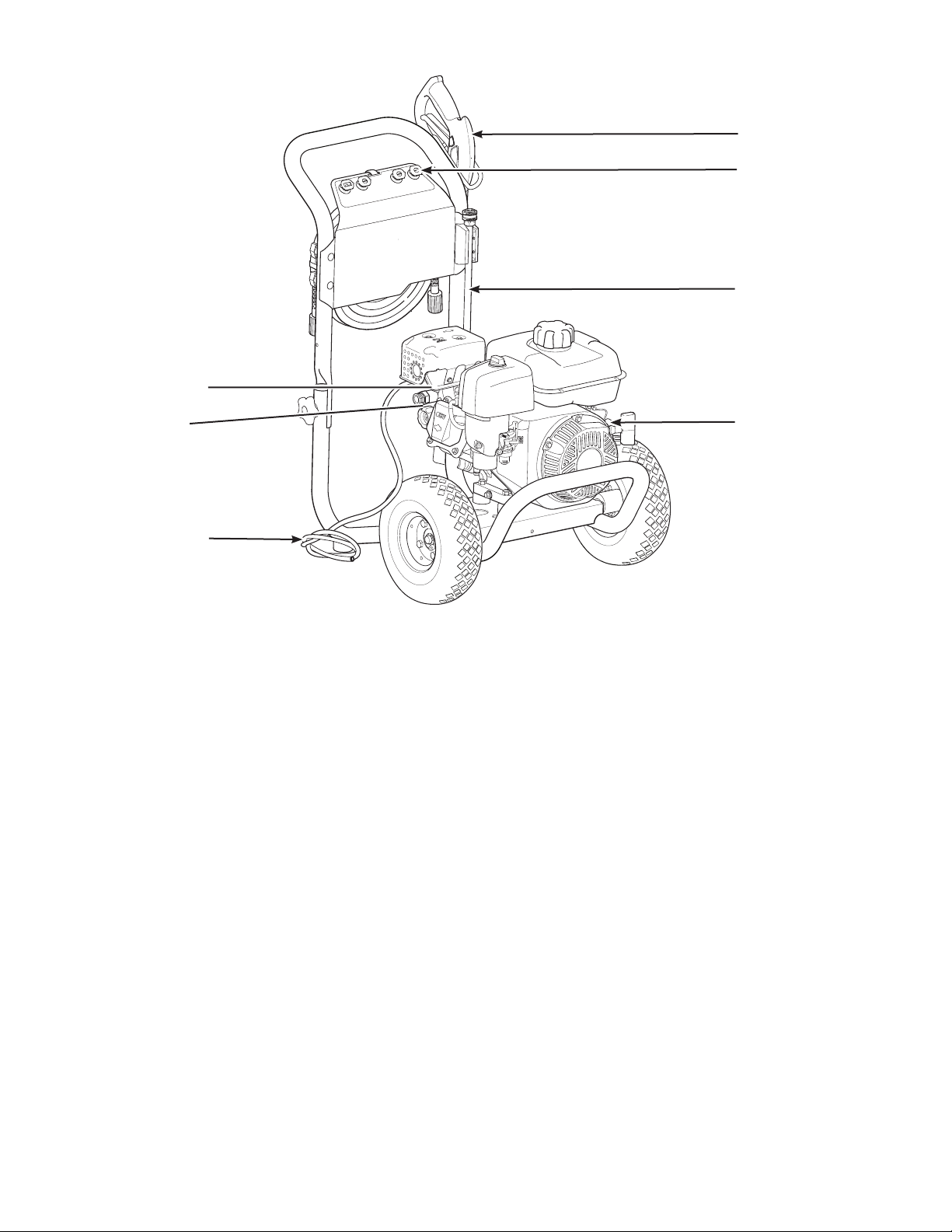

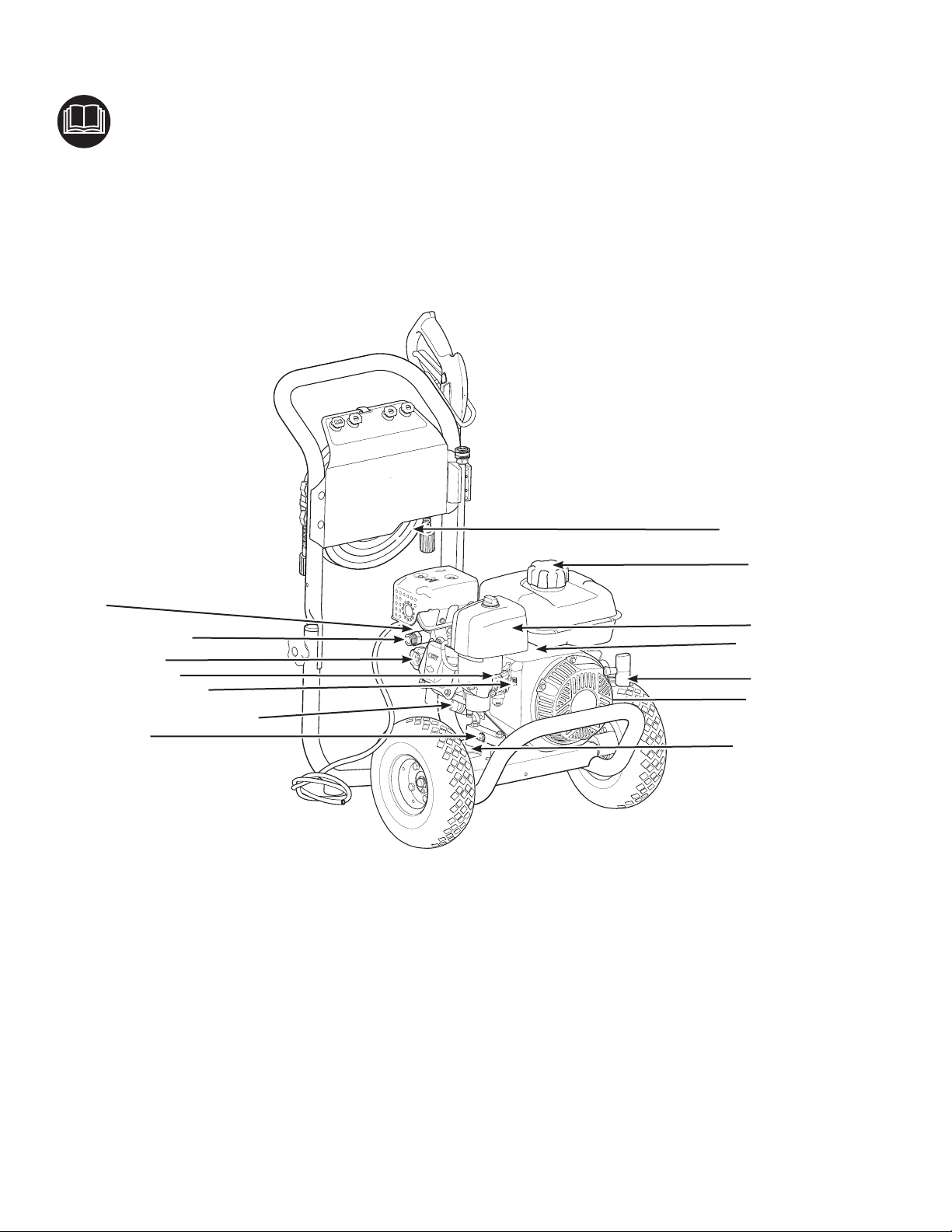

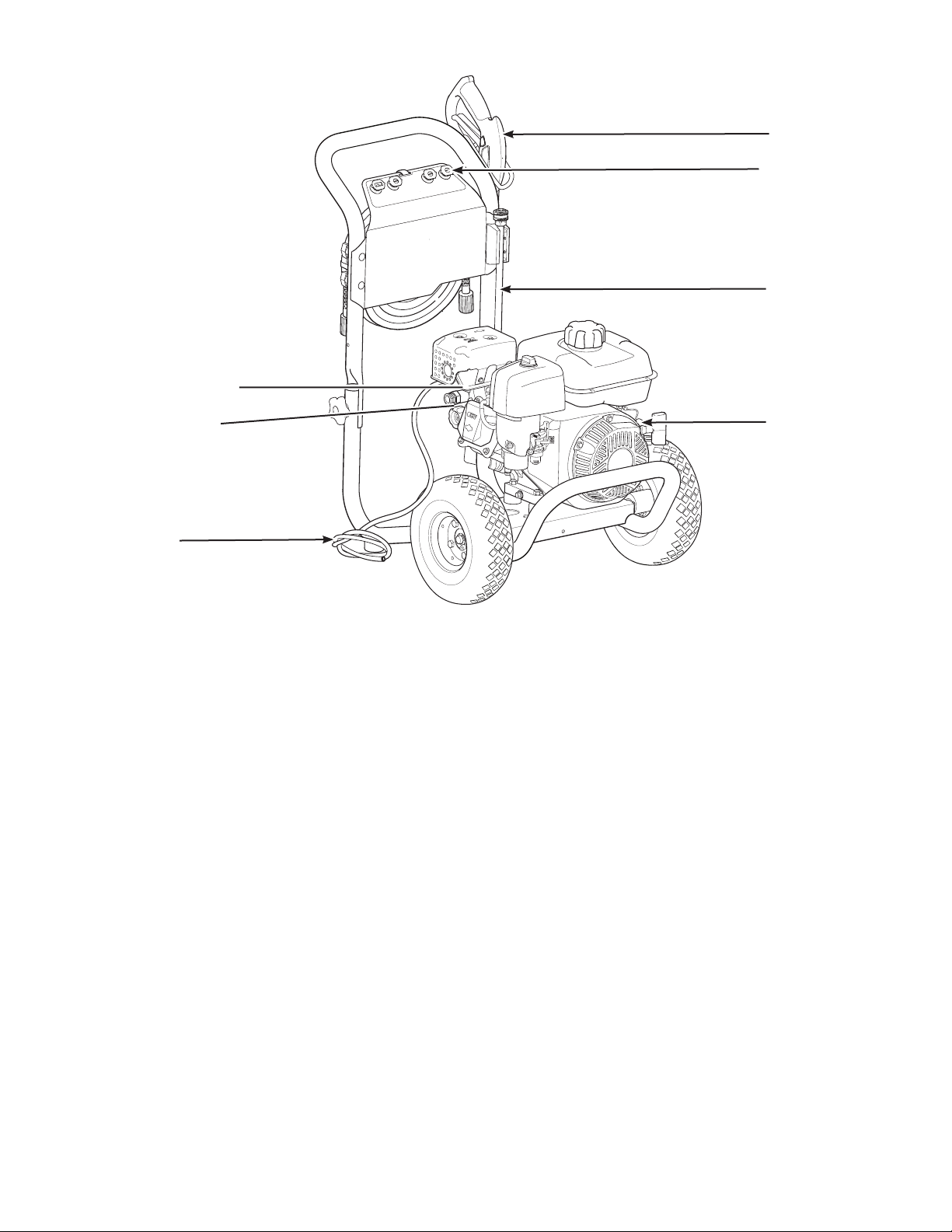

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various controls and product warnings.

Read and follow Operating Instructions before running or servicing engine.

Gasoline is flammable. Allow engine to cool at least 2 minutes before refueling.

Engines emit carbon monoxide,

4 www.husqvarna.com/us

Page 5

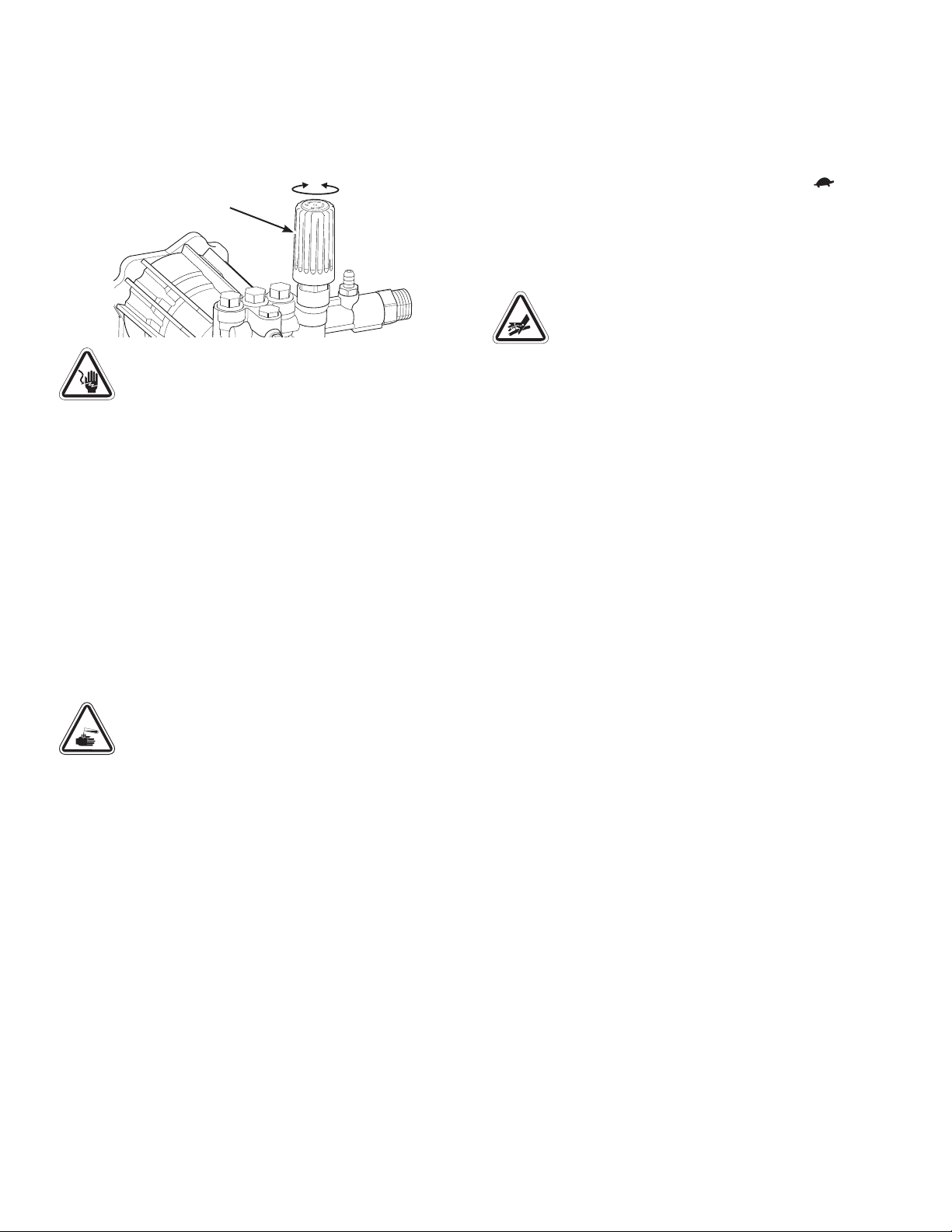

Pressure Control Knob Automatic Cool Down

System (on pump)

Detergent Siphon Tube

Spray Gun

Spray Tips

Spray Wand

Engine Switch

Automatic Cool Down System — Prevents internal pump damage by discharging warm water to the ground.

Detergent Siphon Tube — Use to siphon pressure washer safe detergent into the low pressure stream.

Engine Switch — Set switch to ON (I) before

starting engine. Set switch to OFF (0) to shut o

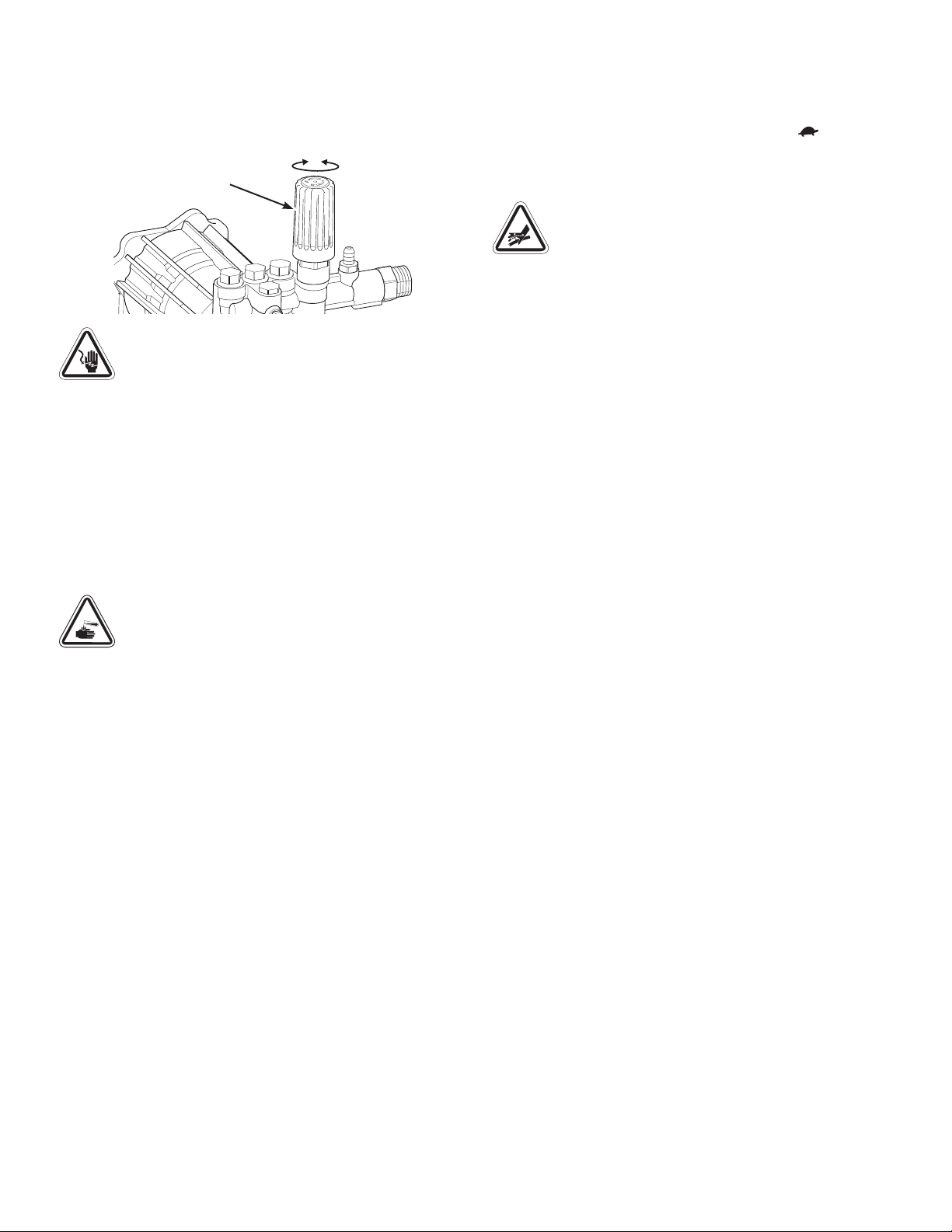

engine. Pressure Control Knob — Varies pressure of

high pressure spray. Spray Wand — Allows you to switch between

spray tips. Spray Gun — Controls spray using trigger.

Includes trigger lock. Spray Tips — Multiple patterns for various

cleaning applications.

Page 6

Operation

Step 1: Safe Location

Before starting the pressure washer, there are two equally important safety concerns regarding carbon monoxide

poisoning and re that must be addressed.

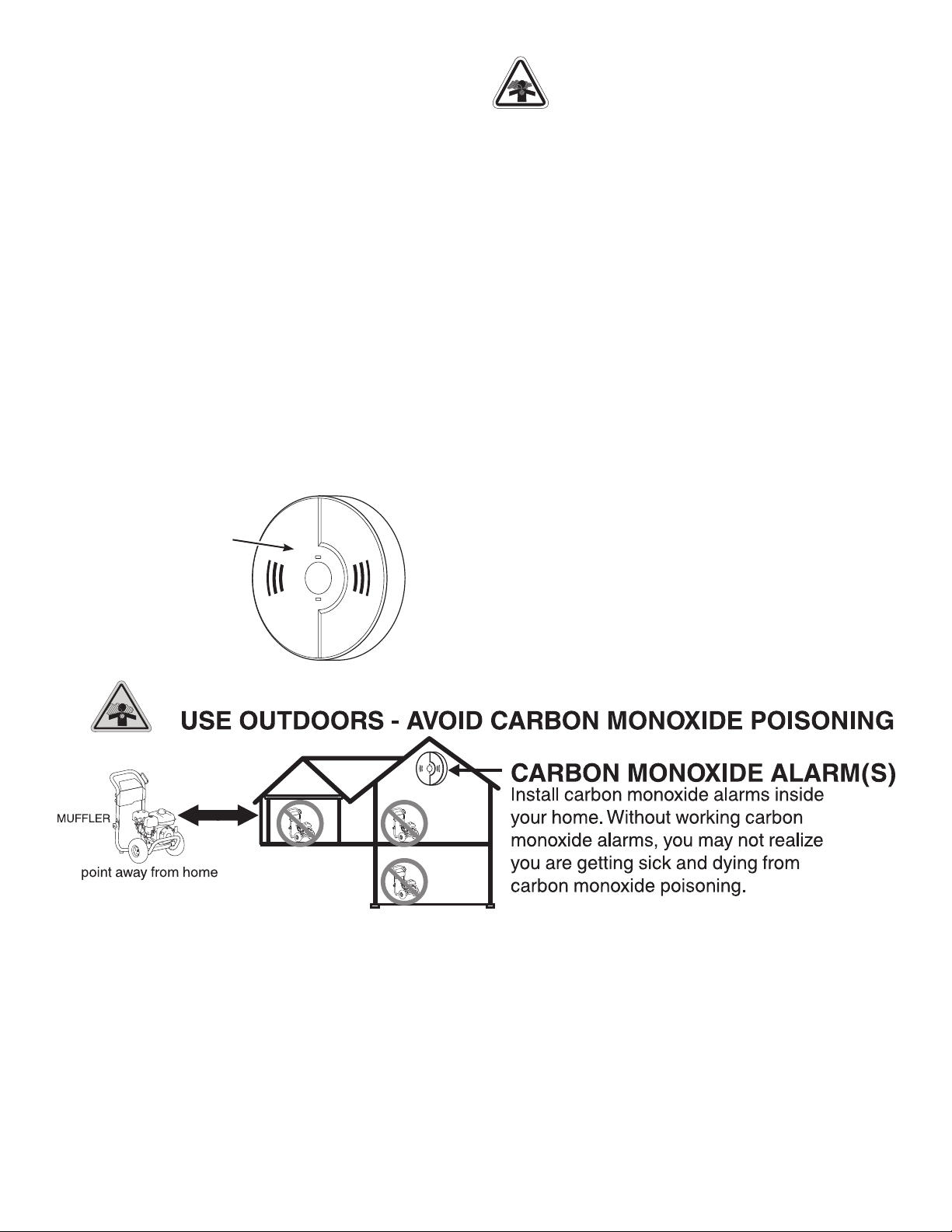

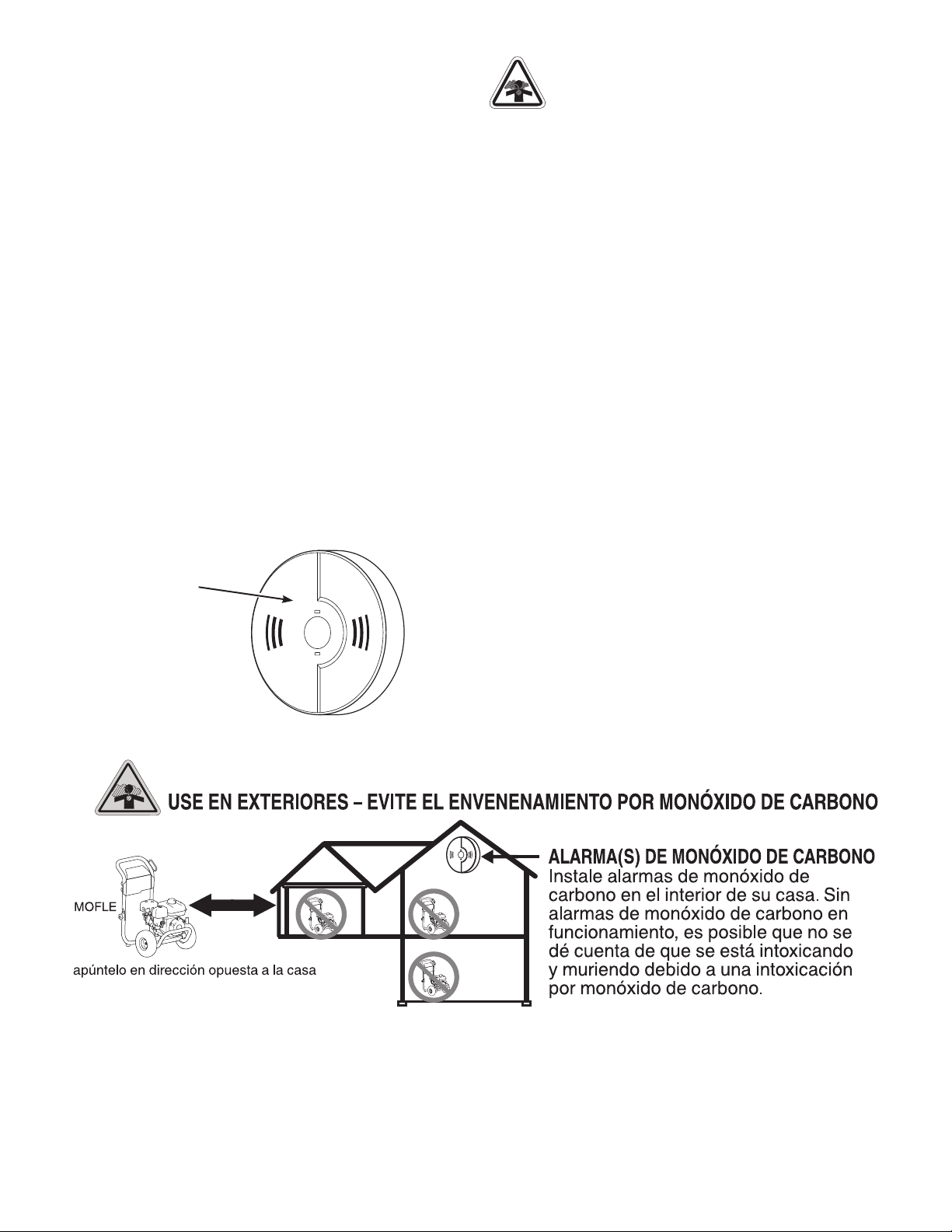

Operation Location to Reduce the Risk of Carbon Monoxide Poisoning

The engine exhaust of all fossil fuel burning equipment, such as a pressure washer, contains carbon monoxide, a poisonous gas that could kill you in minutes. You cannot smell it, see it, or taste it. Even if you do not smell exhaust fumes, you could still be exposed to carbon monoxide gas.

By law, it is required in many states to have a carbon monoxide alarm in operating condition in your home. A carbon monoxide alarm is an electronic device that detects hazardous levels of carbon monoxide. When there is a buildup of carbon monoxide, the alarm will alert the

occupants by ashing a visual indicator light and an alarm.

Smoke alarms cannot detect carbon monoxide gas.

Carbon monoxide alarm

WARNING! Engine exhaust contains carbon monoxide, a poisonous gas that could kill you in

minutes. You cannot smell it, see it, or taste it. Even if you do not smell exhaust fumes, you could still be exposed to carbon monoxide gas.

• Operate this product only outdoors, far away from windows, doors and vents to reduce the risk of carbon monoxide gas accumulating and the potential of being drawn towards occupied spaces.

• Install battery-operated carbon monoxide alarms or plug-in carbon monoxide alarms with battery back-up according to the manufacturer’s instructions. Smoke alarms cannot detect carbon monoxide gas.

• Do not run this product inside homes, garages, basements, crawlspaces, sheds, or other partiallyenclosed spaces even if using fans or opening doors and windows for ventilation. Carbon monoxide can quickly build up in these spaces and can linger for hours, even

after this product has shut o.

• Point exhaust away from all homes and occupied spaces.

• If you start to feel sick, dizzy, or weak while using this product, get to fresh air right away. See a doctor. You may have carbon monoxide poisoning.

6 www.husqvarna.com/us

Page 7

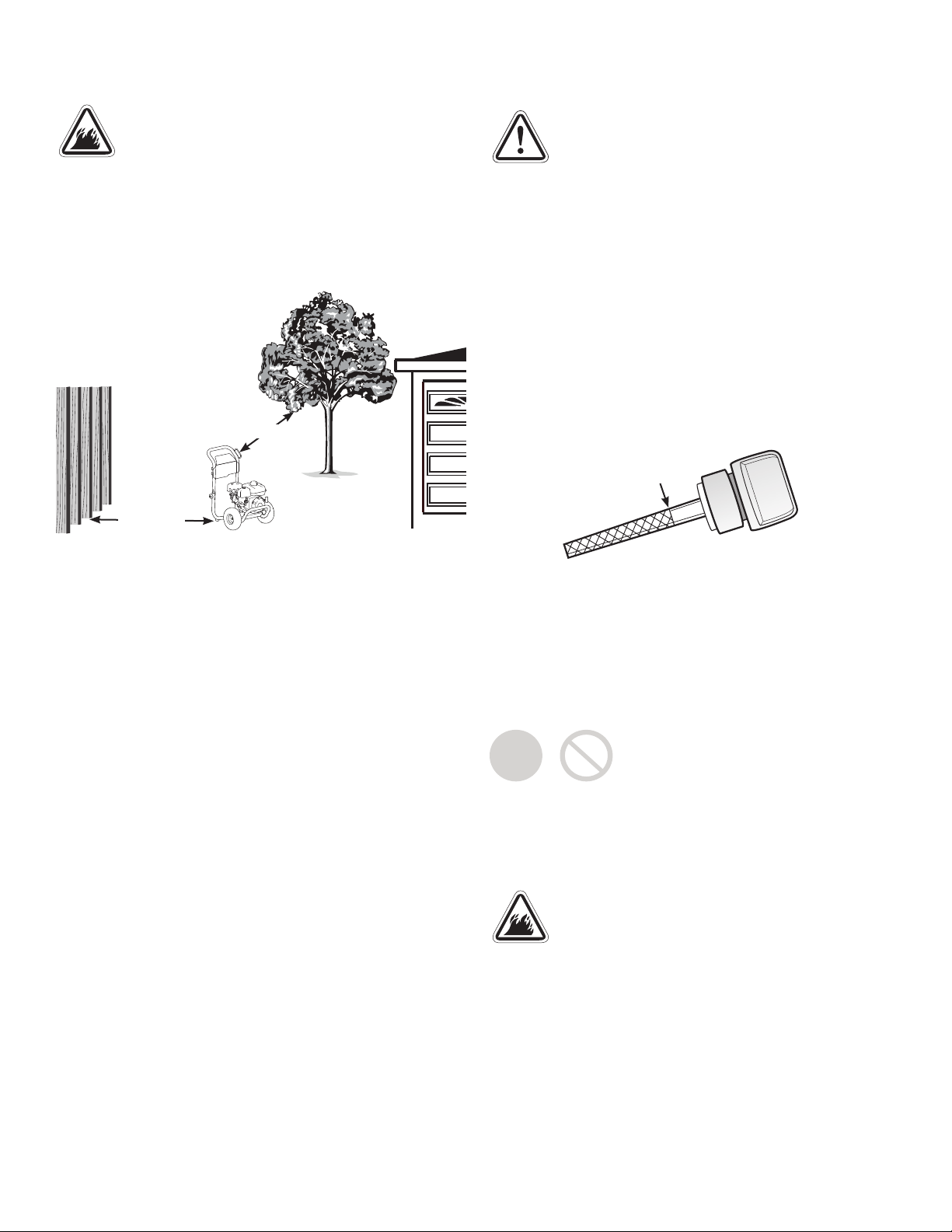

Operation Location to Reduce the Risk of Fire

WARNING! Exhaust heat/gases could ignite

combustibles, structures or damage fuel tank

causing a re, resulting in death or serious injury.

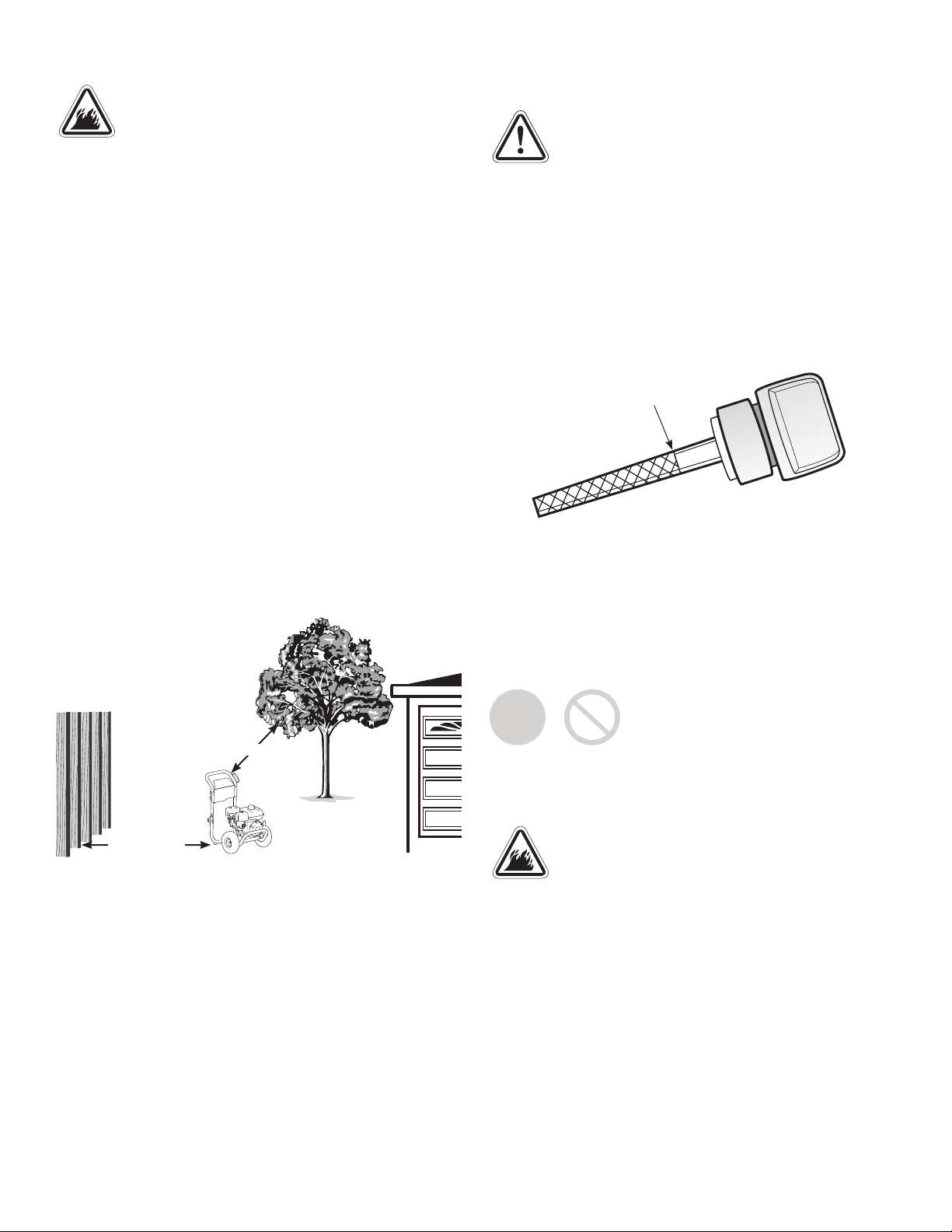

• Pressure washer must be at least 5 ft. (1.5 m) from any structure, overhang, trees, windows, doors, and any wall opening, shrubs, or vegetation over 12 in. (30.5 cm) in height.

• Do not place pressure washer under a deck or other type

of structure that may conne airow. Smoke alarm(s)

must be installed and maintained indoors according to the manufacturer’s instructions /recommendations.

• Carbon monoxide alarms cannot detect smoke.

• It is a violation of California Public Resource Code Section 4442, to use or operate the engine on any forestcovered, brush-covered, or grass-covered land unless the exhaust system is equipped with a spark arrester, as

dened in Section 4442, maintained in eective working

order. Other states or federal jurisdictions may have similar laws, reference Federal Regulation 36 CFR Part

261.52.

• Contact the original equipment manufacturer, retailer, or dealer to obtain a spark arrester designed for the exhaust system installed on this engine.

• Replacement parts must be the same and installed in the same position as the original parts.

Step 2: Oil and Fuel

Check Oil Level

CAUTION! Avoid prolonged or repeated skin

contact with used motor oil. Used motor oil has been shown to cause skin cancer in certain

laboratory animals. Thoroughly wash exposed areas with soap and water.

1. Make sure pressure washer is on a level surface.

2. Clean the oil ll area of any debris.

3. Remove oil dipstick and wipe dipstick with clean cloth. Replace and tighten dipstick. Remove and check oil level.

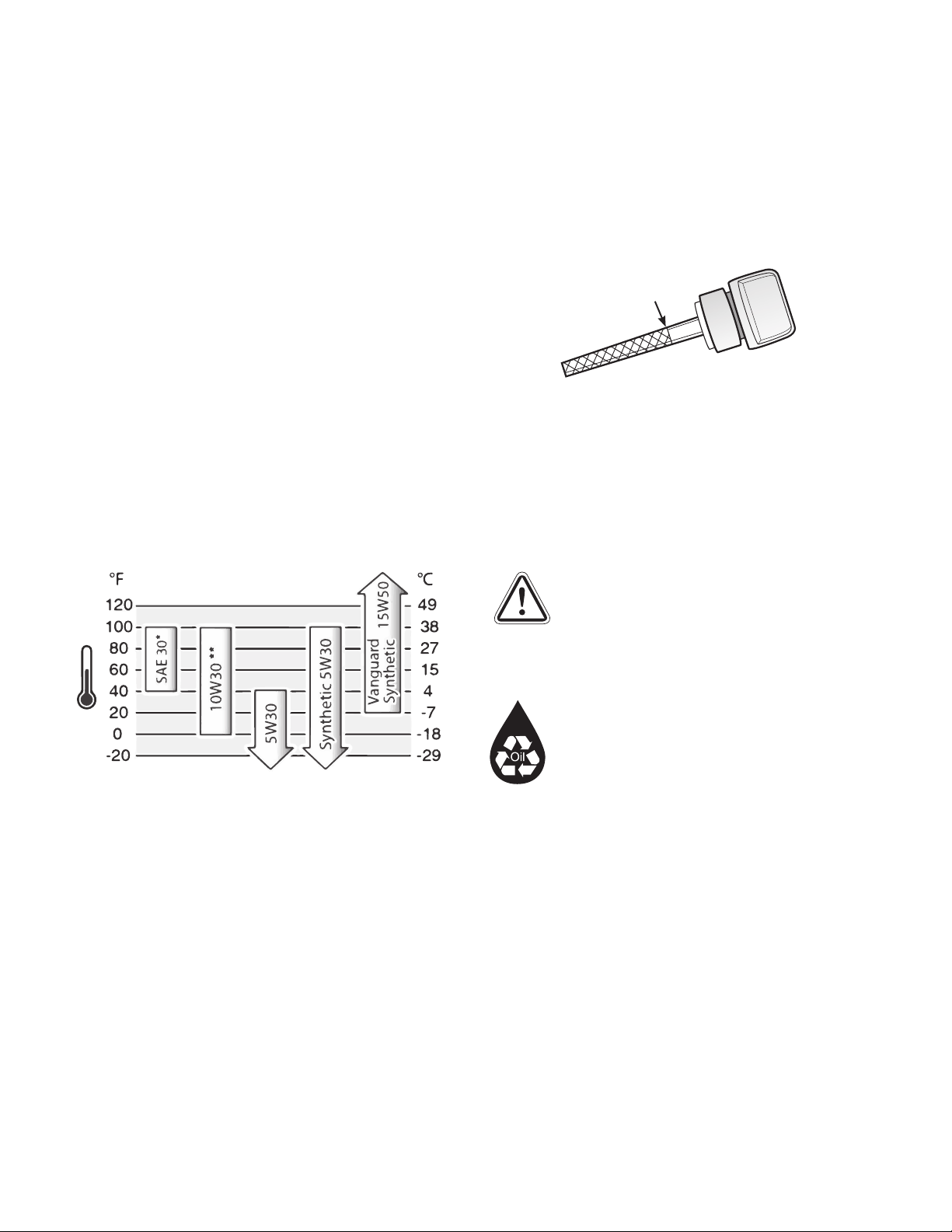

4. Verify oil is at full mark on dipstick. Replace and tighten dipstick.

Full

5. If needed, see Maintenance section for instructions to add oil.

Add Fuel

Fuel must meet these requirements:

• Clean, fresh, unleaded fuel with a minimum of 87 octane.

• Gasoline with an ethanol content up to 10% is

acceptable.

MUFFLER

5 ft (1.5 m)

min.

5 ft (1.5 m) min.

E10

NOTICE Do not mix oil in fuel or modify engine to run on alternate fuels. Unapproved fuels could damage engine. See High Altitude for operation above 5,000 ft. (1524 m).

• Do not refuel during operation.

• Do not smoke during refueling.

• Turn engine o and let it cool at least 2 minutes before

removing fuel cap.

• Fill fuel tank outdoors. Keep fuel away from ignition

sources.

E15

WARNING! Fuel and its vapors are extremely

ammable which could cause burns or re

resulting in death or serious

injury.

Page 8

1. Slowly remove fuel cap to relieve pressure in tank.

2. Slowly add fuel to fuel tank. Do not ll above bottom of

fuel tank neck to allow for fuel expansion.

Maximum Fill Level

3. Install fuel cap and let any spilled fuel evaporate before starting engine.

High Altitude

At altitudes over 5,000 ft (1524 m), a minimum 85 octane fuel is acceptable. To remain emissions compliant, high altitude adjustment is required. Operation without this adjustment will cause decreased performance, increased fuel consumption, and increased emissions.

See an authorized Briggs & Stratton dealer for high altitude adjustment information. Operation of the engine at altitudes below 2,500 ft (762 m) with the high altitude kit is not recommended.

Transporting

Do not tip engine or equipment at an angle which causes fuel to spill.

Check / Connect Gun and Hose

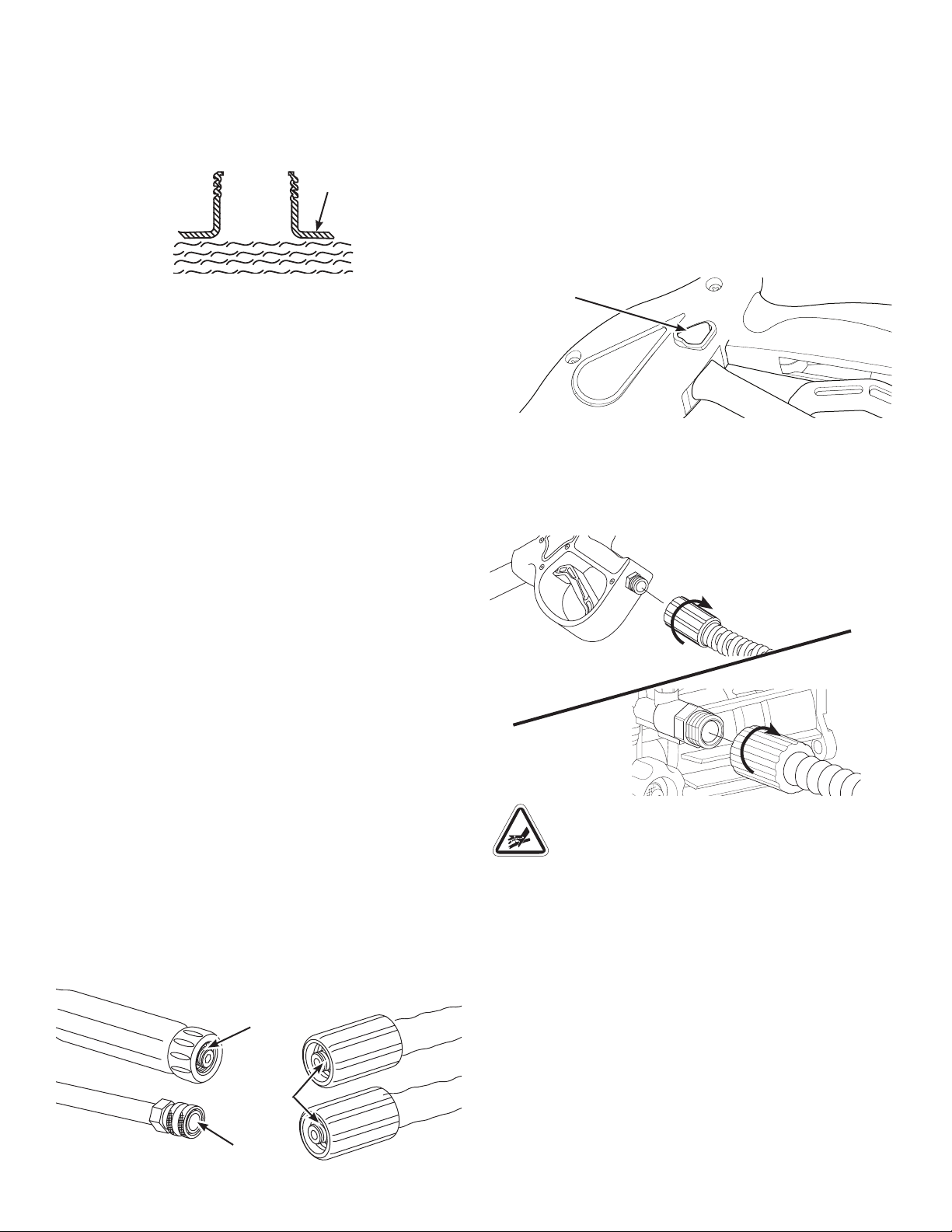

1. If spray gun trigger depresses without pressing trigger lock or if spray gun remains depressed when released, replace spray gun immediately.

Trigger Lock

2. If high pressure hose is damaged, exposing inner mesh, replace immediately.

3. Attach high pressure hose to spray gun and high pressure outlet on pump. Tighten by hand.

Step 3: Set Up

Clean Debris

Clean any accumulated debris. Keep area around muer

free from any debris.

• Use a soft bristle brush to loosen caked on dirt or oil.

• Use a damp cloth to wipe exterior surfaces clean.

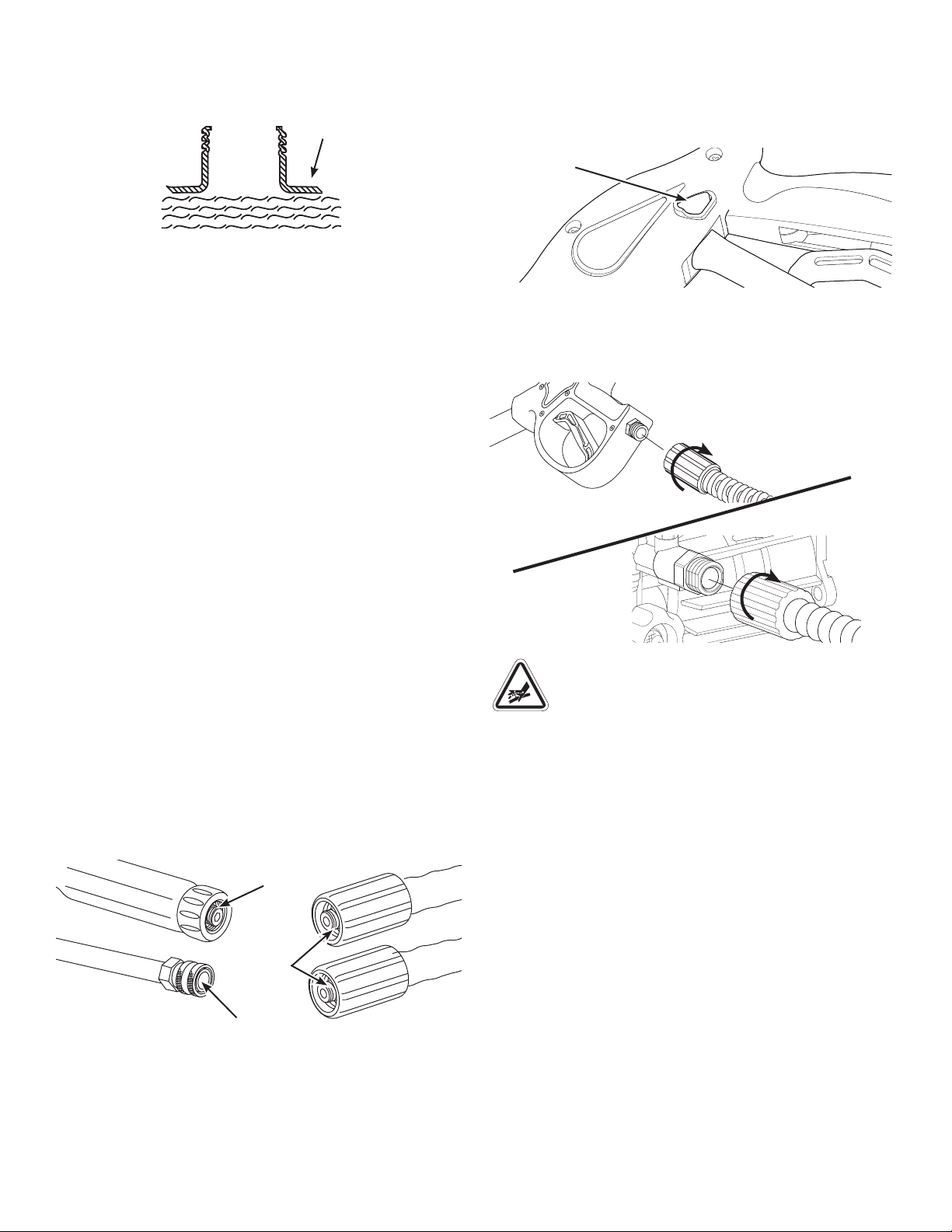

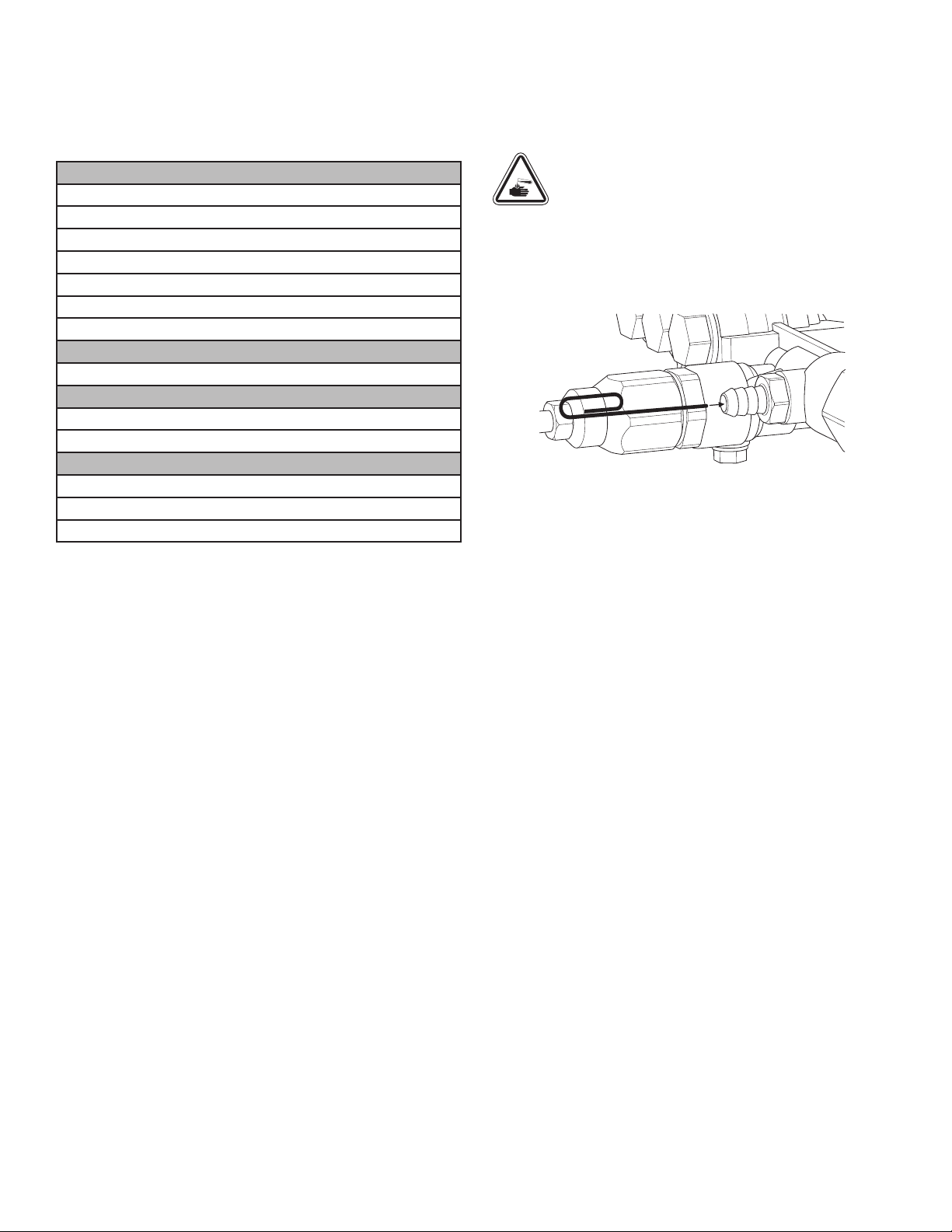

Lubricate O-rings

Lubricate all connections shown to extend the life of the o-rings.

1. Inspect and clean connecting surfaces prior to lubrication and assembly. Replace o-rings that are damaged or missing. See Common Service Parts.

Spray Gun

High

Pressure

Hose

Spray Wand

WARNING! The high pressure uid could cut

through skin and its underlying tissues, resulting in serious injury and possible amputation. Never

attach spray wand directly to high pressure hose.

NOTICE Never repair leaking connections with sealant of any kind. Replace o-ring.

2. Use a small brush or cotton swab to apply a light coating of grease directly to o-rings.

8 www.husqvarna.com/us

Page 9

Check Water Inlet Screen / Connect Garden Hose

1. Inspect inlet screen. Remove debris or replace if damaged.

Inlet Screen

2. Run water through garden hose (not to exceed 50 ft (15 m) to clean out debris, then connect to water inlet.

NOTICE There must be at least 10 ft (3 m) of unrestricted garden hose between the pressure washer inlet and any device, such as a vacuum breaker, to prevent pump damage.

3. Turn on water, point spray gun in safe direction, press trigger lock and depress trigger to purge pump system of air.

4. Attach spray wand to spray gun. Tighten by hand.

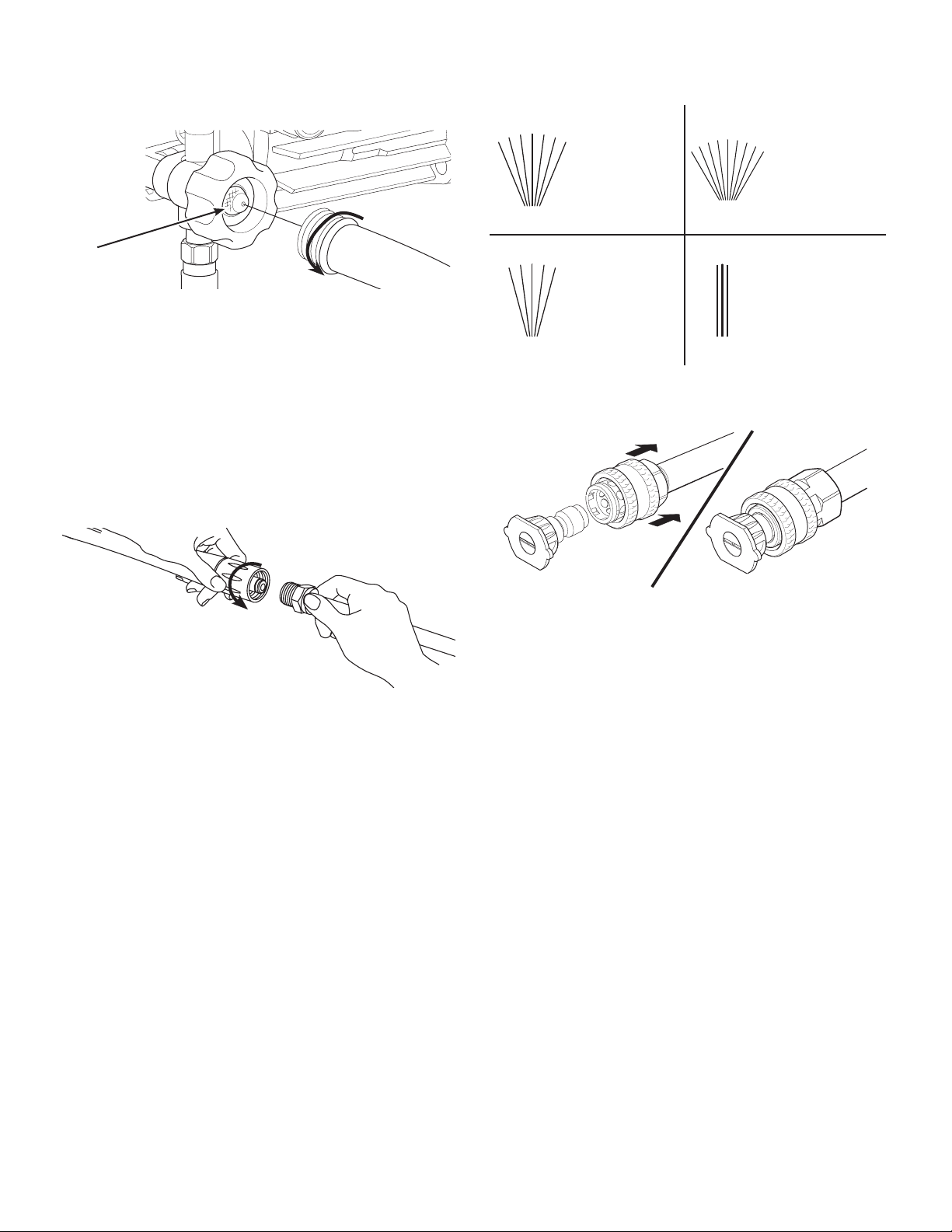

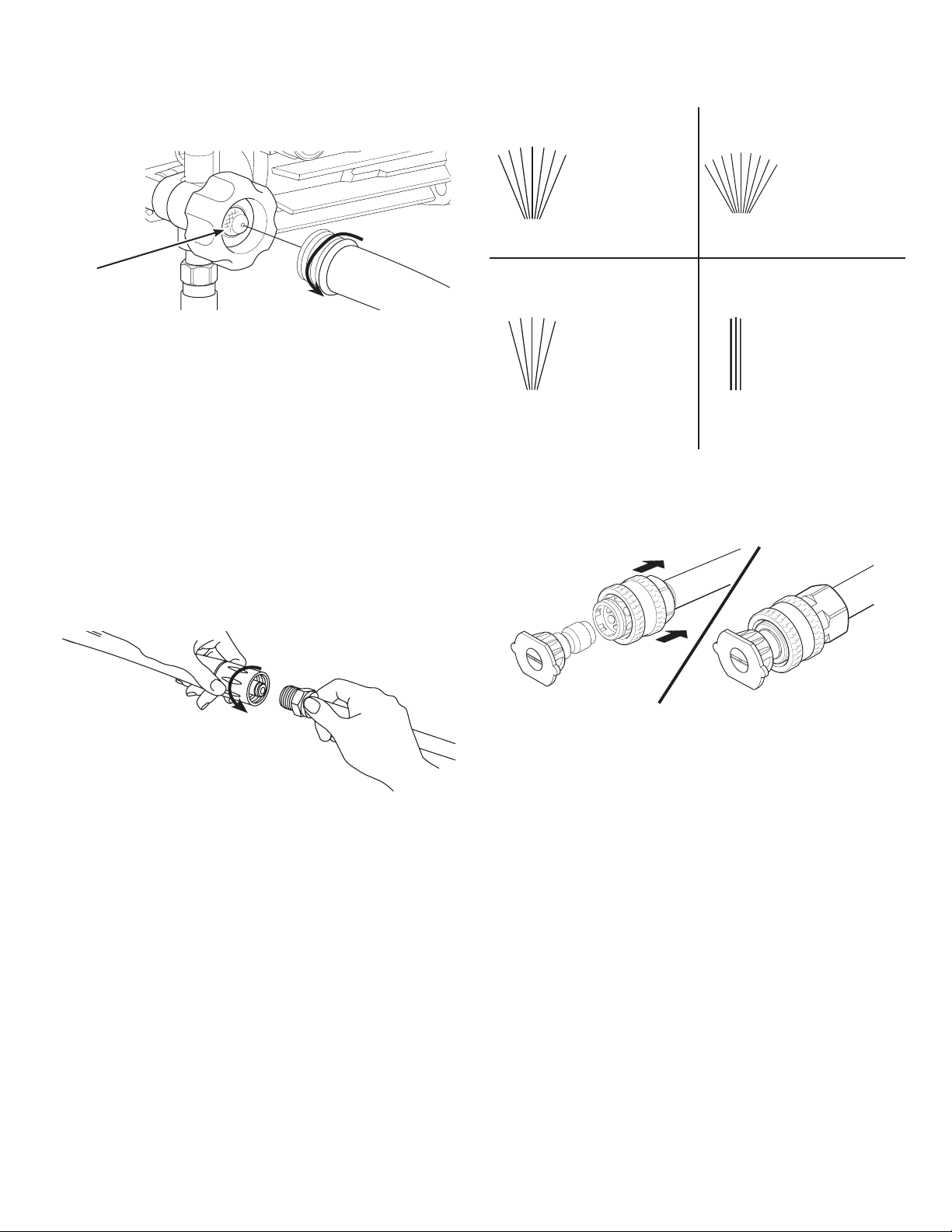

Step 4: Spray Tips

1. Select desired spray tip:

Low Pressure Black Soap

Use to apply detergent

General Rinse Yellow, 15°

Siding / Patios Decks Driveways / Garage Floors

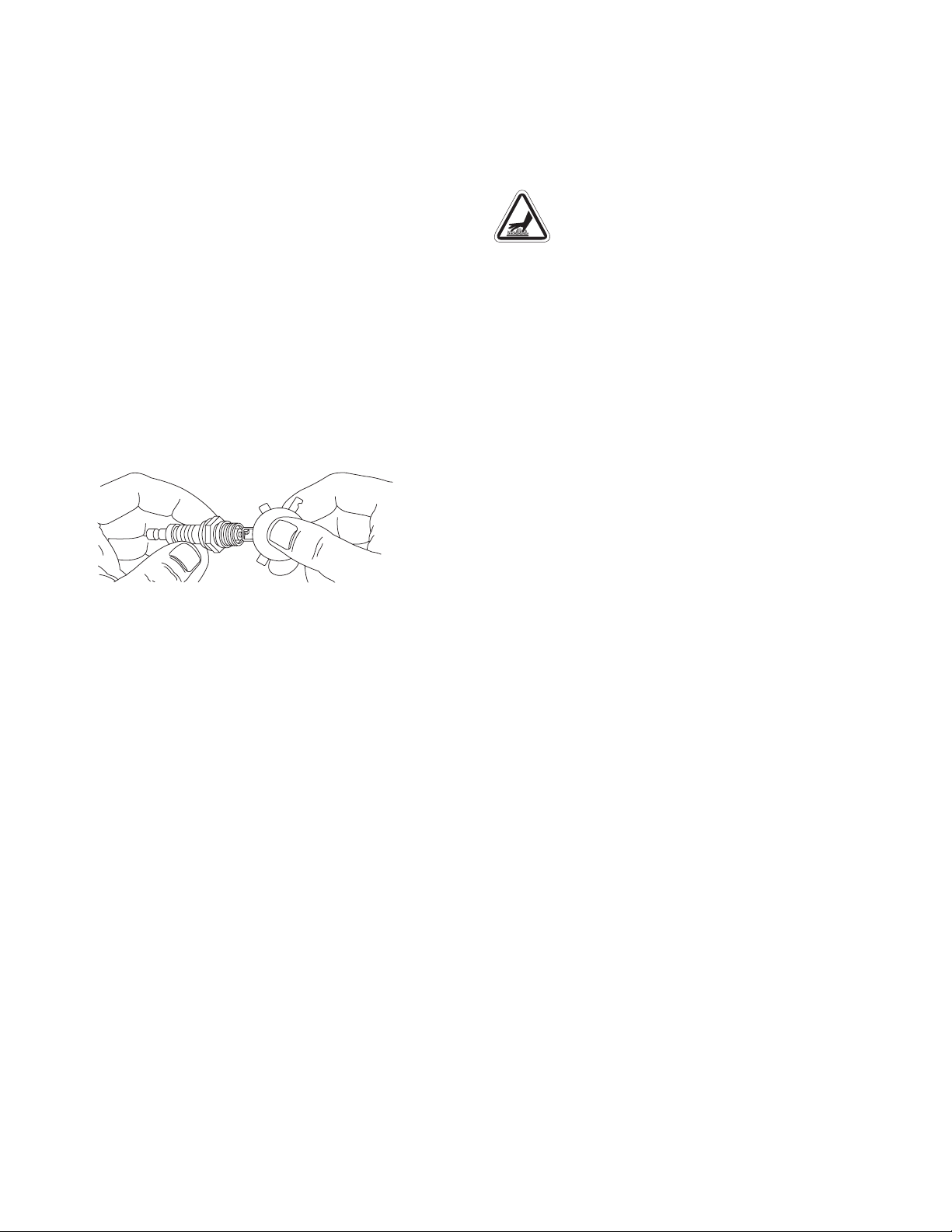

2. Pull spray wand quick connect collar back, insert spray tip and release. Tug spray tip to ensure it is secure.

Delicate Rinse White, 40°

Cars / Vans / Trucks / Outdoor Furniture

Maximum Rinse Red, 0°

Paint Removal / Oil Stains / Rust Removal

Page 10

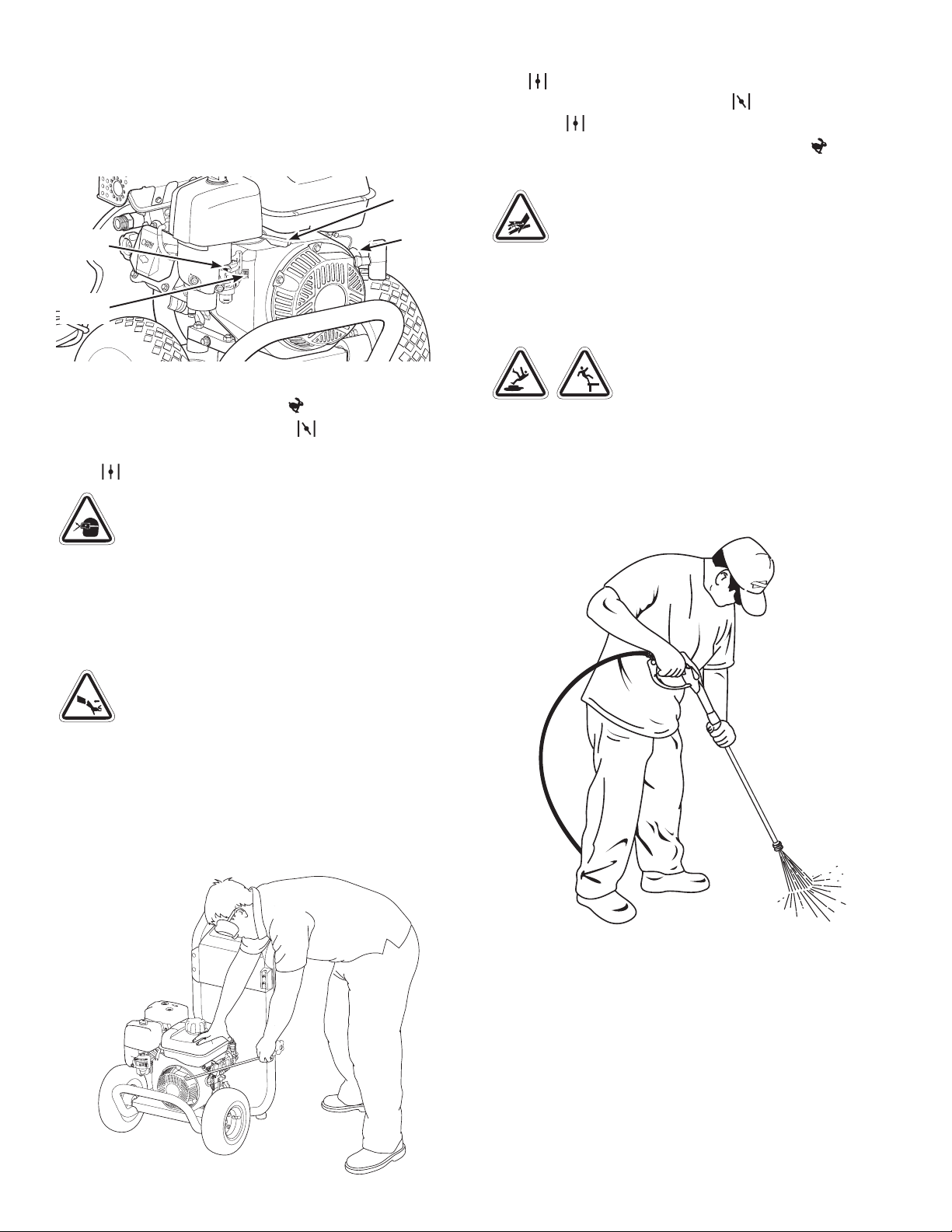

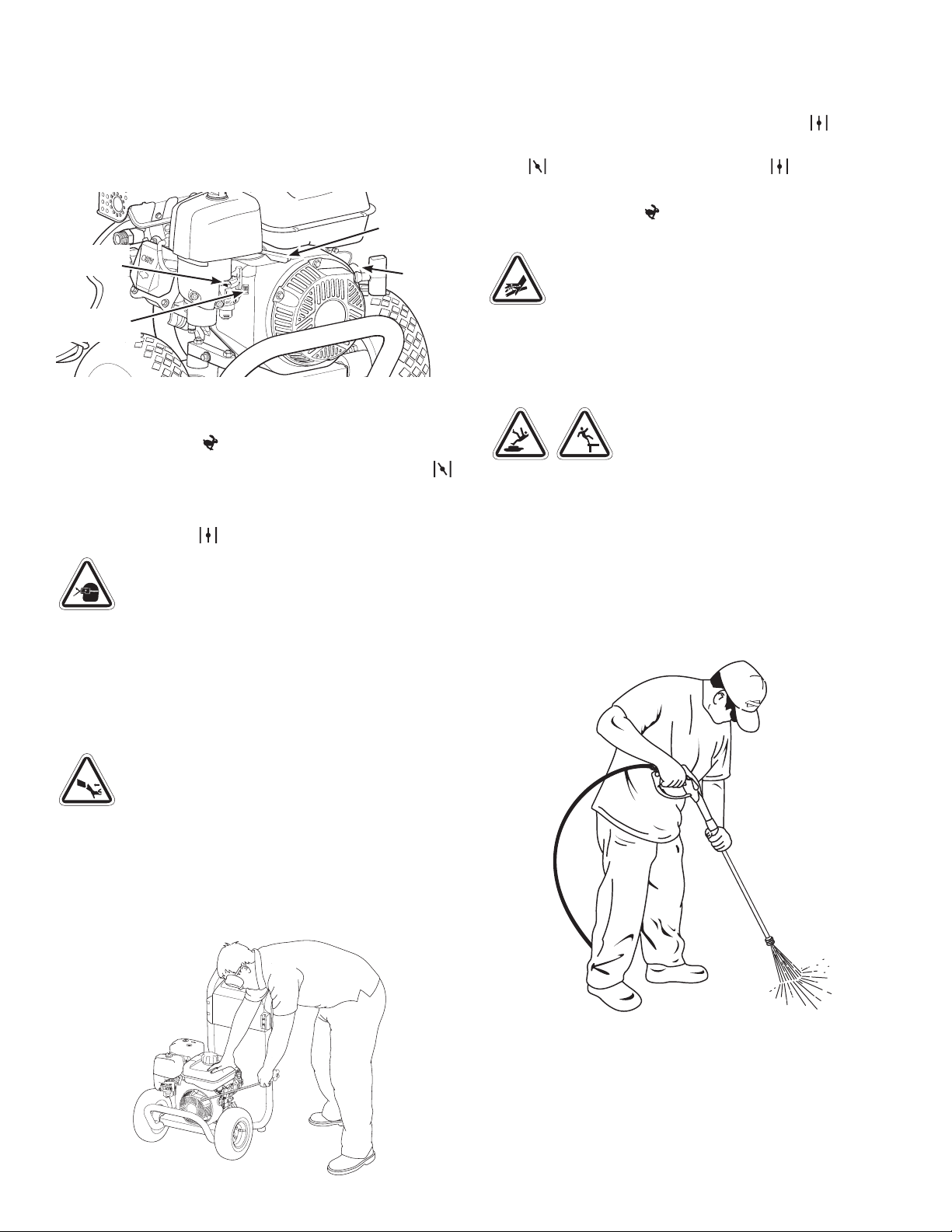

Step 5: Start Up

NOTICE Do not start engine without water supply connected and turned on.

1. Level product before starting.

2. Turn engine switch to ON (I) position.

Throttle

Lever

Choke

Lever

Fuel

Lever

3. Move fuel shut-o lever to ON (I) position.

4. Move throttle lever to FAST (

5. Move choke lever to CHOKE ( NOTICE For a warm engine, be sure choke lever is in

RUN (

• Always wear indirect vented (chemical splash) safety goggles when using or near this product. (Safety glasses do not provide full protection).

• Always wear protective clothing such as long-sleeved shirts, long pants and closed-toed shoes.

) position. WARNING! Risk of eye injury. Spray could

splash back or propel objects, resulting in serious injury.

) position.

Engine

Switch

8. When engine starts, slowly move choke lever to RUN (

) position, as engine warms. If engine falters, move choke lever to CHOKE ( ) position, then to RUN ( ) position.

NOTICE Always keep throttle lever in FAST ( when operating pressure washer.

WARNING! High-pressure water could cut through skin resulting in serious injury and possible amputation.

• Do not direct discharge at self or others.

• Call physician immediately if cut by uid. Do not treat as a simple cut.

• Do not touch spray tips while spraying.

WARNING! Use of pressure washer could create slippery surfaces causing

you to fall, resulting in death or serious injury. Kickback from spray gun could cause you to fall resulting in death or serious injury. Operate pressure washer from a stable surface.

9. Firmly grasp spray gun with both hands, point spray gun in safe direction, press trigger lock and depress trigger to begin spraying.

) position

WARNING! Recoil starter kickback (rapid retraction) will pull hand and arm toward engine

faster than you can let go, which could cause broken bones, fractures, bruises, or sprains and result in serious injury.

6. Position yourself as shown below, grasp recoil starter and pull slowly until you feel some resistance. Then pull rapidly to start engine.

7. Return recoil starter slowly. Do not let rope “snap back” against starter.

10. Apply high pressure spray to a small area rst, then

check the surface for damage. If no damage is found, it is okay to continue cleaning.

10 www.husqvarna.com/us

Page 11

11. Increase (decrease) spray pressure by turning pressure control knob clockwise (counterclockwise). Use lower pressure to wash items such as a car or boat. Use higher pressure to strip paint and degrease driveways.

Pressure Control Knob

WARNING! Risk of electrocution. Contact with power source could cause electric shock or burn resulting in death or serious injury. Never spray

near power source.

Usage Tips

• For most eective cleaning, keep spray tip 8 to 24 in (20

to 61 cm) away from cleaning surface.

• Do not use high pressure spray tips closer than 6 in (15

cm) to prevent damage to the cleaning surface.

• Start at the top of the area to be rinsed, working down

with long, even, overlapping strokes.

Step 7: Shut Down

1. Release spray gun trigger and let engine idle for one minute.

2. Move throttle lever on engine to SLOW (

3. Move fuel shut-o lever to OFF (0) position.

4. Turn engine switch to OFF (0) position.

WARNING! Spray gun traps high water pressure, even after engine shut down and water disconnection, which could result in serious

injury.

5. Point spray gun in safe direction. Press trigger lock and depress trigger to relieve high water pressure.

) position.

Step 8: Clean Up

1. Turn o water and purge system.

2. Disconnect and drain all hoses, spray gun and spray wand.

3. Empty pump of all liquids by pulling recoil handle about six times.

NOTICE If storing in freezing temperatures or more than 30 days, see Storage.

Step 6: Applying Detergent

WARNING! Chemicals could cause burns

resulting in death or serious injury.

• Follow chemical manufacturer’s label instructions for proper use and handling of the chemical.

• Only use products marketed for use with pressure washers.

• Never spray acids or ammable liquids.

Check Detergent Siphoning Tube

Clean detergent tube if clogged or replace if leaking.

To apply detergent, follow these steps:

1. Prepare detergent per pressure washer detergent

manufacturer’s instructions.

2. Insert detergent siphon tube into pressure washer

detergent.

3. Install black detergent spray tip. See Spray Tips.

4. Apply per manufacturer’s instructions.

NOTICE Detergent cannot be applied with the high pressure spray tips (White, Yellow or Red).

Page 12

Maintenance

Maintenance Schedule

Follow the hourly or calendar intervals, whichever occurs

rst.

Every 8 Hours or Daily (see Operation Section)

Check engine oil level Clean debris Lubricate o-rings Check spray gun Check high pressure hose Check / clean water inlet screen Check detergent siphoning tube

Every 25 Hours or Yearly

Clean engine air lter and pre-cleaner

Every 50 Hours or Yearly

Change engine oil Service exhaust system

Yearly

Replace spark plug

Replace engine air lter and pre-cleaner

Service cooling system

Service more often under dirty or dusty conditions.

See any authorized dealer for service.

1, 2

General Recommendations

Regular maintenance will improve the performance and extend the life of the pressure washer. See any authorized dealer for service.

Pump Oil

Do not attempt any oil maintenance on this pump. The pump is pre-lubricated and sealed from the factory, requiring no additional maintenance for the life of the pump.

Detergent Siphoning Check Ball

The check ball in detergent siphoning system may become stuck from dried soap or minerals in water. The check ball can be freed by performing the following:

WARNING! Chemical Burn Hazard. Chemicals could cause burns resulting in death or serious

injury. Follow chemical manufacturer’s label instructions for proper use and handling of the chemical. Following Shut Down, remove detergent siphoning hose

from barbed tting on pump.

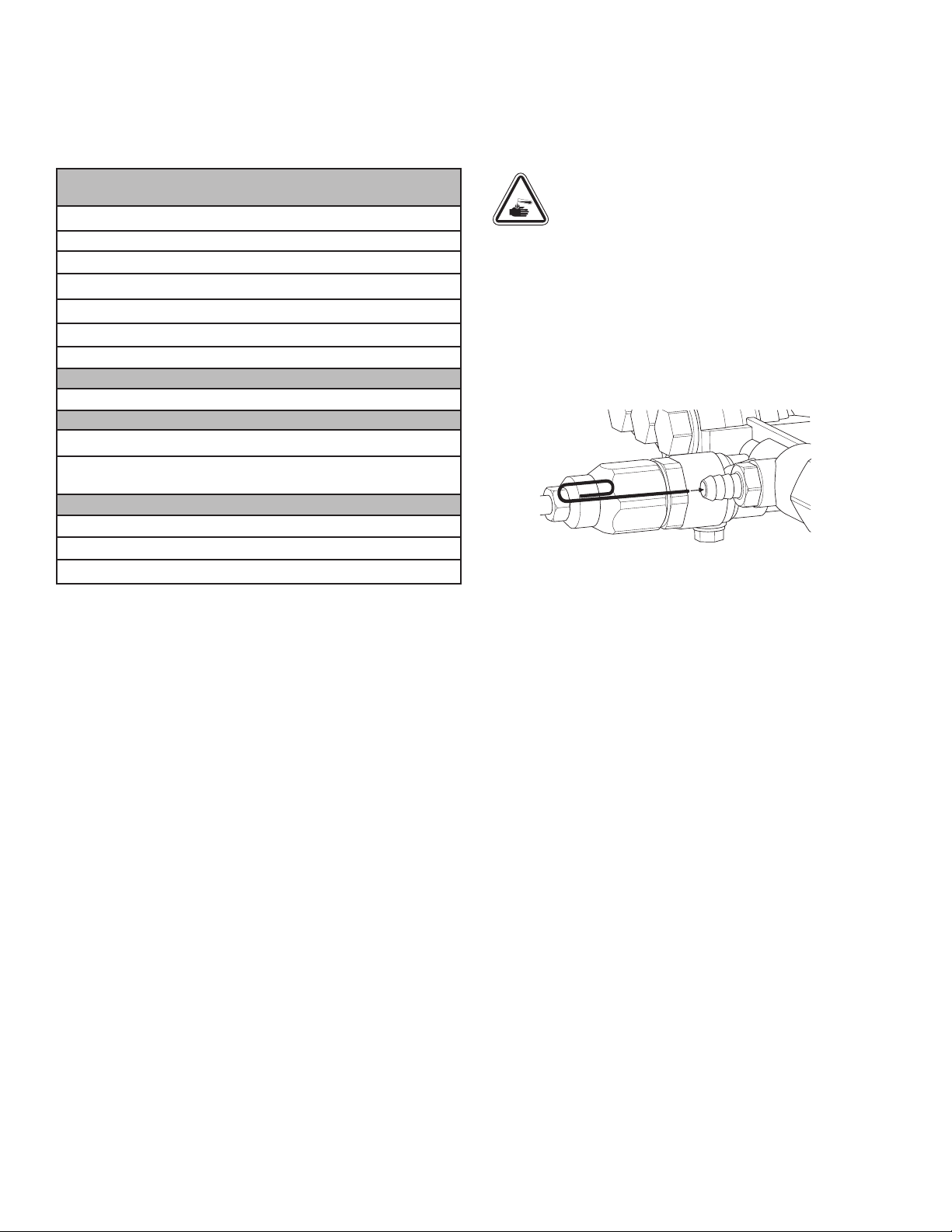

1. Insert paper clip, or similar device, into barbed tting

on pump and push down until ball moves.

2. Reinstall detergent siphoning hose.

Spray Tip Maintenance

Clean an obstructed spray tip to correct a pulsing sensation when squeezing the spray gun trigger.

1. Following Shut Down, remove spray tip from spray wand.

2. Use a paper clip, or similar device, to free foreign material.

12 www.husqvarna.com/us

Page 13

Engine Maintenance

Emissions Control

Maintenance, replacement, or repair of the emissions control devices and systems may be performed by any non-road engine repair establishment or individual. However, to obtain “no charge” emissions control service, the work must be performed by a factory authorized dealer. See the Emissions Warranty.

Oil Recommendations

We recommend the use of Briggs & Stratton Warranty

Certied oils for best performance. Other high-quality detergent oils are acceptable if classied for service SF,

SG, SH, SJ or higher. Do not use special additives. Outdoor temperatures determine the proper oil viscosity

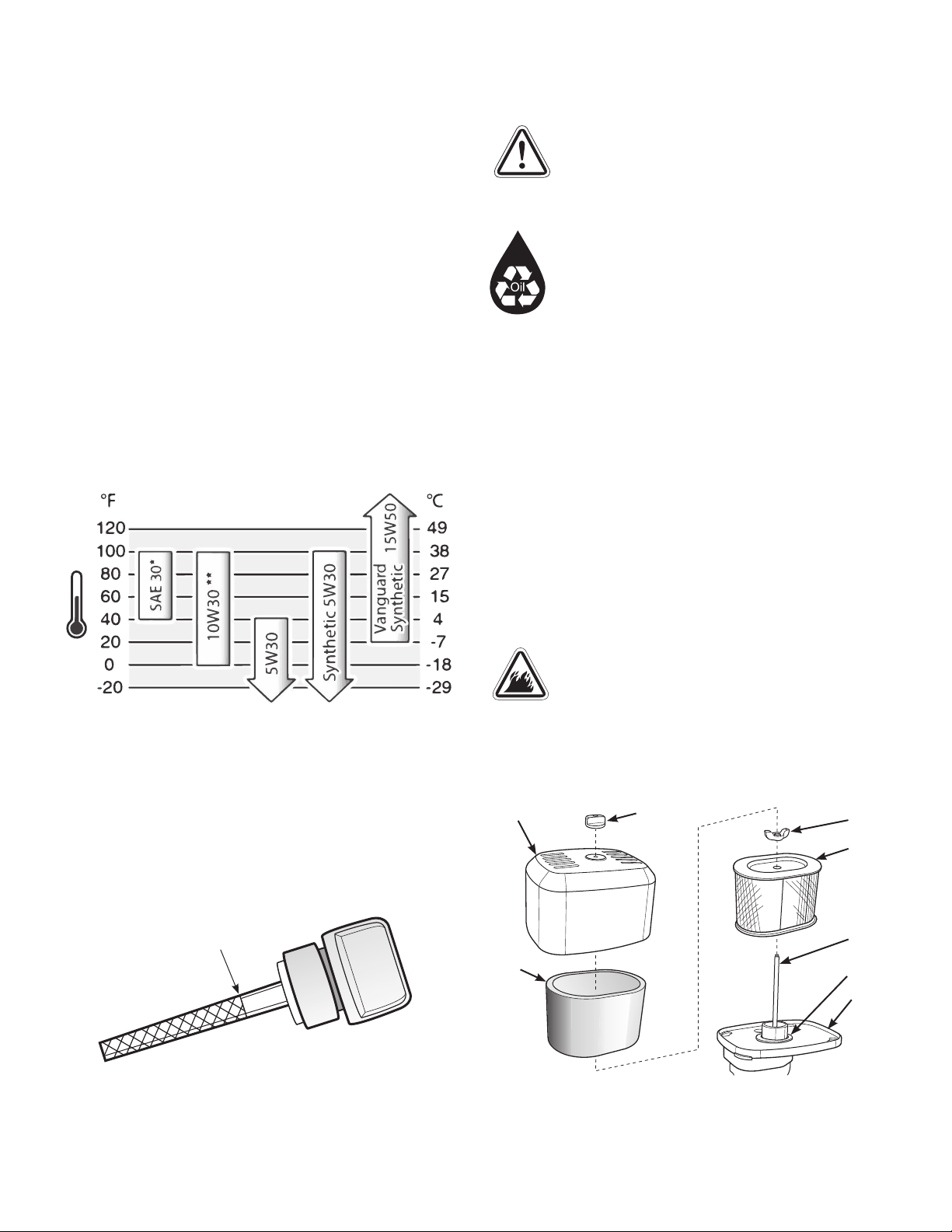

for the engine. Use the chart to select the best viscosity for the outdoor temperature range expected. Engines on most outdoor power equipment operate well with 5W30 Synthetic oil. For equipment operated in hot temperatures, Vanguard® 15W50 Synthetic oil provides the best protection.

NOTICE Do not attempt to start engine before it has been properly serviced with oil. This could result in engine failure.

CAUTION! Avoid prolonged or repeated skin contact with used motor oil. Used motor oil has

been shown to cause skin cancer in certain laboratory animals. Thoroughly wash exposed areas with soap and water.

KEEP OUT OF REACH OF CHILDREN. DO NOT POLLUTE. CONSERVE RESOURCES. RETURN USED OIL TO COLLECTION CENTERS.

Changing Engine Oil

Change oil while engine is still warm from running, as follows:

1. Make sure unit is on a level surface.

2. Disconnect spark plug wire and keep it away from spark plug.

3. Clean area around oil drain plug. The oil drain plug is located at base of engine.

4. Remove oil drain plug and drain oil completely into a suitable container.

5. Reinstall oil drain plug and tighten securely.

6. Add recomended oil as described in Add Engine Oil.

7. Reconnect spark plug wire to spark plug.

Service Air Filter

* Below 40°F (4°C) the use of SAE 30 will result in hard starting. ** Above 80°F (27°F) the use of 10W30 may cause increased oil

consumption. Check oil level more frequently.

Add Engine Oil

1. Place pressure washer on level surface.

2. Clean area around oil ll and remove yellow oil ll cap/

dipstick.

3. Slowly pour oil into oil ll opening. Checking oil level frequently, ll to Full mark on dipstick.

Full

NOTICE Pause to permit oil to settle. Wipe dipstick

clean each time oil level is checked. Do not overll.

4. Replace and tighten dipstick.

5. Wipe up any remaining oil.

WARNING! Fuel and its vapors are extremely

ammable, which could cause burns or re,

resulting in death or serious injury.

• Do not start and run engine with air lter removed. Your engine will not run properly and may be damaged if

you run it with a dirty or missing air cleaner.

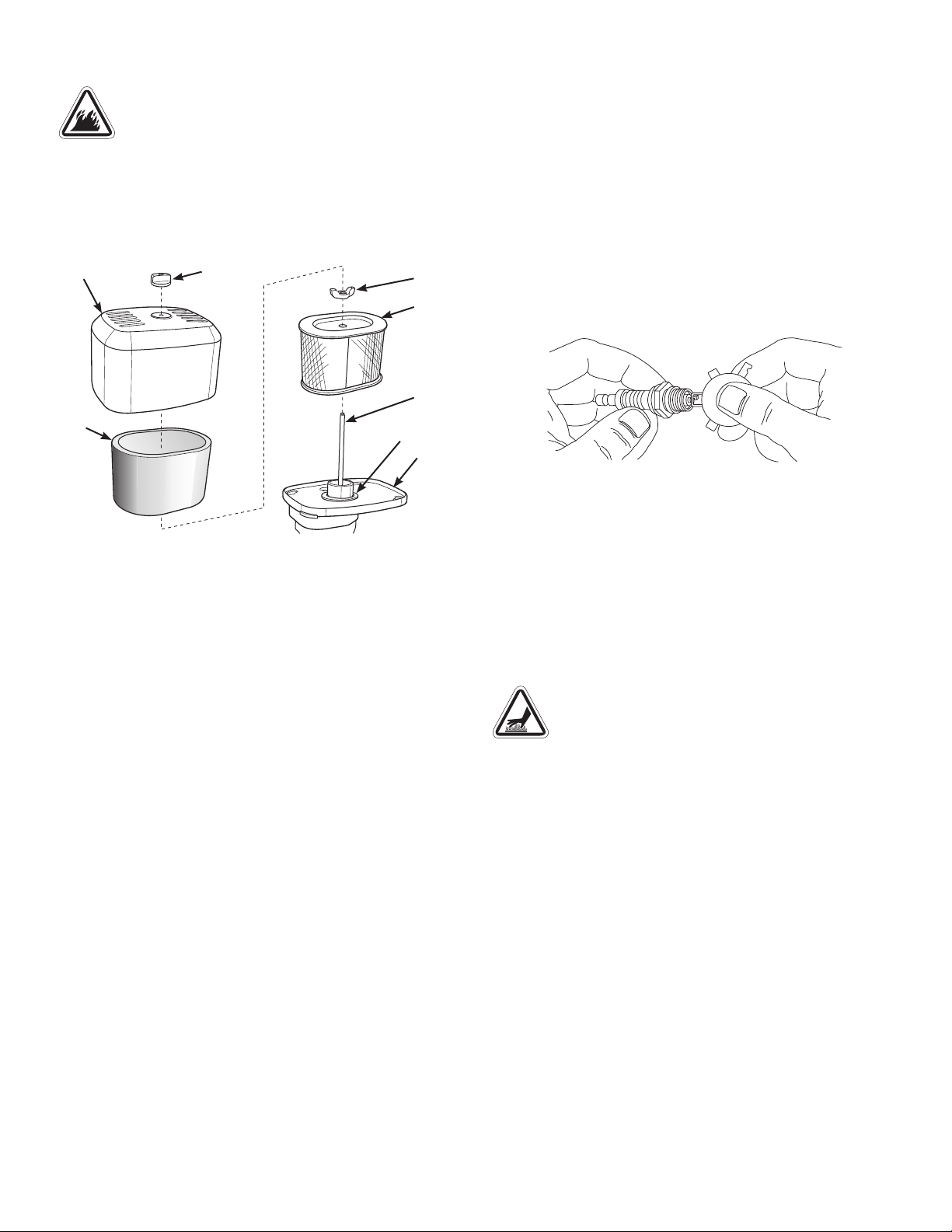

1. Remove fastener and cover. Cover

Fastener

Filter

Stud

Pre-cleaner

Seal Washer

Base

2. Remove fastener and lter.

3. Remove pre-cleaner, if equipped, from lter. To

loosen debris, gently tap lter on a hard surface. If lter is excessively dirty, replace with a new lter.

Page 14

4. Wash pre-cleaner in liquid detergent and water. Then allow it to thoroughly air dry. Do not oil pre-cleaner.

5. Assemble dry pre-cleaner to lter.

6. Install seal washer, lter, and pre-cleaner, if equipped, into base and onto stud. Make sure lter is properly

assembled into base and secure with fastener.

7. Install cover and secure with fastener. Make sure fastener is tight.

Service Spark Plug

Changing the spark plug will help your engine to start easier and run better.

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. Replace spark plug if electrodes are pitted, burned or porcelain is cracked. Use the recommended replacement plug. See Specications.

4. Check electrode gap with wire feeler gauge and reset spark plug gap to recommended gap if necessary (see Specications).

Inspect Muer and Spark Arrester

Inspect the muer for cracks, corrosion, or other damage.

Remove the spark arrester, if equipped, and inspect for damage or carbon blockage. Clean if carbon blockage is found using brush and commercial solvent or replace if damaged.

WARNING! Contact with muer area could

cause burns resulting in serious injury. Do not touch hot parts.

Common Service Parts

Pump Saver™ ............................6039

O-ring Maintenance Kit ...................705001

Water Inlet Screen ..................... B2384GS

Air Filter ...............................590601

Pre-Cleaner ............................590602

Spark Plug .............................555737

Engine Oil Bottle ...............100005 or 100028

Contact an authorized service dealer or BRIGGSandSTRATTON.com for a full list of parts and diagrams.

5. Install spark plug and tighten rmly.

14 www.husqvarna.com/us

Page 15

Storage

WARNING! Fuel and its vapors are extremely

ammable, which could cause burns or re,

resulting in death or serious injury. Do not store

fuel near ignition source.

1. Place detergent siphon tube in water and ush

detergent from system by running pressure washer with black spray tip.

Protecting Fuel System

2. Treat or drain fuel from pressure washer as fuel can become stale when stored over 30 days.

Stale fuel causes acid and gum deposits to form in the fuel system or on essential carburetor parts. To keep fuel fresh, use a fuel stabilizer.

There is no need to drain gasoline from the engine if a fuel stabilizer is added according to instructions. Run the engine for 2 minutes to circulate the stabilizer throughout the fuel system before storage.

If gasoline in the engine has not been treated with a fuel stabilizer, it must be drained into an approved container. Then run the engine until it stops from lack of fuel. The use of a fuel stabilizer in the storage container is recommended to maintain freshness.

Protecting the Pressure Washer

3. Turn o water and purge system.

4. Disconnect and drain all hoses, spray gun and spray wand.

5. Empty pump of all liquids by pulling recoil handle about six times.

NOTICE Store spray gun indoors and keep from freezing.

Protecting the Pump

6. Treat pump with Pump Saver.

Use Pump Saver to protect pump from damage caused by mineral deposits and freezing. It also lubricates pistons and seals. See Common Service Parts.

Read and follow all Pump Saver warnings and instructions. If Pump Saver is not available, connect a 3 ft. (1 m)

section of garden hose to water inlet. Pour RV-antifreeze (antifreeze without alcohol) into hose. Pull recoil handle twice. Disconnect hose.

NOTICE You must protect your product from freezing temperatures. Failure to do so will permanently damage your pump and spray gun rendering your product inoperable.

7. Store unit in a clean and dry area.

WARNING! Storage covers could cause a re

resulting in death or serious injury. Do not place a storage cover over a hot pressure washer. Let

product cool before installing cover.

Page 16

Troubleshooting

1. High pressure spray tip installed.

1. Replace with low pressure black spray tip.

1. Engine switch set to OFF (0) position.

Problem Cause Correction

Pump has following problems: failure to produce pressure, loss of pressure, low water volume.

1. Low pressure spray tip installed.

2. Inadequate water supply.

3. Clogged inlet hose screen.

4. Spray tip is obstructed.

5. Connections leak.

6. High pressure hose or spray gun leaks.

1. Replace with high pressure spray tip.

2. Provide adequate water ow.

3. Check and clean inlet hose screen.

4. Clean spray tip. See Spray Tip

5. Tighten connections or replace o-rings.

6. Replace.

Maintenance.

Detergent fails to mix with spray.

Engine will not start; starts and runs rough or shuts down during operation.

For all other issues, see an authorized dealer.

2. Check ball stuck in detergent siphoning system.

3. Detergent siphoning tube is clogged or cracked.

2. Out of fuel.

3. Flooded with fuel.

4. Dirty air lter.

5. Spark plug wire not connected to spark plug.

Specications

White, 40° ....................................2800 PSI (193 bar) @ 2.5 GPM (9.5 L/min)*

Yellow, 15° ...................................3000 PSI (207 bar) @ 2.4 GPM (9.1 L/min)*

Red, 0° ......................................3200 PSI (220 bar) @ 2.3 GPM (8.7 L/min)*

Water Supply Temperature .....................................41°F (5°C) - 100°F (38°C)

min Water Supply Flow Rate ..................................... 3.5 GPM (13.25 L/min)

min Water Supply Pressure ...........................................20 PSI (1.38 bar)

Engine Displacement ............................................... 12.69 in3 (208 cc)

Spark Plug Gap....................................................0.030 in. (0.76 mm)

Oil Capacity ............................................................20 oz (0.6 L)

2. Free check ball. See Detergent Siphoning Check Ball.

3. Clean or replace detergent siphoning tube.

1. Set engine switch to ON (I) position.

2. Fill fuel tank.

3. Wait 5 minutes before starting.

4. Clean or replace air lter.

5. Connect wire to spark plug.

Power Ratings: The gross power rating for individual gasoline engine models is labeled in accordance with SAE (Society of Automotive Engineers) code J1940 Small Engine Power & Torque Rating Procedure, and is rated in accordance with SAE J1995. Torque values are derived at 2600 RPM for those engines with “rpm” called out on the label and 3060 RPM for all others; horsepower values are derived at 3600 RPM. The gross power curves can be viewed at www.BRIGGSandSTRATTON.COM. Net power values are taken with exhaust and air cleaner installed whereas gross power values are collected without these attachments. Actual gross engine power will be higher

than net engine power and is aected by, among other things, ambient operating conditions and engine-to-engine variability. Given the

wide array of products on which engines are placed, the gasoline engine may not develop the rated gross power when used in a given

piece of power equipment. This dierence is due to a variety of factors including, but not limited to, the variety of engine components

(air cleaner, exhaust, charging, cooling, carburetor, fuel pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated power for this engine.

*This pressure washer is rated in accordance to the Pressure Washer Manufacturers’ Association (PWMA) standard PW101-2010 (Testing and Rating Performance of Pressure Washers).

16 www.husqvarna.com/us

Page 17

Page 18

HUSQVARNA WARRANTY POLICY

Husqvarna® is a registered trademark of Husqvarna AB and is used under license to Briggs & Stratton Corporation. Briggs & Stratton warrants that, during the

LIMITED WARRANTY

warranty period specied below, it will repair or replace, free of charge, any part that is defective in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is eective for and is subject to the time periods and conditions stated below. For warranty service, nd the nearest Authorized Service Dealer in our dealer locator map at BRIGGSANDSTRATTON.COM. The purchaser

must contact the Authorized Service Dealer, and then make the product available to the Authorized Service Dealer for inspection and testing.

There is no other express warranty. Implied warranties, including those of merchantability and tness for a particular purpose, are limited to the warranty period listed below, or to the extent permitted by law. Liability for incidental or consequential damages are excluded to the extent exclusion is permitted by law. Some states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion

or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty gives you specic legal rights and you

may also have other rights which vary from state to state or country to country.**

WARRANTY PERIOD

Item Consumer Use Commercial Use

Equipment 24 months 3 months

Engine* 24 months 3 months

Frame 36 months 3 months

* Applies to Briggs & Stratton engines only. Warranty coverage of non-Briggs & Stratton engines is provided by that engine manufacturer. Emissions-related components are covered by the Emissions Warranty Statement. ** In Australia - Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be

of acceptable quality and the failure does not amount to a major failure. For warranty service, nd the nearest Authorized Service Dealer in our dealer locator map at

BRIGGSandSTRATTON.COM, or by calling 1300 274 447, or by emailing or writing to [email protected], Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.

The warranty period begins on the date of purchase by the rst retail or commercial consumer. “Consumer use” means personal residential household use by a retail

consumer. “Commercial use” means all other uses, including use for commercial, income producing or rental purposes. Once a product has experienced commercial use, it shall thereafter be considered as a commercial use product for purposes of this warranty. Save your proof of purchase receipt. If you do not provide proof of the initial purchase date at the time warranty service is requested, the manufacturing date of the product will be used to determine the warranty period. Product registration is not required to obtain warranty service on Briggs & Stratton products.

ABOUT YOUR WARRANTY

Warranty service is available only through Briggs & Stratton Authorized Service Dealers. This warranty covers only defects in materials or workmanship. It does not cover damage caused by improper use or abuse, improper maintenance or repair, normal wear and tear, or stale or unapproved fuel. Improper Use and Abuse - The proper, intended use of this product is described in the Operator’s Manual. Using the product in a way not described in the Operator’s Manual or using the product after it has been damaged will not be covered under this warranty. Warranty coverage will also not be provided if the serial number on the

product has been removed or the product has been altered or modied in any way, or if the product has evidence of abuse such as impact damage or water/chemical

corrosion damage. Improper Maintenance or Repair - This product must be maintained according to the procedures and schedules provided in the Operator’s Manual, and serviced or repaired using genuine Briggs & Stratton parts or equivalent. Damage caused by lack of maintenance or use of non-original parts is not covered by warranty. Normal Wear and Tear - Like most mechanical devices, your unit is subject to wear even when properly maintained. This warranty does not cover repairs when normal

use has exhausted the life of a part or the equipment. Maintenance and wear items such as lters, belts, cutting blades, and brake pads (except engine brake pads) are

not covered by warranty due to wear characteristics alone, unless the cause is due to defects in material or workmanship.

Stale or Unapproved Fuel - In order to function correctly, this product requires fresh fuel that conforms to the criteria specied in the Operator’s Manual. Engine or

equipment damage caused by stale fuel or the use of unapproved fuels (such as E15 or E85 ethanol blends) is not covered by warranty.

Other Exclusions - This warranty excludes damage due to accident, abuse, modications, alterations, improper servicing, freezing or chemical deterioration.

Attachments or accessories that were not originally packaged with the product are also excluded. There is no warranty coverage on equipment used for primary power in place of utility power or on equipment used in life support applications. This warranty does not include used, reconditioned, second-hand, or demonstration equipment or engines. This warranty also excludes failures due to acts of God and other force majeure events beyond the manufacturer’s control.

80081746_EN Rev -

18 www.husqvarna.com/us

Page 19

Limpiadora a presión

Manual del operador

Número de modelo __________________________

Revisión __________________________________

Número de serie ____________________________

Fecha de compra ___________________________

Page 20

Índice de contenidos

Símbolo Nombre Explicación

Símbolos y sus signicados........................2

Descripción del equipo............................3

Características y controles.........................4

Operación ......................................6

Mantenimiento .................................12

Almacenamiento................................15

Solución de problemas...........................16

Garantía.......................................18

Registrar su producto

Para asegurar pronta y completa cobertura de la garantía, registre su producto en línea en www.onlineproductregistration.com.

Símbolos y sus signicados

Señal Signicado

Indica un riesgo que, si no se evita,

PELIGRO

ADVERTENCIA

ATENCIÓN

AVISO

Símbolo Nombre Explicación

ocasionará la muerte o lesiones graves.

Indica un riesgo que, si no se evita, podría ocasionar la muerte o lesiones graves.

Indica un riesgo que, si no se evita, podría ocasionar lesiones menores o moderadas.

Indica una información que se considera importante pero que no está relacionada con un peligro potencial.

Símbolo de alerta de seguridad

Lea el Manual del operador

Gases tóxicos

Incendio

Indica un posible riesgo para su integridad física.

La omisión de las advertencias, las instrucciones y el manual del operador podría redundar en lesiones graves o incluso la muerte.

La descarga de escape del motor contiene monóxido de carbono, un gas tóxico que puede matar en minutos. No puede olerse ni verse.

El combustible y sus vapores son extremadamente

inamables, lo que podría

causar quemaduras o incendios que resulten en lesiones graves o la muerte. El escape del motor puede causar un incendio y ocasionar lesiones graves o la muerte.

Inyección

de uido

Spray, objetos que salen volando

Supercie

caliente

Descarga eléctrica

Retroceso

Quemadura química

Supercie

resbaladiza/ Caída

Caída

¡ADVERTENCIA! Este producto puede exponerlo a sustancias químicas, entre las que

se incluyen emisiones de escape de motor de gasolina, reconocidas por el Estado de California como causantes de cáncer, y monóxido de carbono, reconocido por el Estado de California como causante de defectos de nacimiento u otros problemas reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov.

¡ADVERTENCIA! Este producto contiene plomo y compuestos de plomo que, de acuerdo al

estado de California, pueden causar defectos de nacimiento u otros problemas reproductivos. Lávese las manos después de manipular este producto. Cáncer y Problemas Reproductivos – www.P65Warnings.ca.gov

La alta presión de agua puede cortar la piel y causar heridas graves y posible amputación.

Riesgo de lesión ocular. El agua rociada podría salpicar o expulsar objetos, lo que puede provocar lesiones graves.

El contacto con el área

del moe podría provocar

quemaduras y causar lesiones graves.

El contacto con los cables eléctricos podría provocar choque eléctrico y ocasionar lesiones graves o la muerte.

El contragolpe del cable del arrancador retráctil jalará la mano y el brazo hacia el motor más rápido de lo que usted pueda soltarlo, lo que puede causar huesos rotos, esguinces o hematomas que resulten en lesiones graves.

Los productos químicos podrían causar quemaduras que resulten en la muerte o en lesiones graves.

Supercies resbaladizas

mojadas podrían provocar caídas que resulten en la muerte o en lesiones graves.

El retroceso de la pistola puede hacerle caer, lo que puede ocasionarle la muerte o una lesión grave.

2 www.husqvarna.com/us

Page 21

Descripción del equipo

Lea este manual cuidadosamente y familiarícese con el producto. Conozca sus aplicaciones, sus limitaciones y cualquier riesgo implicado. Conserve

estas instrucciones originales para futuras consultas. Para facilitar los proyectos de limpieza para exteriores, esta

máquina limpiadora a alta presión impulsada por motor utiliza una variedad de boquillas rociadoras y detergente.

Sepa cómo detener el producto y disminuir la presión rápidamente. Mantenga el área de operación libre y no permita que niños operen la lavadora a presión.

Manténgase alerta, observe lo que está haciendo. No haga funcionar la lavadora a presión si está cansado o bajo la

inuencia de alcohol o drogas.

Se ha hecho todo lo posible para garantizar que la información contenida en este manual sea precisa y actual. Sin embargo, nos reservamos el derecho de realizar cambios, alterar o mejorar el producto y este documento, en cualquier momento sin previo aviso.

AVISO Si tiene alguna pregunta acerca del uso previsto, póngase en contacto con el distribuidor autorizado. Este equipo se ha diseñado para usarse con partes autorizadas de Briggs & Stratton® únicamente.

Bomba

Toma de alta presión Entrada de agua

Perilla del cebador Válvula de combustible Tapa de llenado de aceite y varilla

indicadora de nivel de aceite Tapón para el

vaciado de aceite

Arrancador retráctil — permite arrancar el motor. Bomba — pistón de acero inoxidable, bomba de leva axial

que desarrolla la alta presión. Entrada de agua — conexión para la manguera de jardín.

Etiqueta de identicación — proporciona el modelo y

número de serie de la lavadora a presión.

Filtro de aire — ltra el aire de admisión del motor.

Identicación del motor — proporciona el modelo, el tipo y

el código del motor. Manguera para alta presión — conecte un extremo de la

manguera a la bomba de agua y el otro a la pistola rociadora. Palanca de control de la válvula de regulación — Coloca

el motor en modo de arranque para el arrancador de retroceso.

Manguera para alta presión

Tapa de combustible

Filtro de aire

Palanca de control de la válvula de regulación

Arrancador retráctil

Identicación del motor

Etiqueta de identicación

Perilla del Cebador — usada para arranque de motores fríos.

Tapa de combustible — agregue combustible sin plomo aquí.

Tapa de llenado de aceite/Varilla indicadora de nivel de aceite — revise y llene el aceite aquí.

Tapón para el vaciado de aceite — vacíe el aceite del motor aquí.

Toma de alta presión — conexión para la manguera de alta presión.

Válvula de combustible — permite abrir y cerrar la alimentación de combustible al motor.

Page 22

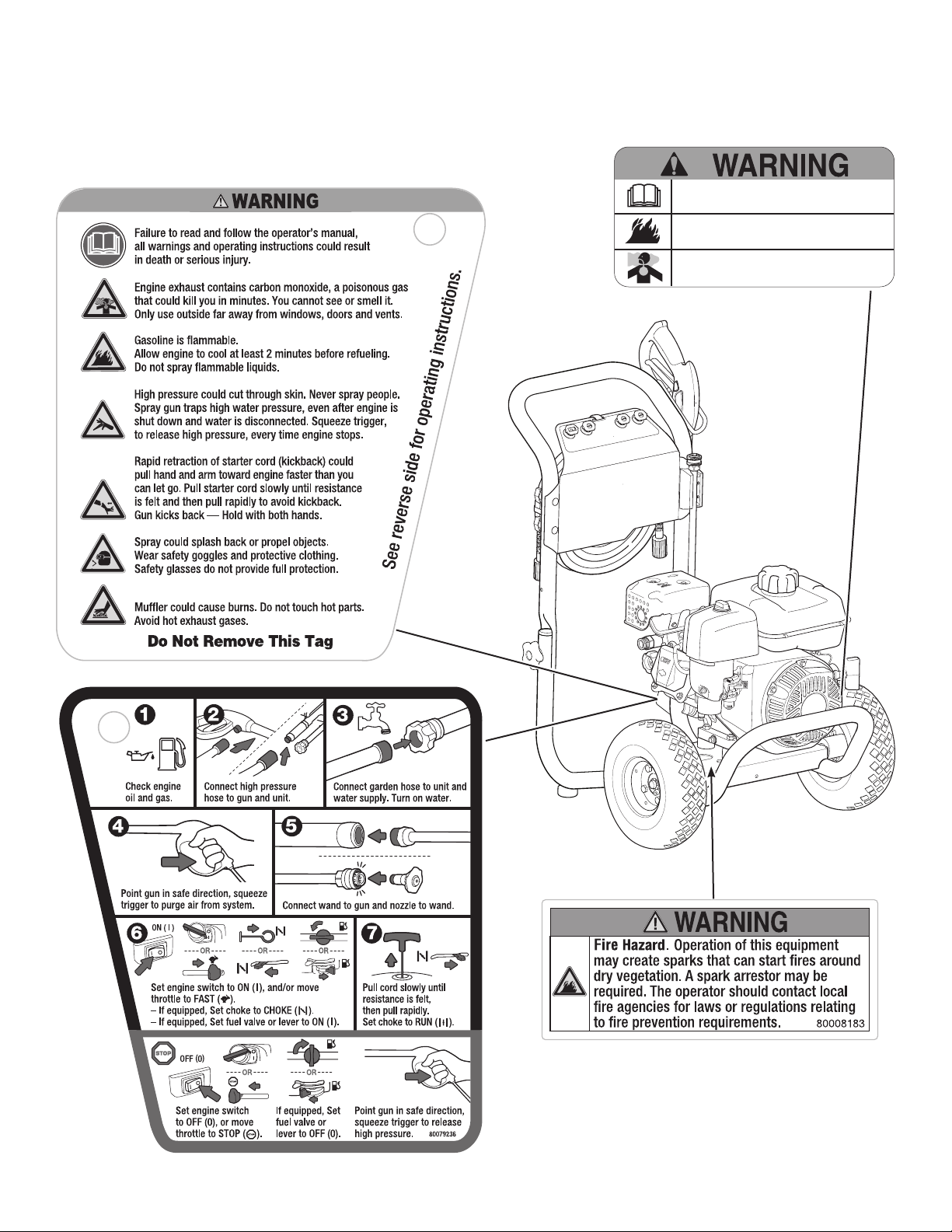

Características y controles

DO NOT run in enclosed area.

Compare las ilustraciones con su lavadora a presión para familiarizarse con la ubicación de los diversos controles y advertencias del producto.

Read and follow Operating Instructions before running or servicing engine.

Gasoline is flammable. Allow engine to cool at least 2 minutes before refueling.

Engines emit carbon monoxide,

4 www.husqvarna.com/us

Page 23

Perilla de control de la presión (en la bomba)

Sistema de enfriamiento automático (en la bomba)

Manguera del sifón para detergente

Pistola rociadora

Boquillas rociadoras

Vara rociadora

Llave del motor

Boquillas rociadoras — múltiples patrones para diversas aplicaciones de limpieza.

Llave del motor — coloque esta llave en la posición de ENCENDIDO (I) antes de arrancar el motor. Coloque la llave en la posición de APAGADO (0) para apagar el motor.

Manguera del sifón para detergente — usado para succionar detergente de la botella de

químicos a la corriente de agua de baja presión. Perilla de control de la presión — varía la

presión de rociado de la presión. Pistola rociadora — controla el spray mediante

el gatillo. Incluye bloqueo del gatillo. Sistema de enfriamiento automático — evita

daños a la bomba interna mediante la descarga de agua tibia al suelo.

Vara rociadora — permite intercambiar los boquillas rociadoras.

Page 24

Operación

Paso 1: Ubicación segura

Antes de arrancar la lavadora a presión, hay dos problemas de seguridad igualmente importantes con respecto a la intoxicación por monóxido de carbono e incendios que deben abordarse.

Ubicación durante el funcionamiento para reducir el riesgo de intoxicación por monóxido de carbono

El escape del motor de todos los equipos que queman combustibles fósiles, como la lavadora a presión, contiene monóxido de carbono, un gas tóxico que puede ser mortal en minutos. Además de que no se lo puede ver, es inodoro e insípido. Incluso si no huele los gases del escape, puede estar expuesto al monóxido de carbono.

En muchos estados, la ley requiere el uso de alarmas de monóxido de carbono funcionales en los hogares. Se trata de un dispositivo electrónico que detecta niveles peligrosos de monóxido de carbono. Cuando se produce una acumulación de monóxido de carbono, la alarma avisa a los habitantes con un sonido y una luz indicadora, visible e intermitente. Las alarmas de humo no pueden detectar el monóxido de carbono.

Alarma de monóxido de carbono

¡ADVERTENCIA! La descarga de escape del

motor contiene monóxido de carbono, un gas

tóxico que puede matar en minutos. Además de que no se lo puede ver, es inodoro e insípido. Incluso si no huele los gases del escape, puede estar expuesto al monóxido de carbono.

• Opere este producto solamente en exteriores, lejos de

ventanas, puertas y ventilaciones para reducir el riesgo de que el monóxido de carbono se acumule y pueda circular en espacios habitados.

• Instale alarmas de monóxido de carbono con baterías

o enchufe con batería de respaldo siguiendo las instrucciones del fabricante. Las alarmas de humo no pueden detectar el monóxido de carbono.

• No opere este producto dentro de hogares, garajes,

sótanos, espacios reducidos, cobertizos u otros espacios parcialmente cerrados, incluso si usa ventiladores o deja las puertas y ventanas abiertas. El monóxido de carbono se puede acumular rápidamente en estos espacios y puede permanecer durante horas, incluso después de que se apaga este producto.

• Apunte el escape en la dirección opuesta de las casas y

de los espacios donde haya personas u objectos.

• Si comienza a sentirse mareado o débil cuando utiliza el

producto, tome aire fresco inmediatamente y consulte a un médico. Puede haberse intoxicado con monóxido de carbono.

6 www.husqvarna.com/us

Page 25

Ubicación durante el funcionamiento para reducir el riesgo de incendio

¡ADVERTENCIA! Los gases y el calor del

escape pueden encender materiales

combustibles y estructuras, o dañar el tanque de combustible y provocar un incendio, lo que podría resultar en lesiones graves o la muerte.

• La lavadora a presión debe encontrarse al menos a 5 pies (1,5 m) de cualquier estructura, alero, árboles, ventanas, puertas, cualquier abertura de pared, arbustos o vegetación de más de 12 pulgadas (30,5 cm) de altura.

5 pies (1.5m) mín.

Paso 2: Aceite y Combustible

Comprobación del nivel de aceite

¡ATENCIÓN! Evite el contacto prolongado o

reiterado de la piel con aceite de motor usado.

Se ha demostrado que el aceite de motor usado que provoca cáncer de piel en ciertos animales de laboratorio. Lave completamente las áreas expuestas con jabón y agua.

1. Asegúrese de que la lavadora a presión esté en una

supercie nivelada.

2. Limpie todos los desechos del área de llenado de aceite.

3. Retire la varilla indicadora del nivel de aceite y límpiela con un paño limpio. Vuelva a colocar la varilla y ajústela. Sáquela y compruebe el nivel de aceite.

4. Verique que el aceite alcance la marca de nivel

máximo en la varilla. Vuelva a colocar la varilla y ajústela.

MOFLE

MUFFLER

5 pies

(1.5m) min.

• No coloque la lavadora a presión debajo de una plataforma ni de ningún otro tipo de estructura que

pueda limitar el ujo de aire. Se deben instalar y

mantener alarmas de humo en el interior de acuerdo con las instrucciones o recomendaciones del fabricante.

• Las alarmas de monóxido de carbono no pueden detectar el humo.

• Es una violación del Código de Recursos Públicos de California, Sección 4442, utilizar u operar el motor en cualquier espacio cubierto con árboles, maleza o pasto a menos que el sistema de escape esté equipado

con un extintor de chispas, como lo dene la Sección

4442, mantenido en correcto funcionamiento. Otras jurisdicciones federales o estatales pueden tener leyes similares. Para obtener más información, consulte la Parte 261.52 de la Regulación Federal 36 del CFR.

• Póngase en contacto con el vendedor, el distribuidor o el fabricante del equipo original para obtener un extintor de chispas diseñado para el sistema de escape instalado en este motor.

• Las piezas de repuesto deben ser iguales y se deben instalar en la misma posición que las piezas originales.

máximo

5. De ser necesario, consulte las instrucciones sobre cómo añadir aceite en la sección Mantenimiento.

Cómo agregar combustible

El combustible debe cumplir con los siguientes requisitos:

• Ser un combustible sin plomo, nuevo, limpio y con un

mínimo de 87 octanos.

• Se acepta gasolina que contenga hasta 10 % de etanol.

E10

AVISO No mezcle el aceite con el combustible, ni

modique el motor para operarlo con combustibles

alternativos. Combustibles no aprobados podrían causar daños al motor. Consulte la sección Altitud en el caso de encontrarse a una altura de 5000 pies (1524 m) o superior.

lesiones graves o la

• No recargue combustible si el generador está en

funcionamiento.

• No fume durante la carga de combustible.

• Apague el motor y déjelo enfriar por al menos 2 minutos

antes de retirar la tapa de combustible.

• Llene el tanque de combustible en el exterior. Mantenga

el combustible lejos de fuentes de ignición.

E15

¡ADVERTENCIA! El combustible y sus vapores

son extremadamente inamables, lo que podría

causar quemaduras o incendios que resulten en

muerte.

Page 26

1. Quite lentamente la tapa para eliminar la presión del tanque.

2. Añada lentamente el combustible al tanque. No sobrepase el extremo inferior del cuello del tanque de combustible, para dejar espacio para la expansión del combustible.

Nivel máximo de llenado

AVISO Nunca repare las fugas en conexiones con selladores de ninguna clase. Reemplace la junta tórica.

2. Utilice una brocha pequeña o un hisopo para recubrir las juntas tóricas directamente con una pequeña cantidad de grasa.

Vericar/Conectar la pistola y manguera

1. Si el gatillo de la pistola rociadora se presiona sin presionar el bloqueo del gatillo, o si la pistola rociadora permanece presionado cuando se libera, reemplace la pistola rociadora de inmediato.

3. Instale la tapa de combustible y, antes de poner en marcha el motor, espere a que se evapore el combustible que se haya podido derramar.

Altitud

A alturas superiores a los 5000 pies (1524 metros), es aceptable el uso de combustible con un mínimo de 85 octanos. Para cumplir con el control de emisiones, se requiere el ajuste de altitud. El funcionamiento sin este ajuste genera una disminución del rendimiento, un aumento del consumo de combustible y un incremento en las emisiones.

Consulte a su distribuidor autorizado de Briggs & Stratton para obtener información sobre el ajuste de altitud. No se recomienda operar el motor a alturas inferiores a 2500 pies (762 metros) con el kit para altitud.

Transporte

No incline el motor ni el equipo en un ángulo que provoque un derrame de combustible.

Paso 3: Conguración General

Limpie los residuos

Limpie los residuos acumulados. Mantenga el área

alrededor del moe libre de residuos.

• Use un cepillo de cerda suave para eliminar los restos

de suciedad o aceite endurecidos.

• Use un paño húmedo para limpiar las supercies exteriores.

Lubrique las juntas tóricas

Lubrique todas las conexiones que se muestran para prolongar la vida útil de las juntas tóricas.

1. Inspeccione y limpie las supercies de conexión antes

de la lubricación y el montaje. Reemplace las juntas tóricas dañadas o faltantes. Consulte la sección

Repuestos comunes.

Bloqueo de gatillo

2. Si la manguera de alta presión está dañada y la malla interior está expuesta, reemplácela de inmediato.

3. Conecte la manguera de alta presión a la pistola rociadora y a la toma de alta presión en la bomba. Ajuste a mano.

¡ADVERTENCIA! El líquido a alta presión podría atravesar la piel y los tejidos subcutáneos, que

podría resultar en lesiones graves y la posible amputación de un miembro. Nunca conecte la vara de rociadora directamente a la manguera de alta presión.

Pistola rociadora

Manguera de

presión alta

Vara rociadora

8 www.husqvarna.com/us

Page 27

Verique la malla de entrada de agua/Conecte la

manguera de jardín

1. Inspeccione la malla de entrada. Retire la basura o reemplácelo si está dañado.

Malla de entrada

2. Corra agua por la manguera de jardín (no mayor de 50 pies (15 metros)) para eliminar basura, luego conéctela a la entrada de agua.

AVISO Debe haber al menos 10 pies (3 metros) de manguera de jardín sin restricciones entre la entrada de la lavadora a presión y cualquier dispositivo, como

un bloqueador de reujo a vacío, para evitar daños a la

bomba.

3. Abra el agua, apunte con la pistola rociadora hacia una dirección segura, presione el bloqueo del gatillo y presione el gatillo para eliminar el aire del sistema de bombeo.

4. Conecte la vara rociadora a la pistola rociadora. Ajuste a mano.

Paso 4: Boquillas rociadoras

1. Seleccione la boquilla rociadora deseada:

Jabón negro de baja presión

Use para aplicar detergente

Enjuague general Amarillo, 15°

Revestimientos / Terrazas Plataformas Entradas de vehículos / Pisos de garaje

2. Tire del collar de conexión rápida de la vara rociadora hacia atrás, inserte la boquilla rociadora y libere. Tire de la boquilla rociadora para asegurarse de que esté segura.

Enjuague delicado Blanco, 40°

Carros / Vans / Camiones / Muebles para exteriores

Enjuague máximo Rojo, 0°

Retiro de pintura / Manchas de aceite / Retiro de óxido

Page 28

Paso 5: De puesta en marcha

AVISO No arranque el motor si el suministro de agua no está conectado y abierto.

1. Nivele el producto antes de comenzar.

2. Mueva la llave del motor a la posición de Encendido ON (I).

control de la válvula

palanca del ahogador

válvula del combustible

3. Mueva la válvula del combustible a la posición ON (I).

4. Mueva el control de la válvula de admisión a la posición FAST (

5. Mueva la palanca del ahogador a la posición CHOKE (

AVISO En el caso de que el motor esté caliente, asegúrese de que la palanca del ahogador se encuentre en la posición RUN (

¡ADVERTENCIA! Riesgo de lesión ocular. El agua rociada podría salpicar o expulsar objetos, lo que puede resultar en lesiones graves.

• Siempre use gafas de seguridad con ventilación

indirecta (salpicaduras de sustancias químicas) cuando utilice este producto o esté cerca del mismo. (Las gafas de seguridad no brindan una protección total).

• Siempre use ropa protectora como camisa de manga

larga, pantalones largos y calzado cerrado.

de admisión

llave del

motor

7. Devuelva el arrancador retráctil lentamente. No permita que la cuerda “golpee” contra el arrancador.

8. Cuando arranque el motor, mueva lentamente la palanca del ahogador a la posición RUN ( motor falla, mueva la palanca a la posición CHOKE ( ), y después a la posición RUN ( ).

AVISO Siempre mantenga la control de válvula de admisión en el FAST (

) posicione cuándo operar la

limpiadora a presión.

¡ADVERTENCIA! La alta presión de agua puede cortar la piel y causar heridas graves y posible amputación.

• No dirija la descarga hacia usted mismo o hacia otros.

• Si el uido le causa una cortadura, llame a un médico de

inmediato. No lo trate como una cortadura normal.

• No toque las boquillas rociadoras mientras rocía.

¡ADVERTENCIA! El uso de la lavadora a presión podría crear

provocar una caída, lo que podría resultar en la muerte o

supercies resbaladizas que podrían

lesiones graves. El retroceso de la pistola puede hacerle caer, lo que puede ocasionarle la muerte o una lesión

grave. Utilice la lavadora a presión desde una supercie

estable.

9. Tome la pistola rociadora rmemente con ambas

manos, apunte con la pistola rociadora hacia una dirección segura, presione el bloqueo del gatillo y presione el gatillo para comenzar a rociar.

). Si el

¡ADVERTENCIA! El contragolpe del arrancador retráctil (retracción rápida) jalará la mano y el

brazo hacia el motor más rápido de lo que usted pueda soltarlo, lo que puede causar huesos rotos, esguinces o hematomas y resultan en lesiones graves.

6. Colóquese como se muestra a continuación, tome el arrancador retráctil y jale lentamente hasta que sienta algo de resistencia. Luego tire rápidamente para arrancar el motor.

10. Primero, aplique un spray de alta presión a un área

pequeña, luego revise la supercie en busca de

daños. Si no hay daños, puede continuar con la limpieza.

10 www.husqvarna.com/us

Page 29

11. Aumente (disminuya) la presión de rociado al darle perilla de control de la presión en la dirección de las manecillas del reloj (en dirección opuesta). Use una presión más baja para lavar cosas como carros o botes. Use una presión más alta para eliminar pintura y grasa de calzadas.

Perilla de control de la presión

¡ADVERTENCIA! Riesgo de electrocución. El contacto con los cables eléctricos podría

provocar electrocución y quemaduras que pueden provocar lesiones graves o la muerte. Nunca rocíe cerca de una fuente de alimentación.

Consejos de uso

• Para una limpieza más ecaz, mantenga la boquilla rociadora a una distancia de 8 a 24 pulgadas (20 a

61 cm) de la supercie a limpiar.

• No use boquillas rociadoras de alta presión a una distancia menor de 6 pulgadas (15 cm) para evitar daños

a la supercie que se limpia.

• Comience en la parte superior del área que se enjuagará, avanzando hacia abajo con pasadas largas, uniformes y solapadas.

AVISO No se puede aplicar detergente con las boquillas rociadoras de alta presión (Blanca, Amarilla o Roja).

Paso 7: Apagado

1. Libere el gatillo de la pistola rociadora y permita que el motor vaya al ralentí durante un minuto.

2. Mueva el acelerador a la posición SLOW (

3. Mueva la válvula del combustible a la posición OFF (0).

4. Mueva la llave del motor a la posición de Apagado OFF (0).

¡ADVERTENCIA! La pistola rociadora retiene agua a alta presión, incluso con el motor apagado y el agua desconectada; esto podría

resultar en lesiones graves.

5. Apunte la pistola rociadora hacia una dirección segura. Presione el bloqueo del gatillo y presione el gatillo para disminuir la presión alta del agua.

Paso 8: Limpieza

1. Cierre el agua y purgue el sistema.

2. Desconecte y drene todas las mangueras, la pistola rociadora y la varilla rociadora.

3. Vacíe la bomba de todo líquido tirando de la manija de retroceso unas seis veces.

AVISO Si se almacena a temperatura de congelamiento o durante más de 30 días, consulte Almacenamiento.

Paso 6: Aplicación de detergente

¡ADVERTENCIA! Los productos químicos

podrían causar quemaduras que resulten en la muerte o en lesiones graves.

• Siga las instrucciones de la etiqueta del fabricante del producto químico para usar y manipular adecuadamente los productos químicos.

• Use únicamente productos comercializados para su uso con lavadoras a presión.

• Nunca rocíe líquidos inamables.

Revise el tubo del sifón para detergente

Limpie el tubo del detergente si está taponeado o reemplácelo si presenta fugas.

Para aplicar detergente, siga estos pasos:

1. Prepare según las instrucciones del fabricante del

detergente para lavadoras a presión.

2. Instale el tubo del sifón para detergente e insértelo en

el detergente para lavadoras a presión.

3. Instale la boquilla rociadora negra para detergente.

Consulte Boquillas rociadoras.

4. Aplique según las instrucciones del fabricante.

Page 30

Mantenimiento

Plan de mantenimiento

Observe los intervalos de horas o de calendario, los que sucedan primero.

Cada 8 horas o a diario (consulte la sección Operación)

Compruebe el nivel del aceite del motor Limpiar los desechos Lubrique las juntas tóricas

Revise la pistola rociadora Revise la manguera de alta presión Revise y limpie la malla de entrada de agua

Revise el tubo del sifón para detergente

Cada 25 horas o anualmente

Limpie del ltro de aire y pre-ltro

Cada 50 horas o anualmente

Cambie el aceite del motor

Inspeccione el moe y el supresor de chispas, si cuenta

con él

Anualmente

Reemplazar del ltro de aire y pre-ltro

Reemplace la bujía Limpie el sistema de enfriamiento

Realice el mantenimiento con mayor frecuencia en condiciones de polvo o suciedad.

Comuníquese con un distribuidor autorizado para solicitar mantenimiento.

Recomendaciones generales

El mantenimiento periódico mejorará el rendimiento y prolongará la vida útil de la lavadora a presión. Comuníquese con un distribuidor autorizado para solicitar mantenimiento.

Aceite para la bomba

No intente realizar un mantenimiento al aceite en esta bomba. La bomba se lubrica y sella en la fábrica, por lo que no requiere de mantenimiento adicional durante la vida útil de la bomba.

1, 2

Bola de control de liberación de detergente

La bola de retención del sistema de sifón del detergente se puede bloquear debido al jabón seco o minerales del agua. La bola de retención se puede liberar llevando a cabo el siguiente procedimiento:

¡ADVERTENCIA! Riesgo de quemadura química. Los productos químicos podrían causar

quemaduras que resulten en la muerte o en lesiones graves. Siga las instrucciones de la etiqueta del fabricante del producto químico para usar y manipular adecuadamente los productos químicos. Después del Apagado, retire la manguera del sifón para detergente del conector dentado en la bomba.

1. Inserte un sujetapapeles, o algún dispositivo similar, al conector dentado en la bomba y presione hacia abajo hasta que se mueva la bola.

2. Reinstale la manguera del sifón para detergente.

Mantenimiento de las boquillas rociadoras

Limpie una boquilla rociadora obstruida para corregir una sensación de pulsaciones al apretar el gatillo de la pistola rociadora.

1. Después del Apagado, retire la boquilla rociadora de la vara de spray.

2. Use un sujetapapeles, o un dispositivo similar, para liberar cuerpos extraños.

12 www.husqvarna.com/us

Page 31

Mantenimiento del motor

Control de emisiones

Cualquier establecimiento o persona especializados en la reparación de motores que no sean de automoción puede encargarse del mantenimiento, la sustitución y la reparación de los dispositivos y sistemas de control de emisiones. Sin embargo, para que el mantenimiento del control de emisiones sea “sin costo”, el trabajo debe realizarlo un distribuidor autorizado por la fábrica. Consulte la Garantía de emisiones.

Recomendaciones de aceite

Recomendamos el uso de aceites Briggs & Stratton con

garantía certicada para un mejor rendimiento. Otros

aceites detergentes de alta calidad son aceptables si están

clasicados para servicio SF, SG, SH, SJ o superior. No

use aditivos especiales. Las temperaturas exteriores determinarán la viscosidad

adecuada del aceite para el motor. Use la cuadro para seleccionar la mejor viscosidad para el margen de temperatura exterior que se espera. Los motores en la mayoría de los productos de fuerza para exteriores funcionan bien con aceite sintético 5W30. Para equipos que funcionan a altas temperaturas, el aceite sintético Vanguard® 15W50 ofrece la mejor protección.

* El uso de aceite SAE 30 en temperaturas inferiores a 40 °F (4 °C)

producirá dicultad de arranque.

** El uso de 10W30 a temperaturas mayores a 80 °F (27 °C) puede provocar un aumento en el consumo de aceite. Revise el nivel de aceite con mayor frecuencia.

Cómo agregar aceite de motor

1. Coloque la lavadora a presión en una supercie

nivelada.

2. Limpie el área alrededor de la tapa de llenado de aceite y retire la tapa amarilla/varilla indicadora de nivel de aceite.

3. Lentamente vierta aceite en la apertura de la tapa de llenado de aceite. Revise frecuentemente el nivel de aceite y llene hasta la marca de nivel máximo en la varilla.

Máximo

AVISO Realice pausas para permitir que el aceite se asiente. Limpie la varilla indicadora de nivel cada vez que

verique el nivel de aceite. No llene en exceso.

4. Vuelva a colocar la varilla y ajústela.

5. Limpie los restos de aceite.

AVISO No intente arrancar el motor antes de suministrarle adecuadamente el aceite. Esto podría resultar en una avería en el motor.

¡ATENCIÓN! Evite el contacto prolongado o reiterado de la piel con aceite de motor usado.

Se ha demostrado que el aceite de motor usado que provoca cáncer de piel en ciertos animales de laboratorio. Lave completamente las áreas expuestas con jabón y agua.

MANTENER FUERA DEL ALCANCE DE LOS NIÑOS. NO CONTAMINE. CONSERVE LOS RECURSOS. LLEVE EL ACEITE USADO A LOS CENTROS DE RECOLECCIÓN.

Cambio de aceite del motor

Cambie el aceite mientras el motor aún esté tibio por su funcionamiento, de la siguiente manera:

1. Asegúrese de que la unidad esté en una supercie

plana.

2. Desconecte el cable de la bujía de esta y colóquelo donde no pueda entrar en contacto con la bujía.

3. Limpie la zona de alrededor del tapón de vaciado de aceite, situado en la base del motor.

4. Quite el tapón de llenado de aceite y vacíe todo el aceite en un recipiente adecuado.

5. Vuelva a colocar el tapón de vaciado y apriételo bien.

6. Añade el aceite recomendado según se describe en Cómo agregar aceite de motor.

7. Conecte de nuevo alambre de bujía al bujía.

Page 32

Mantenimiento del ltro de aire

¡ADVERTENCIA! El combustible y sus vapores

son extremadamente inamables, lo que podría

causar quemaduras o incendios, resultando en

lesiones graves o la muerte.

• No arranque y haga funcionar el motor sin el ltro de aire.

Si el ltro de aire está sucio o no está colocado, el motor

no funcionará correctamente y es posible que se dañe.

1. Retire el sujetador y la cubierta.

Cubierta

Pre-ltro

Sujetador

Filtro

Perno

Arandela sellante

Base

Servicio del bujía

Cambie la bujía ayudará a su motor a arrancar más fácilmente y funcionar mejor.

1. Limpie la zona de alrededor de la bujía.

2. Retire e inspeccione la bujía.

3. Cambie la bujía si los electrodos están picados o quemados o si la porcelana está agrietada. Utilice la bujía de repuesto recomendada. Consulte Especicaciones.

4. Compruebe la separación del electrodo con un calibrador de alambre y ajuste el espacio de la bujía a la medida recomendada si fuera necesario (véase Especicaciones).

5. Instale la bujía y apriete rmemente.

Inspección del moe y el atrapachispas

2. Remueva el sujetador y el ltro.

3. Remueva el pre-ltro, si está equipado, del ltro. Para aojar los desechos, golpee suavemente el ltro sobre una supercie dura. Si el ltro está excesivamente sucio, reemplácelo con un nuevo ltro.

4. Lave el pre-ltro en detergente líquido y agua. Luego

permita que se seque completamente al aire. No

aceite el pre-ltro.

5. Instale el pre-ltro seco sobre el ltro.

6. Instale la arandela sellante, el ltro y el preltro, si está equipado, en la base y sobre el perno. Cerciórese de que el ltro esté armado

apropiadamente en la base y asegúrelo con el sujetador.

7. Instale la cubierta del ltro de aire y asegúrela con

el sujetador. Asegúrese de que el sujetador quede apretado.

Inspeccione el moe en busca de grietas, corrosión

u otros daños. Quite el extintor de chispas, si viene equipado, e inspecciónelo en busca de daños u obstrucciones de carbono. Si se encuentra una obstrucción por carbón se encuentra, limpie con cepillo y solvente comercial o reemplace la pantalla apagachispas si está dañada.

¡ADVERTENCIA! El contacto con el área del

moe podría provocar quemaduras y causar

lesiones graves. No toque las piezas calientes.

Repuestos comunes

Pump Saver™ ............................6039

Kit para mantenimiento de las juntas tóricas .. 705001

Malla de entrada de agua ...............B2384GS

Filtro de aire ............................595297

Pre-ltro ...............................590602

Bujía ..................................555737

Botella de aceite de motor ........100005 o 100028

Contacte a un distribuidor de servicio autorizado o visite BRIGGSandSTRATTON.com para consultar una lista completa de partes y diagramas.

14 www.husqvarna.com/us

Page 33

Almacenamiento

¡ADVERTENCIA! El combustible y sus vapores

son extremadamente inamables, lo que podría

causar quemaduras o incendios, resultando en lesiones graves o la muerte. No almacene el combustible cerca de una fuente de ignición.

1. Coloque el tubo del sifón para detergente en agua y elimine el detergente del sistema haciendo funcionar la lavadora a presión con la boquilla rociadora negra.

Protección del sistema de combustible

2. Trate o drene el combustible de la lavadora a presión, ya que el combustible puede echarse a perder si se almacena durante más de 30 días.

El combustible en mal estado provoca la formación de depósitos de ácido y goma en el sistema de combustible o en piezas esenciales del carburador. Para mantener el combustible fresco, use el estabilizador de combustible.

No es necesario vaciar la gasolina del motor si se añade estabilizador de combustible conforme a las instrucciones. Haga funcionar el motor durante 2 minutos para que el estabilizador circule por todo el sistema de combustible antes del almacenamiento.

Si no se ha agregado un estabilizador de combustible a la gasolina en el motor, deberá vaciarla completamente en un recipiente aprobado. Luego, haga funcionar el motor hasta que se detenga por falta de combustible. Se recomienda usar un estabilizador de combustible en el recipiente de almacenamiento para mantener el combustible en perfecto estado.

Protección de la lavadora a presión

3. Cierre el agua y purgue el sistema.

4. Desconecte y drene todas las mangueras, la pistola rociadora y la varilla rociadora.

5. Vacíe la bomba de todo líquido tirando de la manija de retroceso unas seis veces.

AVISO Almacene la pistola rociadora en interiores y no deje que se congele.

Protección de la bomba

6. Trate la bomba con Pump Saver.

Use Pump Saver para proteger la bomba de daños causados por depósitos de minerales o por congelamiento. También lubrica los pistones y sellos. Consulte la sección

Repuestos comunes.

Lea y siga todas las advertencias e instrucciones Pump Saver.

Si no dispone de Pump Saver, conecte una sección de 3 pies (1 metro) de manguera de jardín a la entrada de agua. Vierta anticongelante RV (anticongelante sin alcohol) a la manguera. Jale el mango retráctil dos veces. Desconecte la manguera.

AVISO Deberá proteger su producto contra temperaturas de congelamiento. Si no lo hace, dañará permanentemente la bomba y la pistola rociadora y su producto no podrá funcionar.

7. Almacene la unidad en un área limpia y seca.

¡ADVERTENCIA! Las cubiertas de almacenamiento pueden causar un incendio que

resulte en lesiones graves o la muerte. No cubra una lavadora a presión caliente con una cubierta de almacenamiento. Permita que el producto se enfríe antes de instalar la cubierta.

Page 34

Solución de problemas

1. Boquilla rociadora de alta presión

está atascado o tiene grietas.

1. Sustituya con una boquilla rociadora negra

detergente.

1. El interruptor del motor está en la

Problema Causa Corrección

1. Sustituir con una boquilla rociadora de alta presión.

2. Suministrar suciente ujo de agua.

3. Comprobar y limpiar la pantalla de la manguera de entrada.

4. Limpie la boquilla de la rociadora. Consulte

Mantenimiento de

5. Ajuste las conexiones o reemplace las juntas tóricas.

6. Cámbielas.

La bomba presenta los siguientes problemas: no produce presión, pérdida de presión, bajo volumen de agua.

1. Boquilla rociadora de baja presión instalada.

2. Suministro de agua deciente.

3. Pantalla de la manguera de entrada atascada.

4. Obstrucción de la boquilla rociadora.

5. Fuga en las conexiones.

6. Fuga en la manguera de alta presión o en la pistola rociadora.

boquillas rociadoras.

instalada.

El detergente no se mezcla con el spray.

El motor no arranca; arranca y funciona en forma forzada; o se apaga cuando está en funcionamiento.

Para cualquier otro problema, consulte con un distribuidor autorizado de Briggs & Stratton.

2. La bola de control está atascada en el sistema de liberación de detergente.

3. El tubo de liberación de detergente

posición de Apagado OFF (0).

2. La máquina no tiene combustible.

3. Inundado con combustible.

4. El ltro de aire está sucio.

5. El cable de la bujía no está conectado.

Especicaciones

Blanco, 40° ...................................2800 PSI (193 bar) @ 2.5 GPM (9.5 L/min)*

Amarillo, 15° ..................................3000 PSI (207 bar) @ 2.4 GPM (9.1 L/min)*

Rojo, 0° ......................................3200 PSI (220 bar) @ 2.3 GPM (8.7 L/min)*

Temperatura del suministro de agua ....................... De 41 °F (5 °C) a 100 °F (38 °C)

Caudal mín. del suministro de agua ..............................3.5 gal./min (13.25 L/min)

Presión mín. del suministro de agua .....................................20 psi (1.38 bar)

Desplazamiento del motor ........................................... 12.69 in3 (208 cc)

Apertura de la bujía ...........................................0.030 pulgada (0.76 mm)

Capacidad de aceite .....................................................20 oz (0.6 L)

Potencia nominal: la clasicación de potencia bruta para los modelos con motor de gasolina individual se designa de acuerdo con el Procedimiento de Clasicación de Potencia y Torque de Motores Pequeños del código J1940 de la SAE (Sociedad de Ingenieros Automotrices) y la clasicación se obtiene de acuerdo con el código J1995 de la SAE. Los valores de torque se obtienen a 2600 RPM para

los motores con “rpm” indicado en la etiqueta y 3060 RPM para todos los demás. Los valores de potencia se obtienen a 3600 RPM. Las

curvas de potencia bruta se pueden ver en www.BRIGGSandSTRATTON.COM. Los valores de potencia neta se obtienen con un ltro de

aire y un escape instalados, mientras que los valores de potencia bruta se recopilan sin estos aditamentos. La potencia bruta real del motor es mayor que la potencia neta del motor y depende, entre otros factores, de las condiciones ambientales de uso y de las variaciones entre los motores. Dada la amplia gama de productos donde se colocan los motores, el motor de gasolina puede no desarrollar la potencia bruta nominal cuando se usa en un equipo de potencia determinado. Esta diferencia se debe, entre otros, a los siguientes factores: la variedad

de los componentes de los motores (ltro de aire, escape, carga, refrigeración, carburador, bomba de combustible, etc.), las limitaciones

de la aplicación, las condiciones ambientales de uso (temperatura, humedad, altitud) y las variaciones entre distintos motores. Debido a las limitaciones de capacidad y fabricación, Briggs & Stratton puede sustituir un motor de mayor potencia nominal por este motor.

*Esta lavadora a presión está clasicada de acuerdo a la Asociación de Fabricantes de Lavadoras a Presión (PWMA) con el estándar PW101-2010 (Comprobación y clasicación de lavadoras a presión).

de baja presión.

2. Libere la bola de control. Consulte Bola de control de sifón para detergente.

3. Limpie o sustituya el tubo de liberación de

1. Coloque la llave del motor en la posición de Encendido ON (I).

2. Llene el tanque de combustible.

3. Espere 5 minutos antes de arrancar el motor.

4. Limpie o reemplace el limpiador de aire.

5. Conecte el cable a la bujía.

16 www.husqvarna.com/us

Page 35

Page 36

PÓLIZA DE GARANTÍA PARA PRODUCTOS HUSQVARNA

Husqvarna® es una marca registrada de Husqvarna AB bajo licencia de Briggs & Stratton Corporation. Briggs & Stratton garantiza que, durante el período de

GARANTÍA LIMITADA

garantía especicado a continuación, reparará o reemplazará, sin cargo, cualquier pieza defectuosa en cuanto a material, mano de obra o ambos. Los gastos

de transporte del producto sometido a reparación o cambio conforme a garantía estarán a cargo del comprador. Esta garantía se mantiene vigente durante los períodos de tiempo indicados a continuación y está sujeta a dichos períodos y a las condiciones presentadas a continuación. Para obtener servicio conforme a la garantía, localice al distribuidor de servicio autorizado más cercano en nuestro mapa de localización de distribuidores en BRIGGSandSTRATTON.COM. El comprador debe ponerse en contacto con el distribuidor de servicio autorizado y entregarle el producto para la inspección y prueba. No existe ninguna otra garantía explícita. Las garantías implícitas, incluidas las de comerciabilidad y aptitud para una nalidad especíca,

están limitadas al período de garantía mencionado a continuación, en la medida que lo permita la ley. La responsabilidad por daños fortuitos o consecuentes queda excluida en la medida que dicha exclusión esté permitida por ley. Algunos estados o países no permiten limitaciones en cuanto

a la duración de una garantía implícita, y algunos estados o países no permiten la exclusión o limitación de daños consecuentes o incidentales, en cuyo caso la limitación y la exclusión anteriores pueden no ser aplicables a usted. Esta garantía le otorga determinados derechos legales y es posible que tenga otros derechos que pueden variar de un país o estado a otro.**

PERÍODO DE GARANTÍA

Artículo Uso Privado Uso Comercial

Equipo 24 meses 3 meses

Motor* 24 meses 3 meses

Cuadro 24 meses 3 meses

* Solo aplicable a los motores Briggs & Stratton. La cobertura de garantía de motores diferentes a los Briggs and Stratton la suministra el fabricante del motor. Los componentes relacionados con las emisiones se tratan en la Declaración de Garantía sobre las Emisiones. ** En Australia – Nuestros productos vienen con garantías que no pueden excluirse bajo la Ley Australiana del Consumidor. Usted tiene derecho a una sustitución o a un reembolso por una avería importante y a compensación por cualquier otra pérdida o daño razonablemente previsibles. También tiene derecho a una reparación o sustitución de productos si estos no son de una calidad aceptable y la avería no constituye una avería seria. Para obtener servicio de garantía, localice al distribuidor de servicio autorizado más cercano en nuestro mapa de localización de distribuidores en BRIGGSandSTRATTON.COM, o llame al 1300 274 447, o envíe un correo electrónico a [email protected], o escriba a Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.

El período de garantía comienza a partir de la fecha de compra por el primer cliente de venta minorista o comercial. "Uso privado" signica uso doméstico residencial personal por un consumidor minorista. "Uso comercial" signica todos los demás usos, como el uso para nes comerciales, de producción de ingresos o de alquiler. Una vez que el producto haya experimentado uso comercial, será considerado en adelante como producto de uso comercial para nes de esta garantía.

Guarde su recibo de compra. Si no proporciona un comprobante de la fecha de compra inicial al solicitar el servicio de garantía, se tomará la fecha de fabricación del producto para determinar el período de garantía. No se requiere el registro de producto para obtener servicio de garantía en los productos de Briggs & Stratton.

ACERCA DE SU GARANTÍA

El servicio de garantía solo está disponible a través de los distribuidores de servicio autorizados de Briggs & Stratton. Esta garantía solamente cubre defectos de material y mano de obra. No cubre daños causados por uso inadecuado o maltrato, mantenimiento o reparación no apropiada, desgaste normal o combustible caducado o no aprobado. Uso inadecuado y maltrato – El uso adecuado, para el cual está diseñado este producto, se describe en el Manual del operador. Usar el producto de una manera no descrita en el Manual del operador o usar el producto después de ha sido dañado anulará su garantía. No se otorgará cobertura de garantía si se ha

retirado el número de serie del producto o si éste ha sido alterado o modicado de cualquier manera, o si el producto tiene evidencia de maltrato, como daño por

impacto o daño por corrosión por agua o química. Mantenimiento o reparación no apropiada – Este producto debe recibir mantenimiento según los procedimientos y cronogramas provistos en el Manual del operador, y se le debe dar servicio o reparar utilizando partes Briggs & Stratton genuinas. El daño causado por falta de mantenimiento o por el uso de partes no originales no está cubierto por la garantía. Desgaste normal – Como la mayoría de los dispositivos mecánicos, su unidad está sujeta a desgaste incluso cuando recibe mantenimiento apropiado. Esta

garantía no cubre reparaciones cuando el uso normal ha agotado la vida útil de una pieza o del equipo. El mantenimiento y desgaste de piezas tales como ltros,

correas, cuchillas de corte y zapatas de freno (excepto las zapatas de freno del motor) no están cubiertas por la garantía en lo referente al desgaste en sí mismo, a menos que la causa se deba a defectos de materiales o mano de obra. Combustible descompuesto o no aprobado – Para funcionar correctamente, este producto requiere el uso de combustible fresco que cumpla con los criterios

especicados en el Manual del Operario. Cualquier daño causado al motor o al equipo debido al uso de combustible descompuesto o no aprobado (como las

mezclas de etanol E85 o E15) no estará cubierto por la garantía. Otras exclusiones – Esta garantía no cubre los daños debidos a accidente, maltrato, modicaciones, alteraciones, mantenimiento inadecuado, congelación o deterioro químico. Los accesorios que no viniesen en el paquete original del producto también se excluyen. La garantía no cubre el uso de equipo como fuente de alimentación principal en lugar de una toma de corriente habitual o en equipo utilizado en aplicaciones de soporte vital. Esta garantía no incluye equipos o motores usados, reacondicionados, de segunda mano o de demostración. Esta garantía además excluye las fallas por casos fortuitos y otros casos de fuerza mayor que el fabricante no puede controlar.

80081746_ES Rev -

18 www.husqvarna.com/us
