HUSQVARNA GTH26TWIN User Manual

03002

GTH260TWIN

Instruction manual

Please read these instructions care ful ly and make sure you understand them before using this machine.

Anleitungshandbuch

Bitte lesen Sie diese Anleitungen sorgfältig durch und vergewissern Sie sich, daß Sie diese verstehen, bevor Sie die Maschine in Betrieb nehmen.

532 43 42-15 Rev. 2

Manuel d’instructions

Merci de lire trés attentivement le manuel d'instructions. Assurez-vous d'avoir tout compris avant d'utiliser ce tracteur.

Manual de las instrucciones

Por favor lea cuidadosamente y comprenda estas intrucciones antes de usar esta maquina.

Manuale di istruzioni

Prima di utilizzare la macchina leggete queste istruzioni con attenzione ed accertatevi di averle comprese bene.

Instructieboekje

Lees deze instructies aandachtig en zorg dat u ze begrijpt voordat u deze ma chine gebruikt.

Safety rules. Montaje. Sicherheitsvorschriften. Montaggio.

Règles de sécurité. Montering.

Assembly. Descripción del funcionamiento. Zusammenbau. Funzionamento.

Montage. Beschrijving van functies.

Functional description. Antes del arranque. Funktionsbeschreibung. Prima dell’avviamento.

Description du fonctionnement. Maatregelen vóór het starten.

Before starting. Conducción. Maßnahmen vor dem Anlassen. Guida.

Avant de démarrer. Rijden.

Driving. Mantenimiento, ajuste. Betrieb. Manutenzione.

Conduite. Onderhoud, afstelling.

Maintenance, adjustment. Búsqueda de averías. Wartung (Instandhaltung), Einstellung. Ricerca guasti.

Entretien, réglages. Het localiseren van fouten.

Troubleshooting. Conservación. Störungssuche. Rismessaggio.

Recherche des pannes. Stallen.

Storage. Prezechowywanie Aufbewahrung. Uskladnenie

Remisage. Tárolás

We reserve the right to make changes without prior notice.

Ånderungen ohne vorherige Mitteilung sind vorbehalten.

Nous nous réservons le droit d'apporter des modifications sans avis préalable.

Nos reservamos el derecho a introducir modificaciones sin previo aviso.

Ci riserviamo il diritto di modifiche o cambiamenti senza preavviso.

Wij houden ons het recht voor om veranderingen aan te brengen zonder voorafgaande mededeling.

Original Instructions in English, all others are translations.

1. Safety Rules

Safe Operation Practices for Ride-On Mowers

IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE

TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

I. Training

• Read the instructions carefully. Be familiar with the con trols and the proper use of the equipment.

• Never allow children or people unfamiliar with the ins truc tions to use the lawnmower. Local regulations may restrict the age of the operator.

• Never mow while people, especially children, or pets are nearby.

• Keep in mind that the operator or user is responsible for accidents or hazards occurring to other people or their property.

• Do not carry passengers.

• All drivers should seek and obtain professional and prac ti cal instruction. Such instruction should em pha size:

- the need for care and concentration when work ing with ride-on machines;

- control of a ride-on machine sliding on a slope will not be regained by the application of the brake.

The main reasons for loss of control are:

a) insufficient wheel grip; b) being driven too fast; c) inadequate braking; d) the type of machine is unsuitable for its task; e) lack of awareness of the effect of ground

conditions,especially slopes;

f) incorrect hitching and load distribution.

II. PREPARATION

• To reduce the risk of fire - before use, when refueling and at the end of each mowing session - inspect and remove any debris buildup from the tractor, mower and behind al guards.

• While mowing, always wear substantial footwear and long trousers. Do not operate the equipment when barefoot or wearing open sandals.

• Thoroughly inspect the area where the equipment is to be used and remove all objects which may be thrown by the machine.

• WARNING - Petrol is highly flammable.

- Store fuel in containers specifically de signed for this pur pose.

- Refuel outdoors only and do not smoke while re fu el ing.

- Add fuel before starting the engine. Never remove the cap of the fuel tank or add petrol while the engine is running or when the en gine is hot.

- If petrol is spilled, do not attempt to start the engine but move the machine away from the area of spillage and avoid cre at ing any source of ig ni tion until petrol vapors have dis si pat ed.

- Replace all fuel tanks and container caps securely.

• Replace faulty silencers.

• Before using, always visually inspect to see that the blades, blade bolts and cutter assembly are not worn or damaged. Replace worn or damaged blades and bolts in sets to preserve balance.

• On multi-bladed machines, take care as rotating one blade can cause other blades to rotate.

III. Operation

• Do not operate the engine in a confined space where dan ger ous carbon monoxide fumes can collect.

• Mow only in daylight or in good artificial light.

• Before attempting to start the engine, disengage all blade attachment clutches and shift into neutral.

• Do not use on slopes of more than 15°.

• Remember there is no such thing as a “safe” slope. Travel on grass slopes requires particular care. To guard against overturning;

- do not stop or start suddenly when going up or down hill;

- engage clutch slowly, always keep machine in gear, especially when traveling down hill;

- machine speeds should be kept low on slopes and during tight turns;

- stay alert for humps and hollows and oth er hidden haz ards;

- never mow across the face of the slope, unless the lawnmower is designed for this pur pose.

• Use care when pulling loads or using heavy equipment.

- Use only approved drawbar hitch points.

- Limit loads to those you can safely control.

- Do not turn sharply. Use care when re vers ing.

- Use counterweight(s) or wheel weights when sug gest ed in the instruction hand book.

• Watch out for traffic when crossing or near roadways.

• Stop the blades from rotating before crossing surfaces other than grass.

• When using any attachments, never direct discharge of material toward bystanders nor allow anyone near the machine while in operation.

• Never operate the lawnmower with defective guards, shields or without safety protective devices in place.

• Do not change the engine governor settings or overspeed the engine. Operating the engine at excessive speed may increase the hazard of personal injury.

• Before leaving the operator’s position:

- disengage the power take-off and lower the at tach ments;

- change into neutral and set the parking brake;

- stop the engine and remove the key.

• Disengage drive to attachments, stop the engine, and dis con nect the spark plug wire(s) or remove the ignition key

- before cleaning blockages or unclogging chute;

- before checking, cleaning or working on the lawnmower;

- after striking a foreign object. Inspect the lawnmower for damage and make repairs before re start ing and op er at ing the equip ment;

- if the machine starts to vibrate abnormally (check im me di ate ly).

• Disengage drive to attachments when transporting or not in use.

• Stop the engine and disengage drive to attachment

- before refueling;

- before removing the grass catcher;

- before making height adjustment unless ad just ment can be made from the op er a tor’s position.

• Reduce the throttle setting during engine run-out and, if the engine is provided with a shut-off valve, turn the fuel off at the conclusion of mowing.

IV. Maintenance and Storage

• Keep all nuts, bolts and screws tight to be sure the equip ment is in safe working condition.

• Never store the equipment with petrol in the tank inside a building where fumes may reach an open flame or spark.

• Allow the engine to cool before storing in any enclosure.

• To reduce the fire hazard, keep the engine, silencer, battery compartment and petrol storage area free of grass, leaves, or excessive grease.

• Check the grass catcher frequently for wear or de te ri o ra tion.

• Replace worn or damaged parts for safety.

• If the fuel tank has to be drained, this should be done outdoors.

• On multi-bladed machines, take care as rotating one blade can cause other blades to rotate.

• When machine is to be parked, stored or left unattended, lower the cutting means unless a positive mechanical lock is used.

WARNING: Always disconnect spark plug wire and place wire where it cannot contact spark plug in order to prevent ac ci den tal start ing when setting up, trans port ing, ad just ing or making re pairs.

1. Sicherheitsvorschriften

Regeln für die sichere Bedienung von Rasentraktoren

WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT

SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN.

I. SCHULUNG

• Die Anleitungen sorgfältig durchlesen. Mit den Bedienungselementen und der vorschriftsmäßigen Bedienung der Maschine vertraut machen.

• Auf keinen Fall Kindern oder Erwachsenen, die mit der Bedienungsanleitung des Mähers nicht vertraut sind, den Betrieb der Maschine gestatten.Das Mindestalter von Fahrern ist womöglich gesetzlich geregelt.

• Auf keinen Fall mähen, solange sich andere, besonders Kinder oder Haustiere, im Arbeitsbereich befinden.

• Bitte denken Sie daran, daß der Fahrer oder Benutzer für jegliche Unfälle oder Gefahren, denen andere oder deren Eigentum ausgesetzt werden, verantwortlich ist.

• Befördern Sie keine Passagiere.

• Alle Fahrer sollten von einem Fachmann in Theorie und Praxis unterrichtet werden. Dieser Unterricht sollte folgende Punkte behandeln:

- die Notwendigkeit von Vorsicht und Konzentration bei der Arbeit mit Rasentraktoren;

- daß es nicht möglich ist, die Beherrschung eines Rasentraktors, der auf einem Abhang herabrutscht, durch Betätigen der Bremse wieder zu erlangen.

Die Hauptgründe für den Verlust der Beherrschung über dasFahrzeug sind:

a) ungenügende Bodenhaftung; b) zu schnelles Fahren; c) unzureichendes Abbremsen; d) die Maschine ist nicht für die Aufgabe geeignet; e) unzureichendes Bewußtsein über die Auswirkungen

von Bodenverhältnissen, besonders auf Abhängen;

f) verkehrtes Abschleppen und verkehrte Lastver-

teilung.

II. VORBEREITUNG

• Um das Risiko eines Brandes zu reduzieren, inspizieren Sie vor der Benutzung, beim Nachtanken und zu Ende jeder Mahd den Traktor und den Mäher und entfernen Sie alle Mährückstände, die sich angesammelt haben, auch hinter allen Schutzabdeckungen.

• Während dem Mähen immer festes Schuhwerk und lange Hosen tragen. Die Maschine nicht barfuß oder mit offenen Sandalen in Betrieb nehmen.

• Das Arbeitsgelände sorgfältig untersuchen und alle Gegenstände, die von der Maschine aufgeschleudert werden könnten, entfernen.

• WARNUNG - Benzin ist äußerst leicht entzündlich.

- Kraftstoff in speziell dafür ausgelegten Behältern lagern.

- Nur im Freien tanken und währenddessen nicht rauchen.

- Kraftstoff nachfüllen, bevor der Motor angelassen wird. Auf keinen Fall den Tankdeckel entfernen oder Benzin nachfüllen, solange der Motor läuft oder heiß ist.

- Falls Kraftstoff verschüttet wurde, nicht versuchen, den Motor anzulassen, sondern die Maschine vom verschütteten Benzin wegschieben und das Verursachen jeglicher Zündquellen vermeiden, bis die Benzindämpfe sich verflüchtigt haben.

- Alle Deckel wieder fest auf Kraftstofftanks und Kraftstoffbehältern anbringen.

• Schadhafte Schalldämpfer ersetzen.

• Vor dem Gebrauch immer mit einer Sichtprüfung sicherstellen, daß Mähmesser, Messerschrauben und die Mäheinheit nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer und Schrauben ersetzen, um Auswuchtung zu gewährleisten.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht geboten, da beim Drehen eines Mähmessers die anderen Mähmesser sich womöglich mit drehen.

III. BETRIEB

• Maschine nicht in einem geschlossenen Bereich betreiben, in dem die gefährlichen Kohlenmoxydgase sich sammeln können.

• Nur bei Tageslicht oder guter künstlicher Beleuchtung mähen.

• Alle Messerbetätigungskupplungen auskuppeln und in den Leerlauf schalten, bevor versucht wird, den Motor anzulassen.

• Auf keinen Abhängen mit einer Steigung von mehr als 15° mähen.

• Bitte daran denken, daß es keinen “sicheren” Abhang gibt. Beim Fahren auf grasbewachsenen Abhängen ist besondere Vorsicht geboten. Um das Umschlagen zu vermeiden:

- Beim Bergauf- oder Bergabfahren auf keinen Fall plötzlich anfahren oder anhalten;

- Kupplung langsam einlegen, immer einen Gang eingelegt lassen, besonders beim Bergabfahren;

- Die Fahrgeschwindigkeit sollte auf Abhängen und in engen Kurven niedrig gehalten werden.

- Auf Bodenwellen, Löcher und andere Gefahren achten;

- Niemals quer zum Abhang mähen, es sei denn, der Rasenmäher ist speziell dafür ausgelegt.

• Beim Abschleppen von Lasten oder der Verwendung von schwerem Gerät ist Vorsicht geboten.

- Nur zugelassene Zugstangen-Anhängepunkte verwenden.

- Lasten klein genug halten, so daß sie sicher beherrscht werden können.

- Kein scharfen Kurven fahren. Beim Rückwärtsfahren vorsichtig sein.

- Gegengewichte oder Radgewichte verwenden, falls diese in der Betriebsanleitung empfohlen werden.

• Beim Überqueren von Straßen oder dem Arbeiten in deren Nähe, auf den Verkehr achten.

• Vor dem Überqueren von Oberflächen den Mähmesserantrieb ausschalten, es sei denn, es handelt sich um Gras.

• Bei der Verwendung von Anbaugeräten, den Materialauswurf auf keinen Fall auf Personen richten, und niemanden während des Betriebs in der Nähe der Maschine dulden.

• Den Rasenmäher auf keinen Fall mit schadhaften Schutzvorrichtungen, Schildern oder ohne Sicherheitsausrüstung in Betrieb nehmen.

• Die Einstellung des Drehzahlreglers nicht ändern, und die Drehzahl des Motors nicht über die Werkspezifikationen heraufsetzen. Der Betrieb des Mo tors bei zu hohen Drehzahlen kann die Gefahr von Körperverletzungen vergrößern.

• Vor dem Verlassen der Bedienungsstation:

- Die Zapfwelle abstellen und alle Anbaugeräte absenken.

- In Leerlauf schalten und die Feststellbremse einlegen.

- Den Motor abstellen und den Zündschlüssel abziehen.

• Alle Anbaugeräte-Antriebe ausschalten, den Motor abstellen und das (die) Zündkerzenkabel abziehen bzw. den Zündschlüssel abziehen:

- vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf;

- vor dem Prüfen, Reinigen oder Reparieren des Rasenmähers;

- nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;

- falls die Maschine anfangen sollte, ungewöhnlich zu vibrieren (sofort prüfen).

• Alle Anbaugeräte-Antriebe ausschalten, wenn die Maschine transportiert oder nicht gebraucht wird.

• Den Motor abstellen und den Anbaugerät-Antrieb ausstellen:

- vor dem Tanken;

- vor dem Entfernen der Grasfangvorrichtung;

- vor der Einstellung der Schnitthöhe, es sei denn diese Einstellung kann von der Bedienungsstation aus vorgenommen werden.

• Die Drosselklappe während des Auslaufens des Motors schließen und, falls der Motor mit einem Absperrventil ausgestattet ist, dieses bei Beendigung der Mäharbeiten schließen.

IV. WARTUNG UND LAGERUNG

• Darauf achten, daß alle Muttern, Bolzen und Schrauben fest angezogen sind, um zu gewährleisten, daß die Maschine für den Betrieb sicher ist.

• Die Maschine auf keinen Fall mit Benzin im Tank in einem Gebäude lagern, in dem die Benzindämpfe ein offenes Feuer oder einen Funken erreichen könnten.

• Den Motor abkühlen lassen, bevor er in einem geschlossenen Raum gelagert wird.

• Um die Feuergefahr herabzusetzen, den Mo tor, den Schalldämpfer, den Batteriekasten und das Kraftstofflager von Gras, Laub und übermäßigem Schmierfett freihalten.

• Den Grasfänger häufig auf Abnutzung oder Verschleiß prüfen.

• Abgenutzte oder beschädigte Teile zur Sicherheit immer sofort ersetzen.

• Falls der Kraftstofftank entleert werden muß, sollte dies im Freien getan werden.

• Bei Maschinen mit mehreren Mähmessern ist Vorsicht geboten, da beim Drehen eines Mähmessers die anderen Mähmesser sich womöglich mit drehen.

• Falls die Maschine geparkt, gelagert oder unbeaufsichtigt zurückgelassen werden soll, das Mähwerk absenken, es sei denn, es wird eine verläßliche, mechanische Verriegelung verwendet.

WARNUNG: Bei der Vorbereitung, dem Trans port, der Einstellung und der Vornahme von Reparaturen immer das Zündkerzenkabel abziehen und so anbringen, daß es nicht mit der Zündkerze in Kontakt kommen kann, um das unbeabsichtigte Anspringen des Mo tors zu verhindern.

1. Règles de Sécurité

Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse

ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES

OBJETS.L’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.

I. PRÉCAUTIONS D’UTILISATION

• Lisez toutes les instructions soigneusement. Familiarisez vous avec les commandes pour appprendre à utiliser efficacement cette machine.

• Ne jamais autoriser les enfants ou les personnes qui n’auraient pas lu ce manuel d’utilisation à utiliser ce tracteur de pelouse. La règlementation locale peut de plus interdire l’utilisation de telle machine au-dessous d’un certain âge.

• Ne jamais tondre à proximité de personnes, d’enfants ou d’animaux.

• Ne pas oublier que tout utilisateur ou propriétaire d’un tracteur de pelouse est responsable des accidents ou dommages causés à une personne ou a ses biens.

• Ne transportez pas de passagers.

• Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieuse et pratique qui devra insister :

- sur la nécessité absolue d’être attentif et concentré lorsqu’on utilise un tracteur de pelouse,

- le fait qu’un tracteur de pelouse glissant sur une pente ne pourra pas être arrêté en appuyant simplement sur la pédale de frein.

Les raisons principales de cette perte de contrôle sont :

a) l’adhérence insuffisante des pneus, b) une conduite trop rapide, c) un freinage insuffisant, d) un tracteur de pelouse inadaptée aux conditions

d’utilisation,

e) une mauvaise appréciation des contraintes résultant

de la nature du terrain à entretenir et, tout particuliérement de la présence de pentes sur ce terrain,

f) l’attelage incorrect d’une remorque et la mauvaise

répartition des masses.

II. PRÉPARATION

• Pour réduire le risque d’incendie – avant l’usage, lorsque vous faites le plein et chaque fois que vous cessez de tondre – inspectez le tracteur et éliminez tous les débris accumulés sur le tracteur, la tondeuse et derrière les protections.

• Pendant la tonte, ne porter que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussé de sandales.

• Contrôlez systématiquement et soigneusement l’état de la surface à tondre et retirer tous les objets susceptibles de devenir des projectiles lors du passage de la ma chine.

• ATTENTION – Le carburant est très inflammable.

- Pour transporter ou stocker le carburant, n’utiliser exclusivement que des récipients conçus et approuvés pour ces usages.

- Toujours remplir le réservoir de carburant à l’air libre et ne pas fumer pendant le remplissage.

- Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en foctionnement ou qu’il est encore chaud.

- Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.

- Refermer avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.

• Remplacer les pots d’échappement défectueux.

• Avant d’utiliser un tracteur de pelouse, toujours vérifier que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours remplacer les lames et les boulons simultanément de façon à éviter tout probléme d’équilibrage.

• Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres.

III. UTILISATION

• Ne jamais démarrer un moteur à l’intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourraient s’accumulées.

• Tondre uniquement à la lumière du jour ou avec une bonne lumière artificielle.

• Avant de tenter de démarrer le moteur, s’assurer que les lames sont débrayées et que la boîte de vitesses est au point mort.

• Ne jamais utiliser un tracteur de pelouse sur des pentes supérieures à 15°.

• Se souvenir qu’il n’existe pas de pente «sûre». Conduire sur des pentes herbeuses demande une attention particulière. Afin d’éviter tout risque de retournement du tracteur, appliquer avec soin les consignes suivantes :

- ne pas s’arrêter ou démarrer brusquement dans une pente,

- embrayer doucement et ne jamais arrêter le tracteur de pelouse dans une pente, et plus particulièrement dans le sens de la descente.

- conduire toujours lentement dans les pentes, tout comme dans les virages serrés,

- faire attention aux irrégularités du terrain,

- ne jamais tondre en travers d’une pente, à moins que le tracteur de pelouse n’ait été spécialement conçu à cet effet.

• Faire attention lors de la traction de charges ou lors de l’utilisation d’équipements lourds.

- N’utiliser que des points d’attelage approuvés.

- Limiter les charges à celles qu’il est possible de contrôler avec sécurité.

- Ne pas tourner trop brusquement. Rester très pru dent lors des conduites en marche arrière.

- Utiliser les masses de roues ou les contrepoids lorsqu’ils sont conseillés dans ce manuel d’utilisation.

• Faire attention à la circulation lorsque l’on doit utiliser le tracteur près d’une route ou lorsqu’on doit traverser une route.

• Toujours stopper la rotation des lames lorsqu’on doit traverser une surface autre que du gazon.

• Lors de l’utilisation d’accessoires, ne jamais les utiliser ou les déposer à proximité de quelqu’un.

• Ne jamais utiliser le tracteur à gazon avec un déflecteur ou protecteur défectueux, ou sans les dispositifs de protection en place.

• Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux.

• Avant de quitter le siége :

- débrayer les lames et abaisser le carter de coupe,

- mettre le levier de vitesse au point mort et enclencher le frein de parking,

- arrêter le moteur et retirer les clés,

• Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact :

- avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer.

- avant de contrôler, nettoyer ou travailler sur le carter de coupe,

- avant de retirer un objet coincé dans le tracteur de pelouse. Dans ce cas inspecter aussitôt la machine pour s’assurer qu’elle n’est pas endommagée et, si nécessaire, faire ou faire faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner à nouveau.

- si la machine commence à vibrer anormalement. Dans ce cas vérifier immédiatement le carter de coupe.

• Débrayer systématiquement les lames quand le tracteur n’est pas utilisé ou quand il doit être transporté.

• Débrayer les lames puis arrêter le moteur :

- avant de faire le plein d’essence,

- avant d’enlever le collecteur,

- avant de régler la hauteur de coupe à moins que ce réglage ne puisse s’effectuer du poste de conduite.

• Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, si le tracteur de pelouse est équipée d’un robinet d’arrêt du carburant, fermer celui-ci.

IV. ENTRETIEN ET ENTREPOSAGE

• S’assurer que tous les écrous, boulons et vis sont bien serrés pour être certain que l’équipement est prêt à fonctionner de nouveau, dans de bonnes conditions.

• Ne jamais entreposer le tracteur de pelouse avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s’enflammer au contact d’une flamme ou d’une étincelle de l’allumage.

• Attendre le refroidissement du moteur avant d’entreposer la tondeuse autoportée dans un espace fermé.

• Pour supprimer les risques d’incendie s’assurer que le moteur, le pot d’échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l’herbe, des feuilles ou des surplus de graisse.

• Vérifier souvent le bac ou le collecteur pour vous assurer qu’il est propre et qu’il n’est pas endommagé.

• Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées.

• Si le réservoir de carburant doit être vidangé, procéder à cette opération à l’extérieur.

• Sur les tracteur de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres.

• Quand le tracteur de pelouse est garé, entreposé ou tout simplement inutilisé, régler la hauteur de coupe dans sa position la plus basse.

ATTENTION: Toujours débrancher le fil de la bougie d’allumage et le placer de telle sorte qu’il ne puisse, en aucun cas, entrer en contact avec la bougie afin de prévenir les démarrages accidentels, lors du montage, du transport, des réglages ou des réparations.

1. Reglas De Seguridad

Prácticas de Operación Seguras para las Segadoras Conducibles

IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI

NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.

I. INSTRUCCIÓN

• Lea todas las instrucciones cuidadosamente. Familiarícese completamente con los controles y con el uso adecuado el equipo

• Nunca permita que los niños o las personas sin los conocimientos adecuados operen la segadora. Leyes locales pueden restriñir la edad del operador.

• Asegúrese que el área esté despejada de personas antes de segar, especialmente de niños o animales domésticos.

• El operador o el usuario es el responsable por accidentes o daños ocurridos a otras personas o a su propiedad.

• No llevar pasajeros.

• Todos los conductores deben tratar de obtener instrucciones profesionales y practicas. Estas instrucciones deberán acentuar:

- la necesidad de tener cuidado y de concentrase cuando este operando las segadoras conduciables;

- el control de una maquina conducible cuando este deslizando sobre una pendiente no será recobrado con la aplicación del freno.

Las razones principales de la pérdida de con trol son:

a) apretón insuficiente del volante; b) conducimiento demasiado rápido; c) frenazo inadecuado; d) este tipo de maquina es inadecuado para el tra-

bajo;

e) falta de conciencia de las condiciones del terreno,

especialmente de las pendientes;

f) distribución incorrecta del enganchado y de la

carga.

II. PREPARACIÓN

• Para minimizar el riesgo de incendio, antes de usar, al recargar de combustible y al final de cada sesión de corte de césped, inspeccione y quite cualesquiera restos y escombros que se hayan acumulado en el tractor, la cortadora de césped y la parte de atrás de todas las cubiertas de protección.

• Cuando este segando, siempre use zapatos adecuados y pantalones largos. No opere el equipo sin zapatos o usando sandalias.

• Inspeccione cuidadosamente el área en donde se va a utilizar el equipo y remueva los obstáculos que puedan ser lanzados por la maquina.

• ADVERTENCIA - los combustibles son muy inflamables.

- Almacene el combustible en envases especialmente diseñados para este propósito.

- Agregue combustible a la máquina afuera y no fume cuando este agregando com bus ti ble.

- Agregue el combustible antes de arrancar el mo tor. Nunca remueva la tapa del depósito de gasolina o agregue com bus ti ble con el motor fusionando o cuando el motor este caliente.

- Si derrama combustible, no intente arrancar el motor pero mueva la maquina lejos del área de derrame y no arranque el motor hasta que los vapores se hallan evaporado.

- Vuelva a poner todas las tapas de los tanques y de los envases con seguridad.

• Reemplace los silenciadores defectuosos.

• Antes de usarlo, siempre inspeccione visualmente para ver que las cuchillas, los pernos de las cuchillas y el conjunto cortador no estén gastados o dañados. Reemplace las cuchillas y los pernos gastados o dañados de dos en dos para mantener el equilibro.

• En maquinas de más de una cuchilla, tenga cuidado puesto que la rotación de una cuchilla puede causar la rotación de otras cuchillas.

III. OPERACIÓN

• Nunca haga funcionar la máquina dentro de un área cerrada donde gases peligrosos de óxido de carbono pueden acumularse.

• Siegue solamente con luz de día o con una buena luz artificial.

• Antes de tratar de empezar el motor, desenganche todos los embragues de accesorio de la cuchilla y mueva el embrague en la posición de neutro.

• Nunca utilice en pendientes de más de 15°.

• Acuérdese que no hay pendiente segura. Hay que tener mucho cuidado cuando se quiere desplazar sobre pendientes de césped. Para protejerse contra vuelco;

- evite arrancar o parar cuando vaya cues ta arriba o cuesta abajo;

- enganche el embrague lentamente, siempre guarde la maquina en engranaje, especialmente cuanto se este desplazando cuesta abajo;

- las velocidades de la maquina deben ser mantenidas bajas cuando este sobre las pendientes o cuando haga vueltas estrechas.

- fíjese si hay agujeros, surcos o otros peligros escondidos;

- nunca siegue al través de la cara de la pendiente, a menos que la segadora este diseñada para este propósito.

• Tenga mucho cuidado cuando este tirando cargas o cuando este usando un equipo pesado.

- Use solamente puntos de enganche de la barra de tracción.

- Limite carga a esos que pueda controlar con seguridad.

- No haga vuelta rápidas. Tenga cuidado cuando vaya marcha atrás.

- Use contrapesos o pesos de rueda cuando este sugerido en su libro de instrucciones.

• Tenga un cuidado extra cuando atraviese o se acerque de carreteras.

• Pare la rotación de las cuchillas cuando ataviase su per fi cies otras que césped.

• Cuando use cualquier accesorio, nunca directa la descarga de materiales hacia personas que estén cerca y no permita que nadie cerca de la maquina cuando esta funcionando.

• Nunca use la maquina sin la protección contra la descarga en su sitio

• Nunca cambie los ajustes del regulador o no haga que el motor tenga una velocidad excesiva.

• Antes de dejar la posición del operador:

- desenganche la fuerza motriz y baje los accesorios;

- cambie a neutro y enganche el freno de estacionamiento;

- pare el motor y remueva la llave.

• Desenganche la transmisión a los accesorios, pare el motor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición

- antes de limpiar bloqueos o desatrancar del conducto;

- antes de inspeccionar, limpiar o trabajar sobre la segadora;

- después de golpear un objeto extraño. Inspeccione la segadora cuidadosamente, para verificar si hay daños y haga reparaciones antes de volver a arrancar y a operar el equipo;

- si la maquina empieza a vibrar anormalmente (verifíquela inmediatamente).

• Desenganche la transmisión a los accesorios cuando haga el transporte o cuando no este en uso.

• Pare el motor y desenganche la transmisión a los accesorios

- antes de agregar combustible;

- antes de quitar el recogedor del césped;

- antes de haces ajustes de altura a menos que los ajustes pueden ser hechos de la posición del operador.

• Reduzca los ajustes de la aceleración durante el tiempo que el motor se apague, si el motor viene diseñado con una válvula de apagado, sierre el combustible cuando halla terminado de segar.

IV. MANTENIMIENTO Y ALMACENAMIENTO

• Guarde todos las tuercas, los pernos y los tornillos apretados para asegurarse que el equipo esta en condiciones de buena operación.

• Nunca guarde la máquina con combustible en el estanque de combustible dentro de un edificio en donde hay fuentes de ignición presente.

• Permita que ese enfríe el motor antes de guardarlo en algún lugar cerrado.

• Para reducir el riesgo de encendido, guarde el motor, el silenciador, el comportamiento de la batería limpios de césped, hojas, y de demasiado grasa.

• Verifique frecuentemente el recogedor del césped para ver si hay uso o deterioración.

• Para la seguridad reemplace las partes que estén usadas o dañadas.

• Si el tanque del combustible debe ser vaciado hágalo afuera.

• En maquinas de más de una cuchilla, tenga cuidado puesto que la rotación de una cuchilla puede causar la rotación de otras cuchillas.

• Cuando la maquina debe ser estacionada, almacenada o cuando debe ser dejada desatendida, baje el conjunto cortador a menos que una serradora mecánica es usada.

ADVERTENCIA: Siempre desconecte el alambre de la bujía y póngalo donde no pueda entrar en contacto con la bujía, para evitar el arranque por accidente, durante la preparación, el transporte, el ajuste o cuando se hacen reparaciones.

1. Norme Antinfortunistiche

Regole di sicurezza per trattorini da prato

ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE

OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA.

I. ADDESTRAMENTO ALL’USO

• Studiare attentamente le istruzioni. Acquisire dimestichezza con i comandi e conoscere a fondo l’uso corretto dell’equipaggiamento.

• Non consentire mai l’uso dei trattorini tosaerba ai bambini né agli adulti che non abbiano dimestichezza con le istruzioni sull’uso. Le normative locali possono stabilire l’età minima per operare i trattorini tosaerba.

• Non operare mai con i tosaerba in caso vi siano persone, specialmente bambini, o animaletti domestici nella zona di lavoro.

• Tenere presente che in caso di incidenti, rischi o pericoli provocati a persone o a beni, la responsabilità dell’operato ricade sull’operatore, od utilizzatore.

• Non trasporta passeggeri.

• Ogni singolo conducente ha il dovere di procurarsi le istruzioni pratiche della professione e del settore. Tali istruzioni devono mettere in evidenza quanto segue:

- la necessità di prestare la massima attenzione e di prendere le necessarie cautele durante l’uso dei trattorini tosaerba;

- che se il trattorino scivola su un pendio, non se ne può riottenere il controllo premendo i freni.

Cause principali della perdita del controllo:

a) insufficiente presa delle ruote; b) velocità di guida troppo elevata; c) freni inadeguati; d) macchinario di tipo non idoneo al compito; e) mancata comprensione degli effetti delle condizioni

del terreno, specialmente dei pendii;

f) traino o distribuzione del carico impropri

II. PREPARAZIONE

• Per ridurre il rischio di incendio - prima dell’uso mentre si fa il carico del carburante e alla fine di ogni operazione di taglio - ispezionare e togliere qualsiasi accumulo di sporco dal trattore, dal rasaerba e dietro a tutte le protezioni.

• Indossare sempre scarpe robuste da lavoro e pantaloni lunghi. Non usare i tosaerba a piedi nudi o indossando soltanto sandali.

• Controllare scrupolosamente l’area in cui verrà utilizzato l’equipaggiamento e togliere tutti gli oggetti che potrebbero venire scagliati dal macchinario.

• PERICOLO - La benzina è infiammabilissima.

- Conservare il carburante in contenitori appositi.

- Fare rifornimento soltanto all’aperto. E’ vietato fumare durante il rifornimento.

- Fare rifornimento prima di avviare il motore. Non svitare mai il tappo del serbatoio, né fare rifornimento con il motore acceso o caldo.

- In caso di fuoriuscita di benzina, non mettere in moto il motore. Spostare l’equipaggiamento dall’aerea in cui si è verificata la fuoriuscita del carburante ed evitare di provocare qualsiasi tipo di accensione fino a quando i vapori non si siano dissipati.

- Reinserire e serrare bene il tappo del serbatoio e del contenitore.

• Sostituire le marmitte che non funzionino bene.

• Prima di iniziare il lavoro ispezionare visualmente le lame, i bulloni delle lame e il gruppo falciante per verificare che non vi siano tracce di usura o danneggiamenti. In caso di lame e bulloni danneggiati od usurati, installate un nuovo set completo in modo che il macchinario rimanga bilanciato.

• In caso di trattorini tosaerba a lame mul ti ple prestare la massima attenzione in quanto ruotando una lama si può provocare la rotazione delle altre.

III. FUNZIONAMENTO

• Non accendere il motore in spazi ristretti dove vi si possa accumulare ossido di carbonio, un gas inodore ma letale.

• Usare i tosaerba soltanto con la luce del giorno oppure in presenza di buona luce artificiale.

• Prima di avviare il motore disinnestare la frizione degli accessori da taglio e portare la leva del cambio sulla posizione di folle.

• Non impiegare questo macchinario su terreni con una pendenza di oltre 15°.

• Tenere presente che non esistono pendii “sicuri”. Prestare particolare attenzione sui pendii erbosi. Suggerimenti per evitare il ribaltamento del macchinario:

- evitare di fermarsi o mettersi in marcia improvvisamente in salita o in discesa;

- innestare la frizione lentamente; tenere sempre le marce innestate, specialmente in discesa;

- procedere a bassa velocità sui pendii e nelle curve strette;

- fare attenzione a dossi, buche o ad altri pericoli nascosti;

- non tagliare l’erba in diagonale sui pendii a meno che non si disponga di un trattorino tosaerba realizzato appositamente allo scopo.

• Prestare particolare attenzione quando si trainano oggetti pesanti o quando si utilizza dell’equipaggiamento pesante.

- Usare soltanto i punti approvati di traino nelle barre di trazione.

- Limitarsi ai carichi che si è in grado di controllare con sicurezza.

- Non sterzare bruscamente. Prestare particolare attenzione durante la retromarcia.

- Impiegare contrappesi o pesi per ruote ogniqualvolta siano raccomandati nel manuale d’uso.

• Fare attenzione al traffico quando si lavora in prossimità di strade e quando le si deve attraversare.

• Attivare il dispositivo di bloccaggio delle lame per interromperne la rotazione prima di attraversare superfici non erbose.

• Durante l’uso di qualsiasi accessorio non dirigere mai lo scarico dei materiali verso i passanti e non consentire a nessuno di avvicinarsi al macchinario in funzione.

• Non usare mai i trattorini tosaerba con protezioni o schermi difettosi oppure non installati.

• Non modificare le impostazioni del regolatore del motore né far operare il motore a velocità eccessive. Le velocità eccessive possono aumentare il pericolo di infortuni.

• Prima di lasciare il posto di guida, o dell’operatore:

- disinnestare la leva di comando della presa di forza ed abbassare gli accessori;

- portare la leva sulla posizione di folle ed innestare il freno di parcheggio;

- spegnere il motore e togliere le chiavi.

• Disinnestare la trasmissione del moto agli accessori, spegnere il motore e scollegare i fili delle candele oppure togliere la chiavetta di accensione:

- prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo;

- prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia;

- dopo aver colpito un oggetto estraneo. Controllare che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l’equipaggiamento;

- se il tosaerba, o trattorino, vibra in modo anomalo (in qual caso eseguire immediatamente dei controlli).

• Disinnestare la trasmissione del moto agli accessori du rante il trasporto del macchinario oppure quando non è in uso.

• Spegnere il motore e disinnestare la motorizzazione degli accessori nei seguenti casi:

- prima di fare rifornimento;

- prima di smontare il contenitore dell’erba tagliata;

- prima di regolare l’altezza, a meno che le regolazioni non possano essere eseguite dal posto dell’operatore.

• Ridurre la velocità, con la leva dell’acceleratore, per rallentare il motore prima dello spegnimento. Se il motore è provvisto di valvola di arresto, chiudere l’alimentazione del carburante alla fine del lavoro.

IV. MANUTENZIONE E PERIODI DI INATTIVITA’

• Verificare che tutti i dadi, i bulloni e le viti siano sempre ben stretti per assicurare che l’equipaggiamento sia in buone condizioni operative.

• Non lasciare mai l’equipaggiamento, con benzina nel serbatoio, in locali chiusi dove i vapori possano raggiungere fiamme libere o scintille.

• Lasciare raffreddare il motore prima di riporre i tosaerba, o trattorini, in qualsiasi spazio stretto e chiuso.

• Per ridurre i pericoli d’incendio assicurarsi che il motore, la marmitta, il vano batteria e la zona di stoccaggio benzina siano liberi da erba, foglie o quantità eccessive di grasso.

• Controllare spesso il raccoglitore dell’erba tagliata per individuare eventuali segni di usura o di danneggiamento.

• Per maggiore sicurezza, sostituire le parti usurate o danneggiate.

• Il serbatoio del carburante va vuotato all’aperto, qualora necessario.

• In caso di macchinario a lame multiple prestare la massima attenzione quando si ruota una lama in quanto ciò può provocare la rotazione delle altre.

• Prima di parcheggiare, mettere in magazzino o lasciare incustoditi i tosaerba, o i trattorini, abbassare l’apparato falciante a meno che si utilizzi un dispositivo meccanico per il bloccaggio in posizione della campana tosaerba.

PERICOLO: scollegare sempre i fili delle candele, e collocarli dove non possano ve nire in contatto con le candele per non provocare accensioni inavvertite, durante l’allestimento, il trasporto, la regolazione o la riparazione dei tosaerba o dei trattorini.

1. Veiligheidsregels

Veilige bedieningsmethoden voor zittrekkers

BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET

OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN.

I. TRAINING

• Lees de instructies aandachtig. Zorg dat u vertrouwd bent met de bedieningselementen en het juiste gebruik van de machine.

• Laat kinderen of mensen die niet bekend zijn met de instructies, de maaimachine niet gebruiken. Het is mogelijk dat plaatselijke voorschriften een beperking stellen aan de leeftijd van de bestuurder.

• Maai nooit terwijl mensen, vooral kinderen, of huisdieren in de buurt zijn.

• Bedenk dat de bestuurder of gebruiker verantwoordelijk is voor ongelukken of risico’s die andere mensen of hun eigendommen kunnen overkomen.

• Geen passagiers vervoeren.

• Alle bestuurders dienen vakkundige instructies te ontvangen. Bij dergelijke instructies dient de nadruk te worden gelegd op:

- de noodzaak voor aandacht en concentratie bij het werken met zittrekkers;

- een zittrekker die op een helling wegglijdt, kan niet onder controle worden gehouden door te remmen.

De hoofdredenen voor besturingsverlies zijn:

a) onvoldoende houvast; b) te snel rijden; c) ontoereikend remmen; d) het soort machine is niet geschikt voor de taak; e) gebrek aan kennis van het effect van bodemcondities,

vooral hellingen;

f) verkeerd vastkoppelen en verkeerde verdeling van

de lading.

II. VOORBEREIDING

• Inspecteer om brandgevaar te voorkomen, of er afvalophopingen zijn bij de tractor, de maaier en achter alle beveiligingen en verwijder die – voor het gebruik, als u brandstof tankt en aan het einde van iedere maaisessie.

• Draag tijdens het maaien altijd stevige schoenen en een lange broek. Gebruik de ma chine niet blootsvoets of terwijl u open sandalen draagt.

• Inspecteer de plek waar de machine zal worden gebruikt, grondig en verwijder alle voorwerpen die door de ma chine kunnen worden weggeslingerd.

• WAARSCHUWING - Benzine is licht ontvlambaar.

- Bewaar brandstof in blikken die speciaal voor dat doel zijn bestemd.

- Tank alleen buiten en rook niet tijdens het tanken.

- Tank voordat u de motor start. Draai de dop nooit van de benzinetank af of tank nooit terwijl de motor draait of heet is.

- Als benzine is gemorst, probeer de motor dan niet te starten maar haal de machine van de plaats vandaan waar u benzine heeft gemorst en zorg dat u geen ontstekingsbron teweeg brengt totdat de benzinedampen zijn verdreven.

- Draai de dop van alle brandstoftanks en -blikken weer goed vast.

• Vervang defecte geluiddempers.

• Inspecteer vóór het gebruik altijd of de messen, mesbouten en maai-inrichting niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in sets om het evenwicht in stand te houden.

• Op machines met meerdere messen dient u eraan te denken dat het draaien van één mes andere messen kan doen draaien.

III. BEDIENING

• Laat de motor niet draaien in een besloten ruimte waar gevaarlijke koolmonoxydedampen zich kunnen verzamelen.

• Maai alleen bij daglicht of goed kunstlicht.

• Voordat u de motor gaat starten, moet u alle meshulpstukkoppelingen uitschakelen en naar de vrijloop schakelen.

• Gebruik de trekker niet op hellingen van meer dan 15°.

• Denk eraan dat er geen “veilige” hellingen bestaan. Bij het rijden op hellingen met gras dient men extra voorzichtig te zijn. Zo zorgt u ervoor dat de trekker niet omslaat:

- stop en start niet plotseling bij het op- of afrijden van een helling.

- schakel de koppeling langzaam in, houd de ma chine altijd in de versnelling, vooral bij het afrijden van een heuvel;

- de snelheid van de machine dient op hellingen en in scherpe bochten laag te worden gehouden;

- kijk uit voor bulten en kuilen en andere verborgen gevaren;

- maai nooit dwars op de helling tenzij de maaier voor dit doel is ontworpen.

• Wees voorzichtig bij het trekken van ladingen of het gebruik van zwaar materieel.

- Gebruik alleen goedgekeurde aanhaakpunten voor een trekstang.

- Beperk de lading tot hetgeen u veilig kunt hanteren.

- Maak geen scherpe bochten. Wees voorzichtig bij achteruit rijden.

- Gebruik contragewicht(en) of wielgewichten wanneer dat in de handleiding wordt aangeraden.

• Kijk uit voor het verkeer wanneer u de weg oversteekt of zich nabij een weg bevindt.

• Stop de messen voordat u andere oppervlakken dan gras oversteekt.

• Voer bij het gebruik van hulpstukken het materiaal nooit af in de richting van omstanders en laat niemand in de buurt van de machine komen terwijl deze in bedrijf is.

• Gebruik de maaimachine nooit met defecte beschermkappen en schermen of zonder beveiligingsinrichtingen op hun plaats.

• Verander de instelling van de motorregelaar niet en laat de motor niet met te hoge toeren draaien. Als de motor met te hoog toerental draait, kan het risico van lichamelijk letsel groter worden.

• Voordat u de bestuurdersstoel verlaat:

- de aftakas uitschakelen en de hulpstukken neerlaten;

- naar de vrijloop schakelen en de parkeerrem inschakelen;

- de motor stoppen en de sleutel verwijderen.

• Schakel de aandrijving naar de hulpstukken uit, stop de motor en maak de bougiekabel(s) los of verwijder het contactsleuteltje,

- voordat u opgehoopt materiaal weghaalt of een verstopte afvoer leeg maakt;

- voordat u de maaimachine controleert, schoonmaakt of eraan werkt;

LpA < 90 dBa

LwA < 100 dBa

- nadat u een ongewenst voorwerp heeft geraakt. Inspecteer de maaimachine op schade en voer reparaties uit voordat u de machine weer start en gebruikt;

- als de machine abnormaal begint te trillen (onmiddellijk controleren).

- vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf;

• Schakel de aandrijving naar de hulpstukken uit tijdens transport of als ze niet worden gebruikt.

• Stop de motor en schakel de aandrijving naar het hulpstuk uit,

- voordat u tankt;

- voordat u de opvangzak verwijdert;

- voordat u de hoogte verstelt tenzij de hoogte vanuit de bestuurdersplaats kan worden ingesteld.

• Minder gas tijdens het uitlopen van de motor, en als de motor met een afsluitklep is uitgerust, moet u de brandstoftoevoer aan het einde van het maaien afsluiten.

IV. ONDERHOUD EN OPSLAG

• Houd alle moeren, bouten en schroeven goed vastgedraaid zodat u er zeker van kunt zijn dat de machine in een veilige bedrijfsstaat verkeert.

• Sla de machine nooit in een gebouw op, waar dampen een open vlam of vonk kunnen bereiken, terwijl zich benzine in de tank bevindt.

• Laat de motor afkoelen voordat u hem in een besloten ruimte opbergt.

• Beperk brandgevaar: houd de motor, geluiddemper, accuruimte en benzine-opslagruimte vrij van gras, bladeren of een overmaat aan smeervet.

• Controleer de opvangzak vaak op slijtage of verwering.

• Vervang versleten of beschadigde onderdelen om veiligheidsredenen.

• Als de brandstoftank afgetapt moet worden, moet dit buiten worden gedaan.

• Op machines met meerdere messen dient u eraan te denken dat het draaien van één mes andere messen kan doen draaien.

• Wanneer de machine moet worden geparkeerd, opgeslagen of alleen moet worden gelaten, moet de maai-inrichting neergelaten worden tenzij een mechanische vergrendeling wordt gebruikt.

GTH260TWIN

16.23/12.1

0-7,3

137

38-102

200

COMPLIES WITH: 2006/42/EC

WAARSCHUWING: Maak de bougiekabel altijd los, plaats hem waar hij de bougie niet kan raken teneinde onverhoeds starten te voorkomen tijdens het opstellen, vervoeren, afstellen of uitvoeren van reparaties.

Notified Body SNCH 11, Route de Luxembourg L-5230 Sandweiler TUV Rheinland No. 0499

EMC 2004/108/EC

ISO 3744 98/37/EC

ISO 11094 2002/44/EC

Vibration Lärmpegel Vibration Vibratie Vibración Vibrazioni Vibrering Vibration Vibrasjon Tärinä

As rated by the engine manufacturer

m/s

02663

LpA < 90 dBa

LwA < 100 dBa

EN 1033

A (8) ≤ 2.5

EN 1032

A (8) ≤ 0.5

BATTERY BATTERIE BATTERIE

BATERÍA

BATTERIA

ACCU

CAUTION

VORSICHT

DANGER

PRECAUCIÓN

ATTENZIONE

OPGELET

BEWARE OF

THROWN OBJECTS

VORSICHT, HOCHGESCHLEUDERT

GEGENSTÄNDE

ATTENTION AUX PROJECTILES

CUIDADO CON

OBJETOS LANZADOS

ATTENZIONE AGLI OGGETTI

SCAGLIATI

LET OP WEGGESLINGERDE

VOORWERPEN

FORWARD

VORWÄRTSGANG

MARCHE AVANT MARCHA HACIA

DELANTE MARCIA

VOORUIT

FAST SCHNELLFAHRT VITESSE RAPIDE

MARCHA RÁPIDA

AVANZAMENTO VELOCE

VELOCE

SLOW

LANGSAMFAHRT

VITESSE LENTE

MARCHA LENTA

AVANZAMENTO LENTO

LANGZAAM RIJDEN

ENGINE ON

MOTOR LÄUFT

MOTEUR EN MARCHE

MOTOR ENCENDIDO

MOTORE ACCESO

MOTOR AAN

ENGINE OFF MOTOR AUS

MOTEUR ARRÊTÉ MOTOR APAGADO MOTORE SPENTO

MOTOR UIT

OIL PRESSURE

ÖLDRUCK

PRESSION D'HUILE

PRESIÓN DEL ACEITE

PRESSIONE DELL'OLIO

OLIEDRUK

LIGHTS ON

LICHT AN

PHARES ALLUMÉS

LUCES ENCENDIDAS

LUCI ACCESE LICHTEN AAN

FUEL

KRAFTSTOFF

CARBURANT

COMBUSTIBLE

CARBURANTE

BRANDSTOF

CHOKE

STARTKLAPPE

STARTER

ESTRANGULACIÓN

STARTER

CHOKE

MOWER HEIGHT MÄHWERKHÖHE

HAUTEUR DE COUPE

ALTURA DE LA SEGADORA

ALTEZZA APPARATO

FALCIANTE

MAAIHOOGTE

PARKING BRAKE LOCKED

FESTSTELLBREMSE VERRIEGELT

FREIN DE PARKING VERROUILLÉ

FRENO DE ESTACIONAMIENTO

CERRADO

FRENO DI PARCHEGGIO INNESTATO

PARKEERREM GEBLOKKEERD

UNLOCKED

ENTRIEGELT

DEVERROUILLÉ

ABIERTO

DISINNESTATO

GEDEBLOKKEERD

REVERSE

RÜCKWÄRTSFAHRT

MARCHE ARRIÈRE

MARCHA ATRÁS

RETROMARCIA

ACHTERUIT-RIJDEN

NEUTRAL

LEERLAUF

POSITION NEUTRE

PUNTO NEUTRO

FOLLA

NEUTRAALSTAND

HIGH HOCH HAUT ALTO

AUMENTARE

HOOG

LOW

NIEDRIG

BAS

BAJO

DIMINUIRE

LAAG

ATTACHMENT

CLUTCH ENGAGED

ANBAUGERÄTE-KUPPLUNG

EINGEKUPPELT

LAMES EMBRAYÉES

EMBRAGUE DEL ACCESORIO

ENGANCHADO

FRIZIONE ACCESSORIE

INNESTATA

KOPPELING HULPSTUK

INGESCHAKELD

PARKING BRAKE FESTSTELLBREMSE FREIN DE PARKING

FRENO DE ESTACIONAMIENTO

FRENO DI PARCHEGGIO

PARKEERREM

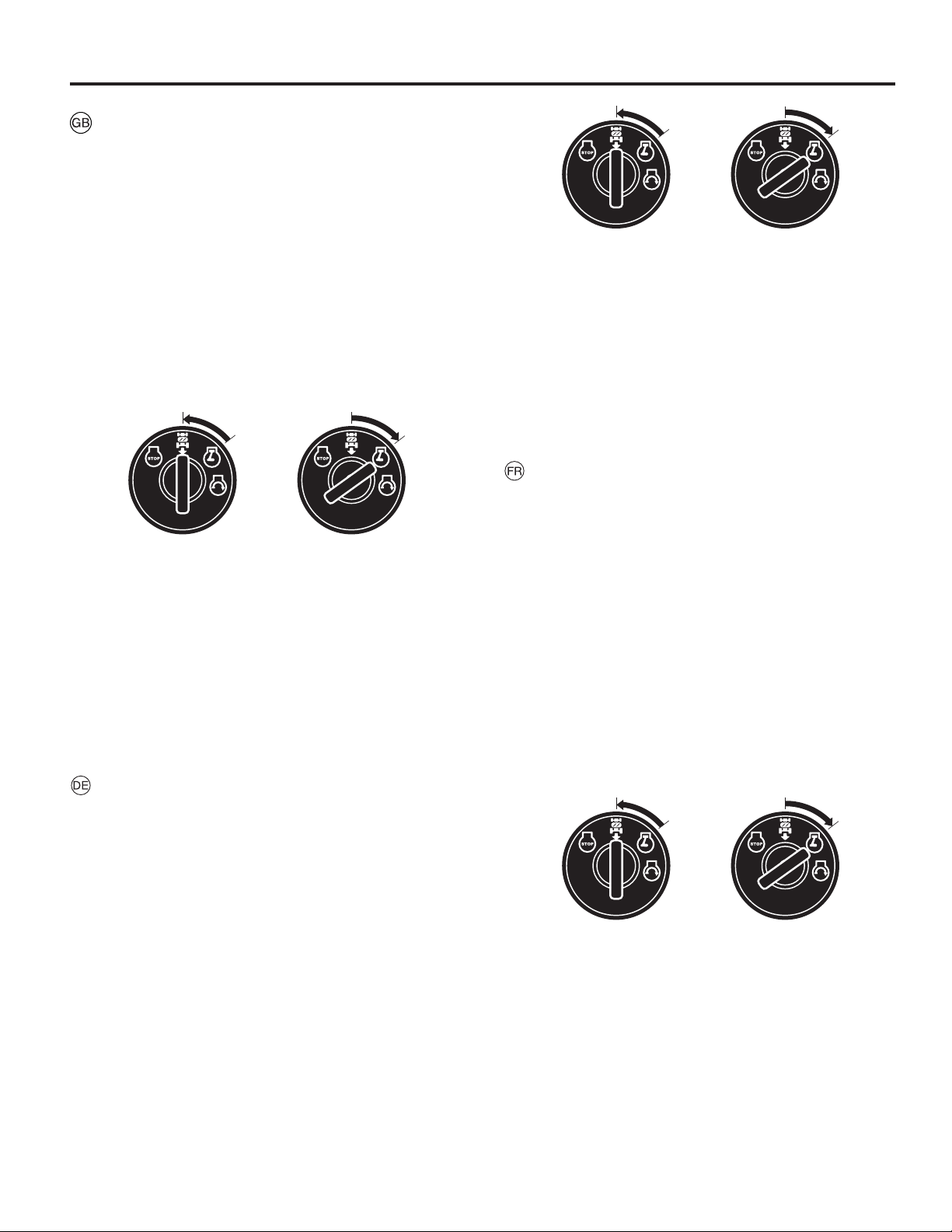

IGNITION

ZÜNDUNG

ALLUMAGE

IGNICIÓN AVVIAMENTO ONTSTEKING

ATTACHMENT

CLUTCH DISENGAGED

ANBAUGERÄTE-KUPPLUNG

AUSGEKUPPELT

LAMES DÉBRAYÉES

EMBRAGUE DEL ACCESORIO

DESENGANCHDO

FRIZIONE ACCESSORI

DISINNESTATA

KOPPELING HULPSTUK

UITGESCHAKELD

KEEP BYSTANDERS AWAY

ZUSCHAUER FERNHALTEN

TENIR LES PASSANTS À DISTANCE

GUÁRDESE LEJOS DE GENTE TENERE LONTANI I PASSANTI

OMSTANDERS UIT DE

BUURT HOUDEN

WARNING

WARNUNG

ATTENTION

ADVERTENCIA

PERICOLO

WAARSCHUWING

ENGINE START

ANLASSEN DES MOTORS

DÉMARRAGE DU MOTEUR

ARRANQUE DEL MOTOR

AVVIAMENTO DEL MOTORE

HET STARTEN VAN DE MOTOR

REVERSE

RÜCKWÄRTSFAHRT

MARCHE ARRIÈRE

MARCHA ATRÁS

RETROMARCIA

ACHTERUIT-RIJDEN

ROS ON ROS AN ROS ON ROS ON ROS ON ROS ON

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.

Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus significados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il significato.

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.

EUROPEAN MACHINERY

DIRECTIVE FOR SAFETY EUROPÄISCHE VERORDNUNG FÜR MASCHINEN-SICHERHEIT CONFORME AUX NORMES DE

SÉCURITÉ EUROPÉENNES

DIRECTIVO DE MAQUINARIA

EUROPEO PARA LA SEGURIDAD

NORMATIVE ANTINFORTUNISTICHE

EUROPEE PER MACCHINARI

VEILIGHEIDSRICHTLIJN VOOR

EUROPESE MACHINES

DANGER, KEEP HANDS AND FEET AWAY

GEFAHR, HÄNDE UND FÜSSE FERNHALTEN

DANGER, GARDEZ LES MAINS ET LES PIEDS AU LOIN

PELIGRO, MANTENGA LAS MANOS Y LOS PIES LEJOS

PERICOLO. TENERE LONTANI MANI PIEDI

GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN

READ OWNERS MANUAL

BETRIEBSANLEITUNG LESEN

LIRE LE MANUEL D'INSTRUCTIONS

LEA EL MANUAL DE

INSTRUCCIONES

LEGGERE IL MANUALE

DELL'OPERATORE

GEBRUIKERSHANDLEIDING

LEZEN

MOWER LIFT

MÄHWERKHUB

RELEVAGE DE L'UNITÉ DE COUPE

LEVANTAMIENTO DE LA SEGADORA

SOLLEVAMENTO APPARATO FALCIANTE

MAAIHOOGTEREGELING

FREE WHEEL

FREILAUF

ROUE LIBRE

RUEDA LIBRE

COMANDO DISINNESTO

VRIJWIEL

NO OPERATION

ON SLOPES MORE THAN 15°

NICHT AUF ABHÄNGEN MIT

MEHR ALS 15° STEIGUNG BETREIBEN

NE PAS UTILISER SUR DES

PENTES DE PLUS DE 15°

NO OPERE SOBRE PENDIENTES

DE MÁS DE 15°

NON USARE SU PENDII CON

UN'INCLINAZIONE DI OLTRE 15°

NIET OP HELLINGEN VAN MEER DAN

15° GEBRUIKEN

15°

CAUTION: DEFLECTOR SHIELD OR ENTIRE GRASS CATCHER MUST BE IN PLACE WHILE MOWING

ACHTUNG: BEIM MÄHEN MUSS DAS ABLENKSCHILD ODER DER GANZE GRASAUFFANGBEHÄLTER MONTIERT SEINCAUTION

PRUDENCE£: L’ÉCRAN DÉFLECTEUR OU L’ENSEMBLE DU BAC DE RAMASSAGE DOIT ÊTRE EN PLACE PENDANT L’UTILISATON DE LA TONDEUSE

AVISO: LA TAPA DEFLECTORA O EL ENTERO DEPÓSITO DE LA HIERBA TIENEN QUE ESTAR EN SU SITIO MIENTRAS SE CORTA

ATTENZIONE: DURANTE IL MOVIMENTO, LO SCHERMO DEFLETTORE O TUTTO IL RACCOGLIERBA DEVE ESSERE ADEGUATAMENTE IN POSIZIONE

VOORZICHTIG: TIJDENS HET MAAIEN MOET DE KETSPLAAT OF DE HELE GRASVANGER OP ZIJN PLAATS ZITTEN

HOT SURFACES

HEISSE OBERFLÄCHEN

SURFACES CHAUDES

SUPERFICIES MUY CALIENTES

SUPERFICIE ROVENTE HETE OPPERVLAKKEN

MAX

90N

MAX

150N

DRAWBAR LOADING

ANHÄNGESCHIENENLAST

CHARGEMENT DE LA BARRE DE TRACTION

CARGA DE LA BARRA DE ENGANCHE

CARICO DI TRAZIONE DELLA BARRA

BELASTING OP TREKHAAK

BRAKE/CLUTCH PEDAL

BREMS / KUPPLUNGSPEDAL PÉDALE DE FREIN / D’EMBRAYAGE PEDAL DE FRENO / DE EMBRAGUE

PEDALE FRENO/FRIZIONE

REM / KOPPELINGSPEDAAL

SOUND POWER LEVEL

GERÄUSCHPEGEL

NIVEAU DE PUISSANCE ACCOUSTIQUE

NIVEL DE LA POTENCIA ACÚSTICA

LIVELLO DELLA POTENZA SONORA

GELUIDSNIVEAU

Consult manual for safe

operation practices.

Für den sicheren Betrieb ziehen

Sie das Bedienungshandbuch zu Rate.

Consultez le manuel pour connaître les Modes de fonctionnement sûre.

Consulte el manual para conocer

las Prácticas de Manejo Seguro.

Consultare il manuale per le

Procedure di Operazioni Sicure.

Raadpleeg de handleiding voor

Veilige gebruiksprocedures.

Risk of fire

due to debris buildup.

Brandgefahr durch Ansammlung

von Mährückständen. Risque d'incendie provoqué par l'accumulation de débris.

Riesgo de incendio debido

a acumulación de restos y escombros.

Rischio di incendio a causa

di un accumulo di sporco.

Brandgevaar door

de ophoping van afval.

WARNING: Read Engine Owner’s Manual –

Fire hazard – Poisonous fumes or toxic gases

WARNUNG: Lesen Sie das Bedienungshandbuch –

Brandgefahr – Giftige Dämpfe oder toxische Gase

AVERTISSEMENT£: Veuillez lire le Manuel d’utilisation du moteur –

Risques d’incendie – Fumées ou gaz toxiques

ATENCIÓN: Leer el Manual de Uso del Motor –

Peligro de fuego – Humos venenosos o gases tóxicos

AVVERTENZA: leggere il manuale per l’utente del motore –

Rischio d’incendio – Fumi velenosi o gas tossici

WAARSCHUWING: Lees de handleiding van de motor –

Brandgevaar – Giftige dampen of gassen

CAUTION: Fingers or hand entanglement – belt drive

ACHTUNG: Öffnung der Gangschaltung. Gefahr des Verfangens von Finger oder Hand – Riemenantrieb

PRUDENCE£: Risque d’accrochage des doigts ou de la main – courroie de transmission

ADVERTENCIA: Enganche de dedos o manos – mandado por correa ATTENZIONE: Fare attenzione a mani e dita – trasmissione a cinghia

VOORZICHTIG: Gevaar voor beknelling van vingers of handen – riemaandrijving

Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.

Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles.

Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus significados.

Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il significato.

Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.

01738

GEFAHR AUGEN SCHÜTZEN EXPLOSIVE GASE

KÖNNEN ERBLINDUNG UND KÖRPERVERLETZUNGEN VERURSACHEN.

ZU VERMEIDEN:

• FUNKEN

• FEUER

• RAUCHEN

SCHWEFELSÄURE

KANN ERBLINDUNG ODER SCHWERE VERÄTZUNGEN VERURSACHEN.

AUGEN UNVERZÜGLICH MIT WASSER AUSSPÜLEN. SOFORT ÄRZTLICHE HILFE AUFSUCHEN.

GEVAAR OGEN BESCHERMEN EXPLOSIEVE GASSEN

KUNNEN BLINDHEID OF LETSEL VEROORZAKEN.

PELIGRO PROTEJE SUS OJOS

GASES EXPLOSIVOS

PUEDEN CAUSAR CEGUE-DAD O LESIONES.

PERICOLO RIPARARE GLI OCCHI VAPORI ESPLOSIVI

PUO’ PROVOCARE CECITA’ O LESIONI

FÜR KINDER UNZUGÄNGLICH AUFBEWAHREN. NICHT KIPPEN. DIE BATTERIE NICHT ÖFFNEN!

UIT DE BUURT VAN KINDEREN HOUDEN. NIET KANTELEN. DE BATTERIJ NIET OPENMAKEN!

GEEN

• VONKEN

• VUUR

• ROKEN

• CHISPAS

• LLAMAS

• FUMAR

DIVIETO

• SCINTILLE

• FIAMME

• SIGARETTE

ZWAVELZUUR

KAN BLINDHEID OF ERN-STIGE BRANDWONDEN VER-OORZAKEN.

ÁCIDO SULFÚRICO

PUEDEN CAUSAR CEGUE-DAD O QUEMADURAS MUY GRAVES.

ACIDO SOLFORICO

PUO’ PROVOCARE LA CECITA’ OD USTIONI GRAVI.

OGEN ONMIDDELLIJK MET WATER SPOELEN. SNEL MEDISCHE HULP INROE-PEN.

LÍMPIESE LOS OJOS CON UN CHORRO DE AGUA.OBTENGA AYUDAMÉDICA RÁPIDAMENTE.

LAVARE IMMEDIATAMENTE GLI OCCHI CON ACQUA. SOTTOPORRE AL PIU’ PRES TO ALLE CURE DEL MEDICO.

MANTENER FUERA DEL ALCANCE DE NIÑOS. NO LA INCLINE. ¡NO ABRA LA BATERÍA!

TENERE LONTANO DALLA PORTATA DEI BAMBINI. NON INCLINARE. NON APRIRE LA BATTERIA!

2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje.

2. Montaggio. 2. Montering.

Before the tractor can be used certain parts must be as sem bled, which for transportation reasons are enclosed in the packing.

Vor der Anwendung des Aufsitzmähers müssen gewisse Teile eingebaut werden, die aus Transportgründen in der Verpack-ung lose beigefügt sind.

Avant d'utiliser la tondeuse autoportée, certains éléments livrés dans l'emballage doivent être montés.

021

NOTE: If battery is put into service after month and year indicated on label, charge battery for minimum of one hour at 6-10 amps.

WARNING: Before installing battery remove metal brace lets, wrist watch bands, rings, etc. from your person. Touch ing these items to battery could result in burns.

Remove terminal portective caps and discard. Connect the red cable to (+) and then the black earth cable to (-). Screw tight the cables. Grease the battery poles with vaseline to pre vent corrosion.

HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber angegebenen Datum (Monat und Jahr) in Betrieb genommen wird, die Batterie mindestens eine Stunde lang bei 6 bis 10 Ampere aufladen.

WARNUNG! Vor dem Einbau derBatterie sollte die damit beauftragte Person Metallarmbänder, Uhrarmbänder, Ringe u. dergl. ablegen. Wenn diese Gegenstände mit der Batteriein Berührung kommen, könnte dies nämlich Brandverletzungen verursachen.

Die Schutzkappen von den Anschlußklemmen entfernen und wegwerfen. Zuerst das rote Kabel an (+) und danach das schwarze Erdungskabel an (-) anschließen. Die Kabel anschrauben. Batteriepole mit wasserfreiem Fett (Vaseline) schmieren, um Korrosion zuverhindern.

REMARQUE : Si la batterie est mise en service au-delà de l'année et du mois indiqués sur l'étiquette, recharger la batterie, pendant une heure au moins, à 6-10 A.

ATTENTION : Avant de mettre en place la batterie, prendre la précaution de retirer gourmette, montre-bracelet, anneau, etc. Leur contact avec la batterie pouvant entraîner des brûlures.

Retirer les capuchons de protection des bornes et les mettre de côté. Raccorder en premier le câble rouge (+) à la borne positive de la batterie puis le câble noir (-) à la borne négative. Fixer les deux câbles à l'aide des vis et des écrous fournis. Graisser les bornes de la batterie avec une graisse résistante à l'humidité (vaseline) afin d'éviter la corrosion.

Antes de poder utilizar el tractor, hay que montar algunas piezas que, por razones de transporte, van empaquetadas en el embalaje.

Prima di usare il trattore, montare alcune parti che per ragioni di trasporto sono confezionate a parte.

Voordat de traktor gebruikt kan worden, moeten sommige onderdelen worden gemonteerd, die vanwege het trans port apart verpakt zijn in de emballage.

02745

NOTA: Si esta batería esta utilizada después del mes y año indicado sobre la eti que ta, cargue la batería por un mínimo de una hora a 6-10 amps.

ADVERTENCIA: Avant d'installer la batterie, prenez la précaution d'enlever gourmette, montre-bracelet, anneau, etc. Leur contact avec la batterie causerait des brûlures.

Remueva las tapas protectoras del ter mi nal y póngalas de lado. Conecte primero el cable rojo al borne positivo y después el negro de masa al borne negativo. Sujete los cables. Lubrique los bornes con grasa que no contenga agua (vaselina) a fin de evitar la corrosión.

NOTA: Se questa batteria viene messa in uso dopo il mese e l’anno indicati sull’etichetta, caricarla per almeno un’ora a 6-10 Ampère.

PERICOLO: Avant d'installer la batterie, prenez la précaution d'enlever gourmette, montre-bracelet, anneau, etc. Leur contact avec la batterie causerait des brûlures.

Togliere i cappucci di protezione dei poli e scartarli. Collegare il cavo rosso al polo positivo (+) e quello nero negativo (-) alla terra. Ingrassare i poli con grasso privo di acqua (vasellina) per evitare cor ro sio ne.

N.B.: Als deze accu na de maand en het jaar, aangegeven op het etiket, in bedrijf wordt genomen, laad de accu dan minstens één uur op met 6-10 A.

WAARSCHUWING: Ennen kuin alat asentaa akkua, riisu metallirannekkeet, rannekello, sormukset yms. Jos ne osuvat akkuun, seurauksena voi olla palovammoja.

Verwijder de beschermdoppen van de polen en gooi ze weg. Sluit eerst de rode kabel aan op (+) en daarna de zwarte aardkabel op (-). Schroef de kabels vast. Smeer de accupolen in met watervrij vet (vaseline) om corrosie te voorkomen.

ADJUST SEAT

Lift up adjustment lever (A) and slide seat until a comfortable position is reached which allows you to press clutch/brake pedal all the way down. Release lever to lock seat in position.

EINSTELLEN DES SITZES

Heben Sie den Stellhebel (A) an und verschieben Sie den Sitz, bis eine bequeme Position erreicht ist, in der Sie Kupplungs- und Bremspedal ganz niederdrücken können. Lassen Sie den Hebel wieder in die Position zum Verriegeln des Sitzes einrasten.

RÉGLAGE DU SIÈGE

Tirez vers le haut le levier de réglage (A) et faites glisser le siège jusqu’à ce que vous soyez confortablement assis et que vous puissiez enfoncer complètement la pédale de frein/d’embrayage. Libérez le levier pour verrouiller la position du siège.

AJUSTAR EL ASIENTO

Levantar la palanca del ajuste (A) y deslizar el asiento hasta encontrar una posición que les permita presionar el pedal del embrague/freno hasta el fondo. Soltar la palanca para fijar el asiento en esta posición.

REGOLAZIONE DEL SEDILE

Sollevare la leva di regolazione (A) e far scorrere il sedile fino a raggiungere una posizione comoda, che vi consenta di premere a fondo il pedale della frizione/del freno. Per bloccare il sedile in posizione, rilasciare la leva.

STOEL AFSTELLEN

Til de afstelhendel (A) op en schuif de stoel naar een comfortabele positie waarin u de koppeling/rem helemaal in kunt duwen. Laat de hendel los om de stoel op die plaats vast te zetten.

NOTE:

Check that the flex connector is correctly con nect ed to the safe ty switch (3) on the seat hold er.

HINWEIS:

Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3) auf dem Halter des Sitzes angeschlossen ist.

REMARQUE:

Vérifier que le câble électrique est bien connecté sur le contacteur de sécurité (3) placé sous l'embase du siège.

NOTA:

Controlar que el cable está correctamente acoplado al interruptor de seguridad (3) en el soporte del asiento.

NOTA:

Controllare che il cavo sia ben collegato all’interruttore disicurezza (3) sul supporto del sedile.

N.B.:

Controleer of de snoer correct is aangesloten op deveiligheidsschakelaar (3), op de houder van de zitting.

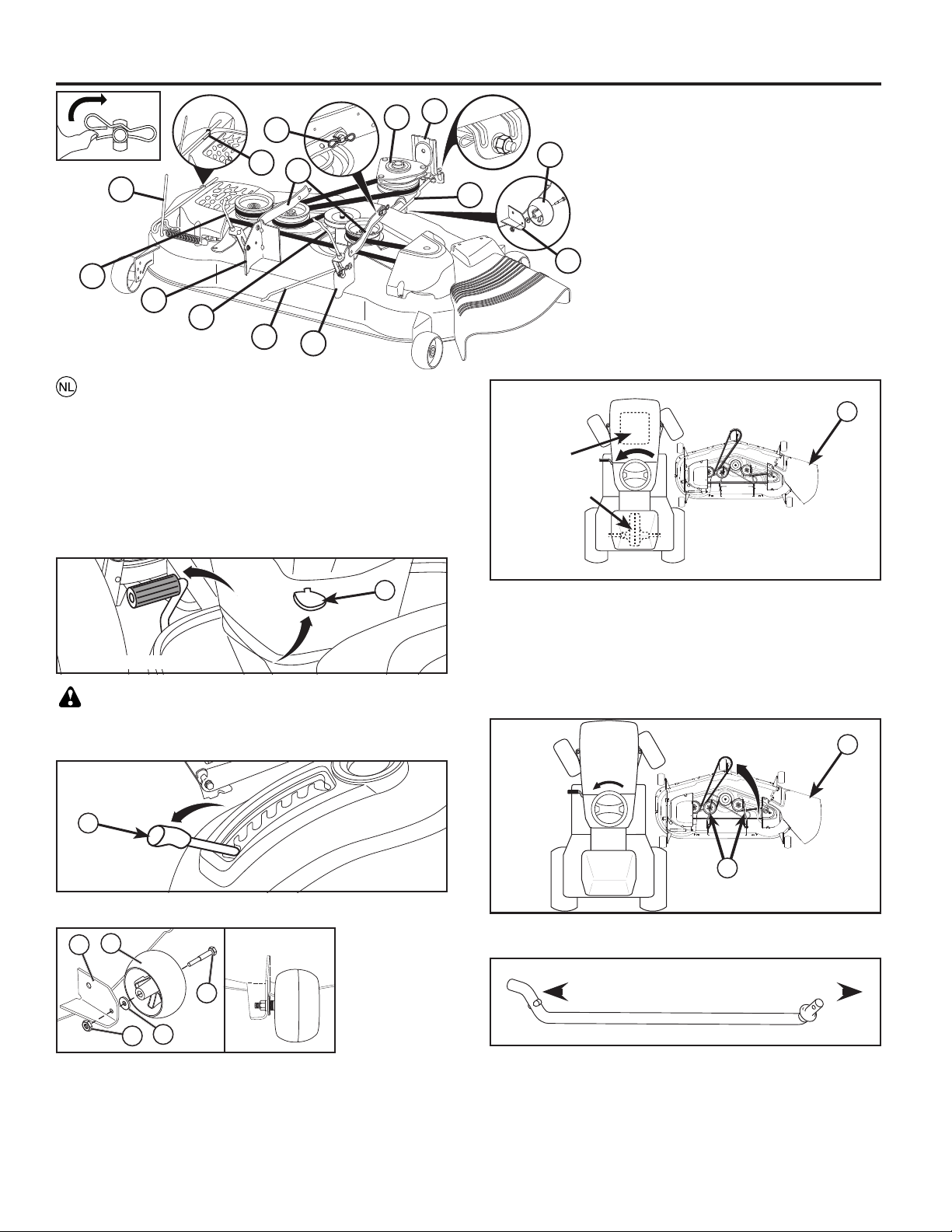

TO INSTALL MOWER

1. Set parking brake lever (P) and lower attachment lift lever (N).

• Depress clutch/brake pedal all the way down and hold.

• Pull parking brake lever (P) up and hold, re lease pres sure from clutch/brake pedal, then release parking brake lever. Pedal should re main in brake position. Make sure parking brake will hold tractor secure.

A. MOWER SIDE SUSPENSION

ARMS

Front

Engine

Transaxle

Back

B. RETAINER SPRING C. REAR LIFT LINK(S) D. RIGHT SIDE REAR MOWER

BRACKET E. FRONT LIFT LINK ASSEMBLY F. FRONT SUSPENSION BRACKET H. FRONT MOWER BRACKET I. LEFT SIDE REAR MOWER

BRACKET K. BELT TENSION ROD L. LOCKING BRACKET M. ENGINE CLUTCH PULLEY Q. DEFLECTOR SHIELD S. ANTI-SWAY BAR W. FRONT GAUGE WHEEL

02965

Q. Deflector Shield

P. Parking Brake Lever

CAUTION: Lift lever (N) is spring loaded. Have a tight grip on lift lever, lower it slowly and engage in lowest position. Lift lever is located on left side of fender.

N. Lift Lever

2. Assemble front gauge wheel (W) to front of mower.

H. Front Mower

Bracket

W. Front Gauge

Wheel X. Shoulder Bolt Y. 1¼ O.D.

Washer Z. 3/8-16 Locknut

4. Slide mower under tractor.

• Bring belt forward and check belt for proper routing in all mower pulley grooves.

NOTE: Be sure mower side suspension arms (A) are pointing forward before sliding mower under tractor.

• Slide mower under tractor until it is centered under tractor.

A. Mower Side

02965

Suspension Arms

Q. Deflector Shield

5. Install anti-sway bar (S) (If equipped)

Anti-Sway Bar (S)

Towards Transaxle. Towards Mower Deck

3. Turn steering wheel left and position mower.

• Turn steering wheel to the left as far as it will go and position mower on right side of tractor with deflector shield (Q) to the right.

90° End. Integrated Washer End

• From right side of mower, first insert 90° end of anti-sway bar (S) into hole in transaxle bracket (T), located near left rear tire in front of transaxle.

NOTE: Flashlight may be helpful.

Place 90° End Into Hole

Anti-Sway Bar

(S) Location

Place 90° End Into Hole

S. Anti-Sway Bar T. Transaxle Bracket

Transaxle

Bracket (T)

Located Between

Rear Tires

NOTE: Depending on model, bracket (T) may be different than shown but hole for anti-sway bar will be in same position/location.

• Pivot the integrated washer end of anti-sway bar (S) towards mower deck bracket on right side of mower. Insert integrated washer end of bar into hole in rear mower bracket (D). Move mower as needed to insert integrated washer end of bar into rear mower bracket (D).

• Secure with small washer and small retainer spring as shown.

D. Right Side Rear

Mower Bracket S. Anti-Sway Bar T. Transaxle Bracket

6. Attach mower side suspension arms (A) to chassis.

• Position front hole in side suspension arm (A) over pin on outside of tractor chassis and secure with large washer and large retainer spring (B).

• Repeat on opposite side of tractor.

A. Mower

Side Suspension Arms

B. Retainer

Spring

D. Right

Side Rear Mower Bracket

7. Attach rear lift links (C)

• Insert rod end of rear lift link (C) into hole (U) in tractor lift shaft suspension arm and pivot link down to mower.

• Lift rear corner of mower and position slot in link assembly over pin on rear mower bracket (D) and secure with large washer and large retainer spring.

• Repeat on opposite side of tractor.

C. Rear Lift Link(S) D. Right Side Rear

Mower Bracket

U. Hole

8. Attach front link (E)

• Turn steering wheel to position wheels straight forward.

• From front of tractor, insert rod end of front link (E) through front hole in tractor front suspension bracket (F).

• Move to left side of mower and and insert large retainer spring (G) through hole in front link (E) behind front suspension bracket (F).

• Insert other end of link (E) into hole in front mower bracket (H) and secure with washer and small retainer spring (J).

NOTE: Requires deck lifting.

Front Link

Location

E. Front Lift Link

Assembly

F. Front Suspension

Bracket

G. Large Retainer

Spring H. Front Mower Bracket J. Small Retainer

Spring M. Engine Clutch Pulley

9. Install Belt On Engine Clutch Pulley (M)

• Disengage belt tension rod (K) from locking bracket (L).

• Install belt onto engine clutch pulley (M).

IMPORTANT: Check belt for proper routing in all mower pulley grooves and under mandrel covers.

M. Engine

Clutch Pulley

• Engage belt tension rod (K) on locking bracket (L).

CAUTION: Belt tension rod is spring loaded. Have a tight grip on rod and engage slowly.

• Raise attachment lift lever to highest position.

• If necessary, adjust gauge wheels before op er at ing mower as shown in the owner's/operator's manual. Check gauge wheels, deck level and rake settings.

INSTALLIEREN DES MÄHERS

1. Einstellen des feststellbremshebels (P) und des hubhebels (N) des unteren anbaugeräts

• Das Kupplungs-/Bremspedal voll durchtreten und in dieser Stellung halten.

• Den Feststellbremshebel (P) ziehen und festhalten, das Kupplung-/Bremspedal freigeben und dann den Feststellbremshebel loslassen. Das Pedal muss in Bremsposition bleiben. Vergewissern Sie sich, dass die Feststellbremse den Mäher sicher bremst.

A. SEITLICHE TRAGARME DES

MÄHWERKS

B. SICHERUNGSFEDER

Motor

Schaltgetriebe

C. HINTERE HUBSTANGE D. RECHTE HINTERE

MÄHWERKSTREBE E. VORDERE HUBSTANGE F. VORDERE HALTERUNG DER

AUFHÄNGUNG H. VORDERE

MÄHWERKHALTERUNG I. LINKE HINTERE

MÄHWERKHALTERUNG K. RIEMENSPANNSTANGE L. SPERRBÜGEL M. KUPPLUNGSRIEMENSCHEIBE Q. GRASABLENKBLECH S. STABILISATORSTANGE W. VORDERE FÜHRUNGSRÄDER

Vorn

02965

Hinten

Q. Grasablenkblech

P. Feststellbremshebel

WARNUNG: Der Hubhebel (N) ist federgespannt. Halten Sie den Hubhebel mit festem Griff, schieben Sie ihn langsam nach unten und rasten Sie ihn in der untersten Stellung ein. Der Hubhebel befindet sich auf der linken Seite des Schutzblechs.

N. Hubhebel

2. Montage Des Vorderen Führungsrads (W) Auf Der Stirnseite Des Mähwerks

H. Vordere Mäh-

werkhalterung

W. Vordere Füh-

rungsräder X. Ansatzbolzen Y. Unterleg-

scheibe 1¼ Z. 3/8-16 Konter-

Mutter

3. Das Lenkrad Nach Links Drehen Und Das Mähwerk Positionieren

• Das Lenkrad bis zum Anschlag nach links drehen und das Mähwerk auf der rechten Seite des Mähers platzieren; das Ablenkblech (Q) muss dabei rechts liegen.

4. Das mähwerk unter den traktor schieben

• Den Keilriemen nach vorn ziehen und die genaue Verlegung des Riemens in allen Nuten der Riemenscheibe des Mähwerks überprüfen.

HINWEIS: Vergewissern Sie sich, dass die seitlichen Tragarme (A) des Mähwerks nach vorn weisen, bevor Sie dasselbe unter den Mäher schieben.

• Schieben Sie das Mähwerk unter den Mäher, bis es genau zentriert ist.

A. Seitliche Tragarme

02965

Des Mähwerks

Q. Grasablenkblech

5. Falls teil des lieferumfangs die stabilisatorstange (S) einbauen.

Stabilisatorstange (S)

Zum Schaltgetriebe. Zum Mähdeck

90°-Ende. Ende Mit Integrierter Dichtscheibe

• Von der rechten Seite des Mähers zunächst das 90°-Ende der Stabilisatorstange (S) in die Bohrung der Getriebehalterung (T) einführen, die sich in der Nähe des linken Hinterrads vor dem Getriebe befindet.

HINWEIS: Eine Taschenlampe erleichtert Ihnen die Arbeit.

Das 90°-Ende In Die Bohrung Stecken

M. Kupplungsriemenscheibe

Anordnung Der

Stabilisatorstange (S)

Das 90°-Ende In Die Bohrung Stecken

Getriebehalterung

(T), Zwischen

Den Hinterrädern

Angeordnet

S. Stabilisatorstange T. Halterung Des

Schaltgetriebes

HINWEIS: Je nach modell kann die halterung (T) von der in der abbildung gezeigten abweichen; die bohrung für die stabilisatorstange befindet sich jedoch in derselben position.

• Drehen Sie das Ende der Stabilisatorstange (S) mit der integrierten Dichtscheibe in Richtung des Mähdeckhalters auf der rechten Mäherseite. Schieben Sie das Stangenende mit der Dichtscheibe in das Loch auf dem hinteren Mähwerkhalter (D). Bewegen Sie das Mähwerk so, dass das Stangenende mit der Dichtscheibe in das Loch auf dem hinteren Mähwerkhalter (D)eingeschoben werden kann.

• Sichern Sie die Stange mit einer kleinen Unterlegscheibe und einer Sicherungsfeder, wie in der Abbildung gezeigt wird.

D. Rechte Hintere

Mähwerkstrebe S. Stabilisatorstange T. Halterung Des

Schaltgetriebes

6. Die seitlichen tragarme (A) des mähwerks am rahmen befestigen.

• Die vordere Bohrung des seitlichen Tragarms (A) auf dem Stift auf der Außenseite des Mäherrahmens positionieren und mit einer breiten Unterlegscheiben und einer breiten Sicherungsfeder (B) sichern.

• Den gleichen Arbeitsschritt auf der anderen Seite des Mähers wiederholen.

C. Hintere Hubstange D. Rechte Hintere

Mähwerkstrebe

U. Bohrung

8. Montage der vorderen hubstange (E)

• Das Lenkrad so drehen, dass die Vorderräder gerade ausgerichtet sind.

• Von der Vorderseite des Mähers das Ende der vorderen Hubstange (E) durch die vordere Bohrung in der vorderen Halterung der Aufhängung (F) einführen.

• Das Mähwerk nach links schieben und die breite Sicherungsfeder (G) durch das Loch auf der vorderen Hubstange (E) hinter der Halterung der vorderen Aufhängung anbringen.

• Das andere Ende der Hubstange (E)in die Bohrung auf dem vorderen Mähwerkhalter (H) schieben und mit einer Unterlegscheibe und einer kleinen Sicherungsfeder (J) sichern.

HINWEIS: Der Vorgang erfordert das Anheben des Mähdecks.

Anordnung

Der Vorderen

Hubstange

9. Aufziehen des riemens auf

kupplungsriemenscheibe

• Die Riemenspannstange (K) vom Sperrbügel (L) ausrasten.

• Den Riemen auf die Riemenscheibe des Motors (M) aufziehen.

E. Vordere Hubstange F. Vordere Halterung

Der Aufhängung G. Sicherungsfeder H. Vordere

Mähwerkhalterung J. Kleine

Sicherungsfeder M. Kupplungsriemen-

scheibe

(M).

A. Seitliche

Tragarme Des Mähwerks

B. Sicherungs-

feder

D. Rechte

Hintere Mähwerkstrebe

7. Montage der hinteren hubstange (C).

• Das Ende der hinteren Hubstange (C) in das Loch (U) auf dem Tragarm des Mähwerks schieben und die Stange nach unten gegen das Mähwerk drehen.

• Die hintere Kante des Mähwerks anheben, den Schlitz auf der Hubstange auf dem Stift des hinteren Mähwerkhalters (D) positionieren und mit einer breiten Unterlegscheibe und einer breiten Sicherungsfeder sichern.

• Den gleichen Arbeitsschritt auf der anderen Seite des Mähers wiederholen.

M. Kupplungsriemenscheibe

WICHTIG: Die genaue Verlegung des Riemens in allen Nuten der Riemenscheibe des Mähwerks und unter der Schneidwerkabdeckung kontrollieren.

• Die Riemenspannstange (K) auf dem Sperrbügel (L) einrasten.

WARNUNG: Die Riemenspannstange ist federgespannt. Die Stange mit festem Griff halten und langsam einrasten.

• Den Hubhebel des Anbaugerätes auf die höchste Stellung schieben.

• Ggf. die Führungsräder vor der Inbetriebnahme des Mähers laut Abbildung im Bedienungshandbuch einstellen. Führungsräder, Höhe des Mähdecks und Bremseinstellungen kontrollieren.

MONTAGE DE LA TONDEUSE

1. Enclencher le frein de stationnement (P) et abaisser le levier de levage de l’accessoire (N)

• Enfoncer la pédale d’embrayage/frein et la maintenir enfoncée à fond.

• Tirer le levier de frein de stationnement (P) vers le haut et relâcher la pédale d’embrayage/frein, puis relâcher le levier de frein de stationnement. La pédale doit normalement rester en position de freinage. Vérifier que le frein de stationnement immobilise bien le tracteur.

P. Levier de frein

de stationnement

ATTENTION : Le levier de levage (N) est à ressort. Tenir fermement le levier de levage dans la main, l’abaisser lentement et l’enclencher dans la position la plus basse. Le levier de levage se trouve sur le côté gauche de l’aile.

A. BRAS DE SUSPENSION

LATÉRAUX DE LA TONDEUSE

Moteur

Transaxe

B. RESSORT DE RETENUE C. TIGES DE LEVAGE ARRIÈRE D. PATTE ARRIÈRE DROITE DE LA

TONDEUSE E. TIGE DE LEVAGE AVANT F. PATTE DE SUSPENSION AVANT H. PATTE DE TONDEUSE AVANT I. PATTE ARRIÈRE GAUCHE DE LA

TONDEUSE K. TIGE DE TENSION DE LA

COURROIE L. MANETTE DE VERROUILLAGE M. POULIE D’EMBRAYAGE MOTEUR Q. CAPOT DU DÉFLECTEUR S. BARRE ANTI-DÉVERS W. ROULETTE DE BUTÉE

FRONTALE

Avant

02965

Arrière

Q. Capot du déflecteur

4. Glisser la tondeuse sous le tracteur

• Passer la courroie vers l’avant et vérifier son bon acheminement dans toutes les gorges de poulie de la tondeuse.

REMARQUE : Avant de glisser la tondeuse sous le tracteur, vérifier que les bras de suspension latéraux de la tondeuse (A) sont orientés vers l’avant.

• Glisser la tondeuse sous le tracteur jusqu’à ce qu’elle soit centrée.

N. Levier

de levage

2. Monter la roulette de butée frontale (W) à l’avant de la tondeuse

H. Patte de tonde-

use avant

W. Roulette de

butée frontale

X. Boulon à

épaulement Y. Rondelle 1¼ Z. 3/8-16 Contre-

écrou

3. Tourner le volant vers la gauche et positionner la tondeuse

• Tourner le volant le plus possible vers la gauche et placer la tondeuse sur le côté droit du tracteur avec le capot du déflecteur (Q) à droite.

A. Bras de suspension

latéraux de la

02965

tondeuse

Q. Capot du déflecteur

5. Installer la barre anti-dévers (S) (le cas échéant)

Barre anti-dévers (S)

Vers La Transaxe. Vers Le Châssis

Extrémité 90°. Extrémité Rondelle Intégrée

• En partant de la droite de la tondeuse, insérer l’extrémité 90° de la barre anti-dévers (S) dans l’orifice de la patte de transaxe (T), située près du pneu arrière gauche, à l’avant de la transaxe.

REMARQUE: Vous devrez peut-être vous munir d’une lampe torche.

De La Tondeuse

Placer L’extrémité 90° Dans L’orifice

M. Poulie d’embrayage moteur

Emplacement

De La Barre

Anti-Dévers (S)

Placer L’extrémité 90° Dans L’orifice

Patte De Transaxe

(T) Située Entre

Les Pneus Arrière

S. Barre anti-dévers T. Patte de transaxe

REMARQUE: Selon le modèle, la patte (T) peut différer de celle illustrée mais l’orifice prévu pour la barre anti-dévers est à la même place.

• Orienter l’extrémité à rondelle intégrée de la barre anti-dévers (S) vers la patte du châssis de la tondeuse, sur le côté droit de la tondeuse. Insérer l’extrémité à rondelle intégrée de la barre anti-dévers dans l’orifice de la patte arrière de la tondeuse (D). Bouger la tondeuse s’il le faut pour insérer l’extrémité à rondelle intégrée de la barre anti-dévers dans la patte arrière de la tondeuse (D).

• Fixer avec la petite rondelle et le petit ressort de retenue, comme illustré.

D. Patte arrière droite

de la tondeuse S. Barre anti-dévers T. Patte de transaxe

6. Fixer les bras de suspension latéraux (A) au châssis

• Placer l’orifice avant du bras de suspension latéral (A) pardessus la goupille sur la partie extérieure du châssis du tracteur et fixer avec la grande rondelle et le gros ressort de retenue (B).

• Répéter l’opération de l’autre côté du tracteur.

A. Bras de

suspension latéraux de la tondeuse

B. Ressort de

retenue

D. Patte arrière

droite de la tondeuse

7. Fixer les tiges de levage arrière (C)

• Insérer l’embout de la tige de levage arrière (C) dans l’orifice (U) de l’arbre de relevage du tracteur et l’incliner vers le bas en direction de la tondeuse.

• Soulever l’arrière de la tondeuse et placer la fente de la tige par-dessus la goupille de la patte arrière de la tondeuse (D), puis fixer le tout avec la grande rondelle et le gros ressort de retenue.

• Répéter l’opération de l’autre côté du tracteur.

C. Tiges de levage

arrière

D. Patte arrière droite

de la tondeuse

U. Orifice

8. Fixer la tige avant (E)

• Tourner le volant de sorte à redresser les roues.

• Depuis l’avant du tracteur, insérer l’embout de la tige avant (E) dans l’orifice avant de la patte de suspension avant du tracteur (F).

• Passer à gauche de la tondeuse et insérer le gros ressort de retenue (G) à travers l’orifice de la tige avant (E) derrière la patte de suspension avant (F).

• Insérer l’autre extrémité de la tige (E) dans l’orifice de la patte de tondeuse avant (H) et fixer le tout avec la rondelle et le petit ressort de retenue (J).

REMARQUE : Nécessite de relever le châssis.

Emplacement

De La Tige

Avant

E. Tige de levage avant F. Patte de suspension

avant

G. Ressort de retenue

H. Patte de tondeuse

avant

J. Petit ressort de

retenue

M. Poulie d’embrayage

moteur

9. Installer la courroie sur la poulie d’embrayage moteur (M).

• Désengager la tige de tension de la courroie (K) de la manette de verrouillage (L).

• Installer la courroie sur la poulie d’embrayage moteur (M).

IMPORTANT : Vérifier le bon acheminement de la courroie dans toutes les gorges de poulie de la tondeuse et sous les caches du mandrin.

M. Poulie d’embrayage moteur

• Enclencher la tige de tension de la courroie (K) sur la manette de verrouillage (L).

ATTENTION : La tige de tension de la courroie est à ressort. Tenir fermement la tige dans la main et l’enclencher lentement.

• Soulever le levier de levage d’accessoire le plus haut possible.

• Si nécessaire, régler les roulettes de butée avant d’utiliser la tondeuse, en suivant les instructions fournies dans le manuel d’utilisation. Vérifier les roulettes de butée, le niveau du châssis et les réglages du râteau.

INSTALAR EL CORTACÉSPED

1. Accione la palanca del freno de estacionamiento (P) y baje la palanca de elevación del accesorio (N)

• Pise a fondo el pedal de embrague/freno y manténgalo en esa posición.

• Tire de la palanca del freno de estacionamiento (P) hacia arriba y manténgala así, libere la presión del pedal de embrague/ freno y suelte la palanca del freno de estacionamiento. El pedal debe mantenerse en la posición de freno. Cerciórese de que el freno de estacionamiento mantiene el tractor inmovilizado.

P. Palanca del freno de

estacionamiento

PRECAUCIÓN: La palanca de elevación (N) está accionada por muelle. Tome la palanca de elevación con firmeza, bájela lentamente y fíjela en la posición más baja. La palanca de elevación se encuentra a la izquierda del guardabarros.

A. BRAZOS DE SUSPENSIÓN LATERALES

DEL CORTACÉSPED

B. MUELLE DE RETENCIÓN

Motor

Transeje

C. ARTICULACIÓN DE ELEVACIÓN TRASERA D. SOPORTE TRASERO DERECHO DEL

CORTACÉSPED

E. CONJUNTO DELANTERO DE

ARTICULACIÓN DE ELEVACIÓN

F. SOPORTE DE LA SUSPENSIÓN

DELANTERA

H. SOPORTE DELANTERO DEL

CORTACÉSPED

I. SOPORTE TRASERO IZQUIERDO DEL

CORTACÉSPED K. VARILLA TENSORA DE LA CORREA L. SOPORTE DE BLOQUEO M. POLEA DEL EMBRAGUE DEL MOTOR Q. ESCUDO DEFLECTOR S. BARRA ANTIBALANCEO W. RUEDA CALIBRADORA DELANTERA

Delante

02965

Detrás

Q. Escudo deflector

4. Deslice el cortacésped debajo del tractor

• Desplace la correa hacia delante y compruebe que está bien colocada en todas las ranuras de polea.

NOTA: Cerciórese de que los brazos de suspensión laterales del cortacésped (A) están orientados hacia delante antes de desplazar el cortacésped debajo del tractor.

• Deslice el cortacésped debajo del tractor hasta que quede centrado debajo de él.

N. Palanca de

elevación

2. Monte la rueda calibradora delantera (W) en la parte frontal del cortacésped

H. Soporte

delantero del cortacésped

W. Rueda

calibradora

delantera X. Perno de tope Y. Arandela de 1¼ Z. 3/8-16

Contratuerca

3. GIRE EL VOLANTE A LA IZQUIERDA Y SITÚE EL CORTACÉSPED

• Gire el volante a la izquierda al máximo y sitúe el cortacésped a la derecha del tractor, con el escudo deflector (Q) a la derecha.

A. Brazos de suspen-

sión laterales del

02965

cortacésped

Q. Escudo deflector

5. Instale la barra antibalanceo (S) (Si está incluida)

Barra Antibalanceo (S)

Hacia El. Hacia La Plataforma Del Transeje. Cortacésped

Extremo En 90°. Extremo Con Arandela Integrada

• Desde la parte derecha del cortacésped, introduzca primero el extremo en 90° de la barra antibalanceo (S) en el orificio del soporte del transeje (T), situado cerca del neumático trasero izquierdo, delante del transeje.

NOTA: Puede ser útil el uso de la linterna.

M. Polea del embrague del motor

Coloque El Extremo En 90° En El Orificio

Ubicación

De La Barra

Antibalanceo (S)

Coloque El Extremo En 90° En El Orificio

S. Barra antibalanceo T. Soporte del transeje

Soporte Del

Transeje (T)

Situado Entre

Los Neumáticos

Traseros

NOTA: Dependiendo del modelo, el soporte (T) puede ser distinto del que aparece en la ilustración, aunque el orificio de la barra antibalanceo se encuentra en la misma ubicación.

• Gire el extremo con arandela integrada de la barra antibalanceo (S) hacia el soporte de la plataforma del cortacésped, a la derecha del mismo. Introduzca el extremo con arandela integrada de la barra en el orificio del soporte trasero del cortacésped (D). Desplace el cortacésped lo necesario para introducir el extremo con arandela integrada de la barra en el soporte trasero del cortacésped (D).

• Fíjelo con la arandela y el muelle de retención pequeños de la manera indicada en la figura.

D. Soporte trasero

derecho del

cortacésped S. Barra antibalanceo T. Soporte del transeje

6. Fije los brazos de suspensión laterales (A) del cortacésped al chasis

• Coloque el orificio frontal del brazo de suspensión lateral (A) sobre el pasador situado en el exterior del chasis del tractor y fije el conjunto con la arandela y el muelle de retención grandes (B).

• Repita la operación en el lado opuesto del tractor.

A. Brazos de

suspensión laterales del cortacésped

B. Muelle de

retención

D. Soporte

trasero derecho del cortacésped

7. Fije las articulaciones de elevación traseras

• Introduzca el extremo de la varilla de la articulación de elevación trasera (C) en el orificio (U) del brazo de suspensión del eje elevador y gire la articulación en dirección al cortacésped.

• Eleve la esquina posterior del cortacésped y coloque la ranura del conjunto de la articulación sobre el pasador situado en el soporte trasero del cortacésped (D); fije el conjunto con la arandela y el muelle de retención grandes.

• Repita la operación en el lado opuesto del tractor.

C. Articulación de

elevación trasera

D. Soporte trasero

derecho del cortacésped

U. Orificio

8. Fije la articulación delantera (E)

• Gire el volante para colocar las ruedas en posición recta.

• Desde la parte delantera del tractor, introduzca el extremo de varilla de la articulación delantera (E) por el orificio delantero del soporte de la suspensión delantera del tractor (F).

• Desplace el lado izquierdo del cortacésped e introduzca el muelle de retención grande (G) por el orificio de la articulación delantera (E), detrás del soporte de la suspensión delantera (F).

• Introduzca el otro extremo de la articulación (E) en el orificio situado en el soporte delantero (H) del cortacésped y fije el conjunto con la arandela y el muelle de retención pequeños (J).

NOTA: Requiere la elevación de la plataforma.

Ubicación De

La Articulación

Delantera

E. Conjunto delantero de . articulación de elevación F. Soporte de la susp-

ensión delantera G. Muelle de retención H. Soporte delantero del

cortacésped

J. Muelle de retención

pequeño M. Polea del embrague

del motor

9. Instale la correa en la polea del embrague del motor (m)

• Separe la varilla tensora de la correa (K) del soporte de bloqueo (L).

• Instale la correa en la polea del embrague del motor (M)

IMPORTANTE: Compruebe que la correa está correctamente instalada en todas las ranuras de polea y debajo de las cubiertas del mandril.

M. Polea del embrague del motor

• Introduzca la varilla tensora de la correa (K) en el soporte de bloqueo (L).

PRECAUCIÓN: La varilla tensora de la correa está accionada por muelle. Sostenga la varilla con firmeza e introdúzcala lentamente.

• Suba la palanca de elevación del accesorio a la posición más elevada.

• Si es necesario, ajuste las ruedas calibradoras antes de utilizar el cortacésped, tal como se indica en el manual del usuario/operador. Compruebe las ruedas calibradoras, el nivel de la plataforma y los ajustes del rastrillo.

INSTALLIAZIONE DEL RASAERBA

1. Innestare la leva del freno di stazionamento (P) e abbassare la leva di sollevamento dell'accessorio (N)

• Premere a fondo e tenere premuto il pedale del freno/frizione.

• Tirare la leva del freno di stazionamento (P), togliere pressione dal pedale del freno/frizione, quindi rilasciare la leva del freno di stazionamento. Il pedale dovrebbe rimanere nella posizione del freno. Assicurarsi che il freno di stazionamento sia ben inserito in modo da bloccare il trattore.

P. Leva del freno

di stazionamento

ATTENZIONE: la leva di sollevamento (N) è caricata a molla. Afferrare saldamente la leva di sollevamento, abbassarla lentamente e innestarla nella posizione più bassa. La leva di sollevamento si trova sul lato sinistro del paraurti.

A. BRACCI DI SOSPENSIONE LATERALI DEL

RASAERBA

B. MOLLA DI FISSAGGIO

Motore

Asse-Trazione

C. ARTICOLAZIONI DI SOLLEVAMENTO

POSTERIORI

D. STAFFA POSTERIORE DESTRA DEL

RASAERBA

E. GRUPPO DELL'ARTICOLAZIONE DI

SOLLEVAMENTO ANTERIORE F. STAFFA DI SOSPENSIONE ANTERIORE H. STAFFA ANTERIORE DEL RASAERBA

I. STAFFA POSTERIORE SINISTRA DEL

RASAERBA K. ASTA DI TENSIONAMENTO DELLA CINGHIA L. STAFFA DI BLOCCAGGIO M. PULEGGIA DI FRIZIONE DEL MOTORE Q. SCHERMO DEFLETTORE S. BARRA-ANTIOSCILLAZIONE W. RUOTA REGOLATRICE ANTERIORE

Fronte

02965

Retro

Q. Schermo deflettore

4. Far scorrere il rasaerba sotto il trattore

• Spostare in avanti la cinghia e verificare che scorra adeguatamente in tutte le scanalature della puleggia del rasaerba.

NOTA: prima di far scorrere il rasaerba sotto il trattore, verificare che i bracci di sospensione laterali del rasaerba (A) siano orientati in avanti.

• Far scorrere il rasaerba sotto il trattore fino a posizionarlo centralmente.

N. Leva di

sollevamento

2. Montare la ruota regolatrice anteriore (W) sul lato anteriore del rasaerba

H. Staffa anteriore

del rasaerba

W. Ruota regola-

trice anteriore

X. Bullone con

flangia Y. Rondella 1¼ Z. Controdado

3/8-16

3. Ruotare a sinistra il volante e posizionare il rasaerba

• Ruotare il volante completamente a sinistra e posizionare il rasaerba sul lato destro del trattore con lo schermo deflettore (Q) a destra.

A. Bracci di sospensione

02965

laterali del rasaerba

Q. Schermo deflettore

5. Installare la barra anti-oscillazione (S) (Se in dotazione)

Barra-Antioscillazione (S)

Verso L'asse-. Verso La Copertura Trazione. Del Rasaerba

Estremità A 90°. Estremità Con Rondella Integrata

• Dal lato destro del rasaerba, inserire prima l'estremità a 90° della barra anti-oscillazione (S) nel foro della staffa dell'assetrazione (T) che si trova vicino alla ruota posteriore sinistra davanti all'asse-trazione.

NOTA: può essere utile usare una torcia.

+ 64 hidden pages
