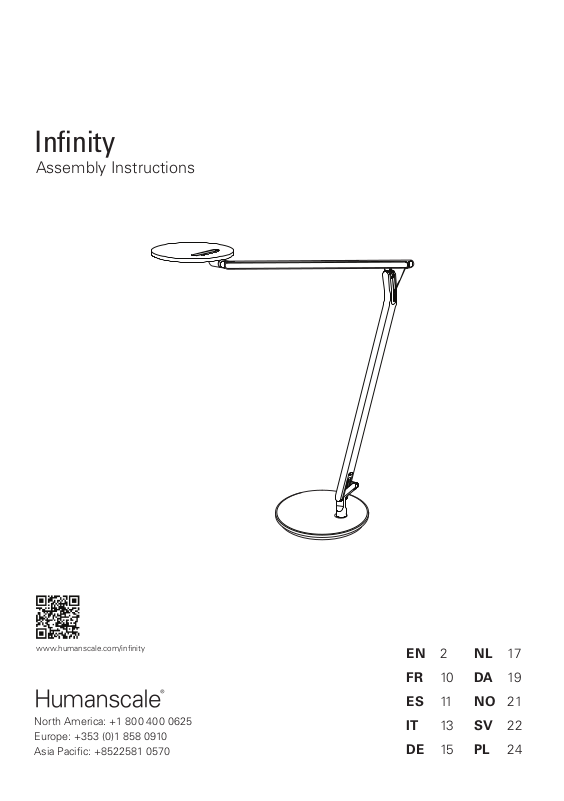

Infinity
Assembly Instructions
www.humanscale.com/innity
North America: +1 800 400 0625 Europe: +353 (0)1 858 0910 Asia Pacific: +8522581 0570
EN FR ES IT DE
2 10 11 13 15
NL DA NO SV PL
17 19 21 22 24
Page 2
FCC Notice
Applies to USA Model: NF Series This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help. Changes or modications made to this device that are not expressly approved by Humanscale may void the user’s authority to operate the equipment.
Humanscale Corporation 1114 6th Ave, 15th oor , New York, NY 10036 +1 800 400 0625
Innovation, Science and Economic Development Canada ICES-005 Compliance Notice:
CAN ICES-005 (B) / NMB-005 (B)

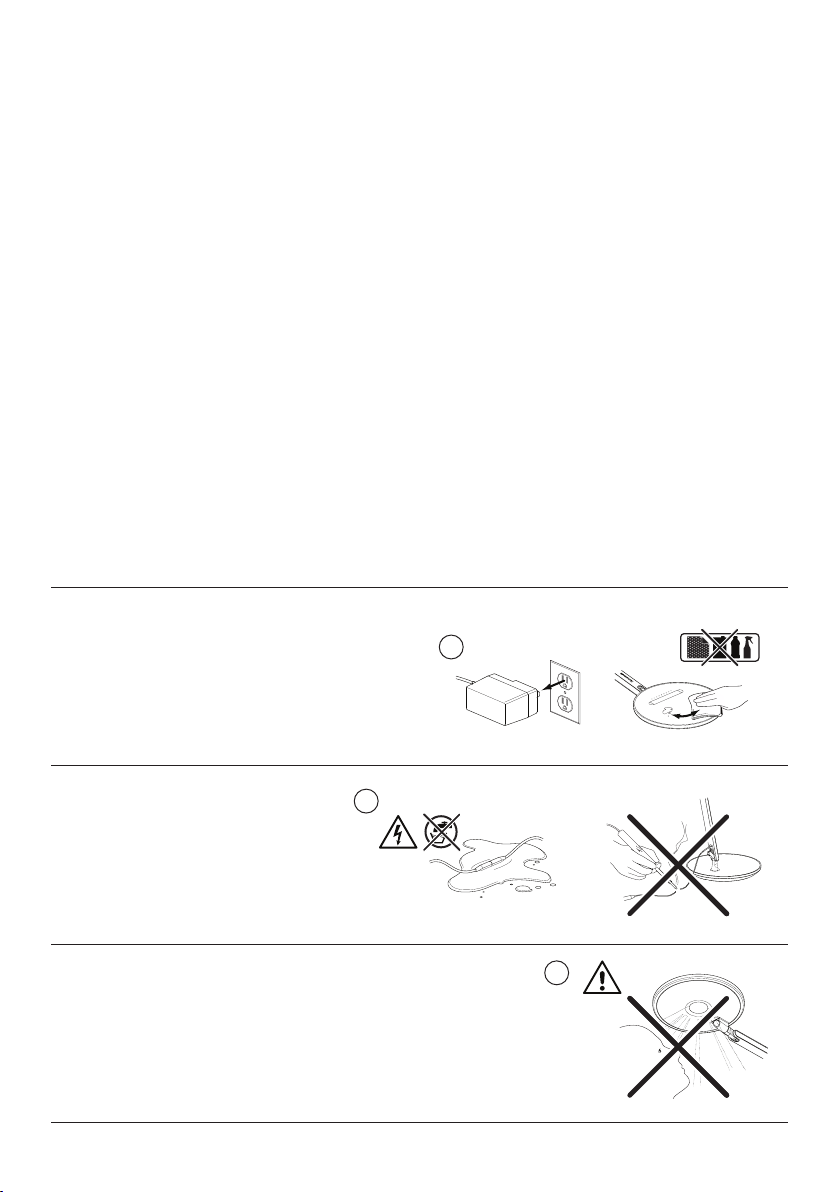

Important Safety and Care Instructions
Unplug from power source before cleaning. Wipe clean with a soft damp cloth. Avoid ammonia-based cleaners and abrasives.
1
Do not expose power cord to liquids or high temperatures. The external flexible cable or cord of this luminaire cannot be replaced; if the cord is damaged, the luminaire shall be destroyed.
Avoid staring directly at light source.The light source of this luminaire is not replaceable; when the light source reaches its end of life the whole luminaire shall be replaced.
2
2
3
Page 3

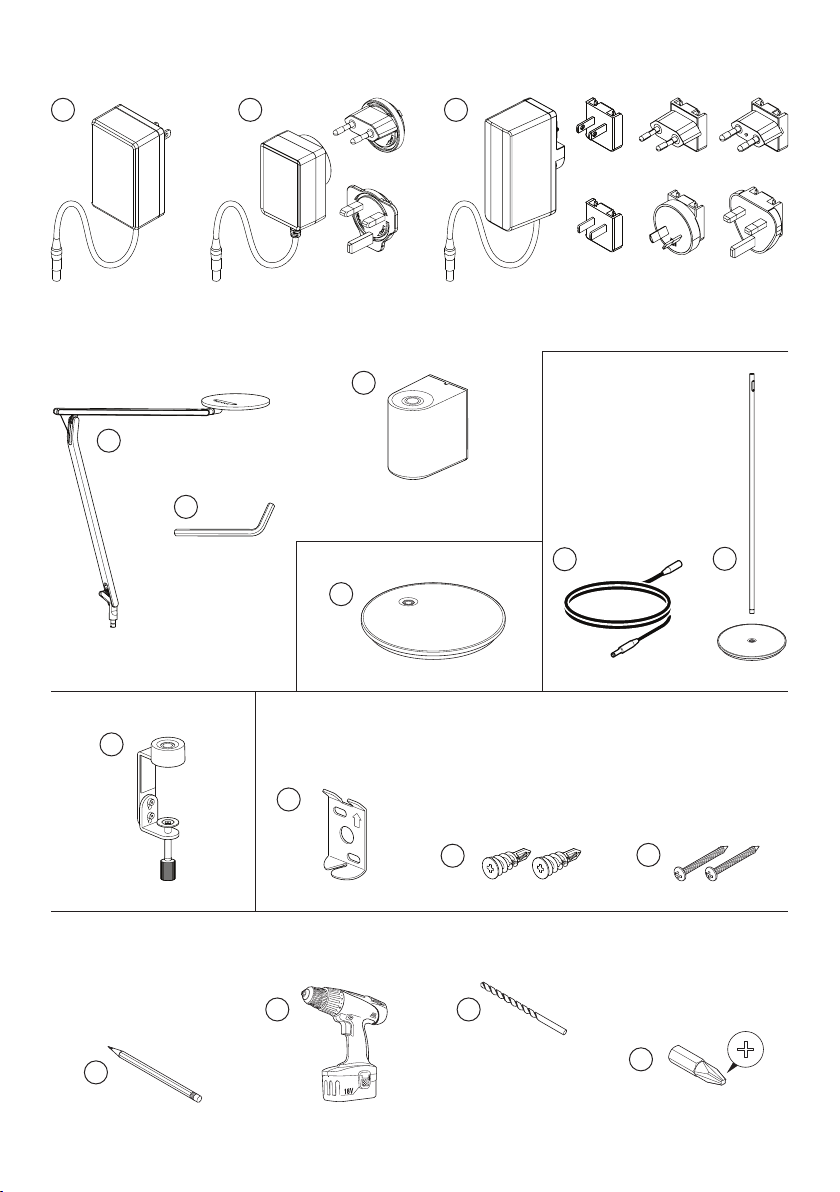

Parts Included
2 31
AC Adapter
(Only included for USA/Canada)
4
3mm Allen Wrench
Mount and Wall Mount)
Light Assembly
(For all Mounts)
(Only included for EU/UK)
5
(For Installing Slatwall
EU
UK
AC Adapter
Only use the plug types for countries designated above
6
Universal Clamp Bracket
(For Installing Slatwall Mount and Wall Mount)
Desktop Installation
7
Desktop Base
Wall Mount InstallationClamp Mount Installation
Type A Type C Type F
Type A Type I (Australia,
(Only included for Asia-Pacific/Oceania)
New Zealand)
AC Adapter
Floor Mount Installation
8
Extension Cable
Type G
9
Floor Base
10
Clamp Mount
Tools Required
For Wall Mount Installation
14
Pencil
11
Wall Mount Bracket
15
12
Drywall Anchors #10 Mounting Screws
13
16
5/16” (7.9mm)
Drill Bit for Drywall
or
1/8” (3.2mm)
Drill Bit for HardwoodDrill
17
#2 Philips
Head Driver Bit
3
Page 4
Assembly Instructions
Desktop Base Installation

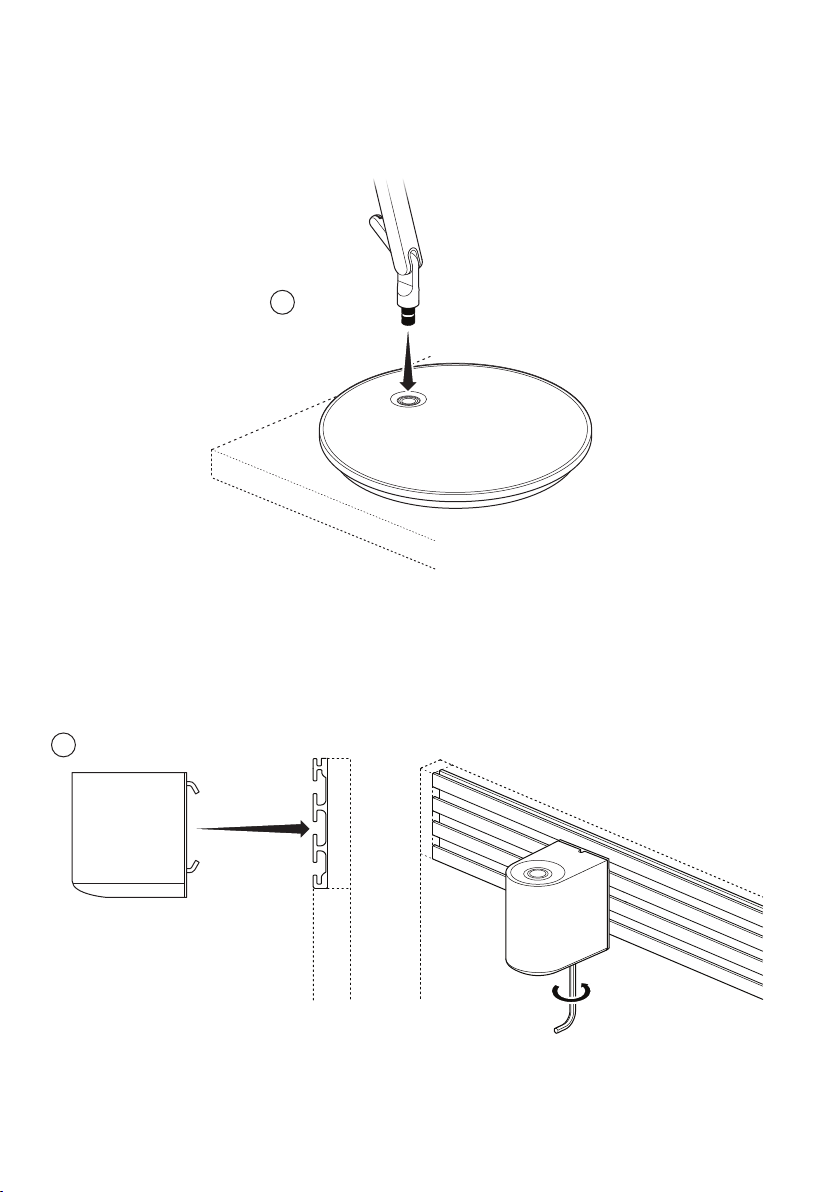

Insert Light Assembly into Base Assembly.
1
Slatwall Mount Installation
Align Universal Clamp Mount with openings on slatwall. Place the Universal Clamp Mount onto slatwall. Using a 3 mm Allen Wrench, tighten by turning Bolt clockwise.
2
4
Page 5

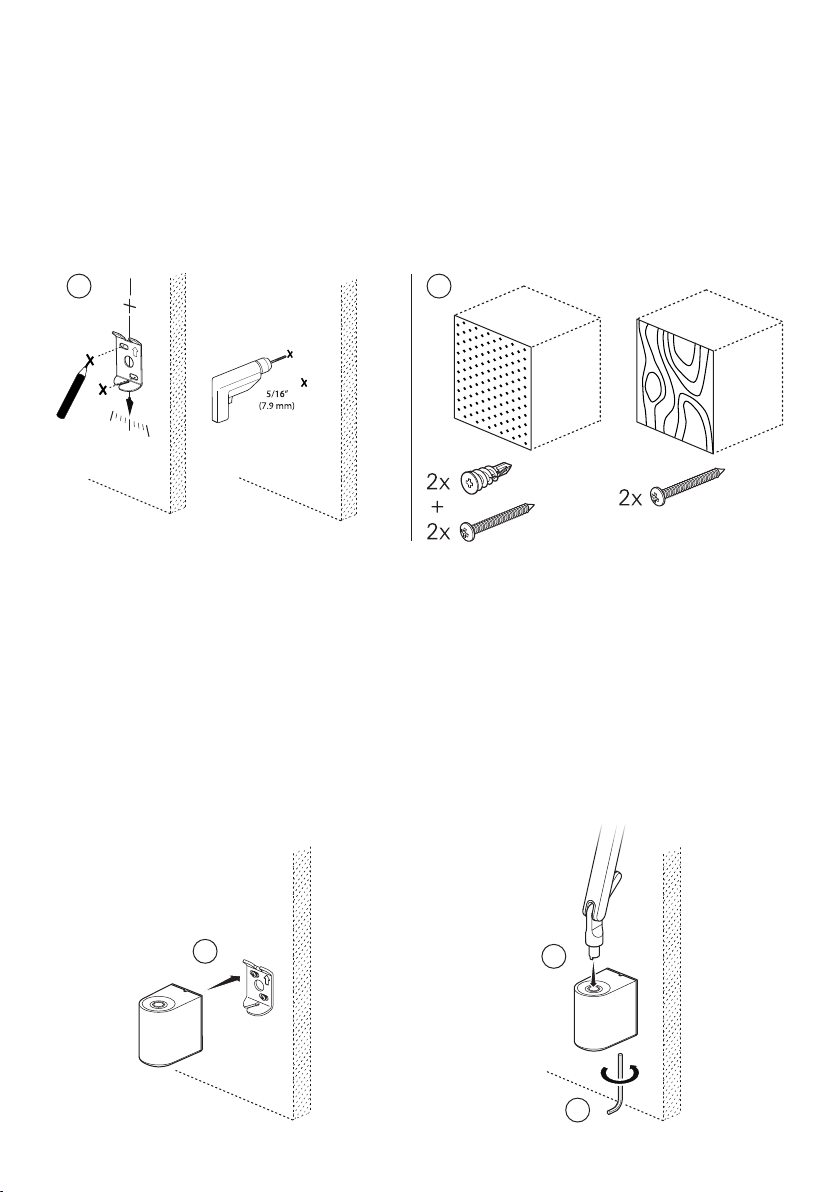

Wall Mount Installation
Using Wall Mount Bracket, trace mounting holes onto desired location with arrow pointing upward.
1
Secure Bracket to wall with provided hardware.
2
•If mounting to drywall, use a 5/16”(7.9mm) drill bit for drywall anchor pilot holes.
•If mounting to hardwood, use a 1/8”(3.2mm) drill bit for #10 screw pilot holes.
1 2
Place Universal Clamp Mount onto Wall
3
Mount Bracket.
Using Allen Wrench, tighten Bolt on
4
bottom of Universal Clamp Mount.
Place Light Body into hole located on top
5
of Universal Clamp Mount.
3
5
4
5
Page 6

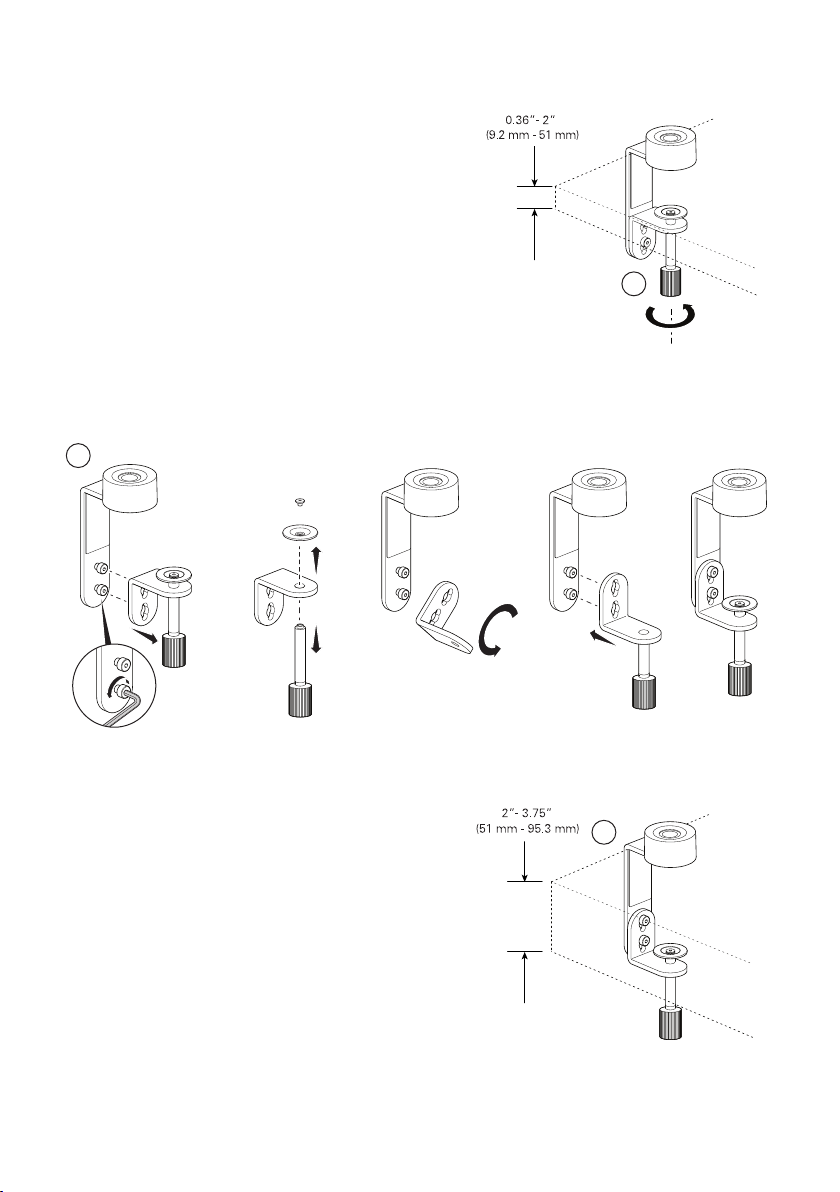

Clamp Mount Installation
Condition 1
If installing Clamp Mount onto a worksurface that is 2” (51mm) or less, orient the Clamp Mount as depicted.
Condition 2
If installing Clamp Mount onto a worksurface that is greater than 2” (51mm), orient the Attachment Bracket as depicted.
2
1
The Clamp Mount can easily be converted for use on thicker work-surfaces by disassembling its components, rotating the L Bracket, and reassembling.
6
3
Page 7
Floor Mount Installation

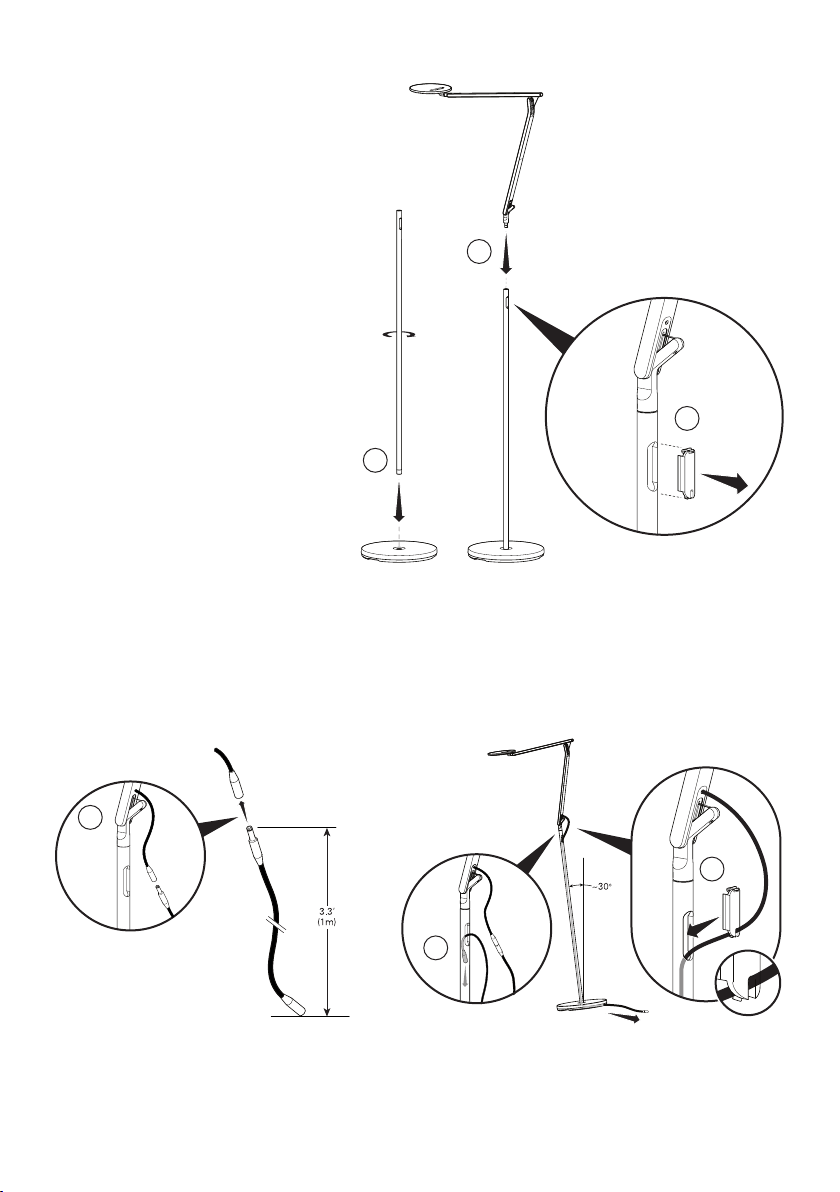

Insert Light Pole into Base.
1
Place Light Assembly into Light Pole.
2
Remove Light Pole Cover.
3
2
3
1
Plug end of Extension Cable into Power Cable.
4
Insert other end of Extension Cord into hole in Light Pole and route Extension Cable downward.
5
Re-install Light Pole Cover, making sure Extension Cable fits snugly into notch located on the
6
bottom of Light Pole Cover.
4
6
5
7
Page 8

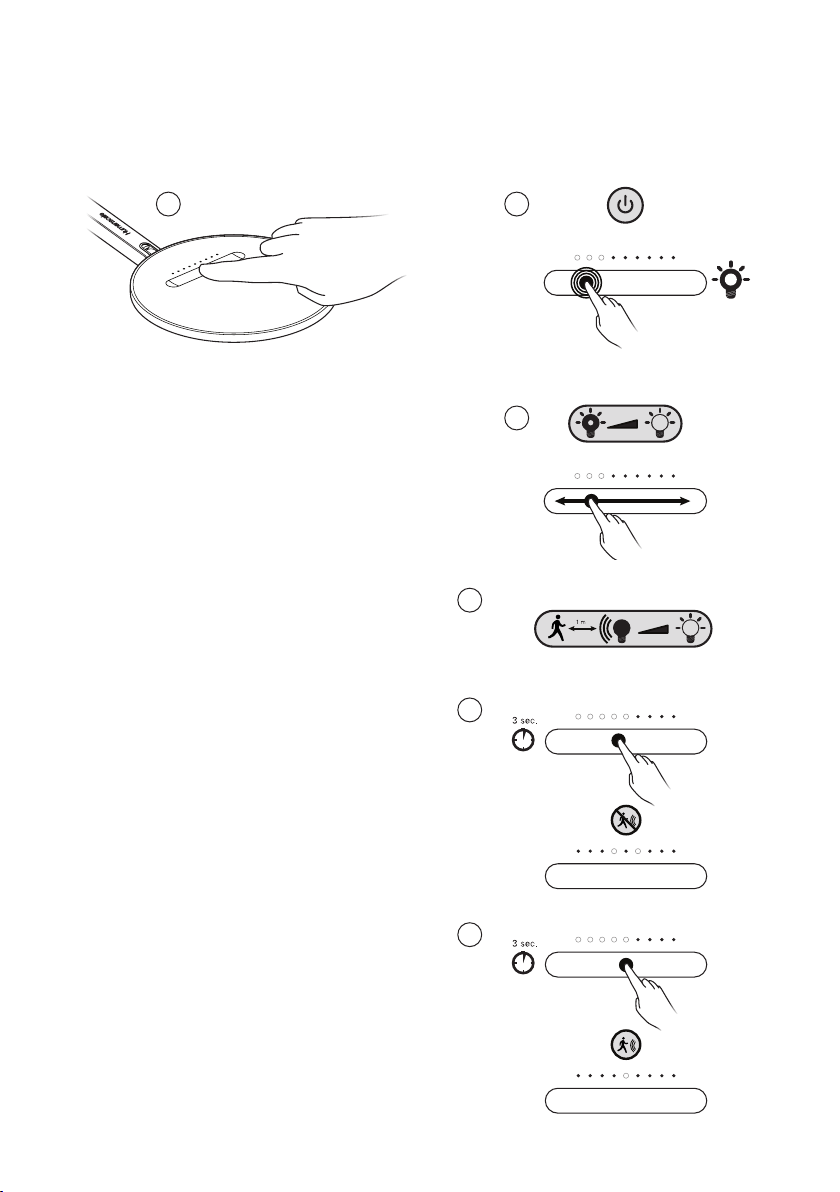

User Interface Behavior
Turning Lamp On/O
To turn the light ON and OFF, lightly tap touchpad.
1
The luminaire will remember the last brightness level it was set to.
2
1 2
Dimming
To DECREASE or INCREASE brightness,
3
slide finger LEFT or RIGHT on touchpad.
Occupancy Sensor
Infinity is equiped with an occupancy sensor
1
that detects when the user is within range (1 meter), and turns ON automatically. It will turn OFF after 15 min of user vacancy.
To deactivate Occupancy Sensor, touch and
2
hold center of touchpad for 3 seconds. The luminaire will flash and Indicator LED will turn orange.
To activate Occupancy Sensor, Touch and
3
hold center of touchpad for 3 seconds. The luminaire will flash and Indicator LED will turn white.
3
1
2
3
8
Page 9
9
Page 10
FR
Français
Instructions importantes de sécurité et d'entretien
Instructions en
Débranchez l'appareil de la source d'alimentation avant de nettoyer. Nettoyez-le à l'aide d'un chion doux et humide. Évitez les nettoyants abrasifs et à base d'ammoniac.
N'exposez pas le câble d'alimentation à des liquides ou à des températures élevées. Le câble ou cordon flexible extérieur de ce luminaire ne peut pas être remplacé; si le câble est endommagé, le luminaire doit être détruit.
La source lumineuse de ce luminaire ne peut pas être remplacée; lorsque la source lumineuse atteint sa fin de vie, le luminaire entier doit être remplacé.
Consultez la page2, ①
Consultez la page2, ②
Consultez la page2, ③
Pièces incluses
① Adaptateur CA (Inclus uniquement pour États­Unis/Canada) ② Adaptateur CA (Inclus uniquement pour Asie­Pacifique/Océanie) ③ Adaptateur CA (Inclus uniquement pour EU/UK)
Utilisez uniquement les types de prises pour les pays désignés
④ Assemblage du luminaire (pour toutes les montures) ⑤ Clé hexagonale de 3mm (pour montage mural et
sur panneau rainuré) ⑥ Support de fixation (pour montage mural et sur panneau rainuré)
Installation sur bureau
⑦ Base pour bureau
Installation de la monture au sol
⑧ Rallonge ⑨ Base d'appui au sol
Installation de la monture avec support de serrage
⑩ Support de serrage
Installation de la monture murale
⑪ Support pour monture murale ⑫ Ancrages pour cloisons sèches ⑬ Vis de montage no10
10
Consultez la page3
Outils nécessaires
Pour installation de la monture murale
⑭ Crayon ⑮ Perceuse ⑯ Mèche pour cloison sèche 5/16po (7,9mm) ou
mèche pour bois franc 1/8po (3,2mm) ⑰ Embout cruciforme no2
Consultez la page3
Instructions d'assemblage
Installation de la base pour bureau
Insérez l'assemblage du luminaire dans l'assemblage de la base.
Installation de la monture sur panneau rainuré
Alignez le support de serrage avec les ouvertures du panneau rainuré. Placez le support de serrage dans le panneau rainuré. À l'aide d'une clé hexagonale de 3mm, serrez en tournant le boulon dans le sens horaire.
Installation de la monture murale
À l'aide du support de montage mural, tracez
1
les trous de montage à l'emplacement souhaité avec la flèche pointant vers le haut.
Fixez le support au mur avec le matériel fourni.
2
• En cas de montage sur cloison sèche, utilisez une mèche de 5/16po (7,9mm) pour les trous de guidage des ancrages pour cloisons sèches.
• En cas de montage sur bois franc, utilisez une mèche de 1/8po (3,2mm) pour les trous de guidage des vis no10.
Placez le support de serrage dans le support
3
pour monture murale.
À l'aide d'une clé hexagonale, serrez le boulon
4
situé dans la partie inférieure de la monture avec support de serrage
Placez le corps du luminaire dans le trou situé
5
sur la partie supérieure de la monture avec support de serrage.
Consultez la page4, ①
Consultez la page4, ②
Consultez la page5, ①
Consultez la page5, ②
Consultez la page5, ③
Consultez la page5, ④
Consultez la page5, ⑤
Page 11
Installation de la monture avec support de serrage
Condition1:
Si l'installation de la monture avec support de serrage est réalisée sur une surface de travail de 2po (51mm) ou moins, orientez le support de fixation comme illustré.
Condition2:
Si l'installation de la monture avec support de serrage est réalisée sur une surface de travail de plus de 2po (51mm), orientez le support de fixation comme illustré.
La monture avec support de serrage peut se reconvertir facilement pour l'utilisation sur des surfaces de la pièce plus épaisses en démontant ses composants, en tournant le support en L, et en assemblant de nouveau.
Consultez la page6, ①
Consultez la page6, ②
Consultez la page6, ③
Installation de la monture au sol
Insérez le mât du luminaire dans la base.
1
Placez l'assemblage du luminaire sur le mât du
2
luminaire.
Retirez la protection du mât du luminaire.
3
Branchez l'extrémité de la rallonge au câble
4
d'alimentation.
Insérez l'autre bout de la rallonge dans le trou
5
du mât du luminaire et faites passer la rallonge.
Réinstallez la protection du mât du luminaire
6
en vous assurant que la rallonge s'insère bien dans l'encoche située sur la partie inférieure de la protection du mât.
Consultez la page7, ①
Consultez la page7, ②
Consultez la page7, ③
Consultez la page7, ④
Consultez la page7, ⑤
Consultez la page7, ⑥
Comportement de l'interface utilisateur
Allumer et éteindre le luminaire
Pour ALLUMER et ÉTEINDRE la lumière,
1
tapotez légèrement le pavé tactile.
Le luminaire reviendra au dernier niveau de
2
luminosité réglé.
Consultez la page8, ①
Consultez la page8, ②
Gradation
Pour DIMINUER ou AUGMENTER la luminosité, faites glisser le doigt à GAUCHE ou à DROITE sur le pavé tactile.
Consultez la page8, ③
Mode nuit
Pour activer le mode nuit, touchez et
1
maintenez la position la plus basse de la surface tactile de l'interface utilisateur pendant 3secondes. Le luminaire est maintenant ÉTEINT et le mode nuit est activé
Pour désactiver le mode nuit, touchez la
2
surface tactile de l'interface utilisateur n'importe à quel endroit.
Capteur de présence
Infinity est équipé d'un capteur qui détecte
1
la présence d'un utilisateur dans la portée (1mètre), et s'ALLUME automatiquement. Il s'éteindra après 15minutes d'inactivité.
Pour désactiver le capteur de présence, touchez
2
le centre du pavé tactile et maintenez l'appui pendant 3secondes. Le luminaire clignotera et le témoin DEL s'allumera en orange.
Pour désactiver le capteur de présence,
3
touchez le centre du pavé tactile et maintenez l'appui pendant 3secondes. Le luminaire clignotera et le témoin DEL s'allumera en blanc.
Consultez la page8, ④
Consultez la page 8, ⑤
Consultez la page9, ①
Consultez la page9, ②
Consultez la page9, ③
Instrucciones en
ES
Español
Instrucciones importantes de seguridad y cuidado
Desenchufe el aparato de la corriente antes de limpiarlo.Utilice un paño suave y húmedo para limpiarlo. Evite productos de limpieza que contengan amoniaco y abrasivos.
No exponga el cable de alimentación a líquidos o temperaturas altas. El cable flexible externo de esta luminaria no se puede sustituir; si el cable se rompe, la luminaria quedará inservible.
Véase la página 2, ①
Véase la página 2, ②
11
Page 12
Evite mirar directamente a la fuente de luz. La fuente de luz de esta luminaria no se puede sustituir; cuando llegue al final de su vida útil, deberá reemplazar toda la luminaria.
Véase la página 2, ③
Piezas incluidas
① Adaptador de CA (solo incluido para EE. UU./ Canadá) ② Adaptador de CA (solo incluido para Asia­Pacífico/Oceanía) ③ Adaptador de CA (solo incluido para UE/Reino Unido)
Utilice solo los tipos de enchufes para los países designados
④ Conjunto de la lámpara (para todos los montajes) ⑤ Llave Allen de 3 mm (para instalar en pared y en
paneles ranurados) ⑥ Soporte de sujeción universal (para instalar en pared y en paneles ranurados)
Instalación en escritorio
⑦ Base de escritorio
Instalación en el suelo
⑧ Cable de extensión ⑨ Base de suelo
Instalación con pinza de sujeción
⑩ Pinza de sujeción
Instalación en pared
⑪ Soporte de montaje en pared ⑫ Anclajes para paneles de yeso ⑬ Tornillos de montaje n.º 10
Véase la página3
Herramientas necesarias
Para instalación en pared
⑭ Lápiz ⑮ Taladro ⑯ Broca para paneles de yeso de 5/16” (7,9 mm) o
broca para madera dura de 1/8” (3,2 mm) ⑰ Cabezal para destornillador Philips n.º 2
Véase la página 3
Instrucciones de montaje
Instalación de la base de escritorio
Inserte el conjunto de la lámpara en el conjunto de la base.
Instalación en paneles ranurados
Alinee el soporte de sujeción universal con las aberturas del panel ranurado. Coloque el soporte de sujeción universal en el panel ranurado. Apriete el perno hacia la derecha con una llave Allen de 3 mm.
Instalación en pared
Con el soporte de montaje en pared, trace los
1
orificios de montaje en la ubicación deseada con la flecha apuntando hacia arriba.
Asegure el soporte a la pared con la tornillería
2
suministrada.
• Si lo monta en un panel de yeso, use una broca de 5/16” (7,9 mm) para los orificios guía de anclaje del panel de yeso.
• Si lo monta en madera dura, use una broca de 1/8” (3,2 mm) para los orificios guía de los tornillos n.º 10.
Coloque el soporte de sujeción universal en el
3
soporte de montaje en pared.
Con una llave Allen, apriete el perno de la
4
parte inferior del soporte de sujeción universal.
Coloque el cuerpo de la lámpara en el orificio
5
situado en la parte superior del soporte de sujeción universal.
Instalación con pinza de sujeción
Condición 1:
Si instala la pinza de sujeción en una superficie de trabajo de 2” (51 mm) o menos, oriente la pinza de sujeción como se muestra.
Véase la página4, ①
Véase la página4, ②
Véase la página 5, ①
Véase la página 5, ②
Véase la página 5, ③
Véase la página 5, ④
Véase la página 5, ⑤
Véase la página6, ①
12
Page 13
Condición 2:
Si instala la pinza de sujeción en una superficie de trabajo de más de 2” (51 mm), oriente el soporte de fijación como se muestra.
La pinza de sujeción puede convertirse fácilmente para su uso en superficies de trabajo más gruesas desmontando sus componentes, girando el soporte en L y volviéndolos a montar.
Véase la página6, ②
Véase la página 6, ③
Instalación en el suelo
Inserte el poste de luz en la base.
1
Coloque el conjunto de la lámpara en el poste
2
de luz.
Retire la cubierta del poste de luz.
3
Enchufe el extremo del cable de extensión al
4
cable de alimentación.
Inserte el otro extremo del cable de extensión
5
en el orificio del poste de luz y tienda el cable de extensión.
Vuelva a instalar la cubierta del poste de luz,
6
asegurándose de que el cable de extensión encaje perfectamente en la muesca ubicada en la parte inferior de la cubierta del poste de luz.
Véase la página 7, ①
Véase la página 7, ②
Véase la página 7, ③
Véase la página 7, ④
Véase la página 7, ⑤
Véase la página 7, ⑥⑥
Funcionamiento de la interfaz de usuario
Encendido/apagado de la lámpara
Para encender y apagar la lámpara, toque
1
suavemente el panel táctil.
La luminaria recordará el último nivel de brillo
2
que se configuró.
Atenuación
Para REDUCIR o AUMENTAR el brillo, deslice el dedo HACIA LA IZQUIERDA o HACIA LA DERECHA en el panel táctil.
Véase la página 8, ①
Véase la página 8, ②
Véase la página 8, ③
Modo nocturno
Para activar el modo nocturno, mantenga
1
pulsada la posición más baja de la superficie táctil de la interfaz de usuario durante 3 segundos. La lámpara ahora estará apagada y el modo nocturno quedará habilitado
Para deshabilitar el modo nocturno, toque
2
en cualquier parte de la superficie táctil de la interfaz de usuario.
Sensor de presencia
La lámpara Infinity está equipada con un
1
sensor de presencia que, al detectar al usuario dentro del alcance (1 metro), enciende la luz automáticamente. Se apagará al cabo de 15 minutos de ausencia del usuario.
Para desactivar el sensor de presencia, mantenga
2
pulsado el centro del panel táctil durante 3 segundos. La luminaria parpadeará y el LED indicador se volverá naranja.
Para activar el sensor de presencia, mantenga
3
pulsado el centro del panel táctil durante 3 segundos. La luminaria parpadeará y el LED indicador se volverá blanco.
Véase la página8, ④
Véase la página 8, ⑤
Véase la página9, ①
Véase la página9, ②
Véase la página9, ③
Istruzioni in
IT
Italiano
Istruzioni importanti su sicurezza e manutenzione
Prima della pulizia, scollegare dalla fonte di alimentazione. Pulire con un panno morbido umido. Evitare detergenti a base di ammoniaca e abrasivi.
Non esporre il cavo di alimentazione a liquidi o a temperature elevate. Non è possibile sostituire il cavo flessibile esterno di questo apparecchio di illuminazione; se il cavo è danneggiato, è necessario sostituire l'intero apparecchio.
Non guardare direttamente la fonte luminosa. La fonte luminosa di questo apparecchio non è sostituibile; quando termina la sua durata, l'intero apparecchio deve essere sostituito.
Vedere pagina 2, ①
Vedere pagina 2, ②
Vedere pagina 2, ③
13
Page 14
Parti incluse
① Adattatore CA (incluso solo per USA/Canada) ② Adattatore CA (incluso solo per Asia-Pacifico/
Oceania) ③ Adattatore CA (incluso solo per UE/GB)
Utilizzare solo i tipi di spina per i paesi sopra indicati
④ Gruppo di illuminazione (per tutti i supporti) ⑤ Chiave a brugola da 3 mm (per montaggio a
parete e su pannelli dogati) ⑥ Staa a morsetto universale (per montaggio a parete e su pannelli dogati)
Installazione su scrivania
⑦ Base per scrivania
Installazione a terra
⑧ Cavo di prolunga ⑨ Base per pavimento
Installazione con morsetto
⑩ Supporto a morsetto
Installazione a parete
⑪ Staa di montaggio a parete ⑫ Tasselli ⑬ Viti di montaggio n. 10
Vedere pagina3
bullone girando in senso orario.
Vedere pagina4, ②
Installazione a parete
Utilizzando la staa di montaggio a parete con
1
la freccia rivolta verso l'alto, contrassegnare i fori di montaggio nella posizione desiderata.
Fissare la staa alla parete con la bulloneria in
2
dotazione.
• Se si eettua il montaggio a muro, per praticare i fori per i tasselli utilizzare una punta per trapano da muro da 7,9 mm (5/16").
• Se si eettua il montaggio su legno, per praticare i fori per viti n. 10 utilizzare una punta per trapano da 3,2 mm (1/8").
Posizionare il supporto a morsetto universale
3
sulla staa di montaggio a parete.
Utilizzando la chiave a brugola, stringere il
4
bullone alla base del supporto a morsetto universale.
Posizionare il corpo della lampada all'interno
5
del foro nella parte superiore del supporto a morsetto universale.
Vedere pagina 5, ①
Vedere pagina 5, ②
Vedere pagina 5, ③
Vedere pagina 5, ④
Vedere pagina 5, ⑤
Utensili necessari
Per installazione a parete
⑭ Matita ⑮ Trapano ⑯ Punta per trapano da muro da 7,9 mm (5/16") o
punta per trapano da legno da 3,2 mm (1/8") ⑰ Punta con testa a croce n. 2
Vedere pagina3
Istruzioni per il montaggio
Installazione su base per scrivania
Inserire il gruppo di illuminazione nel gruppo base.
Vedere pagina4, ①
Installazione su pannelli dogati
Allineare il supporto a morsetto universale con le aperture nel pannello dogato. Posizionare il supporto a morsetto universale sul pannello. Usando una chiave a brugola da 3 mm, stringere il
14
Installazione con morsetto
Condizione 1:
Se si eettua l'installazione del morsetto su una superficie di lavoro dello spessore di 51 mm (2") o minore, orientare il morsetto come illustrato.
Vedere pagina6, ①
Condizione 2:
Se si eettua l'installazione del morsetto su una superficie di lavoro di spessore superiore a 51 mm (2"), orientare la staa di fissaggio come illustrato.
Vedere pagina6, ②
Il supporto a morsetto può essere facilmente convertito per l'uso su superfici di lavoro di spessore maggiore smontandone i componenti, ruotando la staa a L e rimontando il tutto.
Vedere pagina 6, ③
Page 15
Installazione a terra
Inserire lo stelo di supporto della lampada nella
1
base.
Inserire il gruppo di illuminazione nello stelo di
2
supporto.
Rimuovere lo sportellino posizionato sul lato
3
dello stelo di supporto.
Collegare un'estremità del cavo di prolunga al
4
cavo di alimentazione.
Inserire l'altra estremità del cavo di prolunga
5
nell'apertura dello stelo di supporto e farla scendere fino alla base.
Richiudere lo sportellino, facendo attenzione
6
che il cavo di prolunga sia posizionato saldamente nell'incavo della parte inferiore dello sportellino stesso.
Vedere pagina 7, ①
Vedere pagina 7, ②
Vedere pagina 7, ③
Vedere pagina 7, ④
Vedere pagina 7, ⑤
Vedere pagina 7, ⑥
Funzionalità dell'interfaccia utente
Accensione/spegnimento
Per accendere e spegnere la luce, toccare
1
delicatamente il touchpad.
L'apparecchio di illuminazione ricorda l'ultimo
2
livello di luminosità impostato.
Attenuazione
Per RIDURRE o AUMENTARE la luminosità, fare scorrere un dito verso SINISTRA o verso DESTRA sul touchpad.
Modalità notturna
Per attivare la Modalità notturna, tenere
1
premuta la posizione più a sinistra riportata sul touchpad per 3 secondi. La luce verrà impostata su OFF e la Modalità notturna verrà attivata
Per disattivare la Modalità notturna, toccare
2
qualsiasi punto del touchpad.
Vedere pagina 8, ①
Vedere pagina 8, ②
Vedere pagina 8, ③
Vedere pagina8, ④
Vedere pagina 8, ⑤
Sensore di presenza
Infinity è dotato di un sensore di presenza
1
che rileva quando l'utente si trova entro la sua portata (1 metro) e si accende automaticamente. Si spegne dopo 15 minuti di assenza dell'utente.
Per disattivare il sensore di presenza, tenere
2
premuto il centro del touchpad per 3 secondi. L'apparecchio lampeggia e il LED di indicazione diventa arancione.
Per attivare il sensore di presenza, tenere
3
premuto il centro del touchpad per 3 secondi. L'apparecchio lampeggia e il LED di indicazione diventa bianco.
Vedere pagina9, ①
Vedere pagina9, ②
Vedere pagina9, ③
Anweisungen in
DE
Deutsch
Wichtige Sicherheits- und Pflegehinweise
Vor dem Reinigen von der Stromquelle abstecken. Mit einem feuchten, weichen Tuch abwischen. Vermeiden Sie Reinigungs- und Scheuermittel auf
Ammoniakbasis.
Setzen Sie das Stromkabel weder hohen Temperaturen, noch Flüssigkeiten aus. Das externe Kabel dieser Leuchte kann nicht ersetzt werden; wenn es
beschädigt ist, muss die Leuchte entsorgt werden.
Die Lichtquelle dieser Leuchte ist nicht austauschbar; wenn die Leuchtquelle das Ende ihrer Lebensdauer erreicht, muss die gesamte
Leuchte ausgetauscht werden.
Siehe Seite 2, ①
Siehe Seite 2, ②
Siehe Seite 2, ③
Enthaltene Teile
① AC-Adapter (nur mitgeliefert für USA/Kanada) ② AC-Adapter (nur mitgeliefert für Asien-Pazifik/
Ozeanien) ③ AC-Adapter (nur mitgeliefert für EU/UK)
Verwenden Sie nur die Steckertypen für die gekennzeichneten Länder
15
Page 16
④ Lichtmontage (für alle Befestigungen) ⑤ 3-mm-Sechskant-Schraubendreher (zur
Montage der SlatWall- und Wand-Befestigung) ⑥ Universelle Klemmen-Halterung (zur Montage der SlatWall- und Wand-Befestigung)
Montage am Schreibtisch
⑦ Standfuß
Montage der BodenBefestigung
⑧ Verlängerungskabel ⑨ Bodensockel
Montage der KlemmenBefestigung
⑩ Klemmenhalterung
Montage der SlatWallBefestigung
⑪ Wandmontagehalterung ⑫ Dübel für Trockenbauwände ⑬ Befestigungsschrauben Nr. 10
Siehe Seite3
Erforderliche Werkzeuge
Zur Montage der WandBefestigung
⑭ Bleistift ⑮ Bohrer ⑯ 5/16” (7,9 mm) Bohrer für Trockenbauwände oder
1/8” (3,2 mm) Bohrer für Hartholz ⑰ Kreuzschlitz-Schraubendreheraufsatz Nr. 2
Siehe Seite 3
Installationsanleitung
Montage des Standfußes
Stecken Sie die Leuchteinheit in die Sockeleinheit.
Montage der SlatWallBefestigung
Richten Sie die universelle Klemmenhalterung an den Önungen der SlatWall aus. Platzieren Sie die universelle Klemmenhalterung auf der SlatWall. Drehen Sie die Schraube gegen den Uhrzeigersinn mithilfe eines 3-mm-Sechskant-Schraubendrehers.
Montage der WandBefestigung
Zeichnen Sie die Montagelöcher mittels der
1
Wandmontagehalterung mit dem Pfeil nach oben an die gewünschte Stelle.
16
Siehe Seite4, ①
Siehe Seite4, ②
Siehe Seite 5, ①
Befestigen Sie die Halterung mit dem
2
beiliegenden Zubehör an der Wand.
• Wenn Sie sie an einer Trockenbauwand befestigen, verwenden Sie einen 5/16” (7,9 mm) Bohrer für DübelVorbohrungen.
• Wenn Sie sie an Hartholz befestigen, verwenden Sie einen 1/8” (3,2 mm) Bohrer für die Schrauben-Vorbohrungen Nr. 10.
Platzieren Sie die universelle Klemmenhalterung
3
auf der Wandmontagehalterung .
Verwenden Sie einen Sechskant-
4
Schraubendreher, um die Schraube an der Unterseite der universellen Klemmenhalterung anzuziehen.
Platzieren Sie den Leuchtkörper im Loch an der
5
Oberseite der universellen Klemmenhalterung.
Siehe Seite 5, ②
Siehe Seite 5, ③
Siehe Seite 5, ④
Siehe Seite 5, ⑤
Montage der KlemmenBefestigung
Situation 1:
Wenn Sie sie auf einer Platte befestigen, die maximal 2” (51 mm) dick ist, richten Sie die Klemmenhalterung wie abgebildet aus.
Situation 2:
Wenn Sie sie die Klemmenhalterung auf einer Platte befestigen, die 2” (51 mm) oder dicker ist, richten Sie den Befestigungswinkel wie abgebildet aus.
Die Klemmhalterung kann ganz einfach zur Nutzung auf dickeren Platten umgewandelt werden, indem man deren Komponenten zerlegt, die L-förmige Halterung dreht und die Komponenten wieder zusammensetzt.
Siehe Seite6, ①
Siehe Seite6, ②
Siehe Seite 6, ③
Montage der BodenBefestigung
Stecken Sie den Leuchtstab in den Sockel.
1
Platzieren Sie die Leuchteinheit im Leuchtstab.
2
Entfernen Sie die Leuchtstabsabdeckung.
3
Verbinden Sie das Ende des
4
Verlängerungskabels mit dem Netzkabel.
Verbinden Sie das andere Ende des
5
Verlängerungskabels am Leuchtstab und verlegen Sie das Verlängerungskabel.
Siehe Seite 7, ①
Siehe Seite 7, ②
Siehe Seite 7, ③
Siehe Seite 7, ④
Siehe Seite 7, ⑤
Page 17
Installieren Sie erneut die Leuchtstabsabdeckung,
6
indem Sie sicherstellen, dass das Verlängerungskabel genau in die Aussparung an
der Unterseite der Leuchtstabsabdeckung passt.
Siehe Seite 7, ⑥
Verhalten der Benutzeroberfläche
Ein-/Ausschalten der Lampe
Um das Licht AN und AUS zu schalten, tippen
1
Sie leicht auf das Touchpad.
Die Leuchte speichert automatisch die letzte
2
Helligkeitsstufe.
Dimmung
Streichen Sie mit dem Finger nach oben oder unten über das Touchpad, um die Helligkeit zu ERHÖHEN oder zu SENKEN.
Nachtmodus
Zur Aktivierung des Nachtmodus, tippen
1
und halten Sie die unterste Position der Berührungsoberfläche der Benutzerschnittstelle für 3 Sekunden gedrückt. Das Licht ist nun AUS und der Nachtmodus ist aktiviert.
Zur Deaktivierung des Nachtmodus,
2
berühren Sie die Berührungsoberfläche der Benutzerschnittstelle an einer beliebigen Stelle.
Näherungssensor
Infinity ist mit einem Näherungssensor
1
ausgestattet, der erkennt, wenn ein Benutzer in der Nähe ist (innerhalb von 1 Meter), und die Leuchte automatisch einschaltet. Es schaltet die Leuchte automatisch AUS, wenn der Benutzer länger als 15 Minuten abwesend ist.
Zur Deaktivierung des Näherungssensors, tippen
2
und halten Sie die Mitte des Touchpads für 3 Sekunden. Die Leuchte blinkt kurz auf und die LED-Anzeige wird orange.
Zur Deaktivierung des Näherungssensors,
3
tippen und halten Sie die Mitte des Touchpads für 3 Sekunden. Die Leuchte blinkt kurz auf und die LED-Anzeige wird weiß.
Siehe Seite 8, ①
Siehe Seite 8, ②
Siehe Seite 8, ③
Siehe Seite8, ④
Siehe Seite 8, ⑤
Siehe Seite9, ①
Siehe Seite9, ②
Siehe Seite9, ③
NL
Nederlands
Belangrijke veiligheids- en onderhoudsinstructies
Instructies in het
Trek de stekker uit het stopcontact voordat u het apparaat reinigt. Veeg het apparaat schoon met een zachte, vochtige doek. Gebruik geen schurende middelen en reinigingsmiddelen op basis van ammoniak.
Stel het snoer niet bloot aan vloeistoen of hoge temperaturen. De externe flexibele kabel of het snoer van deze lamp kan niet vervangen worden.
De lichtbron kan niet vervangen worden; als deze het einde van de levensduur bereikt, moet de gehele lamp worden vervangen.
Zie pagina 2, ①
Zie pagina 2, ②
Zie pagina 2, ③
Meegeleverde onderdelen
① Wisselstroomadapter (alleen meegeleverd voor de VS/Canada) ② Wisselstroomadapter (alleen meegeleverd voor Azië-Pacific/Oceanië) ③ Wisselstroomadapter (alleen meegeleverd voor de EU/VK)
Gebruik alleen de stekkertypes voor de aangegeven landen
④ Lichtmontage (voor alle beugels) ⑤ 3 mm inbussleutel (voor het monteren van
wandpaneelbeugel en wandbeugel) ⑤ Universele klembeugel (voor het monteren van wandpaneelbeugel en wandbeugel)
Montage op bureau
⑦ Bureaustandaard
Montage vloerbeugel
⑧ Verlengkabel ⑨ Vloerstandaard
Montage met klembeugel
⑩ Klembeugel
Wandmontage
⑪ Montage wandbeugel ⑫ Verankeringen voor gipswand ⑬ Nr. 10 montageschroeven
Zie pagina 3
17
Page 18
Benodigd gereedschap
voor wandmontage
⑭ Potlood ⑮ Boor ⑯ Boorbitje van 7,9 mm voor gipsplaat of boorbitje
van 3,2 mm voor hardhout ⑰ Boor met nr. 2 kop voor kruiskopschroevendraaier
Zie pagina 3
Montage-instructies
Montage bureaustandaard
Steek lichtmontage in de standaardmontage.
Zie pagina4, ①
Montage op wandpaneel
Lijn de universele klembeugel uit met de openingen in het wandpaneel. Plaats de universele klembeugel op het wandpaneel. Draai de bout aan met een 3mm inbussleutel.
Wandmontage
Gebruik de beugel voor wandmontage (C) om
1
met het potlood de schroefgaten aan te geven op de gewenste locatie. Zorg er hierbij voor dat de pijl naar boven wijst.
Bevestig de beugel met het meegeleverde
2
materiaal aan de wand.
• Bij montage aan een gipswand gebruikt u een boorbitje van 7,9 mm voor verankeringsgaten voor gipsplaten.
• Bij montage aan een hardhouten wand gebruikt u een boorbitje van 3,2 mm voor #10 boorgaten.
Plaats de universele klembeugel op de
3
wandbeugel.
Draai de bout aan de onderzijde van de
4
universele klembeugel aan met een inbussleutel.
Plaats de lichtbron in het gat aan de bovenzijde
5
van de universele klembeugel.
Zie pagina4, ②
Zie pagina 5, ①
Zie pagina 5, ②
Zie pagina 5, ③
Zie pagina 5, ④
Zie pagina 5, ⑤
Montage met klembeugel
Situatie 1:
Bij installatie van de klembeugel op een ondergrond van 51 mm of kleiner, plaatst u de klembeugel zoals afgebeeld.
Situatie 2:
Bij installatie op een ondergrond groter dan 51 mm, plaatst u de bevestigingsbeugel zoals afgebeeld.
De klembeugel kan eenvoudig aangepast worden voor gebruik op dikkere oppervlakken door de onderdelen te demonteren, de L-beugel te draaien en de onderdelen opnieuw te monteren.
Zie pagina6, ①
Zie pagina6, ②
Zie pagina 6, ③
Montage vloerbeugel
Steek lichtstang in de standaard.
1
Plaats lichtmontage in de lampstang.
2
Verwijder de afdekking van de lichtstang.
3
Sluit het uiteinde van de verlengkabel aan op
4
de voedingskabel.
Sluit het andere uiteinde van de verlengkabel
5
aan op de lichtstang en routeer de verlengkabel.
Plaats de afdekking van de lichtstang terug
6
en zorg ervoor dat de verlengkabel goed in de inkeping past aan de onderzijde van de afdekking van de lichtstang.
Zie pagina 7, ①
Zie pagina 7, ②
Zie pagina 7, ③
Zie pagina 7, ④
Zie pagina 7, ⑤
Zie pagina 7, ⑥
Gedrag gebruikersinterface
De lamp in- of uitschakelen
Om de lamp IN en UIT te schakelen, raakt u
1
het aanraakpaneel lichtjes aan.
De lamp onthoudt het laatst ingestelde
2
helderheidsniveau.
Dimmen
Om de helderheid te VERHOGEN of te VERLAGEN, schuift u uw vinger naar LINKS of RECHTS op het aanraakpaneel.
Zie pagina 8, ①
Zie pagina 8, ②
Zie pagina 8, ③
18
Page 19
Nachtmodus
Om nachtmodus in te schakelen, houdt u
1
de laagste positie van het UI-aanraakpaneel 3 seconden ingedrukt. Het licht is nu UITgeschakeld en de nachtmodus is ingeschakeld
Om nachtmodus uit te schakelen, raakt u
2
het UI-aanraakpaneel op een willekeurige plek aan.
Nabijheidssensor
Infinity is uitgerust met een nabijheidssensor
1
die detecteert of de gebruiker zich binnen een bepaald bereik (1 meter) bevindt, en wordt dan automatisch INgeschakeld. Als er 15 minuten geen gebruiker wordt gedetecteerd, wordt de lamp uitgeschakeld.
Om de nabijheidssensor te deactiveren, houdt u
2
het midden van het aanraakpaneel 3 seconden ingedrukt. De lamp knippert en de indicator-led wordt oranje.
Om de nabijheidssensor te activeren, houdt u
3
het midden van het aanraakpaneel 3 seconden ingedrukt. De lamp knippert en de indicator-led wordt wit.
Zie pagina8, ④
Zie pagina 8, ⑤
Zie pagina9, ①
Zie pagina9, ②
Zie pagina9, ③
Inkluderede dele
① Vekselstrømsadapter (kun inkluderet i USA/Canada) ② Vekselstrømsadapter (kun inkluderet i Asien-
Stillehavsområdet/Oceanien) ③ Vekselstrømsadapter (kun inkluderet i EU/ Storbritannien)
Gebruik alleen de stekkertypes voor de aangegeven landen
④ Lampeenhed (til alle monteringstyper) ⑤ 3 mm unbrakonøgle (til montering på rillepanel
og vægmontering) ⑥ Universalklemmebeslag (til montering på rillepanel og vægmontering)
Montering på bord
⑦ Bordsokkel
Montering på gulv
⑧ Forlængerledning ⑨ Gulvsokkel
Klemmemontering
⑩ Monteringsdel til klemmebeslag
Vægmontering
⑪ Beslag til vægmontering ⑫ Gipspladedybeler ⑬ #10-Monteringsskruer
Se side3
DA
Dansk
Vigtige instruktioner om sikkerhed og pleje
Fjern stikket fra strømkilden før rengøring. Rengør med en blød, fugtig klud. Undgå ammoniakbaserede
Vejledning på
rengøringsmidler og slibemidler.
Udsæt ikke strømledningen for væsker eller høje temperaturer. Det udvendige bøjelige kabel eller den udvendige bøjelige ledning til dette armatur kan ikke udskiftes. Hvis ledningen beskadiges, skal armaturet destrueres.
Undgå at se direkte på lyskilden. Lyskilden til dette armatur kan ikke udskiftes. Når lyskildens brugstid er opbrugt, skal hele armaturet udskiftes.
Se side 2, ①
Se side 2, ②
Se side 2, ③
Værktøjer til samling
Til vægmontering
⑭ Blyant ⑮ Boremaskine ⑯ 7,9 mm (5/16") bor til gipsvæg eller 3,2 mm (1/8")
træbor ⑰ #2-stjernebit
Samlingsvejledning
Installation i bordsokkel
Sæt lampeenheden i soklen.
Montering på rillepanel
Placer universalklemmebeslaget ud for åbningerne i rillepanelet. Tryk universalklemmebeslaget ind mod rillepanelet. Brug en 3 mm unbrakonøgle til at spænde bolten ved at dreje den med uret.
Se side 3
Se side4, ①
Se side4, ②
19
Page 20
Vægmontering
Placer beslaget til vægmontering på det
1
ønskede sted med pilen opad, og brug en blyant til at markere, hvor monteringshullerne skal være.
Fastgør beslaget på væggen med de
2
medfølgende skruer.
• Ved montering på gipsvæg bores hullerne til gipspladedybelerne med et 7,9 mm (5/16") bor.
• Ved montering på træ bores hullerne til #10-skruerne med et 3,2 mm (1/8") bor.
Anbring universalklemmebeslaget på beslaget
3
til vægmontering.
Brug unbrakonøglen til at spænde bolten i
4
bunden af universalklemmebeslaget.
Anbring lampeenheden i hullet i toppen af
5
universalklemmebeslaget.
Se side 5, ①
Se side 5, ②
Se side 5, ③
Se side 5, ④
Se side 5, ⑤
Klemmemontering
Tilstand 1:
Hvis monteringsdelen til klemmebeslaget skal monteres på en arbejdsflade med en tykkelse på 51 mm (2") eller mindre, skal monteringsdelen til
klemmebeslaget vende som vist på billedet.
Tilstand 2:
Hvis monteringsdelen til klemmebeslaget skal monteres på en arbejdsflade, der er tykkere end 51 mm (2"), skal fastgørelsesbeslaget vende som vist
på billedet.
Monteringsdelen til klemmebeslaget kan nemt konverteres til brug på kraftigere arbejdsflader ved at skille komponenterne ad, dreje L-beslaget og samle monteringsdelen igen.
Se side6, ①
Se side6, ②
Se side 6, ③
Montering på gulv
Sæt lampestangen i soklen.
1
Anbring lampeenheden i lampestangen.
2
Fjern dækslet på lampestangen.
3
20
Se side 7, ①
Se side 7, ②
Se side 7, ③
Slut enden af forlængerledningen til
4
strømledningen.
Stik den anden ende af forlængerledningen
5
ind i hullet i lampestangen, og før forlængerledningen igennem.
Sæt dækslet til lampestangen på igen, og sørg
6
for, at forlængerledningen passer fint i hakket i bunden af dækslet til lampestangen.
Se side 7, ④
Se side 7, ⑤
Se side 7, ⑥
Virkemåde af brugergrænseflade
Tænd og sluk lampen
Tryk let på berøringspladen for at tænde og
1
slukke lyset.
Armaturet husker det seneste lysniveau, det
2
var indstillet til.
Dæmpning
ØG eller REDUCER lysstyrken ved at lade fingeren glide til VENSTRE eller HØJRE på berøringspladen.
Nattilstand
Tryk på den laveste position på berøringspladen,
1
og hold den nede i 3 sekunder for at aktivere nattilstand. Lyset er nu slukket, og nattilstand er aktiveret
For at deaktivere nattilstand skal du trykke på
2
berøringspladen et vilkårligt sted.
Tilstedeværelsessensor
Infinity er forsynet med en
1
tilstedeværelsessensor, så lampen tænder automatisk, når brugeren er inden for rækkevidde (1 meter). Den slukker efter ca. 15 minutter, hvis der ikke er nogen brugere inden for rækkevidde.
For at deaktivere tilstedeværelsessensoren skal
2
du trykke midt på berøringspladen og holde i 3 sekunder. Armaturet blinker, og LED-indikatoren lyser orange.
For at aktivere tilstedeværelsessensoren skal
3
du trykke midt på berøringspladen og holde i 3 sekunder. Armaturet blinker, og LED-indikatoren lyser hvidt.
Se side 8, ①
Se side 8, ②
Se side 8, ③
Se side8, ④
Se side 8, ⑤
Se side9, ①
Se side9, ②
Se side9, ③
Page 21
NO
Norsk
Viktige sikkerhets- og vedlikeholdsinstruksjoner
Instruksjoner på
Koble fra strømforsyningen før rengjøring. Tørk av med en myk og fuktig klut. Unngå ammoniakkbaserte rengjøringsmidler og slipemidler.
Ikke utsett strømledningen for væsker eller høy temperatur. Den utvendige strømledningen på denne lampen kan ikke byttes ut. Lampen må destrueres hvis ledningen skades.
Unngå å se direkte på lyskilden. Lyskilden i denne lampen kan ikke erstattes. Når lyskilden har nådd slutten av brukstiden, skal hele lampen skiftes ut.
Se side 2, ①
Se side 2, ②
Se side 2, ③
Inkluderte deler
① Vekselstrømsadapter (kun inkludert for USA/ Canada) ② Vekselstrømsadapter (kun inkludert for Asia­Stillehavet/Oseania) ③ Vekselstrømsadapter (kun inkludert for EU/ Storbritannia)
Bruk kun pluggtypene for de angitte landene
④ Lampemodul (for alle fester) ⑤ 3 mm sekskantnøkkel (for montering av
rillepanelfeste og veggfeste) ⑥ Universell klemmebrakett (for montering av rillepanelfeste og veggfeste)
Montering på skrivebord
⑦ Skrivebordsbase
Montering på gulv
⑧ Skjøteledning ⑨ Gulvbase
Montering av klemmefeste
⑩ Klemmefeste
Veggmontering
⑪ Veggmonteringsbrakett ⑫ Gipsankere ⑬ Monteringsskruer str. 10
Se side3
Verktøy som kreves
For veggmontering
⑭ Blyant ⑮ Bor ⑯ 7,9 mm (5/16”) bor for gipsvegg eller 3,2 mm
(1/8”) bor for tre ⑰ Drill med str. 2 Philips-bits
Monteringsinstruksjoner
Montering av skrivebordsbase
Sett lampemodulen inn i basen.
Rillepanemontering
Innrett det universelle klemmefestet med åpningene på rillepanelet. Plasser det universelle klemmefestet på rillepanelet. Bruk en 3 mm sekskantnøkkel til å trekke til ved å skru bolten med klokken.
Veggmontering
Bruk veggfestebraketten til å merke
1
monteringshullene på ønsket plassering med pilen pekende oppover.
Fest braketten til veggen med de medfølgende
2
delene.
• Hvis du monterer på en gipsvegg, bruker du et 7,9 mm (5/16”) bor til å lage hull til gipsanker.
• Hvis du fester i tre, må du bruke et 3,2 mm (1/8”) bor for hull til str. 10 skruer.
Plasser det universelle klemmefestet på
3
veggmonteringsbraketten.
Bruk en sekskantnøkkel til å trekke til bolten
4
nederst på det universelle klemmefestet.
Sett lampekroppen i hullet øverst på
5
klemmefestet.
Se side 3
Se side4, ①
Se side4, ②
Se side 5, ①
Se side 5, ②
Se side 5, ③
Se side 5, ④
Se side 5, ⑤
21
Page 22
Montering av klemmefeste
Scenario 1:
Hvis klemmefestet monteres på et arbeidsområde som er 51 mm (2”) eller mindre, må klemmefestet innrettes som vist i illustrasjonen.
Scenario 2:
Hvis klemmefestet monteres på et arbeidsområde som er større enn 51 mm (2”), må tilbehørsbraketten innrettes som vist.
Klemmefestet kan enkelt konverteres til bruk på tykkere bruksområder ved å demontere komponentene, rotere L-braketten og montere sammen igjen.
Se side6, ①
Se side6, ②
Se side 6, ③
Montering på gulv
Sett lysstangen inn i basen.
1
Sett lysmodulen inn i lysstangen.
2
Fjern lysstangens deksel.
3
Sett forlengelseskabelens ende inn i
4
strømledningen.
Sett den andre enden av forlengelseskabelen
5
inn i lysstangen og før forlengelseskabelen.
Sett på lysstangdekselet igjen, og forsikre deg
6
om at forlengelseskabelen sitter godt i hakket nederst på lysstangdekselet.
Se side 7, ①
Se side 7, ②
Se side 7, ③
Se side 7, ④
Se side 7, ⑤
Se side 7, ⑥
Brukergrensesnittfunksjon
Slå lampen på/av
Trykk lett på berøringsplaten for å slå lyset PÅ
1
og AV.
Lampen vil huske det siste lysstyrkenivået
2
som ble brukt.
Dimming
Dra fingeren til VENSTRE eller HØYRE på berøringsplaten for å ØKE eller REDUSERE lysstyrken.
Se side 8, ①
Se side 8, ②
Se side 8, ③
Nattmodus
Trykk og hold den laveste stillingen på
1
berøringsflaten i 3 sekunder for å aktivere nattmodus. Lyset er nå slått AV og nattmodus er aktivert
Trykk hvor som helst på berøringsflaten for å
2
deaktivere nattmodus.
Nærhetssensor
Infinity et utstyrt med en nærhetssensor som
1
registrerer om brukeren er innen rekkevidde (1 meter) og slås PÅ automatisk. Den slås AV etter 15 min uten brukeraktivitet.
Trykk og hold i midten av berøringsplaten i 3
2
sekunder for å deaktivere nærhetssensoren. Lampen blinker, og indikatorlyset blir oransje.
Trykk og hold i midten av berøringsplaten i
3
3 sekunder for å aktivere nærhetssensoren. Lampen blinker, og indikatorlyset blir hvitt.
Se side8, ④
Se side 8, ⑤
Se side9, ①
Se side9, ②
Se side9, ③
Anvisningar på
SV
Svenska
Viktiga säkerhets- och skötselanvisningar
Koppla bort från strömkälla före rengöring. Torka ren med en mjuk, fuktig trasa. Undvik ammoniakbaserade rengöringsmedel och slipmedel.
Utsätt inte strömkabeln för vätska eller höga temperaturer. Armaturens externa, flexibla kabel eller sladd kan inte ersättas. Om sladden skadas måste armaturen förstöras.
Undvik att titta direkt på ljuskällan. Armaturens ljuskälla kan inte ersättas. När ljuskällan är uttjänt ska hela armaturen ersättas.
Se sidan2, ①
Se sidan2, ②
Se sidan2, ③
Medföljande delar
① Växelströmsadapter (inkluderas endast för USA/ Kanada) ② Växelströmsadapter (inkluderas endast för Asien-
22
Page 23
Stillahavsregionen/Oceanien) ③ Växelströmsadapter (inkluderas endast för EU/ Storbritannien)
Använd endast pluggtyper för angivna länder
④ Lampmontering (för alla monteringar) ⑤ Insexnyckel på 3mm (för installation på
spårpanel och vägg) ⑥ Universellt klämfäste (för installation på spårpanel och vägg)
Installation på skrivbord
⑦ Skrivbordsbas
Installation på golv
⑧ Förlängningskabel ⑨ Golvbas
Installation av klämfäste
⑩ Klämfäste
Installation på vägg
⑪ Väggfäste ⑫ Gipsväggankare ⑬ #10 Monteringsskruvar
Se sidan3
Verktyg som behövs
För installation på vägg
⑭ Penna ⑮ Borr ⑯ Borr på 7,9mm för gipsvägg eller borr på 3,2mm
för hårt träslag ⑰ #2 Stjärnskruvmejselborr
Se sidan3
Monteringsanvisningar
Installation på vägg
Använd väggfästet för att rita monteringshålen
1
på önskad plats med pilen uppåt.
Sätt fästet på väggen med medföljande
2
tillbehör.
• Vid montering på gipsvägg använder du en borr på 7,9mm för att borra pilothål för gipsväggankare.
• Vid montering på hårt träslag använder du en borr på 3,2mm för att borra pilothål för #10-skruvar.
Sätt det universella klämfästet på väggfästet.
3
Dra åt bulten på nederdelen av det universella
4
klämfästet med en insexnyckel.
Sätt lamphöljet i hålet ovanpå det universella
5
klämfästet.
Se sidan5, ①
Se sidan5, ②
Se sidan5, ③
Se sidan5, ④
Se sidan5, ⑤
Installation av klämfäste
Villkor 1:
Vänd klämfästet enligt bilden vid installation på en arbetsyta som är 51mm tjock eller mindre.
Villkor 2:
Vänd monteringsfästet enligt bilden vid installation på en arbetsyta som är tjockare än 51mm.
Klämfästet kan enkelt omvandlas för användning på tjockare arbetsytor. Ta isär dess komponenter, rotera L-fästet och montera dem igen.
Se sidan6, ①
Se sidan6, ②
Se sidan6, ③
Installation av skrivbordsbas
Infoga lampmonteringen i basmonteringen.
Se sidan4, ①
Installation på spårpanel
Justera det universella klämfästet efter öppningarna på spårpanelen. Sätt det universella klämfästet på spårpanelen. Dra åt bulten medurs med en insexnyckel på 3mm.
Se sidan4, ②
Installation på golv
Sätt in lampstolpen i basen.
1
Sätt lampmonteringen i lampstolpen.
2
Ta bort lampstolpens hölje.
3
Sätt förlängningssladdens ände i strömkabeln.
4
Sätt den andra änden av förlängningssladden i
5
hålet i lampstolpen och dra förlängningssladden.
Se sidan7, ①
Se sidan7, ②
Se sidan7, ③
Se sidan7, ④
Se sidan7, ⑤
23
Page 24
Sätt tillbaka lampstolpens hölje och se till att
6
förlängningssladden sitter ordentligt i skåran på nederkanten av lampstolpens hölje.
Se sidan7, ⑥
PL
Instrukcja w języku Polskim
Användning
Tända/släcka lampan
TÄND och SLÄCK lampan genom att trycka på
1
pekplattan.
Armaturen bevarar ljusnivån som användes
2
förra gången.
Dimning
MINSKA eller ÖKA ljusstyrkan genom att dra fingret åt VÄNSTER eller HÖGER på pekplattan.
Nattläge
Aktivera nattläget genom att trycka på den
1
lägsta positionen på pekplattan i tre sekunder. Lampan SLÄCKS och nattläget aktiveras.
Inaktivera nattläget genom att röra var som
2
helst på pekplattan.
Närhetssensor
Infinity har en närhetssensor som upptäcker
1
när användaren är inom räckvidd (en meter) och TÄNDS automatiskt. Den SLÄCKS 15 minuter efter att användaren har lämnat området.
Inaktivera närhetssensorn genom att trycka på
2
mitten av pekplattan i tre sekunder. Armaturen blinkar och indikatorlysdioden blir orange.
Aktivera närhetssensorn genom att trycka på
3
mitten av pekplattan i tre sekunder. Armaturen blinkar och indikatorlysdioden blir vit.
Se sidan8, ①
Se sidan8, ②
Se sidan8, ③
Se sidan8, ④
Se sidan8, ⑤
Se sidan9, ①
Se sidan9, ②
Se sidan9, ③
Ważne instrukcje bezpieczeństwa iczyszczenia
Przed czyszczeniem odłączyć urządzenie od źródła zasilania. Przecierać miękką wilgotną szmatką. Nie stosować środków czyszczących na bazie amoniaku ani materiałów ściernych.
Patrz str.2, ①
Nie narażać przewodu zasilania na kontakt zcieczami ani działanie wysokich temperatur. Zewnętrznego giętkiego przewodu tej oprawy oświetleniowej nie można wymienić. Uszkodzenie tego przewodu jest równoznaczne ze zniszczeniem całej oprawy.
Patrz str.2, ②
Unikać patrzenia bezpośrednio na źródło światła. Źródło światła oprawy oświetleniowej nie jest wymienne. Gdy okres eksploatacji źródła światła dobiegnie końca, należy wymienić całą oprawę.
Patrz str.2, ③
Dołączone części
① Zasilacz (tylko w komplecie dla USA/Kanady) ② Zasilacz (tylko w komplecie dla regionu Azji
iPacyfiku/Oceanii) ③ Zasilacz (tylko w komplecie dla UE/Wielkiej Brytanii)
Używaj tylko typów wtyczek dla wyznaczonych krajów
④ Zespół oświetleniowy (do wszystkich rodzajów montażu) ⑤ Klucz imbusowy 3mm (do montażu na panelu rowkowanym lub na ścianie) ⑥ Uniwersalna obsada zaciskowa (do montażu na panelu rowkowanym lub na ścianie)
Instalacja biurkowa
⑦ Podstawa biurkowa
24
Instalacja obsady do montażu podłogowego
⑧ Przedłużacz ⑨ Podstawa podłogowa
Instalacja obsady do montażu z zaciskiem
Page 25
⑩ Obsada do montażu z zaciskiem
Instalacja obsady do montażu na ścianie
⑪ Wspornik obsady do montażu na ścianie ⑫ Kołki rozporowe do suchej zabudowy ⑬ Wkręty montażowe nr 10
Patrz str.3
Wymagane narzędzia
Do instalacji obsady do montażu na ścianie
⑭ Ołówek ⑮ Wiertarka ⑯ Wiertło 5/16” (7,9mm) do suchej zabudowy lub
wiertło 1/8” (3,2mm) do drewna ⑰ Grot krzyżakowy Phillips nr 2
Patrz str.3
Instrukcja montażu
Montaż w podstawie biurkowej
Wstawić zespół oświetleniowy do zespołu podstawy
Instalacja obsady do montażu na panelu rowkowanym
Wyrównać uniwersalną obsadę zaciskową do rowków w panelu rowkowanym. Umieścić uniwersalną obsadę zaciskową na panelu rowkowanym. Unieruchomić, dokręcając śrubę wprawo kluczem imbusowym 3 mm.
Instalacja obsady do montażu na ścianie
Używając wspornika obsady do montażu
1
na ścianie ze strzałką skierowaną w górę, wyznaczyć otwory montażowe w przewidzianym miejscu.
Przymocować wspornik do ściany za pomocą
2
dostarczonych elementów montażowych.
• W przypadku montażu do suchej zabudowy nawiercić otwory pod kołki rozporowe wiertłem 5/16” (7,9mm).
• W przypadku montażu do powierzchni drewnianej nawiercić otwory pilotowe pod wkręty nr 10 wiertłem 1/8” (3,2mm).
Umieścić uniwersalną obsadę zaciskową na
3
wsporniku obsady do montażu na ścianie.
Patrz str.4, ①
Patrz str.4, ②
Patrz str.5, ①
Patrz str.5, ②
Patrz str.5, ③
Dokręcić śrubę dostępną od spodu
4
uniwersalnej obsady zaciskowej kluczem imbusowym.
Umieścić zespół oświetleniowy w otworze
5
znajdującym się na górze uniwersalnej obsady zaciskowej.
Patrz str.5, ④
Patrz str.5, ⑤
Instalacja obsady do montażu z zaciskiem
Sytuacja 1:
Gdy obsada do montażu z zaciskiem ma być zainstalowana na blacie o grubości nie większej niż 2” (51mm), obsadę ustawić tak, jak pokazano na rysunku.
Sytuacja 2:
Gdy obsada do montażu z zaciskiem ma być zainstalowana na blacie o grubości większej niż 2” (51mm), wspornik mocujący ustawić tak, jak pokazano na rysunku.
Obsadę do montażu z zaciskiem można łatwo przystosować do grubszego blatu, rozkładając ją na części, obracając wspornik kątowy i z powrotem składając.
Patrz str.6, ①
Patrz str.6, ②
Patrz str.6, ③
Instalacja obsady do montażu podłogowego
Wstawić słupek lampy do podstawy.
1
Umieścić zespół oświetleniowy w słupku
2
lampy.
Wyjąć pokrywkę ze słupka lampy.
3
Podłączyć przedłużacz do przewodu zasilania.
4
Drugi koniec przedłużacza włożyć do otworu
5
wsłupku lampy i wprowadzić do wewnątrz.
Patrz str.7, ①
Patrz str.7, ②
Patrz str.7, ③
Patrz str.7, ④
Patrz str.7, ⑤
6 Umieścić pokrywkę słupka lampy z powrotem
na miejscu, upewniając się, że przedłużacz dobrze leży w wycięciu znajdującym się u dołu pokrywki.
Patrz str.7, ⑥
25
Page 26
Obsługa urządzenia
Włączanie/wyłączanie światła
Aby WŁĄCZYĆ lub WYŁĄCZYĆ światło,
1
dotknąć lekko panelu dotykowego.
Oprawa oświetleniowa zapamiętuje ostatni
2
ustawiony poziom jasności.
Ściemnianie
Aby ZWIĘKSZYĆ lub ZMNIEJSZYĆ jasność, przesunąć palcem W LEWO lub W PRAWO po panelu dotykowym.
Tryb nocny
Aby aktywować tryb nocny, dotknąć panelu
1
dotykowego w najniższej pozycji i przytrzymać przez 3 sekundy. Światło w tym momencie zostanie WYŁĄCZONE, natomiast tryb nocny zostanie włączony.
Aby wyłączyć tryb nocny, dotknąć panelu
2
dotykowego w dowolnym miejscu.
Czujnik obecności
Oprawa Infinity ma czujnik obecności, który
1
wykrywa osobę znajdującą się w jego zasięgu (1 metr) i automatycznie WŁĄCZA światło. WYŁĄCZENIE nastąpi po 15 minutach nieobecności.
Aby dezaktywować czujnik obecności, dotknąć
2
panelu dotykowego pośrodku i przytrzymać przez 3 sekundy. Oprawa zamiga, a wskaźnik LED zmieni kolor na pomarańczowy.
Aby aktywować czujnik obecności, dotknąć
3
panelu dotykowego pośrodku i przytrzymać przez 3 sekundy. Oprawa zamiga, a wskaźnik LED zmieni kolor na biały.
Patrz str.8, ①
Patrz str.8, ②
Patrz str.8, ③
Patrz str.8, ④
Patrz str.8, ⑤
Patrz str.9, ①
Patrz str.9, ②
Patrz str.9, ③
26
Page 27
Page 28
Humanscale Corporation 1114 6th Ave. 15th Floor New York, NY 10036
Humanscale International Holdings Ltd. IDA Industrial Estate Poppintree Dublin, D11 XY42 Ireland
Humanscale UK Ltd. 200 St John St London EC1V 4RN United Kingdom
www.humanscale.com
For our terms and conditions please go to https://www.humanscale.com/about/legal-information/terms-conditions.cfm
© 2021 Humanscale Corporation. The text and artwork are copyrighted materials. All rights reserved. The Humanscale mark and logo are trademarks of Humanscale Corporation and are registered in the United States and certain other countries.
01/17/2022
GT-NPD-AI-3788-001-R00
Loading...
