1
02/06 ID# M611814
Toll-Free Customer Service Number for U.S: 1-800-558-5234,
For Canada: 1-800-284-8339,
For Europe: 00 800 555 85234 (Sweden: 009 555 85234),
For Australia: 1800 632 792
Internet Address: www.huffysports.com www.spalding.com
REQUIRED
MATERIALS:
Customer Service Center
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
READ AND UNDERSTAND
OPERATOR'S MANUAL
BEFORE USING THIS UNIT.
FAILURE TO FOLLOW
OPERATING INSTRUCTIONS
COULD RESULT IN INJURY
OR DAMAGE TO
PROPERTY.
WARNING!
•Two (2) Capable
Adults
•Wood Board
(scrap)
•Sawhorse or
Support Table
•Tape Measure
•Step Ladder - 8ft.
(2.4 m)
SAND
SAND
(360 lb.)
(360 lb.)
(163 kg)
(163 kg)
Write Model Number
From Box Here:
•Garden Hose or Sand
© COPYRIGHT 2006 by SPALDING

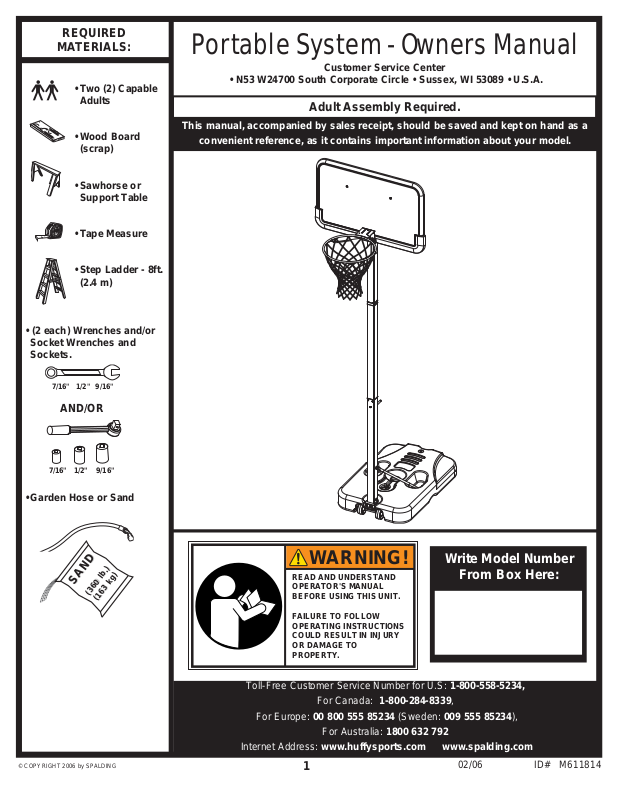

Portable System - Owners Manual
• (2 each) Wrenches and/or
Socket Wrenches and
Sockets.
1/2"7/16" 9/16"
AND/OR
1/2"7/16"
9/16"
This manual, accompanied by sales receipt, should be saved and kept on hand as a
convenient reference, as it contains important information about your model.
Adult Assembly Required.
2
ID# M611814 02/06
36
561180 01/06

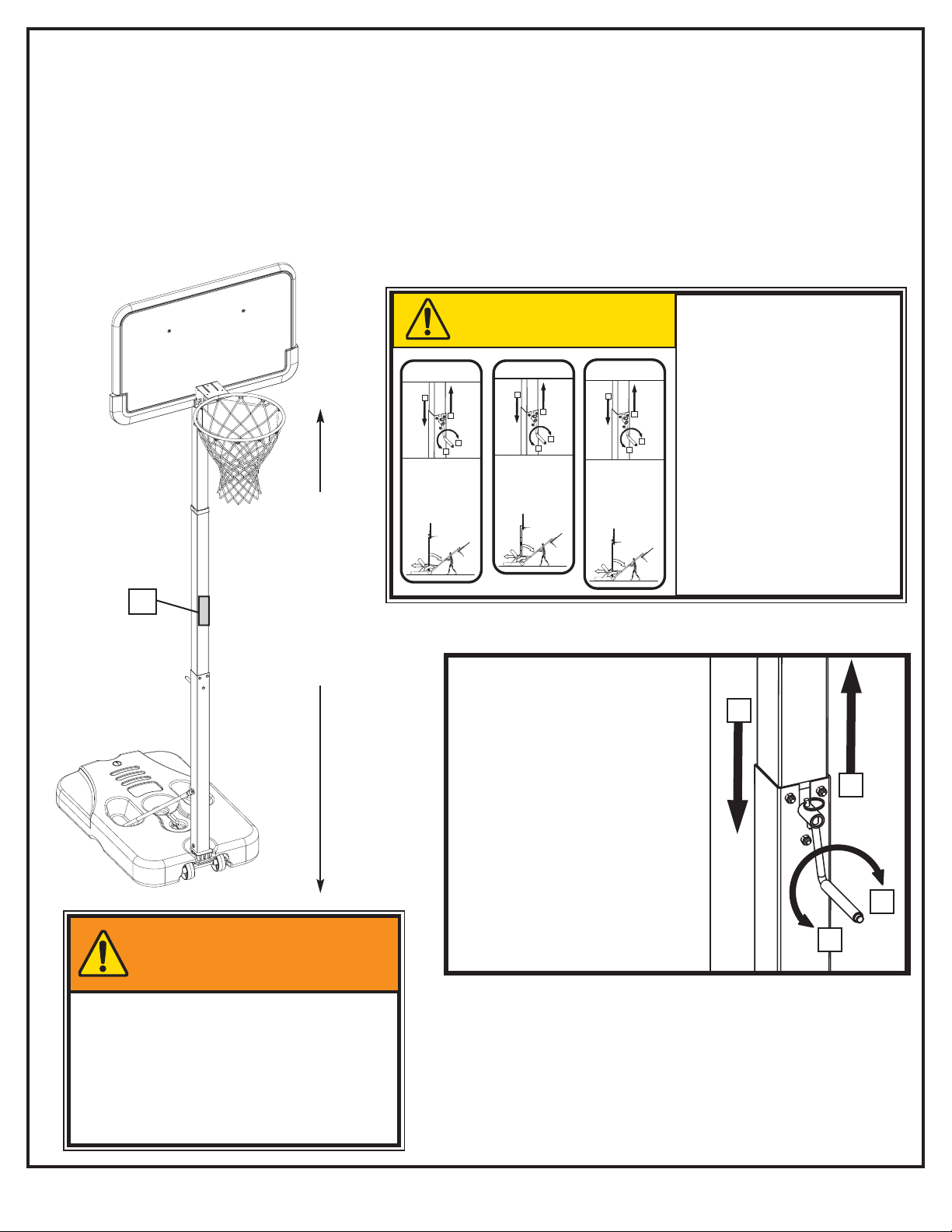

MOVING SYSTEM
HEIGHT
ADJUSTMENT
A
B
B
A
1. While holding pole, rotate basketball sytem
forward until wheels engage with ground.
2. Move basketball system to desired location.
3. Carefully rotate basketball system upright.
4. Check system for stability.
Owner must ensure that all players know and follow
these rules for safe operation of the system.
WARNING
•
DO NOT HANG on the rim or any part of the
system including backboard, support braces or
net.
•
During play, especially when performing dunk
type activities, keep player's face away from
the backboard, rim and net. Serious injury
could occur if teeth/face come in contact with
backboard, rim or net.
•
Do not slide, climb, shake or play on base
and/or pole.
•
After assembly is complete, fill system
completely with water or sand. Never leave
system in an upright position without filling
base with weight, as system may tip over
causing injuries.
•
When adjusting height or moving system, keep
hands and fingers away from moving parts.
•
Do not allow children to move or adjust system.
•
During play, do not wear jewelry (rings,
watches, necklaces, etc.). Objects may
entangle in net.
•
Surface beneath the base must be smooth and
free of gravel or other sharp objects. Punctures
cause leakage and could cause system to tip
over.
•
Keep organic material away from pole base.
Grass, litter, etc. could cause corrosion and/or
deterioration.
•
Check pole system for signs of corrosion (rust,
pitting, chipping) and repaint with exterior
enamel paint. If rust has penetrated through
the steel anywhere, replace pole immediately.
•
Check system before each use for proper
ballast, loose hardware, excessive wear and
signs of corrosion and repair before use.
•
Check system before each use for instability.
•
Do not use system during windy and/or severe
weather conditions; system may tip over. Place
system in the storage position and/or in an
area protected from the wind and free from
personal property and/or overhead wires.
•
Never play on damaged equipment.
•
When moving system, use caution to keep
mechanism from shifting.
•
Keep pole top covered with cap at all times.
•
Do not allow water in tank to freeze. During
sub-freezing weather add 2 gallons of non-toxic
antifreeze, sand or empty tank completely and
store. (Do not use salt.)
•
While moving system, do not allow anyone to
stand or sit on base or have added ballasting
on base.
•
Do not leave system unsupervised or play on
system when wheels are engaged for moving.
•
Use Caution when moving system across
uneven surfaces. System may tip over.
•
Use extreme caution if placing system on
sloped surface. System may tip over more
easily.
•
See instruction manual for proper installation
and maintenance.
Read and understand warnings listed
below before using this product.
Failure to follow these warnings may
result in serious injury and/or property
damage.
ID#: 561000 01/06
In the U.S.: 1-888-713-5488
In the U.S.: 1-800-558-5234
In Canada: 1-800-284-8339
In the U.S.: 1-800-334-9111
In the U.S.: 1-800-558-5234
In Canada: 1-800-284-8339
1
2
3
3
02/06 ID# M611814
IMPORTANT!
Remove all contents from boxes.
Be sure to check inside pole sections;
hardware and additional parts are packed inside.
SAFETY INSTRUCTIONS
FAILURE TO FOLLOW THESE SAFETY INSTRUCTIONS MAY RESULT IN SERIOUS INJURY OR
PROPERTY DAMAGE AND WILL VOID WARRANTY.
Owner must ensure that all players know and follow these rules for safe operation of the system.
To ensure safety, do not attempt to assemble this system without following the instructions carefully. Proper
and complete assembly, use, and supervision are essential for proper operation and to reduce the risk of
accident or injury. A high probability of serious injury exists if this system is not installed, maintained, and
operated properly.
• If using a ladder during assembly, use extreme caution.
• Check base regularly for leakage. Slow leaks could cause the system to tip over
unexpectedly
• Seat the pole sections properly (if applicable). Failure to do so could allow the pole
sections to separate during play and/or during transport of the system.
• Climate, corrosion or misuse could result in system failure.
• If technical assistance is required, contact Customr Service.
• Minimum operational height is 6' 6" (1.98m) to the bottom of backboard.
Most injuries are caused by misuse and/or not following instructions.
Use caution when using this unit.
PRODUCT REGISTRATION:
Please remember to complete your product registration form on-line
at: www.huffysports.com/customer_support/product_registration.
NOTICE TO ASSEMBLERS
Adult Assembly Required. Dispose of ALL packaging materials promptly.
ALL basketball systems, including those used for DISPLAYS, MUST be assembled and ballasted with sand
or water according to instructions. Failure to follow instructions could result in SERIOUS INJURY. It is
NOT acceptable to devise a makeshift weight system.
4
ID# M611814 02/06
Get to know the basic parts of your basketball system...
31
33
29
24
25
6
17
27
5
22
23
11
10
4
7
32
30
26
20
33
17
17
33
17
2
18
3
8
20
9
16
28
17
1
16
23
17
14
15
19
23
12
13
15
5
02/06 ID# M611814
PARTS LIST
NOTE: Hardware kit is designed for more than one style of basketball system. Not all hardware will be used.
* You may have extra parts with this model.
ITEM NO. PART NUMBER DESCRIPTION
1
2
3 600029
4 FR700007
5 FR908315
6 908384
7 202528 Pin
8 900255
9 900454
10
11
12 200628 Wheel Axle
13 226401
14 201342 Wheel Bracket
15 201651
16 201625
17 203218
18 205372 Eye Bolt, 3/8-16 x 4.5
19 203063 Locknut, 3/8
20 203223
21 205582
22 206263
23 203100
24 205528
25 203309
26 205389
27 600032 Pole Cap
28 203617
29 Rim
206646 Base (Black)
FR908314
600030
600031
Bottom Pole
Adapter, Pole
Middle Pole
Top Pole
Backboard Mounting Bracket
Strut - 26.25 x .75 RH
Strut, 26.25 x .75 LH
Bushing, Pole
Bushing (Internal)
Wheel - 4"
Spacer, 505ID X 1.13OD X .25" LONG
Bolt, 5/16-18 x 3.60
Washer, 5/16
Bolt,Carriage,
Allen Wrench
Bolt, Carriage, 5/16-18 X 3.25"
Nut, 5/16-18
Bolt, Hex Flange, 5/16-18 x 1 Long
Washer, Flat, 3/8 I.D.
Lock-Nut, Nylon Insert,1/4-20
Tank Cap
5/16-18 X 1"
QTY
1
1
1
1
1
2
1
1
1
1
1
1
2
1
2
2
8
1
1
2
1
2
6
4
4
3
1
1
1
30 205373
31
32 700009 Handle Assembly
33 203099
34
35 205397
36 561180 / FR561180
Bolt, Hex Head,1/4-20 X 3.25
Backboard
Lock-Nut, Nylon Insert, 5/16-18
Net
Decal, Height Indication
Label, Height Adjustment and Moving
3
1
1
4
1
1
1
6
ID# M611814 02/06
PARTS IDENTIFIER- Actual Size
#15 (2)
#17 (8)
#26 (3)
#16 (2)
#30 (3)
#19 (1)
PARTS IDENTIFIER- Not Actual Size
#22 (2)
#20 (2)
#21 (1)
#33 (4)
#24 (4)
#18 (1)
#25 (4)
#29 (1)
#28 (1)
#34 (1)
#27 (1)
#32 (1)
#21 (1)
#14 (1)
#10 (1) #11 (1)
#12 (1)
#13 (2)
#9 (1)#8 (1)#7 (1)
#6 (2)
#1 (1)
#31 (1)
#23 (6)
7
02/06 ID# M611814
1.
Correctly identify each pole section.
4
5
2
TOP
MIDDLE
BOTTOM
2.
14
12
13
13
15
15
THE SPACER (15) WILL
FIT LOOSELY UNTIL
SECURED INTO THE
CAVITY OF THE BASE.
IMPORTANT!
Install wheel axle (12) through
wheel bracket (14) and install
wheels (13) onto wheel axle (12)
with spacers (15) as shown.
8
ID# M611814 02/06
Attach wheel carriage assembly and
pole (2) to base (1) as shown.
3.
4.
Secure eyebolt (18) inside bottom pole (2)
using washer (17) and nut (33) as shown.
Place pole adapter (3) onto bottom pole (2).
Allow eyebolt (18) to come through hole in
pole adapter (3).
3
18
19
2
1
18
16
18
17
33
17
2
2
TWO CAPABLE ADULTS
REQUIRED FOR THIS
PROCEDURE. FAILURE TO
FOLLOW THIS WARNING
COULD RESULT IN SERIOUS
INJURY AND/OR PROPERTY
DAMAGE.
WARNING!
NOTE
ORIENTATION
9
02/06 ID# M611814
5.
20
23
Secure tank struts (8 & 9) to pole as shown.
Rotate struts down and bend struts outward to line up with holes on base (1) as shown. Secure
free ends of tank struts to tank with carriage bolt (20), washer (17), and nut (23) as shown.
Repeat for other side.
16
9
1
33
17
17
8
17
20
23
17
TIGHTEN BOLT (16) IN
LOCK NUT (33) UNTIL
FLUSH (EVEN) WITH LOCK
NUT’S OUTER EDGE.
WARNING!
TWO CAPABLE ADULTS
REQUIRED FOR THIS
PROCEDURE. FAILURE TO
FOLLOW THIS WARNING
COULD RESULT IN SERIOUS
INJURY AND/OR PROPERTY
DAMAGE.
WARNING!
10
ID# M611814 02/06
6.
C
4
5
2

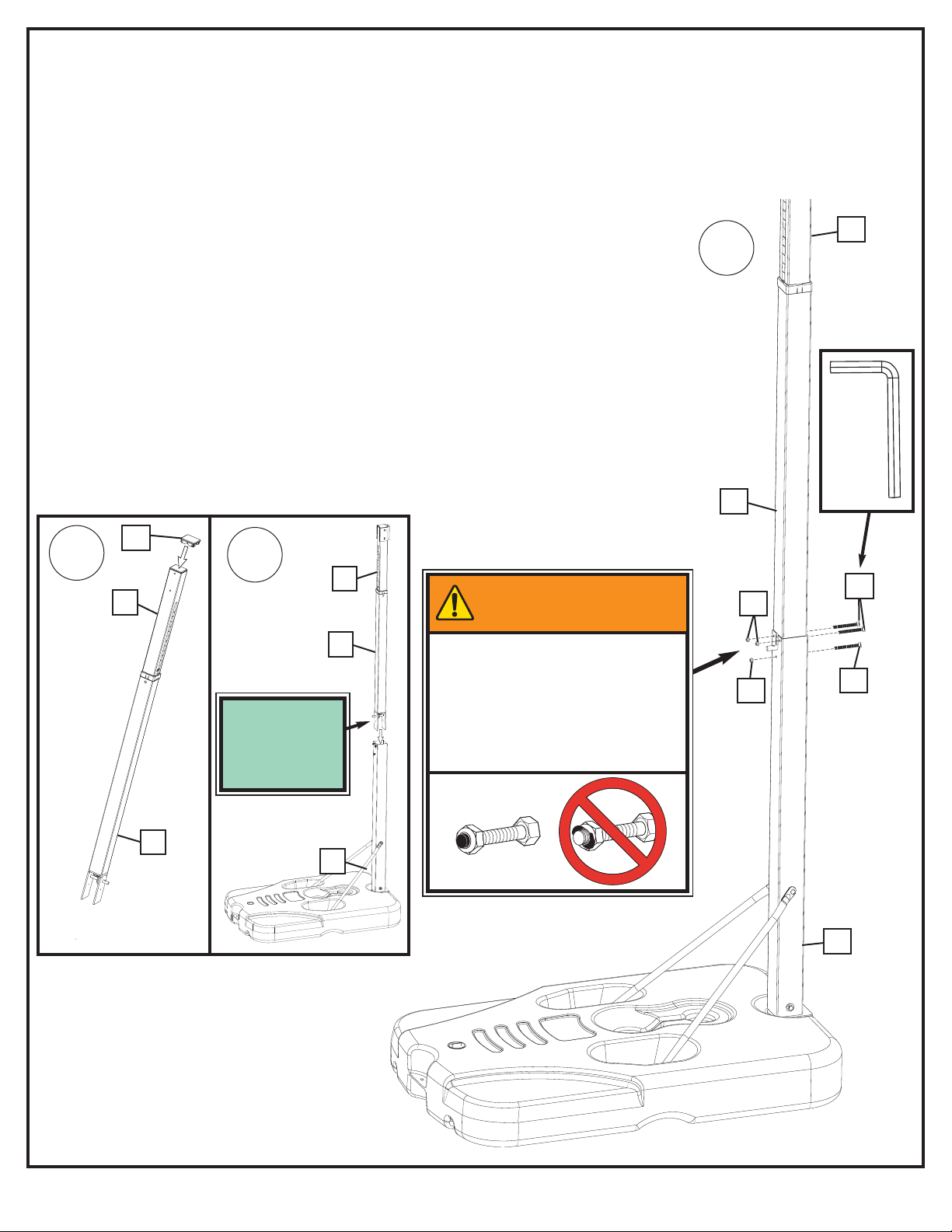

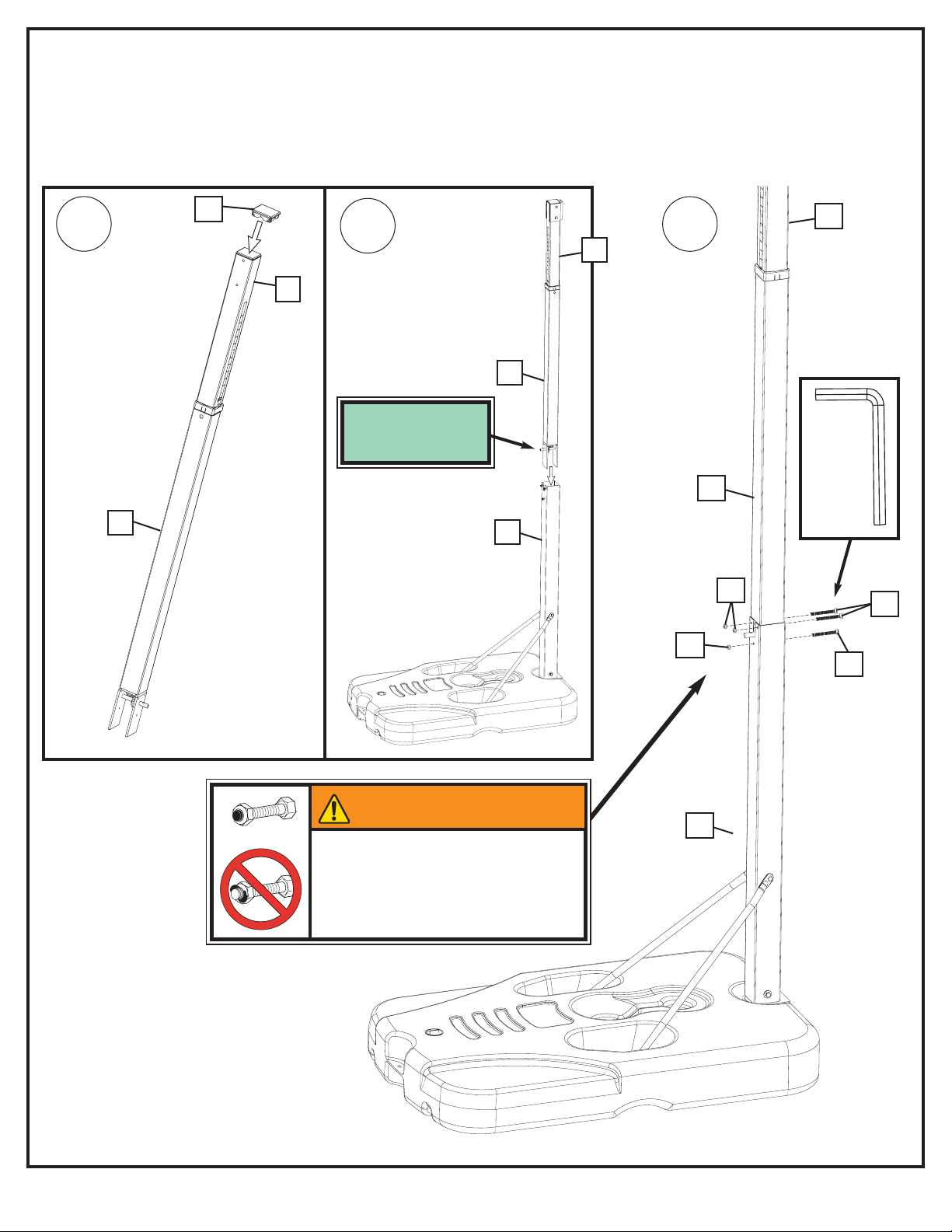

A. Insert pole cap (27) into top of top pole assembly (4 and 5).
B. Slide top pole assembly (4 and 5) into bottom pole assembly as shown.
C. Secure top pole assembly (4 and 5) to bottom pole using bolts (30) and nuts (26) as
shown.
27
4
5
A
B
2
4
5
#21
30
26
30
26
DO NOT BREAK THROUGH
CAP OF LOCK-NUT (26) BY
OVER-TIGHTENING THE
BOLT (30).
WARNING!
NOTE
ORIENTATION
11
02/06 ID# M611814

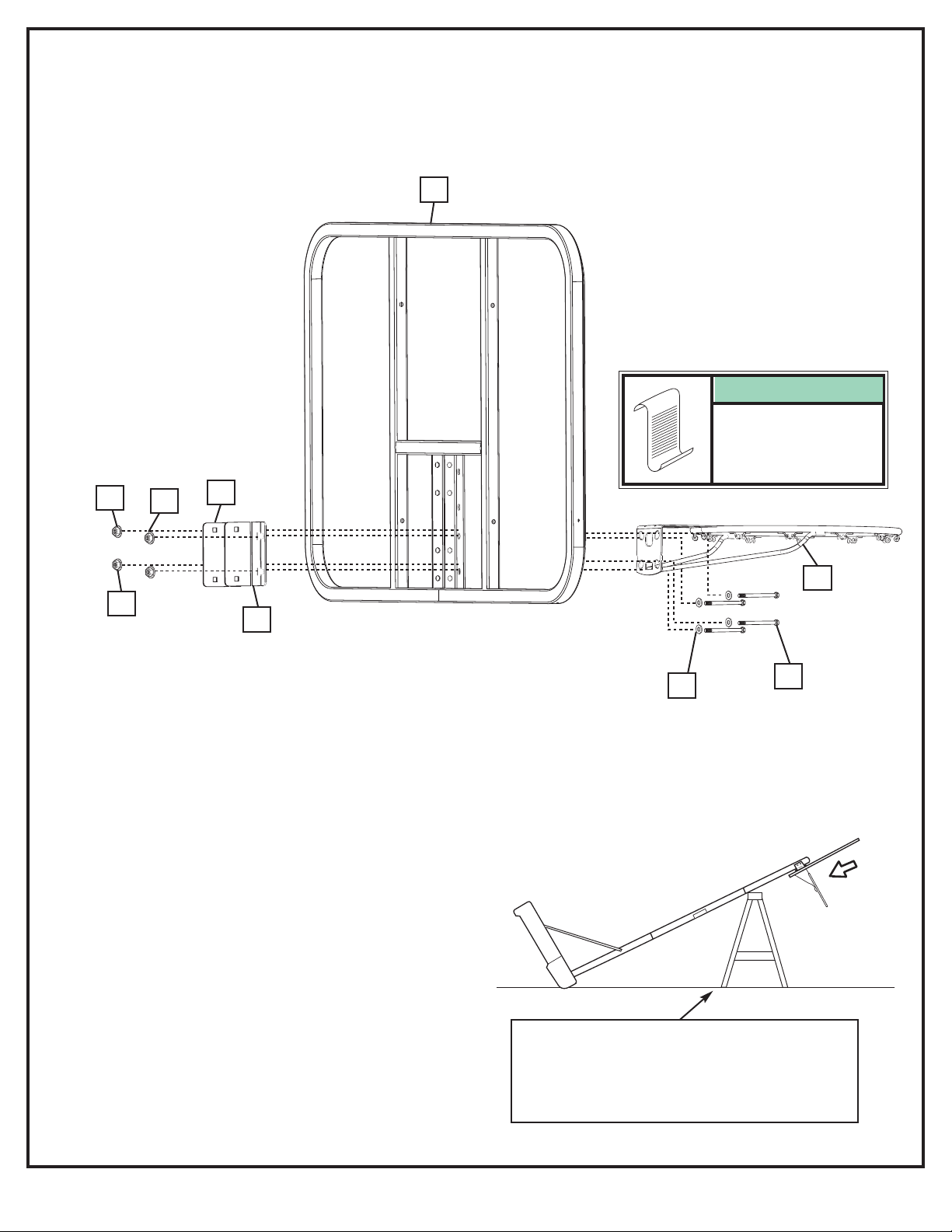

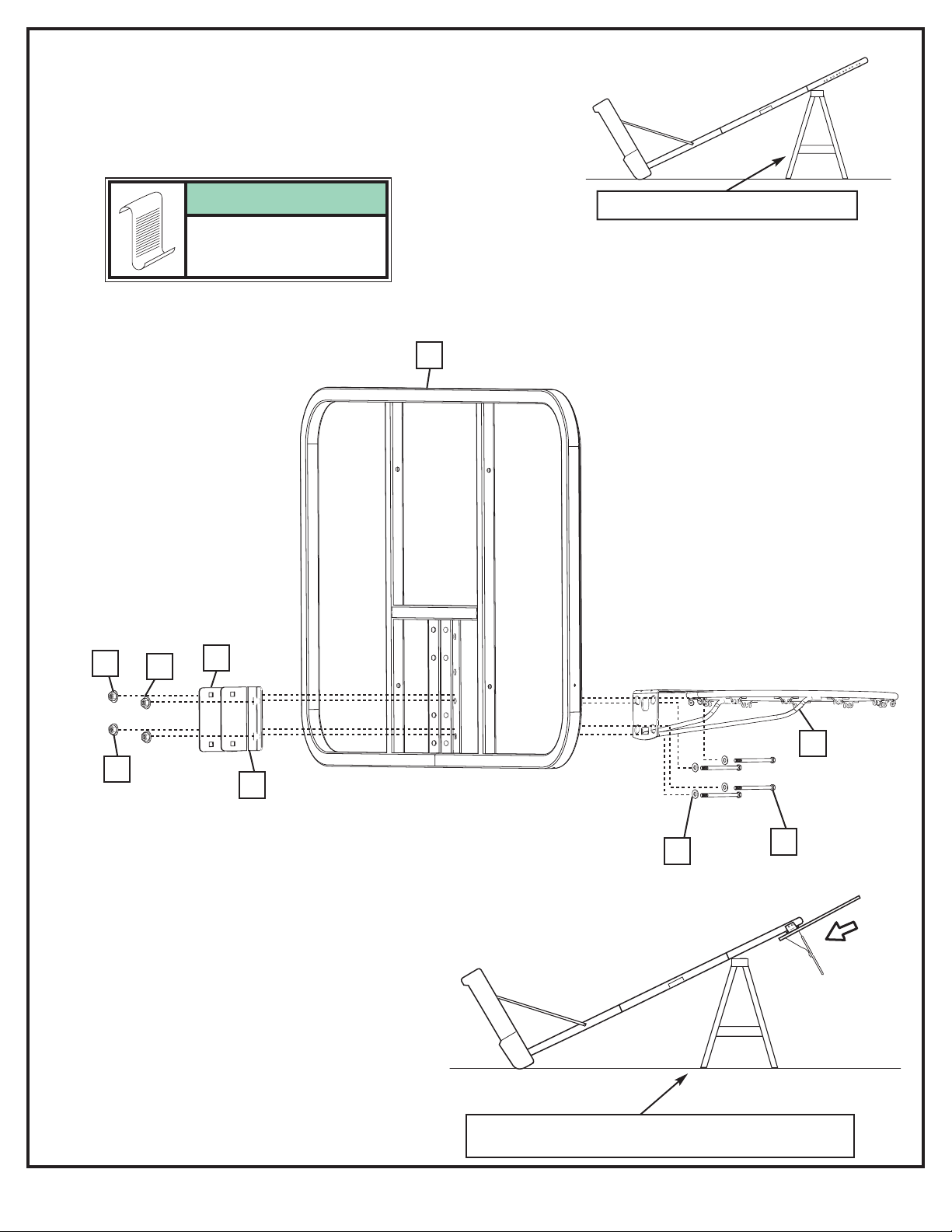

Attach rim (29) to backboard (31) and pole bracket (6)
as shown.
23
23
23
25
6
7.
8.
Carefully tip unit forward and slide backboard
assembly onto pole as shown.
SAWHORSE OR SUPPORT TABLE
31
6
29
24
Board style will vary.
NOTE:
SAWHORSE OR SUPPORT TABLE
12
ID# M611814 02/06
9.
Attach board assembly to pole with
carriage bolts (22) and nuts (33) as
shown.
Install net (34)
2.
4.
3.
1.
11.
10.
Attach handle (32) to
handle mount and secure
with pin (7).
33
22
17
34
29
29
34
17
Board style will vary.
NOTE:
32
7
13
02/06 ID# M611814

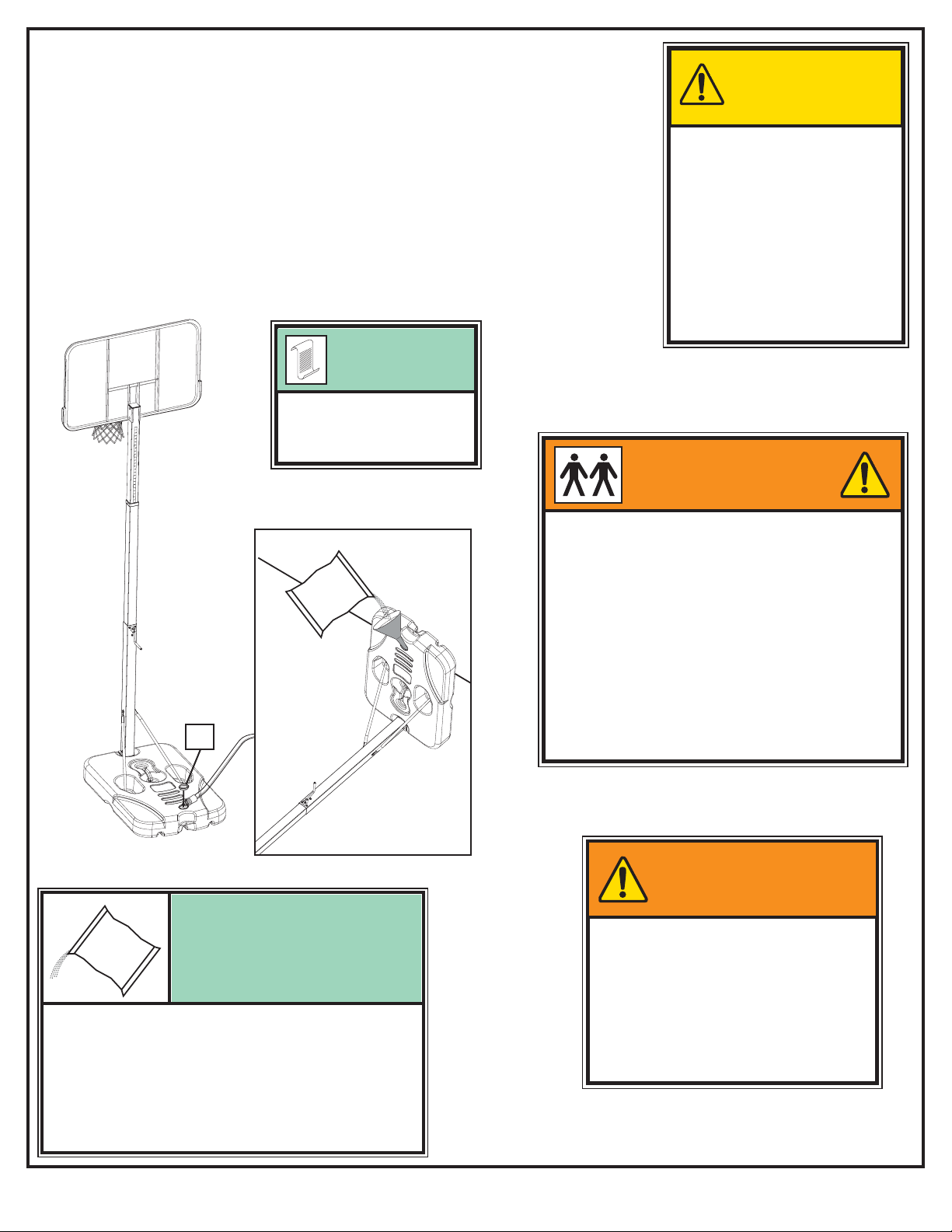

Place assembled unit in desired location. Fill tank with water (26 gallons/98.4 liters) or
sand (approx. 360 lb./163 kg) and snap tank cap (28) in place.
ADD TWO GALLONS (7.6
LITERS) OF NON-TOXIC
ANTIFREEZE IN SUBFREEZING CLIMATES.
CAUTION!
IF USING SAND:
2 GALLONS OF
ANTI-FREEZE IS
NOT
REQUIRED
NOTE:
SAND
SAND
(360 lb.)
(360 lb.)
(163 kg)
(163 kg)
DO NOT LEAVE
ASSEMBLY UNATTENDED
WHEN EMPTY; IT MAY TIP
OVER.
WARNING!
TWO PEOPLE REQUIRED
FOR THIS PROCEDURE.
FAILURE TO FOLLOW THIS
WARNING COULD RESULT
IN SERIOUS INJURY AND/OR
PROPERTY DAMAGE.
WARNING!
12.
28
Board style will vary.
NOTE:
(
163
360
L
K
S
AND
B
G
)
S.
14
ID# M611814 02/06
10 feet
(3.05 m)
36
Attach height and moving label (36) to front of pole as
shown. Regulation rim height is 10 feet (3.05 m).
13.
HEIGHT AND MOVING LABEL
MUST NOT OBSTRUCT
FACTORY ATTACHED
WARNING LABEL.
561180 01/06
MOVING SYSTEM
HEIGHT
ADJUSTMENT
A
B
B
A
1. While holding pole, rotate basketball sytem
forward until wheels engage with ground.
2. Move basketball system to desired location.
3. Carefully rotate basketball system upright.
4. Check system for stability.
CAUTION!
DO NOT ALLOW CHILDREN
TO ADJUST HEIGHT.
WARNING!
HEIGHT
ADJUSTMENT
B
1
2
3
A
A
B
15
02/06 ID# M611814
Inscrivez ici le numéro de modèle qui apparaît sur la
boîte:
Die Modellnummer vom Verpackungskarton hier
eintragen:
Escriba aquí el número de modelo que se encuentra
en la caja:
AVERTISSEMENT!
WARNUNG!
¡ADVERTENCIA!
LISEZ LE MODE D'EMPLOI AVANT D'UTILISER CE
SYSTÈME.
SOUS PEINE D'ENCOURIR DES BLESSURES OU DES
DÉGÂTS MATÉRIELS.
DAS BENUTZERHANDBUCH VOR GEBRAUCH DIESES
PRODUKTS SORGFÄLTIG DURCHLESEN.
EIN MISSACHTEN DIESER BETRIEBSANLEITUNG
KANN VERLETZUNGEN ODER SACHSCHÄDEN ZUR
FOLGE HABEN.
LEA Y ENTIENDA EL MANUAL DEL OPERADOR ANTES
DE USAR ESTA UNIDAD.
SI NO SE SIGUEN LAS INSTRUCCIONES DE
OPERACIÓN SE PODRÍA OCASIONAR UNA LESIÓN O
DAÑOS A LA PROPIEDAD.
Numéro vert du Service clientèle - États-Unis: 1-800-558-5234, Canada: 1-800-2284-8339,
Europe: 00 800 555 85234 (Suède : 009 555 85234), Australie: 1-800-632 792
Adresse Internet: www.huffysports.com www.spalding.com
Gebührenfreie Telefonnummer für die USA: 1-800-558-5234, für Kanada: 1-800-284-8339, für Europa: 00 800 555 85234
(Schweden: 009 555 85234), für Australien: 1-800-632 792
Internet-Adresse: www.huffysports.com www.spalding.com
Número telefónico sin costo del Departamento de Servicio al Cliente en EE.UU.: 1-800-558-5234,
Para Canadá: 1-800-284-8339, Para Europa: 00 800 555 85234 (Suecia: 009 555 85234), Para Australia: 1-800-632 792
Dirección en Internet: www.huffysports.com www.spalding.com
Gebrauchsanleitung für tragbare
Systeme
Kundendienstzentrale
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
Manual del Propietario del Sistema
Portátil
Centro de Servicio al Cliente
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • EE.UU.
Système portable - Manuel de
l'utilisateur
Service clientèle
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • É.-U.
Ce manuel, accompagné du justificatif d'achat, devra être
conservé pour référence ultérieure, dans la mesure où il contient
des informations importantes sur votre modèle.
Diese Anleitung sollte zusammen mit dem Kaufbeleg griffbereit
aufbewahrt werden, da sie wichtige Informationen über Ihr Modell
enthält.
Debe conservar este manual junto con el recibo de la compra y
tenerlo disponible como conveniente referencia, ya que contiene
información importante sobre su modelo.
Assemblage exclusivement réservé à un adulte.
Zusammenbau nur durch Erwachsene ALLE
Verpackungsmaterialien sofort wegwerfen.
Se requiere que un adulto realice el montaje.
16
ID# M611814 02/06
OUTILS ET MATÉRIEL
REQUIS:
• Deux clés et/ou clés à douilles et
deux douilles (douilles longues
recommandées).
ET/OU
1/2"7/16"
9/16"
•Deux (2) adultes
capables
•Planche en bois
(chute)
•Chevalet de sciage ou
table
•Mètre
•Échelle de 2,4 m
• Tuyau d'arrosage ou sable
SABLE
SABLE
(360 lb.)
(360 lb.)
(163 kg)
(163 kg)
BENÖTIGTE WERKZEUGE
UND MATERIALIEN:
• (je 2) Schrauben - und/oder Steckschlüssel
(tiefe Einsätze empfohlen).
UND/ODER
•Zwei (2) zur Ausführung
dieser Arbeit fähige
Erwachsene
•Holzstück (Ausschuß)
•Sägebock oder Stütztisch
•Maßband
•Stufenleiter, 2,4 m (8 Fuß)
• Gartenschlauch oder Sand
SAND
SAND
(360 lb.)
(360 lb.)
(163 kg)
(163 kg)
HERRAMIENTAS Y
MATERIALES REQUERIDOS:
• (2 de cada una) llaves de tuercas
y/o llaves de tuercas de boca
tubular y casquillos (se
recomiendan casquillos profundos).
Y/O
•Dos (2) adultos
capaces
•Tabla de madera (un
trozo)
•Caballete o mesa de
apoyo
•Cinta de medir
•Escalera de mano de 8
pies (2.4 m)
• Manguera de jardín o arena
ARENA
ARENA
(360 lb.)
(360 lb.)
(163 kg)
(163 kg)
1/2"7/16" 9/16" 1/2"7/16" 9/16"
1/2"7/16" 9/16"
1/2"7/16"
9/16"
1/2"7/16"
9/16"
17
02/06 ID# M611814
Le propriétaire doit s'assurer que tous les
joueurs connaissent et suivent ces règles
d'utilisation sûre du système.
AVERTISSEMENT
•
NE VOUS SUSPENDEZ PAS sur le cerceau
ou sur une autre partie du système, y
compris le panneau, les supports ou le
filet.
•
Durant le jeu, en particulier lorsque vous
faites un smash, gardez le visage à l'écart
du panneau, du cerceau et du filet. Risque
de blessures graves si les dents ou le
visage viennent heurter le panneau, le
cerceau ou le filet.
•
Ne glissez et ne montez pas sur le socle
et/ou le poteau, ne les secouez pas et ne
jouez pas dessus.
•
Une fois le montage terminé, remplissez
complètement le système d'eau ou de
sable. Ne laissez jamais le système à la
verticale sans lester le socle, car le
système risque de basculer et de causer
des blessures.
•
Lorsque vous réglez la hauteur ou que
vous déplacez le système, gardez les
mains et les doigts à l'écart des pièces en
mouvement.
•
Interdisez aux enfants de déplacer ou de
régler le système.
•
Avant le jeu, retirez vos bijoux (bagues,
montres, colliers, etc.). Ces objets peuvent
se prendre dans le filet.
•
La surface située sous le socle doit être
lisse, sans gravier ou autres objets
coupants. Les perforations causent des
fuites et risquent de faire basculer le
système.
•
Maintenez les substances organiques à
l'écart du socle du poteau. L'herbe, les
ordures, etc. risquent de causer la
corrosion et/ou la détérioration du
système.
•
Vérifiez l'état du système (signes de
corrosion comme rouille, piqûres,
écaillage) et repeignez avec de la peinture
émail pour extérieur. Si de la rouille a piqué
l'acier en tout point, remplacez
immédiatement le poteau.
•
Vérifiez le système avant chaque utilisation
(lest, visserie mal serrée, usure excessive
et signes de corrosion) et réparez avant
utilisation.
•
Vérifiez la stabilité du système avant
chaque utilisation.
•
N'utilisez pas le système les jours de vent
fort et/ou de tempête ; le système risque de
se renverser. Placez le système dans sa
position de stockage et/ou dans un lieu
protégé du vent et loin de biens personnels
et/ou câbles suspendus.
•
Ne jouez jamais sur du matériel abîmé.
•
Lorsque vous déplacez le système, soyez
prudent pour empêcher le mécanisme de
se déséquilibrer.
•
Maintenez le poteau bouché à tout
moment.
•
Ne laissez pas geler l'eau du socle. Par
moins de 0 degré Celcius, ajoutez 8 litres
d'antigel non toxique ou du sable, ou bien
videz complètement et stockez. (N'utilisez
pas de sel.)
•
Durant le déplacement du système,
personne ne doit se tenir debout ou assis
sur son socle, ni surlester le socle.
•
Ne laissez pas le système sans supervision
et ne jouez pas sur le système lorsque les
roues se sont enclenchées pour le
déplacement.
•
Soyez prudent lorsque vous déplacez le
système sur des surfaces irrégulières, car
il risque de basculer.
•
Soyez extrêmement prudent si vous placez
le système sur une déclivité. Il risque de se
renverser plus facilement.
•
Pour les instructions d'installation et
d'entretien, reportez-vous au guide fourni.
Lisez les avertissements indiqués
ci-dessous avant d'utiliser ce
produit.
sous peine d'encourir des blessures
graves et/ou des dégâts matériels.
Aux États-Unis : 1-888-713-5488
Aux États-Unis : 1-800-334-9111
Aux États-Unis: 1-800-558-5234
Au Canada: 1-800-284-8339
Aux États-Unis: 1-800-558-5234
Au Canada: 1-800-284-8339
Réf.: FR561000 01/06
Der Eigentümer muss sicherstellen, dass alle
Spieler diese Regeln für einen sicheren
Betrieb des Systems kennen und befolgen.
ACHTUNG
•
NICHT am Korbrand oder irgendeinem
anderen Teil des Systems, einschl. Korbwand,
Stützstreben oder Netz HÄNGEN.
•
Während des Spielbetriebs, besonders bei
Slam-Dunk-Manövern, müssen die Spieler ihr
Gesicht von Korbwand, Korbrand und Netz
fern halten. Der Kontakt von Zähnen/Gesicht
mit der Korbwand, dem Korbrand oder dem
Netz kann schwere Verletzungen zur Folge
haben.
•
Nicht auf dem Sockel und/oder der Stange
herumrutschen, klettern, daran rütteln oder
damit spielen.
•
Nach dem Zusammenbau das System ganz
mit Wasser oder Sand füllen. Das System
niemals in aufrechter Position stehen lassen,
ohne den Sockel zu beschweren, da es
andernfalls umkippen und Verletzungen
verursachen kann.
•
Beim Einstellen der Höhe oder beim Transport
des Systems Hände und Finger von
beweglichen Teilen fern halten.
•
Kindern darf das Verschieben oder Einstellen
des Systems nicht gestattet werden.
•
Beim Spielen keinen Schmuck (Ringe,
Armbanduhren, Halsketten usw.) tragen.
Gegenstände dieser Art können sich im Netz
verfangen.
•
Die Oberfläche unter dem Sockel muss glatt
und frei von Kies oder anderen scharfkantigen
Gegenständen sein. Löcher verursachen
Lecks und können ein Umkippen des Systems
zur Folge haben.
•
Organische Materialien vom Stangensockel
fern halten. Gras, Abfälle usw. können
Korrosion und/oder Abbauerscheinungen
verursachen.
•
Das Stangensystem auf Anzeichen von
Korrosion (Rost, Narbenbildung, Abblättern)
untersuchen und mit Emailaußenfarbe neu
lackieren. Wenn sich an irgendeiner Stelle
Rost durch den Stahl hindurch gefressen hat,
muss die Stange sofort ersetzt werden.
•
Das System vor jeder Benutzung auf den
richtigen Ballast, lose Befestigungsteile,
übermäßige Abnutzungserscheinungen und
Anzeichen von Korrosion untersuchen; vor
jedem Einsatz entsprechende
Korrekturmaßnahmen bzw. Reparaturen
durchführen.
•
Die Stabilität des Systems vor jedem
Gebrauch überprüfen.
•
Das System nicht bei windigen und/oder
unwirtlichen Witterungsverhältnissen
benutzen, da es unter diesen Umständen
umkippen kann. Das System in seine
Lagerposition versetzen und/oder in einen
windgeschützten Bereich bringen, in dem sich
weder Sachwerte noch oberirdische Kabel
befindend.
•
Niemals an bzw. mit einer beschädigten
Ausrüstung spielen.
•
Beim Transport des Systems darauf achten,
dass sich der Mechanismus nicht verschiebt.
•
Das obere Stangenende muss jederzeit mit
einer Kappe abgedeckt sein.
•
Das Wasser im Tank darf keinesfalls gefrieren.
Bei Gefriertemperaturen den Tank mit 7,5 l
eines ungiftigen Gefrierschutzmittels oder
Sand füllen oder ihn völlig entleeren und
lagern. (Kein Salz verwenden.)
•
Beim Verschieben des Systems darf niemand
auf dem Sockel stehen oder sitzen oder
diesen mit zusätzlichem Ballast beschwert
haben.
•
Das System nicht unbeaufsichtigt lassen oder
damit spielen, wenn die Räder zum Transport
eingestellt sind.
•
Beim Transport des Geräts über unebene
Flächen vorsichtig vorgehen. Das System
kann umkippen.
•
Beim Aufstellen des Systems auf einer
geneigten Fläche mit großer Vorsicht
vorgehen. Das System kann unter diesen
Bedingungen leichter umkippen.
•
Die ordnungsgemäße Installation und
Wartung ist dem Gebrauchshandbuch zu
entnehmen.
Vor Gebrauch dieses Produkts die
nachstehenden Warnhinweise lesen
und beachten.
Ein Missachten dieser Warnung kann
zu schweren Verletzungen und/oder
Sachschäden führe
Bestell-Nr.: GE561000 01/06
In den USA: 1-888-713-5488
In den USA: 1-800-558-5234
Kanada: 1-800-284-8339
In den USA: 1-800-334-9111
In den USA: 1-800-772-5346
Kanada: 1-800-284-8339
El propietario debe asegurarse de que
todos los jugadores conozcan y
obedezcan estas reglas para la operación
segura del sistema.
ADVERTENCIA
•
NO SE CUELGUE del borde ni de ninguna
parte del sistema, inclusive el respaldo, las
abrazaderas de apoyo y la red.
•
Durante el juego, especialmente cuando se
realizan actividades de tipo clavada (dunk),
el jugador debe mantener la cara alejada del
respaldo, el borde y la red. Si los dientes o
la cara entran en contacto con el respaldo,
el borde o la red, se puede sufrir una lesión
grave.
•
No se deslice, suba, sacuda ni juegue en la
base y/o en poste.
•
Cuando complete el montaje, llene
completamente el sistema con agua o
arena. Nunca deje el sistema en posición
vertical sin llenar la base con un peso, ya
que el sistema se podría caer y causar
lesiones.
•
Al ajustar la altura o mover el sistema
mantenga las manos y los dedos alejados
de las partes movibles.
•
No permita que los niños muevan o ajusten
el sistema.
•
Durante el juego, no use joyería (anillos,
relojes, collares, etc.). Estos objetos se
podrían atorar en la red.
•
La superficie debajo de la base se debe
mantener lisa y sin grava ni otros objetos
filosos. Las perforaciones pueden causar
fugas y provocar que el sistema se caiga.
•
Mantenga los materiales orgánicos alejados
de la base del poste. El césped, la basura,
etc. podrían causar corrosión y/o deterioro
de la base del poste.
•
Revise que el sistema del poste no tenga
señales de corrosión (oxidación, picaduras,
desconchaduras) y si las tiene vuelva a
pintarlo con pintura de esmalte para
exteriores. Si la corrosión penetró a través
del acero en cualquier área, reemplace
inmediatamente el poste.
•
Antes de cada uso revise el sistema para
verificar que esté adecuadamente
equilibrado, que no tenga herraje suelto,
desgaste excesivo ni signos de corrosión, y
repárelo si es necesario.
•
Verifique la estabilidad del sistema antes de
cada uso.
•
NO use el sistema durante condiciones
climáticas severas y/o con mucho viento, ya
que el sistema se podría caer. Coloque el
sistema en posición de almacenamiento y/o
en un área protegida del viento y sin
propiedad personal y/o cables suspendidos.
•
Nunca juegue en equipo dañado.
•
Cuando mueva el sistema, tenga cuidado
para evitar que el mecanismo cambie de
lugar.
•
Siempre mantenga la parte superior del
poste cubierta con la tapa.
•
No permita que el agua del tanque se
congele. En clima con temperaturas de
congelamiento añada dos galones de
anticongelante no tóxico, arena, o vacíe
completamente el tanque y almacénelo. (No
use sal.)
•
Al mover el sistema no permita que nadie se
pare o siente en la base o añada lastre
adicional en la base.
•
No deje el sistema sin supervisión ni juegue
en el sistema cuando las ruedas estén
embragadas para rodar.
•
Tenga cuidado al mover el sistema sobre
superficies irregulares. El sistema se podría
ladear.
•
Use extremado cuidado si va a colocar el
sistema en una superficie inclinada. El
sistema se podría caer más fácilmente.
•
Consulte el manual de instrucciones para
ver la instalación y el mantenimiento
adecuados.
Lea y entienda las advertencias que se
encuentran a continuación antes de
usar este producto.
Si no se observan estas advertencias
se podrían causar lesiones graves y/o
daños materiales.
N/P: SP561000 01/06
En EE.UU.: 1-888-713-5488
En EE.UU.: 1-800-558-5234
En Canadá: 1-800-284-8339
En EE.UU.: 1-800-334-9111
En EE.UU.: 1-800-772-5346
En Canadá: 1-800-284-8339
18
ID# M611814 02/06
RÉGLAGE DE
LA HAUTEUR
1. Tout en tenant le poteau, tournez le système
de basket-ball vers l'avant jusqu'à ce que les
roues touchent le sol.
2. Amenez le système de basket-ball à
l'emplacement désiré.
3. Redressez avec précaution le système de
basket-ball.
4. Vérifiez la stabilité du système.
FR561180 01/06
A
B
B
A
DÉPLACEMENT
DU SYSTÈME
HÖHENEINSTELLUNG
TRANSPORTSYSTEM
1. Die Stange festhalten; zur selben Zeit das
Basketballsystem nach vorne drehen, bis die
Räder den Boden berühren.
2. Das Basketballsystem an den gewünschten
Ort fahren.
3. Das Basketballsystem vorsichtig in die
aufrechte Position drehen.
4. Die Stabilität des Systems überprüfen.
GE561180 01/06
A
B
B
A
AJUSTE DE
LA ALTURA
MOVIMIENTO DEL
SISTEMA
1. Mientras sujeta el poste, gire hacia adelante
el sistema de baloncesto hasta que las
ruedas toquen el piso.
2. Mueva el sistema de baloncesto a la
ubicación deseada.
3. Gire cuidadosamente el sistema de
baloncesto hasta que quede en posición
vertical.
4. Revise la estabilidad del sistema.
SP561180 01/06
A
B
B
A
2
3
1
1
2
3
1
2
3
19
02/06 ID# M611814
IMPORTANT!
Videz entièrement les boîtes.
Veillez à vérifier l'intérieur des sections de poteau.
La quincaillerie et des pièces supplémentaires sont emballées à
l'intérieur.
¡IMPORTANTE!
Saque todo el contenido de las cajas.
Asegúrese de revisar el interior de las secciones del poste.
Ahí se han empacado herraje y piezas adicionales.
WICHTIG!
Die Kartons vollständig auspacken.
Den Hohlraum in den Stangenteilen inspizieren.
Dort sind Befestigungs- und andere Kleinteile verpackt.
Des questions ou des
STOP!
HALT!
¡
ALTO!
ENREGISTREMENT DU PRODUIT :
Rappelez-vous de remplir votre formulaire d'inscription du produit
en ligne sur la page
www.huffysports.com/customer_support/product_registration.
PRODUKTREGISTRIERUNG:
Bitte vergessen Sie nicht, das Produktregistrierungsformular
online unter
www.huffysports.com/customer_support/product_registration
auszufüllen.
REGISTRO DEL PRODUCTO:
Por favor recuerde completar en línea el formulario de registro de
su producto en:
www.huffysports.com/customer_support/product_registration.
AVIS AUX PERSONNES CHARGÉES DU MONT
AGE
Assemblage exclusivement réservé à un adulte. Jetez TOUT le matériel d'emballage dans les plus brefs délais.
TOUS les systèmes de basket-ball, y compris ceux utilisés en EXPOSITION, DOIVENT être assemblés et lestés de
sable ou d’eau, selon les instructions. Suivez ces instructions sous peine d’encourir des BLESSURES GRAVES. Il est
INACCEPTABLE de composer un système de lestage de fortune.
HINWEIS FÜR DIE PERSONEN, DIE DEN ZUSAMMENBAU DURCHFÜHREN
Zusammenbau nur durch Erwachsene ALLE Verpackungsmaterialien sofort wegwerfen. Wie alle für Kinder
vorgesehene Produkte muss auch dieses regelmäßig auf lose Kleinteile inspiziert werden.
ALLE Basketballsysteme, einschließlich der zu AUSSTELLZWECKEN benutzten Systeme, MÜSSEN gemäß der
Montageanleitung zusammengebaut und mit Sand oder Wasser beschwert werden. Ein Missachten dieser Anleitung
kann SCHWERE VERLETZUNGEN zur Folge haben. Zum Beschweren darf NICHT zu irgendwelchen
Notbehelfsmaßnahmen gegriffen werden.
AVISO PARA LAS PERSONAS QUE REALIZAN EL MONTAJE
Il montaggio va eseguito da persone adulte. Eliminare prontamente TUTTI i materiali di imballaggio.
TODOS los sistemas de baloncesto, inclusive los usados para EXHIBICIÓN, DEBEN estar montados y equilibrados
con arena o agua, de acuerdo con las instrucciones. Si se ignoran estas instrucciones se podría ocasionar una
LESIÓN GRAVE. NO es aceptable improvisar un sistema de pesas provisional.
pièces manquantes ?
Fragen oder fehlende Teile?
STOP!
NE RETOURNEZ PAS au magasin !
(NUMÉRO GRATUIT) qui figure en première page!
Appelez le numéro du service clientèle
¿Tiene preguntas o le faltan piezas?
ALTO!
¡NO regrese a la tienda!
¡Llame al número telefónico GRATUITO de Servicio
al Cliente que se indica en la primera página!
HALT!
Gehen Sie NICHT zum Laden zurück!
Rufen Sie die GEBÜHRENFREIE Telefonnummer
(in den USA und Kanada) auf der Vorderseite an!
20
ID# M611814 02/06
SICHERHEITSHINWEISE!
EIN MISSACHTEN DIESER SICHERHEITSHINWEISE KANN ZU SCHWEREN VERLETZUNGEN
UND/ODER SACHSCHÄDEN FÜHREN UND MACHT DIE GARANTIE UNWIRKSAM..
Der Eigentümer muss sicherstellen, dass alle Spieler diese Regeln für einen sicheren Betrieb des Systems kennen und befolgen.
Aus Sicherheitsgründen darf dieses System nur unter sorgfältiger Beachtung der Anleitung
zusammengebaut werden. Eine ordnungsgemäße und vollständige Montage, Verwendung und Aufsicht ist
für den richtigen Betrieb und zur Reduzierung des Unfall- oder Verletzungsrisikos absolut erforderlich. Bei
einer unsachgemäßen Installation und Wartung und bei einem falschen Betrieb dieses Systems besteht ein
hohes Risiko schwerer Verletzungen.
• Beim Gebrauch einer Leiter während des Zusammenbaus extrem vorsichtig vorgehen.
• Den Sockel regelmäßig auf Leckstellen untersuchen. Langsam austretende Füllmittel können ein
unerwartetes Umkippen des Systems verursachen.
• Die einzelnen Stangenteile richtig zusammenfügen (falls anwendbar). Andernfalls können sich
die Stangenteile beim Spielbetrieb und/oder während des Transports des Systems voneinander
lösen.
• Klimatische Bedingungen, Korrosion oder Fehlgebrauch kann zu Systemdefekten führen.
• Technische Unterstützung kann vom Kundendienst angefordert werden.
• Die Mindestspielhöhe beträgt 1,98m (6,6 Fuß) bis zur Unterkante der Korbwand.
Die meisten Verletzungen werden durch einen Fehlgebrauch bzw. ein Missachten der
Anleitungen verursacht. Bei der Verwendung dieses Geräts vorsichtig vorgehen.
¡INSTRUCCIONES DE SEGURIDAD!
EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES DE SEGURIDAD PUEDE DAR COMO
RESULTADO LESIONES GRAVES, DAÑOS MATERIALES Y ANULARÁ LA GARANTÍA..
El propietario debe asegurarse de que todos los jugadores conozcan y obedezcan estas reglas para la operación segura del sistema.
Por su seguridad, no intente montar este sistema sin seguir cuidadosamente las instrucciones. Es esencial
el montaje completo, y el uso y la supervisión adecuados para la operación correcta del sistema y para
reducir el riesgo de accidentes o lesiones. Existe una alta probabilidad de sufrir lesiones graves si este
sistema no se instala, mantiene y opera adecuadamente.
• Si utiliza una escalera de mano durante el montaje, tenga mucho cuidado.
• Revise regularmente la base para detectar fugas. Las fugas lentas podrían causar que
el sistema se cayera inesperadamente
• Asiente correctamente las secciones del poste (si aplica). Si no lo hace, las secciones
del poste podrían separarse durante el juego y/o durante el transporte del sistema.
• El clima, la corrosión y el mal uso podrían ocasionar la falla del sistema.
• Si requiere asistencia técnica, comuníquese con el Departamento de Servicio al
Cliente.
• La altura mínima de operación es de 1.98m (6' 6") hasta la parte inferior del respaldo.
La mayoría de las lesiones son causadas por el uso inadecuado y/o por el incumplimiento de las instrucciones.
Tenga cuidado cuando use esta unidad.
CONSIGNES DE SÉCURITÉ!
SUIVEZ CES CONSIGNES DE SÉCURITÉ SOUS PEINE DE PROVOQUER DES BLESSURES
GRAVES, DES DÉGÂTS MATÉRIELS ET L'ANNULATION DE LA GARANTIE.
Le propriétaire doit s'assurer que tous les joueurs connaissent et suivent ces règles d'utilisation sûre du système.
Par mesure de sécurité, n'essayez pas de monter ce système sans suivre scrupuleusement les instructions.
Un montage, une utilisation et une supervision corrects et complets sont indispensables à un bon
fonctionnement et à la réduction des risques d'accident ou de blessure. Des blessures graves sont très
probables si le système n'est pas installé, entretenu et utilisé correctement.
• Si vous utilisez une échelle en cours de montage, soyez extrêmement prudent.
• Vérifiez régulièrement le socle pour vous assurer qu'il ne fuit pas. Les petites fuites
risquent d'entraîner le basculement intempestif du système.
• Emboîtez correctement les sections de poteau (le cas échéant). Elles risquent sinon
de se déboîter en cours de jeu et/ou de transport du système.
• Les conditions climatiques, la corrosion ou une mauvaise utilisation risquent de
provoquer la panne du système.
• Pour toute assistance technique, contactez le service clientèle..
• La hauteur minimale d'utilisation est de 1,98 (6' 6") m jusqu'à la base du panneau.
La plupart des blessures sont causées par une mauvaise utilisation et/ou le non-
respect des instructions. Soyez prudent lorsque vous utilisez ce système.
21
02/06 ID# M611814
Apprenez à
connaître les
composants de
base de votre
système de
basket-ball...
Machen Sie sich
mit den
wichtigsten
Teilen Ihres
Basketballsyste
ms vertraut…
Conozca las
piezas básicas
de su sistema
de baloncesto…
LISTE DES PIÈCES
TEILELISTE
LISTA DE PIEZAS
Légende No. de réf. Description
1
2
3 600029
4
5
6
206646 Socle (noir)
FR908314
FR700007
FR908315
908384
Section de poteau inférieure
adapteur, de poteau
Section de poteau centrale
Section de poteau supérieure
Support de panneau
7 202528 Goupille
8 900255
9 900454
10
11
12 200628 Axe des roues
600030
600031
13 226401
Contrefiche du réservoir argent - 26.25 x .75, droite
Contrefiche du réservoir argent - 26.25 x .75, gauche
Douille, de poteau
Douille (interne)
Roue - 4"
14 201342 Support de roues
15 201651
16 201625
17 203218
18 205372 Boulon à œil, 3/8-16 x 11,43 cm (long.)
Entretoise, 505ID X 1.13OD X .25" (long.)
Boulon, 5/16-18 x 3.60 5/16-18 x 3.60
Rondelle, 5/16
19 203063 Contre-écrou, 3/8
20 203223
21 205582
22 206263
23 203100
24
25
26 205389
205528
203309
27 600032 Capuchon de poteau
28 203617
Boulon ordinaire, 5/16-18 X 1"
Clé Allen
Boulon ordinaire, 5/16-18 X 3.25" long
Écrou, 5/16-18
Boulon, bride, six pans, 5/16-18 x 2,5 cm
Rondelle, plate, D.E. 9,5 mm
Contre-écrou, insert en nylon,1/4-20
Bouchon du réservoir
29 Cerceau
30 205373
31
Boulon, six pans,1/4-20 X 3.25
Paneau
32 700009 Poignée
33 203099
34
35 205397
36
561180 / FR561180
Contre-écrou, insert en nylon, 5/16-18
Filet
Autocollant, indication de hauteur
Étiquette, réglage de hauteur et déplacement
Qté
Nr. Teile-Nr. Beschreibung
1
1
1
1
1
2
1
1
1
1
1
1
2
1
2
2
8
1
1
2
1
2
6
4
4
3
1
1
1
3
1
1
4
1
1
1
1
2
3 600029
4
5
6
7 202528 Stift
8 900255
9 900454
10
11
12 200628 Radachse
13 226401
14 201342 Radhalterung
15 201651
16 201625
17 203218
18 205372 Einschrauböse, 3/8-16 x 4.5
19 203063 Gegenmutter, 3/8
20 203223
21 205582
22 206263
23 203100
24
25
26 205389
27 600032 Stangenkappe
28 203617
29 Korbrand
30 205373
31
32 700009 Griffbaugruppe
33 203099
34
35 205397
36
206646 Sockel
FR908314
FR700007
FR908315
908384
600030
600031
205528
203309
561180 / FR561180
Unteres Stangenteil
Adapter, Stangenteil
Mittleres Stangenteil
Oberes Stangenteil
Korbwand-Montagehalterung
Tankstrebe, 26.25 x .75, rechter
Tankstrebe, 26.25 x .75, linker
Buchse, Stangenteil
Buchse (intern)
Rad- 4"
Abstandsstück, 505ID X 1.13OD X .25" Länge
Schlossschraube, 5/16-18 x 3.60
Unterlegscheibe, 5/16
Schlossschraube,
5/16-18 X 1"
Inbusschlüssel
Schlossschraube, 5/16-18 X 3.25"
Sechskant-Flanschmutter, 5/16-18
Sechskant-Flanschschraube, 5/16-18 x 1 Länge
Unterlegscheibe, flach, 3/8 ID
Nylon-Einschraubgegenmutter,1/4-20
Tankdeckel
Sechskantschraube,1/4-20 X 3.25
Korbwand
Nylon-Einschraubgegenmutter, 5/16-18
Netz
Höhenanzeigeaufkleber
Höheneinstell- und Transportaufkleber
Anz.
1
1
1
1
1
2
1
1
1
1
1
1
2
1
2
2
8
1
1
2
1
2
6
4
4
3
1
1
1
3
1
1
4
1
1
1
Artículo. Pieza N.º Descripción
1
2
3 600029
4
5
6
206646 Base (Black)
FR908314
Sección inferior del poste
Adaptador, poste
FR700007
FR908315
908384
Sección media del poste
Sección superior del poste
Soporte del borde
7 202528 perno
8 900255
9 900454
10
11
12 200628 Eje de la rueda
600030
600031
13 226401
Puntal del tanque - 26.25 x .75 derecha
Puntal del tanque - 26.25 x .75, izquierda
Buje, poste
Buje, (internol)
Rueda - 4"
14 201342 Soporte de la rueda
15 201651
16 201625
17 203218
18 205372 Perno de anilla, 3/8-16 x 4.5
Espaciador, 505ID X 1.13OD X .25" longitud
Perno, 5/16-18 x 3.60
Arandela, 5/16
19 203063 Contratuerca, 3/8
20 203223
21 205582
22 206263
23 203100
24
25
26 205389
205528
203309
27 600032 Tapa del poste
28 203617
Perno cabeza de carro,
5/16-18 X 1"
Llave Allen
Perno cabeza de carro, 5/16-18 X 3.25"
Tuerca, 5/16-18
Perno, brida hexagonal, 5/16-18 x 1” de longitud
Arandela plana, 3/8 D.E.
Contratuerca, inserto de nilón,1/4-20
Tapa del tanque
29 Borde
30 205373
31
Perno, cabeza hexagonal,1/4-20 X 3.25
Respaldo
32 700009 Conjunto de la manija
33 203099
34
35 205397
36
561180 / FR561180
Contratuerca, inserto de nilón,
Red
Calcomanía, indicación de la altura
Etiqueta, ajuste de la altura y de movimiento
, 5/16-18
Cant.
1
1
1
1
1
2
1
1
1
1
1
1
2
1
2
2
8
1
1
2
1
2
6
4
4
3
1
1
1
3
1
1
4
1
1
1
31
6
33
17
29
24
23
25
30
33
17
33
15
17
17
2
18
3
19
21
27
5
22
11
10
4
7
32
26
20
8
20
9
28
17
16
1
16
23
17
14
23
12
13
15
22
ID# M611814 02/06
#29 (1)
#28 (1)
#34 (1)
#27 (1)
#32 (1)
#21 (1)
DESCRIPTIF DES PIÈCES - La visserie est grandeur nature.
TEILESCHLÜSSEL - Die Befestigungsteile sind in ihrer tatsächlichen Größe abgebildet.
IDENTIFICADOR DE PIEZAS: El herraje aparece en su tamaño real
#14 (1)
#10 (1) #11 (1)
#12 (1)
#13 (2)
#9 (1)#8 (1)#7 (1)
#6 (2)
IDENTIFICATION DES PIÈCES - Pas à la grandeur réelle
TEILESCHLÜSSEL - Die einzelnen Teile sind nicht in ihrer tatsächlichen Größe abgebildet.
IDENTIFICADOR DE PIEZAS: Las piezas no aparecen en su tamaño real
#1 (1)
#31 (1)
#15 (2)
#17 (8)
#16 (2)
#30 (3)
#22 (2)
#21 (1)
#18 (1)
#25 (4)
#20 (2)
#24 (4)
#26 (3)
#19 (1)
#33 (4)
#23 (6)
23
02/06 ID# M611814
1.
Identifiez correctement chaque section
de poteau.
Jedes Stangenteil richtig identifizieren.
Identifique correctamente cada sección
del poste.
4
2
Section supérieure
Oben
Parte superior
5
Section centrale
Mitte
Parte media
Section inférieure
Unten
Parte inferior
2.
L'ENTRETOISE (15) TIENDRA
SANS SERRER JUSQU'À SA
FIXATION DANS LE TROU DU
SOCLE.
DAS ABSTANDSSTÜCK (15)
IST LOCKER, BIS ES IN DEN
HOHLRAUM DES SOCKELS
EINGEPASST WIRD.
EL ESPACIADOR (15) SE
AJUSTARÁ HOLGADAMENTE
HASTA QUE SE FIJE EN LA
CAVIDAD DE LA BASE.
IMPORTANT!
WICHTIG!
¡IMPORTANTE!
Enfilez l'axe des roues (12) dans le chariot à roues (14) et installez les roues (13) sur l'axe (12) avec les entretoises
(15), comme illustré.
Die Radachse (12) wie gezeigt durch das Radlaufwerk (14) schieben und die Räder (13) mit Abstandsstücken (15)
auf die Radachse (12) schieben.
Instale el eje de la rueda (12) a través del carro portamuela (14) e instale las ruedas (13) en el eje de la rueda (12)
con los espaciadores (15) como se muestra.
14
12
13
13
15
15
24
ID# M611814 02/06
Attachez le chariot des roues au poteau (2) et au socle (1)
avec comme illustré.
Radlaufwerkgruppe und Stange (2) wie gezeigt mit
Schraube am Sockel (1) befestigen.
Conecte el conjunto del carro portamuela y el poste (2) a
la base (1) como se muestra.
3
2
16
18
33
17
17
2
18
19
2
1
18
4.
3.
Fixez le boulon à oil (18) à l'intérieur du
poteau inférieur (2) à l'aide de la rondelle
(17) et de l'écrou (33), comme illustré.
Placez l'adaptateur de poteau (3) sur le
poteau inférieur (2). Le boulon à oil (18)
devra être inséré dans le trou de
l'adaptateur de poteau (3).
Einschrauböse (18) mit Unterlegscheibe
(17) und Mutter (33) wie gezeigt innen im
unteren Stangenteil (2) befestigen.
Stangenadapter (3) auf das untere
Stangenteil (2) aufsetzen. Die
Einschrauböse (18) muss aus dem Loch im
Stangenadapter (3) hervorstehen.
Fije el perno de anilla (18) en el interior de
la sección inferior del poste (2) con una
arandela (17) y una tuerca (33) como se
muestra. Coloque el adaptador del poste (3)
en la sección inferior del poste (2). Permita
que el perno de anilla (18) pase a través del
orificio del adaptador del poste (3).
AVERTISSEMENT!
WARNUNG!
¡ADVERTENCIA!
DEUX ADULTES CAPABLES REQUIS POUR CETTE PROCÉDURE. SUIVEZ
CET AVERTISSEMENT SOUS PEINE D'ENCOURIR DES BLESSURES
GRAVES ET/OU DES DÉGÂTS MATÉRIELS.
DIESER VERFAHRENSSCHRITT MUSS VON ZWEI DAZU IN DER LAGE
BEFINDLICHEN PERSONEN AUSGEFÜHRT WERDEN. EIN MISSACHTEN
DIESER WARNUNG KANN ZU SCHWEREN VERLETZUNGEN UND/ODER
SACHSCHÄDEN FÜHREN.
SE REQUIEREN DOS ADULTOS CAPACES PARA REALIZAR ESTE
PROCEDIMIENTO. SI NO SE OBSERVA ESTA ADVERTENCIA SE PODRÍA
OCASIONAR UNA lesión GRAVE Y/O DAÑOS A LA PROPIEDAD.
NOTEZ L'ORIENTATION.
DIE KORREKTE
AUSRICHTUNG BEACHTEN.
NOTE LA ORIENTACIÓN.
25
02/06 ID# M611814
5.
20
23
16
9
1
33
17
17
8
17
20
23
17
Fixez les contrefiches du réservoir (8 & 9) au poteau, de la façon illustrée.
Tournez les contrefiches vers le bas et courbez les contrefiches vers l'extérieur pour les aligner sur les trous du socle, comme
illustré. Fixez les extrémités libres des contrefiches sur le réservoir avec le boulon ordinaire (20), la rondelle (17) et le bouton
(23), comme illustré. Faites de même de l'autre côté.
Die Tankverstrebungen (8 & 9) wie gezeigt an der Stange befestigen.
Die Streben wie gezeigt nach unten klappen und nach außen biegen, damit sie mit den Löchern am Sockel zur Deckung
kommen. Die unbefestigten Enden der Sockelverstrebungen mit der Schlossschraube (20), der Unterlegscheibe (17) und dem
Drehknopf (23) wie gezeigt am Tank befestigen. Das gleiche Verfahren auf der anderen Seite durchführen.
Fije los puntales del tanque (8 & 9) al poste como se muestra.
Gire los puntales hacia abajo y dóblelos hacia fuera para alinearlos con los orificios de la base como se muestra. Asegure los
extremos libres de los puntales del tanque el en tanque con el perno cabeza de carro (20), arandela (17) y perilla (23) como se
muestra. Repita el procedimiento en el otro lado.
SERREZ LE BOULON (16) DANS LE CONTRE-ÉCROU (33) JUSQU'À CE
QU'IL SE TROUVE AU MÊME NIVEAU QUE LE BORD EXTÉRIEUR DU
CONTRE-ÉCROU.
DIE SCHRAUBE (16) IN DER GEGENMUTTER (33) SO WEIT ANZIEHEN, BIS
SIE BÜNDIG MIT DER AUSSENKANTE DER GEGENMUTTER ABSCHLIESST.
APRIETE EL PERNO (16) EN LA CONTRATUERCA (33) HASTA QUE QUEDE
AL RAS (AL NIVEL) DEL BORDE EXTERNO DE LA CONTRATUERCA.
WARNING!
AVERTISSEMENT!
WARNUNG!
¡ADVERTENCIA!
AVERTISSEMENT!
WARNUNG!
¡ADVERTENCIA!
DEUX ADULTES CAPABLES REQUIS POUR CETTE PROCÉDURE.
SUIVEZ CET AVERTISSEMENT SOUS PEINE D'ENCOURIR DES
BLESSURES GRAVES ET/OU DES DÉGÂTS MATÉRIELS.
DIESER VERFAHRENSSCHRITT MUSS VON ZWEI DAZU IN DER
LAGE BEFINDLICHEN PERSONEN AUSGEFÜHRT WERDEN. EIN
MISSACHTEN DIESER WARNUNG KANN ZU SCHWEREN
VERLETZUNGEN UND/ODER SACHSCHÄDEN FÜHREN.
SE REQUIEREN DOS ADULTOS CAPACES PARA REALIZAR ESTE
PROCEDIMIENTO. SI NO SE OBSERVA ESTA ADVERTENCIA SE
PODRÍA OCASIONAR UNA lesión GRAVE Y/O DAÑOS A LA
PROPIEDAD.
26
ID# M611814 02/06
A. Insérez le capuchon de poteau (27) en haut du poteau supérieur (4 et 5).
B. Glissez le poteau supérieur (4 et 5) dans le poteau inférieur, comme illustré.
C. Fixez le poteau supérieur (4 et 5) sur le poteau inférieur à l'aide des boulons (30) et des écrous (26), comme
illustré.
A. Stangenkappe (27) oben in die obere Stangenbaugruppe (4 und 5) einsetzen.
B. Die obere Stangenbaugruppe (4 und 5) wie gezeigt in die untere
Stangenbaugruppe schieben.
C. Die obere Stangenbaugruppe (4 und 5) wie gezeigt mit Schrauben (30) und
Muttern (26) am unteren Stangenteil befestigen.
A. Introduzca la tapa del poste (27) en la parte superior del conjunto del poste (4 y 5).
B. Deslice el conjunto superior del poste (4 y 5) en el conjunto inferior del poste como se
muestra.
C. Fije el conjunto superior del poste (4 y 5) en la sección inferior del poste con
pernos (30) y tuercas (26) como se muestra.
6.
C
4
5
2
27
4
5
A
B
2
4
5
#21
30
26
30
26
Ne cassez pas le chapeau du contreécrou (26) en serrant trop le boulon (30).
Darauf achten, dass die Abdeckung der
Gegenmutter (26) nicht durch
übermäßiges Festziehen der Schraube
(30) durchstoßen wird.
No perfore la tapa de la contratuerca (26)
apretando excesivamente el perno (30).
AVERTISSEMENT!
WARNUNG!
¡ADVERTENCIA!
NOTEZ L'ORIENTATION.
DIE KORREKTE
AUSRICHTUNG
BEACHTEN.
NOTE LA ORIENTACIÓN.
27
02/06 ID# M611814
Attachez le cerceau au panneau et le support de poteau (6) comme illustré.
Den Korbrand wie gezeigt mit dem an der Korbwand und der Stangenhalterung (6) befestigen.
Asegúrese de presionarlo completamente en su lugar. Instale el borde en el respaldo y el soporte
del poste (6) como se muestra.
7.
8.
Basculez l'ensemble avec précaution vers l'avant et glissez le panneau sur le poteau, comme
illustré.
Die Vorrichtung vorsichtig nach vorne kippen und die Korbwandbaugruppe wie gezeigt auf die
Stange schieben.
Incline cuidadosamente la unidad hacia adelante y deslice el conjunto del respaldo en el
poste como se muestra.
Le style de panneau
variera.
Korbwandausführung
variiert.
El estilo del tablero variará.
NOTE:
23
23
23
25
6
31
6
29
24
CHEVALET DE SCIAGE OU TABLE
SÄGEBOCK ODER STÜTZTISCH
CABALLETE O MESA DE APOYO
28
ID# M611814 02/06
Attachez la poignée (32) au montant
de poignée et fixez à l'aide de la
goupille (7).
Griff (32) an der Griffhalterung
befestigen und mit Bolzen (7) sichern.
Instale la manija (32) en la montura de
la manija y fíjela con un perno (7).
9.
Attachez le panneau au poteau avec les
boulons ordinaires (22) et les boutons (33),
comme illustré.
Den Korbwandaufbau wie gezeigt mit den
Schlossschrauben (22) und Drehknöpfen
(33) an der Stange befestigen.
Instale el conjunto del tablero en el poste con
los pernos cabeza de carro (22) y las perillas
(33) como se muestra.
10.
Installez le filet (34).
Das Netz (34)
anbringen.
Instale la red (34).
32
7
11.
Le style de panneau variera.
Korbwandausführung variiert.
El estilo del tablero variará.
REMARQUE:
HINWEIS:
NOTA:
33
22
17
17
Le style de panneau variera.
Korbwandausführung variiert.
El estilo del tablero variará.
REMARQUE:
HINWEIS:
NOTA:
2.
4.
3.
1.
34
29
29
34
29
02/06 ID# M611814
12.
Placez l'ensemble à l'emplacement de votre choix. Remplissez le
réservoir d'eau (98,4 litres / 26 gallons) ou de sable (163 kg / 360
lb.) et fermez avec le bouchon (28).
Die zusammengebaute Vorrichtung an den gewünschten
Aufstellungsort bringen. Den Tank mit Wasser (98,4 l [26 gal]) oder
Sand (163 kg [360 lbs]) füllen und den Tankdeckel (28)
aufschnappen lassen.
Coloque la unidad montada en la ubicación deseada. Llene el
tanque con agua (98.4 litros/26 galones) o con arena (163 kg/360
libras) y conecte a presión la tapa del tanque (28) en su lugar.
ATTENTION!
VORSICHT!
¡PRECAUCIÓN!
AVERTISSEMENT!
WARNUNG!
¡ADVERTENCIA!
AVEC DU SABLE: LES HUIT LITRES D'ANTIGEL SONT
INUTILES.
BEI GEBRAUCH VON SAND: WERDEN NATÜRLICH
KEINE 7,6 LITER GEFRIERSCHUTZMITTEL BENÖTIGT.
SI SE USA ARENA: NO SE REQUIERE EL USO DE
ANTICONGELANTE.
REMARQUE
HINWEIS
NOTA:
(280 lb.)
(280 lb.)
(128 kg)
(128 kg)
AVERTISSEMENT!
WARNUNG!
¡ADVERTENCIA!
NE LAISSEZ PAS L'ENSEMBLE SANS
SURVEILLANCE LORSQU'IL EST VIDE, CAR IL
RISQUE DE BASCULER.
DIE VORRICHTUNG IM LEEREN ZUSTAND NICHT
UNBEAUFSICHTIGT LASSEN, DA SIE UMKIPPEN
KÖNNTE.
NO DEJE EL CONJUNTO DESATENDIDO
CUANDO ESTÉ VACÍO, YA QUE SE PUEDE
LADEAR.
28
Le style de panneau variera.
Korbwandausführung variiert.
El estilo del tablero variará.
REMARQUE:
HINWEIS:
NOTA:
AJOUTEZ 7,6 LITRES (2 GALLONS)
D'ANTIGEL NON TOXIQUE EN
PRÉVISION DE TEMPÉRATURES EN
DESSOUS DE 0.
DEN TANK MIT 7,6 L (2 GAL) EINES
UNGIFTIGEN GEFRIERSCHUTZMITTELS
FÜLLEN, UM IN KLIMAZONEN MIT
FROSTTEMPERATUREN EIN
GEFRIEREN ZU VERHINDERN.
AÑADA 7.6 LITROS (DOS GALONES)
DE ANTICONGELANTE NO TÓXICO SI
EL CLIMA ALCANZA TEMPERATURAS
DE CONGELAMIENTO.
Il est obligatoire de s'y prendre à deux pour cette
procédure. SUIVEZ CET AVERTISSEMENT SOUS
PEINE D'ENCOURIR DES BLESSURES GRAVES
ET/OU DES DÉGÂTS MATÉRIELS.
Dieses Schritt muss von zwei Personen
ausgeführt werden. EIN MISSACHTEN DIESER
WARNUNG KANN ZU SCHWEREN
VERLETZUNGEN UND/ODER SACHSCHÄDEN
FÜHREN.
Se requieren dos personas para realizar este
procedimiento. SI NO SE OBSERVA ESTA
ADVERTENCIA SE PODRÍA OCASIONAR UNA
lesión GRAVE Y/O DAÑOS A LA PROPIEDAD.
S
360
AND
(
163
L
B
K
S.
G
)
30
ID# M611814 02/06
13.
Collez l'étiquette de hauteur et de déplacement (36) sur l'avant du poteau, comme illustré.
La hauteur réglementaire du cerceau est de 3,05 m (10 pieds).
Den Höhen- und Transportaufkleber (36) wie gezeigt an der Vorderseite der Stange
anbringen. Der Korbrand wird den offiziellen Regeln gemäß in einer Höhe von 3,05 m (10
Fuß) angebracht.
Aplique la etiqueta de ajuste de la altura y de movimiento (36) en la parte frontal del poste,
como se muestra. La altura reglamentaria del borde es de 3.05 m (10 pies).
L'ÉTIQUETTE DE HAUTEUR ET
DE DÉPLACEMENT NE DOIT PAS
MASQUER L'ÉTIQUETTE
D'AVERTISSEMENT APPOSÉE
EN USINE.
DER HÖHEN- UND
TRANSPORTAUFKLEBER DARF
DAS WERKSEITIG
ANGEBRACHTE WARNSCHILD
NICHT ÜBERDECKEN.
LA ETIQUETA DE AJUSTE DE LA
ALTURA Y DE MOVIMIENTO NO
DEBE OBSTRUIR LA ETIQUETA
DE ADVERTENCIA DE LA
FÁBRICA.
ATTENTION!
VORSICHT!
¡PRECAUCIÓN!
RÉGLAGE DE
LA HAUTEUR
1. Tout en tenant le poteau, tournez le système
de basket-ball vers l'avant jusqu'à ce que les
roues touchent le sol.
2. Amenez le système de basket-ball à
l'emplacement désiré.
3. Redressez avec précaution le système de
basket-ball.
4. Vérifiez la stabilité du système.
FR561180 01/06
A
B
B
A
DÉPLACEMENT
DU SYSTÈME
HÖHENEINSTELLUNG
TRANSPORTSYSTEM
1. Die Stange festhalten; zur selben Zeit das
Basketballsystem nach vorne drehen, bis die
Räder den Boden berühren.
2. Das Basketballsystem an den gewünschten
Ort fahren.
3. Das Basketballsystem vorsichtig in die
aufrechte Position drehen.
4. Die Stabilität des Systems überprüfen.
GE561180 01/06
A
B
B
A
AJUSTE DE
LA ALTURA
MOVIMIENTO DEL
SISTEMA
1. Mientras sujeta el poste, gire hacia adelante
el sistema de baloncesto hasta que las
ruedas toquen el piso.
2. Mueva el sistema de baloncesto a la
ubicación deseada.
3. Gire cuidadosamente el sistema de
baloncesto hasta que quede en posición
vertical.
4. Revise la estabilidad del sistema.
SP561180 01/06
A
B
B
A
AVERTISSEMENT!
WARNUNG!
¡ADVERTENCIA!
INTERDISEZ À UN ENFANT DE RÉGLER
LA HAUTEUR.
KINDERN DARF DAS VERSTELLEN DER
HÖHE NICHT GESTATTET WERDEN.
NO PERMITA QUE LOS NIÑOS AJUSTEN
LA ALTURA.
36
3,05 m
(10 pieds)
3,05 m
(10 Fuß)
3.05 m
(10 pies)
RÉGLAGE DE LA
HAUTEUR
HÖHENVERSTELLUNG
AJUSTE DE LA ALTURA
1
1
2
3
2
3
1
2
3
B
A
A
B
Loading...
