REQUIRED TOOLS
AND MATERIALS:
Portable System
Owners Manual
Customer Service Center
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • U.S.A.
A DIVISION OF RUSSELL CORPORATION
READ AND UNDERSTAND
OPERATOR'S MANUAL
BEFORE USING THIS UNIT.
FAILURE TO FOLLOW
OPERATING INSTRUCTIONS
COULD RESULT IN INJURY
OR DAMAGE TO
PROPERTY.
WARNING!
•2 People
•Wood Board
(scrap)
•Sawhorse or
Support Table
SAND
SAND
(360 lb.)
(360 lb.)
(163 kg)
(163 kg)
Write Model Number
From Box Here:
•Garden Hose or Sand
• (2 each) Wrenches and/or
Socket Wrenches and
Sockets.
1/2" 3/4"
1/2" 3/4"
AND/OR
2
ID# M611412 04/05
Owner must ensure that all players know and follow these rules
for safe operation of the system.
WARNING
•
DO NOT HANG on the rim or any part of the system including
backboard, support braces or net.
•
During play, especially when performing dunk type activities,
keep player's face away from the backboard, rim and net.
Serious injury could occur if teeth/face come in contact with
backboard, rim or net.
•
Do not slide, climb, shake or play on base and/or pole.
•
After assembly is complete, fill system completely with water
or sand. Never leave system in an upright position without
filling base with weight, as system may tip over causing
injuries.
•
When adjusting height or moving system, keep hands and
fingers away from moving parts.
•
Do not allow children to move or adjust system.
•
During play, do not wear jewelry (rings, watches, necklaces,
etc.). Objects may entangle in net.
•
Surface beneath the base must be smooth and free of gravel or
other sharp objects. Punctures cause leakage and could cause
system to tip over.
•
Keep organic material away from pole base. Grass, litter, etc.
could cause corrosion and/or deterioration.
•
Check pole system for signs of corrosion (rust, pitting,
chipping) and repaint with exterior enamel paint. If rust has
penetrated through the steel anywhere, replace pole
immediately.
•
Check system before each use for proper ballast, loose
hardware, excessive wear and signs of corrosion and repair
before use.
•
Check system before each use for instability.
•
Do not use system during windy and/or severe weather
conditions; system may tip over. Place system in the storage
position and/or in an area protected from the wind and free
from personal property and/or overhead wires.
•
Never play on damaged equipment.
•
When moving system, use caution to keep mechanism from
shifting.
•
Keep pole top covered with cap at all times.
•
Do not allow water in tank to freeze. During sub-freezing
weather add 2 gallons of non-toxic antifreeze, sand or empty
tank completely and store. (Do not use salt.)
•
While moving system, do not allow anyone to stand or sit on
base or have added ballasting on base.
•
Do not leave system unsupervised or play on system when
wheels are engaged for moving.
•
Use Caution when moving system across uneven surfaces.
System may tip over.
•
Use extreme caution if placing system on sloped surface.
System may tip over more easily.
•
See instruction manual for proper installation and
maintenance.
Read and understand warnings listed
below before using this product.
Failure to follow these warnings may
result in serious injury and/or property
damage.
ID#: 556790 05/05
In the U.S.: 1-888-713-5488
In the U.S.: 1-800-558-5234
Canada: 1-800-284-8339
In the U.S.: 1-800-334-9111
In the U.S.: 1-800-772-5346
5E2356 05/05

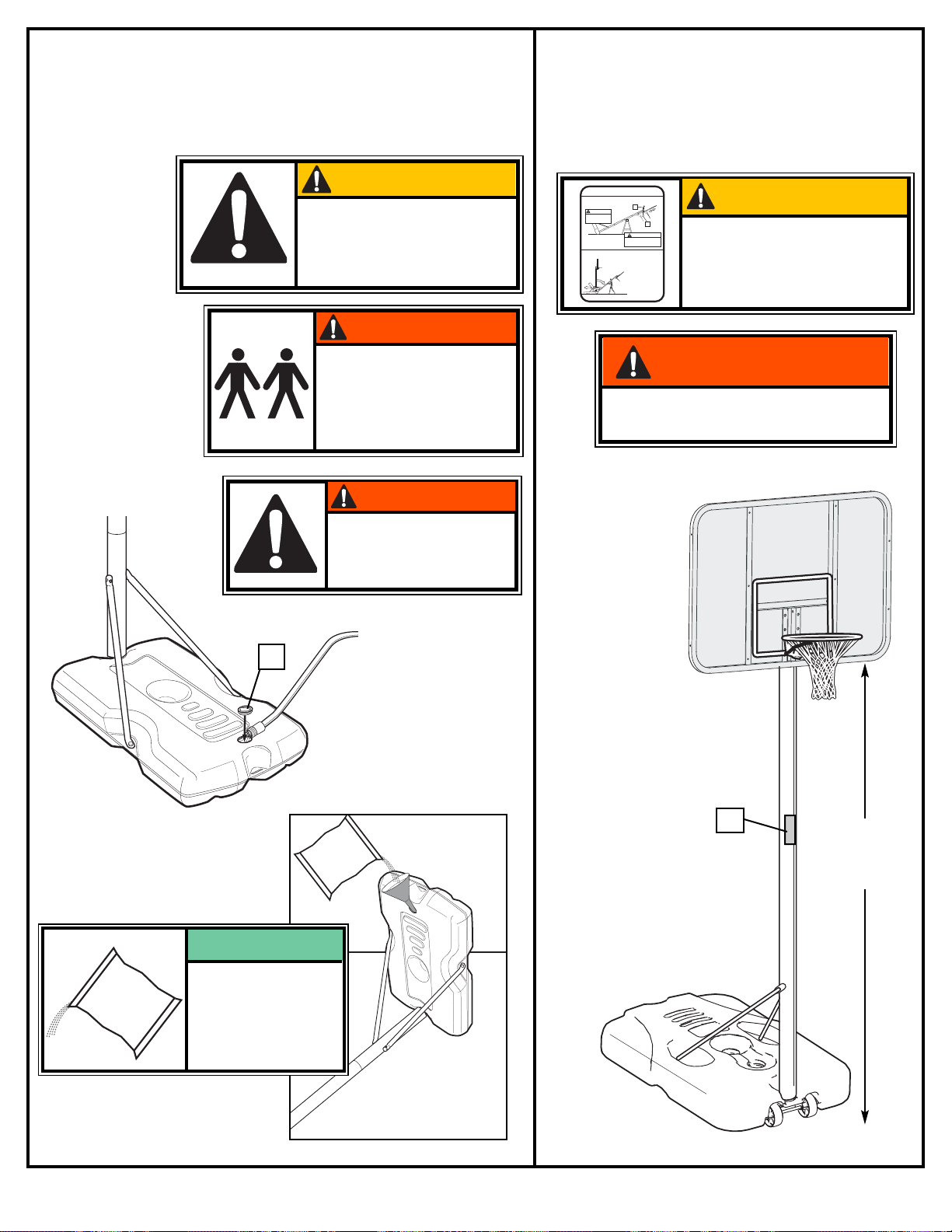

MOVING SYSTEM
1. While holding pole, rotate
basketball system forward
until wheels engage with
ground.
2. Move basketball system to
desired location.
3. Carefully rotate basketball
system upright.
4.
Check system for stability.
HEIGHT ADJUSTMENT
A
WARNING
B
WARNING
Do not adjust height of system
in upright position. System must
be in down position to adjust.
Rest unit on support table. Remove adjustment knobs (A)
and carriage bolts (B) to extend or retract backboard and rim.
Height adjustment from 7-1/2' to 10'.
Backboard
may rotate during
height adjustment.
15
1
2
3
3
04/05 ID# M611412
IMPORTANT!
Remove all contents from boxes.
Be sure to check inside pole sections;
hardware and additional parts are packed inside.
NOTICE TO ASSEMBLERS
ALL Huffy Sports basketball systems, including those used for DISPLAYS, MUST be assembled
and ballasted with sand or water according to instructions. Failure to follow instructions could
result in SERIOUS INJURY. It is NOT acceptable to devise a makeshift weight system.
SAFETY INSTRUCTIONS
FAILURE TO FOLLOW THESE SAFETY INSTRUCTIONS MAY RESULT IN SERIOUS INJURY OR
PROPERTY DAMAGE AND WILL VOID WARRANTY.
Owner must ensure that all players know and follow these rules for safe operation of the system.
To ensure safety, do not attempt to assemble this system without following the instructions carefully. Proper
and complete assembly, use, and supervision are essential for proper operation and to reduce the risk of
accident or injury. A high probability of serious injury exists if this system is not installed, maintained, and
operated properly.
• If using a ladder during assembly, use extreme caution.
• Check base regularly for leakage. Slow leaks could cause the system to tip over
unexpectedly
• Seat the pole sections properly (if applicable). Failure to do so could allow the pole
sections to separate during play and/or during transport of the system.
• Climate, corrosion or misuse could result in system failure.
• If technical assistance is required, contact Huffy Sports.
• Minimum operational height is 6'-6" (1.98m) to the bottom of backboard.
Most injuries are caused by misuse and/or not following instructions.
Use caution when using this unit.
WARRANTY CARD:
Please remember to complete your product
registration form either on-line at:
www.huffysports.com/warrantycard or mail-in
the enclosed postcard.
4
ID# M611412 04/05

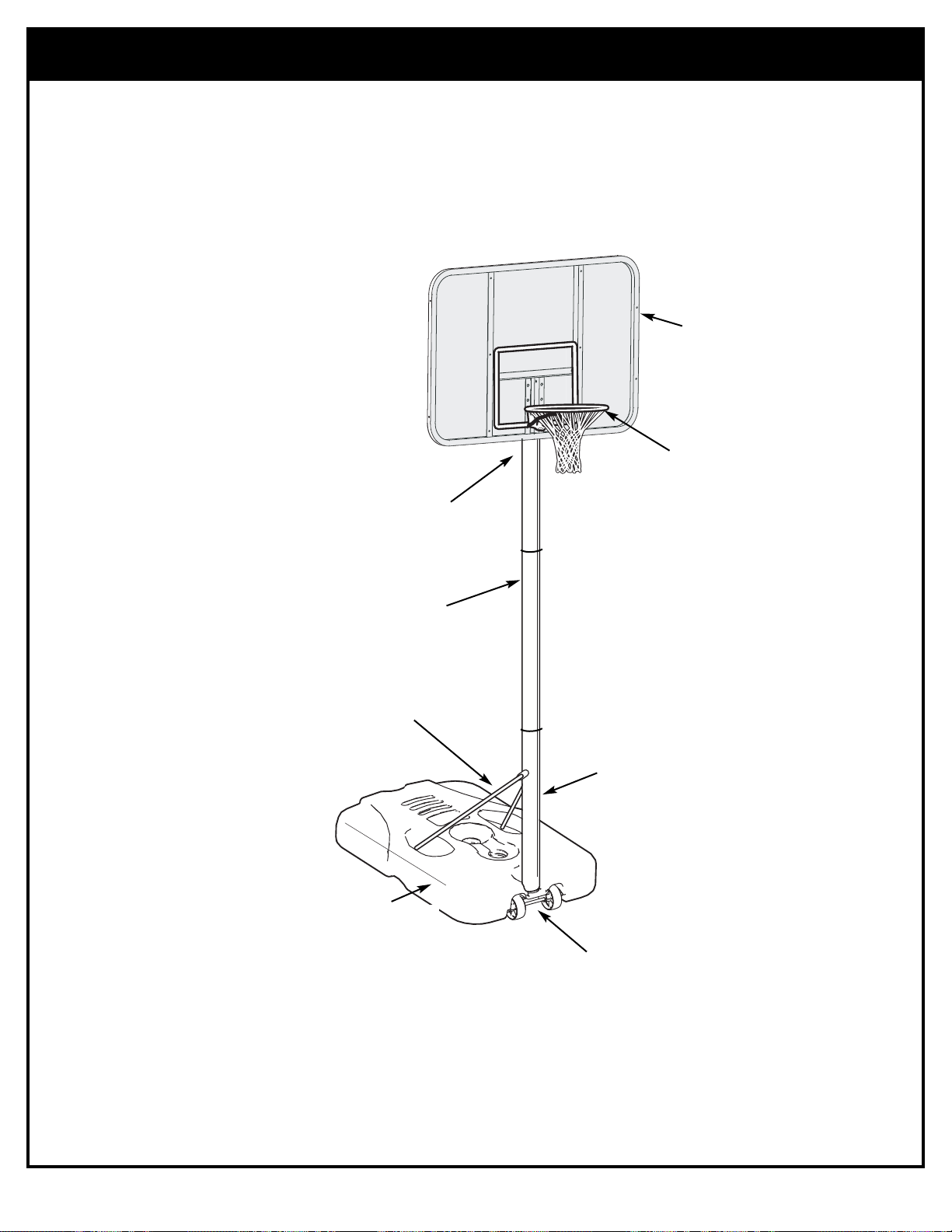

Get to know the basic parts of your basketball system...
FRONT VIEW
POLE
RIM
BASE
WHEEL
CARRIAGE
ASSEMBLY
BOARD
5
04/05 ID# M611412
PARTS LIST
Item
Qty. Part No. Description
1 1 206646 Tank (Black)
2 1 200628 Wheel Axle
3 2 226401 Wheel
4 1 908200 Top Pole Section
5 1 908246 Middle Pole Section with Label
6 1 900644 Bottom Pole Section Assembly
7 1 203041 Nut, Hex Flange, 3/8-16
8 1 Net
9 1 201342 Wheel Bracket
10 2 201651 Spacer, Wheel Axle
11 4 203104 Bolt, Hex-Flange 5/16-18 x 2" Long
12 1 206219 Cap
13 1 266001 Bolt, Carriage, 3/8-16 x 1.5 Long
14 1 203617 Tank Cap
15 1 5E2356 Label, Moving System and Height Adjust.
16 2* 203084 Bolt, Carriage, 5/16-18 x 1.75 Long
17 4* 201344 Knob, Plastic, 3-sided
18 1 Rim
19 1 203470 Washer, Flat 5/8 I.D. x 1-1/2 O.D.
20 2 900057 Backboard Mounting Bracket
21 1 203795 Nut, Special 3/8-NC
22 3 203309 Washer, .406 I.D. x 1.0 O.D.
23 2 203053 Bolt, Carriage 5/16-18 x 4
24 2 200837 Board Spacer
25 4* 203100 Nut, Hex Flange, 5/16-18
26 1 900033 Slam Jam Bracket, Black
27 1 203796 Bolt, “Tee” 3/8-NC x 5 Long
28 1 200318 Bracket Reinforcement, Slam Jam
29 1 203472 Spring, Black
30 1 Backboard
* YOU MAY HAVE EXTRA PARTS WITH THIS MODEL.
6
ID# M611412 04/05
PPAARRTTSS IIDDEENNTTIIFFIIEERR
- Actual Size
#7 (1)
#10 (2)
#16 (2*)
#13 (1)
#22 (3)
#25 (4*)
#21 (1)
#11 (4)
#23 (2)
#27 (1)
#19 (1)
PARTS IDENTIFIER- Not Actual Size
#18 (1)
#12 (1)
#20 (2)
#9 (1)
#17 (4*)
#14 (1)
#2 (1)
#1 (1)
#3 (2)
#8 (1)
#28 (1)
#24 (2)
#26 (1)
#29 (1)
#30 (1)
7
04/05 ID# M611412

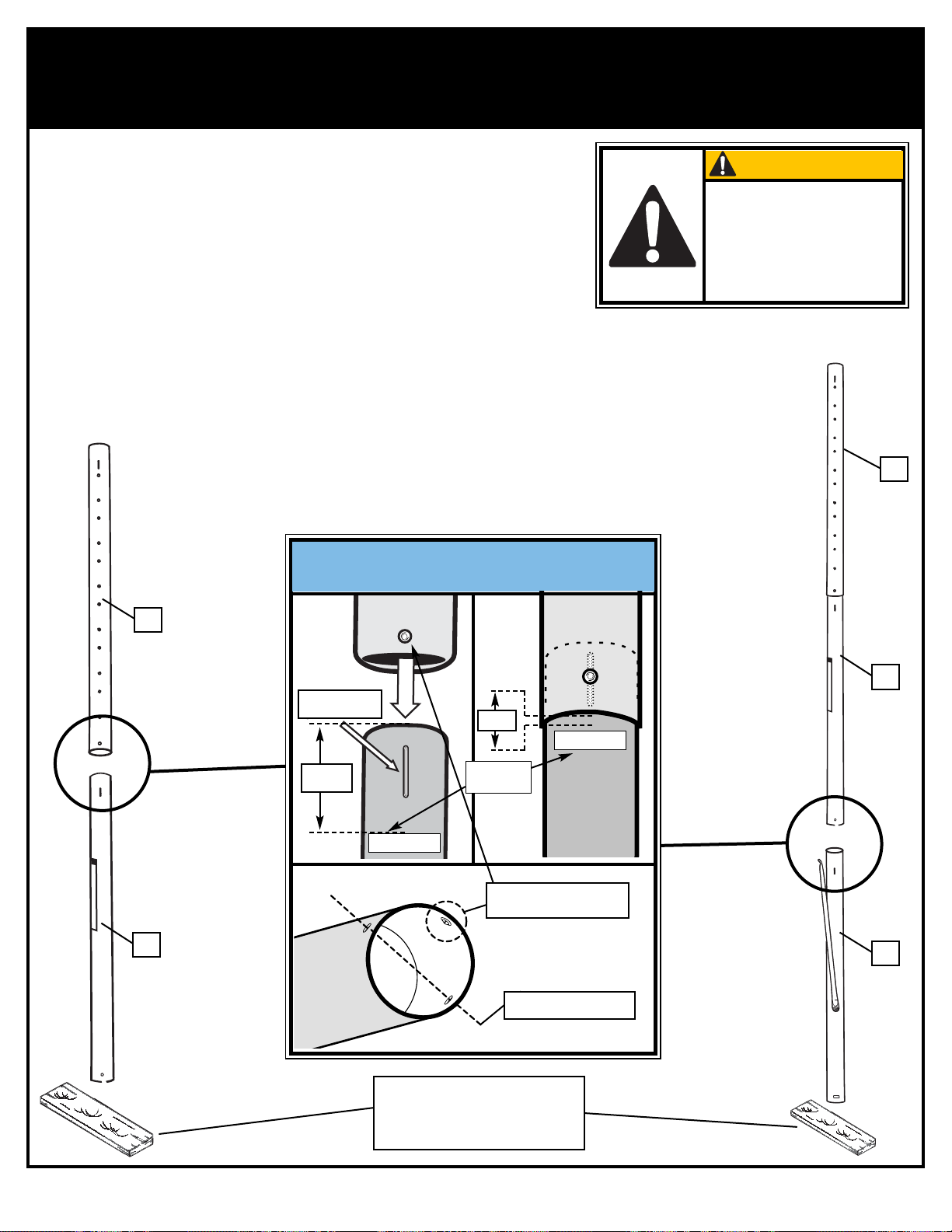

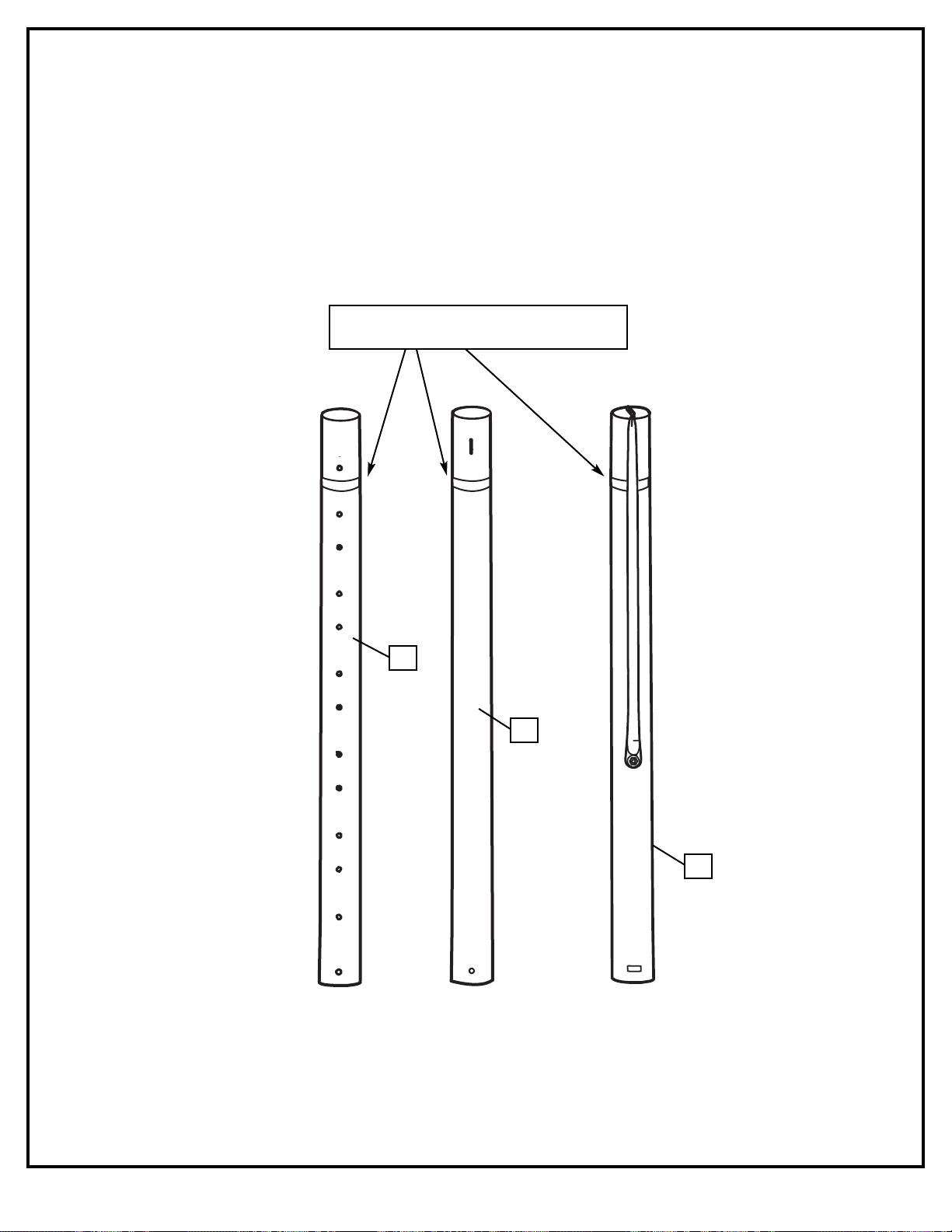

1.
Correctly identify each pole section. Poles have an identification sticker
that will be used as a reference point in the next step.
5
4
6
TOP MIDDLE BOTTOM
Reference Stickers
8
ID# M611412 04/05
2.
IMPORTANT!
ONCE POLE SECTIONS ARE POUNDED TOGETHER- THEY CANNOT BE TAKEN APART
THE IDENTIFICATION STICKER IS
LOCATED 3-3/4" FROM THE END
OF THE POLE. WHEN PROPERLY
POUNDED TOGETHER, THE POLE
SECTIONS SHOULD HAVE A 2-1/2"
MINIMUM OVERLAP, LEAVING 11/4" BETWEEN THE OVERLAPPING
POLE AND THE IDENTIFICATION
STICKER.
CAUTION!
5
4
4
5
6
Align poles using alignment marks. First, pound top
and middle poles together by bouncing them on a scrap
piece of wood on the ground as shown in FIG A. until
they no longer move toward pole identification stickers.
THEN add bottom pole section and pound together in
the same way FIG B.
FIG. A.
FIG. B.
IMPORTANT!
HOLE
DIMPLE
5"
ID
STICKER
1-1/2"
TROUGH
Wood Scrap
(NOT SUPPLIED)
TROUGH
GORGE
RINNE
CANAL
9
04/05 ID# M611412
SECTION B: ASSEMBLE THE BASE
Install wheel axle (2) through wheel bracket (9) and install wheels (3) onto
wheel axle (2) with spacers (10) as shown.
Attach wheel carriage assembly to base (1) with bolt (13), washer (22), and nut (7)
as shown. FINGER TIGHTEN - NO TOOLS REQUIRED. Assembly will be fully
tightened in next step.
3.
4.
9
2
3
10
THE SPACER (10) WILL
FIT LOOSELY UNTIL
SECURED INTO THE
CAVITY OF THE BASE.
IMPORTANT!:
BE SURE THAT THE
SQUARE PORTION
OF THE
CARRIAGE BOLT (13) IS
PROPERLY SEATED IN
THE SQUARE CUT-OUT
OF
THE WHEEL BRACKET.
IMPORTANT!:
1
13
7
22
10
ID# M611412 04/05

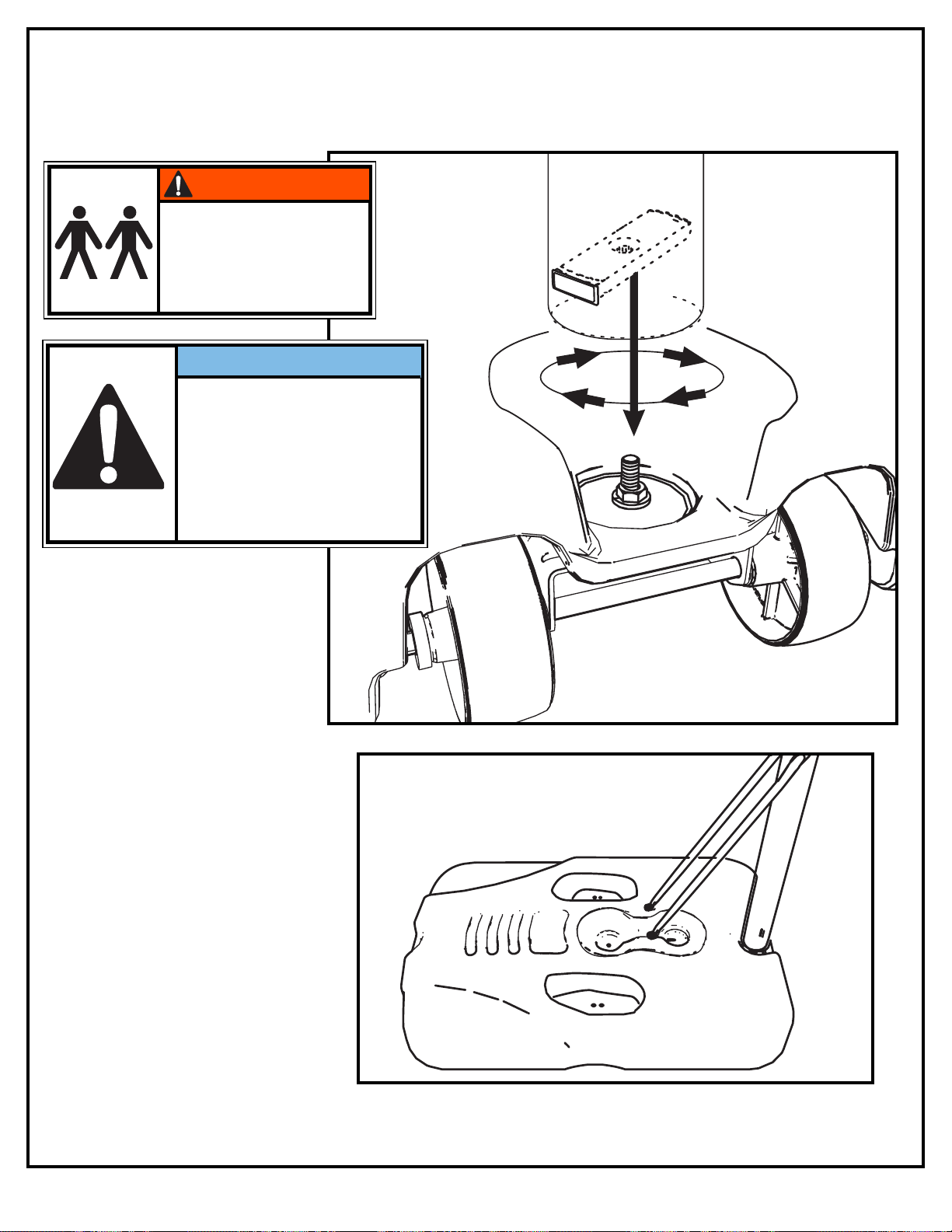

Attach pole assembly to tank assembly as shown. Secure pole assembly to tank
and wheel bracket by turning the pole assembly clockwise as shown. Tighten
pole completely and further rotate pole until struts are aligned correctly as shown
in FIG B.
5.
FIG B
The pole should be turned
approximately 7 complete
rotations to tighten properly.
When properly tightened, the
wheel bracket will be tight
against the base. An assistant
is recommended to hold the
base in place during this step.
TWO PEOPLE REQUIRED
FOR THIS PROCEDURE.
FAILURE TO FOLLOW THIS
WARNING COULD RESULT
IN SERIOUS INJURY AND/OR
PROPERTY DAMAGE.
WARNING!
IMPORTANT!
11
04/05 ID# M611412
22
16
17

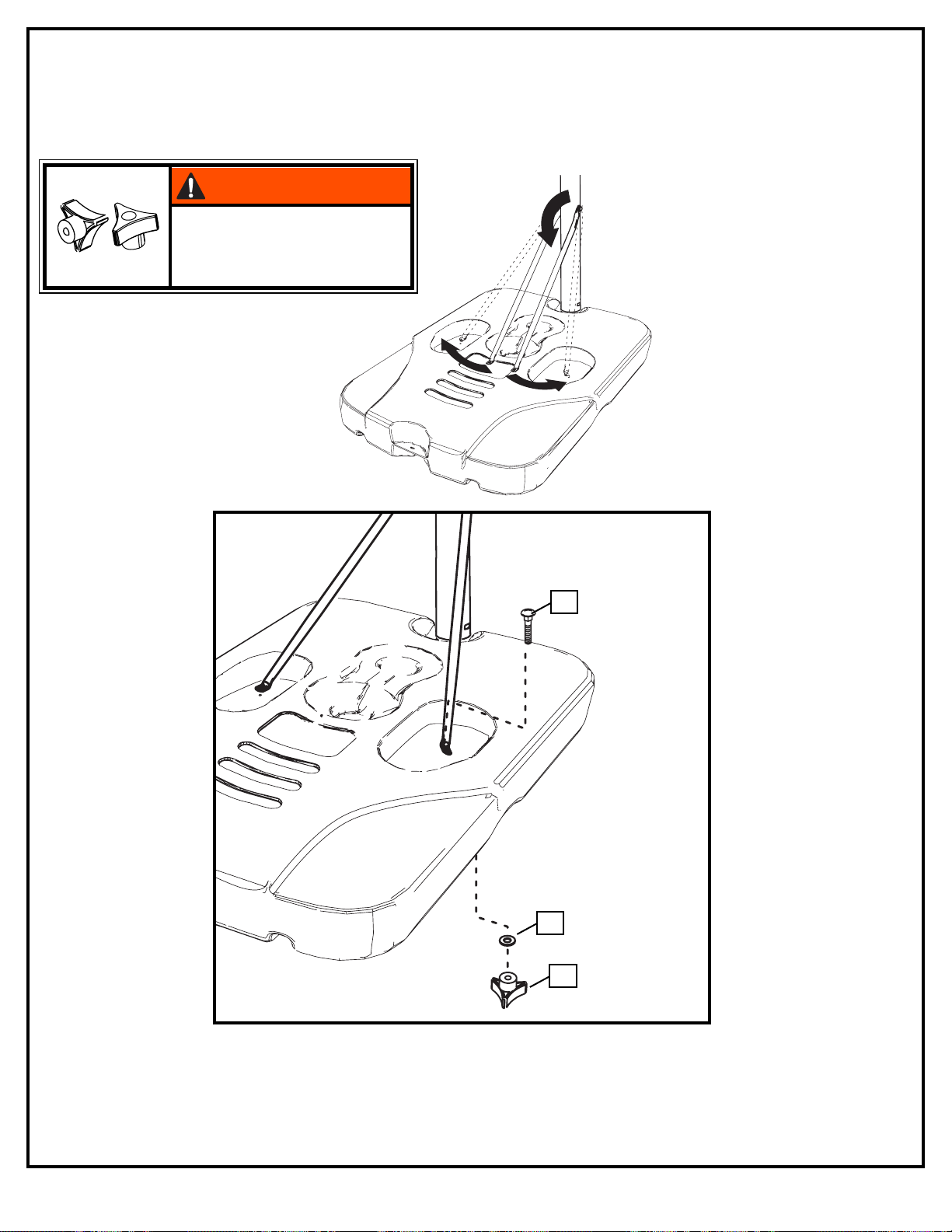

6.
Rotate struts down and bend struts outward to line up with holes on base as
shown. Secure free ends of tank struts to tank with carriage bolt (16), washer (22),
and knob (17) as shown. Repeat for other side.
KNOBS MUST BE TIGHTENED
COMPLETELY AND
CHECKED PERIODICALLY
FOR TIGHTNESS.
WARNING!
12
ID# M611412 04/05

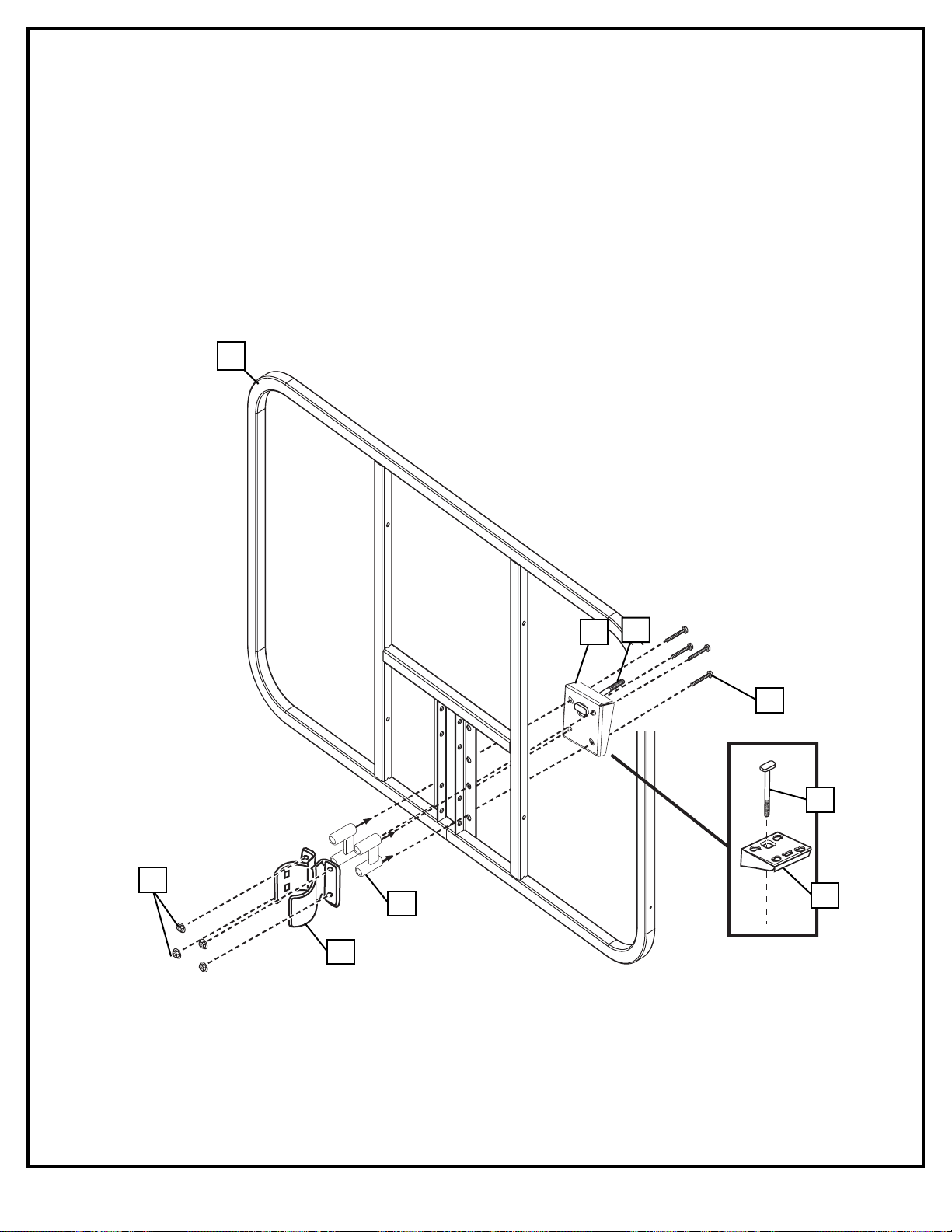

7.
Mount brackets (20 & 26) to backboard and finger tighten as shown.
NOTE: Final adjustments will be made in Step 10.
20
11
24
25
26
27
26
27
30
13
04/05 ID# M611412
28
21
19
26
27

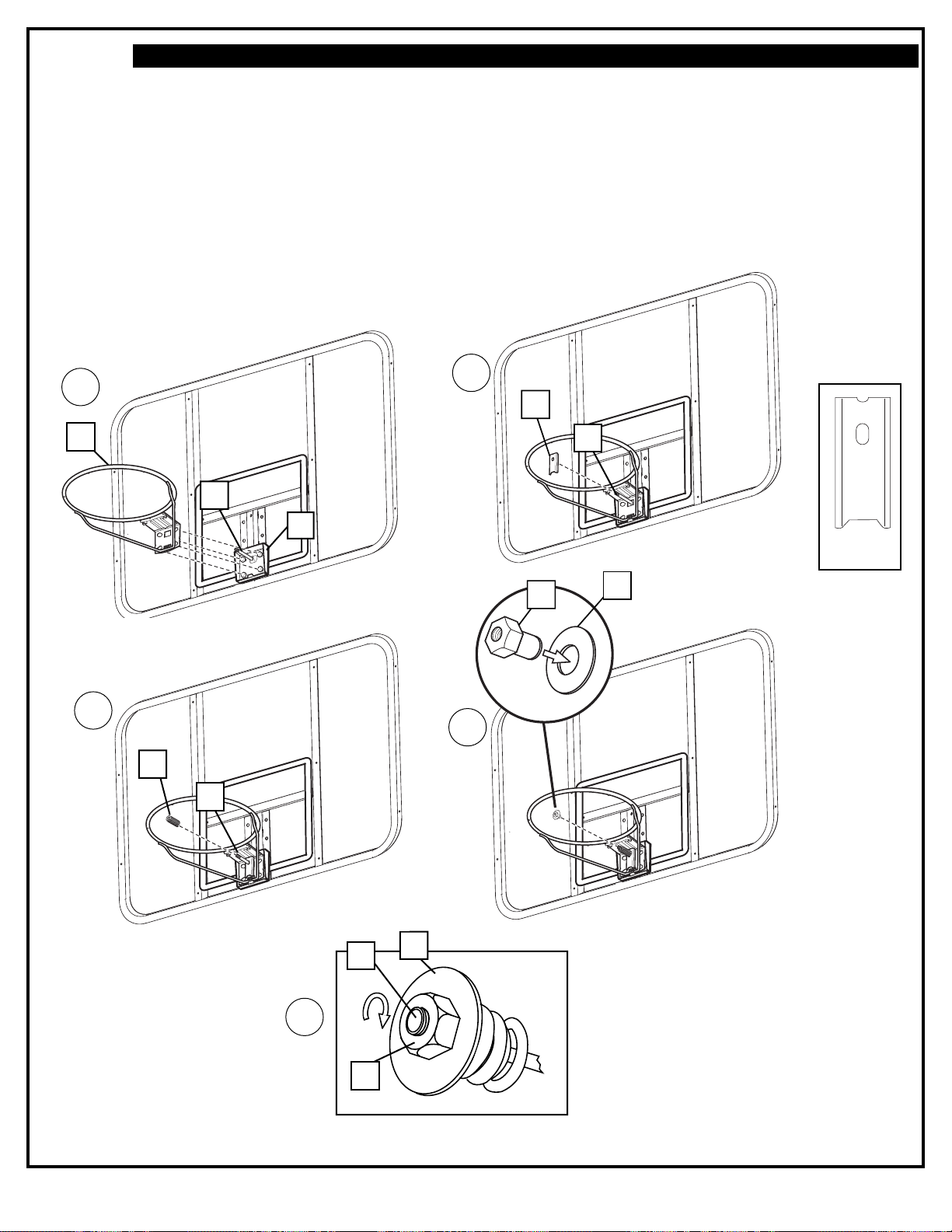

Install Slam Jam Rim to Backboard
18
19
21
A
B
D
E
A • Fit rim (18) securely into bracket (26) as shown (Allow "T"-bolt (27) to slip through
center hole in rim (18).
B • Install reinforcement bracket (28) onto “T” bolt (27) as shown.
C • Install spring (29) onto “T” bolt (27) as shown.
D • Install special nut (21) and washer (19) onto “T” bolt (27).
E • Tighten nut (21) until flush with end of “T” bolt (27).
27
27
8.
#28
29
27
C
14
ID# M611412 04/05
11.

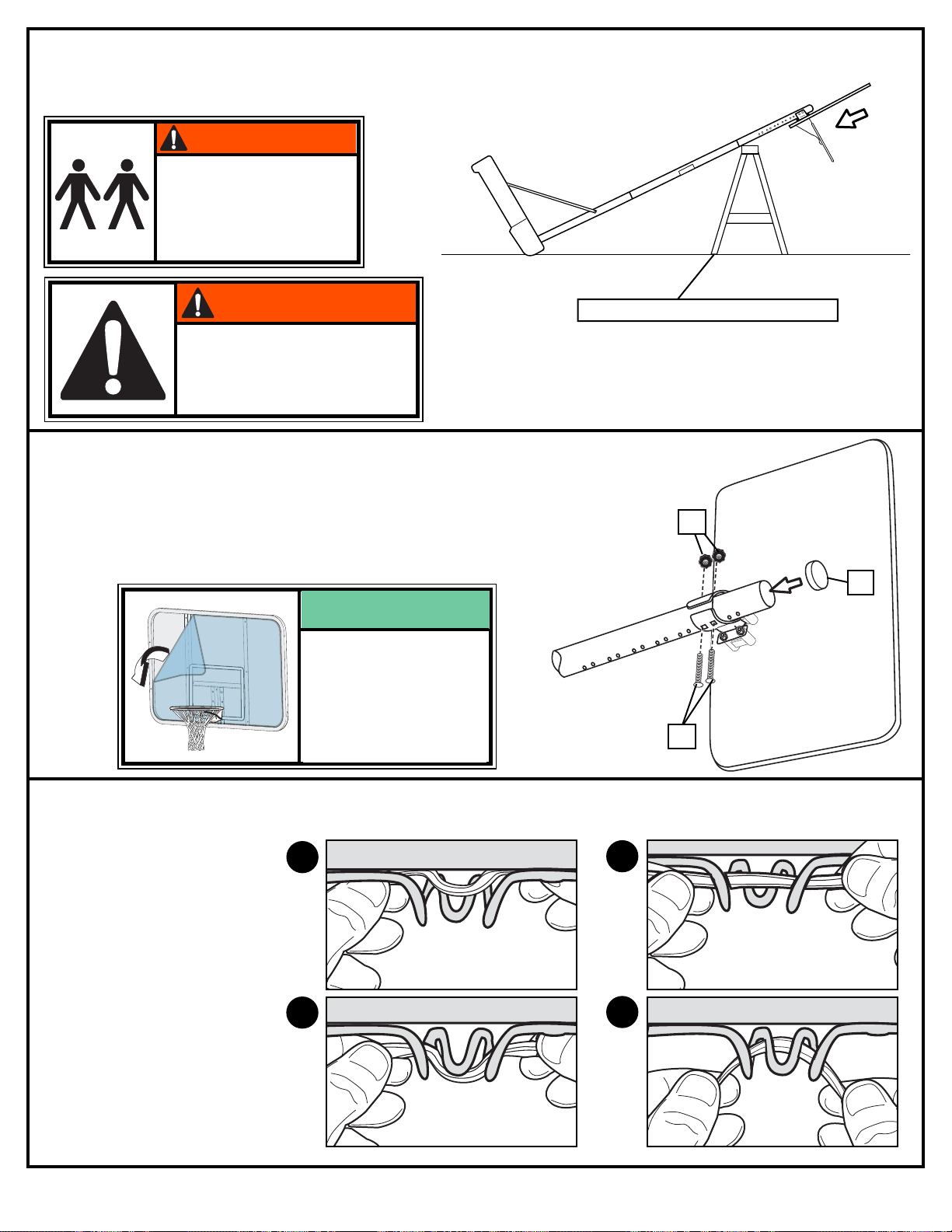

Attach net (8).
2.
4.
3.
1.
SAWHORSE OR SUPPORT TABLE
9.
Support pole and tank assembly over support table. Carefully slide
backboard components onto pole.
TWO PEOPLE REQUIRED
FOR THIS PROCEDURE.
FAILURE TO FOLLOW THIS
WARNING COULD RESULT IN
SERIOUS INJURY AND/OR
PROPERTY DAMAGE.
WARNING!
DO NOT LEAVE
ASSEMBLY UNATTENDED
WHEN EMPTY; IT MAY TIP
OVER.
WARNING!
12
23
17
10.
Peel protective
film from surface
of acrylic
backboard prior
to use.
NOTE:
While still in the horizontal position, carefully
slide backboard components onto pole. Secure
hardware at desired position as shown and
tighten all hardware completely at this time.
15
04/05 ID# M611412
10 feet
(3.05 m)
15
HEIGHT AND MOVING LABEL
MUST NOT OBSTRUCT
FACTORY ATTACHED
WARNING LABEL.
5E2356 05/05
MOVING SYSTEM
1. While holding pole, rotate
basketball system forward
until wheels engage with
ground.
2. Move basketball system to
desired location.
3. Carefully rotate basketball
system upright.
4.
Check system for stability.
HEIGHT ADJUSTMENT
A
WARNING
B
WARNING
Do not adjust height of system
in upright position. System must
be in down position to adjust.
Rest unit on support table. Remove adjustment knobs (A)
and carriage bolts (B) to extend or retract backboard and rim.
Height adjustment from 7-1/2' to 10'.
Backboard
may rotate during
height adjustment.
Attach height and moving label
(15) to front of pole as shown.
Regulation rim height is 10 feet.
Place assembled unit in desired location. Fill
tank with water (26 gallons/98.4 liters) or sand
(approx. 360 lb./163 kg) and snap tank cap
(14) in place.
13.
ADD TWO GALLONS (7.6
LITERS) OF NON-TOXIC
ANTIFREEZE IN SUBFREEZING CLIMATES.
CAUTION!
CAUTION!
IF USING SAND:
2 GALLONS OF
ANTI-FREEZE IS
NOT
REQUIRED
NOTE:
SAND
SAND
(360 lb.)
(360 lb.)
(163 kg)
(163 kg)
DO NOT LEAVE
ASSEMBLY UNATTENDED
WHEN EMPTY; IT MAY TIP
OVER.
WARNING!
TWO PEOPLE REQUIRED
FOR THIS PROCEDURE.
FAILURE TO FOLLOW THIS
WARNING COULD RESULT
IN SERIOUS INJURY AND/OR
PROPERTY DAMAGE.
WARNING!
12.
14
WARNING!
DO NOT ALLOW CHILDREN TO ADJUST
HEIGHT.
1
2
3
SAND
360 LBS.
(163 KG)
16
ID# M611412 04/05
Número telefónico sin costo del Departamento de Servicio al Cliente en EE.UU.: 1-800-
558-5234,
Para Canadá: 1-800-284-8339, Para Europa: 00 800 555 85234 (Suecia: 009 555 85234),
Para Australia: 1-800-632 7921 Dirección en Internet: http://www.huffysports.com
LEA Y ENTIENDA EL MANUAL
DEL OPERADOR ANTES DE
USAR ESTA UNIDAD.
SI NO SE SIGUEN LAS
INSTRUCCIONES DE
OPERACIÓN SE PODRÍA
OCASIONAR UNA LESIÓN O
DAÑOS A LA PROPIEDAD.
¡ADVERTENCIA!
Escriba aquí el
número de modelo que
viene en la caja:
UNA DIVISIÓN DE RUSSELL CORPORATION
ESPAÑOL
Manual del Propietario del Sistema
Portátil
Centro de Servicio al Cliente
• N53 W24700 South Corporate Circle • Sussex, WI 53089 • EE.UU.
HERRAMIENTAS Y
MATERIALES REQUERIDOS:
• (2 de cada una) llaves de tuercas
y/o llaves de tuercas de boca
tubular y casquillos (se
recomiendan casquillos profundos).
Y/O
1/2" 3/4"
1/2" 3/4"
• 2 personas
• Tabla de madera (un
trozo)
• Caballete o mesa de
apoyo
• Manguera de jardín o arena
ARENA
ARENA
(360 lb.)
(360 lb.)
(163 kg)
(163 kg)
17
04/05 ID# M611412
El propietario debe asegurarse de que todos los jugadores
conozcan y obedezcan estas reglas para la operación segura del
sistema.
ADVERTENCIA
•
NO SE CUELGUE del borde ni de ninguna parte del sistema,
inclusive el respaldo, las abrazaderas de apoyo y la red.
•
Durante el juego, especialmente cuando se realizan actividades de
tipo clavada (dunk), el jugador debe mantener la cara alejada del
respaldo, el borde y la red. Si los dientes o la cara entran en
contacto con el respaldo, el borde o la red, se puede sufrir una
lesión grave.
•
No se deslice, suba, sacuda ni juegue en la base y/o en poste.
•
Cuando complete el montaje, llene completamente el sistema con
agua o arena. Nunca deje el sistema en posición vertical sin llenar la
base con un peso, ya que el sistema se podría caer y causar
lesiones.
•
Al ajustar la altura o mover el sistema mantenga las manos y los
dedos alejados de las partes movibles.
•
No permita que los niños muevan o ajusten el sistema.
•
Durante el juego, no use joyería (anillos, relojes, collares, etc.). Estos
objetos se podrían atorar en la red.
•
La superficie debajo de la base se debe mantener lisa y sin grava ni
otros objetos filosos. Las perforaciones pueden causar fugas y
provocar que el sistema se caiga.
•
Mantenga los materiales orgánicos alejados de la base del poste. El
césped, la basura, etc. podrían causar corrosión y/o deterioro de la
base del poste.
•
Revise que el sistema del poste no tenga señales de corrosión
(oxidación, picaduras, desconchaduras) y si las tiene vuelva a
pintarlo con pintura de esmalte para exteriores. Si la corrosión
penetró a través del acero en cualquier área, reemplace
inmediatamente el poste.
•
Antes de cada uso revise el sistema para verificar que esté
adecuadamente equilibrado, que no tenga herraje suelto, desgaste
excesivo ni signos de corrosión, y repárelo si es necesario.
•
Verifique la estabilidad del sistema antes de cada uso.
•
NO use el sistema durante condiciones climáticas severas y/o con
mucho viento, ya que el sistema se podría caer. Coloque el sistema
en posición de almacenamiento y/o en un área protegida del viento y
sin propiedad personal y/o cables suspendidos.
•
Nunca juegue en equipo dañado.
•
Cuando mueva el sistema, tenga cuidado para evitar que el
mecanismo cambie de lugar.
•
Siempre mantenga la parte superior del poste cubierta con la tapa.
•
No permita que el agua del tanque se congele. En clima con
temperaturas de congelamiento añada dos galones de
anticongelante no tóxico, arena, o vacíe completamente el tanque y
almacénelo. (No use sal.)
•
Al mover el sistema no permita que nadie se pare o siente en la base
o añada lastre adicional en la base.
•
No deje el sistema sin supervisión ni juegue en el sistema cuando
las ruedas estén embragadas para rodar.
•
Tenga cuidado al mover el sistema sobre superficies irregulares. El
sistema se podría ladear.
•
Use extremado cuidado si va a colocar el sistema en una superficie
inclinada. El sistema se podría caer más fácilmente.
•
Consulte el manual de instrucciones para ver la instalación y el
mantenimiento adecuados.
Lea y entienda las advertencias que se
encuentran a continuación antes de usar este
producto.
Si no se observan estas advertencias se
podrían causar lesiones graves y/o daños
materiales.
N/P: 556790 05/05
En EE.UU.: 1-888-713-5488
En EE.UU.: 1-800-558-5234
En Canadá: 1-800-284-8339
En EE.UU.: 1-800-334-9111
En EE.UU.: 1-800-772-5346
SP5E2356 05/05
MOVIMIENTO DEL SISTEMA
AJUSTE DE LA ALTURA
A
B
Coloque la unidad sobre la mesa de apoyo. Retire las perillas de ajuste (A)
y los pernos cabeza de carro (B) para extender o retraer el respaldo y el
borde. Ajuste de la altura de 7.5 a 10' (2.3 a 3.05 m).
ADVERTENCIA
El respaldo puede girar durante el
ajuste de la altura.
ADVERTENCIA
No ajuste la altura del sistema mientras se encuentre en
posición vertical. El sistema debe estar en posición horizontal
para ajustarlo.
1. Mientras sujeta el poste, gire
hacia adelante el sistema de
baloncesto hasta que las ruedas
toquen el piso.
2. Mueva el sistema de baloncesto
a la ubicación deseada.
3. Gire cuidadosamente el sistema
de baloncesto hasta que quede
en posición vertical.
4. Revise la estabilidad del
sistema.
15
2
3
1
18
ID# M611412 04/05
¡IMPORTANTE!
Saque todo el contenido de las cajas.
Asegúrese de revisar el interior de las secciones del poste.
Ahí se han empacado herraje y piezas adicionales.
AVISO PARA LAS PERSONAS QUE REALIZAN EL MONTAJE
TODOS los sistemas de baloncesto de Huffy Sports, inclusive los usados para EXHIBICIÓN, DEBEN estar
montados y equilibrados con arena o agua, de acuerdo con las instrucciones. Si se ignoran estas
instrucciones se podría ocasionar una LESIÓN GRAVE. NO es aceptable improvisar un sistema de pesas
provisional.
TARJETA DE GARANTÍA:
Por favor recuerde completar su formulario de
registro del producto, ya sea en línea en:
www.huffysports.com/warrantycard o por
correo en la tarjeta postal adjunta.
¡INSTRUCCIONES DE SEGURIDAD!
EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES DE SEGURIDAD PUEDE DAR COMO
RESULTADO LESIONES GRAVES, DAÑOS MATERIALES Y ANULARÁ LA GARANTÍA..
El propietario debe asegurarse de que todos los jugadores conozcan y obedezcan estas reglas para la operación segura del sistema.
Por su seguridad, no intente montar este sistema sin seguir cuidadosamente las instrucciones. Es esencial
el montaje completo, y el uso y la supervisión adecuados para la operación correcta del sistema y para
reducir el riesgo de accidentes o lesiones. Existe una alta probabilidad de sufrir lesiones graves si este
sistema no se instala, mantiene y opera adecuadamente.
o Si utiliza una escalera de mano durante el montaje, tenga mucho cuidado.
o Revise regularmente la base para detectar fugas. Las fugas lentas podrían causar que
el sistema se cayera inesperadamente
o Asiente correctamente las secciones del poste (si aplica). Si no lo hace, las secciones
del poste podrían separarse durante el juego y/o durante el transporte del sistema.
o El clima, la corrosión y el mal uso podrían ocasionar la falla del sistema.
o Si requiere asistencia técnica, comuníquese con Huffy Sports.
o La altura mínima de operación es de 1.98m (6' 6") hasta la parte inferior del respaldo.
La mayoría de las lesiones son causadas por el uso inadecuado y/o por el incumplimiento de las instrucciones.
Tenga cuidado cuando use esta unidad.
19
04/05 ID# M611412
Conozca las piezas básicas de su sistema de baloncesto…
PARTE FRONTAL
RESPALDO
BORDE
SECCIÓN SUPERIOR DEL
POSTE
SECCIÓN MEDIA DEL
POSTE
SECCIÓN INFERIOR DEL
POSTE
BASE
CONJUNTO DEL CARRO
PORTAMUELA
PUNTALES
20
ID# M611412 04/05
LISTA DE PIEZAS
Artículo
Cant. Pieza N.º Descripción
1 1 206646 Tanque (negro)
2 1 200628 Eje de la rueda
3 2 226401 Rueda
4 1 908200 Sección superior del poste
5 1 908246 Sección media del poste con etiqueta
6 1 900644 Conjunto de la sección inferior del poste
7 1 203041 Tuerca, brida hexagonal, 3/8-16
8 1 Red
9 1 201342 Soporte de la rueda
10 2 201651 Espaciador, eje de la rueda
11 1 203470 Arandela, plana, Slam Jam
12 1 206219 Tapa
13 1 266001 Perno cabeza de carro, 3/8-16 x 1.5 de longitud
14 1 203617 Tapa del tanque
15 1 5E2356 Etiqueta, movimiento del sistema y ajuste de la altura
16 2* 203084 Perno cabeza de carro, 5/16-18 x 1.75 de longitud
17 4* 201344 Perilla, plástico, 3 lados
18 1 Borde
19 4 203104 Perno, brida hexagonal, 5/16-18 x 5,08 cm de longitud
20 2 900057 Soporte de montaje del respaldo
21 1 203795 Tuerca especial
22 3 203309 Arandela, .406 D.I. x 1.0 D.E.
23 2 203053 Perno cabeza de carro, 5/16-18 x 4
24 2 200837 Soporte del borde
25 4* 203100 Tuerca, brida hexagonal, 5/16-18
26 1 900033 Soporte, Slam Jam
27 1 203796 Perno en T, 3/8-16 x 5 de longitud
28 1 200318 Soporte, refuerzo, Slam Jam
29 1 203472 Resorte, negro, Slam Jam
30 1 Respaldo
* Puede haber piezas adicionales en este modelo.
21
04/05 ID# M611412
IDENTIFICADOR DE PIEZAS: El herraje aparece en su tamaño real
#7 (1)
#10 (2)
#16 (2*)
#13 (1)
#22 (3)
#25 (4*)
#21 (1)
#19 (4)
#23 (2)
#27 (1)
#11 (1)
IDENTIFICADOR DE PIEZAS: Las piezas no aparecen en su tamaño real
#18 (1)
#12 (1)
#20 (2)
#9 (1)
#17 (4*)
#14 (1)
#2 (1)
#1 (1)
#3 (2)
#8 (1)
#28 (1)
#24 (2)
#26 (1)
#29 (1)
#30 (1)
22
ID# M611412 04/05
1.
Identifique correctamente cada sección del poste. Los postes tienen
una calcomanía de identificación que se usará como punto de
referencia en el paso siguiente.
5
4
6
Parte
superior
Parte
media
Parte
inferior
Calcomanías de referencia
23
04/05 ID# M611412
2.
¡IMPORTANTE!
UNA VEZ QUE LAS SECCIONES DEL POSTE SE HAN EMBRAGADO ENTRE SÍ, YA NO SE PODRÁN SEPARAR
LA CALCOMANÍA DE IDENTIFICACIÓN
ESTÁ COLOCADA A 12.7 CM (5") DEL
EXTREMO DEL POSTE. CUANDO
ESTÁN ADECUADAMENTE
EMBRAGADAS, LAS SECCIONES DEL
POSTE DEBEN TENER UN TRASLAPE
MÍNIMO DE 9 CM (3 1/2"), DEJANDO 3.8
CM (1 1/2") ENTRE EL POSTE
TRASLAPADO Y LA CALCOMANÍA DE
IDENTIFICACIÓN.
¡PRECAUCIÓN!
5
4
4
5
6
Alinee los postes usando las marcas de alineación.
Primero embrague las secciones superior y media del
poste golpeándolas entre sí sobre un trozo de madera
colocado en el piso como se muestra en la FIG. B hasta
que ya no se muevan hacia las calcomanías de
identificación del poste. LUEGO añada la sección
inferior del poste y golpee las secciones entre sí de la
misma manera.
FIG. A.
FIG. B.
¡IMPORTANTE!
ORIFICIO
CONCAVIDAD
12,7 cm
CALCOMANÍA DE
IDENTIFICACIÓN
3,8 cm
CANAL
Trozo de madera
(NO SE SUMINISTRA)
TROUGH
GORGE
RINNE
CANAL
24
ID# M611412 04/05
Conecte el conjunto del carro portamuela a la base (1) con el perno (13), la
arandela (22) y la tuerca (7) como se muestra. APRIETE CON LOS DEDOS, NO
SE REQUIEREN HERRAMIENTAS. El conjunto se apretará completamente en
el siguiente paso.
3.
4.
9
2
3
10
CONECTE EL CONJUNTO DEL CARRO
PORTAMUELA A LA BASE (1) CON EL
PERNO (13), LA ARANDELA (22) Y LA
TUERCA (7) COMO SE MUESTRA.
APRIETE CON LOS DEDOS, NO SE
REQUIEREN HERRAMIENTAS. EL
CONJUNTO SE APRETARÁ
COMPLETAMENTE EN EL SIGUIENTE
PASO.
¡IMPORTANTE!
1
13
7
22
Instale el eje de la rueda (2) a través del carro portamuela (9) e instale las
ruedas (3) en el eje de la rueda (2) con los espaciadores (10) como se muestra.
EL ESPACIADOR (10) SE
AJUSTARÁ HOLGADAMENTE
HASTA
QUE SE FIJE EN LA
CAVIDAD DE LA BASE
¡IMPORTANTE!
25
04/05 ID# M611412
Instale el conjunto del poste en el conjunto del tanque como se muestra. Asegure el
conjunto del poste en el tanque y en el soporte de la rueda girando hacia la derecha el
conjunto del poste. Apriete completamente el poste y siga girándolo hasta que los puntales
estén correctamente alineados como se muestra en la FIG B.
5.
FIG B
El poste se debe girar
aproximadamente 7 vueltas
completas para apretarlo
adecuadamente. Cuando esté
adecuadamente apretado, el soporte
de la rueda quedará ajustado contra
la base. Se recomienda que en este
paso un asistente mantenga la base
fija en su lugar.
Se requieren dos personas para
realizar este procedimiento. SI
NO SE OBSERVA ESTA
ADVERTENCIA SE PODRÍA
OCASIONAR UNA lesión GRAVE
Y/O DAÑOS A LA PROPIEDAD.
¡ADVERTENCIA!
¡IMPORTANTE!
26
ID# M611412 04/05
22
16
17
6.
Gire los puntales hacia abajo y dóblelos hacia fuera para alinearlos con los orificios de la
base como se muestra. Asegure los extremos libres de los puntales del tanque el en
tanque con el perno cabeza de carro (16), arandela (22) y perilla (17) como se muestra.
Repita el procedimiento en el otro lado.
LAS PERILLAS DEBEN ESTAR
COMPLETAMENTE APRETADAS
Y SE DEBE REVISAR
PERIÓDICAMENTE SU AJUSTE.
¡ADVERTENCIA!
27
04/05 ID# M611412
7.
Monte los soportes (20, 26) y el borde (18) en el respaldo y apriételos con la mano.
NOTA: Los ajustes finales se harán en el paso 10.
20
11
24
25
26
27
26
27
30
28
ID# M611412 04/05
28
21
19
26
27
Instale el borde Slam Jam en el respaldo
18
19
21
A
B
D
E
A. Ajuste el borde (18) seguramente en el soporte (26) como se muestra. Permita
que el perno en "T" (27) se deslice a través del orificio central del borde (18).
B. Instale el soporte de refuerzo (28) en el perno "T" (27) como se muestra.
C. Instale el resorte (29) en el perno T (27) como se muestra.
D. Instale la tuerca especial (21) y la arandela (19) en el perno T (27).
E. Apriete la tuerca (21) hasta que quede al ras del extremo del perno T (27).
27
27
8.
#28
29
27
C
29
04/05 ID# M611412
11.
Introduzca la red (8).
2.
4.
3.
1.
Caballete o mesa de apoyo
9.
Apoye el poste y el conjunto del tanque sobre una mesa de soporte. Con cuidado
deslice los componentes del respaldo hacia el poste.
Se requieren dos personas para
realizar este procedimiento. SI
NO SE OBSERVA ESTA
ADVERTENCIA SE PODRÍA
OCASIONAR UNA lesión GRAVE
Y/O DAÑOS A LA PROPIEDAD.
¡ADVERTENCIA!
NO DEJE EL CONJUNTO
DESATENDIDO CUANDO
ESTÉ VACÍO, YA QUE SE
PUEDE LADEAR.
¡ADVERTENCIA!
12
23
17
10.
Desprenda la
película protectora
de la superficie del
respaldo de acrílico
antes de usarlo.
NOTA:
Mientras la unidad se encuentre aún en
posición horizontal, asegure el herraje en la
posición deseada, como se muestra, y apriételo
completamente en este momento.
30
ID# M611412 04/05
10 pies
(3.05 m)
15
LA ETIQUETA DE AJUSTE DE LA
ALTURA Y DE MOVIMIENTO NO
DEBE OBSTRUIR LA ETIQUETA DE
ADVERTENCIA DE LA FÁBRICA.
5E2356 05/05
MOVING SYSTEM
1. While holding pole, rotate
basketball system forward
until wheels engage with
ground.
2. Move basketball system to
desired location.
3. Carefully rotate basketball
system upright.
4.
Check system for stability.
HEIGHT ADJUSTMENT
A
WARNING
B
WARNING
Do not adjust height of system
in upright position. System must
be in down position to adjust.
Rest unit on support table. Remove adjustment knobs (A)
and carriage bolts (B) to extend or retract backboard and rim.
Height adjustment from 7-1/2' to 10'.
Backboard
may rotate during
height adjustment.
Aplique la etiqueta de ajuste de la
altura y de movimiento (15) en la
parte frontal del poste, como se
muestra. La altura reglamentaria
del borde es de 3.05 m (10 pies).
Coloque la unidad montada en la ubicación
deseada. Llene el tanque con agua (98.4
litros/26 galones) o con arena (163 kg/360
libras) y conecte a presión la tapa del tanque
(14) en su lugar.
13.
AÑADA 7.6 LITROS (DOS
GALONES) DE ANTICONGELANTE
NO TÓXICO SI EL CLIMA
ALCANZA TEMPERATURAS DE
CONGELAMIENTO.
¡PRECAUCIÓN!
¡PRECAUCIÓN!
SI SE USA ARENA:
NO SE REQUIERE EL
USO DE
ANTICONGELANTE.
NOTA:
SAND
SAND
(360 lb.)
(360 lb.)
(163 kg)
(163 kg)
NO DEJE EL CONJUNTO
DESATENDIDO CUANDO
ESTÉ VACÍO, YA QUE SE
PUEDE LADEAR.
¡ADVERTENCIA!
Se requieren dos personas para
realizar este procedimiento. SI NO
SE OBSERVA ESTA
ADVERTENCIA SE PODRÍA
OCASIONAR UNA lesión GRAVE
Y/O DAÑOS A LA PROPIEDAD.
¡ADVERTENCIA!
12.
14
¡ADVERTENCIA!
NO PERMITA QUE LOS NIÑOS
AJUSTEN LA ALTURA.
1
2
3
SAND
360 LBS.
(163 KG)
Loading...
