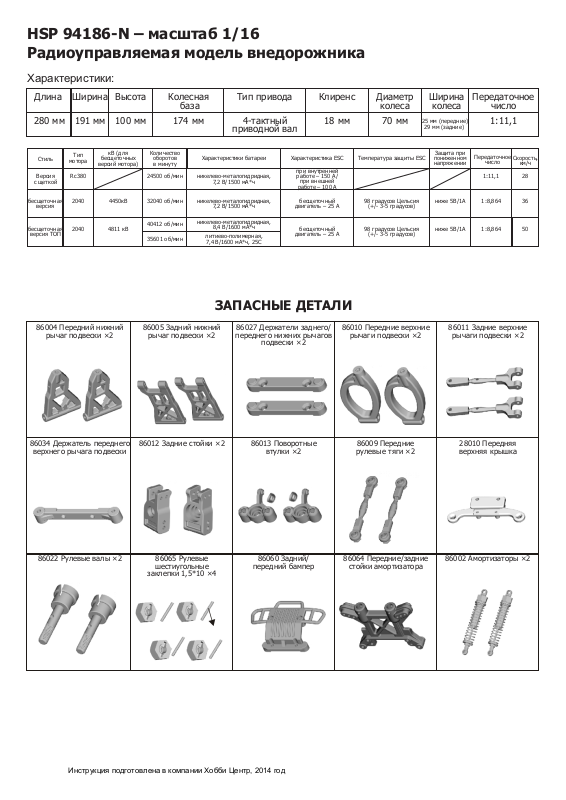

HSP 94186-N – масштаб 1/16
Инструкция подготовлена в компании Хобби Центр, 2014 год
Радиоуправляемая модель внедорожника
Характеристики:
Длина Ширина
280 мм 191 мм
Тип
Стиль
Версия
с щеткой
бесщеточная
версия
бесщеточная
версия TOП
86004 Передний нижний
мотора
Rc380
2040
2040
рычаг подвески ×2
бесщеточных
версий мотора)
Высота
Колесная
Тип привода Клиренс Диаметр
база
100 мм 4-тактный
174 мм
приводной вал
кВ (для
4450кВ
4811 кВ
Количество
оборотов
в минуту
24500 об/мин
32040 об/мин
40412 об/мин
35601 об/мин
Характеристики батареи
никелево-металогидридная,
7,2 В/1500 мА*ч
никелево-металогидридная,
7,2 В/1500 мА*ч
никелево-металогидридная,
8,4 В/1600 мА*ч
литиево-полимерная,
7,4 В/1600 мА*ч, 25С
ЗАПАСНЫЕ ДЕТАЛИ
86005 Задний нижний
рычаг подвески ×2
86027 Держатели заднего/
переднего нижних рычагов
подвески ×2
18 мм 70 мм
Характеристика ESC
при внутренней
работе – 150 А/
при внешней
работе – 100 А
бесщеточный
двигатель – 25 А
бесщеточный
двигатель – 25 А
колеса
25 мм (передние)
29 мм (задние)
Температура защиты ESC
98 градусов Цельсия
(+/- 3-5 градусов)
98 градусов Цельсия
(+/- 3-5 градусов)
86010 Передние верхние
рычаги подвески ×2
Ширина
Передаточное
колеса
Защита при
пониженном
напряжении
ниже 5В/1А
ниже 5В/1А
Передаточное
1:11,1
1:8,864
1:8,864
86011 Задние верхние
рычаги подвески ×2
число
1:11,1
число
Скорость,
км/ч
28
36
50
86034 Держатель переднего
верхнего рычага подвески
86022 Рулевые валы ×2 86065 Рулевые
86012 Задние стойки ×2 86013 Поворотные
шестиугольные
заклепки 1,5*10 ×4
втулки ×2
86060 Задний/
передний бампер
86009 Передние
рулевые тяги ×2
86064 Передние/задние
стойки амортизатора
28010 Передняя
верхняя крышка
86002 Амортизаторы ×2
Page 2
ЗАПАСНЫЕ ДЕТАЛИ
Инструкция подготовлена в компании Хобби Центр, 2014 год
86055 Соединяющий
рулевой рычаг
86062 Передние/задние
стяжки 62,5 мм ×2
02057 Трубки антенны ×4 28009 Крепления
86057 Поворотные
колебательные рычаги
28015 Центральная
алюминиевая стяжка 110 мм
антенны ×4
86058 Рулевая
колонка ×2 (стальная)
86028 Задние нижние
крепления подвесок
2,5*41 мм ×4
28017 Держатель радио
(старая версия: 28001)
86003 Бамперные
рессоры/крепления
86054 Крепления ×4 86088 Задние
28008 Нижнее крепление
держателя радио
86007 Стойки корпуса
крепления подвесок
2,5*30,5 мм ×2
28004 Ходовая часть
28018 Крышка отсека
для батареи
(старая версия – 28002)
18244 Крепление
сервомеханизма рулевого
управления ×2
28005 Моторная скоба 28006 Мотор 03301 Защита мотора
28003 Типичный набор
для батареи
(7,2 В/1100 мА*ч)
Sp3001 Сервомеханизм 3KG
(старая версия – 02073)
28011 Полюсные
штыри аккумуляторной
батареи ×2
28013 Крепления
сервомеханизма ×2
от перегрева
18541 Крепления
сервомеханизма ×2
86056 Защитный механизм
для сервомотора
19216 Защита
коробки передач
02372 Крепления
сервомеханизма рулевого
управления ×2
03058 Электронный
контроллер скорости
86030 Коробка передач
86020 Универсальная
соединительная
крышка/с одним винтом
без головки
(для системы привода)
86023 Зубчатая передача
(20 зубцов)
86024 Зубчатая
передача (10 зубцов)
86031 Главная
дифференциальная
шестерня (39 зубцов)
+ крепление 2,5*22 мм
28019 Моторная
шестерня (16 зубцов)
Page 3
ЗАПАСНЫЕ ДЕТАЛИ
Инструкция подготовлена в компании Хобби Центр, 2014 год
28007 Прямозубая
цилиндрическая
зубчатая передача
(50 зубцов)
86016 Шины
с V-образной резьбой
+ Камера для шины ×2
86083 Медные подшипники
12*8*3.5 ×4
28012 Ведущая шестерня
1,5*7 (11 зубцов)
+ крепление
86017 Полный комплект
колес ×2
86087 Медные подшипники
8*4*3 ×4
86032 Ведущее
зубчатое колесо
(11 зубцов)
02103 Скрепляющие
скобы ×6
82833 Медные подшипники
15*10*4 ×4
(старая версия – 86093)
86033 Механизм
дифференциальной
передачи
82832 Крепления
корпуса ×8
(старая версия: 86090)
82834 Медные подшипники
10*5*4 ×4 (
старая версия – 86094)
86015 Колесные диски ×2
86082 Подшипник
качения 8*4*3 ×4
86049 Наконечники
сферической цапфы ×4
86059 Амортизирующие
шарики ×8
86029 Амортизирующий
шариковый винт ×8
86069 Верхние
колпачковые
самонарезающие
винты 2.6*6 ×14
02055 Нейлоновые
стопорные гайки M4 ×8
18546 Шариковые винты
(для поворотного рычага)
×4
86070 Верхние
колпачковые с
амонарезающие
винты 2.6*8 ×19
86081 Шестиугольные
потайные винты M3*3 ×8
85012 Болты для переднего
верхнего рычага подвески
2.6*28.5мм ×4
86071 Верхние
колпачковые
самонарезающие
винты 2.6*10 ×10
18248 Шестиугольные
потайные винты 3*6 ×8
86096 Болты для заднего
верхнего рычага подвески
2.6*17.5мм ×4
86072 Верхние
колпачковые
самонарезающие винты
2.6*12 ×4
86086 Верхние шариковые
винты M3 ×4
86073 Верхние
колпачковые
самонарезающие
винты 3*8 ×4
86074 Верхние
колпачковые
самонарезающие
винты 3*10 ×4
18242 Колпачковые
самонарезающие
винты 2,6*16 ×10
02184 Верхние колпачковые
самонарезающие винты
3*12 ×10
18251 Верхние колпачковые
винты со шлицованной
головкой 2.6*5 ×10
18249 Верхние колпачковые
винты со шлицованной
головкой 2.6*6 ×10
86075 Шариковые
самонарезающие
винты 2.6*8 ×10
Page 4
ЗАПАСНЫЕ ДЕТАЛИ
Инструкция подготовлена в компании Хобби Центр, 2014 год
86076 Самонарезающие
винты с полукруглой
головкой 3*18 ×4
86084 Самонарезающие
винты с потайной
головкой 2.6*8 ×10
80119 2-канальный
радиопередатчик (AM)
86077 Самонарезающие
винты с потайной
головкой 3*8 ×9
86080 Винты с
потайной головкой
2.6*6 ×4
03020 Приемник (AM)
86078 Самонарезающие
винты с потайной
головкой 2.6*6 ×9
86079 Самонарезающие
винты с потайной
головкой 2.6*10 ×6
ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ
80226G 3-канальный
радиопередатчик 2.4G
28462 Приемник
частотой 2.4 ГГц
86085 Самонарезающие
головкой 2.6*12 ×4
80300 2-канальный
радиопередатчик 2.4G
винты с потайной
28464 Приемник
частотой 2.4 ГГц
80302 2-канальный
передатчик 2.4G
28463 Приемник
частотой 2.4 ГГц
Хромированные
колесные диски
с цветным напылением ×2
(*85005PL (Золотой)
*85005PB (Голубой)
*85005PP (Фиолетовый)
80301 2-канальный
радиопередатчик 2.4G
28463 Приемник
частотой 2.4 ГГц
ЗАПАСНЫЕ ДЕТАЛИ PRO-ВЕРСИИ
18246 Бесщеточный
привод 25A
28470 Бесщеточный
мотор кВ4450
286004 Амортизаторы
(алюминиевые) ×2
28408 Комплект
батарей (7.2В/1500мА*ч)
Page 5
ЗАПАСНЫЕ ДЕТАЛИ PRO-ВЕРСИИ
Инструкция подготовлена в компании Хобби Центр, 2014 год
Хромированные
колесные диски
с цветным напылением ×2
(*85005PL(Золотой)
*85005PB(Голубой)
*85005PP(Фиолетовый)
286015 Универсальная
приводная пара ×2
286015 Универсальная
приводная пара ×2
ЗАПАСНЫЕ ДЕТАЛИ TOП-ВЕРСИИ
86016N Новые шины
с V-образной резьбой ×2
+Камеры
18250 Прямозубая
цилиндрическая
зубчатая передача
(50 зубцов)
18250 Прямозубая
цилиндрическая
зубчатая передача
(50 зубцов)
Материал: металл
18245 Опциональный
бесщеточный
двигатель кВ4811
18246 Бесщеточный
привод 25A
18220 Моторная
шестерня (20 зубцов)
Материал: металл
286004 Амортизаторы
(алюминиевые) ×2
30327 Никелево-
металогидридная
батарея 8.4В/1500мА
18220 Моторная
шестерня (20 зубцов)
Материал: металл
182002 Держатель радио
(алюминиевый)
182274 Крепление сервомеханизма
(алюминиевое) × 2
+ Верхние колпачковые винты
со шлицованной головкой
3*8мм ×4 / 3*10 ×4
+ Винты со шлицованной
потайной головкой 2.6*8мм ×2
(старая версия: 182074)
286619 Передние верхние
рычаги подвески (алюминиевые) ×2
+ Колпачковые винты со
шлицованной головкой 2.6*10мм ×2
+ Шестиугольные потайные винты 3*6мм ×2
+ Шариковые винты ×2
+ Крепления подвески 2.5*41мм ×2
Материал: металл
АКСЕССУАРЫ ДЛЯ МОДИФИКАЦИЙ
182226 Передняя верхняя
крышка (алюминиевая)/
Верхние колпачковые винты
со шлицованной головкой 2.6*6мм ×2
+винты со шлицованной
потайной головкой 3*8мм ×2
(Старая версия –182026)
182201 Шасси из
углеродного волокна+
Винты с плоской шлицованной
головкой 2.6*8мм ×4
(старая версия:182201T)
286621 Задние нижние рычаги
подвески (алюминиевые) ×2
+ Колпачковые винты со шлицованной
головкой 2.6*6 ×4/2.6*10мм ×2
+ Шестиугольные потайные винты 3*6мм ×2
+ Крепления подвески 2.5*30.5мм ×2
(старая версия – 286021)
182202 Держатель радио
из углеродного волокна
+ шайба 6*3.2*2,5мм ×2
(старая версия – 182202T)
286611 Поворотные втулки
(правая/левая) (алюминиевые) ×2
+ Винты со шлицованной
потайной головкой 2.6*10мм ×2
+ Колпачки шаровой цапфы ×4
(старая версия – 286011)
286622 Стойка амортизатора
(алюминиевая) ×2
+ Винты с полукгруглой
шлицованной головкой 2*10мм ×4
+ Шариковые винты ×8
(старая версия – 182073T)
+ Винты с полукруглой шлицованной
+ Крепления подвески 2.5*30.5 ×2
182273 Крышка отсека
для батареи
из углеродного волокна
286612 Задние стойки
(алюминиевые) ×2
головкой 2.6*12.5мм×2
(старая версия – 286012)
286031 Держатель
переднего верхнего
рычага подвески
(алюминиевый)
182073 Крышка отсека
для батарей
(алюминиевая)
286618 Передние верхние
рычаги подвески (алюминиевые) ×2
+ Винты с полукруглой шлицованной
головкой 2.6*28,5мм ×2
+ Шайба ×2
+ Шариковые винты ×2
(старая версия – 286018)
286632 Держатели передних/
задних нижних рычагов
подвески (алюминиевые) ×2
(старая версия – 286019)
(старая версия – 284022)
(старая версия – 286032)
Page 6
АКСЕССУАРЫ ДЛЯ МОДИФИКАЦИЙ
Инструкция подготовлена в компании Хобби Центр, 2014 год
286637 Стойки корпуса ?4
(старая версия – 286037)
286068B Шариковые
подшипники 15*10*4 ?4
286680 Алюминиевый
задний нижний рычаг
подвески
286639 Диски передних
колес (алюминиевые) ×2
(старая версия – 286039)
286068C Шариковые
подшипники 10*5*4 ×4
182205 Алюминиевый
зажим мотора
+ Винты с плоской
шлицованной головкой
2.6*8 ×4
286640 Рулевой
соединительный рычаг
(алюминиевый)
(старая версия –286040)
28347 Зарядное устройство
182211 Алюминиевые
крепления батареи
+ Винты с плоской
шлицованной головкой
286042 Шестиугольные
болты (алюминиевые)
+ Крепления 1.5*10мм ×4
286657 Набор для защиты
сервомеханизма (алюминиевый)
+ Колпачковые винты со шлицованной
головкой 2.6*8мм ×1
+ Шариковые винты ×3
+Болты поворотной пластины 2.6*6мм ×2
(старая версия – 286057)
286620 Задние верхние рычаги
подвески (алюминиевые) ×2
+ Винты со шлицованной
полукруглой головкой 2.6*17.5мм ×2
+Шайба ×4
(старая версия –286020)
286068A Шариковые
подшипники 12* 8 *3.5 ×4
286681 Коробка передач (алюминиевая) ×1
+ Плоские винты со шлицованной
головкой 2.6*8 ×4/3*8 ×2/
Колпачковые винты
со шлицованной головкой 3*12 ×2/
2.6*10 ×2/2.6*8 ×2
+ Винты с полукруглой шлицованной
головкой 3*18 ×2
286004 Амортизаторы
(алюминиевые) ×2
18247 Литийная
перезаряжаемая
батарея (7.4В/1600мА*ч)

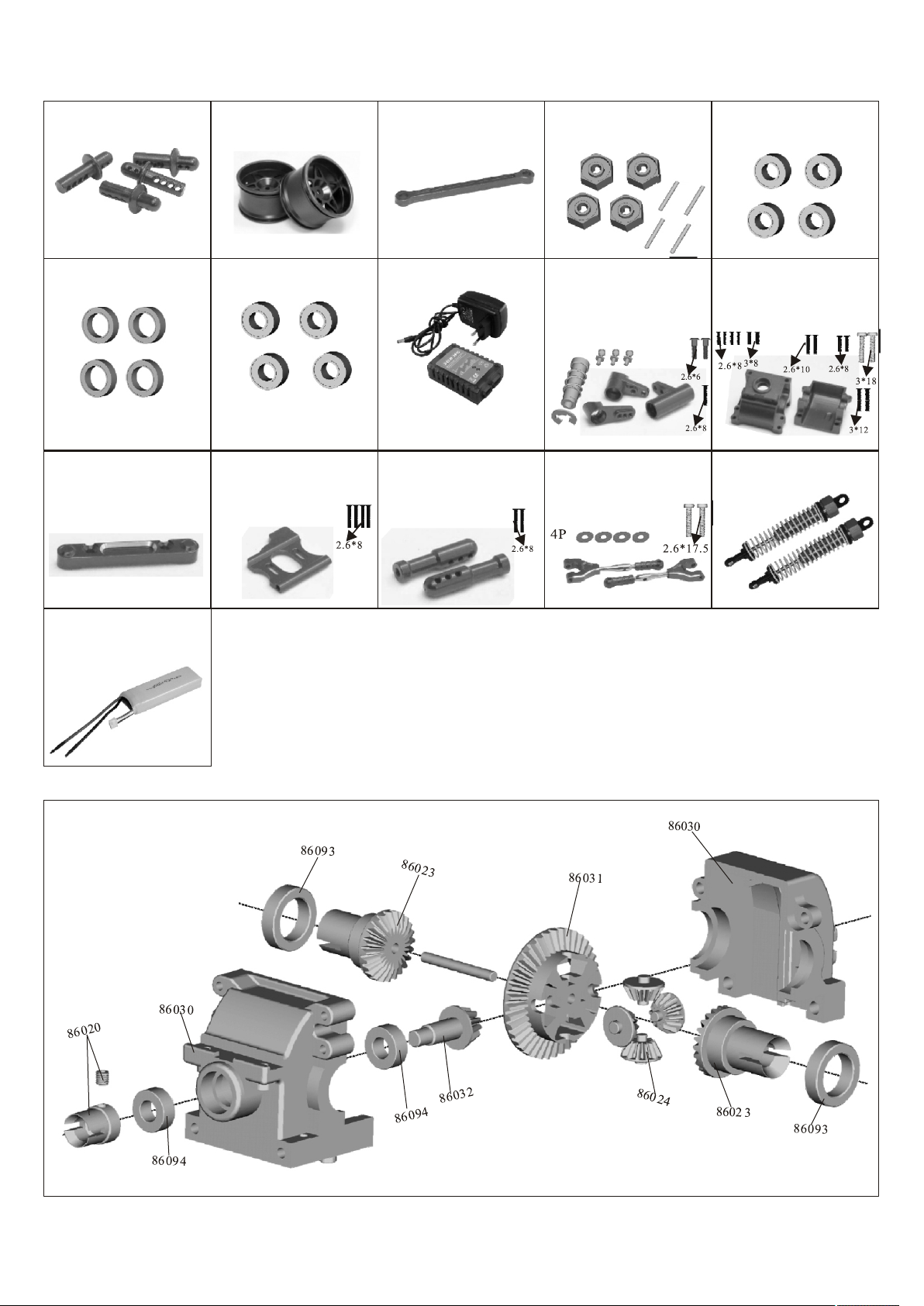

ПЕРЕДНИЙ/ЗАДНИЙ ДИФФЕРЕНЦИАЛ
Page 7

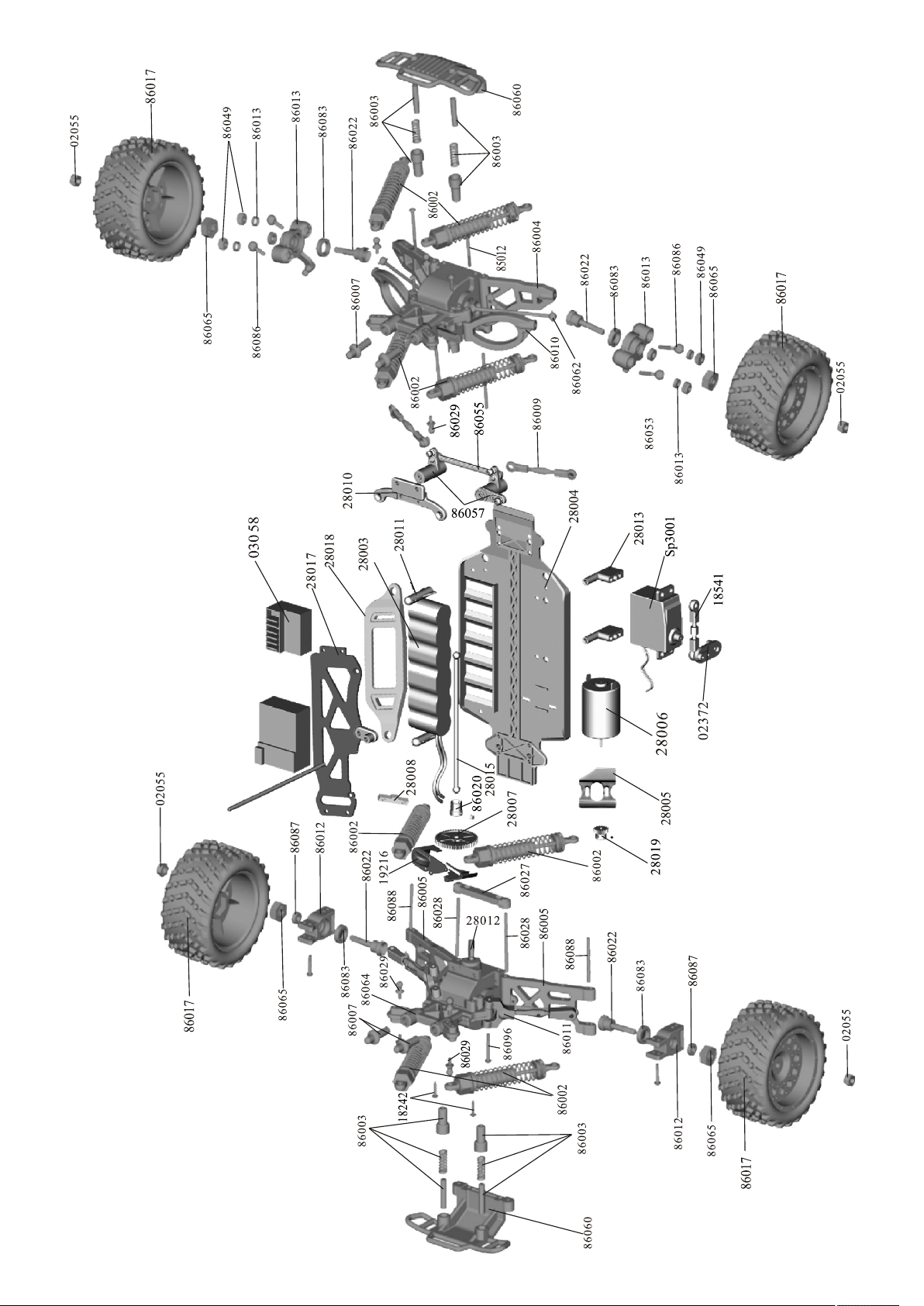

ИЛЛЮСТРАЦИЯ ПОЛНОЙ СБОРКИ
Инструкция подготовлена в компании Хобби Центр, 2014 год
Loading...
