Page 1

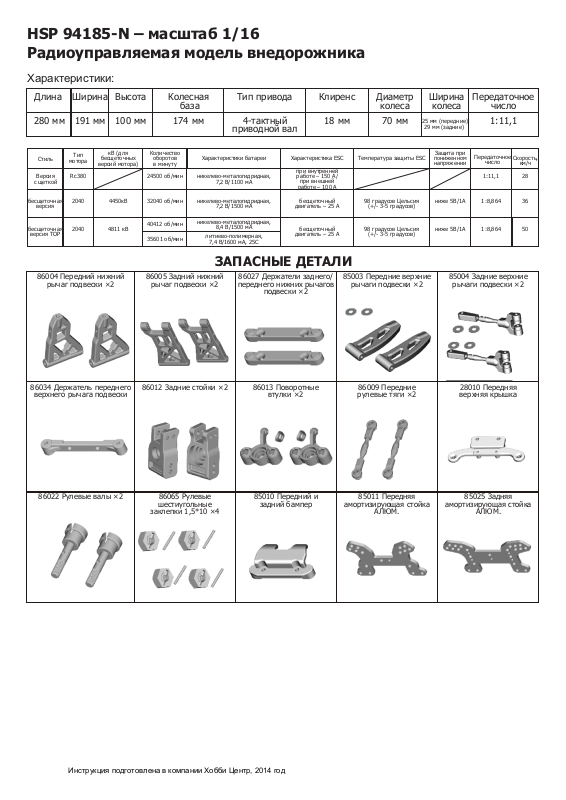

HSP 94185-N – масштаб 1/16
Инструкция подготовлена в компании Хобби Центр, 2014 год
Радиоуправляемая модель внедорожника
Характеристики:
Длина Ширина
280 мм 191 мм
Стиль
Версия
с щеткой
бесщеточная
версия
бесщеточная
версия TOP
86004 Передний нижний
Тип
мотора
версий мотора)
Rc380
2040
2040
рычаг подвески ×2
Высота
Колесная
Тип привода Клиренс Диаметр
база
100 мм 4-тактный
174 мм
приводной вал
кВ (для
бесщеточных
4450кВ
4811 кВ
Количество
оборотов
в минуту
24500 об/мин
32040 об/мин
40412 об/мин
35601 об/мин
Характеристики батареи
никелево-металогидридная,
7,2 В/1100 мА
никелево-металогидридная,
7,2 В/1500 мА
никелево-металогидридная,
8,4 В/1500 мА
литиево-полимерная,
7,4 В/1600 мА, 25С

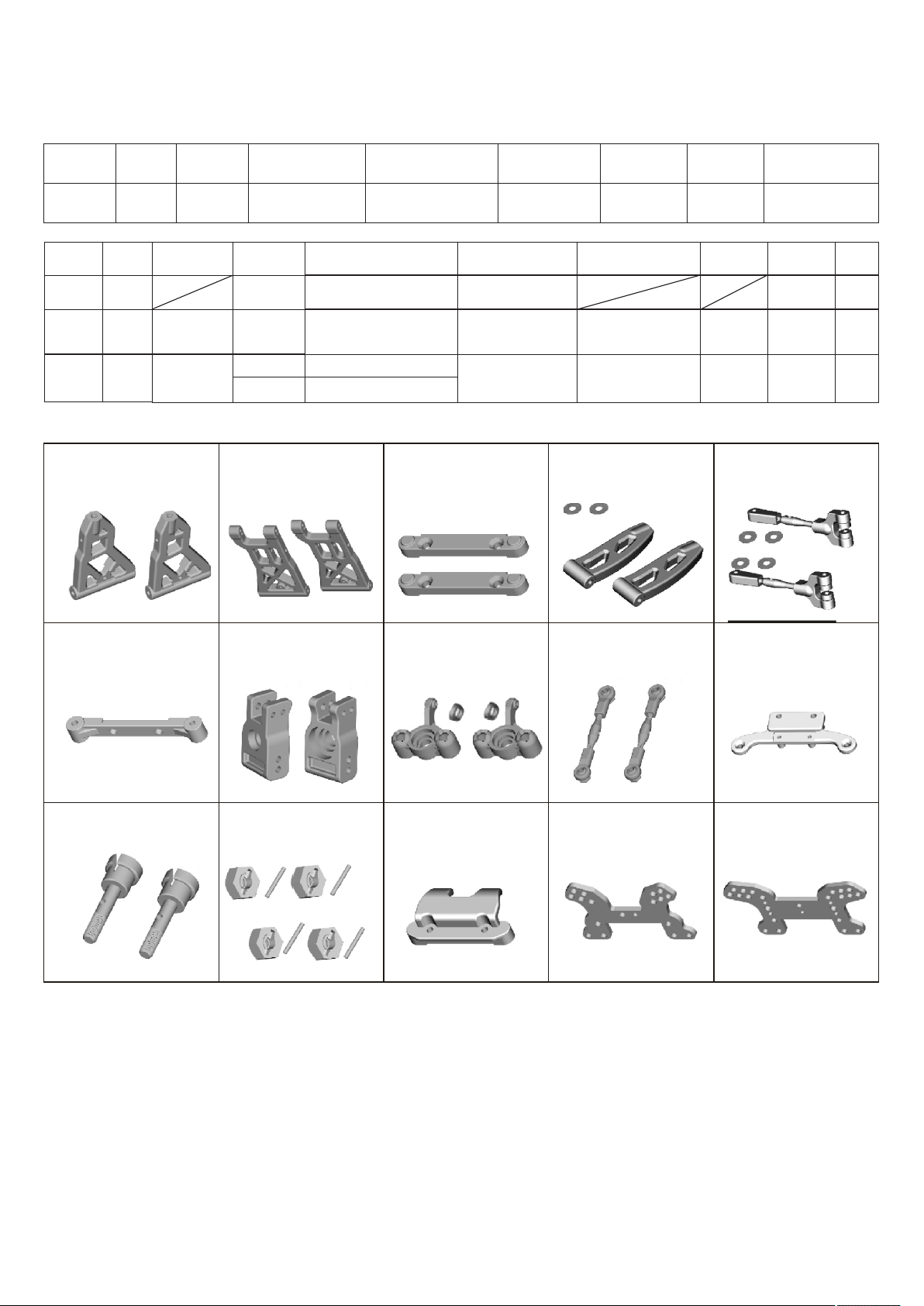

ЗАПАСНЫЕ ДЕТАЛИ
86005 Задний нижний
рычаг подвески ×2
86027 Держатели заднего/
переднего нижних рычагов
Характеристика ESC
при внутренней
работе – 150 А/
при внешней
работе – 100 А
бесщеточный
двигатель – 25 А
бесщеточный
двигатель – 25 А
подвески ×2
колеса
18 мм 70 мм
Температура защиты ESC
98 градусов Цельсия
(+/- 3-5 градусов)
98 градусов Цельсия
(+/- 3-5 градусов)
85003 Передние верхние
рычаги подвески ×2
Ширина
колеса
25 мм (передние)
29 мм (задние)
Защита при
пониженном
напряжении
ниже 5В/1А
ниже 5В/1А
85004 Задние верхние
рычаги подвески ×2
Передаточное
число
1:11,1
Передаточное
1:11,1
1:8,864
1:8,864
число
Скорость,
км/ч
28
36
50
86034 Держатель переднего
верхнего рычага подвески
86022 Рулевые валы ×2 86065 Рулевые
86012 Задние стойки ×2 86013 Поворотные
шестиугольные
заклепки 1,5*10 ×4
втулки ×2
85010 Передний и
задний бампер
86009 Передние
рулевые тяги ×2
85011 Передняя
амортизирующая стойка
АЛЮМ.
28010 Передняя
верхняя крышка
85025 Задняя
амортизирующая стойка
АЛЮМ.
Page 2

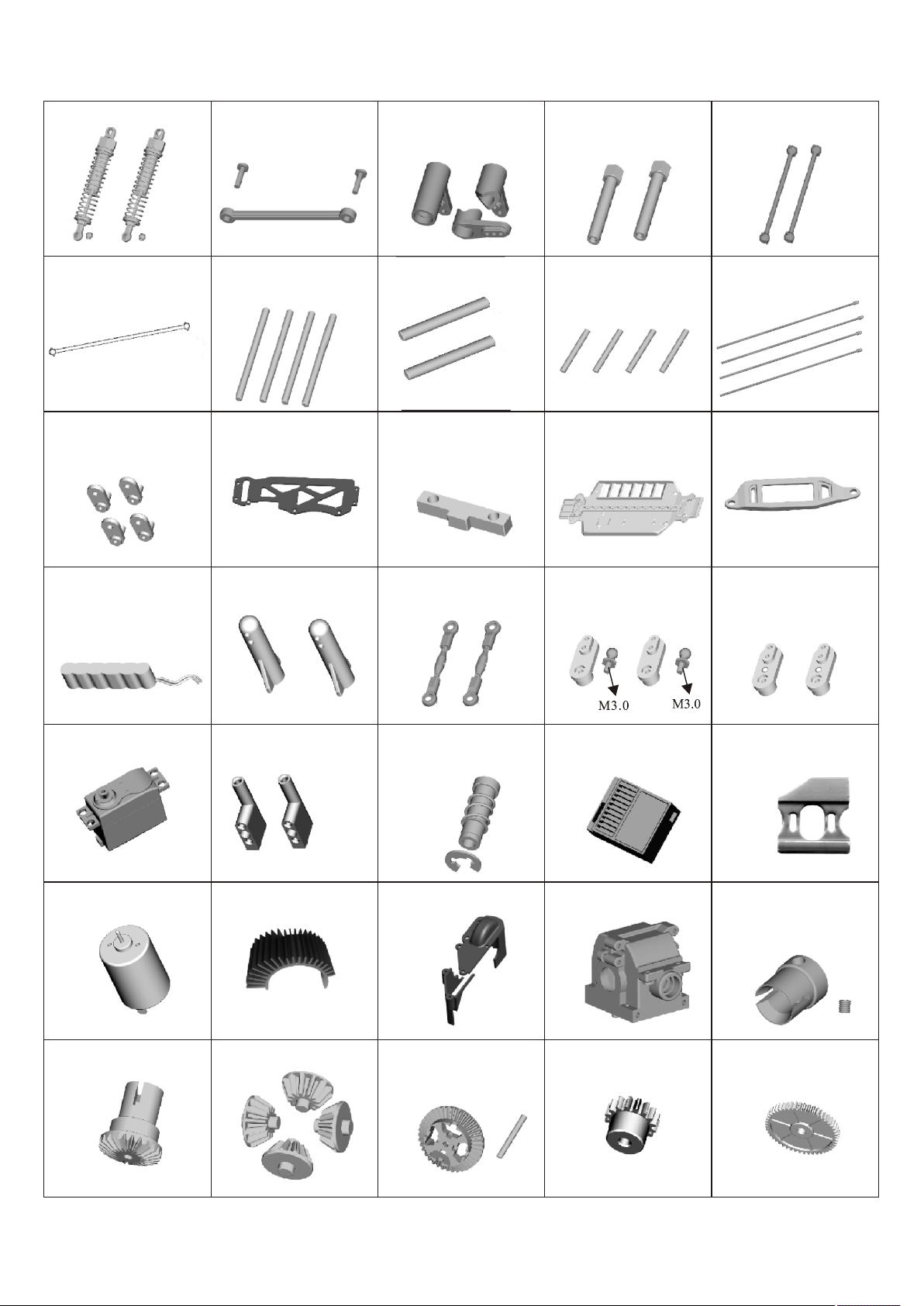

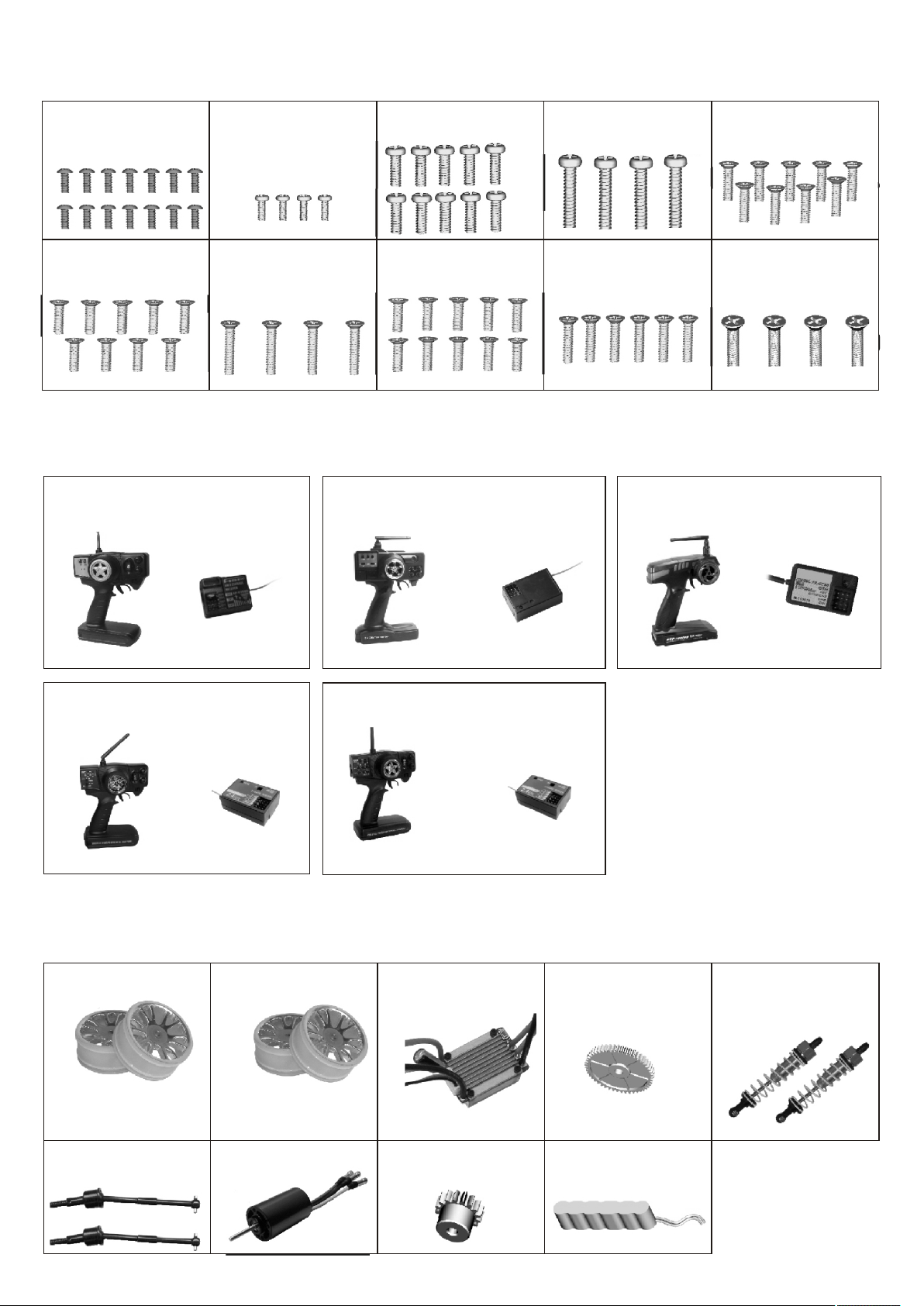

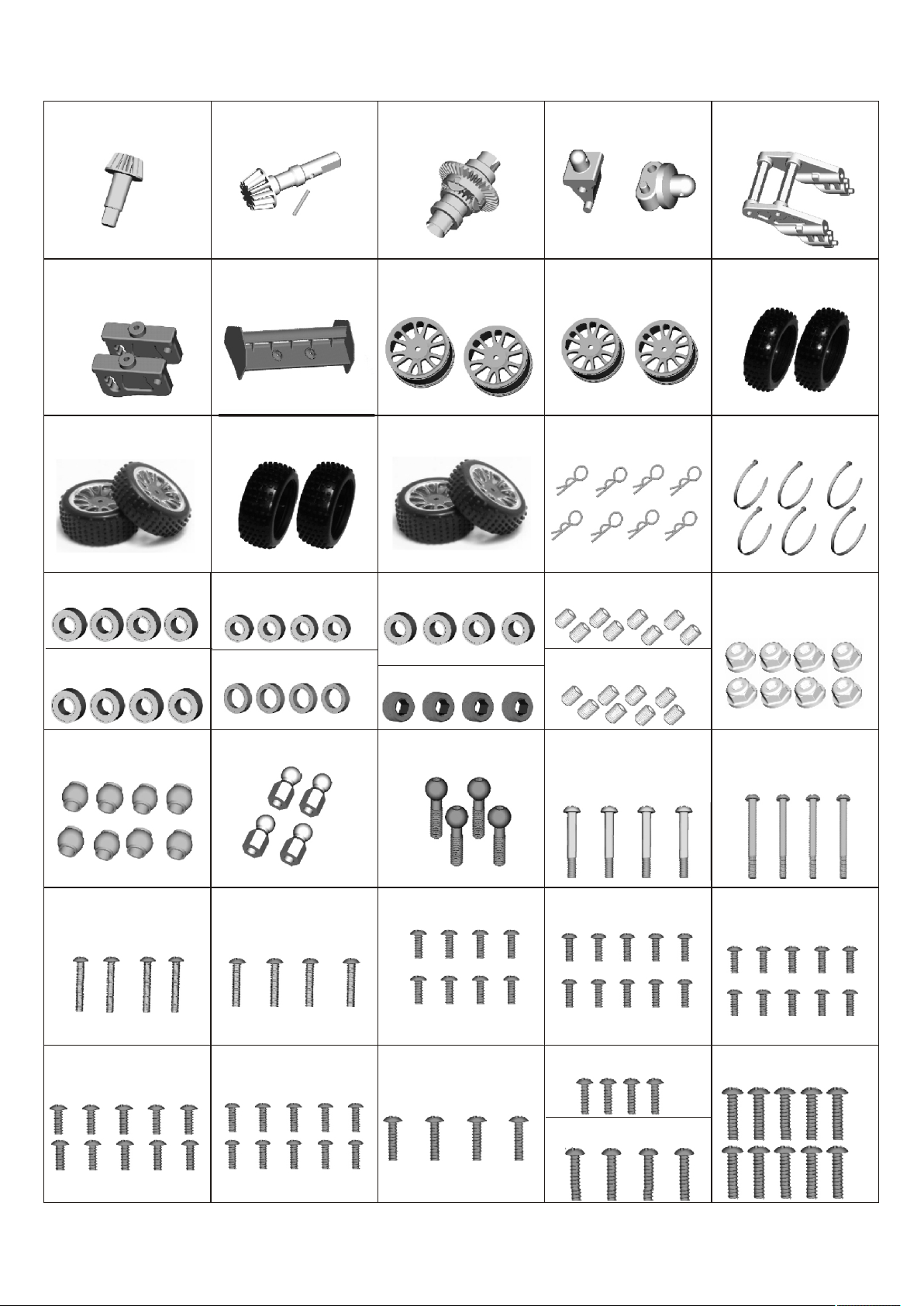

ЗАПАСНЫЕ ДЕТАЛИ
Инструкция подготовлена в компании Хобби Центр, 2014 год
85001 Амортизаторы ×2 86055 Соединяющий
28015 Центральная
алюминиевая стяжка 110 мм
28009 Крепления
антенны ×4
рулевой рычаг
86028 Задние нижние
крепления подвесок
2,5*41 мм ×4
28017 Держатель радио
(старая версия: 28001)
86057 Поворотные
колебательные рычаги
86088 Задние крепления
подвесок 2,5*30,5 мм ×2
28008 Нижнее крепление
держателя радио
86058 Рулевая колонка ×2 86062 Передние/задние с
86054 Крепления ×4
28004 Ходовая часть
тяжки 62,5 мм ×2
02057 Трубки антенны ×4
28018 Крышка отсека
для батареи
(старая версия – 28002)
28003 Типичный набор
для батареи
(7,2 В/1100 мА)
Sp3001 Сервомеханизм 3кг
(старая версия – 02073)
28006 Мотор
28011 Полюсные штыри
аккумуляторной батареи ×2
28013 Крепления
сервомеханизма ×2
03301 Защита мотора
от перегрева
18541 Крепления
сервомеханизма ×2
86056 Защитный
механизм для сервомотора
19216 Защита коробки
передач
02372 Крепления
сервомеханизма
рулевого управления ×2
03058 Электронный
контроллер скорости
86030 Коробка передач
18244 Крепление
сервомеханизма рулевого
управления ×2
28005 Моторная скоба
86020 Универсальная
соединительная
крышка/с одним винтом
без головки
(для системы привода)
86023 Зубчатая передача
(20 зубцов)
86024 Зубчатая передача
(10 зубцов)
86031 Главная
дифференциальная
шестерня (39 зубцов)
+ крепление 2,5*22 мм
86014 Моторная шестерня
(16 зубцов)
86017 Прямозубая
цилиндрическая
зубчатая передача
(50 зубцов)
Page 3
ЗАПАСНЫЕ ДЕТАЛИ
Инструкция подготовлена в компании Хобби Центр, 2014 год
86032 Ведущее зубчатое
колесо (11 зубцов)
85014 Регулируемые
крепления опор крыльев
внедорожника ×2
85007N Полный комплект
передних колес ×2
28012 Ведущая шестерня
1,5*7 (11 зубцов)
+ крепление
85016 Крыло внедорожника 85005 Обод переднего
85023N Передние шины
+ камера ×2
86033 Механизм
дифференциальной
передачи
колеса ×2
82832 Крепления корпуса
1,07 мм ×8
85002 Крепления корпуса 85013 Опоры крыла
внедорожника
Заднее Переднее
85022 Обод заднего
колеса ×2
82832 Крепления
корпуса o1,07 мм ×8
85006N Передние шины
+ камера ×2
02103 Скрепляющие
скобы ×6
86082 Подшипник
качения 8*4*3 ×4
86083 Медные подшипники
12*8*3.5 ×4
86059 Амортизирующие
шарики ×8
85021 Верхние колпачковые
механические винты
3*16мм ×4
86087 Медные подшипники
86083 Медные подшипники
8*4*3 ×4
12*8*3.5 ×4
85008 Амортизирующие
штифты ×4
85020 Верхние
колпачковые
механические винты
3*12мм ×4
82834 Медные подшипники
86086 Верхние шариковые
18091 Верхние колпачковые
10*5*4 ×4
(старая версия – 86094)
86049 Наконечники
сферической цапфы ×4
винты M3 ×4
винты со шлицованной
головкой 3*6 ×8
86081 Шестиугольные
потайные винты M3*3 ×8
18248 Шестиугольные
потайные винты 3*6 ×8
86096 Болты для заднего
верхнего рычага подвески
2.6*17.5мм ×4
18249 Верхние колпачковые
винты со шлицованной
головкой 2.6*6 ×10
02055 Нейлоновые
стопорные гайки M4 ×8
85012 Болты для переднего
верхнего рычага
подвески 2.6*28.5мм ×4
18251 Верхние колпачковые
винты со шлицованной
головкой 2.6*5 ×10
86070 Верхние колпачковые
самонарезающие
винты 2.6*8 ×10
86071 Верхние колпачковые
самонарезающие
винты 2.6*10 ×10
86072 Верхние
колпачковые
самонарезающие винты
2.6*12 ×4
86073 Верхние колпачковые
самонарезающие
винты 3*8 ×4
86074 Верхние колпачковые
самонарезающие винты
3*10 ×4
02184 Верхние колпачковые
самонарезающие винты
3*12 ×10
Page 4
ЗАПАСНЫЕ ДЕТАЛИ
Инструкция подготовлена в компании Хобби Центр, 2014 год
86069 Верхние колпачковые
самонарезающие
винты 2.6*6 ×14
86078 Самонарезающие
винты с потайной
головкой 2.6*6 ×9
80119 2-канальный
радиопередатчик (AM)
03020 Приемник (AM)
01293 Винты типа
BT 2.6*6 BH ×8
86085 Самонарезающие
винты с потайной
головкой 2.6*12 ×4
ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ
80226G 3-канальный
радиопередатчик 2.4G
86075 Шариковые
самонарезающие винты 2
.6*8 ×10
86084 Самонарезающие
винты с потайной г
оловкой 2.6*8 ×10
28462 Приемник
частотой 2.4 ГГц
86076 Самонарезающие
винты с полукруглой
головкой 3*18 ×4
86084 Самонарезающие
винты с потайной
головкой 2.6*8 ×10
80300 2-канальный
радиопередатчик 2.4G
86077 Самонарезающие
винты с потайной головкой
3*8 ×9
86080 Винты с потайной
головкой 2.6*6 ×4
28464 Приемник
частотой 2.4 ГГц
80302 2-канальный
передатчик 2.4G
28463 Приемник
частотой 2.4 ГГц
Передние хромированные
колесные диски
с цветным напылением ×2
(*85005PL(Золотой)
*85005PB(Голубой)
*85005PP(Фиолетовый))
80301 2-канальный
радиопередатчик 2.4G
ЗАПЧАСТИ УРОВНЯ PRO
Задние хромированные
колесные диски
с цветным напылением ×2
(*85022PL(Золотой)
*85022PB(Голубой)
*85022PP(Фиолетовый))
28463 Приемник
частотой 2.4 ГГц
18246 Бесщеточный
РС 25A
18250 Прямозубая
цилиндрическая
зубчатая передача
(50 зубцов)
Материал: металл
285004 Амортизаторы
(алюминиевые) × 2
286015 Универсальная
приводная пара ×2
28470 Бесщеточный
мотор кВт 4450
18220 Моторная шестерня
(20 зубцов)
Материал: металл
28408 Комплект
батарей (7.2В/1500мА*ч)
Page 5

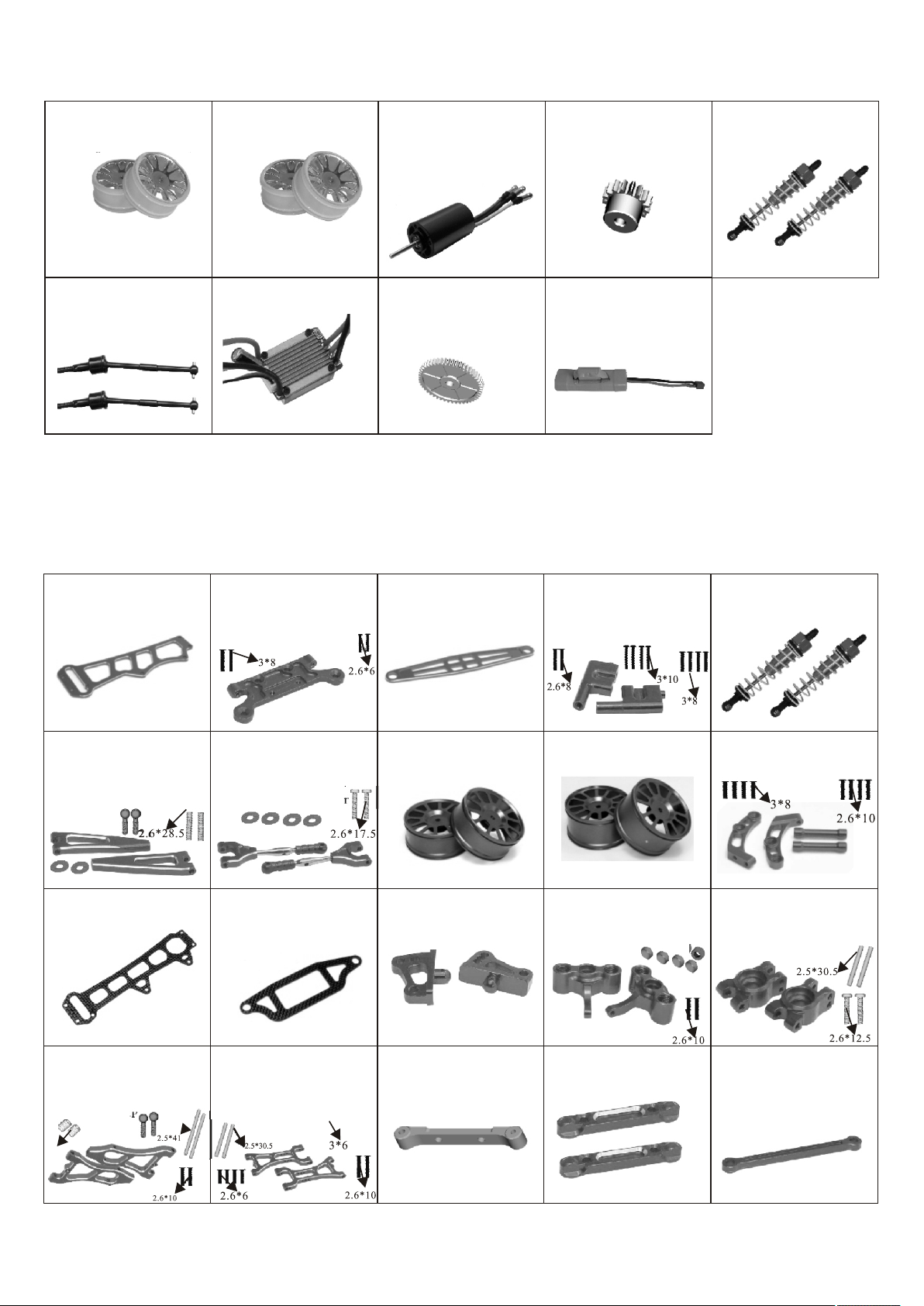

ЗАПАСНЫЕ ДЕТАЛИ ТОП-ВЕРСИИ
Инструкция подготовлена в компании Хобби Центр, 2014 год
Передние хромированные
колесные диски
с цветным напылением ×2
(*85005PL(Золотой)
*85005PB(Голубой)
*85005PP(Фиолетовый))
286015 Универсальная
приводная пара ×2
Задние хромированные
колесные диски
с цветным напылением ×2
(*85022PL(Золотой)
*85022PB(Голубой)
*85022PP(Фиолетовый))
18246 Бесщеточный
РС 25A
18245 Опциональный
бесщеточный двигатель
кВт4811
18250 Прямозубая
цилиндрическая зубчатая
передача (50 зубцов)
Материал: металл
18220 Моторная шестерня
АКСЕССУАРЫ ДЛЯ МОДИФИКАЦИЙ
(20 зубцов)
Материал: металл
30327 Никелево-
металогидридная
батарея 8.4В/1500мА*ч
285004 Амортизаторы
(алюминиевые) × 2
182002 Держатель радио
(алюминиевый)
285518 Передние верхние рычаги
подвески (алюминиевые) ×2
+ Винты со шлицованной полукруглой
головкой 2.6*28.5мм ×2+ Шайба ×2
+ Винты с шариковой головкой ×2
(старая версия – 285018)
182202 Держатель радио
из углеродного волокна
(старая версия – 182202T)
182226 Передняя верхняя крышка
(алюминиевая)/Верхние колпачковые
винты со шлицованной
головкой 2.6*6мм ×2
+винты со шлицованной потайной
головкой 3*8мм ×2
(Старая версия –182026)
286620 Задние верхние рычаги
подвески (алюминиевые) ×2
+ Винты со шлицованной
полукруглой головкой 2.6*17.5мм ×2
(старая версия – 182073T)
+Шайба ×4
(старая версия –286020)
182273 Крышка отсека
для батареи
из углеродного волокна
182073 Крышка отсека
для батарей (алюминиевая)
285339F Диски передних
колес (алюминиевые) ×2
(старая версия –285039F)
285545 Алюминиевое
регулируемое крепление
опоры крыла
(старая версия – 285045)
182274 Крепление сервомеханизма
(алюминиевое) × 2
+ Верхние колпачковые
винты со шлицованной
головкой 3*8мм ×4 / 3*10 ×4
+ Винты со шлицованной
потайной головкой 2.6*8мм ×2
285339R Диски задних
колес (алюминиевые) ×2
(старая версия – 285039R)
286611 Поворотные втулки
(правая/левая) (алюминиевые) ×2
+ Винты со шлицованной потайной
головкой 2.6*10мм ×2
+ Колпачки шаровой цапфы ×4
(старая версия – 286011)
285004 Амортизаторы
(алюминиевые) ×2
285544 Алюминиевая опора крыла
+ Колпачковые винты со шлицованной
головкой 2.6*10 ×4/3*8 ×4
(старая версия – 285044)
286612 Задние стойки
(алюминиевые) ×2
+ Винты с полукруглой шлицованной
головкой 2.6*12.5мм×2
+ Крепления подвески 2.5*30.5 ×2
(старая версия – 286012)
28661 Передние верхние рычаги
подвески (алюминиевые) ?2
+ Колпачковые винты со шлицованной
головкой 2.6*10мм ?2
+ Шестиугольные потайные
винты 3*6мм ?2+ Шариковые винты ?2
+ Крепления подвески 2.5*41мм ?2
(старая версия – 286019)
286621 Задние нижние рычаги
подвески (алюминиевые) ?2
+ Колпачковые винты со шлицованной
головкой 2.6*6 ?4/2.6*10мм ?2
+ Шестиугольные потайные винты 3*6мм ?2
+ Крепления подвески 2.5*30.5мм ?2
(старая версия – 286021)
286031 Держатель
верхнего рычага подвески
переднего
(алюминиевый)
286632 Держатели передних/
задних нижних рычагов
подвески (алюминиевые) ×2
(старая версия – 286032)
286640 Рулевой
соединительный рычаг
(алюминиевый)
(старая версия –286040)
Page 6

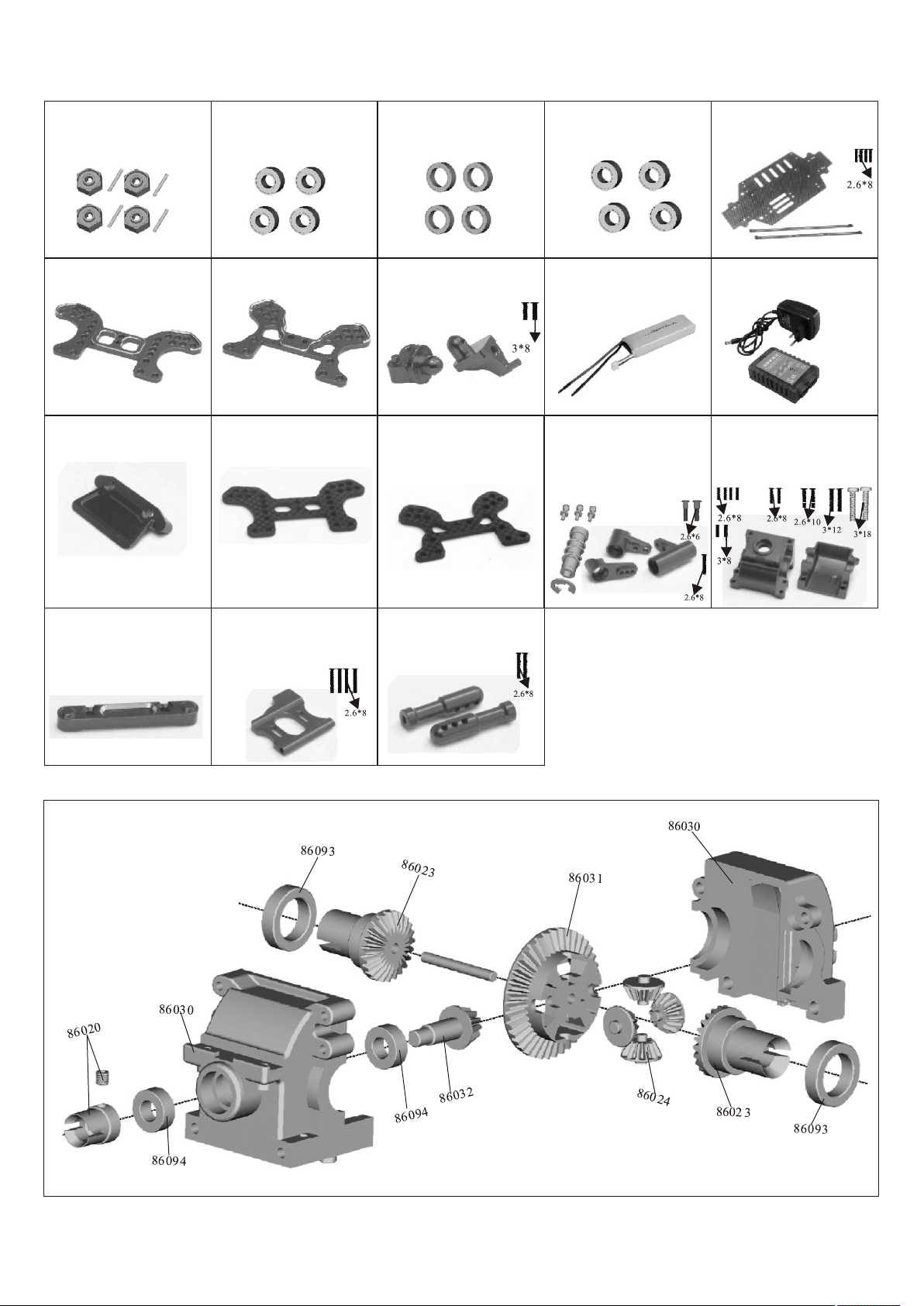

АКСЕССУАРЫ ДЛЯ МОДИФИКАЦИЙ
Инструкция подготовлена в компании Хобби Центр, 2014 год
286042 Шестиугольные
болты (алюминиевые)
+ Крепления 1.5*10мм ×4
285522 Алюминиевая
стойка переднего
амортизатора
(старая версия – 285022)
285510 Алюминиевый
задний/передний
бампер ×1
286068A Шариковые
подшипники 12* 8 *3.5 ×4
285523 Алюминиевая
стойка заднего
амортизатора
(старая версия – 285023)
185522 Передняя стойка
амортизатора
из углеродного волокна
286068B Шариковые
подшипники 15*10*4 ×4
285537 Алюминиевые задние/
передние крепления корпуса
+ Колпачковые винты со шлицованной
головкой 3*8мм ×2
(старая версия – 285037/285038)
185523 Задняя стойка
амортизатора
из углеродного волокна
+ Колпачковые винты со шлицованной
286068C Шариковые
подшипники 10*5*4 ×4
18247 Литийная
перезаряжаемая
батарея (7.4В/1600мА*ч)
286657 Набор для защиты
сервомеханизма (алюминиевый)
головкой 2.6*8мм ×1
+ Шариковые винты ×3
+Болты поворотной
пластины 2.6*6мм ×2
(старая версия – 286057)
182201 Шасси из углеродного волокна
+ Винты с плоской шлицованной
головкой 2.6*8мм ×4 (
старая версия:182201T)
28347 Зарядное устройство
286681 Коробка передач (алюминиевая) ×1
+ Плоские винты со шлицованной
головкой 2.6*8 ×4/3*8 ×2/
Колпачковые винты со шлицованной
головкой 3*12 ×2/2.6*10 ×2/2.6*8 ×2
+ Винты с полукруглой шлицованной
головкой 3*18 ×2
286680 Алюминиевый
задний нижний рычаг
подвески
(старая версия - 85522T)
182205 Алюминиевый зажим мотора
+ Винты с плоской шлицованной
головкой 2.6*8 ×4
(старая версия – 285523T)
182211 Алюминиевые
крепления батареи
+ Винты с плоской
шлицованной головкой
ПЕРЕДНИЙ/ЗАДНИЙ ДИФФЕРЕНЦИАЛ
Page 7

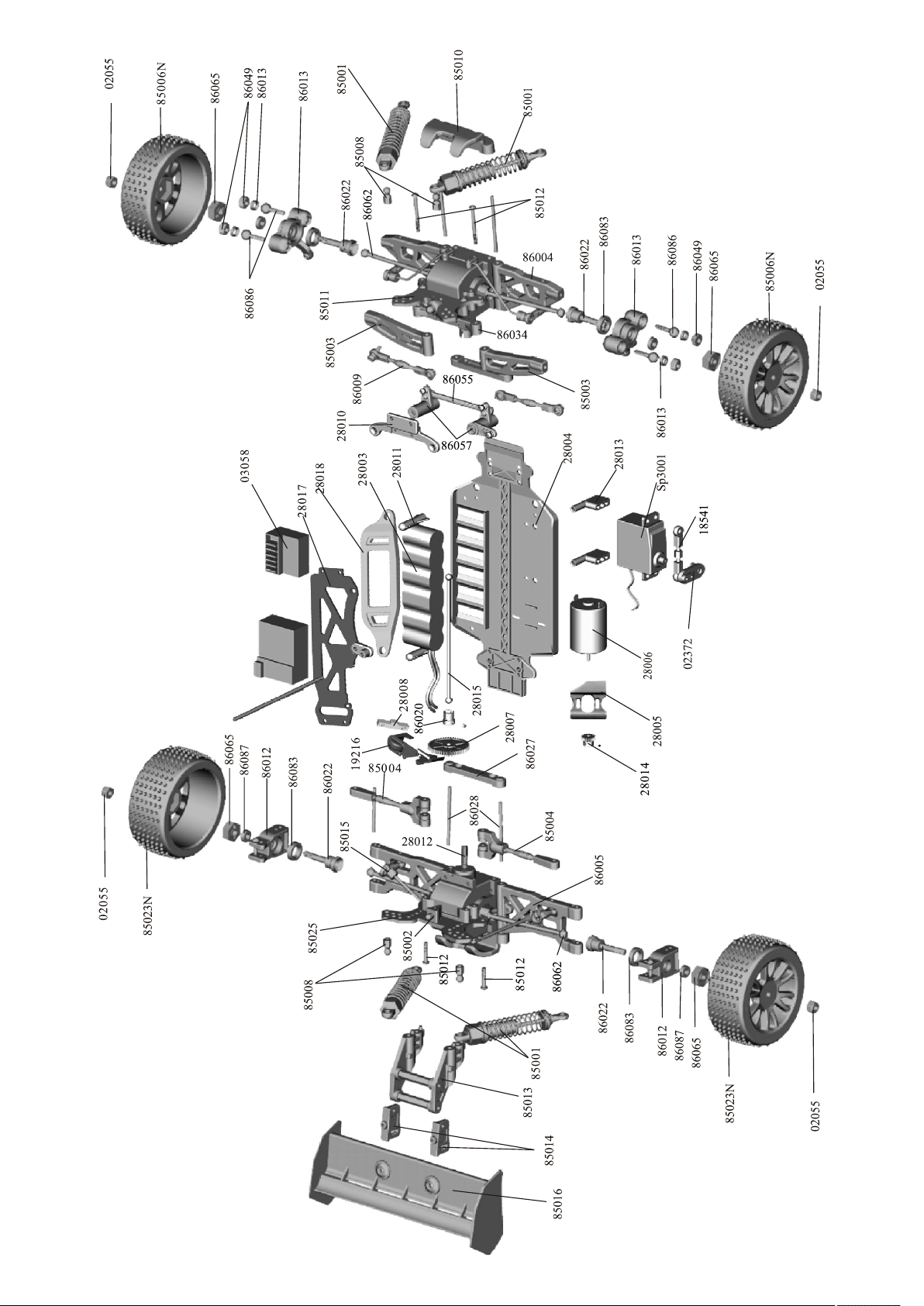

ПОЛНАЯ ИЛЛЮСТРАЦИЯ СБОРКИ
Инструкция подготовлена в компании Хобби Центр, 2014 год
Loading...
