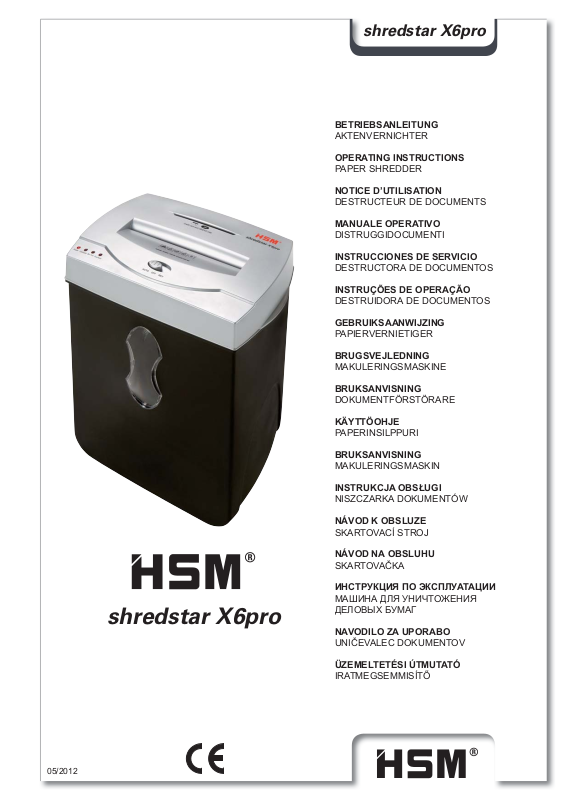

Page 1

shredstar X6pro

BETRIEBSANLEITUNG

AKTENVERNICHTER

OPERATING INSTRUCTIONS

PAPER SHREDDER

NOTICE D’UTILISATION

DESTRUCTEUR DE DOCUMENTS

MANUALE OPERATIVO

DISTRUGGIDOCUMENTI

INSTRUCCIONES DE SERVICIO

DESTRUCTORA DE DOCUMENTOS

INSTRUÇÕES DE OPERAÇÃO

DESTRUIDORA DE DOCUMENTOS

shredstar X6pro

GEBRUIKSAANWIJZING

PAPIERVERNIETIGER

BRUGSVEJLEDNING

MAKULERINGSMASKINE

BRUKSANVISNING

DOKUMENTFÖRSTÖRARE

KÄYTTÖOHJE

PAPERINSILPPURI

BRUKSANVISNING

MAKULERINGSMASKIN

INSTRUKCJA OBSŁUGI

NISZCZARKA DOKUMENTÓW

NÁVOD K OBSLUZE

SKARTOVACÍ STROJ

NÁVOD NA OBSLUHU

SKARTOVAČKA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

МАШИНА ДЛЯ УНИЧТОЖЕНИЯ ДЕЛОВЫХ БУМАГ

NAVODILO ZA UPORABO

UNIČEVALEC DOKUMENTOV

05/2012

ÜZEMELTETÉSI ÚTMUTATÓ

IRATMEGSEMMISÍTŐ

Page 2

shredstar X6pro

deutsch: Aktenvernichter HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

english: Paper shredder HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

français: Destructeur de documents HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . 11

italiano: Distruggidocumenti HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . . 15

español: Destructora de documentos HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . 19

português: Destruidora de documentos HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . 23

nederlands: Papiervernietiger HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

dansk: Makuleringsmaskine HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . 31

svenska: Dokumentförstörare HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . 35

suomi: Paperinsilppuri HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

norsk: Makuleringsmaskin HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . . 43

polski: Niszczarka dokumentów HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . 47

česky: Skartovací stroj HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

slovensky: Skartovačka HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

русский: Машина для уничтожения деловых бумаг HSM shredstar X6pro . . . . . . 59

slovensko: Uničevalec dokumentov HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . 63

magyar: Iratmegsemmisítő HSM shredstar X6pro . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

2 shredstar X6pro 05/2012

Page 3

deutsch

1 Bestimmungsgemäße Ver-

wendung, Gewährleistung

Der Aktenvernichter ist ausschließlich zum Vernichten von Papier bestimmt. Es können außerdem geringe Mengen von CDs und Kreditkarten vernichtet werden großen Büroklammern, Fenster- oder Luftpolsterumschläge, Zeitungen, Folien, laminierte Dokumente, Karton, Plastik, klebendes oder hartes Material zu. Die Gewährleistungszeit für den Aktenvernichter beträgt 2 Jahre. Verschleiß, Schäden durch unsachgemäße Behandlung, natürliche Abnutzung bzw. Eingriffe von dritter Seite fallen nicht unter die Gewährleistung.

. Führen Sie keine

2 Sicherheitshinweise

hielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

WARNUNG Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals– und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Klassiﬁ zierung

Sicherheitshinweis Erläuterung

WARNUNG Die Missachtung

der Warnung kann schwere oder tödliche Verletzungen zur Folge haben.

Achtung Die Missachtung des

Hinweises kann Sachschäden verursachen.

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung,

bewahren Sie sie für späteren Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere

Personen!

Die Maschine darf nicht durch Per-

sonen (einschließlich Kindern unter

14 Jahren) mit eingeschränkten phy-

sischen, sensorischen oder geistigen

Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder er-

Verbrennungsgefahr!

Verwenden Sie keine Reinigungsmittel oder Druckluftsprühﬂ aschen, die entﬂ ammbare Stoffe enthalten. Diese Sub stanzen können sich entzünden.

WARNUNG Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

– Überprüfen Sie vor dem Einstecken des

Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

– Achten Sie darauf, dass der Netzstecker

leicht erreichbar ist.

– Vermeiden Sie, dass Wasser in den Akten-

vernichter gelangt. Tauchen Sie weder Netzabel noch Netzstecker in Wasser.

– Fassen Sie den Netzstecker niemals mit

feuchten Händen an.

– Ziehen Sie den Netzstecker nie an der Zulei-

tung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

– Verwenden Sie das Gerät nur in trocke-

nen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Regen.

05/2012 shredstar X6pro 3

Page 4

deutsch

Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

– Halten Sie das Gerät, den Netzstecker und

das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.

Servicearbeiten dürfen nur vom HSM–Kundendienst und Technikern unserer Vertragspartner durchgeführt werden. Kundendienstadressen siehe Seite 72.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich gemäß den Vorgaben des Kapitels „Bestimmungsgemäße Verwendung“.

Service

–

3 Übersicht

1 2 3 4 5 6 7

1 Schnittgutbehälter 2 Leuchtdiodenanzeige 3 Schiebeschalter Betriebsart 4 Sicherheitshinweise 5 Zufuhröffnung für Papier 6 Zufuhröffnung für Kreditkarten und CDs 7 Schneidkopf

4 Aufstellen

WARNUNG Verletzungsgefahr durch scharfe Messer an der Geräteunterseite!

• Setzen Sie den Schneidkopf vorsichtig auf den Schnittgutbehälter.

• Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

Hinweis: Der Aktenvernichter lässt sich nur einschalten, wenn er auf dem zum Gerät gehörenden Schnittgutbehälter richtig aufgesetzt wurde.

4 shredstar X6pro 05/2012

Page 5

deutsch

5 Bedienung

Warnung!

Stellen Sie vor dem Einschalten der Maschine sicher, dass alle Sicherheitshinweise beachtet wurden.

Aktenvernichter einschalten

• Stellen Sie den Schiebeschalter für Automatikbetrieb auf "AUTO". Die "Power"-Anzeige leuchtet auf.

Hinweis: Sie erhöhen die Lebensdauer Ihres Aktenvernichters, wenn Sie Heftklammern und kleine Büroklammern aus dem Papier entfernen.

• Führen Sie Papier in der Mitte des Papierschlitzes zu, jedoch niemals mehr als 6 Blätter gleich-

zeitig. Bei Papierstau wird das Schneidwerk auf Rückwärtslauf geschaltet und schiebt das Papier wieder aus.

 Die Lichtschranke startet das Schneidwerk

automatisch. Achten Sie deshalb bei schmalen Papierstreifen darauf, dass diese von der Lichtschranke erfasst werden können.

 Wenn die Zufuhröffnung wieder frei ist, schal-

tet das Schneidwerk ab.

Für die Vernichtung von CDs und

Kreditkarten nutzen Sie die gekennzeichnete Öffnung. Führen Sie die CDs einzeln zu.

• Leeren Sie den CD-Behälter spätestens

nach der Vernichtung von 6 CDs. Ziehen Sie dazu den Netzstecker und nehmen Sie den Schneidkopf ab. Der separate CD-Behälter beﬁ ndet sich im Schnittgutbehälter.

Hinweis: Sie können die beiden Schneidwerke nicht gleichzeitig benutzen. Vernichten Sie Papier und CDs/Kreditkarten nacheinander.

Aktenvernichter ausschalten

• Stellen Sie den Schiebeschalter auf "OFF"

6 LED-Anzeigen, Störungsbe-

seitigung

Power: Gerät ist betriebsbereit

Schiebeschalter in Stellung AUTO oder REV

Overload: Maschine ist überlastet. Sie ha-

ben zu viel Papier auf einmal zugeführt.

• Stellen Sie den Schiebeschalter in Stellung "REV".

 Das Papier wird heraus geschoben.

• Halbieren Sie den Papierstapel.

• Stellen Sie den Schiebeschalter wieder in Stellung "AUTO".

• Führen Sie das Papier nacheinander zu.

Bin Full: Schnittgutbehälter voll

ACHTUNG! Überprüfen Sie regelmäßig den Füllstand im Schnittgutbehälter und leeren Sie ihn rechtzeitig, da sonst Funktionsstörungen am Schneidwerk auftreten können.

• Ziehen Sie den Netzstecker.

• Nehmen Sie den Schneidkopf ab.

• Entleeren Sie den Schnittgutbehälter.

• Setzen Sie den Schneidkopf wieder auf.

Hinweis: An der Unterseite des

Schneidkopfes beﬁ ndet sich der Füllstandsensor. Reinigen Sie den Signalgeber, falls die Anzeige "Bin Full" auch nach dem Leeren

des Schnittgutbehälters nicht verlischt.

Overheat: Der Motor ist überhitzt.

• Lassen Sie den Aktenvernichter 60 min abkühlen. Nach dem Verlöschen der Anzeige können Sie die Maschine wieder in Betrieb nehmen.

Schneidwerk läuft ununterbrochen

- Die Lichtschranke in der Papierzufuhr ist blo-

ckiert durch Papier. Drücken Sie das Papier mit einem dünnen festen Karton durch.

- Die Lichtschranke ist durch Papierstaub ver-

schmutzt. Reinigen Sie den Sensor mit Druckluft oder einem trockenen Pinsel oder Tuch.

05/2012 shredstar X6pro 5

Page 6

deutsch

7 Reinigung und Wartung

Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker. Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Geräuschentwicklung oder nach jedem Leeren des Schnittgutbehälters.

• Spritzen Sie Schneidblock–Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.

• Lassen Sie das Schneidwerk ohne Papierzufuhr rückwärts (REV) laufen.

 Papierstaub und Partikel werden gelöst.

8 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei

falscher Entsorgung oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

9 Technische Daten

Schnittart Partikelschnitt Schnittbreite 3 x 10 mm Sicherheitsstufe DIN 32757 – 1 4 Schnittleistung DIN A4 80 g/m Arbeitsbreite 224 mm Schnittgeschwindigkeit 36,6 mm/s Anschluss 230 V / 50 Hz Leistungsaufnahme 230 W Maße B x T x H (mm) 366 x 235 x 445 Gewicht 6,0 kg Volumen des Auffangbehälters 21 l Geräuschemission (Leerlauf / Last) 53 dB(A) / 55 - 56 dB(A)

EG-Konformitätserklärung

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany erklärt hiermit, dass die Maschine

Aktenvernichter HSM shredstar X6pro aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006 / 95 / EG EMV-Richtlinie 2004 / 108 / EG

6 Blätter / 1 CD, DVD

Frickingen, 01.07.2011 Rolf Gasteier - Technischer Leiter

6 shredstar X6pro 05/2012

Page 7

english

1 Proper use, warranty

The shredder is designed exclusively for destroying paper. Depending on the cutting type, it can also handle small quantities of CDs, credit and charge cards. Do not insert very large paperclips, envelopes with windows, padded envelopes, newspapers, slides, laminated documents, cardboard, plastic, adhesive or hard materials.

The warranty period for the document shredder is 2 years. This warranty excludes wear, damage due to improper handling, natural depreciation, and actions taken by third parties.

2 Safety instructions

Classiﬁ cation

Safety notice Explanation

WARNING Failure to observe this

warning can lead to serious or fatal injury.

Notice Failure to observe this

instruction can cause damage.

WARNING Risk of injury!

Do not reach into the paper feed slot.

Risk of injury from being pulled in!

Keep long hair, loose articles of clothing, ties, scarves, jewellery, etc. away from feed opening. Material with the tendency to form loops, e.g. tapes, strapping material, etc. must not be shredded.

Risk of combustion!

Do not use cleaning agents or pressurized air sprays which contain inﬂ ammable substances, as they could ignite.

WARNING Dangerous mains voltage!

Improper handling of the machine can lead to an electric shock.

Before using the machine for the ﬁ rst time, read the operating manual, and

keep it for later use and to pass on to any subsequent users. Observe all safety instructions on to the machine.

WARNING

Dangerous for children and others!

The machine may not be used by

persons (including children under

14 years of age) with limited physi-

cal, sensory or mental capabilities or

with a lack of experience and knowl-

edge, unless they are supervised by a responsible person or are instructed by them on the use of the machine. Children must be supervised to ensure they do not play with the machine. Do not leave the document shredder switched on when it is unattended.

– Before you insert the power plug, make sure

that the voltage and frequency of your power supply comply with the information on the name plate.

– Make sure that the power plug is easily ac-

cessible.

– Make sure that no water gets into the shred-

der. Do not immerse the power cable or the

power plug in water. – Never touch the power plug with wet hands. – Never pull the plug out of the socket using

the power cable. Always pull out the plug

directly. – Only use the machine in a dry room indoors.

Never operate the machine in damp rooms

or in the rain.

05/2012 shredstar X6pro 7

Page 8

english

Check the machine and cable regularly for damage. Switch the shredder off if it is damaged or not working correctly or before relocating or cleaning it and disconnect it from the mains.

– Keep the machine, the plug and cable away

from open ﬁ re and hot surfaces. The ventila- tion slots must not be blocked or covered and there must be at least 5 cm space between the shredder and any wall or furniture.

Service work may only be carried out by HSM Customer Service or by the service technicians of our contractual partners. See page 72 for our customer service addresses.

Notice Danger from improper use

Only operate this machine in accordance with the instructions outlined in “Proper use”.

3 Machine components

1 2 3 4 5 6 7

1 Shredded paper container 2 LED indicator 3 Sliding switch for operating mode 4 Safety notice 5 Feed opening for paper 6 Feed opening for CDs and cards 7 Cutting head

4 Setting up

WARNING Danger of injury from sharp blades on the underside of the device.

• Carefully place the cutting head on the container for shredded material.

• Connect the power plug of the machine into a properly installed socket.

Note: The document shredder can only be switched on if it has been placed correctly on the shredded material container belonging to it.

8 shredstar X6pro 05/2012

Page 9

english

5 Operation

Warning!

Before switching the machine on, make sure that you observe all safety instructions.

Switching the paper shredder on

• Set the sliding switch to "AUTO" for automatic mode. The "Power" display lights up.

Note: You can increase the durability of your shredder by removing staples and small paperclips from the paper.

• Feed the paper into the centre of the paper slot, but never insert more than 6 sheets at the same time. When there is a paper jam,

the cutting unit switches to reverse and pushes the paper out again.

 The light barrier starts the cutting unit auto-

matically. Therefore, with thin paper strips, make sure the light barrier detects them.

 When the feed opening is clear of paper

again, the cutting device switches off.

Use the designated opening to shred CDs and credit cards. Feed the CDs in one by one.

6 LED displays, troubleshooting

Power: Appliance is ready for use

Sliding switch on AUTO or REV

Overload: Machine is overloaded. You have

fed in too much paper.

• Set the slider switch to "REV".  Pa per is pus hed out.

• Se pa ra te pa per stack.

• Set the slider switch to "AUTO"

again.

• Feed in pa per successively

Bin Full: Shredded material container full

Notice Empty the cut material container, immediately because if it is too full, malfunctions can occur in the cutting system.

• Pull out the power plug.

• Move cutting head away.

• Empty cut material container.

• Remove cutting head.

Note: The ﬁ ll level sensor is on

the underside of the cutting head. Clean the sensor if the "Bin Full" display remains on even after the container for shredded material

has been emptied.

Overheat: The motor has overheated.

• Empty the CD container at the latest after shredding 6 CDs. To do this, unplug the power plug and remove the cutting head. The separate CD container is in the shredded material container.

Note: You cannot use the two cutting units at the same time. Destroy paper and CDs/credit cards separately.

Swit ching paper shredder off

• Set the sliding switch to "OFF"

• Let the document shredder cool down for 60 min. You can restart the machine once the display has gone out.

Cutting unit runs continuously

- The light barrier in the paper feed is blocked

with paper. Press the paper through with a thin strong piece of cardboard.

- The light barrier is soiled with paper dust.

Clean the sensor with air pressure, a dry paintbrush or a cloth.

05/2012 shredstar X6pro 9

Page 10

english

7 Cleaning and maintenance

Switch off the shredder and pull out the mains plug. When cleaning only use a soft cloth and a mild soap-water solution. However, no water may enter the equipment.

Oil the cutting unit when cutting performance deteriorates or the device becomes noisy, or every time you empty the waste container.

• Squirt special cutting unit oil through the paper feed across the entire width of the cutting shafts.

• Without feeding in paper, run the cutting unit in reverse (REV).

 This loosens paper dust and particles.

9 Technical data

8 Disposal / Recycling

Electrical and electronic old devices contain a variety of valuable materials, but also hazardous substances which were required for function and safety. Incorrect disposal or handling

can be dangerous to your health and the environment. Never dispose of old devices in the household waste. Observe the current applicable regulations and use the collection points for returning and recycling electric and electronic devices. Dispose of all the packaging materials also in an environmentally-responsible way.

Cutting type Cross cut Shred size (mm) 3 x 10 mm Sa fe ty ra ting German DIN 32757 – 1 4 Cutting ca pa ci ty DIN A4 80 g/m Lo ading width 224 mm Cutting speed 36.6 mm/s Voltage 230 V / 50 Hz Power 230 W Dimensions W x D x H (mm) 366 x 235 x 445 Weight 6.0 kg Volume of shred. mat. container 21 l Noise level (Idle running/ load) 53 dB(A) / 55 - 56 dB(A)

6 sheet / 1 CD, DVD

EC Declaration of Conformity

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany hereby declares that the machine

document shredder HSM shredstar X6pro corresponds to the health and safety requirements of the following EC directives listed below due to its conception and design of the version in which it was put into circulation by us:

Low voltage directive 2006 / 95 / EEC EMC directive 2004 / 108 / EC

Frickingen, 01.07.2011 Rolf Gasteier - Technical Director

10 shredstar X6pro 05/2012

Page 11

français

1 Utilisation conforme, garantie

L’appareil est exclusivement conçu pour la destruction de petites quantités de documents. d’enveloppes à fenêtres ou à rembourrage, de journaux, de feuilles plastique, de documents laminés, de carton, de plastique, de matériau collant ou dur.

La durée de garantie du destructeur de documents est de 2 ans. L’usure ou les dommages causés par toute manipulation impropre, l’usure naturelle ou encore les interventions d’un tiers ne sont pas couverts par la garantie.

Classiﬁ cation

Notice de sécurité Explication

AVERTIS-

Attention Le non-respect de la

exploitation ultérieure et transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur!

manquant de l’expérience et/ou des connaissances requises, à moins qu’elles ne soient surveillées par une personne responsable de leur sécurité ou n’aient reçu des instructions d’utilisation de l’appareil. Les enfants doivent

N’introduisez pas de grands trombones,

Recommandations de sécurité

Le non-respect de

SEMENT

Lisez la notice d’utilisation de la machine avant de la mettre en service ; conservez celle-ci pour une

AVERTISSEMENT Dangers pour les enfants et pour d’autres personnes !

La machine ne doit pas être utilisée par des personnes (y compris les enfants de moins de 14 ans) ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou encore

l’avertissement peut entraîner des blessures graves ou la mort.

consigne peut entraîner des dommages corporels.

être surveillés aﬁ n de s’assurer qu’ils ne jouent pas avec l’appareil. Ne laissez pas le destructeur de documents allumé sans surveillance.

AVERTISSEMENT Danger de blessure.

Ne jamais passer la main, les doigts ou un objet étranger dans la fente de l’ouverture d’insertion du papier.

Danger de blessure par attraction.

Ne pas approcher l’ouverture d’insertion du papier avec des cheveux longs, des vêtements larges, des cravates, des écharpes, des bracelets, des colliers, etc. Ne pas détruire les objets ayant tendance à s’entortiller, bandes, matériel de ligaturage etc.

Risque de brûlure !

N’utilisez aucun détergent ou spray à air comprimé contenant des substances inﬂ ammables, elles pourraient prendre feu.

AVERTISSEMENT Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la ma-

chine peut entraîner une électrocution. – Vériﬁ ez avant de brancher la prise sec-

teur que la tension et la fréquence de votre réseau électrique correspondent aux indications de la plaque signalétique.

– Assurez-vous que la prise secteur est acces-

sible.

– Evitez que de l’eau pénètre dans le destruc-

teur de documents. Ne plongez ni les câbles secteur ni la ﬁ che secteur dans l’eau.

– Ne touchez jamais la ﬁ che secteur lorsque

vous avez les mains mouillées.

– Ne tirez jamais sur le câble pour débrancher

la ﬁ che de la prise secteur, tenez toujours la ﬁ che.

– Utilisez l’appareil uniquement à l’intérieur,

dans des pièces sans humidité. Ne l’utilisez jamais dans des pièces humides ou sous la pluie.

05/2012 shredstar X6pro 11

Page 12

français

Vériﬁ ez régulièrement que l’appareil et les câbles ne présentent aucun dommage. Eteignez le destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi qu’avant un changement de place ou un nettoyage, et débranchez la prise secteur.

– Gardez l’appareil, la ﬁ che secteur et le câble

secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n’obstrue les fentes d’aération et à ce que l’appareil respecte une distance minimum de 5 cm du mur ou des meubles.

Les travaux d’entretien ne peuvent être réalisés que par le service après-vente HSM et les techniciens de maintenance de nos partenaires contractuels. Pour les adresses du service clientèle, voir page 72.

Attention Danger résultant d’une utilisation non conforme

Utilisez la machine uniquement selon les consignes du chapitre « utilisation conforme ».

3 Vue générale

1 2 3 4 5 6 7

1 Collecteur découpé 2 Diode électroluminescente 3 Sélecteur à coulisse du mode de fonction-

nement 4 Notice sécurité 5 Oriﬁ ce alimentation papier 6 Oriﬁ ce alimentation CD et cartes crédit 7 Tête porte-lame

4 Installation

AVERTISSEMENT Risque de blessures avec la lame tranchante située sous l’appareil !

• Posez prudemment la tête portelame sur le collecteur.

• Branchez la ﬁ che secteur de la machine dans une prise secteur d’installation conforme.

Remarque: Le destructeur de documents ne peut être mis en marche que si la tête a été posée correctement sur le collecteur fourni avec l’appareil.

12 shredstar X6pro 05/2012

Page 13

français

5 Manipulation

Avertissement

Avant de mettre la machine en marche, assurezvous que toutes les consignes de sécurité ont été respectées.

Mise en marche

• Placez le sélecteur à coulisse pour mode automatique sur "AUTO". L’afﬁ chage "Power"s’allume.

Remarque: Vous augmentez la longévité de votre destructeur de documents en enlevant les agrafes et les petits trombones du papier.

• Introduisez les documents à détruire au milieu de la fente, mais jamais plus de 6 feuilles à la fois. En cas de bourrage papier, le

dispositif de coupe passe en marche arrière et fait ressortir le papier.

 La cellule photoélectrique active automati-

quement le dispositif de coupe. Par conséquent, lorsque vous introduisez des bandes de papier étroites, vériﬁ ez que la cellule photoélectrique les détecte.

 Lorsque l’ouverture d’alimentation est de

nouveau libre, le dispositif de coupe s’éteint.

Pour détruire des CD et cartes de crédit, utilisez l’ouverture indiquée. Introduisez les CD un par un.

• Videz le collecteur pour CD au bout de 6 CD au plus tard. Pour ce faire, débranchez la prise et retirez la tête porte-lames. Le conteneur séparé pour CD se trouve dans le collecteur.

Remarque: vous ne pouvez pas utiliser les deux dispositifs de coupe simultanément. Détruisez les documents et les CD/cartes de crédit séparément.

Arrêt du destructeur de documents

6 Afﬁ chages DEL, résolution de

problèmes techniques

Power: L’appareil est prêt à fonctionner

Sélecteur à coulisse en position AUTO ou REV

Overload: La machine est en sur-régime.

Vous avez introduit trop de papier à la fois.

• Placer le sélecteur sur "REV".  Le papier est transporté en-dehors.

• Diviser la pile de papier en deux.

• Remettre le sélecteur sur "AUTO".

• Insérer les feuilles de papier les unes après les autres.

Bin Full: Le réservoir de découpures est plein

Attention Lors de l’arrêt du destructeur, vider la corbeille. Ne pas tasser les particules dans la corbeille, vous pourriez entraîner un dysfonctionnement du dispositif de coupe.

• Débranchez la prise secteur.

• Soulever le bloc de coupe.

• Vider la corbeille.

• Remettre le bloc de coupe.

Remarque: Le capteur de niveau

de remplissage se trouve en dessous de la tête porte-lames. Nettoyez l’émetteur, si l’afﬁ chage "Bin Full" ne s’éteint pas alors

que vous avez vidé le collecteur.

Overheat: Le moteur est surchauffé.

• Laisser refroidir le destructeur de documents pendant 60 minutes. Une fois que l’afﬁ chage est éteint, vous pouvez remettre la machine en service.

Le dispositif de coupe fonctionne en continu

- La cellule photoélectrique dans l’alimentation

papier est bloquée par du papier. Appuyez sur le papier avec un carton ﬁ n et dur.

• Placez le sélecteur à coulisse sur "OFF"

05/2012 shredstar X6pro 13

- La cellule photoélectrique est couverte de poussière de papier. Nettoyez le capteur à l’air comprimé ou avec un pinceau ou un chiffon secs.

Page 14

français

7 Nettoyage et entretien

Eteignez le destructeur de documents et débranchez la prise secteur. Ne nettoyez l’appareil qu’à l’eau savonneuse non corrosive et avec un chiffon doux. Veillez à ce que de l’eau ne pénètre pas dans l’appareil.

Huilez le dispositif de coupe si le rendement de coupe baisse, si l’appareil fait du bruit ou à chaque fois que vous videz le collecteur

• effectuez une vaporisation d’huile spéciale pour bloc de coupe par l’alimentation papier sur toute la largeur des cylindres de coupe ;

• laissez tourner le dispositif de coupe en marche arrière sans l’alimenter en papier (REV) ;

 cela élimine la poussière de papier et les

particules

8 Traitement des déchets

recyclage

Les anciens appareils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à

la sécurité. En cas de manipulation ou d’élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l’environnement. Ne jetez jamais les anciens appareils avec les ordures ménagères. Respectez les directives actuelles en vigueur et apportez vos anciens appareils électriques et électroniques aux points de collecte aﬁ n qu’ils puissent être recyclés. Veillez également à ce que les matériaux d’emballage soient traités et recyclés dans le respect de l’environnement.

9 Caractéristiques techniques

Type de coupe Taille de coupe (mm)

Degré de sécurité DIN 32757 – 1 Puissance de coupe DIN A4 80 g/m Largeur de travail 224 mm Vitesse de coupe 36,6 mm/s Alimentation électrique 230 V / 50 Hz Puissance 230 W Dimensions W x D x H (mm) 366 x 235 x 445 Poids 6,0 kg Volume de la corbeille 21 l Niveau sonore (Marche à vide / charge) 53 dB(A) / 55 - 56 dB(A)

Déclaration de conformité CE

Coupe croisée

3 x 10 mm

6 feuilles / 1 CD, DVD

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany déclare par la présente que la machine ci-dessous désignée par: destructeur de documents HSM shredstar X6pro répond, de par la conception et la structure du modèle commercialisé par nous, aux exigences essentielles de sécurité et de santé des directives CE ci-dessous :

Directive basse tension 2006 / 95 / CE Directive CEM 2004 / 108 / CE

Frickingen, 01.07.2011 Rolf Gasteier - Directeur Technique

14 shredstar X6pro 05/2012

Page 15

italiano

1 Norme d’uso, garanzia

Il distruggidocumenti è concepito esclusivamente per la distruzione della carta. È possibile distruggere anche esigue quantità di CD e carte di credito. da lettera con ﬁ nestra o imbottite con pluriball, giornali, plastica da imballaggio, documenti laminati, cartone, plastica e materiali collosi o rigidi.

I distruggidocumenti sono coperti da garanzia per 2 anni. Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

Non introdurvi graffette grandi, buste

2 Avvertenze per la sicurezza

Classiﬁ cazione

Avvertenza per la sicurezza

AVVER-

TENZA

Attenzione L’inosservanza di

Prima della messa in funzione della macchina, leggere le istruzioni per

l’uso, conservarle per poterle consultare in seguito e consegnarle agli altri utenti. Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocumenti!

AVVERTENZA

Pericoli per bambini e altre persone!

La macchina non deve essere utilizza-

ta da persone (compresi bambini sotto

i 14 anni) con ridotte capacità ﬁ siche,

sensoriali o mentali oppure prive della

necessaria esperienza e/o competen-

za, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da questa disposizioni sull’uso dell’apparecchio. Controllare sempre che i bambini non giochino con l’apparecchio. Non lasciare mai il distruggidocumenti incustodito mentre è ancora acceso.

Osservazioni

L’inosservanza di questa avvertenza può comportare danni per l’incolumità e la vita delle persone.

questo avviso può comportare danni materiali.

AVVERTENZA Pericolo di lesioni.

Non intervenire mai nella feritoia dell’alimentazione della carta.

Pericolo di lesioni da trascinamento!

In prossimità dell’apertura dell’alimentazione della carta è indispensabile prendere le dovute precauzioni afﬁ n- ché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, ﬁ lm in plastica ecc.

Pericolo di ustioni!

Non utilizzare detergenti o bombole spray ad aria compressa contenenti materiali inﬁ ammabili perché queste sostanze possono inﬁ ammarsi.

AVVERTENZA Tensione di rete pericolosa!

L’uso improprio della macchina può causare scosse elettriche.

– Prima di inserire la spina di rete, assicurarsi

che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.

– Assicurarsi che la spina di rete sia facilmente

accessibile.

– Evitare penetrazioni d’acqua nel distruggi-

documenti. Non immergere mai il cavo e la spina di rete in acqua.

– Non toccare mai la spina di rete con le mani

umide.

– Staccare sempre la spina di rete dalla presa

afferrando la stessa e mai tirando il cavo di alimentazione.

– Utilizzare l’apparecchio esclusivamente in

ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia.

05/2012 shredstar X6pro 15

Page 16

italiano

Controllare regolarmente che apparecchio e cavo non siano danneggiati. Spegnere il distruggidocumenti se danneggiato o se non funziona correttamente, nonché in caso di cambio di posto o durante la pulizia, ed estrarre la spina di rete.

– Tenere l’apparecchio, la spina di rete e il

cavo di rete lontani da ﬁ amme libere e super- ﬁ ci incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.

I lavori di assistenza devono essere eseguiti unicamente dal servizio di assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati. Per gli indirizzi di servizio assistenza clienti, vedere pagina 72.

Attenzione Pericolo derivante da uso improprio

Utilizzare la macchina solo in modo conforme ai dati forniti al capitolo “Norme d’uso”.

3 Panoramica

1 2 3 4 5 6 7

1 Contenitore per carta tagliata 2 Diodo luminoso 3 Interruttore a cursore per modalità

di funzionamento 4 Avvertenze per la sicurezza 5 Apertura di alimentazione per carta 6 Apertura di alimentazione per CD e carte

di credito 7 Testa di taglio

4 Mise en service

AVVERTENZA Pericolo di lesioni a causa di lame afﬁ late sulla parte inferiore dell’ap- parecchio!

• Inserire con cautela la testa di taglio sul contenitore della carta tagliata.

• Inserire la spina di rete in una presa correttamente installata.

Nota: è possibile attivare il distruggi documenti solo se è posizionato correttamente sul contenitore della carta tagliata.

16 shredstar X6pro 05/2012

Page 17

italiano

5 Messa in esercizio

Avvertimento!

Prima di accendere la macchina, assicurarsi di aver prestato attenzione a tutte le avvertenze per la sicurezza.

Accensione del distruggidocumenti

• Posizionare l’interruttore a cursore per il funzionamento automatico su “AUTO”. Si accende l’indicazione “Power”.

Nota: è possibile prolungare la durata del distruggidocumenti rimuovendo punti metallici e graffette dalla carta.

• Introdurre la carta nel centro dell’apertura di alimentazione, comunque mai più di 6 fogli

contemporaneamente. In caso di inceppamento della carta, l’utensile da taglio passa alla retromarcia ed espelle la carta.

La funzione automatica per avvio/arresto



inserisce automaticamente l’utensile da taglio. Quindi, in caso di strisce di carta sot-

tile, assicurarsi che possano essere rilevate dalla fotocellula.

 Quando l’apertura di alimentazione è nuova-

mente libera, l’utensile da taglio si spegne.

Per la distruzione di CD e di

carte di credito utilizzare l’apertura indicata. Inserire i CD singolarmente.

• Svuotare il contenitore CD dopo la distruzio-

ne di 6 CD al massimo. Per eseguire questa operazione staccare la spina di alimentazione e rimuovere la testa di taglio. Il contenitore CD separato si trova all’interno del contenitore della carta tagliata.

Nota: i due utensili da taglio non possono essere usati contemporaneamente. Distruggere carta e CD/carte di credito separatamente.

Spegnimento del distruggidocumenti

• Posizionare l’interruttore a cursore su “OFF”.

6 LED di segnalazione,

eliminazione dei guasti

Power: l’apparecchio è pronto per il funziona-

mento Interruttore a cursore su AUTO o REV

Overload: sovraccarico dell’apparecchio.

È stata introdotta troppa carta in una volta sola.

• Posizionare l’interruttore a scorrimento su "REV". Dimezzare il pacco di carta.

• Riportare l’interruttore a scorri-

mento su "AUTO".

• Non inserire più fogli del consentito.

Bin Full: Contenitore per materiale da taglio

pieno

Attenzione Svuotare immediatamente il contenitore per materiale da taglio pieno poichè, a seguito di ripetute pressioni, possono prentarsi disturbi di funzionamento sull’utensile da taglio.

• Estrarre la spina di alimentazione.

• Smontare la testa di taglio.

• Svuotare il serbatoio di raccolta della carta.

• Montare la testa di taglio.

Nota: sul lato inferiore della

testa di taglio si trova il sensore del livello di riempimento. Pulire il segnalatore se l’indicatore

“Bin Full” non si spegne nemmeno dopo aver svuotato il contenitore della carta tagliata.

Overheat: il motore è surriscaldato.

• Lasciare raffreddare il distruggidocumenti per

60 minuti. Dopo che l’indicatore si è spento, è possibile mettere nuovamente in funzione l’apparecchio.

L’utensile da taglio funziona ininterrottamente

- La fotocellula nell’apertura di alimentazione della macchina è bloccata dalla carta. Sbloccarla spingendo la carta con un cartoncino rigido e sottile.

- La carta inceppata ha sporcato la fotocellula. Pulire il sensore con aria compressa oppure con un pennello o un panno asciutti.

05/2012 shredstar X6pro 17

Page 18

italiano

7 Pulizia e cura

Spegnere il distruggidocumenti e scollegare la spina di alimentazione. La pulizia deve esssere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell’apparecchio.

Applicare uno strato d’olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio, di formazione di rumori oppure dopo ogni svuotamento del

contenitore per materiali di taglio.

• Spruzzare sugli alberi da taglio l’olio speciale per il blocco di taglio attraverso tutta la larghezza dell’alimentazione fogli.

• Fare scorrere il meccanismo di taglio (REV) all’indietro senza inserire carta

. Vengono liberate polvere e particelle di carta.

8 Smaltimento / Riciclaggio

Gli apparecchi elettrici ed elettronici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive che erano necessarie al funzionamento e

alla sicurezza dell’apparecchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell’uomo e l’ambiente. Non gettare mai gli apparecchi usati nei riﬁ uti generici. Osservare le disposizioni attual- mente vigenti e utilizzare centri di raccolta per la restituzione e il riciclaggio degli apparecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell’ambiente.

9 Dati tecnici

Tipo di taglio Particelle Grandezza di taglio (mm) 3 x 10 mm Grado di sicurezza DIN 32757 – 1 4 Capacità di taglio DIN A4 80 g/m Larghezza di lavoro 224 mm Velocità di taglio 36,6 mm/s Collegamento 230 V / 50 Hz Potenza con numero di fogli max 230 W Dimensioni largh x prof x alt (mm) 366 x 235 x 445 Peso 6,0 kg Capacità del contenitore di raccolta 21 l Livello sonoro (corsa a vuoto / carico) 53 dB(A) / 55 - 56 dB(A)

Dichiarazione di Conformità CEE

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany con la presente dichiara che la macchina menzio-

nata in alto distruggidocumenti HSM shredstar X6pro sulla base della sua concezione e struttura nella versione messa sul mercato dalla nostra ditta soddisfa i requisiti di sicurezza e sulla salute delle direttive CE elencate qui di seguito:

Direttiva sulla bassa tensione 2006 / 95 / CE direttiva sulla compatibilità elettromagnetica 2004 / 108 / CE

6 fogli / 1 CD, DVD

Frickingen, 01.07.2011 Rolf Gasteier - Direttore tecnico

18 shredstar X6pro 05/2012

Page 19

español

1 Uso conforme al previsto,

garantía

La destructora de documentos está concebida exclusivamente para destruir papel. puede destruir pequeñas cantidades de CDs y tarjetas de crédito. No introduzca ningún clip grande, ni sobres con ventana o bolsas acolchadas, periódicos, transparencias, documentos laminados, cartón, plástico o material duro.

El período de garantía para la destructora de documentos es de 2 años. La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas.

También

2 Indicaciones de seguridad

Clasiﬁ cación

con el aparato. No deje la destructora de documentos encendida sin vigilancia.

ADVERTENCIA ¡Peligro de sufrir lesiones!

No toque la ranura por la que se introduce el papel.

¡Peligro de sufrir lesiones por quedarse enganchado en la máquina!

Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimentación de papel. No introduzca en la máquina ningún material susceptible de formar bucles, como cintas, cordeles, etc.

Indicación de

seguridad

ADVERTEN-

CIA

Atención La inobservancia

Antes de poner en marcha la máquina, lea las instrucciones de servicio,

téngalas siempre a mano para poder consultarlas en cualquier momento y entréguelas a los otros usuarios. Observe todas las indicaciones de seguridad que ﬁ guran en la destructora!

ADVERTENCIA

Peligros para niños y adultos.

Las personas (inclusive menores de

14 años) con capacidades físicas,

sensoriales o mentales limitadas o

sin la experiencia y/o sin el conoci-

miento necesarios no pueden utilizar

la máquina, a no ser que cuenten con la supervisión de una persona responsable de la seguridad o que reciban instrucciones sobre cómo utilizar el aparato. Los menores no deben dejarse sin vigilancia para evitar que jueguen

Aclaración

La inobservancia de las advertencias puede provocar daños en el cuerpo y en la vida del usuario.

de las indicaciones puede provocar daños materiales.

¡Peligro de sufrir quemaduras!

No utilice ningún producto de limpieza ni pulverizador de aire comprimido que contenga sustancias inﬂ amables, ya que se podrían inﬂ amar.

ADVERTENCIA Tensión de red peligrosa.

La manipulación errónea de la má quina puede provocar electrocución.

– Antes de enchufar el conector de red, com-

pruebe que la tensión y la frecuencia de su red eléctrica coincidan con las indicaciones de la placa de características.

– Preste atención a que el conector de red

esté fácilmente accesible.

– Evite que la destructora de documentos en-

tre en contacto con agua. Sustituya el cable de red o el conector de red que haya entrado en contacto con agua.

– No agarre el conector de red con las manos

húmedas.

– No desenchufe el conector de red tirando

del cable de alimentación, sino agarrando el conector de red.

– Utilice el aparato únicamente en interiores

secos. No lo ponga en funcionamiento en entornos húmedos o expuesto a la lluvia.

05/2012 shredstar X6pro 19

Page 20

español

Compruebe regularmente que el aparato y el cable no presenten daños. Desconecte la destructora de documentos cuando detecte daños o un funcionamiento incorrecto y antes de cambiarla de lugar o de limpiarla, y desenchufe el conector de red.

– Mantenga el aparato, el conector de red y

el cable de red alejados de llamas abiertas y de superﬁ cies calientes. Las ranuras de ventilación no deben estar obstruidas y debe mantenerse una distancia a la pared o a los muebles de como mínimo 5 cm.

Los trabajos de mantenimiento sólo deben realizarlos el servicio postventa de HSM y los técnicos de mantenimiento de nuestras partes contratantes. Para las direcciones de los servicios postventa, véase la página 72

Atención Peligro debido a un uso indebido

Utilice únicamente la máquina según las especiﬁ caciones del capítulo “Uso conforme al previsto”.

3 Vista general

1 2 3 4 5 6 7

1 Depósito de papel cortado 2 Indicador de LED 3 Interruptor corredizo modo de

funcionamiento 4 Indicación de seguridad 5 Abertura de entrada para papel 6 Abertura de entrada para CDs y tarjetas

de crédito 7 Cabezal de corte

4 Puesta en marcha

ADVERTENCIA ¡Peligro de lesiones con el ﬁ lo de la cuchilla en la parte inferior del aparato!

• Coloque con cuidado el cabezal de corte sobre el depósito de material cortado.

• Enchufe el conector de red en una caja de enchufe instalada correctamente.

Nota: La destructora de documentos sólo se puede encender cuando el depósito de material cortado del aparato está colocado de forma correcta.

20 shredstar X6pro 05/2012

Page 21

español

5 Manejo

¡Atención!

Antes de encender la máquina asegúrese de haber prestado atención a todas las indicaciones de seguridad.

Encender la destructora de documentos

• Colocar el interruptor corredizo en la posición “AUTO” para el funcionamiento automático. El indicador “Power” se ilumina.

Nota: La vida útil de su destructora de documentos se prolonga si retira las grapas y los clips del papel.

• Introduzca el papel en el centro de la abertura para el papel, pero nunca más de 6 hojas al mismo

tiempo. En caso de atasco de papel, el mecanismo de corte conmuta a marcha atrás y expulsa el papel.

 El proceso de trituración es arrancado por

una fotocélula en el oriﬁ cio para la alimenta- ción del papel. Por ello, si hay tiras de papel estrechas preste atención a que las pueda detectar la célula fotoeléctrica.

 Cuando el oriﬁ cio para la alimentación queda

libre de nuevo, el mecanismo de corte se desconecta.

Para destruir CDs y tarjetas de

crédito utilice la abertura indicada. Introduzca los CDs uno por uno.

• Vaciar el depósito de CDs a más tardar des-

pués de haber destruido el sexto CD. Para ello, desenchufe el conector de red y saque el cabezal de corte. El depósito de CDs independiente se encuentra en el depósito de material cortado.

Nota: No puede utilizar al mismo tiempo los dos mecanismos de corte. Destruya primero el papel y luego los CDs/tarjetas de crédito.

Apagar la destructora de documentos

• Colocar el interruptor corredizo en la posición “OFF”

6 Indicadores LED, eliminación

de fallos

Power: El aparato está listo para funcionar In-

terruptor corredizo en posición AUTO o REV

Overload: La máquina está sobrecargada.

Ha introducido demasiado papel al mismo tiempo.

•

Colocar el interruptor corredizo en la posición "REV". Dividir en dos partes iguales la pila de papel.

• Colocar de nuevo el interruptor corredizo en la posición "AUTO".

• No introducir más hojas de las indicadas.

Bin Full: Depósito de papel cortado lleno

Atención Vacíe el depósito de papel cortado en cuanto esté lleno, pues si se comprime varias veces el material cortado se pueden producir averías en el funcionamiento del mecanismo de corte.

• Desenchufar el conector de red.

• Retirar la cabeza cortante.

• Vaciar el recipiente recolector de papel cortado.

• Volver a colocar la cabeza cortante.

Nota: En la parte inferior del

cabezal de corte se encuentra el sensor de nivel de llenado. Limpie el emisor de señal, en caso

de que no se apague la indicación "Bin Full" (lleno) después de vaciar el depósito de material cortado.

Overheat: El motor está recalentado.

• Dejar enfriar la destructora de documentos

durante 60 min. Una vez apagado el indicador puede poner en marcha de nuevo la máquina.

El mecanismo de corte está en marcha continua

- El papel bloquea la célula fotoeléctrica en la abertura de entrada para papel. Presione el papel con un cartón delgado pero duro.

- La célula fotoeléctrica se ha ensuciado debido al polvo del papel. Limpie el sensor con aire comprimido o con un pincel seco o un paño.

05/2012 shredstar X6pro 21

Page 22

español

7 Limpieza y mantenimiento

Apague la destructora de documentos y extraiga el enchufe. Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.

Lubrique el mecanismo de corte cuando la potencia de corte disminuya, cuando se produzcan ruidos o después de vaciar el depósito de material cortado.

• Inyecte sobre los ejes de corte un aceite limpiador especial para el bloque de corte por todo el ancho de la abertura de entrada.

• Deje que el mecanismo de corte retroceda (REV) sin alimentación de papel.

 De esa forma, se sueltan partículas y polvo

de papel.

8 Eliminación / Reciclaje

Los aparatos eléctricos y electrónicos usados contienen un gran número de materiales valiosos, aunque también sustancias nocivas necesarias para el funcionamiento y seguridad del

aparato. En caso de manejo o eliminación incorrectos, estas sustancias pueden ser peligrosas para la salud de las personas y para el medio ambiente. No deseche los aparatos usados en la basura normal. Respete la normativa vigente en la actualidad y utilice los puntos de recogida para la devolución y gestión de aparatos eléctricos y electrónicos usados. Elimine todos los materiales de embalaje de forma respetuosa con el medio ambiente.

9 Datos técnicos

Tipo de corte Corte en partículas Tamaño de corte (mm) 3 x 10 mm Nivel de seguridad DIN 32757 – 1 4 Capacidad de corte DIN A4 80 g/m Anchura de trabajo 224 mm Velocidad de corte 36,6 mm/s Conexión 230 V / 50 Hz Potencia con cantidad maxima de hojas 230 W Dimensiones Anch. x Prof. x Alt. (mm) 366 x 235 x 445 Peso 6,0 kg Volumen del recipiente recolector 21 l Nivel acústico (Marcha en vacío / carga) 53 dB(A) / 55 - 56 dB(A)

Declaración de conformidad de la CE

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany declara que en su concepción y construcción, el

modelo puesto en circulación de la máquina denominada Destructora de documentos HSM shredstar X6pro cumple los requisitos básicos de seguridad y salud establecidos en las siguientes directivas de la CE:

Directiva de baja tensión 2006 / 95 / CE Directiva CEM 2004 / 108 / CE

6 hojas / 1 CD, DVD

Frickingen, 01.07.2011 Rolf Gasteier - Gerente Técnico

22 shredstar X6pro 05/2012

Page 23

português

1 Utilização adequada, garantia

A destruidora de documentos destina-se exclusivamente a destruir papel Além disso, podem ser destruídas pequenas quantidades de CD e cartões de crédito. des, envelopes com janela ou envelopes almofadados, jornais, películas, documentos laminados, cartão, plástico, material adesivo ou duro.

O tempo de garantia para a destruidora de documentos é de 2 anos. A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros.

Não introduza clipes gran-

2 Instruções de segurança

Classiﬁ cação

Indicação

de segurança

AVISO O incumprimento dos

Nota O incumprimento da

Antes da colocação em funcionamento da máquina, leia o manual de

instruções, guarde-o para uma futura utilização e transmita-o aos demais utilizadores. Respeite todas as indicações de segurança existentes na destruidora de documentos.

AVISO

Perigos para crianças e outras

pessoas!

A máquina não deve ser utilizada

por pessoas (incluindo crianças com

menos de 14 anos) com capacidade

físicas, psicológicas, sensoriais ou

mentais limitadas ou com falta de experiência e/ou falta de conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou caso tenham recebido instruções como operar o aparelho. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

Descrição

avisos pode ter como consequência ferimentos para o corpo ou a morte.

indicação pode causar danos materiais.

Não deixe a destruidora de documentos funcionar sem supervisão.

AVISO Perigo de ferimentos!

Não coloque as mãos na fenda para a introdução do papel.

Perigo de ferimentos pela força de tracção do aparelho!

Cabelos compridos, peças soltas de roupa, gravatas, lenços e braceletes nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de documentos nenhum material que forma argolas, por exemplo, ﬁ tas, cordéis, películas de plástico, etc.

Perigo de queimaduras!

Não utilize produtos de limpeza ou latas de spray que contenham substâncias inﬂ amáveis, pois estas subs- tâncias poderão incendiar-se.

AVISO Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

– Antes da introdução da ﬁ cha na tomada,

veriﬁ que se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características.

– Tenha atenção para que a ﬁ cha eléctrica

esteja facilmente acessível.

– Evite a penetração de água na destruidora

de documentos. Nunca coloque o cabo de alimentação nem a ﬁ cha de rede na água.

– Nunca pegue na ﬁ cha eléctrica com as mãos

húmidas.

– Nunca retire a ﬁ cha da tomada puxando pelo

cabo, pegue sempre na ﬁ cha.

– Utilize o aparelho apenas em espaços inte-

riores secos. Nunca opere o aparelho em espaços com elevada humidade ou à chuva.

05/2012 shredstar X6pro 23

Page 24

português

Veriﬁ que regularmente o aparelho e o cabo em relação a danos. Em caso de danos ou de uma função não adequada, bem como antes da mudança de local, desligue a destruidora de documentos e retire a ﬁ cha eléctrica da tomada.

– Mantenha o aparelho, o cabo e a ﬁ cha longe

de chamas ou de superfícies quentes. As fendas de ventilação têm de estar desobstruídas e, no mínimo, 5 cm afastadas da parede ou dos móveis.

Os trabalhos de assistência técnica apenas podem ser realizados pela assistência técnica HSM e pelos técnicos de assistência técnica dos nossos parceiros contratuais. Endereços da assistência técnica, ver página 72.

Nota Perigo devido a utilização errada

Utilize a máquina exclusivamente de acordo com as indicações do capítulo “Utilização adequada”.

3 Vista geral

1 2 3 4 5 6 7

1 Recipiente do material cortado - Papel 2 Indicação por díodos luminosos 3 Comutador deslizante do modo

de funcionamento 4 Indicação de segurança 5 Abertura de inserção para papel 6 Abertura de inserção para CD e cartões

de crédito 7 Cabeça de corte

4 Colocação em funcionamento

AVISO Perigo de ferimentos devido a lâminas aﬁ adas na parte inferior do aparelho!

• Colocar a cabeça cortante cuidadosamente no recipiente recolhedor de papel cortado.

• Insira a ﬁ cha eléctrica numa to-

mada correctamente instalada.

Observação: A destruidora de documentos apenas pode ser ligada quando tiver sido correctamente colocada no recipiente recolhedor de papel cortado que pertence ao aparelho.

24 shredstar X6pro 05/2012

Page 25

português

5 Operação

Aviso!

Antes de ligar a máquina, deve certiﬁ - car-se de que todas as indicações de segurança foram respeitadas.

Ligar a destruidora de documentos

• Colocar o comutador deslizante no funcionamento automático “AUTO”. A indicação “Power” acende.

Observação: A vida útil da sua destruidora de documentos é aumentada quando remove os agrafos e pequenos clipes do papel.

• Introduzir o papel no centro da ranhura para a inserção de papel, contudo, nunca colocar mais de

6 folhas. Em caso de acumulação de papel, o mecanismo de corte é comutado para a marcha inversa e volta a empurrar o papel para fora.

 O processo de corte é iniciado mediante a

fotocélula na fenda de introdução do papel. Por isso, no caso de tiras de papel estreitas, tenha atenção para que estas sejam detectadas pela fotocélula.

 Quando a abertura de inserção estiver livre,

o mecanismo de corte é desligado.

Para a destruição de CDs e car-

tões de crédito, utilizar a abertura assinalada. Introduzir os CDs individualmente.

• Esvaziar o recipiente de CDs o mais tardar

após a destruição de 6 CDs. Para isso, retirar a ﬁ cha eléctrica da tomada e remover a cabeça cortante. O recipiente de CDs separado está localizado no recipiente recolhedor de papel cortado.

Observação: Não poderá utilizar ambos os dispositivos de corte em simultâneo. Destrua o papel e os CDs/cartões de crédito uns a seguir aos outros.

6 Indicações LED, eliminação

de avarias

Power: O aparelho está operacional com o co-

mutador deslizante na posição AUTO ou REV

Overload: A máquina está sobrecarregada.

Introduziu papel em demasia de uma só vez.

• Colocar o comutador deslizante em "REV". Introduzir apenas metade do papel.

• Voltar a colocar o comutador deslizante em "AUTO".

• Não introduzir mais papel que o permitido.

Bin Full: Recipiente de papel cortado cheio

Nota

de documentos há-de esvaziar o recipiente de papel cortado, pois que o empurrar várias vezes pode provocar distúrbios de funcionamento no mecanismo de corte.

• Retirar a ﬁ cha eléctrica da tomada.

• Retirar a cabeça cortante.

• Esvaziar o recipiente recolhedor de papel cortado.

• Voltar a colocar a cabeça cortante.

bém não apagar após o esvaziamento do recipiente recolhedor de papel cortado.

Overheat: O motor está sobreaquecido.

• Deixar a destruidora de documentos arrefecer durante 60 minutos. Depois da indicação apagar, pode voltar a colocar a máquina em funcionamento.

O mecanismo de corte funciona de modo ininterrupto

Depois de desligar a destruidora

Observação: Na parte inferior

da cabeça cortante encontra-se o sensor do estado de enchimento. Limpar o transmissor de sinais caso a indicação “Bin Full” tam-

- A fotocélula na abertura para papel está

Desligar o destruidora de documentos

• Colocar o comutador deslizante em “OFF”.

05/2012 shredstar X6pro 25

bloqueada por papel. Pressionar bem o papel com um cartão ﬁ no e resistente.

- A fotocélula está suja devido ao pó do papel. Limpar o sensor com ar comprimido, um pincel seco ou um pano.

Page 26

português

7 Limpeza e manutenção

Desligue a destruidora de documentos e retire a ﬁ cha eléctrica da tomada. A limpeza apenas deve ser realizada com um pano macio e uma solução de água e sabão suave. Durante a limpeza não deve haver inﬁ ltrações de água no aparelho.

Lubriﬁ que o mecanismo de corte em caso de diminuição da capacidade de corte, ruídos ou cada vez que esvaziar o recipiente do material cortado:

• Pulverize o óleo especial no bloco de corte através da alimentação de papel, em todo o comprimento sobre os veios de corte.

• Deixe o mecanismo cortador funcionar no sentido contrário, sem colocar papel (REV).

 O pó de papel e as partículas de sujidade

são soltas.

8 Eliminação / reciclagem

Os aparelhos eléctricos e electrónicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o funciona-

mento e a segurança. Em caso de eliminação ou manutenção incorrecta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições actualmente válidas e utilize os locais de recolha para a devolução e reciclagem de aparelhos antigos eléctricos e electrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica.

9 Dados técnicos

Tipo de corte Corte em partículas Largura de corte (mm) 3 x 10 mm Grau de segurança segundo DIN 32757 – 1 Capacidade de corte DIN A4 80 g/m Largura de trabalho 224 mm Velocidade de corte 36,6 mm/s Ligação eléctrica 230 V / 50 Hz Potência em quant. folhas max. 230 W Dimensões LxPxA (mm) 366 x 235 x 445 Peso 6,0 kg Volume do recipiente recolhedor 21 l Nível de ruídos (Marcha em vazio/carga) 53 dB(A) / 55 - 56 dB(A)

6 folhas / 1 CD, DVD

Declaração de Conformidade CE

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany vem por este meio declarar que a máquina descri-

ta seguidamente Destruidora de documentos HSM shredstar X6pro corresponde, graças à sua concepção e tipo de construção, na versão lançada por nós, aos requisitos básicos de segurança e saúde das seguintes directivas UE apresentadas:

Directiva de baja tensión 2006 / 95 / CE Directiva CEM 2004 / 108 / CE

Frickingen, 01.07.2011 Rolf Gasteier - Director técnico

26 shredstar X6pro 05/2012

Page 27

nederlands

1 Gebruik volgens de bestem-

ming, garantie

De papiervernietiger is uitsluitend voor het vernietigen van papier bestemd. Bovendien kunnen kleine aantallen cd’s en creditcards worden vernietigd. of luchtkussenenveloppen, kranten, foliën, gelamineerde documenten, karton, plastic, plakkend of hard materiaal vernietigen.

De garantietijd voor de papiervernietiger bedraagt 2 jaar. Slijtage en schade door ondeskundige behandeling, natuurlijke slijtage resp. ingrepen door derden vallen niet onder de garantie.

Laat geen grote papierclips, venster-

2 Veiligheidsadviezen

Classiﬁ catie

Veiligheidsvoorschrift

WAARSCHU-

WING

Let op Het niet in acht

Verklaring

Het niet in acht nemen van de waarschuwing kan levensgevaar tot gevolg hebben.

nemen van de aanwijzing kan materiële schade veroorzaken.

niet met het toestel spelen. Laat de papiervernietiger niet onbeheerd ingeschakeld.

WAARSCHUWING Gevaar voor verwondingen!

Niet in de gleuf van de papiertoevoeropening grijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

Verbrandingsgevaar!

Gebruik geen reinigingsmiddelen of persluchtsproeiﬂ essen die ontvlam- bare stoffen bevatten, omat deze substanties ontvlambaar zijn.

WAARSCHUWING Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing,

bewaar ze voor later gebruik en geef de handleiding aan latere gebruikers door. Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!

WAARSCHUWING

Gevaren voor kinderen en andere

personen!

De machine mag niet door personen

(inclusief kinderen onder 14 jaar)

met beperkte fysieke, sensorische of

geestelijke capaciteiten of met gebrek

aan ervaring en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze

– Controleer voor het insteken van de netstek-

ker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.

– Zorg ervoor dat de netstekker makkelijk be-

reikbaar is.

– Voorkom dat water in de papiervernietiger

terechtkomt. Dompel noch netsnoer noch netstekker in water.

– Neem de netstekker nooit met vochtige han-

den vast.

– Trek de netstekker nooit aan het netsnoer uit

het stopcontact, maar neem altijd de netstekker vast.

– Gebruik het toestel alleen in droge binnen-

ruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.

05/2012 shredstar X6pro 27

Page 28

nederlands

Controleer toestel en kabels regelmatig op schade. Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor een wisseling van plaats of reiniging.

– Houd het toestel, de netstekker en het nets-

noer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.

Servicewerkzaamheden mogen alleen door de HSM-klantenservice en servicetechnici van onze dealers worden uitgevoerd. Klantendienstadressen zie pagina 72.

Let op

Gebruik de machine uitsluitend conform de aanwijzingen in het hoofdstuk „Gebruik volgens de bestemming”.

Gevaar door verkeerd gebruik

3 Overzicht

1 2 3 4 5 6 7

1 Snijgoedbak 2 LED-indicatie 3 Schuifschakelaar modus 4 Veiligheidsadviezen 5 Toevoeropening voor papier 6 Toevoeropening voor cd’s en creditcards 7 Meskop

4 Installatie

WAARSCHUWING Verwondingsgevaar door scherpe messen aan de onderkant van het toestel!

• Plaats de snijkop voorzichtig op het snijgoedreservoir.

• Steek de netstekker van de machine in een reglementair geïnstalleerd stopcontact.

Aanwijzing: ingeschakeld worden als het bij het toestel behorende snijgoedreservoir juist aangebracht werd.

De papiervernietiger kan alleen

28 shredstar X6pro 05/2012

Page 29

nederlands

5 Bediening

Waarschuwing!

Zorg er voor het inschakelen van de machine voor dat alle veiligheidsvoorschriften in acht genomen werden.

Papiervernietiger inschakelen

• Zet de schuifschakelaar voor automatisch bedrijf op "AUTO". Het "power"-lampje brandt.

Aanwijzing: U verlengt de levensduur van uw papiervernietiger als u nietjes en kleine paperclips uit het papier verwijdert.

• Voer papier in het midden van de papiergleuf toe, maar nooit meer dan 6 bladen tegelijk. Bij vastgelopen papier wordt het

snijwerk op achteruit geschakeld en het papier wordt opnieuw uitgeworpen.

 Het snijwerk wordt automatisch door de foto-

cel gestart. Let er daarom bij smalle papierstroken op, dat deze door de fotocel kunnen worden gedetecteerd.

 Als de toevoeropening weer vrij is, schakelt

het snijwerk uit.

Voor de vernietiging van cd’s en creditcards gebruikt u de daarvoor gemarkeerde opening. Voer de cd’s afzonderlijk toe.

• Leeg het cd-reservoir ten laatste na de vernietiging van 6 cd’s. Trek hiervoor de stekker uit en haal de snijkop eraf. Het afzonderlijke cd-reservoir bevindt zich in het snijgoedreservoir.

6 LED-indicaties, verhelpen van

storingen

Power: Toestel is gebruiksklaar

Schuifschakelaar op stand AUTO of REV

Overload: Machine is overbelast. U hebt

teveel papier in een keer toegevoerd.

• Schuifschakelaar op "REV" zetten.

 Papier wordt eruit geschoven.

• Papierstapel halveren.

• Schuifschakelaar opnieuw op "AUTO" zetten.

• Papier één voor één toevoeren.

Bin Full: Papieropvangreservoir vol

Let op piervernietiger papieropvangreservoir leeg maken, aangezien bij herhaaldelijk nadrukken functiestoringen aan het snijwerk kunnen optreden.

• Trek de stekker uit het stopcontact.

• Snijkop afnemen.

• Papieropvangreservoir leeg maken.

• Snijkop weer opzetten.

goedreservoir niet verdwijnt.

Overheat: De motor is oververhit.

• Laat de papiervernietiger 60 min. afkoelen. Na het uitgaan van de indicatie kunt u de machine opnieuw in gebruik nemen.

Na het uitschakelen van de pa-

Aanwijzing: Aan de onderkant

van de snijkop bevindt zich de niveausensor. Reinig de signaalgever als de indicatie "Bin Full" ook na het legen van het snij-

Aanwijzing: U kunt de beide snijwerken niet tegelijk gebruiken. Vernietig papier en cd’s/creditcards apart na elkaar.

Papiervernietiger uitschakelen

• Zet de schuifschakelaar op "OFF"

05/2012 shredstar X6pro 29

Snijwerk loopt ononderbroken

- De fotocel in de papiertoevoer is door papier geblokkeerd. Druk het papier met een dun vast karton door.

- De fotocel is verontreinigd door papierstof. Reinig de sensor met perslucht of met een droge penseel of doek.

Page 30

nederlands

7 Reiniging en onderhoud

Papiervernietiger uitschakelen, stekker uit het stopcontact trekken. Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonmaken. laten binnendringen.

• Spuit speciale snijblokolie door de papiertoevoer over de volledige breedte op de snijassen.

• Laat het snijwerk zonder papiertoevoer achteruit (REV) draaien.

 Hierdoor worden papierstof en snippers ver-

wijderd.

Daarbij geen water in het toestel

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met olie:

8 Afvoer / recycling

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een goede en

veilige werking van het apparaat. Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische apparaten. Zorg er ook voor dat alle verpakkingsmaterialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

9 Technische speciﬁ caties

Wijze van snijden Snippers Grootte van de snippers (mm) 3 x 10 mm Veiligheidsniveau DIN 32757 – 1 4

Snijvermogen DIN A4 80 g/m

Werkbreedte 224 mm Snijsnelheid 36,6 mm/s Aansluiting 230 V / 50 Hz Vermogen 230 W Afmetingen in mm (bxdxh) 366 x 235 x 445 Gewicht 6,0 kg Volume van de opvangreservoir 21 l Geluidsniveau (Stationair / belast) 53 dB(A) / 55 - 56 dB(A)

EG-conformiteitsverklaring

6 bladen / 1 CD, DVD

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany verklaart hiermee dat de papiervernietiger HSM shredstar X6pro op basis van zijn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veiligheids- en gezondheidseisen van de hierna vermelde EG-richtlijnen voldoet:

Laagspanningsrichtlijn 2006 / 95 / EG EMC-richtlijn 2004 / 108 / EG

Frickingen, 01.07.2011 Rolf Gasteier - Technisch leider

30 shredstar X6pro 05/2012

Page 31

dansk

1 Anvendelse i overensstem-

melse med formålet, garanti

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Der kan derudover makuleres små mængder cd’er og kreditkort. store clips, rudekonvolutter og konvolutter med luftbobler, aviser, folier, laminerede dokumenter, pap, plastik, klæbende eller hårdt materiale ind.

Garantitiden for makulatoren er på 2 år. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

Før ikke

2 Sikkerhedsinstruktioner

Klassiﬁ cering

Sikkerhedshenvis-

ning

ADVARSEL Manglende overhol-

Vigtigt Manglende overhol-

Forklaring

delse af advarslen kan medføre skader for liv og helbred.

delse af henvisningen kan forårsage materielle skader.

ADVARSEL Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.

Fare for forbrænding!

Anvend ikke rengøringsmidler eller sprayﬂ asker med trykluft, som inde- holder antændelige materialer, da disse substanser kan blive antændt.

ADVARSEL Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

– Kontrollér, at strømnettets spænding og fre-

kvens svarer til oplysningerne på typeskiltet, før netstikket sættes i.

æs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til

senere brugere. visninger, der er placeret på makulatoren.

ADVARSEL Fare for børn og andre personer!

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sansemæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er

ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Lad ikke makulatoren være tændt uden opsyn.

Overhold alle sikkerhedshen-

– Sørg for, at det er nemt at nå netstikket. – Undgå, at der trænger vand ind i makulato-

ren. Dyb hverken netkablet eller netstikket i vand.

– Tag aldrig fat i netstikket med fugtige hæn-

der.

– Træk aldrig netstikket ud af stikdåsen med

ledningen, men tag altid fat i netstikket.

– Anvend kun apparatet i tørre indendørs rum.

Anvend det aldrig i fugtige rum eller i regn.

05/2012 shredstar X6pro 31

Page 32

dansk

Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den ﬂ yttes eller rengøres, og træk netstikket ud.

– Hold apparatet, netstikket og netkablet væk

fra åben ild og varme ﬂ ader. Ventilationsåb- ningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.

Servicearbejder må kun udføres af HSM-kundeservice og service-teknikere fra vores kontraktpartnere. Kundeserviceadresser se side 72.

Vigtigt Fare på grund af forkert brug

Anvend udelukkende maskinen i henhold oplysningerne i kapitlet “Anvendelse i overensstemmelse med formålet”.

3 Oversigt

1 2 3 4 5 6 7

1 Materialebeholder papir 2 Lysdiodevisning

3 Skydekontakt driftsart 4 Sikkerhedshenvisninger 5 Tilførselsåbning til papir 6 Tilførselsåbning til cd’er og kreditkort 7 Skærehoved

4 Ibrugtagning

ADVARSEL Fare for kvæstelser på grund af skarpe knive på apparatets underside!

• Sæt forsigtigt skærehovedet på materialebeholderen.

• Sæt netstikket ind i en korrekt installeret stikdåse.

Bemærk: Makulatoren kan kun

tilkobles, når den blev sat rigtigt på materialebeholderen, der hører til apparatet.

32 shredstar X6pro 05/2012

Page 33

dansk

5 Betjening

Advarsel!

Kontrollér, at alle sikkerhedshenvisninger er blevet overholdt, før maskinen tilkobles.

Tilkobling af makulatoren

• Indstil skydekontakten for automatisk drift på “AUTO”. Lampen “Power” lyser.

Bemærk: Makulatorens levetid forøges, hvis clips fjernes fra papiret.

• Før papir ind midt i papiråbningen, men aldrig mere end 6 ark samtidigt. Ved papirstop indstilles skæreværket på baglæns kørsel

og skubber papiret ud igen.  Makuleringsprocessen startes af en fotocelle

i papirtilførsels-åbningen. Sørg derfor ved smalle papirstrimler for, at de kan registreres af fotocellen.

 Når indføringsåbningen igen er fri, frakobles

skæreværket.

Den markerede åbning skal anvendes til makulering af cd’er og kreditkort. Før cd'erne ind enkeltvis.

• Tøm cd-beholderen senest efter makulering af 6 cd’er. Træk netstikke tud, og tag skærehovedet af. Den separate cd-beholder beﬁ n- der sig i materialebeholderen.

Bemærk: Du kan ikke anvende de to skæreværker samtidigt. Makulér papir og cd'er/kreditkort efter hinanden.

6 Lysdiodevisninger, udbedring

af fejl

Power: Apparatet er driftsklart

Skydekontakt i stilling AUTO eller REV

Overload: Maskinen er overbelastet. Der er

tilført for meget papir på én gang.

• Stil skydekontakten i positionen "REV". Papirstaplen halveres.

• Stil igen skydekontakten i positionen "AUTO".

• Tilfør ikke ﬂ ere ark, end det er tilladt.

Bin Full: Affaldsbeholder fuld

Vigtigt

det samme, da der kan forekomme funktionsfejl, hvis materialet presses sammen ﬂ ere gange.

• Træk netstikket ud.

• Aftag drivværket.

• Tøm affaldsbeholderen.

• Påsæt drivværket.

materialebeholderen er tømt.

Overheat: Motoren er overophedet.

• Lad makulatoren køle af i 60 min. Når visningen er slukket, kan maskinen tages i drift igen.

Skæreværket kører uafbrudt

- Fotocellen i papirtilførslen er blokeret af papir.

Tryk papiret igennem med tyndt, fast pap.

Tøm den fulde affaldsbeholder med

Bemærk: Fyldningsniveausenso-

ren beﬁ nder sig på skærehove- dets underside. Rengør signalgiveren, hvis visningen “Bin Full” heller ikke slukker, når auch

Frakobling af makulatoren

• Stil skydekontakten på “OFF”

05/2012 shredstar X6pro 33

- Fotocellen er tilsmudset på grund af papirstøv.

Rengør sensoren med trykluft eller en tør pensel eller klud.

Page 34

dansk

7 Rengøring og vedligeholdelse

Sluk for makulatoren, træk netstikket ud. Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet tømt

• Sprøjt skæreblok–specialolie på skæreakslerne i hele bredden gennem papirtilførslen.

• Lad skæreværket køre baglæns uden papirtilførsel (REV).

 Papirstøv og partikler løsnes.

8 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødvendige for funktionen og sikkerheden. Ved for-

kert bortskaffelse eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

9 Tekniske data

Skæretype Partikelskæring Snitstørrelse (mm) 3 x 10 mm Sikkerhedstrin DIN 32757 – 1 4 Skæreeffekt DIN A4 80 g/m Indføringsbredde 224 mm Skærehastighed 36,6 mm/s Tilslutning 230 V / 50 Hz Effekt ved maks. antal ark 230 W Mål B x D x H (mm) 366 x 235 x 445 Vægt 6,0 kg Volumen på affaldsbeholderen 21 l Støjniveau (tomgang / last) 53 dB(A) / 55 - 56 dB(A)

EF-konformitetserklæring

6 ark / 1 CD, DVD

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany erklærer hermed, at maskinen, der er betegnet nedenfor, makulator HSM shredstar X6pro på grund af sin udformning og konstruktion i den udførelse, der er markedsført af os, opfylder de grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne, der er anført efterfølgende:

Lavspændingsdirektiv 2006 / 95 / EF EMC-direktiv 2004/108/EF

Frickingen, 01.07.2011 Rolf Gasteier - Teknisk leder

34 shredstar X6pro 05/2012

Page 35

svenska

1 Ändamålsenlig användning,

garanti

Dokumentförstöraren är endast avsedd för papper. Den kan även användas för små mängder CD-skivor och kreditkort. kuvert, tidningar, folie, plast och självhäftande eller hårt material får inte matas in i dokumentförstöraren.

Dokumentförstöraren har 2 års garanti. Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

Större gem, tryckta

2 Säkerhetsanvisningar

Klassiﬁ cering

Säkerhetsanvisning

VARNING Om du ignorerar var-

Observera Om du ignorerar

Läs igenom bruksanvisningen innan maskinen används för första gången.

Spara bruksanvisningen för senare bruk och överlämna den till ev. senare användare. Beakta alla säkerhetsanvisningar på dokumentförstöraren.

VARNING

Fara för barn och andra personer!

Maskinen får inte användas av per-

soner (inklusive barn under 14 år)

som på grund av fysiska, sensoriska

eller mentala funktionshinder eller på

grund av oerfarenhet och/eller ove-

tande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten. Låt inte dokumentförstöraren vara påslagen utan uppsikt.

Förklaring

ningar ﬁ nns det risk för personskador.

hänvisningen ﬁ nns det risk för materiella skador.

VARNING Risk för skador!

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, halsoch armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Risk för brännskador!

Använd inga rengöringsmedel eller högtryckssprutor/-sprayﬂ askor som innehåller antändliga ämnen – brandrisk.

VARNING Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

– Kontrollera att strömnätets spänningoch frek-

vens stämmer överens med uppgifterna på

typskylten innan nätkontakten ansluts. – Se till att nätkontakten är lätt åtkomlig. – Se till att det inte kommer in vatten i doku-

mentförstöraren, stoppa inte ner nätkabeln

eller nätkontakten i vatten. – Ta inte i nätkontakten med våta händer. – Dra aldrig ut kontakten ur uttaget i sladden,

fatta alltid tag i kontakten. – Använd endast apparaten inomhus i torra

rum. Slå aldrig på den i fuktiga rum eller i

regn.

05/2012 shredstar X6pro 35

Page 36

svenska

Kontrollera apparaten och kabeln regelbundet så att de inte är skadade. Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska ﬂ yttas eller rengöras: stäng av den och dra ut nätkontakten.

– Låt inte apparaten, nätkontakten och nätka-

beln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avstånd till väggen eller till möbler måste vara minst 5 cm.

Servicearbeten får endast utföras av HSM kundtjänst eller servicetekniker från våra auktoriserade partner. Kundtjänstadresser, se sidan 72.

Observera Fara vid felaktig användning

Använd endast apparaten till avsedd användning enligt uppgifterna i kapitlet ”Ändamålsenlig användning”.

3 Översikt

1 2 3 4 5 6 7

1 Behållare papper 2 Lysdioder 3 Skjutreglage, driftsätt 4 Säkerhetsanvisningar 5 Inmatningsöppning för papper 6 Inmatningsöppning för CD-skivor och

kreditkort 7 Skärhuvud

4 Idrifttagande

VARNING Risk för skador – vassa knivar på apparatens undersida!

• Sätt försiktigt på skärhuvudet på behållaren.

• Anslut nätkontakten till ett korrekt installerat uttag.

Märk: Dokumentförstöraren kan

endast startas när den på ett korrekt sätt har monterats på den tillhörande behållaren.

36 shredstar X6pro 05/2012

Page 37

svenska

5 Handhavande

Varning!

Kontrollera att alla säkerhetsanvisningar har följts innan maskinen startas.

Tillslagning av dokumentförstöraren

• Ställ skjutreglaget på ”AUTO”. ”Power”-indikatorn tänds.

Märk: Höj livslängden på dokumentförstöraren genom att avlägsna häftklamrar och små gem från papperen.

• Mata in papper i mitten av pappersöppningen, dock aldrig mer än 6 ark samtidigt. Vid pappersstopp ändras riktningen på skär-

verket och papperet matas tillbaka.  Söndertuggningen startas via en fotocell i

inmatningsöppningen. Det är därför särskilt viktigt att se till att smala pappersremsor registreras av fotocellen.

 När inmatningsöppningen är fri igen stängs

skärverket av.

Använd den därför avsedda öppningen vid inmatning av CD-skivor och kreditkort. För in CD-skivorna en och en.

6 Lysdioder, åtgärder vid stör-

ningar

Power: Apparaten är redo att användas

Skjutreglaget i läget AUTO eller REV

Overload: Maskinen är överbelastad. För

mycket papper har matas in på en gång.

Ställ skjutbrytaren i läge "REV".

• Halvera den inmatande mängden.

• Ställ skjutbrytaren åter i läge

”AUTO”.

• Mata ej in ﬂ er blad än vad som är tillåtet.

Bin Full: Papperbehållaren full

Observera Töm genast pappersbehållaren när den är full. Annars kan skärverket utsättas för funktionsstörningar när du fortsätter att mata in papper.

• Dra ut nätkontakten.

• Tag av skärhuvudet.

• Töm pappersbehållaren.

• Sätt på skärhuvudet igen.

Märk: En nivågivare sitter på

undersidan av skärhuvudet. Rengör signalgivaren om meddelandet “Bin Full” inte slocknar efter att behållaren tömts.

• Senast efter att 6 CD-skivor har matats in måste behållaren tömmas. Dra ur nätkontakten och avlägsna skärhuvudet vid tömning. Den separata CD-behållaren sitter i pappersbehållaren.

Märk: De båda skärverken kan inte användas samtidigt. Mata in papper och CD-skivor/kreditkort efter varandra.

Frånslagning av dokumentförstöraren

• Ställ skjutreglaget på ”OFF”.

Overheat: Motorn är överhettad.

• Låt dokumentförstöraren svalna i 60 minuter. När meddelandet inte längre visas kan du använda apparaten igen.

Skärverket går oavbrutet

- Papper har blockerat fotocellen i pappersöpp-

ningen. Använd en tunn, fast kartong för att trycka igenom papperet.

- Pappersdamm täcker för fotocellen. Rengör

givaren med tryckluft eller en torr pensel eller duk.

05/2012 shredstar X6pro 37

Page 38

7 Rengöring och underhåll

svenska

Avfallshantering / återvinning

Stäng av dokumentförstöraren, drag ut nätkontakten. Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren:

kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena

Uttjänade elektriska och elektroniska apparater innehåller ofta, förutom värdefullt material, skadliga ämnen som var nödvändiga för apparatens funktion och säkerhet. Felaktig hantering och felaktigt omhändertagande

för återvinning av elektroniska och elektriska

• Spruta på specialolja för knivblock över hela knivvalsarnas bredd; spruta genom

apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

inmatningsöppningen.

• Låt skärverket gå ”bakåt” (REV) utan papper.

 Pappersdamm och partiklar lossnar.

9 Tekniska data

Skärsätt Nedskär. till partiklar Skärstorlek (mm) 3 x 10 mm Säkerhetsnivå DIN 32757 – 1 4 Skärkapacitet DIN A4 80 g/m Arbetsbredd 224 mm Skärhastighet 36,6 mm/s Anslutning 230 V / 50 Hz Effekt vid max. antal ark 230 W Mått b x d x h (mm) 366 x 235 x 445 Vikt 6,0 kg Pappersbehållarens volym 21 l Ljudnivå (tomgång / last) 53 dB(A) / 55 - 56 dB(A)

6 ark / 1 CD, DVD

EG-försäkran om överensstämmelse

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany intygar härmed att nedan angiven maskin

dokumentförstöraren HSM shredstar X6pro genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhetsoch hälsokraven i nedanstående EG-direktiv:

Lågspänningsdirektiv 2006 / 95 / EG EMC-direktivet 2004 / 108 / EG

Frickingen, 01.07.2011 Rolf Gasteier - Teknisk chef

38 shredstar X6pro 05/2012

Page 39

suomi

1 Tarkoituksenmukainen käyttö,

takuu

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen. Voit tuhota lisäksi myös pieniä määriä CD-levyjä ja luottokortteja. paperiliittimiä, ikkunallisia tai pehmustettuja kirjekuoria, sanomalehtiä, kalvoja, laminoituja dokumentteja, kartonkia, muovia, tarttuvaa tai kovaa materiaalia.

Paperisilppurin tuotevastuuaika on 2 vuotta. Kulumat, vauriot, jotka johtuvat epäasianmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin.

Älä syötä

2 Turvaohjeita

Luokitus

Turvaohje Selitys

VAROITUS Varoituksen huomiotta

jättäminen voi aiheuttaa hengenvaaran.

Huomio Ohjeen huomiotta jät-

täminen voi aiheuttaa materiaalivahinkoja.

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä

varten ja anna se seuraavalle käyttäjälle koneen mukana. Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

VAROITUS

Vaaroja lapsille ja muille henkilöil-

le!

Konetta ei saa käyttää henkilöt (mu-

kaan lukien alle 14-vuotiaat lapset),

joilla on rajoittuneet fyysiset, sen-

soriset tai psyykkiset kyvyt tai joi-

den tiedoissa ja kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella. Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

VAROITUS Loukkaantumisvaara!

Älä kosketa paperinsyöttöaukon rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaatteita, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään materiaalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Palovammavaara!

Älä käytä puhdistusaineita tai paineilmapulloja, joissa on leimahtavia aineita, koska nämä aineet voivat syttyä.

VAROITUS Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

– Tarkasta ennen verkkopistokkeen paikalleen

asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.

– Huomioi, että verkkopistokkeeseen pääsee

helposti käsiksi.

– Vältä veden joutumista paperisilppuriin. Älä

upota verkkojohtoa tai verkkopistoketta veteen.

– Älä koske verkkopistokkeeseen kosteilla

käsillä.

– Älä koskaan irrota verkkopistoketta pistora-

siasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.

– Käytä laitetta ainoastaan kuivissa sisätilois-

sa. Älä käytä sitä kosteissa tiloissa tai sateessa.

05/2012 shredstar X6pro 39

Page 40

suomi

Tarkasta laitteen ja johdon vauriot säännöllisesti. Katkaise paperisilppurista virta, jos siinä on vaurioita tai jos se toimii epäasianmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistat sitä, irrota verkkopistoke.

– Älä vie laitetta, verkkopistoketta tai verkko-

johtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

Huoltotöitä saa suorittaa ainoastaan HSM-asiakaspalvelu ja sopimuskumppaneidemme huoltoteknikot. Asiakaspalvelun osoitteet sivulla 72.

Huomio Väärinkäyttö aiheuttaa vaaran

Käytä konetta ainoastaan ”Määräystenmukainen käyttö”-kappaleessa mainitulla tavalla.

3 Yleiskatsaus

1 2 3 4 5 6 7

1 Silppusäiliö paperi 2 LED-näyttö 3 Käyttötavan liukukytkin 4 Turvaohje 5 Paperin syöttöaukko 6 Syöttöaukko luottokortteja ja

CD-levyjä varten 7 Leikkauspää

4 Käyttöönotto

VAROITUS Laitteen alapuolen terävät terät aiheuttavat loukkantumisvaaran!

• Aseta leikkauspää varovasti silppusäiliölle.

• Työnnä verkkopistoke asianmukaisesti asennettun pistorasiaan.

Vihje: Paperisilppurin voi käynnis-

tää vain, jos laitteeseen kuuluva silppusäiliö on kunnolla paikallaan.

40 shredstar X6pro 05/2012

Page 41

suomi

5 Käyttöönotto

Varoitus!

Varmista ennen koneen käynnistystä, että kaikki turvallisuusohjeet on otettu huomioon.

Paperinsilppurin käynnistys

• Aseta liukukytkin automaattitoimintoa varten asentoon ”AUTO”. ”Power”-ilmaisin syttyy.

Vihje: Paperisilppurin käyttöikä paranee, kun poistat paperista niitit ja pienet paperiliittimet.

• Vie paperi paperiaukon keskelle. Älä koskaan syötä yli 6 arkkia samaan aikaan. Paperitukoksessa leikkauskoneisto toimii takape-

rin ja työntää paperin ulos.  Paperin syöttöaukossa oleva valokenno

käynnistää silppuamistoiminnon. Huomaa sen vuoksi kapeiden paperisuikaleiden kohdalla, että nämä osuvat valokennon alueelle.

 Leikkauslaitteisto kytkeytyy pois, kun syöttö-

aukko on jälleen tyhjä.

Käytä CD-levyjen tai luottokorttien tuhoamiseen niille merkittyä aukkoa. Syötä CD-levyt yksitellen.

• Tyhjennä CD-säiliö viimeistään 6 CD-levyn tuhoamisen jälkeen. Irrota verkkopistoke ja poista leikkauspää. Erillinen CD-säiliö on silppusäiliössä.

Vihje: Molempia leikkauskoneistoja ei voi käyttää samaan aikaan. Tuhoa paperi ja CD-levyt/ luottokortit peräkkäin.

Paperisilppurin virran katkaisu

6 LED-näytöt, häiriöiden poisto

Power: Laite on käyttövalmis

Liukukytkin asentoon AUTO tai REV

Overload: Kone on ylikuormitettu. Laittee-

seen on syötetty kerralla liikaa paperia.

• Aseta liukukytkin asentoon ”REV”. Puolita paperipino.

• Asta liukukytkin uudelleen asen-

toon "AUTO”.

• Älä syötä laitteeseen sallittua enempää paperia.

Bin Full: Silppusäiliö täynnä

Huomio

tyessä, koska paperin liika syöttö vahingoittaa leikkuulaitteistoa.

• Irrota verkkopistoke seinästä.

• Poista leikkuuterä.

• Tyhjennä silppusäiliö.

• Aseta leikkuuterä takaisin paikalleen.

Overheat: Moottori on ylikuumentunut.

• Anna paperisilppurin jäähtyä 60 minuuttia. Voit ottaa koneen uudelleen käyttöön, kun ilmaisinvalo sammuu.

Leikkauskoneisto toimii jatkuvasti

- Paperinsyötön valokennon on jumittanut pape-

ri. Työnnä paperi läpi ohuen kartongin avulla.

- Valokenno on likaantunut paperitukoksen

vuoksi. Puhdista anturi paineilmalla tai kuivalla siveltimellä tai kankaalla.

Tyhjennä silppusäiliö aina sen täyt-

Vihje: Leikkauspään alapuolella

on täyttymisasteen anturi. Puhdista signaalianturi, jos ilmaisin ”Bin full” ei sammu, vaikka silppusäiliö on tyhjennetty.

• Aseta liukukytkin asentoon ”OFF”.

05/2012 shredstar X6pro 41

Page 42

suomi

7 Puhdistus ja huolto

Kytke paperisilppuri pois päältä, irrota verkkopistoke. Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

Voitele leikkauslaitteisto, kun leikkausteho heikkenee, kuulet ylimääräistä melua ja aina kun silppusäiliö tyhjennettiin.

• Ruiskuta leikkauslohko-erikoisöljyä paperin syöttöaukon läpi leikkausakseleiden koko leveydelle.

• Anna leikkuulaitteiston käydä ilman paperinsyöttöä takaperin (REV).

 Paperipöly- ja hiukkaset irtoavat.

9 Tekniset tiedot

8 Hävittäminen / kierrätys

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden

varmistamiseen. Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

Leikkaustapa Hiukkasleikkaus Silpun koko (mm) 3 x 10 mm Turvaluokitus DIN 32757 – 1 4 Leikkausteho DIN A4 80 g/m Työleveys 224 mm Silppuamisnopeus 36,6 mm/s Liitäntä 230 V / 50 Hz Teho maksimiarkkimäärä 230 W Mitat L x S x K (mm) 366 x 235 x 445 Paino 6,0 kg Silppusäiliön tilavuus 21 l Melutaso (tyhjäkänyti / kuorma) 53 dB(A) / 55 - 56 dB(A)

6 arkkia / 1 CD, DVD

EU Vaatimustenmukaisuusvakuutus

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany vakuuttaa täten, että seuraavassa kuvattu kone

Paperisilppuri HSM shredstar X6pro vastaa toimittamisen aikaisessa varustuksessaan suunnittelultaan ja rakenteeltaan seuraavien EU-direktiivien perustavanlaatuisia turvallisuus- ja terveysvaatimuksia:

Pienjännitedirektiivi 2006 / 95 / EY EMC-direktiivi 2004/108/EY

Frickingen, 01.07.2011 Rolf Gasteier - Tekninen johta

42 shredstar X6pro 05/2012

Page 43

norsk

1 Tiltenkt bruk, garanti

Makuleringsmaskinen er utelukkende beregnet på makulering av papir. Dessuten kan små mengder CD-plater og kredittkort makuleres. Tilfør ikke store binders, vindus- eller polstrede konvolutter, aviser, folie, laminerte dokumenter, kartong, plastikk, klebende eller harde materialer.

Garantitiden for makuleringsmaskinen er på 2 år. Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

2 Sikkerhetsinstrukser

Klassiﬁ sering

Sikkerhetsinstruks Forklaring

ADVARSEL Hvis advarselen ikke

overholdes, kan det føre til livstruende skader.

Merk Hvis instruksen ikke

overholdes, kan det føre til materielle skader.

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere

bruk og gi den videre til senere brukere. Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

ADVARSEL

Farlig for barn og andre mennes-

ker!

Maskinen må ikke brukes av perso-

ner (inklusive barn under 14 år) med

svekkede fysiske, sensoriske eller

psykiske ferdigheter eller manglende

erfaring og/eller mangelfull kunnskap, med mindre de er under oppsikt av kompetente personer eller at de får veiledning om hvordan apparatet skal brukes. Barn må holdes under oppsikt for å være sikker på at de ikke leker med apparatet. Ikke forlat makuleringsmaskinen påslått uten tilsyn.

ADVARSEL Fare for personskader!

Grip aldri inn i sprekken på papirinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Fare for forbrenning!

Ikke bruk noen rengjøringsmidler eller trykkluftﬂ asker som inneholder anten- nelige stoffer. Disse substansene kan selvantenne.

ADVARSEL Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

– Kontroller at spenning og frekvens på ditt

strømnett stemmer overens med spesiﬁ ka- sjonene på merkeskiltet før du setter i nettstøpselet.

– Forsikre deg om at nettstøpselet er lett til-

gjengelig.

– Pass på at det ikke kommer vann i makule-

ringsmaskinen. Verken nettkabel eller nett-

støpsel må dyppes i vann. – Ta aldri i nettstøpslet med våte hender. – Trekk aldri nettstøpslet ut av stikkontakten et-

ter ledningen, ta alltid tak i selve nettstøpslet. – Bruk apparatet kun innendørs og på et tørt

sted. Det må aldri brukes i våtrom eller i

regnvær.

05/2012 shredstar X6pro 43

Page 44

norsk

Kontroller regelmessig om apparatet og kabelen er skadet. Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før ﬂ ytting eller rengjøring.

– Hold apparatet, nettstøpslet og nettkabelen

unna åpen ﬂ amme og varme ﬂ ater. Ventila- sjonsåpningene må være fri og beﬁ nne seg min. 5 cm. fra vegg eller møbler.

Servicearbeid må kun utføres av HSM-kundeservice og service-teknikere fra våre kontraktspartnere. Adresser til kundeservice se side 72.

Merk Fare på grunn av feil bruk

Bruk maskinen kun slik det er beskrevet i kapitlet ”Tiltenkt bruk”.

3 Oversikt

1 2 3 4 5 6 7

1 Beholder for makuleringsmasse for papir 2 Lydiode-indikering 3 Skyvebryter for driftstype 4 Sikkerhetsinstrukser 5 Tilførselsåpning for papir 6 Innmatingsåpning for CD-plater og

kredittkort 7 Skjærehode

4 Igangsetting

ADVARSEL Fare for skader på grunn av skarpe kniver på undersiden av enheten!

• Sett skjærehodet forsiktig på beholderen for makuleringsmasse.

• Plugg inn nettstøpslet inn i en stikkontakt som er forskriftsmessig montert.

Merk: Makuleringsmaskinen lar seg kun slås på dersom den er plassert riktig på den tilhørende beholderen for makuleringsmasse.

44 shredstar X6pro 05/2012

Page 45

norsk

5 Betjening

Advarsel!

Før maskinen slås på må du forsikre deg om at alle sikkerhetsinstrukser ble fulgt.

Slå på makuleringsmaskinen

• Sett skyvebryteren på “AUTO” for automatisk drift. “Power”-signalelementet begynner å lyse.

Merk: Levetiden til makuleringsmaskinen forlenges når heftestifter og små binders fjernes fra papirene.

• Tilfør papirene midt i papirspalten, imidlertid aldri mer enn 6 blad samtidig. Ved opphopning av papir veksler skjæreverket til

tilbakebevegelse og skyver papiret ut igjen.  Lysporten starter skjæreapparatet automa-

tisk. Pass derfor på ved smale papirstrimler slik at de kan fanges opp av lysporten.

 Pass derfor på ved smale papirstrimler slik at

de kan fanges opp av lysporten.

Bruk den kjennetegnede åpningen til å destruere CD-er og kredittkort. Mat inn CD-ene enkeltvis.

6 LED-visninger, feilutbedring

Power: Enheten er klar til drift

Skyvebryteren i stilling AUTO eller REV

Overload: Maskinen er overbelastet. Du har

ført inn for mye papir på en gang.

• Sett skyvebryteren i stilling “REV”. Papiret skyves ut.

• Sett skyvebryteren på “AUTO”

igjen.

• Ikke mat inn ﬂ ere ark enn tillatt.

Bin Full: Beholderen for makuleringsmasse full

Merk Tøm den fulle beholderen for makuleringsmasse omgående, feilfunksjoner på skjæreapparatet kan oppstå ved gjentatt etterpressing.

• Trekk ut nettstøpslet.

• Ta av skjærehodet.

• Tøm beholderen for makuleringsmasse.

• Sett på skjærehodet igjen.

Merk: Sensoren for fyllingsgrad

beﬁ nner seg på undersiden av skjærehodet. Rengjør signalgiveren dersom visningen “Bin Full” ikke slokkes etter tømming av

beholderen for makuleringsmasse.

• Tøm CD-beholderen senest etter destruksjonen av 6 CD-er. Trekk ut nettstøpslet og ta av skjærehodet for å gjøre dette. Den separate CD-beholderen beﬁ nner seg i beholde- ren for makuleringsmasse for papir.

Merk: De to skjæreverkene kan ikke brukes samtidig. Makuler papir og CD-er/kredittkort etter hverandre.

Slå av makuleringsmaskinen

• Sett skyvebryteren på “OFF”.

Overheat: Motoren er overopphetet.

• La makuleringsmaskinen avkjøle i 60 min. Når visningen slokkes kan maskinen settes i drift igjen.

Skjæreapparat går uavbrutt.

- Lysporten i åpningen for papirmatning er blok-

kert av papir. Trykk papiret gjennom med et stykke tynn, fast kartong.

- Lysporten er tilsmusset av papirstøv. Rengjør

sensoren med trykkluft eller en tørr pensel eller klut.

05/2012 shredstar X6pro 45

Page 46

norsk

7 Renhold og stell

lå av makuleringsmaskinen og tekk ut nettstøpselet. Rengjøring må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

Olje skjæreapparatet hvis skjæreeffekten blir redusert, ved støyutvikling eller hver gang makuleringsbeholderen tømmes.

• Sprøyt skjæreblokk-spesialolje gjennom papirinnføringen i skjæreakslenes fulle bredde.

• La skjæreapparatet gå bakover uten å mate inn papir (REV).

 Papirstøv og partikler løsner.

9 Tekniske data

8 Deponering / resirkulering

Gamle elektriske og elektroniske apparater inneholder mange ganger materialer som fremdeles er verdifulle, men også skadelige stoffer, som var nødvendige for funksjonen og

sikkereheten. Ved feil deponering eller håndtering kan disse stoffene være helsefarlige eller farlige for miljøet. Gamle apparater må aldri kastes i det vanlige husholdningsavfallet. Følg gjeldende forskrifter og benytt oppsamlingssteder for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Emballasjematerialet leveres også inn for miljøriktig deponering.

Skjæremåte Partikkelskjæring Skjærestørrelse (mm) 3 x 10 mm Sikkerhetsnivå DIN 32757 – 1 4 Skjæreeffekt DIN A4 80 g/m Arbeidsbredde 224 mm Skjærehastighet 36,6 mm/s Tilkobling 230 V / 50 Hz Effekt ved maks. antall ark 230 W Dimensjoner B x D x H (mm) 366 x 235 x 445 Vekt 6,0 kg Oppsamlingsbeholderens volum 21 l Støytopp (tomgang / under last) 53 dB(A) / 55 - 56 dB(A)

6 blad / 1 CD, DVD

EU-samsvarserklæring

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany erklærer med dette at følgende maskin

Makuleringsmaskin HSM shredstar X6pro på grunnlag av den utforming og konstruksjon den var i da den ble satt i drift av oss, oppfyller grunnleggende krav til sikkerhet og helse i følgende EU-direktiver:

Lavspenningsdirektiv 2006 / 95 / EF EMC-direktiv 2004 / 108 / EF

Frickingen, 01.07.2011 Rolf Gasteier - teknisk leder

46 shredstar X6pro 05/2012

Page 47

polski

1 Użytkowanie zgodne z prze-

znaczeniem, gwarancja

Niszczarka dokumentów jest przeznaczona wyłącznie do niszczenia papieru. Oprócz tego dozwolone jest niszczenie niewielkich ilości płyt CD i kart kredytowych. spinaczy biurowych, kopert z okienkiem, kopert bąbelkowych, gazet, folii, laminowanych dokumentów, kartonów, plastiku, klejącego się lub twardego materiału.

Okres rękojmi na niszczarkę dokumentów wynosi 2 lata. Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwolone ingerencje osób trzecich nie podlegają gwarancji ani rękojmi.

Nie wkładać dużych

2 Wskazówki bezpieczeństwa

Klasyﬁ kacja

Wskazówka bezpieczeństwa

OSTRZEŻE-

NIE

Uwaga Zlekceważenie wska-

Przed uruchomieniem maszyny przeczytać instrukcję obsługi, prze-

chowywać instrukcję do późniejszego użycia i przekazać ją kolejnemu użytkownikowi. Przestrzegać wszystkich informacji bezpieczeństwa umieszczonych na niszczarce dokumentów!

OSTRZEŻENIE

Zagrożenie dla dzieci i innych

osób!

Urządzenia nie mogą obsługiwać

osoby (w tym dzieci poniżej 14 lat) o

ograniczonych zdolnościach ﬁ zycz-

nych, organoleptycznych i umysło-

wych, niedostatecznym doświadczeniu i/lub niedostatecznej wiedzy, chyba że są one nadzorowane przez właściwą osobę odpowiedzialną za ich bezpieczeństwo lub

Objaśnienie

Zlekceważenie ostrze- żenia może dopro-

wadzić do obrażeń zagrażających życiu i zdrowiu.

zówki może doprowadzić do powstania szkód materialnych.

otrzymały od niej instrukcje o tym, w jaki sposób urządzenie należy obsługiwać. Dzieci należy nadzorować w celu upewnienia się, że urządzenie nie jest wykorzystywane do zabawy. Nie pozostawiać bez nadzoru włączonej niszczarki dokumentów.

OSTRZEŻENIE N

iebezpieczeństwo obrażeń ciała!

Nigdy nie wkładać rąk w szczelinę doprowadzania papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Niebezpieczeństwo oparzenia! Nie używać środków czyszczących ani butelek aerozolowych zawierających substancje palne - niebezpieczeństwo pożaru.

OSTRZEŻENIE Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z

urządzeniem może doprowadzić do porażenia prądem elektrycznym. – Przed podłączeniem wtyczki sieciowej spraw-

dzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.

– Należy zapewnić łatwy dostęp do wtyczki

sieciowej.

– Chronić niszczarkę dokumentów przed kon-

taktem z wodą. Nie zanurzać w wodzie ani przewodu zasilającego, ani wtyczki sieciowej.

– Nigdy nie dotykać wtyczki sieciowej mokrymi

rękoma.

– Nie wyciągnąć wtyczki sieciowej z gniazda

wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.

05/2012 shredstar X6pro 47

Page 48

polski

– Urządzenie należy użytkować wyłączenie

w pomieszczeniach suchych. Nie należy go użytkować w pomieszczeniach wilgotnych ani w czasie deszczu.

Urządzenie i przewód należy regularnie sprawdzać po względem uszkodzeń. W razie uszkodzenia

lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego. – Urządzenie, wtyczkę sieciową i przewód

zasilający należy trzymać z dala od otwartego płomienia i gorących powierzchni. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.

Prace serwisowe może wykonywać

tylko personel serwisowy HSM i

technicy serwisowi naszych partne-

rów kontraktowych.

Adresy punktów serwisowych, patrz

strona 72.

3 Rysunek poglądowy

1 2 3 4 5 6 7

1 Pojemnik na ścinki papieru 2 Dioda świecąca 3 Przełącznik suwakowy trybu pracy 4 Wskazówka bezpieczeństwa 5 Otwór podawania papieru 6 Otwór podawania płyty CD i kart

kredytowych 7 Głowica tnąca

Uwaga Niebezpieczeństwo w wyniku nieprawidłowego użytkowania

Urządzenie należy użytkować wyłącznie zgodnie z danymi zawartymi w rozdziale „Użytkowanie zgodne z przeznaczeniem“.

4 Uruchamianie

OSTRZEŻENIE Niebezpieczeństwo zranienia ostrymi nożami znajdującymi się w dolnej części urządzenia!

• Ostrożnie nasadzić głowicę tnącą na pojemnik na ścinki.

• Włożyć wtyczkę sieciową do prawidłowo zainstalowanego gniazda wtykowego.

Wskazówka: Niszczarkę dokumentów można włączyć jedynie pod warunkiem jej prawidłowego nasadzenia na pojemnik na ścinki stanowiący integralną część urządzenia.

48 shredstar X6pro 05/2012

Page 49

polski

5 Obsługa

OSTRZEŻENIE

Przed włączeniem maszyny należy się upewnić, czy uwzględniono wszystkie wskazówki bezpieczeństwa

Włączanie niszczarki dokumentów

• Aby ustawić tryb automatyczny, przesunąć przełącznik suwakowy do pozycji „AUTO”. Pojawi się wskazanie „Power”.

Wskazówka: Trwałość niszczarki dokumentów można zwiększyć, usuwając z papieru zszywki i małe spinacze biurowe.

• Włożyć papier w środkową część otworu na papier (maksymalnie 6 arkuszy jednocześnie).

W przypadku zakleszczenia papieru mechanizm tnący przechodzi na bieg wsteczny, co powoduje jego ponowne wysunięcie.

 Proces szatkowania jest uruchamiany przez

fotokomórkę. Dlatego w przypadku wąskich pasków papieru należy zwrócić uwagę, aby znajdowały się one w zasięgu zapory świetlnej.

 Po opróżnieniu otworu podajnika mechanizm

tnący wyłącza się.

W celu zniszczenia płyt CD i kart

kredytowych używać odpowiednio oznakowanego otworu. Płyty

adać pojedydynczo.

wkł

6 Wskazania LED, usuwanie

zakłóceń

Power: Urządzenie jest gotowe do pracy

Przełącznik suwakowy w pozycji AUTO lub REV.

Overload: Maszyna jest przeciążona. Wpro-

wadzono za dużo papieru na raz.

• Przestawić przełącznik suwako- wy w położenie „REV” (cofanie). Papier jest wysuwany.

• Ponownie przestawić przełącz-

nik suwakowy w położenie „AUTO”.

• Jednorazowo wkładać tylko maks. dopusz- czalną liczbę arkuszy papieru.

Bin Full: Przepełnienie pojemnika na ścinki

Uwaga Pełny pojemnik na ścinki należy opróżnić, gdyż wielokrotne dociskanie ścinek może spowodować uszkodzenie mechanizmu tnącego.

• Wyciągnąć wtyczkę sieciową.

• Zdjąć głowicę mechanizmu tnącego.

• Opróżnić pojemnik na ścinki.

• Ponownie założyć głowicę mechanizmu tną- cego.

Wskazówka: W dolnej części

głowicy tnącej znajduje się czujnik stanu napełnienia. Jeśli wskazanie „Bin Full” po opróżnieniu pojemnika na ścinki nie zniknie,

wyczyścić nadajnik sygnału.

• Pojemnik na płyty CD opróżnić najpóźniej po zniszczeniu 6 płyt. W tym celu wyciągnąć wtyczkę sieciową i wyjąć głowicę tnącą. Oddzielny pojemnik na płyty CD znajduje się w pojemniku na ścinki.

Wskazówka: Obu mechanizmów tnących nie można używać jedocześnie. Papier i płyty CD lub karty kredytowe należy niszczyć po kolei.

Wyłączanie niszczarki dokumentów

• Przesunąć przełącznik suwako- wy do pozycji „OFF” (wył.).

05/2012 shredstar X6pro 49

Overheat: Silnik jest przegrzany.

• Pozostawić niszczarkę dokumentów do schłodzenia na czas około 60 minut. Gdy wskazanie zniknie, maszynę można ponownie uruchomić.

Mechanizm tnący pracuje nieprzerwanie

- Zapora świetlna w podajniku papieru jest za-

blokowana papierem. Przecisnąć papier z cienkim mocnym kartonem.

- Zapora świetlna jest zanieczyszczona pyłem

papierowym. Wyczyścić czujnik powietrzem sprężonym lub suchym pędzlem bądź ściereczką.

Page 50

polski

7 Czyszczenie i konserwacja

Przed czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego. Czyścić urządzenie tylko przy użyciu miękkiej ściereczki z dodatkiem łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wniknęła woda.

W razie spadku wydajności cięcia, wzrostu poziomu szumów lub po każdym opróżnieniu pojemnika na ścinki należy naoliwić mechanizm tnący.

• Spryskać specjalnym olejem walce nożowe na całej szerokości otworu podajnika papieru.

• Włączyć mechanizm tnący bez doprowadzania papieru w kierunku wstecznym (REV).

 Kurz i kawałki papieru są wtedy usuwanet.

8 Usuwanie odpadów / recykling

Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, jednakże również substancje szkodliwe, które były niezbędne do prawidłowego

funkcjonowania i zachowania bezpieczeństwa. W przypadku niewłaściwego usuwania odpadów lub ich użytkowania mogą być one szkodliwe dla zdrowia ludzi oraz dla środowiska. Nie należy nigdy wrzucać starych urządzeń do pozostałych odpadów. Należy przestrzegać aktualnie obowiązujących przepisów i korzystać z punktów zbiorczych służących do zwrotu i utylizacji starych urządzeń elektrycznych i elektronicznych. Wszystkie opakowania powinny zostać poddane przyjaznemu dla środowiska unieszkodliwieniu.

9 Dane techniczne

Rodzaj cięcia Cięcie w ścinki Rozmiar cięcia (mm) 3 x 10 mm Rozmiar cięcia DIN 32757 – 1 4

Przepustowość DIN A4 80 g/m Szerokość robocza cięcia 224 mm Prędkość szatkowania 36,6 mm/s Przyłącze elektryczne 230 V / 50 Hz Moc przy maksymalnej liczbie arkuszy 230 W Wymiary szer. x głęb. x wys. (mm) 366 x 235 x 445 Ciężar 6,0 kg Pojemność pojemnika na ścinki 21 l Emisja szumów (bieg jałowy/pełne obciążenie)

Deklaracja o zgodności z normami WE

6 arkuszy / 1 CD, DVD

53 dB(A) / 55 - 56 dB(A)

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany oświadcza niniejszym, że opisana poniżej niszczarka dokumentów HSM shredstar X6pro ze względu na jej koncepcję i budowę w wersji wprowadzonej przez producenta w obieg odpowiada zasadniczym wymogom bezpieczeństwa i zdrowotnym wymienionych poniżej dyrektyw WE:

Dyrektywa niskiego napięcia 2006 / 95 / WE Dyrektywa kompatybilności elektromagnetycznej (EMC) 2004/108/WE

Frickingen, 01.07.2011 Rolf Gasteier - Kierownik ds. technicznych

50 shredstar X6pro 05/2012

Page 51

česky

1 Správné použití, odpovědnost

za vady

Skartovačka je určena výhradně ke skartování papíru. Kromě toho můžete skartovat i malá množství disků CD a kreditních karet. tujte žádné velké kancelářské svorky, obálky s okénkem nebo s bublinkovou fólií, časopisy, fólie, laminované dokumenty, kartóny, plasty, lepivý nebo tvrdý materiál.

Záruční lhůta skartovačky je 2 roky. Opotřebení, škody v důsledku neodborné manipulace, přirozené opotřebení popř. zásahy z třetí strany nespadají pod plnění z odpovědnosti za vady.

Neskar-

2 Bezpečnostní pokyny

Klasiﬁ kace

Bezpečnostní

upozornění

VÝSTRAHA Nedodržením

Pozor Nedodržením pokynu

Před uvedením stroje do provozu si přečtěte návod k obsluze, uschovejte

jej k další potřebě a předejte jej případnému dalšímu uživateli. Dodržujte všechny bezpečnostní pokyny uvedené na skartovačce.

VÝSTRAHA

Nebezpečí pro děti a ostatní oso-

by!

Stroj není určen k používání osobami

(včetně dětí mladších 14 let) s ome-

zenými fyzickými, senzorickými nebo

duševními schopnostmi nebo osoba-

mi, které nemají dostatečné zkušenosti a znalosti s výjimkou případu, že přístroj používají pod dozorem osob, odpovědných za jejich bezpečnost, nebo pokud od těchto osob získali informace o tom, jak přístroj používat. Děti musejí být pod dohledem, aby si s výrobkem nehrály. Nenechávejte skartovačku zapnutou bez dozoru.

Vysvětlení

varování může dojít k úrazu a újmám na zdraví.

může dojít ke vzniku hmotných škod.

VÝSTRAHA Nebezpečí úrazu!

Nikdy nesahejte do štěrbiny otvoru na přívod papíru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízkové náhrdelníky a náramky atd. udržujte v bezpečné vzdálenosti od přívodního otvoru. Neskartujte materiál náchylný k tvorbě smyček, např. stuhy, šňůry použité k ovázání, umělohmotné fólie atd.

Nebezpečí popálení! Nepoužívejte čisticí prostředky nebo tlakové rozprašovače (spreje), které obsahují zápalné látky. Tyto substance by se mohly vznítit.

VÝSTRAHA Nebezpečné síťové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

– Před připojením zástrčky k elektrické síti se

přesvědčte o tom, zda se napěťové a kmitočtové hodnoty elektrické sítě shodují s údaji na typovém štítku.

– Dbejte, aby byla síťová zástrčka snadno pří-

stupná.

– Zabraňte tomu, aby se do skartovačky dosta-

la voda. Přívodní kabel ani síťovou zástrčku neponořujte do vody.

– Nedotýkejte se síťové zástrčky mokrýma

rukama.

– Nikdy neodpojujte síťovou zástrčku ze zá-

suvky tahem za přívodní kabel. Při odpojování vždy uchopte zástrčku.

– Používejte přístroj pouze v suchých místnos-

tech. Nepoužívejte přístroj ve vlhkých místnostech a prostorech nebo v dešti.

05/2012 shredstar X6pro 51

Page 52

česky

Pravidelně kontrolujte, zda nedošlo k poškození přístroje a kabelu. V případě poškození nebo závad, před přemístěním nebo čištěním, skartovačku vypněte a odpojte síťovou zástrčku ze zásuvky.

– Chraňte přívodní kabel, přístroj a síťovou

zástrčku před horkem, horkými předměty a před otevřeným ohněm. Větrací otvory musejí být volné a je nezbytné dodržovat vzdálenost min. 5 cm od stěn nebo od nábytku.

Opravy skartovačky smí provést pouze zákaznický servis ﬁ rmy HSM a servisní technici našich smluvních partnerů. Adresy zákaznických servisů viz strana 72.

Pozor Nebezpečí následkem nesprávného použití

Používejte stroj výhradně v souladu s požadavky uvedenými v kapitole „Použití v souladu s určením“.

3 Přehled

1 2 3 4 5 6 7

1 Nádoba na skartovaný 2 Diodové kontrolky 3 Posuvný přepínač provozního režimu 4 Bezpečnostní upozornění 5 Otvor pro vkládání papíru 6 Otvor pro vkládání disků CD a kreditních

karet

7 Řezací hlava

4 Umístění

VÝSTRAHA Nebezpeční úrazu ostrými noži na spodní straně přístroje!

• Opatrně nasaďte řezací hlavici na nádobu na odpad.

• Síťovou zástrčku stroje zapojte do řádně instalované zásuvky.

Poznámka: Skartovačku je možné spustit pou- ze za předpokladu, že je správně nasazena na nádobě na odpad, která je součástí přístroje.

52 shredstar X6pro 05/2012

Page 53

česky

5 Obsluha

VÝSTRAHA

Před zapnutím stroje zkontrolujte, zda byly dodrženy všechny bezpečnostní předpisy.

Zapnutí skartovacího stroje

•

Pro automatický provoz nastavte posuvný přepínač do polohy „AUTO“. Rozsvítí se kontrolka napájení „Power“.

Poznámka: Životnost přístroje zvýšíte odstra- něním svorek a kancelářských sponek z papíru.

• Vkládejte papír doprostřed otvoru k zavádění papíru, ne však více než 6 listů současně. Pokud dojde k zablokování papírem,

přepne řezací mechanismus na opačný chod a vysouvá papír ven.

 Optická závora automaticky spustí řezný me-

chanismus. U úzkých proužků papíru proto zajistěte, aby je optická závora identiﬁ kovala.

 Jakmile je vstupní otvor opět volný, řezací

mechanismus se vypne.

6 Kontrolky LED, odstraňování

závad

Power: Přístroj je připraven k použití

posuvný přepínač v poloze AUTO nebo REV

Overload: Stroj je přetížený. Bylo přivedeno

příliš velké množství papíru najednou.

• Nastavte posuvný spínač do polohy „REV“.

 Papír se vysune.

• Připravte poloviční množství

papíru.

• Posuvný spínač opět nastavte do polohy „AUTO“.

• Vkládejte postupně poloviční množství papí- ru.

Bin Full: Odpadní nádoba plná

Pozor Bezpodmínečně vyprázdněte plnou odpadní nádobu, poněvadž se po několikanásobném stlačení může poškodit řezací ústrojí.

• Odpojte síťovou zástrčku.

• Sejměte řezací hlavu.

• Vyprázdněte odpadní nádobu.

• Řezací hlavu opět nasaďte.

Ke skartování disků CD a kreditních karet používejte označeného otvoru. Zavádějte disky CD po jednom.

• Vysypte obsah nádoby na skartované disky CD nejpozději po skartování 6 disků. Odpojte přitom zástrčku ze zásuvky a sundejte řezací hlavici. Samostatná nádoba na disky CD je umístěna v nádobě na skartovaný materiál.

Poznámka: Oba řezné mechanismy nemůžete používat současně. Papír a disky CD/kreditní karty skartujte postupně.

Vypnutí skartovačky

• Přepněte posuvný přepínač do polohy „OFF“.

Poznámka: Na spodní straně

řezací hlavice je umístěn snímač

obsahu. Pokud ani po vysypání nádoby na skartovaný materiál nezmizí hlášení „Bin Full“, musíte

vyčistit snímač signálu.

Overheat: Motor je přehřátý.

• Nechejte skartovačku 60 minut vychladnout. Poté, co zmizí hlášení, smíte stroj opět uvést do provozu.

Řezný mechanismus trvale běží

- Optická závora na vstupu papíru je zabloko-

vaná papírem. Přitlačte papír tenkým pevným kartónem.

- Optická závora je znečištěna prachem z papí-

ru. Vyčistěte snímač stlačeným vzduchem nebo suchým hadříkem nebo štětcem.

05/2012 shredstar X6pro 53

Page 54

česky

230 W

7 Čištění a údržba

Vypněte skartovačku a odpojte zástručku ze zásuvky. Čištění smíte provést pouze měkkou utěrkou a mírným mýdlovým roztokem. Do přístroje přitom nesmí vniknout voda.

Pokud řezný výkon slábne nebo se zvyšuje hlučnost, ošetřete řezný mechanismus olejem. Olej můžete použít i po každém vysypání nádoby na skartovaný materiál:

• Nastříkejte otvorem na podávání papíru po celé šířce na řezací hřídele speciální olej na řezací blok.

• Spusťte řezný mechanismus v bez vkládání papíru na zpětný chod (REV).

 Dojde k uvolnění papírového prachu a

nečistot.

8 Likvidace a recyklace

Staré elektrické a elektronické přístro- je obsahují často kvalitní materiály, do určité míry ale také škodlivé látky, které bylo nezbytné použít pro funkci a bezpečnost přístrojů. Při nesprávné

likvidaci nebo manipulaci mohou být tyto látky nebezpečné pro lidské zdraví a životní prostředí. Staré přístroje nikdy nelikvidujte v běžném odpadu. Dodržujte aktuální platné předpisy a používejte sběrná místa k odevzdání a recyklaci použitých elektrických a elektronických přístrojů. K ekologické likvidaci odevzdejte také veškerý obalový materiál.

9 Technické údaje

Typ řezu řez na částice Velikost řezu (mm) 3 x 10 mm Stupeň bezpečnost DIN 32757 – 1 4 Řezný výkon DIN A4 80 g/m Pracovní šířka 224 mm Rychlost řezu 36,6 mm/s Napájení 230 V / 50 Hz Výkon Rozměry Š x H x V (mm) 366 x 235 x 445 Hmotnost 6,0 kg Objem pytle na řezanku 21 l Emise hluku (běh naprázdno/plné zatížení) 53 dB(A) / 55 - 56 dB(A)

Prohlášení o shodě se směrnicemi ES

6 listů / 1 CD, DVD

230 W

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany tímto prohlašuje, že uvedený stroj Skartovačka HSM shredstar X6pro odpovídá z hlediska své koncepce a konstrukce v námi prodávaném provedení základním požadavkům na bezpečnost a zdraví v souladu s níže uvedenými směrnicemi ES:

Směrnice o nízkém napětí 2006 / 95 / ES Směrnice o elektromagnetické kompatibilitě 2004/108/ES

Frickingen, 01.07.2011 Rolf Gasteier - Technický vedoucí

54 shredstar X6pro 05/2012

Page 55

slovensky

1 Správne použitie, zodpoved-

nosť za nedostatky

Skartovací stroj je určený výlučne na skartovanie papiera. Okrem toho možno skartovať malé množstvá CD a kreditných kariet. spinky, obaly s okienkom alebo so vzduchovým vankúšom, noviny, fólie, dokumenty, kartón, plastický, lepiaci alebo tvrdý materiál.

Záručná doba skartovaceho zariadenia je 2 roky. Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.

Nevkladajte žiadne veľké kancelárske

2 Bezpečnostné pokyny

Klasiﬁ kácia

Bezpečnostné

upozornenie

VÝSTRAHA Nerešpektovanie

Pozor Nerešpektovaním

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odlož-

te si ho pre prípad neskoršieho použitia a odovzdajte ho budúcim používateľom. Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke!

VÝSTRAHA

Nebezpečenstvo pre deti a iné

osoby!

Prístroj nesmú používať osoby (vráta-

ne detí mladších ako 14 rokov) s ob-

medzenými fyzickými, senzorickými

alebo duševnými schopnosťami alebo

s nedostatkom skúseností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnosť alebo budú touto osobou poučené o obsluhe prístroja. Deti by mali byť po dozorom, aby sa zabezpeči-

Vysvetlenie

výstrahy môže mať za následok škody na zdraví a ohrozenie života.

upozornení môžete spôsobiť vecné škody.

lo, že sa s prístrojom nebudú hrať. Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

VÝSTRAHA Nebezpečenstvo úrazu!

Nikdy nesiahajte do štrbiny otvoru na prívod papiera.

Nebezpečenstvo úrazu vtiahnutím!

Dlhé vlasy, voľné časti odevu, viazanky, šály, náhrdelníky a retiazkové náramky atď. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atď.

Nebezpečenstvo popálenia! Nepoužívajte čistiace prostriedky alebo tlakové rozprašovacie nádoby, ktoré obsahujú horľavé látky, keďže tieto substancie by sa mohli vznietiť.

VÝSTRAHA Nebezpečné sieťové napätie!

Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom.

– Pred zastrčením zástrčky do sieťovej zásuv-

ky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

– Dbajte na to, aby bola sieťová zástrčka ľahko

prístupná.

– Zabráňte vniknutiu vody so skartovacieho

zariadenia. Neponárajte sieťový kábel ani sieťovú zástrčku do vody.

– Nikdy nechytajte sieťovú zástrčku vlhkými

rukami.

– Sieťovú zástrčku nikdy nevyťahujte zo zásuv-

ky za kábel, ale vždy chyťte sieťovú zástrčku.

– Prístroj používajte len v suchých miestnos-

tiach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.

05/2012 shredstar X6pro 55

Page 56

slovensky

Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený. Ak je skartovacie zariadenie poškodené, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a vytiahnite sieťovú zástrčku.

– Prístroj, sieťovú zástrčku a kábel držte v

bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť voľné a musí byť dodržaná vzdialenosť od steny alebo nábytku min. 5 cm.

Servisné práce smie robiť len zákaznícky servis HSM a servisní technici našich zmluvných partnerov. Adresy zákazníckeho servisu pozri na strane 72.

Pozor Nebezpečenstvo následkom nesprávneho použitia

Prístroj používajte výlučne podľa pokynov v kapitole „Použitie podľa určenia“.

3 Prehľad

1 2 3 4 5 6 7

1 Odpadová nádoba 2 LED indikátor 3 Posuvný spínač druhu prevádzky 4 Bezpečnostné upozornenie 5 Otvor na vkladanie papiera 6 Otvor na vkladanie CD a kreditných kariet 7 Rezacia hlava

4 Inštalácia

VÝSTRAHA Nebezpečenstvo poranenia ostrými nožmi na spodnej strane zariadenia!

•

Opatrne nasaďte rezaciu hlavicu na zásobník narezaného amteriálu.

• Zasuňte sieťovú zástrčku zariadenia do riadne nainštalovanej zásuvky.

Poznámka: Skartovacie zariadenie sa dá zapnúť len ak bolo správne nasadené na zásobníku narezaného amteriálu, ktorý patrí k zariadeniu.

56 shredstar X6pro 05/2012

Page 57

slovensky

5 Obsluha

VÝSTRAHA

Pred zapnutím stroja zabezpečte, aby boli dodržané všetky bezpečnostné upozornenia.

Zapnutie skartátora

• Uveďte posuvný spínač pre automa- tickú prevádzku do polohy „AUTO“. Rozsvieti sa kontrolka „Power“.

Poznámka: Životnosť vášho skartovacieho zariadenia zvýšite, keď z papiera odstránite svorky a kancelárske spinky.

• Priveďte papier do stredu štrbiny pre papier, ale nikdy nie viac ako 6 listov naraz. V prípade upchatia papierom sa rezačka prepne na

spätný chod a posúva papier zase von.  Svetelná závora automaticky spustí rezací

mechanizmus. Preto pri úzkych pásoch papiera dbajte, aby tieto mohla svetelná závora zachytiť.

 Keď je privádzací otvor zase voľný, rezačka

sa vypne.

6 Kontrolky, odstránenie

poruchy

Power: Zariadenie je pripravené na prevádzku

posuvný spínač je v polohe AUTO alebo REV

Overload: Stroj je preťažený. Vložili ste pri-

veľa papiera naraz.

• Nastavte posuvný spínač do polohy „REV“.

 Papier sa vysunie.

• Pripravte polovičné množstvo

papiera.

• Posuvný spínač opäť nastavte do polohy „AUTO“.

• Vkladajte postupne polovičné množstvo papiera.

Bin Full: Nádoba na odrezky plná

Pozor Vyprázdnite plnú nádobu na odrezky, lebo sa pri viacnásobnom stlačení môže poškodiť rezaciee zariadenie.

• Vytiahnite sieťovú zástrčku zo zásuvky.

• Snímte rezaciu hlavu.

• Vyprázdnite nádobu na odrezky.

• Rezaciu hlavu opäť nasaďte.

Na likvidáciu CD a kreditných kariet používajte označený otvor. Privádzajte CD po jednom.

• Vyprázdnite nádobu pre CD najneskôr po zničení 6 CD. Za tým účelom vytiahnite zástrčku zo zásuvky a odoberte rezaciu hlavicu. Samostatná nádoba pre CD sa nachádza v zásobníku narezaného materiálu.

Poznámka: Nemôžete používať súčasne obi- dva rezacie mechanizmy. Skartujte papier a CD/kreditné karty postupne za sebou.

Vypínanie skartovacieho stroja

• Posuvný spínač uveďte do polo- hy „OFF“

Poznámka: Na spodnej strane

rezacej hlavice sa nachádza snímač stavu naplnenia. Ak ani po vyprázdnení zásobníka narezaného materiálu nezhasne

kontrolka „Bin Full“, vyčistite zdroj signálu.

Overheat: Motor je prehriaty.

• Nechajte skartovacie zariadenie na 60 minút vychladnúť. Po zhasnutí kontrolky môžete stroj opäť uviesť do prevádzky.

Rezací mechanizmus beží bez prerušenia

- Svetelná závora v prívode papiera je zabloko-

vaná papierom. S pomocou tenkého pevného kartónu pretlačte papier.

- Svetelná závora je znečistená papierovým

prachom. Vyčistite snímač so stlačeným vzduchom alebo so suchým štetcom alebo utierkou.

05/2012 shredstar X6pro 57

Page 58

slovensky

7 Čistenie a údržba

Skartovací stroj vypnite a vytiahnite sieťovú zástrčku. Stroj sa smie čistiť len mäkkou utierkou a jemným mydlovým roztokom. Pritom nesmie do prístroja vniknúť žiadna voda.

V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení zásobníka materiálu naolejujte rezací mechanizmus:

• Nastriekajte špeciálny olej do rezacej jednotky cez otvor na vkladanie papiera po celej šírke na hriadele nožov.

• Nechajte bežať rezací mechanizmus spätným chodom bez prísunu papiera (REV).

 Papierový prach a čiastočky sa rozpustia.

8 Likvidácia / recyklácia

Odpad z elektrických a elektronických prístrojov a zariadení obsahuje ešte množstvo cenných materiálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre činnosť a bezpečnosť

týchto zariadení. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovať nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

9 Technické údaje

Typ rezu Rez na častice Dĺžka rezu (mm) 3 x 10 mm Stupeň utajenia DIN 32757 – 1 4 Výkon rezu DIN A4 80 g/m Pracovná šírka 224 mm Rezacia rýchlosť 36,6 mm/s Napájanie 230 V / 50 Hz Výkon 230 W Rozmery š x v x h (mm) 366 x 235 x 445 Hmotnosť 6,0 kg Objem odpadovej nádoby 21 l Emísia hluku (Chod naprázdno / pri zaťažení)

Prehlásenie o zhode so smernicami ES

6 listov / 1 CD, DVD

53 dB(A) / 55 - 56 dB(A)

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany skartovacie zariadenie HSM shredstar X6pro na základe svojej koncepcie a konštrukcie, v prevedení, ktoré sme uviedli na trh, spĺňa základné bezpečnostné predpisy a požiadavky na ochranu zdravia podľa následne uvedených smerníc ES:

Smernica o nízkom napätí 2006 / 95 / ES Smernica o elektromagnetickej znášanlivosti 2004 / 108 / ES

Frickingen, 01.07.2011 Rolf Gasteier - technický vedúci

58 shredstar X6pro 05/2012

týmto prehlasuje, že v ďalšom texte popísaný stroj

Page 59

русский

1 Использование по назначе-

нию, гарантия

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, с его помощью можно уничтожать небольшое количество CD-дисков и кредитных карт. загружайте большие канцелярские скрепки, конверты с окошками и воздушной прослойкой, газеты, пленку, ламинированные документы, картон, пластик, клейкие или твердые материалы.

Гарантийный срок на шредер составляет 2 года. В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц.

Не

2 Указания по технике без-

опасности

Классификация

Указание по технике

безопасности

ПРЕДУ-

ПРЕЖДЕНИЕ

Внимание Несоблюдение ука-

Перед вводом машины в эксплуатацию прочтите инструкцию по

эксплуатации, храните ее для последующего использования и передавайте ее последующим пользователям. Соблюдайте все указания по технике безопасности, приведенные на самом шредере.

ПРЕДУПРЕЖДЕНИЕ

Опасности для детей и иных

людей!

Машиной запрещается пользо-

ваться лицам (включая детей

младше 14 лет) с ограниченными

физическими, сенсорными

умственными способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под

Пояснение

Несоблюдение предупреждения может приводить к опасности для здоровья и жизни.

зания может приводить к материальному ущербу.

или

постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором. За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором. Не оставляйте шредер включенным без присмотра.

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования!

Ни в коем случае не вводите в приемную щель руки.

Опасность травмирования изза втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейных и наручных цепочек в зону, расположенную в непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, пластмассовую пленку и т. п.

Опасность получения ожогов!

Не используйте чистящие средства или аэрозольные средства, содержащие горючие вещества, т. к. эти субстанции могут воспламениться.

ПРЕДУПРЕЖДЕНИЕ Опасное напряжение сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

– Перед включением в сеть убедитесь в

том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.

– Шредер устанавливайте таким образом,

чтобы обеспечивался легкий доступ к штепселю сетевого провода.

– Предотвращайте попадание воды

в шредер. Не погружайте сетевой кабель и сетевую вилку в воду.

– Категорически запрещается браться за

сетевую вилку мокрыми руками.

– Не вытаскивайте вилку из розетки за се-

тевой кабель, а всегда беритесь за саму вилку.

ленты, шнуры,

05/2012 shredstar X6pro 59

Page 60

русский

– Используйте устройство только в сухих

внутренних помещениях. Не эексплуатируйте его во влажных помещениях или под дождем.

Pегулярно контролируйте устройство и кабель на предмет повреждений. При повреждениях или

неправильной работе, а также перед сменой места использования или очисткой выключите шредер и вытащите штепсель из розетки.

– Не устанавливайте и не эксплуатируйте

устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.

Сервисные работы разрешается выполнять только службе технического обеспечения HSM или сервис-техникам наших авторизованных партнеров. Адреса сервисных центров см. стр. 72.

Внимание Опасность из-за неверного использования

Используйте оборудование только согласно указаниям главы «Использование по назначению».

3 Внешний вид

1 2 3 4 5 6 7

1 Сборный резервуар бумаги 2 Светодиодный индикатор 3 Ползунковый переключатель

режимов работы 4 Указание по безопасности 5 Приемная щель для бумаги 6 Приемная щель для CD-дисков и

кредитных карт 7 Режущая головка

4 Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования острым ножами на нижней стороне устройства!

• Осторожно установите режущую головку на сборный резервуар.

• Вставьте вилку в подходящую розетку.

Указание: Шредер может быть включен только в том случае, если он должным образом установлен на относящийся к нему сборный резервуар.

60 shredstar X6pro 05/2012

Page 61

русский

5 Управление

ПРЕДУПРЕЖДЕНИЕ

Перед включением машины убедитесь в соблюдении всех указаний по безопасности.

Включение шредера

• Для автоматического режима установите ползунковый переключатель в положение «AUTO». Загорается индикатор «Power».

Указание: Вы повышаете срок службы шре- дера, удаляя из бумаги скобки для сшивания и небольшие канцелярские скрепки.

• Введите бумагу в центр прорези для бумаги, но не более 6 листов одновременно. При

заторе бумаги режущий механизм переключается на обратный и выталкивает бумагу.

 Процесс измельчения запускается фото-

элементом. Поэтому при уничтожении тонких бумажных полосок следите за тем, чтобы они распознавались фотоэлементом.

 Если приемная щель снова свободна, ре-

жущий механизм отключается.

Для уничтожения компакт-дисков

и кредитных карт используйте обозначенное соответствующим образом отверстие. Загружайте

компакт-диски по

• Опорожните резервуар для компакт-дис-

ков не позднее, чем после уничтожения 6 компакт-дисков. Для этого вытяните сетевую вилку и снимите режущую головку. Отдельный резервуар для компакт-дисков находится в сборном резервуаре.

Указание: Вы не можете использовать оба режущих механизма одновременно. Уничтожайте бумагу и компакт-диски/кредитные карты

по очереди.

одному.

Выключение шредера

• Установите ползунковый переключатель в положение

«OFF».

ход

6 Светодиодные индикаторы,

устранение неисправностей

Power: Устройство готово к работе

Ползунковый переключатель в положении AUTO или REV

Overload: Машина перегружена. Вы ввели

слишком много бумаги одновременно.

• Ползунковый переключатель установить в положение

«REV». Бумага выталкивается.

• Ползунковый переключатель снова устано- вить в положение «AUTO».

• Не вводить больше листов, чем это разре- шено.

Bin Full: Резервуар переполнен

Внимание

Обязательно опорожнить наполненный резервуар, так как многократное сжатие может привести к повреждениям режущего механизма.

• Машина перегружена.

• Снять режущую головку.

• Опорожнить резервуар.

• Установить на место режущую головку.

Указание: На нижней стороне

режущей головки находится датчик уровня. Очистите датчик, если индикация «Bin Full» не гаснет даже после

нения сборного резервуара.

Overheat: Двигатель перегрет.

• Дайте шредеру охладиться в течение 60 минут. После исчезновения индикации Вы можете снова ввести машину в работу.

Режущий механизм работает непрерывно

- Фотоэлемент в щели для бумаги заблоки-

рован бумагой. Протолкните бумагой куском твердого картона.

- Фотоэлемент загрязнен бумажной пылью.

Очистите датчик сжатым воздухом или сухой кисточкой или тряпкой.

опорож-

05/2012 shredstar X6pro 61

Page 62

русский

7 Очистка и техническое

обслуживание

Выключить шредер и вытащить штепсель из розетки. Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

В случае уменьшения производительности, возникновении шума или поле каждого опорожнения сборного резервуара следует

смазать механизм резания:

• Через приемную щель по всей ширине

распылите специальное масло для режущих блоков на ножевые валики.

• Запустите режущий механизм без подачи бумаги в обратном направлении (REV).

 Бумажная пыль и частички удаляются.

8 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы для обеспе-

чения безопасности и работоспособности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

действующие

9 Технические данные

Тип резки Нарезка на частицы Ширина резки (мм) 3 x 10 мм Класс безопасности DIN 32757 – 1 4

Производительность DIN A4 80 г/м Рабочая ширина 224 мм Скорость резки 36,6 мм/с Электропитание 230 В, 50 Гц Потребляемая мощность

при макс. количестве листов

Размеры Ш х В х Г (мм) 366 x 235 x 445 Вес 6,0 кг Объем сборного резервуара 21 л Уровень шума (холостой ход/полная нагрузка)

Заявление о соответствии нормам ЕС

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany настоящим заявляет о том, что указанная ниже машина Шредер HSM shredstar X6pro на основании своей концепции и конструкции в выведенном нами на рынок исполнении соответствует основным требованиям к технике безопасности и охране здоровья приведенных ниже директив ЕС:

Нормативные акты по низковольтному оборудованию 2006 / 95 / EC Директива по электромагнитной совместимости 2004 / 108 / EС

6 листов / 1 CD, DVD

230 Вт

53 дБ(A) / 55 - 56 дБ(A)

Frickingen, 01.07.2011 Rolf Gasteier - технический руководитель

62 shredstar X6pro 05/2012

Page 63

slovensko

1 Uporaba v skladu z določili,

garancija

Uničevalec listin je izključno namenjen za uni- čevanje papirja. Poleg tega lahko uničite manj-

še količine CD-jev in kreditnih kartic. jajte velikih pisarniških sponk, ovojnic z okenci ali zračnimi blazinicami, časopisov, folij, laminiranih dokumentov, kartona, plastike, lepljenega ali trdega materiala.

Garancijsko obdobje naprave za uničevanje dokumentov znaša 2 leti. Za običajno obrabo, poškodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

Ne dova-

2 Varnostna opozorila

Klasiﬁ kacija

Varnostni napotki Pojasnilo

OPOZORILO Neupoštevanje opo-

zorila lahko škoduje življenju in telesu.

Pozor Neupoštevanje

napotka lahko povzroči materialno škodo.

Pred začetkom uporabe stroja preberite navodila za uporabo, jih shranite

za bodočo rabo ter jih predajte morebitnim bodočim uporabnikom. Upoštevajte vsa varnostna opozorila, ki so na uničevalcu dokumentov.

OPOZORILO

Nevarnosti za otroke in druge

osebe!

Stroja ne smejo uporabljati osebe

(vključno z otroki, mlajšimi od 14 let)

z omejenimi ﬁ zičnimi, senzoričnimi

ali duševnimi zmožnostmi ali s po-

manjkanjem izkušeni in/ali pomanjkanjem znanja, razen če jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo. Uničevalca dokumentov ne pustite vklopljenega brez nadzora.

OPOZORILO Nevarnost poškodb!

Nikoli ne posegajte v odprtino za dovajanje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne približujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verižicami, zapestnicami itd. Ne uničujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plastično folijo itd.

Nevarnost opeklin! Ne uporabljajte čistilnih sredstev ali pršilnih steklenic pod tlakom, ki vsebujejo vnetljive snovi, saj se te substance lahko vnamejo.

OPOZORILO Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

– Pred priklopom na omrežje preverite, če se

napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.

– Pazite na to, da je omrežni vtič lahko dosto-

pen.

– Preprečite vstop vode v uničevalec doku-

mentov. Omrežnega kabla in/ali omrežnega vtiča ne potapljajte v vodo.

– Omrežnega vtiča nikoli ne prijemajte z vlažni-

mi rokami.

– Omrežnega vtiča nikoli ne vlecite iz vtičnice

tako, da držite kabel, temveč vedno primite omrežni vtič.

– Napravo uporabljajte samo v suhih notranjih

prostorih. Nikoli je ne uporabljajte v vlažnih prostorih ali v dežju.

05/2012 shredstar X6pro 63

Page 64

slovensko

Napravo in kabel redno preverjajte za morebitnimi poškodbami. V primeru poškodbe naprave, nepravilnega delovanja, kakor tudi pred premestitvijo ali čiščenjem, uničevalec dokumentov izklopite in izvlecite omrežni vtič.

– Naprave, omrežnega vtiča in omrežnega

kabla ne izpostavljajte odprtemu ognju in vročim površinam. Prezračevalne reže morajo biti vedno proste in od stene ali pohištva oddaljene min. 5 cm.

Servisna dela na naprave sme izvajati samo HSM–servisna služba ali servisni tehnik našega zastopnika. Za naslove servisnih služb glejte stran 72.

Pozor Nevarnost zaradi napačne uporabe

Stroj uporabljajte izključno v skladu z navedbami v poglavju „Uporaba v skladu z določili“.

3 Pregled

1 2 3 4 5 6 7

1 Posoda za razrezan papir 2 Prikaz s svetilno diodo 3 Pomično stikalo način obratovanja 4 Varnostna navodila 5 Odprtina za dovod papirja 6 Odprtina za dovod CD-jev in

kreditnih kartic 7 Rezalna glava

4 Začetek uporabe

OPOZORILO Nevarnost poškodb zaradi ostrih nožev na spodnji strani naprave!

• Rezalno glavo previdno postavite na posodo za rezan material.

• Omrežni vtič vstavite v vtičnico, ki je bila montirana v skladu s predpisi.

Opozorilo: Uničevalec listin lahko vklopite le, če je pravilno postavljen na posodo za rezan

material, ki sodi k napravi.

64 shredstar X6pro 05/2012

Page 65

slovensko

5 Upravljanje

OPOZORILO

Pred vklopom stroja se prepričajte, da so bila upoštevana vsa varnostna opozorila.

Vklop uničevalca dokumentov

• Pomično stikalo postavite na avto- matsko obratovanje „AUTO“. Prižge se prikaz „Power“.

Opozorilo: Življenjsko dobo vašega uničevalca listin podaljšate, če iz papirja odstranite sponke.

•

Papir dovajajte v sredino reže za papir, vendar nikoli več kot 6 listov hkrati. Če pride do zastoja papirja, se rezalna naprav preklopi na

vzvratni tek in spet potisne papir ven.  Svetlobna celica avtomatsko vklopi rezalni

mehanizem. Pri ozkih trakovih papirja pazite na to, da jih zazna fotocelica.

6 LED prikazi, odstranjevanje

motenj

Power: Naprava je pripravljena za obratova-

nje. Pomično stikalo v položaju AUTO ali REV

Overload: Stroj je preobremenjen. Dovajate

preveč papirja na enkrat.

• Pomično stikalo postavite v položaj „REV“. Papir se potisne ven.

• Pomično stikalo postavite spet v

pložaj „AUTO“.

• Ne dodajte več papirja, kot je dopustno.

Bin Full: Sprejemna posoda rezanega papirja

Pozor

Brezpogojno izpraznite polno sprejemno posodo razrezanega papirja, ker bi se pri večkratnemu pritiskanju lahko poškodovala rezalna naprava.

 Ko je odprtina za dovajanje spet prosta,

se rezalna naprava izklopi.

Za uničevanje zgoščenk in kreditnih kartic uporabite za to označeno odprtino. Zgoščenke dovajajte posamezne.

• Posodo za zgoščenke izpraznite najpozneje, ko ste uničili 6 zgoščenk. V ta namen izvlecite omrežni vtič in snemite rezalno glavo. Ločena posoda za zgoščenke je v posodi za rezan material.

Opozorilo: Obeh rezalnih naprav ne morete uporabiti hkrati. Papir in zgoščenke/kreitne kartice uničujte zaporedoma.

Izklop uničevalca dokumentov

• Pomično stikalo postavite na „OFF“

• Izvlecite omrežni vtič.

• Odstranite rezalno glavo.

• Izpraznite sprejemno posodo rezanega papirja.

• Ponovno namestite rezalno glavo.

Opozorilo: Na spodnji strani

rezalne glave je senzor stanja polnjenja. Če tudi po praznjenju posode za rezan material prikaz „Bin Full“ ne ugasne, očistite

dajalnik signala

Overheat: Motor je pregret

• Pustite, da se uničevalec listin ohlaja 60 min. Ko prikaz ugasne, lahko stroj spet obratuje.

Rezalna naprava teče neprekinjeno

- Fotocelico v dovodu za papir je blokiral papir.

Papir potisnite s tankim trdim kartonom.

- Zaradi zastoja papirja je fotocelica umazana.

Senzor očistite s stisnjenim zrakom ali suhim čopičem ali krpo.

05/2012 shredstar X6pro 65

Page 66

slovensko

7 Čiščenje in vzdrževanje

Izklopite uničevalec dokumentov in izvlecite vtikač iz omrežja. Čiščenje lahko izvajate samo z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Naoljite rezalni mehanizem, če rezanje ni učinkovito, če se pojavi hrup ali po vsaki izpraznitvi posode za razrezane odpadke:

• Brizgnite specialno olje za rezalni blok na rezalni valj rezalnega mehanizma skozi odprtino za dovajanje papirja, po celotni dolžini rezalnih valjev.

• Rezalni mehanizem brez dovajanja papirja, zavrtite nazaj »REV«.

 Papirni prah in delci se sprostijo.

8 Odstranjevanje / recikliranj

Električne in elektronske stare rabljene naprave pogosto vsebujejo še pomembne materiale, deloma pa tudi škodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem

odstranjevanju ali ravnanju so lahko ti nevarni za človeško zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med običajne odpadke. Upoštevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje električnih in elektronskih starih rabljenih naprav. Tudi ves embalažni material odstranite okolju prijazno.

9 Tehnični podatki

Način rezanja Rezanje kosov Velikost rezanja (mm) 3 x 10 mm Varnostna stopnja DIN 32757 – 1 4 Učinek rezanja DIN A4 80 g/m Delovna širina 224 mm Hitrost rezanja 36,6 mm/s Priključek 230 V / 50 Hz Moč maks. 230 W Dimenzije DxŠxV (mm) 366 x 235 x 445 Teža 6,0 kg Prostornina sprejemne posode 21 l Emisija hrupa (Prosti tek / pod obremenitvijo)

ES-izjava o skladnosti

6 listov / 1 CD, DVD

53 dB(A) / 55 - 56 dB(A)

HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany s tem pojasnuje, da v nadaljevanju opisani stroj uničevalec dokumentov HSM shredstar X6pro na podlagi svoje zasnove in načina izdelave v izvedbi, ki smo jo dali v promet, ustreza temeljnim varnostnim in zdravstvenim zahtevam po v nadaljevanju opisanih direktivah ES:

Smernice strojev 2006 / 95 / ES Direktiva o elektromagnetni združljivosti 2004 / 108 / ES

Frickingen, 01.07.2011 Rolf Gasteier - tehnični vodja

66 shredstar X6pro 05/2012

Page 67

magyar

1 Rendeltetésszerű használat,

garancia

Az iratmegsemmisítő kizárólag papír megsemmisítésére szolgál. Ezenkívül kisebb mennyiségű CD és hitelkártya is megsemmisíthető vele. Ne tegyen a nyílásba nagy gemkapcsot, ablakos vagy buborékfóliás borítékokat, újságokat, fóliákat, laminált dokumentumokat, kartont, műanyagot, ill. ragadó vagy kemény anyagot.

Az iratmegsemmisítőre vonatkozó jótállás 2 év. A kopásra ill. a szakszerűtlen kezelésből valamint harmadik személyek általi beavatkozásokból eredő károsodásokra sem a jótállás, sem a garancia nem vonatkozik.

2 Biztonsági tudnivalók

Besorolás

Biztonsági tudnivalók

FIGYELMEZ-

TETÉS

Figyelem A tudnivalók ﬁ gyelmen

A gép használatba vétele előtt olvassa el a kezelési útmutatót, őrizze meg

későbbi használatra, és adja tovább a későbbi felhasználóknak. Vegye ﬁ gyelembe az iratmegsemmisítőn található valamennyi biztonsági megjegyzést.

FIGYELMEZTETÉS

Veszélyek gyermekek és más sze-

mélyek számára!

A gépet nem használhatják olyan

személyek (beleértve a 14 év alat-

ti gyermekeket is), akik korlátozott

ﬁ zikai, érzékelési vagy szellemi ké-

pességekkel, illetve nem megfelelő tapasztalattal és/vagy tudással rendelkeznek. Ez alól kivétel, ha egy biztonságért felelő személy felügyeli ezeket a személyeket, vagy ha megkapták a készülék használatához szükséges utasításokat. A gyermekekre felügyelni kell, hogy ne játszhassanak a készülékkel. Ne

Magyarázat

A ﬁ gyelmezteté- sek ﬁ gyelmen kívül hagyásával veszélyezteti életét és testi épségét.

kívül hagyása anyagi károkhoz vezethet.

hagyja az iratmegsemmisítőt felügyelet nélkül bekapcsolva.

FIGYELMEZTETÉS Sérülésveszély!

Soha ne nyúljon a papíradagoló nyílásának résébe.

Sérülésveszély behúzódás által!

Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön a papíradagoló nyílásának közelébe. Ne semmisítsen meg a készülékben hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát stb.

Égési sérülés veszélye! Ne használjon olyan tisztítószert vagy sűrített levegős szóróüveget, amelyek gyúlékony anyagot tartalmaznak, mert azok meggyulladhatnak.

FIGYELMEZTETÉS Veszélyes hálózati feszültség!

A készülék helytelen használata áramütéshez vezethet.

– A hálózati csatlakozódugó csatlakoztatása

előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.

– Ügyeljen arra, hogy a hálózati csatlakozó

könnyen elérhető legyen.

– Kerülje víz iratmegsemmisítőbe történő beju-

tását. Ne merítse vízbe se a hálózati kábelt, se a hálózati csatlakozót.

– Ne érintse meg a hálózati csatlakozót ned-

ves kézzel.

– A hálózati csatlakozót ne a kábelnél fogva

húzza ki a csatlakozóaljzatból, mindig a hálózati csatlakozót fogja meg.

– Csak száraz, beltéri helyiségekben használ-

ja a készüléket. Soha ne használja nedves helyiségekben vagy esőben.

05/2012 shredstar X6pro 67

Page 68

magyar

Rendszeresen ellenőrizze a készülék és a kábel sérülésmentességét. Kapcsolja ki az iratmegsemmisítőt károsodás vagy nem üzemszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki a hálózati csatlakozót.

– Tartsa távol a készüléket, a hálózati csatla-

kozót és a hálózati kábelt nyílt lángoktól és forró felületektől. A szellőzőnyílásoknak szabadon kell maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.

Szervizmunkákat csak a HSM vevőszolgálata és szerződéses partnereink szerviztechnikusai végezhetnek. Vevőszolgálat címe; lásd 72. oldal

Figyelem Helytelen használat okozta veszély

A készüléket kizárólag a „Rendeltetésszerű használat“ című fejezetben leírtak szerint használja.

3 Áttekintés

1 2 3 4 5 6 7

1 Papírapríték tartálya 2 Világítódióda-jelzés 3 Üzemmód tolókapcsolója 4 Biztonsági tudnivalók 5 Papír adagolónyílása 6 Hitelkártyák és CD-k adagolónyílása 7 Vágófej

4 Üzembe helyezés

FIGYELMEZTETÉS A készülék alján lévő éles kések miatti sérülés veszélye!

• Helyezze rá óvatosan a vágófejet az aprítéktartályra.

• Dugja be a hálózati csatlakozót egy megfelelően felszerelt csatlakozóaljzatba.

Megjegyzés: Az iratmegsemmisítő csak ak- kor kapcsolható be, ha a készülékhez tartozó aprítéktartály megfelelően fel van helyezve.

68 shredstar X6pro 05/2012

Page 69

magyar

5 Kezelés

FIGYELMEZTETÉS

A gép bekapcsolása előtt bizonyosodjon meg arról, hogy minden biztonsági

tudnivaló ﬁ gyelembe lett véve.

Az iratmegsemmisítő bekapcsolása

•Állítsa a tolókapcsolót az automatikus üzemmódhoz „AUTO” állásba. Kigyullad a „Power” (bekapcsolás) jelző.

Megjegyzés: Az iratmegsemmisítő élettartamát meghosszabbíthatja azzal, ha a papírból eltávolítja a gémkapcsokat és a kisebb iratkapcsokat.

• A papírt a papírnyílás közepén adagolja be, de soha ne helyezzen be egyszerre 6 lapnál többet.

Papírtorlódás esetén a vágómű automatikusan hátramenetbe kapcsol, és viszszatolja a papírt.

 Az aprítási folyamatot fotocella indítja el.

Emiatt ügyeljen arra vékony papírok esetén, hogy a fénysorompó érzékelje a papírt.

 Amikor az adagolónyílás szabaddá válik,

a vágómű automatikusan kikapcsol.

CD-k és hitelkártyák megsemmi-

sítéséhez az erre szolgáló, jelölt nyílást használja. A CD-ket egyenként helyezze be.

• A CD-tartályt legkésőbb 6 CD megsemmisí-

tése után ürítse. Ehhez húzza ki a hálózati csatlakozót és vegye le a vágófejet. A különálló CD-tartály az aprítéktartályban található.

Megjegyzés: A két vágóművet nem lehet egy- szerre használni. Papírt és CD-ket/hitelkártyákat csak egymás után semmisítsen meg.

Az iratmegsemmisítő kikapcsolása

• Állítsa a tolókapcsolót „OFF” (ki) állásba.

6 LED kijelzők, üzemzavar-elhá-

rítás

Power: A készülék üzemképes

Állítsa a tolókapcsolót „AUTO” (automatikus) vagy „REV” (visszatolás) állásba.

Overload: A gép túl van terhelve. (egyszerre

túl sok papír került a készülékbe)

• Állítsa a tolókapcsolót a „REV“ állásra. A készülék kitolja a papírt.

• Állítsa a tolókapcsolót ismét az

„AUTO“ állásra.

• A megengedettnél ne tegyen be több papírt.

Bin Full: Megtelt az aprítéktartály

Figyelem

A megtelt aprítéktartályt feltétlenül ki kell üríteni, mert többszöri összenyomása esetén megsérülhet az aprítókészülék.

• Húzza ki a hálózati csatlakozót.

• Vegye le az aprítófejet.

• Ürítse ki az aprítéktartályt.

• Helyezze vissza az aprítófejet.

Megjegyzés: A vágófej alsó

részén helyezkedik el a telítettségérzékelő. Tisztítsa meg a jeladót, ha a „Bin Full” (tartály megtelt) kijelző az aprítéktartály

kiürítése után is tovább ég.

Overheat: A motor túlhevült.

• Hagyja az iratmegsemmisítőt 60 percig lehűlni. A jelzés kialvását követően a gép újból üzembe helyezhető.

A vágómű folyamatosan jár

- A papíradagoló fénysorompóját papír zárja el.

Tolja át a papírt egy vékony, kemény kartonnal.

- A fénysorompót papírpor szennyezte el.

Tisztítsa meg az érzékelőt sűrített levegővel, ill. száraz ecsettel vagy kendővel.

05/2012 shredstar X6pro 69

Page 70

magyar

7 Tisztítás és karbantartás

Kapcsolja ki az iratmegsemmisítőt, és húzza ki a hálózati csatlakozódugót. A tisztítást csak puha kendővel és enyhén szappanos vízzel szabad végezni. Eközben nem kerülhet víz a berendezésbe.

Olajozza meg a vágószerkezetet gyengülő vágásteljesítmény vagy zajnövekedés esetén, illetve az aprítéktartály minden ürítése után.

• Permetezzen speciális vágószerkezetolajat a papíradagoló nyíláson keresztül a vágótengelyre annak teljes szélességében.

• Papíradagolás nélkül járassa a vágószerkezetet hátramenetben REV).

 A vágószerkezetről papírpor és apró darabok

válnak le.

8 Ártalmatlanítás / újrahaszno-

sítás

Az elektromos és elektronikus berendezések hulladékai még gyakran tartalmaznak értékes anyagokat, de részben olyan káros anyagokat is, amelyek a működéshez és a bizton-

sághoz voltak szükségesek. Helytelen ártalmatlanítás vagy kezelés esetén ezek az emberi szervezetre és a környezetre veszélyesek lehetnek. A berendezések hulladékait soha ne tegye a tovább már nem hasznosítható hulladékok közé. Vegye ﬁ gyelembe az érvé- nyes előírásokat; az elektromos és elektronikus berendezések hulladékainak visszaadása és hasznosítása céljából vegye igénybe a kijelölt gyűjtőhelyeket. A csomagolóanyagokat is a környezetet nem károsító módon ártalmatlanítsa.

9 Műszaki adatok

Vágási mód Apróra vágás Vágási méret (mm) 3 x 10 mm Biztonsági fokozat DIN 32757 – 1 4 Vágási teljesítmény DIN A4 80 g/m Munkaszélesség 224 mm Vágási sebesség 36,6 mm/s Hálózati csatlakozás 230 V / 50 Hz Teljesítmény max. lapszámnál 230 W Méretek SZ x H x M (mm) 366 x 235 x 445 Súly 6,0 kg A gyűjtőtartály űrtartalma 21 l Zajszint (üresjárat / teljes terhelés) 53 dB(A) / 55 - 56 dB(A)

EG-Konformitási nyilatkozat

6 lap / 1 CD, DVD

HSM GmbH + Co. KG, 88699 Frickingen / Germany, Austraße 1-9 (Németország) mint gyártó ezúton igazolja, hogy az alább jelölt gép HSM shredstar X6pro iratmegsemmisítő kialakítása és építésmódja alapján az általunk forgalomba hozott kivitelben az alább felsorolt EK-irányelvekben meghatározott alapvető biztonsági és egészségügyi követelményeknek megfelel:

Kisfeszültségre vonatkozó irányelv 2006 / 95 / EK Elektromágneses összeférhetőségre vonatkozó irányelv, 2004 / 108 / EK

Frickingen, 01.07.2011 Rolf Gasteier - műszaki vezető

70 shredstar X6pro 05/2012

Page 71

shredstar X6pro

05/2012 shredstar X6pro 71

Page 72

HSM GmbH + Co. KG

Austraße 1-9 88699 Frickingen / Germany

Tel. +49 7554 2100-0 Fax. +49 7554 2100 160 info@hsm.eu www.hsm.eu

shredstar X6pro

HSM (UK) Ltd.

14 Attwood Road / Zone 1 Burntwood Business Park Burntwood Staffordshire WS7 3GJ

Tel. +44(0) 1543.272.480 Fax +44(0) 1543.272.080 info@hsmuk.co.uk www.hsmuk.co.uk

HSM of America LLC

419 Boot Road Downingtown, PA 19335

Tel. (484) 237-2308 (800) 613-2110 Fax (484) 237--2309 customerservice@hsmofamerica.com info@hsmofamerica.com www.hsmofamerica.com

HSM Polska SP. z.o.o.

ul. Emaliowa 28 02-295 Warszawa

HSM France SAS

Parc de Genève 240, Rue Ferdinand Perrier 69800 SAINT-PRIEST FRANCE

Tél: +33 (0) 810.122.633 Fax: +33 (0) 4.72.51.74.81 France@hsm.eu

HSM GmbH + Co. KG

Oﬁ cina Barcelona C/Tona Nave n° 15 "El Lago" Pol. Ind. Monguit 08480 L’Ametlla del Vallès BARCELONA

Hotline Gratuito Tel. 00800 44 77 77 66 Fax 00800 44 77 77 67 Spain@hsm.eu

Tel. +48 / 22 862 23 69 / 70 Fax +48 / 22 862 23 68 info@hsmpolska.com www.hsmpolska.com

72 shredstar X6pro 05/2012

HSM X6pro User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
