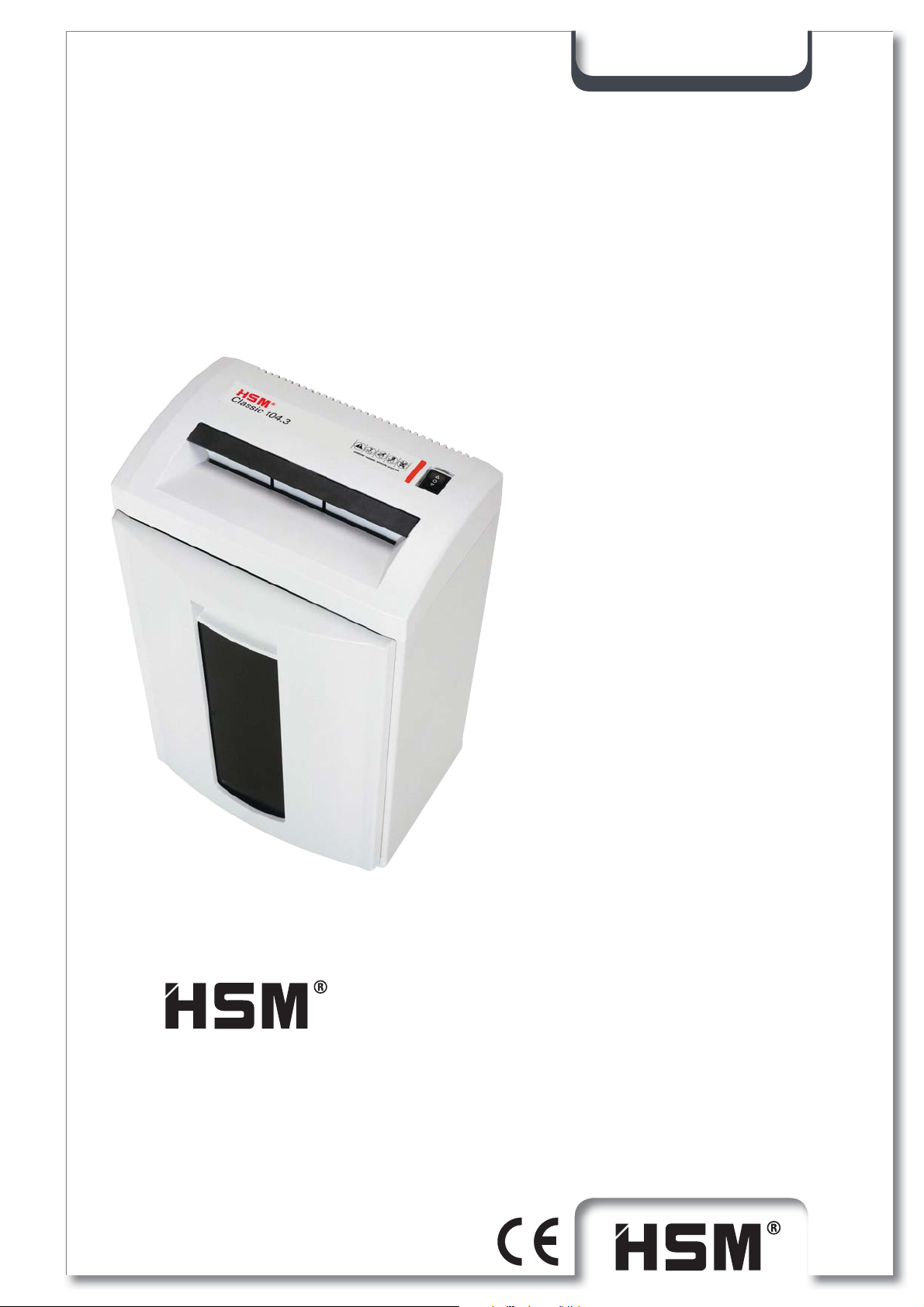

Page 1

Classic 104.3

BETRIEBSANLEITUNG

AKTENVERNICHTER

OPERATING INSTRUCTIONS

PAPER SHREDDER

NOTICE D‘UTILISATION

DESTRUCTEUR DE DOCUMENTS

MANUALE OPERATIVO

DISTRUGGIDOCUMENTI

INSTRUCCIONES DE SERVICIO

DESTRUCTORA DE DOCUMENTOS

INSTRUÇÕES DE OPERAÇÃO

DESTRUIDORA DE DOCUMENTOS

GEBRUIKSAANWIJZING

PAPIERVERNIETIGER

BRUGSVEJLEDNING

MAKULERINGSMASKINE

BRUKSANVISNING

DOKUMENTFÖRSTÖRARE

KÄYTTÖOHJE

PAPERINSILPPURI

BRUKSANVISNING

MAKULERINGSMASKIN

Classic 104.3

1.284.998.100 C – 06/2014

Page 2

Classic 104.3

deutsch: Aktenvernichter HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

english: Paper shredder HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

français: Destructeur de documents HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . . 15

italiano: Distruggidocumenti HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

español: Destructora de documentos HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . 27

português: Destruidora de documentos HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . 33

nederlands: Papiervernietiger HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

dansk: Makuleringsmaskine HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

svenska: Dokumentförstörare HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

suomi: Paperinsilppuri HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

norsk: Makuleringsmaskin HSM Classic 104.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

2 Classic 104.3 06/2014

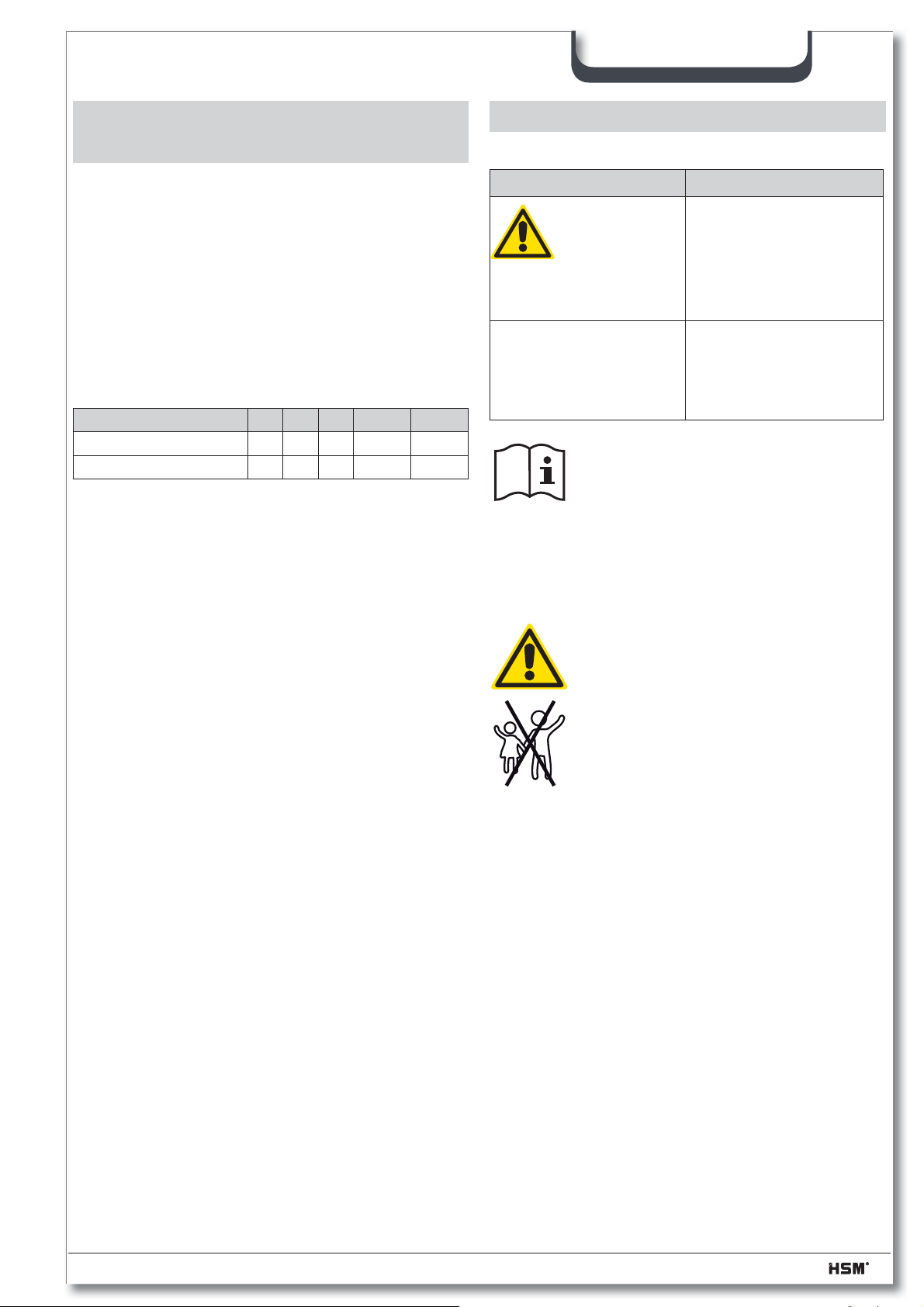

Page 3

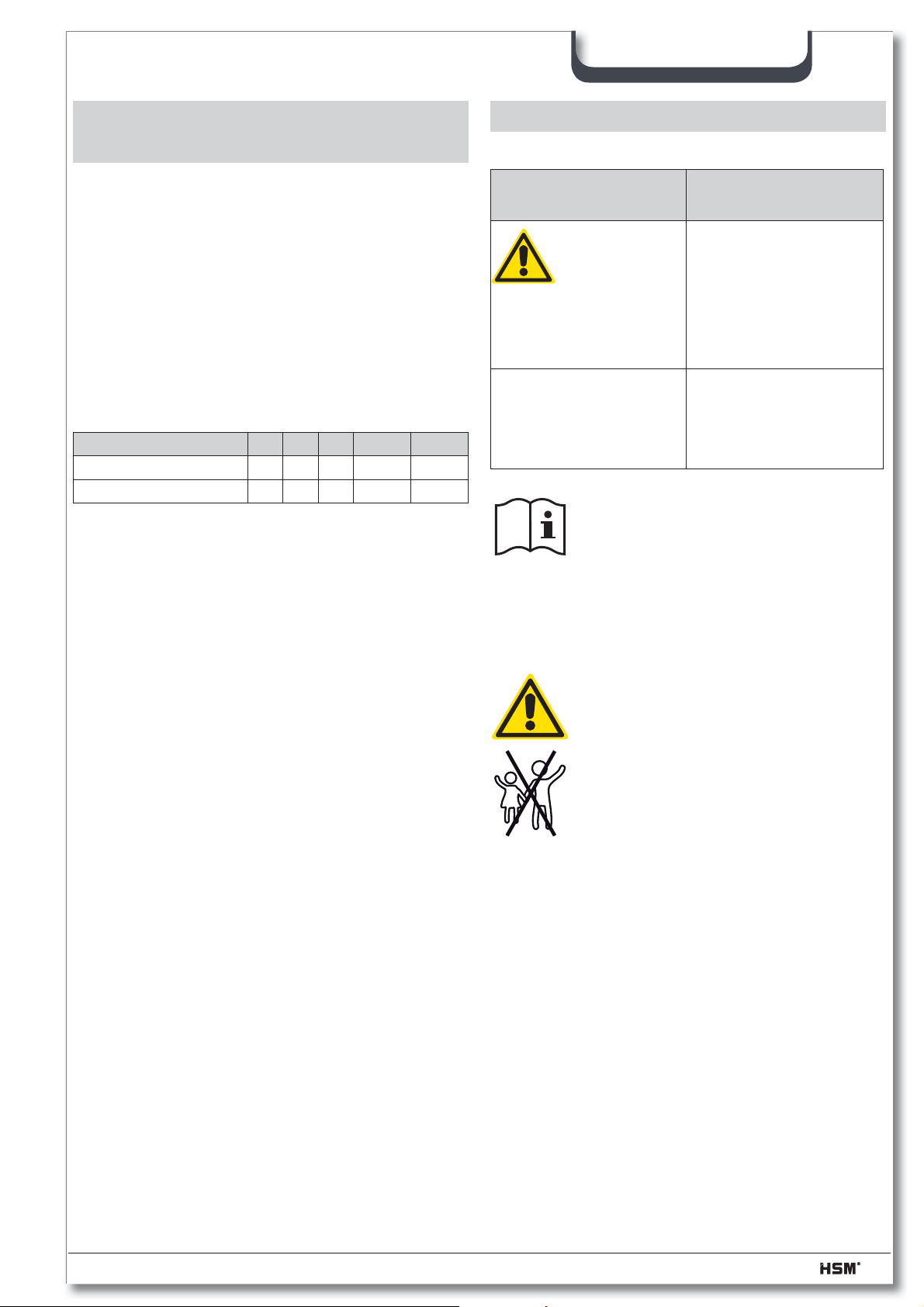

deutsch

1 Bestimmungsgemäße Ver-

wendung, Gewährleistung

Auf dem Typenschild an der Geräterückseite ﬁ nden Sie Angaben zur Schnittbreite und Netzspannung Ihres Aktenvernichters. Beachten Sie die zutreffenden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 5,8 3,9 1,9 3,9x30 1,9x15 Kreditkarten ●●● ● ● CDs ●

Das robuste Schneidwerk ist unempﬁ ndlich gegen Heft- und Büroklammern.

Die Gewährleistungszeit für den Aktenvernichter beträgt 2 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

2 Sicherheitshinweise

Klassiﬁ zierung

Sicherheitshinweis Erläuterung

WARNUNG Die Missachtung

der Warnung kann Schäden für Leib und Leben zur Folge haben.

Achtung Die Missachtung

des Hinweises kann Sachschäden verursachen.

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung,

bewahren Sie sie für späteren Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere

Personen!

Die Maschine darf nicht durch

Personen (einschließlich Kin-

dern unter 14 Jahren) mit einge-

schränkten physischen, sensori-

schen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

06/2014 Classic 104.3 3

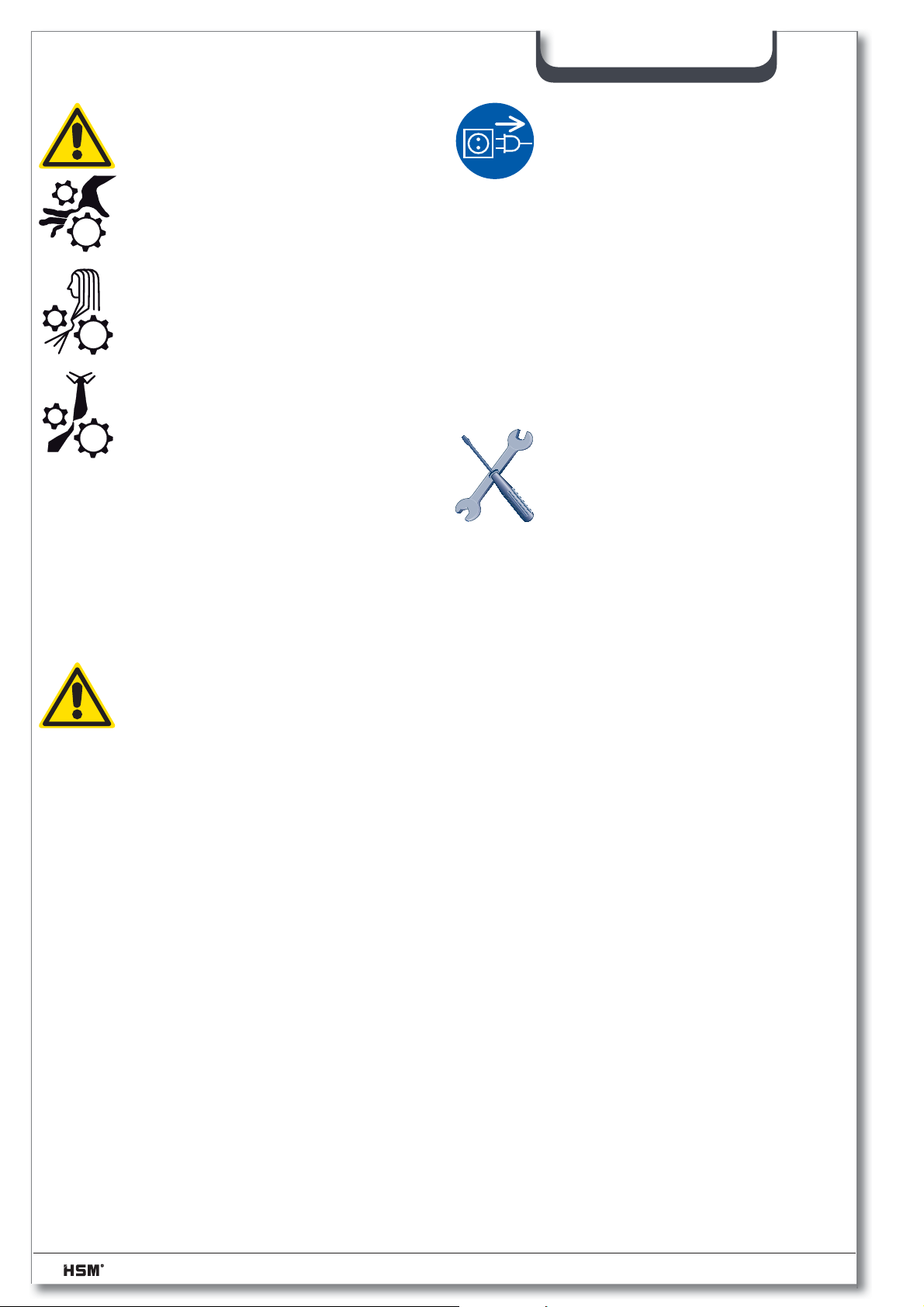

Page 4

deutsch

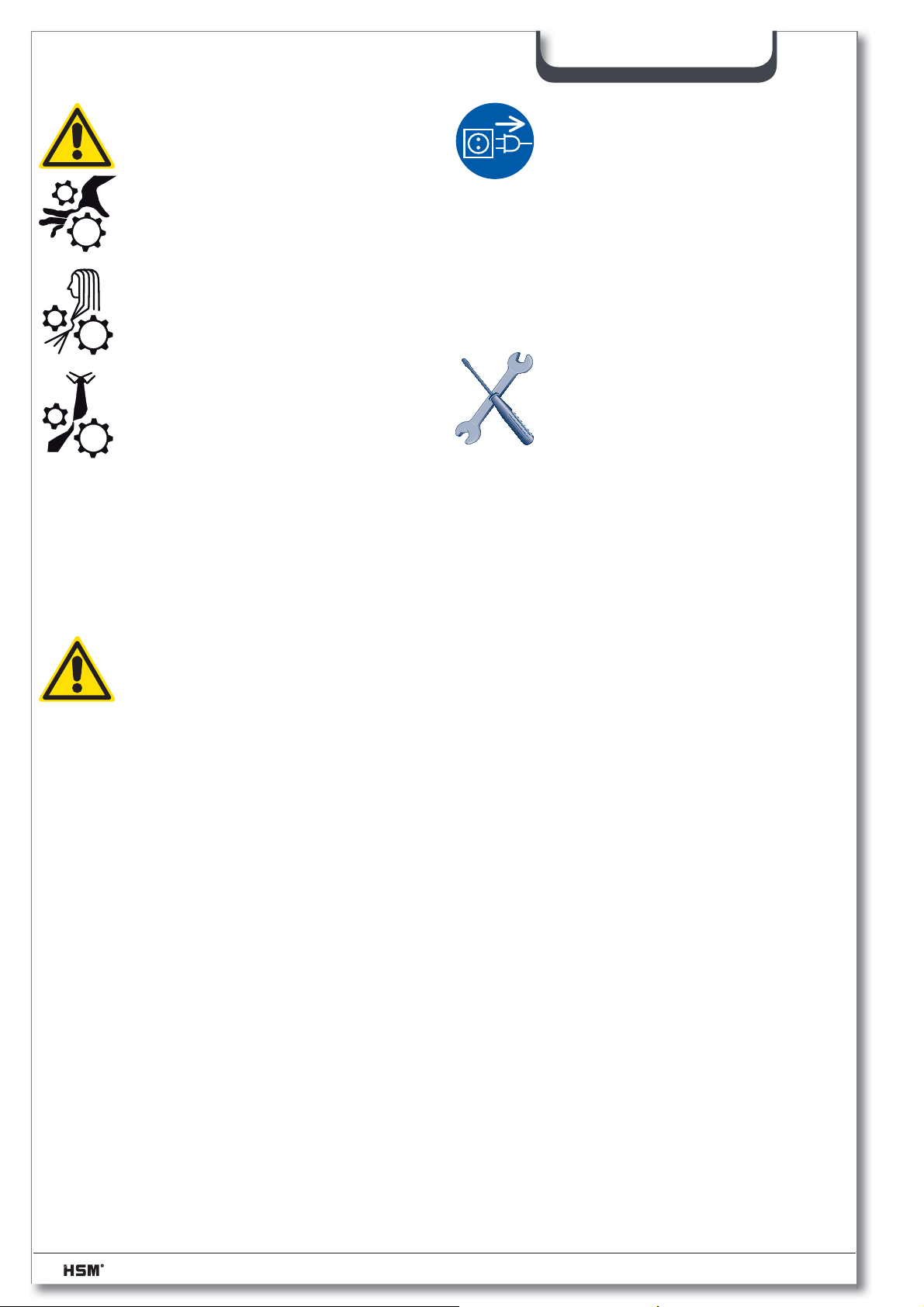

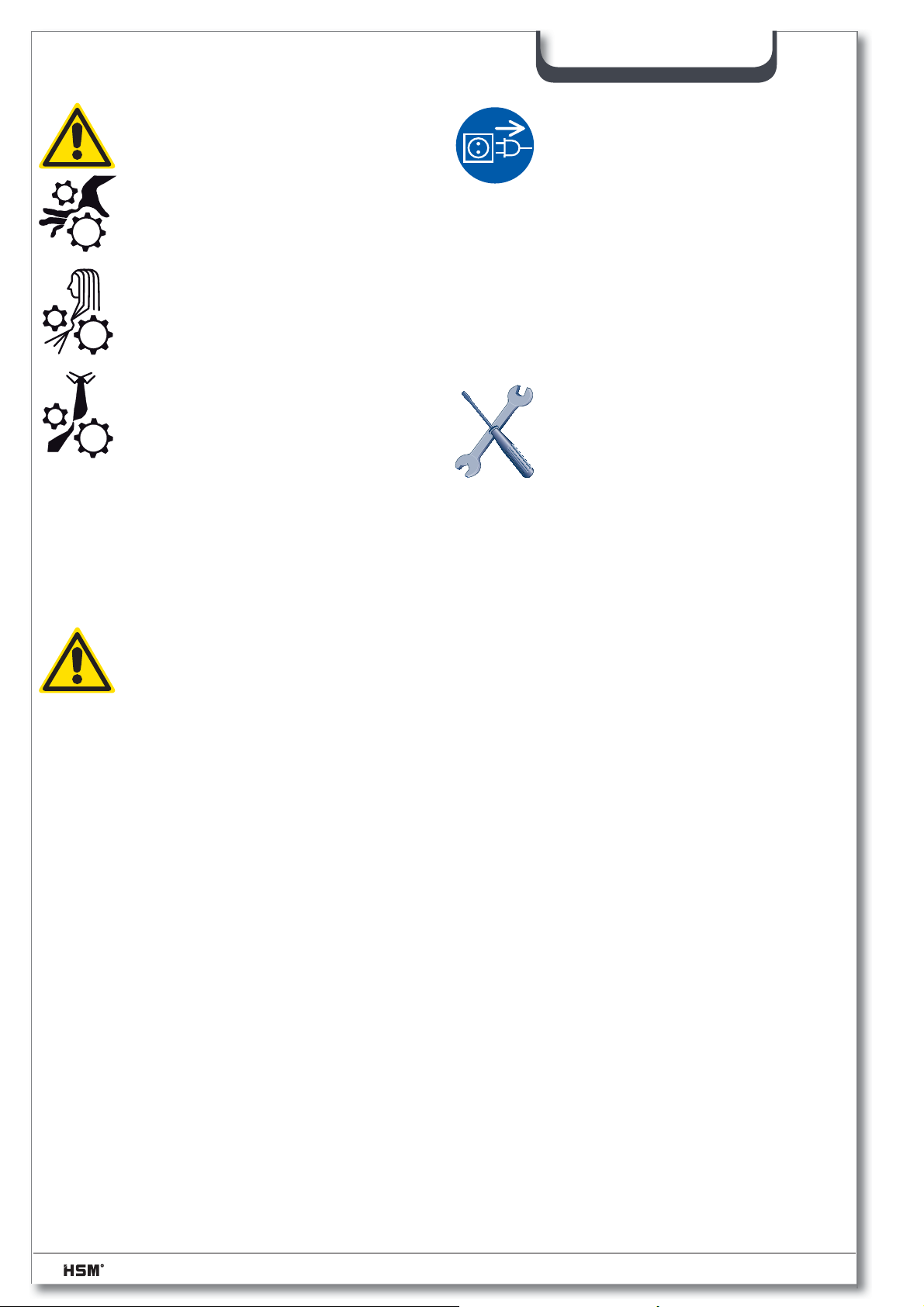

WARNUNG

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals– und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Verletzungsgefahr durch Splitter!

Tragen Sie beim Vernichten von harten Kreditkarten oder CDs eine Schutzbrille.

Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Schalten Sie den Aktenvernichter

bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

– Halten Sie das Gerät, den Netzstecker

und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.

Servicearbeiten, die mit dem

Entfernen von Gehäuseabdeckun-

gen verbunden sind, dürfen nur

vom HSM–Kundendienst und

Service–Technikern unserer Vertragspartner durchgeführt werden. Kundendienstadressen siehe Seite 68.

WARNUNG

Gefährliche Netzspannung! Fehlerhafter Umgang mit der

Maschine kann zu elektrischem Stromschlag führen.

– Überprüfen Sie vor dem Einstecken

des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

– Achten Sie darauf, dass der Netzstecker

leicht erreichbar ist.

– Vermeiden Sie, dass Wasser in den

Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser.

– Fassen Sie den Netzstecker niemals mit

feuchten Händen an.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich gemäß den Vorgaben des Kapitels „Bestimmungsgemäße Verwendung“.

– Ziehen Sie den Netzstecker nie an der

Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

– Verwenden Sie das Gerät nur in

trockenen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Regen.

4 Classic 104.3 06/2014

Page 5

deutsch

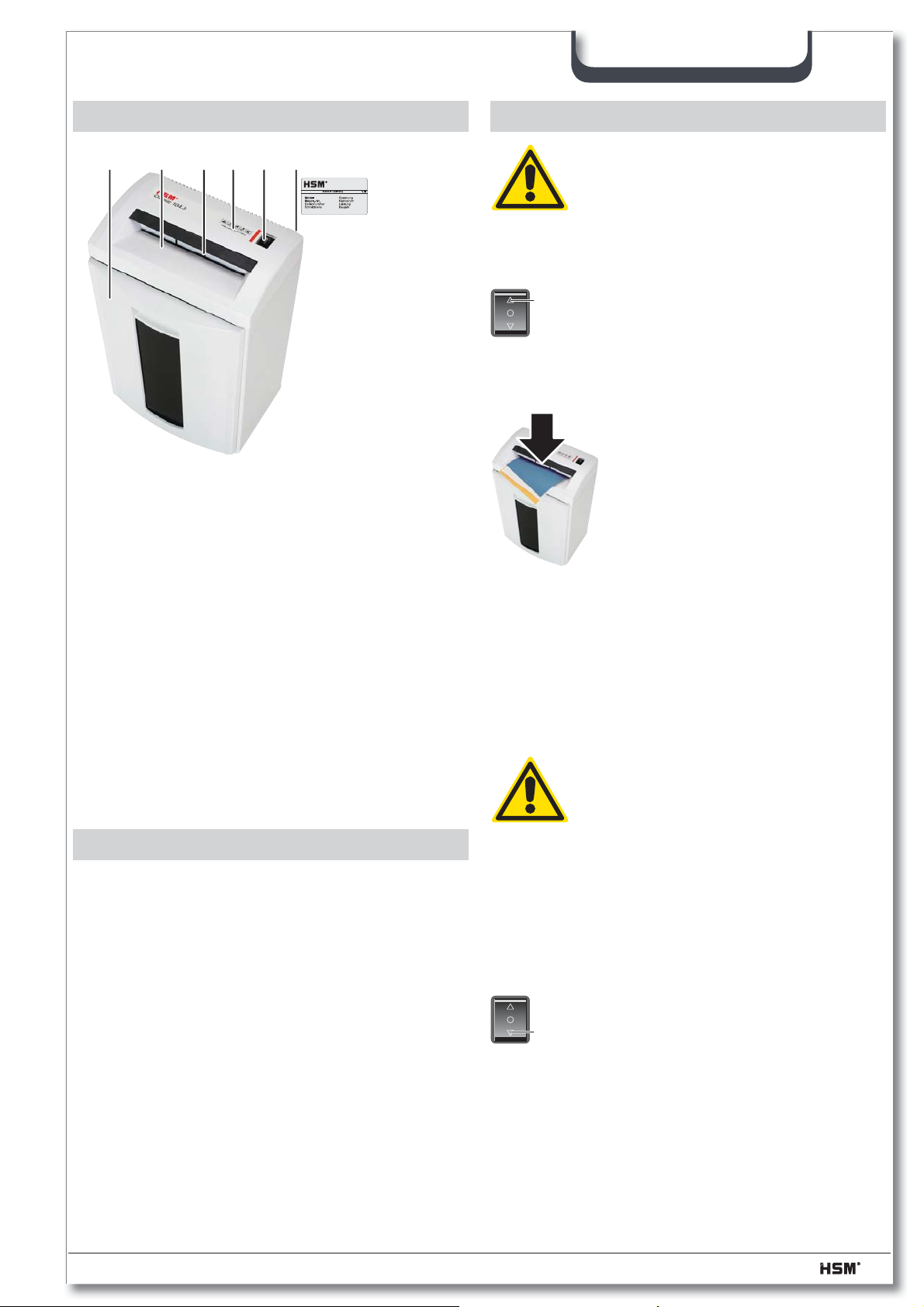

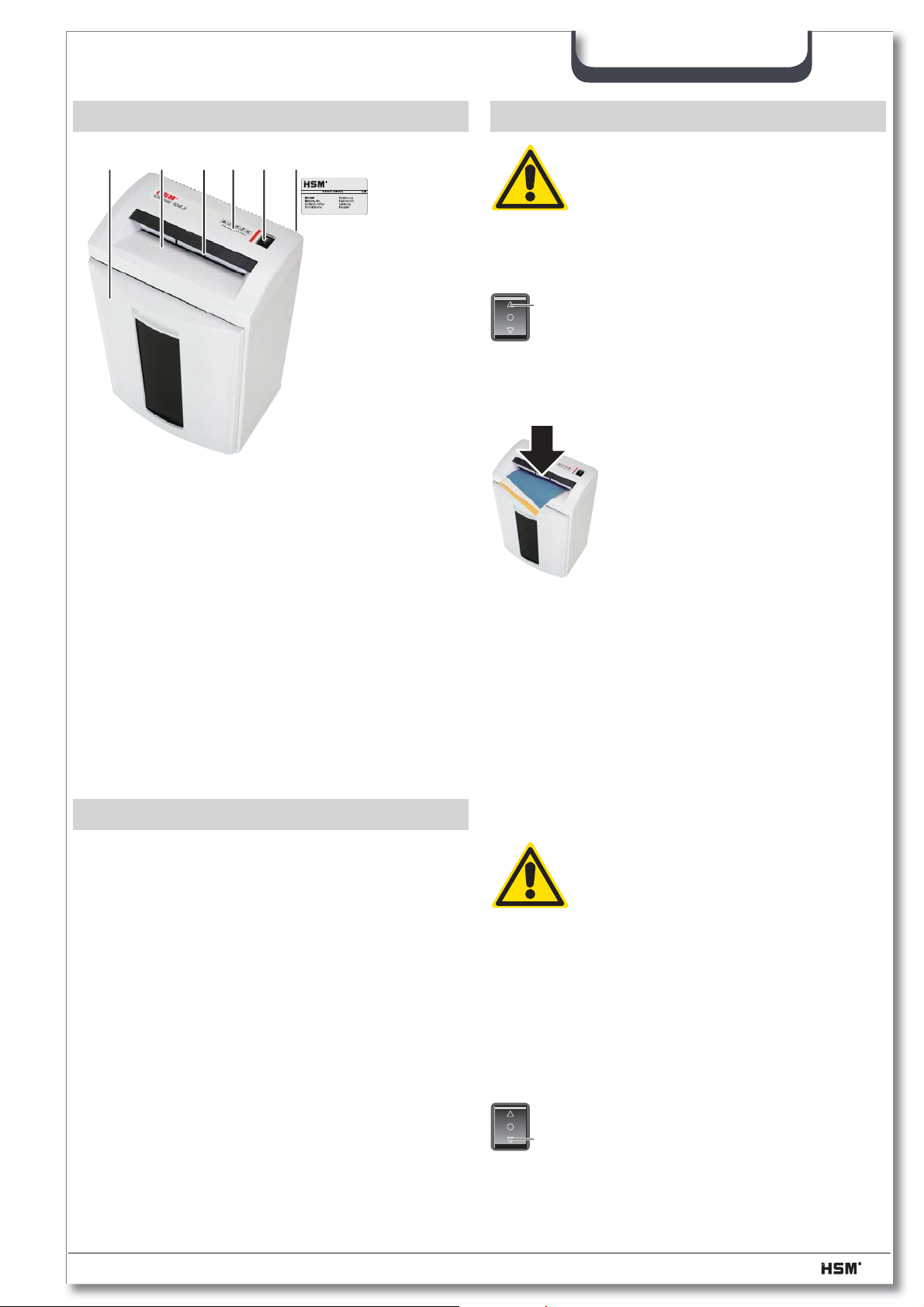

3 Übersicht

1 2 3 4 5 6

1 Schnittgutbehälter 2 Zuführöffnung 3 Start-Stopp-Automatik 4 Sicherheitshinweise 5 Wippschalter

: Ein : Aus, Rücklauf

6 Typenschild

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

5 Bedienung

WARNUNG

Stellen Sie vor dem Einschalten der Maschine sicher, dass alle Sicherheitshinweise beachtet wurden.

Aktenvernichter einschalten

• Drücken Sie Wippschalter .

Wippschalter rastet ein.  Aktenvernichter ist betriebsbe-

reit.

Papier vernichten

• Führen Sie das zu vernichtende Papier zu. Zulässige Blattzahl siehe Technische Daten.  Die Start-Stopp-Automatik schaltet das Schneidwerk automatisch ein.  Das Papier wird in das Schneidwerk eingezogen und vernichtet.

4 Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt

• 5 Schnittgutsäcke

• 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt

• Betriebsanleitung

Zubehör

• 10 Schnittgutsäcke Best.-Nr. 1.661.995.150

• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 68.

 Ca. 3 s nachdem die Papierzufuhr wieder frei ist, schaltet der Aktenvernichter automatisch ab und geht in Betriebsbereitschaft.

Zerkleinerung von CDs und Kreditkarten (siehe „Bestimmungsgemäße Verwendung“)

WARNUNG

Abhängig von der Materialart kann es beim Vernichten von CDs zur Splitterbildung kommen. Tragen

Sie deshalb eine Schutzbrille.

Geben Sie CD/Kreditkarte in die Mitte der Zuführöffnung.

Aktenvernichter ausschalten

• Tippen Sie Wippschalter  an.  Schalter springt auf Nullstellung.

06/2014 Classic 104.3 5

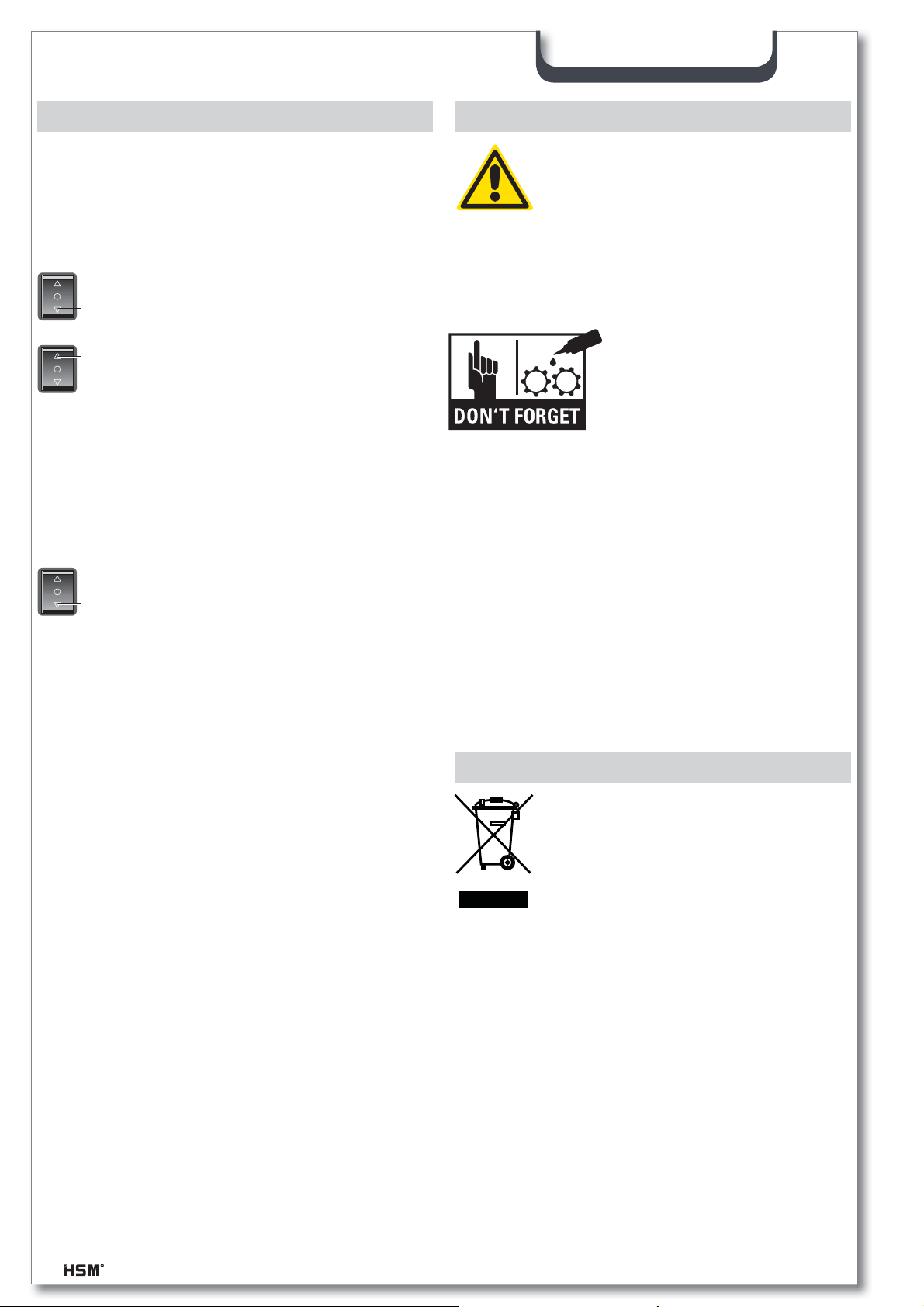

Page 6

deutsch

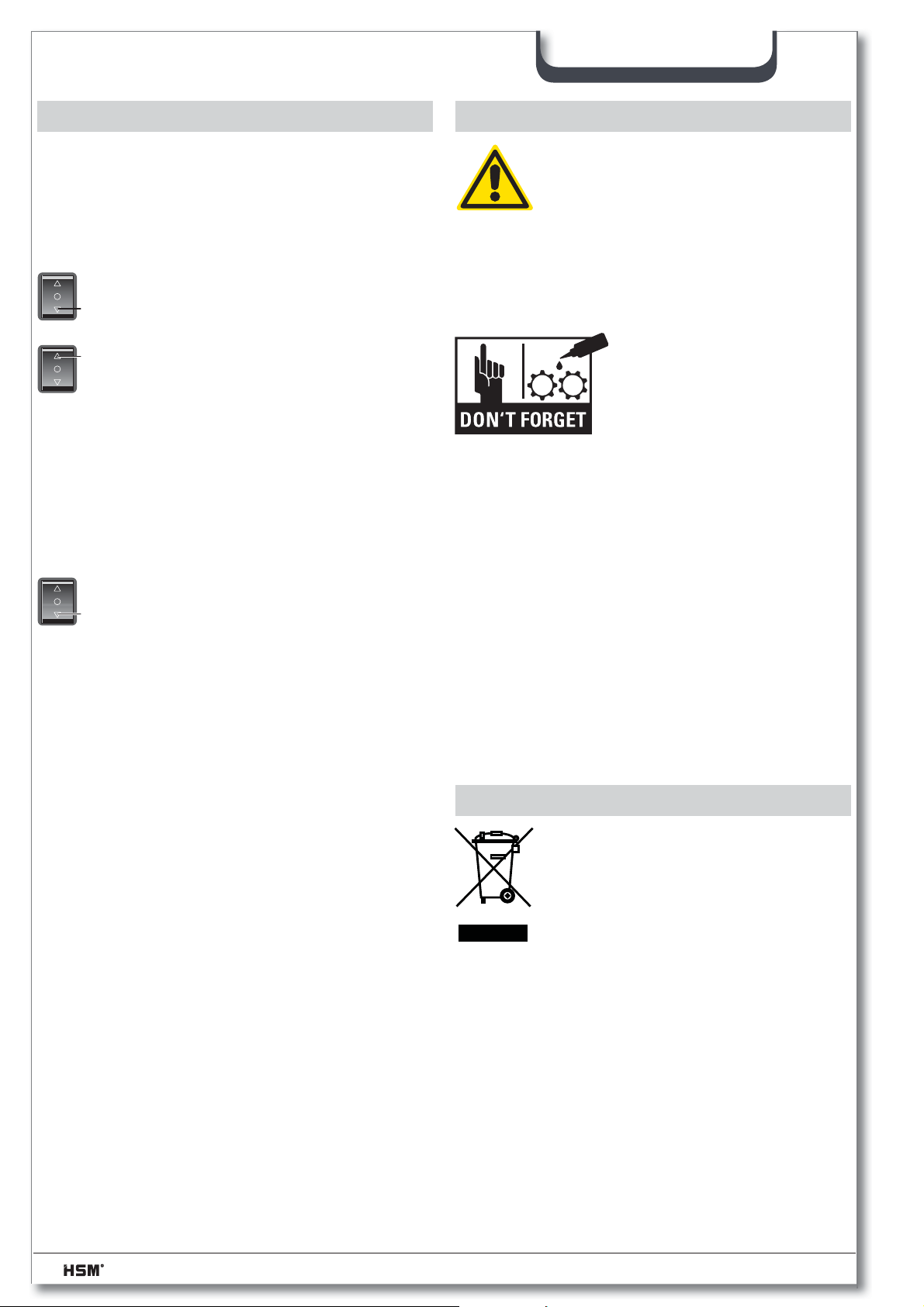

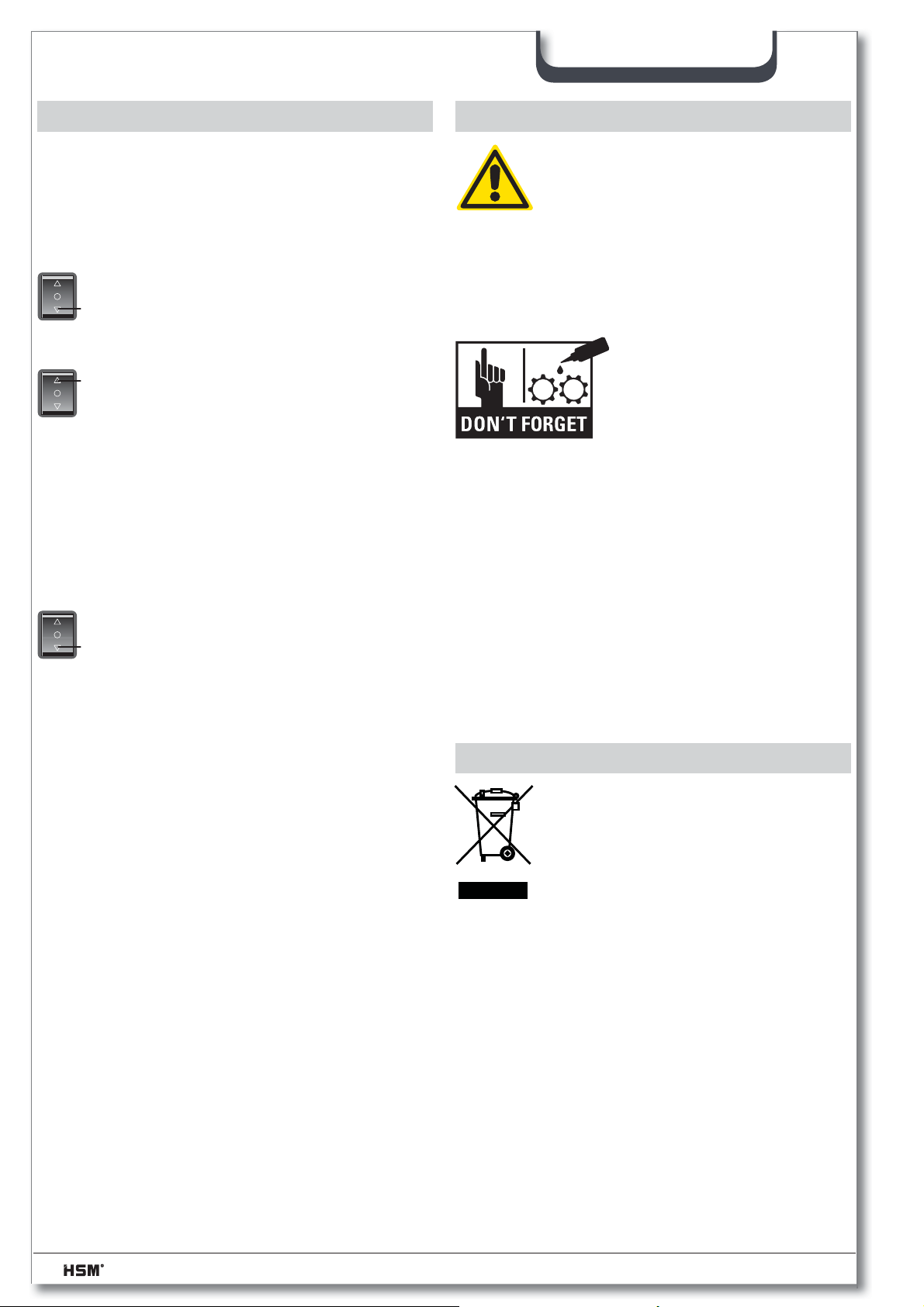

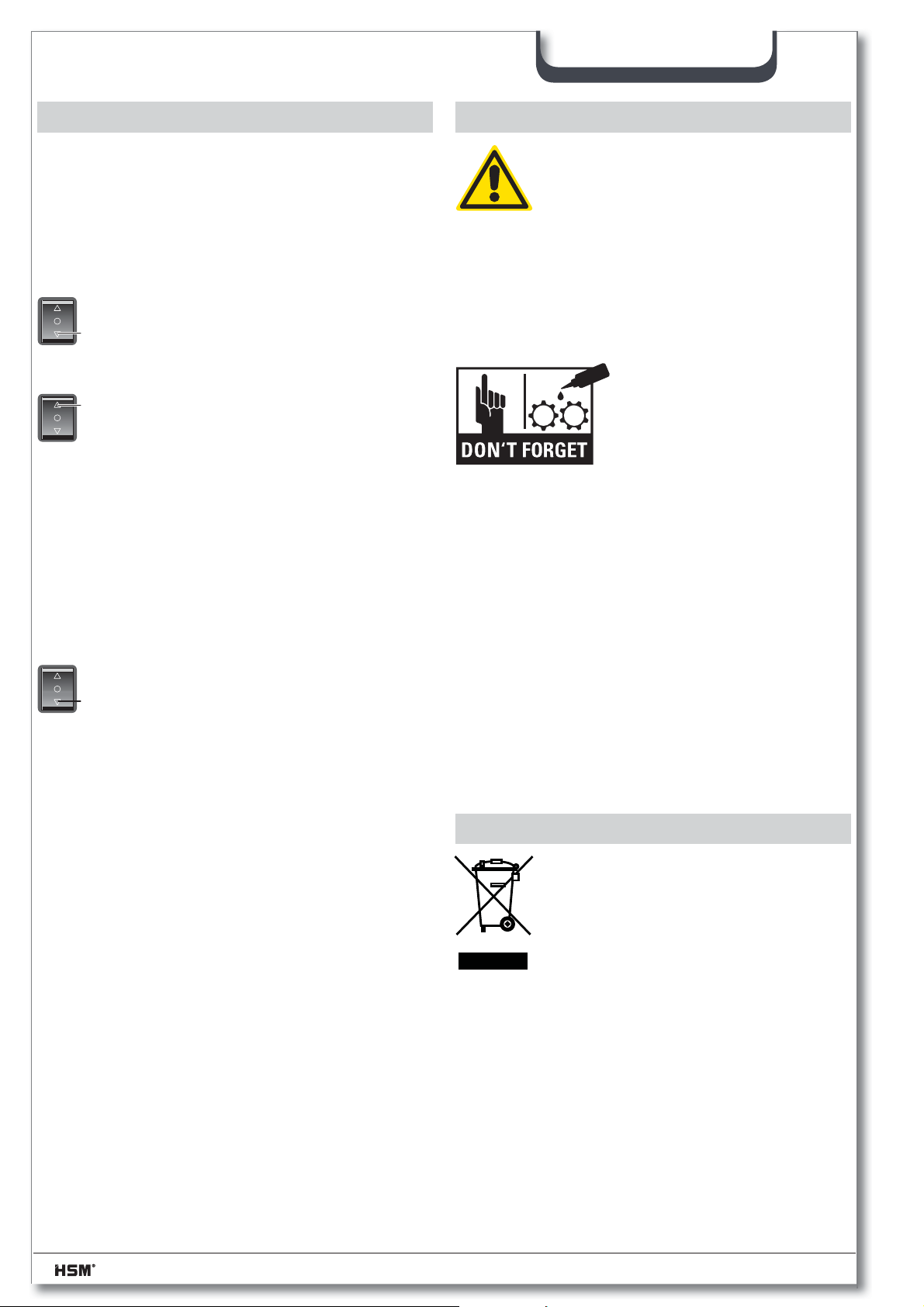

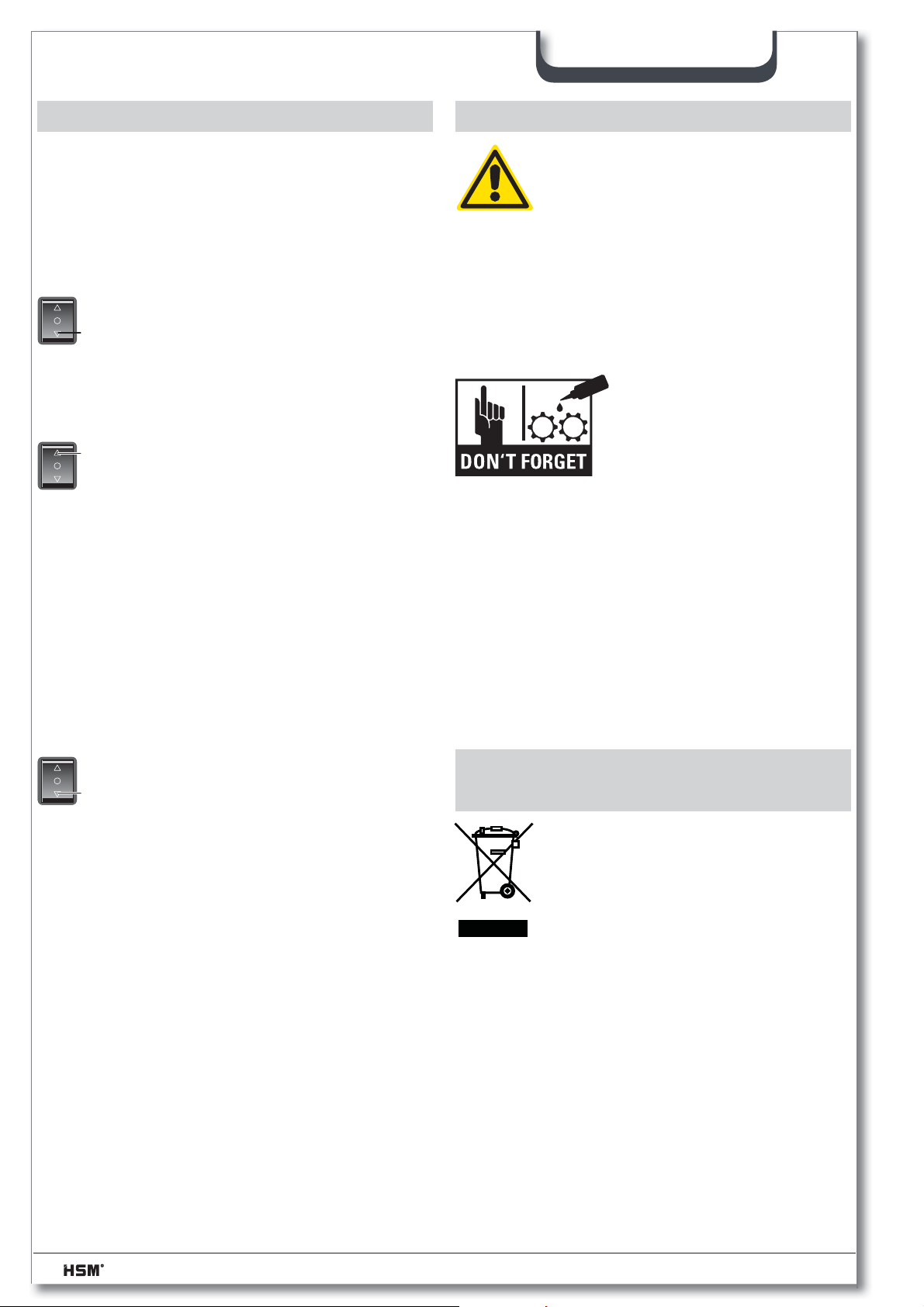

6 Störungsbeseitigung

Papierstau

Sie haben zuviel Papier auf einmal zugeführt.

Achtung Schalten Sie das Schneidwerk nicht abwechselnd ( - ) beschädigt werden.

. Dadurch kann der Aktenvernichter

• Drücken Sie Wippschalter .  Das Papier wird herausgescho-

ben.

• Halbieren Sie den Papierstapel.

• Drücken Sie Wippschalter .

• Führen Sie das Papier nacheinander zu.

Schnittgutbehälter voll

 Aktenvernichter schaltet ab.

Achtung Entleeren Sie den vollen Schnittgutbehälter umgehend, da bei mehrmaligem Nachdrücken Funktionsstörungen am Schneidwerk auftreten können.

• Schalten Sie den Aktenvernichter

aus. Tippen Sie dazu Wippschalter  an.

• Entleeren Sie den vollen Schnittgutbehälter.

vorwärts - rückwärts

7 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker.

Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

Ölen Sie das Schneid-

werk bei nachlassender Schnittleistung, Geräuschentwicklung

oder nach jedem Leeren des Schnittgutbehälters (nur bei Partikelschnitt):

• Spritzen Sie Schneidblock–Spezialöl

durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen

• Betätigen Sie die Start-Stopp Automatik

und lassen Sie das Schneidwerk ohne Papierzuführung mehrmals vor- und rückwärts laufen ( und Partikel werden gelöst.

 - 

). Papierstaub

Schnittgutbehälterkontakt unterbrochen

 Aktenvernichter schaltet ab.

• Überprüfen Sie, ob der Schnittgutbehälter richtig im Unterschrank eingesetzt ist.

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kundendienstes, ob der Motor überlastet wurde. Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme ca. 15 – 20 min. abkühlen.

6 Classic 104.3 06/2014

8 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwen-

dig waren. Bei falscher Entsorgung oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Page 7

deutsch

9 Technische Daten

Schnittart Streifenschnitt Partikelschnitt Schnittgröße (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Sicherheitsstufe DIN 66399

Schnittleistung* (Blatt) DIN A4 70 g/m

80 g/m

Gewicht 11,5 kg 12,5 kg Schnittgeschwindigkeit 80 mm/s 90 mm/s Arbeitsbreite 240 mm Anschluss 230 V, 50 Hz

Leistung bei max. Blattzahl 440 W Betriebsart Dauerbetrieb Umgebungsbedingungen im Betrieb:

Temperatur relative Luftfeuchte Höhe über NN

Maße B x T x H (mm) 375 x 281 x 583 Volumen des Auffangbehälters 33 l Schallpegel (Leerlauf / Last) 58 dB(A) / 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

max. 90 %, nicht kondensierend

P-3, T-2,

E-2

12 - 14

9 - 11

-10 °C bis +25 °C

max. 2.000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.

EG-Konformitätserklärung

Der Hersteller HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklärt hiermit, dass die Maschine HSM Classic 104.3 aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006 / 95 / EG EMV-Richtlinie 2004 / 108 / EG

Angewandte Normen:

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Gesamtleitung technischer Bereich

06/2014 Classic 104.3 7

Page 8

deutsch

8 Classic 104.3 06/2014

Page 9

english

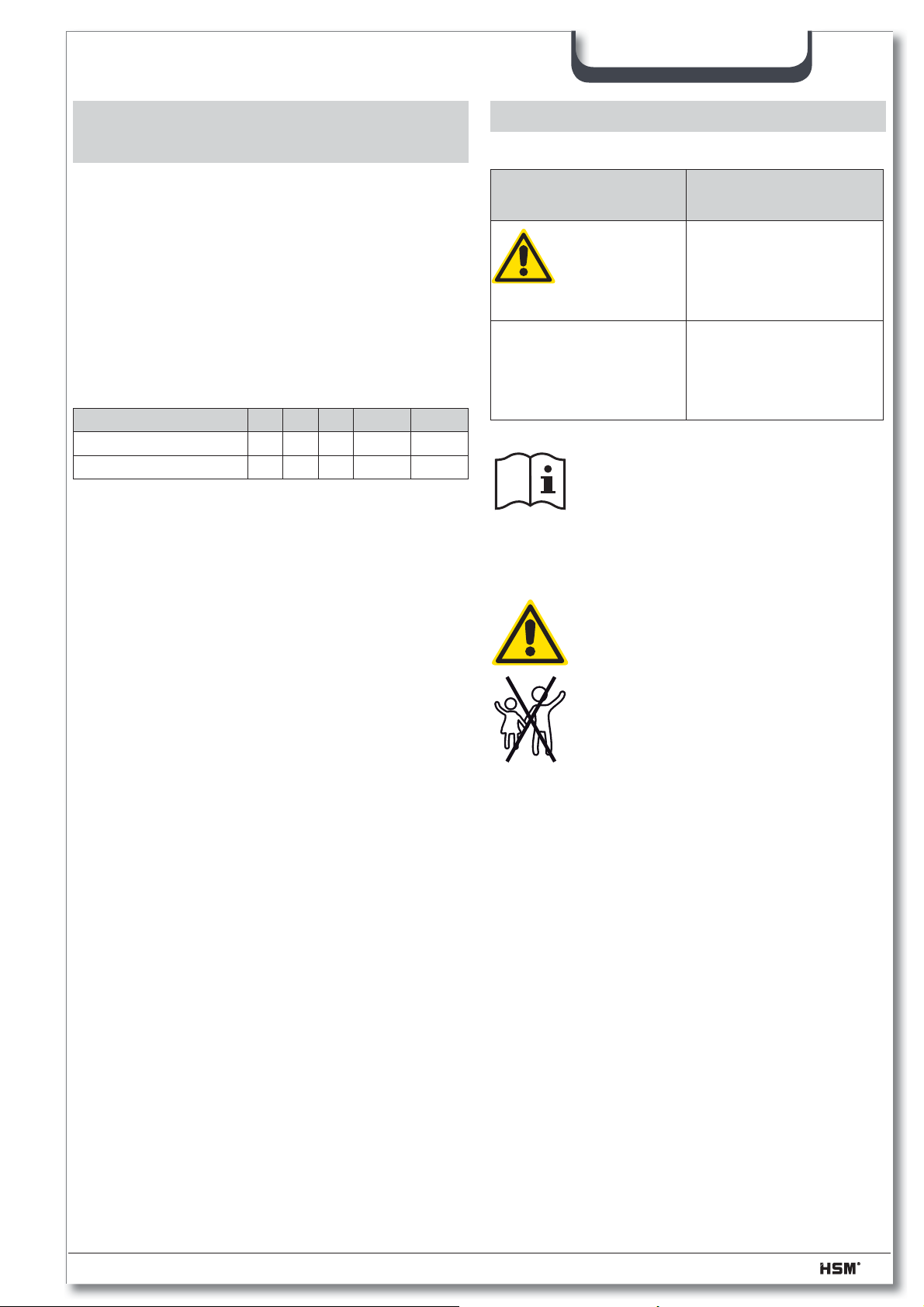

1 Proper use, warranty

Check the name plate on the back of the machine to ﬁ nd out the cutting width and mains voltage for your document shredder and observe the applicable instructions in the operating manual.

The shredder is designed for destroying paper. Depending on the cutting type, it can also handle small quantities of the following materials:

Shred width (mm) 5.8 3.9 1.9 3.9x30 1.9x15 Credit and charge cards CDs ●

Its sturdy drive mechanism is not damaged by paper clips and staples.

The warranty period for the document shredder is 2 years. There is a special warranty for the HSM solid steel cutting rollers in the document shredder, which is provided independently of the guarantee, and remains valid for the entire service life of the machine (HSM Lifetime Warranty). This warranty and guarantee exclude wear and damage caused by improper handling or actions taken by third parties.

●●● ● ●

2 Safety instructions

Classiﬁ cation

Safety notice Explanation

WARNING Failure to observe

this warning can lead to serious or fatal injury.

Notice Failure to observe

this instruction can cause damage.

Before using the machine for the ﬁ rst time, read the operating man-

ual, and keep it for later use and to pass on to any subsequent users. Observe all safety instructions on to the machine.

WARNING

Dangerous for children and

others!

The machine may not be used by

persons (including children un-

der 14 years of age) with limited

physical, sensory or mental capa-

bilities or with a lack of experience and knowledge, unless they are supervised by a responsible person or are instructed by them on the use of the machine. Children must be supervised to ensure they do not play with the machine. Do not leave the document shredder switched on when it is unattended.

06/2014 Classic 104.3 9

Page 10

english

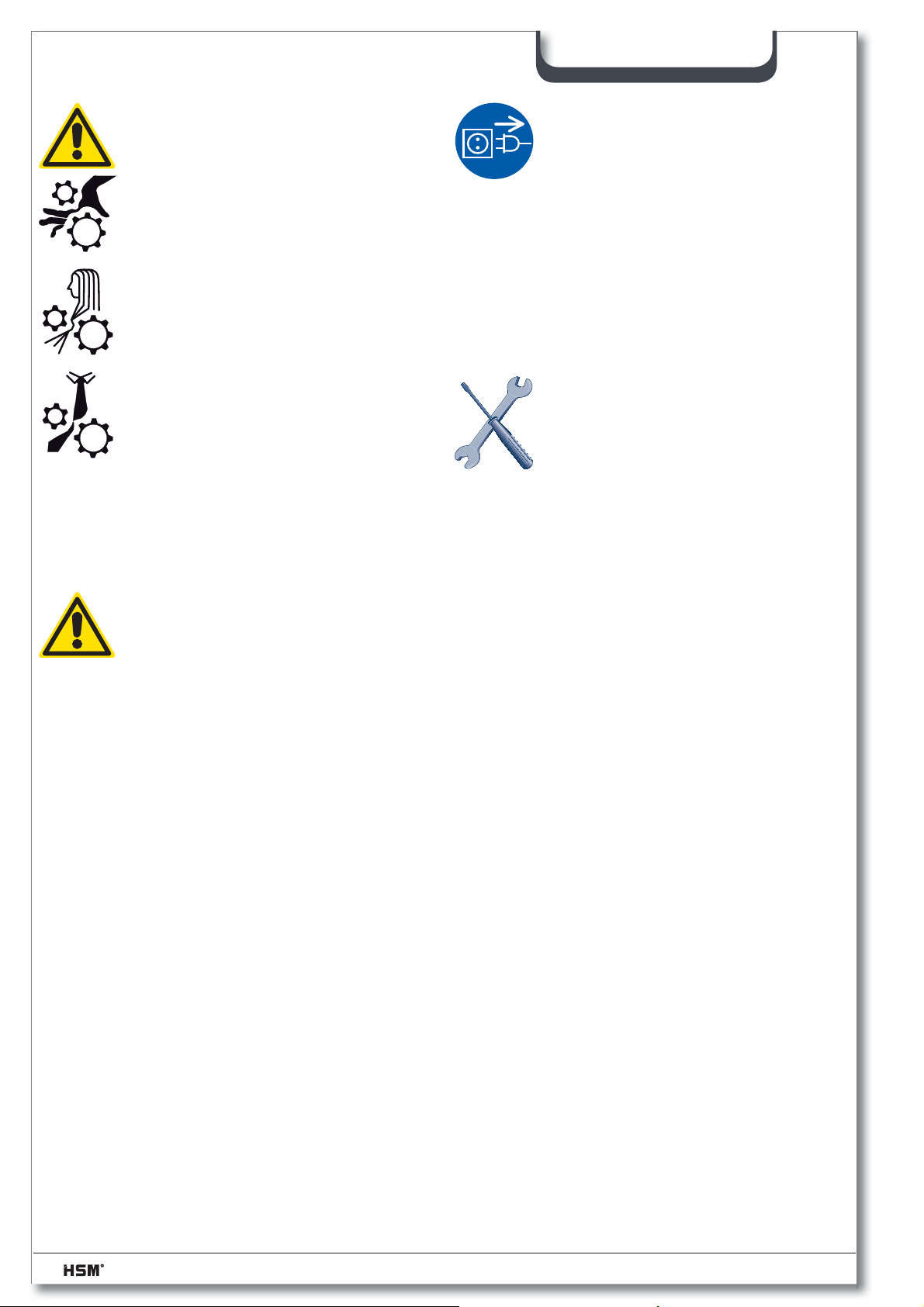

WARNING

Risk of injury!

Do not reach into the paper feed slot.

Risk of injury from being pulled in!

Keep long hair, loose articles of clothing, ties, scarves, jewellery, etc. away from feed opening. Material with the tendency to form loops, e.g. tapes, strapping material, etc. must not be shredded.

Danger of injury by splinters!

Wear protective goggles when destroying CDs and hard credit cards.

Check the machine and cable regularly for damage. Switch the shredder off if it is damaged or not

working correctly or before relocating or cleaning it and disconnect it from the mains.

– Keep the machine, the plug and cable

away from open ﬁ re and hot surfaces. The ventilation slots must not be blocked or covered and there must be at least 5 cm space between the shredder and any wall or furniture.

Service work which requires the

housing covers to be removed

may only be carried out by HSM

Customer Service and

technicians of our contractual partners. See page 68 for our customer service addresses.

service

WARNING

Dangerous mains voltage!

Improper handling of the machine can lead to an electric shock.

– Before you insert the power plug, make

sure that the voltage and frequency of your power supply comply with the information on the name plate.

– Make sure that the power plug is easily

accessible.

– Make sure that no water gets into the

shredder. Do not immerse the power cable or the power plug in water.

– Never touch the power plug with wet

hands.

– Never pull the plug out of the socket us-

ing the power cable. Always pull out the plug directly.

Notice Danger from improper use

Only operate this machine in accordance with the instructions outlined in “Proper use”.

– Only use the machine in a dry room in-

doors. Never operate the machine in damp rooms or in the rain.

10 Classic 104.3 06/2014

Page 11

english

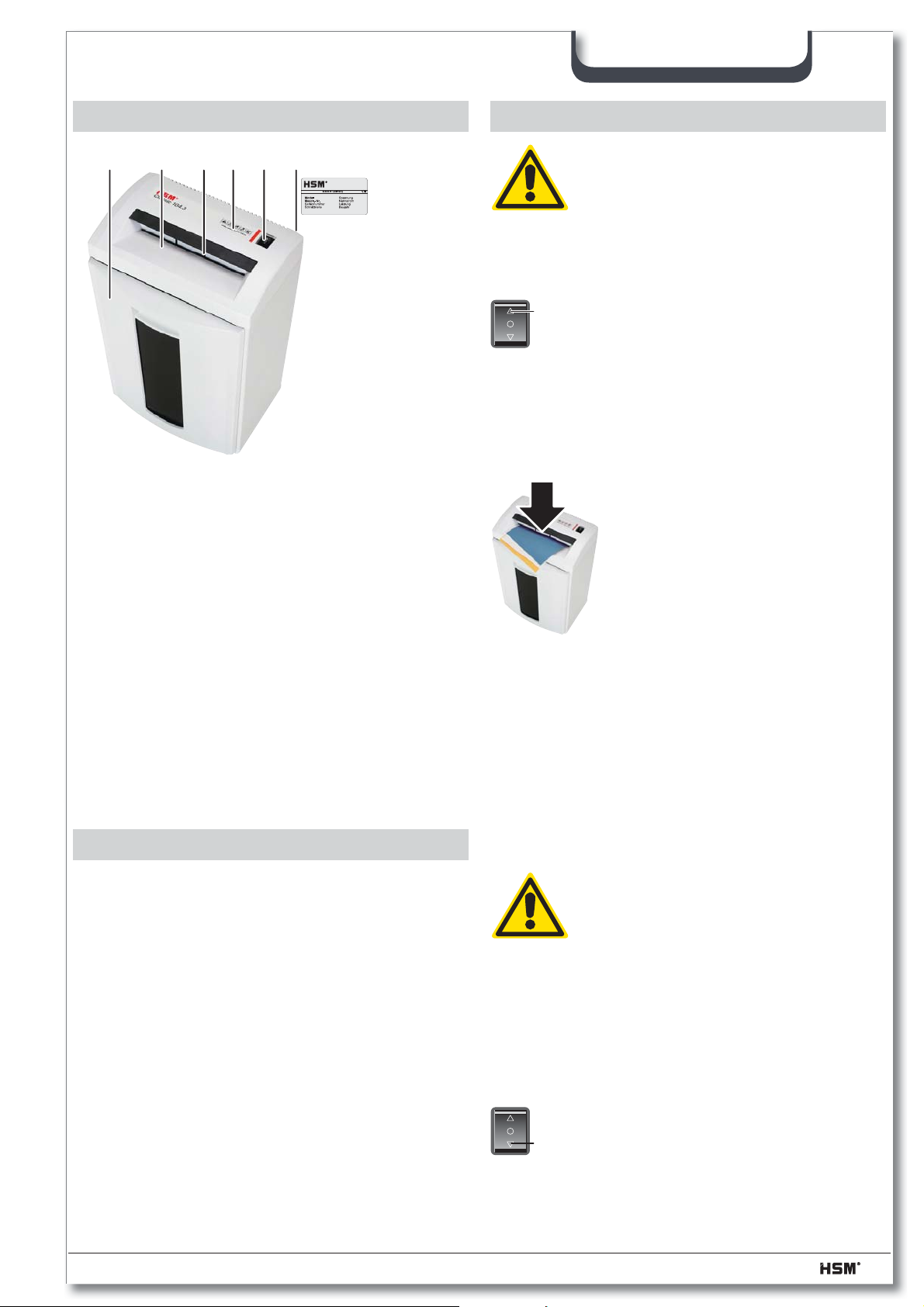

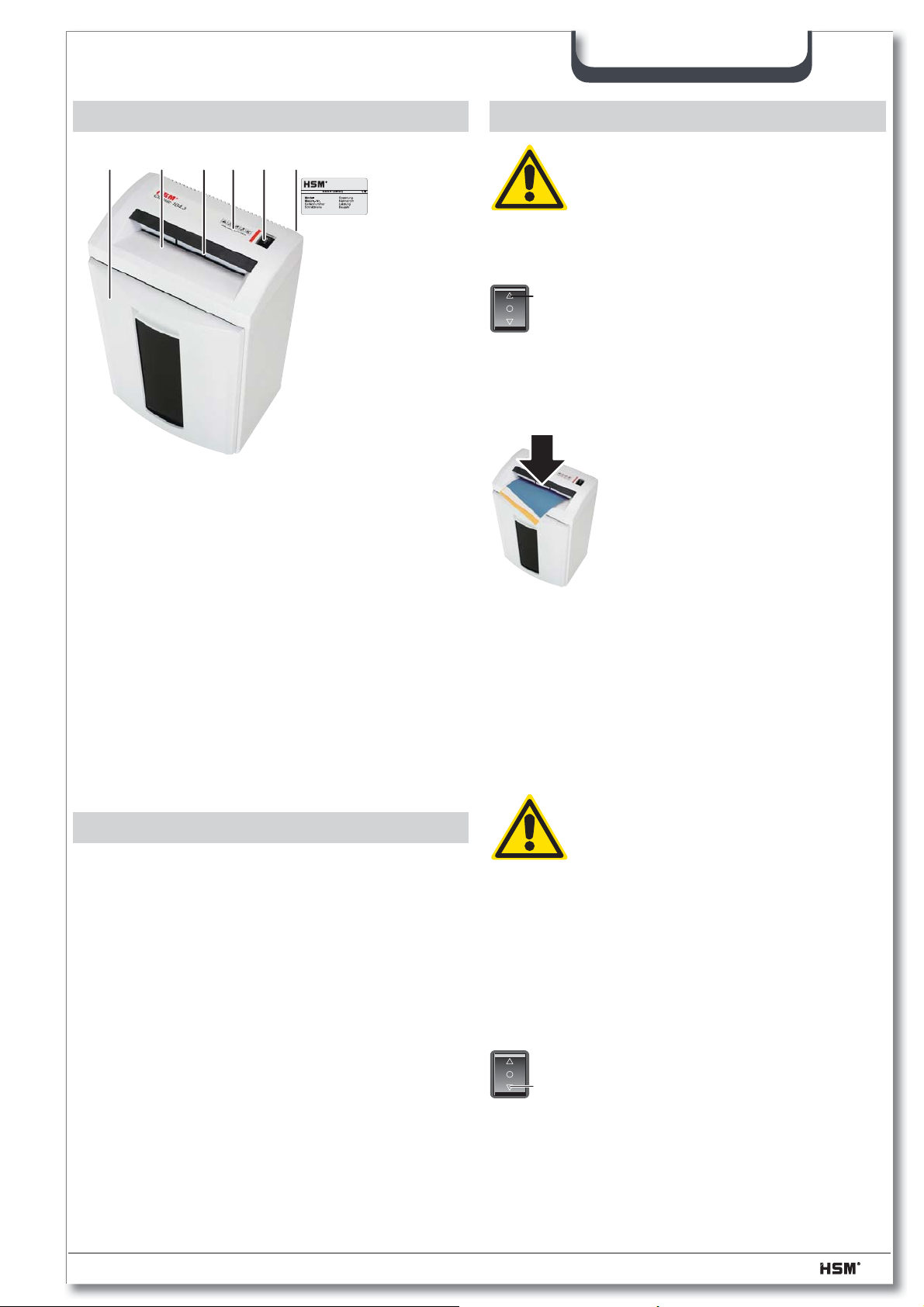

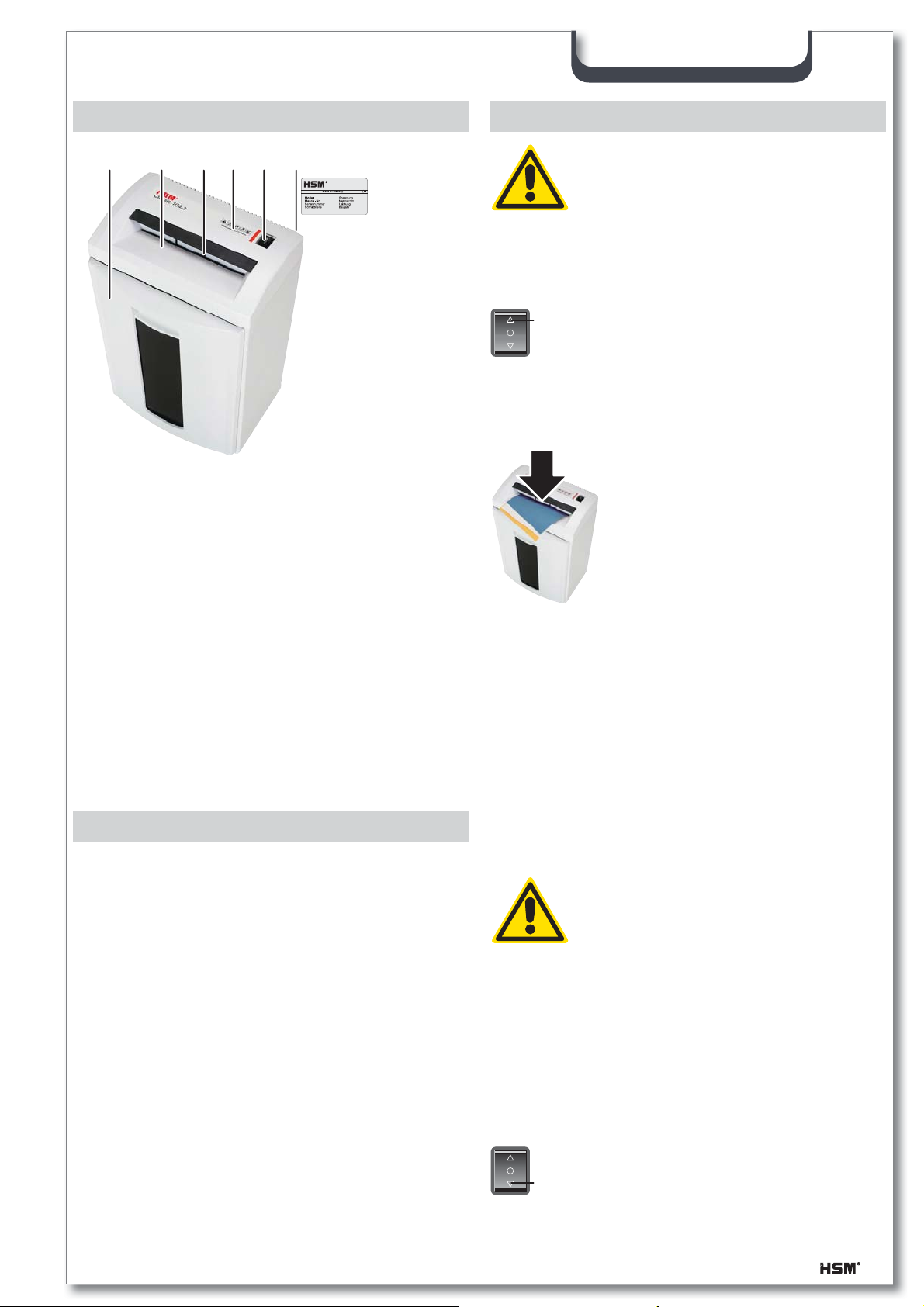

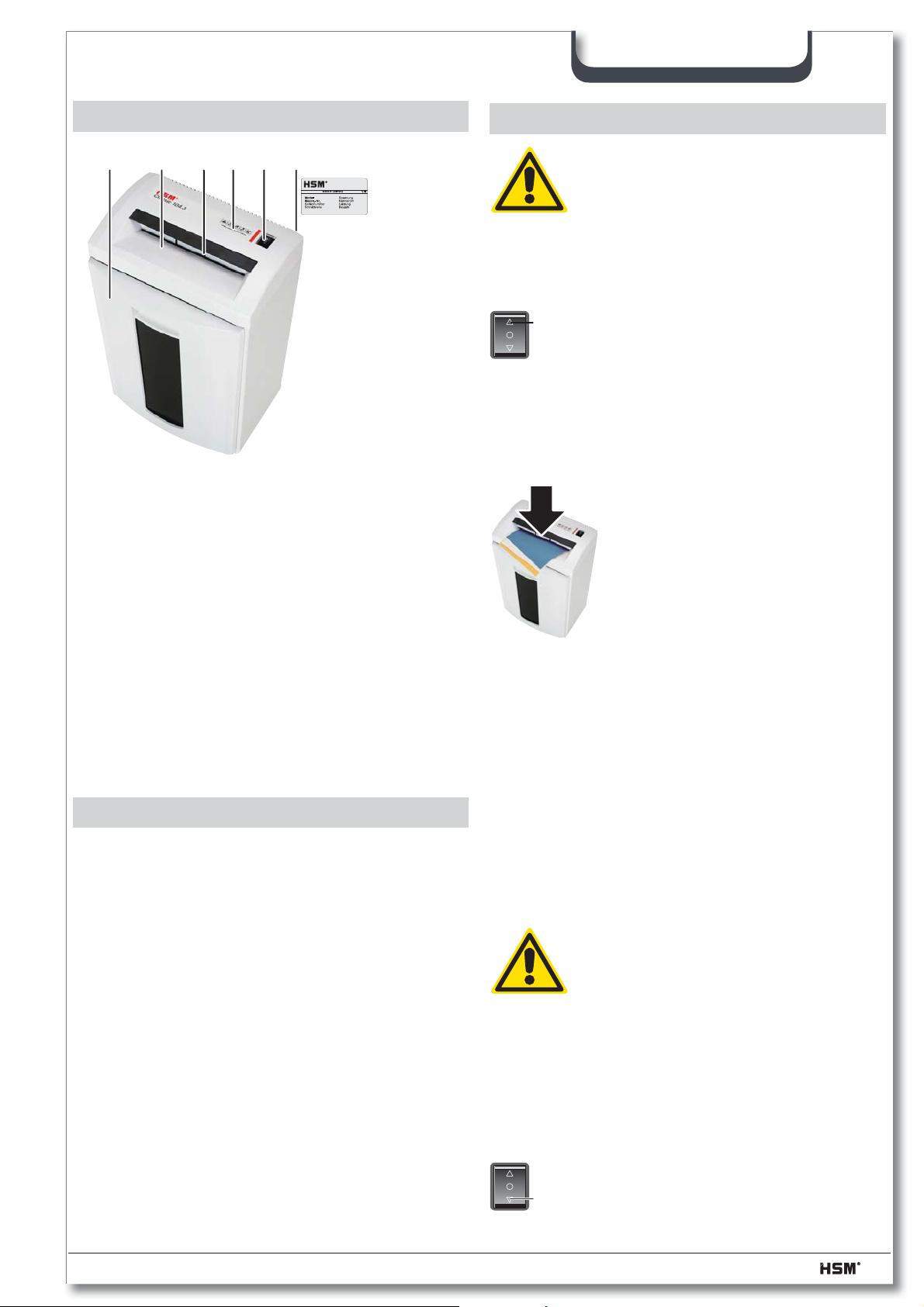

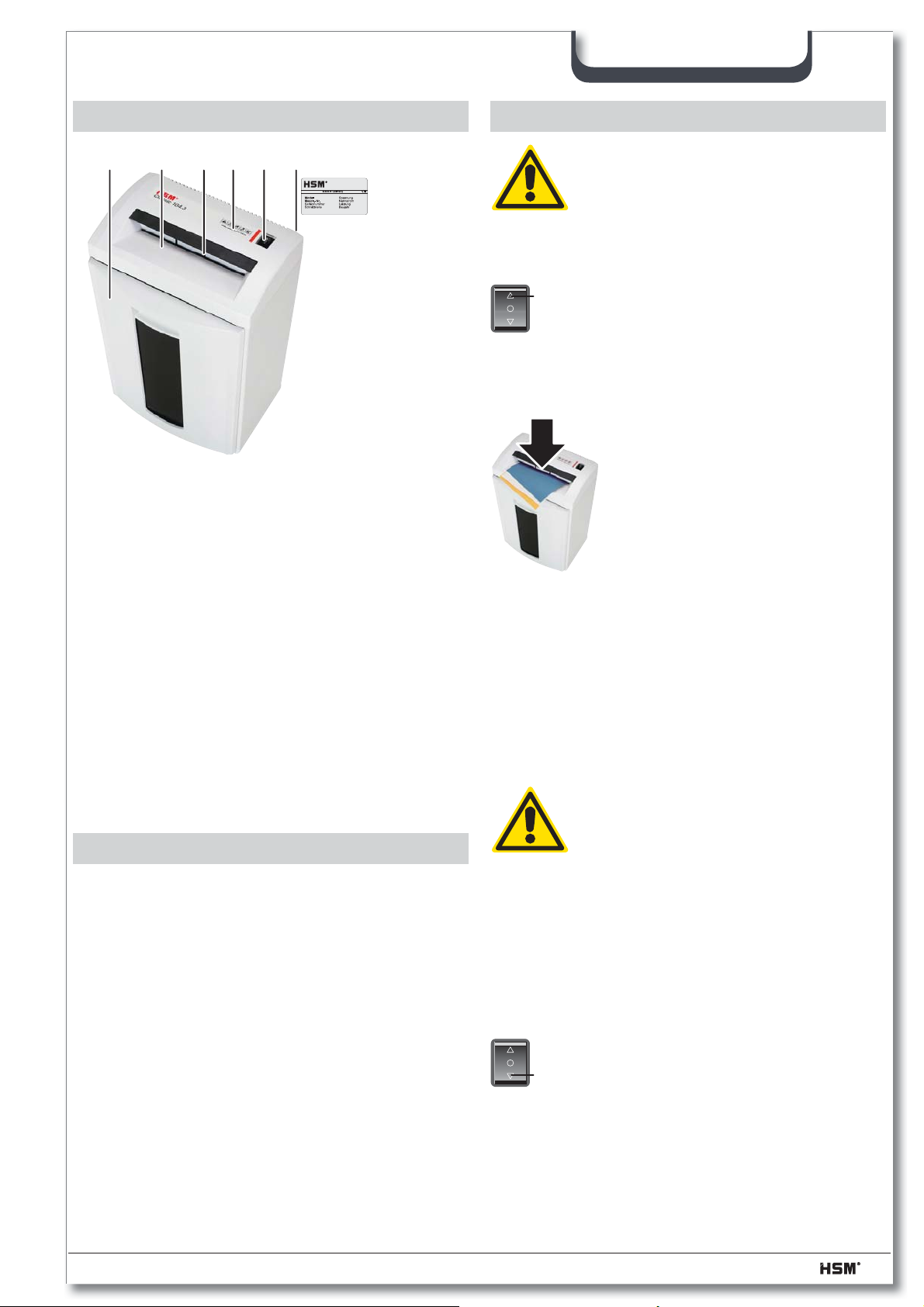

3 Machine components

1 2 3 4 5 6

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

1 Cut material container 2 Feed opening 3 Automatic start stop control 4 Safety instructions 5 Rocker switch

: On : Off, Reverse

6 Name plate

5 Operation

WARNING

Before switching the machine on, make sure that you observe all safety instructions.

Switching the paper shredder on

• Press rocker switch .

 Rocker switch locks in place.  Paper shredder is ready for op-

eration (standby).

Feed paper

• Insert the paper to be destroyed. See “Technical data” for sheet capacity.  Automatic start stop control starts the cutting system automatically.

 Paper is pulled into cutting system and shredded.  When the paper fee ding opening is free again, the cut ting sy stem au to ma tical ly swit ches off af ter app rox. 3 sec. and returns to standby.

4 Scope of delivery

• Paper shredder, ready for connection, in carton packing

• 5 Bags for shredded material

• Special cutting block oil 50 ml (cross cut)

• Operating instructions

Acces so ries

• 10 waste bags, order no. 1.661.995.150

• Special cutting block oil 250 ml order No.: 1.235.997.403

See page 68 for our customer service addresses.

Shredding CDs and credit cards (see “Proper Use”)

WARNING

Depending on the type of material, splinters could be produced when shredding CDs. For this reason, wear protective goggles.

Insert CD/credit card in centre of the feed opening.

Swit ching paper shredder off

• Tap rocker switch .  Switch returns to ze ro po si ti on.

06/2014 Classic 104.3 11

Page 12

english

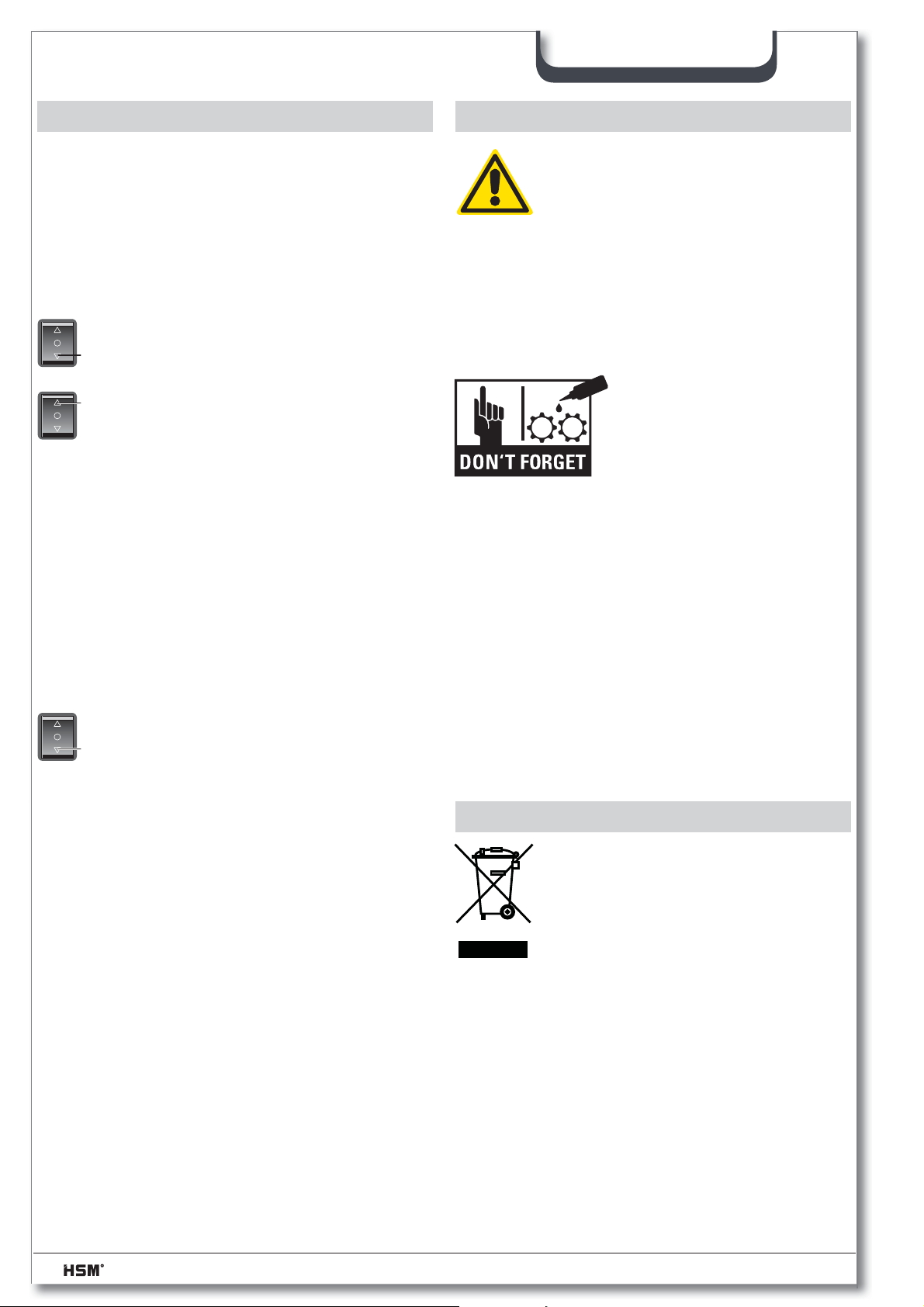

6 Troubleshooting

Paper jam

You have fed in too much paper.

Notice Do not press rocker switch alternately forwards/backwards ( unit could be damaged.

• Press rocker switch .  Pa per is pus hed out.

• Se pa ra te pa per stack.

• Press rocker switch .

• Feed in pa per successively.

Shredded material container full

 Paper shredder switches off.

Notice Empty the cut material container, immediately because if it is too full, malfunctions can occur in the cutting system.

• Switch equipment off. To do this

tap rocker switch .

• Empty cut material container.

 - 

). Cutting

7 Cleaning and maintenance

WARNING

Dangerous mains voltage!

Switch off the shredder and pull out the mains plug.

When cleaning only use a soft cloth and a mild soap-water solution. However, no water must enter the equipment.

Oil the cutting unit when cutting performance decreases or the device becomes noisy, or every time you empty the waste

container (Cross cut only):

• Spray special cutting block oil through paper feed opening across the whole width of the cutting system blades.

• Press automatic start stop control and run cutting system forwards and backwards

 - 

( per. Paper dust and particles are shaken off.

) several times without feeding pa-

Shredded material container contact interrupted

 Paper shredder switches off.

• Check whether shredded material container is correctly inserted in bottom frame.

For all other malfunctions, check whether the motor was overloaded before contacting our customer service. Let the shredder cool down for approx. 15 – 20 mins. before using it again.

8 Disposal / Recycling

Electrical and electronic old devices contain a variety of valuable materials, but also hazardous substances which were required for function and safety. Incorrect disposal or handling can be dan-

gerous to your health and the environment. Never dispose of old devices in the household waste. Observe the current applicable regulations and use the collection points for returning and recycling electric and electronic devices. Dispose of all the packaging materials also in an environmentally-responsible way.

12 Classic 104.3 06/2014

Page 13

english

9 Technical data

Cutting type Strip cut Cross cut Shred size (mm) 5.8 3.9 1.9 3.9 x 30 1.9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Sa fe ty ra ting German DIN 66399

Cutting ca pa ci ty* (Sheet) DIN A4 70 g/m

80 g/m

Weight 11,5 kg 12,5 kg Cutting speed 80 mm/s 90 mm/s Lo ading width 240 mm

Voltage

Power for the maximum number of sheets 440 W Operating mode Continuous operation Dimensions W x D x H (mm) 375 x 281 x 583 Ambient conditions in operation:

Temperature Relative humidity Height above sea-level (MSL)

Volume of shred. mat. container 33 l Noise level (Idle running/ load) 58 dB(A) / 59 - 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

max. 90 %, without condensation

P-3, T-2,

E-2

12 - 14

9 - 11

230 V, 50 Hz

-10 °C to +25 °C

max. 2,000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* The maximum number of sheets (DIN A4, 70 g/m² or 80 g/m²), fed lengthways, which can be cut in one cycle. The performance data is determined when the motor is cold and the cutting device is freshly oiled. A weaker mains voltage or a different mains frequency to the one speciﬁ ed could result in less sheet capacity and increased noise during op- eration. The sheet capacity can vary depending on the structure and properties of the paper and on the way it enters.

EC Declaration of Conformity

The manufacturer HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany hereby declares that the design and construction of the supplied version of the machine HSM Classic 104.3 meet the fundamental health and safety requirements of the following EC directives:

Low voltage directive 2006 / 95 / EEC EMC directive 2004 / 108 / EC

Applied standards:

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Chief Technical Ofﬁ cer (CTO)

06/2014 Classic 104.3 13

Page 14

english

14 Classic 104.3 06/2014

Page 15

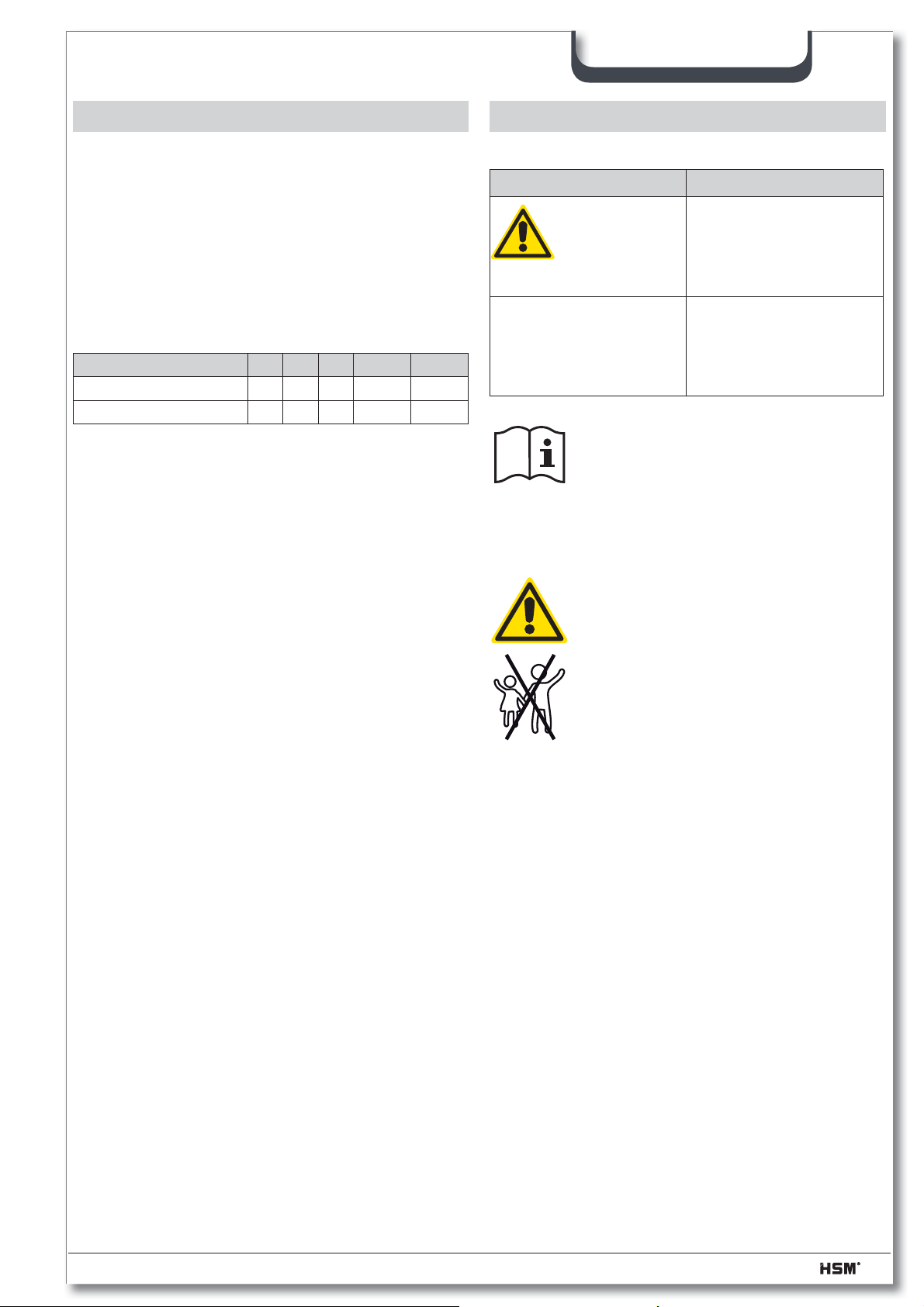

Utilisation conforme, garantie

français

Recommandations de sécurité

Vériﬁ ez sur la plaquette signalétique à l’arrière de l’appareil pour quelle largeur de coupe et quelle tension du secteur votre destructeur de documents est conçu et respectez les points correspondants de la notice d’utilisation.

Le destructeur de document est conçu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, procéder à la destruction de petites quantités des matériaux suivants:

Taille de coupe (mm) 5,8 3,9 1,9 3,9x30 1,9x15 Cartes de crédit ●●● ● ● CDs ●

Le mécanisme de coupe, robuste, résiste aux agrafes et aux trombones.

La durée de garantie du destructeur de documents est de 2 ans. HSM accorde une garantie spéciale (HSM Lifetime Warranty), indépendante de la garantie, sur les cylindres de coupe en acier fabriqués d’une seule pièce des destructeurs de documents, pendant toute la durée de vie de l’appareil. L’usure ou les dommages causés par toute utilisation impropre, ou par des interventions d’un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie.

Classiﬁ cation

Notice de sécurité Explication AVERTIS-

SEMENT

Attention Le non-respect de

Lisez la notice d’utilisation de la machine avant de la mettre en

service ; conservez celle-ci pour une exploitation ultérieure et transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur!

AVERTISSEMENT

Dangers pour les enfants et

pour d‘autres personnes !

La machine ne doit pas être utili-

sée par des personnes (y compris

les enfants de moins de 14 ans)

ayant des capacités physiques,

sensorielles ou intellectuelles limitées, ou encore manquant de l’expérience et/ou des connaissances requises, à moins qu’elles ne soient surveillées par une personne responsable de leur sécurité ou n’aient reçu des instructions d’utilisation de l’appareil. Les enfants doivent être surveillés aﬁ n de s’assurer qu’ils ne jouent pas avec l’appareil. Ne laissez pas le destructeur de documents allumé sans surveillance.

Le non-respect de l’avertissement peut entraîner des blessures graves ou la mort.

la consigne peut entraîner des dommages corporels.

06/2014 Classic 104.3 15

Page 16

français

AVERTISSEMENT

Danger de blessure.

Ne jamais passer la main, les doigts ou un objet étranger dans la fente de l‘ouverture d‘insertion du papier.

Danger de blessure par attraction.

Ne pas approcher l‘ouverture d‘insertion du papier avec des cheveux longs, des vêtements larges, des cravates, des écharpes, des bracelets, des colliers, etc. Ne pas détruire les objets ayant tendance à s‘entortiller, bandes, matériel de ligaturage etc.

Danger de blessure par éclats !

Porter des lunettes de protection lors de la destruction de CD et cartes de crédit rigides.

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la

machine peut entraîner une électrocution.

– Vériﬁ ez avant de brancher la prise sec-

teur que la tension et la fréquence de votre réseau électrique correspondent aux indications de la plaque signalétique.

Vériﬁ ez régulièrement que l‘appa- reil et les câbles ne présentent aucun dommage. Eteignez le

destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi qu’avant un changement de place ou un nettoyage, et débranchez la prise secteur.

– Gardez l’appareil, la ﬁ che secteur et le

câble secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n’obstrue les fentes d’aération et à ce que l’appareil respecte une distance minimum de 5 cm du mur ou des meubles.

Les travaux d’entretien liés au

retrait de caches du bâti ne doivent

être effectués que par le service

après-vente HSM et les techniciens

de maintenance de nos partenaires agréés Pour les adresses du service clientèle, voir page 68.

Attention Danger résultant d’une utilisation non conforme

Utilisez la machine uniquement selon les consignes du chapitre « utilisation conforme ».

– Assurez-vous que la prise secteur est

accessible.

– Evitez que de l’eau pénètre dans le des-

tructeur de documents. Ne plongez ni les câbles secteur ni la ﬁ che secteur dans l’eau.

– Ne touchez jamais la ﬁ che secteur

lorsque vous avez les mains mouillées.

– Ne tirez jamais sur le câble pour débran-

cher la ﬁ che de la prise secteur, tenez toujours la ﬁ che.

– Utilisez l’appareil uniquement à l’intérieur,

dans des pièces sans humidité. Ne l’utilisez jamais dans des pièces humides ou sous la pluie.

16 Classic 104.3 06/2014

Page 17

français

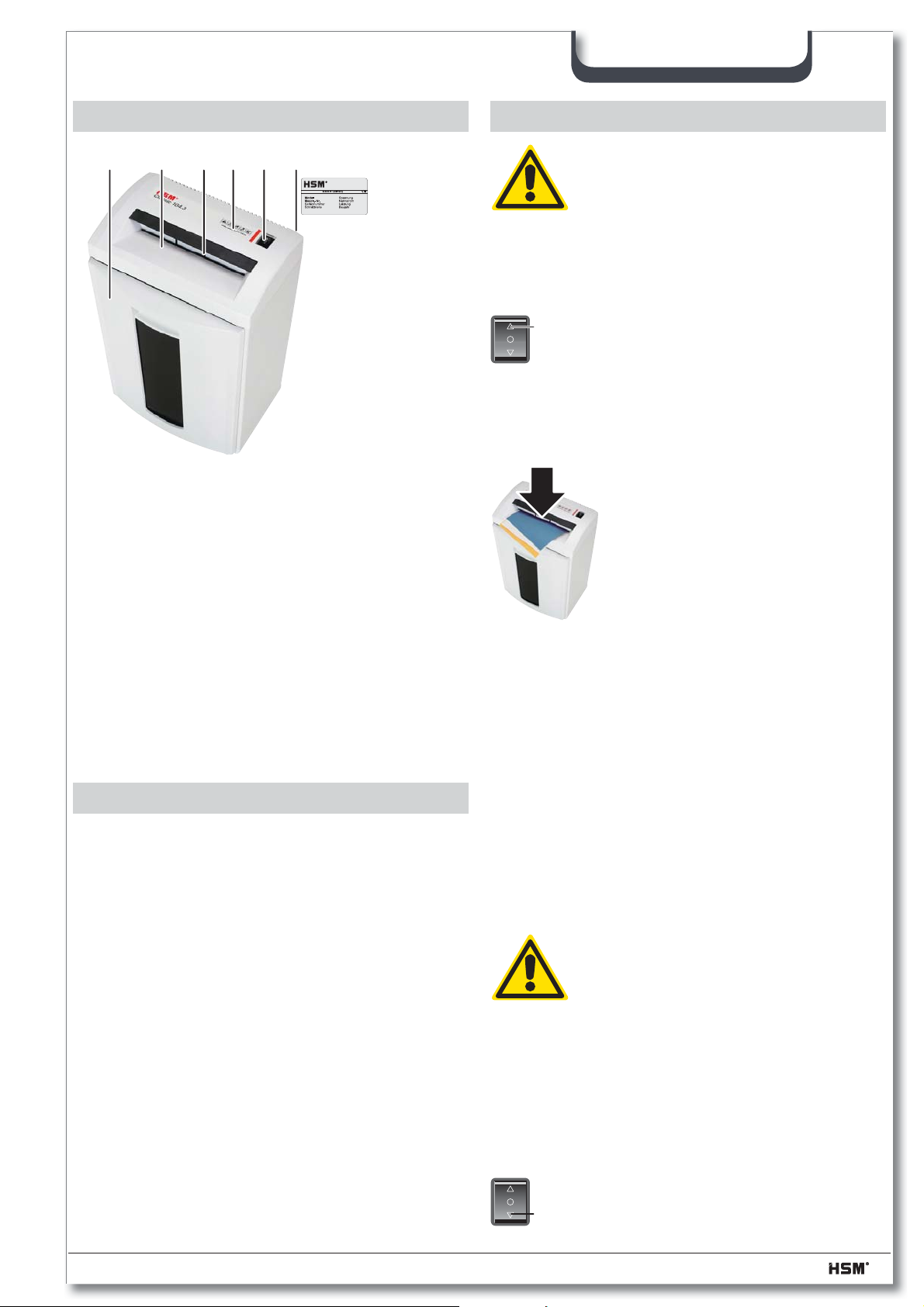

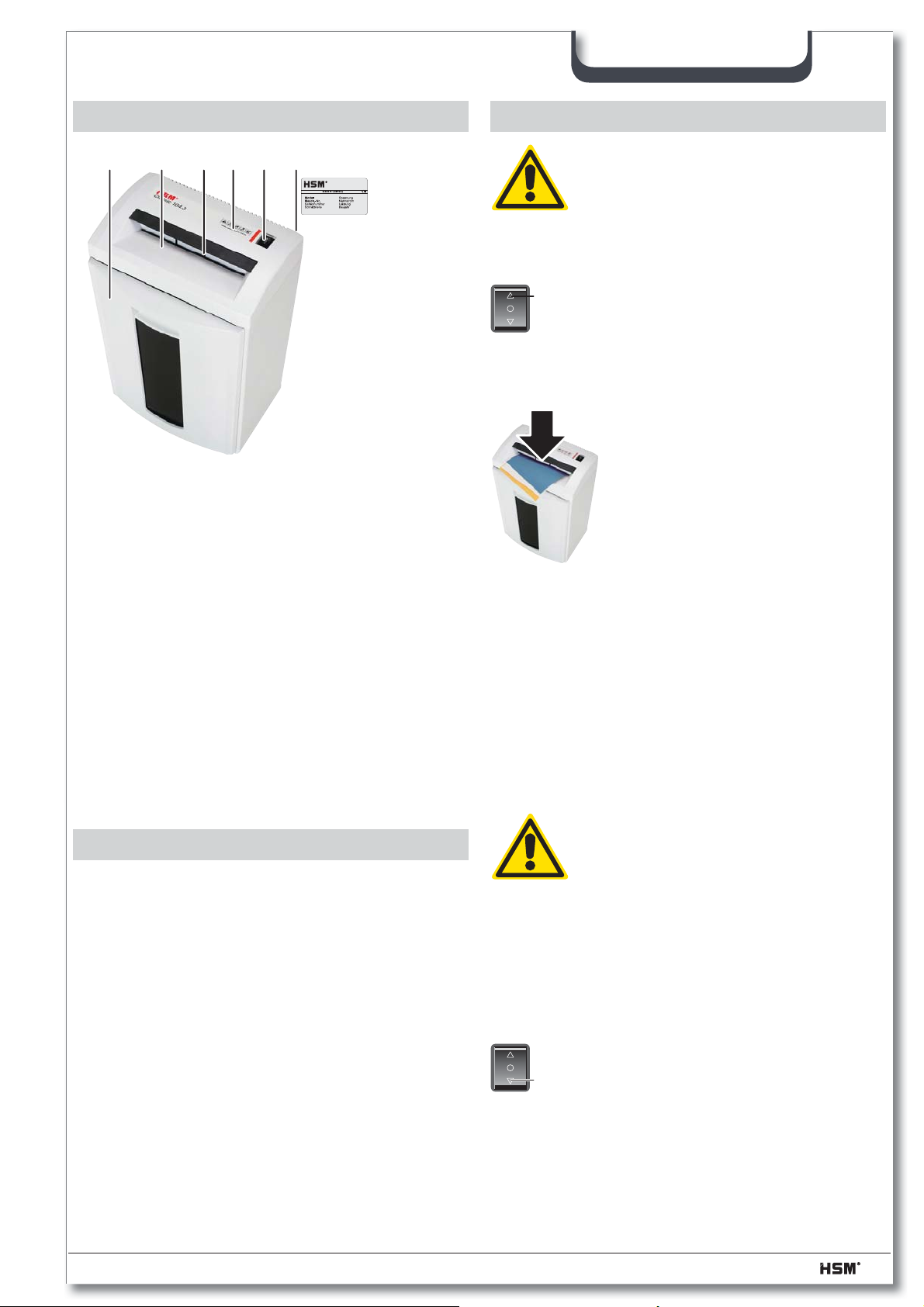

3 Vue générale

1 2 3 4 5 6

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

1 Corbeille 2 Ouverture d‘insertion 3 Contacteur de démarrage 4 Recommandations de sécurité 5 Interrupteur à bascule

: Marche : Arrêt, retour

6 Plaque signalétique

5 Manipulation

AVERTISSEMENT

Avant de mettre la machine en marche, assurezvous que toutes les consignes de sécurité ont été respectées.

Mise en marche

• Mettre l’interrupteur à bascule

sur la .

L‘interrupteur à bascule s‘en-

clenche.

 Le destructeur de documents est

prêt à fonctionner (Standby).

Broyage de papier

• Insérer le papier. Pour la vitesse de passage des feuilles voir „Caractéristiques techniques“.  Le bloc de coupe se met en marche automatiquement.  Le papier est entraîné dans

le dispositif de coupe et détruit.

4 Ampleur de la livraison

• Destructeur de documents en ordre de marche emballé dans un carton

• 5 sacs pour découpures

• Coupe croisée : 1 bouteille d’huile spéciale pour le bloc de découpage 50 ml

• Notice d‘utilisation

Accessoires

• 10 sacs à particules n° de commande 1.661.995.150

• Huile spéciale pour bloc de coupe (250 ml), n° de commande 1.235.997.403

 Lorsque l’ouverture d’insertion du papier est de nouveau dégagée, le mécanisme de découpage s’arrête automatiquement aprés environ 3 sec. et retourne en stand-by.

Destruction de CD et cartes de crédit (voir « Utilisation conforme »)

AVERTISSEMENT

Selon le type de matériau, la destruction des CD peut entraîner des éclats. C’est pourquoi vous

devez porter des lunettes de protection.

Insérez le CD/la carte de crédit au milieu de l’ouverture d’alimentation.

Mise hors circuit

• Appuyer légèrement sur la  de

l‘interrupteur à bascule.

 Il se remet en position initiale.

Pour les adresses du service clientèle, voir page 68.

06/2014 Classic 104.3 17

Page 18

français

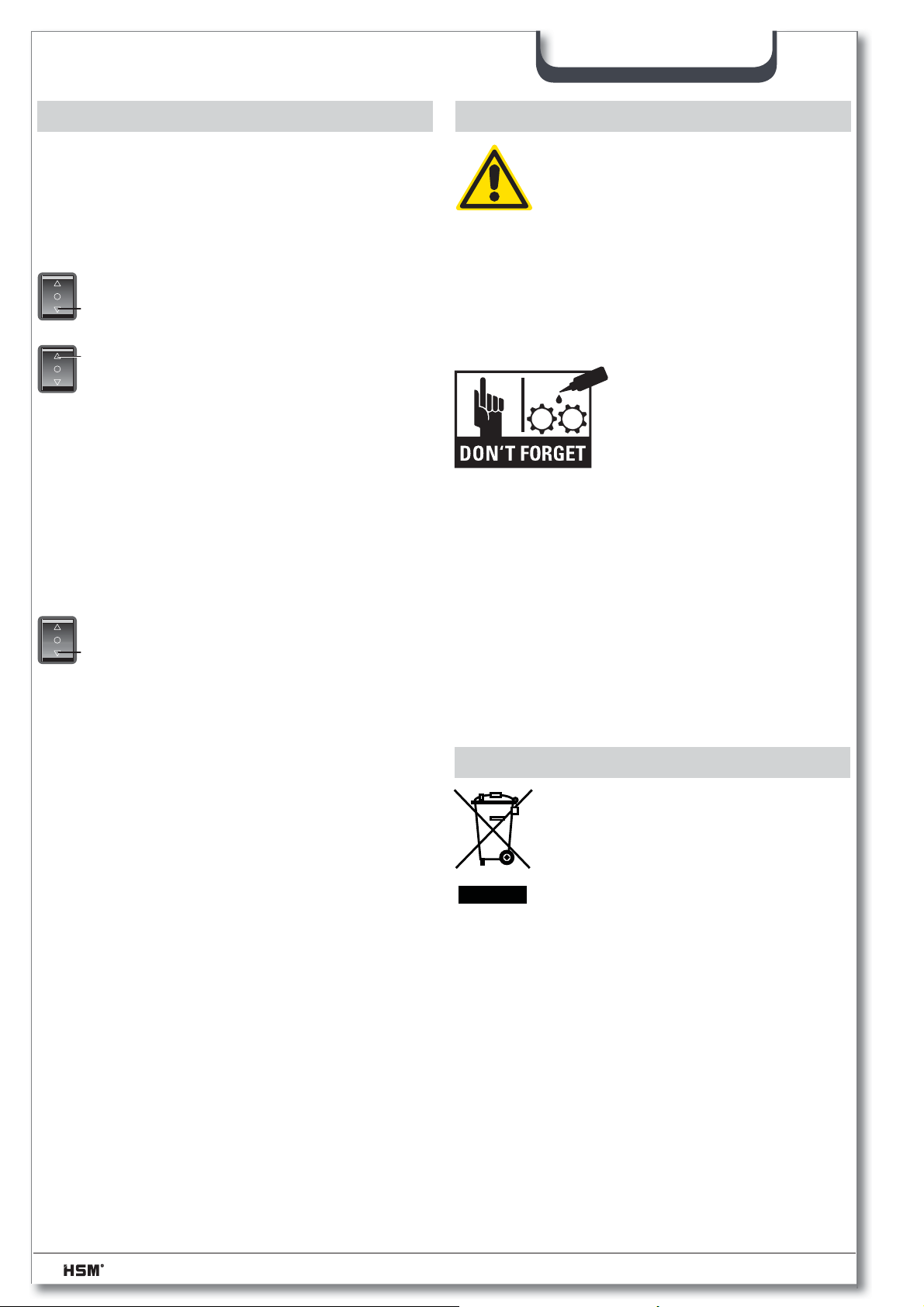

6 Elimination de défauts

Bourrage de papier

Vous avez introduit trop de papier à la fois.

Attention Ne pas actionner l’interrupteur à bascule alternativement sur la mécanisme de découpage peut être endommagé.

• Appuyer sur l’interrupteur à bas-

culesur la touche  et le maintenir ainsi. Le papier est transporté endehors.

• Diviser la pile de papier en deux.

• Mettre l’interrupteur à bascule .

• Insérer les feuilles de papier les unes après les autres.

Le réservoir de découpures est plein

 Le destructeur de documents

s’arrête.

Attention Lors de l‘arrêt du destructeur, vider la corbeille. Ne pas tasser les particules dans la corbeille, vous pourriez entraîner un dysfonctionnement du dispositif de coupe.

 - .

7 Entretien et maintenance

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Mettre le destructeur de docu-

ments à l’arrêt, débrancher la prise secteur.

Ne nettoyer l’appareil qu’au moyen d’un chiffon doux et d’eau savonneuse non corrosive. Veiller à ce que l’eau ne pénètre pas dans l’appareil.

Huilez le dispositif de coupe en cas de diminution du rendement de coupe, d’apparition de bruits ou à chaque fois que

vous videz le collecteur (Coupe croisée):

• Versez de l’huile spéciale pour bloc de coupe sur les cylindres de coupe dans toute la largeur de l’ouverture d’introduction de papier.

• Appuyer sur le contacteur de démarrage. Faire fonctionner le dispositif de coupe plusieurs fois en marche avant et arrière sans papier (



La poussière et les particles seront détruits.

 - 

• Eteindre le destructeur en ap-

puyant légèrement sur la pos.  de l‘interrupteur à bascule.

• Vider la corbeille.

Le contact avec le réservoir de découpures interrompu

 Le destructeur s’arrête.

• Contrôler si le réservoir de découpures est placé correctement dans le meuble

Concernant les pannes de natures différentes, vériﬁ er avant de contacter notre service après-vente si le moteur a été surchargé. Laisser refroidir le destructeur de documents pendant 15 à 20 minutes avant de le mettre à nouveau en service.

8 Traitement des déchets /

recyclage

Les anciens appareils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à la sécurité.

En cas de manipulation ou d’élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l’environnement. Ne jetez jamais les anciens appareils avec les ordures ménagères. Respectez les directives actuelles en vigueur et apportez vos anciens appareils électriques et électroniques aux points de collecte aﬁ n qu’ils puissent être recyclés. Veillez également à ce que les matériaux d’emballage soient traités et recyclés dans le respect de l’environnement.

18 Classic 104.3 06/2014

Page 19

français

9 Caractéristiques techniques

Type de coupe Coupe bandes Coupe croisée Taille de coupe (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Degré de sécurité DIN 66399

Puissance de coupe* (feuilles) 70 g/m

DIN A4 80 g/m

Poids 11,5 kg 12,5 kg Vitesse de coupe 80 mm/s 90 mm/s Largeur de travail 240 mm

Alimentation électrique

Puissance pour nombre maximum de feuilles

Mode de fonctionnement Fonctionnement permanent Conditions ambiantes d’utilisation :

Température Humidité relative de l’air Hauteur au-dessus NN

Dimensions W x D x H (mm) 375 x 281 x 583 Volume de la corbeille 33 l Niveau sonore (Marche à vide / charge) 58 dB(A) / 59 - 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

max. 90 %, sans condensation

P-3, T-2,

E-2

12 - 14

9 - 11

230 V, 50 Hz

440 W

-10 °C à +25 °C

max. 2 000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquetées en un passage. La mesure des données de rendement s‘effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d‘introduire les feuilles, la puissance peut varier.

Déclaration de conformité CE

Le fabricant HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany déclare par la présente que la machine HSM Classic 104.3 répond, de par la conception et la structure du modèle commercialisé par nous, aux exigences essentielles de sécurité et de santé des directives CE ci-dessous :

Directive basse tension 2006 / 95 / CE Directive CEM 2004 / 108 / CE

Normes appliquées :

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Directeur technique

06/2014 Classic 104.3 19

Page 20

français

20 Classic 104.3 06/2014

Page 21

italiano

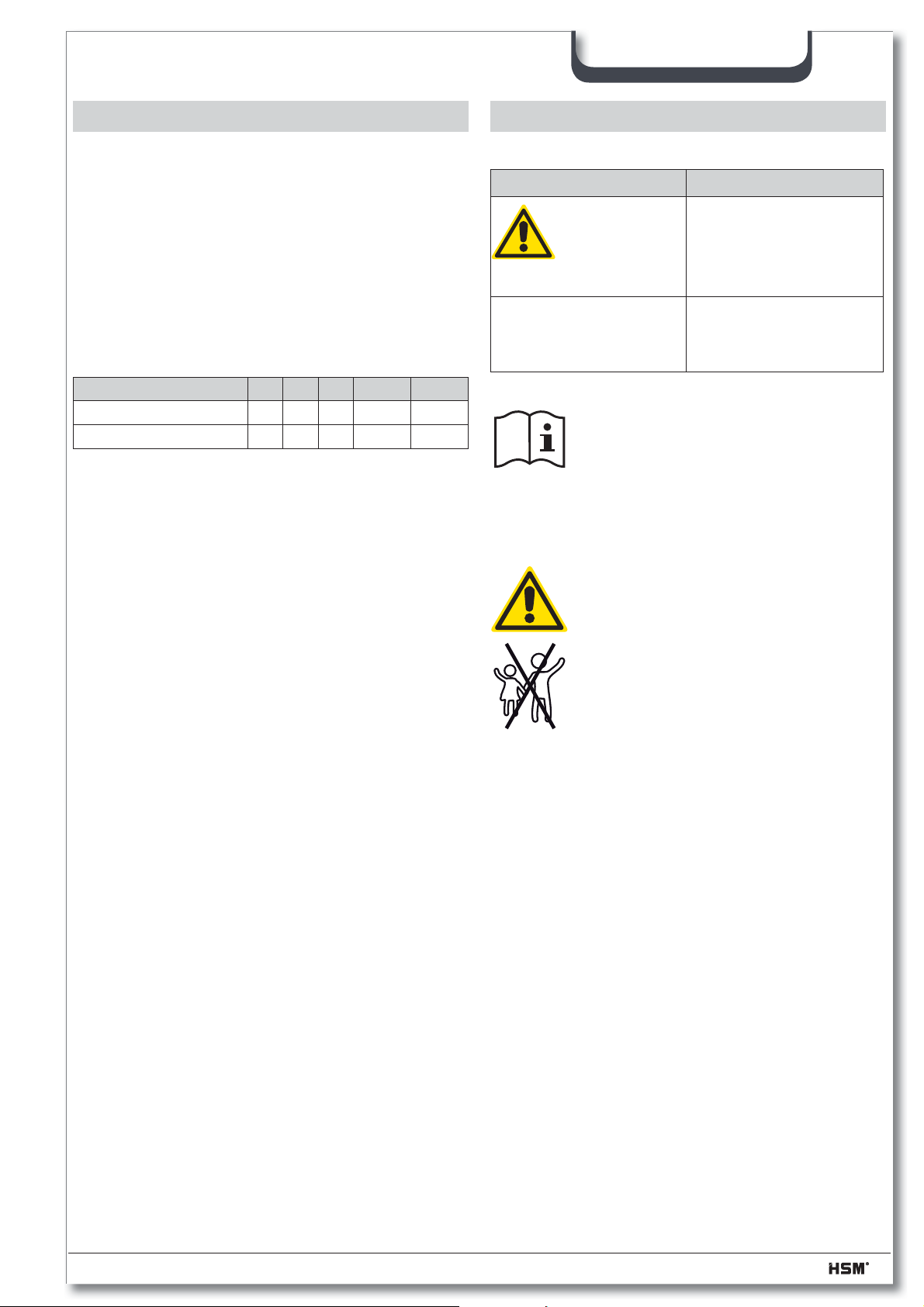

1 Norme d’uso, garanzia

Controllare sulla targhetta posta sul lato posteriore dell’apparecchio la larghezza di taglio e la tensione di rete indicate per il distruggidocumenti e osservare le relative istruzioni riportate nel manuale d’uso.

Il distruggidocumenti è concepito per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali:

Grandezza di taglio (mm) Carte di credito ●●● ● ● CD ●

Il robusto meccanismo di taglio può ridurre in frammenti senza problemi anche punti metallici e graffette.

I distruggidocumenti sono coperti da garanzia per 2 anni. Per gli alberi da taglio completamente in acciaio dei distruggidocumenti è valida una garanzia indipendente dalla garanzia principale riferita all’intera vita utile dell’apparecchio (HSM Lifetime Warranty). Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

5,8 3,9 1,9 3,9x30 1,9x15

2 Avvertenze per la sicurezza

Classiﬁ cazione

Avvertenza per la sicurezza

AVVER-

TENZA

Attenzione L’inosservanza di

Prima della messa in funzione della macchina, leggere le istru-

zioni per l’uso, conservare per poterle consultare in seguito e consegnare agli altri utenti. Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocumenti!

AVVERTENZA

Pericoli per bambini e altre

persone!

La macchina non deve essere

utilizzata da persone (compresi

bambini sotto i 14 anni) con ridotte

capacità ﬁ siche, sensoriali o men-

tali oppure prive della necessaria esperienza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da questa disposizioni sull’uso dell’apparecchio. Controllare sempre che i bambini non giochino con l’apparecchio. Non lasciare mai il distruggidocumenti incustodito mentre è ancora acceso.

Osservazioni

L’inosservanza di questa avvertenza può comportare danni per l’incolumità e la vita delle persone.

questo avviso può comportare danni materiali.

06/2014 Classic 104.3 21

Page 22

italiano

AVVERTENZA

Pericolo di lesioni.

Non intervenire mai nella feritoia dell’alimentazione della carta.

Pericolo di lesioni da trascinamento!

In prossimità dell’apertura dell’alimentazione della carta è indispensabile prendere le dovute precauzioni afﬁ nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, ﬁ lm in plastica ecc.

Pericolo di lesioni dovuto a schegge.

Per la distruzione di CD e carte di credito rigide impiegare occhiali di protezione.

Controllare regolarmente che apparecchio e cavo non siano danneggiati. Spegnere il distruggi-

documenti se danneggiato o se non funziona correttamente, nonché in caso di cambio di posto o durante la pulizia, ed estrarre la spina di rete.

– Tenere l’apparecchio, la spina di rete e

il cavo di rete lontani da ﬁ amme libere e superﬁ ci incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.

I lavori di assistenza legati alla

rimozione delle coperture del corpo

macchina

unicamente dal servizio

za clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati. Per gli indirizzi di servizio assistenza clienti, vedere pagina 68.

devono essere eseguiti

di assisten-

AVVERTENZA

Tensione di rete pericolosa!

L’uso improprio della macchina può causare scosse elettriche.

– Prima di inserire la spina di rete, assi-

curarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.

– Assicurarsi che la spina di rete sia facil-

mente accessibile.

– Evitare penetrazioni d’acqua nel distrug-

gidocumenti. Non immergere mai il cavo e la spina di rete in acqua.

– Non toccare mai la spina di rete con le

mani umide.

– Staccare sempre la spina di rete dalla

presa afferrando la stessa e mai tirando il cavo di alimentazione.

Attenzione Pericolo derivante da uso improprio

Utilizzare la macchina solo in modo conforme ai dati forniti al capitolo “Norme d’uso”.

– Utilizzare l’apparecchio esclusivamente

in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia.

22 Classic 104.3 06/2014

Page 23

italiano

3 Panoramica

1 2 3 4 5 6

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

1 Serbatoio di raccolta 2 Apertura di alimentazione 3 Funzione automatica per avvio/arresto 4 Avvertenze per la sicurezza 5 Interruttore a bilico

: On : Off, Indietro

6 Targhetta

5 Messa in esercizio

AVVERTENZA

Prima di accendere la macchina, assicurarsi di aver prestato attenzione a tutte le avvertenze per la sicurezza.

Accensione del distruggidocumenti

• Premere l’interruttore a bilico .

L’interruttore a bilico scatta in

posizione.

 Il distruggidocumenti è pronto

per all’eser cizio (Standby).

Sminuzzamento di carta

• Introdurre la carta da distruggere. Per il numero di fogli ammessi vedi Dati tecnici.  La funzione automatica per avvio/arresto inserisce automaticamente l’utensile da

taglio.  La carta viene indrodotta nell’utensile da taglio e viene distrutta.  Quando l’apertura torna libera, il meccanismo di taglio si spegne automaticamente dopo 3 secondi circa e rimane pronto all ’esercizio.

4 Fornitura

• Apparecchio pronto all‘uso, imballato in cartone

• 5 sacchi di raccolta

• Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)

• Manuale operativo

Accessori

• 10 sacchetti per il materiale sminuzzato N. ordine 1.661.995.150

Olio speciale per il blocco di taglio (250 ml)

• N. ordine 1.235.997.403

Per gli indirizzi di servizio assistenza clienti vedere pagina 68.

Sminuzzamento di CD e carte di credito

(vedi „Uso conforme alla destina-

zione“)

AVVERTENZA

A seconda del tipo di materiale durante la distruzione di CD possono formarsi schegge.

Indossare pertanto occhiali di protezione.

Inserire il CD/la carta di credito al centro dell’apertura di alimentazione.

Spegnimento del distruggidocumenti

• Premere l´interruttore a bilico .  L´interruttore commuta sulla po-

sizione 0.

06/2014 Classic 104.3 23

Page 24

italiano

6 Eliminazione dei disturbi

Carta inceppata

È stata introdotta troppa carta in una volta sola.

Attenzione Non inserire l’utensile da taglio ripetutamente in avanti e indietro ( - ). In questo modo si può danneggiare il distruggidocumenti.

• Premere I‘interruttore a bilico . La carta viene estratta.

• Dimezzare la pila di carta.

• Premere l’nterruttore a bilico .

• Introdurre la carta in successione.

Contenitore per materiale da taglio pieno

l‘apparecchio si spegne.

Attenzione Svuotare immediatamente il contenitore per materiale da taglio pieno poichè, a seguito di ripetute pressioni, possono prentarsi disturbi di funzionamento sull’utensile da taglio.

Spegnere il distruggidocumenti,

•

premendo l´interruttore a bilico .

•

Svuotare il contenitore del materiale da taglio pieno.

7 Pulizia e cura

AVVERTENZA

Tensione di rete pericolosa!

Spegnere il distruggidocumenti ed estrarre la spina di rete.

La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell‘apparecchio.

Applicare uno strato d’olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio oppu-

re dopo ogni svuotamento del contenitore per materiali di taglio (solo per particelle):

• Spruzzare l’olio speciale per il blocco

di taglio sui cilindri a coltelli per tutta la larghezza attraverso l’apertura di alimentazione della carta.

• Azionare la funzione automatica per

avvio/arresto e fare girare l‘utensile da taglio in avanti e indietro per diverse volte senza introdurre carta ( re e le particelle di carta si staccano.



La polvere e le particelle di carta si staccano.

 - 

). La polve-

8 Smaltimento / Riciclaggio

Il contatto del contenitore del materiale da taglio è interrotto

 Il distruggidocumenti si spegne.

• Controllare se il contenitore del materiale di taglio è inserito bene nel mobile.

Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, controllare che il motore non sia stato sovraccaricato. Prima di una nuova messa in funzione fare raffreddare il distruggidocumenti per ca. 15 – 20 min.

24 Classic 104.3 06/2014

parecchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell’uomo e l’ambiente. Non gettare mai gli apparecchi usati nei riﬁ uti generici. Osservare le disposizioni attualmente vigenti e utilizzare centri di raccolta per la restituzione e il riciclaggio degli apparecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell’ambiente.

Gli apparecchi elettrici ed elettronici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive che erano necessarie al funzionamento e alla sicurezza dell’ap-

Page 25

italiano

9 Dati tecnici

Tipo di taglio Strisce Particelle Grandezza di taglio (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Grado di sicurezza DIN 66399

Capacità di taglio* (fogli), DIN A4 70 g/m

80 g/m

Peso 11,5 kg 12,5 kg Velocità di taglio 80 mm/s 90 mm/s Larghezza di lavoro 240 mm

Collegamento

Potenza con numero di fogli max 440 W Modalità di funzionamento Funzionamento continuo Condizioni ambientali in funzionamento:

temperatura umidità dell’aria relativa Altezza sopra il l.d.m

Dimensioni largh x prof x alt (mm) 375 x 281 x 583 Capacità del contenitore di raccolta 33 l Livello sonoro (corsa a vuoto / carico) 58 dB(A) / 59 - 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

max 90 %, senza condensa

P-3, T-2,

E-2

12 - 14

9 - 11

230 V, 50 Hz

da -10 °C a +25 °C

max 2000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubriﬁ cato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determinare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione.

Dichiarazione di Conformità CEE

Il produttore HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany con la presente dichiara che la macchina HSM Classic 104.3, per la sua concezione e struttura e nella versione da noi commercializzata, rispetta i requisiti essenziali di sicurezza e salute previsti dalle direttive CE elencati qui di seguito:

Direttiva sulla bassa tensione 2006 / 95 / CE Direttiva sulla compatibilità elettromagnetica 2004 / 108 / CE

Norme:

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Chief Technical Ofﬁ cer (CTO)

06/2014 Classic 104.3 25

Page 26

italiano

26 Classic 104.3 06/2014

Page 27

español

1 Uso conforme al previsto,

garantía

Consulte en la placa de características situada en la parte trasera del aparato para qué anchura de corte y tensión de red está diseñada su destructora de documentos y lea los puntos correspondientes de las instrucciones de servicio.

La destructora de documentos está concebida para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materiales:

Tamaño de corte (mm) 5,8 3,9 1,9 3,9x30 1,9x15 Tarjetas de crédito ●●● ● ● CD ●

El robusto mecanismo de arrastre es insensible a las grapas y a los clips.

El período de garantía para la destructora de documentos es de 2 años. Sobre los cilindros de corte de acero macizo de las destructoras de documentos HSM se aplica una garantía durante toda la vida útil del aparato (HSM Lifetime Warranty). La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas.

2 Indicaciones de seguridad

Clasiﬁ cación

Indicación de

seguridad

ADVERTEN-

CIA

Atención La inobservancia

Antes de poner en marcha la máquina, lea las instrucciones de

servicio, téngalas siempre a mano para poder consultarlas en cualquier momento y entréguelas a los otros usuarios. Observe todas las indicaciones de seguridad que ﬁ guran en la destructora!

ADVERTENCIA

Peligros para niños y adultos.

Las personas (inclusive menores

de 14 años) con capacidades

físicas, sensoriales o mentales

limitadas o sin la experiencia y/o

sin el conocimiento necesarios no

pueden utilizar la máquina, a no ser que cuenten con la supervisión de una persona responsable de la seguridad o que reciban instrucciones sobre cómo utilizar el aparato. Los menores no deben dejarse sin vigilancia para evitar que jueguen con el aparato. No deje la destructora de documentos encendida sin vigilancia.

Aclaración

La inobservancia de las advertencias puede provocar daños en el cuerpo y en la vida del usuario.

de las indicaciones puede provocar daños materiales.

06/2014 Classic 104.3 27

Page 28

español

ADVERTENCIA

¡Peligro de sufrir lesiones!

No toque la ranura por la que se introduce el papel.

¡Peligro de sufrir lesiones por quedarse enganchado en la máquina!

Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimentación de papel. No introduzca en la máquina ningún material susceptible de formar bucles, como cintas, cordeles, etc.

¡Peligro de lesionarse con astillas!

Utilice gafas de protección al destruir CDs o tarjetas de crédito de material duro.

ADVERTENCIA

Tensión de red peligrosa.

La manipulación errónea de la má quina puede provocar electrocución.

– Antes de enchufar el conector de red,

compruebe que la tensión y la frecuencia de su red eléctrica coincidan con las indicaciones de la placa de características.

Compruebe regularmente que el aparato y el cable no presenten daños. Desconecte la destructora

de documentos cuando detecte daños o un funcionamiento incorrecto y antes de cambiarla de lugar o de limpiarla, y desenchufe el conector de red.

– Mantenga el aparato, el conector de red y

el cable de red alejados de llamas abiertas y de superﬁ cies calientes. Las ranu- ras de ventilación no deben estar obstruidas y debe mantenerse una distancia a la pared o a los muebles de como mínimo 5 cm.

Los trabajos de mantenimiento

que involucren quitar las cubiertas

de la carcasa sólo deben ser

realizados por el servicio postven-

ta de HSM o los técnicos de servicio de nuestras partes contratantes. Para las direcciones de los servicios postventa, véase la página 68.

Atención Peligro debido a un uso indebido

Utilice únicamente la máquina según las especiﬁ caciones del capítulo “Uso conforme al previsto”.

– Preste atención a que el conector de red

esté fácilmente accesible.

– Evite que la destructora de documentos

entre en contacto con agua. Sustituya el cable de red o el conector de red que haya entrado en contacto con agua.

– No agarre el conector de red con las ma-

nos húmedas.

– No desenchufe el conector de red tirando

del cable de alimentación, sino agarrando el conector de red.

– Utilice el aparato únicamente en interio-

res secos. No lo ponga en funcionamiento en entornos húmedos o expuesto a la lluvia.

28 Classic 104.3 06/2014

Page 29

español

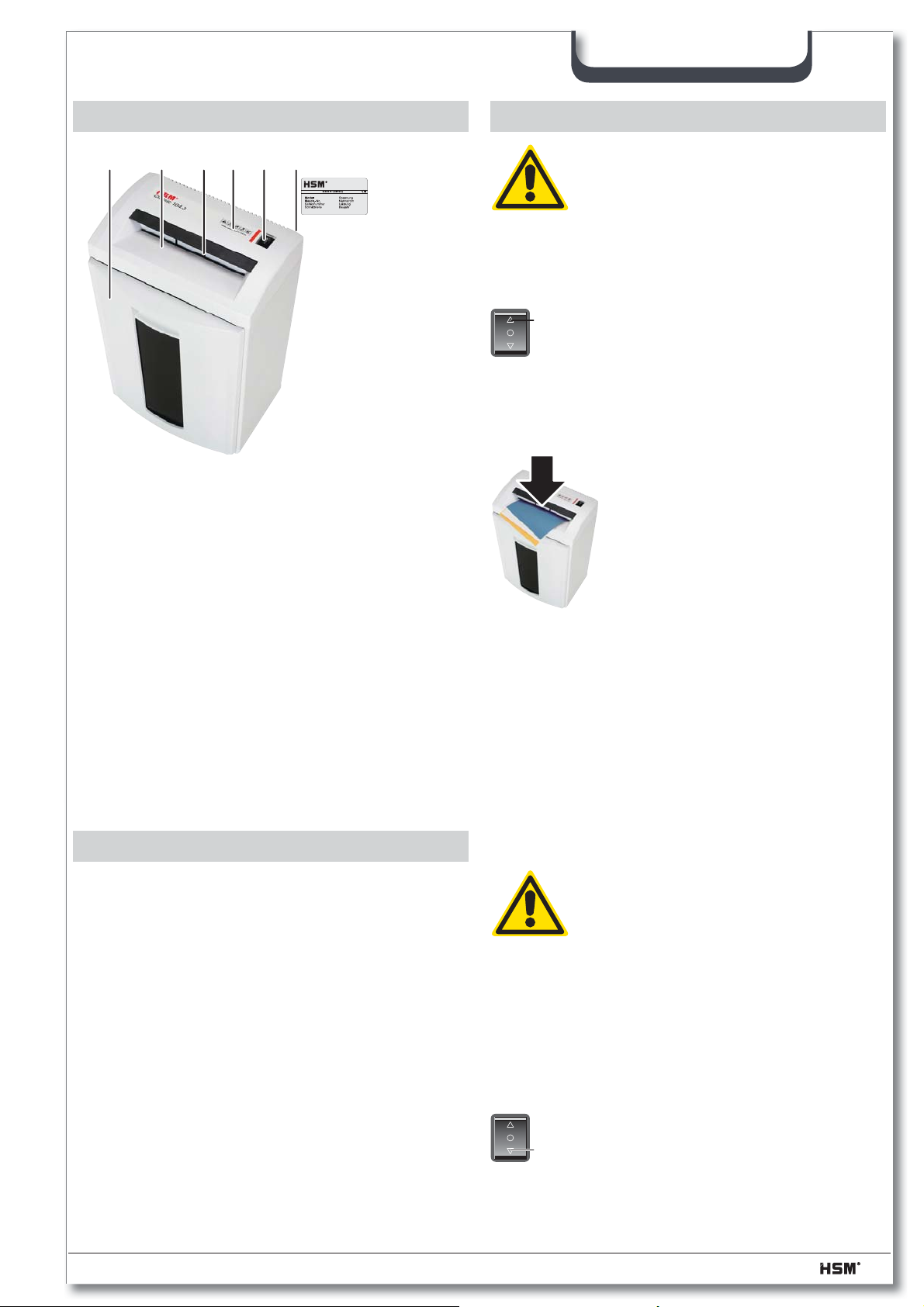

3 Vista general

1 2 3 4 5 6

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

1 Depósito de material cortado 2 Abertura para la alimentación 3 Puesta en marcha/parada automáticas 4

Indicaciones de seguridad

5 Interruptor basculante

: On : Off, retorno

6 Placa de características

4 Volumen de suministro

5 Manejo

ADVERTENCIA

Antes de encender la máquina asegúrese de haber prestado atención a todas las indicaciones de seguridad.

Encender la destructora de documentos

•

Destruir papel

 El papel es introducido en el mecanismo de corte y destruido.  Cuando vuelve a estar libre el oriﬁ cio para la alimentación del papel, el mecanismo de corte se desconecta automáticamente tras aprox. 3 segundos vuelve a la posición inicial. (Standby)

Pulse el interruptor basculante .



El interruptor basculante engatilla.

 El aparato está dispuesto para el

funcionamiento (Stand by).

• Introduzca el papel que desea destruir. Consulte en „Datos técnicos“ la cantidad de hojas permitida.  La puesta en marcha/parada automáticas activa automaticamente el mecanismo de corte.

• Destructora de documentos empaquetada en cartón

Trituración de CDs y tarjetas de crédito (véase “Uso conforme al previsto”)

• 5 sacos de plegado lateral

•

para corte en partículas -1 botella 50 ml de aceite especial para el bloque cortador

• Instrucciones de servicio

Accesorios

• 10 sacos de plegado lateral N.° de pedido 1.661.995.150

Introduzca el CD/tarjeta de crédito por el centro de la abertura de entrada.

ADVERTENCIA

En función del tipo de material, puede que se formen astillas al destruir CDs. Por ello, lleve siempre gafas de protección.

• Botella 250 ml de aceite especial para el bloque cortador

Apagar la destructora de documentos

N.° de pedido 1.235.997.403

•

Para las direcciones de los servicios postventa véase la página 68.

Pulse suavemente el interruptor basculante .

 El interruptor salta a la posición

cero.

06/2014 Classic 104.3 29

Page 30

español

6 Solución de averías

Papel atascado

Ha introducido demasiado papel al mismo tiempo.

Atención No conmute alternativamente el mecanismo de corte en sentido hacia adelante/hacia atrás ( dañar la destructora de documentos.

Pulse el interruptor basculante .

•



El papel es expulsado.

• Divida en dos mitades la pila de papel.

•

Pulse el interruptor basculante .

•

Introduzca las hojas de papel una por una.

Depósito de papel cortado lleno

La destructora de documentos

se desconecta.

Atención Vacíe el depósito de papel cortado en cuanto esté lleno, pues si se comprime varias veces el material cortado se pueden producir averías en el funcionamiento del mecanismo de corte.

• Apague la destructora de docu-

mentos pulsando el interruptor basculante Vacíe el depósito de papel cortado.

•

 - 

) pues ello podría



7 Limpieza y mantenimiento

ADVERTENCIA

Tensión de red peligrosa.

Apague la destructora de documentos y extraiga el enchufe.

Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.

Lubrique el mecanismo de corte cuando la potencia de corte disminuye, cuando se producen

ruidos o después de vaciar el depósito de material cortado (sólo con corte en partículas):

• Inyecte aceite limpiador especial para el

bloque de corte a través de la abertura para la alimentación de papel en toda la anchura de los ejes de corte.

• Accione la puesta en marcha/parada

automáticas. Deje avanzar y retroceder varias veces el mecanismo de corte sin alimentar papel (

 De esta forma se sueltan partículas y

polvo de papel.

 - 

8 Eliminación / Reciclaje

Contacto del depósito de papel cortado interrumpido

 La destructora de documentos

se apaga.

• Combruebe si el depósito de papel cortado si la papelera está colocada correctamente en el armario inferior.

En caso de otros fallos, asegúrese de no haber sobrecargado el motor antes de informar a nuestro servicio postventa. Antes de volver a poner en funcionamiento la destructora de documentos, deje que se enfríe entre 15 y 20 minutos.

30 Classic 104.3 06/2014

En caso de manejo o eliminación incorrectos, estas sustancias pueden ser peligrosas para la salud de las personas y para el medio ambiente. No deseche los aparatos usados en la basura normal. Respete la normativa vigente en la actualidad y utilice los puntos de recogida para la devolución y gestión de aparatos eléctricos y electrónicos usados. Elimine todos los materiales de embalaje de forma respetuosa con el medio ambiente.

Los aparatos eléctricos y electrónicos usados contienen un gran número de materiales valiosos, aunque también sustancias nocivas necesarias para el funcionamiento y seguridad del aparato.

Page 31

español

9 Datos técnicos

Tipo de corte Corte en tiras Corte en partículas Tamaño de corte (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Nivel de seguridad DIN 66399

Capacidad de corte* (hojas) DIN A4 70 g/m

80 g/m

Peso 11,5 kg 12,5 kg Velocidad de corte 80 mm/s 90 mm/s Anchura de trabajo 240 mm

Conexión

Potencia con cantidad maxima de hojas 440 W Modo de servicio Funcionamiento continuo Condiciones ambientales durante el funcio-

namiento:

Temperatura Humedad relativa del aire Altura sobre el nivel del mar

Dimensiones Anch. x Prof. x Alt. (mm) 375 x 281 x 583 Volumen del recipiente recolector 33 l Nivel acústico (marcha en vacío / carga) 58 dB(A) / 59 - 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

máx. 90 %, sin condensación

P-3, T-2,

E-2

12 - 14

9 - 11

230 V, 50 Hz

de -10 °C a +25 °C

máx. 2.000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* Número máx. de hojas (DIN A4, 70 g/m² u 80 g/m²), introducidas longitudinalmente, que se cortan de una pasada. Los datos de potencia indicados han sido calculados con el motor en frío y el mecanismo de corte recién lubricado. Una tensión de red menor u otras frecuencias de red diferentes a las indicadas pueden dar lugar a una potencia de corte menor y al aumento del ruido durante el funcionamiento. La potencia de corte también puede variar dependien do de la estructura y las características del papel, así como de la manera de introducirlo.

Declaración de conformidad de la CE

Por la presente, el fabricante HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany declara que, debido a su concepción y estructura, la máquina HSM Classic 104.3, en el modelo que hemos puesto en circulación, cumple los requisitos básicos de seguridad y salud establecidos en las siguientes directivas de la CE:

Directiva de baja tensión 2006 / 95 / CE Directiva CEM 2004 / 108 / CE

Normas:

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Dirección General del Área Técnica

06/2014 Classic 104.3 31

Page 32

español

32 Classic 104.3 06/2014

Page 33

Utilização adequada, garantia

português

2 Instruções de segurança

Consulte a chapa de características localizada na parte de trás do aparelho para saber para que largura de corte e tensão de rede a sua destruidora de documentos foi concebida e tenha atenção aos respectivos pontos do manual de instruções.

A destruidora de documentos destina-se a destruir papel. Em dependência do tipo de corte podem ser destruídas pequenas quantidades dos seguintes materiais:

Largura de corte (mm) 5,8 3,9 1,9 3,9x30 1,9x15 Cartões CDs ●

de crédito

●●● ● ●

A ferramenta robusta é insensível a agrafos e clipes.

O tempo de garantia para a destruidora de documentos é de 2 anos. Existe uma garantia independente da garantia principal para os veios de corte em aço maciço HSM das destruidoras de documentos que abrange toda a vida útil do aparelho (HSM Lifetime Warranty). A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros.

Classiﬁ cação

Indicação

de segurança

AVISO O incumprimento

Nota O incumprimento da

Antes da colocação em funcionamento da máquina, leia o manual

de instruções, guarde-o para uma futura utilização e transmita-o aos demais utilizadores. Respeite todas as indicações de segurança existentes na destruidora de documentos.

AVISO

Perigos para crianças e outras

pessoas!

A máquina não deve ser utilizada

por pessoas (incluindo crianças

com menos de 14 anos) com

capacidade físicas, psicológicas,

sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou caso tenham recebido instruções como operar o aparelho. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. Não deixe a destruidora de documentos funcionar sem supervisão.

Descrição

dos avisos pode ter como consequência ferimentos para o corpo ou a morte.

indicação pode causar danos materiais.

06/2014 Classic 104.3 33

Page 34

português

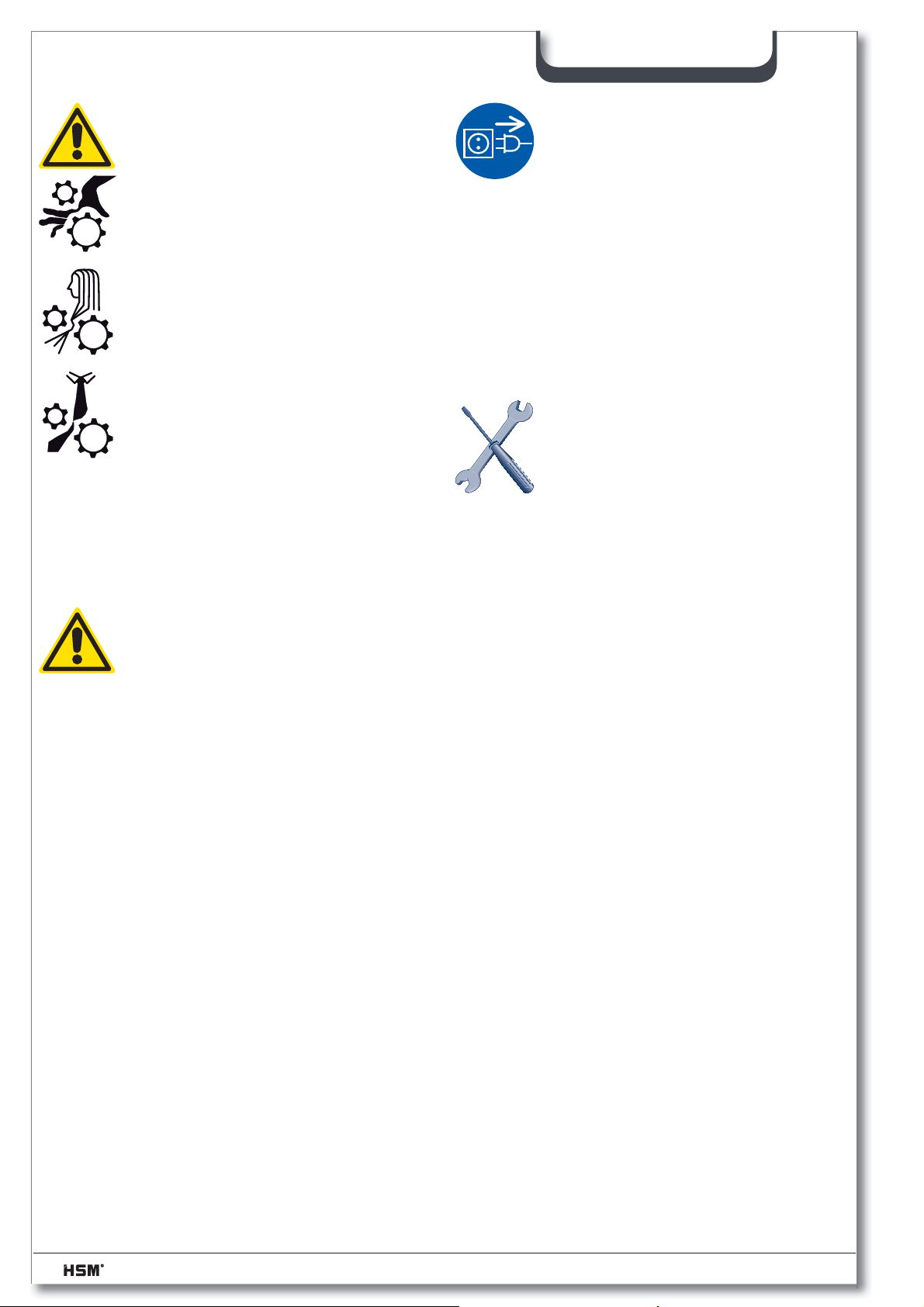

AVISO

Perigo de ferimentos!

Não coloque as mãos na fenda para a introdução do papel.

Perigo de ferimentos pela força de tracção do aparelho!

Cabelos compridos, peças soltas de roupa, gravatas, lenços e braceletes nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de documentos nenhum material que forma argolas, por exemplo, ﬁ tas, cordéis, pelícu- las de plástico, etc.

Perigo de ferimentos por estilhaços!

Ao eliminar CDs e cartões de crédito duros, utilize óculos de protecção.

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

Veriﬁ que regularmente o aparelho e o cabo em relação a danos. Em caso de danos ou de uma função

não adequada, bem como antes da mudança de local, desligue a destruidora de documentos e retire a ﬁ cha eléc- trica da tomada.

– Mantenha o aparelho, o cabo e a ﬁ cha

longe de chamas ou de superfícies quentes. As fendas de ventilação têm de estar desobstruídas e, no mínimo, 5 cm afastadas da parede ou dos móveis.

Os trabalhos de assistência técni-

ca relacionados com a remoção

de coberturas de caixa, apenas

devem ser efectuados pela assis-

tência a cliente da HSM e por técnicos da assistência dos nossos parceiros de contrato. Endereços da assistência técnica, ver página 68.

Nota Perigo devido a utilização errada

Utilize a máquina exclusivamente de acordo com as indicações do capítulo “Utilização adequada”.

– Antes da introdução da ﬁ cha na tomada,

veriﬁ que se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características.

– Tenha atenção para que a ﬁ cha eléctrica

esteja facilmente acessível.

– Evite a penetração de água na destruido-

ra de documentos. Nunca coloque o cabo de alimentação nem a ﬁ cha de rede na água.

– Nunca pegue na ﬁ cha eléctrica com as

mãos húmidas.

– Nunca retire a ﬁ cha da tomada puxando

pelo cabo, pegue sempre na ﬁ cha.

– Utilize o aparelho apenas em espaços

interiores secos. Nunca opere o aparelho em espaços com elevada humidade ou à chuva.

34 Classic 104.3 06/2014

Page 35

português

3 Vista geral

1 2 3 4 5 6

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

1 Recipiente de papel cortado 2 Fenda para a introdução 3 Interruptor basculante 4 Instruções de segurança 5 Báscula de comutação

: Ligar : Desligar, marcha atrás

6 Chapa de características

5 Operação

AVISO

Antes de ligar a máquina, deve certiﬁ car-se de que todas as indi- cações de segurança foram respeitadas.

Ligar a destruidora de documentos

•

Destruição de papel

 O mecanismo cortador arrasta e destrói o papel.

Accionar o interruptor basculante .

O interruptor basculante engata.  Destruidora de documentos está

pronto a servir.

• Introduzir o papel na fenda de introdução do papel. Capacidade de corte veja em „Dados técnicos“.  A báscula de comutação arranca o mecanismo de orte automaticamente.

 Logo que a fenda de introdução do papel esteja desimpedida a ferramenta de corte desliga automaticamente após 3 segundos e volta à situaço de espera.

4 Volume do fornecimento

• Destruidora de documentos pronta para

Destruição de CDs e cartões de crédito (ver „Utilização adequada“)

funcionar embalada em cartão

• 5 sacos de dobra lateral

• Para corte em partículas - 1 garrafa óleo especial para bloco de corte (50 ml)

destruição de CDs. Por isso, use óculos de

• Instruções de operação

Acessórios

protecção.

Introduza o CD/cartão de crédito no centro da abertura de inserção.

• 10 sacos de dobra lateral Nº. de pedido 1.661.995.150

• Garrafa óleo especial para bloco de corte

Desligar o destruidora de documentos

(250 ml), Nº. de pedido 1.235.997.403

Endereços da assistência técnica ver página 68.

AVISO

Dependendo do tipo de material, existe a possibilidade de formação de estilhaços durante a

•

Accionar o interruptor basculante .

 O interruptor volta à posição

zero.

06/2014 Classic 104.3 35

Page 36

português

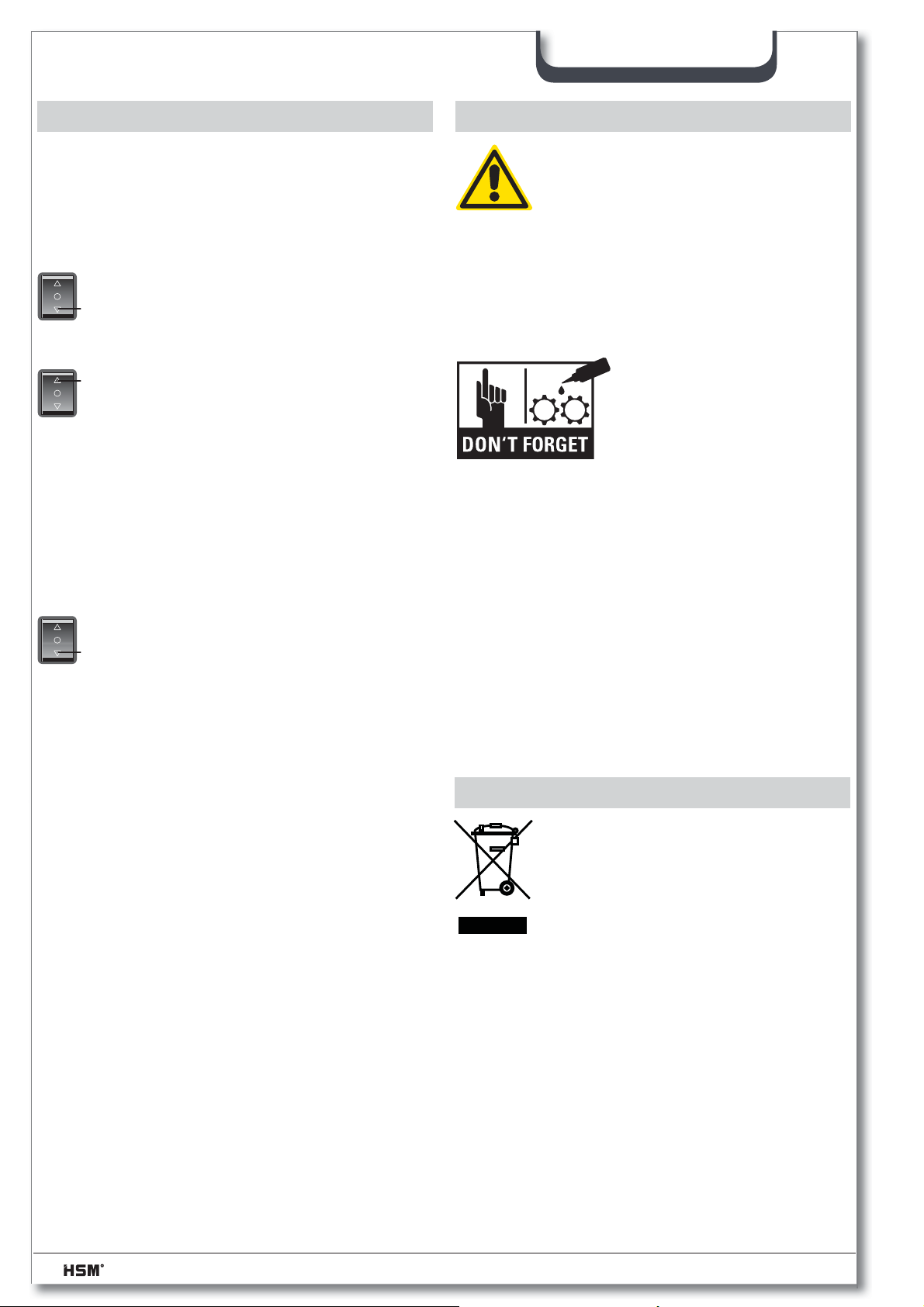

6 Eliminação de falhas

Acumulação de papel

Introduziu papel em demasia de uma só vez.

Nota Não accione o interruptor bascu- late alternando-o entre as posições (avançar / recuar). A ferramenta de corte pode daniﬁ car-se.

• Accionar o interruptor basculante



e mantê-lo pressionado.

 O papel volta para trás.

• Introduzir apenas metade do papel.

•

Accionar o interruptor basculante .

• Tornar a introduzir papel folha por folha.

Recipiente de papel cortado cheio

 A destruidora de documentos

desliga.

Nota Depois de desligar a destruidora de documentos há-de esvaziar o recipiente de papel cortado, pois que o empurrar várias vezes pode provocar distúrbios de funcionamento no mecanismo de corte.

 - 

7 Limpeza e conservação

AVISO

Tensão de rede perigosa!

Desligue a destruidora de documentos, retire a ﬁ cha da tomada.

A limpeza só pode ser realizada com um pano macio e uma solução de água com produto de limpeza suave. Durante a limpeza não pode penetrar água no aparelho.

Lubriﬁ que o mecanismo de corte em caso de diminuição da capacidade de corte, ruídos ou cada vez que esvaziar o reci-

piente do material cortado (Corte em partículas):

• Pulverize óleo especial para blocos de corte em todo o comprimento dos veios de corte através da abertura da alimentação de papel.

• Accionar a báscula de comutação. Accionar a ferramenta de corte repetidas vezes nos dois sentidos, sem introduzir papel.

 - 

• Desligar a destruidora de docu-

mentos; para tal ﬁ m accionar o interruptor basculante .

• Esvaziar o recipiente recolhedor de papel cortado.

Contentor - mau contacto

 A destruidora de documentos

desliga.

• Veriﬁ car se contentor está cor- rectamente posicionado.

Por favor, em caso de outras avarias, veriﬁ que se o motor sofreu uma sobrecarga antes de entrar em contacto com a assistência técnica. Antes da nova colocação em funcionamento, deixe a destruidora de documentos arrefecer durante aprox. 15 - 20 minutos.

 O pó e as partículas de papel despren-

dem.

8 Eliminação / reciclagem

Os aparelhos eléctricos e electrónicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o

funcionamento e a segurança. Em caso de eliminação ou manutenção incorrecta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições actualmente válidas e utilize os locais de recolha para a devolução e reciclagem de aparelhos antigos eléctricos e electrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica.

36 Classic 104.3 06/2014

Page 37

português

9 Dados técnicos

Tipo de corte Corte em tiras Corte em partículas Largura de corte (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Grau de segurança segundo DIN 66399

Capacidade de corte* (folhas) 70 g/m

DIN A4 80 g/m

Peso 11,5 kg 12,5 kg Velocidade de corte 80 mm/s 90 mm/s Largura de trabalho 240 mm Ligação eléctrica 230 V, 50 Hz

Potência em quant. folhas max. 440 W Modo de funcionamento Funcionamento contínuo Condições ambientais durante o funciona-

mento:

temperatura humidade relativa do ar altura acima do nível do mar

Dimensões LxPxA (mm) 375 x 281 x 583 Volume do recipiente recolhedor 33 l Nível de ruídos (Marcha em vazio/carga) 58 dB(A) / 59 - 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

máx. 90 %, sem condensação

P-3, T-2,

E-2

12 - 14

9 - 11

-10 °C a +25 °C

máx. 2000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* A quantidade máxima das folhas (DIN A4, 70 g/m² ou 80 g/m²), inseridas ao comprido, que são cortadas numa passagem. A determinação dos dados de potência indicados ocorre com um novo mecanismo de corte lubriﬁ cado a óleo e com motor frio. Uma tensão de rede mais fraca ou uma outra frequência de rede diferente da indicada pode levar a uma capacidade de corte de folhas mais baixa e a ruídos de trabalho mais elevados. Dependendo da estrutura e das características do papel e do tipo da introdução, a capacidade de corte de papel pode divergir.

Declaração de Conformidade CE

O fabricante HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany vem por este meio declarar que a máquina HSM Classic 104.3 satisfaz, graças à sua conceção e ao tipo de construção, na versão por nós comercializada, os requisitos de segurança e de saúde básicos das diretivas CE apresentadas em seguida:

Directiva de baja tensión 2006 / 95 / CE Directiva CEM 2004 / 108 / CE

Normas:

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

por procuração Hubert Kötzinger – Direção geral da área técnica

06/2014 Classic 104.3 37

Page 38

português

38 Classic 104.3 06/2014

Page 39

nederlands

1 Gebruik volgens de bestem-

ming, garantie

Kijk op het typeplaatje aan de achterkant van het toestel na voor welke snijbreedte en netspanning uw papiervernietiger bestemd is en neem de betreffende punten in de gebruiksaanwijzing in acht.

De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snij-

wijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm)

Kredietkaarten ●●● ● ● Cd’s ●

Het robuuste station is ongevoelig voor nietjes en paperclips.

De garantietijd voor de papiervernietiger bedraagt 2 jaar. Er geldt een van de garantie onafhankelijke garantie voor HSM volstaal-snijassen van de papiervernietigers gedurende de volledige levensduur van het toestel (HSM Lifetime Warranty). Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.

5,8 3,9 1,9 3,9x30 1,9x15

2 Veiligheidsadviezen

Classiﬁ catie

Veiligheidsvoorschrift WAAR-

SCHUWING

Let op Het niet in acht

Lees voor de ingebruikneming van de machine de gebruiksaan-

wijzing, bewaar ze voor later gebruik en geef de handleiding aan latere gebruikers door. Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!

WAARSCHUWING

Gevaren voor kinderen en an-

dere personen!

De machine mag niet door per-

sonen (inclusief kinderen onder

14 jaar) met beperkte fysieke,

sensorische of geestelijke capaci-

teiten of met gebrek aan ervaring en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen. Laat de papiervernietiger niet onbeheerd ingeschakeld.

Verklaring

Het niet in acht nemen van de waarschuwing kan levensgevaar tot gevolg hebben.

nemen van de aanwijzing kan materiele schade veroorzaken.

06/2014 Classic 104.3 39

Page 40

nederlands

WAARSCHUWING

Gevaar voor verwondingen!

Niet in de gleuf van de papiertoevoeropening grijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

Gevaar voor verwondingen door splinters!

Draag bij het vernietigen van cd’s en harde creditcards een veiligheidsbril.

Controleer toestel en kabels regelmatig op schade. Schakel de papiervernietiger uit en trek de

stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor een wisseling van plaats of reiniging.

– Houd het toestel, de netstekker en het

netsnoer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.

Servicewerkzaamheden, die met

het verwijderen van behuizingsaf-

dekkingen zijn verbonden, mogen

alleen door de HSM-klantenser-

vice en service-technici van onze dealers worden uitgevoerd. Klantendienstadressen zie pagina 68.

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

– Controleer voor het insteken van de net-

stekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.

– Zorg ervoor dat de netstekker makkelijk

bereikbaar is.

– Voorkom dat water in de papiervernietiger

terechtkomt. Dompel noch netsnoer noch netstekker in water.

– Neem de netstekker nooit met vochtige

handen vast.

– Trek de netstekker nooit aan het netsnoer

uit het stopcontact, maar neem altijd de netstekker vast.

Let op

Gebruik de machine uitsluitend conform de aanwijzingen in het hoofdstuk „Gebruik volgens de bestemming”.

Gevaar door verkeerd gebruik

– Gebruik het toestel alleen in droge bin-

nenruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.

40 Classic 104.3 06/2014

Page 41

nederlands

3 Overzicht

1 2 3 4 5 6

1 Papieropvangreservoir 2 Toevoeropening 3 Schakelaar 4 Veiligheidsadviezen 5 Tuimelschakelaar

: Aan : Uit, terugloop

6 Typeplaatje

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

5 Bediening

WAARSCHUWING

Zorg er voor het inschakelen van de machine voor dat alle veiligheidsvoorschriften in acht genomen werden.

Papiervernietiger inschakelen

• Druk tuimelschakelaar .

Tuimelschakelaar blijft staan.  Papiervernietiger is gebruiks-

klaar.

Verkleinen van papier

• Papier toevoeren. Snijvermogen zie „Technische speciﬁ ca- ties.  De schakelaar start het snijsysteem automatisch.  Het papier wordt het snijsys- teem binnengetrokken en vernietigd.

 Als de papierdoorvoeropening vrij is, zal het snijwerk automatisch uitschakelen na ca. 3 sec. en hierna weer in de positie gebruiksklaar (stand by) gaan staan.

4 Leveringsomvang

• Papiervernietiger aansluitingsbereld in doos verpakt

• 5 opvangzakken

• voor Snippers 1 ﬂ es snijblok speciaal olie (50 ml)

• Gebruiksaanwijzing

Toebehoren

• 10 opvangzakken bestelnr. 1.661.995.150

• Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403

Klantendienstadressen zie pagina 68.

Vernietigen van cd’s en creditcards (zie „Gebruik volgens de bestemming“)

WAARSCHUWING

Afhankelijk van de materiaalsoort kan bij het vernietigen van cd’s tot splintervorming ontstaan. Draag

daarom een veiligheidsbril.

Voer cd/creditcard toe in het midden van de toevoeropening.

Papiervernietiger uitschakelen

• Druk tuimelschakelaar .  Schakelaar springt in nulstand.

06/2014 Classic 104.3 41

Page 42

nederlands

6 Verhelpen van storingen

Papieropstopping

U hebt teveel papier in een keer toegevoerd.

Let op Tuimelschakelaar niet afwisse- lend vooruit-achteruit bewegen ( - ). Het snijsysteem kan worden beschadigd.



• Tuimelschakelaar Papier wordt eruit geschoven.

• Papierstapel halveren.

• Druk tuimelschakelaar .

• Papier één voor één toevoeren.

Papieropvangreservoir vol

Papiervernietiger schakelt uit.

Let op papiervernietiger papieropvangreservoir leeg maken, aangezien bij herhaaldelijk nadrukken functiestoringen aan het snijwerk kunnen optreden.

Na het uitschakelen van de

• Papiervernietiger uitschakelen. Daarvoor tuimelschakelaar  aantikken.

•

Papieropvangreservoir leegmaken.

vasthouden.

7 Reiniging en onderhoud

WAARSCHUWING

Gevaarlijke netspanning!

Papiervernietiger uitschakelen, stekker uit het stopcontact trekken.

Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonmaken. Daarbij geen water in het toestel laten binnendringen.

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met

olie (alleen bij vernippering):

• Spuit speciale olie voor snijblokken door de papiertoevoeropening over de volledige breedte van de snijassen.

• Schakelaar ongeveer bedienen. Snijsysteem zonder papiertoevoer meerdere malen voorwaarts en achterwaarts laten lopen. (

 Papieropstopping en snippers worden

verwijderd.

 - 

)

Papieropvangreservoircontact onderbroken

Papiervernietiger schakelt uit.

• Controleren of de opvangbak goed in de onderkast staat.

Controleer bij andere storingen of de motor overbelast is vooraleer u contact opneemt met onze klantendienst. Laat de papiervernietiger voor een nieuwe ingebruikname ca. 15 – 20 min. afkoelen.

8 Afvoer / recycling

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een

goede en veilige werking van het apparaat. Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische apparaten. Zorg er ook voor dat alle verpakkingsmaterialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

42 Classic 104.3 06/2014

Page 43

nederlands

9 Technische speciﬁ caties

Wijze van snijden Stroken Snippers Grootte van de snippers (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Veiligheidsniveau DIN 66399

Snijvermogen* (bladen) DIN A4 70 g/m

80 g/m

Gewicht 11,5 kg 12,5 kg Snijsnelheid 80 mm/s 90 mm/s Werkbreedte 240 mm

Aansluiting

Vermogen bij max. aantal bladen 440 W Bedrijfsmodus Continubedrijf Omgevingsvoorwaarden tijdens het gebruik

Temperatuur Relatieve luchtvochtigheid Hoogte boven normaal nulpunt

Afmetingen in mm (bxdxh) 375 x 281 x 583 Volume van de opvangreservoir 33 l Geluidsniveau (Stationair / belast) 58 dB(A) / 59 - 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

max. 90 %, niet condenserend

P-3, T-2,

E-2

12 - 14

9 - 11

230 V, 50 Hz

-10 °C tot +25 °C

max. 2.000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan de bladcapaciteit afwijken.

EG-conformiteitsverklaring

De fabrikant HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany verklaart hiermee dat de machine HSM Classic 104.3 op grond van het ontwerp en de constructie in de door ons op de markt gebrachte uitvoering vol-

doet aan de essentiële gezondheids- en veiligheidseisen van de hieronder genoemde EG-richtlijnen: Laagspanningsrichtlijn 2006 / 95 / EG

EMC-richtlijn 2004 / 108 / EG Toegepaste normen:

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Hoofd techniek

06/2014 Classic 104.3 43

Page 44

nederlands

44 Classic 104.3 06/2014

Page 45

dansk

1 Anvendelse i overensstem-

melse med formålet, garanti

Se efter på typeskiltet på apparatets bagsiden, hvilken snitbredde og netspænding makulatoren er beregnet til, og vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen

kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 5,8 3,9 1,9 3,9x30 1,9x15 Kreditkort ●●● ● ● CD’er ●

Det robuste drev tåler kontakt med hæfteklammer og clips.

Garantitiden for makulatoren er på 2 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

2 Sikkerhedsinstruktioner

Klassiﬁ cering

Sikkerhedshenvis-

ning

ADVARSEL Manglende overhol-

Vigtigt Manglende overhol-

æs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejled-

ningen til senere brugere. sikkerhedshenvisninger, der er placeret på makulatoren.

ADVARSEL

Fare for børn og andre personer!

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sansemæssige eller mentale evner eller uden erfaring og/eller uden viden,

med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Lad ikke makulatoren være tændt uden opsyn.

Forklaring

delse af advarslen kan medføre skader for liv og helbred.

delse af henvisningen kan forårsage materielle skader.

Overhold alle

06/2014 Classic 104.3 45

Page 46

dansk

ADVARSEL

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.

Fare for kvæstelser på grund af splinter!

Ved tilintetgørelse af cd´er og hårde kreditkort skal der bæres beskyttelsesbriller.

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller

ikke fungerer korrekt, samt før den ﬂ yttes eller rengøres, og træk netstik- ket ud.

– Hold apparatet, netstikket og netkablet

væk fra åben ild og varme ﬂ ader. Ventila- tionsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.

Servicearbejder, som er forbundet

med fjernelse af husafdækninger,

må kun udføres af HSM-kunde-

service og service-teknikere fra

vores samarbejdspartnere. Kundeserviceadresser se side 68.

Vigtigt Fare på grund af forkert brug

Anvend udelukkende maskinen i henhold oplysningerne i kapitlet “Anvendelse i overensstemmelse med formålet”.

– Kontrollér, at strømnettets spænding og

frekvens svarer til oplysningerne på type-

skiltet, før netstikket sættes i. – Sørg for, at det er nemt at nå netstikket. – Undgå, at der trænger vand ind i makula-

toren. Dyb hverken netkablet eller netstik-

ket i vand. – Tag aldrig fat i netstikket med fugtige

hænder. – Træk aldrig netstikket ud af stikdåsen

med ledningen, men tag altid fat i netstik-

ket. – Anvend kun apparatet i tørre indendørs

rum. Anvend det aldrig i fugtige rum eller i

regn.

46 Classic 104.3 06/2014

Page 47

dansk

3 Oversigt

1 2 3 4 5 6

1 Affaldsbeholder 2 Tilførselsåbning 3 Start-stop-automatik 4 Sikkerhedshenvisninger 5 Vippekontakt

: Til : Fra, returløb

6 Typeskilt

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

5 Betjening

ADVARSEL

Kontrollér, at alle sikkerhedshenvisninger er blevet overholdt, før maskinen tilkobles.

Tilkobling af makulatoren

• Tryk på vippekontakten .

Vippekontakten falder i hak.  Makulatoren er driftsklar.

Makulering af papir

• Tilfør papir, der skal makuleres. Arkydelse, se „Tekniske data“.  Start-stop-automatikken starter skæreværket automatisk.

 Papiret trækkes ind i skæreværket og makuleres.  Når papirtilførselsåbningen igen er fri, slukkes skæreværket automatisk efter ca. 3 sek. og går i standby.

4 Leverance

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning

• 5 sidefoldeposer

• 1 ﬂ aske skæreblok-specialolie (50 ml) til partikelsnit

• Brugsvejledning

Tilbehør

• 10 sidefoldeposer, best.nr. 1.661.995.150

• Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 68.

Makulering af cd’er og kreditkort (se „Korrekt anvendelse“)

ADVARSEL

Afhængigt af materialetypen kan der dannes splinter, når cd’er makuleres. Bær derfor beskyttelsesbriller.

Før cd’er/kreditkort ind midt i tilførselsåbningen.

Frakobling af makulatoren

• Tryk på vippekontakten .  Kontakten springer til nulstilling.

06/2014 Classic 104.3 47

Page 48

dansk

6 Udbedring af fejl

Papirstop

Der er tilført for meget papir på én gang.

Vigtigt Kør ikke skæreværket skiftevis fremad-tilbage ( toren tage skade.

• Vippekontakten

Papir skubbes ud.

• Papirstaplen halveres.

• Tryk vippekontakten ▲ ind.

• Tilfør papiret efter hinanden.

Affaldsbeholder fuld

Makuleringsmaskinen stopper.

Vigtigt med det samme, da der kan forekomme funktionsfejl, hvis materialet presses sammen ﬂ ere gange.

Tøm den fulde affaldsbeholder

• Sluk makulatoren ved at trykke

• Tøm den fulde affaldsbeholder.

 - 

holdes inde.

på vippekontakten ▼.

). Derved kan makula-



trykkes og

Rengøring og vedligeholdelse

ADVARSEL

Farlig netspænding!

Sluk for makulatoren, træk netstikket ud.

Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

Smør skæreværket med

olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet tømt (kun

ved partikelsnit):

• Sprøjt skæreblok–specialolie på skæreakslerne i hele bredden gennem papirtilførselsåbningen.

• Aktivér start-stop-automatikken, og lad skæreværket køre frem og tilbage ﬂ ere gange uden papirtilførsel (▲ - ▼).

 Papirstøv og partikler løsnes.

Affaldsbeholderkontakt afbrudt

 Makulatoren standser.

• Kontrollér, om affaldsbeholderen er placeret korrekt i underskabet.

Kontrollér ved andre fejl, om motoren blev overbelastet, før vores kundeservice kontaktes. Lad makulatoren køle af i ca. 15 – 20 min., før den tages i drift igen.

8 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødvendige for funktionen og sikkerhe-

den. Ved forkert bortskaffelse eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

48 Classic 104.3 06/2014

Page 49

dansk

9 Tekniske data

Skæretype Strimmelskæring Partikelskæring Snitstørrelse (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Sikkerhedstrin DIN 66399

Skæreeffekt* (ark) DIN A4 70 g/m

80 g/m

Vægt 11,5 kg 12,5 kg Skærehastighed 80 mm/s 90 mm/s Indføringsbredde 240 mm

Tilslutning

Effekt ved maks. antal ark 440 W Driftsart Konstant drift Omgivelsesbetingelser under driften:

Temperatur Relativ luftfugtighed Højde over havets overﬂ ade

Mål B x D x H (mm) 375 x 281 x 583 Volumen på affaldsbeholderen 33 l Støjniveau (tomgang / last) 58 dB(A) / 59 - 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

Maks. 90 %, ikke-kondenserende

P-3, T-2,

E-2

12 - 14

9 - 11

230 V, 50 Hz

-10 °C til +25 °C

Maks. 2.000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata ﬁ ndes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige.

EF-konformitetserklæring

Producenten HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklærer hermed, at maskinen HSM Classic 104.3 på grund af sin udformning og konstruktion i den udførelse, der er markedsført af os, opfylder de

grundlæggende sikkerheds- og sundhedskrav i EF-direktiver, der er anført nedenfor: Lavspændingsdirektiv 2006 / 95 / EF

EMC-direktiv 2004/108/EF Anvendte normer:

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Teknisk direktør

06/2014 Classic 104.3 49

Page 50

dansk

50 Classic 104.3 06/2014

Page 51

svenska

1 Ändamålsenlig användning,

garanti

Kontrollera typskylten på maskinens baksida för att se vilken klippbredd och nätspänning dokumentförstöraren är avsedd för och observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den

även användas för små mängder av följande material:

Skärstorlek (mm) 5,8 3,9 1,9 3,9x30 1,9x15 Kreditkort ●●● ● ● CD-skivor ●

Det robusta skärverket skadas inte av häftklammer eller gem.

Dokumentförstöraren har 2 års garanti. Oberoende av garantin ﬁ nns det en garanti för HSM dokumentförstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

2 Säkerhetsanvisningar

Klassiﬁ cering

Säkerhetsanvisning

VARNING Om du ignorerar

Observera Om du ignorerar

Läs igenom bruksanvisningen innan maskinen används för för-

sta gången. Spara bruksanvisningen för senare bruk och överlämna den till ev. senare användare. Beakta alla säkerhetsanvisningar på dokumentförstöraren.

VARNING

Fara för barn och andra perso-

ner!

Maskinen får inte användas av

personer (inklusive barn under

14 år) som på grund av fysiska,

sensoriska eller mentala funk-

tionshinder eller på grund av oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten. Låt inte dokumentförstöraren vara påslagen utan uppsikt.

Förklaring

varningar ﬁ nns det risk för personskador.

hänvisningen ﬁ nns det risk för materiella skador.

06/2014 Classic 104.3 51

Page 52

svenska

VARNING

Risk för skador!

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Risk för skador – splitter!

Använd skyddsglasögon när CDskivor och kreditkort skall förstöras.

VARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

Kontrollera apparaten och kabeln regelbundet så att de inte är skadade. Om dokumentförstöraren

uppvisar skador eller inte fungerar riktigt resp. om den ska ﬂ yttas eller ren- göras: stäng av den och dra ut nätkontakten.

– Låt inte apparaten, nätkontakten och nät-

kabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avstånd till väggen eller till möbler måste vara minst 5 cm.

Servicearbeten som innefattar att

huskåpor avlägsnas får endast

utföras av HSM:s kundservice och

av servicetekniker från våra part-

ners. Kundtjänstadresser, se sidan 68.

Observera Fara vid felaktig användning

Använd endast apparaten till avsedd användning enligt uppgifterna i kapitlet ”Ändamålsenlig användning”.

– Kontrollera att strömnätets spänningoch

frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten

ansluts. – Se till att nätkontakten är lätt åtkomlig. – Se till att det inte kommer in vatten i do-

kumentförstöraren, stoppa inte ner nätka-

beln eller nätkontakten i vatten. – Ta inte i nätkontakten med våta händer. – Dra aldrig ut kontakten ur uttaget i slad-

den, fatta alltid tag i kontakten. – Använd endast apparaten inomhus i torra

rum. Slå aldrig på den i fuktiga rum eller i

regn.

52 Classic 104.3 06/2014

Page 53

svenska

3 Översikt

1 2 3 4 5 6

1 Pappersbehållare 2 Tilførselsåbning 3 Start/stopp automatik 4 Säkerhetsanvisningar 5 Vippbrytare

: på : av, retur

6 Typskylt

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

5 Handhavande

VARNING

Kontrollera att alla säkerhetsanvisningar har följts innan maskinen startas.

Tillslagning av dokumentförstöraren

• Tryck in vippbrytarens .

Vippbrytaren hakar i.  Dokumentförstöraren är driftklar.

Skärning av papper

• Mata in papper. Skärkapacitetse se „Tekniska data“.  Start/stopp automatiken startar skärverket automatiskt.  Papperet dras in i skärverket och förstörs.

 När inmatningsöppningen är fri igen stannar skärverket automatiskt efter ca 3 sec. och återgår till viloläge.

4 Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning

• 5 st sidoveckade säckar

• En ﬂ aska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)

• Bruksanvisning

Tillbehör

• 10 st sidoveckade säckar Beställnr. 1.661.995.150

Flaska specialolja för skärblocket l (250 ml)

•

Beställnr. 1.235.997.403

Förstöring av CD-skivor och kreditkort (se ”Ändamålsenlig användning”)

VARNING

Beroende på material kan det bildas splitter när CD-skivor förstörs. Använd skyddsglasögon.

Mata in CD-skivan/kreditkortet på mitten av inmatningsöppningen.

Frånslagning av dokumentförstöraren

• Tryck kort på vippbrytarens .  Vippbrytaren återgår till nolläge.

Kundtjänstadresser se sidan 68.

06/2014 Classic 104.3 53

Page 54

svenska

6 Störningsåtgärd

Pappersstopp

För mycket papper har matas in på en gång.

Observera Tryck inte omväxlande på vippbrytarens kan förstöras.

Papperbehållaren full

Observera Töm genast pappersbehållaren när den är full. Annars kan skärverket utsättas för funktionsstörningar när du fortsätter att mata in papper.

 - 

Tryck in vippbrytarens .

•  Papperet dras ut.

• Halvera den inmatande mängden.

• Tryck in vippbrytarens .

• Fortsätt att mata in papper.

 Dokumentförstöraren slås av.

• Stäng av dokumentförstöraren genom att trycka lätt på vippbrytaren, pos.

• Töm pappersbehållaren.

fram-tillbaka. Skärvärket



7 Rengöring och underhåll

VARNING

Farlig nätspänning!

Stäng av dokumentförstöraren, drag ut nätkontakten.

Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren (endast partiklar):

• Spruta specialoljan för knivblock över hela knivaxlarnas bredd; spruta genom inmatningsöppningen.

• Tryck på start/stopp automatiken. Låt skärverket gå fram och tillbaka ﬂ era gånger utan pappersinmatning. (

 Pappersdamm och partiklar lossnar.

 - 

Pappersbehållare kontakt bruten

 Dokumentförstöraren slås av.

• Kontrollera om pappersbehållaren står i rätt läge i underskåpet.

Vid andra störningar: kontrollera om motorn har överbelastats innan du kontaktar vår kundservice. Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.

Avfallshantering / återvinning

Uttjänade elektriska och elektroniska apparater innehåller ofta, förutom värdefullt material, skadliga ämnen som var nödvändiga för apparatens funktion och säkerhet. Felaktig hantering och felak-

tigt omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

54 Classic 104.3 06/2014

Page 55

svenska

9 Tekniska data

Skärsätt Nedskärning till strimlor Nedskärning till partiklar Skärstorlek (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Säkerhetsnivå DIN 66399

Skärkapacitet* (ark) DIN A4 70 g/m

80 g/m

Vikt 11,5 kg 12,5 kg Skärhastighet 80 mm/s 90 mm/s Arbetsbredd 240 mm

Anslutning

Effekt vid max. antal ark 440 W Driftsätt Ständig körning Omgivningsförhållande för drift:

Temperatur Relative luftfuktighet Höjd över havet

Mått b x d x h (mm) 375 x 281 x 583 Pappersbehållarens volym 33 l Ljudnivå (tomgång / last) 58 dB(A) / 59 - 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

max. 90 %, ej kondenserande

P-3, T-2,

E-2

12 - 14

9 - 11

230 V, 50 Hz

-10 °C till +25 °C

max. 2 000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera.

EG-försäkran om överensstämmelse

Tillverkaren HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany intygar härmed att maskinen HSM Classic 104.3 motsvarar de grundläggande säkerhets- och hälsokraven i efterföljande EG-direktiv:

Lågspänningsdirektiv 2006 / 95 / EG EMC-direktivet 2004 / 108 / EG

Tillämpade standarder:

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Teknisk direktör

06/2014 Classic 104.3 55

Page 56

svenska

56 Classic 104.3 06/2014

Page 57

suomi

1 Tarkoituksenmukainen

käyttö, takuu

Katso laitteen takapuolella olevasta tyyppikilvestä, mikä leikkausleveys ja verkkojännite koskee paperisilppuriasi ja ota nämä huomioon käyttöohjeen vastaavissa kohdissa.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Silpun koko (mm) 5,8 3,9 1,9 3,9x30 1,9x15 Luottokortit ●●● ● ● CD-levyt ●

Laitteen luja koneisto sietää niittejä ja paperiliittimiä.

Paperisilppurin tuotevastuuaika on 2 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Kulumat, vauriot, jotka johtuvat epäasianmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin.

2 Turvaohjeita

Luokitus

Turvaohje Selitys

VAROITUS Varoituksen huo-

miotta jättäminen voi aiheuttaa hengenvaaran.

Huomio Ohjeen huomiotta jät-

täminen voi aiheuttaa materiaalivahinkoja.

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa

käyttöä varten ja anna se seuraavalle käyttäjälle koneen mukana. Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

VAROITUS

Vaaroja lapsille ja muille henki-

löille!

Konetta ei saa käyttää henkilöt

(mukaan lukien alle 14-vuotiaat

lapset), joilla on rajoittuneet fyysi-

set, sensoriset tai psyykkiset kyvyt

tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella. Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

06/2014 Classic 104.3 57

Page 58

suomi

VAROITUS

Loukkaantumisvaara!

Älä kosketa paperinsyöttöaukon rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaatteita, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään materiaalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Loukkaantumisvaara sirpaleista!

Käytä suojalaseja kun silppuat CD-levyjä tai kovia luottokortteja.

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

Tarkasta laitteen ja johdon vauriot säännöllisesti. Katkaise paperisilppurista virta, jos siinä on vauri-

oita tai jos se toimii epäasianmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistat sitä, irrota verkkopistoke.

– Älä vie laitetta, verkkopistoketta tai verk-

kojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

Ainoastaan HSM-asiakaspalvelu

ja sopimuskumppaniemme huolto-

asentajat saavat tehdä huoltotöitä,

jotka edellyttävät katteiden irrotta-

mista kotelosta. Asiakaspalvelun osoitteet sivulla 68.

Huomio Väärinkäyttö aiheuttaa vaaran

Käytä konetta ainoastaan ”Määräystenmukainen käyttö”-kappaleessa mainitulla tavalla.

– Tarkasta ennen verkkopistokkeen pai-

kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.

– Huomioi, että verkkopistokkeeseen pää-

see helposti käsiksi.

– Vältä veden joutumista paperisilppuriin.

Älä upota verkkojohtoa tai verkkopistoketta veteen.

– Älä koske verkkopistokkeeseen kosteilla

käsillä.

– Älä koskaan irrota verkkopistoketta pis-

torasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.

– Käytä laitetta ainoastaan kuivissa sisäti-

loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.

58 Classic 104.3 06/2014

Page 59

suomi

3 Yleiskatsaus

1 2 3 4 5 6

1 Silppusäiliö 2 Syöttöaukko 3 Start-stop-automatiikka 4 Turvaohjeita 5 Keinukytkin

: päälle : pois, palautus

6 Tyyppikilpi

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

5 Käyttöönotto

VAROITUS

Varmista ennen koneen käynnistystä, että kaikki turvallisuusohjeet on otettu huomioon.

Paperisilppurin käynnistys

• Paina keinukytkintä .

Keinukytkin lukittuu.  Paperisilppuri on käyttövalmis.

Paperin silppuaminene

• Syötä paperia paperinsyöttöaukkoon. Sallittu arkkimäärä, katso ”Tekniset tiedot”.  Start-stop-automatiikka käynnistää leikkurin.  Paperi työntyy leikkuriin ja

se silppuuntuu.  Kun paperin syöttöaukko on jälleen tyhjä, terän toiminta pysähtyy automaattisesti n. 3 sekunnin kuluttua ja laite palautuu valmiustilaan.

4 Toimituksen sisältö

• Paperinsilppuri lütäntä-valmiina laatikoon pakattuna

• 5 laskospussia

• 1 pullo erikoisvoiteluöljyä 50 ml (lyhyt sillpu)

• Käyttöohje

Lisätarvikkeet

• 10 laskospussia, Tilausnro 1.661.995.150

• Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 68.

CD-levyjen ja luottokorttien silppuaminen

(kts. „tarkoituksenmukainen

käyttö“)

VAROITUS

Materiaalista riippuen CD-levyjä silputtaessa voi muodostua sirpaleita Käytä sen vuoksi suojalaseja.

Syötä CD-levyt/luottokortit syöttöaukon keskelle.

Paperisilppurin virran katkaisu

• Napauta keinukytkintä .  Kytkin loksahtaa nolla-asentoon.

06/2014 Classic 104.3 59

Page 60

suomi

6 Häiriönpoisto

Paperitukos

Laitteeseen on syötetty kerralla liikaa paperia

Huomio Älä kytke leikkuulaitteistoa vuorotellen eteen- ja taaksepäin ( silppuri saattaa vioittua.

• Paina keinukytkintä Paperi työntyy pois.

• Puolita paperipino.

• Paina keinukytkintä .

• Syötä paperia vähitellen.

 - 



). Paperi-

Silppusäiliö täynnä

Paperinsilppuri pysähtyy.

Huomio täyttyessä, koska paperin liika syöttö vahingoittaa leikkuulaitteistoa.

Tyhjennä silppusäiliö aina sen

• Katkaise paperisilppurin virta painamalla keinukytkintä .

• Tyhjennä silppusäiliö.

7 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojännite!

Kytke paperikirjasilppuri pois päältä, irrota verkkopistoke.

Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

Voitele leikkauslaitteisto, kun leikkausteho heikkenee, kuulet ylimääräistä melua ja aina kun silppusäiliö tyhjennettiin (lyhyt sillpu):

• Suihkuta leikkauslohko-erikoisöljyä paperinsyöttöaukon läpi koko leveydeltä teräakseleille.

• Käytä leikkuulaitteistoa useaan kertaan eteenpäin ja taaksepäin syöttämättä paperia. (

 Paperipöly ja muut hiukkaset poistuvat.

 - 

Silppusäiliökontakti katkennut

Paperisilppuri pysähtyy.

• Tarkasta, onko silppusäiliö asetettu oikein alakaappiin.

Muiden häiriöiden kohdalla varmista ennen yhteydenottoa asiakaspalveluun, ettei moottoria ylikuormitettu. Anna paperisilppurin jäähtyä n. 15–20 min ennen sen käyttöönottoa uudelleen.

8 Hävittäminen / kierrätys

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.

Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

60 Classic 104.3 06/2014

Page 61

suomi

9 Tekniset tiedot

Leikkaustapa Suikale Hiukkasleikkaus Silpun koko (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Turvaluokitus DIN 66399

Leikkausteho* (arkkia) DIN A4 70 g/m

80 g/m

Paino 11,5 kg 12,5 kg Silppuamisnopeus 80 mm/s 90 mm/s Työleveys 240 mm

Liitäntä

Teho maksimiarkkimäärä 440 W Toimintatapa Jatkuva käyttö Käytön ympäristöolosuhteet:

Lämpötila Suhteellinen ilmankosteus Korkeus merenpinnan yllä

Mitat L x S x K (mm) 375 x 281 x 583 Silppusäiliön tilavuus 33 l Melutaso (tyhjäkänyti / kuorma) 58 dB(A) / 59 - 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

kork. 90 %, ei kondensoiva

P-3, T-2,

E-2

12 - 14

9 - 11

230 V, 50 Hz

-10 °C – +25 °C

kork. 2.000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa.

EU Vaatimustenmukaisuusvakuutus

Valmistaja HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany vakuuttaa täten, että kuvattu kone HSM Classic 104.3 vastaa suunnittelultaan ja rakenteeltaan toimittamisen aikaisessa toteutuksessaan seuraavassa

mainittujen EY-direktiivien perustavanlaatuisia turvallisuus- ja terveysvaatimuksia: Pienjännitedirektiivi 2006 / 95 / EY

EMC-direktiivi 2004/108/EY Sovelletut standardit:

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Teknisen alueen yleisjohtaja

06/2014 Classic 104.3 61

Page 62

suomi

62 Classic 104.3 06/2014

Page 63

norsk

1 Tiltenkt bruk, garanti

Se merkeskiltet på apparatets bakside for hvilken kuttebredde og nettspenning makuleringsmaskinen er beregnet for, og les de aktuelle punktene i bruksanvisningen.

Makuleringsmaskinen er utelukkende beregnet på makulering av papir. Avhengig av skjæremåte kan også små mengder av følgende materialer makuleres:

Skjærebredde (mm) 5,8 3,9 1,9 3,9x30 1,9x15 Kredittkort ●●● ● ● CD-er ●

Det robuste skjæreapparatet er ufølsomt overfor stifter og binderser.

Garantitiden for makuleringsmaskinen er på 2 år. Det gis en egen garanti som er uavhengig av garantiytelsen for HSM helstål skjæreaksler i makuleringsmaskinen i løpet av hele apparatets levetid (HSM Lifetime Warranty). Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

2 Sikkerhetsinstrukser

Klassiﬁ sering

Sikkerhetsinstruks Forklaring

ADVARSEL Hvis advarselen ikke

overholdes, kan det føre til livstruende skader.

Merk Hvis instruksen ikke

overholdes, kan det føre til materielle skader.

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for

senere bruk og gi den videre til senere brukere. Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

ADVARSEL

Farlig for barn og andre men-

nesker!

Maskinen må ikke brukes av per-

soner (inklusive barn under 14 år)

med svekkede fysiske, sensoriske

eller psykiske ferdigheter eller

manglende erfaring og/eller mangelfull kunnskap, med mindre de er under oppsikt av kompetente personer eller at de får veiledning om hvordan apparatet skal brukes. Barn må holdes under oppsikt for å være sikker på at de ikke leker med apparatet. Ikke forlat makuleringsmaskinen påslått uten tilsyn.

06/2014 Classic 104.3 63

Page 64

norsk

ADVARSEL

Fare for personskader!

Grip aldri inn i sprekken på papirinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Fare for personskader på grunn av splinter!

Ved makulering av harde kredittkort eller CD-er må man bruke beskyttelsesbriller.

Kontroller regelmessig om apparatet og kabelen er skadet. Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feil-

funksjon samt før ﬂ ytting eller rengjøring.

– Hold apparatet, nettstøpslet og nettkabe-

len unna åpen ﬂ amme og varme ﬂ ater. Ventilasjonsåpningene må være fri og beﬁ nne seg min. 5 cm. fra vegg eller mø- bler.

Servicearbeider som innebærer at man må fjerne kapslingsdekslene, må kun utføres av HMS-kundeservice og service-teknikere fra våre avtalepartnere.

Adresser til kundeservice se side 68.

Merk Fare på grunn av feil bruk

Bruk maskinen kun slik det er beskrevet i kapitlet ”Tiltenkt bruk”.

ADVARSEL

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

– Kontroller at spenning og frekvens på ditt

strømnett stemmer overens med spesiﬁ - kasjonene på merkeskiltet før du setter i nettstøpselet.

– Forsikre deg om at nettstøpselet er lett

tilgjengelig.

– Pass på at det ikke kommer vann i maku-

leringsmaskinen. Verken nettkabel eller

nettstøpsel må dyppes i vann. – Ta aldri i nettstøpslet med våte hender. – Trekk aldri nettstøpslet ut av stikkontak-

ten etter ledningen, ta alltid tak i selve

nettstøpslet. – Bruk apparatet kun innendørs og på et

tørt sted. Det må aldri brukes i våtrom el-

ler i regnvær.

64 Classic 104.3 06/2014

Page 65

norsk

3 Oversikt

1 2 3 4 5 6

HSM GmbH + Co. KG Austrasse 1-9 88699 Frickingen / Germany

1 Beholder for makuleringsmasse 2 Innmatingsåpning 3 Start-stopp-automatikk 4 Sikkerhetsinstrukser 5 Vippebryter

: På : Av, revers

6 Merkeskilt

5 Betjening

ADVARSEL

Før maskinen slås på må du forsikre deg om at alle sikkerhetsinstrukser ble fulgt.

Slå på makuleringsmaskinen

• Trykk på vippebryteren .

Vippebryteren går i lås.  Makuleringsmaskinen er klar til

bruk.

Makulere papir

• Før inn papiret som skal makuleres. Tillatt antall ark, se Tekniske data.  Start-stopp-automatikken slår på skjæreapparatet automatisk.

 Papiret trekkes inn i skjæreapparatet og makuleres.  Ca. 3 s etter at papirtilførselsåpningen er fri, kobles makuleringsmaskinen automatisk ut igjen og er klar til bruk.

4 Leveringsomfang

• Makuleringsmaskin pakket i esken klar for tilkobling

• 5 sekker for makuleringsmasse

• 1 ﬂ aske skjæreblokk-spesialolje (50 ml) for apparater med partikkelsnitt

• Bruksanvisning

Tilbehør

• 10 sekker for makuleringsmasse best.nr. 1.661.995.150

• Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 68.

Makulering av CD-er og kredittkort (se ”Tiltenkt bruk”)

ADVARSEL

Ved makulering av CD-er kan det dannes splinter, dette avhenger av type materiale. Bruk derfor beskyttelsesbriller.

Plasser CD/kredittkort midt på tilførselsåpningen.

Slå av makuleringsmaskinen

• Trykk på vippebryteren .  Bryteren spretter i nullstilling.

06/2014 Classic 104.3 65

Page 66

norsk

6 Feilretting

Papirtilstopping

Du har ført inn for mye papir på en gang.

Merk Ikke kjør skjæreapparatet vekselvis skade makuleringsmaskinen.

Beholderen for makuleringsmasse full

Merk Tøm den fulle beholderen for makuleringsmasse omgående, feilfunksjoner på skjæreapparatet kan oppstå ved gjentatt etterpressing.

fremover - bakover ( - )

• Trykk på vippebryteren .  Papiret skyves ut.

• Halver papirbunken.

• Trykk på vippebryteren .

• Før inn arkene etter hverandre.



Makuleringsmaskinen slår seg av.

• Slå av makuleringsmaskinen.

Trykk på vippebryteren for å gjøre dette.

• Tøm beholderen for makuleringsmasse.

. Dette kan

7 Renhold og stell

ADVARSEL

Farlig nettspenning!

Slå av makuleringsmaskinen og tekk ut nettstøpselet.

Rengjøring må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

Olje skjæreapparatet hvis skjæreeffekten blir redusert, ved støyutvikling eller hver gang makuleringsbeholderen tømmes

(bare ved partikkelskjæring):

• Sprøyt skjæreblokk-spesialolje gjennom papirinnmatingsåpningen i hele sin bredde på skjæreakslene.

• Aktiver start-stopp-automatikken og la skjæreapparatet kjøre frem og tilbake ﬂ ere ganger uten papirforsyning (

 Papirstøv og partikler løsner.

 - 

Kontakten på beholderen for makuleringsmasse avbrutt



Makuleringsmaskinen slår seg av.

• Kontroller om beholderen for makuleringsmasse er satt riktig inn i underkabinettet.

Vennligst kontroller om motoren er overbelastet før du kontakter vår kundeservice i tilfelle andre feil. La makuleringsmaskinen kjøle seg ned i ca.15 - 20 min. før du slår den på nytt.

8 Deponering / resirkulering

Gamle elektriske og elektroniske apparater inneholder mange ganger materialer som fremdeles er verdifulle, men også skadelige stoffer, som var nødvendige for funksjonen og sikkereheten. Ved

feil deponering eller håndtering kan disse stoffene være helsefarlige eller farlige for miljøet. Gamle apparater må aldri kastes i det vanlige husholdningsavfallet. Følg gjeldende forskrifter og benytt oppsamlingssteder for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Emballasjematerialet leveres også inn for miljøriktig deponering.

66 Classic 104.3 06/2014

Page 67

norsk

9 Tekniske data

Skjæremåte Strimmelskjæring Partikkelskjæring Skjærestørrelse (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15

P-2, O-2,

T-2, E-2

22 - 24 17 - 19

Sikkerhetsnivå DIN 66399

Skjæreeffekt* (blad) DIN A4 70 g/m

80 g/m

Vekt 11,5 kg 12,5 kg Skjærehastighet 80 mm/s 90 mm/s Arbeidsbredde 240 mm

Tilkobling

Effekt ved maks. antall ark 440 W Driftsmåte Kontinuerlig drift Krav til omgivelsene under drift:

Temperatur relativ luftfuktighet Høyde over havet

Dimensjoner B x D x H (mm) 375 x 281 x 583 Oppsamlingsbeholderens volum 33 l Støytopp (tomgang / under last) 58 dB(A) / 59 - 63 dB(A)

P-2, T-2,

E-2

16 - 18 13 - 15

100 V, 50/60 Hz – 115 V, 60 Hz

maks. 90 %, ikke kondenserende

P-3, T-2,

E-2

12 - 14

9 - 11

230 V, 50 Hz

-10 °C til +25 °C

maks. 2.000 m

P-4, T-4,

E-3, F-1

12 - 14

9 - 11

P-5, T-5,

E-4, F-2

9 - 11

7 - 9

* Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjæres i én omgang. Den angitte ytelsen er fastsatt basert på et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike.

EU-samsvarserklæring

Produsenten HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklærer herved at maskinen HSM Classic 104.3 på grunn av sitt konsept og sin konstruksjon i den utførelsen som selges av oss er i overensstem-

melse med de grunnleggende sikkerhets- og helsekravene i følgende EU-direktiver: Lavspenningsdirektiv 2006 / 95 / EF

EMC-direktiv 2004 / 108 / EF Anvendte normer:

EN ISO 13857 EN 55014-1 EN 55014-2 EN 60950-1 EN 61000-3-2 EN 61000-3-3

Frickingen, 2.6.2014

ppa. Hubert Kötzinger - Teknisk direktør

06/2014 Classic 104.3 67

Page 68

HSM GmbH + Co. KG

Austraße 1-9 88699 Frickingen / Germany

Tel. +49 7554 2100-0 Fax +49 7554 2100 160 [email protected] www.hsm.eu

Classic 104.3

HSM (UK) Ltd.

14 Attwood Road / Zone 1 Burntwood Business Park Burntwood Staffordshire WS7 3GJ

Tel. +44 1543.272-480 Fax +44 1543.272-080 [email protected] http://uk.hsm.eu

HSM of America LLC

419 Boot Road Downingtown, PA 19335

Tel. +1 484 237-2308 +1 800 613-2110 Fax +1 484 237-2309 [email protected] [email protected] http://us.hsm.eu

HSM Polska SP. z o.o.

ul. Emaliowa 28 02-295 Warszawa

HSM France SAS

Parc de Genève 240, Rue Ferdinand Perrier 69800 Saint-Priest

Tél. +33 472 210580 Fax +33 472 517481 [email protected] http://fr.hsm.eu

HSM GmbH + Co. KG

Oﬁ cina Barcelona C/Tona Nave n° 15 "El Lago" Pol. Ind. Monguit 08480 L'Ametlla del Vallès Barcelona

Tel. +34 93 8617187 Fax +34 93 8463417 [email protected] http://es.hsm.eu

Tel. +48 22 862 2369 Fax +48 22 862 2368 [email protected] http://pl.hsm.eu

68 Classic 104.3 06/2014
