HSM B24-3.9 User Manual

Download

INSTRUKCJA OBSŁUGI

NISZCZARKA DOKUMENTÓW

NÁVOD K OBSLUZE

SKARTOVACÍ STROJ

NÁVOD NA OBSLUHU

SKARTOVAČKA

KASUTUSJUHEND

PABERIPURUSTAJA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

МАШИНА ДЛЯ УНИЧТОЖЕНИЯ ДЕЛОВЫХ БУМАГ

NAVODILO ZA UPORABO

UNIČEVALEC DOKUMENTOV

ÜZEMELTETÉSI ÚTMUTATÓ

IRATMEGSEMMISÍTŐ

1.780.998.111 D 11/2012

B 24

MANUAL DE EXPLOATARE

DISTRUGĂTOR DE DOCUMENTE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

МАШИНА НА УНИЩОЖАВАНЕ НА ДОКУМЕНТИ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KATAΣΤΡΟΦΕΑΣ ΕΓΓΡΑΦΩΝ

KULLANIM KILAVUZU

EVRAK İMHA MAKİNESİ

polski: Niszczarka dokumentów SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

česky: Skartovací stroj SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

slovensky: Skartovačka SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

eesti: Paberipurustaja SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

русский: Машина для уничтожения деловых бумаг SECURIO B24 . . . . . . . . . . . . . . . . 35

slovensko: Uničevalec dokumentov SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

magyar: Iratmegsemmisítő SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

română: Distrugător de documente SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

български: Машина за унищожаване на документи SECURIO B24 . . . . . . . . . . . . . . . . . 67

ελληνικ: Καταστροφέας εγγράφων SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

türkçe: Evrak İmha Makinesi SECURIO B24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

2 SECURIO B 24 11/2012

polski

1 Użytkowanie zgodne z prze-

znaczeniem, gwarancja

Sprawdzić na tabliczce znamionowej z tyłu urządzenia, do jakiej szerokości cięcia i na jakie napięcie zasilające zaprojektowano niszczarkę dokumentów i postępować zgodnie z odpowiednimi punktami instrukcji obsługi.

Niszczarka dokumentów przeznaczona jest wyłącznie do niszczenia papieru. Zależnie od sposobu cięcia możliwe jest oprócz tego niszczenie niewielkich ilości następujących materiałów:

Rozmiar cięcia (mm) 3,9 5,8 1,9x15 4,5x30 Karty kredytowe ●● ● ● Płyty CD ●● ●

Wytrzymały mechanizm tnący jest odporny na zszywki i spinacze biurowe. Jedynie w przypadku niszczarek dokumentów o poziomie tajności HS Level 6 (1 x 5 mm) papier nie może zawierać zszywek i spinaczy biurowych.

Okres rękojmi na niszczarkę dokumentów wynosi 2 lata. Na walce nożowe ze stali jednolitej będące elementami niszczarki dokumentów HSM istnieje gwarancja niezależna od rękojmi (HSM Lifetime Warranty), która obowiązuje w całym okresie życia urządzenia. Wyjątek stanowią niszczarki ze stopniem bezpieczeństwa 5 i poziomem HS 6. Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwolone ingerencje osób trzecich nie podlegają gwarancji ani rękojmi.

Wskazówka: Niszczarki dokumentów z mechanizmem tnącym ścinki papieru są dostępne również opcjonalnie z urządzeniem do automatycznego smarowania mechanizmu tnącego. Należy przestrzegać załączonej dokumentacji olejarki, jeśli maszyna jest w nią wyposażona.

2 Wskazówki bezpieczeństwa

Klasyﬁ kacja

Wskazówka bezpieczeństwa

OSTRZEŻE-

NIE

Uwaga Zlekceważenie

Przed uruchomieniem maszyny przeczytać instrukcję obsługi,

przechowywać instrukcję do późniejszego użycia i przekazać ją kolejnemu użytkownikowi. Przestrzegać wszystkich informacji bezpieczeństwa umieszczonych na niszczarce dokumentów!

OSTRZEŻENIE

Zagrożenie dla dzieci i innych

osób!

Urządzenia nie mogą obsługiwać

osoby (w tym dzieci poniżej 14 lat)

o ograniczonych zdolnościach

ﬁ zycznych, organoleptycznych

i umysłowych, niedostatecznym doświadczeniu i/lub niedostatecznej wiedzy, chyba że są one nadzorowane przez właściwą osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje o tym, w jaki sposób urządzenie należy obsługiwać. Dzieci należy nadzorować w celu upewnienia się, że urządzenie nie jest wykorzystywane do zabawy, Nie pozostawiać bez nadzoru włączonej niszczarki dokumentów.

Objaśnienie

Zlekceważenie ostrzeżenia może doprowadzić do obrażeń zagrażających życiu i zdrowiu.

wskazówki może doprowadzić do powstania szkód materialnych.

11/2012 SECURIO B 24 3

polski

OSTRZEŻENIE

iebezpieczeństwo obrażeń

ciała!

Nigdy nie wkładać rąk w szczelinę doprowadzania papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Niebezpieczeństwo zranienia w wyniku odprysków!

Podczas niszczenia twardych kart kredytowych, dysków CD lub dyskietek nosić okulary ochronne.

Urządzenie i przewód należy regularnie sprawdzać po względem uszkodzeń. W razie uszko-

dzenia lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

– Urządzenie, wtyczkę sieciową i prze-

wód zasilający należy trzymać z dala od otwartego płomienia i gorących powierzchni. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.

Prace serwisowe może wykony-

wać tylko personel serwisowy

HSM i technicy serwisowi naszych

partnerów kontraktowych.

Adresy punktów serwisowych,

patrz strona 92.

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić

do porażenia prądem elektrycznym. – Przed podłączeniem wtyczki sieciowej

sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.

– Należy zapewnić łatwy dostęp do wtyczki

sieciowej.

– Chronić niszczarkę dokumentów przed

kontaktem z wodą. Nie zanurzać w wodzie ani przewodu zasilającego, ani wtyczki sieciowej.

– Nigdy nie dotykać wtyczki sieciowej mo-

krymi rękoma.

– Nie wyciągnąć wtyczki sieciowej z gniaz-

da wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.

Uwaga Niebezpieczeństwo w wyniku

nieprawidłowego użytkowania

Urządzenie należy użytkować wyłącznie zgodnie z danymi zawartymi w rozdziale „Użytkowanie zgodne z przeznaczeniem“.

– Urządzenie należy użytkować wyłączenie

w pomieszczeniach suchych. Nie należy go użytkować w pomieszczeniach wilgotnych ani w czasie deszczu.

4 SECURIO B 24 11/2012

polski

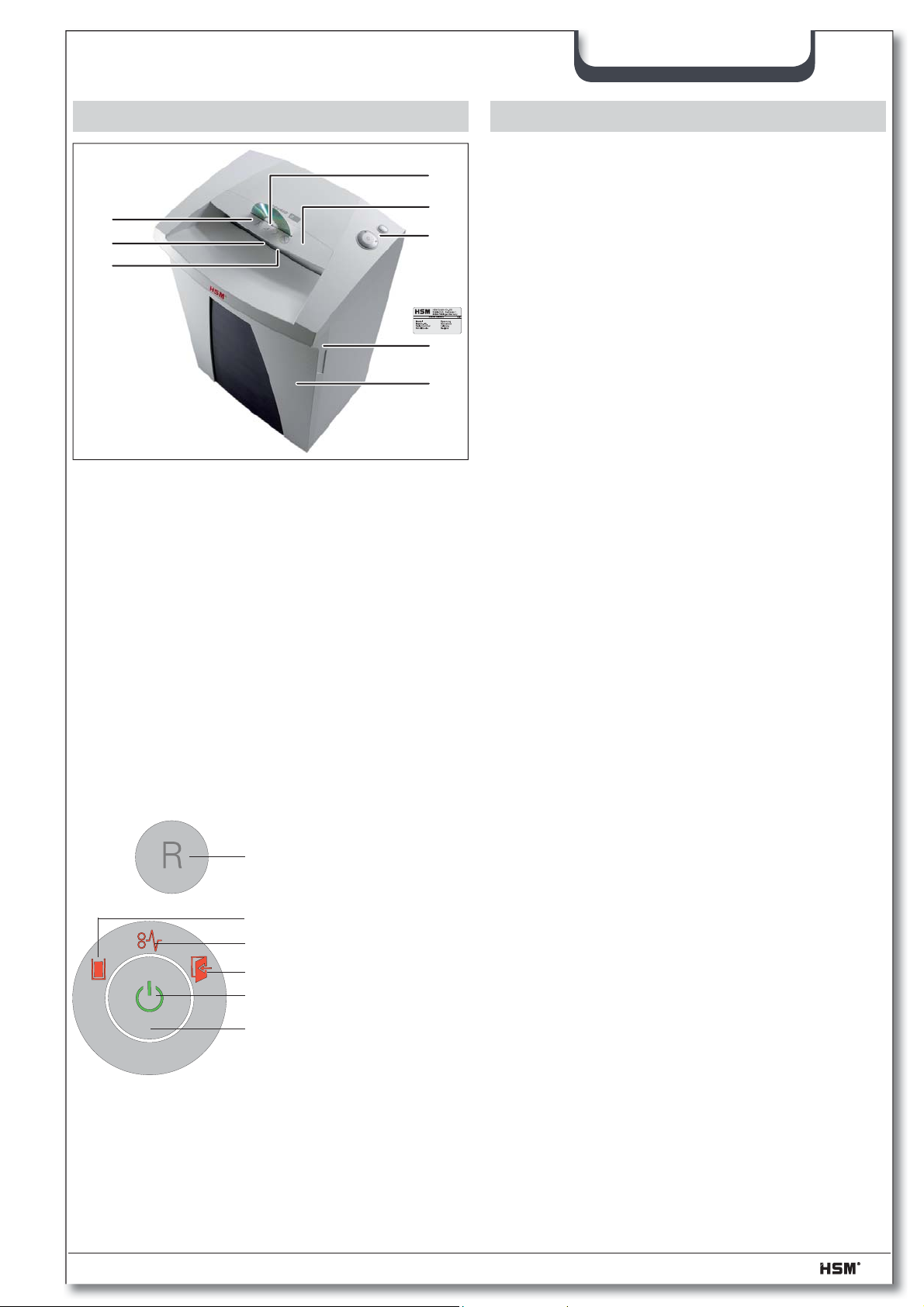

3 Schemat poglądowy 4 Zakres dostawy

• Niszczarka dokumentów, w stanie go-

1 8

3 4

1 Informacje bezpieczeństwa 2 Otwór na CD 3 Element zabezpieczający /

zabezpieczenie przed odłamkami 4 Zespół obsługi i sygnalizacji 5 Tabliczka znamionowa 6 Pojemnik na ścinki 7 Otwór podawania papieru i kart kredyto-

wych 8 Zapora świetlna

towym do podłączenia, zapakowana w karton

• 5 worków na odpady papierowe

• 1 worek na płyty CD do niszczarek o szerokości cięcia 3,9, 5,8 i 4,5x30 mm

• 1 butelka (50 ml) specjalnego oleju do zespołu tnącego (tylko przy szatkowaniu w ścinku)

• Instrukcja obsługi

Osprzęt

• 10 worków na odpady papierowe nr zamów. 1.661.995.150

• Butelka specjalnego oleju (250 ml) nr zamów. 1.235.997.403

Adresy punktów serwisowych, patrz strona 92.

Elementy obsługi i sygnalizacji

Przycisk cofania Wskaźniki:

Pełny pojemnik Zablokowany

mechanizm tnący Otwarty pojemnik Gotowa do pracy

Przycisk obsługowy

11/2012 SECURIO B 24 5

polski

5 Obsługa

OSTRZEŻENIE

Przed włączeniem maszyny nale- ży się upewnić, czy uwzględniono

wszystkie wskazówki bezpieczeństwa

Włączanie niszczarki dokumentów

• Włożyć wtyczkę sieciową maszyny do prawidłowo zainstalowanego gniazda wtykowego.

• Nacisnąć przycisk obsługowy.

 Wskaźnik „Gotowa do pracy“ świeci się.

Niszczenie papieru

• Po wprowadzeniu papieru zapora świetlna uruchamia automatycznie mechanizm tnący.

Niszczenie kart kredytowych

Przy szerokości cięcia 3,9 mm, 5,8 mm, 4,5x30 mm wprowadzać karty przez szczelinę na płyty CD. W przypadku innych urządzeń wkładać je w otwór podajnika papieru.

Wyłączanie niszczarki dokumentów

• Nacisnąć przycisk obsługowy.

 Wskaźnik „Gotowa do pracy“ gaśnie.

 2 s po ponownym zwolnieniu zapory

świetlnej w otworze podajnika papieru następuje automatyczne wyłączenie mechanizmu tnącego i niszczarka dokumentów przechodzi w stan gotowości.

Wskazówka:

Aby zniszczyć większą ilość papieru, osłonę można przechylić do góry. Ułatwia to dostęp do otworu podajnika.

Niszczenie płyt CD

(tylko o rozmiarze cięcia 3,9 mm, 5,8 mm, 4,5x30 mm)

• Wprowadzać materiał tylko przez szczelinę wlotową osłony (osłona odpryskowa).

Wskazówka:

W celu prawidłowego sortowania pociętego materiału można użyć dołączonego worka na płyty CD.

6 SECURIO B 24 11/2012

Pozostałe tryby pracy

polski

• Tryb pracy ciągłej

Zastosowanie: Niszczenie większych ilości papieru Działanie: mechanizm tnący pracuje nieprzerwanie. Jeżeli przez 2 minuty nie zostanie doprowadzony materiał, mechanizm tnący wyłącza się i niszczarka dokumentów przechodzi w stan gotowości. Start: Naciskać przycisk do włączania/wyłączania przez min. 4 sekundy. Wcześniejsze wyłączenie: Nacisnąć przycisk do włączania/wyłączania.

• Stan czuwania (Sleep-down)

Działanie: 2 minuty po ostatnim wprowadzeniu papieru wyłączane są automatycznie wszystkie niepotrzebne podzespoły. Wskaźnik „Gotowa do pracy” gaśnie w regularnych odstępach czasu na krótki czas. Po wprowadzeniu papieru niszczarka dokumentów uruchamia się samoczynnie.

• Automatyczne wyłączenie

Działanie: jeżeli niszczarka dokumentów nie będzie używana przez 1 godzinę, jest ona całkowicie wyłączana i nie zużywa prądu (w nocy, na weekend). Ponowne uruchamianie: nacisnąć przycisk obsługowy.

6 Usuwanie zakłóceń

Wyświetlany symbol

Zakłócenie Usuwanie zakłócenia

Zakleszczenie papieru

Przepełnienie pojemnika na ścinki

Otwarty pojemnik

Wprowadzono za dużo papieru na raz.  Mechanizm tnący cofa się przez kilka sekund i wysuwa papier.

• Ewentualnie nacisnąć przycisk cofania „R“, aby wyjąć stos pa-

• Zmniejszyć o połowę grubość stosu papieru.

• Wprowadzić papier po kolei.

• Opróżnić pojemnik na ścinki.

• Prawidłowo włożyć pojemnik na ścinki w szafkę dolną.

pieru.

Wskazówka:

Symbol ten świeci się również wtedy, gdy nastąpiło przeciążenie silnika. Przed ponownym uruchomieniem należy poczekać 20 minut, aż niszczarka dokumentów przestygnie.

Wskazówka:

Jeżeli przed wyjęciem pojemnika zostanie naciśnięty krótko przycisk cofania, część ścinek zostanie wciągnięta z powrotem do mechanizmu tnącego.

11/2012 SECURIO B 24 7

polski

7 Czyszczenie i konserwacja

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Przed czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

Czyścić urządzenie tylko przy użyciu miękkiej ściereczki z dodatkiem łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wniknęła woda.

Sprawdzić działanie zestyku pojemnika

OSTRZEŻENIE

W razie stwierdzenia odchyłek od

opisanego poniżej działania nale-

ży wyłączyć niszczarkę dokumentów, wyciągnąć wtyczkę sieciową i powiadomić personel serwisowy.

• Podłączyć wtyczkę sieciową i włączyć

niszczarkę dokumentów.

• Wprowadzić arkusz papieru i odchylić

pojemnik podczas wciągania papieru.

 Mechanizm tnący musi się natychmiast

wyłączyć i musi się świecić lampka kontrolna „Pojemnik otwarty”.

• Ponownie włożyć prawidłowo pojemnik

na ścinki.

 Mechanizm tnący nie może się jeszcze

uruchomić.

• Wyciągnąć papier z otworu podajnika.

Zapora świetlna musi być wolna.

• Wyłączyć i ponownie włączyć urządzenie.  Po wprowadzeniu papieru uruchamia się

mechanizm tnący.

W razie spadku wydajności cięcia, wzrostu poziomu szumów lub po każdym opróżnieniu pojemni-

ka na ścinki należy naoliwić mechanizm tnący (tylko przy szatkowaniu w ścinku).

W tym celu należy użyć

specjalnego oleju do

smarowania zespołu

tnącego HSM:

• Spryskać specjalnym olejem walce nożo-

we na całej szerokości otworu podajnika papieru.

• Włączyć mechanizm tnący na około

10 sekund bez wkładania papieru w trybie pracy ciągłej.

 Pył i ścinki papieru są wtedy usuwane.

Wskazówka

Smarowanie mechanizmu tnącego podnosi też wydajność cięcia urządzeń z cięciem w paski.

Usuwanie odpadów / recykling

Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, jednakże również substancje szkodliwe, które były niezbędne

do prawidłowego funkcjonowania i zachowania bezpieczeństwa. W przypadku niewłaściwego usuwania odpadów lub ich użytkowania mogą być one szkodliwe dla zdrowia ludzi oraz dla środowiska. Nie należy nigdy wrzucać starych urządzeń do pozostałych odpadów. Należy przestrzegać aktualnie obowiązujących przepisów i korzystać z punktów zbiorczych służących do zwrotu i utylizacji starych urządzeń elektrycznych i elektronicznych. Wszystkie opakowania powinny zostać poddane przyjaznemu dla środowiska unieszkodliwieniu.

8 SECURIO B 24 11/2012

9 Dane techniczne

polski

Rodzaj cięcia Rozmiar cięcia (mm) Poziom tajności DIN 32757 – 1 Przepustowość** (arkuszy) 70 g/m

DIN A4 80 g/m

Ciężar 18 kg 20,5 kg Prędkość szatkowania 65 mm/s Szerokość robocza cięcia Przyłącze elektryczne Moc przy maksymalnej liczbie arkuszy Tryb pracy Warunki otoczenia podczas pracy:

Temperatura Względna wilgotność powietrza Wysokość n.p.m.

Wymiary szer. x głęb. x wys. (mm) Pojemność pojemnika na ścinki Poziom emitowanego ciśnienia akustycznego

(bieg jałowy/pełne obciążenie)

* wg specyﬁ kacji HSM ** Maksymalna liczba arkuszy (DIN A4, 70 g/m² lub 80 g/m²), włożonych krótszym bokiem, która zostanie przecięta za jednym razem. Podane dane dotyczące wydajności określa się dla nowego naoliwionego zespołu tnącego i zimnego silnika. W przypadku słabszego napięcia zasilającego lub innej częstotliwości zasilania niż podana wydajność cięcia arkuszy może być mniejsza, a szum w czasie pracy większy. Wydajność i właściwości papieru oraz sposobu wprowadzania. Dane dotyczące wydajności (80 g/m²) są wartościami obliczonymi.

Cięcie w paski Cięcie w ścinki 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30

25 - 27

230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

22 - 24 19 - 21

17 - 19 14 - 16

praca ciągła

od -10 °C do +25 °C

maks. 90 %, nieskondensowane

maks. 2 000 m

395 x 317 x 605

56 dB (A) / 59 - 63 dB (A)

cięcia arkuszy uzależniona jest od struktury

11 - 13

9 - 11

240 mm

500 W

34 l

7 6

5 4

Deklaracja o zgodności z normami WE

Producent HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany oświadcza niniejszym, że opisana poniżej niszczarka dokumentów Securio B24 ze względu na jej koncepcję i budowę w wersji wprowadzonej przez producenta w obieg odpowiada zasadniczym wymogom bezpieczeństwa i zdrowotnym wymienionych poniżej dyrektyw WE:

Dyrektywa Niskiego Napięcia 2006 / 95 / WE dyrektywa kompatybilności elektromagnetycznej (EMC) 2004/108/WE

Zastosowane normy i specyﬁ kacje techniczne:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Kierownik ds. rozwoju produktów i technologii ochrony środowiska

Kontrola typu maszyny pod kątem zgodności z wymaganiami dyrektyw WE została przeprowadzona przez: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany Instytucja ta jest właściwym organem kontrolnym w myśl dyrektyw WE.

11/2012 SECURIO B 24 9

polski

10 SECURIO B 24 11/2012

česky

1 Správné použití, odpověd-

nost za vady

Podívejte se na typový štítek na zadní straně přístroje, pro jakou šířku řezu a jaké síťové napětí je skartovačka dimenzována a dodržujte příslušné body návodu k obsluze.

Skartovací stroj je výhradně určen ke skartování papíru. V závislosti na druhu řezu lze kromě toho skartovat menší množství těchto materiálů:

Velikost řezu (mm) 3,9 5,8 1,9x15 4,5x30 Kreditní karty ●● ● ● Disky CD ●● ●

Robustní řezací mechanika je odolná proti sešívacím a kancelářským sponám. Pouze u strojů stupně utajení HS Level 6 (1 x 5 mm) nesmí papír obsahovat sešívací nebo kancelářské spony.

2 Bezpečnostní pokyny

Klasiﬁ kace

Bezpečnostní

upozornění

VÝSTRAHA Nedodržením

Pozor Nedodržením

Před uvedením stroje do provozu si přečtěte návod k obsluze,

uschovejte jej k další potřebě a předejte jej případnému dalšímu uživateli. Dodržujte všechny bezpečnostní pokyny uvedené na skartovačce.

Vysvětlení

varování může dojít k úrazu a újmám na zdraví.

pokynu může dojít ke vzniku hmotných škod.

Záruční lhůta skartovačky je 2 roky. Záruka nezávislá na odpovědnosti za vady ocelových řezacích hřídelí HSM skartovačky je platná po celou dobu životnosti přístroje (doživotní záruka HSM Lifetime Warranty). Výjimkou jsou skartovačky v provedení bezpečnostního stupně 5 a úrovně HS 6. Záruka a garance se nevztahuje na škody způsobené nesprávným použitím a na zásahy třetích osob do zařízení.

Upozornění: Skartovačky s řezným mecha- nismem ke skartaci na částečky jsou v nadstandardním příslušenství nabízeny i s přístrojem k automatickému mazání řezného mechanismu. Dodržujte pokyny, uvedené v přiložené dokumentaci olejničky, pokud je jí váš stroj vybaven.

VÝSTRAHA

Nebezpečí pro děti a ostatní

osoby!

Stroj není určen k používání oso-

bami (včetně dětí mladších 14 let) s omezenými fyzickými, senzorickými nebo duševními schopnost-

mi nebo osobami, které nemají dostatečné zkušenosti a znalosti s výjimkou případu, že přístroj používají pod dozorem osob, odpovědných za jejich bezpečnost, nebo pokud od těchto osob získali informace o tom, jak přístroj používat. Děti musejí být pod dohledem, aby si s výrobkem nehrály. Nenechávejte skartovačku zapnutou bez dozoru.

11/2012 SECURIO B 24 11

česky

VÝSTRAHA

Nebezpečí úrazu!

Nikdy nesahejte do štěrbiny otvoru na přívod papíru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízkové náhrdelníky a náramky atd. udržujte v bezpečné vzdálenosti od přívodního otvoru. Neskartujte materiál náchylný k tvorbě smyček, např. stuhy, šňůry použité k ovázání, umělohmotné fólie atd.

Nebezpečí úrazu odmrštěnými střepinami

Při skartaci kreditních karet, disků CD anebo disket noste ochranné brýle.

Pravidelně kontrolujte, zda nedošlo k poškození přístroje a kabelu. V případě poškození nebo závad,

před přemístěním nebo čištěním, skartovačku vypněte a odpojte síťovou zástrčku ze zásuvky.

– Chraňte přívodní kabel, přístroj a síťovou

zástrčku před horkem, horkými předměty a před otevřeným ohněm. Větrací otvory musejí být volné a je nezbytné dodržovat vzdálenost min. 5 cm od stěn nebo od nábytku.

Opravy skartovačky smí provést

pouze zákaznický servis ﬁ rmy

HSM a servisní technici našich

smluvních partnerů.

Adresy zákaznických servisů viz

strana 92.

VÝSTRAHA

Nebezpečné síťové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

– Před připojením zástrčky k elektrické síti

se přesvědčte o tom, zda se napěťové a kmitočtové hodnoty elektrické sítě shodují s údaji na typovém štítku.

– Dbejte, aby byla síťová zástrčka snadno

přístupná.

– Zabraňte tomu, aby se do skartovačky

dostala voda. Přívodní kabel ani síťovou zástrčku neponořujte do vody.

– Nedotýkejte se síťové zástrčky mokrýma

rukama.

– Nikdy neodpojujte síťovou zástrčku ze

zásuvky tahem za přívodní kabel. Při odpojování vždy uchopte zástrčku.

Pozor Nebezpečí následkem nesprávného použití

Používejte stroj výhradně v souladu s požadavky uvedenými v kapitole „Použití v souladu s určením“.

– Používejte přístroj pouze v suchých míst-

nostech. Nepoužívejte přístroj ve vlhkých místnostech a prostorech nebo v dešti.

12 SECURIO B 24 11/2012

česky

3 Přehled 4 Objem dodávky

• Skartovací stroj připravený k zapojení, v

krabicovém obalu

1 8

3 4

1 Bezpečnostní pokyny 2 Otvor pro přívod CD 3 Bezpečnostní prvek / ochrana před

střepinami 4 Ovládací a zobrazovací jednotka 5 Typový štítek 6 Odpadní nádoba 7 Otvor pro vkládání papíru a kreditních

karet 8 Optická závora

• 5 pytlů na řezanku

• 1 sáček na disky CD pro stroje s šířkou řezu 3,9, 5,8 a 4,5x30 mm

• 1 láhev (50 ml) speciálního oleje na řezný blok (pouze u řezání na částice)

• Návod k obsluze

Výstroj

• 10 pytlů na řezanku obj. čís. 1.661.995.150

• Speciálního oleje na řezný blok (250 ml) obj. čís. 1.235.997.403

Adresy zákaznických servisů viz strana 92.

Ovládací a zobrazovací prvky

Tlačítko zpětného chodu Zobrazované symboly:

Nádoba je plná Řezný mechanismus je

zablokovaný Nádoba otevřena Připraven k provozu

Ovládací tlačítka

11/2012 SECURIO B 24 13

česky

5 Obsluha

VÝSTRAHA

Před zapnutím stroje zkontrolujte, zda byly dodrženy všechny bezpečnostní předpisy.

Spuštění skartovačky

• Síťovou zástrčku stroje zapojte do řádně instalované zásuvky.

• Stiskněte ovládací tlačítko.

 Svítí symbol „Připraven k provozu“.

Skartace papíru

• Po vložení papíru spustí světelná závora automaticky řezný mechanismus.

 2 s poté, co bude světelná závora na

otvoru pro vkládání papíru opět volná, dojde k automatickému vypnutí řezného mechanismu a skartovačka se přepne do pohotovostního režimu.

Skartování kreditních karet

V případě použití velikosti řezu 3,9 mm, 5,8 mm, 4,5x30 mm vkládejte karty drážkou ke vkládání disků CD. U jiných strojů je vkládejte do otvoru ke vkládání papíru.

Vypnutí skartovačky

• Stiskněte ovládací tlačítko.  Symbol „Připraven k provozu“ zhasne.

Poznámka:

Při skartování většího množství papíru můžete bezpečnostní prvek vyklopit nahoru. Díky tomu je vstupní otvor snadněji přístupný.

Skartování disků CD

(pouze do velikosti řezu 3,9 mm, 5,8 mm, 4,5x30 mm)

• Vkládejte skartovaný materiál pouze do vstupní drážky (ochrana před střepinami).

Poznámka:

Pokud chcete separovat jednotlivé druhy rozdrceného materiálu, můžete použít dodaný sáček na disky CD.

14 SECURIO B 24 11/2012

Další režimy funkcí

česky

• Režim permanentního provozu

Použití: Skartace většího množství papíru Funkce: Řezný mechanismus pracuje kontinuálně, bez přerušení. V případě, že po dobu 2 min. nebude vložen žádný materiál, řezný mechanismus se vypne a skartovačka přejde do režimu provozní pohotovosti. Spuštění: Stiskněte tlačítko zap/vyp a podržte je minimálně 4 vteřiny stisknuté. Přerušení skartování: Stiskněte tlačítko zap/vyp

• Režim spánku (Sleep-down)

Funkce: 2 minuty po posledním vložení papíru dojde k automatickému vypnutí všech nepoužívaných spotřebičů. Indikace „Připraveno“ pravidelně na chvíli zhasíná. Po vložení papíru se skartovačka automaticky zapne.

• Automatické vypnutí

Funkce: V případě, že skartovačku nepoužíváte 1 hodinu, dojde k jejímu úplnému vypnutí. Tím šetříte proud, protože nedochází k žádnému odběru (přes noc, o víkendu). Opětovné spuštění: Stiskněte ovládací tlačítko.

6 Odstraňování poruch

Zobrazený symbol

Závada Odstranění závady

Zaseknutí papíru

Odpadní nádoba plná

Nádoba je otevřená

Vložili jste příliš velké množství papíru najednou.  Řezací mechanika se několik vteřin otáčí zpět, papír se vysune.

• Pokud je to nutné, stiskněte ještě tlačítko pro ovládání zpětného pohybu „R“, tím usnadníte vyjmutí zaseknutého papíru.

• Vložte pouze poloviční množství vytaženého papíru.

• Vkládejte papíry postupně.

Upozornění:

Tento symbol se zobrazí také v případě, že došlo k přetížení motoru. V tomto případě nechejte skartovačku před dalším spuštěním na 20 minut vychladnout.

• Vysypte obsah odpadní nádoby.

Upozornění:

Pokud před vytáhnutím nádoby krátce stisknete tlačítko pro ovládání zpětného chodu, dojde ke vtažení části nařezaného odpadu do řezací mechaniky.

• Vložte nádobu na odpad správně do podstavce.

11/2012 SECURIO B 24 15

česky

7 Čištění a údržba

VÝSTRAHA

Nebezpečné síťové napětí!

Vypněte skartovací stroj a zástrčku odpojte od sítě.

Pro čištění používejte pouze měkký hadr a mírný mýdlový roztok. Do přístroje přitom nesmí vniknout voda.

Zkontrolujte funkci kontaktu nádoby

VÝSTRAHA

Pokud bude průběh funkcí jiný, než je popsáno, vypněte skartovačku, odpojte zástrčku ze zásuv-

ky a kontaktujte zákaznický servis.

• Zapojte zástrčku do zásuvky a zapněte skartovačku.

• Zaveďte list papíru a během vtahování listu vyklopte nádobu.

 Řezací nástroj se musí okamžitě vypnout

a musí svítit kontrolka „Nádoba otevřena“.

• Nasaďte opět správně nádobu na odřezky.

 Řezací nástroj se nesmí znovu rozběh-

nout.

• Vytáhněte papír ze vstupního otvoru. Optická závora musí být volná.

• Vypněte stroj a znovu jej zapněte.

 Řezací nástroj se spustí po zavedení

papíru.

Pokud dochází ke snižování řezného výkonu, zvyšování hlučnosti nebo po každém vysypání

nádoby na odřezky ošetřete řezací nástroj olejem (pouze u řezání na částice):

Používejte pouze speciál-

ní oleje HSM řezací bloky:

• Nastříkejte otvorem na

podávání papíru po celé

šířce na řezací hřídele speciální olej na řezací blok.

• Spusťte na cca 10 s řezný mechanismus

bez vkládání papíru v režimu trvalého provozu.

 Papírový prach a částice se uvolní.

Poznámka

Ošetření řezného mechanismu olejem zlepšuje řezný výkon i u přístrojů s řezáním na proužky.

8 Likvidace a recyklace

Staré elektrické a elektronické přístroje obsahují často kvalitní materiály, do určité míry ale také škodlivé látky, které bylo nezbytné použít pro funkci a bezpečnost

přístrojů. Při nesprávné likvidaci nebo manipulaci mohou být tyto látky nebezpečné pro lidské zdraví a životní prostředí. Staré přístroje nikdy nelikvidujte v běžném odpadu. Dodržujte aktuální platné předpisy a používejte sběrná místa k odevzdání a recyklaci použitých elektrických a elektronických přístrojů. K ekologické likvidaci odevzdejte také veškerý obalový materiál.

16 SECURIO B 24 11/2012

9 Technické údaje

česky

Typ řezu Velikost řezu (mm) Stupeň bezpečnost DIN 32757 – 1

Řezný výkon** (listů) DIN A4 70 g/m 80 g/m

Hmotnost 18 kg 20,5 kg Rychlost řezu 65 mm/s Pracovní šířka Napájení Výkon při max. počtu listů Provozní režim Okolní podmínky za provozu:

Teplota Relativní vlhkost vzduchu Nadmořská výška

Rozměry Š x H x V (mm) Objem odpadní nádoby Emisní hladina akustického tlaku

(běh naprázdno/plné zatížení)

* podle speciﬁ kace HSM ** Déle podávaný maximální počet listů (DIN A4, 70 g/m² nebo 80 g/m²), které jsou skartovány během jednoho procesu. Stanovení uvedených výkonových dat probíhá s novým naolejovaným řezným mechanismem a při studeném motoru. Slabší síťové napětí nebo jiná síťová frekvence než je uvedeno může mít za následek nižší výkon s menším počtem skartovaných listů a zvýšenou hlučnost. V závislosti na struktuře a vlastnostech papíru a způsobu podávání se může počet skartovaných listů lišit. Výkonové údaje pro 80 g/m² jsou výpočtem stanovené hodnoty.

řez na proužky řez na částice 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30

25 - 27

230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

22 - 24 19 - 21

max. 90 %, bez tvorby kondenzátu

17 - 19 14 - 16

Trvalý provoz

-10 °C až +25 °C

max. 2000 m

395 x 317 x 605

56 dB (A) / 59 - 63 dB (A)

11 - 13

9 - 11

240 mm

500 W

34 l

7 6

5 4

Prohlášení o shodě se směrnicemi ES

Výrobce HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany tímto prohlašuje, že uvedený stroj Skartovačka Securio B24 odpovídá z hlediska své koncepce a konstrukce v námi prodávaném provedení základním požadavkům na bezpečnost a zdraví v souladu s níže uvedenými směrnicemi ES:

Směrnice o nízkém napětí 2006 / 95 / ES Směrnice o elektromagnetické kompatibilitě 2004/108/ES

Použité normy a technické speciﬁ kace:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Vedoucí vývoje produktů a technologie k ochraně životního prostředí

Kontrolu shody typu stroje s požadavky směrnice ES provedl: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany Tato zkušebna je příslušným místem ve smyslu směrnic ES.

11/2012 SECURIO B 24 17

česky

18 SECURIO B 24 11/2012

slovensky

1 Správne použitie, zodpo-

vednosť za nedostatky

Pozrite sa na typový štítok na zadnej strane prístroja, na akú šírku rezu a sieťové napätie je dimenzované vaše skartovacie zariadenie a rešpektujte príslušné body návodu na použitie.

Skartovačka je výlučne určený na skartovanie papiera. Podľa spôsobu rezania sa ešte môžu zničiť malé množstvá nasledujúcich materiálov:

Rezacia šírka (mm) 3,9 5,8 1,9x15 4,5x30 Kreditné karty ●● ● ● CD ●● ●

Robustný rezací mechanizmus je odolný proti zošívacím a kancelárskym sponkám. Iba pri strojoch bezpečnostného stupňa HS level 6 (1x5 mm) nesmie papier obsahovať zošitové a kancelárske sponky.

2 Bezpečnostné pokyny

Klasiﬁ kácia

Bezpečnostné

upozornenie

VÝSTRAHA Nerešpektovanie

Pozor Nerešpektovaním

Pred uvedením stroja do prevádzky si prečítajte návod na prevádz-

ku, odložte si ho pre prípad neskoršieho použitia a odovzdajte ho budúcim používateľom. Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke!

Vysvetlenie

výstrahy môže mať za následok škody na zdraví a ohrozenie života.

upozornení môžete spôsobiť vecné škody.

Záručná doba skartovaceho zariadenia je 2 roky. Záruka, nezávisle na zodpovednosti za poruchy oceľových rezacích hriadeľov HSM skartovačky, je platná po celú dobu životnosti prístroja (doživotná záruka HSM Lifetime Warranty). Výnimku predstavujú skartovačky vo vyhotovení bezpečnostného stupňa 5 a úrovne HS 6. Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.

Poznámka: Skartovacie zariadenia s čias- točkovým rezaním sú ponúkané ako voliteľná možnosť aj so zariadením na automatické mastenie rezacieho mechanizmu. Dodržujte pokyny z priloženej dokumentácie olejovej masteničky, ak je váš stroj týmto zariadením vybavený.

VÝSTRAHA

Nebezpečenstvo pre deti a iné

osoby!

Prístroj nesmú používať osoby

(vrátane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzorickými alebo duševnými

schopnosťami alebo s nedostatkom skúseností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnosť alebo budú touto osobou poučené o obsluhe prístroja. Deti by mali byť po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrať. Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

11/2012 SECURIO B 24 19

slovensky

VÝSTRAHA

Nebezpečenstvo úrazu!

Nikdy nesiahajte do štrbiny otvoru na prívod papiera.

Nebezpečenstvo úrazu vtiahnutím!

Dlhé vlasy, voľné časti odevu, viazanky, šály, náhrdelníky a retiazkové náramky atď. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atď.

Nebezpečenstvo zranenia úlomkami!

Pri skartovaní tvrdých kreditných kariet alebo CD používajte ochranné okuliare.

Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený. Ak je skartovacie zariadenie poško-

dené, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a vytiahnite sieťovú zástrčku.

– Prístroj, sieťovú zástrčku a kábel držte

v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť voľné a musí byť dodržaná vzdialenosť od steny alebo nábytku min. 5 cm.

Servisné práce smie robiť len

zákaznícky servis HSM a servisní

technici našich zmluvných partne-

rov.

Adresy zákazníckeho servisu

pozri na strane 92.

VÝSTRAHA

Nebezpečné sieťové napätie!

Chybné zaobchádzanie s prístrojom môže viesť k úrazu elektrickým prúdom.

– Pred zastrčením zástrčky do sieťovej

zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

– Dbajte na to, aby bola sieťová zástrčka

ľahko prístupná.

– Zabráňte vniknutiu vody so skartovacieho

zariadenia. Neponárajte sieťový kábel ani sieťovú zástrčku do vody.

– Nikdy nechytajte sieťovú zástrčku vlhkými

rukami.

– Sieťovú zástrčku nikdy nevyťahujte zo

zásuvky za kábel, ale vždy chyťte sieťovú zástrčku.

Pozor Nebezpečenstvo následkom nesprávneho použitia

Prístroj používajte výlučne podľa pokynov v kapitole „Použitie podľa určenia“.

– Prístroj používajte len v suchých miest-

nostiach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.

20 SECURIO B 24 11/2012

slovensky

3 Přehled 4 Obsah dodávky

• Skartovačka pripravená na pripojenie,

balená v kartóne

1 8

1 Bezpečnostné pokyny 2 Otvor na vkladanie CD 3 Bezpečnostný článok / ochrana pred

úlomkami 4 Riadiaca a indikačná jednotka 5 Typový štítok 6 Nádoba na odrezky 7 Prívodný otvor pre papier a kreditné

karty 8 Svetelná závora

3 4

• 5 odpadových vreciek

• 1 vak pre CD pre stroje so šírkami rezu 3,9, 5,8 a 4,5x30 mm

• 1 fľaša špeciálneho oleja do reznej jednotky (50 ml) pre stroje s časticovým

rezom

• Návod na používanie

Príslušenstvo

• 10 odpadových vreciek obj. č. 1.661.995.150

• Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403

Adresy zákazníckeho servisu pozri na strane 92.

Riadiace a indikačné prvky

Reverzačné tlačidlo

Zobrazenia:

Zásobník je plný Rezný mechanizmus je

zablokovaný Otvorený zásobník

Pripravené na prevádzku

Ovládacie tlačidlá

11/2012 SECURIO B 24 21

slovensky

5 Obsluha

VÝSTRAHA

Pred zapnutím stroja zabezpečte, aby boli dodržané všetky bezpečnostné upozornenia.

Zapnutie skartátora

• Zasuňte sieťovú zástrčku zariadenia do riadne nainštalovanej zásuvky.

• Stlačte ovládacie tlačidlo.

 Svieti zobrazenie „Pripravené na pre-

vádzku“.

Skartovanie papiera

• Pri privedení papiera svetelná závora automaticky spustí rezný mechanizmus.

 Cca 2 s potom, čo je otvor na prísun

papiera opäť voľný, sa skartovačka automaticky vypne a uvedie sa do stavu prevádzkovej pohotovosti.

Ničenie kreditných kariet

Pri veľkosti rezu 3,9 mm, 5,8 mm, 4,5x30 mm priveďte karty cez štrbinu pre CD. Na iných strojoch ich dávajte do prívodu papiera.

Vypnutie skartátora

• Stlačte ovládacie tlačidlo.  Rozsvieti sa „Pripravené na prevádzku“

Poznámka:

Na skartovanie väčšieho množstva papiera môžete bezpečnostný prvok vyklopiť smerom nahor. Tým bude prí-

vodný otvor ľahšie prístupný.

Drvenie CD

(len vo veľkostiach rezu 3,9 mm, 5,8 mm, 4,5x30 mm)

• CD privádzajte len cez štrbinu v bezpečnost nom prvku. Ochráni vás to pred črepinami.

Poznámka

Na čisté oddeľovanie skartovaného materiálu podľa druhu môžete použiť spolu dodaný vak na CD.

22 SECURIO B 24 11/2012

Ďalšie režimy funkcie

slovensky

• Permanentný režim

Spustenie: Ničenie väčších množstiev papiera Funkcia: Rezný mechanizmus beží nepretržite. Ak sa počas 2 minút neprivedie žiadny materiál, rezný mechanizmus sa vypne a skartovačka prejde do pripravenosti na prevádzku. Spustenie: Stlačte tlačidlo zap./vyp. na dobu min. 4 sekúnd. Predčasné ukončenie: Stlačte tlačidlo zap./vyp.

• Spací režim (Sleep-down)

Funkcia: 2 minúty po poslednom privedení papiera sa automaticky vypnú všetky nepotrebné spotrebiče. Indikátor „Pripravené na prevádzku“ zhasína v pravidelných intervaloch na krátky čas. Pri privedení papiera sa skartovačka samočinne spustí.

• Automatické vypnutie

Funkcia: Ak sa skartovačka nepoužíva 1 hodinu, kompletne sa vypne a nespotrebuje tak viac žiadny el. prúd (v noci, cez víkend). Opätovné uvedenie do prevádzky: Stlačte ovládacie tlačidlo.

6 Odstraňovanie porúch

Zobrazenie

Porucha Odstránenie poruchy

Nahromadenie papiera

Zásobník narezaného materialu je plný

Otvorený zásobník

Priviedli ste príliš veľa papiera naraz.  Rezný mechanizmus pobeží niekoľko sekúnd vratným smerom a

posunie papier von.

• Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.

• Zredukujte veľkosť stohu papiera.

• Vkladajte papier postupne jeden za druhým.

Upozornenie:

Toto zobrazenie sa rozsvieti, keď došlo k preťaženiu motora. V takom prípade nechajte skartovačku pred opätovným uvedením do prevádzky na 20 minút ochladiť.

• Vyprázdnite zásobník narezaného materiálu.

Upozornenie:

Ak pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo, dôjde k vtiahnutiu časti narezaného materiálu späť do rezného mechanizmu.

• Zásobník narezaného materiálu správne uložte do spodnej skrinky.

11/2012 SECURIO B 24 23

slovensky

7 Čistenie a údržba

VÝSTRAHA

Nebezpečné sieťové napätie!

Vypnite skartátor a zástrčku odpojte od siete.

Na čistenie používajte iba mäkkú handru a slabý mydlový roztok. Pritom nesmie do prístroja vniknúť žiadna voda.

Skontrolujte funkciu kontaktu zásobníka

VÝSTRAHA

Ak zistíte odlišnosti od nasledujúceho priebehu funkcie, vypnite skartovačku, vytiahnite sieťovú

zástrčku a informujte zákaznícky servis.

• Zastrčte sieťovú zástrčku a zapnite skartovačku.

• Priveďte list papiera a vyklopte zásobník, pokým sa list vťahuje.

 Rezný mechanizmus sa musí okamžite

vypnúť a musí sa rozsvietiť zobrazenie „Otvorený zásobník“.

• Zásobník narezaného materiálu opäť úplne vložte.

 Rezný mechanizmus sa ešte nesmie

opäť spustiť.

• Vytiahnite papier z prívodného otvoru. Svetelná závora musí byť voľná.

• Vypnite stroj a opäť ho zapnite.

 Pri privedení papiera sa zapne rezný

mechanizmus.

V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení zásobníka materiálu naolejujte

rezací mechanizmus (iba u rezu na častice):

K tomu používajte len špeciálny olej pre HSM-rezací blok:

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.

• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky.

 Papierový prach a častice sa uvoľnia.

Poznámka

Naolejovanie rezného mechanizmu zlepšuje rezný výkon aj pri prístrojoch s pásovým rezom.

8 Likvidácia / recyklácia

Odpad z elektrických a elektronických prístrojov a zariadení obsahuje ešte množstvo cenných materiálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre čin-

nosť a bezpečnosť týchto zariadení. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovať nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

24 SECURIO B 24 11/2012

9 Technické údaje

slovensky

Typ rezu Dĺžka rezu (mm) Stupeň utajenia DIN 32757 – 1 Výkon rezu** (listov) DIN A4 70 g/m

80 g/m

Hmotnosť 18 kg 20,5 kg Rezacia rýchlosť 65 mm/s Pracovná šírka Napájanie Výkon max

Druh prevádzky Trvalá prevádzka Podmienky prostredia pri prevádzke:

teplota relatívna vlhkosť vzduchu nadmorská výška

Rozmery š x v x h (mm) Objem odpadovej nádoby Emisná úroveň akustického tlaku

(Chod naprázdno / pri zaťažení)

* Špeciﬁ kácia HSM ** Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočňuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viesť k nižšiemu výkonu a zvýšenej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný. Údaje o výkone na 80 g/m² sú matematicky stanovené hodnoty.

Rez na prúžky Rez na častice 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30

25 - 27

230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

22 - 24 19 - 21

17 - 19 14 - 16

-10 °C až +25 °C

max. 90 %, bez kondenzovania

max. 2.000 m

395 x 317 x 605

56 dB (A) / 59 - 63 dB (A)

11 - 13

240 mm

500 W

34 l

9 - 11

7 6

5 4

Prehlásenie o zhode so smernicami ES

Výrobca HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany týmto prehlasuje, že v ďalšom texte popísaný stroj skartovacie zariadenie Securio B24 na základe svojej koncepcie a konštrukcie, v prevedení, ktoré sme uviedli na trh, spĺňa základné bezpečnostné predpisy a požiadavky na ochranu zdravia podľa následne uvedených smerníc ES:

Smernica o nízkom napätí 2006 / 95 / ES Smernica o elektromagnetickej znášanlivosti 2004 / 108 / ES

Použité normy a technické špeciﬁ kácie:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Vedúci vývoja produktov techniky pre životné prostredie

Kontrolu zhody typu stroja s požiadavkami smernice ES vykonal: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany Táto skúšobňa je príslušným miestom v zmysle smerníc ES.

11/2012 SECURIO B 24 25

slovensky

26 SECURIO B 24 11/2012

eesti

1 Sihipärane kasutamine,

garantii

Vaadake seadme tagaküljel asuvalt tüübisildilt, milline on teie paberipurustaja lõikelaius ja toitepinge, ning lugege vastavaid peatükke kasutusjuhendist.

Paberipurustaja on mõeldud üksnes paberi purustamiseks. Olenevalt purustamise viisist võib väikestes kogustes purustada ka järgmisi materjale:

Lõike laius (mm) 3,9 5,8 1,9x15 4,5x30 Krediitkaardid ●● ● ● CD-d ●● ●

Tugev lõikemehhanism on vastupidav klammerdaja- ja kirjaklambrite suhtes. Masinatel turvatasemega HS Level 6 (1x5 mm) ei tohi paber sisaldada klambreid või kirjaklambreid.

Paberipurustaja garantiiaeg on 2 aastat. HSM paberipurustaja terasest lõikerullikutele kehtib eraldi sõltumatu garantii terve seadme eluaja jooksul (HSM Lifetime Warranty). Välja arvatud paberipurustajad turvatasemega 5 ja HS Level 6. Kulumine, mitteasjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muudatused ei kuulu garantii alla.

Juhis: Peenestusmehhanismiga paberipurustajaid pakume valikuliselt ka koos lõikeseadme automaatse määrimise seadmega. Kui teie masin on varustatud õlitajaga, vaadake kaasasolevat dokumentatsiooni.

2 Ohutusjuhised

Liigitus

Ohutusjuhis Selgitus

HOIATUS Hoiatuse eiramine

on ohtlik elule ja tervisele.

Tähelepanu Juhise eiramise

tagajärjeks võib olla materiaalne kahju.

Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke

see hilisema kasutamise tarbeks kindlas kohas ning andke see järgmistele kasutajatele edasi. Pidage silmas kõiki paberipurustajale paigutatud ohutusjuhiseid.

HOIATUS

Ohtlik lastele ja teistele

inimestele!

Masinat ei tohi kasutada füüsilise,

sensoorse ega vaimupuudega isikud (sealhulgas alla 14aastased lapsed) ega isikud, kellel

puuduvad vastavad teadmised ja kogemused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mängiks. Ärge jätke paberipurustajat ilma järelevalveta sisselülitatuks.

11/2012 SECURIO B 24 27

eesti

HOIATUS

Vigastusoht!

Ärge pange kätt mitte kunagi paberilõikeavasse.

Vigastusoht sissetõmbamisel!

Hoidke lahtised juuksed, avar riietus, lipsud, sallid ning kaela- ja käeketid paberipurustaja lõikeavast eemal. Ärge purustage kergesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet.

Vigastusoht kildude tekkimisel!

Krediitkaartide või CD-de purustamisel kandke kaitseprille.

– Hoidke seade, toitepistik ja toitekaabel

eemal lahtisest tulest ja kuumadest pindadest. Õhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.

Hooldusteenuseid võivad läbi viia vaid HSM-i klienditeenindus ning meie lepingupartnerite hooldustehnikud. Klienditeeninduse aadressid leiate leheküljelt 92.

Tähelepanu Valest kasutamisest tingitud oht

Kasutage masinat eranditult vastavalt peatüki „Sihipärane kasutamine” sätetele.

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

– Veenduge enne pistiku sisestamist, et

vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.

– Hoolitsege selle eest, et toitepistikule

oleks kerge ligi pääseda.

– Vältige vee sattumist paberipurustajasse.

Ärge pistke toitekaablit ega -pistikut vette.

– Ärge kunagi puudutage toitepistikut mär-

gade kätega.

– Toitepistiku lahutamiseks pistikupesast

ärge tõmmakse seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.

– Kasutage seadet ainult kuivades sise-

ruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes.

Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi. Lülitage

paberipurustaja kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks välja ja tõmmake selleks toitepistikust.

28 SECURIO B 24 11/2012

eesti

3 Ülevaade 4 Tarnekomplekt

• Töövalmis paberipurustaja karbis

• 5 jäätmekotti

1 8

1 Ohutusjuhised 2 CD-de sisestusava 3 Ohutuskate/ killukaitse 4 Käsitsus- ja näiduelement 5 Tüübisilt 6 Jäätmekast 7 Paberi ja krediitkaartide sisestusava 8 Valgusbarjäär

3 4

• Üks CD-kott masinatele lõikelaiusega 3,9, 5,8 ja 4,5x30 mm

• 1 pudel lõikeploki spetsiaalõli (50 ml) tükeldavatele seadmetele

• Kasutusjuhend

Tarvikud

• 10 jäätmekotti tellimisnumber 1.661.995.150

• Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403

Klienditeeninduse aadressid leiate leheküljelt 92.

Käsitsus- ja näiduelemendid

Tagasikäiguklahv

Näidud:

Mahuti täis Lõikemehhanism blokeeritud Mahuti avatud Töövalmis

Käsitsusklahv

11/2012 SECURIO B 24 29

eesti

5 Kasutamine

HOIATUS

Veenduge enne masina sisselülitamist, et oleks järgitud ohutusjuhiseid.

Paberipurustaja sisselülitamine

• Pistke masina toitepistik nõuetekohaselt paigaldatud pistikupesasse.

• Vajutage käsitsusklahvi.

 Süttib näit „töövalmis”.

Paberi purustamine

• Paberi sisestamisel käivitub automaatselt lõikemehhanismi valgusbarjäär.

 Umbes 2 sekundit pärast viimase paberi

purustamist lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile.

Krediitkaartide purustamine

Lõikesuuruste 3,9 mm, 5,8 mm, 4,5x30 mm puhul sisestage kaardid läbi CD-pilu. Teiste masinate puhul sisestaga CD-d paberi sisestusavasse.

Paberipurustaja väljalülitamine

• Vajutage käsitsusklahvi.  Kustub näit „töövalmis”.

Märkus:

Suuremate paberikoguste purustamiseks võite turvaelemendi üles tõsta. Nii pääsete sisestusavale kergemini juurde.

CD-de purustamine

(ainult lõikesuurustes 3,9 mm, 5,8 mm, 4,5x30 mm)

• Sisestage CD-d ohutuskattes asuva pilu kaudu masinasse. Ohutuskate kaitseb teid kildude eest.

Märkus:

Purustatud materjali sorteerimiseks võite kasutada kaasasolevat CD-kotti.

30 SECURIO B 24 11/2012

Täiendavad funktsioonirežiimid

eesti

• Pideva käituse režiim

Kasutamine: Suure koguse paberi hävitamine Funktsioon: lõikemehhanism töötab lakkamatult. Kui kahe minuti jooksul ei ole materjali sisestatud, lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile. Alustamine: Vajutage sisse/välja klahvi vähemalt 4 sekundit. Enneaegne lõpetamine: Vajutage sisse/ välja klahvi.

• Magamisrežiim (Sleep down)

Funktsioon: kaks minutit pärast viimase paberi sisestamist lülitatakse kõik mittevajalikud tarbijad automaatselt välja. Näit „Töövalmis” kustub korrapäraste ajavahemike järel lühikeseks ajaks. Paberi sisestamisel käivitub paberipurusti automaatselt.

• Automaatne väljalülitamine

Funktsioon: kui paberipurustit ei ole üks tund kasutatud, lülitatakse see täielikult välja (ööseks, nädalavahetusteks). Seega ei tarbi see ka enam elektrit. Uuesti kasutuselevõtt: vajutage käsitsusklahvi.

6 Tõrgete kõrvaldamine

Näit Tõrge Tõrke kõrvaldamine

Paberiummistus

Jäätmekast on täis

Mahuti avatud

Olete korraga masinasse pannud liiga palju pabereid.  Lõikemehhanism töötab mõned sekundid tagurdpidi ja lükkab paberi

välja.

• Paberipaki väljavõtmiseks vajutage vajaduse korral veel tagasikäiguklahvi „R”.

• Jagage paberipakk pooleks.

• Sisestage paberid üksteise järel purustisse.

Märkus.

See näit süttib ka siis, kui mootor on üle koormatud. Sel juhul laske paberipurustil enne järgmist kasutamist 20 minutit jahtuda.

• Tühjendage jäätmekast.

Märkus.

Kui vajutate enne mahuti eemaldamist korraks tagasikäiguklahvi, tõmmatakse osa jäätmetest lõikemehhanismi tagasi.

• Asetage jäätmekast õigesti paberipurusti alumisse kappi.

11/2012 SECURIO B 24 31

eesti

7 Puhastus ja hooldus

HOIATUS

Ohtlik toitepinge!

Lülitage paberipurustaja välja ning eemaldage pistik vooluvõrgust.

Paberipurustajat võib puhastada vaid pehme lapi ja õrna seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

Kontrollige ukselüliti funktsiooni.

HOIATUS

Kui märkate, et seadme töö erineb allkirjeldatust, lülitage pa-

beripurusti välja, tõmmake pistik vooluvõrgust ning teavitage sellest klienditeenindust.

• Ühendage pistik vooluvõrku ja lülitage

paberipurusti sisse.

Õlitage lõikemehhanismi lõiketulemuse halvenemisel, müra tekkimisel ja iga kord pärast jäätmekasti tühjendamist (ainult tükeldamisel):

Kasutage selle jaoks HSM-lõikeploki spetsiaalset õli.

• Pritsige paberi sisestusava kaudu spetsiaalset õli kogu lõikerullikule.

• Laske lõikeseadmel ilma paberit sisestamata u. 10 sekundit püsikäituse režiimis töötada.

 Eralduvad paberitolm ja -osakesed.

Märkus:

Lõikemehhanismi õlitamine parandab lõiketulemust ka ribastavate seadmete puhul.

• Sisestage paber ning avage paberi sissetõmbamise ajal esiuks.

 Kohe peab välja lülituma lõikemehhanism

ning süttima näit „uks avatud”.

• Sulgege uks.

 Lõikemehhanism ei tohi veel uuesti käivi-

tuda.

• Tõmmake paber paberilõikeavast välja. Valgusbarjäär peab olema vaba.

• Lülitage masin välja ning siis uuesti sisse.

 Paberi sisestamisel käivitub lõikemehha-

nism.

8 Jäätmekäitlus / taaskasutus

Vanad elektri- või elektroonikaseadmed sisaldavad veel mitmesugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja läinud kahjulikke

aineid. Vale jäätmekäitluse või käsitsemise korral võivad need ohustada inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka kõik pakendimaterjalid keskkonnasõbralikku jäätmekäitlusse.

32 SECURIO B 24 11/2012

9 Tehnilised andmed

eesti

Purustamisviis Purustatud tüki suurus (mm) Turvatase DIN 32757 – 1 Purustamisjõudlus** (leht) DIN A4 70 g/m

80 g/m

Kaal 18 kg 20,5 kg Purustamiskiirus 65 mm/s Lõikeava laius Elektriühendus Võimsus maksimaalse lehtede arvu puhul Käitusviis Kasutuskoha keskkonnatingimused:

temperatuur suhteline niiskus kõrgus merepinnast

Mõõdud L x S x K (mm) Jäätmekasti maht Emissiooni helirõhutase

(tühikäigul / koormusel)

* HSM-i spetsiﬁ katsioon ** Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud võimsusandmed määratakse uue, õlitatud lõikeseadme ja külma mootoriga. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist. Võimsusandmed paberile kaaluga 80 g/m² on arvutades saadud väärtused.

Ribastamine Tükeldamine

5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30 25 - 27

230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

22 - 24 19 - 21

17 - 19 14 - 16

240 mm

500 W

Pidevkäitus

–10 °C kuni +25 °C

maks. 90%, mittekondenseeriv

maks. 2000 m

395 x 317 x 605

34 l

56 dB (A) / 59 - 63 dB (A)

11 - 13

9 - 11

7 6

5 4

EL-i vastavussertiﬁ kaat

Tootja HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany kinnitab käesolevaga, et meie järgnevalt kirjeldatud masina paberipurustaja Securio B24 turule toodud mudeli kontseptsioon ja ehitus vastavad allpool loetletud asjaomastele EÜ direktiivide ohutus- ja tervisenõuetele.

Madalpinge-direktiiv 2006 / 95 / EÜ EMÜ direktiiv 2004/108/EÜ

Rakendatud normid ja tehnilised spetsiﬁ katsioonid:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Keskkonnatehnika tootearenduse juht

Masinatüübi vastavust EÜ direktiivi nõuetele on kontrollinud: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany See kontrollasutus on vastutav asutus EÜ direktiivist lähtuvalt.

11/2012 SECURIO B 24 33

eesti

34 SECURIO B 24 11/2012

русский

1 Использование по назна-

чению, гарантия

Посмотрите на заводской табличке, расположенной на задней стороне устройства, на какую ширину реза и напряжение сети рассчитан шредер, и солюдайте соответствующие указания в инструкции по эксплуатации.

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм) 3,9 5,8 1,9x15 4,5x30 Кредитные карты ● ● ● ● Компакт-диски ● ● ●

Надежный режущий механизм невос-приимчив к скобкам и канцелярским скрепкам. Только в машинах класса безопасности HS Level 6 (1 x 5 мм) бумага не должна содержать скобки и скрепки.

Гарантийный срок на шредер составляет 2 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шредеров HSM в течение всего срока службы устройства (HSM Lifetime Warranty). Исключение составляют шредеры с классом безопасности 5 и HS Level 6. В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц.

Указание: Шредеры с механизмом реза- ния на частицы в качестве опции предлагаются также с устройством автоматической смазки режущего механизма. Соблюдайте прилагаемую документацию на масленку, если машина оснащена ею.

2 Указания по технике без-

опасности

Классификация

Указание по техни-

ке безопасности

ПРЕДУ-

ПРЕЖДЕНИЕ

Внимание Несоблюдение ука-

Перед вводом машины в эксплуатацию прочтите инструкцию

по эксплуатации, храните ее для последующего использования и передавайте ее последующим пользователям. Соблюдайте все указания по технике безопасности, приведенные на самом шредере.

ПРЕДУПРЕЖДЕНИЕ

Опасности для детей и иных

людей!

Машиной запрещается пользо-

ваться лицам (включая детей младше 14 лет) с ограниченными физическими, сенсорными

или умственными способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором. За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором. Не оставляйте шредер включенным без присмотра.

Пояснение

Несоблюдение предупреждения может приводить к опасности для здоровья и жизни.

зания может приводить к материальному ущербу.

11/2012 SECURIO B 24 35

русский

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования!

Ни в коем случае не вводите в приемную щель руки.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейных и наручных цепочек в зону, расположенную в непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Опасность травмирования осколками и бумажной стружкой!

При уничтожении кредитных карточек, компакт-дисков или дискет надевать защитные очки.

Pегулярно контролируйте устройство и кабель на предмет повреждений. При повреждени-

ях или неправильной работе, а также перед сменой места использования или очисткой выключите шредер и вытащите штепсель из розетки.

– Не устанавливайте и не эксплуатируй-

те устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.

Сервисные работы разрешается

выполнять только службе техни-

ческого обеспечения HSM или

сервис-техникам наших автори-

зованных партнеров. Адреса сервисных центров см. стр. 92.

ПРЕДУПРЕЖДЕНИЕ

Опасное напряжение сети!

Неправильное обращение с машиной может приводить к

поражению электрическим током.

– Перед включением в сеть убедитесь в

том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.

– Шредер устанавливайте таким обра-

зом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.

– Предотвращайте попадание

в шредер. Не погружайте сетевой кабель и сетевую вилку в воду.

– Категорически запрещается браться за

сетевую вилку мокрыми руками.

– Не вытаскивайте вилку из розетки за

сетевой кабель, а всегда беритесь за саму вилку.

воды

Внимание Опасность из-за неверного использования

Используйте оборудование только согласно указаниям главы «Использование по назначению».

– Используйте устройство только в сухих

внутренних помещениях. Не эексплуатируйте его во влажных помещениях или под дождем.

36 SECURIO B 24 11/2012

русский

3 Общий вид 4 Объем поставки

• Готовый к подключению шредер, упако-

ванный в картонный ящик

1 8

3 4

1 Указания по технике безопасности 2 Загрузочное отверстие для компакт-

дисков Защитный элемент/защита от осколков

3 4 Блок управления и индикации 5 Заводская табличка 6 Резервуар 7 Приемная щель для бумаги и кредит-

ных карт

8 Фотоэлемент

• 5 сборных мешков

• 1 мешок для компакт-дисков для аппа-

ратов с шириной резки 3,9, 5,8 и 4,5x30 мм

• 1 бутылка (50 мл) специального масла для режущего блока (только при нарезке на частицы)

• Инструкция по эксплуатации

Принадлежность

• 10 сборных мешков арт. № 1.661.995.150

• Бутылка специального масла (250 мл) арт. № 1.235.997.403

Адреса сервисных центров см. стр. 92.

Органы управления и индикации

Кнопка реверсирования

Индикаторы:

Резервуар переполнен Режущий механизм

блокирован Резервуар открыт

Готовность к работе

Кнопка управления

11/2012 SECURIO B 24 37

русский

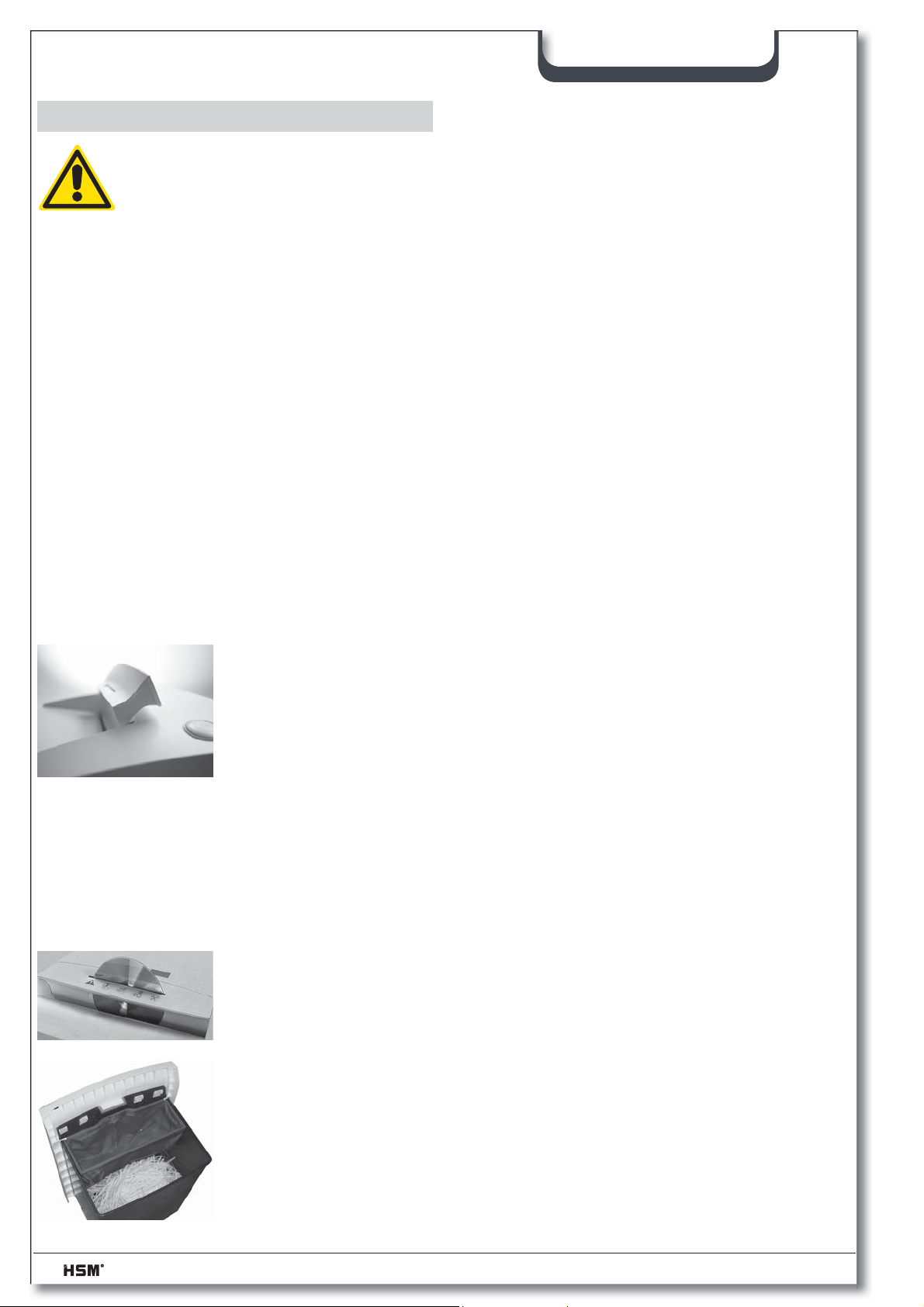

5 Управление

ПРЕДУПРЕЖДЕНИЕ

Перед включением машины убедитесь в соблюдении всех указаний по безопасности.

Включение шредера

•

Вставьте вилку устройства в подходящую розетку.

• Нажмите кнопку управления.  Загорается индикатор «Готовность к

работе».

Уничтожение бумаги

• При подаче бумаги фотореле автоматически запускает режущий механизм.

Через 2 с после того, как освобождает-

ся фотореле в приемной щели, режущий механизм автоматически отключается, и шредер переходит в режим готовности.

Указание:

Для чистосортной сортировки уничтоженного материала Вы можете использовать входящий в объем поставки мешок для компакт-дисков.

Уничтожение кредитных карт

При ширине резки 3,9 мм, 5,8 мм, 4,5x30 мм водите карты через прорезь

для компакт-дисков. В других аппаратах загружайте их в приемную щель для бумаги.

Выключение шредера

• Нажмите кнопку управления.

 Загорается индикатор «Готовность к

работе».

Указание:

При уничтожении большого количества бумаги Вы можете откинуть защитный

элемент вверх. Благодаря этому обеспечивается более легкий доступ к приемной щели.

Уничтожение компакт-дисков

(только с шириной резки 3,9 мм, 5,8 мм, 4,5x30 мм)

• Вводите материал

только через загру-

зочную прорезь за-

щитного элемента

(защита от осколков).

38 SECURIO B 24 11/2012

Другие режимы работы

русский

• Непрерывный режим

Применение: уничтожение больших количеств бумаги Функция: режущий механизм работает непрерывно. Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности. Пуск: Нажмите выключатель не менее чем на 4 секунды. Досрочное прерывание: Нажмите выключатель.

• Режим сна (Sleep-down)

Функция: через 2 минуты после последней подачи бумаги автоматически отключаются все излишние потребители. Индикатор «Готовность к работе» регулярно гаснет на короткое время. При подаче бумаге шредер автоматически запускается.

• Автоматическое выключение

Функция: если шредером не пользовались 1 час, он полностью выключается и, таким образом, больше не потребляет электроэнергии (ночью, на выходных). Повторное включение: нажмите кнопку управления.

Устранение неисправностей

Индикация Неисправ-

ность

Затор бумаги Вы ввели слишком много бумаги одновременно.

Резервуар переполнен

Резервуар открыт

Устранение неисправности

 Режущий механизм в течение нескольких секунд враща-

• При необходимости, нажмите еще кнопку реверсирова-

• Уменьшите вдвое стопку бумаги.

• Введите бумагу в несколько этапов.

• Опорожните резервуар.

• Установите резервуар должным образом в нижний шкаф.

ется в обратном направлении и выталкивает бумагу.

ния «R», чтобы вынуть стопку бумаги.

Указание:

Этот индикатор загорается и в том случае, если двигатель перегружен. В этом случае перед повторным включением дайте шредеру охладиться в течение 20 минут.

Указание:

Если перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм.

11/2012 SECURIO B 24 39

русский

7 Очистка и техническое

обслуживание

ПРЕДУПРЕЖДЕНИЕ

Опасное напряжение сети!

Выключите шредер и вытащите штепсель из розетки.

Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

Проверьте работу контакта резервуара

ПРЕДУПРЕЖДЕНИЕ

Если Вы обнаруживаете отклонения в следующем рабочем

процессе, выключите шредер, вытащите сетевую вилку из розетки и обратитесь в службу технического обеспечения.

• Вставьте вилку в розетку и включите

шредер.

• Введите лист бумаги и наклоните ре-

зервуар во время втягивания листа.

 Режущий механизм должен незамед-

ли-тельно выключиться, и должно появиться сообщение «Резервуар открыт».

• Установите сборный резервуар на ме-

сто.

 Режущий механизм еще не должен

снова включиться.

• Вытащите бумагу из приемной щели.

Фотоэлемент не должен быть перекрыт.

• Выключите и снова включите аппарат.  При вводе бумаги включается режущий

механизм.

Смазывайте режущий механизм маслом при уменьшении производительности, возникнове-

нии шумов или после каждого опорожнения сборного резервуара (только при нарезке на частицы):

Для этого используйте

только специальное

масло для режущего

блока HSM:

• Через приемную щель для бумаги

по всей ширине распылите масло на режущие валы.

• Запустите режущий механизм в не

прерывном режиме без подачи бумаги примерно на 10 с.

 Бумажная пыль и частички удаляются.

Указание

Смазка режущего механизма улучшает производительность и в аппаратах с нарезкой на полоски.

8 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы

для обеспечения безопасности и работоспособности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

40 SECURIO B 24 11/2012

9 Технические данные

русский

Тип резки Ширина резки (мм) Класс безопасности DIN 32757 – 1 Производительность** (листов) 70 г/м

DIN A4 80 г/м

Вес 18 кг 20,5 кг Скорость резки 65 мм/с Рабочая ширина Электропитание

Потребляемая мощность

при макс. количестве листов

Режим работы Условия окружающей среды во время

эксплуатации:

Температура Относительная влажность воздуха Высота над уровнем моря

Размеры Ш х В х Г (мм) Объем сборного резервуара Уровень звукового давления

(холостой ход/полная нагрузка)

Нарезка на полоски Нарезка на частицы

5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30

25 - 27

230 В, 50 Гц 110 В - 120 В, 60 Гц 220 В, 60 Гц

22 - 24 19 - 21

17 - 19 14 - 16

240 мм

500 Вт

Непрерывный режим

от -10 °C до +25 °C

макс. 90 %, без конденсации

макс. 2000 м

395 x 317 x 605

34 л

56 дБ(A) / 59 - 63 дБ(A)

11 - 13

9 - 11

7 6

5 4

* согласно спецификации HSM ** Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один про-

ход. Определение мом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода. Рабочие характеристики для 80 г/м² являются данными, полученными расчетным путем.

указанных рабочих характеристик осуществляется с новым, смазанным режущим механиз-

Заявление о соответствии нормам ЕС

Изготовитель HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany настоящим заявляет о том, что указанная ниже машина Шредер Securio B24 на основании своей концепции и конструкции в выведенном нами на рынок исполнении соответствует основным требованиям к технике безопасности и охране здоровья приведенных ниже директив ЕС:

Нормативные акты по низковольтному оборудованию 2006 / 95 / EC Директива по электромагнитной совместимости 2004 / 108 / EС

Примененные стандарты и технические требования:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Руководитель отдела разработки оборудования для защиты окружающей среды

Испытания устройства на соответствие требованиям Директивы ЕС для машин произведены: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany Этот контролирующий орган является компетентной инстанцией в смысле директив ЕС.

11/2012 SECURIO B 24 41

русский

42 SECURIO B 24 11/2012

slovensko

1 Uporaba v skladu z določili,

garancija

Na tipski tablici, nameščeni na zadnji strani naprave, si oglejte, na kakšno širino rezanja in omrežno napetost je vaš uničevalec dokumentov nastavljen, upoštevajte pa tudi ustrezne točke v navodilih za uporabo.

Uničevalec dokumentov je izključno namenjen za uničevanje papirja. Glede na vrsto rezanja lahko predvsem uničujete manjše količine sledečih materialov:

Širina rezanja (mm) 3,9 5,8 1,9x15 4,5x30 Kreditne kartice ●● ● ● CD-ji ●● ●

Robustni rezalni mehanizem je neobčutljiv na priponke in pisarniške sponke. Papir ne sme vsebovati sponk samo pri strojih varnostnega nivoja HS Level 6 (1x5 mm).

Garancijsko obdobje naprave za uničevanje dokumentov znaša 2 leti. Za jeklene rezalne gredi uničevalca listin HSM velja od jamstva neodvisna garancija za celotno življenjsko dobo napreve (HSM Lifetime Warranty). Izvzeti so uničevalci listin z varnostno stopnjo 5 in HS ravnjo 6. Za običajno obrabo, poškodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

Nasvet: Uničevalci dokumentov z rezalnim mehanizmom na delce so v ponudbi kot opcija tudi z napravo za samodejno mazanje rezila. Upoštevajte priloženo dokumentacijo oljne mazalke, če je le-ta del opreme stroja.

2 Varnostna opozorila

Klasiﬁ kacija

Varnostni napotki Pojasnilo

OPOZORILO Neupoštevanje opo-

zorila lahko škoduje življenju in telesu.

Pozor Neupoštevanje

napotka lahko povzroči materialno škodo.

Pred začetkom uporabe stroja preberite navodila za uporabo, jih

shranite za bodočo rabo ter jih predajte morebitnim bodočim uporabnikom. Upoštevajte vsa varnostna opozorila, ki so na uničevalcu dokumentov.

OPOZORILO

Nevarnosti za otroke in druge

osebe!

Stroja ne smejo uporabljati ose-

be (vključno z otroki, mlajšimi od 14 let) z omejenimi ﬁ zičnimi, sen- zoričnimi ali duševnimi zmožnost-

mi ali s pomanjkanjem izkušeni in/ ali pomanjkanjem znanja, razen če jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo. Uničevalca dokumentov ne pustite vklopljenega brez nadzora.

11/2012 SECURIO B 24 43

slovensko

OPOZORILO

Nevarnost poškodb!

Nikoli ne posegajte v odprtino za dovajanje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne približujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verižicami, zapestnicami itd. Ne uničujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plastično folijo itd.

Poškodbe zaradi drobcev!

Pri uničevanju kreditnih kartic ali CD-plošč obvezno uporabljajte zaščitna očala.

Napravo in kabel redno preverjajte za morebitnimi poškodbami. V primeru poškodbe naprave, ne-

pravilnega delovanja, kakor tudi pred premestitvijo ali čiščenjem, uničevalec dokumentov izklopite in izvlecite omrežni vtič.

– Naprave, omrežnega vtiča in omrežnega

kabla ne izpostavljajte odprtemu ognju in vročim površinam. Prezračevalne reže morajo biti vedno proste in od stene ali pohištva oddaljene min. 5 cm.

Servisna dela na naprave sme

izvajati samo HSM–servisna služ-

ba ali servisni tehnik našega za-

stopnika.

Za naslove servisnih služb glejte

stran 92.

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

– Pred priklopom na omrežje preverite, če

se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.

– Pazite na to, da je omrežni vtič lahko do-

stopen.

– Preprečite vstop vode v uničevalec doku-

mentov. Omrežnega kabla in/ali omrežnega vtiča ne potapljajte v vodo.

– Omrežnega vtiča nikoli ne prijemajte z

vlažnimi rokami.

– Omrežnega vtiča nikoli ne vlecite iz vtič-

nice tako, da držite kabel, temveč vedno primite omrežni vtič.

Pozor Nevarnost zaradi napačne uporabe

Stroj uporabljajte izključno v skladu z navedbami v poglavju „Uporaba v skladu z določili“.

– Napravo uporabljajte samo v suhih notra-

njih prostorih. Nikoli je ne uporabljajte v vlažnih prostorih ali v dežju.

44 SECURIO B 24 11/2012

slovensko

3 Pregled 4 Obseg dobave

• Uničevalec dokumentov je v celoti sesta-

vljen in zapakiran v karton

1 8

3 4

1 Varnostna opozorila 2 Dovodna odprtina za CDje 3 Varnostni element / zaščita pred delci 4 Enota za upravljanje in prikazovanje 5 Tipska tablica 6 Sprejemna posoda 7 Oprtina za dovajanje papirja in kreditnih

kartic

8 Fotocelica

• 5 vrečk za razrezani material

• 1 CD-vrečka za stroje s širino razreza 3,9, 5,8 in 4,5x30 mm

• 1 steklenička specialnega olja za rezalni blok (50 ml), za naprave z rezanjem delcev

• Navodilo za uporabo

Oprema

• 10 vrečk za razrezani material naroč. št. 1.661.995.150

• Specialno olje za rezalni blok (250 ml) naroč. št. 1.235.997.403

Za naslove servisnih služb glejte stran 92.

Elementi za upravljanje in prikazovanje

Tipka za reverziranje

Prikazi:

Posoda je polna Rezalni mehanizem je

blokiran Odprta posoda

Pripravljeno za obratovanje

Tipka za upravljanje

11/2012 SECURIO B 24 45

slovensko

5 Upravljanje

OPOZORILO

Pred vklopom stroja se prepričajte, da so bila upoštevana vsa varnostna opozorila.

Vklop uničevalca dokumentov

• Omrežni vtič stroja vstavite v skladu s predpisi instalirano vtičnico.

• Pritisnite na tipko za upravljanje.

 Sveti prikaz „Pripravljeno za obratovanje“.

Uničevanje papirja

• Pri dovajanju papirja fotocelica avtomatsko vklopi rezalni mehanizem.

 Ca. 2 sekunde zatem, ko je odprtina za

dovod papirja ponovno prosta, se uničevalec dokumentov izklopi in preklopi v stanje pripravljenosti.

Uničevanje kreditnih kartic

Pri velikosti razrezov 3,9 mm, 5,8 mm, 4,5x30 mm uvedite kartice skozi utor za CD-plošče. Pri drugih strojih vstavite v dovod za papir.

Izklop uničevalca dokumentov

• Pritisnite tipko za upravljanje.  Ugasne prikaz „Pripravljeno za obratova-

nje“.

Opozorilo:

Za uničenje večjih količin papirja lahko varnostni element zasukate navzgor. Na ta način je lažje

dostopna odprtina za dovajanje.

Uničevanje CD-plošč

(samo v velikosti razreza 3,9 mm, 5,8 mm, 4,5x30 mm)

• Uvedite CD-ploščo skozi utor v varnostnem elementu. To varuje pred nevarnimi drobci plošče.

Opozorilo:

Za razvrščnje razrezanega materiala lahko vstavite priloženo vrečko za CD-plošče.

46 SECURIO B 24 11/2012

Nadaljnji načini delovanja

slovensko

• Stalni način

Uporaba: Uničevanje večjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno. Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in uničevalec dokumentov se bo preklopil v stanje pripravljenosti. Start: Pritisnite in pridržite tipko za upravljanje za 4 sekunde. Predčasna prekinitev: . Pritisnite tipko za upravljanje.

• Modul mirovanja (Sleep-down)

Delovanje: 2 minuti po zadnjem dovajanju papirja se izklopijo vsi nepotrebni porabniki. Prikaz „Pripravljeno za obratovanje“ ugasne v rednih razmikih za kratek čas. Pri dovajanju papirja se bo uničevalec dokumentov avtomatsko vklopil.

• Avtomatski izklop

Delovanje: Če uničevalca dokumentov ne boste uporabljali 1 uro, se bo v celoti izklopil in na ta način ne bo porabljal električnega toka (preko noči, vikenda). Ponovni zagon: Pritisnite tipko za upravljanje.

6 Odstranjevanje motenj

Prikaz Motnje Odpravljanje motenj

Zastoj papirja

Posoda je polna

Odprta posoda

Dovajali ste preveliko količino papirja.  Rezalni mehanizem deluje nekaj sekund v vzvratni smeri in potiska

papir nazaj ven.

• Če je potrebno pritisnite še dodatno na tipko za reverziranje „R“, za odstranitev odvečnega papirja.

• Zmanjšajte količino papirja na polovico.

• Papir dovajajte zaporedoma.

Napotek:

Ta prikaz sveti tudi kadar je motor preobremenjen. Pred ponovnim vklopom uničevalca dokumentov počakajte 20 minut, da se ohladi.

• Izpraznite sprejemno posodo za razrezani papir.

Napotek:

Če pred odstranjevanjem posode kratko pritisnete na tipko za reverziranje, se bo del razrezanega materiala povlekel nazaj v rezalni mehanizem.

• Ponovno pravilno namestite sprejemno posodo za razrezani material v spodnjo omarico.

11/2012 SECURIO B 24 47

slovensko

7 Čiščenje in vzdrževanje

OPOZORILO

Nevarna omrežna napetost!

Izklopite uničevalec dokumentov in izvlecite vtikač iz omrežja.

Čiščenje lahko izvajate samo z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Preverite funkcijo kontaktov posode

OPOZORILO

Če ugotovite odstopanja od slede- čih načinov delovanja, uničevalec

dokumentov takoj izklopite, izvelcite omrežni vtikač in obvestite ustrezno servisno službo.

• Vstavite omrežni vtikač in vklopite uniče-

valec dokumentov.

• Uvedite list papirja in prekucnite posodo

navzven, med tem, ko je naprava povlekla list papirja.

 Rezalni mehanizem se mora takoj izklo-

piti in posvetiti mora prikaz „Posoda je odprta“.

• Ponovno pravilno namestite sprejemno

posodo za razrezani material.

 Rezalni mehanizem se ne sme ponovno

vklopiti.

• Potegnite papir iz odprtine za dovajanje

papirja. Svetlobna celica mora biti prosta.

• Izklopite stroj in ga ponovno vklopite.  Rezalni mehanizem se ponovno vklopi

z dovajanjem papirja.

Naoljite rezalni mehanizem, če rezanje ni učinkovito, če se pojavi hrup ali po vsaki izpraznitvi posode za razrezane

odpadke (samo pri rezanju kosov):

Uporabiti je dovoljeno le specialno olje za rezalni blok HSM:

• Skozi dovod za papir specialno olje za rezalni blok brizgnite na rezalni valj rezalnega mehanizma po celotni dolžini rezalnih valjev.

• Rezalni mehanizem naj brez dovajanja papirja teče pribl. 10 sekund v stalnem načinu.

 Papirni prah in delci se sprostijo.

Opozorilo

Mazanje rezalnega mehanizma izboljša zmogljivost rezanja tudi pri napravah z načinom rezanja na trakove.

8 Odstranjevanje / recikliranj

Električne in elektronske stare rabljene naprave pogosto vsebujejo še pomembne materiale, deloma pa tudi škodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranje-

vanju ali ravnanju so lahko ti nevarni za človeško zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med običajne odpadke. Upoštevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje električnih in elektronskih starih rabljenih naprav. Tudi ves embalažni material odstranite okolju prijazno.

48 SECURIO B 24 11/2012

9 Tehnični podatki

slovensko

Način rezanja Velikost rezanja (mm) Varnostna stopnja DIN 32757 – 1 Učinek rezanja** (listov) DIN A4 70 g/m

80 g/m

Teža 18 kg 20,5 kg Hitrost rezanja 65 mm/s Delovna širina Priključek Moč maks. Način obratovanja Pogoji okolice med obratovanjem:

Temperatura relativna vlažnost zraka nadmorska višina

Dimenzije DxŠxV (mm) Prostornina sprejemne posode Nivo hrupnosti

(Prosti tek / pod obremenitvijo)

* HSM-speciﬁ kacija ** Maks. število listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enem prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejša omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroči manjšo kapaciteto in povečan hrup pri delovanju. Glede na strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa. Podatki o kapaciteti v 80 g/m² so računsko ugotovljene vrednosti.

Rezanje na trakove Rezanje kosov

5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30

25 - 27

230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

22 - 24 19 - 21

17 - 19 14 - 16

240 mm

500 W

Neprekinjeno obratovanje

-10 °C do +25 °C

maks. 90 %, se ne kondenzira

maks. 2.000 m

395 x 317 x 605

34 l

56 dB (A) / 59 - 63 dB (A)

11 - 13

9 - 11

7 6

5 4

ES-izjava o skladnosti

Proizvajalec HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany s tem pojasnuje, da v nadaljevanju opisani stroj uničevalec dokumentov Securio B24 na podlagi svoje zasnove in načina izdelave v izvedbi, ki smo jo dali v promet, ustreza temeljnim varnostnim in zdravstvenim zahtevam po v nadaljevanju opisanih direktivah ES:

Smernice strojev 2006 / 95 / ES Direktiva o elektromagnetni združljivosti 2004 / 108 / ES

Navedene norme in tehnični podatki:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Vodja razvoja proizvodov, ekološke tehnologije

Preizkus te vrste stroja glede skladnosti z ES-smernicami za stroje je izvedel: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany To preizkusno mesto je pristojno mesto v smislu ES-smernica.

11/2012 SECURIO B 24 49

slovensko

50 SECURIO B 24 11/2012

magyar

1 Rendeltetésszerű használat,

garancia

Ellenőrizze a készülék hátoldalán található adattáblán, hogy milyen vágási szélességre és hálózati feszültségre lett tervezve az iratmegsemmisítő, valamint ügyeljen a használati útmutató vonatkozó pontjaira.

Az iratmegsemmisítő kizárólag papírok megsemmisítésére alkalmas. Ezenkívül vágási módtól függően az alábbi tárgyak csekély mennyiségben megsemmisíthetők:

Vágási méret (mm) 3,9 5,8 1,9x15 4,5x30 Hitelkártyák ●● ● ● CD-k ●● ●

A robusztus aprítókészülék tűzőgép- és gémkapcsokra érzéketlen. Level 6 (1x5 mm) biztonsági fokozatú gépeknél nem tartalmazhat a papír tűzőgépés gemkapcsokat.

Az iratmegsemmisítőre vonatkozó jótállás 2 év. Az iratmegsemmisítő HSM acél vágótengelyeire a szavatosságtól független, a készülék teljes élettartamára vonatkozó garancia vonatkozik (HSM Lifetime Warranty). Ebbe nem tartoznak bele az iratmegsemmisítők 5-ös biztonsági fokozattal és HS 6-os szinttel. A kopásra ill. a szakszerűtlen kezelésből valamint harmadik személyek általi beavatkozásokból eredő károsodásokra sem a jótállás, sem a garancia nem vonatkozik.

Megjegyzés: Az aprító-vágószerkezettel rendelkező iratmegsemmisítők külön rendelhető kiegészítéssel is kaphatók a vágószerkezet automatikus kenéséhez. Ha gépe ezzel a kiegészítéssel rendelkezik, vegye ﬁ gyelembe az olajozó mellékelt dokumentációját.

Egyedül a HS

2 Biztonsági tudnivalók

Besorolás

Biztonsági tudnivalók

FIGYEL-

MEZTETÉS

Figyelem A tudnivalók ﬁ gyel-

A gép használatba vétele előtt olvassa el a kezelési útmutatót,

őrizze meg későbbi használatra, és adja tovább a későbbi felhasználóknak. Vegye ﬁ gyelembe az iratmegsemmisítőn található valamennyi biztonsági megjegyzést.

FIGYELMEZTETÉS

Veszélyek gyermekek és más

személyek számára!

A gépet nem használhatják olyan

személyek (beleértve a 14 év

alatti gyermekeket is), akik kor-

látozott ﬁ zikai, érzékelési vagy

szellemi képességekkel, illetve nem megfelelő tapasztalattal és/vagy tudással rendelkeznek. Ez alól kivétel, ha egy biztonságért felelő személy felügyeli ezeket a személyeket, vagy ha megkapták a készülék használatához szükséges utasításokat. A gyermekekre felügyelni kell, hogy ne játszhassanak a készülékkel. Ne hagyja az iratmegsemmisítőt felügyelet nélkül bekapcsolva.

Magyarázat

A ﬁ gyelmezteté- sek ﬁ gyelmen kívül hagyásával veszélyezteti életét és testi épségét.

men kívül hagyása anyagi károkhoz vezethet.

11/2012 SECURIO B 24 51

magyar

FIGYELMEZTETÉS

Sérülésveszély!

Soha ne nyúljon a papíradagoló nyílásának résébe.

Sérülésveszély behúzódás által!

Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön a papíradagoló nyílásának közelébe. Ne semmisítsen meg a készülékben hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát stb.

Sérülésveszély szilánkok által!

Kemény hitelkártyák, CD-k vagy lemezek megsemmisítésénél viseljen védőszemüveget.

Rendszeresen ellenőrizze a készülék és a kábel sérülésmentességét. Kapcsolja ki az iratmeg-

semmisítőt károsodás vagy nem üzemszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki a hálózati csatlakozót.

– Tartsa távol a készüléket, a hálóza-

ti csatlakozót és a hálózati kábelt nyílt lángoktól és forró felületektől. A szellőzőnyílásoknak szabadon kell maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.

Szervizmunkákat csak a HSM

vevőszolgálata és szerződéses

partnereink szerviztechnikusai

végezhetnek.

Vevőszolgálat címe; lásd 92. oldal

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

A készülék helytelen használata áramütéshez vezethet.

– A hálózati csatlakozódugó csatlakoztatá-

sa előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.

– Ügyeljen arra, hogy a hálózati csatlakozó

könnyen elérhető legyen.

– Kerülje víz iratmegsemmisítőbe történő

bejutását. Ne merítse vízbe se a hálózati kábelt, se a hálózati csatlakozót.

– Ne érintse meg a hálózati csatlakozót

nedves kézzel.

– A hálózati csatlakozót ne a kábelnél fog-

va húzza ki a csatlakozóaljzatból, mindig a hálózati csatlakozót fogja meg.

Figyelem Helytelen használat okozta veszély

A készüléket kizárólag a „Rendeltetésszerű használat“ című fejezetben leírtak szerint használja.

– Csak száraz, beltéri helyiségekben hasz-

nálja a készüléket. Soha ne használja nedves helyiségekben vagy esőben.

52 SECURIO B 24 11/2012

magyar

3 Áttekintés 4 A szállítmány tartalma

• Iratmegsemmisítő, csatlakoztatásra kész

állapotban, dobozba csomagolva

1 8

1 Biztonsági tudnivalók 2 Adagolónyílás CD-k számára 3 Biztonsági elem / szilánkvédelem 4 Kezelő- és kijelzőegység 5 Adattábla 6 Aprítéktartály 7 Nyílás papír és hitelkártyák számára 8 Fénysorompó

3 4

• 5 db aprítékzsák

• 1 CD-zsák 3,9, 5,8 és 4,5x30 mm-es vágási méretű gépekhez

• 1 üveg (50 ml) különleges olaj az aprítóblokkhoz, (csak apró vágás esetén)

• Üzemeltetési útmutató

Tartozékok

• 10

db aprítékzsák

cikkszám:

1.661.995.150

• Speciális aprítóblokk-olaj (250 ml) cikkszám: 1.235.997.403

Vevőszolgálat címe; lásd 92. oldal

Kezelő- és kijelzőelemek

Vissza-gomb Kijelzések:

Hulladékgyűjtő megtelt Vágószerkezet

reteszelődött Hulladékgyűjtő nyitva Üzemkész

Kezelőgomb

11/2012 SECURIO B 24 53

magyar

5 Kezelés

FIGYELMEZTETÉS

A gép bekapcsolása előtt bizonyosodjon meg arról, hogy minden biztonsági tudnivaló ﬁ gyelembe lett véve.

Az iratmegsemmisítő bekapcsolása

• Dugja be a gép hálózati csatlakozóját egy megfelelő kiépítésű csatlakozóaljzatba.

• Nyomja meg a kezelőgombot.

 Az „Üzemkész“ kijelző világít.

Papír megsemmisítése

• Papír bevezetésekor a fénysorompó automatikusan indítja a vágószerkezetet.

 2 másodperccel az után, hogy a papír-

bevezető nyílásban a fénysorompó újból szabaddá válik, a vágószerkezet automatikusan kikapcsol és az iratmegsemmisítő üzemkész állapotba áll.

Hitelkártya megsemmisítése

Helyezze be a kártyákat 3,9 mm, 5,8 mm, 4,5x30 mm-es vágási méretnél a CD-nyílásba. Más gépeknél a papíradagolásnál helyezheti be őket.

Az iratmegsemmisítő kikapcsolása

• Nyomja meg a kezelőgombot.  Az „Üzemkész“ kijelző kialszik.

Megjegyzés:

Nagyobb iratmennyiségek megsemmisítéséhez felhajthatja a biztonsági elemet. Ezáltal az adagoló nyílás köny-

nyebben elérhetővé válik.

CD megsemmisítése

(csak 3,9 mm-es és 5,8 mm-es vágási mé-

retnél, 4,5x30 mm)

• Csak a biztonsági elem (szilánkvédelem) adagolónyílásán keresztül vezesse be az anyagot.

Megjegyzés:

A felaprított anyag típus szerinti különválasztásához be kell helyezni a mellékelt CD-zsákot.

54 SECURIO B 24 11/2012

További működésmódok

magyar

• Folyamatos üzemmód

Alkalmazás: Nagyobb mennyiségű papír megsemmisítése Működés: A vágószerkezet megszakítás nélkül működik. Ha 2 percig nem kerül anyag az iratmegsemmisítőbe, akkor a vágószerkezet kikapcsol és az iratmegsemmisítő üzemkész állapotba áll. Indítás: Tartsa nyomva legalább 4 másodpercig a be/kikapcsoló gombot. Idő előtti megszakítás: Nyomja meg a be/ kikapcsoló gombot.

• Alvó üzemmód

Működés: Az utolsó papírbevezetést követő 2 perc múltán automatikusan valamennyi szükségtelen fogyasztó kikapcsol. Az „Üzemkész” állapot jelzője rendszeres időközönként rövid időre kialszik. Papír bevezetésénél az iratmegsemmisítő önműködően elindul.

• Automatikus kikapcsolás

Működés: Ha az iratmegsemmisítő 1 óránál tovább nincs használatban, akkor teljesen kikapcsol és így nem fogyaszt tovább áramot (éjszaka, hétvégén). Ismételt üzembe helyezés: Nyomja meg a kezelőgombot.

6 Hibaelhárítás

Kijelzés Üzemzavar Üzemzavar megszüntetése

Papírtorlódás Egyszerre túl sok papírt vezetett be az iratmegsemmisítőbe.

 A vágószerkezet néhány másodpercig visszafelé forog és kitolja a

papírt.

• Adott esetben nyomja meg az „R“ vissza-gombot a papírköteg kivétele érdekében.

• Felezze meg a papírköteget.

• Adagolja a papírokat egymás után.

Megjegyzés:

Ez a kijelzés akkor is világít, ha a motor túl lett terhelve. Ebben az esetben hagyja, hogy az iratmegsemmisítő az újbóli üzembe helyezés előtt 20 percig hűljön.

Megtelt a hulladékgyűjtő

Hulladékgyűjtő nyitva

• Ürítse ki a hulladékgyűjtőt.

Megjegyzés:

Ha a tartály kivétele előtt röviden megnyomja a visszafordító gombot, akkor ezzel visszahúzhatja az apríték egy részét a vágószerkezetbe.

• Helyezze be megfelelően a hulladékgyűjtőt az alsó szekrénybe.

11/2012 SECURIO B 24 55

magyar

7 Tisztítás és karbantartás

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

Kapcsolja ki az iratmegsemmisítőt és húzza ki a hálózati csatlakozó-

dugót.

A tisztítást csak puha kendővel és enyhén szappanos vízzel szabad végezni. Eközben nem kerülhet víz a berendezésbe.

Ellenőrizze a tartály érintkezőinek a működőképességét

FIGYELMEZTETÉS

Ha a funkciók működése eltér a következőekben leírtaktól, akkor

kapcsolja ki az iratmegsemmisítőt, húzza ki a hálózati csatlakozót, és tájékoztassa a vevőszolgálatot.

• Dugja be a hálózati csatlakozót, és kap-

csolja be az iratmegsemmisítőt.

• Vezessen be egy papírlapot, és döntse

ki a tartályt, miközben a papír behúzásra kerül.

 A vágószerkezetnek azonnal ki kell kap-

csolnia, és a kijelzőn megjelenik a „Tartály nyitva” felirat.

• Helyezze vissza ismét teljesen az

aprítéktartályt.

 A vágószerkezetnek még nem szabad

újraindulnia.

• Húzza ki a papírt az adagoló nyílásból.

A fénysorompónak szabadnak kell lennie.

• Kapcsolja ki, majd ismét be a gépet.  Papír beadagolásakor elindul a vágószer-

kezet.

Olajozza meg az aprítókészüléket gyengülő aprítási teljesítmény és megnövekedett zaj

esetén, illetve az aprítéktartály minden ürítésekor (csak apró vágás esetén):

Ehhez csak speciális

HSM aprítóblokk-olajat

használjon:

• Fecskendezze a speciális olajat a papír-

adagolón keresztül a vágótengelyre teljes szélességében.

• Folyamatosan járassa a vágóművet pa-

pírbevezetés nélkül kb. 10 mp-ig.

 A papírpor és az apró szemcsék leoldód-

nak.

Megjegyzés

A vágószerkezet olajozása a csíkvágó iratmegsemmisítők vágásteljesítményét is javítja.

8 Ártalmatlanítás / újrahasz-

nosítás

Az elektromos és elektronikus berendezések hulladékai még gyakran tartalmaznak értékes anyagokat, de részben olyan káros anyagokat is, amelyek a

működéshez és a biztonsághoz voltak szükségesek. Helytelen ártalmatlanítás vagy kezelés esetén ezek az emberi szervezetre és a környezetre veszélyesek lehetnek. A berendezések hulladékait soha ne tegye a tovább már nem hasznosítható hulladékok közé. Vegye ﬁ gyelembe az érvé- nyes előírásokat; az elektromos és elektronikus berendezések hulladékainak visszaadása és hasznosítása céljából vegye igénybe a kijelölt gyűjtőhelyeket. A csomagolóanyagokat is a környezetet nem károsító módon ártalmatlanítsa.

56 SECURIO B 24 11/2012

9 Műszaki adatok

magyar

Vágási mód Vágási méret (mm) Biztonsági fokozat DIN 32757 – 1 Vágási teljesítmény** (lap) DIN A4 70 g/m

80 g/m

Súly 18 kg 20,5 kg Vágási sebesség 65 mm/s Munkaszélesség Hálózati csatlakozás Teljesítmény max. lapszámnál Üzemmód Üzem közbeni környezeti feltételek:

Hőmérséklet Relatív páratartalom Tenger feletti magasság

Méretek SZ x H x M (mm) A gyűjtőtartály űrtartalma Hangnyomásszint (üresjárat / teljes terhelés)

* HSM-speciﬁ káció szerint ** Az egy menetben vágni kívánt, hosszanti irányban bevezetett lapok (DIN A4, 70 g/m², ill. 80 g/m²) maximális száma. A megadott teljesítményadatok meghatározása új, olajozott vágómű és hideg motor mellett történik. A megadottnál alacsonyabb hálózati feszültség vagy eltérő hálózati frekvencia kisebb lapteljesítményt és nagyobb működési zajt okozhat. A papír minőségétől és tulajdonságaitól, valamint a bevezetés jellegétől függően a lapteljesítmény eltérhet. A 80 g/m²-es lapokra vonatkozó teljesítményadatok számítással meghatározott értékek.

Csíkra vágás Apróra vágás

5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30 25 - 27

230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

22 - 24 19 - 21

17 - 19 14 - 16

Folyamatos üzem

-10 °C ... +25 °C

max. 90 %, nem lecsapódó

max. 2.000 m

395 x 317 x 605

56 dB (A) / 59 - 63 dB (A)

11 - 13

9 - 11

240 mm

500 W

34 l

7 6

5 4

EG-Konformitási nyilatkozat

A HSM GmbH + Co. KG, 88699 Frickingen / Germany, Austraße 1 - 9 (Németország) mint gyártó ezúton igazolja, hogy az alább jelölt gép Securio B24 iratmegsemmisítő kialakítása és építésmódja alapján az általunk forgalomba hozott kivitelben az alább felsorolt EK-irányelvekben meghatározott alapvető biztonsági és egészségügyi követelményeknek megfelel:

Kisfeszültségre vonatkozó irányelv 2006 / 95 / EK Elektromágneses összeférhetőségre vonatkozó irányelv, 2004 / 108 / EK

Alkalmazott szabványok és műszaki speciﬁ kációk:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Termékfejlesztési, környezettechnikai vezető

A géptípust az EK-irányelvek követelményeivel való egyezőség szempontjából ellenőrizte: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany Ez a vizsgálóhely az EK-irányelvek értelmében illetékes hely.

11/2012 SECURIO B 24 57

magyar

58 SECURIO B 24 11/2012

română

1 Utilizarea conform destina-

ţiei, garanţia producătorului

Examinaţi pe plăcuţa de fabricaţie de pe partea posterioară a aparatului, pentru ce lăţime de tăiere şi tensiune a reţelei este conceput distrugătorul dumneavoastră de documente şi respectaţi punctele referitoare la acestea din manualul de exploatare.

Distrugătorul de documente este destinat exclusiv distrugerii hârtiei. În funcţie de tipul de tăiere, se pot distruge în afară de acestea cantităţi mici din următoarele materiale:

Lăţimea de tăiere (mm) 3,9 5,8 1,9x15 4,5x30 Cărţi de credit ●● ● ● CD-uri ●● ●

Aparatul solid de tăiat nu este sensibil la agrafele de caiet sau de birou. Numai în cazul maşinilor având treapta de siguranţă HS Level 6 (1x5 mm), hârtia nu are voie să conţină agrafe de caiet sau de birou.

2 Indicaţii de securitate

Clasiﬁ carea

Indicaţie de securitate

AVERTIZA-REIgnorarea averti-

Atenţie Ignorarea indicaţiei

Înainte de punerea în funcţiune a maşinii, citiţi manualul de exploa-

tare păstraţi-l pentru utilizare ulterioară şi predaţi-l noilor utilizatori atunci când înstrăinaţi maşina. Acordaţi atenţie tuturor indicaţiilor de securitate amplasate pe distrugătorul de documente.

Explicaţie

zării poate avea ca urmări pericole pentru integritatea corporală şi pentru viaţă.

poate provoca prejudicii materiale.

Perioada de garanţie acordată de producător pentru distrugătorul de documente este de 2 ani. Pe toată durata de serviciu a aparatului este valabilă o garanţie pentru produs independentă de garanţia legală pentru axele de tăiere din oţel masiv ale distrugătoarelor de documente HSM (HSM Lifetime Warranty). Exceptate de la această regulă sunt distrugătoarele de documente cu treapta de siguranţă 5 şi HS Level 6. Uzura, deteriorările produse ca urmare a utilizării neconforme cu destinaţia, ca şi intervenţiile unei terţe părţi, nu fac obiectul garanţiei producătorului sau vânzătorului.

Indicaţie: Distrugătoarele de documente cu aparat de tăiere în particule sunt puse la dispoziţie ca opţiune lubriﬁ erea automată a aparatului de tăiat. Acordaţi atenţie documentaţiei ataşate a gresorului cu ulei, în cazul în care maşina dumneavoastră este echipată cu acest dispozitiv.

şi cu un aparat pentru

AVERTIZARE

Pericole pentru copii şi alte

persoane!

Maşina nu are voie să ﬁ e utilizată

de persoane (inclusiv copii sub 14 ani) cu aptitudini ﬁ zice, sen- zoriale sau intelectuale limitate

sau cu experienţă scăzută şi / sau cunoştinţe deﬁ citare, exceptând cazul în care ele sunt supravegheate de o persoană competentă pentru siguranţa lor sau au primit de la aceasta dispoziţii privind folosirea aparatului. Copiii trebuie supravegheaţi, pentru a vă asigura că nu se joacă cu aparatul. Nu lăsaţi distrugătorul de documente să

pornească nesupravegheat.

11/2012 SECURIO B 24 59

română

AVERTIZARE

Pericol de accidentare!

Nu introduceţi mâna niciodată în fanta de la deschiderea pentru intrarea hârtiei.

Pericol de accidentare prin atragere în interior!

Nu aduceţi părul lung, hainele largi, cravatele, fularele, lănţişoarele de gât şi mână etc. în zona deschiderii pentru intrarea hârtiei. Nu distrugeţi material care tinde să formeze ochiuri, de ex. benzi, şnururi, folie de plastic.

Pericol de accidentare prin apariţia de aşchii!

Atunci când distrugeţi cărţi de credit rigide sau CD-uri, purtaţi ochelari de protecţie.

Veriﬁ caţi regulat dacă aparatul şi cablul au deteriorări. În cazul deteriorării sau al unei funcţionări

incorecte, precum şi înainte de schimbarea locului sau la curăţare, deconectaţi distrugătorul de documente şi scoateţi ﬁ şa de reţea.

– Ţineţi aparatul, ﬁ şa de reţea şi cablul de

reţea departe de surse deschise de foc şi de suprafeţe ﬁ erbinţi. Fantele de aerisire trebuie să ﬁ e libere şi trebuie respectată o distanţă de min. 5 cm faţă de perete sau de mobilă.

Efectuarea lucrărilor de service

este permisă numai serviciului de

asistenţă tehnică HSM şi tehnicie-

nilor de service.

Pentru adresele serviciului de

asistenţă tehnic

pagina 92.

ă, a se vedea

AVERTIZARE

Tensiune de reţea periculoasă!

Lucrul greşit cu maşina poate duce la electrocutare.

– Înainte de introducerea ﬁ şei, veriﬁ caţi

dacă tensiunea şi frecvenţa reţelei dumneavoastră coincid cu datele de pe plăcuţa de fabricaţie.

– Aveţi în vedere ca ﬁ şa de reţea să ﬁ e

uşor accesibilă.

– Evitaţi ca apa să ajungă în distrugătorul

de documente. Nu scufundaţi nici cablul de reţea, nici ﬁ şa de reţea în apă.

– Nu apucaţi niciodată ﬁ şa de reţea cu mâi-

ni umede.

– Nu trageţi niciodată ﬁ şa de re

de cablul de alimentare, ci apucaţi întotdeauna de ﬁ şa de reţea.

ţea din priză

Atenţie Pericol datorită utilizării eronate

Utilizaţi maşina exclusiv conform prescripţiilor din capitolul „Utilizarea conform destinaţiei“.

– Folosiţi aparatul numai în încăperi usca-

te. Nu îl utilizaţi niciodată în spaţii umede sau în ploaie.

60 SECURIO B 24 11/2012

română

3 Vedere generală 4 Pachetul de livrare

• Distrugător de documente pregătit de

racordare, ambalat în cutie de carton

1 8

3 4

1 Indicaţii de securitate 2

Deschiderea de introducere pentru CD-uri

3 Elementul de siguranţă/apărătoarea

împotriva aşchiilor 4 Unitatea de operare şi de aﬁ şare 5 Plăcuţa de fabricaţie 6 Recipient pentru material tăiat 7 Deschiderea de introducere pentru hâr-

tie şi cărţi de credit 8 Bariera fotoelectrică

• 5 saci pentru material tăiat

• 1 sac de CD-uri pentru maşinile cu dimensiunile de tăiere de 3,9, 5,8 şi 4,5x30 mm

• 1 ﬂ acon de ulei special pentru blocul de tăiere (50 ml), pentru aparatele cu tăiere în particule

• Manual de exploatare

Accesorii

• 10 saci pentru material tăiat nr. comandă 1.661.995.150

Ulei special pentru blocul de tăiere (250 ml)

• nr. comandă 1.235.997.403

Pentru adresele serviciului de asistenţă tehnică, a se vedea pagina 92.

Elementele de operare şi de aﬁ şare

Butonul de inversare a sensului

Indicaţii:

Recipient plin Aparat de tăiere blocat

Recipient deschis Pregătit de funcţionare

Butonul de operare

11/2012 SECURIO B 24 61

română

5 Utilizarea

AVERTIZARE

Înainte de pornirea maşinii, asiguraţi-vă că toate indicaţiile de securitate au fost respectate.

Pornirea distrugătorului de documente

• Introduceţi ﬁ şa de reţea a maşinii într-o priză instalată corect.

• Apăsaţi butonul de operare.

 Indicatorul „Pregătit de funcţionare” se

aprinde.

Distrugerea hârtiei

• La alimentarea cu hârtie, bariera fotoelectrică porneşte automat aparatul de tăiere.

 La aprox. 2 s după ce deschiderea de

intrare a hârtiei este din nou liberă, distrugătorul de documente se deconectează automat şi trece în starea pregătită de funcţionare.

Distrugerea cărţilor de credit

În cazul dimensiunilor de tăiere de 3,9 mm, 5,8 mm, 4,5x30 mm, introduceţi cardurile prin fanta pentru CD-uri. În cazul altor maşini, introduceţi-le prin alimentarea pentru hârtie.

Oprirea distrugătorului de documente

• Apăsaţi butonul de operare.  Indicatorul „Pregătit de funcţionare” se

stinge.

Indicaţie:

Pentru distrugerea unor cantităţi mai mari de hârtie, puteţi rabata în sus elementul de

siguranţă. În acest fel, deschiderea de introducere este accesibilă mai uşor.

Distrugerea de CD-uri

(numai pentru dimensiunile de tăiere de 3,9 mm, 5,8 mm, 4,5x30 mm)

• Introduceţi CD-urile

prin fantă în elementul

de siguranţă. Acest

lucru vă protejează faţă

de aşchii.

Indicaţie:

Pentru o bună separa-

re pe sortimente a

materialului tocat, pu-

teţi utiliza sacul pentru

CD-uri livrat.

62 SECURIO B 24 11/2012

Alte moduri funcţionale

română

• Modul permanent

Aplicabilitate: distrugerea cantităţilor mai mari de hârtie Funcţionarea: aparatul de tăiere funcţionează neîntrerupt. Dacă timp de 2 minute nu se introduce material, aparatul de tăiere se deconectează şi distrugătorul de documente trece în starea pregătită de funcţionare. Pornirea: apăsaţi tasta Pornire/Oprire timp de cel puţin 4 secunde. Întrerupere prematură: apăsaţi tasta de Pornire/Oprire.

• Modul Sleep-down

Funcţionarea: la 2 minute după ultima alimentare cu hârtie, toţi consumatorii inutili sunt deconectaţi automat. Indicatorul „Pregătit de funcţionare” se stinge la intervale regulate pentru scurt timp. La alimentarea cu hârtie, distrugătorul de documente porneşte automat.

• Oprirea automată

Funcţionarea: dacă distrugătorul de do- cumente nu a fost utilizat timp de 1 oră, el este oprit complet şi nu va mai consuma energie electrică (peste noapte sau la sfârşit de săptămână). Repunerea în funcţiune: apăsaţi butonul de operare.

6 Remedierea avariilor

Indicator

Defecţiune

Blocaj de hârtie

Recipientul pentru material tăiat este plin

Recipient deschis

Remedierea defecţiunii

Aţi introdus prea multă hârtie dintr-odată.  Aparatul de tăiere rulează câteva secunde spre înapoi şi împinge

hârtia în afară.

• Dacă este cazul, apăsaţi şi butonul de inversare a sensului „R”, pentru a extrage stiva de hârtie.

• Împărţiţi în două stiva de hârtie.

• Introduceţi hârtia succesiv.

Indicaţie:

Indicatorul se aprinde şi dacă motorul a fost suprasolicitat. În acest caz, lăsaţi distrugătorul de documente să se răcească timp de 20 minute, înainte de o nouă punere în funcţiune.

• Goliţi recipientul pentru material tăiat.

Indicaţie:

Dacă acţionaţi un timp scurt butonul de inversare a sensului înainte de extragerea recipientului, o parte din materialul tăiat va ﬁ tras îna- poi în aparatul de tăiere.

• Introduceţi corect recipientul pentru material tăiat în raftul de jos.

11/2012 SECURIO B 24 63

română

7 Curăţarea şi întreţinerea

curentă

AVERTIZARE

Tensiune de reţea periculoasă!

Opriţi distrugătorul de documente şi scoateţi ﬁ şa de reţea.

Curăţarea se poate face numai cu o cârpă moale şi cu o soluţie diluată de săpun. Pătrunderea apei în aparat este interzisă.

Veriﬁ caţi funcţionarea contactului recipientului

AVERTIZARE

În cazul în care constataţi abateri de la următorul proces funcţional,

opriţi distrugătorul de documente, scoateţi ﬁ şa de reţea şi informaţi serviciul de asistenţă tehnică.

• Introduceţi ﬁ şa de reţea în priză şi porniţi

distrugătorul de documente.

• Introduceţi o foaie de hârtie şi basculaţi

recipientul spre exterior, în timp ce foaia este trasă în aparat.

 Aparatul de tăiere trebuie să se deco-

necteze imediat şi indicatorul „Recipient deschis” trebuie să se aprindă.

• Introduceţi din nou complet recipientul

pentru material tăiat.

 Aparatul de tăiere nu are voie încă să

pornească din nou.

• Extrageţi hârtia din deschiderea de intro-

ducere. Bariera fotoelectrică trebuie să ﬁ e liberă.

• Opriţi maşina şi porniţi-o din nou.  La alimentarea cu hârtie, aparatul de tăie-

re porneşte.

Lubriﬁ aţi cu ulei aparatul de tăiat în cazul în care randamentul de tăiere scade, dacă apar zgo-

mote sau după ﬁ ecare golire a recipientului pentru material tăiat (numai la tăierea în particule):

În acest scop, utilizaţi

numai ulei special pentru

blocul de tăiere HSM:

• Pulverizaţi ulei special pentru blocul de

tăiere prin deschiderea de intrare a hârtiei pe întreaga lăţime, pe axele de tăiere.

• Lăsaţi aparatul de tăiere să funcţioneze

aprox. 10 s pe mod permanent fără alimentare cu hârtie.

 Se desprind praf de hârtie şi particule.

Indicaţie

Lubriﬁ erea cu ulei a aparatului de tăiere îmbunătăţeşte randamentul de tăiere şi în cazul aparatelor cu tăiere în fâşii.

8 Eliminarea ca deşeu / reci-

clarea

Aparatele electrice şi electronice vechi conţin încă multe materiale valoroase, parţial însă şi substanţe nocive care au fost necesare pentru funcţionare şi securitate. În

caz de eliminare ca deşeu sau manipulare greşite, acestea pot deveni periculoase pentru sănătatea omului şi pentru mediu. Nu depuneţi niciodată aparatele vechi la gunoiul menajer. Respectaţi prescripţiile actuale în vigoare şi folosiţi centrele de colectare pentru returnarea şi valoriﬁ carea aparatelor electrice şi electroni- ce vechi. Depuneţi şi toate materialele ambalajului la un centru de preluare care respectă prescripţiile de mediu.

64 SECURIO B 24 11/2012

9 Date tehnice

română

Tip de tăiere Dimensiunea de tăiere (mm) Treapta de siguranţă DIN 32757 – 1 Capacitatea de tăiere** (foi) DIN A4 70 g/m

80 g/m

Masa 18 kg 20,5 kg Viteza de tăiere 65 mm/s Lăţimea de lucru Racord Puterea la nr. max. de foi Regimul funcţional Condiţii ambiante în funcţiune:

Temperatura Umiditatea relativă a aerului Altitudinea peste nivelul mării

Dimensiuni L x l x H (mm) Volumul recipientului de colectare Nivelul presiunii acustice emise

(mers în gol / În sarcină)

* Speciﬁ caţie HSM ** Numărul max. de foi (DIN A4, 70 g/m² resp. 80 g/m²), alimentate longitudinal, care sunt mărunţite într-un proces de trecere. Determinarea datelor de randament indicate se realizează cu un aparat de tăiere nou şi lubriﬁ at şi cu motorul rece. O tensiune de reţea mai scă şi pot produce zgomote mari în funcţionare. În funcţie de structura şi de proprietăţile hârtiei şi de tipul introducerii, capacitatea de tăiere poate să difere. Datele de randament pentru gramajul de 80 g/m² sunt valori determinate din calcul.

zută sau altă frecvenţă a reţelei decât cea indicată pot diminua capacitatea de tăiere

Tăiere în fâşii Tăiere în particule

5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30

25 - 27

230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

22 - 24 19 - 21

Regim de funcţionare permanentă

max. 90 %, fără formare de condens

17 - 19 14 - 16

-10 °C până la +25 °C

max. 2.000 m

395 x 317 x 605

56 dB (A) / 59 - 63 dB (A)

11 - 13

9 - 11

240 mm

500 W

34 l

7 6

5 4

Declaraţia de conformitate CE

Producătorul HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany declară prin prezenta că maşina menţionată în continuare Distrugător de documente Securio B24 corespunde pe baza concepţiei şi variantei sale constructive, precum şi în varianta pusă de noi în circulaţie, cerinţelor de securitate şi sănătate care stau la baza directivelor CE:

Directiva privind aparatele de joasă tensiune 2006 / 95 / CE Directiva privind compatibilitatea electromagnetică 2004 / 108 / CE

Norme aplicate şi speciﬁ caţii tehnice:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Director de dezvoltare produse pentru protecţia mediului

S-a efectuat o veriﬁ care a tipului de maşină din punct de vedere al concordanţei cu cerinţele directivelor CE, de către: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany Acest centru de încercări este organism competent în sensul directivelor CE.

11/2012 SECURIO B 24 65

română

66 SECURIO B 24 11/2012

български

1 Използване по предназна-

чение, гаранция

Проверете на фабричната табелка на обратната страна на уреда, за каква ширина на рязане и мрежово напрежение е предвидена Вашата машина за унищожаване на документи и съблюдавайте съответните точки от инструкцията за експлоатация.

Машината за унищожаване на документи е предназначена само за унищожаване на хартия. В зависимост от вида на рязане могат да унищожават в малки количества и следните материали:

Ширина на рязане (mm) Кредитни карти ● ● ● ● Компакт дискове ● ● ●

Здравият режещ инструмент е нечувствителен към кламери и телбод. Само при машини с клас на безопасност HS Level 6 (1x5 mm) хартията не трябва да има кламери и телбод.

Машината за унищожаване на документи има гаранционен срок от 2 години. Важи независима от отговорността за недостатъци гаранция за стоманените режещи валци HSM на машините за унищожаване на документи по време на целия срок на експлоатация на уреда. (HSM Lifetime Warranty). Изключени от това са машините за унищожаване на документи с клас на безопасност 5 и HS ниво 6. Износване, щети от използване не по предназначение както и интервенции от трети лица не се покриват от гаранцията.

Указание: Машините за унищожаване на документи с режещ инструмент за частици се предлагат като опция с уред за автоматично смазване на режещия инструмент. Съблюдавайте приложената документация на масльонката, ако машината Ви е оборудвана

3,9 5,8 1,9x15 4,5x30

с такава.

2 Указания за безопасност

Класификация

Указание за безопасност

ПРЕДУ-

ПРЕЖДЕНИЕ

Внимание

Преди пускане в експлоатация на машината прочетете инструк-

цията за експлоатация, съхранете я за бъдещо използване и я предайте на бъдещите ползващи. Съблюдавай-

те всички поставени върху машината за унищожаване на документи указания за

безопасност.

ПРЕДУПРЕЖДЕНИЕ

Опасности за деца и други

лица!

Машината не трябва да се из-

ползва деца под 14 години) с ограничени психически, сензорни или

умствени способности или липса на опит и/или познание, освен, ако са под надзора на отговарящо за тяхната сигурност лице или са получили указания от него, как да използват уреда. Децата трябва да се наблюдават да не играят с уреда. Не оставяйте включена машината за унищожаване на документи без надзор.

Обяснение

Несъблюдаването на предупреждението може до доведе до щети за здравето и живота.

Несъблюдаването на указанието може да причини материални щети.

от лица (включително

11/2012 SECURIO B 24 67

български

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване!

В никакъв случай не пъхайте ръка в отвора за подаване на хартия.

Опасност от нараняване чрез поемане на ръката!

Дълга коса, свободни дрехи, вратовръзки, шалове, колиета и гривни пазете далеч от отвора за подаване на хартия. Не унищожавайте материали, склони към завързване, например, ленти, шнурове, пластмасово фолио.

Опасност от нараняване от парченца!

При унищожаване на твърди кредитни карти или компакт дискове носете защитни очила.

Редовно проверявайте уреда и кабела за щети. При повреда или неправилно функциониране

както и преди преместване или почистване изключете машината за унищожаване на документи и извадете щепсела.

– Дръжте уреда, щекера и мрежовия

кабел далеч от открит огън и горещи повърхности. Вентилационните отвори трябва да са свободни и да са на разстояние от стени или от мебели наймалко 5 cm.

Сервизното обслужване трябва

да се извършва само от служба-

та за работа с клиенти на фир-

ма HSM и от сервизните техни-

ци на нашите търговски партньори. Адреси на служби за работа с клиенти виж на страница 92.

ПРЕДУПРЕЖДЕНИЕ

Опасно мрежово напрежение.

Неправилното използване на машината може да доведе до електрически токов удар.

– Преди включване на щепсела се убе-

дете, че напрежението и честотата на Вашата електрическа мрежа отговарят на данните от фирмената табелка.

– Внимавайте щепселът да е лесно достъпен. – Внимавайте да не попадне вода в ма-

шината за унищожаване на документи. Не потапяйте мрежовия кабел или щекера във вода.

– Не пипайте никога щекера с влажни ръце. – Никога не дърпайте щекера за кабела от

контакта, хващайте винаги за щекера.

– Използвайте уреда само в сухи въ-

трешни помещения. Не го използвайте във влажни помещения или под дъжда.

Внимание Опасност от неправилно използване

Използвайте машината само в съответствие с изискванията на глава „Използване по предназначение“.

68 SECURIO B 24 11/2012

български

3 Обзор 4 Комплект на доставка

• Машината за унищожаване на доку-

1 8

3 4

1 Указания за безопасност

Отвор за подаване на компактдискове

2 3 Елемент за безопасност / защита от

парченца

4 Управляващ и индикаторен елемент 5 Фирмена табелка 6 Резервоар за събиране на унищоже-

ния материал

7 Отвор за подаване на хартия и кре-

дитни карти

8 Фотоклетка

менти е опакована в картон, готова за свързване

• 5 Плика за изрезки

• 1 торба за компактдискове за машини с ширина на рязане 3,9, 5,8 и 4,5x30 mm

• 1 шише специално масло за режещия

блок (50 ml) за уреди с рязане на час- тици

• Инструкция за експлоатация

Принадлежности

• 10 Плика за изрезки, кат. номер 1.661.995.150

• Специално масло за режещия блок (250 ml), кат. номер 1.235.997.403

Адреси на служби за работа с клиенти виж на страница 92.

Управляващи и индикаторни елементи

Реверсиращ бутон

Индикации:

Пълен резервоар Блокирал режещ инструмент

Отворен резервоар Готов за работа

Бутон за управление

11/2012 SECURIO B 24 69

български

5 Обслужване

ПРЕДУПРЕЖДЕНИЕ

Преди включване на машината се убедете, дали са взети под внимание всички указания за безопасност.

Включване на машината за унищожаване на документи

• Поставете щекера на машината в правилно инсталиран контакт.

• Натиснете бутона за управление.

 Индикацията „Готов за работа“ свети.

Унищожаване на хартия

• При подаване на хартия фотоклетката задейства автоматично режещия инструмент.

Указание:

За разделяне на унищожения материал по вид използвайте доставената торба за компактдискове.

Унищожаване на кредитни карти

При големина на изрезките 3,9 mm, 5,8 mm, 4,5x30 mm пъхайте картите през

шлица за компактдискове. При други машини ги поставете в подаването на хартия.

Изключване на машината за унищожаване на документи

 След около 2 s след освобождаване

на отвора за подаване на хартия машината за унищожаване на документи автоматично се изключва и преминава в режим на готовност.

Указание:

За унищожаване на големи количества хартия можете да завъртите елемента

за безопасност нагоре. По този начин отворът за подаване е по-лесно достъпен.

Унищожаване на компактдискове

(само за големина на изрезките 3,9 mm, 5,8 mm, 4,5x30 mm)

• Натиснете бутона за управление.  Индикацията „Готов за работа“ изгасва.

• Пъхайте

компактдисковете

само през шлица в

елемента за

безопасност. Това ще Ви предпази от парчета.

70 SECURIO B 24 11/2012

Други работни режими

български

• Постоянен режим

Приложение: Унищожаване на по-големи количества хартия Функция: Режещият инструмент се движи непрекъснато. Ако в продължение на 2 минути не се подаде материал, режещият инструмент се изключва автоматично и машината за унищожаване на документи преминава в режим на готовност. Стартиране: Натиснете бутона за включване/изключване най-малко за 4 секунди. Преждевременно прекъсване: Натиснете бутона за включване/изключване

• Sleep-down режим

Функция: 2 минути след последното подаване на хартия автоматично се изключват всички ненужни потребители. Индикацията „Готов за работа“ угасва за кратко на редовни интервали. При подаване на хартия машината за унищожаване на документи автоматично се задвижва.

• Автоматично изключване

Функция: Ако в продължение на 1 час машината за унищожаване на документи не се използва, тя се изключва на-

пълно и не използва повече ток (напр. нощем, събота и неделя). Пускане отново в експлоатация: Натиснете бутона за управление.

Отстраняване на смущения

Индика-

ция

Смущение Отстраняване на смущението

Задръстване на хартия

Пълен резервоар за събиране на унищожения материал

Отворен резервоар

Пъхнали сте наведнъж прекалено много хартия.  Режещият инструмент работи няколко секунди на заден ход и

избутва навън хартията.

• Евентуално натиснете и реверсиращия бутон „R“, за да извадите хартията.

• Намалете наполовина купчината хартия.

• Подавайте хартията една след друга.

Указание:

Тази индикация свети и, ако моторът е претоварен. В такъв случай преди ново пускане оставете машината за унищожаване на документи да се охлади 20 минути.

• Изпразнете резервоара за събиране на унищожения материал.

Указание:

Ако преди изваждане на резервоара задействате за кратко реверсиращия бутон, една част от материала се изтегля обратно в режещия инструмент.

• Поставете отново резервоара за събиране на унищожения материал правилно в долния шкаф.

11/2012 SECURIO B 24 71

български

7 Почистване и техническа

поддръжка

ПРЕДУПРЕЖДЕНИЕ

Опасно мрежово напрежение.

Изключете машината за унищожаване на документи и изваде-

те щепсела.

Почиствайте само с мека кърпа и слаб сапунен разтвор. При това не трябва да прониква вода в уреда.

Проверете функцията на контакта на резервоара

ПРЕДУПРЕЖДЕНИЕ

Ако забележите отклонения във функционалното проти-

чане, изключете машината за унищожаване на документи, извадете щепсела и уведомете службата за работа с клиенти.

• Поставете щепсела и включете маши-

ната за унищожаване на документи.

• Подайте лист хартия и наклонете резер-

воара навън, докато листът се поема.

 Режещият инструмент трябва да из-

ключи веднага и индикацията „Отворен резервоар“ трябва да светне.

• Поставете отново напълно резервоара

за събиране на унищожения материал.

 Режещият инструмент не трябва още

да започва да работи.

• Извадете хартията от отвора за пода-

ване. Фотоклетката трябва да е свободна.

• Изключете и отново включете машина-

та за унищожаване на документи.

 При подаване на хартия се задейства

режещият инструмент.

Смазвайте режещия инструмент при намаляване на капацитета на рязане, поява на шумо-

ве или след всяко изпразване на резервоара за събиране на унищожения материал (само при рязане на частици).

За това използвайте

само HSM специално

масло за режещия блок:

• Пръснете специално масло за реже-

щия блок през отвора за хартия по цялата ширина върху режещите валци.

• Оставете режещия инструмент да ра-

боти без подаване на хартия около 10 s в постоянен режим на работа.

 Освобождава се хартиен прах и части-

ци.

Указание

Смазването на режещия инструмент подобрява капацитета на рязане и при уреди с рязане на ленти.

подаване на

8 Изхвърляне / Рециклиране

Старите електрически и електронни уреди съдържат често пъти ценни материали, но и също вредни вещества, които са били необходими за функцията и безопасността. При неправил-

но изхвърляне или боравене те могат да са опасни за човешкото здраве и за околната среда. Старите уреди не трябва да се изхвърлят заедно с останалия боклук. Съблюдавайте актуалните валидни разпоредби и използвайте пунктовете за събиране на отпадъци за предаване и рециклиране на електрически и електронни стари уреди. Изхвърляйте и всички опаковъчни материали съобразно с околната среда.

72 SECURIO B 24 11/2012

9 Технически данни

български

Вид на рязане Големина на изрезките (mm) Клас на безопасност DIN 32757 – 1 Капацитет на рязане** (лист) 70 g/m

DIN A4 80 g/m

Тегло 18 kg 20,5 kg Скорост на рязане 65 mm/s Работна ширина Свързване Мощност при макс. брой листи Работен режим Условия на околната среда при работа:

Температура Относителна влажност на въздуха Височина над морското равнище

Размери Ш x Д x В (mm) Обем на резервоара за събиране Ниво на звуково налягане

(празен ход / под товар)

* HSM спецификация ** Макс. брой листи (DIN A4, 70 g/m² или 80 g/m²), подадени надлъжно, които могат да се нарежат с едно пус-

кане. Дадените данни за производителността са определят с нов, смазан режещ инструмент и студен двигател. По-слабо мрежово напрежение или друга честота на мрежата от дадената може да доведе до по-ниска производителност на рязане на листите или до повече шумове при работа. Производителността на рязане на листите може да е различна в зависимост от структурата и качествата на хартията и в зависимост от вида на въведеното. Данните за производителността в 80 g/m² са стойности, получени чрез пресмятане.

Рязане на ленти Рязане на частици

5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30

25 - 27

230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

22 - 24 19 - 21

17 - 19 14 - 16

240 mm

500 W

Постоянен режим на работа

-10 °C до +25 °C

макс. 90 %, некондензираща

макс. 2.000 m

395 x 317 x 605

34 l

56 dB (A) / 59 - 63 dB (A)

11 - 13

9 - 11

7 6

5 4

Декларация за съответствие на ЕО

Производителят HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany декларира, че упомената подолу машина Машина за унищожаване на документи Securio B24 отговаря въз основа на концепцията и конструкцията си в пуснатия от нас за продажба модел на основните изисквания за безопасност и здравеопазване на дадените по-долу директиви на ЕО:

Директива за ниско напрежение 2006 / 95 / ЕО Директива за електромагнитна съвместимост 2004 / 108 / ЕО

Приложени норми и технически спецификации:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Ръководител Развитие на продукти техника за защита на околната среда

Проверката на типа машина за съответствие с изискванията на директивите на ЕО е извършена от: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany Тази комисия е отговорната инстанция съгласно директивите на ЕО.

11/2012 SECURIO B 24 73

български

74 SECURIO B 24 11/2012

ελληνικά

1 Ενδεδειγμένη χρήση,

παροχή εγγύησης

Στην ετικέτα τύπου στην πίσω πλευρά της συσκευής θα βρείτε το πλάτος κοπής και την ηλεκτρική τάση με την οποία λειτουργεί ο καταστροφέας εγγράφων. Τηρείτε τις αντίστοιχες οδηγίες του εγχειριδίου λειτουργίας.

Ο καταστροφέας εγγράφων προορίζεται αποκλειστικά για την καταστροφή χαρτιού. Ανάλογα με το είδος κοπής μπορούν επίσης να καταστραφούν μικρές ποσότητες των ακόλουθων υλικών:

Μέγεθος κοπής (mm) 3,9 5,8 1,9x15 4,5x30 Πιστωτικές κάρτες ● ● ● ● Δίσκοι CD ●● ●

Ο ανθεκτικός κοπτικός μηχανισμός δεν επηρεάζεται από συνδετήρες και σύρματα συρραπτικών. Σε μηχανήματα της κατηγορίας ασφαλείας HS βαθμίδας 6 (1x5 mm) τα χαρτιά δεν επιτρέπεται να έχουν μεταλλικούς συνδετήρες.

Η εγγύηση για τον καταστροφέα εγγράφων διαρκεί 2 χρόνια. Ανεξάρτητα από την ευθύνη εγγύησης ισχύει μια εγγύηση για συμπαγείς χαλύβδινους άξονες κοπής HSM των καταστροφέων για τη συνολική διάρκεια ζωής της συσκευής (HSM Lifetime Warranty). Από αυτήν εξαιρούνται οι καταστροφείς εγγράγων του βαθμού ασφαλείας 5 και βαθμίδας HS 6. Η φθορά τριβής, οι ζημιές από κακό χειρισμό, η φυσιολογική φθορά καθώς και οι ζημιές από ξένες επεμβάσεις δεν καλύπτονται από την εγγύηση.

Υπόδειξη: Οι καταστροφείς εγγράφων με κοπτικό μηχανισμό σωματιδίων διατίθενται κατ‘ επιλογή και με μία συσκευή για αυτόματη λίπανση του μηχανισμού κοπής. Μελετήστε επίσης το συνημμένο εγχειρίδιο του λαδικού, εφόσον η συσκευή είναι εξοπλισμένη με λαδικό.

2 Υποδείξεις ασφαλείας

Ταξινόμηση

Υπόδειξη ασφαλείας Επεξήγηση

ΠΡΟΕΙΔΟ-

ΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ Η μη τήρηση της

Πριν από την έναρξη λειτουργίας του μηχανήματος μελετήστε το

εγχειρίδιο με τις οδηγίες λειτουργίες. Φυλάξτε το για μελλοντική χρήση και παραδώστε το σε τυχόν μελλοντικούς χρήστες. Τηρείτε τις υποδείξεις ασφαλείας του καταστροφέα εγγράφων.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνοι για παιδιά και για

άλλα άτομα!

Το μηχάνημα δεν επιτρέπεται να

χρησιμοποιείται από άτομα περιορισμένες φυσικές, κινητικές ή νοητικές ικανότητες (ούτε από

παιδιά κάτω των 14 ετών), ούτε και από άτομα χωρίς σχετική εμπειρία ή γνώσεις, εκτός εάν αυτά τα άτομα επιτηρούνται από ένα άτομο που είναι υπεύθυνο για την ασφάλεια ή εάν έχουν λάβει οδηγίες από αυτό για τον τρόπο χρήσης της συσκευής. Τα παιδιά πρέπει να επιτηρούνται ώστε να είστε σίγουροι πως δεν παίζουν με τη συσκευή. Μην αφήνετε τη συσκευή ενεργοποιημένη όταν αυτή δεν επιτηρείται.

Η μη τήρηση της προειδοποίησης μπορεί να συνεπάγεται ακόμη και σοβαρούς τραυματισμούς.

υπόδειξης μπορεί να συνεπάγεται υλικές ζημιές.

με

11/2012 SECURIO B 24 75

ελληνικά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού!

Μη βάζετε ποτέ τα χέρια σας στις σχισμές εισόδου του χαρτιού.

Κίνδυνος εγκαυμάτων!

Μην χρησιμοποιείτε μέσα καθαρισμού ή φιάλες πεπιεσμένου αέρα, που περιέχουν εύφλεκτα υλικά, διότι αυτές οι ουσίες μπορούν να αναφλε-

γούν.

Κίνδυνος τραυματισμού από θραύσματα!

Κατά την καταστροφή σκληρών καρτών ή δίσκων CD φοράτε προστατευτικά γυαλιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επικίνδυνη ηλεκτρική τάση!

Από την εσφαλμένη μεταχείριση της συσκευής μπορεί να προκληθεί ηλεκτροπληξία.

– Πριν από τη σύνδεση του φις στην πρίζα

ελέγξτε αν η τάση και η συχνότητα του ηλεκτρικού ρεύματος συμφωνούν με τα στοιχεία στην πινακίδα της συσκευής.

Ελέγχετε τακτικά τη συσκευή και το καλώδιο για φθορές. Σε περίπτωση ζημιάς ή προβληματικής

λειτουργίας καθώς και πριν μετακινήσετε ή καθαρίσετε τη συσκευή, απενεργοποιήστε την και αποσυνδέστε το ρευματολήπτη.

– Κρατάτε τη συσκευή, το ρευματολήπτη

και το καλώδιο μακριά από ανοικτές εστίες και καυτές επιφάνειες. Τα ανοίγματα αερισμού πρέπει να είναι ανοικτά και να υπάρχει απόσταση από τον τοίχο ή τα έπιπλα τουλάχιστον 5 cm.

Οι εργασίες συντήρησης επιτρέ-

πεται να διεξάγονται μόνο από την

υπηρεσία εξυπηρέτησης πελατών

της HSM και τους τεχνικούς συ-

ντήρησης των συμβαλλόμενων συνεταίρων μας. Οι διευθύνσεις εξυπηρέτησης πελατών δίνονται στη σελίδα 92.

ΠΡΟΣΟΧΗ Κίνδυνος από λάθος χρήση

Χρησιμοποιείτε τη συσκευή μόνο σύμφωνα με τις οδηγίες του κεφαλαίου „Ενδεδειγμένη χρήση“.

– Ο ρευματολήπτης σύνδεσης στην πρίζα

πρέπει να είναι εύκολα προσιτός.

– Μέσα στη συσκευή δεν επιτρέπεται να

χυθεί νερό. Μη βυθίζετε ούτε το καλώδιο ούτε το ρευματολήπτη μέσα σε νερό.

– Ποτέ μην πιάνετε το ρευματολήπτη καλω-

δίου με υγρά χέρια.

– Ποτέ μην αποσυνδέετε το ρευματολήπτη

από την πρίζα τραβώντας το καλώδιο. Πρέπει να πιάνετε μόνο από το ρευματολήπτη.

– Χρησιμοποιείτε τη συσκευή μόνο σε ξη-

ρούς εσωτερικούς χώρους. Ποτέ μη λειτουργείτε τη συσκευή σε υγρούς χώρους ή στη βροχή.

76 SECURIO B 24 11/2012

ελληνικά

3 Συνοπτικά 4 Περιεχόμενα συσκευασίας

• Καταστροφέας εγγράφων έτοιμος για

σύνδεση συσκευασμένος σε κούτα

1 8

3 4

1 Υποδείξεις ασφαλείας

Εγκοπή τροφοδοσίας για CD

2 3 Στοιχείο ασφαλείας / Προστατευτικό

θραυσμάτων

4 Μονάδα χειρισμού και ενδείξεων 5 Πινακίδα τύπου 6 Δοχείο συγκέντρωσης 7 Άνοιγμα τροφοδοσίας για χαρτί και πι-

στωτικές κάρτες

8 Φωτοκύτταρο

• 5 σάκοι για κομμένα κομμάτια

• 1 σάκκος CD για μηχανήματα με πλάτος κοπής 3,9, 5,8 και 4,5x30 mm

• 1 φιάλη με ειδικό λάδι του μπλοκ κοπής (50 ml) για συσκευές με κοπή σωματιδίων

• Οδηγίες λειτουργίας

Παρελκόμενα

• 10 σάκοι για κομμένα κομμάτια κωδικός παραγγελίας 1.661.995.150

• Ειδικό λάδι για το μπλοκ κοπής (250 ml) κωδικός παραγγελίας 1.235.997.403

Οι διευθύνσεις εξυπηρέτησης πελατών δίνονται στη σελίδα 92.

Στοιχεία χειρισμού και ενδείξεων

Πλήκτρο αντιστροφής

Ενδείξεις:

Το δοχείο είναι πλήρες Ο κοπτικός μηχανισμός

έχει μπλοκάρει Το δοχείο είναι ανοικτό Η συσκευή είναι έτοιμη

για λειτουργία

Πλήκτρο χειρισμού

11/2012 SECURIO B 24 77

ελληνικά

5 Χειρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από την ενεργοποίηση του μηχανήματος βεβαιωθείτε πως τηρούνται όλες οι οδηγίες ασφαλείας.

Ενεργοποίηση της συσκευής

• Συνδέστε το ρευματολήπτη του μηχανήματος σε μία κανονική πρίζα.

• Πατήστε το πλήκτρο χειρισμού.

 Ανάβει η ένδειξη «Έτοιμο για λειτουργία».

Καταστροφή χαρτιών

• Με την τροφοδοσία χαρτιού, το φωτοκύτταρο ξεκινά αυτόματα τον κοπτικό μηχανισμό.

 Περίπου μετά από 3 δευτερόλεπτα όταν

το άνοιγμα τροφοδοσίας είναι πάλι ελεύθερο, η συσκευή απενεργοποιείται αυτόματα και τίθεται σε αναμονή λειτουργίας.

Καταστροφή των πιστωτικών καρτών

Οδηγήστε τις κάρτες μέσω της εγκοπής CD για μεγέθη κοπής 3,9 mm, 5,8 mm, 4,5x30 mm. Σε άλλα μηχανήματα βάλτε τις στην τροφοδοσία χαρτιού.

Απενεργοποίηση της συσκευής

• Πατήστε το πλήκτρο χειρισμού.  Σβήνει η ένδειξη «Έτοιμο για λειτουργία».

Υποδειξη:

Για την καταστροφή μεγαλύτερων ποσοτήτων χαρτιού, μπορείτε να στρέψετε το στοιχείο

ασφαλείας προς τα πάνω. Έτσι είναι πιο εύκολα προσβάσιμο το άνοιγμα τροφοδοσίας.

Καταστροφή των CD

(μόνο στο μέγεθος κοπής 3,9 mm, 5,8 mm, 4,5x30 mm)

• Οδηγήστε τα CD

μέσω της εγκοπής στο

στοιχείο ασφαλείας.

Αυτό σας προστατεύει

από τα εκτινασσόμενα

θραύσματα.

Υποδειξη:

Για έναν διαχωρισμό

ανά είδος του υλικού

μπορείτε να χρησιμο-

ποιήσετε το συνοδευτι-

κό σάκκο CD.

78 SECURIO B 24 11/2012

Άλλοι τρόποι λειτουργίας

ελληνικά

• Συνεχής λειτουργία

Χρήση: Καταστροφή μεγάλων ποσοτήτων δίσκων χαρτιών Λειτουργία: Ο κοπτικός μηχανισμός λειτουργεί ασταμάτητα. Εάν για 2 λεπτά δεν έχει εισαχθεί καθόλου υλικό, ο κοπτικός μηχανισμός απενεργοποιείται και ο καταστροφέας εγγράφων περνά σε κατάσταση ετοιμότητας για λειτουργία. Έναρξη: Πιέστε το πλήκτρο ON/OFF για τουλάχιστον 4 δευτερόλεπτα. Πρόωρη διακοπή: Πατήστε το

πλήκτρο

ON/OFF.

• Λειτουργία ύπνου (Sleep-down)

Λειτουργία: 2 λεπτά μετά την τελευταία τροφοδοσία χαρτιού απενεργοποιούνται αυτόματα όλοι οι καταναλωτές που δεν χρειάζονται. Η ένδειξη «ετοιμότητα λειτουργίας» σβήνει σε τακτικά διαστήματα για λίγο. Με την τροφοδοσία χαρτιού ξεκινά ο καταστροφέας εγγράφων αυτόματα.

• Αυτόματη απενεργοποίηση

Λειτουργία: Εάν ο καταστροφέας εγγράφων δεν χρησιμοποιηθεί για 1 ώρα, απενεργοποιείται τελείως και έτσι δεν καταναλώνει καθόλου ρεύμα πια (νύχτα, σαββατοκύριακο). Επανέναρξη λειτουργίας: Πατήστε το πλήκτρο χειρισμού.

Αντιμετώπιση προβλημάτων

Ένδειξη Βλάβη Αντιμετώπιση βλάβης

Συμφόρηση χαρτιού

Το δοχείο με το κομμένο υλικό είναι πλήρες

Το δοχείο είναι ανοικτό

Έχετε εισάγει πάρα πολύ χαρτί.  Ο κοπτικός μηχανισμός λειτουργεί για μερικά δευτερόλεπτα προς τα

πίσω και σπρώχνει το χαρτί προς τα έξω.

• Πατήστε εάν χρειαστεί το πλήκτρο αντιστροφής «R», για να αφαιρεθεί το χαρτί που έχει κολλήσει.

• Βάλτε τη μισή ποσότητα χαρτιού.

• Εισάγετε το χαρτί διαδοχικά.

Υπόδειξη:

Αυτή η ένδειξη ανάβει επίσης εάν υπερφορτωθεί το μοτέρ. Σε αυτήν την περίπτωση πριν την επανέναρξη λειτουργίας αφήστε τον καταστροφέα εγγράφων να κρυώσει για 20 λεπτά.

• Αδειάστε το δοχείο με το κομμένο υλικό.

Υπόδειξη:

Εάν πριν από την αφαίρεση του δοχείου πατήσετε σύντομα το πλήκτρο αντιστροφής, τότε ένα μέρος του κομμένου υλικού κοπής θα επιστέψει μέσα στον κοπτικό μηχανισμό.

• Τοποθετήστε το δοχείο με το κομμένο υλικό σωστά μέσα στη βάση.

11/2012 SECURIO B 24 79

ελληνικά

7 Καθαρισμός και συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επικίνδυνη ηλεκτρική τάση!

Απενεργοποιήστε τη συσκευή και αποσυνδέστε το φίς από την πρίζα.

Ο καθαρισμός πρέπει να γίνεται μόνο με ένα μαλακό πανί και με λίγη σαπουνάδα. Ταυτόχρονα δεν επιτρέπεται η εισχώρηση νερού στη συσκευή.

Ελέγξτε τη λειτουργία της επαφής δοχείου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν διαπιστώσετε αποκλίσεις από την παρακάτω διαδικασία

λειτουργίας, απενεργοποιήστε τον καταστροφέα εγγράφων, βγάλτε το βύσμα από την πρίζα και απευθυνθείτε στο κέντρο εξυπηρέτησης πελατών.

Λιπαίνετε τον κοπτικό

μηχανισμό όταν μειωθεί η απόδοση κοπής, δημιουργούνται θόρυβοι ή

μετά από κάθε άδειασμα του δοχείου κομμένων τεμαχίων (μόνο για κοπή τεμαχίου):

Για το σκοπό αυτό χρησι-

μοποιείτε μόνο το ειδικό

λάδι μπλοκ κοπής της

HSM:

• Μέσα από το άνοιγμα εισόδου του χαρ-

τιού ψεκάστε ειδικό λάδι στους δρους κοπής καθόλο το πλάτος.

• Λειτουργήστε για 10 δευτερόλεπτα τον

κοπτικό μηχανισμό χωρίς χαρτιά σε διαρκή λειτουργία.

 Η χαρτόσκονη και τα σωματίδια ξεκολ-

λούν και φεύγουν.

κυλίν-

• Συνδέστε το βύσμα στην πρίζα και ενερ- γοποιήστε τον καταστροφέα εγγράφων.

• Βάλτε ένα φύλλο χαρτί και στρέψτε το δοχείο προς τα έξω, ενώ τραβιέται το χαρτί.

 Ο κοπτικός μηχανισμός πρέπει να απε-

νεργοποιηθεί αμέσως και να ανάψει η ένδειξη «Ανοικτό δοχείο».

• Τοποθετήστε πάλι πλήρως το δοχείο για το κομμένο υλικό.

 Ο κοπτικός μηχανισμός δεν πρέπει να

ξαναλειτουργήσει ακόμα.

• Τραβήξτε το χαρτί έξω από το άνοιγμα τροφοδοσίας. Το φωτοκύτταρο πρέπει να είναι ελεύθερο.

• Απενεργοποιήστε και ενεργοποιήστε πάλι το μηχάνημα.

 Με την τροφοδοσία χαρτιού ξεκινά και ο

κοπτικός μηχανισμός.

Υποδειξη

Το λάδωμα του κοπτικού μηχανισμού βελτιώνει την απόδοση κοπής ακόμα και σε συσκευές με κοπή σε λωρίδες.

8 Απόρριψη / Ανακύκλωση

Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν διάφορα πολύτιμα υλικά, αλλά και επικίνδυνες ουσίες, που είναι απαραίτητες για τη λειτουργία και την ασφάλεια. Αν γίνει λανθασμένη

απόρριψη ή μεταχείριση, αυτές οι ουσίες μπορεί να είναι επικίνδυνες για την υγεία και το περιβάλλον. Ποτέ μην πετάτε τις παλιές συσκευές στα απορρίμματα. Τηρείτε τους ισχύοντες κανονισμούς και χρησιμοποιείτε τα σημεία συλλογής για την επιστροφή και ανακύκλωση των ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Επίσης και όλα τα υλικά συσκευασία πρέπει να απορρίπτονται με σεβασμό προς το περιβάλλον.

80 SECURIO B 24 11/2012

9 Τεχνικά στοιχεία

ελληνικά

Είδος κοπής Μέγεθος κοπής (mm) Βαθμός ασφαλείας DIN 32757 – 1 Απόδοση κοπής** (φύλλα) DIN A4 70 g/m

80 g/m

Βάρος 18 kg 20,5 kg Ταχύτητα κοπής 65 mm/s Πλάτος εργασίας Σύνδεση Μέγιστη ισχύς για μέγιστο αριθμό φύλλων Τρόπος λειτουργίας Συνθήκες περιβάλλοντος σε λειτουργία:

Θερμοκρασία Σχετική υγρασία Υψόμετρο (NN)

Διαστάσεις ΠxΥxΒ (mm) Όγκος του δοχείου συλλογής Στάθμη πίεσης θορύβου

(λειτουργία χωρίς φορτίο / Υπό φορτίο)

* Τεχνικά χαρακτηριστικά HSM ** Ο μέγιστος αριθμός φύλλων (DIN A4, 70 g/m² ή 80 g/m²), τροφοδοσία κατά μήκος, που

μία δόση. Ο προσδιορισμός των αναφερόμενων στοιχείων ισχύος γίνεται με καινούργιο, λαδωμένο μηχανισμό κοπής και με ψυχρό μοτέρ. Μια πιο αδύνατη ηλεκτρική τάση ή μια άλλη συχνότητα από ότι αναγράφεται μπορεί να οδηγήσει σε πιο χαμηλή απόδοση φύλλων και σε μεγαλύτερο θόρυβο λειτουργίας. Ανάλογα με τη δομή και τις ιδιότητες του χαρτιού καθώς και το είδος τροφοδοσίας η απόδοση φύλλων μπορεί να διαφέρει. Τα στοιχεία απόδοσης σε 80 g/m² αποτελούν υπολογισμένες τιμές.

Λωρίδες Κοπή τεμαχίου

5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30 25 - 27

230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

22 - 24 19 - 21

17 - 19 14 - 16

Συνεχής λειτουργία

-10 °C έως +25 °C

max. 90 %, χωρίς συμπύκνωση

max. 2.000 m

395 x 317 x 605

56 dB (A) / 59 - 63 dB (A)

11 - 13

9 - 11

240 mm

500 W

34 l

7 6

μπορούν να τεμαχιστούν σε

5 4

Δήλωση συμμόρφωσης ΕΚ

Ο κατασκευαστής HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany δηλώνει με την παρούσα δήλωση πως το παρακάτω αναφερόμενο μηχάνημα Καταστροφέας εγγράφων Securio B24 ένεκα του σχεδιασμού και του τρόπου κατασκευής του, στο τύπο που διατίθεται στην αγορά, ανταποκρίνεται στις βασικές απαιτήσεις ασφαλείας και υγείας των παρακάτω αναφερόμενων οδηγιών ΕΕ:

Οδηγία περί Χαμηλής Τάσης 2006 / 95 / EΚ Οδηγία ΗΜΣ 2004 / 108 / EΚ

Εφαρμοσμένα πρότυπα και τεχνικές προδιαγραφές:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Διευθυντής Ανάπτυξης προϊόντων / Τεχνολογίας περιβάλλοντος

Ένας έλεγχος του τύπου του μηχανήματος αν συμμορφώνεται προς τις απαιτήσεις της Οδηγίας ΕΚ έγινε από: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany Αυτός ο φορέας ελέγχου είναι αρμόδιος κατά την έννοια της Οδηγίας ΕΚ.

11/2012 SECURIO B 24 81

ελληνικά

82 SECURIO B 24 11/2012

türkçe

1 Maksadına uygun kullanım,

garanti

Cihazın arka yüzündeki tip etiketine bakarak, evrak imha makinenizin hangi kesme genişliğine ve şebeke gerilimine uygun olduğunu tespit edin ve işletme kılavuzundaki ilgili maddelere dikkat edin.

Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:

Kesim genişliği (mm) 3,9 5,8 1,9x15 4,5x30 Kredi kartları ●● ● ● CD’ler ●● ●

Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır. kademesi HS Seviye 6 (1x5 mm) olan makinelerde kağıtta zımba veya ataş bulunmamalıdır.

Evrak imha makinesinin garanti süresi 2 yıldır. Evrak imha makinesinin HSM som çelik bıçak merdaneleri için verilen teminatın dışında tüm servis ömrü boyunca bir garanti geçerlidir (HSM Lifetime Warranty). Bu garanti güvenlik seviyesi 5 ve HS Seviye 6 olan evrak imha makineleri için geçerli değil-

Aşınma, yanlış kullanım sonucu oluşan

dir. hasarlar ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçersizdir.

Uyarı: Parçacık kesme mekanizması olan evrak imha makinesi ile birlikte opsiyon olarak bir otomatik kesme mekanizması yağlama cihazı da sunulmaktadır. Eğer makinenizde varsa, birlikte verilen yağlama makinesi dokümanlarını da göz önünde bulundurunuz.

Sadece güvenlik

2 Güvenlik uyarılar

Sınıﬂ andırma

Emniyet uyarısı Açıklama

UYARI İkazın dikkate alın-

maması yaralanma ve can kaybı tehlikesi oluşturabilir.

İkaz Uyarıya uyulmaması

cihazda hasarlar oluşturabilir.

Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun,

ileride kullanmak üzere saklayın ve makineyi başkasına verdiğinizde, yeni kullanıcıya bu kılavuz ile birlikte verin. Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun.

UYARI

Çocuklar ve diğer insanlar için

tehlike!

Bu makine, 14 yaşın altındaki

çocuklar da dahil olmak üzere, ﬁ ziksel, duyusal ve ruhsal özürlü veya bilgi ve/veya deneyim

eksikliği olan insanlar tarafından kullanılmamalıdır, bu kişilerin bakımından sorumlu kişilerin denetimi altında veya onların talimatları doğrultusunda kullanabilirler. Çocuklar gözetim altında tutularak cihazla oynamaları önlenmelidir. Evrak imha makinesini gözetimsiz olarak çalışır durumda bırakmayın.

11/2012 SECURIO B 24 83

türkçe

UYARI

Yaralanma tehlikesi!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemelidir. Düğüm oluşturabilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Kıymıklarla yaralanma tehlikesi!

Sert kredi kartlarını veya CD‘leri imha ederken koruyucu gözlük takın.

Cihazda ve kablosunda düzenli hasar kontrolü yapınız. Evrak imha makinesini, hasarlı durumda

ise veya düzgün çalışmıyorsa, ya da yerini değiştirirken veya temizlerken kapatın ve şebeke ﬁ şini çekin.

– Cihazı, şebeke ﬁ şini ve şebeke kablo-

sunu açık ateşten ve sıcak yüzeylerden uzak tutunuz. Havalandırma menfezlerinin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.

Servis çalışmaları sadece yetkili

HSM servisleri veya sözleşmeli

olduğumuz ﬁ rmaların servis tek-

nisyenleri tarafından yapılmalıdır.

Müşteri hizmeti adresleri için, bkz.

sayfa 92.

UYARI

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

– Şebeke ﬁ şini takmadan önce, elektrik

şebekenizin geriliminin ve frekansının tip

etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.

– Şebeke ﬁ şine kolay erişilmesine dikkat

edin.

– Evrak imha makinesinin içine su girme-

melidir. Şebeke kablosunu ve ﬁ şini suya

batırmayınız. – Şebeke ﬁ şine ıslak ellerle dokunmayınız. – Şebeke ﬁ şini prizden çekerken kablodan

tutmayınız, daima ﬁ şi tutarak çekiniz. – Cihazı sadece kuru iç mekanlarda kul-

lanınız. Nemli mekanlarda veya yağmur

altına kesinlikle kullanmay

ınız.

İkaz Hatalı kullanımdan kaynaklanan tehlike

Bu makine sadece „Amacına Uygun Kullanım“ bölümünde verilen bilgilere göre kullanılmalıdır.

84 SECURIO B 24 11/2012

türkçe

3 Genel bakış 4 Teslimat içeriği

• Evrak imha makinesi, bağlantıya hazır

olarak bir karton içerisinde

1 8

3 4

1 Güvenlik uyarıları 2 CD besleme deliği 3 Güvenlik elemanı / parçacıklara karşı

korunma 4 Kontrol ve gösterge ünitesi 5 Tip etiketi 6 Kesilen malzeme haznesi 7 Kağıt ve kredi kartı besleme açıklığı 8 Işıklı bariyer

• 5 Kesilen malzeme torbaları

• Kesme genişliği 3,9, 5,8 ve 4,5x30 mm olan makinelerde 1 CD torbası

• 1 şişe özel kesme bloğu yağı (50 ml), partikül kesim işlevli makineler için

• Kullanım kılavuzu

Aksesuar

• 10 Kesilen malzeme torbaları Sip. No. 1.661.995.150

• Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403

Müşteri hizmeti adresleri için, bkz. sayfa 92.

Kontrol ve gösterge elemanları

Geri hareket tuşu

Göstergeler:

Hazne dolu Kesme mekanizması

bloke edildi Hazne açık

İşletmeye hazır

Kullanma tuşu

11/2012 SECURIO B 24 85

türkçe

5 Kullanılması

UYARI

Makineyi çalıştırmadan önce, tüm güvenlik uyarılarına dikkat edildiğinden emin olun.

Evrak imha makinesinin çalıştırılması

• Makinenin şebeke ﬁ şini kurallara uygun olarak monte edilmiş bir prize takın.

• Kullanma tuşuna basın.

 «Çalışmaya hazır» lambası yanar.

Kağıt imhası

• Kağıt yerleştirildiğinde, kesme mekanizmasının ışıklı bariyeri çalışmaya başlar.

 Evrak imha makinesi, kağıt besleme

açıklığı tekrar boşaldıktan yakl. 2 sn sonra otomatik olarak kapanır ve stand-by konumuna geçer.

Kredi kartlarının imhası

3,9 mm, 5,8 mm, 4,5x30 mm boyunda kesmek için, kartı CD aralığından geçirin. Diğer makinelerde kağıt beslemesine verin.

Evrak imha makinesinin kapatılması

• Kullanma tuşuna basın.  «Çalışmaya hazır» lambası söner.

Not: Çok miktarda kağıt

imha etmek için, emniyet elemanını yukarıya katlayabilirsiniz. Bu sayede besleme açıklığına daha kolay erişilir.

CD’lerin imha edilmesi

(sadece 3,9 mm, 5,8 mm, 4,5x30 mm büyüklüğünde)

• CD›leri güvenlik elemanındaki yarıktan geçiriniz. Bu sayede etrafa yayılan parçacıklardan korunursunuz.

Not:

İmha edilen malzemelerin cinsine göre ayrılması için birlikte verilen CD torbası kullanılabilir.

86 SECURIO B 24 11/2012

Diğer çalışma modları

türkçe

• Daimi modu

Kullanım: Büyük miktarlarda kağıt imhası İşlev: Kesme mekanizması kesintisiz çalı- şır. 2 dakika süre ile malzeme beslemesi

yapılmazsa, kesme mekanizması kapanır ve evrak imha makinesi işletmeye hazır duruma geçer. Başlama: Aç/kapat tuşuna en az 4 saniye süre ile basınız. Önceden kapatma: Aç/kapat tuşuna basın.

• Uyuma modu (sleep down)

İşlev: Son kağıt beslemesinden 2 dakika sonra, gerekli olmayan tüm tüketiciler otomatik olarak kapatılır. “İşletmeye hazır” lambası düzenli aralıklarla kısa bir süre için söner. Kağıtla beslendiğinde, evrak imha makinesi kendiliğinden çalışır.

• Otomatik kapatma

İşlev: Evrak imha makinesi 1 saatten fazla bir süre çalışmadığında, tamamen kapatılır ve bu sayede artık elektrik enerjisi tüketmez (geceleri, hafta sonu). Tekrar çalıştırmak: Kullanma tuşuna basın.

6 Arıza giderme

Gösterge Arıza Arıza giderme

Kağıt birikmesi

Kesilen malzeme haznesi dolu.

Hazne açık

Bir seferde çok fazla kağıt yerleştirdiniz.  Kesme mekanizması birkaç saniye geriye doğru çalışır ve kağıdı dışa-

rıya iter.

• Gerektiğinde geri hareket tuşuna «R» basarak kağıt istiﬁ ni çıkartın.

• Kağıt istiﬁ ni yarıya indirin.

• Kağıtları arka arkaya yerleştirin.

Uyarı:

Bu gösterge motor aşırı yüklü ise de yanar. Bu durumda evrak imha makinesini yeniden çalıştırmadan önce, 20 dakika soğumasını bekleyin.

• Kesilen malzeme haznesini boşaltın.

Uyarı:

Hazneyi almadan önce, geri hareket tuşuna kısaca bastığınızda, kesilen malzemenin bir kısmı kesme mekanizmasına geri çekilir.

• Kesilen malzeme haznesini alt dolaba doğru bir şekilde yerleştirin.

11/2012 SECURIO B 24 87

türkçe

7 Temizlik ve bakım

UYARI

Tehlikeli şebeke gerilimi!

Evrak imha makinesini kapatın ve şebeke ﬁ şini çekin.

Sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizlenmelidir. Temizlik yaparken cihazın içine su girmemelidir.

Hazne temaslarının çalışmasını kontrol edin

UYARI

Aşağıda belirtilen işlem akışında sapma tespit ettiğinizde, evrak imha makinesini kapatın, şebeke

ﬁ şini çekin ve müşteri servisine haber verin.

• Şebeke ﬁ şini takın ve evrak imha makinesini çalıştırın.

• Bir kağıt yerleştirin ve kağıt içeriye çekilirken hazneyi dışarıya devirin.

 Kesme düzeni derhal durmalı ve «Hazne

açık» lambası yanmalıdır.

• Kesilen parçacık haznesini yeniden yerine tamamen oturtun.

 Kesme düzeni henüz çalışmaya

başlamamalıdır.

• Kağıdı besleme deliğinden dışarıya çekin. Işıklı bariyerin önü serbest olmalıdır.

• Makineyi kapatın ve tekrar çalıştırın.

 Kağıt yerleştirildiğinde, kesme

mekanizması çalışmaya başlar.

Kesme kapasitesi azaldığında, ses yapmaya başladığında veya kesilen parça haznesini boşalttık-

tan sonra, kesme mekanizması daima yağlanmalıdır (sadece partikül keserken):

Sadece HSM kesme

bloğu özel yağı kullanınız:

• Özel yağı kağıt besleme

açıklığından kesme mille-

rinin tüm genişliği boyunca püskürtün.

• Kesme mekanizmasını yakl. 10 saniye

kağıt koymadan sürekli çalışma modunda çalıştırın.

 Kağıt tozları ve partiküller çözülür.

Not

Kesme mekanizmasının yağlanması şerit kesme yapan makinelerin de kesme kapasitesini düzeltir.

8 Atık toplama / Geridönüşüm

Elektrikli ve elektronik hurda cihazlarda çoğu zaman halen işlev ve güvenlik için kullanılmış olan değerli malzemeler ile kısmen de zararlı maddeler bulunur. Doğru olarak atık toplama sistemine

verilmediğinde, bu maddeler insan ve çevre sağlığı için tehlike oluşturabilirler. Hurda cihazlar kesinlikle evsel çöp ile birlikte atılmamalıdır. Güncel olarak geçerli atık toplama talimatlarında dikkat ederek elektrikli ve elektronik hurda cihazları yeniden değerlendirilmeleri için kurulan toplama yerlerine veriniz. Tüm ambalaj malzemelerini çevre sağlığına uygun bir atık toplama sistemine verin.

88 SECURIO B 24 11/2012

9 Teknik bilgiler

türkçe

Kesme tipi Kesim boyu (mm) Güvenlik seviyesi DIN 32757 – 1 Kesme gücü** (Yaprak) DIN A4 70 g/m

80 g/m

Ağırlık 18 kg 20,5 kg Kesme hızı 65 mm/s Çalışma genişliği Bağlantı Kapasite maks. yaprak sayısında

İşletme modu İşletmedeki ortam koşulları:

Sıcaklık bağıl nem Deniz seviyesinden yükseklik

Boyutlar G x D x Y (mm) Toplama haznesinin hacmi Emisyon ses basıncı seviyesi

(boşta çalışırken / yük altında)

* HSM teknik özellikleri ** Uzunlamasına yerleştirilerek bir seferde kesilebilecek maksimum yaprak (DIN A4, 70 g/m² ya da 80 g/m²) adeti. Verilen kapasite değerleri yeni, yağlanmış kesme mekanizması ile ve soğuk motorda hesaplanır. Daha zayıf bir şebeke gerilimi veya belirtilenden başka bir şebeke frekansı ile daha düşük kapasitede çalışılabilir ve çalışma sesleri de yükselebilir. Kağıdın yapısına ve özelliklerine bağlı olarak, yaprak kapasitesi değişebilir. Burada verilen 80 g/m² kapasite değerleri hesaplama ile elde edilen değerlerdir.

Şerit genişliği Partikül kesimi

5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5

2 2 3 4 5 Level 6*

28 - 30

25 - 27

230 V, 50 Hz 110 V - 120 V, 60 Hz 220 V, 60 Hz

22 - 24 19 - 21

17 - 19 14 - 16

Sürekli işletme

-10 °C ile +25 °C arası

maks. % 90, yoğuşmasız

maks. 2.000 m

395 x 317 x 605

56 dB (A) / 59 - 63 dB (A)

11 - 13

9 - 11

240 mm

500 W

34 l

7 6

5 4

AB Uygunluk Beyanı

Üretici ﬁ rma HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany aşağıda adı geçen makinenin Evrak İmha Makinesi Securio B24 tasarımı ve modeli tarafımızdan piyasaya çıkartılan tipi ile aşağıda belirtilen AB Direktiﬂ eri tarafından talep edilen temel güvenlik ve sağlık koşullarına uygun olduğunu beyan ederiz:

Alçak Gerilim Direktiﬁ 2006 / 95 / EC EMU Direktiﬁ 2004 / 108 / EC

Kullanılan standartlar ve teknik özellikler:

• EN 55014-1:2006 + A1:2009 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. August 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 05.11.2012 I.V. Hubert Kötzinger - Çevre Tekniği Ürün Geliştirme Müdürü

Makine tipinin AB Direktiﬂ erine uygunluğunun kontrolünü yapan kuruluş: TÜV SÜD Product Service GmbH, Zertiﬁ zierstelle, Ridlerstrasse 65, 80339 München/Germany Bu yetkili kontrol kurumu AB Direktiﬂ erine göre onaylanmış bir kuruluştur.

11/2012 SECURIO B 24 89

türkçe

90 SECURIO B 24 11/2012

11/2012 SECURIO B 24 91

HSM GmbH + Co. KG

Austraße 1-9 88699 Frickingen / Germany

Tel. +49 7554 2100-0 Fax. +49 7554 2100 160 info@hsm.eu www.hsm.eu www.securio.com

HSM (UK) Ltd.

14 Attwood Road / Zone 1 Burntwood Business Park Burntwood Staffordshire WS7 3GJ

Tel. +44(0) 1543.272.480 Fax +44(0) 1543.272.080 info@hsmuk.co.uk www.hsmuk.co.uk

HSM of America LLC

419 Boot Road Downingtown, PA 19335

Tel. (484) 237-2308 (800) 613-2110 Fax (484) 237--2309 customerservice@hsmofamerica.com info@hsmofamerica.com www.hsmofamerica.com

HSM Polska SP. z.o.o.

ul. Emaliowa 28 02-295 Warszawa

HSM France SAS

Parc de Genève 240, Rue Ferdinand Perrier 69800 SAINT-PRIEST FRANCE

Tél: +33 (0) 810.122.633 Fax: +33 (0) 4.72.51.74.81 France@hsm.eu

HSM GmbH + Co. KG

Oﬁ cina Barcelona C/Tona Nave n° 15 "El Lago" Pol. Ind. Monguit 08480 L'Ametlla del Vallès BARCELONA

Hotline Gratuito Tel. 00800 44 77 77 66 Fax 00800 44 77 77 67 Spain@hsm.eu

Tel. +48 / 22 862 23 69 / 70 Fax +48 / 22 862 23 68 info@hsmpolska.com www.hsmpolska.com

92 SECURIO B 24 11/2012

McGrp.Ru

Сайт техники и электроники

Наш сайт McGrp.Ru при этом не является просто хранилищем

инструкций по эксплуатации, это живое сообщество людей. Они общаются

на форуме, задают вопросы о способах и особенностях использования техники. На все вопросы очень быстро находятся ответы от таких же посетителей сайта, экспертов или администраторов. Вопрос можно задать как на форуме, так и в специальной форме на странице, где описывается интересующая вас техника.

HSM B24-3.9 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
