Page 1

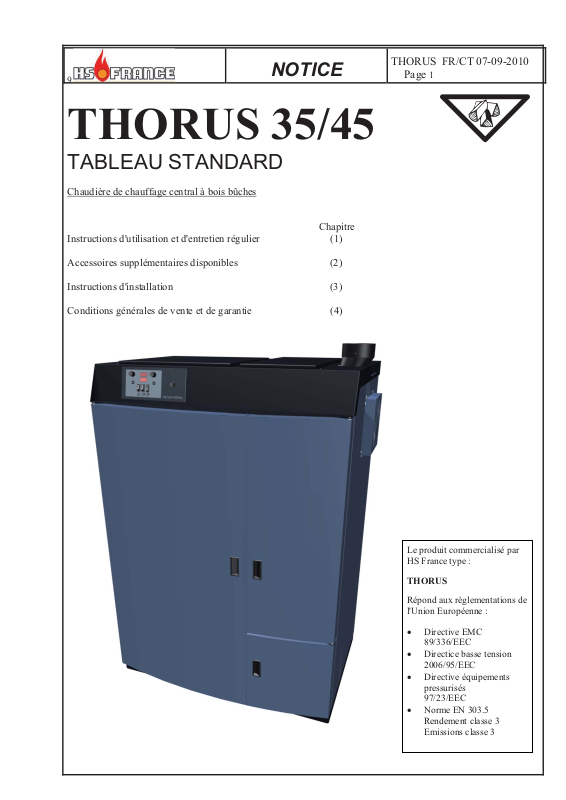

THORUS FR/CT 07-09-2010



NOTICE

Page

THORUS 35/45

TABLEAU STANDARD

Chaudière de chauffage central à bois bûches

Chapitre Instructions d'utilisation et d'entretien régulier (1)

Accessoires supplémentaires disponibles (2)

Instructions d'installation (3)

Conditions générales de vente et de garantie (4)

Le produit commercialisé par HS France type :

THORUS

Répond aux règlementations de l'Union Européenne :

x Directive EMC

89/336/EEC

x Directice basse tension

2006/95/EEC

x Directive équipements

pressurisés 97/23/EEC

x Norme EN 303.5

Rendement classe 3 Emissions classe 3

Page 2

THORUS FR/CT 07-09-2010

NOTICE

Page

TABLE DES MATIERES

Les caractéristiques sont données à titre indicatif et susceptibles de modification de la part du constructeur, sans préavis.

1 Instructions d'utilisation et d'entretien

1.1 Description de la chaudière et du tableau de commande page 3

1.1.1 Utilisation de la chaudière avec le stockage d'énergie, garantie, réclamation page 6

1.2 Responsabilité, sécurité et devoirs de l'utilisateur page 7

1.3 Instructions générales d'utilisation page 8

1.3.1 Le bois, combustible solide page 8

1.3.2 Avant la 1

1.3.3 1

1.3.4 Réglages d'air primaire et d'air secondaire page 9

1.3.5 Réglage fin de l'air secondaire page 10

1.3.6 Réglage du thermostat de fumées mini page 10

1.3.7 Réglage de la température chaudière page 11

1.3.8 Principe de montée en température de la chaudière / ballon tampon page 11

1.3.9 Thermostat de sécurité (H) page 11

1.3.10 Fusible page 12

1.3.11 Recherche rapide de panne page 12

1.3.12 Nettoyage et entretien régulier page 13

1.3.13 Usure des matériaux réfractaires, tôles sèches et joints page 18

ère

mise en route et mise en route régulière page 9

ère

mise en route page 8

2 Accessoires supplémentaires disponibles

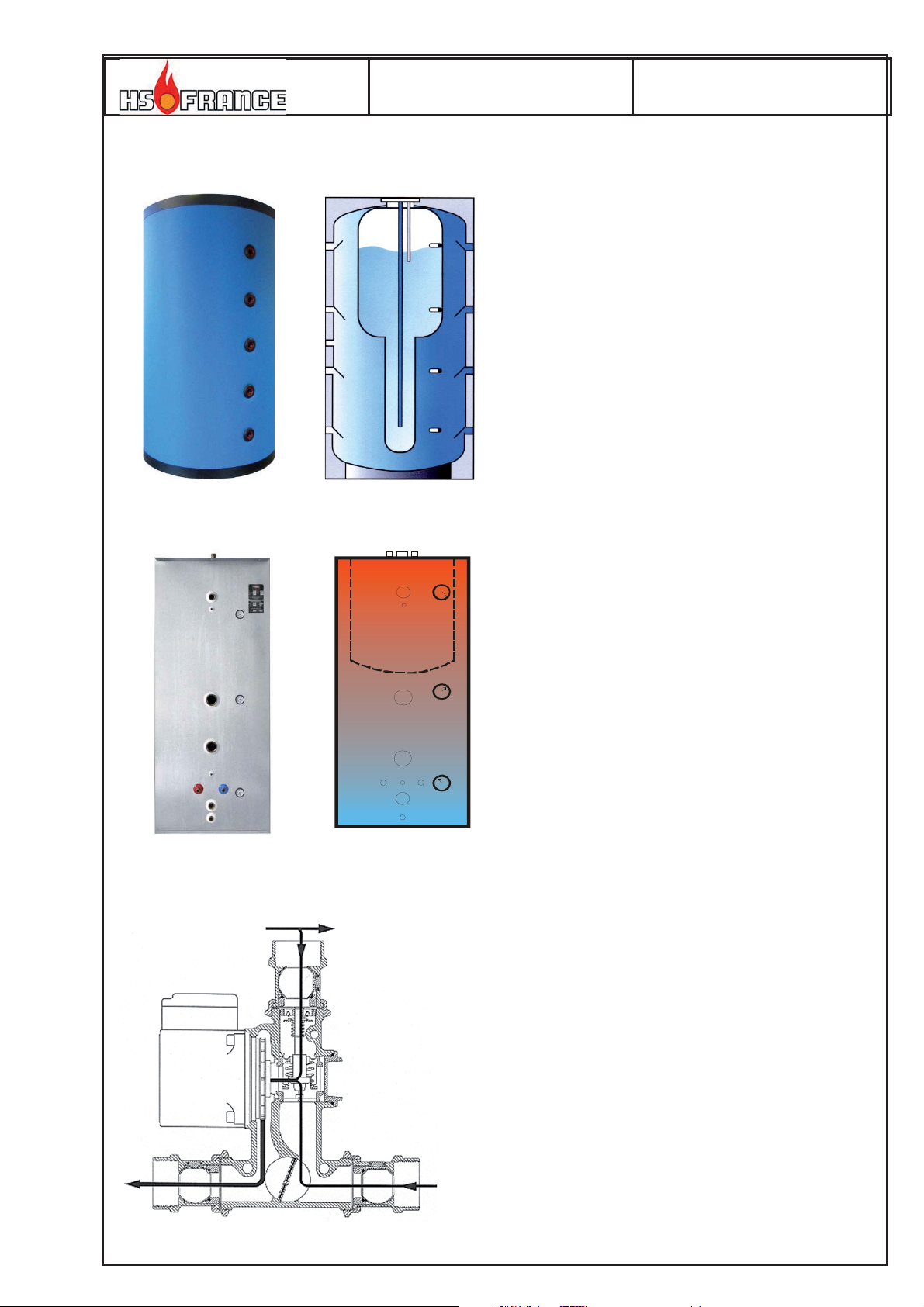

2.1 Ballons tampons page 19

2.2 Kit hydraulique de recyclage C 72°C ou D 60°C page 19

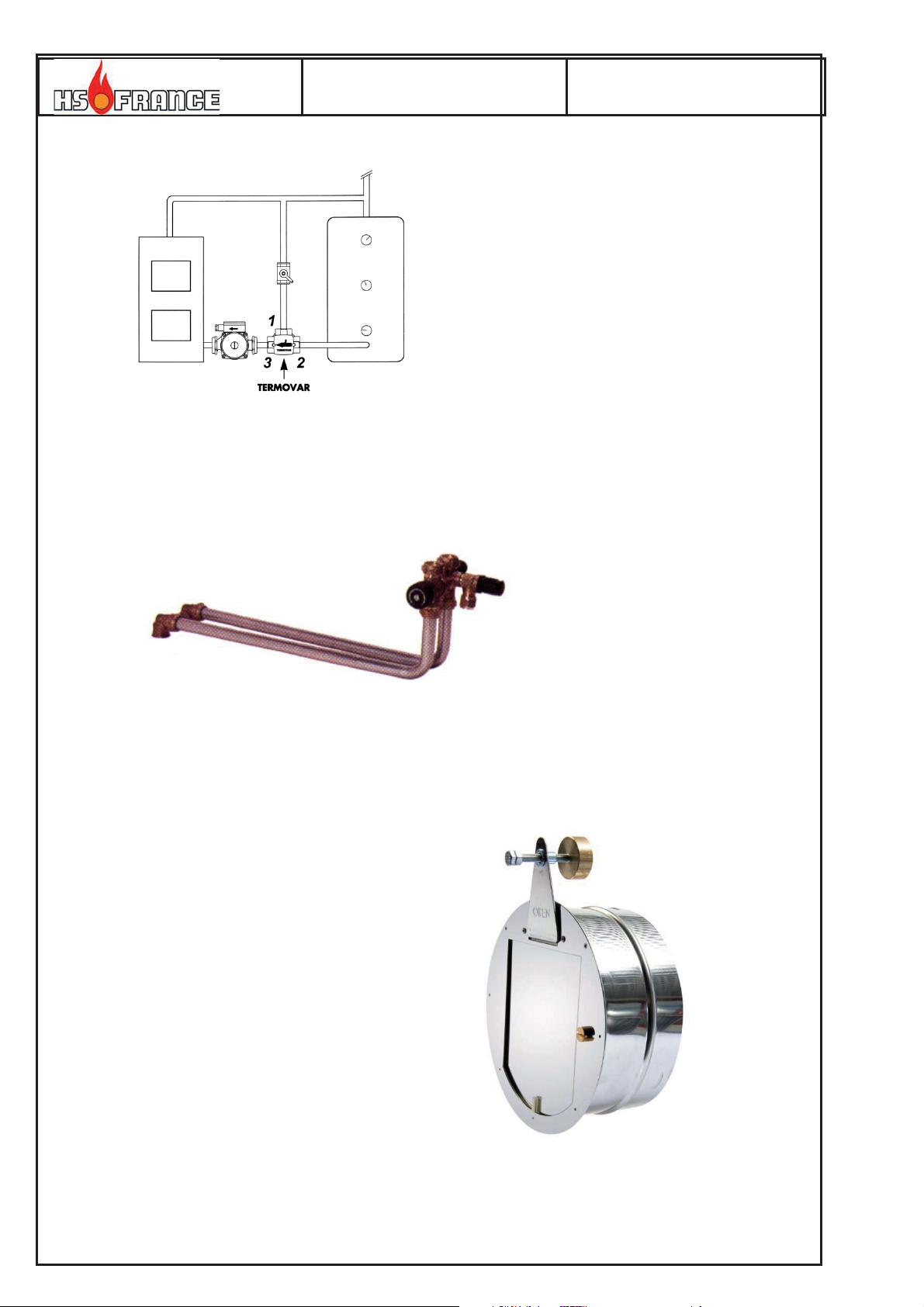

2.3 Vanne thermostatique de recyclage termovar 72°C page 20

2.4 Kit sanitaire page 20

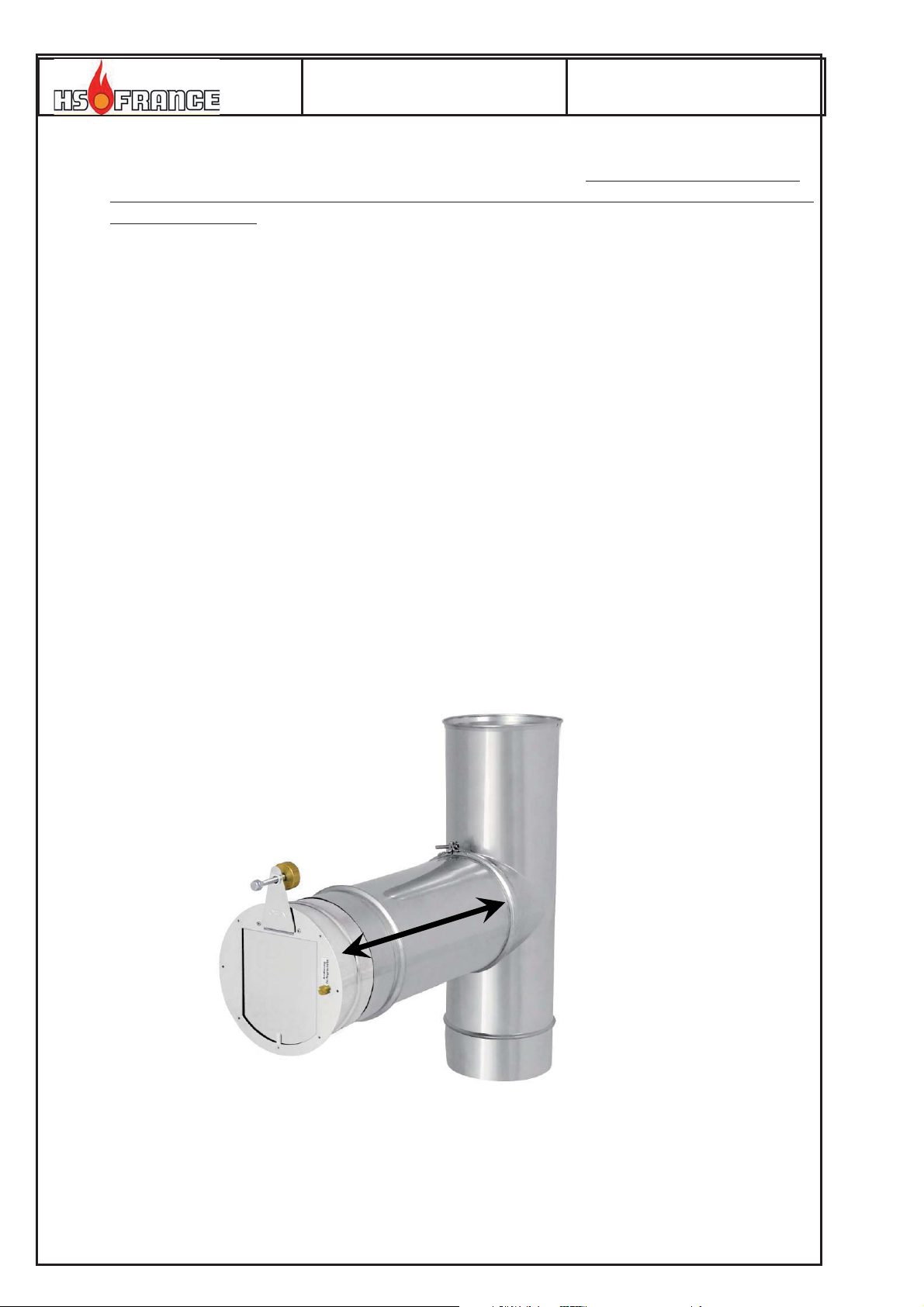

2.5 Modérateur de tirage page 20

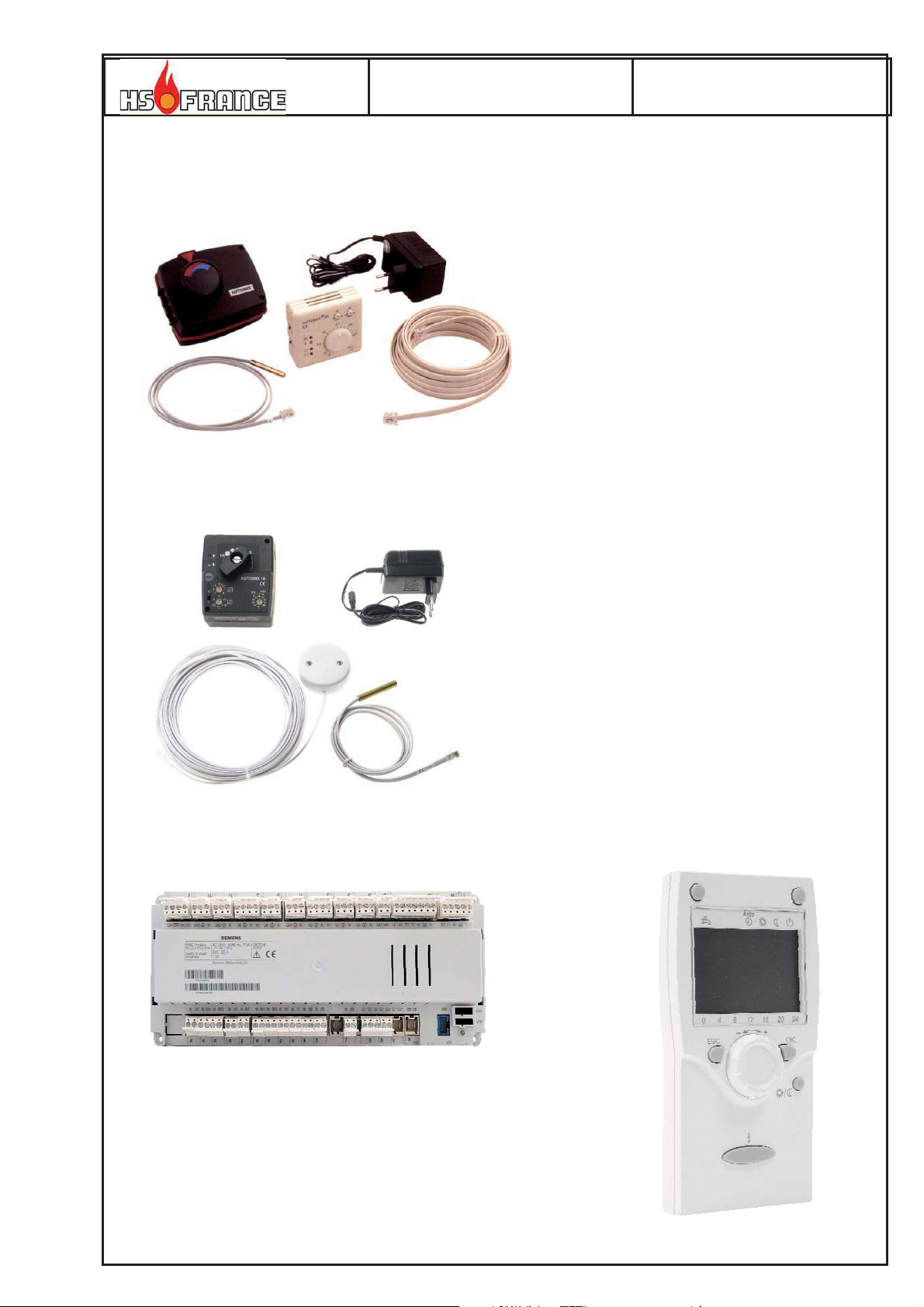

2.6 Régulations page 21

2.6.1 Régulation d'ambiance BX 20 page 21

2.6.2 Régulation climatique BX 10 page 21

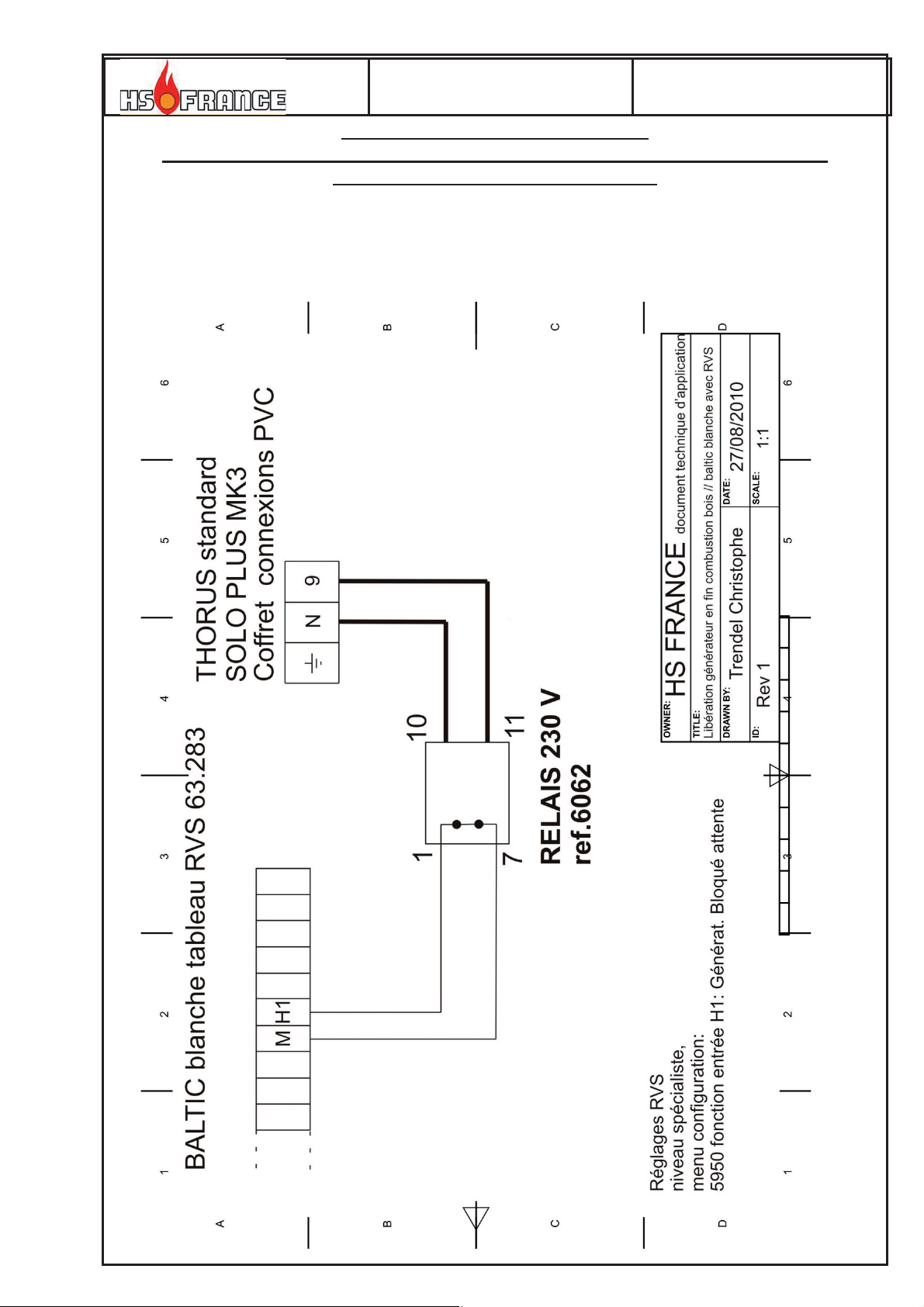

2.6.3 Régulation climatique gamme RVS 63.283/118 page 21

page 3

page 19

3 Instructions d'installation

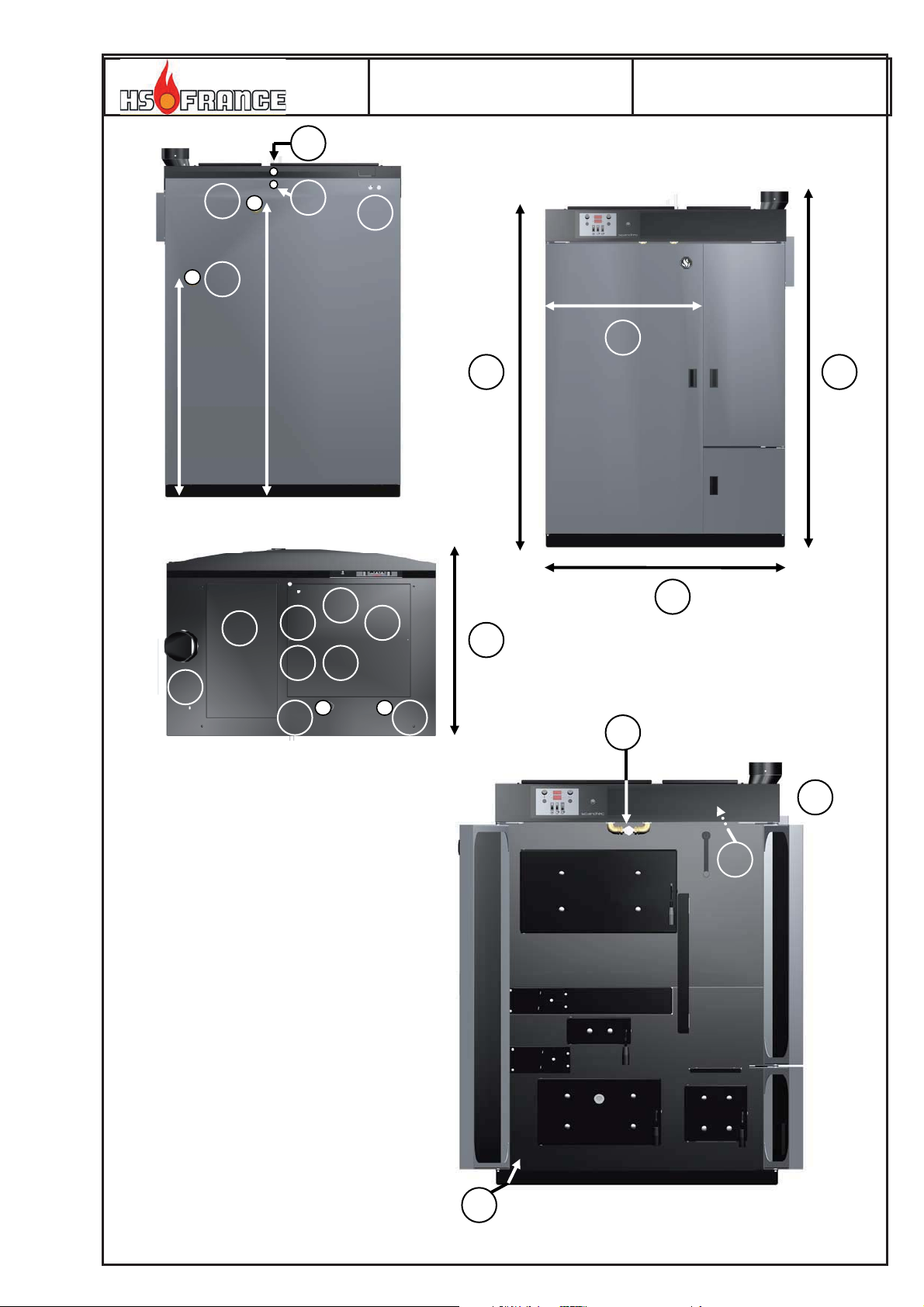

3.1 Données techniques page 22

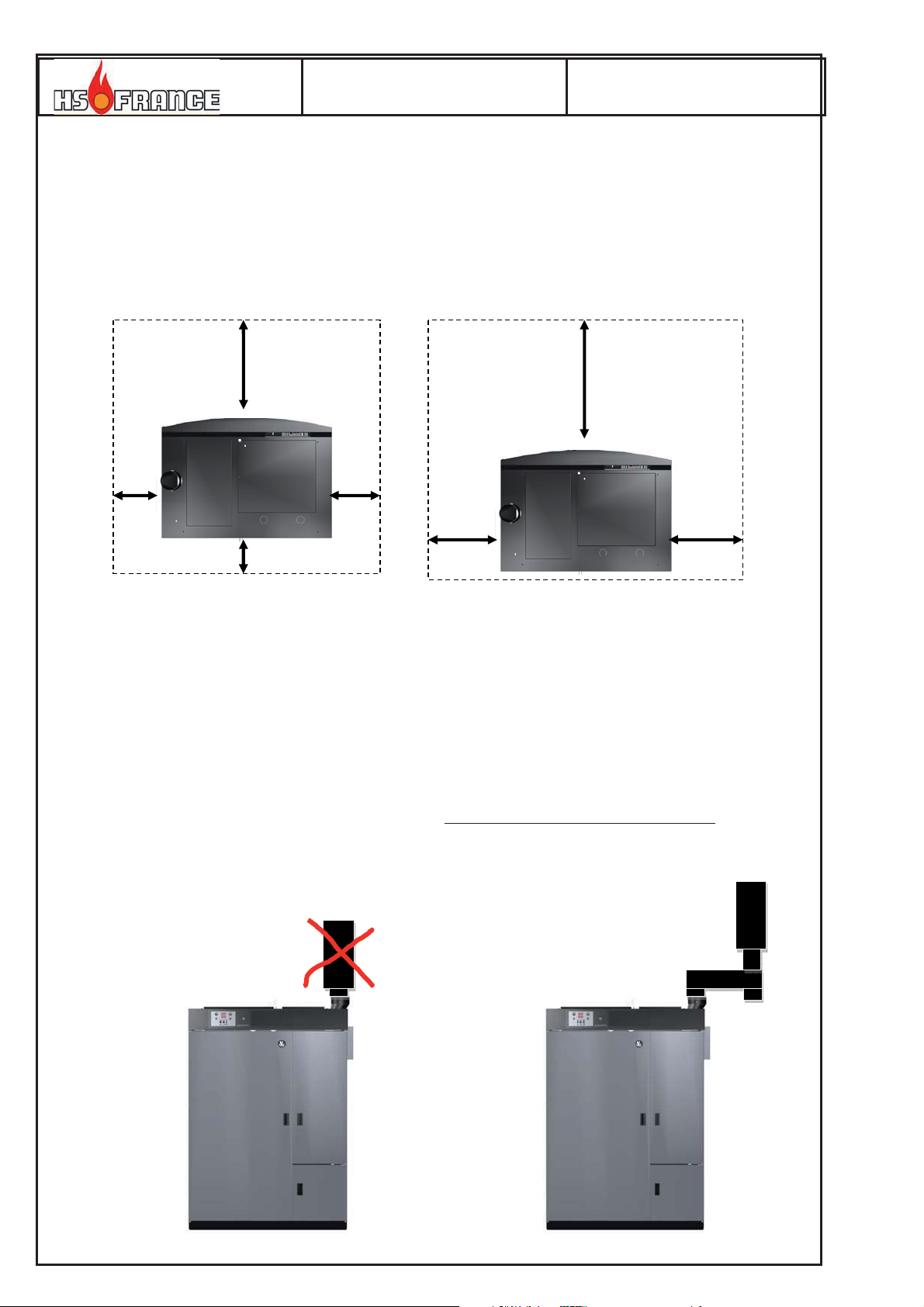

3.2 Mise en place de la chaudière page 24

3.3 Raccordement chaudière / cheminée page 24

3.4 Le conduit de fumées, le conduit de raccordement page 25

3.5 Tirage (Dépression de la cheminée) page 26

3.6 Sécurité / Expansion page 27

3.7 Raccordement du serpentin de décharge thermique page 27

3.8 Raccordement chaudière / stockage d'énergie page 28

3.9 Schémas électriques page 29

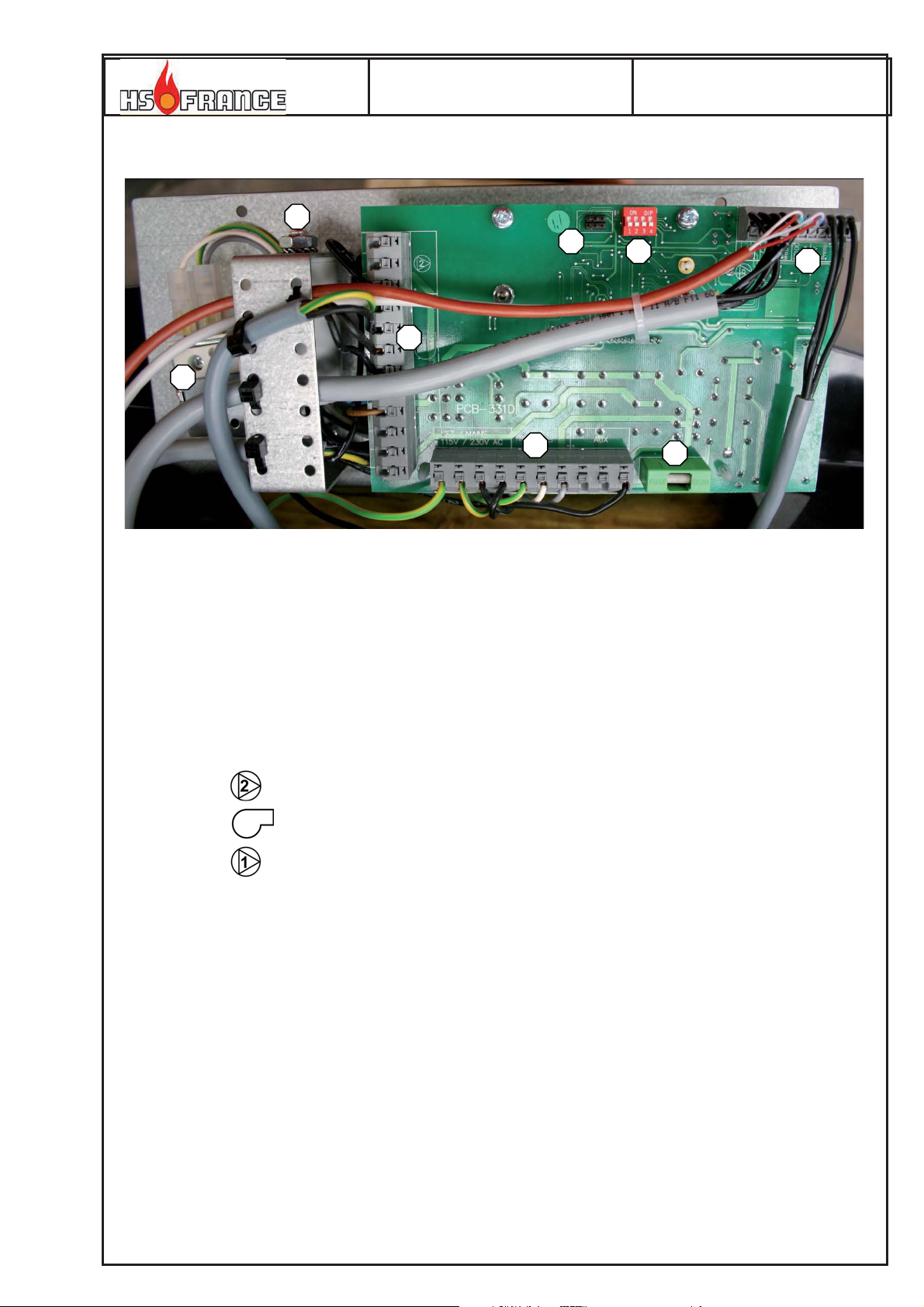

3.9.1 Description du circuit électronique page 29

3.9.2 Position des switch page 30

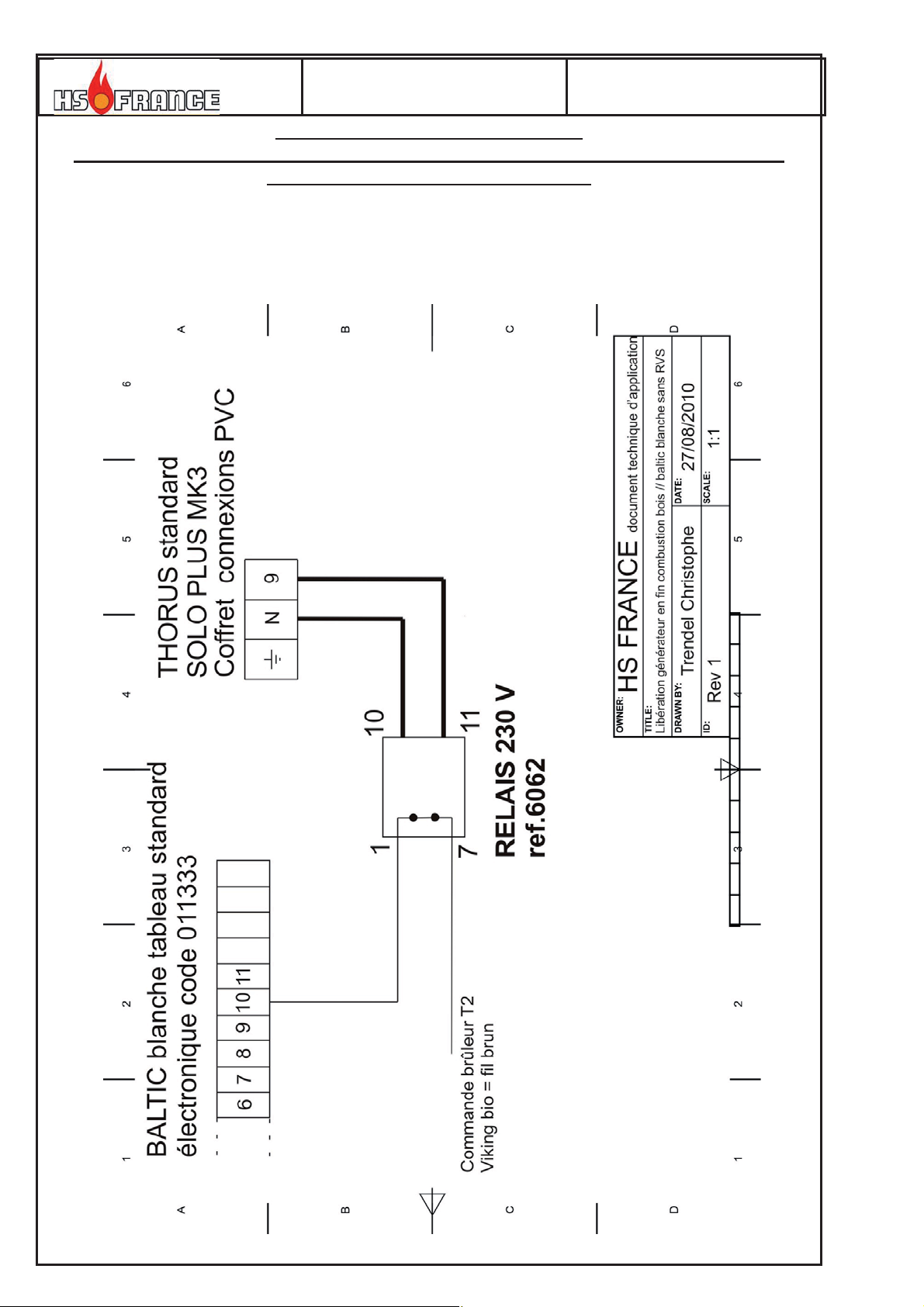

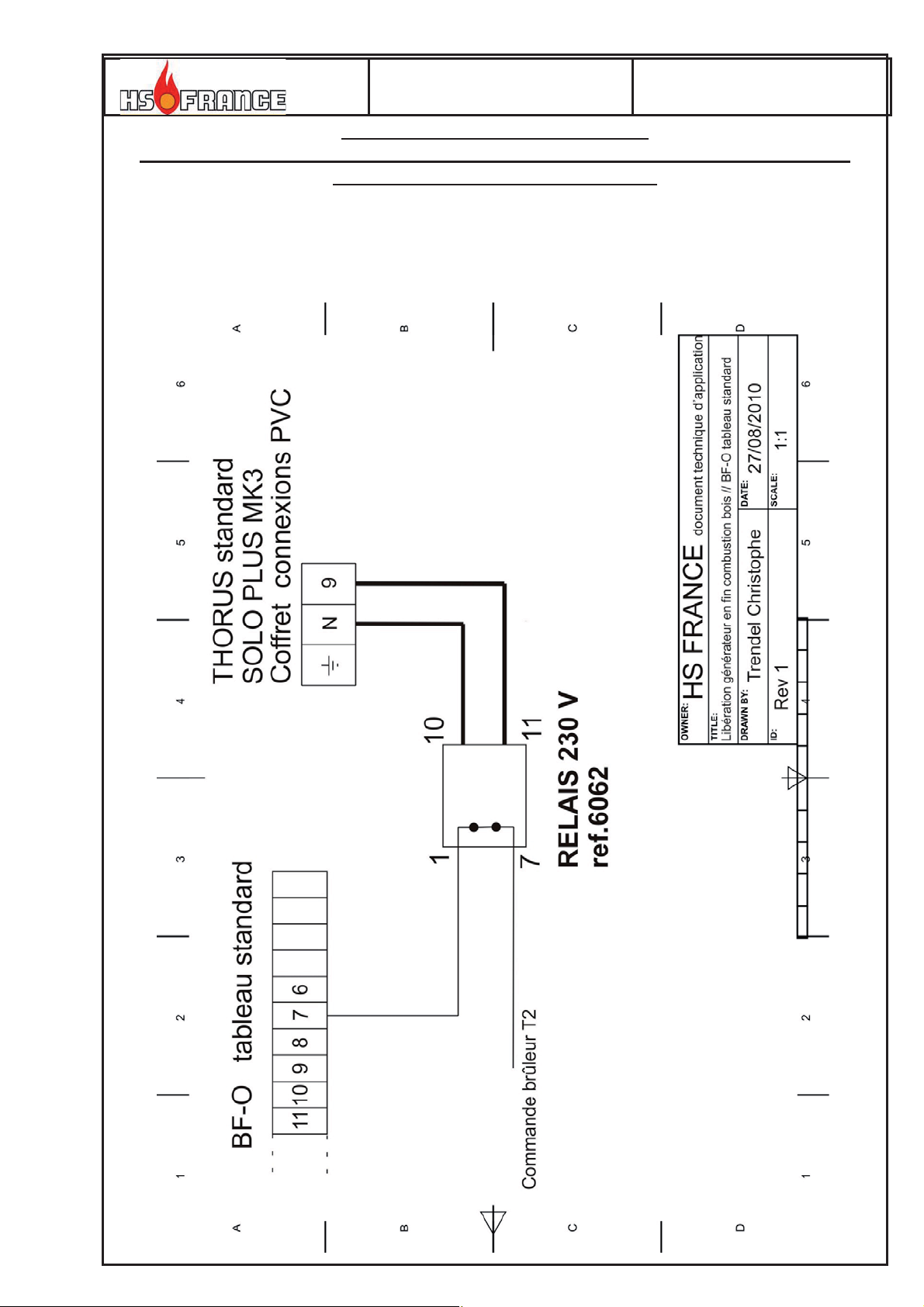

3.9.3 Démarrage d’un générateur externe (SWITCH 4) page 30

3.9.4 Gestion de l’énergie résiduelle page 30

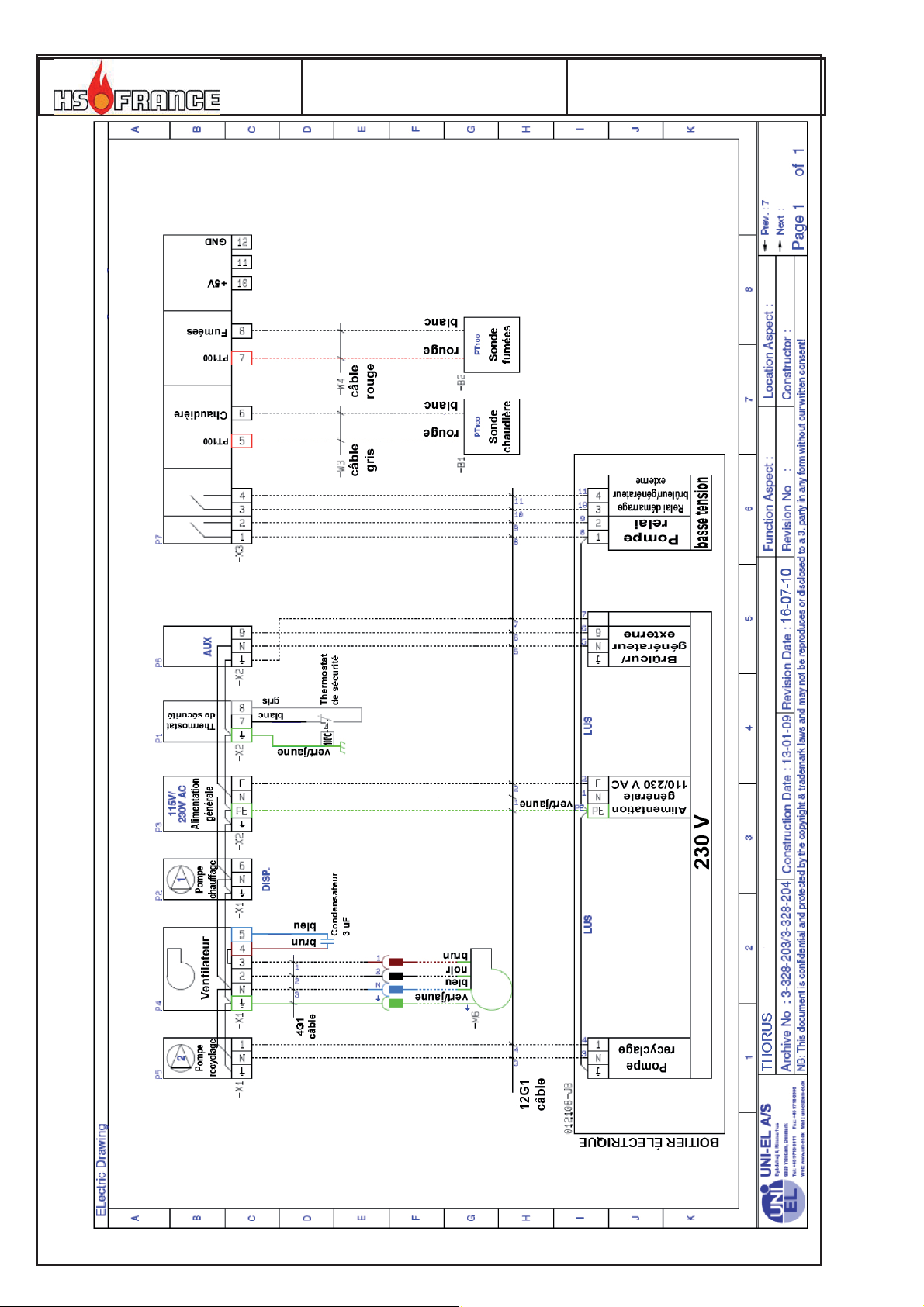

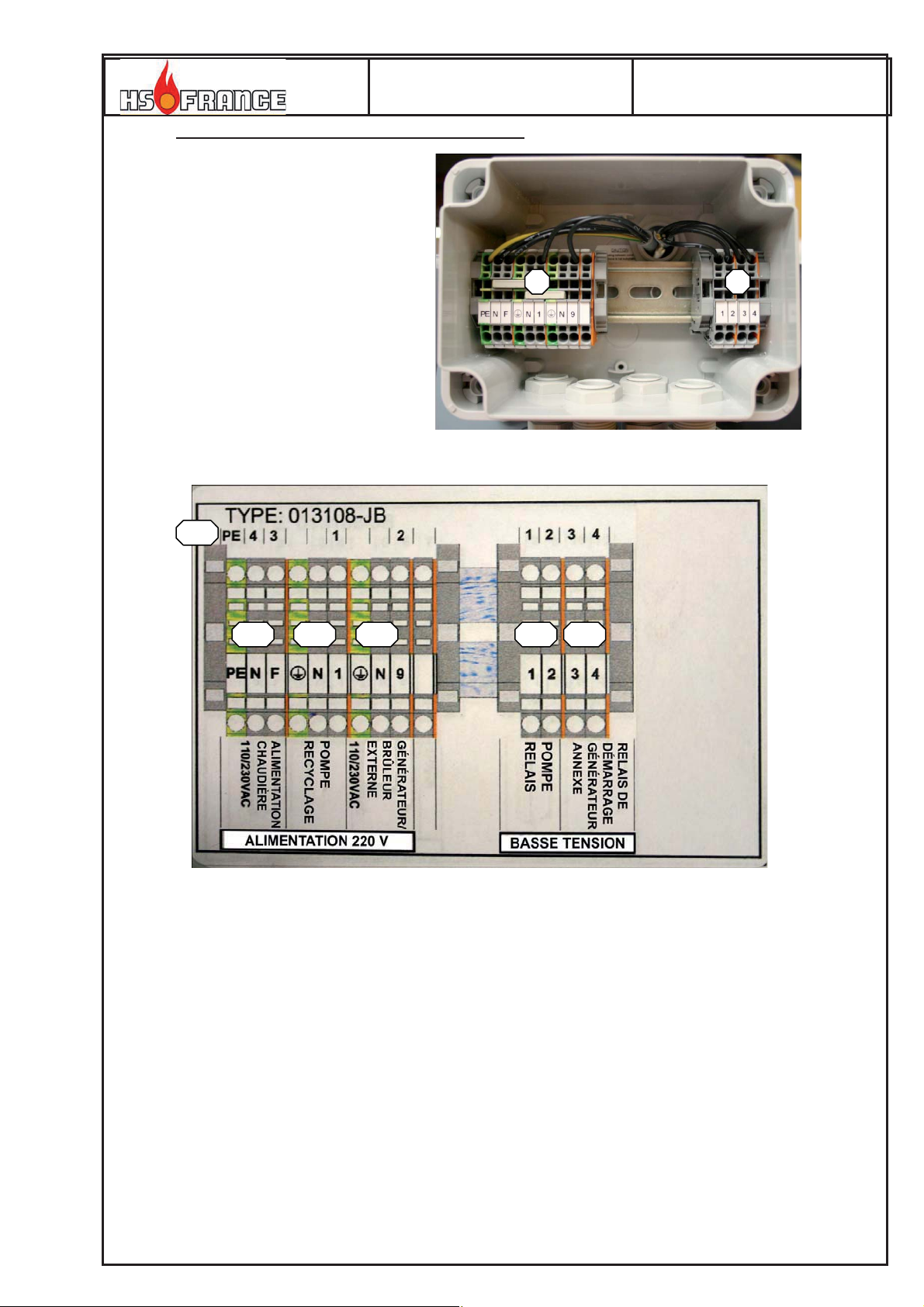

3.9.5 Raccordement électrique / schéma électrique page 31

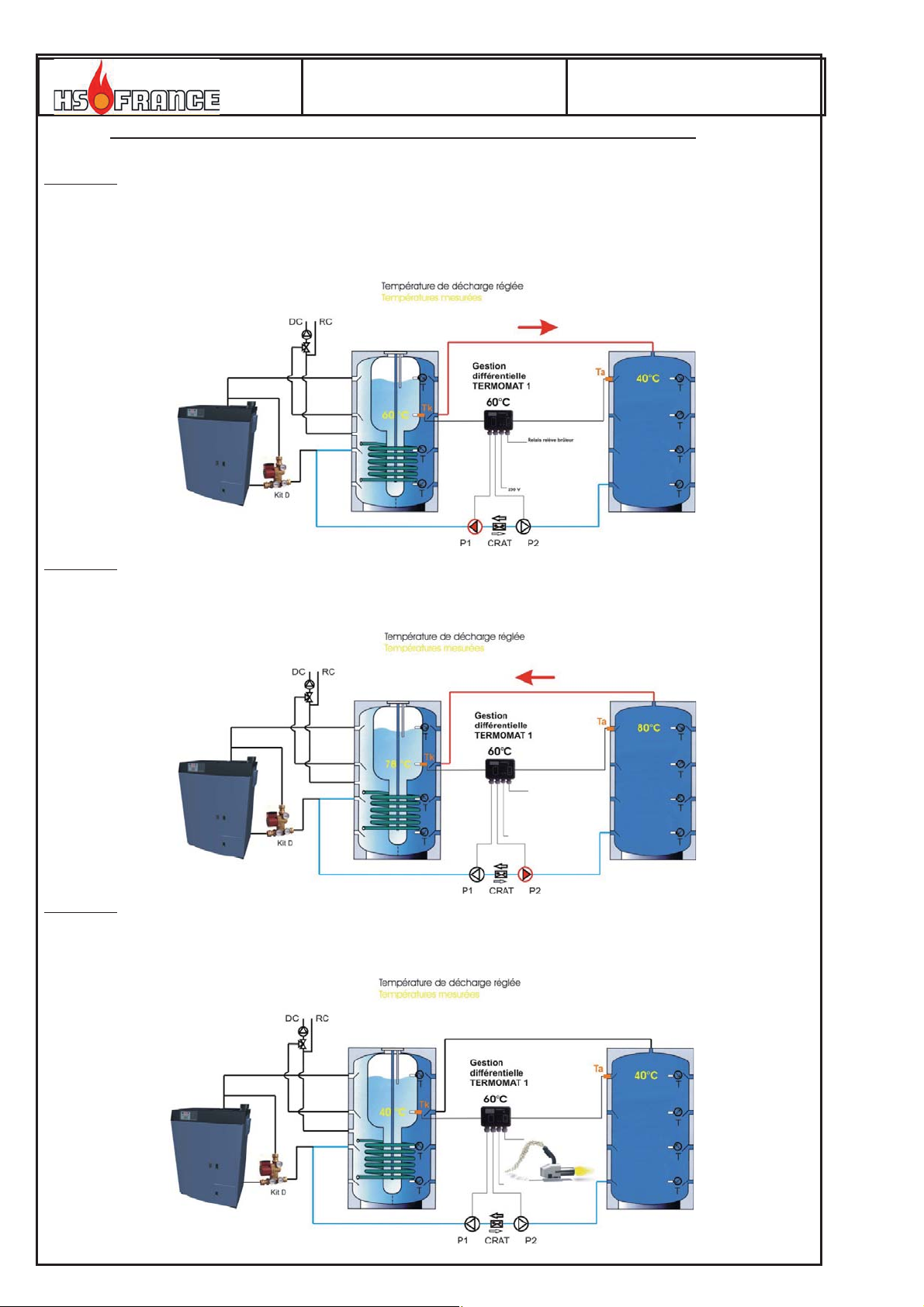

3.10 Principes hydrauliques page 36

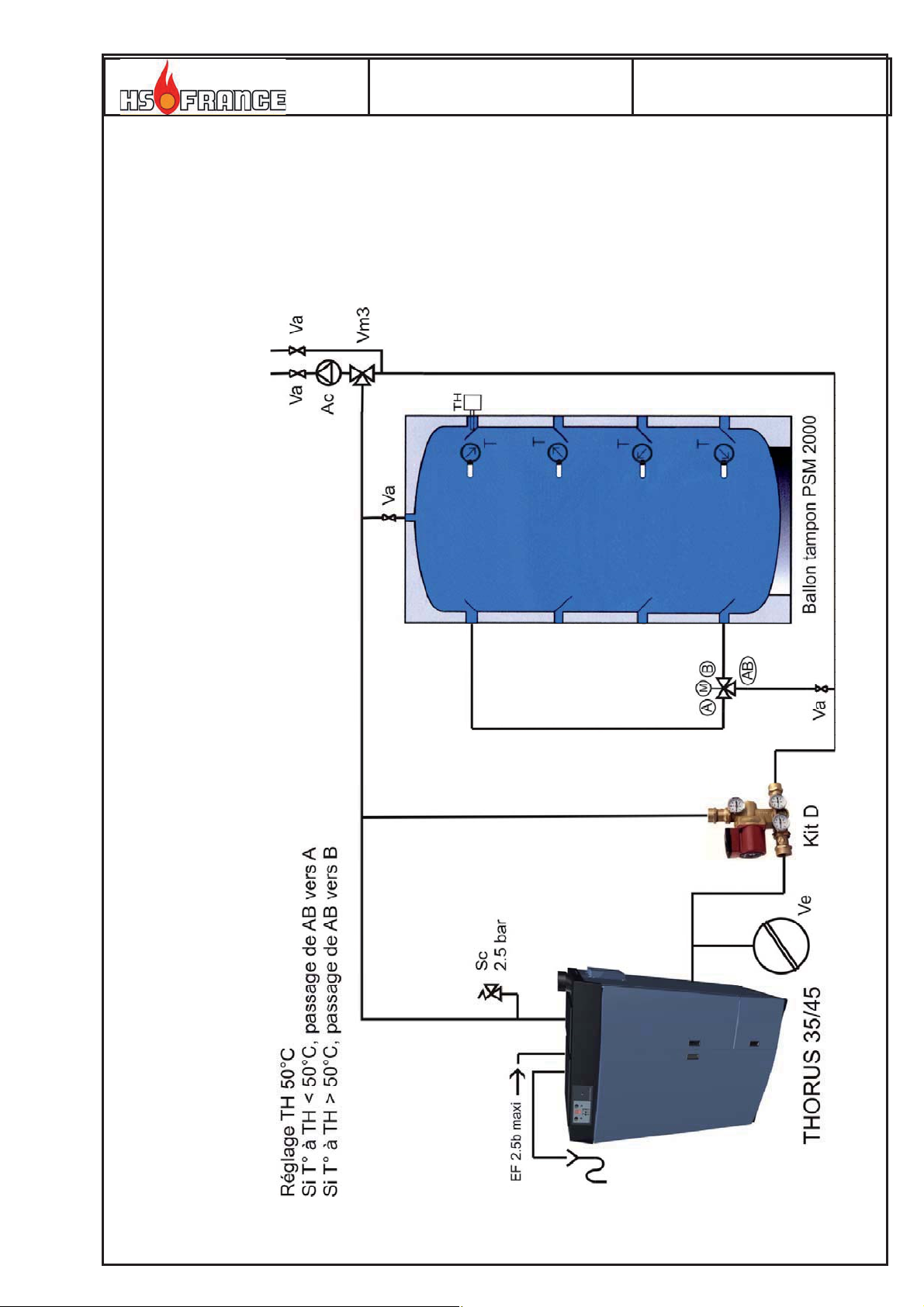

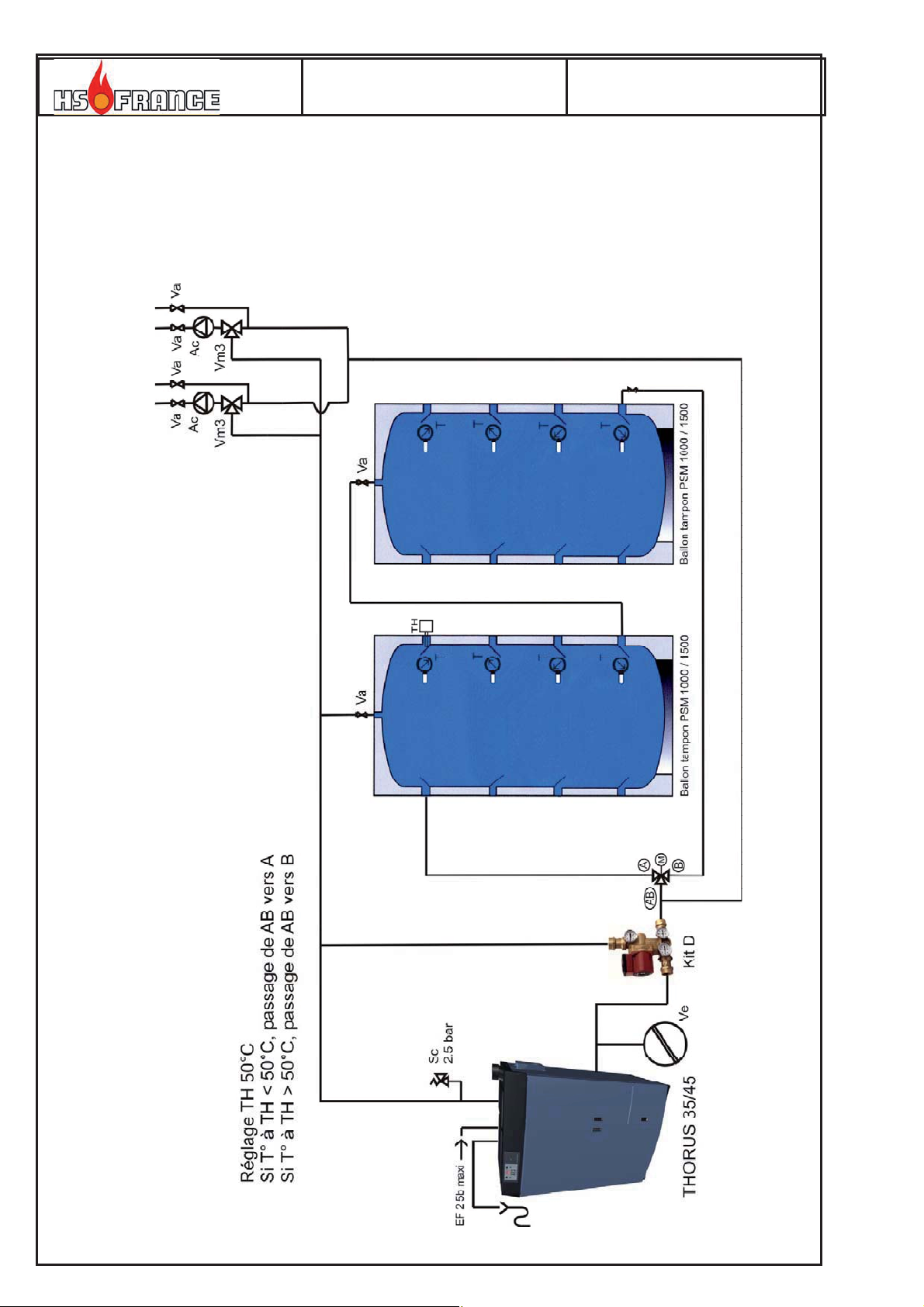

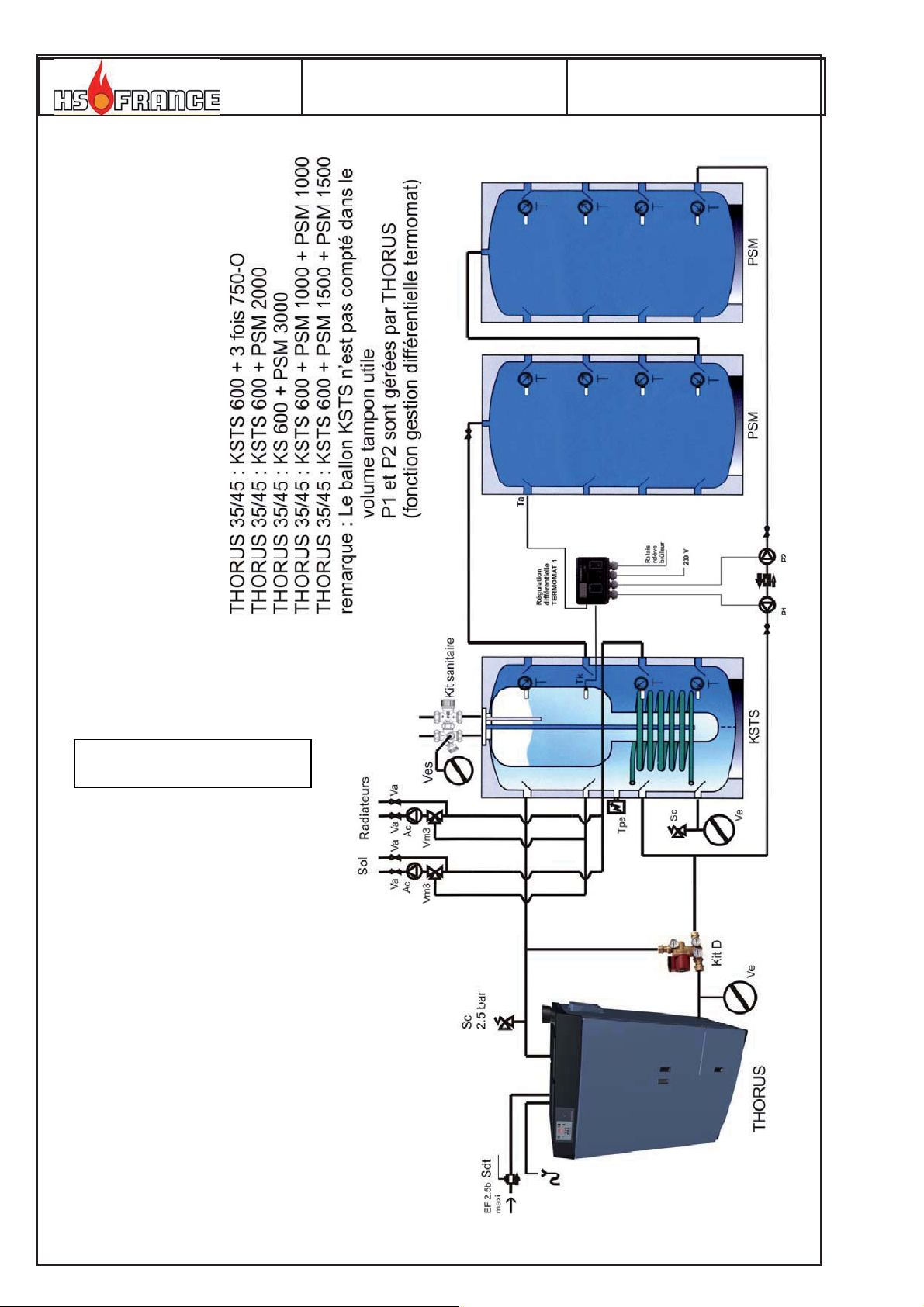

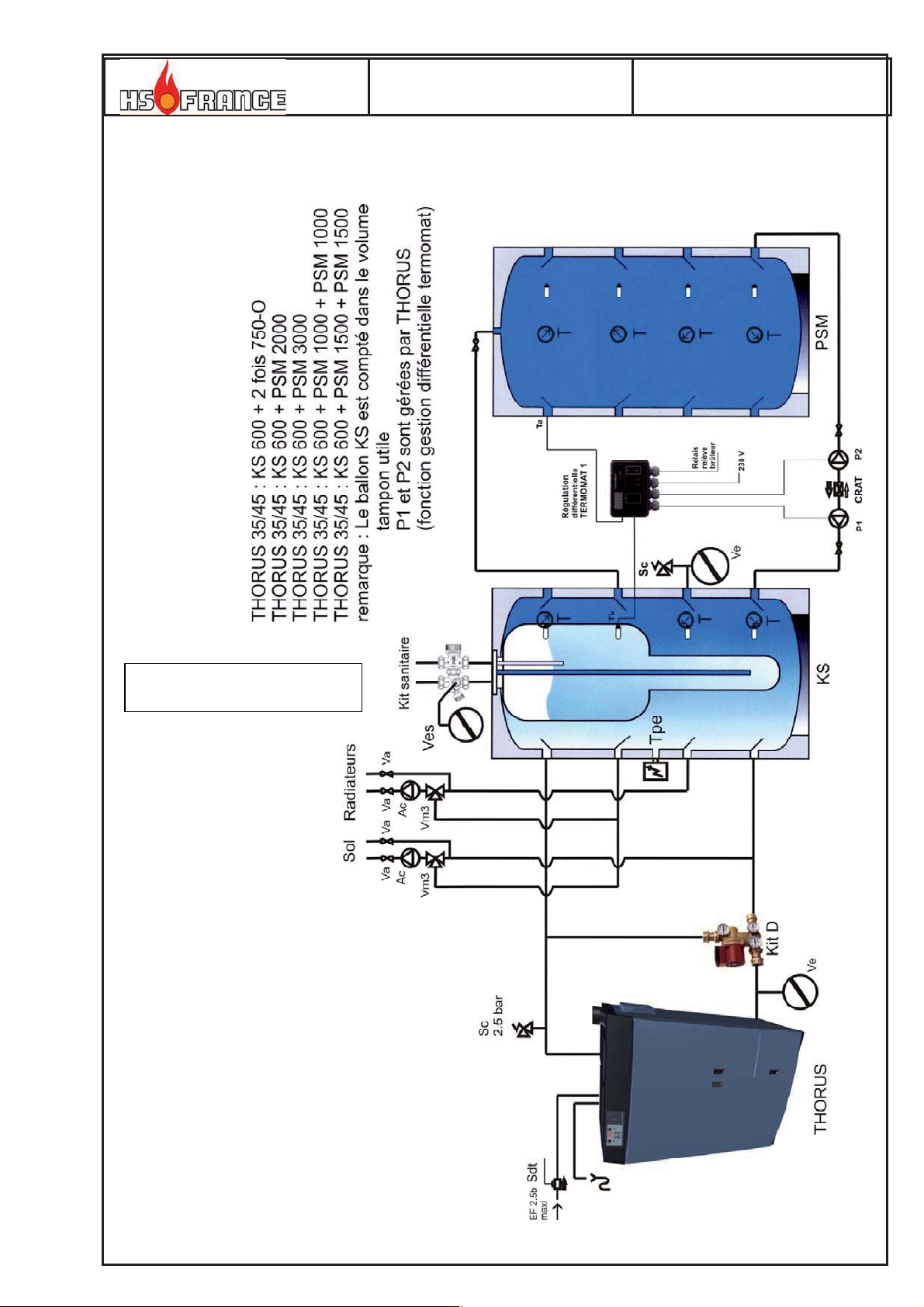

3.11 Schémas hydrauliques de principe page 38

4 Conditions générales de vente et de garantie

page 22

page XX

Page 3

THORUS FR/CT 07-09-2010

NOTICE

Page

1 Instructions d'utilisation et d'entretien

1.1 Description de la chaudière et du tableau de commande

1) Tableau de commande

2) Porte de chargement

3) Réglage d'air primaire

4) Réglage d'air secondaire

5) Porte de décendrage tunnel

6) Oeilleton de contrôle

7) Tunnel de combustion

8) Sorties d'air secondaire

9) Sorties d'air primaire

18) Vidange Voir aussi page suivante

10) Tôles sèches amovibles

11) Levier externe de nettoyage des tubes échangeurs de chaleur

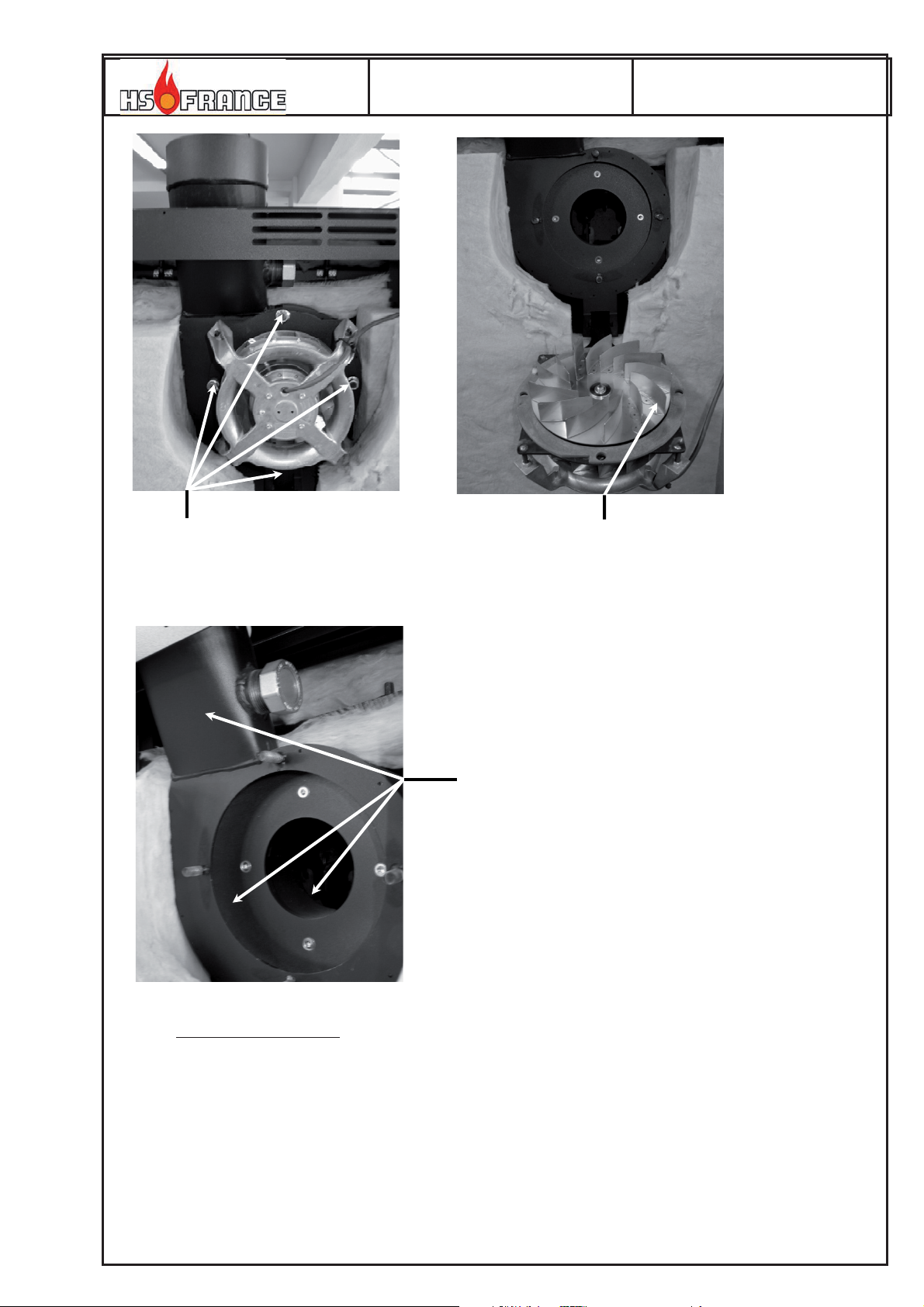

12) Extracteur (turbine)

13) Buse de fumées

14) Trappe de ramonage

15) Serpentin de décharge thermique

16) Portillon d’allumage

17) Porte de décendrage échangeur

Page 4

NOTICE

THORUS FR/CT 07-09-2010

Page

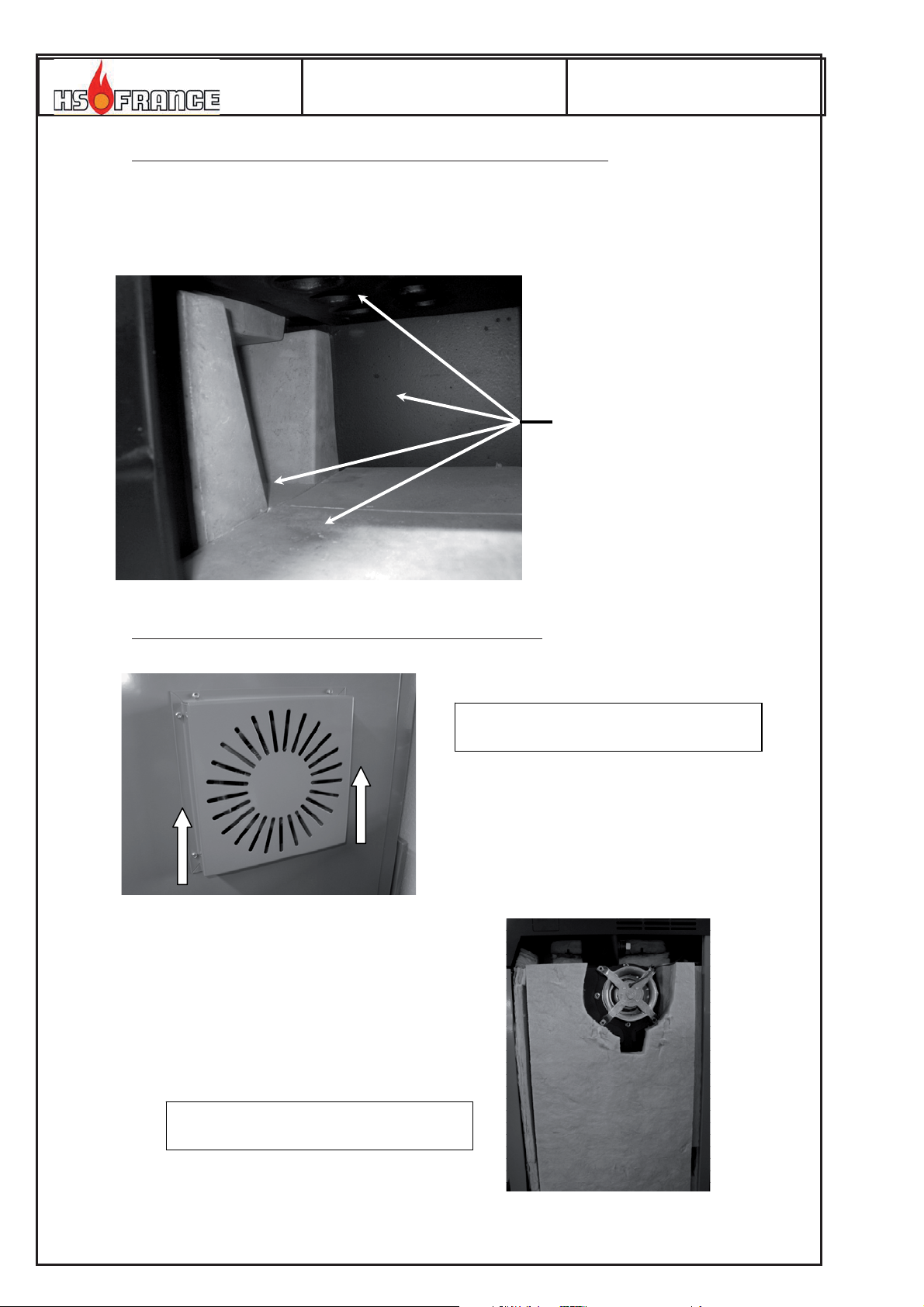

Sorties d’air primaire

Sorties d’air secondaire

Briquetage central avec fente

Descriptif détaillé de la chaudière (voir paragraphe 1.1)

1. Tableau de commande 2 Porte de chargement Ses dimensions permettent un chargement aisé du bois 3 Réglage d'air primaire Ici se règle l'air primaire nécessaire à la combustion

4 Réglage d'air secondaire Ici se règle l'air secondaire nécessaire à la combustion 5 Porte de décendrage Derrière cette porte a lieu la combustion. Par cette porte à également lieu le décendrage régulier 6 Oeilleton de contôle La combustion est contrôlée par cet œilleton 7 Tunnel (creuset) C'est le cœur de la combustion 8 Sorties d'air secondaire Par ces orifices est amené l'air secondaire au coeur de la combustion 9 Sorties d'air primaire Par ces orifices est diffusé l'air primaire 10 Tôles sèches amovibles Elles limitent l'encrassement du corps de chauffe et diffusent l'air primaire 11 Levier externe de nettoyage des Les tubes échangeurs de chaleur permettent la récupération tubes échangeurs de chaleur de l’énergie avec un rendement élevé. Ils sont équipés de turbulateurs 12 Extracteur Sert à apporter l'air nécessaire à la combustion. 13 Buse de fumées Elle conduit à la cheminée.

Page 5

THORUS FR/CT 07-09-2010

NOTICE

Page

14 Trappe de ramonage Le ramonage régulier se fait par cette trappe 15 Serpentin de décharge Il sert à refroidir la chaudière en cas de surchauffe 16 Portillon d’allumage L’allumage se fait aisément par cet accès 17 Porte de décendrage échangeur Par cette porte à également lieu le décendrage régulier 18 Vidange La vidange chaudière s’effectue ici

Tableau de commande

G H I

(A)Bouton poussoir de réglage de température minimum de fumées.

Î Appuyer sur (A) et tourner (B) en même temps, réglage environ 85°C, affichage

sur l’écran (C).

(B) Thermostat de réglage de température minimum de fumées. (C) Indication de la températures des fumées actuelles, côté bûches

et affichage consigne fumées minimum.

(D) Indication de la température d’eau de la chaudière.

et affichage consigne température chaudière

(E) Bouton poussoir de réglage de température de consigne de la chaudière,

fonctionnement en bûches. Î Appuyer sur (E) et tourner (F) en même temps, réglage environ 87°C à 90°C

affichage sur l’écran (D). (F) Thermostat de réglage de température d’eau de la chaudière. (G) Interrupteur de pompe chauffage, si utilisé. Non utilisé en cas de régulation RVS. (H) Interrupteur marche/arrêt chaudière. (I) Interrupteur de relance ventilateur. (J) Thermostat de sécurité, surchauffe 100°C (dévisser le capuchon et appuyer lorsque

la chaudière est redescendue sous 75°C).

(A)et (E) enfoncé simultanément : réglage de la température de consigne chaudière en brûleur

Î Appuyer sur (A) et (E) en même temps, rester appuyer, et régler la consigne brûleur. Régler 70°C avec un kit D de fourniture HS France. Affichage sur (D)

Page 6

NOTICE

1.1.1 Utilisation de la chaudière avec le stockage d'énergie :

THORUS FR/CT 07-09-2010

Page

THORUS 30/45 est une chaudière à bois, pour bûches fendues ayant la longueur du foyer Son bon fonctionnement est lié à l’association d’un volume tampon minimum. Ce n’est pas un appareil à feu continu. Une caractéristique essentielle de la chaudière est la présence d'un extracteur monté à droite de la chaudière.

L'air primaire et l'air secondaire sont amenés dans la zone de combustion par des cannaux dimensionnés pour obtenir une vitesse de l'air idéale pour une combustion idéale.

L'air primaire est amené par le réglage (3) dans la partie basse du magasin. Par ce réglage s'obtient le débit d'air qui va générer la puissance.

L'air secondaire est amené à grande vitesse au cœur de la flamme par le réglage (4) au travers de la brique centrale fendue (visible par la porte de chargement) et diffusé par les petits trous situés dans la fente. Ceci permet d'achever la combustion.

Une autre particularité de la chaudière est la conception du tunnel. Cette conception permet à la combustion de se réaliser à haute température (1000°C à 1200°C), minimisant ainsi la pollution et la production de cendres et optimisant le rendement.

Le meilleur rendement / combustion s'obtient par un bon réglage de l'air primaire et de l'air secondaire, en fonction des caractéristiques du combustible (pouvoir calorifique de l'essence de bois, hygrométrie et âge). Ceci sous-entend que le ventilateur fonctionne en permanence lorsqu' il y a du bois dans la chaudière, et donc que la chaudière puisse évacuer en permanence l'énergie dégagée par la combustion. Ce fonctionnement est obtenu en ajoutant à la chaudière un volume d'hydro-accumulation bien dimenssionné (stockage d'énergie encore appelé ballon tampon).

Le rôle d'un stockage d'énergie est d'assurer un bon fonctionnement de la chaudière même lorsque la demande énergétique est faible (journées d'hiver peu froides, automne, printemps, été). Il s'agit donc d'absorber le surplus d'énergie que va produire la chaudière. Cette énergie stockée sera restituée dans l'installation de chauffage et dans l'eau chaude sanitaire selon la demande. Ainsi, lorsque le/les ballons de stockage sont chargés d'énergie (75°C voire

80°C en bas) la chaudière doit être vide de bois, ne plus être rechargée, et l' extracteur s'arrêtera de fonctionner *. La chaudière sera rechargée en bois lorsque le/les ballons seront vidés de leur énergie (30°C à 40°C en haut selon le type d'installation) avec seulement la quantité nécessaire de bois pour réchauffer le/les ballons tampons. Il est possible de

recharger la chaudière en bois avant que le/les ballons tampons ne soient complètement vidés de leur énergie (par exemple le soir avant le coucher), mais en chargeant uniquement la

quantité de bois nécessaire à réchauffer le/les ballons tampons.

Il est donc nécessaire de toujours consulter les différents thermomètres du/des ballons tampon pour connaître la quantité de bois que l'on peut charger.Ce système fournit de l'énergie avec un rendement optimal et un fonctionnement normal, tout en assurant de l'autonomie. Ce système permet donc à la chaudière de fonctionner dans les meilleures conditions et évite les phases de ralenti (chaudière en température, chargée en combustible, demande énergétique très faible, extracteur arrêté). Le ralenti provoque un mauvais fonctionnement, un encrassement anormal et une usure prématurée de la chaudière par une corrosion dûe aux acides du bois qui ne sont plus brûlés.Il est donc vital de ne jamais recharger la chaudière lorsque le/les ballons tampons sont saturés en énergie. Il faut même accepter de laisser le feu s'éteindre totalement si la décharge des ballons tampons est longue (demande énergétique faible). THORUS n’est pas un appareil à feu continu.

selon le réglage du thermostat mini repéré (A)

Page 7

Garantie et réclamations

La garantie accordée par le constructeur n'est recevable que si la chaudière est raccordée à un stockage d'énergie d'un volume utile au moins égal à celui précisé par le constructeur.

Volume tampon utile de stockage :

NOTICE

THORUS FR/CT 07-09-2010

Page

THORUS 35 et 45

Volume en

litres

Toute réclamation devra être faite à l'installateur ou le cas échéant au vendeur du matériel, qui transmettra au plus vite au fabricant via le distributeur.

1.2 Responsabilité, sécurité et devoirs de l'utilisateur

1.2.1 Responsabilités

L'utilisateur est responsable de l'utilisation de la chaudière et du respect des prescriptions prévues par le constructeur. Le non respect de ces prescriptions nuit au fonctionnement de la chaudière, à son rendement, à sa durée de vie, augmente les rejets polluants, et entraîne la nullité de la garantie constructeur. Il est entendu que l'utilisateur démontre une réelle volonté et capacité à utiliser le combustible bois, et ce en admettant que le chauffage au bois constitue une charge de travail et de contraintes nécessaires pour retirer les avantages que présente le combustible écologique "bois".

Volume utile minimum obligatoire

2000 3000

Volume utile conseillé

1.2.2 Consignes de sécurité

Si des défauts ou des mauvais fonctionnements sont constatés, il est nécessaire de prévenir votre installateur chauffagiste. Un apport d'air (ventilation) dans la chaufferie est nécessaire et ne doit jamais être obstrué. Ne jamais entreposer des matières dangereuses ou inflammables dans la chaufferie. Ne pas laisser des enfants à proximité de la chaudière. Ne pas laisser des personnes non capables utiliser la chaudière.

1.2.3 Devoirs de l'utilisateur

L'utilisateur se doit d'entretenir très régulièrement la chaudière, l'installation, et de s'acquitter en particulier :

- des règles générales de sécurité

- du respect de cette notice

- du respect des instructions relatives à des accessoires

- de la réglementation en vigueur. Un entretien annuel par un professionnel qualifé est obligatoire.

Page 8

NOTICE

1.3 Instructions générales d'utilisation

1.3.1 Le bois, combustible solide

THORUS 35/45 est une chaudière à bois de chauffage "bûches". Toutes les essences de bois peuvent être consummées sans restriction. Le bois doit être sec, c'est à dire présenter une hygrométrie inférieure à 25 % primordial pour assurer un bon fonctionnement de la chaudière et une puissance suffisante.

Le bois doit être fendu (10 à 15 cm de diamètre maximum) et scié à la longueur du foyer pour assurer un bon fonctionnement de la chaudière sans perte de puissance.

THORUS 35/45 o bûches de 1/2 de mètre

THORUS FR/CT 07-09-2010

Page

. Ceci est

Le séchage le plus rapide s'obtient en fendant et en sciant le bois dès l'abattage et en le stockant immédiatement sous abri (bien aéré, à l'extérieur ou non). Comptez alors environ 2 ans et demi de séchage. Autrement, un minimum de 3 ans de stockage s'impose.

Du bois resté longtemps exposé aux intempéries ou viellissant (au delà de 6 ans) perd du pouvoir calorifique : La consommation augmente et la puissance chaudière diminue.

Du bois de menuiserie traité ou des déchets d'industrie ne peuvent convenir à la chaudière THORUS, un mauvais fonctionnement en résulterait ainsi qu'une détérioration prématurée de la chaudière et de ses composants. Dans le doute consultez HS FRANCE.

Des briquettes compactées à base de bois peuvent être utilisées sous réserve qu'elles aient un diamètre minimum de 60 mm et une longueur minimum de 80 mm.

Le volume minimum de tampon à installer doit être augmenté de 20% et les réglages adaptés du fait du surplus d'énergie dégagé par les briquettes habituellement plus sèches que la bûche.

Le charbon est inutilisable comme combustible dans THORUS.

1.3.2 Avant la 1

NE JAMAIS METTRE EN FONCTIONNEMENT LA CHAUDIERE SANS SA MISE EN EAU !

ère

mise en route :

- Contrôler les branchements électriques et hydrauliques

- Purger l'installation et contrôler la pression dans l'installation

Page 9

THORUS FR/CT 07-09-2010

NOTICE

1.3.3 1

ère

mise en route et mise en route régulière au combustible bois

Avant de commencer, s'assurer du bon montage du tunnel de combustion (position des pierres), du bon réglage des entrées d'air primaire et secondaire.

1. Mettre la chaudière sous tension. Enclencher l'interrupteur marche /arrêt (H). S'assurer que les portes inférieures sont fermées. S’assurer que les réglages d’air primaire/secondaire correspondent au combustible et au modèle de chaudière. Charger un peu de papier, du petit bois, et encore un peu de papier par dessus, fermer la porte de chargement puis allumer par le portillon d’allumage (16).

2. Enclencher immédiatement la relance extracteur par l'interrupteur (I). L'air nécessaire à la combustion étant déjà acheminé, celle-ci démarre très vite. Cotrôler que le petit bois s'enflamme correctement par le portillon d’allumage (1 à 3 minutes, restez devant en surveillant).

3. La combustion a bien démarrée et un petit lit de braise s'est formé. Ouvrir la porte supérieure avec précaution : quelques centimètres d’abord pendant quelques instants. Charger alors 3 à 4 bûches fines puis la quantité de bois nécessaire et refermer la porte de chargement.

4. A la première mise en route ou en cas de changement d'essence de bois : chaudière chaude (70°C), affiner/régler l'air primaire et l'air secondaire selon le tableau du paragraphe 1.3.4, puis affiner l'air secondaire à l'aide des trois figures du paragraphe 1.3.5 en regardant au travers de l'œilleton de la porte de décendrage tunnel. Si l’oeilleton est encrassé, le dévisser et le nettoyer à l’aide d’une éponge à récurer (jex)

Les réglages d'air ne sont plus à modifier, sauf en cas de changement dans les caractéristiques du combustible. Les autres opérations de mise en route sont à effectuer à

chaque nouvelle chauffe.

Page

ATTENTION :

Après quelques semaines d'utilisation, il est nécessaire de retendre les portes de chargement et de décendrage par les vis de réglage prévus sur les charnières. Le joint (cordon siliconé) se tasse pendant les premières utilisations. Son étanchéité garantis le bon fonctionnement de la chaudière. Un joint non étanche durcira et sera à remplacer plus rapidement.

Lorsque les portes ouvrent et ferment facilement (la poignée ferme sans effort), le moment est venu de retendre les portes. Cette opération est à faire après quelques semaines d’utilisation (1 à 3 fois la première année), par la suite vérifier 1 à 2 fois l'an.

Voir le chapitre installation pour la méthode et/ou contacter votre chauffagiste.

1.3.4 Réglages d'air primaire et d'air secondaire

Les volets doivent être réglés Selon le tableau ci-après en fonction de la puissance nominale et de l’essence de bois. Selon la qualité du bois, une Correction fine sera peut être Nécessaire. L’échelle graduée

Page 10

THORUS FR/CT 07-09-2010

NOTICE

Réglages d'air de base

Air primaire

(haut repère 3)

Feuillus

-THORUS 35 25 % 20 %

-THORUS 45 35 % 25 % Résineux

-THORUS 35 30 % 25 %

-THORUS 45 40 % 30 %

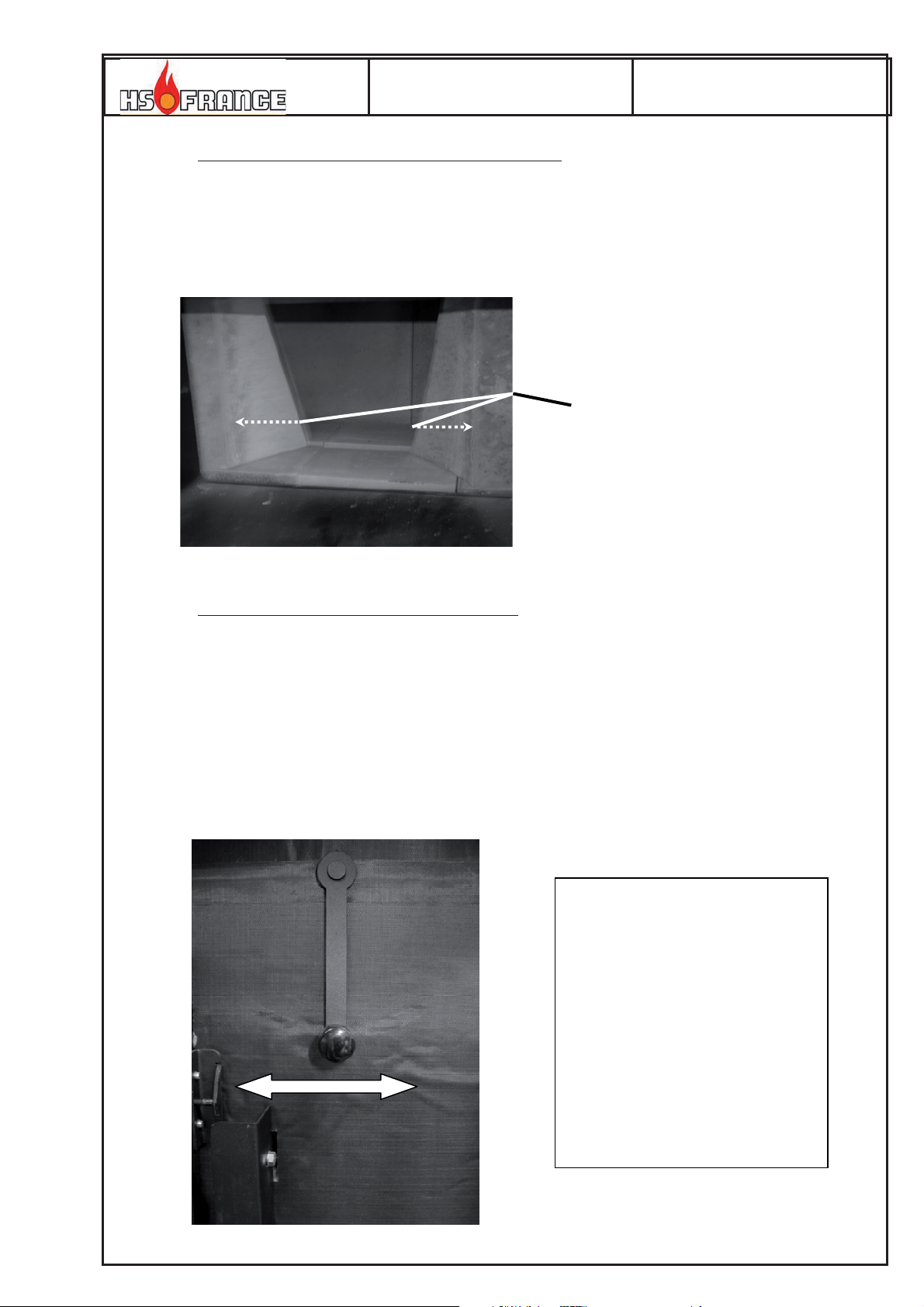

1.3.5 Réglage fin de l'air secondaire

Air secondaire

(bas repère 4)

Page

Trop d'air secondaire. Flamme trop courte et bleutée : réduire l'air secondaire

1.3.6 Réglage du thermostat de fumées mini : appuyer et rester sur (A) et tourner (B)

La sonde est placée dans le doigt de gant de la boîte à fumées (au dessus à droite) et mesure la température des fumées. Une divergence avec un thermomètre externe est possible et normale, la sonde étant placée dans un coin.

Il faut afficher habituellement environ 85°C.

C'est à cette température que se coupera définitivement l'extracteur et l'accélérateur de recyclage lorsqu'il n'y aura plus de bois dans la chaudière. Ceci afin d'éviter qu'elle ne se refroidisse pour rien par une circulation d'air au travers du corps de chauffe (réglage trop

bas) ou ne se coupe avant la fin de la combustion (réglage trop haut) Selon la qualité du combustible et la dépression cheminée, le réglage peut se situer de 80°C à 100°C

Doigt de gant sonde de fumées

Pas assez d'air secondaire. Flamme trop longue et orange/rougeâtre : augmenter l'air secondaire

Bon réglage.Flamme sortant à peine du creuset, jaune et légèrement bleutée.

Page 11

THORUS FR/CT 07-09-2010

NOTICE

1.3.7 Réglage de la température chaudière: appuyer et rester sur (E) et tourner (F)

La température de consigne chaudière normale est d'au moins 85°C voire 90°C Nous conseillons 90°C, le fonctionnement normal étant que le bois soit consummé juste avant d'atteindre la température de consigne réglée en (E), afin que la chaudière n'entre pas dans une phase de ralenti (pas assez d'évacuation de l'énergie).

Celle ci se contrôle par le thermomètre repéré (D).

Page

Remarque :

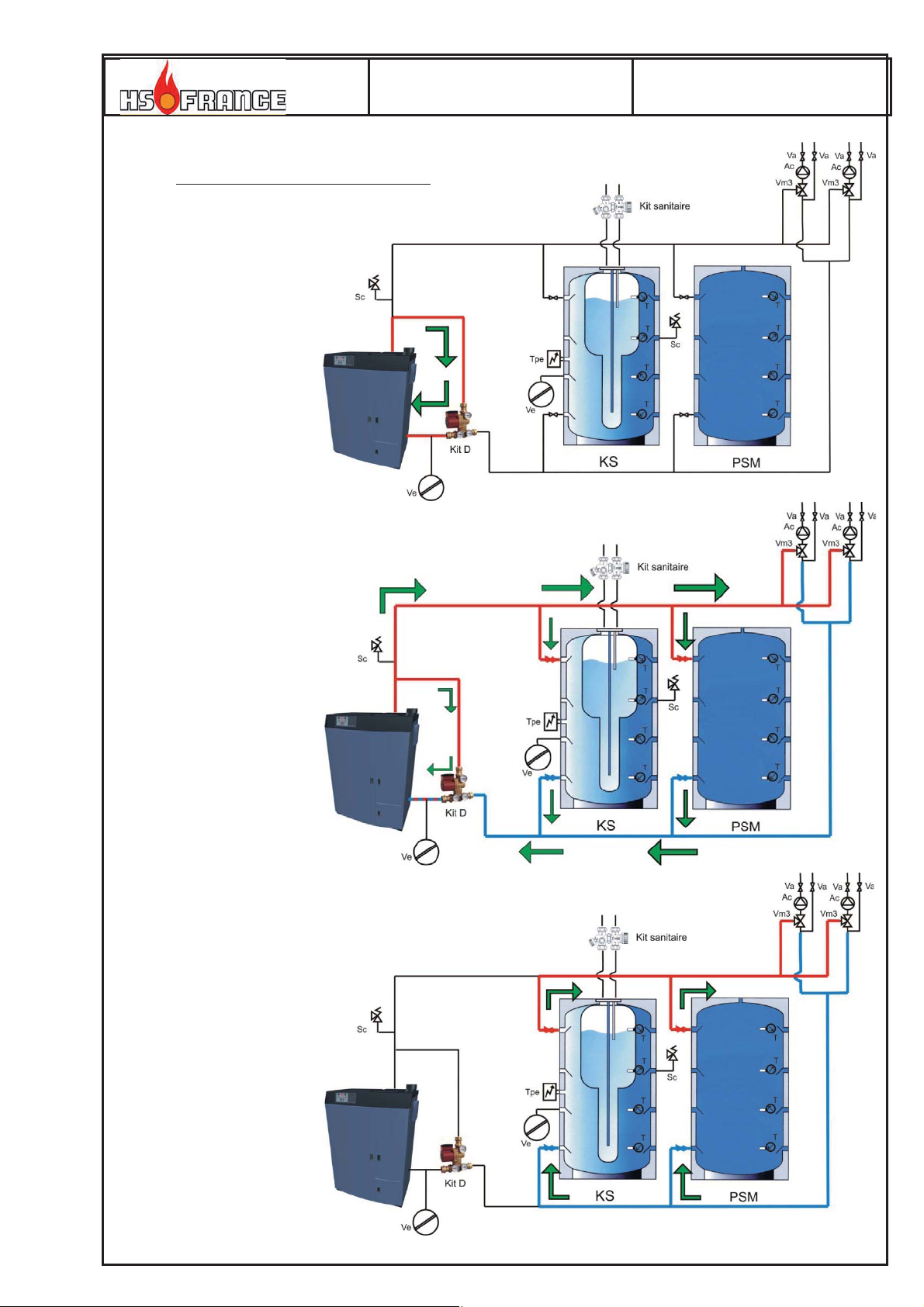

1.3.8 Principe de montée en température de la chaudière / ballons tampons

Avec le "kit de recyclage D " 60°C, fournis en option, la température chaudière sera stabilisée à environ 63°C/66°C, aussi longtemps que la chaudière sera en phase de charge des ballons tampons. Lorsque le bas des ballons sera en charge (au moins 50°C) la température chaudière augmentera tout comme les ballons tampons jusqu'à la température réglée en (I). A noter que le bas des ballons peut être considéré comme chargé vers 75°C, les derniers degrés pouvant être difficiles à obtenir selon les débits réels de l'installation.

Avec le "kit de recyclage C 72°C", ou la vanne thermostatique "termovar 72°C",fournis en option, la température chaudière sera stabilisée à environ 72°C/75°C, aussi longtemps que la chaudière sera en phase de charge des ballons tampons. Lorsque le bas des ballons sera en charge (au moins 50°C) la température chaudière augmentera tout comme les ballons tampons jusqu'à la température réglée en (I). A noter que le bas des ballons peut être considéré comme chargé vers 75°C, les derniers degrés pouvant être difficiles à obtenir selon les débits réels de l'installation.

La sécurité thermique (soupape de décharge thermique raccordée au serpentin de

décharge thermique) est tarée à environ 95°C. Il faut donc prendre garde de ne pas régler le thermostat chaudière à plus de 90°C afin d'éviter des déclenchements intempestifs de la sécurité.

Le fonctionnement normal étant que le bois soit consummé juste avant d'atteindre la température de consigne réglée en I, afin que la chaudière n'entre pas dans une phase de ralenti (pas assez d'évacuation de l'énergie). Régler toujours (I) à 90°C, c'est à dire en butée maxi.

1.3.9 Thermostat de sécurité (H)

Ce thermostat se déclenche à 100°C et coupe l'alimentation électrique de l'extracteur. Si cela se produit, il convient de :

- Attendre que la chaudière redescende à 75 °C

- Dévisser le capuchon de (H), enfoncer le petit bouton, revisser le capuchon

- Utiliser à nouveau la chaudière normalement

Si cela se reproduit, il convient de faire contrôler les points suivants par un installateur chauffagiste

- Vérifier que la chaudière est bien utilisée

Page 12

THORUS FR/CT 07-09-2010

NOTICE

- Contrôler que l'évacuation de l'énergie de la chaudière se fasse correctement (système de recyclage en bon état,...)

- Contrôler le fonctionnement de la sécurité thermique (soupape de décharge thermique)

- Contrôler le fonctionnement du thermostat de réglage

- Contrôler le fonctionnement du thermostat de sécurité

- Contrôler que le tirage de la cheminée ne soit pas trop important

1.3.10 Fusible

Le fusible situé à l'intérieur du tableau de commande est de 6,3 A ( 5 mm u 20 mm). Celui-ci fond lors d'une surtension et doit être remplacé par un équivalent. Contactez un électricien si le fusible "grille" fréquemment.

1.3.11 Recherche rapide de panne (en considérant que le raccordement hydraulique est correct)

Cas 1 : La chaudière fonctionne, mais monte difficilement en température : Ou : La chaudière monte en température, mais les ballons chauffent difficilement et le chauffage est faible

Page

- Contrôler les réglages d'air (ouvrir les collecteurs d'air si besoin).

- Contrôler si les tubes échangeurs de chaleur, le magasin de chargement et le tunnel de

combustion sont propres (voir 1.3.12 Nettoyage et entretien).

- Contrôler si les sorties d'air primaire dans le magasin (face avant et arrière, derrière les

tôles, juste au dessus du briquetage) sont dégagées. Une couche trop importante de cendres peut se trouver dans le foyer, un décendrage plus régulier s'impose. Après quelques années de fonctionnement, un nettoyage complet des circuits d'air peut s'avérer utile : déposer les collecteurs d'air situé entre les deux portes et nettoyer tous les cannaux.

- Contrôler si les joints des portes, de la trappe de ramonage et du collecteur d'air sont

étanches. Une mauvaise étanchéité entraîne un appel d'air "parasite", une perte de puissance et un mauvais fonctionnement.

- Contrôler l'état de la turbine (extracteur) accouplée au moteur. (voir 1.3.12 Nettoyage et

entretien).

- Contrôler la température des fumées : elle doit être de l'ordre de 120°C à 150°C. Si elle

est trop faible, le bois ne bois ne convient pas. Essayer avec du bois d'un autre stock.

- Faire contrôler l'hygrométrie du bois à l'aide d'un hygromètre (par votre chauffagiste).

Cas 2 : La chaudière monte en température mais n'évacue pas d'énergie :

- Contrôler le bon fonctionnement de l'accélérateur de recyclage (branché en M7).

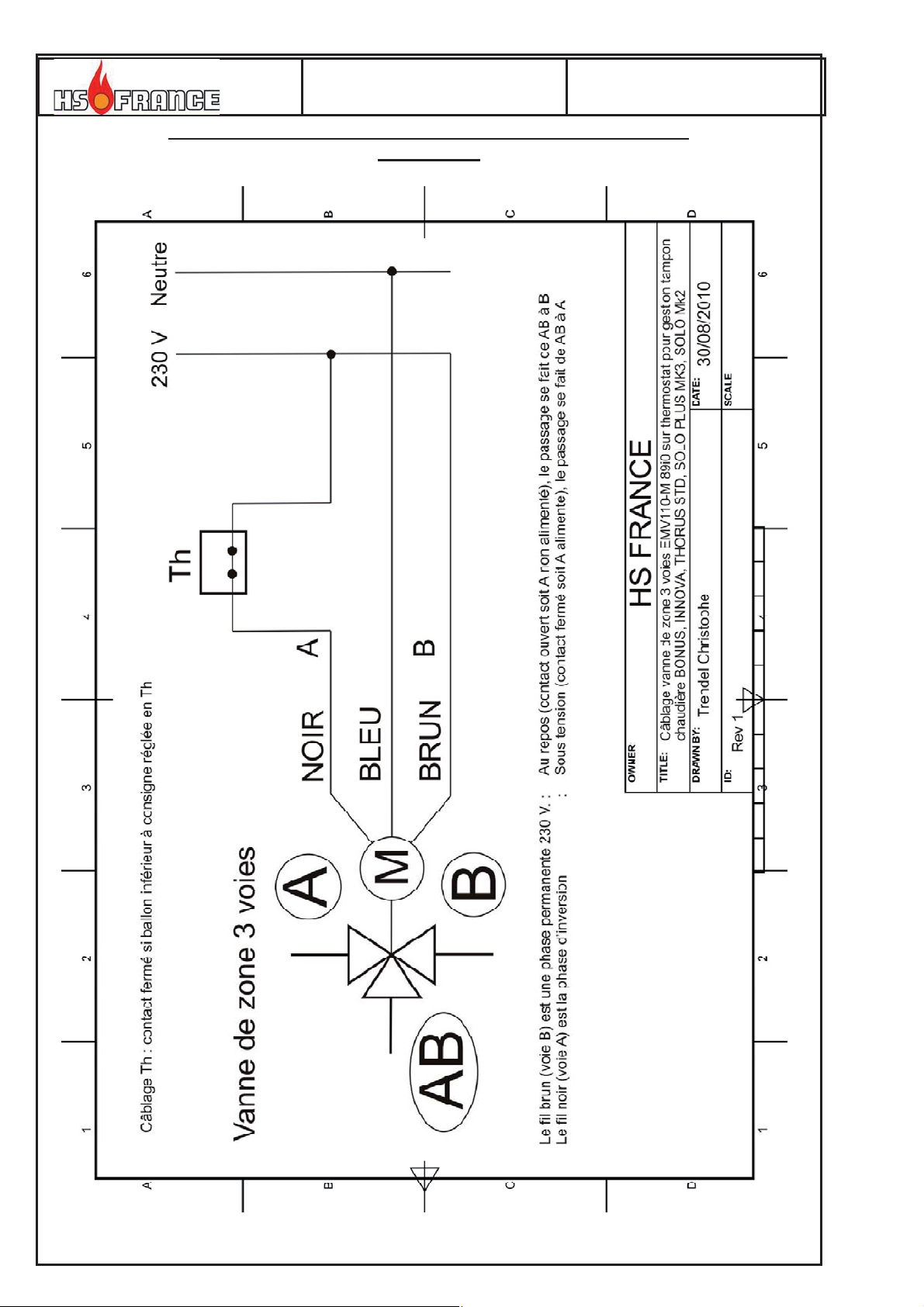

- Dans le cas d'un recyclage par une vanne thermostatique 3 voies "Termovar 72°C",

contrôler le réglage de la vanne située sur le by-pass de recyclage (vanne d'équilibrage). Contrôler l'état de la cartouche thermostatique, le moteur du circulateur (ces composants sont disponibles en pièces détachées).

- Dans le cas d'un "kit de recyclage D 60°C" ou d'un "kit de recyclage C 72°C", contrôler

l'ouverture des vannes d'arrêt et l'état de la cartouche thermostatique, le moteur du circulateur (ces composants sont disponibles en pièces détachées).

Page 13

THORUS FR/CT 07-09-2010

NOTICE

Cas 3 : La chaudière s'arrête alors que le bois n'est pas consummé et que les ballons ne sont pas

chargés :

- Le thermostat mini (A) est mal réglé (réglage de base environ 85°C) ou sa sonde n'est pas dans son logement ou elle est défectueuse (à contrôler par votre chauffagiste).

- Le bois peut être trop long, trop humide, ou mal positionné dans le magasin : le bois reste coincé, ne s'affaisse pas pendant la combustion et celle-ci décline jusqu'à ne plus produire de puissance, et la température des fumées diminue jusqu'à la coupure due aux fumées en baisse (E).

- La combustion peut s'étouffer par un manque de décendrage dans le magasin ou dans le tunnel ou derrière le tunnel, la puissance vient à manquer, la température diminue jusqu'à la coupure due aux fumées en baisse (E).

- Le bois est humide et la température des fumées est trop faible (pas de puissance).

Cas 4 : L'extracteur ne s'arrête jamais même après que le bois se soit consumé :

- Le thermostat mini des fumées (A) est réglé trop bas (la température des fumées ne descend pas/pas assez vite sous le réglage) ou trop haut (le réglage n'a pas été dépassé de plus de 20°C). le réglage habituel est d'environ 85 °C) ou sa sonde n'est pas dans son logement ou elle est défectueuse (à contrôler par votre chauffagiste).

Page

Cas 5 : Rien ne se passe lorsqu'on appuie sur les interrupteurs

- Contrôler si la chaudière est sous tension

- S'assurer que la chaudière ne soit pas trop chaude pour lancer une nouvelle chauffe

- Contrôler le fusible dans le tableau Prévenir votre chauffagiste

1.3.12 Nettoyage et entretien régulier

L' entretien courant régulier (nettoyage) est à la charge de l'utilisateur. Un contrôle annuel par un professionnel est nécessaire selon la réglementation en vigueur.

Une brosse métallique sur manche coudé, un pique feu, et 1 cendrier externe sont fournis avec la chaudière. D'autres outils tel une balayette (non fourni) peuvent être utilisé (à froid).

Le cendrier se place à l'extérieur devant la chaudière (jamais dedans) et le nez se glisse sous la porte basse gauche et droite, voir photo ci-après :

Nez sous la porte droite et gauche

Page 14

THORUS FR/CT 07-09-2010

NOTICE

a) Décendrage du magasin, contrôle des sorties d’air primaire

Le décendrage du magasin (ne pas laisser s'accumuler dans les coins) se fera lorsque que la couche de cendres atteindra 3 à 5 cm. Un décendrage peut bien entendu être fait plus tôt. La quantité de cendres produite dépendra de l'essence de bois utilisée, de son âge, de sa qualité en général, de son hygrométrie, de la consommation. Une mauvaise combustion entraîne une production importante de cendres et de goudrons. Il est nécessaire 2 à 3 fois par an de retirer les tôles du magasin afin de bien décendrer sur les côtés et de dégager les passages d'air. Un entretien négligé provoquerai une usure prématurée des réfractaires, des déformations irrémédiables des tôles suspendues, une usure prématurée du tunnel, un encrassement excessif.

Une attention particulière doit être apportée au nettoyage des 4 coins, arrière et avant, gauche et droite

Page

Derrière les tôles suspendues, face avant et arrière, se trouvent les sorties d’air primaires. Contrôler que ces orifices soient libres au moins une fois l’an

Page 15

THORUS FR/CT 07-09-2010

NOTICE

b) Décendrage du tunnel : accès porte basse gauche

Le décendrage du tunnel se fait régulièrement (journellement en hiver): il ne doit pas être obstrué par des cendres afin que la combustion puisse s'y faire normalement et que le tunnel ne surchauffe pas. Un entretien négligé provoquerai des déformations irrémédiables et une usure prématurée du tunnel.

Le creuset de combustion doit être décendréJournellement en période de chauffe froide, 2 à 5 fois par semaine en périodes moins froides (selon la consommation). Bien décendrer les extrémités

Page

Nettoyage des tubes échangeurs de chaleur

Ces tubes sont le récupérateur principal d'énergie. Situés en fin de parcours des gaz de combustion, ils accumuleront peu de cendres et suies. Néanmoins pour conserver un rendement optimal de la chaudière et un bon fonctionnement, il est nécessaire de les nettoyer régulièrement , à chaque recharge en combustible (équivalent à 1 foyer complet). Un dépôt de bistre dans la bôite à fumées et les tubes signifie un problème de combustible, et/ou d’utilisation, et/ou d’installation, et/ou de maintenance.

Ceci s’effectue par plusieurs mouvements (au moins 3) droite/gauche jusqu’en butée du levier externe :

Il est néssecaire de procéder à un nettoyage approfondi 2 fois par an minimum, en retirant la trappe de visite (15). Ouvrir la trappe d'accès, passer une brosse sur les parois et les coins, retirer les turbulateurs si besoin après démontage, et dans chaque tube de haut en bas passer une brosse plusieurs fois par tube. Remonter la mécanique, fermer la trappe en la centrant et en veillant à son sens.

Page 16

THORUS FR/CT 07-09-2010

NOTICE

Page

d) Décendrage sous l’échangeur tubulaire: accès porte basse droite

Le décendrage derrière le tunnel doit être fait régulièrement, lorsqu' une couche de 3 à 5 cm environ de cendres s'y est accumulée. Ne pas oublier de décendrer après avoir nettoyé les tubes échangeurs de chaleur par le levier externe.

Décendrer la sortie du creuset et toute la surface dès qu’une couche de cendres de 2 à 3 centimètres s’y dépose. Utiliser le cendrier fourni, posé devant la porte d’accès, et la brosse sur tige fournie.

Les parois verticales et du haut doivent aussi être brossées régulièrement, dès qu’une couche de 5mm environ s’y dépose

e) Nettoyage de la turbine (extracteur) et de son logement

1) Déposer à la main le côté de façade droit, en soulevant par le capot

2) L’extracteur est ainsi accessible. L’isolant peut être déplacé

Page 17

NOTICE

THORUS FR/CT 07-09-2010

Page

3) dévisser les 4 écrous et basculer l’extracteur

4) Brosser et nettoyer la turbine à l’aide d’une brosse PVC efficace. Attention à ne pas la voiler

Brosser et nettoyer le logement de la turbine, le passage vers la boîte à fumées derrière le logement et le départ de fumisterie.

Ceci devra être effectué avec une périodicité qui dépendra de l'utilisation de la chaudière (quantité de bois consommé) : au minimum 1 à 3 fois par an ou tous les 15 stères minimum.

Veiller à l'étanchéité du joint silicone, il doit être remplacé immédiatement s'il n'assure plus sa fonction.

f) Contrôles réguliers

L’utilisateur doit impérativement surveiller son installation et les organes de sa chaudière, et s’assurer régulièrement qu’il n’y a pas de fuite externe, en particulier sur les raccordements dans la chaudière (soupape de décharge thermique, doigts de gants, par exemple) et le purgeur en point haut (20).

Toute fuite doit être immédiatement signalée à l’installateur et résorbée rapidement. Les fuites externes ne sont pas couvertes par la garantie usine.

Page 18

THORUS FR/CT 07-09-2010

NOTICE

g) Entretien des ballons ECS et ballons tampons avec ECS par ballon bain-marie fournis par

HS FRANCE (la garantie en dépend)

Série "I":

Nos ballons sanitaire sont en acier émaillés double couche et nécessitent un contrôle annuel de leur anode magnésium de protection. Celle-ci doit impérativement être remplacée si nécessaire. Les ballons équipés d'une trappe de visite peuvent faire l'objet d'un entretien interne (détartrage par exemple) lorsque cela est nécessaire (prévoir un joint neuf).

Série "S":

Nos ballons sanitaires sont en acier, recouverts d'une plaque de cuivre et sont dépourvus d'anode magnésium et de trappe de visite. Ils sont donc sans entretien.

Préparateurs sanitaires "Omicron" et "Oméga":

Page

1.3.13 Usure des matériaux réfractaires, des tôles sèches et des joints

Les matériaux réfractaires, tunnel (creuset) métallique, tôles suspendues, et les joints sont des consommables qui vont s'user tout au long de l'utilisation de la chaudière, en fonction de l'essence de bois, de l'utilisation plus ou moins importante de la chaudière, de la qualité de l'entretien de la chaudière. Ceci est tout à fait normal et ces composants doivent être remplacés, uniquement lorsqu'ils ne remplissent plus leurs fonctions.

D'une manière générale, puisqu'ils assurent toujours leurs fonctions.

Les tôles amovibles placées dans le magasin sont également soumises à fortes températures et peuvent à la longue se déformer et s'altérer. Il convient pour limiter leur usure normale d'éviter d'accumuler un lit de braise trop important, en laissant les braises se consummer davantage avant de recharger en combustible.

Lors d'un chargement en combustible, ne jamais "jeter" les bûches dans le magasin, mais les poser "doucement". Les réfractaires sont sensibles aux chocs et plus particulièrement à chaud.

Une mauvaise exploitation de la chaudière (énergie non évacuée de la chaudière = ralenti) provoque une usure prématurée des réfractaires, des joints et des tôles amovibles. Voir en début de notice pour une bonne utilisation

une fissure ou un effritement ne saurait justifier le remplacement,

La chaudière ne devra en aucun cas être installée dans une ambiance humide.

Page 19

THORUS FR/CT 07-09-2010

NOTICE

2 Accessoires supplémentaires disponibles

2.1 Ballons tampons

SERIE "I":

Avec manteau isolant circulaire, teinte bleue.

Il existe différents modèles de ballons tampon :

Demandez la documentation spécifique "série I"

Page

SERIE "S":

Avec manteau isolant carré tôle galvanisée et thermomètres

montés de série, teinte grise.

Il existe différents modèles de ballons tampon :

Demandez la documentation spécifique "série S"

2.2 Kit hydraulique de recyclage C 72°C ou D 60°C

Ce kit est complet :

- circulateur de recyclage (Danfoss)

- cartouche thermostatique Termovar 72°C (kit C) ou 60°C (kit D)

- thermomètre de départ

- thermomètre de retour chaudière

- thermomètre de retour ballon tampon

- vannes d'arrêt

- clapet d'équilibrage automatique

- clapet spécial thermosiphon sur demande avec supplément de prix (schéma hydraulique spécifique)

Page 20

NOTICE

2.3 Vanne thermostatique de recyclage Termovar 72°C

La vanne Termovar est une cartouche thermostatique 72°C Le montage se fait en éléments séparés (circulateur, vannes d'arrêt et d'équilibrage…) sur le départ ou sur le retour (voir notice jointe à la vanne).

2.4 Kit sanitaire

THORUS FR/CT 07-09-2010

Page

2.5 Modérateur de tirage

Il a pour fonction de stabiliser la dépression cheminée. C’est un accessoire indispensable sur une chaudière à combustible solide.

Permet en plus du groupe de sécurité de mitiger l'eau chaude sanitaire de 38°C à 65°C (important lors d'un ballon en bain-marie qui atteint 85°C). La réglementation en vigueur impose ce type d'appareil

Ce modèle en inox est très performant de par sa précision de balancier. Il est équilibré par un contre poids en laiton, réglable.

Ref. Z150

Page 21

2.6 Régulations

2.6.1 Régulation d'ambiance BX 20

2.6.2 Régulation d'ambiance BX 10

NOTICE

THORUS FR/CT 07-09-2010

Page

Régulation sans sonde extérieure, pour radiateur ou plancher chauffant. Un abaissement possible de 7h ou de 9h, sans horloge. Demandez la documentation spécifique

2.6.3 Régulation climatique gamme RVS 63.283/118

BX 10 est une régulation climatique pour plancher chauffant ou radiateurs, avec limites mini et maxi de départ réglables, pente de la caractéristique de chauffe et décalage parallèle. Demandez la documentation spécifique

Régulateur avec sonde extérieure, pour un ou deux circuits de chauffage, plancher chauffant ou radiateurs. Livré avec interface QAA75, à placé en chaufferie ou en ambiance. Demandez la documentation spécifique

QAA 75

Page 22

NOTICE

THORUS FR/CT 07-09-2010

Page

3.0

Instructions d'installation

3.1 Données techniques

THORUS 35 45

Retour corps de chauffe (1) ”F 1 1 Départ corps de chauffe (2) ”F 1 1 Tension d'alimentation monophasé (3) VAC 230 230 Trappe de ramonage (8) - - Robinet vidange chaudière (14) ”M 1/2 1/2  ext buse de fumées Orifice soudé sonde de fumées (16) mm 6 6 Doigt de gant sondes (18) ”F 1/2 1/2 Orifice doigt de gant extra (19) ”F 1/2 1/2 Purgeur manuel (20) ”F 3/8 3/8 Tube sortie serpentin décharge thermique inox (4) mm 18 18 Tube entrée serpentin décharge thermique inox (5) mm 18 18 Soupape décharge thermique (17) ”F 3/4 3/4 Hauteur avec habillage sans buse de fumées (6) mm 1570 1570 Hauteur avec habillage avec buse de fumées (7) mm 1650 1650 Hauteur sans habillage sans buse de fumées mm 1510 1510 Largeur avec habillage et socle intégré (8) mm 1150 1150 Largeur sans habillage et sans socle intégré mm 1110 1110 Largeur porte habillage gauche (11) mm 730 730 Profondeur avec habillage (9) mm 775 775 Profondeur sans habillage et sans portes mm 690 690 Puissance bois kW 35 45 Largeur foyer mm 570 570 Porte chargem. : larg. / haut. mm 520/250 520/250 Volume magasin l 150 150 Longueur des bûches m 1/2 1/2

 maxi bois de type résineux  maxi bois de type feuillus

Pression de service maximale bar 3 5 Pression d'épreuve chaudière bar 5 5 Pression d'épreuve serpentin bar 25 25 Températures d'exploitation bois °C 85/90 85/90 Poids total à vide kg 697 697 Contenance en eau l 240 240 Volume minimum de tampon l 2000 2000 Volum de tampon conseillé l 3000 3000 Poussières dans fumées à 10%O2 mg/MJ CO à 10%O2 mg/MJ NOx à 10%O2 mg/MJ Température des fumées normales en service °C 120 à 140 130 à 160 Tirage nécessaire, chaudière 70°C, en service mm CE 1 à 1,5 1 à 1,5 Tirage nécessaire, chaudière 70°C, en service Pa 10 à 15 10 à 15 Débit massique fumées g/s x x Pertes charge eau 'T 20°C Consommation électrique W x x Rendement utile bois selon EN 303.5% % >90 >90 Classe rendement chaudière (bûche) EN 303.5 3 3 3 Classe émissions chaudière (bûche) EN 303.5 3 3 3 Nr. agrément CE :

Position

p.23

(10) mm 129 129

mm 10 10 mm 15 15

mm CE x x

unité

Page 23

THORUS FR/CT 07-09-2010

NOTICE

Page

19 20

(12) serpentin de décharge thermique (13) extracteur (14) vidange (15) accès tableau électrique (16) doigt de gant sonde fumées (17) soupape de décharge thermique (18) sondes (19) orifice extra (20) purgeur manuel

Page 24

THORUS FR/CT 07-09-2010

NOTICE

Page

3.2 Mise en place de la chaudière

La surface sous la chaudière doit être plane, résistante au poids de la chaudière, en matériau ininflammable.

Les distances séparant la chaudière de matériaux inflammables sont les suivantes :

0,5 m

0,3 m

3.3 Raccordement chaudière / cheminée

Les distances libres conseillées autour de la chaudière sont les suivantes :

0,5 m

0,5 m 0,5 m

Celui-ci doit être conforme à la règlementation en vigueur. La mise en place de la chaudière doit se faire le plus près possible de la cheminée. Il faut éviter si possible les grandes longueurs de tuyaux de fumée ainsi que les coudes qui nuisent au tirage et facilitent la formation des condensats. En aucun cas les condensats ne doivent pénétrer dans la chaudière. Utilisez des coudes ou des longueurs droites avec trappe de visite et de ramonage

. Assurez-vous que l'étanchéité des emboîtements soit bonne. Sinon utilisez de la tresse de verre et/ou du mastic réfractaire. (selon les possibilités du conduit).

L'isolation du tuyau de fumée est fortement conseillée.

Pas de départ fumisterie direct !

Page 25

THORUS FR/CT 07-09-2010

NOTICE

3.4 Le conduit de fumées (cheminée), le conduit de raccordement

Celui-ci doit être conforme à la règlementation en vigueur. Il se caractérise par son tirage, c'est-à-dire par la dépression qu'il maintient à la buse de la chaudière qu'il dessert. Les principales caractéristiques pour qu'une cheminée soit correcte, sont les suivantes :

- Hauteur suffisante, section convenable et section constante

- Sortie dépassant le faîtage du toit d'au moins 40 cm

- Excellente étanchéité (pas de fissure, bonne fermeture des trappes de ramonage)

- Excellente isolation surtout dans les parties froides (pas de matériaux inflammables)

- Pas de communication entre le conduit voisin

- Propreté (ramonage périodique). Une cheminée utilisée pour le bois doit être ramonée au minimum 2 voire 3 fois par an.

- Un profil rectiligne.

- Des trappes de visite au moins après chaque coude (carneaux) et après 1.5m de longueur droite.

La chaudière THORUS est une chaudière bois performante. La température des fumées peut être à certains moments de fonctionnement très basse. Etant donné que ces fumées sont chargées de la vapeur d'eau produite au cours de la combustion du bois, il est possible, suivant la qualité et l'isolation du conduit de fumée, d'avoir plus ou moins de condensation à l'intérieur de la cheminée. Le conduit doit donc être adapté.

Page

La combustion du bois produit une quantité non négligeable de vapeur d'eau. Celle-ci provient de la combinaison oxygène/hydrogène au cours de la combustion, de l'humidité de l'air comburant et de l'hygrométrie du bois. En moyenne : 1 Kg de bois dont l'hygrométrie est de 25 % produira 0,7 Kg d'eau sous forme de vapeur.

La température de condensation de la vapeur d'eau contenue dans les fumées provenant de la combustion du bois est de 60°C. Si la température de la paroi interne du conduit de fumée est inférieure à la température de condensation, il y a production de condensats avec toutes les circonstances qui en résultent, à savoir, risque d'infiltration au travers des joints et parois.

Ce phénomène physique démontre qu'une bonne isolation de la cheminée est nécessaire. Dans le cas d'une cheminée existante dont la rénovation et l'isolation sont pratiquement impossible ou dans le cas d'une cheminée de forte section (cheminée d'âtre, fumoir etc... ) un tubage intérieur du conduit peut être une solution efficace.

Tout conduit de fumée, conduit de raccordement, carneaux, doivent avoir un avis technique ou une homologation, se référer également au DTU et aux règlements sanitaires départemental de votre région.

Page 26

NOTICE

3.5 Tirage (Dépression de la cheminée)

Pour assurer un bon fonctionnement de la chaudière THORUS, la dépression de la cheminée mesurée à la buse de la chaudière doit être comprise entre 1 et 1,5 mm de colonne d'eau et être parfaitement stable.

Celle-ci se mesure avec un déprimomètre (par exemple à liquide), chaudière chaude (> à 65°C), par temps frais, et en fonctionnement normal.

Une dépression trop faible ne permet pas une bonne évacuation des gaz de combustion. Une dépression trop forte suractive la combustion, élève la température des fumées, gaspille du combustible. La chaudière risque en outre de surchauffer, et une usure prématurée des réfractaires est à craindre.

Afin de pouvoir stabiliser correctement la dépression de la cheminée avec une chaudière THORUS, il est impératif d'installer sur le conduit, un stabilisateur ou modérateur de tirage.

Conditions d'installation d'un modérateur de tirage à respecter pour obtenir un bon résultat :

THORUS FR/CT 07-09-2010

Page

- Le diamètre du stabilisateur sera au moins égal à celui de la buse de la chaudière. Il sera installé le plus près possible de la chaudière. Il sera installé au bout d'une manchette d'allongement dont la longueur "L" sera ' de 2 à 3 fois le diamètre. Son réglage sera fait avec un déprimomètre (si possible à liquide).

- Si au réglage maximum (volet du stabilisateur ouvert en grand), la dépression est toujours supérieure à 1,5 mm de colonne d'eau, un deuxième modérateur doit être posé.

Page 27

3.6 Sécurité / Expansion

La chaudière THORUS est une chaudière fonctionnant au bois, donc considérée comme une chaudière à foyer à forte inertie. Le système d'expansion sera fermé et doit être conforme aux réglementations en vigueur. Le serpentin livré monté est raccordé via une soupape de décharge thermique règlementaire calibrée à 97°C.

- La capacité utile et la pression de gonflage du vase d'expansion seront appropriées au volume d'eau de l'installation, à la hauteur statique de l'installation et à la température maximale de fonctionnement. La capacité sera au minimum égale à 7 % du volume d'eau total de l'installation. Le dimensionnement se fera conformément à la règlementation en vigueur

- L'installation d'un vase sous pression avec une chaudière THORUS nécessite obligatoirement l'utilisation du serpentin de décharge thermique monté de série sur la chaudière (échangeur anti-ébullition) associé à une soupape de décharge thermique à écoulement dont la sonde est calibrée à 97°C. Cet ensemble assure le refroidissement de la chaudière en cas de surchauffe. La pression d'eau froide à la soupape doit être au minimum de 1.0 bar à 2.5 bar maxi.

NOTICE

THORUS FR/CT 07-09-2010

Page

- L'installation d'une soupape de sécurité  3/4 " tarée à 3 bar (2.5 bar conseillé) avec manomètre est obligatoire. Elle doit répondre à la norme en vigueur. Elle sera installée en partie supérieure de la chaudière (départ) sans interposition d'un organe d'obturation totale ou partielle.

Notre garantie ne couvre pas les dégâts causés par les pressions supérieures au tarage de la soupape de sécurité (voir ci-avant), soupape défectueuse ou mal tarée.

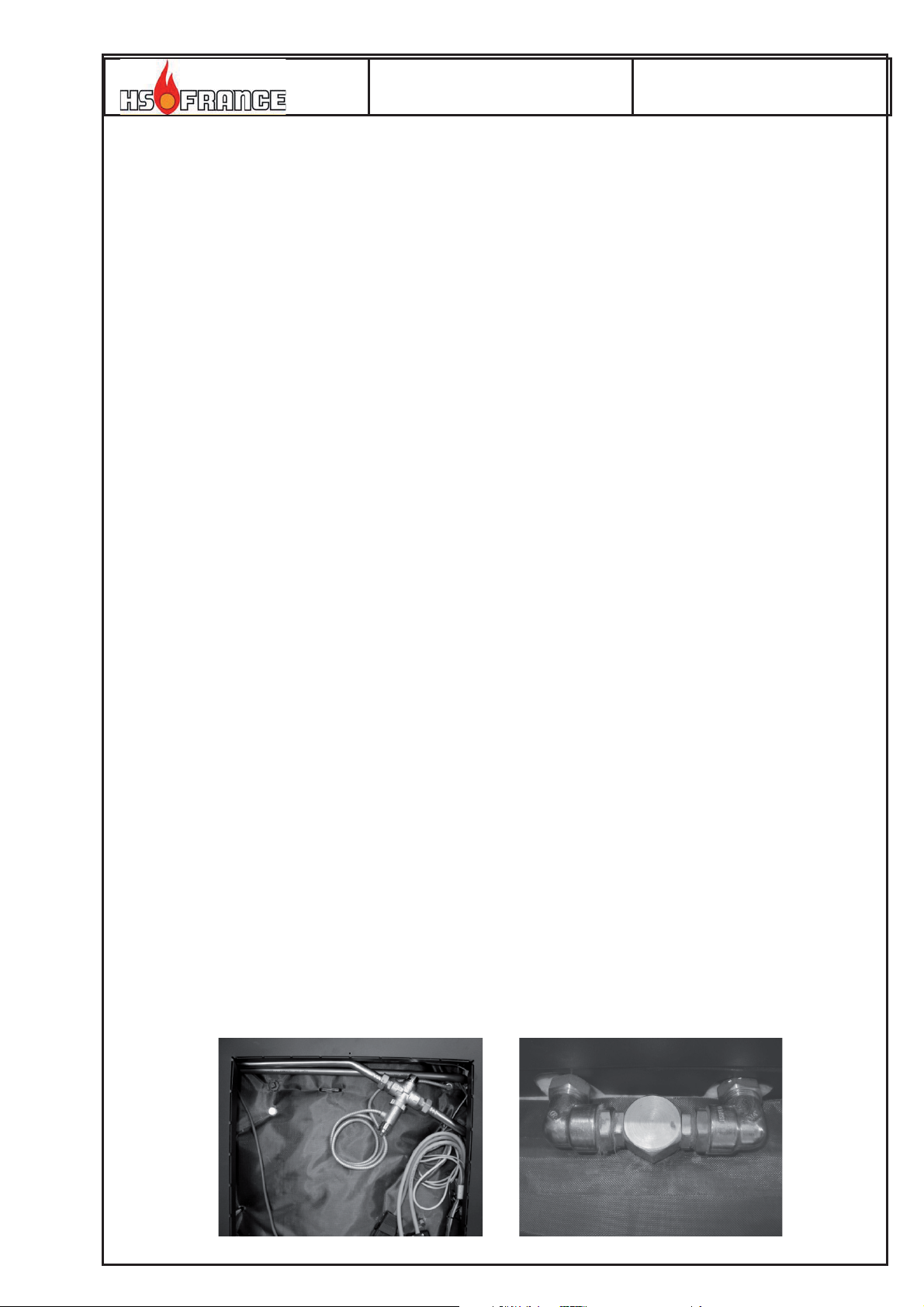

3.7 Raccordement du serpentin de décharge thermique

Le serpentin de décharge thermique se raccorde à l’arrière. Les tuyauteries inox diamètre 18mm peuvent être raccordées via des raccords à olives de diamètre 18mm.

Ces raccordements doivent être effectués de manière à faciliter l'accès à la trappe de ramonage, à la trappe d’accès au tableau de commande, à la turbine du ventilateur-extracteur, à la fumisterie, aux organes hydrauliques et électriques.

L’étanchéité des tuyauteries montées d’usine et par l’installateur doit être impérativement contrôlée lors de la mise en eau / mise sous pression. Les vibrations du transport, la manutention et le montage peuvent provoquer des fuites sur les raccords. Les fuites externes non résorbées ne sont pas couvertes par la garantie usine.

Page 28

NOTICE

3.7 Raccordement chaudière / stockage d'énergie

Le départ et le retour primaire du corps de chauffe doivent être montés de manière à faciliter l'accès à la trappe de ramonage, à la trappe d’accès au tableau de commande, à la turbine du ventilateur-extracteur, à la fumisterie, aux organes hydrauliques et électriques.

La chaudière devra être raccordée à un stockage d'énergie par l'intermédiaire d'un système de recyclage ayant le fonctionnement suivant (cette prescription est obligatoire pour le maintien de la garantie) :

- La circulation entre la chaudière et le stockage d'énergie doit être inexistante aussi longtemps que la chaudière n'a pas atteint la température de 60°C.

- Lorsque la circulation entre la chaudière et le stockage d'énergie se fait, un réchauffage du retour chaudière à 60°C minimum est obligatoire par un by-pass entre le départ chaudière et le retour chaudière (recyclage).

Deux systèmes ("Termovar" et "kit de recyclage C 72°C ou D 60°C") sont proposés en option par le fabricant de la chaudière, mais différentes solutions techniques existent. Consultez nos services afin d'être conseillé au mieux dans la réalisation d'une installation conforme.

THORUS FR/CT 07-09-2010

Page

THORUS 35 et 45

Volume en litres 2000 3000

Volume minimum obligatoire Volume conseillé

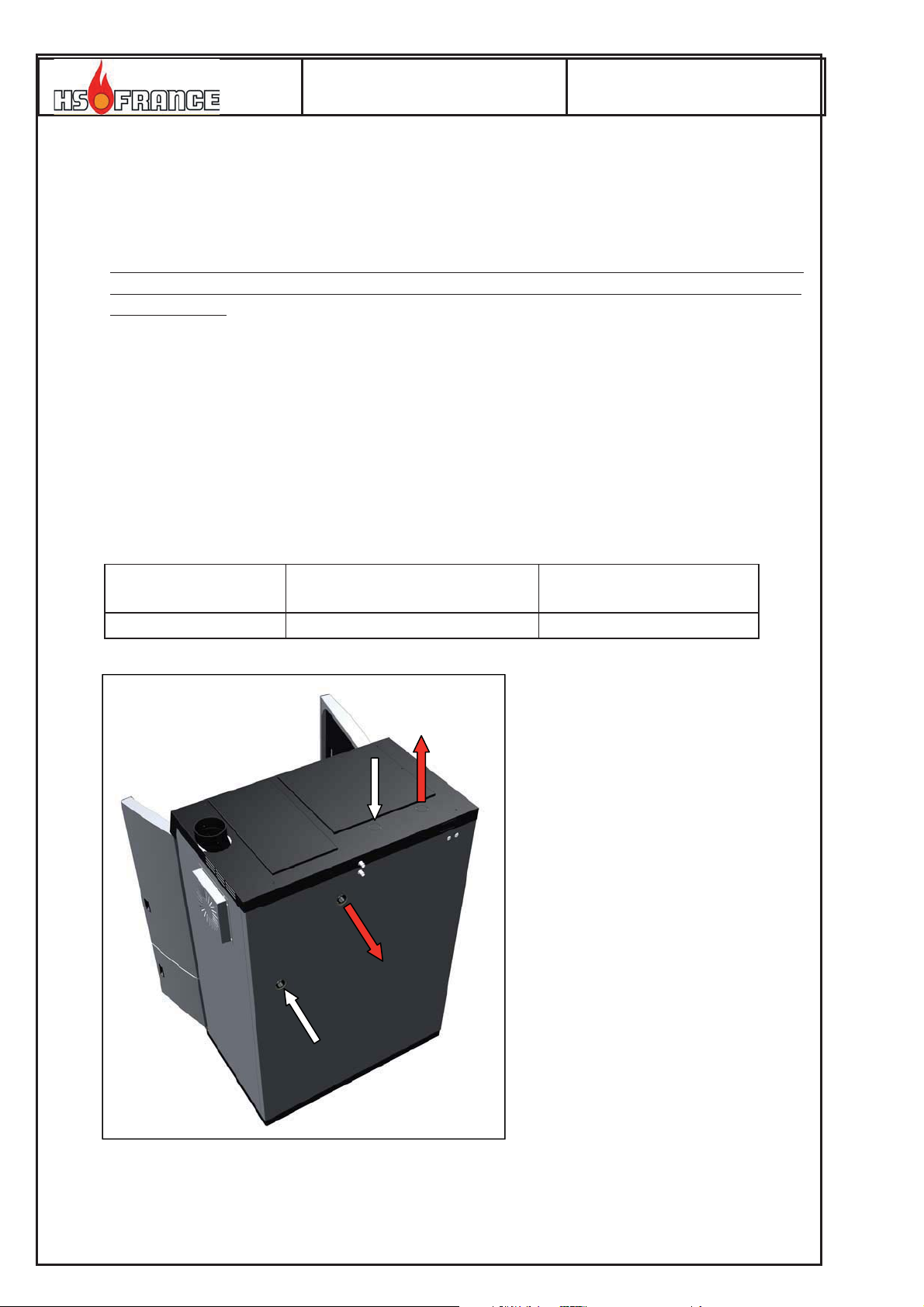

2 possibilités de raccordement : soit arrière, soit sur le dessus

Départ en rouge Retour en blanc

Les schémas hydrauliques en fin de notice sont à respecter. Ils précisent les raccordements, en particulier le recyclage hydraulique. L’équilibrage de l’installation est à la charge de l’installateur.

Page 29

NOTICE

3.9 Raccordement électrique et schémas électriques

3.9.1 Description du circuit électronique:

THORUS FR/CT 07-09-2010

Page

(K) Prise d’accès programmation. (L) Bloc de 4 SWITCH. (M) Bornier basse tension de droite :

a) Pompe de recyclage (contact sec – 24 VDC max.) b) Démarrage générateur de relève (contact sec – 24 VDC max.) c) Sonde chaudière (blanche PT100) d) Sonde de fumées (rouge PT100) e) Sonde de pression (non représenté sur le schéma).

(N) Bornier haute tension du haut :

a) Pompe de recyclage P2, à câbler dans le coffret de raccordement

b) Ventilateur

c) Circulateur chauffage P1, à câbler, sur le circuit électronique, correspond

à l’interrupteur pompe en façade (G).

(O) Bornier haute tension du bas :

a) Alimentation électrique b) Thermostat de sécurité

c) Générateur de relève (230 VAC). (P) Thermostat de sécurité, surchauffe 100°C. (Q) Condensateur pour le ventilateur : 3µF (R) Fusible : 6,3 A – 20 mm x Ø 5 mm – à sable.

Page 30

THORUS FR/CT 07-09-2010

NOTICE

3.9.2 Position des Switch

Position Switch Switch 1 Switch 2 Switch 3 Switch 4 OFF EUROPE - - chaudière ON USA - - fumées Sortie usine Europe OFF OFF OFF ON

SWITCH 1 : OFF pour l’ EUROPE (degrés celsius) ou ON pour les USA (degrés fahrenheit) SWITCH 2 : non utilisés, toujours sur OFF SWITCH 3 : non utilisés, toujours sur OFF SWITCH 4 : La libération du générateur externe (sortie 230V sur boitier pvc, borne 9) se fait lors de la fin de la combustion. La fin de la combustion peut être choisie par

les fumées (ON réglage normal) ou par l’eau de la chaudière (OFF situations particulières, ne pas utiliser sans l’avis d’HS France)

3.9.3 Démarrage d’un générateur externe (SWITCH 4)

Page

Un générateur externe ou une relève peut être libéré lorsque la chaudière THORUS ne délivre plus d’énergie. Le contact sec, repère (Tb), borne 3 et 4 dans le coffret de connexions (voir paragraphe 3.4.5) se ferme lorsque la température des fumées descend sous la température réglée. Ce contact ne tolère que 24V.

En même temps, Une tension de 230V (permanent tant que la relance ventilateur n’est pas enfoncée) est disponible en borne 9 du coffret PVC gris. Un schéma de transformation de cette tension en contact sec est disponible ci-après.

Réglage de la température minimale des fumées pour enclencher le générateur

externe :

Mettre le SWITCH 4 en position ON - repère (L) paragraphe 3.9.2.

- Appuyer simultanément sur les boutons (A) et (E) et maintenez-les

appuyés : la température actuellement réglée s’affiche en continu sur l’écran (C) et le voyant "  " (A1) s’éclaire.

- Tourner le bouton (B) jusqu’à l’affichage de la valeur souhaitée sur

l’écran (C) : valeur conseillée 85°C (identique à la température mini des fumées)

- Relâcher les boutons (A) et (E) pour retourner à l’affichage normal.

La température d’enclenchement du générateur externe ne peut être supérieure à la température de consigne minimum des fumées (voir paragraphe 1.3.6). Le réglage conseillé est la température mini des fumées réglée sur la touche A

3.9.4 Gestion de l’énergie résiduelle

Après le cycle de combustion, dans ce mode, lorsque la chaudière remonte par

inertie à la température de consigne (réglée en (E) et (F)), le circulateur de recyclage redémarre pour évacuer l’excédent vers le tampon.

Ceci peut se produire par l’inertie du réfractaire ou après une coupure de courant.

Page 31

NOTICE

3.9.5 Raccordement électrique / schémas électriques

Boitier électrique situé sous le capot supérieur des chaudières THORUS.

Il peut être monté à l’extérieur de la chaudière (sur la jaquette se trouvent des emplacements prévus)

à gauche ou à droite ou arrière ou laissé à l’intérieur.

THORUS FR/CT 07-09-2010

Page

Sb Sc Sd Ta Tb

Schéma électrique sur la face intérieure du boitier électrique

(S) Alimentation 220 V :

Sa) Les numéros correspondent à la numérotation des fils du câble provenant du

tableau de commande. Sb) Alimentation électrique Sc) Pompe de recyclage Sd) Générateur ou brûleur externe, sortie 230V active en fin de combustion.

(Sert à libérer une autre énergie, via un relais 230V supplémentaire)

(T) Alimentation basse tension :

Ta) contact sec (Etats-Unis uniquement) maxi 12v Tb) contact sec relais de démarrage du générateur externe (Etats-Unis

uniquement) maxi 12v.

Page 32

NOTICE

THORUS FR/CT 07-09-2010

Page

Page 33

THORUS FR/CT 07-09-2010

NOTICE

Libération d’un générateur externe

Cas du raccordement avec une chaudière sur un conduit de fumées unique

Schéma de raccordement au tableau

Le respect de la réglementation en vigueur est impératif. Utiliser des éléments de raccordements fumisterie avec avis technique officiel. Le raccordement électrique de la relève se fera comme les schémas ci dessous, afin que celle ci se fasse lorsque les fumées descendent sous le réglage du thermostat minimal des fumées (environ 85°C)

Page

Page 34

THORUS FR/CT 07-09-2010

NOTICE

Libération d’un générateur externe

Cas du raccordement avec une chaudière fioul sur un conduit de fumées unique

Schéma de raccordement au tableau

Page

Page 35

THORUS FR/CT 07-09-2010

NOTICE

Libération d’un générateur externe

Cas du raccordement avec une chaudière fioul sur un conduit de fumées unique

Schéma de raccordement au tableau

Page

Page 36

THORUS FR/CT 07-09-2010

NOTICE

Câblage de la vanne de zone 3 voies LK ref EMV110-M 89i0

230V 8s/60°

Page

Page 37

3.10 Principes hydrauliques

3.10.1 Principe du recyclage hydraulique

Phase de montée en température (100% recyclage)

NOTICE

THORUS FR/CT 07-09-2010

Page

Phase de chauffe avec Réchauffage des retours Charge tampon du haut vers le bas

Phase de chauffe Décharge tampon du bas vers le haut

Page 38

THORUS FR/CT 07-09-2010

NOTICE

3.10.2 Principe de la gestion optimisée des tampons : avec régulation termomat 1 /G3

PHASE 1 La décharge (circulateur P1 démarre dès que la température mesurée Tk atteint la température de consigne réglée sur le termomat. La décharge s'arrête lorsque la température Tk est de 1°C inférieure à la consigne. Ce cycle recommence chaque fois que Tk atteint la consigne réglée (que se soit l'énergie bois ou solaire).

Page

PHASE 2 La restitution (circulateur P2 démarre dès que la température Ta est de 4°C inférieure à Ta, et s’arrête à 2°C inférieur à Ta.. Ce cycle recommence à chaque fois que Tk est inférieure de 4°C à Ta.

PHASE 3 La relève d'énergie annexe (brûleur, PAC, résistance...) démarre dès que TK est inférieure à environ 43°C. L’autorisation de relève est active tant que la température mesurée TK est d’ environ 4°C inférieure à la consigne réglée.

Page 39

THORUS FR/CT 07-09-2010

NOTICE

3.11 Schémas hydrauliques de principe

Ballon série I, type KS, raccordement avec gestion différentielle termomat

Page

Réglage consigne THORUS 90°C Réglage TERMOMAT 77°C

Ce montage présente l'avantage de satisfaire le ballon avec sanitaire en priorité, suivi de l'installation et le/les ballons PSM n'entrent en service qu'après.

Le rendement d'exploitation et le confort sont nettement supérieurs par rapport au montage traditionnel

Page 40

THORUS FR/CT 07-09-2010

NOTICE

Ballon série I, type KSTS solaire (R1 ou R2), raccordement avec gestion différentielle termomat

Page

Réglage consigne THORUS 90°C Réglage TERMOMAT 65°C

Ce montage présente l'avantage de satisfaire le ballon avec sanitaire en priorité, suivi de l'installation et le/les ballons PSM n'entrent en service qu'après.

Le rendement d'exploitation et le confort sont nettement supérieurs par rapport au montage traditionnel

Page 41

THORUS FR/CT 07-09-2010

NOTICE

Ballons série I, type PSM 2000 ou PSM 3000

Sans ECS en bain marie et avec un seul grand volume tampon, le confort lors de la mise en chauffe peut être optimisé par une gestion de l’injection des retours chauffage (réduction du volume tampon en début de chauffe). Le thermostat TH assure une charge minimale du haut du ballon (ex: 40°C), puis dévie les retours sur le bas du ballon. Ceci permet de pallier à une installation mal équilibrée ou à débit variable, une consommation très soutenue rendant la charge difficile,...

Page

Page 42

THORUS FR/CT 07-09-2010

NOTICE

Ballons série I, type PSM 1000 ou PSM 1500

Page

Page 43

THORUS FR/CT 07-09-2010

NOTICE

Page

4 Conditions générales de vente et de garantie

15.04.2009

I. Généralités

1.1. Toute commande implique de la part de l’acheteur, l’acceptation des présentes Conditions Générales de Vente et de garantie ; des Conditions particulières de vente et de garantie applicables aux produits objets de la commande. Ces conditions sont applicables à l’ensemble des acheteurs, sans discrimination. Toutes nos offres, devis, conventions, livraisons de fournitures que nous effectuons le sont exclusivement aux présentes conditions générales.

1.2. Il est expressément stipulé que les clauses figurant dans la commande de l’acheteur et contraires aux présentes conditions générales de vente ne nous sont pas opposables et ce quel que soit le moment où l’acheteur nous les communiquerait que ce soit avant la conclusion d’une commande, lors de la conclusion de cette commande ou après la conclusion de cette commande. Nos barèmes en vigueur, complétés par les présentes conditions générales de vente, reflètent la réalité des prix que nous pratiquons. En conséquence, et sauf accord préalable écrit de notre part donnant suite à une demande licite, toute commande assortie de réserves ou conditions particulières d’achat sera considérée comme la recherche d’un avantage discriminatoire qu’interdit l’article 36.1 de l’ordonnance du 1 prix et de la concurrence.

1.3. Notre mode de vente général sur le territoire national est la vente en gros. Nos conditions de vente sont fixées par le barème pour chaque catégorie de produits.

1.4. Les poids, spécifications et autres renseignements portés sur les tarifs, catalogues ou notices sont donnés à titre indicatif. Pour des raisons liées à l’évolution des techniques, nous pouvons, en effet, être amenés à modifier certains de nos modèles, ou leurs caractéristiques. En cas de cessation de fabrication d’un produit, les commandes déjà enregistrées seront honorées par un produit équivalent quant à sa qualité et au service à en attendre.

1.5. Une confirmation de commande n’est adressée que dans des cas particuliers, notamment pour des chaudières sortant de l’ordinaire ou fabriquées selon un cahier de charges indiqué par le client.

II. Délais

Le retard de livraison ne pourra donner lieu à pénalités, sauf convention expresse préalable. Une commande ferme et définitive ne peut être annulée par le client. Toute vente annulée du fait du client, même avec l’accord de notre société, et avant livraison du matériel commandé, implique automatiquement le versement par le client d’une indemnité égale à 5 % du prix de vente sur présentation de la facture correspondante. Les délais pouvant figurer dans les conditions particulières de la commande pour la livraison des matériels sont indicatifs quels que soient les termes utilisés dans la commande.

décembre 1986 relatif à la liberté des

III. Prix

Toute livraison est facturée au prix en vigueur le jour de l’expédition.

IV. Réserve de propriété

Nous nous réservons la propriété des marchandises livrées jusqu’à leur paiement total. La remise de traites ou de tout titre créant une obligation de payer ne constitue pas un paiement au sens de cette disposition. L’acheteur est autorisé, dans le cadre de l’exploitation normale de son commerce, à revendre les marchandises livrées. Mais, il ne peut ni les donner en gage, ni en transférer la propriété à titre de garantie. L’autorisation de revente est retirée automatiquement, en cas de cessation de paiement de l’acheteur. L’application de la présente clause de propriété n’exonère pas l’acheteur de la charge des risques, en cas de perte ou de destruction dès la livraison des marchandises. Il supporte également les frais relatifs à l’assurance.

V. Conditions de paiement

5.1. Le délai normal de paiement, sur références commerciales d’usage, est de 30 jours fin de mois d’expédition ou d’enlèvement, quel que soit le jour dans le mois civil où a été opérée cette expédition ou cet enlèvement. Aucune bonification n’est due en cas de redressement ou liquidation judiciaire. Le client s’interdit d’invoquer une contestation quelconque pour différer, refuser ou reporter le paiement des factures non contestées ou les règlements de la partie non contestée de la facture contestée.

5.2. Nous nous réservons le droit de faire accepter des traites avant ou après expédition.

5.3. Nous nous réservons à tout moment le droit de supprimer tout délai de paiement accordé en cas de modification des références commerciales et d’exiger de l’acheteur une garantie agréée par tous de la bonne exécution de son engagement. Le refus de nous donner cette garantie nous autorise à suspendre immédiatement des expéditions et à annuler l’exécution des commandes en cours.

5.4. En cas de non-paiement à une échéance quelconque, toutes les sommes portées au débit du compte deviennent immédiatement et de plein droit exigibles sans qu’il soit besoin d’une mise en demeure et nous réservons le droit d’annuler les commandes ou marchés en cours.

5.5. Tout défaut de paiement à son échéance ainsi que toute prorogation d’échéance même avec notre accord, entraîne de plein droit en vertu de la loi du 31 décembre 1992, la facturation d’un agio au taux de 3 fois le taux de l’intérêt légal. Toute somme due non payée à l’échéance ouvre en outre la faculté pour notre société de suspendre sans formalités l’exécution du contrat en cours avec le client jusqu’à complet paiement des sommes dues ai commandes postérieures à celles litigieuses.

5.6. En cas de cession totale ou partielle d’activité, apport ou nantissement du fond de commerce, ou cession d’un élément essentiel de l’actif, les sommes dues par notre client deviennent immédiatement exigibles.

5.7. Tous les avoirs, en principe, consignés sur le relevé du mois au cours duquel ils sont établis et viennent en déduction des factures portées sur ce relevé.

5.8. En cas de retour de marchandises détériorées en cours de transport, nos factures demeurent payables en entier sans aucune prorogation d’échéance.

5.9. Aucune réclamation sur la qualité de tout ou partie d’une fourniture n’est suspensive de paiement. Les pièces défectueuses seront remplacées dans le cadre de la garantie. Il est rappelé que la remise d’un effet de commerce ne vaut pas paiement et qu’en conséquence, jusqu’à encaissement effectif, la clause de réserve de propriété conserve son plein effet.

VI. Transport et livraison

6.1. Les fournitures sont toujours considérées comme prises et agréées par l’acheteur dans nos usines. En conséquence, les risques relatifs à la chose vendue passent à la charge de l’acheteur dès l’expédition ou l’enlèvement nonobstant la clause de réserve de propriété.

6.2. Le destinataire doit, à réception et en présence du représentant du transporteur, vérifier l’état du matériel, même si les emballages paraissent intacts.

de dégâts apparents, il doit préciser sur les documents de transport qui lui sont présentés, le détail des avaries subies par le matériel, faire toutes réserves utiles et confirmer ces réserves au transporteur, conformément aux dispositions légales et conventionnelles.

téléphone, télégramme ou fax, l’usine expéditrice et lui adresser aussitôt copie (ou photocopie) des documents comportant les observations ayant reçu le visa du transporteur.

Il doit informer immédiatement par

nsi que l’exécution des

En cas

Page 44

NOTICE

THORUS FR/CT 07-09-2010

Page

6.3. Le destinataire doit vérifier, lors du déchargement, si le matériel livré est conforme en nature et en qualité à celui indiqué par les documents de livraison.

le cas de non-conformité, mention doit être faite sur les documents d'expédition et de transport ayant visa et l’usine expéditrice devra être avertie dans les 24 heures par fax & LRAR

6.4. Sauf constat et réserves effectués comme ci-dessus, le matériel est réputé livré complet et en bon état.

6.5. Les livraisons sont effectuées les jours ouvrables selon les disponibilités des transporteurs et les possibilités d’organisation des tournées dans la période indiquée à l’accusé de réception de commande, sans qu’un jour précis ou une heure déterminée puissent être garanti.

6.6. Le déchargement est à la charge du destinataire qui doit respecter les délais de déchargement réglementaire et en usage.

VII. Responsabilité

Nos produits doivent être mis en œuvre conformément aux règles de l’art et dans la stricte observance des prescriptions figurant dans nos notices, catalogues et autres documents technico-commerciaux fournis par nous. Notre société est exonérée de tout engagement vis-à-vis du client en cas de circonstances indépendantes de sa volonté même non assimilable à un cas de force majeure tel qu’en particulier, grève, lock out survenant dans notre société, chez nos fournisseurs, en cas d’incendie, d’inondation, accident d’exploitation et de fabrication de notre société ou de fabrication chez nos fournisseurs, en cas de mobilisation, guerre ou perturbations dans les transports… En cas de survenance d’un tel évènement la date d’exécution des engagements de notre société sera reportée de plein droit de la durée de cet évènement.

VIII. Garantie contractuelle par produit (Conditions générales)

Les produits doivent être vérifiés par l’acquéreur à leur livraison, et toutes réclamations, réserves ou contestations relatives aux manquants et vices apparents, doivent être effectuée dans les conditions prévues au paragraphe VI.

8.1. La durée légale de garantie de nos matériels contre les défauts de conformité autres cas de garantie, la durée est fixée individuellement pour les différents genres de matériel et se limite aux défauts de fabrication et vices cachés.

8.2. Les

matériels électriques

de déssilage de combustibles solides, etc), de ces pièces ou conditions spéciales mentionnées dans les présentes conditions générales de vente et de garantie), pièces sujettes à usure normale mentionnées au § 9.10), sont couverts par une garantie de

8.3. Les

chaudières équipées de ballon d’eau chaude sanitaire soudé

de chauffe + ballon). Nous imposons, pour les ballons, la vérification annuelle ou le remplacement (si besoin est) de l’anode de protection, factures annuelles de l'entretien ou du remplacement à l'appui.

8.4. Les

préparateurs d’eau chaude sanitaire séparés, ou immergés et démontables

pour les ballons, la vérification annuelle ou le remplacement (si besoin est) de l’anode de protection, factures annuelles de l'entretien ou du remplacement à l'appui.

8.5. Les intégralement nos conseils techniques.

8.6. Les chaudières dans les conditions particulières d'installation, d'entretien et d'exploitation, bénéficier d'une garantie supérieure ( voir les conditions spéciales se rapportant à ces types de chaudières) sur la présentation de la facture d'installation & de sa mise en route par un professionnel installateur, ainsi que toutes les factures d'entretien annuelles effectuées par un professionnel installateur. Si ces dites chaudières sont équipées de ballon immergé démontable, les ballons sont couverts par une garantie de annuelles de l'entretien ou du remplacement à l'appui.

8.7. Les chaudières de ballon immergé démontable, les ballons sont couverts par une garantie de remplacement (si besoin est) de l’anode de protection, factures annuelles de l'entretien ou du remplacement à l'appui. Ces chaudières peuvent, dans les conditions particulières d’installation, d’entretien et d’exploitation, bénéficier d’une garantie spéciales se rapportant à ces types de chaudières) sur présentation de la facture d'installation & de sa mise en route par un professionnel installateur, ainsi que toutes les factures d'entretien annuelles par un professionnel installateur depuis l'installation.

8.8. Les vase d'expansion chauffage à vessie en caoutchouc butyle (sous réserve du bon dimensionnement par rapport à l'installation et du respect des préconisations d'installation de HS FRANCE) sont couverts par une garantie de

8.9. Les

8.10. En l’absence d’un bon de garantie dûment rempli par l’installateur et renvoyé à l’usine, le formulaire de mise en route de l’installateur à l’utilisateur ainsi que la facture d'installation par le professionnel fixent le début de la période de garantie, dans la limite de revendeur.

IX. Garantie et retours - Conditions générales

Les conditions particulières de garantie pour chaque produit ou groupe de produits font l’objet d’un texte séparé inséré dans n demande, même avant la vente.

9.1. Notre garantie est strictement limitée à la fourniture pure et simple et dans un délai normal des pièces reconnues par nous défectueuses, par de nouvelles pièces ou à leur remise en état, sans que nous ayons à supporter d’autres frais quels qu’ils soient, pour dommages ou pertes causés directement ou indirectement à l’acheteur, ou pour le remplacement de la dite pièce (main d'œuvre, frais de déplacement et viatique, etc..).

9.2. Les garanties pour notre matériel peuvent faire l’objet de conventions spéciales, elles seront alors définies par nos offres ou confirmations de commandes ou par des documents spécifiques se rapportant aux appareils concernés.

9.3. Si pendant la période de garantie, une pièce est reconnue par nous défectueuse, nous nous réservons le droit de réparer, de faire réparer ou de fournir en échange, une pièce identique, ou, en cas d’impossibilité, une pièce répondant au même usage.

9.4. La réparation, le remplacement ou la modification des pièces pendant la période de garantie ne peut avoir pour effet de prolonger la durée de celle-ci, ni de donner lieu, en aucun cas, à l’indemnité pour frais divers (main d’œuvres, déplacement etc) ou préjudice quelconque, tel que, par ex. privation de jouissance.

9.5. Dans le cas de pièces reconnues par nous défectueuses (

sont démontables et remplaçables

préalable sur la nature de la réparation et sur le montant de la dépense à notre charge. Le matériel ayant fait l’objet de modifications sans notre accord n’est plus garanti.

9.6. Le client s’engage à nous permettre de vérifier sur place par une personne de notre choix, le bien-fondé de toute réclamation. La reconnaissance du bienfondé d’une réclamation avec application de la garantie est de la compétence exclusive de la Direction de la Société et fait l’objet d’un écrit.

échangeurs à plaques

bois, biomasse

(cinq ans). Nous imposons, pour les ballons, la vérification annuelle ou le remplacement (si besoin est) de l’anode de protection, factures

5 ans

fioul et gaz

silos de stockage de granulés

pompes à chaleur

et vices cachés existants au moment de la livraison est de 2 ans. Pour les

(moteurs, ventilateurs, capteurs, sondes, etc),

les matériels électroniques

produisant de l’eau chaude sanitaire sont couverts par une garantie de

et double-foyer sont couvertes par une garantie de

au sol sont couvertes par une garantie de

(à l'exclusion des moteurs, vis et autres appareils électriques

5 ans

et les modules hydrauliques solaires sont couverts par une garantie de

uniquement la pièce défectueuse : la majeure partie des ensembles ou accessoires fournies

), mais réparables sur place, par un spécialiste compétent, la réparation ne peut être exécutée qu’après notre accord

les matériels électromécaniques

(circuits imprimés, etc),

(un an).

1 an

non démontable (à anode) sont couvertes par une garantie de

, sont couverts par une garantie de

(trois ans)

3 ans

(trois ans)

3 ans

5 ans

(cinq ans).

pour leur corps de chauffe

(cinq ans). Nous imposons, pour les ballons, la vérification annuelle ou le

les brûleurs

2 ans

(sauf conditions spéciales se rapportant à chacune

5 ans

pour leur corps de chauffe

), les capteurs solaires

(deux ans).

(douze mois) après notre livraison au professionnel

12 mois

(systèmes d'entrainement, d'acheminement ou

les accessoires

(cinq ans), sous condition de respecter

. Si ces dites chaudières sont équipées

de notre tarif général (sauf

(trois ans) (corps

3 ans

(cinq ans). Nous imposons,

5 ans

. Ces chaudières peuvent

supérieure

, les vases d'expansion solaires et

(voir les conditions

os notices et disponibles sur

Dans

Page 45

THORUS FR/CT 07-09-2010

NOTICE

9.7. Tout retour de marchandises doit faire l’objet d’un accord préalable.

9.8. Les frais de retour des pièces défectueuses, ainsi que les frais de renvoi des pièces réparées ou des pièces de remplacement sont à la charge du client.

9.9.

La garantie du constructeur ne peut être évoquée, si l’installation n’a pas été réalisée selon les règles de l’art par un installateur professionnel ;

facture d'installation+rapport de mise en route+factures annuelles d'entretien par un professionnel installateur ou SAV, à l'appui.

conformité de l’installation incombe exclusivement à nos clients installateurs. Ne sont pas couverts les dommages consécutifs à des erreurs de branchement ou de raccordement et plus généralement au non respect de nos prescriptions d'installation & de la réglementation en vigueur, utilisation anormale ou contraire à nos notices, surpressions, manque d’eau, insuffisance d'hydro-accumulation, absence d'échangeur de séparation ou de volume d'hydro-accumulation sur chauffage au sol (tubes synthétiques), absence d'entretien annuel par un professionnel et/ou manque d'entretien ou négligence de l'utilisateur (nettoyage, décendrage etc..), fonctionnement au ralenti des chaudières bois et biomasse, usage de combustibles solides humides ou de combustibles différents de nos prescriptions, sur-tirage de cheminée, sur ou sous tension électrique, etc Sont exclues également les détériorations consécutives à l’inobservation de nos recommandations concernant les risques d’entartrage (sur les soupapes, les serpentins, les échangeurs à plaques, les mitigeurs et autres éléments thermostatiques, etc), de chocs thermiques, de coup de feu, de corrosion côté gaz de combustion, brûleurs non adaptés, de corrosion externe du corps de chauffe due à une fuite extérieure (d'un raccord, d'un purgeur, d'une soupape, d'une bride ou d'une trappe par exemple), etc Toute garantie est exclue en cas de défaut de stockage ou de transport des tiers, d'intempéries (tempêtes, grêles, gel ou dégel, foudre, inondation etc), de force majeure telle que grèves (des fournisseurs d'eau, d'électricité, ou de combustibles etc), de guerres, d'attentats et autres catastrophes naturelles. Il appartient au client, sous sa responsabilité personnelle, de s’assurer que le matériel convienne à l’emploi envisagé par son acheteur, le client faisant son affaire personnelle du choix et de la destination des matériels commandés par son acheteur sans que la responsabilité de notre société puisse être recherchée à cet égard. Les conseils, avis ou études de notre société qui pourraient être communiqués au client ne lui sont fournis qu’en considération du fait que celui-ci s’oblige systématiquement à vérifier l’exactitude des informations sur la base desquelles notre société a délivré ses conseils, avis ou études ainsi que l’exactitude de ces conseils, avis ou études auprès de tout tiers de son choix. L’attention du client est attirée sur le fait que les conseils, avis ou études sont fournis par notre société avec la plus grande conscience mais que la décision appartient exclusivement au client en fonction des éléments qu’il détient. Les matériels sont commandés par le client conformément au descriptif technique et de pose en vigueur par notre société au jour de la commande et dont- le client reconnaît avoir parfaitement connaissance.

9.10.

Les pièces sujettes à usure normale (consommables)

fonderie (tôles sèches suspendues de foyer, embout ou rallonge de vis, portes, grilles, trappes), turbulateurs, canons internes et externes de brûleurs ainsi que leurs grilles, tous les types de soupapes de surpression et de décharge thermique (même livrées dans les générateurs d'énergie : chaudières, ballons etc), les gicleurs, les filtres ne sont pas couvertes par la garantie. Toutes pièces qui ont faits l'objet de dégâts occasionnés par la poursuite de l'utilisation de nos produits malgré une première avarie non résolue,

9.11. Départ de la garantie : Les durées de garantie, fixées par produit ou groupe de produits dans le texte relatif aux conditions particulières de garantie, commencent à courir, à compter de la mise en service de l’appareil, mais, au plus tard douze mois après la date de notre facturation au revendeur. En cas de doute sur la date de départ de la garantie, ce sera la date de notre facture majorée de douze mois, qui sera retenue.

9.12.

En cas d’appel en garantie, il est impératif de joindre à la demande de retour établie par l'utilisateur et le professionnel (voir notre document de demande de retour), la photocopie de la facture d'installation d’origine portant manuscritement l’Immatriculation de l’appareil, le rapport de mise en route ainsi que les factures d'entretien annuel pour qu’un dossier de garantie puisse être constitué.

9.13. Retour : en principe aucune demande de reprise de matériels vendus par notre société n’est acceptée. Exceptionnellement sur acceptation écrite par notre société, une demande peut être traitée. Dans ce cas pour toutes demandes de retour de matériels adressés par notre client revendeur, seuls les matériels

neufs, complets, actuels

les conditions suivantes :

Décote de 10 % du prix HT de vente pour un retour compris entre 0 et 6 mois Aucune reprise possible pour du matériel vendu depuis plus de 6 mois

(présents au catalogue tarif de l'année en cours), et

ne sont pas couvertes par la garantie

: joints, joints de filasse, parties réfractaires (tunnels, creuset, réfractaires de porte etc), pièces de

dans leur emballage d'origine intact,

après la vente de notre société au revendeur.

par notre société au revendeur.

Page

La responsabilité de la

pourront être repris par notre société dans

X. Contestations

Tout litige, qui n’aura pu être réglé à l’amiable, relatif à l’interprétation ou à l’exécution des présentes conditions générales de ventes, sera exclusivement de la compétence du tribunal de ne peuvent apporter ni novation ni dérogation à cette clause attributive de juridiction.

Strasbourg

, même en cas de pluralité de défendeurs ou d’appel en garantie. Les traites ou acceptations de règlements quelconques

HS FRANCE

1 rue Andersen

67870 Bischoffsheim

Tél. 03 88 49 27 57

Fax. 03 88 50 49 10

e-mail : [email protected]

www.hsfrance.com
