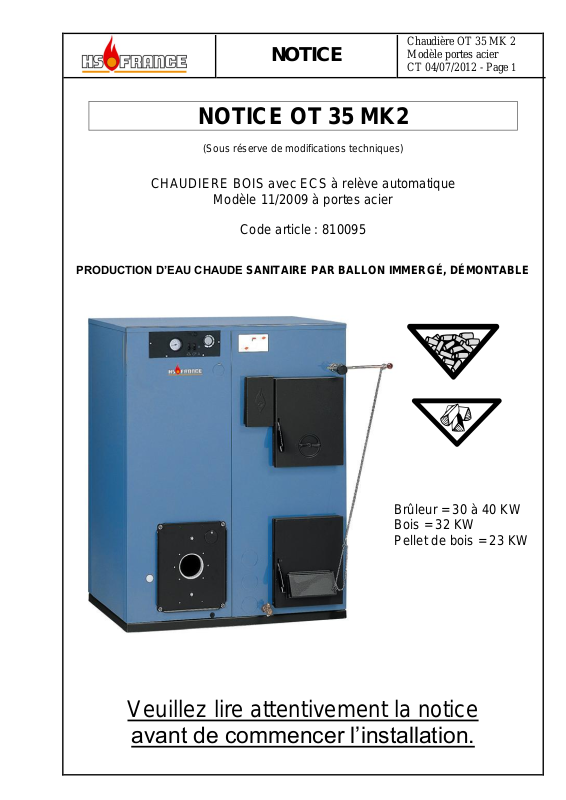

Page 1
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 1
Brûleur = 30 à 40 KW
Bois = 32 KW
Pellet de bois = 23 KW
NOTICE OT 35 MK2
(Sous réserve de modifications techniques)
CHAUDIERE BOIS avec ECS à relève automatique
Modèle 11/2009 à portes acier
Code article : 810095
PRODUCTION D’EAU CHAUDE SANITAIRE PAR BALLON IMMERGÉ, DÉMONTABLE
Veuillez lire attentivement la notice
avant de commencer l’installation.
Page 2
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 2
1. CHAUDIERE HS FRANCE TYPE OT
1. CHAUDIERE HS FRANCE TYPE OT ..................................................................................................2
2. DONNEES TECHNIQUES .....................................................................................................................3
3. MONTAGE ...............................................................................................................................................5
3.1 MONTAGE DE LA JAQUETTE ET PORTES ......................................................................................................5
3.2 MONTAGE TABLEAU ELECTRIQUE ..............................................................................................................7
3.3 MONTAGE DE LA VANNE MELANGEUSE 4 VOIES AVEC TUBULURE .............................................................7
3.4 BRULEURS ...................................................................................................................................................8
3.5 CHEMINEE ...................................................................................................................................................8
3.6 RACCORDEMENT CHAUDIERE / CHEMINEE : ................................................................................................9
3.7 TIRAGE (DEPRESSION DE LA CHEMINEE) : ..................................................................................................9

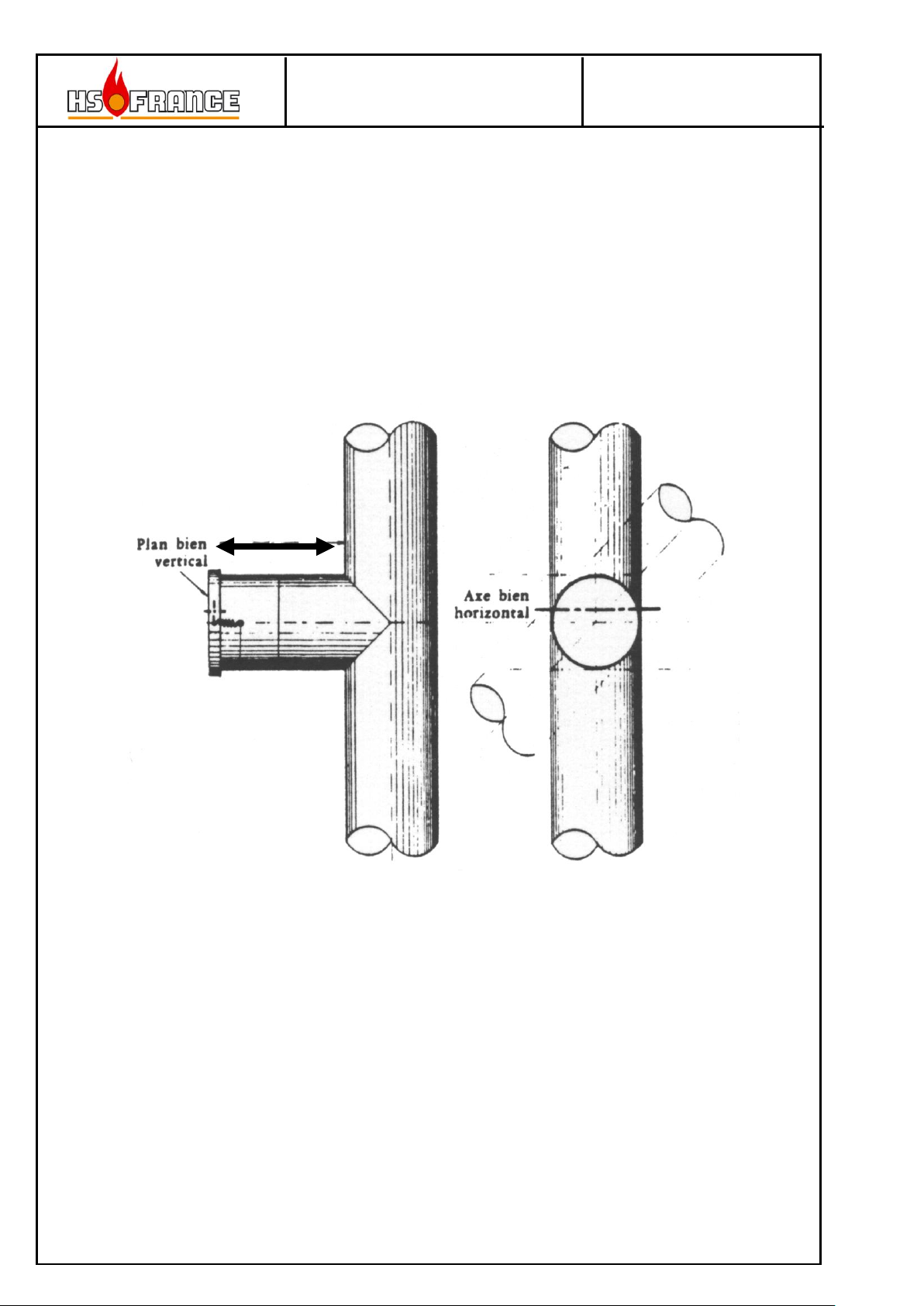

3.8 CONDITIONS D'INSTALLATION D'UN MODERATEUR DE TIRAGE A RESPECTER POUR OBTENIR UN BON
RESULTAT : ..........................................................................................................................................................10
4. INSTALLATION ET SECURITE ........................................................................................................11
4.1 RACCORDEMENT CHAUFFAGE ..................................................................................................................11
4.2 RACCORDEMENT EAU SANITAIRE .............................................................................................................11

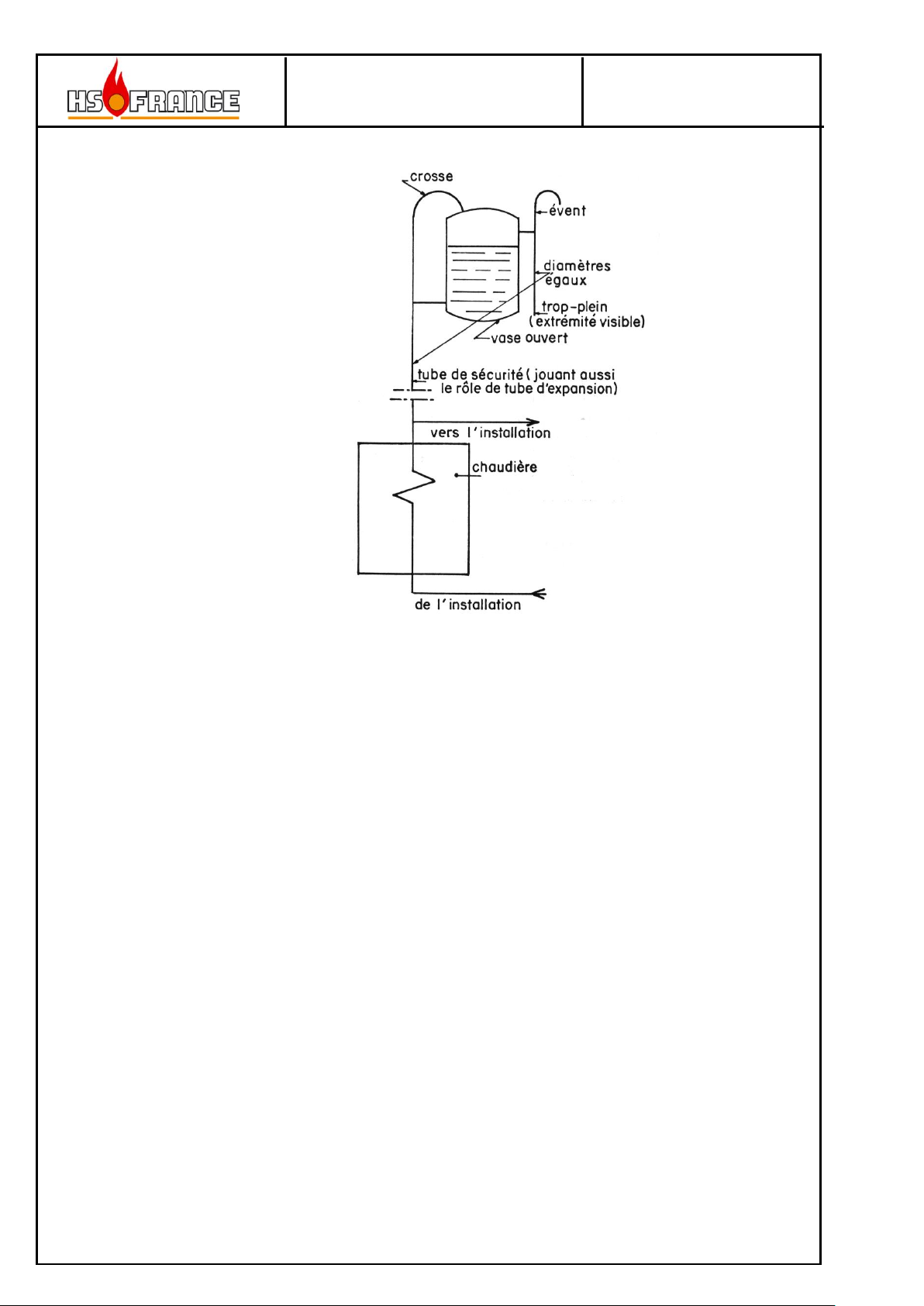

4.3 SECURITE CHAUFFAGE (EXPANSION) ........................................................................................................11
4.4 PROTECTION DE L’ECHANGEUR SANITAIRE ..............................................................................................12
4.5 PROTECTION CONTRE LE GEL ....................................................................................................................12
5. UTILISATION ET FONCTIONNEMENT .........................................................................................13
5.1 LE CHAUFFAGE AU BOIS ............................................................................................................................13
5.2 LE FOYER BOIS ..........................................................................................................................................16
5.3 LE FOYER BRULEUR ..................................................................................................................................18
5.4 TEMPERATURE CHAUDIERE ......................................................................................................................19
5.5 COMMENT FONCTIONNE LA VANNE MELANGEUSE ? (MANUELLE) ...........................................................20
5.6 NETTOYAGE ET ENTRETIEN ......................................................................................................................20
6. QUE FAIRE SI… ?.................................................................................................................................21

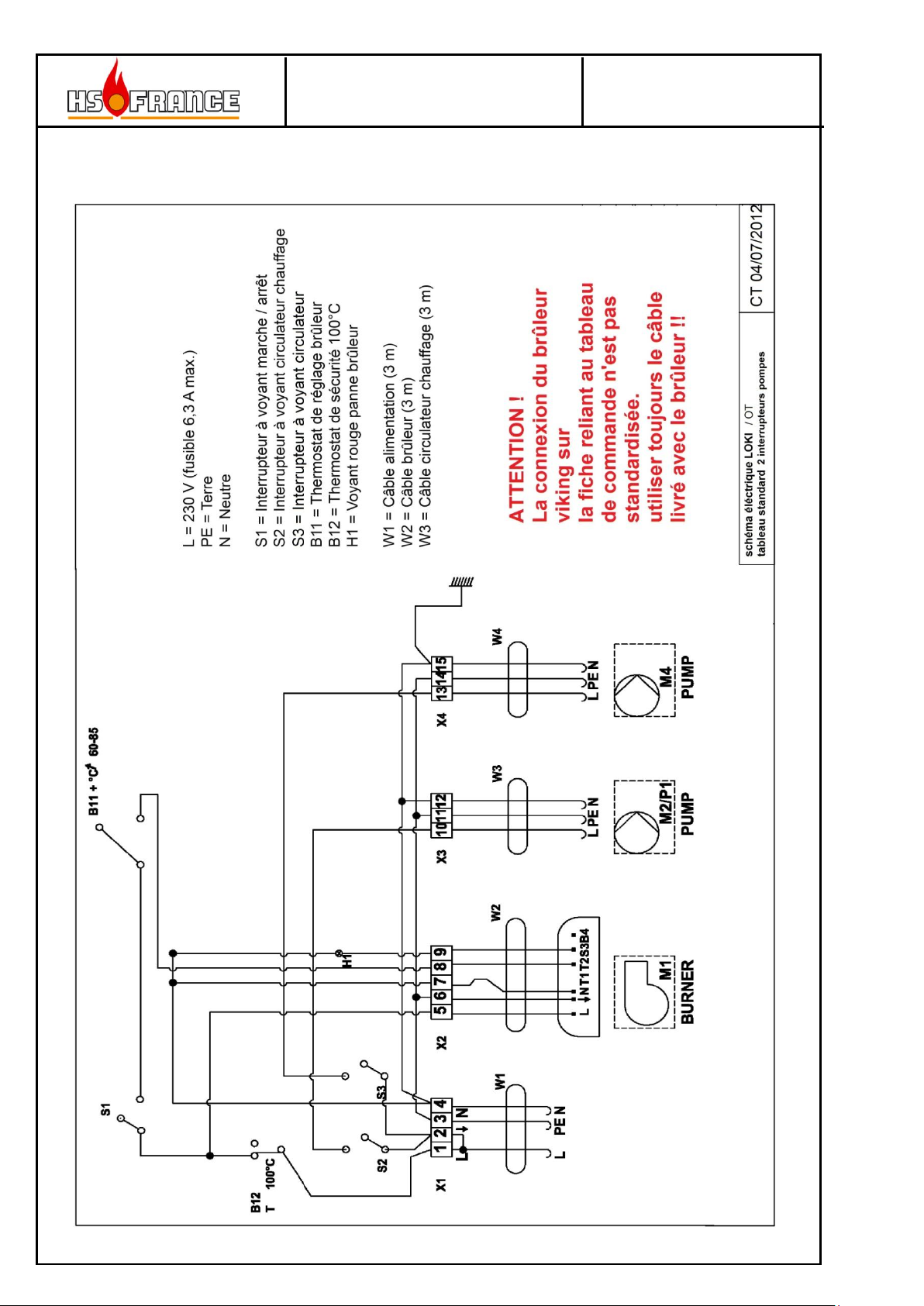

7. SCHEMA ELECTRIQUE .....................................................................................................................22
8. SCHEMAS HYDRAULIQUES .............................................................................................................23

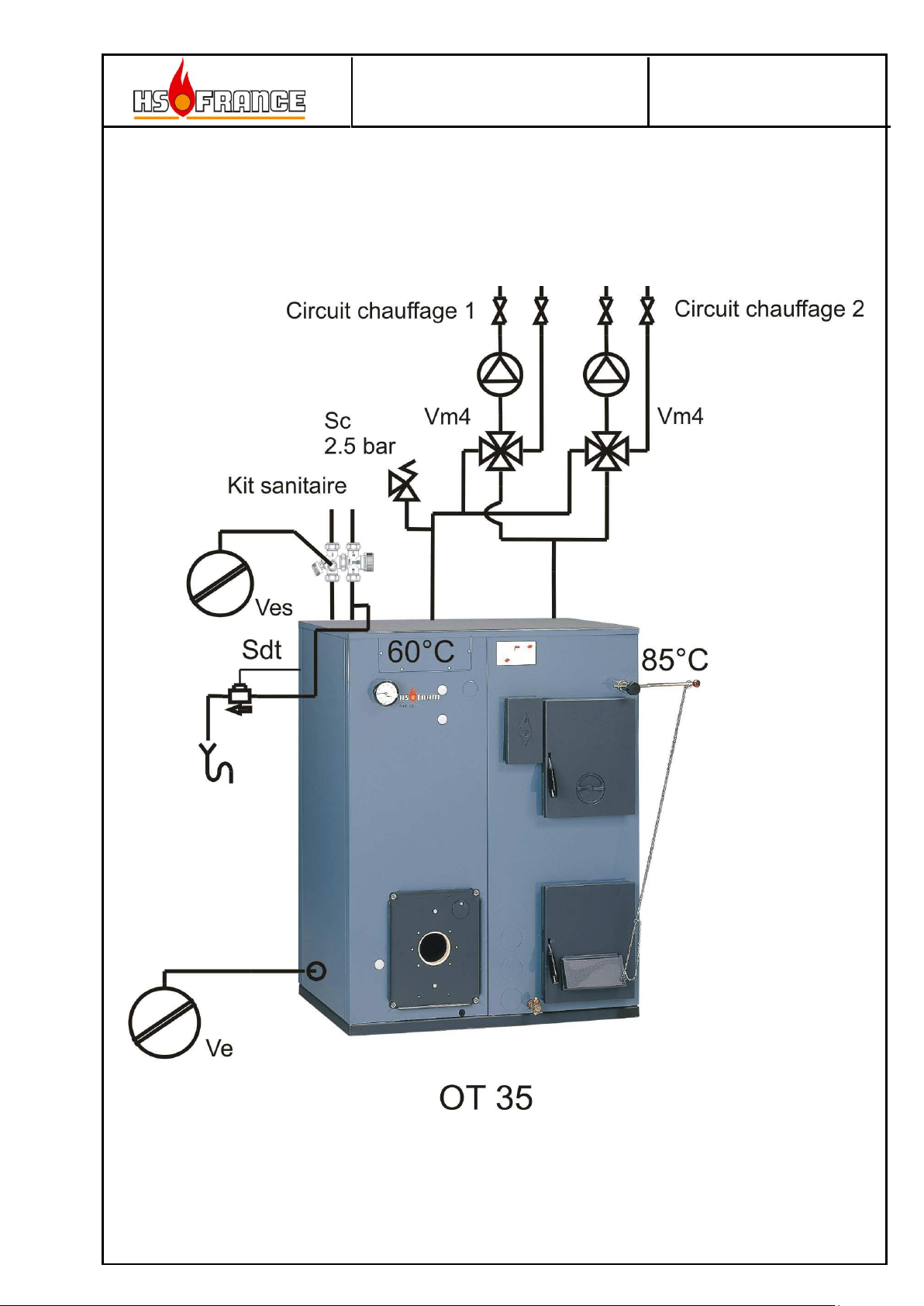

8.1 SCHEMA HYDRAULIQUE SANS BALLON TAMPON ......................................................................................23

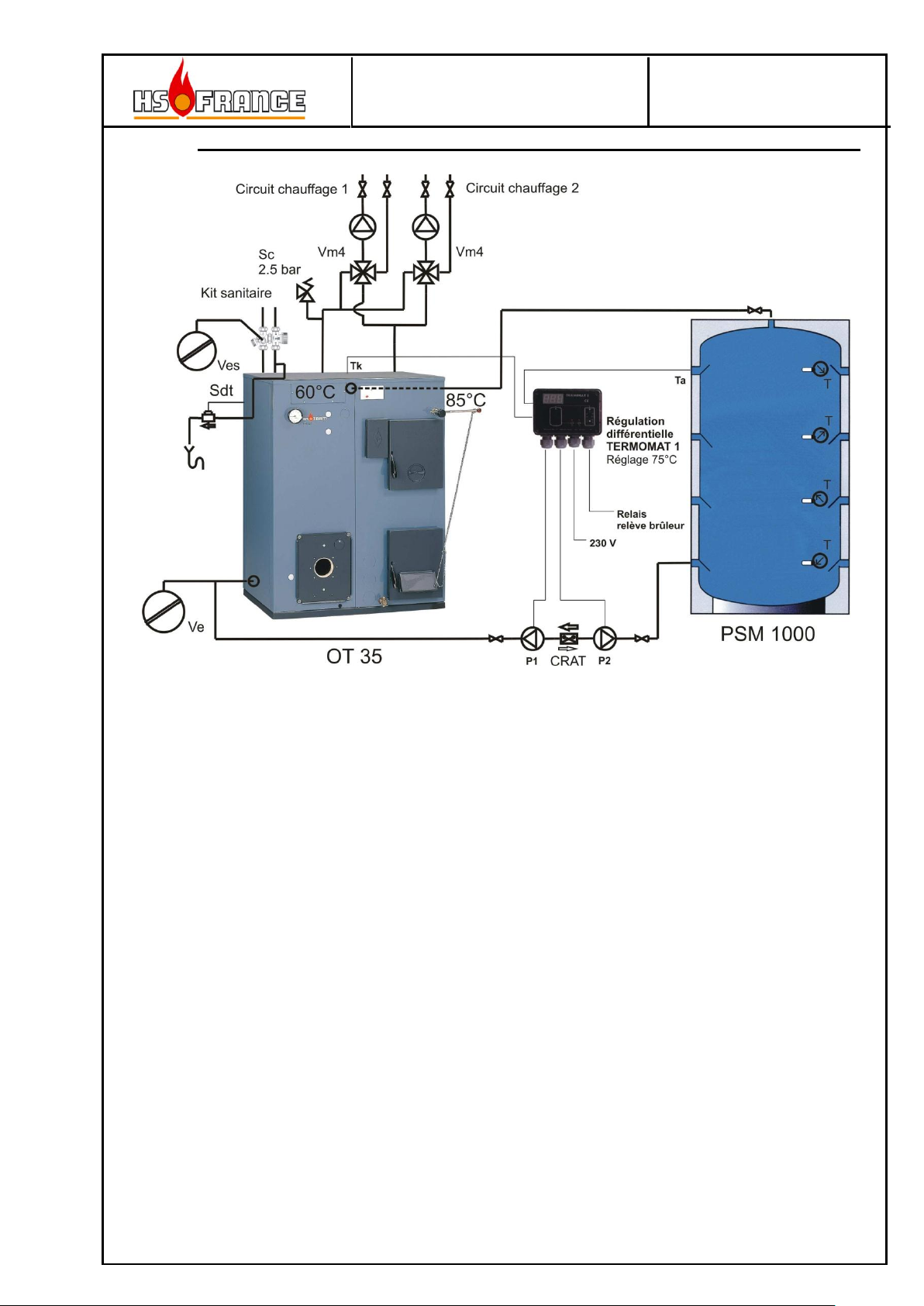

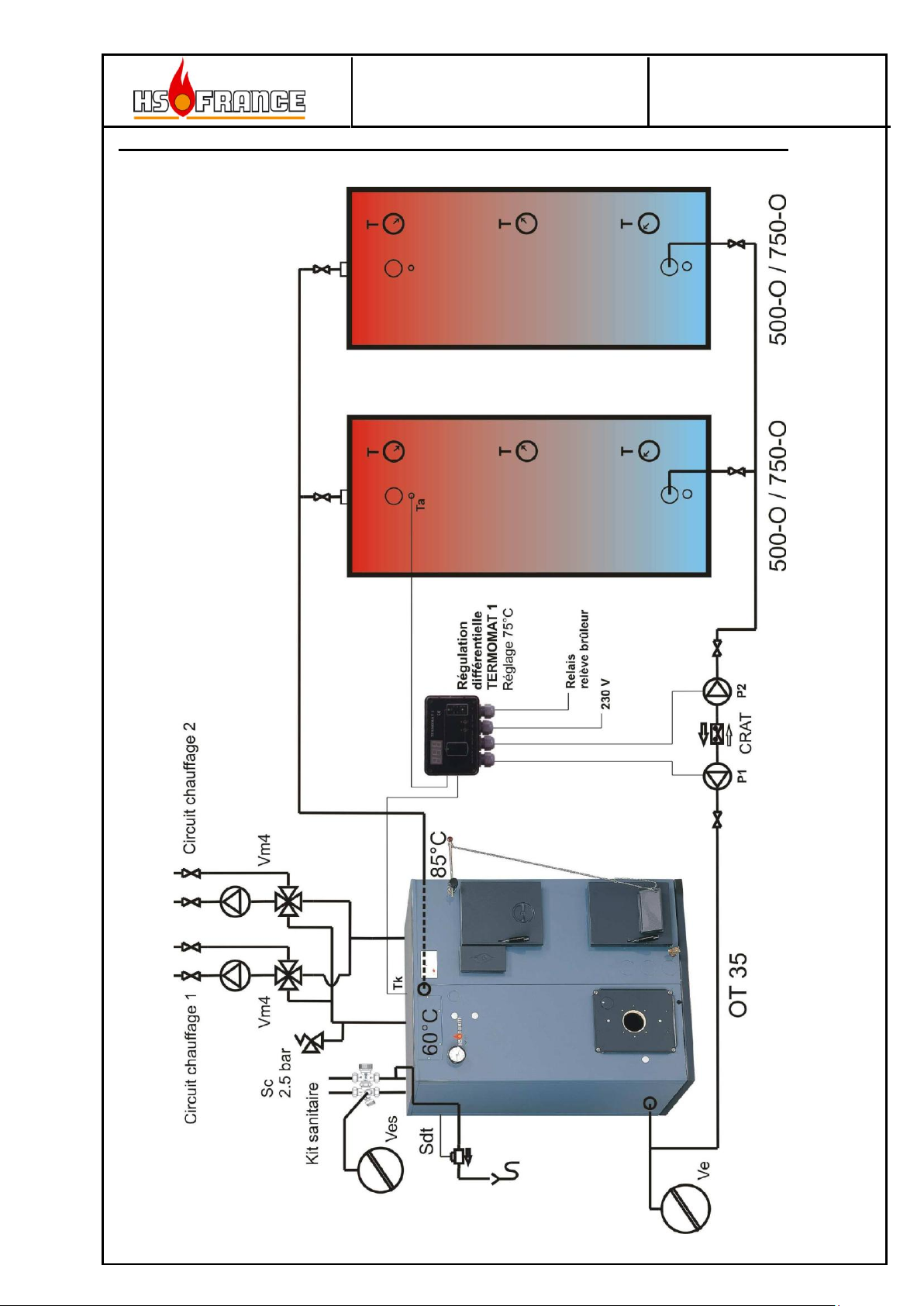

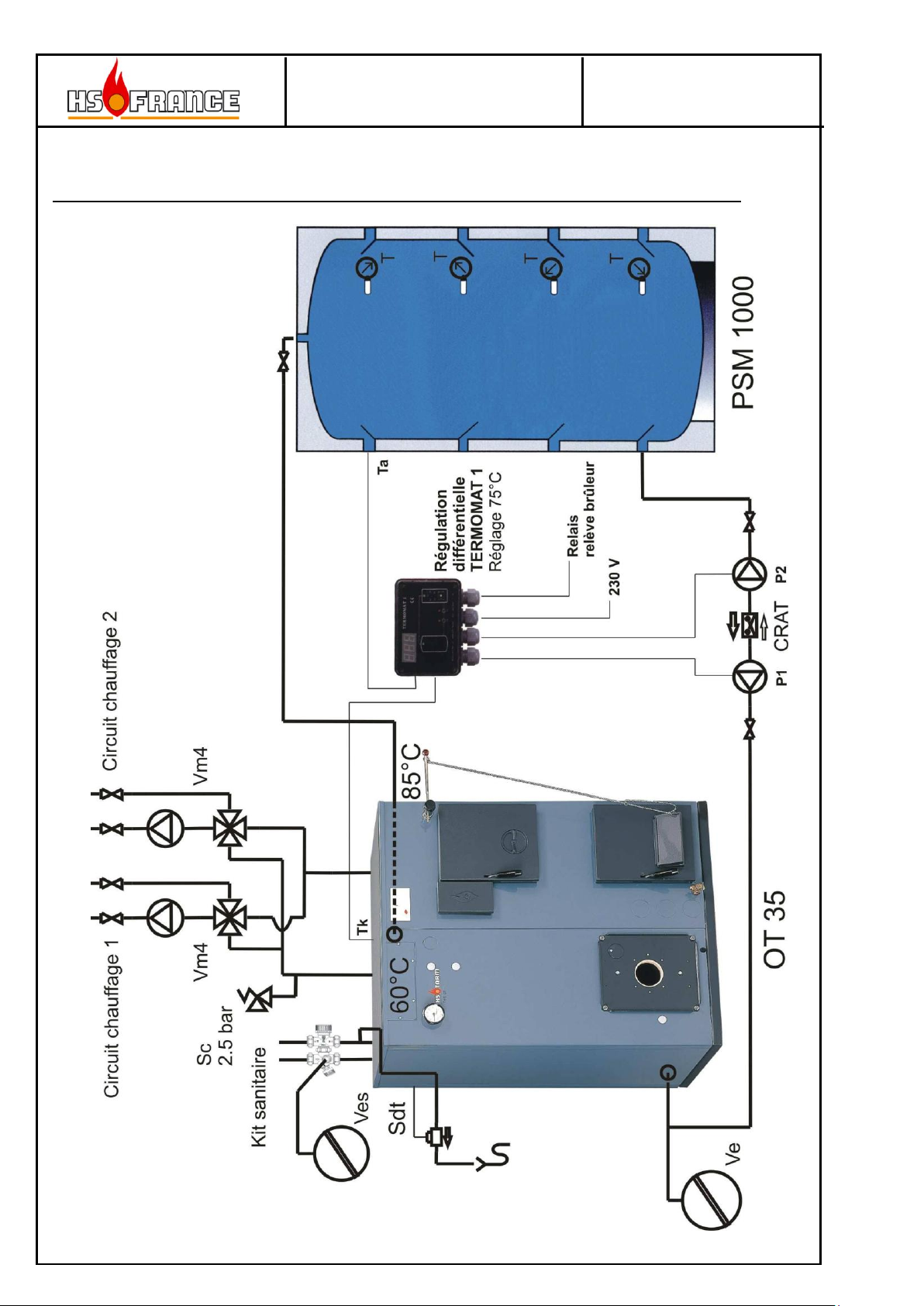

8.2 SCHEMAS HYDRAULIQUES AVEC BALLON TAMPON (CONSEILLE) .............................................................24

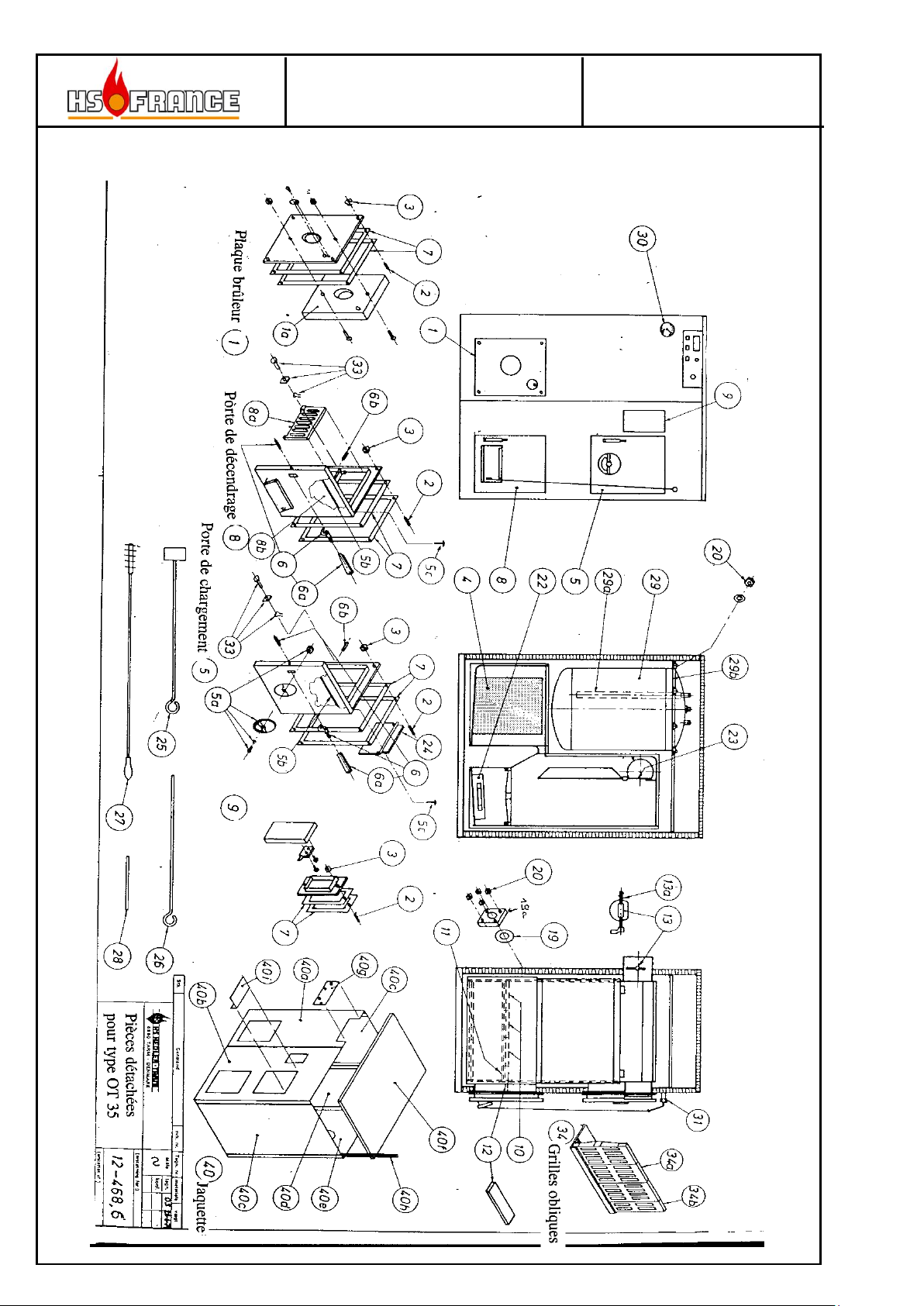

8.3 VUE ÉCLATÉE OT 35 (12-468,6) ...............................................................................................................26
8.4 NOMENCLATURE DES PIÈCES DÉTACHÉES ................................................................................................27
9. CONDITIONS GENERALES DE VENTE ET DE GARANTIE ......................................................28
Ce cahier vous donne quelques notions élémentaires de votre installation.
Les indications et conseils de votre installateur vous seront précieux, suivez-les à la ligne. Son
expérience et sa compétence vous permettront de passer de nombreux hivers en toute sécurité.
Page 3
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 3
Puissance brûleur
KW
30 à 40,6
Puissance bois
KW
32,4
Puissance bois
Kcal
28.000
Puissance Granulés de bois
KW
23
Débit en 10 min *
l
215
Production eau chaude sanitaire par ballon, exécution
standard, température ballon 60°C, chaudière 80°C
Standard, 1
ère
heure *
l/h
495
Largeur B
mm
1000
Profondeur chaudière
mm
685
Profondeur foyer bois
mm
550
Largeur foyer bois
mm
270
Contenance foyer solide
L
97
Hauteur H
mm
966
Cote C
mm
624
Cote E
mm
170
Cote F
mm
838
1 - Retour chaudière
"
1 1/4
2 - Départ chaudière
"
1 1/4
4 - Orifice supplémentaire
"
3/4
5 - Orifice supplémentaire
"
3/4
10 - Orifice vidange
"
1/2
11 - Départ conduit de fumée (Ø extérieur)
mm
150
12 - Circulation eau sanitaire
3/4
13 - Anode magnésium
3/4
14 - Sortie eau chaude sanitaire
3/4
15 - Entrée eau froide sanitaire
3/4
16 - Départ thermosiphon ou hydro-accumulateur
1
18 - Retour thermosiphon ou hydro-accumulateur
1
20 - Régulateur de tirage
3/4
21 - Sonde du tableau électrique
1/2
23 - Orifice sonde décharge thermique
3/4
Contenance eau chaudière
l
225
Contenance eau ballon exécution standard
l
100
Poids
kg
490
Pression épreuve chaudière
bar
4.5
Pression épreuve ballon
bar
8
2. Données techniques
Coupe Type OT 35 Façade arrière OT 35
* température chaudière 80°C, eau froide 10°C, eau chaude 45°C
Page 4
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 4
Type OT
Chaudière bois avec relève pour installation de chauffage à eau chaude jusqu’à 90C.
Pression maximale de service : 3 bars
Pression maximale de service ballon d’eau chaude sanitaire : 7 bars
La garantie ne couvre pas les dégâts causés par des pressions supérieures à celles indiquées ci-dessus.
État de livraison, colisage
- 1 corps de chauffe comprenant :
Plaque brûleur, jeu de grilles, brique réfractaire au fond du foyer brûleur, clapet de by-pass, volet
antifumées, outils de nettoyage, ballon de production d’eau chaude sanitaire incorporé, notice.
Porte de chargement, porte de décendrage, trappe de ramonage et d’accès by-pass pour, visserie.
Tableau de commande pré câblé.
- 1 carton jaquette comprenant :
- 6 faces et 1 couvercle avec isolation pour OT 35
- Sachets de joints de portes
- Glissières d'assemblage de la jaquette.
Page 5
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 5
3. Montage
3.1 Montage de la jaquette et portes
- Démontez la plaque brûleur
- Monter en façade en haut à gauche un doigt de gant sur l'orifice ¾" si une régulation Termomat est prévue
(gestion du tampon hydro-accumulateur) et y insérer la sonde TK.
- Posez un joint plat sur chaque porte à l'aide de 4 points de silicone sur le corps de chauffe
(Entre corps de chauffe et jaquette)
Page 6
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 6
- Procédez au montage de la jaquette. Elle se compose de :
OT 35 MK2 : 2 façades avant, 2 façades arrière, 2 façades latérales, 1 couvercle
- La fixation de ces éléments de jaquette se fait à l’aide de coulisseaux métalliques. Il est possible de les plier
en cas de faible hauteur sous plafond, et de les déplier au fur et à mesure de leur emboitement
- Ne pas oublier d’introduire entre le corps de chauffe et la jaquette, le câble électrique reliant le tableau
électrique au brûleur, en insérant le câble dans le passe câble en partie basse (le fendre à l'aide d'un couteau
pour insérer le câble). Posez le tableau provisoirement sur le corps de chauffe.
- Procédez au montage des portes à l'aide des 12 vis M10 X 15 sans oublier d’interposer un 2
ème
joint à l'aide de
4 points de silicone entre les cadres de porte et la jaquette. La trappe de ramonage utilise 2 vis M12 X 15.
Page 7
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 7
(1 haut) = retour installation*
(2) = départ installation
(16) = départ tampon / thermosiphon
(18) = retour tampon / thermosiphon
*Il est toujours obligatoire de monter une
vanne mélangeuse 4 voies afin que la
garantie puisse être respectée.
3.2 Montage tableau électrique
- Le tableau électrique est composé de :
1 Interrupteur brûleur avec voyant, 1 Interrupteur accélérateur avec voyant
1 Thermomètre chaudière
1 Aquastat de réglage bloqué entre 60 et 90C (ne jamais le débloquer ou passer sous la butée)
1 Aquastat de sécurité 100°C à réarmement manuel
1 Fusible de protection 6 ampères (sur le bornier à l'intérieur du tableau)
- Fixez le tableau électrique à l'aide des petites vis têtes creuses hexagonales.
- Replier l’isolation vers l'arrière qui servira de protection entre le bornier de raccordement et le corps
de chauffe.
- Plongez les sondes, aquastat et thermomètre, dans ce doigt le gant monté sur la chaudière.
3.3 Montage de la vanne mélangeuse 4 voies avec tubulure
Il est actuellement très fréquent et commun d’équiper les installations domestiques en robinets
thermostatiques. Ceci renforce les écarts de température dans les différentes zones de la chaudière et refroidit
davantage la partie inférieure de l’appareil. La température de sortie aux radiateurs est diminuée de 20 à 30C
de par la fonction de régulation du robinet thermostatique. Le montage d'une vanne à 4 voies par circuit est
obligatoire.
Afin de réduire sérieusement les risques de corrosion, d’assurer une longévité accrue à la chaudière et
parallèlement, d’augmenter sensiblement la production d’eau chaude horaire de l’échangeur sanitaire, nous
avons adapté un orifice à la partie supérieure de l’appareil portant également le n1 et qui est destiné à
recevoir le retour installation. Voir l’exemple de température sur figure ci dessous, température supérieure
75C, température centrale 72C, température inférieure 70C. Constatez ici que l’écart n’est plus que de 5C.
La chaudière est donc maintenant équipée de 4 orifices : un départ et un retour principal (2 et 1), ainsi
qu’un départ et un retour secondaire (16 et 18) pour raccordement du ballon tampon ou thermosiphon
avec 2 radiateurs maximum.
Page 8
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 8
3.4 Brûleurs
Employez des brûleurs classiques à air soufflé, avec gicleur et pression de pompe approprié à la puissance de
la chaudière (voir données techniques). Le montage d'un brûleur à gaz est interdit. Respecter toutes les
réglementations en vigueur.
La chaudière est testée selon EN 303.5 avec un brûleur à pellets de bois modèle viking bio, la puissance
maximale dans ce combustible est de 23 KW.
3.5 Cheminée
Celle-ci doit être conforme à la législation en vigueur.
Elle se caractérise par son tirage, c'est-à-dire par la dépression qu'elle maintient à la buse de la chaudière
qu'elle dessert. Les principales caractéristiques pour qu'une cheminée soit correcte, sont les suivantes :
- Hauteur suffisante, section convenable et section constante ;
- Sortie dépassant le faîtage du toit d'au moins 40 cm ;
- Excellente étanchéité (pas de fissure, bonne fermeture des trappes de ramonage) ;
- Excellente isolation surtout dans les parties froides (pas de matériaux inflammables) ;
- Pas de communication entre le conduit voisin ;
- Propreté (ramonage périodique). Une cheminée utilisée pour le bois doit être ramonée au
minimum 2 voire 3 fois par an ;
- Un profil rectiligne;
- Des trappes de visite au moins après chaque coude (carneaux).
La chaudière OT 35 MK2 est une chaudière bois. La température des fumées peut être basse à certains
moments de fonctionnement. Etant donné que ces fumées sont chargées de la vapeur d'eau produite au cours
de la combustion du bois, il est possible, suivant la qualité et l'isolation du conduit de fumée, d'avoir plus ou
moins de condensation à l'intérieur de la cheminée. Le conduit doit donc être adapté.
La combustion du bois produit une quantité non négligeable de vapeur d'eau. Celle-ci provient de la
combinaison oxygène/hydrogène au cours de la combustion, de l'humidité de l'air comburant et de
l'hygrométrie du bois.
En moyenne : 1 Kg de bois dont l'hygrométrie est de 25 % produira 0,7 Kg d'eau sous forme de vapeur.
La température de condensation de la vapeur d'eau contenue dans les fumées provenant de la combustion du
bois est de 60°C. Si la température de la paroi interne du conduit de fumée est inférieure à la température de
condensation, il y a production de condensats avec toutes les circonstances qui en résultent, à savoir, risque
d'infiltration au travers des joints et parois.
Ce phénomène physique démontre qu'une bonne isolation de la cheminée est nécessaire.
Dans le cas d'une cheminée existante dont la rénovation et l'isolation sont pratiquement impossible ou dans le
cas d'une cheminée de forte section (cheminée d'âtre, fumoir etc...) un tubage intérieur du conduit peut être
une solution efficace.
Tout conduit de fumée, conduit de raccordement, carneaux, doivent avoir un avis technique ou une
homologation, se référer également au DTU et aux règlements sanitaires départemental de votre région.
Page 9
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 9
3.6 Raccordement chaudière / cheminée :
La mise en place de la chaudière doit se faire le plus près possible de la cheminée. Il faut à tout prix
éviter les grandes longueurs de tuyaux de fumée ainsi que les coudes qui nuisent au tirage et
facilitent la formation des condensats.
En aucun cas les condensats ne doivent pénétrer dans la chaudière.
Utilisez des coudes ou des longueurs droites avec trappe de visite et de ramonage.
Assurez-vous que l'étanchéité des emboîtements soit bonne. Sinon utilisez de la tresse de
verre et/ou du mastic réfractaire (selon les possibilités du conduit).
L'isolation du tuyau de fumée est fortement conseillée.
3.7 Tirage (Dépression de la cheminée) :
Pour assurer un bon fonctionnement de la chaudière OT 35 MK2, la dépression de la cheminée
mesurée à la buse de la chaudière doit être comprise entre 2 et 2,5 mm de colonne d'eau et être
parfaitement stable.
Celle-ci se mesure avec un déprimomètre (par exemple à liquide), chaudière chaude
(> à 70°C), par temps frais, et en fonctionnement normal.
Une dépression trop faible ne permet pas une bonne évacuation des gaz de combustion.
Une dépression trop forte sur-active la combustion, élève la température des fumées, gaspille du
combustible. La chaudière risque en outre de surchauffer, et une usure prématurée des grilles est à
craindre. De plus un sur-tirage engendre une perte de rendement et une surconsommation de
combustible.
Afin de pouvoir stabiliser correctement la dépression de la cheminée avec une chaudière OT 35
MK2, il est impératif d'installer sur le conduit, un stabilisateur ou modérateur de tirage.
Modérateur de tirage en inox lesté Z150 – axe horizontal en Ø 150 mm
Code article : 1000295
Page 10
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 10
L
3.8 Conditions d'installation d'un modérateur de tirage à respecter
pour obtenir un bon résultat :
- Le diamètre du stabilisateur sera au moins égal à celui de la buse de la chaudière. Il sera installé
le plus près possible de la chaudière. Il sera installé au bout d'une manchette d'allongement dont
la longueur "L" sera de 2 à 3 fois le diamètre. Son réglage sera fait avec un déprimomètre (si
possible à liquide).
- Si au réglage maximum (volet du stabilisateur ouvert en grand), la dépression est toujours
supérieure à 2,5 mm de colonne d'eau, un deuxième modérateur doit être posé.
Page 11
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 11
Alimentation eau froide :
Sortie eau chaude :
tube galvanisé
tube galvanisé ou cuivre ou PE après mitigeur
tube PE
tube PE après mitigeur ou cuivre ou galvanisé
tube cuivre
tube cuivre ou PE après mitigeur
4. Installation et sécurité
4.1 Raccordement chauffage
L’installation d’une vanne mélangeuse 4 voies est obligatoire pour le bon fonctionnement et le
respect de notre garantie.
Divers matériaux peuvent être utilisés pour la distribution chauffage tels que cuivre, acier.
4.2 Raccordement eau sanitaire
Il est obligatoire de respecter les combinaisons suivantes :
Ne jamais raccorder l’alimentation eau froide en cuivre et la distribution d’eau chaude en galvanisé,
afin d’éviter la corrosion dans l’ensemble de la tubulure.
4.3 Sécurité chauffage (expansion)
Pour les installations fonctionnant au combustible solide, il faut prévoir, conformément aux normes en
vigueurs, soit :
A) - Vase d’expansion à l’air libre raccordé sur branche morte sans circulation (bien isoler le vase et
les conduites d’expansion et de trop plein qui se trouvent dans un endroit craignant le gel.) Ce principe
de vase d’expansion en branche morte a pour but d’éviter la ré-oxygénation permanente dans
l’installation évitant tous risques de corrosion.
Le vase d'expansion sera raccordé sur une colonne d'expansion sans circulation.
Ce principe a pour but d'éviter la ré-oxygénation permanente de l'installation éliminant tous risques
de corrosion interne.
- La capacité utile du vase d'expansion ne doit pas être inférieure à 20 % du volume de l'eau contenue
dans l'installation.
- La colonne d'expansion (tube de sécurité) doit être raccordée directement à la chaudière sans
interposition d'un organe d'obturation totale ou partielle.
- Le diamètre intérieur de la colonne d'expansion doit être calculé en fonction de la puissance de la ou
des chaudières selon la formule :
D = 15 + 1, 5 (P/1,16) D = Diamètre exprimé en mm
P = Puissance du ou des générateurs exprimée en KW
Le diamètre D ne doit pas être inférieur à 26 mm.
- L'installation d'un hydromètre proche de la chaudière est fortement conseillée.
Page 12
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 12
Montage d'un vase d'expansion ouvert :
B) - Vase d’expansion du type sous pression avec installation obligatoire d’une soupape de décharge
thermique calibrée à 95C environ montée en dérivation sur la sortie d’eau chaude sanitaire. Le rôle
principal de cette soupape est de refroidir la chaudière en cas de surchauffe. La sonde de cette soupape
doit être posée dans l’orifice n 23 de la chaudière.
Pour les installations avec vase d’expansion du type sous pression, il faut installer une ou deux
soupapes de sûreté tarées à 3 bars maximum (2,5 bar conseillé) avec un diamètre conforme à la
norme NF P.52001.
Nous conseillons le système à vase sous pression (cas B).
4.4 Protection de l’échangeur sanitaire
Il est obligatoire d’installer une soupape de sécurité (ou un groupe de sécurité) tarée à 7 bars sur
l’alimentation eau froide du ballon sanitaire, selon la réglementation en vigueur.
4.5 Protection contre le gel
L’installation de chauffage peut être protégée contre le gel par une adjonction à l’eau de chauffage
d’une proportion d’antigel dont le dosage se fera en fonction de la température à laquelle l’on veut
protéger l’installation. Cette application ne protège pas l’échangeur sanitaire.
Dans le cas d’une chaudière à ballon, la vidange se fait par siphonage sur l’entrée d’eau froide
sanitaire orifice n 15.
Page 13
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 13
5. Utilisation et fonctionnement
5.1 Le chauffage au bois
Se servir du bois comme combustible principal demande plus d’aptitude et de servitude à
l’utilisateur qu’une utilisation classique au fioul ou au gaz.
Le bois
Le bois qui devra être brûlé dans le foyer de la chaudière devra être un bois sec c’est-à-dire 25 %
d’hygrométrie maximum pour réaliser une excellente combustion et un minimum d’encrassement.
Pour obtenir ces conditions, il faut que votre bois soit fendu (afin d’augmenter les surfaces
d’évaporation) et stocké au minimum 18 mois dans un abri ventilé.
Un bois fraîchement coupé contient environ 70 % d’eau. En utilisant du bois humide, vous perdez
une grande partie de son pouvoir calorifique.
Ex : un bois à 70 % d’hygrométrie : 2100 Kcal/kg
un bois à 15 % d’hygrométrie : 3700 Kcal/kg
3 kg de bois sec = 1 l. de fuel
1 kg de bois sec = 3.5 à 4 KW électrique
De plus, la combustion d’un bois humide entraîne un dégagement de vapeur d’eau qui se condense
dans les carneaux de la chaudière et dans la cheminée. Cette vapeur d’eau mélangée au gaz crée ce
que l’on appelle bistre et goudron.
En outre du risque de feu de cheminée, l’utilisation de combustible humide entraîne une
détérioration de la chaudière et de ses composants.
L’utilisation du bois
Sans ballon tampon accumulateur:
Ce genre d’installation demande certaines précautions à l’utilisation.
La chaudière sera toujours surpuissante au cours de la saison de chauffe.
Plus la température extérieure sera élevée, plus les phases de fonctionnement au ralenti de la
chaudière seront importantes. Il faut savoir que le bois pendant la phase de ralenti se consume sans
produire d’énergie mais, des matières nuisibles tels que acides acétique et formique, goudrons etc.
qui stagnent sans être brûlés dans le foyer.
Ces acides sont extrêmement corrosifs avec le risque d’une détérioration rapide de la chaudière.
Ce genre de fonctionnement ne permet pas une stabilité de la combustion, ce qui entraîne une chute
de rendement (surconsommation de combustible) et une augmentation des rejets d’effluents
polluants (pollution).
Il est nécessaire de respecter les consignes ci-après :
- Il est très important de ne pas charger excessivement votre chaudière en combustible.
- Les chargements doivent être fractionnés (chargez peu et souvent).
- La quantité de combustible chargé est toujours en rapport avec la température extérieure.
- Avant de recharger le foyer, il faut laisser aller la combustion du chargement précédent à
terme, laissant un petit lit de braises nécessaire à la reprise du feu.
Page 14
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 14
Le bois doit être utilisé en hiver, en période froide, lorsque la demande calorifique est
importante.
Au printemps en automne et en été, la demande calorifique est très faible (uniquement pour
la production d’eau chaude sanitaire), l'énergie bois ne peut être utilisée (la surpuissance
entraîne une mauvaise combustion, un goudronnage important et un risque de feu de
cheminée). La consommation étant faible, il est préférable de laisser le brûleur assurer l'ECS
et le chauffage, et stocker son bois pour l’hiver.
Avec ballon tampon accumulateur:
OT 35 est une chaudière à bois, pour bûches fendues ayant la longueur du foyer. Une
caractéristique essentielle de la chaudière est la présence d'un by-pass fumées monté dans la
chaudière entre la trappe de ramonage et la porte de chargement.
L'air primaire est amené dans la zone de combustion par le volet de la porte de décendrage.
L'air secondaire est amené par la rosace au travers de la porte de chargement
Le meilleur rendement de combustion s'obtient par un fonctionnement continu (volet d'air
ouvert) lorsqu' il y a du bois dans la chaudière, et donc que la chaudière puisse évacuer en
permanence l'énergie dégagée par la combustion. Ce fonctionnement est obtenu en ajoutant à
la chaudière un volume d'hydro-accumulation bien dimensionné (stockage d'énergie encore
appelé ballon tampon accumulateur).
Le rôle d'un stockage d'énergie est d'assurer un bon fonctionnement de la chaudière même
lorsque la demande énergétique est faible (journées d'hiver peu froides, automne, printemps,
été). Il s'agit donc d'absorber le surplus d'énergie que va produire la chaudière. Cette énergie
stockée sera restituée dans l'installation de chauffage et dans l'eau chaude sanitaire selon la
demande. Ainsi, lorsque le/les ballons de stockage sont chargés d'énergie (75°C voire
80°C en bas) la chaudière doit être vide de bois, ne plus être rechargée. La chaudière
sera rechargée en bois lorsque le/les ballons seront vidés de leur énergie (30°C à 40°C en
haut selon le type d'installation) avec seulement la quantité nécessaire de bois pour
réchauffer le/les ballons tampons. Il est possible de recharger la chaudière en bois avant
que le/les ballons tampons ne soient complètement vidés de leur énergie (par exemple le soir
avant le coucher), mais en chargeant uniquement la quantité de bois nécessaire à
réchauffer le/les ballons tampons.
Il est donc nécessaire de toujours consulter les différents thermomètres du/des ballons
tampon pour connaître la quantité de bois que l'on peut charger. Ce système fournit de
l'énergie avec un rendement optimal et un fonctionnement normal, tout en assurant de
l'autonomie.
Ce système permet donc à la chaudière de fonctionner dans les meilleures conditions et évite
les phases de ralenti (chaudière en température, chargée en combustible, demande
énergétique très faible, extracteur arrêté). Le ralenti provoque un mauvais fonctionnement,
un encrassement anormal et une usure prématurée de la chaudière par une corrosion due aux
acides du bois qui ne sont plus brûlés. Il est donc vital de ne jamais recharger la
chaudière lorsque le/les ballons tampons sont saturés en énergie. Il faut même accepter
de laisser le feu s'éteindre si la décharge des ballons tampons est longue (demande
énergétique faible).
Page 15
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 15
Fonctionnement de l’hydro-accumulation avec système de régulation différentielle :
PHASE 1 : DÉCHARGE
La décharge (circulateur P1) démarre dès que la température mesurée Tk atteint la température de
consigne réglée sur le boîtier Termomat 1. La décharge s’arrête dès lors que la valeur de Tk a chuté
de 4°C. Ce cycle se reproduit à chaque fois que Tk atteint la consigne réglée que ce soit avec
l’énergie bois ou solaire.
PHASE 2 : RESTITUTION
La restitution (circulateur P2) démarre dès que la température mesurée Ta est supérieure de 2°C à la
température mesurée Tk.
La restitution s’arrête dès lors que les températures Tk et Ta sont identiques. Ce cycle se reproduit à
chaque fois que Ta est supérieur à Tk de 2°C.
PHASE 3 : RELÈVE
La relève d’énergie annexe (brûleur, PAC, résistance électrique…) démarre dès que Tk est inférieur
à Ta et à 40°C. Cette relève est active jusqu’à ce que la température mesurée Tk est égale à la
température de consigne moins 5°C. La relève ne charge en aucun cas le second accumulateur
d’énergie et les circulateurs P1 et P2 sont à l’arrêt.
Page 16
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 16
Contenance (litres)
Longueur de bûches
OT 35
117
500 mm
5.2 Le foyer bois
Le bois suit 3 stades dans la combustion :
- Le stockage dans le magasin
Des quantités importantes peuvent y être emmagasinées, en fonction de la demande énergétique et de
l'installation:
- La combustion et la gazéification
L’air primaire arrive sous la grille et sert uniquement à l’inflammation du bois sur une épaisseur
d’environ 1/3. Le résultat de cette combustion permet la gazéification du bois.
- La post-combustion
De la combustion du bois se dégagent des gaz très riches en pouvoir calorifique. Ils sont canalisés
dans le ou les carneaux latéraux. Avec un apport d’air secondaire arrivant par la rosace de la porte de
chargement, ils brûlent intégralement avant de s’évacuer dans la cheminée. C’est cet ensemble qui
fait de la chaudière OT une spéciale bois à combustion horizontale en couche mince dont les
propriétés essentielles sont d’éviter au maximum le dépôt de goudron et d’empêcher le bistrage en
utilisant les calories du bois au maximum.

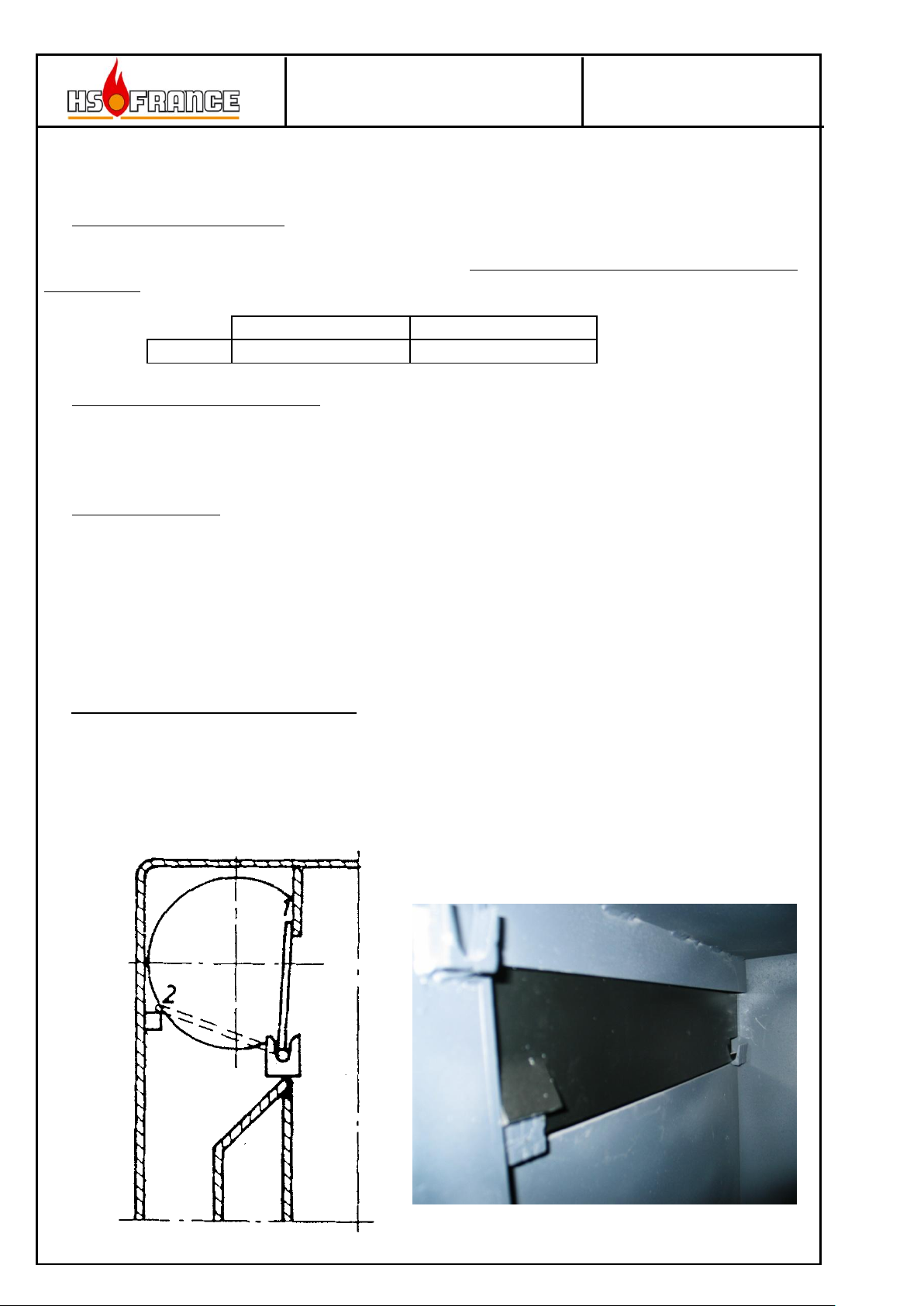

A/ Instructions de chauffe pour le bois
- Garnir copieusement le dessus de la grille de papier ou de carton (éventuellement, morceaux de
cageot ou de petit bois).
- Charger le magasin de chargement de petit bois fendu et sec.
Vérifier la position du clapet de by-pass qui doit être vertical (1). L’accès au clapet de by-pass se
fait par la petite trappe à gauche de la porte de chargement et par la porte de chargement.
Page 17
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 17

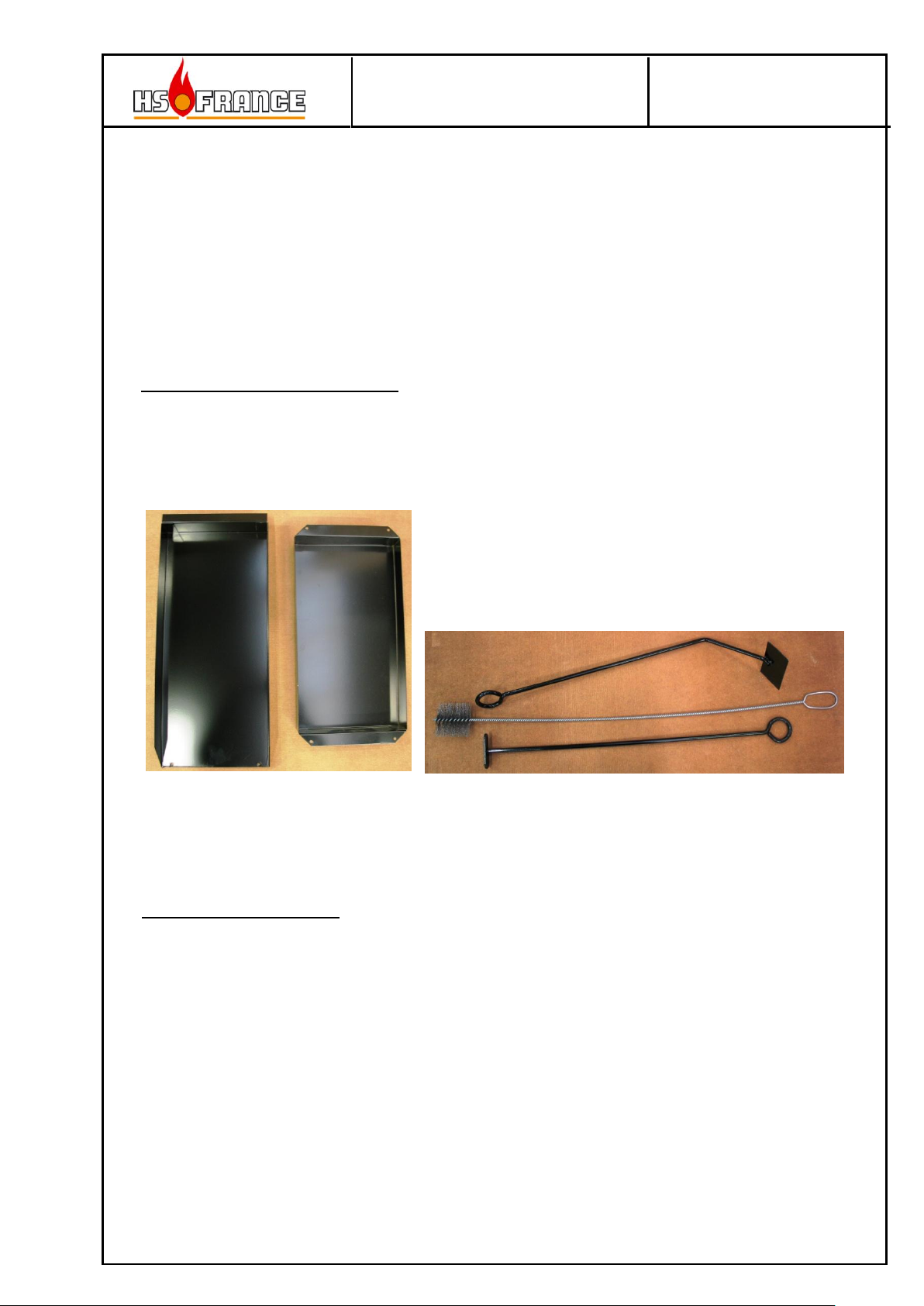

Bacs à cendres
externe côté
bûches ou
brûleur granulés
Bacs à cendres
interne
Outils de nettoyage
- Allumez le feu et positionnez le régulateur de tirage d’air primaire sur 80°C, voire 85°C.
- Avec une cheminée froide (faible tirage au démarrage), la combustion ne sera pas parfaite dès le
début de la chauffe. Cette combustion s’améliore au fur et à mesure que la cheminée se réchauffe
et qu’un lit de braise se forme sur la grille.
- Le clapet d’air secondaire sur la porte de chargement doit être normalement en ouverture.
- Ce clapet d’air secondaire sert à la ventilation supérieure du magasin de chargement et à l'apport
d'air secondaire. La nature du bois et le tirage de la cheminée définissent sa position (au moins 1/3
ouvert).
- N’oubliez pas de décendrer votre chaudière régulièrement.
B/ Entretien et décendrage régulier
- Le décendrage des grilles doit être effectué tous les 2 à 3 jours en cas de forte consommation, tous
les 8 à 10 jours en cas de consommation plus faible.
- Le nettoyage de l’échangeur (petite trappe de visite) se fait une fois par mois.
C/ Stop - surchauffe au bois
En cas de surchauffe au bois :
- Fermez toutes les arrivées d’air pour faire décliner le feu.
- Ouvrez la vanne mélangeuse 4 voies du circuit de chauffage au maximum, ouvrez les radiateurs.
- Laissez couler l’eau chaude sanitaire dans la baignoire ou dans la douche.
Ces prescriptions sont à respecter jusqu’à un retour normal de la température chaudière.
Vérifier le bon fonctionnement du modérateur de tirage, le réglage du calorstat et du volet d’air
primaire.
Page 18
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 18
D/ Combustion bois avec relais brûleur
Cette chaudière peut fonctionner avec une relève automatique bois-brûleur. Pour ce faire, il est
nécessaire de respecter la réglementation en vigueur.
Enclencher L'interrupteur du fioul après avoir déplacé le clapet by-pass dans la position désirée (voir
page 19).
Ceci a trois avantages :
1. Le confort intégral est respecté, l’installation est toujours en température.
2. L’eau chaude sanitaire est à disposition à n’importe quel moment.
3. L’acier des foyers est protégé, la condensation ne peut se former, empêchant une corrosion par
point de rosée humide.
5.3 Le foyer brûleur
Ce foyer est d’une conception classique, à tirage vertical, utilisant à fond les gaz du brûleur en
assurant un rendement élevé.

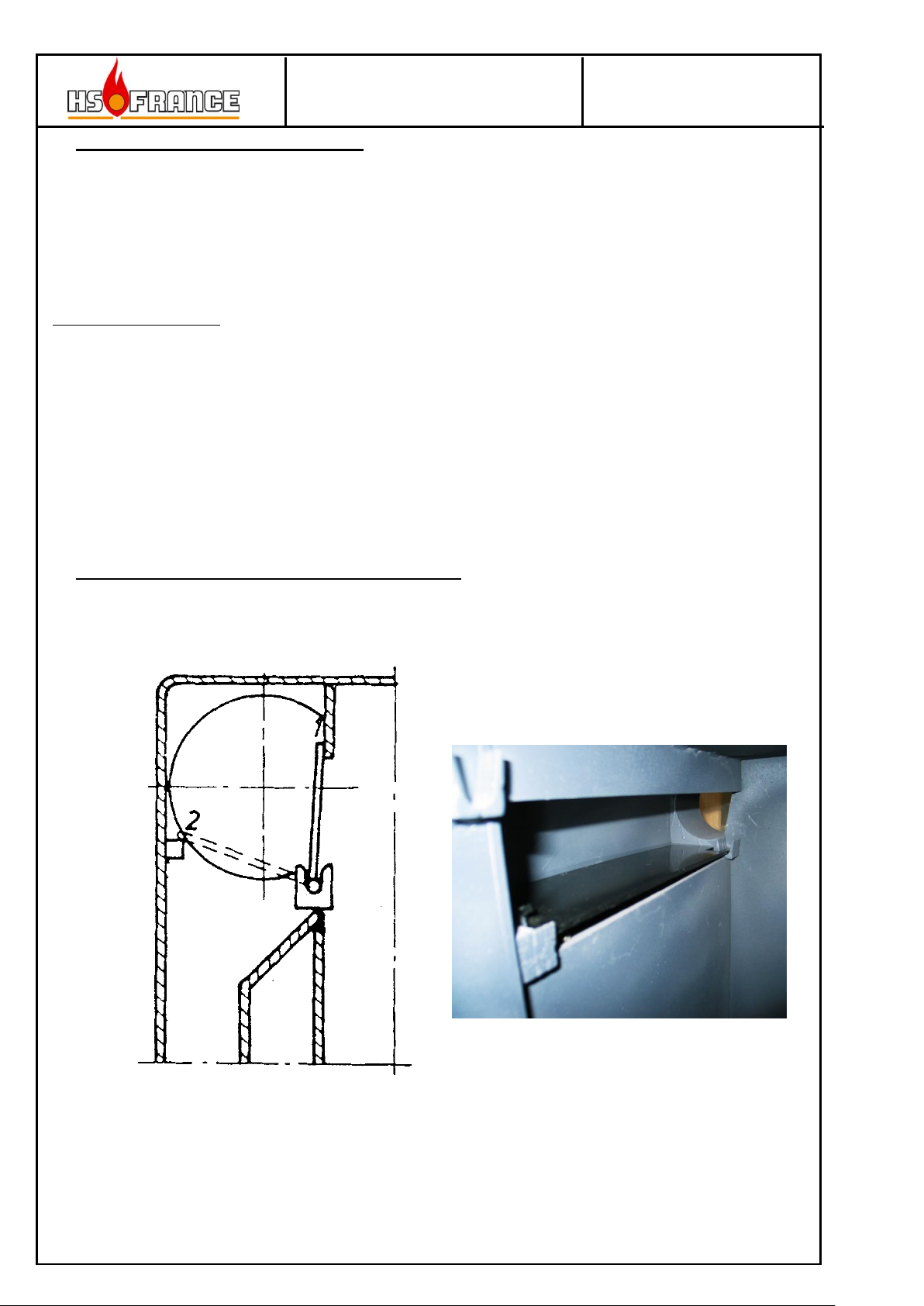

A/ Combustion brûleur seul - granulés de bois seuls
Clapet by-pass en position horizontal (2). L’accès au clapet de by-pass se fait par la petite trappe à
gauche de la porte de chargement et par la porte de chargement.
- Interrupteurs de marche brûleur et accélérateur allumés sur le tableau de commande.
- Aquastat de commande réglé à 60°C, jusqu’à 80°C par temps froid.
- Régulateur de tirage réglé sur 0°C (fermé).
- Les clapets, d’air primaire sur la porte de décendrage et d’air secondaire sur la porte de
chargements, doivent être fermés.
Page 19
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 19

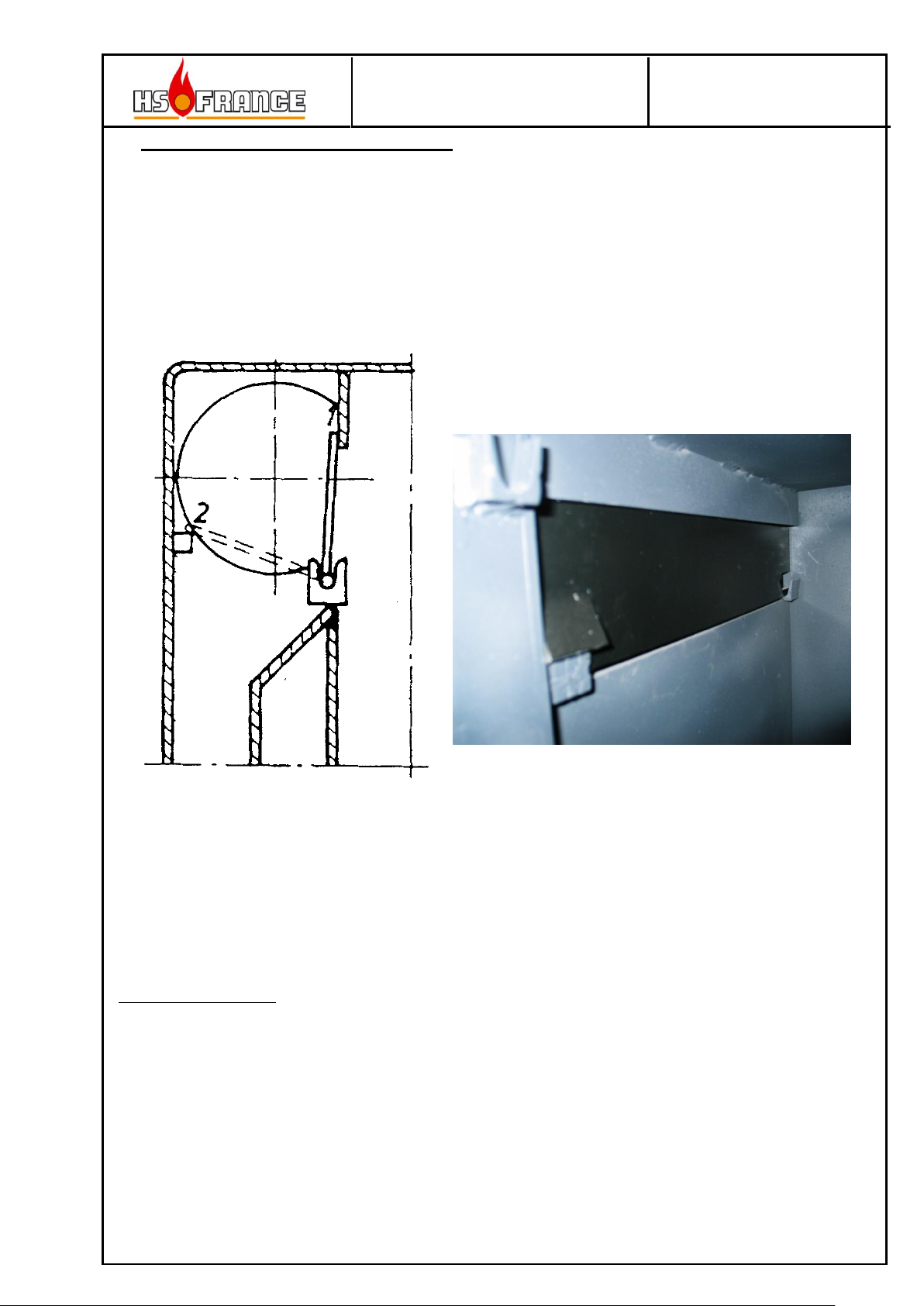

B/ Combustion au bois avec relais brûleur
À la partie supérieure des carneaux de fumée, un clapet de by-pass manuel permet la déviation des
gaz de combustion.
Le clapet doit être en position verticale (1), position requise pour le fonctionnement du bois avec
relais brûleur.
L’accès au clapet de by-pass se fait par la petite trappe à gauche de la porte de chargement et par la
porte de chargement.
5.4 Température chaudière
Le réglage de la température chaudière peut se faire entre 60C et 90C.
Nous conseillons de la maintenir durant toute l’année entre 65°C et 80C avec le brûleur, et entre
80°C et 85°C au bois.
En fonctionnement brûleur, cette température est réglable à l’aide de l’aquastat de commande. Son
rôle est de maintenir une température constante dans la chaudière et de provoquer la mise en route
ou l’arrêt du brûleur.
La température de la chaudière ne doit jamais être inférieure à 60C lorsque le brûleur fonctionne,
les risques de corrosion seraient à terme inévitables.
Pour réguler la température de vos radiateurs, actionnez la vanne mélangeuse 4 voies.
Page 20
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 20
5.5 Comment fonctionne la vanne mélangeuse ? (manuelle)
Que se passe-t-il à l’intérieur de la vanne ?
L’eau de la chaudière est mélangée à l’eau du retour des radiateurs. Ainsi, l’eau du départ aux
radiateurs peut atteindre toutes les températures demandées par simple réglage de la vanne 4 voies.
A/ Que se passe-t-il lorsque le temps s’adoucit ?
Lorsque le temps se réchauffe, la température des radiateurs demande à être diminuée pour éviter
une surchauffe des locaux. Réduisez la vanne vers la position 2 à 4.
B/ Que se passe-t-il lorsque le temps se rafraîchit ?
Lorsque le temps devient froid, la température des radiateurs demande à être augmentée pour éviter
une chute de température des locaux. Remontez la vanne vers la position 5 à 8.
En résumé :
De légères et fréquentes actions sur la vanne mélangeuse vous permettront d’atteindre la température
idéale des locaux.
5.6 Nettoyage et entretien
- Pour obtenir les meilleurs résultats au combustible solide, il est important de nettoyer la chaudière
fréquemment. Un dépôt de suie isole les surfaces d’échange et diminue considérablement son
rendement.
- N’oubliez pas qu’en utilisant la chaudière avec le brûleur, son entretien est également
indispensable au minimum une fois par an. Avec un brûleur à granulés de bois, l'entretien doit être
fait au moins une fois par mois.
- La raclette et la brosse métallique livrées avec la chaudière sont les outils destinés au nettoyage
(voir aussi page 16).
- Le nettoyage des carneaux de fumée de la chaudière se fait par l’avant par la trappe de ramonage
pour OT 35 et par les portes.
- Vérifiez ou faites vérifier tous les ans l’anode au magnésium dans le ballon de production d’eau
chaude sanitaire (conditions de garantie).
- Vérifiez régulièrement (au moins une fois par mois) la pression de fonctionnement dans votre
installation.
Les éléments de contrôle sont soit l’hydromètre ou le manomètre.
Une baisse fréquente de cette pression nécessitant un appoint d’eau peut être le début d’une fuite
cachée, dans ce cas prévenez votre installateur.
- Actionnez deux fois par an votre soupape de sécurité chauffage et votre soupape ou groupe de
sécurité sur l’alimentation d’eau froide du ballon de production d’eau chaude sanitaire.
- Voyez avec l’homme de l’art (votre installateur) la marche à suivre pour vérifier, surveiller et
entretenir vos appareils de contrôle, commande et sécurité.
Page 21
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 21
les radiateurs ne chauffent pas
réglez l’aquastat et faites la mise
en route du brûleur
non
oui
ouvrir la vanne mélangeuse 4 voies
non
la vanne mélangeuse est-elle ouverte ?
oui
procédez à la mise en route de
l’accélérateur
non
l’accélérateur est-il en route ?
oui
remplissez votre installation en eau
non
Y-a-t-il assez d’eau dans l’installation ?
oui
purgez chaudière et radiateurs
oui
Y-a-t-il de l’air dans l’installation ?
non
Appelez votre installateur
le brûleur ne se met pas en route.
mettre en position marche
non
l’interrupteur principal est-il en position
marche ?
oui
à changer
non
le fusible est-il bon ?
oui
appuyer sur le bouton rouge
oui
Panne du brûleur (voyant rouge)
non
Faire le plein et réamorcez le brûleur
(voir notice brûleur)
non
y-a-t-il du combustible dans le stock ?
oui
appelez l’installateur
6. Que faire si… ?
Service après vente :
Nous conseillons d’établir un contrat d’entretien avec votre installateur (vendeur) pour votre
chaudière et brûleur ou avec une entreprise spécialisée de service et d’entretien.
Panne ou défectuosité :
- Brûleur : contactez votre installateur ou société de service/entretien.
- Accélérateur : contactez votre installateur ou société de service/entretien.
- Chaudière ou ballon d’eau chaude : contactez votre installateur.
Page 22
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 22
7. Schéma électrique
Page 23
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 23
8. Schémas hydrauliques
8.1 Schéma hydraulique sans ballon tampon
Page 24
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 24
8.2 Schémas hydrauliques avec ballon tampon (conseillé)
OT 35 et 1 ballon PSM 1000 avec système de régulation différentielle TERMOMAT 1 :
Page 25
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 25
OT 35 et 2 ballons 500(O) avec système de régulation différentielle TERMOMAT 1 :
Page 26
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 26
8.3 Vue éclatée OT 35 (12-468,6)
Page 27
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 27
Fig.
Code
Désignation
1
213201
Plaque brûleur complète
1a
061041
Isolant porte-brûleur 313 x 243 x 45
2 Goupille M10 x 30
3
056006
Ecrou FZB M 10
4
061005
Réfractaire fond de foyer 370/350 x 310 x 35
5
218502
Porte de chargement complète
5a
219094
Rosace réglage d’air porte de chargement
5b
212002
Cordon fibre intérieur de porte
5c
058021
Goupille 6 x 50
6
219095
Poignée + crochet + goupille complet
6a
040027
Poignée bakélite
6b Axe fermeture porte
7
070080
Pochette joints plats
8
218503
Porte décendrage + grille verticale
8a
218509
Grille verticale
8b
211519
Isolant + colle porte décendrage
9
218501
Trappe ramonage 90 x 150
11
060108
Grille 9 - 107
12
090216
Support de grille
13 Volet de fumée
13a
Ressort du volet de fumée
19
070027
Joint de contre bride sortie vanne Ø100 x Ø52 x 3
19a
Contre-bride
20 Ecrou FZB M 12
22
213054
Cendrier
23
219013
By-pass
24 Volet anti-retour
25
219008
Raclette L=800
26
092111
Pique-feu L=800
27
210204
Brosse
28 Outil de manœuvre by-pass
29
213304
Ballon Ø 450 100L. émaillé + joint
29a
089040
Anode magnésium 3/4"
29b
070012
Joint ballon Ø 400 int. pour ballon Ø 450
29c
270015
Tube plongeur L=600
33 Pièces pour fermeture grille verticale
34b
060108
Grille 9 - 107
40a
213530
Façade avant-gauche jaquette
40b
213529
Façade avant-droite jaquette
40c
213528
Côté latéral jaquette
40d
213532
Façade arrière gauche jaquette
40e
213531
Façade arrière droite jaquette
40f
213527
Couvercle jaquette
40g
213543
Plaquette
40h
030350
Glissière L=1220
40i
214369
Pare-fumée
8.4 Nomenclature des pièces détachées
Page 28
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 28
9. CONDITIONS GENERALES DE VENTE ET DE GARANTIE
15.02.2011
I. Généralités
1.1. Toute commande implique de la part de l’acheteur,
l’acceptation des présentes Conditions Générales de Vente
et de garantie ; des Conditions part iculières de vente et de
garantie applicables aux produits objets de la commande.
Ces conditions sont applicables à l’ensemble des acheteurs,
sans discrimination. Toutes nos offres, devis, c onventions,
livraisons de fournitures que nous effectuons le sont
exclusivement aux ressentes conditions générales.
1.2. Il est expressément stipulé que les clauses figurant dans
la commande de l’acheteur et contraires aux présentes
conditions générales de vente ne nous sont pas opposables
et ce quel que soit le moment où l’acheteur nous les
communiquerait que ce soit avant la conclusion d’une
commande, lors de la conclusion de cette commande ou
après la conclusion de cette commande. Nos barèmes en
vigueur, complétés par les présentes conditions générales
de v ente, reflètent la réalité des prix que nous pratiquons.
En conséquence, et sauf accord préalable écrit de notre part
donnant suite à une demande licite, toute commande
assortie de réserves ou conditions particulières d’achat sera
considérée comme la recherche d’un avantage
discriminatoire qu’interdit l’article 36.1 de l’ordonnance du
1er décembre 1986 re latif à la liberté des prix et de la
concurrence.
1.3. Notre m ode de v ente général sur le territoire national
est majoritairement la v ente en gros. Nos conditions de
vente sont fixées par le barème pour chaque catégorie de
produits.
1.4. Les poids, spécifications et autres renseignements
portés sur les tarifs, catalogues ou notices sont donnés à
titre indicatif. Pour des ra isons liées à l’évolution des
techniques, nous pouvons , en e ffet, être amenés à modifier
certains de nos modèles, ou leurs caractéristiques. En cas de
cessation de fabrication d’un produit, les commandes déjà
enregistrées seront honorées par un produit équivalent
quant à sa qualité et au service à en attendre.
1.5. Une confirmation de commande n’est adressée que
dans des cas particuliers, notamment pour des chaudières
sortant de l’ordinaire ou fabriquées selon un cahier de
charges indiqué par le client.
II. Délais
Le retard de livraison ne pourra d onner lieu à pénalités, sauf
convention expresse préalable. Une commande ferme et
définitive ne peut êt re annulée par le client. Toute vente
annulée du fait du client, même avec l’accord de notre
société, et avant livraison du matériel commandé, implique
automatiquement le versement par le client d’une
indemnité égale à 5 % du prix de vente sur présentation de
la facture correspondante. Les délais pouvant figurer dans
les conditions particulières de la commande pour la livraison
des matériels sont indicatifs quels que soient les termes
utilisés dans la commande.
III. Prix
Toute livraison est facturée au prix en vigueur le jour de
l’expédition.
IV. Réserve de propriété
Nous nous réservons la propriété des marchandises livrées
jusqu’à leur paiement total. La remise de traites ou de tout
titre créant une obligation de payer ne constitue pas un
paiement au sens de cette disposition. L’acheteur est
autorisé, dans le cadre de l’exploitation normale de son
commerce, à revendre les marchandises livrées. Mais, il ne
peut ni les donner en gage, ni en transférer la propriété à
titre de garantie. L’autorisation de revente est retirée
automatiquement, en cas de cessation de paiement de
l’acheteur. L’appl ication de la présente clause de propriété
n’exonère pas l’acheteur de la charge des risques, en cas de
perte ou de destruction dès la livraison des marchandises. Il
supporte également les frais relatifs à l’assurance.
V. Conditions de paiement
5.1. Le délai normal de paiement, sur références
commerciales d’usage, est de 30 jours fin de mois
d’expédition ou d’enlèvement, quel que soit le jour dans le
mois civil où a été opérée cette expédition ou cet
enlèvement. Aucune bonification n’est due en cas de
redressement ou liquidation judiciaire. Le cl ient s’interdit
d’invoquer une contestation quelconque pour différer,
refuser ou reporter le paiement des factures non contestées
ou les règlements de la partie non contestée de la facture
contestée.
5.2. Nous nous réservons le droit de faire accepter des
traites avant ou après expédition.
5.3. Nous nous réservons à tout moment le droit de
supprimer tout délai de paiement accordé en cas de
modification des références commerciales et d’exiger de
l’acheteur une garantie agréée par tous de la bonne
exécution de son engagement. Le refus de nous donner
cette garantie nous autorise à suspendre immédiatement
des expéditions et à annuler l’exécution des commandes en
cours.
5.4. En cas de non-paiement à une échéance quelconque,
toutes les sommes portées au débit du compte deviennent
immédiatement et de plein droit ex igibles sans qu’il soit
besoin d’une m ise en demeure et nous réservons le droit
d’annuler les commandes ou marchés en cours.
5.5. Tout défaut de paiement à son échéance ainsi que toute
prorogation d ’échéance même avec notre accord, entraîne
de plein droit en vertu de la loi du 31 décembre 1992, la
facturation d’un agio au taux de 3 fois le taux de l’intérêt
légal. Toute somme due non payée à l’échéance ouvre en
outre la faculté pour notre société de suspendre sans
formalités l’exécution du contrat en cours avec le client
jusqu’à complet paiement des sommes dues ainsi que
l’exécution des commandes postérieures à celles litigieuses.
5.6. En cas de cession totale ou partielle d’activité, apport ou
nantissement du fond de commerce, ou cession d’un
élément essentiel de l’actif, les s ommes dues par notre
client deviennent immédiatement exigibles.
5.7. Tous les avoirs, en principe, consignés sur le relevé du
mois au cours duquel ils sont établis et viennent en
déduction des factures portées sur ce relevé.
5.8. En cas de retour de marchandises détériorées en cours
de transport, nos factures demeurent payables en entier
sans aucune prorogation d’échéance.
5.9. Aucune réclamation sur la qualité de tout ou partie
d’une fourniture n’est suspensive de paiement. Les pièces
défectueuses seront remplacées dans le cadre de la
garantie. Il est rappelé que la remise d’un effet de
commerce ne vaut pas paiement et qu’en conséquence,
jusqu’à encaissement effectif, la clause de réserve de
propriété conserve son plein effet.
VI. Transport et livraison
6.1. Les fournitures s ont toujours considérées comme prises
et agréées par l’acheteur dans nos usines. En conséquence,
les risques relatifs à la chose vendue passent à la charge de
l’acheteur dès l’expédition ou l’enlèvement nonobstant
la clause de réserve de propriété.
6.2. Le destinataire doit, à réception et en présence du
représentant du transporteur, vérifier l’état du matériel,
même si les emballages paraissent intacts. En cas de dégâts
apparents, il doit préciser sur les documents de transport
qui lui sont présentés, le détail des avaries subies par le
matériel, faire toutes réserves utiles et confirmer ces
réserves au transporteur, c onformément aux d ispositions
légales et conventionnelles. Il doit informer immédiatement
par téléphone, télégramme ou fax, l’usine expéditrice et lui
adresser aussitôt copie (ou photocopie) des documents
comportant les observations ayant reçu le visa du
transporteur.
6.3. Le des tinataire doit v érifier, lors d u déchargement, si le
matériel livré est conforme en nature et en qualité à celui
indiqué par les documents de livraison. Dans le cas de nonconformité, mention doit êt re faite sur les documents
d’expédition et de transport ayant visa et l’usine expéditrice
devra être avertie dans les 24 heures par fax & LRAR.
6.4. Sauf constat et réserves effectués comme ci-dess us, le
matériel est réputé livré complet et en bon état.
6.5. Les livraisons sont effectuées les jours ouvrables selon
les disponibilités des transporteurs et les possibilités
d’organisation des tournées dans la période indiquée à
l’accusé de réception de c ommande, sans qu’un jour précis
ou une heure déterminée puissent être garanti.
6.6. Le déchargement est à la charge du destinataire qui d oit
respecter les délais de déchargement réglementaire et en
usage.
VII. Responsabilité
Nos produits doivent être mis en œuvre conformément aux
règles de l’art et dans la stricte observance des prescriptions
figurant dans nos notices, catalogues et autres documents
technico-commerciaux fournis par nous.
Notre société es t exonérée de tout eng agement vis-à-vis du
client en cas de circonstances indépendantes de sa volonté
même non assimilable à un cas de force majeure tel qu’en
particulier, grève, lock out survenant dans notre société,
chez nos fournisseurs, en cas d’incendie, d’inondation,
accident d’exploitation et de fabrication de notre société ou
de fabrication chez nos fournisseurs, en cas de mobilisation,
guerre ou pertu rbations dans les transports… En c as de
survenance d’un tel évènement la date d’exécution des
engagements de notre société sera reportée de plein droit
de la durée de cet évènement.
VIII. Garantie con tractuelle par produit (Conditions
générales)
Les produits doivent être vérifiés par l’acquéreur à leur
livraison, et toutes réclamations, réserves ou contestations
relatives aux manquants et vices apparents, doivent être
effectuée dans les conditions prévues au paragraphe VI.
8.1. La durée légale de garantie de nos matériels contre les
défauts de conformité et vices cachés existants au moment
de la livraison est de 2 ans. Pour tous les autres cas de
garantie, la durée est fixée individuellement dans la notice
de chaque produit (disponibles avant vente sur notre s ite
internet) pour les différents genres de matériel et se limite
aux défauts de fabrication ou vices cachés. Voici un extrait
des grandes lignes :
8.2. Les matériels électriques (moteurs, ventilateurs,
capteurs, sondes, etc.), les matériels électromécaniques
(systèmes d’entrainement, d’acheminement ou de déssilage
de combustibles solides, etc.. ), les matériels électroniques
(circuits imprimés, etc..), les brûleurs (sauf conditions
spéciales se rapportant à chacune de ces pièces ou
conditions spéciales mentionnées dans les présentes
Conditions générales de vente et de garantie), les
accessoires de notre tarif g énéral (sauf pièces sujettes à
usure normale menti onnées au § 9.10), sont couverts par
une garantie de 1 an (un an).
8.3. Les chaudières équipées de ballon d’eau chaude
sanitaire soudé non démontable (à anode) sont couvertes
par une garantie de 3 ans (trois ans) (corps de chauffe +
ballon). Nous imposons, pour les ballons, la vérification
annuelle ou le remplacement (si besoin est) de l’anode de
protection, factures annuelles de l’entretien ou du
remplacement à l’appui.
8.4. Les préparateurs d’eau chaude sanitaire séparés, ou
immergés et démontables, sont couverts par une garantie
de 5 ans (cinq ans). Nous imposons, pour les ballons, la
vérification annuelle ou le remplacement (si besoin est) de
l’anode de protection, factures annuelles de l’entretien ou
du remplacement à l’appui.
8.5. Les échangeurs à plaques produisant de l’eau chaude
sanitaire sont couverts par une garantie de 5 ans (cinq ans),
sous condition de respecter intégralement nos conseils
techniques.
8.6. Les chaudières bois, biomasse et double-foyer sont
couvertes par une g arantie de 3 ans (trois ans) pour leur
corps de chauffe. Ces chaudières peuvent, dans les
conditions particulières d’installation, d’entretien et
d’exploitation, bénéficier d’une garantie supérieure (voir les
conditions spéc iales se rapportant à ces types de
chaudières) sur présentation de la facture d’installation & de
sa mise en route effectuée par un professionnel installateur,
ainsi que toutes les factures d’entretien annuelles par un
professionnel installateur. Si ces dites chaudières sont
équipées de ballon immergé démontable, les ballons sont
couverts par une garantie de 5 ans (cinq ans). Nous
imposons, pour les ballons, la vérification annuelle ou le
remplacement (si besoin est) de l’anode de protection,
factures annuelles de l’entretien ou du remplacement à
l’appui.
8.7. La chaudière devra être raccordée à un stockage
d’énergie pa r l’intermédiaire d’un système de recyclage
ayant le fonctionnement suivant (cette prescription est
obligatoire pour le maintien de la garantie) :
- La circulation entre la chaudiè re et les consommateurs (le
stockage d’énergie, le ballon E.C.S., l’installation de
chauffage,...) doit être inexistante aussi longtemps que la
chaudière n’a pas atteint la température de 60°C.
- Lorsque la circulation entre la chaudière et les
consommateurs se fait, un réchauffage permanent et
contrôlé du retour chaudière à 60°C minimum est
obligatoire par un by-pass entre le départ chaudière et le
retour chaudière (recyclage).
8.8. Les chaudières fioul et gaz au sol sont couvertes par une
garantie de 3 ans (trois ans) pour leur corps de chauffe. Si
ces dites chaudières sont équipées de ballon immergé
démontable, les ballons sont couverts par une garantie de
5 ans (cinq ans). Nous imposons, pour les ballons, la
vérification annuelle ou le remplacement (si besoin est) de
l’anode de protection, factures annuelles de l’entretien ou
du remplacement à l’appui. Ces chaudières peuvent, dans
les conditions particulières d’installation, d’entretien et
d’exploitation, bénéficier d’une garantie supérieure (voir les
conditions spéc iales se rapportant à ces types de
chaudières) sur présentation de la facture d’installation & de
sa mise en route par un professionnel installateur, ainsi que
toutes les factures d’entretien annuelles par un
professionnel installateur depuis l’installation.
8.9. Les silos de stockage de granulés nus de la marque HS
FRANCE (à l’exclusion des moteurs, vis accessoires de silo et
autres appareils électriques), les capteurs solaires, les vases
d’expansion solaires et vase d’expansion chauffage à vessie
en caoutchouc butyle (sous réserve du bon
dimensionnement par rapport à l’installation et du respect
des préconisations d’installation de HS France) sont couverts
par une garantie de 5 ans (cinq ans).
8.10. Les pompes à chaleur et les modules hydrauliques
solaires sont couverts par une garantie de 2 ans (deux ans).
8.11. Les matériels de fabrication de la marque GILLES sont
couverts par une garantie de 3 ans pour les pièces fixes
(corps de chauffe,…), 2 ans pour les pièces mobiles (vis,…) et
1 an pour les pièces électriques.
Page 29
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 04/07/2012 - Page 29
8.12. En l’absence d’un bon de garantie dûment rempli par
l’installateur et renvoyé à l’usine, le formulaire de mise en
route de l’installateur à l’utilisateur ainsi que la facture
d’installation par le professionnel fixent le dé but de la
période de garantie, dans la limite de 12 mois (douze mois)
après notre livraison au professionnel revendeur.
8.13. Les schémas hydrauliques en fin de notice sont à
respecter. Ils précisent les raccordements, en particulier le
recyclage hydraulique. L’équilibrage de l’installation est à la
charge de l’installateur.
IX. Transport et Stockage de la Biomasse
9.1. L’utilisateur doit s’assurer que son matériel a été installé
par du personnel qualifié.
9.2. Le fournisseur donne la garantie à la marchandise une
fois livrée. Il doit être informé de tous les défauts liés aux
transports ou à l’installation.
9.3. Pour tous défauts de pièces, v euillez contacter votre
installateur/revendeur.
9.4. La garantie couvre uniquement le matériel. Il s’agit
d’une garantie pièces, hors frais de retour, d’expédition, de
main d’œuvre, déplacement ou tout autre frais ou
indemnité de préjudice quel qu’il soit (exemple : privation
etc.).
9.5. La garantie ne couvre pas la main d’œuvre, ni les
problèmes dus à un mauvais assemblage, à une mauvaise
manipulation o u à une mauvaise utilisation. Celle-ci ne
couvre pas non plus les surtensions dues au court-circuit
dans l’alimentation électrique.
9.6. Aucun coût lié à la recherche de panne n’est couvert à
moins que le fournisseur ait été contacté au préalable et
qu’un accord écrit avec HS FRANCE existe.
9.7. Les silos qui ne sont pas de fourniture HS FRANCE, ne
sont pas de la responsabilité d’HS F RANCE. Tout mauvais
fonctionnement ou détérioration(s) de matériel(s) fourni par
HS FRANCE dû au silo non fourni par HS FRANCE ne peut
être imputé à HS FRANCE.
9.8. Les vis sans fin et tubes ou canaux de v is fournies par HS
FRANCE sont recommandés pour le transport de granulés de
bois et agro-pellets (diamètre entre 6 et 9 mm maxi), et les
céréales. HS FRANCE n’est en aucun cas responsable de la
sécurité et du bon fonctionnement si celle-ci est utilisée à
une autre fin que celle prévue par HS FRANCE.
9.9. L’utilisateur est responsable du fonctionnement de son
silo. À n’importe quelle interruption, il est également
responsable de fournir un éventuel t ransport alternatif du
combustible. HS FRANCE n’a aucune responsabilité dans ces
cas-ci, aucun coût ne pourra être imputé à HS FRANCE.
9.10. Les détériorations suite au remplissage du silo (camion
souffleur ou autre) et les dommages suite à un mauvais
montage ne sont pas pris en garantie (exemple : dégâts
engendrés par la poussière, etc.).
9.11. Se reporter pour le reste des modalités et la prise en
charge, aux conditions g énérales de vente et de garantie,
ainsi qu’aux notices des différents produits.
X. Garantie et retours - Conditions générales
Les conditions particulières de garantie pour chaque produit
ou groupe de produits font l’objet d’un texte séparé inséré
dans nos notices et disponibles sur demande, même avant la
vente.
10.1. Notre garantie est strictement limitée à la fourniture
pure et simple et dans un délai normal des pièces reconnues
par nous défectueuses, par des pièces de même usage ou à
leur remise en état, sans que nous ayons à s upporter
d’autres frais quels qu’ils soient, pour dommages ou pertes
causés directement ou indirectement à l’acheteur, ou pour
le remplacement de la dite pièce (main d’œuvre, frais de
déplacement et viatique, etc..).
10.2. Les g aranties pour notre matériel peuvent faire l’objet
de conventions spéciales, elles seront alors définies par nos
offres ou confirmations de commandes ou par des
documents spécifiques se rapportant aux appareils
concernés.
10.3. Si pendant la période de garantie, une pièce est
reconnue par n ous défectueuse, nous nous réservons le
droit de réparer, de faire réparer ou de fournir en échange,
une pièce identique, ou, en cas d’impossibilité, une pièce
répondant au même usage.
10.4. La réparation, le remplacement ou la modification des
pièces pendant la période de garantie ne peut avoir pour
effet de prolonger la durée de celle-ci, ni de donner lieu, en
aucun cas, à l’indemnité pour frais divers (main d’œuvres,
déplacement etc.) ou préjudice quelconque, tel que, par ex.
privation de jouissance.
10.5. Dans le cas de pièces reconnues par nous défectueuses
(uniquement la pièce défectueuse : la majeure partie des
ensembles ou accessoires fournies sont démontables et
remplaçables), mais réparables sur place, par un spécialiste
compétent, la réparation ne peut être exécutée qu’après
notre accord préalable sur la nature de la réparation et sur
le montant de la dépense à notre charge. Le matériel ayant
fait l’objet de modifications sans notre accord n’est plus
garanti.
10.6. Le client s’engage à nous permettre de vérifier sur
place par une personne de notre choix, le bien-fondé de
toute réclamation. La reconnaissance du bienfondé d’une
réclamation avec application de la garantie est de la
compétence exclusive de la Direction de la Soc iété et fait
l’objet d’un écrit.
10.7. Tout retour de marchandises doit faire l’objet d’un
accord préalable.
10.8. Les frais de retour des pièces défectueuses, ainsi que
les frais de renvoi des pièces réparées ou des pièces de
remplacement sont à la charge du client.
10.9. La garantie du constructeur ne peut être évoquée, si
l’installation n’a pas été réalisée selon les règles de l’art par
un installateur professionnel ; fa cture d ’installation +
rapport de mise en route + factures annuelles d’entretien
par un professionnel installateur ou SAV, à l’appui. La
responsabilité de la conformité de l’installation incombe
exclusivement à nos clients installateurs. Ne s ont pas
couverts les dommages consécutifs à des erreurs de
branchement ou de raccordement et plus généralement au
non respect de nos prescriptions d’installation & de la
réglementation en vigueur, utilisation anormale ou contraire
à nos notices, surpressions, manque d’eau, insuffisance
d’hydro-accumulation, absence d’échangeur de séparation
ou de volume d’hydro- accumulation sur chauffage au sol
(tubes synthétiques), absence d’entretien annuel par un
professionnel et/ou manque d’entretien ou négligence de
l’utilisateur (nettoyage, décendrage etc..), fonctionnement
au ralenti des chaudières bois et biomasse, usage de
combustibles solides humides ou de combustibles différents
de nos prescriptions, sur-tirage de cheminée, sur ou sous
tension électrique, etc.
Sont exclues également les détériorations consécutives à
l’inobservation de nos recommandations concernant les
risques d’entartrage (sur les soupapes, les serpentins, les
échangeurs à plaques, les mitigeurs et autres éléments
thermostatiques, etc..), de chocs thermiques, de coup de
feu, de corrosion côté gaz de combustion, brûleurs non
adaptés, de corrosion externe du corps de chauffe due à une
fuite extérieure (d’un raccord, d ’un purgeur, d’une soupape,
d’une bride ou d’une trappe par ex emple), etc. Toute
garantie est exclue en cas de défaut de stockage ou de
transport des tiers, d’intempéries (tempêtes, grêles, gel ou
dégel, foudre, inondation etc..), de force majeure telle que
grèves (des fournisseurs d’eau, d’électricité, ou de
combustibles etc..), de guerres, d’attentats et autres
catastrophes naturelles.
Il appartient au client, sous sa responsabilité personnelle, de
s’assurer que le matériel convienne à l’emploi envisagé par
son acheteur, le client faisant son affaire personnelle du
choix et de la destination des matériels commandés par son
acheteur sans que la responsabilité de notre société puisse
être recherchée à cet égard. Les conseils, avis ou études de
notre société qui pourraient être communiqués au client ne
lui sont fournis qu’en considération du fait que celui- ci
s’oblige systématiquement à vérifier l’exactitude des
informations sur la base desquelles notre société a délivré
ses conseils, avis ou études ainsi que l’exactitude de ces
conseils, avis ou études auprès de tout tiers de son choix.
L’attention du client est attirée sur le fait que les conseils,
avis ou études sont fournis par notre société avec la plus
grande conscience mais que la décision appartient
exclusivement au client en fonction des éléments qu’il
détient. Les matériels sont commandés par le client
conformément au descriptif technique et de pose en vigueur
par notre société au jour de la commande et dont- le client
reconnaît avoir parfaitement connaissance.
10.10. Les pièces sujettes à usure normale (consommables) :
joints, joints de filasse, parties réfractaires (tunnels, creuset,
réfractaires de porte etc.), pièces de fonderie (tôles sèches
suspendues de foyer, embout ou rallonge de vis, portes,
grilles, trappes), turbulateurs, ca nons internes et externes
de brûleurs ainsi que leurs grilles, tous les types de soupapes
de surpression et de décharge thermique (mê me livrées
dans les générateurs d’énergie : chaudières, ballons etc..),
les gicleurs, les filtres ne sont pas couvertes par la garantie.
Toutes pièces qui ont faits l’objet de dégâts occasionnés par
la poursuite de l’utilisation de nos produits malgré une
première avarie non résolue, ne sont pas couvertes par la
garantie.
10.11. Départ de la garantie : Les durées de garantie, fixées
par produit ou groupe de produits dans le texte relatif aux
conditions particulières de garantie, c ommencent à courir, à
compter de la mise en service de l’appareil, mais, au plus
tard douze mois après la date de n otre fact uration au
revendeur. En cas de doute s ur la date de départ de la
garantie, ce sera la date de notre facture majorée de douze
mois, qui sera retenue.
10.12. En cas d’appel en garantie, il est impératif de joindre
à la demande de retour établie par l’utilisateur et le
professionnel (voir notre document de demande de retour),
la photocopie de la facture d’installation d’origine portant
manuscritement l’Immatriculation de l’appareil, le rapport
de mise en route ainsi que les factures d’entretien annuel
pour qu’un dossier de garantie puisse être constitué.
10.13. Retour : en principe aucune demande de reprise de
matériels vendus par notre société n’est acceptée.
Exceptionnellement sur acceptation écrite par notre société,
une demande peut être traitée. Dans ce cas pour toutes
demandes de retour de matériels adressées par notre client
revendeur, seuls les matériels neufs, complets, actuels
(présents au catalogue tarif de l’année en cours), et dans
leur emballage d’origine intact, pourront être repris par
notre société dans les conditions suivantes : décote de 10%
du prix HT de vente pour un retour compris entre 0 et 6
mois après la vente de notre société au revendeur. Aucune
reprise possible pour du matériel vendu depuis plus de 6
mois par notre société au revendeur.
XI. Contestations
Tout litige, qui n’aura pu être réglé à l’amiable, relatif à
l’interprétation ou à l’exécution des présentes conditions
générales de ventes, sera exclusivement de la compétence
du tribunal de St rasbourg, même en cas de pluralité de
défendeurs ou d’appel en garantie. Les traites ou
acceptations de règlements quelconques ne peuvent
apporter ni novation ni dérogation à cette clause attributive
de juridiction.
Page 30
NOTICE
Chaudière OT 35 MK 2
Modèle portes acier
CT 17/11/2011 - Page 30
Courriel : [email protected] – Site Internet : www.hsfrance.com
Rue Andersen
F-67870 BISCHOFFSHEIM
Tél : 03.88.49.27.57 – Fax : 03.88.50.49.10
Loading...
