HP ZR2040w, ZR2240w, ZR2440w, ZR2740w User Manual
HP ZR2040w、ZR2240w、ZR2440w 和
ZR2740w LCD 显示器
用户手册
© 2011 Hewlett-Packard Development
Company, L.P.
Microsoft、Windows 和 Windows Vista 是
Microsoft Corporation 在美国和/或其他国
家/地区的商标或注册商标。
HP 产品与服务仅有的担保已在这类产品与
服务附带的明确担保声明中阐明。此处任何
信息均不构成额外的保修条款。HP 将不会
对本文包含的技术或编辑方面的错误或遗漏
负责。
本文档包含的所有权信息受版权法保护。事
先未经 Hewlett-Packard Company 书面许
可，不得复印、复制本文档的任何部分或将
其翻译成其他语言。
第一版（2011 年 9 月）
文档文件号码：647215-AA1
关于此手册
本指南提供有关安装显示器、安装驱动程序、使用屏幕显示菜单（仅限于部分型号）、故障排除和技术
规格方面的信息。
警告！ 以这种方式出现的文字表示如果不按照指示操作，可能会造成人身伤害或带来生命危险。
注意： 以这种方式出现的文字表示如果不按照指示操作，可能会损坏设备或丢失信息。
注： 以这种方式出现的文字提供重要的补充信息。
ZHCN iii
iv
关于此手册
ZHCN
目录
1 产品功能特性 ...................................................................................................................... 1
ZR2040w 型号 ....................................................................................................................... 1
ZR2240w 型号 ....................................................................................................................... 2
ZR2440w 型号 ....................................................................................................................... 2
ZR2740w 型号 ....................................................................................................................... 3
2 安全和维护准则 ................................................................................................................... 4
重要安全信息 .......................................................................................................................... 4
维护准则 ................................................................................................................................ 4
清洁显示器 .............................................................................................................. 5
显示器的装运 ........................................................................................................... 5
3 安装显示器 ......................................................................................................................... 6
安装支架 ................................................................................................................................ 6
背面组件 ................................................................................................................................ 7
ZR2040w 型号 ........................................................................................................ 7
ZR2240w 型号 ........................................................................................................ 8
ZR2440w 型号 ........................................................................................................ 9
ZR2740w 型号 ...................................................................................................... 11
电缆布线和连接 ..................................................................................................................... 12
ZR2040w 型号 ...................................................................................................... 12
ZR2240w、ZR2440w 和 ZR2740w 型号 ................................................................ 14
将显示器安装到用户提供的支撑配件 ........................................................................................ 15
安装 ZR2040w 面板 .............................................................................................. 16
安装液晶显示器悬挂解决方案面板 ............................................................................ 16
查找信息卡（仅适用于部分型号） ........................................................................................... 19
安装缆锁 .............................................................................................................................. 19
打开显示器 ........................................................................................................................... 19
安装软件和实用程序 .............................................................................................................. 20
信息文件 ................................................................................................................ 20
图像色彩匹配文件 ................................................................................................... 21
安装 .INF 文件和 .ICM 文件 .................................................................................. 21
从 CD 安装 ............................................................................................ 21
从 Internet 下载 ...................................................................................... 21
ZHCN v
调整显示器 ........................................................................................................................... 22
纵向方向 ................................................................................................................ 24
4 操作显示器 ....................................................................................................................... 25

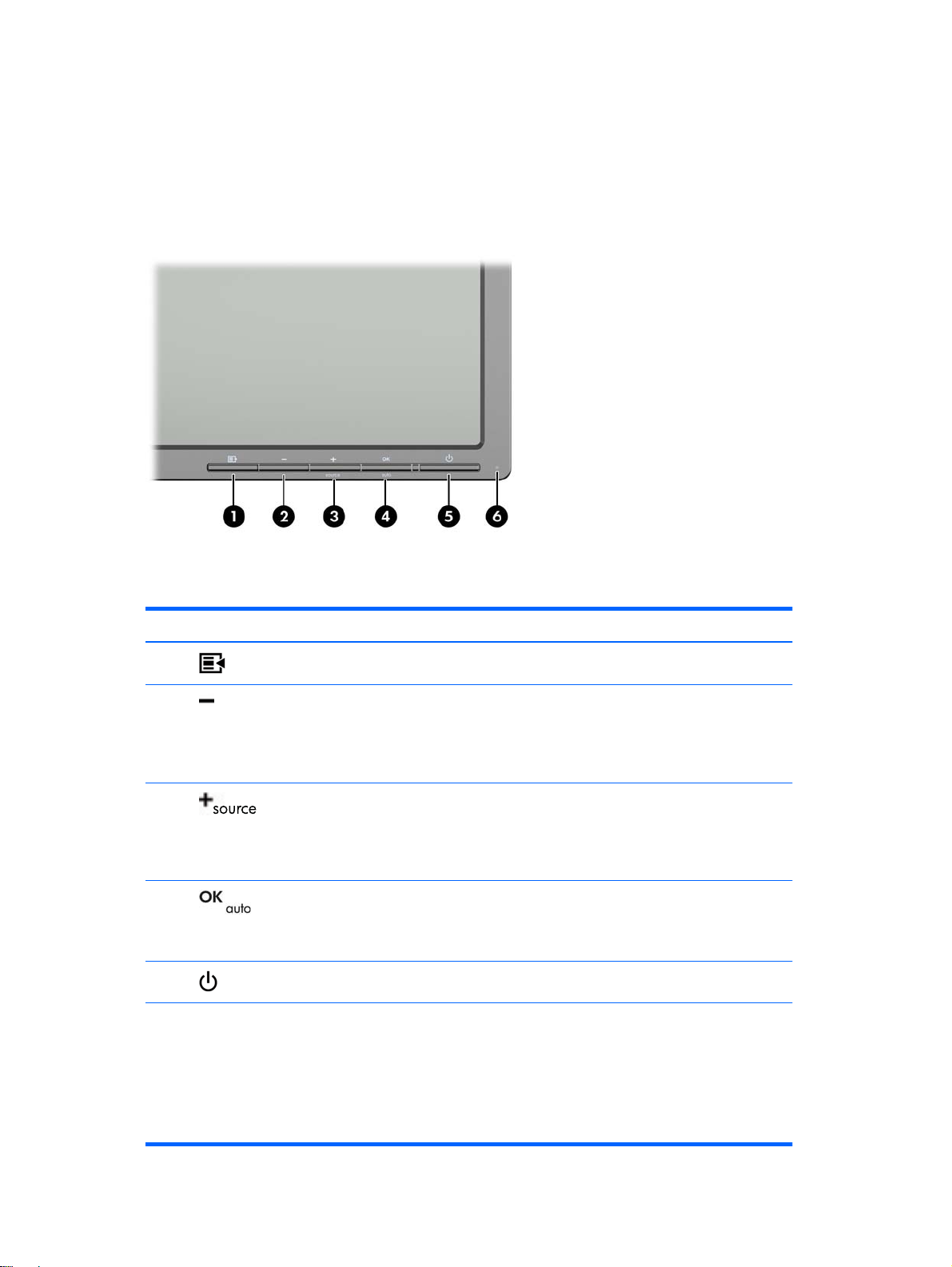

操作概述 .............................................................................................................................. 25
ZR2040w 和 ZR2240w 型号 .................................................................................. 26
ZR2440w 型号 ...................................................................................................... 27
ZR2740w 型号 ...................................................................................................... 28
使用屏幕显示菜单（仅限部分型号） ......................................................................... 29
OSD 菜单选项 ........................................................................................ 30
屏幕消息 ................................................................................................................ 34
调整显示器设置 ..................................................................................................................... 34
使用 HP Display Assistant 实用程序 ........................................................................ 35
进入用户模式 ......................................................................................................... 35
使用自动调整功能 ................................................................................................... 35
手动优化图像效果 ................................................................................................... 36
睡眠定时器模式 ...................................................................................................... 37
附录 A 故障排除 .................................................................................................................. 39
解决常见问题 ........................................................................................................................ 39
在线技术支持 ........................................................................................................................ 40
致电技术支持部门之前的准备工作 ........................................................................................... 40
附录 B 技术规格 .................................................................................................................. 41
ZR2040w 型号 ..................................................................................................................... 41
ZR2240w 型号 ..................................................................................................................... 42
ZR2440w 型号 ..................................................................................................................... 43
ZR2740w 型号 ..................................................................................................................... 44
预设显示分辨率 ..................................................................................................................... 45
ZR2040w 型号的预设模式 ...................................................................................... 45
ZR2240w 型号的预设模式 ...................................................................................... 46
ZR2440w 型号的预设模式 ...................................................................................... 47
ZR2740w 型号的预设模式 ...................................................................................... 48
节能功能 .............................................................................................................................. 48
附录 C 机构管制通告 ............................................................................................................ 49
美国联邦通信委员会通告 ........................................................................................................ 49
修改 ...................................................................................................................... 49
vi ZHCN
电缆 ...................................................................................................................... 49
标有 FCC 徽标的产品的合规性声明（仅适用于美国） ............................................... 49
Canadian Notice .................................................................................................................. 50
Avis Canadien ...................................................................................................................... 50
欧盟法规注意事项 ................................................................................................................. 50
德国人体工程学注意事项 ........................................................................................................ 51

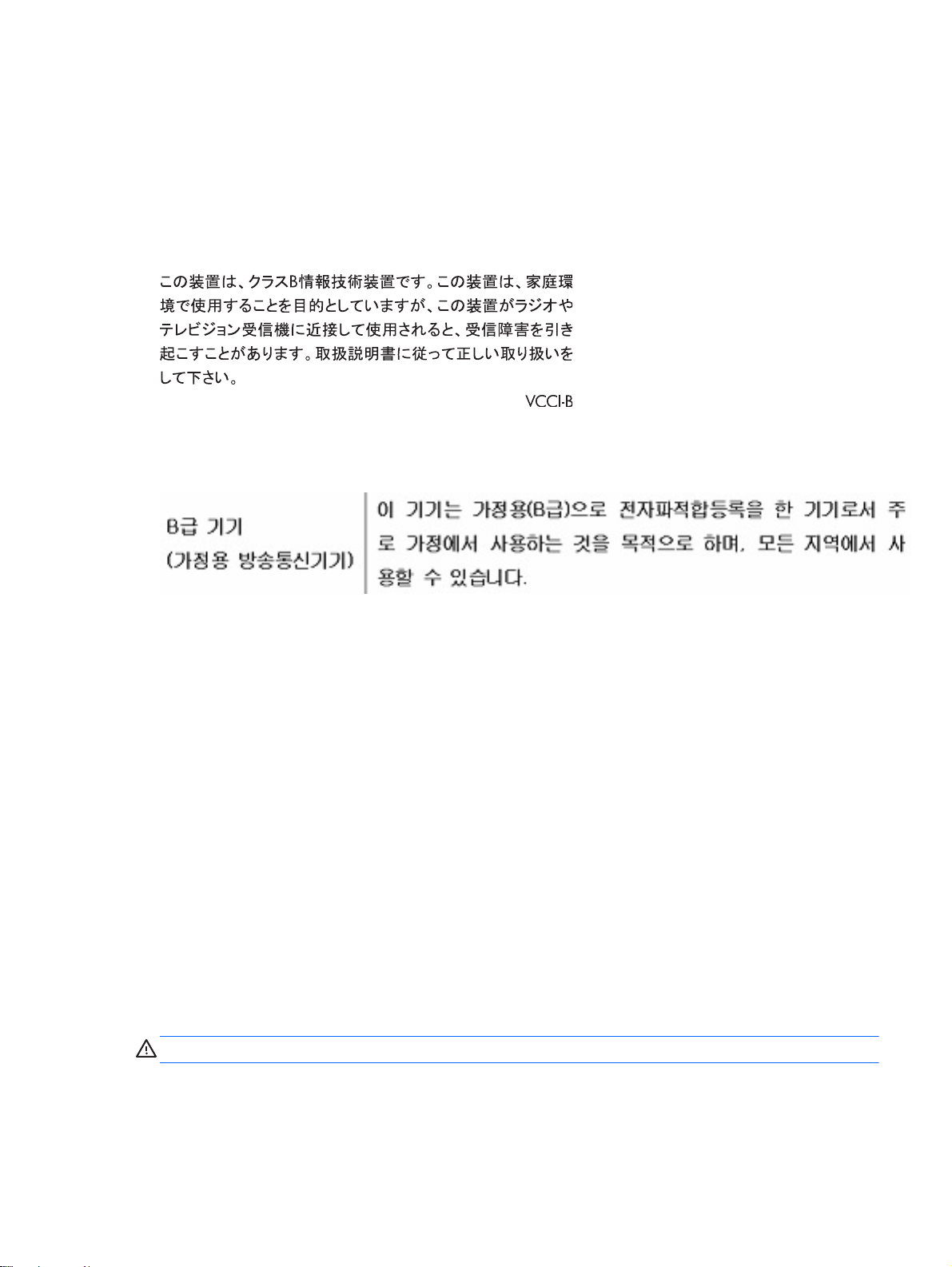

适用于日本的注意事项 ........................................................................................................... 51
适用于韩国的注意事项 ........................................................................................................... 51
电源线配件要求 ..................................................................................................................... 51
日本关于电源线的使用要求 ...................................................................................... 51
产品环境通告 ........................................................................................................................ 52
ENERGY STAR® 资格 ............................................................................................ 52
私人家庭用户处理废旧器件的注意事项（适用于欧盟） ............................................... 52
HP 回收计划 .......................................................................................................... 53
化学物质 ................................................................................................................ 53
有害物质限制（RoHS） ........................................................................................... 53
土耳其 EEE 法规 .................................................................................................... 53
乌克兰有害物质限制 ............................................................................................... 53
附录 D LCD 显示器质量和像素策略 ......................................................................................... 54
ZHCN vii
viii ZHCN
1 产品功能特性
这种 LCD（液晶显示屏）显示器采用有源矩阵薄膜晶体管 (TFT)。所有型号均具有以下功能特性：
●
无汞 LED 背光
●
宽视角，无论站、坐或来回走动均能够观看
●
带有可拆卸支架以及 VESA 标准安装孔，安装灵活
●
支持可选的 HP Speaker Bar（需单独购买）
●
即插即用功能（需要操作系统支持）
●
显示器背面有安全插槽装置，用于可选的缆锁
●
理线功能，用于布置电缆和电线
●
对所有数字输入的 HDCP（高带宽数字内容保护）复制保护
●
软件和文档 CD 中含有显示器驱动程序、实用程序和产品说明文档
●
节能功能，符合降低功耗的要求
●
智能化管理 AssetControl
●
符合欧盟 RoHS 指令
ZR2040w 型号
ZR2040w 型号的功能特性包括：
●
显示器在分辨率为 1600 × 900 时具有 50.8 厘米（20 英寸）的最大对角可视面积，在较低分
辨率情况下提供全屏支持
●
支持 VGA 模拟输入的视频信号输入端口，附带 VGA 信号电缆
●
支持 DVI 数字输入的视频信号输入端口，附带 DVI-D 信号电缆
●
支持 DisplayPort 数字输入的视频信号输入端口，附带 DisplayPort 信号电缆
●
横向和纵向方向
●
倾斜度调整
●
多语言屏幕显示 (OSD) 调整支持，便于设置和优化屏幕
●
HP Display Assistant 实用程序软件，用于调整显示器设置以及启用防盗功能
●
自动调整模式实用程序
●
隐私过滤器插槽，用于插入过滤器（需单独购买），防止他人从旁偷窥屏幕上的信息
ZHCN
●
经过 Energy Star 认证并符合 TCO 要求
ZR2040w 型号
1
ZR2240w 型号
ZR2240w 型号的功能特性包括：
●
显示器在分辨率为 1920 × 1080 时具有 54.72 厘米（21.5 英寸）的最大对角可视面积，在较
低分辨率情况下提供全屏支持
●
支持 VGA 模拟输入的视频信号输入端口，附带 VGA 信号电缆
●
支持 DVI 数字输入的视频信号输入端口，附带 DVI-D 信号电缆
●
支持 HDMI 数字输入的视频信号输入端口
●
动态对比度控制：2,000,000:1
●
支持 DisplayPort 数字输入的视频信号输入端口，附带 DisplayPort 信号电缆
●
USB 2.0 集线器，配有一个上行链路端口（连接电脑）和四个下行链路端口（连接 USB 设备）
●
附带 USB 电缆，用于连接至显示器的 USB 集线器和电脑上的 USB 接口
●
支持 8 个方向的舒适度调整，包括高度、倾斜度、转动和旋转角度调整
●
HP 液晶显示器悬挂解决方案 2 提供一种全新的安装方法，只需简单的卡合入位操作即可快速安
装显示器面板，通过释放滑动凸耳即可便捷地将其卸下
●
可轻松访问的拔出式信息卡，提供致电技术支持所需的信息
●
多语言屏幕显示 (OSD) 调整支持，便于设置和优化屏幕
●
HP Display Assistant 实用程序软件，用于调整显示器设置以及启用防盗功能
●
自动调整模式实用程序
●
隐私过滤器插槽，用于插入过滤器（需单独购买），防止他人从旁偷窥屏幕上的信息
●
经过 Energy Star 认证并符合 TCO 要求
ZR2440w 型号
ZR2440w 型号的功能特性包括：
●
显示器在分辨率为 1920 × 1200 时具有 61.13 厘米（24 英寸）的最大对角可视面积，在较低
分辨率情况下提供全屏支持
●
支持 DisplayPort 数字输入的视频信号输入端口，附带 DisplayPort 信号电缆
●
支持 HDMI 数字输入的视频信号输入端口
●
支持 DVI 数字输入的视频信号输入端口，附带 DVI-D 信号电缆
●
动态对比度控制：2,000,000:1
●
USB 2.0 集线器，配有一个上行链路端口（连接电脑）和四个下行链路端口（连接 USB 设备）
●
附带 USB 电缆，用于连接至显示器的 USB 集线器和电脑上的 USB 接口
●
SPDIF 数字音频输出信号
2
第 1 章 产品功能特性
ZHCN
●
支持 2.0 声音的模拟音频输出信号端口
●
支持 8 个方向的舒适度调整，包括高度、倾斜度、转动和旋转角度调整
●
HP 液晶显示器悬挂解决方案 2 提供一种全新的安装方法，只需简单的卡合入位操作即可快速安
装显示器面板，通过释放滑动凸耳即可便捷地将其卸下
●
可轻松访问的拔出式信息卡，提供致电技术支持所需的信息
●
多语言屏幕显示 (OSD) 调整支持，便于设置和优化屏幕
●
HP Display Assistant 实用程序软件，用于调整显示器设置以及启用防盗功能
●
隐私过滤器插槽，用于插入过滤器（需单独购买），防止他人从旁偷窥屏幕上的信息
●
经过 Energy Star 认证并符合 TCO 要求
ZR2740w 型号
ZR2740w 型号的功能特性包括：
●
显示器在分辨率为 2560 x 1440 时具有 68.74 厘米（27 英寸）的最大对角可视面积
●
支持 DVI 数字输入的视频信号输入端口，附带双链接 DVI 信号电缆
●
支持 DisplayPort 数字输入的视频信号输入端口，附带 DisplayPort 信号电缆
●
USB 2.0 集线器，配有一个上行链路端口（连接电脑）和四个下行链路端口（连接 USB 设备）
●
附带 USB 电缆，用于连接至显示器的 USB 集线器和电脑上的 USB 接口
●
支持 8 个方向的舒适度调整，包括高度、倾斜度、转动和旋转角度调整
●
HP 液晶显示器悬挂解决方案 2 提供一种全新的安装方法，只需简单的卡合入位操作即可快速安
装显示器面板，通过释放滑动凸耳即可便捷地将其卸下
●
可轻松访问的拔出式信息卡，提供致电技术支持所需的信息
ZHCN
ZR2740w 型号
3
2 安全和维护准则
重要安全信息
本显示器附带电源线。如果要使用其他电源线，仅请使用适合此显示器的电源和连接方法。有关适合本
显示器使用的电源线组的信息，请参阅附录 C 中的
警告！ 为减少电击或设备损坏的危险，请注意以下事项：
• 务必使用电源线的接地功能部件。接地插头就是一个重要的安全功能部件。
• 将电源线插头插入随手可及的接地电源插座。
• 切断电源线与电源插座的连接，以切断笔记本电脑电源。
为安全起见，不要在电源线或电源电缆上放置任何物品。将它们放置妥当，以免被人无意中踩踏或将人
绊倒。不要拉扯电线或电缆。从电源插座中拔出插头时，请握住插头将其拔出。
为降低受到严重伤害的风险，请阅读《安全与舒适操作指南》。本指南向电脑用户介绍正确的工作站、
安装信息、使用时的正确姿势以及应注意的卫生保健与工作习惯，还提供了有关电气和机械方面的重要
安全信息。本指南位于网站
注意： 为了保护显示器和电脑，请将电脑及其外围设备（例如显示器、打印机和扫描仪）的所有电源
线连接到某种具备防电涌功能的设备上，如接线板或不间断电源 (UPS) 等。并非所有接线板都提供防电
涌功能；接线板必须专门标识有此功能。选择接线板时应选择实施包换政策的生厂商。这样一来，当接
线板无法起到防电涌作用时，您就可以要求替换该产品。
http://www.hp.com/ergo 和/或文档 CD（如果随显示器一起提供）。
第 51 页的电源线配件要求。
使用尺寸合适的家具，以更好地支持您的 HP 液晶显示器。
警告！ 液晶显示器若未正确放置在梳妆台、书柜、架子、办公桌、扬声器、箱子或手推车上，则可能
会跌落并造成人身伤害。
请小心地将所有的线和电缆连接到液晶显示器，以免线和电缆被拖、抓或者把人绊倒。
维护准则
为提高显示器的性能和延长其使用寿命，请遵循以下准则：
●
●
●
●
不要打开显示器的机壳或试图自行修理本产品。只能调整操作说明中提及的控件。如果显示器不
能正常使用、摔坏或损坏，请与 HP 授权代理商、经销商或服务提供商联系。
只能按照显示器标签／背板上指定的方式，连接显示器和电源。
确保连在插座上的各产品的总额定电流不超过电源插座的额定电流值，而且与电源线相连的各产品
的总额定电流不超过该电源线的额定电流值。查看电源标签，以确定每台设备的额定电流值（AMPS
或 A）。
将显示器装在伸手可及的插座附近。要切断显示器的电源时，应握住显示器的电源插头，并将其从
插座中拔出。在切断显示器的电源时，切勿拉扯电源线。
4
第 2 章 安全和维护准则
ZHCN
●
●
●
●
●
●
清洁显示器
1. 使用电源总开关（位于背面）关闭显示器，从显示器背面拔出电源线。
2. 使用柔软、干净且抗静电的布擦拭显示器的屏幕及机壳。
3. 在难以清洁的情况下，请使用按 1:1 比例混合的水和异丙醇溶液擦拭。
注意： 将清洗剂喷洒到布上，然后使用湿布轻轻擦拭屏幕表面。绝不能把清洗剂直接喷洒到屏幕表
面。它可能渗透到面板的后面并损坏电子元件。
不使用显示器时，应将其关闭。使用屏幕保护程序并在不使用显示器时将其关闭，可显著增加显示
器的预期使用年限。
注： 带有“老化图像”的显示器不在 HP 保修范围之内。
机壳上的槽孔和缝隙是通风用的。不要堵塞或遮挡这些缝隙，也不要将任何物体塞入机壳的槽孔或
缝隙中。
不要让显示器从高处摔落或将其置于不稳固的物体表面上。
不要让任何物品压在电源线上。不要踩踏电源线。
将显示器放在通风良好的地方，远离过亮、过热或过潮的场所。
在拆卸显示器底座时，必须在柔软的平面上翻转显示器，以免刮伤、磨损或损坏显示器。
注意： 不要使用任何包含石油基质的材料（例如苯）、稀释剂等或易挥发的物质清洁显示器的屏幕和
机壳。这些化学物质可能会损害显示器。
显示器的装运
将原包装箱保管好。以后搬运显示器时，还会用到它。
ZHCN
维护准则
5
3 安装显示器
要安装显示器，应确保显示器、电脑系统以及其他连接设备已断电，然后再按照下面的说明进行操作。
注： 确保位于显示器背面板上的电源总开关处于关闭位置。该电源总开关用于切断显示器的总电源。
安装支架
注： 如果要将显示器安装在墙上、摇臂或其他固定装置中，无需安装支架； 有关安装支架的信息，
请参阅本章中
注意： 操作显示器时，请小心不要触摸 LCD 面板的表面。按压显示屏可能导致颜色深浅不一或液晶
定向紊乱问题。一旦出现这种情况，屏幕将无法恢复到正常状态。
要组装 ZR2040w，请将支架垂直滑入底座，如图所示。
图 3-1 组装 ZR2040w 支架
第 15 页的将显示器安装到用户提供的支撑配件。
6
第 3 章 安装显示器
ZHCN
ZR2240w、ZR2440w 和 ZR2740w 型号采用 HP 液晶显示器悬挂解决方案 2 装置，便于移动显示
器。要将面板安装在支架上：
1. 将支架上的安装板滑入到面板背面凹槽的上边缘中。
2. 将支架向下压入凹槽，直到其锁定到位。
3. 显示器锁定入位后，HP 液晶显示器悬挂解决方案 2 的释放栓会弹出。
图 3-2 将面板安装在 HP 液晶显示器悬挂解决方案 2 上
背面组件
ZR2040w 型号
图 3-3 ZR2040w 的背面组件
组件 功能
1
2
3
交流电源接口 将交流电源线连到显示器。
电缆锁定装置 提供用于安全锁定电缆的插槽。
DisplayPort 接口 将 DisplayPort 电缆连接到显示器。
ZHCN
背面组件
7
组件 功能
2 1
2
3
242
5
2
6
2
7
8
9
11
10
4
5
DVI-D 接口 将 DVI-D 电缆连接到显示器。
VGA 接口 将 VGA 电缆连接到显示器。
ZR2240w 型号
图 3-4 ZR2240w 的背面组件
10
11
2
组件 功能
1
2
3
4
5
6
8
第 3 章 安装显示器
电缆锁定装置 提供用于安全锁定电缆的插槽。
电源总开关 切断显示器的总电源。
交流电源接口 将交流电源线连到显示器。
DisplayPort 接口 将 DisplayPort 电缆连接到显示器。
HDMI 接口 将 HDMI 电缆连到显示器。
DVI-D 接口 将 DVI-D 电缆连接到显示器。
ZHCN
组件 功能
7
8
9
10
11
VGA 接口 将 VGA 电缆连接到显示器。
USB 上行链路接口 将显示器的 USB 集线器电缆连到主机的 USB 端口/集线器
USB 下行链路接口 将可选 USB 设备连到显示器上。
信息卡 提供致电技术支持所需的信息。
USB 下行链路接口（侧面） 将可选 USB 设备连到显示器上。
ZR2440w 型号
图 3-5 ZR2440w 的背面组件
上。
ZHCN
组件 功能
1
2
电缆锁定装置 提供用于安全锁定电缆的插槽。
电源总开关 切断显示器的总电源。
背面组件
9
组件 功能
3
4
5
6
7
8
9
10
11
12
交流电源接口 将交流电源线连到显示器。
数字音频输出 将带有 RCA 插头的音频电缆连接到显示器。
模拟音频输出 将带有 3.5 毫米 L/R 迷你插头的音频电缆链接到显示器。
DisplayPort 接口 将 DisplayPort 电缆连接到显示器。
HDMI 接口 将 HDMI 电缆连到显示器。
DVI-D 接口 将 DVI-D 电缆连接到显示器。
USB 上行链路接口 将显示器的 USB 集线器电缆连到主机的 USB 端口/集线器
上。
USB 下行链路接口 将可选 USB 设备连到显示器上。
信息卡 提供有关显示器的信息。
USB 下行链路接口（侧面） 将可选 USB 设备连到显示器上。
10
第 3 章 安装显示器
ZHCN
ZR2740w 型号
图 3-6 ZR2740w 的背面组件
ZHCN
组件 功能
1
2
3
4
5
6
7
8
9
电缆锁定装置 提供用于安全锁定电缆的插槽。
电源总开关 切断显示器的总电源。
交流电源接口 将交流电源线连到显示器。
DisplayPort 接口 将 DisplayPort 电缆连接到显示器。
DVI-D 接口 将 DVI-D 电缆连接到显示器。
USB 上行链路接口 将显示器的 USB 集线器电缆连到主机的 USB 端口/集线器
上。
USB 下行链路接口 将可选 USB 设备连到显示器上。
信息卡 提供致电技术支持所需的信息。
USB 下行链路接口（侧面） 将可选 USB 设备连到显示器上。
背面组件
11
Loading...
