1
Productkenmerken
Deze kleurenmonitor wordt digitaal bestuurd door een computer
met microprocessor. De monitor biedt een eenvoudig te gebruiken
menu met scherminstellingen waarmee u de monitor kunt instellen
volgens uw persoonlijke voorkeuren.
De 17-inch CRT-monitor heeft de volgende eigenschappen:
■ Effectief weergavegebied van 16 inch (41 cm).
■ Aanbevolen resolutie: 1024 x 768 bij 85 Hz.
■ Draai- en kantelvoet.
■ Netsnoer voor de monitor (bij bepaalde modellen).
■ Analoge VGA-signaalkabel.
■ Luidsprekers en netvoedingsadapter (bij bepaalde modellen).
Gebruikershandleiding 1–1
Productkenmerken
■ Geschikt voor Plug and Play indien het computersysteem
deze voorziening ondersteunt.
■ Menu met scherminstellingen voor eenvoudige configuratie
en optimalisering van het beeld. Alle aspecten van het beeld
kunnen worden aangepast.
■ Energiebesparingsvoorziening om te voldoen aan eisen voor
lager stroomverbruik.
■ Voldoet aan de volgende officiële specificaties:
❏ CE-richtlijn van de Europese Unie
❏ MPR II (bepaalde modellen)
❏ TCO’03 (bepaalde modellen)
■ Gebruikersdocumentatie.
1–2 Gebruikershandleiding
Voorschriften voor
veiligheid en onderhoud
Veiligheidsvoorschriften
Vereisten voor het netsnoer
De monitor wordt geleverd met een netsnoer. Als u een ander
netsnoer wilt gebruiken, moeten het netsnoer en de aansluiting
geschikt zijn voor deze monitor. Informatie over de juiste
netsnoerset voor gebruik met deze monitor vindt u in het
gedeelte "Vereisten voor het netsnoer" in Appendix C.
Belangrijke veiligheidsinformatie
WAARSCHUWING: Beperk het risico op elektrische schokken
Å
of beschadiging van de apparatuur door gebruik te maken van
de aarding van het netsnoer. Deze apparatuur is ontworpen voor
aansluiting op een geaard stopcontact. De geaarde stekker is een
belangrijke veiligheidsvoorziening.
2
WAARSCHUWING: Zorg er omwille van de veiligheid voor dat het
Å
stopcontact waarop u het netsnoer aansluit altijd goed toegankelijk
is en zich zo dicht mogelijk in de buurt van de apparatuur bevindt.
Wanneer het nodig is de voeding naar de apparatuur uit te schakelen,
pakt u de stekker van het netsnoer stevig vast en trekt u de stekker uit
het stopcontact. Trek nooit aan het snoer zelf.
Gebruikershandleiding 2–1
Voorschriften voor veiligheid en onderhoud
VOORZICHTIG: Sluit ter bescherming van de monitor en van de
Ä
computer alle netsnoeren van de computer en de randapparatuur
(bijvoorbeeld monitor, printer of scanner) aan op een voorziening
ter beveiliging tegen stroompieken, zoals een speciale stekkerdoos
of een UPS (Uninterruptible Power Supply). Niet alle stekkerdozen
bieden beveiliging tegen stroompieken; de stekkerdoos dient als
zodanig te zijn aangemerkt. Gebruik een stekkerdoos waarvan
de fabrikant een regeling kent voor vervanging bij schade, zodat
u de apparatuur kunt vervangen als de bescherming faalt.
Onderhoudsvoorschriften
Volg de onderstaande richtlijnen voor betere prestaties en een
langere levensduur van de monitor:
■ Open nooit de behuizing van de monitor en probeer nooit
zelf reparaties uit te voeren. Wanneer de monitor niet naar
behoren functioneert of gevallen of beschadigd is, haalt
u eerst de stekker uit het stopcontact en neemt u vervolgens
contact op met een geautoriseerde HP Business Partner.
■ Gebruik alleen de knoppen die in de bedieningsinstructies
worden beschreven.
■ Plaats de monitor ten minste 7,5 cm van de muur,
de achterwand van een ombouw en dergelijke.
■ Gebruik alleen een voedingsbron en aansluiting die geschikt
zijn voor deze monitor, zoals aangegeven op het label of de
achterplaat van de monitor.
■ Zorg ervoor dat het totale aantal ampères van de apparaten die
op het stopcontact zijn aangesloten de stroomcapaciteit van
het stopcontact niet overschrijdt en dat het totale aantal ampères
van de apparaten op het verlengsnoer de stroomcapaciteit van
het snoer niet overschrijdt. Kijk op het label om het aantal
ampère (A of AMPS) per apparaat te achterhalen.
2–2 Gebruikershandleiding
Voorschriften voor veiligheid en onderhoud
■ Plaats de monitor in de buurt van een stopcontact dat gemakkelijk
toegankelijk is. Ontkoppel de monitor van de netvoeding door
de stekker stevig vast te pakken en deze uit het stopcontact te
halen. Trek de stekker nooit uit het stopcontact door aan het
snoer te trekken.
■ Zet de monitor uit wanneer u deze niet gebruikt. U kunt de
levensduur van de monitor aanzienlijk verlengen door een
schermbeveiligingsprogramma te gebruiken en de monitor
uit te zetten als u deze niet gebruikt.
■ Haal altijd de stekker uit het stopcontact voordat u het product
schoonmaakt. Gebruik geen vloeibare reinigingsmiddelen
of spuitbussen. Reinig het apparaat met een vochtige doek.
Gebruik een willekeurig antistatisch schoonmaakmiddel voor
CRT-beeldschermen als de monitor nog niet geheel schoon is.
VOORZICHTIG: Gebruik geen benzeen, thinner, ammoniak of andere
Ä
vluchtige middelen om het beeldscherm of de behuizing schoon te
maken. De chemicaliën in deze producten kunnen de behuizing en
het scherm beschadigen.
■ De sleuven en openingen in de behuizing zijn er voor de
ventilatie. Deze openingen mogen niet worden geblokkeerd
of afgedekt. Steek geen voorwerpen in de openingen van
de behuizing.
■ Plaats geen planten op de monitor. Water of aarde van de plant
kan in de ventilatieopeningen terechtkomen.
■ Laat de monitor niet vallen en plaats de monitor op een
stabiel oppervlak.
■ Leg niets op het netsnoer. Stap niet op het netsnoer.
Gebruikershandleiding 2–3
Voorschriften voor veiligheid en onderhoud
■ Plaats de monitor in een goed geventileerde ruimte, uit de buurt
van overmatige hitte, licht en vocht. Plaats de monitor niet in
de buurt van zeer krachtige transformatoren, elektrische motoren
en overige apparaten met sterke magnetische velden.
■ Plaats in een systeem met twee monitoren de monitoren zo ver
mogelijk uit elkaar, om storing te beperken.
■ Laat de monitor niet op het beeldscherm rusten. Dit kan leiden
tot beschadiging van het beeldscherm of van de knoppen op
het bedieningspaneel van de monitor.
2–4 Gebruikershandleiding
Installatie van de monitor
Monitorvoet bevestigen
1. Leg de monitor voorzichtig neer met de onderkant naar boven.
2. Zorg dat de haakjes van de voet aansluiten op de uitsparingen
in de onderkant van de monitor en bevestig de voet.
3. Duw de voet in de richting van de voorkant van de monitor,
totdat de voet niet verder kan.
3
Gebruikershandleiding 3–1
Installatie van de monitor
Monitorvoet verwijderen
Wanneer het nodig is de voet van de monitor af te halen, legt u de
monitor neer met de onderkant naar boven en voert u vervolgens
de onderstaande stappen uit:
1. Wanneer u de voet wilt verwijderen, ontgrendelt u de klem en
schuift u vervolgens de voet in de richting van de achterkant
van de monitor.
2. Til de voet op en verwijder deze van de monitor.
Kabels aansluiten
Plaats de monitor eerst op een geschikte, goed geventileerde plek
in de buurt van de computer.
1. Schakel de computer en alle randapparatuur uit.
2. Sluit het netsnoer 1 aan op de achterkant van de monitor en
steek vervolgens de stekker in het stopcontact.
3. Sluit de videokabel (met blauwe connector) 2 vanaf de
achterkant van de monitor aan op de blauwe 15-pins connector
aan de achterkant van de computer. Draai de kabelschroeven
vast om de kabel stevig op de connector aan te sluiten.
VOORZICHTIG: Voorkom beschadiging van de videokabel door
Ä
ervoor te zorgen dat de kabel goed aansluit op de 15-pins connector.
Forceer de kabel niet wanneer u deze op de connector aansluit.
3–2 Gebruikershandleiding
Installatie van de monitor
4. Zet de computer en de monitor aan.
Als de monitor niet naar behoren werkt, raadpleegt u Appendix A,
✎
"Problemen oplossen".
5. Stel desgewenst de knoppen aan de voorkant van de monitor
in volgens uw eigen voorkeur. Zie het gedeelte "Knoppen aan
de voorkant" in hoofdstuk 4 voor meer informatie.
De installatie van de monitor is nu voltooid.
Gebruikershandleiding 3–3
Installatie van de monitor
Luidsprekers aansluiten (beschikbaar bij bepaalde modellen)
Bij bepaalde monitoren zijn verschillende modellen luidsprekers
beschikbaar. Voer de hierna vermelde stappen uit die betrekking
hebben op het model luidspreker bij uw monitor.
Hoge luidsprekers met voet
1. Als de luidsprekers nog niet op de luidsprekervoeten
gemonteerd zijn, monteert u deze als volgt: Houd de
luidspreker ondersteboven en plaats de voet op de
luidspreker. Zorg ervoor dat het gat in de luidsprekervoet aan
de achterkant van de luidspreker komt en dat het uitsteeksel
aan de onderkant van de luidspreker in de uitsparing van de
voet past.
2. Plaats de luidsprekers naast de monitor en zorg ervoor dat de
hoofdluidspreker (te herkennen aan de bedieningsknoppen)
zich aan de rechterkant bevindt, gezien vanaf de voorkant van
de monitor.
3–4 Gebruikershandleiding
Installatie van de monitor
3. Steek de groene stekker van de hoofdluidspreker in de groene
connector aan de achterkant van de computer.
4. Sluit de voedingskabel voor de luidsprekers aan op de
connector aan de achterkant van de hoofdluidspreker en sluit
vervolgens de netvoedingsadapter aan op een stopcontact.
5. Draai aan knop
A om de luidsprekers in te schakelen en het
volume te regelen.
6. Als u gebruikmaakt van een subwoofer, sluit u de stekker van
de subwoofer aan op de subwoofer-connector
B van de
hoofdluidspreker.
7. Indien gewenst kunt u een hoofdtelefoon aansluiten op de
hoofdtelefoonaansluiting van de hoofdluidspreker (niet
afgebeeld).
Gebruikershandleiding 3–5
Installatie van de monitor
Lage luidsprekers
1. Plaats de luidsprekers naast de monitor en zorg ervoor dat de
hoofdluidspreker (te herkennen aan de bedieningsknoppen)
zich aan de rechterkant bevindt, gezien vanaf de voorkant van
de monitor.
2. Sluit de voedingskabel voor de luidsprekers aan op de zwarte
connector aan de achterkant van de hoofdluidspreker en sluit
de netvoedingsadapter aan op een stopcontact.
3. Steek de groene stekker van de hoofdluidspreker in de groene
connector aan de achterkant van de computer.
4. Zet de luidsprekers aan en regel het volume met de knop aan
de zijkant van de hoofdluidspreker.
3–6 Gebruikershandleiding
USB-luidsprekers
1. Plaats de luidsprekers naast de monitor en zorg ervoor dat de
hoofdluidspreker (te herkennen aan de bedieningsknoppen)
zich aan de rechterkant bevindt, gezien vanaf de voorkant van
de monitor.
2. Sluit de USB-kabel 1 van de hoofdluidspreker aan op een
USB-poort van de computer.
3. Indien aanwezig, steekt u de groene stekker van de
audiokabel van de hoofdluidspreker 2 in de groene connector
van de computer.
De audiokabel wordt met bepaalde modellen luidsprekers
✎
meegeleverd.
Installatie van de monitor
Gebruikershandleiding 3–7
Installatie van de monitor
Hoofdtelefoon op de computer aansluiten
Als u een hoofdtelefoon wilt gebruiken en de luidspreker niet
over een hoofdtelefoonaansluiting beschikt, sluit u de
hoofdtelefoon aan op de audio-uitgang van de computer. Deze
uitgang wordt aangeduid met Out, Line Out of Speaker. Soms is
het nodig de luidsprekers los te koppelen voordat u de
hoofdtelefoon kunt aansluiten.
3–8 Gebruikershandleiding
Bediening van de monitor
Applicaties en hulpprogramma’s
Bij bepaalde monitoren wordt een cd meegeleverd met twee
bestanden die u op de computer kunt installeren:
■ een INF-bestand
■ een ICM-bestand
Adobe Acrobat Reader is op deze cd aanwezig en kan met behulp
van het menu worden geïnstalleerd.
Als er geen cd bij de monitor wordt meegeleverd, kunt u het
✎
INF-bestand en het ICM-bestand downloaden vanaf de HP website.
Zie het gedeelte "Downloaden vanaf de HP website" verderop in
dit hoofdstuk.
4
INF-bestand
Dankzij de informatie in het INF-bestand kan de computer met
de monitor communiceren en alle voorzieningen van de monitor
gebruiken. In dit bestand worden de monitorbronnen gedefinieerd
die door Microsoft Windows-besturingssystemen worden gebruikt
om de compatibiliteit tussen de monitor en de grafische kaart van
de computer te waarborgen.
Gebruikershandleiding 4–1
Bediening van de monitor
Deze monitor ondersteunt Windows Plug and Play en functioneert
ook correct zonder dat het INF-bestand wordt geïnstalleerd. Voor
Plug and Play-compatibiliteit van de monitor is vereist dat de
grafische kaart van de computer compatibel is met VESA DDC2
en dat de monitor rechtstreeks op de grafische kaart is aangesloten.
Plug and Play functioneert niet bij gebruik van afzonderlijke
BNC-connectoren of distributiebuffers. Wanneer niet aan de eisen
voor Plug and Play-compatibiliteit is voldaan, kan het noodzakelijk
zijn het INF-bestand te installeren.
ICM-bestand
Het ICM-bestand (Image Color Matching) zorgt voor een juiste
reproductie van de kleuren. Een ICM-bestand is een gegevensbestand
dat in combinatie met grafische programma’s wordt gebruikt om
een consistente kleurweergave te waarborgen tussen de monitor
en de printer of tussen de scanner en de monitor. Het ICM-bestand
bevat een kleursysteemprofiel voor de monitor. Dit bestand wordt
gebruikt door grafische programma’s die deze functionaliteit
ondersteunen.
Het ICM-kleurprofiel is opgesteld in overeenstemming met de
✎
profielspecificaties van het International Color Consortium (ICC).
INF- en ICM-bestanden installeren
Nadat u hebt vastgesteld dat een update noodzakelijk is, kunt
u het INF-bestand en het ICM-bestand vanaf de HP website
downloaden of vanaf de cd installeren.
4–2 Gebruikershandleiding
Installeren vanaf de cd
U installeert het INF-bestand en het ICM-bestand als volgt
vanaf de cd:
1. Plaats de cd in de cd-rom-drive van de computer. Het cd-menu
wordt weergegeven.
2. Lees het Readme-bestand over de INF- en ICM-bestanden.
3. Selecteer de optie voor het installeren van de INF- en
ICM-bestanden.
4. Volg de instructies op het scherm.
5. Start Windows opnieuw op nadat de bestanden zijn
geïnstalleerd.
6. Zorg ervoor dat de juiste resolutie en verversingsfrequentie
zijn ingesteld in het onderdeel Beeldscherm van het
Configuratiescherm van Windows.
Wanneer er tijdens de installatie een fout optreedt, kan
✎
het noodzakelijk zijn de digitaal ondertekende INF- en
ICM-bestanden voor de monitor handmatig vanaf de cd
te installeren. Raadpleeg hiervoor het desbetreffende
Readme-bestand op de cd.
Bediening van de monitor
Downloaden vanaf de HP website
U kunt de nieuwste versie van de INF- en ICM-bestanden
als volgt downloaden vanaf de HP website:
1. Bezoek http://www.hp.com/support en selecteer uw land.
2. Volg de verwijzingen naar de pagina met ondersteuning
en downloads voor uw monitor.
3. Controleer of uw systeem aan de vereisten voldoet.
4. Download de software aan de hand van de gegeven instructies.
Gebruikershandleiding 4–3
Bediening van de monitor
Knoppen aan de voorkant
Knop Pictogram Naam Functie
1
2
3
4
5
menu Menuknop Hiermee kunt u het menu met
scherminstellingen weergeven
en afsluiten.
Linkerinstelknop Hiermee bladert u terug door
menuopties of verlaagt u het
ingestelde niveau.
Rechterinstelknop Hiermee bladert u vooruit door
menuopties of verhoogt u het
ingestelde niveau.
select Selectieknop Hiermee selecteert u functies
en niveaus in het menu met
scherminstellingen.
Aan/uit-knop Hiermee kunt u de monitor in- of
uitschakelen. Het lampje van de
aan/uit-knop geeft de status van
de monitor aan.
Het pictogram van
✎
de aan/uit-knop
ziet er op bepaalde
modellen anders uit.
4–4 Gebruikershandleiding
Scherminstellingen
Met het menu met scherminstellingen stelt u het schermbeeld
in op basis van uw persoonlijke voorkeuren. U krijgt als volgt
toegang tot het menu met scherminstellingen:
1. Als de monitor nog niet aan staat, drukt u op de aan/uit-knop
om de monitor in te schakelen.
2. Druk op de menuknop om het menu met scherminstellingen
te openen. Er verschijnt een scherm dat lijkt op het onderstaande
scherm. Zie "Functies van het menu met scherminstellingen"
verderop in dit hoofdstuk voor een beschrijving van de
pictogrammen die op het scherm verschijnen.
Bediening van de monitor
3. Als u naar een bepaalde functie wilt overschakelen, drukt
u op de linker- of rechterinstelknop aan de voorkant van
de monitor, totdat de gewenste functie is gemarkeerd.
4. Druk op de selectieknop op de monitor om de functie
te selecteren.
Gebruikershandleiding 4–5
Bediening van de monitor
5. Er wordt een instelvenster weergegeven. Druk op de rechterof linkerinstelknop om het ingestelde niveau te verhogen
(rechts) of te verlagen (links).
6. Druk op de selectieknop om de nieuwe instelling op te slaan.
7. Druk één keer op de menuknop om het menu met
scherminstellingen af te sluiten.
Functies van het menu met scherminstellingen
U kunt de functies in de onderstaande tabel instellen met de
rechter- en linkerinstelknop aan de voorkant van de monitor.
Pictogrammen en functies van het menu met
scherminstellingen
Pictogram Functie Beschrijving
Contrast Met de rechterinstelknop verhoogt
u het contrast, met de
linkerinstelknop verlaagt u het
contrast.
Brightness
(Helderheid)
Horizontal
Position
(Horizontale
beeldpositie)
Horizontal
Size
(Horizontale
grootte)
Met de rechterinstelknop verhoogt
u de helderheid, met de
linkerinstelknop verlaagt u de
helderheid.
Met de rechterinstelknop verplaatst
u het beeld op het scherm naar
rechts, met de linkerinstelknop
verplaatst u het beeld naar links.
Met de rechterinstelknop vergroot u
de horizontale afmeting van
het beeld op het scherm, met
de linkerinstelknop verkleint
u de horizontale afmeting.
4–6 Gebruikershandleiding
Bediening van de monitor
Pictogrammen en functies van het menu met
scherminstellingen (vervolg)
Pictogram Functie Beschrijving
Vertical
Position
(Verticale
beeldpositie)
Vertical Size
(Verticale
grootte)
Pincushion
(Ronding)
Trapezoid
(Trapezium)
Pin Balance
(Pinbalans)
Met de rechterinstelknop verplaatst
u het beeld op het scherm omhoog,
met de linkerinstelknop verplaatst
u het beeld omlaag.
Met de rechterinstelknop vergroot
u de verticale afmeting van het
beeld op het scherm, met de
linkerinstelknop verkleint u de
verticale afmeting.
Met de rechterinstelknop buigt u de
randen van het beeld naar buiten,
met de linkerinstelknop buigt u de
randen van het beeld naar binnen.
Met de rechterinstelknop stelt u het
beeld zodanig in dat de bovenkant
breder is, met de linkerinstelknop
stelt u het beeld zodanig in dat
de onderkant breder is.
Met de rechterinstelknop verplaatst u
de boven- en onderkant van
het beeld naar rechts, met de
linkerinstelknop verplaatst u de
boven- en onderkant van het
beeld naar links.
Parallellogram Hiermee corrigeert u schuine
verticale randen aan beide zijden
van het scherm wanneer deze in
dezelfde richting scheefgetrokken
zijn.
Gebruikershandleiding 4–7
Bediening van de monitor
Pictogrammen en functies van het menu met
scherminstellingen (vervolg)
Pictogram Functie Beschrijving
Tilt/Rotation
(Hellen)
Moiré Met de rechterinstelknop verhoogt
Degauss
(Demagnetiseren)
Color Temp
(Kleurtemperatuur)
Reset
(Beginwaarde)
Met de rechterinstelknop laat u de
zijkanten van het beeld naar rechts
hellen, met de linkerinstelknop laat
u de zijkanten van het beeld naar
links hellen.
u de moirécorrectie, met de
linkerinstelknop verlaagt u de
moirécorrectie.
Met deze instelmogelijkheid
demagnetiseert u het beeldscherm
om kleurvervorming te verminderen.
U wordt aangeraden niet
✎
meer dan één keer per
halfuur te demagnetiseren.
Met de rechterinstelknop selecteert
u de kleurtemperatuur rechts, met
de linkerinstelknop selecteert u de
kleurtemperatuur links.
Met deze instelmogelijkheid herstelt
u de fabrieksinstellingen van de
monitor.
4–8 Gebruikershandleiding
Monitorberichten

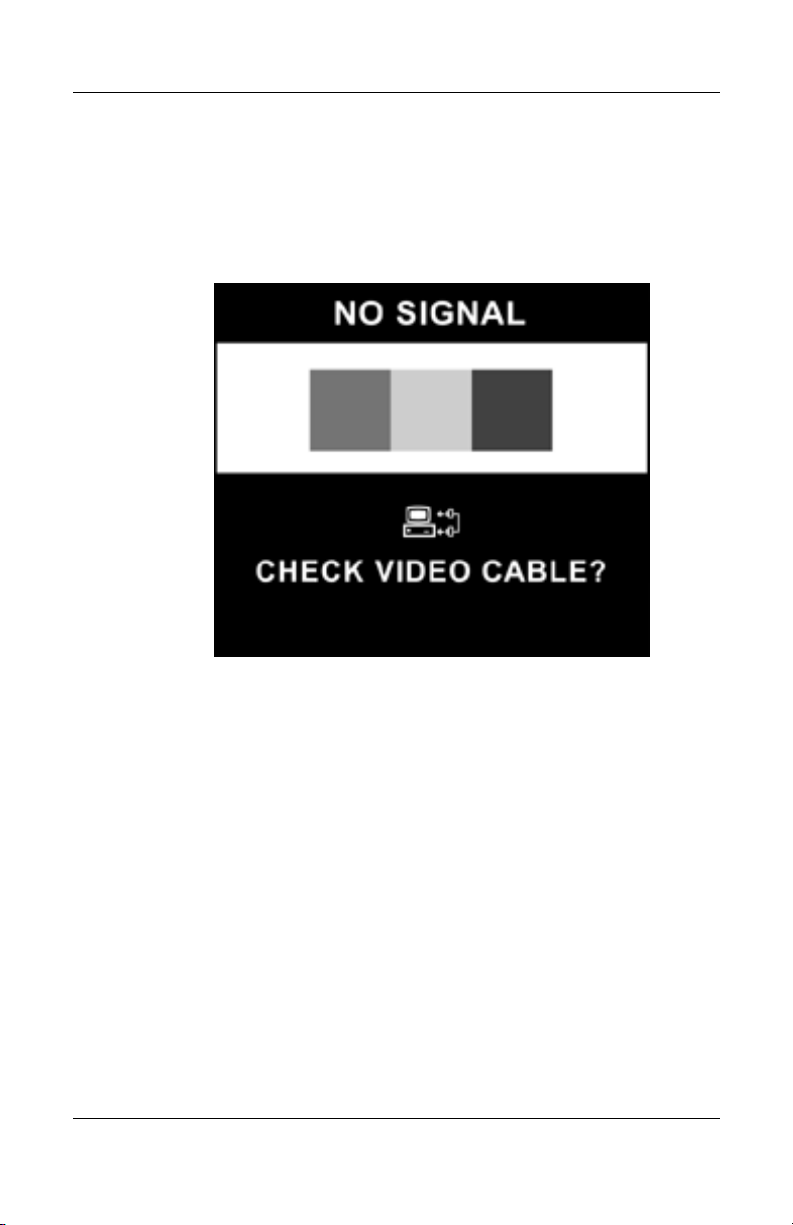

No Signal (Geen signaal)
Bediening van de monitor
Als dit bericht op de monitor wordt weergegeven, controleert u of
de videokabel goed is aangesloten en of de computer is ingeschakeld.
Gebruikershandleiding 4–9
Bediening van de monitor
Out of Frequency Range (Buiten frequentiebereik)
Als dit bericht op de monitor wordt weergegeven, zijn de
beeldschermresolutie en/of de verversingsfrequentie hoger
ingesteld dan de monitor aankan.
U wijzigt de beeldschermresolutie of de verversingsfrequentie
van de monitor als volgt:
1. Start de computer opnieuw op.
2. Ga naar de Veilige modus. Raadpleeg de Help-functie van het
besturingssysteem voor informatie over het inschakelen van
de Veilige modus.
3. Wijzig de beeldscherminstellingen in waarden die worden
ondersteund (zie "Technische specificaties").
4. Start de computer opnieuw op zodat de nieuwe instellingen
van kracht worden.
4–10 Gebruikershandleiding
Bediening van de monitor
Energiebesparende stand
De monitor voldoet aan de eisen voor een verminderd
energieverbruik. Met een combinatie van hardware- en
softwarefuncties maakt deze energiebesparingsvoorziening het
mogelijk dat de computer het stroomverbruik van de monitor
beperkt wanneer de monitor niet in gebruik is.
Status van energiebeheer
Kleur
van het
Status
Aan Groen <75 Watt Normale werking.
lampje Stroomverbruik Beschrijving
Slaapstand
✎
Oranje <4 Watt Er wordt geen beeld weergegeven
op het scherm van de monitor.
De hoogspanning is uitgeschakeld.
De verwarmingsspanning is
uitgeschakeld. Er is een korte
opwarmperiode nodig voordat
de monitor weer op vol vermogen
werkt.
De energiebesparingsvoorziening van de monitor werkt alleen
als de monitor is aangesloten op een computer die eveneens over
energiebesparingsfuncties beschikt.
Het hulpprogramma Energiebesparing is beschikbaar bij alle
besturingssystemen van Microsoft Windows. Sommige voorzieningen
zijn ook beschikbaar in DOS. Raadpleeg de gebruikershandleiding
bij de computer voor informatie over het instellen van de
energiebesparingsvoorzieningen (ook wel energiebeheerfuncties
genoemd).
Gebruikershandleiding 4–11
Problemen oplossen
Eenvoudige problemen oplossen
In de volgende lijst ziet u een overzicht van problemen die zich met
de monitor kunnen voordoen, met bij elk probleem de mogelijke
oorzaak en de aanbevolen oplossing.
Probleem Mogelijke oorzaak Oplossing
A
Er wordt geen beeld
weergegeven op het
scherm.
Het beeld ziet er
onscherp, onduidelijk
of te donker uit.
Het netsnoer is niet aangesloten. Sluit het netsnoer aan.
De aan/uit-schakelaar staat uit. Druk op de aan/uit-
schakelaar.
De videokabel is niet goed
aangesloten.
Schermbeveiligingsprogramma
is geactiveerd.
De helderheid en/of het contrast
zijn te laag ingesteld.
Sluit de videokabel
goed aan.
Druk op een toets op
het toetsenbord of
verplaats de muis.
Druk op de
menuknop
om het menu met
scherminstellingen
te openen. Selecteer
de pictogrammen
voor helderheid
en/of contrast om
deze correct af te
stellen.
Gebruikershandleiding A–1
Problemen oplossen
Probleem Mogelijke oorzaak Oplossing
De kleur is abnormaal. Er is een magnetisch voorwerp
in de buurt van de monitor.
De monitor is mogelijk verplaatst
of er is onbedoeld tegen
gestoten.
Het beeld is te klein
of te groot.
De breedte moet wellicht
worden bijgesteld.
De hoogte moet wellicht
worden bijgesteld.
Haal het voorwerp
uit de buurt van de
monitor.
Druk op de
menuknop
om het menu met
scherminstellingen
te openen.
Selecteer Degauss
(Demagnetiseren)
om deze functie
te activeren.
U wordt aangeraden
om per halfuur niet
meer dan één keer
te demagnetiseren.
Druk op de
menuknop
om het menu met
scherminstellingen
te openen. Selecteer
Horizontal Size
(Horizontale grootte)
om deze waarde bij
te stellen.
Druk op de
menuknop
om het menu met
scherminstellingen
te openen. Selecteer
Vertical Size (Verticale
grootte) om deze
waarde bij te stellen.
A–2 Gebruikershandleiding
Problemen oplossen
Probleem Mogelijke oorzaak Oplossing
Het beeld staat niet
in het midden.
Op het scherm
wordt de melding
“No Signal”
(Geen signaal)
weergegeven.
De horizontale positie moet
wellicht worden bijgesteld.
De verticale positie moet
wellicht worden bijgesteld.
De videokabel van de monitor
is niet aangesloten.
Druk op de
menuknop
om het menu met
scherminstellingen
te openen. Selecteer
Horizontal Position
(Horizontale
beeldpositie) om
deze waarde bij
te stellen.
Druk op de
menuknop
om het menu met
scherminstellingen
te openen. Selecteer
Vertical Position
(Verticale beeldpositie)
om deze waarde
bij te stellen.
Sluit de 15-pins
videokabel van de
monitor aan op de
computer. Controleer
of de computer is
ingeschakeld.
Gebruikershandleiding A–3
Problemen oplossen
Probleem Mogelijke oorzaak Oplossing
Op het scherm wordt
de melding “Out of
Frequency” (Buiten
frequentiebereik)
weergegeven.
De monitor raakt
oververhit.
De schermresolutie en/of de
verversingsfrequentie is op
een te hoge waarde ingesteld.
Er is onvoldoende ruimte voor
een goede ventilatie.
Informatie op Internet
Raadpleeg de volgende website voordat u contact opneemt met
de klantenservice: http://www.hp.com/support.
Start de computer
opnieuw op en
schakel de Veilige
modus in. Wijzig
de instellingen in
een waarde die
wordt ondersteund
(zie "Technische
specificaties"). Start
de computer opnieuw
op zodat de nieuwe
instellingen van kracht
worden.
Laat ten minste 7,5 cm
rond de monitor vrij
voor ventilatie en
plaats niets boven
op de monitor.
A–4 Gebruikershandleiding
Problemen oplossen
Voorbereidingen voor een gesprek met de technische ondersteuning
Als u een probleem met de monitor heeft dat u niet kunt oplossen
aan de hand van de tips in dit hoofdstuk, is het misschien nodig
de technische ondersteuning te bellen. Zorg ervoor dat u, voordat
u belt, de volgende apparatuur en gegevens bij de hand heeft:
■ de monitor
■ het modelnummer van de monitor
■ het serienummer van de monitor
■ de aankoopdatum (zie de factuur)
■ de omstandigheden waaronder het probleem zich
heeft voorgedaan
■ eventueel weergegeven foutberichten
■ de configuratie van de hardware
■ informatie over de hardware en software die u gebruikt
Gebruikershandleiding A–5
Technische specificaties
Alle gegevens over prestatiespecificaties zijn afkomstig van de
✎
fabrikanten van de onderdelen. De prestatiespecificaties komen
overeen met het hoogste niveau van prestatiespecificaties die
de fabrikanten van HP onderdelen als gangbaar opgeven.
De daadwerkelijke prestaties kunnen hoger of lager zijn.
17-inch CRT-monitoren met gebogen beeldscherm serie 75 en 7540
Schermformaat 17 inch (43 cm) zichtbaar, diagonaal
Effectief weergavegebied 16 inch (41 cm)
Antireflectielaag
Dot pitch 0,28 mm (diagonaal)
Standaard weergavegebied 234 x 312 mm (gemiddeld)
Schermkleuren Onbeperkt
B
Gebruikershandleiding B–1
Technische specificaties
Beeldschermresoluties
640 x 480
640 x 480
640 x 480
720 x 400
800 x 600
800 x 600
1024 x 768
1024 x 768
1280 x 1024
Verversingsfrequentie
60 Hz
75 Hz
85 Hz
70 Hz
75 Hz
85 Hz
75 Hz
85 Hz (voorkeursresolutie)
60 Hz (maximale resolutie)
Synchronisatie (horizontaal) 30 tot 70 kHz
Synchronisatie (verticaal) 50 tot 160 Hz
Max. pixelkloksnelheid 110 MHz
Ingangssignaal Video RGB analoog sync. TTL gescheiden
Videokabel 15-pins D-subconnector
Ingangsspanning
en -frequentie
100–240 V wisselstroom
50 ± 3 tot 60 ± 3 Hz
Ingangsstroom 30 A bij 120 V wisselstroom
60 A bij 220 V wisselstroom
Stroomverbruik 75 W (max.)
Afmetingen (B x H x D)
zonder verpakking,
410 x 410 x 430 mm (maximum)
16,2 x 16,2 x 17 inch (maximum)
met gemonteerde voet
Gewicht 17 kg max.
38 lb max.
o
Temperatuur (in bedrijf) 10
Temperatuur (opslag) –30
C tot 35 oC
o
F tot 95 oF
50
o
o
–22
C tot 60 oC
F tot 140 oF
Relatieve luchtvochtigheid 20% tot 80% (zonder condensatie)
Hoogte Tot 3048 meter (10.000 ft.)
B–2 Gebruikershandleiding
Technische specificaties
TCO-vereisten Bepaalde modellen voldoen aan
de standaard TCO’03
MPR-II Bepaalde modellen voldoen aan
de standaard MPR-II
Plug and Play Ja
Gebruikershandleiding B–3
Technische specificaties
17-i n c h vlakke CRT- m o n i t o ren serie 705 en 7600
Schermformaat 17 inch (43 cm) zichtbaar, diagonaal
Effectief weergavegebied 16 inch (41 cm)
Dot pitch 0,25 tot 0,28 mm (variabel)
Standaard
weergavegebied
Schermkleuren Onbeperkt
Beeldschermresoluties
640 x 480
640 x 480
640 x 480
720 x 400
800 x 600
800 x 600
1024 x 768
1024 x 768
1280 x 1024
Synchronisatie (horizontaal) 30 tot 70 kHz
Synchronisatie (verticaal) 50 tot 160 Hz
Max. pixelkloksnelheid 110 MHz
Ingangssignaal Video RGB analoog sync. TTL gescheiden
Videokabel 15-pins D-subconnector
Ingangsspanning
en -frequentie
234 x 312 mm (gemiddeld)
Verversingsfrequentie
60 Hz
75 Hz
85 Hz
70 Hz
75 Hz
85 Hz
75 Hz
85 Hz (voorkeursresolutie)
60 Hz (maximale resolutie)
100–240 V wisselstroom
50 ± 3 tot 60 ± 3 Hz
B–4 Gebruikershandleiding
Technische specificaties
Ingangsstroom 30 A bij 120 V wisselstroom
60 A bij 220 V wisselstroom
Stroomverbruik 75 W (max.)
Afmetingen (B x H x D)
zonder verpakking, met
410 x 410 x 430 mm (maximum)
16,2 x 16,2 x 17 inch (maximum)
gemonteerde voet
Gewicht 17 kg max.
38 lb max.
o
Temperatuur (in bedrijf) 10
Temperatuur (opslag) –30
C tot 35 oC
o
F tot 95 oF
50
o
o
–22
C tot 60 oC
F tot 140 oF
Relatieve luchtvochtigheid 20% tot 80% (zonder condensatie)
Hoogte Tot 3048 meter (10.000 ft.)
TCO-vereisten Bepaalde modellen voldoen aan
de standaard TCO’03
MPR-II Bepaalde modellen voldoen aan
de standaard MPR-II
Plug and Play Ja
Gebruikershandleiding B–5
Technische specificaties
17-inch vlakke CRT-monitor 7650
Schermformaat 17 inch (43 cm) zichtbaar, diagonaal
Effectief weergavegebied 16 inch (41 cm)
Antireflectielaag
Dot pitch 0,25 tot 0,28 mm (variabel)
Standaard weergavegebied 234 x 312 mm (gemiddeld)
Schermkleuren Onbeperkt
Beeldschermresoluties
640 x 480
640 x 480
640 x 480
720 x 400
800 x 600
800 x 600
1024 x 768
1024 x 768
1280 x 1024
1600 x 1200
Synchronisatie (horizontaal) 30 tot 86 kHz
Synchronisatie (verticaal) 50 tot 160 Hz
Max. pixelkloksnelheid 180 MHz
Ingangssignaal Video RGB analoog sync. TTL gescheiden
Videokabel 15-pins D-subconnector
Ingangsspanning
en -frequentie
Verversingsfrequentie
60 Hz
75 Hz
85 Hz
70 Hz
75 Hz
85 Hz
75 Hz
85 Hz (voorkeursresolutie)
75 Hz
65 Hz (maximale resolutie)
100–240 V wisselstroom
50 ± 3 tot 60 ± 3 Hz
B–6 Gebruikershandleiding
Technische specificaties
Ingangsstroom 30 A bij 120 V wisselstroom
60 A bij 220 V wisselstroom
Stroomverbruik 75 W (max.)
Afmetingen (B x H x D)
zonder verpakking, met
410 x 410 x 430 mm (maximum)
16,2 x 16,2 x 17 inch (maximum)
gemonteerde voet
Gewicht 17 kg max.
38 lb max.
o
Temperatuur (in bedrijf) 10
Temperatuur (opslag) –30
C tot 35 oC
o
F tot 95 oF
50
o
o
–22
C tot 60 oC
F tot 140 oF
Relatieve luchtvochtigheid 20% tot 80% (zonder condensatie)
Hoogte Tot 3048 meter (10.000 ft.)
TCO-vereisten Bepaalde modellen voldoen aan
de standaard TCO’03
MPR-II Bepaalde modellen voldoen aan
de standaard MPR-II
Plug and Play Ja
Gebruikershandleiding B–7
C
Internationale kennisgevingen
Kennisgeving van de Europese Unie
Dit product voldoet aan de volgende richtlijnen van de Europese
Unie:
■ Laagspanningsrichtlijn 73/23/EEC
■ EMC-richtlijn 89/336/EEC
Het voldoen aan deze richtlijn houdt conformiteit in met
geharmoniseerde Europese standaarden (Europese Normen) die
staan vermeld in de Conformiteitsverklaring voor de EU die door
Hewlett-Packard is afgegeven voor dit product of deze
productfamilie.
Deze conformiteit wordt aangegeven door het volgende
conformiteitskeurmerk op het product.
XXXX*
Dit CE-keurmerk geldt voor
niet-telecommunicatieproducten
en voor binnen de EU
geharmoniseerde
telecommunicatieproducten
zoals Bluetooth®.
Gebruikershandleiding C–1
Dit CE-keurmerk geldt voor niet binnen de EU
geharmoniseerde telecommunicatieproducten.
*Indien van toepassing wordt een nummer van een
aangemelde instantie gebruikt. Raadpleeg het label
met kennisgevingen op dit product.
Internationale kennisgevingen
Verwijdering van afgedankte apparatuur door particuliere huishoudens in de Europese Unie
Wanneer dit symbool op het product of de
verpakking is aangegeven, mag het product
niet samen met het andere huishoudelijk afval
worden aangeboden. U bent verplicht het
product in te leveren bij een hiertoe
aangewezen inzamelpunt ten behoeve van
hergebruik van elektrische en elektronische
apparatuur. Gescheiden inzameling en
recycling van afgedankte apparatuur draagt bij
aan het behoud van natuurlijke bronnen. Het recyclingproces
komt zowel de volksgezondheid als het milieu ten goede. Voor
meer informatie over het aanbieden van uw product ten behoeve
van hergebruik kunt u terecht bij de gemeente, de
afvalverwerkingsdienst of de winkel waar u het product heeft
aangeschaft.
Vereisten voor het netsnoer
De netvoeding van de monitor is voorzien van automatische
spanningsomschakeling (Automatic Line Switching).
Deze voorziening biedt de mogelijkheid de monitor aan
te sluiten op een ingangsspanning tussen 100–120 Volt
of tussen 200–240 Volt.
De netsnoerset (flexibel snoer en stekker) die bij de monitor
wordt geleverd, voldoet aan de eisen van het land waar u het
product heeft aangeschaft.
Als u een netsnoer voor een ander land nodig heeft, moet
u een netsnoer aanschaffen dat is goedgekeurd voor gebruik
in dat land.
C–2 Gebruikershandleiding
Internationale kennisgevingen
Het netsnoer moet geschikt zijn voor het product en voor de
netspanning en de stroomsterkte die zijn vermeld op het label
met de elektrische specificaties van het product. De netspanning
en stroomcapaciteit van het netsnoer moeten groter zijn dan de
netspanning en stroomcapaciteit die staan vermeld op het product.
Bovendien moet de draad een diameter van minimaal 0,75 mm²
of 18 AWG hebben en moet het snoer 1,8 tot 3,6 meter lang zijn.
Met vragen over het te gebruiken netsnoertype kunt u terecht bij
een geautoriseerde HP Business Partner.
Leg het netsnoer zo neer dat niemand er per ongeluk op kan gaan
staan of erover kan struikelen, en zorg dat het snoer niet bekneld
raakt door objecten die op of tegen het snoer worden geplaatst.
Besteed met name aandacht aan de stekker, het stopcontact en
het punt waar het netsnoer uit het product komt.
Vereisten voor het netsnoer in Japan
Bij gebruik in Japan mag uitsluitend het netsnoer worden
gebruikt dat met dit product is meegeleverd.
VOORZICHTIG: Gebruik het met dit product meegeleverde
Ä
netsnoer nooit voor andere producten.
Gebruikershandleiding C–3
Loading...
