SDLT 600i

1

4 5

2 3

6

내장형 드라이브 - 차례

설치 전 작업

시작하기 전에 3페이지

백업 소프트웨어 및 드라이버 5페이지

CD-ROM 사용 7페이지

테이프 드라이브 설치

1단계: SCSI 연결 확인 9페이지

2단계: 드라이브의 SCSI ID 확인 11페이지

3단계: 장착 베이 준비 13페이지

4단계: 장착 하드웨어 부착 15페이지

5단계: 드라이브 설치 17페이지

6단계: 전원 및 SCSI 케이블 연결 19페이지

7단계: 드라이브 고정 21페이지

8단계: 드라이브 설치 및 설치 확인 23페이지

테이프 드라이브 사용

HP StorageWorks SDLT 600 테이프 드라이브 25페이지

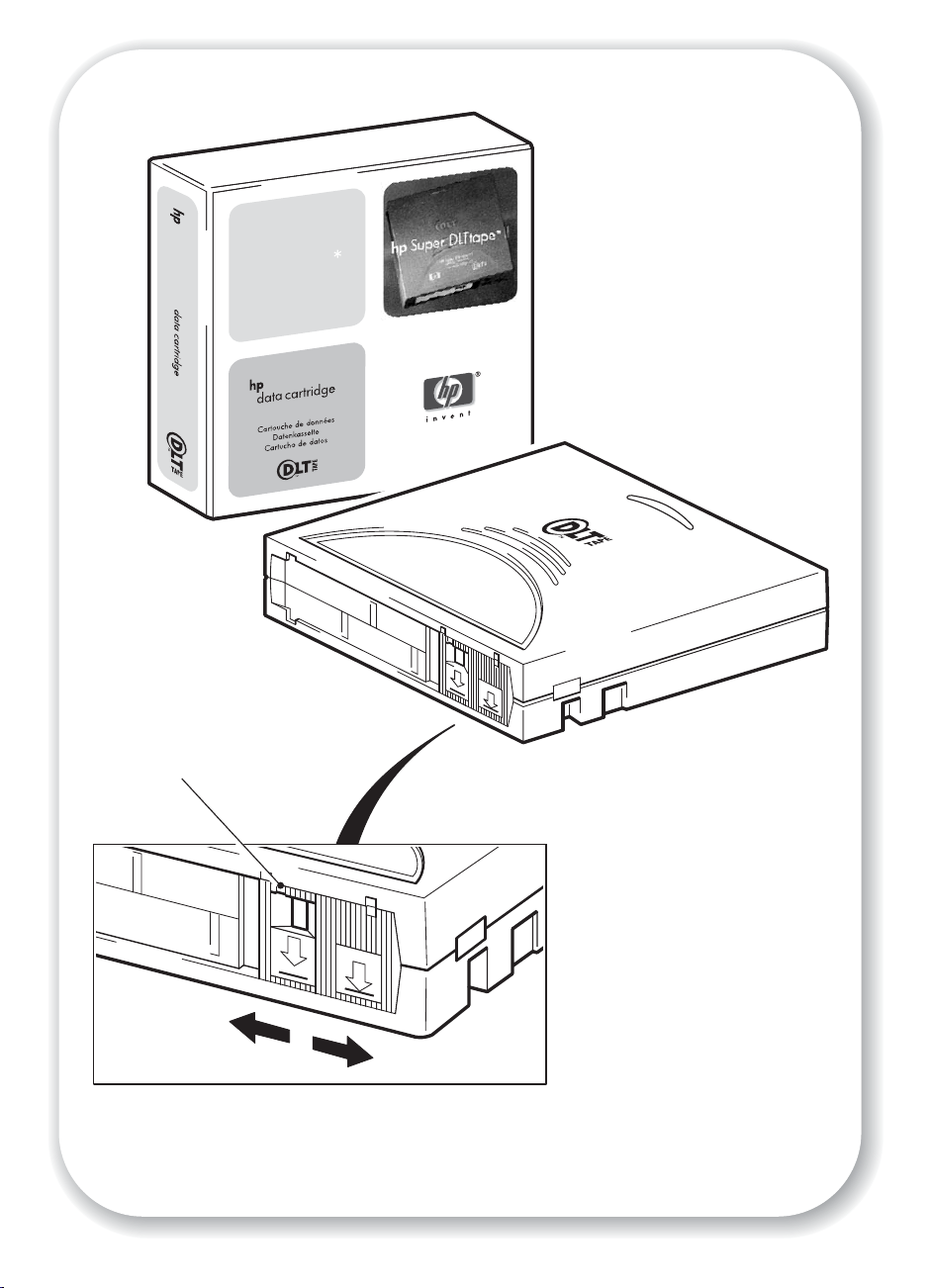

올바른 매체 사용 27페이지

테이프 드라이브 등록 29페이지

HP OBDR 사용 31페이지

진단 도구 33페이지

성능 최적화 34페이지

문제 해결 36페이지

LED의 이해 41페이지

카트리지 문제 43페이지

기타 정보 찾기 45페이지

테이프 드라이브 교체 46페이지

1

Copyright © 2004 by Hewlett-Packard Development Company, L.P.

2004년 1월
부품 번호: AA984-90913

Hewlett-Packard는 본 설명서와 관련하여 특정 목적의 상업성 및 적합성에 대한 암시적 보증
을 포함하되 이에 제한되지 않는 어떠한 보증도 하지 않습니다. Hewlett-Packard는 여기에
포함된 오류에 대해 또는 본 자료의 제공이나 사용과 관련된 결과적 또는 부수적 손해에
대해 책임지지 않습니다.

본 설명서에는 저작권으로 보호되는 독점 정보가 들어 있습니다. Hewlett-Packard의 사전 동
의 없이 본 설명서의 일부 또는 전체 내용을 복사, 재발행 또는 다른 언어로 번역할 수
없습니다. 본 설명서에 수록된 내용은 예고 없이 변경될 수 있습니다.

Microsoft
Corporation의 미국 등록 상표입니다.

UNIX

DLTtape, DLTtape logo, Super DLTtape 및 Super DLTtape 로고는 미국 및 기타 국가에서
Quantum Corporation의 등록 상표입니다.

Alpha 및 OpenVMS는 Hewlett-Packard Development Company, L.P의 등록 상표입니다.
Hewlett-Packard Company는 여기에 포함된 기술적 또는 편집상의 오류나 탈자에 대해 책임

지지 않습니다. 본 정보는 어떤 종류의 보증도 없이 "그 자체로" 제공되며 통보 없이 변경될
수 있습니다. Hewlett-Packard 제품에 대한 보증은 이들 제품에 대한 명시적 제한 보증서에
기재되어 있습니다. 본 문서의 어떤 부분도 추가적인 보증을 구성하는 것으로 해석할 수
없습니다.

영국에서 인쇄

®, MS-DOS®, MS Windows®, Windows® 및 Windows NT®는 Microsoft

®는 The Open Group의 등록 상표입니다.

제품 명세

필요할 때 쉽게 찾을 수 있도록 테이프 드라이브의 정보를 자세히 기록해 두십시오. 모델 이름은 드라이

브 앞면에 있고 제품 및 일련 번호는 드라이브 바닥의 레이블에 적혀 있습니다.

모델 (드라이브 유형):

모델 (번호):

일련 (번호):

구입/설치일:

SCSI ID:

2

시작하기 전에

HP StorageWorks SDLT 600테이프 드라이브는 고용량, 고성능의 스트리밍 테이프 드라이브
입니다. 이 드라이브는 서버의 빈 드라이브 베이에 설치됩니다. 테이프 드라이브를 설치하
기 전에 다음 사항을 고려해야 합니다.

어떤 운영 체제가 지원되는가?

HP StorageWorks SDLT 600 드라이브는 Windows®, NetWare, UNIX, Tru64, OpenVMS 및
Linux 하에서 실행되는 서버에 연결할 수 있습니다. 지원되는 운영 체제 버전에 대한 자세한

내용은 HP의 웹 사이트 (www.hp.com/go/connect)에서 "HP StorageWorks 테이프
소프트웨어 호환성" 항목을 참조하십시오.

서버의 SCSI 버스에 테이프 드라이브를 어떤 방식으로 연결할 것인가?

테이프 드라이브는 내장형 SCSI 리본 케이블 (드라이브와 함께 제공)에서 비어있는 연결부
를 통해 호스트 서버의 SCSI 서버에 부착됩니다. 케이블은 터미네이션 처리해야 합니다
(19페이지 참조).

서버에 SCSI 호스트 버스 어댑터 (HBA)나 내장 SCSI 컨트롤러가 올바로 설치 및 구성되어
있어야 합니다. 최적 성능을 위해 테이프 드라이브는 68핀, 고밀도 (HD), wide SCSI 커넥터
가 있고 올바로 터미네이션 처리된 LVDS 호환 리본 케이블을 사용하여 Ultra 3 (160) 또는
Ultra 4 (320) 호스트 버스 어댑터나 SCSI 컨트롤러에 연결해야 합니다. 드라이브와 함께
제공된 SCSI 리본 케이블을 사용할 것을 권장합니다 (19페이지 참조). 또한 SCSI 버스에서
이 드라이브를 유일한 장치로 사용할 것을 권장합니다. SCSI 컨트롤러당 테이프 드라이브
를 두개 이상 연결하지 마십시오. 디스크 드라이브와 동일한 SCSI 버스나 RAID 컨트롤러에
드라이브를 부착하지 마십시오.

SCSI 버스 유형은 왜 중요한가?

SCSI 버스 유형은 버스에 있는 장치들 간에 데이터가 전송되는 속도와 사용 가능한 케이블
의 최대 길이를 결정합니다. HP StorageWorks SDLT 600 테이프 드라이브는 버스트 전송률
이 160MB/s인 고성능 Ultra3 SCSI 장치입니다. 이러한 높은 성능의 혜택을 얻으려면 드라
이브를 비슷하거나 더 높은 사양의 SCSI 버스에 연결해야 합니다. 즉, 다음 사항이 필요합니
다.

•

Ultra3 (160) 또는 Ultra4 (320) SCSI 버스. Ultra 160 SCSI는 160MB/s의 최대 버스 속도

를 제공하며 Ultra 320 SCSI는 이보다 높습니다.

•

LVD급 SCSI 케이블 및 터미네이터. LVD 인터페이스는 데이터를 드라이브의 최대 속도로

전송할 수 있도록 최대 12미터의 케이블을 사용할 있습니다.

더 낮은 사양의 SCSI 버스에 드라이브를 부착할 경우 드라이브가 작동은 하지만 데이터가
빨리 전송되지 않습니다. 예를 들어, 단일 종단 (SE) Ultra 160 SCSI 버스에서 드라이브의
최대 버스트 전송 속도는 40MB/s이며 최대 케이블 3미터로 제한됩니다.
9페이지의 표 1, "지원되는 SCSI 버스 유형"을 참조하십시오.

주 드라이브는 고전압 차동 (HVD) SCSI 드라이버와 호환되지 않습니다.

SCSI 버스 유형을 어떻게 확인하는가?

대부분의 운영 체제에서 HP의 웹 사이트 (www.hp.com/support/tapetools) 또는
HP StorageWorks Tape CD-ROM의 링크를 통해 HP Library & Tape Tools를 직접 설치할 수

3

있으며 "Install Check"을 실행하여 서버의 현재 SCSI 구성을 확인할 수 있습니다 (33페이지
참조). 이를 통해 사용하고 있는 SCSI 버스와 SCSI ID에 대한 정보를 얻을 수 있습니다.

테이프 드라이브의 장착 요구사항은?

장착 베이

HP StorageWorks SDLT 600 테이프 드라이브를 설치할 산업 표준의 5¼인치, 전체 높이
베이 하나가 필요합니다. 다음은 전원 요구사항입니다.

전압 일반 전류 최대 전류

5 V

12 V

장착 하드웨어

대부분의 서버에서는 장착 트레이나 레일이 필요하지 않습니다. 장치를 서버의 샤시에
밀어 넣고 나사를 조이면 됩니다. 기타 서버에는 트레이나 레일이 내장되어 있습니다.

여러 산업 표준 서버용 레일 키트를 이용할 수 있습니다. 자세한 내용은 웹 사이트
(www.hp.com/go/connect)를 참조하십시오.

표준이 아닌 장착 레일을 사용하거나 여분의 장착 베이가 없는 서버도 있을 것입니다. 이 경
우에는 서버 제조업체에 이러한 부속품을 주문해야 테이프 드라이브를 설치할 수 있습니다.

공기 흐름 요구사항

3.1 A (대기) ~ 5.5 A (쓰기 스트리밍)

0.1 A (대기) ~ 0.7 A (매체 적재/배출)

5.6 A

0.7 A

테이프 드라이브의 내부에는 지속적 드라이브 작동으로 인한 열을 발산하기 위해 적당한
공기 흐름이 필요합니다. 특히, 테이프가 지나가는 경로의 주변 온도가 작동시에 50
하로 유지되도록 통풍시켜야 합니다. 테이프 드라이브의 주변 공기 온도를 항상 40
로 유지하십시오.

테이프 드라이브 전면의 그릴과 뒷면의 냉각구에 공기 흐름을 방해할 수 이는 장애물을
놓지 말고 서버의 모든 팬이 제대로 작동하는지 확인하는 것이 중요합니다. 비어있는 베이
에는 가림판이 적합하게 부착되어 있어야 공기 흐름이 유지됩니다.

설치를 위한 추가 품목이 필요한가?

• 장착 하드웨어가 필요할 수 있습니다. 위의 "테이프 드라이브의 장착 요구사항은?"을
참조하십시오.

• 서버에 적합한 등급의 비어있는 SCSI 커넥터가 없다면 새 HBA (SCSI 카드라고도 함)가
필요합니다. 64비트 Ultra3 (160) HBA의 사용을 권장합니다. 서버 모델에 관한 자세한
사항은 www.hp.com/go/connect를 참조하십시오. 테이프 드라이브를 설치하기 전
새 HBA를 구입하여 서버 내의 비어있는 64비트 PCI 확장 슬롯에 설치해야 합니다 (32비
트 PCI 확장 슬롯에도 키트를 설치할 수 있지만 성능이 저하될 수 있음).

권장 제품, 구성 및 주문 정보에 대해서는 다음 HP의 웹 사이트를 참조하십시오.

www.hp.com/go/connect 또는 www.hp.com/support

o

C 이

o

C 이하

4

백업 소프트웨어 및 드라이버

백업 소프트웨어

최적 성능을 위해서는 해당 시스템 구성에 알맞은 백업 응용프로그램을 사용하는 것이
중요 합니다. 테이프 드라이브가 독립형 서버에 연결되는 직접 연결 환경에서는 단일 서버
환경을 위해 설계된 백업 소프트웨어를 사용할 수 있습니다. 네트워크 구성에서는 엔터프
라이즈 환경을 지원하는 백업 소프트웨어가 필요합니다. HP, Veritas, Legato, Yosemite 및
Computer Associates는 모두 적합한 제품을 제공합니다. 이러한 제품 및 기타 적합하게
사용할 수 있는 제품에 대한 자세한 정보는 HP 연결 웹 사이트에서 찾아 볼 수 있습니다.

1 HP 연결 웹 사이트 www.hp.com/go/connect를 방문하여 Tape backup을 선택하십시

오.

2 software compatibility를 선택하십시오.

3 표에서 사용하는 운영 체제와 테이프 드라이브 모델을 선택하십시오. 지원되는 백업 응용

프로그램 목록이 표시됩니다. 구성이 HP OBDR (One-Button Disaster Recovery)과 호환되는
지도 알려줍니다 (모든 HP StorageWorks SDLT 600 테이프 드라이브는 HP OBDR을 지원합
니다. 그러나 이 기능은 시스템 구성과 백업 응용프로그램도 이 기능을 지원하는 경우에만
사용할 수 있습니다. 31페이지의 "HP OBDR 사용"을 참조하십시오).

4 HP StorageWorks SDLT 600 테이프 드라이브를 지원하는 백업 응용프로그램이 있는지 확인

하고 필요한 경우 업그레이드된 버전이나 패치를 다운로드하십시오.

드라이버

Windows 사용자

테이프 드라이브를 설치한 후 HP StorageWorks Tape CD-ROM을 넣고 링크를 따라 HP 웹
사이트 (www.hp.com/support)에서 HP 드라이버를 다운로드하십시오. 함께 제공되는
README 파일의 Windows NT, Windows 2000, Windows XP 및 Windows Server 2003
드라이버별 설치 지침을 참조하십시오.

주: Windows 하드웨어 설치 마법사 대신 CD-ROM에서 드라이버를 설치하는 것이 좋습니

다. 이렇게 하면 CD-ROM에 있는 소프트웨어를 사용하여 설치가 제대로 되었는지 확인할
수도 있습니다 (33페이지의 "HP Library & Tape Tools" 참조). 인터넷에 연결되어 있지 않은
경우는 HP StorageWorks Tape CD-ROM에서 드라이버를 다운로드할 수 있지만 최신 버전
이 아닐 수 있습니다.

UNIX 및 OpenVMS 사용자

권장하는 백업 응용프로그램은 운영 체제에 내장된 표준 장치 드라이버를 사용합니다.
드라이버를 업그레이드하려는 경우 패치 문서의 설명에 따라 운영 체제의 최신 버전에

패치하는 것이 좋습니다. CD-ROM의 구성 안내에서도 장치 파일을 구성하기 위한 내용을
찾아볼 수 있습니다.

IA64 사용자

HP Integrity 서버와 같은 IA64 시스템에 설치하는 경우, www.hp.com/go/connect에서
사용 가능한 최신 백업 응용프로그램 업그레이드 및 드라이버를 확인하십시오.

5

HP 제품 등록

드라이버

사용자 문서

HP Library &
Tape Tools

CD-ROM 안내서

그림 1:

6

HP StorageWorks Tape

CD-ROM

CD-ROM 사용

HP StorageWorks Tape CD-ROM에는 테이프 드라이브를 설치 및 사용할 때 필요한
드라이버와 유용한 유틸리티 및 정보가 담겨 있습니다. 설치 전, 대부분의 운영 체제
사용자는 HP Library & Tape Tools 소프트웨어에 대한 링크를 사용하여 SCSI 버스의
SCSI ID 정보를 확인할 수 있습니다. UNIX 사용자는 UNIX 구성 안내서를 인쇄하시는
것이 좋습니다.

드라이버

드라이버에 대한 자세한 내용은 HP StorageWorks Tape CD-ROM의 DRIVERS 디렉토리에
있는 해당 README 파일을 참조하십시오. DRIVERS 디렉토리에는 각 운영 체제에 해당하는
하위 디렉토리가 있습니다.

HP Library & Tape Tools

HP Library & Tape Tools 소프트웨어는 진단 및 문제 해결 유틸리티를 제공합니다. 이 소프트
웨어를 사용하여 제품을 올바로 식별하고, SCSI 버스에서 SCSI ID 정보를 확인하고, 테스트
와 펌웨어 업그레이드를 수행하고, 필요한 경우 지원 요청을 위한 포괄적 문제 해결 정보를
생성할 수 있습니다. 자세한 내용은 33페이지를 참조하십시오.

사용자 문서

UNIX 구성 안내서와 HP StorageWorks SDLT 600 테이프 드라이브의 사용에 대한 자세한 내
용이 담긴 온라인 사용 설명서는 HP StorageWorks Tape CD-ROM의 "사용자 문서" 항목을
참조하십시오.

데이터 백업 및 복원 방법에 대한 지침은 백업 응용프로그램의 문서를 참조하십시오.

CD-ROM 안내서

CD-ROM 안내서는 CD 디렉토리 구조에 대한 개요와 CD-ROM 컨텐츠를 이용할 수 있는
언어에 대한 정보를 제공합니다. 또한 자세한 정보를 얻을 수 있는 URL과 링크도 포함되어
있습니다.

HP 제품 등록

웹을 통해 새로운 테이프 드라이브를 온라인으로 등록하려면 HP StorageWorks Tape
CD-ROM의 "제품 등록" 링크를 사용하십시오.

7

SCSI 리본
케이블

68핀 내부
LVD/SE 커넥터
(이 커넥터 사용)

68핀 내부
SE 커넥터
(사용 금지)

50핀 내부
SE 커넥터
(사용 금지)

Adaptec 29160 HBA의 예

테이프 드라이브

SCSI HBA

SCSI 리본

케이블

그림 2: SCSI 연결 확인

8

1단계: SCSI 연결 확인

다음 질문을 통해 SCSI 연결을 쉽게 확인할 수 있습니다. 서버에 비어있는 드라이브 베이가
있는 한 내장형 SCSI 버스에도 비어있는 연결부가 있어야 합니다. 올바른 SCSI 버스 유형이
맞는지 확인해야 합니다. 대부분의 사용자는 HP Library & Tape Tools를 사용하여 SCSI 버스
유형을 확인할 수 있습니다 (33페이지 참조). 모든 질문에 "예"라고 답할 수 있으면 테이프
드라이브의 설치 준비가 완료된 것입니다. "아니오"라고 답하면 추가 품목을 구입해서 설
치해야 할 수도 있습니다. 호환성 및 제품에 대한 자세한 정보는 웹 사이트 www.hp.com/
go/connect를 방문하십시오.

1 서버의 내부 SCSI 버스에 빈

SCSI 포트가 있습니까?

예 ?

권장되는 HBA 중 하나를 구입하여 비
어있는 64비트 PCI 확장 슬롯에 설치

아니오?

합니다 (HBA는 32비트 PCI 확장 슬롯
에 설치할 수도 있지만 성능이 저하될
수 있습니다).

2 SCSI 리본 케이블 및 HBA

카드가 Ultra 3 (160) 또는

Ultra 4 (320) 등급입니까?
(리본 케이블이 터미네이션
처리되었는지 확인하십시

아니오 ?

성능이 저하될 수 있습니다.아래 표를
참조하십시오.권장되는 HBA 중 하나
와 카드를 교체해 보십시오. 64비트
Ultra 3 (160) SCSI HBA 키트의 사용을
권장합니다.

오.19페이지 참조)

예?

3 버스에 드라이브 이외의 다른

장치가 없습니까? 이는 권장
되는 구성입니다.
RAID 컨트롤러 채널에 연결하

아니오 ?

카드를 설치하거나 (비어있는 PCI 슬롯
이 있는 경우) 카드를 Ultra 4 (320)
HBA와 교체해 보십시오.

지 마십시오.

예?

4 드라이브를 설치할 준비가

되었습니다.

SCSI 버스 유형 전송 속도 지원

Ultra3 (160) LVD

Ultra4 (320) LVD

Ultra 2 LVD

최대 160MB/s 예, 이는 권장되는 구성입니다.

최대 320MB/s 예, 이는 권장되는 구성입니다.

최대 80MB/s 예, 그러나 이는 권장하지 않습니다.

Ultra 단일 종단,
wide

고전압 차동 최대 40MB/s 아니오, 드라이브가 작동하지 않고 드라이브나

최대 40MB/s 예, 그러나 이는 성능을 제한하기 때문에 권장하지

않습니다. narrow SCSI 버스에 연결하지 마십시오.

컨트롤러가 손상될 수 있습니다.

표 1: 지원되는 SCSI 버스 유형

9

예제 SCSI ID

2418NC

2

22441188NC NC

36

2418NC

9

2418NC

13

DEFAULT

그림 3a: SCSI ID 확인

10

TERM PWR 점퍼가 기본으로
맞추어져 있습니다.

터미네이션 전원을 해제해야
하면 점퍼만 제거하십시오.

그림 3b: TERM PWR 점검

2단계: 드라이브의 SCSI ID 확인

HP StorageWorks SDLT 600 드라이브는 기본 SCSI ID 6으로 제공되지만 0과 15사이의 어떤

미사용 ID도 할당할 수 있습니다. SCSI ID 7은 SCSI 컨트롤러에 할당되어 있으므로 사용하지

마십시오. SCSI ID 0은 일반적으로 부트 디스크에 할당되므로 테이프 드라이브가 전용 SCSI
버스에 있는 경우가 아니면 사용하지 않아야 합니다.

1 SCSI ID 기본값인 3을 변경해야 하는지 결정하십시오. 예를 들어, 다중 초기자 병렬 SCSI

환경(ProLiant 클러스터 등)에서는 초기자 장치가 ID 6과 7을 사용할 수 있습니다. 이 경우에
테이프 드라이브의 SCSI ID를 변경해야 합니다.

대부분의 운영 체제에서 HP StorageWorks Tape CD-ROM의 링크를 통해 HP Library & Tape

Tools를 설치하고 "Install Check"를 실행하여 서버의 현재 SCSI 구성을 확인할 수 있습니다
(33페이지 참조). 이를 통해 사용하고 있는 SCSI 버스와 SCSI ID에 대한 정보를 얻을 수
있습니다.

UNIX 시스템의 경우 HP StorageWorks Tape CD-ROM의 UNIX 구성 안내서에서 기존 장치의
SCSI ID 확인 방법에 대한 설명을 살펴보십시오.

주의 정전기로 인해 전자 부품이 손상될 수 있습니다. 가능하면 정전기 방지 손목띠를 착용하십

시오. 손목띠가 없으면 백에서 테이프 드라이브를 꺼내기 전에 서버의 금속 부분 (뒷면판
등)을 만져 정전기를 방전시키십시오.

2 필요한 경우, 테이프 드라이브의 SCSI ID를 변경하십시오.

SCSI ID는 드라이브 뒷면에 있는 핀 세트에 점퍼를 사용하여 설정합니다. 핀셋이나 작은

집게를 사용하여 필요한 ID에 해당하는 패턴으로 점퍼를 이동합니다 (그림 3a 참조). 아무
점퍼도 설치하지 않으면 펌웨어는 드라이브를 기본값 SCSI ID 6으로 설정합니다. 점퍼를
설치하면 왼쪽 점퍼(NC)를 항상 설정해야 합니다.

드라이브에 빈 점퍼가 제공됩니다.

터미네이션 전원

HP StorageWorks SDLT 600 드라이브에는 터미네이터 전원이 사용된 상태로 제공됩니다
(그림 3b 참조). 이를 통해 SCSI 컨트롤러 말고도 드라이브가 터미네이션 전원을 공급할 수

있습니다. 보통은 사용하는 것으로 설정됩니다. SCSI 어댑터와 함께 제공된 설명서를 참조
하여 올바른 구성을 확인하십시오.사용 해제해야 하는 경우 점퍼만 제거하면 됩니다.

11

그림 4a: 일반적인 HP AlphaServer에서의 장착 베이 준비

12

그림 4b: 일반적인 HP Proliant 서버에서의 장착 베이 준비
