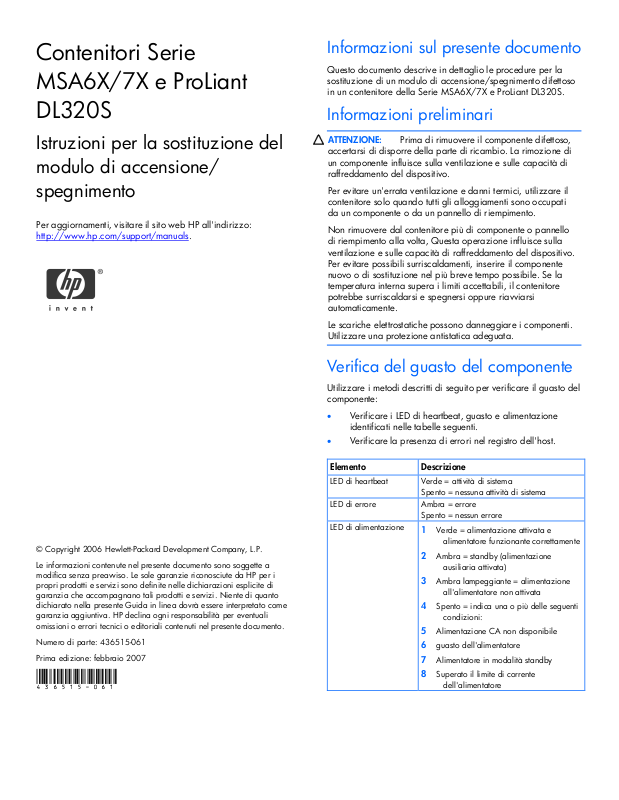

Contenitori Serie
MSA6X/7X e ProLiant

Informazioni sul presente documento

Questo documento descrive in dettaglio le procedure per la
sostituzione di un modulo di accensione/spegnimento difettoso
in un contenitore della Serie MSA6X/7X e ProLiant DL320S.

DL320S

Istruzioni per la sostituzione del
modulo di accensione/
spegnimento

Per aggiornamenti, visitare il sito web HP all'indirizzo:

http://www.hp.com/support/manuals.

© Copyright 2006 Hewlett-Packard Development Company, L.P.

Le informazioni contenute nel presente documento sono soggette a
modifica senza preavviso. Le sole garanzie riconosciute da HP per i
propri prodotti e servizi sono definite nelle dichiarazioni esplicite di
garanzia che accompagnano tali prodotti e servizi. Niente di quanto
dichiarato nella presente Guida in linea dovrà essere interpretato come
garanzia aggiuntiva. HP declina ogni responsabilità per eventuali
omissioni o errori tecnici o editoriali contenuti nel presente documento.

Numero di parte: 436515-061

Prima edizione: febbraio 2007

436515-061

Informazioni preliminari

ATTENZIONE: Prima di rimuovere il componente difettoso,

accertarsi di disporre della parte di ricambio. La rimozione di
un componente influisce sulla ventilazione e sulle capacità di
raffreddamento del dispositivo.

Per evitare un'errata ventilazione e danni termici, utilizzare il
contenitore solo quando tutti gli alloggiamenti sono occupati
da un componente o da un pannello di riempimento.

Non rimuovere dal contenitore più di componente o pannello
di riempimento alla volta, Questa operazione influisce sulla
ventilazione e sulle capacità di raffreddamento del dispositivo.
Per evitare possibili surriscaldamenti, inserire il componente
nuovo o di sostituzione nel più breve tempo possibile. Se la
temperatura interna supera i limiti accettabili, il contenitore
potrebbe surriscaldarsi e spegnersi oppure riavviarsi
automaticamente.

Le scariche elettrostatiche possono danneggiare i componenti.
Utilizzare una protezione antistatica adeguata.

Verifica del guasto del componente

Utilizzare i metodi descritti di seguito per verificare il guasto del
componente:

Verificare i LED di heartbeat, guasto e alimentazione

•

identificati nelle tabelle seguenti.

• Verificare la presenza di errori nel registro dell'host.

Elemento Descrizione

LED di heartbeat Verde = attività di sistema

Spento = nessuna attività di sistema

LED di errore Ambra = errore

Spento = nessun errore

LED di alimentazione

1 Verde = alimentazione attivata e

alimentatore funzionante correttamente

2 Ambra = standby (alimentazione

ausiliaria attivata)

3 Ambra lampeggiante = alimentazione

all'alimentatore non attivata

4 Spento = indica una o più delle seguenti

condizioni:

5 Alimentazione CA non disponibile
6 guasto dell'alimentatore
7 Alimentatore in modalità standby
8 Superato il limite di corrente

dell'alimentatore

Rimozione del modulo di
accensione/spegnimento

1. Spegnere il contenitore:
a. Spegnere tutti i server collegati. Consultare la

documentazione fornita con il server.

b. Premere il tasto Power On/Standby

(accensione/standby) sul contenitore.

c. Attendere che il LED di alimentazione del sistema

passi dal colore verde al colore ambra.

d. Scollegare i cavi di alimentazione.

2. Estendere o rimuovere il contenitore dal rack nel quale è

possibile installarlo:

a. Allentare le due viti a testa zigrinata del pannello

frontale che fissano il frontalino del contenitore al lato
anteriore del rack.

b. Scollegare i cablaggi ed estendere o rimuovere il

contenitore dal rack.

3. Rimuovere il pannello di accesso:
a. Sollevare la levetta del pannello di accesso (1).
b. Estrarre il pannello di accesso dalla parte posteriore (2).

b. Premere la leva verso l'interno (1) ed estrarre

l'alimentatore dal telaio (2).

6. Scollegare il cavo dal modulo di accensione/spegnimento (1).

7. Allentare la vite a testa zigrinata sul modulo (2).

8. Estrarre il modulo per rimuoverlo dalla guida e quindi

sollevarlo dal telaio (3).

4. Rimuovere il modulo UID frontale:
a. Rimuovere il frontalino di plastica (1).
b. Rimuovere la vite T-10 per rilasciare il modulo dal

telaio (2).

c. Rimuovere il modulo (3).

5. Rimuovere l'alimentatore:
a. Scollegare il cavo di alimentazione dall'alimentatore.

Installazione del modulo di accensione/spegnimento

Per installare il modulo di accensione/spegnimento, seguire la
procedura di rimozione al contrario.

1. Inserire il modulo nel telaio utilizzando la guida e fissare

le viti a testa zigrinata.

2. Collegare il cavo al modulo.

3. Installare l'alimentatore e il modulo UID frontale.

4. Inserire il contenitore nel rack e accendere il contenitore.

Verifica della sostituzione del componente

Verificare i LED di heartbeat, guasto e alimentazione per
controllare che il modulo funzioni correttamente

.
