Addenda concernant l’autochargeur de
bandes HP StorageWorks 1/8 G2
AK377-96004FR
Numéro de référence : AK377-96004FR
remière édition : Juin 2008
P
Avis
© Copyright 2008 Hewlett-Packard Development Company, L.P.
Les informations contenues dans ce document pourront faire l’objet de modification sans préavis.
Àproposdecedocument
Cet addenda fournit des informations sur la prise en charge du protocole réseau IPv6 et l’enregistrement
ou la restauration de la configuration de l’autochargeur. Ces fonctions ont été ajoutées à l’autochargeur
après que le HP StorageWorks 1/8 G2 Tape Autoloader User and service guide (référence
AK377–96001) sur le CD de documentation a été écrit. Il fournit également des détails supplémentaires
sur le test de fonctionnement et le mode séquentiel.
Pour obtenir des informations supplémentaires sur l’utilisation de l’autochargeur, reportez-vous au
HP StorageWorks 1/8 G2 Tape Autoloader user and service guide sur le CD de documentation
ou au User
h
ttp://w
sélectionnezleproduitrequis.
Configurationrequisepourlemicrologiciel
Figure 1 Onglet RMI Configuration : Save/Restore
Le micrologiciel et les fonctions dé crites dans ce document ont un onglet Configuration : Save/Restore
dans l’interface de gestion à distance (RMI). Vous pouvez toujours télécharger les fichiers micrologiciel
les plus actuels à partir du site Web h
guide pour obtenir des instructions sur la mise à jour du micrologiciel.
and service guide sur la page M anuals du site Web HP Business Support Center :
ww.hp.com/support/manuals. Sous le titre Storage, cliquez sur Tape Storage and Media et
ttp://www.hp.com/support. Reportez-vous au User and service
Config
uration réseau et IPv6
tochargeur contient des nouvelles fonctions réseau, incluant la mise à jour du protocole Internet
Cet au
on 6 (IPv6), la configuration serveur DNS et l’accès HTTP sécurisé à l’interface RMI. Les menus de
versi
terface de gestion à distance (RMI) et du panneau op érateur (OCP) ont été mi s à jour pour incorporer
l’in
ouvelles fonctions.
ces n
IPv6 est une nouvelle version de protocole Internet. Il est conçu pour succéder à IPv4, le protocole actuel.
Le p rotocole IPv6 fournit plus d’adresses réseau et offre de nombreuses améliorations par rapport au
ocole IPv4, notamment pour le routage et la configuration automatique réseau. Il est p révu que le
prot
protocole IPv6 remplace progressivement le protocole IPv4, avec les deux protocoles c oexistant pendant
une certaine période. L’autochargeur prend en charge les deux protocoles et vous pouvez configurer
l’autochargeur pour utiliser l’un ou l’autre de ces protocoles ou les deux, selon la configuration requise
de votre réseau.
Activation de l’accès HTTP
Le protocole HTTPS (Hypertext Transfer Protocol over Secure Socket Layer) permet le transfert authentifié
et chiffré des données sur Internet et il est fréquemment utilisé pour la communication Web sécurisée.
Si les opérateurs ou les administrateurs se connectent à l’interface RMI sur des réseaux non sécurisés,
à domicile ou sur un emplacement distant, l’activation du protocole HTTPS empêche les intrus de
visualiser la communication RMI. Vous pouvez activer un protocole HTTPS à partir de l’onglet RMI
Configuration : Network.
Activation du protocole IPv6 avec le panneau opérateur
ar défaut, la configuration de l’autochargeur permet d’utiliser le protocole IPv4 avec l’adresse D H CP.
P
Si votre réseau prend en charge IPv4 et dispose d’un serveur DHCP, vous pouvez trouver l’adresse IP
de l’autochargeur à partir du pa nneau opérateur. Vous pouvez utiliser cette adresse pour accéder à
Addenda concernant l’autochargeur de bandes HP StorageWorks 1/8 G2
3
l’interface RMI et configurerleprotocoleIPv6. SileréseaunedisposepasdeserveurDHCP,définissez
l’adresse IP IPv4 à partir du panneau opérateur avant d’accéder à l’interface RMI.
Pour rechercher l’adresse IP obtenue à partir du serveur D HC P IPv4 depuis le panneau opérateur,
sélectionnez le menu Status/Information > Network Information .
Pour définir l’adresse IP IPv4 ou désactiver l’adresse IPv4 et/ou activer l’adresse IPv6, utilisez le menu
Configuration > Configure Network Settings .
Pour obtenir des informations supplémentaires sur la configuration réseau, reportez-vous au manuel HP
StorageWorks 1/8 G2 Tape Autoloader Getting started, qui peut être téléchargé à partir de la page
Manuals du site Web HP Business Suppor t Center : h
Storage, cliquez sur Tape Storage and Media et sélectionnez le produit requis.
Configuration du réseau avec l’interface RMI
Lorsque l’autochargeur est accessible sur le réseau, vous pouvez configurer des fonctions réseau
supplémentaires à partir de l’interface RMI. Certaines fonctions réseau, telles que les protocoles SNMP,
HTTPS et IPv
Configuration : Network
Utilisez l’onglet Configuration : Network pour afficher et modifier la configuration réseau.
6 peuvent uniquement être c onfigurées à partir de l’interface RMI.
ttp://www.hp.com/support/manuals.Sousletitre
Figure 2 Onglet Configuration : Network
4
Vous pouvez changer les options s uivantes :
• Protocol Stack : permet de sélectionner les protocoles Internet qui seront activés. Sélectionnez le
protocole IPv4, le protocoleIPv6 ou les deux. Le protocole par défaut est IPv4.
• Hostname : entrez le nom d’hôte fourni par votre administrateur réseau pour l’autochargeur.
• Domain name : entrez le nom de domaine fourni par votre administrateur réseau pour
l’autochargeur.
• Enable HTTPS : lorsque cette option activée, l’interface RMI est accessible uniquement via
la connexion HTTPS.
En ce qui concerne le protocole IPv4, vous pouvez modifier :
• DH CP Address : lorsque cette option est activée, l’autochargeur nécessite une adresse IP depuis le
serveur DHCP chaque fois que le périphérique est réinitialisé. Cette option est activée par défaut.
• IPv4 Address : permet de configurer l’adresse IP si le protocole DHCP n’est pas activé.
• Network Mask : configure le masque de réseau du contrôleur de l’autochargeur si l’option DHCP
Address n’est p as activée.
• Gateway Address : configure l’adresse de passerelle si l’option DHCP Address n’est pas activée.
• IPv4 DNS Server 1 a nd I Pv4 DNS Server 2 : configurelesadressesd’unoudedeuxserveurs
DNS si l’option DHCP Address n’est pas activée.
En ce qui concerne le protocole IPv6, vous pouvez modifier :
• IPv6 DNS Server 1 a nd I Pv6 DNS Server 2 : configurelesadressesd’unoudedeuxserveurs
DNS si l’option DHCPv6 Address n’est pas activée.
• Stateless Addressing Enabled : lorsque cette option est activée, l’autochargeur génère sa propre
adresse en fonction des informations de routage obtenues à partir d’une annonce de routeur et
de l’adresse MAC. L’autochargeur peut gérer jusqu’à cinq adresses globales en même temps, qui
peuvent être at tribuées à partir de différents routeurs. Cette option est activée par défaut.
• DHCP Address : lorsque cette option est activée, l’autochargeur nécessite une adresse IP depuis
le serveur DHCP chaque fois que le pé riphérique est réinitialisé. Par défaut, cette option est
désactivée.
• Static Addressing Enable d : lorsque cette option est activée, l’autochargeur utilise une adresse
configurée statiquement. Par défaut, cette option est désactivée.
• Static Assigned Address : configure l’adresse lorsque l’option Static Addressing Enabled est
activée. Vous pouvez sélectionner le préfi xe standard FE80: ou le préfixe d’un routeur à
proximité. Entrez le reste de l’adresse et cliquez sur Add.
Pour supprimer une adresse IP statique IPv6, cliquez sur Delete près de l’adresse dans le volet Current
IPv6 Addresses.
Addenda concernant l’autochargeur de bandes HP StorageWorks 1/8 G2
5
Configuration : N
etwork Management
Utilisez l’ong
(Simple Network Management Protocol), qui permet aux ap plications telles que HP Systems Insight
Manager (h
périphérique prend en charge la configuration et les traps SNMP. SNMP ne peut être configuré qu’avec
l’interface RMI, et non avec le panneau opérateur.
let Configuration : Network Manag ement pour activer et configurer le protocole SNMP
ttp://www.hp.com/products/SystemInsightManager) de gérer le périphérique. Le

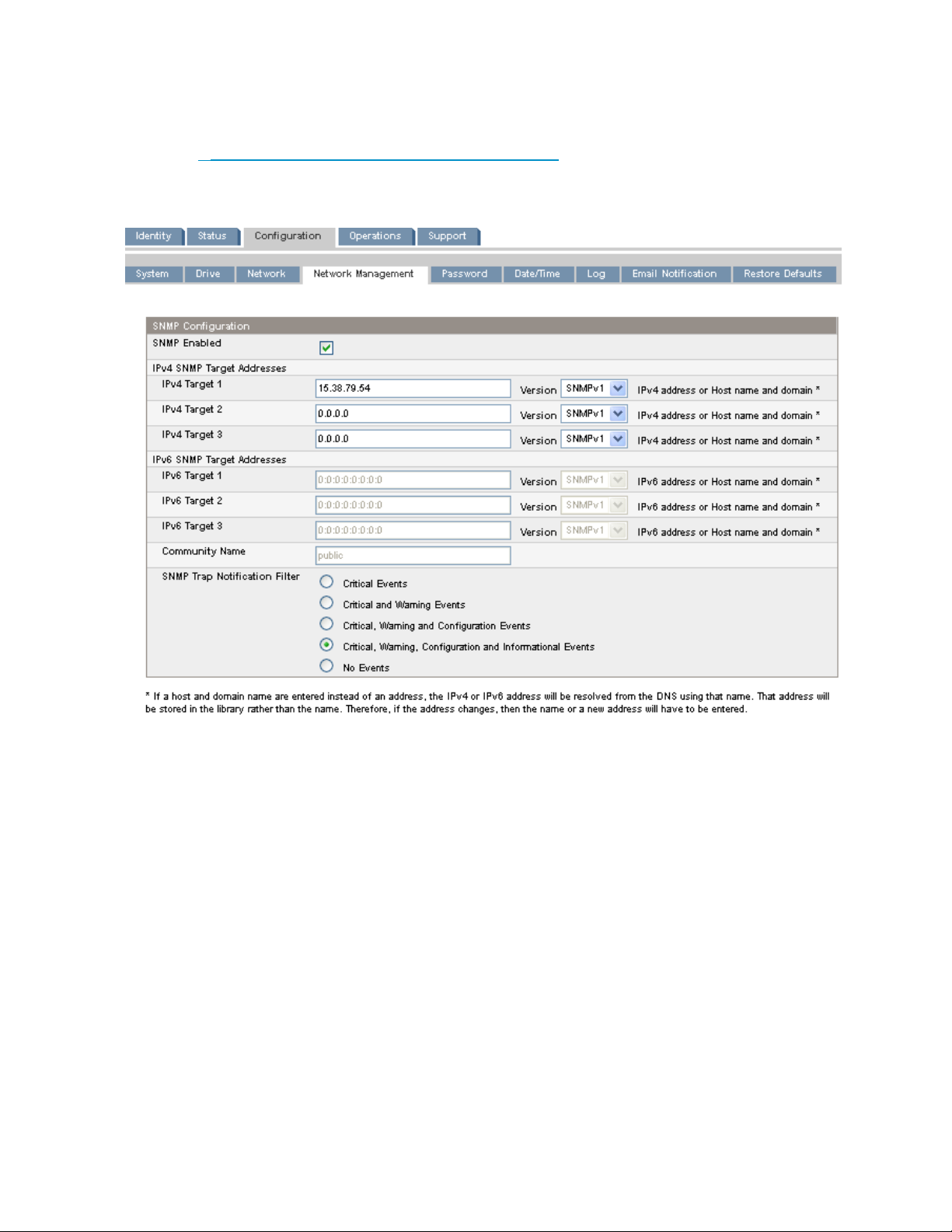

Figure 3 Onglet Configuration : Network Ma nagement
Vous pouvez changer les options suivantes :
• SNMPEnabled: lorsquecetteoptionestactivée,lepériphériquepeutêtregéréparles
ordinateurs répertoriés dans le champ SNMP Target IP Addresses.
• SNMP Target IP Addresses : adresses IP pour trois ordinateurs au maximum fonctionnant
sous protocole I Pv4 et IPv6 exécutant le logiciel d’administration SNMP. Les adresses IP ne
sontpaseffacéessivousdésactivezSNMP,maislesciblesneserontplusenmesuredegérer
l’autochargeur et ne recevront plus de traps de l’autochargeur. Vous pouvez sélectionner la
version SNMP pour chaque adresse cible.
• Community Name : chaîne utilisée pour mettre en correspondance la station d’administration
SNMP et le périphérique. Cette chaîne doit être définie de manière identique sur la station
d’administration et l’autochargeur. La valeur par défaut de ce champ est public.
• SNMP Trap Notification Filter : types d’événements pour lesquels le périphérique doit envoyer
les traps SNMP.
Pour obtenir des instructions sur la configuration de HP Systems Insight Manager pour l’autochargeur de
bandes, reportez-vous au User and service guide sur le CD de documentation.
6
Mode Autoloader
L’autochargeur prend en charge trois modes de comportement : Random, Sequential et Automatic
Choisissez le mode de fonctionnement par rapport aux fonctions du logiciel qui contrôlent les car touches
de bande.
Mode Random :en
les lecteurs de bande ; Il attend l’ordre du logiciel ou de l’opérateur pour charger et décharger les
bandes. Le mode Random est utilisé avec une application de sauvegarde disposant de toutes les
fonctions intégrées ou des fonctions robotiques. Il représente le mode d ’opération le plus courant. Votre
logiciel de sauvegarde doit pendre en charge les fonctions robotiques, ce qui peut impliquer l’installation
d’un module l
Mode Sequential : en mode Sequential, le périphérique charge et décharge automatiquement les bandes
du lecteur. Le mode Sequential est utilisé lorsque l’application de sauvegarde NE prend PAS en charge
les fonctions robotiques, ou qu’elle a été conçue uniquement pour des dispositifs autonomes.
L’opérateur
Lorsqu’une bande est déchargée pour une raison quelconque, le chargeur la retire automatiquement
du lecteur, la renvoie dans son logement d’origine, puis charge la bande à partir de l’emplacement
disponible
En mode Sequential, vous disposez également des options Loop et Autoload.
• LorsquelemodeAutoloadestactivé,lepériphériquechargeautomatiquementlacartouche
à partir de l
L’opération s’effectue ensuite selon un mode séquentiel standard.
• En mode Loop, la première cartouche de la séquence est rechargée dès que le périphérique a
chargé toutes les cartouches disponibles. Si le mode Loop n’est pas actif et que la dernière
cartouche
vous en chargiez une manuellement.
ogiciel supplémentaire.
commence la séquence en chargeant la bande souhaitée dans le lecteur de bande.
suivant qui comporte le numéro le plus é levé.
’emplacement plein présentant le numéro le plus bas dans le lecteur de bande.
a été déchargée, le périphérique cesse de charger les cartouches jusqu’à ce que
mode Random, le périphérique ne charge pas automatiquement les bandes dans
Attention -
Utilisez le mode Loop avec précaution, car vous risquez de remplacer les données des cartouches
contenan
Mode Automatic :enmodeAutomatic,lepériphériquebasculedumodeSequentialenmodeRandom
lorsquecertainescommandesSCSIsontutilisées. LemodeAutomaticestlemodepardéfaut.
t déjà des données.
Enregistrement et restauration de la configuration de
l’autochargeur
Vous pouvez enregistrer la base de données de configuration de l’autochargeur dans un fichier ou
une unité flashUSB.Labasededonnéesdeconfiguration enregistrée facilite la restauration de la
configuration de l’autochargeur si vous avez besoin de remplacer le châssis.
Cette fonction est également utile lors de l’installation de plusieurs autochargeurs. Vous pouvez
enregistrer cette configuration avant de configurer le réseau. Ou bien, vous devez vous assurer qu’un
seul périphérique à la fois, utilisant la même configuration réseau, fonctionne sur le réseau jusqu’à ce
que tous les périphériques disposent d’identités réseau uniques.
Utilisez l’onglet RMI Configuration : Save/Restore pourenregistrerlabasededonnéesdeconfiguration
dans un fichier ou la restaurer à partir d’un fichier.
Utilisez l’élément de menu OCP Support > Save Config pour enregistrer la base de données
de configuration dans une unité flash USB. Utilisez l’élément de menu OCP Support > Restore
Config pour restaurer la base de données de configuration à partir d’une unité flash USB.
Addenda concernant l’autochargeur de bandes HP StorageWorks 1/8 G2
7
Test de fonction
Le test de fonctionnement peut être effectué sur l’autochargeur et les lecteurs de bande, mais pas sur
les connexions externes. Ce test permet de vérifier si le périphérique fonctionne correctement. Le test
de fonctionnement nécessite l’interaction d’un opérateur avec le bac de chargement. De fait, il ne
peut pas être initialisé à partir de l’interface RMI.
Pour terminer l
cartouche de bande. Les emplacements sont décrits ci-dessous : M1, 3, 4 et 7.
e test, a ctivez le bac de chargement et assurez-vous que chaque emplacement contient une
nement
2
3
1
M1
Mailslot
11139
7
6
5
4
11140
Important -
L’autochargeurretirelescartouchesdebandedeslecteursdebandeetsemethorsconnexionlorsde
l’exécution du test de fonctionnement. Assurez-vous que les applications utilisant l’autochargeur sont
terminées avant de commencer le test de fonctionnement.
Jusqu’à 10 cycles de test de fonctionnement sur l’autochargeur peuvent être effectués.
Le test de fonctionnement nécessite l’interaction d’un o pé rateur et peut être effectué uniquement depuis un
panneau opérateur. Au cours du test de fonctionnement :
1. L’opérateur commence le test de fonctionnement à partir du panneau opérateur. Le du mot de
passe administrateur est obligatoire.
2. L’autochargeur effectue son propre test et vérifie sa bonne communication avec le lecteur de
bande.
3. L’autochargeur renvoie la cartouche de bande se trouvant dans le lecteur de bande à son
emplacement initial, le cas échéant. Si l’emplacement initial est inconnu, l’autochargeur
transfère la cartouche vers le bac de chargement et invite l’opérateur à la retirer.
4. L’autochargeur invite l’opérateur à saisir le nombre d e cycles pour exécuter le test.
5. L’autochargeur ouvre le bac de chargement et invite l’opérateur à insérer une cartouche vierge.
6. L’opérateur insère une car touche vierge dans le bac de chargement . Si le bac de chargement
est désactivé ou que l’opérateur ferme le bac de chargement sans insérer une cartouche
dans le bac de chargement , l’autochargeur effectue un test de fonctionnement raccourci, en
passant à l’étape 7.
7. L’autochargeur charge la cartouche vierge dans le lecteur de ba nde, décharge la cartouche de
bande du lecteur de bande et renvoie la cartouche vierge dans le bac de chargement.
8. L’autochargeur transfère la cartouche de b ande des emplacements de la rangée supérieure vers
lepointdechargementdulecteurdebandepuisrenvoielacartouchedebandeversson
emplacement. Si un des emplacements de la rangée supérieure ne contient pas une cartouche
de bande, l’autochargeur ignore cet emplacement. Si aucun des emplacements de la rangée
supérieure ne contient une cartouche de bande, l’autochargeur affiche un message d’erreur.
9. Si des cycles supplémentaires doivent être effectués, le test retourne à l’étape 7 au c as où une
cartouche de bande se trouve dans le bac de chargement ou à l’étape 8 si aucune cartouche ne
se trouve dans le bac de chargement.
10. Àlafi n du test, l’autochargeur ouvre le bac de chargement et attend que l’op é rateur retire la
bande vierge.
11. L’autochargeur affichel’étatdefin de test, en incluant les récupérations ou les erreurs qu i ont
pu se produire.
8
Loading...
