HP Server tc2100

Przewodnik instalowania

serwera

Uwaga

Informacje podane w niniejszym dokumencie podlegają zmianom bez powiadamiania.

Hewlett-Packard nie udziela jakiejkolwiek gwarancji odnośnie tego materiału, a w szczególności nie zapewnia jego wartości handlowej ani przydatności do jakiegokolwiek określonego celu. Hewlett-Packard nie

przyjmie odpowiedzialności za ewentualne błędy w tym materiale, ani za szkody przypadkowe lub inne, wynikające lub mające związek z udostępnianiem, wykorzystywaniem bądź użytkowaniem tego materiału.

Hewlett-Packard nie przyjmie odpowiedzialności za poprawność użytkowania, ani za niezawodność działania swego oprogramowania na urządzeniach innych niż dostarczane przez Hewlett-Packard.

Niniejszy dokument zawiera informacje chronione prawem autorskim. Wszelkie prawa zastrzeżone. Żadna część dokumentu nie może być fotokopiowana, reprodukowana ani tłumaczona na inny język bez uprzedniej pisemnej zgody Hewlett-Packard Company.

ATI jest zarejestrowanym znakiem handlowym firmy ATI Technologies, Incorporated. Intel jest zarejestrowanym znakiem handlowym firmy Intel Corporation. Microsoft, Internet Explorer, Windows, Windows NT i Windows 2000 są znakami handlowymi firmy Microsoft Corporation, zarejestrowanymi w U.S.A i inny6ch krajach. SCSISelect jest zarejestrowanym znakiem handlowym firmy Adaptec Incorporated. Netscape i Navigator są zarejestrowanymi znakami handlowymi firmy Netscape Communications Corporation w U.S.A i innych krajach. Adobe i Acrobat a są zarejestrowanymi znakami handlowymi firmy Adobe Systems Incorporated w U.S.A i innych krajach.

Torx jest zarejestrowanym znakiem handlowym firmy CamCar/Textron, Incorporated. 3M is jest zarejestrowanym znakiem handlowym firmy Minnesota Mining and Manufacturing Company.

Hewlett-Packard Company Network Server Division Technical Communications/ MS 45SLE 10955 Tantau Avenue Cupertino, California 95014 USA

Czytelnik

Przewodnik instalowania jest przeznaczony dla osób, które instalują, administrują i naprawiają serwery LAN. Hewlett-Packard Company zakłada, że Czytelnik jest osobą mającą należyte kwalifikacje do prowadzenia obsługi technicznej urządzeń komputerowych i przeszkoloną w rozpoznawaniu zagrożeń związanych z pracami przy produktach, w których występują niebezpieczne poziomy energii.

Spis treści

1 Przygotowanie serwera.....................................................................................1

Czynności przygotowawcze ...............................................................................1

Czynności wstępne ........................................................................................1

Instalowanie serwera..........................................................................................2

Instalowanie opcji...........................................................................................2

Doprowadzenie zasilania ...................................................................................5

2 Przyciski, lampki i porty ..................................................................................9

Wprowadzenie....................................................................................................9

Przód serwera ................................................................................................9

Dodatkowe przyciski i lampki na przodzie serwera .....................................10

Tył serwera...................................................................................................12

Zasilanie serwera .............................................................................................14

Włączanie zasilania .....................................................................................14

Wyłączanie zasilania....................................................................................15

Podłączanie serwerów do sieci elektrycznej................................................15

Stany uśpienia (ACPI)..................................................................................16

3 Otwieranie i zamykanie serwera ...................................................................19

Wprowadzenie..................................................................................................19

Potrzebne narzędzia ....................................................................................19

Zdejmowanie pokryw........................................................................................19

Zdejmowanie pokrywy bocznej ....................................................................20

Zdejmowanie przedniej osłony.....................................................................21

Zakładanie górnej przedniej osłony .............................................................22

Zakładanie lewej bocznej pokrywy...............................................................23

4 Instalowanie urządzeń pamięci masowej ....................................................25

Wprowadzenie..................................................................................................25

Potrzebne narzędzia ....................................................................................25

Wytyczne dotyczące pamięci masowej .......................................................25

Priorytet ładowania ......................................................................................27

Urządzenia pamięci masowej IDE ...................................................................28

Konfiguracja sterownika IDE........................................................................28

Dodawanie pamięci masowych IDE.............................................................28

Urządzenia pamięci masowej SCSI.................................................................29

Spis treści

Konfiguracja sterownika SCSI .....................................................................29

Dodawanie pamięci masowych SCSI ..........................................................31

Instalowanie drugiego napędu twardego dysku...............................................32

Instalowanie trzeciego napędu twardego dysku ..............................................35

Instalowanie opcjonalnego rezerwującego napędu taśmowego .................38

5 Instalowanie dodatkowej pamięci ................................................................41

Wprowadzenie..................................................................................................41

Potrzebne narzędzia ....................................................................................41

Wytyczne instalowania pamięci systemowej ...............................................41

Instalowanie dodatkowych modułów DIMM .....................................................42

Wyjmowanie modułów DIMM...........................................................................46

6 Instalowanie dodatkowych kart ....................................................................49

Wprowadzenie..................................................................................................49

Przetestowane karty PCI .............................................................................49

Potrzebne narzędzia ....................................................................................49

Wytyczne instalowania kart dodatkowych........................................................50

Ustawienia przerwań IRQ ............................................................................50

Instalowanie karty sterownika macierzy dysków .........................................50

Priorytet przy ładowaniu...............................................................................50

Instalowanie kart dodatkowych ........................................................................52

Wyjmowanie kart dodatkowych........................................................................57

7 Podłączanie monitora, klawiatury, myszy i zasilacza UPS ........................59

Wprowadzenie..................................................................................................59

Podłączanie zasilacza UPS .........................................................................60

8 Konfigurowanie serwera ...............................................................................61

Wprowadzenie..................................................................................................61

Dysk HP Startup CD-ROM ...............................................................................62

Uruchamianie dysku HP Startup CD-ROM ..................................................62

Zawartość dysku HP Startup CD-ROM .......................................................63

Instalowanie sieciowego systemu operacyjnego .........................................63

DiagTools .....................................................................................................63

Program Setup .................................................................................................64

Dostęp do programu Setup..........................................................................64

Menu programu Setup .................................................................................64

Operacje na ekranach programu Setup.......................................................67

Zmienianie systemowej daty i czasu ...........................................................68

Spis treści

Ustawianie haseł warunkujących ładowanie................................................69

Program konfigurowania sterownika SCSI.......................................................72

9 Usterki i problemy ..........................................................................................75

Wprowadzenie..................................................................................................75

Potrzebne narzędzia ....................................................................................76

Najczęstsze problemy z instalowaniem ...........................................................76

Kolejność postępowania przy lokalizowaniu usterek ...................................77

Serwer nie daje się zasilić............................................................................77

Problemy po włączeniu zasilania .................................................................78

Komunikaty o błędach......................................................................................79

Komunikaty o błędach z testów POST ........................................................81

Kody błędów z testów POST .......................................................................83

Kody akustyczne ..........................................................................................83

Kasowanie konfiguracji CMOS ....................................................................84

Kasowanie zapomnianego hasła .................................................................85

Problemy z osprzętem......................................................................................86

Nie działa monitor ........................................................................................86

Nie działa klawiatura bądź mysz..................................................................87

Nie działa napęd CD-ROM ..........................................................................87

Nie działa urządzenie SCSI .........................................................................87

Wymiana baterii................................................................................................88

Problemy z uruchamianiem programu Setup...................................................89

A Dane techniczne .............................................................................................91

Wprowadzenie..................................................................................................91

Wymagania ..................................................................................................91

Układ płyty systemowej................................................................................94

B Zgodność z przepisami..................................................................................95

Zgodność elektromagnetyczna − przepisy.......................................................95

Dotyczy Unii Europejskiej...............................................................................95

Deklaracja zgodności (USA i EU) ................................................................96

Bezpieczeństwo produktu - przepisy ...................................................................97

Deklaracja dotycząca napędu CD-ROM

i bezpieczeństwa promieniowania laserowego ................................................97

Deklaracja dotycząca baterii...........................................................................97

C Serwis i wsparcie techniczne........................................................................99

vii

Spis treści

Gwarancja i licencja na oprogramowanie .................................................101

Gwarancja ......................................................................................................101

Umowa licencyjna HP na oprogramowanie ...................................................101

Produkt nie przeznaczony do zastosowań nuklearnych ................................103

Skorowidz..........................................................................................................105

viii

1 Przygotowanie serwera

Czynności przygotowawcze

Poniższy opis opisuje najefektywniejszy sposób przygotowania i zainstalowania serwera HP Server tc2100 mającego obudowę wieżową. Ważne jest, aby te kroki wykonywać ściśle w podanej kolejności. Kroki niepotrzebne lub nie mające zastosowania w danej sytuacji należy pomijać. Po bliższe szczegóły i ewentualne uaktualnienia należy sięgać do wskazanych rozdziałów podręcznika oraz do innych dokumentów.

Czynności wstępne

OSTROŻNIE Standardowy serwer HP Server tc2100waży około 13,5 kg,

a w pełni wyposażony nawet 22,6 kg (bez klawiatury i bez monitora). Przy podnoszeniu i przenoszeniu serwera, należy zachować ostrożność.

1) Sprawdzić zawartość przesyłki.

2) Zachować opakowanie.

3) Znaleźć zestaw instalacyjny.

Rozpakować dostarczoną przesyłkę i znaleźć arkusz ReadFirst (Najpierw to przeczytaj), z przeglądem czynności potrzebnych do zainstalowania serwera. HP Server tc2100. Arkusz zawiera ten sam materiał, co niniejszy rozdział, ale zawarto w nim najświeższe informacje o instalowaniu serwera.

Sprawdzić zawartość przesyłki (zawiera także zestaw instalacyjny) porównując ją z listą pakową dostarczoną z serwerem HP Server tc2100. Gdyby czegokolwiek brakowało lub coś było uszkodzone, należy porozumieć się ze sprzedawcą-resellerem.

Puste pudła i materiały użyte do pakowania należy zachować. Jest to szczególnie ważne, gdy przed ostatecznym instalowaniem serwera ma on być transportowany na inne miejsce.

Zestaw instalacyjny HP Server tc2100 Oprócz arkusza ReadFirst (Najpierw to przeczytaj), ten

zestaw zawiera przewodniki pomocne przy instalowaniu serwera oraz dysk HP Startup CD-ROM, dostarczany z każdym serwerem.

Installation Kit

Rozdział 1 Przygotowanie serwera

4) Znaleźć potrzebną dokumentację.

HP Server tc2100

Ten dokument opisuje instalowanie, rozbudowywanie sprzętu, konfigurowanie oraz lokalizowanie usterek i usuwanie problemów z serwerem.

HP Server tc2100

systemu operacyjnego

Ten dokument opisuje instalowanie rozmaitych możliwych sieciowych systemów operacyjnych, ładowanie drajwerów (programów obsługi), konfigurowanie BIOS’u oraz posługiwanie się oprogramowaniem HP DiagTools służącym do weryfikowania sprawności serwera.

Instalowanie serwera

5) Jeżeli do instalowania nie ma żadnych opcji, to należy przejść do kroku 7.

6) Zainstalować akcesoria.

Instalowanie opcji

Jeżeli na tym etapie nie trzeba instalować żadnych opcjonalnych akcesoriów HP, to należy przejść do kroku 7. Opcje innych dostawców można będzie instalować dopiero po zweryfikowaniu sprawności serwera.

Na tym etapie należy zainstalować opcjonalne urządzenia pamięci masowych HP oraz ewentualne dodatkowe karty HP.

Przewodnik instalowania serwera

Przewodnik instalowania sieciowego

OSTRZEŻENIE Przed zdejmowaniem pokryw należy odłączyć przewody

zasilania, aby uniknąć narażenia na wysokie poziomy energii elektrycznej, które mogą powodować poparzenia w razie spowodowania zwarcia przedmiotami metalowymi, takimi jak narzędzia bądź biżuteria. Odłączyć także kable telefoniczne, aby uniknąć porażenia napięciem od prądu dzwonienia. Instalowanie dodatkowego sprzętu (napędów twardych dysków, modułów pamięci DIMM) wymaga zdjęcia pokrywy z serwera. Przed przystąpieniem do zdejmowania pokryw należy KONIECZNIE odłączyć zasilanie od serwera. Przy operowaniu elementami elektronicznymi należy je BEZWZGLĘDNIE chronić przed elektrycznością statyczną.

Rozdział 1 Przygotowanie serwera

Zdjąć pokrywy, jeżeli mają być

6a)

instalowane jakieś wewnętrzne akcesoria.

• Do instalowania opcji i kart

rozbudowy konieczny będzie dostęp do wnętrza serwera, a to wymaga zdjęcia pokrywy.

• Po bliższe szczegóły należy sięgnąć

do rozdziału 3, „Otwieranie i zamykanie serwera”.

6b) Dodać urządzenia pamięci masowej.

• Zainstalować opcjonalne napędy

twardych dysków względnie inne urządzenia pamięci masowej.

• Zależnie od modelu, można

instalować napędy IDE lub SCSI.

• Po bliższe szczegóły należy sięgnąć

do Rozdziału 4, „Instalowanie urządzeń pamięci masowej”.

6c)

Rozszerzyć pamięć systemową

(moduły DIMM).

• Można zainstalować moduł

o większej pojemności lub rozszerzyć istniejącą pamięć. Należy stosować wyłącznie moduły DIMM zalecane przez HP.

• Zalecane moduły DIMM można

instalować w dowolnej kombinacji i w dowolnych gniazdach, ale HP zaleca zacząć od gniazda 1, umieszczając w nim moduł o największej pojemności.

• Po bliższe szczegóły należy sięgnąć

do Rozdziału 5, „Instalowanie dodatkowej pamięci”.

Rozdział 1 Przygotowanie serwera

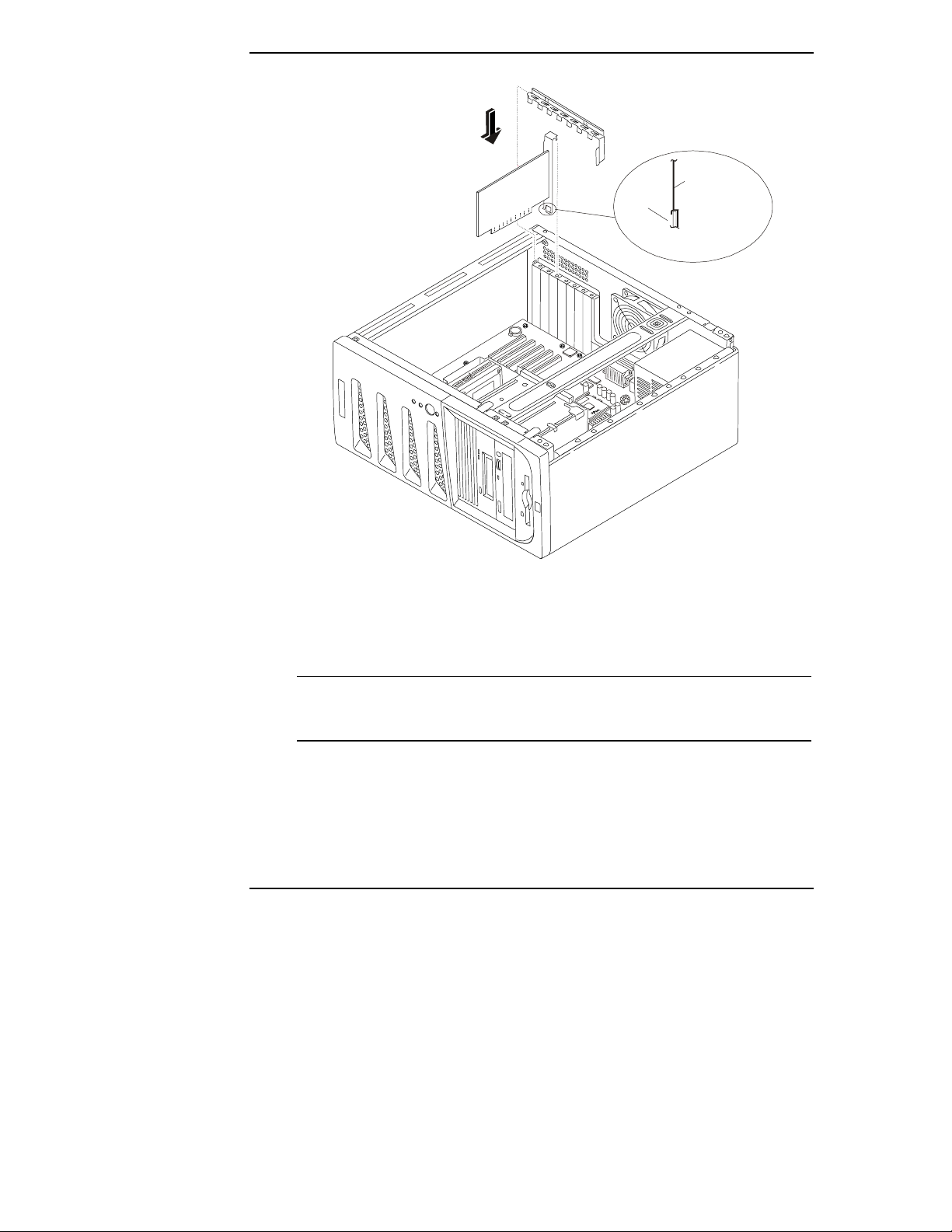

6d) Dodać karty PCI.

6e) Założyć pokrywy serwera.

• W serwerze można instalować

dodatkowe karty PCI, z tym, że karty inne niż z HP należy zainstalować dopiero, po zweryfikowaniu sprawności serwera.

• Dodanie karty sterownika twardego

dysku NIE zainstalowanego fabrycznie w dostarczonym serwerze może wpłynąć na kolejność, z jaką serwer będzie poszukiwał napędu ładującego i skuteczne zweryfikowanie sprawności serwera.

• Po bliższe szczegóły należy sięgnąć

do Rozdziału 6 „Instalowanie dodatkowych kart”.

• Przed zakładaniem pokryw należy

upewnić się, że wszystkie kable są poprowadzone poprawnie, a wszystkie części składowe serwera są poprawnie osadzone w odpowiednich gniazdach.

• Po bliższe szczegóły należy sięgnąć

do Rozdziału 3, „Otwieranie i zamykanie serwera”.

Rozdział 1 Przygotowanie serwera

Doprowadzenie zasilania

7) Sprawdzić i ewentualnie ustawić przełącznik napięcia zasilania.

Gniazda

wejścia

zasilania

(Przełącznik pokazany w pozycji 115V.)

8) Podłączyć urządzenia peryferyjne.

• Na tyle serwera, w zasilaczu sieciowym, pod

wejściowym złączem zasilania znajduje się przesuwny przełącznik.

• Ten przełącznik ma dwie pozycje: 115 i 230 V

Standardowo jest ustawiony na 230 V.

Przeąłącznik napięcia zasilania

• Podłączyć klawiaturę, mysz, monitor

i bezprzerwowy zasilacz (UPS).

• Jeżeli serwer nie jest zasilany poprzez

zasilacz UPS, to podłączeniu przewodu sieciowego serwera do źródła zasilania może towarzyszyć silne iskrzenie; jest to zjawisko normalne, spowodowane dużym natężeniem prądu rozruchu zasilacza.

• Po bliższe szczegóły dotyczące

podłączania klawiatury, myszy, monitora i zasilacza UPS należy sięgnąć do Rozdziału 7, „Podłączanie monitora, klawiatury, myszy i zasilacza UPS”

Rozdział 1 Przygotowanie serwera

9) Zasilić serwer.

10) Uruchomić dysku

HP Startup CD-ROM, aby utworzyć dyskietki.

• Upewnić się, że serwer przechodzi z wynikiem

pozytywnym testy POST, wykonywane automatycznie po włączeniu zasilania.

• Gdyby system operacyjny nie został

załadowany przed dostawą serwera, to po ukończeniu procesu wstępnego ładowania ukaże się komunikat ”No operating system found” (Nie został znaleziony system operacyjny).

• Sprawdzić, czy wersja BIOS’u serwera jest

zgodna z najświeższą wersją BIOS’u przeznaczonego do tego serwera. Lista jest dostępna poprzez witrynę: http:\\ www.hp.com

• Nie mając takiej najświeższej wersji BIOS’u,

przed instalowaniem sieciowego systemu operacyjnego i drajwerów trzeba będzie uaktualnić zainstalowany BIOS wykorzystując do tego usługowy program znajdujący się na dysku CD-ROM.

• Na dowolnym komputerze PC z systemem

Windows i przeglądarką HTML uruchomić dysk HP Startup CD-ROM (NOS drivers/DiagTools/BIOS upgrade) w celu utworzenia dyskietek z potrzebnymi programami usługowymi z tego dysku. Te programy służą do konfigurowania BIOS’u i do instalowania drajwerów odpowiednich do wybranego sieciowego systemu operacyjnego.

• Gdyby komputer PC z systemem Windows nie

wyświetlił automatycznie menu Startup, to należy otworzyć plik Startup.htm, dostępny z głównego poziomu katalogu dysku Startup CD.

• Po wskazówki dalszego postępowania należy

sięgnąć do powitalnego menu (Welcome) dysku Startup CD-ROM, lub do dokumentu

HP Server tc2100 Przewodnik instalowania sieciowego systemu operacyjnego.

Rozdział 1 Przygotowanie serwera

11) Uruchomić program diagnostyczny DiagTools (opcjonalne).

• Aby sprawdzić sprzęt i upewnić się, że serwer

jest w pełni sprawny, można serwer z dyskiem Startup CD-ROM wstępnie załadować DOS’em. uruchomić program HP DiagTools, i postępując zgodnie z wyświetlanymi wskazówkami uruchomić Basic Test (test podstawowy).

• Obejrzeć i następnie zapisać raport Support

Ticket, z listą sprzętu.

• Po odpowiednie wskazówki należy sięgnąć do

Rozdziału 8, „Konfigurowanie serwera”, bądź do dokumentu HP Server tc2100 Przewodnik instalowania sieciowego systemu operacyjnego.

12) W razie potrzeby skonfigurować BIOS.

• Jeżeli zachodzi potrzeba konfigurowania

BIOS’u, należy to uczynić przed instalowaniem sieciowego systemu operacyjnego.

• Aby uzyskać najświeższą wersję BIOS’u dla

serwera HP Server tc2100, należy ją sprowadzić poprzez witrynę:

http:\\www.hp.com

• Na dysku Startup CD-ROM znajduje się

program konfiguracyjny, który można wykorzystać do uaktualniania BIOS’u lub do tworzenia jego zapasowej kopii, która może przydać się w razie późniejszego uszkodzenia pamięci CMOS serwera.

• Po bliższe informacje należy sięgnąć do

dokumentu HP Server tc2100 Przewodnik instalowania sieciowego systemu operacyjnego.

13) Zainstalować żądany sieciowy system operacyjny

• Przed przystąpieniem do instalowania

sieciowego systemu operacyjnego, znaleźć i przeczytać odpowiedni temat w dokumencie

HP Server tc2100 Przewodnik instalowania sieciowego systemu operacyjnego.

• Przewodnik instalowania sieciowego systemu

operacyjnego zawiera wskazówki instalowania wszystkich obsługiwanych sieciowych systemów operacyjnych dla serwera HP tc2100

Rozdział 1 Przygotowanie serwera

14) Zainstalować drajwery odpowiednio do zainstalowanego systemu operacyjnego.

• Normalnie programy obsługi dla

zainstalowanego sieciowego systemu operacyjnego instaluje się z tworzonych dyskietek, niemniej na dysku Startup CD-ROM znajduje się link, który można wykorzystać do automatycznego instalowania drajwerów dla systemu Windows NT Server lub systemu Windows 2000 Server.

• Po bliższe informacje należy sięgnąć do menu

Welcome na dysku Startup CD-ROM lub do dokumentu HP Server tc2100 Przewodnik instalowania sieciowego systemu operacyjnego.

2 Przyciski, lampki i porty

Wprowadzenie

Przed uruchomieniem serwera HP Server tc2100 należy zapoznać się z przyciskami, lampkami (diodami LED) i portami serwera, pokazanymi na Rysunkach 2-1 do 2-3.

Przód serwera

Najczęściej używane przyciski i lampki (wskaźniki) serwera znajdują się na przodzie serwera.

Lampka włączony/ wyłączony/uśpiony

Przycisk włącz/ wyłącz/zaśnij

Napęd dyskietek

Napęd CD-ROM

Napęd taśmowy na kopie zapasowe (opcjonalny)

Trzeci na pęd dysku twardego (opcjonalny)

Lampka aktywności urządzeń IDE/SCSI

Lampka aktywności sieci LAN

Gumowa nóżka (4 szt.)

Rysunek 2-1. Przód serwera

Tabela 2-1 podaje definicje przycisku zasilania i lampek na przodzie serwera.

Rozdział 2 Przyciski, lampki i porty

Tabela 2-1. Przycisk zasilania i lampki na przodzie serwera

Przycisk / Lampka Opis

Lampka: włączony/wyłączony/ uśpiony

Przycisk: włącz/wyłącz/zaśnij

Ta zielona lampka informuje o stanie serwera.

Świeci zielono, gdy serwer działa normalnie. Nie świeci, gdy serwer jest włączony.

Świeci pomarańczowo, gdy serwer jest uśpiony pod kontrolą ACPI..

Ten przycisk włącza i wyłącza zasilanie serwera oraz (jeśli to możliwe) powoduje przejście serwera ze stanu „zasilanie włączone” do stanów uśpienia − i odwrotnie. Jeżeli usypianie nie jest możliwe, to przycisk ten jedynie włącza/wyłącza zasilanie serwera.

Stany uśpienia zależą od sieciowego systemu operacyjnego i nie są możliwe jeżeli użyty sieciowy system operacyjny nie obsługuje zarządzania zasilaniem opartym na standardzie ACPI (Advanced Configuration and Power Interface). Patrz „Włączanie zasilania” oraz Stany uśpienia (ACPI)”, dalej w tym rozdziale.

Lampka aktywności napędów

Miga pomarańczowo podczas aktywności jakiegokolwiek

urządzenia IDE bądź SCSI, w tym napędu(ów) CD-ROM napędu(ów) twardego dysku IDE i urządzenia(eń) SCSI podłączonych do karty sterownika SCSI.

Nie świeci, gdy nie ma aktywności urządzeń IDE lub SCSI.

Lampka aktywności sieci LAN

Miga zielono podczas jakiejkolwiek wewnętrznej

aktywności sieci LAN. Nie świeci, gdy nie ma aktywności sieci LAN.

Dodatkowe przyciski i lampki na przodzie serwera

Urządzenia przeznaczone do wprowadzania i przechowywania danych mają na przodzie serwera swoje własne przyciski i lampki, różne dla różnych urządzeń. Urządzenia dostarczane przez HP mają typowo następujące przyciski i lampki.

Rozdział 2 Przyciski, lampki i porty

Napęd

dyskietek

Napęd

CD-ROM

Lampka

aktywności

dysku

Lampki statusu

Rysunek 2-2. Przyciski i lampki urządzeń przeznaczonych do wprowadzania

i przechowywania danych

Tabela 2-2. Lampki napędu taśmowego HP

Lewa Prawa Definicja

Napęd taśmowy na kopie zapasowe (opcjonalny))

Przycisk uwalniania

Ciemna Ciemna Brak zasilania. Świeci Ciemna Kaseta załadowana, napęd gotowy, lecz nie ma aktywności. Błyska* Ciemna Kaseta załadowana i aktywna. Miga** Ciemna Trwa ładowanie / rozładowywanie kasety lub

autodiagnostyka napędu.

Ciemna Świeci Negatywny wynik autodiagnostyki.

Ciemna

lub

miga**

Błyska* Kaseta załadowana, ale ostrzeżenie (taśma niemal

całkowicie zużyta lub konieczne czyszczenie głowic).

• Do wykonania operacji użyć innej taśmy. Jeżeli przy

nowej taśmie prawa lampka nie błyska, to znaczy, że stara taśma była niemal całkowicie zużyta i wymaga wymiany.

• Jeżeli prawa lampka błyska także przy nowej taśmie, to

znaczy, że trzeba oczyścić głowice.

• Jeżeli po użyciu kasety czyszczącej prawa lampka nadal

błyska, to znaczy, że kaseta czyszcząca jest prawdopodobnie zużyta i należy ją wyrzucić.

Błyska* Błyska* Jeżeli obie lampki błyskają naprzemian, to znaczy, że napęd

pracuje w stanie awaryjnym, regenerując system operacyjny.

* Błyskanie: 4 Hz. ** Miganie: 2 Hz

Rozdział 2 Przyciski, lampki i porty

UWAGA Po bliższe informacje o napędzie taśmowym HP i o jego

kodach błędów należy sięgnąć do dokumentacji dostarczonym z napędem lub na witrynę http://www.hp.com

Wskazówki dotyczące instalowania są podane w Rozdziale 4, „Instalowanie urządzeń pamięci masowej”.

Tył serwera

Porty, złącza i przełączniki na tyle serwera są pokazane na Rysunku 2-3 i wymienione poniżej.

• Gniazdo zasilania jest przeznaczone do podłączenia standardowego

przewodu sieciowego, dostarczonego z serwerem, przeznaczonego do podłączenia serwera do źródła zasilania

• Przełącznik napięcia służy do przystosowania zasilacza sieciowego serwera

do napięcia dostarczanego przez źródło zasilania i ma dwie pozycje: 115 V i 230 V. Standardowo jest ustawiony na 230 V.

• Port myszy ma standardowe złącze do podłączenia myszy PS/2.

• Port klawiatury ma standardowe złącze do podłączenia klawiatury PS/2.

• Dwa porty USB są przeznaczone do podłączania drukarek, zewnętrznych

modemów, klawiatury i myszy, z tym, że te możliwości zależą od zainstalowanego sieciowego systemu operacyjnego.

• Port COM 1 jest standardowym portem szeregowym.

• Port równoległy jest standardowym portem równoległym i jest zgodny ze

standardem Extended Capabilities Port (ECP)/Enhanced Parallel Port (EPP).

• Dane techniczne portu monitora są podane w Tabeli A-4, „Dane techniczne

sprzętu” i w Tabeli A-5, „Tryby wyświetlania” w Załączniku A, „Dane techniczne”

• Port COM 2 jest standardowym portem szeregowym.

• Model w wersji SCSI ma zewnętrzny port SCSI dla zewnętrznych urządzeń

SCSI, obsługiwany przez kartę jednokanałowego sterownika SCSI i może być wykorzystany jedynie, gdy wewnątrz serwera nie zostały podłączone żadne urządzenia SCSI..

• Zamek stanowi mechaniczne zabezpieczenie lewej bocznej płyty serwera,

uniemożliwiające dostęp do wewnętrznych elementów.

• Port sieci LAN ma złącze RJ-45 i jest oparty na wewnętrznym sterowniku

Intel 82559 10/100 BaseT Fast Ethernet Controller. Aktywność sieci lokalnej sygnalizuje lampka (dioda LED) na przodzie serwera.

Rozdział 2 Przyciski, lampki i porty

• Wentylator systemowy jest wentylatorem o zmiennej prędkości obrotowej

i pracuje pod kontrolą czujników temperatury umieszczonych na płycie systemowej serwera. Prędkość obrotową systemowego wentylatora można ustawić w programie BIOS Setup.

Gniazdo

zasilania

Przełącznik

napięcia

Mysz

Klawiatura

USB (2)

COM 1

Równoległy

Video

COM 2

Zewnętrzny

SCSI

(tylko w modelu

w wersji SCSI)

Zamek

Sieć LAN

Wentylator systemowy

Rysunek 2-3. Tył serwera

Rozdział 2 Przyciski, lampki i porty

Zasilanie serwera

Jeżeli przy braku aktywności sieciowego systemu operacyjnego serwer ma automatycznie wchodzić w stan „uśpienia” cechujący się obniżonym poborem mocy, to należy najpierw zapoznać się z tematem „Stany uśpienia (ACPI)”, dalej w tym rozdziale, oraz z podobnym tematem w opisie odnośnego sieciowego systemu operacyjnego.

Włączanie zasilania

UWAGA Przed włączeniem zasilania serwera, należy włączyć zasilanie

monitora podłączonego do serwera. Umożliwi to automatyczne skonfigurowanie wyjścia wizji podczas procesu ładowania serwera.

OSTROŻNIE Aby zapobiec uszkodzeniu zasilacza sieciowego, przed

podłączeniem przewodu sieciowego do źródła zasilania należy sprawdzić ustawienie przełącznika napięcia na tyle serwera.

1. Przed podłączeniem przewodu sieciowego do źródła zasilania, upewnić się, że przełącznik napięcia na tyle serwera jest poprawnie ustawiony. Patrz Rysunek 2-4.

Gniazda

wejścia

zasilania

(Przełącznik pokazany w pozycji 115V.)

Rysunek 2-4. Przełącznik napięcia

Przeąłącznik napięcia zasilania

2. Upewnić się, że przewód zasilania serwera jest podłączony do źródła zasilania. Patrz Rysunek 2-4.

Rozdział 2 Przyciski, lampki i porty

3. Nacisnąć przycisk zasilania na przodzie serwera. Patrz Rysunek 2-1. Naciśnięcie przycisku zasilania na przodzie serwera spowoduje włączenie

zasilania i załadowanie systemu operacyjnego. W ramach tego procesu serwer wykonuje auto-diagnostyczne testy POST (Power On Self Tests). Po bliższe szczegóły należy sięgnąć do Rozdziału 8, „Konfigurowanie serwera” i do Rozdziału 9 „Usterki i Problemy”

Wyłączanie zasilania

1. Wylogować wszystkich użytkowników i w razie potrzeby sporządzić

rezerwowe kopie plików.

o Zaplanować wyłączenie na czas, gdy dotknie możliwie ono najmniejszą

liczbę użytkowników.

o Sporządzenie kopii rezerwowych jest szczególnie ważne przy

rozbudowywaniu sprzętu lub uaktualnianiu oprogramowania.

o Wykonywać instrukcje podane w dokumentacji sieciowego systemu

operacyjnego (NOS’u) w celu łagodnego wyłączenia całego oprogramowania sieciowego oraz wszystkich aplikacji.

OSTRZEŻENIE Pomimo wyłączenia zasilania przyciskiem na przodzie

serwera, serwer będzie nadal zasilany do stanu gotowości. Pełne odłączenie zasilania wymaga odłączenia przewodu zasilania na tyle serwera.

2. Nacisnąć przycisk zasilania na przodzie serwera dopiero na polecenie

z systemu operacyjnego.

Normalnie kończy to procedurę wyłączania zasilania serwera.

Podłączanie wielu serwerów do sieci elektrycznej

Po pierwszym podłączeniu serwera do źródła napięcia przemiennego (sieci elektrycznej lub zasilacza UPS), serwer chwilowo pobiera duży „prąd rozruchu”. Dzieje się tak również wtedy, gdy serwer znajduje się w jednym z trybów gotowości (zasilanie wyłączone, ale przewód zasilania podłączony do źródła napięcia przemiennego). Prąd rozruchu jest znaczne większy od prądu pobieranego podczas normalnej pracy serwera. Normalnie, zewnętrze źródło zasilania serwera powinno wytrzymywać to chwilowe obciążenie.

Natomiast w przypadku, gdy z jednego obwodu sieciowego zasilany jest więcej niż jeden serwer, mogą wystąpić problemy. Gdy w takim obwodzie pojawia się napięcie po przerwie zasilania, to wszystkie serwery zaczynają jednocześnie

Rozdział 2 Przyciski, lampki i porty

pobierać duży prąd rozruchu. Jeżeli łączne natężenie tych prądów przekracza znamionowy prąd stycznika obwodu sieciowego, to stycznik może zadziałać, uniemożliwiając włączenie zasilania serwerów.

Należy to mieć na uwadze przy przygotowywaniu miejsca na zainstalowanie serwera.

Patrz „Wymagania wobec zasilania” w Załączniku A.

Stany uśpienia (ACPI)

Serwer jest zgodny ze standardem ACPI (Advanced Configuration and Power Interface). Ten interfejs jest kluczowym elementem zarządzania zasilaniem przez sieciowy system operacyjny (Network Operating System, NOS). Jednak ta cecha działa jedynie gdy w serwerze zainstalowany jest system NOS zgodny z ACPI. Pojęcie „stan uśpienia” dotyczy każdego z kilku stanów obniżonego poboru mocy, w którym ustala normalna aktywność systemu NOS.

Serwer obsługuje kilka stanów uśpienia, w tym stan z krótkim okresem budzenia, nazywany zwykle „stanem gotowości” (standby) lub „stanem zawieszenia” (suspend), zależnie od systemu operacyjnego). W tym stanie uśpienia serwer wydaje się być wyłączony, co objawia się brakiem wyświetlenia na monitorze oraz brakiem aktywności napędu CD-ROM i wewnętrznych napędów twardych dysków (IDE względnie SCSI). Jednak świeci pomarańczowa lampka zasilania serwera i nadal pracuje wentylator systemowy.

Stanem uśpienia, oferowanym przez niektóre systemy operacyjne, jest stan „hibernacji”, cechujący się dłuższym budzeniem. Również w tym stanie uśpienia serwer wydaje się być wyłączony − jak wspomniano powyżej − z tym, że nie działa wentylator systemowy i nie świeci lampka zasilania. Charakterystyczną cechą przechodzenia do tego stanu (i przyczyną dłuższego czasu „budzenia” z tego stanu) jest fakt, że stan serwera przed przejściem do hibernacji (uruchomione aplikacje, otwarte ekrany) zostaje zapisany na twardym dysku i w ramach budzenia musi być odtworzony. Nie mniej, ten sposób przywracania serwera do pracy jest znacznie szybszy od ponownego ładowania, które wymagałoby wykonania autodiagnostyki przed zastartowaniem systemu NOS.

Z opisanych stanów uśpienia serwer budzi się w odpowiedzi na pewne zdarzenia w systemie. Takim zdarzeniem może być naciśnięcie przycisku zasilania serwera, klawisza klawiatury, poruszenie myszy bądź jakiekolwiek zdarzenia planowane w czasie.

Rozdział 2 Przyciski, lampki i porty

UWAGA Taktyka i opcje wybierane przez użytkownika do zarządzana

zasilaniem serwera (przechodzeniem pomiędzy różnymi stanami zasilania) zależą od sieciowego systemu operacyjnego (NOS’u) zainstalowanego w serwerze. Jeżeli zainstalowany system jest zgodny ze standardem ACPI, to po bliższe informacje na temat zarządzania zasilaniem należy sięgnąć do dokumentacji tego systemu oraz do programu ustawiania BIOS’u (BIOS Setup Utility) serwera.

Przycisk zasilania serwera można skonfigurować tak, aby inicjował jakiś stan uśpienia, czyli aby jego naciśnięcie powodowało „miękkie” − czyli „łagodne” − wyłączenie sieciowego systemu operacyjnego, zamiast bezpośredniego natychmiastowego odcięcia zasilania. Możliwe konfiguracje przycisku zasilania zależą od interfejsu użytkownika, oferowanego przez system operacyjny zgodny z ACPI. W czasie, gdy zarządzaniem zasilaniem steruje system operacyjny zgodny z ACPI, przycisk zasilania w serwerze może działać nadrzędnie wobec zainstalowanego systemu, gdy ten nie reaguje.

UWAGA Przycisk zasilania serwera, naciśnięty i przytrzymany przez

czas dłuższy niż 4 sekundy, wymusi wyłączenie zasilania serwera bez oczekiwania na łagodne wyłączenie serwera przez sieciowy system operacyjny.

OSTROŻNIE Nadrzędne wyłączenie przyciskiem zasilania z dużym

prawdopodobieństwem spowoduje uszkodzenie lub utratę danych.

Wskazówki dotyczące ustawiania stanów uśpienia oraz wchodzenia i przechodzenia w rozmaite stany są podane w opisie programu BIOS Setup w Rozdziale 8, „Konfigurowanie serwera” i w dokumentacji odnośnego sieciowego systemu operacyjnego.

3 Otwieranie i zamykanie serwera

Wprowadzenie

Niniejszy rozdział opisuje zdejmowanie i zakładanie lewej bocznej pokrywy i górnej przedniej osłony serwera HP Server tc2100.

OSTRZEŻENIE Przed zdjęciem pokrywy należy odłączyć przewód zasilania,

aby uniknąć narażenia na wysokie poziomy energii elektrycznej, które mogą powodować poparzenia w razie spowodowania zwarcia przedmiotami metalowymi, takimi jak narzędzia bądź biżuteria. Odłączyć także kable telefoniczne, aby uniknąć porażenia napięciem od prądu dzwonienia.

Potrzebne narzędzia

Zdejmowanie głównych pokryw serwera i uzyskiwanie dostępu do jego wewnętrznych elementów nie wymaga żadnych narzędzi.

Zdejmowanie pokryw

W niniejszym rozdziale opisane są tylko dwie „główne” pokrywy serwera: pokrywa boczna i górna przednia osłona. Po informacje o zdejmowaniu pozostałych pokryw i dolnej przedniej osłony należy sięgnąć do dokumentu HP Server tc2100 Service Guide.

• W celu uzyskania dostępu do wewnętrznych elementów serwera zdejmuje się

lewą (patrząc od przodu serwera) boczną pokrywę.

• Zdjęcie lewej bocznej pokrywy pozwoli zdjąć przednią osłonę serwera.

• Zdjęcie górnej przedniej osłony udostępni urządzenia pamięci masowej na

czterech górnych półkach serwera (pierwsze cztery półki lub tacki przeznaczone na napędy).

UWAGA Instalowanie takich wewnętrznych akcesoriów jak pamięć

RAM, dodatkowe karty PCI i wewnętrzne urządzenia pamięci masowej nie wymaga zdjęcia górnej przedniej osłony serwera. Natomiast zdjęcie górnej przedniej osłony jest konieczne aby uzyskać dostęp do urządzeń pamięci masowej na przodzie serwera.

Rozdział 3 Otwieranie i zamykanie serwera

Zdejmowanie pokrywy bocznej

1. Wyłączyć serwer i odłączyć przewód sieciowy. Procedura wyłączania jest opisana w Rozdziale 2, „Przyciski, lampki

i porty”.

2. Odłączyć linie telefoniczne, jeżeli są podłączone do serwera.

3. Do zamka na tyle serwera włożyć i obrócić kluczyk, aby umożliwić zdjęcie

bocznej pokrywy.

Początkowo, kluczyki są założone na pierścień na tyle serwera, pod zamkiem. Patrz Rysunek 3-1.

Obrócić kluczyk, aby otworzyć zamek

Rysunek 3-1. Otwieranie zamka

4. Podnieść i otworzyć zatrzask na bocznej pokrywie. Patrz Rysunek 3-2.

5. Otworzyć boczną pokrywę, odsuwając na zewnętrz jej górną krawędź

i następnie unosząc ją do góry. Patrz Rysunek 3-2.

Rozdział 3 Otwieranie i zamykanie serwera

Rysunek 3-2. Zdejmowanie lewej bocznej pokrywy

6. Zachować pokrywę, aby ją później założyć.

Zdejmowanie przedniej osłony

Instalowanie i wyjmowanie urządzeń pamięci masowej do/z górnych półek przeznaczonych na napędy (pierwsze cztery półki lub tacki) wymaga zdjęcia górnej przedniej osłony.

1. Po uprzednim zdjęciu lewej bocznej pokrywy, znaleźć dwa sprężyste języczki ustalające lewy bok przedniej górnej osłony w korpusie serwera. Patrz Rysunek 3-3.

2. Aby uwolnić osłonę, odchylić języczki na zewnątrz i następnie wysunąć je do przodu wraz z osłoną.

Osłona odchyli się na ząbkach stanowiących zawias. Patrz Rysunek 3-3.

3. Osłonę zdjąć z serwera po jej całkowitym otwarciu.

Rozdział 3 Otwieranie i zamykanie serwera

Języczki (2)

Rysunek 3-3. Zdejmowanie górnej przedniej osłony serwera

4. Zachować osłonę, aby ją później założyć.

Zakładanie górnej przedniej osłony

Górna przednia osłona serwera obraca się na ząbkach stanowiących zawiasy.

1. Przystawić przednią osłonę do korpusu serwera, zwracając uwagę na

ustawienie ząbków zawiasu (na górze i na dole). Patrz Rysunek 3-4.

Ząbki dają się spasować tylko we właściwym miejscu, w otworze przedniej tacki.

2. Zamknąć osłonę, tak aby jej sprężyste języczki trafiły na odpowiednie

miejsca.

3. Docisnąć osłonę. Języczki powinny zatrzasnąć się.

Rozdział 3 Otwieranie i zamykanie serwera

Ząbki (4)

Rysunek 3-4. Zakładanie przedniej osłony

Zakładanie lewej bocznej pokrywy

Aby założyć lewą boczną pokrywę, należy:

1. Po ewentualnym instalowaniu lub wymianie wewnętrznych akcesoriów,

serwer należy najpierw ustawić w pozycji normalnej („pionowo”).

2. Chwytając lewą boczną pokrywę serwera, wstawić jej dolną krawędź ukośnie w języczki na dole korpusu, stanowiące zawias. Patrz Rysunek 3-5.

Tylko lewa boczna pokrywa daje się wstawić w te języczki. Patrz Rysunek 3-5.

3. Gdy lewa boczna pokrywa spoczywa już na języczkach, ostrożnie ją zamknąć, tak, aby zadziałał zatrzask pokrywy.

4. Podnieść zatrzask aż do zadziałania zamka, w ten sposób całkowicie zamykając serwer.

Rozdział 3 Otwieranie i zamykanie serwera

Lewa część pokrywy powinna się zatrzasnąć w momencie zdziałania mechanizmu.

Zatrzask

Języczki

Rysunek 3-5. Zakładanie lewej bocznej pokrywy

5. Jeżeli boczna pokrywa ma być zamknięta na kluczyk (dla bezpieczeństwa), to należy do tego użyć kluczyk dostarczony wraz z serwerem, obracając go w zamku na tyle serwera i wyjmując go z tego zamka. Patrz Rysunek 3-1.

4 Instalowanie urządzeń pamięci

masowej

Wprowadzenie

Niniejszy rozdział opisuje instalowanie wewnętrznych urządzeń pamięci masowej, w tym wewnętrznych napędów twardych dysków (IDE względnie SCSI) oraz opcjonalnego rezerwującego napędu taśmowego DAT). Serwer HP Server tc2100 jest standardowo dostarczany z jednym napędem dyskietek, jednym napędem IDE SCSI lub IDE – zależnie od modelu serwera.

Wyjmowana klatka na pamięci masowe może mieścić dwa napędy twardych dysków i daje możliwość zainstalowania trzeciego napędu twardego dysku w czwartej wnęce za górną przednią osłoną.

Czytając ten rozdział należy wybierać tematy odpowiednio do konfiguracji posiadanego serwera (IDE lub SCSI).

Potrzebne narzędzia

Przy montowaniu urządzeń pamięci masowej na tackach względnie w klatce mogą być potrzebne następujące narzędzia. Ponadto, w dokumentacji montowanego urządzenia należy sprawdzić, czy nie będą potrzebne dodatkowe narzędzia.

•

Jeden śrubokręt Torx T-15

•

Jeden śrubokręt z płaską końcówką, ¼-calową.

Wytyczne dotyczące pamięci masowej

• Wytyczne ogólne

o Przy rozpakowywaniu i manipulowaniu napędami twardych dysków

należy postępować szczególnie ostrożnie. Napędy twardych dysków są bardzo wrażliwe na uderzenia mechaniczne.

Już upuszczenie napędu z wysokości około 8 mm może spowodować trwałe uszkodzenie napędu.

o Nie kłaść napędów jeden na drugim. o Serwer może mieć maksymalnie sześć półek na pamięci masowe.

Napęd dyskietek i napęd CD-ROM, będące standardowym wyposażeniem wszystkich modeli serwera HP Server tc2100, zajmują

Rozdział 4 Instalowanie urządzeń pamięci masowej

odpowiednio półki 1 i 2. Pierwsze cztery półki bywają także nazywane półkami wspólnymi (common tray) lub tackami na napędy. Patrz Rysunek 4-1.

o Taśmowy napęd przeznaczony do tworzenia kopii zapasowych może być

montowany na półce 3; w takiej konfiguracji napędy twardych dysków mogą znajdować się tylko na półkach 4, 5 i 6, przy czym jeden z nich musi być tym, z którego serwer ma być ładowany.

• Urządzenia IDE

o Wewnętrzny sterownik IDE jest dwukanałowym sterownikiem Enhanced-

IDE i ma dwa złącza (IDE-1 i IDE-2) dla urządzeń IDE. Patrz „Układ płyty systemowej” w Załączniku A, „Dane techniczne”.

o Napęd IDE CD-ROM wykorzystuje jedno złącze na kablu biegnącym

ze złącza IDE-2, pozostawiając drugie złącze wolne na podłączenie opcjonalnego trzeciego napędu twardego dysku w modelu IDE. Napęd CD-ROM jest skonfigurowany jako urządzenie główne (master); natomiast w przypadku zainstalowania trzeciego napędu twardego dysku, jako urządzenie główne (master) należy skonfigurować ten trzeci napęd twardego dysku.

W modelu SCSI, drugie złącze IDE-2 można użyć do podłączenia jakiegokolwiek dodatkowego urządzenia IDE, na przykład napędu twardego dysku IDE.

o Główne złącze IDE (IDE-1) i kabel jest przeznaczone na pierwszy, czyli

standardowy napęd twardego dysku IDE i drugi taki napęd (opcjonalny), z tym, że model SCSI nie ma tego kabla.

Podłączenie dostarczanego napędu IDE CD-ROM i napędu twardego dysku do osobnych złącz IDE poprawia szybkość przekazów.

• Urządzenia SCSI

o W serwerze mogą być używane tylko urządzenia SCSI pracujące niskim

napięciem różnicowym (Low Voltage Differential, LVD).

o Użycie w serwerze urządzeń SCSI pracujących wysokim napięciem

różnicowym (High Voltage Differential, HVD) spowodowałoby uszkodzenie sterownika lub innych urządzeń.

o Upewnić się, że instalowane urządzenia SCSI nie mają zainstalowanych

terminatorów. Kabel, do którego podłącza się napędy SCSI jest zakończony

terminatorem.

Rozdział 4 Instalowanie urządzeń pamięci masowej

o W wyjmowanej klatce przeznaczonej na napędy twardych dysków można

instalować wyłącznie 3.5-calowe niskoprofilowe (wysokości 1 cala) napędy twardych dysków HP Ultra 160 SCSI LVD.

o Jako opcjonalny, trzeci, napęd twardego dysku można zainstalować tylko

napęd HP Ultra 160 SCSI LVD.

o Opcjonalny napęd taśmowy przeznaczony do rezerwowania jest

dostarczany z przejściowym adapterem 50 na 68 stykowym, umożliwiającym podłączenie napędu do 68-stykowego złącza SCSI na kablu SCSI służącym do podłączenia tego napędu.

Opcjonalny rezerwujący napęd taśmowy może spowalniać dostęp do napędów twardych dysków Ultra-160 SCSI. W takim przypadku HP zaleca użycie dodatkowego jednokanałowego sterownika SCSI do sterowania tego powolniejszego napędu taśmowego.

Priorytet ładowania

Są dwa modele serwera HP Server tc2100, mianowicie model IDE lub model SCSI. Priorytety przy ładowaniu serwera zależą od modelu. Serwer poszukuje urządzenia ładującego w specyficznej kolejności, ustawionej w BIOS’ie.

Kolejność ładowania w modelu IDE:

1. Napęd dyskietek

2. Napęd IDE CD-ROM

3. Napęd twardego dysku IDE (napęd ładujący)

4. Gniazdo PCI P1 (32-bitowe)

5. Gniazdo PCI P2 (32-bitowe)

6. Gniazdo PCI P3 (32-bitowe)

7. Gniazdo PCI P4 (32-bitowe)

8. Gniazdo PCI P5 (32-bitowe)

Kolejność ładowania w modelu SCSI:

1. Napęd dyskietek

2. Napęd IDE CD-ROM

3. Napęd twardego dysku IDE (jeśli jest to napęd ładujący)

4. Urządzenia SCSI

5. Gniazdo PCI P1 (32-bitowe)

Rozdział 4 Instalowanie urządzeń pamięci masowej

6. Gniazdo PCI P2 (32-bitowe)

7. Gniazdo PCI P3 (32-bitowe)

8. Gniazdo PCI P4 (32-bitowe)

9. Gniazdo PCI P5 (32-bitowe)

Sterownik SCSI serwera poszukuje urządzenia ładującego poczynając od urządzenia z identyfikatorem ID 0, w zakresie od ID 0 do ID 15. Karta sterownika SCSI ma zawsze identyfikator ID 7. Opcjonalny rezerwujący napęd taśmowy będzie korzystał z adresu SCSI ID 3.

Po informacje o ładowaniu z twardego dysku podłączonego do karty dodatkowej są podane pod „Instalowanie karty sterownika macierzy dysków”, w Rozdziale 6.

UWAGA Kolejność ładowania można zmienić, korzystając z usługo-

wego programu BIOS Setup. Po bliższe informacje należy sięgnąć do Rozdziału 8, „Konfigurowanie serwera”.

Urządzenia pamięci masowej IDE

Poniżej opisana jest konfiguracja urządzeń pamięci masowej IDE w wersji IDE serwera HP Server tc2100.

Konfiguracja sterownika IDE

Wewnętrzny sterownik IDE może być instalowany zarówno w modelu IDE jak i w modelu SCSI) serwera. Jest to dwukanałowy sterownik Ultra DMA33/66/100 E-IDE, ze złączami IDE-1 i IDE-2. Każdy z kanałów sterownika może sterować tylko dwoma urządzeniami IDE.

W modelu IDE serwera złącze IDE-1 jest wykorzystywane przez napęd ładujący, a złącze IDE-2 przez napęd IDE CD-ROM. Priorytet ładowania serwera: z napędu dyskietek i z urządzeń IDE można zmienić za pomocą programu Setup służącego do ustawiania BIOS’u. Patrz Rozdział 8, „Konfigurowanie serwera”, gdzie podane są bliższe informacje na ten temat.

Dodawanie pamięci masowych IDE

Tabela 4-1 podaje liczbę i typy urządzeń pamięci masowej, które można dodać do modelu IDE serwera.

Rozdział 4 Instalowanie urządzeń pamięci masowej

Tabela 4-1. Urządzenia pamięci masowej w modelu IDE serwera

Typ

interfejs

Maks. Liczba

urządzeń

Instalowane urządzenia i adresy

FDD 1 Napęd dyskietek, instalowany fabrycznie na półce 1

IDE-2 2

• Napęd CD-ROM, fabrycznie instalowany na półce 2

• Opcjonalny trzeci napęd twardego dysku IDE na

półce 4

IDE-1 2

• Napęd twardego dysku IDE, instalowany fabrycznie

na półce 6

• Opcjonalny drugi napęd twardego dysku na półce 5

Karta

sterownika

SCSI

• Opcjonalny rezerwujący napęd taśmowy SCSI na półce

3 (Ten napęd wymaga zainstalowania karty sterownika SCSI.)

Urządzenia pamięci masowej SCSI

Poniżej opisana jest konfiguracja urządzeń pamięci masowej SCSI w wersji SCSI serwera HP Server tc2100. W konfiguracji podstawowej, serwer SCSI ma w wyjmowanej klatce przynajmniej jeden napęd twardego dysku SCSI (półka 6), podłączony do fabrycznie zainstalowanego sterownika SCSI.

Konfiguracja sterownika SCSI

Karta jednokanałowego sterownika SCSI w modelu SCSI serwera HP Server tc2100wykorzystuje program SCSI Select do sterowania ustawieniami tego sterownika. Jeżeli został zamówiony model SCSI serwera, to typowo nie ma potrzeby konfigurowania sterownika SCSI, gdyż program ten będzie automatycznie rozpoznawał urządzenia SCSI podłączone do tego sterownika.

Do weryfikowania lub modyfikowania ustawień sterownika SCSI, niskopoziomowego formatowania dysków SCSI lub weryfikowania mediów SCSI, należy uruchomić usługowy program SCSI Select. Po bliższe szczegóły należy sięgnąć do Rozdziału 8, „Konfigurowanie serwera”, gdzie podano dalsze informacje.

Rozdział 4 Instalowanie urządzeń pamięci masowej

OSTROŻNIE Do magistrali SCSI nie wolno podłączać urządzeń SCSI

pracujących wysokim napięciem różnicowym (High Voltage Differential, HVD), gdyż spowodowałoby to uszkodzenie innych urządzeń SCSI pracujących niskim napięciem różnicowym (LVD).

Karta jedno-kanałowego sterownika Ultra-160 PCI SCSI, dostarczana w modelu SCSI serwera, ma dwa złącza SCSI i normalnie jest instalowana w gnieździe PCI 1. Kabel SCSI ma 5 złącz (4 dla urządzeń SCSI i 1 dla karty sterownika SCSI) i jeden terminator na końcu kabla.

• 1 wewnętrzne złącze 68-stykowe – To wewnętrzne złącze jest

wykorzystywane do sterowania wewnętrznymi napędami SCSI; łącznie maksymalnie czterema.

• 1 zewnętrzne złącze 68-pin stykowe – To zewnętrzne złącze jest

wykorzystywane tylko do zewnętrznych urządzeń SCSI i nie wymaga dodatkowego wewnętrznego okablowania ani ustawiania przełączników. Do tego złącza można zewnętrznie podłączyć maksymalnie 15 urządzeń..

UWAGA Jako aktywne złącze SCSI można wykorzystywać tylko jedno

68-stykowe złącze na karcie sterownika SCSI. Z tego względu nie można podłączać zewnętrznych urządzeń SCSI do zewnętrznego złącza, gdy do wewnętrznego złącza SCSI podłączone są aktywne wewnętrzne urządzenia SCSI.

Serwer HP Server tc2100 może współdziałać z kartą sterownika HP NetRAID 1M niezależnie od karty sterownika SCSI.

Rozdział 4 Instalowanie urządzeń pamięci masowej

Dodawanie pamięci masowych SCSI

Tabela 4-2 podaje liczbę i typy urządzeń pamięci masowej, które można dodać do modelu SCSI serwera..

Tabela 4-2. Urządzenia pamięci masowej w modelu SCSI serwera

Typ interfejsu

Maks. Liczba

urządzeń

FDD 1 Napęd dyskietek, instalowany fabrycznie na półce 1

IDE-2 2*

Wewnętrzny

4**

kabel SCSI

(Adapter

Ultra-160

SCSI)

Zewnętrzne

15 ***

złącze SCSI

(Adapter

Ultra-160

SCSI)

* Podrzędny (secondary) kabel IDE (IDE-2) jest podłączony do fabrycznie zainstalowanego napędu CD-ROM i jest skonfigurowany jako główny (master), chyba, że jako urządzenie główne (master) został skonfigurowany 3 IDE (IDE-1) jest wolne, ale w rozwiązaniach HP nie jest ono wykorzystywane.

** Z rezerwującym napędem taśmowym HP dostarczany jest przejściowy adapter SCSI z 50 na 68 styków.

*** Jednokanałowy sterownik SCSI może z jednego złącza obsługiwać maksymalnie 15 urządzeń, jednak wewnątrz serwera jest tylko miejsce na trzy napędy twardych dysków i jeden opcjonalny rezerwujący napęd taśmowy. Złącze zewnętrzne wykorzystuje się tylko do sterowania zewnętrznymi urządzeniami SCSI, gdy wewnątrz nie ma żadnych urządzeń SCSI.

Instalowane urządzenia i adresy

• Napęd CD-ROM instalowany fabrycznie na półce

• Jeżeli wolna jest półka 3, to można zainstalować

drugie urządzenie IDE (napęd twardego dysku).

• Instalowany fabrycznie napęd twardego dysku

SCSI (półka 6, adres ID 0)

• Opcjonalny drugi napęd twardego dysku SCSI

(półka 5, adres ID 1)

• Opcjonalny trzeci napęd twardego dysku SCSI

(półka 4, adres ID 2)

• Opcjonalny taśmowy napęd rezerwujący SCSI

(półka 3, adres ID 3) **

• Sterownik SCSI (adres = ID 7)

• Tylko do sterowania zewnętrznymi urządzeniami

SCSI. To złącze SCSI może sterować maksymalnie 15 zewnętrznymi urządzeniami SCSI

napęd twardego dysku. W modelu SCSI serwera złącze główne (primary)

Rozdział 4 Instalowanie urządzeń pamięci masowej

Instalowanie drugiego napędu twardego dysku

Pierwszy napęd twardego dysku (IDE bądź SCSI) jest zamontowany zawsze na spodzie (półka 6) klatki twardych dysków (zwanej także klatką napędów); drugi napęd montuje się w tej klatce bezpośrednio powyżej (półka 5).

1. Jeżeli serwer został już zainstalowany i pracuje, należy wykonać wyłączenie zasilania zgodnie ze wskazówkami podanymi w Rozdziale 2, „Przyciski, lampki i porty”.

2. Odłączyć przewód zasilania i wszystkie zewnętrzne kable dołączone do serwera.

Dobrze jest poetykietować je, aby ułatwić późniejszy montaż.

3. Zdjąć boczną pokrywę serwera zgodnie ze wskazówkami podanymi w Rozdziale 3, „Otwieranie i zamykanie serwera”.

4. Odłączyć kable danych i kable zasilania doprowadzone do napędu twardego dysku znajdującego się w klatce napędów. Patrz Rysunek 4-1.

OSTROŻNIE Kable odłączać i podłączać bardzo ostrożnie, tak, aby nie

pogiąć styków złącz.

Półka 1 (napęd dyskietek)

Półka 2 (napęd CD-ROM)

Półka 3 (napęd taśmowy) (Opcjonalny)

Półka 4 (3-ci napęd twardego dysku) (Opcjonalny)

Zatrzask (Kaltka napędu)

Półka (2-gi napęd twardego

dysku) (Opcjonalny) Półka 6 (1-szy napęd twardego

dysku) (Opcjonalny)

Rysunek 4-1. Rozmieszczenie pamięci masowych

Rozdział 4 Instalowanie urządzeń pamięci masowej

5. Nacisnąć i wyciągnąć zatrzask klatki napędów, dostępny wewnątrz korpusu serwera. Patrz Rysunki 4-1 i 4-2.

6. Wyjąć klatkę napędów z korpusu. Patrz Rysunek 4-2.

UWAGA Jeżeli napęd twardego dysku, który ma być zamontowany

w serwerze, ma już założoną tackę montażową, to przed zamontowaniem napędu tackę należy wyjąć.

Zatrzask

Klatka napędów

Rysunek 4-2. Dodawanie drugiego napędu twardego dysku

7. Wyjąć napęd twardego dysku z ochronnego opakowania (torebki) i wykonać następujące czynności:

a. Upewnić się, że styki złącz nie są pogięte i ewentualnie ostrożnie je

wyprostować.

b. Przy montowaniu drugiego napędu twardego dysku IDE należy ustawić go

jako podrzędny (slave).

Rozdział 4 Instalowanie urządzeń pamięci masowej

Drugi napęd IDE będzie korzystał z tego samego kabla IDE (IDE-1) co pierwszy; pierwszy jest ustawiony jako główny (master). Postępować zgodnie z dokumentacją dostarczoną z napędem.

c. Przy montowaniu napędu twardego dysku SCSI, pamiętać, że nie może on

mieć terminacji, a zworkę SCSI ID ustawić na adres ID 1.

Postępować zgodnie z dokumentacją dostarczoną z napędem.

8. Wsunąć napęd do górnej wnęki klatki tak, aby złącza danych i zasilania były zwrócone na zewnętrz klatki. Patrz Rysunki 4-2 i 4-3.

OSTROŻNIE Wszystkie wkręty wkręcane w napęd twardego dysku muszą

mieć gwint nr 6-32, a ich długość nie może przekraczać 6 mm (¼ cala). Dłuższe śruby mogłyby spowodować wewnętrzne uszkodzenie urządzenia pamięci masowej. Tego rodzaju uszkodzenia nie są objęte gwarancją HP.

9. Gwintowane otwory w napędzie naprowadzić na otwory w klatce napędów i powkręcać wkręty mocujące napęd w klatce. Patrz Rysunki 4-2 i 4-3.

UWAGA Zamontowanie napędu w klatce może okazać się łatwiejsze,

gdy klatkę ustawi się odwrotnie („do góry nogami”).

Wypustki montażowe

Rysunek 4-3. Montowanie klatki napędów

Rozdział 4 Instalowanie urządzeń pamięci masowej

10. Wsunąć klatkę do korpusu serwera. Upewnić się, że wypustki na wierzchu klatki weszły w szczeliny. Patrz

Rysunki 4-2 i 4-3.

11. Podłączyć do napędów kable danych, jak niżej.

Patrz Rysunek 4-1.

a. Przy montowaniu napędu twardego dysku IDE, do obydwu napędów

podłączyć kabel główny (IDE-1).

b. Przy montowaniu napędu SCSI, do obydwu napędów podłączyć kabel

SCSI.

Standardowy kabel SCSI ma pięć złącz, przy czym cztery z nich są przeznaczone na trzy napędy twardych dysków i jeden opcjonalny rezerwujący napęd taśmowy. Na końcu standardowego kabla SCSI znajduje się terminacja.

12. Podłączyć kable zasilania do napędów.

13. Założyć boczną pokrywę i popodłączać zewnętrzne kable.

14. Podłączyć przewód zasilania i włączyć zasilanie serwera.

System BIOS program SCSI Select automatycznie wykryje nowe napędy twardych dysków (IDE względnie SCSI), ale należy sprawdzić ustawienia BIOS’u i SCSI Select i ewentualnie wprowadzić konieczne zmiany.

Instalowanie trzeciego napędu twardego dysku

Napędy twardych dysków (IDE względnie SCSI) montuje się w klatce napędów, ale napęd trzeci trzeba zamontować na czwartej tacce. Czwarta tacka ma cztery słupki pozwalają ce zamontować napęd twardego dysku bez jakichkolwiek wsporników; jest inna niż tacki druga i trzecia. Tacki druga i trzecia są jednakowe i wymagają użycia wsporników.

1. Jeżeli serwer został już zainstalowany i pracuje, należy wykonać wyłączenie

zasilania zgodnie ze wskazówkami podanymi w Rozdziale 2, „Przyciski, lampki i porty”.

2. Odłączyć przewód zasilania i wszystkie zewnętrzne kable dołączone do

serwera.

Dobrze jest poetykietować je, aby ułatwić późniejszy montaż.

3. Zdjąć lewą boczną pokrywę serwera. Patrz Rozdział 3, „Otwieranie i zamykanie serwera”.

Rozdział 4 Instalowanie urządzeń pamięci masowej

4. Zdjąć górną przednią osłonę. Patrz Rozdział 3, „Otwieranie i zamykanie serwera”.

5. Wcisnąć obydwa zatrzaski, aby uwolnić czwartą tackę i tackę wysunąć. Patrz

Rysunki 4-1 i 4-4.

6. Wyjąć napęd twardego dysku z ochronnego opakowania (torebki) i wykonać

następujące czynności:

a. Upewnić się, że styki złącz nie są pogięte i ewentualnie ostrożnie je

poprostować.

b. Przy montowaniu trzeciego napędu twardego dysku IDE należy ustawić go

jako główny (master), a ustawienie napędu CD-ROM należy przestawić na zmienić na „podrzędny” (slave).

c. Przy montowaniu trzeciego napędu twardego dysku SCSI, pamiętać, że nie

może on mieć terminacji, a zworkę SCSI ID ustawić na adres ID 2.

d. Postępować zgodnie z dokumentacją dostarczoną z napędem.

OSTROŻNIE Wszystkie wkręty wkręcane w napęd twardego dysku muszą

7. Zainstalować napęd wykonując następujące czynności:

a. Umieścić napęd na tacce i użyć dostarczone wkręty, aby zamocować go

w tacce od spodu. Patrz Rysunek 4-4.

b. Wsunąć całość na czwartą półkę. Patrz Rysunek 4-4.

Po pełnym wsunięciu tacki z napędem powinny zadziałać zatrzaski ustalające tackę w korpusie serwera.

Rozdział 4 Instalowanie urządzeń pamięci masowej

Rysunek 4-4. Dodanie trzeciego napędu twardego dysku

OSTROŻNIE Kable odłączać i podłączać bardzo ostrożnie, tak, aby nie

pogiąć styków złącz.

8. Podłączyć do napędów kable danych, jak niżej. Patrz Rysunek 4-1.

o Przy montowaniu napędu twardego dysku IDE, podłączyć doń kabel

podrzędny (secondary). To jest IDE-2. Ten podrzędny kabel jest podłączony do napędu IDE CD-ROM i

powinien mieć wolne złącze do podłączenia trzeciego napędu twardego dysku IDE.

o Przy montowaniu trzeciego napędu SCSI, podłączyć doń kabel SCSI

i upewnić się, że do tego kabla podłączone są wszystkie napędy SCSI. Standardowy kabel SCSI ma pięć złącz, przy czym cztery z nich są

przeznaczone na trzy napędy twardych dysków i jeden opcjonalny rezerwujący napęd taśmowy. Na końcu standardowego kabla SCSI znajduje się terminacja.

9. Podłączyć kabel zasilania do napędu.

10. Założyć górną osłonę i lewą boczną pokrywę serwera.

Rozdział 4 Instalowanie urządzeń pamięci masowej

11. Popodłączać zewnętrzne kable i przewód zasilania. Włączyć zasilanie

serwera.

Instalowanie opcjonalnego rezerwującego napędu taśmowego

Opcjonalny napęd taśmowy HP SureStore DAT 24i przeznaczony do sporządzania rezerwowych kopii może spowalniać dostęp do napędów Ultra-160 SCSI. Może więc zajść konieczność użycia drugiej karty sterownika SCSI do osobnego sterowania tym napędem taśmowym.

1. Jeżeli serwer został już zainstalowany i pracuje, należy wykonać wyłączenie

zasilania. Rozdziale 2, „Przyciski, lampki i porty”.

Patrz Rozdział 2, „Przyciski, lampki i porty”

2. Odłączyć przewód zasilania i wszystkie zewnętrzne kable dołączone do

serwera.

Dobrze jest poetykietować je, aby ułatwić późniejszy montaż.

3. Zdjąć lewą boczną pokrywę serwera. Patrz Rozdział 3, „Otwieranie i zamykanie serwera”.

4. Zdjąć górną przednią osłonę. Patrz Rozdział 3, „Otwieranie i zamykanie serwera”.

5. Wcisnąć obydwa zatrzaski, aby uwolnić trzecią tackę i tackę wysunąć. Patrz

Rysunki 4-1 i 4-5.

Tacki druga i trzecia są jednakowe, a czwarta jest zarezerwowana na napęd twardego dysku (IDE bądź SCSI). Czwarta tacka ma cztery słupki pozwalające zamontować napęd twardego dysku bez jakichkolwiek wsporników.

6. Z trzeciej tacki zdjąć element ekranujący. Patrz Rysunek 4-5.

7. Upewnić się, że napęd taśmowy nie ma terminacji, a zworka SCSI ID

w napędzie jest ustawiona na adres ID 3.

Napęd HP SureStore DAT 24i jest dostarczany z adresem SCSI ustawionym standardowo na ID 3. Po bliższe informacje należy sięgnąć do dokumentacji dostarczonej z napędem.

Rozdział 4 Instalowanie urządzeń pamięci masowej

8. Zainstalować napęd wykonując następujące czynności: a. Umieścić napęd na tacce i użyć dostarczone wkręty, aby zamocować go

w tacce. Patrz Rysunek 4-5.

Napęd HP SureStore DAT 24i jest normalnie dostarczany z założonymi wspornikami 5¼ calowymi. Gdyby tak nie było, to korzystając z dokumentacji dostarczonej z napędem, należy nań założyć te wsporniki i dopiero po tym montować napęd na trzeciej tacce.

b. Wsunąć napęd na trzecią półkę korpusu serwera.

Po pełnym wsunięciu tacki z napędem powinny zadziałać zatrzaski ustalające tackę w korpusie serwera.

OSTROŻNIE Kable odłączać i podłączać bardzo ostrożnie, tak aby nie

pogiąć styków złącz.

9. Na tyle napędu podłączyć kabel danych SCSI i kabel zasilania.

Te kable powinny już być doprowadzone w pobliże napędu. Jeśli nie, to należy znaleźć wolne złącza SCSI i zasilania i doprowadzić je do napędu.

UWAGA Obecność powolnego napędu taśmowego może wydłużać czas

dostępu do napędów dysków Ultra-160 SCSI. Aby temu zapobiec, do niezależnego sterowania napędem taśmowym można zainstalować drugą kartę sterownika SCSI. Do napędu taśmowego należy wówczas podłączyć złącze wewnętrznego kabla SCSI należącego do drugiej karty sterownika SCSI.

10. Założyć górną osłonę i lewą boczną pokrywę serwera.

11. Popodłączać zewnętrzne kable, przewód zasilania i włączyć zasilanie serwera.

Program SCSI Select automatycznie wykryje nowy napęd taśmowy SCSI, ale należy sprawdzić ustawienia SCSI Select i ewentualnie wprowadzić konieczne zmiany.

Rozdział 4 Instalowanie urządzeń pamięci masowej

Ekran przeciwzakłóceniowy

Rysunek 4-5. Dodawanie opcjonalnego rezerwującego napędu taśmowego

5 Instalowanie dodatkowej pamięci

Wprowadzenie

Na płycie systemowej serwera HP Server tc2100 znajdują się trzy gniazda na pamięci RAM. Łączna pojemność pamięci RAM serwera może wynosić 1,5 GB (512 MB x 3). W serwerze można instalować tylko 168-stykowe moduły DIMM PC 133 (133 MHz), 3,3V, buforowanej pamięci ECC SDRAM. Serwer w stanie dostawy ma zainstalowany przynajmniej jeden moduł DIMM o pojemności 128 MB. Wbudowany sterownik wizji ma 4 MB standardowej pamięci wizji, która nie może być rozbudowywana.

UWAGA Aby stosować wyłącznie moduły DIMM PC 133 ECC

SDRAM z Hewlett-Packard. Moduły EDO DIMM i PC 100 SDRAM z wcześniejszych modeli serwerów HP będą pasowały do gniazd DIMM serwera HP Server tc2100, jednak nie będą działały poprawnie. Należy stosować wyłącznie „zarejestrowane” moduły EDO DIMM 133 MHz SDRAM, uzyskane z HP.

Aby przed instalowaniem upewnić się, że posiadane moduły DIMM są właściwe, należy sięgnąć do listy modułów DIMM „zakwalifikowanych” przez HP do użycia w serwerze podanej w:

• HP Order Assistant, dostępnym poprzez witrynę HP:

http://www.hp.com/

• lub zwrócić się do placówki obsługi klienta HP

Potrzebne narzędzia

Należy korzystać z antystatycznego zestawu serwisowego (3M 8501/8502/8503 lub równoważnego). Ten zestaw zawiera powierzchnię roboczą rozpraszającą ładunki elektryczności statycznej, przewód z krokodylkiem podłączanym do korpusu serwera oraz opaskę na rękę.

Wytyczne instalowania pamięci systemowej

W serwerach HP Server tc2100 mogą być używane wyłącznie zarejestrowane moduły DIMM PC 133 (133 MHz) buforowanej pamięci ECC SDRAM, które różnią się elektrycznie od pamięci EDO i PC100 SDRAM stosowanych w poprzednich modelach serwerów HP Server.

Rozdział 5 Instalowanie dodatkowej pamięci

• Można instalować moduły DIMM o pojemnościach 128 MB, 256 MB, lub

512 MB, w dowolnych kombinacjach.

• Łączna pojemność pamięci RAM serwera może wynosić 128 MB

(minimum) do 1,5 GB (maksimum, po 512 MB w trzech gniazdach DIMM).

• Na płycie systemowej można mieszać moduły DIMM różnej pojemności

i instalować je w gniazdach 1, 2, 3 w dowolnej kolejności. Jednak HP zaleca, by zacząć od instalowania modułu o największej

pojemności w gnieździe 1.

• Pomiędzy gniazdami obsadzonymi może pozostać gniado wolne.

• Przy manipulowaniu modułami DIMM należy przestrzegać reguł

postępowania z elementami wrażliwymi na elektryczność statyczną.

Instalowanie dodatkowych modułów DIMM

1. Jeżeli serwer został już zainstalowany i pracuje, należy przeprowadzić wyłączenie zasilania.

Po bliższe szczegóły należy sięgnąć do Rozdziału 2, „Przyciski, lampki i porty”.

2. Odłączyć przewód zasilania i zewnętrzne kable doprowadzone do serwera.

Dobrze jest poetykietować je, aby ułatwić późniejszy montaż..

3. Zdjąć i odłożyć boczną pokrywę serwera.

Patrz Rozdział 3, „Otwieranie i zamykanie serwera”.

OSTRZEŻENIE Pomimo wyłączenia zasilania przyciskiem na przodzie

serwera, serwer będzie nadal zasilany do stanu gotowości. Pełne odłączenie zasilania wymaga odłączenia przewodu zasilania na tyle serwera.

4. Położyć serwer na boku, tak by mieć ułatwiony dostęp do wewnętrznych elementów i gniazd DIMM.

Rozdział 5 Instalowanie dodatkowej pamięci

OSTROŻNIE Moduły DIMM są wrażliwe na elektryczność statyczną;

niewłaściwe manipulowanie nimi może łatwo spowodować uszkodzenie. Należy przestrzegać następujących zasad:

Moduł pamięci powinien pozostawać w antystatycznym opakowaniu aż do momentu, gdy ma zostać zainstalowany.

Korzystać z antystatycznej opaski i uziemionej powierzchni roboczej.

Przed wyjęciem modułu pamięci z antystatycznego opakowania, należy dotknąć uziemionej, nie lakierowanej powierzchni metalowej serwera, tak, aby odprowadzić ładunki elektryczności statycznej zgromadzone na ciele.

Gniazda DIMM (3)

Rysunek 5-1. Rozmieszczenia gniazd DIMM

5. Znaleźć gniazda DIMM na płycie systemowej. Patrz Rysunek 5-1.

Patrz Rysunek 5-2.

Rozdział 5 Instalowanie dodatkowej pamięci

Moduły można instalować w dowolnych kombinacjach i w dowolnych gniazdach, ale HP zaleca, aby zacząć od gniazda 1 I umieścić w nim moduł o największej pojemności.

Gniazda DIMM 1

Rysunek 5-2. Gniazda DIMM na płycie systemowej

6. Wyjąć instalowany moduł DIMM z opakowania ochronnego, chwytając go za krawędzie.

Instalować tylko moduły HP PC133 (133 MHz) buforowanej pamięci ECC SDRAM.

OSTROŻNIE Moduł DIMM powinien pozostawać w swym antystatycznym

opakowaniu bądź spoczywać na antystatycznej powierzchni aż do momentu instalowania go w serwerze

Rozdział 5 Instalowanie dodatkowej pamięci

7. Rozchylić dwa zatrzaski gniazda. Patrz Rysunek 5-3.

8. Wycięcia na krawędzi modułu DIMM ustawić naprzeciw garbów gniazda.

Patrz Rysunek 5-3.

Wycięcia

Garby

Zatrzaski

Gniazdo DIMM

Rysunek 5-3. Ustawienie modułu DIMM względem gniazda

9. Trzymając moduł pod kątem prostym względem płyty systemowej, wciskać go do gniazda do oporu, tak, aby zatrzaski zamknęły się. Patrz Rysunek 5-4.

Gdyby zatrzaski nie zamknęły się, należy uznać, że moduł nie został poprawnie włożony.

Rozdział 5 Instalowanie dodatkowej pamięci

Gniazda DIMM

Płyta systemowa

Rysunek 5-4. Wkładanie modułu DIMM

10. Powtarzając kroki 7 - 9, zainstalować pozostałe moduły, stosownie do żądanej konfiguracji pamięci.

Wyjmowanie modułów DIMM

Gdyby zaszła potrzeba wyjęcia modułu DIMM, należy:

1. Jeżeli serwer został już zainstalowany i pracuje, należy przeprowadzić

wyłączenie zasilania.

Po szczegóły należy sięgnąć do Rozdziału 2, „Przyciski, lampki i porty”.

2. Odłączyć przewód zasilania i zewnętrzne kable doprowadzone do serwera..

Dobrze jest poetykietować je, aby ułatwić późniejszy montaż..

OSTRZEŻENIE Pomimo wyłączenia zasilania przyciskiem na przodzie

serwera, serwer będzie nadal zasilany do stanu gotowości. Pełne odłączenie zasilania wymaga odłączenia przewodu zasilania na tyle serwera.

Rozdział 5 Instalowanie dodatkowej pamięci

3. Zdjąć i odłożyć boczną pokrywę serwera. Patrz Rozdział 3, „Otwieranie i zamykanie serwera”.

4. Położyć serwer na boku, tak by mieć ułatwiony dostęp do wewnętrznych

elementów i gniazd DIMM.

5. Rozchylić dwa zatrzaski gniazda.

6. Wyciągnąć moduł DIMM z gniazda.

7. Umieścić moduł w antystatycznym opakowaniu.

8. Powtarzając kroki 5, 6, 7, wyjąć pozostałe moduły, które mają być wyjęte.

9. Po ukończeniu instalowania względnie wyjmowania modułów DIMM należy

zamknąć serwer, podłączyć kable i przewód zasilania oraz włączyć zasilanie serwera.

6 Instalowanie dodatkowych kart

Wprowadzenie

Na płycie systemowej serwera HP Server tc2100 jest pięć 32-bitowych gniazd PCI (P1 do P5) na szynie 33 MHz. W modelu SCSI serwera, pierwsze gniazdo (P1) musi być zajęte przez kartę sterownika SCSI.

Przetestowane karty PCI

Listy przetestowanych kart PCI dla serwera HP Server tc2100, kompatybilnych z różnymi systemami operacyjnymi należy szukać w temacie Technical Support poprzez witrynę serwerów HP w sieci WWW:

http://www.hp.com/Server/support/

OSTROŻNIE Sygnały wyjściowe niektórych kart dodatkowych mogą

przekraczać ograniczenia, ustalone dla klasy 2 w amerykańskich przepisach NFPA 70 i w takim przypadku należy zastosować odpowiednie okablowanie, zgodne z tymi przepisami.

UWAGA Wszystkie dodatkowe karty Hewlett-Packard spełniają

wymagania stawiane klasie 2 przez przepisy NFPA 70.

Po bliższe informacje na ten temat należy sięgnąć do Rozdziału 8, „Konfigurowanie serwera”.

Potrzebne narzędzia

Instalowanie i wyjmowanie kart dodatkowych wymaga następujących narzędzi:

•

Śrubokręt Torx T-15

Śrubokręt z płaską końcówką, ¼-calową

•

Antystatyczny Zestaw Serwisowy (3M 8501/8502/8503 lub równoważny).

Ten zestaw zawiera powierzchnię roboczą rozpraszającą ładunki elektryczności statycznej, przewód z krokodylkiem podłączanym do korpusu serwera oraz opaskę na rękę.

Rozdział 6 Instalowanie dodatkowych kart

Wytyczne instalowania kart dodatkowych

Poniżej podane są wytyczne, którymi należy się kierować przy instalowaniu kart dodatkowych w serwerze HP Server tc2100.

UWAGA Niektóre karty PCI o pełnej długości potrzebują plastikowego

„uchwytu” (przedłużacza) na końcu, po to, aby stabilizować kartę w serwerze. W tym przypadku, jeżeli karta nie ma zamontowanego takiego uchwytu, to taki uchwyt trzeba zamontować przed zainstalowaniem karty w serwerze. Patrz Rysunek 6-5.

Ustawienia przerwań IRQ

Ustawienia przerwań IRQ są przypisywane automatycznie i nie wymagają interwencji użytkownika. Do automatycznego poprawnego ustawiania przerwań serwer wykorzystuje cechę Plug-and-Play kart PCI.

Instalowanie karty sterownika macierzy dysków

Dodanie karty sterownika macierzy dysków dodatkowo podnosi odporność na usterki wewnętrznych i zewnętrznych urządzeń pamięci masowej. Przy planowaniu dodania karty sterownika macierzy dysków do serwera HP Server tc2100 HP zaleca zainstalowanie karty PCI HP NetRAID-1M w gnieździe (slocie) 1 lub 2, zależnie od modelu serwera (IDE lub SCSI). Przy instalowaniu takiej karty można zmienić kolejność, z jaką serwer poszukuje urządzeń ładujących, tak, aby serwer mógł ładować się z jednego z napędów macierzy. Kolejność ładowania serwera można zmienić w menu Boot programu ustawiania BIOS’u - Setup Utility.

Priorytet przy ładowaniu

Przy wybieraniu gniazda PCI na płycie systemowej należy wziąć pod uwagę kolejność, z jaką BIOS ma poszukiwać napędu ładującego). Jest szczególnie ważne, jeżeli instaluje się kartę, która wymaga niskiego (wczesnego) numeru w kolejności ładowania. Priorytet karty wyznacza numer gniazda PCI. Patrz Rysunek 6-1.

Jeżeli do sterowania wewnętrznymi napędami SCSI użyta jest jedna karta sterownika SCSI (model SCSI serwera), to zajmuje ona wczesną pozycję w kolejności ładowania. Pojedynczy sterownik SCSI ma dwa złącza SCSI, ale w danym czasie aktywne może być tylko jedno z nich. Poszukując urządzenia ładującego serwer skanuje aktywne złącze SCSI poczynając od adresu ID 0.

Rozdział 6 Instalowanie dodatkowych kart

Zależnie od modelu, serwer poszukuje urządzeń ładujących w następującej kolejności:

Kolejność ładowania w modelu IDE:

9. Napęd dyskietek

10. Napęd IDE CD-ROM

11. Napęd twardego dysku IDE (napęd ładujący)

12. Gniazdo PCI P1 (32-bitowe)

13. Gniazdo PCI P2 (32-bitowe)

14. Gniazdo PCI P3 (32-bitowe)

15. Gniazdo PCI P4 (32-bitowe)

16. Gniazdo PCI P5 (32-bitowe)

Kolejność ładowania w modelu SCSI:

10. Napęd dyskietek

11. Napęd IDE CD-ROM

12. Napęd twardego dysku IDE (jeśli jest to napęd ładujący)

13. Urządzenia SCSI

14. Gniazdo PCI P1 (32-bitowe)

15. Gniazdo PCI P2 (32-bitowe)

16. Gniazdo PCI P3 (32-bitowe)

17. Gniazdo PCI P4 (32-bitowe)

18. Gniazdo PCI P5 (32-bitowe)

Rozdział 6 Instalowanie dodatkowych kart

Instalowanie kart dodatkowych

Przy instalowaniu kart dodatkowych należy postępować zgodnie z poniższą procedurą i kierować się powyższymi wytycznymi

1. Jeżeli serwer został już zainstalowany i pracuje, należy przeprowadzić wyłączenie zasilania.

Po bliższe szczegóły należy sięgnąć do Rozdziału 2, „Przyciski, lampki i porty”.

2. Odłączyć przewód zasilania i zewnętrzne kable doprowadzone do serwera.

Dobrze jest poetykietować je, aby ułatwić późniejszy montaż.

3. Zdjąć i odłożyć boczną pokrywę serwera.

Patrz Rozdział 3, „Otwieranie i zamykanie serwera”.

OSTRZEŻENIE Pomimo wyłączenia zasilania przyciskiem na przodzie

serwera, serwer będzie nadal zasilany do stanu gotowości. Pełne odłączenie zasilania wymaga odłączenia przewodu zasilania na tyle serwera.

OSTROŻNIE Przy manipulowaniu elementami należy mieć założoną opaskę

antystatyczną i korzystać z antystatycznej powierzchni roboczej. Metalowa część opaski musi stykać się ze skórą nadgarstka.

4. Położyć serwer na boku, aby uzyskać łatwiejszy dostęp do gniazd przeznaczonych na karty dodatkowe.

5. Przeczytać dokumentację dostarczoną z kartą i wykonać umieszczone w niej instrukcje.

UWAGA Dodanie do serwera karty mostka PCI-na-PCI może

spowodować zmianę kolejności ładowania. Tę kolejność ładowania można modyfikować w programie Setup Utility (nacisnąć [F2] podczas procesu ładowania). Patrz „Priorytet przy ładowaniu”, poprzednio w tym rozdziale.

6. Zidentyfikować numer gniazda PCI, które ma być użyte. Patrz Rysunek 6-1.

Model SCSI serwera powinien mieć kartę sterownika SCSI już zainstalowaną w gnieździe PCI o numerze P1.

Rozdział 6 Instalowanie dodatkowych kart

UWAGA Połączenia nie pokazane na Rysunku 6-1 są uwidocznione w

„Układ płyty systemowej”, w Załączniku A, „Dane techniczne”.

32-bitowe

gniazdo PCI: P1

gniazdo PCI: P2

gniazdo PCI: P3

gniazdo PCI: P4

32-bitowe

gniazdo PCI: P5

Rysunek 6-1. Gniazda na karty dodatkowe

UWAGA Na liście przetestowanych produktów (Tested Products List)

dostępnej przez witrynę HP mogą być podane szczególne wymagania dotyczące gniazda dla określonej karty PCI.

7. Zdjąć pokrywkę gniazda: a. Podważyć języczek zapinki pokrywek gniazd. b. Zdjąć zapinkę z pokrywek gniazd. c. Wyjąć zapinkę z serwera i zachować. Patrz Rysunek 6-2.

Przed wyjęciem zapinki może zajść konieczność wysunięcia zapinki z miejsca mocowania.

Rozdział 6 Instalowanie dodatkowych kart

Zapinka pokrywek

Mocowanie zapinki

Rysunek 6-2. Zdejmowanie zapinki pokrywek gniazd

8. Odsunąć górę pokrywki gniazda, które ma być użyte do zainstalowania karty dodatkowej i pokrywkę wyjąć. Patrz Rysunek 6-3.

Rozdział 6 Instalowanie dodatkowych kart

Pokrywka gniazda

Rysunek 6-3. Wyjmowanie pokrywki gniazda

UWAGI Wyjmowane pokrywki należy zachować do ewentualnego

późniejszego zaślepienia gniazda. Pokrywki zapobiegają zakłóceniom elektromagnetycznym. Nowa konstrukcja pokrywek poprawia skuteczność ekranowania.

9. Wsunąć dodatkową kartę do złącza. Patrz Rysunek 6-4.

Rozdział 6 Instalowanie dodatkowych kart

Pokrywka

Korpus

Przekrój

Rysunek 6-4. Wkładanie karty dodatkowej

10. Założyć zapinkę pokrywek gniazd, aby zamocować dodatkową kartę. Postępować w kolejności odwrotnej od pokazanej na Rysunku 6-2.

Zapinka powinna „zaskoczyć”.

UWAGA Zamocowanie kart PCI pełnej długości w gniazdach P1 do P5

może wymagać użycia plastikowego elementu przedłużającego kartę. Patrz Rysunek 6-5.

Rozdział 6 Instalowanie dodatkowych kart

Plastikowy przedłużacz karty PCI

Rysunek 6-5. Plastikowy przedłużacz karty PCI

11. Po zainstalowaniu karty może zajść potrzeba zainstalowania drajwerów (programów obsługi).

Programy obsługi dla nowej płytki mogą być częścią istniejącego oprogramowania systemowego lub mogą być dostarczone na dyskietce wraz z kartą.

Wyjmowanie kart dodatkowych

Wykonać takie same kropki jak przy instalowaniu karty, ale w odwrotnej kolejności.

UWAGA Aby zapobiec zakłóceniom elektromagnetycznym, należy

koniecznie zaślepić niewykorzystane gniazda oryginalnymi pokrywkami.

7 Podłączanie monitora, klawiatury,

myszy i zasilacza UPS

Wprowadzenie

Niniejszy rozdział opisuje podłączanie urządzeń peryferyjnych, w tym bezprzerwowego zasilacza i monitora, do serwera HP Server tc2100.

UWAGA Dwa porty USB serwera są przeznaczone do podłączania

drukarek, zewnętrznych modemów, klawiatury i myszy, ale obsługa tych urządzeń USB jest uzależniona od zainstalowanego sieciowego systemu operacyjnego.

Zasilanie

Mysz

Klawiatura

LAN

USB (2)

COM 1

Równoległy

Video

COM 2

Rysunek 7-1. Porty na tyle serwera

Rozdział 7 Podłączanie monitora, klawiatury, myszy i zasilacza UPS

1. Umieścić monitor, klawiaturę i mysz w pobliżu serwera i popodłączać je do odpowiednich złącz na tyle serwera. Patrz Rysunek 7-1.

UWAGA Klawiaturę, mysz i monitor można także podłączyć za

pośrednictwem przełącznika konsolowego; w takim przypadku należy kierować się wskazówkami podanymi w dokumentacji posiadanego przełącznika.

OSTROŻNIE Porty klawiatury i myszy są portami typu PS/2, ale nie są

wzajemnie zamienne. W razie podłączenia klawiatury do portu myszy lub odwrotnie, system wyświetli komunikat o błędzie i nie zakończy procesu ładowania.

2. Kabel sieci lokalnej (LAN) można podłączyć teraz lub poczekać z tym na ukończenie procesów weryfikowania serwera.

OSTROŻNIE Aby zapobiec uszkodzeniu zasilacza serwera, sprawdzić na

tyle serwera, czy przełącznik napięcia jest poprawnie nastawiony.

3. Upewnić się, że przełącznik napięcia jest nastawiony na napięcie, jakie będzie zasilało serwer.

Podłączanie zasilacza UPS

Jeżeli serwer nie jest zasilany poprzez zasilacz UPS, to podłączeniu przewodu sieciowego serwera do źródła zasilania może towarzyszyć silne iskrzenie; jest to zjawisko normalne, spowodowane dużym natężeniem prądu rozruchu zasilacza.

1. Umieścić zasilacz UPS w pobliżu serwera.

2. Serwer połączyć z zasilaczem kablem szeregowym i przewodem zasilania.

Zapoznać się z dokumentacją dostarczoną z zasilaczem.

3. Włączyć zasilacz UPS.

Po włączeniu zasilania serwera przyciskiem na przodzie serwera, serwer wykona serię testów autodiagnostycznych. W razie wykrycia stanu błędu, na monitorze ukaże się kod błędu. Po odczytaniu tego kodu należy sięgnąć do Rozdziału 9, „Usterki i problemy”.

8 Konfigurowanie serwera

Wprowadzenie

Niniejszy rozdział podaje wskazówki jak należy konfigurować serwer HP Server tc2100. Przede wszystkim podane są szczegółowe wskazówki dotyczące korzystania z dysku HP Startup CD-ROM, programu (BIOS) Setup oraz programu SCSISelect.

Kilka pierwszych tematów zawiera przegląd zawartości dysku HP Startup CD-ROM i opisuje jak można go wykorzystywać do skonfigurowania serwera. Dalsze części tego rozdziału podają jak korzystać z programu Setup do ustawienia BIOS’u oraz z opcjonalnego programu SCSISelect do konfigurowania modeli SCSI serwera HP Server tc2100.

Programy Setup SCSISelect automatycznie wykrywają większość instalowanego sprzętu, jednak po zainstalowaniu wszystkich opcjonalnych akcesoriów użytkownik powinien sprawdzić, czy serwer poprawnie rozpoznaje te opcje. Bliższe informacje o całości procesu instalowania i konfigurowania serwera są podane w Rozdziale 1, „Przygotowanie serwera”.

• Dysk HP Startup CD-ROM – Ten dysk udostępnia i pozwala kopiować na

dyskietki potrzebne programy usługowe i drajwery (programy obsługi), którymi można się posłużyć przy konfigurowaniu serwera. Pewne drajwery dla wybranego systemu operacyjnego można też kopiować do serwera bezpośrednio z tego dysku.

• Drajwery NOS – Programy obsługi dla wybranego sieciowego systemu

operacyjnego (Network Operating System, NOS) kopiuje się z dysku Startup CD-ROM na dyskietki. Szczegółowe wskazówki na ten temat są podane w dokumencie HP Server tc2100 Przewodnik instalowania sieciowego systemu operacyjnego.

• Program HP DiagTools – Ten DOS’owy program diagnostyczny można

uruchamiać z dysku Startup CD-ROM ładując serwera z tego dysku. Ten program jest wygodnym narzędziem do:

o weryfikowania serwera; o szybkiego lokalizowania usterek i usuwania problemów.

• Program (BIOS) Setup – Ten program służy do ustawiania takich opcji

BIOS’u jak:

o data i czas serwera; o hasła warunkujące ładowanie serwera;

Rozdział 8 Konfigurowanie serwera

o priorytet wewnętrznych urządzeń przy ładowaniu serwera; o kasowanie haseł warunkujących ładowanie (CMOS’u).

• Program SCSISelect – Wskazówki podane dla tego programu są przydatne

do takich czynności jak:

o weryfikowanie i modyfikowanie ustawień sterownika SCSI; o niskopoziomowe formatowanie dysków SCSI bądź weryfikowanie

dyskowych mediów SCSI.

Program SCSISelect został opracowany przez firmę Adaptec do konfigurowania serwera HP Server tc2100.

Dysk HP Startup CD-ROM

Dysk HP Startup CD-ROM zawiera najświeższe drajwery dla sieciowych systemów operacyjnych, program DiagTools, program BIOS Phlash oraz usługowy program, do tworzenia dyskietek.

• Aby z dysku HP Startup CD-ROM uzyskać potrzebne drajwery dla NOS’u

i program BIOS FlashRun, należy ten dysk uruchomić na dowalnym komputerze PC z systemem Windows i przeglądarką HTML.

• Przy instalowaniu drajwerów dla NOS’u, po bliższe informacje

o wykorzystaniu do tego celu dysku HP Startup CD-ROM należy sięgnąć do dokumentu HP Server tc2100 NOS Installation Guide.

Pewne wskazówki są również podane w temacie „Instalowanie sieciowego systemu operacyjnego”, na następnej stronie.

Uruchamianie dysku HP Startup CD-ROM

Są dwie metody uruchamiania dysku HP Startup CD-ROM, zależne od etapu, na jakim znajduje się proces instalowania i weryfikowania.

• Uruchamianie pod systemem Windows – Ta metoda pozwala uruchomić

dysk HP Startup CD-ROM na jakimkolwiek komputerze PC z systemem Windows i przeglądarką HTML. Dysk powinien wystartować samoczynnie; ale gdyby się tak nie stało, to należy go uruchomić przez otwarcie pliku Startup.htm z podstawowego poziomu dysku.

W komputerze powinna być zainstalowana przeglądarka HTML (taka, jak Microsoft Internet Explorer 4.x, bądź Netscape Navigator v 4.x lub w wyższych wersjach) umożliwiająca wyświetlanie w formacie HTML.

Rozdział 8 Konfigurowanie serwera

Program Adobe Acrobat Reader umożliwia czytanie z dysku przewodników instalowania i serwisowego. Oglądanie plików typu .pdf będzie wymagało wersji 3.x lub wyższej programu Adobe Acrobat Reader.

• Ładowanie pod DOS – Ta metoda pozwala załadować dysk Startup CD-

ROM jako ładowalny i program HP DiagTools bezpośrednio z tego dysku, pod DOS’em.

Zawartość dysku HP Startup CD-ROM

Dysk HP Startup CD-ROM zawiera:

• drajwery (IDE, SCSI, NIC, Video) dla wszystkich dla sieciowych systemów

operacyjnych (NOS’ów), które mogą być instalowane w modelach IDE i SCSI serwera HP Server tc2100;

• program DiagTools;

• program BIOS Phlash;

• przewodniki instalowania i serwisowy do serwera HP Server tc2100

(Przewodnik instalowania serwera, Przewodnik instalowania sieciowego systemu operacyjnego i przewodnik serwisowy Service Guide) w formacie plików .pdf.

Instalowanie sieciowego systemu operacyjnego

Wskazówki dotyczące ręcznego instalowania różnych sieciowych systemów operacyjnych i odpowiednich drajwerów z (programów obsługi) znajdują się w dokumencie HP Server tc2100 Przewodnik instalowania sieciowego systemu operacyjnego. Ten przewodnik będzie pomocny przy tworzeniu i kopiowaniu odpowiednich drajwerów (NOS, IDE, SCSI, NIC i Video) na dyskietki. W pewnych przypadkach te dyskietki będą potrzebne do zainstalowania odpowiednich drajwerów w serwerze, w innych przypadkach drajwery będzie można załadować do serwera bezpośrednio z dysku Startup CD-ROM (patrz menu Welcome na dysku Startup CD-ROM).

DiagTools

Ten usługowy program jest łatwym narzędziem diagnostycznym do weryfikowania sprzętu, „wygrzewania” serwera oraz do szybkiego lokalizowania usterek i usuwania problemów z serwerem. Program ten uruchamia się z dysku Startup CD-ROM przy ładowaniu go pod DOS.

Rozdział 8 Konfigurowanie serwera

UWAGA HP zaleca użycie programu HP DiagTools do zweryfikowania

poprawności działania wszystkich funkcji serwera po ukończeniu całego procesu konfigurowania serwera. Program HP DiagTools generuje plik tekstowy zawierający listę sprzętu wykrytego w serwerze oraz wyniki testowania. Ten plik, zwany „Support ticket”, należy zapisać na dyskietkę do przyszłego wykorzystania na przykład przez personel serwisowy. Po załadowaniu programu HP DiagTools pod DOS, ten program uruchamia się samoczynnie.

Program Setup

Program Setup służy do konfigurowania BIOS’u i oferuje następujące menu:

• Main - główne

• Advanced - zaawansowane

• Security - bezpieczeństwo

• Power - zasilanie

• Boot - ładowanie

• Exit - wychodzenie

Dostęp do programu Setup

Dostęp do wyżej wymienionych opcji menu programu Setup uzyskuje się w następujący sposób.

1. Włączyć monitor i serwer.

2. Uruchomić program Setup przez naciśnięcie klawisza [F2] gdy na ekranie ukazuje się następujący komunikat:

Press <F2> to enter SETUP

Nacisnąć <F2> aby wejść do programu Setup

Menu programu Setup

Pasek menu programu Setup oferuje:

• Main (główne) – Ta opcja służy do ustawianie czasu i daty oraz

następujących cech:

Rozdział 8 Konfigurowanie serwera

o Flexible Disk Drive– Włączanie/wyłączanie [Enable/Disable] sterownika

napędu dyskietek.

o IDE Devices - Ustawianie cech [primary master/slave] i [secondary

master/slave] urządzeń IDE oraz ustawianie adaptera lokalnej szyny IDE.

o Memory Shadow – Włączanie/wyłączanie [Enable/Disable] kopii

pamięci karty video, z tym, że ustawienia standardowe są zoptymalizowane. Tylko dla zaawansowanych.

o Memory Cache – Włączanie/wyłączanie [Enable/Disable] oraz

konfigurowanie bloków adresowych podręcznej pamięci procesora (cache), z tym, że ustawienia standardowe są zoptymalizowane. Tylko dla zaawansowanych.

o Konfigurowanie informacji wyświetlanych podczas procesu ładowania

serwera.

• Advanced (zaawansowane) – Ta opcja menu pozwala ustawiać następujące

cechy: o PCI Configuration – Indywidualne konfigurowanie gniazd PCI, jednak

ustawienia standardowe pozwalają, by cecha PCI Plug-and-Play konfigurowała gniazda PCI automatycznie.

o Advanced Chipset Control – Utrzymywanie standardowych ustawień na

wartościach zoptymalizowanych. Tylko dla zaawansowanych.

o I/O Device Configuration – Konfigurowanie portów (szeregowe /

równoległy), przypisywanie adresów bazowych i przerwań, urządzeń wskazujących (mysz) oraz przekierowywanie konsoli na zdalne sterowanie.

o OnChip Multi-function device – Służy do konfigurowania funkcji USB,

z tym, że ustawienia standardowe są zoptymalizowane. Tylko dla zaawansowanych.

o PS/2 Mouse – Ustawia [Auto Detect] jako wartość standardową. Bliższe

szczegóły są wyświetlane.

o Local Bus IDE Adapter – Ustawić [Both] jako wartość standardową dla

obydwu kanałów IDE.

o Legacy USB Support – Ustawić [Enabled] jako wartość standardową.

Bliższe szczegóły są wyświetlane.

o Reset Configuration Data – Ustawić [No] jako wartość standardową.

Bliższe szczegóły są wyświetlane.

• Security (bezpieczeństwo) – Ta opcja służy do ustawiania dostępu do

BIOS’u, ochrony hasłami (przez warunkowanie ładowania serwera) i opcji

Rozdział 8 Konfigurowanie serwera

zabezpieczeń sprzętowych. W Security są dwa poziomy kontrolowanego dostępu do BIOS’u (nadzorcy i użytkownika):

o Przed ustawieniem hasła użytkownika [User password] trzeba ustawić

hasło nadzorcy [Supervisor password]. Po ustawieniu hasła nadzorcy, nadzorca może sięgać do wszystkich pól na ekranach Setup i zmieniać stosownie do potrzeb.

o Po ustawieniu hasła użytkownika, użytkownik może zmieniać systemowy

czas i datę, hasło użytkownika i niektóre ustawienia na różnych ekranach programu Setup. Użytkownik może też oglądać wszystkie ekrany Setup, ale wszystkich ustawień zmieniać nie może.

o Diskette access – Dostęp do napędu dyskietek, włączany [Enabled] przez

nadzorcę w celu ograniczenia użytkownikowi dostępu. Może być udzielany na odczyt, zapis i ładowanie. Przed ustawieniem hasła nadzorcy wyświetlenia dotyczące tej cechy są wyświetlane szaro.

o Password on boot – Po włączeniu [Enabled] tej cechy, wejście do Setup

wzglę dnie ukończenie procesu ładowania będzie wymagało wpisania hasła nadzorcy lub hasła użytkownika. Przed ustawieniem hasła nadzorcy wyświetlenia dotyczące tej cechy są wyświetlane szaro.

• Power (zasilanie) – To menu służy do ustawienia opcji oszczędzania energii

elektrycznej. Możliwe opcje zależą od sieciowego systemu operacyjnego; to menu włącza cechy ACPI dostępne w niektórych sieciowych systemach operacyjnych.

o Idle Mode – Ta cecha spowalnia procesor w krótkich okresach

bezczynności systemu.

o Standby timeout – Tryb gotowości wyłącza rozmaite urządzenia

w systemie, w tym ekran. Pozostają one wyłączone aż do chwili, gdy użytkownik zacznie znowu używać komputer.

o Resume on Time – Standardowo ustawione na [Off]. Gdy czynne

[Enabled], system będzie „budził się” w czasie określonym przez wartość [Resume Time].

o Resume Time – Standardowo ustawiony na [00:00:00]. Jest to czas doby,

w którym system będzie się budził automatycznie.

o A/C power loss – Standardowo wyłączone [Disabled]. Ta cecha ustawia

regenerację systemu po przerwie zasilania napięciem przemiennym. Gdy włączone [Enabled], system będzie się automatycznie ładował, jeżeli przed zanikiem zasilania był włączony. Jeżeli przed zanikiem zasilania system był wyłączony, to pozostanie wyłączony także po powrocie zasilania i będzie wymagał normalnego włączenia. Gdy ta cecha jest

Rozdział 8 Konfigurowanie serwera

włączona [Disabled], po powrocie zasilania system będzie we wszystkich przypadkach pozostawał wyłączony.

o Fan Control – Standardowo ustawione na [By Sensor] (wentylator

systemowy sterowany czujnikiem). Wentylator może też pracować cały czas z pełną szybkością [Full Speed]. Gdy szybkością wentylatora steruje czujnik, to przy temperaturze pokojowej wentylator pracuje na minimalnych obrotach i przyspiesza ku pełnej szybkości w miarę wzrostu temperatury. Gdy serwer pracuje w gorącym środowisku, tę cechę należy nastawić na [Full Speed].

• Boot (ładowanie) – To menu pozwala zmieniać kolejność ładowania serwera

z pamięci masowych. Przemieszczenie jednego urządzenia lub podgrupy urządzeń na górę listy powoduje wybranie tego urządzenia względnie tej podgrupy do roli urządzenia ładującego. Bliższe szczegóły na ten temat są wyświetlane.

o Removable Devices (urządzenia wyjmowane) o Hard Drive (napęd twardego dysku) o CD-ROM (napęd CD-ROM) o Network Boot (ładowanie z sieci)

• Exit (Wychodzenie) – To menu pozwala wyjść z programu Setup

z zapisaniem zmian, z odrzuceniem zmian lub z załadowaniem ustawień standardowych.

Po wyjściu z Setup następuje ponowne załadowanie serwera.

Operacje na ekranach programu Setup

Ustawienia oferowane przez program Setup są objaśnione w bieżącej pomocy do tego programu. Podane są tam także wskazówki jak „nawigować” pomiędzy poszczególnymi ekranami oraz jak wpisywać i zmieniać ustawienia.

• Lewy i prawy klawisze strzałkowy klawiatury służą do poruszania się

pomiędzy poszczególnymi pozycjami paska menu.

• Klawisze strzałkowe „w górę” i „w dół” służą do poruszania się pomiędzy

polami wybranego ekranu. Pole aktualnie wybrane zostaje wyróżnione.

• Pewne pola proszą o wybranie pozycji z listy. W tych przypadkach

wielokrotne naciskanie klawiszy plusa (+) lub minusa (-) pozwala wyświetlać poszczególne pozycje, a naciśnięcie klawisza Enter (względnie Return) powoduje wybranie wyświetlanej pozycji takiego rozwijanego menu.

• Nazwy niektórych pól są poprzedzone małymi strzałkami (➢). Oznacza to,

że dane pole prowadzi do podmenu. Aby dostać się do takiego podmenu

Rozdział 8 Konfigurowanie serwera

należy je wybrać operując klawiszami strzałkowymi i nacisnąć klawisz Enter. Tak wybrane podmenu pojawi się na miejsce dotychczasowego ekranu.

• Z programu wychodzi się klawiszem Esc. Naciśnięcie tego klawisza

w obecności jednego z ekranów górnego poziomu spowoduje pojawienie się menu Exit. Natomiast naciśnięcie go przy wyświetlonym podmenu spowoduje powrót do poprzedniego ekranu. Przy dokonywaniu wyborów z rozwijanego menu, klawisz Esc zamyka je bez dokonania wybrania.

Zmienianie systemowej daty i czasu

Poniżej opisano, jak można zmieniać datę i czas serwera.

1. Aby sięgnąć do programu Setup, należy zainicjować ładowanie serwera i na

wyświetlone zaproszenie nacisnąć klawisz F2.

2. W razie potrzeby, lewym klawiszem strzałkowym wybrać Main (Główne) z paska menu na górze ekranu.

Po znalezieniu się w programie Setup, na górze ekranu pojawia się pasek menu z pozycjami „Main (Główne), Advanced (Zaawansowane), Power (Zasilanie), Boot (Ładowanie) i Exit (Wychodzenie)”. Menu „Main” jest menu standardowym i przy pierwszym otwarciu programu Setup powinno być wyróżnione po lewej stronie paska menu.

3. W razie potrzeby, przejść do pola System Time (Czas systemowy) operując klawiszem ze strzałką skierowaną w górę.

Standardowo, po wybraniu menu „Main”, pole „System Time” jest zaznaczone. To pole faktycznie składa się z trzech pod-pól, zamkniętych nawiasami kwadratowymi [xx:xx:xx]: Godziny są po lewej stronie (zegar 24godzinowy), minuty są pośrodku, a sekundy po prawej.

4. Wpisać wartość godziny i nacisnąć Enter, aby przejść do podpola minut.

5. Wpisać wartość minuty i nacisnąć Enter, aby przejść do podpola sekund.

6. Wpisać wartość sekundy i nacisnąć Enter.

Kursor powróci do podpola godziny.

7. Przejść do pola System Date, aby do tego pola wpisać datę systemową.

Datę wpisuje się do pola „System Date” w taki sam sposób jak wpisano czas do pola „System Time”. Pole „System Date” ma również trzy osobne podpola dla miesiąca, dnia miesiąca i roku, zamknięte z nawiasach kwadratowych [xx/xx/xxxx].

8. Wpisać wartość miesiąca i nacisnąć Enter, aby przejść do podpola dnia.

Rozdział 8 Konfigurowanie serwera

9. Wpisać wartość dnia i nacisnąć Enter, aby przejść do podpola roku.

10. Wpisać wartość roku, czterocyfrowo, i nacisnąć Enter. Kursor powróci do podpola miesiąca.

11. Prawym klawiszem strzałkowym wybrać menu Exit.

12. Z listy opcji wychodzenia wybrać Exit Saving Changes i nacisnąć Enter. Pojawia się dialog proszący o potwierdzenie decyzji.

13. Wybrać Yes i następnie nacisnąć Enter.

Nastąpi ponowne ładowanie serwera. I nowe ustawienia czasu I daty zostają przyjęte.

Ustawianie haseł warunkujących ładowanie

Poniżej opisano, jak ustawiać i jak zmieniać hasła nadzorcy i użytkownika, warunkujące dostęp do konfigurowania BIOS’u serwera. Hasło nadzorcy daje pełny dostęp do wszystkich ustawień, natomiast hasło użytkownika udostępnia tylko niektóre. Po ustawieniu hasła nadzorcy aktywne stają się pozostałe cechy tego menu. Ponadto można ustawić hasło warunkujące ładowanie serwera.

W celu konfigurowania serwera na hasła warunkujące dostęp do ustawień BIOS’u, należy:

1. Jeżeli serwer nie znajduje się jeszcze w programie Setup, należy zainicjować

ładowanie i na wyświetlone zaproszenie nacisnąć klawisz F2.

2. Z paska menu prawym klawiszem strzałkowym wybrać Security

(bezpieczeństwo)

Pojawią się pierwsze dwie linie tekstowe menu Security:

Supervisor Password is: (Clear or Set)

Hasło nadzorcy jest: (puste lub ustawione)

User Password is: (Clear or Set)

Hasło użytkownika jest: (puste lub ustawione)

Rozdział 8 Konfigurowanie serwera

Jeżeli hasło nadzorcy nie zostało jeszcze ustawione, to w obydwu polach widnieje „Clear”. W tej sytuacji ustawienie hasła użytkownika będzie możliwe dopiero po ustawieniu hasła nadzorcy. Jeżeli nie ma jeszcze ustawionego żadnego hasła, to każdy ma dostęp do programu Setup i ładowania serwera bez hasła. Hasło nadzorcy kontroluje dostęp do programu Setup i jego ustawień, ale staje się skuteczne dopiero gdy zostanie ustawione (Set) i zostanie uruchomione ponowne ładowanie serwera. Pozostałe cechy tego menu stają się aktywne dopiero po ustawieniu hasła nadzorcy. Przed tym są one wyświetlane szaro (poza pierwszą pozycją „Set Supervisor Password [Enter]”).

Gdy to pole jest ustawione na „Set”, to hasło nadzorcy można zmienić oraz można przejść do pola hasła użytkownika i zmienić je również. W razie, gdyby hasło nadzorcy zostało zapomniane, należy skorzystać ze wskazówek podanych w „Kasowanie zapomnianych haseł”, w Rozdziale 9, „Usterki i problemy”.

UWAGA Hasło nadzorcy trzeba ustawić przed ustawianiem hasła

użytkownika. Hasło nadzorcy jest jedynym hasłem potrzebnym do skonfigurowania serwera na uwarunkowanie ładowania podaniem hasła.

3. Nacisnąć klawisz Enter, aby wpisać nowe hasło nadzorcy (Supervisor).

Pojawi się rozwijana lista zatytułowana „Set Supervisor Password” (Ustaw hasło nadzorcy). Hasło może mieć długość ośmiu znaków alfanumerycznych. Ze względów bezpieczeństwa, wpisywane hasło nie jest wyświetlane na ekranie monitora.

Jeżeli nie zostało jeszcze ustawione żadne hasło, to standardowo (przez domniemanie) wyróżniona jest pozycja Set Supervisor Password [Enter].

UWAGA Aby wyjść z tego rozwijanego menu bez wpisywania hasła

należy w dowolnej chwili nacisnąć klawisz Esc.

4. Wpisać hasło (nowe lub dotychczasowe) do pierwszego wolnego pola – patrz

niżej – i nacisnąć Enter.

Enter new password: [ ] or,

Wpisz nowe hasło: [...] lub,

Enter current Password [ ]

Wpisz dotychczasowe hasło [ ]

Rozdział 8 Konfigurowanie serwera

o Jeżeli poprzednie hasło zostało już ustawione („Set”), to wyróżnione

będzie pierwsze wolne pole, „Enter current password: [ ]”.

o Po wpisaniu i przyjęciu nowego hasła, wyróżnione będzie następne pole,

„Confirm New password: [ ]” proszące o potwierdzenie nowego hasła.

5. Wpisać nowe hasło do następnego wolnego pola i nacisnąć Enter.

o Jeżeli krok 4 był wpisaniem nowego hasła, to należy przejść do kroku 7. o Jeżeli krok 4 był wpisaniem dotychczasowego hasła, to należy przejść do

kroku 6.

UWAGA Pozostawienie pola „Enter new password” pustym i następnie

pozostawienie pustym również pola „Confirm new password” wyłączy ustawienie hasła, zmieniając je na „Clear”. Zmiana hasła nadzorcy na „Clear” wymusza na „Clear” również hasło użytkownika.

6. W razie potrzeby, do pola „Confirm New password: [ ]” ponownie wpisać

nowe hasło i nacisnąć Enter.

Po ponownym wpisaniu nowego hasła i naciśnięciu Enter, rozwijane menu znika, pole „Supervisor Password is” zmienia się na „Set” i serwer, przy następnym ładowaniu, uwarunkuje dostęp do programu Setup podaniem właściwego hasła.

7. Jeżeli wystarczy zabezpieczenie serwera jednym hasłem (hasłem nadzorcy),

to pole „Set User Password: [Enter]” można pominąć i przejść do kroku 11 w celu wyjścia z programu Setup z zapisaniem wprowadzonych zmian.

8. Chcąc wpisać hasło użytkownika, należy klawiszem strzałkowym przejść do

pola „Set User Password: [Enter]” i powtórzyć kroki 3-6 dla hasła użytkownika.

9. Chcąc uwarunkować hasłem dostęp do napędu dyskietek należy przejść do

„Diskette Access: [Supervisor, or User]” i wybrać rodzaj kontroli tego dostępu.

10. Chcąc ustawić hasło warunkujące ładowanie, przejść do „Password on Boot:

[Disabled]” i zmienić to ustawienie na [Enabled].

11. Po ukończeniu ustawiania względnie zmieniania haseł należy nacisnąć

klawisz Esc, aby przejść do menu Exit.

Rozdział 8 Konfigurowanie serwera

12. Z listy opcji wychodzenia wybrać Exit Saving Changes (Wyjdź zapisując zmiany) i nacisnąć Enter.

Pojawi się dialog proszący o potwierdzenie decyzji.

13. Odpowiedzieć Yes i następnie nacisnąć klawisz Enter.

Nastąpi ponowne ładowanie serwera, a zmiany haseł zostaną przyjęte. Po ponownym załadowaniu, wejście do programu Setup względnie ukończenie procesu ładowania będzie wymagało podania nowego hasła. W razie, gdyby hasło zostało zapomniane, należy skorzystać ze wskazówek podanych w „Kasowanie zapomnianych haseł”, w Rozdziale 9, „Usterki i problemy”.

14. Aby w późniejszym czasie zmienić jedno z haseł, należy powrócić do menu Security i powtórzyć kroki 3 do 6 dla jednego względnie dla obydwu haseł.

Program konfigurowania sterownika SCSI

Do weryfikowania i modyfikowania ustawień karty sterownika SCSI odpowiednio do urządzeń podłączonych do aktywnego złącza SCSI karty sterownika służy usługowy program SCSISelect. Ten program należy uruchomić, gdy zachodzi potrzeba zweryfikowania bądź zmodyfikowania ustawień sterownika SCSI lub niskopoziomowego formatowania dysków SCSI bądź weryfikowania mediów SCSI.

UWAGA Zazwyczaj nie ma potrzeby korzystania z tego programu.

Z tego programu może korzystać tylko doświadczony administrator i to na żądanie osoby względnie firmy wspierającej serwer.

W trakcie procesu ładowania serwera, BIOS poszukuje urządzenia SCSI i wyświetla odpowiedni komunikat gdy wykryje, że do karty sterownika SCSI podłączone są takie urządzenia. Wbudowany kontroler, o ile uaktywniony, może pokazać na ekranie konfigurację szyny, urządzenia i kanału SCSI.

Aby uzyskać dostęp do programu SCSISelect, należy

1. Załadować serwer.

W trakcie procesu ładowania ukazuje się następujący komunikat:

<<<Press <Ctrl A> for SCSISelect Utility!>>> Nacisnąć <CTRL A> aby uruchomić SCSISelect

2. Nacisnąć klawisze [Ctrl + A].

Na ekranie ukaże się program SCSISelect.

Rozdział 8 Konfigurowanie serwera

3. Kursor przemieszczać klawiszami strzałkowymi, wskazaną opcję wybrać przez naciśnięcie klawisza Enter lub nacisnąć klawisz Esc, aby wyjść z programu.

4. Aby zmienić ustawienia sterownika SCSI, wybrać „Configure/View Host Adapter Settings” (Konfiguruj/Pokaż ustawienia adaptera hosta).

To menu umożliwia konfigurowanie ustawienia ID sterownika SCSI lub innych zaawansowanych ustawień tego sterownika.

5. Aby formatować twardy dysk lub zmieniać jego parametry, należy wybrać „SCSI Disk Utilities”

OSTROŻNIE Niskopoziomowe formatowanie napędu dysku SCSI zniszczy

wszystkie dane zapisane na tym dysku.

9 Usterki i problemy

Wprowadzenie

W razie wystąpienia problemów przy instalowaniu serwera HP Server tc2100, można będzie skorzystać z różnych pomocnych narzędzi, w tym także z informacji podanych w tym rozdziale. Oto główne źródła pomocnych informacji:

• Witryna HP pod adresem http:\\www.hp.com

najwszechstronniejsze materiały:

o Najświeższe informacje od służb wsparcia serwerów HP. o Drajwery i oprogramowanie dla serwerów HP, sprowadzane z sieci. o Służba wsparcia HP Instant – szybkie wsparcie, bazowane na sieci

WWW, zautomatyzowane, zapewniające szybką diagnozę i rozwiązywanie większości problemów z przetwarzaniem.

o Przewodniki podające krokowe procedury lokalizowania usterek

i identyfikowania problemów.

o Informacje techniczne – prospekty z danymi technicznymi (Data sheets),

notatki o zastosowaniach (Application notes), przewodniki konfigurowania (Configuration guides), wskazówki ułatwiające instalowanie, artykuły prasowe dotyczące produktów, materiały referencyjne i inne.

udostępnia

o Informacje o kompatybilności – akcesoria HP. Systemy operacyjne (także

sieciowe), dane o kompatybilności części HP i innych wytwórców.

o Podręczniki – przewodniki do łatwego instalowania i konfigurowania

serwera.

o Informacje o częściach wymiennych i serwisie – z rysunkami i danymi

ułatwiającymi konfigurowanie.

o Wsparcie do rezerwujących pamięci taśmowych – HP SureStore Tape

Backup.

o Rejestracja serwerów HP. o Programy szkoleniowe – HP STAR – wszechświatowy program

szkolenia i certyfikacji.

o Serwis gwarancyjny, rozszerzone usługi gwarancyjne i usługi

pogwarancyjne.

Rozdział 9 Usterki i problemy

o Proaktywne powiadamianie – HP może dostarczać wyspecjalizowane

informacje pocztą elektroniczną.

o Kontakty – sposoby uzyskiwania pomocy i informacje od użytkowników.

• Przewodnik serwisowy HP Server tc2100 Service Guide (znajduje się na

dysku HP Startup CD-ROM) zawiera następujące informacje: o Informacje o lokalizowaniu usterek, identyfikowaniu problemów

i regułach konserwacji

o Lista kodów błędów o Lista kodów sygnalizowanych akustycznie o Procedury wymontowywania i wymiany części o Informacje o częściach wymiennych

• Dysk HP Startup CD-ROM zawiera diagnostyczne oprogramowanie do

lokalizowania usterek i identyfikowania problemów. o Program HP DiagTools – Łatwe narzędzie do diagnostyki, weryfikowania

i wygrzewania (trenowania) sprzętu. Załadować do serwera dysk HP Startup CD-ROM i wykonać. Program startuje automatycznie po załadowaniu dysku.

Potrzebne narzędzia

Oprócz poniższego, mogą być potrzebne dodatkowe narzędzia – sprawdzić w dokumentacji odnośnego sieciowego systemu operacyjnego.

• Śrubokręt z płaską końcówką ¼-calową (do wymiany baterii)

Najczęstsze problemy z instalowaniem

Poniżej opisane są ogólne procedury pomocne przy lokalizowaniu problemów występujących przy instalowaniu serwera. Gdy potrzebna jest pomoc, należy najpierw porozumieć się z firmą-resellerem lub połączyć się z witryną HP w sieci WWW. Należy odwołać się do podanych powyżej źródeł informacji. Jeżeli potrzebna jest szybka pomoc na drodze telefonicznej, należy skontaktować się z najbliższą placówką serwisową HP (numery telefoniczne są podane w dokumencie „HP Server Warranty and Service/Support” dostarczonym z serwerem.

Rozdział 9 Usterki i problemy

OSTRZEŻENIE Przed zdjęciem pokrywy należy odłączyć przewody zasilania,

aby uniknąć narażenia na wysokie poziomy energii elektrycznej, które mogą powodować poparzenia w razie spowodowania zwarcia przedmiotami metalowymi, takimi jak narzędzia bądź biżuteria. Odłączyć kable telefoniczne, aby uniknąć porażenia napięciem od prądu dzwonienia.

Kolejność postępowania przy lokalizowaniu usterek

W celu zidentyfikowania problemu powstałego podczas instalowania, należy:

• Najpierw upewnić się, że serwer został poprawnie skonfigurowany.

Większość problemów jest wynikiem niepoprawnego skonfigurowania serwera lub podsystemu SCSI.

• Upewnić się, że wszystkie kable i karty są poprawnie powtykane do

odpowiednich złączy i gniazd.

• Jeżeli błąd związany jest z siecią informatyczną, należy sprawdzić, czy

serwer ma dostatecznie pojemną pamięć systemową i dostatecznie pojemny napęd twardego dysku.

• Zajrzeć do podrę cznika sieciowego systemu operacyjnego.

• Wyjąć wszystkie opcje dodane po otrzymaniu serwera, po czym dodawać je

po jednej, za każdym razem sprawdzając czy usterka ustąpiła.

UWAGA Jeżeli w serwerze jest zainstalowana pamięć systemowa dużej

pojemności, to pierwsze wyświetlenie może pojawić się nawet dopiero po 30 sekundach.

Serwer nie daje się zasilić

Jeżeli po naciśnięciu przycisku zasilania nie zaczyna świecić zielona lampka (dioda LED) zasilania na przodzie serwera, to należy:

UWAGA W razie niepoprawnego zamontowania radiatora na procesorze

może nastąpić przegrzanie procesora, serwer może działać niepewnie, może dojść do awarii systemu i może nastąpić trwałe uszkodzenie procesora.

Rozdział 9 Usterki i problemy

Jeżeli po naciśnięciu przycisku zasilania nie zaczyna świecić zielona lampka na przodzie serwera, należy:

1. Odłączyć przewód zasilania, odczekać 15 sekund, przewód z powrotem dołączyć i spróbować jeszcze raz..

2. Upewnić się, że wszystkie kable i przewody zasilania są dobrze osadzone w odpowiednich gniazdach.

3. Jeżeli serwer jest podłączony do rozgałęźnika z wyłącznikiem, upewnić się, że ten wyłącznik znajduje się w pozycji „włączone”.

4. Do gniazda sieci elektrycznej podłączyć inne urządzenie elektryczne (na przykład, drukarkę) i włączyć je, aby upewnić się, że gniazdo znajduje się pod napięciem.

5. Upewnić się, że zasilacz serwera jest podłączony do złącza na płycie systemowej serwera.

6. Upewnić się, że przycisk zasilania na przodzie serwera jest podłączony do płyty systemowej.

Problemy po włączeniu zasilania

Jeżeli podejrzewa się błąd sprzętowy, to należy wykonać poniższe kroki i przejść do „Problemy ze sprzętem”, dalej w tym rozdziale.

1. Wylogować wszystkich użytkowników sieci i wyłączyć zasilanie serwera.

2. Zdjąć lewą boczną pokrywę serwera

OSTRZEŻENIE Przed zdjęciem pokrywy należy odłączyć przewód zasilania,

aby uniknąć narażenia na wysokie poziomy energii elektrycznej, które mogą powodować poparzenia w razie spowodowania zwarcia przedmiotami metalowymi, takimi jak narzędzia bądź biżuteria. Odłączyć kable telefoniczne, aby uniknąć porażenia napięciem od prądu dzwonienia.

3. Uprościć konfigurację serwera do niezbędnego minimum, wyjmując

wszystkie opcje innych wytwórców.

4. Na przykład, pozostawić tylko jeden monitor, jeden napęd dyskietek, jeden napęd CD-ROM, jeden napęd twardego dysku (IDE względnie SCSI), klawiatura, mysz i jedna karta sieciowa (NIC).

5. Zasilić serwer, aby zapoczątkować proces ładowania.

6. Jeżeli serwer nie ukończy procesu ładowania:

Rozdział 9 Usterki i problemy

a. Sprawdzić kontakt pomiędzy procesorem a radiatorem. b. Sięgnąć do „Problemy ze sprzętem”, dalej w tym rozdziale. c. W razie pojawienia się komunikatu o błędzie bądź kodu sygnalizowanego

akustycznie, należy sięgnąć pod „Komunikaty o błędach”.

d. Skasować pamięć CMOS i wykonać ponowne ładowanie serwera.

Patrz „Kasowanie konfiguracji pamięci CMOS” dalej w tym rozdziale.

7. Jeżeli ładowanie serwera udało się, zacząć instalować opcje innych wytwórców, po jednej, za każdym razem sprawdzając serwer.

Komunikaty o błędach

Są trzy rodzaje komunikatów o błędach. Dwa rodzaje pojawiają się na ekranie podczas testów wykonywanych przez serwer automatycznie po włączeniu zasilania (t.zw. testy POST); są to komunikaty tekstowe lub kody alfanumeryczne. Trzecim rodzajem są „komunikaty” akustyczne, zwane kodami akustycznymi (ang. beep code). Każdy z tych trzech rodzajów komunikatów o błędzie może wskazywać na problem uniemożliwiający ukończenie procesu ładowania. Oto te trzy rodzaje:

• Komunikaty z testów po włączeniu zasilania (POST) – Te komunikaty są

wyświetlane białym tekstem na czarnym tle. Jeżeli taki komunikat o błędzie pojawia się podczas testów POST, to zostają wyświetlone bliższe informacje o wykrytym błędzie. Należy wtedy wykonywać wyświetlane wskazówki. Przykłady takich komunikatów są podane w Tabeli 9-1.

• Kody z testów po włączeniu zasilania (POST) – Te kody są wyświetlane

białym tekstem na czarnym tle w postaci kodu alfanumerycznego. Gdy pojawia się taki kod, to należy sięgnąć do listy kodów w Rozdziale 5, „Error Messages” przewodnika serwisowego HP Server tc2100 Service Guide.

• Kody akustyczne – Taki kod to seria dźwięków, pojawiająca się podczas

procesu ładowania serwera, zanim mogą pojawić się wizualne komunikaty z testów POST. W razie usłyszenia takich dźwięków przed pojawieniem się wizji na ekranie monitora, należy sięgnąć do opisu kodów akustycznych (beep codes) w Rozdziale 5, „Error Messages” przewodnika serwisowego HP Server tc2100 Service Guide.

Nie zostały wyświetlone jakiekolwiek komunikaty o błędach

Badania ogólne:

1. Słuchać pojawiających się kodów akustycznych.

Rozdział 9 Usterki i problemy

W razie usłyszenia serii dźwięków należy sięgnąć do opisu kodów akustycznych (beep codes) w „Error Messages” przewodnika serwisowego HP Server tc2100 Service Guide.

2. Jeżeli nie było żadnych dźwięków, przejść do następnego kroku.

3. Upewnić się, że wszystkie zewnętrzne kable i przewód zasilania są pewnie i poprawnie osadzone w odpowiednich złączach.

4. Upewnić się, że gniazdko sieci elektrycznej jest pod napięciem.

5. Upewnić się, że serwer i monitor są włączone.

Powinna świecić zielona lampka zasilania.

6. Upewnić się, że kontrast i jaskrawość monitora są ustawione poprawnie.

7. Upewnić się, że wszystkie wewnętrzne kable są poprawnie podłączone, a wszystkie karty dobrze osadzone w gniazdach.

8. Upewnić się, że procesor i jego radiator są poprawnie osadzone w złączu na płycie systemowej serwera.

9. Upewnić się, że wszystkie moduły DIMM są zainstalowane w odpowiednich gniazdach.

10. Upewnić się, że wszystkie moduły DIMM są poprawnie osadzone w złączach.

Po zainstalowaniu dodatkowej karty:

1. Wyłączyć monitor, komputer i wszystkie urządzenia zewnętrzne.

2. Popodłączać wszystkie kable od gniazdka sieci elektrycznej.

3. Zdjąć pokrywę serwera.

4. Wykonać następujące badania:

o Jeżeli została zainstalowana jakaś dodatkowa karta, należy sprawdzić czy

została poprawnie osadzona w swym gnieździe, a przełączniki lub zworki tej karty są poprawnie ustawione.

Należy skorzystać z dokumentacji dostarczonej z kartą.

o Sprawdzić całe wewnętrzne okablowanie oraz połączenia. o Jeżeli na płycie systemowej były przestawiane jakieś przełączniki,

upewnić się, ze są teraz ustawione poprawnie.

UWAGA W zespole ośmiu mikroprzełączników konfiguracyjnych

wykorzystane są tylko dwa.

Rozdział 9 Usterki i problemy

5. Założyć pokrywę i podłączyć wszystkie kable.

6. Włączyć monitor i serwer.

7. Jeżeli serwer nadal nie działa:

o Powtórzyć kroki 1, 2 i 3 powyżej. o Powyjmować wszystkie akcesoria, poza głównym ładującym napędem

twardego dysku.

o Założyć pokrywę i podłączyć wszystkie kable. o Włączyć monitor i serwer. o Jeżeli serwer teraz działa, to wszystkie karty i akcesoria należy wkładać

po jednej, każdorazowo sprawdzając efekt. W ten sposób można stwierdzić, co jest przyczyną problemu.

8. Jeżeli serwer nadal nie działa, to aby go wymienić, należy porozumieć się

z przedstawicielem serwisu

Komunikaty o błędach z testów POST

Komunikaty o błędach z testów POST wyświetlane są podczas ładowania białym tekstem na czarnym tle. Te tekstowe komunikaty oraz pewne działania korekcyjne, które mogą usunąć wykryty problem, są opisane w Tabeli 9-1, poniżej.

Jeżeli serwer uruchamia się, ale testy POST, wykonywane automatycznie po włączeniu zasilania, nadal informują o błędzie, należy skasować konfigurację pamięci CMOS, jak opisano dalej w tym rozdziale.

UWAGA HP zaleca by usunąć błąd przed dalszym postępowaniem,

nawet, jeżeli wydaje się, że serwer startuje z powodzeniem. Taki błąd mógłby prowadzić do niepewnej pracy serwera

Rozdział 9 Usterki i problemy

Tabela 9-1. Komunikaty o błędach z testów POST

Komunikat Działanie korekcyjne

Operating system not found

(Nie został znaleziony system operacyjny)

• Upewnić się, że żądany napęd ładujący ma zasilanie

i ma podłączony swój kabel danych IDE (względnie SCSI).

• Upewnić się, że ten kabel IDE (względnie SCSI) jest

dobrze podłączony złącza IDE (względnie SCSI) płyty systemowej (względnie sterownika SCSI).

• W programie Setup, w menu Boot upewnić się, że

urządzenie ładujące jest włączone (Enabled).

• Upewnić się, że urządzenie ładujące ma załadowany

system operacyjny.

• Jeżeli problem nadal istnieje, należy porozumieć się

z organizacją wsparcia HP.

Keyboard error

(Błąd klawiatury)

1. Upewnić się, że klawiatura jest podłączona do

odpowiedniego złącza na tyle serwera (a nie do złącza myszy).

2. Upewnić się, że złącze jest całkowicie wsunięte do

gniazda.

3. Jeżeli problem nadal istnieje, należy wymienić klawiaturę lub porozumieć się z organizacją wsparcia HP.

Mouse error

(Błąd myszy)

1. Upewnić się, że mysz jest podłączona do

odpowiedniego złącza na tyle serwera (a nie do złącza klawiatury).

2. Upewnić się, że złącze jest całkowicie wsunięte do

gniazda.

3. Jeżeli problem nadal istnieje, należy wymienić mysz lub porozumieć się z organizacją wsparcia HP.

Rozdział 9 Usterki i problemy

Jeżeli nie pojawia się żaden komunikat

Jeżeli pojawia się komunikat o błędzie skonfigurowania

Zła suma kontrolna systemowej pamięci CMOS

• Jeżeli nie ma żadnego tekstu ani innych

komunikatów, to należy słuchać pojawiających się kodów akustycznych. Lista kodów akustycznych znajduje się w przewodniku serwisowym HP Server tc2100 Service Guide.

• Jeżeli nie pojawia się żaden komunikat, ale serwer

zatrzymuje się po testach POST, to należy sprawdzić, czy moduły DIMM są poprawnie zainstalowane.

• Jeżeli podejrzewa się uszkodzenie BIOS’u, należy

sięgnąć do „Kasowanie konfiguracji CMOS” i ponownie zastartować serwer.

Jeżeli podczas rozruchu serwera pojawia się komunikat o błędzie skonfigurowania serwera, to należy:

1. Skasować pamięć CMOS (patrz „Kasowanie

konfiguracji CMOS”, dalej w tym rozdziale.

2. Ponownie załadować serwer.

1. Nacisnąć <F2>, aby uruchomić program Setup.

2. Odpowiednio zmienić ustawienia.

3. Przy wychodzeniu wybrać Choose Exit Saving Changes, aby wyjść zapisując nowe ustawienia. Powinno nastąpić ponowne ładowanie serwera.

Kody błędów z testów POST

Te kody (POST codes) pojawiają się białymi znakami na czarnym tle podczas procesu ładowania serwera. Wszystkie te kody oraz odnośne opisy znajdują się w Rozdziale 5, „Komunikaty o błędach” przewodnika serwisowego HP Server tc2100 Service Guide. Ten dokument znajduje się na dysku HP Startup CD-ROM, dostarczonym z serwerem.

Te kody są wyświetlane na monitorze pod warunkiem, że monitor i współpracujące z nim układy działają poprawnie.

UWAGA Wymianę należy uważać za ostateczność. Najpierw należy

wyczerpać wszystkie powyżej opisane kroki prowadzące do zlokalizowania usterki względnie do zidentyfikowania problemu.

Kody akustyczne

Kody akustyczne mogą pojawiać się podczas procesu ładowania, zanim monitor przygotuje się do wyświetlania komunikatów z testów POST. W razie usłyszenia

Rozdział 9 Usterki i problemy

takich dźwięków należy sięgnąć do listy kodów akustycznych (beep codes) w Rozdziale5, „Komunikaty o błędach” przewodnika serwisowego HP Server tc2100 Service Guide. Ten dokument znajduje się na dysku HP Startup CD-ROM, dostarczonym z serwerem.

UWAGA Wymianę należy uważać za ostateczność. Najpierw należy

wyczerpać wszystkie powyżej opisane kroki prowadzące do zlokalizowania usterki względnie do zidentyfikowania problemu.

Kasowanie konfiguracji CMOS

W razie uszkodzenia skonfigurowania BIOS’u lub wykonania niepoprawnych ustawień w programie Setup powodujących nieczytelność komunikatów o błędzie, może zajść konieczność skasowania konfiguracji w CMOS.

Aby skasować skonfigurowanie:

1. Wyłączyć zasilanie serwera i zdjąć boczną pokrywę.

2. Przestawić zworkę z pozycji Normal (1 - 2) na płycie systemowej na pozycję Clear CMOS (kasuj CMOS) (2 - 3). Patrz Rysunki 9-1 i 9-2.

3. Włączyć zasilanie serwera.

Pojawia się komunikat informujący o skasowaniu skonfigurowania..

4. Wyłączyć zasilanie serwera.

5. Przywrócić zworkę do pozycji Normal (styk 1 z 2).

6. Założyć boczną pokrywę.

7. Włączyć zasilanie serwera. Ukaże się następujący komunikat:

Incorrect System Configuration

Niepoprawna konfiguracja systemu

8. Gdy pojawi się <F2=Setup> (F2 = konfigurowanie), nacisnąć <F2> aby uruchomić usługowy program Setup.

9. Wykonać odpowiednie zmiany skonfigurowania.

10. Wybrać opcję Exit (wychodzenie) i wyjść z programu Setup z zapisaniem wprowadzonych zmian.

Rozdział 9 Usterki i problemy

Pin 3

Pin 1

Sprężynka

Rysunek 9-1. Usytuowanie zespołu mikroprzełączników konfiguracyjnych

Zworka kasowania CMOSBateria

Normal Clear

CMOS

Rysunek 9-2. Ustawienia zworki CMOS

Kasowanie zapomnianego hasła

Gdyby hasło potrzebne przy włączaniu zasilania zostało kiedykolwiek zapomniane, to należy je najpierw zetrzeć przez skasowanie konfiguracji CMOS według wskazówek podanych powyżej i ustawić jakieś nowe hasło.

UWAGA Gdy zostało zapomniane hasło potrzebne przy włączaniu

zasilania serwera (czyli hasło warunkujące dostęp do BIOS’u), serwer będzie działał normalnie, ale nie będzie możliwości uzyskania dostępu do konfigurujących ustawień w programie Setup, względnie ukończenia procesu ładowania serwera przy próbie ponownego ładowania.

Gdyby zostało zapomniane hasło użytkownika, to nadzorca może je ustawić ponownie (choć najpierw będzie musiał skasować swoje dotychczasowe hasło), ale jeżeli nadzorca nie pamięta swego hasła, to jedynym wyjściem z tej sytuacji będzie skasowanie konfiguracji CMOS według wskazówek podanych w „Kasowanie konfiguracji CMOS”, powyżej.

Rozdział 9 Usterki i problemy

Problemy z osprzętem

Poniżej opisano, co należy robić w razie problemów z monitorem, urządzeniami pamięci masowej, drukarką, dodatkowymi kartami, klawiaturą bądź myszą.

Nie działa monitor

UWAGA Jeżeli w serwerze jest zainstalowana pamięć systemowa dużej

pojemności, to pierwsze wyświetlenie może pojawić się nawet dopiero po 30 sekundach.

1. Jeżeli na ekranie niczego nie widać, ale serwer został załadowany i wiadomo, że klawiatura, napędy dysków oraz inne urządzenia peryferyjne działają poprawnie, to należy:

o Upewnić się, że monitor jest podłączony do zasilania i włączony. o Upewnić się, że jaskrawość i kontrast monitora są ustawione poprawnie. o Upewnić się, że kabel wideo monitora jest pewnie podłączony do

serwera.

o Wyłączyć monitor i serwer i odłączyć je od zasilania prądem

przemiennym.

o Odłączyć kabel wideo od serwera i sprawdzić styki w złączach. o Ewentualne pogięte styki można spróbować wyprostować. o Jeżeli jakieś akcesoria były konfigurowane ręcznie, upewnić się, że żadne

z nich nie korzysta z tego samego adresu I/O co zintegrowany interfejs video (03B0h do 03DFh).

2. Jeżeli wyświetlany obraz nie pasuje do ekranu monitora (zazwyczaj po zmianie rozdzielczości), należy wycentrować go operując elementami monitora.

Odpowiednie wskazówki można znaleźć w podręczniku monitora.

3. Jeżeli wyświetlenia pochodzące z sieciowego systemu operacyjnego wydają się być niewłaściwe, należy zajrzeć do podręcznika tego systemu i ustalić, jaki standard video powinien być zastosowany.

4. Należy również zajrzeć do podręcznika monitora, aby ustalić odpowiednią częstość odświeżania ekranu.

5. Jeżeli po załadowaniu sieciowego systemu operacyjnego ekran zgaśnie, należy porozumieć się z placówką wsparcia HP.

Rozdział 9 Usterki i problemy

Nie działa klawiatura bądź mysz

1. Upewnić się, że klawiatura i mysz są podłączone do odpowiednich złącz na

tyle serwera.

Sprawdzić według opisu na tyle serwera.

2. Upewnić się, że mysz została poprawnie zdefiniowana w opcjach sieciowego

systemu operacyjnego.

3. Oczyścić kulkę i rolki myszy.

Nie działa napęd CD-ROM

1. Upewnić się, że do napędu został włożony dysk CD-ROM.

2. Upewnić się, że kable zasilania i danych są poprawnie podłączone do napędu

CD-ROM.

3. Upewnić się, że napęd CD-ROM został poprawnie skonfigurowany w podmenu należącym do menu Security (bezpieczeństwo) programu Setup.

4. Jeżeli serwer ma być ładowany z dysku CD, należy w programie Setup upewnić się, opcja ładowania z dysku CD-ROM została odblokowana (Enabled).

5. Po dalsze informacje należy sięgnąć do dokumentacji napędu.

Nie działa urządzenie SCSI

Jeżeli monitor wyświetla komunikaty o błędach, wskazujące na zawiedzenie (uszkodzenie) twardego dysku IDE lub rezerwującego napędu taśmowego, należy wykonać następujące badania:

1. Upewnić się, że kabel zasilania jest pewnie podłączony do napędu, a płaski kabel SCSI jest poprawnie podłączony zarówno do napędu jak i do płyty systemowej.

2. Upewnić się, że urządzenia SCSI mają osobne identyfikatory.

3. Upewnić się, że urządzenie SCSI nie ma terminacji.

4. Upewnić się, że styki złącz nie są pogięte ani poprzesuwane.

Rozdział 9 Usterki i problemy

Wymiana baterii

Jeżeli zdarza się, że serwer traci konfigurację lub, gdy zatrzyma się zegar procesora, to należy wymienić wewnętrzną baterię podtrzymującą. Baterię wymienia się postępując według niżej podanej procedury.

OSTRZEŻENIE Niepoprawne zainstalowanie baterii grozi jej wybuchem.

Ze względów bezpieczeństwa, w żadnym razie nie próbować doładowywać, rozbierać lub palić zużytych baterii.

Baterię wymienić na nową baterię tego samego typu, lub typu równoważnego, zalecanego przez wytwórcę. Ze zużytymi bateriami postępować zgodnie z instrukcją wytwórcy.

1. Wyłączyć zasilanie serwera i odłączyć przewód zasilania.

2. Serwer wyłączać według procedury podanej w Rozdziale 2, „Przyciski lampki

i porty”.

3. Uzyskać dostęp do płyty systemowej przez zdjęcie lewej bocznej pokrywy postępując według odpowiednich wskazówek.

Wskazówki dotyczące uzyskiwania dostępu do płyty systemowej są podane w Rozdziale 3, „Otwieranie i zamykanie serwera”.

4. Położyć serwer na boku, co ułatwi dostęp do baterii, szczególnie, gdy zostanie odpięta.

5. W razie potrzeby odsunąć kabel SCSI, aby uzyskać dostęp do baterii. Patrz Rysunek 9-1.

6. Pomiędzy baterię a sprężynkę mocującą wsunąć mały śrubokręt z płaską końcówką lub podobne narzędzie. Patrz Rysunek 9-3.

7. Odsunąć sprężynkę od baterii, aby baterię odpiąć.

Sprężyste styki pod baterią wypchną ją na tyle, by baterię dało się uchwycić i wyjąć.

8. Wyjąć baterię.

Rozdział 9 Usterki i problemy

Widok obrócon o 90 stopni przeciwze

arowo

Rysunek 9-3. Bateria na płycie systemowej

9. Włożyć do wnęki nową baterię, symbolem plusa (+) zwróconym ku górze.

10. Kciukiem nacisnąć środek baterii, aby weszła do wnęki Sprężynka mocująca powinna przytrzymywać baterię we wnęce.

11. Upewnić się, że bateria jest dobrze osadzona we wnęce.

12. W razie potrzeby ułożyć kabel SCSI w poprzednie położenie i założyć lewą

boczną pokrywę serwera.

13. Zasilić serwer i ponownie skonfigurować ustawienia BIOS’u (CMOS).

Problemy z uruchamianiem programu Setup

Jeżeli nie daje się uruchomić program Setup, to można podejrzewać, że uszkodzeniu uległo skonfigurowanie serwera w pamięci CMOS. Jedynym środkiem zaradczym będzie wtedy skasowanie skonfigurowania. Patrz „Kasowanie konfiguracji CMOS” poprzednio w tym rozdziale i ponownie ustawić konfigurację BIOS’u.

A Dane techniczne

Wprowadzenie

Niniejszy załącznik przedstawia warunki pracy (wymagania wobec środowiska), dane techniczne sprzętu,, masę i gabaryty, dane dotyczące zasilania oraz moż liwe rozdzielczości video serwera HP Server tc2100. Przy końcu znajduje się rysunek układu płyty systemowej i jej złącz. Patrz Rysunki A-1 i A-2.

Wymagania

Poniższe tabele podają dane techniczne serwera HP NetServer E 200 oraz wymagania warunkujące jego normalną pracę.

Tabela A-1. Wymagania wobec środowiska

Parametr Wartość

Temperatura

Podczas pracy

Poza pracą -40° do +65° C

Wilgotność względna

Podczas pracy 20% do 80%, bez skroplenia

Poza pracą 5% do 95%, bez skroplenia

Wysokość n.p.m.

Podczas pracy -30 do 3000 m

Poza pracą -30 do 12000 m

Moc cieplna

Podczas pracy 1066 BTU/godz. (maksymalnie)

UWAGA Niżej podane dane i wymagania mogą ulec zmianie w razie

zainstalowania w serwerze jakiegoś urządzenia pamięci masowej, które stawiałoby wyższe wymagania środowiskowe. W takim przypadku należy upewnić się, że środowisko pracy serwera jest odpowiednie dla urządzeń pamięci masowej, które mają być zainstalowane.

5° do 35° C

Załącznik A Dane techniczne

Tabela A-2. Dane techniczne sprzętu

Procesory

Ten serwer może pracować na procesorach Intel Celeron lub Intel Pentium III (płyta systemowa automatycznie wykrywa szynę FSB procesora i odpowiednio ustawia parametry):

• Intel Celeron - 850 MHz i szybsze, z szyną FSB 100 MHz,

z zintegrowaną podręczną pamięcią (cache) L2 128 K.

• Intel Pentium III – 1,13 GHz i szybsze, z szyną FSB

133 MHz, z zintegrowaną podręczną pamięcią L2 512 K.

Chipset

Pamięć RAM

Video

SCSI

IDE

Sieć LAN

Szyna PCI

Porty I/O

Napęd CD-ROM

Chipset VIA Pro133T z obsługą szyny PCI 33 MHz i szyny FSB 133 MHz

Maksymalnie trzy moduły DIMM pamięci SDRAM o łącznej pojemności 1,5 GB. Możliwe typy modułów DIMM: 3,3 V, 128MB, 256MB i 512MB, rejestrowane, szerokość 72 bitów, z jednobitową korekcją błędów i wielobitową detekcją

Wbudowany układ video ATI Rage XL z pamięcią 4MB SDRAM. Maksymalna rozdzielczość 1600x1200, przy 65K kolorach. Bliższe dane są podane w Tabeli A-5, „Tryby wyświetlania video”.

Tylko w modelu SCSI serwera: karta Adaptec jednokanałowego sterownika SCSI Ultra-160 LVDs AHA 29160LP z szybkością przekazów 160 MB/s i z dwoma złączami 68-stykowymi.

Wbudowany dwukanałowy sterownik IDE 33/66/100

Wbudowany sterownik Fast Ethernet Intel 82559 10/100

Pięć 32-bitowych gniazd PCI 33 MHz pełnej długości, 5 V. (W modelu SCSI gniazdo P1 jest zajęte przez kartę sterownika SCSI).

Dwa porty szeregowe i jeden dwukierunkowy port równoległy z szybką obsługą ECP/EPP. Złącza dla klawiatury i myszy PS/2. Wyjście USB do drukarek, zewnętrznych modemów, koncentratorów USB, klawiatury i myszy (jednak te cechy zależą od zainstalowanego sieciowego systemu operacyjnego

Z napędem CD-ROM o szybkości 48x lub szybszym; z interfejsem IDE

Hp SERVER TC2100 User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Przygotowanie serwera

Czynności przygotowawcze

Czynności wstępne

Instalowanie serwera

Instalowanie opcji

Doprowadzenie zasilania

2 Przyciski, lampki i porty

Wprowadzenie

Przód serwera

Dodatkowe przyciski i lampki na przodzie serwera

Tył serwera

Zasilanie serwera

Włączanie zasilania

Wyłączanie zasilania

Podłączanie wielu serwerów do sieci elektrycznej

Stany uśpienia (ACPI)

3 Otwieranie i zamykanie serwera

Wprowadzenie

Potrzebne narzędzia

Zdejmowanie pokryw

Zdejmowanie pokrywy bocznej

Zdejmowanie przedniej osłony

Zakładanie górnej przedniej osłony

Zakładanie lewej bocznej pokrywy

Wprowadzenie

Potrzebne narzędzia

Wytyczne dotyczące pamięci masowej

Priorytet ładowania

Urządzenia pamięci masowej IDE

Konfiguracja sterownika IDE

Dodawanie pamięci masowych IDE

Konfiguracja sterownika SCSI

Dodawanie pamięci masowych SCSI

Instalowanie drugiego napędu twardego dysku

Instalowanie trzeciego napędu twardego dysku

5 Instalowanie dodatkowej pamięci

Wprowadzenie

Potrzebne narzędzia

Wytyczne instalowania pamięci systemowej

Instalowanie dodatkowych modułów DIMM

Wyjmowanie modułów DIMM

6 Instalowanie dodatkowych kart

Wprowadzenie

Przetestowane karty PCI

Potrzebne narzędzia

Wytyczne instalowania kart dodatkowych

Ustawienia przerwań IRQ

Instalowanie karty sterownika macierzy dysków

Priorytet przy ładowaniu

Instalowanie kart dodatkowych

Wyjmowanie kart dodatkowych

Wprowadzenie

Podłączanie zasilacza UPS

8 Konfigurowanie serwera

Wprowadzenie

Dysk HP Startup CD-ROM

Uruchamianie dysku HP Startup CD-ROM

Zawartość dysku HP Startup CD-ROM

Instalowanie sieciowego systemu operacyjnego

DiagTools

Program Setup

Dostęp do programu Setup

Menu programu Setup

Operacje na ekranach programu Setup

Zmienianie systemowej daty i czasu

Ustawianie haseł warunkujących ładowanie

Program konfigurowania sterownika SCSI

9 Usterki i problemy

Wprowadzenie

Potrzebne narzędzia

Najczęstsze problemy z instalowaniem

Serwer nie daje się zasilić

Problemy po włączeniu zasilania

Komunikaty o błędach

Komunikaty o błędach z testów POST

Kody błędów z testów POST
