Manuel de mise à niveau et d’entretien
Les garanties des produits et services Hewlett-Packard sont exclusivement présentées dans les
déclarations expresses accompagnant lesdits produits et services. Aucun élément de ce document
ne saurait être considéré comme une garantie supplémentaire. La société HP ne saurait être tenue
responsable des erreurs ou omissions de nature technique ou rédactionnelle qui pourraient
subsister dans ce document.
La société HP n’assume aucune responsabilité quant à l’utilisation ou à la fiabilité de ses logiciels
sur un matériel qui n’est pas fourni par HP.
Ce document contient des informations exclusives protégées par copyright. Aucune partie de ce
document ne peut être photocopiée, reproduite ou traduite dans une autre langue sans
l’autorisation écrite préalable de HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
USA
Copyright © 2007 Hewlett-Packard Development Company, L.P.
Le produit peut faire l’objet d’une licence aux États-Unis en vertu d’un ou des deux brevets
américains numéros 4 930 158 et 4 930 1600 jusqu’au 28 août 2008.
HP est en faveur d’une utilisation licite des technologies et n’appuie ni n’encourage l’utilisation de
produits à d’autres fins que celles autorisées par la loi sur les droits d’auteur.
Les informations contenues dans ce document peuvent faire l’objet de modifications sans préavis.
Table des matières
Introduction .............................................................................................1
Informations concernant la sécurité..........................................................2
Ouverture de l’ordinateur........................................................................2
Préparation de l’ordinateur .................................................................................3
Retrait du capot de l’ordinateur ...........................................................................4
Emplacement des composants à l’intérieur de l’ordinateur ......................................5
Fermeture de l’ordinateur ........................................................................6
Remise en place du capot de l’ordinateur .............................................................6
Après avoir refermé l’ordinateur..........................................................................7
Retrait et remplacement d’un lecteur de disque optique ...........................8
Avant de commencer .........................................................................................8
Retrait d’un lecteur de disque optique ..................................................................9
Remplacement d’un lecteur de disque optique.....................................................11
Retrait et remplacement d’un disque dur ...............................................12
Avant de commencer .......................................................................................12

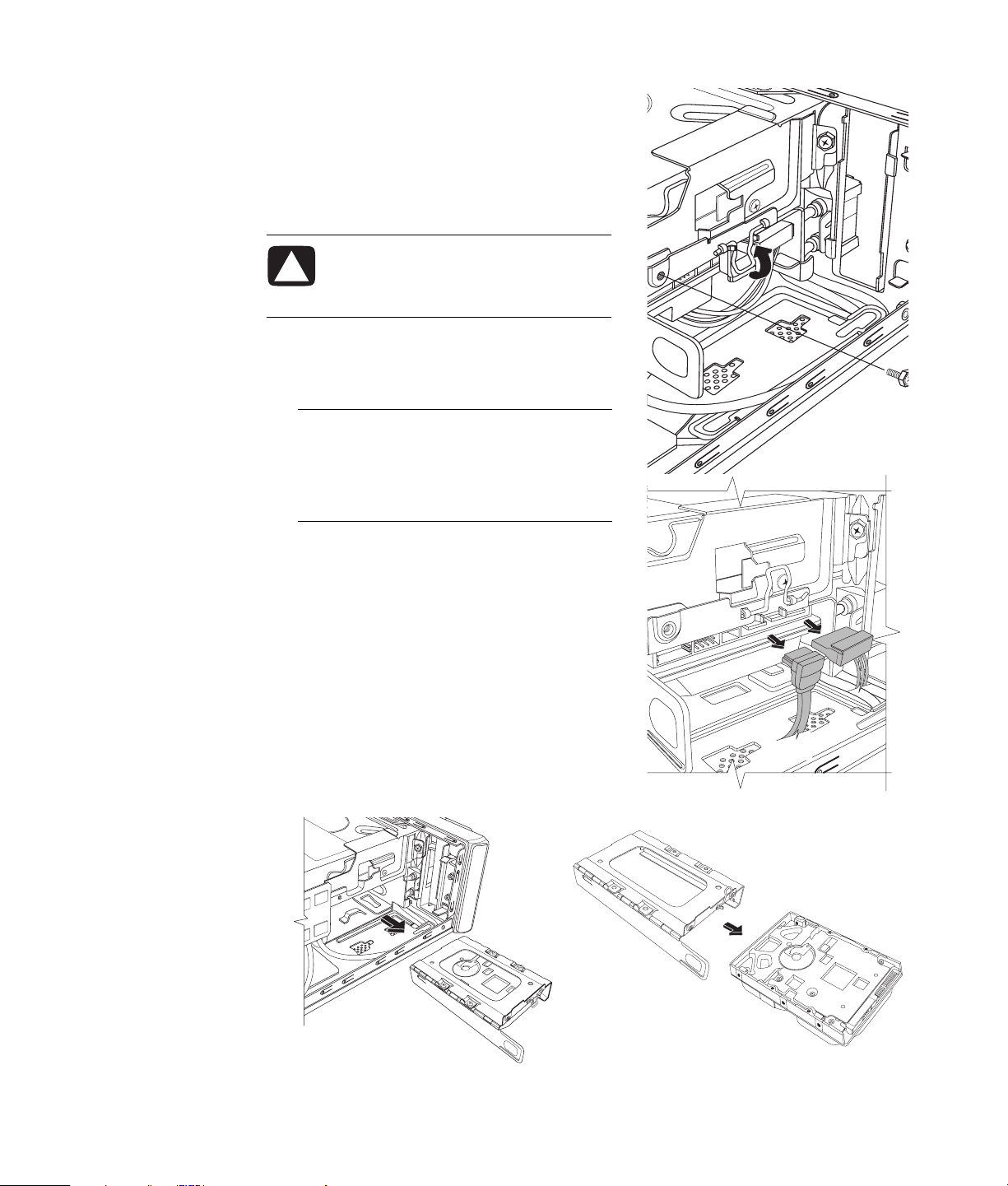

Retrait d’un disque dur .....................................................................................12

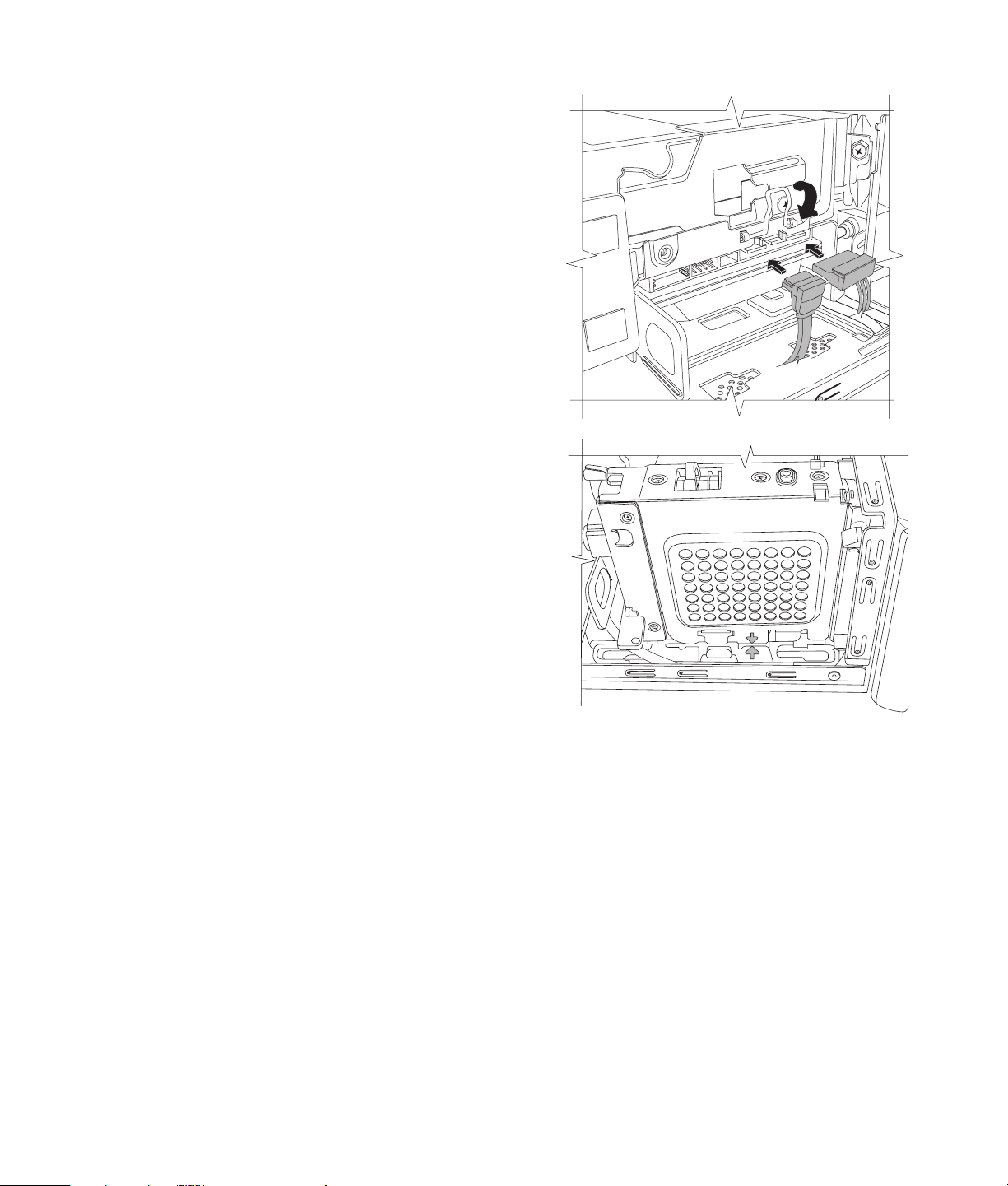

Remplacement d’un disque dur..........................................................................14
Retrait et remplacement de la mémoire .................................................16
Avant de commencer .......................................................................................16

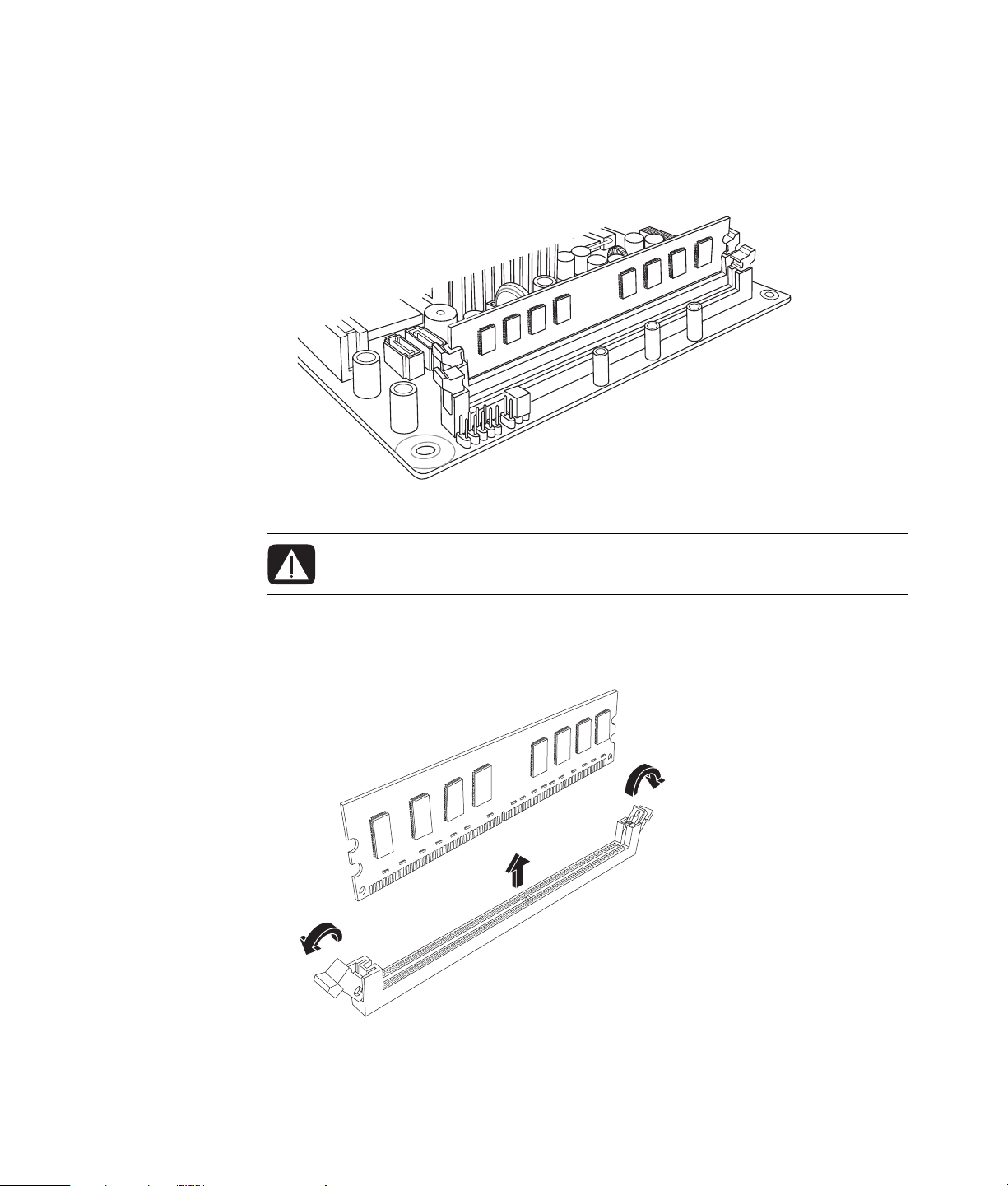

Retrait d’un module de mémoire ........................................................................17

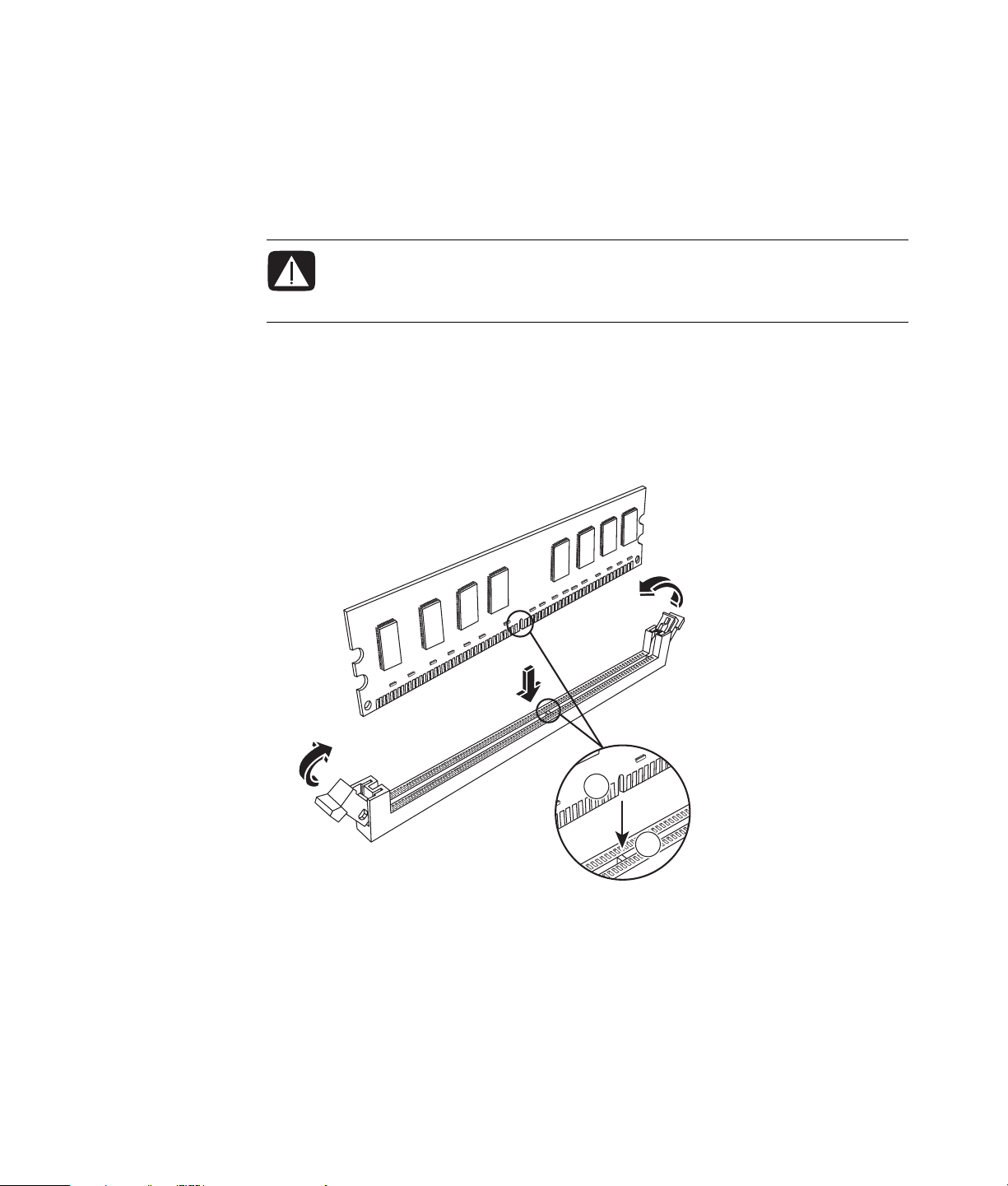

Remplacement d’un module mémoire .................................................................18
Retrait et remplacement d’une carte PCI ................................................19
Avant de commencer .......................................................................................20

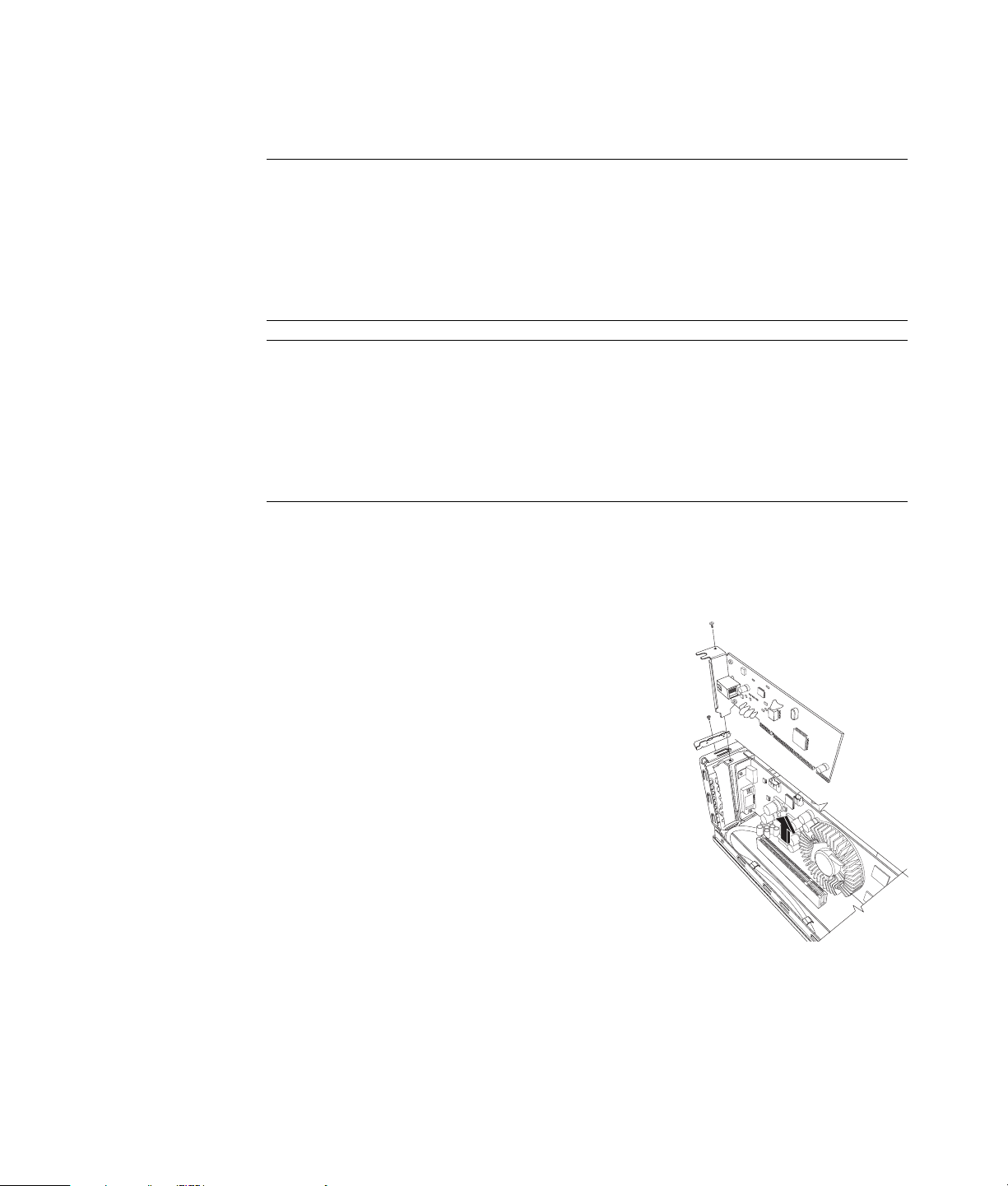

Retrait d’une carte PCI......................................................................................20

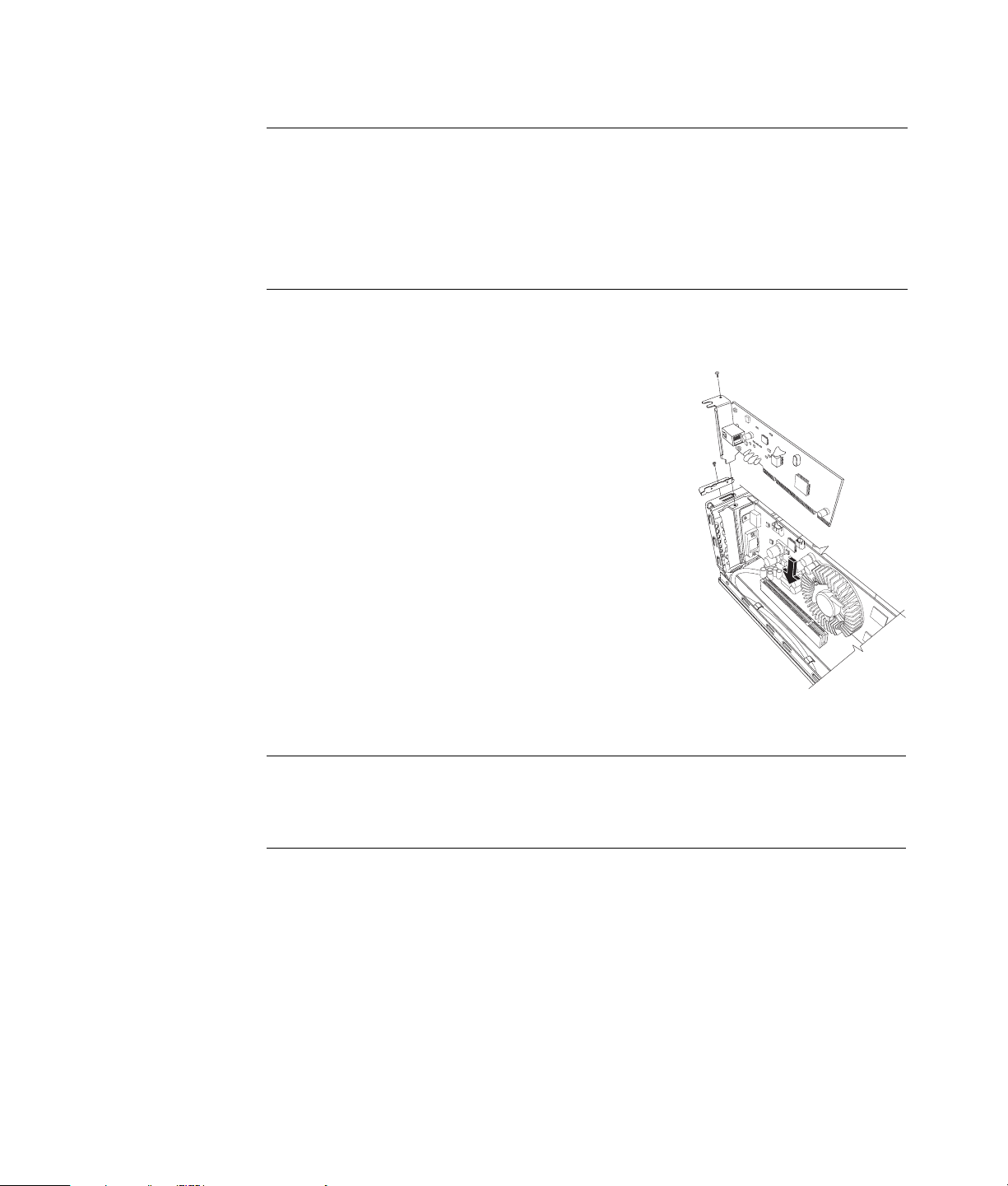

Remplacement d’une carte PCI ..........................................................................21
Retrait d’une carte PCI-E ...................................................................................22
Retrait d’une carte PCI-E ...................................................................................23
Retrait et remplacement de la pile..........................................................24
Avant de commencer .......................................................................................24
Table des matières iii
iv Manuel de mise à niveau et d’entretien
Manuel de mise à niveau et d’entretien
Introduction
Le Manuel de mise à niveau et d’entretien fournit des instructions indiquant comment
enlever et remplacer les composants matériels suivants de votre ordinateur de bureau
HP Pavilion Slimline :
Lecteur de disque optique
Disque dur

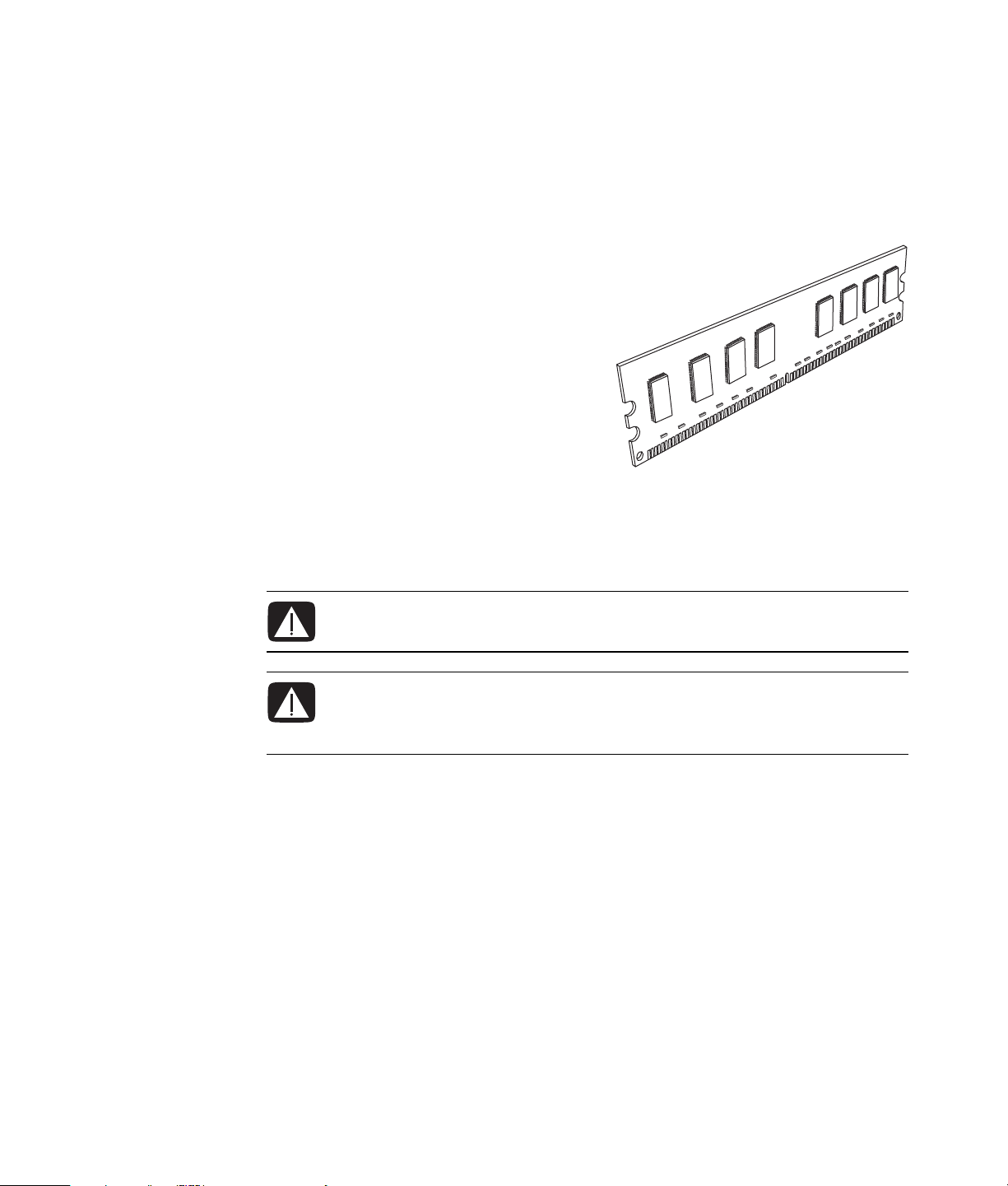

Module de mémoire
Carte PCI
Carte PCI-E
Pile
Manuel de mise à niveau et d’entretien 1
Informations concernant la sécurité
Veuillez lire les consignes de sécurité essentielles suivantes avant d’effectuer toute
procédure.
Ce matériel n’a pas été évalué pour un raccordement à un système électrique « IT » (c’està-dire un système de distribution C.A. sans connexion directe à la terre, selon la norme
IEC 60950).
AVERTISSEMENT : Avant d’installer votre système et de le connecter à une
alimentation secteur, veuillez lire la section Informations de sécurité
supplémentaires dans votre Guide de garantie limitée et de support.
AVERTISSEMENT : N’approchez pas vos mains du ventilateur
lorsqu’il est en marche. Éloignez vos doigts et les outils lorsque le
ventilateur est sous tension. N’ouvrez jamais le capot lorsque le
cordon d’alimentation est connecté ou que l’appareil est sous
tension. Vous pouvez endommager votre ordinateur ou les lames
du ventilateur en marche pourraient vous blesser.
AVERTISSEMENT : Évitez de toucher les bords tranchants à l’intérieur du
châssis.
Ouverture de l’ordinateur
Avant de mettre à jour un composant de votre ordinateur, préparez ce dernier afin
d’effectuer les manipulations en toute sécurité.
Lisez les directives suivantes avant d’effectuer toute réparation ou mise à niveau de votre
ordinateur :
Imprimez ce document avant de commencer toute procédure de retrait/remplacement.
Ces procédures impliquent que vous, connaissiez la terminologie générale associée
aux ordinateurs, ainsi que les règles de sécurité et de conformité applicables pour
l’utilisation et la modification d’équipements électroniques.
Notez et conservez les numéros de modèle et de série de l’ordinateur, les options
installées ainsi que les autres informations pertinentes sur le système. Ainsi, vous
n’aurez pas à ouvrir et examiner l’ordinateur si vous avez besoin de ces informations
par la suite.
PRÉCAUTION : L’électricité statique peut endommager les composants
électroniques de l’ordinateur ou de l’équipement en option. Il est conseillé de
toucher un objet métallique relié à la terre avant de commencer l’installation.
Hewlett-Packard vous conseille d’utiliser un bracelet antistatique et un tapis conducteur
en mousse lorsque vous travaillez sur les composants électroniques du système.
Il vous faudra un tournevis à pointe cruciforme.
2 Manuel de mise à niveau et d’entretien
Préparation de l’ordinateur
Avant d’ouvrir l’ordinateur et pour éviter les blessures et les dommages matériels, exécutez
toujours la procédure ci-dessous :
1 Supprimez un des éléments suivants :
Carte mémoire du lecteur de carte mémoire
Disque optique (CD ou DVD) du lecteur de disque optique
Disque Pocket Media Drive de la baie du disque
2 Éteignez l’ordinateur. Cliquez sur le bouton Démarrer de
Windows
et cliquez sur Arrêter.
3 Débranchez le câble de modem/téléphone, le cas échéant.
4 Débranchez le cordon d’alimentation de la prise secteur, puis de l’ordinateur.
®
, puis sur la flèche située à côté du bouton Cadenas
AVERTISSEMENT : Débranchez toujours le câble de modem du réseau
téléphonique avant d’ouvrir le capot de votre ordinateur.
AVERTISSEMENT : Afin de réduire les risques de blessures consécutives à une
décharge électrique ou au contact avec des surfaces chaudes, assurez-vous
que le cordon d’alimentation est débranché. Débranchez ensuite l’ordinateur
de la source d’alimentation avant d’ôter le capot de l’ordinateur. Si vous ne
prenez pas ces précautions avant d’ouvrir l’ordinateur ou d’exécuter une
manipulation quelconque, vous risquez de vous blesser et d’endommager le
matériel.
5 Débranchez tous les autres câbles reliés à l’ordinateur, comme celui du clavier, de la
souris et du moniteur, ainsi que le câble Ethernet.
6 Débranchez tous les périphériques externes.
Manuel de mise à niveau et d’entretien 3
Retrait du capot de l’ordinateur
AVERTISSEMENT : Éteignez l’ordinateur avant d’ouvrir le capot. Laissez
refroidir les composants internes du système avant de les toucher.
1 Effectuez la procédure de la section
Préparation de l’ordinateur à la
page 3.
2 Posez l’ordinateur à plat.
3 Dévissez les trois vis du capot
arrière. Utilisez un tournevis à
pointe cruciforme.
AVERTISSEMENT : Évitez de
toucher les bords tranchants à
l’intérieur du châssis.
4 Faites coulisser le capot d’environ
1,25 cm (1/2 po) vers l’arrière,
puis retirez-le de l’ordinateur en le soulevant. Mettez-le de côté.
4
9
3
1
T
r
digital audio
OUT
wi
r
eless LAN
an
t
enna
S-VIDEO
REMARQUE : Utilisez si nécessaire la fente à l’arrière du capot pour en
desserrer les vis.
4 Manuel de mise à niveau et d’entretien
Emplacement des composants à l’intérieur de l’ordinateur
La configuration des composants de l’ordinateur varie en fonction du modèle. Vous pouvez
enlever et remplacer les composants suivants :
Composants Voir :
A Lecteur de disque optique. Il
peut s’agir d’un lecteur de
CD-ROM, d’un graveur de
CD-RW, d’un lecteur de
DVD-ROM, d’un graveur de
DVD+RW, voire d’un lecteur
mixte.
B Disque dur (situé sous la baie
du lecteur de disque optique)
C Module de mémoire (2) Retrait et remplacement de la mémoire à la

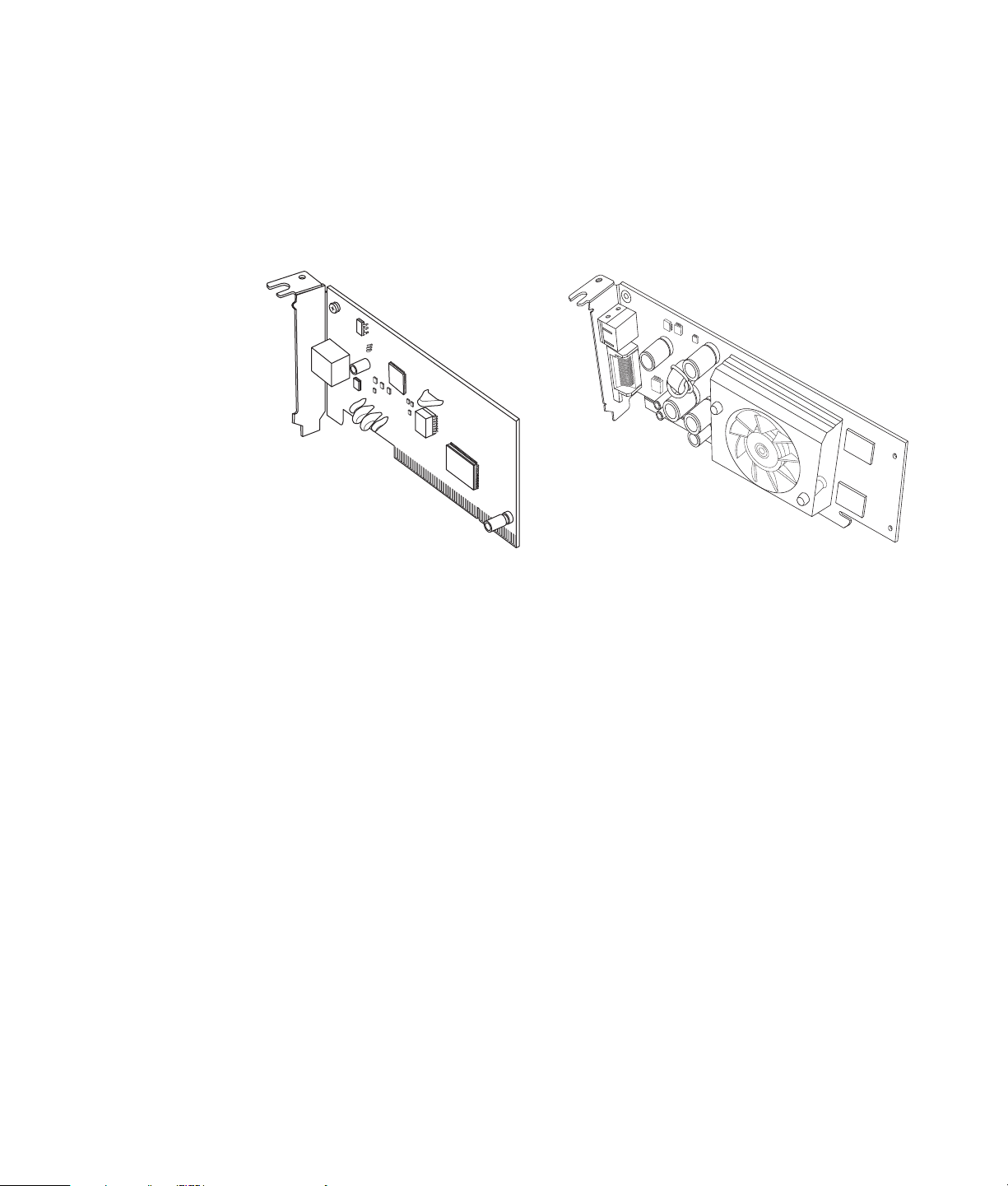

D Carte modem (carte PCI) et
carte graphique (carte PCI-E)
E Pile Retrait et remplacement de la pile à la page 24.
Lisez la section Avant de commencer au début de la procédure de retrait et de
remplacement de chaque composant. Cette section contient des spécifications et
d’importantes informations concernant le composant remplaçable.
Retrait et remplacement d’un lecteur de disque
optique à la page 8.
Retrait et remplacement d’un disque dur à la
page 12.
page 16.
Retrait et remplacement d’une carte PCI à la
page 19.
Manuel de mise à niveau et d’entretien 5
L’illustration suivante vous indique l’emplacement des composants :
A
C
d
i
g
i
t
al
au
OUT
w
dio
i
rel
es
an
s LA
t
e
nna
N
S-VI
DE
O
E
B
D
Fermeture de l’ordinateur
Remise en place du capot de l’ordinateur
1 Placez tous les câbles à l’intérieur du châssis de l’ordinateur.
2 Placez le capot sur l’ordinateur à environ 2,5 cm (1 po) vers l’arrière. Assurez-vous
que les fentes du châssis s’alignent sur les languettes du capot.
6 Manuel de mise à niveau et d’entretien
3 Faites coulisser le capot sur le châssis et jusqu’à ce qu’il s’emboîte. Assurez-vous que
le bas du capot s’aligne sur le châssis de l’ordinateur.
4
9
3
1
T
r
4 Alignez les vis sur le capot de l’ordinateur avec les trous situés à l’arrière de son
châssis. Insérez puis vissez les vis sur le capot.
5 Effectuez la procédure de la section Après avoir refermé l’ordinateur à la page 7.
Après avoir refermé l’ordinateur
Après la fermeture de l’ordinateur, pour éviter les blessures et les dommages matériels,
exécutez toujours la procédure ci-dessous dans l’ordre indiqué :
AVERTISSEMENT : Afin d’éviter tout risque d’électrocution, d’incendie ou de
dommages matériels, ne branchez jamais de connecteurs de téléphone ou de
télécommunication dans les ports d’interface réseau Ethernet.
1 Rebranchez le câble du modem ou de la ligne téléphonique et tous les autres câbles
reliés à l’ordinateur, comme celui du clavier, de la souris et du moniteur, ainsi que le
câble Ethernet.
2 Rebranchez tous les appareils externes, comme l’imprimante par exemple.
3 Rebranchez le cordon d’alimentation.
4 Allumez l’ordinateur et tous les périphériques (moniteur inclus).
Manuel de mise à niveau et d’entretien 7
Retrait et remplacement d’un lecteur de disque optique
Votre ordinateur est équipé d’un lecteur de
disque optique que vous pouvez
remplacer ou mettre à niveau. Voir
Emplacement des composants à l’intérieur
de l’ordinateur à la page 5.
Avant de commencer
Respectez les spécifications suivantes
avant d’enlever et de remplacer le
composant :
IMPORTANT : Étant donné la petite taille
de l’ordinateur, vous ne pouvez installer
qu’un lecteur de disque optique d’une
longueur inférieure à 170 mm (6,7 po).
Votre ordinateur est équipé d’un lecteur SATA (Serial Advanced Technology Advancement)
qui utilise un câble de données étroit avec un verrou facultatif.
Pour cette procédure, il vous faudra un tournevis à pointe cruciforme.
Lecteur de disque optique
8 Manuel de mise à niveau et d’entretien
Retrait d’un lecteur de disque optique
1 Préparez l’ordinateur et enlevez son capot. Effectuez les procédures Ouverture
de l’ordinateur indiquées à la page 2.
2 Enlevez le capot avant de l’ordinateur. Séparez les deux languettes situées au bas du
capot, rapprochez les deux languettes situées en haut de celui-ci et poussez le capot
pour le retirer.
3 Si votre ordinateur est équipé d’un
disque Pocket Media Drive, soulevez
la languette de la cage du lecteur.
Tirez ensuite la cage en arrière et
retirez-la du châssis.
Manuel de mise à niveau et d’entretien 9
4 Avant d’enlever les câbles,
notez l’emplacement et
l’orientation des câbles et des
fiches à l’arrière du lecteur de
disque optique.
5 Déconnectez le câble
d’alimentation puis le câble de
données à l’arrière du lecteur
de disque optique. Tirez la
patte du câble de données.
Dégagez délicatement le câble
d’alimentation.
REMARQUE : Le câble de données SATA peut inclure un verrou. Appuyez sur le
verrou et retirez la fiche pour enlever le câble de données du disque.
PRÉCAUTION : Dégagez le connecteur par la poignée uniquement.
6 Débranchez le câble audio, le cas échéant.
7 Retirez les vis situées sur le côté du lecteur de disque optique.
8 Dégagez le lecteur en tirant sur le loquet de verrouillage et poussez-le vers l’avant de
l’ordinateur.
IMPORTANT : N’inclinez pas le lecteur pendant le retrait.
10 Manuel de mise à niveau et d’entretien
Remplacement d’un lecteur de disque optique
1 Effectuez la procédure de la section
Retrait et remplacement d’un lecteur de
disque optique à la page 8.
2 Enfoncez doucement le nouveau
lecteur de disque optique dans le
logement à l’avant du châssis.
3 Insérez la vis située sur le côté du
lecteur de disque optique.
4 Connectez bien le câble
d’alimentation et le câble de données
sur l’arrière du lecteur de disque
optique. Veillez à ce que les câbles
soient complètement insérés.
5 Certains lecteurs peuvent avoir un
câble audio. Le cas échéant,
branchez-le.
6 Si votre ordinateur est équipé d’un
disque Pocket Media Drive, insérez la
cage du lecteur :
a Alignez la flèche de la cage PMD
avec la flèche située sur la base du
châssis.
b Poussez la cage PMD vers
l’intérieur du châssis jusqu’à ce
qu’elle s’emboîte.
7 Remettez le capot avant en place.
8 Replacez le capot de l’ordinateur et
refermez l’ordinateur. Effectuez les
procédures Fermeture de l’ordinateur indiquées à la page 6.
Manuel de mise à niveau et d’entretien 11

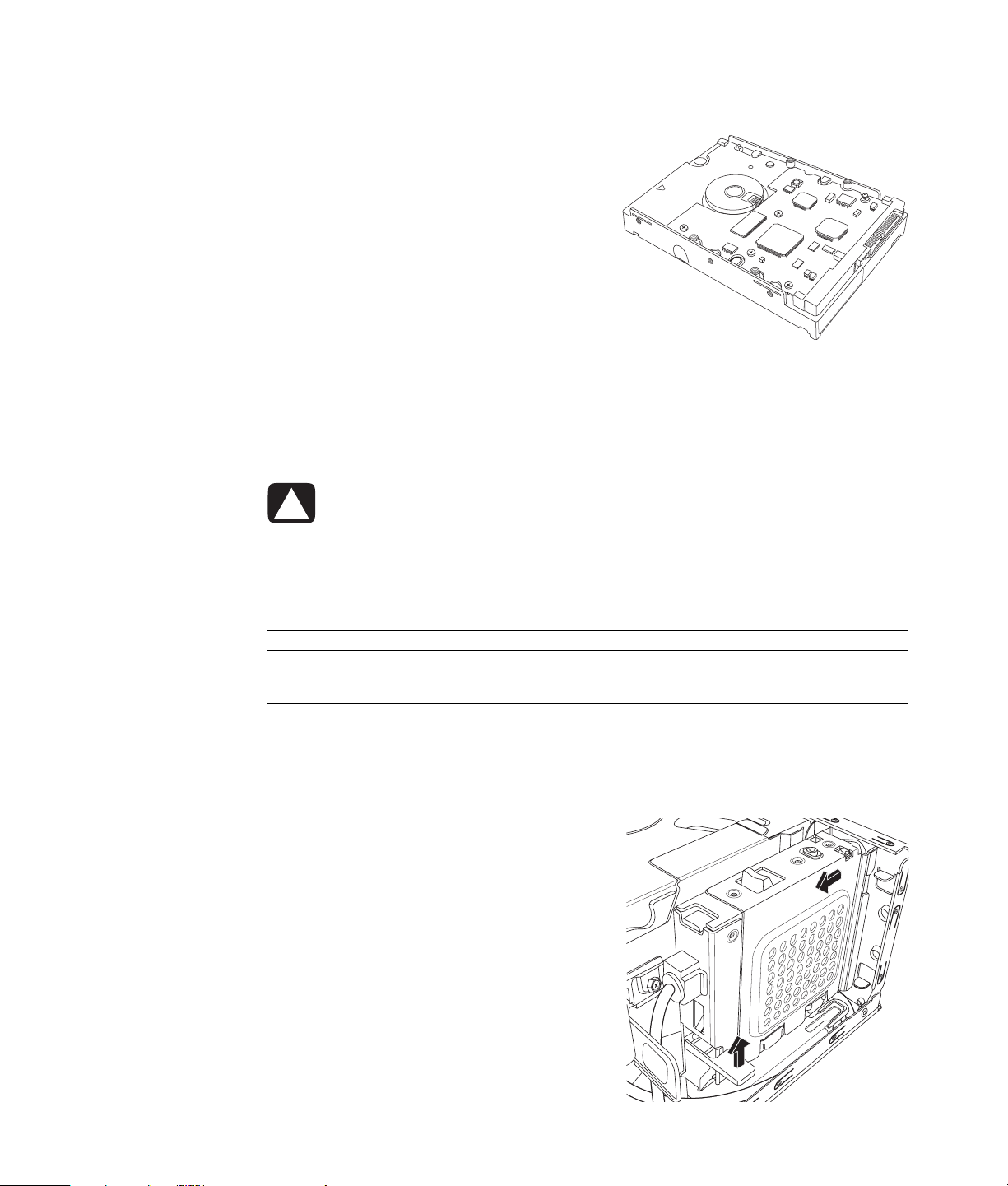

Retrait et remplacement d’un disque dur
Votre ordinateur dispose d’un disque dur que
vous pouvez remplacer ou mettre à niveau. Voir
Emplacement des composants à l’intérieur de
l’ordinateur à la page 5.
La partition originale de réinstallation système
de votre ordinateur y est préinstallée. Si vous
retirez ce disque dur, rangez-le dans un sac
antistatique bien hermétique.
Le disque dur est un disque SATA qui utilise un
câble de données étroit avec un verrou
facultatif.
Avant de commencer
Respectez les spécifications suivantes avant d’enlever et de remplacer le composant :
PRÉCAUTION : Avant de retirer le disque dur, veillez à sauvegarder les fichiers
personnels qui s’y trouvent sur un support de stockage externe, par exemple
un CD, un DVD ou un lecteur USB. Dans le cas contraire, vous risquez de perdre
des données.
Après avoir remplacé le disque dur, effectuez la procédure de réinstallation du
système. Utilisez les disques de réinstallation pour charger les fichiers installés
à l’origine. Reportez-vous au Guide de dépannage et de maintenance du
système pour connaître les étapes détaillées de la réinstallation du système.
Disque dur
IMPORTANT : Avant de mettre à niveau un disque dur, assurez-vous de posséder un
disque de réinstallation.
Pour cette procédure, il vous faudra un tournevis à pointe cruciforme.
Retrait d’un disque dur
1 Préparez l’ordinateur et enlevez son capot.
Effectuez les procédures Ouverture
de l’ordinateur indiquées à la page 2.
2 Si votre ordinateur est équipé d’un disque
Pocket Media Drive, soulevez la languette
de la cage du lecteur. Tirez ensuite la cage
en arrière et retirez-la du châssis.
12 Manuel de mise à niveau et d’entretien
3 Avant d’enlever les câbles fixés au disque dur,
notez leur emplacement.
4 Soulevez l’attache du câble et débranchez le
câble d’alimentation et le câble de données à
l’arrière du disque dur.
5 Retirez la vis de fixation du plateau du disque.
PRÉCAUTION : Manipulez les disques
durs avec soin. Si vous cognez ou
faites tomber le disque dur, vos
données peuvent être perdues.
6 Faites coulisser le plateau du disque dur hors
de la baie du disque en tirant sur la languette
de la baie.
REMARQUE : Assurez-vous que les câbles
de l’ordinateur ne se trouvent pas dans la
trajectoire du plateau du lecteur lors du
retrait. Poussez-les si besoin avant de retirer
le plateau.
7 Dévissez les quatre vis qui fixent le disque dur
au plateau du disque et faites coulisser le
disque dur hors du plateau.
Manuel de mise à niveau et d’entretien 13
Remplacement d’un disque dur
1 Effectuez la procédure de la section
Retrait d’un disque dur indiquée à la
page 12.
2 Faites coulisser le disque dur dans le
plateau.
3 Insérez et serrez les quatre vis qui
maintiennent en place le disque dur
dans la baie.
4 Faites coulisser le plateau du disque dur
dans la baie de l’ordinateur.
5 Insérez et serrez la vis de fixation du disque dur dans le plateau du disque.
14 Manuel de mise à niveau et d’entretien
6 Branchez le câble d’alimentation
et le câble de données à l’arrière
du disque dur et fermez l’attache
du câble.
7 Si votre ordinateur est équipé d’un
disque Pocket Media Drive (PMD),
insérez la cage du lecteur :
a Alignez la flèche de la cage
PMD avec la flèche située sur
la base du châssis.
b Poussez la cage PMD vers
l’intérieur du châssis jusqu’à
ce qu’elle s’emboîte.
8 Suivez les procédures pour
remettre le capot de l’ordinateur
en place et pour fermer
l’ordinateur. Voir Fermeture
de l’ordinateur à la page 6.
9 Effectuez une réinstallation
système si nécessaire. Utilisez les
disques de réinstallation pour
remettre en place les fichiers
installés à l’origine. Reportez-vous
au Guide de dépannage et de
maintenance du système pour
connaître les procédures détaillées
de la réinstallation du système.
Manuel de mise à niveau et d’entretien 15
Retrait et remplacement de la mémoire
La carte mère contient un ou deux supports permettant d’installer des modules de mémoire
DDR DIMM.
Avant de commencer
Respectez les spécifications suivantes avant
d’enlever et de remplacer le composant :
Pour déterminer le type et la vitesse de
mémoire qu’utilise votre ordinateur ainsi que
les informations et spécifications du module de
mémoire spécifique :
1 Consultez la page
http://www.hp.com/support à
l’aide de votre navigateur.
2 Sélectionnez votre pays/région et la
langue.
3 Dans la page Support et pilotes, cliquez
sur Accéder aux informations techniques pour la résolution de
problèmes de support, entrez la référence de votre ordinateur, puis cliquez sur
Rechercher.
Module de mémoire
AVERTISSEMENT : L’utilisation d’un type inapproprié de module de mémoire
peut endommager votre système.
AVERTISSEMENT : Manipulez le module de mémoire avec soin. Veillez à ne
toucher aucun des contacts du module de mémoire. En touchant les contacts
dorés, vous risqueriez d’endommager le module. Évitez de toucher les puces
de mémoire.
16 Manuel de mise à niveau et d’entretien
Retrait d’un module de mémoire
1 Retirez le lecteur de disque optique. Voir Retrait d’un lecteur de disque optique à la
page 9.
2 Repérez le support de mémoire sur la carte mère.
3 Au besoin, écartez les câbles qui vous gênent.
AVERTISSEMENT : Ne tirez pas directement sur le module de mémoire. Servezvous des clips de fixation pour l’éjecter.
4 Appuyez sur les deux clips de fixation aux extrémités du support pour en extraire le
module. Dégagez le module de mémoire de son support en le tenant par les bords
uniquement.
5 Placez le module de mémoire dans son emballage antistatique.
Manuel de mise à niveau et d’entretien 17
Remplacement d’un module mémoire
Dans le cas d’une mise à niveau, veillez à utiliser un module de même type et de même
vitesse que la mémoire livrée avec votre ordinateur.
1 Effectuez la procédure de la section Retrait d’un module de mémoire à la page 17.
2 Ouvrez les deux loquets du support du module de mémoire.
AVERTISSEMENT : Manipulez le module de mémoire avec soin. Veillez à ne
toucher aucun des contacts du module de mémoire. En touchant les contacts
dorés, vous risqueriez d’endommager le module. Évitez de toucher les puces
de mémoire.
3 Retirez le nouveau module de mémoire de son emballage antistatique. Tenez-le
uniquement par les côtés.
4 Vous ne pouvez installer le module de mémoire que dans une seule position. Faites
coïncider l’encoche (A) située sur le module de mémoire avec la patte (B) du support
de mémoire. Poussez délicatement sur le module pour qu’il pénètre dans son support
en vous assurant que les loquets sur les deux côtés s’enclenchent.
5 Répétez les étapes 1 à 4 pour le second support de mémoire, le cas échéant.
6 Remettez en place les câbles ayant été déplacés.
7 Suivez les procédures nécessaires pour remettre en place le lecteur de disque optique.
Voir Remplacement d’un lecteur de disque optique à la page 11.
18 Manuel de mise à niveau et d’entretien
A
B
Retrait et remplacement d’une carte PCI
Votre ordinateur est équipé d’une carte modem située dans l’emplacement de carte PCI.
L’ordinateur possède peut-être également une carte graphique située dans l’emplacement
de carte PCI Express (PCI-E). Vous pouvez remplacer ces cartes par une nouvelle carte
modem ou une nouvelle carte graphique. Vous pouvez également les remplacer par une
carte PCI ou une carte PCI-E différente. La carte modem est une carte de circuit intégré de
modem téléphonique qui se place dans un emplacement de carte PCI.
Carte modem PCI
Carte graphique PCI-E
Manuel de mise à niveau et d’entretien 19
Avant de commencer
Respectez les spécifications suivantes avant d’enlever et de remplacer le composant :
IMPORTANT : Étant donné la petite taille de l’ordinateur, vous ne pouvez installer
qu’une petite carte PCI d’une taille à peu près semblable à celle de la carte modem.
HP recommande que vous installiez une carte d’une consommation électrique égale ou
inférieure à 5 watts.
Toutes les cartes PCI de petite taille ne pourront pas forcément se loger dans
l’emplacement PCI. Certains connecteurs externes, en particulier ceux situés en haut de la
carte, peuvent ne pas s’adapter parfaitement au panneau arrière.
IMPORTANT : Étant donné la petite taille de l’ordinateur, vous ne pouvez installer
qu’une petite carte PCI-E d’une taille à peu près semblable à celle de la carte graphique.
HP recommande que vous installiez une carte d’une consommation électrique égale ou
inférieure à 25 watts.
Toutes les cartes PCI-E de petite taille ne pourront pas forcément se loger dans le
connecteur PCI-E. Certains connecteurs externes, en particulier ceux situés en haut de la
carte, peuvent ne pas s’adapter parfaitement au panneau arrière.
Pour cette procédure, il vous faudra un tournevis à pointe cruciforme.
Retrait d’une carte PCI
1 Préparez l’ordinateur et enlevez son capot.
Effectuez les procédures Ouverture de l’ordinateur
indiquées à la page 2.
2 À l’intérieur de l’ordinateur, repérez l’emplacement
de carte PCI sur la carte mère.
3 Avant de débrancher les câbles internes fixés à la
carte, notez leur emplacement.
4 Enlevez la vis du support de la carte de modem
situé à l’extérieur du châssis. Enlevez le support.
5 Tenez la carte par le haut et soulevez-la
délicatement de son logement en veillant à la
maintenir droite.
20 Manuel de mise à niveau et d’entretien
Remplacement d’une carte PCI
IMPORTANT : Étant donné la petite taille de l’ordinateur, vous ne pouvez installer
qu’une petite carte PCI d’une taille à peu près semblable à celle de la carte modem.
HP recommande que vous installiez une carte d’une consommation électrique égale ou
inférieure à 5 watts.
Toutes les cartes PCI de petite taille ne pourront pas forcément se loger dans
l’emplacement PCI. Certains connecteurs externes, en particulier ceux situés en haut de la
carte, peuvent ne pas s’adapter parfaitement au panneau arrière.
Vous pouvez également remplacer la carte modem dans l’emplacement PCI par une
nouvelle carte modem ou une autre carte PCI :
1 Suivez les procédures nécessaires pour retirer la carte
modem. Voir Retrait d’une carte PCI à la page 20.
2 Alignez le bord de la carte d’extension sur le
connecteur de l’ordinateur, et appuyez doucement
mais fermement sur la carte pour l’insérer dans le
connecteur de carte. L’ensemble du connecteur devra
être correctement enclenché dans le connecteur de
carte.
3 Fixez le support en serrant la vis pour maintenir
la carte.
4 Connectez les câbles internes devant être fixés à la
carte.
5 Effectuez les procédures nécessaires pour refermer
l’ordinateur. Voir Fermeture de l’ordinateur à la
page 6.
6 Installez si besoin tous les pilotes logiciels fournis par le fabricant de la carte si vous
installez une autre carte PCI.
REMARQUE : Si la nouvelle carte ou le nouveau périphérique ne fonctionne pas,
consultez les instructions d’installation du fabricant de la carte, vérifiez à nouveau toutes
les connexions, y compris les connexions à la carte, au bloc d’alimentation, au clavier et
à l’écran.
Manuel de mise à niveau et d’entretien 21
Retrait d’une carte PCI-E
1 Préparez l’ordinateur et enlevez son capot. Effectuez les procédures Ouverture
de l’ordinateur indiquées à la page 2.
2 À l’intérieur de l’ordinateur, repérez l’emplacement de carte PCI-E sur la carte mère.
3 Avant de débrancher les câbles internes fixés à la carte, notez leur emplacement.
4 Enlevez la vis du support de la carte de modem situé à l’extérieur du châssis. Enlevez
le support.
5 Tout en soulevant la languette fixant la carte sur la carte mère, tenez la carte par le
haut et soulevez-la délicatement de son logement en veillant à la maintenir droite.
22 Manuel de mise à niveau et d’entretien
Retrait d’une carte PCI-E
IMPORTANT : Étant donné la petite taille de l’ordinateur, vous ne pouvez installer
qu’une petite carte PCI-E d’une taille à peu près semblable à celle de la carte graphique.
HP recommande que vous installiez une carte d’une consommation électrique égale ou
inférieure à 25 watts.
Toutes les cartes PCI-E de petite taille ne pourront pas forcément se loger dans le
connecteur PCI-E. Certains connecteurs externes, en particulier ceux situés en haut de la
carte, peuvent ne pas s’adapter parfaitement au panneau arrière.
Vous pouvez également remplacer la carte graphique dans l’emplacement PCI-E par une
nouvelle carte graphique ou une autre carte PCI-E :
1 Suivez les procédures nécessaires pour retirer la
carte graphique. Voir Retrait d’une carte PCI-E à la
page 22.
2 Alignez le bord de la carte d’extension sur le
connecteur de l’ordinateur, et appuyez doucement
mais fermement sur la carte pour l’insérer dans le
connecteur de carte. L’ensemble du connecteur
devra être correctement enclenché dans le
connecteur de carte.
3 Fixez le support en serrant la vis pour maintenir la
carte.
4 Connectez les câbles internes devant être fixés à la
carte.
5 Effectuez les procédures nécessaires pour refermer
l’ordinateur. Voir Fermeture de l’ordinateur à la
page 6.
6 Installez si besoin tous les pilotes logiciels fournis par le fabricant de la carte si vous
installez une autre carte PCI-E.
REMARQUE : Si la nouvelle carte ou le nouveau périphérique ne fonctionne pas,
consultez les instructions d’installation du fabricant de la carte, vérifiez à nouveau toutes
les connexions, y compris les connexions à la carte, au bloc d’alimentation, au clavier et
à l’écran.
Manuel de mise à niveau et d’entretien 23
Retrait et remplacement de la pile
Une pile au lithium sur la carte mère assure l’alimentation de secours pour la fonction
d’horloge de l’ordinateur.
Lorsqu’elle commence à faiblir, la date et l’heure peuvent devenir incorrectes. Vous devrez
alors la remplacer par une pile neuve au lithium CR2032 (3 volts, puissance nominale
220 mAh) ou de type équivalent.
Avant de commencer
Respectez les spécifications suivantes avant d’enlever et de remplacer le composant :
AVERTISSEMENT : Le remplacement incorrect de la pile peut provoquer une
explosion. Utilisez uniquement une pile de même type ou de type équivalent.
Éliminez les piles usagées conformément aux instructions du fabricant.
AVERTISSEMENT : N’utilisez jamais d’objets en métal, tel que des pinces, pour
enlever ou remplacer la pile. Le contact du métal peut entraîner un court-circuit
ou endommager la pile.
Procédure
1 Préparez l’ordinateur et enlevez son capot. Effectuez les procédures Ouverture
de l’ordinateur indiquées à la page 2.
2 Posez délicatement l’ordinateur sur le côté.
3 Effectuez la procédure Retrait d’un lecteur de disque optique indiquées à la page 9.
4 S’il y a lieu, enlevez les câbles bloquant l’accès à la pile.
5 Retirez les clips de fixation de la pile. Soulevez la pile de son emplacement pour la
faire sortir.
24 Manuel de mise à niveau et d’entretien
6 Mettez en place la nouvelle pile CR2032 dans le logement, le côté positif (+) vers le
côté ouvert du logement.
7 Remettez en place les câbles ayant été enlevés.
8 Effectuez la procédure Remplacement d’un lecteur de disque optique indiquées à la
page 11.
9 Suivez les procédures pour remettre le capot de l’ordinateur en place et pour fermer
l’ordinateur. Voir Fermeture de l’ordinateur à la page 6.
REMARQUE : Il se peut que vous ayez à configurer manuellement la date et l’heure de
l’ordinateur après le démarrage.
Manuel de mise à niveau et d’entretien 25
Part number: 5991-8367
Loading...
