Hp PHOTOSMART WIRELESS B110A, PHOTOSMART WIRELESS B110E, PHOTOSMART WIRELESS B110D, PHOTOSMART B110C User Manual [pl]

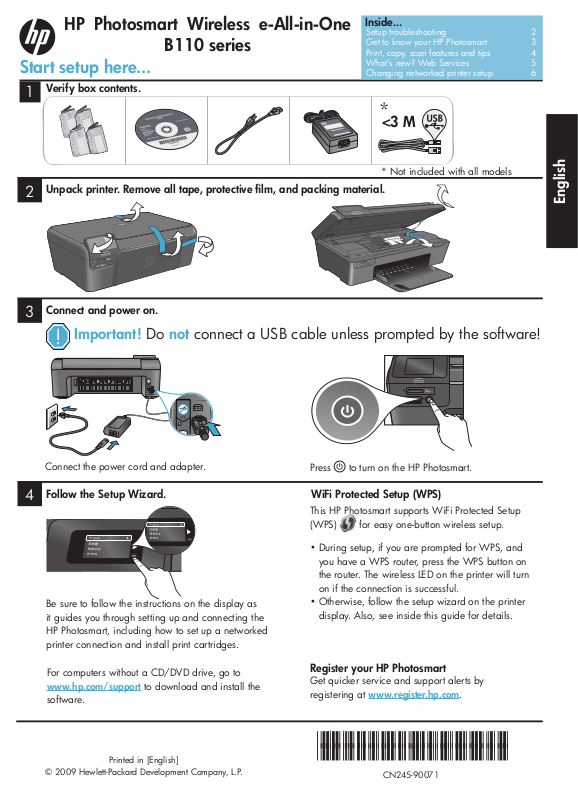

HP Photosmart Wireless e-All-in-One

USB

B110 series

Start setup here...

Verify box contents.

Unpack printer. Remove all tape, protective ﬁlm, and packing material.

Connect and power on.

Important! Do not connect a USB cable unless prompted by the software!

Inside...

Setup troubleshooting 2 Get to know your HP Photosmart 3 Print, copy, scan features and tips 4 What’s new? Web Services 5 Changing networked printer setup 6

<3 M

* Not included with all models

English

Connect the power cord and adapter.

Follow the Setup Wizard.

Be sure to follow the instructions on the display as it guides you through setting up and connecting the HP Photosmart, including how to set up a networked printer connection and install print cartridges.

For computers without a CD/DVD drive, go to

www.hp.com/support to download and install the

software.

Press

to turn on the HP Photosmart.

WiFi Protected Setup (WPS)

This HP Photosmart supports WiFi Protected Setup (WPS) for easy one-button wireless setup.

•During setup, if you are prompted for WPS, and you have a WPS router, press the WPS button on the router. The wireless LED on the printer will turn on if the connection is successful.

•Otherwise, follow the setup wizard on the printer display. Also, see inside this guide for details.

Get quicker service and support alerts by registering at www.register.hp.com.

*CN245-90071*

Printed in [English]

*CN245-90071*

CN245-90071

Setup troubleshooting

If the HP Photosmart doesn’t turn on...

English

If you are unable to print...

Check the power cord. To do this:

• Make sure the power cord is ﬁrmly connected to both the printer and the power adaptor. An LED on the power supply will be lit if the power cord is working.

• If you are using a power strip, check that the power strip is turned on. Or, plug the printer directly into a power outlet.

• Test the power outlet to make sure that is working. Plug in another appliance that you know works, and see if it has power. If not, there may be a problem with the power outlet.

• If you plugged the printer into a switched outlet, check that the outlet is turned on.

1. Turn off the printer, and then unplug the power cord. Plug the power cord back in, and then press the button to turn on the printer.

2. Take care not to press the button too quickly. Press it only once. It might take a few minutes for the printer to turn on, so if you press the button more than once, you might be turning off the printer.

3. If you have completed all the above steps, but are still having a problem, contact HP support for service. Go to www.hp.com/support.

Windows

Make sure that your HP Photosmart is set as the default printer. To do this:

1. On the Windows taskbar, click Start.

2. Then click Control Panel.

3. Then open:

• Devices and Printers (Windows 7)

• Printers (Vista)

• Printers and Faxes (XP)

Look for your printer to see if it has a check mark in a circle next to it. If not, right-click the printer icon and choose “Set as default printer” from the menu.

Mac

Uninstall and reinstall the software.

The uninstaller removes all the HP software components that are speciﬁc to this HP Photosmart. It does not remove any components that are shared by other printers or programs.

To uninstall the software:

1. Disconnect the printer from your computer.

2. Open the Applications: Hewlett-Packard folder.

3. Double-click HP Uninstaller. Follow the onscreen instructions.

If you still can’t print, or if the Windows software installation failed:

1. Remove the CD from your computer’s CD drive, and then disconnect the printer from the computer.

2. Restart the computer.

3. Temporarily disable any software ﬁrewall and close any anti-virus software.

4. Insert the printer software CD into the computer CD drive, then follow the onscreen instructions to install the printer software. Do not connect the USB cable until you are told to do so.

5. After the installation ﬁnishes, restart the computer and any security software you disabled or closed.

To install the software:

1. Insert the CD into your computer’s CD drive.

2. On the desktop, open the CD, then double-click HP Installer.

3. Follow the onscreen instructions.

Get to know your HP Photosmart

2. 2.

English

Back Returns you to the previous screen.

Cancel Stops the current operation, restores previous

settings, and clears the current photo selection.

Directional keys Navigate through menu options and photos. Left key moves left or up. Right key moves right or down.

Settings From the Home screen, opens the Setup menu. On other menus, selects options related to the displayed menu.

OK Selects a menu setting, value, or photo.

Copy From the Home screen, opens the Copy menu

for you to choose color and number of copies

Photo From the Home screen, opens the Photo menu for you to edit, print, and save photos.

Scan From the Home screen, opens the Scan menu for you to scan to a connected computer or photo memory card.

Apps From the Home screen, opens Apps menu for you to access and print information from the Web, without using a computer.

Memory Card Slots

LED for Memory Card Slots

Power On/Off button

LED for Wireless Lit when wireless enabled

Wireless button Press for Wireless and Web

Services menu

Features and tips

English

Copy

Scan

• Print photos directly from a memory card in various sizes and papers. Use the Photo menu on the printer display for browsing photos, applying automatic ﬁxes, and making selections.

• Print documents and photos from software applications on a connected computer.

• When installing new cartridges, be sure to remove the piece of protective plastic before

inserting the cartridge.

• The ﬁrst time you set up and use the HP Photosmart, make sure to install the ink cartridges that were shipped with your device. These cartridges are specially formulated for the ﬁrst-time use of your printer.

• Make sure you have sufﬁcient ink. To check the estimated ink levels, select Settings on the printer display, select Tools, then select Display Estimated Levels.

• Photo or Photo Black cartridges are not compatible with this printer.

• Make color or black and white copies. Use the Copy menu on the printer display to choose

color, actual size of original or resize to ﬁt, quality setting (including fast economy), paper size, and the number of copies.

• Load single-sheet or thin originals, print side down, on the right front corner of the glass.

• For thick originals, like a page in a book, remove the lid. Place the original, print side down,

into the right front corner of the glass. If possible, lay the lid on top of the original to provide a white background.

• Scan photographs or documents. Use the Scan menu on the printer display to select Scan to PC, Scan to Card, or Reprint. Then, load the original, print side down, on the right front corner of the glass. Choose a scan shortcut: Photo to File, Photo to Email, or PDF Document.

• If you are scanning to a connected computer, the scanning software will open for you to make adjustments and other selections, including the location of the scan ﬁle.

• For best scanning, keep the glass and the back of the lid clean. The scanner interprets any spot or mark detected as part of the scan image.

Get more info

Find more information

Additional product information can be found in the onscreen Help and Readme ﬁle that are installed with the HP Photosmart software.

• Onscreen Help includes instructions on product features and troubleshooting. It also provides product speciﬁcations, legal notices, environmental, regulatory, and support information, plus links to more information online on the web.

• The Readme ﬁle contains HP support contact information, operating system requirements, and the most recent updates to your product information.

To access the onscreen Help from your computer:

• Windows XP, Vista, Win 7: Click Start > All Programs > HP > Photosmart B110 series > Help.

• Mac OS X v10.4 Finder: Click Help > Mac Help. From the Library menu, choose HP Product

Help.

• Mac OS X v10.5 and 10.6 Finder: Click Help > Mac Help. In the Help Viewer, click and hold the home button, and then choose HP Product Help

What’s new? Web Services

NOV

How to get started with HP ePrint

To use HP ePrint, you need to have your printer connected to the Internet.

• Press the Wireless button on the HP Photosmart front panel.

• Select the Web Services menu from the printer display. From here, you can turn the service on

or off, display the printer’s email address, and print an information page.

HP ePrint

HP Apps

Print from anywhere

HP’s free ePrint service provides an easy way to print from email, anywhere and anytime. Just forward an email to your printer’s email address from your computer or mobile device, and both the email message and recognized attachments will print.

• HP ePrint might not have come with your printer, but you can easily add it via product update. See www.hp.com/go/ePrinterCenter for availability and details.

• Attachments may print differently than they appear in the software program which created them, depending on the original fonts and layout options used.

• Free product updates are provided with this service. Some updates may be required to enable certain functionality.

Your printer is protected

To help prevent unauthorized email, HP assigns a random email address to your printer, never publicizes this address, and by default does not respond to any sender. HP ePrint also provides industry-standard spam ﬁltering and transforms email and attachments to a print-only format to reduce the threat of a virus or other harmful content.

• The HP ePrint service does not ﬁlter emails based on content, so it cannot prevent objectionable or copyrighted material from being printed.

Print the web, without a computer Select the Apps icon on the printer display to print pages for the whole family.

• Use the Quick Forms app locally. Print calendars, notebook and graph paper, even puzzles.

• Add more Apps from the web. Print coloring pages, weather reports, and more!

• Free product updates are provided with this service. Some updates may be required to enable

certain functionality.

Use the HP ePrinterCenter website

Use HP’s free ePrinterCenter website to set up increased security for HP ePrint, specify the email addresses that are allowed to send email to your printer, get more HP Apps, and access other free services.

English

ePrinterCenter

Specs

• Go to the ePrinterCenter website for more information and speciﬁc terms and conditions:

www.hp.com/go/ePrinterCenter

Power speciﬁcations Note: Use this printer only with the power adapter supplied by HP.

• Power adapter: 0957-2280

• Input voltage: 100 to 240 Vac (+/- 10%)

• Input frequency: 50-60 Hz (+/- 3Hz)

• Power consumption: 24W Average

Ink usage

• Initialization, which prepares the printer and cartridges for printing.

• Printhead servicing, which keeps print nozzles clear and ink ﬂowing smoothly.

Also, some residual ink is left in the cartridge after it is used. For more information, go to: www.hp.com/go/inkusage.

Changing networked printer setup

Changing from USB to wireless network connection

If you initially set up your printer using a USB connection to your computer, you can switch the connection to a wireless network connection by following these steps.

English

USB

Wireless

If your printer is not found during software installation...

Windows

To change from USB to wireless connection:

1. Click Start, click HP, click Photosmart B110 series, then click USB to Wireless. Keep

your USB cable connected until prompted to disconnect it.

2. Follow the instructions on the displayed screens.

• Click Next to move from one screen to

the next.

• Click Help to get additional information

about what is required on that screen.

Mac

To change from USB to wireless connection:

1. On the HP Photosmart front panel, press the Wireless button to display the Wireless menu on the printer display.

2. Select Wireless Settings, then Wireless Setup Wizard on the display.

3. Follow the steps in the Wireless Setup Wizard to connect the printer.

4. To add the printer, go to System Preferences, select Print & Fax, then click the + button. Select your printer from the list.

Troubleshooting for a wireless printer setup

Check that your printer is connected to your network Run a Wireless Network Test to check that your printer is on the network. To do this:

1. On the HP Photosmart front panel, press the Wireless button to display the Wireless menu on the printer display.

2. Select Run Wireless Network Test on the display.

3. The Wireless Network Test Report is automatically printed. Review the report:

• If something failed during the test, it is described at the top of the report.

• The Diagnostics Summary lists all the tests that were performed, and whether or not

your printer passed.

• View the Conﬁguration Summary to ﬁnd out Network Name (SSID), Hardware

Address (MAC), and IP Address.

If your printer is not connected to the network:

1. Press the Wireless button to open the Wireless menu on the printer display. Select Wireless Setup Wizard.

2. Follow the instructions on the screen.

For additional help with setting up a wireless connection, go to the Wireless Easy site:

www.hp.com/go/wirelessprinting.

Fixing connectivity issues

You may have picked the wrong network or typed in your network name (SSID) incorrectly

Check these settings to ensure that they are correct.

You may have typed in your WEP key or your WPA encryption key incorrectly.

• If you are using encryption on your network, you’ll need to enter a key. These are casesensitive so be sure that it has been entered correctly.

• If the network name (SSID) or the WEP/WPA key are not found automatically during installation, and you don’t already know them, you can download the Network Diagnostic Utility, which can help you locate them.

• The Network Diagnostic Utility runs on computers with Windows XP SP3, Vista, or Windows 7 OS. The computer should also be wirelessly connected to your network. To download the Network Diagnostic Utility, go to: www.hp.com/go/wirelessprinting.

You may have a router problem.

Try restarting both the printer and the router by turning off the power on each. Then, turn them on again.

Your computer may not be connected to your network.

Make sure that the computer is connect to the same network to which the HP Photosmart is connected.

Your computer may be connected to a Virtual Private Network (VPN)

Temporarily disconnect from the VPN before proceeding with the installation. Being connected to a VPN is like being on a different network. You will need to disconnect from the VPN to access the printer over the home network.

English

Security software may be blocking communication.

Security software (ﬁrewall, anti-virus, anti-spyware) installed on your computer may be blocking communication between the printer and the computer. An HP diagnostic utility runs automatically during installation and can provide messages about what might be blocked by a ﬁrewall. Try temporarily disconnecting your ﬁrewall, anti-virus, or anti-spyware applications to see if you can ﬁnish the installation successfully. You should re-enable the security applications after installation is complete.

Setup your ﬁrewall software to allow communication over UDP port 427 (Windows).

After software installation

If your printer has been successfully installed, but you are having trouble printing:

• Turn off the router, printer, and computer. Then, turn on router, printer, and computer -- in that order.

• If powering down and up doesn’t solve the problem, run the Network Diagnostic Utility (Windows):

• Go to: www.hp.com/go/wirelessprinting to download the Network Diagnostic Utility, then run it.

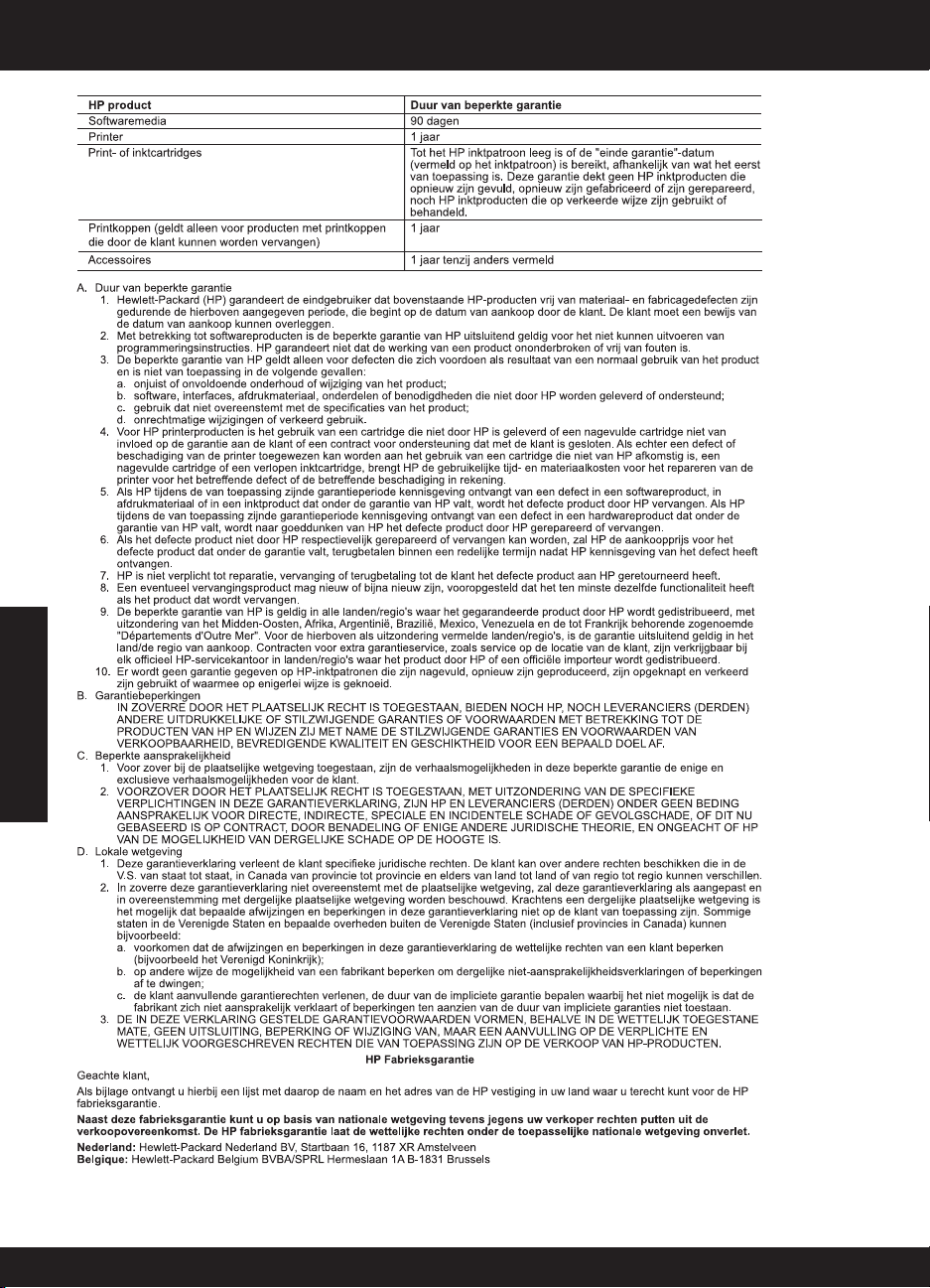

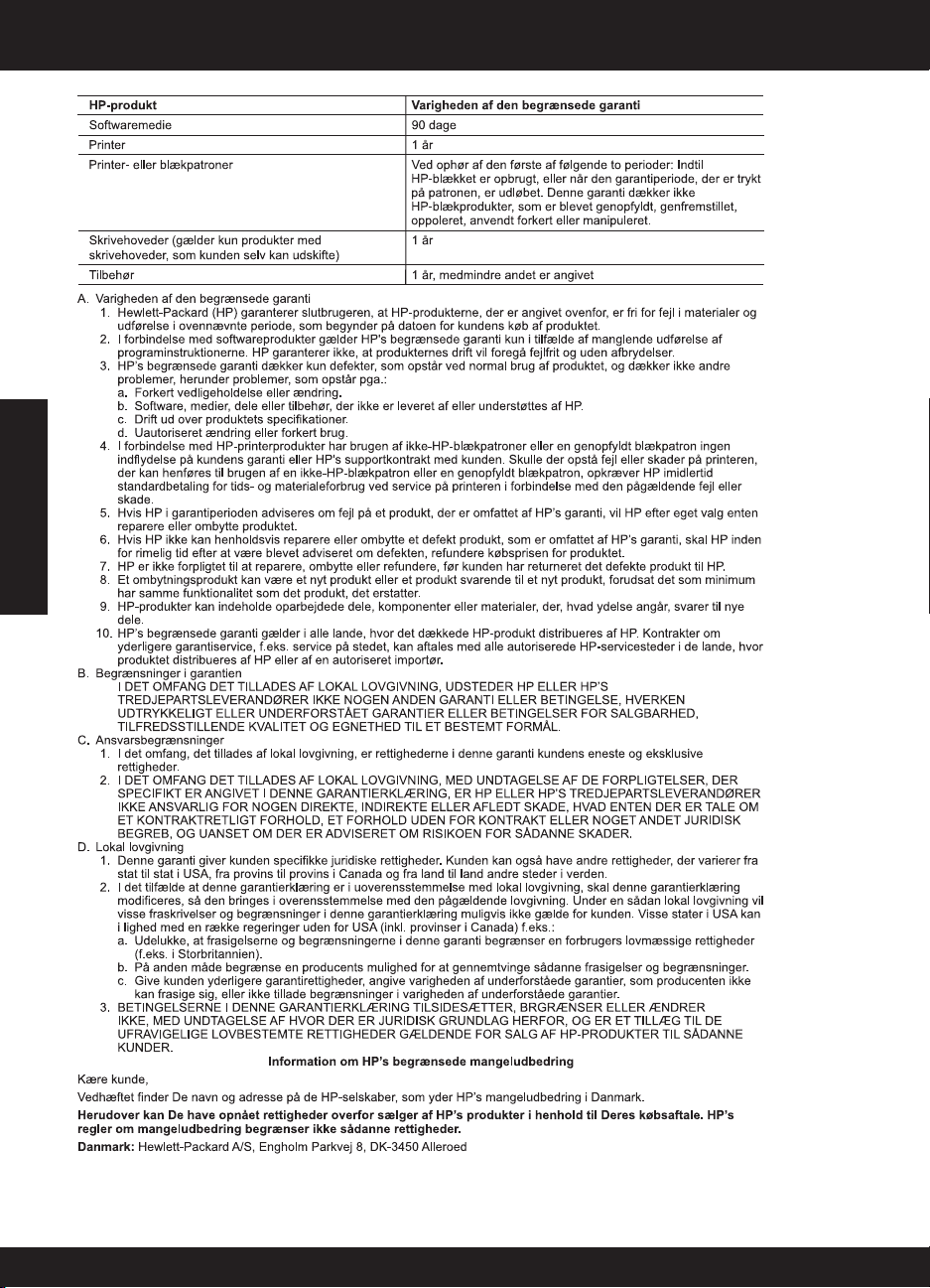

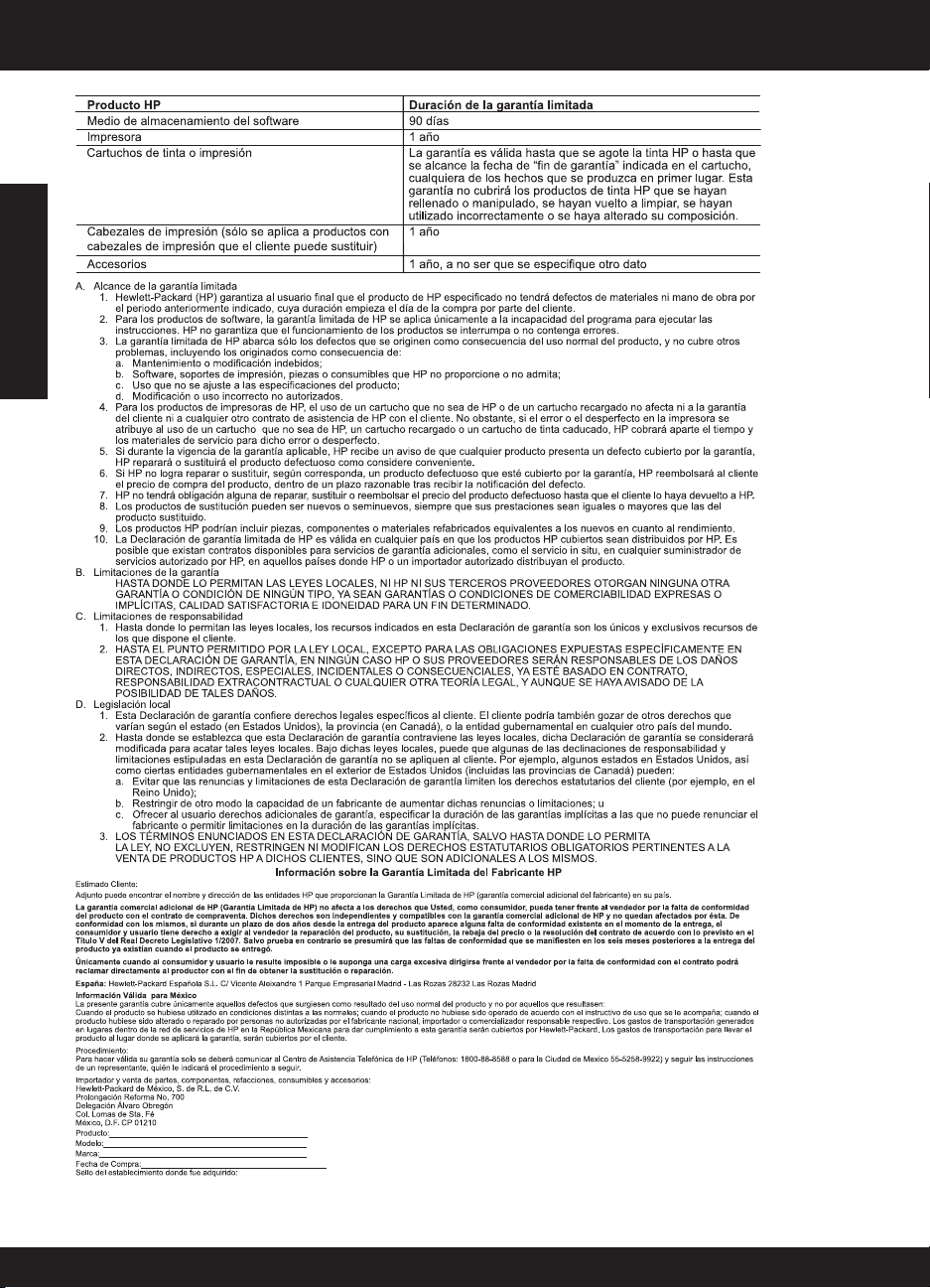

HP printer limited warranty statement

English

HP Photosmart Wireless e-All-in-One

USB

B110 series

Erste Schritte...

Inhalt der Verpackung überprüfen.

Drucker auspacken. Klebeband, Schutzfolie und Verpackungsmaterial entfernen.

Gerät anschließen und einschalten.

Inhalt...

Fehlerbehebung bei der Einrichtung 10 Komponenten des HP Photosmart 11 Druck-, Kopier- und Scanfunktionen und Tipps 12 Neuheiten – Webdienste 13 Ändern der Netzwerkdruckereinrichtung 14

<3 M

* Nicht bei allen Modellen verfügbar

Wichtig! Schließen Sie das USB-Kabel erst an, wenn Sie während der

Softwareinstallation dazu aufgefordert werden!

Schließen Sie das Netzkabel und das Netzteil an.

Befolgen Sie die Anweisungen des

Einrichtungsassistenten.

Beachten Sie unbedingt die Anweisungen auf dem Druckerdisplay. Diese führen Sie durch die Schritte zum Einrichten und Verbinden des HP Photosmart. Dazu zählen auch das Einrichten der Verbindung für einen Netzwerkdrucker und das Einsetzen der Druckpatronen.

Rufen Sie bei Computern ohne CD/DVD-Laufwerk die Website www.hp.com/support auf, um die Software herunterzuladen und zu installieren.

Drücken Sie

, um den HP Photosmart einzuschalten.

WiFi Protected Setup (WPS)

Dieser HP Photosmart unterstützt WiFi Protected Setup (WPS) zur einfachen Wireless-Einrichtung auf Tastendruck.

•Wenn Sie bei der Einrichtung nach WPS gefragt werden und Sie über einen WPS-Router verfügen, drücken Sie die WPS-Taste am Router. Die Wireless-LED am Drucker leuchtet, wenn die Verbindung erfolgreich war. Folgen Sie ansonsten dem Einrichtungsassistenten auf dem Druckerdisplay (siehe auch Details in diesem Handbuch).

Registrieren Ihres HP Photosmart

Lassen Sie das Gerät unter www.register.hp.com registrieren, um schnelleren Service und Hinweise vom Support zu erhalten.

Deutsch

Fehlerbehebung bei der Einrichtung

Wenn sich der HP Photosmart nicht einschalten lässt...

Deutsch

Wenn kein Druck möglich ist...

Überprüfen Sie das Netzkabel. Gehen Sie dazu wie folgt vor:

• Stellen Sie sicher, dass das Netzkabel fest mit dem Drucker und dem Netzteil verbunden ist. Eine LED am Netzteil leuchtet, wenn das Netzkabel in Ordnung ist.

• Wenn Sie eine Steckerleiste verwenden, vergewissern Sie sich, dass diese eingeschaltet ist. Oder schließen Sie den Drucker direkt an eine Netzsteckdose an.

• Vergewissern Sie sich, dass die Netzsteckdose funktioniert. Schließen Sie ein funktionstüchtiges Gerät an, um zu überprüfen, ob die Stromzufuhr gewährleistet ist. Ist dies nicht der Fall, liegt ggf. ein Problem mit der Netzsteckdose vor.

• Wenn der Drucker an eine geschaltete Netzsteckdose angeschlossen ist, vergewissern Sie sich, dass diese eingeschaltet ist.

1. Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel ab. Schließen Sie das Netzkabel wieder an, und schalten Sie den Drucker mit der Taste ein.

2. Drücken Sie die Taste nicht zu schnell. Drücken Sie die Taste nur einmal. Das Einschalten des Druckers kann einige Minuten dauern. Wenn Sie die Taste mehrmals drücken, schalten Sie den Drucker möglicherweise wieder aus.

3. Sollte nach Ausführen dieser Schritte weiterhin ein Problem bestehen, bitten Sie den HP Support um Hilfe. Rufen Sie www.hp.com/support auf.

Windows

Vergewissern Sie sich, dass der HP Photosmart als Standarddrucker festgelegt ist. Gehen Sie

dazu wie folgt vor:

1. Klicken Sie in der Windows-Taskleiste auf Start.

2. Klicken Sie auf Systemsteuerung.

3. Öffnen Sie dann Folgendes:

• Geräte und Drucker (Windows 7)

• Drucker (Vista)

• Drucker und Faxgeräte (XP)

Überprüfen Sie, ob das runde Feld neben Ihrem Drucker markiert ist. Ist dies nicht der Fall, klicken Sie mit der rechten Maustaste auf das Druckersymbol, und wählen Sie im Menü die Option „Als Standarddrucker festlegen“ aus.

Mac

Deinstallieren Sie die Software, und installieren Sie diese erneut.

Vom Deinstallationsprogramm werden sämtliche speziellen HP Softwarekomponenten für den HP Photosmart entfernt. Es entfernt keine Komponenten, die mit anderen Druckern oder Programmen gemeinsam genutzt werden.

So deinstallieren Sie die Software:

1. Lösen Sie den Drucker vom Computer.

2. Öffnen Sie den Ordner „Programme: Hewlett-Packard“.

3. Doppelklicken Sie auf HP Deinstallationsprogramm. Befolgen Sie die angezeigten Anweisungen.

Wenn weiterhin kein Druck möglich oder ein Fehler bei der Installation der Windows-Software aufgetreten ist:

1. Nehmen Sie die CD aus dem CD-Laufwerk des Computers heraus, und lösen Sie den Drucker vom Computer.

2. Starten Sie den Computer neu.

3. Deaktivieren Sie vorübergehend die Software-Firewall, und schließen sie sämtliche Antivirussoftware.

4. Legen Sie die CD mit der Druckersoftware in das CD-Laufwerk des Computers ein, und führen Sie die Installation entsprechend den angezeigten Anweisungen durch. Schließen Sie das USB-Kabel erst an, wenn Sie dazu aufgefordert werden.

5. Nach Abschluss der Installation starten Sie den Computer und sämtliche zuvor deaktivierte oder geschlossene Sicherheitssoftware neu.

So installieren Sie die Software:

1. Legen Sie die CD in das CD-Laufwerk des Computers ein.

2. Öffnen Sie die CD auf dem Desktop, und doppelklicken Sie auf HP Installationsprogramm.

3. Befolgen Sie die angezeigten Anweisungen.

Komponenten des HP Photosmart

2. 2.

Zurück Dient zum Zurückkehren zum vorherigen Bildschirm.

Abbrechen Stoppt den aktuellen Vorgang, stellt die vorherigen Einstellungen wieder her und hebt die aktuelle Fotoauswahl auf.

Navigationstasten Dienen zum Navigieren in Menüoptionen und Fotos. Mit der linken Taste blättern Sie nach links oder oben. Mit der rechten Taste blättern Sie nach rechts oder unten.

Einstellungen Dient auf dem Startbildschirm zum Öffnen des Menüs „Einrichtung“. Dient in anderen Menüs zum Auswählen von Optionen für das angezeigte Menü.

OK Dient zum Auswählen einer Menüeinstellung, eines Werts oder eines Fotos.

Kopieren Dient auf dem Startbildschirm zum Öffnen des Menüs „Kopieren“, in dem Sie die Farbgebung und die Anzahl der Kopien auswählen können.

Foto Dient auf dem Startbildschirm zum Öffnen des Menüs „Foto“, über das sich Fotos bearbeiten, drucken und speichern lassen.

Scannen Dient auf dem Startbildschirm zum Öffnen des Menüs „Scannen“, über das sich Scans auf einem verbundenen Computer oder einer Fotospeicherkarte speichern lassen.

Apps Dient auf dem Startbildschirm zum Öffnen des Menüs „Apps“, über das Sie ohne Computer auf Daten im Web zugreifen und diese drucken können.

Deutsch

Speicherkartensteckplätze

LED für Speicherkartensteckplätze

Netztaste

LED für aktivierten Wireless-Betrieb

Wireless-Taste Dient zum Aufrufen des Menüs

„Wireless und Webdienste“

Funktionen und Tipps

• Fotos in verschiedenen Formaten auf unterschiedlichem Papier direkt von einer Speicherkarte

•

• Stellen Sie beim Einsetzen neuer Patronen sicher, dass die Kunststoffschutzfolie vor dem

Drucken

Deutsch

Kopieren

Scannen

• Wenn Sie den HP Photosmart zum ersten Mal einrichten und verwenden, müssen Sie die

• Wählen Sie zum Überprüfen der geschätzten Tintenfüllstände auf dem Druckerdisplay die Option

• Fotopatronen und Fotopatronen schwarz sind nicht mit diesem Drucker kompatibel.

•

• Fotos oder Dokumente scannen. Das Menü Scannen auf dem Druckerdisplay dient zum

• Wenn Sie den Scan an einen verbundenen Computer senden, wird die Scansoftware für Sie

• Halten Sie für ein optimales Scanergebnis das Glas und die Unterseite der Abdeckung sauber.

aus drucken. Das Menü Foto auf dem Druckerdisplay dient zum Durchsuchen von Fotos, Anwenden automatischer Korrekturen und Treffen einer Auswahl. Sie können Dokumente und Fotos aus Softwareanwendungen auf einem verbundenen Computer drucken.

Einsetzen entfernt wird.

mit dem Gerät gelieferten Tintenpatronen einsetzen. Die Tinte in diesen Patronen weist eine spezielle Zusammensetzung für die erste Verwendung des Druckers auf. Vergewissern Sie sich, dass ausreichend Tinte verfügbar ist.

Einstellungen aus. Wählen Sie dann Extras und Geschätzte Tintenfüllstände anzeigen aus.

Farb- oder Schwarzweißkopien erstellen. Das Menü Auswählen der Farbgebung, der Originalgröße oder der Größenanpassung, der Qualitätseinstellung (einschließlich schnellem Entwurfsmodus), des Papierformats und der Kopienanzahl. Legen Sie ein Einzelblatt oder dünne Originale mit der Druckseite nach unten vorne rechts auf dem Glas an. Entfernen Sie für dicke Originale (z. B. eine Seite aus einem Buch) die Abdeckung. Legen Sie das Original mit der bedruckten Seite nach unten so auf das Vorlagenglas, dass es vorne rechts anliegt. Klappen Sie die Abdeckung möglichst über das Original, um einen weißen Hintergrund zu erhalten.

Auswählen von Scan an PC senden, Auf Karte scannen oder Abzüge. Legen Sie anschließend das Original mit der bedruckten Seite nach unten so auf das Vorlagenglas, dass es vorne rechts anliegt. Wählen Sie einen Scan-Shortcut aus: Foto an Datei, Foto an E-Mail oder PDF-Dokument.

geöffnet, damit Sie Anpassungen vornehmen und eine andere Auswahl (auch für die Position der Scandatei) treffen können.

Der Scanner interpretiert jeden Flecken oder jede Verschmutzung als Teil des zu scannenden Bilds.

Kopieren

auf dem Druckerdisplay dient zum

Weitere

Informationen

Weitere Informationsquellen

Weitere Informationen zum Produkt ﬁnden Sie in der Onlinehilfe und in der Readme-Datei, die zusammen mit der HP Photosmart Software installiert werden.

Die elektronische Hilfe umfasst Anweisungen zu den Produktfunktionen und zur Fehlerbehebung.

•

Außerdem ﬁnden Sie hier Produktspeziﬁkationen, rechtliche Hinweise und Informationen zu Umweltschutz, Konformität und Support sowie Links zu weiteren Online-Informationen im Web.

•

Die Readme-Datei enthält die Informationen zur Kontaktaufnahme mit dem HP Support, die Betriebssystemanforderungen sowie die neuesten Aktualisierungen in Bezug auf die Produktinformationen.

So greifen Sie über den Computer auf die Onlinehilfe zu:

• Windows XP, Vista, Win 7: Klicken Sie auf Start > Alle Programme > HP > Photosmart B110 series > Hilfe.

• Mac OS X 10.4 Finder: Klicken Sie auf Hilfe > Mac Hilfe. Wählen Sie im Menü Bibliothek die Option HP Produkthilfe aus.

• Mac OS X 10.5 und 10.6 Finder: Klicken Sie auf Hilfe > Mac Hilfe. Halten Sie im Help Viewer die Schaltﬂäche „Startanzeige“ gedrückt, und wählen Sie dann HP Produkthilfe aus.

Neuheiten – Webdienste

NOV

Erste Schritte mit HP ePrint

Zur Verwendung von HP ePrint muss der Drucker mit dem Internet verbunden sein.

• Drücken Sie auf dem Bedienfeld des HP Photosmart die Taste Wireless. Wählen Sie auf dem Druckerdisplay das Menü Webdienste aus. Über dieses Menü können Sie den Dienst

•

ein- und ausschalten, die E-Mail-Adresse des Druckers anzeigen und eine Informationsseite drucken.

HP ePrint

HP Apps

Drucken von einem beliebigen Standort

Der kostenlose HP ePrint Dienst ist eine einfache Methode zum Drucken von E-Mails – überall und jederzeit. Leiten Sie einfach eine E-Mail von Ihrem Computer oder mobilen Gerät an die E-Mail-Adresse des Druckers weiter. Daraufhin werden die E-Mail-Nachricht und die erkannten Anhänge gedruckt.

• Sollte HP ePrint nicht mit Ihrem Drucker geliefert werden, können Sie den Dienst einfach über eine Produktaktualisierung hinzufügen. Siehe www.hp.com/go/ePrinterCenter in Bezug auf Verfügbarkeit und detaillierte Informationen.

•

Anhänge werden ggf. anders gedruckt, als sie im Softwareprogramm zu deren Erstellung angezeigt werden.

• Dies ist von den ursprünglich verwendeten Schriften und Layoutoptionen abhängig. Mit diesem Dienst werden kostenlose Produktaktualisierungen bereitgestellt. Für bestimmte Funktionen sind ggf. einige Aktualisierungen erforderlich.

Schutz des Druckers

Zum Schutz des Druckers vor E-Mails durch Unbefugte wird dem Drucker von HP nach dem Zufallsprinzip eine E-Mail-Adresse zugewiesen. Diese Adresse wird nie veröffentlicht, und Absendern wird nicht standardmäßig geantwortet. HP ePrint stellt außerdem einen Spam-Filter gemäß Industriestandard zur Verfügung, und E-Mails und Anhänge werden in ein ausschließlich druckbares Format umgewandelt, um das Risiko durch Viren oder schädliche Inhalte zu reduzieren.

• Vom HP ePrint Dienst werden keine E-Mails nach deren Inhalt geﬁltert. Somit kann der Dienst nicht verhindern, dass anstößige oder durch Copyright geschützte Inhalte gedruckt werden.

Webinhalte ohne Computer drucken Wählen Sie auf dem Druckerdisplay das Symbol Apps aus, um Seiten für die ganze Familie zu drucken.

•

App „Schnellformulare“ lokal verwenden. Kalender, Notizbuch sowie Graﬁkpapier und sogar Puzzles drucken.

• Weitere Apps aus dem Web hinzufügen. Ausmalseiten, Wetterberichte und mehr drucken!

• Mit diesem Dienst werden kostenlose Produktaktualisierungen bereitgestellt. Für bestimmte

Funktionen sind einige Aktualisierungen erforderlich.

Deutsch

ePrinterCenter

Speziﬁkationen

HP ePrinterCenter Website verwenden

Die kostenlose HP ePrinterCenter Website dient zum Einrichten des erweiterten Schutzes für HP ePrint, Angeben der E-Mail-Adressen, über die E-Mails an den Drucker gesendet werden dürfen, Hinzufügen weiterer HP Apps und Zugreifen auf weitere kostenlose Dienste.

• Rufen Sie die ePrinterCenter Website auf, um weitere Informationen und die allgemeinen Geschäftsbedingungen zu erhalten: www.hp.com/go/ePrinterCenter

Stromversorgungsdaten Hinweis: Verwenden Sie diesen Drucker nur mit dem mitgelieferten HP Netzteil.

• Netzteil: 0957-2280

• Eingangsspannung: 100 bis 240 V Wechselstrom (+/- 10 %)

• Eingangsfrequenz: 50 – 60 Hz (+/- 3 Hz)

• Stromverbrauch: 24 W (Mittelwert)

Tintennutzung

• Initialisierung, über die der Drucker und die Patronen für den Druck vorbereitet werden.

• Druckkopfwartung, die die Tintendüsen frei hält und für einen gleichmäßigen Tintenﬂuss sorgt.

Nach der Verwendung verbleiben Tintenrückstände in den Patronen. Weitere Informationen ﬁnden Sie auf der Website unter: www.hp.com/go/inkusage.

Ändern der Netzwerkdruckereinrichtung

Wechseln von USB zu kabelloser Netzwerkverbindung

Wenn Sie den Drucker anfänglich über eine USB-Verbindung zum Computer einrichten, können Sie mit den folgenden Schritten zu einer kabellosen Netzwerkverbindung wechseln.

USB

zu kabellos

Deutsch

Wenn der Drucker beim Installieren der Software nicht gefunden wird...

Windows

So wechseln Sie von einer USB- zu einer kabellosen Verbindung:

1. Klicken Sie auf Start, HP, Photosmart B110 series und dann USB zu kabellos. Lassen

Sie das USB-Kabel angeschlossen, bis Sie zum Entfernen aufgefordert werden.

2. Befolgen Sie die angezeigten Anweisungen.

• Klicken Sie auf Weiter, um von

Bildschirm zu Bildschirm zu wechseln.

• Klicken Sie auf Hilfe, um weitere

Informationen zu den erforderlichen Schritten beim jeweiligen Bildschirm zu erhalten.

Mac

So wechseln Sie von einer USB- zu einer kabellosen Verbindung:

1. Drücken Sie auf dem Bedienfeld des HP Photosmart die Taste Wireless, um das Menü „Kabellos“ auf dem Druckerdisplay aufzurufen.

2. Wählen Sie auf dem Display

Wireless-Einstellungen und dann Wireless-Einrichtungsassistent aus.

3. Befolgen Sie die Anweisungen im Wireless-Einrichtungsassistenten, um eine Verbindung zum Drucker herzustellen.

4. Wechseln Sie zum Hinzufügen eines Druckers zu Systemeinstellungen, wählen Sie Drucken & Faxen aus, und klicken Sie dann auf die Schaltﬂäche +. Wählen Sie den Drucker aus der Liste aus.

Fehlerbehebung für Wireless-Einrichtung von Druckern

Vergewissern Sie sich, dass der Drucker mit dem Netzwerk verbunden ist. Führen Sie einen Test für Wireless-Netzwerk durch, um sicherzustellen, dass der Drucker mit dem Netzwerk verbunden ist. Gehen Sie dazu wie folgt vor:

1. Drücken Sie auf dem Bedienfeld des HP Photosmart die Taste Wireless, um das Menü Wireless auf dem Druckerdisplay aufzurufen.

2. Wählen Sie auf dem Display die Option Test für Wireless-Netzwerk durchführen aus.

3. Der Bericht zum Test für Wireless-Netzwerk wird automatisch gedruckt. Überprüfen Sie den Bericht.

• Sollten beim Test Fehler aufgetreten sein, werden diese am Anfang des Berichts

beschrieben.

• In der Diagnosezusammenfassung sind alle durchgeführten Tests aufgelistet. Dabei

spielt es keine Rolle, ob diese erfolgreich waren.

• Der Konﬁgurationszusammenfassung können Sie den Netzwerknamen (SSID), die

Hardware-Adresse (MAC) und die IP-Adresse entnehmen.

Wenn der Drucker nicht mit dem Netzwerk verbunden ist:

1. Drücken Sie die Taste Wireless, um das Menü Wireless auf dem Druckerdisplay zu öffnen. Wählen Sie Wireless-Einrichtungsassistent aus.

2. Befolgen Sie die angezeigten Anweisungen.

Weitere Unterstützung zum Einrichten einer kabellosen Verbindung ﬁnden Sie auf der Wireless Easy Site: www.hp.com/go/wirelessprinting.

Beheben von Verbindungsproblemen

Das falsche Netzwerk wurde ausgewählt, oder der Netzwerkname (SSID) wurde falsch eingegeben

Vergewissern Sie sich, dass diese Einstellungen korrekt sind.

Der WEP-Schlüssel oder der WPA-Kennwortschlüssel wurde falsch eingegeben.

• Wenn Sie mit einem verschlüsselten Netzwerk arbeiten, müssen Sie einen Schlüssel eingeben. Diese Schlüssel müssen unter Beachtung der Groß- und Kleinschreibung korrekt eingegeben werden.

• Wenn der Netzwerkname (SSID) oder der WEP/WPA-Schlüssel bei der Installation nicht automatisch gefunden wird und Sie diese nicht bereits kennen, können Sie ein Dienstprogramm zur Netzwerkdiagnose herunterladen. Dieses hilft Ihnen, diese Angaben zu ﬁnden.

• Das Dienstprogramm zur Netzwerkdiagnose ist unter Windows XP SP3, Vista oder Windows 7 ausführbar. Der Computer muss kabellos mit dem Netzwerk verbunden sein. Das Dienstprogramm zur Netzwerkdiagnose können Sie unter folgender Adresse herunterladen:

www.hp.com/go/wirelessprinting.

Es liegt ein Problem mit dem Router vor.

Schalten Sie den Drucker und den Router aus, um diese Geräte neu zu starten. Schalten Sie danach beide Geräte wieder ein.

Der Computer ist nicht mit dem Netzwerk verbunden.

Vergewissern Sie sich, dass der Computer mit dem Netzwerk verbunden ist, mit dem auch der HP Photosmart verbunden ist.

Deutsch

Der Computer ist mit einem VPN-Netzwerk (Virtual Private Network) verbunden.

Versuchen Sie zunächst, die Verbindung zum VPN vorübergehend zu unterbrechen, bevor Sie mit der Installation fortfahren. Eine Verbindung zu einem VPN hat dieselben Auswirkungen wie die Verbindung zu einem anderen Netzwerk. Sie müssen die Verbindung zum VPN trennen, um über das eigene Netzwerk auf den Drucker zugreifen zu können.

Sicherheitssoftware blockiert die Kommunikation.

Auf Ihrem Computer installierte Sicherheitssoftware (Firewall, Anti-Virus, Anti-Spyware) blockiert möglicherweise die Kommunikation zwischen dem Drucker und dem Computer. Während der Installation wird automatisch ein HP Diagnoseprogramm ausgeführt. Dabei werden Meldungen dazu bereitgestellt, welche Komponenten durch die Firewall blockiert werden. Deaktivieren Sie die Firewall sowie die Anti-Virus- oder die Anti-Spyware-Anwendungen vorübergehend, um zu prüfen, ob die Installation dann erfolgreich abgeschlossen werden kann. Nach Abschluss der Installation müssen Sie die Sicherheitsanwendungen wieder aktivieren.

Richten Sie die Firewall-Software so ein, dass die Kommunikation über den UDP-Port 427 (Windows) gestattet wird.

Nach der Softwareinstallation

Falls der Drucker zwar erfolgreich installiert wurde, aber Probleme beim Drucken auftreten:

• Schalten Sie den Router, den Drucker und den Computer aus. Schalten Sie danach den Router, den Drucker und den Computer in der angegebenen Reihenfolge wieder ein.

• Besteht das Problem danach weiterhin, führen Sie das Dienstprogramm zur Netzwerkdiagnose (Windows) aus.

• Rufen Sie folgende Website auf: www.hp.com/go/wirelessprinting. Laden Sie das Dienstprogramm zur Netzwerkdiagnose herunter, und starten Sie dieses.

Erklärung zur beschränkten Gewährleistung für HP Drucker

Deutsch

HP Photosmart Wireless série B110

USB

e-All-in-One

Commencer la conﬁguration ici...

Vériﬁez le contenu de l’emballage.

Découverte de...

Dépannage de l’installation 18 Apprenez à connaître votre appareil HP Photosmart 19 Fonctions d’impression, de copie et de numérisation et conseils 20 Nouveautés Services Web 21 Modification de la configuration de l’imprimante réseau 22

<3 M

* Disponible sur certains modèles

Déballez l’imprimante. Retirez toutes les bandes adhésives, les ﬁlms protecteurs et les matériaux

d’emballage.

Connectez l’appareil et mettez-le sous tension.

Important! Ne connectez pas le câble USB tant que vous n’y êtes pas invité

par le logiciel d’installation!

Connectez le cordon d’alimentation et l’adaptateur.

Suivez les instructions de l’assistant d’installation.

Assurez-vous de suivre les instructions afﬁchées sur l’écran du produit, car elles contiennent des informations sur la conﬁguration et la connexion de l’appareil HP Photosmart, notamment sur la connexion d’une imprimante réseau et l’installation des cartouches d’impression.

Sur les ordinateurs non équipés d’un lecteur de CD/ DVD, visitez le site www.hp.com/support pour télécharger et installer le logiciel.

Appuyez sur le bouton HP Photosmart sous tension.

WPS (WiFi Protected Setup)

Cet appareil HP Photosmart prend en charge les connexions WPS (Wi-Fi Protected Setup) permettre une conﬁguration sans ﬁl aisée à l’aide d’un bouton unique.

•Si une invite de conﬁguration WPS s’afﬁche au cours de l’installation et que vous possédez un routeur WPS, appuyez sur le bouton WPS de celui-ci. Le voyant de liaison sans ﬁl de l’imprimante s’allume si la connexion est établie.

•Si

non, suivez les instructions de l’assistant d’installation afﬁchées sur l’écran de l’imprimante. Consultez également les détails fournis dans ce guide.

Enregistrement de votre appareil HP Photosmart

Obtenez un service plus rapide et des alertes d’assistance en vous enregistrant sur le site

www.register.hp.com.

pour mettre l’appareil

aﬁn de

Français

Dépannage de l’installation

Si l’appareil HP Photosmart ne démarre pas...

Si vous ne parvenez pas à imprimer...

Français

Vériﬁez le cordon d’alimentation. Pour ce faire :

• Assurez-vous que le cordon d’alimentation est correctement branché à l’imprimante et à l’adaptateur d’alimentation. Un voyant s’allume sur le bloc d’alimentation si le cordon d’alimentation fonctionne correctement.

• Si vous utilisez une prise multiple, vériﬁez que l’interrupteur dont elle est équipée est en position de marche. Vous pouvez aussi brancher l’imprimante directement à une prise secteur.

• Testez la prise d’alimentation pour vériﬁer qu’elle est en bon état. Branchez un autre appareil en état de marche et vériﬁez qu’il est alimenté. Si ce n’est pas le cas, un problème est peut-être survenu au niveau de la prise d’alimentation.

• Si vous avez branché l’imprimante sur une prise à interrupteur, assurez-vous que ce dernier est en position de marche.

1. Mettez l’imprimante hors tension, puis débranchez le cordon d’alimentation. Rebranchez le cordon d’alimentation, puis appuyez sur le bouton pour mettre l’imprimante sous tension.

2. Veillez à ne pas appuyer trop rapidement sur le bouton . N’appuyez dessus qu’une seule fois. La mise sous tension de l’imprimante prend parfois quelques minutes. De fait, si vous appuyez plusieurs fois sur le bouton , vous risquez de mettre l’imprimante hors tension.

3. Si vous avez procédé à toutes les étapes mentionnées dans les solutions précédentes et que le problème n’est toujours pas résolu, contactez le support HP pour obtenir une assistance. Visitez le site www.hp.com/support.

Windows

Assurez-vous que l’appareil HP Photosmart est conﬁguré en tant qu’imprimante par défaut.

Pour ce faire :

1. Dans la barre des tâches de Windows, cliquez sur Démarrer.

2. Puis sur Panneau de conﬁguration

3. Et ouvrez :

•

Périphériques et imprimantes (Windows 7)

• Imprimantes (Vista)

• Imprimantes et Fax (XP)

Assurez-vous que le cercle jouxtant le nom de votre imprimante comporte une marque de sélection. Si tel n’est pas le cas, cliquez avec le bouton droit sur l’icône de l’imprimante et sélectionnez “Déﬁnir comme imprimante par défaut” dans le menu.

Si vous ne parvenez toujours pas à imprimer, ou que l’installation du logiciel sous Windows échoue :

1. Retirez le CD de l’unité de CD-ROM de votre ordinateur, puis débranchez le câble USB de l’ordinateur.

2. Redémarrez l’ordinateur.

3. Désactivez temporairement le logiciel de pare-feu ainsi que l’antivirus, s’il est présent.

4. Insérez le CD du logiciel d’imprimante dans le lecteur de CD-ROM, puis suivez les instructions à l’écran pour installer le logiciel de l’imprimante. Ne branchez le câble USB que lorsque vous y êtes invité.

5. Une fois l’installation terminée, redémarrez l’ordinateur, ainsi que les logiciels de sécurité que vous avez éventuellement désactivés ou fermés.

Mac

Désinstallez, puis réinstallez le logiciel.

Le programme de désinstallation ne supprime pas tous les composants logiciels HP spéciﬁques à cet appareil HP Photosmart. Il ne supprime pas les composants partagés par d’autres imprimantes ou d’autres programmes.

Pour désinstaller le logiciel :

1. Déconnectez l’imprimante de votre ordinateur.

2. Ouvrez le dossier Applications : Hewlett-Packard.

3. Double-cliquez sur Programme de désinstallation HP. Suivez les instructions à l’écran.

Pour installer le logiciel :

1. Insérez le CD dans l’unité de CD-ROM de votre ordinateur.

2. Sur le bureau, ouvrez le CD, puis double-cliquez sur Programme d’installation HP.

3. Suivez les instructions afﬁchées à l’écran.

Apprenez à connaître votre appareil HP Photosmart

2. 2.

Retour Permet de revenir à l’écran précédent.

Annuler Met ﬁn à l'opération en cours,

restaure les paramètres par défaut et efface la photo sélectionnée.

Touches de direction Permettent de naviguer parmi les options de menu et les photos. La touche vers la gauche permet de se déplacer vers le haut ou vers la gauche. La touche vers la droite permet de se déplacer vers le bas ou vers la droite.

Paramètres Ouvre le menu conﬁguration à partir de l’écran d’accueil. Dans les autres menus, permet de sélectionner les options relatives au menu afﬁché.

OK Permet de sélectionner un paramètre de menu, une valeur ou une photo.

Copier Ouvre le menu Copier à partir de l’écran d’accueil pour vous permettre de sélectionner la couleur et le nombre de copies.

Photo Ouvre le menu Photo à partir de l’écran d’accueil pour vous permettre d’éditer, imprimer et sauvegarder vos photos.

Numériser Ouvre le menu Numérisation à partir de l’écran d’accueil pour vous permettre de numériser vers un ordinateur ou une carte mémoire photo connecté(e).

Applications Ouvre le menu Applications à partir de l’écran d’accueil pour vous permettre d’accéder aux informations et de les imprimer à partir du Web, sans passer par un ordinateur.

Français

Emplacements de carte mémoire

Voyants des emplacements de carte mémoire

Bouton Marche/arrêt

Voyant de liaison sans ﬁl allumé lorsque la

connexion sans ﬁl est activée

Bouton de liaison sans ﬁl Appuyez ici pour

accéder aux menus de liaison sans ﬁl et des Services Web

Fonctionnalités et astuces

• Imprimez vos photos directement à partir d’une carte mémoire sur différents types et formats de papier. Utilisez le menu Photo accessible via l’écran de l’imprimante pour naviguer parmi vos photos, appliquer des corrections automatiques et effectuer des sélections.

• Imprimez des documents et des photos à partir d’applications logicielles installées sur un ordinateur connecté.

Imprimer

Copie

Français

Numériser

• Lors de l’installation de cartouches neuves, veillez à retirer le protecteur en matière plastique avant d’insérer les cartouches.

•

Lors de la conﬁguration et de l’utilisation initiales de l’appareil HP Photosmart, veillez à installer les cartouches d’encre fournies avec votre périphérique. Ces cartouches sont élaborées suivant une formule spéciﬁquement adaptée à la première utilisation de votre imprimante.

• Assurez-vous que vous disposez d’encre en quantité sufﬁsante. Pour vériﬁer les niveaux d’encre estimés, sélectionnez Paramètres sur l’écran de l’imprimante, sélectionnez Outils, puis Afﬁcher les niveaux estimés.

• Les cartouches photo ou photo noire ne sont pas compatibles avec cette imprimante.

• Réalisez des copies en couleur ou en noir et blanc. Utilisez le menu Copier accessible

via l’écran de l’imprimante pour sélectionner la couleur, la taille réelle de l’original ou le redimensionnement pour ajustement, les paramètres de qualité (y compris le mode économique rapide), le format du papier et le nombre d’exemplaires.

• Chargez des originaux à simple feuillet ou de faible épaisseur, face imprimée orientée vers le bas, dans le coin avant droit de la vitre.

•

Dans le cas d’originaux de forte épaisseur, tels qu’une page extraite d’un ouvrage, retirez le capot. Placez l’original, face imprimée orientée vers le bas, dans le coin avant droit de la vitre. Si possible, recouvrez l’original à l’aide du capot aﬁn de produire un arrière-plan de couleur blanche.

• Numérisez des photographies ou des documents. Utilisez le menu Numériser accessible via l’écran de l’imprimante pour sélectionner l’option Numériser vers PC, Numériser sur carte ou Réimprimer. Placez ensuite l’original, face imprimée orientée vers le bas, sur le coin avant droit de la vitre. Sélectionnez un raccourci de numérisation : Photo vers ﬁchier, Photo vers e-mail ou Document PDF.

• Si vous effectuez une numérisation vers un ordinateur connecté, le logiciel de numérisation s’ouvrira pour vous permettre d’effectuer des réglages et autres sélections, telles que l’emplacement du ﬁchier de numérisation.

•

Pour obtenir les meilleurs résultats, maintenez propres la vitre et le dos du capot. Le scanner interprète toutes les taches ou marques qu’il détecte comme faisant partie de l’image numérisée.

Obtenir plus

d’infos

Sources d’informations supplémentaires

Des informations complémentaires sur le produit sont disponibles dans l’aide en ligne et le ﬁchier Lisez-moi installés en même temps que le logiciel HP Photosmart.

• L’aide en ligne contient des instructions sur les fonctionnalités du produit et la résolution des incidents. Elle inclut également les caractéristiques du produit, des notices légales, environnementales, normatives et d’assistance, ainsi que des liens renvoyant à diverses informations complémentaires sur le Web.

• Le ﬁchier Lisez-moi contient des informations permettant de contacter l’assistance HP et décrit la conﬁguration requise pour le système d’exploitation, ainsi que les mises à jour les plus récentes des informations sur votre produit.

Pour accéder à l’aide en ligne à partir de votre ordinateur :

• Windows XP, Vista, Win 7 : Cliquez sur Démarrer > Tous les programmes > HP > Photosmart série B110 > Aide.

• Finder de Mac OS X v10.4 : Cliquez sur Aide > Aide sur le Mac. Dans le menu Bibliothèque, sélectionnez Aide sur le produit HP. Finder de Mac OS X v10.5 et 10.6 : Cliquez sur Aide >

•

cliquez sur le bouton d’accueil en maintenant la sélection et sélectionnez

Aide sur le Mac

. Dans la

Visionneuse d’aide

Aide sur le produit HP.

Nouveautés Services Web

NOV

Pour bien débuter avec HP ePrint

Pour utiliser HP ePrint, vous devez connecter votre imprimante à Internet.

Appuyez sur le bouton

•

HP ePrint

Applications

Sélectionnez le menu ou désactiver le service, afﬁcher l’adresse électronique de l’imprimante et imprimer une page d’information.

Imprimez n’importe où

Le service gratuit ePrint de HP vous offre un moyen d’imprimer aisément à partir d’une adresse électronique, en tout lieu et à tout moment. Il vous sufﬁt de faire suivre un courriel à l’adresse électronique de votre imprimante depuis votre ordinateur ou votre périphérique mobile pour que le message électronique et les pièces jointes identiﬁées s’impriment.

• Il est possible que HP ePrint n’ait pas été fourni avec votre imprimante, mais vous pouvez aisément vous procurer cette fonction par le biais de la mise à jour du produit. Consultez le site www.hp.com/go/ePrinterCenter pour connaître la disponibilité et les détails.

• Les pièces jointes peuvent présenter un aspect différent par rapport au programme avec lequel elles ont été créées, selon les polices et les options de mise en page sélectionnées à l’origine.

• Ce service est fourni avec les mises à jour gratuites du produit. Il arrive que des mises à jour soient requises pour permettre l’activation de certaines fonctionnalités.

Votre imprimante est protégée.

Aﬁn de contribuer à lutter contre les courriers indésirables, HP attribue une adresse électronique aléatoire à votre imprimante, ne publie jamais cette adresse et par défaut, ne répond à aucun expéditeur. HP ePrint inclut en outre un ﬁltrage anti-spam normalisé et convertit les courriers électroniques et pièces jointes en un format uniquement imprimable, aﬁn de réduire les risques liés aux virus à tout autre contenu dangereux.

• Le service HP ePrint ne ﬁltrant pas les courriers électroniques d’après leur contenu, il ne peut pas empêcher l’impression de contenus douteux ou couverts par des droits d’auteur.

Imprimez des données sur le Web sans passer par un ordinateur Sélectionnez l’icône Applications sur l’écran de l’imprimante pour imprimer des pages destinées à toute la famille.

•

Utilisez l’application Formulaires rapides au niveau local. Imprimez des calendriers, des carnets de notes, du papier millimétré et même des puzzles. Ajoutez d’autres applications à partir du Web.

• Imprimez des pages à colorier, des bulletins météo et bien d’autres documents encore !

• Des mises à jour gratuites du produit sont fournies avec ce service. Il arrive que des mises à

jour soient requises pour permettre l’activation de certaines fonctionnalités.

Utilisation du site HP ePrinterCenter

Le site Web gratuit HP ePrinterCenter vous permet de renforcer la sécurité de HP ePrint, de spéciﬁer les adresses électroniques autorisées à envoyer des courriels à votre imprimante, d’obtenir des applications HP supplémentaires et d’accéder à d’autres services gratuits.

Services Web

Liaison sans ﬁl

sur l’écran de l’imprimante. Vous pouvez, à partir de ce point, activer

situé sur le panneau frontal de l’appareil HP Photosmart.

Français

ePrinterCenter

Caractéristiques

• Visitez le site Web ePrinterCenter pour plus d’informations et pour connaître les modalités spéciﬁques d’utilisation : www.hp.com/go/ePrinterCenter

Spéciﬁcations électriques Remarque : Utilisez cette imprimante exclusivement avec l’adaptateur secteur fourni par HP.

• Adaptateur de tension : 0957-2280

• Tension d’alimentation : 100 à 240 Vac (+/- 10%)

• Fréquence d’alimentation : 50-60 Hz (+/- 3Hz).

• Consommation électrique : 24W (moyenne)

Utilisation de l’encre

• Initialisation, qui prépare l’imprimante et les cartouches en vue de l’impression.

• Maintenance des têtes d’impression, qui permet de maintenir la propreté des buses et

d’assurer que l’encre s’écoule en douceur.

En outre, une certaine quantité d’encre demeure dans la cartouche après utilisation. Pour plus d’informations, visitez le site : www.hp.com/go/inkusage.

Modiﬁcation de la conﬁguration de l’imprimante réseau

Passage d’une connexion USB à une connexion réseau sans ﬁl

Si vous avez initialement conﬁguré votre imprimante en établissant une connexion USB avec votre ordinateur, vous pouvez effectuer la permutation vers une connexion réseau sans ﬁl en procédant comme suit.

USB vers Sans

ﬁl

Windows

Pour passer d’une connexion USB à une connexion réseau sans ﬁl :

1. Cliquez sur Démarrer, HP, Photosmart série B110, puis sur USB -> Sans ﬁl.

Laissez le câble USB branché jusqu’à ce que vous soyez invité à le débrancher.

2. Suivez les instructions afﬁchées sur les différents écrans.

• Cliquez sur Suivant pour passer d’un

écran à l’autre.

• Cliquez sur Aide pour obtenir des

informations supplémentaires sur les actions requises dans l’écran concerné.

Mac

Pour passer d’une connexion USB à une connexion réseau sans ﬁl :

1. Sur le panneau frontal de l’imprimante HP Photosmart, appuyez sur le bouton Liaison sans ﬁl pour afﬁcher le menu Sans ﬁl sur l’écran de l’imprimante.

2. Sélectionnez Paramètres sans ﬁl, puis Assistant de conﬁguration sans ﬁl sur l’écran.

3. Suivez la procédure de l’assistant de conﬁguration sans ﬁl pour connecter l’imprimante.

4. Pour ajouter l’imprimante, accédez à

Préférences du système, sélectionnez Imprimante et Fax, puis cliquez

sur le bouton +. Sélectionnez votre imprimante dans la liste.

Français

Si votre imprimante n’est pas détectée au cours de l’installation du logiciel...

Dépannage de la conﬁguration d’une imprimante sans ﬁl

Vériﬁez que votre imprimante est connectée au réseau. Exécutez un Test du réseau sans ﬁl pour vériﬁer que votre imprimante se trouve bien sur le réseau. Pour ce faire :

1. Sur le panneau frontal de l’imprimante HP Photosmart, appuyez sur le bouton Liaison sans ﬁl pour afﬁcher le menu Sans ﬁl sur l’écran de l’imprimante.

2. Sélectionnez Exécuter le test de réseau sans ﬁl sur l’écran.

3. Le rapport de Test du réseau sans ﬁl est imprimé automatiquement. Consultez ce rapport :

• Si un incident s’est produit au cours du test, il est décrit dans la portion supérieure du

rapport.

• Le récapitulatif des diagnostics dresse la liste de tous les tests qui ont été réalisés, en

indiquant si votre imprimante a satisfait aux tests ou non.

• Consultez la partie Récapitulatif de la conﬁguration pour localiser le nom de réseau

(SSID), l’adresse matérielle (MAC) et l’adresse IP.

Si votre imprimante n’est pas connectée au réseau :

1. Appuyez sur le bouton Liaison sans ﬁl pour ouvrir le menu Sans ﬁl sur l’écran de l’imprimante. Sélectionnez Assistant de conﬁguration sans ﬁl.

2. Suivez les instructions afﬁchées à l’écran.

Pour obtenir une aide supplémentaire sur la conﬁguration d’une connexion sans ﬁl, consultez le site didactique consacré au sans ﬁl à l’adresse : www.hp.com/go/wirelessprinting.

Résolution des problèmes de connectivité

Vous ne vous êtes peut-être pas connecté au bon réseau, ou avez saisi un nom de réseau (SSID) incorrect

Vériﬁez que ces paramètres sont corrects.

Vous avez peut-être saisi votre clé WEP ou votre clé de chiffrement WPA de façon erronée.

• Si vous utilisez le chiffrement sur votre réseau, vous devez saisir une clé. Ces clés respectant la distinction majuscules/minuscules, assurez-vous de les saisir correctement.

• Si le nom de réseau (SSID) ou la clé WEP/WPA n’est pas détecté(e) automatiquement durant l’installation et que vous ne les connaissez pas, vous pouvez télécharger l’utilitaire de diagnostic du réseau, qui peut vous aider à localiser ces données.

• L’utilitaire de diagnostic du réseau s’exécute sur les ordinateurs équipés du système d’exploitation Windows XP SP3, Vista ou Windows 7. Il convient également de connecter votre ordinateur au réseau via une liaison sans ﬁl. Pour télécharger l’utilitaire de diagnostic du réseau, visitez le site : www.hp.com/go/wirelessprinting.

Un incident s’est peut-être produit au niveau du routeur.

Essayez de redémarrer à la fois l’imprimante et le routeur en les mettant préalablement hors tension. Puis, remettez-les sous tension.

Votre ordinateur n’est peut-être pas connecté à votre réseau.

Assurez-vous que l’ordinateur est connecté au même réseau que l’appareil HP Photosmart.

Votre ordinateur est peut-être connecté à un réseau privé virtuel (VPN)

Désactivez temporairement le VPN avant de poursuivre l’installation. La connexion à un VPN revient à être connecté à un réseau différent. Vous devez vous déconnecter du VPN pour pouvoir accéder à l’imprimante via votre réseau domestique.

Les communications sont peut-être bloquées par un logiciel de sécurité.

Un logiciel de sécurité (pare-feu, anti-virus, anti-logiciel espion) installé sur votre ordinateur bloque peut-être les communications entre l’imprimante et l’ordinateur. Un utilitaire de diagnostic HP est exécuté automatiquement durant l’installation et peut émettre des messages concernant les opérations bloquées par un pare-feu. Essayez de vous déconnecter temporairement de votre parefeu, antivirus ou anti-logiciel espion pour voir si vous parvenez à effectuer l’installation jusqu’à son terme. Une fois l’installation terminée, il convient de réactiver les applications de sécurité.

Conﬁgurez votre pare-feu de manière à autoriser les communications sur le port UDP 427 (Windows).

Après l’installation du logiciel

Si l’installation de votre imprimante a abouti, mais que rencontrez toujours des difﬁcultés lors de l’impression :

• Mettez successivement hors tension le routeur, l’imprimante et l’ordinateur. Puis, mettez successivement sous tension le routeur, l’imprimante et l’ordinateur, dans l’ordre indiqué.

• Si la mise hors tension ne permet pas de résoudre le problème, exécutez l’Utilitaire de diagnostic réseau (Windows) :

• Visitez le site : www.hp.com/go/wirelessprinting pour télécharger l’utilitaire de diagnostic réseau, puis exécutez celui-ci.

Français

Déclaration de garantie limitée de l’imprimante HP

Français

HP Photosmart Wireless e-All-in-One

USB

B110 series

Installazione...

Veriﬁcare il contenuto della confezione.

Indice...

Risoluzione dei problemi di configurazione 26 Conoscere la HP Photosmart 27 Stampa, copia, scansione: funzionalità e consigli 28 Novità Servizi web 29 Modifica della configurazione della stampante in rete 30

<3 M

* Non incluso in tutti i modelli

Disimballo della stampante. Rimuovere tutto il nastro, la pellicola protettiva e il materiale d’imballo.

Connessione e accensione.

Importante! Non collegare il cavo USB a meno che sia richiesto dal software!

Collegare l’adattatore e il cavo di alimentazione.

Seguire l’installazione guidata.

Seguire attentamente le istruzioni visualizzate per installare e collegare la HP Photosmart, inclusa l’impostazione della connessione della stampante in rete e l’installazione delle cartucce di stampa.

Per i computer senza unità CD/DVD, visitare il sito

www.hp.com/support per scaricare ed installare il

software.

Premere

WPS (WiFi Protected Setup)

Questa HP Photosmart supporta il WiFi Protected Setup (WPS) per una facile impostazione della funzionalità wireless.

•Se durante l’installazione viene richiesto il WPS e se di dispone di un router WPS, premere il tasto WPS sul router. Il LED wireless sulla stampante si accenderà quando la connessione sia corretta.

•In caso contrario, seguire l’installazione guidata sul display della stampante. Consultare questa guida per ulteriori informazioni.

Registrazione della HP Photosmart

Per avere un servizio più rapido e avvisi sull’assistenza, registrarsi su www.register.hp.com.

per accendere l’unità HP Photosmart.

Italiano

Risoluzione dei problemi di conﬁgurazione

Se la HP Photosmart non si accende...

Se non si riesce a stampare...

Italiano

Controllare il cavo di alimentazione. Per farlo:

• Veriﬁcare che il cavo di alimentazione sia saldamente collegato sia alla stampante sia all’adattatore. Un LED si accenderà sull’alimentatore se il cavo di alimentazione funziona correttamente.

• Se si utilizza una presa multipla, veriﬁcare che questa sia alimentata. Alternativamente, collegare la stampante direttamente a una presa a muro.

•

Veriﬁcare il funzionamento della presa collegando un apparecchio che funzioni certamente, e veriﬁcando che venga alimentato. In caso contrario, potrebbe esservi un problema con la presa.

• Se si è collegata la stampante a una presa con interruttore, veriﬁcare che sia accesa.

1. Spegnere l’unità, quindi scollegare il cavo di alimentazione. Collegare nuovamente il cavo di alimentazione, quindi premere il tasto per accendere la stampante.

2. Fare attenzione a non premere il testo troppo rapidamente. Premerlo solo una volta. L’accensione della stampante potrebbe richiedere alcuni minuti, per cui se si preme il tasto più di una volta, si potrebbe spegnere la stampante.

3. Se si sono effettuati i passi precedenti ma il problema persiste, contattare l’assistenza HP per avere supporto. Visitare il sito www.hp.com/support.

Windows

Veriﬁcare che la HP Photosmart sia impostata come stampante predeﬁnita. Per farlo:

1. Sulla barra delle applicazioni di Windows, fare clic su Start.

2. Quindi su Pannello di controllo.

3. Quindi aprire:

• Dispositivi e stampanti (Windows 7)

• Printers (Vista)

• Stampanti e fax (XP)

Cercare la stampante e veriﬁcare se vicino ad essa compare un segno di spunta. In caso negativo, fare clic con il tasto destro sulla stampante e scegliere “Imposta come stampante predeﬁnita” dal menu.

Se ancora non si riesce a stampare, o se l’installazione del software per Windows non è riuscita:

1. Rimuovere il CD dall’unità CD del computer e scollegare la stampante dal computer.

2. Riavviare il computer.

3. Disabilitare temporaneamente qualunque ﬁrewall software e qualunque software antivirus.

4. Inserire nell’unità CD del computer il CD con il software della stampante e seguire le istruzioni a video per installare il software. Non collegare il cavo USB ﬁno a che viene richiesto di farlo.

5. Al termine dell’installazione, riavviare il computer ed eventuali software di sicurezza che si siano disabilitati o chiusi.

Macintosh

Disinstallare e reinstallare il software.

La procedura di disinstallazione rimuove tutti i componenti software HP speciﬁci di questa HP Photosmart. Essa non rimuove altri eventuali componenti condivisi da altre stampanti o programmi.

Per disinstallare il software:

1. Scollegare la stampante dal computer.

2. Aprire le Applicazioni: cartella Hewlett-Packard.

3. Fare doppio clic su HP Uninstaller. Seguire le istruzioni visualizzate sullo schermo.

Per installare il software:

1. Inserire il CD nell’unità CD del computer.

2. Sul desktop, aprire il CD e fare doppio clic su HP Installer.

3. Seguire le istruzioni visualizzate sullo schermo.

Informazioni preliminari su HP Photosmart

2. 2.

Indietro Riporta alla schermata precedente.

Annulla Interrompe l’operazione in corso, ripristina le

impostazioni precedenti e azzera la selezione attuale delle foto.

Tasti direzionali Navigazione attraverso le opzioni dei menu e le foto. Il tasto “sinistra” sposta a sinistra o verso l’alto. Il tasto “destra” sposta a destra o verso il basso.

Impostazioni Dalla schermata principale, apre il menu Conﬁgurazione. Negli altri menu, seleziona le opzioni relative al menu visualizzato.

OK Seleziona un’impostazione di menu, un valore o una foto.

Copia Dalla schermata principale, apre il menu Copia, che permettere di scegliere il colore e il numero delle copie.

Foto Dalla schermata principale, apre il menu Foto, che permette di modiﬁcare, stampare e salvare le foto.

Scansione Dalla schermata principale, apre il menu Scansione, che permette di scansionare e inviare le scansioni a un computer collegato o a una scheda di memoria fotograﬁca.

Applicazioni Dalla schermata principale, apre il menu Applicazioni, che permette di accedere e stampare informazioni dal Web senza usare un computer.

Italiano

Alloggiamenti per schede di memoria

LED per gli alloggiamenti per schede di memoria

Tasto di accensione/spegnimento

LED wireless acceso quando è abilitata la

modalità wireless Tasto wireless Premere per aprire il menu

relativo a Wireless e Servizi web

Funzionalità e consigli

• Stampa le foto direttamente da una scheda di memoria in varie dimensioni e su vari tipi di carta. Usare il menu Foto sul display della stampante per sfogliare le foto, applicare correzioni automatiche e indicare selezioni.

• Stampa di documenti e foto da applicazioni software su un computer collegato.

• Quando si installano nuove cartucce, prestare attenzione e rimuovere la plastica protettiva

Stampa

Copia

Scansione

prima di inserire la cartuccia.

• La prima volta che si conﬁgura e si utilizza la HP Photosmart, installare le cartucce d’inchiostro ricevute insieme al dispositivo. Queste cartucce sono realizzate espressamente per il primo utilizzo della stampante.

• Veriﬁcare di disporre di sufﬁciente inchiostro. Per veriﬁcare i livelli di inchiostro stimati, selezionare Impostazioni sul display della stampante, quindi selezionare Strumenti, e poi Mostra livelli stimati.

• Le cartucce fotograﬁche o nere fotograﬁche non sono compatibili con questa stampante.

• Effettuare copie a colori o in bianco e nero. Usare il menu Copia sul display della stampante

per scegliere colore, dimensione reale o ridimensionamento a pagina intera, impostazioni di qualità (inclusa la bozza veloce), la dimensione della carta e il numero di copie.

• Caricare gli originali, a foglio singolo o sottili, con il lato stampato verso il basso, contro l’angolo anteriore destro del vetro.

• Per originali di maggiore spessore, come la pagina di un libro, rimuovere il coperchio. Disporre l’originale, con il lato stampato verso il basso, contro l’angolo anteriore destro del vetro. Se possibile, porre il coperchio sopra l’originale, in modo da offrire uno sfondo bianco.

• Scansione di fotograﬁe o di documenti. Usare il menu Scansione sul display della stampante per selezionare Scansione a PC, Scansione a scheda o Ristampa. Quindi caricare l’originale, con il lato stampato verso il basso, contro l’angolo anteriore destro del vetro. Scegliere una delle selezioni rapide per la scansione: Foto a ﬁle, Foto a e-mail o Documento PDF.

• Se la scansione viene inviata a un computer collegato, il software di scansione si aprirà automaticamente per permettere regolarioni e altre selezioni, come la posizione del ﬁle scansionato.

• Per una migliore scansione, si consiglia di mantenere puliti il vetro e il retro del coperchio. Lo scanner interpreta ogni punto o segno individuato come parte dell’immagine da scansionare.

Italiano

Per maggiori informazioni

Informazioni aggiuntive

Maggiori informazioni sul prodotto sono disponibili nella Guida a video e nel ﬁle Leggimi, installati insieme al software HP Photosmart.

• La Guida a video comprende informazioni sulle funzionalità del prodotto e sulla risoluzione dei problemi. Comprende anche speciﬁche del prodotto, informative legali, ambientali, normative e sull’assistenza, oltre a link a maggiori informazioni online disponibili sul web.

• Il ﬁle Leggimi contiene le informazioni relative all’assistenza HP, i requisiti del sistema operativo e gli aggiornamenti più recenti alle informazioni relative al prodotto.

Per accedere alla Guida a video dal computer:

• Windows XP, Vista, Win 7: Fare clic su Start > Tutti i programmi > HP > Photosmart B110 series > Guida.

• Mac OS X v10.4 Finder: fare clic su Aiuto > Aiuto Mac. Dal menu Libreria, scegliere Guida prodotti HP.

• Mac OS X v10.5 e 10.6 Finder: fare clic su Aiuto > Aiuto Mac. Nella Visualizzazione Guida, premere e tenuto premuto il tasto home e scegliere Guida prodotti HP.

Novità Servizi web

NOV

Come usare HP ePrint

Per usare HP ePrint occorre che la stampante sia collegata a Internet.

• Premere il tasto Wireless sul pannello frontale della HP Photosmart e selezionare il menu Servizi Web dal display della stampante.

• Da qui è possibile attivare e disattivare il servizio, visualizzare l’indirizzo e-mail della stampante e stampare una pagina di informazioni.

HP ePrint

HP Apps

Stampare da ogni luogo

Il servizio gratuito ePrint di HP rappresenta un modo facile per stampare tramite e-mail, ovunque e in qualunque momento. Basta inoltrare una e-mail all’indirizzo e-mail della stampante dal proprio computer o da un dispositivo mobile, e tanto il messaggio di e-mail quanto gli allegati riconosciuti verranno stampati.

• È possibile che HP ePrint non sia compreso con la stampante, ma può essere facilmente aggiunto tramite un aggiornamento di prodotto. Vedere www.hp.com/go/ePrinterCenter per maggiori informazioni e indicazioni sulla disponibilità.

• Gli allegati potrebbero essere stampati in modo diverso da come appaiono nel software che li ha creati, in base ai font originali e alle opzioni di layout utilizzate.

• Con questo servizio sono forniti aggiornamenti di prodotto gratuiti. Per abilitare alcune funzionalità possono essere richiesti degli aggiornamenti.

La vostra stampante è protetta

Per contribuire a impedire e-mail non autorizzate, HP assegna alla stampante un indirizzo e-mail casuale, non divulgato, e normalmente non risponde a qualunque mittente. HP ePrint mette anche a disposizione ﬁltri anti-spam standard di settore e trasforma e-mail e allegati in un formato ottimizzato per la stampa, che riduce il rischio di presenza di virus o altri contenuti pericolosi.

• Il servizio HP ePrint non ﬁltra le e-mail in base ai contenuti, per cui non può impedire la stampa di contenuti impropri o di materiale soggetto a copyright.

Per stampare da web senza computer Selezionare l’icona Applicazioni sul display della stampante per stampare pagine per tutta la famiglia.

• Usate l’applicazione Quick Forms localmente. per stampare calendari, fogli per appunti e graﬁci, perﬁno puzzle.

•

Altre applicazioni sono disponibili sul web. Stampate pagine da colorare, previsioni meteo e altro ancora!

• Questo servizio permette di avere accesso ad aggiornamenti gratuiti del prodotto. Per abilitare alcune funzionalità possono essere richiesti degli aggiornamenti.

Usate il sito web HP ePrinterCenter

Usate il sito web gratuito ePrinterCenter di HP per aggiungere maggiore sicurezza al servizio ePrint, indicando gli indirizzi e-mail autorizzati a inviare e-mail alla stampante; scaricate altre applicazioni HP Apps e usufruite di altri servizi gratuiti.

ePrinterCenter

Speciﬁche

• Visitare il sito web ePrinterCenter per avere maggiori informazioni e consultare i termini e le condizioni speciﬁci: www.hp.com/go/ePrinterCenter

Alimentazione Nota: Da utilizzare solo con l’adattatore fornito da HP.

• Adattatore: 0957-2280

• Tensione d’ingresso: da 100 a 240 VAC (+/-10%)

• Frequenza d’ingresso: 50-60 Hz (+/- 3Hz)

• Potenza assorbita: 24W media

Uso di inchiostro

• Inizializzazione, che prepara la stampante e le cartucce per la stampa.

•

Manutenzione delle testine di stampa, che tiene liberi gli ugelli e permette all’inchiostro di scorrere liberamente.

Tenere presente che nella cartuccia usata restano sempre dei residui di inchiostro. Per maggiori informazioni: www.hp.com/go/inkusage.

Italiano

+ 67 hidden pages
