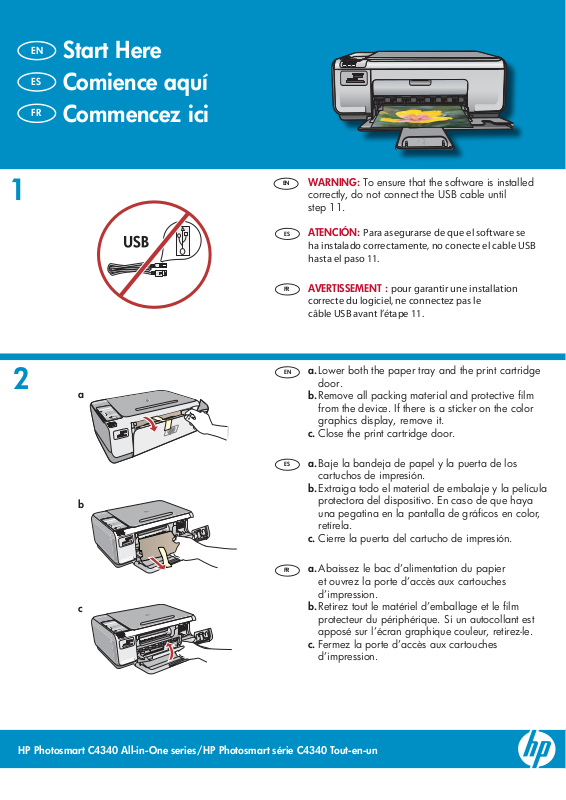

Page 1
EN
Start Here
1
ES
FR
Comience aquí
Commencez ici
EN
WARNING: To ensure that the software is installed
correctly, do not connect the USB cable until
step 11.
ES
ATENCIÓN: Para asegurarse de que el software se
ha instalado correctamente, no conecte el cable USB
hasta el paso 11.
FR
AVERTISSEMENT : pour garantir une installation
correcte du logiciel, ne connectez pas le
câble USB avant l’étape 11.
2
EN
a
ES
b
FR
c
Lower both the paper tray and the print cartridge
a.
door.
Remove all packing material and protective fi lm
b.
from the device. If there is a sticker on the color
graphics display, remove it.
Close the print cartridge door.
c.
Baje la bandeja de papel y la puerta de los
a.
cartuchos de impresión.
Extraiga todo el material de embalaje y la película
b.
protectora del dispositivo. En caso de que haya
una pegatina en la pantalla de gráfi cos en color,
retírela.
Cierre la puerta del cartucho de impresión.
c.
Abaissez le bac d’alimentation du papier
a.
et ouvrez la porte d’accès aux cartouches
d’impression.
Retirez tout le matériel d’emballage et le fi lm
b.
protecteur du périphérique. Si un autocollant est
apposé sur l’écran graphique couleur, retirez-le.
Fermez la porte d’accès aux cartouches
c.
d’impression.
HP Photosmart C4340 All-in-One series
/HP Photosmart série C4340 Tout-en-un
Page 2
3
EN
HP Photosmart C4340 series
Verify the box contents. The contents of your box
may differ.
Basics Guide
*May be included
Compruebe el contenido de la caja. El contenido
ES
de la caja puede ser distinto.
*Puede estar incluido.
Vérifi ez le contenu du carton. Le contenu du carton
FR
*
*
peut varier.
*Peut être inclus
4
ab c
EN
a.
Connect the power cord and adapter.
b.
Make sure you connect the supplied phone
cord adapter to the port labelled 1-LINE.
Connect one end of the phone cord to the
adapter and the other to a wall jack.
NOTE : See the Basics Guide if you want to
use your own phone cord or for help with
other fax setup options.
c.
Press
to turn on the HP All-in-One.
FR
Connectez le cordon d’alimentation et l’adaptateur.
a.
Faites attention à bien connecter l’adaptateur
b.
de cordon téléphonique fourni au port 1-LINE.
Branchez une extrémité du cordon téléphonique
à l’adaptateur et l’autre extrémité à une prise
téléphonique murale.
REMARQUE : si vous souhaitez utiliser votre
propre cordon téléphonique ou obtenir de l’aide
concernant d’autres options de confi guration
du télécopieur, consultez le Guide d’utilisation.
Appuyez sur pour mettre l’appareil HP Tout-en-un
c.
sous tension.
ES
Conecte el cable de alimentación y el
a.
adaptador.
Asegúrese de conectar el adaptador del
b.
cable telefónico suministrado al puerto
etiquetado como 1-LINE. Conecte
un extremo del cable telefónico al
adaptador y el otro extremo al enchufe.
NOTA : Consulte la guía básica si desea
utilizar su propio cable telefónico o si
necesita ayuda con otras opciones de
confi guración del fax.
Pulse para encender el dispositivo
c.
HP All-in-One.
2 • HP Photosmart C4340 All-in-One series /HP Photosmart série C4340 Tout-en-un
Page 3
5
EN
When a prompt appears asking you to set
•
the language and country/region, use the
arrows to select your language from the list
of up to 12 languages, press OK to confi rm.
Select your country/region, press OK to
confi rm.
When a prompt appears asking to install
•
print cartridges, go to the next step in this
guide.
FR
Lorsque vous êtes invité à défi nir la langue et
•
un pays/une région, utilisez les fl èches pour
sélectionner votre langue (12 langues disponibles),
puis appuyez sur OK pour confi rmer. Sélectionnez
votre pays/région, puis appuyez sur OK pour
confi rmer.
Lorsque vous êtes invité à installer des cartouches
•
d’encre, passez à l’étape suivante de ce guide.
6
ES
Cuando aparezca un mensaje que le solicita
•
elegir el idioma y la región o el país, utilice
las fl echas para elegir su idioma en una
lista de hasta 12 idiomas y pulse OK para
confi rmar la selección. Seleccione su país
o región y pulse OK para confi rmar la
selección.
Cuando aparezca un mensaje que le solicita
•
instalar cartuchos de impresión, continúe al
paso siguiente de esta guía.
EN
Open the print cartridge door. Make sure the print
carriage moves to the right. If it does not move to the
right, turn the device off, then turn it back on again.
IMPORTANT: The device must be turned on to insert
cartridges.
ES
Abra la puerta de los cartuchos de impresión.
Asegúrese de que el carro de impresión se mueve
hacia la derecha. Si no se desplaza hacia la
derecha, apague el dispositivo y vuélvalo
a encender.
IMPORTANTE: Para insertar los cartuchos,
el dispositivo debe estar encendido.
FR
Ouvrez la porte d’accès aux cartouches d’impression.
Assurez-vous que le chariot d’impression se déplace
bien vers la droite du périphérique. Si ce n’est pas
le cas, éteignez le périphérique, puis rallumez-le.
IMPORTANT : pour insérer les cartouches d’impression,
le périphérique doit être allumé.
HP Photosmart C4340 All-in-One series • 3HP Photosmart série C4340 Tout-en-un/
Page 4
EN
Remove the tape from both cartridges.
CAUTION: Do not touch the copper-colored contacts
or re-tape the cartridges.
ES
Quite la cinta de ambos cartuchos.
PRECAUCIÓN: No toque los contactos de color
cobre ni vuelva a colocar la cinta en los cartuchos.
FR
Retirez le ruban adhésif des deux cartouches.
ATTENTION : ne touchez pas les contacts en cuivre et
ne replacez pas le ruban adhésif sur les cartouches.
8
EN
Hold the cartridges with the HP logo on top.
a.
Insert the tri-color cartridge in the left cartridge slot
b.
and the black cartridge in the right cartridge slot .
Make sure you push the cartridges in fi rmly until
c.
they snap into place .
Close the print cartridge door.
d.
Press OK when prompted to confi rm the installation
e.
of genuine HP print cartridges.
ES
Coloque los cartuchos de forma que el logotipo
a.
de HP quede situado en la parte superior.
Inserte el cartucho de tres colores en la ranura
b.
de cartucho izquierda y el cartucho negro en la
ranura de cartucho derecha .
Asegúrese de empujar los cartuchos fi rmemente
c.
hasta que queden colocados correctamente .
Cierre la puerta del cartucho de impresión.
d.
Pulse OK cuando se le solicite que confi rme
e.
la instalación de cartuchos de impresión
originales HP.
FR
Tenez les cartouches de manière à ce que le
a.
logo HP soit vers le haut.
Insérez la cartouche d’impression trois couleurs
b.
dans le logement gauche et la cartouche
d’impression noire dans le logement droit .
Assurez-vous d’appuyer fermement sur les
c.
cartouches jusqu’à ce qu’elles s’enclenchent
dans leur logement .
Fermez la porte d’accès aux cartouches
d.
d’impression.
Lorsque vous y êtes invité, appuyez sur OK
e.
pour confi rmer l’installation de cartouches
d’impression HP d’origine.
4 • HP Photosmart C4340 All-in-One series7/HP Photosmart série C4340 Tout-en-un
Page 5
9
10
EN
Pull out the tray extender, and then load plain white
paper. Press OK .
ES
Saque el extensor de la bandeja y cargue papel
blanco normal. Presione OK .
FR
Déployez la rallonge du bac et chargez du papier
blanc ordinaire. Appuyez sur OK .
IMPORTANT : Make sure you have loaded paper in
EN
the tray, then follow the instructions on the display to
print the alignment page.
a.
Lift the lid. Place the top of the alignment page
face down in the front right corner of the glass.
Close the lid.
Press OK .
b.
IMPORTANTE: Asegúrese de que ha colocado papel
ES
en la bandeja y siga las instrucciones en pantalla
para imprimir la página de alineación.
Levante la tapa. Coloque la parte superior de la
a.
página de alineación boca abajo en la esquina
frontal derecha del cristal. Cierre la tapa.
b.
Presione OK .
FR
IMPORTANT : vérifi ez que le bac contient du papier, puis
suivez les instructions qui s’affi chent pour imprimer la
page d’alignement.
a.
Soulevez le capot. Placez le haut de la page
d’alignement, face vers le bas, dans l’angle avant droit
de la vitre. Fermez le capot.
Appuyez sur OK .
b.
HP Photosmart série C4340 Tout-en-un/
HP Photosmart C4340 All-in-One series • 5
Page 6
11 - Windows
A B
EN EN
NOTE: Do not connect the USB cable until you are
asked to do so.
Turn on your computer, login if necessary, and then
wait for the desktop to appear. Insert the green CD
and follow the onscreen instructions.
IMPORTANT: If the startup screen does not appear,
double-click My Computer , double-click the
CD-ROM icon with the HP logo, and then double-
click setup.exe .
Once the USB prompt appears, connect
a.
the USB cable to the port on the back of
the HP All-in-One, and then to any USB
port on the computer.
Follow the onscreen instructions to complete
b.
the software installation.
ES
NOTA: No conecte el cable USB hasta que se le
pida que lo haga.
Encienda el equipo, inicie sesión si es necesario
y, a continuación, espere a que aparezca el
escritorio. Introduzca el CD verde y siga las
instrucciones que aparecen en pantalla.
IMPORTANTE: Si no aparece la pantalla de inicio,
haga doble clic en Mi PC , haga doble clic en
el icono de CD-ROM con el logotipo de HP y,
a continuación, haga doble clic en setup.exe .
FR
REMARQUE : ne connectez pas le câble USB avant
d’y être invité.
Allumez l’ordinateur, connectez-vous si nécessaire
et attendez que le bureau s’affi che. Insérez le
CD-ROM vert et suivez les instructions à l’écran.
IMPORTANT : si l’écran de démarrage ne s’affi che
pas, double-cliquez sur l’icône Poste de travail ,
puis sur l’icône du CD-ROM ayant le logo HP, puis
sur le fi chier setup.exe .
ES
FR
Una vez que aparezca el indicador USB,
a.
conecte el cable USB al puerto ubicado en
la parte posterior del dispositivo HP All-in-One
y, a continuación, a cualquier puerto USB
del equipo.
Siga las instrucciones que aparecen en
b.
pantalla para completar la instalación
del software.
Une fois l’invite USB affi chée, connectez
a.
le câble USB au port situé à l’arrière
du périphérique HP Tout-en-un, puis
à n’importe quel port USB de l’ordinateur.
Suivez les instructions affi chées à l’écran pour
b.
installer le logiciel.
6 • HP Photosmart C4340 All-in-One series
/HP Photosmart série C4340 Tout-en-un
Page 7
11 -
Mac
BA
HP Photosmart
EN
Connect the USB cable to the port on the back of
the HP All-in-One, and then to any USB port on
the computer.
ES
Conecte el cable USB al puerto ubicado en la
parte posterior del dispositivo HP All-in-One
y, a continuación, a cualquier puerto USB
del equipo.
EN
ES
Insert the green CD.
a.
Double-click the HP Photosmart CD icon on
b.
the desktop.
Double-click the HP All-in-One Installer icon.
c.
Follow the onscreen instructions.
Complete the Setup Assistant screen.
d.
Inserte el CD verde .
a.
Haga doble clic en el icono del CD HP
b.
Photosmart en el escritorio.
Haga doble clic en el icono HP All-in-One
c.
Installer . Siga las instrucciones que aparecen
en pantalla.
Complete la pantalla del Asistente de
d.
confi guración .
Connectez le câble USB au port situé à l’arrière
du périphérique HP Tout-en-un, puis à n’importe
quel port USB de l’ordinateur.
HP Photosmart série C4340 Tout-en-un/
FRFR
Insérez le CD vert .
a.
Double-cliquez sur l’icône du CD
b.
HP Photosmart du bureau.
Double-cliquez sur l’icône HP Tout-en-un
c.
Installer . Suivez les instructions affi chées
à l’écran.
Renseignez l’écran Assistant de confi guration .
d.
HP Photosmart C4340 All-in-One series • 7
Page 8
EN
Troubleshooting
ES
Solución de problemas
FR
Dépannage
www.hp.com/support
EN
Problem: (Windows) The Microsoft Add Hardware screen appears.
Action: Cancel all screens. Unplug the USB cable, and then insert the
green HP All-in-One CD.
ES
Problema: (Windows) Aparece la pantalla Agregar hardware
de Microsoft.
Acción: Cierre todas las pantallas. Desconecte el cable USB y,
a continuación, inserte el CD verde del dispositivo HP All-in-One.
FR
Problème : (Windows) l’écran Microsoft Ajout de matériel s’affi che.
Action : cliquez sur Annuler sur tous les écrans affi chés. Débranchez
le câble USB, puis introduisez le CD-ROM vert du logiciel HP Tout-en-un.
EN
Problem: (Windows only) The Device Setup Has Failed To Complete
screen appears.
Action: Unplug the device and plug it in again. Check all connections.
Make sure the USB cable is plugged into the computer. Do not plug the
USB cable into a keyboard or a non-powered USB hub.
ES
Problema: (Sólo en Windows) Aparece la pantalla Se ha producido un
error en la instalación del dispositivo .
Acción: Desconecte el dispositivo y vuelva a conectarlo. Compruebe
todas las conexiones. Asegúrese de que el cable USB está conectado al
equipo. No conecte el cable USB a un teclado ni a un concentrador sin
alimentación.
FR
Problème : (Windows uniquement) l’écran La confi guration du
périphérique ne s’est pas achevée s’affi che.
Action : débranchez le périphérique et rebranchez-le. Vérifi ez toutes les
connexions. Assurez-vous que le câble USB est branché à l’ordinateur.
Ne branchez pas le câble USB sur un clavier ni sur un concentrateur
USB non oté de sa propre alimentation.
© 2007 Hewlett-Packard Development Company, L.P.
Printed in ()
Printed in ()
Printed in ()
*CC270-90009*
*CC270-90009*
CC270-90009
Loading...
