Start- och referenshandbok

HP Notebook-datorserie

Dokumentartikelnummer: 335555-102

Mars 2004

Del 1: Start

I startdelen av den här handboken beskrivs hur du ställer in notebook-dator första gången.

Del 2: Referens

I referensdelen av den här handboken beskrivs hur du identifierar och använder maskin- och programvarufunktionerna i notebook-datorn.

Innehåll

1Start

2 Systemkomponenter

3 Tangentbord

4Ström

5 Enheter

6 Multimedia

7 Kommunikation

8 Maskinvarualternativ

och uppgraderingar

9 Programvaruuppdateringar,

återställningar och hjälpprogram

A Specifikationer

Sakregister

Del-1

Start

I denna Start- och referenshandbok finns information om hur du ställer in och använder notebook-datorn.

■ Följ stegen under "Del 1: Start" när du installerar maskin- och

programvara första gången för notebook-datorn

■ Läs mer om hur du använder notebook-datorn genom att läsa

i "Del 2: Referens" Så här hittar du information om ett särskilt ämne:

❏ Läs i innehållslistan på första sidan i varje kapitel

– eller

❏ läs i sakregistret.

Start- och referenshandbok—Del 1 1–1

Start

Ställa in maskinvaran

Första gången du ställer in notebook-datorn behöver du tillgång till själva datorn, nätsladden 1, nätadaptern 2 och batteriet 3.

Sätt i batteriet i notebook-datorn så att det kan börja laddas omedelbart när notebook-datorn ansluts till extern ström. (Mer information finns i nästa avsnitt.)

Identifiera nätadaptern, nätsladden och batteriet (nätsladdar varierar beroende på region och land).

1–2 Start- och referenshandbok—Del 1

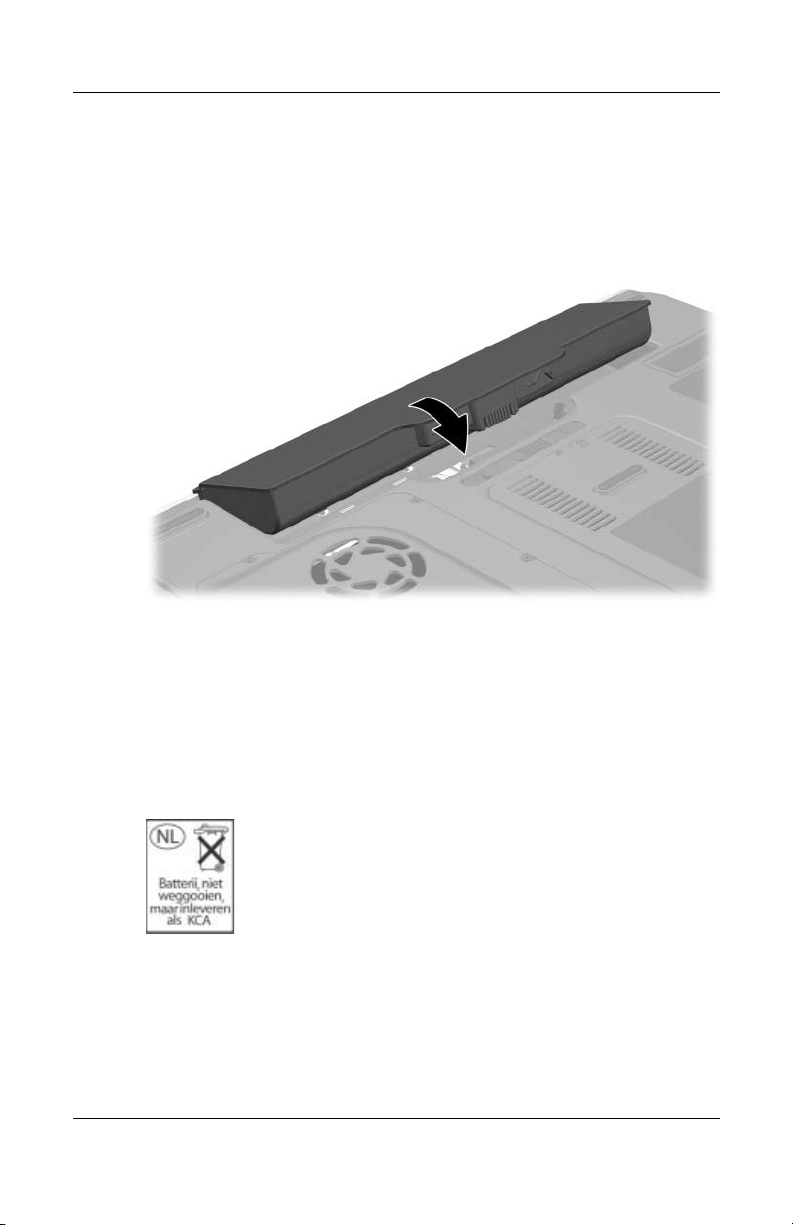

Sätta i ett batteri

Så här sätter du i batteriet på batteriplatsen:

1. Vänd notebook-datorn uppochned på en plan yta.

2. Sätt i inriktningsfliken på batteriet på notebook-datorns inriktningsplats.

3. Luta batteriet nedåt tills det kläms på plats.

Start

Sätta i ett batteri

Se upp! Se till att rätt drivrutiner läses in och förhindra att filer förstörs eller komponenter skadas genom att inte ta ut batteriet förrän

notebook-datorn har anslutits till extern ström.

Start- och referenshandbok—Del 1 1–3

Start

Öppna notebook-datorn

Så här öppnar du notebook-datorn:

1. Placera notebook-datorn med bildskärmen uppåt på en plan yta nära ett eluttag.

2. För på frigöringsspärren för bildskärmen 1 och lyft sedan bildskärmen 2.

Öppna notebook-datorn

1–4 Start- och referenshandbok—Del 1

Ansluta notebook-datorn till extern ström

Så här ansluter du notebook-datorn till extern ström:

1. Sätt i adapterkabeln i strömuttaget 1.

2. Sätt i nätsladden i nätadaptern 2 och sedan i ett eluttag 3. När notebook-datorn är ansluten till extern ström tänds

batterilampan och batteriet börjar laddas.

Start

Ansluta notebook-datorn till extern ström

Start- och referenshandbok—Del 1 1–5

Start

Ladda ett nytt batteri

Batteriet börjar laddas när notebook-datorn ansluts till extern ström. Laddningsstatus indikeras av batterilampan.

Batterilampan är tänd när batteriet laddas. HP rekommenderar att du låter notebook-datorn vara ansluten till

extern ström tills batteriet är helt laddat och tills batterilampan har släckts.

Ett delvis laddat nytt batteri kan köra notebook-datorn men batteriladdningsvisningen är inte tillförlitlig förrän det nya batteriet har laddats helt.

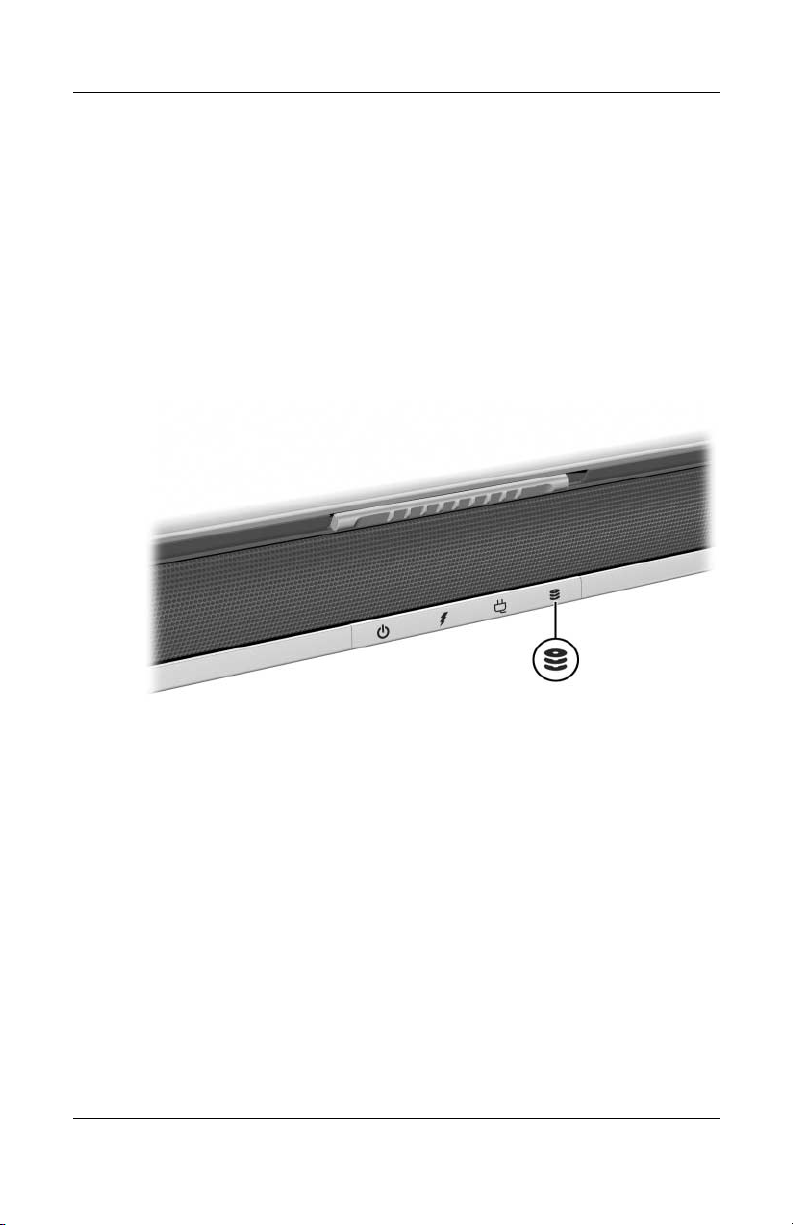

Identifiera batterilampan

1–6 Start- och referenshandbok—Del 1

Sätta på notebook-datorn

Du sätter på notebook-datorn genom att trycka på ström-/väntelägesknappen. När notebook-datorn startas tänds knappen för ström/vänteläge, lampan för ström/vänteläge tänds och du uppmanas att börja installationen av programvara.

Start

Sätta på notebook-datorn

Om notebook-datorn inte startar

■ Kontrollera att nätadaptern sitter ordentligt i ett eluttag.

■ Kontrollera att uttaget ger ström. (Du gör det genom att sätta i

en annan enhet i uttaget.)

■ Om du har satt i ett batteri kontrollerar du att det sitter i

ordentligt.

■ Läs i häftet Worldwide Telephone Numbers som medföljer

notebook-datorn om du behöver kontakta ett HP Customer Care Center (Kundtjänst).

Start- och referenshandbok—Del 1 1–7

Start

Installera programvaran

Se upp! Du förhindrar att filer förstörs och ser till att rätt drivrutiner laddas

genom att bara installera programvara när notebook-datorn är ansluten till extern ström via nätadaptern. Under installationen:

■ Koppla inte bort notebook-datorn från extern ström.

■ Stäng inte av notebook-datorn eller initiera vänteläge eller viloläge.

■ Sätt inte i, ta ut, anslut eller koppla bort en enhet, kabel eller sladd.

Installera grundläggande programvara

När notebook-datorn är ansluten till extern ström och sätts på första gången, visas en prompt på skärmen där du uppmanas att installera operativsystemet och annan grundläggande programvara.

Innan du går vidare i instruktionerna på skärmen bör du noggrant läsa följande och följa installationsinformationen i det här kapitlet.

■ När du har startat programinstallationen måste du slutföra

hela processen utan avbrott. Installationstiden varierar.

■ Om du uppmanas att välja språk; tänk efter innan du väljer. I

en del modeller raderas de språk som du inte väljer, från systemet och kan inte återställas under installationen.

■ Nationella inställningar och de flesta andra inställningar kan

väljas eller ändras senare, när operativsystemet har installerats.

■ När du uppmanas att godta licensavtalet för slutanvändare

måste du välja Accept (Godta) för att fortsätta installationen av programvaran.

Under installationen är det normalt om en del notebook-datorer

✎

gör paus ibland i upp till 2 minuter och startar om flera gånger. Dessa pauser och omstarter sker bara under den första programvaruinstallationen. De kommer inte att ske vid rutinmässiga starter av Microsoft® Windows®.

1–8 Start- och referenshandbok—Del 1

Installera extra programvara

Instruktioner för hur du installerar och använder flera av programmen och hjälpprogrammen som medföljer notebookdatorn finns längre fram i den här handboken. Om du föredrar att installera extra programvara nu kan följande information vara till hjälp.

Om du vill installera ett program eller hjälpprogram från en CD kan du läsa i instruktionerna på CD:n. Om det inte medföljer tryckta instruktioner i CD-paketet kan de komma att visas på skärmen när CD:n sätts i.

Du visar eller installerar förinlästa hjälpprogram eller program genom att välja Start > Alla program > Software Setup (Programvaruinstallation). Gör sedan så här:

■ Om du vill visa beskrivningar och utrymmeskrav för ett

förinläst objekt utan att installera det klickar du på Nästa och väljer sedan objektet. När du är klar väljer du Avbryt.

■ Du installerar ett förinläst objekt genom att markera

kryssrutan för objektet, välja Nästa och sedan följa instruktionerna på skärmen.

Start

Nationella inställningar och bildskärmsinställningar

Du ställer in tangentbordsspråk och gör andra nationella inställningar som tid, datum och valutaformat genom att välja Start > Kontrollpanelen > ikonen Datum, tid, språk och nationella alternativ.

Du ställer in bildskärmens utseende genom att välja Start > Kontrollpanelen > ikonen Utseende och teman. Du får tillgång till inställningarna som styr storleken på objekten på skärmen genom att välja uppgiften Ändra upplösning.

Start- och referenshandbok—Del 1 1–9

Start

Stänga av notebook-datorn

Du stänger av notebook-datorn genom att välja Start > Stäng av datorn > Stäng av.

Om notebook-datorn inte svarar kan du försöka med avstängningsprocedurerna nedan i nämnd ordning:

■ Tryck på ctrl+alt+delete, klicka på Stäng av och välj sedan

Stäng av i listan.

■ Tryck på och håll ned ström-/väntelägesknappen i minst

4 sekunder.

■ Koppla bort notebook-datorn från extern ström och ta ut

batteriet. Information finns i "Byta ut ett batteri" i kapitel 4.

Skydda notebook-datorn

När du använder notebook-datorn för att komma åt ett nätverk eller Internet, utsätter du den för säkerhets- och sekretessrisker i form av virus, sk worms och hackers. Dessa hot mot säkerheten och sekretessen kan komma att inaktivera operativsystemet, programvaror och egna filer på notebook-datorn. Genom att använda en kombination av säkerhetsåtgärder för maskin- och programvara kan du förhindra att dessa problem uppstår, dessutom upptäcka och ofta reparera dem.

1–10 Start- och referenshandbok—Del 1

Start

Använd säkerhetsåtgärder för programvara

HP rekommenderar att du följer dessa 4 säkerhetsåtgärder för att skydda programvaran och höja säkerheten i notebook-datorn och minska den skada som säkerhetsproblem kan orsaka.

Använd den här

Steg

säkerhetsåtgärden Mer information

1. Installera antivirusprogramvara innan du ansluter till Internet eller ett nätverk. (I en del datormodeller medföljer antivirusprogramvara.)

Skydda notebook-datorn mot nya virus genom att se till att virusdefinitionsfilerna är uppdaterade.

2. Använd säkerhetsinställningen Standardnivå eller högre i Microsoft Internet Explorer.

3. Installera Microsoft Windows-

4. Installera Microsoft Internet

uppdateringar genom att ladda ned dem allteftersom de blir tillgängliga.

Connection Firewall eller liknande.

Om du använder en brandvägg kan detta blockera åtkomsten av

✎

Internet-spel eller skrivare och fildelning i en nätverk. Om detta inträffar kan du inaktivera brandväggen eller kontakta leverantören av brandväggen för att få information om konfigureringar. Om du inaktiverar brandväggen är notebook-datorn inte längre skyddad.

Microsoft:

http://www.microsoft.com/security/ Antivirus

Symantec:

http://securityresponse.symantec.com

Läs i onlinehjälpen i antivirusprogramvaran.

Välj Verktyg > Internet-alternativ > fliken Säkerhet i Internet Explorer.

http://windowsupdate.microsoft.com

Använd Hjälp- och supportcenter. Välj Start > Hjälp och support. Ange "Brandvägg" i sökfältet och tryck på Retur.

Start- och referenshandbok—Del 1 1–11

Start

Använda notebook-datorn säkert

Så här skyddar du notebook-datorn mot strömökningar som kan orsakas av osäker strömtillförsel eller åska:

■ Sätt i sladden till notebook-datorn i ett extra transientskydd

av hög kvalitet.

■ Skydda kabeln som ansluter modemet med telefonjacket mot

strömökning.

Transientskydd finns hos de flesta återförsäljare av datorer och

✎

elektronik.

■ Under åska kör du notebook-datorn på batteri eller stänger

av den och tar ur nätkabeln.

Den här utrustningen har testats och motsvarar gränserna för digitala enheter inom klass B i enlighet med Part 15 i FCC-reglerna. Mer information finns i handboken Säkerhet och föreskrifter på CD:n Documentation Library.

Varning! Så här minskar du risken för elstötar eller skada på utrustningen:

■ Anslut nätsladden till ett eluttag som du enkelt når.

■ Bryt strömmen till notebook-datorn genom att ta ut nätsladden från

eluttaget.

■ Om du har en nätsladd med tre stift i stickkontakten, sätter du i den

i ett jordat uttag för tre stift. Ta inte bort nätkabelns jordningsstift. Jordningsstiftet har en viktig säkerhetsfunktion.

1–12 Start- och referenshandbok—Del 1

Varning! Minska risken för allvarlig skada genom att läsa handboken

Säkerhet och arbetsmiljö. I den beskrivs inställningar för arbetsstationen,

sittställningar vid datorn och sunda datorvanor. Dessutom ges i handboken viktig information om hantering av utrustningens elektroniska och mekaniska delar. Den här handboken finns på webbadressen

http://www.hp.com/ergo och på hårddisken eller på CD:n

Documentation Library som medföljer produkten.

Varning! Den här notebook-datorn har utformats för att kunna köra krävande program med oinskränkt funktionalitet. Som ett resultat av

ökad strömförbrukning är det normalt om datorn känns varm eller het när den används under längre perioder. Undvik potentiellt obehag eller brännskada genom att inte blockera luftventiler eller använda notebook-datorn i knäet under längre tidsperioder. De delar på notebook-datorn som är åtkomliga för användaren följer de temperaturgränser som har definierats av International Standard for Safety of Information Technology Equipment (IEC 60950).

Få hjälp

Om du inte kan åtgärda ett fel i notebook-datorn med hjälp av den här handboken, tilläggsinformationen eller handboken Felsökning på CD:n Documentation Library, kan du behöva kontakta HP.

Start

Använda Hjälp- och supportcenter

Du når Hjälp- och supportcenter genom att välja Start > Hjälp och support. Förutom information om operativsystemet får du hjälp med följande i Hjälp- och supportcenter:

■ Information om notebook-datorn t ex modell- och

serienummer, installerad programvara, maskinvarukomponenter och specifikationer.

■ Svar på frågor om notebook-datorn.

■ Självstudier som hjälp för att lära dig använda

notebook-datorn och funktioner i operativsystemet.

■ Uppdateringar för operativsystemet, drivrutiner och all annan

programvara från HP.

Start- och referenshandbok—Del 1 1–13

Start

■ Kontroller av funktionaliteten i notebook-datorn.

■ Automatisk och interaktiv felsökning, reparationslösningar

och procedurer för systemåterställning.

■ Länkar till supportspecialister från HP.

Kontakta teknisk support

Om du inte kan åtgärda ett problem med hjälp av Hjälp- och supportcenter installerat på notebook-datorn eller den dokumentation som medföljer notebook-datorn, ringer du teknisk support.

Om du vill kontakta ett HP Customer Care Center (Kundtjänst) finns en lista över telefonnummer över hela i världen, i häftet Worldwide Telephone Numbers som medföljer notebook-datorn.

För att få snabbast möjliga lösning på problemet bör du ha notebook-datorn och följande information tillgänglig när du ringer:

■ Serienummer och modellbeskrivning för notebook-datorn.

Du hittar denna information på etiketter som sitter på notebook-datorns undersida.

■ Inköpsdatum enligt kvitto eller faktura.

■ Förhållandena under vilka felet uppstod.

■ Felmeddelanden som har visats.

■ Tillverkare och modell på en extra ansluten skrivare.

■ Versionsnummer på operativsystemet och

registreringsnumret. Visa numren genom att välja Start > Kontrollpanelen >

Prestanda och underhåll > System > fliken Allmänt.

■ Bestäm versionen för det system-ROM som är installerat på

notebook-datorn.

1–14 Start- och referenshandbok—Del 1

Del 2

Referens

Start- och referenshandbok—Del 2

Innehåll

Ovansidan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2

Framsidan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7

Baksidan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–8

Vänster sida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–10

Höger sida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–12

Undersidan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–13

Ytterligare standardkomponenter. . . . . . . . . . . . . . . . . . 2–16

Systemkomponenter

Styrplatta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2

Tangenter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–3

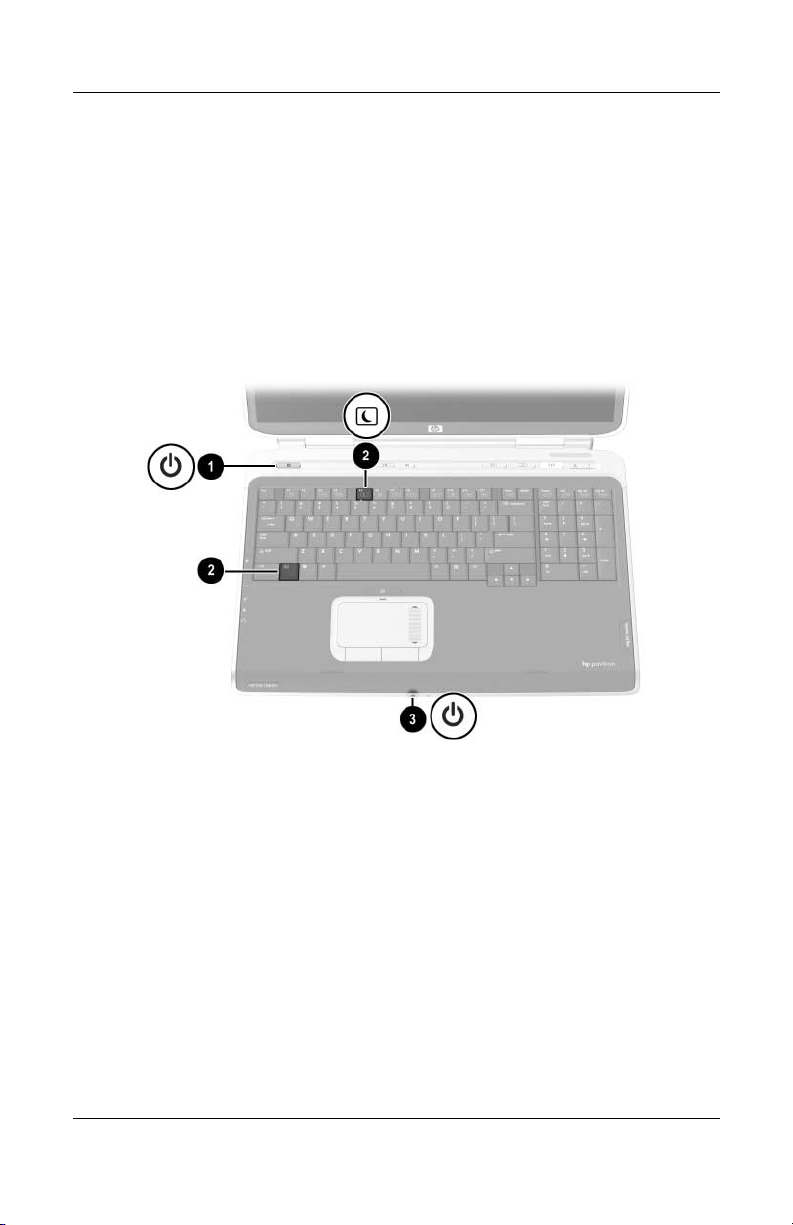

Strömkontroller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–4

Lampor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5

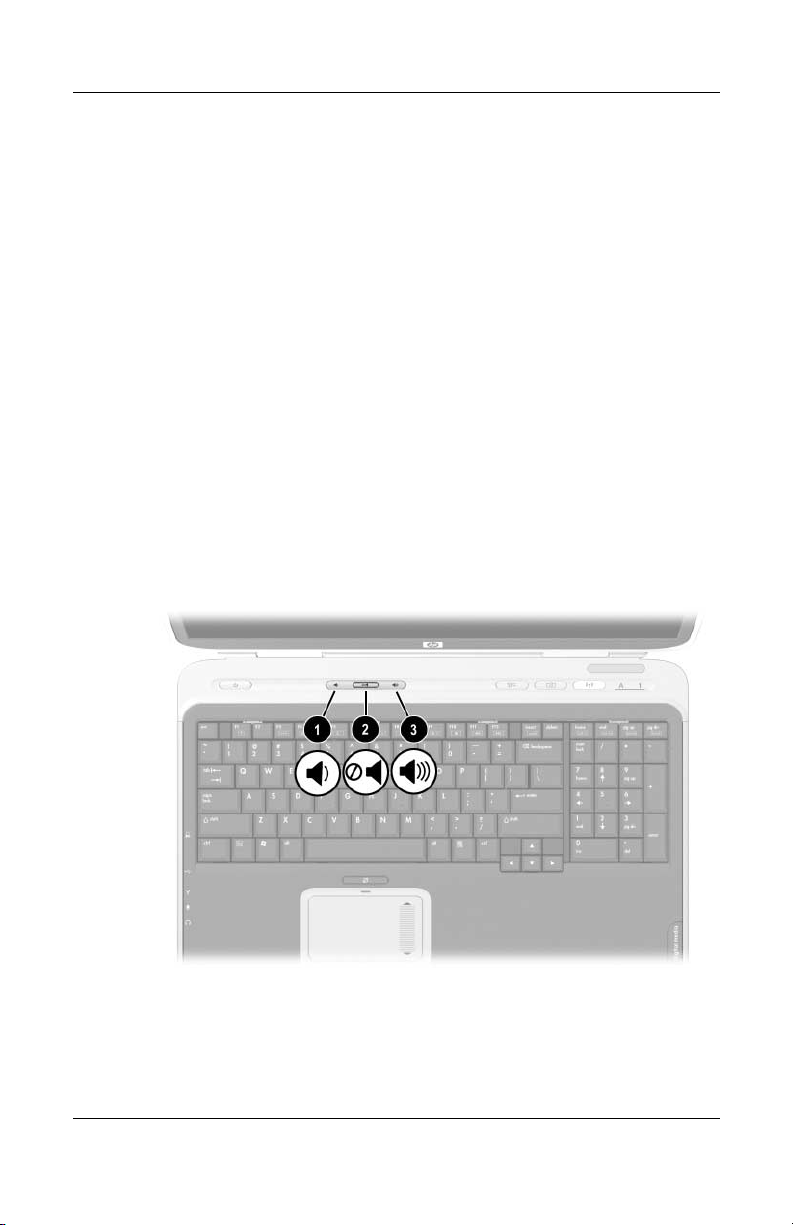

Ljudknappar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6

Uttag och jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–8

Ventiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9

Uttag och jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–10

Ventiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–11

Platser och minnesfack . . . . . . . . . . . . . . . . . . . . . . 2–13

Ventiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–14

Etiketter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–15

Kablar och sladd . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–16

Adaptrar och batteri. . . . . . . . . . . . . . . . . . . . . . . . . 2–17

CD:ar för återställning och dokumentation . . . . . . . 2–18

Start- och referenshandbok—Del 2 2–1

Systemkomponenter

Ovansidan

Styrplatta

Komponent Beskrivning

Styrplatteknapp Aktiverar/inaktiverar styrplattan.

Styrplattans lampa Tänd: Styrplattan är aktiverad.

Styrplattans rullningszon* Rulla upp eller ned.

Vänster och höger knapp

på styrplattan*

Styrplatta* Flyttar pekaren och väljer eller aktiverar

*I den här tabellen beskrivs standardinställningarna. Information om hur du ändrar funktionerna för styrplattan finns i "Inställningar för styrplattan" i kapitel 3.

2–2 Start- och referenshandbok—Del 2

Har samma funktion som vänster- och högerknapparna på en extern mus.

objekt på skärmen.

Tangenter

Komponent Beskrivning

Funktionstangenter Utför system- och programuppgifter.

Fn-tangent Kombineras med andra tangenter för

När de kombineras med Fn-tangenten, utför funktionstangenterna F1 och F3 t o m F12 ytterligare uppgifter som snabbtangenter.

Detaljer finns i "Snabbreferens för

snabbtangenter och kortkommandon" i

kapitel 3.

att utföra systemuppgifter. Om du t ex trycker på Fn+F8 ökar skärmens ljusstyrka.

Systemkomponenter

Windows-logotyptangenten Visar Start-menyn i Windows.

Windows-programtangenten Visar en genvägsmeny för objekt under

Tangenter på det numeriska

tangentbordet (17)

Start- och referenshandbok—Del 2 2–3

pekaren.

Numeriska tangentbordet (standard).

Systemkomponenter

Strömkontroller

Komponent Beskrivning

Ström/vänteläge, knapp*

När notebook-datorn är

■ Avstängd, trycker du för att starta

notebook-datorn.

■ Påsatt, trycker du snabbt för att initiera viloläge.

■ I vänteläge, trycker du snabbt för att återgå från

vänteläget.

■ I viloläge, trycker du snabbt för att återgå från

viloläget.

Om systemet hänger sig och det inte går

✎

att använda avstängningsproceduren i Windows, trycker du och håller knappen ström/vänteläge nedtryckt under 4 sekunder så stängs notebook-datorn av.

*I den här tabellen beskrivs standardinställningarna. Information om hur du ändrar funktionen för ström-/väntelägesknappen eller bildskärmens strömbrytare finns i "Använda strömalternativ" i kapitel 4.

2–4 Start- och referenshandbok—Del 2

Lampor

Komponent Beskrivning

Lampa för trådlöst Tänd: En inbyggd trådlös enhet har

aktiverats.

Systemkomponenter

Caps Lock-lampa Tänd: Caps Lock är aktiverad.

Num Lock-lampa Tänd: Num Lock är aktiverat eller det

Start- och referenshandbok—Del 2 2–5

numeriska tangentbordet påsatt.

Systemkomponenter

Ljudknappar

Komponent Beskrivning

Knapp för att sänka volymen Sänker systemvolymen.

Ljudavstängningsknapp Stänger av eller återställer volymen.

Knapp för att höja volymen Höjer systemvolymen.

2–6 Start- och referenshandbok—Del 2

Framsidan

Komponent Beskrivning

Systemkomponenter

Frigöringsspärr för

bildskärm

Stereohögtalare (2) Producerar stereoljud.

Ström-/väntelägeslampa Tänd: Notebook-datorn är påsatt.

Batterilampa Tänd: Notebook-datorn får batteriström.

Nätströmslampa Tänd: Notebook-datorn får ström.

Aktivitetslampa för

hårddisk

Start- och referenshandbok—Del 2 2–7

Öppnar notebook-datorn.

Blinkande: Notebook-datorn är i vänteläge.

Blinkande: Det finns ett batteri som inte fungerar och kan behöva bytas ut.

Tänd: Den interna hårddisken används.

Systemkomponenter

Baksidan

Uttag och jack

Komponent Beskrivning

Plats för kabellås Kopplar en extra säkerhetskabel

RJ-11-telefonjack Ansluter en modemkabel.

RJ-45-nätverksjack Ansluter en Ethernet-nätverkskabel.

till notebook-datorn.

(En nätverkskabel medföljer vissa modeller.)

(En Ethernet-nätverkskabel medföljer vissa modeller.)

USB-uttag (3) Ansluter extra 1.1- eller 2.0-kompatibla

S-videouttag Ansluter en extra s-videoenhet som

Parallelluttag

(vissa modeller)

Uttag för extern bildskärm Ansluter en extra extern bildskärm

2–8 Start- och referenshandbok—Del 2

USB-enheter.

en TV, VCR, camcorder, projektor eller video capture-kort.

Ansluter en extra parallellenhet, t ex en skrivare.

(VGA) eller projektor.

Ventiler

Komponent Beskrivning

Utblåsningsventiler (3) Kyler av interna komponenter.

Förhindra överhettning genom att inte

blockera ventilerna. Se till att ingen hård yta som en skrivare, eller mjuk yta som en kudde, filt, matta eller tjocka klädesplagg blockerar luftflödet.

Systemkomponenter

Start- och referenshandbok—Del 2 2–9

Systemkomponenter

Vänster sida

Uttag och jack

Komponent Beskrivning

Strömuttag Ansluter en nätadapterkabel.

Dockningskontakt Ansluter till en extra expansionsenhet

USB-uttag Ansluter extra 1.1- eller 2.0-kompatibel

1394-uttag Ansluter en extra 1394-enhet, t ex en

Mikrofonjack Ansluter en extra mono- eller

Jack för ljudutgång Ansluter extra hörlurar eller

2–10 Start- och referenshandbok—Del 2

för HP Notebook-datorn.

USB-enhet.

camcorder.

stereomikrofon.

strömanslutna stereohögtalare. Ansluter även ljudfunktionen för en ljud-/videoenhet exempelvis en TV eller VCR.

Ventiler

Komponent Beskrivning

Utblåsningsventiler (2) Kyler av interna komponenter.

Förhindra överhettning genom att inte

blockera ventilerna. Se till att ingen hård yta som en skrivare, eller mjuk yta som en kudde, filt, matta eller tjocka klädesplagg blockerar luftflödet.

Systemkomponenter

Start- och referenshandbok—Del 2 2–11

Systemkomponenter

Höger sida

Komponent Beskrivning

IR-port Möjliggör trådlös kommunikation

Plats för digitala media Stöder SD-minneskort, MMC,

Frigöringsknapp för

optisk enhet

Optisk enhet* Stöder en optisk skiva.

PC Card-utmatningsknapp Matar ut ett extra PC Card-kort

PC Card-kortplats Stöder en extra typ I, II eller III 32-bitars

*Typen av optisk enhet t ex en CD-ROM, DVD-ROM eller kombination av CD-ROM/DVD-ROMenhet varierar efter modell.

2–12 Start- och referenshandbok—Del 2

mellan notebook-datorn och en extra IrDA-kompatibel enhet.

Memory Stick och SmartMedia.

Öppnar den optiska enheten.

från PC Card-kortplatsen.

(CardBus) eller 16-bitars PC Card-kort.

Undersidan

Platser och minnesfack

Systemkomponenter

Komponent Beskrivning

Frigöringsspärr för batteri Frigör ett batteri från batteriplatsen.

Minnesfack Innehåller 2 minnesplatser. Beroende

Plats för hårddisk Rymmer den primära hårddisken.

Batteriplats Rymmer ett batteri.

Start- och referenshandbok—Del 2 2–13

på notebook-datormodell kan en utbytbar minnesmodul sitta på antingen en eller båda minnesplatserna vid leveranstillfället.

+ 133 hidden pages
